Схема крыша вальмовая крыша: Вальмовая крыша – стропильная система вальмовой кровли, расчет, монтаж своими руками + фото-видео

    Содержание

    Схема вальмовой крыши

    Содержание

    • В чем секрет долговечности вальмовой крыши
    • Схема устройства вальмовой крыши
      • Основа для установки вальмовой крыши
      • Наиболее ответственные узлы каркаса крыши вальмовой схемы
    • Заключение

    Большинство специалистов, занимающихся строительством крыш и укладкой кровли, с уважением относятся к конструкции крыши с вальмами. Несмотря на определенную сложность постройки, четырехскатная вальмовая крыша практически полностью вытеснила обычную двухскатную схему даже в тех климатических районах, где ее использование особых преимуществ владельцу дома и не приносит. Вальмовая крыша выглядит изящней, более долговечна вследствие оптимального распределения нагрузки на каркас, стены дома и элементы крепления.

    В чем секрет долговечности вальмовой крыши

    Вальмовая конструкция крыши, по сути, это та же двухскатная схема, в которой плоские фронтоны заменены двумя дополнительными скатами. На первый взгляд, ничего особенного. Но в реальности, использование двух дополнительных стропил для образования каждого дополнительного ската, называемого вальмой, требует правильного расчета прочности балок и понимания механики распределения нагрузки на стропила и кровлю. В противном случае изящная конструкция рискует развалиться при первом же ветре или снеге из-за потери жесткости и прочности постройки.

    Схема четырехскатной крыши дает несколько простых преимуществ, заметно продлевающих жизнь всей постройке:

    • Высокая стойкость к резким порывам ветра. Воздушный поток, порывами бьющий во фронтон обычной двухскатной крыши со скоростью 20-25 м/с, способен запросто раскачать и «сложить» всю крышу. Двухскатный каркас, в отличие от вальмовой схемы, имеет очень небольшой запас прочности к таким нагрузкам. Вальмовая схема обладает, по меньшей мере, вдвое меньшим опрокидывающим моментом из-за низкой парусности;
    • Способность эффективно противостоять совместному действию на кровлю порывов ветра и сильного дождя. Это самый неблагоприятный вариант для крыши. В спокойную безветренную погоду дождь легко переносится и двухскатной крышей. Но уже при 5-7 м\с даже качественная кровля может легко дать течь, в первую очередь из-за задувания потоков воды под свесы кровли на фронтонах;
    • Самым выдающимся свойством правильно построенной конструкции вальмой крыши является низкая чувствительность к нагрузкам от воздействия массы снега и талой воды.

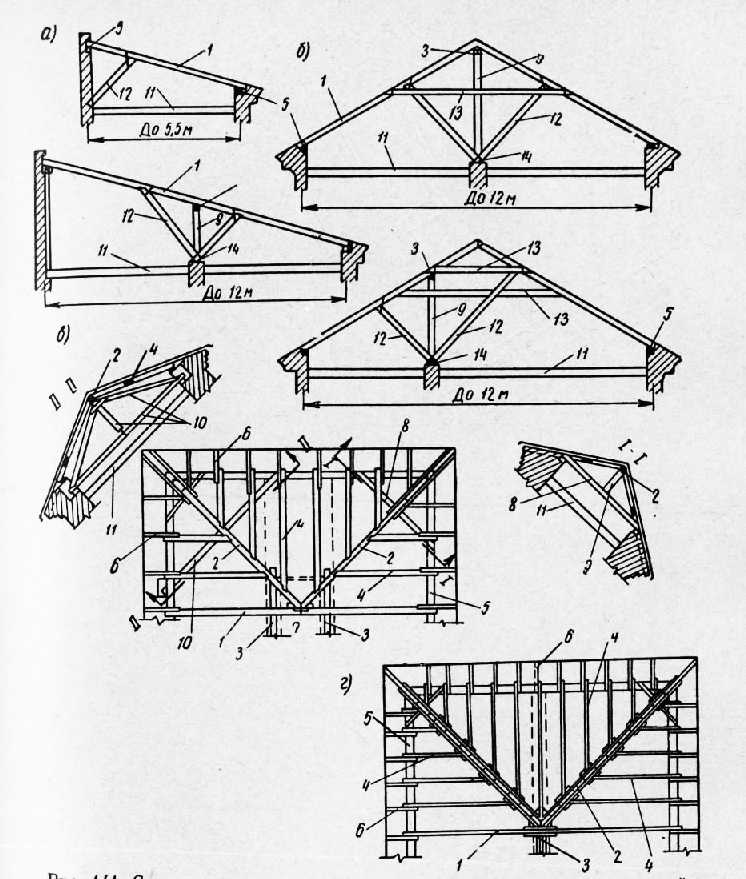

    Схема устройства вальмовой крыши

    Приведенная схема позволяет даже неосведомленному человеку без опыта строительства подобных конструкций разобраться в устройстве вальмового варианта крыши. Как говорилось выше, вальмовая схема имеет много общего с двухскатной конструкцией. Это, прежде всего, система из двух рядов стропильных ног, опирающихся на коньковый прогон и мауэрлатный брус. На этом, правда, сходство и заканчивается.

    Кроме определенного количества рядовых стропил, образующие два плоских ската, в конструкции простой вальмовой крыши применяются:

    1. Две пары длинных диагональных или угловых стропил, смыкающихся попарно на коньке крыши и образущих при этом характерные треугольные поверхности, именуемые вальмами.
      Это самые важные элементы вальмовой крыши, они воспринимают все нагрузки на вальмовые участки кровли;
    2. Нарожные стропила или нарожники, конструктивно они мало чем отличаются от обычных рядовых стропил. Единственной проблемой является то, что каждую нарожную балку необходимо рассчитывать, изготавливать и подгонять на месте индивидуально;
    3. Использование так называемой скамейки — прочной рамы из бруса, сечением 150*150 мм. Две вертикальные стойки с подкосами обеспечивают жесткое и прочное удерживание самой верхней балки крыши конькового бруса или прогона;
    4. Целой системы подкосов и подпорок, необходимых для придания жесткости силовым элементам крыш с большой длиной пролета.
    5. Шпрегели — дополнительные силовые элементы для повышения жесткости и прочности угловых сочленений балок перекрытия или мауэрлатного бруса. Так как на углы опираются самые нагруженные и тяжелые элементы – угловые стропильные балки вальмовых скатов, использование шпрегельных распорок является обязательным элементом усиления конструкции.

    Именно установка диагональных и нарожных стропил требует тщательного многократного измерения и подгонки мест крепления каждой из балок в схеме конструкции вальмовой крыши. Трудоемкость и кропотливость подгоночных работ заставляет изготавливать, строить и собирать основные силовые элементы, что называется, «на земле». Так быстрее и проще предварительно проверить по схеме соответствие всех размерных цепей.

    Важно! О квалификации специалиста, занимающегося проектированием и строительством вальмовых крыш, свидетельствует не только умение выполнить правильный расчет параметров, но и увидеть «тонкие» места в реально собранной конструкции.

    Основа для установки вальмовой крыши

    Для большинства зданий возможно использование традиционного способа установки с опорой на мауэрлатный брус каменных стен. Мауэрлатные доски или брусья укладываются на гидроизоляцию и прихватываются анкерными болтами и проволокой. Если конструкцией крыши предусматривается наличие большого вылета висячих стропил, которые позволяют использовать часть кровли в качестве навеса над крыльцом или террасой, к нижней части стропильных ног пришивают так называемые кобылки — отрезки доски или бруса нужной длины.

    При установке каркаса вальмовой крыши по этой схеме чердачное перекрытие, отделяющее потолок от чердака, приходится изменять, и выполнять опору на дополнительный пояс из деревянного бруса, закрепленного анкерными болтами к вертикальной поверхности стен.

    Сам деревянный брус мауэрлата может использоваться двояко:

    • Стать опорой для стропильных ног в классическом варианте применения;
    • На мауэрлат может быть уложено перекрытие из соснового бруса 150х150 мм или 150х200 мм;

    Последняя схема более сложна и достаточно затратная в реализации, поэтому к ней прибегают только при установке вальмовых четырехскатных крыш на стены с недостаточной жесткостью кладки. Установка опорного перекрытия из бруса потребует большого количества длинных и дорогих балок из сосны или дуба. Поэтому по возможности такое перекрытие стараются опереть на одну из внутренних стен коробки здания, что позволит значительно усилить перекрытие и применить для него более дешевые и доступные пятиметровые балки.

    Наиболее ответственные узлы каркаса крыши вальмовой схемы

    Чаще всего проблемы в конструировании и сборке каркаса вальмовой крыши обусловлены сложностью соединения балок и стропил. Прежде всего, в теле балок и стропил не пропиливают любые пазы и уступы, особенно в срединной части, за исключением опорных поверхностей на концах стропильных ног.

    Самым проблемным этапом сборки накосных или угловых стропил является привязка концов стропильной ноги к нижней угловой опоре на мауэрлате или брусе. Для более точного прилегания установку диагонального стропила выполняют в два этапа, с максимальной подгонкой прилегающих поверхностей стропила к коньковой балке и второй парной стропиле.

    Из-за большой длины диагонального стропила балку зачастую сбивают из нескольких более коротких брусьев или толстых досок, «сшитых» гвоздями — соткой. Забивают гвозди попарно, на расстоянии не менее 50 мм, и обязательно — под разным углом. Кроме того, для длинных накосных балок обязательно применяется подпор, устанавливаемый в самом нагруженном месте балки, как на схеме. Благодаря этому уменьшается прогиб стропил и сохраняется плоскость вальмы крыши.

    Следующим, наиболее ответственным местом в схеме вальмовой крыши можно назвать точки присоединения нарожных балок или стропил к диагональным балкам. На диагонали набивают так называемые черепные планки, их задача — облегчить установку нарожных брусьев на диагональные. Где именно должна крепиться нарожная стропила, определяют заранее по чертежу или схеме. Для крепления используют уголки и ригеля. При этом тело диагональной балки сверлить или пропиливать категорически не рекомендуется, чтобы исключить возникновение ослабленных участков.

    Нижняя часть нарожников крепится, как и рядовые стропила, по одной из опорных схем на мауэрлате. Верхняя часть стропил опирается на коньковый брус пазом 5х5 см, выполненным по специальному шаблону. Для увеличения площади опоры нижних частей стропил их дополняют небольшими подпорами. После того как диагонали на каждой из вальм отрегулированы и выставлены под оптимальным углом в 45о к плоскости опоры, они жестко крепятся с использованием ригелей и накладок из стальных пластин. Далее крепятся нарожники и рядовые стропильные балки, подгоняются подкосы и упоры с «подшивом» гвоздями и болтами. В последнюю очередь нашивается кровельная доска, и дополнительно крепится мауэрлат.

    Только выставив правильно геометрию каркаса и взаимного расположения всех силовых элементов, можно получить прочную и устойчивую конструкцию крыши по вальмовой схеме.

    Заключение

    Чтобы понять тонкости сборки схемы вальмового каркаса, достаточно один раз вместе со специалистами поучаствовать в строительстве простой четырехскатной крыши. Этот опыт будет намного ценнее десятка теоретических разборов схем вальмовых крыш. Тем более что вариантов и схем на основе вальмовых вставок и скатов сегодня существует великое множество, и каждый из них требует своего подхода в постройке.

    • Виды крыш частных домов
    • Как правильно крыть крышу шифером
    • Как крыть крышу профнастилом своими руками
    • Устройство кровельного пирога под профнастил

    конструкция, чертеж, схема каркаса и стропильной системы полувальмовой крыши


    Трудно не согласиться, что любое здание, какого бы назначения оно не было, привлекает внимание своей архитектурой и конструкцией кровли. В этом нет ничего удивительного, поскольку крыша несет очень важную функцию – она защищает дом от холода и жары, а также, атмосферных осадков. Если говорить о наиболее популярных вариантах кровельных систем, то к ним с уверенностью относится вальмовая крыша, конструкция которой является надежной, долговечной и неординарной. Такую крышу можно успешно использовать в домах, имеющих мансарду. Ее конструкция наилучшим образом подходит для размещения мансардных окон.

    Содержание

    • 1 Как устроена вальмовая крыша
    • 2 Вальмовая крыша – особенности стропильной системы
    • 3 Монтируем вальмовую крышу своими руками
    • 4 Рассчитываем вальмовую крышу квалифицированно

    Как устроена вальмовая крыша Фото вальмовой крыши

    В данном типе кровли присутствует четыре ската. Торцовые скаты, называемые вальмовыми, имеют треугольную форму. Они простираются от конька до карниза. Два других ската имеют трапецеидальную форму.

    Монтировать вальмовые крыши достаточно не просто.

    И хотя тот процесс является трудоемким, такая крыша, в конечном итоге делает постройку привлекательной и по-настоящему стильной. Крайние стропила двускатной центральной кровли воспринимают значительно большую нагрузку, чем другие элементы кровли. По этой причине они нуждаются в дополнительном усилении. Особое внимание следует уделить расчету вальмовой крыши, особенно в той части, которая касается соотношения ее двухскатного и вальмового элементов. Оно во многом определяет, насколько надежным будет все строение.

    Успех в возведении здания с вальмовой крышей во многом зависит от квалифицированного выбора древесины, используемой для стропил. В этом качестве отлично зарекомендовали себя породы деревьев лиственницы и сосны. Стоит помнить, что древесина должна быть хорошо просушенной и пропитанной высококачественным антисептиком.

    Если скаты, размещенные с торца, обрываясь, не доходят до края карниза, то такой тип кровли называется полувальмовый или «голландский». Для небольших коттеджей, имеющих деревянные перекрытия, крыша полувальмовая своими руками является наиболее рациональным вариантом устройства кровли. Она имеет стропильную систему, которая снабжена затяжками. Здания большего объема будут иметь стропильную систему вальмовой крыши более сложной конструкции.

    К еще одному известному типу крыши относится вальмовая крыша, называемая «датской». Ей присущи некоторые характерные для нее элементы:

    • специальные доски для опоры;
    • стропила;
    • вальмовые стропила;
    • усиливающие ригели с вкладышем;
    • верхняя обвязка стены;
    • проставка.

    Простота монтажных работ и возможность сэкономить на материалах для кровли привлекает многих застройщиков, которые хотят сделать эту привлекательную инженерную конструкцию своими руками.
    Кровля, в состав которой входит три фронтона, включает в себя следующие составляющие:

    • стропила для фронтонов,
    • стойки;
    • специальные коньковые прогоны;
    • балки перекрытий;
    • многочисленные затяжки.

    Использование подобных устройств вальмовой крыши делает строительные объекты интересными и архитектурно привлекательными, лишая их безликости и серости. Такая кровля подходит к необычным строениям с башенками и другими интересными деталями. Она считается более дорогостоящей конструкцией вальмовой крыши и по сравнению с «датской» кровлей намного более сложной в исполнении. Общая площадь поверхности крыши достаточно просторна. По этой причине строительство домов и других зданий с подобной крышей требует большей сметной стоимости.

    Вальмовая крыша – особенности стропильной системы Стропила вальмовой крыши

    Начиная монтаж кровли такого типа, в первую очередь, обращают внимание на стропильную систему, которую можно считать ключевым элементом всей кровельной конструкции. По сравнению с двухскатной крышей, устройство стропильной системы, предназначенной для вальмовой крыши, отличается своей сложностью. Для такой конструкции требуется устанавливать специальные стропила, ориентированные к углам стенок. В этом случае речь идет о стропильных ногах, которые получили название накосные диагональные.

    Длина диагональных стропил намного длиннее традиционных. Диагональные стропила по сравнению со стандартными несут значительно большую нагрузку (приблизительно в 1,6 раз). Согласно проекту на них должны опираться «нарожники» — так называют более
    короткие стропила скатов. Устройство стропильной системы вальмовой крыши будет во многом зависеть от грамотного выбора древесины, используемой для стропил. Из-за того, что накосные стропила по своей длине значительно больше простой стандартной доски, то их изготавливают спаренными.

    Производимый расчет вальмовой кровли, который предусматривает спаривание стропильных накосных ног, одновременно решает несколько проблем:

    • благодаря подобной методике появилась возможность пользоваться длинными неразрезными балками;
    • удвоенное сечение позволяет стропильной системе гарантированно воспринимать большие нагрузки;
    • благодаря сдваиванию стропил появилась возможность в унификации типоразмеров используемых деталей;
    • благодаря процессу спаривания диагональные стропила можно изготавливать из тех же пиломатериалов, которые применяются для изготовления стандартных стропил.

    Монтируем вальмовую крышу своими руками

    Конструкция вальмовой крыши является сложным инженерным сооружением и поэтому монтажные работы должны проводиться грамотно и материалы, используемые в процессе работ, должны быть качественными. Такие неординарные и оригинальные крыши гармонируют с любым видом ландшафта. Не стоит забывать, что дома, имеющие кровли данного типа, являются запоминающимися объектами архитектуры, отличающимися яркостью и самобытностью. Они часто находят применение в необычных строениях, например, обладающих разнообразными башенками. Свой вклад в это дело вносит грамотный подбор кровельного материала для финишного покрытия кровли.

    Архитектурное строение, которое впечатляет своей внешней красотой, естественно, должно иметь покрытие, отличающееся своим качеством и колоритностью. Отличным материалом для такой кровли является традиционная керамическая черепица, медная кровля, а также материалы, относящиеся к инновационным. Когда застройщиком выполняется крыша полувальмовая своими руками, то следует принимать во внимание, что ее надежность и привлекательный внешний вид всей постройки будет зависеть от гармоничного соотношения двухскатного и вальмового элементов.

    Использование подобного вида кровли характерно для климатических районов, где существуют необходимость в надежной и качественной защите от сильных ветров.

    Мансардное окно

    В последнее время все больше домовладельцев делают все возможное, чтобы переоборудовать чердачное помещение в функционально действующие и, при этом, стильные комнаты. В таком случае, в крыше вальмового типа устанавливают специальные мансардные окна. Поэтому мастерам, которые собираются монтировать вальмовую крышу, необходимо иметь определенные теоретические знания и практические навыки выполнения работ по устройству сложных кровель.

    Грамотное обустройство такой кровли очень важно, поскольку она должна быть:

    • безопасной во время эксплуатации;
    • надежно защищать мансардные помещения от атмосферных воздействий;
    • иметь качественно устроенную гидро-, тепло, и пароизоляцию.

    Как уже упоминалось, успех во многом зависит от грамотного подбора древесины, которую используют для устройства стропильных ног вальмовой крыши. В качестве проверенного материала можно воспользоваться древесиной сосны или лиственницы. Дерево, естественно должно быть хорошо просушено и должно пройти обработку антисептическими препаратами. Доверить выбор материала и расчеты по конструкции вальмовой кровли можно только грамотным специалистам, обладающим опытом в данной области.

    Рассчитываем вальмовую крышу квалифицированно

    Расчеты, сделанные по всем правилам, дают возможность иметь в дальнейшем такую крышу, которая не только обеспечит безопасность и покой живущим в доме людям, но и, благодаря своей привлекательности, станет привлекающим внимание украшением здания. При всех этих достоинствах она будет еще и долговечной.

    Крыша полувальмовая своими руками – это вполне реальное предприятие. Стоит только помнить, что в этом случае неплохо было бы заручиться поддержкой профессионала, который выполнит все необходимые расчеты и сделает грамотную разметку. В противном случае, во избежание погрешностей придется пользоваться специальным калькулятором для вальмовых крыш.

    Помните, что расчетов требуют не только параметры стропильной системы вальмовой крыши, но и все остальные используемые элементы кровли.

    Как обязательное условие необходимо обзавестись разметочными рейками, которые можно изготовить, нанеся на них показатели отметок всех требуемых и установленных расстояний. Такое приспособление сводит к минимуму риск возможных ошибок в измерениях.

    Для грамотного выполнения монтажных работ по установке всех стропил, важно обеспечить правильный расчет вальмовой крыши и свести погрешности к самому малому проценту. При этом важно предельно точно сделать разметку и обозначить все места, в которых будет производиться фиксация стропил.

    Стропила вальмовой крыши

    Разметку делают, устанавливая две ключевые точки. Одна будет находиться на мауэрлате (нижняя обвязка строения), точно по центру стены, а вторая будет расположена на середине конькового бруса. Центральное стропило укладывается как раз между двух упомянутых выше точек.

    Если по проекту устраивается крыша, конструкция которой предусматривает, что будет достаточно только трех стропил, то определить место, где будут установлены оставшиеся два стропила очень просто. С двух сторон ранее смонтированного центрального стропила отмеряется только половина расстояния до конькового бруса. Далее производится укладка дополнительных стропил по ранее отмеченным точкам строго параллельно основному стропилу. В том случае, когда стропил по расчету будет больше трех, то их размещение по пролетам конька должно осуществляться равномерно.

    При выполнении застройщиком вальмовой крыши собственными силами нужно учесть, что величину равномерного распределения стропил можно определить, поделив длину конькового бруса на число, которое будет на единицу больше общего количества стропил.

    Полученная величина и будет тем расстоянием, на котором стропила будут находиться по отношению друг к другу.

    Установить параметры центральных стропил можно несколькими способами. К наиболее простому относится метод, с помощью которого стропила будут устанавливаться в местах, где должна осуществляться их будущая фиксация. На них производится очерчивание необходимых контуров спилов. После этой процедуры все лишнее из пиломатериалов подлежит отпиливанию.

    Второй способ, с помощью которого рассчитывается полувальмовая крыши, конструкция которой включает стропила, является более удобным. Он состоит в том, что устанавливается высота пролетов коньков и проекция стропил на плоскость основания кровли. После этого производится расчет длины стропил с использованием теоремы Пифагора. В данном случае измерение досок и удаление с помощью пилы излишков пиломатериалов производится непосредственно на земле. После этого осуществляют подъем досок на кровлю.

    К еще более простому способу, при котором коэффициенты длин стропил, их зависимость от высоты пролета конька, особенностей и габаритов строения будет извлекаться из строительных специализированных справочников. В этом случае необходимо определить размеры элементов вальмовой крыши, указанные в чертежах, которые являются частью полного проекта возводимого здания.

    Установка стропил с учетом наклона крыши

    Каждый проект берет во внимание такой показатель, как величина угла наклона кровли. Чтобы установить расстояния, на которых будет производиться фиксация промежуточных стропил, необходимо выбрать в качестве точки отсчета единственное стропило. Эта точка, как правило, размещается на мауэрлате. При расчете вальмовой крыши берется во внимание, что длина стропила должна полностью совпадать с расстоянием от этой точки до угла дома.

    Прочие стропила, относящиеся к промежуточным, устанавливаются в равномерном порядке. Их верхние концы фиксируются на диагональном стропиле, а для нижних местом фиксации служит мауэрлат. Вальмовые стропила устанавливают встык с угловыми стропилами, образующими двухскатную часть кровли.

    Монтируя вальмовую крышу, помните о некоторых нюансах. Например, нужно знать, что габариты самой крыши находятся в прямой зависимости от размеров строящегося здания.

    Грамотный и корректно произведенный расчет является гарантией надежной, красивой и безопасной вальмовой крыши. Конструктивно она включает в себя множество ломаных линий. Как следствие, будет сложно вычислить количество требуемого для финишного покрытия кровельного материала. Очень часто под скатами таких крыш обустраивают мансардные жилые помещения. Тогда стоимость объекта будет увеличена на устройство гидро-, тепло — и пароизоляции.

    При расчете сметной стоимости крыши учитывают стоимость финишного покрытия, величину которого определяют после расчета общей площади крыши. После этого выбирают производителя материалов.

    Необходимо знать, что покрытия кровли отличаются не только по стоимости, но по другим функциональным характеристикам (цвет, вес и т.д.), а также методу монтажа.

    При выборе кровельного материала обязательно нужно учесть ожидаемую снеговую нагрузку и воздействие ветров.

    Если принять во внимание сложность монтажных работ по возведению вальмовой крыши, то лучше обратиться к профессиональным мастерам. Они сделают и грамотную разметку, и весь комплекс остальных работ.

    что это такое, виды конструкций, фото

    Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

    Что такое вальмовая крыша

    Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

    Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

    Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

    Плюсы и минусы вальмовой крыши

    Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

    К положительным сторонам вальмовых кровель относят:

    1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
    2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
    3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
    4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

    Имеются и отрицательные моменты при использовании вальмовых кровель:

    1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
    2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
    3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

    Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

    Особенности конструкции

    Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

    1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

      Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

    2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
    3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

      Коньковый брус крепится к стойкам и является опорой для всех основных стропил

    4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
    5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

      После закрепления всех диагональных стропил временные подпорки стоек убирают

    6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
    7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
    8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
    9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

      Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

    Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

    Фотогалерея: разновидности вальмовых крыш
    Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
    Крыша оригинального домика в датском стиле имеет два стеклянных ската
    Вальмовые кровли могут иметь ломаные скаты сложной формы
    Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

    Виды вальмовых крыш

    Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

    Полувальмовая крыша

    Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

    Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

    Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

    При формировании датской полувальмы серху устраивается укороченный фронтон

    Четырёхскатная вальмовая крыша

    Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

    Шатровую кровлю можно возвести только на квадратном здании
    Четырёхскатная кровля по-американски

    Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

    Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

    Вальмовая крыша с «кукушкой»

    Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

    1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
    2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
    3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
    4. Улучшение внешнего облика строения.

      Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

    Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

    Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

    Вальмовая крыша с козырьком

    Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

    Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

    Несимметричная вальмовая крыша

    Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

    Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

    Бесконьковая вальмовая крыша

    Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

    Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

    Монтаж вальмовой кровли

    Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

    Монтаж вальмовой стропильной системы производится следующим образом:

    1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
    2. Установка и временное крепление стоек. Их нужно поставить на лежень.

      Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

    3. Закрепление коньковой балки поверх стоек.
    4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
    5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

      Положение диагональных стропил окончательно устанавливает форму всех скатов

    6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
    7. Установка шпренгелей между укосинами и диагональными стропилами.
    8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
    9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

      Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

    При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

    Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

    По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

    При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

    Видео: монтаж вальмовой кровли в одиночку

    Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

    Шатровая и ендовильная крыша: плюсы, минусы и примеры

    Кэти Бартон | Опубликовано

    Купить

    Шатровая крыша имеет четыре наклонных стороны, которые сходятся на коньке или вершине. Вальмовая и ендовная крыша имеет более одной шатровой секции, которая встречается в области, называемой ендовой.

    Посмотреть в галерее

    Шатровые и ендовные крыши сложны, но практичны для домов с пристройками, двухуровневыми и уникальными планировками. Они структурно прочны и устойчивы к ветру, но их дополнительные швы повышают вероятность протекания.

    Если вы рассматриваете возможность создания вальмовой и ендовой крыши для своего дома, вот плюсы, минусы и примеры.

    Что такое вальмовая и арочная крыша?

    Чтобы понять, что такое вальмовая крыша и ендовная крыша, сначала нужно понять, что такое вальмовая крыша.

    В простейшей форме вальмовая крыша имеет уклон со всех четырех сторон. В прямоугольных домах вальмовые секции сходятся, образуя конек; в квадратных домах стороны сходятся на пике.

    Шатровые крыши популярны благодаря своей структурной целостности и высокой ветроустойчивости.

    Вальмовая и ендовая крыша имеет несколько соединяющихся вальмовых крыш. Строители могут использовать вальмовую и ендовную крышу в домах с несколькими уровнями, необычной формы, слуховыми окнами и надстройками для домов, в которых уже есть вальмовая крыша.

    Что такое вальма крыши?

    Шатр крыши – это место, где сходятся две наклонные стороны. Угол бедра известен как скос бедра.

    Что такое долина на крыше?

    Впадина крыши – это место соединения двух поверхностей крыши. Например, в вальмовой и ендовной крышах ендовой называется место соединения двух шатровых крыш.

    Плюсы и минусы вальмовых и ендовных крыш

    Как и любой другой стиль, вальмовые и ендовильные крыши имеют свои плюсы и минусы.


    Плюсы вальмовых и ендовных крыш:

    • Эстетическая привлекательность – Вальмовые и ендоварные крыши хорошо сочетаются с большинством стильных домов и могут повысить привлекательность дома.
    • Идеально подходит для сильного дождя   – Наклон вальмовых и ендовных крыш способствует эффективному стоку дождевой воды.
    • Улучшенная система водосточных желобов . В отличие от традиционной двускатной крыши, водосточные желоба могут быть со всех четырех сторон вальмовой и ендовой крыши.
    • Устойчивость к ветру – Поскольку вальмовые крыши являются самоподдерживающимися, они могут выдерживать сильные ветры.

    Минусы вальмовых и ендовных крыш:

    • Более склонны к протечкам – Чем больше швов на крыше, тем больше вероятность протечек. Вальмовая крыша имеет много швов.
    • Дорогой – Некоторые вальмовые и ендовные крыши сложны, требуют специальных знаний и дополнительных затрат.

    Примеры вальмовой и сводчатой ​​крыши

    Вот несколько примеров вальмовых и ендовых крыш.

    Большой дом с шатровой и ендовной крышей

    Посмотреть в галерее Michael LoBuglio Architects

    Вот пример традиционной шатровой и ендовной крыши на классическом доме. На крыше есть черепица и несколько ендов на стыке секций.

    Шикарная крыша придает этому дому дополнительную привлекательность и вневременной вид.

    Двухуровневое ранчо с шатровой и ендовной крышей

    Lacy Keller Interiors

    Шатровые и ендовные крыши хорошо подходят для домов с несколькими уровнями, таких как ранчо с двумя уровнями.

    На двухуровневом ранчо есть четыре секции вальмовых крыш — две большие области, покрывающие основное строение, и две меньшие области, покрывающие крыльцо и крошечную часть дома.

    Замысловатая вальмовая крыша двухэтажного дома

    Посмотреть в галерееRaykon Construction

    Если вам нужен пример замысловатой вальмовой и ендовой крыши, отметьте этот вариант. На этой фотографии этот переходный дом имеет около дюжины вальмовых крыш, которые соединяются в долинах.

    Крыша также состоит из смеси материалов, включающих металлические листы и черепицу.

    Новое строительство с двускатной черепичной и ендовной крышей

    Посмотреть в галерееJDC Remodeling, LLC

    Шатровые и ендоварные крыши популярны во многих домах, в том числе в новостройках. Шатровая крыша сочетает в себе современность и традиционность, что делает ее подходящей для любого стиля.

    Материал этой крыши — стандартная битумная черепица.

    Часто задаваемые вопросы (FAQ)FAQ

    Какой материал можно использовать для вальмовой и ендовой кровли?

    Многие дома с вальмовыми и ендовными крышами покрыты черепицей. Хотя черепица наиболее популярна, вы также можете использовать металл или плитку.

    Что такое вальмовая крыша?

    Строители используют крестообразную крышу на L-образных конструкциях. Две шатровые крыши уложены перпендикулярно и сходятся в ендове.

    В чем разница между вальмовой крышей и ендовной?

    Вальмовая крыша имеет четыре наклонных стороны. Впадина в крыше – это место соединения двух поверхностей крыши. В шатровой и ендовной крышах ендовы — это место, где сходятся несколько шатров.

    Заключительные мысли

    Вальмовые и ендовые крыши имеют более одной вальмовой крыши на одной конструкции. Долина — это место, где соединяются две поверхности крыши. Строители используют эти крыши на традиционных и современных постройках.

    Наиболее важным преимуществом вальмовых и ендовных крыш является их ветроустойчивость. Они также обеспечивают лучший дренаж воды и превосходные водосточные системы. В то время как вальмовые и ендовые крыши эстетичны, их многочисленные швы увеличивают вероятность протечек.

    План сарая 10×16 с вальмовой крышей

    Этот пошаговый самодельный проект представляет собой простой навес 10×16 с планами вальмовой крыши . У меня было много запросов на прямоугольный сарай с четырехскатной крышей, так что вот мой взгляд на это. Действительно простой проект, чтобы убедиться, что он добавит уникальной привлекательности вашей собственности, предлагая место для хранения. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства.

    При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

    Проекты, разработанные из этих планов

    10 × 16 с планом крыши HIP

    Build tab1=»Материалы» tab2=»Инструменты» tab3=»Время» tab4=»Связанные планы»] [tab id=1]

    • A — 3 куска пиломатериала 6×6 — длина 16 футов ЛАЗЫ
    • B – 2 куска бруса 2×6 – длина 16 футов, 13 кусков – длина 117 дюймов РАМА ПОЛА
    • C – 3 куска фанеры 3/4″ – длина 48″x96″, 2 куска – длина 48″x48″, 2 куска – длина 24″x96″ ПОЛ
    • D –  1 кусок бруса 2×4 – длина 16 футов, 1 кусок – длина 185 дюймов, 2 куска – длина 48 дюймов, 2 куска – длина 78 1/2 дюйма, 10 кусков – длина 88 1/4 дюйма , 9 шт. – длина 4 1/4″, 2 шт. бруса 2×6 – длина 99″ ПЕРЕДНЯЯ СТЕНКА
    • E – 2 шт. бруса 2×4 – длина 16 футов, 1 шт. – длина 85″, 15 шт. – длина 88 1/4″ ЗАДНЯЯ СТЕНКА
    • F – 2 шт. пиломатериала 2×4 – длина 113″, 1 шт. – длина 120″, 8 шт. – длина 88 1/4″, 4 шт. – длина 14 3/4″, 4 шт. – 26 1/ 2″ длиной, 2 шт. – 36″ длиной, 4 шт. 2×6 пиломатериалов – 39″ длиной БОКОВАЯ СТЕНКА С ОКНОМ
    • G – 2 шт. бруса 2×4 – длина 113″, 1 шт. – длина 120″, 9 шт. – длина 88 1/4″ БОКОВАЯ СТЕНА
    • G – 10 листов сайдинга 5/8″ T1-11 – длина 48″x96″, 2 шт. – 24″x96″ длиной, 2 шт. – 16″x48″ длиной САЙДИНГ
    • H – 2 шт. бруса 4×4 – длина 16 футов, 4 шт. – 10 футов ПЛАСТИНЫ

    • 3 пиломатериала 6×6 – 16 футов
    • 2 пиломатериала 2×6 – 16 футов
    • 15 пиломатериалов 2×6 – 10 футов
    • 5 кусков фанеры 3/4″ – 4’x8’
    • 6 пиломатериалов 2×4 – 16 футов
    • 47 пиломатериалов 2×4 – 8 футов
    • 6 пиломатериалов 2×4 – 10 футов
    • 2 пиломатериала 2×6 – 8 футов
    • 4 пиломатериала 4×4 – 10 футов
    • 2 пиломатериала 4×4 – 16 футов
    • 12 шт. сайдинга T1-11 – 4’x8′
    • 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
    • 4d гвозди, 6d гвозди,
    • наполнитель для дерева, клей для дерева, морилка/краска

    [/tab] [tab id=2]

     Молоток, Рулетка, Квадрат, Уровень

    Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

     Защитные перчатки, защитные очки

    [/tab] [tab id =3]

     Один день

    [/tab][tab id=4]

    • ЧАСТЬ 1: Сарай 10×16 с вальмовой крышей Планы
    • ЧАСТЬ 2: Планы шатровой крыши 10×16
    • ЧАСТЬ 3: Планы дверей для сарая 10×16

    [/tab][/tabs]





    Так просто построить сарай с вальмовой крышей – Видео!







    Подпишитесь на меня на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите меня без дополнительных затрат с вашей стороны.





    Сарай 10×16 с вальмовой крышей Планы

    Каркас пола для сарая 10×16

    Первым этапом проекта является изготовление каркаса пола. Вырежьте лаги из бруса 2×6, как показано на схеме. Просверлите направляющие отверстия и вставьте винты 3 1/2″. Поместите балки через каждые 16 дюймов по центру и убедитесь, что углы прямые. Выровняйте края вровень.

    Крепление полозьев к полу – навес 10×16

    Установите полозья 6×6 на раму пола. Используйте стропильные стяжки, чтобы закрепить полозья к каркасу пола. Полозья приподнимают каркас пола над землей, защищая его от влаги.

    Напольные листы – садовый сарай 10×16

    Для пола используйте фанерные листы толщиной 3/4″. Вырежьте все листы по нужным размерам, а затем положите их на раму пола. Выровняйте края заподлицо и не оставляйте зазоров между листами. Просверлите направляющие отверстия и вставьте винты 1 5/8″ каждые 8″ вдоль рамы.

    Каркас передней стены — садовый сарай 10×16

    Используйте доски 2×4 для пластин и стоек. Вырежьте компоненты по нужным размерам, как показано на чертежах. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки. Поместите шпильки через каждые 16 дюймов по центру. Используйте двойные шпильки на обоих концах настенной рамы. Обрамите дверной проем и отрегулируйте размер в соответствии с вашими потребностями. Используйте пиломатериал 2 × 6 для двойного заголовка.

    Каркас задней стены — дровяной сарай 10×16

    Затем сделайте каркас задней стены сарая 10×16, используя пиломатериалы 2×4. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки. Поместите шпильки через каждые 16 дюймов по центру.

    Каркас боковой стены — навес 10×16

    Каркас простой боковой стены, используя информацию на схеме.

    Боковая стена с оконной рамой — навес вальмовой крыши

    Каркас противоположной боковой стены с окном. Вы можете настроить размер окна в соответствии с вашими потребностями. Используйте доски 2 × 6 для двойных пластин. Вы можете обрамлять окна с обеих сторон сарая.

    Сборка каркаса сарая 10×16

    Прикрепите каркас стены к полу сарая. Выровняйте края заподлицо и отвесьте стены вертикально. Просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 1/2″ в раму пола. Кроме того, плотно закрепите соседние стены винтами 3 1/2″. Убедитесь, что углы прямые.

    Верхние поручни – каркас сарая

    Используйте пиломатериалы 4×4 для верхних поручней навеса. С помощью циркулярной пилы сделайте параллельные надрезы внутри отмеченных областей. Удалите излишки стамеской и зачистите поверхность наждачной бумагой.

    Крепление верхних поручней к садовому навесу 10×16\

    Крепление поручней к верхней части садового сарая. Выровняйте края заподлицо и плотно зафиксируйте направляющие вместе. Убедитесь, что углы прямые. просверлите направляющие отверстия и вставьте винты 5 1/2″.

    Боковая стенка с листами оконного сайдинга – навес 10×16

    Используйте 5/8″ листы сайдинга T1-11 для наружных стен. Сделайте надрезы вокруг оконного проема и выровняйте края заподлицо. Вставьте гвозди 8d через каждые 8 ​​дюймов вдоль каркаса.

    Обшивка боковых стен – навес 10×16

    Установите обшивку на другую сторону навеса.

    Листы сайдинга передней стены – навес 10×16

    Сделайте надрезы, чтобы можно было подогнать панели вокруг дверного проема. Выровняйте края заподлицо и вставьте гвозди 8d через каждые 8 ​​дюймов вдоль каркаса.

    Листы сайдинга задней стены – навес вальмовой крыши 10×16

    Установите листы сайдинга на заднюю часть навеса. Используйте гвозди 8d, чтобы плотно закрепить листы на месте.

    Как построить-проект сарая с вальмовой крышей 10×16

    Просмотрите ЧАСТЬ 2 проекта сарая 10×16, чтобы узнать, как построить вальмовую крышу. В ЧАСТЬ 3 я покажу вам, как собрать дверь и как установить декоративные планки.

    10×16 навес с вальмовой крышей планы – вид спереди

    Этот навес 10×16 красивый, крепкий и имеет много места для хранения. Вы можете добавить входную дверь с одной стороны сарая, чтобы облегчить доступ, если вы хотите использовать его в качестве мастерской. Вы можете внести множество корректировок и настроить его в соответствии с вашими потребностями. Пожалуйста, взгляните на остальные мои чертежи по дереву , потому что у меня более 1500 бесплатных эскизов.




    Получить планы в формате PDF



    Этот проект по деревообработке был около 10×16 навес с вальмовой крышей бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





    Павильон с шатровой крышей 16×24 — Деревянный каркас HQ

    Главная » Чертежи деревянного каркаса » Чертежи павильона » Шатровая крыша 16х24 Павильон

    • Описание

    • ХАРАКТЕРИСТИКИ

    • Модификации

    • Комплект крепежа

    Вы давно искали деревянный каркас с симметричной крышей? Если да, то взгляните на этот павильон с вальмовой крышей размером 16×24 дюйма! Если вы живете в заснеженной или ветреной местности, вам подойдет шатровая крыша из-за ее прочности. Эта рама спроектирована из простых ферм с поперечными раскосами. Но это не обязательно каркас для начинающих, так как в нарожных стропилах есть составные углы. Возможно, вы захотите посмотреть это видео и получить хорошее объяснение того, как их разрезать.

    Этот павильон с шатровой крышей размером 16×24 дюйма станет изящным дополнением вашего ландшафта. Указанные размеры указаны снаружи наружу стоек 8×8. Есть щедрые 2-футовые выступы для достаточной защиты от элементов. Его высота добавляет изюминку — верхние пластины имеют высоту более 9 футов — 11 дюймов, а верхние части стропил на коньке — более 17 футов. Традиционные врезные и шиповые столярные изделия добавляют шарма этому классическому павильону.

    При совершении покупки вы получите ссылки для загрузки PDF-файлов набора планов. Они наполнены ценной информацией! Конструктор содержит 8 страниц 2D и 3D чертежей. Есть планы столбов и крыши, разрезы и множество аксонометрических чертежей, чтобы вы могли представить свою готовую раму.

    Мы также включили детали, объясняющие некоторые тонкости. Набор чертежей деталей содержит 23 страницы, на которых показаны все разрезы, которые вы сделаете на каждой древесине, с полными размерами. Мы также предоставляем вам списки пиломатериалов и соединителей, чтобы вы точно знали, какие материалы вам нужны.

    Купить планы — $ 97

    Покупайте с уверенностью… Без риска!

    Если по какой-либо причине вам не нравится этот план, вы можете получить полный возврат средств в любое время в течение 30 дней после покупки. Если у вас есть какие-либо проблемы, просто свяжитесь с нашей службой поддержки, и они либо помогут вам, пока вы не получите нужные вам результаты, либо быстро вернут вам деньги.

    Важная информация:

    Штаб-квартира компании Timber Frame предоставляет планы строительства, но не контролирует строительство. Покупатель плана несет ответственность за обеспечение соответствия плана местным нормам и правилам. Покупатель проекта несет ответственность за получение любого структурного анализа, проектирования и спецификаций, которые могут потребоваться в муниципалитете, в котором он будет построен. Покупатель плана должен проверить все условия участка и размеры до начала строительства. Покупатель несет ответственность за дополнительные расходы, связанные с соблюдением местных норм и технических требований.

    Клиент понимает, что следующие условия в вашей конкретной области могут потребовать дополнительной инженерии:

    1. Ветер / ураган / Торнадо
    2. Сейсмик / Землетрясение
    3. Тяжелый снег
    4. Потенциал наводнения
    5. Снеемость почвы
    6. ТИМБА Клиент понимает, что HVAC, сантехника и электричество не будут включены во все планы.

      Лицензионное соглашение плана:

      Когда вы покупаете набор планов, вы покупаете ограниченную лицензию на авторское право на дизайн, дающую вам право построить эту структуру один раз в вашем месте.

    Related Articles

    Сколько надо профнастила на крышу калькулятор: Расчет кровли из профнастила, онлайн калькулятор крыши из профнастила

    Содержание Рассчитать количество материала для крыши, стен и заборовОсновные параметры расчета профнастила для крыши, стен и заборовСколько понадобится профнастила для укладки крышиКоличество профнастила для стен и заборовПохожие статьирасчет количества листов профнастила на крышуКак рассчитать количество профнастила на крышуРазмеры листа профнастилаПолная и рабочая ширинаДлина листаПринцип расчета для прямоугольного скатаШаг 1. Замеры кровлиШаг 2. Расчет количества горизонтальных […]
    Читать далее

    Крыша дома с эркером: Крыша с эркером, стропильная система вальмовой кровли с эркером, подготовка и ход работ

    Содержание устройство стропильной системы, фото Как сделать крышу на доме с эркеромконструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фотоОсобенности конструкции ломаных крышВиды ломаных крышФотогалерея: варианты ломаных крышОсновные этапы монтажаВидео: монтаж ломаной крышистропильная система и устройство стропил четыхерскатной крыши с эркером + фото чертежей и схемВальмовая крыша: стропильная системаЧетырехскатная крыша: элементы стропильной […]
    Читать далее

    Ремонт крыши своими руками: Как отремонтировать крышу рубероидом своими руками — пошаговое видео и фото

    Содержание Ремонт крыши частного дома своими рукамиПодготовительный этапОсновные причины протечки крышиРемонтируем крышу самостоятельноПоврежденная тепло или гидроизоляцияРемонт кровельных материаловЕщё полезные статьиРемонт крыши своими рукамиПочему течет крышаРемонт крыши из натуральной или искусственной черепицыКак отремонтировать мягкую кровлю своими рукамиРемонт покрытия крыши из листовой кровлиРемонт и устройство кровли из металлочерепицыРемонт крыши из шифераОсновные советы по ремонту крыши 10 ошибок […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
