    крыша трехскатная своими руками чертежи и фото

    Содержание статьи

    Трехскатная крыша своими руками: Инструкция по постройке

    Трехскатная крыша – оригинальное архитектурное решение, подходящее как для устройства всей кровельной конструкции, так и для отдельных элементов сложной кровли. Она представляет собой гибрид обычной двускатной и вальмовой крыши и состоит из трех скатов: два из них – в виде трапеций, соединяющихся в области конька, и третий – равносторонний треугольник, иначе именуемый вальмовым скатом.

    Устройство трехскатной крыши ненамного сложнее двускатной, отличие его заключается в установке двух накосных стропил, образующих вальмовый скат, а также конструкций, поддерживющих эти стропила. Накосные стропила обычно существенно длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо сращивать имеющийся стандартный пиломатериал.

    Элементы трехскатной крыши и их назначение

    Каркас трехскатной крыши образуется следующими элементами:

    • Мауэрлат – брус, уложенный по периметру внешних стен и перераспределяющий нагрузку крыши на стены;
    • Лежень – промежуточный брус, уложенный на внутренние несущие стены;
    • Балки перекрытия – доски, уложенные на мауэрлат и служащие каркасом перекрытия между этажом и чердаком или мансардой;
    • Стойки –вертикальные опорные брусья, удерживающие каркас крыши;
    • Коньковый брус – уложенный на вертикальные стойки брус, служащий опорой для стропильной системы;
    • Стропила – доски, уложенные с определенным шагом и опирающиеся на коньковый брус и стойки вверху и на мауэрлат в нижней части. Стропила трехскатной крыши разделяются на боковые и накосные;
    • Шпренгель – вертикальная опора, поддерживающая накосные стропила;
    • Подкосы – доски, устанавливаемые под углом около 45 градусов к горизонту и служащие распорками между стропилами и балками перекрытий или лежнем.

    Соединение элементов осуществляют с помощью металлических уголков и накладов, закрепленных с помощью гвоздей, саморезов или резьбовых шпилек с гайками.

    Материалы для трехскатной крыши

    Традиционно для выполнения стропильной системы и обрешетки используют хвойный пиломатериал, высушенный под навесом с остаточной влажностью не более 15-20%. При выборе пиломатериала нужно проверить ее на отсутствие гнили и следов плесени, потемнения древесины. Пиломатериал для устройства стропильной системы покрывают антисептиком, а для повышения противопожарных свойств и антипиреновым составом.

    Мауэрлат, лежни и стойки, как правило, выполняют из бруса сечением 100х100 или 150х150 мм. Балки перекрытий и стропила – из доски толщиной от 50 мм и шириной от 200 мм, при этом укладывают их узкой стороной вниз, чтобы уменьшить провисание элементов. Накосные стропила несут значительную нагрузку, их рекомендуется выполнять из бруса прямоугольного сечения 100х150 мм. Можно также выполнить накосные стропила из двух срощенных досок: между ними укладывают обрезки доски и стягивют их в этом месте на шпильки.

    Важным элементом кровли является обрешетка – доски толщиной от 20 мм, уложенные на стропила с определенным шагом параллельно коньковому брусу. Для магкой кровли обрешетку выполняют сплошной – из фанеры. Кроме пиломатериала, для выполнения крыши используют кровельное покрытие, гидро — и ветрозащитные пленки, утеплитель и пароизоляцию.

    Технология выполнения трехскатной крыши

    1. Первый шаг в устройстве трехскатной крыши своими руками – укладка мауэрлата. Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.

    При большой длине накосных стропил их дополнительно укрепляют стойками, установленными под ними и закрепленной на балках перекрытий – шпренгелями.

    Трехскатная крыша дома

    Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

    Преимущества и недостатки трехскатной крыши

    Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

    1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
    2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
    3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

    От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

    Как сделать расчет элементов

    Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.

    Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.

    Как строится трехскатная крыша

    Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

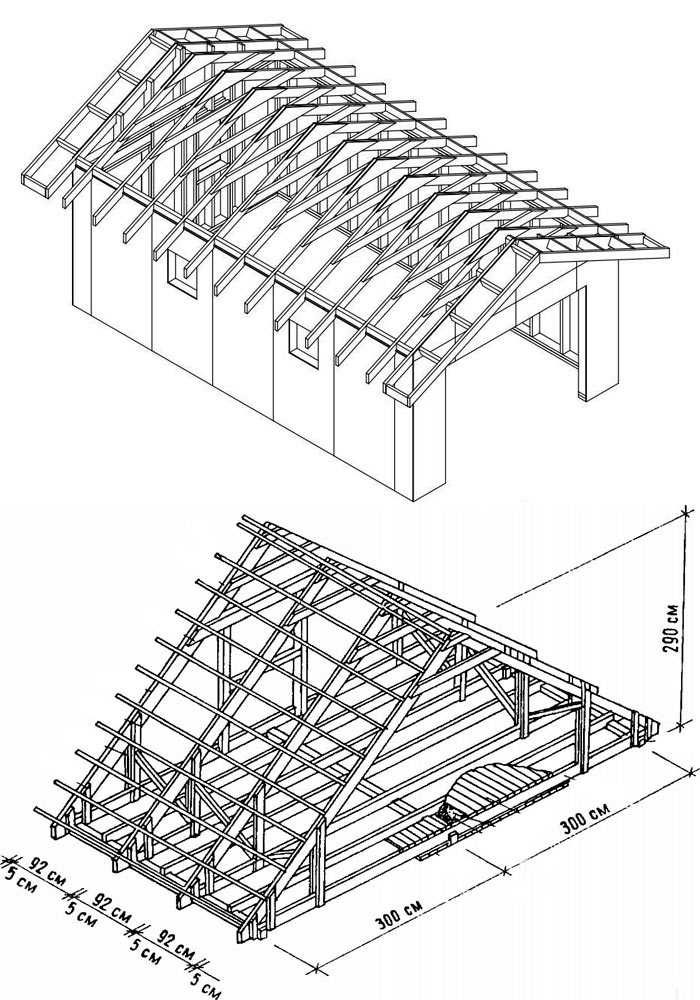

    Конструкция трехскатного каркаса

    Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

    1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
    2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
    3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

    Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

    Сборка трехскатной крыши

    В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

    После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

    Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

    Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

    Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

    После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

    Кровля для трехскатной крыши

    Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

    Заключение

    Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.

    Трехскатная крыша дома своими руками: Пошагово, для частного дома и для пристройки +Фото инструкция — Пошагово

    Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

    Строим крышу

    Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

    Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

    Элементы трехскатной крыши

    Остов трехскатной крыши имеет следующие составляющие:

    1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
    2. Лежень – это переходный брус. Он уложен на несущие стены строения;
    3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
    4. Стойки – это вертикальный несущий брус, который держит остов крыши;
    5. Коньковый
      брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
    6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
    7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
    8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

    Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

    Сырье для изготовления крыши

    Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

    Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

    Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

    На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

    Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

    Для строительства любого вида крыши ещё необходимы следующие материалы:

    • Кровельное покрытие;
    • Гидрозащита и ветрозащита;
    • Утеплитель;
    • Пароизоляция;

    Строим трехскатную крышу

    Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

    Укладка мауэрлата

    Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

    Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

    С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

    Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

    Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

    По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

    Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

    Усиление боковых стропил бревнами

    Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

    Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

    Установка накосных стропил

    Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

    Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

    Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

    пошаговая инструкция, чертежи и фото

    Односкатная крыша проста в монтаже и универсальна по назначению. Ее используют для небольших хозяйственных сооружений типа сарая, террас и навесов. Это оптимальный вариант для гаража. Лаконичность форм привлекает архитекторов, которые проектируют здания в стиле минимализма. При наличии определенного набора инструментов и навыков можно построить своими руками.

    Оглавление:

    1. Плюсы и минусы
    2. Что учитывается при строительстве?
    3. Наклон и виды покрытий
    4. Описание конструкции и расчет
    5. Технология установки по шагам

    Преимущества крыши с одним уклоном

    Плюсы:

    • Односкатная кровля наиболее выгодна с экономической точки зрения, в плане рационального использования материалов.
    • Технология возведения делает систему более прочной, так как каркас фиксирует здание в процессе усадки, дополнительного напряжения на стены.
    • Можно построить самостоятельно.
    • Возводится гораздо быстрее, чем более сложные виды.
    • Именно такой тип обеспечивает максимальный угол панорамы и обзора.
    • Если сделан правильный подсчет по углу расположения к Розе Ветров, то значительно снижается ветровая нагрузка.
    • Легко отремонтировать своими силами.
    • Покрытие различными материалами.

    К недостаткам относят то, что сложнее обустроить мансардный этаж. Даже при условии его проектирования полезная площадь будет меньше, чем при монтаже двускатной крыши. При увеличении высоты наклона увеличивается ветровая нагрузка. Внешняя простота конструкции компенсируется в архитектурном проектировании перепадами углов уклона плоскостей.

    Содержание

    1. Что учесть в проектировании и строительстве?
    2. Расчет и конструктивные особенности
    3. Этапы монтажа кровли

    Что учесть в проектировании и строительстве?

    Следует учесть ряд факторов, которые оказывают влияние на монтаж. К ним относятся:

    • Габаритные размеры сооружения.
    • Правильный просчет ветровой нагрузки, определение угла расположения здания по отношению к ней.
    • Климатические условия, связанные с толщиной снежных осадков в конкретном регионе.
    • Вид строения. Если гараж, сарай, террасу можно не утеплять, то дом или баня нуждаются не только в хорошей теплоизоляции и гидроизоляции, но и вентиляции пирога.
    • Выбор покрытия определяет конструкцию крыши. Он влияет на тип обрешетки, несущие возможности. Для мягкой кровли нужна сплошная обшивка стропильной части. Для жесткой необходимы расчеты по соотношению к размерам и весу.

    Угол наклона

    Скатные крыши отличаются от плоских уклоном: если этот параметр больше 10⁰, то система относится к категории скатных. Для построек подсобного значения, к примеру, сарая для птицы небольших размеров, допустим уклон 5⁰. Оптимальный угол — от 25⁰ до 30⁰, для схождения снежного пирога — 45⁰, но это увеличивает и ветровую нагрузку. В маловетренных регионах наклон делают меньше, в северных и горных — больше. Этот фактор влияет на расход и стоимость.

    В инструкции к кровле обязательно указывается уклон. Прежде чем прорисовывать схему и чертеж, следует определиться с покрытием. Условно все виды можно разделить на несколько категорий:

    1. Материалы из листовой стали: непосредственно металл (в том числе оцинковка), профлист и металлочерепица. Вес без учета ковра колеблется от 3 до 5 кг на 1 м.кв. Предусматривается наклон от 16⁰ до 30⁰. Именно при таких условиях, достаточно легко буде сходить снег, обеспечивается равномерная нагрузка на несущую часть. Срок эксплуатации колеблется от 20 до 50 лет, в зависимости от толщины стали и вида защитного слоя. Основной недостаток — повышенная чувствительность к шуму при выпадении осадков в виде дождя, нуждается в дополнительной изоляции от проникновения звуков внутрь помещения.

    2. Рубероидные, битумные, мягкая кровля: рубероид, ондулин, черепица. Рекомендованный уклон — от 10⁰ до 30⁰. Устройство односкатной кровли из пластичных изделий возможно только под сплошную обрешетку из OSB плиты, фанеры или доски. Нагрузка на квадратный метр — в диапазоне 3-6 кг. Они могут прослужить от 10 лет (рубероид) до 30, и больше (битумная черепица). Шумоизоляция выше в сравнении с металлом.

    3. Асбестоцементное покрытие — это разновидность шифера. Благодаря полимерным добавкам срок эксплуатации значительно вырос. Нагрузка без учета самой конструкции крыши будет варьироваться от 14 до 20 кг на 1 кв. м. Необходимый угол — от 4⁰ до 27⁰. В этом смысле шифер — самый универсальный. Дополнительное его достоинство — в доступной стоимости. С листовой сталью его роднит простота монтажа, при наличии определенных навыков в строительстве можно провести укладку самому.

    4. Один из самых долговечных типов — черепица, пережившая века. Монтаж более трудоемкий по временным затратам, так как сразу накрывается небольшая площадь, зато более удобный, выдерживает вес человека. Не нужно лестницы, которая крепится к коньку. Долговечный вид, служащий от 50 до 100 лет, нагрузка без каркаса — от 40 до 50 кг на 1 м. кв. Доверить укладку лучше специалистам. Угол уклона — от 30⁰ до 45⁰.

    Расчет и конструктивные особенности

    Технология предполагает наличие проекта, где будут просчитаны все параметры односкатной крыши. Опытные профессионалы используют для этого определенные формулы, на основании которых делают подсчет. Если вы решили построить ее своими руками, то необходимо знать составляющие элементы каркаса.

    1. Опоры.

    • Первый, самый распространенный вариант, когда две несущие стены по длине здания изначально строятся разной высоты. В этом случае обвязка и мауэрлат прикрепляются к опорам стены.
    • Когда стены одинаковой высоты, делают специальные стойки, которые фиксируются к мауэрлату, основной обвязке.
    • Односкатная крыша опирается на стойки, установленные по длине ската, чаще — внутри, реже — снаружи.

    2. Стропильная нога.

    Она соединяет горизонтально, под различным углом стойки и мауэрлат. Шаг рассчитывается исходя из габаритов, предполагаемых материалов. Распределяет нагрузки, является частью несущей конструкции.

    3. Обрешетка.

    Защищает каркас и служит основой для крепления кровли. Тип: сплошная либо из досок с определенным шагом, зависит от типа покрытия.

    Дополнительные поддерживающие элементы:

    • Рамочные стойки, идущие по всей длине прогона. Размещаются в том случае, когда длина превышает 4,5 м. Они страхуют от провисания, устанавливаются на «лежень».
    • Подстропильная нога. Служит дополнительной опорой, по инструкции фиксируется к рамочным стойкам при длине прогона от 6 до 16 м. Главная функция — поддерживающая конструкция опорной части крыши при усиленной ветровой нагрузке.
    • Схватка. Предназначение — крепление горизонтального сечения каркаса и его стяжка. Размещается в середине по нижней горизонтальной оси в пролетах до 16 м длиной.
    • Ветровая планка. Добор Г-образной формы, который препятствует подрыву материала ветром.

    Если речь идет о гараже, сарае, то можно использовать практический опыт и нехитрые приемы. К примеру, длину стропил выйдет определить, измерив длину пола доской, приподняв ее на угол уклона кровли. К этой длине добавляют свес (от 300 до 400 мм).

    Расчет для крыши дома требует взвешенного и тщательно продуманного подхода. Лучший способ — заказать проект у профессионалов, которые сделают чертежи несущего каркаса, просчитают расходы. Можно вспомнить геометрические формулы для треугольника, попытаться провести вычисления с учетом тангенса, синуса наклона, но проще воспользоваться онлайн калькулятором. Следует только вставить данные:

    • Ширину и длину основания.
    • Высоту подъема.
    • Длину свесов.
    • Тип покрытия.

    Отдельные строительные калькуляторы рассчитывают и материалы, но их всегда нужно закупать на 10-15 % больше.

    Калькулятор делает расчеты:

    1. Оптимальный угол уклона.
    2. Количество покрытия.
    3. Длина, количество, сечение стропил.
    4. Площадь поверхности с учетом свесов.
    5. Тип обрешетки, количество, сечение и шаг установки.

    Этапы монтажа кровли

    Пошаговая инструкция приемлема для всех типов строений.

    1. Каркас.

    Сначала устанавливаются обвязка и мауэрлаты. По толщине они должны быть не меньше трети размера несущей стены, от края делают отступ в 50-60 мм. Крепятся к стенам несколькими способами:

    • анкерами;
    • глубоко залегающими шпильками;
    • монтажной стальной лентой, которая крепится анкером в стену;
    • стальной проволокой, натянутой и закрепленной в несущую конструкцию.

    Далее обустраивают стоечные системы. Для этого в мауэрлате на 1/3 делают выемку, выпиливая ножовкой или электролобзиком. Закрепляют стойки при помощи:

    • стягивающих брусьев;
    • уголков из металла;
    • шарнирной системы;
    • металлических скоб.

    Для того чтобы временно зафиксировать конструкцию, по бокам на всю длину боковин прикрепляют поперечную доску, которую потом демонтируют.

    2. Стропильная часть и обрешетка.

    • С определенным шагом размещают стропила. Они представляют собой горизонтально расположенные поперечные доски, которые связывают стойки, предварительно скрепленные в верхней части продольным брусом. Опирают их на мауэрлаты в нижней точке каркаса.
    • Для надежной фиксации в основании (мауэрлате) выпиливают паз для стропил (на 1/3). Закрепляют уголками из металла, саморезами.
    • Дополнительные элементы устанавливаются согласно проектным расчетам.
    • Затем сверху стропильной системы при помощи саморезов монтируют обрешетку.

    Каркас готов к финишному покрытию. В зависимости от типа кровли нужно оставлять запуски для свесов от 300 до 400 мм. В дальнейшем их зашивают сайдингом или другой отделкой. По периметру фиксируют ветровую планку.

    3. Утепление, вентиляция.

    Для гаража, сарая, террасы крышу обычно не утепляют: настил крепят к обрешетке, зашивают свесы, устанавливают водоотводы. Для частных домов делают утепленный пирог, в котором должна быть обеспечена циркуляции воздуха между его слоями.

    В этом случае кровля состоит из нескольких слоев:

    • Между финишным покрытием и утеплителем закрепляют гидроизоляцию из специальных пленок.
    • Между лагами монтируется теплоизолятор.
    • Его защищают от возможного образования конденсата паробарьером с внутренней стороны (перфорированной пленкой).
    • Изнутри набивается обрешетка, которая фиксирует утеплитель, образует пространство для движения воздуха.

    Чтобы не накапливался конденсат, должна быть обеспечена циркуляция воздушных масс. С этой целью в верхней части дополнительно размещают контрбалку, которая образует щель между кровлей и внутренними слоями крыши. Ее закрывают специальной сетчатой лентой, которая обеспечивают отвод воздушных масс. Аэраторы являются препятствием для проникновения насекомых под пирог. Приток воздуха осуществляется из-под свесов. Для этих целей в них оставляют небольшую цель, прикрытую металлической перфорированной сеткой.

    При неправильном расчете и монтаже возникает ряд проблем:

    1. Провисание под воздействием снеговой нагрузки.
    2. Каждый этап сооружения каркаса нужно тщательно вымерять по уровню, в противном случае может нарушиться вся конструкция.
    3. Если не предусмотреть вентиляцию утепленной кровли, то это не только повысит теплопроводность изоляционного слоя, но и приведет к образованию плесени и грибка на деревянной обрешетке.

    Использовать необходимо только просушенное дерево — его влажность не должна превышать 10-12 %.

    Как использовать Design EyeQ® Roof Design Visualizer

    Перейти к основному содержанию

    Продукция

    Дизайн

    Гарантия

    Подрядчики

    Назад

    Планирование вашей крыши

    Кровля своими руками 101Постройте свою крышуКак рассчитать вентиляциюКак повысить привлекательность бордюра с помощью черепицы серии ColorDuration®

    Повреждение крыши

    Повреждения от ураганаКак обнаружить протечку в крышеПризнаки повреждения крышиПризнаки того, что вам нужна новая крышаЛедовая запруда

    Наем подрядчика

    Выбор подрядчикаКонтрольный список подрядчиковФинансирование вашей крышиRe-Roof 101: чего ожидать

    Кровельный блог

    Просмотреть все статьиПостройте свою крышу

    Назад

    Опоясывающий лишай

    Просмотреть всю черепицу Duration® Series Черепица Oakridge®

    Вдохновитесь

    Попробуйте новую крышуПлиты в стиле гонта Постройте свою крышу 2023 Черепица Цвет годаДизайн и вдохновение

    Начало работы

    Финансирование вашей крышиНайти подрядчика

    Составные части Исследуйте компоненты

    Бедренная и коньковая черепица Стартовая черепица Изделия с малым уклоном Ледяной и водяной барьерСинтетическая подложкаПриточная вентиляцияВытяжная вентиляцияTitanium® и RhinoRoof®

    Расширенные возможности

    SureNail® TechnologyNailing Zone PerformanceStreakGuard™ Algae ProtectionCOOL Energy Performance

    Кровельная система

    Анатомия крыши

    Кровельная система Total Protection®

    Total Protection — это больше, чем галька.

    Спина

    Информация о гарантии

    Обзор гарантииЧасто задаваемые вопросыГарантийные документы

    Управление гарантией

    Регистрация гарантииПередача гарантииПодать заявку

    Назад

    Для домовладельцев

    Найти подрядчикаВыбор правильного подрядчикаПостроить свою крышу

    Для профессионалов

    OCConnectProSell RegistrationВиджеты веб-сайтаСобытия для подрядчиковБиблиотека документовГде купитьКалькулятор вентиляцииПроизводительность зоны приклеиванияПрисоединяйтесь к нашей программе вознагражденийИнструменты для подрядчиков при COVID-19

    Сеть подрядчиков

    Сеть подрядчиков по кровельным работам Owens Corning вознаграждает подрядчиков за предоставление домовладельцам положительного опыта использования нашей продукции.

    Подробнее

    Назад

    Для домовладельцев

    Об Owens CorningУстойчивое развитие

    Кровельные программы

    Переработка гонта

    Обещание нашего бренда

    Покупая кровельную черепицу Owens Corning, вы можете быть уверены, что наша приверженность качеству имеет первостепенное значение.

    Подробнее

    Owens Corning Roofing на телевидении

    Owens Corning гордится тем, что поддерживает дистрибуцию SRS 2021 года в Лас-Вегасе Bowl

    Полное сравнение (с иллюстрациями)

    Крыша вашего дома предназначена для защиты всей конструкции (и вас) от непогоды.

    Как дождь, снег, мокрый снег, ветер и град. Ознакомьтесь с нашим 51-точечным руководством по проверке повреждений крыши от града.

    Крыши большинства жилых домов имеют наклон, поэтому вода стекает по склону в желоба или с карнизов.

    Конструкции крыш могут варьироваться от самых простых.

    Очень сложный.

    С большим количеством углов, ендов, разным уклоном, слуховыми окнами и т.д.

    И хотя многие крыши являются строго вальмовыми крышами…

    …Или строго двускатными крышами.

    Другие используют комбинацию обоих типов крыш для создания уникальных конструкций крыш.

    Сейчас.

    Давайте посмотрим поближе.

    Что такое вальмовая крыша?

    Вальмовая крыша не имеет вертикальных концов . Он имеет уклон со всех сторон, причем склоны сходятся в пике (если конструкция квадратная).

    Или с концами , наклоненными внутрь к выступу , образованному соседними сторонами (если конструкция прямоугольная).

    «Бедро» относится к внешнему углу, образованному на стыке двух смежных сторон.

    Из-за сложности конструкции и требований к конструкции.

    Шатровые крыши обычно дороже в строительстве, чем двускатные.

    Вот несколько фотографий вальмовых крыш , чтобы вы могли увидеть, как они выглядят.

    Варианты вальмовой крыши

    • КРЫША ПАВИЛЬОНА – четырехскатная крыша на квадратной конструкции, где все стороны соединяются в единую вершину. (также известная как пирамидальная крыша)
    • МАНСАРДНАЯ КРЫША – тип вальмовой крыши, у которой каждая сторона имеет два разных угла наклона, причем нижний угол намного круче верхнего.
    • ШАТРОВАЯ КРЫША  – многоскатная (многоугольная) шатровая крыша с крутыми скатами, поднимающимися к вершине, подобно тому, что вы видите на шпиле церкви.
    • ГОЛЛАНДСКАЯ ДВОСКОННАЯ КРЫША – разновидность вальмовой крыши, включающая небольшой фронтон в верхней части крыши.
    • ПОЛУВАДРАТНАЯ КРЫША – это надстройка к двускатной крыше, в которой конец фронтона включает небольшую секцию вальмовой крыши, наклоненную к коньку. (Также известная как крыша с подстриженным фронтоном или безголовая крыша)

    Что такое двускатная крыша?

    Словарь определяет фронтон как «часть стены, закрывающая конец скатной крыши».

    Википедия описывает фронтон как «треугольную часть стены между краями пересекающихся скатов крыши».

    Двускатная крыша включает две наклонные стороны и по крайней мере один фронтон.

    Вот несколько фотографий двускатной крыши , чтобы вы могли увидеть, как они выглядят.

    Варианты двускатной крыши

    • ОТКРЫТАЯ ДВУСЦОВАЯ КРЫША  – вальмовая крыша на квадратной конструкции, где все стороны соединяются в единую вершину. (также известная как пирамидальная крыша)
    • КОРОБНАЯ ДВУСЦОВАЯ КРЫША – тип вальмовой крыши, в которой каждая сторона имеет два разных угла наклона, причем нижний угол намного круче верхнего.
    • ВАЛЬМОВАЯ КРЫША  – многоскатная (многоугольная) вальмовая крыша с крутыми скатами, поднимающимися к вершине, подобно тому, что вы видите на шпиле церкви.

    Related Articles

    Пирамида крыша: чертежи, расчёт стропильной системы — ВикиСтрой

    Содержание чертежи, расчёт стропильной системы — ВикиСтрой Варианты исполнения шатровой крыши Основные схемы и элементы стропильной системы Основные элементы Элементы усиления Расчёт стропильной системы шатровой крыши Расчёт длин стропильных элементов Расчёт площади кровли с учётом свесов Устройство стропильной системы четырехскатной крыши — изучаем чертежиСтройкодПростое многообразие«Пирамида без Хеопса»И ремесло, и искусствоДом в виде пирамиды 31 фото150+ фото необычных […]
    Читать далее

    Выход дымохода на крышу: Дымоход через крышу — как вывести своими руками

    Содержание как сделать дымоход через крышу своими рукамиПроход дымохода через кровлю из различных материалов: правила и примеры + фотоПравила установки дымоходаЗащита кровли от тепла, идущего от трубыУстановка круглой трубыОсобенности проведения сэндвич дымоходаПроход через металлочерепицуУстановка дымохода через профнастилПроход через ондулинУстановка дымохода в мягкой кровлеПроведение дымохода в готовой крышеЗаключениеКак правильно сделать проход дымохода через кровлюМесто расположения дымоотводаОсобенности […]
    Читать далее

    Как заделать кирпичную трубу на крыше из металлочерепицы: Труба на крыше из металлочерепицы: установка, как обойти, видео

    Содержание Труба на крыше из металлочерепицы: установка, как обойти, видеоОсобенности монтажа дымохода на металлочерепицеТребования для прохода дымохода через кровлю из металлочерепицыВарианты прохода трубы через кровлю из металлочерепицыКак вывести трубу через крышу из металлочерепицыПроход сэндвич трубы через крышу из металлочерепицыОбустройство прохода в крыше для горячей стальной трубы дымоходаПроход кирпичной трубы через крышу из металлочерепицыФартук для дымохода […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
