Каркас крыши вальмовой: Стропильная система вальмовой крыши — устройство и чертежи (фото, видео)

Вальмовая кровля и характерные особенности ее конструкции

Вальмовая кровля по степени сложности своей конструкции значительно превосходит традиционную двускатную крышу, ведь задача сделать 4 ската, которые будут располагаться под одинаковыми углами, а так же согласовать их друг с другом – не непростая.
Но при необходимой подготовке и наличии определенных знаний возвести вальмовую кровлю можно и своими руками, разумеется, если вы подойдете к задача ответственно.

В статье будут разобраны основополагающие аспекты по возведению вальмовой кровли.

• 1. Особенности вальмовой крыши
• 2. Каркас вальмовой крыши
• 3. Технология по усилению вальмовой кровли

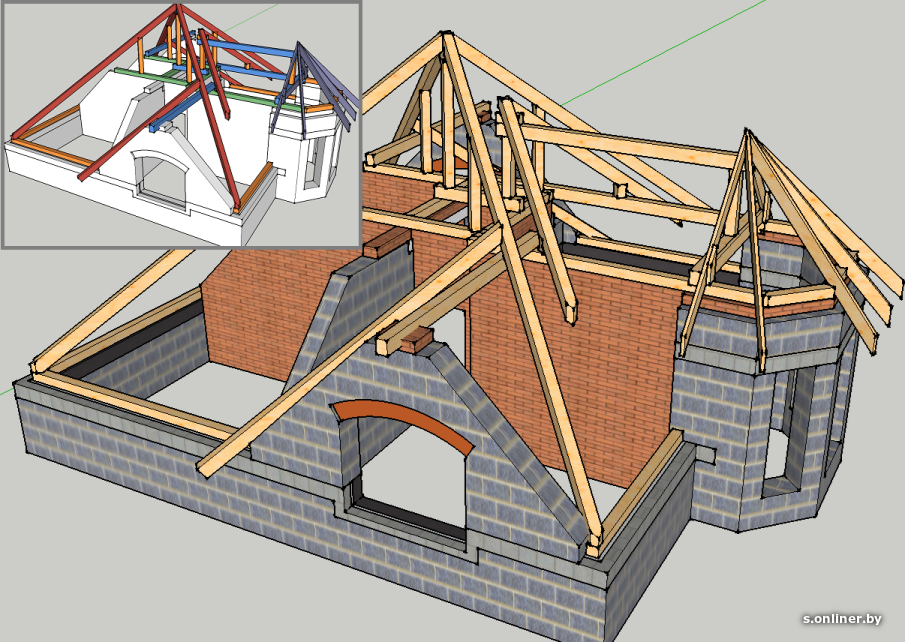

Рисунок 1. Пример конструкции вальмовой кровли

Как было отмечено, конструкция кровли вальмового типа имеет вид четырехскатной крыши, у нее два длинных ската, которые по своей форме напоминают трапеции, и остальные два ската имеют вид наклонных треугольников.

Основная сложность при проектировании и возведении вальмовой кровли заключается в системе стропил.

В стропильную систему вальмовой кровли включены стропила следующих типов:

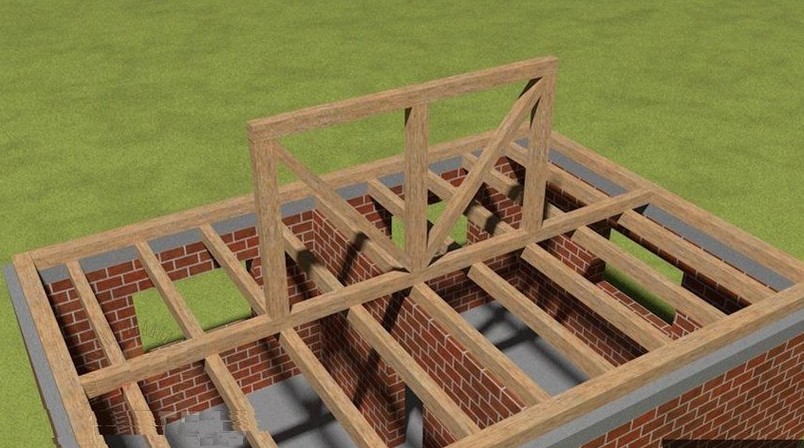

Рисунок 2. Стропильная конструкция вальмовой кровли

• Накосные ( или диагональные) стропила
• Нарожные (угловые)
• Центральные (промежуточные)

При изготовлении стропильной системы вальмовой кровли применяется брус сечением 150 мм х 150 мм, доска 50 мм х 150 мм. Что касается процесса по утеплению кровли, построению обрешетки и монтажу кровельных покрытий, то здесь нужно отметить, что это процесс точно такой же, как у крыш любой другой конструкции.

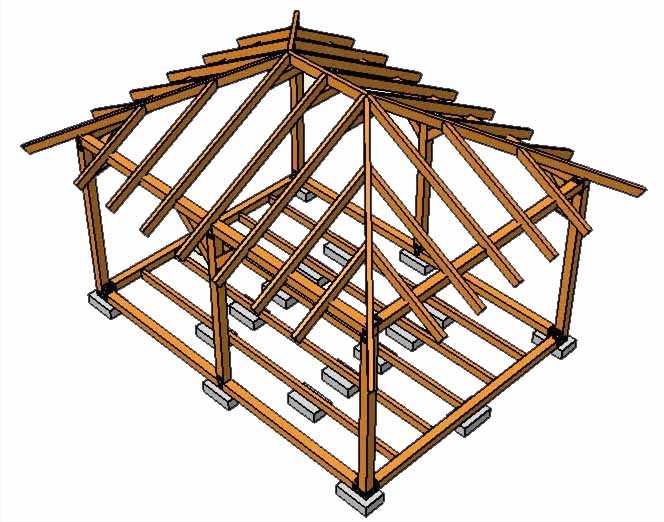

Рисунок 3. Каркас вальмовой кровли

При монтаже каркаса вальмовой кровли, необходимо придерживаться следующих шагов:

• Для начала вдоль стен всего здания монтируется мауэрлат. Кроме этого, дополнительно устанавливается поперечная (продольная) балка посередине кровли.
• На продольную балку монтируются стойки конькового прогона, они выкладываются строго вертикально и фиксируются раскосами.
• При использовании уровня и отвеса на стойках крепится коньковый прогон при строгом выдерживании его положения по уровню и по высоте. В зависимости от того, насколько точно будет установлен коньковый прогон, будет находиться соблюдение геометрии вальмовой кровли. Поэтому на данном этапе требуется быть предельно внимательным.
• После этого, следующим шагом монтажа каркаса вальмовой кровли, является монтирование накосных стропил. В результате должно быть сформировано четыре ската будущей кровли. Для того чтобы у каждого из четырех скатов не имелось отклонений, нужно обеспечить равенства длин всех угловых стропил.
• Накосные стропила монтируются тыльной стороной к углам мауэрлата. Верхним концом – к коньковому брусу. Для фиксации следует использовать стальные скобы или кронштейны специального типа.
• Устанавливая накосные стропила, следует закладывать размер свеса — выступа кровли, который будет выступать за плоскость стены. 40-50 см – оптимальный свес, но в районах с сильными ветрами в качестве защиты стен от влаги можно использовать свес до 1м.
• В завершении устройства вальмовой кровли монтируются промежуточные стропила. Сначала устанавливаются рядовые стропила, которые крепятся в мауэрлате и в коньковом прогоне. Стропила рядового типа монтируются параллельно друг другу, закрепляются врубкой при использовании дополнительной фиксации в виде скоб.

При установке стропильной системы вальмовой кровли важно особо тщательно планировать выполнение комплесных узлов стропильной конструкции, в которых планируется стыковка нескольких элементов. Наиболее сложные узлы – это стык конька, стыки двух диагональных и центральных стропил, а также одного стопила вальмы.

• На последующем этапе возводятся угловые стропила вальмовой кровли. Оптимально, если нарожники вальмового и основного скатов будут стыковываться с диагональными стропилами в различных местах. Стыковка может быть проведена при помощи подставочных брусков или при помощи врубки. Стыковку можно облегчить, если на коньковом брусе сделать подрезку формы двойного скоса. Суть в том, чтобы эти плоскости совпали с плоскостями скосов на выбранных стропилах.

Нарожники вальмовой кровли монтируются точно параллельно промежуточным стропилам.

В целом, монтаж нарожников – это завершающий этап в монтаже стропильной системы вальмовой крыши. Но в ряде случаев, в частности, если крыша обладает большими размерами, может пригодиться усиление кровли.

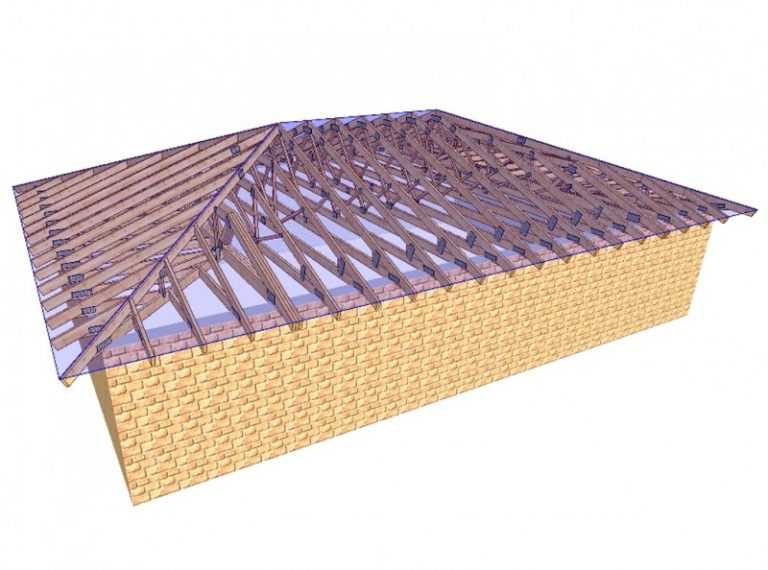

Рисунок 4. Образец усиления вальмовой кровли

Если отталкиваться от размеров дома, то кровля вальмового типа может быть усилена несколькими методами:

• На краях конструкции вальмовой кровли можно монтировать шпренгель со стойкой, которая и будет подпирать диагональное стропило. В данном случае шпренгель – брус, перекидываемый между парой плеч мауэрлата и образующий угол.

Если шпренгель установлен на большом расстоянии от угла, значит для надежности дополнительно можно монтировать шпренгельную ферму. Стойку в этом случае нужно прикрепить к шпренгелю парой наклонных брусьев – подкосами.

• На затяжку (когда перекрытие создано из железобетона, то непосредственно на само покрытие) устанавливается комплекс стоек, в верхней части они должны быть соединены брусом. Брус в данном случае будет играть роль «полки», которая будет подпирать стропила посередине и обеспечит равномерное распределение нагрузок на покрытие кровли.

При монтаже длинных диагональных стропил внушительного размера вместо единственного стропила нужно установить спаренные стропила. При этом удастся выиграть не только по длине, но и по прочности, потому что диагональные стропила обязаны выдерживать высокий уровень нагрузки.

После того, как работы по усилению стропильной системы вальмовой кровли будут завершены, можно переходить к построению обрешетки и действиям по утеплению.

Кстати, для утепления вальмовой кровли изнутри нужно подрезать утеплитель, часть плит потребуется резать под углом и сэкономить время на этом не получится.

Благодаря такой сложности конструкции достигается повешенная прочность вашей кровли, а это означает, что конечный результат равен потраченным усилиям.

 Это же относится и к штучным кровельным материалам, в особенности крупногабаритным, например, шиферу или металлочерепице. Но, несмотря на вышеописанные технические сложности такой тип кровли, как вальмовая кровля по-прежнему востребована.

Комплексное строение кровли данного типа – это залог высоких эксплуатационных характеристик, поэтому итоговый результат должен обязательно оправдать все надежды.

особенности вальмовой крыши

Содержание статьи

Строим крышу вальмовой конструкции

Кровля здания несет в себе много функций. От простой эстетической до важной защитной. Крыша должна предохранять от температурных перепадов, осадков и природных воздействий. В настоящее время очень распространена четырехскатная конструкция вальмовой крыши. Она отличается длительным сроком службы, прочностью и различными конструктивными вариантами, которые можно адаптировать к тому или иному типу здания. Так, например, в домах с мансардными помещениями, имеющими вальмовую кровлю, легко встраиваются мансардные окна. Вальмовая кровля весьма эстетична, экономична и при всей трудоемкости оправдывает себя.

Разновидности вальмовых стропильных конструкций

Вальмовые кровли характерны обтекаемыми формами, которые снижают напор ветра, что весьма полезно в районах с сильными и частыми ветрами. Подобные конструкции крыши, в первую очередь, отличаются способами строительства. Существуют висячие вальмовые кровли, а также наклонные. Первый вариант характерен установкой стропильной системы на стеновые проемы. Во втором – стропильная система имеет опору на несущие столбы. Наклонный вариант считается экономичным и получил большее распространение.

Вальмовая кровля, как разновидность скатной крыши, делится в свою очередь на несколько конструктивных типов:

• Шатровые, четырехскатные. Подобные кровли отличаются четырьмя одинаковыми скатами (вальмами), как правило, присущи квадратным строениям.
• Полувальмовые, многоскатные. В подобных конструкциях вальмы короткие, не достающие до нижней части крыши, скаты лишь частично прикрывают фронтон.
• Ломаные вальмовые, разноскатные. Кровли, состоящие из разноразмерных скатов, соединенных под не одинаковыми углами. Монтировать подобные конструкции сложнее, но внешний вид более эстетичный.
• Датские, сложноскатные. Подвид полувальмовой крыши, с вальмами, закрывающими часть фронтона, распространенные для зданий с мансардными помещениями.

Характеристики и особенности вальмовых конструкций

Отличия вальмовой кровли заключаются в устройстве ее скатов – треугольные фронтонные и прямоугольные боковые. Характерной чертой четырехскатной кровли является две вершины, соединенные коньком. Наиболее сложный участок – установка системы стропил, т.е. каркаса кровли. Стропильная система состоит из нескольких типов балок (стропил):

• Центральные опорные балки называют рядовыми стропилами.
• Накосные или диагональные стропила.
• Угловые стропила, которые называются нарожными.

Принципиальным вопросом является правильный подбор материала при изготовлении стропил и других элементов.

Важно!Многоскатная конструкция вальмовой крыши требует прочных сортов древесины, наилучшими считаются сосна и лиственница. Доски используются только просушенные, перед строительством их необходимо обработать антисептиком.

Дабы многоскатная конструкция выдерживала свой вес, снежный покров и порывы ветра, нагрузку, доски необходимо подбирать с сечением пятьдесят миллиметров.

Элементы стропильной системы

Каркас вальмовых конструкций включает в себя различные элементы:

• Накосные стропила, фиксируемые диагонально. Крепятся между опорами или балками и другой парой стропил.
• Трапециевидные скатные элементы.
• Нарожники – комплект укороченных балок. Закрепляются к накосным балкам и опорам в нижней части.
• Лежни – монтирующиеся на стеновых проемах или на невысоких столбовых опорах. В некоторых ситуациях лежень крепится деревянными подкладками к перекрытию.
• Прогоны, балки расположенные параллельно нижним опорам. Их главная задача увеличение прочностных характеристик. Прогоны для боковых скатов рекомендуется делать длиной 4,5 м.
• Стойки и подкосы.
• Ригели.
• Шпренгели.

Обзор стропильной системы вальмовой кровли

Рассчитываем многоскатную вальмовую конструкцию

Для возведения прочной и долговечной кровли следует провести предварительные расчеты. Кроме размеров стропил и других частей каркаса из стропил, необходимо просчитать и провести разметку точек крепления несущих балок. Также в результате расчетов нужно получить высоту крыши и величину ее угла наклона. Такие расчеты позволяют провести компьютерные программы или опытные специалисты-проектировщики. В результате расчетов необходимо получить места крепления стропил, включая две базовые точки (называемые мауэрлатами) на обвязке внизу здания. В данных точках следует укладывать центральные балки. При наличии дополнительных опор, стенной пролет может быть длиннее общепринятых размеров. В этом случае скат укрепляется дополнительными наклонными стропилами, что актуально для четырехскатных и полувальмовых конструкций с углом наклона скатов до 34 градусов.

Основные принципы монтажа вальмовой кровли

При возведении четырехскатной или многоскатной конструкции следует помнить о принципиальных правилах:

1. Размеры доски, используемой в стропильной конструкции должны быть не меньше, чем 50х150 мм.
2. Использовать для изготовления каркаса и конька кровли следует одинаковые материалы.
3. Центральные стропила следует крепить к краю коньковой доски, упирая их в верхний конец обвязки.
4. При ширине здания превышающей 4,6 м, стропильные балки делают составными, компонуя по длине дополнительными элементами.
5. Для предотвращения распоров в точках крепления стропил с нижней опорой, рекомендуется изготовить горизонтальный уровень.
6. Нельзя врезать стропила в нижнюю обвязку, это приведет к снижению прочности, поскольку лежни служат опорой для подкосов и стоек.
7. Укороченные стропила (нарожники) крепятся к коньковой балке не менее чем двумя 80 мм гвоздями.

Опоры для стропил вальмовых крыш

Как было сказано выше, конструкция стропильной системы варьируется по вариантам крепления на здании. Это целиком зависит от вида строительного материала, используемого при возведении здания:

• В рубленых домах или, сложенных из бруса, стропильная система может крепиться на верхних венцах, которые и служат опорой.
• В деревянных сооружениях каркасного типа опорой для стропил кровли служит верхняя часть обвязки каркаса.
• Для кирпичных и каменных зданий в качестве опоры стропильной системы служит нижний опорный венец.

Важно!В любом варианте крепления стропил следует обязательно провести гидроизоляцию плоскости опоры. Обычно использую гидроизолирующий материал рулонного типа .

При укладке лежня на кирпичные столбы его размер должен составлять 100х145 мм ± 5 мм. В случаях, когда лежень монтируется на проеме стены, а также на перекрытиях, можно использовать более низкую (на 5-10 мм) доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов. Делаем стропильную систему вальмовой крыши

Рекомендации по монтажу

Некоторые конкретные рекомендации, придерживаться которых необходимо при устройстве каркаса вальмовой четырехскатной кровли:

• Угловое стропило монтируется с более пологим углом, нежели промежуточные балки. Кровли с наклоном в соотношении 6:12 уклон угловой балки необходимо выдержать в соотношении 6:17.
• Короткие балки следует стыковать не с балкой конька, а с угловым стропилом, короткие стропила должны иметь такой же угол наклона, что и промежуточные.
• Центральные промежуточные стропила должны фиксироваться на окончаниях конька.
• Промежуточные стропила имеют опору на обвязку по верху стены дома и другим концом крепятся к коньковому брусу.

Способы монтажа нарожников и накосных стропил

Короткие стропила, фиксируемые между накосными балками и нижней опорой должны иметь жесткую фиксацию с каждой частью каркаса крыши. С этой целью в точке крепления верхнее окончание нарожника подпиливается под углом, с расчетом добиться плотного прилегания с накосным стропилом. Фиксируется нарожник при помощи гвоздей. Дабы придать прочности каркасу кровли нижняя плоскость, на которую опираются стропила, укрепляют брусками с квадратным сечением в пять сантиметров. На таких брусках можно закрепить нарожники. Длина диагональных накосных стропил, зачастую, превышает длину стандартного бруса, что требует наращивания стропила. Для того чтобы срастить брус по длине следует изготовить стыковой узел. Подобная конструкция изготавливается методом косого прируба с укреплением места стыка стяжными болтами 13-14 мм. Большое количество различных конструкций крыш на частных домах и коттеджах поражает своим разнообразием. Архитектурных идей – множество. Но вальмовая конструкция остается оптимальным вариантом по надежности и долгосрочности из всего многообразия четырехскатных крыш. Строительство подобной кровли труднее в сравнении обычной двухскатной, но при достаточном терпении и следовании квалифицированным рекомендациям, это принесет положительные практические и эстетические результаты.

Вальмовая крыша: обзор конструкции

Крыша является важнейшим элементом дома, который будет оказывать непосредственное влияние на его состояние. Конструкцию выбирать нужно таким методом, который будет учитывать условия погоды определённой местности. А также определённое внимание необходимо уделять материалам, которые используются при возведении. Большое значение уделяется внешнему облику конструкции. Вальмовая крыша заслуживает отдельного внимания.

Особенности и конструкция

Вальмовая крыша имеет большую популярность, поскольку обладает хорошей прочностью, красивым видом и долговечностью. Необходимо отметить также и её конфигурацию. Подобный вид крыши идеально подойдёт для обустройства жилого чердака, поскольку он упрощает процедуру возведения мансардных окон.

Крыша имеет довольно обтекаемую форму. Именно поэтому она не будет подвергаться давлению, которые вызывают ветра. Стоит отметить, что конёк, который устанавливается на крыше, не станет подниматься из-за различных ветров.

Вальма крыши — это треугольник. Конструкция представляет собой набор из скатов. Они будут наклонены абсолютно по всем сторонам здания. Два ската — боковые. Это очень напоминает классическую конструкцию любой крыши. А также имеется несколько дополнительных, которые располагаются между предыдущими двумя вариантами.

Вальмовая крыша имеет пару вершины, а, к примеру, шатровая — только одну. Они будут соединяться при помощи коньков. Вертикальный фронтон напоминают треугольный скат. Эти элементы называются вальмами. Два элемента конструкции напоминает по форме трапецию, имеющую очень длинные стороны. Торец же похож на треугольник.

Конструкция состоит из нескольких основных частей:

1. Коньковый брус. Этот компонент устанавливается в верхней точке и является несущей осью. Это место, где будут соединяться абсолютно все грани сооружения. Центр конька делают таким образом, чтобы он совпадал с центральной частью покрытия кровли.
2. Стропила, устанавливающиеся под углом. Этот элемент является основным силовым показателем крыши, что скрепляет углы сооружения, а еще коньковый брус. Чтобы сделать устройство, следует применять те доски, толщина которых должна равняться толщине конька. Стропильную ногу необходимо разместить на коньке одним концом. Второй уже будет располагаться за границами дома. Стоит использовать несколько штук в зависимости от составленного проекта.
3. Короткие стропила. Этот вариант конструкции различается по своей длине. Но располагаться они должны исключительно под одним углом. Чтобы выбрать правильное количество, надо рассчитать площадь всей крыши. Стропила, имеющие короткую форму, надо соединить при помощи одного конца с угловыми ногами стропил. Другие станут упираться об угол здания и к коньку крепиться не будут.
4. Каркас. Стропила, которые располагаются по центру, устанавливаются на концах конькового бруса. Их необходимо вывести на несущие стены всего сооружения. Число должно равняться шести. На каждой стороне по три части.
5. Промежуточный каркас. Этот вид стропил будет начинаться на коньке. Вторая сторона будет ложиться на мауэрлат.

Стоит особое внимание уделить выбору всех материалов, чтобы постройка была максимально надёжной.

Разновидности вальмовых крыш

Перед тем как начинать возведение крыши, нужно разобраться с вопросом разновидностей. Если конструкция будет обрываться выше уровня бокового скота, то такая кровля — голландская. Некоторые строители называют её также датской. Эта конструкция довольно сложна в сооружении, если сравнивать с классическим вариантом. Но если имеется старый дом, который выполнен с подобной кровлей, то можно сделать вывод, что она продержится десятилетия, а может и дольше.

А также имеется разновидность, носящая название шатровой вальмовой крыши. Её скаты обладают абсолютно одинаковой формой. Боковые скаты отсутствуют. При помощи вальмы будут формировать одинаковый угол. Если дом имеет квадратную форму, то выбирать необходимо именно этот вариант крыши.

Ломаные варианты. Всё сооружение будет представлять собой скаты, имеющие абсолютную асимметрию, что расходятся под различными углами. Очень редко можно увидеть крыши подобной конфигурации, но стоит отметить, что смотрятся они довольно эффектно.

Уровни наклона

Необходимо выбрать угол наклона. Полагаться следует на климатические условия, которые имеются в регионе:

1. Если дом располагается в ветреной местности, то уклон должен быть очень маленьким. Таким образом, можно будет защитить конструкцию от нагрузок.
2. Если часто идут сильные снегопады, тогда наклон необходимо будет увеличить. Так можно добиться того, чтобы с крыши сваливался снег без посторонней помощи.
3. Если погода жаркая и сухая, тогда уклон делается минимальным. Таким образом конструкция будет избавляться от перегрева.

Есть ещё некоторые показатели, от которых нужно отталкиваться при выборе уклона. Чтобы выбрать правильный угол, необходимо изучить материалы, из которых будет сооружаться кровля:

1. Если конструкция собирается из шифера, тогда минимальный угол должен составлять 22 градуса.
2. При использовании рулонных материалов угол выбирается в зависимости от числа накладываемых слоёв. Если будут применяться два слоя, тогда уклон можно выбрать под 15 градусов. При трёх слоях — от 2 до 5 градусов.
3. С применением профнастила необходимо делать минимальный уклон. Если имеются геометрические стыки, тогда нужно ставить 12 градусов.
4. Металлочерепица подразумевает минимальный уклон в 14 градусов.
5. Если имеется мягкая черепица, тогда стоит выбирать уклон, равный 11 градусам.
6. Ондулин — 6 градусов.
7. Мембранная кровля применяется абсолютно для любых крыш, и угол уклона здесь совсем неважен.

Угол необходимо пропорционально увеличивать в том случае, если общая площадь постройки увеличивается, а количество материалов удваивается. Именно поэтому, когда хочется сэкономить деньги, то необходимо этот момент сразу продумать перед тем, как началась постройка.

Площадь крыши

Имеются определённые детали дома, которые не стоит учитывать при постройке крыши. Факторы, которые не включаются в расчёт:

1. Размеры дымовой трубы.
2. Мансардные окна.
3. Фальцы.
4. Парапеты, которые совсем не имеют никакого отношения к покрытию кровли.
5. Длина ската.
6. Бруски, которые будут выступать над покрытием.
7. Различные виды примыканий.

Стропильная система

Для постройки стропильной системы следует обладать определённой информацией. Очень много нюансов следует учитывать.

Серьёзно необходимо отнестись к расчёту стропильной системы. Эта работа очень важна. Стропила должны быть довольно крепкими, чтобы выдержать весь материал, который будет помещаться на верхнюю часть дома.

Они должны противостоять нагрузке от снега и ветров. Поэтому, когда идут расчёты, необходимо учитывать все материалы, которые будут использоваться для отделки и покрытия.

А также стоит брать в расчёт вес системы стропил, погоду, которая имеется в определённом регионе. Чтобы произвести правильные расчёты, надо использовать замерную рейку, на которую нужно будет наносить все обозначения. Таким образом, можно будет избежать неточностей. Чтобы изготовить рейку надо применить фанеру, имеющую ширину в 5 см. А также надо найти таблицу, где будут указываться все соотношения длины и размещения ног стропил. Так достигается самое верное измерение.

Расчёты желательно доверить профессионалам. От этого будет зависеть прочность всей конструкции.

Установка опор

Это важная операция, которую нужно выполнить тщательным образом. Для начала необходимо установить опоры, которые будут поддерживать брус конька:

1. Нижние опоры могут отличаться. Это будет зависеть от материалов, которые используются при постройке всей конструкции. Если имеется брусчатый или рубленый дом, тогда все функции на себя будут брать верхние венцы сруба. Если используется каркасная технология, то в качестве опоры будет использоваться обвязка каркаса. Кирпичные дома имеют опоры на мауэрлате.
2. Чтобы вся нагрузка распределилась по внешним стенам, необходимо использовать мауэрлат. Для этого следует применять деревянную балку с сечением 10 на 10 см. Этот элемент необходимо будет поставить к внутреннему краю стены. А также можно устанавливать балку по самому центру.
3. Чтобы избежать срывания крыши под воздействием ветров, следует использовать крепление из проволоки. Шаг необходимо соблюдать в 1 тыс. мм.
4. Чтобы впоследствии имелась возможность осматривать стропила и мауэрлат, необходимо соблюдать некоторые расстояния при сборке. От перекрытия чердака до мауэрлата должен быть промежуток в 400 мм.
5. В качестве верхней опоры будет использоваться балка.
6. Стоит отметить, что при создании крыши будут отсутствовать кирпичные фронтоны, которые обычно устанавливаются на двускатных крышах. Именно по этой причине под коньковый брус надо поставить специальные стойки с сечением в 100 на 100 мм, шаг между ними должен составлять 4 метра.
7. Стойку необходимо упирать на лежень. Его нужно положить на несущую стену (внутреннюю). Доска должна иметь сечение 50 на 150 мм.

После того как установка опор была завершена, можно переходить к следующему действию. Необходимо будет позаботиться о стропильной системе.

Система стропил

Чтобы установить систему стропильных ног, следует придерживаться определённой инструкции:

1. Накосные стропила помещаются на внутренние углы стен. А те, что имеют диагональное расположение — на внешние. Длина таких стропил несколько больше, чем у остальных. Это объясняется тем, что на них приходится очень большая нагрузка.
2. На накосные стропила будут устанавливаться укорочённые стропила скатов. Они должны состоять из нескольких ног.
3. Под диагональный вид стропил необходимо поставить несколько опор. Лучше всего применить для этой задачи стойки, изготовленные из прочного бруса. Подкосы должны составлять угол в 45 градусов.
4. Промежуточные ноги надо упереть на коньковый брус к верхней части. А в нижней части на мауэрлат. При установке надо оставлять шаг в 1,2 м.
5. Стропила (через одну) необходимо крепить скрутками к несущей части стены. Надо применять несколько проволок, имеющих диаметр примерно в 4 мм.
6. Промежуточный каркас скрепляется с мауэрлатом. Для этого необходимо применять обратную скобу. Угловые стропильные ноги следует упирать на мауэрлат, а другая сторона должна располагаться на диагональной ноге.
7. Чтобы добиться симметрии всех ног, следует использовать отметки, нанесённые на мауэрлат и коньковый брус. Очень важно грамотно соединить все элементы в тех местах, которые будут пересекать диагональные и центральные стропила. Для этой цели потребуется проделать в брусьях надрезы с двойным скосом.

После всех этих мероприятий можно ещё заняться обрешёткой получившейся крыши, чтобы придать ей большую долговечность. Таким образом стропильная система получится намного крепче и прослужит долгое время.

Вальмовая кровля довольно часто используется в современных конструкциях. Если есть желание построить очень красивое архитектурное сооружение, имеющее различные возвышения или выступы, то следует применять именно этот метод.

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

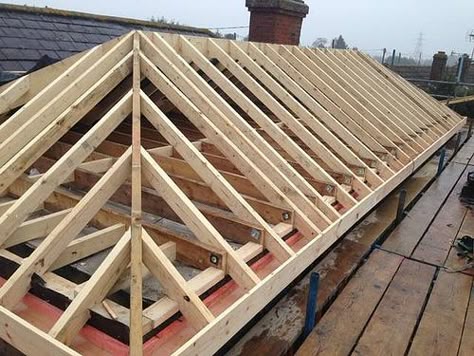

Монтаж вальмовой стропильной системы производится следующим образом:

1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

конструкция стропильной системы. Расчеты, чертежи, проекты

Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, — разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто. Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

• выбрать оптимальный материал для обустройства кровельной конструкции;
• определить интенсивность осадков, характерную для региона строительства;
• установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Руководство по возведению вальмовой кровли

Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.

Разметка

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.

Первый шаг. Разметьте ось по высшей обвязке с торцевой стороны здания;

Второй шаг. Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.

Третий шаг . Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.

Четвертый шаг. Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.

Пятый шаг. Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.

Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.

Расчет

Первый шаг. Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.

Второй шаг. Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.

Третий шаг. Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.

Четвертый шаг. Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.

Угловые стропильные ноги рассчитываются в следующем порядке:

• от любого угла дома отмеряется длина стропильного элемента;
• устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
• полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.

Установка стропил

Первый шаг. Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.

Второй шаг. Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.

Третий шаг. Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.

Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.

Четвертый шаг. Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.

Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.

Усиление стропильной конструкции

При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:

• на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
• по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
• в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.

Вентиляция

Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.

Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.

Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.

В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.

Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.

Удачной работы!

Видео – Вальмовая крыша своими руками

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система , совокупность опорных элементов, работающих как каркас.

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

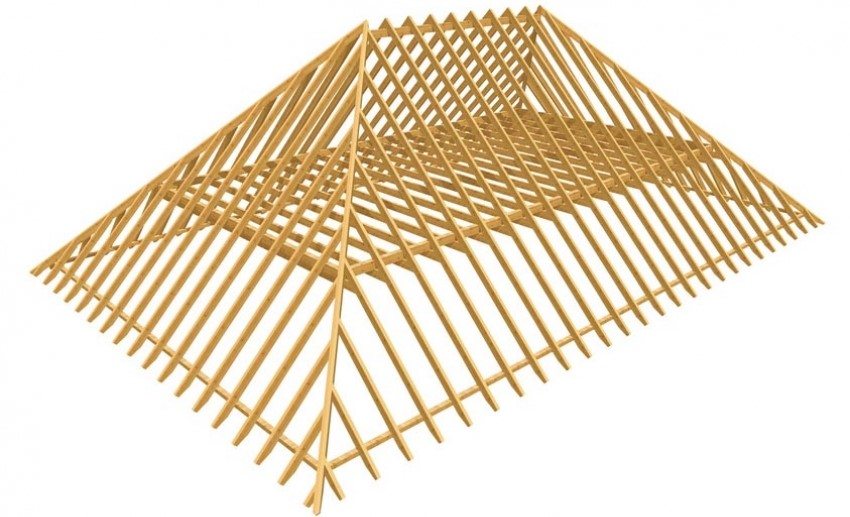

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
2. Фасадных скатов трапециевидной формы.
3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины .
4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
• Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
• Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
• После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
• Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Видео-инструкция

Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

Особенности и конструкция вальмовой крыши

Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу — треугольную форму.

Конструкция вальмовой кровли состоит из таких узловых элементов:

• Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
• Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
• Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
• Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны — по три.
• Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

Разновидности вальмовых крыш

Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда — и намного дольше, стоят без изменений.

Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

Вальмовая крыша своими руками

Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

Угол наклона крыши

Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

• При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
• Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
• При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном — при условии герметичных стыков от 12°.
• Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
• Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
• При покрытии крыши ондулином угол достигает 6°.
• Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

Площадь вальмовой крыши

Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

• габариты дымоходной трубы;
• размеры мансардных окон;
• фальцы;
• не имеющие отношения к кровельному покрытию свесы и парапеты;
• длина ската,
• элементы брусков, что выступают над кровельным покрытием;
• примыкания.

Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а — основание вальма, h — высота вальмовой плоскости.
2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а — длина, b — основание, h — высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.

Расчет стропильной системы

Расчет стропильной системы вальмовой крыши — очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

Расчеты проводите в такой последовательности:

• Длина стропильной ноги равняется произведению соответственного коэффициента.
• Разметьте ось с торца постройки. Делайте по верхней обвязке.
• Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
• Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
• Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
• Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
• Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
3. Измерьте длину стропила от места, где крепится опора, до конька.
4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

• Отмерьте её длину от угла жилого дома.
• Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
• Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.

Монтаж опор для стропил

Первым делом установите опоры для поддержки бруса конька:

1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
5. Верхняя опора для системы накосных и диагональных стропильных ног — балка, сечение которой равно сечению диагональных стропил.
6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.

Установка стропильной системы

При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

• Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
• На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
• Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
• Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
• Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
• Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй — на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
• Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.

Усиление крыши и обрешетка

Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

1. Для усиления в углах размещают шпренгель — брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.

Устройство кровельного пирога

После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

• Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
• Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет — теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
• Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
• При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
• Вальмовая крыша — это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
• Присмотритесь к другим черепичным материалам — битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
• Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
• Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша — идеальна при устройстве мансардного этажа.

Загородные участки не отличаются большими размерами. Поэтому многие строят дома малой площади и увеличивают жилое пространство за счет создания на чердаке дополнительных жилых помещений. Это возможно, если правильно выполнить устройство стропильной системы вальмовой крыши.

Такая кровля выполняется в виде четырех скатов. Два из них – это классические боковые в виде трапеции, и еще два треугольные на торцах крыши. В отличие от шатровой крыши, где все четыре ската сходятся в одной точке, у вальмовой имеется две вершины, соединенные между собой коньком.

Вальмовая крыша с четырьмя скатами

Именно боковые треугольные фронтоны, которые выполняются с уклоном, и называются вальмами. Двухскатная крыша также имеет треугольные торцевые фронтоны, но располагаются они строго вертикально, у вальмовой крыши эти скаты наклонены, что является отличительным признаком этого вида крыш.

Двускатная вальмовая крыша

Вальмовой крыша называется в том случае, если торцевые скаты, начинаясь от конька, доходят до наружной стены, то есть, до карниза. Но встречаются варианты, когда скат прерывается и в одном месте переходит в вертикальную плоскость. Тогда подобная крыша называется полувальмовой или голландской.

По способу монтажа и использованию различного материала такие кровли можно отнести к разряду сложных конструкций. В целом конструкция вальмовой крыши состоит из мауэрлата, конькового бруса, стропил – угловых, коротких и промежуточных.

Мауэрлат – это деревянный брус, монтируемый по всему периметру дома на самом верху стен. Он служит для правильной передачи и распределения нагрузок, оказываемых ветром, снеговым покровом, весом кровли и самой на несущие стены здания. Этот элемент является связующей верхней обвязкой для стен, выполненных из штучных материалов – кирпича, бетонных блоков.

Мауэрлат вальмовой крыши

Для стен из бревна или бруса мауэрлат не устраивается. Его роль выполняют верхние венцы сруба.

Коньковый брус является тем главным элементом стропильной системы, который соединяет все скаты крыши в единую конструкцию. Он должен быть одинакового сечения со стропильными ногами. В противном случае в дальнейшем может возникнуть перекос всей стропильной конструкции и крыши в целом.

Угловые стропила, называемые по-другому накосными либо диагональными стропилами – базовые силовые детали, соединяющие углы коробки здания с коньковым брусом. Для их изготовления потребуется доска, равная по толщине коньковому брусу. Одним концом она крепится к коньку, вторым опирается на мауэрлат. В зависимости от проекта крыши используется различное количество таких стропил, но не менее четырех.

Угловые стропила вальмовой кровли

Короткие стропила могут быть различными по длине, но при сборке конструкции крыши они все выводятся под одним углом и располагаются параллельно промежуточным стропилам. Когда производится необходимый расчет их количества, прежде всего, учитывают площадь всей крыши. Одним концом короткие стропильные ноги соединяются с угловым стропилом, а другим опираются на наружную стену здания.

Центральные стропила устанавливаются верхним концом на коньковый брус, нижним опираются на несущие стены дома. Как правило, их расчет такой: три с одной стороны крыши и столько же с другой, но при конструировании стропильных систем для домов большой площади допускается увеличение их количества.

Промежуточные стропила – это элементы, одной стороной монтируемые на коньке, а второй опирающиеся на мауэрлат. На вальмовых скатах их обычно не используют, поскольку вся площадь закрывается короткими стропилами. Расчет сечения и количества промежуточных элементов производится исходя из несущей способности стропильной конструкции и вида кровельного материала.

При больших размерах здания потребуется установка дополнительных укрепляющих элементов в виде подкосов и вертикальных стоек, поддерживающих коньковый брус, и шпренгельных конструкций, чтобы исключить провисание диагональных стропил.

Стропильные системы в этих видах крыш выполняются в различных вариантах. Например, если вальмовый скат не доходит до конька, вследствие чего наверху образуется вертикальный маленький фронтон треугольной формы, то такая крыша носит название – голландская.

Голландская вальмовая крыша

Также выделяются шатровые кровли. У них все четыре ската одинаковой формы, а боковых фронтонов в таких конструкциях попросту нет. Вальмы в этом варианте представляют собой треугольные поверхности, уклон которых выполнен под одним углом с другими скатами. Как правило, используются такие системы для строений, имеющих в проекции площадь в форме квадрата. В группе вальмовых крыш есть полувальмовые мансардные кровли, четырехскатные, щипцовые, многощипцовые и двухскатные.

Шатровая кровля

Кроме этого, существуют ломаные кровли, состоящие из скатов различных размеров, угол наклона у которых разный. Подобные конструкции весьма сложны в устройстве, также сложно произвести и их расчет. Поэтому встречаются они нечасто, но нужно заметить, что они имеют очень привлекательный вид. Оценить эффектность крыш с ломаной конструкцией стропильной системы вы можете на видео, где также рассказывается об особенностях их сооружения.

Устройство вальмовых стропильных систем начинается с разработки их проекта. Правильный и грамотный проект позволит собрать крышу в короткие сроки. Оптимальный выбор угла наклона скатов определяется в зависимости от климатических условий:

• В регионе, где преобладает ветреная погода, угол наклона должен быть меньше, это позволит снизить нагрузку от ветра на крышу.
• При более снежных зимах угол наклона скатов, наоборот, увеличивают, чтобы лед и снег не скапливались на крыше.

Проект вальмовой стропильной системы

При выборе угла наклона стропил, соответственно, проводится и расчет необходимого количества материала. И если для обрешетки практически во всех случаях расчет производится исходя из общей площади кровли, то количество и сечение угловых и коротких стропил рассчитываются отдельно, в зависимости от выбранного типа крыши.

Кроме климатических особенностей региона, при выборе угла наклона учитывается тип кровельного материала:

• Если используется наборный материал, например, шифер или металочерепица, то чтобы не увеличивать нагрузку на стропила, угол лучше сделать не менее 22°.
• При использовании рулонных покрытий учитывается количество слоев. Чем их больше, тем меньше можно сделать наклон скатов.
• Устройство большего угла наклона скатов позволяет использование кровельного материала – профнастила, но в расчет при этом берется высота профиля. Угол наклона при этом может варьироваться в диапазоне от 20 до 45 градусов.

Выбор угла наклона кровли по материалу

Правильный расчет угла наклона крыши начинается с определения торцевой оси здания на верхней обвязке. После этого необходимо отметить середину конькового бруса, в этой точке будет располагаться центральная стропильная нога. Затем необходимо определить место расположения следующего промежуточного стропила, для чего отмеряется расстояние, соответствующее расчету распределения промежуточных стропильных ног. В большинстве случаев оно не превышает 70–90 см.

Длина стропил определяется так, чтобы их нижний конец выступал над наружной стеной на 40–50 см, а верхний упирался в коньковый брус.

Аналогичный расчет проводится на всех четырех сторонах крыши для вычисления расположения промежуточных стропильных ног на коньковом брусе. Пример их правильного расположения показан на фото.

При проектировании вальмовых крыш можно использовать два вида стропил – висячие и наслонные. Висячие опираются только на стены здания, передавая все распорные нагрузки мауэрлату. Если предполагается устройство мансарды, то дополнительно потребуется установка стяжек из металла или дерева, которые укладываются на несущие стены здания и впоследствии служат основанием для устройства перекрытия. На фото видно, как устраиваются мансардные вальмовые крыши с висячей стропильной системой.

Мансардная вальмовая крыша с висячей стропильной системой

Наслонные стропила применяются, если для них есть опора в виде колонн или внутренних несущих стен. При конструировании системы допускается чередование двух типов стропил. Там, где внутренние стены исполняют роль опор, крепятся наслонные, а в других местах висячие.

Крепление стропил в основном осуществляется путем устройства запилов (седел). Но их глубина не может превышать четвертой части ширины стропильной доски. Для того, чтобы запил был одинаковым на всех ногах, необходимо сделать шаблон. Кроме этого, элементы стропильной системы крепятся с применением металлических уголков, саморезов, гвоздей. Крепление также может производиться скобами, болтами и шпильками.

Крепление элементов стропильной системы вальмовой крыши

При монтаже мауэрлата не забудьте проложить слой гидроизоляции по верху стен. Если стены выложены из кирпича, то в последних рядах кладки устанавливаются закладные детали для дальнейшего крепления мауэрлата. Подобные крепления могут быть изготовлены в виде вертикальных шпилек или болтов, устанавливаемых с шагом не больше полутора метров.

Вальмовые кровли – это сложные конструкции, но это нисколько не снижает их популярности. Несмотря на сложность возведения, они дают возможность устроить дополнительное жилое помещения в чердачном пространстве, а если провести качественное , то можно эксплуатировать ее и в зимнее время.

О вальмовой крыше мы уже говорили на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат. После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

Итак, допустим мы имеем коробку дома из 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

Рисунок 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см. рис.2). На я больше останавливаться не буду.

Рисунок 2

Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом. Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в». Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

Рисунок 3

Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):

Рисунок 4

Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

Рисунок 5

Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°. Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

Рисунок 6

Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

Рисунок 7

В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке (см. рис.8):

Рисунок 8

Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника) Расчёты производим во вкладке ʺСтроп.3ʺ. Пример результатов на рисунке 9:

Рисунок 9

Да, забыл сказать. Кто уже скачивал данную расчётную программу с моего сайта до 1 декабря 2013г. Там вкладки ʺСтроп.3ʺ нет. Для скачивания обновлённой версии программы снова зайдите на статью по ссылке:

Данная статья также была немного откорректирована благодаря отзывам некоторых читателей, за что им отдельное спасибо.

ШАГ 6: Добавляем выноса и крепим ветровые доски (см. рис.10). Выносов добавляем столько, чтобы осталось место для крепления углового выноса. Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки. После установки угловых выносов, эти подпорки убираем.

Рисунок 10

ШАГ 7: Размечаем и устанавливаем угловые выноса.

Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

Рисунок 11

Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов. (см. рис.12):

Рисунок 12

Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):

Рисунок 13

Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм). Уголок 135° при необходимости подгибаем молотком.

Таким образом ставим все четыре угловые выноса.

ШАГ 8 : Изготавливаем и устанавливаем угловые стропила.

У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно. Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы (см. рис.14):

Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):

Рисунок 15

Также отмечаем точку «В»

Высчитываем угол верхнего запила β = 90°- α

В нашем примере α = 22° и β = 68° .

Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой, как показано на рис.16:

Рисунок 16

На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):

Рисунок 17

Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

Устанавливаем полученное стропило и закрепляем (см. рис.18):

Рисунок 18

Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д» (см. рис.19):

Рисунок 19

Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см. Результат показан на рис.20:

Рисунок 20

Верхний конец второй половинки углового стропила нужно запилить ещё раз. Делаем это бензопилой прямо по месту (рис.21):

Рисунок 21

Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия (см. рис. 22):

Рисунок 22

Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки (см. рис.23):

Рисунок 23

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм (см. рис.24):

Рисунок 24

ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про . Здесь принцип абсолютно такой же, поэтому повторяться не буду (см. рис.25):

Рисунок 25

К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

Вальмовая крыша своими руками — делаем грамотный расчёт конструкции

Дата последнего изменения:

19 апреля 2017

Время на чтение:

15 минут

300

Вальмовая крыша – один из популярных видов крыш, отличающийся высокой прочностью и эстетической оригинальностью. Конструкция вальмовой крыши подразумевает наличие четырех скатов: двух боковых в форме трапеции и двух дополнительных треугольных, которые и носят название вальма. По своему строению и внешнему виду данный тип крыш приближается к шатровому, однако имеет две вершины, а не одну.

Одним из важных достоинств вальмовой кровли является ее отличная обтекаемость и, вследствие этого, устойчивость к разрушениям из-за сильных ветров. Наличие четырех скатов создает обтекаемую форму и не позволяет ветру подрывать конек крыши. Поэтому устройство такой крыши рекомендовано в регионах с высокой ветровой нагрузкой.
Устройство вальмовой крыши – достаточно сложный в технологическом плане процесс. Ему в обязательном порядке должны предшествовать процедуры по расчету и проектированию конструкции.

В этой статье

• Основные элементы
• Характерные особенности
• Диагональные (угловые) стропила
• Опора для угловых стропил
• Крепление угловых стропил
• Возможное устройство нарожников
• Проектирование конструкции
• Расчет угла наклона
• Расчет высоты конька и длины конькового прогона
• Длина стропильных ног
• Площадь крыши
• Кровельный пирог

Основные элементы

Вальмовые крыши любых конфигураций имеют в основе своей конструкции одни и те же элементы, монтирование которых всегда осуществляется по определенным правилам.

Стропила и конек вальмовой крыши находятся в следующих отношениях:

• Вальмовая кровля в основе своей конструкции имеет два типа стропил: центральные соединяются на коньке с трех сторон, промежуточные стыкуют конек и обвязку, которая идет по верху конструкции, а также формируют карниз крыши;
• Диагональные ребра монтируются под более малым углом, чем остальные стропильные ноги. Угловые стропила, в зависимости от инженерного решения крыши, устанавливаются как с одного, так и с обоих краев кровли;
• Некоторые стропила в данной кровельной конструкции будут закреплены не на коньке крыши, а монтированы к угловой стропильной ноге. Важно, чтобы они имели одинаковый угол наклона с остальными промежуточными элементами стропильной системы;
• Размеры конька целесообразно соотнести с размерами стропильных ног.

Рассмотрим также и другие составные части конструкции:

• Как и в других видах крыш, основой для всей конструкции является мауэрлат – брус, прикрепленный по всему периметру дома;
• Скрепляющим элементом конструкции является затяжка, которая чаще всего является балкой перекрытия этажа;
• Для придания жесткости всей системе используется шпренгель – деталь диагонального соединения мауэрлата около углов здания, позволяющая ослабить нагрузку на стены дома;
• Часть нагрузки стропильной системы может принимать на себя стойка. Ее использование возможно, если под крышей не планируется жилое помещение. Стойка держит конек и сочленяет два стропила и коньковый прогон;
• Для увеличения свесов крыши и защиты стен дома от осадков, стропила удлиняются кобылкой;
• Одним из отличительных элементов является нарожник, который прикрепляется к диагональному стропилу;
• В данной кровле под прогонами подразумевается расстояние между двумя стропилами, прикрепленными к коньку. Выбор этого расстояния диктуется выбором кровельного материала и учетом погодных условий конкретной местности.

Выбор этого расстояния диктуется выбором кровельного материала и учетом погодных условий конкретной местности.

Характерные особенности

Возведение такого типа конструкции, как вальмовая крыша своими руками, требует особого внимания к ряду характерных особенностей данного типа скатной кровли, не присущих другим конструкциям крыш. Рассмотрим их подробнее.

Диагональные (угловые) стропила

Внешний вид дома с вальмовой крышей предполагает наличие в ее конструкции угловых стропильных ног, длина которых значительно превосходит длину обычных стропил. Кроме того, что данные стропила выполняют функцию ребер жесткости, они также являются местом крепления нарожников. Поэтому, нагрузка на эти элементы системы гораздо выше, чем на обычные стропила, и при их монтировании применяют, как правило, более толстые балки или делают спаренный вариант из двух досок обычного сечения.

Изготовление диагональных стропил производится с учетом угла верхнего и нижнего стыков, которые замеряются плотницким транспортиром и переносятся на элемент.

Сдвоенные диагональные стропила из-за своего увеличенного веса и длины требуют дополнительной опоры.

Опора для угловых стропил

Каркас любой вальмовой крыши подразумевает использование опоры для диагональных стропил. В случае их длины до 9 м достаточно одной опоры, при большем значении необходимо применить 2 опоры. В качестве укрепления диагонального стропила могут быть применены:

• Вертикальные стойки, монтируемые на перекрытие;
• Подкосы с характерными для них углом наклона в 45-53° и упором в лежень;
• Шпренгеля в виде перевернутой «Т» с установкой перпендикулярно стропилу в нижней части пролета в углу.

Задействование используется при необходимости двойного укрепления угловых стропил.

Дополнительные элементы опоры изготавливаются из сдвоенных досок для большей прочности конструкции.

Крепление угловых стропил

Крепеж диагональных стропил в коньковую балку возможен несколькими методами:

1. При наличии одного прогона по центральной части крыши, угловые стропила крепятся непосредственно к консоли прогона;
2. Если система предполагает два прогона и использование досок, то ноги угловых стропил крепятся к шпренгелю, который опирается на два прогона;
3. При двух прогонах и использовании бруса в качестве материала для конструкции, вместе со шпренгелем используется прибоина, которая соединяет промежуточные стропила на коньке. Толщина данной прибоины должна быть более 5 см.

Крепление угловых стропил во всех случаях производится гвоздями с усилением проволокой или хомутом.

Упор нижней части стропильных ног производится в мауэрлат скобами или металлическими уголками.

Возможное устройство нарожников

Нарожники, ответственные за формирование вальмы, в своей верхней части опираются на угловые стропила, а нижней на мауэрлат или балки перекрытий. Установка данного элемента возможна двумя способами:

• Врубка. Гнезда выбираются таким образом, чтобы полуноги не были напротив друг друга. Рекомендованный шаг врубки от 20 см с возможностью смещения для того, чтобы не осуществлять вырубку в одной точке.
• Установка брусков для опор. Бруски 5х5 см устанавливаются внизу обеих сторон углового стропила, что позволяет избежать врубки, которая значительно ослабляет всю конструкцию.

Проектирование конструкции

Расчет угла наклона

Угол наклона вальмовой крыши находится в прямой зависимости от ветровой нагрузки каждого конкретного региона. При сильных и частых ветрах необходимо делать минимальный уклон, так как он способствует уменьшению нагрузки на всю конструкцию. Важно учитывать и показатели снеговой нагрузки: при обильных снегопадах выбор стоит сделать в сторону более крутой крыши, так как она не будет скапливать снег на своих скатах. При обилии жарких и солнечных дней желательно остановиться на показателе не более 5°, иначе крыша будет сильно нагреваться.

Расчёт угла наклона вальмовой крыши зависит и от выбранного кровельного материала:

• Штучный материал, типа черепицы или шифера требует уклона примерно в 20°;
• При использовании рулонных кровель уклон может колебаться от 2° до 15°;
• Профнастил предполагает значение от 12°;
• Использование ондулина возможно при наклоне не меньше 6°;
• Мягкая черепица укладывается от 10°.

[wpsm_box type=»info» float=»none» text_align=»left»] Вальмовая крыша при покрытии ее кровельным материалом дает большое число отходов, связанных с особенностями раскроя. Наиболее предпочтительно в плане экономии использовать мягкую черепицу.[/wpsm_box]

Не будет лишним учесть, что больший наклон ведет к увеличению площади вальмовой конструкции, что также не лучшим образом отразится на экономической стороне строительства.

Расчет высоты конька и длины конькового прогона

Вычисление высоты конька при знании угла уклона скатов не должно вызвать затруднений. Он будет равен половине ширины дома, помноженного на тангенс угла наклона кровли, узнать который легко из специализированной таблицы.

Возможно, если дом с вальмовой крышей планируется обустроить чердаком или жилой комнатой с определенной высотой потолка, совершить обратные вычисления. То есть определить угол наклона по заранее установленной высоте конька. Для этого высоту конька делим на значение, равное половине ширины дома. Искомая величина составит тангенс нужного нам угла наклона кровли.

Перейдем к вычислению длины конькового прогона. Возьмем для примера классическое симметричное расположение конька, при котором длины центральных стропил и углы наклона обоих скатов равны. В этом случае прогон будет равноудален от всех сторон дома. Длина конькового прогона в данном случае будет равна разнице длины и ширины дома.

Длина стропильных ног

Вычисление длины центральных стропил при знании высоты конька и ширины основания крыши заключается в вычислении длины гипотенузы треугольника. То есть, искомая величина в квадрате составляет сумму квадратов высоты конька и половины ширины дома. Полученная величина будет справедлива для всех стропил, имеющих своим верхним примыканием конек крыши.

По подобной схеме вычисляем и длину длинных диагональных стропил, однако, используем вместо значения высоты конька найденную ранее длину центрального стропила.

Площадь крыши

Четырехскатная вальмовая крыша не предполагает особых сложностей в вычислении своей площади. По сути, это сумма всех скатов кровли, представляющих простые фигуры. Зная размеры основных элементов крыши вычислить площади скатов несложно. Важно, используя полученное значения для покупки кровельного материала и гидроизоляции, прибавить к ним 15-20%, так как материалы часто укладываются внахлест.

Несколько затруднится расчет площади, если планируется вальмовая крыша с эркером или мансардными окнами. В первом случае придется отнимать от площади всей крыши площадь окон, а во втором дополнительно вычислять размеры кровли над пристройкой к основному зданию.

Кровельный пирог

Вальмовая крыша своими руками предусматривает данную последовательность в возведении стропильной системы:

• Мауэрлат крепится на стены здания и в углах укрепляется шпренгелем;
• Укладка перекрытий и установка стоек для опоры стропил;
• Монтаж на стойки конькового прогона;
• Установка диагональных и затем промежуточных стропил, при необходимости их дополнительное укрепление затяжками или стойками;
• Обрешетка вальмовой крыши располагается перпендикулярно стропильным ногам, монтируется из бруса 40х40 мм. Степень разреженности обрешетки зависит от типа используемого кровельного материала.

Схема вальмовой крыши (устройства начинки) выглядит так:

• Слой гидроизоляционного материала должен быть положен на стропила и фиксируется на них скобами или гвоздями. Сверху гидроизоляция закрывается слоем контробрешетки, которая должна содержать зазоры для свободного хождения воздуха и вентиляции кровли;
• Необходимость использования теплоизоляционного материала зависит от желания обустройства чердака. Если он остается холодным, то важно утеплить перекрытие, чтобы тепло из дома не уходило под крышу. В случае обустройства теплой комнаты утеплитель закладывается между стропилами с внутренней стороны, которая затем зашивается строительным картоном. Под утеплитель рекомендуется уложить слой пароизоляции;
• Набивка обрешетки зависит от типа используемого кровельного материала. Так как наиболее удобным и экономичным для данной кровли материалом является битумная черепица, то следует выполнить сплошную обрешетку кровли;
• Как при монтаже кровли на любой тип крыши, важно уделить особое внимание обустройству таких элементов, как конек крыши, места различных примыканий.

Как видим, конструкция и устройство вальмовой крыши имеют достаточное количество подводных камней и сложностей. При строительстве такого типа кровли особое значение приобретает грамотное проектирование, точный расчет всех элементов и соблюдение техники возведения. Однако, затраченные усилия вальмовая крыша с лихвой окупит своими отличными эксплуатационными характеристиками и привлекательным внешним видом.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Четырехскатная вальмовая крыша — Кровля и крыша

Содержание

• 1 Четырехскатная вальмовая крыша своими руками
• 2 Процесс возведения четырехскатной крыши начинается с установки конькового бруса.
• 3 Четырехскатная вальмовая крыша
  • 3.1 Чем отличается вальмовая крыша от других видов кровель?
  • 3.2 Четырехскатная вальмовая крыша.
• 4 Конструкция вальмовой крыши. Вальмовая крыша: расчет, схема, фото
  • 4.1 Виды и особенности
  • 4.2 С чего начать?
  • 4.3 Основные расчеты и сведения
  • 4.4 Вальмовая крыша: как устроена?
  • 4.5 Зачем нужен мауэрлат?
  • 4.6 Каркас вальмовой крыши
  • 4.7 Как устанавливаются стропила?
  • 4.8 Расчет – важнее всего!
  • 4.9 Основные расчеты
  • 4.10 Избегаем ошибок
  • 4.11 Плюсы и минусы конструкции
  • 4.12 Какие еще варианты?



Четырехскатная вальмовая крыша своими руками

Сооружение четырехскатной вальмовой крыши сопряжено, главным образом, с проблемой конструкции угловых (накосных, диагональных или вальмовых) стропил.

Перед возведением четырехскатной крыши потребуется рассчитать на прочность стропильную систему крыши, так что необходимо снова вернуться к программе, озвученной в статье «Стропильная система».

Итак, расчет начинается с расчетной нагрузки «Нагр.(расч.)»: ее определяют путем увеличения нормативной нагрузки для обеспечения большего запаса прочности (нагрузка может быть увеличена программой автоматически от 10 до 50% — этим не стоит пренебрегать).

В качестве мауэрлата под четырехскатную крышу лучше всего заложить брус 150*100 мм. С целью равномерного распределения нагрузки балки перекрытия лучше устанавливать на доску сечением 150*50 мм, так как часть нагрузки крыши будет приходиться на несущую перегородку.

Процесс возведения четырехскатной крыши начинается с установки конькового бруса.

Так как его нужно на что-то опирать, под коньковый брус нужно расположить несущую перегородку (ни в коем случае нельзя опирать коньковый брус на балки перекрытия – их сечение не рассчитано на такие нагрузки). Итак, строго посередине мауэрлата устанавливается несущая балка, состоящая из двух досок сечением 200*50 мм с зазором между ними 50 мм (см. рисунок ниже).

На рисунке видно, что между досками сделаны вставки: они изготовлены из обрезков доски 150*50 мм и пришиты к несущей балке гвоздями.

После установки несущей балки необходимо изготовить так называемую «скамью»: для этого используют в качестве стоек доски 150*50 мм, а в качестве конькового бруса 200*50 мм. Каждую стойку необходимо зафиксировать временными раскосами (см. рисунок ниже). Все соединения лучше делать на саморезы, чтобы их было проще разобрать в дальнейшем.

Высоту стоек определяют по аналогии с процедурой, описанной в статье «Ломаная мансардная крыша»: изначально делается чертеж дома и его будущей крыши (с соблюдением масштабов и собственных эстетических взглядов), и по получившейся схеме рассчитывают высоту стоек.

После этого необходимо изготовить и установить стропила, упирающиеся в коньковый брус (рядовые стропила).

Для начала нужно сделать шаблон (для этого отлично подойдет дюймовая доска 150*25 мм). Порядок разметки показан на рисунке ниже (каким должен получиться шаблон показано на последнем рисунке):

После установки всех рядовых стропил необходимо разгрузить среднюю несущую балку; для этого нужно снять стойки, на которые ставился коньковый брус (после этого вся нагрузка распределиться на стены дома). После этого стойки нужно укоротить и вставить на место (при этом они должны входить между балкой и коньком свободно с минимальным усилием).

Далее приступают к процессу изготовления и установки угловых (вальмовых) стропил. Важно учесть, что угловое стропило одновременно должно находиться в 2-х смежных плоскостях скатов (только в таком случае обрешетка и кровля будут ровными и без прогибов). Лучше всего изготавливать угловые стропила из 2-х сшитых между собой досок. Сечение досок подбирается одинаковым с сечением рядовых стропил.

Как начать установку угловых стропил, показано на рисунке ниже.

Непосредственно к мауэрлату прикрепляются по два запиленных под углом 45º обрезка доски (100*50 мм) длиной примерно 25-30 см. После этого на угол, с которого начался процесс установки, крепится обрезок доски 150*50 мм, как показано на рисунке ниже (при этом важно учесть, что брусок должен стоять в том же месте, где будет располагаться правая доска будущего углового стропила).

Теперь на рядовом стропиле с помощью угольника замеряется размер, показанный на рисунке. Этот же размер нужно отметить на установленном бруске. В полученную точку вкручивают саморез (точка1).

Далее делается разметка вверху (согласно рисунку). Указанный размер равен толщине углового стропила. Важно получить сверху равнобедренный треугольник. В точку, отмеченную штрихом на рисунке, вкручиваем еще один саморез (точка 2).

Между точками 1 и 2 натягивается шнурок (на рисунке внизу изображен синим цветом). После этого упираем небольшой обрезок доски одинаковой со стропилами ширины в мауэрлат, как показано на рисунке. В точке касания карандашом делается отметка (точка 3), по которой замеряется величина опирания углового стропила.

Теперь используя малку с транспортиром необходимо замерить угол наклона углового стропила (показано на рисунке ниже):

Обозначим полученный угол как α; обрезок доски длиной около полуметра и сечением, равным сечению стропил, необходимо запилить под углом β = 90º — α. Получившуюся заготовку вверху прикладывают к точке 2 и, совмещая со шнурком, отмечают карандашом линии, параллельные рядовому стропилу справа (по этим линиям делается новый запил). В нижней части соприкосновения рядового стропила и шаблона делается еще одна отметка (точка 4), как показано на рисунке ниже.

После этого шнурок необходимо снять и замерить рулеткой расстояние между точками 3 и 4. Имея это значение можно приступать к изготовлению углового стропила.

Сначала замеряется свес рядового стропила, это значение умножается на 1,5 и к полученному результату прибавляется расстояние между точками 3 и 4. Длина углового стропила, полученная таким образом, взята с большим запасом, так что свес углового стропила необходимо будет подрезать при установке карниза.

Сшив две доски 150*50 мм, и используя шаблон, необходимо разметить и запилить верхний конец правой доски, после чего зеркально запилить конец левой доски. На получившейся заготовке откладывается расстояние между точками 3 и 4, как показано на рисунке ниже.

Выдерживая угол α и размер опирания углового стропила (11 см), делается нижний запил, после чего стропило устанавливается на место и закрепляется.

Для остальных угловых стропил запилы делаются аналогично (стоит, однако, уточнять расстояние между точками 3 и 4 – оно может отличаться на несколько миллиметров в связи с неровностями дома или мауэрлата).

Самой нагруженной частью углового стропила является точка, находящаяся на расстоянии ¼ пролета от верхней точки стропила, поэтому необходимо установить дополнительные стойки. В качестве дополнительных балок лучше всего использовать доски сечения 200*100 мм.

После этого переходят к установки так называемых «нарожников» (он будет поддерживать участок ската между накосной стропильной ногой и свесом крыши).

Для этого на мауэрлате делается разметка с необходимым шагом, а также отмечаются места расположения нарожников. Нижний запил и длина свеса нарожника одинаковы с рядовыми стропилами, поэтому изготовить крайний нарожник можно по оставшемуся шаблону. С верхним запилом придется разбираться по месту установки. Самое главное – добиться, чтобы угол между нарожником и мауэрлатом при взгляде сверху составлял 90º (см. рисунок ниже).

Используя крайний нарожник в качестве шаблона можно изготовить и все остальные: запилы на них абсолютно идентичные, различными являются только длины.

Если перекрываемый угловым стропилом пролет больше 7,5 метров, то помимо уже установленной стойки необходимо на расстоянии ¼ пролета от нижней точки опоры стойки установить дополнительную стойку (так называемый «шпренгель»), как показано на рисунке ниже.

Если пролет больше 9 метров, то стойки ставятся еще и посередине.

По окончанию установки стропильной системы можно переходить к установке карнизного свеса и обрешетки.

Четырехскатная вальмовая крыша своими руками

Самой нагруженной частью углового стропила является точка, находящаяся на расстоянии ¼ пролета от верхней точки стропила, поэтому необходимо установить

Источник: postroyka-dom.com



Четырехскатная вальмовая крыша

Информацией в данной статье вы получите полное представление о такой строительной конструкции, как четырехскатная вальмовая крыша. Почему вальмовая? Потому что в ней обязательно присутствует один или несколько треугольных скатов — вальм.

Различают следующие виды такого типа крыш:

• Вальмовые, имеющие по два и более трапециевидных и треугольных, без фронтонов, ската. Такие виды крыш чаще всего используют для зданий прямоугольной формы.

• шатровые, состоящих только из треугольных, без фронтонов, скатов. Более удачно они вписываются в доме квадратной или приближенной к нему формы.

• полувальмы, сочетающие в себе элементы вальмовых, а иногда отдельные элементы двускатной и даже многощипцовой крыши. Этот вариант крыш более предпочтителен для домов необычной планировки.

К сведению. Иногда четырехскатные вальмовые крыши выполняют с использованием висячих или наслонных стропильных ног. С висячими стропилами — в случае, когда в здании отсутствуют внутренние несущие стены, и основная тяжесть крыши переводится на основные внешние стены, с наслонными — при наличии внутренней опорной стены для уменьшения нагрузки дополнительных опор на внешние стены и увеличении длины пролета.

Нередко такие стропильные ноги могут опираться на мауэрлат — опорный брус, который укладывают строго горизонтально, от несущих стен здания.

Особенности четырехскатной вальмовой крыши

Внешне конструкцию вальмовой крыши можно представить в виде кровли, основу которой составляют прямоугольные скаты, закрывающие части бокового кровельного пространства, а также треугольные скаты, монтируемые с торцов.

В целом, крыша имеет две составляющие:

1. Кровельное покрытие которое укладывается поверх конструкции, и защищает ее от негативных климатических воздействий. Используемые материалы — профнастил, рубероид, шифер, металлочерепица и другие.

2. Обрешетка, собранная из балок и стропил — такое же сооружение, как у шатровых крыш.

Элементы, которые образуют конструкцию кровли

• Скаты — наклонно расположенные над другими элементами крыши плоскости;

• Ребра и конек — вертикальные и горизонтальные пересечения скатов;

• Стропила — уложенные с двух сторон брусья (принимают форму треугольника),

— Рядовые стропила — брусья, формируют скаты. Нижняя часть опирается на мауэрлат, для верхней — опорой является коньковый прогон;

— Диагональные стропила — угловые брусья, образующие полувальмой;

— Стропильные полуноги, по-другому, нарожники. Небольшие по длине брусья, формируют подвес и соединяют мауэрлат с диагональными брусьями.

• Лежни — основа конструкции — брусья, уложенные на внешние стены;

• Стойки — вертикальные брусья, поддерживают стропила;

• Затягивание — брусья, которые находятся у основания стропильных брусьев и не позволяют им разойтись;

• Кобылки — доски, закрепленные у оснований стропил для создания стоков крыши;

• Водные скаты — элементы, которые выводят дождевые осадки в водосток.

Что нужно знать строителям

Подготовительный этап, с которого начинается строительство четырехскатной вальмовой крыши, включает в себя создание проекта и проведение соответствующих расчетов. Именно по ним определяется стоимость работ и количество приобретаемого материала. Особое внимание необходимо уделить тщательному осмотру строительной площадки, на которой планируется возведение здания с конструкцией вальмовой крыши, после чего сделать правильный анализ ее особенностей.

Стоит заметить, что такое сооружение, кроме дизайнерского оформления, должно быть выполнено в соответствии с техническими характеристиками — оно призвано защищать людей от воздействия атмосферных воздействий.

Если более подробно, то конструкция четырехскатной вальмовой крыши служит надежной защитой:

• от ультрафиолетовых лучей;

• от тепловых нагрузок и температурных перепадов;

• от химических веществ, которые могут находиться в составе атмосферных осадков;

• при возгорании препятствует распространению пламени, поскольку не допускает попадания кислорода в помещение;

• способствует улучшению звукоизоляционных свойств.

Совет. Строительные материалы, используемые для возведения крыши, необходимо подбирать с учетом региона, в котором человек проживает и с учетом свойств, которыми они обладают.

Основу конструкции вальмовой крыши составляет каркас, который дополнительно усиливается двумя стропилами — именно на них приходится наибольшая нагрузка всего сооружения. Внешний вид крыши зависит от состояния вальмовой и скатной кровельных частей, поэтому надежность и качество здания напрямую зависят от тщательного анализа их соотношений.

На что следует обратить внимание

Как правило, четырехскатную вальмовую крышу возводят, если само здание имеет достаточно большую площадь. Особенно популярной у застройщиков такая конструкция стала в последнее время — ее необычная структура позволяет сделать свое жилье индивидуальным и презентабельным. В связи с этим появилась возможность оборудования слуховых отверстий, а также оконных проемов и просторных чердачных помещений. Если в конструкции такой крыши не предусмотрено наличие фронтонов, то, как показывает практика, вариант монтажа четырехскатной вальмовой крыши будет более выгодным, чем другие разновидности кровель.

Но для разработки таких сложных архитектурных проектов, которые соответствуют всем требованиям безопасности, требуется привлечение квалифицированных специалистов. Это поможет вам избежать ошибок и что важно, больших материальных вложений. Ведь даже самые незначительные, на первый взгляд, неточности и погрешности в работе могут обернуться неприятными последствиями и большими непредвиденными расходами.

Чем отличается вальмовая крыша от других видов кровель?

Основным преимуществом вальмовой кровли перед другими типами крыш является высокая устойчивость перед ветровыми нагрузками. Это объясняется тем, что отсутствие вертикальных торцевых скатов приводит к уменьшению сопротивления воздушных потоков. Также наличие диагональных ребер крыши, образованных в точках соединения скатов, усиливает жесткость кровельной конструкции. Другим, не менее значимым достоинством перед другими видами крыш, можно назвать возможность воплощения дизайнерских идей и фантазий, например, сооружения вальмовых мансард и смотровых окон.

Монтаж вальмовой крыши

Чтобы распределение нагрузки на конструкцию крыши было равномерным, на опорные стены укладывают мауэрлат.

К сведению. В деревянных домах мауэрлат заменяет верхняя балка, в кирпичном же доме для этого в верхнюю кладку закладывают стержни — они будут служить опорой для его содержания. Используя листы рубероида, между стенами и мауэрлатом создают гидроизоляцию. По периметру крыши укладывают параллельные балки — лежни, составляющие основу всей конструкции и стойки, которые будут поддерживать стропильные брусья. Мы рассматриваем классическую вальмовую крышу, поэтому в ее конструкции лежня, с помощью уголков и саморезов, закрепляют под коньковой балкой и уже только после этого приступают к установке боковых стропил. Их монтаж производят аналогично установке стропил в двускатных крышах. Далее точно также, по размеру, вырезаются стропила.

Совет . Для стропил выбирают самые качественные и толстые доски, так как они принимают на себя основную нагрузку. Установка этих брусьев проводится попарно, одновременно с двух сторон. Для более прочного упора в стойках, на верхней части каждого из них, делают запилы в 45 градусов. Кроме этого, в накосные стропила встраивают вертикальные опоры, так называемые, шпренгелем, под диагональные брусья — подкосы. По завершению этих операций приступают к выполнению обрешетки крыши.

Существуют две разновидности конструкции кровли — плоские и скатные.

К сведению . Идеально плоскими крыши не бывают — в любой из них есть небольшой уклон, обеспечивающий сток воды, но каждый из них способен в полной мере эффективно устранить ее скопления.

Поэтому, учитывая климатические условия, а это частые дожди и выпадение снега, застройщики большое предпочтение отдают строительству скатных крыш.

Четырехскатная вальмовая крыша — Легко и Просто

Информацией в данной статье вы получите полное представление о такой строительной конструкции, как четырехскатная вальмовая крыша.

Источник: www.mislife.ru



Четырехскатная вальмовая крыша.

После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

При описании строительства двухскатной крыши и ломаной крыши я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа. Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

Расчет сечения балок перекрытия был сделан в программе описанной здесь… Я выбрал сечение 100х200 мм.

Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров. При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

Расчетная нагрузка «Нагр.(расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши. В качестве мауэрлата используется брус 100х150 мм.

Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки). Промежуток между ними 50 мм. Почему именно две доски — будет понятно ниже.

Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер). Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

Теперь переходим к самому интересному — изготовление и установка угловых стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске. Назовём полученную точку — точка 1. Вкрутим в неё саморез.

Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

Назовём полученный угол — угол α. Далее берём обрезок доски с сечением стропил длиной около полуметра и запиливаем у него один конец под углом β = 90º – α.

Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5. К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

Теперь сшиваем две доски 50х150 . При большой длине заготовки доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра) и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений. Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

Если же величина пролёта более 9 метров, ставим ещё стойки по середине. Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

Далее будет делаться обрешётка.

На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

Четырехскатная вальмовая крыша, ГЛАВНАЯ

Подробная иллюстрированная инструкция по возведению стропильной системы четырёхскатной вальмовой крыши своими руками.

Источник: stroyu-dom-sam.ru



Конструкция вальмовой крыши. Вальмовая крыша: расчет, схема, фото

Крыша – это завершающая конструкция здания, к установке которой нужно подходить ответственно и грамотно. Особенно сложное устройство имеет конструкция вальмовой крыши, которая еще называется щипцовой: она отличается наличием двух скатов по торцам, которые выполнены в форме треугольников и называются вальмами.

Виды и особенности

Существует несколько видов вальмовых кровельных систем:

1. Четырехскатная вальмовая крыша – это кровля, которая состоит из вальм, не доходящих до низа, а лишь закрывающих скаты и прикрывающих верхнюю часть фронтона.
2. Шатровая крыша, которая имеет четыре одинаковых по размеру и конструкции ската. Вальмы в такой конструкции расходятся во все стороны под одинаковым углом. Такая кровля используется при оборудовании зданий квадратной формы.
3. Ломаная крыша представляет собой скаты разных размеров, которые объединяются друг с другом под разными углами. Конструкция достаточно сложная, поэтому требует грамотного проектирования.

С чего начать?

Дом с вальмовой крышей – это красивое и гармоничное строение. Чтобы он служил долго и надежно, важно правильно подойти к проектированию каждого этапа строительства и в первую очередь кровельной системы. Данная конструкция состоит из следующих элементов:

1. Конька (конькового бруса), расположенного по центру строения и являющегося ее основным несущим элементом, поскольку именно к нему крепятся остальные деревянные детали.
2. Угловых (накосных) стропил. Каждое стропило с одного конца крепится к коньку, а с другого – выходит на угол здания и даже за его пределы. На стропила приходится основная силовая нагрузка. Для их изготовления используется брус той же толщины, что и в коньке.
3. Промежуточных центральных стропил. Они располагаются от концов конька и выходят по скатам и вальмам на стены.
4. Коротких стропил различной длины, которые крепятся к угловым деталям под одним и тем же углом.

Каждый проект вальмовой крыши учитывает точность расчетов, выполнение разметки, составление чертежей. Именно цифры лежат в основе проектирования вальмовой крыши.

Основные расчеты и сведения

Если вы хотите, чтобы крыша служила надежно, долго и не приносила неприятных сюрпризов, следует пристальное внимание уделить именно расчетам:

• во-первых, выполняется разметка осевой линии по верхней части обвязки с торца строения;
• во-вторых, рассчитывается половина толщины конькового бруса, а затем размечается, где будет располагаться первый элемент стропильной системы;
• в-третьих, определяется место расположения промежуточного стропила при помощи замерной рейки;
• в-четвертых, выполняется расчет длины стропильного свеса, опять же при помощи рейки.

Эти же действия следует выполнить на остальных трех углах – таким образом мы определим, как и где будут располагаться все элементы стропильной системы.

Как видно, устройство вальмовой крыши непростое, поэтому нужно выполнять каждый этап с особой тщательностью. Чтобы не ошибиться в цифрах, можно воспользоваться специальной таблицей, но сначала нужно рейкой измерить величину горизонтальной проекции промежуточного стропила. На основе полученной цифры подбираем в таблице угол наклона, умножаем два числа. Таким же способом измеряется длина свеса.

Вальмовая крыша: как устроена?

Четырехскатная вальмовая крыша – это сложная и своеобразная конструкция. При ее возведении важно, чтобы для создания конькового бруса и стропил использовался материал одной и той же толщины. Только это будет гарантией прочности и надежности всей конструкции. Любое изменение в толщине рано или поздно скажется на деформации крыши и ее разрушении. Важно, чтобы короткие стропила надежно крепились к угловым, а не к коньку, при этом важно точно соблюсти все углы уклона.

Вальмовая крыша (фото показывает, насколько разные конструкции могут иметь дома с такой кровлей) бывает любой высоты, но при этом стоить помнить: низкая крыша – это дополнительные опорные элементы, которые необходимы для удержания тяжелых элементов конструкции. Чтобы вальмовая крыша была надежной и долговечной, ее следует возводить из высушенного бруса хвойных пород. Кроме того, готовые стропила обязательно нужно обработать специальными пропитками и составами.

Зачем нужен мауэрлат?

Конструкция вальмовой крыши, как мы уже сказали, сложна. Для начала укладывается мауэрлат – именно на него будет в дальнейшем опираться вся система стропил. Укладка мауэрлата ведется на армированный пояс из железобетонных конструкций. Это позволит сделать несущие стены более прочными и усиленными, плюс создаст ровную поверхность для монтажа мауэрлата. Для каменных и кирпичных стен нужно выполнить опалубку, которая дополнится каркасом из арматуры, а потом будет залита бетоном. Главное, чтобы при заливке бетона сохранялся одинаковый горизонтальный уровень по всему зданию.

К установленному арматурному каркасу крепятся оцинкованные металлические шпильки – их длина должна выходить за пределы брусового мауэрлата. После затвердевания бетона верхняя часть промазывается битумом, а после оклеивается рубероидом – это позволит защитить дерево от гниения и иных воздействий среды. Шпильки нужны для того, чтобы закрепить всю конструкцию. Как правило, стропила вальмовой крыши создаются на основе деревянного бруса.

Каркас вальмовой крыши

Вальмовая крыша – это сочетание ряда элементов: прогона, опорной доски, мауэрлата, обрешетки, затяжек, стропил (рядовых, диагональных, накосных). Детали крыши формируют стропильную форму, в основаниях которой лежат несколько треугольников. В самой конструкции большое значение имеют стропильные ноги, которые должны устанавливаться в соответствии с определенным углом наклона ската кровли.

Мауэрлат – один из основных элементов, без которого невозможна конструкция вальмовой крыши. Именно при его помощи происходит равномерное распределение массы стропильной системы на несущие стены здания. Итак, какова роль стропил?

1. Скользящие опоры играют важную роль для достижения надежности кровли.
2. Висячие опоры позволяют сделать вальмовую крышу прочной и надежной, даже если на нее будет приходиться слишком большая нагрузка.

Если дом строится на основе столбчатых опор, то монтируются наслонные стропила, которые торцами опираются на наружные стены. Монтаж этого вида опор целесообразно выполнять в том случае, если расстояние между опорами составляет не больше 6 метров. Для достижения прочности и надежности соединения используются дополнительные саморезы и болты. А для усиления прочности накосных стропил иногда используется шпренгель.

Как устанавливаются стропила?

Конструкция вальмовой крыши возводится в несколько этапов. Сначала устанавливаются стойки в вертикальном положении – они должны служит поддержкой конькового бруса. Стойки, удерживающие конек, крепятся к центральной балке специальной системой укосин. Только после этого применяются диагональные стропила из обрезной доски. Однако главные элементы – это именно накосные и диагональные стропила, на которые приходится основная нагрузка кровельной системы.

Расчет – важнее всего!

Если возводится вальмовая крыша, расчет играет важную роль. При этом следует соблюдать определенные правила:

1. Во-первых, диагональные стропила должны иметь одну длину – от этих показателей зависят свесы кровли.
2. Во-вторых, свесы должны выполняться на расстоянии 50-60 см, а если дом построен в климатически сложных регионах, где очень сильны ветровые нагрузки, то свесы могут доходить до одного метра.
3. В-третьих, диагональные и центральные стропила должны стыковаться грамотно и внимательно.

Стропила должны быть закреплены анкерными соединениями, что важно для удержания срыва кровли ветром. Установка стоек позволит сделать нагрузку на балки меньше. Если уклон крыши не очень большой, то потребуется усиление крыши при помощи шпренгельных ферм и шпренгелей. Шпренгель – это брус, который укладывается по обе стороны, и сходящийся наверху углами.

Если вам нужна крыша своими руками, вальмовая конструкция довольно сложна в возведении, помните это. Для ее усиления требуется обрешетка, которая выполняется из брусков. Она может быть сплошной или с зазорами. Шаг обрешетки зависит от размера и вида кровельного материала. Популярность вальмовой крыши объясняется ее необычным видом, надежностью, долговечностью и необычностью конфигурации. Если вы планируете возведение мансардного этажа, эта конструкция будет наиболее идеальна. Обтекаемая форма защищает кровлю от ветра.

Основные расчеты

Схема вальмовой крыши составляется с учетом угла наклона стропильной системы, кроме того, важную роль играет выбранный утеплитель. В России чаще всего применяется теплоизоляция минеральной ватой: она укладывается рулонами и не требует подгонки. Чтобы рассчитать нужное количество материала, следует узнать стандартные размеры плит и площадь самой кровли. Часто кровельные материалы образуют меньшую площадь, чем крыша. Это сказывается на расходе материалов. Чтобы вычислить площадь кровли, нужно учесть суммарную площадь двух вальмовых треугольников, а также двух боковых плоскостей в виде трапеции.

Избегаем ошибок

Как мы уже сказали, сложная конструкция – это одно из отличий, которыми характеризуется вальмовая крыша. Расчет можно выполнить самостоятельно, а можно использовать калькулятор. Если строительство ведется своими руками, то нужно учитывать все особенности стропильной системы вальмовой крыши. Успешность строительства зависит в первую очередь от правильности расчетов, точности разметки и корректного плана. Чтобы сделать крышу надежной, нужно следить за следующими моментами:

• избегать возможных конструктивных ошибок, используя мерную рейку, а не рулетку;
• выполнять разметку осевой линии;
• рейкой выполнять определение размещения остальных промежуточных стропил.

Плюсы и минусы конструкции

Вальмовая крыша (фото показывает, насколько разнообразные решения можно воплотить в реальность) – сложная в монтаже конструкция, поэтому требует профессионального подхода. К достоинствам вальмовой конструкции можно отнести:

1. Высокую устойчивость к природным воздействиям, что объясняется наличием фронтонов и щипцов – они обеспечивают высокую надежность и прочность, защищая дом от воздействия ветра.
2. Высокая жесткость конструкции обеспечивается наличием угловых ребер, сходящихся к опорной балке конька.
3. Фасады домов с вальмовой крышей защищены от атмосферных осадков благодаря большим свесам по всему периметру здания.
4. Четырехскатная крыша – это гармоничное и привлекательное завершение любого загородного дома, который выглядит торжественно и презентабельно.

С другой стороны, вальмовая крыша имеет ряд недостатков. Во-первых, сложность конструкции, которая отталкивает многих от возведения крыши. Во-вторых, это большие затраты на строительные материалы. В-третьих, скаты с четырех сторон приведут к нецелесообразности использования чердачной площади, поэтому если планируется возведение мансардного этажа, данная кровельная система не подойдет.

Какие еще варианты?

Если вы планируете использовать второй этаж в качестве жилого, то классическая вальмовая крыша не подойдет. В таких случаях лучше возводить полувальмовую крышу: сверху она представляет собой традиционную конструкцию из двух скатов, а снизу – между первым и вторым этажами – трапецию, которая позволяет сделать крышу оригинальной и интересной. Более того, будет видна четко очерченная грань между этажами. Изломанный скат хорошо подходит для тех проектов, когда площадь жилого помещения трудно вписать в стандартный треугольник. Специалисты советуют возводить полувальмовую крышу на зданиях и домах, которые находятся в зоне действия сильных ветров.

Какой бы вариант кровли вы ни выбрали, главное, чтобы она была крепкой, надежной, но чтобы достичь этих показателей, нужно (еще раз акцентируем ваше внимание) провести грамотные расчеты. Только они станут основой четкого и правильного выполнения всех работ.

Конструкция вальмовой крыши

Крыша – это завершающая конструкция здания, к установке которой нужно подходить ответственно и грамотно. Особенно сложное устройство имеет конструкция вальмовой крыши, которая еще называется щипцовой: она отличается наличием двух скатов по торцам, которые выполнены в форме треугольников и называются вальмами.

Источник: www.syl.ru



особенности устройства, каркас, усиление, узлы

Вальмовая кровля — одна из самых оригинальных конструкций. Но она и одна из самых сложных, а также затратных как в плане денежных вложений, так и в плане сооружения. Чисто же конструктивно это четыре ската: два треугольной формы, да трапециевидной, упирающихся в коньковый прогон. Вальмовая кровля входит в перечень кровель, в которых очень эффективно совмещены все лучшие качества.

Содержание

1. Вальмовая кровля — особенности устройства
2. Этапы сборки вальмовой кровли
3. Установка стропильной системы
4. Усиление вальмовой кровли

Вальмовая кровля — особенности устройства

Форма конструкции данной крыши представлена четырьмя скатами, два из которых повторяют трапецевидную форму, а остальные два — форму треугольника. В строительстве известны также и полувальмовые кровли, в них треугольный скат не доходит до верхней точки крыши. Такие крыши известны нам еще под таким названием, как «голландские».

Устройство вальмовой кровли

Вальмовая крыша, на внешний вид простая и лаконичная. Однако между тем, монтаж такого вида кровли достаточно трудоёмкий процесс. От своих «собратьев» вальмовая кровля отличается непростым строением стропильной системой, в чем и кроется сложность ее сборки.

К плюсам использования вальмовой крыши можно отнести:

1. Надежная, высокие прочностные характеристики, сверхжесткая конструкция, возможность устройства водостока по всему контуру крыши;
2. Максимально возможное распределение нагрузки по площади всей крыши;
3. Нет фронтальных вертикальных стеновых конструкций, как следствие – сокращение силы воздушных масс. Ограждение от деформирующего влияния ветра, снега в моментах карнизных свесов.
4. Повышение жесткости конструкции за счет угловых ребер;
5. Эффективна и оригинальна.

К минусам:

1. Сложность устройства вальмовой кровли, дороговизна материалов;
2. Множество скатов увеличивает общий вес кровли;
3. Уменьшение площади чердачного пространства за счет укороченных скатов, что помешает в планировании мансардного этажа;
4. Мансардные окна во время дождя должны быть закрыты, иначе вся влага будет внутри. При устройстве вертикальных окон данная проблема не возникает;

Подводя итоги, хочется отметить, что при немногочисленных минусах, все-таки вальмовая кровля обогащает внешний облик здания, делает его изысканным, прочным и долговечным.

Этапы сборки вальмовой кровли

Строительство вальмовой кровли подразделяется для удобства на последовательные этапы:

1. Проектный;
2. Подсчет;
3. Создание конструктивной системы;
4. Тепло и гидроизоляция;
5. Работы по кровле.

Рассмотрим более детально каркас и узлы самой стропильной системы вальмовой кровли. Каркас включает шпренгельную ферму, нарожники или полустропильные ноги, накосные стропила, стропильные ноги и завершающий конек. Каждый из элементов разберем детальнее.

Шпренгельная ферма – в своем роде — балка, опирающаяся на мауэрлат стеновых конструкций, а они в свою очередь сходятся под углом. В добавок к брусу крепятся два подкоса, дабы придать ему жесткость, не дать прогнуться. Данное устройство не требует подсчетов в возведении малых жилых домов. Укрупненные параметры бруса – 10 на 15 см, стойки 10 на 10 см, а подкосов – 10 на 5 см.

Это тоже важно знать:  Вальмовая крыша своими руками: руководство к действию

Накосные стропила – идут в направлении от конька непосредственно к угловым точкам здания. Эта часть воспринимает и передает работу.

Нарожники – ложатся на стропила, представляют собой стропила более короткой формы, потому им часто дают имя «полуноги».

Установка стропильной системы

Все составляющие таковой системы принципиально рекомендуют выполнять из одного материала.

• Первоначально укладывают и крепят мауэрлат по краям стеновых конструкций.
• Второстепенной задачей становится укладка главной балки. Она устанавливается конкретно на отмеченных точках на торцах здания. Уже поверх нее ставятся стойки-опоры. Они фиксируются раскосами и упорными системами.
• Поверх стоек производится укладка конькового бруса. Данный момент сам по себе очень важен, поскольку именно им обуславливается последующее геометрическое устройство вальмовой кровли. Конек рекомендуется делать идеально горизонтальным, одновременно он находится на одной и той же высоте от уровня перекрытия здания.

Когда завершаются все вышеперечисленные этапы, можно браться за монтаж вальмовой кровли.

В первую очередь осуществляется фиксация накосных стропил. Насколько точно будут они установлены, настолько крепка будет сама крыша. Стропила закрепляются между коньком и мауэрлатом. Сложно состыковать правильно конек, накосное и рядовое стропила. Окончание конька необходимо скосить в двух направлениях, чтобы образовать идеальную стыковку плоскости конька и плоскости стропил.

Важно отметить, что ключевую роль в регулировке значения свеса кровли играют накосные стропила, именно поэтому их размер рекомендуется делать одинаковым. Если говорить о длине свеса, то она колеблется в диапазоне 30-50 см. Также корректность торца ската зависит от стропил.

Когда накосные стропила установлены, осуществляют крепление второстепенных компонентов. Размер шага определяется в зависимости от покрытия, но ее нельзя принимать большей 1,2 м. Установка рядовых стропил производится параллельно одно относительно другого. Крепятся данные элементы к коньковому брусу и мауэрлата при помощи врубок, в дополнение закрепляются еще скобами для прочности конструкции.

Соединительные узлы вальмовой кровли требуют отдельного внимания, поскольку именно в деталях кроется успех создаваемой конструкции.

Нарожники закрепляются к диагональным стропилам в различных точках посредством врубки или за счет черепных брусков. Главный принцип их установки – параллельно рядовым стропилам.

Усиление вальмовой кровли

Сама по себе вальмовая кровля получается прочной конструкцией, однако ее можно еще и дополнительно усилить. Обязательными данные мероприятия станут в ситуации, когда размеры крыши внушительны. Шпренгель является тем самым дополнительным составляющим вальмовой кровли, который способен укрепить ее конструкцию. Установка его производится под диагональным стропилом.

Это тоже важно знать:  Способы проведения расчётов вальмовой крыши

Схема усиления вальмы шпренгелем

Возможно устройство шпренгельной фермы, если шпренгель необходимо закрепить значительно далеко от угла.

Когда установка всех компонентов завершена, рекомендуется заняться организацией обрешетки, затем паро- и гидроизоляции, а после можно подойти к вопросу покрытия кровельным материалом. Нельзя забывать о различных разрушающих материалы средствах, о паразитах, с защитой от таких вредных воздействий на материалы выполняется их обработка различными антисептическими растворами. Они предназначены оградить конструкцию от процессов гниения и пожаров.

Обрешетка устанавливается под углом 90 градусов стропилам, она может быть с зазорами и выступами или сплошного характера. Вид кровельного материала диктует тип обрешетки. Среди применяемых материалов различные битумные покрытия, профнастил, металлочерепица, оцинкованное железо. Шифер и классическая черепица тоже подойдут, но они будут создавать дополнительную нагрузку на каркас крыши, так как являются более массивными кровельными материалами.

Совет: Наиболее уязвимыми участками вальмовых кровель считаются стыки, они подвергаются коррозии, в них скапливаются снег и влага. Поэтому очень важно правильно рассчитать угол наклона кровли. Крыши с углами 20-35 градусов представляются нецелесообразными, поскольку при таком уклоне будут скапливаться снежные массы, увеличиваться нагрузка от ветра.

Полное руководство| EdrawMax Онлайн

1. Что такое план каркаса крыши?

План каркаса крыши представляет собой макет в масштабе или схему предлагаемого развития крыши, включая размеры всей конструкции, размеры, форму, дизайн и размещение всех материалов, проводов, дренажа, вентиляции, уклонов и т. д. .

Основная цель плана каркаса крыши — помочь как подрядчику, так и производителю выполнить правильные измерения и определить осуществимость строительства и потребности в материалах для строительных проектов.

2. Части каркаса крыши

Стропила

Стропила – это конструктивный элемент, используемый при строительстве крыши. Обычно он идет от конька или вальмы крыши к наружной стеновой плите. Стропила обычно укладываются последовательно, бок о бок, чтобы обеспечить основу для кровельных настилов, кровельных покрытий и других предметов.

Ридж Борд

Коньковая доска соединяет верхние концы стропил, образуя вершину треугольника. Обычно потолочная балка, идущая от противоположных наружных стен, соединяет нижние концы стропил, образуя основу и завершая треугольник.

Воротник Галстук

Хомутная стяжка представляет собой горизонтальный элемент, соединяющий два стропила. Стяжки-воротники часто используются в качестве конструктивных элементов, но они также могут обрамлять потолок.

Потолочная балка

Горизонтальные элементы конструкции, которые охватывают потолок и отвечают за передачу нагрузок с крыши на вертикальные элементы, представляют собой потолочные балки. Конструкция рухнула бы, если бы этих частей не было.

Хвост

Хвост — это часть стропила, которая выходит за пределы стены здания и образует карниз.

Источник: weebly.com

3. Типы каркаса крыши

Существует две практики: обрамление крыши — обрамление стержней и обрамление фермы . Палочные процессы — это старая практика, но вирусная, и фермы крыши теперь адаптируются для строительства новых домов.

Придерживайтесь обрамления

В стержневом каркасе верхняя балка или конек является центральной и важной частью конструкции, соединенной с отдельными стропилами. Чтобы полностью закрыть конструкцию, горизонтально кладут еще несколько досок. Каркас из стержней используется в зданиях с соборными потолками, чердачными помещениями или складскими помещениями, потому что они образуют открытый треугольник между потолочными балками и стропилами. Каркас из палочек можно легко изменить и манипулировать позже, если это необходимо, либо изменив пространство, убрав чердачный этаж, чтобы построить более открытую комнату, либо другие планы моделирования.

Ферма

При стропильном каркасе крыши сооружаются с использованием двускатных и вальмовых крыш. Их изготавливают перед установкой путем создания треугольных форм, которые укрепляются множеством других деревянных досок. Если вы хотите чердачное или соборное перекрытие с нижним основанием, ферменное обрамление не подойдет. Ферменный каркас сильно усилен, что делает его более прочным и долговечным, чем каркас из стержней. Они проще в установке и не требуют особого ухода.

Что выбрать?

Обрамление крыши фермами – выигрышный выбор, полный преимуществ. Стропильные фермы — это существенное обновление без дополнительных затрат. Фермы крыши и пола обеспечивают значительную экономию, повышенную долговечность и значительно сокращают время на создание новой конструкции. Тем не менее, невозможно использовать каркас фермы в каждом проекте; вам необходимо проконсультироваться с профессиональным дизайнером интерьера или архитектором с хорошим опытом.

4. Как создать план каркаса крыши?

4.1 Выберите правильную раму для своей крыши

Мы обсудили типы каркаса крыши; Вы должны выбрать выигрышный вариант. Ваш выигрышный выбор может быть каркасом фермы или иногда каркасом палки. Выбор будет зависеть от ваших потребностей. Например, вам нужно место для хранения на потолке, или у вас могут быть планы по ремонту дома в ближайшем будущем, тогда вы можете выбрать каркас из палочек, и если вы хотите что-то твердое, как камень, и долговечное, тогда вы бы выберите каркас фермы.

4.2 Выполнение расчетов

Для идеального каркаса крыши вам необходимо точно определить геометрию вашей крыши. Следующие расчеты повлияют на ваш процесс кадрирования.

• Охватывать
• Подниматься
• Бежать
• Длина линии
• Подача

Пролет относится к измерению от одной стены до другой стены верхней части вашего здания. Теперь с помощью span вы можете рассчитать Rise; это измерение от центра пролета до вершины крыши. Чтобы рассчитать прогон, разделите показатель пролета на два, и вы получите прогон, который составляет почти половину измерения пролета. Для расчета уклона нужно учитывать угол или уклон, который имеет крыша; он говорит вам, как высоко поднимается крыша для каждой единицы пробега. Участок может быть мелким или крутым, в зависимости от потребностей крыши, а иногда и от погодных условий.

4.3 Подготовьте план каркаса крыши

Теперь, когда у вас есть все расчеты, пришло время сделать эффективный и подробный план крыши, используя любые доступные инструменты построения диаграмм. План каркаса крыши поможет сторонам, строителям и покупателям. Строители будут осведомлены о правильных размерах, направлениях и используемых материалах, а покупатель будет удовлетворен тем, что будет построено то, что ему нужно.

5. Примеры плана каркаса крыши

Давайте рассмотрим различные примеры каркаса крыши , которые могут вдохновить вас на выбор идеального типа каркаса крыши для вашего дома.

Пример 1: План каркаса плоской крыши

Этот вид каркаса крыши известен как каркас плоской крыши. Плоская кровля является распространенным выбором для гаражей, домов, гаражных пристроек и других сооружений. Несущим элементом крыш является деревянный каркас. Эта конструкция плоской крыши устанавливает балки горизонтально с заданным зазором. После того, как они надежно закреплены на своих местах, над горизонтальными балками вертикально устанавливается еще один слой балок или прогонов. Размер прогона или балки можно рассчитать по ширине здания плюс выступающие балки с обеих сторон.

Изменить сейчас

Пример 2: План каркаса односкатной крыши

Этот вид каркаса крыши известен как каркас односкатной крыши. Односкатная крыша, также известная как односкатная крыша или скиллионная крыша, представляет собой тип крыши, имеющей форму сарая. Она также известна как односкатная крыша или крыша только с одним скатом. Конструкция односкатной крыши является одной из самых основных конструкций крыш, что делает ее идеальной для компактных домов, небольших домиков, садовых навесов, патио, навесов, гаражей и других жилых пристроек. Односкатная конструкция крыши сочетает в себе преимущества плоской и двускатной крыш. При пересечении балок между двумя стенами, одна из которых выше другой, создается уклон, обычно в пределах от 7° до 35°, в зависимости от конкретной конструкции небольшого дома, его размеров и погодных условий участка.

Изменить сейчас

Пример 3: План каркаса вальмовой крыши

Этот вид каркаса крыши известен как каркас вальмовой крыши. Шатровые крыши, также известные как шатры, представляют собой стиль крыши с пологим уклоном по бокам и нисходящим рисунком к боковым стенам. Область, где одна часть крыши встречается с другой, известна как «вальм». Шатровые крыши часто имеют очень стабильные углы без резких концов. Шатровые крыши состоят из четырех стропил, которые обычно сходятся на коньковой доске посередине крыши. Шатровые крыши чаще направлены к вершине конструкции, напоминая пирамиду. Шатровые крыши также известны как пирамидальные крыши и павильонные крыши.

Изменить сейчас

Пример 4: План каркаса двускатной крыши

Этот тип каркаса крыши известен как каркас двускатной крыши. Подобно двум прямоугольным треугольникам, соединенным вертикальной линией треугольника, двускатная крыша наклонена вниз в двух направлениях. Коньковая доска идет параллельно наружным стенам вдоль пика крыши. Коньковая доска крепится к верхней части обычных стропил, и они спускаются вниз к балкам потолка и наружным стенам, где прибиваются к балкам потолка и наружным стенам. Экономным домовладельцам понравятся двускатные крыши. Конструкции двускатных крыш просты, поэтому для них не требуется столько материала, как для других конструкций крыш, и их стили различаются, оставаясь при этом экономичными. В то время как двускатные крыши требуют дополнительной поддержки ветра, они обеспечивают отличный отвод дождя и снега и более устойчивы к погодным условиям, чем плоские крыши. Они также улучшают циркуляцию воздуха в вашем доме.

Изменить сейчас

6. Онлайн-конструктор планов каркаса крыши

Теперь мы видели несколько типов и методов каркаса крыши. Самое время научиться создавать план каркаса крыши для своей квартиры. Если вы выбрали правильный тип каркаса крыши и выполнили все необходимые расчеты, вам нужен отличный инструмент для построения диаграмм, чтобы разработать идеальный и эффективный план каркаса крыши.

EdrawMax Online — это комплексное решение для планирования этажей и других проблем с диаграммами. Вы можете создать план этажа в EdrawMax без препятствий и задержек, поскольку приложение предлагает простой в использовании интерфейс. Благодаря обширному сообществу шаблонов EdrawMax вы можете выбрать готовый шаблон, чтобы сэкономить драгоценное время и усилия, или создать его с нуля. С помощью EdrawMax можно создать 280 различных типов диаграмм. Если вы выбрали предварительно разработанный шаблон, то, используя специальные функции приложения, вы можете настроить шаблоны в соответствии со своими требованиями, экспортировать их в несколько форматов и поделиться ими с другими.

7. Ключевые выводы

Как видите, первоначальный план обрамления вашей крыши должен учитывать несколько важных факторов, в том числе форму крыши и любые применимые городские строительные нормы и правила. Затем вам придется выбирать между каркасом из стержней и каркасом из ферм, которые представляют собой два совершенно разных стиля конструкции крыши. После этого вам нужно будет выполнить все точные расчеты, необходимые для того, чтобы куски дерева правильно подходили друг к другу. Наконец-то вы можете использовать отличную программу для построения диаграмм, такую ​​как EdrawMax Online, чтобы создать точный план каркаса крыши со всей необходимой информацией. Разработка дизайна каркаса крыши в EdrawMax будет отличным выбором, потому что вам не нужно сначала осваивать приложение и его инструменты. EdrawMax позволяет любому человеку, не имеющему опыта проектирования, создать план каркаса крыши.

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

СКАЧАТЬ

Освоение инспекций крыш: каркас крыши, часть 1

Кентон Шепард и Ник Громико, CMI®

Целью серии «Освоение инспекций крыш» является обучение домовых инспекторов, а также страховых и кровельных специалистов тому, как распознавать надлежащие и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем слишком углубляться в осмотр чердака, так как эта серия статей от Освоение инспекции крыши в первую очередь касается распознавания дефектов кровли, но вы должны иметь представление о двух основных, основных системах конструкции крыши: обычном каркасе крыши и фермах крыши.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть преимущество в технологии. Давайте удалим крышу и настенные покрытия дома и определим некоторые из наиболее распространенных элементов каркаса крыши. Мы начнем с традиционной каркасной крыши, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Обычный каркас крыши

Рядовые стропила

Стропила, которые опираются на наружные стены ).

Стропила на противоположных сторонах конька должны быть установлены попарно прямо напротив друг друга, хотя если вы видите несколько не выровненных стропил, это не является дефектом. Стропила иногда приходится немного перемещать, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения дымохода.

Если вы видите много стропил, которые не выровнены, вы можете прокомментировать это, но в существующих домах воздержитесь от того, чтобы называть это дефектом, если вы не видите дефекта. В новых домах многие стропила, которые не противостоят друг другу, обычно указывают на некачественный каркас. Это указывает на то, что вам следует внимательно следить за другими проблемами в каркасе крыши.

Стропила обычно устанавливаются на 24-дюймовые центры. Если вы видите стропила, установленные с расстоянием между центрами более 24 дюймов, ищите признаки поломки, такие как провисание стропил. Если вы видите провисание стропил, порекомендуйте стабилизацию квалифицированным подрядчиком. Стабилизация обычно включает установку системы прогонов.

Вальмы

Вальмовые крыши имеют «вальмовые стропила», ориентированные по диагонали к коньку и наружным стенам. Вальмовые стропила называются просто «вальмы» и показаны здесь коричневыми. Бедра опираются на внешний угол внизу и соединяются с коньком на пике.

Стропила, которые опираются на наружные стены внизу и соединяются с вальмой вверху, называются «вальмовыми домкратами» и показаны здесь фиолетовым цветом.

Долины





Там, где ребра меняют направление, создается внутренний угол, натянутый «стропилом ендовы» или просто «ендовой», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к коньку и наружным стенам. Долины упираются в верхнюю часть стен во внутреннем углу внизу и соединяются с коньком вверху.



Стропила, которые соединяются с ендовой внизу и соединяются с коньком наверху, называются «домкратами ендовы» и показаны здесь голубым цветом.

Обычный гребень

На иллюстрации показан обычный гребень (оранжевого цвета). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку крыши через стены вниз на фундамент и, наконец, на грунт. Путь, пройденный весом крыши через элементы каркаса к грунту, называется «путь нагрузки».

Целью конька является обеспечение простого способа соединения стропил на пике крыши и обеспечение лучшего крепления гвоздями на пике.

В старых домах может вообще не быть конька. В какой-то момент это была обычная строительная практика в разных частях Северной Америки, и это не недостаток, если стропила противостоят друг другу.

Инженерные пиломатериалы, используемые для каркаса крыши, предъявляют очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии статей. Производители металлических соединителей для пиломатериалов публикуют спецификации соединений в своих каталогах и на своих сайтах.

Rafter Ties

В домах с плоскими потолками и аттическим пространством, дниты противоборствующих рафтеров должны быть соединены вместе с потолочными жостами, которые формируют «Рейфтерные обстоятельства». Когда стропила установлены перпендикулярно потолочным балкам, стропильные стяжки обычно располагаются поверх потолочных балок.

Стяжки для стропил препятствуют тому, чтобы вес крыши распространялся на вершины стен и вызывал провисание конька.

Хомуты





Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель – предотвратить подъем. Должны ли они быть установлены или нет, является инженерным вызовом. Они не всегда требуются, поэтому их отсутствие не является недостатком, но если вы их видите, то должны быть установлены правильно.







Здесь вы можете видеть хомуты, установленные в верхней трети крыши, и стропильные анкеры, установленные внизу и сращенные над стеной.



Системы прогонов

Вы также можете увидеть систему прогонов.

Системы прогонов предназначены для уменьшения расстояния между стропилами. Они состоят из опор, прибитых к нижней стороне стропил и поддерживаемых диагональными раскосами.





Нижняя часть раскосов прогона должна опираться на верхнюю часть несущей стены. Распорки, которые опираются на потолочные балки или каким-то образом передают нагрузку с крыши на нижний потолок, являются дефектными установками. Если вы видите раскосы, опирающиеся на потолочные балки, ищите провисание потолка.

Раскосы обычно устанавливаются через каждое второе стропило и должны располагаться под углом не более 45°.





Вот прогонная система, установленная в гараже старого дома. Не имея центральной стены, на которой можно было бы нести распорки, они опираются на сильную опору, опирающуюся на потолочные балки. Провисания не было, поэтому в акте осмотра замечаний не было.

Системы прогонов были построены по-разному — некоторые лучше, чем другие. Современные строительные нормы и правила требуют, чтобы опоры были такого же или большего размера, чем размер стропила, но большинство усиленных опор прогонов, которые вы увидите, не соответствуют этому требованию. Если вы знаете, что дом должен был соответствовать этому кодексу, когда он был построен, считайте это дефектом; в противном случае ограничьте осмотр поиском признаков отказа, таких как провисшие или сломанные стропила и сломанные компоненты. Кроме того, обратите внимание на неправильные установки, такие как раскосы, опирающиеся на потолочные балки, раскосы без опоры и слишком мало раскосов.

В старых домах в некоторых районах часто не бывает сильных защитников. Это вопрос качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать стабилизацию квалифицированным подрядчиком.

Термин «прогон» имеет несколько различных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, и от происхождения человека, с которым вы это обсуждаете, так что не Не удивлюсь, если кто-то попытается поправить вас.

Несущий конек





Дома со сводчатыми потолками обычно не имеют стропильных связей, чтобы предотвратить расползание стен и провисание конька, поэтому в них используется структурный конек. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку крыши без провисания.





Надрамник

Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько нарожных стропил одной секции крыши обрамлены поверх существующей крыши.





Это называется «над кадром» и довольно часто встречается в определенных областях. Правильно построенный, он конструктивно прочный.





Часто можно увидеть снятие части обшивки крыши, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы она была осмотрена квалифицированным инспектором после того, как доступ будет предоставлен. Это особенно важно, если он содержит сантехнические или электрические компоненты.





************************************************* ******

Узнайте, как освоить осмотр крыши от начала до конца, прочитав всю серию InterNACHI: Мастерство осмотра крыши.





Освоение инспекции кровли: каркас крыши, часть 2 и каркас крыши, часть 3

Пройдите бесплатный онлайн-курс InterNACHI по инспекции кровли.

Освоение инспекции кровли

Типы кровельного основания

Проверка подстилающего слоя крыши

Системы защиты от падения

Кровля (ориентированная на потребителя)

Другие статьи о проверке, подобные этой

Планы строительства вальмовой крыши 10×12

Этот пошаговый проект вальмовой крыши своими руками составляет около 100 планы сарая . Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию крыши для вальмового сарая 10×12. Я покажу вам все, что вам нужно знать о создании красивой вальмовой крыши. Стропила 16″ по центру и сделаны из 2×6. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

10 × 12 Планы строительства на крыше бедренной крыши

Building-A-10 × 12-HIP-ROOF-Shed

[Tabs Tab1 = ”Материалы» Материалы ». tab2=»Инструменты» tab3=»Время» tab4=»Связанные планы»] [tab id=1]

• J — 2 куска бруса 2×4 — 40″ в длину, 1 кусок бруса 2×6 — 25 1/2″ длиной КОНЬКОВАЯ БАЛКА
• K – 4 бруска 2×6 – длина 110 1/2″ Вальмовые стропила
• K – 6 брусков 2×6 – длина 86 1/2″ ОБЫЧНЫЕ СТРИЛЫ
• L – 4 шт. бруса 2×6 – длина 29 1/2″, 4 шт. – длина 67 3/4″, 4 шт. – длина 48 3/4″, 4 шт. – длина 30 3/4″, 4 шт. – длина 50″, 4 шт. – длина 69″ НАСТРОИТЕЛЬНЫЕ СТРОИЛА
• M – 4 шт. фанеры 3/4″ – длина 48″x70″, 4 шт. – длина 35″x59 1/2″, 2 шт. – длина 48″x71″, 2 шт. – 48″x92 3/4 ″ в длину, 2 шт. – 83 1/2″x35 1/4″ в длину ЛИСТ КРЫШИ
• N – 280 кв. футов толя, 280 кв. футов битумной черепицы КРОВЛЯ
• O – 2 шт. пиломатериала 1×8 – длина 141 1/4″, 2 шт. – длина 163 3/4″ ОБРЕЗКИ
• P – 8 шт. пиломатериалов 1×4 – длина 96″, 2 шт. – длина 43″, 2 шт. – длина 36″ ОБРЕЗКИ
• R – 2 шт. бруса 2×4 – длина 80″, 1 шт. – длина 55″ КОНСТРУКЦИИ
• С – 1 шт. сайдинга Т1-11 – 48″х80″, 2 шт. бруса 2х4 – 48″, 2 шт. – 73″, 1 шт. – 41″ ДВЕРЬ

---

• 7 пиломатериалов 2×4 – 8 футов
• 4 пиломатериала 2×6 – 10 футов
• 22 пиломатериала 2×6 – 8 футов
• 7 пиломатериалов 1×8 – 8 футов
• 10 штук фанеры 1/2″ – 4’x8′
• 10 пиломатериалов 1×4 – 8 футов
• 2 куска пиломатериала 1×8 – 12 футов
• 4 пиломатериала 1×8 – 8 футов
• 280 кв. футов толя, 280 кв. футов битумной черепицы
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• гвозди 6d, гвозди 8d
• наполнитель для дерева, клей для дерева, морилка/краска
• навесные петли
• подкровельный материал

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: Сарай 10×16 с вальмовой крышей Планы
• ЧАСТЬ 2: Планы шатровой крыши 10×16

[/tab][/tabs]





Так просто построить сарай с вальмовой крышей – Видео!







Подпишитесь на меня на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите меня  без дополнительных затрат с вашей стороны.





Планы односкатной вальмовой крыши 10×16

Установка коньковой балки

Первым этапом проекта является установка коньковой балки для вальмовой крыши. Поэтому используйте пиломатериалы 2×4 для опор и просверлите карманные отверстия на обоих концах. Используйте пиломатериалы 2 × 6 для коньковых балок. Отцентрируйте опоры на пластинах и вставьте винты 2 1/2″, чтобы плотно скрепить все вместе. Отвесьте опоры и убедитесь, что углы прямые.

Изготовление вальмовых стропил

С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах досок. Это вальмовые стропила. Сгладьте края наждачной бумагой. Удостоверьтесь, что вы делаете составной срез до верхнего конца вальмовых стропил (скос 48 градусов, угол 25 градусов).

Крепление вальмовых стропил – навес 10×12

Крепление вальмовых стропил к навесу для хранения. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте. Используйте стяжки для усиления стыков.

Строительство обычных стропил – навес 10×16

Используйте пиломатериалы 2×6 для обычных стропил. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах стропил, как показано на рисунке.

Крепление обычных стропил к вальмовой крыше

Крепление обычных стропил к верхней части навеса вальмовой крыши 10×12. Выровняйте края, просверлите направляющие отверстия и вставьте винты, чтобы плотно зафиксировать их на месте. Установите стропила, как показано на чертежах. Используйте стяжки для крепления стропил к верхним пластинам и винты, чтобы прикрепить их к коньковому брусу.

Накатные стропила со стороны сарая

Затем соберите стропила для вальмовой крыши сарая. Используйте торцовочную пилу и сделайте простой разрез под углом 33,5 градуса на одном конце. Используйте косой рез и сделайте составной рез на противоположном конце: косой рез 33,5 и скос под углом 50 градусов.

Боковые натяжные стропила

Установите натяжные стропила в верхней части сарая. Начните установку нарожных стропил от обычных стропил наружу, через каждые 16 дюймов по центру. Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте. Просверлите направляющие отверстия и вставьте винты.

Передние и задние накатные стропила

Сделайте нарожные стропила для передней и задней части крыши.

Передние и задние натяжные стропила

Установите стропила на вальмовые стропила, как показано на схеме. Поместите стропила через каждые 16 дюймов по центру, как показано на чертежах.

Боковые листы крыши

Используйте 1/2″ фанеру для листов крыши. Нарежьте листы нужных размеров, а затем уложите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте шурупы 1 5/8″ через каждые 8″ вдоль каркаса.

Боковые листы крыши – навес вальмовой крыши

Прикрепите листы к бокам крыши. Не оставляйте зазоров между листами и выравнивайте края заподлицо.

Установка обивки крыши – навес вальмовой крыши

Для обшивки крыши используйте доски размером 1×8. Отрежьте планки нужного размера и прикрепите их к концам стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать планки на месте.

Монтаж кровли – навес вальмовой крыши 10×12

Установите кровельный материал, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Не забудьте закрыть верхний край 14-дюймовой полоской бумаги.

Первый ряд гонтов начинайте с полного язычка, второй — с 2 1/2 лепестков, третий — с 2 лепестков, четвертый — с 1 1/2 лепестка, пятый — с 1 лепестка, шестой — с половинного лепестка и седьмой с 3 вкладками.

Накладки боковых окон – навес вальмовой крыши

Установите окно сбоку навеса, а затем установите декоративные накладки. Вставьте 2-дюймовые гвозди, чтобы плотно закрепить планки.

Дверные косяки – навес 10×12

Используйте доски 2×4 для дверных косяков. Выровняйте края заподлицо и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Входная дверь – навес 10×12

Используйте панель, которую вы вырезали на предыдущих шагах, для двери. Используйте пиломатериалы 2 × 4 для отделки. Соберите дверную раму с помощью винтов 2 1/2″ и карманных отверстий. Убедитесь, что углы прямые, и проверьте, равны ли диагонали. Прикрепите дверную панель на место с помощью 2-дюймовых гвоздей.

Установка двери на место – навес

Установите дверь в передней части навеса. Выровняйте края заподлицо и используйте петли, чтобы зафиксировать их на косяках. Установите защелку, чтобы зафиксировать дверь.

Установка угловых накладок – навес 10×12

Установите накладки 1×4 или 1×3 на углы навеса. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы надежно закрепить их на месте.

10×12 Чертежи навеса для вальмовой крыши – вид сзади

Обязательно ознакомьтесь с ЧАСТЬ 1 проекта садового навеса для вальмовой крыши 10×12, чтобы узнать, как построить каркас стены и дверь.

Чертежи навеса с вальмовой крышей 10×12

Этот красивый и прочный сарай размером 10×12 поможет вам организовать садовый инвентарь и другие предметы, которые есть у вас в доме. Вы можете внести множество корректировок и настроить его в соответствии с вашими потребностями. Пожалуйста, взгляните на остальные мои чертежи по дереву , потому что у меня более 1500 бесплатных дизайнов.





Этот проект по деревообработке был около 10×12 навес с шатровой крышей бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





Планы навесов с вальмовой крышей | Проекты навесов с вальмовой крышей

8-дюймовые навесы с глубокой вальмовой крышей

8×8 Планы навеса на крыше бедра

8×10 Планы навеса на крыше бедра

8×12 Планы тазобедренного покрытия на крыше

8×16 Планы на крыше бедренного покрытия

10 ‘Глубокие планы на крыше.

Шатровый навес 10×12 Планы

10×12 Гаражные ворота Навес с вальмовой крышей Планы

Шатровая крыша 10×16 Планы

Шатровая крыша 10×18 Планы

Шатровая крыша 10×20 Планы

Чертежи 12-футового навеса для вальмовой крыши

Чертежи навеса для вальмовой крыши 12×12

Чертежи навеса для вальмовой крыши 12×14

Чертежи навеса для вальмовой крыши 12×16 Планы

12×20 Планы навеса на крыше бедра

12×24 Планы навеса на крыше бедра

14 ‘Планы на крыше на крыше. Чертежи

5-сторонние угловые навесы Чертежи

5-сторонний угловой навес 10×10

5-сторонний угловой навес 8×8 Планы

Планы 5-стороннего углового навеса 12×12

120 s. f. Чертежи одностороннего углового навеса

14×14 5-сторонние угловые навесы Чертежи

Чертежи навеса с вальмовой крышей

Шатровая крыша придает изюминку навесу на заднем дворе. Шатровая крыша определяется как крыша, все стороны которой спускаются к стенам. Таким образом, концы односкатной крыши выглядят как стороны. Без выступающих концов фронтона крыша выглядит более мягкой.

Конструкция вальмовой крыши

Вальмовая крыша на навесе должна быть «каркасной», то есть каждое стропило на вальме должно устанавливаться отдельно. На обычных двускатных крышах стропила или фермы могут быть собраны на земле, а затем подняты на место. Это делает вальмовую крышу немного сложнее построить, чем двускатную. Но вальмовая крыша строилась сотни лет и является очень прочной крышей.

Уклон крыши большинства наших навесов составляет 6 дюймов 12. Мы используем доски 2х6, чтобы в хвостах стропил было много древесины после того, как будут сделаны посадочные места и вырезы для птичьего рта.

На чертежах видно, что настоящие вальмовые стропила имеют меньший уклон, чем нарожники и простые стропила на чертежах.

Крышу на вальмовой конструкции сарая немного сложнее построить, чем наши другие односкатные крыши, но если вы ищете вызов и хотите иметь красоту этого стиля крыши, то это отличный проект строительства сарая, который обеспечит большое удовлетворение, когда вы смотрите на него и думаете: «Я построил это».

Как построить навес с вальмовой крышей

Постройте Сарай до верхних стеновых плит. После установки стеновых панелей на стены сарая вы соберете крышу сарая, выполнив следующие шаги:

В наших планах сарая используется конструкция каркаса вальмовой крыши. Этот тип каркаса крыши означает, что вальмовые стропила опираются на первую обычную ферму.

На этом чертеже показаны различные типы стропил, используемых для каркаса вальмовой крыши.

Этапы изготовления каркаса вальмовой крыши:

Шаг 1: Соберите конечные стропила и установите их на верхние пластины.

Отмерьте половину ширины задней части сарая от конца сарая и отметьте верхнюю пластину. Это центральная линия конечного стропила. Установите терминальное стропило на верхние пластины и прикрепите его к пластинам.

Отмерьте от этой точки 24 дюйма по центру вдоль верхних пластин стены и отметьте центральные линии остальных стропил. Вы можете переместить отметки на 3/4 дюйма, чтобы их было лучше видно после установки стропил.

Шаг 2: Установите общее стропило, которое проходит между вальмами.

Обычное стропило, которое проходит между двумя вальмами, такое же, как и другие обычные вальмы. Он устанавливается, чтобы удерживать терминальное стропило и упростить установку вальмовых стропил.

Шаг 3: Установите вальмовые стропила.

Два вальмовых стропила установлены. Проверьте верхний край вальмовых стропил, чтобы убедиться, что они имеют ту же высоту, что и обычное стропило, которое было установлено.

Вы можете сделать это, используя прямую доску, уложенную от вальмового стропила к вальмовому стропилу, и убедившись, что обычное стропило не слишком высокое или слишком низкое. Он должен быть 1/4″ или меньше.

Шаг 4: Прикрепите нарожники к вальмовым стропилам.

Теперь вырежьте натяжные стропила и установите их между вальмовыми стропилами и верхней пластиной. Вам нужно будет измерить перпендикуляр к центральному общему стропилу более 24 дюймов и поставить отметку на вальмовом стропиле, чтобы узнать, где центральная линия верхней части нарожного стропила будет располагаться на вальмовом стропиле.

Используйте прямую доску, уложенную перпендикулярно стропила, чтобы убедиться, что верхние края стропил находятся на одном уровне друг с другом при установке каждого стропила, чтобы убедиться, что крыша плоская.0007

Шаг 5: Установите систему набедренных полок на противоположном конце.

Установите крайние стропила и вальмовые/натяжные стропила на противоположном конце сарая, следуя той же процедуре, что и с первым концом сарая.

Шаг 6: Установка общих стропил

Установите общие фермы/стропила между двумя концами сарая. Убедитесь, что расположение 2′-0″ по центру

Шаг 7: Установите бордюры.

Убедитесь, что концы стропил имеют одинаковую длину +- 1/4″, а затем установите бордюр .

статьи по теме

Как построить сарай описывает этапы строительства сарая

Посмотрите наши видеоролики о строительстве сарая

Каркас крыши гаража

Каркас крыши гаража немного сложнее, чем каркас стены, потому что вы имеете дело с углами, отличными от девяноста градусов, а некоторые из распилов требуют компаунда скосы с каждой стороны вальмового стропила, если вы строите гараж с вальмовой крышей.

Мы собираемся продолжить с гаражом 12 x 24 фута, с которого мы начали в Garage Foundation страниц статей и продолжение в Garage Wall Framing страниц статей о строительстве гаража. Если вы еще не просматривали эти страницы, вы можете найти на них интересную информацию, которая поможет вам в процессе создания каркаса крыши гаража.

Многие плотники не любят строить шатры, потому что считают их слишком сложными. Знаний и навыков для строительства вальмовой крыши лишь немногим больше, чем необходимо для строительства гаража с остроконечной крышей, поэтому мы будем иллюстрировать вариант вальмовой крыши с помощью 4:12 шаг , чтобы вы могли полностью освоить все методы каркаса крыши гаража, связанные со строительством гаража или другой конструкции с деревянным каркасом.

Изучите приведенный ниже план каркаса крыши гаража с цветовой кодировкой. Мы присвоили уникальный цвет каждому отдельному типу элемента крыши, который вам нужно будет создать из размерного пиломатериала. Все уникальные элементы помечаются соответствующим именем один раз, а затем цветовая кодировка указывает, какие другие элементы структурно идентичны помеченному элементу.

Как вы видите, у нас есть одна (1) Ридж-доска; четыре (4) боковых стропила King King; два (2) торцевых стропила King Common; четыре (4) вальмовых стропила; десять (10) обычных стропил (идентичных боковым стропилам King King) ; и шестнадцать (16) Джеков Стропил.

Когда дело доходит до различных разрезов стропил, вот как этот план будет разбит:

♦ Боковые королевские общие и обычные стропила будут иметь одинаковую длину стропила и срезы в месте соединения с коньком и замковыми пластинами.

♦ Вальмовые стропила будут иметь одинаковую длину и срезы в местах соединения с коньком и замковыми пластинами.

♦ Обычные стропила End King будут иметь одинаковую длину стропила и срезы в местах соединения с коньком и замковыми пластинами.

♦ Самые длинные нарожные стропила будут иметь одинаковую длину, но половина из них будет иметь срезы, противоположные другой половине, где они встречаются с вальмовыми стропилами. Каждый из них будет иметь одинаковые разрезы в местах соединения с замочными пластинами.

♦ Самые короткие нарожные стропила будут иметь одинаковую длину, но половина из них будет иметь срезы, противоположные другой половине, где они встречаются с вальмовыми стропилами. Каждый из них будет иметь одинаковые разрезы в местах соединения с замочными пластинами.

Теперь, когда вы знаете каждый из компонентов, из которых будет построена ваша вальмовая крыша, давайте рассмотрим следующий важный этап, который заключается в размещении каждого компонента на стопорной пластине ваших стен.

Крупномасштабный план каркаса крыши, показанный ниже, представляет собой увеличенную версию верхнего левого угла плана каркаса крыши гаража выше. Он дает вам подробные размеры того, как начать макет с показанного угла. Ключевым здесь является принятие во внимание того факта, что ваша структурная обшивка 1/2 дюйма еще не была нанесена на стены с каркасом из стоек. Вы должны учитывать размерную толщину обшивки при определении того, где будут расположены ваши первые компоненты .

Мы используем расстояние 24 дюйма для стропил крыши, поэтому хитрость заключается в том, чтобы установить первое нарожное стропило, используя показанные размеры, а затем вы можете быстро перейти к измерению 24 дюймов от края до края для оставшейся части каждой стены. Например, если мы отмеряем 1 фут 10-3/4 дюйма от поверхности шпилек на Короткая стена гаража (без обшивки) и отметьте стопорную пластину на длинной стене гаража , а затем положите малый квадрат каркаса на отметку и отметьте карандашом обе стороны квадрата, вы получите расположение первый стропильный домкрат (обозначен крестиком посередине).

Причина этих корректировок размеров в начальной точке заключается в том, что ваша готовая стена гаража в 24 фута 0 дюймов на этом этапе процесса строительства имеет только 23-11 дюймов, потому что обшивка еще не нанесена.

Как только первое домкратное стропило будет найдено, сдвиньте стопорную пластину на 24 дюйма от края до края и отметьте карандашом расположение остальных компонентов. Затем сделайте то же самое на другой длинной стене гаража, начиная с того же конца, что и вы. на первой длинной стене. Затем сделайте короткие стены гаража, убедившись, что вы начинаете с одного и того же угла на каждой стене. Начиная с одного и того же угла, убедитесь, что все стропила будут прямо напротив коньковых и вальмовых стропил.

Мы не хотим, чтобы стропила смещались, потому что это создает чрезмерное напряжение волокон на пиломатериале коньковой доски на общей линии каждого стропила, как показано на рисунке ниже. При снеговой нагрузке с каждой стороны крыши смещенные стропила могут привести к разрушению коньковой доски из-за сдвигающих сил. Размерный пиломатериал имеет большую прочность на сжатие, чем на сдвиг, поэтому прямо противопоставляем стропила коньку и вальме. Тем не менее, вам понадобится пиломатериал с номинальной нагрузкой как для конька, так и для вальм в виде пиломатериала № 1 с маркировкой сорта.

Советы по гаражам: Каркас стропил со смещением может быть выполнен на каркасе крыши гаража, если вы строите гараж по планам, утвержденным профессиональным архитектором или инженером-строителем, имеющим лицензию в юрисдикции, в которой вы строите гараж, если в этих проектах указано смещение стропил. Есть определенные ситуации, когда смещение более практично, чем противоположные стропила, что обычно происходит в очень сложных схемах каркаса крыши.

По мере того, как вы делаете отметки карандашом, следите за тем, чтобы ваши измерения оставались по центру или от края к краю. Дважды проверьте все, что вы делаете, прежде чем приступить к обрезке пиломатериалов по длине. Это лучшая страховка для успешного каркаса крыши гаража при строительстве гаража или другой конструкции с деревянным каркасом.

Отвес вальмового стропила на конце конька

Вальмовые стропила должны иметь отвес под углом в том месте, где они соединяются со сторонами стропил End King Common и Side King Common.

Наилучший подход к этому – следовать рисунку слева и отметить отвес с уклоном 4:17 рядом с концом вальмового стропила, где он соединяется с коньком и упирается в концевые и главные обычные стропила. (См. страницу Roof Framing Primer , чтобы узнать, почему отвес на вальмовом стропиле (или ендовом стропиле) установлен на 4:17 для крыши с уклоном 4:12).

Чтобы сделать этот разрез, начертите две (2) параллельные линии отвеса на расстоянии 1-1/2 дюйма друг от друга. Установите пилу под углом 45° и пилите по обеим линиям в противоположных направлениях. Когда закончите, вы иметь хорошую плотную посадку между стропильными балками King Common Rafters так, чтобы вершина митры касалась конька.

Существует проблема с вальмовым стропилом в целом, и мы займемся этим в следующий раз, когда будем говорить о вальмовых стропилах.

Проблема вальмового стропила

Проблема, с которой мы сейчас разберемся, заключается в том, почему многие плотники не любят обрамлять вальмовые крыши. Вот проблема: без модификации вальмового стропила верхние кромки будут выше, чем у главных обычных стропил и концевых обычных стропил, в результате чего конструкционная обшивка крыши будет подниматься над вальмами. Это неприемлемо, поэтому есть два решения описанной ниже проблемы:

♦ Первое решение называется «опускание вальмового стропила», и мы не будем его иллюстрировать, поскольку оно хуже правильного решения.

♦ Надлежащее решение называется «скашивание вальмы», и мы проиллюстрируем это решение по той причине, что оно превосходит первое решение, поскольку обеспечивает полный контакт обшивки крыши с поверхностью вальмового стропила, что является конструктивным плюсом.

Сначала давайте посмотрим на рисунок слева, чтобы понять, в чем проблема. Проблема сводится к тому факту, что вальмовое стропило, если оно правильно рассчитано и обрезано по длине, в конечном итоге окажется, что его внешние края будут располагаться выше, чем внешние края смежных боковых обыкновенных стропил и торцевых обыкновенных стропил.

Центр вальмового стропила будет находиться точно на нужной высоте, но внешние края выше, что создает проблему для обшивки крыши, которая не будет располагаться в одной плоскости, что делает плохой каркас крыши гаража .

Для правильного каркаса крыши гаража решение этой проблемы состоит в том, чтобы скосить верхние края вальмовых стропил, как показано на рисунке справа, от центральной линии к каждому краю. Это можно сделать электропилой или ручным рубанком. Самый простой способ рассчитать, сколько материала нужно удалить и под каким углом, — это установить вальмовое стропило на место и провести карандашом линию на нем в том месте, где оно встречается с End King Common и Side King Common.

Это даст вам точные углы, которые вам нужны. Затем вы можете продолжить линии вниз по лицевой стороне вальмового стропила и вниз по центру верхней стороны и начать либо распиливать, либо строгать материал.

Затем посетите нашу страницу Монтаж каркаса крыши , и мы изучим правильный способ монтажа компонентов каркаса крыши гаража при строительстве гаража.

Возврат из Каркас крыши гаража в Здание A Гараж

Возврат из Каркас крыши гаража в GarageTips-101, Домашняя страница

Шатровая и ендовильная крыша | Каркас вальмовой и ендовной крыши

Содержание

Вальмовая и ендовильная крыша

Вальмовая и ендовная крыши представляют собой просто модифицированные вальмовые крыши. Форма и шаг поверхностей в основном одинаковы, однако базовая форма изменяется от простого прямоугольника до формы «T» или «L» в плане.

Люди выбирают разные варианты, чтобы увидеть крышу своего дома, и вальмы крыши и долины являются одним из них. Он придает дому красивый вид и в основном его предпочитают люди, живущие в холодных климатических условиях, где бывают снегопады и сильные ветры. Valley Roofing and Exteriors — ведущий кровельный подрядчик в штате Вирджиния 9.0007

В этой статье вы узнаете все о вальмовой и ендовной крыше , о том, как сконструировать ендовную крышу, как крепятся вальмовые и ендовильные стропила , а также о различных преимуществах и недостатках вальмовой и вальмовой крыш. долинные крыши.

Что такое вальмовая крыша

Вальмовая крыша Определение : Вальмовая крыша, также называемая четырехскатной, представляет собой крышу, которая наклонена вверх со всех сторон конструкции и не имеет вертикальных концов. Шатр — это внешний угол, под которым сходятся смежные скатные стороны крыши.

Что такое вальмовая крыша?

Шатровые и овальные крыши представляют собой тип крыш в форме пирамиды, и основной функцией этой кровли является сопротивление ветру. Эти крыши в основном выбирают люди, живущие в районах с сильными дождями или в районах, где выпадает снег.

Вальмовая и ендоварная крыша предназначена для быстрого удаления дождевой воды или снега с верхней части дома, поскольку на плоской поверхности трудно убрать снег, а из-за сильных дождей высока вероятность протечки через крышу.

В дизайне крыши вальмовой долины больше пирамид объединены вместе, и это отличается от дома, заданного архитектором. Устойчивость этих видов крыш также хорошая и долгая. Крыша наклонная, поэтому снег или дождевая вода легко стекают.

сообщите об этом объявлении

Читайте также: Идеи наклона крыши | Пилообразная крыша | Вальмовая и ендовая крыша | Скатная крыша

Каркас вальмовой и ендовной крыши

В вальмовых и ендовных крышах есть четыре стороны, которые сходятся вверху и имеют наклон вниз. Любая конструкция крыши с нисходящим уклоном и встречей в точке в направлении вверх известна как Вальмовая и ендовая крыша .

При строительстве вальмовой и ендовой крыши необходимо выполнить несколько шагов.

• Обмер и резка стропил
• Сборка наслонных и вальмовых стропил
• Отделка вальмовой и ендовой кровли

Читайте также: Обшивка дымохода | Мигание крыши | Мигание счетчика | Водосточная охрана | Шлем водосточного желоба или защита листьев

Давайте подробно обсудим эти этапы каркаса вальмовой и ендовой крыши:

1. Измерение и обрезка стропил:

• Прежде всего, необходимо выполнить измерения здания. Ширина и высота стен должны быть измерены так, чтобы верхняя часть крыши была сделана в соответствии с этим. Инструменты используются при расчете стен, как измерительная лента, и если это небольшая площадь, то вы также сделаете это, проанализировав среднюю площадь, которую необходимо покрыть.
• Необходимо измерить длину обычного стропила и измерить уклон крыши, чтобы сделать короткие концы крыши.
• Затем на стропиле будут отмечены места пропилов, которые необходимо вырезать.
• После того, как были обнаружены метки среза, местонахождение птичьего рта, также отмеченное как птичий рот, представляет собой зазор, вырезанный в стропиле, чтобы его можно было закрепить на верхней части стены здания.
• Теперь с помощью круглой пилы необходимо отпилить значительную длину, а также спилить птичий рот.

---

Читайте также:

1. Типы изогнутой крыши | Полное руководство
2. Лучшие герметики для желобов
3. Лучшие искусственные деревянные полы | Типы искусственных деревянных полов » вики полезно Полное руководство
4. Как построить крышу крыльца? | Полное руководство

---

2. Сборка королевских и вальмовых стропил:

• Шесть-семь стропил крепятся через равные промежутки к центру, что помогает поднять балку.
• Эти стропила прибиваются к коньковому брусу, что делает его более прочным и безопасным.
• К концу коньковой доски крепятся шесть больших обычных стропил.
• Вальмовые стропила крепятся к коньковому брусу с помощью гвоздей, а также уголки крепятся гвоздями к стенам.
• Остальные рядовые стропила должным образом прибиты к коньковому брусу.

3. Отделка вальмовой и ендовой кровли

• Нарожные стропила прибиваются к вальмовым стропилам, чтобы прикрепить их к стенам здания.
• Листы фанеры подлежат определению, т.к. они будут использоваться при изготовлении крыши, поэтому необходимо уложить необходимое количество листов фанеры.
• Затем к стропилам прибиваются листы фанеры.
• Битумная черепица крепится к крыше, а на крышу должен быть прикреплен другой материал.

Это весь процесс строительства вальмовых и ендовых крыш в деталях.

Читайте также: Крыша зимнего сада | Двускатная крыша | Крыша капота | Крыша солончака | Гэмбрел Крыша | Типы изогнутых крыш

Как крепятся вальмовые и ендовные стропила?

• Первый шаг в приложении вальмовые и ендовные стропила — вальмовая крыша возводится для получения коньковой балки, и от четырех до шести обычных стропил располагаются на равном расстоянии, чтобы обеспечить центральное положение, а затем с помощью пистолета для гвоздей прочно прибивают стропила к двум самым длинным стенам здания, а затем коньковая балка поднимается на необходимую высоту.
• Следующим шагом будет прикрепление шести-восьми обычных стропил к крыше и прибивание их гвоздями к стенам, чтобы они служили надежной опорой для крыши. Используя гвоздезабивной пистолет, вы должны прибить эти стропила к балке сверху обычных стропил.
• Есть еще стропила, которые нужно прикрепить по бокам стен, эти обычные стропила обеспечивают плотное прилегание к крыше. Коньковая доска крепится к стропилам с помощью гвоздей, и конструкция готова.
• Также необходимо зафиксировать углы, чтобы с концов угла были прибиты стропила для дополнительной поддержки крыши.
• Остальная работа, которая осталась, или то, что осталось прикрепить, выполняется с помощью гвоздей. Это последний шаг процесса, при котором конструкция правильно прибивается гвоздями, чтобы ни один участок не оставался слабым.

Читайте также: Фонарь Крыша | Состав Кровля | Кровля ТПО | Крыша-бабочка

Преимущества и недостатки вальмовой и ендовной крыши

Здесь мы обсуждаем плюсы и минусы вальмовой и ендовной крыши

Преимущества вальмовой и ендовной крыши

Существуют различные преимущества вальмовой и ендовной крыши:

9 В вальмовых и ендовых крышах важную роль играет водосточная система, которая прекрасно работает на крышах этого типа. Водосточную систему на вальмовой и ендовой крыше очень легко обслуживать, потому что ее легко чистить и обслуживать, а во время замены ее можно будет легко заменить без каких-либо проблем.
• Придает дому традиционный вид и внешний вид Люди предпочитают придавать дому атеистический вид. Это выглядит красиво, поэтому люди требуют этого.
• Прочный верх для защиты от сильного ветра.
• Вальмовая крыша имеет наклон, поэтому дождевая вода и снег легко стекают с верхней части крыши.
• В системе вальмовой и ендовой кровли в доме остается просторная площадь, и дом изнутри выглядит больше.
• Простота обслуживания.
• Хороший выбор для людей, живущих в холодных климатических условиях.

Недостатки вальмовой и ендовной крыши

Существуют также некоторые недостатки вальмовой и ендовной кровли:

1. В системах вальмовой и ендовильной кровли вероятность утечки будет высокой.
2. Требуется регулярное обслуживание.
3. Шатровая крыша и ендовы сложны в изготовлении, и для их изготовления требуется высококвалифицированная рабочая сила.
4. На постройку 9 уйдёт много времени0005 вальмовые и ендовильные крыши .
5. Работает в холодных климатических условиях или в местах, где бывают снегопады.

Заключение

Итак, это подробное исследование о вальмовой и ендовой крыше , в котором каждая часть разработана, чтобы дать вам всю информацию о вальмовой и ендовной крыше на простом языке, который поможет вам лучше понять его. способ, и вы можете выбрать лучшее для вас.

Шатровые и ендовильные крыши имеют высокую плотность, что в конечном счете поможет предотвратить их срыв с земли ветром. Из-за увеличения плотности увеличивается и стоимость.

Любой подрядчик посоветует домовладельцам соорудить дополнительные кровельные балки, которые помогут вашему имуществу выдержать вес прочной крыши.

Кроме того, эстетика вашей собственности улучшится благодаря ендовам и вальмам  конструкций. Несмотря на то, что он демонстрирует естественную красоту ваших кровельных материалов, для завершения конструкции требуется больше кровельных материалов.

---

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать –

• Что такое пилообразная крыша? | Как построить пилообразную крышу? | Преимущества и недостатки пилообразных крыш
• Что такое подвижная стена? | Типы подвижных стен | Модульные стены для офисов | Преимущества подвижных стеновых систем
• Что такое карниз крыши? | Различные типы стилей карнизов | Стоимость ремонта карнизов крыши
• Что такое строительство шламовых стен? | Процесс строительства шламовой стены
• Что такое металлическая изоляция крыши? | Варианты изоляции металлической крыши

---

Часто задаваемые вопросы (FAQ)

Как сделать двускатную и ендовную крышу?

Шатровая и арочная крыша

Шатровая и ендовая крыша — это тип крыши в форме пирамиды, основной функцией которой является сопротивление ветру . Эти крыши в основном выбирают люди, живущие в районах с сильными дождями или в районах, где выпадает снег.

Что такое вальмовая планировка крыши?

В плане вальмовой и ендовной кровли основные вальмы пересекаются с общими стропилами фронтонов с одной стороны и стропилами ендовы с другой.

Конструкция вальмовой крыши

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши с коньком на части крыши, который, в свою очередь, создает две стороны многоугольника и два треугольника.

Калькулятор вальмовой и развальцовочной крыш

Для вальмовой и развальцовочной крыш, обозначенной как «X-in-12» (подъем в прогоне), квадратный корень из ((подъем / прогон) ² + 2) определяется по формуле калькулятор долины бедра наклон, прилегающий к фактору бедра и долины. Секции крыши делятся по подъему на прогон.

Шатровые крыши для домов

Шатровые крыши популярны в домах в стиле бунгало. Шатровые крыши также часто встречаются в архитектурном стиле, называемом американским квадратом. Вот пример вальмовой крыши и вальмового слухового окна. Одним из недостатков вальмовой крыши является то, что при наклоне всех четырех сторон внутрь теряется ценное чердачное пространство.

Кровельные ендовы и вальмы

В вальмовых и ендовных крышах есть четыре стороны, которые сходятся наверху и имеют наклон вниз. Любая конструкция крыши с нисходящим уклоном и встречающейся точкой в ​​направлении вверх известна как 9.0005 Шатровая и ендовильная крыша .

Для создания каркаса ендовы крыши необходимо выполнить следующие шаги.

1. Измерение и резки стропил
2. Сборка Roil and Hip Rafters
3. Отделка Hip and Valley больше пирамид объединены вместе, а дизайн шатровой крыши представляет собой другой вид дома, заданного архитектором. Устойчивость этих видов крыш также хорошая и долгая. Крыша наклонная, поэтому снег или дождевая вода легко стекают.

   Шатровая крыша

   Шатровая крыша — это тип кровли с четырьмя скатами вниз к стенам. Все стороны наклонены вниз под постоянным углом, встречаясь на коньке в центре крыши. Планы дома с вальмовой крышей обычно прямоугольные, и вы не найдете вертикальных сторон или фронтонов.

   !— Ezoic — incontent_7 — incontent_7 —>

   Разжелобки в кровле

   Определение разжелобка : разжелобок на крыше образуется там, где сходятся два ската крыши. Вода собирается в долине, чтобы стекать с крыши. Ваш выбор метода установки ендовы имеет решающее значение, потому что при неправильном обрамлении ендовной крыши существует риск серьезных протечек. По сути, существует три основных способа покрытия ендовы черепицей: тканый, закрытый и открытый.

   В чем разница между вальмовой крышей и ендовной крышей?

   Вальмовые и ендовильные стропила представляют собой несущие элементы крыши, которые проходят под углом – (обычно 45 градусов) до опорных стен и даже на скатах. Основное различие между ними заключается в том, что на вершине стропил, свисающих с вальмовой крыши, есть вальма, а на ендовной крыше — ендова под стропилами.
