    Как соединить две крыши с разными скатами

    Главная » Разное » Как соединить две крыши с разными скатами

    Двускатная крыша с разными скатами: технологии и примеры строительства

    Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

    Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

    Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

    И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

    Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

    Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

    • разместив один скат в южную сторону;
    • второй под другим углом, либо длиннее, на северную;
    • правильно рассчитав все нагрузки от ветра и снега;
    • мудро организовав внутреннее пространство дома,

    Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

    Как построить двускатную крышу | Home Guides

    Двускатная крыша — это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька. Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Ферменная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что их необходимо поднимать на место с помощью тележки со стрелой и закреплять несколькими рабочими.Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

    Найдите и загрузите программное обеспечение для проектирования крыш. Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (габаритов и размеров) на основе результатов работы программы.

    Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске.Обрежьте стропило в правильном месте циркулярной пилой. Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

    Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах.Прибейте оставшиеся стропила к коньковой доске с правильным интервалом. На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил дисковой пилой до нужного угла для фасции.

    Гвоздями или шурупами фанеру к стропилам, начиная от карниза и поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами.Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон. Вырежьте заплатку с прорезью перекрестия для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также пригвоздите их к месту.

    Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрежьте черепицу по козырьку и установите черепицу по всей длине. Обрежьте черепицу на концах фронтона универсальным ножом. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем отрежьте черепицу с помощью канцелярского ножа до нужного размера и формы, чтобы закрыть гидроизоляцию.

    При желании установите водосточные желоба и водосточные трубы, потолочные перекрытия, отделку и облицовку.

    .

    Как связать строительные кровельные системы друг с другом | Руководства по дому

    Строительство пристройки к дому требует соединения двух крыш, независимо от того, является ли новое пространство крылом жилых помещений или навесом для машины. Существует много стилей крыш, но наиболее распространены двускатные крыши, которые скатываются от пика в две стороны; бедро, которое с четырех сторон спускается к общему карнизу, и навес или навес, который наклоняется только в одном направлении. Каждый стиль крыши требует немного разных соединений, но есть сходства. Концевые стропила или опоры новой крыши соединяются с элементами каркаса старой кровли с помощью ригеля или гвоздевой доски.

    От плоской до склона

    Соедините плоскую крышу с наклонной или скатной крышей с помощью ригеля. Снимите сайдинг с дома, где будет крепиться новая крыша, чтобы обнажить стропила или другой каркас старой крыши. Прибейте доску гроссбуха, обычно 2 на 6 или 2 на 8 дюймов, к старой крыше временно с помощью гвоздей 16d и молотка. Установите уровень с помощью уровня.

    Просверлите отверстия с помощью дрели и сверла 1/2 дюйма через ригель в стропилах или других прочных элементах рамы.Вставьте болты с шнуровкой на 1/2 дюйма с острием и головкой болта с помощью ключа с трещоткой через ригель в каркас крыши. Удалите временные гвозди, как только бухгалтерская книга будет закреплена.

    Адаптировать соединение новой крыши к стилю пристройки; некоторые плоские крыши имеют стропила от ригеля до опор в конце крыши, другие имеют большие внешние балки с перпендикулярными поперек них стропилами, другие имеют стены, которые вписываются в дом и поддерживают плоскую крышу. Используйте металлические стропильные вешалки, чтобы соединить дополнительный каркас с доской.

    Скат к откосу

    Свяжите новую двускатную или шатровую крышу с существующей двускатной или шатровой крышей с помощью стропил типа «долина», которые выполняют ту же функцию, что и ригели. Снимите кровлю со старой крыши в месте соединения, чтобы обнажить существующие стропила. Подкрепите стропила на дополнительной стороне к дополнительным стропилам на другой стороне крыши с помощью горизонтальных досок, прибитых между двумя стропилами.

    Отрежьте два стропила циркулярной пилой до наклона дополнительной крыши и прибейте их к стропилам на старой крыше; они образуют перевернутую букву V с острием наверху дополнительной крыши.Установите стропила или фермы для новой крыши на дополнительные стены или другие опоры с помощью гвоздей. Разместите стропила или фермы на расстоянии 24 дюйма. Удалите старые стропила внутри стропильных ног с помощью сабельной пилы или оставьте их на месте, в зависимости от использования чердачного пространства.

    Установите последнюю ферму или набор стропил для новой крыши на внешнем крае существующей крыши. Измерьте расстояние между этой стропильной балкой и стропилами ендовы с помощью рулетки и отрежьте короткие стропила, чтобы связать старые и новые стропила вместе; Используйте скоростной угольник, чтобы найти правильные углы и обрезать короткие стропила.Прикрепите коньковую доску на новой крыше, если она есть, к коньковой доске на существующей крыше, если она есть.

    .

    Как соединить два ската на крыше | Руководства по дому

    Найти идеальный дом иногда бывает сложной задачей. Ваш агент по недвижимости может показать вам несколько домов в пределах вашего бюджета, но ни один из них не может быть домом вашей мечты. В подобных случаях представьте себе потенциал дома. Посмотрите на дом, каким он может стать, а не на то, чем он является. В доме может не быть крытой веранды, навеса или пристройки для свекрови, но вы всегда можете добавить эти функции, если позволяет ваш бюджет, установить крышу и привязать ее к существующей конструкции.

    Укажите участки крыши, к которым вы присоединитесь. Наденьте рабочие перчатки. Удалите черепицу и подстилку по краям обоих полей примерно в 6 дюймах от краев, используя приспособление для удаления черепицы.

    Измерьте расстояние по краю крыши. Добавьте 12 дюймов к размеру. Это будет длина вашего оклада, необходимая для соединения скатов крыши.

    Отмерьте, отметьте и отрежьте соответствующий кусок 12-дюймового гидроизоляции с помощью перманентного маркера и металлических ножниц.Отметьте центр планки по длине.

    Расположите оклад между двумя скатами крыши. Сдвиньте правый край оклада под самый высокий уклон крыши. Поместите брус размером 2 на 4 дюйма по центру гидроизоляции. Осторожно согните оклад, используя край пиломатериала, пока обе стороны оклада не совпадут с наклоном двух скатов крыши. Отложите 2х4 в сторону.

    Отмерьте, отметьте и отрежьте два куска пиломатериала 1 на 1 дюйм, которые имеют одинаковую длину стыка.Эти детали вы будете использовать для герметизации краев крыши. Поместите первую часть под самый высокий уклон крыши, чтобы край пиломатериала совпадал с краем крыши и находился над окладом. Удерживая деталь на месте, нанесите полоску бутилового уплотнения сверху и снизу детали.

    Поместите вторую деталь поверх самого нижнего ската крыши так, чтобы край пиломатериала совпадал с краем крыши и под окладом. Удерживая деталь на месте, нанесите полоску бутилового уплотнения сверху и снизу.Дайте конопатке высохнуть.

    Прикрепите оклад к крыше с помощью шурупов по металлу, расположенных на расстоянии 6 дюймов друг от друга по всем четырем краям. Отмерьте, отметьте и отрежьте кусок пропитанного асфальтом войлока, который на 1 дюйм шире, чем гидроизоляция, и такой же длины, как и стык. Поместите подкладку поверх гидроизоляции и продвиньте края под имеющуюся черепицу. Прикрепите подкладку к конструкции крыши кровельными гвоздями.

    Загните края гидроизоляции вниз по краям крыши и по низу карниза.Закрепите края винтами по металлу. Возможно, потребуется временно снять обшивку карниза и сайдинга крыши, чтобы сохранить эстетику дома. Замените обшивку и сайдинг после завершения контурной обработки.

    Покройте гидроизоляцию черепицей, начиная с самой низкой точки и продвигаясь к самой высокой точке. Черепица должна перекрываться, чтобы обеспечить полное покрытие крыши. Обрежьте черепицу по мере необходимости, чтобы она соответствовала существующему рисунку черепицы.

    .

    Как обрамить и соединить две линии двускатной крыши | Home Guides

    Двускатная крыша довольно проста геометрически, но когда две линии двускатной крыши пересекаются, геометрия усложняется. Однако каркас, необходимый на пересечении двух линий крыши, легко понять, если вы знакомы с основными компонентами каркаса типичной двускатной крыши.

    Коньки

    Коньковая доска — это горизонтальный элемент каркаса, определяющий линию крыши двускатной крыши; он простирается от одного конца фронтона до другого на пике крыши.В стандартной двускатной крыше коньковая доска не обеспечивает структурной опоры для крыши и используется в основном как поверхность для крепления верхних концов стропил. При пересечении двух линий двускатной крыши встречаются коньковые доски каждой линии крыши. Способы соединения коньковых досок различаются в зависимости от местных строительных норм и правил, но, когда несущие гребни пересекаются, пересечение обычно не требует особого рассмотрения.

    Обычные стропила

    Стропила — это наклонные элементы, идущие от конька крыши вниз до вершин стен.Стропила служат основной опорой крыши и переносят весовую нагрузку с крыши вниз на стены и, в конечном итоге, на землю. Обычные стропила — это стропила во всю длину, которые простираются от конька до наружных стен здания. Верхние концы стропил обычно прибивают к коньковой доске. Однако иногда коньковая доска отсутствует, поэтому верхние концы стропил упираются друг в друга на пике. В этом случае для усиления соединения часто используется косынка.

    Стропила долины и домкраты долины

    Там, где встречаются две линии двускатной крыши, пересечение образует внутренние углы, называемые долинами. Диагональное стропило, идущее от пересечения гребней вниз до вершины стен во внутреннем углу, называется долиной. Более короткие стропила, идущие от гребней до стропил долины, называются долинными домкратами. Домкраты долины передают весовую нагрузку крыши от гребней на стропила долины, которые, в свою очередь, передают нагрузку вниз на стены.

    Коньки конструкции

    В обычных конструкциях крыши стропила несут вес крыши, а коньковая доска не служит конструкционным целям. Однако в некоторых конструкциях каркаса конек должен выдерживать некоторую нагрузку на крышу; в этих случаях коньковая доска заменяется конструкционной коньковой балкой, которая поддерживается колоннами на концах фронтона или внутри здания. Балка конька, которая пересекает другую линию конька, должна иметь опору в месте пересечения.

    .


    Смотрите также

    • Как сделать свесы крыши своими руками
    • Как растопить смолу для крыши
    • Как утеплить плоскую бетонную крышу
    • Как сделать слив воды с крыши большой площади
    • Как написать заявление в жэу о протечке крыши
    • Как класть изоспан на крышу
    • Как закрыть свесы крыши
    • Как сделать потолок и крышу в доме из газобетона
    • Как лучше утеплить крышу мансарды
    • Стеклоизол как укладывать на деревянную крышу
    • Как утеплить ломаную крышу изнутри

    как соединить две двускатные крыши

    Как состыковать две крыши?

    Добрый день! Вопрос у меня такой: Построил гараж под грузовой автомобиль, длина 9 м, ширина 6 м, высота стен 4 м. Кинул через стены 10 полубрусов на 180 мм, дальше на них стропила из двух досок на 50 мм, длиной 6 м каждая. Дальше обрешетка и профнастил толщиной 0, 45 мм. В общем получилась двускатная равносторонняя крыша, высота от полубруса до конька где-то 3, 5 м. Дальше у меня начинаются трудности, а именно: хочу к левой стороне вплотную строить одноэтажный дом размерами: ширина 8 м, длина 6 м, высота 2.8 м. Крыша аналогичная гаражу, только обе крыши будут перпендикулярны друг другу, то есть торец крыши дома должен состыковаться с левой стороной крыши гаража. Теперь сам вопрос: возможно ли это, так как стена гаража 4 м, а стена дома около 3 м, если возможно, то как? Отправляю вам фото (на фото гараж с коричневой крышей, левее пустая площадь, на которой хочу строить дом).

    К сожалению фото я не обнаружил, но вопрос понятен. Мне не очень понятно, зачем в гараже Вы сделали такую высокую крышу? При высоте в 3, 5 м и ширине 6 м вполне возможно над гаражом сделать тёплую мансарду. А в доме какую собираетесь сделать крышу?

    То, что два здания имеют разную высоту стен, конечно, усложняет конструкцию крыши. Но чтобы максимально при этом упростить стыковку двух перпендикулярных крыш я бы посоветовал предусмотреть устройство конька обеих крыш на одном уровне. Вначале смонтируете конёк жилого дома, установите основные стропила, а затем уже приступите к монтажу ендовы. Это обычно самое уязвимое место многощипцовой крыши и делать его надо очень тщательно. Здесь, как в лотке, встречаются два водяных потока. Если в качестве кровельного строительного материала собираетесь применить профнастил, то в этом месте обязательно делается сплошная обрешётка. Затем укладывается специальный гидроизоляционный ковёр, а затем уже кровельное покрытие. Подробнее об устройстве ендовы, ветровых досок, конька читайте в инструкции изготовителя к конкретному виду кровельного материала. Так как высота крыши жилого дома будет большой, то следует сразу предусмотреть возможность устройства её как жилой мансарды с утеплённой крышей, тем более, что вы указали ширину дома равной 8 м. Удачи Вам.

    «Врезание» крыш друг в друга.

    Г- и Т-образные крыши. Ендовы

    Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

    На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

    Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

    рис. 49. Построение плана крыши

    Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

    При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

    Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

    Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

    В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

    рис. 50. Вариант стыкования двух крыш. Ендовы

    Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

    Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

    Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

    Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

    Всё своими руками

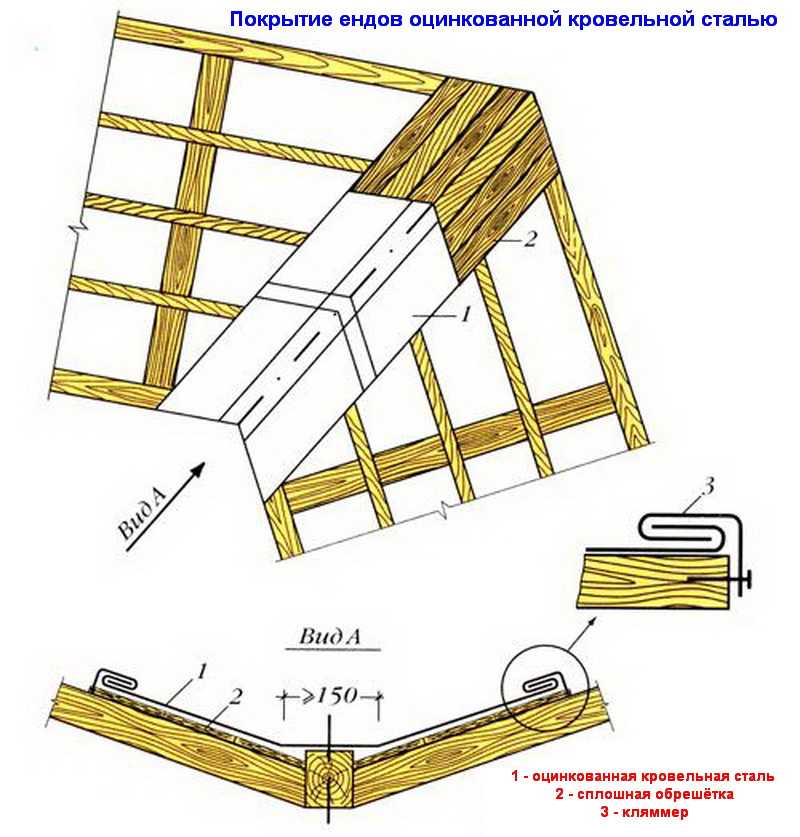

    Устройство ендовы

    Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас – двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие – одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

    Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

    Глаза боятся, руки делают. Крыша – это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться. Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

    Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем на наш тангенс и получаем высоту конька дополнительной крыши.

    Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

    А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

    Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

    Место, где она касается прогона, и будет точкой для крепления верхней части наклонных стропил. Измеряем длину наклонных стропил. С отпиливанием тут нужно постараться. В итоге получается угол в двух плоскостях. Точных советов я тут, к сожалению, дать не могу, &mdash действовал интуитивно, и получилось не с первого раза. Если знаете хороший способ – пишите в комментариях. Думаю, будет полезно. Обратите внимание, что та стропильная нога, которая справа немного короче, – это все потому, что у нее планируется продолжение, так как углы двух плоскостей крыш должны сомкнуться уже за пределами коробки, а крепить там пока не к чему.

    Далее между прогоном и наклонными стропилами устанавливаем оставшиеся стропила. Ужас, стропило на стропиле. Тут ничего сложного – отмеряй, отпиливай и прикручивай. На фотке ниже это уже видно. Еще забыл написать, что под наклонное стропило мы поставили упор. Я его обозначил красной стрелкой. Под вторым есть точно такой же, но его не видно за дяденькой. Он не принимал участия в строительстве крыше, задача этих ребят была доложить кирпичный фронтон до конца, что было решено сделать именно на этом этапе.

    Вот еще несколько ракурсов, может быть так будет немного нагляднее.

    3 способа, как соединить две крыши вместе

    Перейти к содержимому

    Вот руководство о том, как соединить две крыши вместе, если вам когда-нибудь понадобится это, чтобы улучшить дом своей мечты.

    Трудно, если вообще возможно, найти идеальный дом, который удовлетворял бы ваш личный вкус визуально и был бы абсолютно функциональным. В этом случае представьте себе его потенциал, а не мечтайте о нем.

    Вы можете посмотреть на свой новый дом с точки зрения того, чем он может стать, а не того, чем он является в настоящее время. Если сейчас позволяет бюджет, вы всегда можете добавить такие функции, как установка крыши.

    Содержание

    Как соединить две крыши с одинаковым уклоном

    Ниже приведены шаги по соединению двух крыш, если они имеют одинаковый уклон:

    1. Определите, где две крыши будут соединяться или соединяться вместе . Если они имеют одинаковый шаг, вам потребуется только один тип каркаса. Тщательно измерьте, чтобы решить, сколько ферм вам нужно. Чтобы связать обе крыши вместе, закрепите вертикальные стойки и начертите мелом ориентиры на черепице, чтобы отметить осевую линию ендов крыши, где они будут соединяться.
    2. Удалите облицовочные доски, обшивку стен и другие препятствия с одного конца крыши, чтобы связать его с другим — Установите фермы на одной из крыш.
    3. Установите коньковую доску, привяжите ее к первой стропильной крыше и обеспечьте перехлест между крышами. После того, как фермы закреплены, добавьте другие материалы на кровельные системы, такие как кровельная бумага, гвозди для черепицы и металлический отлив. Затем добавьте и обрежьте сайдинг в конце второй крыши.
    4. Привязать вторую крышу к старой. Удалите черепицу и прибейте гвозди к направляющим мелом. Затем обрежьте нарожные стропила, чтобы соединить коньковую доску и доску ендовы.
    5. Закрепите фермы на обеих крышах вертикально и прибейте их гвоздями, чтобы завершить каркас крыши.
    6. В завершение прибейте обшивку OSB, металлический отлив, металлический отлив и уложите новую черепицу внахлест между двумя соединенными крышами.

    Соединение двух крыш с разным уклоном

    Ниже приведены шаги по соединению двух крыш, если они имеют разный уклон:

    1. Подготовьте место, определив, где сойдутся две крыши с разным уклоном.
    2. Измерьте длину соединяемой области. Выберите участок, где пересекаются два ребра. Добавьте 12 дюймов к длине.
    3. Подготовьте гидроизоляционный материал шириной примерно 12 дюймов.
    4. Установите оклад на стыке обеих крыш. Вы должны выбрать более высокий из двух вместо более низкого.
    5. Отрежьте два куска пиломатериала по длине, которая подходит для соединяемой секции. Цель этих пиломатериалов уплотнить края обеих крыш.
    6. Положите пиломатериалы на скат каждой крыши. Вы должны увидеть, что край крыши и край пиломатериала выровнены, если все сделано правильно. Кроме того, они должны быть размещены под окладом, а не над ним.
    7. Приклейте планку к крыше, чтобы она была надежно закреплена.

    И последнее, но не менее важное: уложите черепицу с таким же внешним видом. Используйте немного, чтобы закрыть вспышку, чтобы ее не заметили.

    Соединение двух крыш разной высоты

    Руководство по соединению двух крыш разной высоты более или менее похоже на шаги по соединению двух крыш с одинаковым уклоном. Разница только в том, что вы должны установить стропильный материал, обрезки или фанеру сзади общего стропила, в месте, где сходятся обе крыши.

    Если высота двух крыш разная, а высота листа одинаковая, то необходимо обрезать конец ендовного стропила. Таким образом, обшивка обеих крыш поддерживается в зоне пересечения.

    Опубликовано в Как

    Соединение двух крыш разной высоты: 6 простых шагов

    Есть много причин, по которым стоит подумать о соединении двух крыш разной высоты. Одна из причин заключается в том, что это может сделать дом более привлекательным и сбалансированным.

    Другое дело, что это может быть необходимо для структурной поддержки, например, в случае пристройки или второго этажа. Тем не менее, есть много вещей, которые нужно рассмотреть, прежде чем принимать это решение.

    Содержание

    1. Шесть шагов при соединении двух крыш разной высоты
    2. Что необходимо учитывать при соединении двух крыш вместе?
      • The Type of Roof
      • The Pitch of the Roofs
      • The Kind of Material You Are Using for the Joint
      • The Resources
    3. Most Common Types of Roof Joints
      • Valley
      • Saddle
      • Ridge
    4. Три простых шага по установке желобов
      • Шаг первый: определитесь с желобом
      • Шаг второй: разметьте желоб и расстояние между крышами
      • Шаг третий: прорежьте обе крыши одновременно
    5. Заключительные мысли

    идеи о том, как соединить две крыши вместе, не ставя под угрозу их целостность или функцию.

    Шесть шагов при соединении двух крыш разной высоты

    Шаг первый: Оцените ситуацию и произведите необходимый ремонт.

    Если одна крыша выше другой, вам необходимо оценить структурную целостность вашего дома, чтобы выяснить, сможет ли он выдержать дополнительный вес или объем работ по перекрытию, прежде чем пытаться соединить две крыши на разной высоте.

    Шаг второй: Определите лучший способ соединения с крышей.

    От уклона ваших крыш будет зависеть, какой тип стыка наиболее подходит для их соединения на разной высоте, поэтому на этом этапе необходимо оценить, какие материалы у вас есть под рукой, и какой объем работ по перекрытию необходимо выполнить, прежде чем пытаться соединить две крыши с разницей в высоте.

    Шаг третий: Разрежьте прорезиненную битумную мембрану.

    Перед тем, как вы сможете соединить две крыши вместе, в одной из них необходимо будет вырезать ендову, достаточно большую, чтобы этот материал можно было поместить между ними и соединить вместе под разными углами.

    Шаг четвертый: Поместите прорезиненную битумную мембрану поверх секции крыши.

    После того, как ендову вырезали, поверх нее можно положить прорезиненную битумную мембрану и соединить их вместе.

    Шаг пятый: Поместите оклад на стык.

    После завершения всех необходимых работ по перекрытию, таких как устранение любых утечек, которые могли возникнуть из-за отсутствия гидроизоляции, вы можете разместить гидроизоляцию поверх прорезиненной битумной мембраны и загерметизировать ее с помощью пистолета для герметика.

    Шаг шестой: Заделайте все швы на крыше. Наконец, после того, как все работы по повторной кровле будут завершены и ваш новый стык будет загерметизирован с помощью гидроизоляции, обязательно осмотрите участки вокруг вентиляционных отверстий и дымоходов, чтобы убедиться, что они все также загерметизированы.

    Выполнив следующие действия, вы сможете успешно соединить две крыши разной высоты.

    Что важно учитывать при соединении двух крыш?

    Тип крыши

    Если вы хотите соединить две крыши разной высоты, но типы крыш несовместимы друг с другом (например, битумная черепица с одной стороны и металлическая с другой), то возможно, потребуется выполнить некоторые работы по повторной кровле, прежде чем соединить их вместе.

    Уклон крыш

    Общее правило состоит в том, что обычно лучше всего соединить две крыши вместе с разницей в высоте не более трех футов.

    Это означает, что если одна крыша имеет 12-дюймовый подъем на каждый фут, то другая может иметь по крайней мере 18-дюймовый подъем на каждый фут. Конечно, это зависит от типа крыши, цели их соединения и прочности конструкции.

    В некоторых случаях можно соединить две крыши с большей разницей в высоте, но при этом могут возникнуть сложности.

    Если вы не уверены, насколько ваши крыши могут отличаться по высоте без ущерба для целостности конструкции, проконсультируйтесь со специалистом.

    Тип материала, который вы используете для шва

    Вообще говоря, лучшим материалом для шва крыши является прорезиненная битумная мембрана.

    Он достаточно гибкий и податливый, поэтому его можно разрезать ножницами по металлу и сшивать под разными углами без ущерба для структурной целостности или качества.

    Однако для некоторых крыш потребуется металлическая накладка, если они не могут выдержать вес материала этого типа.

    Ресурсы

    В зависимости от размера ваших крыш и объема работ по перекрыше, может быть хорошей идеей нанять профессионалов.

    Это особенно верно, если вы хотите, чтобы все делалось быстро без ущерба для структурной целостности или качества.

    Если у вас крыша скромных размеров и нужно решить всего несколько вопросов, то можно выполнить работу самостоятельно.

    Однако делать это не рекомендуется, если у вас нет опыта работы с крышами и вы не уверены, что ваш дом не пострадает в результате замены кровли или соединения двух крыш на разной высоте.

    Наиболее распространенные типы стыков кровли

    Разжелобок

    Разжелобок, два перекрывающихся участка кровельного материала, вырезается для образования перевернутого V-образного конька. Впадины могут располагаться вверху или внизу каждой секции так, чтобы они перекрывали друг друга.

    Седло

    Соединение двух наклонных секций крыши вместе, например, в случае односкатной или двускатной крыши, затем в каждой секции вырезается перевернутая U-образная ендова.

    Затем, когда их соединяют под прямым углом друг к другу и герметизируют прорезиненным битумным мембранным герметиком (обычно используемым для металлической гидроизоляции), получается седловидное соединение.

    Конек

    Конек является самой верхней частью крыши и обычно соединяется либо черепицей, либо черепицей. Если гребень сделан из металлического листа, то для создания стыка можно использовать прорезиненный асфальт.

    Три простых шага по установке водосточных желобов

    Вот три простых шага по установке водосточных желобов на участке с двумя крышами разной высоты.

    Шаг первый: выбор водосточного желоба

    Водосточные желоба бывают разных размеров и форм, поэтому найти водосточный желоб, совместимый с вашей крышей, может быть довольно сложно. Когда вы выбираете, какой желоб использовать, убедитесь, что он соответствует ширине и высоте обеих крыш, прежде чем устанавливать их рядом.

    Для этого потребуются предварительные измерения! После того, как вы определились с желобом, вы можете перейти ко второму шагу.

    Шаг второй: отметьте расстояние между водосточными желобами и крышами

    Вам нужно будет отметить места, где сходятся желоба и крыши, чтобы правильно прорезать их одновременно. Для этого используйте кровельные гвозди или шурупы в качестве физических маркеров, чтобы точно знать, где резать.

    Related Articles

    Водостоки квадратные для крыши: Водостоки для крыши – купить в Москве и СПб с доставкой, цены в интернет-магазине «Эталон»

    Содержание Водосток и водосточные системы — ФотогалереяВодослив квадратный и круглый – что предпочестьСтатьи » Системы водостока на вашей крыше нужны или нет?Конструкция и достоинства оцинкованных системКачество и ГОСТ Кровельные воронки — дренаж здания Крышные и напольные водостоки — Grainger Industrial Supply Без соединения со втулкой — сливы Шифтовое соединение — трапы Соединение под сварку с […]
    Читать далее

    Дома с ломаной крышей: устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками – советы по выбору материала, этапы строительства и оформления (100 фото)

    Содержание советы по выбору материала, этапы строительства и оформления (100 фото)Общая информацияКак рассчитать ломаную крышуСтройматериалОбработка материаловЗаключениеФото ломаной крышиДома с двухскатной ломаной крышей Особенности ломаной крыши Материалы для ломаной крыши Конструкция Установка каркасов стен Устройство изоляции и обшивка кровли Мансардные окна Преимущества ломаной кровли Современные проекты домов с ломаной крышей Дом 6*8 Дом 6*6 Дом 9*7 […]
    Читать далее

    Устройство утепленной крыши: схема и порядок теплоизоляции мансарды, и узлов кровли

    Содержание схема и порядок теплоизоляции мансарды, и узлов кровлиОсновные виды утеплителейВыбор идеальной теплоизоляцииПравильный расчет толщины утеплителяТехнология утепления крышиТеплоизоляция плоской кровлиТеплоизоляция скатной кровлиУзлы утепления кровли — свесы, парапеты и карниз крышиПолезное видеоЗаключениеУстройство теплоизоляции кровли | Строительный портал Сущность утепления крышиМатериалы для утепления кровлиПодготовка к монтажу теплоизоляцииВарианты обустройства теплоизоляции кровлиУкладка теплоизоляционного материалаВнутреннее и внешнее утеплениеУтепление скатных и […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
