Как сделать лестницу для крыши своими руками? Кровельные и фасадные лестницы
Содержание
- Какой бывает лестница для крыши
- Пристенные
- Скатные
- Пожарные
- Классификация лестниц для кровли
- Переносные лестницы для укладки кровли
- Требования к конструкции временного использования
- Варианты изготовления деревянной конструкции
- Сборка и установка стационарной лестницы
- Проектирование и предварительные расчеты
- Этапы сборки и монтажа
- Установка фасадной конструкции
- Требования к монтажу
- Изготовление деревянной лестницы
- Как сделать лестницу для крыши своими руками?
- Устройство
- Требования к монтажу
- Изготовление деревянной лестницы
- Рекомендации по изготовлению деревянной лестницы для крыши своими руками
- Необходимые инструменты
- Инструкция по изготовлению деревянной лестницы
- Основное правило эксплуатации кровельной лестницы
- Виды лестниц на кровле
- Переносная лестница
- Стационарная лестница
- Как сделать переносную лестницу для работы на крыше?
- Первая модель
- Вторая модель
- Монтаж готовой стационарной лестницы
Какой бывает лестница для крыши
Основные разновидности классифицируют по их непосредственному назначению:
- скатные, ими пользуются для организации работ на кровле;
- пристенные, по ним с земли подымаются на кровлю;
- аварийные, как видно из названия, нужны в чрезвычайных ситуациях.
Пристенные
Они должны удовлетворять определенным условиям.
- верхнюю ступеньку располагают в соответствии с высотой края карниза либо выступа кровли. Максимально допустимый перепад уровней порядка 10 см;
- нижнюю перекладину – на расстоянии 1 м от земли с погрешностью в 0,2 м в ту либо другую сторону;
- подъемные ножки должны расположиться максимально близко к карнизу;
- при наличии дополнительных трубок длиной 0,6 м крепление для лестницы на крышу в верхней части выполняют с помощью особых крепежных элементов;
- конструкция должна отстоять от стены на 0,2–1,30 м;
- минимальный шаг ступенек должен составлять 10 см
- место установки определяется при проектировании и обязательно указывается на чертеже дома;
- в определенных случаях, например, на ломаную крышу , под которой устроена мансарда, удобнее вместо внешней пристенной конструкции установить внутреннюю. Она отнимает часть жилого пространства, поэтому рекомендуется монтировать шарнирную потолочную либо винтовую конструкцию.
На заметкуЕсли пристенная конструкция проходит рядом с окном, ею можно пользоваться в экстренных случаях, когда нет возможности выйти в дверь.
Скатные
Такая конструкция позволяет комфортно добраться к объектам, расположенным на кровле. Лестницу, размещенную на скате, надежно крепят к коньковому брусу , используя высокие кронштейны. В районе карниза скатные конструкции переходят в пристенные.
Одновременно на скате крыши, параллельно карнизу, устанавливают специальную платформу так называемый переходный мостик. Платформа упрощает передвижение по поверхности ската и значительно повышает безопасность при проведении кровельных работ, поскольку минимизирует вероятность падения с крыши.
Иногда появляется необходимость укорачивать или удлинять скатную конструкцию. В первом случае лишнее отпиливают, а во втором – используют соединительные планки.
Сегодня большой популярностью пользуются приспособления из алюминия. Алюминиевый профиль считается легким, удобным в эксплуатации и износостойким материалом. Одним из требований ГОСТ является обеспечение безопасности работ на высоте, в частности, соскальзывания. Поэтому эти приспособления для кровли изготавливают рифлеными.
Повышенным спросом на нашем рынке пользуется лестница от Krause алюминиевая. Характеристики изделия только подчеркивают его достоинства.
- Для изготовления боковины изделия и жестких перекладин, имеющих изогнутую форму, которая обеспечивает безопасность подъема, использован высоколегированный алюминий.
- В них предусмотрена возможность удлинения: специальные отверстия на боковинах позволяют соединить между собой две лестницы.
- По ним легко подыматься, поскольку расстояние между ступенями не очень большое.
- Кровельные крючки, которыми приспособление фиксируется на поверхности кровли, в линейке Krause заменила значительно более удобная перекидная скоба.
Пожарные

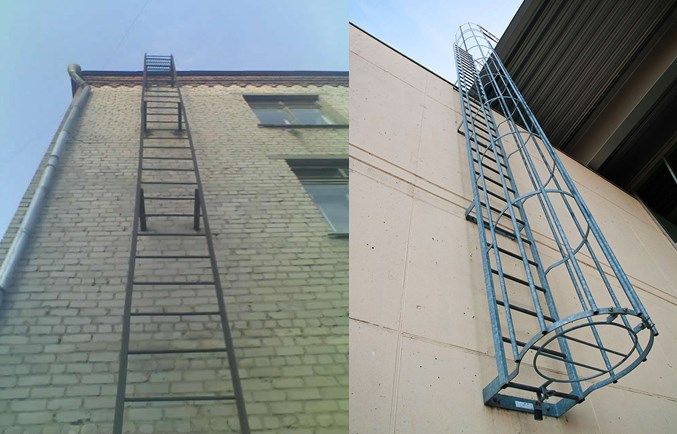

Их основное предназначение – организовать эвакуацию при пожаре. Любая строительная конструкция подчиняется определенный госстандартам. Не составляют исключения и пожарные лестницы на крышу. ГОСТ-ом регламентируются качество, характеристики и габариты изготавливаемой конструкции.
Отметим некоторые из обязательных стандартов:
- если высота приспособления превышает 6 м, ее оснащают ограждениями, которые обеспечат безопасность эксплуатации;
- ступени должны соответствовать нормам безопасности, через них беспрепятственно должны проходить осадки, всевозможные материалы, как жидкости, так и сыпучие;
- они должны воспринимать нагрузку порядка 180 кг;
- металлическая лестница должна иметь антикоррозийный защитный слой;
- при их изготовлении должны использоваться нетоксичные материалы, не имеющие вредных выделений при горении;
- максимальная горизонтальная нагрузка на ограждения составляет 54 кгс.
После сдачи в эксплуатацию обязательной процедурой является испытание пожарных лестниц и ограждений крыш . Ее повторяют с периодичностью пять лет, однако, внешний осмотр рекомендуется выполнять каждый год. При визуальной проверке, в частности, обращают внимание на появление:
- ржавчины, которая, как известно, может вызвать разрушение конструкции;
- трещин в балках и дефектов в проваренных швах и т. д.
Классификация лестниц для кровли
Обустройство и эксплуатация скатных крыш крутизной от 25% (от ≈14º) предполагает обязательное использование лестниц. Если угол наклона превышает 33% (≈18º) для работы на высоте потребуется еще и страховочный пояс, а к нему крюк или рельс безопасности для фиксации страховочного оснащения. В регионах со снежными зимами лестницы рекомендовано оборудовать противоскользящими ступенями.
Кровельные лестницы в зависимости от эксплуатационного назначения подразделяются на:
- Переносные. Предназначенные для обеспечения устойчивого положения кровельщика во время укладки покрытия, установки доборов, устройства кровельных коммуникаций.
- Стационарные. Предназначенные для свободного и безопасного выхода на кровлю ремонтникам с целью устранения повреждений, трубочистам для обслуживания дымоходов, хозяевам для удаления снежных заносов и т. д.
Обе разновидности выпускаются промышленностью в виде сборных и цельных металлических конструкций. Раньше их изготавливали исключительно из древесины, из которой по сей день делают лестницы для кровли мастеровитые домашние умельцы.
Независимо от прямого назначения лестница обязана гарантировать:
- Безопасность при перемещении по ее перекладинам вверх/вниз.
- Надежность, прочность соединения деталей конструкции.
- Устойчивость, возможность перехода на смежные мостки или монтажные ступени без потери равновесия.
- Удобство использования, достаточное для комфортного передвижения расстояние по ширине и по шагу расположения ступеней лестницы.
- Исключение повреждений кровельного покрытия.
В типовом варианте исполнения кровельная лестница представляет собой элементарную конструкцию. Несущими элементами ее являются две параллельные балки-тетивы или косоуры, между которым на равном, удобном для совершения шага расстоянии установлены ступени-перекладины.
Разница между указанными двумя разновидностями состоит в способах фиксации на крыше, что и обуславливает применение некоторых конструктивных отличий.
Переносные лестницы для укладки кровли
Мобильные лестничные конструкции предназначены для выполнения разовых или редко совершаемых операций. Потому фиксируются временно с помощью незатейливых элементов, способных обеспечить устойчивость.
Требования к конструкции временного использования
Необходимость в периодическом перемещении и временном закреплении полотна не должна влиять на параметры безопасности и критерии удобства. Переносная лестница для устройства кровли должна быть:
- надежно зафиксирована в устойчивом положении на крыше;
- способна выдержать вес кровельщика до 150 кг;
- лишена малейшего люфта деталей;
- без затруднений перемещаема в пределах скатной плоскости;
- безвредна для элементов кровельной системы.
Перечисленным требованиям отвечает лестничная конструкция с монтажной скобой, перекидываемой через коньковое ребро крыши. Подобные изделия заводского производства оснащаются колесами, облегчающими передвижение по скату.
Для их установки нужно всего лишь закатить лестничное полотно на скат, а по достижении конькового гребня банально перевернуть его так, чтобы ее крюкообразная скоба охватила конек и зафиксировалась на нем.
Лестницы заводского производства изготавливают из круглой или профильной металлической трубы. Бывают они односекционными для крыш с поперечным размером скатов до двух метров и многосекционными, составленными из нескольких полотен для более масштабных площадей. В изготовлении применяются стальные сплавы и алюминий.
Владеющие навыками сварщика домашние мастера могут запросто сварить кровельную лестницу из стальной трубы, уголка или полосы, ориентируясь на размеры промышленной продукции и габариты скатной крыши, подготавливаемой к укладке покрытия или к ремонту.
Металлическая монтажная лестница со скобой – потомок деревянного прототипа, оборудованного подобием этого крепежного крюка. Сейчас ее сооружают обычно из пиломатериалов, в крайних случаях используют кругляк. По цене и техническим характеристикам безупречно подходит еловая древесина. Для устройства балок чаще всего используется доска 50×150 или 100×150 мм. Для сооружения ступеней применяется брусок 30×50 мм или жердь диаметром в среднем 60 – 70 мм.
Варианты изготовления деревянной конструкции
Для того чтобы самодельная деревянная лестница не оцарапала и не повредила покрытие, под края несущих балок изготавливают подкладки из войлока. Вместо него можно сшить и прикрепить к нижней грани тетивы 4 небольшие подушки, набитые ветошью, ватой или соломой.
Сделать своими руками простую деревянную лестницу для кровли можно в нескольких вариантах исполнения:
- В виде трапа. В этом варианте основанием лестницы служит доска 30×300 мм или 50×300 мм. К ней через каждые 30 см гвоздовым боем или саморезами крепится брусок 40×60×420 мм так, чтобы края этих своеобразных ступенек выходили за пределы трапа на 50 мм с обеих сторон. Для противоположного ската сооружается аналогичный трап, который скрепляется с первым полосой листовой жести.
- В виде стремянки на косоурах. Основание выполняется из двух досок 100×150 или 50×150 мм, к которым сверху крепится брусок оцинкованными винтовыми гвоздями по 10 см. Крепежная скоба сооружается из прибитых к верхней части лестничного полотна 4 – 5 досок или опорной конструкции из 6ти отрезков толстой доски.
- В виде лестницы на тетивах. От предыдущей разновидности она отличается тем, что перекладины устанавливаются между балками, а не прибиваются сверху. Работа более тонкая и трудоемкая, но результат абсолютно безвреден для покрытий, т.к. точки крепления располагаются в балках сбоку. Вместо деревянного бруска удобней будет использовать винтовой тяж подходящего размера.
Длина самодельной деревянной лестницы подбирается так, чтобы длина соприкасающегося со скатом полотна была короче его примерно на 10 см. Перекладины устанавливают через 300 мм, рекомендованное расстояние между балками 400 – 450 мм. Перед изготовлением кровельной лестницы, конечно, лучше сделать ее проект и продумать, каким методом лучше устроить само полотно и скобу.
Аккуратно сделанную переносную лестницу со скобой вполне можно эксплуатировать, как стационарную, если прикрепить к обрешетке через покрытие 2 – 3 дополнительных монтажных крюка. Они понадобятся для фиксации полотна, чтобы его не снесло порывистыми ветрами.
Перед установкой следует точно промерить расстояние между перекладинами, которым предстоит опереться на крюки, чтобы «посадка» на все точки получилась плотной.
Монтажные крюки помогут превратить обычную лестницу в кровельный вариант. Для этого их крепят к обрешетке через 1,2 – 1,5 м, а затем просто «вешают» лестничное полотно. Отметим, что одной точки крепления для устойчивости недостаточно. Желательно, чтобы положение полотна фиксировали 3, минимум 2 крюка, но и в последнем случае кровельщику потребуется еще и страховка.
Самый простой и дешевый способ превратить обычную лестницу в кровельную стремянку – уложить на противоположный скат доску с прибитым в районе конька большим гвоздем. Полотно верхней перекладиной надо зацепить за гвоздь. Если скат не слишком крутой и есть уверенность, что подобная конструкция выдержит вес мастера, можно пользоваться.
Лестницы для постоянного использования, закрепленные на крыше после ее обустройства, необходимы для обеспечения выхода для проведения осмотров кровли и выполнения ремонтных операций. Нужны они и для обслуживания прочих систем, расположенных с внешней стороны или пересекающих конструкцию. В их числе вентиляционные устройства, дымоходные трубы, внешние блоки контуров кондиционирования, антенны и т.д.
Стационарную кровельную лестницу по аналогии с предыдущей можно купить для сборки и установки в форме набора готовых деталей или изготовить самостоятельно из древесины либо металлопроката. Разберем основополагающие принципы сооружения из модулей заводского производства, опираясь на которые в плане размеров и схемы соединения, можно сделать самодельную конструкцию.
Проектирование и предварительные расчеты
Лестницы для обслуживания, ремонта и уборки снежных залежей с крыш устанавливаются путем фиксации к обрешетке, реже к стропилам.
В любом случае в кровельном покрытии формируются отверстия для установки точек крепления. Потому ошибки в расположении полотна, его демонтаж, перенос и подобные действия крайне нежелательны. Лучше заранее все предусмотреть, оценить ситуацию и выбрать досконально продуманное место.
Выбор места для стационарного крепления кровельной лестницы должен учитывать:
- Удобный безопасный проход к имеющимся на кровле объектам, нуждающимся в обслуживании и ремонте. Для того чтобы была возможность перемещаться в необходимом направлении ко всем точкам кровельной системы, стационарную лестницу обычно используют в паре с мостками.
- Рациональное расположение кровельного полотна. Наилучшим вариантом считается устройство рядом с входной группой.
- Вид кровельного покрытия. Для установки на фальцевую кровлю, к примеру, центр полотна должен совпадать с вертикальным швом, потому что на него устанавливается дополнительный кронштейн. Для монтажа на черепичную, шиферную, металлическую профильную кровлю необходимо выбрать точки установки кронштейнов в понижениях профиля.
Подход к стационарной лестнице можно расположить со стороны фронтона или со стороны кровельного свеса. Первая из указанных схема расположения сложнее в реализации, т.к. требует четкой выставки полотна в горизонт. Чаще всего лестницу устанавливают на скат: это проще, но также требует доскональной проработки решения.
На выбор месторасположения лестницы влияет тип обрешетки, который напрямую связан с примененным в обустройстве кровельным покрытием. Ведь кронштейны могут крепиться только к твердому основанию.
Под битумную черепицу, например, устраивают сплошной настил, потому монтаж лестницы можно провести практически в любом месте. Под металлочерепицу сооружается разреженная обрешетка с шагом 30 – 35 см, а крепление лестницы обязательно должно попасть в решетину.
В период проектирования необходимо решить, будет ли использоваться пристенная лестница, обеспечивающая безопасный подъем и переход на кровельное полотно или мостки. Заранее продумывается расположение сооружаемого объекта относительно элементы водостока, вентиляционных стояков, дымоходов и т. д. Определившись с расположением лестницы, следует рассчитать длину устанавливаемого на скат полотна.
Большинство производителей кровельных лестниц поставляет полотна в двух типоразмерах: 1800 (1860мм) и 3000 мм. Полотна можно наращивать до требующейся длины путем соединения секций и обрезать излишек ножовкой. Следует помнить, что все изготовители запрещают кроить лестницы с полимерным покрытием болгаркой.
По правилам лестничное полотно должно крепиться к кровле и к коньковому прогону, но последняя мера не является обязательной. Для фиксации к коньковому брусу выпускают особый вид крепежных элементов. Сделаны они в виде удлиненной металлической полосы с крепежными гнездами. В период монтажа кровельный кронштейн частично заводится под коньковый добор.
С применением или отказом от крепления к коньку необходимо определиться на стадии подготовки проекта, потому что:
- Если фиксация будет производиться только к скату, длина лестничного полотна меньше ширины ската всего на 20 см. По 10 см на отступы вверху и внизу.
- Если использовать предстоит скатные и коньковые кронштейны, длина лестницы будет меньше ширины ската на 10 см нижнего отступа и 45 – 50 см, необходимых для установки конькового крепежа.
Кронштейны крепления к скатам выпускают для различных типов кровельного покрытия. По нормам на каждую лестничную секцию по 1,8 м должно приходиться 4 крепежных элемента, если установка производится на металлочерепицу, профлист, ондулин, керамическую или битумную черепицу. Для фиксации полотна 3 м нужно будет 6 кронштейнов.
На фальцевые кровли лестницы монтируют с помощью специализированных кронштейнов, фиксируемых к стоячему фальцу. Такой крепеж располагают по центру секции, устанавливают через приблизительно 1,5 – 1,8 м. Используют его как дополнение к обычным скатным кронштейнам или к пластиковым ножкам в зависимости от рекомендаций производителя лестницы.
Этапы сборки и монтажа
Монтажные работы начинаются с подготовки деталей будущей лестничной конструкции к установке. При необходимости полотно подрезают с того края, который расположен напротив обжимов. Соединение полотен выполняют способом, указанным производителем продукции.

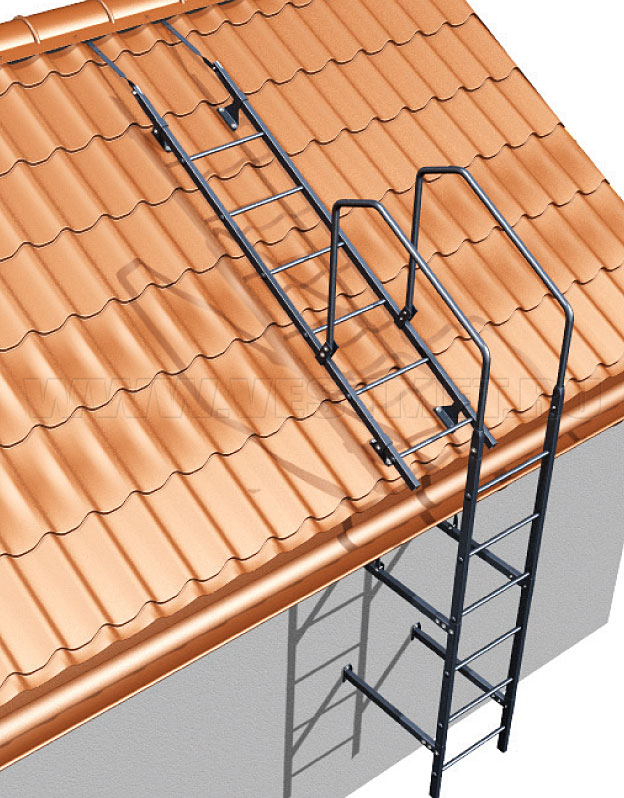

Монтажные операции проводятся сверху вниз, т.е. в направлении от края карнизного свеса к вершине крыши – коньку. Фиксация к обрешетке через покрытие выполняется саморезами 8×50 мм с гайками и обеспечивающими герметичность пластиковыми шайбами.
Пошаговое выполнение работ:
- Размечаем место установки крайних пар кронштейнов. Нижняя пара должна отступать от кромки карниза 20 см. Верхнюю пару надо расположить так, чтобы она оказалась между верхней и предыдущей перекладиной, но максимально приближенной к верхней ступеньке.
- Рядовые кронштейны, расположенные между крайними, устанавливаются примерно с шагом 80-81 см. Если полотно собиралось из нескольких секций, то кронштейн надо установить ниже точки соединения.
- Размеченные точки при необходимости подготавливаем к установке лестницы.
- Крепим полотно, не забывая пользоваться шайбами, обеспечивающими герметичность в точках пересечения кровельного покрытия.
- Присоединяем к балкам лестницы коньковые кронштейны и прикручиваем их к коньковой балке.
Скатные лестницы не рассчитаны на сопротивление снеговой нагрузке. Выше них рекомендовано устанавливать точечные снегозадержатели, перенаправляющие потоки осадков. Если приспособления для защиты от лавинообразного схода скопившейся снежной массы не предусмотрены, стационарно зафиксированные полотна следует регулярно очищать.
Установка фасадной конструкции
Сооружение фасадной лестницы – необязательная процедура. Ее функцию с успехом выполнит приставной аналог. Однако устройство ее ощутимо повысит степень безопасности выхода на крышу, тем более что готовые модули для фасадной части оснащаются комфортными поручнями.
Длину фасадного полотна рассчитывают так, чтобы верхняя его ступень располагалась прямо напротив кромки карнизного свеса. Допускаются отклонения по высоте в пределах 10 см в обе стороны. Между земной поверхностью и низом несущих балок лестницы должно быть расстояние не более 1го метра.
Секции точно так же наращиваются и укорачиваются путем подрезки ножовкой. Сборку полотна производят на земле, наверх поднимают уже готовую конструкцию. Кронштейны, предназначенные для фиксации вертикальной лестницы на стене, присоединяют хомутами к ее балкам. Устанавливают их попарно с шагом около 45 см. Для фиксации кронштейнов крепеж подбирают в соответствии с типом материала, из которого сложены стены.
Для надежности верхнюю крепежную пару дублируют висячими кронштейнами, зафиксированными на стропилах. Таким методом перераспределяют нагрузку и убирают излишек напряжения конструкции при подъеме по лестнице.
После установки основной части присоединяют поручни, для крепления которых к балкам применяется болт М 10×35 мм. Противоположную сторону поручней присоединяют к кровле или к балкам скатной лестницы с помощью скоб, имеющихся в комплекте фасадной лестницы. При желании длину поручней можно сократить традиционно посредством подрезки.
Натяжение крепежных элементов как скатной, так и фасадной части лестницы в первый эксплуатационный год нужно проконтролировать не менее трех раз. Если точки фиксации не нуждаются в дополнительном подтягивании и усилении, в последующее время достаточно проводить один осмотр ежегодно.
Требования к монтажу
Лестница для крыши своими руками – практичный вариант для домовладельцев, которые не хотят тратить лишние деньги. Проще всего изготовить ее из деревянных заготовок, хотя мастера с навыками сварки легко могут собрать конструкцию из труб подходящего диаметра. Установку готовой лестницы производят после окончания кровельных работ в соответствии со следующими требованиями:
- Кровельная лестница должна начинаться не выше, чем на 1 м от поверхности земли, а заканчиваться у конька кровли.
- Она должна размещаться в непосредственной близости от дымохода, вентиляционной шахты или других элементов на кровле, которым требуется регулярное обслуживание.
- Минимально допустимое расстояние от лестницы до стены дома, позволяющее безопасно передвигаться, составляет 20 см.
- Расстояние от верхней ступеньки вертикального участка лестницы до кровельного свеса не должно превышать 10 см.
- Для фиксации необходимо использовать не менее 2 коньковых кронштейнов и 2-10 кровельных в зависимости от длины ската.
Важно! Для безопасного использования лестницы, ее необходимо качественно закрепить. Чтобы конструкции выдержала свой вес в совокупности с весом человека, следует укрепить обрешетку в месте фиксации, а также использовать надежные крепления.
Требования к монтажу
Виды лестниц для кровли
Изготовление деревянной лестницы
Кровля, оснащенная стационарной лестницей, намного удобней в эксплуатации, потому что на нее в любой момент можно безопасно и легко подняться для устранения мелких дефектов, обслуживания дымохода или очистки кровельного покрытия от наледи без риска его повреждения. Если у домовладельца нет желания тратиться на готовую лестницу, можно сделать ее своими руками из досок сечением 160х40 мм, брусков 40х40 мм и гвоздей длиной 100 мм следующим образом:
- Сначала необходимо острогать пиломатериалы и пропитать их антисептиком глубокого проникновения или покрасить.
- Затем нужно взять две доски сечение 160х40 мм и изготовить из них две вертикальные опоры, длина которых будет равна протяженности скатов.
- Брусок размером 40х40 мм разрезают на заготовки длиной 40-50 см, а затем приколачивают с шагом 30-50 см.
- На верхнем конце лестницы из остатков бруска изготавливают крепежный элемент, который будет фиксировать ее на скате, зацепляя за конек кровли.
Схема деревянной лестницы
Учитывайте, что чем меньше шаг между ступеньками, тем больше вес лестницы. С другой стороны, увеличении расстояние между ступенями делает конструкцию менее удобной. Поэтому опытные мастера рекомендуют выбирать шаг так, чтобы поперечные перекладины попадали на нижнюю часть волны кровельного материала с профилем.
Как сделать лестницу для крыши своими руками?
Крыша дома – важнейшая конструкция, которая является первым барьером, предохраняющим жилище человека от проникновения холода, ветра, талой или дождевой влаги. Процесс возведения кровли начинается со сборки стропильного каркаса и заканчивается настилом кровельного покрытия, однако, даже после завершения кровельных работ остается необходимость подниматься наверх для обслуживания, ремонта и очистки поверхности от снега или мусора. Чтобы обеспечить доступ для выполнения эти функции наружная лестница. В этой статье мы расскажем, как сделать лестницу на крышу, чтобы ее использование было безопасным.
Устройство
Кровельной или наружной лестницей называют конструкцию, которая облегчает подъем и передвижение по крыше во время ремонта, обслуживания, очистке ее поверхности. Обычно она состоит из вертикальной части, фиксируемой к стене, и наклонной, установка которой производится вдоль ската. Лестница на крышу состоит из следующих элементов:
- Вертикальных опор. Две вертикальные опоры необходимы для закрепления между ними ступенек. Они должны быть ровными и прочными, чтобы выдерживать вес человека, выполняющего обслуживание кровли.
- Ступенек. Ступенька располагается между двумя опорами лестницы, она может изготавливаться из дерева или металла. Ступеньки должны располагаться каждые 30-50 см, чтобы можно было подняться от края свеса до конька крыши.
- Перил. Перила необходимы для обеспечения безопасности использования лестницы, а также облегчения подъема.
Обратите внимание! Согласно современным строительным нормам все крыши жилых и производственных сооружений необходимо оборудовать наружными лестницами. Установка легкой конструкции не увеличивает нагрузку на фундамент, но зато существенно облегчает срочный ремонт покрытия, своевременное обслуживание дымоходов или вентиляционных каналов и очистку поверхности от снега и наледи.
Устройство лестницы для крыши
Установка наружной лестнице на крыше – обязательное условие долговременной и беспроблемной эксплуатации дома, особенно если обслуживание кровельной конструкции происходит своими силами. Дело в том, что подниматься на кровлю для ее очистки или ремонта придется достаточно часто, поэтому необходима стационарная лестница, которая облегчит и обезопасит высотные работы. Она выполняет следующие функции:
- Облегчает подъем на крышу для очистки ее поверхности от снеговой массы, наледи и сосулек, активно образующихся вдоль свеса в зимний период.
- Обеспечивает оперативный и безопасный доступ п кровельному покрытию для точечного и срочного ремонта для избежания протекания и задувания холодного воздуха.
- Обеспечение свободного доступа для обслуживания и очистки дымоходных и вентиляционных систем, имеющих выход через крышу.
- Распределяет вес человека, обслуживающего кровлю, во время продвижения по ее поверхности, защищая кровельное покрытие от повреждений и деформаций.
Важно! Большинство кровельных покрытий обладают высоко несущей способностью, однако, очень чувствительны к точечным ударам и механическим воздействиям, поэтому нагрузка, возникающая под весом человека, способна привести к порче материала, которая чревата протечками.
Как мы выяснили наружная лестница – практически обязательный элемент кровли, который необходим для обеспечения легкого, быстрого и безопасного подъема на ее скаты. Строительные магазины располагают внушительным ассортиментом готовых и сборных конструкций, используемых для облегчения передвижения по кровле. Они отличаются по весу, несущей способности, материалу и, конечно стоимости. Различают 3 основных типа наружной кровельной лестницы:
- Деревянная. Деревянные лестницы обладают достаточно легким весом, но при этом высокой прочностью, стоят относительно недорого и при делании легко собираются из заготовок своими руками. Они представляют собой две вертикальные опоры с горизонтальными перемычками, ступеньками. Существует другая разновидность деревянной лестницы, которые выглядит как одна вертикальная опора с приколоченными к ней жердочками, передвигаться по ней сложнее, но обходится она намного дешевле из-за экономии материала.
Деревянная кровельная лестниц

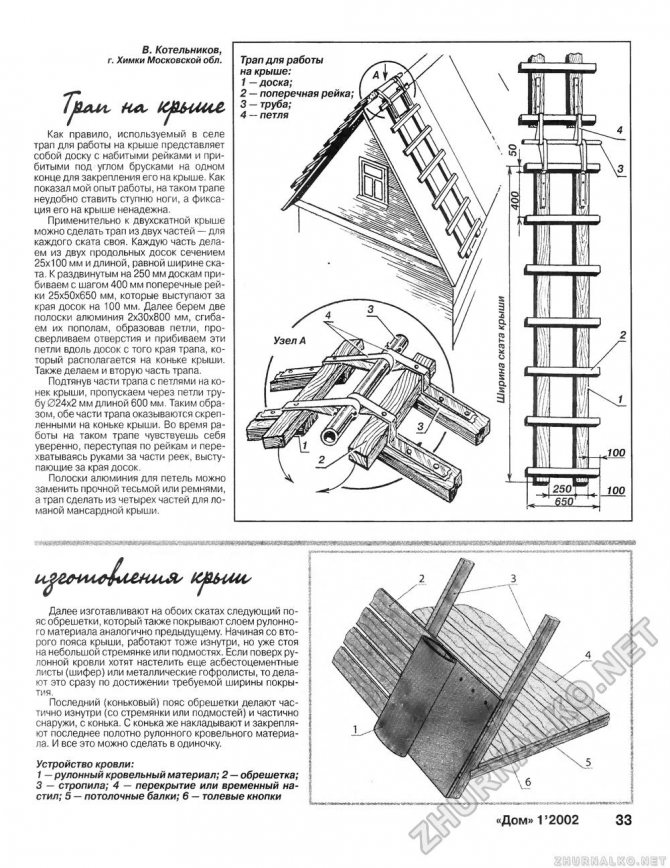

Кровельный трап из дерева
- Металлическая монолитная. Монолитная лестница из металла представляет собой сварную конструкцию в виде двух вертикальных опор с горизонтальными перемычками между ними. Она обладает высокой прочностью, достаточно большим весом, но выдерживает значительную нагрузку. Металлические лестницы имеют только один недостаток – они достаточно дорогие.
Монолитная лестница из металла для кровли
- Металлическая сборная. Сборные лестницы представляют собой отдельные модули со ступеньками, которые необходимо соединить и зафиксировать с помощью специальных креплений. Каждый лестничный модуль соединяется к предыдущему без использования сварки.
Сборная конструкция из металла
Передвижная модульная конструкция из металла
Учтите, что лестничный модуль, установленный на крыше, постоянно подвергается воздействию влаги, поэтому он должен быть устойчив к ржавчине. Повысить антикоррозийные свойства металла можно с помощью полимерного или лакокрасочного покрытия, а деревянные лестницы защищают от осадков с помощью антисептической пропитки.
Требования к монтажу
Лестница для крыши своими руками – практичный вариант для домовладельцев, которые не хотят тратить лишние деньги. Проще всего изготовить ее из деревянных заготовок, хотя мастера с навыками сварки легко могут собрать конструкцию из труб подходящего диаметра. Установку готовой лестницы производят после окончания кровельных работ в соответствии со следующими требованиями:
- Кровельная лестница должна начинаться не выше, чем на 1 м от поверхности земли, а заканчиваться у конька кровли.
- Она должна размещаться в непосредственной близости от дымохода, вентиляционной шахты или других элементов на кровле, которым требуется регулярное обслуживание.
- Минимально допустимое расстояние от лестницы до стены дома, позволяющее безопасно передвигаться, составляет 20 см.
- Расстояние от верхней ступеньки вертикального участка лестницы до кровельного свеса не должно превышать 10 см.
- Для фиксации необходимо использовать не менее 2 коньковых кронштейнов и 2-10 кровельных в зависимости от длины ската.
Важно! Для безопасного использования лестницы, ее необходимо качественно закрепить. Чтобы конструкции выдержала свой вес в совокупности с весом человека, следует укрепить обрешетку в месте фиксации, а также использовать надежные крепления.
Требования к монтажу
Виды лестниц для кровли
Изготовление деревянной лестницы
Кровля, оснащенная стационарной лестницей, намного удобней в эксплуатации, потому что на нее в любой момент можно безопасно и легко подняться для устранения мелких дефектов, обслуживания дымохода или очистки кровельного покрытия от наледи без риска его повреждения. Если у домовладельца нет желания тратиться на готовую лестницу, можно сделать ее своими руками из досок сечением 160х40 мм, брусков 40х40 мм и гвоздей длиной 100 мм следующим образом:
- Сначала необходимо острогать пиломатериалы и пропитать их антисептиком глубокого проникновения или покрасить.
- Затем нужно взять две доски сечение 160х40 мм и изготовить из них две вертикальные опоры, длина которых будет равна протяженности скатов.
- Брусок размером 40х40 мм разрезают на заготовки длиной 40-50 см, а затем приколачивают с шагом 30-50 см.
- На верхнем конце лестницы из остатков бруска изготавливают крепежный элемент, который будет фиксировать ее на скате, зацепляя за конек кровли .
Схема деревянной лестницы
Учитывайте, что чем меньше шаг между ступеньками, тем больше вес лестницы. С другой стороны, увеличении расстояние между ступенями делает конструкцию менее удобной. Поэтому опытные мастера рекомендуют выбирать шаг так, чтобы поперечные перекладины попадали на нижнюю часть волны кровельного материала с профилем.
Рекомендации по изготовлению деревянной лестницы для крыши своими руками
Если вы решили сделать лестницу для кровли самостоятельно в домашних условиях, предварительно нужно подготовить строительный материал, необходимые инструменты. Конечно же, изделия из металла намного прочнее и долговечнее, но для их изготовления необходимо иметь специальные инструменты, к примеру сварочный аппарат, соответственно нужно уметь работать со сваркой. Этот вариант подойдет не каждому. А вот сделать деревянную лестницу в бытовых условиях способен каждый.
Лестничные конструкции из дерева имеют достаточно простые чертежи, их легко изготовить своими руками, они не требуют специальных инструментов, при этом намного дешевле металлических, алюминиевых аналогов. Наиболее оптимальным вариантом для загородного коттеджа считается деревянная лестница для крыши, выполненная из хвойных деревьев. Такое изделие не будет гнить, поэтому прослужит достаточно долго.
Необходимые инструменты
Для изготовления кровельных лестниц чаще всего используют деревянный брус, поэтому понадобятся следующие инструменты:
- Молоток. Понадобиться при скреплении гвоздями отдельных элементов лестничной конструкции из дерева.
- Ручная пила (лобзик электрический). Понадобится для нарезки пиломатериала нужных размеров.
- Строительная рулетка. Понадобится для нанесения разметки на деревянные заготовки.
- Крестообразная отвертка (шуруповерт). Понадобиться в случае использования вместо гвоздей шурупов для скрепления отдельных элементов конструкции.
- Гвозди — «сотка» или шурупы.
- Брус — 4х4 см
- Доски — 2.5х6 см
Важно! Длину доски нужно подбирать в зависимости от размеров кровли — единого стандарта нет! Лестничная конструкция, предназначенная для выполнения кровельных работ, прослужит намного дольше, если для соединения ее элементов использовать не стандартные гвозди, а каленые саморезы. Они не подвергаются процессу окисления, не изнашиваются в результате воздействия атмосферных осадков.
Инструкция по изготовлению деревянной лестницы
После подготовки строительных материалов, инструментов, можно начинать делать лестницу. Боковые доски изделия должны быть максимально широкими для предупреждения механических повреждений кровельного покрытия (вся нагрузка в данном случае будет распределяться равномерно по поверхности крыши).
Важно! Используемые стройматериалы из дерева обязательно нужно пропитать специальными защитными средствами от насекомых, природных осадков, тогда срок эксплуатации лестницы увеличится в несколько раз.
- Длина лестничной конструкции должна составлять приблизительно 80 процентов длины кровли. Для изготовления ступеней рекомендуется брать деревянный брус размером 40х40 мм.
- При помощи строительной рулетки размечаются боковые доски изделия, после чего разрезаются ручной пилой или электролобзиком. Края обязательно нужно отшлифовать в целях безопасности эксплуатации изделия.
- Далее эти заготовки нужно разместить параллельно друг другу (подготовить к установке ступеней).
- Для крепления ступеней можно использовать гвозди, но как говорилось выше, лучше использовать каленые саморезы. Если будет использоваться второй вариант, тогда предварительно в заготовках нужно сделать отверстия, чтобы предупредить растрескивание стройматериала. Когда лесенки будут закреплены к боковым доскам, вся лестничная конструкция подвергается тщательной шлифовке. Это необходимо для того, чтобы убрать все острые окончания на изделии, соответственно предупредить повреждение кровельного покрытия (особенно это относится к мягким кровлям).
- Далее для фиксации лестницы для кровли изготавливается специальный крюк, который будет уходить на противоположную сторону крыши. Это самый ответственный этап, так как готовый крюк должен будет выдерживать нагрузку самой лестничной конструкции + человека, который будет осуществлять кровельные работы. Конструкция крюка аналогична конструкции самой лестницы, только его длина намного меньше — от 30 см. При этом нужно учитывать, что чем длиннее будет крюк, тем он будет надежнее.
Есть еще один вариант крепления лестницы деревянной на крышу дома — за конек. Для этого предварительно на лестничную конструкцию монтируются уголки (прикручиваются на боковых досках лестницы). Далее эти уголки при помощи шурупов по металлу прикручиваются к кровельному коньку. Этот вариант крепления лестницы на крыше считается более надежным и безопасным для проведения кровельных работ.
Основное правило эксплуатации кровельной лестницы
Все крепления лестничной конструкции, крюк должны периодически проверяться на ослабления, расшатанность. При возникновении подобных ситуаций, изделие следует переместить на новое место и надежно закрепить, чтобы предупредить возможное травмирование человека при обслуживании, ремонте крыши.
Виды лестниц на кровле
Лестницы для кровли бывают переносными и стационарными. Оба вида могут быть представлены сборными либо цельными металлическими конструкциями. Дерево также является хорошим материалом для изготовления таких лестниц. Именно из него легко можно изготовить изделие своими руками.
Переносная лестница
Используется эпизодически, при возникновении необходимости. Снабжена простейшей системой крепления, делающего ее устойчивой.
Существует ряд требований к таким изделиям:
- Система фиксации должна быть надежной.
- Рекомендуемая грузоподъемность лестницы – 150 кг.
- Люфт элементов должен быть полностью исключен.
- Конструкция должна легко перемещаться по кровле.
- Покрытие крыши не должно быть повреждено в результате использования лестницы.
Универсальным вариантом является лестница для кровли, перекидываемая через конек. Такие модели лестниц очень удобно перемещать по скатам крыши благодаря роликовой системе, а также достаточно просто фиксировать при помощи крюкообразной скобы.
Такая лестница на крышу дома обычно изготавливается из алюминия и стальных сплавов. Конструкции состоят из одной или нескольких секций и имеют длину 2 м и более.
Стационарная лестница
Такая лестница на крышу монтируется на нужном участке кровли, обычно недалеко от дымохода. Для установки данной конструкции кровельный материал должен обладать достаточной прочностью и устойчивостью к точечным нагрузкам, а угол наклона крыши не должен превышать 250.
Стационарные конструкции нередко являются элементом специальной металлической системы, смонтированной вдоль конькового гребня и позволяющей перемещаться по кровле ко всем коммуникациям. Такую систему часто дополняет также кровельная стеновая лестница.
Стационарная лестница для металлочерепицы крепится на кронштейны с резиновой прокладкой, это необходимо, чтобы герметизировать соединительные узлы.
Готовую лестницу достаточно легко можно собрать и установить без применения сварки, используя крепежные детали, идущие к ней в комплекте. Однако такую конструкцию вполне можно изготовить самостоятельно.
Как сделать переносную лестницу для работы на крыше?
Кровельная лестница для металлочерепицы с успехом может быть изготовлена из дерева. Лучшим вариантом будет лиственница или другие хвойные породы. Дерево необходимо обработать антисептиком. Можно использовать обычную олифу. Стяжку элементов выполняют при помощи гвоздей или саморезов.
Длина конструкции обычно на 10 см меньше длины ската. Рекомендуемая ширина – 40-45 см. Если кровельный материал имеет волнообразную форму, то ширина лестницы должна быть рассчитана таким образом, чтобы конструкция попадала вертикальными стойками на дно волн.
Рассмотрим две модели переносной лестницы.
Первая модель
Для изготовления марша нужны:
- 2 доски 3х15 см длиной, соразмерной длине ската крыши,
- бруски 5Х3 см, по длине их нарезают, ориентируясь на ширину лестницы.
Для опоры на конек потребуется 2 бруска 3х10 см с длиной в ширину конструкции и 4 доски 3Х15Х30 см.
Проступи рекомендуется крепить на расстоянии 50 см друг от друга. Располагать их ближе не имеет смысла, это лишь утяжелит конструкцию.
Стяжку всех элементов следует производить очень качественно, чтобы лестница получилась надежной. Опорная секция монтируется под прямым углом к маршу.
Вторая модель
Этот вариант отличается размерами элементов, а также конструкцией опоры на конек.
Для марша потребуется:
- 2 бруска 3Х10 см, длина определяется соразмерно длине ската крыши,
- бруски для ступенек 10Х3Х71 см.
Для опоры:
- 1 упорный брусок 10Х3Х85,
- 2 крепежных доски 10Х3Х60,7 см,
- 2 распорных доски 10Х3Х46,2 см,
- 1 связующий брусок 10Х3 см с длиной, равной лестнице в ширину.
Все элементы конструкции надежно стягиваются и при необходимости дополнительно закрепляются скрученной проволокой, как показано на рисунке.
Переносная наружная лестница на крышу вполне может использоваться как стационарная. Для этого на обрешетку через кровельный материал фиксируются дополнительные монтажные крюки (2-3 шт.). За них цепляется полотно лестницы.
Производители предлагают различные варианты готовых кровельных конструкций. Учитывая размеры и индивидуальные параметры крыши своего дома, сборку и монтаж кровельной лестницы можно выполнить самостоятельно
Такие лестничные конструкции собираются из готовых элементов и крепятся на обрешетку или стропила. Установка предполагает сверление отверстий в кровельном покрытии, поэтому точки креплений должны быть определены без ошибок, чтобы не пришлось переносить конструкцию.
Очень важно верно выбрать место для установки. Для этого необходимо учесть следующее:
- Лестница должна обеспечивать доступ ко всем необходимым местам на кровле.
- Если крыша покрыта фальцевой кровлей, вертикальный шов покрытия должен проходить по центру лестничного полотна, т. к. на нем фиксируют дополнительные кронштейны. Лестница на крышу из металлочерепицы монтируется таким образом, чтобы кронштейны попадали на дно волн.
- В месте расположения лестницы обрешетка должна быть подготовлена специальным образом. Основание для крепления кронштейнов обязательно должно быть твердым и жестким. Например, для битумной черепицы необходима сплошная обрешетка, а для металлочерепицы достаточно разреженной с промежутками в 30-35 см.
На следующем этапе рассчитывается длина лестницы. В продаже можно найти лестничное полотно длиной 1,8 либо 3 м. Для того чтобы получить необходимую для конкретной крыши длину, можно соединить секции или отпилить лишнее ножовкой.
Крепление полотна осуществляется к обрешетке, а в некоторых случаях дополнительно к коньку крыши (в этом случае применяются специальные металлические крепежи).
Вариант крепления влияет на длину полотна:
- Если монтаж производится только на скат, то полотно должно быть короче ската на 0,2 м (сверху и снизу отступают по 0,1 м).
- Если предполагается дополнительный крепеж на конек, тогда верхний отступ будет больше – 0,5 м. Нижний отступ остается прежним – 0,1 м.
В зависимости от того, какое покрытие лежит на кровле, выбирается тип кронштейнов. Эта информация указывается производителем фурнитуры. Каждая секция длиной 1,8 м устанавливается как минимум на четыре кронштейна.
Для фальцевой кровли применяются специальные крепежи на стоячий фальц. Их монтируют в центре полотна на расстоянии 1,5 м друг от друга. Такие крепления устанавливаются дополнительно к стандартным крепежам либо специальным опорам из пластика. Способ монтажа обычно указывается производителями лестниц.
Когда конструкция подготовлена по длине, приступают к монтажу, начиная от края карниза и двигаясь в направлении конька. Для стяжки применяют саморезы с гайками 0,8х5 см и пластиковые шайбы для герметичности.
Установка включает несколько этапов:
- Определяются места, где будут попарно расположены крайние кронштейны. Снизу отступают 0,2 м, верхние крепежи должны оказаться между двумя верхними перекладинами как можно ближе к верху лестнице.
- Остальные крепежи располагают на расстоянии 0,8 м друг от друга. Если полотно сборное, то крепеж устанавливают под точкой соединения секций.
- Полотно крепится на кронштейны с обязательным использованием шайб. Только так кровля останется герметичной.
- Последними монтируются коньковые крепления.
Особо отметим, что такие лестничные конструкции могут не выдержать нагрузку снежного покрова, поэтому над ними рекомендуется установка точечных снегозадержателей.
Источники
- https://stylekrov.ru/lestnica-dlya-kryshi-ot-chertezhej-do-ustanovki.html
- https://KrovGid.com/rmnt/lestnica-dlya-krovli-kryshi-svoimi-rukami.html
- https://krovlyakrishi.ru/obsluzhivanie/remont/lestnica-dlya-kryshi-svoimi-rukami.html
- http://lestnica-mpl.ru/kak-sdelat-lestnitsu-na-kryshu.html
- https://stroicod.ru/element/other-elem/chertezhi-lestnicy-dlya-kryshi. html
- https://gidlestnic.ru/vidy-i-tipy-lestnits/lestnitsa-na-krishu
Андрей
Задавайте вопросы в комментариях
Задать вопрос
Помогла ли вам статья?
Лестница для крыши своими руками: монтаж, изготовление
Содержание
- 1 Особенности лестницы на крыше
- 2 Виды лестниц на кровле
- 2.1 Переносная лестница
- 2.2 Стационарная лестница
- 3 Как сделать переносную лестницу для работы на крыше?
- 3.1 Первая модель
- 3.2 Вторая модель
- 4 Монтаж готовой стационарной лестницы
Владельцы частных домов и дач нередко выполняют различные работы, находясь на кровле здания. Необходимым приспособлением в таких случаях является лестница для крыши. Эта конструкция позволит почистить кровлю или произвести ее необходимый ремонт в максимально комфортных и безопасных условиях.
Особенности лестницы на крыше
Чтобы качественно выполнять свои функции, кровельная лестница должна отвечать следующим требованиям:
- Иметь удобные, безопасные перекладины, позволяющие свободно и легко перемещаться вверх и вниз.
- Система креплений и соединений должна быть надежной и прочной.
- Конструкция должна быть устойчивой, позволяющей переходить на смежные ступеньки, удерживая равновесие.
- Кровельное покрытие не должно страдать при использовании такой лестницы.
Виды лестниц на кровле
Лестницы для кровли бывают переносными и стационарными. Оба вида могут быть представлены сборными либо цельными металлическими конструкциями. Дерево также является хорошим материалом для изготовления таких лестниц. Именно из него легко можно изготовить изделие своими руками.
Переносная лестница
Используется эпизодически, при возникновении необходимости. Снабжена простейшей системой крепления, делающего ее устойчивой.
Существует ряд требований к таким изделиям:
- Система фиксации должна быть надежной.
- Рекомендуемая грузоподъемность лестницы – 150 кг.
- Люфт элементов должен быть полностью исключен.
- Конструкция должна легко перемещаться по кровле.
- Покрытие крыши не должно быть повреждено в результате использования лестницы.
Универсальным вариантом является лестница для кровли, перекидываемая через конек. Такие модели лестниц очень удобно перемещать по скатам крыши благодаря роликовой системе, а также достаточно просто фиксировать при помощи крюкообразной скобы.
Такая лестница на крышу дома обычно изготавливается из алюминия и стальных сплавов. Конструкции состоят из одной или нескольких секций и имеют длину 2 м и более.
Стационарная лестница
Такая лестница на крышу монтируется на нужном участке кровли, обычно недалеко от дымохода. Для установки данной конструкции кровельный материал должен обладать достаточной прочностью и устойчивостью к точечным нагрузкам, а угол наклона крыши не должен превышать 250.
Стационарные конструкции нередко являются элементом специальной металлической системы, смонтированной вдоль конькового гребня и позволяющей перемещаться по кровле ко всем коммуникациям. Такую систему часто дополняет также кровельная стеновая лестница.
Стационарная лестница для металлочерепицы крепится на кронштейны с резиновой прокладкой, это необходимо, чтобы герметизировать соединительные узлы.
Готовую лестницу достаточно легко можно собрать и установить без применения сварки, используя крепежные детали, идущие к ней в комплекте. Однако такую конструкцию вполне можно изготовить самостоятельно.
Как сделать переносную лестницу для работы на крыше?
Кровельная лестница для металлочерепицы с успехом может быть изготовлена из дерева. Лучшим вариантом будет лиственница или другие хвойные породы. Дерево необходимо обработать антисептиком. Можно использовать обычную олифу. Стяжку элементов выполняют при помощи гвоздей или саморезов.
Длина конструкции обычно на 10 см меньше длины ската. Рекомендуемая ширина – 40-45 см. Если кровельный материал имеет волнообразную форму, то ширина лестницы должна быть рассчитана таким образом, чтобы конструкция попадала вертикальными стойками на дно волн.
Рассмотрим две модели переносной лестницы.
Первая модель
Для изготовления марша нужны:
- 2 доски 3х15 см длиной, соразмерной длине ската крыши,
- бруски 5Х3 см, по длине их нарезают, ориентируясь на ширину лестницы.
Для опоры на конек потребуется 2 бруска 3х10 см с длиной в ширину конструкции и 4 доски 3Х15Х30 см.
Проступи рекомендуется крепить на расстоянии 50 см друг от друга. Располагать их ближе не имеет смысла, это лишь утяжелит конструкцию.
Стяжку всех элементов следует производить очень качественно, чтобы лестница получилась надежной. Опорная секция монтируется под прямым углом к маршу.
Вторая модель
Этот вариант отличается размерами элементов, а также конструкцией опоры на конек.
Для марша потребуется:
- 2 бруска 3Х10 см, длина определяется соразмерно длине ската крыши,
- бруски для ступенек 10Х3Х71 см.
Для опоры:
- 1 упорный брусок 10Х3Х85,
- 2 крепежных доски 10Х3Х60,7 см,
- 2 распорных доски 10Х3Х46,2 см,
- 1 связующий брусок 10Х3 см с длиной, равной лестнице в ширину.
Все элементы конструкции надежно стягиваются и при необходимости дополнительно закрепляются скрученной проволокой, как показано на рисунке.
Переносная наружная лестница на крышу вполне может использоваться как стационарная. Для этого на обрешетку через кровельный материал фиксируются дополнительные монтажные крюки (2-3 шт.). За них цепляется полотно лестницы.
Монтаж готовой стационарной лестницы
Производители предлагают различные варианты готовых кровельных конструкций. Учитывая размеры и индивидуальные параметры крыши своего дома, сборку и монтаж кровельной лестницы можно выполнить самостоятельно
Такие лестничные конструкции собираются из готовых элементов и крепятся на обрешетку или стропила. Установка предполагает сверление отверстий в кровельном покрытии, поэтому точки креплений должны быть определены без ошибок, чтобы не пришлось переносить конструкцию.
Очень важно верно выбрать место для установки. Для этого необходимо учесть следующее:
- Лестница должна обеспечивать доступ ко всем необходимым местам на кровле.
- Если крыша покрыта фальцевой кровлей, вертикальный шов покрытия должен проходить по центру лестничного полотна, т. к. на нем фиксируют дополнительные кронштейны. Лестница на крышу из металлочерепицы монтируется таким образом, чтобы кронштейны попадали на дно волн.
- В месте расположения лестницы обрешетка должна быть подготовлена специальным образом. Основание для крепления кронштейнов обязательно должно быть твердым и жестким. Например, для битумной черепицы необходима сплошная обрешетка, а для металлочерепицы достаточно разреженной с промежутками в 30-35 см.
На следующем этапе рассчитывается длина лестницы. В продаже можно найти лестничное полотно длиной 1,8 либо 3 м. Для того чтобы получить необходимую для конкретной крыши длину, можно соединить секции или отпилить лишнее ножовкой.
Крепление полотна осуществляется к обрешетке, а в некоторых случаях дополнительно к коньку крыши (в этом случае применяются специальные металлические крепежи).
В зависимости от того, какое покрытие лежит на кровле, выбирается тип кронштейнов. Эта информация указывается производителем фурнитуры. Каждая секция длиной 1,8 м устанавливается как минимум на четыре кронштейна.
Для фальцевой кровли применяются специальные крепежи на стоячий фальц. Их монтируют в центре полотна на расстоянии 1,5 м друг от друга. Такие крепления устанавливаются дополнительно к стандартным крепежам либо специальным опорам из пластика. Способ монтажа обычно указывается производителями лестниц.
Когда конструкция подготовлена по длине, приступают к монтажу, начиная от края карниза и двигаясь в направлении конька. Для стяжки применяют саморезы с гайками 0,8х5 см и пластиковые шайбы для герметичности.
Установка включает несколько этапов:
- Определяются места, где будут попарно расположены крайние кронштейны. Снизу отступают 0,2 м, верхние крепежи должны оказаться между двумя верхними перекладинами как можно ближе к верху лестнице.
- Остальные крепежи располагают на расстоянии 0,8 м друг от друга. Если полотно сборное, то крепеж устанавливают под точкой соединения секций.
- Полотно крепится на кронштейны с обязательным использованием шайб. Только так кровля останется герметичной.
- Последними монтируются коньковые крепления.
Особо отметим, что такие лестничные конструкции могут не выдержать нагрузку снежного покрова, поэтому над ними рекомендуется установка точечных снегозадержателей.
Лестница для крыши своими руками: чертежи и пошаговые видео
Лестница для работы на крыше рано или поздно понадобится владельцу частного дома или коттеджа — это безопасное и надежное средство подъема на скат и конек. Сделать его можно по готовым схемам с расчетами, используя недорогие материалы и простые инструменты. Обойтись без этого типа опоры при работах по ремонту крыши и монтаже частей кровли невозможно, так как угол наклона не позволяет с полной уверенностью удерживаться на поверхности. Как сделать лестницу на крышу по правилам, чтобы не повредить покрытие, придать ей прочность и соблюсти требования безопасности?
Из соображений безопасности и качества рекомендуем использовать лестницы от производителя – завода ДИРС.
Как правильно сделать лестницу для крыши своими руками
Изготовление кровельной лестницы потребует расчетов и грамотного выбора материала для работы. Изделие должно соответствовать ряду критериев:
- прочность — кровельные конструкции рассчитаны на вес человека в одежде, с инструментом, иногда со снаряжением и довольно тяжелыми приспособлениями, значит, они должны выдерживать примерно 100 кг веса с учетом движений человека во время работы;
- удобство и безопасность — важно, чтобы при нахождении на кровельном скате, ноги не срывались со ступеней, сама опора не могла съехать и упасть;
- отсутствие повреждающих кровлю дома деталей и частей — современные крыши с покрытием из металлочерепицы, ондулина, шифера и профлиста чувствительны к нагрузке, а любая царапина не только портит внешний вид, но и создает условия для протечки;
- возможность перемещения, если речь идет о лестнице, которую придется двигать во время работы вдоль конька, простота монтажа.
Исходя из этих условий подбирается материал, делается расчет размеров, составляется план сборки своими руками, установки и крепления на скат, конек, опоры, крюки.
Лестница для крыши своими руками — виды и особенности
Для начала разберемся в видах — лестница на крышу дома может быть сделана своими руками по одному из проверенных проектов.
- Пристенная лестница. По ней поднимаются до края крыши, чтобы оттуда перейти на кровельную часть для ремонта или осмотра. Должна быть надежно прикреплена к стене крюками на расстоянии не менее 200 мм, между верхней ступенькой и опорой на кровле зазор не более 100 — 150 мм с увеличенной шириной последней ступени. Закрепить ее следует так, чтобы был возможен подъем и переход на скатную часть.
- Дальше идет лестница для ремонта кровли до самого конька. Конструкции кровельных лестниц для ската примерно одинаковы. Их можно изготовить своими руками в виде классической деревянной лестницы или трапа с двумя опорными досками, удобными ступенями и зацепами в верхней части.
- Аварийная и технологическая лестница для подъема на крышу чаще всего стационарная. Ее следует закрепить так, чтобы обеспечить доступ к вентканалам, дымоходам, смотровым люкам.
- Чердачная. Приставная или переносная, опорой для нее может послужить край чердачного люка, зацепление на крюк. При выборе следует учесть уклон и форму крыши дома, чтобы на линии между верхней и нижней опорами не было выступающих частей кровли.
- Двухскатная. Обычно стационарная, так как ее сложно перемещать. Деревянная конструкция должна быть особо прочной, с откосами в коньковой части. Большим преимуществом считается минимальная нагрузка на кровлю из металлочерепицы и ондулина
Коньковую конструкцию для скатной крыши можно сделать немного короче, доходящей до середины подъема кровли, чтобы снизить вес. Обычно это переносные деревянные приспособления, их используют для опоры при мелком ремонте, когда работник постоянно находится на коньке и иногда переходит на скат. Рабочая лестница на конек крыши дома может иметь вид трапа из сплошной доски с поперечинами.
Материалы для изготовления лестницы своими руками
Лестница для работы на крыше может быть изготовлена из металла и древесины, выбор материала зависит от сложности конструкции и требований к весу и прочности. Возможные варианты:
- деревянная лестница на крышу имеет небольшой вес, ее проще всего собрать своими руками, имея простой набор инструментов и минимальные навыки;
- металлические неразъемные лестницы как правило тяжелые, сварные, их используют как пристенные и скатные, если прочность несущих частей позволяет перенести на них большую нагрузку;
- складные и составные могут быть сделаны из древесины, легкого металла или сочетания материалов — это универсальные и сложные в сборке приспособления, которые лучше покупать готовыми.
На выбор материала и конструкции крышной лестницы влияет ее общая длина и прочность кровельного материала. Тяжелые металлические изделия сложны в сборке, составные и складные требуют тщательной проработки, их обычно собирают по готовым чертежам. Деревянные гораздо проще в монтаже, сделать их возможно за короткое время.
Как сделать лестницу на крышу по чертежам
При монтаже и креплении лестница для ремонта крыши дома должна быть правильно подогнана под определенные задачи и особенности покрытия кровли. Если вы рассчитываете на ремонт кровельного покрытия с заменой листов, то конструкцию можно изготовить своими руками из дерева как скатную с коньковым креплением.
- Ширина опорной доски меняется в зависимости от нагрузки на кровлю. Если вы намерены уложить кровельную лестницу в волну покрытия, то ширина несущего бруска должна быть небольшой. Широкую доску кровельной лестницы обычно рассчитывают на две волны по верху, это 160-200 мм при толщине 30-40 мм.
- Ступени делают из бруска со стороной не менее 40 мм. Длина бруска с креплением на конек вдоль ската примерно 40-50 см.
- При монтаже и креплении своими руками лестница на крышу дома собирается только внахлест, чтобы несущие доски перекрывались по длине минимум на 250 мм. Их можно располагать в шахматном порядке, чтобы конструкция не расширялась.
- Бруски ступеней кровельных лестниц следует закреплять только поверх опорной доски. Для этого применяются гвозди на 100 мм под загибку, их необходимо утопить в древесину. На каждой стороне поперечины должно быть два гвоздя.
Как сделать лестницу на крышу из металлочерепицы
Если вы решили сделать более простой в сборке деревянный коньковый трап на скат дома, то правила будут несколько иными. Во-первых, широкие продольные доски нельзя скреплять в длину, они должны быть цельными. Допускается зазор между досками не более 50 мм. Во-вторых, поперечные бруски следует взять сечением не менее 50 мм для устойчивости ноги. В-третьих, придется использовать гвозди большей длины — они должны проходить сквозь брусок и доску насквозь с запасом на загиб, не менее чем по два гвоздя с каждой стороны. Допускается крепление на крупные крюки или зацепы.
Деревянная лестница для работы на крыше — особенности изготовления
Из соображений безопасности и качества рекомендуем использовать лестницы от завода ДИРС — https://ooodirs.
Надежная деревянная лестница для крыши своими руками — это довольно сложное изделие. При ее изготовлении следует соблюдать правила безопасного монтажа икрепления и учитывать специфические тонкости:
- не менее двух гвоздей при монтаже поперечин на каждую сторону и при удлинении опорных досок;
- нельзя использовать соединение любых деталей в торец, гвозди должны идти только поперек волокон древесины;
- количество и расположение гвоздей должно быть таким, чтобы дерево не потрескалось и не расходилось под нагрузкой, потому что продольная трещина в итоге разрушит древесину;
- металлические стальные лестницы требуют защитной покраски и постоянного обновления слоя;
- закрепить лестницу на конек крыши надежнее всего только ее конструктивными зацепами длиной не менее 30 см и обязательно с диагональными распорками.
Как сделать лестницу для работы на крыше
Изготовление лестницы для крыши дома нужно начинать, имея полное представление об изделии, порядке работы — подбор длины доски, размеров поперечин, количества и длины гвоздей, способа крепления крюка для установки на конек. Чертежи, по которым можно начать изготовление надежной конструкции деревянной лестницы для подъема на крышу частного дома, содержат все указания по размерам и порядку выполнения работы. Изготовление лестницы для крыши и крепление конструкции на конек, скаты кровли из шифера, ондулина и металлочерепицы занимает примерно день, если у вас подготовлены материалы для работы. Рекомендуем сделать расчеты длины, подобрать бруски и доски по указанным нами размерам и не экономить на прочности древесины.
Лестница для крыши своими руками
Лестница для работы на крыше должна полностью перекрывать всю зону ремонта с запасом, который необходимо сделать, исходя из способности человека дотянуться до определенной точки, не теряя равновесия. При изготовлении приспособления для скатной кровли сложной формы учитывайте разницу в длине — готове изделие должно плотно прилегать к скатам.
делаем лестницу для работы на крыше. Фасад лестницы Борхе
Владельцы частных домов и коттеджей часто выполняют различные работы, находясь на крыше здания. Необходимым устройством в таких случаях является крышная лестница. Такая конструкция позволит очистить крышу или произвести ее необходимый ремонт в максимально комфортных и безопасных условиях.
Особенности кровельной лестницы
Для качественного выполнения своих функций кровельная лестница должна соответствовать следующим требованиям:
- Иметь удобные и безопасные перекладины, позволяющие свободно и легко перемещаться вверх и вниз.
- Система креплений и соединений должна быть надежной и долговечной.
- Конструкция должна быть устойчивой, позволяющей переходить на соседние ступени, удерживая равновесие.
- Кровля не должна пострадать при использовании такой лестницы.
Виды лестниц на крышу
Лестницы на крышу бывают переносными и стационарными. Оба вида могут быть представлены сборными или цельными металлическими конструкциями. Дерево также является хорошим материалом для изготовления таких лестниц. Изготовить изделие своими руками несложно.
Переносная лестница
Эпизодически используется при необходимости. Оснащен простейшей системой крепления, что делает его устойчивым.
К таким изделиям предъявляется ряд требований:
- Система фиксации должна быть надежной.
- Рекомендуемая грузоподъемность лестницы — 150 кг.
- Люфты элементов должны быть полностью исключены.
- Конструкция должна легко перемещаться по крыше.
- Кровельное покрытие не должно повреждаться в результате использования лестницы.
Универсальный вариант — лестница на крышу, перекидывающаяся через конек. Такие модели лестниц очень удобно перемещать по скатам крыши за счет роликовой системы, а также легко фиксировать крючкообразным кронштейном.
Такая крышная лестница обычно изготавливается из алюминиевых и стальных сплавов. Конструкции состоят из одной или нескольких секций и имеют длину 2 м и более.
Лестница стационарная
Такая кровельная лестница монтируется на нужном участке крыши, обычно недалеко от дымохода. Для монтажа данной конструкции кровельный материал должен обладать достаточной прочностью и устойчивостью к точечным нагрузкам, а угол наклона кровли не должен превышать 25 0,9.0005
Стационарные конструкции часто являются элементом специальной металлической системы, монтируемой по гребню конька и позволяющей провести по кровле все коммуникации. Такой системой часто дополняется кровельная стена лестницы.
Лестница стационарная под металлочерепицу крепится к кронштейнам резиновой прокладкой, необходимо уплотнить соединительные узлы.
Можно легко собрать готовую лестницу и установить без сварки, не применяя крепеж, который идет к ней в комплекте. Однако такую конструкцию можно сделать самостоятельно.
Как сделать переносную лестницу для работы на крыше?
Кровельная лестница под металлочерепицу с успехом может быть выполнена из дерева. Лучшим вариантом будет лиственница или другие хвойные породы. Дерево необходимо обработать антисептиком. Можно использовать обычную оливку. Стяжка элементов выполняется с помощью гвоздей или шурупов.
Длина конструкции обычно на 10 см меньше длины конька. Рекомендуемая ширина 40-45 см. Если кровельный материал имеет волнистую форму, то ширину лестницы необходимо рассчитать таким образом, чтобы конструкция доставала вертикальными стойками до нижней части волн.
Рассмотрим две модели переносной лестницы.
Первая модель
Для изготовления марша необходимо:
- 2 доски длиной 3х15 см, пропорциональные длине горки,
- брукс 5х3 см, по длине обрезают, ориентируясь на ширину лестницы.
Для опоры потребуется 2 бруса 3х10 см длиной в ширину конструкции и 4 доски 3х15х30 см.
Стяжка всех элементов должна быть выполнена очень качественно, чтобы лестница была надежной. Опорная секция монтируется под прямым углом к маршу.
Вторая модель
Этот вариант отличается размерами элементов, а также конструкцией опоры на коне.
Для марша потребуются:
- 2 бруска 3х10 см, длина определяется пропорционально длине горки,
- брукс для ступеней 10х3х71 см.
Для опоры:
- 1 Прочный стержень 10x3x85,
- 2 застежки 10x3x60,7 см,
- 2 разделительные пластины 10x3x46,2 см, 9 шт.0012
- 1 обвязочная планка 10х3 см длиной, равной ширине лестницы.
Все элементы конструкции надежно стягиваются и при необходимости дополнительно фиксируются витой проволокой, как показано на рисунке.
Переносная наружная лестница на крышу вполне может использоваться как стационарная. Для этого на обрешетке через рубероид фиксируются дополнительные монтажные крюки (2-3 шт.). Лестничное полотно цепляется за них.
Монтаж готовой стационарной лестницы
Производители предлагают различные варианты готовых кровельных конструкций. Учитывая размеры и индивидуальные параметры крыши своего дома, сборку и монтаж кровельной лестницы можно выполнить самостоятельно
Такие лестницы собираются из готовых элементов и крепятся к обрешетке или стропилу. Монтаж предполагает сверление отверстий в кровельном покрытии, поэтому места крепления должны быть определены без ошибок, чтобы не пришлось переносить конструкцию.
Очень важно выбрать место для установки. Для этого учтите следующее:
- Лестница должна обеспечивать доступ ко всем необходимым местам на крыше.
- Если крыша покрыта фальцевой кровлей, то вертикальный шов покрытия должен проходить по центру лестничного марша, так как на нем фиксируются дополнительные скобы. Лестница на крышу из металлочерепицы монтируется таким образом, чтобы кронштейны попадали в дно волн.
- В месте расположения лестницы следует особым образом подготовить светильник. Основание для крепления кронштейнов должно быть прочным и твердым. Например, для битумной черепицы нужен сплошной ворот, а для металлочерепицы достаточно реже 30-35 см.
На следующем этапе рассчитывается длина лестницы. В продаже можно найти лестницу длиной 1,8 или 3 м. Для того чтобы получить необходимую для конкретной крыши длину, можно соединить секции или насыпать лишнюю ножовку.
Крепление полотна осуществляется к обрешетке, а в некоторых случаях дополнительно к стержню кровли (в этом случае применяются специальные металлические крепления).
Вариант крепления влияет на длину полотна:
- Если монтаж производится только на скат, то полотно должно быть короче ската на 0,2 м (сверху и снизу отступают 0,1 м).
- Если к конюшне предполагается дополнительная застежка, то верхний отступ будет больше — 0,5 м. Нижний отступ остается прежним – 0,1 м.
В зависимости от того, как покрытие ложится на крышу, выбирается тип кронштейнов. Эту информацию указывает производитель аксессуаров. На каждую секцию длиной 1,8 м устанавливается не менее четырех кронштейнов.
Для фальцевой кровли к стоячим фальцам применяются специальные крепления. Их монтируют по центру полотна на расстоянии 1,5 м друг от друга. Такие крепления устанавливаются в дополнение к стандартным креплениям или специальным пластиковым опорам. Способ установки обычно указывают производители лестниц.
Когда конструкция подготовлена в длину, начинайте сборку, начиная от края карниза и двигаясь в сторону конька. Стяжка саморезами с гайками 0,8х5 см и пластиковыми шайбами для герметичности.
Установка включает в себя несколько этапов:
- Места расположения крайних кронштейнов попарно. Дно отступает на 0,2 м, верхние крепления должны находиться между двумя верхними перекладинами как можно ближе к верху лестницы.
- Остальные крепления расположены на расстоянии 0,8 м друг от друга. Если полотно сборное, то крепления устанавливаются под места соединения секций.
- Полотно крепится на кронштейны с обязательным использованием шайбы. Только так крыша останется герметичной.
- Последний установленный крепеж конька.
Особо отмечаем, что такие лестничные конструкции могут не выдерживать нагрузки от снежного покрова, поэтому над ними рекомендуется установка точечных противоснежных упоров.
Кровля дома – важнейшая конструкция, являющаяся первой преградой, защищающей жилище человека от проникновения холода, ветра, оттепели или дождевой влаги. Процесс возведения кровли начинается со сборки стропильного каркаса и заканчивается устройством кровельного настила, однако даже после завершения кровельных работ остается необходимость подъема на обслуживание, ремонт и очистку поверхности от снега или мусор. Для обеспечения доступа к выполнению этих функций наружной лестницы. В этой статье мы расскажем, как сделать кровельную лестницу, чтобы ее использование было безопасным.
Кровельной или наружной лестницей называют конструкцию, облегчающую подъем и передвижение по кровле при ремонте, обслуживании, очистке ее поверхности. Обычно он состоит из вертикальной части, крепящейся к стене, и наклонной, установка которой производится по коньку. Кровельная лестница состоит из следующих элементов:
- Вертикальные опоры. Две вертикальные опоры необходимы для фиксации ступеней между собой. Они должны быть гладкими и прочными, чтобы выдерживать вес человека, выполняющего обслуживание кровли.
- шагов. Ступенька располагается между двумя опорами лестницы, может быть деревянной или металлической. Ступени должны располагаться через каждые 30-50 см, чтобы можно было подняться от края носка до конька крыши.
- Перила. Перила необходимы для обеспечения безопасности лестницы, а также облегчения.
Внимание! Согласно современным строительным нормам все крыши жилых и производственных помещений должны быть оборудованы наружными лестницами. Установка облегченной конструкции не увеличивает нагрузку на фундамент, но значительно облегчает срочный ремонт покрытия, своевременное обслуживание дымоходов или вентиляционных каналов и очистку поверхности от снега и земли.
Функции
Установка наружной лестницы на крышу является обязательным условием длительной и бесперебойной эксплуатации дома, особенно если обслуживание кровельной конструкции происходит своими силами. Дело в том, что подниматься в корень для его очистки или ремонта приходится довольно часто, поэтому необходима стационарная лестница, которая облегчит и обезопасит высотные работы. Выполняет следующие функции:
- Облегчает подъем на крышу для очистки ее поверхности от снежной массы, пальцев ног и сосулек, активно образующихся по сливу зимой.
- Обеспечивает оперативный и безопасный доступ к кровельному покрытию для точечного и срочного ремонта, чтобы избежать натекания и удушения холодного воздуха.
- Обеспечение свободного доступа для обслуживания и систем вентиляции, имеющих вывод через крышу.
- Распределяет вес обслуживающего крышу человека при продвижении по ее поверхности, предохраняя кровлю от повреждений и деформаций.
Важно! Большинство кровельных покрытий обладают высокой несущей способностью, однако очень чувствительны к точечным ударам и механическим воздействиям, поэтому нагрузка, возникающая от веса человека, способна повредить материал, что чревато протечками.
просмотров
Как мы выяснили, наружная лестница — практически обязательный элемент кровли, необходимый для обеспечения легкого, быстрого и безопасного подъема на коньки. Строительные магазины имеют внушительный ассортимент готовых и сборных конструкций, используемых для облегчения передвижения по крыше. Они отличаются по весу, грузоподъемности, материалу и, конечно же, стоимости. Существует 3 основных типа наружных кровельных лестниц:
Обратите внимание, что лестница, установленная на крыше, постоянно подвергается воздействию влаги, поэтому она должна быть устойчива к ржавчине. Повысить антикоррозийные свойства металла можно с помощью полимерного или лакокрасочного покрытия, а деревянные лестницы защищают от атмосферных осадков с помощью антисептической пропитки.
Крышная лестница своими руками – практичный вариант для домовладельцев, не желающих тратить лишние деньги. Проще всего сделать его из деревянных заготовок, хотя мастер, обладающий навыками сварки, без труда соберет конструкцию из труб подходящего диаметра. Монтаж готовой лестницы производится после окончания кровельных работ в соответствии со следующими требованиями:
- Кровельная лестница должна начинаться не выше 1 м от поверхности земли, а заканчиваться кровлей кровли.
- Должен располагаться в непосредственной близости от дымохода, вентиляционных шахт или других элементов на кровле, требующих регулярного обслуживания.
- Минимально допустимое расстояние от лестницы до стены дома, позволяющее безопасно передвигаться, составляет 20 см.
- Расстояние от верхней ступени вертикальной секции лестницы до кровельной стрелы не должно превышать 10 см.
- Для фиксации необходимо использовать минимум 2 кронштейна конька и 2-10 кровельных в зависимости от длины конька.
Важно! Для безопасного использования лестницы необходимо надежно закрепить ее. Чтобы конструкции выдерживали свой вес в совокупности с весом человека, необходимо усилить обрешетку в месте фиксации, а также использовать надежные крепления.
Производство деревянных лестниц
Крыша, оборудованная стационарной лестницей, гораздо удобнее в эксплуатации, так как в любой момент можно безопасно и легко подняться для устранения мелких дефектов, обслуживания дымохода или очистки кровли от запаха без риска повреждения. Если у домовладельца нет желания тратиться на готовую лестницу, сделать ее своими руками из брусков сечением 160х40 мм, 40х40 мм и гвоздей длиной 100 мм можно следующим образом:
- Сначала необходимо обработать пиломатериалы и пропитать их антисептиком глубокого проникновения или покрасить.
- Затем нужно взять две доски сечением 160х40 мм и сделать из них две вертикальные опоры, длина которых будет равна длине коньков.
- Брус 40х40 мм нарезается на заготовке длиной 40-50 см, а затем вбивается с шагом 30-50 см.
- На верхнем конце лестницы из остатков бруска сделать крепежный элемент, который будет фиксировать ее на коньке, зацепляя за.
Учтите, что чем меньше шаг между ступенями, тем больше вес лестницы. С другой стороны, увеличение расстояния между ступенями делает конструкцию менее удобной. Поэтому опытные мастера рекомендуют выбирать шаг так, чтобы поперечные перекладины приходились на нижнюю часть кровельного материала с профилем.
Видео инструкция
Многих владельцев загородных коттеджей интересует такой вопрос, как сделать лестницу на крышу собственного дома для ее обслуживания, ремонтных работ в процессе эксплуатации? Существует множество вариантов лестничных конструкций из дерева, алюминия. Но для любого продукта предусмотрены основные правила, требования безопасности. Для того чтобы сделать лестницу своими руками, сначала необходимо изучить инструкцию по сборке, подготовить необходимые строительные материалы и инструменты.
В этой статье
Разновидности конструкций лестниц для кровли
Для выполнения кровельных работ могут применяться следующие виды лестниц.
Prienna
Схема данной конструкции предполагает крепление лестницы непосредственно к стене здания, поэтому при возведении стен специально закладываются скобы крепления. В качестве материала для бывшей в употреблении лестницы можно использовать дерево, алюминий и сталь.
Основные требования к установке:
- Минимальное расстояние от лестницы до стены 20 см.
- Первая (нижняя) ступенька должна быть на метр выше от поверхности Земли.
- Крайняя (верхняя) ступень должна быть на уровне карниза или ниже его на 0,1 метра.
Раненая лестница дополнительно предназначена для эвакуации!
Кавказская

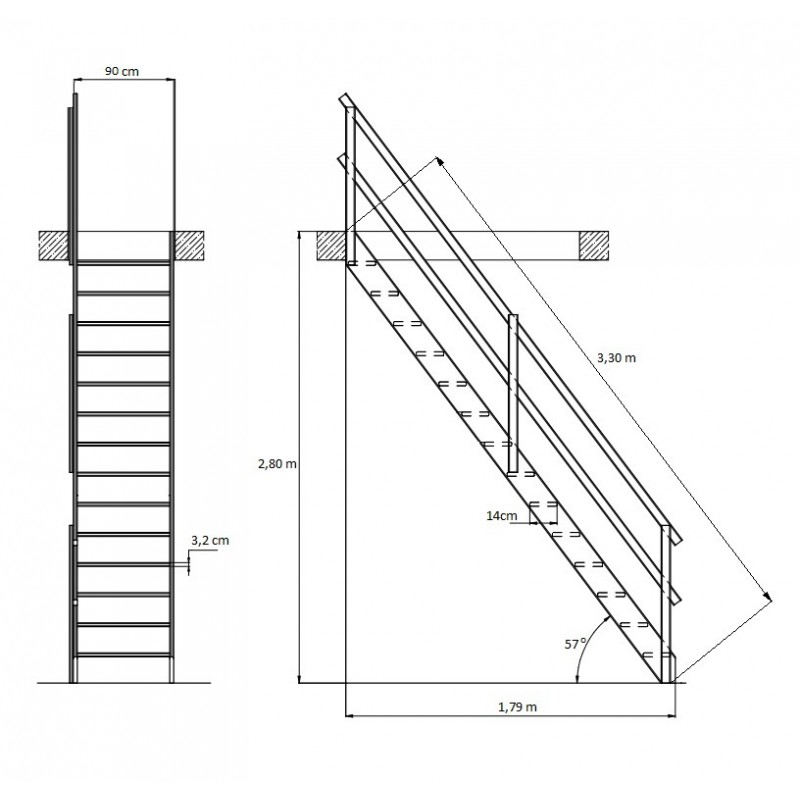

Этот вариант лестницы предназначен для внутренних работ на чердаке, поэтому ее конструкция может быть раздвижной или складной.
Кровля (объем)
Этот вариант лестницы предназначен для работы на кровле, поэтому устанавливается непосредственно на кровельный скат. Изделие фиксируется на лошади с помощью специального крючка. Заводские варианты лестниц обычно делают из алюминия, в домашних условиях используют дерево. С помощью этой лестницы можно свободно передвигаться по поверхности ломаной крыши с большим уклоном конька.
Рекомендации по изготовлению деревянной лестницы на крышу своими руками
Если вы решили сделать лестницу на крышу самостоятельно в домашних условиях, то предварительно необходимо подготовить строительный материал, необходимые инструменты. Конечно металлические изделия гораздо прочнее и долговечнее, но для их изготовления нужно иметь специальные инструменты, например сварочный аппарат, соответственно нужно уметь работать со сваркой. Этот вариант подходит не всем. Но сделать деревянную лестницу в бытовых условиях может каждый.
Лестничные конструкции из дерева имеют достаточно простые чертежи, их несложно изготовить своими руками, они не требуют специального инструмента и значительно дешевле металлических, алюминиевых аналогов. Самый оптимальный вариант для загородного коттеджа – деревянная лестница для крыши из хвойных деревьев. Такое изделие не будет гнить, поэтому прослужит достаточно долго.
Необходимые инструменты
Для изготовления кровельных лестниц чаще всего используется деревянный брус, поэтому понадобятся следующие инструменты:
- Молоток . Он понадобится при скреплении гвоздями отдельных элементов лестницы из дерева.
- Ручная пила (электролобзик). Понадобится для распила пиломатериалов нужного размера.
- Строительная рулетка . Он понадобится для нанесения разметки на деревянные заготовки.
- Крестовая отвертка (отвертка). Необходимо в случае использования вместо гвоздей шурупов для крепления отдельных элементов конструкции.
- Гвозди — «плетение» или шурупы.
- Бар. — 4×4 см
- Доски — 2,5×6 см
Важно! Длину доски нужно подбирать в зависимости от размеров кровли – единого стандарта нет! Лестница, предназначенная для выполнения кровельных работ, прослужит намного дольше, если для соединения ее элементов использовать не стандартные гвозди, а канейленовые шурупы. Они не подвергаются процессу окисления, не изнашиваются в результате воздействия атмосферных осадков.
Деревянные лестницы Инструкция по изготовлению
После подготовки строительных материалов, инструментов можно приступать к изготовлению лестницы. Боковые борта изделия должны быть максимально широкими, чтобы исключить механические повреждения кровельного покрытия (вся нагрузка в этом случае будет распределяться равномерно по поверхности крыши).
Важно! Используемые стройматериалы из дерева необходимо замачивать в специальных средствах защиты от насекомых, природных осадков, тогда срок службы лестницы увеличится в несколько раз.
- Длина лестницы должна составлять примерно 80 % длины крыши. Для изготовления ступеней рекомендуется брать деревянный брус размером 40х40 мм.
- С помощью строительной рулетки укладываются боковые доски изделия, после чего обрезаются ручной пилой или электровелосипедом. Края должны быть захвачены для безопасного использования изделия.
- Далее эти заготовки необходимо разместить параллельно друг другу (подготовить к установке ступени).
- Для крепления ступеней можно использовать гвозди, но, как было сказано выше, лучше использовать канейленовые шурупы. Если используется второй вариант, то в заготовках необходимо сделать отверстия для предотвращения растрескивания строительного материала. Когда дамы крепятся к боковым доскам, тщательной шлифовке подвергается вся лестница. Это необходимо для того, чтобы убрать все острые окончания на изделии, соответственно не допустить повреждения кровельного покрытия (особенно это касается мягких кровель).
- Далее для крепления лестницы на крышу делается специальный крюк, который будет заходить с противоположной стороны крыши. Это самый ответственный этап, так как готовый крюк должен будет выдержать нагрузку самой лестницы + человека, который будет проводить кровельные работы. Конструкция крюка аналогична конструкции самой лестницы, только длина его значительно меньше – от 30 см. Следует учитывать, что чем длиннее будет крючок, тем он будет надежнее.
Есть еще один вариант крепления лестницы деревянной к крыше дома — для коня. Для этого монтируются уголки для лестницы (прикручиваются к боковым доскам лестницы). Далее эти уголки с помощью саморезов по металлу прикручиваются к кровельному покрытию. Такой вариант крепления кровельной лестницы считается более надежным и безопасным для кровли.
Главное правило кровельной лестницы
Все крепления лестницы, крюки необходимо периодически проверять на ослабление, декларировать. При возникновении таких ситуаций изделие следует переместить на новое место и надежно закрепить, чтобы исключить возможное травмирование человека при обслуживании, ремонте кровли.
При необходимости проведения кровельных работ часто возникает вопрос, как сделать кровельную лестницу. Существует множество рекомендаций относительно вытяжных и подвесных установок из дерева и алюминия. Для обеспечения максимально комфортного и безопасного монтажа важно придерживаться основных требований и правил. Также необходимо запастись необходимыми инструментами и материалами.
Деревянная лестница
В тему, как сделать лестницу для работы на крыше, потребуются материалы для изготовления:
- Доски 16×2,5 см.
- Брусок 4×4 см.
- Саморезы на 10 см.
- Обрезные доски и брус толщиной 4-6 см.
Основные требования к изготовлению:
- Для предотвращения повреждения кровельной лестницы предусмотрено увеличение ширины борта.
- В ситуации, когда необходимо найти выход, относительно вопроса, как сделать лестницу на крышу своими руками, часто бывает так, что крыша обустроена волнистым материалом. Тогда сторона борта должна иметь кратное расстояние между гребнями волн.
- Например, если зазор между коньками 10 см, расстояние между досками будет соответствовать параметрам 50, 60 или 70 см. Это способствует ровной укладке конструкции без повреждения волны.
- Перекладины для ступеней созданы из бруса, так как на них гораздо удобнее стоять, чем на тонких досках.
Решив сделать лестницу для ремонта кровли, можно руководствоваться двумя мотивами:
- Стопа находится на комфортном расстоянии от перекрытия.
- Зона для ног позволяет при необходимости присесть.
Тонкие ступени быстро вызовут усталость ног и доставят неудобство в других делах.
Чтобы правильно решить дилемму, как сделать лестницу для подъема на крышу, для крепления ступеней необходимо подготовить гвозди на 10 см. Они будут изгибаться с другой стороны, оставляя края в древесине кровоточащими. Крепление ступеней через шурупы менее надежно, особенно при тонком основании.
Если крыша повреждена, необходимо проверить изгибы гвоздей после установки ступеней.
Создание крюка
Затем создается «крючок» — конструкция, позволяющая цеплять лестничную клетку к обшивке крыши. Крюк выдерживает нагрузку от лестницы и пользователя.
Если нужна лестница на крышу, сделать ее невозможно. Для начала следует подготовить толстые доски. Затем их закрепляют гвоздями на 15-20 см. Длина крючка равна 30 см. С увеличением значения обеспечивается повышенная надежность.
Охрана
Часто встречным направлением ставится противовес в виде доски, позволяющей зацепиться за лестницу. Регулировка угла между крюком и основанием лестницы обеспечивается с помощью специальных лопастей или подрезкой крюка под заданным углом. Он может не совпадать с углом установки.
Вооружившись транспортером и уровнем, вы легко справитесь с задачей, как сделать лестницу на крышу дома. При небольшом (20-30º) уклоне ската кровли угол ската близок к 60-70º. Для этого требуется создание крупного крюка или создание на противоположном направлении надежного противохода. В качестве примера можно рассмотреть доску, о которой говорилось выше.
Если длина фундамента недостаточна, ее необходимо увеличить за счет навесного вспомогательного щита.
Не рекомендуется оборудовать лестницу различными крючками для подвешивания инструмента. Одежда цепляется за них, что приводит к потере равновесия. Как вариант, можно использовать специальный строительный пояс.
У многих возникнет вопрос по визуальному отображению конструкции на крыше. Поэтому ниже размещена краткая информация на тему, как сделать чердачную лестницу на видео:
Внимание! Движение по лестнице производится вместе.
Один пользователь садится на скейт, а второй, находясь на земле или на строительном лесу, слегка приподнимает лестницу и сходит с нее в заданном положении.
Создание лестничного марша
Боковые опоры называются сурьмяными. Их сооружают из 2-х брусков (размером 25х60-70мм и т.д.). Бары накладываются друг на друга с широким видом. Их прибивают гвоздями (7-8 см). Шаг через 20-25 см. Ногти забиты с разных сторон. Острые части сгибаются и вставляются в массив.
После создания двух палаток пишутся ступени и вбиваются в наросты. Для этого заранее просверлите зазоры в ступенях. Гвоздей должно быть не менее 3 со всех сторон. Можно заранее подготовить скобы или металлические полосы 1,5-2,0мм.
Второй вариант:
Оба этта создаются за 1 раз путем впиливания елового тренда в сечении 8-10 см вверху. Округ производится. Ступеньки созданы из подобного недостатка приправленных чурками, раздавленными руками. Все острые углы зарублены топором. Коснитесь шагов. Высушенная лестница окрашивается противоскользящим покрытием для наружных работ. Это влияет на увеличение жизни.
Монтаж лестничной клетки
- Монтаж лестничной клетки на подкосе производится на Земле. К изделию прикрепите скобы для фиксации конька. Затем в местах крепления ригеля ставят подпорки, шаг 2 м.
- Измеряется на крыше кровельного комплекта по монтажной длине. Лишний материал отводится, затем собранная конструкция поднимается и крепится к верхним доскам, входящим в конструкцию обрешетки.
Внимание! На Земле также производится сборка лестничного парка для стен.
- Установленные поручни и настенные опоры. Их шаг близок к 2 м. Кронштейны для карниза соединяются с верхними опорами для стен. Следующая лестница размещается в нужном месте и крепится к размещенному на кровле маршу. Для этого требуется 2 кронштейна, а кронштейны для карниза крепятся к опорам на стенах.
- Важно проследить, чтобы нижний марш марша для поверхности стены располагался на высоте близкой 100 см от грунта. Расположение верхней перекладины осуществляется на высоте 10 см от карниза.
- Затем собранные кронштейны крепятся к нижней и верхней части ящика. Устанавливаются уплотнители между кронштейнами и листами для кровли. Через скобки фиксируется переходная перемычка.
- Для расчета высоты конструкции необходимо установить доски на землю в месте, где предусмотрена лестница. После этого осуществляется горизонтальный контроль.
- При определении наклона лестничного марша диапазон выбирают в пределах 30 — 45 гр. При уменьшении угла потребуется много места. Угол определяется количеством и высотой ступенек. Например, можно использовать простое соотношение: при условии, что высота и ширина ступеней 20 см, уклон составит 45 гр. Если ширина 22 см, а высота 19 см.см, уклон формы 40,5 гр.
- При расчете параметров сцены необходимо предусмотреть, чтобы ступни полностью располагались на ступенях, не касаясь ее элементов. Подъем ног не должен быть более 30 см.
Хранение конструкции производится вдоль стен дома. Если его размещение выполнять в подвешенном состоянии на металлическом крючке, это исключит попадание дождя и высыхание на солнце.
Крыша здания – основа безопасного проживания в нем. Защищает жильцов от атмосферных осадков и неблагоприятных погодных условий. Профилактические осмотры, проводимые два раза в год, должны выявить даже малейшие повреждения. Но как попасть на крышу и провести ее, если угол наклона очень большой? Здесь вам понадобится лестница на крышу. О том, как это сделать я расскажу в этой статье.
Так ли уж много кровельная лестница
Кровельную лестницу можно использовать не только для профилактических осмотров, но и применять ее в следующих случаях:
- При необходимости очистки вентиляционных или дымоходных каналов
- С ремонтными работами
- Для очистки поверхности от различного мусора или снега
- Если кровельная поверхность уложена с очень чувствительными к нагрузкам материалами и движения по ним будут отрицательно влиять на их структуру
В подтверждение последнего абзаца могу привести несколько примеров таких изделий. Это современные покрытия из полимеров, уложенные объемным способом и некоторые мембраны. Веса человека достаточно для локального разрушения этих покрытий.
Устанавливая лестницу на свою крышу, всегда стоит внимательно следить за техникой безопасности. Как правило, жители частных домов во время ремонтных работ целиком и полностью рассчитывают на свою удачу и напрочь забывают о технике безопасности. Для большинства из них эти работы плачевны. Если вы не хотите приобретать предохранительные устройства, вы можете полностью одолжить их у друзей или соседей.
Качественная лестница для ремонта кровли должна обладать максимальной устойчивостью и надежностью. Как правильно сделать я расскажу чуть позже, а пока давайте посмотрим на их взгляды.
Типы лестниц
Лестница может быть выполнена практически из любого материала, но ориентиром являются следующие виды:
- Деревянный
- Унсин-металл. Чаще всего выполняется из стали или алюминия
- Металлические комбинированные детали
Все вышеперечисленные виды можно эксплуатировать на любых типах крыш, независимо от их уклона и конфигурации.
Деревянные лестницы собираются из определенного набора пиломатериалов. В него входят две длинные доски, брусочки с необработанными углами, вспомогательные детали. Лестницы такого типа обычно устраиваются поверх кровельного материала. Их фиксация происходит в нескольких точках кровли. Если он монтируется на шифер или металлочерепицу, крепеж лучше располагать в нижней части волны. Для защиты дерева от гниения лучше всего обработать его антисептиками, а затем покрасить лакокрасочными изделиями.
Что касается металлоконструкций, то их возводят из стальных или алюминиевых труб подходящего диаметра. Их фиксация на кровельном коньке происходит с помощью специальных скоб. Эти застежки должны иметь прорезиненные накладки. Лестница производства завода создается из оцинкованного изделия, поверх которого наносится краска. Он действует как защитный слой и наносится распылением. Как правило, такие элементы окрашены в черный, коричневый или белый цвет. Если вы решили заказать лестницу, а не купить ее в готовом виде, то в этом варианте вы можете установить абсолютно другой оттенок.
Сборные лестницы из металла не предусматривают проведение сварочных работ. Они собираются с помощью специальных резьбовых соединений. Для фиксации этих элементов на поверхности крыши применяются специальные изделия или кронштейны.
На сложность конфигурации кровли будет полностью влиять их количество и вид.
Важно: Для крепления металлической лестницы, металлочерепицы расходуется от 2 до 10 скоб, причем 2 из них будут коньковыми. Идентичное количество элементов уйдет на крышу из профнастила с легкой волной.
Сборные конструкции, как правило, состоят из небольшого количества деталей. К ним относятся стеновые и кровельные участки. Благодаря такой конструкции подъем в них можно осуществлять прямо с Земли. Высота пристенной части не должна достигать карниза около 10 сантиметров, что касается удаления от стены, то минимальное значение составляет 20 сантиметров. Устройство лестницы ближе этого расстояния — запрещено.
Участок лестницы, расположенной на крыше, стыкуется со стенами такими же скобами. Их штыри проходят сквозь кровельное покрытие, поэтому эти места нужно обработать влагостойкими герметиками. Если вам не хватает на какое-то расстояние кровельного слива, то вы можете приобрести дополнительные лестничные модули. Соединение деталей происходит болтовым методом.
Важно: В месте перехода стеновой части в кровлю должны быть устроены поручни и соответствующая защита от падения назад.
Нюансы сборки деревянной конструкции
Лестницу на крышу дома вполне можно создать самостоятельно. Прежде чем приступить к самому процессу, давайте рассмотрим некоторые нюансы этого дела.
Для создания качественной и экологичной конструкции вам потребуются следующие материалы:
- Две длинные доски сечением 16х2,5 см
- Некоторые бруски сечением 4х4 сантиметра. Все будет зависеть от расстояния между этими элементами и длины опорных досок
- Гвозди 100 мм
Собирая конструкцию вместе необходимо помнить о некоторых нюансах.
- Доски должны иметь минимальную ширину 16 сантиметров. Если этого параметра недостаточно, то решить вам помогут расчеты по нахождению распределенной нагрузки
- Если у вас плоскость крыши сложена из волнистого материала, то расстояние между опорными досками нужно подбирать по расстоянию между волнами. В конструкции создается такая ширина, чтобы доски располагались на нижних волнах кровельного покрытия
- Брукс, который будет устанавливаться как ступеньки, лучше всего точить. Это позволит более устойчиво чувствовать себя на лестнице. Если вы разместите большое количество ступеней, вам будет очень сложно ездить, при этом вы значительно увеличите массу этой конструкции.
- Обычные гвозди являются крепежом. Их минимальная длина должна составлять 100 миллиметров. В случае прошивки материала острые концы обязательно накапливаются в древесине
- Если вам нужно, чтобы лестница самостоятельно удерживалась на кровельном коньке, необходимо предусмотреть треугольный держатель. Стоит отметить, что для большей устойчивости он должен заходить на противоположную сторону крыши примерно на треть длины конька.
Вспомогательный треугольный держатель изготовлен из того же пиломатериала, что и сама лестница. Нужны толстые доски и длинные гвозди около 15-20 сантиметров.
Лестница на крышу будет совсем простой, достаточно иметь все необходимые инструменты и материалы. Чтобы ступени имели более сильную устойчивость в опорных досках, лучше всего сделать некоторое углубление. Их можно сделать с помощью дрели со специальной круглой насадкой. Благодаря ей можно просверлить доску и создать более красивый дизайн, но не увлекаться отверстиями. Большое количество ослабляет всю конструкцию.
Под созданное углубление лучше всего наткнуть небольшие кусочки бруса. При повреждении основных креплений они дадут дополнительный упор и этот элемент не выйдет из строя в процессе эксплуатации.
Надеюсь, этой информации будет достаточно, чтобы понять, как сделать крышную лестницу.
Процесс сборки металлических лестниц
Лестница для кровли, состоящая из отдельных частей, для безопасности собирается на поверхности кровли, но на Земле. Это позволит выполнять работу в более безопасных условиях, что приведет к скорости ее выполнения. В качестве подготовительных работ необходимо подобрать необходимую длину, и только потом производить сборку.
Затем сборочные работы переходят в сварку. В ходе этого процесса нужно установить крепления для конька и основания. Остальные крепления размещаются с шагом 2 метра.
После выполнения предыдущих пунктов осуществляется строительство конструкций на крыше. Стоит отметить, что рабочие должны быть оснащены ремнями безопасности, проверенными тросами, перчатками и нескользящей обувью.
Приподнятая лестница крепится к верхней доске ящика и остается на ней. Сами рабочие приступают к сборке стеновой части конструкции. Возводится идентично кровельному. Только с некоторым отличием. Вместо кронштейнов привариваются настенные опоры. Их шаг составляет около 2 метров. Поручни монтируются в качестве защиты.
После устройства и крепления этих деталей производят их стыковку. Этот участок должен быть оборудован дополнительной защитой от падения.
Для удобства и скорости монтажа лестницы лучше приобретать легкие, например алюминиевые. Несмотря на то, что выпускаемые изделия имеют защитный слой краски, лучше восстановить и нанести еще один. Стоит понимать, что окисление металлов – сложный процесс. Поэтому используйте крепеж из идентичного материала, иначе ваша конструкция очень скоро покроется ржавчиной, даже если она имеет много защитных слоев.
Ответственные хозяева всегда должны проводить профилактические осмотры своей кровли, а качественная конструкция для подъема позволит это сделать без проблем.
16 различных типов лестниц {коммерческих, промышленных и домашних}
Лестницы являются неотъемлемой частью любой многоэтажной конструкции. На самом деле, лестницы и лестницы существуют почти столько же, сколько и люди. Мы принимаем их как способ перехода с одного уровня на другой без особых размышлений. Однако для любого проекта строительства или реконструкции важно сознательно учитывать тип лестницы, которая будет использоваться.
Сколько существует типов лестниц?
Лестницы могут быть спроектированы в почти бесконечном сочетании различных форм и типов, чтобы наилучшим образом соответствовать пространству, функциям и эстетике вашего проекта. Различные типы архитектуры лестниц обеспечивают разную визуальную привлекательность, а также занимают разное количество места. Некоторые типы лестниц чаще встречаются в жилых домах, в то время как другие чаще встречаются в коммерческих или промышленных условиях.
Дизайн лестницы может варьироваться от простой прямой лестницы с болтовым креплением до величественной раздвоенной или раздельной лестницы, используемой в элегантных домах и зданиях. Даже части лестницы могут различаться в зависимости от функции или стиля. Например, вместо стандартного подступенка (вертикальной части лестницы) можно использовать открытый подступенок, чтобы обеспечить более открытый и просторный вид. Различные типы ступеней лестницы, такие как дерево, стекло, плитка или сталь, могут влиять как на функцию, так и на внешний вид лестницы.
Итог. Тип лестницы и форма лестницы должны соответствовать требованиям к пространству и функции лестницы. Стиль лестницы и проступи зависит от архитектуры и дизайна проекта.
Какие бывают типы лестниц?
У каждого типа лестницы есть свои преимущества и недостатки. Здесь мы обсудим некоторые из наиболее распространенных типов и форм лестниц, чтобы помочь вам выбрать лучший тип лестницы для вашего проекта.
Прямая лестница
Самая простая и распространенная конструкция лестницы — это прямая лестница, которая имеет один линейный марш без изменения направления.
Прямые лестницы/лестницы
Этот классический стиль обычно используется как в жилых, так и в коммерческих лестницах.
Преимущества и недостатки прямой лестницы/лестницы
Плюсы
Из-за простой конструкции прямые лестницы, как правило, проще всего построить. Они не нуждаются в какой-либо специальной поддержке, а также позволяют упростить установку перил и поручней.
Поскольку прямые лестницы просты в изготовлении, они также доступны по цене. Предварительно вырезанные подступенки и сборные металлические лестницы широко доступны, и многие строители используют их для снижения затрат.
Прямые лестницы можно сделать более прозрачными, чем лестницы других типов, за счет использования более тонких ступеней, открытых подступенков и металлических косоуров.
Наконец, по прямой лестнице легче всего подниматься и спускаться или перемещаться по ней.
Минусы
Прямые лестницы имеют простой внешний вид, но их можно сделать более интересными с помощью открытых подступенков, современных материалов и металлических перил.
Этот тип лестницы также занимает больше места.
В то время как некоторые другие типы лестниц создают барьер конфиденциальности между этажами вашего дома или здания, прямые лестницы не обеспечивают эту функцию.
Прямая лестница с промежуточной площадкой
В этой версии прямой лестницы центральная площадка разделяет длинный лестничный пролет. Строительные нормы и правила требуют, чтобы этот тип лестницы использовался, когда высота лестницы должна быть более 12 футов.
Прямая лестница с промежуточной площадкой
Прямая лестница с промежуточной площадкой обычно используется в больших коммерческих зданиях, а не в частных домах. Однако их можно использовать для жилых помещений на открытом воздухе, например, в качестве ступеней с палуб, обеспечивающих доступ к областям внизу.
Прямая лестница с промежуточными преимуществами и недостатками
Плюсы
Этот тип лестницы обладает теми же общими преимуществами, что и прямые лестницы без площадки, включая простоту сборки, простоту и удобство перемещения.
Кроме того, промежуточная площадка служит местом отдыха для тех, кто поднимается и спускается по лестнице.
Минусы
Основным недостатком прямых лестниц с промежуточной площадкой является занимаемая ими площадь.
Прямая лестница с верхней площадкой
Эта версия прямой лестницы имеет площадку в верхней части лестницы, доходящую до пола. С площадкой наверху лестница может идти параллельно полу, что обеспечивает дополнительную гибкость лестничной конструкции.
Прямые лестницы с верхней площадкой
Прямые лестницы с верхней площадкой могут использоваться в коммерческих и жилых зданиях и широко используются для доступа к промышленному оборудованию, антресольных лестниц и лестниц погрузочных площадок.
Прямая лестница с верхней площадкой: преимущества и недостатки
Плюсы
Предоставьте проектировщику возможность расположить лестничный марш параллельно полу или выйти за его пределы.
Минусы
Дополнительная площадка требует дополнительных затрат по сравнению с простой конструкцией прямой лестницы.
Лестница с поворотом на четверть (L-образная лестница)
Еще одна более интересная версия прямого марша — лестница с поворотом на четверть или L-образная лестница. Главной особенностью этой лестницы является поворот на 90 градусов после приземления. Затем лестница продолжается влево или вправо. В то время как площадка обычно находится в середине лестницы, она может быть расположена ближе к одному или другому концу.
Лестницы/лестницы с поворотом на четверть
Лестницы с поворотом на четверть используются как в жилых, так и в коммерческих зданиях. Эти типы лестниц обычно используются, когда опора стены находится только с одной стороны лестницы.
Поворотная лестница/лестница, преимущества и недостатки
Плюсы
Поворотная лестница визуально более привлекательна и интересна, чем прямая лестница.
Занимают меньше места, чем прямые лестницы, и могут использоваться в углу комнаты.
По лестницам с поворотом на четверть легче перемещаться и они безопаснее, чем прямые лестницы. Площадка обеспечивает место для отдыха, а также уменьшает количество ступенек, с которых можно упасть за раз.
Эти лестницы также обеспечивают уединение, поскольку создают визуальный барьер между этажами.
Если лестницы находятся внутри стен, они также могут помочь предотвратить распространение звука между этажами.
Минусы
Лестницы на четверть поворота более сложны и, следовательно, более дороги в строительстве, чем прямые лестницы.
Для этих лестниц требуется опорная конструкция для площадки и поворота, которая часто встраивается в окружающие стены.
Поручни для четвертьоборотных лестниц требуют больше навыков и планирования, чем поручни для прямых лестниц.
Большие предметы трудно перемещать вверх и вниз по лестнице из-за поворота.
Лестница с обратным ходом (U-образная лестница)
Лестница с обратным ходом — это еще одна форма прямых лестниц с поворотом на 180 градусов или U-образной формой на площадке, расположенной между двумя параллельными лестничными пролетами.
Обратные лестницы Применение
Обратные лестницы чаще всего используются в офисных зданиях. Если вы поднимались по лестнице вместо лифта на работе, вы, вероятно, использовали эти U-образные или половинчатые лестницы.
Обратная лестница, преимущества и недостатки
Плюсы
Обратная лестница визуально более интересна, чем прямая лестница.
Они занимают меньше линейного пространства и их легче вписать в архитектурный план.
Обычно большая лестничная площадка между маршами может служить планом отдыха для тех, кто поднимается или спускается по лестнице.
Сборные коммерческие лестницы для обратных лестниц могут помочь сэкономить деньги для коммерческих проектов.
Минусы
Лестницу с поворотом сложнее построить, чем более простую лестницу.
Поворот на 180° может затруднить перемещение крупных предметов вверх и вниз по лестнице.
Лестницы с чередующимися ступенями
На стандартных лестницах каждая ступня обычно использует только половину каждой ступени, выходя и преодолевая неиспользуемую секцию. В лестницах с чередующимися ступенями неиспользуемая половина ступени удаляется, чтобы обеспечить большую глубину ступени.
Лестницы с чередующимися ступенями
Эти компактные лестницы обычно используются в жилых, промышленных и коммерческих помещениях. Они могут обеспечить удобный способ добраться до чердака, подвала, мезонина или другого помещения, куда стандартная лестница не подходит.
Лестницы с чередующимися ступенями преимущества и недостатки
Плюсы
Лестницы с чередующимися ступенями обеспечивают дополнительную безопасность и комфорт для пользователя. Обычно пользователь смотрит в направлении движения при подъеме и спуске по лестнице.
Для наклона лестницы требуется меньшая площадь основания, чем для стандартной лестницы.
Поскольку лестницы с чередующимися ступенями представляют собой прямолинейную конструкцию, по ним легче перемещать длинные предметы вверх и вниз по сравнению с винтовой лестницей.
Поскольку у чередующихся лестниц есть вырезы на каждой ступеньке, это позволяет ступне, не несущей вес, качаться в более расслабленной манере.
В качестве стационарной конструкции лестницы с чередующимися ступенями намного безопаснее любой лестницы или корабельной лестницы.
Поскольку в лестницах с чередующимися ступенями меньше ступеней, они почти всегда дешевле, чем стандартные лестницы.
Минусы
Из-за необычного дизайна и крутизны может потребоваться практика, чтобы научиться подниматься по лестнице с чередующимися ступенями.
Лестницы с чередующимися ступенями не предназначены для использования в качестве главной лестницы, а подходят только для доступа в отдельные помещения, такие как чердак, подвал, крышу или мезонин.
Перекидная лестница
Перекидные лестницы и мосты позволяют преодолевать препятствия и препятствия.
Перекидные лестницы/лестницы
Перекидные лестницы обычно используются в промышленности и идеально подходят для доступа к оборудованию и мезонинам, а также для обеспечения прохода через машины, трубы, механические воздуховоды и другие препятствия. Перекидные лестницы являются хорошим примером конструкции лестницы из стали .
Перекрестная лестница/лестница преимущества и недостатки
Pros
Перекидные лестницы повышают безопасность, помогая предотвратить скольжение, случайные падения и травмы, которые часто случаются вокруг препятствий на уровне земли, для которых должна быть обозначена безопасная точка пересечения.
Большинство перекрестных лестниц разработаны в соответствии со стандартами безопасности OSHA.
Модульная конструкция перекрестной лестницы позволяет легко обеспечить доступ туда, где это необходимо.
Готовые и модульные перекидные лестницы могут быть доставлены быстрее, чем сварные решения.
Минусы
Как и любая лестница, перекидная лестница требует достаточного пространства для установки, чего может не быть на промышленных объектах с ограниченным пространством.
Лестничные башни
Лестничная башня представляет собой четко очерченную вертикальную шахту или башню, содержащую лестницы. Эти башни могут быть самонесущими инженерными конструкциями. Собирается каждый отдельный лестничный блок, а затем создается башня путем штабелирования и скрепления блоков вместе на опорных плитах. Лестничные башни могут состоять из стандартных или чередующихся лестниц.
Применение лестничных башен
Лестничные башни обычно используются в промышленности. Обычно лестничные башни используются для доступа к крыше, резервуару и оборудованию.
Преимущества и недостатки лестничных башен
Плюсы
Модульные, стационарные, соответствующие нормам, лестничные башни экономят время и деньги по сравнению со специально разработанными лестничными башнями.
Лестничные башни намного безопаснее, чем лестницы, так как боковые поручни обеспечивают защиту от падения. Кроме того, рабочие могут более безопасно подниматься по лестнице с инструментами и оборудованием.
Лестничные башни обеспечивают более быстрый доступ, поскольку несколько рабочих могут использовать их одновременно и даже в разных направлениях.
Минусы
Лестничные башни требуют больше места для установки, чем простая вертикальная стационарная лестница.
Ножничные лестницы
Ножничные лестницы состоят из двух разных лестничных маршей, обеспечивающих два отдельных пути подъема или спуска, расположенных в пределах одного ограждения лестничной клетки.
Применение ножничных лестниц
Ножничные лестницы особенно эффективны в небольших зданиях, требующих двух вертикальных выходов, например, в жилых многоквартирных домах. Они также распространены в высотных коммерческих зданиях.
Преимущества и недостатки лестницы с ножницами
Плюсы
Лестница с ножницами экономит место и снижает затраты на строительство второго ограждения лестницы.
Кроме того, с помощью ножничных лестниц можно создать поразительный визуальный эффект, располагая строительные материалы с различной степенью непрозрачности, отражающей способности и текстуры.
Минусы
Лестницы с ножницами больше не считаются соответствующими стандартам безопасности, предусматривающими наличие двух выходов в случае пожара. Поскольку обе лестницы расположены в одном и том же ограждении, огонь из одной открытой двери может быстро повредить обе лестницы, которые могут быть единственным средством выхода с верхних этажей здания.
Поскольку большая часть тепла, выделяемого при пожаре, имеет тенденцию перемещаться вверх, использование ножничных лестниц считается значительным риском пожара и безопасности жизни людей в многоэтажном здании.
Забежные лестницы
Забежные лестницы аналогичны четвертьоборотным или Г-образным лестницам. Однако вместо плоской площадки, где делается поворот, забежные лестницы сплошные с пирогообразными или треугольными ступенями на угловом переходе.
Забежные лестницы
Забежные лестницы обычно используются в качестве второго ряда лестниц в старых домах. Тем не менее, этот стиль становится все более популярным в современных домах из-за увеличения количества небольших и более экологичных домов.
Преимущества и недостатки винтовой лестницы
Плюсы
Основное преимущество винтовой лестницы заключается в том, что она занимает меньше места, чем лестницы многих других типов.
Забежные лестницы также имеют большую визуальную привлекательность, чем лестницы других более простых конструкций, создавая более плавный переход между этажами, чем лестницы других типов.
Минусы
Из-за отсутствия площадки и клиновидной формы лестницы в повороте по забежным лестницам может быть сложнее ориентироваться.
Установка перил также может быть затруднена для винтовых лестниц.
Как и в случае с четвертьоборотными лестницами, для данной конструкции обычно требуется центральная опорная конструкция.
Лестница (судовая лестница)
Лестница или корабельная лестница — очень крутая лестница. Лестничные лестницы, используемые для тесных помещений и небольших домов, очень компактны. Лестничные лестницы могут быть построены в разных стилях, от буквально похожих на лестницу до более дизайнерских версий.
Применение лестниц-лестниц
Лестницы-лестницы можно использовать в различных помещениях, включая библиотеки, чердаки и доки. Владельцы небольших домов, которым необходимо максимально сэкономить пространство, могут использовать лестничные лестницы.
Преимущества и недостатки лестницы-лестницы
Плюсы
Лестница-лестница может быть эффективным способом перехода с одного уровня на другой.
Лестничные лестницы благодаря своей простой конструкции очень экономичны.
Некоторые лестницы могут иметь такие приспособления, как колеса, которые позволяют убрать их с пути, когда они не используются.
Минусы
Из-за своей крутизны строительные нормы и правила не позволяют использовать корабельные лестницы в качестве основного средства доступа к зданию.
Лестничные лестницы обычно имеют более высокие ступени и более короткие проступи, чем лестницы других типов, и являются наиболее сложными и менее безопасными для навигации, чем лестницы других типов, особенно при спуске по лестнице.
Изогнутые лестницы
Изогнутая лестница не имеет площадки, а представляет собой непрерывный набор ступеней, которые следуют за изгибом перил. Изогнутые лестницы не образуют круг или спираль.
Изогнутые лестницы
Изогнутые лестницы чаще всего используются в жилых или коммерческих зданиях или рядом с ними, чтобы подчеркнуть архитектуру.
Преимущества и недостатки изогнутой лестницы
Плюсы
Изогнутые лестницы элегантны и часто считаются традиционными. Тем не менее, они также могут быть использованы с более современным дизайном.
Если радиус лестницы достаточно большой, по ней очень легко перемещаться.
Минусы
Изогнутые лестницы очень сложны в изготовлении из-за большого количества деталей и часто представляют собой блестящее достижение для строителя лестниц. Даже построить перила сложно из-за кривизны.
Из-за сложности изготовления изогнутые лестницы также являются одними из самых дорогих видов лестниц.
Круглые лестницы
Если смотреть сверху, кажется, что круглые звезды следуют по окружности с одним центром кривизны и большим радиусом. В то время как круглые лестницы действительно идут по кругу, а ступени сужены, они больше похожи на обычные лестницы, чем на винтовые, потому что кривая более расслаблена.
Круглые лестницы
Круглые лестницы могут использоваться как в жилых, так и в коммерческих зданиях и обычно предназначены для оформления интерьера.
Преимущества и недостатки круговых лестниц
Плюсы
Круглые лестницы изящны и могут использоваться для создания архитектурного фокуса.
По ступеням круговой лестницы перемещаться гораздо проще, чем по винтовой лестнице.
Минусы
Круглые лестницы требуют больше открытого пространства и обходятся дороже, чем лестницы других типов.
Круговые лестницы одни из самых дорогих как по материалам, так и по работе.
Парящие лестницы (консольные лестницы)
Прямую лестницу можно сделать более интересной, создав парящую или консольную лестницу с ступенями и без подступенков. Часто ступени лестниц крепят к стене, чтобы опорная конструкция не была заметна. В других случаях для подступенков можно использовать стекло или оргстекло, чтобы создать плавающий вид.
Плавающие лестницы
Плавающие лестницы можно использовать как в жилых, так и в коммерческих зданиях, чтобы придать им современный вид и ощущение открытости.
Преимущества и недостатки плавающей лестницы
Плюсы
В отличие от обычных прямых лестниц плавающие лестницы придают помещению больше визуального интереса и простора.
Стрингер обычно располагается сбоку или прячется в стене, что обеспечивает больше пространства над головой.
Минусы
Плавающие лестницы представляют опасность для травм из-за пустого пространства под лестницей и между ней.
Консольные лестницы могут быть особенно небезопасны для пожилых людей и детей, особенно если на них нет перил.
Винтовые лестницы
Винтовые лестницы обычно имеют очень компактную конструкцию. Настоящие винтовые лестницы имеют одну центральную стойку, к которой крепятся все ступени.
Применение винтовых лестниц
Винтовые лестницы обычно используются в небольших помещениях, таких как пляжные домики, городские лофты или другие небольшие жилые дома. Винтовые лестницы также используются в замкнутых пространствах промышленных помещений для доступа оборудования и антресолей.
Преимущества и недостатки винтовых лестниц
Плюсы
Основным преимуществом винтовых лестниц является их компактность.
Винтовые лестницы могут быть визуально привлекательными благодаря множеству различных вариантов перил, которые могут повлиять на общий вид лестницы.
Поскольку центральная стойка и площадка обеспечивают большую часть структурной поддержки лестницы, установка обычно проще, чем лестницы других типов.
Минусы
По узким клиновидным ступеням винтовых лестниц перемещаться труднее, чем по лестницам других типов.
Винтовой лестницей может пользоваться только один человек.
Перемещение крупногабаритных предметов вверх и вниз по винтовой лестнице может быть чрезвычайно затруднено.
Многие городские и муниципальные строительные нормы и правила не позволяют использовать винтовые лестницы в качестве основного доступа на второй этаж жилого дома.
Лестница с раздвоением (раздельная лестница)
Лестница с раздвоением или раздвоением — дедушка всех стилей лестниц. Одна большая и широкая лестница ведет к просторной площадке с двумя более узкими пролетами, отходящими вправо и влево.
Раздвоенные лестницы
Раздвоенные лестницы обычно используются на входе в очень высококлассный и просторный дом. Они также были культовой особенностью корабля «Титаник».
Преимущества и недостатки раздвоенной лестницы
Плюсы
Раздельная лестница представляет собой парадный вход, который мгновенно производит визуальное впечатление.
Конструкция раздельной лестницы занимает минимум площади.
Раздельные лестницы удобны тем, что создают точки уединения между верхними этажами с разными комнатами.
Большая площадка позволяет альпинисту отдохнуть, делая восхождение более комфортным.
Минусы
Раздельные лестницы требуют большей архитектурной поддержки во время строительства.
Кроме того, они очень дороги в строительстве, в отличие от других типов лестниц.
Заключение
Когда вы думаете о количестве различных типов дизайна лестниц, а также о разнообразии материалов, которые могут использоваться для ступеней, подступенков и перил, возможности практически безграничны. Одним из наиболее важных факторов, которые следует учитывать при выборе стиля лестницы, является необходимое пространство. Функция, стоимость и визуальная привлекательность лестницы также должны быть приняты во внимание при выборе идеального дизайна лестницы для вашего проекта.
Часто задаваемые вопросы
Как называются круглые лестницы?
Круглые лестницы в зависимости от конструкции лестницы называются круговыми или винтовыми. Круговые лестницы следуют по окружности с одним центром кривизны и большим радиусом. Настоящие винтовые лестницы имеют одну центральную стойку, к которой крепятся все ступени.
Какие лестницы занимают меньше всего места?
Типы лестниц, которые занимают меньше всего места, — это корабельные лестницы, винтовые лестницы и лестницы с чередующимися ступенями. Все эти лестницы имеют компактную конструкцию для ограниченного пространства.
Какие существуют типы лестниц?
Различные типы лестниц почти бесконечны. Наиболее распространенными типами лестниц являются прямые лестницы, круговые лестницы, винтовые лестницы, обратные лестницы, забежные лестницы, раздельные лестницы и лестницы с промежуточными площадками.
Готовы сделать следующий шаг? |
13: Глава 13. Добавление/редактирование лестниц, перил и крыши
- Последнее обновление
- Сохранить как PDF
- Идентификатор страницы
- 13192
- Ёнён Чо
- Университет штата Айова
Цели занятия
По завершении этого занятия учащиеся смогут:
(CO 1) Добавить/редактировать лестницу – три типа лестниц
(CO 2) Добавить/редактировать перила
(CO 3) Добавить/редактировать крышу
Основные моменты занятия
В конце занятия учащиеся могут график ниже.
Содержание лекций
(CO 1) Добавить/редактировать лестницу – три типа лестницЭлемент YouTube был исключен из этой версии текста. Вы можете просмотреть его онлайн здесь: https://iastate.pressbooks.pub/visualgraphiccomm/?p=98
- Revit предоставляет различные типы лестниц, которые можно изменить.
- Лестница Revit автоматически рассчитывает количество лестничных маршей, автоматически создавая площадки, опоры и даже поручни.
- В этом учебном пособии инструктор продемонстрирует четыре типа лестниц — прямую лестницу, два марша (лестница с обратным ходом), спиральную и пользовательскую с эскизом в другом файле Revit только для справки.
- Для дома Имсов ученикам понадобится только винтовая лестница.
- Для получения дополнительной информации о лестницах Revit посетите эту страницу
Для создания прямой лестницы
Учитывайте общий размер лестницы и создайте стены для лестницы, прежде чем создавать лестницу в Revit. Если это открытая лестница, используйте опорную плоскость в качестве ориентира.
- [ШАГ 1] Откройте виды плана этажа (например, вид плана этажа 1 и вид плана этажа 2) и 3D-вид или вид в разрезе с видом в перспективе, чтобы увидеть высоту и общую форму лестницы. И вид меняется на вид Window Tile (WT)
- [ШАГ 2] Нарисуйте линию детализации (DL) для контуров лестницы. Вы можете включить чертеж САПР, который вы уже импортировали.
- [ШАГ 3] Нажмите [ЛЕСТНИЦА] на вкладке [АРХИТЕКТУРА] на панели [СТРОЙКА]
- [ШАГ 4] Выберите [ПРЯМОЙ] из [ИЗМЕНИТЬ/СОЗДАТЬ ЛЕСТНИЦУ] на панели [КОМПОНЕНТ]
- [ШАГ 5] Выберите центральную точку для начальной точки лестницы на виде в плане, затем Revit автоматически рассчитает и покажет, сколько ступенек необходимо для достижения следующего этажа. Затем щелкните конечную точку текущего вида, чтобы завершить
- [ШАГ 6] Затем предварительный просмотр будет отображаться во всех представлениях. Если все в порядке, нажмите зеленую галочку, чтобы закончить. Если необходимо изменить типы семейства, щелкните тип семейства на палитре [СВОЙСТВА] и выберите нужное семейство. Если у вас нет нужного семейства для лестницы, сначала загрузите семейство
- [ШАГ 7] Если необходимо изменить ширину лестничного марша, щелкните марш, затем измените ширину, регулируя стрелки.
Если высота подступенка лестницы и/или глубина проступи изменились, щелкните [РЕДАКТИРОВАТЬ ТИП] и измените свойства типа. Не забывайте, если вы измените свойства типа, изменятся все типы. Чтобы этого не произошло, пожалуйста, [ДУБЛИРУЙТЕ] и редактируйте.
- [ШАГ 8] Нажмите [ЗЕЛЕНУЮ ФАЛОЧКУ] для завершения
- [ШАГ 9] Удалите линии детализации или справочные планы, которые вы использовали для лестницы
- [ШАГ 10] Если вы обнаружили ошибки на своей лестнице, нажмите [РЕДАКТИРОВАТЬ ЛЕСТНИЦЫ], чтобы исправить ошибку .
Для создания двухмаршевой лестницы (лестницы с обратным ходом)
- [ШАГ 1] Открытые виды в плане (например, вид в плане этажа 1 и вид в плане этажа 2) и 3D-вид или вид в разрезе с перспективой чтобы увидеть высоту и общую форму лестницы. И вид меняется на вид Window Tile (WT)
- [ШАГ 2] Нарисуйте линию детализации (DL) для контуров лестницы. Вы можете включить уже импортированный чертеж САПР.
- [ШАГ 3] Нажмите [ЛЕСТНИЦА] на вкладке [АРХИТЕКТУРА] на панели [СТРОЙКА]
- [ШАГ 4] Выберите [ПРЯМОЙ] из [ИЗМЕНИТЬ/СОЗДАТЬ ЛЕСТНИЦУ] на панели [КОМПОНЕНТ]
- [ШАГ 5] Выберите центральную точку для начальной точки лестницы на виде в плане, затем Revit автоматически рассчитает и покажет, сколько ступенек необходимо для достижения следующего этажа. Затем щелкните вторую точку на текущем виде, чтобы создать точку начала приземления 9.0204 Затем щелкните третью точку на текущем виде, чтобы создать начальную точку второй лестницы.
Затем щелкните конечную точку на текущем виде, чтобы закончить
- [ШАГ 6] Затем предварительный просмотр будет отображаться во всех представлениях. Если все в порядке, нажмите зеленую галочку, чтобы закончить. Если необходимо изменить типы семейства, щелкните тип семейства на палитре [Свойства] и выберите нужное семейство. Если у вас нет нужного семейства для лестницы, сначала загрузите семейство
- [ШАГ 7] Если необходимо изменить ширину лестничного марша, щелкните марш, а затем измените ширину с помощью стрелок
- [ШАГ 8] Нажмите [ЗЕЛЕНАЯ ФАЛОЧКА] для завершения
- [ШАГ 9] Удалите линии детализации или справочные планы, которые вы использовали для лестницы
Для создания винтовой лестницы
- [ШАГ 1] Откройте виды в плане (например, вид в плане уровня 1 и вид в плане этажа 2) и 3D-вид или вид в разрезе с видом в перспективе, чтобы увидеть высоту и общий вид форма лестницы. И вид меняется на вид Window Tile (WT)
- [ШАГ 2] Нарисуйте линию детализации (DL) для контуров лестницы. Вы можете включить уже импортированный чертеж САПР.
- [ШАГ 3] Нажмите [ЛЕСТНИЦА] на вкладке [АРХИТЕКТУРА] на панели [СТРОЙКА]
- [ШАГ 4] Выберите [ПОЛНАЯ СПИРАЛЬНАЯ СТУПЕНЬ] из [ИЗМЕНИТЬ/СОЗДАТЬ ЛЕСТНИЦУ] на панели [КОМПОНЕНТ]
- [ШАГ 5] Выберите центральную точку начальной точки лестницы на виде в плане, затем Revit автоматически рассчитает и покажет, сколько ступеней необходимо для достижения следующего этажа. Затем щелкните центральную точку начала марша на текущем виде, чтобы создать лестницу.
- [ШАГ 6] Затем предварительный просмотр будет отображаться во всех представлениях. Если все в порядке, нажмите зеленую галочку, чтобы закончить. Если необходимо изменить типы семейства, щелкните тип семейства на палитре [СВОЙСТВА] и выберите нужное семейство. Если у вас нет нужного семейства для лестницы, сначала загрузите семейство
- [ШАГ 7] Если необходимо изменить ширину лестничного марша, щелкните марш, затем измените ширину, регулируя стрелки
- [ШАГ 8] Нажмите [ЗЕЛЕНУЮ ФАЛОЧКУ] для завершения
- [ШАГ 9] Удалите линии детализации или опорные планы, которые использовались для лестницы
Завершите лестницу для проекта дома Имса с помощью инструмента [ПОЛНАЯ СПИРАЛЬНАЯ СТУПЕНЬ]. Может потребоваться некоторая корректировка из-за структуры и формы. Пожалуйста, поэкспериментируйте с лестницей.
Для создания пользовательской лестницы
- [ШАГ 1] Откройте виды в плане (например, вид в плане уровня 1 и вид в плане этажа 2) и 3D-вид или вид в разрезе с видом в перспективе, чтобы увидеть высоту и Общий вид лестницы. И вид меняется на вид Window Tile (WT)
- [ШАГ 2] Начертить [ГРАНИЦУ]
- [ШАГ 3] Вытягивание [СТОЯК]
- [ШАГ 4] Нарисуйте [ПУТЬ ЛЕСТНИЦЫ]
- [ШАГ 5] Нажмите [ЗЕЛЕНУЮ ФАЛОЧКУ] для завершения
- [ШАГ 6] При необходимости нажмите [Перевернуть] в направлении лестницы
- [ШАГ 7] Нажмите [ЗЕЛЕНАЯ ФАЛОЧКА], чтобы завершить работу инструмента
Autodesk предоставляет образцы лестниц и перил. Пожалуйста, загрузите образцы, нажав на эту страницу, и скопируйте и вставьте то, что вы хотите использовать в своем проекте. Этот процесс загрузит файлы семейства в ваш файл Revit 9. 0005
(CO 2) Добавить/редактировать перила
Элемент YouTube был исключен из этой версии текста. Вы можете просмотреть его онлайн здесь: https://iastate.pressbooks.pub/visualgraphiccomm/?p=98
Как правило, перила создаются автоматически при изготовлении лестницы
Для получения дополнительной информации о перилах, пожалуйста, прочитайте эту страницу
Однако во многих случаях ваши перила нуждаются в модификации.
Для удлинения перил
- [ШАГ 1] нажмите на перила
- [ШАГ 2] нажмите [РЕДАКТИРОВАТЬ ПУТЬ]
- [ШАГ 3] изменить/добавить путь
Для редактирования поручней
- [ШАГ 1] Если необходимо изменить путь поручней, вы можете выбрать поручни, только нажав клавишу [TAB]
- [ШАГ 2] нажмите [РЕД. НАПРАВЛ.]
- [ШАГ 3] нажмите [РЕДАКТИРОВАТЬ ПУТЬ], лучше работать в разрезе или в 3D-виде
Чтобы изменить тип поручня, измените тип семейства на палитре [СВОЙСТВА]
Чтобы создать путь без лестницы
- [ШАГ 1] Щелкните [ПЕРИЛА]
- [ШАГ 2] Щелкните [ПУТЬ ЭСКИЗА]
- [ШАГ 3] Нарисуйте траекторию с помощью инструмента рисования на виде в плане
- [ШАГ 4] Нажмите [ЗЕЛЕНУЮ ФАЛОЧКУ] для завершения
(CO 3) Добавить/Редактировать крышу
Элемент YouTube был исключен из этой версии текста. Вы можете просмотреть его онлайн здесь: https://iastate.pressbooks.pub/visualgraphiccomm/?p=98
В этом уроке я продемонстрирую два типа крыш; одна из них — крыша дома Имса — плоская крыша и типичная крыша жилого дома — вальмовая крыша
В учебном пособии по Revit представлено десять моделей стандартной формы крыши. Посмотрите это руководство для других своих проектов
10 Распространенные формы крыш, смоделированные в Revit. Учебное пособие
. Учебные пособия Autodesk по крышам можно найти по этой ссылке
. Если вы хотите создавать сложные формы крыш в Revit, посмотрите это видео на YouTube
3 Сложные формы крыши в Revit
Для проекта Eames House вы создадите две модели: крышу наверху металлического настила и край крыши.
Добавьте плоскую крышу
- [ШАГ 1] В Диспетчере проектов перейдите к плану Крыши.
- [ШАГ 2] В свойствах, ничего не выбирая, установите для подложки уровень 2.
- [ШАГ 3] На вкладке «Архитектура» щелкните маленькую стрелку на крыше] > щелкните [КРЫША ПО ОТПЕЧАТКУ]
- [ШАГ 4] Используйте инструмент «Рисование», чтобы создать границу.
- Убедитесь, что вы выбрали «Базовая крыша» — «Общая» — 9 дюймов > Дубликат — 3».
- Уровень основания — Крыша
- Смещение основания от уровня — 0’ 0».
- Снять отметку — определяет уклон
- Смещение — 0’ 0».
- [ШАГ 5] Когда линия границы будет готова, щелкните зеленую галочку
- [ШАГ 6] Ваша крыша будет над металлическим настилом; можно переместить крышу над металлическим настилом
- [ШАГ 7] Вы можете добавить точку/линию уклона водостока, нажмите [ДОБАВИТЬ ТОЧКУ] и щелкните точку на крыше и измените высоту.
Чтобы создать водосточный желоб
- [ШАГ 1] На вкладке «Архитектура» щелкните маленькую стрелку на крыше] > щелкните [КРЫША: ЖЕЛОБ]
- [ШАГ 2] По умолчанию будет желоб — скос 5 x 5 дюймов. Мы изменим на 6”x 6”.
- [ШАГ 3] Щелкните [ТИП РЕДАКТИРОВАНИЯ] > [ДУБЛИРОВАТЬ] > измените имя [000_Gutter — Bevel 6″ x 6″] > щелкните [OK]
- [ШАГ 4] Нажмите Профиль желоба — скос: 5”x5” на профиле
- [ШАГ 5] Измените на 6” x 6” > Нажмите [OK]
- [ШАГ 6] В виде ISO щелкните верхние края крыши
- [ШАГ 7] Для завершения нажмите клавишу [ESC]
Добавьте вальмовую крышу (комбинированную)
- [ШАГ 1] В Диспетчере проектов перейдите к плану Крыши.
- [ШАГ 2] В свойствах, не выбирая ничего, установите для подложки уровень 2 или уровень 1.
- [ШАГ 3] На вкладке «Архитектура» щелкните маленькую стрелку на крыше] > щелкните [КРЫША ПО ОТПЕЧАТКУ]
- [ШАГ 4] Используйте инструмент «Рисование», чтобы создать границу.
- Убедитесь, что вы выбрали «Базовая крыша» — «Общая» — 9 дюймов > Дубликат — 3».
- Уровень основания — Крыша
- Смещение основания от уровня — 0’ 0».
- Проверка — определяет уклон
- Уклон — 9 дюймов/12 дюймов.
- Смещение – 1 фут 6 дюймов.
- [ШАГ 5] Выберите 3 линии без уклона, снимите флажок [ОПРЕДЕЛЯЕТ НАКЛОН]
- [ШАГ 6] Нажмите [ЗЕЛЕНУЮ ФАЛОЧКУ], когда закончите
- [ШАГ 7] На вкладке «Архитектура» щелкните маленькую стрелку на крыше > щелкните [КРЫША ПО РАСШИРЕНИЮ]
- [ШАГ 8] Revit попросит вас выбрать план работ > Выберите [ВЫБЕРИТЕ ПЛОСКОСТЬ] > Выберите грань стены, где будет начинаться профиль крыши
- [ШАГ 9] Revit попросит вас выбрать опорный уровень и смещение крыши > нажмите [OK]
- [ШАГ 10] Нарисуйте непрерывную открытую линию крыши на виде спереди
- [ШАГ 11] Нажмите зеленую галочку, когда закончите
- [ШАГ 12] На виде в плане вы отрегулируете глубину крыши
- [ШАГ 13] Чтобы починить разделенную крышу, вы можете использовать [СОЕДИНИТЬ/ОТСОЕДИНИТЬ КРЫШУ] на вкладке «Изменить»
- [ШАГ 14] Сначала щелкните профиль, а затем щелкните грань, где профиль будет соприкасаться
- [ШАГ 15] Чтобы довести всю стену до крыши, выберите все стены
- [ШАГ 16] Щелкните [ПРИСОЕДИНИТЬ ВЕРХ/ОСНОВАНИЕ]
- [ШАГ 17] Нажмите на крышу, вы можете получить предупреждение, но это нормально.
СОХРАНИТЕ файл перед закрытием приложения.
Сохраните резервную копию в другом месте (например, в облачной папке)
Ссылки
Autodesk.Help. (2020, 10 сентября). Лестница. Получено 22 октября 2020 г. с https://knowledge.autodesk.com/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2019/ENU/Revit-Model/files/GUID-B1B305DF-8DBE-44A7. -A7C6-16B70A3B580E-htm.html
Autodesk.Справка. (2018, 26 сентября). Образцы файлов лестниц и перил Revit. Получено 22 октября 2020 г. с https://knowledge.autodesk.com/support/revit-products/getting-started/caas/CloudHelp/cloudhelp/2018/ENU/Revit-GetStarted/files/GUID-899499DB-C96A-4C66. -8500-0CC4E3FD62B1-htm.html
Autodesk.Help. (2020, 10 сентября). Перила. Получено 22 октября 2020 г. с https://knowledge.autodesk.com/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2019/ENU/Revit-Model/files/GUID-447460EC-DAC6-481B. -8F0A-1AED56D51D48-htm.html
Балканский Архитектор.
