      Как сделать многощипцовую крышу: Многощипцовая крыша своими руками — как построить +схемы

      Содержание

      Многощипцовая крыша своими руками — как построить +схемы

      Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

      Чаще всего многощипцовую крышу делают в нескольких случаях:

      • изначально;
      • в процессе пристройки помещений;
      • для монтажа бокового освещения на мансарде;
      • в зданиях со сложной планировкой и множеством комнат.

      Содержание

      1. Особенности
      2. Обозначения основных конструктивных элементов
      3. Установка стропильного каркаса
      4. Монтаж ендовы
      5. Устройство обрешетки, утепления и монтаж кровли
      6. Видео
      7. Фото
      8. Схемы

      Особенности

      Схема стропильной системы

      Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

      Достоинства конструкции:

      • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
      • кровля имеет оригинальный и привлекательный вид;
      • конструкция отличается надежностью и долговечностью;
      • появляется свободное пространство для дополнительной комнаты или чердака;
      • на крутых скатах не задерживается снежный покров.

      Недостатки:

      • сложная конструкция, требующая грамотных расчетов и монтажа;
      • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
      • высокая нагрузка на ендову, возникающая из-за снега;
      • необходимость качественной гидроизоляции внутренних стыков.

      Обозначения основных конструктивных элементов

      Устройство кровли

      Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

      Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

      Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

      Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

      Стропила – наслонные, висячие и диагональные.

      Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

      Установка стропильного каркаса

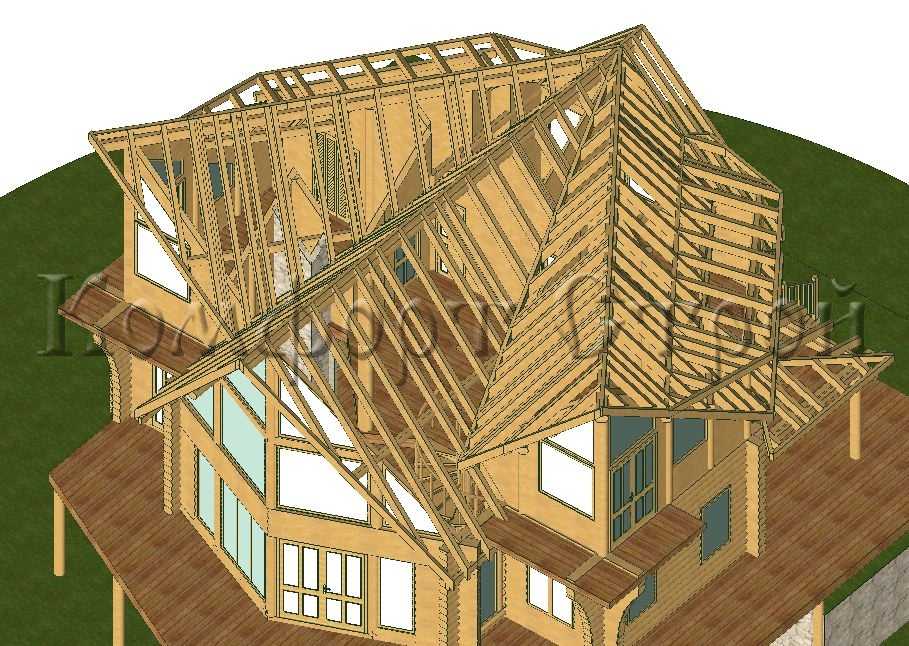

      Стропильная система крыши

      Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

      В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

      Вид стропильной системы сверху

      Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

      Монтаж ендовы

      После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

      Устройство обрешетки, утепления и монтаж кровли

      Устройство кровельного пирога

      Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

      Монтаж кровли многощипцовой крыши закончен

      Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

      Видео

      Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

      Фото

      Многощипцовая крыша

      Красивая многощипцовая крыша

      Многощипцовая крыша из гибкой черепицы

      Из металлочерепицы

      Многощипцовая крыша на деревянном доме

      Для загородного дома

      Многощипцовая крыша с мансардой

      Простая конструкция

      Сложная конструкция

      Схемы

      Чертеж многощипцовой крыши

      Создание каркаса

      Каркас окна на многощипцовой крыше

      Конструкция крыши

      Стропильная система многощипцовой крыши

      Главные узлы конструкции





      Помогла ли вам статья?

      Многощипцовая крыша: устройство шаг за шагом

      Сегодня нередко жилые дома строятся достаточно сложной формы, чтобы быть привлекательными для покупателя и выигрышно смотреться на фоне однотипных других. Архитекторы стараются уйти от шаблонов и порадовать покупателей необычной концепцией, заумными конструкциями и футуристическими реализациями. В противном случае дом идеальной геометрической формы будет напоминать типичные квартиры многоэтажных домов советских времен или жуткие однообразные постройки по типу «Вивариума». А ведь рынок недвижимости достаточно конкурентный, чтобы проигрывать из-за серости и непритязательности. Посмотрите видеобозоры особняков известных людей и звезд – там всегда есть чему удивляться!

      И особенно пришлась по душе многим именно многощипцовая крыша – комбинация нескольких двускатных. Здесь отдельные крыши как бы врезаны друг в друга под прямым углом, и такую конструкцию уж точно не назвать банальной. Но стоит ли соглашаться на такой проект, в чем его преимущества, подводные камни? Давайте разберемся!

      Итак, логично, что многощипцовая крыша зачастую венчает дома сложной конфигурации. Она придает особую выразительность внешнему виду дома и в классическом варианте выглядит так:

      Впечатляюще, не правда ли? Но архитекторы неспроста неспроста называют крышу пятым фасадом. И в строительстве крайне важно выдержать баланс между функциональностью и эстетическими предпочтениями. Ведь дизайнерские решения бывают достаточно сложными, а в итоге стропильная система получает немало стыков и внутренних ендов. А это уже грозит целым рядом проблем при строительстве и эксплуатации.

      Давайте остановимся на этом моменте подробнее. Это важно! Испокон веков домостроители знали, что чем проще крыша в архитектурном плане, тем она надежнее и долговечнее. Вот почему, по идее, правильно стремиться к тому, чтобы уменьшить количество ендов и перепадов коньков. С другой стороны, крестообразные, Г-образные и другие подобные виды крыши с несколькими щипцами не только красиво выглядят, но и позволяют построить такой дом, какой будет наиболее комфортным, светлым и функционально продуманным.

      Второй момент – практичный. Дом в виде букв «Г», «П» или креста позволяет выгодно развернуться к соседям «спиной», а к солнцу и красивому участку – «лицом». Ведь, если хорошо продумать план постройки, можно максимально заманить солнечные лучи во все жилые комнаты, сделать удачную планировку внутри и, если нужно, отделить целое крыло для ворчливого родственника либо творческой натуры, которые так любят тишину.

      Да, в таком случае дом теряет компактность, зато становится более продуманным и уютным.

      Также нередко к дому пристраивают еще одну комнату или веранду, и тогда дополнительную щипцовую крышу в прямом смысле встраивают в существующую. Ее стропильная система так же претерпевает изменения, но благодаря этому решается не менее важный жилищный вопрос.

      Однозначно проект многощипцовой крыши нужно создавать только при помощи современных компьютерных программ. В них подробно рассчитывается нагрузка самого кровельного покрытия и материалов стропильной системы, прочность стен и возможности фундамента. Выдержит ли сам дом? В проекте важно прорисовать каждую деталь и продумать узлы соединения стропил, выполнить нужные расчеты. Всего этого уже не получится сделать в процессе!

      Немного о терминах. Многощипцовая крыша называется полноценной, если она основана на стенах здания, и они же выступают в качестве фронтонов. А неполной такую крышу называют, если фронтон служит неотъемлемой частью уже крыши, а не стен, и его сооружали в процессе монтажа кровли из таких же материалов, что и ее.

      Конечно же, в плане практичности и надежности более предпочтительна именно полноценная многощипцовая крыша. Здание с ней может иметь несколько этажей, но обычно загородные дома возводят одноэтажными с мансардой. Также на таких скатах без проблем устанавливают мансардные окна. В итоге под такой крышей помещается сразу несколько отличных кабинетов и спален. Вот с таким шикарным видом из окна, к примеру, чего совершенно нельзя достичь в случае с классической двускатной или вальмовой моделью:

      Порой и вовсе обходятся без мансард, использовав необычные изгибы крыши как потолок жилых помещений второго этажа:

      К слову, есть такой вид многощипцовой крыши, у которой на самом деле идет один большой щипец, только визуально разбитый на два или больше:

      Еще один эффектный подобный вариант – крыша с каскадными фронтонами:

      Эти примеры тоже относятся к разряду многощипцовых крыш, но их проект уже более затейливый и здесь могут вообще отсутствовать ендовы.

      Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.

      И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:

      Неплохой пример из жизни:

      Давайте теперь перейдем к практике. Сооружение многощипцовой крыши предполагает изготовление таких элементов: обрешетки, стропил, ендовы, наклонных и горизонтальных ребер, конька и свесов. Рассмотрим подробнее их место в этой стропильной системе и каких правил обязательно нужно придерживаться.

      Этап I. Сложности проектирования и расчет нагрузок

      Сама стропильная система многощипцовой крыши действительно сложна, из-за чего за нее обычно берется далеко не каждый кровельщик. Вот почему прежде всего при строительстве такого дома необходимо иметь полноценный заверенный проект. И от него нельзя будет поступать ни на один см! Здесь нет места импровизации и смекалки, и особенно попыток сэкономить на материале уже в процессе.

      В общей сложности многощипцовую крышу строят на домах с таким общим планом:

      В специальной программе для этой цели рисуют план стен, отступая от их края на 50 см, чтобы изобразить свес крыши и показать внешний периметр крыша. На иллюстрации выше такой прогон изображен как ab, а прогонная ось на пристройках – cd. Именно там, где соединяются углы смыкания основной крыши с пристройками получается линия ендовы – внутренней угол пересечения крыши, и именно в этих местах устанавливают накосные стропильные ноги.

      При этом скаты одного уклона могут быть одинаковыми, если ширина пристройки равна ширине главного помещения. Если же прогоны cd с одной со стороны точки укороченные, это изменит линию индукции. Ее располагают под углом 45 градусов и при этом конек пристройки уже оказывается ниже конька.

      Самый сложный момент в проектировании – правильно распределить нагрузки от несущих стропил к мауэрлату, от балок – к стенам дома. Это будет гарантией устойчивости всей кровельной конструкции. При этом важно помнить, что следует учитывать также внезапные сильные ветра и стихии, т.е. в случае с многощипцовой крышей в стропильную систему следует закладывать больше прочности, чем нужно, на 5%. Далее, от того, какие постоянные и переменные нагрузки крыша будет выдерживать, зависит расстояние между стропилами. Чем оно меньше, тем прочнее сама крыша, но уходит больше расходного материала.

      Сложно? Конечно! Вот почему немало владельцев домов, которые загорелись иметь эффектную многощипцовую крышу, со временем об этом пожалели. Совсем не потому, что она оказалась на практике проблематичной или малофункциональной – в этом ее не упрекнуть. Но сам процесс строительства, по выражению собственников, просто-таки «замучил». Если вас этот момент не пугает, тогда продолжим.

      Этап II. Подготовка к строительству крыши

      Как мы уже говорили, такой тип крыши оказывает серьезную нагрузку на все строение. Вот почему рекомендуется в таком проекте строить стены из кирпича, пеноблока, газобетона или ракушечника. Подходит также и древесина: профилированный брус или оцилиндрованное бревно. Главное, чтобы такие дома имели внушительные параметры и большое количество несущих конструкций. Но на практике встречаются и каркасные постройки, в которых тщательно продумана каждая деталь:

      Но сложнее всего изготавливать многощипцовую крышу на стенах из бревен. Ведь тем свойственна усадка, которая способна вызвать перекос стропильной системы уже в первый год эксплуатации. Поэтому крышу на таком доме возводят только спустя определенное время, когда будет уверенность в окончательной геометрии здания:

      Этап III.

      Установка мауэрлата и стропил

      Если стены готовы, тогда переходят к монтажу мауэрлата — основания, которое сооружают из профилированного бруса по периметру стен строения. На него как раз устанавливают каркас из деревянных стропил и балок. Главная его задача – обеспечить правильное распределение нагрузки на стены дома. Изготовьте его из бруса толщиной 15 на 15 см или 10 см и 15 см, длиной полтора метра.

      К самим стенам здания мауэрлат следует крепить при помощи анкеров, которые заранее закладывают еще в процессе строительства дома. Сами стропила к мауэрлату притягивают при помощи специальных скоб, уголков или запилов. В верхней части их соединяют коньковым брусом.

      Если же дом достаточно большой площади, тогда в качестве затяжек для таких стропил в ход идут потолочные балки. И в любом случае вы можете усилить конструкцию при помощи лежня — это такой горизонтальный брус, который укладывают ровно посередине между стенами.

      В качестве стропильной системы для какой крыши подходит как висячая, так и наслонная. В качестве стропил здесь предпочтительны доски 15 на 5 м. А в местах соединения скатов монтируют наклонные и диагональные стропильные ноги. В процессе работы на них крепят короткие опорные ноги. Диагональные стропила при этом важно усилить, ведь вся основная нагрузка будет направлена на них, для чего этого используются доски аналогичного размера. Сверху они соединяются коньком, который изготавливают из досок:

      К слову, чтобы получилась действительно ровная и жесткая конструкция, чаще всего все ее детали заранее изготавливают по шаблону. Причем желательно собирать эти фермы лучше не при помощи врубки, а соединяя их специальными металлическими элементами, как в этом проекте:

      Поясним подробнее: дело в том, что врубка требует определенного мастерства, и буквально разница в полсантиметра в ненужных местах может незначительно и незаметно для глаза перекосить стропила. Но из-за этого дальше попросту не ляжет само кровельное покрытие.

      Также особое внимание в этой стропильной системе уделяют обрешетке из деревянных досок.

      Она должна быть в виде ячеек размерами не более чем 50 на 50 см, независимо от того, насколько плотным у вас будет кровельное покрытие.

      Давайте рассмотрим хороший пример строительства такой крыши на конкретном примере, шаг за шагом:

      • Шаг 1. Итак, первым делом устанавливают направляющие балки. В этом проекте максимальная длина бруса – 6 м, при параметрах дома 9х11 м.
      • Шаг 2. Из брусьев складывают крест.При этом в удлиненных балках запил делаются снизу, а у коротких – сверху (длинная балка имеет длину 11 м, короткая – 9 м). Сами балки в виде креста на самом деле не несут какой-то важной функции, но облегчают дальнейшее строительство.
      • Шаг 3. Далее по натянутым веревкам из четырех углов выровняли крест по прямой.
      • Шаг 4. Следующим шагом на прямые участки дома установили мауэрлат, который в будущем будет удерживать прямые и косые стропила. Да его фиксации использовались две шпильки диаметром 12 мм. В этом проекте также немного подпилили фронтон, чтобы он не мешал установке несущих стропил.
      • Шаг 5. Теперь у фронтонов установили первую и вторую стропильную ногу размерами 150 на 50 мм. Два противоположных стропила соединяют дополнительной перемычкой для жесткости.
      • Шаг 6. Стропила в этой конструкции многощипцовой крыши закреплялись на расстоянии друг от друга в 60 см. А обрешетку устанавливали с шагом 28 см, и более плотно возле карниза и конькового бруса и на 15 см от края ската и конька соответственно.

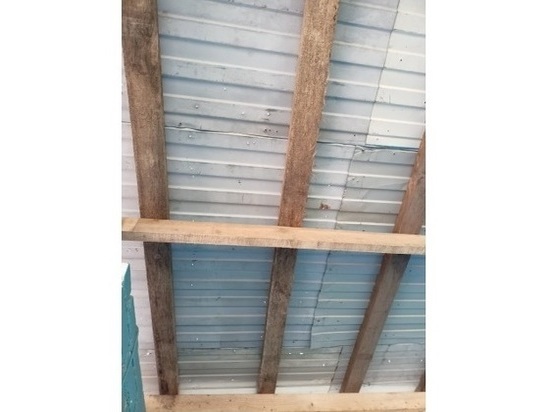

      А далее уже по таким шагам:

      В результате получилась вполне добротная крестообразная крыша с покрытием из профнастила.

      Этап IV. Организация стыка скатов

      Вот еще один момент, почему многощипцовая крыша достаточно дорогостоящая. Здесь – самый большой расход материалов именно для изоляции внутренних стыков скатов, а их обычно немало.

      Летом дождевая вода легко стекает по таким внутренним изгибам, но зимой на них часто накапливается снег, что создает неравномерную нагрузку на все части конструкции. Также именно возле ендов в желобах больше всего скапливается мусор из веток и листьев. Но именно этот элемент позволит обеспечить герметичность узлов примыкания скатов и защитит крышу от протечек:

      Чем плохо наличие ендов? В этих местах больше всего вредят подтаявшие снеговые мешки и дождевая вода. Здесь же встречаются два водяных потока с обоих скатов! А ендова служит для них чем-то вроде лотка. И чтобы не случилось протечек, необходимо сделать сплошную решетку и обшивать дополнительно кровельной жестью. Именно в этом месте организовывают специальный кровельный ковер из тщательно подобранных материалов.

      С другой стороны, обычно у многощипцовой кровли скаты достаточно крутые и на них не задерживается снег. Но если вы покроете ее шершавой битумной или композитной черепицей, тогда снежные шапки все-таки будут расти. Поэтому давайте разберем основные виды ендовы, которые подходят для многощипцовой крыши:

      • Закрытая. В этом случае листы кровли как бы убираются друг в друга и сами собой закрывают ендову.
      • Переплетенная. Здесь листы скатов стараются так соединить между собой, чтобы они накрыли друг друга. При этом, конечно же, конструкция будет несколько сложнее.
      • Открытая. Это – самый простой вариант. Здесь между кровельным материалом двух скатов оставляют открытое пространство и укладывают внешнюю ендову. Обычно это – изогнутый металлический лист. Такая ендова не нуждается в дополнительной гидроизоляции, в то время как закрытая – обязательно.

      Вот какой «скелет» прячется под ендовами:

      Вот как изготавливают этот элемент крыши:

      Этап V. Гидроизоляция и кровельное покрытие

      Как только  крыша будет обустроена, следует приступить к изоляции конструкции. Здесь уже по классической схеме укладывают гидроизоляцию, утеплитель и пароизоляцию. В случае с многощипцовой крышей эксперты рекомендуют использовать только легкие изоляционные материалы, которые не окажут дополнительных нагрузок на стропильную систему и фундамент. Например, идеально подходят в этом плане пенополистироловые утеплители, как в этом проекте:

      Хотя чаще все-таки используется минеральная вата:

      Если все сделать правильно, система стропил получится достаточно сбалансированной и без труда выдержит высокие нагрузки. Она будет достаточно оригинальной, привлекательной, надежной и долговечной. И особенно красиво и добротно на ней будут смотреться металлическая и битумная черепица. Ведь таковые как раз обладают не только нужной фактурой, но и имеют большой выбор расцветок. Конечно, в случае с мягкими гонтами отходов здесь будет меньше, чем в случае с металлической, зато металлочерепица именно на этой форме крыши смотрится по-заграничному богато и гармонично, чего нельзя сказать про более примитивные формы крыш.

      В случае с мягкой битумной кровлей обязательно продумайте вентиляционные отверстия:

      Если вы все еще не определились с кровельным покрытием, тогда порекомендуем вам именно фальц, который наиболее защищен от протечек в месте ендов:

      Вы подумываете о том, чтобы построить такую красивую и непривычную для российских широт крышу? Расскажите о своих идеях!

      Будьте в курсе!

      Подпишитесь на новостную рассылку

      Многощипцовая крыша + фото

      Содержание

      • Особенности многощипцовой кровли
      • Возведение многощипцовой крыши своими руками
      • Заключение по теме

      Сложные кровельные конструкции сегодня можно часто встретить в частном домостроении. И сама сложность застройщиков не пугает. Ведь красота и презентабельность – часть социального статуса. Среди небольшого количества видов сложных кровель многощипцовая выделяется своей оригинальностью, потому что в ее конструкции присутствует большое количество сложных элементов. Но почему этот вид крыши получил такое название.

      Все дело в помещениях под кровлей, которые накрываются отдельным элементом, соединяющимся с основной кровельной системой. Этот элемент и называется щипцом. Особенность его конструкции – это два ската без карниза, упирающихся в стены постройки. Чтобы поняли, о чем идет речь, посмотрите фото сверху (дом с многощипцовой крышей). У скатов есть одно соприкосновение с другими элементами крыши – это ендовы или ребра. То есть, получается так, что это сооружение не имеет фронтонов.

      Если посмотреть на кровельную систему сверху (если дом квадратный или прямоугольный, и его щипцы располагаются друг против друга), то это будет конструкция в виде креста. При этом крестов будет два: внутренний – это ендовы, внешний – это ребра или коньки крыши. Кстати, ендовы – это те участки, в которых зимой скапливается снег в больших количествах, а летом мусор.

      Особенности многощипцовой кровли

      Если перед вами стоит задача, сделать многощипцовую крышу своими руками, то вы должны осознавать, что ее конструкция – это огромное количество различных элементов, сам процесс сложен, поэтому обычно его проводят профессионалы. Но если в технологии возведения тщательно разобраться, то соорудить многощипцовую крышу самостоятельно будет возможным.

      Вопрос же стоимости всей конструкции стоит немного особняком. Все дело опять-таки в большом количестве используемых стройматериалов. И здесь, как показывает практика, экономить нет смысла. Проект и расчет, проведенные специалистами, должны строго соблюдаться. Не стоит делать проект и расчеты своими руками, небольшая неточность может привести к большим проблемам уже на начальной стадии сооружения многощипцовой крыши. Проектирование этого типа кровли должно проводиться с особой тщательностью, с учетом всех видимых и невидимых нагрузок и факторов.

      Если возвести многощипцовую крышу по всем правилам, то в итоге вы получите:

      • Устойчивую и надежную кровельную конструкцию, которая будет прекрасно противостоять природным нагрузкам только за счет сбалансированной стропильной системы.
      • Под крышей можно будет организовать несколько жилых и хозяйственных помещений. Дом станет более функциональным.
      • Это привлекательный внешний вид, остаточно оригинальный и редко встречаемый, так что есть возможность выделиться среди соседей.

      И один неприятный момент, связанный с возведением этой конструкции: большое количество отходов кровельного материала. Профессионалы мастера доводят его до минимума, но если вы делаете крышу своими руками, то сразу надо быть готовым, что финансовые вложения возрастут.

      Возведение многощипцовой крыши своими руками

      Основной нагрузочный элемент кровли – это мауэрлат. По сути, это брусы (минимальное сечение 150х150 мм), которые крепятся при помощи металлических анкеров к стенам дома. Чтобы заложить анкера, необходимо по всему периметру здания залить бетонный армированный пояс.

      Внимание! Армирование бетонного пояса должно быть сплошным.

      На установленный мауэрлат будут опираться стропильные ноги. Они могут быть висячими или наклонными, все будет зависеть от конструктивных особенностей кровельной многощипцовой системы. В качестве стропил обычно применяются доски сечением 150х50 мм. Если предполагаемые нагрузки, подтвержденные расчетами, будут достаточно большими, то вместо досок надо будет использовать брусы сечением 150х100 мм или вышеописанные доски сдвоить между собой.

      По несущей капитальной стене укладывается коньковый брус, на который будут устанавливаться стропила верхними краями. Брус выставляется точно по месту и подпирается опорами и укосинами. После чего на него и мауэрлат устанавливаются стропильные элементы. Шаг укладки будет зависеть от выбранного кровельного материала. Если это тяжелые виды (к примеру, черепица), то шаг между стропилами должен быть в пределах 60-80 см. Если это профнастил или металлочерепица, то шаг можно увеличить до 1,0-1,5 м. Все то же самое касается и обрешетки.

      Крепление стропил производится металлическими крепежными изделиями с помощью саморезов. Кстати, опытные мастера соединение между элементами многошипцовой крыши делают методом врубки, так сказать, по-старинке. Способ сложный в исполнении, требующий значительного опыта. Поэтому для тех, кто возводит дом и крышу своими руками, рекомендуется использовать современные технологии крепления.

      Внимание! При креплении стропил к мауэрлату необходимо сделать углубление в брусе под размер ширины стропилы. А уже после установки по месту скреплять элементы металлическими профилями.

      По коньковому брусу монтаж производится простой укладкой и металлическими крепежами, как это показано на верхнем фото.

      Самый сложный этап при возведении многощипцовой кровли своими руками – это создание ендовы между скатами крыши. Кстати, на этом же фото она хорошо видна. Во-первых, необходимо отметить, что ендова нагружается больше всех остальных элементов кровли, поэтому при ее сооружении необходимо позаботиться о прочности материала, из которого она изготавливается. Здесь так же, как и с коньковым брусом, можно использовать или толстый брус, или сдвоенные доски.

      Во-вторых, ендова – это наклонный внутренний угол, который образуется стропилами двух скатов кровли. Поэтому стропила будут опираться на нее. Здесь важно строго соблюдать параметры конструкции, которые заложены в проекте многощипцовой крыши. Особенно это относится к углу, по которому соединяются между собой скаты. Если разобраться, то ендова – это, по сути, часть опорной конструкции, к которой относятся конек и мауэрлат.

      Обратите еще раз внимание на фото. На нем хорошо видно, что к коньковому брусу установлен в этой же плоскости только перпендикулярно еще один элемент. Это так называемый прогон. По сути, это конек для пристройки, которая и будет образовывать щипец крыши. Прогон обязательно изготавливается из того же материала, что и конек. Он также будет нагружаться. И хотя основная масса стропильных ног будет опираться на ендову, на прогон пристройки будут опираться стропильные ноги, формирующие щипец. Кстати, эти стропила носят название «нарожники».

      Самая простая конструкция многощипцовой кровли – это крыша, установленная на квадратный дом. Вроде бы все просто, но есть у этой формы и свои трудности в возведении. Здесь важно понять, как соединяются в одной точке все остальные элементы. Тонкостей в этих узлах немало, особенно это относится к стыковке и креплению. Чтобы каждый элемент был прочно закреплен, специалисты предлагают использовать дополнительные упоры и подпорки. Чтобы не быть голословным, предлагаем посмотреть на фото, где эти узлы показаны в полном разборе.

      В-третьих, что касается ендовы. Это самая уязвимая часть кровельной системы. Вот почему так важно тщательно провести ее герметизацию. Обычно это делают в несколько этапов.

      • По обрешетке устанавливается металлическая планка, закрывающая собой часть элементов по ширине.
      • Укладывается гидроизоляция, часто в два слоя.
      • Еще одна точно такая же планка.

      Внимание! Обрешетка под ендову должна быть сплошной.

      Этот элемент многощипцовой крыши по своим технологическим свойствам ничем не отличается от обрешеток других форм кровель. То есть, точно также выбирается шаг установки, размеры элементов, способы крепления и так далее.

      Заключение по теме

      Сделать многощипцовую крышу своими руками не очень просто. Но если освоить азы работы со столярными инструментами и понять, что собой представляет схема конструкции, как производится установка и крепление элементов крыши, то справиться с поставленной задачей можно без больших проблем.

      Единственное отличие подтипов многощипцовой крыши – это форма самого дома. То есть, дом может быть квадратным и прямоугольным. В первом случае может в кровельной системе отсутствовать конек. Просто все скаты будут соединяться в одной верхней точке, как показано на верхнем фото. Итак, дом, накрытый многощипцовой крышей, самый оригинальный.

      • Виды крыш частных домов
      • Как правильно крыть крышу шифером
      • Как крыть крышу профнастилом своими руками
      • Устройство кровельного пирога под профнастил

      Многощипцовая крыша: стропильная система — схемы и чертежи

      Дата последнего изменения:

      19 апреля 2017

      Время на чтение:

      9 минут

      699

      Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

      Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

      В этой статье

      • Достоинства и недостатки
      • Конструкция и виды
      • Расчет стропильной системы
      • Общий вид стропильной системы и кровельного пирога
      • Подведем итоги

      Достоинства и недостатки

      Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

      Рассмотрим основные преимущества, которые дает многощипцовая крыша:

      • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
      • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
      • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

      Перейдем к недостаткам конструкции:

      • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
      • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

      Конструкция и виды

      В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

      В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

      • Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
      • Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

      [wpsm_box type=»info» float=»none» text_align=»left»] Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.[/wpsm_box]

      Расчет стропильной системы

      Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

      Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

      • Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
      • Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
      • Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
      • В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

      Общий вид стропильной системы и кровельного пирога

      Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

      • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
      • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
      • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
      • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
      • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

      Подведем итоги

      Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

      Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

      Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

      Понравилась статья?

      Поставьте лайк автору и поделитесь в соц. сетях

      Рекомендуем по теме

      конструкция и устройство стропильной системы из профильной трубы или клееного бруса для полутораэтажного или каркасного дома, примеры на видео+ фото

      1. Что такое многощипцовая кровля
      2. Щипцовая крыша
      3. Как сделать многощипцовую крышу?
      4. Основные составляющие многощипцовой крыши
      5. Виды крыш

      В статье будет идти речь о видах многощипоцовой кровли. Над домом квадратной формы такая крыша обычно имеет много фронтонов, ендов кровли, щипцов и ребер. Щипец – это верхняя часть стены, ограниченная двумя скатами. Карнизом снизу он никогда не отделяется.

      Если же верх стены отделяется от нижней части карнизом, это уже не щипец, а фронтон дома. Вообще, щипцовая крыша – это две плоскости, опирающиеся на стены, при этом ограниченные щипцами или фронтонами с торцов дома.

      Установка многощипцовых крыш происходит на домах, имеющих усложненную планировку, а также при покрытии пристроек, боковом освещении мансарды, фронтонах над входом.

      Четырехскатная вальмовая крыша не обходится без присутствия ендов. Каждому желающему возвести именно такую кровлю нужно знать, что подобный тип кровли предполагает вентиляцию чердака и полную изоляцию от отапливаемых помещений.

      Обычная полувальмовая крыша образуется при создании нескольких скатов. Это далеко не самая легкая стропильная система многощипцовой крыши, как следствие, ее главным недостатком является сложность возведения.

      Конструкция полувальмовой крыши предполагает образование внутренних углов, то есть ендов. По ним во время дождя или таяния снега стекает основная часть воды, поэтому на их гидроизоляцию следует обращать особое внимание.

      Кроме того, в ендовах часто скапливается снег, что многократно увеличивает нагрузку на крышу. Сложная стропильная система дает очень выразительный внешний вид дома (прочитайте: «Как правильно ставить стропила»). Одноуровневой полувальмовой конструкцией легко перекрыть сразу несколько помещений.

      Согласно СНип стропила должны быть пропитаны огнезащитными составами и антисептиком.

      Щипцовая крыша

      Щипцовая крыша является наиболее сложной в устройстве, потому что в конструкции обычно много разжелобков, ендов и ребер. В основном, применяется при строительстве сооружений многоугольной формы с трудной архитектурой.

      Вальмовую щипцовую крышу довольно часто возводят при строительстве частных домов. Кроме художественного элемента, шпиль становится крепежом для куполовидной крыши и башен.

      Такая стропильная система сложной крыши никакой пользы не приносит, зато играет значительную роль в создании единого стиля построенного здания. Как правило, щипцовая крыша в индивидуальном строительстве – это комплекс сразу нескольких форм. Порой они настолько замысловаты, что их крайне трудно узнать.

      Сегодня очень популярны полувальмовые кровли, а также двухуровневые покрытия.

      Обратите внимание!

      Самым простым вариантом конструкции кровли является пересечение под прямым углом двух скатов.

      Стропильная система полутораэтажного дома, к примеру, состоит из самих стропил, балок (прогонов) и мауэрлата. Последний нужен для перераспределения нагрузок на стены от дома через так называемые стропильные ноги.

      Мауэрлат представляет собой деревянные бруски размером 150х150 или 150х100 мм. Возможно использование и полутораметровых брусков (прочтите: «Мауэрлат: размеры и особенности крепления»). Стропила для таких крыш собирают из просушенных сосновых брусов сечением 150х50 мм.

      Возведение стропильной системы предполагает применение наслонных или висячих стропил. Их выбор зависит от отсутствия или же наличия большего количества опор, от конструкции крыши. В ее устройстве могут быть и сразу оба типа стропил.

      В местах сочленения двухскатных крыш необходима установка диагональных или накосных стропильных ног. На них будут держаться укороченные стропильные ноги, или нарожники. По причине очень сильной нагрузки на диагональные стропила их будет нужно сплачивать в несколько досок.

      Сверху стропила соединяются коньковыми прогонами, сделанными из соединенного бруса или досок. Если это необходимо, следует установить сразу несколько промежуточных прогонов.

      Небольшой совет! После того как стропильная система сложной крыши установлена, начинают укладку гидроизоляционной пленки (полосками), направленными перпендикулярно ската. Напуск должен быть не меньше 15 см. Подлежат обязательной проклейке соединительной лентой все стыки.

      Акцентируйте свое внимание на те места, где располагаются ендовы, потому что по ним будут сходить потоки воды.

      Стропильная система каркасного дома после окончания укладки гидроизоляции обшивается брусками контробрешетки. Для проведения этой работы нужны бруски или доски сечением 50х50 и 32х100 мм, соответственно. Проводить решетку следует в четком соответствии с инструкций по купленному покрытию.

      Возможные типы кровель для вашего дома, детали на видео:

      Как сделать многощипцовую крышу?

      Практически все владельцы собственных домов желают знать, как можно создать многощипцовую крышу.

      Данный вид кровли является довольно сложным. При решении создать такую конструкцию часть фрагментов крыши здания могут быть двускатными вариациями, соединенными воедино. Такой вариант создает удивительное впечатление.

      К примеру, стропила из профильной трубы своими руками возводятся в несколько этапов:

      • Снять размеры здания;
      • Рассчитать длину и сечение бруса для стропил;
      • Расположить ендовы, упоры и коньки;
      • Установить мауэрлат (он должен быть своеобразным основанием крыши и проходить по периметру стен;
      • Установить и закрепить стропила из клееного бруса запилами или гвоздями на мауэрлате;
      • Установить обрешетку, гидроизоляционный слой, покрытие кровли, тепло-, а также пароизоляцию.

      Конструкции данного вида крыши представляют собой скатные крыши с наклонными к наружным стенам поверхностями. Такое расположение сторон обеспечивает сток дождевой и талой воды.

      Выбирать уклон следует из климатических условий региона, где расположено здание, а также архитектурных требований и кровельного материала. Иногда угол уклона бывает даже прямым.

      Основные составляющие многощипцовой крыши

      Четырехщипцовая крыша состоит из следующих элементов:

      1. скаты – наклонные плоскости;
      2. обрешетка;
      3. мауэрлат;
      4. стропила;
      5. наклонные и горизонтальные ребра;
      6. ендовы;
      7. свесы;
      8. конек;
      9. желобки;
      10. водостоки.

      Устройство и замена стропильной системы многощипцовой крыши – трудоемкие процессы, потому что в местах пересечения скатов необходимо устанавливать и дополнительные опоры.

      Во время установки образуются так называемые разжелобки. Иногда строители их называют и «снежными мешками». При обустройстве кровли особое внимание необходимо обратить как раз на «снежные мешки», так как некачественная установка повлечет за собой протечки в местах разжелобков.

      Виды крыш

      При установке сложной крыши нужно устраивать и сиды, являющиеся самым ненадежным местом во всей кровле. Именно на месте сидов скапливается большая часть снега, здесь заметно увеличивается нагрузка на систему стропил.

      Четырехщипцовые крыши представляют собой конструкции скатов на четыре стороны. Также их называют шатровыми или вальмовыми, соответственно, скаты – вальмами.

      Данная конструкция не требует создания щипцовых стен, зато является более трудной для выполнения, по сравнению с двускатной (подробнее: «Как сделать двускатную крышу: элементы конструкции»). Такую кровлю делают полувальмовой, боковые скаты при этом частично «срезают» шпица. Этим можно объяснить меньшую длину полувальм по линиям уклона, по сравнению с основными скатами.

      Вальмы могут быть в форме треугольника вверху крыши. Получается, что они образуют собой трапециевидный щипец (трапециевиднуюанизу). В этом случае вверху образуется щипец треугольный, лежащий не в плоскости стены.

      Эту конструкцию применяют для домов, имеющих квадратный либо многоульный план. Крыша с подобными скатами сходится в одной точке вершинами.

      Многощипковая крыша домов — устройство стропильной системы своими руками

      Прежде чем решиться на строительство такой крыши, хорошенько подумайте – готовы ли вы раскошелиться во имя красоты? Какой-то особой пользы эта крыша не несет, но и серьезных недостатков у нее нет.

      Для тех, кто планирует строительство дома и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить самые оригинальные фантазии в этом деле. Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и располагает достаточным количеством финансов, потому что этот вид крыши удовольствие не дешевое.

      Содержание:

      1. Многощипцовая крыша – преимущества и недостатки

      2. Элементы многощипцовой крыши

      3. Виды многощипцовых крыш

      4. Стропильная система

      5. Видео

      Многощипцовая крыша – преимущества и недостатки

      Часто можно услышать, что такой вид крыши используют исключительно в строительстве квадратных домов, но это миф. Бывает к дому достраивают всевозможные помещения, и он приобретает несуразную форму. В таком случае, многощипцовая крыша полностью преображает внешний вид дома – выглядит очень эффектно!

      Что касается надежности, то устройство многощипцовой крыши очень крепкое, но в только в том случае если монтаж стропильной системы произвести правильно. Если вы не специалист, то лучше обратиться к опытным строителям.

      Под многощипцовой крышей много пространства, можно сделать вместительный чердак или оборудовать роскошную мансарду, часто ради нее такую крышу и строят, чтобы обеспечить хорошее освещение.

      Важно: при возведении многощипцовой крыши, нельзя все помещение оборудовать как жилое – нужно выделить часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

      Из недостатков можно выделить:

      — Дороговизна. Неэкономный расход древесины, нужно постоянно вырезать, подравнивать, и в итоге некоторая часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно, мастера берут за работу солидную сумму.

      — Большой риск образования протечек. Особенностью такой крыши является множество скатов, а места, где они пересекаются называются эндовы – самые уязвимые места кровли. Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то при первой же возможности они протекут.

      Элементы многощипцовой крыши

      Стропильная система многощипцовой кровли такая же, как у других крыш – мауэрлат, стропильные ноги, конек, желобки для отвода воды, обрешетка и больше количество наклонных ребер с дополнительными стойками. Все это крепится между собой металлическими крепежами.

      Отличием от стандартной кровли является наличие эндов, разжелобков, много ребер и скатов.

      Про эндовы было сказано выше – это впадины, которые образуются на стыке скатов, они же и разжелобки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах вся «сладость», ведь это они формируют щипцы и многочисленность вальмов (скаты), придавая крыше такой особенный вид.

      Виды многощипцовых крыш

      В архитектурном плане, вальмовой кровле можно придать наиболее вычурный вид. Тут-то есть где проявить фантазию и удивить необычностью формы.

      Многощипцовые крыши – это самый популярный вид. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают строению строгости и лаконичной завершенности. Любой загородный дом с такой крышей выглядит богато и оригинально.

      Полувальмовая щипцовая кровля – тоже довольно распространенный вид. В монтаже немного проще. Характерная черта этого вида, это «гладкие» углы. Крыша выглядит плавной и элегантной, чем-то напоминает шатер. Это только на первый взгляд она кажется скромнее, чем предыдущий вид, если к ее строительству подойти творчески, то может получится необыкновенно красиво.

      Стропильная система

      Если говорить просто, то стропильная система многощипцовой кровли, это две двускатные крыши, которые соединяются между собой под углом 90 градусов.

      Из-за большого веса и сложности строения, в конструкции такой крыши используют оба вида стропильной системы – висячие и наслонные, а также создают

      фермы.

      схема многощипковой крыши

      Несколько слов о том, как возводится многощипцовая крыша своими руками:

      • На мауэрлат, сечением 150х150 мм и длиной в 1. 5 м, крепят стропила 150х50 мм.

      • Стропила скрепляют вверху коньком нужного сечения, затем конструкцию усиливают, устанавливая промежуточные прогоны.

      • Так как в данной конструкции есть места, где соединяются две крыши, там нужно сделать дополнительные накосные стропила, чтобы прикрепить к ним нарожники.

      многощипцовая крыша — чертеж

      Важно: перед монтажом стропильной системы нужно правильно рассчитать наклон скатов и нагрузку на стропила, чтобы конструкция получилась крепкой. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение – если предвидится много осадков, то наклон вальм должен быть максимальным, чтобы не задерживалась вода и снег. Нужно ухаживать за эндовами – счищать с них снег и мусор.

      Как бы там ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому что, материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмут немало, но в итоге вас будет радовать красота и надежность архитектурного шедевра.

      Видео

      Добавить комментарий

      12 основных типов крыш — Live Home 3D

      Типы крыш, доступные в Live Home 3D

      Любой из этих типов крыш можно использовать как есть или изменить в соответствии с вашими потребностями.

      Плоская крыша

      Как видно из названия, плоская крыша плоская. Однако он может иметь небольшой уклон до 10 градусов. Эту крышу можно использовать как жилую часть здания. Он идеально подходит для теплых стран, где нет холодов и сильных снегопадов.

      Односкатная крыша

      Односкатная крыша — это крыша, имеющая скат только в одном направлении. Угол наклона может быть разным и может быть таким крутым, как вы хотите. Этот тип крыши был впервые использован в архитектуре в 1960-х годах и сейчас популярен в Африке. Эти конструкции очень просты и практичны. В жарких странах угол наклона этой крыши поможет уберечь здание от перегрева, а в северных странах позволит сходить снегу и содержать крышу в чистоте.

      Двускатная крыша

      Двускатная крыша состоит из двух секций крыши, каждая из которых наклонена вниз. Он универсален и популярен во всем мире. Его характеристиками являются простота планирования и строительства, а также устойчивость к атмосферным воздействиям. Двускатная крыша является одним из основных типов крыш, широко используемых как сама по себе, так и в сочетании с другими типами крыш.

      Шатровая крыша

      В вальмовой кровле каждая сторона спускается к стене, образуя четырехгранную конструкцию крыши. Склоны обычно очень пологие. Этот тип крыши не имеет фронтонов. Шатровые крыши конструировать сложнее, чем двускатные, но они считаются более устойчивыми к суровым погодным условиям.

      Двускатная крыша с небольшими вальмами

      Представляет собой сочетание упомянутых выше двускатной и вальмовой крыш. Маленькие бедра добавлены по бокам в декоративных целях.

      Шатровая крыша с небольшими фронтонами

      Представляет собой смесь вальмовой крыши с небольшим фронтонным элементом наверху. Все эти вариации призваны быть эстетичными и придавать неповторимый вид вашему дому, оставаясь при этом практичными в использовании.

      Шатровая крыша сарая

      Амбарная вальмовая крыша представляет собой вальмовую крышу, верхняя часть которой имеет больший угол наклона, чем вся крыша. Такие крыши дают меньше тени по сравнению с двускатными крышами, что может быть решающим фактором при посадке сада вокруг дома.

      Гамбральная крыша

      Эта крыша, также называемая голландской или английской крышей, имеет крутые стороны и более пологий скат наверху. Этот дизайн был широко распространен в Европе в 16-17 веках и был завезен в США в 18 веке в колониальные времена.

      Плюсы этой крыши – элегантность и стиль. Минусы — уязвимость и необходимость частого обслуживания. Он больше подвержен повреждениям, вызванным сильным ветром, снегом и сильными дождями. Таким образом, не рекомендуется для стран с суровыми погодными условиями. Он также требует более частого обслуживания, чем вышеупомянутые типы крыш.

      Мансардная крыша

      Мансардная крыша, также называемая французской крышей, представляет собой разновидность вальмовой крыши, имеющей по два ската с каждой стороны. Нижний скат имеет слуховые окна и круче верхнего. Особенность этого стиля крыши в том, что с земли видна только ее нижняя сторона. Такие крыши стали популярны у тех, кто стремился избежать лишних налогов за каждый дополнительный этаж, добавляя при этом мансардное жилое пространство.

      Мансардная сегментная крыша

      Мансардная сегментная крыша является разновидностью мансардной крыши. Каждая из четырех сторон состоит из трех сегментов. Его отличительные черты – пологие склоны внизу с каждой стороны. Следующий участок значительно круче и может иметь встроенные окна, а верхний имеет небольшой угол наклона.

      Крыша солончака

      Соляная крыша представляет собой асимметричную двускатную крышу. Одна его сторона короткая, а другая длинная. Угол каждой стороны разный, что подразумевает разную высоту стены. Такие крыши были популярны в США в 17-18 веках. Свое название они получили от популярной в те времена формы деревянных ящиков для соли. Он обеспечивает дополнительное жилое пространство и весьма практичен в ветреную, дождливую и снежную погоду.

      Крыша капота

      Четырёхскатная крыша представляет собой разновидность вальмовой крыши с четырьмя сторонами. Каждая сторона имеет два склона, причем верхний склон значительно круче нижнего. Эта нижняя часть обеспечивает дополнительную тень и защищает стороны дома от дождя. Он родом из Франции и имеет очень элегантный вид.

      Различные типы софитов

      На каждой крыше должен быть софит. Софит – это материал, укладываемый под нависающие части крыши. Это помогает с вентиляцией крыши и добавляет привлекательности земле. Live Home 3D предлагает следующие типы софитов:

      • Основной потолок
      • Простой софит
      • Горизонтальный потолок
      • Коробчатый софит.

      Эксперимент с разными крышами

      Не стесняйтесь экспериментировать с несколькими типами крыш в Live Home 3D. Вы будете удивлены тем, насколько прост этот процесс! Эксперименты с крышей доступны даже в бесплатной и пробной версиях.

      Руководство по формам и анатомии крыш



      Крыша — один из важнейших элементов дома. Каждая крыша немного отличается, иногда по эстетическим причинам, но также и по функциональным причинам. Большинство крыш скатные, что означает, что они наклонены вниз, чтобы с них мог стекать дождь и мусор. Уклон крыши относится к величине уклона или вертикального подъема, деленному на горизонтальный пролет.

      Наиболее распространенные формы скатных крыш:

      Фронтон

      Это одна из наиболее часто используемых форм крыш. Скорее всего, у вас дома, в сарае или гараже есть хотя бы один из них. Фронтон относится к классической треугольной форме стены, где две наклонные стороны крыши встречаются на пике. Две стороны крыши соединяются по верхнему коньку и скатом вниз. Торцевые стенки будут иметь вид треугольника.

      Бедро

      Эта крыша имеет форму пирамиды. Он состоит из 4 соединенных наклонных сторон, которые подходят к центральной вершине. Все нижние края крыши будут выглядеть прямыми и горизонтальными.

      Подрезанный фронтон

      Комбинация двускатной и вальмовой крыши. Большая часть крыши будет выглядеть как классический фронтон, но с дополнительной наклонной частью наверху, которая, кажется, обрезает фронтон. Торец стены дома будет иметь форму трапеции, а не треугольника. Его также называют полушатровым.

      Мансарда

      Эти крыши имеют 4 наклонных стороны, очень похожие на вальмовые крыши, за исключением того, что их нижние части более крутые, чем верхние. Иногда эти крыши будут иметь плоскую вершину, а иногда — вальмовую. Мансардные крыши часто содержат слуховые окна. Некоторые из этих крыш довольно богато украшены и могут иметь несколько изменений угла наклона.

      Gambrel

      Эта форма аналогична мансарде, но только с двумя крытыми сторонами. Их также часто называют амбарным стилем, так как они очень распространены на крышах амбаров.

       Вот удобная инфографика, показывающая эти распространенные формы крыш:

      Комбинации форм крыш

      Среди этих распространенных форм крыш вы заметите множество вариаций, а также комбинированные крыши. Комбинированные крыши распространены в больших загородных домах и домах с разными секциями. Иногда вы увидите вальмовую крышу в сочетании с двускатной или многощипцовой крышей. Комбинированные формы крыш также распространены, когда дом был надстроен. Сочетание различных фронтонов и наклонов также помогает разбить большие стены и добавить визуальную привлекательность.

      Вопросы? Позвоните по номеру 847-380-8868 в Des Plaines и 630-355-6557 в Naperville

      Знакомство с различными частями крыши…

      Давайте рассмотрим некоторые из этих частей крыши:

      Фронтон – Как мы о котором говорилось выше, Фронтон — это общее название формы крыши. Это также относится к треугольной области торцевой стены, где стороны крыши достигают пика.

      Конек — это область, проходящая по горизонтали через вершину, где сходятся стороны крыши.

      Вальмовая –  Как и фронтон, вальмовая крыша представляет собой форму крыши и особый элемент крыши. Это место, где две наклонные стороны соединяются вертикальными краями, иначе называемыми бедрами. Это создает довольно модный вид 😉

      Грабли — это самый внешний край крыши на конце фронтона. Он проходит от конька/пика до конца/карниза.

      Капельница – Важная металлическая полоса вдоль горизонтальной кромки, где происходит стекание. Эта металлическая полоса помогает воде стекать из дома и не дает ей закручиваться через край.

      Лицевая панель – часто удерживает желоба. Это горизонтальная полоса под краями крыши, которая также часто является декоративной и закрывает концы стропил.

      Фризовая доска – Отделка стены дома прямо под крышей.

      Карниз  – Часть крыши, выступающая за стены дома. Карниз помогает отводить воду от нижней части дома.

      Софит – Софит закрывает нижнюю часть карниза. Он может быть декоративным и часто вентилируется.

      Конец коробки – это готовый конец софита и фасции. Это происходит на угловом конце фронтонной стены, где все встречается.

      Мансардное окно   – Выступ крыши, содержащий дополнительную площадь стены и обычно окно.

      Вентиляция крыши

      Вентиляция является неотъемлемой частью КАЖДОЙ КРЫШИ В ЛЮБОЕ ВРЕМЯ ГОДА, чтобы поддерживать эффективность и защищать дом.

      • Фронтон –   расположен на стене в районе фронтона прямо под крышей.
      • Вентиляционное отверстие – вентиляционное отверстие на плоскости крыши.
      • Вентиляционное отверстие конька  – расположено вдоль конька, чтобы обеспечить отвод большей части тепла сверху. Подобное вентиляционное отверстие также можно найти на некоторых вальмах крыши, которое называется вальмовым вентиляционным отверстием.
      • Вентиляционные потолки – вентилируемые потолки многих типов. Это действует как прием. Вентиляционные отверстия софита способствуют циркуляции воздуха , пропуская более холодный воздух через софит. Горячий воздух будет выходить через верхние вентиляционные отверстия.

      Вентиляционная система каждой крыши немного отличается. Это часто зависит от стиля и размера крыши. Крыши без тени или в суровом климате могут нуждаться в большем количестве вентиляционных отверстий, чем другие.

      Крышная вентиляция в холодную погоду

      Зимой крышная вентиляция помогает нормализовать температуру снаружи. Сначала это может показаться странным: «Почему кто-то хочет, чтобы зимой на его крыше было прохладно?».

      • Предотвращает образование конденсата! Предотвращение образования конденсата предотвращает повреждение водой и образование плесени.
      • Это также помогает предотвратить образование ледяных дамб и сосулек, поскольку таяние снега может происходить более естественным образом. Ледяные заторы возникают, когда снег тает с нижней части снежного покрова и намерзает на краях крыши. Это создает плотину, изолированную верхним слоем снега. Когда есть ледяная плотина, вода не может стекать с крыши, и вода может просочиться внутрь и нанести ущерб. Естественное таяние снега начнется сверху, обычно из-за солнца и более высоких температур. Когда он тает естественным образом, он может красиво стекать с крыши. Прохладный чердак и крыша зимой — это очень хорошо!
      Вентиляция крыши в теплую погоду

      Крыши, как вы понимаете, могут сильно нагреваться на солнце. Это также обогревает чердак. Если воздух не может выйти, он может перегреться и снизить энергоэффективность дома. Это также может привести к образованию конденсата на холодных трубах и холодных поверхностях.

      Ищете профессионального кровельщика?

      Мы предлагаем услуги по замене крыши в районе Нейпервилля!

      Полная замена крыши — одна из наших специализаций в Opal Enterprises. Мы являемся генеральным подрядчиком по кровельным работам GAF Master Elite, что означает, что мы сертифицированы, чтобы предлагать первоклассные кровельные гарантии и продукты от GAF. Во время замены крыши наши подрядчики также могут помочь вам улучшить вентиляцию крыши и повысить энергоэффективность. Работаем со всеми формами крыш. нам тоже Сертифицированные зеленые кровельщики ! Мы перерабатываем старую черепицу и предлагаем варианты энергосберегающей черепицы. Наша зона обслуживания включает западные и юго-западные пригороды Чикаголенда. Узнайте больше о наших услугах по замене крыши и ремонту дома в Нейпервилле…



      Вы готовы преобразить свой дом? Запишитесь на бесплатную виртуальную консультацию

      Какой из них вы выберете?
