Как построить крышу мансардного типа: ломаная крыша и ее чертежи, техника выполнения крыши

Содержание

ломаная крыша и ее чертежи, техника выполнения крыши

Ломаная крыша мансардная очень удобна на даче в качестве дополнительного помещения. Ее можно соорудить своими руками, привлекая к работе минимум финансов и времени. Построить мансардную крышу своими руками можно относительно недолго и специальных строительных знаний для этого не нужно. Также большой экономией будет экономия на персонале, а для помощи вы можете позвать нескольких знакомых вам людей.

Как построить мансардную крышу своими руками: полезные советы
Мансарды своими руками: что потребуется при работе
Как сделать мансардную крышу из металлочерепицы: краткое описание
Этапы строительства мансардной крыши своими руками
Преимущества и недостатки мансардной крыши

Чтобы мансарда была достаточно просторной, ее крыша должна быть ломаной, то есть преломлять под разными углами. Ломаная мансардная крыша должна быть спланирована заранее, можно даже нарисовать примерные чертежи мансардных крыш, как бы в итоге хотели ее видеть.

Также проект мансарды на втором этаже должен соответствовать общим параметрам строения, поскольку фундамент и стены должны быть заблаговременно просчитаны под размеры мансарды. Именно поэтому лучше предварительно составить чертеж будущего сооружения.

Как построить мансардную крышу своими руками: полезные советы

Обратите внимание на то, что размер мансарды напрямую зависит от того, какой угол имеет наклон крыши. Чем он больше, тем меньше будет полезной площади на мансарде, поскольку угол способен украсть высоту комнаты на мансарде, учтите это. Но и экспериментировать с углами наклона тоже не стоит, поскольку он играет важную роль при сбросе осадков с крыши помещения.

А если вы строите дом там, где преобладает ветреная погода, то угол наклона можно и сократить. Итак, ломаная крыша своими руками будет гораздо качественнее, если вы при строительстве примите во внимание следующие советы и сделаете так, чтобы все было отлично:

если дом сооружается в тихом месте, то угол наклона крыши желательно увеличить, даже с учетом того, что размер полезного помещения на мансарде при этом может значительно сократиться. Но зато при сильных снежных осадках снег быстрее опадет с крыши;
требования к обустройству гидроизоляции, а также тепло- и звукоизоляционных материалов на мансарде будут такими же, как и при обустройстве их в обычном помещении, поскольку мансарда относится к жилому фонду;

мансардную крышу следует покрывать шифером или же керамической черепицей. Не рекомендуется применять металл из-за плохих теплоизоляционных характеристик;
в качестве теплоизоляции на крыши следует применять не горючее сырье , а деревянные элементы крыши обрабатывайте противогрибковыми средствами;
необходимо оснастить строение мансардной лестницей, она может быть наружной или внутренней, при этом сооружение наружной мансардой лестницы не сокращает полезную площадь помещения, но попасть наверх можно только с улицы;

гораздо проще в эксплуатации являются внутренние типы лестниц, но они отбирают много места, что очень важно, если дом и так не слишком большой. Наиболее экономный вариант в плане площади – это потолочная лестница на шарнирном соединении или винтовая.

Мансарды своими руками: что потребуется при работе

Чтобы построить своими руками мансардную крышу на шифере, нам потребуются:

шифер;
брусья и доски из дерева;
гвозди шиферные и простые;

утеплитель;
проволока отожженная и для растяжек.

Также потребуется набор инструментов:

топор;
нож;
строительный степлер;
молот;
отвес;
ножовка;
рулетка.

Как сделать мансардную крышу из металлочерепицы: краткое описание

Мансардная крыша на основе металлочерепицы отличается ломаной линией ската, два из них расходятся вниз под небольшим углом от центрального конька и переходят к двум нижним. Благодаря такой конструкции объем под кровлей может быть максимально задействован.

Ломаная крыша своими руками может быть создана под вполне

обустроенное жилое помещение на мансарде, также помещение на втором этаже загородного дома может быть использовано в качестве творческой студии, игровой комнаты или комнаты для гостей.

Строительство двускатной ломаной крыши будет нелегким, но вальмовую крышу построить своими руками куда сложнее. Даже внешняя громоздкость ломаной крыши станет ее преимуществом, если представить ее как элемент дизайна строения.

А если подобрать правильно материал для кровли, то можно даже визуально уменьшить ее габариты. Кроме того, следует учитывать, что ломаная крыша будет органично вписываться в дизайн дома в виде квадрата. А если строение длинное и узкое, то мансарда под ломаной крышей не сможет быть задействована в полной мере под жилое дополнительное помещение.

Для постройки ломанной мансардной крыши, следует провести такие расчеты:

вес кровли;
ожидаемая нагрузка от снежного покрова;
вес обрешетки и контробрешетки;
вес паро- и гидроизоляционных материалов;
вес утеплителя;
общая длина пролета;
углы скатов;
шаг обрешетки и стропил;
возможные периодические нагрузки.

Этапы строительства мансардной крыши своими руками

Начинается строительство с укладки деревянных балок поверх гидроизоляции, сверху которых будут уложены стропильные балки. В качестве гидроизоляции используйте рубероид. При использовании деревянного покрытия, нижний брус не нужен.

Далее на балки ставят стойки из дерева на расстоянии порядка 2 метров друг от друга. Они должны располагаться строго перпендикулярно в одной плоскости, поскольку на них будут держаться стены мансарды. Изнутри при желании их оббивают фанерой или гипсокартоном, добавляют утеплитель и зашивают. Крепят стоки металлическими скобами или же шипами.

Укладываем верхний брус из дерева и закрепляем его. Затем устанавливаем балку для опоры подстропильной ноги из деревянной доски или бруса. Это позволит прикрепить крышу к зданию более прочно. Желательно слой балки покрыть рубероидом от гниения. Также желательно подкрепить конструкцию отожженной проволокой.

Устанавливаем стропильные ноги: делаем разметку на местах расположения стропил, желательно, чтобы шаг составлял около 100 см. Первыми ставим крайние стропила к фронту, но нужно, чтобы их верхняя часть совпадала с крайней линией фронтона. Стропила нужно делать из доски, на которых нет сучков. Когда крайние стропила установлены, между ними натягивают шпагат, чтобы остальные было легче установить. Затем они соединяются все друг с другом.

Сверху конструкции устанавливают коньковую балку для поддержки стропильных ног. Она нужна в том случае, если крыша очень велика и тяжелая. Если стропило меньше 8 метров, она не нужна, но нужно сделать растяжки под коньком. Они нужны в качестве страховки при сильной нагрузке покрытия снегом или же, как потолочные балки мансарды.

Затем устанавливаем кобылки. Это делается по тому же принципу, как и установка стропил. Сначала устанавливаются крайние, затем на шпагат натягиваются все остальные. Они обязательно нужны, поскольку при загнивании покрытия их сменить гораздо проще, чем разбирать всю крышу.

На кобылки прибивают доску подола, которая нужна от задуваний ветра и попадания осадков под кровлю.

На места, где вы хотите поставить окна, стропила следует прикреплять поперечными брусками, которые будут также частями проема для крепления оконной рамы.

Сверху стропил прибиваются рейки для обрешетки, шаг обрешетки зависит от материала для кровли. Поверх обрешетки прикрепляем скобами полиэтиленовую пленку в качестве гидроизоляции внахлест слоями снизу вверх. Сверху накладываем теплоизоляцию из минеральной ваты.

Можно выстилать кровлю снизу вверх. На местах излома кровля верхнего ряда должна находиться выступами под настилом нижнего ряда.

И в заключение работы устанавливается конек, причем он должен быть таким, чтобы попадание осадков под кровлю было сведено к нулю.

Также не забывайте про вентиляционные окошки и про оконные проемы.

Преимущества и недостатки мансардной крыши

Наличие мансарды в загородном частном доме имеет ряд как преимуществ, так и недостатков.

Главным преимуществом мансарды — второго этажа является увеличение жилой или полезной площади небольшого дома. Также подобное решение делает дома более привлекательным с архитектурной точки зрения.

А вот и недостатки такого решения:

сокращение полезного пространства в углах покрытия. Если используются ломаные линии ската, то проблема частично решаема;
отсутствие возможности сооружения полноценных окон, а мансардные окна невелики и дорогие;
очень сложный монтаж конструкции, зачастую сложность монтажа гораздо выше, чем процесс сооружения. Также при неправильном монтаже мансардная крыша будет протекать чаще обычной;

более высокая стоимость крыши, нежели обычной чердачной.

Но, несмотря на это, сделать мансардную кровлю желающих меньше не становится. При правильном подходе, это решение очень стильное и разумное, тем более, если ваш загородный домик сам по себе небольшой.

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крышах намного больше, чем на стенах.

Содержание статьи

1 Мансардные окна
- 1.1 Наклонное окно в плоскости крыши
- 1.2 Окно-домер, выступающее над плоскостью крыши
- 1.3 Утопленное окно на мансарде
- 1.4 Самое простое и надежное мансардное окно
2 Стропильная система
- 2.1 Угол наклона
- 2.2 Виды стропильных систем ломаных крыш
  - 2.2.1 С наслонными стропилами
- 2. 3 Шаг установки стропил
- 2.4 Размеры доски для стропильной системы
3 Мансардная крыша своими руками: порядок монтажа
- 3.1 Первый способ
- 3.2 Второй способ
- 3.3 Узлы и их чертежи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Наклонное окно в плоскости крыши

Плюсы наклонного мансардного окна:

большее количество света, не такие резкие границы света и тени;
поверхность крыши остается ровной, не усложняется ее рельеф;
относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Окно-домер, выступающее над плоскостью крыши

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании, и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно на мансарде

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант. Вот почему:

Геометрия кровли тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте. Вообще, такие окна делают редко.

Самое простое и надежное мансардное окно

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах. Это самый недорогой вариант, который запросто реализуется своими руками.

Обычное окно в необычной стене

По сути, это обычное окно, просто в необычном месте. Стропильная система применяется классическая. Для широкого остекления требуется сверху усиленная балка.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади. Если сравнивать с двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виду, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Выбор угла наклона кровли зависит от кровельного материала. Но насчет материала можно передумать. Что нельзя изменить — региона и погодные условия. Вот они и являются определяющими в выборе угла наклона мансардной кровли.

Классический вариант приведен на рисунке. Нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,5 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусностью он обладает. Это необходимо учитывать. И в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

С наслонными стропилами

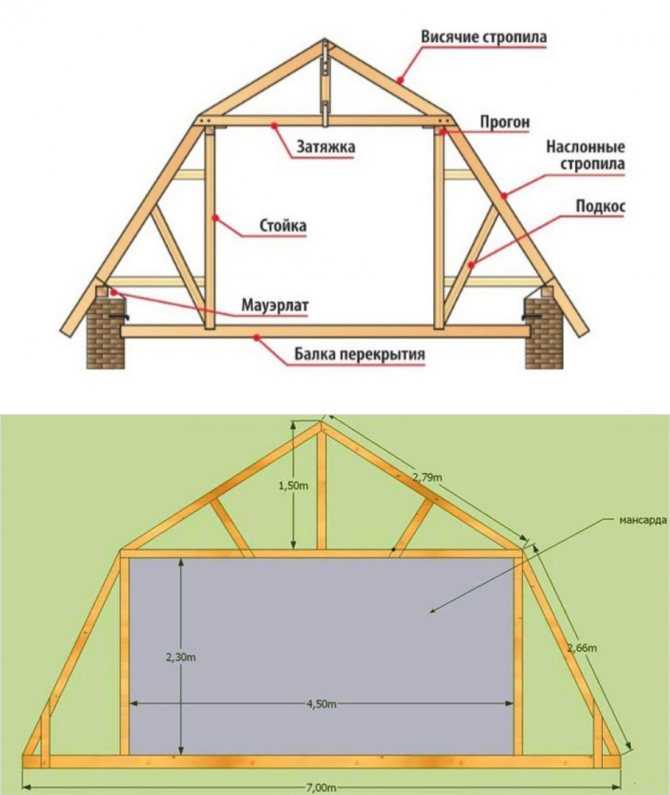

Ниже на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Один из вариантов построения каркаса с висячими стропилами

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

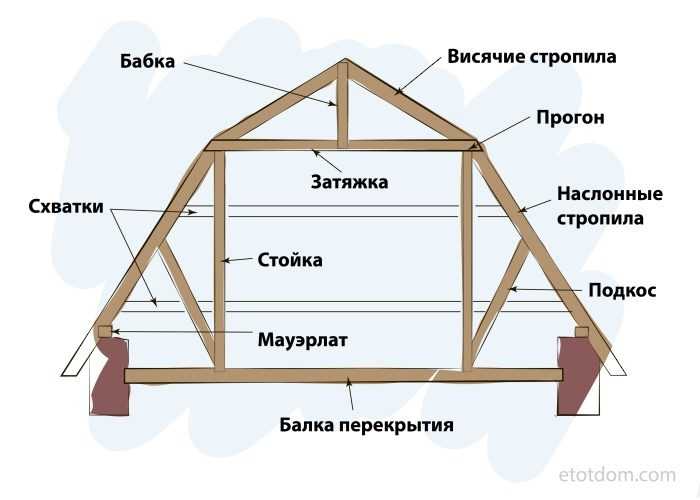

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по размерам здания, каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Шаг установки стропил

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя.

Мансарду надо будет утеплять, так что шаг стропил стараются подогнать к ширине утеплителя

Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Размеры доски для стропильной системы

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Можно делать двуслойное утепление. Так даже будет теплее — перекрываться будут все мостики холода

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Как построить мансардную крышу: поэтапное строительство правильно

Как правильно построить мансардную крышу: основные правила

Поэтапное строительство: главные шаги

Мансардная крыша сегодня стала настолько привычной, что некоторые даже не подозревают о ее добрых французских корнях. Конечно, со временем, с появлением новых строительных и кровельных материалов технология сооружения мансардных этажей претерпела определенные изменения. Так что, тем более интересно, как построить мансардную крышу, чтобы она соответствовала веяниям времени и моде.

Если знать, как строить мансардную крышу и иметь некоторый опыт строительных работ ее можно возвести и самому. Как известно, постройка мансардной крыши выполняется только в двух вариантах: в холодном исполнении или летнем и утепленным или зимним.

Комбинировать эти варианты категорически запрещено, так как это может привести к разности температур на разных участках мансарды, что, в свою очередь, вызовет преждевременное разрушение силовых конструкций.

При всем разнообразии конструкций крыш в технологиях их возведения есть много сходства, которые касаются в первую очередь этапов, обеспечивающих надежность и долговечность конструкции.

Поэтапное строительство: главные шаги ↑

Подготовительные работы: расчет крыши и выбор материала

Расчет крыши мансарды с учетом атмосферных нагрузок, ветровой и снеговой, в данном регионе обычно проводят при реконструкции чердака старого дома. В новом – мансарда заведомо включена в основной проект следовательно ее расчет, как правило, бывает уже произведен.

При выборе материала несущих конструкций крыши учитывается ширина пролетов и общая площадь кровли. Следует отметить, что в настоящее время для перекрытия больших пролетов (более 7 м) предпочтение отдается тонкостенному металлическому профилю, который крепят при помощи электродуговой сварки или болтов. Хотя нельзя, конечно, сказать, что деревянные стропильные системы утратили свою актуальность, учитывая их легкий вес и простоту соединения конструкций.

Если возводить мансардную крышу самому, то на этом этапе станет уже ясно сколько стоит построить данную крышу для вас.

Монтаж мауэрлата – опоры всей конструкции крыши

Говорить о том, как построить мансардную крышу, и не отметить особую важность установки и монтажа мауэрлата было бы ошибочно. Это, пожалуй, самая ответственная операция, учитывая роль мауэрлата в конструкции крыши – это несущий элемент всей кровли, и именно к нему монтируется стропильная система.

Конструктивно мауэрлат – деревянная балка, которая жестко прикреплена к стене с помощью шпилек. Конечно, это не единственный способ крепления, но он считается самым популярным, благодаря простоте и надежности.

Крепежные шпильки по диаметру не должны превышать 10 мм. Их монтируют в несущую стену в четко просчитанных местах с учетом расположения стропильных ферм – ровно посередине.

В случае двухскатной крыши мауэрлат устанавливают на сторонах наклона скатов, а четырехскатной – по периметру здания.

Опорный брус обрабатывают защитными антисептическими составами и укладывают под него в два слоя гидроизолиоующий материал.

Сборка стропильных конструкций и установка

Сегодня строительный рынок предлагает уже готовые к использованию стропильные системы, которые были собраны в производственных условиях. Это, несомненно, очень положительно сказывается на процессе возведения кровли. Стропильные конструкции сначала собирают на земле, после чего подымают и крепят к мауэрлату при помощи саморезов, металлических кронштейнов или скоб. Установив вначале первую и последнюю стропильную систему, получают ориентир, который позволяет с высокой точностью выполнить монтаж остальных стропильных ферм.

Для усиления несущей конструкции используются дополнительные элементы типа стойки и затяжки. Горизонтальные затяжки рекомендуется устанавливать на высоте, которая хотя бы на 10 см выше предполагаемой высоты мансарды – это необходимо для крепления подвесного потолка. Дополнительные стойки, которые устанавливают под каждым стропилом, используют для каркаса боковых стен мансарды, поэтому их располагают в одну линию.

Установка обрешетки, опоры для кровельного материала

С наружной стороны на стропильную конструкцию устанавливают обрешетку из тонких досок. Кроме того, что на ней будет крепиться кровельный материал, обрешетка придает всей конструкции дополнительную жесткость. К стропильной системе обрешетку крепят при помощи саморезов или специальных гвоздей. Какой будет тип самой обрешетки зависит от выбранного кровельного материала. Мягкая кровля требует сплошной обрешетки с минимальными зазорами, а для жестких кровельных материалов допускается разреженная обрешетка с шириной шага соответствующей ширине доски.

Утепление и заключительное оформление мансарды

Чтобы создать в мансарде комфортный климат необходимо ее должным образом утеплить, так как основным источником потери тепла является подкровельное пространство. Эффективного утепления добиваются с помощью кровельного пирога, состоящего из определенного количества слоев: паро-, гидро-, теплоизоляции. Именно от его качества зависит насколько герметичной окажется кровля, а значит, и сохранность потолков и гипсокартонных перегородок мансардного этажа.

Утепление мансардной крыши лишь на первый взгляд может показаться сложным – главное здесь точно знать, какие материалы нужны и как их установить.

Поскольку пространство между стропилами после теплоизоляционных работ будет заполнено утеплителем перед их началом проводят тщательную обработку деревянных элементов антисептиком .

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Содержание

Достоинства и недостатки мансардной крыши
Виды мансардных крыш
Устройство мансарды
Строительство мансарды. Технология
Пошаговое строительство мансарды
Как построить стропильный каркас
Как своими руками утеплить мансардную крышу

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.
Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
Коньковый прогон. Внешняя часть всей конструкции крыши;
Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

типы кровли, как своими руками по технологии выполнить мансарду в частном доме

Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш
Типовая конструкция кровли
Самостоятельное строительство мансарды
Необходимые инструменты
- Крепление мауэрлата
- Монтаж стропильной конструкции
- Гидроизоляция и утепление крыши
- Монтаж кровельного покрытия

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

Односкатная мансарда.
Двускатный вариант.
Ломаная вальмовая кровля.
Полувальмовая крыша.
Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из:

Пароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.
Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

Плотницкий нож.
Ножовка, электролобзик или циркулярная пила.
Молоток, стамеска и топор.
Угольник, рулетка, строительный уровень.
Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Опорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

Гидроизоляция и утепление крыши

Обустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

Мансардная крыша своими руками — технология строительства мансарды (+фото)

Вы хотите увеличить количество жилой площади в частном доме? Тогда нет ничего проще, чем сделать мансардную крышу своими руками. Зачем хранить на чердаке ненужный хлам, если там можно соорудить уютное семейное гнездышко! Получив некоторые навыки в строительстве мансарды, вы сможете справиться с этим процессом самостоятельно.

Мансардой называют чердачный этаж, фасад которого имеет форму ломаной или наклонной крыши. Высота линии, по которой пересекается плоскость крыши и фасада должна быть не меньше 1500 мм в соотношении с уровнем полов. Необязательно, чтобы мансардная крыша занимала всю площадь крыши. При этом жилая площадь под крышей может иметь разную форму. Мансардная крыша отличается делением ската на две части: пологая верхняя и более крутая нижняя. Так получается довольно большой объем дополнительной площади.

Разновидности

Во многом геометрия чердачного помещения влияет на конструктивное решение при изготовлении мансардной крыши.

Двускатная ломаная крыша

Двухскатная ломаная крыша для обустройства одноуровневой мансарды. Тут все решается просто – под обыкновенной двухскатной крышей обустраивается мансарда.

Типы мансарды

В таком случае у вас не возникнет особенных трудностей в процессе создания проекта и его воплощения в жизнь. Дело в том, что выполнять расчеты данной мансарды очень просто, а сделать стропильную конструкцию легко. Главный ее минус – это небольшое внутреннее пространство с невысокими потолками.

Двухуровневая

Мансарда двухуровневая. Данный вид обладает смешанным типом опирания. Считается одним из самых сложнейших сооружений и в вопросе проектирования, и вопросе строительства. В большинстве случаев данные конструкции проектируются как одно целое с домом. Делается это из-за разноуровневого размещения жилых комнат.

Одноуровневая с выносными консолями

Одноуровневая мансарда с выносными консолями. Данное сооружение также непростое, однако, просторные помещения и большие окна полностью компенсируют все трудности его создания. Особенность строения заключается в смещении и выдвижении за пределы общей формы одной из сторон здания.

Раздумывая над тем, какой вид крыши выбрать, следует прежде проанализировать расчет строительных работ. Дело в том, что возведение мансарды проводят с учетом нагрузок, приходящихся на перекрытие. Главное, чтобы мансарда соответствовала эксплуатационным и конструкторским требованиям.

Обратите внимание! Для обеспечения свободного передвижения по мансарде, вам следует выставить наивысшую точку комнаты так, чтобы высота ее была не меньше 2,5 м.

Стоит также подумать о форме стен, ведь они могут быть и прямыми, и наклонными. Разумеется, мансарда с прямыми стенами более удобна в эксплуатации. Да и с отделкой стен придется повозиться, если вы остановитесь на стенах с наклоном.

В отличие от обычной крыши с чердаком, мансардная – требует особенного подхода. Это обусловлено тем, что мансарда подвергается и внутреннему, и внешнему воздействию, из-за чего в утеплительных слоях скапливается конденсат. Ввиду этого, повышенного внимания требует паро- и теплоизоляция. Кроме того, важно правильно разработать вентиляционную систему, которая должна содействовать своевременному проветриванию.

Конструктивные особенности

Мансардная крыша строится на фермах ломаной конструкции. Тут вместо стяжки должно быть использовано межэтажное перекрытие. Монтажная система довольно сложна, особенно по сравнению с остальными видами крыши. Это объясняется тем, что если следовать заложенным пропорциям дома, высота потолков мансарды получится достаточно заниженной. Из-за этого в строительстве при обустройстве зданий с чердаком используется крыша, не имеющая ломаных линий. Такая мансарда будет иметь стены, расположенные под острым углом к полу. Таким образом, у владельца мансарды будут дополнительные возможности для воплощения дизайнерских идей. Освещение в скате крыши будет обеспечиваться специальными мансардными окнами. Их выполняют в форме отдушин, которые предназначаются для вентиляции мансарды и выхода при необходимости на крышу.

Для того чтобы обеспечить отвод воды от стены, рекомендуется стропильные ноги сделать с определенным запасом длины. Если речь идет о деревянном доме, тогда запас должен быть не менее полуметра. Ноги стропил необходимо упереть на балки потолка или же на бревно сруба. Для этого в конструкции должны быть предусмотрены шипы и гнезда. В каменной усадьбе под стропильные ноги нужно подложить брусья, распределяющие нагрузку от системы стропил равномерно по периметру стены. Брусья размещаются выше на 150 мм, чем верх перекрытия самой крыши-мансарды. Они изолируются от камня толевой прокладкой. Толщина пиломатериалов напрямую зависит от длины пролета и расстояний между фермами. Тут также должен быть учтен вид используемого кровельного материала и ряд дополнительных факторов, таких как ветровые, снеговые нагрузки и т.д.

Разумеется наиболее тяжеловесной является кровля из черепицы. Сечение брусков, используемых в качестве стропил, определяется степенью нагрузки. Оптимальное сечение – 5х15 см, а среднее расстояние между стропильными ногами должно составлять приблизительно 100 см.

Обратите внимание! Если уклон крыши превышает 45°, то расстояние необходимо увеличить до 120 или 140 см. Если же крыша будет подвержена высоким снеговым нагрузкам, то это расстояние следует уменьшить до 60 или 80 см.

Собственноручное строительство

Мансардное окно с балконом

Вначале установите фронтоны.
После этого между стропилами проведите укладку балок.
Затем осуществите выравнивание и должную фиксацию всех элементов, которые входят в данную конструкцию.
По краям закрепите листы фанеры.
Теперь можно уложить кровельный материал.

Такая методика упрочняет конструкцию мансардной крыши, что только увеличивает уровень ее надежности.

Окно на потолке

Чаще всего окна устанавливают не в крыше, а в боковой стене. Тем не менее, люди осмелившиеся установить окна непосредственно в крышу не испытают от этого сожалений. Мало того, что это позволит создать уникальный дизайн, так мансардное помещение еще и наполнится дополнительным теплом и светом. Это особенно важно, если конструкция не очень хорошо освещается. Мансардные окна устанавливаются под определенным углом, варьирующимся от 45 до 70°. Они отлично сохраняют тепло в комнате и увеличивают освещение на 50%!

Утепление мансардной крыши

Для утепления мансарды следует провести гидроизоляцию по поверхности крыши, стен и пола. Что касается стен и крыши, то их обычно утепляют пенополистиролом либо минеральной ватой. Чтобы тепло удерживалось в мансарде, очень важно плотно уложить утеплитель на пол. Это может быть минеральная вата. Допустимо также утепление пенопластом. Уложить пенопластовые листы следует в 2 слоя. Их толщина должна составлять 50 мм. Что касается укладки утеплителя между стропил, то стыки листов одного слоя не должны совпадать друг с другом.

Схема утепленной мансардной кровли

Обратите внимание! Если вы неправильно утеплите мансарду, то летом в ней будет невыносимая жара, а зимой – стужа. Поэтому к этому процессу стоит отнестись со всей серьезностью.

Вы уже делали мансарду? Как вам удалось справиться с задачей? Что бы вы посоветовали новичкам? Пишите свои комментарии к статье! Ваш опыт может быть полезен и другим людям!

Видео

Посмотрите, как не надо строить мансарду. Ошибки проектирования:

Фото

Размер стропильной системы

Прибавляем величину свеса

Общий размер

Наращивание с помощью двух досок по 60 см

Крепим соединительными пластинами

Разметка

Устанавливаем стойки

Собираем коробку

Закрепляем по центру потолочную доску

Делаем скаты

Размечаем и подгоняем стык

Размечаем и погоняем стык потолочной доски

Разметка и оформление нижнего ската

Строим боковую часть мансарды

Примеряем и отрезаем лишнее сверху и снизу

Конструкцию устанавливают каждые 70 см

мансардная крыша; Как построить и его преимущества и недостатки

Мансардная крыша иначе известна как французская конструкция крыши. Этот стиль крыши или бордюрной крыши включает в себя четырехстороннюю вальмовую крышу с двумя отдельными скатами.

Более крутой угол можно найти с одной стороны, а окно создает дополнительный этаж дома, называемый мансардой.

Некоторые из первых примеров крыши в этом стиле принадлежат французскому дизайнеру Пьеру Леско.

Этот стиль крыши использовался на частях Лувра, построенных около 1550 года. Крыша стала более популярной позже, в 17 веке.

Содержание

1. Что такое мансардная крыша?
2. Урок истории на Mansard Roofs
3. Деталь на крыше Mansard
- Верхняя крыша Mansard — выживание на крышке
- Верхняя крыша Mansard — гравийная остановка
- Нижняя крыша Mansard
- Изменение на крыше Mansard. Непрерывная обрешетка крыши, деталь
4. Как построить мансардную крышу?
- Что вам понадобится?
5. Постройте мансардную крышу шаг за шагом
- Шаг 1: Принятие решений и планирование
- Шаг 2: Подготовка строительной площадки
- Шаг 3: Установка стропил
- Шаг 4: Остальные общие стропила 5: Потолочные балки и обшивка
- Этап 6: Верхняя надставка
- Этап 7: Обшивка и кровля
6. Как построить мансардную крышу?
- Что вам нужно?
7. Каркас мансардной крыши шаг за шагом
- Шаг 1. Проектирование каркаса
- Шаг 2. Начало сборки
- Шаг 3. Изготовление нижней крыши
- Шаг 4. Изготовление верхней крыши
- 8. Преимущества и недостатки мансардных крыш
  - Преимущества мансардных крыш
    - 1. Будущие дополнения:
    - 2. Дополнительное пространство:
    - 3. Эстетическая ценность
  - Недостатки крыш0014
  - 1. Стоимость и время монтажа
  - 2. Атмосферостойкость:
  - 3. Техническое обслуживание:
  - 4. Высокая стоимость монтажа
боковые стороны
Мансардная крыша с фронтонным сквозным слуховым окном
Прямая: Watson House/Buffalo Club
Мансардная крыша (прямая) со слуховыми окнами

10. Вывод

1. Что такое мансардная крыша?

Мансарда означает чердак или пространство внутри конструкции крыши, а не только форму крыши. Мансардная крыша очень эффективна с точки зрения управления пространством, благодаря своему дизайну, максимально приближенному к природе этого чердачного помещения, а ее формат связан с дизайном зеленой крыши.

Хотя это не тот стиль, который вы обычно найдете во многих современных домах, он часто встречается в обрамлении деталей конструкции во французском стиле, из-за чего люди выбирают этот стиль, чтобы подражать этому виду из прошлого.

При расширении дома люди слишком часто используют этот дизайн, потому что он набирает все большую популярность в современном дизайне.

Установка этих крыш может стать отличной идеей для придания вашему ремонту элегантности. Мансардные кровельные конструкции все еще являются древней конструкцией, но эти крыши и их конструктивные детали идеально подходят для того, чтобы получить больше от вашего дома.

2. Урок истории мансардных крыш

Хотя создание мансардной крыши приписывают Франсуа Мансару (1598 – 1666) он не был первым, кто использовал этот стиль.

Эта честь досталась бы Пьеру Леско (1510 – 1578), который использовал этот стиль кровли на части Лувра в 1550 году. стать популярным.

Франсуа Мансар, выдающийся архитектор эпохи французского барокко, начал использовать этот стиль крыш в зданиях, которые он проектировал для своих клиентов.

Таким образом, эта архитектура крыши была названа Мансардной крышей в его честь.

Интересно, что в Европе мансарда также может относиться к чердачному пространству, а не только к конструкции крыши. Популярность мансардной крыши во Франции продолжала расти и стала еще более модной во время правления Наполеона III (1852–1870).

За это время стиль мансардной крыши распространился по всему миру и был принят в различных зданиях США, Канады и многих других западных стран.

Мансардная крыша не так часто использовалась в традиционных домах, несмотря на то, что она использовалась во многих высотных жилых домах, особенно в конце 1960-х и 1970-х годах.

Позже многие небольшие коммерческие здания также приняли крышу мансардного типа. Однако, в отличие от традиционной мансардной крыши, эти крыши имели плоскую вершину.

3. Деталь мансардной крыши

Деталь мансардной крыши

Мансарда особенно хорошо подходит для ремонтных работ в домах со скатной крышей, поскольку верхний этаж можно увеличить без увеличения высоты конструкции.

Низкий уклон линии мансардной крыши визуально уменьшает масштаб здания и помогает избавиться от квадратного вида.

Этот метод часто используется в крупных коммерческих проектах, особенно вблизи жилых кварталов. Это также распространенное решение проблемы монотонного внешнего вида каркасных многоквартирных домов с плоской крышей.

При правильном использовании мансардная крыша может усилить конструкцию без существенного увеличения стоимости строительства. Приподнятая над уровнем надстроенной крыши мансарда может загораживать проходы через крышу или механическое оборудование.

Разнообразие мансардных крыш практически бесконечно. Одна из наиболее широко используемых (и неправильно используемых) конструкций крыши, ее пропорции и масштаб очень важны, и следует соблюдать осторожность, чтобы линия мансардной крыши не была либо слишком узкой, либо слишком широкой.

Двумя наиболее широко используемыми кровельными материалами на мансардной крыше являются кедровая стружка и черепица марки Certi.

Кедровая стружка с ее более тяжелой текстурой и твердым внешним видом, возможно, чаще используется для мансард, хотя также используется черепица, особенно когда желательна более легкая чешуя.

Небольшой вес и простота укладки щебня и черепицы с этикеткой Certi способствуют экономичному строительству. Конструктивные детали типовых мансардных крыш показаны на рис. 6.

Верх мансардной крыши – накладка

Эта деталь показывает состояние, при котором верх мансарды встречается с накладкой. Верхний край кастрюль отгибается на высоту стоячего или реечного шва, затем загибается на 3/4″. Крышка колпачка зацепляется за этот край, эффективно образуя капельницу.
