    Герметизация трубы на крыше своими руками

    овременная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

    Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода.  В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

    Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

    Выбор места вывода трубы

    Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

    1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.
    2. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

    Последствия некачественно выполненной гидроизоляции трубы

    Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

    1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
    2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
    3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
    4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

    Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

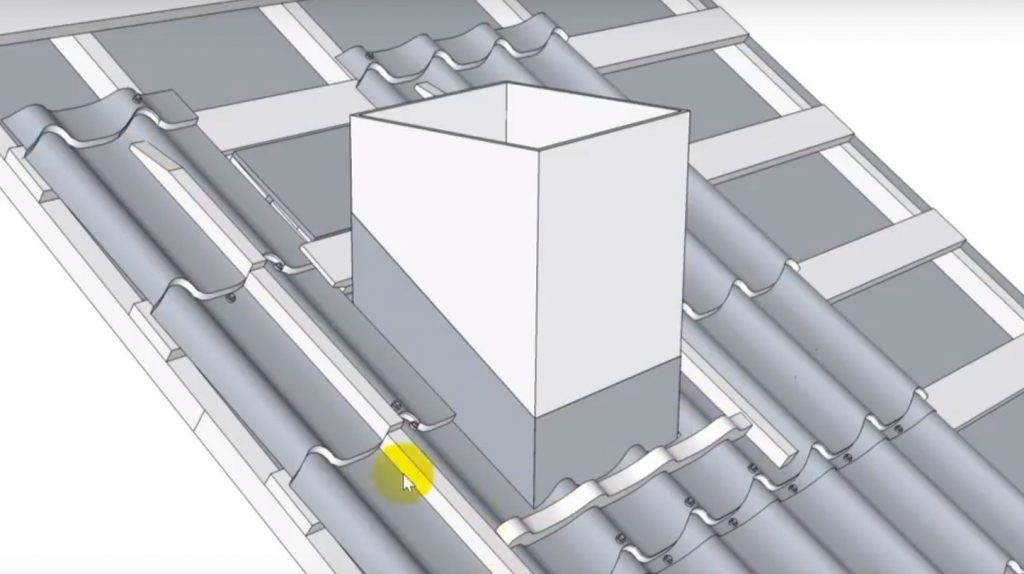

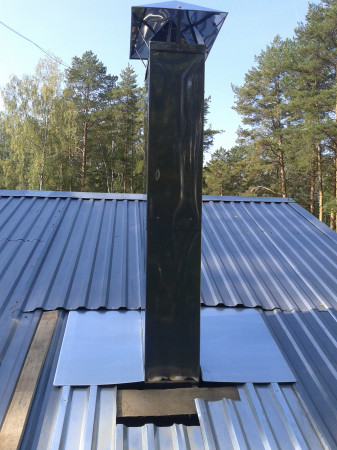

    Герметизация прямоугольной трубы

    Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

    Процесс герметизации стыка посредством фартука состоит из следующих этапов:

    1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
    2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
    3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
    4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
    5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

    Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

    Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

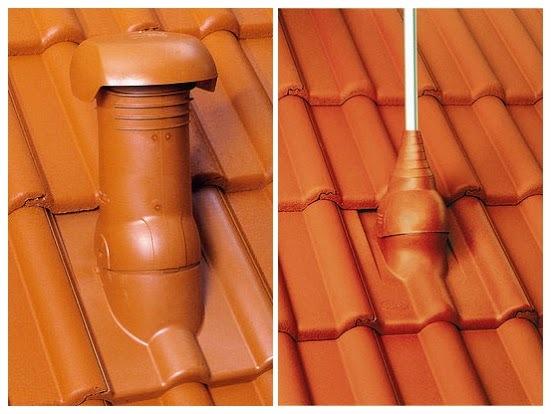

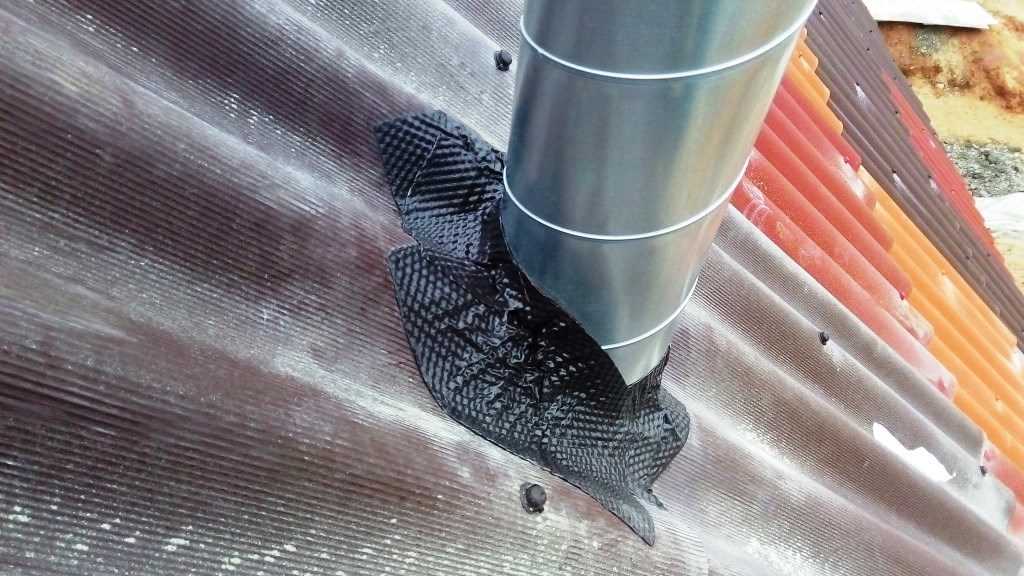

    Герметизация овальной и круглой трубы

    Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

    Герметизация трубы на крыше из профлиста выполняется следующим образом:

    1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
    2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
    3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
    4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

    Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

    При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

    Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

    Гидроизоляция трубы на крыше: материалы и технологии

    Без отопления комфорт сложно обеспечить, а значит необходимо создать систему дымохода, с проходом его через кровлю. И тут стает очень важный вопрос – как делается гидроизоляция трубы на крыше. Какие используются материалы и технологии?

    Содержание

    1. Что может понадобиться?
    2. Как использовать материалы?

    Что может понадобиться?

    Гидроизоляция трубы на крыше играет важную роль. В первую очередь она защитит ваш дом от проникновения влаги. Кроме того, гидроизоляция продлит срок службы и самой печной трубы. Но чтобы все сделать правильно, необходимо подобрать подходящий материал. Каждый из них имеет свои характеристики и способы использования.

    Гидроизоляция трубы

    Наиболее часто для гидроизоляции трубы на крыше используют следующие материалы:

    • диффузная мембрана – это современный полимерный материал. Он обеспечивает надежную защиту от проникновения влаги извне, при этом, не является препятствием для выхода пара наружу;
    • битумная масса – это наиболее популярный материал для гидроизоляции трубы на крыше. В его состав входят нефтяной битум и различные добавки, в том числе и полимерные. Материал отличается высокой эластичностью, тепло и водостойкостью, и большим сроком службы;
    • термостойкий герметик. Он используется при герметизации стыков и швов. Материал способен выдерживать нагрев то 1200 градусов;
    • ондуфлеш – самоклеящаяся лента, выполненная на битумной основе. Обладает высокой прочностью и простотой монтажа.

    Выбор материала во многом зависит от используемой кровли. Стоит помнить, что битум нельзя использовать, если кров покрыт металлочерепицей. От соприкосновения этих двух материалов, защитный слой черепицы быстро выходит из строя.

    Гидроизоляция трубы на крыше – это важное дело, от правильного выполнения которого будет зависеть срок эксплуатации всего дома. Перед началом работ очень важно подобрать подходящий материал. Самым оптимальным можно считать диффузную мембрану. Этот современный материал надежно защитит от осадков и при этом даст возможность водяным парам выходить наружу. А если средств у вас недостаточно, то можно воспользоваться битумной мастикой. Только в этом случае стоит помнить, что этот материал нельзя использовать, если кровля покрыта металлочерепицей.

    Как использовать материалы?

    Процесс создания гидроизоляции трубы на крыше будет зависеть от выбранного материала. Если говорить об основных этапах работ, то они будут выглядеть следующим образом:

    1. Первым делом сама труба и участок кровли вокруг нее очищается от грязи и пыли.
    2. Затем желательно обработать поверхности грунтовкой. Эта процедура необходима для повышения адгезии.
    3. После этого монтируется сам гидроизоляционный материал.
    4. Следующий этап – это монтаж кровли вокруг трубы. При этом используются металлические уголки, которые монтируются по кругу внахлест.
    5. В завершении лучше всего покрыть всю конструкцию трубы рулонным материалом и дополнительно обработать битумной мастикой.

    Это тоже важно знать:  В чём преимущества дымоходов из нержавейки

    Надежность герметизации проверяется сразу после застывания битума. Для этого достаточно просто разлить по месту стыков ведро воды и проверить отсутствие протечки со стороны чердачного помещения.

    Если вы используете диффузную мембрану, то ее приклеивают к поверхности при помощи битумной мастики. Затем, края материала загибают наверх и дополнительно обработать мастикой. После этого монтируются металлические уголки кровли.

    Подробная схема гидроизоляции трубы на крыше

    При применении ондуфлеша поверхность также желательно предварительно обработать битумной мастикой. В этом случае материал будет крепиться более надежно, особенно труба выполнена из цемента или кирпичной кладки. После полного застывания битумной мастики поверхность очищается от пыли и высушивается. Ондуфлеш снабжен клеящимся слоем, который покрыт защитной пленкой, достаточно просто ее отодрать и закрепить материал на месте стыка. При этом необходимо прижимать гидроизоляцию и не допускать появления воздушных пузырьков.

    При выборе непосредственно в качестве основного материала самой битумной мастики, ее монтаж будет зависеть от разновидности. Существует два типа мастики. Первый подразумевает горячий способ нанесения (битумную массу нагревают и укладывают на место стыка). Второй тип материала не требует нагрева.

    Термостойкий герметик наносится под давлением, с использованием специального пистолета. Предварительно необходимо очистить место стыка и поверхность вокруг от пыли, влаги и грязи. После нанесения герметика его разравнивают при помощи шпателя. Материал полностью затвердевает и готов к эксплуатации через 24 часа.

    Герметизация трубы на крыше проводится в несколько этапов. В первую очередь поверхность очищается от загрязнений, пыли и влаги. Затем наносится сам гидроизоляционный материал. После этого место стыка закрывается металлическими уголками. Современные производители предлагают и уже готовые решения. Например, комплекты многослойных теплоизоляционных труб уже содержат специальные кровельные проходы. Такие приспособления представляют собой «фартуки», которые обеспечивают надежную защиту от проникновения влаги.

    проход через кровлю, высота, герметизация примыканий

    Труба на крыше дома влияет и на пожарную безопасность строения, и на эффективность системы отопления жилища, и даже на эстетику дизайна экстерьера. Ведь этот элемент дымоходной системы влияет и на тягу в воздуховоде, и на герметичность кровли, и на контуры фасада дома. В данной статье мы расскажем нашим читателям о том, как вывести трубу сквозь крышу, не нарушив, при этом, ни герметичности кровли, ни свободного воздухообмена в дымоходе, ни эстетики фасада.

    Вывод трубы через крышу — выбор месторасположения

    Точка выхода трубы из кровли определяется функциональностью дымохода и эстетикой восприятия фасада дома. Ведь в трубе должна быть тяга, а внешний вид конструкции не должен портить впечатление от фасада.  Наличие тяги в трубе обеспечивает высота канала дымохода. Поскольку атмосферное давление на уровне камеры горения топлива в очаге всегда выше, чем давление воздушного столба над крышей.

    То есть, чем выше труба – тем лучше тяга.

    Чрезмерное возвышение трубы над крышей превратит экстерьер жилища в подобие промышленной котельной станции. К тому же, для обеспечения тяги в дымоходе достаточно даже небольшой высоты трубы: ее надкровельная часть должна возвышаться над коньком всего на 0,5 метра.

    В итоге, точку выхода трубы из кровли размещают таким образом, чтобы  высота трубы над крышей была бы минимально возможной. То есть, трубу монтируют как можно ближе от конька крыши.

    Такое месторасположение дает целый ряд преимуществ: во-первых, труба вписывается в контуры экстерьера очень органично, во-вторых, обустройство и герметизация шва между трубой и кровлей осуществляется без особых хлопот и усилий.

    На самом коньке – линии стыка двух скатов кровли – монтировать трубу категорически нельзя. Поскольку такое решение усложнит конструкцию кровельного каркаса, лишенного коньковой балки.

    Проход трубы через крышу: основные этапы процесса

    Для правильного обустройства точки прохода трубы сквозь крышу необходимо предпринять следующее:

    • Во-первых, выбрать точку прохода, руководствуясь вышеописанными рекомендациями.
    • Во-вторых, подготовить каркас крыши для монтажа трубы.
    • В-третьих, прорезать отверстие в скате кровли.

    Но это только общие рекомендации – подробное описание имеется только у первого пункта данного плана. Поэтому далее по тексту мы рассмотрим второй и третий пункт данного списка более подробно.

    Подготовка каркаса для прохода трубы

    Чтобы обеспечить проход трубы через кровлю нам придется вмешаться в структуру каркаса крыши.

    И для этого нужно сделать следующее:

    • Отступить от одной из стропильных ног кровли расстояние, равное диаметру трубы плюс полметра. Причем расстояние промеряется прямо по коньковой балке.
    • Смонтировать на этом расстоянии еще одну стропильную ногу, параллельную первой.
    • Повесить в точке сопряжения кровельной балки и стропила отвес. Спроецировать с помощью отвеса стропильную балку на плоскость чердачного перекрытия. Отмерить, в сторону уклона кровли, на проекции стропила 1,5 метровое расстояние от точки пересечения с отвесом. Перенести эту отметку на стропило с помощью еще одного отвеса. Именно так определяется месторасположение центральной оси трубы.
    • На проекции стропила отступить от точки, сквозь которую пройдет центральная ось трубы, расстояние равное внешнему радиусу дымохода плюс четверть метра. Спроецировать эту точку на стропило с помощью третьего отвеса. Смонтировать на этом месте верхнюю балку, которая будет перпендикулярна кровельному и дополнительному стропилам и равна им по толщине.
    • Аналогичным образом вычислить месторасположение нижней балки и смонтировать эту деталь.

    В итоге,  проход через кровлю трубы дымохода будет обустроен внутри силового короба, сформированного с помощью стропил (продольные стенки) и  балок (поперечные стенки). Причем стороны этого короба должны равняться  увеличенному на  50 сантиметров диаметру трубы. Ведь 25-сантиметровое расстояние от тела трубы до стропила или балки регламентируется нормами пожарной безопасности, согласно которым прямое примыкание к трубе кровли категорически запрещается.

    Вскрытие кровли

    После формирования короба нам остается только вскрыть кровлю и подготовить точку прохода под размещение трубы. Причем вся эта операция начинается с разметки месторасположения короба относительно готовой кровли.

    Для этого нужно сделать следующее:

    • Во внутренней точке углового сопряжения стропила и балки короба сверлится сквозное отверстие. Причем сверло располагают перпендикулярно к поверхности кровельного пирога. Аналогичная операция проделывается в трех оставшихся углах короба для трубы.
    • Далее, с внешней стороны крыши, прямо по кровельному материалу, наносятся границы короба. Для этого используются отверстия, высверленные в кровельном пироге.
      Ведь с их помощью удалось определить место углов квадрата. Так что, для очерчивания границы остается лишь соединить эти точки.

    Определившись с границами короба можно приступать к поэтапному вскрытию слоев, составляющих кровельный пирог. Ведь перед тем, как вывести трубу через крышу, нам придется удалить часть кровли, перекрывающий короб.

    Причем эту операцию можно реализовать двумя способами, а именно:

    • Путем надреза слоев по внутреннему периметру короба. Кровлю режут с помощью лобзика или болгарки прямо по очерченным линиям.
    • Путем надреза слоев по диагоналям. В этом случае необходимо прочертить диагональные линии и разрезать слои кровельного пирога по этим меткам.

    Следует отметить, что на практике, используют оба метода, вскрывая одни слои кровельного пирога по периметру, а другие – по диагонали короба. Например, кровельный материал и паропроницаемая подложка вскрываются  по диагонали, а деревянная основа – по периметру.

    Такой избирательный подход облегчает последующую герметизацию места проникновения трубы сквозь кровлю.

    Монтажные работы

    Вскрыв кровельный пирог, можно переходить к подготовке точки прохода трубы сквозь кровлю.

    Эта операция выполняется следующим образом:

    • Надрезанный по диагонали кровельный материал отгибается наружу, а паровая пленка во внутреннюю часть короба. Причем паропленка крепится к стенкам короба обычными скобами.
    • Дымоходную трубу вставляют в короб со стороны чердака и, приподняв, монтируют на боровок.
    • Поверх свободного торца трубы, со стороны крыши на дымоход надевают теплоизолирующий пояс.
    • Далее трубу фиксируют на два разборных хомута с ножками в виде самореза, который вкручивается в балку или стропило.
    • После фиксации дымохода, перед тем, как заделать трубу на крыше, короб закрывают металлическим или асбестовым листом со стороны чердака.
    • На финальном этапе в короб засыпают влагостойкий, негорючий утеплитель (керамзит).

    После этого трубу начинают готовить к герметизации стыков между дымоходом и кровлей.

    Герметизация трубы на крыше

    Как правило, процесс герметизации стыка между телом трубы и плоскостью кровли реализуется с помощью готовых комплектов, приобретаемых вместе с кровельным материалом. Причем для дымоходов квадратного сечения используется один комплект, а для круглых труб – совершенно другой.

    Однако, в любом случае, герметизация кровельного стыка и трубы реализуется с помощью особой детали – фартука, сферической или прямоугольной формы. Такой фартук одевают поверх трубы таким образом, чтобы его края выходили за границы короба, в котором был смонтирован дымоход. Причем на кровельный материал фартук, просто накладывается внахлест, а к трубе крепится на саморезы. Стык между трубой и фартуком заделывают термостойким герметиком.

    Герметизация дымоходных труб круглого сечения может быть реализована с помощью фартука-колпака, одеваемого поверх трубы. Конический выступ колпака, при этом, обрезается под нужный диаметр.

    Процесс герметизации верхней части трубы, в упрощенном виде, выглядит следующим образом:

    • В самом начале удаляются остатки кровельного материала, закрывающие короб.
    • Далее на край кровли наклеивают слой эластичной гидроизоляции.
    • Поверх слоя гидроизоляции монтируют фартук, нижний край которого укладывают на кровлю, а верхний – на трубу.
    • Точки соприкосновения фартука и кровли фиксируют на саморезы с широкими «шляпками» округлой формы (кровельный вариант).
    • К трубе фартук фиксируют на эластичный герметик. После чего стык трубы  фартука  поджимают хомутом.

    После монтажа фартука (или колпака) труба считается пригодной для использования.

    Проход трубы через крышу из металлочерепицы – рассмотрим порядок обустройства проходя печной трубы через кровлю

    Содержание:

    1. Порядок обустройства дымохода через крышу из металлочерепицы
    2. Рекомендуемые места для размещения дымоходов
    3. Рекомендуемая высота дымохода
    4. Система наружного фартука на участке примыкания
    5. Обход дымохода из кирпичной трубы, устройство фартука
    6. Проход дымохода круглого и квадратного сечения
    7. Как делают проход стальной трубной заготовки сквозь кровлю
    8. Выполнение прохода без распушки
    9. Проход вентиляции
    10. Как провести асбестовые и сэндвич дымоотводы

    Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

    Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

    Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат — отсутствуют протечки.

    Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

    Порядок обустройства дымохода через крышу из металлочерепицы

    Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

    Смотреть видео: обход дымоотвода через металлочерепицу

    Обход дымохода металлочерепицей. LIFE.


    Смотрите это видео на YouTube

    Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

    Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

    Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

    • прямоугольная;
    • квадратная;
    • круглая.

    Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

    Рекомендуемые места для размещения дымоходов

    Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

    ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в  герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

    Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

    Так же нерационально делать вывод дымохода рядом с окнами помещений — мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

    Смотреть видео: обход дымоотвода через крышу из металлочерепицы

    Обход трубы на скате. Адаптер М28. Часть 1. Монтаж металлочерепицы. УНИКМА


    Смотрите это видео на YouTube

    Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

    Рекомендуемая высота дымохода

    На каком бы из вариантов выведения трубы не был остановлен выбор, нужно запомнить одно очень важное правило. На дымоходную трубу необходимо ставить защитный зонтик.

    Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

    Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

    В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 100 от побега конька к горизонту.

    Система наружного фартука на участке примыкания

    Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

    Планку внизу прикладывают к стенкам и проводят маркером линию.

    Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

    В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

    Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

    Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

    Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

    Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

    Обход дымохода из кирпичной трубы, устройство фартука

    Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

    Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

    До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

    До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

    Смотреть видео: кирпичный дымоотвод — как пройти кровлю из металлочерепицы

    Как пройти кровлю кирпичной трубой


    Смотрите это видео на YouTube

    На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

    Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

    После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

    Проход дымохода круглого и квадратного сечения

    Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

    Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

    Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

    • гидроизоляция разрезается в форме конверта;
    • крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
    • затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции — основанием для установки материала — отделки;
    • чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
    • в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

    Как делают проход стальной трубной заготовки сквозь кровлю

    Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

    В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

    Как сделать выход для трубы на крыше из металлопрофиля / металлочерепицы


    Смотрите это видео на YouTube

    Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

    Выполнение прохода без распушки

    Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название  —  «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

    В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

    Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

    Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

    В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

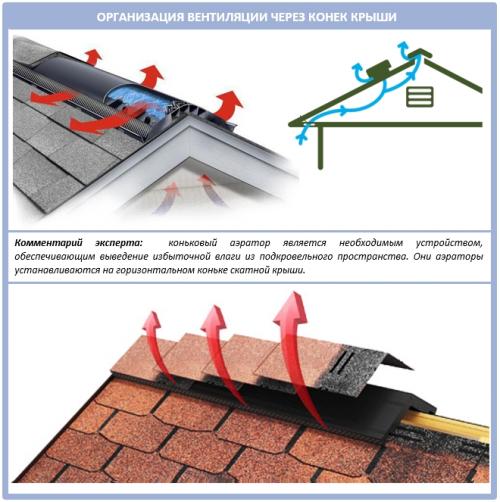

    Проход вентиляции

    Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

    Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

    В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

    1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
    2. Металлочерепица разрезается по нанесенной разметке.
    3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
    4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

    Как провести асбестовые и сэндвич дымоотводы

    Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

    Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

    И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

    Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

    К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

    Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

    Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

    Герметизация печной трубы на крыше из профнастила. Инструкция

    Проблема выведения трубы через крышу возникает только во время капремонта здания. Потому как при проектировании новых домов и коттеджей на первом плане обустройство дымохода, и лишь потом укладка кровельных материалов. Но случаи бывают разные, да и практика выведения трубы после возведения здания не нова.   И желание как можно больше сократить затраты на обустройство дымохода для печной трубы и восстановление кровли вполне разумно. Нужно лишь изучить подробную инструкцию и советы по выведению и герметизации печной трубы на крыше из профнастила.

    Подготовительные работы:

    Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

    1. Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
    2. Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 45
      0
      и 900.
    3. Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
    4. Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

    Важно знать! Главное правило, которое следует соблюдать – это выбрать «холодную» зону. Т.е. место, где большую часть времени выход из дымохода находится на затенённом участке крыши.

    Необходимый для работы инструмент

    • Маркер перманентный – для определения зоны под отверстие.
    • Болгарка с алмазным диском – понадобится для создания отверстия под выведение трубы.
    • Перфоратор.
    • Утеплитель – изоляционный слой можно сделать из вспененного полиэтилена, полиуретана или фольгированного изовера.
    • Дрель.
    • Лобзик.
    • Клейкая лента – для фиксации гидро- и пароизоляционного слоя.
    • Пена монтажная – надёжная герметизация без монтажной пены в данном случае невозможна.
    • Гофрированная ПВХ-труба – используется в качестве втулки.

    Как вывести печную трубу через крышу?

    Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

    1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

    Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

    1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

    Важно! отступить от края намеченного под отверстие контура несколько см во внутрь. Почему именно так? Если будет допущена ошибка и отверстие будет немного уже необходимого, подправить это дело можно. А вот нарастить один-другой сантиметр на профилированном листе вряд ли получится. Конечно, такой вопрос также решаем путём добавления заплаток и дополнительных герметизирующих слоёв, однако говорить о 100% герметизации и прочности установки уже язык не повернётся.

    1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
    2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
    3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

    Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

    Герметизация трубы

    Теперь осталось провести дымоход через отверстие в кровле и надёжно закрепить его. Сначала нужно произвести монтаж защитной втулки из гофрированной трубы, тем самым защитив стены. Лучше использовать металлическую гофрированную втулку, но можно и из пластика.

    Примечание: использовать пластиковую гофрированную трубу разумно лишь в том случае, если дымоотвод выводится не через крышу, а через стену здания.

    После вывода короба дымохода укладывается утеплитель. В качестве утеплителя можно выбрать вспененный полиэтилен, керамзит или минеральную вату. Все эти и указанные в разделе инструментов утеплители не подвержены возгораниям.

    Установка Мастер Флеш на профнастил

    Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

    Примечание: для надёжной фиксации влагоизоляционной накладки используется герметик с пометкой «огнестойкий».

    Как выглядит устройство?

    Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

    1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
    2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

    В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

    • труба продевается в проходку;
    • Мастер Флеш подгоняется к профилированному кровельному листу;
    • фиксируется с помощью огнестойкого герметика;
    • закрепляется дополнительно на саморезы.

    При подгоне проходника Мастер Флеша под диаметр трубы нередко допускается такая ошибка: с проходки срезается лишний слой, из-за чего утеплитель свободно надевается на трубу или болтается вовсе. Спешить с покупкой нового не нужно. Решить проблему можно с помощью всё того же огнестойкого герметика, которым заполняются зазоры между проходкой и дымоходной печной трубой.

    После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

    Как обойти круглую трубу профнастилом?

    С круглой трубой маневр с прямоугольной рамкой в профилированном листе для закрепления дымохода уже не пройдёт. Однако современные дымоотводные конструкции в большинстве случаев имеют округлую форму с тонкими стенками. Решить проблему с гидроизоляцией помогут битумные вставки. В продаже в строительных магазинах есть даже самоклеящиеся ленты на битумной основе с силиконовой плёнкой для создания влагостойкой прослойки. Поверх закреплённой битумной накладки также используется кровельный проходник Мастер Флеш для дополнительной гидроизоляции готовой конструкции.

    Устройство фартука для дымохода

    Вокруг выведенного дымохода устанавливается фартук. Лучше использовать листы оцинкованной стали. Внешнюю сторону фартука можно оставить «голой» или обшить декоративными материалами. Все стыки между кровлей и планками примыкания. В качестве герметика можно использовать битумную мастику вкупе с битумной самоклеящейся лентой, что позволит обустроить дополнительный гидроизоляционный слой. Примыкающая к дымоотводу линия фиксируется оцинкованным профилем, поверх которого наклеивается гидроизолирующая плёнка.

    Герметизация трубы на крыше частного дома

    28 11 2019

    Сухая стяжка пола: назначение, этапы, особенности

    Заметно ускорить обустройство стяжки помогает использование так называемой «сухой» технологии.

    25 10 2019

    Обзор марок наливного пола

    Качественный наливной пол должен быть прочным, долговечным и красивым. Какие марки предлагают высшее качество и надёжность такого товара?

    26 03 2019

    Водосточная система частного дома

    Чтобы предотвратить разрушительное влияние влаги на несущие конструкции, кровле необходима водосточная система.

    27 02 2019

    Герметизация трубы на крыше частного дома

    При возведении частного дома труба от отопления выводится на крышу. Во избежание протечек важно особое внимание уделять герметизации пространства вокруг нее.

    24 01 2019

    Особенности мастичных кровель и технология монтажа

    Кровлю из битумной мастики считают самым лучшим вариантом в плане защиты от влаги.

    28 09 2018

    Мягкая кровля: нюансы и особенности монтажа

    Термином «мягкая кровля» называют группу рулонных и штучных кровельных материалов. Часто используют и другое название — гибкая черепица.

    30 07 2018

    Минеральная вата для вентфасада

    Теплоизолирующий материал, укладываемый под облицовку, повышает шумоизоляцию и теплозащиту навесного фасада. Нередко для такой цели применяется минеральная вата.

    28 05 2018

    Когда нужен ремонт фасада многоквартирного дома?

    Строительство многоэтажек началось в советский период. В основном строились 4-5, 9 и 16 этажные дома из камня, блоков и плит. Сегодня многие из этих домов в Курске нуждаются в ремонте и утеплении фасадов.

    26 04 2018

    Подготовка крыши к монтажу мягкой черепицы

    Мягкая черепица — один из популярных типов кровли сегодня. К ее преимуществам, в частности, относится простота монтажа.

    22 03 2018

    Конструкция двускатной крыши

    Чаще всего в нашей стране хозяевами коттеджей выбираются недорогие конструкции из двух скатов.

    29 01 2018

    Битумная черепица – хит среди кровельных материалов

    Битумная черепица — надёжное, очень эстетичное и сравнительно недорогое кровельное покрытие.

    23 11 2017

    Подсистемы для вентфасада

    Система вентилируемого фасада представляет собой конструкцию, имеющую в своем составе несколько слоев.

    21 10 2017

    Кровля из еврошифера: уникальность свойств и простота исполнения

    Еврошифер внешне очень схож с привычными волнистыми асбецементными листами: шифером, а словосочетание лишь подчёркивает распространённость этого кровельного материала в Европе. Но состав еврошифера совершенно иной.

    20 09 2017

    Протечки крыши: в чем причина и как обнаружить?

    Когда в комнате на потолке темнеют мокрые пятна, это не только портит внешний вид помещения.

    18 08 2017

    Типовые повреждения плоской кровли и ее ремонт

    Плоская кровля является наиболее распространенным видом крыши на протяжении длительного времени.

    18 08 2017

    Кровля из гибкой черепицы типа «Шинглас»

    Гибкая (мягкая) черепица — это штучный кровельный материал, разработанный в Америке более столетия назад.

    27 07 2017

    Устройство кровель и устранение дефектов при эксплуатации

    Кровля является одним из основополагающих элементов надежности и эксплуатационной долговечности зданий и сооружений.

    26 06 2017

    Как создать зеленый уголок на крыше дома?

    «Зеленые кровли» имеют долгую историю. Много веков назад упрощенный их вариант уже устанавливали на жилых и подсобных постройках.

    15 05 2017

    Кровля из ондулина – достоинства и недостатки

    Ондулин — это гибкий и пластичный материал, который имеет внешнее сходство с обычным шифером, но отличается от него большей экологичностью и разнообразием цветовых решений.

    27 04 2017

    Плоская кровля: особенности покрытия

    Сегодня чрезвычайной популярностью пользуется плоская кровля: почти на каждом втором здании мы видим крышу без уклона.

    17 04 2017

    Сравнение мембранных кровель ПВХ, ЭПДМ, ТПО

    Мембрана — инновационный вид кровельных покрытий. Технология монтажа такой кровли позволяет получить цельное покрытие, которое обладает отличными гидроизоляционными характеристиками.

    7 11 2016

    Почему выгодней нанимать профессионалов для ремонта?

    Рано или поздно любое здание приходится чинить. И тому есть множество причин.

    11 07 2016

    Объемные буквы: производство и использование

    В создании наружной рекламы часто применяются объемные буквы.

    16 06 2016

    Достоинства и особенности полимерпесчаной черепицы

    Черепица — кровельный материал, имеющий долгую историю.

    4 04 2016

    Нанесение наливных полов

    Первый шаг по устройству наливных полов заключается в оценке уже имеющего основания.

    28 03 2016

    Керамогранитные плиты для облицовки вентилируемых фасадов

    Керамогранит обладает рядом характеристик, благодаря которым он отлично подходит для облицовки фасадов.

    23 03 2016

    Достоинства мягкой битумной черепицы

    Битумная черепица – один из наиболее молодых кровельных материалов. Разработан он был относительно недавно, но приобрел широкую известность и популярность.

    15 03 2016

    Битумная черепица

    Битумная черепица относится к классу материалов, которые обозначаются как мягкая кровля.

    10 03 2016

    Преимущества мягкой кровли

    Современное покрытие для поверхности крыш в виде мягкой кровли по праву заслуживает похвалу и интерес профессиональных строителей, ведь этот материал отличается многими преимуществами.

    29 02 2016

    Учет особенностей региона при проектировании теплоизоляции

    В современных домах, как правило, уже предусмотрена система теплозащиты. Но в частном домостроительстве и для строений старого фонда вопрос этот далеко не праздный.

    26 02 2016

    Универсальные облицовочные панели для стен

    Среди современных технологий отделки фасада зданий все более широкую популярность получают навесные системы.

    17 02 2016

    Вентфасад: умная технология отделки

    Современные технологии в области проведения фасадных работ позволяют не только улучшить эстетический облик зданий, но и существенно улучшить характеристики строительных объектов: повысить их устойчивость к негативным воздействиям внешней среды, снизить теплопроводность, исключить образование грибка и плесени.

    9 02 2016

    Огнезащитные материалы для вентфасадов

    Высокие требования, предъявляемые к вентилируемым фасадам, распространяются и на материалы, из которых они изготавливаются.

    2 02 2016

    Гидроизоляция крыши

    Защита крыши от проникновения влаги – обязательный этап работ по монтажу крыши любого здания.

    25 01 2016

    Преимущества клинкера для отделки фасадов

    Прекрасная изоляция, долговечность и эффектная внешность — вот за что строители и домовладельцы уважают клинкерный фасад.

    18 01 2016

    Этапы проектирования вентфасада

    Качественно выполненный проект вентилируемого фасада — первые и важный шаг к красивой и долговечной фасадной конструкции.

    11 01 2016

    Минеральная вата для утепления вентфасада: плюсы и минусы

    Минеральная вата — самый популярный материал для утепления вентилируемых фасадов. Ее структура с множеством пор создает эффективную воздушную прослойку.

    30 12 2015

    Особенности монтажа гранитного навесного фасада

    Вентилируемый фасад из натурального гранита — эстетичный, высокопрочный фасад, подчеркивающий значимый статус здания или учреждения.

    28 12 2015

    Из чего состоит современный световой короб?

    Световые короба пользуются большой популярностью как недорогой и крайне эффективный рекламный носитель, работающий даже тогда, когда другие источники визуальной рекламы неэффективны.

    15 12 2015

    Вентилируемые фасады для загородного дома

    Здание с вентилируемым фасадом в городе — это обычное явление. Однако постепенно данная технология устройства экстерьеров строений пробирается все дальше — в возведение частных домов и загородных коттеджей.

    11 12 2015

    Вентиляционные системы для квартир

    Для того, чтобы понять, насколько актуальна установка вентиляционной системы в вашей квартире, проделайте простую манипуляцию — поднесите зажженную свечку к отдушинам в туалете, ванной комнате и на кухне.

    2 12 2015

    О том, как сделать дом теплым

    Для хозяина любого жилья важно, чтобы оно было теплым, и при этом на его обогрев не тратилось много ресурсов.

    27 11 2015

    Лицо дома – фасад

    Экстерьер любого здания — важная эстетическая составляющая. Именно поэтому заказчики традиционно максимально придирчиво относятся к проектированию строительными организациями фасадов сооружений.

    19 11 2015

    Какое покрытие для промышленного пола выбрать?

    Вариантов покрытия промышленных полов может быть несколько. В прошлое постепенно уходят бетонные полы. Сейчас они все чаще покрываются полимерными составами для предотвращения растрескивания.

    12 11 2015

    Почему важно вовремя проводить сервисное обслуживание кондиционеров

    Самые распространенные причины выхода оборудования из строя

    3 11 2015

    Витражное фасадное остекление – блистающая красота

    Потрясающий выбор материала и технологии для отделки фасада

    26 10 2015

    Какие бывают облицовочные материалы для навесных фасадов?

    Давайте рассмотрим основные облицовочные материалы для фасадов.

    22 10 2015

    О металлочерепице и мягкой кровле

    Какой материал выбрать для кровли? Читайте в статье.

    14 10 2015

    Как создаются наливные полы?

    Процесс укладки наливного пола.

    8 10 2015

    О рекламных вывесках и их подсветке

    Плюсы и минусы различных видов рекламной подсветки.

    Решения для герметизации проходов через крышу | ООО «Альта Продактс»

    Приходите в ООО «Альта Продактс» за лучшим в отрасли уплотнением для прохода через крышу . С момента основания в 2006 году мы продали более 1000 кожухов и бордюров для труб и почти 20 000 выходных уплотнений Sigrist®. Мы не получили ни одной жалобы или запроса на гарантию по этим продажам. Если это не является доказательством целостности и долговечности нашей продукции, ничто не является доказательством. Мы знаем, что нужно для создания водонепроницаемого уплотнения, и успешно делаем это в течение многих лет.

    Когда вы сотрудничаете с нами в области герметизации проходов через крышу и других продуктов, ваш конечный клиент может быть уверен в качестве работ по герметизации проходов через крышу. Благодаря нашим проверенным производственным процессам и приоритету удовлетворенности клиентов вы можете легко создать прочный, безопасный и полностью герметичный продукт в качестве подрядчика, архитектора или руководителя проекта. Все начинается с вашего производителя. Узнайте больше об ООО «Альта Продактс».

    Системы герметизации кровельных проходок далеко не просты, но они могут быть легкими для опытных подрядчиков и архитекторов при наличии подходящего производителя продукции. Проход через крышу требует значительной подготовки, образования и опыта. В противном случае вы рискуете установить систему, которая даст течь или даже сорвется с крыши в непогоду. Несмотря на то, что установка системы имеет ключевое значение, качество продукции также важно. Что отличает Alta Products, LLC, так это инновационная и проверенная технология Sigrist Exit Seal®. Изучите этот продукт.

    Ни один другой продукт не может сравниться с Sigrist Exit Seal®. Это решение для герметизации проникновения через крышу, которое может похвастаться ударопрочной смолой, водонепроницаемыми дорожками, вертикальными стенами и гладкой внешней поверхностью. Мы создаем этот продукт с использованием литьевой пластмассы ABS с ингибиторами ультрафиолетового излучения до прочности Schedule 80. Продукт не окисляется и не проводит тепло и холод, как металлы. Он поставляется оцинкованным или окрашенным, с максимальной толщиной устанавливаемой стенки ¾ дюйма. Это действительно универсальное решение для систем проникновения через крышу, не имеющее аналогов на рынке. Именно поэтому его создатель Питер Зигрист максимально быстро запатентовал продукт.

    Когда дело доходит до герметизации проходов через крышу, вам нужен Sigrist Exit Seal® от Alta Products, LLC. Вы получите ограниченную пожизненную гарантию на свою печать и исключительное обслуживание клиентов от нашей компании. Вам никогда не придется беспокоиться о качестве продукта, доставленного к вашей двери, или связаться с нами по поводу вашего заказа. Мы информируем наших клиентов на протяжении всего процесса и будем рады ответить на любые вопросы, которые могут у вас возникнуть до, во время или после размещения вашего заказа. Мы понимаем важность коммуникации при установке системы проходки через крышу.

    Часто задаваемые вопросы о герметизации проходов через крышу

    Герметизация проходов через крышу — это не та ниша, в которую можно попасть за одну ночь. Чтобы по-настоящему овладеть искусством систем проходки через крышу, требуются годы отраслевых исследований и опыта. Одна ошибка, например некачественные материалы или неправильная технология производства, может привести к тому, что продукты будут протекать, ломаться или иным образом выходить из строя. Чтобы увидеть эти неудачи, могут потребоваться годы, но они неизбежно произойдут. Вместо того, чтобы идти на этот риск, работайте с компанией, которая вложила время. За годы нашего опыта компания Alta Products, LLC получила сотни вопросов от клиентов о Sigrist Exit Seal®. Вот некоторые из наиболее часто запрашиваемых для вашего прочтения:

    1. Как герметик выдерживает многочасовое воздействие прямых солнечных лучей? Наша АБС-смола содержит встроенные ингибиторы УФ (ультрафиолета), что делает ее непроницаемой для агрессивных солнечных лучей. Смола не станет хрупкой и не изнашивается со временем из-за солнца.
    2. Насколько прочен Sigrist Exit Seal®? Очень сильный. Мы производим наши уплотнения в соответствии со стандартами производительности Schedule 80. Даже при -22⁰F наши уплотнения обладают ударопрочностью 4,3 фута на фунт. Обратите внимание, однако, что мы не разрабатываем наши уплотнения для проникновения через крышу, чтобы они работали как прямые фитинги для подачи воды или газа непосредственно через них.
    3. Какие размеры вы предлагаете? Мы знаем, что герметизация проемов крыши не всегда является универсальным процессом. Мы изготавливаем наши уплотнения методом литья под давлением в Соединенных Штатах в соответствии с принятыми стандартами размеров. У нас есть колпачки различных диаметров, а также сверхдлинные уплотнения. Используйте нашу таблицу размеров, чтобы выбрать правильный размер крышки для вашего приложения.
    4. Насколько водонепроницаема система Sigrist Exit Seal®? Утечка является серьезной проблемой для всех специалистов, устанавливающих системы проходки через крышу. ООО «Альта Продактс» производит уплотнения с опорной гайкой, прокладкой опорной гайки, корпусом, направляющей шайбой, прокладкой крышки и крышкой, изготовленными из ударопрочного АБС-пластика. Вам никогда не придется беспокоиться о протечках воды.
    5. Что еще вы предлагаете для герметизации проходов через крышу? Alta Products, LLC является пионером в индустрии проникновения через крышу с различными продуктами, обеспечивающими водонепроницаемое проникновение. Приходите к нам за корпусом Pipe Chase, корпусом центра обработки данных, бордюрами и выходными уплотнениями, которые гарантируют правильное выполнение работы с первого раза. Покупайте нашу продукцию.
    6. Когда я могу ожидать поступления своей продукции? Мы отправляем во все штаты США, а также в Пуэрто-Рико. Ожидайте один день транзита в Оклахоме, Техасе и некоторых частях Канзаса и Арканзаса. Оттуда наше транзитное время увеличивается. Ожидайте три дня транзита в Новой Англии, Вашингтоне, Орегоне, Неваде и Калифорнии. В некоторых частях Калифорнии и Невады, на Гавайях и в Пуэрто-Рико доставка через UPS занимает пять дней.
    7. Могу ли я вернуть уплотнения, если они меня не устраивают? Мы разрешаем возврат, но мы взимаем комиссию за возврат в размере 25% за наши проблемы. Вам придется заплатить четверть первоначальной стоимости предметов, если вы хотите вернуть печати в нашу штаб-квартиру.

    Нужна помощь с размещением заказа? Мы преуспеваем в обслуживании клиентов и удовлетворенности, и всегда готовы ответить на ваши вопросы. Мы более чем рады работать с руководителями проектов или другими лицами в выборе идеальных продуктов для герметизации проходов через крышу для конкретной работы. Люди обращаются к нам снова и снова, потому что знают, что могут рассчитывать на превосходное обслуживание клиентов. Звоните (206) 409-1237, если у вас есть другие вопросы по герметизации проходки через крышу.

    КОНТАКТЫ ALTA PRODUCTS, LLC.

    Установка системы выхода дымохода с крыши небольшого дома

    Установка защитного кожуха Установка прошивки гибридной трубы Установка цельнометаллического гидроизоляции

    Установка защитного кожуха трубы

    Установка защитного кожуха

    Убедитесь, что нижняя сторона фланца защитного кожуха и верхняя часть крыши, где будет располагаться фланец, чистые и сухие. Ознакомьтесь с указаниями на вашем кровельном герметике и отчетом о погоде, чтобы убедиться, что условия позволят ему должным образом отвердеть (т. е. не слишком холодно и не будет дождя, пока отверждение не будет завершено).

    Определите, нужно ли подрезать чехол для трубы, чтобы он соответствовал вашей трубе. Стандартный чехол для трубы, входящий в комплект металлической крыши Tiny House, не требует резки. При необходимости используйте ножницы, чтобы обрезать голенище трубы до нужного размера. Если вам нужно разрезать ботинок, а в инструкциях по ботинок указаны размеры, вырежьте отверстие примерно на 20 % меньше диаметра трубы, проходящей через него, чтобы создать плотное водонепроницаемое уплотнение без необходимости использования дополнительных герметиков.

    Установите трубный чехол на изолированную трубу так, чтобы металлическая сторона фланца была направлена ​​вверх. Протолкните фланец вниз по трубе, пока фланец полностью не соприкоснется с крышей. Если ваш защитный чехол для трубы имеет квадратное основание, часто лучше ориентировать угол к высокой стороне вашей крыши (т. е. как ромб, а не квадрат), что даст вам лучшее покрытие и поможет слить воду с фланца.

    Внесите последние изменения в положение ботинка вокруг трубы. Убедитесь, что фланец может полностью соприкасаться с крышей, не растягивая чехол и не отрывая его от трубы. Если ваш ботинок растянулся, попробуйте протолкнуть верхнюю часть ботинка дальше по трубе, чтобы ослабить натяжение.

    Нанесите герметик на нижнюю сторону фланца защитного кожуха трубы, затем закрепите фланец на месте крепежными деталями через фланец и в крышу. Расстояние между креплениями должно составлять примерно 1–1,5 дюйма, а тип крепления определяется кровельным материалом. Заклепки хорошо подходят для листового металла. Винты из нержавеющей стали с плоской головкой хорошо подходят как для металлических, так и для резиновых крыш с деревянной обшивкой позади них. Мы предпочитаем избегать оцинкованных винтов, которые со временем ржавеют. При использовании шурупов на металлической крыше просверлите направляющее отверстие перед установкой каждого шурупа.

    Фланец багажника должен плотно прилегать к поверхности крыши. Застегивайте от центра к краям и не растягивайте и не защемляйте ботинок при застегивании. При установке на гофрированную крышу убедитесь, что в нижней части каждого гофра есть застежка, чтобы пыльник не соскальзывал.

    При установке на металлическую кровлю со стоячим фальцем предварительное планирование идеального размещения может помочь обеспечить успешную установку.

    1. Избегайте создания плотины, перекрывая всю плоскую область между двумя швами, в результате чего вода скапливается на верхней части фланца ботинка. Если площадь недостаточно велика для размещения патрубка трубы, можно добавить бордюр трубы, чтобы обеспечить достаточную монтажную поверхность, не препятствующую потоку воды. Обратитесь к производителю вашего кровельного материала за рекомендациями по бордюру трубы.
    2. По возможности избегайте установки ботинка вверх и на шов. Установка вверх и над швом, как правило, не требует технического обслуживания в течение всего срока службы крыши, поэтому потребуются периодические проверки и повторное уплотнение. Если нельзя избежать установки над швом, обратите особое внимание на угол в основании каждого шва, чтобы убедиться, что фланец чехла правильно согнут и закреплен, чтобы плотно прилегать к углу. С помощью плоского инструмента, например шпателя, вдавите фланец во внутренний угол и установите застежку как можно ближе к краю шва. Ежегодно проверяйте уплотнение и повторно уплотняйте его по мере необходимости.



    Уплотнение по периметру фланца защитного кожуха трубы и поверх каждого крепежного элемента. Удалите излишки герметика.

    Не требуется и не рекомендуется использовать герметик там, где труба соединяется с пыльником.

    Штормовой воротник необязателен, если вы используете сапоги для труб. При использовании штормового воротника установите его непосредственно над защитным чехлом трубы и уплотните между трубой и штормовым воротником с помощью высокотемпературного силикона RTV.

    Установка защитного кожуха гибридной трубы

    Установка заглушки гибридной трубы

    Используйте ножницы, чтобы отрезать защитный чехол на 20% меньше внешнего диаметра вашей трубы для плотного прилегания.

    Примыкание должно быть покрыто гонтом или плиткой для предотвращения проникновения воды под отлив. Нижняя часть гидроизоляции должна лежать поверх слоя гонта или черепицы под ним, а верхняя часть гидроизоляции должна быть покрыта несколькими слоями гонта или черепицы и уложена непосредственно на кровельный подстилающий слой..

    Новая кровля

    Вырежьте отверстие для дымохода в крыше и установите на трубу защитный кожух. Внесите необходимые корректировки, чтобы убедиться, что чехол находится в правильном положении на трубе. Закрепите трубу на конструкции с помощью кронштейна для поддержки крыши.

    Черепица или черепица до середины кровельного отверстия под гидроизоляцией.

    Нанесите кровельный герметик под верхнюю и боковые части гидроизоляции, чтобы предотвратить проникновение воды. Не герметизируйте дно, позволяя любой воде, которая попадает под оклад, стекать.

    Установите обшивку на крышу, используя соответствующие крепежные детали, чтобы прикрепить стороны и верхнюю часть обшивки к крыше. Нанесите кровельный герметик поверх каждого крепежного элемента.

    Продолжайте укладывать крышу поверх верхней половины оклада, укладывая как обычно.

    Установите ливневую манжету (дополнительно) непосредственно над верхней частью гидроизоляции и уплотните между ливневой манжетой и выхлопной трубой с помощью высокотемпературного силикона RTV.

    Существующая кровля

    Установка гидроизоляции трубы на существующей крыше сложнее, чем на новой крыше, так как гидроизоляция должна быть уложена на черепицу перед ее установкой в ​​трубу. Требуется второй человек.

    Вырежьте отверстие для дымохода в своей крыше, затем просуньте верхнюю часть обшивки по крайней мере под два ряда черепицы, чтобы оклад оказался над отверстием.

    Промажьте верхнюю и боковые стороны гидроизоляции кровельным герметиком для предотвращения проникновения воды. Не герметизируйте дно, чтобы любая вода, попадающая под оклад, могла стекать. Прикрепите верхнюю и боковые стороны обшивки к крыше под черепицей, где это возможно, и добавьте герметик поверх каждого крепежа.

    Попросите второго человека вставить трубу в оклад снизу, пока вы держите оклад сверху крыши. Когда труба установлена ​​правильно, закрепите ее снизу с помощью кронштейна для поддержки крыши.

    Установите ливневую манжету (дополнительно) непосредственно над верхней частью гидроизоляции и уплотните между ливневой манжетой и выхлопной трубой с помощью высокотемпературного силикона RTV.

    Установка цельнометаллического оклада

    Установка цельнометаллического оклада

    Оклад должен соответствовать внешнему диаметру дымохода и уклону крыши. Отлив должен быть покрыт гонтом или плиткой, чтобы предотвратить проникновение воды под отлив. Нижняя часть обшивки должна располагаться поверх слоя гонта или черепицы под ним, а верхняя часть обшивки должна быть покрыта парой рядов гонта или плитки и уложена непосредственно на кровельный подстилающий слой.

    Новая кровля

    Вырежьте отверстие для дымохода в крыше, затем покройте гонтом или черепицей до центра отверстия в крыше.

    Нанесите кровельный герметик под верхнюю и боковые части гидроизоляции, чтобы предотвратить проникновение воды. Не герметизируйте дно, позволяя любой воде, которая попадает под оклад, стекать.

    Установите накладку на крышу, используя соответствующие крепежные детали, чтобы прикрепить стороны и верхнюю часть накладки к крыше. Нанесите кровельный герметик поверх каждого крепежного элемента. Затем продолжайте укладывать гонт или плитку поверх верхней половины гидроизоляции.

    Установите трубу снизу и закрепите ее на конструкции с помощью кронштейна для поддержки крыши. Загерметизируйте область между дымоходом и верхней частью гидроизоляции высокотемпературным силиконом RTV. Установите отстойник (обязательно) непосредственно над верхом гидроизоляционного покрытия и загерметизируйте между отливом и выхлопной трубой с помощью высокотемпературного силикона RTV.

    Существующая кровля

    Вырежьте отверстие для дымохода в своей крыше, затем просуньте верхнюю часть обшивки по крайней мере под два ряда черепицы, чтобы центрировать обшивку над отверстием.

    Промажьте верхнюю и боковые стороны гидроизоляции кровельным герметиком для предотвращения проникновения воды. Не герметизируйте дно, чтобы любая вода, попадающая под оклад, могла стекать. Прикрепите верхнюю и боковые стороны обшивки к крыше под черепицей, где это возможно, и добавьте герметик поверх каждого крепежа.

    Установите трубу снизу и закрепите ее на конструкции с помощью кронштейна для поддержки крыши. Загерметизируйте область между дымоходом и верхней частью гидроизоляции высокотемпературным силиконом RTV. Установите отстойник (обязательно) непосредственно над верхом гидроизоляционного покрытия и загерметизируйте между отливом и выхлопной трубой с помощью высокотемпературного силикона RTV.

    Как герметизировать трубу, проходящую через кирпичную стену

    Герметизация вокруг трубы, проходящей через кирпичную стену, является обязательным требованием для любого здания, старого или нового. Одной из наиболее распространенных причин сверления кирпичных или каменных стен является подвод канализационных труб из ванной или кухни или подвод дымохода и конденсатных труб снаружи от вашего котла.

    Очень важно правильно уплотнить трубу, проходящую через кирпичную или каменную стену, в месте входа или выхода из здания. Есть несколько причин, по которым вы должны запечатать трюм вокруг трубы, в том числе;

    • Остановить попадание воды
      Попадание воды может привести к целому ряду проблем, связанных с сыростью, таких как порча штукатурки, плесень, гниль и повреждения
    • Для защиты от сквозняков
      Обычно устанавливается в месте выхода трубы, обслуживающей здание, из кирпичной кладки. Если отделка вокруг трубы плохая или эрозионная, вероятно сквозняк
    • Предотвращение проникновения насекомых и других вредителей в собственность
      Насекомые и другие вредители, такие как мыши, мотыльки, осы и тараканы, могут попасть в зазор между трубой и кирпичной кладкой и причинить настоящий дискомфорт домовладельцам
    • Для поддержания энергоэффективности здания
      И для соблюдения части L Строительных норм и правил в отношении энергоэффективности и выбросов углерода новых и существующих зданий
    • Для обеспечения превосходного внешнего вида
      Чистая и профессиональная отделка по сравнению с традиционными методами обработки раствором или силиконом

    Герметизация вокруг наружных труб

    Трубопровод должен входить в ткань здания (как правило, кирпичная кладка) для обеспечения коммунальных услуг и отвода отходов из дома. Посмотрите сбоку большинства домов, и вы увидите трубы, входящие в кирпичную стену. Присмотритесь повнимательнее, и вы увидите, что в старых домах трубы и дымоходы следует герметизировать строительным раствором, силиконовым клеем, а в некоторых случаях даже не заделывать! Раствор и герметик имеют недостатки при герметизации отверстий вокруг труб:

    • Они подвержены выветриванию со временем
    • Миномет требует времени и усилий для смешивания
    • Герметик может испачкаться
    • Нельзя выполнять работу под дождем

    До изобретения PipeSnug герметизация трубы, проходящей через кирпичную стену, обычно выполнялась с помощью строительного раствора и силиконового клея. Эти процессы требуют времени и больших усилий. Раствор необходимо смешивать, и его можно использовать только в сухую погоду. «Завершающий» раствор также не самый лучший, особенно если работа выполняется в спешке. Хотя раствор является прочным, он не защищен от атмосферных воздействий и может растрескиваться и отслаиваться, оставляя трещины открытыми для насекомых, сквозняков и повреждения водой. Точно так же силиконовый герметик также может выветриться, отпасть, и отделка не будет идеальной.

    Раствор выглядит плохо и подвержен атмосферным воздействиям. Силикон выветривается, дает усадку и может выпасть, оставляя открытым отверстие.

    Как герметизировать наружные трубы

    Самый эффективный и простой процесс герметизации наружных труб — это использование PipeSnug. Изобретенный строителем, который устал от беспорядка и хлопот, PipeSnug можно установить снаружи и внутри, быстро обеспечив безупречную отделку. Вам не нужно смешивать раствор или использовать силикон, и его можно установить менее чем за пять секунд.

    После того, как будет просверлено отверстие нужного размера (обычно для канализационных и канализационных труб 52 мм и 152 мм), с помощью корончатого сверла можно протолкнуть трубу.

    PipeSnug просто вставляется в отверстие, которое вы просверлили для трубопровода, и выпускается в размерах 32 мм, 40 мм или 110 мм. Уплотнения для труб PipeSnug можно купить в Интернете и в магазинах Screwfix, Toolstation и многих других розничных магазинах по всей Великобритании. Их можно устанавливать в любую погоду, они не портятся и дают блестящую отделку. Это очень профессиональный и экономичный способ сделать внешний вид здания красивым и эстетичным.

    Установка выполняется быстро, легко и без беспорядка:

    Герметизация вокруг внутренних труб

    Внимательно загляните внутрь любого дома, и вы увидите, где трубы входят в здание. Это могут быть:

    • За туалетами
    • На кухне за раковиной
    • Где дымоходы котла выходят из дома

    Часто эти отверстия не очень хорошо герметизируются, и мало кто задумывается о том, как это повлияет на внешний вид дома, не говоря уже о других факторах, которых мы коснулись ранее, таких как энергоэффективность, сквозняки, насекомые, проникновение воды и т. д. на. Поэтому отверстие желательно также заделать изнутри — но многие монтажники или самодельщики этого просто не делают.

    Последствия отсутствия эффективной герметизации вокруг трубы, проходящей через кирпичную стену

    Если вы не будете эффективно герметизировать зазоры вокруг труб, идущих в дом через кирпичную или каменную стену, вы не сохраните тепловую целостность здания. В связи с тем, что суровая зимняя погода в Великобритании становится нормой, очень важно, чтобы с внешней стороны здания обращались как с «кожей», следя за тем, чтобы оно было максимально термически эффективным. Если зазоры вокруг труб не загерметизированы, счета за отопление могут возрасти из-за потери энергии или ее использования для обогрева здания. Часть L Строительных норм и правил касается энергоэффективности и устанавливает ориентиры для стандартов установки, ожидаемых в Великобритании. Узнайте больше о соблюдении строительных норм и правил для труб в стенах.

    Надлежащее уплотнение зазоров вокруг труб

    Самый лучший способ герметизации зазоров вокруг труб как снаружи, так и внутри дома — это использование PipeSnug, а в местах выхода дымоходов котла из здания — FlueSnug.

    Так же, как и PipeSnug, FlueSnug можно использовать как внутри, так и снаружи помещения для достижения наилучшей отделки, предотвращения утечки тепла и защиты от сквозняков, сырости, насекомых и вредителей.

    FlueSnug разработан в первую очередь для того, чтобы помочь обеспечить соответствие свойств требованиям воздухонепроницаемости, упростить установку дымоходов в старых домах и, если они установлены, устранить необходимость в любом дальнейшем указании раствора или герметизации вокруг дымохода к строительной ткани.

    FlueSnug также позволяет установщикам быстро получить доступ к трубе и дымоходу для любого обслуживания или ремонта без необходимости удаления существующей кирпичной кладки, раствора или герметика, что экономит еще больше времени и средств для установщиков и их клиентов. Затем вы можете переоборудовать существующий FlueSnug — вам не нужно покупать еще один.

    Одобренный основными производителями котлов, FlueSnug является самым быстрым и экономичным способом соответствовать предстоящим изменениям части L Строительных норм и правил и поддерживать энергоэффективность здания.

    Преимущества использования PipeSnug и FlueSnug для герметизации зазоров вокруг труб

    Устанавливается за считанные секунды в любую погоду
    И PipeSnug, и FlueSnug могут быть установлены за считанные секунды и экономят время монтажника. Таким образом, больше не нужно беспорядочно смешивать раствор или ждать, когда погода станет сухой, чтобы выполнить герметизирующие работы.

    Устанавливается на высоте без лестниц или строительных лесов
    Еще одним преимуществом использования PipeSnug и FlueSnug является то, что вы можете установить их изнутри наружу, поскольку они достаточно гибкие, чтобы их можно было вытолкнуть из кирпичной кладки, а затем прижать к стене. Это означает, что возникает меньше проблем со здоровьем и безопасностью, а также потребность в дорогостоящих строительных лесах или лестницах. Узнайте больше о безопасном монтаже дымоходов на высоте.

    Соответствует новым изменениям в части L Строительных норм и правил
    PipeSnug и FlueSnug идеально подходят для того, чтобы помочь новым постройкам и существующим домам соответствовать требованиям Строительных норм и правил для труб в стенах.

    Произведено в Великобритании в соответствии с высочайшими стандартами
    PipeSnug и FlueSnug — отмеченные наградами продукты, изготовленные из полипропилена и TPE. И продукт, и упаковка подлежат вторичной переработке.

    Отличная отделка!
    Не будем забывать о важности красивого интерьера и экстерьера. PipeSnug и FlueSnug — это вишенки на торте для герметизации трубопроводов внутри и снаружи дома.



    Установка дымохода через живую кровельную мембрану

    Пробный обжиг Morso 1410

    Готово! У нас есть полностью функционирующая дровяная печь с дымоходом, проходящим через живую крышу дома, все запечатано и готово. Итак, как мы это сделали? Как мы пропустили дымоход через EPDM-футеровку нашей жилой крыши?

    Как я описал в первой части установки дымохода для Morso 1410, мы проделали дыру в глинобитной стене над печкой в ​​прихожей. Следующим шагом было удаление грунта с крыши, чтобы подготовиться к пробиванию футеровки пруда из этилен-пропиленового каучука.

    Удаление грунта

    Я начал с края крыши и руками (я не использовал никаких инструментов, чтобы не проколоть футеровку) разорвал дерн и столкнул его с крыши на землю. Я пробрался туда, где, как я думал, труба выйдет из крыши, а затем попросил помощника войти внутрь, чтобы постучать по настилу внизу, который в конечном итоге будет удален. Внимательно прислушавшись к звуку, я понял, где в конечном итоге должна быть труба, и собрал достаточно земли вокруг этого места.

    Теперь, когда почва удалена, я решил использовать два длинных 2×4, чтобы проскользнуть под облицовкой пруда к (будущему) выходному отверстию, чтобы поднять облицовку и убрать ее подальше от пилы, которую мы будем использовать для разрыва. террасная доска.

    Распиловка террасных досок

    Далее я побежал и одолжил пилу, и мы распилили пополам террасную доску изнутри прихожей и вытащили ее, чтобы освободить место для будущей двойной трубы. На самом деле это было проще, чем следующий шаг, который включал прорезание нескольких слоев картона, чтобы добраться до EPDM. Было трудно сделать эту часть аккуратно.

    Вид снизу трубы, выходящей из стены, EPDM открыт и готов к резке

    Прорезание отверстия в EPDM

    Теперь переходим к самому популярному этапу процесса… вырезанию отверстия в EPDM. На самом деле это была самая простая часть всего процесса. Я обвел кусок трубы на листе газеты и начертил круг поменьше (на один дюйм меньше в диаметре), вырезал круг и вывел его на крышу. Я начертил этот шаблон на EPDM и вырезал отверстие. Вот оно.

    Прорезать дыру!

    Затем мы поняли, что нам нужно больше места для трубы с двойными стенками, а не только для удаления одной доски настила. Мы вернулись с пилой и немного вырезали две соседние доски настила, чтобы оставить больше места для трубы.

    Вырезание дополнительного пространства для трубы с двойными стенками

    Изготовление опорной скобы дымохода

    Поистине самая сложная часть этой установки была теперь под рукой: создание какой-то поддерживающей скобы для дымовой трубы. Вот как это произошло. План состоял в том, чтобы установить изолированный тройник на дымоход, выходящий из стены. Стек с двойными стенками будет прикреплен к тройнику, но всей сборке потребуется некоторая поддержка снизу, потому что в противном случае тройник и двойная стенка будут плавать там.

    Т-образное соединение имело небольшую площадь, кроме края прочистного отверстия для опорной поверхности. Я сделал квадрат (достаточно большой, чтобы можно было снять крышку тройника) для основания скобы. Я не могу легко объяснить, как я сделал остальную часть распорки, но я сделал несколько причудливых измерений и оценок и выяснил, где она будет крепиться к стене, и собрал остальную часть распорки по ходу дела. Я прикрепил его к стене с помощью нескольких очень изящных дюбелей для кирпичной кладки. Я просверлил отверстия в глыбе, вставил болты, и, когда они были затянуты, они расширились в стене, зафиксировав их на месте, а распорку очень прочно.

    Узел опоры трубы дымохода с тройником

    Я установил тройник поверх распорки и, наконец, надел трубу с двойными стенками сверху на тройник и зафиксировал их вместе. Виола! Теперь нужно плотно заклеить отверстие.

    Герметизация трубы дымохода

    Я тщательно очистил EPDM вокруг трубы, что было сложно, так как грязь постоянно высыпалась из-под отверстия. Однако, как только это было удовлетворительно, я натянул EPDM вокруг трубы сверху и приклеил трубу к EPDM лентой Eternabond RoofSeal (широкого ассортимента 4 дюйма). Эта лента довольно интенсивная. Прилипает почти ко всему. Как только он включен, он включен и не отключается. Обычно эта лента используется для герметизации утечек и ремонта, но я подумал, что она должна быть достаточно прочной, чтобы сделать уплотнение. И я думаю, что это так. Он сильно липкий.

    Над дымоходом я надел специальный чехол из силиконовой резины, который нашел и купил здесь. Этот конкретный элемент является краеугольным камнем всей установки через живую крышу (в сочетании с лентой Eternabond). Это делает возможной прокладку трубы через крышу. Эта силиконовая накладка устойчива к некоторым смехотворно высоким температурам и гибка, поэтому она соответствует неравномерному уклону крыши и плотно прилегает к трубе. Я надел его на трубу сверху и вниз к EPDM. Затем я использовал ленту Eternabond, чтобы приклеить основание багажника к крыше.

    Полностью герметичный дымоход с резиновым чехлом

    Наконец, я использовал силиконовый герметик вокруг верхней части чехла, а затем надел металлический воротник и загерметизировал его. В конечном счете, есть три уровня защиты от проникновения воды.

    Вот и все! (Уф.)

    С тех пор мы топили печь полдюжины раз, и проблем пока не было! На самом деле дождя не было с тех пор, как мы установили дымоход, но я не боюсь, что труба протечет.

    Мы готовы к зиме!

    Air Sealing Сантехника и трубопроводы

    Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



    Сертифицированные дома ENERGY STAR, версия 3/3. 1 (Rev. 09))

    Национальный контрольный список оценщиков

    Система теплозащитного кожуха.
    4. Герметизация воздухом (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
    4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой/заливкой по мере необходимости.

    Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



    Дом с нулевым энергопотреблением DOE (редакция 07)

    Приложение 1 Обязательные требования.
    Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.



    Международный кодекс энергосбережения (IECC) 2009 г.

    Табл. .
    Сантехника и электропроводка: Изоляция размещается между наружной частью и трубами. Изоляция из войлока обрезается, чтобы соответствовать проводке и водопроводу, или напыляемая / выдувная изоляция проходит за трубопроводом и проводкой.

    402.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

    • Все соединения, швы и проходки
    • Коммунальные проходки
    • Соединение краевой балки
    • Другие источники проникновения.

    2012 IECC

    2012 IECC R402. 4 Утечка воздуха. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха.

    R402.4.1 Тепловая оболочка здания. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие.

    Таблица R402.4.1.1 Воздушный барьер и установка изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны.
    Сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

    2015 и 2018 IECC

    Таблица R402.4.1.1 Установка воздушного барьера и изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметичны. Воздушный барьер и установка изоляции, сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.
    Спринклеры скрытого монтажа. Спринклеры скрытого монтажа должны быть герметизированы только способом, рекомендованным производителем. Для заполнения пустот между накладками спринклера пожаротушения и потолком нельзя использовать герметик или другие клеящие герметики.

    2021 IECC

    Таблица R402.4.1.1 Воздушный барьер, воздушное уплотнение и установка изоляции, шахты/проходы: шахты воздуховодов, инженерные проходки и дымоходные шахты, выходящие наружу или в некондиционируемое пространство, герметичны для обеспечения возможности расширения сжатия и механической вибрации. Изоляция должна плотно прилегать к инженерным коммуникациям, чтобы поддерживать требуемые  R -значение. Сантехника и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой. Любые отверстия, созданные проводкой или сантехникой, должны быть загерметизированы.

    Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

    Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

    Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



    Международный жилищный кодекс (IRC) 2009 г.

    Раздел P2606.1 Общие положения. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны быть покрыты свинцом, медью или оцинкованным железом или одобренным эластомерным материалом.

    N1102.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

    • Все соединения, швы и проходки
    • Коммунальные проходки
    • Соединение краевой балки
    • Другие источники проникновения.

    Таблица N1102.4.2 Воздушный барьер и изоляция Проверка Компонент Критерии, шахты, проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом.
    Сантехника и электропроводка: Изоляция размещается между наружной частью и трубами. Изоляция из войлока обрезается, чтобы соответствовать проводке и водопроводу, или напыляемая / выдувная изоляция проходит за трубопроводом и проводкой.

    2012 IRC

    Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и отверстием в стене ограждающей конструкции, полом или потолком, через которое проходит труба, должно быть герметизировано уплотняющим материалом или вспененным герметиком или закрыто системой прокладок. Герметик, вспененный герметик или система прокладок должны быть рассчитаны на условия в месте проходки и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через огнестойкие узлы или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм и правил.

    Раздел P2607. 1 Общие. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны быть покрыты свинцом, медью или оцинкованным железом или одобренным эластомерным материалом.

    Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Таблица N11402.4.1.1 Воздушный барьер и установка изоляции, водопровод и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

    2015, 2018 и 2021 IRC

    Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и отверстием в стене ограждающей конструкции, полом или потолком, через которое проходит труба, должно быть герметизировано уплотняющим материалом или вспененным герметиком или закрыто системой прокладок. Герметик, вспененный герметик или система прокладок должны быть рассчитаны на условия в месте проходки и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через огнестойкие узлы или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм и правил.

    Секция P2607.1 Трубы, проходящие через крышу. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны иметь отливы из свинца, меди или оцинкованной стали или одобренного эластомерного материала.

    Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Воздушный барьер и установка изоляции, сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.
    Спринклеры скрытого монтажа. Спринклеры скрытого монтажа должны быть герметизированы только способом, рекомендованным производителем. Для заполнения пустот между накладками спринклера пожаротушения и потолком нельзя использовать герметик или другие клеящие герметики.

    Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

    Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

    Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

    Полное руководство по 5 типам дымоходов: от профессионалов

    Попытка выяснить, какой тип трубопровода вам нужен для установки вашего камина, печи или любого другого очага, может оказаться пугающей задачей. Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходов и объясним их использование и применение.

    Мы планируем помочь вам, потребителю, немного лучше познакомиться с дымоходом. Прежде всего, при любой установке вы должны начать с изучения руководства по эксплуатации вашего очага. Различные камины и печи имеют различные требования к вентиляции. Эти требования включают в себя не только тип трубы, которая вам нужна; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь непосредственно к производителю вашего прибора за разъяснениями.

    Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800. 203.1642. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

    Что такое дымоход класса А?

    Дымоход класса А имеет много названий, часто называемых дымоходом с двойными стенками, дымоходом с тройными стенками, полностью топливной трубой или изолированным дымоходом. Труба класса А используется для отвода высокотемпературных выхлопных газов от дровяных, угольных и мазутных приборов, таких как камины, печи, котлы и топки.

    Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

    Дымоходная труба класса А внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, изготовленных другими производителями, а также с еще более широким спектром каминов, печей, вставок и печей. Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать различные марки дымоходной трубы класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок имеют четкую конструкцию и должны использоваться как единая система от начала до конца.

    Если вы хотите расширить или перепроектировать существующую дымоходную систему, вам необходимо знать марку и модель вашей существующей трубы класса А и, если возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или устарела, вам, вероятно, придется восстанавливать систему дымохода с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей снятой с производства системы трубопроводов с системой, предлагаемой в настоящее время.

    Существует два типа дымоходов класса А:

    • Дымоходы со сплошной набивкой — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), имеют некоторую изоляцию, либо имеют двойные стенки (как Simpson). труба DuraVent DuraTech) или тройная стенка (например, труба Simpson DuraVent DuraPlus). Эти трубы содержат изоляцию из стекловолокна или керамики, чтобы оставаться прохладнее снаружи, и должны поддерживать 2-дюймовый зазор до горючих материалов.

    • Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 дюймов до 24 дюймов) без изоляции. Примером такой трубы класса А является дымоходная труба IHP, необходимая для использования с каминами производства Superior и Astria. Как следует из названия, эти трубы полагаются на циркулирующий внутри них воздух, чтобы охлаждать внешнюю стену, а также должны поддерживать зазор в 1 или 2 дюйма до горючих материалов.

    При использовании дымохода класса А важно спланировать или проложить вентиляционную трубу с умом, чтобы минимизировать затраты и максимизировать вашу экономию. Труба класса А обычно изготавливается с внешней стенкой из нержавеющей стали или оцинкованной (или гальванизированной). При прокладке трубы класса А в каменном дымоходе, желобе, чердаке или любом ограждении внутри дома экономически целесообразно использовать оцинкованную трубу. Настоятельно рекомендуется, если это возможно, установить дымоход внутри вашего дома. Нахождение вашей дымоходной системы на открытом воздухе влечет за собой риск «синдрома холодного очага», который может препятствовать вытяжке и производить больше креозота.

    Потребность в нержавеющей стали возникает только тогда, когда ваша труба подвергается воздействию стихии. Если оцинкованная труба открыта, она подвержена возможной ржавчине и коррозии. Особенно это касается прибрежных районов. Если вам необходимо использовать оцинкованную трубу снаружи, мы настоятельно рекомендуем вам покрасить трубу высокотемпературной, устойчивой к ржавчине краской. Просто помните, что оцинкованные трубы должны быть очищены и подготовлены перед покраской, чтобы удалить остатки машинного масла или пыли, оставшиеся после производственного процесса.

    Что такое прямая вентиляционная труба?

    Трубка прямого выпуска воздуха изготовлена ​​специально для газового прибора прямого выпуска воздуха. Термин «прямая вентиляция» относится к устройству, которое использует только наружный воздух для горения и отводит все выхлопные газы непосредственно наружу. Сам прибор отделен от помещения стеклянной дверцей, которую ни в коем случае нельзя открывать во время работы устройства.

    Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными дровяными установками.

    Существует два типа систем прямого вентиляционного трубопровода:

    • Коаксиальная труба — В коаксиальной системе используется конфигурация «труба в трубе». наружная труба. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома. Пространство между двумя трубами обеспечивает поступление свежего воздуха снаружи в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

    • коаксиальный вентиляционный трубопровод
    • коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно являются гибкими и обычно используют существующие каменные конструкции для прокладки трубопровода.
    труба прямой вентиляции co linear

    Зазоры для трубы прямой вентиляции могут различаться, и эти зазоры будут указаны производителем вашего устройства прямой вентиляции. Общее практическое правило, однако, — это 1-дюймовый зазор по всему периметру для вертикальных вентиляционных каналов. При горизонтальной прокладке трубы необходимо поддерживать зазор в 3 дюйма для верхней половины трубы и зазор в 1 дюйм для нижней половины трубы.

    Дымоходы с прямым отводом являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, кровельные опоры, концевые заглушки и т. д., специально предназначен для вентиляции устройств с прямой вентиляцией. Вы никогда не будете преобразовывать прямую вентиляционную трубу в дымоход класса А, и вы никогда не будете преобразовывать печную трубу в прямую вентиляционную трубу. В некоторых случаях можно использовать специальные адаптеры для преобразования трубы дымохода класса А в систему прямой вентиляции.

    В отличие от печной трубы, использование кровельных опор и коушей с системами прямой вентиляции не служит точкой переоборудования для присоединения дымовой трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или вставки с прямым отводом будет указано, какие марки труб с прямым отводом одобрены для использования с этим устройством.

    Уникальным и удобным аспектом дымоходов с прямой вентиляцией является возможность вентилировать и заканчивать различными способами. Система прямой вентиляции может быть завершена либо горизонтально, либо вертикально, а в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно от задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте рекомендациям производителя по максимальному горизонтальному ходу, вертикальному подъему и т. д. при проектировании системы дымохода с прямой вентиляцией. Технические характеристики вентиляции для каждого прибора будут указаны в руководстве пользователя.

    Устройства с прямой вентиляцией могут обозначаться как «верхняя вентиляция», «задняя вентиляция» или «наклонная задняя часть». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонный назад» относится к устройству с дымоходом, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального вентиляционного отверстия с помощью использование колена под углом 45 градусов.

    Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно узнайте, сколько труб вы получите и будет ли этого достаточно для завершения вашей системы.

    Что такое печная труба?

    Труба печи, также называемая соединителем дымохода, не совпадает с трубой дымохода класса А, хотя их часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома, а точнее в помещении, где установлена ​​печь. Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоход класса А. В зависимости от того, какую печную трубу вы используете — одностенную или двустенную — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, для одностенной трубы печи требуется 18 дюймов зазора от потолков или стен. С другой стороны, труба печи с двойными стенками требует всего 8 дюймов зазора от потолка и 6 дюймов от стены. После того, как эти зазоры соблюдены, вы должны преобразовать свою печную трубу в дымоход класса А для надлежащей вентиляции вашей печи.

    Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Поэтому использовать для вентиляции только печную трубу небезопасно. Это просто вопрос конструкции этих труб.

    При использовании на открытом воздухе труба дымохода не сможет поддерживать высокую температуру дымовых газов, что приведет к накоплению креозота и повышенному риску возгорания дымохода. Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он рассчитан на самые высокие температуры выхлопа. Вот почему вы должны заменить печную трубу на дымоход класса А при вентиляции вашей дровяной печи.

    Как вставить печную трубу в дымоход

    Существует несколько различных способов преобразования трубы дровяной печи в дымоход для надлежащей вентиляции. К ним относятся вентиляция через потолок или через стену. Каждая установка требует различных компонентов, в зависимости от точки перехода между трубой печи и трубой дымохода класса А.

    Через потолок — Для вентиляционных систем, которые проходят вертикально через потолок, вы должны иметь потолочную опорную коробку или круглую потолочную опору, чтобы использовать ее в качестве точки перехода от трубы печи к классу А. труба дымохода. Труба печи будет соединяться с нижней частью, а труба дымохода класса А будет присоединяться к другой стороне, проходя либо через саму опорную коробку потолка, либо через изоляционный экран чердака (в случае круглой опоры потолка). Отсюда труба дымохода будет проходить через скатную крышу с помощью обшивки кровли или может быть встроена в каркасный деревянный желоб, который должен быть завершен изготовленным верхним окладом желоба.

    Сквозь стену — Для вентиляционных систем, которые проходят горизонтально через стену, необходим наперсток. Наперсток предназначен для того, чтобы труба дымохода класса А проходила через стену, проходила в комнату, где установлен ваш прибор, а затем соединялась с трубой печи. В зависимости от того, какую печную трубу вы используете, дымоход класса А должен входить в помещение на шесть дюймов (для соединения с двухстенной печной трубой) или на 18 дюймов (для соединения с одностенной печной трубой).

    Большинство дровяных печей имеют верхнюю вентиляцию, что означает, что воротник дымохода будет находиться сверху устройства. Для любой горизонтальной вентиляционной системы, проходящей через стену, вы должны иметь не менее 12 дюймов подъема по вертикали от верхней части печи (не включая сам дымоход или какие-либо колена), прежде чем подсоединять колено под углом 90 градусов для поворота к стена.

    Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки дымохода. Как и модели с верхним вентиляционным отверстием, они требуют вертикального подъема минимум на 12 дюймов, прежде чем направить вентиляционную трубу горизонтально. Пожалуйста, обратитесь к руководству пользователя для получения более подробной информации.

    Существует одно основное различие между дровяными печами и печами с прямым отводом воздуха. Некоторые печи с прямым отводом воздуха представляют собой модели с задним отводом и могут отводить воздух горизонтально от воротника дымохода к стене. Другие печи с прямой вентиляцией представляют собой модели с наклонной спинкой, что означает, что воротник дымохода расположен на устройстве под углом 45 градусов, что обеспечивает некоторую гибкость для вертикальной или горизонтальной вентиляции без необходимости использовать колено под углом 90 градусов. Для получения дополнительной информации о вентиляции печей с прямой вентиляцией см. раздел, посвященный трубе с прямой вентиляцией.

    Что такое газовая труба типа B?

    Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную металлическую трубу с двойными стенками, используемую для вентиляции газовых приборов, перечисленных для использования с газовой вентиляцией типа B. Труба типа В становится все менее распространенной для вентиляционных подовых изделий, но многие печи и водонагреватели все еще используют ее.

    Основной причиной сокращения использования вентиляционных труб типа B для топочных изделий является их недостаточная эффективность, особенно по сравнению с установками с прямой вентиляцией и безвентиляционными установками. Тем не менее, трубы B-Vent для каминов по-прежнему востребованы из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей. Еще одно преимущество типа B заключается в том, что он обычно не подвержен проблемам с чрезмерной тягой, отчасти из-за вытяжного колпака, который втягивает избыток воздуха для умеренной сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

    Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

    Что такое вентиляционная труба для гранул?

    Вентиляционная труба для пеллет используется для вентиляции печей, работающих на пеллетах или кукурузе. Эти трубы меньше в диаметре, чем любая другая вентиляционная труба, обычно диаметром 3 или 4 дюйма. Двустенная труба для пеллет требует зазора в 1 дюйм до горючих материалов. И в отличие от печной трубы, пеллетная вентиляционная труба не требует дымохода класса А для установки.

    Другими словами, вы не обязаны преобразовывать вентиляционную трубу для пеллет в дымоход класса А при прохождении через стену или потолок. Труба для пеллет используется на всем пути от устройства для сжигания пеллет или кукурузы до точки соединения.

    Подобно системам с прямым выбросом, выпуск пеллет может быть завершен как вертикально, так и горизонтально. Если заканчивается горизонтально, крышка должна быть не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, крышка должна быть не менее 12 дюймов над крышей.

    Однако, если вы используете вентиляцию для вставки для сжигания пеллет, вашему устройству потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или пеллетную вентиляционную трубу с помощью адаптера.

    Типы заглушек дымохода

    Заглушки дымохода класса А

    Дымоходы класса А имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке заделки над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса А вы должны следовать так называемому правилу «10-3-2» или «10-футовому, 2-футовому».

    Это правило разъясняется Ассоциацией защиты от естественного пожара (NFPA) следующим образом:

    «Дымоход для бытовых или низкотемпературных приборов, использующих газ, должен выступать не менее чем на 3 фута (0,9 м) над уровнем моря. самая высокая точка, где он проходит через крышу здания и не менее чем на 2 фута (0,6 м) выше любой части здания на горизонтальном расстоянии 10 футов (3 м)» (NFPA ANSI Z223.1, раздел 10.5. 2.1).

    Обратите внимание, что этот код должен соблюдаться в радиусе 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем будет установлена ​​заглушка. Это правило введено для обеспечения надлежащей тяги вашего подразделения. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система кодексу в отношении этого требования, не стесняйтесь звонить или писать нам по электронной почте, и мы будем рады помочь.

    Заглушки для прямой и пеллетной вентиляции
    • Заглушки для вертикальной заделки : Вертикальная концевая заглушка предназначена для использования, очевидно, при вертикальной заделке вентиляционных труб через крышу. В зависимости от того, какого производителя труб вы используете, могут быть варианты специализации, такие как ветрозащитный колпак (для защиты от ветра), низкопрофильный колпак (для защиты от дождя) или удлиненный вертикальный колпак (для защиты от экстремальных погодных условий). холодный климат). И в зависимости от уклона вашей крыши вам может понадобиться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя по надлежащей вентиляции и подключению вашего устройства. Некоторые колпачки с прямым выпуском сделаны из алюминия, а другие из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

    • Горизонтальные концевые заглушки : Одним из существенных отличий от систем с прямой вентиляцией является возможность горизонтального заделки на внешней стене. Как и в случае с вертикальными колпачками, может быть несколько специализированных вариантов, включая круглые или квадратные колпачки. Обязательно ознакомьтесь с рекомендациями производителя относительно надлежащих зазоров для горизонтального подключения вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционных отверстий, прежде чем будет разрешено горизонтальное окончание.

    • Трубка : запатентованная компанией Simpson DuraVent, эта деталь предназначена для горизонтальной заделки через стену, когда требуется вертикальный подъем для соблюдения требований по минимальной высоте. Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваше устройство установлено ниже уровня земли.

    Заглушки типа B

    Системы типа B могут включать в себя множество различных компонентов трубопровода, и точка соединения ничем не отличается. Системы B-Vent можно заделывать только вертикально, при этом доступно несколько различных типов заглушек в зависимости от рекомендаций и требований вашего производителя. См. таблицу ниже для помощи в измерениях.

    Другие компоненты для установки трубы дымохода

    В дополнение к вашей трубе и дымоходу/концевой заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для установки.

    • Анкерная пластина/переходник для дымохода : Для подавляющего большинства каминов, печей и вставок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования особый вид дымоходной системы. Например, если вы покупаете дровяной камин с нулевым зазором и 8-дюймовым дымоходом и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется переходник DuraVent DVL с двойными стенками 6 дюймов на дымоход.0024
    • Комплект отводов/отводов : Отводы часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать свою дымоходную систему вертикально или горизонтально без каких-либо препятствий, блокирующих ваш путь, вам понадобится какое-то колено. Все производители указывают параметры смещения для каждого подового прибора в инструкции по эксплуатации. Таким образом, вы можете обратиться к своему руководству для получения этой конкретной информации о вашем устройстве.

    В то время как во многих системах дымоходов и прямых вентиляционных труб используется 9Изгибы под углом 0 и 45 градусов, системы дымоходов класса А не допускают изгиба более 30 градусов. На самом деле, вам понадобятся два колена при смещении трубы дымохода класса А — колено, чтобы начать смещение, и еще одно, чтобы закончить смещение. По этой причине большинство производителей дымоходов класса А продают колена только в комплекте, состоящем из двух колен и ремня для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или менее) между двумя коленями. Использование двух колен для смещения дымоходов класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

    Имея дело со смещением трубы дымохода и прямой вентиляционной трубы, вы можете обойти препятствие почти на 60 дюймов для трубы дымохода и почти на 40 дюймов для прямой вентиляционной трубы. Тем не менее, труба Pellet Vent может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, ознакомьтесь с разделом, касающимся смещений, в руководстве пользователя вашего устройства и с рекомендациями производителя труб относительно допусков на смещение для каждого типа труб.

    • Налокотник/настенный ремень : Многие производители выпускают коленчатые хомуты для многих видов труб, чтобы поддерживать дымоходные системы со смещением. Вы будете использовать настенные ремни — по одному через каждые 4-5 футов подъема вентиляционного отверстия — при прокладке дымохода класса А или прямого вентиляционного дымохода вертикально внутри выемки или вдоль стены.

    • Потолочная опорная коробка/кожух : Эти компоненты необходимы для использования, когда труба открыта и выходит из помещения, где находится прибор. Если вы вентилируете вертикально через потолок/крышу, вам понадобится потолочная опорная коробка или круглая потолочная опора. Если вы вентилируете горизонтально через стену, вам понадобится наперсток. В системах дымоходов эти компоненты будут служить не только в качестве опорных элементов, но и в качестве точки перехода от дымохода к дымоходу класса А. В системах с прямой вентиляцией они будут использоваться только для поддержки, так как нет перехода на другой тип трубы.

    • Противопожарный/чердачный изоляционный экран : При проходе через потолок, пол или чердак вам потребуется один из этих компонентов. Если потолочная опора не используется, для прохода через перекрытия в многоэтажных домах требуется противопожарная защита, а при проходе через чердак требуется изоляционный экран чердака. Обе эти детали гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

    • Тройник/опора для дымохода : Когда ваша дымоходная система проходит сквозь стену, вам понадобится тройник и опора для тройника, которые будут служить изгибом на 90 градусов, чтобы повернуть дымоход вверх к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходной системой класса А, поскольку трубу, выходящую из дома, необходимо повернуть на 90 градусов, чтобы она проходила вертикально до крыши для заделки. Для всех тройников дымохода класса А потребуется опора тройника в качестве базовой точки опоры для вертикальной трубы.

    • Крышная опора : Устанавливаемая под окладом на крыше, кровельная опора предназначена для поддержки трубы как над, так и под крышей. Он будет поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опорной коробки как части вашей системы.

    • Влагозащитный ошейник : Вспыхивающий и ветрозащитный ошейник идут рука об руку; они предназначены для защиты вашей дымоходной системы от непогоды. Мигание — это часть, которая закрывает отверстие в вашей крыше, через которое проходит труба. Штормовой воротник надевается на вашу трубу прямо над гидроизоляцией, чтобы предотвратить попадание дождя или снега в крошечную щель между гидроизоляцией и трубой. Вам нужно выбрать осветление, подходящее для уклона вашей крыши. Шаг крыши — это мера вертикального подъема на горизонтальное расстояние в 12 дюймов. Например, если высота вашей крыши составляет 3 дюйма по вертикали, а расстояние по горизонтали — 12 дюймов, ваш шаг равен 3/12.

    • Удлиненный кровельный кронштейн : Если дымоход возвышается более чем на 5 футов над крышей, вам понадобится удлиненный кровельный кронштейн, чтобы обеспечить устойчивость трубы против ветра.

    Резюме

    Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как проветрить печь, нельзя не обратиться к руководству пользователя прежде всего. Некоторые местные правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства. При проектировании дымоходной системы всегда консультируйтесь с представителями местных строительных норм и правил, чтобы обеспечить правильную установку. Если вы потеряли руководство по эксплуатации, позвоните или напишите нам по электронной почте, и наш квалифицированный персонал будет рад узнать, сможем ли мы найти руководство для вашего камина, печи или топки.

    Related Articles

    Сложная крыша дома: сложные крыши частных домов на фото

    Сложная Крыша Дома — Преимущества и Особенности • [АртФасад]Имея желание сделать дом привлекательным и оформить его по-особенному, многие сосредотачиваются на отделке стен. В то время как акцент можно сделать на крыше. Сложные формы крыши — это огромное разнообразие архитектурных идей. Современные архитектурные изыски позволяют даже самые нереальные идеи воплощать в жизнь, делая здания сказочными на […]
    Читать далее

    Проекты домов с эксплуатируемой крышей: Дом с плоской крышей: проекты, дизайн, фото

    Содержание ТОП-10 проектов домов с эксплуатируемой кровлей | Proekty.RUДом с эксплуатируемой крышей проекты (145 фото) — фотоДвухэтажный загородный дом с эксплуатируемой крышей.Проекты домов с плоской крышей: обзор вариантов с фотоВарианты устройства плоской кровлиПроектирование одно- и двухэтажные домов с плоской крышейПроекты зданий с эксплуатируемой кровлейДома из СИП-панелей с плоской крышейДом с плоской крышей в стиле хай-текИз […]
    Читать далее

    Сделать крыша: Крыша своими руками – Пошаговая инструкция с фото

    Содержание Как построить крышу своими рукамиКлассификации крыш для домаТипы кровлиСтропильная системаВиды стропильных системФермы в стропильных системахПроектирование кровлиТепло- и гидроизоляцияЧтобы крышу не сдувалоОбрешеткаСоставные части крышиПошаговый монтаж двухскатной крышиМауэрлатУстановка стропилПорядок сборки стропильной системыОсобенности монтажа стропильной системы деревянного домаВидео по сборке и установке стропильной системы двускатных крышВидео-отчет о том, как сделана двухскатная крышаДва типа соединения стропил: жесткое и […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
