    Устройство кровли из профлиста по деревянной обрешетке — технология

    Дата последнего изменения:

    12 января 2017

    Время на чтение:

    9 минут

    630

    В индивидуальных жилых домах устройство кровель из профилированного листа по деревянной обрешетке надо делать, соблюдая технологию и нормы. Строительство начинается с монтажных работ по устройству стропил и обрешетки. Стропильную систему монтируют такую же, как при работе с другими конструкциями.

    Но при обустройстве обрешетки есть различия. При обустройстве кровли из профилированного настила обрешетку делают из деревянных брусков с сечением мм 40х40. Иногда создают из обрезной доски с шириной в мм 100, толщиной в 30. Обрешетка, выполненная из досок, имеет стоимость более высокую. Конструкция эта будет служить в эксплуатации дольше. Этот факт для многих владельцев — решающий Многие понимают, что скупой заказчик платит дважды. Поэтому сразу приобретают надежные составляющие, хоть и стоимость их высокая.

    В этой статье

    • Профилированный металлический лист
    • Виды обрешетки
    • Контробрешетка
    • Закрепление материала

    Профилированный металлический лист

    Современный материал, доступный, практичный. Имеет множество достоинств:

    • небольшой вес;
    • прочность;
    • легкость подсчета расхода составляющих;
    • высокие характеристики качества.

    Срок жизни материалов доходит до 45 лет. Поэтому спрос на этот качественный материал неслучайный. Длина листов разная, доходит до 13-14 м. По этой причине на скатах с малой длиной материал располагают без нахлестов или горизонтальных стыков.

    Виды обрешетки

    Обрешетку для кровли из этого материала делают сплошной, или с прореженным видом. Устройство располагают в сфере свесов конструкции. Или в расположении разных примыканий. А сплошную конструкцию делают в зоне расположения конька конструкции. Такое устройство обрешетки кровли считается правильным.

    Как обычно, при работе с древесиной, детали все обрабатывают антипиренами и антисептиками. Все расходы составляющих материалов должны быть обозначены в смете на выполнение работ. Это защитные средства от возгорания, гниения и против появления микроорганизмов.

    Если покрытие абсолютно герметичное, это еще не значит, что влага от наружного воздуха по истечении времени не разрушит элементы. От ее присутствия древесина может гнить. Перед выполнением монтажа вдоль ног стропил прибивают бруски из древесины.

    Контробрешетка

    Она предназначена для закрепления гидроизоляции и образования под покрытием зазоров для вентиляции. При эксплуатации на поверхности материала изнутри появляется конденсат. Это происходит при температурных перепадах в воздухе снаружи.

    Гидроизоляция же закрепляется по местам его прохождения. При попадании конденсированных включений на поверхность конструкции, капли перетекают в желоба, предназначенные для водостока. Поэтому устроенная здесь гидроизоляция играет важную роль. Она обеспечивает показатель, сосредоточенный на сохранении конструкции.

    Доску закрепляют к телу контробрешетки через предопределенные расстояния, называются которые, шагом. Его длина находится в зависимости от угла наклона конструкции, разновидности профилированного настила, приобретенного для конструкции. Существуют специальные таблицы, по которым можно определить: шаг элементов, предназначенный для некоторых типов материала.

    Они зависят от самой конструкции стропил и уклона. Так выполняется устройство односкатных крыш или совершенно других. Если величина ската больше длины профилированного листа, то заказывать материал надо с таким подсчетом, чтобы места закрепления в поперечных стыках на листах попадали на доски в обрешетке.

    [wpsm_box type=»info» float=»none» text_align=»left»]
    Важно: нахлест, который создается между рядами покрытия должен быть расположен в мм от 100 и до 200. Не следует упускать из внимания уклон конструкции.[/wpsm_box]

    Соседние листы материала укладывают с нахлестом только в одну волну. Если все перечисленные виды работ были выполнены правильно. Без каких-либо нарушений, то созданная конструкция в эксплуатации обеспечит прекрасную герметичность. Это будет происходить даже в межсезонье.

    Как только будут выполнены монтажные работы по обустройству обрешетки, а также гидроизоляции, следует начинать работу по установке профнастила. Ее начинают от одного из углов на скате, расположенных снизу.

    Если на листе материала есть капиллярная канавка, то работу желательно осуществлять с левого края конструкции. Тогда край последующего элемента станет накрывать капиллярную канавку, расположенную на предыдущем листе.

    Бывает конструкция несколько сложнее, чем обыкновенная двускатная или же односкатная кровля. И ее составляют плоскости, которые пересекаются. Да их еще и несколько. Надо перед началом действий по монтажу набросать на лист бумаги подробную схему. На ней указать расположение листов во всем покрытии. Так легче работать, и ничего не путать!

    Первый лист материала укладывается так, чтобы он немного выступал за расположение фронтона. Специалисты считают, что этим расстоянием в мм должно быть 300. Свес карниза у боковой конструкции сооружения должен быть величиной в мм от 300 и до 400.

    Закрепление материала

    После размещения первого листа, выполняют его закрепление саморезом. Затем, с продольным нахлестом устанавливают, а затем временно закрепляют последующий лист. После размещения трех или четырех элементов, ряд хорошо подравнивают, ориентируясь по карнизу. Затем все элементы закрепляют к конструкции.

    При закреплении соседних листов используют заклепки или укороченные саморезы. Если уклон всей крыши соответствует показателю от 12 и до 14 мм или даже менее, тогда и поперечные нахлесты, и их аналоги продольные хорошо уплотняют при помощи герметиков для кровли.

    Если всю работу выполнить так, как указано, кровля будет герметичной. Из-за того, что листы покрытия закрепляют к конструкции обрешетки через нижнюю волну, ее считают ответственной в материале.

    [wpsm_box type=»info» float=»none» text_align=»left»]
    Существенно: для укрепления листов профилированного настила следует использовать только саморезы с пресс-шайбами и прокладками, сделанными с помощью неопреновой резины. Они специальные! Самодеятельность в этой работе только навредит.  [/wpsm_box]

    Резина неопренового вида и обыкновенная – отличаются и по свойствам, и по характеристикам. При выполнении работы резина неопреновая имеет свойство вулканизироваться. Но своего начального вида не утрачивает, остается эластичной. Это свойство, которое обыкновенная резина обеспечить не может. Поэтому никаких протечек воды нет, и быть не может.

    Саморезы для кровли имеют наконечник типа бура. По этой причине они сами могут проделывать отверстия в теле профилированного листа. Но тут надо быть осторожным. Если лист материала имеет толщину больше чем 0,5, отверстия для закрепления лучше высверливать. Диаметр у отверстий должен быть несколько более чем у саморезов. Это возмещает линейные расширения элементов крыши при возможных температурных перепадах.

    Для работы с саморезами применяют шуруповерты, электродрели, скорость которых регулируется. Грамотно использованные саморезы, очень плотно прижимают прокладки к листу материала. Прижимная шайба после закрепления должна быть без изъянов!

    Понравилась статья?

    Поставьте лайк автору и поделитесь в соц. сетях

    Устройство кровли из профлиста по деревянной обрешетке, правила крепления и другие особенности

    Устройство кровли на загородном доме — решающий момент в его строительстве. Качественно устроенная, она может продлить жизненный цикл здания до 50 и более лет, а ошибки в изготовлении могут свести на нет все старания и вложенные средства. Наиболее надёжными и простыми в изготовлении являются крыши из профнастила.

    Содержание

    • 1 Конструкция кровли из профнастила

      • 1.1 Обрешётка

      • 1.2 Контробрешётка

        • 1.2.1 Видео: обрешётка под профнастил

      • 1.3 Гидроизоляция

        • 1.3.1 Рулонная гидроизоляция

        • 1.3.2 Мастика для изоляции кровель

        • 1. 3.3 Плёночные изолирующие материалы

        • 1.3.4 Фотогалерея: плёночные материалы для гидрозащиты

        • 1.3.5 Диффузионные материалы

        • 1.3.6 Материалы для пароизоляции

      • 1.4 Теплоизоляция кровли

        • 1.4.1 Видео: утепление скатной кровли

      • 1.5 Профилированный лист

    • 2 Крепление листов профнастила

      • 2.1 Видео: монтаж кровли из профнастила

    Конструкция кровли из профнастила

    Основой конструкции кровли является стропильная система. Именно на ней формируется кровельный пирог, выполняющий следующие функции:

    1. Защита здания от осадков и ветра.
    2. Сбережение тепла в подкровельном пространстве. По оценкам специалистов они могут составлять до 20–25% от полученного из системы отопления. Затраты, понесённые при утеплении кровли, быстро компенсируются экономией энергоресурсов.
    3. Возможность использования утеплённого подкровельного пространства для организации дополнительной жилой площади мансардного типа.

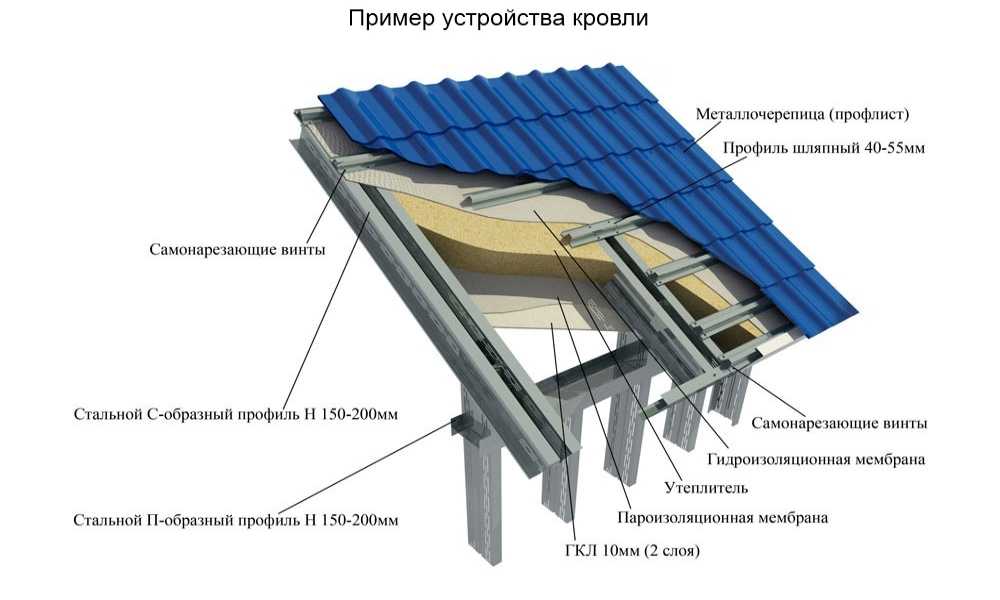

    Чтобы реализовать поставленные задачи, создаётся кровельный пирог из нескольких слоёв различных материалов.

    При устройстве кровельного пирога важно обеспечить наличие вентиляционного зазора между плёнкой гидроизоляции и кровельным покрытием

    Обрешётка

    Она служит опорной поверхностью для финишного покрытия кровли. Чтобы обеспечить циркуляцию воздуха в подкровельном пространстве, по стропильным ногам набивается контробрешетка, создающая вентиляционный зазор между стропилами и кровельным покрытием.

    Чаще всего материалом для обрешётки служит доска размером 25х100 мм, обрезная или необрезная. При установке необрезной древесины её необходимо предварительно ошкурить

    . Следует остерегаться использования более широкой доски, т. к. при изменении температуры и влажности в подкровельном пространстве она подвергается короблению. Следствием может быть вздутие финишного покрытия кровли и повреждение примыкающих слоёв кровельного пирога.

    Подробнее про самостоятельный монтаж можно узнать из нашей статьи- Обрешётка под профнастил своими руками: монтируем быстро и качественно.

    Под настил из профлиста обрешётка набивается с различным шагом расположения досок в зависимости от величины уклона скатов:

    1. На крышах с наклоном до 10 градусов допускается зазор между досками до 5 см.
    2. На скатах до 30 градусов зазор может составлять до 45 см.
    3. Скаты кровель в 45 и более градусов позволяют делать шаг обрешётки равным 60–70 см.

    2–3 верхние доски каждого ската под коньковым пространством устанавливаются вплотную.

    Обрешётка набивается поверх плёнки гидроизоляции, укреплённой на стропилах планками контробрешётки. Расстояние между досками устанавливается по специальным проставкам из обрезка древесины. Крепление обрешётки к планкам контробрешётки выполняется двумя гвоздями в каждом месте пересечения. Такой способ фиксации повышает прочность стропильной системы.

    Обрешётку монтируют поверх гидрозащиты и контробрешётки, закрепляя её в каждом месте пересечения двумя гвоздями

    Контробрешётка

    Как уже было указано выше, этот элемент кровли создаёт воздушный зазор между финишным покрытием кровли и гидроизолирующей плёнкой. Если это условие не соблюдается, конденсат остаётся под кровельным материалом, пропитывает деревянные детали, способствуя развитию грибковых инфекций и загниванию древесины. В таком случае вскоре после установки кровли может понадобиться срочный ремонт с полной заменой стропильной системы дома.

    Перед установкой контробрешётки на стропило нужно натянуть влагозащитную плёнку. Элементы контробрешётки набиваются на каждую стропильную ногу поверх плёнки. Для неё используются бруски размером 25х50 мм, а при большой плоскости кровли — 40х50 мм. В применении материала больших размеров необходимости нет, это ведёт к утяжелению конструкции и увеличению финансовых затрат. Кроме создания вентиляционного зазора, установка контробрешётки позволяет рабочим легче перемещаться по крыше и ровно, без перекосов натянуть влагозащитную плёнку.

    Контробрешётка укладывается горизонтальными рядами и крепится к стропильным ногам, прочно фиксируя гидроизоляционную плёнку

    Бруски контробрешётки крепятся к стропильным ногам гвоздями длиной не менее 70 мм с шагом порядка 20 см. Допускается оставлять разрывы между отдельными брусками в зависимости от вида финишного покрытия. Контробрешётка может устанавливаться на любые изолирующие материалы, включая мембраны, рубероид и т. д. Её устраивают под все виды финишных покрытий, включая профнастил, ондулин, металлочерепицу прочее.

    Видео: обрешётка под профнастил

    Гидроизоляция

    Назначение кровли состоит в защите внутреннего пространства здания от воздействия неблагоприятных факторов внешней среды. Одним из них является вода, выпадающая в виде осадков и поступающая как конденсат от финишного покрытия. Эта задача решается не только подбором качественного кровельного материала, но и установкой гидроизолирующего слоя в кровельном пироге.

    Для этого применяются различные виды материалов:

    1. Рулонные. К ним принадлежит хорошо знакомый всем рубероид, а также ряд современных изделий такого типа.
    2. Обмазочные. Эти материалы представлены различного вида битумными мастиками.
    3. Плёночные. Наиболее распространённый вид гидроизолирующих материалов, особенно в индивидуальном строительстве. Привлекательной стороной является невысокая цена в сравнении с другими изделиями подобного назначения.
    4. Диффузионные. Сравнительно новый и самый дорогой материал. Отличием является способность пропускать влагу только в одну сторону, что позволяет в процессе эксплуатации осушать кровельный пирог.
    Рулонная гидроизоляция

    На строительном рынке представлены самыми разными видами:

    К основным достоинствам рулонных утеплителей относят:

    1. Низкую стоимость.
    2. Высокую надёжность.
    3. Достаточную долговечность. Срок службы такого материала составляет до 15 лет. В местах износа его нет необходимости демонтировать, достаточно поверх старой кровли уложить несколько слоёв нового покрытия.

    Недостатком рубероида является относительная сложность монтажа, связанная с использованием битумной мастики. Но если использовать евро- или стеклорубероид, такая необходимость отпадает, достаточно лишь разогреть нижнюю поверхность материала газовой горелкой. В результате получается надёжное крепление к кровле, полностью исключающее возможность протечек.

    Мастика для изоляции кровель

    Мастики применяются для изоляции плоских кровель и пологих скатов. Их популярность обусловлена следующими обстоятельствами:

    1. Отсутствие усадки при изготовлении крыши.
    2. Экологическая чистота. Покрытие на основе битума не выделяет в атмосферу каких-либо вредных веществ или неприятных запахов.
    3. Устойчивость к воздействию химически активных веществ.
    4. Отсутствие швов, обусловливающее высокую герметичность покрытия.

      При покрытии битумной мастикой образуется прочный бесшовный гидроизолирующий слой, который служит 5–6 лет

    Наряду с массой преимуществ, у этого материала имеется один существенный недостаток — недолговечность.

    Максимальный срок эксплуатации составляет пять-шесть лет. Затем поверхность начинает вздуваться и растрескиваться.

    Плёночные изолирующие материалы

    Это наиболее популярные средства для гидроизоляции, прежде всего по причине невысокой стоимости и простоты монтажа. Чаще всего применяется полиэтиленовая плёнка толщиной от 200 микрон. Её настилают полосами с нахлёстом в 12–15 сантиметров. Место стыка дополнительно проклеивают скотчем. В продаже встречаются плёнки с липким краем на месте стыковки. Они удобнее в монтаже, но стоят несколько дороже.

    Производятся также плёнки с противоконденсатным слоем на обратной стороне. Этот слой способен удерживать на себе влагу, так что она не попадает в утеплитель.

    Фотогалерея: плёночные материалы для гидрозащиты
    Для установки недорогой гидрозащиты применяют обычную полиэтиленовую плёнку
    Плёнку необходимо укладывать с небольшим провисом, чтобы компенсировать возможные линейные расширения в процессе эксплуатации
    Гидроизоляционная мембрана «Ондутис» может служить самостоятельным кровельным покрытием в течение нескольких месяцев
    Полиэтиленовые строительные плёнки часто имеют прорезиненную основу и отлично задерживают влагу
    Диффузионные материалы

    Это новый материал на рынке гидроизоляционных изделий. Его особенность состоит в том, что он пропускает влагу только в одном направлении. Установка такой плёнки на внутренней части кровельного пирога производится для его постоянного осушения от случайно попавшей влаги.

    Различают три основных вида плёнок с односторонней проницаемостью:

    1. Псевдодиффузонные. Это материалы с ограниченной проницаемостью для использования на холодных чердаках и крышах. Стоят они недорого.
    2. Диффузионный материал нормальной проницаемости. Это более совершенное изделие, используемое при утеплении мансардных помещений. Его нежелательно использовать в пыльных помещениях, потому, что поры в нём легко забиваются. Этот материал нельзя использовать и при температурах ниже -25 oC, так как при замерзании воды в порах происходит их разрыв.
    3. Трёхслойные супердиффузионные мембраны могут применяться в любых условиях без потери своих качеств.

      Плёнки-мембраны пропускают влагу только в одну сторону, так что конденсат от кровельного покрытия не будет просачиваться в слой утеплителя

    Материалы для пароизоляции

    Установка пароизоляции при формировании кровельного пирога жизненно необходима.

    Если гидроизолирующие слои кровли призваны защитить дом от проникновения воды снаружи, то пароизоляция защищает утеплитель от поступления влаги изнутри здания. Её накопление внутри утепляющего слоя быстро выводит из строя деревянные конструкции стропильной системы, предваряя скорый капитальный ремонт кровли.

    Пароизоляцию необходимо размещать ниже утеплителя кровельного пирога, это даёт возможность перехватывать пар из помещения, не допуская его поступления внутрь кровли. Если кровля не утепляется, устройство пароизоляции все равно необходимо, иначе условия проживания в доме могут сравняться с таковыми в парнике.

    Пароизоляционная плёнка защищает кровельный пирог от влаги, поступающей изнутри помещения

    Чаще всего для этой цели используются различные плёнки на основе полиэтилена. Они могут быть гидроизоляционными, пароизоляционными или антиоксидантными. Особенность последних состоит в том, что одна сторона покрывается ворсистой тканью, активно впитывающей воду, не допуская её попадания на утеплитель.

    Ранее для пароизоляции использовали пергамин, однако новые материалы на других основах значительно его превосходят.

    В зависимости от физических и технических параметров различаются три основных вида материалов для пароизоляции:

    1. Плёнки на основе полиэтилена. Для пароизоляции применяются неперфорированные изделия. При любом использовании этого материала его нужно армировать лёгкой сеткой или тканью. Фольгированные изделия используются как утепляющий материал, отражающий тепло внутрь здания. Поэтому при монтаже его укладывают фольгой вниз.
    2. Полипропиленовые плёнки обладают большей прочностью по сравнении с предыдущими. Их используют как для паро- так и для гидроизоляции. Одна сторона оснащается антиоксидантным покрытием из вискозно-целлюлозной ткани.

      Полипропиленовые плёнки с одной стороны пропитываются покрытием, предотвращающим окисление

    3. Диффузия — новый материал на строительном рынке, хорошо пропускающий пар, но удерживающий воду. Такая плёнка работает очень просто: пропуская пар, она впитывает его в шероховатую поверхность. Затем влага постепенно высыхает. Выпускаются односторонние диффузионные плёнки, которые нужно ориентировать определённым образом, и двусторонние — их можно устанавливать как угодно.

    Теплоизоляция кровли

    Необходимость теплоизоляции связана с большими потерями тепла в подкровельном пространстве неутеплённой крыши. По оценкам специалистов она может составлять до 30% от общего количества тепла, вырабатываемого тепловыми агрегатами. Учитывая длинный отопительный период в большей части территории страны, потери весьма значительны. Поэтому затраты на утепление крыши окупятся быстро.

    По каким показателям подобрать лучший утеплитель:

    1. Долговечность — стабильная работа утепляющего слоя в течение максимального срока эксплуатации здания.
    2. Пожарная безопасность и устойчивость к переувлажнению.
    3. Экологическая безопасность — при эксплуатации утеплитель не должен выделять в атмосферу опасных испарений или твёрдых частиц.
    4. Достаточная плотность, малый удельный вес и устойчивость формы под крышей.
    5. Звукоизолирующие свойства.
    6. Эффективная толщина.
    7. Устойчивость при воздействии низких температур.

    Выбирая утепляющий материал для скатной крыши, следует уделить внимание таким моментам:

    1. Утеплитель тем более эффективен, чем больше его толщина.
    2. Учитывая небольшую цену на этот материал, нужно выбирать изделия надёжных производителей, хорошо зарекомендовавших себя на рынке. Это может быть «Изовер», «Кнауф» или «Упса».

      Минеральная вата KNAUF обеспечивает оптимальное сочетание звуко- и теплоизолирующих свойств при доступной цене

    3. Устройство кровельного пирога должно выполняться по всем правилам, включая организацию технологических зазоров между его слоями.
    4. В процессе монтажа нужно добиваться отсутствия зазоров между плитами утеплителя, стыки между отдельными деталями должны перекрываться последующими слоями.

    Технология установки утеплителя выглядит следующим образом:

    1. Проложить слой гидроизоляции.
    2. Замерить и нарезать утеплитель для укладки между стропилами. При этом необходимо помнить, что он должен плотно, без зазоров размещаться в проёме. Важно устроить зазор между слоем утеплителя и гидроизоляцией не менее 20 миллиметров.
    3. Уложить утеплитель по направлению снизу вверх.

      Утеплитель нужно укладывать плотно между стропильными ногами, стыки между плитами должны перекрываться слоем, расположенным сверху

    4. При размещении утепляющих материалов нужно избегать их провисания. Зазоры между фрагментами нежелательны. Однако нужно учитывать, что в процессе эксплуатации утепляющий слой склонен к увеличению объёма.
    5. Установить парозащитную плёнку. Следует контролировать, чтобы её лицевая сторона была направлена внутрь помещения. Тогда влага из кровельного пирога будет выводиться наружу.

      Пароизоляционную мембрану укладывают со стороны помещения и крепят степлером к стропильным балкам

    6. Закрепить пароизолирующую плёнку к балкам степлером, проклеить стыки скотчем.
    7. Поверх пароизолирующей плёнки установить бруски, которые будут служить основанием для финишной отделки поверхностей.
    Видео: утепление скатной кровли

    Профилированный лист

    Для устройства финишного покрытия кровли всё чаще используется профнастил. Это объясняется его отличными прочностными характеристиками, большим выбором цветов и оттенков, простой технологией установки и доступностью материала по цене.

    Более полный перечень преимуществ этого материала можно представить следующим образом:

    1. Экологическая чистота.
    2. Широчайшая палитра цветовых решений покрытия, которая позволяет подобрать гармоничное сочетание с другими сооружениями на участке.
    3. Широкий выбор защитных покрытий для любых условий эксплуатации.
    4. Доступная стоимость.
    5. Возможность заказать материал строго в соответствии с длинами скатов, чтобы изготовить бесстыковую кровлю.

    Выбор конкретного вида профлиста зависит от угла наклона скатов. Материал должен обеспечивать сход воды во время летних дождей и весеннего таяния снега, а также выдерживать снеговые нагрузки зимой. От угла наклона зависит и величина нахлёста листов по вертикали — чем меньше угол, тем больший создаётся нахлест.

    Например:

    • при угле наклона до 10 градусов нахлёст должен составлять не менее 300 мм;
    • на скатах с уклоном 10–15 градусов величина нахлёста составляет от 200 мм;
    • при уклонах 15–30 градусов допускается нахлёст величиной 170–200 мм;
    • на более крутых крышах достаточно перекрытия листов на 100–150 мм.

    При углах наклона до 10 градусов стыки нужно обрабатывать герметиком.

    Разные марки профнастила отличаются прочностью, высотой волны и толщиной материала

    При выборе профнастила для кровли в первую очередь нужно обращать внимание на маркировку изделий:

    1. Буквой «Н» обозначается лист, применяемый для кровель или межэтажных перекрытий.
    2. Обозначение «НС» указывает на универсальный характер профиля. Его можно использовать для кровель и отделки стен, а также для строительства ограждения участка.
    3. Маркировкой «С2» снабжают профлист, предназначенный исключительно для стеновых покрытий.

    Важно понимать, что прочность листа зависит от его толщины и высоты профиля. Профлист производится с высотой гофры от 10 до 114 мм из металла толщиной 0,4–1,0 мм.

    Крепление листов профнастила

    К обрешётке листы профнастила крепятся самонарезающими кровельными винтами. Их установка производится как на гребне гофры, так и во впадине, вплотную прилегающей к обрешётке. Нижнее крепление производится саморезами длиной до 30 миллиметров, длина винта для верхнего крепления складывается из высоты профиля плюс 30–40 миллиметров. Нижнее крепление производится во впадине, следующей за нахлёстом. Под шестигранную головку винта устанавливается шайба и эластичная прокладка, перекрывающая поступление влаги в подкровельное пространства.

    Количество точек крепления зависит от шага обрешётки — в каждую доску по одному винту.

    Видео: монтаж кровли из профнастила

    Процесс создания крыши из профнастила прост и понятен. Материалов на строительных рынках достаточно и по количеству, и по качеству. Нужно найти в себе решимость, взять и сделать самому. Успехов вам!

    • Автор: Виталий Калугин
    • Распечатать

    64 года, пенсионер, образование высшее, инженер — металлург.

    Оцените статью:

    (0 голосов, среднее: 0 из 5)

    Поделитесь с друзьями!

    Устройство кровли из профлиста по деревянной обрешетке: подробная информация

    Если еще лет тридцать тому назад самым распространенным кровельным материалом был асбестоцементный шифер, то сегодня на строительном рынке есть огромный выбор различных покрытий. Отличаются они по внешнему виду, эксплуатационным характеристикам, стоимости и технологии монтажа. Среди всех материалов профлист относится к категории самых дешевых. Качество и долговечность таких покрытий соответствующее, об этом следует помнить и не строить долгосрочных планов. В связи с этим профлисты не рекомендуются к применению на жилых зданиях, тем более престижных коттеджах. Чаще всего этот материал используют на гаражах, хозяйственных пристройках и различных навесах.

    Профлист часто используют для кровель нежилых зданий

    Кровля из профлиста — отличный вариант для беседки

    Если есть немного практического опыта производства строительных работ, то монтаж профлистов можно сделать без привлечения дорогостоящих профессиональных специалистов. В одиночку мы настоятельно не рекомендуем работать, намного лучше позвать помощника. Почему?

    1. Профлисты имеют большие размеры, длина может достигать шести метров. Поднять материал очень сложно, а выставить его самостоятельно практически почти невозможно.

      Профлист может быть любой длины

    2. Во время работы с профлистами велики риски резких перегибов поверхностей. Они повреждают защитные покрытия, в этих местах очень быстро появляются коррозионные процессы. Как следствие – протечки и необходимость ремонта кровли.
    3. Большие листы имеют высокую парусность, даже легкие порывы ветра могут сбросить человека со стропильной системы. О последствиях рассказывать нет необходимости.

      Не стоит пытаться поднимать профлист на крышу в одиночку, это может быть опасно

    4. С помощником работать не только безопаснее, но и намного быстрее. Его заработная плата обязательно окупается.

    Содержание статьи

    • 1 Основные правила организации и технологии работ
    • 2 Основы технологии монтажа профлистов на деревянную обрешетку
      • 2.1 Калькулятор расчета угла наклона крыши
    • 3 Достоинства и недостатки профлистов
      • 3.1 Цены на профнастил
    • 4 Пошаговая инструкция устройства кровли из профлистов
      • 4. 1 Цены на водостоки
      • 4.2 Видео — Конденсат на крыше из профнастила
      • 4.3 Видео — Особенности монтажа профлиста
      • 4.4 Как делается примыкание профнастила к кирпичной трубе
      • 4.5 Установка ендовы
      • 4.6 Установка ветровых планок
      • 4.7 Цены на ветровую планку от различных производителей
      • 4.8 Установка конькового элемента
      • 4.9 Цены на различные виды кровельных коньков
      • 4.10 Установка планки перехода
    • 5 Правила техники безопасности
      • 5.1 Цены на пояс страховочный от различных производителей
    • 6 Общие требования к качеству покрытия крыши профлистами
      • 6.1 Видео – Монтаж профлиста

    Основные правила организации и технологии работ

    До начала монтажа профилированных листов на здании, при необходимости, должны быть выполнены подготовительные работы.

    Вид подготовительной работыКраткое описание

    Кровельный пирог

    Если в доме планируется строительство жилого чердака (мансарды), то крыша должна быть утепленной. Перед покрытием кровли профлистами следует сделать паро- и гидроизоляцию, установить на место утепление. Правда, очередность изготовления теплого пирога может изменяться, но в любом случае ветрозащиту необходимо устанавливать до монтажа профлистов.

    Установка всех дымоходов и вентиляционных выходов

    Если эти элементы инженерных систем простроены и установлены до покрытия крыши, то герметичность кровли значительно увеличивается, минимизируются риски появления протечек. Следует знать, что проделывать отверстия в готовой крыше под дымоходы или вентиляцию – очень неблагодарное дело. Эти элементы могут попадать не только под обрешетку, но и под стропильные ноги, приходится применять специальные технические мероприятия для сохранения целостности стропильной системы.

    Пробивка в стенах борозд, монтаж карнизных свесов, желобов водоотвода

    Эти работы намного легче делать до монтажа профлистов. Кроме того, в случае теплой кровли только при такой очередности можно потом правильно сделать капельники для отвода конденсата.

    Перед началом работ рекомендуется проверить жесткость стропильной системы, если обнаружатся шатания, то ее необходимо укрепить. Можно для этого использовать различные угловые упоры, растяжки, прогоны и прочие элементы.

    Основы технологии монтажа профлистов на деревянную обрешетку

    Есть несколько общих правил, выполнение которых строго обязательно.

    Перед началом работ нужно определиться с количеством листов с учетом угла наклона скатов:

    • угол до 14° – нахлест 200 мм;
    • угол 15–30° – нахлест 150–200 мм;
    • угол более 30° – нахлест 100–150 мм.

    Величина нахлеста листов зависит от угла наклона кровли

    Если угол наклона менее 12°, то стыки обязательно дополнительно герметизировать битумными мастиками или иными герметиками.

    Калькулятор расчета угла наклона крыши

    Перейти к расчётам



    Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ ВЫСОТУ КОНЬКОВОЙ ЛИНИИ»

    Расстояние от точки проекции конька до мауэрлата (метров)

    Планируемый угол уклона кровли α, (градусов)

    Размеры карнизного свеса выбираются с учетом высоты профиля. Для профилей высотой 8–21 мм ширина карнизного свеса в пределах 5–10 см, если высота профиля 35–75 мм, то ширина планки должна быть 20–30 см.

    Продольный нахлест может быть в одну или две гофры. Значения зависят от толщины листов, угла наклона скатов и высоты профилей. Нахлест в две гофры рекомендуется применять для листов толщиной не более 0,55 мм, с высотой профиля 8–10 мм и углом наклона скатов не более 15°. Во всех остальных случаях можно делать нахлест в одну гофру.

    Продольный нахлест

    Установка листов начинается с выравнивания по карнизу, а только потом можно крепить по всей длине. Устанавливается первый лист, фиксируется в верхней части одним саморезом, точно выравнивается, а только потом окончательно прикручивается. Количество точек фиксации не менее семи штук на один квадратный метр.

    Ветровые планки крепятся с шагом примерно 20 см, поперечный нахлест планок ≈ 100 мм.

    Ветровая планка для профнастила

    Ендовный лист монтируется только по сплошной обрешетке и по веревке, шаг шурупов не более 30 см, ширина листа не менее 125 см.

    Ендова кровли

    Коньковая планка фиксируется с противоположной стороны к преобладающим ветрам. Нахлест не менее 15 см, шаг метизов не более 20 см.

    Конек для профнастила

    Достоинства и недостатки профлистов

    Реальных достоинств немного, хотя производители умудряются написать до десятка пунктов. Это не рекламная статья, поэтому перечислим только реальные положительные стороны:

    1. Относительно небольшая стоимость. Дешевле обойдутся только рулонные кровли, и то не все.

      Профнастил стоит относительно недорого

    2. Простота монтажа. Листы могут иметь длину до шести метров, что намного уменьшает количество стыков. Важно правильно уложить первый большой лист, в дальнейшем никаких проблем не возникнет.

      Монтаж профнастила выполняется по очень простому алгоритму

    Экологичность, небольшой вес, красивый внешний вид и т. д. – типовой набор характеристик, за счет которых производители пытаются увеличить количество продаж и, соответственно, свою прибыль.

    Что касается недостатков, то самый главный из них – небольшой срок эксплуатации. Если под обыкновенным шифером строения стоят минимум пятьдесят лет, то профлисты выдерживают максимум пятнадцать лет. Чувствуете разницу? Кому хочется каждые 10–15 лет полностью перекрывать крышу дома?

    Цены на профнастил

    Профнастил

    Пошаговая инструкция устройства кровли из профлистов

    Для того чтобы не повреждать во время монтажа кровли водостоки, приготовьте специальную приставную лестницу. Сделать это просто – прикрепите к обыкновенной лестнице две упорные планки, их длина должна быть такой, чтобы ноги лестницы не касались водостоков. Во время работы планки упираются о стену.

    Приставная лестница

    Шаг 1. Мы уже упоминали, что перед началом монтажа профнастила нужно поставить на место водостоки. Устанавливаются они согласно рекомендаций производителя. Сначала ставятся капельники, на них заводится ветрозащита, а потом фиксируются кронштейны под слив дождевой воды.

    Свес кровли

    Ветрозащита нужно только в том случае, если у вас крыша утепленная. Для холодной крыши устанавливать мембрану не только не имеет смысла, такие действия приносят прямой вред. Она намного замедляет процесс испарения конденсата, деревянные конструкции стропильной системы быстро гниют, не особо помогает и антисептическая пропитка. А на обратной стороне некачественных листов профнастила ржавчина появится уже на следующий год после установки нового кровельного покрытия.

    Цены на водостоки

    Водостоки

    Видео — Конденсат на крыше из профнастила

    Капельник прикручивается саморезами снизу, со стороны карниза он удерживается кронштейнами для водостока.

    Важно. Для фиксации профлистов к деревянной обрешетке пользуйтесь только саморезами по дереву, они отличаются от саморезов по металлу. У метизов по дереву диаметр наконечника (бура) меньше диаметра тела самореза, за счет этого увеличивается усилие фиксации. Саморезы по дереву имеют наконечники с большим диаметром.

    Видео — Особенности монтажа профлиста

    Шаг 2. Установите первый лист на место, зафиксируйте его одним саморезом вверху. Перемещайте влево/вправо до тех пор, пока нижняя кромка не ляжет в одну линию по нижней границе. Для точности можно натянуть веревку, угол проверить при помощи теоремы Пифагора. Для этого отметьте один катет на обрешетке длиной три метра, второй длиной четыре метра. Длина гипотенузы должна равняться пяти метрам. Если есть разбежности, то нужно смещать катет до тех пор, пока все размеры сторон треугольника не сойдутся. Около карнизной планки рекомендуется увеличивать количество саморезов на листах, устанавливать их не реже, чем через волну.

    Наклеивание двухстороннего скотча на карнизную планку

    Укладка уплотнителя

    Укладка профнастила на кровлю

    Крепление листа профнастила

    По краям саморезы вкручивают чаще

    Используемые саморезы

    Расход саморезов

    Шаг 3. Далее листы ложатся просто, главное — следить, чтобы их края располагались точно по одной линии. Для того чтобы в одном месте не было углов сразу четырех листов, второй ряд надо начинать не с целого листа, а с половины. Но небольшая толщина профилированных листов позволяет соединять одновременно четыре угла листов.

    Под лист профнастила укладывают уплотнитель

    Край листа с капиллярной канавкой должен оставаться снизу

    Следующий лист закреплен саморезами

    Практический совет. Можно встретить рекомендации наклеивать между капельником и профлистами специальные уплотнители. Аргументируется такая рекомендация просто – уплотнители препятствуют попаданию в подкровельное пространство насекомых. Профессиональные кровельщики категорически не советуют использовать уплотнители, а особенно сплошные. Они полностью нарушают естественную вентиляцию, конденсат на металлических листах не будет испаряться.

    Надо знать, что при желании насекомые все равно найдут щели на крыше, но такие случаи наблюдаются очень редко. Не нужно надеяться, что пароизоляция полностью защищает покрытие от влаги, на практике такого результата добиться невозможно по двум причинам. Первая – нет полностью паронепроницаемых материалов, даже полиэтиленовая пленка пропускает немного пара, а мембраны тем более. Вторая – невозможно герметично соединить между собой несколько слоев парозащиты, со временем скотч отклеивается, появляются щели, в которые проникает пар. Как следствие – обратная слабозащищенная сторона профилированных листов длительное время мокрая. А если она еще и не будет вентилироваться, то ржавчина очень быстро проделает сквозные дыры на кровле.

    Как делается примыкание профнастила к кирпичной трубе

    Примыкание к трубе

    Это самый сложный элемент кровли, к его монтажу надо относиться с максимальной внимательностью.

    Шаг 1. Демонтируйте верхний лист профнастила. Работайте осторожно, не повреждайте материал, он пригоден к повторному использованию. Низ немного отрежется, а саморезы вкрутятся в те же отверстия.

    Верхний лист демонтируют

    Шаг 2. В нижней части на расстоянии примерно 10–15 см от плоскости дымохода приклейте специальный уплотнитель. Он продается в наборе с кровельными листами. Если материал не имеет клейкой поверхности, то следует использовать двусторонний скотч на верхнюю поверхность.

    Приклеивание уплотнителя

    Нанесение герметика

    Шаг 3. Закрепите на место планку примыкания, современные технологии не рекомендуют болгаркой прорезать канавки. Планка крепится к сплошной поверхности, перед этим нужно обрезать лист металла с учетом размеров дымохода. Обрезать следует с запасом, вертикальные пластины нужно загнуть под прямым углом. Планка к трубе фиксируется дюбелями, к профлистам саморезами. Только теперь саморезы вкручиваются в гребни листов. Если есть желание, то на вертикальную часть планки можно нанести любой герметик. Но это необязательное условие, герметизация мест примыкания будет выполняться на завершающем этапе.

    Обрезка

    Подгиб

    Примыкание крепят дюбель-гвоздями к трубе

    И саморезами к профнастилу

    Шаг 4. Прикрепите боковые примыкания. Фиксируются они аналогично: снимаются размеры, вырезается заготовка, углы подгибаются. Планка крепится на саморезы, дюбели и двусторонний скотч. Боковые примыкания обязательно следует устанавливать поверх нижнего.

    Крепление бокового примыкания

    Так выглядит установленная боковая планка примыкания

    Шаг 5. Установите верхнее примыкание. Прежде всего приклейте уплотнители, фиксируются они по периметру внахлест друг на друга. Снимите размеры трубы и боковых примыканий, подготовьте металлический лист. Отрежьте его по профилю, загните края. Для исключения протечек ширина верхнего примыкания должна быть не менее 40 см. Металл фиксируется саморезами и дюбелями.

    Необходимо наклеить уплотнители

    Уплотнители клеят по бокам

    Установка верхней планки

    Важно. На тех участках, которые будут потом закрываться профлистом, нужно применять саморезы с прессшайбами, все открытые участки прикручиваются обыкновенными саморезами с резиновыми уплотнительными шайбами.

    На открытом участке крепление кровельными саморезами

    Там, где будет лежать профнастил используют саморезы с прессшайбой

    Верхний лист профилированного настила нужно накладывать на примыкание на расстоянии 10 см от трубы, с таким расчетом необходимо его обрезать.

    Шаг 6. Поверх основного примыкания можно дополнительно установить декоративное. Оно не только украшает дымоход, но и служит защитой от попадания воды в подкровельное пространство. После установки металлических элементов щели между ними и кирпичной трубой тщательно заделываются пластичным герметиком. Важно пользоваться именно пластичным, он компенсирует колебания линейных размеров дымохода во время его нагревания.

    Декоративное примыкание

    Нанесение герметика

    Шаг 7. Наклейте уплотнитель и установите на место верхний лист профнастила.

    Укладка листа профнастила поверх планки примыкания

    Установка ендовы

    В этих местах скапливается максимальное количество воды и снега, герметизация должна выполняться очень тщательно.

    Шаг 1. Отрежьте ендову по краю карнизной планки, это нужно для того, чтобы выровнять линии элементов под существующие изгибы.

    Обрезка планки ендовы снизу

    Если ендова упирается о конек пристройки, то с этой стороны металл также следует отрезать, ендова должна расположиться вровень с коньком. Обращайте внимание, чтобы боковые изгибы имели ширину не менее 15 мм и до конца не загибались.

    Обрезка планки ендовы по краю конька

    Боковые изгибы

    Шаг 2. Прикрепите элемент к обрешетке. В связи с тем, что крепеж будет закрываться профлистами, для фиксации нужно пользоваться прессшайбами или саморезами с потайными головками. Вода на них попадать не будет, не надо бояться проявления протечек.

    Крепление к обрешетке

    Шаг 3. Установите точно такую же ендову с другой стороны кровли. Если уверены в точности изготовления стропильной системы и обрешетки, то можно подготавливать сразу две ендовы. Но практики советуют не спешить и для каждого листа снимать размеры отдельно.

    Установка ендовы с другой стороны кровли

    Шаг 4. На расстоянии ≈ 20 см от изгиба приклейте к ендове уплотнительную ленту толщиной не менее 1 см, она будет предупреждать попадание снега в щели между профлистами и ендовой. На верхнюю поверхность ленты нужно нанести полиуретановый герметик.

    Приклеивание уплотнителя

    Нанесение герметика

    Шаг 5. Приступайте к укладке профлистов, нижний край следует обрезать по линии ендовы. Расстояние до линии изгиба должно быть не более четырех сантиметров. Если оно слишком большое, то ухудшается внешний вид кровли, слишком малое не позволяет маневрировать при неровной кровле.

    Схема укладки профлиста

    Крепление листов

    Листы фиксируйте к каждой волне, не экономьте время и саморезы. Дело в том, что в ендовах усиливаются порывы ветра и значительно возрастают усилия на отрыв кровли.

    Вид после установки ендовных планок и укладки профлиста

    Установка ветровых планок

    Они не только украшают крышу и закрывают деревянные конструкции, но и не допускают подрыва кровли ветром. Кроме того, металлические планки защищают крайние деревянные элементы стропильной системы от намокания.

    Шаг 1. Отрежьте торец планки по размерам, он должен копировать геометрию досок. Нижний край загните, с обратной стороны вдоль планки приклейте уплотнительную ленту.

    Подрезка

    Подгибка планки

    Приклеивание уплотнителя

    Шаг 2. Прикрепите торцевую планку при помощи кровельных саморезов, метизы устанавливаются с лицевой части и со стороны кровли.

    Схема крепления планки

    Схема крепления с лицевой стороны

    Цены на ветровую планку от различных производителей

    Ветровая планка

    Установка конькового элемента

    Если есть желание, то можете предварительно наклеивать двусторонний скотч, к нему в дальнейшем будет фиксироваться уплотнитель. Так можно поступать в случае, если волны очень высокие (более пяти сантиметров), а уплотнители имеют специальные отверстия для естественной вентиляции подкровельного пространства. Мы уже рассказывали, насколько важна для кровли естественная вентиляция и какие негативные последствия после ее прекращения.

    Наклеивание скотча

    Наклеивание уплотнителя

    Нанесение герметика

    Шаг 1. Торец коньковой планки отрежьте в соответствии с геометрией торца кровли. Внимательно снимайте размеры, это место крыши всегда бросается в глаза и любые неточности окажутся заметными. Подрезанные концы загните, они должны защищать конструкцию от косого дождя и снега.

    Подрезка конькового элемента

    Схема подгибки торца

    Шаг 2. Установите элемент на место, проверьте правильность положения и зафиксируйте кровельными саморезами. Желательно, чтобы длина саморезов позволила их прикручивать к деревянной обрешетке. Саморезы фиксируются к гребням волн, не нужно прилагать слишком большие усилия, не допускайте появлений вмятин, они негативно влияют на внешний вид кровли.

    Крепление конька

    Цены на различные виды кровельных коньков

    Конек кровельный

    Установка планки перехода

    Она монтируется на стыке двух скатов, кровельный уплотнитель в этом месте лучше использовать. Планка перехода загибается под нужным углом и крепится в верхней части прессшайбами, снизу фиксируется кровельными саморезами.

    Далее к верхней части планки приклеивается уплотнитель и устанавливаются профлисты. Но в этом месте уплотнитель лучше не использовать, он будет препятствовать естественной вентиляции.

    Установка планки перехода

    Наклеивание уплотнителя

    Нанесение герметика

    Крепление планки

    Установка уплотнительной ленты

    Укладка кровельного профнастила

    Расход саморезов

    Правила техники безопасности

    К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы. На что необходимо обращать внимание?

    1. Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.

      Важно соблюдать технику безопасности при работе на крыше

    2. Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
    3. Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.

      Монтажом лучше заниматься в солнечную погоду

    4. Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

    Цены на пояс страховочный от различных производителей

    Пояс страховочный

    Общие требования к качеству покрытия крыши профлистами

    Качество работ нужно контролировать постоянно и на каждой технологической операции. После окончания установки профлистов следует тщательно осмотреть крышу, на ней не должно быть отрезков листов, метизов, металлической стружки, инструментов и прочих посторонних предметов.

    Места примыкания покрытия к вертикальным элементам строения должны быть выполнены только из металлических оцинкованных окрашенных пластин, гибкие материалы гидроизоляции применяются как дополнительные слои герметизации. Листы должны фиксироваться к обрешетке только специальными саморезами для кровли с деревянной обрешеткой.

    Примыкания, вертикальные стыки, фальцы должны быть герметичными. Крыша ровная без вмятин. Профили листов должны точно совпадать, соединения и перекрытия листов не должны быть заметны с земли.

    Качественно смонтированный профнастил не имеет вмятин

    Видео – Монтаж профлиста

    Устройство кровли из профлиста по деревянной обрешетке 🏠 Шаховская: смета, расценки

    Виды и маркировка профнастила

    Снеговая и ветровая нагрузки

    Литеры «С, «Н» и «НС»

    Технические характеристики

    Покрытие

    Кровельный пирог

    Расчет стропильной системы и обрешетки

    Наслонная или висячая

    Гидроизоляция, ветрозащита и вентиляция

    Укладка

    Ветрозащита

    Вентиляция кровли

    Технологическая карта

    Какой угол наклона крыши выбрать?

    Нахлест

    Обслуживание и уход за профнастилом

    Правила утепления крыши из профнастила

    Видео — производство профлиста

    Цены на монтаж и стоимость работ

    Виды и маркировка профнастила

    Профнастил — это листовой материал, используемый для изготовления ограждающих конструкций или настилов разного типа, в том числе — для кровли. Представляет собой листы с нанесенными продольными волнами, обеспечивающими жесткость и устойчивость к внешним механическим нагрузкам.

    Существует 3 основных вила профнастила:

    • стеновой, обозначается первой буквой С в маркировке
    • несущий (буква Н)
    • универсальный (НС)

    Помимо этого, маркировка материала содержит:

    • высота волны (первые цифры после обозначения типа материала)
    • указание толщины металла
    • ширина листа
    • длина листа

    Для укладки кровли принято использовать прочный, жесткий материал, способный выдерживать снеговую нагрузку в зимнее время. Выбор обусловлен особенностями климата в регионе, количеством выпадающих осадков, прочими нагрузками. Некоторые из них имеются в соответствующих таблицах СНиП (снеговая, ветровая нагрузка, количество осадков), другие следует уточнить в местных строительных организациях.

    Снеговая и ветровая нагрузки

    Снеговая нагрузка может составлять десятки тонн, но она статична и возникает относительно плавно. Ветровая нагрузка динамична, возникает внезапно и способна сорвать герметичное полотно с опорной системы целиком.

    Эти величины необходимо учитывать при выборе параметров крыши — вредные воздействия могут быть снижены выбором оптимального угла наклона скатов, способствующего самостоятельному сходу снега, но не слишком большому, чтобы минимизировать ветровую нагрузку.

    Литеры «С, «Н» и «НС»

    Если в регионе не наблюдается большое количество снега и сильные ветра, используют материал с малой высотой волны, маркированный литерой «С». Для регионов со снежными зимами и сильными ветрами выбирают материал типа «Н», для областей со средними значениями нагрузок выбирают профнастил типа «НС».

    Технические характеристики

    Основные технические характеристики профнастила включают в себя:

    • тип материала
    • размеры листа
    • тип и высота волны
    • вид защитного покрытия

    Большинство показателей зашифрованы в маркировке материала. Высота волны определяет жесткость и способность сопротивляться механическим нагрузкам.

    Ширина листа

    Ширина листа определяется исходной шириной листовой заготовки и высотой волны, уменьшающей общий размер. Эти параметры имеют достаточно четкие значения — высота волны может быть от 6 мм до 153 мм, а ширина листа — от 75 см до 185 см.

    Важный момент — ширина листа имеет два значения:

    • общая (от кромки до кромки)
    • полезная (от кромки до начала следующего листа, уложенного внахлест)

    Величина бокового нахлеста определяется формой и размерами волны и может составлять 1 или 2 волны. Уменьшить или увеличить это значение в произвольном порядке невозможно.

    Длина листа

    Длина листа не регламентируется и составляет от 2,4 до 12 м. На заказ возможно изготовление листов меньшей длины — минимум 0,6 м. Максимальная длина определяется технологическими возможностями оборудования. При покупке следует уточнять длину листов, чтобы выбрать оптимальный вариант с минимальными отходами.

    Покрытие

    Защитное покрытие предохраняет металл от возникновения коррозии и придает листам декоративный эффект. Каждый лист проходит первоначальную процедуру оцинковки (первичное покрытие), после чего на поверхность наносится полимерный материал. Большинство листов имеют многослойную защиту, состоящую из технологических подслоев — грунтовки, базового покрытия, рисунка, слоя защиты и наружного прозрачного слоя.

    Разные производители наносят свои варианты защиты, отличающиеся составом, количеством и толщиной. Существуют следующие виды покрытия:

    Полиэстер (РЕ)

    Наиболее распространенный и недорогой вариант покрытия с матовой или глянцевой поверхностью.

    Пурал (Pural)

    Полиуретановая защита увеличенной толщины, устойчивая к воздействию ультрафиолета. Листы с таким покрытием дороже, способны сохранять оттенок цвета со временем.

    Пластизол (PVC и PVС200)

    Самое толстое (до 200 мкм, для сравнения — толщина пурала составляет 50 мкм) покрытие на основе ПВХ. Используется в сложных климатических условиях.

    Полидифторионад (PVF2)

    Компонентный состав на базе фторсодержащих полимерных соединений.

    Композитные материалы

    Обычно, это дополнительный слой, состав которого производители держат в тайне. Он обеспечивает декоративные и эксплуатационные особенности материала.

    Принт

    Декоративный слой, имитирующий поверхность каменной или кирпичной кладки, древесины и т.п.

    Важно! Существуют листы без полимерного покрытия, только с оцинковкой. Они дешевле, не обладают привлекательным внешним видом и применяются только для выполнения чисто функциональных задач.

    Кровельный пирог

    Профнастил — герметичный и прочный материал, но он имеет существенные недостатки:

    • крайне низкая степень звукоизоляции. Во время дождя кровля сильно шумит
    • слабые возможности к теплосбережению

    Для устранения этих недостатков используется шумоизоляция или полное утепление кровли. Процедура выполняется послойно:

    • кровля
    • контробрешетка
    • слой гидро- пароизоляционной мембраны
    • утеплитель
    • пароизоляция
    • обшивка чердака

    Перечисленные слои составляют кровельный пирог утепления, обеспечивающий сохранение тепловой энергии и отсутствие шума. Монтаж профлиста и кровельного пирога лучше всего выполнять на стадии строительства, но возможно и более позднее утепление уже эксплуатируемого чердака.

    Расчет стропильной системы и обрешетки

    Порядок расчета стропильной системы — сложная инженерная задача, недоступная неподготовленному человеку. Необходимо определить угол наклона скатов, рассчитать величину возможных нагрузок, включая снеговую и ветровую.

    Наслонная или висячая

    Выбрать тип стропильной системы (наслонная или висячая), что требует понимания разницы и специфики эксплуатации. Все эти вопросы способен решить только опытный специалист-проектировщик, поэтому расчет опорной конструкции следует заказывать в специализированных организациях.

    Однако, если нет времени, можно воспользоваться онлайн-калькулятором, который дает вполне достоверные результаты и позволяет получить полную спецификацию по количеству материала, размерам и конструкционным особенностям стропил и обрешетки.

    Гидроизоляция, ветрозащита и вентиляция

    Гидроизоляция кровли из профнастила обеспечивается соблюдением правил укладки, плотностью монтажа и применением герметика для уплотнения ответственных соединений. Сам по себе материал полностью влагонепроницаемый, но требует защиты от влаги из-за склонности к коррозии.

    Укладка

    Используются специальные саморезы с резиновым уплотнителем, укладка производится внахлест (в продольном направлении его размер зависит от угла наклона скатов). Листы размещаются снизу-вверх, обеспечивая беспрепятственный и организованный сток воды. В участках стыка или перехода плоскостей устанавливаются доборные элементы, обеспечивающие сток влаги в водосточную систему кровли.

    Ветрозащита

    Ветрозащита — важный элемент кровельного покрытия. Профнастил обладает большой парусностью и от сильного порыва ветра может быть сорван с креплений. В сети немало роликов, показывающих, как ветер полностью срывает кровлю со стропил. Для исключения такой возможности используются ветрозащитные и торцевые планки, соединения листов обрабатываются герметиком.

    Вентиляция кровли

    Вентиляцию кровли из профнастила обеспечивают контробрешетка и волны. Их сочетание образует необходимый вентиляционный зазор, обеспечивающий вывод водяного пара и нормальный воздухообмен. Для неутепленных кровель вентиляция не нужна, поскольку происходит вполне достаточное поступление воздуха из-за наличия множественных проходов через неровности рельефа листов.

    Технологическая карта

    Составление полной технологической карты производится во время проектных работ. Она представляет собой отдельный план создания кровли, опорной конструкции и прочие рабочие моменты.

    Для частного домостроения создание полной технологической карты на профнастил, как правило, не практикуется, ограничиваются определением наиболее важных и ответственных параметров. Однако, наличие заранее продуманной схемы укладки кровли, конструкции стропильной системы и прочие специфические особенности строительства данной крыши позволяют избежать ошибок и ускоряет выполнение всех этапов создания крыши.

    Примечательно, что технологические требования при укладке профнастила практически одинаковы для любых построек, отличаясь лишь в деталях, которые могут быть скорректированы в рабочем порядке. Существенное влияние имеют лишь некоторые параметры, которые надо рассмотреть внимательнее:

    Какой угол наклона крыши выбрать?

    Угол наклона кровли определяется на стадии проектирования и выбирается исходя из метеорологических условий в регионе. Он представляет собой компромиссное значение, выбранное между двумя видами нагрузки:

    • снеговая. Вес снега и льда в зимний период в Москве может составлять до 180 кг/м2, а в других регионах это значение может быть увеличено втрое, что в пересчете на всю площадь кровли способно создать весьма большую нагрузку, опасную для несущих конструкций крыши. Особенностью является плавное нарастание и статичность давления, а также наличие только в определенное время года
    • ветровая. Нагрузка непостоянная, присутствующая в той или иной степени в течение всего года. Сильные порывы ураганной силы случаются относительно редко, но представляют большую опасность для всех конструкций дома

    Для уменьшения снеговой нагрузки надо увеличить угол наклона скатов, а для снижения давления ветра — уменьшить. Обычно находят некий средний вариант, учитывающий оба вида воздействий, их размеры, степень интенсивности и т.п.

    Обычно для профнастила диапазон наклона скатов находится в пределах 15-30°, хотя в каждом отдельном случае следует произвести специальный расчет.

    Нахлест

    Боковой нахлест определяется особенностями профиля профнастила. Как правило, он делается на одну волну, но в регионах с большим количеством осадков или для профлиста с малой высотой волны величина может быть увеличена до 2 волн.

    Нахлест в продольном направлении выбирается, исходя из угла наклона скатов кровли:

    • для уклона до 15° — 20 см
    • для уклона от 15° до 30° — 15-20 см
    • для уклона свыше 30° — 10-15 см

    На кровлях с малым уклоном рекомендуется соединения листов обрабатывать герметиком.

    Обслуживание и уход за профнастилом

    Уход за кровлей из профнастила не требует частого проведения специальных мероприятий. Если использован качественный материал, то необходимо раз в год осматривать кровлю на предмет обнаружения ошибок монтажа — неправильно завинченных шурупов, появившихся щелей, сколов защитного покрытия и т.п.

    Обнаруженные изъяны немедленно ремонтируются с помощью герметика, установки заплаты и прочих методов. Также необходимо периодически очищать водостоки от мусора и пыли, нанесенной ветром.

    Состояние водосточной системы — важный критерий качества кровли, обеспечивающий ее долговечность и отсутствие коррозии. Периодически рекомендуется очищать поверхность, поливая ее струей воды из шланга и подметая мягкой метлой.

    Уборка снега в зимний период производится деревянными лопатами. Наледь нельзя скалывать, если не удается ее отделить — оставляют до наступления теплых дней. Это позволяет сохранить защитное покрытие профнастила.

    Если использован некачественный материал, осмотр и обслуживание необходимо производить чаще, не менее 2 раз в год. Это позволит вовремя обнаружить дефекты и принять меры к их устранению.

    Правила утепления крыши из профнастила

    Утепление профнастила производится изнутри (со стороны чердачного помещения). Порядок действий обычный — теплоизолятор размещается между стропильными ногами, предварительно устанавливается слой гидро- пароизоляционной мембраны.

    Поверх установленного утеплителя, перед монтажом обшивки чердачного помещения, также устанавливается пароизоляционная пленка. Если используется непроницаемый для пара материал, наличие внутреннего слоя необязательно. Важно обеспечить вентиляционный зазор, который образует слой контробрешетки, несущий кровельное покрытие.

    Возможность вентиляции профнастила позволит выводить пар, исключить конденсацию и предотвратить коррозийные процессы.

    Видео — производство профлиста

    Цены на монтаж и стоимость работ

    Актуальные цены на монтаж в прайс-листе на нашем сайте.


    Есть вопросы? Позвоните нам!

    Строительная компания «Крыша.Про» ремонтирует кровли и фасады, строит дома под ключ с гарантией.
    ⬇ Бесплатная консультация нашего инженера ⬇

    📲 WhatsApp

    ☏ +7 (910) 404-13-10

    Устройство крыши из профнастила: схема, технология, обрешетка

    Для создания кровельного покрытия нередко выбирается профнастил. Это обусловлено его многочисленными плюсами и легкостью работы. Некоторые владельцы частных строений вовсе предпочитают заниматься этой работой самостоятельно. Устройство кровли из профлиста по деревянной обрешетке – это универсальное решение для разных видов строений. Для создания действительно качественной конструкции следует позаботиться об организации оптимального кровельного пирога, а также о грамотной укладке листов профнастила.

    Нюансы применения профнастила

    Выбор именно профлиста является оптимальным для разных видов крыш.

    Важно! Профнастил представлен специальным современным материалом, применяемым повсеместно для создания кровельного покрытия, причем для его производства используется тонкий лист стали, прошедший через процедуру холодного проката.

    Заготовки из стали в процессе производства покрываются специальным цинковым сплавом, а также разными полимерами и красящими составами. За счет этого увеличивается стойкость материала перед процессом коррозии и разными механическими воздействиями.

    После окрашивания листов, они подаются на станок, оснащенный особыми роликами, за счет которых формируется профиль в виде прямоугольника или трапеции. В результате получается качественный материал, обладающий многими неоспоримыми преимуществами:

    • за счет небольшого веса листов получается не слишком тяжелая кровля из профнастила, что актуально для небольших строений, оснащенных стандартным фундаментом, а также этот параметр значительно упрощает процедуру транспортировки, поднятия и укладки листов;
    • покрытие отличается прекрасной стойкостью перед коррозией за счет наличия слоя из полимеров и цинка, поэтому даже при постоянном воздействии влаги на листы не начнется данный процесс;
    • долгий срок службы листов обеспечивает получение долговечного покрытия, которое справляется со многими негативными воздействиями, не требует частого, сложного и дорогостоящего ремонта, а также считается привлекательным;
    • технология устройства кровли из профнастила считается достаточно простой, поэтому нередко владельцы домов предпочитают выполнять работу своими руками, а для этого не обязательно обладать специфическим опытом или необычными умениями;
    • выпускаются листы в многочисленных расцветках, что позволяет для каждого дома и экстерьера подобрать оптимальное по внешнему виду покрытие.

    Важно! Толщина листов, выпускаемых разными производителями, может значительно отличаться, поэтому варьируется от 0,45 до 1 мм, а зависит она от толщины заготовки из стали и создаваемых слоев, причем, чем больше толщина, тем более надежными и качественными считаются элементы.

    Процедура создания кровельного пирога

    Устройство кровли из профилированного листа непременно требует перед непосредственным креплением листов формирования специального кровельного пирога. Он состоит из несколько слоев, причем каждый из них обладает своим предназначением и особенностями.

    Поэтому первоначально выполняются этапы:

    • Монтируется стропильная система. Она состоит из оптимального количества стропильных ног, причем для их создания используются деревянные доски низкой влажности и подходящей толщины. Допускается для этого пользоваться металлом, но такое решение считается нецелесообразным, так как придется периодически покрывать все элементы специальными защитными антикоррозийными составами. Расстояние между стропильными ногами максимально равно 150 см, причем желательно делать его намного меньше, так как от этого зависит надежность и долговечность всей системы.
    • Утепление. Данный процесс требуется в любом случае, даже если не планируется создавать из чердака полноценное жилое помещение. Для этого желательно между стропилами укладывать плиты подходящего утеплителя. Они должны плотно входить в пространство. Также популярностью пользуется пенополиуретан, наносящийся уникальной технологией напыления, поэтому заполняются им даже самые малейшие и труднодоступные участки.
    • Гидроизоляционный слой для профнастила. Для этого используются специальные пленки, причем желательно ориентироваться на покупку современных мембран, отличающихся высокой прочностью, экологической чистотой и долгим сроком службы. Крепятся пленки на стропилах с помощью специального строительного степлера. В местах соединения отдельных пленок надо создавать оптимальный нахлест, чтобы не допустить проникновения влаги в подкровельное пространство. Не допускается выполнять процесс с натяжением материала, поэтому он фиксируется с провисанием, что позволяет предотвратить возможные разрывы пленки.
    • Формирование контробрешетки под профлист. Она формируется с применением реек из древесины. Их толщина варьируется от 2 до 3 см. Они прикрепляются к стропильным ногам сверху пленки гидроизоляции. За счет создания контробрешетки обеспечивается более надежное крепление самой пленки, а также создается особый вентиляционный зазор между кровельным покрытием и стропильной системой.
    • Создание обрешетки под профнастил. Она предназначается для непосредственного прикрепления листов профнастила. Наиболее часто выбирается устройство кровли из профлиста по деревянной обрешетке, причем для ее создания используются доски или бруски, обладающие оптимальными размерами. Схема укладки считается достаточно простой, причем можно для данного кровельного покрытия выбрать как сплошную конструкцию, так и решетчатую. Шаг между рейками и досками напрямую зависит от несущей способности выбранных листов профнастила.
    • Непосредственное крепление кровельного материала. Листы профнастила укладываются правильно на обрешетку, после чего с помощью специальных саморезов прикрепляются к этой конструкции. Во время укладки непременно формируется оптимальный нахлест, причем не только по горизонтали, но и по вертикали.

    Таким образом, крыша из профнастила создается достаточно просто, но для этого требуется учитывать правильную последовательность действий и необходимость создания всех вышеуказанных слоев.

    Какой уклон выбрать?

    При выборе листов профнастила, которые будут применяться во время укладки, непременно учитывается, какой рекомендательный уклон должен создаваться, причем данная информация указывается в сопроводительной документации к материалу, так как рассчитывается производителем.

    Важно! Желательно выполнять укладку данного материала на кровле, угол наклона которой равен примерно от 8 градусов.

    Если крыша будет обладать меньшим уклоном, то это может стать причиной того, что в стыки между листами, расположенными по горизонтали, будет проникать влага, поэтому появятся протечки, а также это приведет к значительному уменьшению срока службы самого материала. Поэтому перед монтажом учитываются особенности:

    • если угол наклона меньше 8 градусов, то при укладке листов создается нахлест, который должен превышать 220 мм, а также стыки придется обработать силиконовым герметиком;
    • если уклон варьируется от 9 до 15 градусов, то желательно делать нахлест не меньше 200 мм, но не требуется в обязательном порядке обрабатывать стыки герметиком, что позволит значительно сэкономить на работах;
    • если уклон варьируется от 15 до 30 градусов, то нахлест уменьшается в пределах от 150 до 200 мм, поэтому обычно выполняется укладка в две волны;
    • если вовсе делается угол наклона, превышающий 30 градусов, то между полотнами формируется нахлест в пределах от 100 до 150 см, поэтому обычно перекрывается только одна волна.

    Важно! Если устройство кровли из профнастила реализуется на крыше с небольшим уклоном, то рекомендуется выбирать сплошную обрешетку, для создания которой применяется обрезная доска, причем ее допускается заменять фанерой, но она должна быть влагостойкой.

    Правила укладки листов

    Чтобы получить действительно качественное, долговечное, красивое, изысканное и надежное покрытие, во время укладки листов профнастила непременно учитываются основные правила и требования:

    • поднимать листы надо на крышу аккуратно, поэтому предварительно формируется удобная лестница;
    • во время работы непременно требуется пользоваться разрезанными листами, причем процесс резки должен выполняться исключительно на земле, после чего уже готовые элементы поднимаются на крышу;
    • для резки профлиста следует пользоваться ножовкой или иными инструментами, которые не нагреваются во время работы, так как болгаркой легко нарушается защитный верхний слой листов, что приводит к непременному процессу коррозии;
    • во время работы надо пользоваться защитными перчатками, так как кромки листов являются достаточно острыми, поэтому можно серьезно порезаться о них;
    • укладка обычно производится со ската, располагающегося с фасадной части дома, а также реализуется работа сверху вниз;
    • обычно крепятся элементы в один ряд, но и бывает в два ряда в шахматном порядке;
    • листы укладываются исключительно внахлест, причем он выбирается в зависимости от угла наклона самой крыши;
    • если выполняется работа на плоской крыше, то укладываются листы в две гофры;
    • крепление листов к обрешетке осуществляется специальными саморезами, предназначенными для формирования кровельного покрытия;
    • применяются крепежи в прогибах волн листов, причем желательно, чтобы саморезы были оснащены резиновыми прокладками, предотвращающими возможное проникновение влаги через небольшие отверстия в подкровельное пространство;
    • если во время работы обнаруживаются срезы или сколы, то желательно такие листы заменить, а если это сделать невозможно, то они обрабатываются специальными защитными составами;
    • во время вкручивания саморезов на поверхностях покрытия появляется стружка, которая должна оперативно убираться, чтобы не начался процесс коррозии;
    • для одного листа желательно пользоваться достаточно большим количеством саморезов, причем это число зависит от шага элементов обрешетки;
    • после формирования кровельного покрытия крепятся к крыше элементы водосточной системы, коньки и иные предметы, позволяющие получить полноценную и качественную конструкцию, хорошо защищающую дом от осадков и влаги.

    Таким образом, устройство крыши из профнастила считается не слишком сложным процессом, причем укладка листов может выполняться в любой последовательности.

    Важно! Допускается во время работы пользоваться листами, обладающими различной расцветкой, что позволяет получить действительно необычное и интересное покрытие, которое станет настоящим украшением любого дома.

    Основные правила работы

    Перед непосредственным монтажом учитываются некоторые правила и рекомендации:

    • укладка данного кровельного материала может выполняться на крыше с разным уклоном, который варьируется от 8 до 60 градусов, но при этом процедура монтажа, нахлесты и количество крепежных элементов будут значительно отличаться в разных ситуациях;
    • между стропильными ногами расстояние не должно превышать 1,5 м, причем выбор данного параметра зависит от того, какой несущей способностью обладает материал;
    • желательно во время работы делать как можно меньше стыков между листами, поэтому рекомендуется выбирать элементы, которые по длине равны длине ската крыши;
    • разрешается делать не только сплошную обрешетку, но и даже разреженную, но непременно в местах, где имеются стыки и устанавливаются разные части водостока, надо усилить обрешетку, для чего к ней фиксируются дополнительные доски.

    Таким образом, кровельное покрытие, для создания которого используется профлист, считается прекрасным решением для любого строения. Оно обладает многими значимыми плюсами и является простым в создании, поэтому заняться этим процессом можно даже своими руками при ограниченных финансовых возможностях. В результате грамотно выполненных работ обеспечивается получение кровли, обладающей прекрасным внешним видом и долгим сроком эксплуатации, в течение которого не потребуется выполнять сложный и дорогостоящий ремонт.

    Устройство крыши из профнастила

    Содержание

    • 1 Подробно рассказываю про монтаж кровли из профнастила
      • 1.1 Монтаж кровли из профнастила и уклон крыши
      • 1.2 Крепление подкладки при монтаже кровли из профлиста
      • 1.3 Монтаж непосредственно профлиста
      • 1.4 Укладка конька
    • 2 Правила монтажа профнастила на крышу
      • 2.1 Установка гидроизоляции
      • 2.2 Сборка обрешетки
      • 2.3 Укладка и крепление листов
      • 2. 4 Установка доборных элементов
    • 3 Технология кровли из профнастила ее цена, достоинства и тонкости монтажа
      • 3.1 Устройство кровли из профнастила
      • 3.2 Статьи по теме
      • 3.3 Технология кровельных работ из профнастила
      • 3.4 Наши работы
      • 3.5 Узлы монтажа кровли из профнастила
      • 3.6 Дополнительные материалы по теме
    • 4 Особенности монтажа и устройства кровли из профлиста по деревянной обрешетке
      • 4.1 Содержание
      • 4.2 Ограничения на использование профилированного листа для кровли ↑
      • 4.3 Конструкция скатной кровли из профнастила ↑
      • 4.4 Предварительные расчеты для монтажа кровли из профнастила ↑
      • 4.5 Монтаж кровли из профлиста по деревянной обрешетке ↑
    • 5 Изучаем устройство кровли из профнастила
      • 5.1 Главное правило — безопасность
      • 5.2 Устройство обрешетки
      • 5.3 Технология крепления профнастила
      • 5.4 Можно ли использовать профнастил на плоской крыше?
      • 5. 5 Монтаж конька

    Подробно рассказываю про монтаж кровли из профнастила

    В данной статье я расскажу Вам о том, как правильно пошагово выполнить монтаж кровли из профнастила.

    Монтаж кровли из профнастила и уклон крыши

    Профнастил рекомендую использовать для кровли крыши с длиной ската менее 12 метров, при этом величину горизонтального нахлеста листов следует выбирать, исходя из угла наклона крыши: для большего угла меньший нахлест.

    Обратите внимание

    Величина карнизного свеса будет определятся типом профлиста.

    Считается, что карниз при крыши из профлиста должен быть не менее, чем 30 см.

    Крепление подкладки при монтаже кровли из профлиста

    Перед тем, как приступить непосредственно к креплению профнастила, советую убедиться в достаточной вентиляции крыши и выполнить укладку супер диффузионной мембраны.

    Советую оставить щель шириной около 50 мм между подкладкой и первой доской обрешетки у свеса для вентиляции.

    Обратите внимание

    Сам процесс крепления подкладки нужно начинать со свеса в сторону гребня. Прибивать подкладку к обрешетке следует большеголовыми короткими гвоздями с шагом около 20 см. В тех местах, где располагаются стропила на подкладку нужно закрепить контррейку для предотвращения повреждение подкладки шурупами.

    Край подкладки, обычно шириной 30 мм, необходимо завернуть вверх и прибить к внутреннему краю торцевой доски.

    Монтаж непосредственно профлиста

    Профлист укладывается по схеме. Сначала нижний ряд, затем верхний.

    Из личного опыта рекомендую выполнять крепление плит профлиста для кровли путем ввинчивания в прогиб волны профиля самонарезающих шурупов размером 4,8×38 мм.

    В качестве рабочего инструмента для таких работ я обычно использую аккумуляторную дрель с храповой муфтой. В среднем на один квадратный метр я расходую 6 таких шурупов. Осуществляется монтаж кровли из профлиста саморезами в глубину волны, а заклепками листы скрепляются между собой вверх волны с шагом до полуметра для кровельного профиля.

    Обратите внимание

    Опыт показывает, что кровельную плиту у торца крыши следует монтировать с намного большим нахлестом или резать вдоль под размер торца.

    Укладка конька

    В процессе укладки конька, как одного из основных узлов кровли из профнастила, необходимо учитывать наиболее частое направление ветров и дождей, поскольку к укладке конька нужно приступать с противоположной стороны.

    Мы уже подробно говорили, о том, какую планку лучше брать для конька, какой зазор оставлять, но я всё же повторюсь, а кому захочется узнать больше, прочитайте статью о монтаже узлов кровли из металлочерепицы.

    Я обычно использую планки К1, К2 и К3 в качестве коньковой планки. В случае необходимости уплотнения планок в качестве уплотнителя использую профильные уплотнения.

    Коньковые планки советую укладывать с нахлестом в 100-150 мм, а крепление планок к обрешетке производить в верхней гофре с применением саморезов, длина которых подбирается под высоту профнастила.

    Шаг между саморезами я обычно делаю в районе 200-300 мм. Чтобы избежать попадания воды под конек во время дождя и ветра для кровли с небольшим углом наклона советую применять на коньке уплотнительную прокладку.

    Надеюсь, я доходчиво рассказал, о том, как смонтировать крышу из профнастила. Если вы не расчитываете на свои силы, то моя бригада с удовольствием поможет вам в этом. У нас опыт по монтажу кровли около 15 лет. Звоните +7 (495) 795-82-20 , пишите, задавайте вопросы в комментариях.

    Предлагаю вам еще пару статей по похожей тематике.

    Правила монтажа профнастила на крышу

    Легкий вес листов профнастила значительно облегчает его укладку на крышу, несложное выполнение правил монтажа обеспечит такой кровле герметичность и долговечность.

    При монтажных работах на кровле важно обеспечить безопасность людей: следует придерживаться определенных правил при поднятии профнастила на высоту, перемещении и креплении листов.

    За один прием поднимают не более одного листа, их подъем осуществляется по направляющим, прислоненным под уклоном к крыше.
    Передвигаться по кровле следует в прорезиненной обуви, наступая лишь на участки листа, расположенные над обрешеткой.

    Запрещено находиться в зоне возможного падения стальных листов.

    Работать следует в перчатках, желательно наличие страховочных поясов. Если листы профнастила длинные, нарезаны по длине ската, то работа в ветреную погоду усложнит процесс монтажа.

    Для нарезки металла необходимо использовать инструмент, который не повреждает защитный слой цинка.

    Установка гидроизоляции

    Профнастил – материал, который обильно конденсирует в процессе эксплуатации, поэтому под ним должна быть установлена гидроизоляция и сделан вентиляционный продух для просушки влаги.

    Поверх стропил укладывается гидроизоляционный материал (мембрана или пленка), который закрепляется к стропилам степлером и брусками контробрешетки, набиваемыми вдоль стропильных ног поверх пленки.

    Гидроизоляция должна представлять собой сплошной ковер без разрывов или складок, поэтому один рулон раскатывается на другой с нахлестом и проклеивается скотчем.

    Первый рулон пленки располагается вдоль карниза с напуском в 15 см, а затем укладка продолжается последовательно вверх к коньку. Вертикальный нахлест рулонов составляет 10–15 см, провисание мембраны между стропилами – 1–2 мм.

    Поверх гидроизоляции к стропилам набивается контробрешетка. Для этого используются бруски толщиной 4–5 см, они прибиваются в ряд с промежутком между собой 5–10 см для свободного передвижения воздуха в подкровельном пространстве.

    Сборка обрешетки

    Поверх контробрешетки перпендикулярно ей монтируется обрешетка. Она служит основой для расположения и крепления профнастила, одновременно выравнивая плоскость стропил.

    Сухие доски, используемые для обрешетки, необходимо пропитать защитным составом – это предотвратит их гниение и возгорание в случае пожара.

    Величина шага обрешетки под металлопрофиль составляет от 30 см до 1 м в зависимости от угла наклона ската и площади крыши. Оптимальное расстояние между досками обрешетки – 50–60 см: в отличие от металлочерепицы профнастилу не требуется слишком частый или тщательно выверенный шаг основания.

    Укладка и крепление листов

    Для монтажа листов профнастила к обрешетке используются оцинкованные нарезающие саморезы с шайбой из неопреновой резины: они не протекают со временем.

    Крепеж вводится в нижнюю часть волны листа к деревянной обрешетке в шахматном порядке через волну. Первый ряд закрепляется саморезами в каждую волну.

    Равномерное расположение крепежа и плотное прилегание профнастила к обрешетке обеспечит отсутствие вибрации листов, уменьшит шум от дождя.

    Монтируются элементы кровли в следующей последовательности:

    1. Карнизная планка.
    2. Профлист порядово.
    3. Торцевая (ветровая) планка.
    4. Коньковые элементы.
    5. Снегозадержатели.

    Монтаж кровли из профнастила начинается с установки карнизной планки. Она защищает свес от стекающей влаги. Элементы карнизной планки крепятся с нахлестом оцинкованными саморезами с шагом через 30 см.

    Над карнизной планкой укладывается первый ряд листов профнастила, над карнизом делается свес. Величина свеса составляет от 5 до 30 см и зависит от высоты гофрированной волны: чем она выше, тем длиннее делается свес во избежание попадания под него воды.

    Монтаж листов металлопрофиля производится с вертикальным нахлестом на одну волну. Если профнастил укладывается порядово, то при укладке второго и последующих рядов делается горизонтальный нахлест от 20 до 15 см в зависимости от величины угла ската: чем он круче, тем легче будет стекать вода и меньший нахлест можно делать.

    Если длина нарезанного металлопрофиля равна длине ската и укладка идет в один ряд, то необходимо выровнять листы перед закреплением не относительно фронтона, а относительно линии карниза.

    Сначала нужно зафиксировать лист у конька одним саморезом, добавить 2 листа, скрепить их между собой, не фиксируя к обрешетке и выровнять их относительно карниза. Затем следует закрепить саморезами к обрешетке.

    Если скат примыкает к стене, в месте примыкания устанавливается угловая планка, защищающая проникновение воды под профлисты.

    После монтажа всех рядов металлопрофиля, осуществляется их финишное обрамление доборными элементами: фронтоны оформляются торцевой планкой, а конек – коньковыми.

    Установка доборных элементов

    Торцевые (ветровые) планки монтируются снизу вверх с нахлестом одна на другую 10 см с шагом крепежа в 30 см. Верхняя часть торцевой планки перекрывает первую волну профнастила, нижняя закрывает фронтонную доску.

    Коньковые элементы укладываются с нахлестом 15–20 см, под них помещается уплотнительная прокладка и оставляется вентиляционный зазор. При монтаже конька саморезы ввинчиваются в верхнюю часть волны, поэтому в этом случае пользуются длинными саморезами – не менее 80 мм.

    Снегозадержатели монтируются в последнюю очередь на готовое кровельное покрытие, главное условие – обеспечить их достаточно прочное крепление и исключить возможность вырывания этих элементов большой массой снега.

    Правильный монтаж профнастила – залог его долгой эксплуатации без протечек и ржавления.

    Технология кровли из профнастила ее цена, достоинства и тонкости монтажа

    Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
    Михаил, ООО “СТМ-Строй”

    Бюджетный вариант кровельного покрытия – кровля из профнастила. Профлист не так шикарно выглядит, как керамическая или металлочерепица, но практически не уступает другим материалам по эксплуатационным свойствам. Универсальность позволяет использовать его не только на крышах, но и при облицовке фасадов, устройстве заборов. Можно оформить весь участок в едином стиле сравнительно небольшими средствами.

    Устройство кровли из профнастила

    Профнастил – это стальные оцинкованные листы с волнистым, трапециевидным, П-образным профилем. Лицевая сторона может быть обработана цветным полимерным покрытием (обычно это полиэстер). Самые популярные цвета – бордовый, “зеленый мох”, шоколадно-коричневый. Существуют и другие – синий, желтый, кирпично-красный и т.д. Покрытие нужно не только для эстетики, но и для защиты металла от коррозии.

    Высота гофры зависит от назначения листов. Для кровель применяются профили несущие, универсальные, стеновые с гофрой от 2 см. Популярные марки:

    Цифра – это высота профиля в миллиметрах. Последние три модификации имеют проштампованные ребра жесткости и отличаются повышенной прочностью.

    Толщина стали – 0,4-1,2 миллиметра. Технология монтажа крыши из профнастила предписывает использовать для кровли листы толщиной 0,9 и больше. Ширина листов около метра, плюс-минус. Т.к. листы укладывают с нахлестом, в описании указывают две ширины:

    • общую (этот параметр нужно знать для транспортировки и хранения материала),
    • монтажную – какой участок крыши можно закрыть этим куском. При расчете материала для изготовления крыши из профнастила используют этот параметр.

    Величина нахлёста профнастила кровли зависит от ее уклона:

    • уклон меньше 15 градусов – нахлест 20 см минимум,
    • до 30 градусов – 15-20,
    • свыше 30 – 10-15.

    Горизонтальный нахлест следует делать от 20 сантиметров. При этом желательно изолировать швы силиконовым герметиком или битумной мастикой.

    Технология монтажа кровли из профнастила универсальна, но может различаться нюансами в зависимости от марки. Перед укладкой нужно прочитать инструкцию к этой марке материала.

    Статьи по теме

    Технология кровельных работ из профнастила

    Для монтажа кровли из профнастила оптимальный шаг между стропильными ногами – 60-90 см. Если больше, рекомендуется увеличить несущую способность системы за счет большей толщины доски для обрешетки. Шаг обрешетки зависит от крутизны ската и высоты профиля.

    Резать профильные листы можно ножовкой или ножницами по металлу, электролобзиком. Перед началом монтажа все деревянные части (стропила, обрешетку, контрбрус) нужно обработать антисептиком и антипиреном. Далее последовательность действия такая:

    1. Уложить пароизоляционную пленку. Полосы следует класть горизонтально, начиная от свеса, с нахлестом верхней на нижнюю 10-15 см. Швы проклеить скотчем. При укладке оставлять провисание между стропильными ногами около 20 сантиметров.
    2. Установить между стропилами плиты утеплителя (лучше базальтовой ваты).
    3. Закрыть утеплитель гидроизоляционной пленкой.
    4. Обустроить вентиляционный зазор: набить поверх пленки на стропила контрбрус 4-5 см толщиной.
    5. Перпендикулярно стропилам набить доски обрешетки, начиная от карнизного свеса. Нижняя доска должна быть шире остальных.
    6. Монтаж профнастила начинают с одного из нижних углов крыши, продвигаются наверх. Угол для начала нужно выбирать так, чтобы нахлест листов приходился вдоль преобладающего направления ветра.

    В соответствии с технологией устройства кровли из профнастила листы можно класть двумя способами:

    • вертикальный (оптимален, если у листов есть дренажная канавка). Укладывают два листа снизу вверх, временно фиксируют. Потом два соседних, тоже снизу вверх. Выравнивают блок по карнизному свесу и по уровню, фиксируют окончательно.
    • укладка тремя листами (без дренажной канавки). Кладут два нижних листа, потом один сверху. Выравнивают, закрепляют.

    Правила крепления листов при монтаже крыши из профнастила:

    • друг с другом листы можно соединять кровельными заклепками,
    • фиксация к обрешетке – саморезами с головками под цвет покрытия (должны быть в комплекте материала),
    • шурупы комплектуются резиновыми прокладками-шайбами во избежание порчи полимерного покрытия,
    • диаметр отверстия под шуруп – чуть больше чем сечение стержня шурупа (примерно на 0,5 мм),
    • метизы следует располагать строго перпендикулярно плоскости покрытия,
    • к обрешетке листы крепят в понижение волны, между собой – в гребень,
    • количество точек крепежа – 6-8 на квадрат, с одинаковым шагом,
    • к первой и последней доскам обрешетки листы нужно крепить в каждую волну, в середине – через одну,
    • на продольных соединениях листов шаг между метизами не больше полметра.

    Наши работы

    Узлы монтажа кровли из профнастила

    Основные приемы обработки узлов:

    1. Торцевую планку кладут снизу вверх, от нижнего угла в сторону конька. На коньке лишнее отрезают. Нахлест соседних заготовок – 5-10 см. Планку нужно крепить и к торцевой доске, и к листам покрытия максимум через 1 метр. Планка должна накрыть одну волну как минимум.
    2. Между листами и коньковым элементом укладывают уплотнительную ленту. При мелкой гофре достаточно стандартного уплотнителя. Если гофра широкая и трапециевидная – лучше использовать вентилируемый.
    3. Конек укладывают в том же направлении, что и листы: с нахлестом в сторону движения ветра. Нахлест не меньше 10 см. Крепление через 30 см.
    4. Для крепления обеих планок используются саморезы длиннее, чем для листов. Длина подбирается с учетом суммарной толщины материалов узла.

    Если вас пугает объем работ, нет времени – обращайтесь к нам в СТМ-Строй. Мы занимаемся устройством кровель не первый десяток лет. Досконально знаем все тонкости профнастила и особенности монтажа. Выполним для вас крышу быстро, с высоким качеством и за умеренные деньги.

    Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
    Задавайте вопросы, не стесняйтесь, я всем отвечаю – это бесплатно

    +7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!

    Дополнительные материалы по теме

    Ваши отзывы, комментарии, вопросы

    Уважаемые посетители! В комментариях мы периодически, по мере занятости, будем отвечать на Ваши вопросы. Чтобы мы ответили Вам оперативно (в течении часа) вы можете: позвонить +7 (495) 795-82-20, +7 (916) 072-17-82, написать личное сообщение или оставить заявку на бесплатную консультацию по телефону.

    Особенности монтажа и устройства кровли из профлиста по деревянной обрешетке

    Устройство кровли из профлиста по деревянной обрешетке практически не отличается от стандартного кровельного пирога. Однако здесь есть ряд нюансов, которые важно учесть при расчете материалов и шагов обрешетки. Важно правильно определить уклон кровли, грамотно рассчитать стропильную систему, обеспечить защиту древесины и предупредить попадание влаги на дерево. Узнайте, как подготовиться к монтажу заранее, чтобы не допустить непоправимых ошибок.

    Содержание

    Ограничения на использование профилированного листа для кровли ↑

    Профнастил широко используется для кровельных работ в частном и промышленном строительстве. Выбирая его, важно знать ряд тонкостей, которые позволят крыше прослужить без текущего и капитального ремонта долгие годы.

    Ключевой фактор, который следует принять в расчет, – имеющийся или планируемый уклон крыши.

    Лучшим вариантом принято считать угол в 15-30?. Если он окажется меньше 10кв.м, то на плоскость придется значительная снеговая нагрузка, а стыки отдельных листов станут вероятными местами проникновения влаги.

    Это наиболее актуально для широт с многоснежными зимами. При уклоне свыше 30? возрастает ветровая нагрузка, особенно на крайние листы и вдоль конька. Но все эти рекомендации работают лишь для тех конструкций, в которых верно подобраны стройматериалы, а монтаж реализован без ошибок.

    Важно! Наиболее экономичным вариантом с точки зрения расхода профнастила считается односкатная кровля с уклоном порядка 10?. Чем круче уклон, больше число скатов и изломов будет у кровельного покрытия, тем дороже обойдется закупка стройматериалов.

    Не рекомендуется делать кровлю из профнастила для домов с постоянно эксплуатируемыми чердаками. Внутри такой мансарды никогда не получится добиться идеальной тишины во время дождя.

    Конструкция скатной кровли из профнастила ↑

    У любой крыши несущие функции выполняет стропильная система. Устройство кровли из профлиста глобально ничем не отличается от конструкции для крыши, покрытой шифером, битумной черепицей или другим материалом. Но нюансы проявляются уже на стадии монтажа обрешетки.

    Обрешетка под профнастил своими руками чаще всего делается из деревянного бруса или досок.

    Экономичным вариантом считается брус с сечением 40х40 мм или 50х50 мм. Доски для такого случая лучше приобретать с сечением от 100х30 мм и толще.

    Непосредственно на стропила часто ставят контробрешетку. Она служит для крепежа гидроизоляционного материала и организации вентзазора, снижающего вероятность попадания паров влаги внутрь здания. Ниже гидроизоляции может быть смонтирован дополнительный утепляющий слой, парозащитная пленка и чистовой облицовочный материал (например, OSB).

    Весь этот «пирог» сверху венчает профнастил, крепление которого к обрешетке выполняется особыми кровельными саморезами. Отличительная их особенность – оцинкованная сталь, из которой они изготовлены. В комплекте с метизами идут шайбы-уплотнители из неопреновой резины или силикона.

    Предварительные расчеты для монтажа кровли из профнастила ↑

    Каждая стройка стартует с этапа проектирования и закупки стройматериалов. А чтобы за один раз купить все необходимое в нужном количестве, покупке должен предшествовать скрупулезный расчет строительных и расходных материалов.

    Выбор и расчет количества профилированного листа ↑

    Далеко не все виды профнастила подходят для кровли, наиболее оптимальными считаются марки С21 и МП-20R. Самыми долговечными будут листы с покрытием из пурала, пластоизола, ПВДФ. Оцинкованный профлист без полимерного покрытия годится только для недолговечных построек – такая кровля в скором времени потребует ремонта.

    Объем закупок профлиста определяется размерами кровли. Но есть ряд нюансов, которые не только позволят упростить монтаж и уменьшить время, потраченное на него, но и сделать всю конструкцию надежнее.

    Приобретая профнастил, лучше контактировать напрямую с производителем. Это даст возможность заказать листы именно нужной длины (вплоть до 12 м) и избежать появления на плоскости кровли лишних поперечных стыков. Стандартными, реализуемыми в строймаркетах, считаются шестиметровые листы.

    Поперечный размер профлиста зависит от его марки. Для кровельных видов он колеблется в пределах от 800 до 120 мм. Рассчитывая предполагаемый расход, надо помнить, что часть ширины уйдет на нахлест, целью которого является обеспечение герметичности места стыка соседних листов. Обычно речь идет о нахлесте на 1-2 волны. И запас площади в этой ситуации придется резервировать в рамках 10-15%.

    Расчет материала и шага обрешетки ↑

    Как уже упоминалось, обрешетку под профлист можно собрать из бруса или досок. Деревянная обрешетка может быть сплошной или разреженной.

    Расход материала зависит от двух факторов:

    • Первый – габариты крыши.
    • Второй – с какими отступами один от другого будут смонтированы брус или доски.

    Имея в распоряжении значения этих параметров, можно определиться с суммарным расходом материалов.

    Какой взять шаг обрешетки под профнастил, зависит от толщины профилированного листа и угла уклона кровли. При меньшем уклоне возрастет нагрузка, ложащаяся на обрешетку, и возникнет нужда в уменьшении шага:

    • при уклоне до 15 кв.м шаг прогонов под профлист должен быть в рамках 0,5 м (а при использовании досок их можно ставить вообще без просветов),
    • при 15-35 кв.м шаг допускается увеличить до 1,3 м,
    • при углах свыше 35 кв. м шаг обрешетки смело можно выбирать более 1 м.

    Есть марки профнастила, имеющие большую высоту волны и толщину стали 0,7-0,9 мм. Для них характерна высокая жесткость (например, марки Н-60 или Н-80). При выборе таких марок для покрытия кровли расстояние между обрешеткой под профнастил при уклоне свыше 35? составляет более 2 метров.

    До проектирования и расчета обрешетки, необходимо принять решение относительно марки профлиста, который пойдет в работу. Ведь от этого зависит шаг обрешетки и, соответственно, расход материала, что тянет за собой изменения в общем бюджете проекта.

    При больших нагрузках лучше отдавать предпочтение двухслойной обрешетке. Также она необходима при использовании толстого слоя теплоизоляционного материала. Для двойной обрешетки дополнительно укладывают бруски сечением 50*50 мм поперек стропил.

    Важно! Брус или доски надо выбирать просушенные, а перед началом монтажных работ пропитать их антисептическим составом, продлевающим срок службы.

    Монтаж кровли из профлиста по деревянной обрешетке ↑

    Технология монтажа кровли из профнастила не отличается сложностью, но требует тщательной подгонки всех деталей и соблюдения последовательности установки отдельных элементов. Лишь в этом случае кровля будет в состоянии в полной мере выполнить возложенные функции и прослужить многие годы без капремонта или частичной замены некоторых фрагментов.

    Этапы строительства стропильной системы и подготовка обрешетки ↑

    Последовательность действий во время монтажных работ включает несколько шагов:

    1. Монтаж стропильной системы. Она состоит из вертикальных стоек, наклонных подкосов и стропильных ног. Стропила устанавливают на расстоянии 60 до 80 см друг от друга.
    2. После завершения установки стропил, на них настилают гидроизолирующую мембрану. Во избежание смещения, она фиксируется на брусе с помощью строительного степлера.
    3. На стропила обязательно укладываю пароизоляционную пленку.
    4. Далее можно переходить к монтажу обрешетки под кровельный профнастил. Этот шаг допускается выполнять исключительно в сухую погоду.
    5. Фиксацию досок или бруса выполняют саморезами или гвоздями. Всегда используют два гвоздя на оном участке.
    6. Сначала размечают расположение брусьев на стропилах, находящихся по краям. Важно, чтобы место крепления было ровным и гладким, при необходимости участок нужно стесать или набить сверху рейку (можно кусок рубероида), чтобы добиться одинакового уровня.
    7. Укладку брусков или досок для сооружения обрешетки начинают от конька.
    1. Сращивание двух кусков проводят в области стропил посредством гвоздей. Концы обязательно подрезают, чтобы в горизонтальных рядах стыки были смещены. Важно, чтобы на одной ноге не сращивались два соседних ряда.
    2. Нижняя доска, расположенная возле карниза должна быть толще остальных.
    3. В торцах обязательно предусматривают ветровые доски, высота которых равна высоте профиля профилированного листа.

    Если в кровле предусмотрен дымоход или другие элементы, для них потребуется отдельная обрешетка. В случае дымоотводящих труб деревянные детали должны находиться на расстоянии как минимум 15 см от них.

    Важно! При укладке гидроизолирующей мембраны следует делать нахлест соседних полотен в 10-15 см для предотвращения протекание воды через стыки.

    Порядок укладки кровельного профлиста ↑

    Сверху получившейся конструкции настилают профнастил. Монтаж стартует с одного из краев нижнего ряда. Если профиль стальных листов имеет капиллярную канавку, то удобнее начать работу с левого угла. Для крепления используют специальные саморезы с резиновой шайбой –расход крепежа составляет не менее пяти штук на квадрантный метр.

    При укладке профнастила нельзя забывать про организацию свеса листов по нижнему срезу и над фронтонами. Это полезно для защиты вертикальных поверхностей от дождя и удобства организации отвода естественных осадков через систему водостоков. Общепринятый размер свеса – 300-400 мм.

    Набор инструментов для монтажа ↑

    Чтобы собрать стропильный каркас, поставить обрешетку крыши под профнастил и накрыть все это профилированным листом, понадобится следующий набор инструментов:

    • шуроповерт с набором бит,
    • электродрель,
    • электролобзик,
    • ножовка по дереву,
    • набор сверл,
    • строительный уровень,
    • рулетка.

    Это минимальный набор инструментов, без которого неудобно работать. Вероятно, что в некоторых ситуациях потребуется расширение этого списка. Ведь возможно понадобится резка профлиста или правка поверхности досок, для этого пригодятся ножовка по металлу и фуганок.

    Важно! Резать профнастил с использованием болгарки настоятельно не рекомендуется из-за локального перегрева защитного покрытия листа и потери им своих качеств.

    Разобравшись с конструкцией кровли, устройством обрешетки под профнастил и алгоритмом монтажа отдельных элементов, можно приступать к строительству крыши своими руками. Если предполагаемый объект – простенькая односкатная кровля у навеса или беседки, то не стоит сомневаться в успехе. При возведении жилого дома при отсутствии опыта лучше доверить работу профессионалу.

    Изучаем устройство кровли из профнастила

    Современная строительная промышленность предоставляет огромный выбор надежных кровельных материалов. Как правило, они удобны в работе и не требуют особого инструмента или навыка для их установки. Наиболее популярным кровельным материалом является профнастил. Зная основные принципы и правила строительства крыш, устройство крыши из профнастила легко выполнить самостоятельно, не прибегая к посторонней помощи. Что нужно знать прежде всего?

    Главное правило — безопасность

    Укладка кровли независимо от способа и используемых материалов является работами повышенной опасности. Всегда есть вероятность сделать неверный шаг, можно упасть самому или уронить инструмент на работающих внизу рабочих. Чтобы этого не случилось, следует всегда использовать страховочные ремни или альпинистское снаряжение. Такое оборудование не обязательно покупать, ведь это дополнительные затраты. Его можно взять напрокат, что обойдется недорого, в любом случае это будет стоить дешевле лечения сломанной конечности.

    Чтобы обезопасить работников внизу, следует привязывать весь инструмент к поясу или обрешетке.

    Поднимая листы профнастила на крышу, необходимо задействовать минимум три человека. Двое будут подавать листы при помощи лаг, а третий принимает листы на крыше. Не стоит спешить, стараясь поднять за один раз несколько листов. В горизонтальном положении они обычно плотно прилегают друг к другу, а вот когда наклонены под углом — верхний лист может соскользнуть и травмировать подающих рабочих.

    Устройство обрешетки

    Технология устройства кровли из профнастила имеет свои особенности. На этапе монтажа стропил она полностью идентична любой другой крыше. Но вот сама обрешетка немного отличается. Для односкатной крыши шаг обрешетки составляет 25 см., а для двускатной — 50 см. Если угол наклона крыши небольшой, необходимо выполнять сплошную обрешетку с использованием фанеры или досок. Устройство примыканий листов обрешетки должно быть таким, чтоб стыки не попадали в разжелобки.

    После установки обрешетки необходимо выполнить противопожарную и антисептическую обработку деревянных конструкций. Не стоит думать, что теперь крыша несгораемая. Это не так, ведь цель противопожарной обработки не превратить дерево в негорючий материал, а продлить его сопротивляемость горению. Таким образом, время до обрушения крыши во время пожара будет больше, что дает возможность находящимся в помещении людям спастись.

    Чтоб под листами профнастила и на обрешетке не скапливалась влага, важно не забыть выполнить паро/гидроизоляцию крыши. Есть два варианта, как это можно реализовать:

    1. Гидроизоляционный материал укладывается непосредственно на доски обрешетки. А пароизоляционный материал прокладывается под досками обрешетки.
    2. Создание ложной обрешетки. Этот метод позволяет сделать принудительную вентиляцию между гидроизоляционным слоем и кровельным материалом. Конденсируемая влага будет естественным способом испаряться, не накапливаясь и не разрушая конструкцию крыши. Поверх ложной обрешетки укладывается обычная.

    Технология крепления профнастила

    Устройство кровли из профнастила позволяет использовать минимальное количество стыков, как горизонтальных, так и вертикальных. Достигается это благодаря тому, что этот кровельный материал в длину может достигать 14 метров, а в ширину до 12 метров. Таких размеров достаточно, чтобы избежать горизонтальных стыков на большинстве конструкциях крыш.

    Если же конструкция крыши не позволяет перекрыть ее в длину одним листом, необходимо рассчитывать размер листов так, чтоб их стык попадал на доску обрешетки. Ширина нахлеста будет зависеть от угла наклона ската. Принцип такой: чем меньше угол наклона, тем больше должен быть нахлест. При минимальном угле наклона крыши поперечный нахлест должен составлять 20 см. При этом независимо от угла наклона следует придерживаться правила укладывать соседние листы нахлестом в одну волну.

    Начинать укладку листов следует с одного из нижних краев ската. Нарисуйте схему укладки листов, пронумеруйте все листы, чтоб убедиться, что вы ничего не перепутали. Листы с капиллярными канавками лучше начинать укладывать слева направо. Тогда каждый следующий лист будет перекрывать капиллярную канавку предыдущего.

    Для крепления листов используются специальные саморезы с неопреновой прокладкой. Такая конструкция самореза позволяет плотно прижимать листы к обрешетке и в то же время дает небольшую гибкость, рассчитанную на перепад температур. Лист необходимо закреплять в нескольких местах. При креплениилистов к скату саморезы вкручивают в нижнюю гофру профнастила, а при устройстве конька — в верхнюю.

    Можно ли использовать профнастил на плоской крыше?

    Устройство плоской кровли из профнастила применяется в основном для промышленных строений. В таком случае, как правило, используют цельный лист профнастила, чтоб не создавать стыков. Если же этого не избежать, швы необходимо дополнительно обработать гидроизолирующими смесями на основе силикона.

    Монтаж конька

    Если крыша имеет больше одного ската, стыки скатов необходимо оформить коньком. Его установка осуществляется на самом последнем этапе. Коньковый элемент необходимо заказывать с расчетом нахлеста в 100 мм. Если угол наклона крыши небольшой, рекомендуется использовать уплотнитель. Стоит также помнить, что цель уплотнителя — не создать герметичный стык, а предотвратить попадание влаги под углом. Крепится конек теми же саморезами в верхнюю гофру.

    Следуя этим несложным правилам, вы сможете осуществить устройство кровли из профнастила качественно и надежно. Срок службы такой кровли может составлять до 50 лет. Она с легкостью выдержит жару и холод, дождь и снег и даже град. Однажды качественно выполнив эту работу, вы можете спать спокойно, ведь у вас надежная крыша!

    Теги: #Устройство крыши из профнастила

    Features of corrugated roof installation









    Сегодня мы поговорим о таком популярном строительном материале, как профнастил. О его достоинствах и недостатках, где применяется и технологии монтажа на кровли. После прочтения статьи вам не нужно будет искать информацию в других источниках. Но основной упор здесь будет сделан на информацию о профнастиле для кровли.

    Источник mydesigninfo.ru

    Что такое гофрокартон

    Представляет собой оцинкованный стальной лист толщиной от 0,35 до 1,2 мм, который методом холодной прокатки формуется в волнообразный материал. Именно таким образом повышается несущая способность листов. При этом форма гофра может быть волнистой или трапециевидной.

    Профнастил производится только из оцинкованной стали, которая обладает высокими влагозащитными свойствами, противостоит процессам коррозии металла, плюс увеличивает срок службы материала. Сегодня производители предлагают профилированные листы окрашенные или покрытые полимерным слоем. Это, во-первых, еще больше увеличивает срок службы профлистов, а во-вторых, появляется возможность подобрать покрытие с определенным цветовым оформлением.

    Основные параметры профнастила:

    Размеры профлиста Источник proftehnastil.ru

    Достоинства и недостатки

    К преимуществам материала отметим:

      малый удельный вес, что облегчает операции, проводимые с Это;

      простой процесс установки;

      низкая цена по сравнению с другими кровельными покрытиями;

      различных цвета;

      эстетичный вид кровли.

    Что касается минусов:

      профнастил является металлическим изделием, поэтому имеет высокую теплопроводность, что требует утепления кровли;

      низкая звукоизоляция.

    На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по проектированию и ремонту кровли. Вы можете напрямую пообщаться с представителями, посетив выставку домов «Малоэтажная Страна».

    Критерии выбора профнастила

    Строительство профнастила начинается с выбора самого кровельного материала. На сегодняшний день производители предлагают три вида профлиста:

      Маркировка «Н» указывает на несущий тип, используемый именно для кровли.

      С маркировкой «С» выпускаются настенные модели, которые чаще всего используются для возведения защитных конструкций и облицовки стеновых и потолочных поверхностей. Хотя надо отдать должное тому, что стеновой профлист используется и для сооружения крыш легких навесов, террас и беседок.

      «НС» — универсальный тип, применяемый в любых строительных конструкциях, в том числе и на крышах.

    Источник vade.renacopyki.ru.net

    То есть получается, что любую из вышеперечисленных разновидностей можно использовать для покрытия крыш. Но здесь есть один важный нюанс. Если вы хотите, чтобы крыша, построенная из профнастила, прослужила долго и выдерживала серьезные нагрузки, то вам необходимо выбирать материал с толщиной металлического листа не менее 0,55 мм.

    Обратите внимание, что это толщина металла, без учета краски или полимерного слоя. И если в магазине вы сделаете замер штангенциркулем, и он будет 0,55 мм, то знайте, что реальная толщина будет 0,5. Обратите внимание, что этот размер отдельно не указывается в сертификате соответствия. Он указан на этикетке продукта. Например, Н75-750-0,9. Именно «0,9» и есть толщина металла.

    Что касается размеров профиля (высота и ширина), то чем они больше, тем выше несущая способность материала. Но при этом уменьшаются габаритные размеры профлистов. Значит, необходимо будет докупить элементы кровельного покрытия. Например, профнастил марки Н75-750, где 750 – это ширина листа. Или С40-1000, где 1000 — ширина. То есть увеличивается несущая способность кровельного материала, уменьшается площадь самого покрытия.

    Правила и нюансы монтажа профлиста на крышу

    Монтаж профнастила начинается с приобретения необходимого количества материала. Например, если им покрыта двускатная крыша, то необходимо измерить ширину ската и разделить ее на рабочую ширину листа. Это количество на склон. При этом длина профилированных листов не учитывается, ведь они выпускаются либо шестиметровыми, либо двенадцатиметровыми. При этом магазин нарежет панели на необходимые размеры длины с шагом 50 см, начиная от 0,5 м и более.

    Это еще одно большое преимущество технологии профнастила. Это обеспечивает минимум отходов. А если правильно измерить длину ската, то кровельное покрытие будет без стыков. Последние являются местами возможных протечек, если неправильно учтен угол наклона ската и величина нахлеста двух соседних элементов.

    Переходим к устройству кровли из профлиста на деревянной обрешетке.

    Обшивка гофрокартона

    Для этого используются доски обрезные толщиной 25-35 мм и шириной 100 мм. Основным параметром конструкции является расстояние между элементами. Он определяется размером самого профнастила. Чем больше его несущая способность, тем больше расстояние в конструкции обрешетки. Например, для профлиста Н75 расстояние между досками 1,5-2 м, для С40 расстояние 0,5-0,6 м.

    Источник repairmontnik.ru

    Описание видео

    Процесс сборки обрешетки под профнастил на видео:

    Кровельное покрытие

    В первую очередь рубероид необходимо поднять на крышу. Если дом одноэтажный, то проще всего установить два бруска или две доски толщиной 50 мм с расстоянием между ними меньше ширины профнастила. На фото ниже показано, как установить доски.

    Подъем делается так:

      в одном листе на краю посередине делается сквозное отверстие;

      укладывается на доски так, чтобы отверстие было в самом низу;

      сверху можно уложить еще пару листов;

      в отверстие вставляется крюк, привязанный к веревке;

      со стороны крыши тянут веревку, снизу толкают вверх руками.

    Сам монтаж осуществляется с любой стороны пандуса. Основная задача производителя работ – установить листы ровно по карнизу, то есть горизонтально. Поэтому важно точно установить первый закрепляемый лист. Крепление осуществляется кровельными саморезами с широкой головкой. При этом саморезы вкручиваются не до конца, оставляя возможность еще раз проверить точность монтажа профнастила. И если все правильно, то затяните крепления до конца.

    Сами листы укладываются внахлест со смещением в одну волну. Это обеспечивает надежное закрытие стыка между элементами, что гарантирует отсутствие протечек.

    Вариант подъема профлистов на крышу Источник angara32.ru

    Кровельное покрытие отдельными листами

    Если профнастил выполняется короткими листами (меньше длины скатов), то важно правильно провести монтаж в плане выбора нахлеста листов в продольном направлении. Этот параметр зависит от угла наклона скатов. Здесь зависимость:

      уклон 5-10°, нахлест 30 см;

      уклон 10-15°, нахлест 20 см;

      уклон более 15°, нахлест 17 см.

    Правила крепления

    Правила покрытия кровли профнастилом включают положения, касающиеся правильного крепления листов к обрешетке.

      Крепление к обрешетке осуществляется через нижнюю волну.

      Крепление двух листов в поперечном нахлесте осуществляется в верхнюю волну.

      Саморезы вкручиваются строго перпендикулярно плоскости ската крыши.

      Нельзя пережимать крепеж или недожимать его, т.к. в первом случае это приведет к разрыву прокладки, во втором к ее неплотному прижатию. Обе причины заключаются в появлении протечек в месте крепления саморезов к профлистам, что приведет к протечкам.

      Места крепления — по верхнему и нижнему краю листа через волну, промежуточное крепление по остальной площади через 2-3 волны на каждый элемент обрешетки.

    Источник goldkryshi.ru

    Установка и крепление доборных элементов

    Из доборных элементов для кровли из профлиста используются коньковые и фронтонные планки. Карнизные планки устанавливаются до монтажа профнастила, и крепятся к стропильным ногам или первому нижнему элементу обрешетки.

    Конек закрывается специальным элементом, который крепится к обрешетке через уложенные в стопку профилированные листы. Крепление осуществляется через верхнюю волну кровельного материала. Шаг крепления 20-30 см. Длина конькового элемента 3 м, поэтому их укладывают внахлест друг относительно друга со смещением 10-15 см.

    Фронтонные полосы устанавливаются с одной целью — защитить кровлю от ветра, чтобы он не мог проникнуть под профнастил и не понять его своей прочностью. Плюс эстетическая сторона дела, обеспечена завершенность конструкции крыши. Фронтонные планки крепятся к профилированным листам в верхней крайней волне. Если в конструкции крыши есть двускатный брус, то и к нему тоже.

    Стандартная длина досок 3 м, они укладываются внахлест со смещением 10 см. Шаг крепления саморезами 30-40 см.

    Источник profiroof.com

    При выборе профнастила для сооружения кровли необходимо правильно подобрать его по типу наносимого полимерного слоя. Производители предлагают несколько полимеров, которыми покрывают профилированные листы.

    Чем толще защитный полимерный слой, тем выше цена профнастила. Следует учитывать, что дорогой кровельный материал нужно использовать с умом. Обладает хорошими техническими характеристиками, особенно износостойкостью и стойкостью к ультрафиолетовым лучам. Поэтому рекомендуется использовать такой материал в помещениях с активными нагрузками. Например, при негативном воздействии воздуха с повышенной концентрацией солей (приморские районы), с повышенной концентрацией в воздухе кислот и других активных веществ (крупные промышленные города).

    Онлайн-калькулятор кровли

    Чтобы узнать примерную стоимость различных видов кровли, воспользуйтесь следующим калькулятором. :

    Видео описание

    Монтаж профнастила на крышу:

    Заключение

    Правильный выбор профнастила, используемого в качестве кровельного материала, плюс грамотный его монтаж, является гарантией длительной эксплуатации кровли. Помимо экономической стороны дела, нужно правильно рассчитать необходимый объем кровли.

    Одним из самых практичных и доступных современных кровельных материалов является профнастил. Этот строительный материал имеет множество преимуществ. Профнастил прочен, надежен и, в то же время, легок.

    Благодаря высокому качеству защитных покрытий срок службы современного профлиста может достигать 45 лет. Все это привело к значительному увеличению в последние 10-15 лет спроса на кровельный профнастил. Рассмотрим устройство кровли из профлиста и основные этапы ее возведения.

    Устройство крыши из профнастила: обрешетка и гидроизоляция

    Строительство крыши начинается с монтажа стропильной системы и обрешетки. Стропильная система профнастила монтируется так же, как и для крыш из других материалов. Отличия появляются на этапе устройства обрешетки. Под профнастил делается из деревянного бруса сечением 40х40 мм или обрезной доски, шириной 100 мм и толщиной 30 мм. Дощатая обрешетка обойдется немного дороже, но она надежнее и прослужит гораздо дольше.

    Гофрированная кровельная обшивка может быть сплошной или утонченной. Технология устройства профнастила предполагает устройство сплошной обрешетки в районе свесов кровли, а также в местах различных примыканий. Также выполняется сплошная обрешетка в районе конька.

    Перед началом монтажа все части обрешетки обрабатываются антипиренами и антисептическими составами. Каким бы герметичным не было кровельное покрытие, влага, содержащаяся в наружном воздухе, со временем может привести к гниению дерева и последующему разрушению обрешетки крыши.

    Перед монтажом обрешетки вдоль стропильных ног прибиваются деревянные бруски контробрешетки. Они служат для крепления гидроизоляционной мембраны и создания вентиляционного зазора под кровельным покрытием.

    Большое значение имеет устройство гидроизоляции под кровлей. На внутренней поверхности металлического профлиста неизбежно появляется конденсат при изменении температуры наружного воздуха. Гидроизоляции мешает образующаяся влага, капли которой попадают на ее поверхность и стекают в желоба.


    Кровля из профнастила (нажмите для просмотра полностью)

    1 — профнастил; 2 — обрешетка из деревянных досок; 3 — контррешетка;
    4 — паропроницаемая гидроизоляционная мембрана; 5 — пароизоляция;
    6 — отделка мансардного этажа; 7 — стропила;
    8 — каркасная обрешетка под стропила;
    9 — теплоизоляция; 10 — второй слой теплоизоляции.

    Деревянная доска обрешетки крепится к контробрешетке на определенном расстоянии, называемом ступенькой. Величина этого шага зависит от угла наклона кровли и марки профнастила, используемого для кровли. В таблице ниже указан шаг обшивки для некоторых марок профнастила в зависимости от конструкции стропильной системы и уклона крыши.

    Технология устройства кровли

    Одним из преимуществ профнастила является то, что длина его листов может быть разной и достигать 13-14 м. Поэтому на скатах меньшей длины профнастил можно монтировать без горизонтальных стыков и нахлестов. Такое устройство профнастила значительно повышает его надежность и облегчает расчет расхода материалов, необходимых для устройства кровельного покрытия.

    Если длина ската крыши больше максимально возможной длины профлиста, необходимо заказывать профнастил таким образом, чтобы место крепления поперечного стыка двух листов приходилось на доску ящика. При этом необходимо помнить, что нахлест между рядами профнастила должен быть от 100 до 200 мм в зависимости от уклона кровли. Соседние листы профнастила укладываются внахлест в одну волну.


    Устройство металлической кровли из профнастила — схема укладки листов внахлест

    При соблюдении этих требований такая конструкция кровли из профнастила обеспечивает хорошую герметичность кровли в любое время года.

    После установки гидроизоляции и обрешетки приступаем к монтажу профнастила. Начинайте монтаж профлиста с одного из нижних углов ската. Если профнастил имеет капиллярную канавку, монтаж лучше начинать с левого края. В этом случае край следующего листа закроет капиллярную канавку предыдущего.

    Если конструкция крыши из профнастила сложнее, чем у обычной односкатной или двускатной крыши и состоит из нескольких пересекающихся плоскостей, то перед началом монтажа профнастила лучше начертить схему устройства кровельного покрытия листы.

    Первый лист профнастила укладывают таким образом, чтобы он выступал за фронтон примерно на 300 мм. Выступ карниза над боковой стеной здания также должен быть 300-400 мм.


    Установив первый лист, его временно закрепляют одним саморезом. После этого с необходимым продольным нахлестом устанавливается и временно крепится следующий лист. После монтажа 3-4 листов весь ряд выравнивается по краю карниза и окончательно крепится к обрешетке. Края соседних листов профнастила соединяют между собой короткими саморезами или заклепками.

    При уклоне кровли менее 12-14° поперечные и продольные нахлесты герметизируются кровельным герметиком. Такое устройство профнастила делает его практически герметичным.

    Для крепления профнастила используются специальные кровельные саморезы с пресс-шайбой и специальная прокладка из неопреновой резины. Поскольку профлист крепится к обрешетке через нижнюю волну, роль этой прокладки очень велика. Неопреновая резина отличается от обычной резины тем, что при затягивании головки винта самовулканизируется, при этом оставаясь эластичной, что абсолютно исключает возможность протечки воды в месте крепления.

    Саморезы кровельные имеют специальный наконечник в виде сверла. Поэтому они могут сами сделать отверстия в профлисте. А вот листы профнастила, толщиной более 0,5 мм лучше предварительно просверлить в местах крепления. Диаметр отверстия должен быть немного больше диаметра шурупа. Это позволяет компенсировать линейное расширение кровельного покрытия при резких перепадах температур.


    Для завинчивания саморезов используйте отвертку или электродрель с регулируемой скоростью и обратным вращением. Правильно закрученный саморез должен плотно прижимать эластичную прокладку к профнастилу, но при этом не должна деформироваться напорная шайба.

    Технология устройства профнастила настолько проста, что его можно установить без привлечения специалистов. Работу по укладке профлиста лучше всего выполнять звеном из 3-4 человек.

    Если вы все же решили обратиться к профессионалам, в таблице ниже указаны примерные цены на монтаж профнастила для кровли. Стоит учитывать, что стоимость монтажа сильно зависит от региона, а также от времени года. Например, в конце весны и лета, когда количество заказов максимально, цена на кровельный профнастил также максимальна. Кроме того, такие работы в южных регионах намного дороже, чем в холодных северных.

    Установка обрешетки должна быть включена в общую стоимость профнастила. Цена этих работ примерно 120 рублей. за 1 м².

    Монтаж элементов свесов и примыканий

    Большинство типов крыш состоят из двух или более скатов, соединенных между собой. Поэтому очень важно надежно защитить места примыкания от попадания дождевой воды или снега под поверхность крыши.

    Как было сказано выше, волнистая кровля должна выступать за фронтоны и боковые стены здания. Эти свесы выполняют роль навесов, защищающих строительные конструкции здания.

    Карнизные свесы, кроме того, выполняют задачу отвода воды со скатов крыши в водосточную систему. Через карнизный свес воздух также поступает в вентиляционный зазор, расположенный под кровельным покрытием.

    Не так давно шифер был самым популярным кровельным материалом. Сегодня его все чаще заменяет профилированный металлический лист, обладающий не только высокими эксплуатационными характеристиками, но и эстетичным внешним видом. Поэтому профнастил используют не только для покрытия хозяйственных построек или загородных домов, но и для крыш больших особняков. Выпускается такой материал в достаточно широкой цветовой гамме, и в связи с этим некоторые хозяева, желая добиться эксклюзивности внешнего вида дома, используют для покрытия крыш даже несколько моделей профнастила, гармонирующих друг с другом. .

    Устройство кровли из профлиста на деревянной обрешетке вполне можно произвести самостоятельно. Понятно, что помимо самого кровельного материала необходимо подготовить некоторые вспомогательные элементы конструкции крыши, иметь в наличии определенные строительные инструменты. Однако прежде чем приобретать и приступать к выполнению задания, стоит ознакомиться с положительными и отрицательными качествами этого материала, очень внимательно изучив все этапы работ, от доставки до установки ветрозащитных планок, водостоков, точечных светильников и других завершающих элементов конструкции. конструкция крыши.

    Достоинства и недостатки профилированной металлической кровли

    Информацию о достоинствах и недостатках этого кровельного материала необходимо знать не только для того, чтобы сделать правильный выбор, но и для того, чтобы представлять, чего можно ожидать от него во время операция.

    Итак, к положительным качествам профнастила можно отнести следующие:

    • Минимальный срок службы профнастила при его монтаже в соответствии с требованиями технологии составляет 13-15 лет, что соответствует стоимости материала.
    • Профнастил кровельный не имеет большой массы, что облегчает его транспортировку, переноску, подъем на высоту, настил, выравнивание и крепление на стропильной системе.
    • Аккуратный вид материала способен преобразить любую конструкцию, а разнообразие цветов придать кровле необходимую индивидуальность.
    • Качественно уложенный профнастил отлично справляется со своей основной задачей – защитой дома от осадков и ветра. Он водонепроницаем, а волновой профиль способствует отличному отводу воды с крыши. Кроме того, в некоторых моделях профнастила производитель предусматривает капиллярную канавку или сливной канал, расположенный по краям листа и предназначенный для качественного отвода атмосферных осадков и талых вод, попадающих между соседними листами кровельного материала. Этот вид профнастила особенно подходит для крыш с небольшим уклоном.
    • Профнастил – экологически чистый материал, что немаловажно для жилых домов.
    • Профлист
    • выпускается длиной до 12 метров, что позволяет заказывать его для крыш со скатами практически любой длины с целью монтажа без горизонтальных стыков.

    К недостаткам профнастила можно отнести следующие особенности:

    • Металл обладает высокой теплопроводностью, в связи с чем теплоизоляционные качества такой кровли можно смело оценить как «отсутствующие». На чердаке будет холодно зимой и невероятная жара от прямых солнечных лучей летом. Все это означает, что для достижения нормального температурного баланса рекомендуется использовать в сочетании с металлическим покрытием. Этот фактор неизбежно увеличит расходы на обустройство крыши дома.
    • Металл, особенно имеющий небольшую толщину и используемый для изготовления как профнастила, так и металлочерепицы, при большой скорости ветра до 15 м/с может резонировать и излучать ультразвук, что негативно влияет на психологическое состояние человека . Поэтому в районах с частой ветреной погодой металлическую кровлю лучше не использовать, отдавая предпочтение более тяжелым покрытиям, не дающим такой реакции на ветер.
    • Любой металл не обладает свойством звукоизоляции, поэтому звук бьющихся о крышу капель дождя, а уж тем более — града, будет отчетливо слышен в доме. Но в том случае, если крыша будет утеплена, теплоизоляционный материал одновременно послужит эффективным барьером от проникновения шума в помещение.

    При обустройстве кровли не забывайте о ее утеплении!

    Укладка слоя теплоизоляции непосредственно под скаты крыши решает сразу много проблем, особенно если чердачное помещение планируется использовать как полезное. Как провести — читайте в специальной публикации нашего портала.


    Чтобы избежать упомянутого негатива, иногда для кровли используют специальные сэндвич-панели. Они состоят из двух листов профилированного металла, между которыми размещен слой теплоизоляционного материала. В качестве утеплителя можно использовать минеральную базальтовую вату высокой плотности, пенополиуретан или пенополистирол. Однако такой материал требует совершенно другого технологического подхода при монтаже и не будет рассматриваться в рамках данной публикации.

    Виды профнастила, применяемого для кровли

    Чтобы профнастил для кровли служил долго, для этих целей необходимо правильно подобрать тип материала, предназначенного для использования именно в данной сфере. Поэтому при покупке кровельного материала необходимо обращать внимание на его маркировку.

    • «С» — это стеновой профнастил, предназначенный в основном для обшивки стен и установки заборов. Его несущая способность невысока, а для кровли прочностных характеристик может не хватить, особенно для материала с небольшой высотой волны.
    • «НС» — универсальный вид профлиста, который можно использовать как для кровли, так и для монтажа заборов.
    • «Н» — несущий профнастил из толстого материала, с высокой волной, применяемый в основном для создания самонесущих строительных конструкций. В «маленьком» строительстве для кровли использование такого материала не выглядит рентабельным.
    • «МП» — универсальная серия, которая подходит для ограждения и кровли. Кстати, выпускаются различные виды профилей этой серии, и оптимальным для покрытия кровли будет материал с индексом MP-R.

    Помимо маркировки по назначению, профилированные листы могут отличаться и другими техническими характеристиками, к которым относятся такие параметры, как толщина листа и высота гофра:

    • Высота волны (гофра) профнастила, а также толщина металла, из которого он изготовлен, определяют прочность и жесткость материала – чем выше эти параметры, тем прочнее лист.
    • Профнастил
    • выпускается с высотой волны, которая может варьироваться от 8 до 114 мм.

    Ассортимент выпускаемого гофрокартона очень широк. Для кровельных работ в домашнем строительстве обычно используют модели с высотой волны от 18 до 50 мм и толщиной металлического листа не менее 0,45 мм.

    • Профнастил изготавливается из стального листа толщиной 0,4÷1,0 мм. Для кровли не стоит слишком экономить, выбирая слишком тонкие листы, так как их надежность намного ниже.

    Профлист цены

    профлист

    Несколько слов о внешнем покрытии профнастила. Качественный профнастил имеет следующую структуру покрытия:


    Как видно из представленной схемы, лист должен иметь двустороннее защитное покрытие – только в этом случае можно рассчитывать на долгий срок службы кровельного покрытия. крыша.

    Итак, профилированный стальной лист покрывается с двух сторон слоем цинка, поверх которого слой антикоррозийного состава, после чего на него наносится грунтовка. Далее внешняя сторона листа покрывается защитно-декоративным полимерным слоем, который часто покрывается защитной прозрачной пленкой.

    На обратную сторону листа поверх грунтовочного состава наносится только защитный слой краски. Если внутренней стороны покрытия нет, такой материал может и будет стоить недорого, но срок его службы будет недолгим. Поэтому рекомендуется не увлекаться экономией на качестве, иначе кровля обойдется еще дороже, если учесть сначала ее монтаж, затем демонтаж, покупку нового материала и его настил на стропильную систему.

    • Профнастил производится из оцинкованного стального листа с различными видами покрытия и без них. Профилированные листы без покрытия более доступны по цене и обладают способностью отражать ультрафиолетовые лучи, что позволяет им меньше нагреваться в жаркие летние дни.

    Однако такие недорогие покрытия чаще всего используются для крыш придомовых зданий, тогда как для жилых домов обычно используется материал, имеющий защитный наружный слой, который также предназначен для придания необходимого декоративного эффекта внешней стороне здания. строительство.

    • Профилированные листы также могут иметь алюмосиликоновое покрытие, которое не менее устойчиво к внешним воздействиям, обладает высокими прочностными свойствами, а также длительным сроком службы.
    • Алюминиево-цинковая композиция
    • (алюцинк) также используется для покрытия листов, но имеет более низкие эксплуатационные характеристики.
    • Полиэстер
    • , наносимый на оцинкованные листы, является не только защитным, но и декоративным покрытием. Слой этого материала придает кровле эстетичность и индивидуальность внешнему виду здания. Однако следует помнить, что такое покрытие не долговечно – есть склонность к выцветанию и даже отслаиванию от основы.
    • Поливинилдифторид
    • можно назвать самым качественным покрытием, так как он обладает высокой адгезией к металлу, устойчивостью к УФ-излучению, прочностью и завидной долговечностью. Однако цена этого материала намного выше стоимости профнастила с другим покрытием. Тем не менее, эти затраты с точки зрения длительной эксплуатации кровли без потери защитно-декоративных качеств вполне оправданы.
    • Пурал – еще один вид покрытия, аналогичный поливинилдифториду, но имеющий более доступную цену. Эксплуатационные характеристики очень хорошие, долговечность исчисляется несколькими десятками лет, поэтому рачительные хозяева чаще всего выбирают для покрытия крыши именно такой профнастил.

    Как правильно определиться с выбором профнастила?

    Мы не будем больше останавливаться на этом вопросе в этой статье. Вовсе не из-за малой значимости проблемы — напротив, она настолько серьезна, что требует отдельного рассмотрения. — подробно в специальной публикации нашего портала.

    Некоторые особенности монтажных работ

    Есть несколько моментов, которые необходимо учитывать при монтаже листов на стропильную систему, так как они будут напрямую влиять на надежность и долговечность создаваемой кровли.

    Как прикрепить гофрокартон к деревянному ящику?

    Недостаточно приобрести качественный материал – его нужно правильно уложить и закрепить на деревянной обрешетке стропильной системы.

    В основном все виды профилированных металлических листов при монтаже на обрешетку укладывают внахлест в одну волну. Если листы имеют низкую гофру, а уклон крыши небольшой, то иногда их укладывают внахлест в две волны.

    Для крепления листов, выровненных по линии свеса карниза, на обрешетку применяют специальные кровельные саморезы, снабженные шестигранной головкой (на 8) и пресс-шайбой, снизу которых имеется эластичная резиновая прокладка, обеспечивающая герметичность кровли в месте примыкания. Более качественными считаются саморезы, у которых уплотнительная прокладка изготовлена ​​из модифицированной самовулканизирующейся резины EPDM, толщиной 2,8 мм.

    Головка шурупа и пресс-шайба обычно подбираются под цвет кровельных листов.

    Цены на саморезы кровельные

    Саморезы кровельные


    Обеспечение герметичности в месте крепления позволяет устанавливать саморезы по низу волны профнастила, то есть в местах прилегания листа к деталям ящик. Это очень удобно еще и с той точки зрения, что волна не деформируется от случайного чрезмерного усилия при вкручивании самореза.


    Кровельные шурупы имеют на конце сверло, что устраняет необходимость предварительного сверления отверстий в металлическом листе. Саморез сам сделает отверстие нужного диаметра – для этого вполне достаточно крутящего момента обычной отвертки.

    Правда, при выборе шурупов нужно учитывать один нюанс.

    В нашей публикации речь идет о деревянном ящике под крышей. Поэтому необходимо приобрести саморезы типа «металл-дерево». При всем внешнем сходстве с типом «металл по металлу» они имеют отличительную особенность – диаметр сверла значительно меньше диаметра резьбы самого самореза. Шаг витков тоже разный – он предназначен для надежного удержания крепежа в древесине. Если на деревянную обрешетку установить саморезы металл-металл, то крепление будет абсолютно ненадежным.


    Стандартные размеры кровельных саморезов по металлу и дереву: диаметр 4,8 мм, длина от 29 до 80 мм. Крепеж длиной 29, 35 и 39 мм обычно используется специально для крепления листов вдоль направляющих перил (в зависимости от толщины используемого бруса или доски). Более длинные потребуются для крепления дополнительных деталей – чтобы можно было «пришить» элемент профиля через профнастил к деталям обрешетки.

    Установка кровельных саморезов по вершине волны в основном практикуется только в зоне нахлеста листов. Такое соединение производится через гребень волны через каждые 500 мм, начиная от линии карниза до конька.


    При взаимном скручивании двух листов по вершине волны, а также при установке дополнительных элементов профиля можно практиковать предварительное сверление отверстий сверлом диаметром 3,5 мм.

    При монтаже листов с полимерным покрытием рекомендуется после вкручивания саморезов удалять с поверхности образовавшуюся металлическую стружку, так как она может повредить защитное покрытие кровельных листов. Сколы удаляются мягкой щеткой.

    Также следует помнить, что крепление профнастила к обрешетке заклепками или гвоздями не допускается, так как эти крепления не способны удерживать кровельное покрытие при воздействии сильного ветра.

    доска обрезная цены

    доска обрезная

    Угол ската

    Второе, о чем нужно сказать, это крутизна скатов крыши. От этого параметра будет зависеть, какая обрешетка должна быть изготовлена ​​под рубероид, а также величина нахлеста соседних листов в продольном и поперечном направлениях. От того, насколько соблюдены эти правила, будут зависеть гидроизоляционные качества кровли, а значит надежность и долговечность всей стропильной системы в целом.


    • Для кровли, скаты которой имеют крутизну 5÷10 градусов, обрешетку необходимо делать сплошной. В этом случае для него используются доски, и они закрепляются на брусьях контробрешетки на расстоянии 3÷7 мм друг от друга. В этой конструкции профнастил накладывается внахлест двумя волнами одного листа на другой. Если для обшивки используются короткие листы материала, и их планируется укладывать в два ряда, то верхний ряд должен быть на 300 мм ниже нижнего. При этом края листов также рекомендуется обработать герметиком, чтобы исключить риск попадания воды между ними.
    • Если скаты расположены под углом 10 ÷ 15 градусов, то доски или бруски обрешетки можно крепить с шагом 300 ÷ 450 мм, а нахлест листов, уложенных рядом друг с другом, осуществляется в один волна. При монтаже листов в два ряда верхний ряд накладывается на нижний на 220÷250 мм.
    • При крутизне скатов крыши более 15 градусов элементы обрешетки можно располагать с шагом 550÷600 мм, а нахлест верхнего ряда на нижний уменьшать до 170÷200 мм.

    Для удобства разметки расположения направляющих обрешетки можно воспользоваться самодельным шаблоном – бруском или рейками такой длины, которая соответствует выбранному шагу установки.

    Это были, так сказать, общие правила, а в таблице ниже есть и рекомендации с учетом высоты волны профнастила — там нахлесты и шаг обрешетки даны точнее.

    Тип профнастила и высота волны Крутизна скатов кровли, град Рекомендуемая толщина листа, мм Шаг создаваемой обрешетки
    С-8 Минимум 15º 0,5 Сплошной ящик
    С-10 До 15° 0,5 Сплошной ящик
    Более 15º 0,5 не более 300 мм
    С-18 До 15º 0,5÷0,7 Сплошной ящик
    Свыше 15º 0,5÷0,7 не более 450 мм
    С-21, МП-20Р До 15º 0,5÷0,7 не более 300 мм
    Свыше 15º 0,5÷0,7 не более 600 мм
    НС-35 До 15º 0,5÷0,7 не более 500 мм
    Более 15º 0,5÷0,7 до 1000 мм
    Н-60 Минимум 8º 0,7÷0,9 до 3000 мм
    Н-75 Минимум 8º 0,7÷0,9 до 4000 мм
    Для кровельных работ не рекомендуется использовать профнастил С-8 и С-10

    Правила укладки листов

    При монтаже профлиста на обрешетку важно соблюдать последовательность укладки листов, особенно в тех случаях, когда материал монтируется в два (или более) ряда.


    • Двухрядная установка профлиста производится от линии карниза. Кромочный лист необходимо очень аккуратно установить по направлению откоса и по краю карнизного свеса, так как он впоследствии будет своеобразным ориентиром для других полотен. Все листы первого ряда выравнивают по карнизному свесу ската с одинаковым отводом 35÷40 мм, иначе край карниза получится неаккуратным.
    • Второй ряд накладывается внахлест на первый (нижний), причем величина нахлеста будет зависеть от уклона кровли. Монтаж второго ряда начинается с той же стороны откоса, что и первого.

    • Однако лучшим вариантом решения этой проблемы все же будет покупка профнастила, который будет иметь длину, соответствующую длине ската, для любого ската крыши. Такой подход значительно облегчит и ускорит монтаж, а также повысит гидроизоляционные характеристики создаваемой кровли.

    Общая последовательность монтажа

    Прежде чем перейти к подробному пошаговому рассмотрению монтажа профнастила на стропильную систему крыши, стоит наметить общую последовательность таких работ.


    • Первым делом необходимо установить обвязку из бруса или только, на которую будут фиксироваться стропила на стенах.
    • Далее осуществляется разметка и установка стропил.
    • Образовавшиеся откосы затянуты гидроизоляционным материалом.
    • Поверх гидроизоляции к стропилам крепятся рейки контробрешетки.
    • Затем по торцевым кромкам реек контробрешетки вдоль карниза рекомендуется закрепить москитную сетку.
    • После этого по карнизу, на направляющие контробрешетки, закрепляются держатели для желоба.
    • Поверх них закрепляется обвязочный брус, который станет исходным для формирования обрешетки и послужит основанием для закрепления на нем капельного профиля.
    • Направляющие рейки крепятся перпендикулярно рейкам и параллельно линии карниза и конька с выбранным шагом.
    • Далее монтируется желоб и карнизная планка.
    • После этого вдоль скатов прибивают фронтонные бруски, закрепляют торцевые доски.
    • Теперь по одному листу на скат, поднимаются и фиксируются листы профнастила.
    • После укладки материала на скаты монтируются коньковые элементы кровли.
    • На фронтонные стороны крыши монтируется ветровой уголок.
    • Обшиваются карнизы крыши.

    Монтаж гофрированной кровли – шаг за шагом
    Иллюстрация Краткое описание выполняемой операции
    Чтобы более подробно рассмотреть каждый из этапов обустройства кровли, покрытой профнастилом, стоит начать со стропильной системы.
    В качестве стропильных ног при строительстве частных домов небольших размеров чаще всего используют доску сечением 150×50 мм. Однако если скаты дома длинные, то можно использовать доски или брус большей толщины.
    Стропила устанавливаются по разметке, нанесенной на мауэрлат, с расчетным шагом, соответствующим их сечению и расчетной нагрузке на крышу. В верхней коньковой части стропила можно скрепить между собой металлическими пластинами или прибить к коньковому прогону.
    На этой схеме показана висячая стропильная система, то есть без упора на внутреннюю капитальную перегородку дома. Подробнее о стропильных системах рассказано в специальных публикациях нашего портала.
    К нижнему краю выровненных стропильных ног крепится металлическая перекладина.
    Если он состоит из нескольких элементов, то они монтируются внахлест на толщину стропила.
    Планка крепится гвоздями или шурупами.
    Другой вариант – сначала по краям стропильных ног устанавливается обвязочная доска (поз. 1).
    Врезается в стропила заподлицо с их верхним концом.
    Затем по нему осуществляется установка профиля — капельницы (поз. 2).
    Следующий этап работ – укладка на скаты рулонного гидроизоляционного материала, с его фиксацией на стропилах.
    Укатку гидроизоляции начинают от линии карниза по горизонтали, а каждый последующий лист укладывают внахлест на нижний на 100÷150 мм.
    Некоторые производители считают необходимым нанести на листы гидроизоляции линию внахлест. Шансов ошибиться меньше.
    Таким образом, материал укладывается до самого гребня.
    Полотно укладывают так, чтобы оно закрывало верхнюю часть обоих скатов. А вот полотна на коньке стыковать не следует – оставляют вентиляционный зазор.
    Поверх гидроизоляционного материала к стропилам крепятся рейки (бруски) контробрешетки.
    Обратите внимание на ступенчатую конфигурацию реек контробрешетки в районе конька. Такая ступенька либо вырезается (если используется брус 50×50 мм), либо для контробрешетки используются две рейки толщиной 25 мм, при этом верхняя не должна доходить до линии конька по 150 мм, так как на этом участке будут использоваться вставки, которые будут фиксировать отдельный гидроизоляционный лист, закрывающий конек.
    Далее по коньку прибиваются куски бруса длиной 200 мм с шагом между ними также 200 мм – это расстояние станет вентиляционным зазором для подкровельного пространства.
    После закрепления брусков на всю коньковую линию, конек вместе с ними накрывается полосой гидроизоляционного материала, которая укладывается на тот же шаг контробрешетки.
    Сверху гидроизоляция прижимается к нижним рейкам короткими отрезками-вкладышами. В результате они должны образовать ровный участок контробрешетки.
    Следующим этапом необходимо закрепить на концах направляющих контробрешетки металлическую москитную сетку, чтобы насекомые не могли проникнуть в подкровельное пространство и устроить там свои гнезда.
    Например, осы — большие любители таких «убежищ», и вряд ли кому-то понравится такое опасное соседство.
    Далее на рейках по всей линии карниза гвоздями или саморезами крепятся крючки-держатели водосточного желоба.
    Каждый из кронштейнов жестко фиксируется двумя креплениями – для этого производитель обычно предусматривает в них необходимые отверстия.
    Поверх мест крепления кронштейнов водостока укладывается и прибивается первоначальный обвязочный брус обрешетки.
    Он должен быть выставлен идеально ровно, так как именно с привязкой к нему будет отмечено расположение остальных направляющих обрешетки.
    Начните установку остальных направляющих обрешетки, с рассчитанным шагом.
    Есть один нюанс – второй брус от карниза монтируется с шагом, уменьшенным примерно на треть. Так, например, если выбран шаг 350 мм, между первым и вторым брусом делается зазор 250÷280 мм, так как на край ската всегда приходится большая нагрузка, чем на его среднюю часть.
    Для того, чтобы разметка была сделана правильно, на первом рельсе откладываются контррешетки и отмечаются необходимые расстояния. После этого по отметкам вбиваются гвозди, на которые в свою очередь закрепляется тонированный шнур, натянутый на крайнюю рейку, расположенную с противоположной стороны ската. Затем с помощью него отбиваются параллельные линии перпендикулярно контробрешетке.
    Далее по линиям разметки фиксируются все бруски обрешетки.
    Их можно закрепить гвоздями, что и делает большинство мастеров, но можно использовать для этой цели и саморезы.
    В готовом виде подготовленные под профнастил скаты крыши могут выглядеть так, как на этой картинке. Однако довольно часто для обрешетки используется не брус, а доска шириной 120÷150 мм и толщиной 20÷25 мм, но такой вариант утяжелит крышу.
    Далее по коньку набивается брус, имеющий высоту поперечного сечения, равную высоте волны выбранного профлиста, и ширину 40 мм.
    Можно заполнить сплошной брус или сделать его из двух рядов, как показано на иллюстрации.
    Следующим этапом, на смонтированные кронштейны, закрепленные вдоль карниза, укладывается желоб.
    Нахлест отдельных частей желоба производится на крюки. Как правило, производитель предусматривает для этого специальные углубления.
    После установки желоба на краевой брус или доску обрешетки закрепляют карнизную планку, которая будет служить дополнительной защитой деревянных элементов обрешетки от влаги.
    Планка крепится гвоздями, забитыми с шагом 150÷170 мм.
    Теперь нужно обработать фронтонную сторону стропильной системы.
    Для этого по фронтонным кромкам будущих скатов закрепляют брус, равный по высоте коньковому брусу или высоте волны профнастила. Эти элементы также фиксируются гвоздями.
    Далее на крайнее стропило и фронтонную балку монтируется ветровая доска.
    Предназначен не только для придания законченного вида стропильной системе, но и для закрытия краев кровельного материала, препятствуя проникновению под него порывов ветра.
    Готовая к настилу из профилированных кровельных листов стропильная система с обшивкой будет выглядеть примерно так.
    Далее необходимо сказать несколько слов о том, как поднимать целые длинные листы профнастила на скаты крыши, так как для многих этот процесс является очень сложной задачей.
    Дело в том, что профилированные листы имеют небольшую толщину, обычно в районе 0,5÷0,6 мм, поэтому при неправильном обращении с ними может деформироваться рельеф листа. Соединить «битый» лист с другими будет непросто, а иногда и вовсе невозможно, то есть материал будет бракован.
    Поднимают кровельный материал вручную тремя способами — это закрепляя два бруса по всей длине листа, либо располагая одно-два полотна горизонтально и закрепляя их петлями из прочных канатов ближе к краям. В последнем случае на высоте должны находиться два человека, которые будут поднимать профнастил на склон.
    Третий способ, также часто используемый для подъема профнастила, заключается в натягивании листа по двум направляющим из досок или брусьев, установленных почти на ширину листа. Чтобы осуществить подъем таким способом, необходимо привлечь к работе не менее трех помощников.
    Настил из цельных листов производится с края ската с подветренной стороны здания, чтобы господствующие на участке ветровые потоки не имели возможности проникать в стыки между листами.
    Профнастил монтируется внахлест на одну или две волны (в зависимости от крутизны ската), при этом листы должны плотно прилегать друг к другу без зазоров.
    Следует отметить, что, несмотря на сложность подъема длинных листов, которые будут перекрывать всю длину ската, лучше выбрать именно этот вариант кровельного покрытия, так как в кровле не будет поперечных стыков, что значительно увеличит гидроизоляционные свойства покрытия.
    Если необходимо облегчить часть работ, связанных с подъемом негабаритных листов профнастила (например, из-за отсутствия необходимого количества помощников), то выбирается второй вариант монтажа крыши, в котором используется два ряда более коротких листов.
    В этом случае первым делом укладывают нижний ряд листов, расположенный по линии карниза. Также начинают закладывать по ветру с перекрытием в одну-две волны.
    Завершив монтаж первого ряда, необходимо вернуться к его началу, и начать крепление второго ряда с той же стороны откоса, что и нижний.
    Второй ряд монтируется внахлест на первый — величина нахлеста была рассмотрена выше.
    Крепление кровли к балкам обрешетки осуществляется специальными саморезами.
    Они уже обсуждались выше по тексту.
    В нижнюю часть волны вкручиваются саморезы.
    При этом по линиям конька и карниза, а также по нахлестам верхнего ряда листов на нижний вкручиваются в каждую полость волны. На остальном пространстве ската крепление профнастила к обрешетке осуществляется не в каждую полость, а через одну, с соблюдением «шахматного порядка».
    При завинчивании шурупов необходимо соблюдать осторожность.
    Во-первых, ось самореза должна быть строго перпендикулярна плоскости покрытия.
    Во-вторых, очень важно правильно настроить «храповик» шуруповерта, чтобы обеспечить оптимальный момент затяжки самореза.
    В равной степени недопустимы слабая затяжка (отверстие не загерметизировано), так и чрезмерная затяжка, когда прокладка выдавливается из-под прессшайбы.
    Кроме того, чрезмерное усилие при ввинчивании может привести к тому, что саморез «прогрызет» швеллер в древесине, виткам спирали будет не за что держаться, а место крепления будет безнадежно испорчено .
    После того, как весь кровельный материал закреплен на скатах, закрепленных на рейках обрешетки, можно переходить к обустройству коньковой зоны, важной как для гидроизоляции, так и для вентиляции стропильной системы.
    Последнее особенно важно, если крышу планируется утеплять.
    Для оформления конька выпускаются специальные элементы, полностью закрывающие щель, образующуюся между листами профнастила в верхней части кровли.
    В местах крепления конька к откосам на листы профнастила наклеивается специальный универсальный герметик, который закроет щели, образовавшиеся в углублении волн.
    Конек крепится к верхнему элементу обрешетки через уплотнитель и листы профнастила теми же саморезами, вкручиваемыми с шагом 150 мм
    Следующим этапом покрытия кровли профнастилом является установка торцевого уголка, который крепится к ветровой доске фронтона и к обрешетке через наружный лист профнастила.
    Крепление осуществляется с шагом 180 ÷ 200 мм.
    Далее можно переходить к подпиливанию свесов. Этот процесс не слишком сложен, так как конструкция этих элементов достаточно понятна.
    Для этого на стене по разметке закрепляется специальный профиль или уголок, в который будут устанавливаться одной стороной точечные светильники. Такой же профиль монтируется параллельно углу стены, с внутренней стороны карниза.
    Затем на полки, полученные из уголков, укладываются и прикручиваются вырезанные в размер части прожекторов.
    Вместо уголков можно использовать так называемые стартовые профили, имеющие пазы, в которые вставляются точечные светильники. В данном случае используются пластиковые панели, снабженные перфорацией для обеспечения циркуляции воздуха.
    Если решено использовать для софитов обработанную деревянную доску, то ее крепят к брусу, закрепленному на стене и с внутренней стороны карниза.
    В самодельных точечных светильниках рекомендуется предусмотреть отверстия или зазоры для свободной вентиляции подкровельного пространства.

    Итак, очевидно, что при обустройстве кровли с использованием профнастила обойтись без нескольких надежных и, желательно, опытных помощников будет очень сложно. Кроме того, чтобы исключить возможность простоя, лучше всего запастись лишним крепежом. Учитывая, что работы проводятся на высоте, и предстоит иметь дело с материалом, который имеет острые режущие кромки, первостепенное внимание следует уделить вопросам техники безопасности, соблюдению правил техники безопасности, использованию средств защиты и страховки.

    И в завершение данной публикации предлагаем вниманию читателей видео сюжет, в котором мастер делится своими секретами монтажа профнастила:

    Видео: Особенности монтажа профнастила на крышу

    Современные кровельные технологии предполагают использование широкого спектра материалов, которые отличаются отличными эксплуатационными характеристиками и доступной ценой. В большинстве случаев для устройства крыши используется профлист (профнастил , профлист) или сэндвич-панель . Правильная технология устройства профнастила обеспечивает качественную защиту строительных конструкций любой конфигурации (металлокаркасные сэндвич-панели или капитальные ) от вредного воздействия окружающей среды. Благодаря простоте монтажа, невысокой стоимости и длительному сроку службы профлист применяется как в гражданском, так и в промышленном строительстве .

    Из нашей статьи вы узнаете:

    • Об этапах строительства
    • Важные рекомендации, правила и особенности устройства профнастила
    • Как обустроить фронтонный срез, снегозадержатели (их виды) и утеплить крышу
    • О профнастиле: виды, маркировка, преимущества
    • О вариантах крыши
    • Уход за крышей во время эксплуатации
    • Об услугах по устройству качественной кровли от ГК СМК


    Конструктивные особенности профнастила

    Профнастил изготавливается по технологии холодной прокатки горячеоцинкованных стальных листов. В процессе производства профилированные стальные листы покрываются несколькими защитными слоями, что значительно повышает их долговечность и устойчивость к различным негативным факторам. На первом этапе нанесения защитных покрытий заготовки для профнастила вскрываются специальным антикором фосфат, после чего допускается нанесение грунтовки.


    Для предотвращения механических повреждений защитного покрытия при хранении и транспортировке профлист укрывают слоем плотной полиэтиленовой пленки.

    Основные этапы устройства профнастила

    Инструкция по монтажу и укладке профнастила включает широкий комплекс технологических операций, которые выполняются в следующей последовательности:

    1. Доставка профлиста на строительную площадку и подъем его на крышу.
    2. Крепление и настил рубероида начинают со скатов, а именно с торца. Следует учесть, что боковой нахлест соседних листов должен составлять не менее одной полуволны. В скатной кровле с углом наклона порядка 8 – 12 градусов принято выполнять нахлест в полторы волны профиля. Благодаря такой схеме монтажа значительно снижается вероятность протечек воды в районе стыковки соседних профлистов.
    3. Крепление профлистов к обрешетке осуществляется с помощью специализированных саморезов, устанавливаемых в нижний сегмент волны. В случае крепления профнастила в верхней части волны следует использовать саморезы с рабочей частью от 8 сантиметров и более, которые устанавливаются по коньку и внахлест.
    4. Абсолютно все швы заполнены битумной мастикой и самоклеющейся герметизирующей лентой.
    5. Фронтон кровли дополнительно герметизирован ветровыми прокладками, обеспечивающими надежную защиту от задувания ветром и последующего разрушения конструкции кровли. Ветровая планка крепится саморезами с шагом 200 мм.
    6. Для перекрытия ребер и других функциональных элементов, примыкающих к вертикальным конструкциям, используется металлический профиль в сочетании с битумной мастикой.

    Саморезы для профнастила отличаются наличием шляпки с шестью гранями и уплотнительной прокладки.

    Технология устройства кровли из профнастила: важные правила и рекомендации

    1. Уклон кровли и нахлест

    Грамотный и правильный монтаж профнастила предполагает использование угла наклона скатов в качестве критерия определения величины перекрытие:

    • Для кровли с уклоном более тридцати градусов нахлест соседних листов составляет около 15 сантиметров.
    • Для уклона кровли в пределах от двенадцати до пятнадцати градусов нахлест профилированных стальных листов составляет не менее 20 сантиметров.
    • При уклоне кровли в пределах тридцати-пятнадцати градусов выполняется нахлест кровельных материалов от 15 до 20 сантиметров.
    • Для кровли с углом наклона менее двенадцати градусов применяется дополнительная герметизация перекрытий с использованием герметизирующих составов на силиконовой основе.

    2. Предварительная подготовка

    Непосредственно перед началом строительно-монтажных работ следует правильно рассчитать необходимое количество профлистов, дополнительных кровельных элементов и саморезов. Для этого можно воспользоваться услугами специалистов, имеющих необходимый уровень квалификации и опыт проведения подобных расчетов. При транспортировке кровельного материала листы следует укладывать на ровную поверхность во избежание сильных перегибов. При ручном способе загрузки и разгрузки на каждые два метра длины профлиста должен быть предусмотрен один рабочий. В случае использования грузоподъемного оборудования применяются мягкие тканевые стропы. Перед началом работы обязательно подготовьте все необходимые инструменты и приспособления: молоток, рейку, сверла, отвертку, рулетку, ножовку, отвес и т. д.

    3. Вентиляционно-гидроизоляционное устройство

    В процессе эксплуатации зданий и сооружений из-за резкой разницы температур внутри и снаружи помещений под кровлей начинает развиваться процесс конденсации влаги. Для предотвращения возникновения таких негативных явлений следует принять меры по выравниванию температурного градиента, установить надежную пароизоляцию, гидроизоляцию, вентиляцию подкровельного пространства. Гидроизоляционный слой выполняется непосредственно на обрешетке перед креплением листов профнастила.

    При монтаже гидроизоляционных материалов необходимо предусмотреть небольшой припуск по краям порядка 20 мм. Крепление гидроизоляционной пленки начинают с нижнего края кровли конька. При соединении нескольких отдельных гидроизоляционных элементов необходимо выполнить нахлест от 10 см до 15 см с герметизацией армированной самоклеющейся лентой.

    Для организации эффективного движения воздушных масс под кровельными материалами между листами профнастила и коньковым брусом делается вентиляционный зазор. Самый простой способ добиться достаточного уровня вентиляции – предусмотреть дополнительное воздушное пространство между гидроизоляцией и кровлей. Для этого способа проветривания требуется размещение деревянных реек необходимой толщины. Поверх гидроизоляционной пленки укладывается пароизоляция, препятствующая прохождению конденсированной влаги на утеплитель и кровельные листы.

    4. Устройство обрешетки

    Монтаж обрешетки начинается с монтажа стальных несущих конструкций (с высотой волны профлиста более 40 мм) или стропил поверх пароизоляционного материала. В последующем к этим конструктивным элементам крепится обрешетка на расстоянии, которое зависит от типа и конфигурации профнастила. Обрешетка выполняется с использованием досок, бруса и фанеры. Возможные варианты устройства обрешетки показаны на рисунке ниже:

    В районе дымохода, ребер и коньковой отделки используется сплошная обрешетка. Утончение обрешетки выполняется с шагом около 5 сантиметров, что позволяет экономить значительное количество стройматериалов, не снижая производительности. Все деревянные элементы конструкции необходимо обработать специальной противопожарной смесью и антисептиками. Если есть финансовая возможность, следует использовать специальную диффузионную пленку, которая укладывается прямо на обрешетку. Эта пленка ограничивает образование конденсата, что положительно сказывается на эксплуатации кровли. Конфигурация конструктивных элементов обрешетки подбирается с учетом типа и геометрических размеров профнастила.

    5. Устройство карнизного свеса

    Карнизный свес – это специальный конструктивный элемент кровли, который защищает здание от атмосферных осадков, отводит дождевую воду, затеняет дом от солнца, препятствует намоканию цоколя. Для монтажа карнизного свеса на нижний край обрешетки укладываются листы профнастила. Перед выполнением монтажа кровельного материала необходимо предусмотреть установку карнизной планки под слой гидроизоляции. Такая конструкция обеспечивает поступление конденсированной влаги в водосборную систему.

    6. Особенности резки профнастила

    Лучшим вариантом для быстрого монтажа кровли будет приобретение стальных профилированных листов соответствующих размеров. Но, это возможно далеко не во всех случаях, поэтому следует знать основные правила резки профнастила непосредственно на месте установки. Для выполнения таких работ необходимо иметь ровное место с твердой поверхностью. В качестве инструментов рекомендуется использовать электрифицированные инструменты: ножницы по металлу, электролобзик и др. При отсутствии инструмента с электроприводами применяют напильник по металлу.


    Запрещается использовать инструменты с динамическим режущим элементом (например, шлифовальные машины) для резки стальных профилей. Это связано с повышенным нагревом обрезаемой кромки, что негативно скажется на эксплуатационных характеристиках кровельного материала. При наличии незначительных сколов и повреждений допускается их окраска в тон листов профнастила.

    7. Как поднимать листы профнастила

    Из-за больших геометрических размеров листов профнастила очень часто бывает сложно поднять их к месту установки. Наилучший вариант для выполнения такой операции — использование лога. Для этого один конец бревна устанавливается с упором в землю, а другой конец упирается в карниз ската. Между лагами оставляют расстояние, которое чуть меньше ширины самого кровельного материала.



    8. Особенности крепления профнастила

    При креплении профнастила следует соблюдать определенные правила: уплотнительные прокладки.

  • Момент затяжки винтов не должен превышать рекомендуемого значения. В противном случае возможно нарушение целостности прокладки и, соответственно, потеря герметичности.
  • Установка саморезов осуществляется строго перпендикулярно поверхности обрешетки и профлиста.
  • По всей длине стыков листов производится дополнительная заделка битумной мастикой или лентой с самоклеящейся поверхностью.
  • Укладку листов стали рекомендуется начинать с откосов, что позволит постепенно выполнить весь объем работ без особого труда.
  • Фиксация профнастила осуществляется в нижней части волны, а в местах нахлеста и у конькового бруса — на гребне.
  • Фасадные элементы крыши дополнительно оснащены ветрозащитными планками, защищающими здание от разрушения и резких порывов ветра.
  • Длина саморезов подбирается в соответствии с высотой волны профлиста.

  • Установка снежного барьера и конька

    Технология профнастила предполагает установку конька и снежного барьера. Обустройство конька начинают выполнять со стороны крыши, минимально подверженной влиянию влаги и ветра. В зависимости от формы и конструктивных особенностей конек бывает фигурным, простым или черепичным. Для крепления конька используются саморезы с уплотнительной прокладкой, которые устанавливаются с шагом до 300 мм.

    Снежный барьер – конструктивный элемент кровли, обеспечивающий защиту от схода снежных лавин с кровли здания во время таяния. Его монтируют перпендикулярно краю крыши, ниже края. Снежный барьер крепится к предварительно установленным деревянным брусьям.


    Устройство фронтонного выреза

    Правильная установка фронтального выреза поможет предотвратить поломку профнастила в непогоду. При наличии припуска крыши от края дома на величину от 50 мм до 70 мм применяют ветровую планку размерами 25х80 мм. При отсутствии припуска или его малом размере (до 50 мм) устанавливается дополнительная ветровая планка. Крепится с нахлестом в пределах от 100 мм до 150 мм. На стыке здания и ската крыши устанавливается брус для углов, который фиксируется внахлест при помощи саморезов.

    Чем утеплить профнастил

    Наиболее выгодным по соотношению цена-качество для утепления кровли является базальтовая вата. В сочетании с пароизоляцией этот утеплитель обеспечивает надежную теплоизоляцию кровли от воздействия наружных температур. В зависимости от формы выпуска, минеральную вату выпускают в листах или рулонах. Утеплитель укладывается в нишу между стропилами. Фиксация теплоизоляционных материалов осуществляется с помощью клея или специальных монтажных приспособлений в виде зонта.

    Поверх теплоизоляционного материала необходимо уложить пароизоляцию, препятствующую проникновению влаги из воздуха в теплоизоляцию. Не обязательно утеплять всю поверхность крыши. Основная задача – минимизировать потери без утепления «холодного треугольника», которым является пространство в верхней части кровли на расстоянии около 350 мм от конька. Наличию этой зоны способствует наличие циркуляции воздуха в пространстве между потолком и кровлей. В целом конструкция кровельного пирога будет выглядеть так:

    Преимущества профнастила

    Основные преимущества использования профнастила в качестве кровельного материала:

    • Простота технологической обработки, транспортировки и монтажа. Благодаря этим преимуществам достигается значительное сокращение сроков возведения кровли, что является одним из критериев эффективности использования материала.
    • Высокая устойчивость к негативным воздействиям окружающей среды: ультрафиолетовому излучению, повышенной влажности, резким перепадам температур, воздействию кислот и щелочей, резким порывам ветра, плесени, грибкам и другим микроорганизмам.
    • Превосходное декоративное качество. Профлист выпускается во всей гамме цветов RAL, что позволяет подобрать цветовую гамму в необходимых тонах и полутонах.


    • Долгий срок службы без ухудшения эксплуатационных и декоративных качеств материала.
    • Небольшой вес профнастила позволяет значительно снизить уровень требований к обустройству каркаса, на который он будет устанавливаться.
    • Профнастил
    • имеет демократичную стоимость, которая доступна для любого строительного бюджета.

    Маркировка (виды) профнастила

    Профнастил относится к универсальным строительным материалам. Для его изготовления используется металл толщиной от 0,5 до 1 мм. Маркировка включает буквенные и цифровые символы:

    • «N». Несущий (наиболее прочный тип).
    • «С». Стена.
    • «НС». Универсальный.
    • «МП». Металлополимер.

    Ниже представлена ​​таблица с указанием основных типов и маркировок:

    Цифры, следующие за буквенным обозначением, обозначают высоту волны листа, его габаритные размеры. В зависимости от типа покрытия материал может быть: оцинкованным. Также очень популярен профнастил, покрытый полиэстером или тефлон-полиэстером, ПВХ с различными добавками. Покрытие PVDF обеспечивает высокую устойчивость к неблагоприятным погодным условиям. Профнастил, покрытый пуралом, созданный на основе полиуретана с полиамидом, обладает отличными эксплуатационными свойствами. Этот материал отличается прочностью, высокой устойчивостью к ультрафиолетовому излучению, перепадам температур, коррозии, влаге.

    Варианты крыш

    В зависимости от конструкции и функциональных особенностей устройство стальных крыш может быть двух видов: скатная и плоская.

    Преимущества скатной крыши

    Скатная крыша характеризуется большим количеством преимуществ:

    • Высокая эффективность отвода дождевой воды за счет наличия уклона.
    • Возможно обустроить чердачное помещение.
    • Возможность обслуживания конструктивных элементов крыши прямо с чердака.


    Преимущества плоской крыши

    Плоская крыша имеет следующие преимущества:

    • Более низкая стоимость строительства по сравнению со скатной крышей.
    • Простота монтажа и последующего обслуживания кровли и различного оборудования: кондиционеров, антенн и др.
    • Возможность обустройства летней площадки, теплицы, места для семейного отдыха на крыше.

    В каждом отдельном случае заказчик на этапе проектирования подбирает оптимальный вариант кровли здания.

    Как ухаживать за профнастилом

    На протяжении всего срока эксплуатации профнастил нуждается в периодическом обслуживании, заключающемся в выполнении следующих операций:

    • Периодическая очистка поверхности кровли от листьев, грязи и других загрязнений.
    • Регулярный осмотр на наличие дефектов в виде повреждения защитного цинкового слоя.
    • Все места крепления листов профнастила к обрешетке рекомендуется дополнительно обработать специальной мастикой, которая повысит степень герметичности кровли.
    • При наличии повреждений лакокрасочного слоя обезжирить дефект и нанести защитный слой краски.
    • Наличие качественного защитного заземления значительно снизит уровень статического электричества и защитит крышу от ударов молнии.

    Как видите, технология устройства профнастила не так проста и требует определенного опыта и знаний. Если вы хотите доверить это дело грамотным специалистам, то информация ниже для вас.

    Заказать кровлю из профнастила в ГК СМК

    Предлагает широкий спектр услуг в области устройства кровли из профнастила для объектов различной конфигурации и назначения. Наши менеджеры готовы предоставить квалифицированную консультацию всем потенциальным клиентам. Оперативный расчет сметной стоимости и комплексный подход к решению задач по устройству кровли из профлиста выгодно отличает нас от конкурентов. Только один телефонный звонок в нашу компанию поможет Вам быстро решить самые сложные задачи по монтажу профнастила.

    Наша компания также оказывает услуги по генподряд , строительство каркасных и бескаркасных зданий, под ключ промышленных объектов . Ниже представлен видеообзор последних построенных объектов:

    Профлист – современный строительный материал, широко применяемый при возведении несущих и ограждающих конструкций зданий и сооружений. Представляет собой гнутый стальной листовой профиль с трапециевидными гофрами. Кровля из профнастила довольно распространена, им пользуются для покрытия как холодных, так и утепленных крыш различного назначения и конфигурации, благодаря легкости монтажа и простой технологии устройства, возможно выполнить своими руками.

    Кровля из профнастила применяется для односкатных, двускатных и многоскатных крыш с уклоном не менее 12 градусов (20%) и выше. Кровля из профнастила благодаря своей прочности, небольшому весу, простоте монтажа активно используется в жилых, общественных и производственных зданиях и сооружениях. Для домов из блоков и кирпича с деревянной обрешеткой по стропильной системе можно делать кровлю из профнастила под утепленные или холодные покрытия.
    Также профлист часто служит обшивкой тентов и козырьков. Устройство кровли из профнастила целесообразно в зданиях со стенами из сэндвич-панелей или стен поэлементной сборки. Стены и покрытие в таких зданиях представляют собой слоистую конструкцию, в которой между обшивками из профнастила проложена эффективная теплоизоляция. Несущими конструкциями для профнастила в таких зданиях служат металлические фермы на металлических фермах или каркасах.
    Если вы планируете крыть крышу своими руками, первое, что вам нужно сделать, это выбрать профлист, для этого необходимо более подробно разобраться в условиях применения этого материала при устройстве кровельного покрытия. В зависимости от расположения в конструкции и испытываемых нагрузок профнастил выпускается нескольких видов:

    • профлист стеновой, маркируется буквой С, имеет высоту сечения от 10 до 44 см, толщину металла от 0,6 до 0,7 мм;
    • несущий настил, маркируемый буквой Н, высотой от 57 до 75 мм, толщиной металла от 0,6 до 0,9 мм;
    • есть еще универсальный профлист с маркировкой НС, он имеет высоту гофра 34–44 см и толщину 0,6–0,8 мм.

    Несущая способность и жесткость профлиста находится в прямой зависимости от высоты гофра и толщины металла. Выбор марки профлиста осуществляется исходя из шага обрешетки и угла наклона кровли. Чем больше угол наклона кровли и чем чаще обрешетка, тем меньшую нагрузку будет испытывать покрытие. Для кровли целесообразно выбирать профнастил марок С44, НС35-44 толщиной 0,6 мм, при этом при уклоне кровли от 30 до 45 градусов шаг обшивки можно делать от 900 до 1400 мм. Можно выбрать профлист марки С20 для кровли, но с уклоном кровли 45 градусов и сплошной обрешеткой.

    Конструкция крыши

    Технология устройства профнастила довольно проста, изучив ее, можно своими руками выполнить кровлю индивидуального жилого или загородного дома. Если на чердаке или мансарде планируется постоянное пребывание людей, то покрытие необходимо утеплить. Рассмотрим подробнее технологию утепления и холодного покрытия. Обрешетка под профлист делается из обрезной доски сечением не менее 22х100 мм, в основном используется доска 32х100 мм, либо брус 40х40 мм. Обрешетка прибивается на контробрешетку, с определенным шагом, зависящим от марки листа и других показателей, о которых шла речь ранее. Обрешетку под профлист лучше выполнять сплошной на свесах, у конька и в зоне примыкания. Контробрешетка – это бруски, которые прибиваются вдоль стропил. Контробрешетка закрепляет ветровую и гидрозащитную мембрану, которая укладывается между ней и стропилами, а также создает зазор, обеспечивающий вентиляцию подкровельного пространства. Это очень важный момент, так как на внутренней стороне профлистов неизбежно скапливается конденсат, капельки влаги, которые скапливаются на холодном металле. Вентиляция должна осуществляться через специальные щели на коньковом и карнизном участках крыши. Если покрытие утепленное, то следующим этапом является эффективная теплоизоляция, которая укладывается между стропилами, а со стороны помещения подшивается доской или гипсокартоном, между утеплителем и внутренней обшивкой необходимо предусмотреть пароизоляцию .

    Установка покрытия

    После завершения всех основных конструкций можно приступать непосредственно к укладке листов. Для тех, кто делает это своими руками, необходимо знать ряд правил, которые необходимо соблюдать, чтобы получить надежное и долговечное покрытие. Перед установкой профлиста будет полезно нарисовать схему раскладки профлистов с учетом правил нахлеста, для точного подсчета количества листов и погонажных материалов, таких как карниз, конек, торцевые планки . Если скат крыши не перекрывается одним листом профлиста, то стык двух листов должен быть на опоре (обрешетке), нахлест листов должен быть не менее 20 см, при малых углах кровли стык должен быть обработать герметиком.
    Между собой по скату кровли профнастил скрепляют комбинированными заклепками. Шаг должен быть 300–500 мм, нахлест выполняется на один гофр. Профлист крепится к обрешетке с шагом через гофру специальными болтами-саморезами с прокладкой из неопреновой резины, предохраняющей прокол от попадания влаги под покрытие. При толщине металла 0,5 мм и более удобнее предварительно сверлить отверстия электроинструментом.
    Схема раскладки выполняется по линии карниза, листы укладываются и скрепляются несколькими шурупами по верхнему гофру друг к другу в районе конька, через 3-4 листа скрепляются и выравниваются друг друга, все они крепятся к обрешетке, следующий лист крепится сначала к предыдущему листу, а затем к обрешетке. При покрытии кровли своими руками необходимо задействовать не менее двух человек. Карнизный свес листов осуществляется за счет выноса стропил или кобылок стропильной системы и обрешетки по ним за пределы поверхности стены, в карнизном узле оставляют зазор для вентиляции подкровельного пространства . Осуществляется за счет свободного прилегания карнизной планки к вентиляционному зазору, создаваемому контробрешеткой. В районе конька между листами также устраивают зазор для вентиляции, за счет того, что листы профлиста не достают друг до друга.

    Также необходимо обратить особое внимание на последовательность монтажа погонажных изделий, необходимых для кровли. Погонажные изделия защищают кровлю от ветра и осадков, придают кровле законченный, аккуратный вид, также их несложно будет установить своими руками.

    Карнизная планка устанавливается самой первой, еще до монтажа профлистов, крепится к крайней обрешетке, и нависая над зазором для вентиляции, защищает подкровельное пространство от воздействия дождя и ветра. Важным моментом является нависание гидроветрозащитной мембраны над планкой для отвода конденсата прямо на улицу. Торцевые планки монтируются после монтажа покрытия, они закрывают торцевые кромки профлистов от задувания ветром и попадания воды под кровлю. Рейки крепятся к крайним гофрам листов и к деревянному основанию саморезами. Нахлест досок по длине должен составлять 10 см.
    Рельсы конька устанавливаются последними. Они крепятся к верхней части гофра комбинированными заклепками через гофр; между коньковым профилем и профилированными листами обязательно прокладывается уплотнитель. Нахлест досок также 10 см.
    В необходимых местах для предотвращения попадания снега возможна установка снегозадержателей. Нижний край снегозадержателя крепится саморезами в каждую вторую верхнюю волну, если снегозадержатель угловой, и в нижнюю волну, если он трубчатый.
    Производители сейчас предлагают большое разнообразие цветов и оттенков. На листы наносятся декоративные лакокрасочные или полимерные покрытия, что актуально для крыш или ограждений стен. Окрашенная поверхность листов дополнительно покрывается защитной пленкой, ее снимают с листов после монтажа. При соблюдении всех правил сделать крышу из профлиста своими руками вполне под силу каждому.

    Краткое описание консервации 4: Кровля исторических зданий

    Трусы для консервации

    Декоративный элемент кровли. Фото: Коллекция HABS, НПС.

    Сара М. Свитсер

    • Значение крыши
    • Исторические кровельные материалы в Америке
    • Обнаружение проблемы
    • Отремонтировать или заменить
    • Исторические исследования
    • Замена исторического кровельного материала
    • Альтернативные материалы
    • Временная стабилизация
    • Меры предосторожности
    • Техническое обслуживание
    • Резюме и ссылки
    • Список для чтения
    • Скачать PDF

    Непроницаемая для непогоды крыша является основой сохранения конструкции, независимо от ее возраста, размера или конструкции. В системе, которая позволяет зданию работать как укрытие, крыша защищает от дождя, защищает от солнца и защищает от непогоды.

    В некоторые периоды истории архитектуры крыша придавала большую часть архитектурного характера. Он определяет стиль и способствует эстетике здания. Шатровые крыши георгианской архитектуры, башенки королевы Анны, мансардные крыши и изящные скаты в стиле гонт и конструкции бунгало являются примерами использования кровли в качестве основного элемента дизайна.

    Но независимо от того, насколько декоративен узор или насколько привлекательна форма, крыша является очень уязвимым элементом убежища, который неизбежно выйдет из строя. Плохая крыша приведет к ускоренному износу исторических строительных материалов — кирпичной кладки, дерева, штукатурки, краски — и вызовет общее разрушение основной конструкции. Кроме того, необходимо срочно отремонтировать прохудившуюся крышу, поскольку такие затраты на ремонт быстро станут непомерно высокими. Хотя такие действия желательны, как только обнаружится неисправность, следует тщательно выбирать временные методы исправления, чтобы предотвратить непреднамеренное повреждение прочных или исторических кровельных материалов и связанных с ними элементов. Перед выполнением любых ремонтных работ следует понять историческую ценность материалов, использованных на крыше. Затем следует запланировать полный внутренний и внешний осмотр кровли, чтобы установить все причины разрушения и определить альтернативы ремонта или замены кровельного покрытия.

    Глиняная черепица: Европейские поселенцы использовали глиняную черепицу для кровли еще в середине 17 века; в Джеймстауне, штат Вирджиния, использовалось много плитки (S-образной черепицы), а также плоской кровельной черепицы. В некоторых городах, таких как Нью-Йорк и Бостон, глина обычно использовалась в качестве меры предосторожности против таких пожаров, как те, что охватили Лондон в 1666 году и сожгли Бостон в 1679 году. вешалки. Фото: файлы NPS.

    Простые или плоские прямоугольные плитки, наиболее часто использовавшиеся с 17 по начало 19 века, имели размеры около 10 дюймов на 6 дюймов на 1/2 дюйма и имели два отверстия на одном конце для крепления гвоздем или штифтом. Иногда раствор применялась между рядами для защиты черепицы при сильном ветре

    В середине 19 века черепичные крыши часто заменяли крышами из листового металла, которые были легче и проще в установке и обслуживании. века, здания в стиле романского возрождения и миссии создали новый спрос и популярность на этот живописный кровельный материал.0003

    Шифер: Другой обычай, который поселенцы привезли в Новый Свет, — кровля из шифера. Доказательства кровельного сланца были обнаружены также среди руин Джеймстауна середины 17 века. Но из-за стоимости и времени, необходимого для получения материала, который в основном импортировался из Уэльса, использование сланца изначально было ограничено. Даже в Филадельфии (втором по величине городе англоязычного мира во время революции) сланец был настолько редок, что «Дом с сланцевой крышей» явно относился к дому Уильяма Пенна, построенному в конце 1600-х годов. Было известно, что источники природного сланца существуют вдоль восточного побережья от штата Мэн до Вирджинии, но трудности с внутренним транспортом ограничивали его доступность для городов и увеличивали его стоимость. Валлийский сланец продолжали импортировать до тех пор, пока в середине 19 века не были построены каналы и железные дороги.век сделал американский сланец более доступным и экономичным.

    Сланец был популярен благодаря своей долговечности, пожаробезопасности и эстетическому потенциалу. Поскольку сланец был доступен в разных цветах (красный, зеленый, фиолетовый и сине-серый), он был эффективным материалом для декоративных узоров на многих крышах 19 века (готический и мансардный стили). Сланец продолжал использоваться и в 20 веке, особенно во многих зданиях в стиле возрождения Тюдоров 1920-х годов.

    Замена отдельных исторических деталей важна для индивидуального исторического характера крыши, такой как эта деревянная черепичная крыша с закругленными торцами. При реставрации дренаж вокруг слухового окна был улучшен за счет добавления тщательно скрытой современной металлической планки. Фото: файлы NPS.

    Черепица: Деревянная черепица была популярна по всей стране во все периоды истории строительства. Размер и форма черепицы, а также детали черепичной крыши различались в зависимости от региональных ремесел. Люди в определенных регионах отдавали предпочтение местным породам дерева, которые больше всего соответствовали их целям. В Новой Англии и долине Делавэр часто использовали белую сосну: на юге — кипарис и дуб; на крайнем западе красный кедр или красное дерево. Иногда для увеличения долговечности гонта наносили защитное покрытие, например, смесь кирпичной пыли и рыбьего жира или краску из красного оксида железа и льняного масла.

    Обычно в городских районах деревянные крыши заменяли более огнестойкими материалами, но в сельской местности это не было серьезной проблемой. Во многих викторианских загородных домах деревянная черепица пережила технологические достижения металлической кровли в 19 веке, а на рубеже веков пережила полное возрождение в своем тезке, стиле черепицы. Колониальное возрождение и стили бунгало в 20 веке сделали деревянную черепицу одним из самых модных домашних кровельных материалов.

    Черепица из оцинкованного листового металла, имитирующая внешний вид черепицы, оставалась популярной со второй половины 19 века до начала 20 века. Фото: файлы NPS.

    Металл: Металлическая кровля в Америке — явление преимущественно XIX века. До этого единственными обычно используемыми металлами были свинец и медь. Например, свинцовая крыша покрывала «Роузуэлл», один из самых величественных особняков в Вирджинии 18 века. Но чаще для защитной прошивки использовался свинец. Свинец, а также медь покрывали поверхности крыши там, где деревянная, черепичная или сланцевая черепица не подходила из-за уклона или формы крыши.

    Медь со стоячими фальцами покрывала некоторые из наиболее известных ранних американских крыш, в том числе крышу Крайст-Черч (1727–1744 гг.) в Филадельфии. Плоскошовная медь использовалась на многих куполах и куполах. Медные листы импортировались из Англии до конца 18 века, когда в Америке были разработаны средства для прокатки листового металла.

    Известно, что листовое железо было произведено здесь финансистом Войны за независимость Робертом Моррисом, у которого был прокатный стан недалеко от Трентона, штат Нью-Джерси. На своей фабрике Моррис изготовил крышу для собственного особняка в Филадельфии, строительство которого он начал в 179 г.4. Архитектор Бенджамин Х. Латроб использовал листовое железо для замены крыши в Принстонском «Нассау-холле», которая сгорела в 1802 году.

    Метод гофрирования железа был первоначально запатентован в Англии в 1829 году. , и позволил увеличить пролет по сравнению с более легкой рамой, а также сократить время и трудозатраты на установку. В 1834 году американский архитектор Уильям Стрикленд предложил использовать гофрированное железо для покрытия рыночной площади в Филадельфии.

    Гальванизация цинком для защиты основного металла от ржавчины была разработана во Франции в 1837 году. К 1850-м годам этот материал использовался в почтовых отделениях и таможнях, а также в депо поездов и на фабриках. В 1857 году на Монетном дворе США в Новом Орлеане была установлена ​​одна из первых на Юге металлических крыш. Таким образом, Монетный двор был «противопожарным» с помощью крыши из оцинкованного гофрированного железа 20-го калибра на железных фермах.

    Жестяная черепица, обычно с тиснением, имитирующим дерево или черепицу, или с декоративным рисунком, была популярна как недорогой текстурированный кровельный материал. Фото: файлы NPS.

    Жестяная жесть, обычно называемая «оловянной кровлей», широко использовалась в Канаде в 18 веке, но не была так распространена в Соединенных Штатах до более позднего времени. Томас Джефферсон был одним из первых сторонников жестяной кровли и установил жестяную крышу со стоячим фальцем на «Монтичелло» (ок. 1770–1802). В доме собраний на Арч-стрит (1804 г.) в Филадельфии жестяная черепица была уложена елочкой на крыше «пьяцца».

    Однако после того, как в этой стране были созданы прокатные станы, низкая стоимость, легкий вес и неприхотливость в уходе за белой жестью сделали ее наиболее распространенным кровельным материалом. Рельефная жестяная черепица, поверхность которой создавала интересные узоры, была популярна по всей стране в конце 19 века.век. Жестяные крыши хорошо окрашивались, обычно в красный цвет; или, как предложил архитектор А. Дж. Дэвис, в цвете, имитирующем зеленую патину меди.

    Плита Терне отличалась от жести тем, что железо погружали в сплав свинца и олова, что придавало ему более матовую поверхность. Исторические, а также современные документы часто путают эти два понятия настолько, что трудно определить, как часто использовалось настоящее слово «терн».

    Цинк начал использоваться в 1820-х годах, в то же время стала популярной жесть. Хотя это менее дорогой заменитель свинца, его преимущества были спорными, и он никогда не использовался широко в этой стране.

    Другие материалы: Битумная черепица и рулонная кровля использовались в 1890-х годах. Многие крыши из асбеста, алюминия, нержавеющей стали, оцинкованной стали и меди со свинцовым покрытием вскоре также могут иметь историческую ценность. Осведомленность об этих и других традициях кровельных материалов и их детализации будет способствовать более тщательной консервации.

    Неисправности материалов поверхности

    При возникновении проблем важно обратиться к профессионалу, либо к архитектору, либо к авторитетному кровельному подрядчику, либо к мастеру, знакомому с неотъемлемыми характеристиками конкретной исторической кровельной системы. Эти специалисты могут посоветовать процедуры немедленного исправления и помочь спланировать более капитальный ремонт. Тщательный осмотр кровли следует начинать с оценки существующего состояния и качества самого кровельного материала. Особое внимание следует уделить любому южному склону, потому что круглогодичное воздействие прямых солнечных лучей может привести к его разрушению первым.

    Древесина: Некоторые исторические кровельные материалы имеют ограниченный срок службы из-за естественного органического распада и «износа». Например, плоские поверхности деревянной черепицы разрушаются под воздействием дождя и ультрафиолетовых лучей. Некоторые виды более выносливы, чем другие, а ядровая древесина, например, прочнее и долговечнее, чем заболонь.

    В идеале гонты расщепляются так, чтобы волокна были перпендикулярны поверхности. Это связано с тем, что, если гонты распиливаются поперек волокон, в них может попасть влага, что приведет к порче древесины. Длительная влажность на древесине или внутри нее позволяет расти мху или грибкам, которые еще больше удерживают влагу и вызывают гниение.

    Металл: Из неорганических кровельных материалов, используемых в исторических зданиях, наиболее распространенными являются, пожалуй, листовые металлы: свинец, медь, цинк, жесть, терновая плита и оцинкованное железо. В той или иной степени каждый из этих листовых металлов может испортиться от химического воздействия в виде точечной коррозии или образования полос. Это может быть вызвано переносимыми по воздуху загрязнителями; кислотная дождевая вода; кислоты из лишайника или мха; щелочи, обнаруженные в известковых растворах или портландцементе, которые могут находиться на прилегающих элементах и ​​вымываются на поверхность крыши; или дубильные кислоты из соседних деревянных обшивок или черепицы из красного кедра или дуба.

    Временная стабилизация или «консервация» с помощью таких материалов, как фанера и строительная бумага, может защитить крышу проекта до тех пор, пока она не будет должным образом отремонтирована или заменена. Фото: файлы NPS.

    Коррозия от «гальванического воздействия» возникает, когда разнородные металлы, такие как медь и железо, используются в прямом контакте. Коррозия также может происходить, даже если металлы физически разделены; один из металлов будет химически реагировать друг с другом в присутствии электролита, такого как дождевая вода. В кровле такая ситуация может возникнуть, когда либо медная кровля украшена железным гребнем, либо когда в медных листах используются стальные гвозди. В некоторых случаях коррозию можно предотвратить, вставив пластиковый изолятор между разнородными материалами. В идеале застежки должны быть из металла, симпатичного тем, кто занимается.

    Железо ржавеет, если оно не окрашено или не покрыто металлом. Исторически этой проблемы удавалось избежать с помощью лужения или цинкования. Но этот метод долговечен только до тех пор, пока покрытие остается неповрежденным. Как только покрытие изношено или повреждено, открытое железо будет ржаветь. Следовательно, любой кровельный материал на основе железа должен быть покрыт грунтовкой, а его поверхность должна быть хорошо окрашена, чтобы предотвратить коррозию.

    Одной из причин износа листового металла является усталость. В зависимости от размера и толщины металлических листов износ и разрушение металла могут происходить на стыках или на любых выступах обшивки в результате переменного движения металла при термических изменениях. Свинец порвется из-за «ползучести» или гравитационного напряжения, которое заставляет материал двигаться вниз по скату крыши.

    Шифер: Пожалуй, самые прочные кровельные материалы — это шифер и черепица. Кажущиеся нерушимыми, оба различаются по качеству. Некоторые сланцы твердые и жесткие, но не хрупкие. Мягкие сланцы более подвержены эрозии и воздействию химических веществ, переносимых по воздуху и дождевой воде, что приводит к износу сланцев в местах отверстий для гвоздей, расслаиванию или поломке. Зимой сланец очень подвержен разрушению льдом или ледяными запрудами.

    Плитка: Плитка хорошо выдерживает погодные условия, но имеет тенденцию трескаться или ломаться при ударе, например, ветвями деревьев, или если по ней неправильно ходят. Как и сланцы, плитка не может выдержать большой вес. Плитка низкого качества, недостаточно обожженная во время производства, будет трескаться и растрескиваться под воздействием циклов замораживания и оттаивания на своей пористой поверхности.

    Неисправности опорных систем

    После определения состояния кровельного материала следует проверить соответствующие элементы и опорные системы снаружи и внутри крыши. Водосточные желоба и водосточные трубы нуждаются в периодической очистке и обслуживании, так как они заполняются разнообразным мусором, из-за чего вода скапливается и просачивается под кровельные элементы. В конечном итоге вода приведет к порче крепежных элементов, обшивки и кровельной конструкции. Зимой ежедневные циклы замерзания-оттаивания могут привести к образованию льдин под поверхностью крыши. Давление этих льдин сместит кровельный материал, особенно шифер, гонт или черепицу. Более того, скопление ледяных дамб над желобами может удерживать достаточно влаги, чтобы сгнить обшивка или элементы конструкции.

    Многие крупные общественные здания имеют встроенные желоба, установленные по периметру крыши. Водосточные трубы для этих желобов могут проходить внутри стен здания, или дренаж может проходить через поверхность крыши или через парапет к внешним водосточным трубам. Эти системы могут быть эффективными при правильном обслуживании; однако, если уклон крыши недостаточен для хорошего стока или если ловушки забиваются, дождевая вода будет образовывать лужи на поверхности крыши. Внутренние водосточные трубы могут собирать мусор и, таким образом, подниматься вверх, что может привести к утечке воды на окружающие стены. Внешние водосточные трубы могут наполниться водой, которая в холодную погоду может замерзнуть и дать трещины в трубах. Трубопроводы от встроенного водосточного желоба к внешнему водосточному желобу также могут пропускать воду в окружающую конструкцию крыши или стены.

    Выход из строя системы гидроизоляции обычно является основной причиной ухудшения состояния крыши. Следует тщательно осматривать гидроизоляцию на наличие повреждений, вызванных плохим качеством изготовления, термическим напряжением или износом металла (как самого материала гидроизоляции, так и крепежных деталей). При использовании многих кровельных материалов замена гидроизоляции на существующей крыше является серьезной операцией, которая может потребовать обработки больших участков поверхности крыши. Поэтому установка гидроизоляционного материала высшего качества на новую или замененную крышу должна быть первостепенной задачей. Помните, что некоторые кровельные и гидроизоляционные материалы несовместимы .

    Из-за того, что крыша хорошо просматривается, шиферная отделка вокруг слуховых окон имеет важное значение для характера этой конструкции. Фото: файлы NPS.

    Крепления и зажимы для крыши также должны быть изготовлены из материала, совместимого со всеми другими используемыми материалами, или с покрытием для предотвращения ржавчины. Например, дубильная кислота в дубе разъедает железные гвозди. Некоторые крыши, такие как шифер и листовой металл, могут разрушиться, если их прибить слишком жестко.

    Если конструкция крыши кажется прочной и ничто не указывает на недавнее движение, наиболее тщательно следует осмотреть основание крыши — обшивку или рейки. Опасные места могут быть рядом с листами крыши, под любыми внешними участками, на пересечениях плоскостей крыши или на вертикальных поверхностях, таких как слуховые окна. Проникновение воды, указывающее на брешь в кровельной поверхности или наплыв, должно быть очевидным, как правило, в виде влажного пятна или пятна. Зондирование небольшим перочинным ножом может выявить любую гниль, которая может указывать на ранее незамеченное повреждение кровельной мембраны. Также следует отметить заражение насекомыми, проявляющееся в виде небольших выходных отверстий и муки (опилкоподобного мусора). Конденсат на нижней стороне кровли нежелателен и свидетельствует о неправильной вентиляции. Влага негативно скажется на любом кровельном материале; хорошая крыша остается сухой внутри и снаружи.

    Понимание потенциальных недостатков кровельного материала также требует знаний о трудностях ремонта. Отдельные сланцы обычно можно заменить без серьезного нарушения остальной части крыши, но замена гидроизоляции на шиферной крыше может потребовать значительного удаления окружающих сланцев. Если это подложка или опорный материал, которые испортились, многие поверхностные материалы, такие как сланец или плитка, можно использовать повторно, если с ними обращаться осторожно во время ремонта. Такие проблемы следует оценивать в начале любого проекта, чтобы определить, можно ли эффективно залатать крышу или ее следует полностью заменить.

    Будет ли ремонт эффективным? Затраты на техническое обслуживание, как правило, увеличиваются, как только начинаются проблемы. По мере роста стоимости рабочей силы повторный ремонт вскоре может сравняться по стоимости с новой крышей.

    Чем долговечнее поверхность изначально, тем легче за ней будет ухаживать. Некоторые кровельные материалы, такие как шифер, дороги в установке, но если использовать шифер и гидроизоляцию высшего качества, они прослужат 40–60 лет при минимальном обслуживании. Хотя стоимость установки крыши будет высокой, низкие потребности в обслуживании сделают стоимость эксплуатации крыши менее дорогой.

    В проекте реставрации исследование документов и физическое обследование здания обычно позволяют установить историю крыши. Документальное исследование должно включать любые первоначальные планы или спецификации здания, ранние страховые обзоры, газетные описания или личные документы и файлы людей, которые владели или были вовлечены в историю здания. Старые фотографии здания могут свидетельствовать об отсутствующих деталях.

    Наряду с тщательным изучением любой письменной истории здания физическое исследование кровли и ее структуры может дать информацию об истории строительства крыши. Начиная с общего впечатления от конструкции, есть ли изменения в уклоне крыши, ее конфигурации или кровельных материалах? Возможно, есть очевидные заплаты или изменения в узоре внешней кирпичной кладки, где двускатная крыша была заменена двускатной, или где был добавлен целый верхний этаж. Возможно, есть явные стилистические изменения в линии крыши, слуховых окнах или орнаменте. Эти наблюдения могут помочь понять любое важное изменение и определить направление дальнейших исследований.

    Поскольку большинство крыш физически находятся за пределами досягаемости тщательного изучения, «принцип наименьших усилий», вероятно, ограничил степень и качество предыдущих заплат или замен, и обычно остаются значительные свидетельства более ранней поверхности крыши. Иногда старую крышу можно найти в качестве подложки под текущую открытую крышу. Первоначальная кровля может оставаться нетронутой в неудобных местах под более поздними элементами крыши. Часто при наличии незавершенного чердачного помещения остатки кровельного покрытия могли быть сброшены и оставлены при строительстве или ремонте крыши. Если конфигурация крыши была изменена, часть исходного материала может остаться под существующей крышей. Иногда целые секции крыши и каркас крыши остаются нетронутыми под более высокой крышей. Профиль и/или обшивка более ранней крыши могут быть видны на внутренней стороне стен на уровне переделки. Если обшивка или обрешетка пережили изменения кровельной поверхности, они могут содержать следы кровельных систем. Они могут проявляться либо в виде следов грязи, создающих «тени» кровельного материала, либо в виде сломанных или вбитых в дерево гвоздей, а не вытащенных во время предыдущих переделок или ремонтов. Деревянные перемычки в каркасе крыши могут указывать на то, что более ранние дымоходы или световые люки были удалены. Любое металлическое украшение, которое могло существовать, может быть обозначено якорями или необычными отметинами вдоль конька или на других краях крыши. Это первичное свидетельство необходимо для полного понимания истории крыши.

    Следует с осторожностью датировать раннюю «ткань» на основании одного предмета, поскольку повторное использование материалов не является нововведением середины 20-го века. Плотники веками повторно использовали материалы, обшивали и обрамляли элементы в интересах экономии. Следовательно, любой анализ найденных материалов, таких как гвозди или следы от пилы на дереве, требует точного знания истории местных строительных практик, прежде чем можно будет сделать какой-либо окончательный вывод. Полезно установить последовательность истории строительства крыши и кровельных материалов; любая историческая ткань или соответствующие свидетельства на крыше должны быть сфотографированы, измерены и записаны для дальнейшего использования.

    Во время ремонтных работ могут неожиданно появиться полезные улики. Крайне важно вести записи о любых видах работ в историческом здании до, во время и после проекта. Фотографии, как правило, являются самым простым и быстрым методом и должны включать в себя общие виды и детали желобов, окладов, слуховых окон, дымоходов, ендов, коньков и карнизов. Все фотографии должны быть немедленно промаркированы, чтобы обеспечить точную идентификацию в более поздний срок. Любой узор или рисунок на кровле заслуживает особого внимания. Например, шиферные крыши часто носят декоративный характер и имеют тонкие изменения размера, цвета и текстуры, такие как постепенное уменьшение длины прокладки от карниза к вершине. Если это не будет тщательно учтено до начала проекта, могут возникнуть проблемы с заменой поверхности. Стандартным справочником для этого этапа работы является Recording Historic Buildings, составленный Харли Дж. Макки для Обзора исторических зданий Америки, Служба национальных парков, Вашингтон, округ Колумбия, 19.70.

    Хороший дизайн и качественные материалы для поверхности крыши, креплений и накладок сводят к минимуму отказы. Фото: файлы NPS.

    Для оценки различных аспектов замены исторической крыши потребуется профессиональный совет. За некоторыми исключениями, большинство исторических кровельных материалов доступны сегодня. Если нет, архитектор или группа консерваторов, которые ранее работали с материалом того же типа, могут порекомендовать поставщиков. Специальные кровельные материалы, такие как черепица или тисненая металлическая черепица, могут производиться производителями сопутствующих товаров, которые обычно используются в других местах, либо для внешней, либо для внутренней части конструкции. При некотором творческом мышлении и исследованиях исторические материалы обычно можно найти.

    Ремесленные методы: Определение ремесленных методов, используемых при установке исторической крыши, является еще одной серьезной проблемой при восстановлении крыши. Ранние строители очень гордились своей работой, и опыт показал, что «деревенские» или неправильные конструкции, коммерчески обозначенные как «Ранние американцы», являются изобретением 20-го века. Например, исторически при изготовлении деревянной черепицы выполнялось несколько различных операций, включая расщепление вручную и сглаживание поверхности шпателем. В современной номенклатуре тот же предмет будет называться «конусной» черепицей, которая была обработана. К сожалению, деревенский вид сегодняшней коммерчески доступной «расщепленной вручную» и повторно распиленной черепицы не имеет ничего общего с кровельными материалами ручной работы, которые использовались в ранних американских зданиях.

    Ранние мастера работали с большой долей здравого смысла; они поняли их материалы. Например, они знали, что деревянная черепица должна быть относительно узкой; черепица гораздо шире примерно 6 дюймов раскололась бы при ходьбе, или она может скрутиться или треснуть из-за изменения температуры и влажности. Важно понимать эти аспекты мастерства, помня, что люди хотели, чтобы их крыши были водонепроницаемыми и долговечными Недавнее использование черепицы «мама гусыня» на исторических сооружениях является грубой недооценкой навыков раннего мастера.0003

    Надзор: Поиск современного мастера для воспроизведения исторических деталей может потребовать некоторых усилий. Это может даже потребовать некоторых специальных инструкций, чтобы улучшить его понимание определенных исторических ремесленных практик. В то же время может быть бессмысленно (и дорого) следовать историческим ремесленным практикам в любой конструкции, которые не будут видны на готовом изделии. Но если детали кровли хорошо видны, их внешний вид должен основываться на архитектурных доказательствах или на исторических прототипах. Например, расстояние между швами на металлической кровле со стоячим фальцем повлияет на общий масштаб здания и поэтому должно соответствовать первоначальным размерам швов.

    Многие старые кровельные работы больше не применяются из-за современных усовершенствований. Настоятельно рекомендуется изучить и рассмотреть конкретные детали крыши с подрядчиком перед началом проекта. Например, одним из первых ремесленных методов было отделывать конек деревянной черепичной крыши «гребенкой» крыши, то есть верхний слой одного ската крыши равномерно выходил за вершину, чтобы защитить конек и обеспечить некоторая защита от непогоды необработанных горизонтальных краев черепицы на другом склоне. Если известно, что «гребенка» была правильной деталью, ее следует использовать. Хотя этот метод оставляет верхний ряд уязвимым для непогоды, замаскированная полоса гидроизоляции укрепит это слабое место.

    Детальные чертежи или образец макета помогут подрядчику или мастеру понять объем и особые требования проекта. Никогда не следует предполагать, что современный плотник, кровельщик, плотник или кровельщик будет знать все исторические подробности. Надзор так же важен, как и любой другой этап процесса.

    Использование исторического кровельного материала на конструкции может быть ограничено строительными нормами или доступностью материалов, и в этом случае необходимо будет найти подходящую альтернативу.

    Некоторые муниципальные строительные нормы и правила допускают различия в кровельных материалах в исторических районах. В других случаях могут быть получены индивидуальные отклонения. Большинство современных систем отопления и приготовления пищи работают на газе, электричестве или жидком топливе — ни один из них не выделяет горячие угли, которые исторически были причиной пожаров на крышах. Там, где используются дровяные камины или печи, искрогасящие экраны в верхней части дымоходов помогают предотвратить утечку горящего материала, тем самым уменьшая количество пожаров, возникающих на крыше. В большинстве штатов страховые ставки были уравнены, чтобы отразить пересмотренные соображения относительно рисков, связанных с различными кровельными материалами.

    В проекте реконструкции могут быть веские причины для замены крыши материалом, отличным от исходного. Историческая кровля может быть уже недоступна, или стоимость приобретения специально изготовленных материалов может быть непомерно высокой. Но решение об использовании альтернативного материала следует тщательно взвесить с учетом основной задачи сохранения исторического характера здания. Если крыша плоская и не видна ни с какой высоты здания, и если есть преимущества в замене крыши на современную составную из металлоконструкций, которая могла бы быть плоской металлической крышей, то может быть более целесообразным с экономической и строительной точки зрения использовать современный метод кровли. Но если крыша хорошо видна, альтернативный материал должен максимально соответствовать масштабу, текстуре и цвету исторического кровельного материала.

    Асфальтовая черепица или керамическая плитка являются распространенными материалами-заменителями, предназначенными для дублирования внешнего вида деревянной черепицы, сланца или плитки. В настоящее время доступна огнеупорная обработанная деревянная черепица. Однако обработанная древесина имеет тенденцию быть хрупкой и может потребовать особого ухода (и затрат) при установке. В некоторых случаях приемлемой альтернативой может быть черепица, уложенная с прослойкой из огнестойкой строительной бумаги.

    Медь со свинцовым покрытием, сталь с терновым покрытием и алюминий/сталь с цинковым покрытием могут успешно заменить олово, терновую пластину, цинк или свинец. Сталь с медным покрытием является менее дорогой (и менее долговечной) заменой листовой меди.

    Поиск альтернативных кровельных материалов не нов. Еще в 18 веке из-за боязни огня многие деревянные гонтовые или дощатые крыши были заменены листовым металлом или глиняной черепицей. Некоторые исторические крыши потерпели неудачу с самого начала из-за чрезмерно амбициозного и наивного использования материалов, когда они были впервые разработаны. Исследование конструкции может показать, что неадекватно спроектированная или легковоспламеняющаяся крыша была заменена в начале ее истории, и поэтому восстановление более позднего материала крыши будет иметь действительный прецедент. В некоторых городах замена листового металла в первых рядных домах произошла, как только стал доступен рулонный материал.

    Стоимость и простота обслуживания могут потребовать замены материала, полностью отличающегося по внешнему виду от оригинала. Практические проблемы (ветер, погода и уклон крыши) следует сопоставлять с историческими соображениями масштаба, текстуры и цвета. Иногда эффект альтернативного материала будет минимальным. Но на крышах с хорошей видимостью и рисунком или текстурой замена может серьезно изменить архитектурный характер здания.

    Возможно, потребуется провести немедленную и временную стабилизацию, чтобы предотвратить дальнейшее разрушение, пока исследования не определят, как следует восстановить или реабилитировать крышу, или пока не будет предоставлено финансирование для выполнения надлежащей работы. Простое наружное покрытие из фанеры или рулонной кровли может обеспечить достаточную защиту, но любое временное покрытие следует наносить с осторожностью. Следует соблюдать осторожность, чтобы не перегрузить конструкцию крыши, не повредить и не разрушить исторические свидетельства или ткани, которые впоследствии могут быть включены в новую крышу. В этом смысле ремонты с замазками или битумными ямочными смесями следует признать потенциально вредными, поскольку их трудно удалить, а в лучшем случае они носят очень временный характер.

    Архитектор или подрядчик должен предупредить владельца о любых мерах предосторожности, которые необходимо предпринять в отношении конкретных опасностей при укладке кровельного материала. Пайка листового металла, например, может быть пожароопасной либо из-за открытого пламени, либо из-за перегрева и незаметного тления материалов деревянной подложки.

    Следует подумать о конструкции и размещении любых современных приспособлений для крыши, таких как водопроводные трубы, вентиляционные отверстия или телевизионные антенны. Рассмотрение следует начинать с размещения современной сантехники внутри здания, в противном случае ряд вентиляционных труб может проткнуть кровельную мембрану в разных местах, что создаст проблемы с обслуживанием, а также с эстетическими проблемами. Для установок кондиционирования воздуха, размещенных на чердаке, потребуются вентиляционные отверстия, которые, в свою очередь, требуют тщательного проектирования. Включение их в неиспользуемые дымоходы в прошлом было очень успешным.

    Всякий раз, когда необходимы водосточные желоба и водосточные трубы, которых исторически не было в здании, дополнения должны быть сделаны как можно незаметнее, возможно, путем окрашивания их в цвет, совместимый с соседней стеной или отделкой.

    Особые проблемы, присущие конструкции сложной исторической крыши, можно решить с помощью регулярного технического обслуживания. Форма и детали являются важными элементами исторического характера здания и не должны изменяться, несмотря на использование альтернативных материалов поверхности. Фото: файлы NPS.

    Хотя новая крыша может быть красивым объектом, без надлежащего ухода она не будет служить долго. Не реже двух раз в год крышу следует осматривать по контрольному списку. Все изменения должны быть зарегистрированы и сообщены. Должны быть установлены руководящие принципы для любого пешеходного движения, которое может потребоваться для обслуживания крыши. По многим кровельным материалам вообще нельзя ходить. Для некоторых — сланца, асбеста и глиняной черепицы — самонесущая лестница может быть подвешена над коньком крыши или доски могут быть натянуты по поверхности крыши. Такие предметы должны быть специально спроектированы и храниться в складских помещениях, доступных на крыше. Если для наружных работ когда-либо потребуются подвесные леса, соблюдайте осторожность, чтобы убедиться, что анкеры не проникнут, не сломаются и не изнашивают поверхность кровли, желобов или гидроизоляции.

    Любая кровельная система должна рассматриваться как самонесущая мембрана, которая может быть легко повреждена вторжением пешеходов или упавшими ветвями деревьев. Некоторые элементы следует проверять в определенное время. Например, водосточные желоба имеют тенденцию накапливать листья и мусор весной и осенью, а также после сильного дождя. Скрытое экранирование водосточных желобов как на водосточных желобах, так и по всей длине водосточного желоба может помочь содержать их в чистоте. Поверхностный материал также потребует проверки после шторма. Периодическая проверка нижней части крыши с чердака после бури или зимних заморозков может дать раннее предупреждение о любых протечках. Как правило, повреждения от воды или льда менее вероятны на крыше с хорошим гидроизоляционным покрытием снаружи и хорошо вентилируемой и изолированной изнутри. Конкретные инструкции по обслуживанию различных кровельных материалов следует получить у архитектора или подрядчика.

    Важными элементами замены и обслуживания исторической крыши являются:

    • Понимание исторического характера здания и сочувствие ему.
    • Тщательный осмотр и регистрация существующей крыши и любых признаков более ранних крыш.
    • Рассмотрение исторического мастерства , а также его детализация и внедрение в обновление везде, где это видно.
    • Надзор за кровельщиками или обслуживающий персонал, чтобы обеспечить сохранение исторической ткани и правильное понимание масштабов и деталей проекта.
    • Рассмотрение альтернативных материалов , если нельзя использовать оригинал.
    • Циклическое техническое обслуживание Программа, позволяющая убедиться в том, что персонал понимает, как ухаживать за крышей, и какие проблемные места следует защищать.

    Принимая во внимание эти моменты, можно будет сохранить архитектурный облик и физическую целостность кровли исторического здания.

    Благодарности

    Этот Краткий обзор по консервации был написан Сарой М. Свитсер , историком архитектуры, отдел технической консервации. Большая часть технической информации была основана на неопубликованном отчете, подготовленном по контракту для этого офиса Джоном Г. и Дайаной С. Уэйт. Некоторая историческая информация была взята из Чарльза Э. Петерсона, FAIA, «American Notes», журнала Общества историков архитектуры. Иллюстрации к этому отчету, не указанные конкретно, взяты из файлов Отдела технической консервации.

    Настоящая публикация подготовлена ​​в соответствии с Законом об охране национального исторического наследия от 1966 г. с поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической сохранности (TPS) Службы национальных парков готовит стандарты, руководства и другие образовательные материалы по ответственному сохранению исторического наследия для широкой публики.

    Февраль 1978 г.

    Боаз, Джозеф Н., изд. Стандарты архитектурной графики . Нью-Йорк: John Wiley and Sons, Inc., 1970. (Современные типы крыш и детали)

    Бриггс, Мартин С. Краткая история строительных ремесел . Лондон: Oxford University Press, 1925. (Описания исторических кровельных материалов)

    Бюллетень Ассоциации технологий консервации . Том. 2 (№ 12) 1970 г. (полностью на кровле)

    Холстром, Ингмар; и Сандстрем, Кристина. Содержание старых зданий: консервация с технической и антикварной точки зрения. Стокгольм: Национальное шведское строительное исследование, 1972. (Содержит раздел о проблемах обслуживания крыш)

    Инсолл, Дональд. Уход за старыми зданиями сегодня . Лондон: The Architectural Press, 1972. (Отличное руководство по некоторым проблемам и решениям для исторических крыш)

    Лабин, Р. А. Клем. «Ремонт шиферной кровли». The Old House Journal 3 (№ 12, декабрь 1975 г.): 67.

    Лефер, Генри. «Вид с высоты птичьего полета». Прогрессивная архитектура . (19 марта77), стр. 8892. (Статья о современном листовом металле)

    Национальная ассоциация сланца. Шиферные крыши . Перепечатка издания 1926 года, теперь доступная в Vermont Structural Slate Co. , Inc., Fairhaven, VT 05743. (Отличный справочник по многим конструкциям и деталям шиферных крыш)

    Peterson, Charles E. «Железо в ранних американских крышах». .» The Smithsonian Journal of History 3 (№ 3). Под редакцией Питера С. Уэлша. Вашингтон, округ Колумбия: Смитсоновский институт, 1968, стр. 4176.

    Уэйт, Диана С. Жестяная кровля девятнадцатого века и ее использование в Гайд-холле . Олбани: Исторический фонд штата Нью-Йорк, 1971.

    ___________. «Кровля для ранней Америки». Строительство ранней Америки . Под редакцией Чарльза Э. Петерсона. Рэднор, Пенсильвания: Chilton Book Co., 1976.

    Технология крепления профнастила на крышу. Монтаж профнастила

    Прочный строительный материал из стальных оцинкованных листов называется профнастилом. Он часто используется в строительстве в качестве кровли из-за его низкой стоимости, легкого веса и простоты монтажа.

    Характеристики, преимущества кровельного профлиста

    Профнастил — строительный материал, который производят из стального листа методом холодной штамповки с образованием трапециевидной волны — ребер жесткости.

    Важно! Толщина металла, ребра жесткости, конфигурация влияют на его характеристики – чем толще материал, чем глубже волна, тем надежнее кровля из профлиста.

    Для защиты строительных материалов от коррозии профнастил покрывают полимерными, цинковыми, алюминиево-оцинкованными или комбинированными покрытиями.

    Популярность профнастила обусловлена ​​его преимуществами:

    1. Устойчивость к повреждениям;
    2. Долго не меняет свой внешний вид;
    3. Устойчивость к атмосферным воздействиям;
    4. Легко монтируется на скатах крыши;
    5. Обеспечивает герметичность;
    6. Мало весит, что снижает требования к стропилам, обрешетке.

    Не забываем про экономическую составляющую. Кровельный лист – лучший способ прочной, доступной кровли.

    Выбор материала для плоской кровли

    При монтаже кровли следует знать о некоторых нюансах выбора. Обязательно спрашивайте инструкцию по установке при покупке профнастила. У сертифицированного стройматериала она всегда есть, и содержит советы по выбору вспомогательных материалов.

    При выборе размера профлиста отдают предпочтение тому, который имеет длину на 50 см больше размера кровли, чтобы не было поперечных стыков. Если такого размера нет, то выбирайте любой, чтобы было удобно перевозить, поднимать.

    При выборе профлиста для работы обратите внимание на:

    • толщина стали;
    • высота гофра;
    • Тип крышки.


    Часто в частном строительстве для устройства плоских крыш используют профнастил для забора, укладывая на сплошные обрешетки, но это приводит лишь к перерасходу средств, плохой прочности, ненадежности покрытия.

    Для кровли применяют несущий профлист (Н) или универсальный (НС) с высотой гофра более 2 см, толщиной 0,5 мм и более. Тип покрытия лучше выбрать декоративное полимерное или оцинкованное.

    При выборе стоит помнить:

    1. Чем больше расстояние между опорами, тем прочнее должен быть лист.
    2. Чем меньше уклон крыши, тем толще сталь и выше гофр.
    3. При больших ветровых, снеговых нагрузках выбирают повышенную несущую способность.

    Для вальмовой, двухскатной крыши подходит универсальная, несущая марка. Для скатной кровли подойдет лист Н-57, Н-60 (угол наклона 15 градусов), НС-44, НС-20 (угол наклона более 15 градусов). Чтобы кровля не была дорогой, лучше приобретать материал у производителя, уточнив необходимую длину.


    Особенности конструкции плоской кровли под профнастил:

    • Вентиляция — дает возможность испарять влагу, попавшую под профнастил. Простой способ – поверх гидроизоляции на стропилах установить брус в виде бруска 4-5 см, что создаст зазор между обрешеткой и утеплителем
    • Гидроизоляция укладывается горизонтально снизу кровли, внахлест полосами по 15 см, проклейка скотчем. От правильного расположения пленки зависит, будет ли проникать влага. Гидроизоляцию нежилых помещений также можно производить из рубероида, пергамента.
    • Все деревянные конструкции перед монтажом необходимо обработать антисептиком, защищающим от гниения и плесени.


    Технология монтажа профнастила

    Профнастил укладывается на разные виды крыш Главное, чтобы расстояние между стропилами было 60-90 см. Если полосы стройматериала покрывают всю длину ската, монтаж происходит без проблем. Если скат длиннее листов, то монтаж начинают снизу, продвигаясь вверх.


    Надлежащее крепление

    Листы скрепляются между собой кровельными заклепками, а для крепления к обрешетке используются специальные саморезы, для которых просверливаются отверстия. Головки их выпускаются разных оттенков, они не выделяются на общем фоне – их подбирают под цвет профлиста.

    Если нет возможности приобрести саморезы, то используйте шурупы с 6-гранной головкой с пластиковой шайбой. В местах крепления просверливается отверстие на 0,5 мм больше диаметра самого шурупа.

    Важно! Гвоздями крепить профнастил нельзя. Это связано с тем, что саморезы вкручиваются вертикально, что позволяет избежать протечек воды, а гвозди не выдерживают действия ветров – их срывает с крыши.


    Листы крепятся в углублениях с одинаковым расстоянием. За 1 кв.м. есть 8 креплений. К первому и последнему брусу обрешетки крепится гофра – именно здесь приходится наибольшая ветровая нагрузка.


    Крепятся к промежуточным рейкам после 1 волны. Расстояние между креплениями вдоль профлиста должно быть менее 50 см.

    Если есть необходимость отрезать профильный лист, то сделайте это с помощью ножниц (ножовки) по металлу, циркулярной пилы с мелкими зубьями.

    Важно! Запрещается использовать болгарку для резки профнастила.


    Технология укладки листов полов:

    Технология крепления конька, торцевой доски:

    Заключение

    Кровля из профнастила

    – это малозатратная технология. Главное соблюдать правила работы.

    Профнастил – прочный материал, который изготавливается из оцинкованной стали и выпускается в виде листов. Благодаря невысокой цене, небольшому весу и простоте монтажа (его легко установить самостоятельно) он часто используется в современном строительстве, например, в качестве кровли. Однако при всей простоте его монтажа есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.

    Во-первых, обязательно помните, что при покупке профнастила у продавца нужно попросить инструкцию по установке. На любом сертифицированном материале должна быть такая инструкция. Хотя процесс монтажа профнастила своими руками разных производителей не отличается, в инструкции могут быть советы по подбору вспомогательных материалов, например, саморезов. Или иметь другие положения, соблюдая которые, вы не повредите материал при монтаже.

    Необходимые инструменты

    1. Электродрель или шуруповерт для крепления профнастила. Инструмент лучше выбирать с низкой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в крышу.
    2. Ножовка или электролобзик, специальные ножницы для резки профнастила. Этот материал имеет сверху полимерное защитное покрытие, поэтому абразивная резка рискует повредить листы. Самый простой способ сделать это своими руками – использовать ножовку или лобзик для вырезания сложных фигур. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, возьмите специальную насадку для резки профнастила.
    3. Молоток для установки ящика.
    4. Щетка для деревообработки.

    Низкая цена на все виды работ

    Выезжаем на расчет в течении 1 часа после оформления заявки

    Вам нужно узнать сколько стоит установка кровли? Специалисты нашей компании смогут выехать к вам в течение часа после оформления заявки.

    Полный комплекс услуг: гидроизоляция, обрешетка, перекрытие

    Покроем абсолютно любую крышу, будь то сложная «резная», односкатная или двускатная крыша. Соорудим обрешетку, сделаем гидроизоляцию, установим любые элементы.

    Точную стоимость услуг мы сообщим ДО начала работ

    Цены на устройство всегда фиксируются до начала работ. Приезжает бригада наших специалистов, осматривает объект и составляет смету. Только после согласования суммы с заказчиком начинаются все необходимые работы.

    Гарантия на все оказываемые услуги

    У нас реально дешево! Все расходные материалы мы закупаем напрямую у производителя, что позволяет держать минимальный уровень цен на наши услуги. Звоните и убедитесь сами!

    Стоимость монтажа профнастила

    Базовые услуги

    Мауэрлат (опора для стропил) от 500 руб. от 650 рублей
    ферменная система от 300 руб. от 550 руб.
    Решетка управления от 60 руб. от 130 руб.
    Ступенчатый ящик от 110 руб. от 180 руб.
    Основание из массивной фанеры от 150 руб. от 240 руб.
    Коньки с вентиляцией от 430 руб. от 600 рублей
    Карнизная рама от 360 рублей от 460 рублей
    Древесный антисептик от 70 руб. от 90 руб.

    Отделочное покрытие и аксессуары

    Изоляция

    слив

    Карнизы

    Мансардные окна

    Демонтаж старой крыши

    Кровля от 300 руб. от 450 руб.
    изоляция от 10-50 руб. от 60-100 руб.
    ящик от 50 руб. от 100 руб.
    ферменная система от 400 рублей от 500 руб.
    листовое покрытие от 560 рублей от 00 руб.
    Мансардные окна от 1000 руб. от 2000 руб.
    Водосточная система от 100-150 руб. от 200-250 руб.

    Этапы устройства кровли

    Кровля из профнастила – один из самых популярных вариантов устройства полов жилых, хозяйственных и служебных помещений. Профлист стоит недорого, не очень сложен в монтаже, служит до 40-50 лет. Имеет большое разнообразие оттенков и видов профиля, что позволяет подобрать именно то, что соответствует вашему вкусу и эстетическим требованиям.

    Для кровли применяют листы с маркировкой Н (несущий) или НС (несущий, стеновой). Только для небольших площадей и легких типов полов можно рекомендовать профнастил типа С (стеновой), так как он хуже выдерживает механические нагрузки. Из минусов материала стоит отметить его шумность, поэтому для мансардных помещений мы рекомендуем покрытия мягких видов, которые при осадках издают меньше звуков. наслонные стропила. Для них характерно наличие промежуточной опоры, к которой крепятся стропильные ноги. Этот вариант не создает распорной нагрузки на стены и может применяться при достаточно больших пролетах. Однако в мансардных постройках в помещении может быть видна дополнительная опора, и ее придется как-то обыграть и задекорировать.

  • висячие стропила не видны из помещения, но подходят только для пролетов в переделке 6-10 м. Одна их ног крепится к мауэрлату (балке по периметру), вторая – к противоположному стропилу встык. Для большей прочности используется стяжка – поперечина между наклонными конструкциями.
  • Специалисты компании «Мир Кровли» в Москве отлично знакомы с особенностями различных кровельных конструкций и готовы построить подходящую именно для вашего дома.

    Водосточная система из профнастила

    В цену за м 2 работ с кровлей из профнастила входит также установка водосточных желобов. На этом экономить не стоит: принудительный водоотвод помогает продлить срок службы самой постройки.

    Без водостока можно обойтись только при устройстве односкатной кровли из профнастила (например, на хозпостройках), и только при условии обеспечения карнизного свеса не менее 55 см. риск сырости и грибка в помещении.

    В дренажную систему входят:

    • желоба полукруглого, квадратного или фигурного сечения. Они устанавливаются по периметру карниза и собирают воду;
    • Воронки , направляющие собранную из желобов воду в трубы;
    • трубы круглые или квадратные (последние рекомендуются для больших площадей и обилия осадков), их диаметр рассчитывается с учетом планируемой нагрузки;
    • элементы доборные — решетки защитные из листьев, монтажные хомуты и кронштейны и т. п.

    Все системы изготовлены из пластика или металла. Цены на пластиковые водостоки ниже. А вот для районов с обилием осадков более практичны металлические системы, так как они меньше подвержены механическим воздействиям.

    Облицовка карнизного свеса, снегозадержание, световые люки

    Помимо самостоятельного обустройства кровли, наша компания также выполняет ряд дополнительных работ. Установка вспомогательных элементов придает всей конструкции законченный вид, а также служит практическим целям.

    Если Вас интересует стоимость монтажа профнастила вместе с необходимыми доборными элементами, звоните! Ответим, проконсультируем, поможем с выбором.

    Время оборота


    Установка опор для стропил

    Важным этапом строительства и благоустройства дома является возведение его кровельной конструкции, от которой будет напрямую зависеть комфорт и уют пребывания в помещении.

    Ниже приведены несколько полезных советов по правильному выполнению монтажа профнастила на крышу.

    При выборе материала следует обращать внимание на его основные характеристики, наличие защитного слоя, срок службы, привлекательность. внешний вид, а также стоимость и простота использования. Итак, если вы решили установить крышу из профлиста, то все работы можно легко выполнить самостоятельно, опираясь только на основные требования к таким системам.

    В настоящее время кровельные профилированные листы предлагаются по минимальной стоимости, но, несмотря на это, высокое качество этого материала обеспечивает надежную защиту кровельной и любой другой поверхности. Даже в рамках одной номенклатуры профнастил предлагается производителями по разной цене, которая формируется в зависимости от внешних параметров материала — толщины стали, вида покрытия, высоты волны.

    Кровлю из профнастила монтируют многие застройщики, заинтересованные не только в минимальных затратах на строительство, но и в получении качественного конечного результата. Использование технологии уходит корнями в прошлые годы, но в связи с постоянным совершенствованием предлагается и другая продукция – это оцинкованный профнастил со стойким антикоррозийным покрытием.

    Благодаря специальной прокатке профнастил приобретает оригинальную рельефную структуру (волнообразную или трапециевидную), за счет чего улучшаются эстетические свойства кровельного покрытия, а также повышается устойчивость к внешним нагрузкам. Благодаря таким внедрениям профлист стал надежнее и практичнее других материалов. Средний срок службы кровли с оцинкованным покрытием составляет около 30 лет, а с дополнительным полимерным слоем срок увеличивается до 50 лет.

    Правильный монтаж кровельного профлиста дает кровле ряд преимуществ:

    • низкая стоимость сырья;
    • удобство транспортировки и крепления листов;
    • долгий срок службы;
    • экологичность;
    • возможность установки с сильно утонченной обрешеткой.

    Если на крышу монтируется металлопрофиль, то для работы можно выбрать материал любого размера, и, независимо от того, используется сплошной профнастил или разрезанный на несколько частей, в итоге получается ровный кровельный лист без стыки получатся.

    Как установить профнастил?

    Ниже описаны некоторые основные этапы выполнения укладки материала. Инструкция предлагает начать монтаж профнастила с выполнения расчетов необходимого количества кровельного материала, здесь учитывается длина скатов конструкции, а также размер периметра всего дома.

    Поскольку самостоятельное выполнение такой процедуры достаточно утомительно, лучше сразу обратиться за помощью к профессионалам в этой области. Компании-поставщики металлопрофиля, как правило, предлагают своим клиентам произвести необходимые расчеты с помощью специальных программ, после чего предоставляют перечень конкретных материалов, креплений и элементов.

    Профлист монтируется на крышу с учетом нахлеста не менее 200 мм в местах стыков листов. Для обеспечения надежного соединения зазор можно заполнить герметиком.

    Верхний лист укладывается поверх теплоизоляционного слоя, при этом между ними должен быть вентиляционный зазор около 40 мм. С этой же целью количество креплений кровельных листов с обрешеткой или прогонами увеличивают не менее чем в 2 раза.

    Требования к креплению профилированных листов

    Профнастил активно используется для покрытия крыш, стен, заборов. Этот материал выпускается разного размера, веса и цвета. Вы без труда сможете выбрать подходящий, а мы поможем вам определиться с выбором. Прочитав статью, вы узнаете, как правильно класть профнастил, получите необходимые рекомендации и сможете прочитать отзывы бывалых.

    Особенности монтажа

    Для небольших зданий используйте профнастил марок С18, С20 и С21. Крыши таких зданий не испытывают высоких нагрузок, поэтому прочности кровельного материала более чем достаточно.

    Если площадь крыши большая, то такие листы не подойдут. Придется использовать профнастил марки НС 35 или Н 60, , так как нагрузки на крышу будут максимальными из-за более широкого шага обрешетки и большей площади крыши.

    Важно знать, что:

    • Длину профнастила лучше взять равной длине ската
    • Листы должны быть прикреплены к нижнему и верхнему ящику в каждой волне
    • Рядом с ветровой планкой листы крепятся к каждой планке обрешетки
    • Не крепите листы к гвоздям
    • Запрещено резать профнастил болгаркой
    • Для крепления листов используйте саморезы или винты с шестигранной головкой.

    Особенности выбора профнастила

    Профнастил можно заказать на заводе по индивидуальным размерам.

    Длина листов от 2 до 12 метров, ширина от 0,35 до 1,2 миллиметра. Ширина до 0,4 мм. — Эконом-класс.

    Размеры листов на складах вашего города узнавайте сами. Срок изготовления профнастила на предприятии 2-3 дня.

    Расшифровка букв

    Несущий профнастил обозначается буквой Н, стеновой — С, универсальный — НС. Цифра указывает на высоту профиля. Чем выше число, тем лучше.

    Монтаж профнастила своими руками

    Монтаж профнастила начинается с карнизной планки. Крепится с помощью шурупов и гвоздей.

    Можно монтировать листы как с правой стороны, так и с левой. В первом случае листы на стыке укладываются друг на друга, во втором случае листы подсовываются один под другой.

    На плоских крышах перекрытие — одна волна с использованием герметика. Без него — 2 волны. На скатных крышах – 1 волна.

    Выровнять листы по карнизу можно по капроновой нити.

    Монтаж профнастила очень похож на . Первый лист укладывается на обрешетку и фиксируется одним гвоздем в верхней части по центру.

    Выход листа за карниз должен быть не менее 30 сантиметров.

    Второй и третий листы укладываются таким же образом и также крепятся одним гвоздем у конька.

    Крепить листы между собой лучше клепкой, но подойдут и саморезы (4,8×19, шаг 500 мм. ). Скрепив между собой три листа и выровняв их строго по вертикали, можно произвести полную фиксацию саморезами 4,8×38 мм. Затем весь процесс повторяется до тех пор, пока не будет покрыта вся крыша.

    А если вы хотите выделиться среди всех домов, то рекомендуем рискнуть сделать крышу из поликарбоната. Пошаговая установка, которая описана.

    Концевые и коньковые планки

    Торцевая пластина имеет длину два метра. Нахлест сохраняется на уровне 15 см. Торцевая и коньковая планка крепятся теми же саморезами, что и листы.

    Укладка профнастила двухрядная

    Если длина кровли чрезмерно большая, то профнастил монтируется в два ряда. Нахлест листов выдерживается в пределах 20 сантиметров. Первый лист монтируется в нижней части крыши, к нему внахлест монтируется второй лист, затем третий и т. д. Затем таким же образом укладывается второй ряд.

    GRACE ICE & WATER SHIELD® HT Спецификация | Ресурс

    Описание продукта

    Высокотемпературная самоклеящаяся кровельная подложка GRACE ICE & WATER SHIELD® HT представляет собой первоклассную мембрану, предназначенную для обеспечения превосходных эксплуатационных характеристик в условиях высоких температур. Он состоит из двух гидроизоляционных материалов — инновационного и запатентованного прорезиненного битумного клея в сочетании с высокоэффективной полимерной пленкой со свойствами защиты от УФ-излучения. Прорезиненная асфальтовая поверхность покрыта складной бумагой, которая защищает ее клейкость. Во время нанесения разделительная бумага легко удаляется, что позволяет прорезиненному битуму прочно сцепиться с настилом крыши. RIPCORD®, встроенный в клей, предоставляет аппликатору функцию «раздельного высвобождения по требованию», облегчая нанесение на отдельные участки.

    Найдите дистрибьютора GRACE ICE & WATER SHIELD®

    Особенности и преимущества

    В современных конструкциях наклонных крыш используется больше изоляции и используются долговечные кровельные покрытия, которые, как правило, имеют длительные строительные циклы. Многие переменные, влияющие на температуру на крыше; изоляция, облицовка, шаг, цвет и т. д. затрудняют прогнозирование теплового профиля крыши. Выбор подложки, которая будет работать во всех этих сложных условиях, имеет важное значение для успешного проектирования крыши.

    Подложка GRACE ICE & WATER SHIELD® HT была специально разработана для решения задач, связанных с этими высокотемпературными применениями. Это экологически безопасное решение, обеспечивающее надежность и гибкость дизайна.

    Устойчивость к высоким температурам — Предназначены для работы при высоких температурах до 260°F (127°C).

    Герметизация вокруг крепежных элементов — Прорезиненный битумный слой в мембране GRACE ICE & WATER SHIELD® HT герметизирует вокруг кровельных гвоздей и других крепежных элементов, препятствуя утечке, вызванной скоплением воды за ледяными дамбами или дождем с ветром.

    Превосходная адгезия — Самоклеящаяся мембрана прочно приклеивается к кровельному покрытию без дополнительного нагрева или специальных клеев.

    Пролонгированное воздействие — Можно оставить открытым на срок до 120 дней перед установкой окончательного кровельного покрытия

    Водонепроницаемые нахлесты — Мембрана легко образует водонепроницаемые нахлесты без специальной обработки.

    Защищает под всеми стандартными наклонными кровельными покрытиями — Подложка GRACE ICE & WATER SHIELD® HT защищает под стоячий фальц металла, шифера, черепицы, кедрового щебня, металлической и обычной битумной черепицы.

    Противоскользящая поверхность — Подложка GRACE ICE & WATER SHIELD® HT имеет нескользящую тисненую поверхность для максимального сцепления и повышения безопасности.

    Рипкорд — функция разъединения по требованию облегчает нанесение подложки GRACE ICE & WATER SHIELD® HT. Более быстрое нанесение мембраны в прямых участках, а также простота позиционирования мембраны в отдельных зонах (впадинах, вокруг слуховых окон и т. д.).

    Мембрана не трескается, не высыхает и не гниет — мембрана GRACE ICE & WATER SHIELD® HT противостоит атакам грибков и бактерий; сохраняет свою целостность для длительной защиты.

    Местная техническая поддержка — Подкровельный слой GRACE ICE & WATER SHIELD® HT поддерживается группой местного персонала технической поддержки, который помогает обеспечить бесперебойную работу каждого приложения.

    Руководство по применению

    Кровельная мембрана GRACE ICE & WATER SHIELD® HT используется в качестве подстилающего слоя для наклонных крыш для защиты от проникновения воды из-за скопления воды за ледяными дамбами или ветром. Подложка GRACE ICE & WATER SHIELD® HT также обеспечивает защиту от протечек в местах, подверженных проблемам, таких как ендовы, световые люки, выступы и другие области гидроизоляции.

    Ледяные плотины

    Подкровельный слой GRACE ICE & WATER SHIELD® HT следует использовать в сочетании с конструкциями крыш, которые сводят к минимуму образование ледяных дамб. В холодном климате особенно важно обеспечить надлежащую изоляцию и вентиляцию, чтобы уменьшить размер наледи и избежать внутренней конденсации. Соборные потолки должны иметь вентиляцию между стропилами, чтобы обеспечить приток воздуха к вентиляционному отверстию конька. Хорошо вентилируемые конструкции холодных крыш особенно важны в альпийских регионах для уменьшения размера ледяных дамб, которые могут способствовать повреждению конструкции.

    Несколько переменных будут влиять на высоту ледяных дамб и необходимое покрытие мембраны.

    1. Климат — Ежегодный снегопад повлияет на количество необходимой мембраны.
    2. Скат — На низком склоне ледяные запруды будут простираться дальше внутрь от края крыши.
    3. Свес — Для широкого свеса потребуется больше мембраны, чтобы достичь соответствующей точки на крыше.
    4. Изоляция и вентиляция — Очень хорошо изолированное здание с холодным, хорошо вентилируемым чердаком будет иметь меньшие наледи.
    5. Впадины — Любые впадины, образованные такими выступами, как слуховые окна или изменения направления крыши, могут удерживать больше снега и вызывать более крупные ледяные заторы.
    6. Воздействие — Северная экспозиция или затененные участки обычно способствуют образованию более крупных ледяных дамб. В то время как водосточные желоба могут облегчить создание ледяной плотины, большие плотины могут возникать на крышах без водосточных желобов. Удаление снега с кромки крыши или установка нагревательных кабелей не могут предотвратить образование наледи, но могут сместить ее местонахождение. При определенных условиях на краю оставшегося снега может образоваться плотина. Для конкретных требований следует проконсультироваться с местными строительными нормами.

    Процедура установки

    Подготовка поверхности

    Уложите кровельную подложку GRACE ICE & WATER SHIELD® HT непосредственно на чистую, сухую, непрерывную настил. Некоторые подходящие материалы для настила включают фанеру, древесную композицию, деревянную доску, металл, бетон и гипсовую обшивку. Перед нанесением мембраны удалите пыль, грязь, незакрепленные гвозди и старые кровельные материалы. Выступы из области палубы должны быть удалены. На палубах не должно быть пустот, повреждений или неподдерживаемых участков. Деревянные доски должны быть плотно прижаты друг к другу. При необходимости отремонтируйте участки настила перед установкой мембраны. (См. Техническое письмо № 5, Химическая совместимость, при установке на настил из деревянных досок).

    Загрунтуйте бетон, кирпичную кладку и DensGlass Gold® грунтовкой PERM-A-BARRIER® WB Primer. Загрунтуйте древесную композицию и гипсовую обшивку грунтовкой PERM-A-BARRIER® WB Primer, если адгезия будет минимальной (см. Техническое письмо 12, Использование на кровельной обшивке из ориентированно-стружечной плиты (OSB)). Нанесите PERM-A-BARRIER® WB Primer из расчета 250–350 футов 2 /галлон (6–8 м 2 /л). Для других подходящих поверхностей грунтование не требуется при условии, что они чистые и сухие.

    Меры предосторожности и ограничения
    • Скользкий, когда он мокрый или покрыт инеем.
    • В соответствии с надлежащей практикой кровельных работ всегда надевайте средства защиты от падения при работе на настиле крыши.
    • Выпускные вкладыши скользкие. Удалите с рабочего места сразу после нанесения мембраны.
    • Не оставлять на солнце. Покрытие в течение 120 дней.
    • Уложите на мембрану металлические капельники или деревянную стартовую черепицу.
    • Не загибайте край крыши, если край не защищен водостоком, желобом или другим гидроизоляционным материалом. • Не устанавливайте на скошенные края деревянной доски.
    • Не устанавливайте непосредственно на старые кровельные покрытия.
    • Уточните у производителя металлической кровельной системы любые особые требования при использовании под металлической кровлей. Не устанавливайте непосредственно под кровельными покрытиями, особенно чувствительными к коррозии, такими как цинк, без обеспечения надлежащей вентиляции.
    • Не устанавливайте под медной, COR-TEN® или оцинкованной кровлей на больших высотах. Эти крыши могут достигать чрезвычайно высоких температур из-за низкой отражательной способности, высокого поглощения и высокой проводимости металлов. Для этих типов крыш используйте бутиловую подложку GRACE ULTRA™. Обратитесь к торговому представителю GCP Applied Technologies за помощью в выборе наилучшего продукта для вашего приложения.
    • Обеспечьте надлежащую изоляцию крыши и вентиляцию, чтобы уменьшить образование наледи и свести к минимуму образование конденсата. Подложка GRACE ICE & WATER SHIELD® HT представляет собой барьер для воздуха и пара.
    • Отремонтируйте отверстия, «рыбьи пасти», разрывы и повреждения мембраны с помощью круглой заплаты мембраны, выступающей за поврежденную область на 6 дюймов (150 мм) во всех направлениях. Если при снятии креплений остаются отверстия в мембране, их необходимо залатать. Мембрана не может самостоятельно герметизировать открытые отверстия крепежных деталей.
    • Не устанавливайте крепежные детали через мембрану на неподдерживаемые участки несущего настила, например, на стыки между соседними конструкционными панелями.
    • Из-за слабого запаха асфальта не применять в местах, где мембрана подвергается воздействию внутренних жилых помещений. Для получения более полной информации обратитесь к документации по продукту.
    • Не совместим с EPDM или TPO; используйте GRACE ULTRA™ для врезок (см. Техническое письмо 5, Химическая совместимость).
    • Не совместим с полисульфидами, гибким ПВХ или высокими концентрациями смолы (смолы), присутствующими в некоторых настилах из деревянных досок. Для получения дополнительной информации см. Техническое письмо 5.
    Соответствие нормам

    Подложка GRACE ICE & WATER SHIELD® HT соответствует всем ключевым требованиям к характеристикам самоклеящихся подкладок.

    • Соответствует ASTM D1970
    • Сертификат ICC-ES ESR-3121 в соответствии с критериями приемлемости AC-48 для самоклеящихся подстилающих слоев, используемых в качестве ледяного барьера
    • Утвержден контроль продукции округа Майами-Дейд. NOA# можно найти в поиске управления продуктами Майами-Дейд.
    • Утверждение продукции штата Флорида. Утверждение продукта № можно найти в разделе «Поиск одобрения продукта строительных норм и правил штата Флорида».
    • Сертификат CCMC № 13671-L
    • Underwriters Laboratories Inc. R13399 — Класс огнестойкости A для черепицы из стекловолокна и класс C для черепицы из органического войлока (согласно ASTM E108/UL 790)
    • Underwriters Laboratories Inc. Классифицированная классификация огнестойкости обшивочных материалов с конструкциями крыш: P225, P227, P230, P237, P259, P508, P510, P512, P514, P701, P711, P717, P722, P723, P732, P734, P736, P742 , Р803, Р814, Р818, Р824
    Установка мембраны

    Наносите кровельную подложку GRACE ICE & WATER SHIELD® HT в хорошую погоду, когда температура воздуха, настила и мембраны составляет 40°F (5°C) или выше. Наносите кровельный материал при температуре 40°F (5°C) или выше.

    Разрежьте мембрану на отрезки длиной 3–5 м (10–15 футов) и снова свободно сверните. Отогните разделительную пленку на 300–600 мм (1–2 фута), выровняйте мембрану и продолжайте отделять разделительную пленку от мембраны. Прижмите мембрану на месте сильным давлением руки.

    Боковые нахлесты должны быть не менее 3,5 дюймов (90 мм), а торцевые нахлесты должны быть не менее 6 дюймов (150 мм). Для нанесения впадин и гребней снимите разделительную пленку, расположите лист по центру впадины или гребня, драпируйте и прижмите его на месте. Работайте от центра долины или хребта наружу в каждом направлении, начиная с нижней точки и поднимаясь по крыше.

    В качестве альтернативы, начиная с полного рулона мембраны, разверните кусок мембраны длиной 3–6 футов (1–2 м), оставив съемную пленку на месте. Выровняйте мембрану и прокатайте в предполагаемом направлении нанесения мембраны. Аккуратно разрежьте защитную пленку поверх рулона в поперечном направлении, стараясь не порезать мембрану. Отогните примерно 6 дюймов (150 мм) защитной пленки в направлении, противоположном направлению предполагаемого нанесения мембраны, обнажая черный клей. Удерживая защитную пленку одной рукой, протяните рулон вдоль деки вместе с защитной пленкой, оставляя наложенную мембрану позади. Другой рукой надавите на верхнюю часть рулона. Часто останавливайтесь, чтобы прижать мембрану на месте сильным давлением руки. Когда закончите с рулоном, вернитесь к началу, снова сверните и вытащите оставшуюся разделительную бумагу из материала, завершив установку.

    Для последовательных слоев мембраны совместите край разделительной пленки с пунктирной линией на поверхности мембраны, чтобы получить боковой нахлест 3,5 дюйма (90 мм).

    В соответствии с надлежащей практикой кровельных работ, устанавливайте мембрану таким образом, чтобы со всех перекрытий отводилась вода. Всегда работайте от нижней точки крыши к верхней. Нанесите мембрану в ендовах до того, как она будет наложена на карниз. После укладки вдоль карниза продолжайте укладку мембраны вверх по крыше. Мембрана может быть установлена ​​как вертикально, так и горизонтально.

    Используйте оцинкованные гвозди с гальваническим покрытием с гладким стержнем для крепления гонта, чтобы получить наилучшее уплотнение. Ручное забивание гвоздей обычно обеспечивает лучшую герметизацию, чем забивание гвоздями с механическим приводом. Если прибивание мембраны необходимо на крутых склонах в жаркую или экстремально холодную погоду, забейте гвозди и закройте гвозди внахлест следующим листом.

    Удлинение мембраны на кровельном перекрытии выше максимального ожидаемого уровня подпора воды от ледяных дамб и выше максимального ожидаемого уровня снега и льда на обшивке стен на вертикальных боковых стенах (слуховых окнах) и вертикальных передних стенах для ледяных дамб защита. Рассмотрите возможность использования двойного слоя мембраны в критических зонах, например, вдоль карнизов или в долинах, а также в климатических условиях, где ожидаются сильные ледяные заторы. Нанесите мембрану на всю поверхность крыши для защиты от дождя с ветром. Нанесите новый слой мембраны GRACE ICE & WATER SHIELD® HT непосредственно поверх старой самоклеящейся подложки GCP (кроме гранулированной подложки GCP) при модернизации в соответствии со стандартной процедурой нанесения мембраны.

    Данные о продукте

    Длина рулона 75 футов (22,9 м) 66,6 футов (20,2 м)
    Ширина рулона 36 дюймов (914 мм) 36 дюймов (914 мм)
    Размер рулона 225 футов 2 (20,9 м 2 ) 200 футов 2 (18,6 м 2 )
    Упаковка Гофрированный картон Гофрированный картон
    Вес рулона 61,4 фунта (27,9 кг) 56 фунтов (25,4 кг)
    Рулоны на поддоне 35 35

    Эксплуатационные свойства

    Свойство Значение Метод испытаний
    Цвет Серо-черный
    Толщина, мембрана 40 мил (1,02 мм)  ASTM D3767 метод А
    Прочность на растяжение, мембрана MD 25 фунт-сила/дюйм, CD 25 фунт-сила/дюйм. ASTM D412 (модифицированный штамп C)
    Удлинитель мембранный 250% ASTM D412 (модифицированный штамп C)
    Гибкость при низких температурах Без изменений при -20°F (-29°C) АСТМ Д1970
    Приклеивание к фанере 3,0 фунта/дюйм. ширина (525 Н/м) АСТМ D903
    Проницаемость (макс.) 0,05 Perms (2,9 нг/м 2 с P АСТМ Е96
    Установленный вес материала (макс.) 0,22 фунт/фут 2 (1,3 кг/м 2 ) АСТМ D461

      Мы надеемся, что информация здесь будет полезной. Он основан на данных и знаниях, которые считаются достоверными и точными, и предлагается пользователю для рассмотрения, изучения и проверки, но мы не гарантируем, что результаты будут получены. Пожалуйста, ознакомьтесь со всеми заявлениями, рекомендациями и предложениями вместе с нашими условиями продажи, которые распространяются на все поставляемые нами товары. Никакие заявления, рекомендации или предложения не предназначены для использования в нарушение каких-либо патентов, авторских прав или других прав третьих лиц.

      GRACE ICE & WATER SHIELD, GRACE ULTRA и RIPCORD являются товарными знаками компании GCP Applied Technologies Inc., которые могут быть зарегистрированы в США и/или других странах. COR-TEN является товарным знаком, зарегистрированным в США и/или другие страны, United States Steel Corporation. DensGlass Gold является зарегистрированной торговой маркой корпорации Georgia-Pacific. Этот список товарных знаков был составлен с использованием доступной опубликованной информации на дату публикации и может неточно отражать текущее право собственности или статус товарных знаков.

      © Copyright 2018 GCP Applied Technologies Inc. Все права защищены.


      GCP Applied Technologies Inc., 2325 Lakeview Parkway, Suite 450, Alpharetta, GA 30009, USA
      GCP Canada, Inc., 294 Clements Road, West, Ajax, Ontario, Canada L1S 3C6
      Этот документ актуален только на дату последнего обновления, указанную ниже, и действителен только для использования в США. Важно, чтобы вы всегда обращались к доступной в настоящее время информации по указанному ниже URL-адресу, чтобы предоставить самую последнюю информацию о продукте на момент использования. Дополнительная литература, такая как руководства для подрядчиков, технические бюллетени, подробные чертежи и рекомендации по детализации, а также другие соответствующие документы также доступны на сайте www.gcpat.com. На информацию, найденную на других веб-сайтах, нельзя полагаться, так как они могут быть устаревшими или применимыми к условиям в вашем регионе, и мы не несем никакой ответственности за их содержание. Если есть какие-либо конфликты или вам нужна дополнительная информация, обратитесь в службу поддержки клиентов GCP.

      Последнее обновление: 16 августа 2022 г. лист

      Главная | Строительные материалы Firestone

      ВЫБЕРИТЕ РЕГИОН

      • США

      • Канада

      • Латинская Америка

      • EMEA

      ROOF EXPLORER

      Какая кровельная система подходит именно вам?

      Найдите рекомендации по кровельным системам с помощью этого инструмента, состоящего из трех вопросов.

      К сожалению, в настоящее время нет доступных кровельных систем для этой области.

      Почему это важно

      Такие факторы, как законы штата и местный климат, влияют на тип крыши, которую следует установить.

      • КРОВЛЯ
      • СТЕНА
      • ОБОЛОЧКА

      Благодаря превосходной прочности, гибкости и устойчивости к ультрафиолетовому излучению, RubberGard™ EPDM представляет собой умное кровельное решение для любого применения. ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • FULLFORCE™ EPDM
      • RUBBERGARD™ ЭПДМ
      • RUBBERGARD EPDM PLATINUM™
      • ECOWHITE™ EPDM
      • RUBBERGARD™ EPDM МЕМБРАНЫ
      • RUBBERGARD™ MAX (УСИЛЕННЫЙ) EPDM
      • RUBBERGARD™ EPDM R. M.A
      • ПРИНАДЛЕЖНОСТИ ДЛЯ QUICKSEAM™
      • ЭПДМ КЛЕИ И ГЕРМЕТИКИ

      Однослойные кровельные мембраны из термопластичного полиолефина (ТПО) представляют собой теплоотражающие и энергоэффективные кровельные системы, которые обеспечивают исключительную устойчивость к ультрафиолетовому излучению, озону и химическому воздействию. ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • ULTRAPLY™ TPO FLEX SA
      • ULTRAPLY™ ТПО
      • ПЛАТИНОВЫЙ ТПО
      • ULTRAPLY™ TPO XR
      • ULTRAPLY™ TPO SA С ТЕХНОЛОГИЕЙ SECURE BOND™
      • СИСТЕМА ULTRAPLY™ TPO INVISIWELD™
      • ПРИНАДЛЕЖНОСТИ ТПО

      Высокая производительность — экономичный полиизо, обеспечивающий высокое значение R на дюйм при низких температурах, что делает его самым разумным вложением, которое вы можете сделать при теплоизоляции вашего здания. ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • РЕЗИСТА™
      • КОМПОЗИТНЫЕ ПЛИТЫ
      • КРЫШКИ
      • ПРИНАДЛЕЖНОСТИ ДЛЯ ИЗОЛЯЦИИ
      • ИСО 95+

      ПРОФИЛЬНЫЕ ПАНЕЛИ

      ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • СКРЫТЫЕ КРЕПЕЖНЫЕ ПАНЕЛИ
      • ОТКРЫТЫЕ КРЕПЕЖНЫЕ ПАНЕЛИ

      ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • ВОЗДУШНО-ПАРОБАРЬЕР ENVERGE™
      • ENVERGE™ CI НАРУЖНАЯ ИЗОЛЯЦИЯ СТЕН
      • ENVERGE™ FLASHGARD™ СКВОЗНОЙ ОТДЕЛКИ

      ПРИНАДЛЕЖНОСТИ

      ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • СОФИТЫ
      • ПЛОСКИЙ ЛИСТ И РУЛОНА

      ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • PONDGARD™

      КОММЕРЧЕСКИЙ

      ПОСМОТРЕТЬ ПРОДУКТЫ ЗАКРЫТЬ

      • ГЕОГАРД™
      • ГЕОМЕМБРАНА FPP И FPP-R

      ПОСЛЕДНИЕ НОВОСТИ

      FIRESTONE BUILDING PRODUCTS ПРЕДСТАВЛЯЕТ НОВУЮ ИДЕНТИЧНОСТЬ БРЕНДА КАК ЧАСТЬ HOLCIM

      Сегодня компания Firestone Building Products с гордостью сообщает, что принимает название и фирменный стиль Holcim, становясь подразделением Holcim Building Envelope своей Решения и усилители Бизнес-подразделение «Продукты». Культовый бренд Firestone, признанный лидер кровельной отрасли, стеновые и облицовочные системы, становится Elevate™.

      21 июня 2022 г. ПОДРОБНЕЕ

      UltraPly™ TPO Flex SA теперь доступен в портфолио Firestone SA

      Firestone Building Products отмечает 25-летие UltraPly™ TPO запуском ориентированной на клиента инновации

      09 ноября 2021 г. ПОДРОБНЕЕ

      Firestone Building Products расширяет свою штаб-квартиру в Нэшвилле

      Губернатор штата Теннесси Билл Ли, комиссар Департамента экономического и общественного развития Боб Рольф и представители Firestone Building Products объявили сегодня, что компания расширит свою деятельность в Нэшвилле.

      07 окт 2021 ПОДРОБНЕЕ

      Джейкоб Спейт назначен вице-президентом по продажам Firestone Building Products в Северной и Южной Америке

      Компания Firestone Building Products, LLC (FSBP) назначила Джейкоба Спейта вице-президентом по продажам в Северной и Южной Америке. Джейкоб присоединился к Firestone в 2015 году и совсем недавно был исполнительным директором по продажам в США. В своей расширенной роли он возьмет на себя руководство продажами в Gaco, отделе продаж и отделах продаж FSBP в Канаде и Латинской Америке.

      18 августа 2021 г. ПОДРОБНЕЕ

      LafargeHolcim успешно завершает сделку по приобретению Firestone Building Products

      LafargeHolcim сообщает, что ее дочерняя компания Holcim Partitions (US) Inc. успешно завершила сделку по приобретению Firestone Building Products после получения всех разрешений регулирующих органов. Сделка была закрыта раньше, чем ожидалось, благодаря успешному сотрудничеству с Bridgestone, и все 1900 сотрудников присоединятся к LafargeHolcim.

      01 апр 2021 ПОДРОБНЕЕ

      ПОСМОТРЕТЬ ВСЕ НОВОСТНЫЕ СТАТЬИ

      ПОРТФЕЛЬ ПРОЕКТОВ

      * На основе теста Taber Stiffness в сравнении с наиболее продаваемыми TPO конкурентов



      Целью размещения ссылки «Прозрачность в покрытии» является соблюдение законодательства, обязывающего страховщиков и работодателей предоставлять потребителям медицинских услуг информацию о ценах и качестве, которая позволит им принимать более обоснованные решения о расходах на медицинские услуги. Нажав на ссылку выше, вы увидите внутри- и внесетевые цены, которые были согласованы между BlueCross BlueShield of TN (BCBST) и поставщиками медицинских услуг. Если у вас есть какие-либо вопросы, свяжитесь с BCBST по телефону 800-565-9.140.

      Асбестовые листы

      — Кровля и сайдинг Обзор продукта

      Как использовались асбестовые и цементные листы?

      Подавляющее большинство асбестоцементных листов использовалось для изготовления асбестовой кровли, но он также встречается в материалах для облицовки и напольных покрытий. Асбестоцементные изделия, в том числе асбестоцементные листы и трубы, в настоящее время составляют примерно 90% мирового производства асбеста.

      Хотя производство асбестоцементных листов в США прекратилось в 1980-х годах, импорт продукции из других стран остается законным.

      Волокнистый асбестоцемент более прочен, чем гипсокартон, и с ним легче работать, чем с бетоном, и он имеет множество применений в строительстве, включая использование в качестве кровли и сайдинга. Сегодня в США волокна в цементных листах обычно изготавливаются из целлюлозы, вещества, содержащегося в растениях, но почти 80 лет они в основном изготавливались из асбеста.

      Эти листы устанавливались в жилых домах, на военных базах, в общественных зданиях, на промышленных объектах и ​​на рабочих местах. Асбестоцементный лист когда-то был синонимом «фиброцементного листа», и его также обычно называли «лист AC» и «волокно».

      Американские компании прекратили производство этих видов изделий из асбеста, но асбестоцементные листы по-прежнему являются популярными строительными материалами в развивающихся странах, таких как Индия и Китай. Эти продукты опасны, потому что с возрастом и повреждением они становятся рыхлыми или легко крошатся, что может привести к выделению волокон асбеста.

      Типы асбестоцементных листов

      Рифленые листы из асбеста

      Волокнистый цемент стал простой и доступной альтернативой гофрированным металлическим панелям, которые плохо изолируют и со временем неизбежно ржавеют. Гофрированные асбестовые листы применялись для кровли и облицовки всех типов зданий, особенно на заводах и в фермерских хозяйствах.

      Плоский лист асбеста

      Поскольку фиброцемент гораздо более водостойкий, чем гипсокартон, плоские листы асбеста нашли применение в интерьерах домов и предприятий в качестве стен и подстилающего слоя полов.

      Асбестовая плита
      Также известная как цементная стеновая плита и асбестоцементная плита, асбестоцементные плиты производились в виде листов. Они использовались в качестве огнезащитного материала вокруг котлов, обогревателей и дровяных печей. Асбестовый картон также использовался для обшивки капота автомобиля, а также в качестве прокладок и шайб в электротехнике.

      Асбестовые пиломатериалы

      Также называемые асбестоцементной обшивкой, «асбестовые пиломатериалы» вообще не изготавливались из дерева. Вместо этого он позиционировался как превосходная альтернатива дереву. Он был огнеупорным и электрически непроводящим, но все же достаточно мягким, чтобы с ним можно было работать, как с натуральным деревом. Асбестовые пиломатериалы использовались в качестве основы для кровельных и облицовочных материалов, таких как черепица и облицовка из фальш-кирпича.

      Изделия из асбеста, как известно, трудно определить визуально. Лучший подход — протестировать подозрительный продукт. Рабочие должны исходить из того, что старые гофрированные крыши и плоские листы могут содержать асбест.

      Компании, связанные с асбестовыми кровельными и сайдинговыми листами

      Американские марки асбестоцементных листов включают:

      Производитель Марка
      Целотекс Изолирующая оболочка Careycel, Careystone Гофрированный асбестоцемент, Асбестоцемент Careystone Flat
      Компания Кизби и Мэттисон Гофрированная обшивка из асбеста Ambler, гофрированная кровля и сайдинг Ambler, Гофрированная кровля из асбеста Century
      Корпорация GAF Панельный асбестоцементный лист
      Национальная гипсовая компания Гофрированная кровля Gold Bond, Цементная плита Gold Bond
      Джонс Мэнвилл Гофрированная кровля и сайдинг Transite

      Другие компании, производящие асбестоцементные листы, включают:

      • Асбестоун Корпорейшн
      • Асбестовая черепица Slate & Sheathing Co.
      • Компания Атлас Асбест
      • Болдуин-Эрет-Хилл
      • Корпорация CertainTeed
      • Производственная компания Дурабла
      • Орел-Пичер
      • Этернит
      • Компания Флинткот
      • Гарлок, Инк.
      • Джеймс Харди Индастриз
      • Производственная корпорация Филипа Кэри
      • Гипс США

      Заболевания, которые могут вызывать асбестоцементные листы

      Производство и работа с асбестоцементными листами может привести к воздействию асбеста и вызвать такие заболевания, как мезотелиома, рак легких, асбестоз и другие проблемы со здоровьем.

      Производство и работа с асбестоцементными листами может привести к воздействию асбеста. Исследование, проведенное в 2009 году в Таиланде, где использование асбестоцементных листов является обычным явлением, показало, что полировщики кровельной арматуры подвергались самым высоким уровням воздействия асбеста при работе с асбестоцементными листами. Рабочие, занимающиеся производством асбестоцементных листов, также подвергались воздействию мешков с необработанным асбестовым волокном.

      Известно, что воздействие асбеста от цементных листов вызывает заболевания, связанные с асбестом, такие как:

      • Мезотелиома
      • Рак легких
      • Рак яичников
      • Рак гортани
      • Асбестоз
      • Доброкачественные состояния плевры, включая плевральные бляшки и плеврит

      Если вы раньше работали с асбестоцементными листами, вам следует следить за своим здоровьем на наличие признаков респираторных или желудочно-кишечных заболеваний, включая затрудненное дыхание и вздутие живота. Любой, у кого диагностировано заболевание, связанное с асбестом, должен обратиться за консультацией к специалисту, чтобы получить доступ к инновационным методам лечения.

      К лицам, подвергающимся риску воздействия листов асбеста, относятся:

      • Строители
      • Подрывные бригады
      • Электрики
      • Заводские рабочие, изготовившие продукцию
      • Военнослужащие
      • Ремонтники своими руками

      Бесплатный юридический справочник по мезотелиоме

      Получите юридический справочник на ночь. Узнайте, как выбрать адвоката и претендовать на компенсацию.

      Get Your Free Guide

      Компенсация за воздействие асбестовых листов

      Многие бывшие торговцы и фабричные рабочие, в том числе работники асбестоцементных листов, подали в суд на производственные компании за воздействие асбеста на рабочем месте и получили компенсацию за травмы.

      Производители асбеста несут ответственность в судах США за болезни, вызываемые их продукцией, потому что они знали об опасностях и решили не защищать и не предупреждать рабочих и потребителей. Десятилетия судебных процессов выявили внутренние документы компании, подтверждающие, что эти корпорации знали, что подвергают риску сотрудников и общественность.

      • Бывший электрик Эрл Гиффорд подал в суд на компанию National Gypsum в 1983 году после того, как у него развилась мезотелиома. С 1948 по 1952 год Гиффорд работал вместе с плотниками, используя плоский цементный лист Gold Bond, переделывая армейские казармы в жилые и общежития. Магистрат Техаса присудил ему 80 000 долларов.
      • К 2001 году эти вознаграждения выросли с тысяч до миллионов долларов, о чем свидетельствует судебный процесс Гваделупе Лагуны против его бывшего работодателя Джонса Мэнвилла. с 19С 68 по 1981 год Лагуна работал оператором станка и инспектором труб на заводе в Стоктоне, Калифорния, производившем изделия из асбоцемента. В качестве компенсации за изнурительный асбестоз, который у него в конце концов развился, жюри Сан-Франциско присудило ему 2,3 миллиона долларов.

      Помимо исков о телесных повреждениях и исков о неправомерной смерти любой, кто пострадал от асбестовых продуктов, может подать иск о возмещении ущерба от трастовых фондов по асбесту, основанных обанкротившимися компаниями. В рамках своих планов реорганизации при банкротстве асбестовые компании должны были создать трастовые фонды для жертв воздействия асбеста.

      Например, в результате ряда корпоративных слияний и продаж Armstrong World Industries стала ответственной за все воздействия асбеста, причиненные Keasby & Mattison, включая асбестоцементные листы. Сегодня заявители могут потребовать компенсацию от асбестового фонда Armstrong World Industries Asbestos Trust, который с 2006 года выплатил сотни миллионов долларов по искам. иметь право на. Вы также можете претендовать на другие формы компенсации, такие как иски VA, пособия на лечение и поездки, компенсацию работникам и социальное страхование по инвалидности.

      Борьба с загрязнением и история асбестовых листов

      Агентство по охране окружающей среды США считает, что асбестовые гофрированные листы относятся к категории II, неломкому материалу, что означает, что он опасен, и перед сносом или реконструкцией материал должен быть устранен. Несмотря на то, что листы считаются нехрупкими, они могут стать рыхлыми с возрастом и повреждением.

      Если материал не поврежден, его можно удалить, вбив гвозди в лист или срезав головки гвоздей или шурупов. Однако на поврежденные асбестовые листы распространяются гораздо более строгие правила.

      Каждый кусок гофрированного листа или обшивки следует снимать целиком и держать во влажном состоянии, чтобы предотвратить попадание асбестовой пыли в воздух, а все материалы следует утилизировать в соответствии с законами каждого штата. Как правило, агентство рекомендует проводить очистку всех асбестосодержащих материалов лицензированными специалистами.

      К 1980-м годам растущая волна судебных исков о травмах, связанных с такими заболеваниями, как асбестоз и мезотелиома, вынудила производителей окончательно отказаться от производства асбестоцементных изделий в Соединенных Штатах. Однако, несмотря на мрачную репутацию асбеста в развитых странах, быстрый поиск в Интернете покажет, что асбоцементные листы по-прежнему широко доступны для продажи в других частях мира и остаются законными для импорта в США

      В 1950-х годах Национальная гипсовая компания добавила кровлю из гофрированного асбеста в свою линейку продуктов Gold Bond, закрепив популярность этого строительного материала среди строителей домов, фермеров и владельцев заводов.

      В 1907 году Keasby & Mattison стала одной из первых компаний, производивших гофрированные листы из асбеста. Рабочие вдавили смесь цемента, воды и хризотил-асбеста между металлическими пластинами с большим давлением, чтобы выдавить лишнюю воду и создать гофрированный узор, который выглядит как ряд параллельных гребней, которые придают цементным листам прочность.

    Related Articles

    Кровля ломаная: 40 фото домов, дизайн, варианты

    Содержание 40 фото домов, дизайн, вариантыДвухскатная ломаная крышаМансардная кровляЧетырехскатные крышиСовременные кровлиКрыши из Ондулинаустройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими рукамиТребованияОсобенности кровлиУстройство: элементыСтропильные системыВидыВарианты проектовВыбор материалаКак рассчитать?Защита древесиныЭтапы возведенияОформлениеустройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими […]
    Читать далее

    Кровля виды кровли кровельные материалы алматы: современные покрытия и цены за квадратный метр работы в 2020 году – Кровельные материалы и монтаж кровли в Алматы

    Содержание Кровля и кровельные материалы в АлматыКровля в Алматы — OLX.kzОбычные объявленияНайдено 182 объявлений Ремонт мягкой кровли Алматы. Ремонт кровли крыши в Алматы Монтаж водостоков Кровля и гидроизоляция Монтаж Ремонт Крыши. Ремонт Кровли. Монтаж Водостоков. Обогрев Желобов Ремонт Кровли. Ремонт крыш. Монтаж кровли. Монтаж крыш Водостоков. Ремонт Кровли. Ремонт крыш. Монтаж кровли Водостоков. Кровля Ремонт […]
    Читать далее

    Акт кровли на пролив: Акт испытания кровли на пролив

    Содержание Акт испытания кровли на пролив образецImgur: The magic of the InternetИспытания кровли на пролив водой в Москве и областиТипы протечек кровлиЭтапы экспертизыКак проходят испытанияЕсть вопросы? Напишите нам! Прямая кровля | Кровельный подрядчик Планирование вашей крыши Повреждение крыши Наем подрядчика Кровельный блог Опоясывающий лишай Вдохновитесь Начало работы Составные части Исследуйте компоненты Расширенные возможности Кровельная система […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
