Стропила под мягкую кровлю: шаг основания и монтаж стропильной системы для гибкой черепицы

Содержание

Обрешетка под мягкую кровлю: требования к устройству, монтаж

Требования к устройству обрешетки под мягкую кровлю
Особенности основания под битумную черепицу
Этапы устройства обрешетки для мягкой крыши

Сегодня все больше поклонников появляется у мягкой кровли. Качество ее эксплуатации во многом зависит от ее обустройства, в процессе которого довольно важная роль отводится основе кровли – обрешетке. При ее проектировании должны быть учтены все нюансы, включая наличие дымоходы, вентиляционных проходов и встроенных мансардных окон.

Чтобы кровельный материал не протекал, он должен быть плотно уложен к опалубке, поэтому обрешетка под мягкую кровлю не должна иметь неровностей, все ее стыки необходимо идеально подогнать друг к другу. За качество крыши «отвечает» не только кровельное покрытие, но и материал для обрешетки крыши.
Деревянная обрешетка крыши под мягкую кровлю, обычно представляет собой ровную поверхность, собранную из обрезной доски с очень плотным шагом монтажа.

Полу- или необрезанную доску не рекомендуется использовать под гибкую черепицу. Подобное упущение при монтаже мягкой кровли может стоить даже вторичного перекрывания всей крыши.

Больше всего для изготовления «мягкого» опалубка подходят калиброванные доски. Понятно, что используя пиломатериалы разной толщины трудно рассчитывать на идеальную ровность основания, скорее всего, в результате получится ступенчатая поверхность. Если даже удастся уложить на нее битумную черепицу, послужит она явно недолго.

Для опалубка верхней ограждающей конструкции может быть использована также многослойная влагостойкая фанера, ДВП или ОСП – это материалы, которые к тому же будут задерживать влагу.

Требования к устройству обрешетки под мягкую кровлю ↑

Устройство обрешетки под мягкую кровлю нужно выполнить так, чтобы позволить ей выдерживать нагрузки кровельного покрытия, не вызывая деформации поверхности. В связи с этим принимая во внимание такие нагрузки на крышу, как массу покрова снега, эффективную толщину для пиломатериала опалубка или для фанеры рассчитывают, взяв за основу шаг стропил. Например, в конструкции с шагом стропил в 500 мм для основы используют обрезную доску толщиной 20 мм либо плиты ОСП толщиной 10 мм, а при шаге 1200 мм толщина материала составит, соответственно 30 и 20 мм.

Обрешетка под мягкую кровлю должна быть неподвижно закреплена, быть прочной и гладкой иметь ветходы. Ее влажность до монтажа, согласно СниП, не должна превышать 20%, то есть 1/5 сухого веса.

Особенности основания под битумную черепицу ↑

Чтобы получить сплошное покрытие, деревянную основу монтируют в два слоя. В результате поверх стропильной конструкции получают сплошной настил, который отличается гладкостью и ровностью. Чтобы в подобном кровельном покрытии не появились перегибы или возникло излишнее трение, конструкция основания должна быть лишена острых углов и всяких изломов.

Потому так важно, чтобы в процессе подготовки и подгонки материалов основания все ее линии получились сглаженными, без углов. Для построения такой конструкции ширина обрезной доски должна быть порядка 140 мм.

Таким образом,

основу делают двухслойной, и при этом покрытие должно получиться сплошным;
настил основания должен получиться ровным и идеально гладким;
в конструкции не должно быть изгибов или острых углов, которые могут вызвать трение кровельного материала;
следует учесть, что в процессе хранения доска может начать коробиться, а это, в свою очередь, вызовет образование на ее поверхности лотков и горбов, иначе говоря, желоба и выпуклости. Для правильного устройства крова пиломатериал на опалубку рекомендуется укладывать лотком вверх. Тогда влага, просачивающаяся через кров, получит возможность стекать вниз по лотку. Иначе, единственным путем стекания воды останутся стыки, и она таким образом просочится в подкровельное пространство.

шаг обрешетки под мягкую кровлю зависит от наклона крыши и силы ветров в районе расположения дома, от того степени парусности устройства самой битумной черепицы. Сила ветра и шаг основы связаны обратно-пропорциональной зависимостью: чем ветер сильнее, тем меньше должен быть шаг основы для гибкой черепицы, и, наоборот, чем он меньше, тем шаг основы больше. Обычно величина шага основы для битумной черепицы может колебаться в районе 50-100 см.

Этапы устройства обрешетки для мягкой крыши ↑

Для изготовления обрешеточного настила используют следующие материалы:

специальную кровельную фанеру,
обрезную доску, желательно из хвойных пород,
гвозди для крепежа.

Монтажные работы начинают с устройства первого, рабочего слоя основания, деревянные бруски которого крепят к несущей конструкции, стропилам, снизу вверх. От того, насколько ровным и гладким получится этот слой, зависит состояние самой гибкой черепицы в дальнейшем. Она не должна претерпевать трение и перегибы.

На торцах основания лобовые доски максимально закругляют, чтобы обеспечить плавный, без каких-либо изгибов и переломов, переход кровельного материала. То есть практически монтаж основания начинают с возведения каркаса, который должен иметь повышенную прочность и надежность.

Затем приступают к устройству следующего сплошного слоя, финишного – укладке кровельной фанеры. Предварительно ее необходимо пропитать специальным гидроизолирующим составом.

Возможно, этого будет недостаточно, чтобы обеспечить качественную гидроизоляцию, поэтому рекомендуется поверх гидроизолированной фанеры уложить дополнительный слой гидроизоляции.

Для дополнительного гидроизоляционного слоя обычно используют битумную мастику. Следом, для усиления теплоизоляции крыши, на основание можно уложить паронепроницаемую пленку.

Важно, чтобы все бруски обрешеточного настила были установлены в строго горизонтальном положении.

Обрешетка под мягкую кровлю: виды, технология строительства, советы

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

Если углубиться в термины, то обрешетки могут быть разреженными и сплошными.

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 — обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Требования к доскам для сплошной обрешетки:

Доски должны быть гладкие, без сучков.
Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор — около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 — обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Требования для щитовых материалов:

Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
Фанера или ОСП-3: толщина 9-12 мм.
Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.

Будьте в курсе!

Подпишитесь на новостную рассылку

Устройство стропильной системы под мягкую кровлю

Понятие мягкая кровля включает в себя различные типы кровельных материалов (рулонные, мембранные), но наиболее востребованным покрытием для малоэтажных строений является битумная черепица.

Этот материал имеет максимально привлекательный внешний вид, отличается долговечностью, высокой стойкостью к воздействиям внешних факторов и подходит для создания крыш практически любой конфигурации с уклоном от 12 градусов и более.

Срок службы и надежность мягкой кровли напрямую зависит от того, насколько качественно и тщательно обустроена стропильная система для ее монтажа, поэтому подготовку кровельного пирога нужно выполнять грамотно, формируя прочный каркас, который будет обеспечивать должную поддержку гибкой черепице.

Виды кровельного пирога для крыш из битумной черепицы

Основой любой крыши является кровельный пирог, который представляет собой сложную систему, включающую различные слои, формирующие целостную конструкцию, обеспечивающую защиту от внешних воздействий и поддержку финишному покрытию.

В зависимости от условий, в которых будет проходить эксплуатация крыши из гибкой черепицы, кровельный пирог может быть представлен двумя типами систем:

Для теплой крыши (утепленная конструкция).
Для холодной крыши.

Обустройство кровельного пирога для холодной крыши

Отсутствие утепления в конструкции кровли допускается для различных сезонных объектов, не применяемых для круглогодичного проживания. К таким строениям относятся дачи, нежилые пристройки, навесы и прочее.

Устройство кровельного пирога при возведении крыши для сезонных объектов является достаточно простым процессом, предполагающим последовательный монтаж необходимых по технологии слоев системы.

Кровельный пирог для сезонных построек

Создание стропильной конструкции.

Фиксация контрбруса к стропилам. При расположении стропил на стандартном расстоянии шаг контбруса составляет порядка 30-ти сантиметров.
Установка разреженной обрешетки, не включающей крестообразные соединения на контрбрусе.
Монтаж сплошного основания.
Укладка самоклеющегося гидроизоляционного ковра.
Монтаж гибкой черепицы.

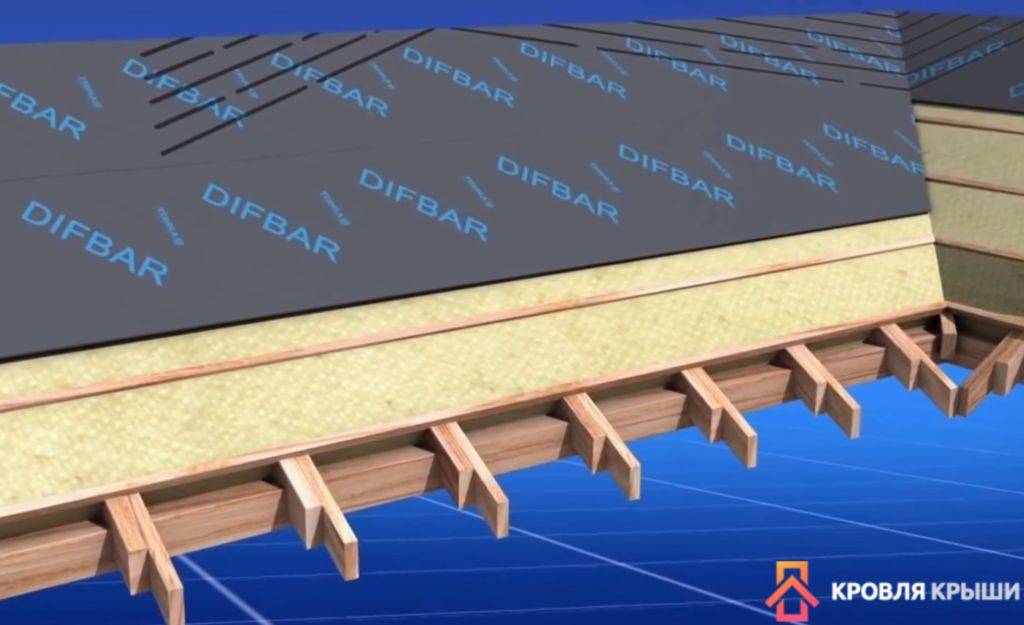

Формирование кровельного пирога для теплой крыши

Мягкая кровля утепленного типа отличается более сложным устройством, поскольку в ее конструкцию включатся теплоизоляционные материалы. Монтаж теплоизоляционного слоя дополнительно требует обустройства пароизоляции, которая предупредит возможность отсыревания утеплителя, с его последующим гниением и снижением эксплуатационного срока.

Помимо укладки пароизоляционных материалов нужно позаботиться о наличии эффективной вентиляции, препятствующей избыточному образованию конденсата. Кровельный пирог для утепленных крыш из битумной черепицы формируется следующим образом:

- К стропильной системе крепится пароизоляционный материал. Фиксация мембраны осуществляется при помощи степлера, а зоны стыков дополнительно скрепляются посредством строительного скотча.
- Поверх пароизоляционного слоя устанавливается контробрешетка.
- Между стропилами монтируют распорки и закладывают теплоизоляционный материал в плитах. Для обеспечения должного уровня вентиляции толщина утепляющих плит должна быть на пять сантиметров меньше, чем параметры стропильных брусьев.
- Производится установка еще одного слоя контробрешетки.
- Укладывается сплошная обрешетка, на которой размещается подкладочный ковер.
- Выполняется укладка финишного слоя мягкой кровли.

Обустройство мауэрлата

Первым этапом в возведении будущей крыши является установка мауэрлата, который выступает в качестве фундамента для всех последующих слоев конструкции. При обустройстве мауэрлата важно соблюдать правильные геометрические параметры, поскольку мягкая кровля нуждается в максимально ровном основании, без перекосов, впадин и неровностей, а несоблюдение этих условий может привести к последующей деформации кровельного материала.

Вне зависимости от конфигурации дома, все брусья мауэрлата укладываются строго горизонтально и только на те стены, на которые будет опираться стропильная система. Главным предназначением мауэрлата является привязка всей кровельной конструкции к стенам здания, а также грамотное распределение нагрузки, передаваемой от крыши к стропилам.

Стропила для мягкой кровли

По завершению установки мауэрлата осуществляется устройство стропильной системы под мягкую кровлю. Такая система выступает в качестве каркаса для последующего возведения крыши, а ее монтаж осуществляется следующим образом:

На высоте формируется шаблон из досок, соответствующий проектным параметрам строящейся крыши.
Готовый шаблон спускается вниз, а на основании его очертаний монтируются и фиксируются несущие стропильные ноги.

Устанавливаются другие элементы стропильной системы: стойки, подкосы, ригели и прочее.
Все элементы качественно фиксируются между собой.
Укладывается коньковый прогон из брусьев или бревен. Помимо этого, выполняется монтаж дополнительных ферменных конструкций, если расстояние между стенами превышает шесть метров.
На одном из торцов здания устанавливается и фиксируется разъемным соединением первая ферма. По аналогичной схеме на другом торце устанавливается вторая ферма.
Оценивается вертикальность монтажа обеих ферм.
Выполняется итоговая фиксация несущей стропильной конструкции.
Монтируются все последующие фермы с выдержкой необходимого шага между элементами. При обустройстве мягкой кровли шаг между стропилами должен составлять от 0,6 до 1,5 метров. Определение расстояния между стропилами осуществляется в зависимости от угла наклона крыши.
На стропила укладывается обрешетка, которая в зависимости от особенностей системы может быть однослойной или двухслойной.

Устройство обрешетки при монтаже мягкой кровли

Учитывая высокую пластичность и гибкость материала, используемого для создания мягких кровель, при создании обрешетки необходимо придерживаться следующих требований:

Формирование сплошной, идеально гладкой и ровной поверхности, без изгибов, сколов, неровностей, торчащих гвоздей и зазоров. Для установки обрешетки используются различные материалы: доски, фанера или плиты OSB.
Зазоры между плитами, оставленные для компенсации возможного расширения, не должны быть более 6 мм.
Края фанерных листов или плит OSB хорошо зачищаются, чтобы предупредить возможность деформации кровельных материалов об острые края.

Профессиональный монтаж мягкой кровли

Практичная, долговечная, простая в обслуживании и визуально привлекательная мягкая кровля является одним из наиболее востребованных вариантов при возведении крыш для частных домов. При этом нужно отметить, что ее эксплуатационные преимущества всецело зависят от правильности монтажа всех элементов конструкции.

Полный спектр услуг по монтажу мягких кровель, начиная с устройства стропильной системы, и завершая прокладкой наружного покрытия, предоставляет компания «Топ Строительство». Преимущества нашей компании выражаются в следующем:

Компетентные специалисты, имеющие огромный опыт в сфере кровельных работ.
Доступные цены. Мы стремимся поддерживать оптимальный баланс между стоимостью услуг и высоким качеством их исполнения.
Контроль на каждом этапе строительно-монтажных работ.
Максимально короткие сроки на выполнение поставленных задач.

Надежная, долговечная и эстетичная мягкая кровля является не только настоящим украшением дома, но и его защитой от внешних воздействий. Чтобы обеспечить своему жилью должный уровень защиты, свяжитесь с компанией «Топ Строительство» по контактному телефону или через форму на сайте, и наши специалисты позаботятся о качественном выполнении всех работ по обустройству мягкой кровли.

Стропильная система под мягкую кровлю

Содержание

1 Какой шаг обрешетки под мягкую кровлю выбрать, что учитывать в стропильной системе
- 1.1 Материалы для обрешетки
- 1.2 Виды обрешетки для мягкой кровли
- 1.3 Монтаж обрешетки для мягкой кровли – какой должен быть шаг
- 1.4 Устройство основы в зависимости от наклона кровли
- 1.5 Расчет нагрузок на стропильную систему и параметров обрешетки
- 1.6 Монтаж капельника
2 Какой шаг обрешетки под мягкую кровлю выбрать, что учитывать в стропильной системе
- 2.1 Материалы для обрешетки
- 2.2 Виды обрешетки для мягкой кровли
- 2.3 Монтаж обрешетки для мягкой кровли – какой должен быть шаг
- 2. 4 Устройство основы в зависимости от наклона кровли
- 2.5 Расчет нагрузок на стропильную систему и параметров обрешетки
- 2.6 Монтаж капельника
3 Какой шаг обрешетки под мягкую кровлю выбрать, что учитывать в стропильной системе
- 3.1 Материалы для обрешетки
- 3.2 Виды обрешетки для мягкой кровли
- 3.3 Монтаж обрешетки для мягкой кровли – какой должен быть шаг
- 3.4 Устройство основы в зависимости от наклона кровли
- 3.5 Расчет нагрузок на стропильную систему и параметров обрешетки
- 3.6 Монтаж капельника
4 Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю
- 4.1 Обрешетка под мягкую кровлю
- 4.2 Монтаж основания
- 4.3 Монтаж стропил под мягкую кровлю своими руками
- 4.4 Заключение
5 Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю
- 5.1 Обрешетка под мягкую кровлю
- 5.2 Монтаж основания
- 5.3 Монтаж стропил под мягкую кровлю своими руками
- 5. 4 Заключение

Какой шаг обрешетки под мягкую кровлю выбрать, что учитывать в стропильной системе

Обустройство мягкой кровли имеет массу нюансов, требующих особого внимания. В частности, приходится тщательно продумывать конструкцию обрешетки, чтобы кровля могла реализовать свои достоинства. Достоинств, кстати, немало – мягкая кровля отлично выдерживает любые природные явления, довольно просто монтируется и позволяет создать практически любой экстерьер здания. В данной статье будет рассмотрено устройство обрешетки под мягкую кровлю и тонкости ее монтажа.

Материалы для обрешетки

Обрешетка под мягкую кровлю своими руками может обустраиваться из разных материалов, о которых нужно обязательно иметь представление. Существует немало подходящих вариантов разной степени эффективности и популярности, но при отсутствии опыта лучше всего выбирать самые распространенные материалы.

Чаще всего основа под мягкую кровлю обустраивается с использованием следующих материалов:

Обрезная струганная доска. Этот материал очень распространен, поэтому из него очень часто изготавливается обрешетка. При выборе досок нужно обратить внимание на их качество – при наличии сучков или иных дефектов лучше поискать доски в другом месте.
Деревянные бруски. Брусы из древесины тоже хорошо подходят для монтажа обрешетки. Важнейшим моментом, требующим внимания в случае с деревянными деталями, является их влажность – эта величина должна находиться на уровне ниже 20%. Кроме того, нужно учитывать возможность усыхания дерева, поэтому при покупке стоит брать элементы с небольшим запасом по габаритам.
Пленочные подкровельные или диффузные материалы. Для создания обрешетки используются материалы пленочного типа, которые позволяют увеличить тепло- и гидроизоляционные свойства готовой конструкции.
Кровельные прогоны. В конструкции крыши используются кровельные прогоны, улучшающие прочностные качества конструкции, а значит, повышающие надежность.
Фанера. Под мягкую кровлю часто устанавливаются элементы из качественной фанеры, что позволяет создать идеально ровную опорную поверхность. Поскольку сама фанера представляет собой монолитный материал, то в итоге получается сплошная обрешетка под битумную черепицу, не имеющая зазоров, негативно влияющих на герметичность крыши.

Для создания обрешетки можно использовать только качественные материалы с высокими эксплуатационными показателями – только в этом случае мягкая кровля будет находиться на достаточно надежной опоре.

Виды обрешетки для мягкой кровли

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

Существует два основных вида обрешетки:

Сплошная. Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
Разреженная. Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Стропильная система под мягкую кровлю может обустраиваться по нескольким технологиям. В случае с мягкой кровлей обычно используется комбинированная схема, согласно которой в первую очередь укладывается разреженная обрешетка, а уже к ней в дальнейшем крепятся плиты фанеры или ДСП. Такая конструкция крыши отличается высокой надежностью и энергоэффективностью.

Монтаж обрешетки для мягкой кровли – какой должен быть шаг

Технология монтажа обрешетки под мягкую кровлю предполагает последовательное выполнение следующих операций:

Первым делом необходимо установить деревянные бруски, начиная с нижней части и подводя их к несущим опорам крыши,
Самая нижняя доска обрешетки прибивается за карнизным свесом,
Следующий шаг – укладка подкровельной ленты вдоль конька крыши (полосы укладываются снизу вверх с небольшим нахлестом и фиксируются контробрешеткой),
Первый элемент обрешетки закрепляется на самом краю стропильного каркаса,
Вторая доска или брус крепятся на расстоянии около 30 см от первого элемента, после чего можно с шагом в 37 см (стандартное значение для укладки мягкой кровли) монтировать остальные элементы обрешетки,
Последняя доска обрешетки крепится к коньку гвоздями.

Элементы обрешетки должны располагаться строго горизонтально. Соблюдение технологии монтажа позволит создать предельно надежную обрешетку, которая без проблем будет выдерживать все расчетные нагрузки. Сам монтаж не отличается сложностью, но при отсутствии опыта выполнения строительных работ целесообразно будет воспользоваться услугами специалистов.

Устройство основы в зависимости от наклона кровли

Продумывая конструкцию обрешетки, необходимо учитывать угол наклона крыши для мягкой кровли, в зависимости от чего процесс монтажа будет меняться следующим образом:

Если угол крыши составляет менее 10 градусов, потребуется сплошная обрешетка, желательно из ОСБ под мягкую кровлю,
Если угол наклона крыши варьируется от 10 до 15 градусов, шаг установки элементов обрешетки может достигать 45 см, а в качестве материалов лучше всего подойдет комбинация брусов и ОСП под мягкую кровлю,
Если наклон кровли превышает 15 градусов, то шаг обрешетки под битумную черепицу можно увеличить до 60 см, а для ее обустройства стоит использовать брус сечением 45х50 мм. Если для основы используется плита ОСБ, индивидуально рассчитывается шаг обрешетки под ОСБ, учитывая размеры мягкой черепицы.

Также при монтаже нужно помнить о необходимости укладки дополнительных брусов в тех участках крыши, где проходят ендовы и конек.

Чтобы создать максимально прочную и эффективную обрешетку, лучше всего использовать калиброванные доски – за счет одинаковой толщины такие изделия очень легко стыкуются. Кроме того, доски дают возможность создать ровную конструкцию, которая сможет прослужить достаточно долго.

Расчет нагрузок на стропильную систему и параметров обрешетки

При создании обрешетки для мягкой кровли лучше всего выбрать значение шага крепления отдельных элементов, не превышающее 10 см – это позволит надежно уложить кровельное покрытие. Для сплошной обрешетки лучше всего использовать калиброванные обрезные доски, а при желании создать ровную и бесшовную конструкцию стоит обратить внимание на фанеру или ДСП. Чтобы конструкция получилась достаточно качественной, все используемые при монтаже материалы должны иметь влажность менее 20%.

Проектирую обрешетку и стропила под мягкую кровлю, нужно провести следующие расчеты:

Расчет нагрузки, оказываемой на крышу атмосферными осадками,
Расчет нагрузок, возникающих из-за собственного веса используемых материалов.

Когда результаты расчетов получены, можно определить остальные характеристики обрешетки. Например, если шаг обрешетки под мягкую кровлю составляет около 50 см, то минимальная толщина досок должна составлять 20 мм, а при шаге в 120 см потребуются материалы сечением не ниже 30 мм.

Мягкая кровля osb отличается от других конструкций отличной устойчивостью к биологическим факторам, но это не относится к деревянным элементам обрешетки. Чтобы защитить ее от негативных воздействий, стоит перед монтажом обработать доски антисептическим составом.

Монтаж капельника

При обустройстве мягкой кровли обязательно необходимо установить капельник. Данный элемент кровельной конструкции защищает ее от пагубного воздействия влаги. Капельник может иметь изгиб в пределах 100-130 градусов (точное значение зависит от наклона скатов крыши). Устанавливается этот элемент на край кровли таким образом, чтобы вода попадала в него и стекала вниз.

Капельник и его монтаж имеют следующие особенности:

Как правило, капельник изготавливается из оцинкованной стали, которая не подвержена воздействию влаги,
Для сохранения экстерьера нужно подбирать капельник соответствующего оттенка,
Чтобы обеспечить максимальную степень защиты крыши и фасада здания, стоит установить капельник вдоль всего периметра здания.

Заключение

Установка обрешетки – это обязательное условие при монтаже мягкой кровли. Технология монтажа достаточно проста, но имеет некоторые нюансы, требующие внимания. Если все рекомендации по обустройству обрешетки соблюдены, то кровельному покрытию будет обеспечена надежная и прочная опора.
