Проходка трубы дымохода через кровлю из металлочерепицы: Проход трубы через крышу из металлочерепицы — как правильно вывести?Стройкод

При обращении к подобному варианту придется вносить ряд изменений в стропильную систему крыши: делать ее без конькового бруса или с его разрывом. Оба варианта предусматривают наличие опор в центре системы, что может быть невозможно при создании под крышей жилой комнаты.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.

Проход дымохода через кровлю из металлочерепицы

Проход дымохода через металлочерепицу кровли

Наиболее популярный материал, используемый строителями для кровли крыши – металочерепица. Это объясняется ее долговечностью и простотой монтажа.

Проход дымохода через металлочерепицу должен обеспечить пожаробезопасность и герметичность крыши. Поэтому он планируется заранее и располагается узкой частью дымохода (если он прямоугольной фомы) к коньку крыши. Такое расположение предотвращает удержание снега и скопление дождевой воды.

Проход дымохода через кровлю из металлочерепицы проще организовывать на одной из сторон крыши. В этом случае не требуется дополнительно усиливать стропильную систему и высоко выносить дымоход. Достаточно поднять его всего на 0,5 метра от уровня конька.

Труба сэндвич через металлочерепицу – современное решение, применяемое при строительстве домов. Этот тип дымохода более устойчив к воздействию результатов горения из-за специального покрытия внутри. Также он предотвращает воздействие конденсата снаружи.

Вывод печной трубы через металлочерепицу – возможные варианты

При строительстве дома планируют место установки котла и проход трубы в крыше. Для прямоугольных или круглых дымоходов сегодня предусмотрены специальные кровельные проходы, предупреждающие попадание влаги в подкрышное пространство.

Установка дымохода на крыше из металлочерепицы через карнизный срез выгодна потому, что:

• не нарушается целостность стропильной системы,
• монтаж прост и осуществляется с помощью поворотных элементов,
• не требуется нарушать паро- и гидроизоляционный слой.

Установка печной трубы на крыше из металлочерепицы не потребует дополнительных затрат на обустройство водосточной системы, как в случае с выходом через стену.

Способы герметизации места стыка дымохода и кровли

Монтаж труб дымохода на металлопрофиль невозможен без хомутов и набора креплений. Кровельные проходы выпускаются под любой диаметр трубы. Они имеют прямоугольную форму. В них уже установлен фартук-колпак, в котором размещается труба.

Кровельные проходы крепятся только к крыше, во избежание деформаций при воздействии температуры. Также используются специальные клейкие ленты на алюминиевой основе, обеспечивающие проход печной трубы через металлочерепицу, с максимальной герметизацией.

Все эти элементы можно приобрести в торговом доме «Элитс» и там же получить квалифицированную консультацию наших специалистов и помошь в установке дымохода.

Проход дымохода через крышу из металлочерепицы: герметизация примыкания

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

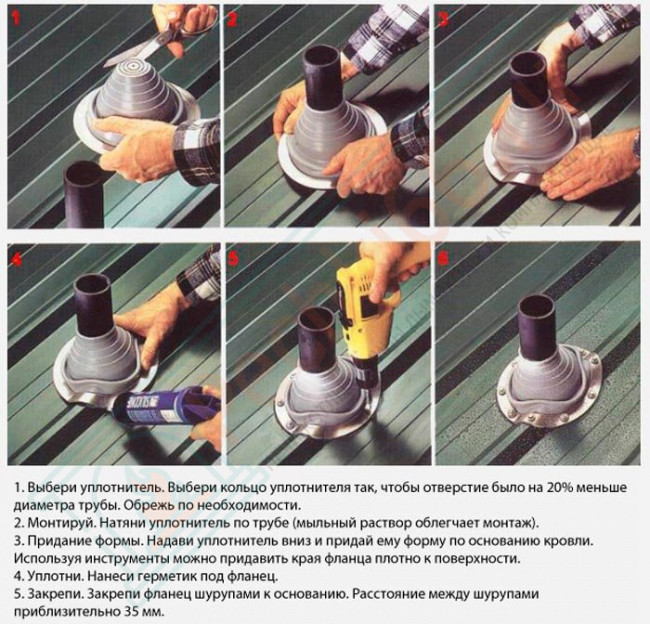

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним – крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания – простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе – боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию – защиту жильцов и строительных конструкций от атмосферных явлений.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

• Пожарная безопасность,
• Высокая герметичность.

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются. Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы.

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

• Внешняя часть,
• Слой утеплителя,
• Внутренняя часть.

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек. Потому важно верно определить месторасположения будущего дымохода.

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания,
• На коньке зимой не скапливается снег,
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб,
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Теги: #Проход дымохода через кровлю из металлочерепицы

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним — крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания — простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе — боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию — защиту жильцов и строительных конструкций от атмосферных явлений.

Проход трубы через крышу из металлочерепицы

Дымоход –  это важная часть конструкции крыши, через которую из здания уходят газы, образовавшиеся в результате сгорания топлива. В разработке плана строительства частного дома необходимой составляющей становится обустройство дымохода в металлочерепице на кровле. Проход трубы через металлочерепицу влияет на пожарную безопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах. Следует обеспечить кровлю от возможного возгорания деревянных элементов стропильной системы и обрешетки.

Проектирование дымохода под металлочерепицу, согласно государственным нормам, осуществляется до начала строительства. Порой бывают непредвиденные ситуации, когда сделать проход трубы через крышу доводится в готовом доме. Это происходит в случаях, если подвергается ремонту старая или устанавливается новая система отопления, заново проводится монтаж кровли. Вывод печной трубы через металлочерепицу возможно сделать собственными силами, в сложных случаях приглашают мастера по дымоходам.

Как правильно обустроить дымоход?

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Рекомендуем к прочтению:

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Разрез для выхода на крышу в пироге кровли может быть овальным и круглым, а также прямоугольным и в форме квадрата.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Рекомендуем к прочтению:

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

Отделка печной трубы на крыше

Дымоход подвергается воздействию неблагоприятных факторов как снаружи, так и изнутри. Снаружи он противостоит порывам ветра, промокает под дождем, а зимой в «кармане» между его задней стенкой и поверхностью ската накапливается снег. Внутри же него циркулируют горячие газы, в составе которых имеются агрессивные химические вещества. Причем газы через дымоход проходят не постоянно, а периодически, подвергая конструкционный материал воздействию экстремального перепада температур.

Так что процесс отделки дымохода на крыше можно разделить на две части:

• Утепление и декорирование трубы: помогает нейтрализовать факторы, действующие изнутри.
• Оформление места примыкания к плоскости кровли: защищает материал дымохода и самой крыши от неблагоприятных воздействий снаружи.

Утепление и декорирование

Утепление дымохода

Самым страшным врагом дымовых труб является конденсат. Внутренняя поверхность трубы – очень горячая, а окружающий воздух, по сравнению с ней, довольно холодный. Пар, образующийся при горении топлива, закономерно конденсируется на внутренних стенках трубы по тому же принципу, по которому на не остывшей за ночь траве появляется роса. Однако жидкость, образующаяся в печных трубах, ничем не похожа на свежую прозрачную росу – она растворяет в себе газообразные оксиды, образующиеся при горении топлива, и превращается в раствор кислоты! Эта кислота способствует усиленной коррозии металлических труб, активному разрушению асбестоцементных и кирпичных дымоходов. В кирпичную кладку может впитаться так много влаги, что намокнет не только труба, но и близлежащие конструкции.

Конденсат сам по себе – вещество агрессивное, а в смеси с пеплом, также всегда присутствующим в дымовых газах, он образует вязкие смеси, которые крайне сложно удалить из трубы. Нарастающий на стенках липкий налет высыхает под воздействием горячего дыма и может катастрофически уменьшить сечение трубы, и даже перекрыть выход газам!

Образование конденсата — не единственная проблема неутеплённого дымохода. Если на улице холодно, а дымоход сделан из металла, который по природе своей легко нагревается и остывает, то дымовые газы при прохождении через него тоже заметно остывают. Тяга уменьшается, а иногда даже меняет свое направление – дым тянется в дом, эффективность отопительной системы падает.

Важно! Утепление необходимо в тех местах, где теплая труба контактирует с холодным воздухом, то есть в пределах неотапливаемого чердака и снаружи дома, после вывода трубы на крышу.

Смысл теплоизоляции трубы будет заключаться в уменьшении температурного градиента внутри и снаружи нее. При этом конденсат не сможет образоваться, а отходящие газы сберегут свое тепло.

Варианты утепления дымоходов

Сэндвич-дымоход

Раньше керамические, асбесцементные и металлические дымоходы дополнительно утепляли с помощью готовых теплоизоляционных цилиндров, или «по старинке» – обмотав минеральной ватой и зафиксировав проволокой. Но этот метод все дальше уходит в прошлое, так как сейчас подавляющее число производителей выпускают уже готовые утепленные дымоходы. Чаще всего это стальные сэндвич-дымоходы, которые представляют собой две трубы, между которыми проложен негорючий утеплитель. У таких дымоходов есть еще одно неочевидное преимущество – более мягкие требования к монтажу внутри помещений. Утепленные дымоходы не так сильно нагреваются, а значит риск воспламенения соседствующих с ними материалов намного ниже.

Трехкомпонентный керамический дымоход

Имеются на рынке и трехкомпонентные керамические дымоходы, также не требующие дополнительного утепления. В их составе собственно сам дымоход из огнеупорной керамики утеплен негорючим матом и защищен коробом из легкого ячеистого бетона.

Оформление примыканий с кровлей

Любой элемент, проходящий кровлю насквозь – это слабое звено, место потенциальной протечки. Дымоход – не исключение.

При продумывании нюансов герметизации примыкания, следует учесть место расположения трубы дымохода на кровле.

• Если труба находится на коньке или вблизи него, то герметизировать примыкание довольно легко. Такое расположение препятствует накоплению снега и протеканию потоков воды в непосредственной близости от трубы.
• Если труба находится на среднем или нижнем участке кровли, то гидроизоляция дымохода должна быть более надежной. Особенно в случае малоуклонных крыш. Возможно, придется позаботиться о защитной конструкции – разжелобке, разделяющем и отводящем потоки воды по боковым сторонам дымохода.
• Если труба находится в ендове, то во время любого дождя или оттепели мимо нее протекают потоки воды. Это самый сложный для герметизации вариант расположения трубы, серьезное внимание следует уделить защите задней и боковых стенок дымохода. Хотя вообще, расположения труб в ендовах надо стараться любыми способами избегать.

Металлический фартук

Примыкание дымохода к кровле из металлочерепицы

Примыкание дымохода к кровле можно закрыть металлическим фартуком. Этот вариант отлично выглядит на крышах, покрытых профнастилом, металлочерепицей, а также на фальцевых кровлях. Элементы фартука должны возвышаться над верхними точками волны покрытия как минимум на 150 мм. Фартук можно «раскроить» из листового металла самостоятельно, а можно купить готовую сборную конструкцию.

Гидроизоляционные ленты

Примыкание дымохода к кровле без фартука

На крышах, облицованных штучными материалами – например, черепицей – металлический фартук будет выглядеть странно. Для таких крыш обычно используют гидроизоляционные самоклеящиеся ленты. Крупные производители черепицы часто сами выпускают подобные аксессуары, идеально подходящие к их основной продукции.

Хороший пример – полимерный рулонный материал «Вакафлекс», армированный алюминиевой сеткой с бутиловыми самоклеящимися полосами на нижней стороне полотна и защитной антиадгезионной пленкой.

Герметизация примыканий с помощью ленты Вакафлекс

Чтобы защитить места примыкания ленты «Вакафлекс» к стене от возможного отслаивания, а также от негативных воздействий окружающей среды, используют металлические планки примыкания. Они представляют собой профилированные полосы из окрашенного стойкого к коррозии алюминия размером 240х8 см. Нижняя часть планки имеет ребро, которым прижимает бутиловую основу ленты примыкания, а в верхней ее части есть небольшая отбортовка, подходящий для удобного нанесения каучукового герметика.

Защита мест примыкания ленты прижимной планкой

Эти доборные элементы выполняют не только утилитарные функции – они делают внешний вид кровли законченным и гармоничным.

Примыкание круглых дымоходов

Примыкание круглых дымоходов с помощью уплотнительной системы мастер-флеш

• Примыкание круглых в сечении труб может оформляться с помощью металлической конструкции, состоящей из двух деталей – собственно, примыкания, а также фартука – колпака, через который проходит дымоход. При выборе стальной проходки обязательно следует учесть угол наклона крыши!
• Можно использовать эластичную конструкцию — так называемый «мастер-флеш». В ее составе — эластичный колпак, фиксирующийся на трубе с помощью хомута, и металлический обруч, который крепится на поверхности кровельного материала. Плюс такого варианта – его не нужно подбирать в соответствии с углом наклона, положение эластичного фартука на кровле легко отрегулировать. Но, к сожалению, такой вариант пригоден для ограниченного количества кровельных материалов, и черепица в их число не входит!

Печная труба с колечками дыма – непременный атрибут домиков на детских рисунках. Став взрослее, мы также ценим тепло и уют, но вынуждены задумываться еще и о безопасности и надежности конструкций. Позаботьтесь о дымоходе на этапе проектирования дома, выберите наилучший из доступных материалов, закажите монтаж у квалифицированных мастеров и наслаждайтесь комфортом и функциональностью!

Проход трубы через крышу из металлочерепицы

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

• На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
• Смочив переходной элемент жидким мылом, его надевают на трубу.
• Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
• Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

• Пожарная безопасность;
• Высокая герметичность.

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются. Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы.

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

• Внешняя часть;
• Слой утеплителя;
• Внутренняя часть.

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек. Потому важно верно определить месторасположения будущего дымохода.

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.

Обустройство прохода трубы через крышу из металлочерепицы

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Рекомендуемая высота дымохода

Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 10 0 от побега конька к горизонту.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

• гидроизоляция разрезается в форме конверта;
• крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
• затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
• чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
• в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Смотреть видео

Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название – «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
2. Металлочерепица разрезается по нанесенной разметке.
3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Обход трубы на кровле из металлочерепицы — пошаговая инструкция по монтажу: tvin270584 — LiveJournal

Наиболее сложным из всех элементов кровли принято считать обход трубы на крыше. Даже опытные кровельщики выполнение аккуратного обхода трубы считают непростой задачей. В статье мастер сантехник расскажет, как правильно сделать примыкание трубы дымохода к кровле.

Особенности металлочерепицы в качестве кровли

Металлочерепица – кровельный материал, выполненный из профилированного стального листа методом холодной деформации. Для защиты от негативных воздействий атмосферных осадков, солнца материал предварительно проходит оцинкование. Затем его покрывают защитным полимерным покрытием различного цвета.
Внешне крыша из металлочерепицы похожа на кладку из керамических элементов. Профилированный стальной лист легче других кровельных материалов, дешевле как по себестоимости, так и по затратам на монтаж. При необходимости сделать проход печной трубы материал выигрывает по практичности, поскольку хорошо режется, легко фиксируется крепежными элементами.

Достоинства и недостатки покрытия
Достоинства металлочерепицы:

• Срок службы до 40–50 лет;
• Высокая прочность при малом весе;
• Комплектование дополнительными унифицированными элементами, которые Придают крыше качественный завершеннй вид;
• Диапазон температур эксплуатации – от -50 до +120 °C;
• Пригодность для любых крыш с углом ската от 14°;
• Высокая устойчивость к агрессивным средам;
• Огнестойкость;
• Широкая цветовая гамма.

При всех положительных качествах металлочерепица имеет и некоторые недостатки. Главные из них:

• Большое количество отходов после кровельных работ – вплоть до 5–40 %;
• При дожде, граде крыша из металлочерепицы шумит, если предварительно не выполнена звукоизоляция;
• Вероятность коррозии в местах, где нарушили защитное покрытие в результате резания, повреждения острыми предметами;
• Высокая теплопроводность – крыша из металлочерепицы перегревается на солнце.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.
Основные требования и нормы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.
Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Обратите внимание! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.
Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.
Варианты прохода трубы через кровлю из металлочерепицы
Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.
Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Обратите внимание! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300° кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.
Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.
Как вывести трубу через крышу из металлочерепицы
Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.
Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.
Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Обратите внимание! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.
Обустройство прохода в крыше для горячей стальной трубы дымохода
Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.
Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.
Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.
Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.
Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.
Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.
Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.
Фартук для дымохода под металлочерепицу
Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.
Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.
Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.
Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.
Как обойти трубу металлочерепицей
После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.
Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.
Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.
Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.
На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.
Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.
Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.
Видео
В сюжете — Пошаговая инструкция по монтажу

В сюжете — Монтаж кровельной проходки

В сюжете — Обход трубы на скате

Заключение
Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.
В продолжение темы посмотрите также наш обзор Дымоход для газового котла в частном доме

Источник

https://santekhnik-moskva.blogspot.ru/2020/09/Obkhod-truby-na-krovle-iz-metallocherepitsy.html

Как прошить дымоход на металлической крыше

Прибейте его к крыше по верхнему краю. Металлическая кровля, гидроизоляция металлической кровли, стальная прокладка, прямая часть кровли, трубы, гильзы, гидроизоляция, высококачественная металлическая кровельная труба.

Значок коттеджного дома

По краям или ближе, если необходимо расплющить металл.

Как прошить дымоходную трубу на металлической крыше .Как осветить проемы потолочного люка, дымохода и вентиляционных труб на металлической крыше? Дымоходы на металлических крышах необходимо прошить, чтобы создать водонепроницаемое уплотнение вокруг трубы и предотвратить утечки через крышу. Тяга внутри, для повышения эффективности печи, 6 кровельный оклад 16 удлиненный кронштейн крыши 7 штормовой воротник 17 dvl или переходник для дымохода durablack • должен быть установлен настенный наперсток с соответствующим сечением дымохода для всех.

Используйте фильтрацию, чтобы быстро найти идеальный гидроизолирующий слой для вас! Забить 2 кровельных гвоздя в кровлю и крышу.Парень из печного цеха посоветовал мне связаться с производителем крыши, чтобы получить какой-нибудь гидроизоляционный слой, который соответствовал бы выступам моего металла.

Гидроизоляция поддона должна выступать как минимум на 12 дюймов выше плоскости крыши. Этот гидроизоляционный слой очень тонкий и очень гибкий, чтобы огибать неровности металлической кровли. Кровельный оклад используется для защиты от атмосферных воздействий прохода дымоходной трубы через крышу.

Определение центральной точки дымоходной трубы. Оцинкованные кровельные гвозди каждые 6 дюймов.Что меня смущает, так это мигание трубы дымохода.

Девушка-производитель крыш сказала мне, что они не делают ничего подобного, и порекомендовала это. Используйте башмак для трубы в качестве шаблона, чтобы решить, насколько большим должно быть отверстие в фанере. Выбор Amazon для гидроизоляции дымохода на металлической крыше.

Я предпочитаю использовать перепрошивку dsa, также известную как «мертвый мягкий алюминий». Установка утепленной двустенной дымоходной трубы. Изучите длину металлического дымохода от того места, где он проходит через крышу до вершины.

Отрежьте и сложите окантовку поддона, чтобы отогнуть заднюю часть дымохода и закрыть обшивку боковой стенки. Дымоход — это общий термин для любого металлического или резинового чехла, используемого, когда вентиляционная труба проходит через крышу. Я совсем не удовлетворен предложениями, что можно просто конопатить слюни под ним и прикрутить;

Установка дымохода на металлическую крышу — трудоемкое дело, но если вы любите работать руками и хотите сэкономить на оплате профессиональных услуг, вы можете попробовать выполнить эту столярную работу самостоятельно.Он отводит воду от дымохода и закрывает зазор между трубой и крышей. Мне нужна помощь / совет, как прошить дымоход из дровяной печи Duravent через металлическую крышу (около верха крыши) с шагом 12/13.

Это типичный плоский металлический лист с металлическим конусом на нем. Я не могу понять, как эта планка закрепится на ребристой металлической крыше. Заделайте стороны дымохода загнутыми кусками ступенчатого гидроизоляции под каждым рядом черепицы (фото 4 и 5). Приклепать фартук к фартуку боковины.

Установите ступеньку поверх герметика и на дымоход. Другой вид гидроизоляции — кожух дымохода. Разметка и вырезание отверстия на крыше.

Резиновый чехол обрезается по длине трубы, а затем прикрепляется к крыше винтами и герметиком. Вот несколько советов, которые помогут вам установить оклад дымохода на металлическую крышу. Подберите подходящие башмаки для основной трубы, вентиляционные решетки на крыше и аксессуары для своих нужд.

Нижний край одного куска кровли перекрывает верхний край нижнего куска, который перекрывает верхний край нижнего куска.Как установить оклад на металлическую крышу. Где-то на этой длине, вероятно, есть металлический ремешок, плотно обмотанный по периметру трубы.

Это не прошивается, это патч. Вместо того, чтобы самому резать материалы для гидроизоляции, вы можете купить фитинг для дымохода. Установка регулируемого кровельного перекрытия для трубы дымохода.

Если вы не видите, это на чердаке, где проходит труба. Поместите небольшую каплю герметика в месте пересечения крыши и дымохода в углу дымохода.Стойка предназначена для прошивки свинцовой паяной планки. Установлена ​​трубная гидроизоляция. Металлические кровельные башмаки. Сначала устанавливают кровельные гильзы на гидроизоляцию или резиновые сапоги.

Определение места прорезания дыры в крыше. Установка дымоходной трубы для дровяной печи через плоский потолок Шаг 1: Выберите оклад из нержавеющей стали 304l для максимальной долговечности.

Отбортовки для труб с резиновым основанием Гибкое резиновое основание делает эти отводы для труб идеальными для установки на крышах профилированного типа.Винты должны крепить только кожух трубы к металлической панели крыши. Гидроизоляцию можно быстро и легко установить с помощью комплектов, в которых используются резиновые сапоги для труб.

Вставить загиб и припаянную перемычку дымохода на место за дымоходом. Равномерно расположенные гребни кровельного профиля представляют собой серьезную проблему. Прикрутите фартук к крыше с помощью саморезов с прокладками.

Master flash® для гидроизоляции epdm и высокотемпературная силиконовая оболочка обеспечивает превосходную продукцию для всех областей применения, включая металлические и жилые крыши, солнечные установки, системы отопления, вентиляции и кондиционирования и т.Они лучше подходят для небольших круглых дымоходов и могут быть идеальными для дымохода в металлической крыше. Не удается найти подходящий ботинок с номинальной температурой для системы дымохода дровяной печи, проходящей через металлическую крышу.

Мне нужно осветить дымоход в том месте, где он проходит через гофрированную металлическую крышу с выступами 8 дюймов. Доступны из оцинкованной и нержавеющей стали, а также с различным шагом. Принцип гидроизоляции на любой скатной крыше, а особенно на металлической, — даунхлест.

Штифт на крыше

Значок на доске Dream Home

Штифт на дымоходе

Пин-ди-Дестинаси

Штифт на дымоходе

Для

Штифт на срок службы металлической кровли

7 Проблемы с кровлей и что с ними делать Окно, двери

Штифт на кровельные работы

Результат изображения металлического дымохода Металлоконструкция дома

Значок дома идеи

Значок на природе

Штифт на 9879 Amberley drive

Значок в интерьере современного дома

Значок на сайте Exterior Projects

Пин от Luxury Metals на доске ДЕКОРАТИВНЫЕ ВЕНТС

Штифт на кровельной планке позади дымохода

Мигает, Крыша и сверчок на Pinterest

Значок на * Creek Road Fireplace

Вопросы и ответы: Обшивка дымохода для металлических крыш

А. Карл Хагстром отвечает: Равномерно расположенные гребни кровельного профиля представляют собой серьезную проблему. При визуализации стратегии гидроизоляции для наклонной поверхности дымохода изобразите плоскость крыши на вершине гребней, а не на нижней плоской части кровельного профиля. По бокам дымохода вытяните гидроизоляцию за ближайший сформированный коньк, загните его по коньку и затем закрепите через гидроизоляцию в верхней точке конька кровельными винтами с прокладками из неопрена.

Это идет вразрез с рекомендациями производителей кровельных материалов по установке шурупов в плоские части кровли, но я успешно использовал этот подход.

Заполните области, в которых гидроизоляция основания перекрывает плоскую часть кровельного профиля, теми же закрывающими планками, которые используются для герметизации металлических коньковых крышек. Это проклеенные пенопластом полосы, соответствующие профилю металлической кровли (см. Рисунок ниже).

Когда дымоход проходит через крышу ниже конька, используйте сверчок на склоне, чтобы отвести воду вокруг дымохода.Кровля, крикетная долина и гидроизоляция основания дымохода — все они соединяются в углах дымохода и должны перекрываться в правильном порядке. Сначала закрепите нижний лист кровли рядом с дымоходом, затем установите опорные плиты внизу и по бокам дымохода. По мере приближения бокового основания к фартуку ендовы, он должен будет иметь такую ​​форму, чтобы он лежал в нижней, «желобной» части кровли, чтобы второй лист кровли лежал ровно. Это приводит к получению куска основного отлива странной формы, который я формирую, используя окрашенную алюминиевую катушку и подход «не подгоняй».Это не самый элегантный элемент гидроизоляции, но он герметичен и подходит для зданий, в которых я устанавливаю металлические крыши.

Затем установите гидроизоляцию долины сверчка так, чтобы она перекрывала боковую планку основания. Наконец, уложите верхний лист кровли над листом ендовы.

Производитель кровли может предоставить стальные плоские листы, которые будут соответствовать цвету кровли. Однако, скорее всего, это будет закаленная сталь (например, кровля), и ее трудно формовать даже при использовании тормоза.Иногда я использовал окрашенную алюминиевую катушку в качестве материала для обшивки. Его гораздо легче формовать, и его можно покрасить в тон кровельной стали.

Карл Хагстром — помощник редактора журнала Journal of Light Construction.

Часто задаваемые вопросы о продуктах Protech

Q: ГДЕ ИСПОЛЬЗУЮТСЯ НАКЛАДКИ ТРУБ?
A: Отливы труб используются везде, где трубы, трубопроводы, провода проходят через металлическую крышу, боковую панель или боковые стены.

В: ИСПОЛЬЗУЮТСЯ ТРУБНЫЕ НАКЛАДКИ ТОЛЬКО НА МЕТАЛЛИЧЕСКОЙ КРЫШЕ?
A: Хотя Master Flash изначально был разработан для производства металлических кровельных покрытий, они также используются в электротехнике, водопроводе, отоплении / кондиционировании и в жилых домах. За последние несколько десятилетий они расширили линейку, включив в нее другие кровельные материалы, такие как тряпка, гонт, бетон и черепица. Так что нет, это уже не только для металла.

В: СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ЭПДМ ИЛИ СИЛИКОН?
A: EPDM — предпочтительный материал, за исключением высокотемпературных условий.Ознакомьтесь с таблицей характеристик материалов
, в которой указаны диапазоны температур для EPDM и силикона.

В: НУЖЕН СЕРЫЙ ИЛИ ЧЕРНЫЙ EPDM?
A: Все зависит от вас. Некоторые люди клянутся, что серый цвет лучше черного смотрится на металлической крыше. Третьи любят черный. Характеристики продукта одинаковы как для серого, так и для черного цветов.

В: ДОЛЖЕН ЛИ Я ИСПОЛЬЗОВАТЬ КВАДРАТНУЮ ИЛИ КРУГЛУЮ ОСНОВУ?
A: Опять же, решать вам. Кто-то предпочитает круглую, а кто-то квадратную.Могут быть случаи, когда размер отверстия, сделанного для проникновения, был слишком большим, и размер основания гидроизоляции может стать более критическим. Если основной размер является проблемой, обратитесь к соответствующей таблице размеров для получения информации о базовых размерах.

Q: ЧТО ЕСЛИ Я НЕ МОГУ СДВИГАТЬ МИГАЮЩУЮ ЗАПРЕЩАЕТСЯ ЗА ПРОНИКНОВЕНИЕ?
A: Если у вас есть проход в крыше, который не позволяет вам сдвинуть гидроизоляцию вниз через верх прохода, вы можете использовать Retrofit Flashing .Взгляните на этот раздел нашего веб-сайта, чтобы изучить ваши варианты.

В: КАКОЙ МАТЕРИАЛ НУЖНО ИСПОЛЬЗОВАТЬ, ЕСЛИ У МЕНЯ ЕСТЬ ПЕЧЬ ИЛИ ДЫМОХОДНАЯ ТРУБКА?
A: В любом приложении, где важна температура, вы должны обратиться к тестированию диапазона температур, чтобы определить, какая загрузка необходима. Ознакомьтесь с таблицей характеристик материалов , в которой указаны диапазоны температур для EPDM и силикона. Наши оклады рассчитаны на использование с вентиляционными отверстиями типа B (двойные стенки).

Подводя итог , любое приложение с температурами, которые постоянно остаются ниже 212º F и / или выше -65º F, должно иметь возможность использовать стандартный оклад из EPDM. В случаях, когда температура постоянно повышается от 212º F до 437º F и ниже -100º F, потребуется использовать силиконовый оклад. Любые приложения, температура которых будет достигать более 437 ° F и / или ниже -100 ° F, не должны использоваться с любыми трубами, доступными на этом сайте.

Q: ЧТО ЕСЛИ МОЯ КРЫША ИМЕЕТ ЧРЕЗВЫЧАЙНО КРУГЛЫЙ СКЛОН?
A: В зависимости от конкретной ситуации вы все равно можете использовать стандартную перепрошивку.В любом случае, когда у вас крутой угол наклона, определенно используйте одну из самых больших по размеру оконных проемов, которая будет соответствовать вашему проникновению. Это даст вам лишний материал вокруг основания, который поможет приспособить смолу. Если вы думаете, что ваше приложение требует чего-то другого, кроме стандартной прошивки, вы можете использовать Extreme Angle Flashing .

В: НУЖНО ЛИ МНЕ ИСПОЛЬЗОВАТЬ УПЛОТНИТЕЛЬ И / ИЛИ ЗАЖИМ ДЛЯ ШЛАНГА НА ВЕРХНЕЙ ЧАСТИ МИГА?
A: Стандартный гидроизоляционный слой работает от простого компрессионного уплотнения.Обычные оклады (не модернизируемые / не разделенные элементы) обычно сокращаются на 20% меньше, чем проходка, которую вы выполняете. Это натяжение между окладом и трубой обеспечивает водонепроницаемое компрессионное уплотнение. Следовательно, вам не нужно использовать герметик или хомут для завершения герметизации.

Q: КАКОЙ ТИП УПЛОТНИТЕЛЯ Я ДОЛЖЕН ИСПОЛЬЗОВАТЬ ДЛЯ ПРИКРЕПЛЕНИЯ ПРОКЛАДКИ К КРЫШЕ?
A: Можно использовать любой герметик, не имеющий нефтехимической основы. Мы продаем NP-1 ™ в нашем установочном комплекте.Однако подойдет любое уплотнение из уретана или силикона.

В: МОЖНО ЛИ ОГРАНИЧИТЬ?
A: Да, но только с красками на водной основе. Имейте в виду, что резина прогибается, и со временем краска отслаивается и отваливается.

Зашивка проемов в существующих крышах

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Сертифицированные дома ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

3. Гидравлическая кровля в сборе.
3.1 Ступенчатая и откидная планка на всех пересечениях крыши и стены, выступающая ≥ 4 на поверхности стены над настилом крыши и объединенная с плоскостью дренажа выше. ¹²
3.2 Для домов, которые не имеют фундамент из плит на грунте и имеют расширяющийся или разрушающийся грунт, желоба и водосточные трубы при условии, что от пустого до бокового трубопровода, отводящего воду по наклонному окончательному уклону на расстоянии ≥ 5 футов от фундамента, или к подземной водосборной системе, не подключенной к дренажной системе фундамента, отводящей воду на ≥ 10 футов от фундамента. Альтернативы и исключения в сноске. ^{3, 13, 14}
3.3 Самоклеящаяся битумная мембрана, модифицированная полимером, на всех впадинах и проходах в настиле крыши. ^{3, 15}
3.4 В 2009 IECC Climate Zones 5 и выше, самоклеящаяся полимерно-модифицированная битумная мембрана поверх обшивки карниза от края линии крыши до уровня крыши> 2 футов от внутренней плоскости снаружи стена. ^{3, 15}

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

2018 IRC G2427 Удаление воздуха из приборов:

2018 IRC P2606 Проникновения: P2606.1 требует, чтобы проем в крыше был загерметизирован.

2018 IRC P2607 Гидроизоляция проемов: P2607.1 требует заделки прохода в крыше.

2018 IRC M2301 Системы солнечной тепловой энергии: M2301.2.9 требует, чтобы проемы в крыше и стенах были заделаны и загерметизированы в соответствии с главой 9 для предотвращения проникновения воды, грызунов и насекомых.

2018 IRC Раздел R903.2 Перепрошивка.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в IRC 2021 года). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Сапоги для труб для установки дровяной печи

Сапоги для труб — невероятно универсальный выбор для установки дровяной печи.Мы включаем высокотемпературные силиконовые чехлы для труб в каждый продаваемый нами комплект для установки на крышу, так как они подходят для большинства установок.

Типы сапог

Пыльник, установленный на 3-дюймовой изолированной трубе

Два основных типа сапог для труб — это EDPM (обычно черный или серый) и высокотемпературный силикон (обычно ярко-оранжевый).

Высокотемпературный силикон обычно оранжевого цвета для простоты идентификации, но нет никаких физических причин, по которым материал должен быть оранжевым. У нас есть два размера жаропрочных силиконовых сапог серого цвета по эстетическим соображениям.

Основное различие между сапогами из высокотемпературного силикона и сапогами из EDPM заключается в их номинальных температурах. EDPM может выдерживать 212 ° F непрерывно или 275 ° F периодически. Высокотемпературный силикон выдерживает непрерывную работу при 392 ° F или кратковременную 482 ° F.

Сапоги для трубок имеют круглую или квадратную основу. Круглое основание обеспечивает более компактный профиль, а квадратное основание закрывает большее отверстие. Если вы используете квадратный базовый ботинок на скатной крыше, лучше всего направить угол в сторону ската крыши. «Ромбовидная» ориентация обеспечивает больший охват длинной стороны отверстия и помогает отводить воду.

Для очень крутых уклонов башмаки для труб с «экстремальным углом» имеют встроенный шаг. Однако основание пыльника обычно недостаточно велико, чтобы покрыть необходимый зазор вокруг изолированной трубы на крутом склоне. Кроме того, бывает труднее найти «крайний угол» в силиконе и в больших размерах.

Применения трубного башмака

Сапоги для труб хорошо работают на непористых кровельных поверхностях, таких как резиновые или металлические крыши. Гибкий монтажный фланец позволяет ботинку приспосабливаться к гофрированной или изогнутой крыше.

Сапоги для труб — особенно привлекательный вариант для мобильных приложений из-за их гибкости. В приложениях THOW или RV / Bus пыльник трубы может изгибаться во время движения, не повреждая водонепроницаемое уплотнение. Жесткий гидроизолятор может выйти из строя из-за ударов и вибраций, в то время как пыльник трубы будет поглощать вибрации без ослабления.

Приложения, которых следует избегать

Кабина с А-образной рамой с коленами 30 градусов для установки кожуха трубы

Сапоги для труб устанавливаются на поверхность крыши, поэтому для работы им требуется прочная непористая основа.Сапоги для труб не подходят для крыш из гонтовой черепицы или большинства систем кровельной черепицы.

Если у вас черепица, вам понадобится металлический гидроизоляционный слой, который можно подкладывать под черепицу. Металлические оклады должны соответствовать как уклону вашей крыши, так и внешнему диаметру изолированной трубы. (Наша 3-дюймовая изолированная труба имеет диаметр 5 дюймов, 4 дюйма — 6 дюймов, а 5 дюймов — 7 дюймов.)

Трубчатые башмаки могут оказаться непрактичными для крутых крыш, таких как кабины с А-образной рамой. Поскольку дымоход должен быть вертикальным, отверстие для прохода через круто скатную крышу может иметь довольно высокий овал.Если фланец кожуха трубы слишком мал, чтобы закрыть отверстие, а также достаточно перекрытия для создания водонепроницаемого уплотнения, его нельзя использовать.

Возможные решения для крутой крыши — использование металлической планки вместо нее или использование двух 30-градусных отводов (доступны в 4 или 5 дюймов), чтобы смягчить угол в проходе и добавить удлиненный опорный кронштейн для устойчивости. Вы также можете попробовать расположить печь напротив вертикальной стены и использовать выход в стене вместо выхода на крышу.

Можно ли использовать кожух с одностенной дымовой трубой?

Силиконовые чехлы для труб не предназначены для использования с одностенной дымовой трубой, подключенной к дровяной печи.Силиконовые сапоги рассчитаны на 392 ° F непрерывно и 482 ° F на прерывистую, и обе эти температуры могут быть превышены при нормальной работе дровяной печи.

Как правило, не разрешается использовать одностенные трубы для прохода через крышу. Для одностенной трубы требуется 18-дюймовый зазор до горючих материалов, поэтому вам может потребоваться отрезать значительно больше материала, чем может покрыть чехол. NFPA-211 (отраслевой стандарт для домашних дровяных печей) требует, чтобы труба, используемая для проникновения в крышу, должна была быть либо двустенной изолированной, либо трехстенной трубой класса A с воздушным охлаждением.Для этой цели мы предлагаем двухслойные изолированные трубы класса A размером 3, 4 и 5 дюймов, которые можно использовать с кожухом для трубы.

Размещение загрузки

Прежде чем прорезать дыру в крыше, вам нужно спланировать размещение багажника.

Определите местоположение и площадь отверстия, которое вам нужно вырезать, и убедитесь, что основание багажника достаточно велико, чтобы покрыть его свободным пространством для прилегания фланца к крыше.

Пыльник, входящий в наши комплекты, подходит для большинства установок, но не для всех мыслимых приложений.Гораздо проще найти решение для слишком маленького ботинка без дополнительного давления в виде дыры в крыше.

Пыльник трубы уплотняет кровельный зазор.

Для изолированной трубы требуется зазор 2 дюйма до горючих веществ, поэтому для изолированной трубы 4 дюйма (что составляет 6 дюймов внешний диаметр) вы прорежете круг диаметром 10 дюймов на идеально плоской крыше. Однако если у вас скатная крыша, вы вырежете овал высотой более 10 дюймов.

Если у вас есть ботинок с квадратным основанием, ориентация угла ботинка по направлению к пику крыши может дать вам немного больше места, чтобы закрыть овальное отверстие в скатной крыше.Если направить угол вверх, ботинку будет легче проливать воду.

Если у вас металлическая крыша со стоячим фальцем, лучше всего разместить проем между швами. Легче создать хорошее уплотнение, если фланец может крепиться полностью на ровной поверхности. Однако, если вам нужно пройти через шов, это тоже возможно.

Подготовка загрузки к установке

Сторона пыльника трубы с алюминиевым кольцом является верхней. Алюминиевое кольцо усиливает фланец в том месте, где через него проходят крепежные детали, и обеспечивает некоторую жесткость для водонепроницаемого уплотнения.

Для создания водонепроницаемого уплотнения с дымовой трубой отверстие должно быть примерно на 20% меньше внешнего диаметра трубы. Он должен плотно прилегать.

В зависимости от размера трубы вам может потребоваться обрезать башмак по размеру трубы.

Совместимость с опорным кронштейном крыши

Изолированная труба 4 «с потолочным кронштейном.

Опорный кронштейн крыши, входящий в наши комплекты, может быть установлен на крыше под кожухом трубы. Однако есть и другие способы установки кронштейна.Вместо этого вы можете установить кронштейн на потолок, скрытый потолочной накладкой. Или вы можете установить его в пространстве между потолком и крышей. Также допустимо установить кронштейн в перевернутом виде, если это работает лучше. Как правило, лучше всего устанавливать кронштейн в доступном месте (не заглубленном под пыльник).

Если вы хотите установить опорный кронштейн под багажником, сначала проверьте, подходит ли он под багажник. В зависимости от вашего применения вам может потребоваться обрезать концы L-образных скоб, чтобы они поместились под фланцем багажника.Если хомут задевает кожух трубы на скатной крыше, вы можете попробовать сориентировать кронштейн так, чтобы болт находился на высокой стороне крыши. Для некоторых установок вам может потребоваться отрезать верхний угол зажима с помощью угловой шлифовальной машины или вы можете перевернуть весь кронштейн вверх дном, чтобы зажим в основном находился под линией крыши.

Уплотнение

Установлен дымоход и кожух.

Вам нужно будет приделать основание кожуха трубы к крыше силиконовым или уретановым кровельным герметиком.Этот продукт не должен касаться дымохода, поэтому нет необходимости в высокотемпературном силиконе. Используйте любой продукт, рекомендованный для вашего кровельного материала.

Пыльник не требует герметика там, где он встречается с дымоходом. Плотное прилегание силиконового чехла к трубе само по себе создает водонепроницаемое уплотнение.

Фланец пыльника должен плотно прилегать к кровельному материалу, пока герметик застывает. Перед добавлением герметика вы можете попробовать прикрепить багажник к крыше, чтобы убедиться, что вы правильно разместили его.Обычно лучше прикреплять крепеж от центра наружу (относительно уклона крыши), чтобы фланец был установлен ровно на крышу. Если ваша кровельная поверхность рифленая, убедитесь, что вы устанавливаете крепеж в нижней части каждого изгиба.

Детали дымохода наружные.

Для правильного отверждения герметика поверхность должна быть чистой, сухой и не замерзшей. Перед нанесением герметика подготовьте поверхность, очистив ее растворителем. Прочтите инструкции на обратной стороне герметика и следуйте им.Перед началом работы уточните прогноз погоды, чтобы герметик успел застыть.

Уплотнить под фланцем багажника силиконовым или уретановым кровельным герметиком. Вставьте крепеж через фланец в поверхность крыши. Лучший тип крепежа будет зависеть от вашего кровельного материала. Как правило, мы рекомендуем заклепки для кровли из листового металла без обшивки под ней или кровельные винты для металлической или резиновой крыши с деревянной обшивкой под ней.

После того, как ботинок прикреплен к крыше, добавьте больше герметика по периметру ботинка и поверх каждой застежки и разгладьте его, чтобы получить чистую водонепроницаемую поверхность.

Добавление штормового ошейника

Штормовой воротник не является обязательным, если вы используете сапог для трубы, но он необходим, если вы используете металлический фартук. Штормовые воротники направляют воду от верхней части оклада и служат защитой от проникновения воды. Если требуется штормовой воротник, вы должны герметизировать его снаружи дымохода с помощью высокотемпературного силикона RTV, непосредственно над окладом.

Решение сложных приложений для перепрошивки | Новости металлического строительства

Большинство протечек на крыше происходит в точках высыхания.Чтобы предотвратить проникновение воды, гидроизоляция образует пересечения и окончания кровельных систем и поверхностей. Большинство профессиональных кровельщиков могут легко установить гидроизоляционную мембрану на плоском открытом пространстве металлической крыши, а затем закрепить ее. Но линии и профили крыши становятся все более креативными и сложными. Установщики находят более сложные приложения для прошивки, для успешного завершения которых требуется больше технических средств и подробных процедур.

В идеальном мире металлическая крыша со стоячим фальцем не имела бы проходов от края крыши до конька крыши.Но эти длинные проходы металлического поля, используемые в боковых сериях, редко бывают непрерывными. По словам Джима Шарпа, президента Deks North America Inc., Чикаго, на металлических крышах квадратные воздуховоды, световые люки, большие круглые трубы, компенсаторы, парапетные стены, кровельные материалы из разнородных кровельных материалов и профили представляют собой сложную задачу.

Джефф Хэддок, технический представитель компании AEP Span, Фонтана, Калифорния, считает, что мертвые долины, мансардные долины, переходы откосов, изготовленные на месте бордюры крыш, проемы необычной или негабаритной формы в кровле, большие сверчки из листового металла и пересечения коньков и шатров являются среди самых сложных условий, чтобы правильно прошить для герметичности.«Предотвратить эти условия чрезвычайно сложно, поскольку большинство зданий и строительных условий спроектированы с учетом эстетических особенностей, которые должны учитывать эти условия», — добавляет он. «Проектировщики обычно не принимают во внимание сложные условия эксплуатации или монтажа при проектировании кровли». Далее следует информация о сложных приложениях для перепрошивки.

Все трубы и вентиляционные трубы, проходящие через металлические крыши, являются сложной задачей.«Обычное искусство», используемое компаниями по производству металлических кровель, установщиками, производителями и специалистами по кровельным покрытиям для герметизации труб, вентиляционных отверстий и проходов, выходящих через поверхность металлических крыш, даже отдаленно неприемлемо для Национальной ассоциации кровельщиков (NRCA) или любой другой законная организация кровли для других типов пологих или крутых уклонов «, — говорит Лоуренс П. Эвенсен, All Style Industries, Хендерсон, Невада. по определению, на любом кровельном устройстве, крайне плохое ремесло.»Evensen рекомендует разрезать поддон в месте проникновения, установить гидроизоляцию, а затем продолжить работу с поддоном до конька, используя укладку черепицы внахлест для устройства гидроизоляции труб.

Одно из самых сложных приложений для гидроизоляции металлических крыш связано с тепловым расширением и сжатием. Это особенно актуально при привязке детали впадины к детали гребня, поскольку движение в этих местах соединения может быть значительным.

Джон Л. Пирсон, ЧП, менеджер по инженерным услугам в The Garland Co. Inc., Кливленд, приводит ниже реальный пример того, как он решил проблему расширения для владельца крыши, который десятилетиями страдал от утечек. Он включал замену металлической кровельной системы со стоячим фальцем на большую крышу, установленную поперек компенсатора. Крыша была успешно завершена по совету Пирсона:

1. Определите, как деталь компенсатора может перемещаться в этом месте.Это важно для любых металлических элементов гидроизоляции, поскольку металлические панели и материалы гидроизоляции будут расширяться и сжиматься при изменении температуры.

2. Определите, как вода будет стекать через оклад. Изменение наклона и смена плоскости в мигающей детали может разнести воду, снег или лед в разные стороны.

3. Устранить сквозные застежки.

4. Покройте герметики, расширяющиеся гидроизоляционные материалы и подкладочные мембраны металлическим гидроизоляционным материалом. Когда эти компоненты подвергаются воздействию ультрафиолетовых лучей солнца, они выйдут из строя раньше, чем металлическая крыша.

5. Выясните детали, прежде чем на работу подадут заявку. Предоставьте всем участникам торгов подробную информацию о проекте, чтобы избежать дорогостоящих заказов на изменение. Деталь должна быть предоставлена ​​производителем, чтобы гарантировать соблюдение условий гарантии.

6. Осмотрите детали во время установки, чтобы убедиться в соответствии и при необходимости оказать помощь установщику.

Когда Тодд Миллер, президент Isaiah Industries Inc., Пиква, штат Огайо, заменил кровлю из асфальтовой черепицы на металлическую в очень большом здании уникальной конструкции, он столкнулся с аналогичной ситуацией.«Они сделали компенсаторы в крыше, которые вместе с битумной черепицей обрабатывались толстым резиновым материалом», — говорит Миллер. «При переходе на металлическую систему мы не хотели полагаться на то, что резиновый материал прослужит столько же, сколько металлическая черепица. Поэтому мы создали складки в стиле гармошки из алюминия толщиной 0,032 дюйма, а затем установили металлическую черепицу на аналогичные к открытому стилю долины.У нас была возможность повторно посетить этот проект несколько лет спустя, когда здание было пристроено, и компенсатор работал очень хорошо.«

Оклады слухового окна на высокой стороне слухового окна в переходную панель требуют детализации впадины с правильной шириной, плоского панорамирования на высокой стороне слухового окна и привязки перехода обратно к нисходящему склону. «Часто диверторы устанавливаются или изготавливаются вручную, буквально без внимания или надлежащего подъема вверх по склону слухового окна», — говорит Майк Гвиздала, директор по управлению продукцией компании Duro-Last Inc., Сагино, Мичиган.«Сверчок не сварен, что может привести к миграции влаги, скоплению грязи или мусора. Подрядчики будут искать самый дешевый бордюр, изготовить отвод, и все это неправильно прошито и изготовлено в соответствии с национальными требованиями известных подрядчиков по обработке листового металла и кондиционирования Стандарты Ассоциации (SMACNA) для отвода воды или образования снега ».

Накладные бордюры необходимы для большинства сборок крыши, но могут быть проблематичными. По словам Гвиздалы, проблема возникает при попытке обеспечить надлежащий зазор по обе стороны от бордюра, создавая крикет для отвода снега и воды (и все еще достаточно высокий на склоне бордюра), а затем — правильный интервал. на низкой стороне ската вместе с установкой бордюра, в шов только что установленной фальцевой кровли.«Вспышки на бордюрах и размер бордюров очень важны, и их часто упускают из виду из-за того, что средства контроля затрат выходят из строя снова и снова», — говорит он. Натан Плакско, менеджер по продажам и маркетингу в Design Components Inc., Фейетвилл, Джорджия, предупреждает: «Часто установщики не устанавливают крепеж на самом высоком ребре [бордюра] и полагаются на прокладку и герметик, чтобы не допускайте попадания воды «.

Закругленные поверхности на металлических крышах создают проблемы при освещении вокруг них.«В некоторых случаях получить арочные или конические панели со стоячим швом непросто, и мы часто обнаруживаем, что металлическая черепица обеспечивает большую гибкость для круглых или арочных поверхностей, чем панели с вертикальным швом», — говорит Миллер. «Однако во всех этих случаях крайне важно обеспечить, чтобы минимальный уклон крыши, необходимый для устанавливаемой кровельной системы, никогда не нарушался. В таких случаях, переход на систему с пайкой из меди для области с малым уклоном может быть разумным. . »

При высвечивании больших круглых объектов Миллер предлагает убедиться, что система подкладки хорошо загерметизирована от проникновения.«Затем металлические панели можно будет разрезать, прошить и запечатать как можно лучше», — говорит он. «Если водонепроницаемость системы зависит от герметика или какого-либо неопренового чехла, покрытие этого герметика или чехла подходящим металлом для защиты от солнечных лучей продлит срок его службы».

Точное формирование и точное позиционирование оклада в сложных условиях имеет решающее значение. Создание оклада с участками неправильного размера может привести к поломке.«Убедитесь, что гидроизоляция крыши имеет надлежащую конструкцию складок у основания; это обеспечит водонепроницаемость гидроизоляции кровли при установке на крышах с различным уклоном и учитывает любое движение крыши», — говорит Шарп. «Гидроизоляция крыши с алюминием на краях основания гарантирует, что продукт может быть сформирован в соответствии с металлическим профилем крыши».

Кроме того, «Многие из этих ситуаций [секции неправильного размера] могут привести к образованию высыпаний с отрицательным шагом, если они не имеют надлежащих размеров и не расположены на крыше», — говорит Миллер.«Следовательно, необходимо хорошее оборудование для гибки. Если хорошее портативное оборудование для гибки недоступно, то лучше сделать отливку в цехе по производству листового металла, а не пытаться обойтись в полевых условиях». Хэддок советует использовать небольшие ручные папки, гибочные станки, инструменты для подшивки кромок и ножницы для успешного изготовления в полевых условиях индивидуальной отделки и сложных работ по оклейке.

Для пристройки офиса и производственного предприятия площадью 80 000 квадратных футов в Шаронвилле, Огайо. Там, где более высокое новое здание примыкало к существующей металлической кровельной системе PEMB, использовалась нестандартная деталь гидроизоляции.(Фото любезно предоставлено Cincinnati Commercial Contracting)

Чтобы облегчить выполнение сложных работ по оклейке, Хэддок согласен с тем, что перед каждым применением необходимо хорошо продумать компоновку системы панелей и геометрию крыши. «Покрытие панели, размещение ребер и размер состояния должны быть приняты во внимание при работе с трудными приложениями для оклейки», — добавляет он. «Сбалансированное расположение панелей вокруг проходов и оборудования на крыше имеет важное значение для обеспечения правильного соединения интегрированной гидроизоляции.Возможность изготовления на месте также имеет огромное преимущество для установщика, так как позволяет установщику изготавливать оклады на месте в соответствии с условиями строительства, а не производить оклады по плану производителем или цехом листового металла ».

всегда должны работать с поставщиком материалов, который понимает, как устанавливать сложные переплеты. «По возможности привлекайте производителей кровельных систем», — говорит Миллер. «Хотя производители могут не иметь опыта работы в полевых условиях, как у опытных подрядчиков, они хорошо знают свою продукцию и видели множество вариантов установки во всех ситуациях.Заблаговременное получение их отзывов и одобрений может быть очень полезным ». Гвиздала говорит, что производители должны предоставлять разработанные конструкции, размеры и утвержденные детали для обеспечения работоспособности своей гарантии.

Кроме того, большинство планов крыши не соответствуют условиям строительства или не показывают, как правильно установить условия, которые были специально предусмотрены в проекте. «Производитель сильно полагается на то, что он предоставит дополнительные детали для работы с хитрыми или трудными приложениями для прошивки», — говорит Хэддок.«Гарантия того, что вы используете квалифицированного производителя с последовательными деталями и технического персонала, который понимает, как устанавливать сложные условия, очень поможет в окончательной установке». Plaxco соглашается с тем, что инструкции по установке являются ключом к решению сложных задач, связанных с прошивкой, если установщики будут: «Найдите время, чтобы их прочитать», — говорит он.

Проход дымохода через крышу: его значение, варианты оформления. Как установить проход для дымоходов через перекрытия крыши Видео

Ставить печь в штабель — задача не из легких, но когда дело доходит до обустройства правильного прохождения дымоходной трубы через крышу, это не менее важная процедура.От того, насколько правильно будут проведены работы, зависит пожарная безопасность, а также гидроизоляция топки и мансардного этажа. Неправильно смонтированная выхлопная система для газов, выделяющихся в процессе сгорания, может стать причиной пожара ! Также эти газы опасны для здоровья и жизни человек, их скопление под крышей жилых помещений создает опасный слой, который, достигнув критической массы, может нанести непоправимый ущерб здоровью человека и даже смерть!

Проход дымохода через черепичную крышу

Последствия некачественно выполненных работ по герметизации дымохода при его выходе через крышу могут быть следующими:

• Если труба не защищена от влаги, сырость легко разрушит кладку дымохода со временем проникая в швы и разъедая раствор, что тоже может привести к задымлению на чердаке, а в случае худшего исхода — к пожару.
• Влага, которая появляется в протекающих отверстиях вокруг трубы, стекает по кладке, проникает внутрь дымохода и может привести к образованию грибка. Придется сместить трубу, а возможно даже часть топки.
• Переувлажнение не только труб, но и пароизоляционных и изоляционных материалов может привести к их разрыву.
• В результате потери герметичности теплоизоляции увеличиваются теплопотери здания.
• Возможно нарушение циркуляции воздуха на чердаке, что приведет к снижению влагообмена.
• Попадание влаги в зазор при перепадах температуры образует лед, который будет расширять трещины, и активизируются деструктивные процессы.
• Из-за влаги может быть нарушена вся конструкция крыши — если она попадет на конструкцию крыши и начнет ее разъедать.

Такая картина может возникнуть в трубе с плохо загерметизированными трещинами вокруг нее. Во избежание такой проблемы монтаж отвода трубы через крышу необходимо производить аккуратно и грамотно.

Приступая к этому процессу, необходимо изучить и соблюдать установленные правила. СНиП 41—03—01—2003 . Дымоходные работы потребуются в следующих случаях:

• при строительстве кровли;
• при ремонте кровли;
• при установке обогревателя или постройки печи.

Оптимальное расположение дымохода на крыше — 1,5 м от конька

Опытные печники советуют размещать выход трубы ближе к самой высокой точке конька, и он должен подниматься над ней не менее чем на полметра.Это удобно, потому что на участке над трубой будет собираться меньше снега, который, когда он тает, снижает риск запекания.

Если головка трубы ниже по скату кровли, она также должна быть приподнята над покрытием не менее чем на полметра.

Следует отметить, что тип дымохода и его отделка очень важны при проведении этого процесса, так как существует несколько вариантов оформления этого узла, что актуально для всего дома. Удаление наконечника имеет разную конструкцию и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размеров.Дымоходы могут быть из металла, кирпича, асбестоцемента или керамики. Для каждого типа трубы проход устроен определенным образом.

Конструкция кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Оштукатуренная головка трубы герметизируется совершенно по-другому, а у керамического или металлического дымохода есть несколько способов заделки стыков между ним и кровлей.

Материал крыши также играет важную роль в оформлении швов вокруг дымохода.

Для разных видов кровельных материалов несложно найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное правильно выбрать наклон этого элемента. Очень важно, чтобы труба располагалась в проеме кровли так, чтобы расстояние между ней и крышей, а также стропилами было не менее 5-7 см. Эти щели заполнены негорючим изоляционным материалом, например асбестом.

Элементы для утепления круглых труб

Для вывода круглой трубы, которая может быть металлической или керамической, нужно как следует проделать отверстие в крыше.Вокруг отверстия с внутренней стороны кровли рекомендуется закрепить металлический лист или специально изготовленную металлическую панель с отверстием для трубы. При необходимости добавьте в обрешетку дополнительные бруски для их крепления.

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельным проходом, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, разработанных специально для этой процедуры, различной формы и диаметра.

Гибкая кровля

Труба, выводимая через крышу с уклоном, соответственно потребует особого уклона прохода. Также можно сказать, что ее выбор будет зависеть от материала, которым покрыта крыша. Это учитывается для достижения наилучшего герметизирующего эффекта.

Кровля представляет собой пирамиду, состоящую из нескольких ступеней. Пирамида располагается на гибком квадратном или круглом фланце. Весь элемент выполнен из силикона или прочной резины, хотя иногда одна из его частей может быть из алюминия.Благодаря эластичности этих материалов проходка хорошо сочетается с любой кровлей, не реагирует ни на ветер, ни на снег.

К положительным характеристикам такой продукции можно отнести:

• стойкость к химическим и ультрафиолетовым воздействиям;
• устойчивость к перепадам температур, от — 50 до + 130 градусов;
• гибкость;
• широкая цветовая гамма — их можно подобрать под любой цвет кровли;
• эстетика, возможность отделки покрытия;
• Благодаря хорошей пригонке к крыше проходка гарантирует отличную герметичность;
• Гибкость детали позволяет установить ее на любом скате крыши.

Поскольку проходки производятся разных размеров, их необходимо правильно подбирать в соответствии с диаметром дымохода и уклоном крыши. Размеры указаны на корпусе самого элемента.

• Прямой привод в основном используется на крышах с небольшим уклоном около 25 градусов, а также на плоских крышах.
• Угловой проход, фланец которого необходимо закрепить под определенным углом, например, на 20 градусов, применяется для герметизации труб, установленных на крышах с уклоном более 25 градусов.
• Универсальное проникновение, которое можно настроить на любой диаметр, выглядит следующим образом: на каждой ступени пирамиды проникновения указан диаметр, для которого он предназначен. Мастеру нужно только отрезать лишний наконечник и смонтировать его на трубе.

Монтаж мягкой кровли для трубы дымохода

Монтаж этого гидроизоляционного элемента довольно прост:

Процесс монтажа прост и понятен.

После гидроизоляции — крепится к крыше саморезами

• при приобретении универсального варианта у него срезается лишняя часть;
• далее на трубу надевается проходка и прижимается к кровле.Если кровля ребристая, гидроизоляция должна иметь форму ребер;
• то применяется герметик, которым смазываются края фланца и плотно прижимаются к крыше;
• Последний этап — крепление прохода по фланцу к крыше с помощью саморезов или заклепок.

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая мойка

Еще одним вариантом гидроизоляции металлической трубы может быть металлическая мойка, которая также продается в готовом виде.Он имеет отличные характеристики, но может быть установлен только на кровле, не имеющей рельефного рисунка, например, мягкой. Еще одно условие, необходимое для плотного монтажа фланца к покрытию — идеально подобранный угол наклона элемента к скату кровли.

• Существуют разные модели металлических проходок. На некоторых из них труба закрепляется и впаивается внутри, а верхний конец дымохода надевается и приваривается снаружи.

• Может быть и другой вариант, когда труба проходит через проход насквозь и сверху на ней закрепляется съемная металлическая деталь, не пропускающая влагу внутрь.
• Фланец приклеивается к крыше герметиком, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Пройдя через чердак, его ведут на крышу. Далее в крыше устраивается отверстие, которое необходимо оформить изнутри металлическим листом с отверстием посередине в форме трубы. Через это окно наконечник выводится на поверхность крыши. Такой вариант удобен при снятии дымохода через частую обрешетку в кровле, например, при установке мягкой кровли.

Если обрешетка установлена ​​на определенном расстоянии (например, шиферная крыша), хорошо, если труба пройдет между стропилами. Но бывает и так, что труба упирается в одну из балок, поддерживающих крышу, или они находятся слишком далеко от стенок трубы. В этом случае необходимо расположить дополнительные детали стропильно-балочной системы, которые закрепят вокруг дымохода термостойкий утеплитель и гидроизоляцию.

При протягивании квадратной трубы через крышу швы вокруг нее герметизируются негорючими материалами, а сверху устанавливается тоннель-кожух из металла, специально вырезанный.

На рисунке изображен фартук, состоящий из четырех частей, который собирается несложно. Такой проход устраивают под кровельным покрытием, а поверх него укладывают рубероид. Щели, образующиеся в месте примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится поверх рубероида, то она выполняется слоем мягкой гидроизоляции, состоящей из специальной ленты, которая изготавливается на основе алюминия и свинца.Хорошо фиксируется герметиком на любой ровной поверхности или имеет определенный рельеф.

На самой трубе мягкая гидроизоляция тоже садится на герметик, и фиксируется специальными металлическими лентами. Конструкция такой защиты хорошо видна на фото.

Один из вариантов прохождения трубы дымохода через крышу — видеоурок

Прохождение трубы дымохода через крышу из черепицы

Отдельно хочется сказать про прохождение трубы через черепицу. крыша.Производители придумали особый элемент, повторяющий рельефный рисунок плитки, с отверстием для трубы. Для него также подбирается труба из того же материала.

Эти черепичные элементы кровли изготовлены из высокопрочной пластмассы. Они выпускаются в тех же цветах, что и плитка, и вы всегда можете выбрать подходящий оттенок, подходящий для конкретной постройки. Но такие пластиковые детали кровли устанавливают только для вентиляционных каналов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, идущий из любой топки.

Критерии безопасности прохода дымохода через крышу

Невозможно в масштабе одной публикации охватить все варианты проведения дымохода через крышу, и рассказать обо всех важных хитростях в этих работах. Но есть моменты, о которых крайне необходимо знать.

• В устройстве некоторых крыш используются слои различных материалов, не обладающих ярко выраженными огнестойкими свойствами. Поэтому очень важно обеспечить правила пожарной безопасности.

Для защиты деревянных полов и других горючих материалов вокруг дымохода любой формы сооружаются специальные ящики.

Труба помещается в специальный огнеупорный бокс.

Такой вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами с объемным рисунком, а также для мягкой кровли. Короб устанавливается заподлицо с обрешеткой, на которую уложено кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленную на ней пароизоляцию и утеплитель от возможного перегрева и возгорания.Хорошо, если между дымоходом и огнеупорными материалами будет еще расстояние около 5-7 см.

• Приобретая пенетрацию, необходимо убедиться в ее надежности и устойчивости к перепадам температур и повышенному нагреву, и только потом — в гидроизоляционных качествах.
• Правильная установка трубы и ее прохождение через крышу очень важны, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от правильной установки этого агрегата будет зависеть безопасность вашего здоровья и имущества.
• Материалы, используемые при таких работах, должны соответствовать необходимым требованиям для данного устройства. Например, нельзя использовать вентиляционные трубы для дымохода от отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, а в случае сомнений лучше обратиться к специалисту.

В любом случае, если вы никогда не имели дела с подобными видами работ, не стоит рисковать. Лучшим вариантом будет приглашение мастера, который проделал этот процесс не один раз.Он быстро справляется с задачей и не портит общий вид кровли.

Как известно, проход через крышу выглядит как проходной узел, который используется для установки на их месте стальных вентиляционных шахт в кровельных покрытиях самой различной конструкции и назначения.

Далее мы поговорим о том, что это за кровельные проходы, а также об особенностях их устройства и использования. Итак, кровля должна располагаться на железобетонных стеклах. Его фиксация осуществляется гайками, накрученными на анкерные болты, предусмотренные в конструкции.Утеплитель представляет собой плиту, состоящую из минеральной ваты и стекловолокна.

Специальный механизм управления клапаном имеет два функциональных режима работы:

Ни в коем случае механизм привода клапана не должен быть ниже кольцевой муфты, так как это может вызвать образование конденсата в системе.

Обычно кровля устанавливается в зданиях с одним из двух типов систем вентиляции:

• естественная вентиляция;
• приточная вентиляция.

Также в процессе проектирования здания на выбор конкретной системы вентиляции большое влияние оказывает ряд факторов, к которым относятся, например, показатели влажности, максимальная и минимальная температура воздуха и т. Д.

В этом случае проход кровли рассчитывается с учетом двух основных показателей:

1. Уголок кровельный.
2. Интервал от прохода до конька кровли.

Проходной блок включает трубу, соединенную с опорным фланцем. Этот фланец выполняет крепежные функции и служит для крепления кровельного проема к железобетонному стеклу. Фланец, расположенный внизу, служит для крепления клапанов и воздуховодов, а верхний используется, когда используется вал с круглым поперечным сечением. Чтобы закрепить распорки, расположенные на кровельном покрытии, необходимо использовать специальные кронштейны, а в шахте для этого следует использовать хомуты.

Эксплуатационные характеристики кровельных проходов

Если кровельный переход имеет ручной привод, то он должен работать стабильно, чтобы не нужно было время от времени переключать режимы.

Обычно ручной привод состоит из:

• пошив одежды;
• механизм управления;
• кабель;
• противовес.

Установка такого элемента системы, как юбка, даст дополнительную защиту от попадания воды на кровельное покрытие. При необходимости кровельные проемы можно оборудовать специальным элементом, предназначенным для сбора конденсата. Эту деталь можно просто приварить к патрубку, и тогда она не даст проникнуть под кровлю влаге, исходящей из смеси газов и воздуха.

Существует также ряд факторов, которые напрямую влияют на то, будет ли нормальная и угловая кровля работать нормально. Согласно этому набору требований сначала нужно определиться с производительностью того или иного агрегата в соответствии с климатическими характеристиками, а затем учесть другие варианты, например, можно ли будет использовать герметик для кровельного блока и в каком количестве его можно использовать.

При изготовлении проходов в кровле в качестве основного материала принято брать черный от толщины 1.От 5 до 2 миллиметров.

Узлы прохода через крышу также могут быть смонтированы из нержавеющей стали, которая бывает двух категорий:

нержавеющая сталь
• толщиной 0,5 мм;
Нержавеющая сталь
• толщиной 0,8 миллиметра.

На данный момент в производстве существует 11 вариантов размеров проемов кровли. Однако иногда производители могут создавать образцы, отличающиеся от стандартного диаметром и рассчитанные на разные системы.

Основная цель кровельного прохода — правильно выполненный вынос системы вентиляции на крышу конкретного сооружения. Это значительно способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

Также сегодня существует широкий выбор систем водоснабжения, которые при монтаже оснащаются качественной звукоизоляцией.

Из чего сделаны кровельные проходы?

Конструкция стандартных агрегатов состоит из двух основных частей, которые, в свою очередь, состоят из внешних и внутренних контуров, каждая из которых имеет специальный изоляционный слой из базальтового листа, устойчивого к огню и перепадам температур.

Обычно кровельные проходы состоят из черной стали толщиной от 1 до 3 миллиметров и покрыты черной эмалью, устойчивой к высоким температурам, так что узлы способны выдерживать удары до 600 градусов. Согласно некоторым эксплуатационным стандартам, а также техническим характеристикам и пожеланиям застройщика нержавеющая сталь также может быть материалом для проходок. Его толщина в этом случае может составлять от 1 до 2 миллиметров.

Производство проемов в кровле должно быть неразрывно связано со следующими тремя критериями:

1. Уголок кровельный.
2. Толщина пространства под крышей, а также стропил.
3. Материалы, используемые в качестве основы для устройства стропильной системы, перекрытия здания и самой кровли.

Чтобы влага не просачивалась через проем кровли, необходимо использовать специальные «схемы», которые выглядят как металлическая полоса с отверстием для дымохода и специальными боковыми отбортовками. Материалом для «макета» обычно является полиэстер, и цвет, соответствующий цвету кровельного покрытия, будет использован правильно.Этот элемент располагается между коньком крыши и узлом прохода, перекрытие которого должно осуществляться «разметкой» с каждой стороны.

Монтаж кровли, подробное видео:

1. Выбор уплотнительного кольца основан на расчете, согласно которому диаметр образовавшегося отверстия должен быть примерно на 20% меньше диаметра трубы, проходящей через крышу.
2. Само уплотнение натягивается непосредственно на трубу.Если вы столкнулись с трудностями, можно воспользоваться мыльным раствором.
3. Герметик прижимается к основанию, прижимая его к крыше. В процессе закрепления кромок фланца можно использовать инструменты.
4. На пространство под фланцем наносится специальный герметик.
5. Фланец крепится винтами, которые должны находиться на расстоянии 35 миллиметров друг от друга.

На этом устройство кровли закончено.

Эти данные следует применять при выполнении вывода на поверхность кровли вентиляции и дымохода.Важно помнить, что при использовании кровельных проходов это можно сделать не только просто, но и качественно, к тому же не сможет нанести никакого вреда самой кровле. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

Прохождение дымохода через кровельную систему недаром признано самой сложной строительной площадкой. Обустроить его необходимо так, чтобы была обеспечена герметичность и исключена вероятность возгорания.Для достижения цели ранее была проведена впечатляющая серия мероприятий, доверяли работе только опытные кровельщики. К проблемным местам прикрепили олово, асбест, рубероид, залили швы цементными растворами и битумными составами. Результат кропотливой работы длился недолго из-за атмосферных и температурных воздействий. Новый вид кровельного герметика Master Flash для дымохода дает возможность отказаться от изнурительных процедур. С его помощью надежное вождение автомобиля можно осуществить своими руками, затратив минимум времени и сил за счет средств.

Master Flash — знакомство с вашим устройством

Master Flash — это серия гибких уплотнительных систем, предназначенных для герметизации участков пересечения крыши с трубами. Применяются при организации проходок дымоходов, канализационных и вентиляционных стояков и других коммуникаций.

Выпускаются форматов, подходящих для устройства крыш из всех известных типов материалов. Уплотнения изготавливаются для плоских и скатных крыш с профилированным покрытием и для аналогов без рельефа.

Неоспоримые преимущества прокладок Master Flash:

• Эластичность, позволяющая создавать плотное прилегание к стенкам дымоходов.
• Устойчивость к резким перепадам температур, безаварийная работа в широком температурном диапазоне.
• Инертность к озону, устойчивость к окислительным процессам.
• Сверхнизкая пористость, обеспечивающая отличное уплотнение.
• Огнестойкость.
• Способность принимать тот же размер и форму после теплового линейного расширения.
• Гарантия от производителей около 30 лет.
• Для фиксации уплотнительных систем не требуется никаких специальных инструментов и оборудования.
• Погодных ограничений на период установки нет.

Существенный плюс эластичных прокладок — ощутимое снижение расхода материалов, используемых при организации проплавки. При их использовании нет необходимости укладывать дополнительную гидроизоляцию вокруг проходки.

Конструктивные особенности прокладок

Системы кровельного уплотнения заменили традиционные фартуки для труб.Конструктивно они напоминают предшественников, но включают в себя всего две основные части, это:

• Гибкая манжета, выполненная в виде усеченного конуса из резины с маркировкой EPDM или силикона. Именно манжета обеспечивает герметичность кровли к трубе, исключающую проникновение пыли и атмосферной воды. В рабочем положении верхняя часть конуса плотно обрамлена. Нижняя часть соединяется с основанием уплотнительной системы — фланцем, выполненным в виде скругленной или квадратной юбки.
• Фланец — основа системы из резины EPDM, силикона, оцинкованного листа, свинца или алюминия. Силиконово-резиновая основа для установки на крышу с крупными рельефными гофрами оснащена алюминиевыми полосами по периметру. Алюминиевые вставки помогают придать фланцу форму для плотного прилегания.

Манжеты уплотнителей скатных крыш расположены под углом к ​​основанию. На конусообразном элементе имеются гофры, обозначающие контуры круглых отверстий с четкой градацией диаметра.

Гофры также необходимы для повышения точности резки труб: они позволяют при необходимости изменять угол наклона герметика в пределах, указанных производителем.

Если воображаемая центральная ось конуса расположена строго перпендикулярно поверхности основания, то Master Flash предназначен для обустройства плоских крыш.

Общие принципы монтажа

Гибкие прокладки по своим техническим характеристикам значительно опережают устаревшие методы устройства проходов в кровле.Без потери качественных показателей они выдерживают гораздо более широкий температурный диапазон, дольше служат, реже нуждаются в ремонте.

По критериям простоты монтажа Flash Master для дымохода тоже ведет, без сомнения, монтаж системы осуществляется самым элементарным способом. Для проведения работ исполнителю не потребуются ни теоретические знания, ни практика в кровле.

Верх конической манжеты надрезан так, чтобы диаметр полученного отверстия был на 20% меньше диаметра оборудованного дымохода.Надрезанный конус тривиально надевают на круглую трубу в разрезе и осторожно перемещают вниз к месту прикрепления. Чтобы облегчить процесс продвижения, производители рекомендуют намочить или намылить поверхность дымохода.

Способ крепления фланца определяет тип кровельного материала, в зависимости от того, какая модель уплотнительной системы выбрана:

• К плоской кровле с рулонным покрытием фланец приклеивается на битумную мастику или силикон. клей.
• Фланцевое основание сначала приклеивается силиконом к скатной крыше, затем прикручивается саморезами и фиксируется заклепками.Если задняя часть фланца снабжена пористой прокладкой, она привинчивается без силиконовой фиксации.

После установки верхний срез конуса и нижний край фланца для надежности обрабатывают силиконовым герметиком. Для фиксации верхнего края можно использовать металлический зажим.

Неподвижное приспособление остается подвижным. Те. в случае теплового расширения фиксирующие соединения и точки позволят трубе перемещаться относительно места проникновения без потери герметичности.Точно так же манжета будет вести себя при усадке стен и фундамента.

Как правильно выбрать Master Flash

Информации о размерах недостаточно для точного выбора кровельного уплотнения для герметизации дымохода, хотя это важный аспект. Чтобы приобрести пригодную к употреблению систему, необходимо учитывать, что:

• Для устройства скатных крыш с уклоном от 10º до 40-45º, покрытых профилированным металлом, кровельной сталью без горловины, битумной черепицей, полимерной мембраной, пластиком, плоским шифером и подойдет керамическая плитка, уплотнители с гибким квадратным и закругленным основанием.Их установка осуществляется с предварительным приклеиванием к силикону и последующей фиксацией саморезами.
• Для оснащения скатных крыш крутизной от 45º до 60º аналогичными видами покрытия используются уплотнители с упругим фланцем, армированным алюминиевой полосой.
• Для обустройства пологих крыш и кровельных конструкций с температурой ниже 60º используются модели Master Flash с увеличенной площадью фланца.
• Проходы плоских кровель снабжены манжетами, перпендикулярными плоскости основания.На битумные кровли их приклеивают битумной мастикой, на полимерные покрытия — силиконовым компаундом.
• На шиферных и черепичных крышах устанавливаются гибкие системы с металлическими фланцами увеличенной площади. Основание уплотнителей устраивают по правилам установки жестяных фартуков: верхнюю часть кладут под расположенный выше ряд плитки или шифера.

Кроме того, необходимо учитывать, в каком температурном диапазоне устройство может работать без потери технических характеристик.Указанный аспект напрямую связан с материалом, из которого сделана основная часть манжеты для дымохода.

Системы Master Flash производятся по:

• Из этилен-пропиленового каучука EPDM, который без разрушения выдерживает воздействие температур в диапазоне от -50º до + 160ºС. Некоторые производители ограничивают верхний предел до + 140ºС.
• Изготовлен из силикона, абсолютно «индифферентен» к температурам от -60º до + 200ºС. В техпаспорте есть силиконовые манжеты, верхний предел которых составляет + 240ºС.

Стандартная температура дымовых газов на входе в дымоход составляет примерно 120-140ºС. Чуть ниже стоят газовые и жидкотопливные котлы. В принципе, оба варианта полностью удовлетворяют условиям оборудования дымоходов бани.

Однако, по мнению специалистов, эти значения можно считать допустимыми, если между топочной частью и выходом дыма из топки расстояние не менее 1 м. Если нет, то лучше отдать предпочтение изделиям из силикона, дополнительным плюсом которых вполне обоснованно признается насыщенный цвет и безупречная совместимость с герметизирующими составами.Правда, срок службы изделий из EPDM несколько больше, чем у силиконовых уплотнителей. Но в регионах, где заморозки случаются редко или реально не бывают ниже -50ºС, их не стоит устанавливать на крышах бань. Более того, химики уверяют, что синтетический каучук начинает застывать при tº = + 135ºС.

Если гидроизоляционная манжета из EPDM уже закуплена для дымоходного оборудования, но возникли сомнения в реальном температурном режиме, не стоит отчаиваться.

Существует популярный метод адаптации резинового устройства к нежелательным температурным воздействиям.Перед тем как крепить манжету вокруг дымохода, необходимо установить втулку, которая создает небольшой зазор между ней и стенкой трубы. Поверх рукава укладывается базальтовая вата, затем надевается другой рукав, по форме приближенный к конфигурации манжеты. В конце стандартным способом устанавливается Master Flash.

Герметизирующие системы Master Flash производятся не только для оборудования дымоходов строящегося дома. В линейках продукции есть модели как для ремонтных работ, так и для монтажа, если на трубу просто невозможно надеть эластичное приспособление.

Конусы таких изделий имеют боковой вырез с защелками или фиксаторами при соединении. Модели с крепежом также используются для герметизации квадратных труб с размером стенки до 150 мм. Более массивные квадратные трубы обрамлены резиновой или силиконовой полосой на алюминиевой основе.

Как установить уплотнитель крыши?

Общие принципы организации переходов через крышу с помощью Master Flash были изложены выше. Кроме того, производители прилагают подробное описание процесса установки.Однако есть отличия в алгоритмах установки и крепления разных моделей, с которыми лучше ознакомиться до момента покупки.

Установка уплотнения с гибким фланцем

Система уплотнения с упругим основанием в основном используется при устройстве дымоходов, пересекающих металлические крыши.

Алгоритм работы:

• Определяем по конусу место канавки для предстоящего реза. Не забывайте, что Ø снятого сегмента должен быть на 20% меньше Ø трубы.
• Осторожно срежьте ножницами троса излишки, стараясь сделать срез как можно более гладким.
• Увлажните поверхность трубы для оптимизации скольжения. Надеваем манжету на дымоход и тянем к месту фиксации, держась за конус, а не за фланец.
• Дойдя до уплотнителя до намеченного места, проводим линию по краю фланца.
• Слегка приподнимите манжету, чтобы нанести клей по периметру фланца в соответствии с маркировкой.
• Устанавливаем герметик на место.
• Вокруг верхнего среза и края основы наносим эластичный герметик.

Клей должен соответствовать типу покрытия. Правила и ограничения выбора указаны в инструкции, прилагаемой к товару. Например, наклеивать мастер-флеш на крышу с поликарбонатным покрытием или полимерную мембрану с битумной мастикой запрещено, потому что материалы начнут разрушаться, и соединение придет в негодность.

Rigid Master Flash Mount

Процедура установки прокладки с алюминиевой полосой по краю проводится по аналогичной схеме. Перед этапом крепления все работы выполняются в таком же порядке. Отличие состоит в том, что при подгонке перед обшивкой контура фланца его необходимо профилировать для плотного прилегания к поверхности покрытия.

Крепление осуществляется саморезами с шестигранной головкой. В низкопрофильные полки ввинчиваются крепления.При желании для надежности крепления саморезами можно купить встречную металлическую деталь, установленную на обратной стороне кровли.

На кровельных проходах под большими дымоходами и на крышах крутизной более 45º рекомендуется использовать квадратный фланец в форме ромба. Чтобы лучше защитить от протечек кровли с ярко выраженной ребристой поверхностью и крутыми уклонами, рекомендуется приобретать прокладки с увеличенным основанием.

В линейке манжет с металлической накладкой фланца есть модели с пористым герметиком, расположенным на тыльной стороне.Для их фиксации не нужно обрабатывать поверхность клеем. Система просто прикручивается к крыше болтами, без приклеивания и заполнения стыков силиконом. Пористый материал обеспечивает идеальную герметичность без дополнительных манипуляций.

Изоляция для ремонтных работ

Герметизация щелевой крыши требуется там, где невозможно установить изоляцию на дымоход сверху. Чаще всего они востребованы при ремонте изношенного утеплителя дымохода.

Алгоритм установки:

• Ножницами обрезаем верх конуса конуса по краю, диаметр которого на 20% меньше, чем у дымохода того же размера.
• Снимите зубчатую скобу с замка и оберните манжету вокруг трубы.
• Соединяем стороны разреза манжеты и надеваем застежку на спинку, без фанатизма, прижимая зубья плоскогубцами.
• Приподняв край фланца, нанесите на крышу силиконовый герметик.
• Прижимаем систему и наносим силиконовый клей на крепеж и все проблемные места утеплителя.

На крышах с повышенной вероятностью протечки устанавливаются системы с увеличенной площадью основания.

Устройство для рулонной изоляции

Для резки больших труб производится рулонный материал, армированный алюминиевой полосой. Позволяет заклеивать дымоходы круглой, квадратной, прямоугольной конфигурации. Обводные части трубы благодаря своей эластичности легко формируются; Благодаря встроенному алюминию герметизирующая система идеально прилегает к поверхности крыши. Способ установки рулонного утеплителя аналогичен тому, который мы представили в другой статье.

Чтобы заделать круглый дымоход, нужно отрезать кусок материала на 30 см больше окружности трубы.Так что нужно сделать так, чтобы утеплитель закрепился внахлест. Перед приклеиванием отрезок нужно согнуть как металлический уголок, чтобы вертикальная полка была шириной 17 см. Эта деталь будет приклеена к вертикальной поверхности дымохода. Перед закреплением горизонтальной полочки юбке следует придать форму растяжкой. Край роликового уплотнения может растягиваться на 25%. После завершения формования и пары фитингов гибкий кровельный фартук приклеивается к трубе и покрытию.

Квадратные дымоходы приклеиваются в четыре этапа в следующей последовательности:

• Отрежьте 4 части фартука, оставив припуски 30 см по углам.растягиваем материал перед приклеиванием, так как после его форма и размер не могут быть изменены.
• Пазы или покрытия аналогичным профилем заполняем силиконом или герметиком так, чтобы пропил плотно прилегал. Герметизирующий состав должен быть не более 1см. Углы заполнять не нужно.
• Приклеиваем к стенкам дымохода верхнюю часть утеплителя, не касаясь углов. Сначала приклеиваем нижнюю полоску фартука, затем накручиваем и склеиваем две боковые части.После накладываем верхнюю полосу так, чтобы ее края перекрывали верх боковин. В результате атмосферная вода будет стекать, не попадая в стыковые соединения.
• Выровняйте фартук и приклейте его нижнюю часть к крыше силиконом, не забывая приклеивать уголки. По периметру укладываем металлическую полосу, фиксируем саморезами или заклепками.

Рулонный утеплитель можно окрасить в любой цвет, подходящий к крыше.

Установка манжет на черепицу и шифер

Для устройства проходов через кровлю, покрытия битумной и керамической черепицей, шиферной черепицей и шифером производятся уплотнительные системы со свинцовым или алюминиевым основанием.Конус традиционно обрезается так, чтобы манжета плотно прилегала к дымоходу. Его верхняя часть металлического фланца должна располагаться под крышкой, сбоку и снизу укладываться поверх кровли.

Верхний край основания изогнут для предотвращения попадания атмосферной влаги в систему. После монтажа все проблемные составы заливаются силиконовым компаундом.

Подборка видеороликов познакомит вас с деталями установки систем Master Flash для дымоходов:

Практические правила по установке гидроизоляции дымохода:

Монтаж и закрепление раздельной уплотнительной манжеты:

Как установить герметик по металлочерепице:

Применение кровельных герметиков Master Flash привлекает скоростью и простотой монтажа.Важное преимущество эластичных проходок — ощутимая экономия средств, надежная гидроизоляция и длительный срок службы. Однако наиболее убедительным аргументом в пользу новых материалов для устройства проходки является возможность установить их своими руками без привлечения рабочих.

Современный дом — это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе, к дому должны быть подведены различные коммуникации, причем часть этих связей осуществляется через крышу.Чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции, антенн и т. Д., Необходимо правильно выбрать проемы кровли.

Все крыши зданий имеют отводящие трубы. Это может быть дымовой или вентиляционный канал. Правильно сделанный проход дымохода через крышу обеспечивает не только вывод продуктов сгорания, но и гарантирует комфортное пребывание жителей дома.

На сегодняшний день между специалистами ведутся споры о месте установки трубы.Некоторые утверждают, что он должен быть ближе к коньку крыши, поясняя, что в этом случае основная часть трубы будет находиться в закрытом чердаке, а значит, будет защищена от атмосферных воздействий.

Некоторые утверждают, что дымоход лучше всего размещать на коньке. Мастера мотивируют это тем, что зимой удастся избежать образования снежных карманов, которые являются причиной протечек. И, конечно же, монтаж такой проходной сборки самый простой.

Существует третий вариант поиска дымохода, согласно которому предполагается определенное расстояние от центра крыши.Дело в том, что камин или печь можно устроить в любой части дома и тогда над ними проще устроить дымоход. При таком варианте очень важную роль играет правильное расположение соединения труб внахлест.

Какой должен быть проход через крышу

Больше всего проблем возникает при организации выхода дымохода через утепленную крышу. Так как он состоит из многих слоев — это и утеплитель, и изоляционные материалы, а также обрешетка и само кровля.

Основным условием устройства проходов является сохранность деревянных конструкций кровли, их защита от контакта с горячей трубой. Для решения этой проблемы используется минеральная вата с базальтовой или стекловолоконной основой.

Узел оборудованного прохода дымохода через крышу может быть разной формы. Это зависит от того, какой материал был использован при строительстве самого канала.

Труба обычно имеет вид:

Первые два типа создаются при строительстве дымохода из кирпича и блочных материалов.Использование материала трубок или труб из нержавеющей стали, а также асбестоцементных изделий приводит к созданию круглых форм.

Какой бы ни была форма дымохода, обязательно установить заглушку на дымоходную трубу для защиты внутренних поверхностей канала от атмосферных осадков. Специальные зонты служат защитой на металлических и асбоцементных трубах, а над кладкой кладут конструкцию с закрытой верхней частью и проемами по бокам.

Основное правило, которое необходимо соблюдать независимо от расположения трубы на крыше, — она ​​должна возвышаться над коньком не менее чем на 50 сантиметров.

Выход дымохода через крышу снабжен защитным фартуком. Обычно он изготавливается из оцинкованного металла, который сверху покрывается специальным полимерным металлом. Такой вариант хорош для труб прямоугольного или квадратного сечения.

Привод круглого сечения

Сегодня металлические трубы для дымоходов делают многослойными, между внутренней и внешней оболочками размещается утеплитель. Для того, чтобы дымоход проходил через кровлю и герметизируемый потолок, следует применять готовые металлические блоки.

Представляют собой стальной лист с закрепленным на нем фартуком в виде колпака.

Через этот колпак пропускают дымоход, а поверх него надевают так называемую «юбку», закрывающую стыки между стенами и фартуком. Для большей герметичности иногда используется эластичная прокладка, обладающая термостойкими качествами.

Для завершения прохода через крышу круглой трубы, помимо металлических фартуков, также можно использовать изделия из силикона или резины.При выборе такого прохода нужно учитывать, что размер его внутреннего кольца должен быть меньше диаметра дымохода.

Если подобрать кольцо нужного диаметра не удалось, то специалисты советуют выбрать меньшее проникновение и при установке отрегулировать его до нужного размера. Затем уплотнительное кольцо можно надеть на трубу. Эта процедура позволяет использовать хозяйственное мыло или другие вещества, которые могут облегчить одевание манжеты.

После того, как кольцо плотно прилегает к трубе, его нужно как можно плотнее прижать к рубероиду.Необходимо следить за тем, чтобы вокруг трубы не было зазоров. Усилить герметичность можно, нанеся герметик по краям кольца и закрепив его к кровле саморезами. Расстояние между застежками должно быть около 4 сантиметров.

Положительным моментом круглых проходов является возможность их установки на любой кровельный материал. Эластичность изделия очень высокая. Свойства материала, из которого она изготовлена, позволяют устроить надежную гидроизоляцию на любом кровле вне зависимости от конфигурации ее материала.Так, например, дымоход проходит через рельефную металлочерепицу.

Специалисты по кровельным материалам советуют использовать проходки из мембранной резины EPDM или силикона. Поскольку именно эти материалы лучше всего выдерживают значительные перепады температур, что в наших климатических условиях является довольно распространенным явлением.

При устройстве фартуков следует соблюдать одно правило — их верхний край должен начинаться под покрытием, а нижний край запускается сверху, перекрывая рубероид.

Монтаж квадратных и прямоугольных труб через крышу

Прохождение дымохода через стропильную систему крыши и обустройство прохода сопровождается установкой вокруг него своеобразного каркаса, который образован стропильными ногами и поперечными балками, уложенными сверху и снизу трубы. .Его следует размещать с соблюдением расстояний, предусмотренных СНиП.

Расстояние может быть от 13 до 25 сантиметров, в зависимости от материала дымохода. Пространство вокруг дымохода заполнено утеплителем.

Для этого рекомендуется использовать плиты из минеральной ваты высокой плотности. Благодаря тому, что такой утеплитель не поддается намоканию, нет необходимости укладывать дополнительные паро-гидроизоляционные слои вокруг дымохода.

Таким образом осуществляется примыкание кровельной изоляции к каналу, окружающему дымоход.Рулонные материалы в проходе нарезаются в виде конвертов. Края конвертов крепятся скобами или гвоздями к деревянным элементам кровли: стропилам и балкам. Для надежности гидроизоляции следует использовать специальные ленты, допускается использование герметиков.

Важным нюансом прохода дымохода через деревянную плиту крыши является устройство водосточного желоба, расположенного над трубой и предназначенного для защиты дымохода от воды. Обычно его изготавливают из специальных антикоррозионных металлических элементов или гидроизоляционной пленки.

Проход дымохода через деревянную крышу можно сделать иначе. В случае, когда дымоходная труба изготовлена ​​из современных материалов и имеет многослойную конструкцию, крепление гидро- и пароизоляционных материалов может осуществляться непосредственно к стенкам дымоходной трубы.

Поскольку внешняя поверхность такого дымохода не нагревается выше 60 градусов, воспламенению не угрожают кровельные изоляционные материалы.

С этой опцией также можно установить специальный герметик для кровельных переходов.Все материалы крепятся к трубе с помощью ленты, а сверху на трубу устанавливается прижимная пластина, которая закроет соединение.

Немного о перекрытии и прохождении через него

Прежде чем дымоход войдет в чердачное помещение, он должен сначала пройти через потолок. Для этого используются специальные проходные трубы. Они изготовлены из огнестойких материалов и надежно изолируют дымоход.

Проход через потолок, дымоход и потолок должен быть абсолютно безопасным.

Особенно, если стена деревянная. Тогда между ним и трубой необходимо оставить воздушный зазор. Дополнительно по диаметру отверстия в потолке укладывается фольгированный негорючий минеральный утеплитель. Такой же защитный слой утеплителя кладут между накладкой трубы и перекрытием.

Особо можно отметить, что в месте прохождения дымохода через деревянный потолок нельзя допускать наличия стыков в трубе.Необходимо рассчитать параметры дымового канала так, чтобы сквозь потолок покрыть всю его площадь.

И еще, если трубы выведены на второй этаж, их необходимо защитить от случайного контакта, устроив обшивку с установкой обрешетки для вентиляционного отверстия, необходимого для отвода выделяемого тепла.

Пломбировочная линейка

Для защиты дымохода от попадания воды в щель, где есть проход через плитку, можно использовать специальную эластичную ленту, изготовленную на основе свинца и алюминия.На его тыльной стороне клеевой состав.

Одной своей нижней частью лента крепится к крыше, а другой — к дымоходу. Участок ленты, приклеенный к трубе дымохода, прижимается металлической лентой, а отбортовка дополнительно уплотняется герметиком, а значит, вода под защитной лентой полностью устраняется.

Посмотрите видео, простой способ запечатать и запечатать

Аналогично устроен проход дымохода через кровлю. Но вместо эластичной ленты используется торцевой коврик.Таким же образом устраивается утепление дымохода при прохождении через металлочерепицу. При таком варианте фартук изготавливается из листового материала, близкого по цвету к кровельному покрытию.

Установить дымоход через крышу не так просто, как может показаться на первый взгляд. Существует множество нюансов, несоблюдение которых может привести к нежелательным протечкам и разрушению трубы. С некоторыми моментами следует ознакомиться заранее.

Нет ничего плохого в том, чтобы проконсультироваться со специалистами или найти нужный материал на страницах специализированных сайтов.Но тогда вам не придется делать ремонт вскоре после установки.

Узлы прохода дымохода через крышу и стену

При установке дымохода в частном доме или бане не слишком опытные исполнители допускают множество разных ошибок. Причем большая часть изъянов возникает в тех местах, где нужно провести дымоход в стене или пересечь потолочные и кровельные конструкции. Это очень ответственные узлы, любая ошибка в их реализации может привести к пожару и возгоранию в доме.В связи с этим данный материал дает исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу через стену и крышу.

Как провести трубу через крышу

В капитальных зданиях из кирпича или пенобетона с перекрытиями принято продумывать установку дымоходов заранее, еще на стадии проектирования. Когда все рассчитано правильно, то проблем не возникает, дымоход располагается прямо в несущей кирпичной стене вместе с вентиляционными каналами.

Пересечение потолка внутри дома осуществляется одновременно с его возведением, а также выносом трубы на крышу. В зданиях из негорючих материалов пожарные требования выполняются автоматически, так как высокая температура выхлопных газов не угрожает кирпичным или газобетонным конструкциям.

Предупреждений всего 2:

• при использовании горючего утеплителя на чердаке проследить, чтобы расстояние между ним и каналом внутри дымохода было не менее 38 см.Перекрытие возле трубы нужно просто утеплить негорючей базальтовой фиброй;
• расстояние от стены из кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной дымоходной трубы на крышу заключается в плотном прилегании к ней кровельного покрытия с последующей заделкой стыков. Сопряжение с шифером можно выполнить по старинке — с помощью полос рубероида и горячего битума или мастики.Метод не подходит при применении новых кровельных материалов — профнастила или металлочерепицы. Здесь нужно изготовить детали фартука из металла такого же цвета, а затем прикрутить их к дымоходу шурупами на дюбеля, замазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепленную сбоку конька, необходимо разместить под кровлей, иначе неизбежна протечка воды.

Теперь о том, как сделать узел прохода кровли из металлического дымохода.В этой ситуации правильным решением будет установка многослойной трубы с огнестойкой изоляцией внутри. Следует понимать, что по правилам пожарной безопасности между одностенным стальным швеллером и ближайшей частью кровли из дерева нужно будет выдерживать расстояние 500 мм. При установке сэндвича деревянная конструкция уже считается защищенной от огня, в связи с чем интервал сокращается до 380 мм.

Для справки. В отличие от дымохода, вытяжной вентиляционный канал, выходящий на крышу, не требует соблюдения таких строгих правил.Он достаточно хорошо защищен от протечек воды.

Поскольку металлическая труба дымохода имеет круглую форму, сложно произвести внешнее уплотнение без такой детали, как основной заусенец. Его просто натягивают сверху на трубу и фиксируют «подошвой» к кровле.

В исключительных случаях, когда температура металлической поверхности превышает 100 ° C, вместо силиконового master flash устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе дымохода из бани, где температура продуктов сгорания достигает 600 ° C.Также мастер-флеш не подходит для мягкой кровли из битумной черепицы или рубероида, здесь больше уместны стальные детали.

Проход через горючий пол

В этом случае лучший способ вывести дымоход через потолок на чердак — поставить готовый сквозной потолочный агрегат. Изготавливается из оцинкованной стали нужных размеров и для разного диаметра каналов, но совсем недорого.

Для установки агрегата нужно сделать проем в потолке, затем закрепить нижнюю часть и пропустить через него трубу.

Важно. Не допускается попадание стыка секций дымохода внутрь потолочно-проходного блока. Если это произошло, необходимо выбрать секции другой длины.

Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то аналогичную сборку можно произвести своими руками, вырезав деталь по размеру проема из оцинковки.

Затем делается отверстие для трубы и лист крепится к потолку. Напротив, для наполнения базальтовой ватой можно сделать коробку из листа минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:

Не менее просто правильно вынуть дымоход печи из кирпича, не выполняя нарезку кладки. С учетом требуемого правилами расстояния (380 мм от внутренней стенки канала) в деревянном полу вырезается проем.После укладка трубы продолжается, а затем проем подшивается изнутри оцинковкой и набивается базальтовой пломбой.

Внимание! Монтаж металлического дымохода на несущие конструкции кровли не допускается. Причина — тепловое расширение материала из-за нагрева от удаленных продуктов сгорания.

Как вывести дымоход через стену

Когда внешняя стена сделана из кирпича или другого негорючего материала, удалить через нее газоход достаточно просто.Вырезается круглое сквозное отверстие, куда затем помещается металлическая втулка. Вы можете обойтись без него, если отверстие будет просверлено идеально круглой формы до внешнего размера сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90 °.

Принимая во внимание недопустимость стыков в толщине стены, через отверстие пропускают трубу, трещины вокруг нее заполняют огнестойким герметиком. Осталось только установить и прикрепить его к вертикальному участку.Если дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при установке потолочно-проходного блока.

Это означает, что для выхода дымохода через деревянную стену также необходимо вырезать в нем отверстие и вставить в него готовый элемент или сделать его самостоятельно. Затем заполните полость базальтовой ватой и накройте с двух сторон листами оцинкованного железа. В том случае, когда нужно пропустить через деревянную стену обычную одинарную трубу (например, от бани), то ширину проема следует увеличить на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильной установки металлического воздуховода снаружи дома необходимо соблюдать ряд простых правил:

• для установки низа трубы с тройником и отводом конденсата лучше использовать специальный кронштейн как хороший упор;
• вставляя секции одна в другую (по конденсату), крепить дымоход к стене хомутами через каждый метр;
• не допускать совпадения хомутов с стыками секций;
• при обходе свеса крыши использовать отводы не 90 °, а только 45 или 30 °;

Если водосточная система еще не смонтирована, то нужно оставить место для укладки водостока, подобрав крепеж подходящей длины.

Заключение

К установке узлов прохода стен, перекрытий и кровли нужно относиться очень ответственно, особенно когда дымоход изготовлен из цельной стальной трубы. Чем может закончиться несоблюдение перечисленных правил, видно по фотографиям, которыми переполнен Интернет.

Как сделать проход дымохода через потолок и крышу

Устройство дымохода нельзя отнести к типовым операциям строительства частного дома.Существуют разные виды потолков, кровельных «пирогов» и покрытий, что усложняет работу по единой инструкции. Предлагаем пробежаться по основным этапам и узнать, как сделать резку дымохода безопасной и эстетичной.

Тип и теплоотвод дымохода

Дымоход может быть выполнен из кирпичной кладки, стальных или изолированных многослойных труб. В каждом случае нужен индивидуальный подход, ведь реально существует разная интенсивность обогрева, и способ крепления распила пола и кровли.

Дымоходы из кирпича оказались самыми практичными и простыми в установке. Высокая теплоемкость кладки не позволяет температуре на внешней поверхности повышаться до пожароопасных значений. Кроме того, к дымоходу из кирпича можно легко и надежно закрепить детали прорезей и защитных кожухов. Ну а крепление фартука гидроизоляции кровли полностью осуществляется по самой простой схеме без использования «фирменных» фасонных деталей.

Утепленные композитные трубы используются не менее широко, но по некоторым параметрам уступают кирпичным.Они не выглядят так естественно и почти не выдерживают никакой дополнительной нагрузки. Более того: дымоходы сложной формы и большой длины требуют дополнительного крепления, что не приносит эстетической пользы. Теплоотдача у таких труб больше, чем у кирпичных, несмотря на наличие утеплителя, они способны достаточно сильно нагревать окружающее пространство и требуют дополнительной футеровки.

Наконец, часто используются неизолированные трубы — асбоцементные или даже стальные. Проведение такого дымохода через потолок и крышу осуществляется по самой сложной схеме.Покрытие должно не только изолировать тепло, но и быть термостойким. Помимо негорючести, при циклическом нагревании / охлаждении необходимо поддерживать целостность и механическую прочность.

Проем в потолке

Помимо сложностей, связанных с различными типами дымоходов, существует определенная неопределенность из-за разнообразия этажей. Проще всего с бетонными монолитными перекрытиями: в них проем вырезают угловыми шлифмашинами с диском для резки бетона, соблюдая минимально допустимые отступы от трубы дымохода.Поскольку материал пола негорючий, требуется минимальная теплоизоляция.

Сложнее с конструкционной прочностью, особенно при прохождении сборных перекрытий или если ширина дымохода в 2-3 раза больше шага армирования плиты. Целесообразно предусмотреть необходимость в устройстве проема еще на этапе устройства пола, соорудив армированный стальной обруч или заполнив конец проема включением дополнительной арматуры.

Проем в перекрытии рамы устроить сложнее. Для начала нужно определиться с местом расположения опорных балок. Примерно в центре проема нужно сделать отверстие с широким венцом, на ощупь уточнить вынос балок и их направление. Снаружи размечаем в пределах свободного пространства, затем вырезаем участок пола и черновой потолок лобзиком или ручным циркуляром. Скорее всего, балки сразу не вырежут полный профиль, но теперь они станут доступны для дальнейших манипуляций.

Вы можете вырезать фрагменты балок обычной ручной ножовкой, а затем закончить обрезку частей пола и потолка. Для восстановления прочности несущей системы потолка достаточно добавить пару поперечных балок, эквивалентных по мощности общему сечению снятых деталей. Припуск на толщину вставок нужно делать заранее. В полости на открытых торцах необходимо уложить утеплитель и обшить проем тонкой доской или листовым материалом.Для большей надежности футеровку можно повторить материалами с низкой теплопроводностью — жаропрочным ГКЛ или МГЛ.

Заполнение проходного отверстия теплоизолятором и восстановление корпуса опишем чуть позже. Теперь стоит только отметить, что из-за линейного теплового расширения дымоход и его футеровка должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространиться далеко за пределы прилегающей территории.Внутренние поверхности проемов в перекрытиях из условно горючих материалов следует обработать антипиренами, а также площадь потолка и пола в 50-60 см от прохода.

Проход через крышу

При прохождении и потолка, и крыши действует главное правило — не стыковать трубы в плоскости их сечения. Кроме того, соединять сегменты лучше под крышей, чем над ней, даже если для этого потребуется покупка дополнительных молдингов для труб.

Проем в крыше делается изнутри. Если есть обшивка и утеплитель, их демонтируют и с помощью отвеса переносят сечение дымохода, размечая на обрешетке эллипс. По его контуру нужно просверлить несколько отверстий в местах, с которых удобно начинать резку лобзиком, распиливая при этом и кровельное покрытие, и обрешетку под ним.

Когда отверстие будет проделано, необходимо снять покрытие в 30-40 см от него.Далее нужно расширить проем в обрешетке на толщину утеплителя. Самый простой способ обустроить полость под заполнение утеплителем — обвязать стропила перемычками, образовав прямоугольный карман.

Блок изоляции и прохода дымохода

Дымоходы из кирпича не требуют теплоизоляции как таковой. Вместо этого выполняется распушение — расширение канала в месте его прохождения через потолок. Выложить пух несложно: он начинается на 3-4 ряда ниже потолка.Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые отпускаются для профиля дымохода на половину его ширины. Образовавшаяся внутри полость вымощена кирпичом, уложенным на выступ.

Стоит предупредить, что при кладке дымохода из кирпича нужно дать время усадиться, собирая за один день не более 10-12 рядов. Особенно это касается каналов, называемых кожухами, которые прокладываются поверх печи или камина, а не рядом с ними.Если размеры отверстия подобраны правильно, после установки предохранителя между ним и корпусом должен оставаться зазор около 15–20 мм.

Совершенно иначе устроена изоляция прохода из композитных и простых труб. В качестве наполнителя проема используется базальтовая вата, это актуально и для прохода через крышу, и через потолок. Толщина термобарьера всегда подбирается индивидуально, в среднем она составляет 200–250 мм для композитных труб и около 400 мм для неизолированных труб.

Для удобства заливки заполнителя проем подшивается снизу листовым жаропрочным материалом — магнезитовой или асбестоцементной плитой, стальным листом или кровельным листом. Предварительно в заплате необходимо проделать отверстие, поперечное сечение которого на 10-15 мм больше канала с каждой стороны.

При прохождении кровли производится аналогичная операция. Единственное исключение — поверхность наклонная и отверстие для канала должно быть овальным.Если дымоход выполнен из неизолированной трубы, необходимо разделить пространство проема гильзой кожуха. Внутри его пространство заполнено плотным термостойким материалом, например, пропитанным асбестовым брикетом с добавлением цемента и цементной фибры.

Разновидности спилов кровли, восстановление гидроизоляции

Если восстановить пол достаточно просто, то планировка прохода через крышу должна полностью исключать протечку воды. Чтобы изолировать кирпичные дымоходы прямоугольного сечения, их вырезают по кольцу глубиной примерно 30-50 мм.Из тонкого листового металла необходимо согнуть четыре Z-образных профиля. На верхней полке они вставляются в паз, на нижней прилегают к кровельному покрытию. Помимо внешнего фартука устраивается еще и внутренний, который не врезается в корпус дымохода и стыкуется с кровельной гидроизоляцией.

Внутренний фартук изготавливается из Г-образного (конькового) профиля с шириной полки 150 мм и более. Монтаж начинается с самой высокой точки: конек прибивается к дымоходу дюбелями, сверху наносится гидроизоляция и фиксируется клеем.По бокам нужно оставить выходы около 200 мм, которые нарезаются по линии сгиба и заворачиваются по бокам дымоходного канала.

Перед окончательной фиксацией лепестков монтируют боковые части фартука, а перед их закреплением — нижний сегмент фартука. Важно правильно залить гидроизоляцию: по линии сгиба низа фартука она выпускается поверх металлического конька. Далее восстанавливается кровельное покрытие и монтируется верхняя обшивка — схема декорирования с покрытием такая же, как и на предыдущем этапе.Примыкание обеих плит рекомендуется покрыть мастикой или пластиковым герметиком, полностью исключив проникновение влаги.

Если кирпичный дымоход расположен строго вертикально, в случае труб рекомендуется продвинуть проход как можно выше к коньку крыши. В этом случае достаточно подложить под гребень широкую металлическую пластину, а затем изолировать примыкание к трубе эластичной манжетой. В противном случае без покупки специального набора для резки кровли не обойтись, но тогда вероятность протечек будет гарантированно устранена.Каждый вид кровли имеет свой набор пазов, повторяющих форму поверхности и заклеенных трубой или герметиком, или термоусаживаемой горловиной.

Как сделать проход дымохода через перекрытие и крышу

Установка многослойной трубы через готовую крышу

Последние несколько лет дымоходы изготавливаются из многослойной трубы.Людей привлекает его внешний вид, невысокая стоимость и долгий срок службы.

Очень важный фактор — возможность сделать монтаж сэндвича дымохода своими руками.

Безусловно, установка такого дымохода требует определенных навыков строительства и знания некоторых нюансов. Однако, приложив большие усилия, такую ​​работу можно проделать и самостоятельно. Главное, разобраться, как это сделать правильно, не упустить из виду внимание техники безопасности и соблюдать нормы пожарной безопасности.Внимательно следите за изоляцией дымохода.

Как вывести дымоход через крышу

Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия.

Труба должна находиться между этими частями. Внешняя стенка дымохода не должна касаться топливного элемента. Необходимо соблюдать минимальное расстояние 13 см. Причем горючий элемент обязательно должен иметь утеплитель. Чтобы выполнить это требование, очень часто необходимо произвести смещение трубы.Для этого трубу в двух местах выносят под углом 45 градусов.

Важно! Монтаж дымохода из многослойной трубы через крышу, начиная с твердотопливного котла, осуществляется стальной трубой для дымохода, не имеющей теплоизоляции. Это хорошо видно на фотографии. Она выкрашена в черный цвет. В конце трубы устанавливается переходник для сэндвича. Проходной блок подключается к многослойной дымовой трубе, имеющей изоляцию.

В потолке проделывается специальное отверстие.Это необходимо сделать с учетом пожарных норм. Расстояние от дымохода должно превышать 250 мм, а потолок должен быть закрыт изоляционным материалом.

По краям отверстия защитить огнестойкий теплоизоляционный материал — минерит. Можно прибить обычными гвоздями или использовать саморезы.

Бутерброд вставлен в сделанную коробку. Его направление делается вертикальным, отклонения не допускаются.

Трубу не нужно фиксировать очень жестко и прочно, достаточно создать направление.От падения удержит 2-3 доски. Но вертикальное движение будет совершенно бесплатным. Такая конструкция сделана так, что труба может двигаться вверх или вниз. При нагревании труба увеличивается в длину, а для этого требуется дополнительное пространство и свобода передвижения.

Оставшееся свободное пространство покрывается базальтовой ватой. Залить все можно гранулами керамзита или пеностекла.

Несколько лет назад использовали обыкновенный песок. Однако постепенно он проспал имеющиеся щели. Сегодня от этого варианта полностью отказались.

Лицевая сторона покрыта нержавеющей сталью. Под этот лист делается негорючая прокладка. В предыдущие годы прокладка изготавливалась из листового асбеста. Сегодня асбест считается канцерогеном, поэтому его заменили минеральной ватой.

Можно использовать другой способ. Закройте края отверстия минеральной ватой и только после этого установите проходной узел в сборе из листа нержавеющей стали.

После того, как труба выведена на чердак, в кровельном пироге проделывается отверстие.Нарезается поперечная гидроизоляция. Получившиеся треугольники аккуратно заворачиваем и затем фиксируем строительным степлером. Открывшуюся обрешетку срезают, выдерживая расстояние до дымохода более 13 см.

На правом фото (красные стрелки) показан неправильно сделанный проход трубы через крышу. Расстояние, отделяющее трубу от досок, делается очень маленьким. При правильном изготовлении кромки обтачиваются минеритом, огнестойкость выдерживается. На следующем фото показано правильное изготовление прохода.

После того, как кровля закончена, труба закрывается мастер-вспышкой. Делается соответствующая юбка, соответствующая форме крыши.

Место стыка трубы и резиновых прокладок обработано термостойким герметиком.

Сэндвич-модули должны быть закреплены зажимами. Внутренний дымоход также можно стянуть с их помощью.

Завершение установки

После завершения сборки снимите с трубы защитную пленку.Идеальной считается длина дымохода, начиная от решетки и заканчивая кончиком в пределах 5-6 метров. Это значение требует особого внимания. Затем заделываются все щели и имеющиеся стыки.

Операция выполняется термостойким герметиком, предназначенным для обработки дымоходов. Он способен выдерживать нагрев трубы более 1000 градусов. Обработка герметиком следующая:

• Внутренние трубы. Покрыта внешняя поверхность верхней части;
• Наружные трубы.Обрабатывается одна внешняя поверхность.

Стык двустенной трубы с другими деталями обрабатывается только с внешней стороны по всей окружности;

Места совмещения модулей и одностенной трубы герметизированы по последней версии.

После выполнения всех работ необходимо проверить состояние взрывоопасных зон на температурное выдерживание.

Для облегчения ухода за дымоходом предусмотрена специальная ревизия.Эта деталь имеет съемную часть или снабжена отверстием с открывающейся дверцей.

Общие ошибки

При установке дымохода в деревянном доме необходимо строго соблюдать пожарную безопасность. Очень важно правильно изготовить и обработать проход многослойной трубы через перекрытия из дерева.

Эти места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделываются отверстия. Свободное пространство покрыто негорючими теплоизоляционными материалами.

Для облегчения работы довольно часто устанавливается специальная готовая сборка (ППУ). Его внешний вид очень похож на коробку. Его установка производится для выполнения определенных действий:

• При усадке дома и его деформации дымоход должен сохранять исходное положение;
• ППУ защищает деревянные полы и не допускает их возгорания.

При проведении работ по установке дымоходной трубы проход делается с нарушением перекрытий и кровли, обязательно соблюдение всех противопожарных требований.

Оптимальный вариант прокладки дымохода — установка специальной сэндвич-системы.

Все проблемы возникают только в том случае, если при установке использовались некачественные изоляционные материалы.

Например, установка обычного общего утеплителя вместо специального негорючего материала.

Один из вариантов такого утеплителя — базальтовая вата.

Иногда используется неправильно. Этот материал способен сохранять тепло. Если просто обернуть в него дымоход, то через 4 часа эксплуатации утеплитель начнет отдавать сохраненное тепло.Дымоход начнет перегреваться.

Чтобы этого не произошло, нужно установить специальную стальную втулку. Он должен закрывать режущий слой утеплителя. В качестве теплоизоляции можно взять суперизол.

Гильза должна иметь форму цилиндра. Высота изделия должна равняться толщине среза. Рукав не даст температуре подняться, и отведет тепло от среза.

Очень важно, чтобы вокруг рукава была сделана система микровентиляции, представляющая собой воздушный зазор небольшой толщины — 3 мм.Воздух, движущийся по рукаву, охладит его, что приведет к снижению температуры.

Установка втулки позволит использовать ТЭН в течение длительного времени без возможного перегрева.

Проход дымохода через крышу: его значение, варианты исполнения

Отопительные приборы, обеспечивающие комфортный тепловой режим в доме, — острая необходимость. Объяснение этому лежит на поверхности, в большинстве регионов нашей страны зимний период длится около 9 месяцев, поэтому печи, камины и т. Д.установлены во многих домах. Но необходимо помнить, что такие устройства являются источником повышенной опасности и нередки случаи, когда пожар возникает из-за неправильной конструкции дымохода. Правильно сделанный проход дымохода через крышу обеспечит максимальную безопасность здания.

Чем грозит неправильное устройство дымохода?

Прежде чем выводить дымоход через крышу, домовладелец должен понять, каких последствий можно ожидать, если будут допущены ошибки на этапе проектирования или непосредственного монтажа.

Если труба на крыше не обеспечивает необходимой герметичности, то скопившаяся там влага рано или поздно приведет к разрушению кирпичного тела дымохода. Наличие избыточной влаги в дымоходе создает благоприятные условия для размножения плесени и других вредных микроорганизмов. Попадание воды в дымоход приводит к снижению параметров утеплителя и после высыхания этот материал никогда не восстановится. Ко всему прочему, в результате ошибок, допущенных при установке дымохода, могут пострадать и стропила.Поскольку попадание влаги в дымоход может привести к развитию на их поверхности очагов гниения. Одна из самых частых ошибок при обустройстве выхода дымохода — наличие зазоров, приводящих к нарушению движения воздуха внутри кровли.

Указывается лишь небольшой перечень неприятностей, которых может ожидать домовладелец, решивший самостоятельно пропустить дымоход через крышу. Поэтому такие работы имеет смысл проводить, пригласив специалистов, которые смогут как правильно выбрать место, так и решить, какой путь выхода дымохода через крышу будет оптимальным.

Как выбрать место для выходного патрубка

Для того, чтобы правильно пройти через крышу, необходимо соблюдать ряд простых условий, определенных правилами. Дымоход следует размещать на расстоянии от 1 до 1,5 м от верха кровли. Высота трубы относительно наивысшей точки должна быть в пределах от 0,5 до 1,5 м. Усилие достигнет максимума, если использовать максимально допустимую высоту трубы. В целом, при определении диаметра и высоты трубы необходимо руководствоваться требованиями, которые определяет производитель отопительного прибора.

Дымоход на крыше представляет собой набор труб, расположенных в вертикальной и горизонтальной плоскостях и проходящих через потолок. При этом длина горизонтальных участков не должна превышать 1 метр. Выход трубы следует разместить между составляющими стропильной системы таким образом, чтобы снизить вероятность значительного повышения температуры окружающих элементов. В противном случае будут созданы предпосылки для появления очага пожара.

Проход через дымоход — когда это необходимо?

Проход через крышу осуществляется в следующих случаях:

• возведение нового здания;
• капитальный ремонт кровли;
• Размещение отопительных приборов, включая топочные, в существующем здании.

При строительстве новостройки трудностей с устройством дымохода не возникает. Все необходимые решения закладываются еще на стадии проектирования. Вопросы о том, как провести дымоход через крышу, начинают появляться, когда домовладелец решает установить дополнительный источник тепла (камин, бойлер и т. Д.). Ему предстоит решить множество вопросов, связанных с устройством гидроизоляции и выполнением мероприятий, связанных с обеспечением пожарной безопасности сооружения. Конечно, он должен уметь правильно вывести трубу на крышу.

Кстати, как вариант, некоторые владельцы загородной недвижимости оборудуют собственные дымоходы, проходящие через стены домов. Такое решение допустимо, если установленное отопительное оборудование работает на жидком топливе. Жители не смогут вдыхать пары, исходящие от топлива и продуктов его сгорания.

Последствия прохождения крыши

Прохождение дымохода через крышу должно обеспечивать пожарную безопасность. Газы, возникающие при сгорании топлива, создают в дымоходе высокую температуру, что может вызвать возгорание элементов крыши.Это особенно актуально для систем, построенных из материалов, имеющих низкую огнестойкость. Итак, если несущая система кровли деревянная, то в месте прохождения трубы необходимо смонтировать дополнительную обрешетку.

С учетом того, что многие кровельные материалы содержат полимеры, не обладающие высокой огнестойкостью, труба должна быть защищена теплоизоляцией, а расстояние между ней и краем материала, который может загореться, должно быть не менее 13 сантиметров. .Если труба не оборудована теплоизоляцией, то это расстояние следует увеличить до 30 см.

Прохождение трубы через крышу нарушает целостность покрытия, включая слои тепло- и гидроизоляции. Если не обеспечить качественную обрезку кровли вокруг нее, то, скорее всего, утеплитель промокнет со всеми вытекающими отсюда последствиями.

Помимо снижения параметров гидро- и теплоизоляции, происходит снижение прочности стропильной конструкции.Это может произойти, если дымоход устанавливается самостоятельно в эксплуатируемом здании.

Варианты прохода дымохода из кирпича через крышу

Есть несколько способов провести трубу через крышу. Если труба из кирпича, то в крыше необходимо проделать отверстие, размер которого должен быть на 25 сантиметров больше размера сечения дымохода. Если рубероид негорючий, то этот размер можно уменьшить. Главное — правильный проход дымохода через крышу.

Проход через крышу, черепичный, дополнительно оборудован дополнительной конструкцией, состоящей из стропил и обрешетки. Между дымоходом и деревянными конструкциями необходимо прокладывать негорючий материал, как правило, для этого используется минеральная вата. Кроме того, древесину, используемую при обустройстве кровли, необходимо обработать составами, не допускающими их горения и гниения.

ВАЖНО! Если при обустройстве выхода дымохода он упирается в коньковый брус, то его необходимо надрезать, а свободные концы установить на вертикальные стойки.

На крыше необходимо сделать металлический фартук, который одним краем должен быть выведен в сам дымоход. А другой конец следует спрятать под рубероид. Такая конструкция приемлема для дымоходов, расположенных вдали от конька. Если труба расположена в непосредственной близости от коньковой балки, то под ней необходимо разместить защитный фартук. При этом его необходимо закрепить крепежом и обработать влагостойким герметизирующим составом.

Электромонтаж с эластичными материалами

Как правило, при строительстве частных домов приходится иметь дело с монтажом труб из металла.Для обеспечения герметичности прохода трубы через крышу используется приспособление, называемое упругим проплавлением. Для изготовления этого устройства используются полимерные материалы, например, силикон или резина. Эта деталь выполнена в виде воронки, в основании которой образован квадратный или круглый фланец. Физико-технические свойства этой детали позволяют ей принимать форму, которую заставляет принимать пандус. Кроме того, эластичная пропитка устойчива к воздействию высоких температур, химически агрессивных веществ и т. Д.Использование различных пигментов при изготовлении этой детали позволяет выпускать их в разных цветах.

При выборе упругого прохода потребитель должен ориентироваться на диаметр трубы и цвет кровли. Такие детали имеют форму воронки или пирамиды. Они подходят для большинства диаметров дымоходов через металлочерепицу и другие материалы.

Установка этой детали довольно проста. Для этого необходимо в его корпусе вырезать отверстие, размер которого равен диаметру трубы.Затем необходимо надеть его на трубу и с помощью металлического кольца, в котором проделаны отверстия для крепежа, закрепить на поверхности кровли. Разумеется, место стыка вывода необходимо обработать огнестойким герметиком или использовать уплотнитель кровельного дымохода. Для крутых крыш используются эластичные конусы специальной конструкции. Кстати, такие детали используются при обустройстве дымохода через профнастил.

Металлическая труба

На строительном рынке можно найти другую версию этих изделий, изготовленную из металлического листа легированной стали и предназначенную для вывода дымохода.Готовые изделия, как правило, выполняются со стандартным углом наклона. Применяются для крыш, на которые уложен плоский рубероид. Для установки этой детали необходимо вырезать в поверхности крыши отверстие необходимой формы. Чтобы получить отверстие, можно использовать болгарку или кровельные ножницы. После этого необходимо удалить с него слои гидро- и теплоизоляции. С обратной стороны кровли необходимо закрепить лист огнестойкого материала, в котором уже проделана дыра.

Затем компонент дымохода должен быть вставлен в проделанные отверстия и состыкован с уже установленным модулем дымохода. Хомут необходимо надеть и затянуть. Отводящую трубу необходимо установить на трубу дымохода и закрепить на поверхности пандуса. При этом не следует забывать обработать место стыка огнестойким герметиком. После собранного подключения будут установлены последние выходные сегменты, а их высота составит 0,5 — 1,5 метра, работы по созданию прохода можно считать завершенными.

Прямоугольный патрубок

Печи, камины и некоторые другие отопительные чаще всего имеют дымоходы прямоугольной (квадратной) формы. Чтобы правильно снять дымоход, необходимо выполнить следующие операции.

По мере вывода дымохода на крышу в нем вырезается отверстие, размеры которого должны иметь припуск 2 — 5 см, на стороне отверстия. Через него будет сделан вывод на крышу. Оборудованный проход должен быть покрыт асбестом или минеральной ватой.Для этого можно использовать листы асбеста. Они защитят проходной блок, например, через крышу из ондулина, от возгорания из-за высоких температур, исходящих из дымохода. После трубы выносят на улицу. Вокруг его основания необходимо уложить слой гидроизоляции и накрыть фартуком из гнутого алюминиевого листа. Эти листы называются дополнительными элементами, и они должны соответствовать цвету рубероида.

Выходной ящик

Обрезка кровли может производиться с помощью специального воздуховода.Кровля изготавливается из нескольких видов материала, которые обладают разной устойчивостью к пламени. А потому для безопасного вывода через деревянную стену на крышу оборудован специальный бокс. Он изготовлен из огнестойкого материала, размеры которого должны соответствовать размеру дымохода. Расстояние между стенками воздуховода и выходным дымоходом должно быть не менее 15 см.

После установки коробки на место ее верхний край сравнивают с уровнем ската крыши. Для повышения его защитных свойств в пространство между дымоходом и воздуховодом засыпают керамзит или аналогичный материал.
