Как сделать фальцевую кровлю: Технология устройства и монтажа фальцевой кровли своими руками

Фальцевая кровля своими руками — изготовление фальцевой кровли

Опубликовано: 01.01.2018

Фальцевое покрытие представляет собой поверхность из металлических листов, соединительный шов которых образуется путём особого изгиба рёбер кровельных заготовок. Подобный вид сопряжения позволяет получать достаточно прочное соединение. Техника изготовления фальцевой кровли своими руками несколько отличается от известных приёмов сочленения листовых заготовок. При этом вместо заклёпочных или сварочных механизмов используется специальная закаточная машинка, с помощью которой удаётся сформировать эстетически привлекательное и достаточно надёжное соединение.

Содержание

1. Разновидности фальцевых соединений
2. Самостоятельный монтаж
3. Особенности монтажа
4. Видео

Разновидности фальцевых соединений

Схема крепления

К достоинствам данного способа обустройства листовых покрытий следует отнести:

• простоту укладки листового материала, отличающегося сравнительно небольшим весом;
• относительно невысокую стоимость заготовок из листовой стали;
• высокое качество и надёжность соединительных швов.

Все указанные выше достоинства позволяют применять эту технику формирования покрытий при ремонте строений любого профиля, а также при изготовлении кровель во вновь строящихся домах. Особой популярностью пользуется этот способ в малоэтажном (частном) строительстве.

Отметим попутно, что при монтаже основания под фальцевое покрытие подготавливается классический «кровельный пирог», включающий в свой состав элементы гидро-, паро- и теплоизоляции. При этом сам кровельный материал, нарезаемый и настилаемый в виде полосок рулонной стали, имеет декоративное полимерное покрытие, задающее его цветовую гамму.

Схема соединения листов

Стальные заготовки настилаются на обрешётку крыши заранее отмерянными продольными полосами, которые не всегда могут быть цельными. Для качественной стыковки отдельных полос настила применяется особый вид соединения – так называемый «лежачий» фальц, имеющий плоскую форму и малозаметный на фоне покрытия.

Типы швов

Обратите внимание на то, что продольные края заготовок соединяются методом стоячего фальца (см. рисунок), образующего сложную выпуклую форму. Заметьте также, что помимо стандартного одинарного соединения могут использоваться замки с более сложным двойным фальцем.

Самостоятельный монтаж

Для подготовки любого из рассмотренных выше соединений потребуется специальный механизм – так называемая машинка для закатывания фальце». Не советуем даже пытаться заменить её каким-либо самодельным приспособлением (или другими подручными средствами), при использовании которых возможно нарушение технологии формирования шва и, как следствие, снижение качества и надёжности образующихся соединений.

Машинка для закатывания фальцев

При невозможности (или нежелании) приобрести машинку для закатывания швов, можно воспользоваться кровельным комплектом с уже сформированными кромками, обеспечивающими получение самозащёлкивающегося фальцевого замка. Последний состоит из так называемого «запирающего зуба», который при наложении одной металлической полосы на другую легко захватывается имеющимся на ней крючкообразным профилем. Для получения надёжного соединения нужно будет просто защёлкнуть замок, на что, как правило, уходит совсем немного времени.

Самозащелкивающийся фальц

Использование готового (сформованного) кровельного материала значительно упрощает монтаж покрытия, а также заметно сокращает время проведения строительных работ. Для обустройства фальцевой кровли помимо машинки потребуется следующий инструментальный набор:

• шуруповёрт, ножницы по металлу;
• клещи, киянка и молоток;
• специальный пистолет для уплотнения швов герметиком.

Особенности монтажа

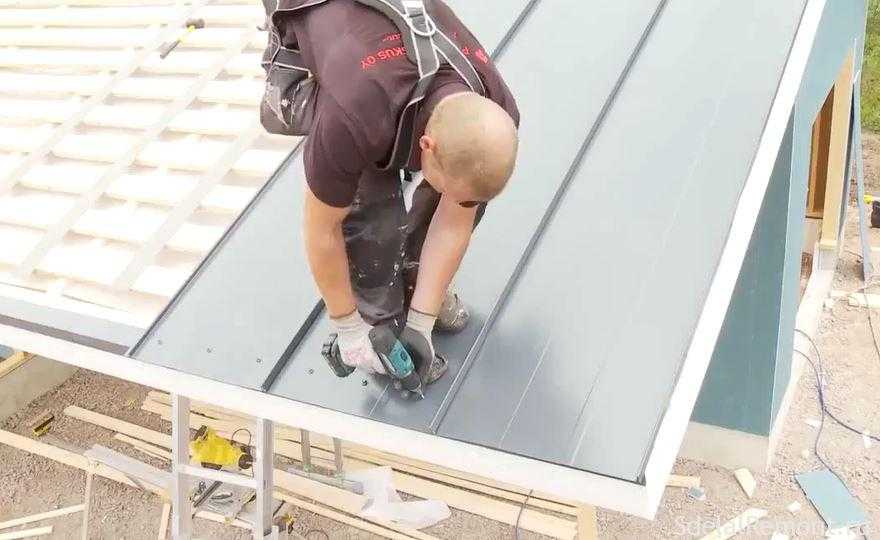

Крепление кровли

При обустройстве фальцевой кровли необходимо учесть следующие особенности организации монтажных работ:

1. Независимо от выбранного способа соединения листовых заготовок их фиксация на обрешётке осуществляется посредством специальных кляммерных креплений, особенностью которых является их абсолютная незаметность.
2. При проведении монтажа каждая из укладываемых панелей должна быть обращена своим нижним замком в направлении следующего элемента.

Неподвижный кляммер

В строительстве применяются 2 вида кляммерных креплений: подвижное и неподвижное. Подвижное крепление используется при работе с листами длиной более 8-ми метров, а неподвижное – для сравнительно коротких листов. В состав этих креплений входит также стандартный саморез в комплекте с пресс-шайбой.

Подвижный кляммер

Укладка кровельного настила ведётся снизу вверх с сохранением фиксированного расстояния между продольными стыками. При этом неважно, с какой стороны кровли начинать монтаж; главное, на что следует обращать внимание – это правильная ориентация нижнего замка.

Видео

Рассмотреть технологию монтажа во всех подробностях можно в следующем видеоролике:

Советуем также прочитать:

Кровля из металлочерепицы своими руками

Как покрыть крышу еврорубероидом

Как правильно положить шифер

Помогла ли вам статья?

как сделать кровлю, картины, минусы современного замка

Содержание:

Понятие «фальцевая кровля»
Минусы
Элементы конструкции
Разновидности материалов для картин
Тип покрытия
Как производится фальцевая кровля
Известные производители
Методика укладки фальцевой крыши
Как сделать основу для крыши
Укладка картин
Изготовление вспомогательных элементов
Выполнение фальцев
Заключительный этап

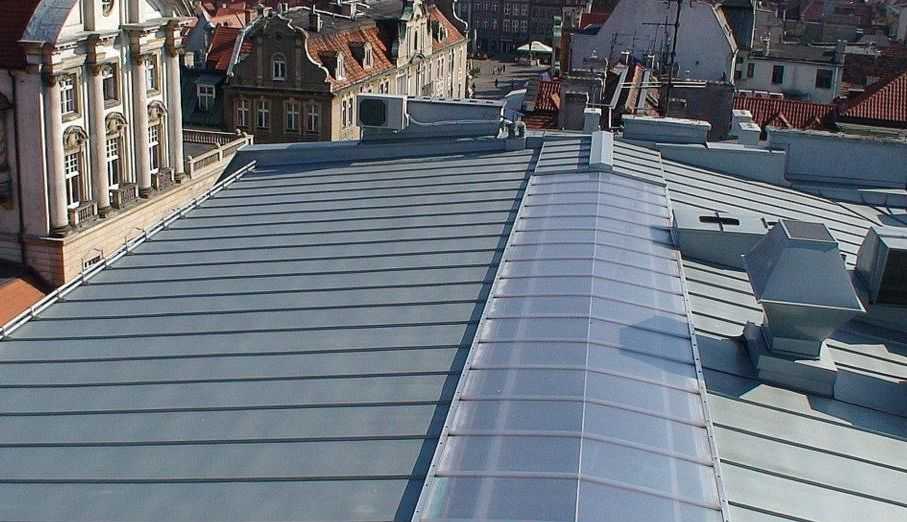

Под фальцевой кровлей принято понимать кровельное покрытие, которое изготавливается из листового металла и соединяется между собой с помощью защелок в виде желобов. В данном материале мы расскажем о том, как сделать фальцевую кровлю и какие материалы для этого применяются.

Понятие «фальцевая кровля»

Изобретенный немцами способ соединения листового металла для перекрытия крыш уже долгое время пользуется популярностью в нашей стране. И если еще совсем недавно фальцы соединяли вручную, то сейчас доступно большое количество механических и электрических инструментов для их закатки. Так что изготовление фальцевой крыши стало намного удобнее и доступнее для непрофессионалов.

Среди преимуществ такого покрытия можно назвать:

• Небольшая масса, позволяющая обойтись без усиленного стропильного каркаса.
• Герметичность, надежная защита от протечек. Благодаря отсутствию сквозных отверстий металл не подвергается коррозии очень долго.
• При наличии необходимых инструментов собрать фальцевую крышу можно самостоятельно.
• Конструкция в равной степени приемлема и для простых крыш с небольшим уклоном, и на кровлях сложной конфигурации.
• Материал отлично сочетается со всеми типами строительных материалов.
• Срок эксплуатации такой кровли составляет более 20 лет. Поскольку все стыки надежно загерметизированы, а швы спрятаны, под нее не подтекает вода, а снег свободно скатывается с поверхности крыши.

Минусы

Справедливости ради стоит указать и минусы фальцевой кровли, которые возникают преимущественно в результате некорректной укладки:

• Поскольку покрытие металлическое, падающий на фальцевую кровлю дождь создает достаточно сильный шум. Чтобы избежать такого эффекта, рекомендуется для обрешетки применять идеально ровные бруски, к которым будут плотно прилегать металлические листы.
• Фальцы на кровле необходимо периодически проверять и, в случае необходимости, ремонтировать.
• Если в процессе укладки кровли не были предусмотрены снегозадерживающие устройства, снег будет сходить с нее очень быстро и интенсивно.
• Фальцевая кровля не представлена богатым разнообразием цветов и фактуры. Однако это оптимальный вариант для тех, кто является приверженцем минимализма и не стремится выделиться.

Элементы конструкции

Прежде всего, стоит определиться с некоторыми терминами.

Итак, картинами кровли называют прямоугольные листы металла с фальцами. Из таких листов собирают в фальцевую кровлю.

Под термином «фальц» принято понимать своеобразный шов, который образуется в результате стыковки отдельных листов материала. Такое соединение не нуждается в дополнительной герметизации клеем или герметиками. К тому же, такие швы выполняют функцию ребер жесткости.

Кляммерами называют специальные крепежные элементы, которые фиксируются на основании кровли. Они бывают простыми, то есть повторяющими форму фальца, а также подвижными – компенсирует тепловое расширение металла.

Разновидности материалов для картин

На рынке представлены различные виды фальцевой кровли, которые имеют существенные отличия. В большинстве случаев современная фальцевая кровля изготавливается из таких материалов, как:

• Сталь. Различают изделия неоцинкованные, с цинковым покрытием или с дополнительным полимерным слоем. Такие материалы отличаются долговечностью, стойкостью к окислению и небольшой ценой. Тем не менее в процессе эксплуатации такая кровля постепенно утрачивает блеск, так что, чтобы сохранить презентабельный внешний вид, стоит остановиться на материалах с цветным покрытием. Кроме того, важно проследить, чтобы изделия были покрыты пленкой для защиты от царапин и повреждений.
• Медь. Из какого материала получаются очень красивые крыши, которые под солнцем буквально сияют. На ней не разрастается мох или любые другие растения. Поскольку медные картины отличаются достаточной гибкостью, из них можно сделать кровли любой конфигурации, от простых до самых сложных.

Однако материал этот – достаточно мягкий, поэтому обращаться с ним следует очень аккуратно.

По прошествии некоторого времени на меди образуется слой окислов, создающих пленку темно-коричневого цвета. По этой причине медная кровля не сочетается ни с каким другим материалом.

• Цинк. Картины из цинка дополнительно покрываются еще одним защитным слоем из карбоната цинка. В процессе эксплуатации такое покрытие становится серебристо-серым. Тем не менее срок службы такой фальцевой кровли не очень велик (до 50 лет), поэтому в европейских странах такие материалы практически не используются.
• Алюминий. Данный металл отличается устойчивостью к окислению, так что фальцевая кровля из алюминия обычно служит около 100 лет. Кроме того, у него очень красивый серебристый цвет. Однако при монтаже фальцевой кровли из алюминия стоит помнить, что он очень сильно подвержен тепловому расширению.
• Цинк-титан. Оригинальное решение соединить вместе 2 металла позволило получить материал, который отличается надежностью, пластичностью, устойчивостью к окислению. Со временем на сплаве образуется слой патины, который очень ценится современными дизайнерами.
• Алюмоцинк. Сплав цинка с алюминием, которым покрываются картины из стали, обеспечивает защиту материала от коррозии в местах механических повреждений, к тому же, отличается возможностью самовосстанавливаться.
• Сплав из меди, цинка и титаны. Дополнительное включение меди в концентрации 0,005 % позволяет добиться пластичности материала, так необходимой для его профилирования.

Тип покрытия

Для того чтобы защитить кровлю от пагубного воздействия окружающей среды, но нее наносят специальное защитное покрытие. В частности, для регионов с очень жарким и влажным климатом, где нередки кислотные дожди и высока интенсивность ультрафиолетового излучения, оптимально подойдут фальцевые картины с покрытием из пурала.

Как производится фальцевая кровля

Картины для фальцевой кровли могут быть в виде отдельных листов (литые) или рулонов. В нашей стране наибольшую популярность приобрела именно литая конструкция. Такие листы очень удобно соединять даже без специальных инструментов, а в результате получается цельное бесшовное покрытие.

Что касается рулонных фальцевых кровель, то они появились совсем недавно. Такой материал представляет собой полосу, равную длине ската, на котором уже имеются подготовленные края. При соединении получается двойной замок фальцевой кровли.

Различают несколько конструкций картин для фальцевой кровли:

1. С двумя ребрами жесткости и двойным фальцем. Применяется преимущественно для промышленного строительства, для перекрытия складских зданий и цехов с разнообразными уклонами кровли. Стандартная ширина составляет 5,57 м, из них полезной площади – 5,45 м.
2. Для жилищного строительства также применяются картины с двойным фальцем и двумя ребрами жесткости, однако их общая ширина составляет 3,52 м, а рабочая – 3,4 м.
3. Бывают картины с двойными фальцами, но без ребер жесткости. Они различаются по ширине – 5,57 м и 3,52 м. Применяются в жилищном строительстве.

Кроме того, различают стартовые, рядовые, параллельные и трапециевидные фальцпанели.

Известные производители

Наиболее авторитетным производителем фальцевых кровель является финская компания Ruukki. В России производством такого материала занимается завод «Инси». Их продукция более доступна по цене, причем предлагается достаточно широкий ассортимент товара.

Методика укладки фальцевой крыши

Технология монтажа кровли из фальцпанелей включает несколько последовательных этапов.

Как сделать основу для крыши

Монтировать фальцевые картины можно на сплошную или разряженную обрешетку. Для нее можно использовать деревянные рейки или металлические профили. Примечательно, что расстояние между стропилами не должна превышать 2,5 метров, чтобы листы в процессе эксплуатации не прогибалась, и фальцы не разошлись.

Укладка картин

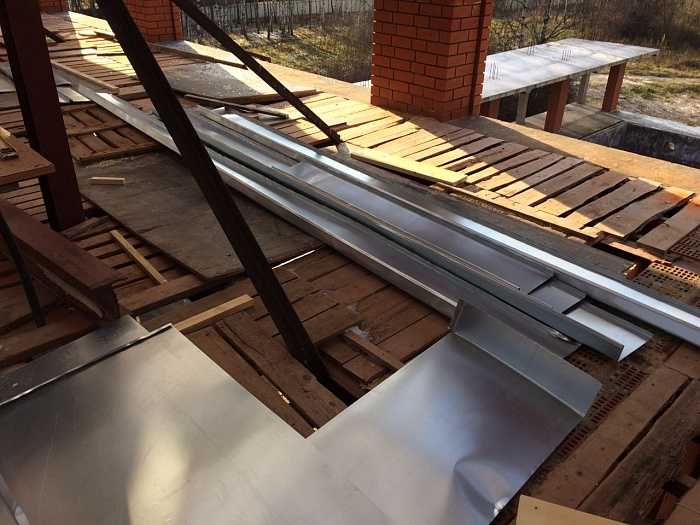

Выбранный материал, будь то литые панели, или рулонная сталь, необходимо поднять на высоту, разместить поверх обрешетки вдоль карниза и начинать фиксацию с центра.

Изготовление вспомогательных элементов

Для обустройства коника, карнизы, ендовы, а также стыков с дымовой трубой или оконным проемом, потребуются специальные доборные элементы. Их необходимо или приобрести готовыми, или выполнить из рулонной стали самостоятельно.

Выполнение фальцев

Фальцы могут быть одинарными, двойными, лежачими (горизонтальными) или стоячими (вертикальными).

Под двойным фальцем подразумевают двойной загиб краев. Такое соединение целесообразно в местах скопления снежных и дождевых осадков – в ендовах, разжелобках, стыках и прочих элементах конструкции. Такой шов считается наиболее надежным.

На крышах с уклоном менее 25º рекомендуется выполнять стоячий двойной фальц. Несмотря на бытующее мнение о затратности данного способа, он себя вполне оправдывает.

Лежачие фальцы делают, если необходимо замаскировать швы между отдельными панелями. К тому же, горизонтальное соединение также выполняется лежачими фальцами, с максимальным обхватом. Обратите внимание, что если захват стальной полосы не сможет достать до глубины фальца, такой шов со временем ослабнет.

На крышах с уклоном более 25º применяется угловой стоячий фальц или Г-образный. Выполнить такой элемент даже проще, чем обычный – достаточно лишь правильно отогнуть верхнее ребро шва.

Что касается высоты фальца, он должен быть таким, чтобы стоячая талая вода не проникала внутрь соединения. Дождевые осадки фальцам не страшны, а вот стоячий снег может принести немалый вред. Следовательно, в регионах с большим количеством снежных осадков фальцы делаются достаточно высокими. Кроме того, во время укладки картин в фальцах укладывают уплотнительные прокладки. Эти элементы выдерживают тепловое расширение металла и усилия во время закатки фальцев.

Стоит обратить внимание и на крепежные элементы – можно использовать лишь комплектующие с антикоррозийным покрытием, иначе в скором времени на крыше образуются ржавые пятна.

Для соединения пальцев используется молоток и деревянные бруски, а также ручные или электромеханические машинки. Сначала картину крепят к основе узкой полосой, фиксируя ее положение. Затем спереди и сзади загибают лежачий фальц, а справа и слева – вертикальные полуфальцы.

Крепление фальцев выполняется преимущественно кляммерами. Они одеваются на 2,5 см, после чего панели прибивают с правой стороны. Кляммер делается из оцинкованной стали с толщиной в 0,5-0,7 мм и длиной 80-120 см. Эти элементы размещают по краям панелей с шагом в 60 см и привинчивают саморезами 4,8×28 мм.

Следовательно, монтаж выглядит так:

• панель размещают на обрешетке;
• фиксируют ее кляммерами;
• покрывают сверху другой панелью;
• затем три слоя металла загибают в одну сторону, заворачивают фальцы до упора и прижимают.

Таким образом, достигается надежное соединение, защищающее от холода и подтекания воды.

Заключительный этап

На финишном этапе необходимо загнуть высеки и установить доборные элементы – ендовы, фартуки, фронтоны, карниз и фальцевые планки.

Отличие профессионального монтажа от любительского

При наличии определенных навыков и опыта, любитель может установить несложные конструкционные элементы крыши при помощи ножниц, киянки и трубогиба. В то же время, профессиональные строители в своем арсенале имеют целый ряд специальных инструментов – ножниц, рамок, клещей и прочих приспособлений. Нередко такие инструменты обходятся гораздо дороже, чем фальцевый станок.

Стоит отметить, что для загиба фальцев в настоящее время применяют в основном полуавтоматические инструменты, обладающие рядом достоинств:

• обеспечивают надежность соединения;
• работа выполняется очень быстро;
• есть возможность оперировать материалом любой толщины;
• полимерный защитный слой в процессе работы не повреждается.

В настоящий момент на рынке стройматериалов доступны панели, на которых фальцы оборудованы специальными замками. То есть для соединения достаточно простого нажатия.
