Деревянная стропильная кровля: Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа

Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

[contents]

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства  деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Содержание:

• 1 Наслонные деревянные стропильные конструкции
• 2 Висячие деревянные стропильные конструкции
  • 2.1 Стропила с затяжкой
  • 2.2 Шпренгельные висячие стропильные деревянные системы
    • 2.2.1 Сложные конструкции стропильной системы

Наслонные деревянные стропильные конструкции

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Рассмотрим их варианты:

• одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
•  двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
• тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

1. обычные висячие стропила
2. двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных  и заканчивая сейсмическими.

конструкция, устройство, расчет стропил из дерева

Для изготовления стропил в индивидуальном строительстве обычно используют деревянные материалы: доски, брус, бревна.   Несмотря на относительную дешевизну, деревянные стропила для крыши обладают достаточной прочностью, чтобы выдержать все кровельные нагрузки и служить верой и правдой долгие годы.

Другие возможные материалы для стропильных систем – металл и железобетон – для частного строительства применять нецелесообразно, ввиду их тяжелого веса, сложного монтажа и высокой стоимости.

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

• Минимально допустимые сорта древесины — 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
• Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
• Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
• Длина элементов из хвойных пород — до 6,5 м, а из твердых лиственных – до 4,5 м.
• Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

Основной составляющей единицей деревянной стропильной системы является ферма – плоская треугольная конструкция. Стороны «треугольника» образуют стропильные ноги, соединенные сверху под углом. Для соединения стропил по горизонтали используются затяжки, ригели, схватки.

Стропильную систему составляют из нескольких ферм, выставленных на мауэрлат, и скрепленных между собой прогонами.

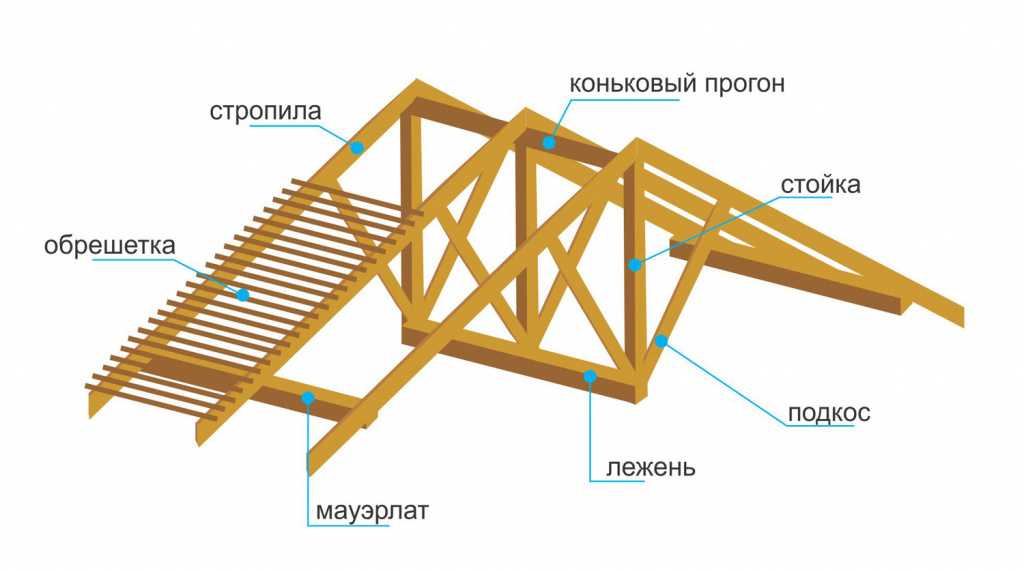

Чтобы лучше понять специфику фермы, определимся с ее элементами. Их состав и количество в одной конструкции зависит от типа крыши, ее габаритов и вида примененных стропил.

Итак, составные части могут быть такими:

• Стропильная нога – это непосредственно сами стропила, на которые набивают обрешетку и укладывают кровельный материал. Ферма состоит из двух стропилин (балок), соединенных сверху в коньке в виде треугольника. Угол их наклона равен углу наклона кровельных скатов.
• Затяжка – перекладина, скрепляющая стропильные ноги по горизонтали и не позволяющая им при нагрузке разъехаться в разные стороны. Используется в системе висячих стропил.
• Ригель – балка, похожая на затяжку, но работающая по иному принципу. В системе она сжимается, а не растягивается. Скрепляет стропильные балки в их верхней части.
• Схватка – также горизонтальная перекладина, соединяющая стропильные балки и повышающая устойчивость фермы. Используется в системе наслонных стропил.
• Стойка – горизонтальная балка, служащая дополнительным упором для фиксации стропильных ног.
• Подкос – элемент, монтируемый под углом к горизонтали, дающий стропилам дополнительную устойчивость.
• Кобылки – применяются для удлинения стропильных ног при необходимости создания свесов.

Также в стропильную систему можно отнести детали, не относящиеся непосредственно к фермам, но использующиеся для их монтажа и сборки. Они такие:

• Прогон – балка, идущая вдоль скатов, соединяющая стропильные ноги ферм. Частный случай – коньковый прогон, который устанавливают вдоль скатов кровли в ее наивысшей точке (коньке).
• Обрешетка – состоит из брусьев или досок, набиваемых на стропильные ноги сверху вдоль скатов крыши. На обрешетку монтируют кровельный материал.
• Мауэрлат – брус или доски, укладываемые по периметру наружных (капитальных) стен здания. Наличие мауэрлата предусмотрено для закрепления на нем нижних концов стропилин.
• Лежень – элемент, похожий на мауэрлат, но укладываемый вдоль внутренней стены здания. На лежне закрепляют вертикальные стойки.

Из дерева можно собрать множество вариантов ферм и, соответственно, стропильных систем. Но всех их можно разделить на два типа: висячие и наслонные.

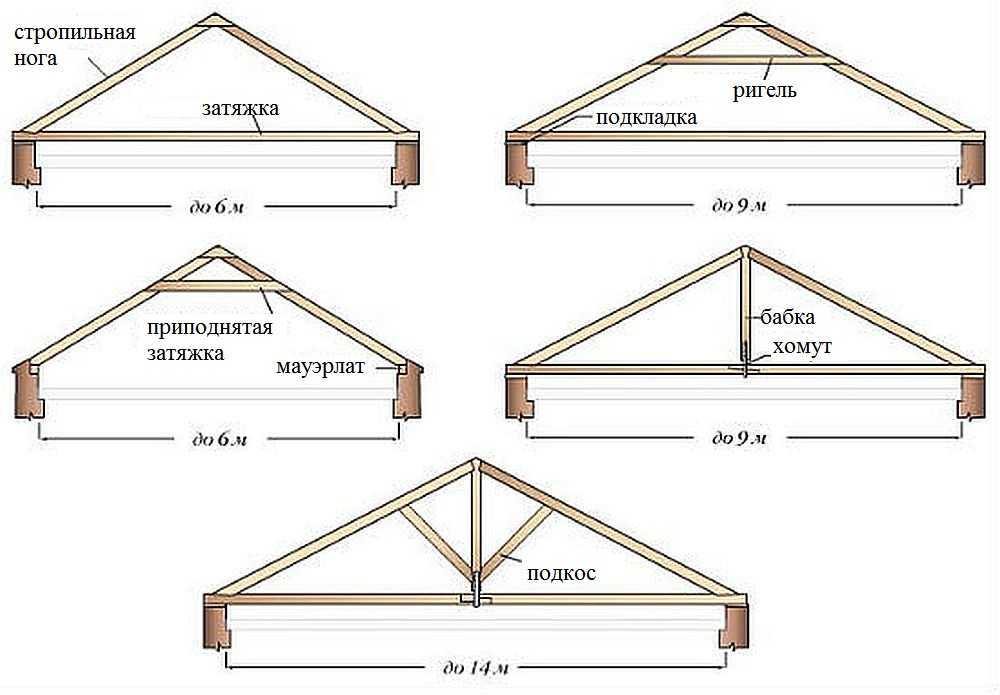

Висячие стропильные системы

Применяются для помещений без внутренних стен. Фермы, составленные из стропил, опираются исключительно на наружные стены, необходимости в дополнительной опоре нет. То есть висячими стропилами перекрывают один пролет, шириной 6-14 м.

Обязательной частью висячих ферм, кроме стропильных ног, соединенных вверху под углом, является затяжка – горизонтальная, соединяющая стропила балка. Затяжка становится основой «треугольника» фермы. В большинстве случаев она располагается снизу конструкции, соединяя нижние концы парных стропил. Но также используются схемы с приподнятой затяжкой. А также с ее видоизмененным вариантом – ригелем, который выглядит как приподнятая затяжка, но работает на сжатие, а не на растяжение, как истинная затяжка.

От наличия затяжки и ее расположения в ферме зависит необходимость использования мауэрлата. Если затяжка располагается у основания стропильных ног, то мауэрлат не нужен. При монтаже ферму опирают на наружные стены через имеющуюся затяжку, которая одновременно становится балкой перекрытия. Если же затяжка приподнята кверху или же вместо нее используется ригель, то в схему обязательно включается мауэрлат, как основа для крепления стропилин на верхних краях стен.

В качестве дополнительных элементов в висячей системе применяют бабки и подкосы. Они служат для упрочнения фермы, при перекрытии широких пролетов.

Бабка по своему виду напоминает вертикальную стойку, идущую от центра затяжки до верхней точки фермы (коньковой части). На самом деле бабка – это подвес, функция которого заключается в поддержке слишком длинной затяжки (более 6 м) и исключении ее прогиба.

В тандеме с бабкой, при еще большем увеличении длины затяжки, используют подкосы – диагональные балки. Их упирают одним концом в стропильную ногу, другим – в бабку. В одной ферме применяют два подкоса, с обеих сторон от бабки.

В дачных и небольших частных домах висячие стропила из дерева хороши тем, что позволяют устраивать просторные мансардные помещения без перегородок внутри. Конечно, речь идет о схемах, где отсутствуют подкосы и бабки.  Их наличие возлагает на застройщика необходимость делить мансарду минимум на две комнаты.

Наслонные стропильные системы

Наслонная конструкция деревянных стропил применяется для помещений с внутренними капитальными стенами, которые служат дополнительной опорой для системы. При этом расстояние между наружными стенами (общий перекрываемый пролет) может быть в пределах 6-15 м.

Наслонные фермы, в обязательном порядке, состоят из стропильных ног, опираемых на наружные стены, и вертикальной стоки, опираемой на внутреннюю стену. При наличии двух внутренних стен в схеме может быть использованы две стойки.

В отличие от висячей, в наслонной системе обязательно присутствует мауэрлат, к которому крепятся стропильные ноги. Стойки врезаются в некое подобие мауэрлата – лежень. Это брус, укладываемый по верху внутренней опорной стены.

При пролете 6 м и менее используется простейшая наслонная ферма, состоящая из двух парных стропильных ног и стойки. Устройство деревянных стропил при увеличении пролета требует внесения в схему дополнительных деталей, таких как схватки и подкосы (подстропильные ноги).

Схватки похожи на затяжки в висячих системах, но они всегда располагаются выше основания стропильных ног. Основное назначение схватки – повышение устойчивости системы.

Для устойчивости предназначены и подкосы, которые также называются подстропильными ногами. Подкос поддерживает стропильную ногу, то есть, по сути, становится для нее дополнительной (третьей по счету, после мауэрлата и конькового прогона) опорой.

Наслонные деревянные стропила являются наиболее распространенными для частных жилых домов, коттеджей. Как правило, такие постройки имеют одну или несколько внутренних капитальных стен-перегородок, которые могут стать опорой и дополнительной поддержкой для прочной стропильной системы.

Узел крепления стропил к мауэрлату – один из наиболее важных, от правильности его выполнения зависит функциональность стропильной системы, ее  способность воспринимать нагрузки.

Всего существует два типа подобных креплений: жесткое и скользящее. Выбор одного из них зависит от схемы стропильной конструкции. Замена жесткого крепления на скользящее или наоборот, а также недостаточное обеспечение необходимой степени сдвига стропильной ноги приведет к тому, что схема «поломается» и не будет работать.

Жесткое крепление обеспечивает прочное, неподвижное сочленение стропилины с мауэрлатом. Сдвиг не допускается, однако возможен поворот стропилины в шарнире. Организовывают такое крепление двумя основными способами:

• путем врубки стропильной балки в мауэрлат и дальнейшей фиксации узла уголками, скобами, гвоздями;
• с помощью уголков из металла и опорного бруска.

Скользящее крепление (или как его называют кровельщики – «скользячка») несколько иного вида и функциональности. Оно позволяет стропильной ноге сдвигаться относительно опоры. Конечно, этот сдвиг не будет заметен глазу, но позволит стропильной системе не деформироваться при естественной усадке стен дома. Скользящее крепление особенно необходимо при строительстве деревянных срубов. Также оно реализуется при строительстве домов любого другого типа, если того требует схема и выполненный расчет деревянных стропил.

Чтобы обеспечить стропильной ноге небольшой запас хода относительно мауэрлата используются особые крепежные элементы – ползуны. Конструктивно они состоят из двух металлических элементов, первый из которых статичен, а второй – способен перемещаться относительно первого. Существует две разновидности скользящих креплений: открытого и закрытого типов.

Ползун открытого типа представляет собой сборную конструкцию, состоящую из двух отдельных частей: статичной планки-направляющей и уголка с загибом сверху. Направляющая продевается в загиб уголка и фиксируется на стропильной ноге, уголок крепится на мауэрлате. При изменении геометрических размеров постройки, направляющая может сдвигаться относительно жестко зафиксированного уголка на 60-160 мм.

Скользящее крепление закрытого типа по своему свойству точно такая же. Немного меняется конструкция, она уже не разборная, а цельная. Уголок, который крепится к мауэрлату, имеет в центральной части петлю. В нее вставлена направляющая, которая, в свою очередь, крепится к стропильной ноге.

Что собой представляют оба варианта креплений (скользящее и жесткое) показано в видео-ролике:

Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

• внахлест;
• встык;
• с помощью врубки вполдерева.

Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

Впрочем, никаких особенных сложностей работа с деревом и монтаж деревянных стропил не представляет. Кроме этого есть и другие преимущества использования дерева, как материала для стропил:

• невысокая стоимость древесины;
• повсеместная доступность;
• сравнительно небольшой вес, упрощающий монтаж;
• нет необходимости в привлечении тяжелой строительной техники;
• универсальность, возможность применения на зданиях из любого материала, причем, независимо от несущей способности фундамента.

Недостатки выбора деревянных стропил незначительны, но их тоже необходимо знать «в лицо» перед началом строительства:

• необходимость в обработке защитными средствами, предотвращающими возгорание и гниение дерева, а также снижающих его «привлекательность» для различных насекомых-вредителей;
• применение деревянных стропил возможно только на пролетах до 14-17 м, для более широких пролетов рекомендовано использовать металл или железобетон;
• несколько сниженный срок эксплуатации, по сравнению с металлическими или железобетонными фермами.

Таким образом, все недостатки являются, скорее, особенностями, чем реальными негативными сторонами. Этим и объясняется столь широкое распространение деревянных стропил в частном домостроительстве.
