Перед тем, как строить крышу дома, необходимо изучить возможные варианты стропильных систем и подобрать оптимальную схему в зависимости от индивидуальных особенностей постройки. Среди наиболее распространенных схем стропильного каркаса выделяются наслонные системы, подходящие для зданий, имеющих внутреннюю несущую стену, и висячие системы, в которых стропила могут опираться только на внешние стены кровли. В данной статье будут рассматриваться узлы и конструкция висячих стропил.

Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания.

Несмотря на кажущуюся ненадежность, висячие стропильные системы достаточно эффективные и способны в полной мере выполняться свои функции в пролетах длиной до 17 м.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.

Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект. Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.

Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

Треугольная шарнирная арка

Рассматриваемый вид конструкции по праву считается одним из самых простых. Конструктивно такая схема предполагает создание простой фермы в форме треугольника, которая включает в себя две стропильных балки, направленных в сторону конька. Внизу стропила опираются на горизонтальную балку, кроме того, на нижнем уровне осуществляется крепление затяжек к стропилам. Для нормального функционирования такой конструкции высота конька должна быть больше, чем 1/6 пролета фермы.

В такой схеме, считающейся традиционной, основная нагрузка приходится на стропила, изгибая их так, чтобы они расходились в разные стороны. Это усилие компенсируется затяжкой, которая, работая на растяжение, позволяет разгрузить стропильную систему. Затяжка в данном случае не относится к числу несущих элементов, поэтому вместо деревянной детали вполне можно использовать металлическую.

Чтобы снизить изгибающую нагрузку, которую испытывают стропильные ноги, коньковые элементы в данном случае устанавливаются с небольшим отклонением от центральной оси.

Такая схема становится причиной появления дополнительного усилия с противоположно направленным вектором. Помимо снижения нагрузки на стропильный каркас, это также позволяет использовать балки меньшей толщины – а это прямой путь к оправданной экономии.

Чаще всего треугольные шарнирные арки используются для создания мансард, а находящиеся в нижней части конструкции затяжки отлично служат в качестве балок перекрытия. Все описанные дальше схемы висячих стропил представляют собой вариации описанной трехшарнирной арки, в которых дополнительные элементы всего лишь повышают жесткость стропил.

Шарнирная арка с бабкой

Данная конструкция сложнее предыдущей, зато ее вполне можно использовать для перекрытия пролетов длиной более 6 м. Основной проблемой длинных конструкций является длинная затяжка – на нее приходятся существенные нагрузки, поэтому она изгибается под собственным весом. Для компенсации этих нагрузок используется бабка – деревянный брусок, при помощи которого подвешивается затяжка.

При необходимости в качестве бабки можно использовать и металлические пруты, которые имеют достаточную прочность на растяжение.

Используя такой подвес, можно устанавливать висячие стропила с затяжкой большой длины, ведь ее изгиб будет компенсирован. Основной момент при монтаже такой конструкции – бабка не должна подвергаться сжатию, то есть ее нельзя использовать как вертикальную стойку. Конечно, конструктивно стойка и подвес очень похожи, но эти элементы выполняют совершенно разную работу.

Главное отличие бабки заключается в том, что она подвешивается к карнизному узлу, а затяжка крепится к ней посредством хомутов. Для создания затяжки нужной длины используются составные элементы, которые подгоняются посредством прирубов и фиксируются болтами. Перед сборкой стоит провести расчет затяжки стропил, чтобы конструкция была оптимальной.

Такая конструкция на сегодняшний день применяется редко по причине морального устаревания.

Впрочем, заложенные в ней идеи и принципы все же находят применение в других, более современных стропильных системах.

Конструкция с приподнятой затяжкой

Такая схема преимущественно используется при создании жилых помещений под кровлей. Высота расположения затяжки в данном случае определяет высоту потолка будущей мансарды. Затяжка в такой конструкции поднимается к коньковой части крыши, и чем выше она установлена, тем большие нагрузки ей приходится испытывать.

Стропильный каркас в качестве опоры использует мауэрлат, а не затяжку. Чтобы кровля могла самостоятельно изменять свои размеры в зависимости от внешних факторов, стропила крепятся подвижным образом к специальным устройствам, обеспечивающим необходимую свободу перемещения конструкции.

При воздействии на кровлю уравновешенных нагрузок конструкция будет устойчивой, но если силы, находящиеся с одной стороны, будут превалировать, то крыша будет слегка завалена. Для предотвращения такой ситуации стропила необходимо выносить за пределы стен с обеих сторон здания.

В арке с приподнятой затяжкой последняя не выполняет функции опоры. На нее оказывают влияние только растягивающие нагрузки, если под крышей обустраивается чердак, или растягивающе-изгибающие, при создании мансарды. В последнем случае затяжку можно использовать для монтажа потолков или изоляционных материалов.

Для защиты затяжки от провисаний устанавливается подвеска. Здесь тоже есть нюансы: при небольших нагрузках и небольшой длине затяжку можно попросту прибить к ригелю и коньку, а вот для длинной затяжки с большими нагрузками потребуется несколько подвесок и дополнительная фиксация хомутами.

Шарнирная арка с ригелем

Данная схема конструктивно схожа с предыдущей, но есть и одно отличие – вместо подвижных опорных элементов для шарнирной арки с ригелем используется жесткое крепление стропил, что достаточно надежно. Стропила врубаются в мауэрлат или крепятся к неподвижным опорным брусам.

Благодаря изменению конструкции опоры меняются и возникающие в системе напряжения – основной нагрузкой становится распирающая, приходящаяся на мауэрлат и стены.

Затяжка фиксируется в верхней части арки, но вместо растяжения она теперь испытывает сжатие. Вместе с изменением характера нагрузок меняется и название затяжки – теперь она именуется ригелем. Такая арка с приподнятым ригелем может работать только при условии небольшой распирающей нагрузки, а при ее увеличении ригель нужно дополнительно усилить затяжкой. В результате получатся висячие стропила, аналогичные традиционной арке с тремя шарнирами, и мауэрлат в данном случае уже не понадобится.

Арка с подвеской и подкосами

Такая схема является логическим продолжением темы арок с бабками. Арка с подвеской и подкосами используется для перекрытия пролетов длиной до 14 м – в подобных конструкциях нагрузка настолько велика, что стропила прогибаются из-за собственного веса. Для компенсации этих нагрузок используются подкосы.

Как правило, подкосы в стропильной системе упираются на внутренние стены постройки, но висячие стропила используются только при их отсутствии. Решить эту проблему помогает бабка, являющаяся единственной доступной опорой.

Собранная таким образом конструкция работает по следующему принципу:

• На стропила приходится внешняя нагрузка;
• Подкосы принимают на себя часть этой нагрузки;
• Подвеска растягивается и натягивает коньковый брус;
• Стропила захватываются за верхнюю часть и тянутся вниз, за счет чего прижимаются подкосы.

Для длинных стропильных ног, свойственных такой конструкции, используется длинная же затяжка. Лучше всего использовать брус из двух жестко соединенных балок. Затяжка крепится к бабке посредством хомута.

Виды соединений отдельных элементов и узлов

Чтобы конструкция висячих стропил получилась достаточно качественной и надежной, необходимо позаботиться о качественном соединении ее элементов, выбрать крепеж для стропильной системы, который способен прослужить многие годы, для чего могут использоваться следующие способы:

1. Стыковое соединение. Такой метод используется для соединения верхних частей стропил, то есть конькового узла. Балки стропил срезаются под углом, совмещаются и фиксируются посредством деревянных или металлических накладок.
2. Соединение внахлест. Для реализации данного способа верхние края стропильных ног схлестываются и крепятся болтом с гайкой или шпилькой.
3. Соединение врубкой. Перед соединением стропила выпиливаются на половину своей толщины. Подготовленные детали сводятся и фиксируются через высверленное сквозное отверстие болтовым соединением. Такой же метод активно используется для монтажа карнизных узлов – в нижней части стропил вырубается зуб, который подводится к опорам и крепится болтами или пластинами.
4. Скользящее соединение. Такой метод соединения нижних частей стропил используется в системах с подвижной опорой. Для соединения используются специальные металлические элементы.

Расчет висячей стропильной системы

Крыша с висячими стропилами должна рассчитываться еще на этапе проектирования – это позволяет избежать дальнейших проблем. Лучше всего будет заказать расчет у специалистов или воспользоваться готовым проектом, но при желании можно сделать всю работу самостоятельно, воспользовавшись онлайн-калькулятором или более традиционными методами проведения расчетов.

В любом случае для расчетов потребуется знать:

• Площадь и размеры подкровельного пространства;
• Наличие мансарды;
• Ожидаемую нагрузку на кровельную систему;
• Угол наклона скатов;
• Вид стропильной системы;
• Материал изготовления стен здания;
• Материал кровельного покрытия.

Расчет висячих стропил нужен для того, чтобы определить толщину стропил, шаг их установки и форму необходимых ферм.

Монтаж висячих стропил

Когда все предварительные этапы завершены, можно приступать непосредственно к монтажу стропильной системы, который выполняется по следующему алгоритму:

• Сначала нужно разметить центр крыши и высоту конька, после чего на фронтонах выставляются две доски с отметками;
• Далее нужно сделать шаблон монтажа стропильных ног, для чего нужно взять обрезок доски и прислонить ее одним концом к мауэрлату, а другим – к отметке высоты конька, и сделать на этой доске запилы;
• При помощи шаблона изготавливаются стропильные балки в необходимом количестве;
• Подготовленные и обработанные стропила раскладываются попарно;
• Сначала монтируется первая ферма, которую после сборки нужно установить на фронтоне здания, используя для крепежа саморезы или уголки с гвоздями;
• На другой стороне здания устанавливается вторая ферма;
• Между двумя установленными арками натягивается шнурок, от которого нужно будет отталкиваться при монтаже остальных ферм;
• Все остальные фермы устанавливаются последовательно, с соблюдением рассчитанного шага и уровня.

Завершив установку висячей стропильной системы, можно приступать к следующим этапам монтажа кровли.

Заключение

Деревянные висячие стропила достаточно удобны и подходят для решения множества задач. Монтаж висячей системы достаточно прост – необходимо лишь грамотно спланировать будущую конструкцию и тщательно провести каждый этап ее сборки.

устройство конструкции, расчет и инструкция установки

Висячий вид стропил опирается на стены сооружения исключительно концами и устраивается при наличии расстояния между соседними опорами не более шести метров. Кровельные конструкции, имеющие более широкий пролёт, требуют выполнения укреплений посредством ригелей и затяжек в верхней части конькового элемента. Использованию подлежит не только деревянная, но и металлическая система затяжек.

[contents]

Отличие висячих от наслонных стропил

Основное отличие между двумя стропильными конструкциями заключается в характере стропильной опоры. И если при монтаже висячей стропильной системы ноги имеют непосредственный упор в стены сооружения, но для наслонных стропил характерно наличие специальных элементов, создающих дополнительную опорную точку.

Отличие висячих и наслонных стропил

Висячие стропила обладают определённой конструкционной сложностью и значительным весом по сравнению с наслонной системой. Однако, именно система висячих стропил относится к оптимальному варианту для перекрытия пролётов, с шириной не менее шести и не более десяти метров, а также для создания полноценного мансардного помещения.

Наслонная стропильная система может быть как распорной, так и безраспорной, с закреплением на мауэрлатной балке, а висячая стропильная система передаёт исключительно вертикальные усилия. Следует учитывать, что на конструкцию висячих стропил требуется больше строительного материала, что сказывается на общей стоимости возводимой конструкции.

Применение висячих стропил

Основное применение такой стропильной системы заключается в возможности использования при отсутствии в сооружении внутренних несущих стен. Подобная конструкция не обладает центральной опорой, а местом сочленения с сооружением служат стены здания. Второй конец висячих стропил имеет опору на верхних краях встречных стропил.

Кроме того, для стропильных ног висячих конструкций характерно полное отсутствие создания горизонтальных нагрузок, что обусловлено обеспечением распорного напряжения не передающегося на стены здания. Чтобы уменьшить усилия требуется применять специальные затяжки. Основное предназначение этих затяжек заключается в объединении нескольких конструкционных элементов.

Наиболее востребованы стропила висячие для создания сложных кровельных конструкций.

Виды конструкций крыши

Особенностью конструкции, опирающейся исключительно на края стен здания без наличия опоры центрального типа, является наличие пяти видов функционирования.

С подвеской или бабкой

Относится к морально устаревшей схеме и заключается в подвешивании затяжки к арочному коньку. Деревянная подвеска называется бабкой, а железная — тяжем. Затяжка может быть выполнена из укороченных элементов, которые состыкуются на хомуте подвески посредством косого или прямого прируба и скручивания болтами.

Полученная подвеска работает исключительно на растяжение от прогиба самой затяжки, что обусловлено собственным весом. Подвеска может быть выполнена из конструктивно подходящего материала.

Конструкция стропильной системы с подвеской или бабкой

Треугольные трехшарнирные арки

Висячие стропила обладают формой замкнутого треугольника, что называется трехшарнирной треугольной аркой, где стропила работают на изгиб, затяжка работает на растяжение. Показатель минимальной высоты конькового подъёма не должен быть меньше 1/6 пролёта арки.

Конструкция стропильной системы с треугольной трехшарнирной аркой

Стропильные арки с приподнятой затяжкой

Востребованное соединение для зданий с полноценным мансардным помещением. При установке затяжки соблюдается сдвиг вверх. Растягивающее напряжение, воспринимаемое затяжкой, прямо пропорционально высоте её расположения. Такой безраспорный тип конструкции характеризуется опиранием стропил на мауэрлат согласно схеме для любых шарнирно подвижных опор. Таким образом опора низа стропил выполняется по принципу своеобразного ползуна.

Стропильные арки с приподнятой затяжкой

Треугольные арки с ригелем

Конструкция с ригелем

В таком соединении заменяется нижний опорный узел с ползуна на неподвижную опору шарнирного типа. Характерная врубка в мауэрлат зубом или посредством использования специального опорного бруска, что обуславливает конструкционную устойчивость арки, которая приобретает распорные функции и передаёт горизонтальное напряжение на мауэрлат и стены. Балки мауэрлата нуждаются в жёстком креплении к стенам.

Треугольные арки с подкосами

Ещё одна морально устаревшая схеме, которая является неким подобием модернизированной трехшарнирной треугольной арки с подвеской или бабкой. Чтобы уменьшить прогиб и увеличить длину стропил используются подкосы, низ которых упирают в подвеску или бабку. Напряжение от прогибающихся стропил передаётся подкосам, растягивающими подвеску в которую врублены.

Растянутая подвеска утягивает за собой узел конька и стропильный верх, что вызывает сжимание подкосов. Полученное круговое движение всех внутренних напряжений позволяет получить довольно жёсткую конструкцию арки.

С подкосами

Устройство стропильной системы

Наиболее простой вариант фермы на основе висячих стропил представляет собой треугольник, состоящий из двух стропильных ног, которые упираются вверху друг в друга и дополнены затяжкой. Такой тип конструкции является распорной системой без передачи напряжения на стены. Основной распор нейтрализуется посредством затяжки.

Таким образом распор остаётся в системе и не имеет внешних проявлений, что позволяет упростить устройство стропильной системы и узлов опоры на стены. Висячие стропила не нуждается в обязательном обустройстве мауэрлата, а на слой гидроизоляции можно подложить только деревянную доску, требующуюся для горизонтального выравнивания ферм и увеличения площади узловой опоры.

Проводим расчёт

Для выполнения правильного расчёта любой стропильной системы, рекомендуется использовать компьютерные программы или формулы. Для висячей стропильной системы следует учитывать полное отсутствие опорных балок. Показатель длины покрываемого пролёта не имеет существенного значения.

Чтобы обеспечить необходимую кровельную жёсткость, а также предотвратить возможное смещение стропильных ног, необходимо рассчитать количество и размеры подкосов, ригелей, стоек и прогонов.

Все производимые расчёты должны базироваться на следующих особенностях:

• чтобы получить точные расчёты по количеству необходимого материала следует составить схему, а также план и раскладку предполагаемой стропильной системы с отображением всех конструкционных элементов, указанием их количества и точных размеров;

• правильный расчёт размеров с учётом длины необходимого пиломатериала позволяет скомпоновать основные конструктивные элементы и минимизировать количество отходов;

• следует учитывать, что в точках повышенных нагрузок в схему для расчёта необходимо включить стропила спаренного типа;

• подбор сечения для стропильных ног производится на основании подсчётов суммарных нагрузок на всю кровельную площадь, а также на площадь одного квадратного метра;

• стропильные балки целесообразно изготавливать из древесины наиболее высокого качества, без сучков, трещин и других дефектов;

• минимальное сечение брусов для затяжек и прогонов составляет порядка 50 × 150 миллиметров, а стойки, ригели, подкосы и другие вспомогательные элементы выполняются из бруса с сечением 100 × 100 или 150 × 150 миллиметров.

Инструкция по установке

Выполнение кровельной конструкции базируется на нескольких этапах:

• установка мауэрлата и балок перекрытия. Установка стоек и прогонов не требуется. Рекомендуется отметить центр крыши в месте пролегания конька посредством временной фиксации досок на центрах фронтонов.

• выполнение шаблона. Доска прикладывается нижним концом на уровень мауэрлата, а верхний конец располагается на сделанной отметке высоты. Верхний запил отмечается на крае доски, который обозначает центр крыши, а для нижнего запила должна отмечаться точка на треть ширины доски в месте стыковки с мауэрлатом. Такой шаблон требуется для уточнения симметричности стропил.

• подготовка стропильных ног по шаблону. Готовые стропила раскладывают попарно и крепят металлическими накладками и саморезами или шпильками на уровне верхних срезов. Нижняя часть полученных ферм крепится посредством уголков и саморезов или гвоздей к мауэрлату.

• установка затяжек или ригелей. При помощи досок соответствующей длины стягиваются стропильные ноги. Общее количество ригелей и показатель высоты их расположения зависят от конструкционных особенностей крыши.

Технология крепления узлов

Если необходимо получить более длинные стропильные ноги, то следует выполнить наращивание посредством следующих методов:

• наращивание встык;
• метод внахлёст;
• способ косого прируба;
• наращивание тремя досками;
• наращивание посредством опоры на прогон.

Что еще нужно знать при монтаже своими руками смотрите в видео.

Устройство карнизного свеса

Проект стропильной системы может не предполагать устройство карнизного свеса, что требует возведение такого элемента после устройства стропильной конструкции. Кровельный свес выполняется при помощи наращивания стропильных ног специальной доской-«кобылкой».

Стандартная длина такого вылета не должна быть менее сорока сантиметров. Оптимальный размер карнизного свеса должен составлять около шестидесяти сантиметров. Кобылка крепится к стропильной ноге с выдерживанием незначительного просвета, который необходимо частично заполнить вкладышем из короткой доски. Для крепления используются гвозди, пара которых забивается с противоположной стороны, а затем загибается.

Заключение

При возведении сооружений, не обладающих несущими капитальными стенами, следует применять висячую стропильную конструкцию.

Висячая стропильная конструкция выполняется посредством стягивания ригелями или затяжками, и чаще всего используется для возведения простых двускатных крыш или в качестве верхней стропильной системы мансардной крыши.

В висячей стропильной конструкции отсутствует коньковый прогон, а верхняя часть симметричных стропильных ног в качестве опоры использует друг друга.

особенности расчёта системы и узлов, варианты использования

В основе любой крыши лежит система балок, стоек, прогонов. Они являются тем проводником нагрузок, который позволяет крыше выдерживать порывы ветра и вес снега зимой. В разрезе стропила представляют традиционную фигуру — треугольник жёсткости. В строительстве используется множество стропильных систем. Наиболее востребованы наслонные стропила.

• Варианты стропил
  • Наслонного типа
  • Висячая система
• Конструкция и узлы
• Безраспорная система
• Особенности монтажа конструкции
• Сильное защемление конькового участка
• Распорная система
• Компоненты подстропильных конструкций
• Особенности использования
• Расчёт компонентов крыши
• Практические советы

Варианты стропил

Стропила — основа крепления кровли. По устройству различают три вида:

1. Наслонные, считающиеся одними из самых надёжных компонентов, использующихся в конструкционных работах.
2. Висячие стропила.
3. Висячие фермы, оборудованные шпалами.

Каждая из систем имеет особенности конструкции. Проведение точных расчётов позволит создать прочную и надёжную конструкцию.

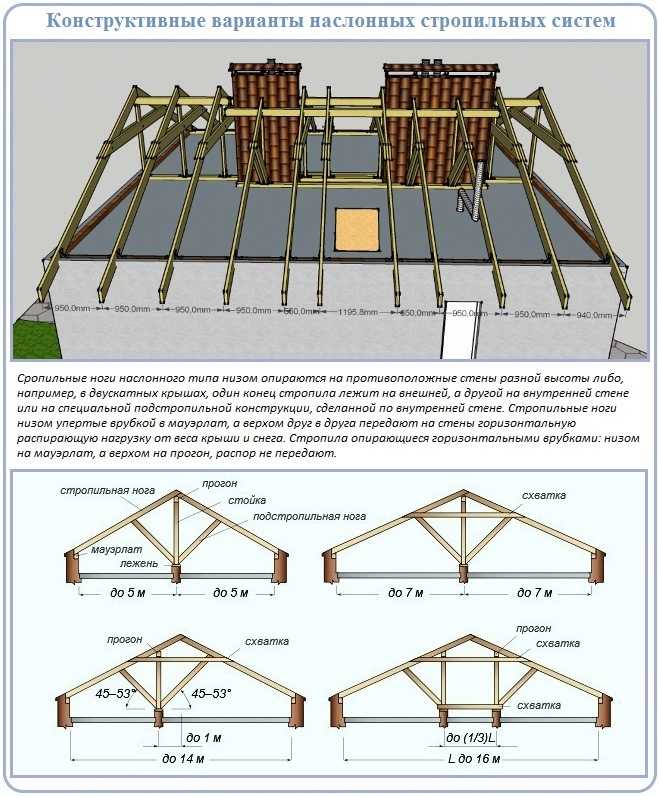

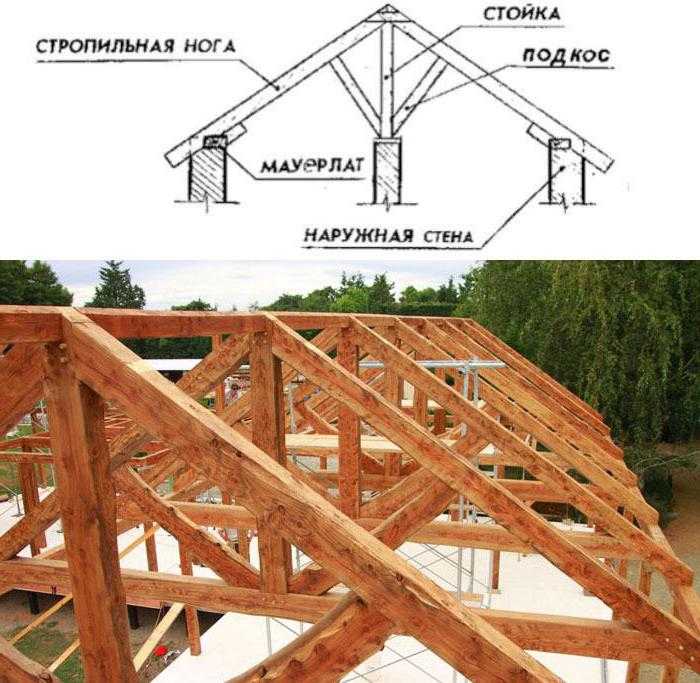

Наслонного типа

В сооружениях, имеющих ещё несколько рядов стен, служащих, кстати, в роли вспомогательных опор, чаще всего используется наслонная стропильная система.

Если в наличии имеется пара вспомогательных компонентов, имеющих возможность применяться в роли опоры, здание в своих размерах может достичь 17—19 метров. Главное, делать не больше 8 метров пространства между соседними опорами. До 120 сантиметров величины порой достигает стропильный шаг, главное, правильно провести расчёты и учесть все необходимые особенности.

Нижние части такого вида обладают опорой, состоящей из подстропильных брусьев. В том числе вкупе с ними используется мауэрлат.

Чтобы разделить опорные стойки и прогоны, о которых также не стоит забывать, используют подкосы. Их главная функция заключается в том, что они выполняют разгружающую и поддерживающую функцию, в том числе и для ног стропильной системы, увеличивающих размер сооружения. Они сами имеют больший размер, чем обычный коэффициент пиломатериала, и их нужно собирать.

Висячая система

Висячие стропила кардинально отличаются от наслонных. Их нижние концы занимают опорные стены. Стропильные ноги этой системы нагружены в двух частях всей монтируемой системы.

Нагрузки от висячей конструкции распирают стены, которые имеют опорный характер.

В роли использованного материала с целью затяжек применяют дерево либо сплавы. Для того чтобы это всё расположить, в основном избирается линия в комфортной высоте. А также принимайте во внимание, что крепление к стропильной системе зависит от высоты расположения затяжки.

Наслонный тип чаще всего применяется для того, чтобы была возможность обустроить двускатные кровли над сооружениями. Их стены длиной должны быть не больше 5—6 метров.

Конструкция и узлы

Наслонные стропильные системы обладают достаточной долговечностью благодаря тому, что их эксплуатация происходит под действием различного вида проветривания, например, сквозного. Это препятствует возможности загнивания деревянного материала. Устройство выполнено очень просто. И это играет значительную роль.

Пришло время рассмотреть, на какие конструкционные составляющие разбивается система наслонных стропил:

• неотъемлемой частью структуры служит стропильная нога;
• применяются, конечно, подстропильные компоненты;
• не забываем про обрешётку.

Такая система, используемая при строительстве крыши с одним скатом, в своём строении обладает сооружениями, которые разносторонними концами упираются в противоположные стенки. Когда крыша уже с двумя скатами, стропильная система будет состоять из нескольких стропильных ног, упирающихся разными своими сторонами на погон и стойки.

Нельзя увеличивать размер пролёта, так как может случиться прогиб, а может и произойдёт вырывание стропильной ноги. Чтобы это не произошло, применяют специальные компоненты, носящие название стойки и подкосы. Применяются такие компоненты также, когда есть необходимость состыковать стропила, состоящие из небольшого количества досок, чтобы конструкция имела ещё большую стабильность.

Специализированные наслонные стропила подразделяются на два разных вида:

1. безраспорную;
2. распорную.

Условия создания распора на стенку определяются с помощью узлового распирания.

Безраспорная система

Работа ноги в такой системе соответствует собственному особому механизму, а именно на изгиб. Её характерная черта заключается в том, что на стены она не оказывает никакого усилия.

Безраспорные наклонные стропила используются тремя разными способами. Специально на конец ноги присоединяется опирающийся брусок, можно осуществить врубку, или по-другому запил, и упереть в мауэрлат.

Особенности монтажа конструкции

На верху стропила проделываем больших размеров запил и скашиваем его под небольшим углом. Подрезка на концах стропила обладает различными границами, характеризующимися по глубине. Главное, чтобы размер подрезки превышал размер сечения стропила.

Если не представляется возможным сделать подрезку верха стропила, используют искусственное наращивание, крепление осуществляется по обеим сторонам. Используются монтажные пластинки.

Когда будете проводить монтаж, обязательно сделайте так, чтобы верх врубки был максимально ровным, чтобы система внезапно не стала распорной. Чаще всего низ стропильной ноги присоединяют на ползуне.

Верхняя часть фиксируется с применением гвоздей или же, например, болтового крепления, стропила могут также взаимно упирать и связывать железными пластинками, имеющими зубчатое строение либо древесными накладками.

Сильное защемление конькового участка

Бывает, что присутствие сильного защемления конькового участка, если верхнюю часть твёрдо закрепляют, а основание ставят в ползуне, никак не появляется распор в стенке. В этом случае в твёрдо объединённом коньковом узле возникает экстремальный искривляющий период, который должен уничтожить узел, тогда стропильные ноги приобретают значительно меньший прогиб. Защемив верх стропил, мы приобретаем определённый резерв крепости, повышающий все характеристики.

У всех способов есть объединяющая особенность: одна область стропила мастерится на шарнире, который использует только поворот, а другую область конструируют на скользящей опоре. Она имеет возможность позволить себе поворот. Крепится это по-разному. Иногда применяют гвоздевой бой или могут использовать даже крепёжные пластинки.

Плохо становится, если происходит упирание прогона на специальные стойки. В других двух вариантах, статическая устойчивость существует благодаря тому, что нагрузка равномерно распределяется по обеим сторонам крыши, используя при этом одинаковый угол наклона.

Но на самом деле сделать наклон крыши абсолютно ровными невероятно трудно. Растаявший снег распределяется по крыше неровно, особенно когда вмешиваются сильные порывы ветра. Первоначальный способ разрешает делать различные угловые наклоны скатов. Он также неплохо справляется со всеми нагрузками, только если стойки будут стоять абсолютно вертикально.

Распорная система

Распорную систему мы имеем возможность создать, применяя несколько безраспорных стропильных систем с заменёнными в них различными степенями систем. Получаем шарнирную опору для использования её в качестве распорной системы, крепко-накрепко зафиксированной гвоздями. Все составляющие системы остаются неизменны, даже напряжения стропильных систем и соответственно изгиба. Но в этой ситуации образуется распор, который раздвигает стенки постройки.

Система, имеющая в своём составе разные виды стропил, называется смешанной. Зато распорная система обладает высокой устойчивостью к различным нагрузкам, только мауэрлат нужно обязательно зафиксировать на поверхности стены сооружения.

Чтобы значительно снизить распор на стенки, рекомендуется установить прогоны, обязательно жёсткие, которые можно получить, если добавить побольше стоек или балок.

Компоненты подстропильных конструкций

Система должна обладать высокой устойчивостью. Для того чтобы достичь этого, наклонные стропила нужно обеспечить горизонтальной схваткой, использование которой немного обеспечит устойчивость, но совсем немного. Прикреплять её стоит там, где схватка пересекает стойки. Она обязательно сработает в любых обстоятельствах. Их расположение нужно сориентировать со средним человеческим ростом. А если вы конец стропила вынесете наружу, устойчивость гарантируется.

Если случиться аварийная ситуация это обеспечит схватке сработать молниеносно и безошибочно. Если целью стоит повышение устойчивости наслонных стропил и системы в целом жёстко зафиксируйте стойки. Если перекрытие чердака неудачно, то усиление устойчивости окажется невозможным. Те строения, которые содержат 2 внутренние стены, используют сквозящие стропильные конструкции. Нужно правильно выбрать все компоненты, от этого зависит качество сделанной работы и надёжность крыши.

Особенности использования

Наслонная стропильная конструкция применяется тогда, когда возникает срочная необходимость перекрыть пролёты с наибольшей длиной, существует необходимость в применении стоек, прибавляющих устойчивости.

Более подходящей конструкционной чертой представляется применение скользящей опоры, что разрешает соединение различных переходных стропил к мауэрлату. Практически не попадаются длинные пролёты в собственном строительстве сооружений. Из этого следует, что наилучшим из всех вариантов является использование специализированных наслонных стропил. Главный компонент техники строительства — это опирание на мауэрлат строительных ног. Когда сооружение из дерева, эту способность берёт на себя верх.

Такого рода стыковочный узел представляется более значимым в наслонной стропильной концепции. Применение ригеля даёт возможность повысить величину пролёта вплоть до 8 метров, в обстоятельствах одной опоры — вплоть до 12-ти метров, а рядом с применением 2-х опор — вплоть до 16 метров.

Расчёт компонентов крыши

Каждая структура и конструкционные характерные черты кровельной концепции находят решение ещё на рубеже проектирования сооружения. Структура кровли главным способом оказывает большое влияние в комплект материалов, применяемых во время монтажа и систему несущих стенок.

Стропила наслонного вида отделываются обрешёткой. На них устанавливается кровельный пирог с пароизоляцией и гидроизоляцией.

Практические советы

Если нужно сделать мансардную крышу с применением наслонных стропил, обязательным условием является установка брусового каркаса внизу, а вверху стропильные ноги следует прятать в коньковый прогон.

Если вам нужно соединить стропильную ногу с мауэрлатом, используйте защемление. Можете соединить его металлическим материалом. Для этого существует способ, заключающийся в использовании большого торцевого угла. Он в будущем обеспечит возможность стропилам взаимно упираться.

Применяется наслонный тип вкупе с соединением, подразумевающим за собой просверливание отверстий для болтов.

Как укрепить потолочные балки, чтобы выдерживать большие нагрузки

Это делимма Лео, как он объясняет в этом сообщении на форуме Fine Homebuilding . Недавно построенное здание размером 16 на 24 фута имеет стены 2×4 и крышу с коньком 2×10 и стропилами 2×6 .

Только после того, как здание было построено, Лео понял, что не учел дополнительный вес бревен на потолочных балках.

«16-фут. 2×6 предназначены для того, чтобы стропила 2×6 не расползались», — пишет он. «Это довольно простой проект, разработанный инженером и одобренный городом. Я только хотел бы упомянуть об этом ранее, что чердак может быть использован для хранения. Если бы я упомянул об этом раньше, что бы я сделал по-другому? Я не хочу, чтобы балка или столбы шли по середине по очевидным причинам».

Если он удвоит каждую вторую балку, будет ли этого достаточно, чтобы выдержать вес «много дерева твердых пород». Его инженера это устраивает, но что думают все остальные?

Небольшой прогиб, но не рухнет

Балки 2×6, без сомнения, провиснут, говорит DanH. «Вероятно, они не рухнут, и нагрузка, вероятно, не повлияет на конструкцию. Многие гаражи десятилетиями загружены так, как вы предлагаете, и полные сбои случаются редко, несмотря на довольно плохие методы строительства гаражей, использовавшиеся 60-80 лет назад».

Но, добавляет DanH, это предполагает, что Леом руководствуется здравым смыслом и не перегружает верхний склад дровами.

Провисание может быть уменьшено или устранено путем установки центральных стоек , или Леом может объединить 2×8 с балками 2×6, чтобы «примерно утроить» несущую способность потолка.

«Поскольку это не пол, таблицы допустимых прогибов на самом деле не применимы», — добавляет Jigs-n-fixtures. «В основном они предназначены для того, чтобы людям было удобно ходить по полу, или чтобы предотвратить повреждение жесткого пола, такого как керамическая плитка. Структура была бы прочной со значительно большим прогибом».

Даже стопка дров глубиной в фут будет означать нагрузку 50 фунтов на кв. фут (psf).

Инженер 10 настроен скептически.

«Скажите своему инженеру, что другой инженер говорит, что удвоение 2×6 не работает для тяжелых нагрузок», — пишет он. «Если он/она по-прежнему настаивает на том, что удвоение допустимо, попросите на этот счет подписанное и запечатанное письмо».

Инженер 10 добавляет, что № 2 2×6 длиной более 16 футов. пролет может выдерживать 10 фунтов на квадратный фут, а 2 × 8 — 20 фунтов на квадратный фут. Объединение этих двух элементов вместе означает грузоподъемность 30 фунтов на квадратный фут.

«Это основано на прочности на изгиб, а не на прогиб, поэтому более высокая нагрузка вызовет разрушение», — пишет он. «Нагрузку можно считать постоянной статической нагрузкой, поскольку она будет существовать в течение нескольких месяцев, что усугубляет ситуацию из-за усталости материала.

«Кроме того, прогиб будет настолько заметен снизу, что для стороннего наблюдателя покажется устрашающим».

Двутавровые балки были бы хорошей ставкой

Кальвин предполагает, что Двутавровые балки можно было бы рассмотреть в качестве альтернативы в начале проекта. В своем собственном гараже он использовал двутавровые балки с полками 2×4 для 30-футового. четкий промежуток.

«Никаких родственных связей или модификации двутавровых балок в соответствии с существующей ситуацией», — говорит он.

Проблема с двутавровыми балками, указывает Sandcastles. Леом уже обеспокоен тем, что между его двойной верхней пластиной и крышей недостаточно места, чтобы втиснуть дополнительные 2×8, а минимальная двутавровая балка, о которой известно Sandcastles, составляет 9.1/4 дюйма

«Возможно, вам придется еще более значительно обрезать балку 9 1/4 I, обрезав ее больше, чем позволяют производители», — говорит Сэндкаслз.

Кроме того, говорит Леом, номинальная грузоподъемность двутавровой балки составляет 100 фунтов на квадратный фут при динамической нагрузке и 20 фунтов на квадратный фут для постоянной нагрузки, и это не очень помогает его ситуации, потому что пиломатериалы, хранящиеся наверху в течение длительного периода времени, являются статической нагрузкой.

У Piffin была такая вариация двутавровой балки:

«Что бы я сделал, так это добавил 2×4 сверху и снизу каждой балки, используя клей и структурные винты, чтобы превратить каждую балку в двутавровую балку. на месте», — пишет Пиффин.

«Возможно, вы могли бы даже сделать хороший венец для каждого, удерживая нижний пояс на месте с помощью немного длинной стойки 2 × 4 под центром, когда вы его устанавливаете. Сначала делайте нижние аккорды, затем верхние. Оставьте столбы на месте, пока все постящиеся не будут на месте и клей хорошо не ляжет».

Или используйте LVL на ограниченной территории

JAlden задается вопросом, действительно ли Леому нужно хранилище на целых 24 фута. длина магазина. Будет ли, скажем, 8 футов хранилища достаточным для того количества дров, которое у него есть?

«Если да, купите 4 куска 9 1/4 дюйма [ клееный брус ]», — пишет Джалден. «В прошлый раз, когда я покупал их, они стоили около 3 долларов за фут, так что здесь мы говорим о 200 долларах.

«Отрежьте концы под углом вашей крыши и посмотрите, насколько длинными вы сможете их сделать и при этом удерживать опору на верхних пластинах. Вы можете получить полную опору, если у вас есть свес крыши, в который можно задвинуть одну сторону. Получите столько опоры, сколько сможете. Даже половины тарелки достаточно.

«Сложите их со всеми остальными 2×6, и вы получите 8 футов увеличенной площади».

---

ССЫЛКИ ПО ТЕМЕ



6 способов сделать надувной пол более жестким – Надувные полы – одна из самых неприятных проблем, с которыми сталкиваются как новые, так и старые дома. Сотрудничающий редактор Майк Гертин объединяется с инженером-строителем Дэвидом Гранпре, чтобы подробно описать шесть распространенных и не очень распространенных способов укрепить балки и удержать фарфоровый шкаф от раскачивания.

How to Ремонт a Балка перекрытия – Критика часто бывает незаслуженной, но сантехники, тем не менее, имеют репутацию тех, кто берет сабельную пилу на стойки, балки и стропила, когда они мешают снабжению и дренажные линии. Узнайте, как   отремонтировать балку пола, если вы когда-нибудь столкнетесь с этой проблемой.

Заменить a Гнилой Lally – Надлежащая опора и дополнительная опора для пола, которая никогда больше не выйдет из строя.

Усиление жесткости a Пол – В этом вопросе и ответе бывший помощник редактора Роу А. Осборн дает советы по полам из твердой древесины и советы о том, как сделать полы из твердой древесины более жесткими.

Как безопасно установить подвесное кресло

По

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.04.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Катажина Беласевич / Getty Images

Обзор проекта

Подвесные стулья — это веселое и креативное дополнение к любому интерьеру. От стульев-гамаков до пузырчатых стульев — существует множество различных дизайнов на выбор, а это значит, что вы обязательно найдете тот, который подходит для вашего пространства. Хотя найти идеальное кресло несложно, его установка не всегда является самой простой задачей. Это связано как с подвесным характером кресла, так и с тем фактом, что для обеспечения безопасности кресла требуется особое внимание. Мы изложили процесс для вас, чтобы сделать установку безопасного подвесного кресла проще, чем когда-либо прежде.

Что такое подвесной стул?

Термин «подвесной стул» относится к любому стулу, который поддерживается веревкой или цепью сверху, а не ножками.

Прежде чем начать

Хотя вы, вероятно, уже выбрали подвесное кресло своей мечты, есть несколько вещей, в которых нужно убедиться, прежде чем совершить покупку. Во-первых, убедитесь, что подвесное кресло, которое вы собираетесь купить, имеет ограничение по весу, подходящее для тех, кто планирует его использовать. Во-вторых, убедитесь, что доступные потолочные балки расположены достаточно далеко от любых стен или препятствий, чтобы подвесное кресло могло свободно перемещаться после установки.

Если вы планируете установить два подвесных стула, расположенных в соответствии друг с другом, например, по бокам камина или дверного проема, убедитесь, что есть потолочные балки, которые позволяют принять желаемое положение, прежде чем двигаться вперед.

Вопросы безопасности

Безопасность подвесного кресла является приоритетом номер один при установке. Если вы занимаетесь рукоделием, вы, вероятно, предполагали, что подвесное кресло должно быть прикреплено к потолочной балке. Однако очень важно, чтобы он был надежно закреплен не только на потолочной балке, но и непосредственно в центре балки. Балки имеют ширину всего 1-1/2 дюйма, поэтому смещение к краю балки при установке может нарушить удержание болта. Кроме того, не имеет значения, насколько безопасно вы установите подвесное кресло, если те, кто его использует, не обращают внимания на ограничения по весу. По этой причине никогда не рекомендуется разрешать более одного пользователя одновременно.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Сверлить
• Сверла
• Плоскогубцы (по желанию)
• Малярные принадлежности
• Монтажный пистолет

Материалы

• Большой рым-болт с запаздыванием или комплект крепежа для подвесного кресла
• Толстая веревка или прочная цепь
• Окрашиваемый герметик
• Потолочная краска

Как безопасно установить подвесное кресло

Следуйте инструкциям ниже, чтобы убедиться, что ваше подвесное кресло установлено безопасно и надежно.

1. Найдите балку




   Используйте искатель гвоздей, чтобы найти потолочную балку за гипсокартоном. Отметьте каждый край балки карандашом.

   Совет

   Если вам трудно найти край балки, возможно, балка движется в другом направлении, чем вы ожидали. Если сможете, зайдите на чердак, чтобы выяснить, в каком направлении идет балка.

2. Найти центр балки




   Чтобы легко найти центр балки, возьмите маленькое сверло и просверлите потолок по карандашным отметкам. Если обе точки сверления производят древесину в сверле, это означает, что вы находитесь на краях балки. Если это не так, слегка перемещайте сверло соответственно, пока не найдете края балки. Отметьте центр карандашом.

3. Пилотные отверстия




   Если вы используете один прочный болт с проушиной, просверлите направляющее отверстие с помощью сверла меньшего диаметра, чем стержень болта (внутри резьбы). Если вы используете фурнитуру подвесного стула с более чем одним болтом, выровняйте фурнитуру по центру балки и отметьте отверстия в фурнитуре на потолке. Просверлите пилотные отверстия в каждой точке.

   Предупреждение

   Не используйте сверло, размер которого слишком велик для ваших болтов. Это поставит под угрозу удержание болта и безопасность подвесного кресла.

4. Установочный болт




   Установите болт или болты с помощью необходимого инструмента. При установке болта с проушиной используйте ручку плоскогубцев, чтобы облегчить скручивание, если сопротивление слишком велико для ручной затяжки. Убедитесь, что вы не затягиваете слишком сильно, иначе древесные волокна порвутся.


5. Прикрепите подвесное кресло к оборудованию




   Не все подвесные стулья созданы одинаково, но большинство из них имеют застежку для крепления к оборудованию. Если это не входит в комплект вашего подвесного кресла или вам нужно альтернативное решение для более высоких потолков, самый безопасный способ повесить подвесное кресло — это прочная цепь и фиксирующие карабины.

   Для более эстетичного варианта многие люди выбирают толстые веревки, а не цепи. Это жизнеспособное решение, однако вы должны быть уверены в своих способностях завязывать узлы. Наиболее универсальным и наиболее распространенным узлом, используемым для подвешивания стульев, качелей из шин и других подобных предметов, является узел-булинь. Узлы завязываются при приложении веса, поэтому всегда оставляйте достаточно провисания и устанавливайте стул немного выше, чем вы собираетесь его висеть.

6. Набор узлов и испытательный стул




   После того, как вы благополучно установили подвесное кресло и проверили все факторы безопасности, установите узлы, сидя в кресле.

7. Ремонт потолка




   Если вы просверлили небольшие отверстия, чтобы найти края стойки, заполните их герметиком и подкрасьте потолочной краской после высыхания.

Когда звонить специалисту

Если вы не уверены в размещении потолочных балок или прочности и состоянии потолочных балок, может быть целесообразно проконсультироваться с профессионалом перед установкой подвесного кресла. Неправильная установка подвесного кресла на прочных потолочных балках может привести к серьезным травмам.

Когда менять подвесной стул

Регулярно используемые подвесные стулья следует часто проверять на предмет безопасности. Следует серьезно отнестись к износившемуся материалу, изношенным деталям и сломанным частям, а подвесное кресло следует немедленно снять и заменить. Даже если кресло не используется регулярно, его следует осмотреть перед использованием.

Как повесить качели для кровати

Следите за обновлениями в блоге Corbel, чтобы быть в курсе новостей о бизнесе, о различных проектах, которые мы осуществляем, статьи и видеоролики с практическими рекомендациями, удивительные вещи, которые делают клиенты, и многое другое!

Несмотря на то, что есть много разных способов подвесить качели, есть несколько вещей, которые остаются неизменными. У вас должна быть конструкция, чтобы повесить его, вам нужны материалы или оборудование, чтобы повесить его, и вы должны иметь возможность безопасно повесить его. Следуйте нашему пошаговому руководству, чтобы повесить качели на веранде или кровати!

Шаг 1: определите, где вы хотите повесить качели

Если вы хотите повесить качели под задним крыльцом или на большом живом дубе, вам нужно знать, как качели должны быть подвешены и должны ли они конструктивно достаточно прочный для этого. Если вы хотите повесить его на дереве, нет никакой науки, чтобы узнать, достаточно ли оно прочно. Поэтому в этом случае убедитесь, что ветка жива и достаточно велика, чтобы выдержать вес качелей, которые вы подвешиваете. Если вы подвешиваете качели к крыльцу, убедитесь, что они прикреплены к балкам потолка или любым конструкционным балкам, если они есть. В некоторых случаях у вас могут отсутствовать суставы или балки в том положении, в котором вы хотите качаться. В этом случае мастер на все руки или каркасник может поставить в нужном месте 2х6 или другой конструкционный брусок, чтобы вы могли повесить качели.

Шаг 2: Установка фурнитуры

После того, как вы установили расположение потолочных балок вашего крыльца и положение качелей по отношению к ним, пришло время установить фурнитуру, к которой будут крепиться ваши качели. Для качелей, которые мы продаем здесь, в The Corbel, мы используем болт с проушиной (также называемый болтом с задержкой) и скобу для крепления качелей. Оба они изображены ниже. Независимо от того, есть у вас качели от The Corbel или нет, большинство качелей подвешены таким образом. Убедитесь, что у вас есть достаточно высокая лестница и кто-то, кто заметит вас во время крепления рым-болта и скобы.

Если вы подвешиваете качели к дереву, у вас есть несколько способов прикрепить их к дереву. Вы можете либо сделать веревку достаточно длинной, чтобы обернуть ее вокруг ветки дерева, и завязать узел, например, булинь, вы можете купить ремни для защиты конечностей и прикрепить к ним веревку или цепи, либо вы можете использовать оборудование, подобное тем, которые используются на крыльцо.

Вверните рым-болт через шпунт и паз в балку

Скоба и плетеный конец веревки

Проденьте плетеный конец веревки через скобу

Затяните скобу через болт с проушиной до упора

Шаг 3: Установите качели в предустановленное положение

Этот шаг является наиболее важным для максимально простой и быстрой работы. Найдите что-нибудь, на чем можно установить качели на крыльце или кровать, пока вы завязываете узлы, например, шлакоблок, кусок дерева, пятигаллонное ведро или что-то еще достаточно прочное и устойчивое, чтобы удерживать качели в заданном положении. Наличие качания в заданном положении значительно облегчит завязывание узла и приведет к ровному качанию, когда вы закончите. Для качелей на кровати мы рекомендуем установить качели на высоте 21 дюйм над полом, чтобы достичь удобного расстояния от пола после того, как узел будет затянут, а вес сидящих на нем людей натянет веревку. Выполнение этого шага помогает облегчить головную боль из-за необходимости манипулировать узлами и ровностью.

Наличие двух подставок для установки качелей значительно облегчит работу по связыванию веревки.

Если у вас есть только один предмет для установки качелей, поместите его на любой конец, проденьте две веревки, завяжите и сделайте то же самое с другой стороны.

Проденьте веревку и вытяните всю слабину перед тем, как завязать узел!

Шаг 4: Свяжите узел

Качели, которые мы производим здесь, в The Corbel, имеют предварительно просверленные отверстия с обеих сторон качелей на концах балок. После того, как вы расположили качели на 3-4 дюйма выше того места, где вы хотите их разместить, проденьте веревку через отверстия, завяжите простой узел сверху и как можно лучше прикрепите ее к нижней части балки. Если у вас нет качелей The Corbel или если ваши качели установлены по-другому, вы все равно можете выполнить простой процесс подвески качелей.

Обеими руками положите свободный конец на свое тело.

Создайте круг со свободным концом

Проденьте свободный конец через круг

Туго затяните и подтяните узел как можно ближе к балке

Шаг 5: Положите груз на качели, чтобы установить их в нужное положение

После того, как вы завязали узлы, вы можете снять блоки и поставить груз с обеих сторон качелей.
