Скользящая опора для стропил

Содержание

• Свойства скользящих опор
  • Особенности применения
  • Особенности конструкции
• Монтаж
  • Какие условия нужно соблюдать при монтаже
  • Рекомендации при установке
• Итоги

Срок эксплуатации строительного объекта зависит от многих факторов. Необходимо использовать качественные материалы, делать всё в соответствии со СНИПами и применять подходящие инженерные конструкции.

Внимание! Когда говорится про применение скользящей опоры для стропил, каждому опытному строителю становится ясно, что дальше речь пойдёт об установке каркаса для крыши.

Крыша выполняет в здании одну из самых важных ролей. Она защищает внутренние помещения от атмосферных осадков и холода. Но чтобы эта конструкция служила верой и правдой долгие годы необходимо применение скользящих опор для стропил.

Стропила играют важную роль в поддержании конструкции скатной крыши, точнее, основную. Поэтому строители уделяют много времени их подбору и правильному монтажу. Именно на этапе монтажа требуется применение скользящих опор. Главная задача этих конструкционных элементов крайне проста. Они не дают крыше разрушиться в процессе усадки дома.

Каждый новый дом со временем даёт небольшую усадку. Пожалуй, вам не раз приходилось общаться с соседями, у которых через несколько лет после возведения дома начинала течь крыша. Это и не удивительно, ведь они, скорей всего, не использовали при монтаже скользящих опор для стропил. Применение данных элементов позволило бы минимизировать вред от усадки и сохранить целостность кровли.

Конечно же, причина протечки может крыться и в чём-то другом. Но не учитывать при этом такой фактор, как разъезжающиеся стены нельзя. Опоры соединяют между собой стропила и основную конструкцию. Но их главное отличие от стандартных креплений заключается в подвижности. Они имеют некоторый люфт, который учитывает усадку.

Внимание! Применение скользящих опор для стропил гарантирует сохранение правильной геометрии крыши при условии, что все остальные строительные работы сделаны хорошо.

Свойства скользящих опор

Особенности применения

В большинстве случаев применение скользящих опор для стропил оправдано при возведении бревенчатых объектов. Дело в том, что конструкции именно из дерева дают самую большую усадку. В общем, это где-то около восьми процентов от общего объёма.

Важно! Сильно на процесс усадки здания влияет влажность и используемые строительные материалы.

В наихудшем случае наблюдается неравномерная усадка объекта. Ведь не применение скользящих опор для стропил сильно вредит фиксирующим элементам, нанося им непоправимый ущерб. Как результат стропила теряют свои эксплуатационные качества. Нарушается герметичность и повышается риск обвала.

При наиболее неблагоприятном развитии обстоятельств приходится полностью менять крышку. Намного дешевле и практичнее с самого начала использовать скользящие опоры для стропил. Это идеальный вариант для срубов и других домов, основными материалами для возведения которых служат брёвна.

Особенности конструкции

Главная особенность скользящих опор для стропил, обстоятельство, которым оправдывается их применения в современном строительстве — это отсутствие жёсткой фиксации. Подобного эффекта удаётся достичь благодаря металлическим элементам, которые при необходимости могут сдвигаться.

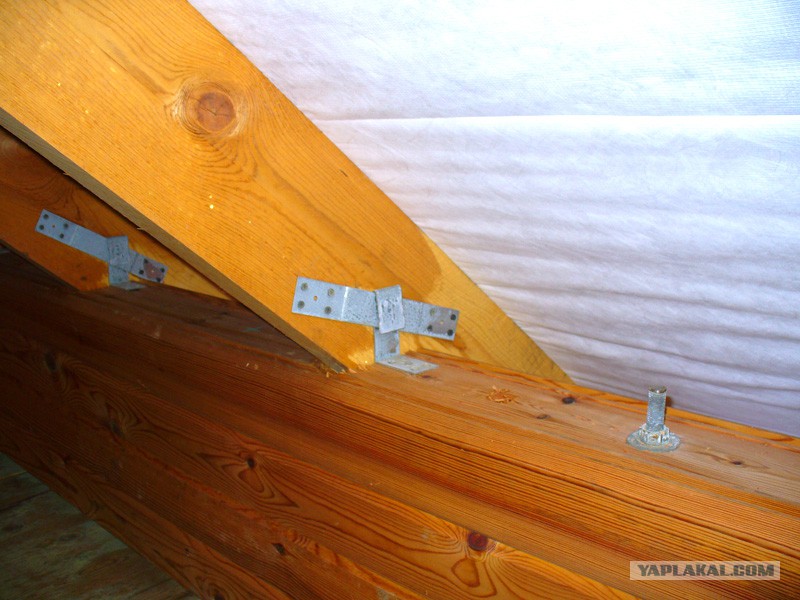

Скользящие опоры устанавливаются на верхние брёвна, которые обязательно должны быть несущими. В противном случае смысл применения данных конструкционных элементов теряется.

Если сравнить обычные фиксирующие конструкции со скользящими опорами для стропил, то во втором случае применяются специфические конструкты. Они в отличие от болтов, скоб и саморезов обеспечивают нужную для конструкции подвижность.

Подвижные элементы скользящих опор для стропил состоят из металлических полос. При этом одна часть крепится на стропила, а вторая на брёвна. Но при этом полосы не являются статичными объектами. Они имеют движущееся соединение.

Внимание! Для монтажа применяются специальные саморезы.

Дело в том, чтобы обычные саморезы не способны справиться с той нагрузкой, которая будет оказываться на подвижные элементы кровли. К ещё одному преимуществу применения скользящих опор для стропил можно отнести относительно невысокую цену, к тому же их можно приобрести в любом строительном магазине.

Скользящие элементы делаются из оцинкованной стали. К тому же в них есть готовые монтажные отверстия. Поэтому вам не придётся что-либо сверлить или доделывать. Данная технология позволяет стропилам легко менять своё положение. Благодаря чему сохраняется герметичность всей крыши.

Монтаж

Чтобы установить скользящие опоры для стропил необходимо применение специальных конструктивных элементов. Всё дело в подвижных деталях, которые требуют особенного обращения.

Чтобы стропила не упали под собственной тяжестью, используются специальные методики возведения кровли, обеспечивающие достаточную прочность всей конструкции и минимальную нагрузка там, где это возможно.

Сначала нужно сделать специальный полукруглый запил в месте установки. Именно по нему в последующем будет делаться монтаж. Потом между бревном и стропильной ногой нужно установить два или один шип. Количество зависит от наклона кровли. Именно они будут минимизировать нагрузку за счёт переноса части веса на брёвна.

Важно! Использование шипов позволяет обезопасить всю конструкцию от продольного сдвига.

Также возможно применение специальных пропилов. Они делаются в несущем бревне. Однако такой вариант возможен только в том случае, если угол ската относительно невелик. Мало того, в наличии должны быть промежуточные опоры.

Врезку в тело несущего бревна нужно осуществлять не более чем на три четверти от общего диаметра. В противном случае возникает риск ослабления конструкции. Если делать монтаж таким образом, то возникшее трение позволит удержать все элементы во время установки.

При монтаже конструкций такого типа допускается применение небольших групп рабочих. Самое же главное достоинство данной методики заключается в том, что даже при небольшой численности все работы можно сделать довольно быстро.

Какие условия нужно соблюдать при монтаже

Есть ряд условий, применение которых в большой мере гарантирует сооружение прочной и надёжной крыши, которая прослужит многие годы, к таким относят:

• Перемычками при соединении мауэрлата или верхнего венца сруба со стропильными ногами должны служить скользящие опоры для стропил. При этом, при их создании необходимо применение стали с толщиной в 2 мм. Длина каждого элемента зависит от предполагаемого смещения ног.
• Направляющую линейку нужно устанавливать параллельно ноге стропила. При этом уголок монтируется перпендикулярно. Применение подобной конструктивной особенности обеспечит скольжение даже при максимальной усадке.
• При изготовлении стропил нужно использовать доски, сечение которых составляет 200 на 50 мм.
• Перед монтажом каждый элемент конструкции нужно обработать специальными составами. Это гарантирует огнеустойчивость, а также защиту против гниения, плесени и насекомых.

Соблюдение этих условий позволит гарантировать долгую службу кровли даже в самых экстремальных условиях. Особое внимание нужно уделить подбору препаратов биозащиты.

Рекомендации при установке

Чтобы применение скользящих опор для стропил было оправданным и позволило укрепить всю конструкцию, необходимо следовать определённым рекомендациям:

• Объекты, на которые будут устанавливаться системы, должны иметь правильные пропорции.
• Все стропильные системы изготавливаются по созданному ранее шаблону. Это позволяет избежать подгонки и в то же время сохраняет все пропорции конструкции.
• При создании конькового соединения также могут использоваться подвижные элементы. Для креплений подойдут болты и шпильки. В качестве альтернативы можно использовать шарниры. Но их нужно дополнительно укрепить саморезами.
• Довольно часто при создании кровли со скользящими опорами используется технология наращивания досок. Эта методика позволяет работать даже с длинными пролётами. При соединении элементов необходимо применение длинных болтов. Наращивание должно делаться внахлёст. Монтажные отверстия должны быть друг от друга на расстоянии около 10 см.

Применение этих несложных рекомендаций при создании кровель с использованием скользящих опор для стропил позволяет добиться хороших результатов при сравнительно небольших затратах материалов и труда.

Итоги

Применение скользящих опор для стропил в домах из бруса оправдано усадкой, которая в первые несколько лет достигает восьми процентов. Эти конструкционные элементы позволяют сохранить герметичность и геометрические пропорции крыши.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Скользящие стропила, системы опоры и крепления, детали на видео и фото

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

• Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
• Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

• кровельный конек;
• опоры стропильных ног, предназначенные на промежуточные балки;
• опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

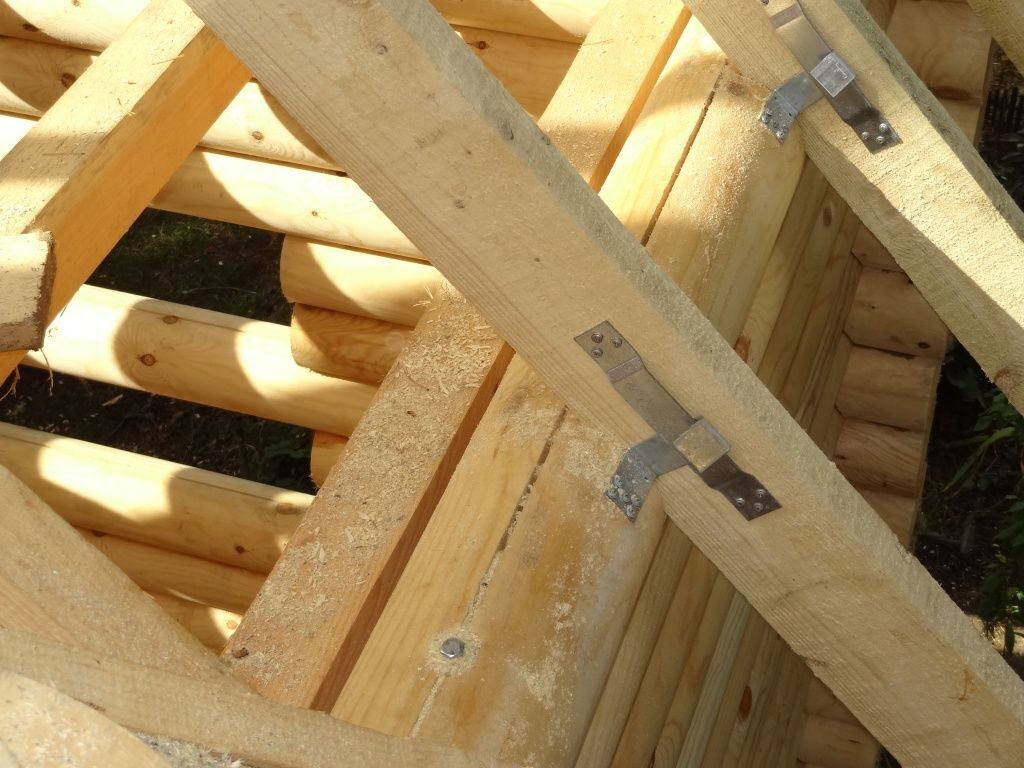

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила»). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие. Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая.

Как использовать скользящие стропила

Устройство скользящих стропил отлично подойдет для домов, изготовленных из брусьев и бревен. На фото представлены некоторые варианты таких построек. Как известно, дома такого типа усаживаются в первое время, поэтому кровельная система должна быть правильно продумана. Скользящие крепления стропил в этом плане особенно важны. В этом случае стропильные ноги крепятся к срубу. Такой план стропил характерен для бревенчатого фронтона.

Как известно, усадка бревенчатых домов, составляющая почти 10%, происходит неравномерно. Данный фактор влияет на состояние всей конструкции здания.

Обычно скользящие крепятся к стропилам из дерева на бревно конька. При этом стропила могут соединяться встык или внахлест. Для этого используют стальные пластины, болты и гвозди.

От веса крыши будет зависеть выбор сечения стропил. Отлично подойдет обрезная доска толщиной в 50 миллиметров и шириной в 200 миллиметров.

Стропильные ноги нельзя крепить жестко к мауэрлату, так как в этом случае возможно распирание стен сруба, а также провисание крыши. Скользящее крепление стропил подразумевает использование специальных кронштейнов. Обычно они изготовлены из высокопрочной стали в два миллиметра. Они также снабжены уголком, который обеспечивает скольжение опоры. Такие кронштейны можно купить в любом строительном магазине за недорогую цену. Направляющая линейка такого механизма должна крепиться строго параллельно стропилам. Уголок на бревне должен быть расположен в перпендикулярном положении.

Только в этом случае во время усадки дома не будет его перекоса. Уголок должен крепиться на том уровне линейке, при котором допустимо дальнейшее скольжение стропил по всей длине, когда будет происходить процесс усадки дома.

Как крепятся стропила

Стропило должно быть правильно и надежно прикреплено. Если оно просто уперто в балку, то при некотором усилии в будущем конец стропила может начать понемногу скользить. Данный фактор приведет в итоге к разрушению всей кровельной системы.

Таким образом, стропила необходимо надежно и правильно закрепить. В этом случае используются такие элементы, как зуб с шипом и упором, зуб просто с упором и упор в конце балки.

От угла наклона стропила будет зависеть то, сколькими зубьями будет происходить соединение. Обычно оно делается при помощи одного или нескольких зубьев. При помощи крепления стропильной системы таким методом давление одного элемента передается другому элементу.

Если угол наклона крыши большой, то лучше использовать одинарные зубья для соединения балок и стропил. Обычно угол наклона в этом случае составляет больше 35 градусов.

• В пятке стропильной ноги необходимо изготовить зуб с шипом;
• В балке нужно вырезать определенный упор. В нем должно быть обязательно гнездо для расположения шипа. Глубина шипа в этом случае составляет приблизительно 1/3 часть от толщины балки. Слишком большая глубина может ее ослабить;
• На дистанции 25 – 40 сантиметров от края свисающей балки происходит врубка. Таким образом можно избежать скола ее конца под нагрузкой, которая может быть вызвана в будущем стропилом.

Что касается одинарных зубьев, то они обычно имеют шипы, которые в будущем исключают вероятность сдвига стропильной ноги. Такой метод соединения называют зуб с шипом и упором.

Если наклон крыши составляет наоборот, меньше 35 градусов, то в этом случае площадь трения о балку перекрытия необходимо увеличить. Таким образом, необходимо произвести врубку двумя зубьями.

Она может иметь следующие варианты:

• два упора, то есть, идти с шипом или без шипа;
• иметь два упора с шипами;
• иметь замок с 2-мя шипами.

Есть и другие варианты с двумя зубьями. Первый способ является самым распространенным. В этом случае в балку врезается шип с упором для одного зуба, потом вырезают его для второго зуба. Затем в стропиле проделывают проушину с упором для 1-го зуба, для 2-го стропила вырезают упор. Зубы должны в этот момент врезаться на одну и ту же глубину.

Стропила могут соединяться при помощи затяжки, но такой способ менее распространен. В этом случае в ноге стропила вырезают зуб-упор. Затем одна плоскость зуба укладывается на край поверхности балки. Вторая же плоскость зуба должна упираться в запил, который был специально проделан в балке. Глубина может составлять 1/3 часть толщины балки.

Азы возведения стропильной системы для деревянного дома, детали на видео:

Сделать конструкцию стропильной системы прочной и надежной можно при помощи болтов и хомутов. Петли из проволок, либо железные полоски помогут прикрепить весь угол к стене дома. В этом случае в стене дома должен быть анкерный болт, либо костыль, вмурованный в стену.

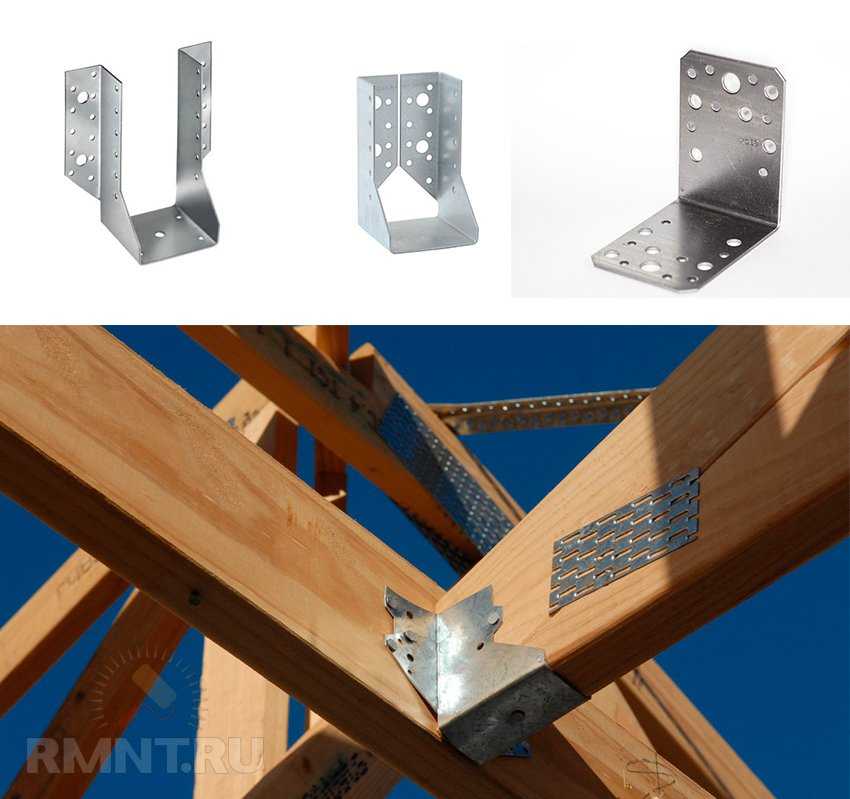

Стропила соединяются при помощи следующих элементов:

• нагели, пластины, бруски, вставные или накладные треугольные косынки – деревянные кровельные элементы;
• болты с шайбами, гайками, гвозди, шурупы, петли, хомуты, накладки и т.п. – металлические кровельные элементы.

Стропильная система должна быть правильно прикреплена. Только тогда ее конструкция будет надежной и прослужит долгие годы. К устройству скользящих стропил необходимо подходить с особой ответственностью, так как они делаются на деревянных домах, у которых в первые два года происходит усадка.
