Виды кирпичной кладки: ложковая, цепная, многорядная и др.

5 видов кирпичной кладки стен и особенности их постройки

Кирпич является недорогим и плотным строительным материалом, поэтому его часто используют для возведения различных сооружений. В зависимости от того, какой будет постройка, применяются разные виды кирпичной кладки. Рассмотрим подробнее пять самых распространенных из них.

Содержание

• 1 Сплошная кирпичная кладка
• 2 Облегченный способ возведения кирпичной кладки
• 3 Армированная кладка из кирпича
• 4 Декоративная кирпичная кладка
• 5 Ажурная кладка из кирпича

Сплошная кирпичная кладка

Сплошной вид кладки из кирпича подходит для возведения несущих стен жилых построек, а также для стен подвала и цоколя. Это монолитный способ укладки кирпича. Кирпичи укладываются плотно друг к другу, не допускаются щели, зазоры, а также в состав стены не входит слой утеплителя. Допускается установка теплоизоляции при монтажных работах снаружи постройки.

К основным достоинствам сплошной кирпичной кладки можно отнести устойчивость и плотность конструкции. Именно поэтому такой способ часто применяется для строительства основных стен здания. Но у сплошной кирпичной кладки есть и множество недостатков. К ним относятся плохая теплоизоляция и низкое поглощение шума.

Ширина сплошной кирпичной кладки – половина стандартного размера кирпичного блока. Кладка осуществляется по наружной грани возводимой стены.

Для укладки конструкции по сплошному виду необходимо применять пластичные растворы. Для этого желательно добавлять в цементно-песчаный раствор небольшое количество моющего средства. К примеру, жидкого мыла.

В зависимости от типа постройки, есть несколько нюансов в работе со сплошной кирпичной кладкой:

1. При возведении стен сплошным способом стоит учитывать большой расход материалов. По сравнению с другими разновидностями кирпичной кладки, на сплошной способ уйдет на 30% больше кирпича.
2. При монтаже дымового проема в печи необходимо использовать шамотный кирпич. Это огнеупорный материал, который выдерживает экстремальные температуры. Все швы должны быть тщательно заделаны глиной.
3. Толщина стен, уложенных сплошным способом, при строительстве жилых зданий должна зависеть от внешних факторов. Если дом будет подвергаться воздействию сильных морозов, толщина сплошной кладки должна быть не менее 64 см.
4. Так как сплошная кладка не создает должной изоляции тепла и звука, необходимо оставлять зазор в 5 см между стеной и облицовкой здания. Он может быть пустым либо заполненным промежуточным слоем специального материала. Хорошими теплоизоляционными свойствами обладают минплиты, а также джутовые маты.
5. Основная сплошная стена и облицовочная часть нуждаются в сцеплении. Для этого делаются металлические связи. Они устанавливаются во время возведения сплошной стены в швы и закрепляются раствором. Чтобы конструкция хорошо держалась, швы облицовочной части и сплошной стены должны быть на одном уровне. Если идеального совпадения между швами нет, можно воспользоваться гибкой композитной арматурой.

Для сплошной кирпичной кладки используется перевязка в один ряд. Иногда может применяться многорядный тип перевязки. Исключение составляет постройка столбов и межкомнатных перегородок, которые могут закладываться по трехрядному принципу.

Облегченный способ возведения кирпичной кладки

Облегченный способ кладки из кирпича применяется для небольших сооружений. Он подойдет для возведения стен частных домов. Желательно, чтобы высота постройки не превышала двух этажей. Облегченная кладка тоньше сплошной, но из-за этого уступает ей в прочности. Но ее явное преимущество – хорошая теплоизоляция.

Это не единственное преимущество. По сравнению со сплошным типом кладки, такой способ имеет большую морозостойкость. Чтобы противостоять непогоде, толщина стен может равняться всего 42 см.

Раствор для возведения облегченной кирпичной кладки должен быть теплым. Песок, который входит в состав цементной смеси, должен иметь пористую структуру.

При облегченном типе кладки возводятся две стены параллельно друг другу. Ширина стен – половина кирпичного блока. Между ними, в забутке, размещается теплоизоляционный материал. Есть несколько вариантов теплоизоляции при облегченной разновидности кирпичной кладки:

• Сухие наполнители. Также их называют засыпки. К таким материалам относится песок, щебет, базальтовая вата, керамзит. Такой материал нуждается в уплотнении, а также дополнительном укреплении. Для этого сухой наполнитель заливают раствором цемента.
• Плиты. К популярным плитным утеплителям относятся пенополистирол и базальтовая вата. Пенополистирол (пенопласт) является удобным материалом для монтажа, а также отличается водостойкостью. Преимуществом базальтовой ваты является то, что материал не горит и обладает большой теплостойкостью. Плиты устанавливаются в проемы в несколько слоев, при этом на стыках осуществляется нахлест в 10 см.
• Бетон. В качестве утеплителя можно использовать цементный раствор. На одну часть цемента необходимо использовать шесть частей песка. Также обязательно должен использоваться дополнительный материал с хорошими теплоизоляционными свойствами. Например, древесная стружка или керамзит. Воды необходимо добавлять столько, чтобы раствор имел густую консистенцию и сильно не растекался. Бетонный утеплитель заливают слоями. Каждый слой должен быть в 15 см. Заливать его нужно при кладке стен в 1 метр. Если залить слишком много бетона за один раз, смесь может деформировать кирпичную кладку.

Важно учитывать, что стены при облегченной кирпичной кладке очень тонкие, поэтому необходимо создавать дополнительное укрепление. После каждого метра кладки необходимо делать тычковый ряд, который сделает конструкцию более устойчивой.

Армированная кладка из кирпича

Армированная кирпичная кладка – это конструкция с дополнительным укреплением. Внутрь кладки устанавливается металл, который снимает с кирпичных блоков часть нагрузки. Такую разновидность кладки чаще всего применяют при строительстве несущих стен. Также она подходит для постройки нестандартных сооружений, где смещен центр тяжести.

Кирпичная кладка может быть уложена в любом направлении. Для армирования применяются стальные прутки диаметром от 2,5 до 8 мм. Они располагаются в швах кирпичной кладки.

Толщина швов должна превышать толщину использованной арматуры минимум на 4 мм.

Также может использоваться металлическая сетка. Чаще всего она используется при поперечном размещении кирпичной кладки. Сетка кладется на кирпичную кладку каждые 3-5 рядов.

Для фиксирования арматуры на кирпичной кладке используются два способа: закрепления при помощи концов металлических прутьев и сварочные работы. Так как металл хорошо сцепляется с цементом, в итоге получится монолитная кирпичная кладка.

Декоративная кирпичная кладка

Такая разновидность кирпичной кладки применяется для отделочных работ. Декоративную кладку можно использовать в облицовке зданий, а также для создания необычных элементов в домашнем интерьере.

Основные методы декоративной кирпичной кладки:

1. Использование различных видов кирпичных блоков. Особый узор на стене можно создать, используя несколько видов кирпича. Например, керамический кирпич с имитацией натурального камня и силикатный белый кирпич. Кирпичи могут быть разного размера, но в этом случае необходимо провести точные расчеты, чтобы швы не накладывались друг на друга.
2. Нестандартное размещение кирпичей. Кирпичную кладку можно выполнить в виде арки или любой другой геометрической фигуры. Такие конструкции требуют особого мастерства и использования в строительстве опалубок и измерительных приборов.
3. Баварская кладка. Это один из самых легких способов декоративной кладки. Он заключается в том, что при возведении стены используются кирпичные блоки одного размера, но нескольких оттенков. Такой способ декоративной кладки подходит для облицовки фасада здания.
4. Использование объемных элементов. Можно придать рельеф заборному столбу, используя кирпичи нескольких размеров. За счет этого будут формироваться выступы, которые придадут конструкции дополнительный объем. Также необычно будет смотреться кладка с использованием кирпичей нестандартных форм. Например, в виде шестиугольника.
5. Применение нестандартных швов. Как будет смотреться кирпичная кладка, во многом зависит от аккуратности швов. В домашнем интерьере можно сделать швы неожиданного оттенка, а также придать им небрежный вид или сделать их нарочито аккуратными.
6. Разрушенная кирпичная кладка. В интерьере в стиле модерн может использоваться несовершенная кирпичная кладка. Например, с элементами трещин, раскрошившегося кирпича или с несколькими выбоинами.

Декоративная кирпичная кладка требует основательной подготовки чертежей, так как это нестандартный метод возведения стен. Она подразделяются не только по способам возведения стен, но и по сложности. Простой считается кладка, в которой присутствует не более 10% усложненных элементов от всей поверхности стены. Например, это может быть несложный узор или баварский способ кирпичной кладки. К средней сложности относится кладка с 20% необычных дизайнерских элементов. Сложной считаются декоративные кирпичные кладки, в которых встречается около 40% сложных элементов. Например, возведение стен с выступами или несколькими типами кирпичей. Если кладка больше чем наполовину состоит из необычных элементов, она считается особо сложной. Это может быть кладка забора из нестандартного декоративного кирпича.

Ажурная кладка из кирпича

Для создания ажурной кирпичной кладки необходимо особое мастерство. Изюминка такого способа кладки в невесомости конструкции. Кирпичи размещаются не вплотную друг к другу, а с зазорами и просветами. Такую кладку нельзя использовать для возведения стен, но она будет интересно смотреться как элемент декора дачной беседки.

Для возведения ажурной кладки можно использовать ложковый способ в полкирпича. Между кирпичами необходимо оставлять просветы шириной в 5 см. Раствор необходимо наносить аккуратно, чтобы он не был заметен.

Также ажурный способ применяется для постройки «плавающих» стен. Кирпичная кладка соединяется таким образом, что получается не прямая стена, а имитация волны.

Есть множество интересных видов кирпичной кладки, которые подойдут для сооружений любого типа. Для несущих стен многоэтажек подходит армированная кирпичная кладка. Небольшие дачные дома лучше всего строить при помощи сплошного метода. Для межкомнатных перегородок подходит тонкий облегченный вид кирпичной кладки. Ажурная и декоративная кладки способны привнести неожиданные краски в любой интерьер.

Типы кирпичной кладки

Оглавление:

• Составные элементы кирпичной кладки
• Толщина кирпичной кладки
• Перевязка рядов: особенности
• Конструктивное исполнение кирпичной кладки
  • Монолитная кладка
  • Колодезная кладка
  • Кладка с воздушными прослойками
  • Кладка с внутренним расположением утеплителя
  • Анкерная кладка
• Кладочные швы: рекомендации

При строительстве зданий одним из наиболее распространенных традиционных материалов является кирпич. Различные типы кирпичной кладки позволяют возводить стены, различающиеся не только рисунком швов (что маловажно при последующем наружном утеплении стен), но и по прочностным и теплосберегающим характеристикам.

Структура кирпича.

Составные элементы кирпичной кладки

Кирпич представляет собой как бы сборочную единицу. Комбинируя различные варианты взаимного расположения, можно возводить стены, обладающие различными характеристиками.

Для возведения кирпичных стен используются кирпичи из силикатных или глиняных материалов. По структуре кирпичи, использующиеся при строительстве, могут быть полнотелыми или с пустотами. Полнотелые кирпичи позволяют возводить строения большей этажности. Пустотный же кирпич отличается меньшей теплопроводностью.

На практике, с течением времени сложилась общепринятая терминология, описывающая составные элементы кладки. Эта терминология позволяет не запутаться и находить общий язык между различными участниками процесса.

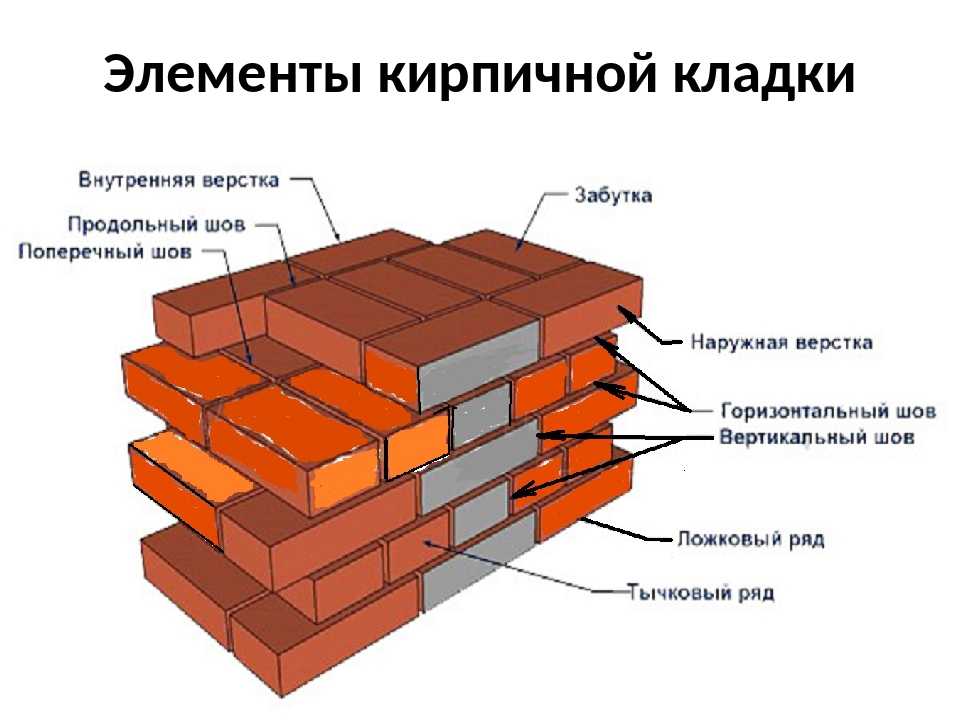

Схема кирпичной кладки.

Основными терминами, описывающими отдельно взятый кирпич, являются:

• постель основание кирпича, самая широкая его грань, по пространственному расположению различают верхнюю и нижнюю постели,
• ложок узкая длинная грань,
• тычок торцевая часть, отличающаяся самой малой площадью.

Кроме этих понятий еще существуют понятия, описывающие пространственное расположение элементов:

• верста ряд кирпичей, образующих наружную или внутреннюю поверхность стены, соответственно, различают внутреннюю и наружную версты,
• забутовка ряды кирпичей или других вспомогательных материалов, используемых во внутреннем объеме кирпичной кладки.

При выполнении работ, в зависимости от ориентации кирпича, различают ложковые и тычковые ряды. Соответственно, в ложковом ряду кирпич выкладывается вдоль направления стены, в тычковом перпендикулярно.

Вернуться к оглавлению

Толщина кирпичной кладки

В различных климатических условиях толщина кирпичной стены для обеспечения комфортного микроклимата внутри помещения должна быть различной. Чем холоднее климат, тем более массивной должна быть стена.

Схема перевязки и кирпичной кладки стен: 1 — тычковый ряд, 2-6 — ложковые ряды.

На практике наиболее часто для возведения стен жилых зданий используется кладка в два с половиной, два или полтора кирпича. По теплотехническим характеристикам толщины такой стены в большинстве случаев все равно недостаточно.

Для круглогодичного проживания дом с толщиной стены в два или два с половиной кирпича требует дополнительного внешнего утепления. Стены толщиной в кирпич используются для возведения декоративных ограждений и стен хозпостроек. Полкирпича оптимальная толщина для облицовки декоративным кирпичом основных капитальных стен здания.

Как уже понятно, на практике толщина кладки определяется в кирпичах. Это означает, что стена в полкирпича будет состоять из одного ложкового ряда. Соответственно, толщина в один кирпич характеризуется одним тычковым рядом.

Другие распространенные толщины будут представлять собой комбинацию возможного расположения рядов:

• полтора кирпича один ряд в кирпич и один ряд в полкирпича,
• два с половиной один ряд в полкирпича и два в кирпич.

Вернуться к оглавлению

Перевязка рядов: особенности

При строительстве должно выполняться обязательное условие каждый кирпич должен опираться минимум на два нижележащих. Выполнение этого условия позволит увеличить общую пространственную жесткость и прочность возводимой конструкции.

Стены с воздушными прослойками из обычного и эффективного кирпича: а с металлическими связями, б со связями из кирпича.

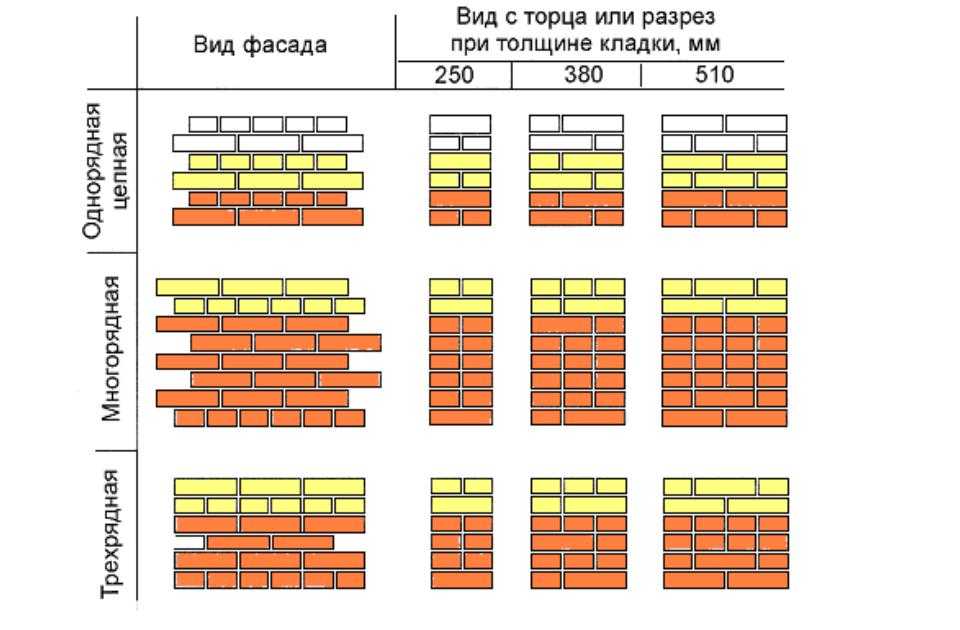

Различают виды перевязки рядов:

1. Однорядная или цепная перевязка. Такой тип предполагает чередование параллельных и перпендикулярных рядов кирпича. Характерной особенностью является совпадение вертикальных швов.
2. Многорядная кладка. Чередование рядов несколько другое. На несколько обычно 5-6 ложковых рядов устанавливают один перпендикулярный ряд. Такой способ еще иногда называется шестирядным.
3. Разновидностью многорядного варианта будет кладка без перевязки горизонтальных рядов наружной версты. Вертикальные швы продольных рядов будут совпадать. Конструктивная прочность будет обеспечиваться за счет перевязки внутренней версты, забутовки и частично за счет наружных тычковых рядов.
4. Чередующаяся перевязка (голландская или фламандская). В данном случае в каждом ряду чередуется продольное и поперечное расположение кирпичей.

Кроме перевязки вертикальных и горизонтальных швов должны перекрываться еще и поперечные швы. Грамотная перевязка способствует созданию прочного монолита конструкции, способного длительное время противостоять внешним воздействиям без какого-либо ущерба.

Вернуться к оглавлению

Конструктивное исполнение кирпичной кладки

По типам конструктивного исполнения кирпичная кладка может быть нескольких видов:

• цельная или монолитная,
• колодезная,
• с воздушной прослойкой,
• с внутренней установкой утеплителя,
• анкерная.

Вернуться к оглавлению

Монолитная кладка

Виды кладок.

Весь объем монолитной кладки полностью выполняется из кирпича.

Стены, возведенные по такой технологии, отличаются наибольшей прочностью, однако обладают наибольшей теплопроводностью.

При неблагоприятных условиях возможно явление промерзания.

Для исключения подобных случаев требуется увеличение толщины ограждающих конструкций дома, что не всегда возможно и зачастую нерационально.

Выходом из подобной ситуации может быть использование наружного или внутреннего утепления самой стены за счет изменения ее конструкции. То есть использование так называемой облегченной кладки.

Вернуться к оглавлению

Колодезная кладка

Колодезная конструкция предусматривает создание внутренних пустот колодцев, которые могут заполняться различными материалами (опилкобетоном, засыпным утеплителем, плотными минеральными утеплителями, ЭППС). Пустоты образуются за счет того, что внешние версты разнесены между собой.

Жесткость обеспечивается наличием вертикальных сплошных перегородок.

Колодцевая кладка кирпича.

При использовании для заполнения сыпучих утеплителей, склонных к уплотнению и усадке, рекомендуется применять растворную диафрагму. Она представляет собой цементно-песчаную стяжку, устроенную по поверхности утеплителя.

Для большей прочности стяжка армируется проволочной сеткой. Стяжки устраиваются через каждые 5-6 рядов кирпича.

Таким типом диафрагмы не только предотвращается усадка утеплителя, но и дополнительно усиливается колодезная конструкция в целом.

Вместо стяжки может быть использована установка одного или трех поперечных рядов кирпича. Колодезная кладка в углах здания выполняется с увеличенной толщиной внешней стенки.

Вернуться к оглавлению

Кладка с воздушными прослойками

Облегчить монолитную стену можно, создав внутри нее воздушные полости. Характерной особенностью такого типа кладки является наличие сплошной внутренней и наружной версты и установка кирпичей забутовки не вплотную друг к другу, а с небольшими интервалами.

Воздух, находящийся внутри, будет играть роль дополнительного теплоизолятора при сохранении прочности объема.

Перевязка внешней и внутренней версты осуществляется установкой одного или двух тычковых рядов. Такие связи устраиваются через каждые 5-7 рядов ложкового кирпича.

Использование такого приема требует тщательного оштукатуривания как наружной, так и внутренней поверхности стены, во избежание ее сквозного продувания.

Вернуться к оглавлению

Кладка с внутренним расположением утеплителя

Схема видов кирпичной кладки.

Дальнейшим развитием стеновой конструкции с воздушными полостями является заполнение внутренних пустот утеплителем.

Данный метод также несколько похож на колодезную кладку. Однако, в отличие от нее, размер пустот более мелкий. Пустоты формируются таким образом, чтобы в них можно было устанавливать минеральный утеплитель в виде плит или матов.

Стандартная ширина такого утеплителя будет кратна 50 мм. Габариты утеплителя 600х800 мм. Соответственно, для облегчения процесса установки пустоты необходимо формировать похожих или кратных размеров.

Процесс возведения стен ведется по многорядовой схеме перевязки. Каждые 5-7 рядов ложкового кирпича перекрываются одним или двумя тычковыми рядами.

Вернуться к оглавлению

Анкерная кладка

Анкерная система представляет несъемную опалубку, внутрь которой залит бетон.

Роль стенок опалубки выполняют внешняя и внутренняя версты. В качестве анкеров служат тычковые кирпичи, выступающие в пространство между стенками.

При возведении стен образующаяся пустота периодически (через каждые 3-5 рядов кирпича) заполняется бетонным раствором. Для повышения теплосберегающих свойств рекомендуется использовать в качестве наполнителя для бетона шлак, опилки, керамзит.

Вернуться к оглавлению

Кладочные швы: рекомендации

Объем, приходящийся на долю раствора в швах между рядами, составляет около 20% от общего строительного объема.

На основе практического опыта принята толщина шва около 12 мм. Такой шов обеспечивает требуемую прочность конструкции при минимальном расходе.

При нанесении раствора на контактные поверхности необходимо, чтобы он заполнял пространство полностью без излишков. При недостаточном заполнении швов раствором ухудшается прочность кладки и увеличивается ее теплопроницаемость за счет продувания.

В зависимости от степени заполненности шва раствором различают:

1. Пустые швы. Раствор удаляется из швов на глубину 10-15 мм для увеличения адгезии при последующем оштукатуривании.
2. В подрезку. Швы заполнены раствором заподлицо с поверхностью стены.
3. В расшивку. Внешним лицевым швам с помощью специальных инструментов придается профильная декоративная форма.

Выбрав тот или иной тип кирпичной кладки или используя сочетания нескольких, можно возвести дома, наиболее полно отвечающие окружающим условиям, с наименьшими трудовыми и финансовыми затратами.

Основные виды кладки кирпича

Оглавление:

• Основные правила кирпичной кладки
• Перевязка рядов
• Виды кирпичной кладки
• Технологии выполнения основных видов кладки

С момента своего изобретения кирпич является одним из самых универсальных и востребованных строительных материалов известных человечеству.

Схема кирпичной кладки.

Именно из кирпича строят большую часть зданий, так как он обладает огромным количеством практических качеств.

Чтобы правильно выполнить кладку кирпичом, необходимо обладать рядом теоретических знаний и практических навыков.

Для того чтобы обеспечить постройке определенный уровень прочности и монолитности, необходимо следовать ряду правил кирпичной кладки.

Основные правила кирпичной кладки

Все правила кладки кирпича основываются на «трех китах», касающихся ее разрезки.

Виды кирпичной кладки.

Структура кирпича позволяет ему спокойно переносить практически любые нагрузки на сжатие. Однако его особенностью является тот факт, что нагрузки на изгиб переносятся им крайне плохо.

Поэтому первым правилом является сохранение параллельного расположения плоскости кирпичных рядов. При таком расположении кирпич будет испытывать максимальное давление на сжатие и минимальное на изгиб.

Вторым правилом является образование боковыми гранями каждого ряда строго поперечных и продольных швов.

Третье правило касается вышеупомянутых продольных и поперечных швов, которые обязательно располагаются параллельно друг другу, образовывая, таким образом, общий шов.

Исполнение любого типа существующих видов должно соответствовать этим трем правилам, тогда постройка будет служить долго и качественно.

Перевязка рядов

Вне зависимости от того, какие виды кладки используются для той или иной постройки, существует несколько основных систем перевязки рядов.

Виды перевязки кирпичной кладки.

Принцип перевязки представляет собой обязательное для всех видов кладки условие: верхний кирпич должен лечь на два предыдущих кирпича таким образом, чтобы наименьшая глубина составляла одну четвертую часть кирпича. Таким образом, будет достигнута максимальная прочность всей конструкции.

Выделяют три основных вида перевязки:

1. Цепная перевязка представляет собой последовательное размещение тычковых и ложковых рядов кирпича, используется исключительно для возведения стен без использования облицовочного кирпича.
2. Многорядная перевязка представляет собой кирпичную кладку с несколькими стенками. Ширина каждой из них составляет половину кирпича. Каждые шесть рядов ложковой кладки чередуются одним рядом тычковой.
3. Трехрядная перевязка используется для возведения простенков и столбов. При такой перевязке после каждого тычкового ряда следует три ряда ложковой кладки.

Виды кирпичной кладки

Существует несколько видов кирпичной кладки, каждая из которых используется в зависимости от типа постройки и ее эксплуатационных особенностей:

Приемы кирпичной кладки.

Сплошная кладка.  Представляет собой такой вид, который выполняется с использованием только двух строительных элементов: непосредственно кирпича и растворителя. Для этой кладки не характерны пустоты и дополнительные слои утепляющих материалов. Чаще всего применяется для постройки несущих стен или заборов. В таком случае дополнительные утепляющие материалы монтируются отдельно или же используется другой метод сбережения тепла.

Толщина сплошного сечения кладки кирпича для такого вида может быть самой разнообразной: кирпич, полтора кирпича и др. Сплошная кладка стен предполагает одно- или многорядную систему перевязки швов. Что касается возведения простенков или столбов, то, выбирая такой вид кладки, помните, что здесь используется исключительно трехрядная система.  Для постройки тех конструкций, на которые нет особенно сильной нагрузки, для заполнения каркасных стен, а еще для кладки под окнами вполне допустимо использование кирпичного боя или кирпича-половняка. Все тычковые ряды, а еще столбы и простенки, выкладываются исключительно из целого, тщательно отобранного кирпича. Это обеспечит долгий срок конструкции. Такой вид предполагает использование исключительно пластичного раствора. Категорически не рекомендуется использование жидкого раствора.

Армированная кладка. Предполагает обязательную укладку стальной арматуры в швы между кирпичами. Используется для возведения таких конструкций, от которых требуется особая устойчивость и прочность, а также для таких, которые подвержены разного рода вибрациям и сейсмическим воздействиям. При таком виде арматура, размещенная в швах, таким образом соединяется с раствором, что представляет собой единую монолитную конструкцию.

Инструменты для кирпичной кладки.

Закрепляясь внутри кладки, арматура может принимать на себя долю нагрузок, а затем равномерно ее распределить, что позволяет значительно увеличить несущую способность стен.  Армированная кладка еще используется для нестандартных конструкций, чтобы при сохранении их нестандартного с точки зрения физики вида и декоративности обеспечить им прочность и устойчивость. Уложить такую кладку можно и вдоль, и поперек. Для армирования чаще всего используются прутки или стержни с диаметром от 2,5 до 8 мм или же специальная сетка-зигзаг, которая сможет принять на себя поперечные растягивающие усилия. Фиксация арматуры в кладке обеспечивается сгибанием в крюки ее свободных концов, а еще сваркой в момент ее непосредственной установки.

Облегченная кладка. Используется для того, чтобы обеспечить возводимой конструкции легкость, что, в свою очередь, значительно уменьшит нагрузку на фундамент здания. При облегченной кладке значительно уменьшается расход кирпича, так как он частично заменяется другими строительными материалами, такими как разного рода засыпки или легкий бетон.

Для такого вида характерна выкладка наружной стены толщиной в половину кирпича, а толщина внутренней стены один или полтора кирпича. Между внешней и внутренней стенами оставляют пустое пространство в целый кирпич или половину, которое в процессе кладки необходимо заполнять каким-либо утепляющим материалом. Утеплитель следует размещать несколькими слоями. Его фиксация обеспечивается анкерами, которые нужно заложить в швы кладки несущей стены. Чтобы избежать образования конденсата, нужно в утеплителе установить паробарьер. Для облегченного вида используется многорядная система перевязки.

Схема декоративной кирпичной кладки.

Декоративная кирпичная кладка. Относится к виду лицевой кирпичной кладки. Используется с целью сделать фасад здания более необычным и привлекательным с эстетической точки зрения. К самым распространенным методам декоративной кладки относятся различные способы разрезки швами вертикального расположения облицовочного слоя здания, создание необычных геометрических узоров с помощью комбинирования различных цветов и размеров кирпичей, а также самых разнообразных способов перевязки и их раскладки.  Технология, которая используется для кладки кирпича такого вида, мало чем отличается от обычной технологии лицевой кладки.

Тем не менее при создании геометрических узоров кирпичи могут располагаться самым необычным образом. К примеру, некоторые кирпичи укладываются ребром, а другие выкладываются плашмя, чередуясь при этом в шахматном порядке.

Некоторые архитектурные элементы с использованием как кирпича, так и различного вида строительного камня, могут значительно усложнить процесс декоративной кладки и создать некоторые ограничения.

Например, выступающие ряды, используемые для поясков и карнизов, должны быть выложены исключительно из целых кирпичей. В каждом ряду свес не может превышать одну третью от длины самого кирпича.

Когда длина выноса превышает рекомендуемые нормы, необходимо укрепить конструкцию с помощью армированной кирпичной кладки.

Схема кладки кирпича.

Говоря о декоративной кладке, выделяют несколько уровней сложности выкладки кирпичной стены. Это:

• простая когда усложненные элементы кладки занимают не более 10% общей лицевой поверхности стены,
• кладка средней сложности когда усложненные элементы занимают не более, чем 20% общей лицевой поверхности стены,
• сложная когда усложненные элементы составляют не более, чем 40% общей лицевой поверхности внешней стены,
• особо сложная, при которой усложненные элементы общей лицевой стены занимают площадь большую, чем 40%.

Также для того чтобы добавить необычную нотку в архитектурный дизайн здания, используют цветной раствор, цвет которого контрастен по отношению к цвету кирпича, из которого ведется кладка. Лучше всего, если будет заранее подготовлена схема.

Готовые цветные растворы можно приобрести в строительном магазине, а можно приготовить такой раствор самостоятельно.

Для получения красного оттенка используется суриковый порошок. Чтобы получить раствор с коричневым оттенком, следует добавить к его сухой смеси суриковый порошок вместе с сажей. Для белого оттенка используйте в качестве добавки белый цемент с кварцевым белым песком. Чтобы получить черный цвет, необходимо добавить к раствору сажу.

Технологии выполнения основных видов кладки

К основным техникам выполнения работ с кирпичами относятся:

1. Кладка вприжим. При использовании кладки вприжим необходимо расстелить раствор таким образом, чтобы он отступал от лицевой части стены, которая возводится, на 10 15 мм. При установке первого кирпича необходимо плотно прижимать его к основанию, а оставшуюся часть раствора сгрести с помощью ребра кельмы и прижать к расположенному вертикальным образом ребру уже уложенного кирпича. Второй кирпич устанавливается рядом с уже уложенным первым, а металлическое основание кельмы устанавливается между ними. После чего кельму необходимо быстро извлечь, а раствор плотно прижать между двумя боковыми ребрами кирпичей.  Лишний раствор подрезается с помощью кельмы, что повторяется после третьего пятого кирпича. Продолжать до тех пор, пока стена не будет закончена.
2. Кладка вприсык. Для такой кладки необходимо использовать пластичный раствор. При использовании кладки вприсык необходимо расстелить раствор таким образом, чтобы он отступал от лицевой части стены на 20 30 мм. Установив первый кирпич ряда, второй размещают под наклоном и фиксируют в таком положении. Тычковой частью кирпича необходимо захватить часть расстеленного раствора на расстоянии около 10 см от первого кирпича. После этого второй кирпич придвигается к первому, а раствор, захваченный с основания, полностью заполнит собой образовавшийся между кирпичами шов.
3. Кладка вприсык с подрезкой раствора. Такая технология кирпичной кладки мало отличается от ранее рассмотренной технологии кладки вприсык. Однако есть одно существенное отличие: раствор расстилается с отступом, характерным для кладки вприжим: 10 15 мм.

В конце каждого этапа необходимо выполнить подрезку швов.

Типы кладки кирпича — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью полная история

Содержание 1 Введение 2 Типы рисунков кладки кирпича 2.1 Эластичная связка 2.2 Английская облигация 2.3 Английская садовая стена 2.4 Английская кросс-связка 2,5 Фламандская облигация 2,6 Фламандская садовая стена (также называемая Сассексской облигацией) 2.7 Облигация монаха 2.8 Соединение коллектора 2. 9 Пакетная связка 2.10 Сассексская облигация (такая же, как облигация фламандской садовой стены) 2.11 Текучая связка 3 Статьи по теме Проектирование зданий

Связка кирпичей — это схема, по которой кирпичи располагаются в конструкции, такой как стена или колонна.

В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).

Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут расположены друг над другом в последовательных рядах.

Схемы кладки кирпича:

• Распределите нагрузку по конструкции для достижения максимальной прочности.
• Обеспечьте устойчивость.
• Добейтесь желаемой эстетики.

Существует большое количество вариантов кладки кирпича. Факторы, влияющие на выбор схемы скрепления кирпича, включают: требуемая прочность, толщина конструкции, часть конструкции (например, ряд кирпичей над окном может иметь различный рисунок скрепления), эстетические требования, тип и размер используемого кирпича, местные традиции и так далее.

Ниже описан ряд часто используемых схем скрепления кирпича.

Растяжная связка — это наиболее часто используемый вид кирпичной кладки в Великобритании. Он формируется с использованием только ложков (кирпичей, уложенных вдоль), при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.

Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.

Это схема, образованная укладкой чередующихся рядов носилок и жаток. Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.

Аналогичен английской облигации, но с одним рядом заголовков на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.

Здесь чередуются ряды носилок и коллекторов, при этом чередующийся ряд носилок смещается на полкирпича. Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.

Образуется путем укладки жаток и подрамников попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.

Этот вариант фламандской перевязки использует одну жатку на три носилки в каждом ряду. Заголовок центрирован над носилками в середине группы из трех на курсе ниже.

Этот вариант фламандской перевязки включает в себя две носилки между коллекторами в каждом ряду. Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.

Эта связка имеет ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.

При укладке в стопку кирпичи укладываются непосредственно друг на друга с выровненными швами, проходящими вертикально вниз по всей стене. Кирпичи можно укладывать как горизонтально, так и вертикально.

Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.

В этом соединении используются три носилки и одна жатка в каждом ряду.

Международный жилищный кодекс (IRC) 2018 г., опубликованный Советом по международным нормам (ICC), определяет подвижную связь как: «Размещение блоков кладки таким образом, чтобы головные швы в последовательных рядах были смещены по горизонтали не менее чем на одну четверть длины блока. .’

• Соединение кровати.
• Курс блокировки.
• Кирпич.
• Кирпичные биты и крышки.
• Каменщик.
• Блокировка.
• Лоток для полостей.
• Полая стенка.
• Цемент.
• Цементный раствор.
• Бетон.
• Влагонепроницаемый слой.
• Дефекты кирпичной кладки.
• Как класть кирпичи.
• Миномет.
• Перпенд.
• Квоин.
• Рендеринг.
• Закуска.
• Виды кирпича.
• Неисправность крепления к стене.
• Какой стороной класть кирпич?
• Поделиться
• Добавить комментарий
• Отправьте нам отзыв
• Посмотреть история комментариев

Типы связей в кирпичной кладке стен и их применение

🕑 Время чтения: 1 минута

Типы связей в кирпичной кладке стен классифицируются в зависимости от способа укладки и приклеивания кирпичей в стены. Связи в кирпичной кладке образуются за счет заполнения раствором между слоями кирпичей и в пазах при укладке кирпичей впритык друг к другу и слоями в стенах. Наиболее часто используемым материалом для скрепления в кирпичной кладке является цементный раствор. Также используются известковый раствор и глиняный раствор.

Содержание:

• Типы связей в кирпичной каменной стенке Строительство:
• 1. Странная связь
• 2. Бонд заголовок
• 3. Английская связь
• 4. Фламенс Бонд
  • Флэндисные облига

  Типы связки в кирпичной кладке:

  Наиболее часто используемые типы связки в кирпичной кладке:

  1. Натяжная связка
  2. Коллектор
  3. английская облигация и
  4. Фламандская облигация

  Прочие типы облигаций:

  1. Облицовочная облигация
  2. Голландская облигация
  3. Английская кросс-связка
  4. Кирпич на кромке
  5. Сгребающая облигация
  6. Зигзагообразная связка
  7. Клей для садовой стены

  1.

  Эластичная связка

  Более узкая лицевая сторона кирпича называется подрамником, как показано на изображении ниже. Растяжная перевязка, также называемая бегущей перевязкой, создается, когда кирпичи укладываются так, что видны только их подложки, перекрывая посередине ряды кирпичей снизу и сверху. Ложковая перевязка в кирпиче — простейший повторяющийся рисунок. Но недостаток ложковой связки заключается в том, что она не может эффективно склеивать соседние кирпичи в толстых кирпичных стенах по всей ширине. Их целесообразно использовать только для стен толщиной в полкирпича, например, для возведения перегородок толщиной в полкирпича. Стены, построенные на ложковых связях, недостаточно стабильны, чтобы стоять отдельно, в случае большего пролета и высоты. Таким образом, они нуждаются в опорной конструкции, такой как колонны из кирпичной кладки через равные промежутки времени. Натяжные связки обычно используются в стальных или железобетонных каркасных конструкциях в качестве внешней облицовки. Они также используются в качестве внешней облицовки стен полости. Другими распространенными применениями таких стен являются ограждающие стены, сады и т. д.

  Рис. 1: Скрепление на растяжение

  2. Скрепление коллектора

  Заголовок — это более короткая квадратная сторона кирпича размером 9 см х 9 см. Облигация заголовка также известна как облигация заголовка. При перемычке все кирпичи в каждом ряду укладываются как перемычки на лицевые стороны стен. В то время как ложковая перевязка используется для возведения стен толщиной в половину кирпича, тогда как тычковая перевязка используется для возведения стен с полной толщиной кирпича, которая составляет 18 см. При стыковой кладке нахлест сохраняется равным половине ширины кирпича. Для этого летучие мыши в три четверти используются чередующимися рядами в качестве койнов.

  Рис. 2: Соединение коллектора

  Рис. 3: Изометрический вид

  3. Английское соединение

  Английская перевязка в кирпичной кладке имеет только один ряд ложков и ряд жатки над ним, т. е. имеет два чередующихся ряда ложков и жаток. Коллекторы укладываются по центру на подрамниках ниже, и каждый чередующийся ряд выравнивается по вертикали. Чтобы нарушить непрерывность вертикальных швов, в начале и в конце стены после первой перемычки используется доводчик. Квоин — это кирпич, разрезанный вдоль на две половины и используемый в углах кирпичных стен.

  Рис. 4: Английская облигация

  Рис. 4. Английская облигация – Изометрический вид

  4. Фламандская облигация

  Для разрыва вертикальных швов в последовательных рядах доводчики вставляются в чередующихся рядах рядом с колонкой. В стенах, имеющих толщину, равную нечетному числу полукирпичей, для скрепления в основном используют биты. Фламандская связка, также известная как голландская связка, создается путем укладки чередующихся жаток и носилок в один ряд. Следующий ряд кирпичей укладывается таким образом, чтобы шапка лежала посередине ложка в нижнем ряду, т. е. чередующиеся шапки каждого ряда располагались по центру ложка в нижнем ряду. Каждый альтернативный курс фламандской облигации начинается с заголовка на углу. Толщина фламандской связки составляет не менее одного полного кирпича. Недостатком использования фламандской связки является то, что создание фламандской связки сложно и требует больших навыков для ее правильной укладки, поскольку для достижения наилучших эффектов все вертикальные швы раствора должны быть выровнены по вертикали. Для разрыва вертикальных швов в последовательных рядах доводчики вставляются в чередующихся рядах рядом с колонкой. В стенах, имеющих толщину, равную нечетному числу полукирпичей, для скрепления используют биты. Фламандские связки имеют лучший внешний вид, но они слабее, чем английские связки для несущих стен. Так, если необходимо выполнить расшивку стен из кирпичной кладки, то для лучшего эстетического вида можно использовать фламандскую связку. Если стены предстоит оштукатурить, то лучше использовать английскую перевязку.

  Рис-5: Фламандская облигация

  Рис-6: Внешний вид фламандской облигации

  Фламандские облигации классифицируются как:

  • Единая фламандская облигация
  • Двойная фламандская облигация

  Единая фламандская облигация представляет собой комбинацию английской облигации и фламандской облигации. В этом типе конструкции передняя открытая поверхность стены состоит из фламандской связки, а задняя поверхность стены состоит из английской связки в каждом ряду. Минимальная толщина, необходимая для одинарной фламандской связки, составляет толщину полутора кирпичей. Основной целью применения одинарной фламандской связки является обеспечение более эстетичного вида на лицевой поверхности при необходимой прочности в кладке на английской связке. Двойной фламандский бонд имеет одинаковый вид как спереди, так и сзади, т.е. каждый ряд состоит из чередующихся жатки и подрамника. Этот тип связи сравнительно слабее, чем английская связь. Подробнее: Дефекты кирпичной кладки, вызванные некачественной обработкой, и способы их устранения Причины и виды трещин в кирпичных зданиях и методы их ремонта Методы испытания кирпичной кладки на прочность при сжатии Предварительно напряженная кладка — преимущества и методы применения предварительного напряжения

  7 типов кирпича, которые должны знать все домашние мастера

  istockphoto.com

  Кирпичи регулярно используются в коммерческом, промышленном и жилом строительстве, поскольку они являются прочными, долговечными и относительно огнеупорными материалами, которые могут противостоять нагреву. Тем не менее, тип кирпича может иметь большое значение, даже для небольших строительных проектов, таких как строительство открытой гриль-станции, изготовление опор для скамейки на заднем дворе или даже установка простой кирпичной подставки для почтового ящика.

  С семью различными типами кирпича, которые используются для завершения строительных проектов, важно понять, какой тип лучше всего подходит для ваших текущих или будущих проектов, и как определить разницу между этими семью типами кирпича.

  1. Обожженные глиняные кирпичи

  Обожженные глиняные кирпичи также известны как обычные кирпичи, поскольку они являются наиболее распространенным типом кирпича в современном строительстве. Эти кирпичи используются в колоннах, стенах, фундаментах и ​​т. Д. С самыми разными целями. При строительстве стен обожженные глиняные кирпичи требуют штукатурки или штукатурки раствором, чтобы улучшить прочность, водостойкость и изоляционные свойства кирпича.

  Эти кирпичи делятся на четыре категории в зависимости от качества. Кирпичи четвертого класса обожжены, имеют неправильную форму и обычно разбиваются для использования в качестве заполнителя. Кирпич третьего сорта – это некачественные материалы, которые следует использовать только для временных построек. Кирпичи второго сорта среднего качества, но имеют неправильную форму, шероховатую поверхность и могут иметь микротрещины. Кирпич первого сорта – лучший из классификаций обожженного глиняного кирпича. Эти высококачественные кирпичи имеют стандартную форму, гладкую поверхность, повышенную износостойкость и прочность.

  Подходит для: Обожженные глиняные кирпичи, изготовленные для различных целей, являются наиболее универсальным кирпичом, используемым в современном строительстве.

  2. Глиняные кирпичи, высушенные на солнце

  Некоторые мастера могут предпочесть делать эти простые высушенные на солнце глиняные кирпичи, которые использовались еще 7000 г. до н.э. на юге Турции и вокруг города Иерихон в наши дни. Палестина. Кирпичи состоят из смеси суглинка, воды и соломы; они также могут включать навоз, глину или песок, чтобы улучшить их прочность и предотвратить растрескивание кирпичей.

  Реклама

  Смесь необходимо разлить по формам и поставить формы в защищенное от дождя место, где они могут высохнуть. После высыхания извлеките кирпичи из формы и используйте их для временной кладки. Домашним мастерам следует помнить, что это самые слабые и наименее прочные типы кирпича, поэтому их никогда нельзя использовать в качестве несущих опор или фундаментов.

  Подходит для: Глиняные кирпичи, высушенные на солнце, не такие прочные, как другие типы, но они являются доступным и доступным вариантом для временных построек.

  СВЯЗАННЫЕ С: Как переделать кирпичные стены

  istockphoto.com

  3. Бетонные кирпичи

  Обычно используемые для внутренней кирпичной кладки или для изготовления фасадов и заборов, эти кирпичи изготавливаются из монолитного бетона. Бетон заливается в специальные формы, что позволяет производителям создавать различные размеры и формы. Многие люди могут найти эти кирпичи в местном хозяйственном магазине или у поставщика каменной кладки.

  Профессионалы могут сделать эти бетонные блоки на строительной площадке из стандартной смеси из одной части цемента, двух частей песка и четырех частей заполнителей. Выберите повышенную прочность бетонных кирпичей, если они будут использоваться для фундаментов с уточненным составом: одна часть цемента, три части песка и шесть частей заполнителей.

  Подходит для: Бетонные кирпичи, обычно используемые для фасадов, внутренней кирпичной кладки и наружных стен, могут быть изготовлены на строительных площадках профессиональными каменщиками, что экономит время и затраты на доставку для крупных строительных проектов.

  4. Инженерный кирпич

  Как следует из названия, инженерный кирпич пользуется популярностью у инженеров-строителей из-за его высокой прочности на сжатие и плотности, идеальных качеств для использования в качестве несущего материала. Инженерные кирпичи также обладают низкой поглощающей способностью, то есть они не могут поглощать значительное количество влаги, что помогает гарантировать, что кирпичи не треснут, не рассыплются и не протекают.

  Низкая пористость имеет дополнительное преимущество, поскольку делает эти кирпичи более устойчивыми к химическим веществам, которые в противном случае могли бы просочиться в материалы кладки, разъедая их изнутри. Благодаря своей впечатляющей прочности, плотности, химической стойкости и водостойкости, эти кирпичи регулярно используются для изготовления фундаментов подвалов, канализации, люков и подпорных стен.

  Реклама

  Подходит для: Благодаря своей высокой прочности на сжатие, низкой пористости и стойкости к химическим и водным повреждениям инженерный кирпич идеально подходит для использования в подвалах.

  СВЯЗАННО: Решено! Назначение слезоточивых отверстий в кирпиче

  istockphoto.com

  5. Силикатный кирпич

  Изготавливается из смеси песка, извести и, возможно, цветного пигмента для изменения внешнего вида кирпича. Силикатный кирпич обладают высокой прочностью на сжатие, поэтому являются распространенным вариантом для несущих стен в домах и многоэтажных домах. Этот тип кирпича не требует большого количества строительного раствора, что экономит время и снижает затраты на проект.

  Силикатный кирпич изготавливается с использованием как тепла, так и давления для ускорения химической реакции, в результате чего кирпичи имеют гладкую однородную поверхность, которая идеально подходит для строительных проектов. Эти кирпичи также распространены в качестве звукоизоляции, потому что звук с трудом проходит через плотный материал известняка.

  Подходит для: Силикатный кирпич — отличный вариант звукоизоляции; высокий уровень прочности и огнестойкости делает их популярным выбором для несущих стен.

  6. Брикеты из летучей золы

  Зола-унос – это побочный продукт, производимый угольными электростанциями, который может содержать токсичные металлы, такие как ртуть, мышьяк, сурьма и хром. Изготовленные с использованием летучей золы класса C или класса F, негашеной извести, цемента, алюминиевой пудры, гипса и воды, кирпичи из летучей золы помогают повторно использовать и уменьшать количество токсичных металлов, выбрасываемых в окружающую среду. Они также имеют более однородную форму, чем некоторые кирпичи, из-за их литья в машинной форме.

  Эти кирпичи обладают высокой прочностью на сжатие и низким коэффициентом водопоглощения, поэтому они являются отличной альтернативой кирпичам из обожженной глины. Однако долговечность кирпичей из летучей золы снижается по мере увеличения размера кирпича, что приводит к трещинам и трещинам в плитах из летучей золы. По этой причине кирпичи из летучей золы обычно бывают небольших размеров.

  Реклама

  Подходит для: Кирпичи из летучей золы — это прочные и долговечные строительные материалы, которые можно использовать вместо кирпичей из обожженной глины. окружающую среду за счет сокращения токсичных отходов.

  СВЯЗАННЫЕ: 5 вещей, которые нужно знать перед установкой кирпичной задней панели

  7. Огнеупорный кирпич

  тогда огнеупорные кирпичи — лучший материал. Эти кирпичи также известны как огнеупорные кирпичи и изготавливаются из особого типа глины, известной как шамот, которая в основном содержит кремнезем и глинозем. В результате огнеупорные кирпичи могут выдерживать температуры более 3000 градусов.

  Огнеупорные кирпичи не только сопротивляются огню; они также могут выдерживать низкие температуры и быстрые перепады между горячими и холодными температурами.
