    Каркас для здания можно возводить не только из бруса или досок, но и из профильной трубы. Технология используется для возведения промышленных и торговых зданий, где важна скорость монтажа и прочность, а не красота и уют. Однако применяют прямоугольную трубу и в частном строительстве.

    Содержание

    1. Преимущества и недостатки домов с металлическим каркасом
    2. Расчет необходимого количества материала
    3. Необходимые инструменты
    4. Строительство каркаса дома своими руками
    Дом на металлокаркасе требует качественного утепления, так как профиль проводит холод

    Главное преимущество каркасных зданий – легкость и скорость сооружения. Но при строительстве загородного дома важна стоимость проекта. В большей степени она определяется типом фундамента. Поэтому из металлопрофиля своими руками строят коттеджи высотой не более 2 этажей. Иначе это преимущество теряется.

    Используют стальные оцинкованные и алюминиевые трубы. Первый вариант прочнее, но второй более устойчив к коррозии.

    Каркас дома из профильной трубы обладает следующими достоинствами:

    • небольшие сроки строительства – жилой коттедж вместе с фундаментом строят всего 2 месяца;
    • сразу же после постройки можно отделывать и обживать дом, так как металлические конструкции усадки не дают;
    • здание легкое, поэтому для него требуется легкий фундамент: свайный, винтовой, мелкозаглубленный ленточный;
    • металл долговечнее, чем дерево, дом с таким каркасом простоит дольше;
    • стоимость здания ниже, чем традиционный дом из бруса, а тем более кирпича.

    Минусы:

    • Сложные расчеты – перед сооружением необходимо точно рассчитать нагрузку и подобрать трубы оптимального сечения. Избыток прочности в данном случае приводит только к лишним расходам.
    • Монтаж металлического каркаса сложнее. Требуется умение сваривать металлоконструкции.
    • Сталь и алюминий проводят холод, поэтому теплоизоляционные качества дома с металлическим каркасом заметно ниже, чем здания с деревянным. Нужно дополнительное утепление.

    В современных зданиях трубы не сваривают, крепят на крабы болтами.

    Расчет необходимого количества материала

    Необходимо грамотно рассчитать все нагрузки на каркас из профильной трубы

    Дом из профтрубы требует точных и сложных расчетов. Основную несущую нагрузку в нем несет каркас, поэтому очень важно учесть все действующие на него факторы:

    • габариты – ширину, высоту, длину каждой стены или каждого архитектурного элемента;
    • вес – включает массу каркаса, перекрытий, отделки, утеплителя, мебели, сантехники и оборудования;
    • ветровые, снеговые, дождевые нагрузки, присущие данному региону – эти сведения можно почерпнуть из справочников, при расчетах нужно учесть не только абсолютные величины, но и характер конструкции: угол наклона крыши существенно влияет на совокупную нагрузку.

    После вычислений разрабатывают схему каркаса с учетом выбранных материалов. Вычисляют нагрузку на каждый элемент. Если результат не удовлетворительный, изменяют каркас.

    Следующий этап – расчет и создание чертежей каждого конструктивного элемента – колонн, перекрытий, перегородок, прогонов. Все углы маркируют.

    В результате разработки формируется комплект рабочих чертежей, где описаны подробные схемы каждого узла, указаны материалы и прочее.

    Необходимые инструменты

    Для возведения здания из профтрубы нужны следующие инструменты:

    • сварочный аппарат, если монтаж производится сваркой;
    • шуруповерт;
    • болгарка с алмазным диском, ножовка по металлу;
    • рулетка, угольник, отвес, метчик;
    • крепеж – болты, гайки, саморезы, крабы.

    Из материалов нужна квадратная и прямоугольная труба необходимого сечения.

    Строительство каркаса дома своими руками

    Выстроить дом из стальной трубы – задача сложная. Трубы тяжелее, чем деревянный брус, для монтажа вертикальных стоек потребуется помощь, а для подъема ферм – хотя бы лебедка.

    Для каркаса из профтрубы делают столбчатый или малозаглубленной ленточный фундамент. Готовое основание гидроизолируют. После этого можно начинать строительство.

    1. Ставят нижнюю обвязку и колонны. Угловые стойки крепят первыми, фиксируя к фундаменту болтами. Более надежный метод – сварка. В этом случае в основание вмуровывают специальные штыри, а к ним приваривают стойки.
    2. Промежуточные вертикальные элементы ставят на таком расстоянии друг от друга, чтобы в дальнейшем между стойками помещался элемент отделки – СИП-панель, щит.
    3. На фундамент крепят обвязку. Для него берут профиль большого сечения – 100*100 или 60*60 мм.
    4. Вертикальные стойки соединяют между собой горизонтальными перемычками, усиливают раскосами. Если стойки на фундамент фиксировались сваркой, весь остальной крепеж выполняют так же. Если нет, для скрепления конструкций используют крабы и болты.
    5. На уровне будущего перекрытия устанавливают верхнюю обвязку. Для него тоже нужна труба большего сечения.
    6. Для потолочных балок и лаг тоже используют профильную трубу. Рекомендуется сразу же сделать черновой настил пола.
    7. Каркас сооружают целиком. Если предусматривается 2 этаж, вертикальные стойки сразу же ставят необходимой длины. В таком проекте нельзя достроить 2 этаж.
    8. Под крышу поверх верхней обвязки ставят усиленный швеллер. Фермы крыши укладывают на мауэрлат и фиксируют – болтами или сваркой. Сечение труб подбирают с учетом веса материала кровли. Для крыши из ондулина или профлиста берут трубы малого сечения, для шифера или черепицы потребуются элементы большего сечения.
    9. Все стыки и места крепления на металлическом каркасе необходимо дополнительно обработать грунтовками или краской, чтобы защитить от действия влаги.

    Дом с каркасом из профильной трубы отличается большей надежностью и долговечностью по сравнению с вариантом на деревянном каркасе. Однако такая постройка нуждается в дополнительном утеплении, так как металлическая конструкция хорошо проводит тепло.

    Популярный материал:

    Баня на даче своими руками: как сделать фундамент, установка стен, обустройство крыши и пола
    Сварка ворот из профильной трубы для частного дома: подготовка забора, чертежей и схем с размерами
    Как установить пластиковое окно в деревянном доме правильно: обсадка, крепление, откосы
    Печь для бани с баком для воды: как выбрать, подключение, отделка потолка кирпичом
    Укладка плитки на пол в вартире: в туалете, ванной, под дверью и даже на лестнице
    Изготовление фонтана без насоса: завод скважины, расчет системы, как подключить давление

    Домики на металлокаркасе. Дома из металлического каркаса – быстро, недорого и комфортно

    Каркасное строительство является относительно новым направлением на российском рынке. Быстрое возведение каркаса дома из профильной трубы или деревянных балок делает популярной такую технологию строительства жилья и архитектурных форм небольшого размера.

    Профильная труба имеет свои достоинства и особенности применения, а сооружения каркасного типа обладают множеством преимуществ.

    Краткая информация о каркасном строительстве

    На первых этапах развития металлокаркасное строительство находило применение только при возведении промышленных зданий. На каркасах из профильной трубы или швеллера возводились цеха, склады и ангары.

    В процессе эволюции технологий стало возможным использование каркаса из профтрубы для строительства следующих объектов:

    • Жилых помещений малой этажности (допускается строительство не более 3 этажей).
    • Коттеджей.
    • Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
    • Зданий общественного назначения.


    Основные достоинства домов на металлическом каркасе

    Технологию возведения домов на основе металлических каркасов используют во всем мире. Наибольшее распространение такая технология получила в США, Японии и Западной Европе. Жилые строения этих стран, возведенные по каркасной технологии, занимают в среднем около 60%, причем такое строительство продолжает расти.

    Каркасные дома имеют следующие достоинства:

    • Низкая себестоимость . По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
    • Быстрое возведение . Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
    • Исключение мокрых процессов
      . Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента.
    • Отсутствие усадки . Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
    • Низкие трудозатраты . Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

    Наряду с множеством положительных характеристик у каркасных строений имеются и недостатки. Основным минусом технологии, по которой возводится дом из проф трубы, можно назвать сложное проектирование. Чтобы правильно рассчитать нагрузку на профильную трубу в определенном месте дома, понадобится помощь профессионала. Только он может точно рассчитать вес, который может выдержать профильная труба.


    Также сложно самостоятельно выбрать сечение и толщину материала и высчитать размер профильной трубы. Стоит учесть, что расчет деревянных балок выполняется намного проще.

    Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

    Технология возведения металлокаркасного дома

    Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

    • Основание дома . Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
    • Металлический каркас . Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
    • Обшивка стен внутри дома . Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
    • Черновой пол и его отделка . Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
    • Утеплитель . Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
    • Отделка внешних частей дома . Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.

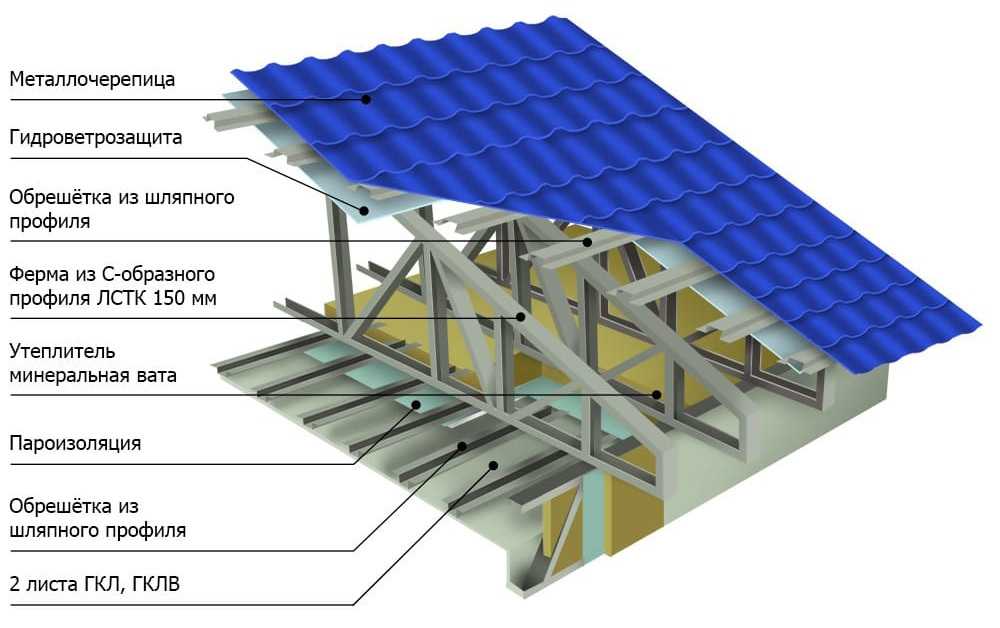

    • Кровля . Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

    Этапы возведения каркасного дома

    Дома из профильной трубы своими руками возводятся в определенной последовательности:

    • Фундамент . Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.
    • Монтаж каркаса . На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы. При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы. Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.
    • Монтаж кровли . Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
    • После окончания работ по монтажу каркаса можно приступать к внутренней отделке.


    По мнению экспертов в области архитектуры металлокаркасные технологии в будущем займут лидирующие позиции. Это означает, что возведение каркасного дома из профильной трубы своими руками, позволяет получить определенные навыки, которые могут пригодиться не только в личных целях, но и в качестве дополнительной специальности.

    Наша компания «ЛСТКстройГрупп» предлагает вашему вниманию готовые проекты на основе каркаса из ЛСТК. Если вы не готовы самостоятельно разрабатывать и продумывать полностью будущую постройку, то можете ознакомиться с нашими предложениями и купить что-либо из представленных у нас готовых проектов. Это может быть строение больших или малых размеров, в основе которого будет металлический каркас из термопрофиля оцинкованного ЛСТК (Легкие Стальные Тонкостенные Конструкции) и отделка качественными материалами, подходящими в той или иной ситуации.

    В первую очередь мы всегда ориентируемся на пожелания нашего клиента, поэтому при необходимости может порекомендовать какой-либо вариант жилого дома для покупки. Основой для нашей рекомендации будут, конечно, поставленные заказчиком условия. Если же вы уверены, что не сможете подобрать ничего из представленных на нашем сайте вариантов, то мы предлагаем оставить заявку для наших проектировщиков.

    Благодаря опыту наших специалистов, согласно Вашей заявке, создадим индивидуальный проект быстровозводимого здания (частный дом, промышленное здание), а так же изготовим металлокаркас из термопрофилей.

    Так же возможен полный цикл строительства от проектирования быстровозводимого здания до сдачи «под ключ».

    Каталог быстровозводимых домов

    При строительстве жилого дома предлагаем сразу задуматься о других постройках — таких как гараж и баня.

    Гараж 6х4 м. двухскатная крыша тип 3Гараж 6х4 м. односкатная крыша тип 2ГАРАЖ НА 3 МАШИНЫ — 60 кв.м.Гараж 6х4 м. односкатная крыша тип 1
    БАНЯ- 29 кв.м.БАНЯ — 36 кв.м.(6х6)

    Производство быстровозводимых домов

    Далеко не каждому захочется выкупать проект, который, скорее всего, уже был установлен где-либо еще. Особенно это касается жилых загородных домов. Если вы не хотите покупать представленные в нашем каталоге жилые постройки, мы можем предложить вам обратиться к нашим проектировщикам. На основе ЛСТК они смогут сконструировать для вас каркас, который в дальнейшем станет полноценным загородным домом.

    Каковы будут особенности нашего предложения? Наши специалисты работают качественно и всегда учитывают основные пожелания клиентов. Мы не представляем возможным работу по каким-либо другим условиям. Именно клиентоориентированность позволяет нам создавать отличные жилые постройки. В них проработан каждый элемент, чтобы не возникло никаких несостыковок в процессе строительства и возведения конструкции.

    Поэтому, обращаясь к нашим планировщикам, вы можете рассчитывать на успешное произодство и завершение строительства. Адекватные рекомендации относительно использования строительных материалов внутри каркаса из ЛСТК обеспечат вас долговечным строением. Однако, вы можете рассчитывать на долговечность и при выборе наших типовых готовых строений. Компания «ЛСТКстройГрупп» гарантирует вам их качество, самостоятельно проверяя каждый каркас на соответствие всем нормам и правилам. Вам больше не придется искать, где можно заказать готовую постройку или планировку следующего здания по желаемым параметрам. Наша компания предоставит вам все необходимое для приятной жизни в загородной (или городской) местности.

    Наши специалисты с кратчайшие сроки обеспечат вас конструкциями из легких стальных тонкостенных конструкций, сообщат о необходимых материалах и комплектующих на вашем объекте. Только проработанный проект может справиться с любой возложенной на него задачей, и наша компания сделает все для того, чтобы ваш объект был результатом именно такого проекта.

    Преимущества быстровозводимых домов

    Каркасные быстровозводимые дома, построенные с применением современной технологии ЛСТК (легкие стальные тонкостенные конструкции) обладают рядом неоспоримых преимуществ:

    Незначительный вес

    В виду незначительного веса ограждающих конструкций (внешние стены) не требуют затрат на усиленные фундаменты. Такие строения без опасения можно монтировать на буронабивные, винтовые сваи не боясь усадки и «вспучивания» грунта. Расстояние между грунтом и перегородкой пола дома можно использовать для хранения садового инвентаря, строительных материалов не подверженных к температурным изменениям и т.д. Так же достаточно мелкозаглубленного фундамента с ростверком.

    Время строительcтва

    Скорость строительства значительно сокращается, благодаря отсутствию на участке строительства грузоподъемной техники (при строительстве частных домов). Металлокаркас быстровозводимого здания до 150 квадратных метров соберет как бригада опытных специалистов в количестве 2 человек, так и не опытные специалисты в количестве трех человек, максимум за семь дней. Предварительно нужно изучить проект стадии КМ (является основной инструкцией по сборке металлокаркаса из термопрофиля), что не займет много времени.

    Отсутвие узконаправленных специалистов

    При строительстве быстровозводимых зданий не требуются рабочие таких специальностей как: каменщики, плотники (для возведения стропильной системы) и т. д. Металлокаркас доставляется прямо с завода, все термопрофиля имеют надлежащий размер в соответствии с проектом и не требуют «подгонки» по месту.

    Стоимость строительства

    Цены на быстровозводимые здания (металлокаркас) гораздо ниже других технологий. Многие утверждают, что каркас из дерева дешевле. При доставке на объект строительства пиломатериалов — да, дешевле. Но когда заказчик начинает нанимать опытных специалистов для сборки, он понимает, что это совсем не дешево. Требуется запилить материал в соответствующий размер, приобрести металлические уголки для сложных узлов несущих нагрузку. С этого и начинается расход средств. Мало кто уделяет внимание правильному антисептированию каркасов деревянных. Согласно нормам строительства антисептирование требуется каждые три года, а это дополнительный расход денежных средств на закупку надлежащей продукции и оплата рабочей силы.

    Это лишь несколько примеров того, что строительство быстровозводимых домов с применением современной технологии ЛСТК является на сегодня менее трудозатратной и позволит Вам сэкономить значительное количество денежных средств. Об остальных преимуществах домов, на основе металлокаркаса из оцинкованного профиля Вы можете узнать, позвонив специалистам компании ЛСТКстройГРУПП или прислав Ваши вопросы на электронную почту компании.

    Этапы строительства быстро возводимых домов

    • Закладка фундамента.
    • Сборка металлокаркаса.
    • Обустройство инженерных систем.
    • Чистовая отделка.

    Подробную информацию по всем этапам строительства можете посмотреть .

    Если Вы не нашли нужного строения или требуемой конструкции на нашем сайте, Вы можете прислать заявку и наши проектировщики позвонят в кратчайшие сроки

    пролет 3 метра, состоит из трубы 50х50 3 мм стенка и жестко привинченного бруса 50х150. по всем рассчетам одна такая труба дает прогиб 1 см при нагрузке килограмм 150 на ее середину (подтверждено опытным путем), но при этом она _не разрушится_. отдельная деревянная балка 50х150 добавляет жесткость, что-то около 200 кг нагрузка с хорошим запасом. а тут бутерброд такой.. балки через 50 см идут. по ним обрешетка из досок 30, уложено с щелями 1 см, сверху привинтил осп плиты. если прыгать на 2 этаже — на 1 это никак не ощущается)

    П.с. там просто 2 спальни, каминов по 200 кг не предусматривалось.

    Скажите а в чем логика использования металла? Дорого ведь выходит, с мостиками холода как-то вопрос нужно будет решать, потом при пожаре непонятно как металл себя поведет при нагреве

    согласен, дорого. если сравнивать с деревом просто как материал.
    теперь немного размышлений:

    Труба стоит около 80 р /метр, на каркас пошло 240 метров трубы 50х50 и около 150 метров трубы 20х40. общая стоимость была порядка 60 тыс. р., это 2 тонны металла.
    за работы по резке-сварке я отдал около 40 тыс. р., вместе с террасой (она тоже сварная). еслиб строили из дерева — получилось бы материала на 25-30 тыс р и за работу толпы плотников (у нас ходят только толпами!! это было б 50-60 тыс р. за 2 этаж и около 20 тыс р за террасу. проводил опрос наших умельцев. пришол к выводу что мне не надо такое и за столько

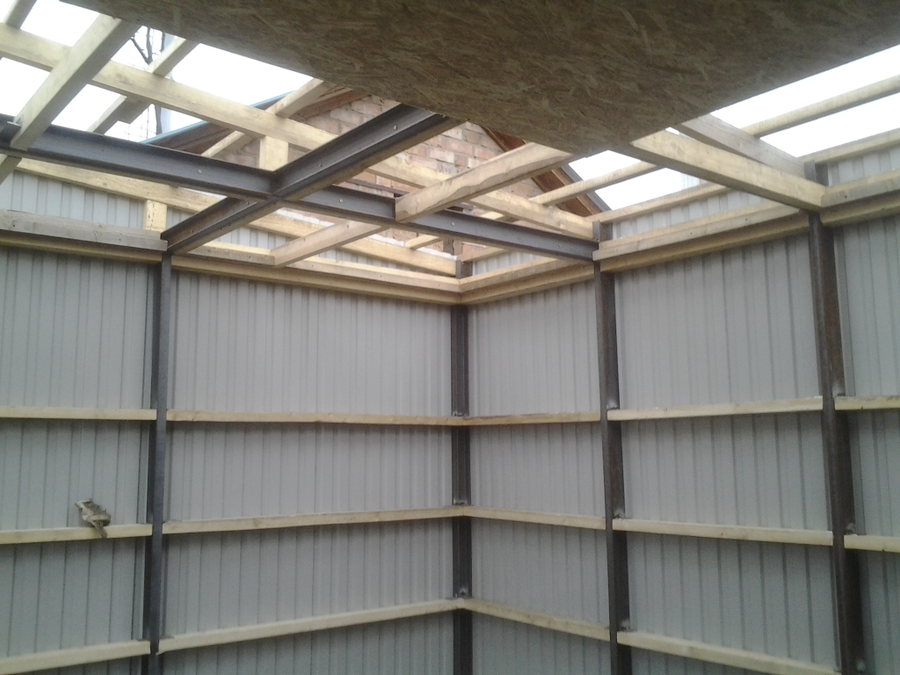

    Мостиков холода не будет, потому как каркас двойной. внутренний, силовой, из 50х50 трубы. снаружи сделан внешний, из 20х40, на всю высоту дома, дабы затем обшить это все снаружи.
    вся фишка в том что внутренний каркас не имеет выхода на улицу, он в процессе утепления пенопластом оказывается внутри пенопластовых листов. очень удобно кстати, пенопласт 5 см тоже.

    Внешний каркас не имеет контакта с внутренним помещением, отделен от внутренней «клетки» расстоянием 5 см (приварено было 2 трубы горизонтально снаружи, по каждой из стен). тоесть конденсата не предвидится.

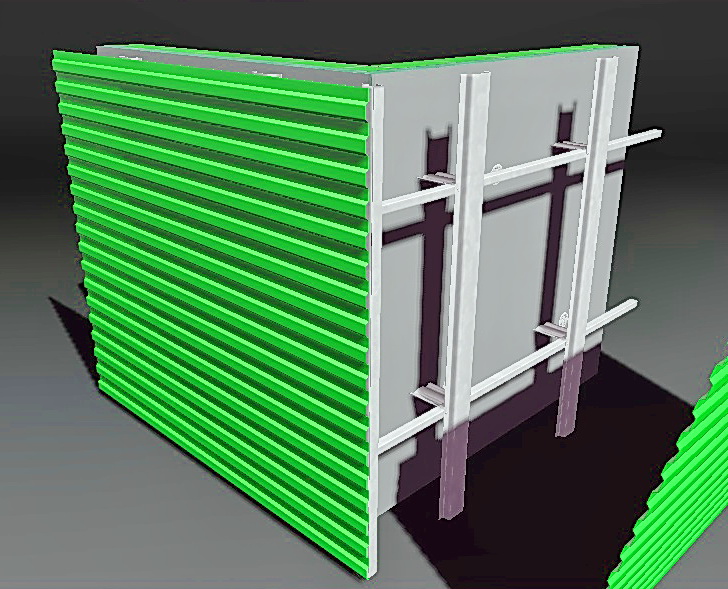

    Обшито профлистами с-8, горизонтально, белого цвета.

    Преимущества металла: я как инженер-машиностроитель без проблем рассчитал нагрузки, одна стойка 50х50 спокойно держит 2 тонны осевой нагрузки. а у меня вся конструкция весит 2 тонны… без отделки и утеплителя конечно же. стойки стоят через 1 метр, запас прочности есть
    опять же, в состоянии оценить качество сварного шва. что не смог бы сделать для деревянной конструкции, которую наши «умельцы» стоит лишь отвернуться норовят собрать на гвоздях, вбитых наискось

    Сакмое главное — дерево которое продается на базах — естественной влажности. тоетсь откровенно сырое. что с ним будет через год. когда высохнет? у такого количества соседей все это повело, что даже не рассматривается такое для себя.

    Что касается пожара- весь прикол в том что в таком доме гореть нечему. в перекрытии поверх пенопласта уложена роквул, он горит плохо. сами балки даже будучи необработанными никакого риска не представляют.
    дом внизу газосиликатный, оштукатурен снаружи цементом, внутри — ротбандом, гипсом. планирую покрасить. утеплитель 2 этажа, стеновой пенопласт, при нагреве больше плавится чем горит. моментально превращаясь в небольшое количество черной пузырящейся плассмасовой жижи так что нормально все.

    Кстати, железный домик планировался именно по причине того что при пожаре _у соседа_ обшивка из профлиста не пострадает так как сайдинг, например. а крепить профлист естественно удобнее к металлу. и коэф. расширения одинаковый, пузырями не пойдет никогда…

    Что касается геометрии — мне нравятся дома прямоугольной формы у меня поулчился почти кубик, с стороной 6 м. выглядело волшебно, пока стоял без окон
    крыша двускатная, высота чердака — 1 метр у конька. для крыши делались фермы, на земле, варились треугольниик с сторонами 6 м, 3.2 метра, 3.2 метра (примерно) и высотой 1 метр. с центральной стойкой. после чего целиком затаскивались на верхний периметр и приваривались над стойками. жесткость более чем достаточная.

    Занятно получается. А расчеты прочности проводили — или «на глаз» делаете? И сколько времени уходит на подготовку / сварку конструкции? Да вот — а Вы профессиональный сварщик или только при стройки начали варить? Я тоже думал о таком подходе — но увы варить не умею (. Аппарат сварочный какой у Вас?

    рассчет прочности делался для перекрытия, учитывался шаг балок, длина, толщина стенки трубы, профиль трубы. чтоб удобно варилось, выбрал одинаковый по размерам профиль для вертикальных и горизонтальных частей каркаса, но перекрытие усилено деревянными балками. они же сделаны для толщины перекрытия, позже были привинчены шурупами к ним снизу доски с шагом 50 см, 25х150 которые, и на них уложен утеплитель. общая толщина 20 см.
    формул для расчета балок в сети множество, рассчеты подтвердились опытным путем.

    На сварку всей конструкции 2-го этажа ушло _4 дня_. участвовали двое — проданный мне с строительной базы сварщик (по русск говорил с трудом, но такое впечатление что с электродом в руках он родился уже благо сумма не фантастическая.

    Самое главное при сварке такой конструкции — детали должны состыковыватсья так чтобы шов по возможности не работал на растяжение. например к вертикальнйо стойке приваривать трубу следует сверху, положив ее на торец стойки. так спокойнее

    Варить можно только вдвоем. один все держит-подает-делает ток больше/меньше и тп, вторйо с электродом. время сварки одного стыка двух труб (около 20 см шва, в 2 захода) — примерно 3-5 минут.

    Каркасный дом из металлопрофиля – это более надежная и прочная конструкция. Такие здания будут обладать высоким уровнем звуковой и тепловой изоляции. Стоит отметить, что металлические изделия пришли на смену древесине, имеющей ряд недостатков, среди которых подверженность воздействию атмосферных осадков и процессам гниения. В нашей статье, мы более детально рассмотрим особенности профиля из металла, и как сделать его самостоятельно.

    Преимущества построек из металопрофиля

    Если использовать металлопрофиль оцинкованного типа, то за счет его особой конструкции можно увеличить уровень тепловой и звуковой изоляции каркаса. Плюс ко всему следует отметить еще такие преимущества:

    • Такие конструкции имеют небольшую массу, и при этом высокий уровень прочности;
    • Обладают устойчивостью к любому уровню динамической нагрузки, что позволяет возводить постройки с высокой надежностью и долговечностью даже в сейсмических регионах;
    • Сопротивляемость воздействию огня, что уменьшает риск возникновения пожаров;
    • Материалы для изготовления обладают прекрасными экологичными показателями;
    • Доступная ценовая политика;
    • Возможность вариативного изготовления конструкции;
    • Строительные работы рационально производить в любое время года.

    Применение металлического профиля позволит ускорить строительный процесс, снизив при этом финансовые расходы на работы. Этот вариант идеально подойдет для вас, если вы ищете практичный и экономичный материал для каркаса.

    Особенности металлического устройства

    Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами. Эти изделия подсоединяется к основанию здания. Нагрузочный объем распределяется на точки опоры. Основное количество давления припадает именно на первый элемент. На колонну воздействует масса всех элементов, нагрузка от ветра и осадков атмосферы.

    Внимание! Количество получаемой нагрузки от покрытия и скреплений между колонами, транспортируется к устройствам стропильных ферм, имеющих конструкцию в виде решетки.

    Каркасные дома из металлического профиля включают в себя такие элементы:

    • Балки с устойчивым или неустойчивым типом сечения, которые за счет своих размеров позволяют увеличивать пролет постройки.
    • Каркасные стойки, увеличивающие устойчивость конструкции.
    • Специальные ригели, создающие несущие точки, в виде линий, и соединения систем колон и опор в единый механизм. На практике их очень часто применяют для увеличения размера пролета, а также высоты потолка в здании.
    • Балочные элементы с различными типами сечений. Монтируются обычно для усиления жесткости и уровня несущей способности постройки.
    • Связные компоненты между соединительными частицами металлических конструкций.
    • Прогоны для связи кровель и стеновых систем, прикреплённых к каркасу строения. Они воспринимают уровень нагрузки, которую получает строение от ветра и атмосферных осадков.
    • Детали закладки, которыми сваривают детали воедино.
    • Метизы или элементы для крепления.
    • Межпрогонные пролеты в виде дуги, называющиеся арками.

    Внимание! Создать пространственную жесткость каркаса из металлопрофиля своими руками можно с помощью создания системы из рам, колонн и ферм.

    Каркасы из рам и ферм

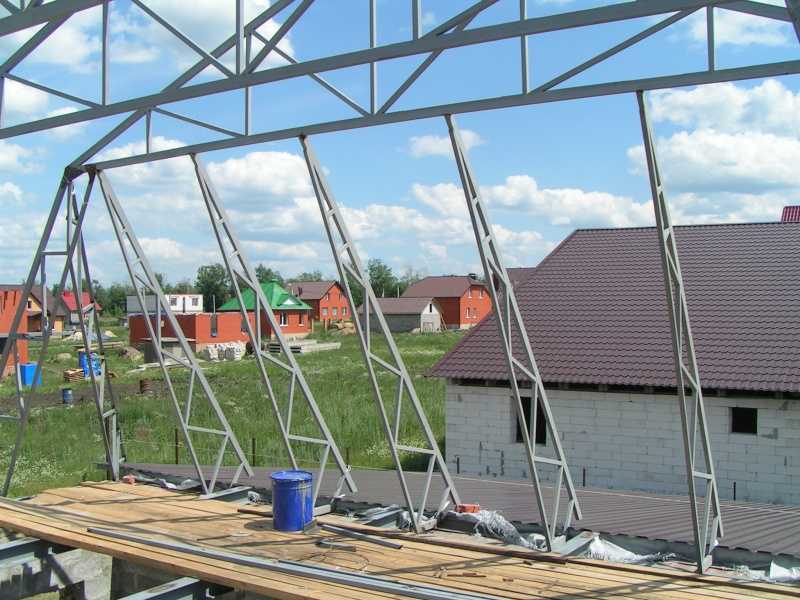

    Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции. Первый тип характеризуется наличием двутавровых балок из стали, которые связываются по углам, образуя раму. В такой системе раму устанавливают из вертикально размещенных опорных стоек, и горизонтально поставленных ригелей. Такое устройство принимает нагрузку от перекрытия постройки.

    Каркасный дом металлический каркас, которого изготовляется из балок ферм, состоит из стальных стержней, образующих форму треугольника. Формируется такая система с помощью фахверковых панелей или полей. Такие поля образуют фермы, которые выполняют функцию кровли основания. Их присоединяют к стойкам из стали с помощью сварочного аппарата или болтов.

    Важные детали при строительстве

    Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции. При этом утепление необходимо делать утепление не только каркасной конструкции, но и стен внутри постройки. Данное действие поможет перекрыть мостики холода.

    На этом этапе работ лучше воспользоваться современными материалами, например минеральную вату или пенопласт. Такие средства могут обеспечить оптимальный уровень температуры, позволяющий поддерживать комфорт в помещении.

    Каркасный дом из профильной трубы

    При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой. На первый взгляд монтажные работы покажутся легкими, но такая конструкция имеет сложную схему. Первое, что нужно учесть – это необходимость основания под здание.

    Внимание! Каркасный дом можно возвести без фундамента, однако такой вариант рационально использовать, если в будущем постройку будут транспортировать в другую местность. Такими строениями могут быть теплицы или парники.

    Элементы каркаса создаются таким образом:

    • Трубы следует разрезать так, чтоб получить кусок нужной длины для монтажных работ;
    • Потом приступаем к сгибанию изделия. Необходимо достичь дугообразной формы, которая должна соответствовать ранним расчетам. Выполнить задачу можно ручным трубогибом либо заказать услуги в специализированной компании.
    • После, все элементы конструкции соединяются в единую систему сварочным аппаратом.

    Для декоративного оформления экстерьера можно использовать сайдинг или специальную штукатурку. Если вам доход позволит, то фасад можно отделать натуральными видами древесины. Вот, мы и рассмотрели особенности каркасного дома из металла. Такой строительный вариант обладает оптимальной прочностью и качеством.

    «Чего только не придумают!» – пожалуй, это первая мысль у большинства читателей, которые впервые столкнулись с таким понятием, как каркасные дома из металлопрофиля. Применение металла в качестве несущих конструкций кажется довольно странным решением, однако не спешите с выводами – изучите все стороны вопроса.

    Дома из металла – есть ли опыт?

    Металлические изделия в качестве несущих конструкций применяют уже очень давно, многочисленные торговые центры, небоскребы – яркие тому примеры. Правда, используемые при строительстве таких крупных объектов технологии и материалы совершенно не оправдывают себя в частном домостроительстве – изделия металлопроката очень тяжелые, громоздкие, для соединения отдельных элементов применяют особые технологии сварки и клепания, своими руками такой дом не построить.

    Все изменилось, когда были изобретены легкие стальные тонкостенные конструкции – далее ЛСТК. Для таких конструкций пригодны только тонкие стальные листы, сформированные в Z-образный профиль со сквозными канавками или перфорацией, которые должны задерживать холод. Такой тип ЛСТК еще называют термопрофилем, и если говорить о частном строительстве, то применять желательно только его.

    Конечно, какие бы ухищрения не придумывали производители, металл остается материалом с высокой теплопроводностью. Этот факт в большинстве случаев и отпугивает людей, которые перебирают варианты каркасных домов. Проблему решает качественная теплоизоляция, представляющая собой многослойный пирог. Расчет утепления, определение точки росы должны проводить только специалисты с большим опытом, иначе вы рискуете получить множество проблем при эксплуатации дома.

    Второй момент, который отпугивает потребителей – коррозия металла. Не вдаваясь в подробности химических реакций, все мы знаем, что металл ржавеет, в том числе и сталь. Образование ржавчины прямым образом влияет на прочность конструкции из металла, в нашем случае – на прочность «скелета» дома. Такую проблему решили с помощью гальванической обработки горячим способом, благодаря которому металлические конструкции получают защитную оболочку толщиной в 20 мкм. При правильном монтаже и обеспечении надежной защиты от влаги она способна продлить жизнь металлу до 100 лет!

    Преимущества металлического каркаса – дерево отдыхает?

    Металлокаркасные дома – технология, которая вряд ли вытеснит дерево из . Максимум, что им уготовано – развиваться параллельно. И это совершенно оправдано – что у металлических, что у деревянных каркасов есть недостатки и преимущества. Пожалуй, именно в таком сравнении лучше всего и рассматривать металлокаркасные дома – чем они лучше и хуже деревянных?

    Металл, как уже говорилось выше, обладает высокой теплопроводностью – дерево в этом плане гораздо лучше, оно само по себе является теплоизолирующим материалом, участвуя в общей схеме утепления дома. В металлокаркасном сооружении на каркас нет никакой надежды – все задачи по термозащите ложатся на утеплитель и обшивку.

    В полностью деревянном доме, построенном своими руками, жить комфортнее. Дерево дышит, наполняя воздух ароматами. Однако у этого живого материала есть очень много врагов – жучки-древоточцы, влага, грибок. Конечно, сегодня существует множество способов защиты своими руками от всех этих факторов, однако это выливается в большие расходы. Металлу эти враги не страшны, кроме, разве что, влаги, хотя процессы в обоих случаях будут протекать с разными скоростями в пользу металла.

    Правда, есть и другая сторона вопроса – в современном доме слишком много бытовых приборов, которые влияют на каркас, намагничивая его. Это может сказываться на самочувствии особо чувствительных жильцов. Малый вес ЛСТК (до 50 кг на м 2) позволяет построить дом своими руками на самом легком фундаменте. Даже на пучинистых грунтах, которые не позволяют использовать заглубленные фундаменты, можно построить большой просторный дом. Металлокаркас лишен таких недостатков дерева, как усыхание и усадка.

    Точность монтажа элементов металлического каркаса всегда на высоте. Благодаря этому, экономится время, рабочая сила и, как следствие, финансы – строительство из ЛСТК дешевле. Дешевле и стоимость самих элементов.

    Недостатки каркаса из металла – предупрежден, значит вооружен!

    Как ни странно, но металлический каркас во время пожара ведет себя намного хуже, чем деревянный. Не стоит думать, что, используя металл в строительстве, вы себя обезопасите больше, чем в случае с деревянным брусом – пожары в большинстве случаев начинаются снаружи (поджег) или внутри дома (неисправность бытовых приборов), где найдется немало материалов, которые загорятся и выгорят – мебель, вещи, отделка.

    Главное, чтобы во время пожара все жильцы могли успешно эвакуироваться – чем больше времени у них будет до обрушения дома, тем выше шансы! Так вот, каркас из металла существенно сокращает время эвакуации – при высоких температурах скелет дома теряет жесткость, из-за чего дом сворачивается по спирали, опадает, перекашивается . Дерево в процессе горения значительно дольше удерживает дом от разрушения – брус обугливается, но внутри держит форму.

    Еще один недостаток, который обнаруживается практически сразу же в процессе проектирования и эксплуатации – сложности при монтаже встроенной мебели и приборов. По умолчанию в металлокаркасе нет жесткого надежного основания, к которому можно было бы крепить полки своими руками, или устанавливать поверх массивные шкафы и пеналы. Так что строители вместе с хозяевами дома должны заранее определить места, которые нужно будет усилить дополнительными профилями и платформами из досок.

    Несущая способность ЛСТК существенно ограничивает этажность и применение тяжелых стройматериалов. Нельзя использовать тяжелую керамическую черепицу, устанавливать камин на верхних этажах. В последнем случае вообще сложно комбинировать стальные профили с конструкционными материалами (кирпич, цемент).

    Немаловажный момент – защита конструкции дома от промышленных токов и атмосферных разрядов. Металлические профили являются отличными проводниками электричества, а потому могут представлять опасность для обитателей дома. Эту проблему решает система уравнивания потенциалов, расчет и установка которой – удел профессионалов.

    Монтаж ЛСТК – собираем конструктор!

    Строительство дома из ЛСТК действительно похоже на сборку конструктора для детей. Перед монтажом создается проект будущего дома – в проекте продуманы все мелочи, вплоть до того, где будет установлена мебель и бытовая техника. Очень желательно, чтобы, помимо чертежа, был разработан и 3D-проект дома – так заказчик воочию увидит дом.

    После оформления проектной документации происходит передача чертежей на производственную линию. Детали каркаса изготавливаются по отдельности, пронумеровываются, упаковываются и отправляются на место строительства. Готовые профили уже имеют отверстия для креплений и инженерных коммуникаций. Соединительные элементы также идут в комплексе.

    С термопрофилем сложнее – в большинстве случаев строителям предлагаются уже готовые размеры и формы, которые следует учитывать при проектировании. Лучше всего не менять существующую длину, ничего не резать и не укорачивать. В любом случае, каждая деталь упаковывается и маркируется, согласно чертежам проекта дома. Строителям не придется подбирать детали – нужно лишь скреплять профили своими руками, согласно маркировке отдельных деталей. Такой подход существенно ускоряет процесс строительства.

    Строительство из ЛСТК вызывает все больше интереса у современных потребителей, благодаря одному важному достоинству – возможности свободной планировки. Легкие фермы позволяют создать пролеты вплоть до 14 метров длиной без дополнительных элементов, отвечающих за поддержку. Помещения внутри дома получаются очень просторными, свободными, наполненными воздухом.

    Следует помнить, что чем больше комнаты, тем сложнее их будет отопить, соответственно, тем лучше своими руками следует утеплить стены. Лучше всего себя зарекомендовали негорючие минераловатные плиты, а также влагоустойчивый пенополистирол, эковата. ЛСТК хоть и не слишком дружат с другими конструкционными материалами, зато легко поддаются отделке, будь то блок-хаус, имитирующий оцилиндрованное бревно, или керамогранит, который придаст зданию вид основательного строения.

    строительство зданий из металлокаркаса в компании «Каскад»

    Содержание

    Основные этапы строительства каркасного дома

    Достоинства домов из металлического профиля

    Особенности домов из металлического профиля

    Теплоизоляция каркасных домов

    Отделка каркасных домов

    Каркасные дома от ООО «Каскад»

    Недавно использование каркасных конструкций из металла было актуально только для строительства быстровозводимых промышленных зданий: ферм, цехов, складских помещений. Реже стальной металлопрофиль использовался для возведения каркасов коммерческих построек, мансардных помещений, флигелей, изготовления железных ворот. Но сегодня эта строительная технология активно применяется еще и для постройки жилых домов высотой не более 3 этажей.

    ОСНОВНЫЕ ЭТАПЫ СТРОИТЕЛЬСТВА КАРКАСНОГО ДОМА

    Проектирование. Быстровозводимые каркасные здания из ЛСТК чем-то напоминают всем известный конструктор. Перед производством стальных металлоконструкций делается подробный проект дома и согласовывается с заказчиком. При необходимости в чертежи каркаса вносятся коррективы. В этот период делается визуализация каркасного дома, продумываются все самые мельчайшие детали конструкции. Во многих случаях заказчики получают 3D-модель. Это дает возможность «прогуляться» по будущему дому с каркасом из ЛСТК и оценить его комфорт.

    Производство. После окончательного согласования проекта и оформления строительных чертежей документы передают на производство. Все изделия из металла, необходимые для строительства дома с железным каркасом, изготавливают по отдельности. Для защиты от коррозии профильные трубы нужно оцинковывать по соответствующей технологии. Каждый элемент в итоге будет пронумерован и упакован. Готовые металлоконструкции для каркасного дома имеют все необходимые для работы отверстия в соответствии с технической документацией. Соединительные элементы для монтажа металлокаркаса из ЛСТК также идут в комплекте.

    Монтажные процедуры. На месте возведения каркасного дома остается лишь грамотно скрепить металлические детали. Никакие дополнительные изменения при монтаже каркаса больше не проводятся – конструкцию необходимо лишь правильно собрать. Эта технология – легкий и быстрый метод строительства каркасных домов и промышленных зданий из металлопрофиля. Первым делом проводится укладка фундамента. Если основа не делается капитальной, то в будущем при необходимости у Вас будет возможность транспортировать дом из термопрофиля на другое место, демонтировав металлокаркас и разобрав стены. Для этого не потребуется большое количество рабочих рук. После строительства фундамента дома собирается каркас из профильной трубы. Вначале ЛСТК проходят специальную обработку грунтовкой. Если используются трубы и профили из нержавеющего материала, то обрабатывать и оцинковывать металлокаркас дома не нужно. Однако такой вариант строительства быстровозводимых зданий из металлопрофиля будет более дорогостоящим. Если Вы решите построить каркасный дом из этого материала, он прослужит гораздо дольше.

    ДОСТОИНСТВА ДОМОВ ИЗ МЕТАЛЛИЧЕСКОГО ПРОФИЛЯ

    Процесс строительства железного каркаса более быстрый и менее затратный, поэтому он пользуется популярностью. Небольшой одноэтажный дом руками профессионалов можно построить в течение 1 месяца. Это срок возведения стальной конструкции без внутренней отделки помещений. Быстровозводимые дома с каркасами из металлического профиля имеют важные достоинства, среди которых:

    • доступная стоимость, минимальные расходы на возведение каркасного дома;
    • возможность для заказчика выбрать любую планировку строения на свой вкус. Внутри такие дома выглядят комфортными, комнаты просторные;
    • возможность начать работы по строительству быстровозводимого металлокаркасного дома в любое время года. Заливку фундамента и сборку конструкции из металлических профилей можно проводить при любых погодных условиях. На качество и срок эксплуатации дома это не влияет;
    • отсутствие усадки стен каркасных домов, построенных из профильных труб;
    • возможность использования легкого фундамента для быстровозводимых каркасных домов из ЛСТК. Если в чертежах строения предусмотрено подсобное помещение, которое предполагает мобильность, то монтаж фундамента вовсе не обязателен, и технология заметно упрощается.

    ОСОБЕННОСТИ ДОМОВ ИЗ МЕТАЛЛИЧЕСКОГО ПРОФИЛЯ

    Как и любые материалы, металлические конструкции имеют не только очевидные достоинства, но и свои особенности. Здания из металлопрофиля воспламеняются легче, чем железобетонные, поэтому при строительстве стоит озаботиться пожаробезопасностью каркасного дома. При существенном увеличении температуры балки каркаса и колонн могут потерять жесткость и деформироваться. Использование термопрофиля вместо стандартных профильных труб при сборке металлокаркаса дома позволяет решить эту проблему.

    Еще одной особенностью является сложный процесс проектирования дома. Прежде всего это расчет нагрузки на металлические элементы каркаса. Ошибки, допущенные при разработке проекта, могут привести к серьезным проблемам при эксплуатации дома или промышленной постройки из ЛСТК. Перед началом строительства каркаса необходимо рассчитать точную информацию о том, какую массу выдержит 1 м трубы или профиля из выбранного металла. Строение будет радовать Вас долгие годы беспроблемной эксплуатацией. Рекомендуется строить дом, ангар или др. с каркасом, у которого есть достаточный запас прочности. Поэтому выбор лучше остановить на балках из толстого профиля.

    ТЕПЛОИЗОЛЯЦИЯ КАРКАСНЫХ ДОМОВ

    Еще одна задача, с которой сталкиваются собственники быстровозводимых жилых домов, – это выбор утеплителя для стен. Металл – холодный материал, поэтому еще на этапе разработки проекта необходимо со всей серьезностью подойти к вопросу утепления каркаса и правильно подобрать качественный материал, чтобы в процессе эксплуатации этот вопрос не мешал комфортной жизни. При монтаже металлического профиля для утепления стен дома используются панели из пенополистирола. Наилучшую термоизоляцию обеспечивают изделия толщиной 100 мм. Также в качестве теплоизоляционного материала для каркасного дома можно выбрать минеральную вату. В таком случае работы по утеплению стального металлокаркаса из труб, согласно технологии, следует проводить в сухую погоду. Для теплоизоляции стоек здания и колонн следует выбирать рулонный утеплитель.

    ОТДЕЛКА КАРКАСНЫХ ДОМОВ

    Внутренняя. Для внутренней отделки дома из металлического профиля подходят шпунтованные деревянные доски шириной около 4–6 см. Желательно чтобы они были сделаны из хвойных пород дерева. Деревянный материал перед работой обязательно обрабатывается антисептиками и антипиренами. В целях экономии отделочные процедуры в каркасном доме можно выполнить собственными руками.

    Внешняя. В качестве внешней отделки быстровозводимого дома с каркасом из металлического профиля оптимальным вариантом будет фасадная штукатурка, сэндвич-панели либо сайдинг. Иногда применяется деревянная облицовка, однако за ней нужен более тщательный уход, а ее стоимость гораздо выше других вариантов. Сэндвич-панели служат дольше и оптимально подходят для облицовки каркасных домов, расположенных в регионах с неблагоприятным климатом.

    Крыша. Стропильная кровля может быть элементом конструкции металлокаркасного здания (дома, ангара или др.), но также ее можно строить отдельно. Выбор конкретной технологии монтажа зависит от специфики проектной документации и используемых материалов для крыши. Немаловажным фактором при обустройстве стропильной кровли из железных труб являются погодные условия в регионе, где проводится строительство дома с каркасом из металлического профиля.

    КАРКАСНЫЕ ДОМА ОТ ООО «КАСКАД»

    ООО «Каскад» на протяжении многих лет занимается производством каркасных сооружений. Обратившись к нам, Вы можете быть уверены, что проект Вашего дома, ангара, фермы или другого объекта будет создан руками опытных профессионалов. Мы разработаем чертежи постройки с учетом Ваших пожеланий, изготовим компоненты металлического каркаса, доставим профильные трубы, сэндвич-панели и другие стройматериалы, после чего проведем монтаж дома. Если Вы хотите получить профессиональную консультацию по вопросам строительства металлокаркасных сооружений из ЛСТК, обращайтесь к нам по контактному телефону. Мы с удовольствием ответим на все волнующие вопросы, касающиеся проведения строительных работ, и рассчитаем стоимость будущего дома.

    Металлический каркас для частного дома, его преимущества и недостатки, этапы строительных работ

    Содержание

    1. Использование металлического каркаса при возведении частных домов
    2. Преимущества
    3. Недостатки
    4. Как сделать металлокаркас самому?
    5. Этапы строительства
    6. Фундамент
    7. Сборка металлического каркаса
    8. Технология возведения
    9. Утепление и отделка
    10. Советы от строителей

    Основой таких домов является металл, из которого производятся все необходимые составляющие. Толщина профилей различна — для каждого дома она индивидуальна и зависит от внешних факторов.

    Использование металлического каркаса при возведении частных домов

    Каркасные дома наиболее предпочтительны — они имеют большинство преимуществ. Но наибольшее распространение получила канадская технология сборки домов.

    Они удобны тем, что сделать и зашить металлические рамы можно по отдельности, а потом их просто соединить между собой.

    Преимущества

    1. Каркасные дома проверены временем и к их преимуществам можно отнести:
    2. Высокопрочный материал;
    3. Учитывая небольшой вес, можно хорошо сэкономить на фундаменте;
    4. Устойчивость к плесени, грибку и гниению;
    5. Высокоточный монтаж;
    6. Дешевая транспортировка;
    7. Отсутствие отходов и мусора;
    8. Возможность строения свободной планировки и большими пролетами.

    СТОИТ ЗАПОМНИТЬ! Здания возведенные по этой технологии, не подвергаются серьезным изменениям, даже если не отапливаются в холодное время года, что особенно важно для дачного строительства.

    Недостатки

    1. Подвержены ржавчины;
    2. Высокая пропускная способность тепла;
    3. Минимальное время эвакуации во время пожаров;
    4. Сложность закрепления различных навесных элементов;
    5. Из-за высокой электропроводности необходимо уравнивать потенциалы;
    6. Не подходит для массивных элементов.

    СТОИТ ЗАПОМНИТЬ! Каркасные дома имеют высокую скорость сборки и, возможно ее произвести самостоятельно.

    Как сделать металлокаркас самому?

    Если необходимо собрать заводские детали в одну конструкцию, то это легко сделать с помощниками. Сложность заключается в поиске необходимого элемента и его установке соответственно чертежам.

    Если же необходимо сварить каркасы из профильной трубы, то это достаточно сложное дело. Хотя для возведения дачного дома небольших размеров, каркас ставится аналогично деревянному. Для одноэтажного здания подойдут трубы 80*80 мм, для промежуточных элементов подойдет меньший диаметр. Но его также необходимо утеплить.

    ВНИМАНИЕ! Для надежности лучше всего приобрести у изготовителя разобранную конструкцию дома.

    Этапы строительства

    Во время строительства металлического каркаса необходимо придерживаться следующих действий:

    • Заливка фундамента:
    • капитальный — на бетоне;
    • Некапитальный — на платформе.
    • ВНИМАНИЕ! Каркасные здания из металлопрофиля с некапитальным фундаментом транспортируемы!
    • Установка каркаса дома;

    СОВЕТ! Если каркас сделан самостоятельно, то качество сварных изделий проверяется методом каркасной «ахиллесовой пяты».

    • Устанавливается металлокаркас «снизу вверх». Вначале устанавливается несколько колонн и стоек, и потом их соединяют при помощи тонких трубок и закрепляют раскосом.
    • Кровля. Покрывается каркас выбранным кровельным материалом с предварительным утеплением и ее отделкой.

    После этих манипуляций приступают к внутренней отделке дома.

    Фундамент

    Учитывая небольшой вес строения, можно создавать фундамент, который не предъявляет высоких требований к прочности. Для металлокаркасных домов выкапывают небольшое основание.

    Сам способ производства фундамента зависит от характера земли и строительной площади. Поэтому во время выбора фундамента необходимо учитывать всесезонные грунтовые изменения.

    Фундамент бывает:

    • Ленточный — небольшая ширина из-за того, что не претерпевает серьезной нагрузки от стального каркаса. Выполнять его необходимо в виде горизонтальной рамы повышенной жесткости, благодаря которой распределяется нагрузка во время деформирования из-за грунтовой нестабильности.
    • Столбчатый изготавливается из балок, которые необходимо между собой прочно соединить при помощи опор. Изготавливается из монолитных блоков, кирпича или железобетона.
    • На винтовых сваях.

    ВНИМАНИЕ! Используя фундаменты с небольшими углублениями, экономятся материалы и трудозатраты, что тоже снижает стоимость фундамента.

    Сборка металлического каркаса

    Самостоятельная сборка не требует определенных знаний или умений.

    Все элементы приходят с завода тщательно упакованные. Каждая деталь промаркирована, такая маркировка имеется на чертежах. Собирается металлокаркас по типу конструктора — на место ставятся необходимые детали и устанавливается крепеж.

    Этапы сборки металлокаркаса:

    1. На фундаменте крепится нижняя обвязка;
    2. Угловые стойки требуется выставить и укрепить;
    3. Между угловыми стойками устанавливаются промежуточные, укосины и распорки;
    4. Выполняется верхняя обвязка;
    5. Устанавливают и закрепляют балки перекрытия;
    6. Если предусмотрен 2 этаж, то собрать его каркас нужно аналогично;
    7. Выполняется потолочное перекрытие;
    8. Собирается стропильная система;
    9. Проводится утепление и гидроизоляция кровли;
    10. Собирается обрешетка под кровельный материал.

    СОВЕТ: обрешетка должна быть металлической — только благодаря ей можно достигнуть высокой прочности здания.

    Металлические профили для возведения каркаса на заводе обрабатывают особыми методами — горячим цинкованием и специализированными антикоррозийными смесями.

    Для возведения коттеджей используют стандартный или тонкостенный металлический профиль. Детали конструкции точно подходят для наружной или внутренней обшивки, монтажа дверей и перегородок, окон.

    Сборка металлокаркаса производится при помощи отверточной технологии — все детали уже просчитаны и произведены по проекту вашего дома, поэтому измерять и отрезать вам больше не нужно. Каждая деталь имеет четкое предназначение и место.

    Технология возведения

    Технология возведения бывает двух способов и зависит от будущей обшивки строения:

    • Каркасно-панельная технология. Основным принципом является самостоятельный монтаж с последующей обработкой и утеплением. Минусом является приобретение каждого материала по отдельности, во время монтирования нужно утеплять и обрабатывать. Но несмотря на это обходится дешевле.
    • Каркасно-щитовая. По разработанному проекту производятся щиты с встроенным утеплением определенного размера.

    ВНИМАНИЕ! Затраты на каркасно-щитовой метод оправданы — не только продлевается срок службы, но и снижаются затраты на отопление.

    Утепление и отделка

    Здания из металлокаркасов обшиваются листами из OSB, с внутренней стороны крепятся ГВЛ или ЦСП, при желании можно использовать другие современные материалы.

    Для утепления стенок используют пенополистирол или минеральную вату.

    Образующее пространство между панелями необходимо заполнить газобетоном, пенобетоном или пенополиуретана, делают это посредством распыления. Заполняемое пространство в конечном итоге образует плотный слой, который отлично удерживает тепло. Пеной требуется заполнять не только полости внутри профиля, но и все проблемные места.

    ВНИМАНИЕ! Утеплитель необходимо приобретать высокого качества, во время застывания должно образовываться плотное покрытие, которое не оседает со временем.

    Внутренняя часть накрывается пленочным пароизоляционным материалом. Внешне стены от непогоды защищают пленкой высокой плотности.

    СОВЕТ! В качестве отделки и утепления можно применять теплоблоки, дополнительная отделка им не требуется, но при желании можно использовать различные современные отделочные материалы — покраску краскопультом либо же оштукатуривание поверхности.

    Советы от строителей

    1. За основу нужно брать профиль ЛСТП — в дальнейшем это позволит избежать неприятностей связанных с проникновением холода и конденсата;
    2. Для утепления лучше приобретать высококачественные современные материалы;
    3. Во время выполнения фундамента необходимо учитывать всесезонный характер земли;
    4. Выгодней приобретать заводской комплект конструкции;
    5. При самостоятельной сборке необходимо продумать утепление и заземление объекта.
    6. Во время возведения кровли лучше всего возводить четырехскатную или двухскатную крышу.

    Здания, возведенные на основе металлокаркасе, обладает отличными характеристиками пригодными для долгой эксплуатации. Профиль из металла имеет достаточную прочность, готовую выдерживать серьезные нагрузки и при этом обладает высокими антикоррозийными качествами и противостоит температурным факторам.

    Возведение домов по этой технологии не только экономит деньги, но и время.

    Изготовление металлоконструкций работая своими руками используя профильную трубу и другие материалы

    Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла — легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.

    Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять.

    Каркас из металла для здания

    Преимущества построек из металлокаркаса:

    • Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы — достаточно трудоемкая операция, и стоит недешево.
    • Высокая скорость возведения металлокаркасной постройки. Использование профильной трубы для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.
    • Отсутствие так называемых «мокрых» процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
    • Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.

    Возведение дома с каркасом из профильной трубы

    Когда создается дом из металлоконструкций работая своими руками, то наиболее оптимальным решением будет использование каркаса из профильной трубы. Несмотря на кажущуюся простоту, такой каркас будет иметь достаточно сложную конструкцию. Обязательно наличие фундамента, который будет более легким, чем при обычном строительстве. Здесь стоит обратить внимание на то, что без фундамента могут создаваться конструкции, которые в дальнейшем будут перемещаться с одного места на другое, например, теплицы или парники.

    В этом случае следует внести соответствующие корректировки в расчет профильной трубы. Обычно для каркаса жилого дома применяются профильные трубы квадратного сечения размером 60х60 или 100х100 мм. Более точно с размерами трубы вы можете определиться, зная габариты вашего дома и использовав калькулятор профильной трубы. Электросварка своими руками, выполняемая вне производственных помещений, должна осуществляться с соблюдением всех необходимых требований по технике безопасности.

    Каркасные элементы из профильных труб изготовляем следующим образом:

    1. Берем трубы и при необходимости отрезаем от них ту часть, которая нужна для монтажа конструкции.
    2. Гнем трубы, если им необходимо придать дугообразную форму, предварительно рассчитав радиус закругления. Эту операцию можно проделать с помощью специального инструмента — ручного трубогиба, или же обратиться в специализированную мастерскую, где трубы смогут согнуть на трубогибочном станке.
    3. Получившиеся каркасные элементы свариваем согласно требованиям чертежа на металлоконструкцию.

    Для внутренней отделки наиболее оптимальным решением будет использование шпунтованной доски из хвойных пород дерева, имеющей ширину 40-60 мм. Доску обязательно нужно обработать антисептиками и антипиретиками (вещества, снижающие горючесть дерева). Для чернового пола можно использовать доску, уложенную сверху на лаги из той же профильной трубы. Поверх чернового пола можно уложить любое профильное покрытие. В качестве утеплителя неплохо подойдет экструдированный пенополистирол толщиной в 60-100 мм. А стойки каркаса из профильной трубы могут дополнительно теплоизолироваться полосами пеноизола.

    Для внешней отделки можно использовать сайдинг или фасадную штукатурку, а если позволяют финансы – то и натуральное дерево. Правильная обработка металлических труб позволяет изготовить из них крышу не только как отдельную конструкцию, но и как каркасный элемент. Расчет профильной трубы для изготовления кровельных стропил осуществляется с учетом планируемого кровельного материала: легкая и с большим углом кровля позволяет использовать более тонкие трубы.

    Строительство металлокаркаса для возведения гаража

    Создавая гараж из металлоконструкций работая своими руками, нужно учитывать то, что данная конструкция должна быть очень жесткой, прочной и устойчивой. Материалом под каркас может служить уголок большого сечения. Элементы каркаса лучше скреплять сваркой, но можно и с помощью гаечно-болтового соединения, просверлив перфоратором отверстия под крепеж.

    Сборка металлического каркаса должна производиться на стройплощадке. Сначала монтируется нижняя рама, которая крепится по углам к выступающим из фундамента штырям — этим обеспечивается её неподвижность. Потом устанавливаются угловые стойки, соединяющиеся по верху потолочными прогонами.

    Вдоль задней и боковых стен металлоконструкции выполненных своими руками устанавливаются вертикальные стойки, которые обеспечат жесткость конструкции и будут служить в качестве обрешетки для монтажа обшивки стен. Между стойками должно быть расстояние, равное ширине листа обшивки, или быть чуть меньше на 3-5 см, если предусмотрен монтаж с перехлестом.

    Металлокаркас для дома (ЛСТК) своими руками. Металлический каркас здания устройство, материалы и технология монтажа

    Содержание

    1. Достоинства и недостатки ЛСТК
    2. Достоинства металлического каркаса
    3. Недостатки тонкостенных стальных конструкций
    4. Виды профилей для тонкостенных конструкций
    5. Использование С-образного профиля
    6. П-образный стальной профиль
    7. Шляпный (ПШ) или омега-профиль
    8. Z- и сигма-профиль для металлокаркаса
    9. Термопрофили – в чем их особенность
    10. Профильная труба или стальной профиль – что лучше
    11. Преимущества и недостатки зданий
    12. Утепление пенопластом
    13. Технология сборки металлического каркаса потолка
    14. Основные свойства лёгких стальных тонкостенных конструкций
    15. Инструкция по возведению дома из металлопрофиля своими руками
    16. Устройство фундамента
    17. Сборка каркаса и устройство крыши
    18. Из чего строят металлический каркасный дом
    19. Особенности каркасных стен
    20. Наиболее подходящие виды фундаментов
    21. Возведение столбчатого фундамента своими руками для каркасного дома небольших размеров
    22. Процесс возведения ленточного основания с мелким заглублением
    23. Устройство фундамента с применением металлических свай
    24. Плюсы и минусы металлических каркасов
    25. Монтаж подкрановых балок
    26. Какой выбрать фундамент для металлокаркасного дома. Будет ли он отличаться от деревянного каркасника?
    27. Этапы возведения дома из металлического профиля
    28. Фундамент
    29. Сборка каркаса и монтаж крыши
    30. Утепление дома
    31. Дополнительные элементы каркаса
    32. Строительство дома из металлокаркаса
    33. Основные соединительные узлы ЛСТК
    34. Чем соединять детали металлокаркаса
    35. Разработка проекта дома из металлокаркаса
    36. Огнезащита металлоконструкций двух разных видов
    37. Система конструктивной огнезащиты металлоконструкций ЕТ Профиль
    38. Система конструктивной огнезащиты металлоконструкций ЕТ-Металл
    39. Экологическая чистота, радиационная безопасность
    40. ЭФФЕКТИВНАЯ ОГНЕЗАЩИТА
    41. Виброустойчивость, влагостойкость
    42. Малая нагрузка на конструкцию
    43. Эстетичность внешнего вида
    44. Порядок сборки

    ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

    Достоинства металлического каркаса

    Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

    • Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
    • Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
    • Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
    • Высокие показатели прочности.
    • Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

    Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

    Недостатки тонкостенных стальных конструкций

    Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

    1. Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
    2. Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
    3. С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
    4. Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

    Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

    Виды профилей для тонкостенных конструкций

    Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

    Полезное:   Потолок из гипсокартона: обшивка своими руками

    Использование С-образного профиля

    С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

    С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

    Средние размеры профиля:

    • высота – 50-80 мм;
    • ширина – 150-300 мм;
    • толщина – 1-4 мм.

    Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

    П-образный стальной профиль

    П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

    Его также используют при:

    • монтаже стропильной системы;
    • установке внутренних перегородок;
    • усилении стеновых прогонов;
    • сборке рамных элементов;
    • устройстве подоконных перемычек.

    Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

    П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

    Шляпный (ПШ) или омега-профиль

    Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

    Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

    Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

    Z- и сигма-профиль для металлокаркаса

    Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

    При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

    Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

    Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

    Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

    Термопрофили – в чем их особенность

    Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

    Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

    Полезное:   Каркасные дома — знакомство с технологией

    Профильная труба или стальной профиль – что лучше

    Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.

    Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

    • Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
    • Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
    • Показатель жесткости труб на изгиб меньше, чем у швеллеров.

    Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.


    Дом из металокаркаса не дает усадку, служит более 100 лет

    Прогрессивная технология легких каркасных строений их стальных профилей имеет множество положительных моментов, которые делают ее популярной. Первым из них является скорость производства работ по монтажу конструкций от фундамента до крыши за счет малой трудоемкости отдельных процессов сборки. Типовые профили имеют стандартные стыки, поэтому соединяются шаблонным методом.

    Отмечают другие достоинства:

    • современный экстерьер строения;
    • небольшая по численности бригада сборщиков;
    • легкость внутренней и наружной отделки за счет продуманных деталей остова;
    • нет усадки, отсутствует потребность в массивном фундаменте;
    • экономичный дом легко отапливать;
    • жесткость и прочность строения;
    • долгий срок эксплуатации (около 100 лет).

    Дома из металлоконструкций можно легко отремонтировать без больших затрат. Каркас выдерживает сейсмическую активность до 9 баллов. Строительные работы проводят в разное время года.

    К недостаткам можно отнести факт, что дом собирают профессионалы, или работы ведутся под их контролем. Ошибки при сборке снижают качество и ведут к преждевременному разрушению.

    Утепление пенопластом

    Чаще всего пенополистирол (ППС) используется для внешнего утепления конструкций. Но не забывайте, что пенопласт практически не имеет звукоизоляционных свойств, а при горении выделяет ядовитый газ. Кроме того, он часто болеет зубами грызунов.

    Несмотря на очевидные недостатки, благодаря отличным теплоизоляционным свойствам и невысокой стоимости популярность его не уменьшается.

    Технология сборки металлического каркаса потолка

    Установка начинается с нанесения линий положения направляющего профиля. Сделать это удобнее при помощи лазерного уровня. Учитывается кривизна потолка, толщина профиля, листа ГКЛ и изоляции. Лини наносят по всему периметру комнаты.

    Следующий этап – нарезка и установка направляющих. Крепят их дюбель-гвоздями с шагом 50 см. Далее размечают на потолке точки крепления прямых подвесов – несущего профиля. Расстояние от стены до первого – 20 см. Остальные ставят с шагом 40-60 мм, но не менее одного метра.

    Затем готовят несущий профиль. При необходимости его удлиняют с помощью продольного соединителя.

    Несущие устанавливаются в следующем порядке: первый ставится в 10 см от стены, второй от него через 40 см, а все остальные с шагом 50 см. Если планируется вешать тяжелые люстры, то шаг снижают на 5 см. На этом этапе важно убедиться, чтобы светильники не попадали на каркас. После проверки на плоскостность подвесы прикручивают к профилям.


    Каркас потолка из ГКЛ

    Перемычки (несущие в поперченном направлении) ставят реже. Соединяют «крабами». Фактическое положение несущего профиля отмечают на стенах, чтобы не промахнуться при последующей установке листов гипсокартона.

    Основные свойства лёгких стальных тонкостенных конструкций


    1. Дома на металлических каркасах имеют повышенную износоустойчивость

      Лёгкие дома на металлическом каркасе не оказывают чрезмерного давления на почву, не создавая усадки. Таким образом, их конструкция не подвержена деформации. Это позволяет сохранить в целости внешнюю и внутреннюю отделку;

    2. Дома на металлических каркасах практически не подвержены гниению. Металл не позволяет развиваться гнилостным бактериям;
    3. Имеют повышенную устойчивость к износам. Их можно эксплуатировать в течение длительного времени, при этом материалы, из которых они изготовлены, не будут изменять свои характеристики;
    4. Эта технология позволяет создавать большое количество разнообразных вариантов конструкций;
    5. Возможность быстрого воплощения архитектурных идей;
    6. Каркасы такого типа абсолютно совместимы с другими материалами;
    7. Сооружения имеют повышенную пожароустойчивость. Это преимущество считается одним из самых основных. Предполагается, что в такой постройке используют в основном не горючие материалы.

    Инструкция по возведению дома из металлопрофиля своими руками


    Способ соединения профиля без сварки

    Построить металлокаркасное строение самостоятельно очень трудно без опыта и специальных знаний. Инструкция предназначена для людей, которые имеют навыки в сборке подобных конструкций или будут работать в команде с опытными работниками.

    Тонкостенные материалы в виде опоры дома требуют надежной фиксации всех стальных профилей. Для крепления обшивки предназначаются ребра жесткости. К стойкам и перекладинам будут монтировать окна и дверные коробки, поэтому эти звенья должны быть максимально прочными и устойчивыми.

    Этапы возведения здания:

    1. устройство фундамента;
    2. сборка остова и монтаж элементов крыши;
    3. утепление вертикальных и горизонтальных ограждений.

    После окончания монтажа каркаса обшивают фасад, фронтон и боковые стены. В системе утепления применяют гидроизоляцию, чтобы не намокал защитный материал.

    Устройство фундамента


    Возведение металлического каркаса на свайном фундаменте

    Используют малозаглубленный тип основания. Выбирают столбчатый вариант, делают монолитную ленту из бетона или применяют сваи. Для ленточного фундамента выполняют жесткую раму горизонтального расположения, что дает возможность перераспределять усилия в слабых и нестабильных почвах.

    Столбчатый фундамент делают вместе с балочной рамой, при этом ее элементы жестко соединяют с применением специальных опорных деталей. Столбы ставят из железобетона, кирпича (силикатного), применяют сборные монолитные изделия. По сваям делают ростверк с использованием несущих металлических прогонов.

    Выбирают фундамент после изучения качеств грунта в области строительства. Принимают во внимание глубину промерзания земли и уровень поднятия почвенной жидкости. Для нестандартных строений собирают нагрузки, чтобы узнать общую величину, которая действует на фундамент.

    В типовых проектах расчеты уже есть, а для нестандартной планировки нужно заказывать индивидуальный проект, чтобы основание выдержало вес дома вместе с кровлей.

    Сборка каркаса и устройство крыши


    Кровля из дерева и металлочерепицы на каркасном доме

    Жесткость остова создается, если соблюдается пространственная геометрия. При выставлении стоек, подкосов и других вертикальных элементов используют для контроля отвес или лазерный уровень. Разметка мест установки проводится нивелиром с выдерживанием прямых углов и отметок по высоте. Горизонтальность поперечных элементов контролируют строительным или водяным уровнем.

    Порядок работ:

    • наружные ограждения выполняют перфорированными стойками, внутренние облицовывают гипсокартоном, если позволяет требования к огнестойкости строения;
    • высота потолков может быть устроена до 4,0 м;
    • перекрытия между этажами делают профилированным настилом по оцинкованным балкам, их дополнительно звукоизолируют и утепляют;
    • если пролет больше 4,8 метра, то конструируют фермы доля перекрытия такого промежутка;
    • по стропильным звеньям ферм делают обрешетку шляпным профилем.

    Между сдвоенными стойками наружной стены прокладывают вспененную ленточную подложку, чтобы через щель не поступал холод.

    Из чего строят металлический каркасный дом

    Основной элемент ЛСТК – тонкостенный оцинкованный профиль, сплошной или перфорированный. Каркас из тонких металлических профилей при грамотном расчёте становится надёжной опорной конструкцией. Оцинкованный профиль не окисляется, не деформируется, не гниёт.

    Пол любого из этажей выдерживает нагрузку до 1000 кг. Этот показатель сравним с несущей способностью армированной железобетонной плиты. Слои утеплителя гасят звуковые волны и вибрацию.

    Часть профилей перфорирована, чтобы снизить теплопередачу и избежать «мостиков холода», не позволить теплу уходить наружу. Толщина профиля, предлагаемого рынком, колеблется в пределах 0,75-3 мм.

    Каркас из профилей утепляется, снаружи прокладывается двумя слоями гипсоволокна, после чего крепится наружная облицовка.

    Снаружи здания из металлокаркаса отделывают:

    • сайдингом, металлическим или виниловым;
    • плитами ОСП, ЦСП, с последующей отделкой штукатуркой;
    • металлическим профилированным листом;
    • кирпичной кладкой.

    Со стороны помещения прокладывается пароизоляционная плёнка, закрывается материалом внутренней отделки. Между плёнкой и ограждением оставляют воздушный зазор. Как правило, для внутренней поверхности стены используют листы ГВЛ, отделывая гипсокартонные листы по желанию.

    Для утепления применяют материалы только негорючей группы – минеральную вату, экструдированный пенополистирол.

    Элементы стен и каркаса собираются на механизированных сборочных столах, поставляются на строительную площадку крупноразмерными деталями или отдельными стойками, выверенными до миллиметра.

    Толщина стен зависит от климатического района, варьируется в пределах 150-300 мм, этажность ограничена до шести.

    Особенности каркасных стен

    Влага, которая образуется и скапливается в полости каркаса, является главные бичом утеплителя. Она может проникать снаружи от дождя через щели или образовываться в виде конденсата. Влага губительно сказывается на теплоизоляционном материале, особенно на минеральных ватах. Поэтому при каркасном строительстве, необходимо хорошо защищать утеплитель, обустраивая качественную гидроизоляцию. Следует учесть также грунтовую влагу, которая поднимается вверх от фундамента.

    Со временем в конструкциях щитовых домов появляются различные щели, которые ведут к продуванию, затеканию воды и нарушению пароизоляции. Самый простой и дешевый способ их устранения – заполнение щелей и швов монтажной пеной или вспененным полиэтиленом. После их применения требуется дополнительная защита от влаги и ультрафиолетовых лучей. Застывший слой пены или полиэтилена обрабатывается слоем гидроизоляционной мастики.

    Наиболее подходящие виды фундаментов

    Прежде, чем начать строительство каркасно-щитового дома своими руками, необходимо определиться с типом основания. В связи с легкостью подобных строений в устройстве массивного фундамента нет необходимости, однако он в любом случае должен быть надежным.

    Возведение столбчатого фундамента своими руками для каркасного дома небольших размеров

    Наиболее экономичным является основание в виде отдельно стоящих столбов с мелким заглублением. Для его возведения требуется небольшое количество материала. Опоры могут изготавливаться как из готовых блоков, так и с использованием бетона. Все они должна находиться на одном и том же уровне.

    Пример столбчатого основания из бетонных блоков

    Использование готовых блоков значительно упрощает процесс возведения, поэтому этот вариант наиболее популярен. При сооружении сначала устанавливаются угловые опоры при помощи строительного уровня. Для этого вырываются ямки, в которые для выравнивания насыпается песок. Затем вкапываются промежуточные стойки.

    Опалубка для изготовления отдельно стоящих опор из бетонной смеси

    При необходимости опоры изготавливаются из бетона. При таком варианте вырываются ямы в местах расположения стоек, делается опалубка вокруг каждой несущей точки и заливается строительный состав.

    Процесс возведения ленточного основания с мелким заглублением

    Достаточно рациональным решением является устройство ленточного фундамента. Можно отказаться от сильного заглубления, так как каркасные строения не сильно нагружают грунт. Обычно для таких конструкций вырывается сеть траншей под несущими стенами глубиной от 20 до 60 см.

    Схема устройства основания ленточного типа с небольшим заглублением

    Процесс возведения можно разделить на следующие этапы:

    • Проведение земляных работ, связанных с выемкой грунта по периметру строения, а также под несущими перегородками.
    • Устройство песчаной подушки на дне вырытых траншей.
    • Сооружение опалубки для создания цокольной части фундамента.
    • Изготовление и установка металлического каркаса из арматуры для увеличения прочностных качеств основания.
    • Заливка бетонного состава внутрь опалубки.

    Ленточный фундамент для строения средних размеров

    Устройство фундамента с применением металлических свай

    В качестве опор в данной ситуации выступают металлические стержни со специальной пластиной. Чаще всего они просто вкручиваются в землю до определенного уровня. Их подземная часть обычно заглубляется не менее чем на 150 см. Применение свай особенно актуально при относительно слабом грунте.

    Вид смонтированных свай

    Плюсы и минусы металлических каркасов

    1. Достоинства металлических каркасов.

    • Невысокая стоимость металлических каркасов возводимых строений и сооружений, на которую влияют такие параметры, как:
    • используемые материалы;
    • способ крепежа;
    • стоимость монтажных работ.
    • Для изготовления металлических каркасов зданий используют сталь. Поэтому конструкции носят название ЛСТК – легкие стальные тонкостенные конструкции.
    • Металлические каркасы характеризуются также прочностью и легкостью. Несмотря на меньший вес, они способны выдерживать высокие и тяжелые строения.
    • Металлические каркасы одноэтажных и не только зданий производят на заводе по предварительно составленному проекту, содержащему значения всех элементов конструкции. В последних возможно расположение скрытой проводки. Благодаря материалу изготовления (стали) они отличаются высокой огнеупорностью, а также коррозионной устойчивостью.
    • При использовании металлокаркасов в процессе возведения легких домов отсутствует высокое давление на почву, соответственно, не происходит усадки зданий. Конструкция металлических каркасов зданий не подвергается деформации, благодаря чему сохраняются внешняя и внутренняя отделка.
    • За счет использования при строительстве домов металлических каркасов сводится к минимуму вероятность развития гнилостных процессов, так как металл препятствует размножению бактерий, вызывающих гниение.

    • Высокая износостойкость – еще одно достоинство металлических каркасов зданий. Длительная эксплуатация не окажет отрицательного влияния на характеристики используемых материалов.
    • Возможность изготовления различных вариантов конструкций и, как следствие, вероятность быстрого воплощения в жизнь многообразных архитектурных решений – следующее достоинство металлокаркасов.
    • Совместимость конструкций с любыми материалами.
    • Высокая пожароустойчивость.

    2. Недостатки каркасов.

    • Оцинкованная сталь характеризуется повышенной теплопроводностью, результатом которой являются большие теплопотери. Для компенсации данного минуса достаточно использовать качественный утеплитель нужной толщины.
    • Подверженность металлов коррозии. Однако использование специальных защитных покрытий успешно справляется с этим недостатком.
    • Промышленно изготавливаемые металлические каркасы зданий стоят в два раза дороже аналогичных конструкций из дерева. Но при этом будут отсутствовать отходы, не потребуется подпиливания балок и стоек.
    • Монтаж металлоконструкций, в отличие от возведения деревянных срубов, под силу исключительно профессионалам, на работе которых экономить не следует.
    • Гулкость. Но этот недостаток устраняется путем использования гипсокартонных оснований и утеплителя.
    • Самостоятельно изготовить металлический каркас здания невозможно, однако для реализации подобных проектов существуют специализированные конструкторские бюро, в штате которых состоят профессиональные проектировщики, инженеры и архитекторы.

    Монтаж подкрановых балок

    Данные балки устанавливаются после монтажа пары колонн. Во время подъема балка удерживается при помощи двух оттяжек. Для приема её на высоте монтажники располагаются на подмостках, площадках и монтажных лестницах. Задача рабочих – удержать балку от касания с установленными ранее элементами конструкции и придать ей нужное положение. Для контроля над спуском балки имеются риски на консоли. Для устранения вертикального отклонения используются стальные подкладки, размещаемые под балкой. Для временного крепления балки используются анкерные болты.

    Если производится монтаж подкрановых балок на колонны с фрезерованными подошвами, фундамент которых забетонирован до проектного значения, или колонны на строганных металлических плитах, то достаточно выверить положение балок по главной оси.

    Какой выбрать фундамент для металлокаркасного дома. Будет ли он отличаться от деревянного каркасника?


    Для металлокаркасного дома подойдет фундамент на винтовых сваях

    В отличие от фундамента под дом с деревянным каркасом, при возведении ЛСТК нет необходимости строить массивное основание. Такой дом достаточно лёгкий и не нуждается в массивном фундаменте. Застройщику не придётся заниматься объёмными земляными работам, не понадобится также строить опалубки, высотой в два метра, монтировать солидную гидроизоляцию. Их можно построить на любом типе грунта. Не требуется строительство ленточного фундамента.

    После проведения анализа свойств грунта можно выбирать тип фундамента для вашего лёгкого дома. Отличным вариантом могут стать столбчатые фундаменты, винтовые сваи.

    Этапы возведения дома из металлического профиля

    Этапами строительства металлокаркасного дома является возведение:

    • фундамента;
    • каркаса;
    • крыши;
    • утепление конструкции;
    • отделка дома.

    Фундамент

    Каркас из металлических профилей легкий и не требует сооружения капитального основания. Перед выбором типа основания следует изучить характер почвы на строительном участке.

    Для такого дома вполне подойдет мелко заглубленный ленточный фундамент. Он может быть небольшой ширины, поскольку нагрузка от облегченной стальной конструкции будет небольшая. Выполняется основание как жесткая горизонтальная рама, что позволяет перераспределить нагрузку в случае деформации основания.

    При использовании столбчатого фундамента рама изготавливается из жесткосоединенных между собой балок, установленных на опоры.

    Для фундамента применяют кирпич, железобетон и монолитные блоки. Устройство мелко заглубленных фундаментов позволяет сэкономить расход бетона и уменьшить трудозатраты, что в свою очередь снижает стоимость дома.

    Сборка каркаса и монтаж крыши

    Дом из металлокаркаса под ключ состоит из обязательных элементов, которые влияют на надежность его эксплуатации. К ним относят:

    • горизонтальную раму;
    • металлические колонны, служащие для соединения рамы с фундаментом;
    • вертикальные колонны;
    • стропильные фермы;
    • балки;
    • прогоны для крепления панелей стен.

    Жесткость и устойчивость каркаса во всех трех направлениях создается с соблюдением правил установки основных элементов конструкции: рам, ферм и колонн. Это достигается с соблюдением правил пространственной геометрии. Все изделия изготавливаются с высокой степенью точности.

    Для ускорения процесса монтажа на каждом изделии наносится соответственная маркировка. Конструкционные элементы будущего дома подвозят на стройплощадку в разобранном виде и уже на месте их соединяют. Некоторые модули доставляются в готовом виде.

    Непосредственно на производстве собирают не только отдельные элементы каркасной основы, но и завершенные стеновые панели. В отдельных случаях их оборудуют окнами, отопительной системой и облицовкой. Модули стен устанавливают на опорную раму и соединяют с конструкцией стальных пролетов сваркой и резьбовым креплением.

    Крыша дома из металлических профилей может быть:

    • плоской;
    • односкатной;
    • двускатной.

    В зависимости от формы самого дома крыша может быть и сложной конфигурации. Наиболее распространенные типы крыш для металлокаркасных домов – одно- и двухскатные.

    Элементами стальной конструкции крыши являются несущие фермы, стропильные элементы и пролетные перекрытия. Сами работы ничем не отличаются от возведения крыши из других материалов. Сначала строят стропильную систему и делают обрешетку кровли. Затем выполняют паро-, гидроизоляцию и укладывают финишное покрытие кровли.

    Для стропил используют оцинкованный С-образный профиль толщиной от 0,8 мм – 1,2 мм. Обрешетку выполняют из стальных профильных балок прямоугольного или квадратного сечения. Поверх обрешетки ставят пароизоляционную пленку, утеплитель и гидроизоляционный материал. Для финишного покрытия дома используют шифер, металлочерепицу, ондулин и другие материалы.

    Утепление дома

    Утепление дома из металлического профиля проводят пенополистиролом и минеральной ватой. Используют также пенополиуретан. Пространство, которое заполняют любым материалом должно стать плотным и эффективно удерживать тепло. Пеной заполняют все полости внутри металлических профилей.

    Изнутри поверхность стен металлокаркасного дома накрывают пароизоляционным материалом, а снаружи для защиты от ветра крепят плотную пленку.

    Проемы меж стеновыми панелями заполняют и такими новыми материалами, как газо- и пеноблоками, которые содержат утеплитель.

    Для внешней отделки стен применяют оштукатуривание поверхности, натуральный камень, кирпич и сайдинг.

    Дополнительные элементы каркаса

    На рынке представлено множество элементов, упрощающих сборку и увеличивающих прочность каркасов. Из числа стандартных чаще используются следующие:

    • Подвесы. Различают прямой и анкерный. Прямой подвес для несущего профиля представляет собой перфорированную ленту из металла длиной от 7,5 до 30 см, которую перед установкой сгибают буквой П. Самая ходовая длина – 12,5 см. Подвес крепится к несущей поверхности дюбелем и рассчитан на нагрузку до 40 кг.

    Анкерный или пружинный подвес с тягой применяется, если длины прямого не хватает. Длина тяги-спицы составляет от 25 до 100 см. Рассчитан такой подвес на 25 кг нагрузки. Его еще называют быстроподвесом – он упрощает установку потолка в горизонтальной плоскости.

    • Соединители несущих профилей – продольные, крестообразные, двухуровневые и угловые. Продольный используется для увеличения длины несущего профиля. Крестообразный или одноуровневый называют «крабом».


    Виды соединителей для ГКЛ

    Он используется для крепления реек из металла одного уровня крест-накрест. Способен выдержать до 20 кг веса на кв. метр поверхности на одних защелках без фиксации саморезами. Двухуровневый предназначен для связки несущих профилей различных уровней.

    Установка металлического каркаса немыслима без крепежа. Наиболее часто применяются следующие виды:

    • Дюбели. Для сборки применяют пластиковые дюбели размерами 6 на 40 мм и 6 на 60 мм. В основном используются последние – с их помощью крепятся направляющие. Первыми крепят каркас второго уровня.
    • Саморезы. Для соединения элементов каркаса между собой используют сверлящие (с головкой типа буравчик – LB) или прокалывающие (с острой головкой – LN) саморезы, длиной от 9 до 16 мм и диаметром 3,5 мм. Но лучше применять универсальные с пресс-шайбой и острой головкой или тексы с размером 9,5 на 3,5 мм. Листы гипсокартона прикручивают саморезами по металлу TN25 длиной 25 мм и диаметром 3,5 мм с частой резьбой. Если слоев гипса несколько, берут саморезы длиной 35 мм.

    Для фиксации анкерных подвесов к потолку вместо дюбеля выбирают и анкер-клин.

    Строительство дома из металлокаркаса

    Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

    Основные соединительные узлы ЛСТК

    Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.

    1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
    2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
    3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
    4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

    При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

    Чем соединять детали металлокаркаса

    Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

    Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.

    Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

    Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

    Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

    Разработка проекта дома из металлокаркаса

    Типовые проекты по технологии ЛСТК стандартизованы, остаётся выбрать оптимальный вариант с нужными климатическими характеристиками.

    Индивидуальный проект дома выполняет производитель. Первым этапом будет создание технического задания на проект. Техническое задание определяет желаемый размер здания в осях, этажность, особенности планировки, основные и отделочные материалы строения.

    В местах крепления настенной мебели, подвесных шкафов, заранее предусматривают усиление жёсткости стены дополнительными профилями.

    В среднем расчёт проекта частного дома занимает 2-5 рабочих дней. Просчёты, ошибки, несоразмерность, нестыковка деталей, должны быть устранены заводским способом. Иногда на форумах обсуждается характерное пощёлкивание каркаса при нагреве.

    Обратите внимание

    Треск профиля на солнце возможен только при ошибках в монтаже, подрезке профиля, устройстве дополнительных отверстий.

    Правильно смонтированные, не изменённые профили не издают звуки.

    Огнезащита металлоконструкций двух разных видов

    Система конструктивной огнезащиты металлоконструкций ЕТ Профиль

    Система конструктивной огнезащиты металлоконструкций с различным пределом огнестойкости.

    Предусматривает использование материала базальтового огнезащитного фольгированного (МБОР) в сочетании с огнезащитным клеевым составом «Плазас».

    Применяется для защиты от воздействия открытого пламени и высокой температуры при возникновении пожара в зданиях и сооружениях любого типа и назначения.

    Система конструктивной огнезащиты металлоконструкций ЕТ-Металл

    Система конструктивной огнезащиты металлоконструкций с различным пределом огнестойкости.

    Предусматривает использование базальтовой минеральной огнеупорной плиты EURO-ЛИТ в сочетании с огнезащитным клеевым составом «Плазас».

    Применяется для защиты от воздействия открытого пламени и высокой температуры при возникновении пожара в зданиях и сооружениях любого типа и назначения.

    Экологическая чистота, радиационная безопасность

    Базальтовый утеплитель Тизол, который применяется в качестве основного материала огнезащиты металлоконструкций, производится из природного, экологически чистого сырья — базальта.

    Он абсолютно безопасен для использования в жилых и промышленных помещениях, не содержит клеящих или связующих элементов, и поэтому не выделяет вредных веществ даже под воздействием высокой температуры или при длительном использовании.

    ЭФФЕКТИВНАЯ ОГНЕЗАЩИТА

    Благодаря тому, что базальтовое волокно способно выдерживать температуру до 1000˚С, материал изготовленный из него способен значительно усиливать огнеупорные свойства металлических конструкций, защищенных им.

    Виброустойчивость, влагостойкость

    Даже в условиях повышенной вибрации все уникальные свойства базальтового утеплителя Тизол остаются неизменными. Давление, сгибы и уплотнение материала не приводят к ухудшению его физико-механических свойств, поскольку базальтовое волокно способно выдерживать высокие статические и вибрационные нагрузки.

    Малая нагрузка на конструкцию

    Материал, используемый для организации огнезащиты, представляет собой базальтовую минеральную вату.

    В материале для огнезащиты металлоконструкций эта вата сформирована в виде холста или плиты и имеет разную толщину и плотность, что позволяет оптимальным образом рассчитать порог огнестойкости и расход необходимого количества материала при минимальной нагрузке на конструкцию.

    Эстетичность внешнего вида

    Поверхность металлических конструкций, покрытая огнезащитным материалом МБОР, выглядит эстетично и закончено. В связи с этим отсутствует необходимость в применении дополнительных декоративных средств.

    Поверхность металлических элементов, покрытая огнезащитной базальтовой плитой, может быть оштукатурена или покрыта различными негорючими строительными материалами, что придаст ей вполне эстетичный вид с сохранением всех огнеупорных характеристик.

    Порядок сборки

    С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

    1. На готовом фундаменте закрепляется нижняя обвязка.
    2. Выставляются и закрепляются угловые стойки.
    3. Между ними устанавливаются промежуточные стойки, укосины и распорки.
    4. Монтируется верхняя обвязка.
    5. Устанавливаются и закрепляются балки перекрытия.
      1. При наличии второго этажа собирается его каркас.
      2. Монтируется потолочное перекрытие.
    6. Собирается стропильная система.
    7. Проводятся работы по утеплению и гидроизоляции кровли.
    8. Собирается обрешетка под кровельный материал.
      Из тех же элементов собирается стропильная система металлокаркасного дома

    Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

    Изоляция металлических стен | ROCKWOOL Group

    Найти продукты

    Ресурсы Приложения для внутренних стен Приложения для наружных стен

    Металлические стеновые системы широко используются при строительстве промышленных и коммерческих зданий по всему миру. Они предлагают экономичный, быстрый и современный метод создания таких конструкций, как складские помещения, склады и магазины.

    Чтобы сократить эксплуатационные расходы и время строительства, вы можете установить металлическую изоляцию стен для улучшения тепловых, акустических и противопожарных характеристик. Это также может повысить комфорт проживания и помочь обеспечить соблюдение местных строительных норм и правил.

    У нас есть продукты ROCKWOOL, которые подходят для различных применений изоляции стен металлических зданий и подходят для многих типов промышленных и коммерческих проектов.

    Найдите вдохновение, руководства и отчеты

    Зачем нужна металлическая изоляция стен?

    Металлические стены и сопутствующие системы изоляции являются важной частью строительства промышленных зданий. Они предлагают устойчивое решение, помогающее строить быстрее, качественнее и с меньшими затратами.

    Наши продукты сохраняют эти преимущества благодаря простоте установки и быстрому нанесению на металлические стены. Это экономит время и затраты в процессе монтажа, что является важным аспектом строительной отрасли.

    Изоляция ROCKWOOL обладает эффективными тепловыми, противопожарными и акустическими характеристиками. Это повышает энергоэффективность, комфорт и безопасность после строительства или реконструкции любого здания с системой металлических стен.

    Основные преимущества:

    • Повышение энергоэффективности
    • Снижение затрат на установку и эксплуатацию
    • Больше комфорта для жителей здания
    • Свобода дизайна для различных систем
    • Свойства пожарной безопасности

    Калькулятор и экономия

    Требуемое количество металлической изоляции стен здания будет зависеть от размера конструкции. Как правило, толщина не менее 100 мм должна быть установлена.

    Решения ROCKWOOL для металлических стен разработаны в соответствии с уровнем тепловых характеристик, требуемым на вашем местном рынке, с различными уровнями тепловых характеристик и толщиной. Благодаря эффективному внедрению таких решений, как изоляция, дистанционные держатели и отсутствие тепловых мостов, можно избежать до 70 процентов потерь тепла.

    Средства расчета коэффициента теплопередачи и техническая поддержка доступны во многих местных организациях ROCKWOOL. Свяжитесь с нами для получения рекомендаций и помощи в определении точных продуктов и толщин, необходимых для ваших нужд.

    Узнайте об энергоэффективности

    Почему выбирают решения ROCKWOOL?

    Изоляция ROCKWOOL позволяет создавать безопасные и удобные металлические конструкции.

    Металлические стеновые панели с теплоизоляцией предлагают тепловые решения, соответствующие национальным стандартам энергоэффективности, а также значительно снижают риск распространения огня и ограничивают передачу звука.

    Различные элементы, из которых состоят металлические стеновые системы ROCKWOOL, устойчивы к расширению и не дают усадки при изменении температуры или влажности. Они также могут предотвратить давление на точки сжатия изоляции и придать ей постоянную толщину.

    Изделия негорючие и очень прочные с длительным сроком службы более 50 лет.

    Преимущества включают 1 :

    • Противопожарные характеристики
    • Тепловые и акустические характеристики
    • Свобода дизайна
    • Устойчивое развитие
    • Долговечность

    Найти продукцию ROCKWOOL

    Каменная вата высокой плотности изоляции ROCKWOOL упрощает установку и означает, что она лучше противостоит опасным климатическим условиям. Наши решения для металлических стен обеспечивают превосходную долговечность, пожаробезопасность и комфорт на протяжении всего срока службы конструкции.

    Другие настенные приложения

    Монтаж

    Металлическая стеновая изоляция ROCKWOOL по форме и размеру соответствует профилю металлического лотка — прямому или прямоугольному, — что позволяет изоляционному покрытию закрывать кромки лотка.

    Вам не нужно будет защищать режущие кромки или облицовку изоляции между различными этапами вашего проекта.

    При установке система избегает точек сжатия изоляции, чтобы обеспечить ее постоянную толщину, что позволяет легко установить металлические стены любой формы и размера.

    Насадки для ключей 2 :

    • Измерение площади – Тщательно спланируйте установку изолированных металлических стеновых панелей или других материалов, точно измерив металлическую стеновую систему перед заказом изоляции.
    • Воспользуйтесь услугами зарегистрированного установщика – Для полного спокойствия назначьте квалифицированному установщику изоляцию металлических стен вашего промышленного или коммерческого здания.
    • Подготовьте инструменты — Изоляцию ROCKWOOL можно легко разрезать ножом, чтобы изменить ее размер и форму, чтобы заполнить отверстия и избежать щелей.

    Вдохновение и руководства для профессионалов

    Получите 16 кейсов ремонта

    В этот набор примеров входят:

    • 29 страниц наших лучших проектов 2018-19 гг.
    • Акустическая реконструкция общественных и частных зданий
    • Вдохните новую жизнь в старые здания с помощью фасадных панелей
    • Повышение пожарной безопасности и благополучия в высотных и исторических зданиях
    • Уменьшение шума и затопления с помощью инновационных решений из каменной ваты

    Устойчивое развитие и энергоэффективность

    В строительном секторе производится треть всех отходов 3 , поэтому цикличность является одним из наших приоритетов при разработке изоляции ROCKWOOL. Его можно легко установить и снять при строительстве, ремонте или сносе здания, а также многократно перерабатывать в новую каменную вату.

    Изоляция металлических стен уменьшает тепловые мосты, повышая энергоэффективность и снижая эксплуатационные расходы крупных промышленных зданий. Это сокращает углеродный след, который он в противном случае производил бы.

    Наши продукты также очень экологичны и предназначены для того, чтобы помочь вашим зданиям соответствовать местным нормам энергопотребления — стремясь к достижению стандарта NZEB (здания с почти нулевым энергопотреблением) 4 .

    8 фактов о кругообразности каменной ваты

    Загрузки и ресурсы

    Финансовая поддержка

    В вашей стране могут действовать местные схемы и налоговые льготы. Свяжитесь с вашим местным офисом для получения дополнительной информации.

    Найдите ближайший к вам офис ROCKWOOL

    Часто задаваемые вопросы

    Продает ли ROCKWOOL облицовку для металлических стен?

    ;

    Другие соответствующие приложения

    [1] https://www. rockwool.com/group/advice-and-inspiration/why-stone-wool/

    [2] https://www.rockwool.com/group/advice -и-вдохновение/ремонт/ремонт-мастеров/советы-и-хитрости-установка/

    [3] https://www.rockwool.com/group/advice-and-inspiration/why-stone-wool/ округлость/

    [4] https://energy.ec.europa.eu/topics/energy-efficiency/energy-efficient-buildings/nearly-zero-energy-buildings_en ​

    Изоляция и температура — полезная взаимосвязь

    Введение

    Понимание того, что температурный профиль в сборке изменяется пропорционально R-значениям отдельных компонентов, является полезным инструментом для прогнозирования температурного градиента в стене. Изолирующая способность изоляции в основном характеризуется ее R-значением или сопротивлением тепловому потоку. Единицы R-значения (квадратные футы * градусы Фаренгейта * час)/BTU кажутся неестественными, но их легче понять, если рассматривать их в контексте.

    Основное уравнение теплопередачи:

    Q (БТЕ/час) = U (общий коэффициент теплопередачи)
    x A (квадратные футы) x ∆T (градусы F)

    Единицы U (общий коэффициент теплопередачи) коэффициент передачи), следовательно, представляют собой БТЕ/ч на квадратный фут на градус Фаренгейта. Это имеет смысл. Для единицы площади (1 квадратный фут) U описывает тепловой поток (БТЕ/ч) при движущей силе разницы температур в 1°F.

    R равно 1/U, поэтому единицами R становятся (квадратные футы * градусы F)/BTU в час или (квадратные футы * градусы F * час)/BTU. Понимание единиц R объясняет то, что интуитивно понятно сообществу изоляторов: по мере увеличения значения R U и, как следствие, скорость теплопередачи уменьшаются. Хотя значение R влияет на ключевой параметр теплового потока, оно не раскрывает всей картины. Температурный профиль или градиент в сборке также может быть важным.

    Температурный профиль

    Изменение температуры элемента сборки пропорционально доле этого элемента в общем значении R сборки. Чтобы проиллюстрировать этот принцип, рассмотрим упрощенный случай секции стены с изоляцией из войлока Р-13 в полости стоек и непрерывным слоем 1-дюймовой изоляции из пенопласта, как показано на рис. 1 (каркас, внутренняя отделка, обшивка и сайдинг не показаны). чтобы пример был простым). При температуре в помещении 68°F и температуре наружного воздуха 8°F температура на границе между войлоком и пеной будет 27°F (влияние пленок внутреннего и наружного воздуха не учитывается).

    В таблице 1 показан расчет для примера на рис. 1. Этот метод применим к любому количеству слоев компонентов в сборке.

    Применение, имеющее значение

    С точки зрения теплового потока общее правило состоит в том, что чем больше изоляция, тем лучше (меньший тепловой поток). Тепловой поток не всегда является единственным фактором.

    Рассмотрим здание с изолированной стальной кровлей, подвесным потолком и канальным возвратом ОВКВ, поэтому полость над потолком не является камерой возвратного воздуха. В таблице 2 показан расчет коэффициента теплопередачи для этой сборки.

    Применение расчета температурного градиента к конструкции неизолированного потолка прогнозирует температуру полости потолка 66°F в расчетный день (70°F внутри помещения/0°F снаружи):

    • Значение R сборки: 33,36
    • Значение R от наружного воздуха до полости потолка: 31,50
    • Разница температур: (31,50/33,36)*(70 − 0) 66,1°F
    • Температура полости потолка (0°F снаружи + расчетная разница): 66,1°F

    При температуре полости потолка 66°F в самый холодный день риск замерзания труб отсутствует, и воздуховоды можно изолировать до толщины, необходимой для воздуховодов в кондиционируемом помещении.

    Предположим, что владелец решил утеплить потолок стекловолокном R-21 для дополнительной экономии энергии. Будет ли это решение разумным? Чтобы определить ответ, проектировщик должен учитывать как стоимость сэкономленной энергии, так и влияние на температуру воздуха в полости потолка.

    1. Если к потолку добавить изоляцию R-21, коэффициент теплопроводности сборки (от наружной части до занимаемой площади) упадет с 0,030 до 0,018. В результате расчетные дневные потери тепла для 1000 квадратных футов крыши/потолка снизятся с 2100 БТЕ-ч до 1260 БТЕ-ч.
    2. При годовом потреблении тепловой энергии примерно в 750 эквивалентных часов полной нагрузки (что разумно для коммерческого здания с внутренним теплообменом за счет освещения, людей и оборудования) дополнительная изоляция сэкономит 7 терм газа или 8,40 долларов США в год при цене 1,20 долларов США за терм. (2100 – 1260) БТЕ/час * 750 часов
      100 000 БТЕ/терм * КПД 90 % = 7 терм. Исходя из примерно 1 доллара США за квадратный фут для изоляции 1000 квадратных футов потолка, простая окупаемость инвестиций составит более 100 лет. Не вредно, но не экономично.
    3. Более важным вопросом является то, что произойдет с температурой полости потолка. Добавленная изоляция над потолком изменяет значение R этого компонента и результирующий температурный профиль. Значение R в сборе 54,36.

      Значение R от улицы до чердака: 31,50
      Разность температур (31,50/54,36)*(70 − 0): 40,6°F
      Температура полости потолка (0°F снаружи + расчетная разница): 40,6°F

    Хотя риск замерзания труб при температуре 40°F по-прежнему отсутствует, температура достаточно близка, чтобы беспокоиться, если здание перейдет в режим понижения температуры в выходные дни. Кроме того, воздуховоды HVAC теперь находятся за пределами эффективной теплоизоляционной оболочки здания. Потери тепла из приточных каналов в более холодную полость потолка будут снижать температуру приточного воздуха в занимаемое помещение. Эта более низкая температура приточного воздуха может привести к тому, что в некоторых занятых помещениях не будет хватать тепла. Аналогичным образом воздуховоды охлаждения будут находиться в более теплой, чем ожидалось, среде с соответствующим нежелательным (и, возможно, неожиданным) скачком температуры приточного воздуха, что снижает охлаждающую способность помещения.

    Добавление изоляции уменьшит потери тепла, но стоимость установки может обеспечить или не обеспечить привлекательную экономию эксплуатационных расходов. И не менее важно учитывать изменение температурного профиля при принятии решения о том, сколько изоляции добавить и где ее разместить. В этом случае добавление изоляции поверх потолка снижает температуру в полости потолка настолько, что это вызывает беспокойство.

    Деревянная каркасная конструкция

    Деревянная каркасная конструкция популярна для легких коммерческих зданий или 2 или 3 этажей квартир над коммерческими помещениями первого этажа. Изоляция полости в 6-дюймовой каркасной стене может быть R-21. Изоляционная способность деревянной стойки 2 × 6 R-6,88 настолько меньше, чем изоляция полости R-21, что расчеты коэффициента теплопередачи должны учитывать разницу. При расчете коэффициента теплопередачи для деревянного каркаса (стойки стены или балки/стропила перекрытия или сборки крыши) используется метод средневзвешенной площади. Средневзвешенное значение объясняет более низкую изоляционную способность деревянного каркаса по сравнению с изоляцией полости. Деревянный каркас обычно используется для стен, но также используется для строительства крыш / потолков в небольших зданиях. В таблице 3 показан расчет коэффициента теплопередачи для деревянного каркаса крыши с невентилируемым чердаком и изоляцией в стропилах крыши.

    Рассмотрим вариант потолочного пространства в примере выше — небольшое офисное здание с деревянным каркасом и конструкцией крыши, как показано в Таблице 3. Середина чердака может быть законченным пространством с коленными стенами и незанятым карнизным пространством, оставленным для ОВКВ. оборудование и воздуховоды. Карнизное пространство находится внутри изолированной оболочки, поэтому воздуховоды и оборудование ОВиК могут быть изолированы в соответствии со стандартами для оборудования в кондиционируемых помещениях. При наличии изоляции в стропилах и невентилируемом чердаке пол карнизного пространства/потолок занятого помещения под ним обычно не изолируется.

    Расчет температурного градиента для этой конструкции предсказывает температуру 60°F в пространстве карниза в расчетный день (70°F внутри помещения/0°F снаружи): шпильки): 0,024

  • Сборка Значение R (1/U): 41,67
  • Коэффициент теплопередачи от улицы до чердака (средневзвешенное значение): 0,028
  • Значение R от улицы до чердака (1/U): 35,71
  • Разность температур (35,71/41,67)*(70 − 0): 60,0°F
  • Температура пространства у крыши (0°F снаружи + расчетная разница): 60,0°F
  • При 60°F в пространстве под карнизом в самый холодный день отсутствует риск замерзания труб и минимальные потери тепла из каналов системы отопления.

    Предположим, владелец решил утеплить потолок этажом ниже. С дополнительной изоляцией R-38 в пролетах потолочных балок значение коэффициента теплопроводности сборки (от наружной части до занимаемой площади) упадет с 0,024 до 0,014.

    Дополнительная изоляция в пролетах потолочных балок (карнизное пространство пола) изменяет долю этого компонента в коэффициенте сопротивления сборки и результирующем температурном профиле:

    • Значение U в сборе (средневзвешенное значение на шпильках и между ними): 0,014
    • Сборка Значение R (1/U): 71,43
    • Коэффициент теплопередачи от улицы до чердака (средневзвешенное значение): 0,028
    • Значение R от улицы до чердака (1/U): 35,71
    • Разность температур (35,71/71,43)*(70 − 0): 35,0°F
    • Температура пространства у крыши (0°F вне помещения + расчетная разница): 35,0°F

    Хотя риск замерзания труб, проходящих через карниз, по-прежнему отсутствует, температура близка к опасной. При настройке пониженной температуры 55°F температура в пространстве под карнизом может упасть ниже 32°F и может возникнуть риск замерзания труб, если температура наружного воздуха упадет ниже 9°С.°F.

    Что еще более важно, высокое значение сопротивления теплоизоляции пола ниже потолка выводит систему отопления за пределы эффективной оболочки изоляции. Как и в случае с утепленной полостью потолка, потери тепла из приточных каналов в более холодное пространство под карнизом снизят температуру приточного воздуха в занимаемом помещении. Более низкая температура приточного воздуха из-за добавления изоляции к полу под карнизом может привести к тому, что в жилых помещениях внизу не будет хватать тепла.

    Тепловые мосты и температура поверхности

    Пример конструкции из деревянного каркаса иллюстрирует метод средневзвешенного значения для учета тепловых мостов, которые имеют некоторую изоляционную ценность. Тепловые мосты, такие как стальные шпильки, которые не обладают изоляционными свойствами, представляют собой другую проблему.
    Стандарт ASHRAE 90.1 и Международный кодекс по энергосбережению (IECC) содержат корректировки R-значений изоляции полостей для учета эффекта теплового моста стальных шпилек. Разработчики таблицы рассчитали многомерный тепловой поток, чтобы получить поправочные коэффициенты, которые устраняют необходимость расчета средневзвешенного значения, используемого для деревянного каркаса. В Таблице 4 перечислены некоторые распространенные случаи из Стандарта 9.0.1/IECC таблицы.

    Значения R эффективной полости представляют собой комбинированные характеристики стойки (или балки, или стропила) и изоляции. Нет необходимости в средневзвешенном расчете (на обрамлении/между обрамлениями), используемом для деревянного каркасного строительства. Значения R в таблице относятся к расчетам теплопотерь и температуры помещения.

    Риск образования конденсата и связанное с ним явление «двоения» (отложения мелких частиц грязи, выделяющие шипы) зависят от местной температуры поверхности. Расчет значения R/градиента температуры, который прогнозирует профиль температуры в сборке, также работает для прогнозирования температуры внутренней поверхности. Для этого расчета значение R от наружного воздуха до внутренней поверхности представляет собой значение R для сборки минус значение R для внутренней воздушной пленки:

    • 0,68 для вертикальных поверхностей
    • 0,61 для горизонтальных поверхностей с тепловым потоком вверх
    • 0,92 для горизонтальных поверхностей с тепловым потоком вниз

    Конденсат образуется на любой поверхности, температура которой ниже точки росы окружающего воздуха. Если температура поверхности ниже 32°F (что может случиться на дверных и оконных рамах), конденсат проявляется в виде инея. Дно или отложения грязи, как правило, возникают там, где локальная температура поверхности ниже, чем температура прилегающих поверхностей.

    Стальные стойки обладают такой высокой теплопроводностью по сравнению с изоляцией, что аналитикам необходим метод для оценки температуры поверхности на «каркасе» в конструкции каркаса из стальных стоек. Метод модифицированных зон для стен из металлических каркасов с изолированными полостями1, 2 представляет собой рабочий метод.

    Рассмотрим 2 конструкции каркасных стен с одинаковыми коэффициентами U: стойки 2×6 с полой изоляцией R-21 (сборка U=0,106) и стойки 2×4 с полой изоляцией R-11 и сплошной изоляцией R‑3 снаружи стоек ( сборка U=0,095). В таблице 5 представлены расчеты коэффициента теплопередачи для этих двух стен.

    Стена 2×4 имеет небольшое преимущество с точки зрения более низких теплопотерь, но экономия энергии по сравнению со стеной 2×6 может не оправдать дополнительные трудозатраты и затраты на материалы для установки пенопластового изоляционного слоя. (Непривлекательная экономия не мешает строительным нормам и правилам требовать непрерывного слоя изоляции для конструкции полых стен из стальных стоек.)

    Анализ температуры поверхности с учетом теплового моста из стальных стоек может привести к другому выводу.

    Теплопроводность стальных шпилек (314 БТЕ/ч/F на дюйм толщины) настолько выше, чем у стекловолокна (0,29 БТЕ/ч/F на дюйм толщины), что эффект теплового моста стальной шпильки увеличивается. выходит за ширину шпильки. Высокая теплопроводность (низкое значение R) стальной стойки означает, что холодная область стойки хорошо проникает в структуру стены. С этими холодными участками в середине стеновой конструкции тепло проходит по ширине изолированной полости (к холодному стержню) в дополнение к течению в основном направлении через толщину стены. Этот тепловой поток через стену (в отличие от потока через стену) увеличивает площадь воздействия или эффективную ширину теплового моста стальной стойки.

    Зона влияния или эффективная ширина стальной стойки может быть оценена как ширина фланца (обычно 1-5/8″) плюс удвоенная глубина обшивки и других элементов, прикрепленных к внешней стороне стойки с максимальным 1″. 3 В таблице 6 показаны зоны влияния, коэффициент теплопередачи и температура поверхности для примера стены 2×6 и стены 2×4 со сплошной изоляцией R-3.

    * Твх = 70°F; T out = 20°F

    При расчете значения U для области влияния используется метод средневзвешенного значения, аналогичный методу, используемому для деревянного каркаса, с небольшой разницей. Для стальных шпилек этот метод рассматривает полки и стенку шпильки как отдельные расчетные слои.4

    Температуры поверхности в Таблице 6 были рассчитаны с использованием метода коэффициента теплопередачи/градиента температуры, который использовался выше для случаев потолка и карниза. Например, температура поверхности каркасной стены 2×4 со сплошной изоляцией из пеноматериала 1/2″ составляет:

    • Коэффициент U сборки (средневзвешенное значение для зоны влияния): 0,180
    • Сборка Значение R (1/U): 5,56
    • R-значение снаружи на поверхность 4,88
    • Разница температур (4,88/5,56)*(70 − 20): 43,9°F
    • Чердачная температура (0°F снаружи + расчетная разница): 63,9°F

    Как и в случае с температурой полости потолка и карниза, общее значение R не дает полной картины. Слой непрерывной изоляции в стене 2×4 защищает высокопроводящую стальную опору от воздействия температуры, близкой к наружной. Это уменьшает последствия теплового моста и повышает температуру внутренней поверхности. Требование строительных норм и правил к слою непрерывной изоляции снаружи конструкции полой стены из стальных стоек служит полезной цели.

    Заключение

    Понимание того, что температурный профиль в сборке изменяется пропорционально R-значениям отдельных компонентов, является полезным инструментом для прогнозирования температурного градиента в стене. Расчет температурных профилей может дать проектировщикам информацию о том, где разместить изоляцию в сборке. Он также может прогнозировать температуру поверхности и риск образования конденсата, а также предоставляет инструмент для оценки альтернативных вариантов конструкции.

    Источники

    1. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Справочник ASHRAE 2017: Основы. Дюйм-фунт изд. Атланта, Джорджия: ASHRAE, стр. 27.5-27.6.
    2.  Барбур, Э., Гудроу, Дж., Косни, Дж., и Кристиан, Дж.Э., Mon. «Тепловые характеристики стен со стальным каркасом. Заключительный отчет.» Соединенные Штаты. дои: 10.2172/111848. https://www.osti.gov/servlets/purl/111848
    3. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Справочник ASHRAE 2017: Основы. Дюйм-фунт изд. Атланта, Джорджия: ASHRAE, стр. 27.5-27.6.
    4. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Справочник ASHRAE 2017: Основы. Дюйм-фунт изд. Атланта, Джорджия: ASHRAE, пример 5, стр. 27.5-27.6.

    Методы контроля для обнаружения коррозии под изоляцией (CUI)

    Журнал инспекций

    Майкл Туми из CONAM Inspection Inc. Эта статья опубликована в выпуске журнала Inspectioneering Journal за ноябрь/декабрь 1996 года.

    9 Нравится

    2 Комментарии

    Делиться

    Темы

    Связанный

    • Коррозия и материалы

      Коррозия и материалы — это область исследований, в которой основное внимание уделяется пониманию причин и механизмов коррозии. Согласно API 510…

    • Коррозия под изоляцией (CUI)

      Проще говоря, коррозия под изоляцией (CUI) — это любой тип коррозии, возникающий из-за влаги, присутствующей на внешней поверхности изолированного оборудования. Повреждение/атаки могут быть вызваны одним из нескольких факторов и могут произойти в оборудовании, работающем при температуре окружающей среды, низкой температуре,…

    • Осмотр

      Инспекция — это практика проверки физического состояния материалов, компонентов или целых частей оборудования, чтобы определить, будет ли оно работать по назначению и как долго. Инспекция играет жизненно важную роль в любом

    • Коррозия под изоляцией: интересно, что там происходит?

      Май/июнь 1995 г. Журнал инспекций

      Коррозия является одной из тех опасностей, связанных с «равными возможностями», которые затрагивают все отрасли промышленности без разбора и ежегодно обходятся в миллиарды долларов затрат на ремонт и замену. Некоторые виды коррозии очевидны, например, ржавчина…

    Введение

    Коррозия под изоляцией (CUI) представляет собой реальную угрозу эксплуатационной надежности многих современных установок. Этот тип коррозии может вызвать отказы в областях, которые обычно не являются приоритетными для программы проверки. Отказы часто являются результатом локальной коррозии, а не общего разрушения на большой площади. Эти отказы могут иметь катастрофический характер или, по крайней мере, иметь неблагоприятный экономический эффект с точки зрения простоев и ремонтов. Кодекс Американского нефтяного института, API 570, Проверка, ремонт, изменение и переоценка систем трубопроводов, находящихся в эксплуатации, кодекс трубопроводов, впервые опубликованный 19 июня. 93, определяет CUI как особую проблему. Как правило, как это произошло с API 653 и Законом о чистой воде, коды API становятся отраслевым стандартом, и правила требуют, чтобы организации поддерживали программу, соответствующую этому стандарту. OSHA 1910 — правило с зубами в этом случае.

    CUI трудно найти из-за изоляционного покрытия, которое маскирует проблему коррозии до тех пор, пока не станет слишком поздно. Снимать изоляцию дорого, особенно если речь идет об асбесте. В настоящее время существует ряд методов, используемых для проверки на наличие коррозии под изоляцией. Основными из них являются профильная рентгенография, точечные ультразвуковые измерения и снятие изоляции. Другой доступный сейчас метод — это рентген в реальном времени. Рентгеновское сканирование в режиме реального времени зарекомендовало себя как безопасный, быстрый и эффективный метод осмотра труб на заводе.

    Когда возникает коррозия под изоляцией?

    Проблема возникает в углеродистых сталях и нержавеющих сталях серии 300. На углеродистых сталях это проявляется в виде генерализованной или локальной потери стенки. В случае нержавеющих труб часто возникает точечная коррозия и коррозионное растрескивание под напряжением (CISCC). Хотя отказ может произойти в широком диапазоне температур, коррозия становится серьезной проблемой для стали при температурах от 32 F (0 C) до 300 F (149 C). Коррозия под изоляцией вызвана попаданием воды в изоляцию, которая удерживает воду, как губка, при соприкосновении с металлической поверхностью. Вода может поступать из-за дождевой воды, утечки, воды из дренчерной системы, промывочной воды или из-за циклов изменения температуры или низкотемпературной работы, такой как холодильные установки.

    Системы, подверженные CUI

    API 570 указывает на следующие области, восприимчивые к CUI:

    • Области, подвергающиеся воздействию тумана от градирен.
    • Области, подверженные воздействию паровых вентиляционных отверстий
    • Районы, подверженные воздействию дренчерных систем.
    • Зоны, подверженные технологическим разливам, попаданию влаги или паров кислоты.
    • Трубопроводные системы из углеродистой стали, в том числе изолированные для защиты персонала, работающие при температуре от 25 F до 250 F. CUI особенно агрессивен, когда рабочие температуры вызывают частую конденсацию и повторное испарение атмосферной влаги.
    • Трубопроводные системы из углеродистой стали, которые обычно работают при температуре выше 250 F (120 C), но находятся в периодической эксплуатации.
    • Тупики и приспособления, которые выступают из изолированного трубопровода и работают при температуре, отличной от активной линии.
    • Трубопроводные системы из аустенитной нержавеющей стали, работающие при температуре от 150 до 400 F (от 60 до 204 C). Эти системы подвержены коррозионному растрескиванию под воздействием хлоридов.
    • Вибрирующие трубопроводные системы, которые могут повредить изоляционную оболочку, создавая путь для проникновения воды.
    • Системы парообогревательных трубопроводов, в которых могут возникать утечки, особенно в трубных фитингах под изоляцией
    • Системы трубопроводов с изношенными покрытиями и/или оболочками.
    • Особое внимание следует уделить местам, где были удалены изоляционные заглушки для измерения толщины изолированного трубопровода

    Все оборудование рано или поздно будет отключено. Продолжительность времени и частота простоев, проведенных при температуре окружающей среды, могут влиять на степень коррозии под изоляцией, которая возникает в оборудовании. Было бы сложной задачей собрать ресурсы, необходимые для обработки этого обширного списка трубопроводов с использованием традиционных методов проверки. Именно здесь рентген в режиме реального времени предлагает реальное преимущество. После выявления поврежденных участков последующие рентгеновские и ультразвуковые исследования позволяют измерить потери в результате внешней коррозии. Эти методы не позволяют обнаружить CISCC в нержавеющих сталях.

    Альтернативные методы контроля

    Существующие методы обнаружения коррозии под изоляцией:

    Рентгенография профиля

    Вскрытие производится на небольшом участке стенки трубы. Блок компаратора, такой как Ricki T, используется для расчета остаточной толщины стенки трубы. Источником облучения обычно является иридий-192, а для труб с более толстой стенкой используется кобальт-60. (См. рис. 1).

    Рисунок 1

    Рентгенография профиля является эффективным методом оценки, но становится технически сложной для систем трубопроводов диаметром более 10 дюймов (25,4 см) и предлагает лишь ограниченную роскошь проверки относительно небольших участков. Этот метод не позволяет обнаружить CISCC в нержавеющих сталях. Кроме того, серьезной проблемой может быть радиационная безопасность. Никто не может работать на территории, пока идет проверка, это может привести к простоям и конфликтам в расписании.

    Ультразвуковое измерение толщины

    Это эффективный метод, но он ограничен небольшой областью (рис. 2). Вырезать отверстия для изоляции и закрывать отверстия заглушками или крышками дорого. Нецелесообразно вырезать достаточное количество отверстий, чтобы получить надежный результат. Ревизионные отверстия, прорезанные в изоляции, могут нарушить целостность изоляции и усугубить проблему коррозии под изоляцией, если их не восстановить тщательно. Этот метод не позволяет обнаружить CISCC в нержавеющих сталях.

    Рисунок 2

    Удаление изоляции

    Наиболее эффективным методом является удаление изоляции, проверка состояния поверхности трубы и замена изоляции. Этот подход позволит обнаружить CISCC в нержавеющих сталях; может потребоваться вихретоковая дефектоскопия или дефектоскопия с помощью проникающей жидкости. Это также самый дорогой метод с точки зрения стоимости и потерянного времени. Логистика по удалению изоляции, вероятно, будет связана с асбестом и сопутствующими ему осложнениями. Проблемы, связанные с технологическим процессом, могут возникнуть, если изоляция будет удалена во время эксплуатации трубопровода.

    Инфракрасное излучение

    При определенных условиях инфракрасное излучение может быть использовано для обнаружения влажных пятен в изоляции, так как обычно между сухой и влажной изоляцией существует заметная разница температур. Коррозия вполне возможна в областях под влажной изоляцией.

    Обратное рассеяние нейтронов

    Эта система предназначена для обнаружения намокшей изоляции в трубах и сосудах. Радиоактивный источник испускает нейтроны высокой энергии в изоляцию. Если в изоляции есть влага, ядра водорода ослабляют энергию нейтронов. Детектор датчика чувствителен только к нейтронам низкой энергии. Отображаемый инспектору показатель пропорционален количеству воды в изоляции. Низкие значения за период времени указывают на низкое присутствие влаги.

    Рентгенография в режиме реального времени

    Рентгеноскопия обеспечивает четкое изображение внешнего диаметра трубы через изоляцию, создавая силуэт внешнего диаметра трубы (OD) на телевизионном мониторе, который просматривается во время осмотра. Никакая пленка не используется и не проявляется. Устройство реального времени имеет источник и усилитель изображения/детектор, подключенный к С-дуге (см. рис. 3). Сегодня на рынке есть две основные категории устройств RTR; один с использованием источника рентгеновского излучения и один с использованием радиоактивного источника. Каждый из них имеет свои преимущества и недостатки, однако рентгеновские системы обеспечивают гораздо лучшее разрешение, чем оборудование изотопного типа.

    Рисунок 3

    Рентгеновское цифровое рентгеноскопическое оборудование работает при максимальном напряжении 75 кВ, низкоуровневом источнике излучения, но напряжение регулируется для получения наиболее четкого изображения. Это обеспечивает безопасную работу без сбоев в рабочих блоках или даже в ограниченном пространстве. Излучение не проникает сквозь стенку трубы, как более мощное гамма- или рентгеновское излучение, вместо этого оно проникает через изоляцию и формирует изображение профиля внешней стенки трубы. Излучение генерируется электрически, поэтому прибор абсолютно безопасен при отключении питания, в то время как Iridium 192, используемый при съемке стен, постоянно производит гамма-излучение, даже будучи экранированным внутри камеры. Поэтому гамма-камера всегда нуждается в тщательном наблюдении и контроле во время всех операций, включая транспортировку и отгрузку. Системы с рентгеновским излучением, генерируемым электричеством, гораздо удобнее для транспортировки.

    Новые системы поставляются с проекционным видеодисплеем. Установленный на шлеме видеодисплей на визоре освобождает руки системного оператора, так что он может маневрировать С-дугой, постоянно держа изображение перед оператором. Проекционный дисплей также улучшает интерпретацию, защищая экран от солнца. Видеоизображения можно распечатать на месте с помощью видеопринтера или записать с помощью стандартного видеомагнитофона для последующей оценки.

    Выполнение инспекции

    Используя перечисленные выше критерии сортировки, можно определить приоритет списка трубопроводов для инспекции, которым можно управлять в разумные сроки. Затем инспекционная бригада CUI проверяет трубы изо за изо.

    С-образный рычаг — это устройство, используемое для сканирования трубы. Электронно-лучевая трубка с одной стороны генерирует рентгеновские лучи, направляя их на приемник с другой стороны. Оператор манипулирует рукой вокруг трубы, направляя ее по черно-белому проекционному дисплею на своей каске. Типичное сканирование будет идти вверх по трубе при перемещении руки примерно на 45 градусов в обе стороны от гусеницы. Затем С-дуга поворачивается на 180 градусов и таким же образом сканируется труба вниз. После поворота 90 градусов процесс вверх и вниз повторяется.

    Результаты

    Неопытному глазу изображение на экране может показаться очень серьезной коррозией. Однако на изображении видно отслоение ржавчины (см. рис. 4 и 5). Выполняя осмотр таким образом, инспектор может осмотреть значительное количество труб за короткое время.

    Рисунок 4

    Ограничения

    Одним из основных ограничений системы является С-дуга. Доступны С-дуги нескольких размеров. Производителю удалось проверить трубы диаметром до 24 дюймов. Эти системы изначально предназначались не для полевых работ, а скорее для лабораторных работ. Это ограничение устранено, и сегодняшние системы стали более надежными. Тем не менее, они все еще требуют много заботы и внимания. Всегда будет какой-то процент трубопроводов, где невозможно использовать рентгеновское излучение в реальном времени. Ярким примером являются осевые линии между плотно вложенными трубопроводами с небольшим зазором между трубами. Наконец, хотя рентгеновские лучи имеют низкую энергию, они все же являются излучением, поэтому систему следует использовать с особой осторожностью.

    Рентгенография в режиме реального времени используется для обнаружения компонентов трубопровода в программах идентификации положительных материалов

    Алан Вольф из Exxon Research and Engineering Company недавно написал: из неподходящего материала». Он также предлагает рентген в режиме реального времени как эффективную альтернативу снятию изоляции при поиске компонентов трубопровода. Используя правильные процедуры с рентгенографией в режиме реального времени, обширные полевые испытания продемонстрировали 9Надежность в полевых условиях при обнаружении кольцевых сварных швов с выпуклостью не менее 1/32–1/16 дюйма (1–2 мм) в полевых условиях составляет 9 %. На рис. 6 показано RTR-изображение коронки сварного шва через изоляцию. Проверенная способность RTR обнаруживать выпуклости сварных швов убедительно свидетельствует о способности системы обнаруживать CUI.

    Ссылки
    1. Кобрин Г. и Мониз Б. Проверка, техническое обслуживание и предотвращение коррозии трубопроводов и оборудования под теплоизоляцией. Первый международный симпозиум по трубопроводам перерабатывающей промышленности, 14-17, 19 декабря93, Орландо, Флорида, при поддержке NACE International и MTI.
    2. Коль, Р. и Дуган, К. Методология обнаружения коррозии под изоляцией. Бумага дана
    3. Вольф, Х.А. (1995) Положительная идентификация материалов существующего оборудования. Второй международный симпозиум по механической целостности технологических трубопроводов. Публикация MTI № 48.

    Этот контент доступен зарегистрированным пользователям и подписчикам

    Зарегистрируйтесь сегодня, чтобы разблокировать эту статью бесплатно.

    Создайте бесплатную учетную запись и получите доступ к:

    • Разблокируйте одну премиальную статью по вашему выбору в месяц
    • Эксклюзивный онлайн-контент, видео и загрузки
    • Проницательные и действенные вебинары
    НАЧАТЬ

    Заинтересованы в неограниченном доступе? ПОСМОТРЕТЬ НАШИ ВАРИАНТЫ ПОДПИСКИ

    Текущие подписчики и зарегистрированные пользователи могут войти в систему сейчас.

    Об авторе

    Майкл Туми из CONAM Inspection Inc.


    Сколько времени требуется для получения отчетов после завершения проверки? А неделя? Месяц? Поступают ли данные из нескольких источников, и нет возможности узнать, были ли они манипулировали? Традиционные подрядчики по проведению инспекций не имеют…

    Посетите страницу PK Technology Expo »

    Изоляция из стекловолокна | Джонс Мэнвилл

    Johns Manville Изоляция из стекловолокна, не содержащая формальдегида™, обеспечивает термо- и звукоизоляцию как для вертикального, так и для горизонтального применения. Изоляция из стекловолокна доступна в широком диапазоне значений теплового сопротивления R и доступна без покрытия или с различными покрытиями, включая крафт или фольгу.

    Фильтр товаров по

    Стекловолокно Cavity-SHIELD

    JM Без формальдегида Стекловолокно Cavity-SHIELD™ изготовлено из длинных эластичных стекловолокон, связанных термореактивной смолой. Доступен широкий диапазон толщин для обеспечения пассивной противопожарной защиты в соответствии со стандартом NFPA 13 вместо спринклеров для горизонтальных полостей пола и потолка. Полость-ЩИТ…

    X

    Спецификация

    SDS

    Руководство по продукту

    Неповерхностная изоляция JM из стекловолокна без формальдегида HPD

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Стекловолоконные плиты Cavity-SHIELD™ без формальдегида JM изготовлены из длинных эластичных стекловолокон, связанных термореактивной смолой. Доступен широкий диапазон толщин для обеспечения пассивной противопожарной защиты в соответствии со стандартом NFPA 13 вместо спринклеров для горизонтальных полостей пола и потолка. Стекловолоконные плиты Cavity-SHIELD доступны без облицовки.

    Преимущества

    Негорючий: Соответствует ASTM E 136, NFPA 13, раздел 9.2.1
    Простая установка: не требует специального оборудования не выделяет формальдегид в окружающую среду внутри помещений
    Звукоизоляция: снижает передачу звука через пол или потолок
    Огнестойкость: Распространение пламени 25 или менее и выделение дыма 50 или менее (ASTM E84), Класс А1
    Прочное неорганическое стекло: не гниет, не подвергается плесени и не портится, не вызывает коррозии труб, электропроводки и воздуховодов из листового металла

    Стандарты ASTM ASTM C665  Тип I
     Распространение пламени ASTM E84 ≤ 25
    Дымовое развитие ASTM E84 ≤ 50
     Сорбция водяного пара ASTM C1104  5% или менее по массе
    Выделение запаха ASTM C1304  Пройти
     Коррозионная активность ASTM 665  Пройти
    Устойчивость к грибкам ASTM C1388  Пройти
     Характеристики горения ASTM E136  Проход

    Лист данных

    Листовый лист данных с половиной защитой

    SDS

    Неспонентный SDSLASS SDS
    НЕСПРАВОЧКИ СВОБОДА (ES)

    Инструкции по установке

    . SHIELD NFPA 13 Обзор

    Технические характеристики

    Cavity-SHIELD Fiberglass

    Гарантии

    Ограниченная гарантия


    JM Fiberglass Video


    JM Обзорное видео


    Видеоизоляция вокруг объектов

    Доступные документы

    Cavity-SHIELD Fiberglass Batts Технические данные Строительная изоляция из стекловолокна без формальдегида — SDS / SUI, США, EN Строительная изоляция из стекловолокна без формальдегида — SDS / SUI, США, ES-MXHPDC Builder Руководство по выбору продукции


    ×

    Climate Pro Blow-In

    Обработка труднодоступных полостей и углов с более равномерным покрытием, вдуваемая стекловолоконная изоляция Johns Manville Climate Pro® делает установку быстрее и проще.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Johns Manville Climate Pro ® Вдуваемая изоляция из стекловолокна, не содержащая формальдегида™, обеспечивает термо- и звукоизоляцию, а также огнестойкость. Один мешок Climate Pro обеспечивает покрытие R-30 площадью 77,1 квадратных футов. Разработанный для профессионального использования с большими выдувными машинами, он идеально подходит для чердаков, нестандартных помещений и труднодоступных мест, ускоряя и облегчая работу.

    Преимущества

    Простота установки: Изолирует чердаки или помещения любых форм и размеров без резки или подгонки.
    Полное покрытие: Эффективен в труднодоступных местах, на участках с большим количеством поперечных мостов или небольших зазоров и пустот.
    Теплоэффективный: Эффективное сопротивление теплопередаче. Без оседания; отсутствие потери R-значения после установки.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Огнестойкость: Распространение пламени 5 или меньше и Дымообразование 5 или меньше.
    Эластичные волокна из неорганического стекла: Не подвержены гниению, плесени и порче. Также не вызывает коррозии труб, проводки и металлических стоек.
    Превосходные характеристики: Стабильное склеенное стекловолокно не оседает, не оседает и не ломается при обычном применении.

    Стандарты ASTM   ASTM C764   Тип I
      Распространение пламени   ASTM E84   ≤ 5
      Развитие дыма   ASTM E84   ≤ 5
      Критический лучистый поток   ASTM E970   > 0,12 Вт/см 2 (0,11 БТЕ/фут 2 с)
    Сорбция водяного пара   ASTM C1104 5% или менее по массе
      Выделение запаха   ASTM C1304   Пройти
      Коррозионная активность   ASTM C764   Пройти
      Стойкость к грибкам   ASTM C1388   Пройти
      Характеристики горючести   ASTM E136   Пройти
      Выбросы ЛОС   Секция ЭП 01350   Пройдите

    Рекомендации по установке JM Climate Pro®

    Рекомендации по установке JM Climate Pro®

    Рекомендации по установке JM Climate Pro®

    Рекомендации по загрузке бункера

    Передовой опыт загрузки бункера

    Передовой опыт загрузки бункера

    Стадии производства выдувного стеклопластика

    Фазы продукции из выдувного стекловолокна

    Фазы продукта из выдувного стекловолокна

    Избегайте статического электричества при установке продуваемой изоляции

    Избегайте статического электричества при установке вдуваемой изоляции

    Избегайте статического электричества при установке вдуваемой изоляции

    JM Blow-In Fiberglass Solutions

    Обзор изоляции JM

    Доступные документы

    Climate Pro B7700 Технический паспортClimate Pro B7600 Технический паспорт Вдуваемая изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, EN Вдуваемая изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, ES-MX Руководство по выбору продуктаClimate Pro B7700 Expanded Таблица покрытия чердака


    ×

    ComfortTherm

    Укладка без пыли и зуда, пленка и рулоны Johns Manville ComfortTherm® облегчают выполнение проектов.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Johns Manville ComfortTherm ® поликапсулированная тепло- и звукоизоляция обеспечивает коэффициент теплопередачи до R-30 и доступна в предварительно нарезанных пластинах для стандартных полостей стен или в рулонах для индивидуальной установки в стенных полостях любого размера. Изоляция ComfortTherm® обернута в пластик для защиты от пыли и зуда при установке и может использоваться в самых разных конструкциях деревянных каркасов, инженерных деревянных и стальных каркасов, включая новое строительство и модернизацию.

    Примечание. Цвет товара может отличаться в зависимости от места производства.

    Преимущества

    Теплоэффективность: Эффективное сопротивление теплопередаче, R-значения до R-30.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Огнестойкий: Можно оставлять открытым, если это разрешено строительными нормами. Распространение пламени 25 или меньше и развитие дыма 50 или меньше.
    Прочное неорганическое стекло: Без гниения, плесени и порчи. Также не вызывает коррозии труб, проводки и металлических стоек.
    Превосходные характеристики: Стабильное склеенное стекловолокно не проседает в полости стены, не оседает и не разрушается при обычном применении.

    Стандарты ASTM   ASTM C665   Тип II, класс A, категория 1 или 2
    [Стандартный ComfortTherm относится к категории 1 (замедлитель испарения).
    ComfortTherm для жаркого и влажного климата относится к категории 2
    . (не пароизолятор).]
      Распространение пламени   ASTM E84   ≤ 25
      Проявление дыма   ASTM E84   ≤ 50
    Водяной пар
    Проницаемость
      ASTM E96 0,5 Perms (29 нг/Па·с·м 2 )
    Сорбция водяного пара   ASTM C1104   5% или менее по массе
      Выделение запаха   ASTM C1304   Пройдите
      Коррозионная активность   ASTM 665   Пройдите
      Устойчивость к грибкам   ASTM C1388   Пройдите

    Технический паспорт

    ComfortTherm Технический паспорт

    SDS


    ComfortTherm SDS
    ComfortTherm SDS (ES)

    Specifications

    Fiberglass

    Installation Instructions

    Fiberglass Installation Instructions
    Fiberglass Installation Instructions (ES)

    Literature

    Product Selector Guide

    Warranties

    Limited Гарантия



    Установка изоляции стены Видео



    Установка на чердаке Видео



    Видеоизоляция вокруг объектов



    Изоляция пространства для ползания Видео





    Обзорное видео JM



    Изоляция полов или потолков Видео


    JM Стекловолокно Видео

    Доступные документы 100003


    ×

    Войлок FSK-25

    Войлок Johns Manville FSK-25, сочетающий огнестойкость с пароизоляцией, имеет лицевую сторону из фольги, которую можно оставить открытой, если это разрешено нормами.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Johns Manville Тепло- и звукоизоляция из стекловолокна FSK-25, не содержащая формальдегида, доступна с коэффициентом теплопроводности до R-30 и предлагается в виде предварительно нарезанных плит, подходящих для стандартных полостей в стенах. Войлок с облицовкой FSK-25 сочетает в себе огнестойкость с отличной паростойкостью и может использоваться в самых разных конструкциях деревянных каркасов, инженерных деревянных и стальных каркасов, включая новое строительство и модернизацию. Войлок FSK-25 разработан с лицевой стороной из фольги, которую можно оставить открытой, если это разрешено нормами.

    Примечание. Цвет товара может отличаться в зависимости от места производства.

    Преимущества

    Теплоэффективность: Эффективное сопротивление теплопередаче, R-значения до R-30.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Огнестойкость: Распространение пламени 25 или меньше и Дымообразование 50 или меньше. Можно оставить открытым, если это разрешено строительными нормами.
    Прочное неорганическое стекло: Без гниения, плесени и порчи. Также не вызывает коррозии труб, проводки и металлических стоек.
    Превосходные характеристики: Стабильное склеенное стекловолокно не оседает, не оседает и не ломается при обычном применении.

    Стандарты ASTM   ASTM C665   Тип III, класс A, категория I
      Распространение пламени   ASTM E84   ≤ 25
      Развитие дыма   ASTM E84   ≤ 50
      Облицовка паропроницаемостью   ASTM E96 0,05 Perms (3 нг/Па·с·м 2 )
      Сорбция водяного пара   ASTM C1104 5% или менее по массе
      Выделение запаха   ASTM C1304  Пройти
      Коррозионная активность   АСТМ 665   Пройдите
      Стойкость к грибкам   ASTM C1388   Пройдите

    Data Sheet

    FSK-25 Data Sheet

    SDS


    FSK-25 SDS
    FSK-25 SDS (ES)

    Literature

    Product Selector Guide

    Specifications

    Fiberglass

    Гарантии

    Ограниченная гарантия


    Обзорное видео JM


    JM Стекловолокно Видео


    Изоляция пространства для ползания Видео


    Установка на чердаке Видео


    Видео по изоляции объектов


    Изоляция полов или потолков Видео


    Монтаж изоляции стены Видео

    Доступные документы

    FSK-25 Лист технических данных облицовочной изоляции FSK-25 Строительная изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, EN Строительная изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, ES-MX Руководство по выбору продукта


    ×

    Insul-SHIELD

    Гибкие, полужесткие или жесткие изоляционные плиты Johns Manville Insul-SHIELD® из гибкого, полужесткого или жесткого стекловолокна идеально подходят для изготовления навесных стен и обладают превосходными противопожарными и звукоизоляционными свойствами.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы

    Johns Manville Insul-SHIELD ® представляет собой серию гибких, полужестких или жестких тепло- и звукоизоляционных плит из стекловолокна для нестандартных навесных стен. Insul-SHIELD огнеупорный и негорючий, выпускается облицованный и не облицованный, предназначен для использования в новом и реконструируемом строительстве, в металлопанельных домах и в общем строительстве.

    Преимущества

    Акустическая эффективность: Снижает передачу звука через крыши, потолки, полы и стены.
    Огнестойкость: Распространение пламени 25 или меньше и выделение дыма 50 или меньше.
    Негорючий: Необлицованный I/S 150, I/S 300 и I/S 600 негорючий.
    Влагостойкий: Облицовка с парозащитным покрытием препятствует проникновению водяного пара.
    Не вызывает коррозии: Предотвращает ускорение коррозии труб, проводки и металлических стоек.
    Долговечность: Не гниет, не подвергается плесени и не портится каким-либо иным образом, предотвращая оседание и образование неизолированных пустот.
    Простота в обращении: Легкий; сохраняет свою физическую целостность во время обработки.

    Стандарты ASTM   ASTM C612   Тип IA или тип IB (IS150, IS300, IS600)
      Распространение пламени   ASTM E84   ≤ 25
      Развитие дыма   ASTM E84   ≤ 50
      Максимальная температура использования   АСТМ С411   350ºF
      Сорбция водяного пара   ASTM C1104 5% или менее по массе
      Выделение запаха   ASTM C1304   Пройти
      Коррозионная активность   ASTM C665   Пройти
      Стойкость к грибкам   ASTM C1388   Пройти
      Характеристики горения   ASTM E136   IS150, IS300, IS600: успешно; Черный IS300, IS600: проход
      10 % Линейная усадка   ASTM C356   Нет

    Лист данных

    Лист данных с инсул-защитником

    SDS

    SDS SDS
    SDS (ES)

    Литература

    Guide Selector

    000 9000. 9000.9000.shibergergerns

    9000.shibers. Доступные документы

    Лист данных Insul-SHIELDInsul-SHIELD® Плиты и рулоны из стекловолокна — SDS / SUI, США, ENInsul-SHIELD® Плиты и рулоны из стекловолокна — SDS / SUI, США, ES-MX Руководство по выбору продуктов


    ×

    Стекловолокно, облицованное крафт-бумагой

    Для сохранения тепловых и акустических характеристик стекловолоконная изоляция Johns Manville, не содержащая формальдегида™, облицована крафт-бумагой, имеет бумажное покрытие, помогающее контролировать влажность в скрытых помещениях.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Johns Manville Без формальдегида Тепло- и звукоизоляция с крафт-покрытием имеет коэффициент теплопередачи R-R до R-49 и предлагается в предварительно нарезанных пластинах, подходящих для стандартных полостей стен, или в рулонах для индивидуальной установки в полости любого размера. Изоляция с крафт-покрытием идеально подходит для контроля влажности наружных стен, снижает передачу звука через стены, потолки и полы и может использоваться в различных конструкциях с деревянным каркасом, инженерной древесиной и стальным каркасом, включая новое строительство и модернизацию.

    Примечание. Цвет товара может отличаться в зависимости от места производства.

    Преимущества

    Теплоэффективность: Эффективное сопротивление теплопередаче, значения R до R-49.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Прочное неорганическое стекло: Отсутствие гниения, плесени или порчи. Также не вызывает коррозии труб, проводки и металлических стоек.
    Превосходные характеристики: Стабильное склеенное стекловолокно не проседает в полости стены, не оседает и не разрушается при обычном применении.

    Стандарты ASTM   ASTM C665   Тип II, класс C, категория 1
      Облицовка паропроницаемостью   ASTM E96   1,0 Perms (57 нг/Па·с·м 2 )
      Сорбция водяного пара   ASTM C1104   5% или менее по массе
      Выделение запаха   ASTM C1304   Пройдите
      Коррозионная активность   ASTM 665   Пройдите
      Устойчивость к грибкам   ASTM C1388   Пройдите

    Лист данных

    Крафт. ES)
    Высокопроизводительный невентилируемый чердак: установка для повышения производительности

    Литература

    Руководство по выбору продукта

    Гарантии


    Ограниченная гарантия


    JM Fiberglass Video


    JM Обзорное видео


    Изоляция пространства для ползания Видео


    Установка на чердаке Видео


    Видео по изоляции объектов


    Изоляция полов или потолков Видео


    Монтаж изоляции стены Видео

    Доступные документы

    JM Необлицованная изоляция, облицованная крафт-бумагой и фольгой Технический паспорт Строительная изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, EN Строительная изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, ES-MX Руководство по выбору продукта


    ×

    Панельный настил FSK-25

    Идеально подходящие для специального применения, панели Johns Manville Panel Deck FSK-25 ламинированы фольгой для превосходной огнестойкости и пароизоляции.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы

    Johns Manville Panel Deck FSK-25 Тепло- и звукоизоляция, не содержащая формальдегида™, доступна со значениями R до R-30 и сочетает в себе огнестойкость с превосходным парозащитным покрытием. Изоляция панельного настила FSK-25 предлагается в виде предварительно нарезанных плит с очень широкими выступами для модульных настилов крыш и других специальных коммерческих применений. Этот продукт разработан с лицевой стороной из фольги, которую можно оставить открытой, если это разрешено правилами.

    Примечание. Цвет товара может отличаться в зависимости от места производства.

    Преимущества

    Теплоэффективность: Эффективное сопротивление теплопередаче со значениями R до R-30.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Огнестойкость: Распространение пламени 25 или меньше и Дымообразование 50 или меньше. Можно оставить открытым, если это разрешено строительными нормами.
    Прочное неорганическое стекло: Без гниения, плесени и порчи. Также не вызывает коррозии труб, проводки и металлических стоек.
    Превосходные характеристики: Стабильное склеенное стекловолокно не оседает, не оседает и не ломается при обычном применении.

    Стандарты ASTM   ASTM C665   Тип III, класс A, категория I
      Распространение пламени   ASTM E84   ≤ 25
      Развитие дыма   ASTM E84   ≤ 50
      Облицовка паропроницаемостью   ASTM E96 0,05 Perms (3 нг/Па·с·м 2 )
      Сорбция водяного пара   ASTM C1104 5% или менее по массе
      Выделение запаха   ASTM C1304  Пройти
      Коррозионная активность   АСТМ 665   Пройти
      Стойкость к грибкам   ASTM C1388   Пройти

    Data Sheet

    Panel Deck FSK-25

    SDS


    Panel Deck FSK-25
    Panel Deck FSK-25 (ES)

    Literature


    Product Selector Guide

    Specifications

    Стекловолокно

    Гарантии

    Ограниченная гарантия

    Доступные документы

    FSK-25 Технический паспорт облицованного панельного настила Строительная изоляция из стекловолокна без формальдегида — SDS / SUI, США, EN Строительная изоляция из стекловолокна без формальдегида — SDS / SUI, США, ES-MX Руководство по выбору продукта


    ×

    Spider Plus Blow-In

    Легко заполняя щели без клея или сетки, вдуваемая изоляция Johns Manville Spider® Plus использует технологию переплетения волокон для быстрого заполнения всех щелей и пустот.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Johns Manville Spider ® Plus Вдуваемая стекловолоконная изоляция, не содержащая формальдегида™, использует технологию переплетения волокон для быстрого заполнения всех зазоров и пустот без использования клея или сетки для более быстрой установки. Spider Plus обеспечивает полное покрытие без усадки или оседания, что обеспечивает превосходные тепловые характеристики и звукоизоляцию. Предназначен для использования в деревянном и металлическом каркасном строительстве, деревянном домостроении и сборных домах.

    Преимущества

    Быстрое высыхание: Высыхает сразу после установки.
    Полное покрытие: Эффективен в труднодоступных местах, на участках с большим количеством поперечных мостов или небольших зазоров и пустот.
    Тепловая эффективность:
    Эффективное сопротивление теплопередаче со значениями R до R-25 в полости 6 дюймов.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Огнестойкость: Распространение пламени 25 или меньше и выделение дыма 50 или меньше.
    Прочное неорганическое стекло: Без гниения, плесени и порчи. Также не вызывает коррозии труб, проводки и металлических стоек.

    Стандарты ASTM   ASTM C764   Тип I
      Распространение пламени   ASTM E84   ≤ 25
      Развитие дыма   ASTM E84   ≤ 50
      Критический лучистый поток   АСТМ Е970   > 0,12 Вт/см (0,11 БТЕ/фут 2 с)
      Сорбция водяного пара   ASTM C1104 5% или менее по массе
      Выделение запаха   ASTM C1304   Пройдите
      Коррозионная активность   АСТМ 665   Пройти
      Стойкость к грибкам   ASTM C1388   Пройти
      Характеристики горения   ASTM E136   Пройти

    Технический паспорт

    Spider Plus Blow-In Технический паспорт

    SDS


    Spider Plus Blow-In SDS
    Spider Plus Blow-In SDS (ES)

    Товарный лист


    Спецификация Spider Plus Blow-In



    Технические характеристики

    Spider-Plus Blow-In Стекловолокно

    Инструкции по установке

    Spider Plus Consolidated Install Introduction
    Полная инструкция по установке Spider Plus (ES)

    Карта покрытия


    Карта покрытия Spider PLUS для закрытых полостей

    Литература


    Руководство по выбору продукции

    Практический пример


    Пример использования Sleeper House


    Видео JM Blow-In


    JM Обзорное видео

    Доступные документы

    Spider Plus Технические характеристики Вдуваемая изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, EN Вдуваемая изоляция из стекловолокна, не содержащая формальдегида — SDS / SUI, США, ES-MX Руководство по выбору продукта


    ×

    Необлицованное стекловолокно

    Для эффективного управления тепловым потоком и нежелательным шумом необлицованные плиты и рулоны Johns Manville обеспечивают теплоотвод снаружи и эффективно подавляют шум во внутренних стенах.

    X

    Технический паспорт

    SDS

    Руководство по продукту

    Неповерхностная изоляция из стекловолокна, не содержащая формальдегида, JM HPD

    • Обзор
    • Характеристики
    • Ресурсы
    • Видео

    Johns Manville Без формальдегида™ Необлицованная тепло- и звукоизоляция имеет коэффициент теплопередачи до R-49 и предлагается в виде предварительно нарезанных плит, подходящих для стандартных полостей стен, или рулонов для индивидуальной установки в полости любого размера. Необлицованная изоляция снижает передачу звука через стены, потолки и полы и может использоваться в различных конструкциях деревянных каркасов, инженерных деревянных и стальных каркасов, включая новое строительство и модернизацию.

    Преимущества

    Теплоэффективность: Эффективное сопротивление теплопередаче, значения R до R-49.
    Без формальдегида: Не выделяет формальдегид в атмосферу внутри помещений.
    Звукоизоляция: Снижает передачу звука через наружные и внутренние стены, пол и потолок.
    Огнестойкость: Распространение пламени 25 или меньше и Дымообразование 50 или меньше.
    Прочное неорганическое стекло: Без гниения, плесени и порчи. Также не вызывает коррозии труб, проводки и металлических стоек.
    Превосходные характеристики: Стабильное склеенное стекловолокно не проседает в полости стены, не оседает и не разрушается при обычном применении.

    Стандарты ASTM   ASTM C665   Тип I
      Распространение пламени   ASTM E84   ≤ 25
      Развитие дыма   ASTM E84   ≤ 50
    Сорбция водяного пара   ASTM C1104 5% или менее по массе
      Выделение запаха   ASTM C1304   Пройдите
      Коррозионная активность   АСТМ 665   Пройдите
      Стойкость к грибкам   ASTM C1388   Пройдите
      Характеристики горения   ASTM E136   Пройдите

    Data Sheet

    Unfaced Fiberglass Data Sheet

    SDS


    Unfaced Fiberglass SDS
    Unfaced Fiberglass SDS (ES)

    Warranties

    Limited Warranty

    Case Studies


    Rice University
    Castle Pines

    Инструкции по установке

    Инструкции по установке из стекловолокна
    Инструкции по установке из стекловолокна (ES)
    Высокая производительность безрассудного Adtic: Установка для производительности

    Литература

    Руководство по селекторам продуктов

    Рейтинг STC.


    JM Обзорное видео


    Изоляция пространства для ползания Видео


    Установка на чердаке Видео


    Видеоизоляция вокруг объектов


    Изоляция полов или потолков Видео


    Видео по установке изоляции стены

    Доступные документы

    JM Необлицованная, крафт- и фольгированная теплоизоляция Лист технических данных Строительная изоляция из стекловолокна без формальдегида — SDS / SUI, США, EN Строительная изоляция из стекловолокна без формальдегида — SDS / SUI, США, ES-MXHPDC Builder Руководство по выбору продукции


    ×

    Китайский производитель алюминиевых труб, алюминиевый профиль, поставщик листового металла

    Алюминиевый профиль на заказ

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Алюминиевая труба

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Обработка деталей с ЧПУ

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Видео

    Свяжитесь сейчас

    Профиль компании

    {{ util. each(imageUrls, функция(imageUrl){}}

    {{ }) }}

    {{ если (изображениеUrls.length > 1){ }}

    {{ } }}

    Вид бизнеса: Торговая компания
    Основные продукты: Алюминиевая труба , Алюминиевый профиль , Листовой металл , Обработка с ЧПУ
    Количество работников: 9
    Год основания: 2015-12-30
    Сертификация системы менеджмента: Стандарт компании
    Среднее время выполнения: Время выполнения заказа в пиковый сезон: один месяц
    Время выполнения заказа в межсезонье: в течение 15 рабочих дней
    Информация отмечена проверяется СГС

    Hebei Bide trade Co. , Ltd является дочерней компанией Hebei Brilliant Aluminium Tech Co., Ltd. Корпорация отвечает за импорт и экспорт. Компания Hebei Brilliant Aluminium Tech Co, Ltd расположена в городе Шицзячжуан, провинция Хэбэй в Китае, мы специализируемся на алюминиевых профилях OEM, алюминиевых профилях с Т и V-образными пазами, обрабатывающих деталях с ЧПУ, профилях из твердого сплава алюминия, пластиковых изделиях и некоторых наружных алюминиевых изделиях. . Продукты широко используются для светодиодных продуктов, мебели …

    Посмотреть все

    Пошлите Ваше сообщение этому продавцу

    * От:

    * Кому:

    г-н Лу

    * Сообщение:

    Введите от 20 до 4000 символов.

    Это не то, что вы ищете? Опубликовать запрос на поставку сейчас

    Изоляция для труб из стеклопластика актуальные котировки, цены последней продажи -Okorder.

    com

      Показать увеличенное изображение

    • Подробная информация о продукте
    • Часто задаваемые вопросы
    • Узнать сейчас

    Описание продукта:

    Несколько преимуществ трубопровода из стеклянной стали с изоляцией:

    (1) коррозионная стойкость: химически инертный материал, отличная коррозионная стойкость и возможность выбора в зависимости от выбора коррозионной среды трубопровода.

    (2) высокая механическая прочность: устойчивость к давлению воды, сопротивление внешнему давлению и ударная вязкость были хорошими и соответствовали требованиям проектирования и изготовления напорных труб и фитингов.

    (3) адаптируемость к температуре: диапазон температур использования: более -70 градусов по Цельсию ниже 250 градусов по Цельсию, морозильный трубопровод без трещин.

    (4) небольшое сопротивление жидкости: гладкая внутренняя стенка трубопровода, коэффициент шероховатости 0,0084, такой же поток, диаметр трубы может быть уменьшен.

    (5) малый вес, длительный срок службы, легкий вес, удобная транспортировка, низкая стоимость, отсутствие обслуживания, срок службы 50 лет и более.

    Отправьте нам сообщение:

    Электронная почта:

    Телефон:

    Необходимое количество:

    Acre/AcresAmpere/AmperesBag/BagsBarrel/BarrelsBox/BoxesBushel/BushelsCarat/CaratsCarton/CartonsCase/CasesCentimeter/CentimetersChain/ChainsCubic Centimeter/Cubic CentimetersCubic Foot/Cubic FeetCubic Inch/Cubic InchesCubic Meter/Cubic MetersCubic Yard/Cubic YardsDegrees CelsiusDegrees FahrenheitDozen/DozensDram/DramsFluid Ounce /Fluid OuncesFoot/FeetForty-Foot Container Furlong/FurlongsGallon/GallonsGill/GillsGrain/GrainsGram/GramsGrossHectare/HectaresHertzInch/InchesKiloampere/KiloamperesKilogram/KilogramsKilohertzKilometer/KilometersKiloohm/KiloohmsKilovolt/KilovoltsKilowatt/KilowattsLiter/LitersLong Ton/Long TonsMegahertzMeter/MetersMetric Ton/Metric TonsMile/MilesMilliampere/ MilliamperesMilligram/MilligramsMillihertzMilliliter/MillilitersMillimeter/MillimetersMilliohm/MilliohmsMillivolt/MillivoltsMilliwatt/MilliwattsNautical Mile/Nautical MilesOhm/OhmsOunce/OuncesPack/PacksPair/PairsPallet/PalletsParcel/ParcelsPerch/PerchesPiece/PiecesPint/PintsPlant/PlantsPole/PolesPound/PoundsQuar t/QuartsQuartersRod/RodsRoll/RollsSet/SetsSheets/SheetsShort Tons/Short TonsSquare сантиметр/квадратные сантиметрыSquare Foot/Square FeetSquare Inch/Square InchesSquare Meter/Square MetersSquare Miles/Square MilesSquare Yard/Square YardsStone/TnesTonsTstonesStrands/Strands ЛоткиДвадцатифутовый контейнерЕдиница/ЕдиницыВольт/ВольтВатт/ВаттWpЯрд/Ярды

    Компания:

    Подробнее:

    Осталось: 4000 символов

    — О себе

    — Требуемые характеристики

    — Узнать цену/MOQ

    Q: Основные характеристики стальных профилей
    В строительстве зданий в основном используется для раздвижных, раздвижных дверей и окон, материалов для заборов, труб и потолков, благодаря новому процессу также широко используется в автомобильных защитных панелях двигателя, не только легкий вес, но и хорошая прочность, с очень хорошим Природа, а иногда также известный как легированная сталь.
    В: Пластиковые двери и окна, а пластиковые окна не нравятся?
    Двери и окна из армированного стекловолокном пластика (FRP) 1) за рубежом для армированного стекловолокна без щелочи, поверхность продукта лучше, нет необходимости иметь дело с системой, которую можно использовать непосредственно в окне. Внутренние профили дверей и окон из армированного стекловолокном отечественного производства, как правило, с армированием щелочным стекловолокном, поверхность профиля после шлифовки, доступное электростатическое порошковое покрытие, покрытие поверхности и другие технические процессы, доступ к различным цветам или текстуре декоративного эффект. Следующие аналогичны » 2) Не используйте высокощелочное стекловолокно, изготовленное из профилей. Следующие аналогичны » 3) Дверные и оконные профили FRP обладают высокой продольной прочностью, при нормальных условиях вы не можете усилить сталь. Но размер дверей и окон слишком велик или требования к высокому давлению ветра должны быть основаны на использовании требований для определения расширенного подхода. Поперечная прочность профиля низкая. Стеклопластиковые двери и оконные рамы для сборки башни, в стыках необходимо использовать герметик, чтобы предотвратить утечку зазора.
    В:Пластиковые двери и окна и пластиковые двери и окна не имеют ничего общего
    американских дверей и окон: основная формула для использования экологически чистого органического стабилизатора тепла олова, чтобы избежать производства, обработки, использования токсичности свинцовой соли недостатков; разработка для многополостной секции, вторая — уменьшить толщину стенки профиля на 1,80 мм; при увеличении количества внутренней армированной стали и камеры камера обычно имеет 9до 13. В дополнение к снижению прочности профилей, но и улучшить эффект теплоизоляции и звукоизоляции. Раздвижное окно для рамного вентилятора, улучшенные характеристики уплотнения и безопасности, отмена шкива вентилятора, одновременное уменьшение сечения вентилятора, улучшены характеристики освещения окна. Разработан стандартный метод установки окон и крепления новых створок. Кроме того, на рынке есть в общей сложности стальные и пластиковые двери и окна, пластиковые и стальные машины представляют собой сочетание новых материалов.
    Вопрос:Разработка стальных профилей
    От белого к цветному: цветные профили превращают стальные двери и окна в прежний монотонный белый цвет, придавая зданию в целом идеальный цвет. Доля рынка цветных профилей быстро росла, особенно в некоторых широко используемых элитных жилых районах.
    В: подходит для алюминиевого сплава
    Также подходит для алюминиевого сплава. Прочность алюминиевого сплава в три раза выше прочности пластика, прочность на ветровое давление выше, чем у пластика в два раза выше. Площадь поперечного сечения рамы из алюминиевого сплава составляет всего 1/3 стали, вес оконной рамы намного легче. Пластиковые двери и окна из-за прочности материала и низкой стали, хотя стальная облицовка путем добавления улучшена, но ее давление ветра и водонепроницаемость, чем у окна из алюминиевого сплава, два уровня. Просто потому, что стальная облицовка пластикового окна не находится в своем профиле, угол нахлеста, чтобы соединить полную рамную систему, оконную раму, четыре угла вентилятора, а угол проникновения Т-образного пластика относительно мал, поэтому высотные здания следует использовать с осторожность.
    В: Состояние высотных жилых зданий, дверей и оконных материалов, не разрешается использовать стальные профили, прямо предусмотрено?
    Состояние материалов дверей и окон многоэтажных жилых домов не допускается, использование стальных профилей должно быть разрешено. Мы много из них более 20 слоев пластичной стали « также используется.
    Q: Процесс хрупкого экструзии пластикового профиля необоснованные причины
    Давление напора недостаточно С одной стороны и дизайн пресс-формы; другой — пропорция настроек подачи и температуры, давление недостаточно, плотность материала плохая, он станет хрупким явлением рыхлой ткани, затем отрегулируйте скорость дозирующей подачи и скорость шнека экструзии, чтобы контроль давления на головке в 25Mpa-35Mpa между.
    В: Разница между профилями из стали и алюминиевого сплава
    Качество стальных дверей и окон очень сложно определить, стальные двери и окна стандартов стального вкладыша должны быть GB 1,2 мм, но вы покупаете после идентификации его соответствия, это очень сложно. Но сломанные мостовые алюминиевые двери и окна в определении качества относительно просты, сломанный мостовой алюминиевый стандарт толщины стены окна составляет 1,4 мм, толщина дверного профиля 1,6 мм, эта толщина на поверхности может быть в зависимости от измеренного, поэтому после идентификации при покупке это очень легко. Еще один момент, который следует отметить, заключается в том, что независимо от того, какие профили вы выбираете для дверей и окон, мы должны сосредоточиться на силе производителей и технологов, производительность дверей и окон играет хороший эффект, полностью зависит от дизайна производителя. , замер , Монтаж и изготовление. Независимо от того, какие профили дверей и окон, чтобы стать хорошей дверью и окном, три точки за семь установок. Очевидно, что установка техники гораздо важнее, чем тип подбора.
    Q: Десять ведущих марок стальных профилей Китая в 2014 году
    1. Профили стальных дверей и окон Conch Conch — это Anhui Conch Group, занимающаяся производством строительных материалов, стальные двери и окна Conch — это национальные высокотехнологичные предприятия, первая десятка брендов стальных дверей и окон. Раковины группы в стране, чтобы построить филиал. Conch Group также является государственным предприятием. Но подделка больше 2. Компания Shide в производстве стальных дверей и окон имеет большой китайский рынок, который контролируется Dalian Shide Group. Доля северного рынка высока, но через 14 лет. 3. Известный китайский бренд Huaihai. Отечественные крупные производственные предприятия в немногочисленны, специализируются на выпуске продукции самостоятельными юридическими лицами. Национальные стальные двери и окна входят в десятку ведущих брендов, доля рынка Восточного Китая высока, и потребители предпочитают ее. 4. Kemei Te Ke Специальные стальные двери и окна в США являются торговой маркой Sichuan Kemei Te Group, расположенной в провинции Сычуань, Аньхой, Восточный Китай. Она имеет профильную производственную базу в юго-западном регионе и занимает значительный рынок, пользующийся популярностью у потребителей.
    В: Будет ли модель стальных профилей (например, экструзионные профили типа 88, экструзионные профили 80) основываться на том, что разрабатывать ах
    Нажмите нижнюю ширину. Пластиковые стальные профили изготавливаются из поливинилхлоридной (ПВХ) смолы в качестве основного сырья, а также с добавлением определенной доли стабилизаторов, красителей, наполнителей, УФ-поглотителей и т. д. путем экструзии профиля. Обычные стальные профили будут деформироваться, цвет относительно однотонный, обычно белый, если вы хотите изменить цвет, добавьте ПВХ с пленкой, пленка ПВХ долго выцветает.

    1.

    Related Articles

    Профлист размеры н75 – Профнастил Н75 — технические характеристики, описание, цена

    Содержание Профнастил Н75 — технические характеристики, описание, ценаПрофнастил Н-75 — области примененияПрофнастил Н75 — размеры и технические характеристикиПрофлист Н75 — цена и покупкаПрофнастил Н75 750 — размеры и вес листовОписание материалаПроизводство профнастила Н75Размеры и весТехнические характеристики профнастила Н75Применение в строительствеУплотнитель для кровельного покрытия Н75Популярные марки и ценыЗаключениеПрофнастил марки Н-75 — размеры, технические характеристики (фото)Технология производстваСвойстваТехнические характеристикиСпособы […]
    Читать далее

    Саморез по металлу по гост – ГОСТ 11650-80 Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы. Конструкция и размеры (с Изменением N 1), ГОСТ от 30 декабря 1980 года №11650-80

    Содержание ГОСТ 11650-80 Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы. Конструкция и размеры (с Изменением N 1), ГОСТ от 30 декабря 1980 года №11650-80Чертеж. Конструкция и размеры винтовПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса самонарезающих винтовГОСТ 11650-80* «Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы. Конструкция и размеры»ГОСТ […]
    Читать далее

    Лоджии отделка пластиком: Внутренняя отделка балкона ПВХ-панелями — Цены на обшивку лоджии пластиковыми панелями

    Содержание Отделка лоджии пластиковыми панелями + фотоПреимущества и недостатки пластиковых панелейОтделка лоджии пластиковыми панелями, плюсыМинусыКак подготовить балкон для выполнения монтажаМонтаж при помощи клеяПодготовительные работыКак произвести монтаж деревянной обрешеткиУтепления лоджииКак различать профиляРабота с панелямиЗаключениеОтделка лоджии пластиковыми панелями, рекомендации специалистовВыбор панелей для отделки лоджииЭтапы работы по отделке лоджии пластиковыми панелямиПодготовкаИнструменты и материалыПодготовка каркасаУтеплениеКреплениеОформление проемовБескаркасный методВидеоФото лоджий, отделка […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
