Как сделать антенну харченко для цифрового тв

Содержание

1. Связь и антенны Харченко
2. Проектирование антенны Харченко
3. Варианты самодельных конструкций: общие принципы
4. Пивные банки (из-под «Пепси-Колы» тоже подойдут)
5. «Восьмерка», она же ромб, она же «Z» образная
6. Усиливаем сигнал без усилителя
7. И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками
8. Видео по теме
9. Назначение и устройство антенны Харченко
10. Антенна Харченко для приема DVB-T2
11. Расчет
12. Сборка
13. Рефлектор
14. Подключение
15. Улучшение скорости интернет-соединения антенной Харченко
16. Расчет
17. Сборка
18. Подключение
19. Тестирование антенны Харченко
20. Выводы

Обозрим истоки: биквадрат считают подвидом рамочных антенн, которые первым делом относятся к роду зигзагообразных. Первым антенну Харченко предложил Харченко К.П. В 1961 году для ловли телепередач. Доподлинно известно: на частоте 14 МГц, поставив биквадрат лугом, ярый энтузиаст сумел достать Америку. Неплохой результат. Полагаем, дело затрагивает рефракцию, плюс дифракция обыгрывает Землю. КВ диапазон, и ниже, используются благодаря способности волн преломляться, огибать препятствия, удается наладить общение на большом расстоянии. Давайте по порядку. Подробно посмотрим, как сделана антенна Харченко своими руками.

Антенна Харченко, «восьмерка», на которую сегодня ловят WiFi, сотовый 3G. При наружном монтаже защищайте изделие пластиковым корпусом.

Связь и антенны Харченко

Позже станет очевидным: устройство оригинальной антенны Харченко, мягко говоря, отличается от обозреваемого сегодня в сети. Не то чтобы любили, как говаривал Маяковский, копаться в доисторическом г…., но основы теории необходимо изучить, дабы избежать ошибок, знать особенности работы конструкции. Собираемся рассказать, как самостоятельно сделать антенну Харченко. Автор монографии избегает дачи указаний по выбору толщины проводов, говорит: снижение диаметра негативно влияет на диапазон.

Самодельная антенна Харченко способна покрыть цифровое телевидение спектра 470 — 900 МГц. Характеристики устройства восхитительные, согласование не отличается великой сложностью. Расскажем, как сделать антенну Харченко, избегая углубляться в теорию. Рудокопам рекомендуем поштудировать оригинальное тематическое издание автора.

Длина провода биквадрата частоты 14 МГц составляет примерно 21 метр. Столько кабеля-полевки понадобится, чтобы сделать нехитрое приспособление. Запитывается устройство телевизионным коаксиальным проводом (волновым сопротивлением 75 Ом). Очевидцы уверены: настройка антенне Харченко не требуется. Последнее склонны авторы считать небольшим (гигантского размера) преувеличением. Вдумайтесь! Можете бороздить природный ландшафт, устлав спину двумя мотками провода:

• моток полевки;
• моток коаксиального телевизионного кабеля.

Потом разверните антенну, дальность действия которой просто восхитительна. Поляризация зависит от того, каким боком повернуть восьмерку.

Расположим нехотя, как пишется значок циферки в учебниках арифметики – станем принимать телевидение, завалим набок, образуя бесконечность – ловиться начнет радиовещание. Поскольку полевка хорошо гнется, разгибается обратно: не нравится один канал, можем быстро сориентировать антенну на другой. Проблема опостылевшая: лишний провод, который излишен полезным нуждам, придется либо обрезать, либо смотать бухтой, разместить так, чтобы не создавалось помех приему. А сие не такая тривиальная задача, как кажется первому встречному:

• положишь горизонтально – станет ловить телевидение;
• протянешь до земли – станет принимать вертикальную поляризацию промежуточный провод;
• повесишь на сук – ловиться будет вертикальная поляризация.

Каким боком ни поверни лишний кабель, как ни уложи, гарантирована помеха. Проверьте азимуты, постарайтесь найти, угол прихода вещания. Если направление единственное, обматываем проводом длинную палку, размещаем перпендикулярно линии взгляда на станцию, минимизируя до нуля паразитный эффект.

Проектирование антенны Харченко

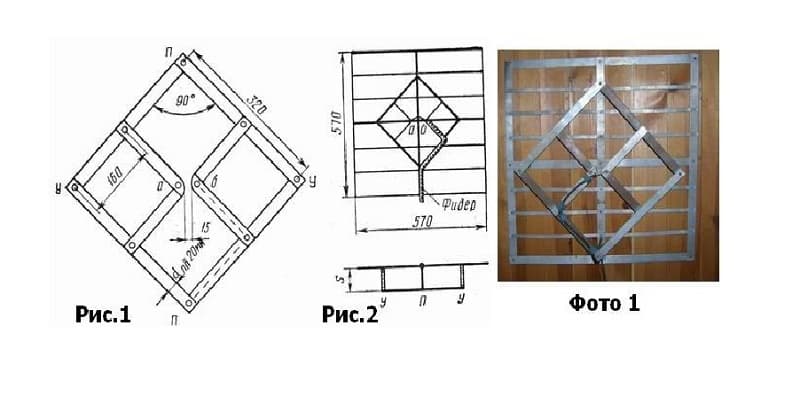

Привыкли небось видеть на рисунках одно и то же. Вот как предлагается проектировать антенну Харченко (портал ВашТехник идет в ногу):

1. Необходимо выяснить частоту волны, поляризацию. Антенна Харченко дружна линейной.
2. Медная антенна образована двумя квадратами. Оба стоят на углах, одним соприкасаются. Для горизонтальной поляризации восьмерка стоит стоймя; вертикальной – ложится набок.
3. Сторона квадрата находится формулой: длина волны, деленная на четыре.
4. Можно представить конструкцию, если вообразить овал, стянутый по центру поперек большей стороны. Бока не соприкасаются, хотя находятся близко друг от друга.
5. Кабель питания подводится к точкам сближения сторон. Нужно одно направление диаграммы блокировать — ставится плоский медный экран на удалении 0,175 длины рабочей волны, сажается на оплетку кабеля питания. Рефлектор изготавливают из металлической пластины. В былые времена использовали текстолитовые платы, покрытые медью.

Законченная краткая конструкция антенны Харченко. Детали обрастают проблемами: задачка укрепить излучатель. Для диапазона связи — растяжки проволочные; телевидения — часто используется древесный каркас, унизанный поперечинами (напоминающими крест), в диапазоне СВЧ владельцы модемов подпирают излучатель парой пластиковых стоек, пронизывающих экран. Что думает касательно концепций конструирования Харченко. Покорные рабы портала ВашТехник потрудились достать книжку авторства инженера, текст обрисовывает изобретение, гора интересного написана:

1. Во-первых, при стороне квадрата четверть длины волны видим нижнюю частоту диапазона. Автор не осмыслил верхнюю, однако можем вычислить косвенно, пользуясь умело соображениями (ниже по тексту рисунок, описывающий конструкцию). Показано: рама состоит из трех проводников (больше одного). Индивидуальных размеров отрезы, высота среднего квадрата равняется 0,28 длины волны нижней частоты. Ничего сложного не видим умножить справочное значение на cos 45, узнать: размер стороны составляет 0,198 длины волны. По словам Харченко, на озвученной частоте сторона рамки составляет четверть длины волны. Делаем вывод: речь затрагивает больший квадрат, сторона меньшего ориентировочно — 0,14 длины волны. Продолжая аналогию, делим великое на малое, получаем: коэффициент диапазона равен 1,8. Харченко К.П. вскользь упоминает: диаграмма направленности сохраняется при отношении максимальной и минимальной частоты 2 – 2,5. Книга приводит рисунок антенны ловли вещания двух диапазонов 50 – 100 и 174 – 230 МГц. Можно, идя проторенной дорожкой, представить возможности, даваемые изделием с точки зрения перекрытия каналов. Вот почему при изготовлении антенны Харченко для WiFi по схеме, указанной выше, браться за основу должна именно самая нижняя используемая частота. Иначе часть сигнала выйдет за рабочий предел антенны. Факт прямо замалчивается, вывод следует из авторского изложения материала Харченко. Хотя тут же инженер говорит, что геометрические погрешности не важны, диапазон рабочий антенны весьма широкий.
2. Упомянули ране: рамок три, расстояние между крайними (по перпендикулярному сечению проводов) составляет 0,033 от максимальной длины волны (минимальная частота). Полагаем, читатели сами посчитают размеры (и, быть может, найдут, что ошиблись чуть выше), но не в этом дело. Эти три рамки собираются на мачте, имеют диаграмму направленности, обладающую также вертикальной составляющей. Увеличением частоты снижает паразитный эффект. Рекомендовали почитать оригинал: выходит, при изготовлении антенны Харченко на фиксированную частоту, волна должна находиться именно в верхней части диапазона. Факт нигде толком не описано, автор утверждает, что по всему спектру уровень паразитной вертикальной составляющей ниже полезной на 26 дБ.
3. Добавим к этому, в верхней части диапазона образуется распределение токов, при котором антенна Харченко избежит согласования, тогда как на прочем отрезке потребуется трансформатор. Устройство можно сделать из отрезка 100-омного коаксиального кабеля длиною… и здесь автора понесло. В тексте указана цифра 0,052 максимальной длины волны, на рисунке — 0,139 той длины. Попробуйте так и сяк… Известно, что если для питания используется РК 1, трансформатор делают из РК 3.
   И наоборот, при питании РК 3 трансформатор делают из РК 1. На наш взгляд материал изложен неконструктивно… В первом случае изымаем изоляцию и оплетку РК 1 на отрезке длины трансформатора, заменяем озвученное хозяйство РК 3, из которого вытащена центральная жила. Во втором случае, наоборот — извлекаем жилу питающего кабеля РК 3 на длину трансформатора, заменяем жилой РК 1.

Геометрические размеры указали, перечислим вкупе:

• Высота квадрата, стоящего на угле, — 0,28 максимальной длины волны, по среднему контуру из трех.
• Расстояние между крайними рамками поперек направления проволоки – 0,033 максимальной длины волны.
• Длина согласующей линии с волновым сопротивлением 100 Ом – 0,052 или 0,139 максимальной длины волны.

Что еще хотелось бы заметить по оригинальной конструкции… Чтобы не нарушать поле антенны Харченко, питающий кабель приходит снизу, вьется вдоль одного бока рамки, заходит в центр. Не идет жила по мачте! Современные конструкции подразумевают наличие экрана. Поэтому провод приходит откуда-то сзади, пробивает медный экран, подсоединяется в нужном месте к восьмерке. Вовсе необязательно, кстати, чтобы антенна состояла из квадратов. Характеристики устройства не сильно зависят от угла при вершине. Высота восьмерки (стоящей стоймя) выдерживаться должна. Поэтому, если угол меняется с 90 на 120 градусов, удлиняются стороны. Пропорционально. Можно посчитать конкретные значения.

Теперь читатели знают, как изготовлена антенна Харченко своими руками. И вот еще что. Доводилось видеть, бороздя сеть, конструкции, где излучатель изгибался вокруг экрана. Таким образом якобы расширяется основной лепесток диаграммы направленности. На практике в таком случае проще использовать патч. Вот площадки как раз можно направить в разные стороны.

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

Комнатная антенна. Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации. Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.

Уличная антенна для телевизора дальнего приема. Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.

Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

• во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
• во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
• в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
• и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

«Восьмерка», она же ромб, она же «Z» образная

Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

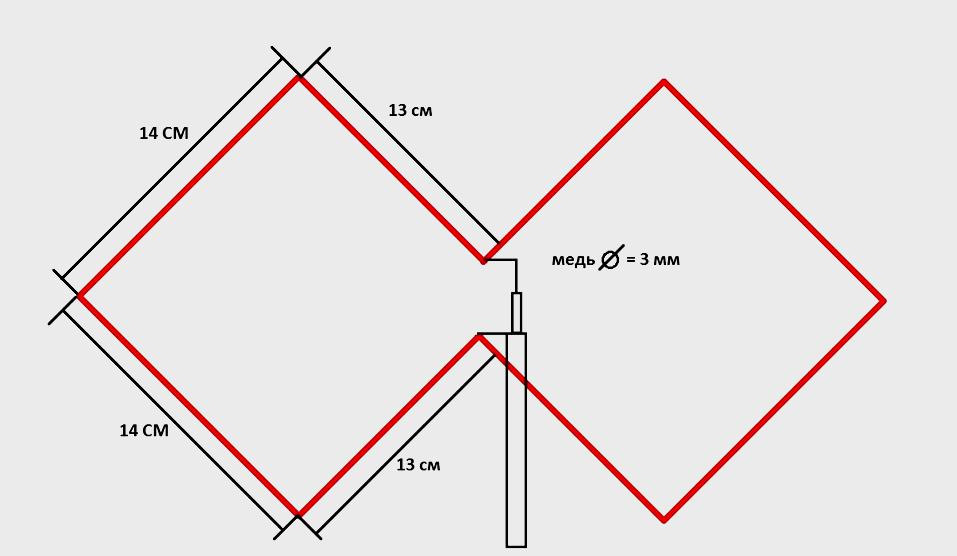

Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками

Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.

Этот тип антенны требует тщательной ориентации по направлению к телевышке.

Может использоваться с экраном, который способствует усилению слабого сигнала.

Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.

Видео по теме

Цифровое телевидение набирает популярность в России и постепенно вытесняет аналоговое вещание. Большую распространенность имеет цифровое эфирное телевидение (ЦЭТВ), т.к. для него нужно минимум вложений. В больших городах с организацией нет проблем. В отдаленной местности возникают проблемы из-за удаленности от ретранслятора, а установка спутникового телевидения не всегда доступна из-за высокой стоимости. Выручить может покупка усилителя для антенны, но он стоит хороших денег и при сильной удаленности от вышки прием хорошего сигнала невозможен при пасмурной погоде.

Выгодной альтернативой служит антенна Харченко, которая используется в качестве приемника с усилителем одновременно. Она является универсальной и одинаково подходит для цифрового телевидения или интернета. В статье будет рассмотрено, как сделать антенну Харченко своими руками и настроить.

Назначение и устройство антенны Харченко

Такой приемник универсален и одинаково эффективен для вещания и интернета. Но если для последнего качество влияет лишь на скорость приема и передачи данных, то для цифрового ТВ важна точность, т.к. от этого зависит качество изображения.

Изначально она была создана для приема интернета, для которого конечные параметры были лишь вопросом скорости. С появлением цифрового телевидения ряд телемастеров ссылается на ее неэффективность. Однако это ошибка, выраженная скептическим отношением к характеристикам.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение. Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см.

Подключение

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Улучшение скорости интернет-соединения антенной Харченко

Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.

Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:

• У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
• Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.

Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.

Расчет

3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.

В котором работают модемы:

• ƛmin = 300/2100 = 0.143 м = 143 мм;
• ƛmax = 300/1900 = 0.158 м = 158 мм.

Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.

В результате получается:

• 143/4 = 35.75 мм для сторон, укороченных разрывом;
• 158/4 = 39.5 мм для двух других сторон.

Сборка

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.

Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.

Подключение

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).

Тестирование антенны Харченко

Когда антенна Харченко собрана, перед крепежом и установкой нужно ее проверить. Для проверки приема цифрового ТВ на телевизоре или ресивере запускается автонастройка каналов. Если нет времени на полный поиск или уже присутствуют настроенные каналы, можно сделать проще — выбрать два канала и на каждом установить частоту любого канала разных мультиплексов (в каждом пакете все телеканалы вещают в одном частотном диапазоне).

В результате будет получено качественное изображение или полное отсутствие. В отличие от аналогового вещания, у цифры не бывает показа с помехами, и программа работает качественно или отсутствует.

С модемом ситуация сложнее. Во-первых, результат приема сигнала характеризуется динамически, т.е. он не только присутствует/отсутствует, но и принимается с конкретной эффективностью, которая определяет скорость интернет-соединения.

Этому способствует 3 фактора:

• вышка каждого оператора находится на разной удаленности и направленности;
• работа ретрансляторов (они отправляют сигнал на пограничных, но разных(!) частотах).

Если прием/передача данных достигает 3 Мб/сек — зигзагообразная антенна справляется со своей задачей. Когда она немного ниже достаточно изменить ее направление. Данная антенна может использоваться и для смартфонов, когда мобильная связь неработает по причине слабого сигнала.

Выводы

Антенна Харченко — практичное и универсальное устройство для приема слабого сигнала. Она легко собирается своими руками, полностью заменяет заводскую антенну и усилитель. Но самое главное — с ней легко ловить простые каналы, она одинаково эффективно усиливает сигнал цифрового телевидения и интернет соединение.

Антенна Харченко для цифрового ТВ dvb-t2 своими руками: размеры, схемы, расчет, инструкция

В удаленной местности возникают проблемы с телеведением DVB-T2. Сигнал повреждается, проходя длинное расстояние или же при встрече преград на пути. Во время установки антенны учет этих факторов необходим, чтобы увеличить качество картинки на экране. Установить такую антенну по силам рядовому обывателю.

Содержание

• 1 Исходные данные для изготовления антенны К. П. Харченко
• 2 Модель для мобильного телефона
• 3 Модель для модема мобильного интернета
• 4 Расчет антенны
  • 4.1 Сборка антенны для DVB T2
  • 4.2 Описание конструкции
• 5 Ориентировка и подключение антенны
• 6 Тестирование самодельной антенны

Исходные данные для изготовления антенны К.

П. Харченко

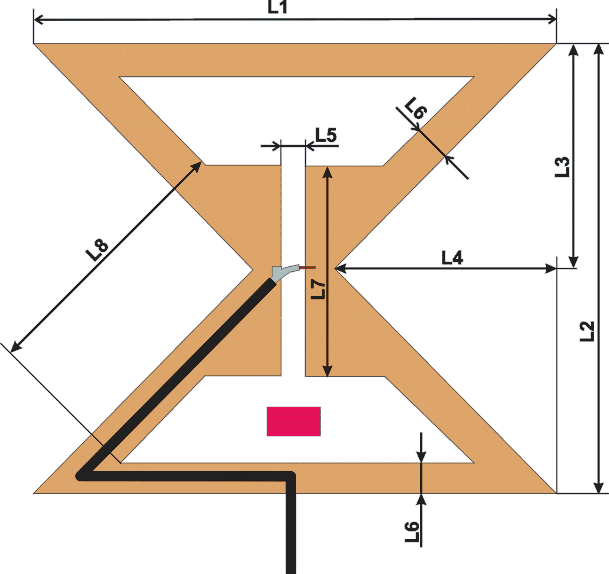

Для корректной работы будущей антенны важны размеры. Сама зигзагообразная антенна состоит из двух квадратов, соединенных между собой в одном стыке и объединяющихся в форме восьмерки. Рефлектор — дополнительная часть устройства, усиливающая сигнал. Выглядит он как сетка с поперечными прутьями и ободом по периметру. Крепится изолятором/кабелем к изогнутому проводнику. Поиск чертежа для наглядности и калькулятора для подсчета данных легок. Стоит вбить в поиск: «Антенна Харченко для цифрового ТВ своими руками расчет» и калькулятору сопутствует чертеж. Итак, важно замерить:

1. Диаметр проводника, из которого состоит биквадратная часть конструкции.
2. Полную длину изделия: с вершины одного квадрата до конца другого.
3. Диагональ квадрата. Квадраты идентичны между собой.
4. Расстояние между двумя изгибами проводников на месте соединения концов.
5. Длины сторон. Они в идеале совпадают, так как имеряются в квадрате.
6. Длину и ширину рефлектора.
7. Длину кабеля/изолятора, соединяющего биквадрат и рефлектор.

Модель для мобильного телефона

Самодельная антенна предназначается и для телефонов, но делается в таком случае отдельно. Материалы продаются в хозяйственном или строительном магазине:

• медная проволока диаметром 2-3 мм;
• кабель длиной 50 см для подключения к девайсу;
• разъем F типа;
• при желании возможна установка рефлектора, тогда дополнительно понадобятся: изготовленный из проволоки рефлектор, стяжки, болт длиной 50 мм.

Размеры различаются, за основу взять можно следующие:

• длина стороны квадрата 80 см;
• полное расстояние между углами квадратов 226 см;
• при наличии рефлектора, крепить нужно не менее, чем на 40 см от зигзагообразной рамки.

Прочие размеры высчитываются на онлайн калькуляторе. Сборка схемы происходит следующим образом. Из медной проволоки формируются квадраты, место соединения окончаний проводника подскажет калькулятор. Зазор между внутренними углами тоже следует из вычислений. К середине биквадрата крепится разъем F типа. При установке рефлектора, следить за длиной разъема: не меньше 40 см. Стяжкой прикрепляется разъем к болту, прикрученному заранее на рефлектор. Предварительно стоит припаять к разъему кабель, чтобы соединить конструкцию с телефоном.

Модель для модема мобильного интернета

В условиях отдаленного расположения от базовой станции постоянные проблемы со скоростью мобильного интернета. Конструкция антенны Харченко для модема способна ускорить сеть. Устройство неизменно и представляет собой то же, что и стандартная модель. Опираются при сборке на частоту модема. Она связана с длиной сигнала по физической формуле. Таким образом, для частоты в 2.1 кГц размер стороны квадрата составляют 53 мм.

Антенна представляет собой двойную конструкцию квадратов, соединенных пайкой. На это же место присоединяется кабель. Опять же, по желанию возможна установка рефлектора. Стоит учитывать расстояние между приемным устройством и рефлектором, чтобы девайс работал соответственно. Можно использовать предмет нужного масштаба, чтобы разделить рефлектор и двойную конструкцию. Уже после снятия замеров и сборки деталей, они скрепляются термоклеем.

Внимание!

Так как на модеме нет разъема для подключения кабеля, прибор обматывают проволокой и только затем через кабель соединяют с антенной. Если модель модема подразумевает разъем под кабель, то соединение устанавливается переходником.

Расчет антенны

Расчет нужных параметров для усиления сигнала DVB T2 делается в специальных программах или онлайн калькуляторах. Оба варианта дают рабочий результат. Перед этим открывается интерактивная карта с расположением доступных телевышек. Отыскивают ближайшую вышку в зависимости от своего месторасположения и открывают меню. В ниспадающем списке доступна информация о частоте вещания, которая играет центральную роль в замерах, она и нужна для следующих онлайн подсчетов.

Сборка антенны для DVB T2

Когда нужные детали отмерены и приготовлены, нужно собрать агрегат. Делается это аккуратно, потому что финальный результат влияет на передачу сигнала.

Описание конструкции

На деревянной рейке фиксируется биквадратная часть антенны, закрепленная в месте пересечения двух фигур. К этой же точке подключается кабель, его протягивают к телевизору или другому устройству. С обратной стороны к рейке крепится рефлектор — поперечные металлические прутья, усиливающие поступающий сигнал. Коаксиальный кабель прижимают к стороне квадрата, в зависимости от стороны, с которой подключен. Зажимается изолентой для фиксации и проводимости.

Ориентировка и подключение антенны

Телевидение вещается с помощью комбинации электрических и магнитных волн. Одна поперечная, а вторая продольная. Наложение составляет поперечно-продольную, которая распространяется в двух направлениях — горизонтальном и вертикальном. Это происходит в форме двух синусоид, перпендикулярных друг другу. Каждый виток несет в себе положительный или отрицательный заряд. Расположение объектов в цепи передачи сигнала следующее:

1. Телебашня, она передает электромагнитное излучение.
2. С края положительно заряженного крыла антенны к центру идет вектор силы тока. В обратном направлении движется напряженность.
3. Следующее крыло несет отрицательный заряд. И сила тока течет к концу антенны. В том же направлении протягивается вектор напряженности электромагнитной волны.

Сигнал с антенны отрицательным витком поступает к устройству.

Тестирование самодельной антенны

Финальный шаг в установке девайса — калибровка устройства для выяснения работоспособности. Подключается кабель к ресиверу, далее надо включить приемник и ТВ. Затем действовать по инструкции:

1. Открыть главное меню приемника и выбрать пункт «автоматический поиск каналов». Процесс поиска занимает 1-3 минуты.
2. Включают канал, и оценивают качество картинки. Подключить каналы можно вручную, для этого вводится частота в предложенное поле, если появились проблемы с автоматическим поиском.

Модель Харченко — доступный способ увеличить приходящий сигнал и улучшить качество картинки на экране. Конструкция легка в изготовлении и с ней легко разобраться за час, при умении обращаться со столярными инструментами. Зато результат порадует действенностью и качеством.

Антенна Харченко для цифрового ТВ своими руками: расчет в Санкт-Петербурге: 215-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Антенна Харченко для цифрового ТВ своими руками: расчет

Антенна комнатная активная для цифрового тв Волжанка TWIN 5в. 3м. с присоской (DVB-T2) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Наружная «Активная» антенна для цифрового телевидения (DVB-T2), 38 дБи Тип: антенна, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Антена наружнаяАктивная для цифрового телевидения DVB-T2. RX407 Тип: антенна, Прием DVB-T/DVB-T2: Да

ПОДРОБНЕЕЕще цены и похожие товары

Антенна комнатная активная для цифрового тв Волжанка TWIN USB 3м с присоской Тип: антенна,

ПОДРОБНЕЕЕще цены и похожие товары

Наружная «Активная» антенна для цифрового телевидения (DVB-T2), 34 дБи Тип: антенна, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Наружная «Пассивная» антенна для цифрового телевидения (DVB-T2), 8 дБи Тип: антенна, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Антенна ТВ наружная Активная для аналогового и цифрового ТВ — DVB-T2 (модель RX-415) Тип: антенна,

ПОДРОБНЕЕЕще цены и похожие товары

Компактная мощная телевизионная антенна Good HQClearTv для цифрового ТВ, цифровая антенна для телевизора, магнитная антенна 360 градусов

ПОДРОБНЕЕЕще цены и похожие товары

1 806

2580

HD Антенна для цифрового ТВ HD для DVBT2/DVBT/ATSC/ISDBT ТВ антенна VHF-Band III 40-300 МГц UHF:470-890 МГц цифровая ТВ антенна

ПОДРОБНЕЕЕще цены и похожие товары

Комнатная всеволновая «Активная» антенна для аналогового и цифрового телевидения (DVB-T2) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Антенна для цифрового ТВ комнатная GoDigital, AV 25301, с усилителем, активная, с инжектором питания

ПОДРОБНЕЕЕще цены и похожие товары

Антенна для цифрового ТВ самая мощная наружная тв антенна МИР-12 (14 дб) с усилителем (30дб) полный комплект для подключения

ПОДРОБНЕЕЕще цены и похожие товары

Антенна для цифрового ТВ комнатная GoDigital, AV 25301, с усилителем, активная, с инжектором питания

ПОДРОБНЕЕЕще цены и похожие товары

Locus / Универсальная антенна для цифрового ТВ Махаон DVB-T2 с усилителем комнатная уличная на стекло, Locus

ПОДРОБНЕЕЕще цены и похожие товары

1 698

2500

Антенна для цифрового ТВ самая мощная наружная тв антенна МИР-12 (14 дб) с усилителем (30дб) полный комплект для подключения

ПОДРОБНЕЕЕще цены и похожие товары

Наружная «Активная» антенна для цифрового телевидения (DVB-T2), 34 дБи Тип: антенна, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Антенна для цифрового ТВ GoDigital AV 9140, уличная, активная

В МАГАЗИНЕще цены и похожие товары

Антенна для цифрового ТВ Eplutus ATN-02

В МАГАЗИНЕще цены и похожие товары

Антенна телевизионная Locus Alta для цифрового ТВ с питанием от USB

В МАГАЗИНЕще цены и похожие товары

Комнатная антенна Locus для цифрового ТВ, DVB-T2, активная L931. 04 Чиж

В МАГАЗИНЕще цены и похожие товары

1 299

1649

Антенна для цифрового тв комнатная, активная, с усилителем DVB-T2 Harper ADVB-2825, черная / Телевизионная комнатная

В МАГАЗИНЕще цены и похожие товары

863

1390

Антенна для цифрового ТВ Eplutus ATN-09 Тип: ТВ антенна, Размер: Длина 15.000 Ширина 7.500 Высота

В МАГАЗИНЕще цены и похожие товары

1 690

3250

Антенна для цифрового ТВ комнатная GoDigital, AV 6696, с усилителем, активная Тип: Комнатная

В МАГАЗИНЕще цены и похожие товары

530

999

Антенна комнатная активная «Вектор» AR-141 для приема цифрового сигнала ТВ DVB-T2 Тип: Комнатная

В МАГАЗИНЕще цены и похожие товары

569

800

Антенна для цифрового тв телевизионная активная комнатная и наружная KROMAX TV FLAT-13 Тип: ТВ

В МАГАЗИНЕще цены и похожие товары

602

800

Антенна для цифрового тв телевизионная комнатная активная KROMAX TV FLAT-03, поддержка DVB-T2 Тип:

В МАГАЗИНЕще цены и похожие товары

460

759

Антенна комнатная активная для цифрового тв Волжанка 5в. 5м. с присоской (DVB-T2) Тип: Антенна,

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

как сделать самодельную телевизионную антенну в домашних условиях

Настоящие умельцы отличаются от обычных людей тем, что не бегут в магазин при необходимости, а пытаются самостоятельно соорудить нужное устройство. При этом нередко получают устройства, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная своими руками телевизионная антенна прекрасно ловит сигнал с ближайшей телебашни. Кроме того, вы можете спроектировать и собрать множество эффективных устройств для домашнего использования. В этой статье мы представляем подборку лучших моделей с подробной инструкцией по их изготовлению. И для начала разберем их преимущества перед покупными.

Содержание статьи:

• Чем хороши самодельные антенны?
• Самодельные модели
  • Модель №1 — простое устройство из пивных банок
  • Модель №2 — Биквадратная антенна цифрового вещания
  • Модель №3 — Устройство спирального ТВ
• Выводы и полезное видео по теме

44 делает самодельные антенны хорошими?

Даже с появлением компьютерных технологий и Интернета популярность телевидения не снижается. Большое количество различных программ и каналов удовлетворят потребности как малышей, так и взрослых членов семьи.

Но иногда телевизионщики сталкиваются с обстоятельствами, при которых необходимо быстро и грамотно изготовить антенну своими руками.

Сигнал поступает на домашние телеприемники разными путями: через спутниковую антенну, установленную снаружи дома или на крыше, телевизионный кабель, специальную приставку

Вот лишь несколько причин заняться технической» любительский»:

• жилой дом еще новый, провайдеры еще не успели его освоить;
• дом находится далеко от города и магазинов;
• кабельное телевидение было отключено за профессиональную работу;
• старый прибор вышел из строя, а на новый денег нет и т.д.

А некоторые домашние изобретатели отказываются от купленных приборов для новых опытов. Такое хобби часто выручает, а также экономит семейный бюджет.

Стоимость самоделок намного меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых запчастей, то новенькая антенна может получиться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми устройствами.

Однако практика показала, что при выгодном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Самодельные модели

Следует понимать, что передача цифрового сигнала ограничена как расстоянием, так и видимостью. Считается, что передатчик может обеспечить хороший сигнал на расстоянии до 60 км, хотя на практике были случаи, когда 90 км не были помехой, особенно при использовании .

В идеале телебашня должна находиться в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными сооружениями

В таких условиях даже слабого сигнала будет достаточно, чтобы изображение и звук удовлетворяли потребительские нужды.

Однако к антеннам предъявляются следующие требования:

• расположение — по оси приходящей электромагнитной волны;
• все работы выполняются аккуратно, в соответствии с расчетами;
• не забудьте про поляризационную ориентацию;
• при совпадении помех по частоте необходима дополнительная защита.

Для качественного приема сигнала он должен быть на 1,5 дБ выше фонового шума, сопровождающего помехи. При повреждении кабеля или искажении фазы пропадет даже сильный сигнал.

Модель №1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний и расчетов. Конечно, аппарат нельзя назвать мощным, но при благоприятных условиях он способен ловить несколько каналов.

Для его изготовления вам понадобятся две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для резки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простую телевизионную антенну в домашних условиях, достаточно воспользоваться фотоинструкцией ниже. Устройство очень популярно, поэтому инструкция подробная и доступная каждому.

Пошаговая инструкция по изготовлению устройства «банка»:

Галерея изображений

Фото из

Банки не требуют специальной подготовки, используются в том виде, в каком они продаются. Главное, чтобы они были пустыми

Устройства для открывания банок, которые называются ушками или язычками, должны быть очищены. Для этого можно использовать канцелярский нож или кусочек наждачной бумаги

Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для соединения с банками: центральную жилу освобождаем от изоляции, разбираем оплетку и скручиваем

Конец оплетки просовываем в отверстие язычка, пару раз оборачиваем и закрепляем . Расстояние свободной части между кабелем и креплением около 10-15 мм

Точно так же закрепляем центральную сердцевину — вставляем ее в отверстие-ушко второй банки, затем заворачиваем два раза, чтобы прочно зафиксировать.

Оба соединения должны быть изолированы. Для этого возьмите изоленту и обмотайте ее плотным слоем по всей длине оголенных частей провода, заходя на уши и оболочку кабеля

Для придания банкам нужного положения используйте отшлифованный деревянный брусок . Его длина должна немного превышать сумму длин обеих банок

Для крепления используем ту же изоленту. Для прочности конструкции монтируем в четырех местах — по краям обеих банок

Шаг 1 — основа устройства — две пивные банки

Шаг 2 — зачистка язычков (ушей)

Шаг 3 — Обрезка телевизионного кабеля

Шаг 4 — присоединение оплетки к первой банке

Шаг 5 — присоединение центральной жилы ко второй банке

Шаг 6 — обмотка стыков изолентой

Шаг 7 — брусок как основа

Шаг 8 — Крепление антенны к планке

Антенна полностью готова, осталось подключить ее к телевизору.

Для тех, кто делает это впервые, вот еще краткий фотогид:

Галерея изображений

Фото

Штекер, который находится на другом конце антенного телевизионного кабеля, вставляется в Разъем для телевизора. Панель с разъемами обычно находится на задней панели устройства.

Для начала ставим на телевизор самодельную антенну из пивных банок, если позволяет ее конфигурация. Вы можете отрегулировать положение позже.

Берем пульт, кнопками находим меню и переходим в раздел «настройки» для поиска или выбора каналов

Производим ручную или автоматическую настройку каналов. Результат, хороший или нет, обязательно появится на экране

Этап 1 — подключение к разъему телевизора

Этап 2 — установка антенны в удобном месте

Этап 3 — настройка каналов дистанционного управления

Этап 4 — настройка каналов выбор с хорошим приемом сигнала

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество захватываемых каналов не стоит.

Но при удачном расположении дома относительно источника вещания можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Для улучшения качества передачи сигнала можно попробовать изменить положение антенны или немного увеличить длину провода для вывода на балкон.

Модель №2 — Биквадратная антенна цифрового вещания

Так любимая мастерами-самоучками биквадратная антенна была изобретена инженером Харченко в прошлом веке, именем которого она носит до сих пор.

Размеры зигзагообразной каркасной конструкции взяты не «от потолка». Чтобы изображение на экране телевизора было четким, а в звуке не было посторонних шумов, нужны точные расчеты

Для повышения направленности двойной квадрат оснащается решеткой или экраном, но при хорошей волновой проводимости его нет требуется. Мы предлагаем два похожих варианта, отличающихся материалом и нюансами изготовления.

Вариант №1 — Медный провод

Для приема аналогового или цифрового сигнала подойдет простая небольшая антенна из медного провода и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Его можно установить в квартире или на улице.

Стоимость антенны небольшая, так как практически все материалы можно найти дома или недорого купить в магазине по продаже аксессуаров для телевизоров и другой техники.

Для работы вам потребуется: кусок коаксиального кабеля, 1 м медного провода сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Цифровое телевидение сейчас распространено, поэтому антенна разработана специально для него. Не стоит задавать случайные размеры, лучше произвести расчеты. Для начала нужно узнать ассортимент цифровых каналов, необходимую информацию можно получить из справочников в Интернете.

Для «цифры» среднее значение частоты равно 690 МГц. Если вы все же используете аналоговые каналы, вам понадобится 470 МГц (для дециметровых волн).

Далее необходимо рассчитать размеры — и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчета антенн такого типа. Вставьте частоту в верхнее окно — остальные параметры рассчитываются автоматически.

Для биквадрата 690 МГц одна сторона квадрата (L1) составляет приблизительно 105 мм, а длина всего прибора (L2) составляет 295 мм. Это основные размеры, которые вам нужно знать.

Пошаговая инструкция изготовления самодельной медной антенны Телевизионная антенна:

Фотогалерея

Фото

Берем маркер и линейку (метр) и моток медной проволоки, отмеряем отрезок длиной 0,9 м . С помощью кусачек или пассатижей отрезаем – это основа будущего «двойного квадрата»

Снова берем маркер, снимаем мерки и делаем пометки. Делим проволоку на отрезки длиной 10,5 см — это будут стороны двух квадратов

Изгибаем проволоку, как на фото, так, чтобы образовались две одинаковые формы квадрата. Отрежьте лишний кусок провода, но оставьте небольшой припуск 10-15 мм для замыкания цепи

Мелкой наждачной бумагой тщательно очистите концы провода и соединение. Чтобы нагреть толстую медную проволоку, нужен мощный паяльник. Берем припой, флюс и припоем в месте соединения концов провода

Снимаем оплетку с конца телевизионного кабеля, скручиваем и загибаем. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетка к другому

Чтобы готовое изделие было легче монтировать, нужно сделать небольшой корпус из распределительной коробки или подрозетника. Она слишком глубокая, поэтому спилите примерно половину ножовкой

Делаем отверстия под провод паяльником или ножовкой с четырех сторон. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места подключения

В городских условиях антенну лучше вынести за пределы квартиры — на крышу, наружную стену или на балкон. Закрепляем пластиковую коробку, а провод пропускаем через отверстие в окошке

Шаг 1 — кусок медного провода

Шаг 2 — разметка провода на кусочки

Этап 3 – сгибание провода в петлю

Этап 4 – зачистка и пайка провода

Этап 5 – подключение телевизионного кабеля

Этап 6 – Пластиковый корпус для антенны

Этап 7 – соединение провода и корпуса

Шаг 8 — установка антенны на крыше

После установки антенны необходимо поставить вилку на другой конец кабеля, если ее нет, а затем воткнуть в соответствующий разъем на телевизоре.

Для проверки качества сигнала включите автопоиск. Скорее всего, качество приема будет хорошим.

Вариант №2 — из алюминиевой проволоки

Вторая модель похожа на первую по конструкции и способу изготовления, но имеет и отличительные особенности.

На самом деле антенна проще и дешевле, так как вместо медного провода используется алюминий. Пайка не предусмотрена, что облегчает процесс сборки

На сборку конструкции и подключение уходит совсем немного времени.

Если все материалы подготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Галерея изображений

Фото

Из многожильного кабеля нужно получить один провод. Подходящая толщина жилы — 2-4 мм, длина — 1,15 м, но лучше брать с небольшим запасом

С помощью кабеля производится соединение антенны и ресивера — телевизора. Длина отрезка зависит от расстояния между балконом (окном) и прибором

Вилку можно приобрести там же, где и кабель — в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в установке

Все без исключения, скорее всего, в доме есть инструменты. Это острый строительный нож, линейка, несмываемый маркер (желательно светлый), кусачки. Из расходных материалов потребуются стяжки или изолента

Берем линейку, маркер и ставим отметки через следующие промежутки: первая — через 2 см, затем через 13, 14, 14, 13, 13, 14, 14 , 13, 2 см. Длинные отрезки — это стороны квадратов

По маркерным меткам сгибаем проволоку так, чтобы получилось два квадрата. 2-х сантиметровые концы провода загибаем для дальнейшего соединения и соединения

Обрезаем конец коаксиального кабеля, как в первой инструкции, и закрепляем на обоих квадратах: на одном скрученная оплетка, на другом центральная жила

Подключаем штекер к другому концу кабеля. Для этого разбираем его корпус, вставляем токопроводящую жилу в специальный контакт, собираем обратно

Кусок алюминиевого многожильного кабеля

Катушка коаксиального антенного кабеля

ТВ штекер для подключения

Набор инструментов для работы

Маркировка проволоки для гибки

Сгибание провода в биквадрат

Крепление телевизионного кабеля к биквадрату

Монтаж штекера для подключения к телевизору

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или поставить в окне.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно закрепить биквадрат на палке и выставить вперед. На качество приема волн не так негативно влияет расстояние, как наличие всевозможных препятствия – например, жилые многоэтажки.

Модель №3 — Спиральный ТВ-прибор

Это дачный вариант без усилителя, собранный из подручных материалов: остатка силового кабеля и старой лопаты для снега. Из троса делается спираль, а из обломка лопаты получается хороший отражающий экран.

Конструкция антенны проста, с ее изготовлением справится любитель. При сборке пайка не производилась; все соединения выполнены либо скруткой, либо винтовыми креплениями

Дециметровая антенна принимает цифровое вещание, если она подходит по дальности приема. Для расчета шага между витками необходимо уточнить частоту передачи «цифр» в регионе, а полученное значение перевести в метры.

Расчеты для данной модели:

• частота — 522 МГц
• длина волны (λ) — 0,57 м
• ⌀ каждого витка — 0,177 м
• шаг между двумя соседними витками — 0,137 м0расстояние от кабеля до экрана — 0,074 м
• ширина отражающего экрана — 0,35 м

Перед началом работы рекомендуется занести все измерения в таблицу, которая будет служить ориентиром.

Для образца можно взять типовую схему цилиндрической спиральной антенны, на которой необходимо обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть лопата для снега, изготовленная из нержавеющей стали. Если подобных предметов в хозяйстве нет, то просто стальной лист. Не обязательно вырезать из него круг; заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электрический провод диаметром 0,2 см, а точнее одна его медная жила в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше — так дальность приема будет шире. Нужен второй кабель с разъемом — коаксиальный, сопротивлением 75 Ом.

Процедура:

1. Соорудить основание для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо него должен быть диэлектрический цилиндр.
2. Выпрямите стальной лист, закрепите его перпендикулярно основанию с помощью фиксированного винтового крепления.
3. Кабель наматывать витками согласно расчету.
4. Соедините коаксиальный кабель витым кабелем.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить на чердаке или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что крыша покрыта материалом, сквозь который свободно проникают волны, — например, мягкой черепицей.

Кроме этой модели, для дачи можно соорудить и другие, не менее простые и эффектные варианты антенн из подручных материалов. В очередной статье на нашем сайте мы представили подборку лучших дачных моделей с для их изготовления.

Несколько рекомендаций по применению и эксплуатации самодельной спирали:

Галерея изображений

Фото

Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей телебашне, и закрепить конструкцию так, чтобы кончик был направлен в сторону волн

К отражательному экрану можно прикрепить кусок фанеры любым способом, например, готовым пластиковым уголком, прикрученным 4 шурупами. Детали можно сделать и из дерева

Из двух прищепок и треугольной медной пластины можно сделать переходник между двумя кабелями — со 180 Ом на 75 Ом. Регулировка производится поворотом пластины, которая нужна для снижения шума

Сигнал будет лучше, если разместить конструкцию под самой крышей. Устанавливается параллельно полу, вершиной к ближайшему источнику вещания

Чтобы витки были ровными и равномерно распределенными по всей длине каркаса, для намотки можно использовать обычную 3-х литровую банку. При натяжении кабеля в стороны он примет необходимую форму

Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Обеспечивает улучшение уровня сигнала примерно на 10%. . Для установки вместо рамы можно использовать одну планку

КСВ — это аббревиатура коэффициента стоячей волны. КСВ-метр можно построить своими руками, подключив его к самодельному генератору. Для антенны из силового кабеля коэффициент составил 1,5

На чердаке целесообразно устанавливать антенну, если кровля покрыта стеклом, фанерными листами, а сверху ондулином, мягкой черепицей, обычным шифером или керамической черепицей

Антенна крепится на чердачной стене

фанера к стальному листу

Трансформатор — согласующее антенное устройство

Монтаж антенны под коньком крыши

Стеклянная трехлитровая банка для намотки

Металлопластиковый вариант антенны

КСВ-метр для измерения волн

Крыша покрыта мягкой черепицей.

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн — два телеканала работали в удовлетворительном качестве.

Усилитель не является обязательным. Применяется, если длина редукционного коаксиального кабеля превышает 3 м или к такой антенне подключаются еще 1-2 телевизора.

Если все рассмотренные самодельные модели кажутся вам сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить в магазине готовую антенну, например, спутниковую. В этом случае вам пригодится. пластины и себя.

Выводы и полезное видео по теме

Экспресс антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчеты и изготовление антенны на решетке:

0 Здесь всего четыре руководств, как быстро сделать домашнюю антенну для телевизора, на самом деле их намного больше. Есть более серьезные варианты, с точными расчетами по формулам и использованием дополнительных усилителей. Для начала можно выбрать самое простое устройство и посмотреть, действительно ли оно работает.

Используете самодельную телевизионную антенну? Какую модель вы предпочли и сколько времени у вас ушло на ее сборку? Расскажите, пожалуйста, в комментариях о своем опыте изготовления устройства, покажите фотографии готового изделия, прикрепив их ниже. При желании поделитесь полезными рекомендациями по сборке с новичками — ваш успешный опыт вдохновит на творчество других домашних мастеров.

Самодельная цифровая ТВ-антенна DVB-T2

Телевидение сегодня есть в каждом доме. С развитием техники меняется качество телевизионных сигналов и способы их передачи. И если вчера использовалось допотопное аналоговое вещание, то сегодня упорно обсуждается исключительно цифровое.
В России вещанием занимается государственная компания РТРС. С 2012 года постановлением правительства признан единый стандарт цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. РТРС, как единственный эфирный оператор, предлагает для бесплатного просмотра два мультиплексных пакета (РТРС-1 и РТРС-2). Все, что вам нужно, это современный приемник-антенна, один из вариантов которого мы сегодня предлагаем сделать своими руками.

За основу этой самоделки была взята разработка инженера Харченко К.П., который предложил аналогичные антенны для дециметрового диапазона (ДСК), популярные в 90-е годы прошлого века. Это похоже на апертурные антенны, в основе которых лежит облучатель в виде зигзага. Сигнал накапливается плоским рефлектором, который по размерам превышает вибратор не менее чем на 20%.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в месте присоединения фидера (кабеля). Габаритные размеры даны на основании статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются по предложенным формулам. По этой технологии такие антенны можно рассчитать даже на слабый сигнал около 500 МГц.

Что нужно для сборки антенны

Материалы:

• Решетка для барбекю;

• Аэрозольная краска для автомобилей;

• Растворитель или ацетон;

• Набор сверл для обычной дрели;

• Кабель телевизионный коаксиальный — не более 10 м;

• Полметра трубы ПВХ ХВ, диаметр — 20 мм;

• Дюбели металлические для гипсокартона;

• Провод медный для антенного вибратора, диаметр жилы — 2-3,5 мм;

• Две тонкие металлические пластины.

Инструменты:

• Мощный паяльник на 100 Вт;

• Отвертка с насадками;

• Пистолет для горячего клея;

• Плоскогубцы, молоток, кусачки;

• Малярный нож, рулетка, карандаш.

Приступаем к антенне

Изготовление каркаса вибратора

Отмеряем необходимую длину медного провода с запасом около 1см. Также можно использовать медную или алюминиевую трубку диаметром до 12 мм.

Медную жилу зачищаем от изоляции, и выравниваем молотком по твердой поверхности. Отметьте середину и сделайте изгиб на 90°. Аккуратнее всего это получится сделать в тисках, слегка зажав медную жилу и выровняв ее молотком.

По нашим расчетам стороны квадратов будут 125 мм. Отмечаем их рулеткой, и производим загибы.

С одного конца откусите бокорезами небольшой фрагмент, сделав кончик заостренным под 45°. Согнув второй квадрат, проводим ту же процедуру, откусив конечный конец жилки. Квадраты для этого можно немного расправить.

На средних сгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие надрезы напильником. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.

При помощи жидкой канифоли или флюса паяльником лужим средние изгибы. Это необходимо сделать со всех сторон медного сердечника вибратора.

Зачищаем коаксиальный кабель 4-5см. Скручиваем оплетку или внешний проводник в единый провод, оборачиваем его вокруг одного из изгибов. Припаяйте его к медному сердечнику паяльником.

Зачищаем изоляцию внутреннего проводника, а также оборачиваем ею следующий изгиб каркаса. Припаивать его нужно аккуратно придерживая пассатижами изоляцию, т.к. от температуры она может просто сместиться от центра. Сначала нагреваем рамку в зоне пайки, а уже потом сам проводник.

Подвод коаксиального кабеля фиксируем капроновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем с помощью пистолета. Исправить дефекты получившейся литой формы клея можно с помощью фена.

Отражатель для приготовления пищи

Мы используем недорогую сетку для барбекю в качестве отражателя или отражающего экрана. Это хороший материал, так как даже стальные образцы таких изделий покрыты антикоррозийным анодированным покрытием, не говоря уже о нержавеющей стали. Подойдет и теплообменник от современного холодильника или гриль-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка отражателя должна быть больше, чем рамка вибратора, но не обязательно должна быть симметричной. Обрезаем захваты ручки, в нашей конструкции они будут лишними.

Рамку антенны размещаем посередине рефлектора, и размечаем места ее креплений. Для крепления можно использовать две пластины из любого металла. Изгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Сборка антенны

Отрезаем два отрезка трубы ПВХ длиной 75 мм, и вкручиваем их в конец каждого шурупа, отрезая выступающие части. У дюбелей для гипсокартона отломите заостренные концы и ввинтите их в противоположный конец трубок.

Обе стойки ПВХ крепим к планкам на рефлекторе саморезами. Залудить раму на торцах, подходящих к стойкам для лучшей теплоотдачи.

На стойках отмечаем высоту 68 мм, и ставим на риск. Концы каркаса нагревают паяльником, и припаивают к стойкам до нужных отметок.

Заливаем концы стоек горячим клеем, надежно фиксируя раму вибратора у их основания. Определяем положение троса относительно установки антенны, и фиксируем его на раме капроновыми стяжками.

Поскольку окисление ухудшает качество принимаемого сигнала, необходимо защитить рамку рефлектора. Использование аэрозольной краски совсем не сложно сделать.

Поскольку у нас решетчатый экран, закрепить готовую антенну на мачте или секции трубы с помощью хомутов очень просто. На противоположном конце телевизионного кабеля монтируем стандартный телевизионный разъем F. Закрываем его для изоляции термоусадочным кембриком, и нагреваем.

Втыкаем штекер в штекер телевизора. Подключаем кабель к ресиверу цифрового телевидения или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром телеканалов в цифровом качестве.

По возможности такую ​​антенну следует разместить в направлении ретранслятора. Для усиления приема сигнала каркас вибратора дополнен несколькими «квадратами», а сетка рефлектора усложнена горизонтальными изгибами.

Смотреть видео изготовления телевизионной антенны DVB-T2

Рамочная антенна своими руками. Активная антенна для цифрового ТВ своими руками

Человечество живет в век цифровых технологий. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

Передающие станции имеют низкую мощность передаваемого кодированного сигнала. Поэтому для приема сигнала и вывода изображения на телевизоры, находящиеся далеко от станции, требуется приемная цифровая антенна. Если вы не знаете, как сделать антенну для телевизора, то ответ прост: собрать ее своими руками из подручных материалов можно буквально за один час.

Типы приемных антенн

Существует множество различных телевизионных антенн для надежного приема сигнала с телевышки. Они отличаются формой и диапазоном частот приема.

Антенны можно разделить на несколько основных типов:

В настоящее время подавляющее большинство телевизионных сигналов передается с использованием цифрового кодирования. Вещание идет в дециметровом диапазоне … Формат этой передачи называется DVB — T2.

Теоретически этот сигнал могут принимать некоторые старые универсальные антенны, чем воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличить новые узкопрофильные дециметровые антенны от старых классических, была поставлена ​​цифра «2» добавлено в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровые сигналы на сравнительно короткие расстояния. Дальность передачи не превышает шестидесяти километров и ограничивается прямой видимостью излучателя с телебашни.

Для таких расстояний достаточно сигнала малой мощности. Но конструкция приемных антенн должна соответствовать определенным требованиям:

Цифровой сигнал имеет свою уникальную особенность. Его либо поймают, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шума, то его прием всегда качественный. Сигнал может пропадать при повреждении кабеля или фазовых искажениях на передающем участке. В этом случае, даже если сигнал сильный, изображение разбивается на маленькие квадратики.

Для приема дециметрового вещания необходима соответствующая антенна. Теоретически подойдет любая антенна, но на практике есть нюансы.

Существует несколько видов антенн для приема ДМВ , предлагаемых производителями:

Сделать своими руками антенну для цифрового ТВ несложно.

Сборка антенн в домашних условиях

Форма изгиба должна быть как можно более гладкой. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Получены самодельные цифровые антенны, не зависящие от частоты. У них не самая лучшая производительность, но они просты в сборке и требуют мало времени и денег на проектирование. Подходит для работы в бесшумном воздухе на небольшом расстоянии от ретранслятора.

Прием сигнала на пивные банки

Простую всеволновую антенну можно сконструировать из обычных пивных банок. Конечно, он уступает промышленным образцам и не всегда способен обеспечить стабильный сигнал, но свою задачу выполняет хорошо. Это устройство принимает как минимум пятнадцать каналов.

Для сборки данной конструкции вам потребуется:

После промывки и сушки металлических банок, ДВБ — Т2 можно приступать к сборке антенны.

Аккуратно, чтобы не деформировать, проткните отверстие в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С его помощью в подготовленные отверстия вкручиваются саморезы.

Затем берем один конец троса ПК75 и на расстоянии десяти-двенадцати сантиметров ножом зачищаем его от верхней оболочки. При этом медная оплетка не должна быть повреждена. Коса скручивается в косичку. Алюминиевый экран снят.

Затем полиэтиленовую оболочку отрезают на шесть-семь сантиметров и обнажают центральную сердцевину.

Полученная косичка и центральная жила прикручиваются на саморезы. Если у вас есть паяльник и навыки обращения с ним, то лучше всего припаивать части провода к банкам.

Банки последовательно закрепляют скотчем вдоль фанерной доски или другой подручной основы. Расстояние между банками должно быть семь с половиной сантиметров.

По окончании работы ко второму концу кабеля подключается вилка.

Для этого конец кабеля зачищают и пропускают центральную жилу через отверстие в одной из половинок вилки. Оболочка кабеля крепится к корпусу вилки. Одна половинка накручивается на другую и в итоге получаем готовую к работе заглушку .

Осталось подключить его к антенному входу телевизора и разместить антенну в нужном месте, где качество принимаемого сигнала будет хорошим.

В случае если созданная конструкция размещается на открытом воздухе, необходимо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, у которых отрезается дно и горлышко. Внутри них находятся металлические части антенны.

Полученную модель легко «тюнинговать», поворачивая в пространстве и просто перемещая по квартире, балкону или дачному участку.

Зигзагообразная антенна Харченко

Инженер К. П. Харченко изобрел этот зигзагообразный широкополосный дизайн в 1961. Для приема цифрового сигнала он отлично подходил и получил широкое заслуженное признание. В народе его называют «восьмеркой», а полная сборка выглядит как два ромба, один над другим.

Для изготовления восьмёрки вам понадобится:

• Медная проволока диаметром 3-5 миллиметров.
• Коаксиальный антенный кабель длиной 3-5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или клейкая лента.
• Затыкать.
• Болты для сборки.
• Основание: фанера или пластиковый лист.

На первом этапе собираем каркас антенны. Берем проволоку длиной 109 сантиметров и сгибаем ее в каркас. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцати с половиной сантиметрам. Один сантиметр останется. Из него делается петля, которая скрепляет проволоку. Концы рамы спаиваются друг с другом и таким образом она превращается в замкнутый контур.

После этого зачищается коаксиальный кабель. Экран кабеля сворачивается в плотный стержень и припаивается к проволоке каркаса в месте схождения ромбов. Центральная тросовая штанга также впаяна в центральную часть каркаса. Сердцевина и оплетка не должны касаться друг друга.

Другой конец кабеля подключается к вилке. Заглушка в местах пайки предварительно протирается спиртом и обрабатывается наждачной бумагой. Одножильный провод припаивается к центральному выходу вилки, а скрученная оплетка к боковому.

Если каркас будет использоваться на открытом воздухе, то будущую фанерную основу можно покрасить или покрыть лаком. Места пайки можно обмотать изолентой или изолентой. Но это не лучший вариант, так как скотч со временем может размотаться. Если перед пайкой на провод надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на свариваемые места и надежно защищают каркас. Затем каркас устанавливается на подготовленное основание.

Цифровая антенна собирается вручную и готова к использованию.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого нужно рассчитать длину квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В результате получается нужное значение длины ромба рамки.

Простейшая кабельная антенна

Требуется один телевизионный кабель сопротивлением 75 Ом. Требуемая длина кабеля рассчитывается исходя из желаемой частоты цифрового вещания. Его значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение представляет собой желаемую длину кабеля .

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъем телевизора. На кабеле делается отметка через два сантиметра после разъема.

Именно от этой метки отсчитывается необходимая длина кабеля. Лишняя часть отщипывается плоскогубцами.

После этого нужно вернуться к отметке на кабеле. На этом этапе остается только изолированная шина, а внешняя оплетка удаляется. Очищенную деталь сгибают под углом девяносто градусов.

Все готово. Телевизор можно настроить с помощью новой антенны.

Безопасность установки

Для надежной работы таких антенн их необходимо размещать над землей на уровне 7-10 метров. Поэтому при монтаже необходимо строго соблюдать правил безопасности:

• Не монтировать конструкцию в сильный дождь или сильный туман.
• Нежелательно подниматься по лестнице в одиночку, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или проводятся высотные работы в опасных местах, то необходим фиксированный монтажный ремень.

Самодельные антенны после правильной установки работают не хуже заводских при значительной экономии бюджета.

Продолжая тему антенн для цифрового телевидения, сегодня мы с вами, уважаемый аноним, рассмотрим более подробно очень популярную антенну Яги-Уда (или « И гу «, или Волновой канал ) . Антенна достаточно капризна в изготовлении, о чем мы уже говорили, но она настолько популярна у антенн своими руками, что обойти стороной эту тему просто нельзя. С другой стороны, в отличие от СВЧ-диапазона, в ДМВ-диапазоне, где вещает цифровое телевидение, DIY-шник вполне способен сделать антенну с хорошим коэффициентом усиления без подстройки приборами. Ниже нарезки две конструкции Яги-Уда для DVB-T2 из доступных материалов…

Однако, прежде чем рассматривать практические конструкции, анонимному человеку, далекому от теории антенн, необходимо уяснить для себя несколько важных моментов: большой класс антенн, включающий в себя огромное количество подклассов и множество практических конструкций. Волновой канал может быть как узкополосным, так и широкополосным, иметь совершенно разное входное сопротивление и при этом содержать разное количество элементов. Обычно при прочих равных более длинная антенна с большим количеством элементов имеет больший коэффициент усиления.

Представленный на нашем сайте калькулятор DL6WU Yagi-Uda осуществляет расчет узкополосной антенны подкласса Long-Yagi с входным сопротивлением 200 Ом, которая была специально разработана для любительской УКВ радиосвязи. Очевидно, что такая антенна совершенно не подходит для приема DVB-T2.

Для приема цифрового телевидения нужен широкополосный Яги-Уда, покрывающий критерий КСВ

В старых книгах по телевизионным антеннам обычно перепечатываются размеры неширокополосных конструкций каналов Яги-Уда. Поскольку сейчас трудно найти регион, в котором работает только один мультиплекс, такие «старомодные, проверенные временем» конструкции уже малопригодны для приема DVB-T2. Более того, не подходят такие конструкции, как антенна Туркина и другие.

Вышеуказанным критериям выбора может соответствовать огромное количество практичных дизайнов. Поэтому на вопросы типа «Почему там и там размеры отличаются от ваших?» будет неверным, друзья. По той же причине не существует идеального дизайна Яги-Уда. Каждая конструкция имеет свои плюсы и минусы по сравнению с другими подобными. Распространенными приемами расширения полосы волнового канала являются использование двойного или уголкового отражателя вместо одиночного, двойного первого (или нескольких) директора, более близкое расположение первого директора к вибратору, усложнение конструкции вибратора, отказ от линейных элементов и переход на более широкополосные «бабочки». .. Подобрать оптимальные размеры с помощью ЭВМ довольно сложно, так как чем больше элементов имеет антенна, чем они сложнее конструктивно, тем больше у нее степеней свободы имеет. Однако предлагаемые ниже конструкции, авторство юрик82 , оптимизируются с помощью скрипта Н. Младенова для 4NEC2 с последующей «тонкой настройкой» в программе HFSS (как и антенна Харченко). Кроме того, в данном случае нужно понимать, что поскольку антенны рассчитаны практически на весь диапазон ДМВ, то для расчета не нужен никакой «калькулятор» и уж тем более «формула», достаточно сделать антенну как максимально близко к чертежу с точностью не хуже ±1 мм.

Пластина оцинкованная Яги-Уда для ДВБ-Т2 на диэлектрическую штангу.

Первый вариант — самый дешевый «гаражный» вариант. Изготавливается из оцинкованных полос шириной 15 мм и толщиной от 0,5 до 1 мм. Полосы укладывают на диэлектрическую штангу, например деревянную, изготовленную из соснового бруса, обработанного антисептиком и лаком. Конструкция состоит из петлевого вибратора, двойного рефлектора и десяти директоров. Антенна не способна перекрыть весь диапазон ДМВ по критерию КСВ

f МГц	д5	д6	д7	д8	д9	д10	р	ч	З
470..590	408,9	530	619,3	748	924,2	1051,8	96,7	20,5	174,4
500..800	357,8	463,8	541,9	654,5	808,7	920,3	84,6	20,5	160,5

Входное сопротивление антенны 300 Ом. Усиление — от 8,5 дБи в нижней части рабочего диапазона до 14,5 дБи в верхней. Подавление заднего лепестка диаграммы направленности не хуже 17 дБ. КСВ в рабочем диапазоне не превышает двух. При таком КСВ антенна способна стабильно работать в связке с современным малошумящим антенным усилителем. Более подробно с графиками характеристики антенны можно посмотреть по первой ссылке в конце статьи, а по четвертой ссылке семиэлементная конструкция с полосой пропускания 470..690 МГц и коэффициент усиления 8..12 дБи.

Яги-Уда для DVB-T2 из трубок на металлической штанге.

Вторая конструкция с уголковым отражателем аналогична показанной в начале статьи, только с 12 директорами. Он несколько сложнее в изготовлении и под силу более продвинутым самодельщикам. Входное сопротивление антенны также составляет 300 Ом и она также стабильно работает в связке с антенным усилителем.

Директора и элементы рефлектора антенны изготовлены из дюралюминиевых трубок диаметром 6 мм; для изготовления вибратора используется трубка диаметром 8 мм. Стрела и уголковый отражатель изготовлены из дюралюминиевого профиля 15х15 мм. Элементы антенны не изолированы от стрелы, а стрела установлена ​​на металлической заземленной мачте, защищающей от атмосферного статического электричества. В этом преимущество данной конструкции перед предыдущей. Вибратор крепится к нижнему краю стрелы, направляющие и элементы отражателя запрессованы внутрь стрелы. Оси директоров смещены вверх относительно оси стрелы на 3,5 мм (или 4 мм от вершины стрелы к оси директора), в результате чего они фактически находятся внутри стрелы непосредственно по ее верхней кромке. Это если антенна расположена как на фото и чертеже, конечно ее можно повернуть на 180° относительно оси штанги. Габаритные размеры антенны можно увидеть на следующем изображении:

Рабочий диапазон антенны по критерию КСВ

Для тех, кому проще крепить полоски, чем запрессовывать трубки, разработана модель этой антенны на квадратной металлической штанге 15х15 мм с элементами в виде полос 15х2 мм: https://ypylypenko.livejournal. com/91602.html Размеры W1..W12 — длина директора, X1..X12 — расстояние от центра вибратора до центра соответствующего директора. Конструктивные размеры рефлектора и вибратора показаны на отдельных изображениях. Расстояние между концами вибратора 24 мм можно смело менять в пределах 16..24 мм в зависимости от имеющихся

Супер просто и супер быстро сделать антенну из коаксиального кабеля для приема цифровых телеканалов, можно сделать своими руками примерно за 5 минут. Для этого не нужно абсолютно ничего, кроме самого кабеля. И это главное преимущество этой антенны.
Без телевизора никуда.

Эта конструкция обязательно выручит вас, например, когда вы только что въехали в свой дом и еще не успели протянуть кабель или установить стационарную антенну. Конечно, это не единственный пример, где поможет эта действительно простая рамочная антенна.
Сейчас в комментариях кто-то обязательно напишет, что есть антенны и попроще, типа штыря. Для изготовления которого достаточно будет просто снять две изоляции с кабеля и все заработает. Я, конечно, с этим согласен, но рамочная антенна, которую я сделаю из коаксиального кабеля, будет иметь намного больший коэффициент усиления, за счет своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант из черного кабеля.

А теперь изготовление антенны по порядку. Все, что нам нужно, это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

Отступаем 5 см от края кабеля и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь аккуратно и плотно все скручиваем.

Затем от края со снятой изоляцией отступаем 22 см и вырезаем напильником кусок 2 см верхней изоляции и экранированного провода, не задевая изоляцию центральной жилы.

Теперь от конца отрезка отмеряем еще 22 см и делаем пропил шириной 1 см только со снятием верхнего утеплителя. Не прикасайтесь к экрану кабеля.

Далее берем конец кабеля с которого начали. И очень туго завязываем на последнем срезе, формируя кружок антенны.

На этом наша антенна готова к работе. Конечно, это не обязательно, но если вы будете вешать антенну на улице, то все оголенные участки кабеля лучше заизолировать изолентой. Также можно добавить жесткую рамку, но это необязательно.

Расположение антенны

Направляем антенну на ретранслятор или телевышку. Направление также можно выбрать опытным путем, вращая антенну.
Лучшим вариантом будет, если разместить его за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Если вы до сих пор не поняли, как сделать антенну из кабеля, то обязательно посмотрите видео ниже или задайте вопросы в комментариях.

Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивного развлечения является телевидение.

Вдали от города часто возникают проблемы с качеством сигнала и вещания. Изготовленная своими руками антенна для дачи позволяет решить этот вопрос, затратив минимум средств и времени. Самодельных устройств очень много, их выбор определяется удаленностью от телевышки и типом сигнала.

В этом материале рассмотрим сборку самых простых самодельных моделей — статья содержит подробные инструкции по изготовлению со схемами и чертежами. Также есть список материалов и инструментов, необходимых для работы.

Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.

Все многообразие телевизионных антенн принято делить на несколько типов:

1. Всеволновая . Частотонезависимая антенна самая дешевая, простая в изготовлении. Основа представляет собой металлический каркас, а в качестве приемников выступают жестяные емкости или пивные банки. Конструкция не отличается высокими эксплуатационными параметрами, но вполне подойдет для дачи, если поблизости расположена телебашня.
2. Логопериодический … Принцип действия сравним с рыболовной сетью, которая сортирует добычу при поимке. Устройство простое в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны отличаются согласованием с фидером на любой диапазон.
3. Дециметр … Модели, которые хорошо работают независимо от условий приема. Возможны различные формы исполнения: зигзаг, ромб, круг и др.

Части антенны, по которым проходят токи полезного сигнала, соединяются или спаиваются. Однако при размещении устройства на крыше дома такие контакты со временем подвергаются коррозии.

Кроме этого правила, при создании антенны для дачи своими руками желательно придерживаться следующих правил:

1. Центральная жила, оплетка изготовлены из недорогих сплавов, устойчивых к коррозионным процессам. Однако паять их сложно — работа ведется с особой осторожностью, чтобы не спалить провод.
2. Для соединения элементов использовать паяльник мощностью 40 Вт, флюсовую пасту, легкоплавкий припой.
3. Нежелательно использовать алюминиевую проволоку для создания деталей конструкции. Материал быстро окисляется, теряя способность проводить сигнал. Оптимальный вариант — медь, возможная альтернатива — латунь.

Приемная площадь ловушки должна быть большой. Для его увеличения к каркасу можно симметрично прикрепить металлические стержни, отфильтровывающие эфирные шумы.

Подключение простейшего усилителя сигнала к антенне значительно улучшит качество передачи вещания. Заводские изделия уже оснащены этим элементом

Тандем самодельной антенны обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в сторону ближайшей телебашни.

Инструкция по сборке лучших антенн

Много интересных и эффектных антенн можно собрать своими руками. Рассмотрим подробные инструкции по изготовлению самых лучших и простых в изготовлении моделей.

Самоделка №1 — простая ТВ антенна

Если репитер находится в пределах 30 км от дачи, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему входу телевизора.

Схема и выбор материалов

Типовое устройство примитивной дачной антенны показано на рисунке ниже. Видно, что две трубы одинаковой длины соединены на пластине, которая, в свою очередь, закреплена на мачте.

Первым делом нужно узнать частоту вещания местной телевышки — от параметра зависит длина труб.

Диапазон частот вещания 50-230 МГц. Каждому каналу нужна своя длина усиков антенны.

Для изготовления антенны подходят трубы из дюралюминия, стали, латуни. Их диаметр может колебаться в пределах 8-24 мм, чаще всего берется 16 мм. Главное условие – отрезки должны быть равноценными, изготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

• труба металлическая — отрезок на 6 см короче длины, определенной по табличным значениям;
• Провод 75 Ом , необходимая длина — расстояние от телевизора до антенны плюс 2 м на стрелу и согласующую петлю;
• гетинакс электроизоляционный толстый — толщиной от 4 мм;
• полосы металлические , на пластине;
• Антенная мачта — может быть угловой, с небольшой высотой, допустимо использование деревянного бруска.

Для работы желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендуется пропаивать — это продлит срок службы прибора и улучшит качество изображения.

Для защиты от окисления швы должны быть заполнены силиконом, эпоксидной смолой. Доступный, но не надежный способ – обмотать изолентой.

Сборка и настройка изобретения

Сначала отрежьте трубу нужного размера и распилите ее на две равные части. Можно использовать кусачки по металлу.

Расстояние между внутренними концами трубок 6 см, между дальними концами — расстояние, указанное в таблице.

Последующий ход работ:

1. Усы антенны закрепить на держателе хомутами, а саму гетинаксовую пластину зафиксировать на мачте.
2. Соединение труб через согласующее устройство — кабельную петлю типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления показан на схеме устройства антенны.
3. Припаяйте центральные жилы к концам трубок, оплетку соедините с отрезком аналогичного проводника.
4. Подсоедините центральные жилы концов согласующей петли к телевизионному кабелю. Соедините косу медной проволокой.
5. Закрепите петлю и проволоку на стержне.
6. Поднять мачту на крышу загородного дома, отрегулировать антенну.

Для определения оптимального положения устройства требуется два человека. Первый крутит антенну на улице, а второй следит за изменением изображения на телевизоре.

Уловив сигнал хорошего качества, конструкция фиксируется в выбранном положении.

Самоделка #2 — трубная рамочная антенна

Модуль немного сложнее в изготовлении, но расширяет дальность приема до 40 км. Основная сложность заключается в необходимости сгибания трубы.

Оплетка и фольга должны быть скручены в жгут. У вас должно получиться два проводника: центральный одножильный и скрутка. Оба элемента должны быть залудены. Проволока должна торчать на 2 см, отрезаем лишние 9 см.0003

Припаяйте штекер с другой стороны кабеля. Провод нужно зачистить на 1 см, жилы сформировать и залудить.

В местах, где производится пайка, штекер зачистить наждаком, протереть спиртом. К центральному выходу припаиваем одножилу, к боковому скручиваем. Обожмите зажим вокруг изоляции, навинтите пластиковый наконечник, в качестве альтернативы заполните его непроводящим герметиком. Пока состав не высох, соберите вилку.

Заказ соединительных элементов

Завершающий этап сборки – стыковка каркаса и троса. Если нет привязки к конкретному каналу, то лучше пикнуть в средней точке для расширения захвата сигнала.

Раздвоенный конец троса подключается к двум сторонам квадрата в центре. Перед окончательной фиксацией можно проверить работоспособность антенны. Если все в норме, то место пайки заклеено.

В мини-контейнере делаются отверстия под элементы квадратов, укладывается каркас с проволокой и заливается герметизирующим составом.

Самодельная #4 — двойная квадратная антенна

Узкополосная конструкция решит проблему слабого сигнала или засорения вещания более сильным эфиром. Антенна также подходит для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределителя сигналов.

Схема устройства и размеры

Конструктивно телевизионная антенна представлена ​​в виде двух рамок, соединенных вверху и внизу стрелками. Большой квадрат — отражатель, меньший — вибратор.

Верхняя стрела из металла, нижняя из гетинакса, текстолита или другого изоляционного материала.

Требования к телевизионному антенному устройству:

• центры квадратов должны находиться на одной линии, эта прямая смотрит в сторону передатчика;
• меньшая рамка имеет разомкнутую цепь, торцы закреплены на текстолитовой пластине;
• верхняя часть мачты антенны изготовлена ​​из дерева.

Параметры изготовления двухэлементных каркасных телеантенн взяты из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровые или метровые.

Пояснения к таблице: B — длина стороны меньшего квадрата, P — величина большей рамки, A — расстояние между двумя элементами, W — петля в короткозамкнутом мосту

В трехрамке конструкции расстояние между торцами средней рамы увеличено до 5 см.

Сборка и подключение

Для соединения рамки с антенным кабелем необходим симметрирующий короткозамкнутый шлейф. Устройство строится из отрезков антенного провода.

Правый элемент — петля, укороченный левый элемент — фидер. К месту их стыковки крепится телевизионный кабель. Длина отрезков определяется по таблице с учетом длины волны сигнала.

Проделайте то же самое с фидером, оставив жилу кабеля.

Дальнейшая последовательность работ:

1. Припаяйте центральную жилу питателя, оплетку петли к левому концу вибратора.
2. Прикрепите скрутку податчика к правому концу активной рамы.
3. Соединить низ петли с оплеткой кормушки металлической перемычкой. Спаяйте жгуты легкоплавким припоем.
4. Отрезки кабеля должны проходить параллельно, расстояние 5 см. Для фиксации расстояния используется диэлектрический материал. Согласующее устройство установлено на текстолитовой пластине.
5. Телевизионный кабель припаять к нижней части кормушки, соединив соответствующие элементы — оплетку с оплеткой, стержень со стержнем.

Использование согласующего устройства снижает вероятность помех, устраняет эффект двойного изображения. Без него не обойтись на значительном расстоянии от передатчика.

Самоделка #5 — Телевизионная антенна из консервной банки

Оригинальная конструкция антенны из подручных средств заметно улучшает качество сигнала. Этот вариант подходит для дачи в Подмосковье, недалеко от телебашни.

Для создания примитивного устройства потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, отвертка, паяльник, жесть, деревянная шпилька или подвесы, электроизоляционная лента.

Последующие действия можно разбить на несколько этапов.

Подготовка кабеля и подключение контактов

При подготовке кабеля отступить 10 см. Разрежьте кабель на две жилы – центральную жилу и скрутку оплетки. На другом конце кабеля нужно установить обычную вилку.

Осуществляя подачу контактов, экран витого кабеля крепится к одной банке, медная жила — к другой. Для крепления подходят саморезы.

Сборка самодельной конструкции

При сборке необходимо сделать опорную конструкцию под приемник сигналов. В самом простом варианте можно использовать обычные вешалки для одежды. Подойдет и деревянная палочка.

.

При соблюдении ряда норм, технологии сборки и подключения можно будет изготовить эффективное устройство для замены штатной телевизионной антенны.

У вас есть на даче самодельная антенна? Поделитесь, пожалуйста, с другими пользователями уникальной фотографией своей самоделки, расскажите, какие материалы вам понадобились и сколько времени у вас ушло на сборку.

А может вы собрали телевизионную антенну по одной из рассмотренных в этом материале схем? Расскажите о своем опыте использования этой модели, добавьте фото в блок комментариев.

В поисках зашел на ютуб, где узнал, что лучшая антенна которую можно сделать самому это антенна Харченко (биквадрат), для ее изготовления нужен медный провод сечением от 4мм и выше и он очень желательно иметь сетку за антенной. Ничего из перечисленного у меня не было.
Решил поискать вариант еще проще и нашел антенну, которая сделана просто из коаксиального кабеля.

Купил кусок 2 метра, оплатил 16 грн (40 р. руб.).
Коннекторы для телевизора стоят еще 10 гривен (25 российских рублей).

Для начала нам нужно узнать частоту, на которой телевышка передает сигнал.
Ищем эту информацию в гугле вбивая в строку поиска частоту вещания Т2 и ищем свой населенный пункт.
В моем городе вещают 4 мультиплекса.
MX 1 — 26 каналов — 514 МГц
MX 2 — 35 каналов — 586 МГц
MX 3 — 25 каналов — 506 МГц
MX 5 — 40 каналов — 626 МГц

Для расчета антенны нужно среднее значение, у меня это 566МГц.
Делим по формуле λ = 300 000/F, где F — частота передаваемого сигнала в МГц, 300 000 — скорость света
Делим на 566 МГц, получается 530 мм. Это 53 см. Делим на 2 получаем 26,5 см. Это тот сегмент, который нам нужен.

Делаем антенну.
1.От конца отмерить 50 мм и снять наружную изоляцию, отогнуть оплетку и фольгу, а также снять оболочку вокруг центральной жилы. Оборачиваем косу вокруг центральной жилы.
2.Теперь измеряем отрезок, который мы получили по расчетам выше для нужной нам средней частоты, это 265 мм.
3. После этого отмеряем отрезок 20 мм и снимаем с него наружную изоляцию и оплетку с фольгой (центральная жила должна остаться целой)
4. Еще раз отмеряем 265 мм и отмечаем.
5. Отмерьте 10 мм и осторожно снимите внешнюю изоляцию, не касаясь оплетки.

Конец кабеля сгибаем в виде кольца и закручиваем оголенный кусок 50 мм вокруг места, где изоляция 10 мм.

Антенна готова. Со стороны телевизора заводим штекер и втыкаем в телевизор.

Мои результаты. Антенна находится сразу за телевизором. Я не искал для нее какое-то особенное место. Возможно, если разместить его возле окна или на улице, результаты будут еще лучше. Но я не буду этого делать.
Все каналы показывают отлично.

Чтобы антенна не болталась, закрепил ее швеллером (кусок валялся), откусил бока под кабель сверху и снизу и закрепил антенну. Конец канального кабеля был прикручен к креплению VESA телевизора.
