Состав кладочной смеси для кирпича: Кладочный раствор: состав смеси, строительный раствор для кладки кирпича — делаем кладочный раствор правильно

Состав и пропорции кладочного раствора для кирпича

Главная > Строительство > Материалы >

Дата: 17.09.2014

Принято считать, что надежность и долговечность возведенных зданий зависит от качества используемых при их строительстве материалов: кирпича, блоков, плит перекрытия. Однако этот перечень будет неполным, если не упомянуть о монтажных компонентах благодаря которым перечисленные элементы образуют единые, монолитные конструкции. Наиболее важным из них по праву считается кладочная смесь для кирпича.

Оглавление:

1. Приготовление смеси своими силами
2. Цена

Что из себя представляет

Это сухой материал, из которого при затворении водой получают готовый раствор для укладки штучных строительных элементов: кирпича, различных видов блоков. Его основными свойствами являются пластичность, простота работы с ним и прочность. Компонентами для получения кладочной смеси являются:

• вяжущее вещество: цемент, реже – известь, глина, гипс;
• наполнитель: песок, керамзит, пемза;
• растворитель: вода;
• добавки минеральные: пластификаторы, противоморозные компоненты, отвердители;
• красящие пигменты.

Разновидности, характеристики, применение

В зависимости от сферы использования, сухие смеси для кладки делятся на:

1. Универсальные — применяются для укладки разных видов кирпича при строительстве объектов жилого и промышленного предназначения. В зависимости от типов стенового камня:

• Для монтажа обычного кирпича готовится простая растворная смесь сухая кладочная на цементном вяжущем с песком в качестве наполнителя. Существуют также с добавлением извести, что существенно увеличивает время сохранения раствором пластичности, улучшает его вязкость и, как следствие, способствует равномерному заполнению всех пустот и неровностей, но не следует использовать ее в местах с повышенной влажностью.
• Для укладки облицовочного камня применяют сложные составы на основе высококачественного портландцемента, с добавлением различных модификаторов, которые обеспечивают достаточную пластичность, адгезию, влаго- и теплопроводность раствора. Идеально подходит такая смесь для кирпича с низким водопоглощением.
• Цветная призвана добиться максимальной реализации дизайнерских решений. Ее применение позволяет гармонично сочетать цвет кирпича и швов между ними. Для производства этой разновидности порошка применяют белый цемент, для темных оттенков – серый, а также мелкий песок, цветные пигменты и полимерные добавки. Высококачественный краситель не тускнеет и не выгорает под действием внешних факторов – солнца, воды. Цветная кладочная смесь для клинкерного кирпича также обладает высокой пластичностью и низким водопоглощением за счет использования в качестве заполнителя мелкозернистого песка и полимерных добавок. Выпускается в широкой цветовой гамме. Самыми распространенными являются: слоновая кость, белый, терракотовый, графит, коричневый.

Наиболее часто применяется универсальная цементная смесь М150. Благодаря таким качествам, как морозоустойчивость и прочность, низкое водопоглощение, хорошие теплоизоляционные качества, она подходит для укладки практически всех разновидностей стенового камня: обычного, силикатного и клинкерного.

Белая кладочно-ремонтная смесь для кирпича применяется при укладке облицовочного камня, а также для восстановления старых, потрескавшихся и расшивки новых швов.

2. Специальные смеси используют для возведения сооружений или отдельных элементов зданий, подверженных влиянию температуры или агрессивных веществ: дымоходы, вентиляционные шахты, помещения с высокой токсичностью, кислотностью и нестандартным температурным режимом. В состав входит огнеупорная глина, которая способна выдержать температуру до 1700°C.

Требования к качеству регламентируются в соответствии с ГОСТ 28913-98. Согласно этому документу, основные технические характеристики растворов для укладки должны соответствовать нижеизложенным нормам:

Показатель	Разновидность смеси
	Универсальная	Для облицовочного кирпича	Цветная	Специальная
Прочность на сжатие, (МПа)	2,5–10*	10	15	4
Адгезия, (Мпа)	0,3	0,15	0,2	0,3
Размер фракции заполнителя, (мм)	3	2	2	2
Морозоустойчивость, (F)	35–75	25–100	25–75	–
Влажность сухой смеси, %	0,4	0,3	0,3	0,2

*Для марок по прочности М25–М100.

Процесс изготовления самого простого и наиболее востребованного раствора для укладки кирпича из цемента, песка и воды не требует специальных навыков или оборудования. Для этих целей вам понадобятся:

• сито металлическое с ячейками не более 3 мм;
• лопата;
• емкость для смешивания добавок или красителя;
• растворомешалка (большое корыто).

Этапы:

1. Песок с фракцией до 3 мм просеивают через металлическое сито для того, чтобы тщательно очистить от различных примесей: комков глины, камней, корней растительности и так далее.

2. Подготовка смеси. Специалисты рекомендуют следующие соотношения песка и цемента, в зависимости от марки приготовляемого раствора:

• М25 – 5:1
• М50 – 4:1
• М75 – 3:1

К примеру, для того, чтобы получить 1 м3 раствора М25 потребуется 2000 кг песка, 260 кг цемента марки М400 и 350 л воды.

Более точный состав и пропорции кладочного раствора для кирпича при приготовлении своими руками, следующий:

Марка раствора, М	Марка цемента	Расход цемента на 1 м3 песка, кг
25	300	135
50	300	225
	400	175
75	300	310
	400	240
	500	195
100	300	385
	400	300
	500	245

3. Смешивание производится в растворомешалке в течение 3-5 минут. Для начала в нее заливается небольшое количество воды, затем закладывается цемент и песок, после – доливается оставшаяся вода. После этого готовый раствор переливается в приготовленную емкость. Его нужно использовать как можно быстрее, максимум – в течение 1,5–2 часов. Поэтому не стоит замешивать сразу большое количество. Расход раствора для кладки кирпича во многом зависит от размера строительного камня, исходя из этого, примерные его нормы следующие:

Толщина кладки, мм	Расход смеси, в зависимости от размера кирпича, кг
	Одинарный	Полуторный	Двойной
120	30	24	18
250	78	66	54
380	126	108	90

Для того, чтобы самостоятельно приготовить цементно-известковый раствор, понадобятся:

• цемент марки М400;
• известь гидратная;
• песок с фракцией до 2 мм.

Соотношения компонентов из расчета на 1 м3 готовой смеси следующие (в порядке – цемент:песок:известь):

• раствор М100 – 1:4:0,3;
• М75 – 1:5:0,5;
• М50 – 1:6:0,7;
• М25 – 1:11:1.

Последовательность изготовления такая же, как и простой цементно-песчаной смеси.

При приготовлении специального раствора для кладки из огнеупорного кирпича соотношение компонентов (глина и песок) зависят от жирности первого вещества и толщины шва. Специалисты рекомендуют смешивать эти компоненты один к одному, а воды добавлять не более четверти от общего объема.

Если вы решили добавить в раствор пигменты для окрашивания, то их следует предварительно развести в теплой воде и залить в растворомешалку вместе с первой частью жидкости. То же самое касается и различных модификаторов, пластификаторов, отвердителей и прочих добавок, которые можно приобрести в любом магазине стройматериалов и добавить к простому цементному раствору. Перед их замешиванием, нужно внимательно ознакомиться с инструкцией, имеющейся на упаковке, чтобы соблюсти необходимое соотношение.

Раствор, сделанный с соблюдением всех необходимых пропорций, имеет вид густой сметаны. Его качество можно проверить таким способом: взяв на кончик лопаты небольшое количество смеси, наклонить лопату вниз и посмотреть, как она будет сползать. Признаком качества является медленное растекание. Если же смесь просто стечет с кончика лопаты или же, наоборот, будет скатываться в виде комков, это означает, что она не соответствует требованиям.

Стоимость

В розничной торговой сети кладочный раствор для кирпича продается, как правило, расфасованным в мешки от 25 до 50 кг. Для крупных потребителей предлагается к продаже в тоннах. Цена зависит от вида и предназначения смеси, наличия или отсутствия модификаторов, цветности, количества приобретаемого материала. Купить кладочный раствор для кирпича на цементно-песчаной основе в Москве можно по цене от 176 до 380 руб/50 кг, цементно-известковый – 150 – 245 руб/50 кг, цветной – 350 – 485 руб/50 кг.

пропорции цемента и песка для кладки, расход на м2

Смесь для кладки кирпича относится к стройматериалам с высокими требованиями к точности пропорций и качеству сцепления. Сфера применения включает возведение фундаментов, дымовых труб, стен с разной степенью нагрузки, внутренние перегородки и облицовочные работы. Состав, соотношения компонентов, технология замеса и кладки определяются нормами, выдвигаемыми к зданию или конструкциям. В частности, густота и время затвердевания должны соответствовать срокам строительства, а прочностные, изоляционные и влагостойкие характеристики – условиям эксплуатации и типу кирпича.

Оглавление:

1. Виды растворов для кладки
2. Пропорции для разных марок
3. Изготовление своими руками
4. Нормы расхода
5. Цена готовых смесей

Готовый раствор получают при затворении водой сухих подготовленных ингредиентов: наполнителей, вяжущего, модифицирующих добавок и цветных пигментов. Его стандартная консистенция – средняя густота, он должен быть пластичным, адгезийным и не впитывающим влагу. К важным показателям кладочного раствора относят прочность на сжатие, морозоустойчивость и размер фракций компонентов. Дополнительные свойства (теплоизоляционные, декоративные, влагостойкие) регулируются изменением состава и пропорций смеси.

Разновидности растворов

В зависимости от целевого назначения и качеств, все смеси для кладки кирпича разделяются на универсальные и специальные. Первый вид используется при возведении конструкций из всех типов стенового камня и их облицовки. К нему относятся простые растворы на цементной основе (с небольшими добавлениями извести), сложные составы из портландцементов и полимерных добавок и декоративные цветные смеси. Все они, в свою очередь, имеют разные характеристики подвижности, адгезии, теплопроводности и водопоглощения.

Сложные кладочные растворы представлены составами с добавками огнеупорных материалов или наполнителей, усиливающих стойкость к воздействию агрессивных сред. Они применяются при строительстве объектов с нестандартными условиями эксплуатации: дымовых труб, вентиляционных каналов, производственных помещений. Как и для универсальной разновидности, все их нормы и характеристики регламентируются ГОСТ 28913-98.

В зависимости от состава выделяют:

1. Цементные растворы для кладки кирпича – жесткие и малоподвижные, но с прочностью, подходящей для возведения конструкций с высокими нагрузками.
2. Известковые смеси – высокоэластичные и теплые (минимальный коэффициент теплопроводности), но редко использующиеся из-за хрупкости после затвердевания. Предел их прочности на сжатие – 0,4 МПа, что недопустимо для несущих стен. Сфера применения ограничена внутренними работами в малоэтажных домах, это скорее общестроительные растворы, а не кладочные.
3. Смеси песка и цемента с добавлением известкового молочка в малых пропорциях – универсальные составы с отличной адгезией и подвижностью. Но при всех преимуществах они не используются при риске интенсивного воздействия влаги на кладку.
4. Цементно-глиняные растворы – слегка уступающие по прочности первой разновидности, но выигрывающие в эластичности. Они удобны в кладке, но сложны в приготовлении: нужно не только приобрести глину с подходящей жирностью, но и тщательно размять все комки.

Основные пропорции

Классическая кладочная смесь из цемента и песка оптимальна при кладке несущих и фундаментных конструкций домов. Придерживаются следующих пропорций:

Марка	Рекомендуемая сфера применения	Соотношение песка и цемента
М25	Общестроительные нужды	5:1
М50	Стены с повышенной прочностью в пределах 0,25 м, конструкции, повергающиеся интенсивному воздействию влаги, дома из клинкера, столбчатые фундаменты из кирпича	4:1
М75		3:1

Здесь и далее указанные пропорции раствора для кладки кирпича будут действительными при использовании свежего цемента с маркой не ниже М500. При вводе извести они составляют:

Марка	Сфера применения	Соотношение песок: известь: цемент
М50	Наземные работы, кладка стеновых блоков, кирпича и заполнение крупных трещин в помещениях с влажностью до 60%, фундаментные конструкции в маловлажных грунтах	4,5:0,5:1
М75		7:0,8:1
М100		5,5:0,5:1

Для кладки печей и огнеупорных конструкций используются простые растворы, приготовленные своими руками, на основе глины или сложные смеси с цементом, известью или шамотной крошкой. Соотношение воды не превышает 0,25 части от объема глины. Точные пропорции песка зависят от жирности вяжущего и варьируется от 1:1 до 1:2. При замесе цементно-глиняного раствора они составляют: 0,15:1:3 или 0,2:1:5, соответственно.

Нюансы приготовления смеси своими руками

Процесс замеса несложный, но для больших объемов работ нужно купить или арендовать бетоносмеситель. Для получения качественной кладочной смеси для кирпича требуется тщательная подготовка компонентов, использование их в соотношениях согласно требованиям технологии и равномерное перемешивание. Изделия укладываются на исключительно свежий раствор, это учитывается при определении объемов замеса.

Любые комки недопустимы, просеивание песка через сито – обязательный этап, каким бы чистым он не выглядел. Размер фракций ограничен 3 мм, для кладочных работ рекомендуется купить речной песок. До начала затворения водой сухие компоненты тщательно перемешиваются между собой. Все используемые материалы подготавливаются в объеме для одного замеса, лучше продлить процесс приготовления, чем позволить образоваться комкам от влаги.

Далее большая часть воды заливается в бетономешалку и соединяется с красителями и отвердителями или пластификаторами (при их наличии). После чего в чашу вводится цемент и песок, перемешивается еще 5 минут. Весь процесс занимает не более 6 минут, полученная смесь полностью выливается из бетономешалки и расходуется в кратчайшие сроки. При необходимости небольшими порциями вводится остаток воды (ориентировочное соотношение – до 0,8 к доле вяжущего, но не более 25% от общего объема).

Приготовление смесей с добавками извести или глины проходит по аналогии, но с учетом возрастания доли песка. В этом случае вяжущее смешивается в сухом виде (цемент+пушонка, к примеру) и вводится в чашу, и лишь после перемешивания добавляется просеянный мелкофракционный песок. При замесе небольших объемом раствор может затворяться известковым молоком.

Расход смеси

Расчет необходимого количества кладочного раствора представляет сложный процесс. Производители готовых сухих смесей указывают ориентировочный расход при соблюдении рекомендуемой или минимальной толщины слоя (редко выполняемые условия). Показатель приводится в кг, расходуемых на одно изделие стандартного размера или на 1 м2 кладки. В теории достаточно умножить его на число кирпичей или площадь облицовки, но на практике уходит значительно больше материала, особенно при работе с пористыми или пустотными блоками (до 30 % как минимум).

Приблизительные нормы расхода для цементно-песчаного раствора – от 75 л на 1 м2 кладки изделий со стандартными размерами и толщиной швов не более 10 мм. Увеличение межкладочного пространства хотя бы на 1 мм приводит к неоправданному перерасходу и возрастанию стоимости строительных работ. Для более точного расчета учитывается такая величина, как объем кладки: в 1 м3 доля смеси составляет 25-30 %. Технология подразумевает смачивание кирпича и стеновых блоков, это позволяет снизить расход и исключить процесс вытягивания влаги.

Стоимость готовых составов для кладки

Марка кладочного раствора	Рекомендуемая сфера применения, особенности	Расход смеси, кг/м2	Вес упаковки, кг	Цена, рубли
Кнауф Коттеджная	Смесь на основе цемента, инертных и полимерных добавок. Универсальная, оптимальна в помещениях с повышенной влажностью	2, при толщине слоя 1 мм	25	145
Основит Брикформ белый	Предназначен для строительства и облицовки стен с возможностью расшивки швов в момент проведения кладки. Характеризуется высокой прочностью на сжатие			270
Perel	Белая и цветная смесь для клинкерного кирпича и изделий с водопоглощением не более 5%	39	50	630
Weber Vetonit ML5P	Кладочный зимний раствор, допускается использование при температуре до -15 °C без подогрева конструкций	До 33	1000	13500
HAGAst Termo	Профессиональная теплоизоляционная смесь на основе перлита. Помимо стандартного кирпича рекомендуется для укладки пористых и керамзитовых блоков	6-25	25	275

Кладочная смесь для кирпича: выбор, приготовление, технология нанесения

Все существующие на сегодняшний день кладочные смеси представляют собой особый тип строительного материала, который широко применяется для кладки или облицовки стен с использованием отдельных элементов, включая кирпич разного вида. Чтобы сделать долговечную и высококачественную кладку, необходимо учитывать характерные особенности состава разных видов смеси, правильно готовить рабочий раствор и соблюдать технологию применения.

Раствор для кладки кирпича

Содержание

• 1 Стандартный состав
• 2 Принципы выбора
• 3 Основные виды
  • 3.1 Цены на цемент и основы смесей
• 4 Цветная смесь
• 5 Самостоятельное изготовление смесей
  • 5.1 Цена на строительный миксер
• 6 Самостоятельный расчёт расхода
• 7 Нормативы расхода
• 8 Советы по составу
• 9 Особенности традиционной кладки
• 10 Используемые инструменты
  • 10.1 Цены на строительные уровни
• 11 Пошаговая инструкция
• 12 Правила нанесения раствора
  • 12.1 Первый способ
  • 12.2 Второй способ
  • 12.3 Третий способ
• 13 Советы и рекомендации
  • 13.1 Видео — Кладочная смесь для кирпича
  • 13.2 Видео — Кладка кирпича с цветным кладочным раствором

Стандартный состав

Качественные кладочные смеси – специальные комплексы, способные при водном затворе образовать готовый к использованию, прочный, эластичный, с высокими эксплуатационными характеристиками раствор, пригодный для выполнения строительных или отделочных работ. Составные части сухих смесей, как правило, не сильно отличаются, и представлены:

• связующим веществом, в качестве которого может выступать как натуральная глина, так и цемент;
• основным компонентом в виде песка фракционного или керамзитобетона;
• растворителем в виде чистой воды;
• разнообразными добавочными минеральными компонентами.

Если есть необходимость получить кирпичную кладочную смесь, оптимально совпадающую по цветовой гамме с выполняемой кладкой, применяются разнообразные натуральные красители и пигментирующие вещества.

Характеристики и достоинства готовых составов для кладки кирпича

Принципы выбора

Ключевой задачей кладочного раствора является выполнение связующей функции между всеми элементами возводимой конструкции, а выбор смеси должен базироваться на обязательном учёте следующих принципов:

• состав рабочего раствора для выполнения работ летом и зимой имеет определенные различия;
• при выборе смеси необходимо учитывать расположение объекта, так как подземные и надземные работы ведутся с применением разных по составу растворов;
• кладка клинкерным кирпичом осуществляется посредством особого по составу рабочего раствора;
• при возведении печных или каминных конструкций должно быть обязательно исключено использование цементных растворов.

Кладочная смесь: выбор, стоимость

Тип вяжущего компонента, входящего в стандартный раствор, позволяет определить вид затвердения, который может быть как гидравлическим, так и воздушным. Если присутствует один вяжущий компонент, то перед нами простая смесь, представленная известковыми и цементными составами. Наличие нескольких вяжущих элементов – признак сложной кладочной смеси, которая может обладать высокой пластичностью и успешно противостоит растрескиванию под воздействиям негативных внешних факторов.

Когда готовая необходима
кладочная смесь для кирпича

Основные виды

На сегодняшний день исходные параметры раствора позволяют подразделять все кладочные строительные и отделочные смеси на несколько основных видов.

Вид	Особенности	Применение
Цементная	Высокие показатели прочности и жесткости.	Частное строительство и возведение многоэтажных строений.
Цементно-глиняная	Введенная в раствор глина должна тщательно измельчаться и быть очищенной от примесей.	Малоэтажное и частное строительство.
Цементно-известковая	Достаточно высокие показатели адгезии и хорошая пластичность.	Кладка керамического или силикатного кирпича.
Известковая	Низкие показатели прочности, высокая хрупкость и незначительный уровень теплопроводности.	Возведение невысоких конструкций и малоэтажных строений.

Цены на цемент и основы смесей

Цемент и основы смесей

Цветная смесь

Цветные кладочные смеси

Облицовочные мероприятия с использованием кирпича часто предполагают применение цветных смесей. Такие составы обладают определенными преимуществами, а в стандартный состав входят мелкозернистого типа неорганические компоненты в виде извести или цемента, вода и цветные наполнители. Для уже готовой смеси характерно наполнение минеральным красителем, в основе которого окисел железа. Суммарный объём красителей не должен превышать 8% от массы всего раствора.

Качественная цветная смесь может быть представлена следующими основными компонентами:

• цемент марки М500, снижающий выделение солей и придающий кладке оптимальную прочность;
• фракционный промытый песок, исключающий наличие глины и посторонних примесей;
• минерального типа цветные пигментные компоненты, обеспечивающие достаточную для продолжительной эксплуатации устойчивость к неблагоприятным погодным факторам и придающие эстетичный внешний вид;
• добавки полимерного характера, обеспечивающие высокие показатели прочности и водостойкости.

Применение цветных смесей позволяет гармоничному сочетанию цвета кирпича с окрашиванием швов. При самостоятельном изготовлении нужно помнить, что для получения светлых тонов добавляется исключительно белый цемент, а чтобы добиться тёмного оттенка следует добавлять серые цементы.

Цветной раствор для кладки кирпича

Самостоятельное изготовление смесей

С целью собственноручного приготовления наиболее простого и популярного раствора для кладки строительных кирпичей нужно подготовить:

Технология приготовления несложная и заключается в добавлении к небольшому количеству фильтрованной воды цемента и песка, тщательном размешивании и доливке оставшейся воды. Полученная смесь должна размешиваться примерно три-четыре минуты. Важно помнить, что используемый для приготовления смесей песок подлежит просеиванию, а большие объёмы кладки предполагают использование бетономешалки.

Оптимальный по консистенции состав обладает характерной однородностью и эластичностью. Работы с силикатным или керамическим кирпичом осуществляются цементно-песчаными растворами.

Цена на строительный миксер

Строительный миксер

Самостоятельный расчёт расхода

Поэтапный расчёт расхода позволяет получить максимально точное количество раствора с минимальными погрешностями. Сначала нужно рассчитать площадь кладки за исключением площади дверных и оконных проёмов, а затем вычислить количество раствора из расчёта на каждый кубометр площади – треть кубометра смеси.

Например: задача заключается в возведении одноэтажного строения, при длине стен в 15 м и высоте потолка в 3,4 м. Наличие семи окон размерами 1,8 х 1,2 м и пары дверных проёмов 2,1 х 1,3 м.

Самостоятельный расчёт кладки с наружной толщиной в 64 см и внутренней толщиной в 25 см, будет следующим:

• определяем суммарный объём наружных стен: (4 стены х 15 м х 3,4 м – 7 окон х 1,8 м х 1,2 м – 2 двери х 2,1 м х 1,3 м) х 0,64 м;
• определяем суммарный объём внутренних стен: (42 м х 3,4 м – 5 х 2 х 1,3) х 0,25 м;
• вычисляем соотношение заполнителей и вяжущих компонентов 4:1;
• вычисляем количество цемента.

Как правило, при замешивании используются следующие пропорции:

• одна часть цемента;
• три части сеяного песка;
• ½ части воды.

Для приготовления наиболее распространённых марок раствора рекомендованы следующие пропорции песка и цемента:

• 5:1 для изготовления марки М25;
• 4:1 для изготовления марки М50;
• 3:1 для изготовления марки М75;

Например, для приготовления М25 нужно смешать 2 т просеянного песка, 0,26 т цемента марки М400 и добавить 350 л воды. Соотношение может варьироваться в зависимости от многих факторов, включая почвенно-климатические условия и место осуществления работ.

Клинкерный облицовочный кирпич нуждается в составах с повышенными показателями вязкости. Повысить прочность известкового раствора можно посредством шлака молотового. Правильно приготовленная смесь растекается достаточно медленно.

Нормативы расхода

В зависимости от показателей толщины кирпичной кладки, стандартные нормативы расхода рабочего материала могут варьироваться.

Толщина кладки	Нормативы расхода
	Одинарный кирпич	Полуторный кирпич	Двойной кирпич
12 см	30 кг	24 кг	18 кг
25 см	78 кг	66 кг	54 кг
38 см	126 кг	108 кг	90 кг

Советы по составу

Чаще всего для кирпичной кладки используются марки М50, М75, М100, М125, М150 и М200.

	Пропорции цемента, известкового теста и сеяного песка
Марка раствора	М50	М75	М100	М150	М200
М200	1,0:0,3:4,0	1,0:0,1:2,5	—	—	—
М300	1,0:0,6:6,0	1,0:0,3:4,0	1,0:0,2:3,5	1,0:0,1:2,5	—
М400	1,0:0,9:8,0	1,0:0,5:5,5	1,0:0,4:4,5	1,0:0,2:3,0	1,0:0,1:2,5
М500	—	1,0:0,8:7,0	1,0:0,5:5,5	1,0:0,3:4,0	1,0:0,2:3,0

Согласно СП 82-101-98 при приготовлении строительных растворов для кирпичной кладки нужно ориентироваться на определенные параметры. Табличный пример получения кубометра рабочего состава с применением бетономешалки вместительностью 200 литров.

Марка	Кладка	Цемент М400 кг	Песок, кг	Вода, л	Количество замесов
М100	Пустотелый и полнотелый кирпич	28	134	18	12
М150	Пустотелый и полнотелый кирпич	35	121	20	12
М200	Пустотелый и полнотелый кирпич	42	112	22	12
М300	Пустотелый и полнотелый кирпич	49	102	23	12

СП 82-101-98. Приготовление и применение растворов строительных

СП 82-101-98

Чтобы повысить прочность целесообразно добавить пластификатор, что позволяет сэкономить порядка десяти процентов цемента. В результате отсутствует расслоение, а наносить состав становится намного проще.

Если есть необходимость произвести окрашивание, то пигменты предварительно разводятся в небольшом количестве теплой воды, а затем добавляются в первую порцию состава для бетономешалки. В эту же порцию необходимо добавлять стандартные добавки, представленные модификаторами, пластификаторами и отвердителями. Правильное соотношение всегда прописывается производителем строительных материалов на упаковке или в прилагаемой инструкции.

Особенности традиционной кладки

Технологические процессы и принцип базируются на определенных ключевых параметрах, включающих толщину кладки:

• в половину кирпича – толщина составляет 12 см;
• в один кирпич – толщина составляет 25-26 см;
• в полтора кирпича – толщина составляет 38 см;
• в два кирпича – толщина 58 см;
• в два с половиной – толщина составляет 64 см.

Виды кирпичной кладки

Строительные керамические блоки устанавливаются на слой спецраствора или постель. Этой же смесью осуществляется заполнение промежутков или швов между элементами. Стандартная толщина заполнителя не должна превышать сантиметра. Специалистами в области отделочных и строительных работ практикуется несколько разновидностей укладки элементов, но наиболее распространенным и простым является вариант цепного возведения стен. Также могут применяться следующие варианты кладки:

• сплошного вида;
• с четырехрядной перевязкой швов;
• с воздушной прослойкой;
• колодцем.

Схема перевязки швов

Колодцевая кладка

Схема облегченной кирпичной кладки

Разновидности кладки

Выбор способа возведения конструкции зависит от высотности сооружения, его назначения, качественных характеристик и размеров строительного материала.

Используемые инструменты

Чтобы возвести качественные стены или выполнить эстетичную облицовку, очень важно позаботится о наличии полного набора инструментов.

Основные инструменты для кладки кирпича

При работах потребуется использовать:

При необходимости нужно заблаговременно подготовить строительные леса или любые приспособления, позволяющие безопасно и качественно выполнять все строительные или отделочные работы на достаточной высоте.

Цены на строительные уровни

Строительные уровни

Пошаговая инструкция

Важно отметить, что укладывать элементы, вне зависимости от параметров возводимого сооружения, необходимо с углов, соблюдая несложную технологию.

Шаг 1. Взять пару кирпичей и поместить их, соблюдая прямой угол, на фундаментное основание, проверив точность расположения строительным треугольником.

Шаг 2. Уложить следующую пару элементов, а затем на полученную группу из четырех кирпичей положить ещё два, что позволит следующему ряду перекрывать предыдущий ряд.

Облицовочная кладка в полкирпича

Кирпичная кладка в полкирпича

Шаг 3. Выведя участок на три элемента нужно провести такие же работы на другом углу, используя порядовку и натягивая причалки, которые позволят сориентировать ряды строго горизонтально. Шнуровка должна располагаться примерно через каждые 5 м, без провисания.

Кладка углов с помощью однорядной перевязки

Однорядная кладка предполагает возведение начала наружной стены, а затем внутренней, после чего укладывается забутка. Выполнение многорядной кладки заключается в расположении блоков по смешанному или ступенчатому способу.

Правила нанесения раствора

На сегодняшний день в условиях современного кирпичного строительства используется несколько эффективных способов нанесения рабочего раствора. При самостоятельной кладке достаточно выбрать наиболее удобный вариант.

Первый способ

Шаг 1. Предварительно уложенный на сухую поверхность элемент приподнять левой рукой.

Шаг 2. При помощи правой руки нанести раствор на место для укладки и пальцами выровнять его до показателей оптимальной толщины.

Шаг 3. Левой рукой опустить кирпич в воду и уложить на боковую часть незначительное количество раствора.

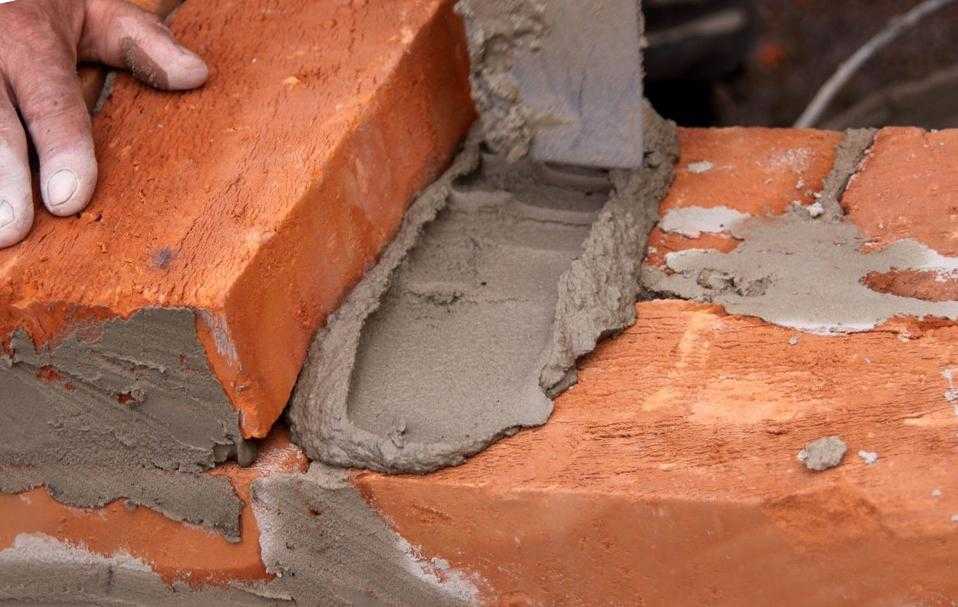

Нанесение раствора

Шаг 4. Уложить элемент на «постель» и прижать, медленно передвигая вперед и назад, что способствует получению тонкого шва.

Как класть кирпич

Порядок операций при кладке впритык следующий

Второй способ

Шаг 1. Уложить элемент на распределенный по поверхности рабочий раствор.

Шаг 2. Приподнимая заднюю часть кирпича, опустить его переднюю сторону таким образом, чтобы движение вперед вызвало набор тычковой гранью смеси.

Шаг 3. Двумя руками придвинуть и прижать кирпич к расположенному рядом элементу, выдавив излишнее количество раствора.

Как правильно класть кирпич

Кладка кирпича впритык с подрезкой

Третий способ

Шаг 1. Аккуратно, но тщательно смочить кирпич в тёплой воде.

Шаг 2. Нанести горку раствора на хорошо увлажненную поверхность.

Шаг 3. Нанести смесь на торцевую часть, после чего уложить кирпич и прижать его, передвигая вперёд и назад двумя руками.

Возведение стен

Советы и рекомендации

Укладка каждого третьего-четвертого ряда должно обязательно заканчиваться заполнением шовного пространства, что позволит получить более привлекательные швы, а также способствует повышению их устойчивости к температурным перепадам. Кроме всего прочего, такое мероприятие направлено на своеобразную профилактику разрушений строения в результате негативного воздействия влаги. Единственный вариант, когда допускается пренебречь подобной процедурой – финишная отделка стены посредством штукатурки.

Следует отметить, что контролировать качество укладки необходимо практически постоянно, а каждый квадратный метр возведенной поверхности нужно обязательно проверять на правильность угловых соединений, показатели вертикальности и горизонтальности при помощи отвеса, строительного уровня и угольника. Категорически запрещается осуществлять сдвиг уложенных элементов после застывания раствора.

Цветная кладочная смесь Основит БРИКФОРМ МС11 серый

Теплоизоляционные кладочные смеси

При невозможности самостоятельно изготовить строительный раствор, можно использовать уже готовые составы от таких хорошо зарекомендовавших производителей, как «Основит-Брикформ», Knauf, ПКФ «Стройбетон», «Русеан», «Вилис», PERFEKTA и DAUER.

Раствор для кладки отечественного кирпича Quick-mix LHM

Видео — Кладочная смесь для кирпича

Видео — Кладка кирпича с цветным кладочным раствором

Кладочный раствор для кирпича — способы приготовления с инструкциями

Кладочный раствор очень важен в строительстве. Даже если сама кирпичная кладка выполнена очень качественно, но раствор приготовлен неправильно, то постройка долго стоять не будет.

Кладочный раствор для кирпича

Кладка кирпича

Если раствор для кладки выполнен с соблюдением всех инструкций и были использованы качественные материалы, то здание простоит очень долго. Примером может служить любой православный храм, который был построен еще тысячу лет назад, но при этом все еще стоит и используется для проведения служб. Исходя из этого, очевидно, что допускать изменения пропорций компонентов, шагов в технике изготовления или еще чего-либо ни в коем случае нельзя, так как последствия будут самыми неприятными.

Раствор, готовый к использованию

Пример схемы кирпичной кладки

Содержание

• 1 Какие существуют требования к раствору
  • • 1.0.1 ГОСТ 28013-98. Растворы строительные. Общие технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
    • 1.0.2 СП 82-101-98. Приготовление и применение растворов строительных. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
• 2 Виды смесей для кладки
• 3 Цементные растворы
  • 3.1 Цены на цемент и основы смесей
  • 3.2 Видео — Кладочный раствор для кирпича V O R Квик Микс
  • 3.3 Видео — Кладка кирпича с цветным кладочным раствором Perel
• 4 Приготовление раствора на цементной основе — пошаговая инструкция
  • 4. 1 Цены на популярные модели бетоносмесителей
• 5 Растворы из извести
• 6 Растворы с добавлением цемента и извести
  • 6.1 Приготовление раствора на цементно-известковой основе — пошаговая инструкция
  • 6.2 Видео — Приготовление раствора для кладки кирпича

Какие существуют требования к раствору

К кладочному раствору выдвигается несколько основных требований, которым он должен отвечать.

1. Раствор должен заполнить все пустоты и полости, которые есть в структуре кирпича. Для достижения этой цели необходимо, чтобы приготовленный раствор был достаточно пластичным.

   Консистенция раствора

2. Если приготовленный раствор слишком быстро затвердеет, то вы не сможете его использовать во время работ с кирпичом, так что нужно обеспечить продолжительное пребывание в вязком состоянии.

   Важно, чтобы раствор долгое время был вязким

3. Полученная смесь после схватывания должна оставаться в твердом состоянии достаточно долгое время, лучше, чтобы это был весь эксплуатационный срок здания. Также необходимо обеспечение жесткости затвердевшего раствора.
4. Необходима хорошая адгезия с материалом кладки.

   Еще у раствора должна быть хорошая адгезия

5. Слой состава должен быть тонким и равномерным — это необходимо, чтобы после затвердевания конструкция крепко держалась.
6. Правильно изготовленная смесь должна иметь хорошие изоляционные характеристики.

Приготовление цементного раствора

ГОСТ 28013-98. Растворы строительные. Общие технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 28013-98

СП 82-101-98. Приготовление и применение растворов строительных. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СП 82-101-98

Виды смесей для кладки

Каждый раствор содержит в себе три главных компонента, при этом их пропорции варьируются. Смесь состоит из наполнителя, воды и вяжущего вещества. Существуют три основных вида вяжущих веществ, по которым и определяется разновидность раствора. Первый – это цемент, второй – известь и третий – цемент и известь вместе.

Процесс кладки кирпича

В качестве наполнителя обычно используют песок, при этом важно, чтобы фракции песчинок были маленькими (не более 2 мм в диаметре). Наполнитель нужно выбирать достаточно чистый, без примесей и добавок. Перед тем как начать готовить раствор, нужно отдельно подготовить песок, который в обязательном порядке просеивается, чтобы не допускать образования комков. Также не стоит покупать желтый песок — такой цвет свидетельствует о повышенном количестве добавок, и полученная смесь будет обладать не лучшими характеристиками.

Некоторые разновидности песка

На заметку! Помимо песка, можно использовать и глину — в этом случае раствор будет очень пластичным, однако подойдет не для каждой кладки, к примеру, использовать такую смесь с пустотелым кирпичом нельзя, так как она проникнет в его полости, а это вызовет проблемы с теплоизоляцией готовой конструкции.

Сегодня сухую смесь для кладочного раствора можно без проблем купить в любом строительном магазине. Нужно будет только залить воду (нужное количество всегда пишется на упаковке), перемешать и после этого раствор готов к использованию. Начинать строительные работы стоит после того, как смесь постоит около 10 минут в готовом виде.

Кладочная смесь для кирпича

Виды кладочных цветных смесей

Если вам нужно небольшое количество раствора, то можно обойтись строительным миксером и ведром либо другой тарой. В случае если необходим большой объем состава, рациональнее приготовить его в бетономешалке, при этом важно её хорошо вымыть, так как если частицы, которые остались в ней от предыдущих манипуляций, попадут в кладочный раствор, возникнет риск ухудшения качества смеси и снижения срока эксплуатации здания.

Приготовление цементного раствора для кладки кирпича

Чтобы определить, насколько готов раствор, нужно сдвинуть верхний слой шпателем. Если смесь разрывается и остается характерная волнообразная структура – значит, было добавлено слишком мало воды. Если же, наоборот, раствор оплывает, то воды было с избытком и нужно досыпать сухую составляющую. Идеальная смесь должна хорошо держать форму, не рваться и оставлять равномерную поверхность после проведения по ней шпателем.

Определение готовности раствора для кирпичной кладки

Во время приготовления смеси нужно обратить внимание на то, что показатели пластичности и прочности зависят не только от ингредиентов и правильности их добавления, но еще и от материала, из которого создается кладка. У пористых материалов есть свойство «высасывать» из смеси воду благодаря капиллярным силам, в итоге раствор после затвердевания будет невероятно прочным. В обратной ситуации может остаться слишком много воды в кладочном растворе, и когда он затвердеет, то прочностных показателей не хватит для обеспечения длительного существования здания.

На заметку! К воде также есть свои требования: она должна быть чистой, в идеале — дистиллированной, содержать как можно меньше примесей и находиться в температурном диапазоне +15-20 градусов. На 1 часть цемента обычно добавляется 0,8 части воды — такая пропорция считается наиболее оптимальной. Добавление именно такого количества воды очень важно, поскольку это один из главных факторов, влияющих на качество готового раствора.

Перед тем как приобретать компоненты для приготовления смеси, нужно просчитать необходимое количество раствора — оно будет зависеть от вида используемого кирпича и толщины сооружаемой стены.

Процесс кладки

Цементные растворы

У профессиональных строителей, которые часто кладут кирпич, этот вид смесей самый популярный и используется в большинстве случаев из-за простой методики приготовления. В зависимости от технологических свойств, можно создать три вида раствора для кирпичной кладки.

Таблица. Виды кладочного раствора по технологическим свойствам.

Вид состава	Свойства
Тощие	Такие смеси имеют в своем составе немного вяжущего компонента, они не очень пластичны и прочны, в итоге появляется большой риск растрескивания после затвердевания раствора, однако они достаточно дешевы.
Жирные	Характеризуются превышающим норму количеством связующего вещества. Отличаются высокими показателями прочности и пластичности, но склонны к усадке и во время затвердевания, впоследствии часто трескаются.
Оптимальные	Если использовать необходимые пропорции при приготовлении смеси, то сохранятся все положительные характеристики и при этом не будет неприятных последствий, которые уменьшают срок эксплуатации конструкции. Такой раствор достаточно густой, не содержит комков и не рвется, если провести по нему шпателем.

К выбору цемента для приготовления раствора необходимо подойти особенно серьезно. Марка цемента, которая используется для создания смеси, очень важна. Чем она будет выше, тем меньший объем вяжущей составляющей нужно будет использовать. Темный оттенок раствору можно придать использованием высокой марки цемента (выше М500) либо добавлением графита, сажи. В любом случае, необходимо точно следовать указанным на упаковке цемента пропорциям.

Марки цементного раствора

Чтобы изменить пластичность раствора, который получится, можно вводить пластификаторы. Обычно это специальные поверхностно-активные вещества, однако для удешевления приготовления можно воспользоваться народными средствами. Отличным пластификатором послужит бытовая химия, такая как шампунь или моющее средство для посуды. Порошковое чистящее средство лучше не использовать, так как оно может привести к образованию трещин спустя некоторое время.

Цены на цемент и основы смесей

Цемент и основы смесей

Видео — Кладочный раствор для кирпича V O R Квик Микс

Видео — Кладка кирпича с цветным кладочным раствором Perel

Приготовление раствора на цементной основе — пошаговая инструкция

Шаг 1. Первым делом необходимо подготовить все компоненты, которые понадобятся. Чистая вода температурой +15-20 градусов, просеянный песок без примесей и цемент. Мы рассмотрим процесс приготовления раствора марки М75 с использованием цемента марки М500.

Пропорции цементно-песчаного раствора

Шаг 2. Необходимо залить 20 л воды в подготовленную и вымытую бетономешалку.

Шаг 3. К воде в бетономешалке необходимо добавить 3 лопаты песка (желательно с горсткой). Засыпать можно любым способом — из ведра или прямо с лопаты.

Засыпается песок

Шаг 4. Далее нужно добавить цемент М500. Его нужна 1 лопата — такая же, как и для песка.

Засыпается цемент

Шаг 5. После того как все ингредиенты засыпаны в бетономешалку, ее нужно включить. Время работы – 3-5 минут, за которые смесь будет полностью перемешана.

Шаг 6. Далее остается вылить готовый раствор в бадью или иную тару.

Выливается готовый раствор

Цены на популярные модели бетоносмесителей

Бетономешалки

Растворы из извести

Растворы на основе извести уступают своим аналогам, изготовленным с добавлением цемента, по показателю прочности. Чтобы создать известковую смесь, используется негашеная известь или молотая, также подходит известковое тесто. Для того чтобы не образовывались комочки, стоит использовать сито с ячейками 1х1 см. Если ячейки будут крупнее, то они пропустят небольшие комки вещества, а с более мелкими тяжело работать из-за их склонности забиваться.

Известковый раствор

Схема гашения негашеной извести

Важно! Известь перемешивается с водой и песком, пока не получится однородная смесь с высокими показателями пластичности.

Растворы на основе извести имеют не очень высокие прочностные характеристики, по этой причине редко используются для создания строительных конструкций из кирпича. Чаще всего такая смесь актуальна при возведении печей, дымоходов и каминов, т. к. известковый раствор отлично выдерживает перепады температур, при этом другие разновидности склонны в таких условиях к растрескиванию.

Как правильно класть кирпич

Сейчас, несмотря на все современные строительные технологии, человек, который умеет быстро и правильно класть кирпич, очень высоко цениться. Так почему бы и вам не приобщиться к мастерству каменщиков? Зная, как правильно класть кирпич, вы получите возможность самостоятельно возводить различные жилые и хозяйственные постройки из этого материала на своем участке.

Растворы с добавлением цемента и извести

Для того чтобы приготовить этот вид раствора, используют воду, песок, цемент и известь. Благодаря последнему ингредиенту, готовый раствор получается более пластичным, а также обладает большей прочностью, чем известковый. В этом составе наиболее оптимальное сочетание свойств, поэтому такой вид смеси чаще используется в профессиональном строительстве. При возведении цоколей и фундаментов этот вид растворов используется повсеместно.

Приготовления цементно-известкового раствора — таблица

Приготовление раствора на цементно-известковой основе — пошаговая инструкция

Будем делать раствор  марки М100 с использованием цемента М400. Для этого потребуется 10 кг цемента, 50 кг песка, 0,5 кг извести и 50 л воды.

Шаг 1. Как и во время приготовления любого другого раствора, необходимо сначала подготовить нужные компоненты. Вода должны быть чистой, температурой +15-20 градусов, песок необходимо просеять. Цементу дополнительная обработка перед использованием не нужна.

Шаг 2. Далее в бетономешалку необходимо залить 2/3 предполагаемого количества воды, в нашем случае — 30 л. Можно шлангом, можно с помощью ведра.

Заливаем воду

Шаг 3. Теперь нужно засыпать 10 кг цемента и 5 кг извести. Далее необходимо эти ингредиенты пару минут перемешать.

Засыпаем цемент

Шаг 4. Теперь в раствор следует добавить наполнитель, то есть песок, и долить оставшуюся часть воды. Песка требуется 50 кг, воды — 20 л.

Засыпаем песок

Шаг 5. На этом этапе нужно перемешивать раствор в течение 5 минут для достижения однородной консистенции смеси.

Шаг 6. Раствор готов, нужно вылить его в бадью или другую подготовленную тару.

Выливаем раствор

Сделать раствор своими руками совсем несложно, нужно лишь определить для себя, какая смесь необходима для ваших целей, правильно рассчитать пропорции и строго их придерживаться.

Видео — Приготовление раствора для кладки кирпича

расход белой и сухой смеси

Срок службы строения зависит не только от выбранного материала для строительства, но и от монтажного состава, выбранного для сцепления кладки кирпича, блоков. Кладочная смесь для кирпича должна быть прочной, долговечной, чтобы удерживать монолитность стеновой панели. Важно знать, что кладочные смеси бывают как для обычного строительного, так и для клинкерного, шамотного, облицовочного кирпича. Технология изготовления достаточно проста, но требует неукоснительного соблюдения правил. В противном случае, некачественно приготовленная субстанция приведет к разрушению всего строения.

• Виды смесей и их назначение
• Универсальная смесь
• Белая кладочная смесь
• Смесь для клинкерного кирпича
• Цветные составы
• Смеси для агрессивных сред
• Как сделать смесь

Виды смесей и их назначение

Срок службы строения зависит не только от выбранного материала для строительства, но и от монтажного состава, выбранного для сцепления кладки кирпича, блоков

Различается несколько типов растворов для выкладки кирпича:

• Цементные, характеризуемые высокой прочностью, жесткостью;
• Цементно-глиняные, где вводимая в раствор чистая глина обеспечивает высокие водооталкивающие качества;
• Цементно-известковые, приготовляемые с добавлением известкового молочка. Характеризуются высокой пластичностью, хорошей адгезией.
• Известковые смеси не самые лучшие, так как обладают сниженной прочностью, хрупкие и потому показаны для использования в малоэтажном строительстве.

Кладочный состав получают путем смешивания сухих наполнителей с водой. Если это заводская смесь, соблюдение инструкции обязательно. Снижение расхода смеси зависит от скорости выкладки материала, поэтому намного лучше приготавливать малые порции состава, чтобы вырабатывать их до засыхания.

Универсальная смесь

Данная смесь применяется для строительных работ с кирпичом, изготавливается на основе цемента, песка и воды

Показана для строительных работ с кирпичом, изготавливается на основе цемента, песка и воды. Иногда в состав входят пластификаторы, например, специальные антиморозные добавки, которые позволяют работать с составом даже в период сильных понижений температур. Понятие универсальности применимо ко многим разновидностям составов, например, сухая кладочная тоже входит в данный реестр.

Универсальный состав подходит для выкладки рядового кирпича. Используется в этом случае раствор на основе цемента. Пропорции зависят от марки цемента: 1:4 , если это марка М400, 1:5 в случае выбора марки М500. Дополняется состав сухим чистым песком и водой. В качестве заполнителя можно применять известь, которая придает вязкость, вследствие чего раствор лучше заполняет пустоты. Однако, состав с известковым молочком противопоказан в местах повышенной влажности.

Есть готовая универсальная смесь М150, в которую уже могут быть добавлены пластификаторы и водоотталкивающие составы. Цена на состав от $ 12 за мешок в 12-15 кг. Доступность и качество раствора позволяют применять его достаточно широко. А возможность выкладки не только обычного строительного, но и клинкерного, силикатного кирпича добавляет достоинств.

Белая кладочная смесь

Это состав, который используется либо для кладки облицовки, либо для восстановления швов строений, эксплуатируемых не один год

Это состав, который используется либо для кладки облицовки, либо для восстановления швов строений, эксплуатируемых не один год. В состав смеси входит высококачественный цемент, пластификаторы, известковое молочко, песок и вода. Кроме отличных эстетических характеристик, раствор отличается прочностью, эластичностью и практичностью. Поглощение воды сохраняется в пределах 3-10%, расход на 1м2 не более 1,6 кг.

Цена смеси варьируется в пределах $ 2-2,5 за мешок от 10 кг. Но благодаря небольшому расходу, необходимости применения для проведения облицовочных работ, состав пользуется популярностью.

Важно! Белая кладочная смесь обладает водоудерживающей способностью (98%), что крайне необходимо для облицовочного кирпича – отделка держится намного дольше и не теряет своих качественных показателей.

Смесь для клинкерного кирпича

Ввиду некоторых специфических особенностей материала, кладочная смесь для клинкерного кирпича отличается от универсальной

Ввиду некоторых специфических особенностей материала, кладочная смесь для клинкерного кирпича отличается от универсальной. В составе обязательно есть минеральные связующие заполнители, что минимизирует риск появления усадочных трещин.

Совет! Выбирая раствор для кирпичей с пониженным свойством водопоглощения, следует подбирать раствор с рейнским трасом – ингредиент обеспечивает сохранение цветового наполнения изделия.

Цена такой смеси выше, чем обычной (от $30), но лучше купить именно ее. Если уж строительство производится высококачественным клинкерным кирпичом, то покупка дешевого раствора может свести все усилия по отделочным работам к нулю.

Цветные составы

Цветные кладочные смеси для кирпича имеют в составе красящий пигмент, полимеры

Цветные кладочные смеси для кирпича имеют в составе красящий пигмент, полимеры. Именно благодаря полимерным наполнителям, швы не меняют цветовое решение при воздействии внешней среды. Очень много цветных составов для клинкерного кирпича. Чистый мелкозернистый песок в качестве наполнителя и полимеры гарантирует сниженное водопоглощение и высокую пластичность раствора. А широкий цветовой спектр допускает исполнение любых дизайнерских решений.

Совет! Если использовать цветные составы только для расшивки шва, расход будет значительно снижен, что важно при ценах на состав от $ 50.

Смеси для агрессивных сред

Это составы, применяемые для работ в областях повышенных температурных, влажностных показателей

Это составы, применяемые для работ в областях повышенных температурных, влажностных показателей. Как правило, это помещения шахт, производственных цехов и других специальных назначений. В состав раствора всегда входят огнеупорные порошки, глина, песок. Высокая пластичность, практичность состава достигается правильной технологией приготовлении: в сухие ингредиенты вливается вода и промешивается до тех пор, пока не растворится глина. Затем раствор настаивается 3 часа, затем снова добавляется вода. Правильная консистенция – масса плотная, устойчивая, но пластичная. Проще – комок с лопаты сползает медленно, но верно. Такая субстанция подходит для выкладки шамотного кирпича, используемого в строительстве печей, каминов, дымоходов. Цена раствора от $35, но зато он выдерживает температурный режим до +1600 С, что особенно важно, если для выкладки применяется огнеупорный кирпич.

Важно! Все составы и нормативы на смеси указаны в ГОСТ 28913-98.

Как сделать смесь

Если нужно быстро и просто приготовить раствор для кладки, в магазинах продаются готовые сухие смеси, которые нужно лишь развести водой

Если нужно быстро и просто приготовить раствор для кладки, в магазинах продаются готовые сухие смеси, которые нужно лишь развести водой. Но если есть время, песок, цемент, вода, то смесь готовится самостоятельно:

1. Песок просеивается;
2. Цемент смешивается с песком в зависимости от марки цемента;
3. Доливается вода, замешивается раствор нужной консистенции.

Вымешивать состав нужно не менее 5-6 минут, чтобы все компоненты хорошо промешались. Неплохо влить в сухие ингредиенты сначала третью часть воды, затем подливать остальное. Стандартный расход воды 0,6 частей, но все зависит от нужной вязкости раствора.

Важно! Чем чище песок, тем прочнее и качественнее раствор. Глина вводится только в сухом порошковом виде. Известковое молочко добавляется вместо части воды. Пластификаторы продаются в специализированных магазинах и добавлять их нужно строго по инструкции.

Для огнеупорного кирпича раствор делается из 60% глины, 30% песка, 10% цемента. Он получается более дешевым, чем заводской, но нет огнеупорного составляющего, поэтому монтаж шамотного кирпича должен сопровождаться огнеупорной штукатуркой, где 20-25% составляет жидкое стекло.

Расход раствора зависит от толщины и размера блоков. Но можно рассчитать предварительно, сколько потребуется смеси на один метр квадратный:

1. Рассчитать объем кладки за исключением дверей, окон;
2. Исходя из данных, что на 1м3 нужно 0,3 м3 смеси, высчитывается общий объем раствора;
3. Полученные пропорции позволят вычислить нужное количество цемента.

Объем кладки просчитывается просто: 1 кирпич имеет стандартные размеры, высчитать количество штук на 1м3 несложно, а затем уже вычислить общую площадь нужной стеновой кладки кирпича. И помните, что чем быстрее использован раствор, тем ниже его расход.

Разновидности и марки смесей для кладки кирпича

Кладочные смеси уже долгие годы широко применяются для облицовочных работ, при использовании разного типа кирпича. Долговечная и надежная кладка требует правильного выбора материала и его приготовления. Поэтому, чтобы решить, что именно использовать для рабочего раствора, стоит обратить внимание на отличия разных кладочных смесей.

Состав стандартной смеси для укладки кирпича

Речь идет о составе, в котором содержатся:

• Связующие компоненты. Как правило, в качестве таких присадок используют глину или специальные смеси. Благодаря связующим веществам готовая смесь более надежно фиксирует кирпич и другие элементы.
• Песок или дробленный керамзит. Это мелкие частицы, которые необходимы для того, чтобы заполнить образовавшиеся в растворе пустоты.
• Минеральные добавки. Как правило, используется мелкий камень и известь.
• Растворитель.
• Пигмент. Благодаря этой составляющей смесь приобретает тот или иной оттенок.

Состав может отличаться по компонентам. Приготовить его можно как самостоятельно, так и приобрести в готовом виде. Также, как и при приготовлении бетона, в процессе выбора кладочной смеси нужно обращать внимание на ее марку.

Марка кладочной смеси

В продаже можно найти более дешевые составы, которые не подойдут для основательных работ. Также есть и высокопрочные смеси, которые применимы для любого типа постройки. Рассмотрим их подробнее.

Смесь М75

Многие называют смеси этой марки оптимальными. Это материал высокого класса, который обладает необходимой прочностью и водонепроницаемостью. Смеси М75 успешно используются как для строительства загородных домов, так и при возведении крупных промышленных объектов.

Растворы этого типа можно применять не только для кирпича, но и для блоков, стяжки и выравнивания пола. Такая универсальность объясняется особой технологией изготовления. В составе содержится вода, цемент и песок фракцией 2,5 мм. Однако при ее использовании стоит учитывать, что если температура окружающей среды будет низкой, то состав будет набирать прочность дольше. Но и жара будет губительна, так как в этом случае из раствора слишком быстро будет испаряться вода, что сделает кладку менее надежной.

Смесь марки М100

В этой смеси также присутствует цемент и вода. А вот песок используется фракции от 0,5 до 1 мм. Такой состав считается более устойчивым и удобным в работе. Дополнительно в него можно добавить водную эмульсию (если стоит жаркая погода, она поможет приостановить процесс испарения воды) или пластификатор.

Раствор М100 полностью водонепроницаем, поэтому его можно применять не только для кирпичей, камней и блоков, а также в процессе возведения колонн или перегородок. Также смесь подойдет для гипсовой плитки, мозаики и прочих материалов.

Если говорить о главных отличиях составах М100, то стоит выделить наличие извести. Благодаря этому уменьшается доля цемента, что снижает стоимость готовой смеси.

Смеси М125-150

Раствор марки М125 также, как и предыдущий, изготавливается с добавлением песка фракцией от 0,5 до 1 мм. Однако этот материал обладает повышенной твердостью по сравнению с М100. Поэтому его смело можно использовать как для классической кирпичной кладки, так и для плитки из гипса.

М150 является самой распространенной маркой. Состав обладает прекрасными эксплуатационными характеристиками: низким водопоглощением, изолирующими свойствами, устойчивостью к перепадам температурных режимов. Последний пункт является важным преимуществом, так как смесь спокойно переносит морозы. Но укладывать ее все равно рекомендуется при температуре от +5 до +35 градусов. Кладочные смеси М150 используются для кирпича, керамики и многих других материалов.

Стоит отметить, что в смесях М100-150 не может быть никаких органических примесей. Марка М150 отличается тем, что быстро схватывается (за 2 часа). Отвердение же наступает через сутки.

Полезно! Следите, чтобы коэффициент расслаиваемости смести был более 10.

Смеси М200-300

Составы с маркировкой М200 являются тугоплавкими и обладают прекрасными водоотталкивающими характеристиками. Для них применяется чистый горный песок, наличие органических соединений исключено. Дополнительно в таких составах часто присутствуют ракушки и мелкие обломки известняка фракцией около 3 мм.

Стоит отметить, что смеси М200 являются монтажно-кладочными и могут выпускаться в самых разных модификациях в зависимости от конкретных целей применения.

М300 – это пескобетон, который стоит немного выше. Его не так часто применяют, так как такие составы нужно только для самых высокопрочных кладок. Для штукатурных работ такие смеси и вовсе не могут быть использованы.

Но, отличаются растворы не только по марке, но и по составу и прочим характеристикам.

Разновидности смесей

Сегодня доступно большое разнообразие кладочных смесей, которые бывают:

• Белыми. Это самый распространенный тип состава, который используется как для кладки, так и для последующего восстановления швов. Помимо стандартной основы в виде цемента и песка в такие смеси добавляются пластификаторы, а также известковое молочко. Благодаря этому белые кладочные смеси более эластичные. Также они практически водонепроницаемы (водоудерживающая способность до 98%). Специалисты рекомендуют применять такие состава для кирпичей с показателем водопоглощения 5-12%.
• Цветными. В этом случае в стандартном белом составе также присутствует пигмент, благодаря чему смесь может быть любого желаемого оттенка, что делает кладку более гармоничной. В растворах этого типа присутствуют полимерные добавки, которые позволяют фиксировать состав. Это означает, что оттенок смеси не изменится даже через много лет и при условии перепадов температурных режимов.

Отличают составы в зависимости от одного из основных компонентов:

• Цементные. Это более прочные, жесткие и надежные составы, которые чаще всего применяются для жилых построек. Кладка быстро застывает, что значительно упрощает процесс работы. Цементные составы можно использовать для многоэтажных строений.
• Цементно-глиняные. Смеси этого типа, напротив, рекомендовано использовать только для малоэтажных домов. Основу таких растворов составляет высокопрочный цемент М500. Также добавляется глина и примеси.
• Цементно-известковые. Такие растворы отличает повышенная пластичность и адгезия. Их допускается применять для силикатного и керамического кирпича, который отличается большим количеством пустот.
• Цементно-песчаные. Такие смеси применимы для любых типов строительных или отделочных работ. Также цементно-песчаные смеси широко применяются при использовании керамического и силикатного кирпича.
• Известковые. Их применяют исключительно для построек сельскохозяйственного типа. Все дело в довольно хрупкой кладке, которой недостаточно для жилых домов. Кроме этого известковые составы отличаются слишком высоким уровнем гигроскопичности, поэтому их ни в коем случае не стоит применять для подвальных помещений, особенно при условии высокого залегания грунтовых вод.

Как выбрать смесь

В зависимости от материала и типа работ, стоит учитывать некоторые нюансы:

• Если используется обычный строительный кирпич, то обычно используется цементная смесь с песком. Также такие растворы применимы для печных конструкций. Могут быть использованы и те растворы, в которых присутствуют присадки для извести. Благодаря этому готовый состав дольше хранится и отличается повышенной стойкостью к влаге.
• Для облицовочного кирпича стоит выбирать составы смешанного типа, основу которых составляет высокопрочный портландцемент. Модификаторы придают таким растворам необходимую пластичность, теплопроводность и прочее.
• При выборе состава стоит учитывать температурные показатели, при которых будут выполняться работы.

• Рекомендуется убедиться, что состав соответствует требованиям ГОСТ 58272-2018, в котором подробно описываются характеристики сухих строительных кладочных смесей.
• Для наземной и подземной кладки используются разные смеси.
• Для клинкерного кирпича используется специализированная смесь.
• При покупке раствора стоит обратить внимание на его класс морозостойкости. Он должен быть не менее 75 циклов.
• Прочность смеси на сжатие должна быть более 15 МПа.
• Обратите внимание на разновидность вяжущего вещества, так как это поможет определить, насколько быстро смесь затвердевает. Если в покупном составе один компонент, отвечающий за вяжущую способность, то это означает, что перед вами простой состав (цементный или известковый). В так называемых сложных кладочных смесях (отличаются высокой пластичностью и устойчивостью к растрескиванию) будет сразу несколько вяжущих компонентов.

Немаловажен и производитель, поэтому стоит обратить внимание и на лучшие составы.

Лучшие производители кладочных смесей

Если говорить о самых качественных составах, то их предлагают фирмы:

• Quick-mix. Компания предлагает составы для кирпича с разными характеристиками водопоглощения, поэтому у покупателя есть уверенность в том, что он выбрал лучший вариант для конкретного проекта. Также эта фирма предоставляет довольно широкий выбор цветных составов. Все смеси отличаются высокой морозостойкостью, превышающей 100 циклов. Но прочность на сжатия составов составляет всего 5 МПа, а ценник «кусается».
• PERFECTA. Также предлагает довольно высокий ассортимент смесей для разного типа кирпича. Лучшим составом считается «Линкер Эксперт», выпускаемый в 25 цветах. Составы отвечают всем требованиям прочности на сжатие, которая составляет более 15 МПа. Если говорить о морозостойкости, то она составляет 75-100 циклов.

• Основит. Производитель предлагает составы для слабовпитывающего кирпича с показателями водопоглощения до 10% и для сильновпитывающего (более 12%). Все смеси отличаются прочностью на сжатие 10-15 МПа и морозостойкостью 100 циклов. Смеси отличаются демократичной ценой и высоким качеством.

Также стоит обратить внимание на составы фирм TeKaTo, Haga ST, Weber, Юсса и Baumit.

Соотношение смешивания для раствора для укладки кирпича, бетонных плит, пола и плитки

Соотношение смешивания для раствора для укладки кирпича, бетонных плит, пола и плитки | соотношение компонентов для раствора | соотношение компонентов для плитки motar | соотношение компонентов для известкового раствора | состав смеси для бетонной плиты |соотношение смеси для бетонного пола | пропорция смеси для бетонных кирпичей | соотношение смеси для цементных блоков.

Когда мы мечтаем о строительстве нового дома, хотим добиться требуемой повышенной прочности и долговечности любой конструкции, соотношение растворной смеси является важным фактором, определяющим прочность и долговечность вашего дома.

Соотношение смешивания для раствора для укладки кирпича, бетонных плит, пола и плитки

Раствор представляет собой рабочую пасту из цемента и песка, которая затвердевает для связывания строительных материалов, таких как камни, кирпичи и бетонные блоки кладки, для заполнения и герметизации неравномерных зазоров. между цементным песком и заполнителем, равномерно распределяя их вес, а иногда и добавляя декоративные цвета или узоры к кирпичным стенам.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) расчет количества бетона для лестницы и его формула

Раствор представляет собой смесь цемента, песка и воды для приготовления в виде пасты эта паста используется при кладке кирпича, укладке плитки и штукатурке. В древние времена, когда цемент еще не был открыт, вместо цемента в качестве клея и вяжущего материала использовали известь. Известковый раствор изготавливается путем смешивания извести и заполнителя, такого как песок, с водой. Но в настоящее время известковый раствор создается путем смешивания цементной извести и песка в необходимой пропорции.

Чтобы добиться более высокой прочности и долговечности любой конструкции, строительный материал, такой как цемент, песчаный заполнитель и вода, смешивают в необходимой пропорции, чтобы получилась паста в виде раствора. Обычно растворная смесь состоит из 3-6 частей песка и 1 части цемента. Смесь должна быть не слишком влажной и не слишком сухой.

Для каждого элемента строительной конструкции существуют различные пропорции растворной смеси (соотношения цемента и песка). Обычно это выглядит следующим образом:-
1) Для кладки строительных блоков/кирпича соотношение растворной смеси = 1:3, 1:4, 1:5 и 1:6.

2) Для железобетона соотношение растворной смеси = 1:2:3, 1:1,5:3 и 1:1:2. Крупный заполнитель 20 мм, измельченный до 10 мм, будет в два раза больше соответствующего мелкого заполнителя.

3) Для штукатурных работ соотношение растворной смеси (соотношение цемента и песка) = 1:2, 1:3, 1:4 и 1:5.

4) Для простого цементного бетона соотношение растворной смеси (цемент к песку) = 1:3, 1:4, 1:5 и 1:6.

Соотношение растворной смеси для кирпичной кладки :- в соответствии с общими рекомендациями, для блочных/кирпичных работ или каменной кладки, как правило, соотношение растворной смеси составляет 1:3 (1 часть цемента на 3 части песка), 1:4 (1 часть часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

Соотношение растворной смеси для штукатурки :- в соответствии с общими рекомендациями, для оштукатуривания или штукатурки наружных или внутренних стен, как правило, соотношение растворной смеси составляет 1:4 (1 часть цемента на 4 части песка), 1:5 (1 часть часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

Соотношение растворной смеси для железобетона :- согласно общим рекомендациям, для железобетона или железобетона, как правило, соотношение растворной смеси составляет 1:2 (1 часть цемента на 2 части песка), 1:1,5 (1 часть цемента на 2 части песка). 1,5 части песка) и 1:1 (1 часть цемента на 1 часть песка). Крупный заполнитель 20 мм, измельченный до 10 мм, будет в два раза больше соответствующего мелкого заполнителя.

Соотношение растворной смеси для PCC :- согласно общим рекомендациям, для простого цементного бетона или PCC, как правило, соотношение смеси составляет 1:3 (1 часть цемента на 3 части песка), 1:4 (1 часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

Для приготовления стандартных растворных смесей из цемента и песка обычно соотношение смеси для раствора составляет 1:6, в котором 1 часть цемента и 6 частей заполнителя в виде песка. Это обычно используемое, идеальное, идеальное, лучшее и стандартное соотношение смеси для раствора, используемого для каменных, штукатурных работ, укладки плитки и других кладочных работ. Другие пропорции растворной смеси, такие как 1: 3, 1: 4 и 1: 5, также применимы и используются для различных целей.

Соотношение растворной смеси для кирпичной кладки

Кирпичная кладка — это кладка кирпича для формирования наружной стены и перегородки или внутренней стены в доме, а также в качестве подпорной стены, ограждающей стены. Кирпичная стена имеет толщину 9 дюймов, широко известную как двойная кирпичная стена, и толщиной 4 дюйма, широко известная как одинарная кирпичная стена.

Типичное соотношение растворной смеси для кирпичной кладки составляет 1:6 (1 часть цемента и 6 частей песка) и 1:4 (1 часть цемента и 4 части песка), используемые для возведения кирпичной стены в доме. Как правило, пропорция смеси раствора 1: 6 (1 часть цемента и 6 частей песка) используется для 9Наружная кирпичная стена толщиной в дюйм или соотношение смеси двойного кирпича и раствора 1: 4 (1 часть цемента и 4 части песка) используются для внутренней кирпичной стены толщиной 4 дюйма или одинарного кирпича.

Соотношение смешивания для известкового раствора

В древности известковый раствор изготавливали из смеси извести, песка и воды, соотношение их смешивания должно быть 1:3, где 1 часть извести в качестве вяжущего материала и 3 части используется песок. Между частицами песка имеется много пустот, обычно 1/3 объема песка составляют пустоты, чтобы заполнить зазор между частицами, известь смешивают с песком и водой для достижения большей прочности и долговечности конструкции.

Соотношение смеси цементно-известкового раствора

Для повышения прочности и долговечности конструкции используется смесь цементно-известкового раствора. Цементно-известковый раствор состоит из цемента, извести, песка и воды. Как правило, их соотношение смешивания составляет 1: 0,25: 3 (цемент: известь: песок), в котором 1 часть цемента, 0,25 части извести и 3 части промытого, хорошо отсортированного, острого песка, смешанного с водой.

Соотношение смеси для раствора для плитки

Раствор для плитки, приготовленный из смеси цемента и песка, используется для укладки и крепления настенной и напольной плитки, обычно соотношение смеси для раствора для плитки составляет 1: 3 (цемент: песок), в котором 1 часть – цементная смесь с 3 частями хорошо отсортированного и крупного песка. Это нормальное, стандартное, идеальное, обычно используемое и наилучшее соотношение смеси для плиточного раствора, используемого для укладки и крепления плитки.

Соотношение смеси для бетонной плиты

Бетон является одним из важнейших строительных материалов, используемых в гражданском строительстве, и состоит из смеси цемента, песка, заполнителя и воды в необходимой пропорции. Используется для изготовления бетонных плит и других бетонных конструкций.

Как правило, соотношение смеси для бетонной плиты составляет 1: 2: 4 (цемент: песок: заполнитель), это соотношение смеси для бетонной плиты состоит из 1 части цемента: 2 части песка: 4 части крупного заполнителя, и этот бетон должен быть помещается в течение получаса после смешивания.

Соотношение смешивания для бетонного пола

Как правило, соотношение смешивания для бетонного пола составляет 1: 2: 4 (цемент: песок: заполнитель), это соотношение смешивания для бетонного пола состоит из 1 части цемента: 2 части песка: 4 частей крупного заполнителя. Это нормальное, стандартное, идеальное, обычно используемое и наилучшее соотношение смеси для бетонного пола, используемого в напольных покрытиях. Этот бетон должен быть уложен в течение получаса после смешивания.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Соотношение смешивания для бетонных блоков

Бетонные блоки изготавливаются из смеси цемента, песка, заполнителя в воде и размер заполнителя должен быть не более 10 мм, обычно используемое соотношение смешивания для бетонных блоков составляет 1: 3 : 6 (цемент: песок: заполнитель) или его также изготавливают путем смешивания цементно-песчаной смеси в соотношении 1:7, 1:8 или 1:9. Эти смеси, при правильном отверждении, придают бетонным блокам прочность на сжатие, значительно превышающую требуемую в здании.

ЧИТАЙТЕ ТАКЖЕ :-

Как рассчитать площадь плитки | сколько плитки вам нужно

Анализ нормы плитки для пола и сколько плитки вам нужно

Соотношение смеси для раствора для кирпича, бетонной плиты, пола & укладка плитки

Как рассчитать количество плитки, необходимое для пола и стен

Расчет стоимости плитки для пола и необходимый цементный песок

напольная плитка | нет. напольной плитки, необходимой для покрытия пола

Соотношение смеси для бетонных кирпичей

Бетонные кирпичи изготавливаются из смеси цемента, песка и воды, используемой для строительства наружных и внутренних стен здания, как правило, соотношение смеси для бетонных кирпичей составляет 1: 4 (цемент:песок), в котором одна часть цемента, 4 части песка и используется соотношение воды и цемента 0,6. Это нормальное, стандартное, идеальное, обычно используемое и наилучшее соотношение смеси для бетонных кирпичей, используемых для возведения стен.

Состав кирпичей – функция ингредиентов

Тахсина Алам

Кирпичи представляют собой прямоугольные единицы строительного материала. Кирпич используется в строительстве каменной кладки, стен и тротуаров. Он используется в качестве заменителя камня, где камень недоступен. Кирпичная крошка часто используется в качестве крупного заполнителя в бетонной смеси.

Рисунок: Сырой (зеленый) кирпич

Процентное содержание составляющих кирпича (по массе)

Кирпич состоит из шести основных компонентов. The general percentage of these ingredients in brick is given below:

Ingredient	Percentage in brick
Silica (SiO 2 )	55%
Глинозем (Al 2 O 3 )	30%
Оксид железа (Fe 2 O 3 )	8%
Magnesia (MgO)	5%
Lime(CaO)	1%
Organic Matter	1%

Основные ингредиенты кирпича и их функции

Кремнезем (песок) и глинозем (глина), эти два компонента являются наиболее важными ингредиентами кирпичной глины. При смешивании с водой в надлежащих пропорциях приобретает пластичность. Пластичная масса легко формуется и сушится. Он не должен подвергаться растрескиванию, усадке или короблению.

Глинозем

Глинозем является основным компонентом глины. Он действует как вяжущий материал в сырцовом кирпиче. Кирпичная глина пластична из-за наличия глинозема. Эта пластичность обеспечивает возможность формовки кирпичей. Избыточное количество глинозема в глине может привести к усадке, деформации или растрескиванию кирпича при высыхании и обжиге, как и любой другой вяжущий материал.

Рисунок: Глина для формирования кирпича

Кремнезем

Кирпичи хорошего качества содержат 50-60% кремнезема. Он присутствует как в свободном, так и в комбинированном виде. По мере высвобождения песок остается механически смешанным с глиной. В комбинированной форме он реагирует с оксидом алюминия с образованием алюмосиликатов. Силикагель предотвращает растрескивание, усадку и коробление сырцового кирпича. Чем выше доля песка, тем более стройным и однородным по текстуре будет кирпич. Однако избыток кремнезема разрушает сцепление между частицами кирпичной глины и делает кирпич хрупким и слабым. Долговечность кирпича во многом зависит от правильного соотношения кремнезема и глинозема.

Рисунок: Песок

Известь

Кирпичи должны содержать небольшое количество мелко измельченной извести. Он позволяет кремнезему (в необходимой пропорции) плавиться при температуре печи 1650 ^o С и связывать частицы кирпича между собой, в результате чего получается прочный и долговечный кирпич. При температуре около 1100 ^o  C известь действует как катализатор для повышения температуры печи до 1650 ^o C, при которой кремнезем плавится. Этот слегка плавленый кварц действует как прочный вяжущий материал. Избыток извести в кирпичной глине вызовет стеклование кирпича. Это заставляет кирпичи плавиться, так как количество кремнезема превышает необходимое количество. Затем кирпичи теряют свою форму и деформируются.

Рисунок: Известь в порошке

Оксид железа

Кирпичи содержат небольшое количество оксида железа. Оксид железа действует как флюс, как известь, поэтому помогает кремнезему плавиться при низкой температуре. Он придает кирпичам красный цвет при обжиге. Железо также увеличивает прочность и водонепроницаемость кирпичей.

Рисунок: Порошок оксида железа

Магнезия

Небольшая доля магния уменьшает усадку и придает кирпичам желтый оттенок. Избыточное его количество вызывает гниение кирпичей.

Вредные ингредиенты кирпича

Известь

Избыток извести плавит кирпичи и обезображивает их. Если СаСО ₃ присутствует (в наиболее чистом виде, т. е. если он содержит не менее 95% СаО) в комовой извести в кирпичной глине, то при обжиге он превращается в негашеную известь. Когда эти кирпичи вступают в контакт с водой, негашеная известь гасится и расширяется. И вызывает распад кирпичей.

Щелочи

Щелочи в основном представляют собой соли натрия (Na) и калия (K). Он действует как флюс в печи и вызывает плавление, коробление и скручивание кирпичей. Щелочи поглощают влагу из атмосферы и вызывают сырость и высолы в кирпичах (из-за присутствия гигроскопичных солей, например, CaCl 9).0176 2 , MgCl ₂ и др.).

Галька, камни и гравий

Их присутствие не позволяет тщательно перемешивать землю, поэтому получаемые кирпичи получаются менее прочными. Такие кирпичи невозможно разбить в нужном сечении, и они ломаются очень неравномерно.

Рисунок: галька, камни и гравий

Железный пирит (FeS)

Железный пирит вызывает кристаллизацию и распад кирпичей при горении. Он обесцвечивает кирпичи в виде черного шлака.

Органические вещества

Органические вещества в кирпичах делают кирпичи пористыми, что приводит к снижению их плотности и прочности.

Ссылки

1. Сингх Г., 1996 г., Строительные материалы. 3-е изд. Стандартные издатели Дистрибьюторы. Дели, Индия.
2. Азиз, Массачусетс, 1973. Учебник по инженерным материалам. Кампус университета. Дакка, Бангладеш.





Кирпич Статьи по теме

• Что такое кирпич?
• Типы кирпичей
• Состав кирпичей
• Характеристики хороших кирпичей.
• Использование кирпича.
• Прочность кирпича на сжатие
• Плотность кирпича
• Теплопроводность кирпича
• Преимущества и недостатки печи Гофмана.
• Что такое огнеупорный или огнеупорный кирпич? Типы, состав
• Свойства хороших огнеупорных кирпичей
• Использование огнеупорных кирпичей
• Известковая точечная коррозия



Ключевые слова:

состав кирпичей, глина для кирпичей, кирпичи из глины

Соотношение растворной смеси для каменной кладки

🕑 Время чтения: 1 минута

Соотношение растворной смеси, т.е. пропорция цементного песка в растворе, обеспечивает постоянство характеристик и внешнего вида каменной конструкции. Правильное соотношение ингредиентов раствора помогает получить следующие преимущества:

• Однородность прочности
• Равномерная обрабатываемость
• Однородный цвет
• Однородность пропорций и выхода

В основном дозирование цемента и песка для строительных растворов осуществляется по объему, а не по весу. В приведенной ниже таблице 1 показано количество извести, песка и обычного портландцемента для различных типов строительных растворов в соответствии со стандартом ASTM C270 — Стандартная спецификация строительных растворов для модульной кладки. Таблица: 1: Пропорции строительного раствора согласно ASTM C270.

Растворный раствор	Пропорции по объему
	Портландцемент	Лайм	Песок
М	1	=	3 ½
С	1	½	4 ½
Н	1	1	6
О	1	2	9
К	1	3	12

Содержание:

• Соглашения о пропорции раствора
• Особенности хорошей минометной смеси
• Типы растворных сороков
  • Cement Lime Mit. Соображения по пропорциям растворной смеси

    Особую осторожность необходимо соблюдать при измерении песка, так как при наличии в нем содержания влаги возникают колебания. Влага, присутствующая в песке, приводит к набуханию песка. По сравнению с сухим песком влажный песок будет иметь больший объем, что приведет к погрешности измерения. Это изменение количества смеси повлияет на прочность и характеристики сцепления раствора. Смесь раствора с песком в большом количестве (больше, чем требуется) приведет к жесткой и непригодной для обработки смеси, создающей слабое сцепление. Эти типы растворов будут плохо работать в условиях замерзания и оттаивания. Хорошей практикой является проверка измерения объема два раза в день, когда дозирование песка производится по объему в ящике, сделанном из фанеры или пиломатериала. Человек, отвечающий за этот процесс, может записать, сколько лопат песка заполнит ящик. Поэтому любое изменение объема песка легко объяснимо. Удобоукладываемость раствора по сравнению с бетоном высокая. Это связано с тем, что элементы кладки поглощают некоторое количество воды, что снижает водоцементное отношение в растворной смеси, что влияет на прочность и сцепление. Поэтому рекомендуется окунуть блоки кладки в воду на несколько минут перед возведением кладки. Предоставление избытка воды удовлетворит эту потребность в абсорбции. Растворная смесь не имеет обозначений по осадке или водоцементному отношению. Это оптимальная влажность определяется каменщиком. Слишком сухой раствор не будет распределяться должным образом, что приведет к плохому сцеплению и неполной гидратации цемента. Слишком влажный раствор быстро оседает, и его трудно затирать.

    Характеристики хорошей растворной смеси

    Хорошая растворная смесь должна обладать следующими характеристиками:

    • Должен обладать хорошей обрабатываемостью
    • Раствор должен легко распределяться
    • Раствор должен легко проникать в швы
    • Он должен легко прилипать к вертикальным поверхностям
    • Обеспечивает простое позиционирование устройства на линии, отвесе и уровне
    Типы растворных смесей Пропорции

    В основном в кладочном строительстве используются три типа растворных смесей. Они:

    • Цементно-известковая растворная смесь
    • Растворная смесь Masonry Cements
    • Смесь цементных растворов
    Цементно-известковый раствор

    Эта растворная смесь производится путем смешивания известково-песчаного раствора с обычным портландцементом. Эта смесь приобретет хорошо однородные физические свойства. Эти растворные смеси обладают высокой удобоукладываемостью, высокой водоудерживающей способностью, увеличенным временем схватывания и обеспечивают дополнительную прочность.

    Кладочный цементный раствор

    Эта растворная смесь была разработана для сокращения процесса смешивания раствора. Его получают путем смешивания кладочного цемента и песка. Состав смеси зависит от производителя. В состав кладочного цемента входят:

    • Для большей прочности и увеличения времени схватывания используется портландцемент
    • Для повышения удобоукладываемости используются пластификаторы
    • Для большей долговечности и технологичности используются воздухововлекающие добавки
    Цементная смесь для раствора

    Эта растворная смесь является кладочным цементом нового поколения. Смесь растворного цемента аналогична кладочному цементу. Разница лишь в том, что смесь готовится и оптимизируется для снижения содержания в ней воздуха. Кладочные цементы расфасовываются и смешиваются с водой и песком на строительной площадке. Они обеспечивают улучшение свойств и большую прочность на изгиб. Подробнее: Расчет количества цемента и песка в растворе Типы цемента – использование, состав и преимущества типов цемента Контрольный список для строительства каменной стены Процесс строительства кирпичной кладки колонны Анализ нормы цементного раствора – расчет количества и стоимости Кирпичные здания

    ТРЕБОВАНИЯ ДЛЯ КОНСЕРВАЦИИ

    Мягкий раствор для перетачивания. Фото: Джон П. Спьюик.

    Роберт С. Мак, FAIA, и Джон П. Спьюик

    • Историческая справка
    • Выявление проблемы перед повторным указанием
    • Поиск подходящего миномета
    • Свойства раствора
    • Анализ раствора
    • Компоненты раствора
    • Тип раствора и смесь
    • Составление бюджета и планирование
    • Выбор подрядчика
    • Выполнение Работы
    • Визуальный осмотр раствора и каменной кладки
    • Резюме и ссылки
    • Список для чтения
    • Скачать PDF

    Каменная кладка — кирпич, камень, терракота и бетонные блоки — встречается почти в каждом историческом здании . На ум сразу же приходят конструкции с полностью каменными фасадами, но большинство других зданий, по крайней мере, имеют каменные фундаменты или дымоходы. Хотя обычно каменная кладка считается «постоянной», она подвержена износу, особенно в местах швов из раствора. Переточка, также известная как «укладка» или, что несколько неточно, «укладка подкладки»*, представляет собой процесс удаления испорченного раствора из швов каменной стены и замены его новым раствором. Правильно выполненная переточка восстанавливает визуальную и физическую целостность кладки. Неправильно выполненная перепрошивка не только портит внешний вид здания, но и может привести к физическому повреждению самих каменных блоков.

    Целью данного Краткого обзора является предоставление общего руководства по соответствующим материалам и методам перекраски исторических каменных зданий, и он предназначен для владельцев зданий, архитекторов и подрядчиков. Краткий обзор должен служить руководством для подготовки спецификаций по перекрашиванию исторических каменных зданий. Это также должно помочь развить чувствительность к особым потребностям исторической кладки и помочь владельцам исторических зданий в совместной работе с архитекторами, архитектурными консерваторами, консультантами по сохранению исторического наследия и подрядчиками. Хотя руководство предназначено специально для исторических зданий, оно подходит и для других каменных зданий. Эта публикация обновляет Краткие сведения о консервации 2: Переназначение швов из раствора в исторических кирпичных зданиях , чтобы включить все типы каменной кладки исторических единиц. Сфера охвата более раннего Краткого обзора также была расширена, чтобы признать, что многие здания, построенные в первой половине 20-го века, теперь являются историческими и имеют право на включение в Национальный реестр исторических мест, и что они, возможно, были первоначально построены из портленда. цементный раствор.

    * Tuckpointing технически описывает в первую очередь декоративное нанесение рельефного строительного шва или шва известковой замазки поверх швов с ровным раствором.

    Раствор, состоящий в основном из извести и песка, использовался в качестве неотъемлемой части каменных конструкций на протяжении тысячелетий. Примерно до середины 19 века известь или негашеную известь (иногда называемую комовой известью) доставляли на строительные площадки, где ее нужно было гашить или смешивать с водой. Смешивание с водой вызывало кипение, в результате чего получалась влажная известковая замазка, которую оставляли для созревания в яме или деревянном ящике на несколько недель, вплоть до года. Традиционный раствор изготавливался из известковой замазки или гашеной извести в сочетании с местным песком, как правило, в соотношении 1 часть известковой замазки на 3 части песка по объему. Часто в раствор добавляли и другие ингредиенты, такие как измельченные морские раковины (еще один источник извести), кирпичная пыль, глина, натуральные цементы, пигменты и даже шерсть животных, но основной состав известковой замазки и песчаного раствора оставался неизменным на протяжении веков. до появления портландцемента или его предшественника, римского цемента, природного гидравлического цемента.

    Портландцемент был запатентован в Великобритании в 1824 году. Он был назван в честь камня из Портленда в Дорсете, который он напоминал в затвердевшем состоянии. Это быстротвердеющий гидравлический цемент, затвердевающий под водой. Портландцемент был впервые произведен в Соединенных Штатах в 1871 году, хотя он был импортирован до этой даты. Но он не был широко распространен по всей стране до начала 20 века. Вплоть до начала века портландцемент считался в первую очередь добавкой или «второстепенным ингредиентом», помогающим ускорить время схватывания раствора. К 19Однако в 30-х годах большинство каменщиков использовали смесь из равных частей портландцемента и известковой замазки. Таким образом, раствор, найденный в каменных конструкциях, построенных между 1871 и 1930 годами, может варьироваться от чистой извести и песчаных смесей до самых разнообразных комбинаций извести, портландцемента и песка.

    В 1930-х годах в США было представлено больше новых строительных растворов, предназначенных для ускорения и упрощения работы каменщиков. Они включали кладочный цемент , предварительно смешанный раствор в мешках, который представляет собой комбинацию портландцемента и молотого известняка, и гашеная известь , машинно-гашеная известь, что исключило необходимость гашения негашеной извести в замазку на месте.

    Решение о замене точки чаще всего связано с некоторыми очевидными признаками износа, такими как рассыпающийся раствор, трещины в швах раствора, отслоившиеся кирпичи или камни, влажные стены или поврежденная штукатурка. Однако было бы ошибочным полагать, что только перенацеливание решит недостатки, возникающие в результате других проблем. Первопричину ухудшения состояния – протекающие крыши или водосточные желоба, неравномерная осадка здания, капиллярное действие, вызывающее поднимающуюся влажность, или воздействие экстремальных погодных условий – всегда следует устранять до начала работ.

    Каменщики практикуются с использованием известкового раствора для ремонта исторического мрамора. Фото: файлы NPS.

    Без соответствующего ремонта, направленного на устранение источника проблемы, разрушение раствора будет продолжаться, и любое повторное нанесение будет пустой тратой времени и денег.

    Привлечение консультантов

    Поскольку существует очень много возможных причин ухудшения состояния исторических зданий, может оказаться желательным нанять консультанта, например, исторического архитектора или архитектурного консерватора, для анализа здания. Помимо определения наиболее подходящих решений проблем, консультант может подготовить спецификации, отражающие конкретные требования каждой работы, и может обеспечить надзор за незавершенной работой. Направления к консультантам по сохранению часто можно получить в Государственных управлениях по сохранению исторических памятников, Американском институте сохранения исторических и художественных произведений (AIC), Ассоциации технологий сохранения (APT) и местных отделениях Американского института архитекторов (AIA).

    Предварительное исследование необходимо для того, чтобы убедиться, что предлагаемые работы по перенацеливанию соответствуют зданию как физически, так и визуально. Анализ не подвергшихся атмосферным воздействиям частей исторического раствора, с которым будет сочетаться новый раствор, может предложить подходящие смеси для ремонтного раствора, чтобы он не повредил здание из-за его чрезмерной прочности или паронепроницаемости.

    Этот гранит конца 19-го века был недавно заново обработан, при этом профиль шва и цвет строительного раствора тщательно подобраны к оригиналу. Фото: файлы NPS.

    Осмотр и анализ элементов каменной кладки — кирпича, камня или терракоты — и методы, использованные при первоначальном строительстве, помогут сохранить исторический вид здания. Простая, нетехническая оценка элементов кладки и строительного раствора может предоставить информацию об относительной прочности и проницаемости каждого из них — критических факторов при выборе строительного раствора, — в то время как визуальный анализ исторического строительного раствора может предоставить информацию, необходимую для разработки новые растворные смеси и методы нанесения.

    Хотя это и не имеет решающего значения для успешного проекта по перекладке, для проектов, связанных с объектами особой исторической значимости, может быть полезен анализ строительного раствора квалифицированной лабораторией, поскольку он предоставляет информацию об исходных ингредиентах. Однако у такого анализа есть ограничения, и спецификации сменного раствора не должны основываться исключительно на лабораторных анализах. Анализ требует интерпретации, и существуют важные факторы, влияющие на состояние и характеристики строительного раствора, которые невозможно установить с помощью лабораторного анализа. К ним могут относиться: первоначальное содержание воды, скорость отверждения, погодные условия во время первоначального строительства, метод смешивания и укладки раствора, а также чистота и состояние песка. Самая полезная информация, которую может дать лабораторный анализ, — это идентификация песка по градации и цвету. Это позволяет с некоторой точностью подобрать цвет и текстуру раствора, поскольку песок является самым большим по объему ингредиентом.

    При создании ремонтного раствора, совместимого с кладочными элементами, цель состоит в том, чтобы получить раствор, который максимально соответствует историческому раствору, чтобы новый материал мог сосуществовать со старым в сочувствующем, поддерживающем и, при необходимости, , жертвенная способность. Точные физические и химические свойства исторического раствора не имеют большого значения, если новый раствор соответствует следующим критериям:

    • Новый раствор должен соответствовать историческому раствору по цвету, текстуре и инструментам. (Если провести лабораторный анализ, можно будет сопоставить компоненты вяжущего и их пропорции с историческим раствором, если эти материалы доступны.)
    • Песок должен соответствовать песку в историческом растворе. (Цвет и текстура нового раствора обычно становятся на свои места, если песок подобран удачно.)
    • Новый раствор должен иметь на большую паропроницаемость и быть на мягче (измеряется по прочности на сжатие), чем блоки кладки.
    • Новый раствор должен быть как паропроницаемый и как мягкий или более мягкий (измеряется по прочности на сжатие), чем старый раствор. (Мягкость или твердость не обязательно являются показателем проницаемости; старые твердые известковые растворы все еще могут сохранять высокую проницаемость.)

    Этот строительный раствор имеет подходящую консистенцию для перетачивания исторических кирпичей. Фото: Джон П. Спьюик.

    Методы анализа строительных растворов можно разделить на две широкие категории: влажные химические и инструментальные . Многие лаборатории, которые анализируют исторические растворы, используют простой метод с влажным химическим раствором , называемый кислотным выщелачиванием, при котором образец раствора измельчается, а затем смешивается с разбавленной кислотой. Кислота растворяет все карбонатсодержащие минералы не только в связующем, но и в заполнителях (таких как раковины устриц, коралловые пески или другие материалы на основе карбонатов), а также любые другие растворимые в кислоте материалы. Остается песок и мелкозернистый кислотонерастворимый материал. Существует несколько вариаций простого теста на кислотное пищеварение. Один включает сбор газообразного диоксида углерода, выделяемого при переваривании карбоната кислотой; по объему газа можно точно определить содержание карбонатов в растворе (Jedrzejewska, 19).60). Простые методы кислотного разложения являются быстрыми, недорогими и простыми в применении, но информация, которую они предоставляют об исходном составе строительного раствора, ограничена цветом и текстурой песка. Метод сбора газа дает больше информации о вяжущем, чем простое кислотное разложение.

    Инструментальные методы анализа , которые использовались для оценки строительных растворов, включают микроскопию в поляризованном свете или микроскопию тонких срезов, сканирующую электронную микроскопию, атомно-абсорбционную спектроскопию, рентгеновскую дифракцию и дифференциальный термический анализ. Все инструментальные методы требуют не только дорогостоящего специализированного оборудования, но и высококвалифицированных опытных аналитиков. Однако инструментальные методы могут дать гораздо больше информации о растворе. Микроскопия тонких срезов, вероятно, является наиболее часто используемым инструментальным методом. Исследование тонких срезов строительного раствора в проходящем свете часто используется в дополнение к методам кислотного разложения, особенно для поиска заполнителя на карбонатной основе. Например, новый метод испытаний ASTM, ASTM C 1324-9.6 «Метод испытаний для исследования и анализа затвердевших растворов», который был разработан специально для анализа современных известково-цементных и кладочных цементных растворов, сочетает в себе сложную серию влажных химических анализов с микроскопией шлифов.

    Недостаток большинства методов анализа строительного раствора заключается в том, что образцы строительного раствора известного состава не анализировались для оценки метода. Исторические растворы не готовились по узко определенным спецификациям из материалов одинакового качества; они содержат широкий спектр материалов местного происхождения, объединенных по усмотрению каменщика. Хотя конкретный метод может быть в состоянии точно определить первоначальные пропорции известково-цементно-песчаного раствора, приготовленного из современных материалов, полезность этого метода для оценки исторических растворов сомнительна, если только он не был протестирован на растворах, приготовленных из более широко используемых материалов. в прошлом.

    Растворы для переточки должны быть более мягкими или более проницаемыми, чем каменные блоки, и не более твердыми или более непроницаемыми, чем исторический раствор, чтобы предотвратить повреждение каменных блоков. Распространенной ошибкой является предположение, что твердость или высокая прочность являются мерой пригодности, особенно для исторических строительных растворов на основе извести. Напряжения внутри стены, вызванные расширением, сжатием, миграцией влаги или осадкой, должны быть каким-то образом компенсированы; в каменной стене эти напряжения должны сниматься раствором, а не элементами кладки. Раствор, прочность на сжатие которого выше, чем у каменной кладки, не будет «поддаваться», что приведет к снятию напряжений через каменную кладку, что приведет к необратимому повреждению каменной кладки, такому как растрескивание и отслоение, которые нельзя легко исправить.

    Это здание начала 19 века перекрашивают с помощью известкового раствора. Фото: Трэвис Макдональд.

    Хотя напряжения могут также нарушить связь между раствором и кладочными элементами, что позволит воде проникнуть в образующиеся волосяные трещины, это легче исправить в шве путем переточки, чем если разрыв произошел в каменных элементах.

    Проницаемость или скорость пропускания пара также имеет решающее значение. Растворы с высоким содержанием извести более проницаемы, чем более плотные цементные растворы. Исторически сложилось так, что раствор действовал как подстилающий материал — мало чем отличающийся от компенсационного шва, а не как «клей» для блоков кладки, и влага могла мигрировать через растворные швы, а не блоки кладки. Когда влага испаряется из каменной кладки, она откладывает любые растворимые соли либо на поверхности, либо в виде выцветание или ниже поверхности как субфлоресценция. В то время как соли, отложившиеся на поверхности блоков каменной кладки, обычно относительно безвредны, кристаллизация соли внутри блока кладки создает давление, которое может привести к отслаиванию или расслаиванию частей внешней поверхности. Если раствор не позволяет влаге или влажным парам выходить из стены и испаряться, это может привести к повреждению элементов кладки.

    Песок

    Песок является самым крупным компонентом строительного раствора и материалом, придающим строительному раствору характерный цвет, текстуру и связность. Песок должен быть без примесей, таких как соли или глина. Тремя ключевыми характеристиками песка являются: форма частиц, градация и коэффициент пористости.

    При рассмотрении под увеличительным стеклом или маломощным микроскопом частицы песка обычно имеют либо закругленные края, как у пляжного и речного песка, либо острые угловатые края, встречающиеся у дробленого или промышленного песка. Для повторной затирки раствора предпочтительнее окатанный или природный песок по двум причинам. Обычно он похож на песок в историческом растворе и обеспечивает лучшее визуальное соответствие. Он также обладает лучшими рабочими качествами или пластичностью и, таким образом, его легче вдавливать в шов, образуя хороший контакт с оставшимся историческим раствором и поверхностью соседних блоков кладки. Хотя промышленный песок часто более доступен, обычно можно найти запас окатанного песка.

    Градация песка (гранулометрический состав) играет очень важную роль в долговечности и когезионных свойствах раствора. Строительный раствор должен иметь определенный процент крупных и мелких частиц, чтобы обеспечить оптимальную производительность. Приемлемые рекомендации по распределению частиц по размерам можно найти в ASTM C 144 (Американское общество по испытаниям и материалам). Однако на самом деле, поскольку ни исторические, ни современные пески не всегда соответствуют стандарту ASTM C 144, для согласования внешнего вида и градации частиц обычно требуется просеивание песка.

    Совок песка содержит множество мелких пустот между отдельными песчинками. Хорошо работающий раствор заполняет все эти небольшие пустоты вяжущим (цементно-известковая смесь или смесь) сбалансированным образом. Хорошо отсортированный песок обычно имеет 30-процентную долю пустот по объему. Таким образом, обычно следует использовать 30% вяжущего по объему, если только исторический раствор не имел другого соотношения вяжущее: заполнитель. Это соответствует соотношению вяжущего к песку 1:3, которое часто встречается в спецификациях строительных растворов.

    Для перенаведения песок, как правило, должен соответствовать ASTM C 144, чтобы обеспечить надлежащую градацию и отсутствие примесей; могут потребоваться некоторые изменения, чтобы соответствовать исходному размеру и градации. Цвет и текстура песка также должны максимально соответствовать оригиналу, чтобы обеспечить правильное цветовое соответствие без других добавок.

    Известь

    В рецептурах строительных растворов до конца 19 века в качестве основного связующего материала использовалась известь. Известь получают путем нагревания известняка при высоких температурах, при котором выжигается углекислый газ, и известняк превращается в негашеную известь. Существует три типа известняка — кальциевый, магниевый и доломитовый — различающиеся по содержанию карбоната магния, который придает раствору определенные свойства. Исторически сложилось так, что для приготовления раствора использовалась кальциевая известь, а не доломитовая известь (карбонат кальция и магния), которая чаще всего используется сегодня. Но также важно иметь в виду тот факт, что историческая известь и другие компоненты строительного раствора сильно различались, потому что они были натуральными, в отличие от современной извести, которая производится и, следовательно, стандартизируется. Поскольку некоторые виды извести, а также другие компоненты строительного раствора, которые использовались исторически, больше не доступны, даже если предпринимаются сознательные усилия для воспроизведения «исторической» смеси, это может быть недостижимо из-за различий. между современными и историческими материалами.

    Вместо цементного раствора на верхней части стены была использована чеканка. В результате он не был долговечным. Фото: файлы NPS.

    Известь сама по себе при смешивании с водой в виде пасты очень пластична и кремообразна. Он будет оставаться пригодным для работы и мягким на неопределенный срок, если хранить его в герметичном контейнере. Известь (гидроксид кальция) затвердевает путем карбонизации, поглощая углекислый газ в основном из воздуха, превращаясь в карбонат кальция. Как только известково-песчаный раствор смешивается и помещается в стену, начинается процесс карбонизации. Если известковый раствор оставить сохнуть слишком быстро, карбонизация раствора уменьшится, что приведет к плохой адгезии и плохой долговечности. Кроме того, известковый раствор слабо растворим в воде и, таким образом, способен повторно заделывать любые микротрещины, которые могут образоваться в течение срока службы раствора. Известковый раствор мягкий, пористый и мало меняет свой объем при колебаниях температуры, что делает его хорошим выбором для исторических зданий. Из-за этих качеств известковый раствор с высоким содержанием кальция можно рассматривать для многих проектов по перекладке, а не только для тех, которые связаны с историческими зданиями.

    Для повторного нанесения известь должна соответствовать ASTM C 207, тип S или тип SA, гашеная известь для каменной кладки. Эта известь машинного гашения предназначена для обеспечения высокой пластичности и водоудерживающей способности. Использование негашеной извести, которую необходимо гашить и замачивать вручную, может иметь преимущества перед гашеной известью в некоторых проектах восстановления, если позволяют время и деньги.

    Известковая замазка

    Известковая замазка представляет собой гашеную известь, имеющую консистенцию замазки или пасты. Он должен соответствовать ASTM C 5. Раствор можно смешивать с известковым раствором в соответствии со спецификацией свойств или пропорций ASTM C 270.

    Портландцемент

    Более поздние строительные растворы 20-го века использовали портландцемент в качестве основного связующего материала. Прямой раствор из портландцемента и песка чрезвычайно твердый, сопротивляется движению воды, дает усадку при схватывании и подвергается относительно большим тепловым движениям. При смешивании с водой портландцемент образует жесткую, густую пасту, которая совершенно непригодна для обработки и очень быстро затвердевает. (В отличие от извести, портландцемент затвердевает независимо от погодных условий и не требует циклов смачивания и сушки. ) Некоторые виды портландцемента улучшают удобоукладываемость и пластичность раствора, не оказывая отрицательного влияния на готовый объект; он также обеспечивает раннюю прочность раствора и ускоряет схватывание. Таким образом, может оказаться целесообразным добавить немного портландцемента в известковый раствор, даже при переточке относительно мягких 18-х или 19-х плит.Кирпич 19-го века при некоторых обстоятельствах, когда требуется немного более твердый раствор. Чем больше портландцемента добавляется в раствор, тем тверже он становится и тем быстрее происходит начальное схватывание.

    Портландцемент для переточки должен соответствовать ASTM C 150. Белый неокрашивающий портландцемент может лучше сочетаться по цвету с некоторыми историческими растворами, чем более распространенный серый портландцемент. Однако не следует предполагать, что белый портландцемент всегда подходит для всех исторических зданий, поскольку исходный раствор мог быть смешан с серым цементом. Цемент не должен содержать более 0,60% щелочи, чтобы избежать высолов.

    Кладочный цемент

    Кладочный цемент представляет собой предварительно приготовленную растворную смесь, обычно продаваемую в скобяных магазинах и магазинах по ремонту домов. Он предназначен для производства строительных растворов с прочностью на сжатие 750 фунтов на квадратный дюйм или выше при смешивании с песком и водой на стройплощадке. Он может содержать гашеную известь, но всегда содержит большое количество портландцемента, а также молотый известняк и другие удобоукладываемые добавки, в том числе воздухововлекающие. Поскольку кладочные цементы не обязаны содержать гашеную известь и, как правило, не содержат извести, из них получаются высокопрочные растворы, которые могут повредить историческую кладку. По этой причине их обычно не рекомендуется использовать на исторических каменных зданиях.

    Известковый раствор (предварительно смешанный)

    Гидратированные известковые растворы и предварительно смешанные известковые шпаклевочные растворы с соответствующим песком или без него имеются в продаже. Заказные минометы также доступны в цвете. В большинстве случаев предварительно смешанные известковые растворы, содержащие песок, не могут обеспечить точное соответствие; однако, если проект требует полной перекладки, возможно, стоит рассмотреть предварительно смешанный известковый раствор, если раствор совместим по прочности с кладкой. Если проект включает в себя только выборочное, «точечное» повторное заполнение, то может быть лучше провести анализ раствора, который может предоставить изготовленный на заказ предварительно смешанный известковый раствор с соответствующим песком. В любом случае, если используется предварительно смешанный известковый раствор, он должен содержать гашеную известь типа S или SA в соответствии со стандартом ASTM C 207.

    Вода

    Вода должна быть пригодной для питья — чистой и не содержащей кислот, щелочей или других растворенных органических веществ.

    Прочие компоненты

    Исторические компоненты

    В дополнение к цвету песка решающее значение для дублирования исторического раствора имеет текстура раствора. Большинство растворов, датируемых серединой 19 века, за некоторыми исключениями, имеют довольно однородную текстуру и цвет. Некоторые более ранние растворы не имеют такой однородной текстуры и могут содержать комки частично обожженной извести или «грязной извести», ракушку (которая часто служила источником извести, особенно в прибрежных районах), натуральный цемент, кусочки глины, сажу или другие пигменты. или даже шерсть животных. Визуальные характеристики этих растворов можно воспроизвести за счет использования аналогичных материалов в ремонтном растворе.

    Воспроизведение таких уникальных или отдельных растворов потребует написания новых спецификаций для каждого проекта. Если возможно, следует включить предлагаемые источники специальных материалов. Например, дробленые устричные раковины различных размеров можно приобрести у дилеров, занимающихся поставками домашней птицы.

    Пигменты

    Некоторые исторические растворы, особенно в конце 19-го века, были окрашены, чтобы соответствовать или контрастировать с кирпичом или камнем. Обычно использовались красные пигменты, иногда в виде кирпичной пыли, а также коричневые и черные пигменты. Имеются современные пигменты, которые можно добавлять в раствор на стройплощадке, но их содержание не должно превышать 10 процентов от веса портландцемента в смеси, а содержание технического углерода должно быть ограничено 2 процентами. Для предотвращения обесцвечивания и выцветания следует использовать только синтетические минеральные оксиды, стойкие к щелочам и солнечным лучам.

    Современные компоненты

    Добавки используются для придания строительным растворам определенных характеристик, и их использование зависит от конкретного проекта. Например, воздухововлекающие добавки помогают раствору противостоять повреждениям от замерзания и оттаивания в северном климате. Ускорители используются для уменьшения замерзания раствора перед схватыванием, а замедлители помогают продлить срок службы раствора в жарком климате. Выбор добавок должен быть сделан архитектором или архитектурным консерватором в рамках спецификаций, а не чем-то, что обычно добавляется каменщиками.

    Как правило, современные химические добавки не нужны и могут иметь пагубные последствия для исторических проектов каменной кладки. Использование антифризных составов не рекомендуется. Они не очень эффективны для растворов с высоким содержанием извести и могут вводить соли, которые позже могут вызвать высолы. Песок и воду лучше подогреть, а готовую работу предохранить от замерзания. Ни одно окончательное исследование не определило, следует ли использовать воздухововлекающие добавки для защиты от мороза и повышения пластичности, но в областях с экстремальным воздействием, требующих высокопрочных строительных растворов с более низкой проницаемостью, может быть желательным воздухововлечение 10-16 процентов (см. формулу для «воздействия суровых погодных условий» в типах и смесях минометов). Адгезивы не заменяют надлежащей подготовки швов, и их, как правило, следует избегать. Если шов подготовлен должным образом, между новым раствором и прилегающими поверхностями будет хорошая связь. Кроме того, связующее вещество трудно удалить, если оно размазано по поверхности кирпичной кладки.

    Растворы для перекраски объектов, особенно связанных с историческими зданиями, обычно смешиваются по индивидуальному заказу, чтобы обеспечить надлежащие физические и визуальные качества. Эти материалы можно комбинировать в различных пропорциях для создания раствора с желаемыми характеристиками и долговечностью. Фактическая спецификация конкретного типа раствора должна учитывать все факторы, влияющие на срок службы здания, включая: текущие условия на площадке, текущее состояние кладки, функцию нового раствора, степень воздействия погодных условий и навыки каменщика. .

    Здесь правильно используются молоток и долото для подготовки соединения к переточке. Фото: Джон П. Спьюик.

    Таким образом, нет двух абсолютно одинаковых проектов перенаведения. Современные материалы, предназначенные для использования в ремонтном растворе, должны соответствовать спецификациям Американского общества по испытаниям и материалам (ASTM) или аналогичным федеральным спецификациям, а полученный раствор должен соответствовать ASTM C 270, Раствор для модульной кладки.

    Уточнить пропорции шпаклевки для конкретной работы не так сложно, как может показаться. ASTM установило пять типов строительных растворов, каждый из которых имеет соответствующую рекомендуемую смесь, чтобы отличить высокопрочный раствор от мягких эластичных растворов. ASTM обозначил их в порядке убывания приблизительной общей прочности как тип M (2500 фунтов на квадратный дюйм), тип S (1800 фунтов на квадратный дюйм), тип N (750 фунтов на квадратный дюйм), тип O (350 фунтов на квадратный дюйм) и тип K (75 фунтов на квадратный дюйм). (Буквы, обозначающие типы, взяты из слов MASON WORK с использованием каждой второй буквы.) Тип K имеет самое высокое содержание извести среди смесей, содержащих портландцемент, хотя сегодня он редко используется, за исключением некоторых проектов по сохранению исторического наследия. Обозначение «L» в прилагаемой таблице указывает на чистую смесь извести и песка. Выбор подходящего раствора ASTM по пропорции ингредиентов обеспечит желаемые физические свойства. Если не указано иное, размеры или пропорции растворных смесей всегда даются в следующем порядке: цемент-известь-песок. Таким образом, смесь типа К, например, будет обозначаться как 1-3-10, или 1 часть цемента на 3 части извести на 10 частей песка. Другие требования для создания желаемых визуальных качеств должны быть включены в спецификации.

    Прочность раствора может быть разной. При смешивании с большим количеством портландцемента получается более твердый раствор. Чем больше извести добавляется, тем мягче и пластичнее становится раствор, повышая его удобоукладываемость. Раствор с высокой прочностью на сжатие может быть желателен для пирса из твердого камня (например, гранита), поддерживающего настил моста, тогда как более мягкий, более проницаемый известковый раствор предпочтительнее для исторической стены из мягкого кирпича. Ухудшение кладки, вызванное отложением солей, происходит, когда раствор менее проницаем, чем каменная кладка. Крепкий раствор еще более проницаем, чем твердый плотный камень. Однако в стене, построенной из мягкого кирпича, где сам блок кладки имеет относительно высокую проницаемость или скорость пропускания пара, для сохранения достаточной проницаемости необходим мягкий раствор с высоким содержанием извести.

    Переточка стоит дорого и занимает много времени из-за большого объема ручной работы и необходимости использования специальных материалов. Предпочтительно перекрашивать только те области, которые требуют работы, а не всю стену, как это часто указывается. Но если требуется переточка от 25 до 50 или более процентов стены, переточка всей стены может оказаться более рентабельной, чем точечная переточка.

    При ремонте этой каменной стены каменщик использовал приподнятый профиль оригинальной кладки. Фото: файлы NPS.

    Полная перенастройка также может быть более разумной, когда доступ затруднен и требует возведения дорогостоящих строительных лесов (если только большая часть раствора не прочна и вряд ли потребует замены в обозримом будущем). Каждый проект требует оценки, основанной на множестве факторов. Признание этого с самого начала поможет предотвратить чрезмерное удорожание многих рабочих мест.

    При планировании в первую очередь необходимо учитывать сезонные аспекты. Вообще говоря, температура стен между 40 и 95 градусов F (8 и 38 градусов C) предотвратят замерзание или чрезмерное испарение воды в растворе. В идеале, перепойнтирование следует проводить в тени, вдали от прямых солнечных лучей, чтобы замедлить процесс высыхания, особенно в жаркую погоду. При необходимости можно обеспечить тень для масштабных проектов с соответствующими модификациями строительных лесов.

    Необходимо также признать связь повторного указания с другими работами, предложенными в здании. Например, если предполагается удаление или очистка краски, а швы, выполненные раствором, в основном прочные и требуют лишь выборочной перетачки, обычно лучше отложить перетачивание до завершения этих действий. Однако, если строительный раствор сильно разъелся, что привело к глубокому проникновению влаги в стену, перед очисткой необходимо выполнить повторное наведение. Сопутствующие работы, такие как ремонт конструкции или крыши, должны быть запланированы таким образом, чтобы они не мешали переустановке и чтобы все работы могли максимально использовать преимущества установленных лесов.

    Неправильно использованная механическая шлифовальная машина для вырезания горизонтального шва и несовместимая переточка серьезно повредили кирпич XIX века. Фото: файлы NPS.

    Руководители зданий также должны осознавать трудности, которые может создать проект по перенацеливанию. Этот процесс требует много времени, и леса могут оставаться на месте в течение длительного периода времени. Процесс подготовки швов может быть довольно шумным и может генерировать большое количество пыли, которую необходимо контролировать, особенно на воздухозаборниках для защиты здоровья людей, а также там, где она может повредить работающее оборудование. Время от времени входы могут быть заблокированы, что затрудняет доступ как для жильцов здания, так и для посетителей. Очевидно, что руководителям зданий необходимо будет координировать работу по перенацеливанию с другими мероприятиями на объекте.

    Выбор подрядчика Идеальный способ выбрать подрядчика — обратиться за рекомендациями к знающим владельцам недавно отремонтированных исторических зданий. Затем квалифицированные подрядчики могут предоставить для проверки списки других проектов по перенацеливанию. Однако чаще подрядчик для проекта по перенацеливанию выбирается в процессе конкурентных торгов, над которыми клиент или консультант имеют лишь ограниченный контроль. В этой ситуации важно убедиться, что в спецификациях указано, что каменщики должны иметь как минимум пятилетний опыт перекраски исторических каменных зданий, чтобы иметь право участвовать в торгах по проекту. Контракты присуждаются участнику торгов с наименьшей ответственностью, и участники торгов, показавшие плохие результаты по другим проектам, обычно могут быть исключены из рассмотрения на этом основании, даже если они предлагают самые низкие цены.

    В контрактных документах должны указываться цены за единицу, а также базовое предложение. Удельное ценообразование вынуждает подрядчика заранее определять, какое увеличение или уменьшение стоимости будет для работы, которая отличается от объема базовой заявки. Если, например, у подрядчика на пятьдесят погонных футов меньше каменной перекладки, чем указано в договорных документах, но на тридцать погонных футов больше кирпичной перекладки, то будет легко определить окончательную цену за работу. Обратите внимание, что каждый тип работ — перетачивание кирпича, переточка камня или аналогичные работы — будет иметь свою цену за единицу. Цена за единицу также должна отражать количество; один погонный фут указывания в пяти разных точках будет дороже, чем пять смежных погонных футов.

    Тестовые панели

    Эти панели изготавливаются подрядчиком с использованием тех же методов, которые будут использоваться в оставшейся части проекта. Несколько мест расположения панелей — желательно не на фасаде или в другом хорошо заметном месте здания — могут потребоваться для включения всех типов кладки, стилей швов, цветов раствора и других проблем, которые могут возникнуть в ходе работы.

    Неквалифицированная переделка отрицательно сказалась на характере этого здания конца 19 века. Фото: файлы NPS.

    Если, например, также необходимо провести испытания по очистке, их следует проводить в том же месте. Обычно для кирпичной кладки достаточно площади 3 на 3 фута, в то время как для каменной кладки может потребоваться несколько большая площадь. Эти панели устанавливают приемлемый стандарт работы и служат эталоном для оценки и принятия последующих работ на здании.

    Подготовка швов

    Старый раствор необходимо удалить на минимальную глубину в 2-2-1/2 ширины шва, чтобы обеспечить адекватное сцепление и предотвратить «вздутие» раствора. Для большинства кирпичных швов это потребует удаления раствора на глубину примерно от Ω до 1 дюйма; для каменной кладки с широкими швами может потребоваться удаление раствора на глубину в несколько дюймов. Любой рыхлый или дезинтегрированный раствор за пределами этой минимальной глубины также должен быть удален.

    Хотя некоторые повреждения могут быть неизбежны, тщательная подготовка швов может помочь ограничить повреждение блоков кладки. Традиционный способ удаления старого раствора заключается в использовании ручных долот и молотков. Несмотря на трудоемкость, в большинстве случаев этот метод представляет наименьшую угрозу повреждения исторических единиц каменной кладки и дает лучший конечный продукт.

    Однако наиболее распространенным методом удаления строительного раствора является использование электропилы или шлифовальной машины. Использование электроинструментов неквалифицированными каменщиками может иметь катастрофические последствия для исторической кладки, особенно из мягкого кирпича. Использование электропилы на стенах с тонкими швами, таких как большинство кирпичных стен, почти всегда приводит к повреждению блоков кладки из-за слома краев и перерезания головки или вертикальных швов.

    Однако небольшие пневматические долота, как правило, можно безопасно и эффективно использовать для удаления раствора с исторических зданий, если каменщики сохраняют надлежащий контроль над оборудованием. При определенных обстоятельствах тонкие шлифовальные машины с алмазным лезвием могут использоваться для вырезания горизонтальных швов только на твердом портландцементном растворе, обычном для большинства каменных зданий начала 20-го века. Обычно автоматические инструменты наиболее успешно удаляют старый раствор, не повреждая элементы кладки, когда они используются в сочетании с ручными инструментами при подготовке к переточке. Там, где горизонтальные швы однородны и достаточно широки, можно использовать механическую каменную пилу для удаления раствора, например, путем разрезания посередине шва; окончательное удаление раствора со сторон швов по-прежнему должно производиться ручным зубилом и молотком. Резцы для зачеканки с алмазными лезвиями иногда можно успешно использовать для вырезания швов, не повреждая кирпичную кладку. Резцы для зачеканки работают медленно; они не вращаются, а вибрируют с очень высокой скоростью, что сводит к минимуму возможность повреждения блоков кладки. Хотя механические инструменты можно безопасно использовать в ограниченных случаях для вырезания горизонтальных швов при подготовке к повторной зачистке, их никогда не следует использовать на вертикальных швах из-за опасности соскальзывания и врезания в кирпич выше или ниже вертикального шва. Использование электроинструментов для удаления раствора без повреждения окружающих каменных блоков также требует наличия высококвалифицированных каменщиков, имеющих опыт работы на исторических каменных зданиях. Подрядчики должны продемонстрировать умение обращаться с электроинструментами, прежде чем их использование будет одобрено.

    Использование любого из этих электроинструментов также может быть более приемлемым для твердого камня, такого как кварцит или гранит, чем для терракоты с ее стекловидной глазурью, мягкого кирпича или камня. Испытательная комиссия должна определить приемлемость электроинструментов. Если электроинструменты должны быть разрешены, подрядчик должен разработать программу контроля качества, учитывающую утомляемость рабочих и аналогичные переменные.

    Раствор следует аккуратно удалить с блоков кладки, оставив квадратные углы позади разреза. Перед заполнением швы следует промыть струей воды, чтобы удалить все незакрепленные частицы и пыль. Во время заполнения швы должны быть влажными, но без стоячей воды. Для каменных стен из известняка, песчаника и обычного кирпича, обладающих высокой впитывающей способностью, рекомендуется постоянно обрызгивать их водяным туманом в течение нескольких часов, прежде чем начинать перетачивание.

    Подготовка раствора

    Компоненты раствора должны быть отмерены и тщательно смешаны, чтобы обеспечить единообразие визуальных и физических характеристик. Сухие ингредиенты измеряют по объему и тщательно перемешивают перед добавлением воды. Песок следует добавлять во влажном, рыхлом состоянии, чтобы избежать перешлифовки. Раствор для переточки обычно предварительно гидратируется путем добавления воды, чтобы он просто удерживался вместе, что позволяло ему стоять в течение определенного периода времени, прежде чем будет добавлена ​​последняя вода. Следует добавить половину воды, после чего перемешать в течение примерно 5 минут. Оставшуюся воду следует добавлять небольшими порциями, пока не будет получен раствор нужной консистенции. Общий объем необходимой воды может варьироваться от партии к партии в зависимости от погодных условий. Важно свести воду к минимуму по двум причинам: во-первых, с более сухим раствором чище работать, и его можно плотно уплотнить в швах; во-вторых, без испарения избыточной воды раствор затвердевает без усадочных трещин. Раствор следует использовать в течение примерно 30 минут после окончательного смешивания, и нельзя допускать «повторного отпуска» или добавления большего количества воды.

    Использование известковой замазки для приготовления раствора

    Раствор, приготовленный из известковой замазки и песка, иногда называемый грубым или грубым материалом, должен измеряться по объему, и для него могут потребоваться пропорции, несколько отличающиеся от тех, которые используются с гашеной известью. Для достижения рабочей консистенции обычно не требуется дополнительной воды, потому что в замазке уже содержится достаточное количество воды. Сначала дозируется песок, затем известковая замазка, затем перемешивается в течение пяти минут или до тех пор, пока весь песок не будет полностью покрыт известковой замазкой. Но смешивания, известного как переворачивание мотыгой, иногда может быть недостаточно, если нужно получить наилучшие характеристики из известкового замазочного раствора. Хотя старая практика измельчения, отбивания и утрамбовки раствора в значительной степени забыта, недавние полевые исследования подтвердили, что известковая замазка и песок, утрамбованные и отбитые деревянным молотком или рукояткой топора, с вкраплениями измельчения мотыгой, могут значительно улучшить удобоукладываемость и производительность. Интенсивность этого действия увеличивает общий контакт извести и песка и удаляет любую лишнюю воду за счет уплотнения других ингредиентов. Для более крупных проектов также может быть выгодно использовать тарельчатую мельницу для смешивания растворов. Тарельчатые мельницы, имеющие давнюю традицию в Европе, производят известковый раствор превосходного качества, недостижимый с помощью современных мешалок лопастного и барабанного типа.

    Для более масштабных работ по переточке известковая замазка и песок могут быть смешаны заранее и храниться в течение неопределенного времени, на стройплощадке или за ее пределами, что устраняет необходимость складирования песка на стройплощадке. Эта смесь, напоминающая влажный коричневый сахар, должна быть защищена от воздуха в герметичных контейнерах с мокрым куском мешковины сверху или запечатана в большой пластиковый пакет, чтобы предотвратить испарение и преждевременную карбонизацию. Известковая замазка и смесь песка могут быть повторно объединены в пластичное состояние через несколько месяцев без дополнительной воды.

    Если портландцемент указан в известково-песчаном растворе — тип О (1:2:9) или тип К (1:3:11), — портландцемент следует сначала смешать в жидкую пасту, прежде чем добавлять его в раствор. известковая замазка и песок. Это не только гарантирует, что портландцемент будет равномерно распределен по всей смеси, но и, если сухой портландцемент будет добавлен к влажным ингредиентам, он имеет тенденцию к «слипанию», что ставит под угрозу дисперсию. (Обычно вода должна быть добавлена ​​в известковую замазку и песок в любом случае после введения портландцемента.) На этом этапе следует добавить любые цветные пигменты и перемешивать в течение полных пяти минут. Раствор следует использовать в течение времени от 30 минут до 1 Ом часов, и его нельзя подвергать повторному отпуску. После добавления портландцемента раствор больше нельзя хранить.

    Заполнение шва

    Если существующий раствор был удален на глубину более 1 дюйма, эти более глубокие участки должны быть заполнены в первую очередь, уплотняя новый раствор в несколько слоев. Задняя часть всего шва должна быть заполнена последовательно, применяя примерно 1/4 дюйма раствора, хорошо утрамбовывая его в задних углах. Это приложение может простираться вдоль стены на несколько футов. Как только раствор станет твердым, как отпечаток большого пальца, можно нанести еще один слой раствора толщиной 1/4 дюйма (примерно такой же толщины). Потребуется несколько слоев, чтобы заполнить шов вровень с наружной поверхностью кладки. Важно дать каждому слою время затвердеть перед нанесением следующего слоя; большая часть усадки раствора происходит в процессе затвердевания, поэтому наслоение сводит к минимуму общую усадку.

    Когда последний слой строительного раствора станет твердым, как отпечаток большого пальца, шов должен быть обработан в соответствии с историческим швом. Правильное время обработки важно для однородного цвета и внешнего вида. Если обрабатывать слишком мягко, цвет будет светлее, чем ожидалось, и могут появиться микротрещины; если инструмент слишком твердый, могут быть темные полосы, называемые «пригаром инструмента», и не будет достигнуто хорошее закрытие раствора на элементах кладки.

    Если старые кирпичи или камни имеют изношенные края и закругленные края, лучше всего немного удалить последний раствор с лицевой стороны кладки. Это лечение поможет избежать сустава, который визуально шире, чем фактический сустав; это также предотвратит создание большой тонкой кромки оперения, которая легко повреждается и пропускает воду. После обработки излишки раствора можно удалить с края шва щеткой с натуральной щетиной или нейлоновой щеткой. Щетки с металлической щетиной никогда не должны использоваться для исторической кладки.

    Условия отверждения

    Предварительное отверждение растворов с высоким содержанием извести — тех растворов, которые содержат больше извести по объему, чем портландцемент, т. е. Тип О (1:2:9), Тип К (1:3:11), и прямая известь/песок, тип «L» (0:1:3) — происходит довольно быстро, так как вода в смеси теряется на пористой поверхности каменной кладки и в результате испарения. Раствор с высоким содержанием извести (особенно типа «L»), оставленный слишком быстро сохнуть, может привести к мелению, плохой адгезии и плохой долговечности. Периодическое смачивание повторно заостренной области после того, как растворные швы станут твердыми как отпечатки пальцев и обработаны окончательно, может значительно ускорить процесс карбонизации. Когда это возможно, распыление с помощью ручного распылителя с тонкой насадкой может быть простым в течение дня или двух после повторного наведения. Местные условия будут диктовать частоту смачивания, но вначале это может быть каждый час, а затем постепенно сокращаться до трех-четырех часов. Стены должны быть покрыты мешковиной в течение первых трех дней после перешивки. (Можно использовать пластик, но его следует располагать навесом и не ставить прямо у стены.) Это поможет сохранить стены влажными и защитит их от прямых солнечных лучей. После того, как карбонизация извести началась, она будет продолжаться в течение многих лет, и известь будет набирать силу, поскольку она снова превращается в карбонат кальция внутри стены.

    Этот фронтон 18-го века и окружающая стена имеют совершенно разные растворные швы. Фото: файлы NPS.

    Старение строительного раствора

    Даже при максимальных усилиях по подбору цвета, текстуры и материалов существующего строительного раствора обычно будет заметна разница между старой и новой работой, отчасти потому, что новый раствор был подобран к не подвергшимся атмосферным воздействиям участкам. исторического миномета. Другая причина небольшого несоответствия может заключаться в том, что песок в старом растворе более обнажен из-за незначительной эрозии извести или цемента. Хотя точечное повторное нанесение обычно предпочтительнее и некоторая разница в цвете должна быть приемлемой, если разница между старым и новым раствором слишком велика, в некоторых случаях может быть целесообразным повторное нанесение на всю площадь стены или на весь элемент, такой как залив. , чтобы свести к минимуму разницу между старым и новым раствором. Если строительные растворы были правильно подобраны, обычно лучший способ справиться с различиями в цвете поверхности — дать растворам состариться естественным образом. Другие способы преодоления этих различий, в том числе очистка участков без повторной заострения или окрашивание нового строительного раствора, должны быть тщательно протестированы перед применением.

    Окрашивание нового строительного раствора для достижения лучшего совпадения цветов обычно не рекомендуется, но в некоторых случаях это может быть уместно. Хотя окрашивание может обеспечить первоначальное совпадение, старый и новый растворы могут выветриваться с разной скоростью, что приводит к визуальным различиям через несколько сезонов. Кроме того, смеси, используемые для окрашивания раствора, могут нанести вред кладке; например, они могут ввести соли в каменную кладку, что может привести к выцветанию.

    Очистка восстановленной кладки

    Если работа по переточке выполнена аккуратно, чистка практически не потребуется, кроме удаления небольшого количества раствора с кромки соединения после обработки инструментами. Это можно сделать с помощью жесткой натуральной щетины или нейлоновой щетки после высыхания раствора, но до его первоначального затвердевания (1-2 часа). Затвердевший раствор обычно можно удалить деревянной лопаткой или, при необходимости, долотом.

    Дальнейшую очистку лучше всего выполнять с помощью простой воды и щеток из натуральной щетины или нейлона. Если необходимо использовать химические вещества, их следует выбирать с особой осторожностью. Неправильная очистка может привести к ухудшению состояния каменной кладки, ухудшению состояния раствора, смазыванию раствора и выцветанию. Новые растворные швы особенно подвержены повреждениям, потому что они не затвердевают полностью в течение нескольких месяцев. Химические чистящие средства, особенно кислоты, никогда не должны использоваться для сухой кладки. Кирпичная кладка всегда должна быть полностью пропитана водой перед нанесением химикатов. После очистки стены следует снова промыть простой водой, чтобы удалить все следы химикатов.

    Следует принять несколько мер предосторожности, если необходимо очистить только что заостренную каменную стену. Во-первых, перед очисткой раствор должен полностью затвердеть. Обычно достаточно тридцати дней, в зависимости от погоды и экспозиции; как упоминалось ранее, раствор будет продолжать отверждаться даже после того, как он затвердеет. Тестовые панели должны быть подготовлены для оценки воздействия различных методов очистки. Как правило, на вновь заштрихованных кирпичных стенах следует использовать только промывку водой под очень низким давлением (100 фунтов на кв. дюйм), дополненную жесткими щетками из натуральной щетины или нейлоновыми щетками, за исключением глазурованных или полированных поверхностей, где следует использовать только мягкую ткань. **

    «Налет» или выцветание новостроек иногда появляются в течение первых нескольких месяцев после повторной затирки и обычно исчезают в результате нормального процесса выветривания. Если высолы не удаляются естественным путем, наиболее безопасным способом их удаления является сухая чистка жесткой щеткой с натуральной или нейлоновой щетиной, а затем влажная чистка. Соляная (соляная) кислота, как правило, неэффективна, и ее нельзя использовать для удаления высолов. Это может привести к высвобождению дополнительных солей, что, в свою очередь, может привести к большему выцветанию.

    Затирка швов иногда предлагается в качестве альтернативы, в частности, кирпичным зданиям. Этот процесс включает в себя нанесение тонкого слоя раствора на цементной основе на растворные швы и поверхность раздела раствор/кирпич. Чтобы быть эффективным, затирка должна немного выступать на лицевую сторону каменных блоков, тем самым визуально расширяя шов. Изменение внешнего вида соединения может изменить исторический характер сооружения в неприемлемой степени. Кроме того, хотя маскировка кирпичей предназначена для того, чтобы раствор не попадал на оставшуюся часть лицевой стороны кирпичей, некоторый уровень остатков, называемый «вуалированием», неизбежно останется. Затирка швов не может заменить более обширную работу по повторной затирке, и это не рекомендуется для исторической кладки.

    ** Дополнительная информация об очистке каменной кладки представлена ​​в Кратком обзоре консервации 1: Оценка очистки и водоотталкивающей обработки исторических каменных зданий, Роберт С. Мак, FAIA, и Энн Э. Гриммер, Вашингтон, округ Колумбия: Службы технической консервации, Служба национальных парков, Министерство внутренних дел США, 2000 г.; и содержание в чистоте: удаление внешней грязи, краски, пятен и граффити с исторических каменных зданий, Энн Э. Гриммер, Вашингтон, округ Колумбия: Служба технической консервации, Служба национальных парков, Министерство внутренних дел США, 1988 .

    Простое сравнение на месте поможет определить твердость и состояние строительного раствора и каменной кладки. Начните соскребать раствор отверткой и постепенно постукивая сильнее холодным зубилом и молотком каменщика. Элементы каменной кладки можно проверить таким же образом, начав, даже более осторожно, соскребая ногтем. Этот относительный анализ, основанный на 10-балльной шкале твердости, используемой для описания минералов, обеспечивает хорошую отправную точку для выбора подходящего строительного раствора. Более подробно она описана в «Описании кирпичной и строительной системы Russack», ссылка на которую приведена в списке для чтения в конце этого Краткого обзора.

    Образцы раствора должны быть тщательно отобраны и собраны в различных местах здания, чтобы найти не выветренный раствор, если это возможно. Части здания, возможно, были изменены в прошлом, в то время как другие части могут находиться в состоянии, вызывающем необычное ухудшение состояния. Может быть несколько цветов раствора, относящегося к разным периодам строительства, или песок, использованный из разных источников во время первоначального строительства. Любая из этих ситуаций может привести к ложным показаниям визуальных или физических характеристик, необходимых для нового строительного раствора. Следует отметить вариации, которые могут потребовать разработки более одного микса.

    1. Удалите долотом и молотком три или четыре не выветренных образца раствора, которые должны быть подобраны, из нескольких мест на здании. (Отложите самый большой образец в сторону — он будет использован позже для сравнения с раствором для переточки). Удаление полного представления образцов позволит выбрать «средний» или средний образец строительного раствора.
    2. Разомните оставшиеся образцы деревянным молотком или, при необходимости, молотком, пока они не разделятся на составные части. Материала должно быть прилично.
    3. Осмотрите порошкообразную часть — известковую и/или цементную основу раствора. Особенно обратите внимание на цвет. Существует тенденция думать, что исторические растворы имеют белое связующее, но серый портландцемент был доступен к последней четверти 19 века, и традиционные извести также иногда были серыми. Таким образом, в некоторых случаях естественный цвет исторического переплета может быть скорее серым, чем белым. Строительный раствор также может быть окрашен для получения цветного строительного раствора, и этот цвет должен быть идентифицирован на данном этапе.
    4. Осторожно сдуйте порошкообразный материал (известковую и/или цементную основу, связывающую раствор).
    5. С помощью лупы с малым увеличением (10-кратное) осмотрите оставшийся песок и другие материалы, такие как комки извести или ракушки.
    6. Отметьте и запишите широкий спектр цветов, а также различные размеры отдельных песчинок, примесей или других материалов.

    Другие факторы, которые следует учитывать

    Цвет

    Независимо от цвета вяжущего или цветных добавок, песок является основным материалом, придающим раствору его цвет. В одном образце исторического раствора можно найти удивительное разнообразие цветов песка, а разные размеры песчинок или других материалов, таких как неполностью измельченная известь или цемент, играют важную роль в текстуре ремонтного раствора. . Таким образом, при выборе песка для пересыпки строительного раствора может потребоваться получение песка из нескольких источников и их объединение или просеивание, чтобы приблизиться к диапазону цветов песка и размерам зерен в историческом образце строительного раствора.

    Pointing Style

    Внимательное изучение исторической каменной стены и методов, использованных при первоначальном строительстве, поможет сохранить визуальные качества здания. Следует изучить стили указывания и методы их создания. Важно смотреть как на горизонтальные, так и на вертикальные швы, чтобы определить порядок, в котором они были обработаны, и были ли они одного стиля. Некоторые здания конца 19-го и начала 20-го века, например, имеют горизонтальные швы, которые были скошены, в то время как вертикальные швы были обработаны заподлицо и окрашены в тон кирпича, создавая таким образом иллюзию горизонтальных полос. Стили указания также могут отличаться от одного фасада к другому; передним стенам часто уделялось больше внимания деталям раствора, чем боковым и задним стенам. Tuckpointing — это не настоящая перетачивание, а нанесение приподнятого шва или шва известковой замазки поверх швов заподлицо с раствором. Карандашная обработка — это чисто декоративная обработка поверхности швов раствором, часто контрастного цвета.

    Кладочные блоки

    Кладочные блоки также должны быть проверены, чтобы любые замененные блоки соответствовали исторической кладке. Внутри стены может быть широкий спектр цветов, текстур и размеров, особенно из кирпича ручной работы или грубо вырезанного местного камня. Блоки замены должны сочетаться со всем набором блоков кладки, а не с одним кирпичом или камнем.

    Соответствие цвета и текстуры ремонтного раствора

    Новый раствор должен соответствовать невыветренным внутренним частям старого раствора. Самый простой способ проверить совпадение — сделать небольшой образец предложенной смеси и дать ему высохнуть при температуре примерно 70 градусов по Фаренгейту в течение недели, или же его можно запечь в духовке, чтобы ускорить отверждение; затем этот образец вскрывается, и поверхность сравнивается с поверхностью самого большого «сохранившегося» образца исторического раствора.

    Если невозможно добиться надлежащего цветового соответствия за счет использования природного песка или цветных заполнителей, таких как дробленый мрамор или кирпичная пыль, может потребоваться использование современного пигмента для строительных растворов.

    На ранних стадиях проекта необходимо определить, насколько новый раствор должен соответствовать историческому раствору. Будет ли достаточно «совсем близко» или ожидается «точно»? В спецификациях это должно быть четко указано, чтобы подрядчик имел разумное представление о том, сколько времени и затрат потребуется для разработки приемлемого соответствия.

    Такое же решение необходимо при подборе терракоты, камня или кирпича. Если имеется известный источник замены, это должно быть включено в спецификации. Если источник не может быть определен до проведения торгов, в спецификации должна быть указана ориентировочная цена заменяющих материалов, а окончательная цена основана на фактических затратах подрядчика.

    Типы растворов (измеряется по объему)
    Обозначение	Цемент	Гашеная известь или известковая замазка	Песок
    М	1	1/4	3 — 3 3/4
    S	1	1/2	4–4 1/2
    Н	1	1	5–6
    О	1	2	8–9
    К	1	3	10–12
    «L»	0	1	2 1/4–3

    Предлагаемые типы растворов для различных воздействий
    	Воздействие
    Материал кладки	Защищенный	Умеренный	Тяжелый
    Очень прочный: гранит, полнотелый кирпич и т. д.	O	N	S
    Среднепрочный: известняк, прочный камень, формованный кирпич	K	O	N
    Минимально прочный:мягкий кирпич ручной работы	«L»	K	O

    Для владельца/администратора

    Владелец или администратор исторического здания должен помнить, что переназначение может быть длительным и дорогостоящим процессом. Во-первых, должно быть достаточно времени для оценки здания и расследования причин проблем. Затем будет время, необходимое для подготовки контрактных документов. Сама работа точная, трудоемкая и шумная, а строительные леса могут на какое-то время закрыть фасад здания. Поэтому владелец должен тщательно спланировать работу, чтобы избежать проблем. Таким образом, графики перенацеливания и других действий потребуют тщательной координации во избежание непредвиденных конфликтов. Владелец должен избегать тенденции торопить работу или срезать углы, если историческое здание должно сохранить свою визуальную целостность, а работа должна быть долговечной.

    Для Архитектора/Консультанта

    Поскольку основная роль консультанта заключается в обеспечении срока службы здания, необходимо знание методов исторического строительства и особых проблем, встречающихся в старых зданиях. Консультант должен помочь владельцу в планировании логистических проблем, связанных с исследованиями и строительством. В обязанности консультанта входит определение причины ухудшения состояния строительного раствора и обеспечение ее устранения до того, как кладка будет переточена. Консультант также должен быть готов тратить больше времени на проверку проекта, чем это принято в современном строительстве.

    Для масонов

    Успех перенацеливания зависит от самих масонов. Опытные каменщики понимают особые требования к работе на исторических зданиях, а также дополнительное время и затраты, которые они требуют. Вся бригада каменщиков должна быть готова и способна выполнять работу в соответствии со спецификациями, даже если спецификации могут не соответствовать стандартной практике. В то же время каменщики должны без колебаний ставить под сомнение спецификации, если окажется, что указанные работы нанесут ущерб зданию.

    Заключение

    Хорошая работа по переточке должна длиться не менее 30 лет, а лучше 50-100 лет. Ярлыки и плохое мастерство приводят не только к уменьшению исторического характера здания, но и к тому, что работа выглядит плохо и потребует в будущем повторной обработки раньше, чем если бы работа была выполнена правильно. Растворный шов в историческом каменном здании часто называют «первой линией обороны стены». Надлежащая практика перенаведения гарантирует долгий срок службы раствора, стены и исторической постройки. Несмотря на то, что тщательное техническое обслуживание поможет сохранить свежезаделанные растворные швы, важно помнить, что растворные швы должны быть жертвенными и, вероятно, через какое-то время в будущем потребуется повторное затачивание. Тем не менее, если исторические растворные швы оказались долговечными в течение многих лет, то и тщательная перетачивание должно иметь такой же долгий срок службы, что в конечном итоге будет способствовать сохранению всего здания.

    Полезные адреса

    Американский институт кирпича
    11490 Коммерс Парк Драйв
    Рестон, Вирджиния 22091

    Национальная ассоциация лайма
    200 Н. Глеб Роуд, офис 800
    Арлингтон, Вирджиния 22203

    Ассоциация портландцемента
    5420 Олд Орчард Роуд
    Скоки, Иллинойс 60077

    Благодарности

    Роберт С. Мак, FAIA , является руководителем фирмы MacDonald & Mack, Architects, Ltd., архитектурной фирмы, которая специализируется на исторических зданиях в Миннеаполисе, штат Миннесота. Джон П. Спевейк, CSI , Толедо, Огайо, каменщик в 5-м поколении и руководитель компании U.S. Heritage Group, Inc., Чикаго, Иллинойс, которая занимается подбором строительных растворов на заказ. Энн Э. Гриммер , старший историк архитектуры, Служба национальных парков, отвечала за разработку и координацию пересмотра этого Краткого обзора по сохранению, включая профессиональные комментарии и техническое редактирование.

    Авторы и редактор выражают благодарность за предоставленный профессиональный и технический обзор следующим лицам: Марку Макферсону и Рону Петерсону, подрядчикам по реставрации каменной кладки, компания Macpherson-Towne, Миннеаполис, Миннесота; Лоррейн Шнабель, реставратор архитектуры, John Milner Associates, Inc., Филадельфия, Пенсильвания; Лорен Б. Сикелс-Тэйвс, доктор философии, реставратор архитектуры, Biohistory International, Хантингтон-Вудс, Мичиган; и следующий профессиональный персонал Службы национальных парков, в том числе: Э. Блейн Кливер, руководитель отдела исследования исторических зданий Америки / исторического американского инженерного учета; Дуглас К. Хикс, заместитель суперинтенданта Учебного центра по сохранению исторических памятников, Фредерик, доктор медицины; Крис МакГиган, специалист по надзору за выставками, Учебный центр по сохранению исторических памятников, Фредерик, доктор медицины; Чарльз Э. Фишер, Шэрон С. Парк, FAIA, Джон Сандор, Служба технической сохранности, Служба сохранения наследия, и Кей Д. Уикс, Служба сохранения наследия.

    Первоначальная версия этого краткого описания, Перенацеливание швов в исторических кирпичных зданиях , была написана Робертом С. Маком в 1976 г. и была пересмотрена и обновлена ​​в 1980 г. Аскинс.

    Настоящая публикация подготовлена ​​в соответствии с Законом об охране национального исторического наследия от 1966 г. с поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической сохранности (TPS) Службы национальных парков готовит стандарты, руководства и другие образовательные материалы по ответственному сохранению исторических памятников для широкой публики.

    октябрь 1998 г.

    Ашерст, Джон и Никола. Практическая консервация зданий. Том. 3: Растворы, штукатурки и штукатурки. Нью-Йорк: Halsted Press, подразделение John Wiley & Sons, Inc., 1988.

    Кливер, Э. Блейн. «Тесты для анализа образцов строительного раствора». Бюллетень Ассоциации технологий консервации. Том. 6, № 1 (1974), стр. 68-73.

    Кони, Уильям Б., AIA. Перекраска каменной кладки зданий ХХ века. Серия заповедников Иллинойса. Номер 10. Спрингфилд, Иллинойс: Отдел услуг по сохранению, Агентство по сохранению исторического наследия Иллинойса, 1989 г.

    Дэвидсон, Дж.И. «Кладочный раствор». Канадский строительный дайджест. CBD 163. Оттава, ONT: Отдел строительных исследований, Национальный исследовательский совет Канады, 1974.

    Ферро, Максимилиан Л., AIA, RIBA. «Система Руссака для описания кирпича и раствора: полевой метод оценки твердости каменной кладки». Технология и сохранение. Том. 5, № 2 (лето 1980 г.), стр. 32-35.

    Хукер, Кеннет А. «Полевые заметки о перенацеливании». Журнал масонства Абердина Строительство. Том. 4, № 8 (август 1991 г.), стр. 326-328.

    Енджеевская, Х. «Старые минометы в Польше: новый метод исследования». Исследования в области охраны природы . Том. 5, № 4 (1960), стр. 132-138.

    «Роль лайма в растворе». Журнал каменной кладки Абердина . Том. 9, № 8 (август 1996 г.), стр. 364-368.

    Филлипс, Морган В. «Краткие заметки по предметам анализа красок и растворов и записи профилей литья: проблемы с анализом красок и растворов». Бюллетень Ассоциации технологий консервации. Том. 10, № 2 (1978), стр. 77-89.

    Приготовление и использование известковых растворов: введение в принципы использования известковых растворов. Шотландский лаймовый центр исторической Шотландии. Эдинбург: историческая Шотландия, 19 лет95.

    Ширхорн, Кэролайн. «Обеспечение однородности цвета строительного раствора». Журнал каменной кладки Абердина. Том. 9, № 1 (январь 1996 г.), стр. 33-35.

    «Следует ли использовать минометы с вовлечением воздуха?» Журнал каменной кладки Абердина. Том. 7, № 9 (сентябрь 1994 г.), стр. 419-422.

    Сикелс-Тейвс, Лорен Б. «Ползучесть, усадка и минометы в исторической сохранности». Журнал тестирования и оценки, JTEVA. Том. 23, № 6 (ноябрь 1995 г.), стр. 447-452.

    Спевейк, Джон П. История кладочного раствора в Америке , 1720–1995. Арлингтон, Вирджиния: Национальная ассоциация лайма, 1995.

    Спевейк, Джон П. «Правильно указать: почему использование современного раствора может повредить исторический дом». Журнал старого дома. Том. XXV, № 4 (июль-август 1997 г.), стр. 46-51.

    Технические примечания по кирпичной кладке. Американский институт кирпича, Рестон, Вирджиния.

    «Влагостойкость кирпичной кладки: обслуживание». 7ф. Февраль 1986 года.

    «Растворы для кирпичной кладки». 8 Пересмотренный II. ноябрь 1989 года.

    «Стандартные технические условия на портландцементно-известковый раствор для кирпичной кладки». 8А Пересмотрено. Сентябрь 1988 г.

    «Раствор для кирпичной кладки — выбор и контроль». 8B переиздан. Сентябрь 1988 г. (июль/август 1976 г.).

    «Руководство по кирпичной кладке, Часть V Раствор и раствор». 11Е Пересмотрено. 19 сентября91.

    «Связи и узоры в кирпичной кладке». 30 переиздано. Сентябрь 1988 г.

    Кладочный цемент — Lehigh Hanson, Inc.

    Назад к цементным материалам

    Кладочный цемент

    Соответствие типу: строительные растворы, которые соответствуют характеристикам и консистенции смешивания растворов и обеспечивать стабильные результаты от партии к партии, от проекта к проекту.

    Продукция из кладочного цемента Lehigh подходит для любого применения и потребностей: кладочный цемент, растворный цемент, портландцемент-известь, белый кладочный цемент и цветной кладочный цемент.

    В простейшем случае кладочные цементы представляют собой смесь портландцемента или цемента с добавками и пластифицирующего материала, такого как гашеная известь, который удерживает воду и придает растворной смеси «удобоукладываемость» — показатель простоты использования для каменщиков. Другие компоненты улучшают ключевые свойства, такие как время схватывания, долговечность, прочность, водостойкость и цвет.

    Кладочный цемент смешивается с песком и водой для получения раствора для кирпичных, блочных и каменных конструкций. Раствор — это связующее вещество, которое формирует отдельные блоки кладки в стену. Другие области применения включают гипсовые и цементные штукатурки.

    Обозначение Прочность

    Большинство кладочных цементов предварительно смешаны и готовы к смешиванию с песком и водой на стройплощадке. Предварительно смешанные кладочные цементы обеспечивают стабильные и однородные характеристики. Удобство также является фактором.

    В качестве альтернативы можно смешать все отдельные ингредиенты – цемент, известь, песок и воду – на стройплощадке.

    Американское общество по испытаниям и материалам (ASTM) определяет как растворы, так и кладочный цемент, используемый для их производства, по типам, которые в первую очередь основаны на прочности.

    Традиционно чередующиеся буквы слов «каменщик» стали буквами, используемыми для пяти типов раствора: M a S o N w O r K , где тип M является самым прочным и Тип К самый слабый.

    ASTM теперь определяет три типа раствора: тип M, тип S и тип N. Типы O и K больше не используются в строительстве и используются в основном для восстановления исторических каменных конструкций.

    Тип N предназначен для общего использования в большинстве растворов и штукатурок. Типы M и S указываются, когда требуется более высокая прочность несущих стен или стен ниже уровня земли.

    Продукты и стандарты

    Кладочный цемент Типы N, S и M подпадают под стандарт ASTM C91, Стандартные технические условия для кладочных цементов .

    Цементный раствор подпадает под действие ASTM C1329, Стандартных технических условий на цементный раствор .

    Раствор должен соответствовать ASTM C270, Стандартным спецификациям для раствора для модульной кладки .

    Кладочный цемент состоит из портландцемента или цемента с добавками, пластификаторов и воздухововлекающей добавки. Воздухововлекающие добавки защищают раствор от повреждений при замораживании-оттаивании и обеспечивают дополнительную удобоукладываемость. Конкретные компоненты кладочного цемента могут различаться в зависимости от производителя и местных строительных норм. ASTM C91 определяет цемент для кладки по физическим требованиям и эксплуатационным свойствам, а не по ингредиентам.

    Растворный цемент, , относительно новое обозначение, был разработан для сложных структурных применений и отличается более высокой прочностью и меньшим содержанием воздуха, чем кладочный цемент. Это единственный цемент для строительных растворов, который должен соответствовать минимальной прочности сцепления. По этой причине он соответствует отдельному обозначению ASTM C1329., Стандартные технические условия на цементный раствор .

    Цемент кладочный цементно-известковый состоит из портландцемента и гашеной извести. Известь служит пластификатором. Смеси цемента и извести типов N, S и M подпадают под действие только ASTM C270, Стандартных технических условий на строительные растворы для кирпичной кладки , поскольку два компонента, портландцемент и известь, подпадают под действие соответствующих спецификаций: ASTM C150, Стандартные технические условия на портландцемент и ASTM C207, Стандартные технические условия на гашеную известь для каменной кладки .

    Для обеспечения однородности и удобства большинство смесей портланд-извести предварительно смешивают и добавляют к песку и воде на стройплощадке для получения раствора. Однако некоторые подрядчики предпочитают смешивать все ингредиенты на месте работы.

    Белый раствор изготавливается либо из белого кладочного цемента , либо из смеси белого портландцемента и извести. Белый портландцемент, используемый для кладки, должен соответствовать тем же спецификациям ASTM, что и его серый аналог.

    Белый кладочный цемент должен соответствовать требованиям ASTM C91 для кладочного цемента типа N, S или M. Белый раствор также может служить средой для цветных растворов и дает более чистые и яркие цвета, чем серый раствор.

    Цветной кладочный цемент предварительно смешивается с пигментами, что позволяет получить широкий спектр цветов. Поскольку цветные кладочные цементы производятся в строго контролируемых условиях, они обеспечивают постоянный цвет на протяжении всего проекта. Высококачественные пигменты Lehigh производят цветоустойчивый раствор, устойчивый к выцветанию под воздействием ультрафиолетовых лучей и атмосферных воздействий.

    Ресурсы и дополнительная информация

    Центр решений NCMA, T Документы EK, строительные нормы и правила и спецификации
    http://ncma-br.org/lehighhanson

    ASTM C91, Стандартные технические условия на кладочные цементы
    https:/ /www.astm.org/Standards/C91.htm

    ASTM C1329, Стандартные технические условия на строительные растворы для блока кладки
    https://www. astm.org/Standards/C270.htm

    Ассоциация производителей кирпича
    http://www.gobrick.com/

    расход сухой смеси на 1м2 кладки, готовые белые изделия, сколько нужно цветных изделий на 1м3 кирпичной кладки

    В процессе возведения кирпичных и каменных стен или внутренних полов всегда используется специальная кладочная смесь для соединения отдельных элементов в монолит. Чтобы конструкция была надежной и долговечной, такая смесь должна соответствовать определенным требованиям, которые для каждого вида материала свои. Раствор следует не только замешивать, но и укладывать по определенной технологии.

    Особенности

    Кирпич десятилетиями остается самым популярным материалом для строительства жилых домов, поэтому наиболее распространенным видом кладочной смеси является кирпич. Это особый состав сухих веществ, которые при добавлении в воду образуют эластичный густой раствор. Такой раствор прекрасно сцепляется с поверхностью кирпичных блоков и при высыхании превращается в очень твердый и высокопрочный материал.

    Чаще всего в состав большинства кирпичных смесей входят следующие компоненты:

    • основной компонент в виде крупных зерен песка или керамзитобетона;
    • растворителем почти всегда является обычная вода;
    • вяжущее — цемент или глина;
    • различные дополнительные минералы, выполняющие защитные функции или добавляемые для увеличения срока службы.

    Иногда в сухие смеси добавляют пигменты и красители, чтобы цвет застывшего состава соответствовал цвету кирпича, из которого выполнена кладка. Это увеличивает стоимость самой смеси, но позволяет исключить последующую декоративную отделку возводимого дома.

    Виды

    Каким бы ни был готовый кладочный раствор, в его состав всегда входят сухая смесь и вода. Главный секрет качественной кладки заключается в их правильном соотношении и подготовке. Однако сухие смеси могут различаться по своим компонентам и свойствам.

    Сухая

    Условно данный вид смеси можно разделить на общестроительную и специальную. Первые используются для возведения стен и перегородок, наиболее часто применяются марки М150 и М200, какая из них зависит от марки входящего в их состав цемента. Специальные сухие смеси применяются для строительства объектов с особыми условиями, для например, с повышенной влажностью (бассейны, бани) или высокой температурой (печи, трубы).

    Белый

    Такие растворы применяются для кладки облицовочного кирпича или камня или для реставрации и реставрации швов старой кладки. В такие смеси, помимо традиционных песка, цемента и воды, входят известковое молоко и специальные добавки для придания большей эластичности (пластификаторы). Белый раствор прочнее обычного и лучше удерживает воду, что особенно важно для облицовки стен.

    Цементный песок

    Самый популярный вид кладочной смеси, используемый для работы как с обычным силикатным, так и с керамическим кирпичом.

    Цемент

    Более дешевый состав, который используется как в частном строительстве, так и для возведения многоэтажных городских домов.

    Цементно-глинистый

    Такие составы применяются для малоэтажного строительства. Глину следует тщательно очистить от различных примесей и хорошо измельчить. Такой раствор используется не слишком часто из-за его низкой способности защищать от воды и невозможности возведения многоэтажных конструкций.

    Цементно-известковый

    Подобно цементно-песчаной, такая смесь применяется с любым видом кирпича благодаря высокой степени сцепления и прочности готового материала.

    Известковый налет

    Такой раствор по своим свойствам напоминает составы с глиной. Он становится хрупким после высыхания, плохо сохраняет тепло и удерживает воду. Такая недорогая смесь используется только для одноэтажного строительства, чаще всего различных хозяйственных построек и гаражей.

    В любой из этих видов сухих кладочных смесей можно добавить отдельно приобретаемый краситель или приобрести изначально окрашенную смесь. При укладке облицовочных элементов подходящая по цвету смесь будет отлично маскироваться, а декоративную затирку можно делать контрастным раствором.

    Наиболее распространенными составами на отечественном рынке являются кладочные смеси марок ПЕРЭЛ, ВК Плюс. А и стандарт линкера. Кроме того, существует множество их азиатских и европейских аналогов. Чтобы правильно выбрать производителя, достаточно ознакомиться с отзывами в сети и ценовым диапазоном различных товаров.

    Чтобы правильно выбрать вид сухой готовой смеси, необходимо учитывать некоторые нюансы.

    • Кладка кирпичная или каменная летом и зимой осуществляется разными растворами.
    • Проведение подземных работ имеет определенное отличие от грунтовых, в связи с чем требуются разные виды смеси.
    • Для клинкерного кирпича нужен отдельный специальный раствор, обычные в данном случае не подойдут.
    • Для строительства очага или печи в составе кладочной смеси ни в коем случае не должно быть цемента.

    Расход

    Для расчета минимального количества раствора, необходимого для кладки стен и облицовки готовой конструкции, необходимо рассчитать площадь поверхности за вычетом всех проемов. После этого из расчета треть 1 м3 раствора на 1 м2 рабочей площади рассчитывают необходимое количество.

    Чаще всего раствор замешивают, используя 1 часть цемента, 3 части просеянного песка и 1/2 части обычной воды. Для разных марок цемента количество воды может варьироваться. Для самостоятельного изготовления смеси М25 нужно смешать цемент и песок в пропорции 1 к 5, для М50 – 1 к 4, а для М75 – 1 к 3.

    Для начинающих удобнее всего использовать стандартные нормы расхода смеси для разных видов кирпича в зависимости от толщины кладки.

    Толщина кладки	Количество раствора для укладки в одном кирпике	.
    12 см	30 kg	24 kg	18 kg
    25 cm	78 kg	66 kg	54 kg
    38 cm	126 кг	108 кг	90 кг

    для Begins Specive Appring Spaters Spaters Spatress Spatress Spatress Spatress. Посредства. Стандарт. Стандарт. Посмотренные. каменная кладка.

    Область применения

    В зависимости от вида кладочной смеси и ее компонентов может использоваться с различными строительными материалами и в различных областях. Условно их можно разделить в зависимости от вида и назначения готовой конструкции. Составы с цементом практически универсальны как для частного, так и для промышленного строительства. Их применяют при любой кладке – в полкирпича, в один или два кирпича.

    Смеси с дробленой глиной не выдержат многоэтажной кладки, поэтому применяются только в малоэтажных домах, как и смеси с известью. Тем не менее, цементно-известковый состав можно использовать как с силикатным кирпичом, так и с керамическим, что расширяет сферу их применения.

    Помимо обычных смесей, применяемых для возведения стен и полов, существуют растворы, предназначенные для определенных работ. Для того чтобы обложить кирпичом печь, или дымоходную трубу для большого камина в частном доме нельзя использовать обычные цементные смеси или смеси для облицовки, нужен специальный раствор для высоких температур.

    Например, теплоизоляционные составы необходимы для специальных пористых блоков из бетона и керамики. . В состав такой смеси входят наполнители перлита или вермикулита, которые уменьшают плотность, повышая тем самым теплоизоляционные свойства состава. Тонкослойные клеи используются для монтажа и ламинирования пенобетонных или газосиликатных блоков.

    Шов, выполненный с помощью этого раствора, предотвращает образование мостиков холодного воздуха и защищает салон от потери тепла.

    Советы и рекомендации

    Многое зависит от выбора правильной смеси, но не менее важно правильно приготовить и заложить сам раствор.

    Для начала необходимо подготовить все необходимые инструменты:

    • кельма (специальная лопатка) для нанесения и выравнивания состава;
    • уровень или отвес для проверки горизонтальности и вертикальности стен;
    • кирка;
    • шнуровка для обозначения горизонтальной кладки;
    • прошивка для готовых швов;
    • измерительная лента;
    • заказ, который нужен для контроля высоты накладываемого раствора.

    После приобретения или аренды необходимых инструментов весь мусор можно убрать с рабочей площадки и замешать раствор. С готовой смесью это сделать несложно – нужно лишь четко следовать инструкции производителя на упаковке.

    Сама последовательность укладки кирпичей производится по следующему алгоритму.

    1. Два кирпича кладутся треугольником на основание фундамента, угол должен быть строго равен 90 градусов. Раствор наносится на нижнюю поверхность кирпичей и на поверхность, на которую они уложены. Кирпич перед нанесением смеси хорошо опустить на несколько секунд в подогретую воду – это повысит прочность кладки и облегчит ее возведение. На фундамент или предыдущий кирпичный ряд раствор равняют пальцами, а на кирпич кельмой. Чтобы свести к минимуму толщину швов, кирпич, уложенный на раствор, хорошо прижимают, отодвигая и удаляя от себя.
    2. Повторите операцию еще с двумя элементами, затем установите два кирпича второго ряда на те, что находятся внизу. Верхние кирпичи должны перекрывать нижние наполовину. Излишки раствора сразу удаляются шпателем и используются для нанесения на следующие кирпичи.
    3. Как только угловая секция будет поднята на высоту трех элементов, необходимо провести аналогичные действия на всех оставшихся углах. Обязательно растягивайте шнуровку через каждые пять метров и применяйте порядовку для контроля строгих горизонтальных рядов.
    4. Кирпич выкладывают рядами в один или два в зависимости от вида кладки, соединяя с возводимыми угловыми конструкциями. Если кладочные работы проводятся впервые, необходимо проверять правильность кладки буквально каждого кирпича. Профессиональным строителям достаточно проверить горизонтальность и вертикаль одного-двух уложенных рядов. Так как сам процесс укладки не очень быстрый, и к нему добавляется время на проверку качества, не стоит разводить сразу большое количество раствора.
