Как стыковать профнастил между собой – нюансы укладки на крыше

Принимая решение построить собственное жилище, хозяину будущего дома придется принять немало непростых решений – от размеров дома и его архитектурных особенностей, до внутренней планировки и дизайна. Долговечность строению может обеспечить надежная и качественная крыша, для перекрытия которой довольно часто используются листы металлопрофиля. В данном материале мы расскажем о том, как правильно стыковать профнастил на крышу, и какие еще работы потребуется выполнить, чтобы получить качественное и долговечное покрытие.

Предварительная подготовка

Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия. Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия.

На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.

Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.

Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.

В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:

• на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
• если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
• конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.

Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага. Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.

Укладка гидроизоляции на крышу

Чтобы стропильный каркас крыши и чердачное помещение было надежно защищено от влаги и прослужило достаточно долго, нужно уложить изоляционный слой. И сделать это нужно до того, как стыковать профлист. Зачастую для этого используется специальная мембрана, которая крепится под обрешетку к стропильным ногам. Дополнительно слоем изоляционной пленки необходимо покрыть нижнюю часть каркаса. Тогда область конька будет надежно защищена.

Обратите внимание, что крепление обрешетки необходимо выполнять с шагом, чтобы размещение реек совпадало с местами стыковки профлиста между собой. Сплошная обрешетка может потребоваться в тех случаях, когда используется слишком тонкий лист профнастила, который не может самостоятельно удерживать форму, не говоря уже о воздействии атмосферных осадков.

Как правило, шаг между планками обрешетки для крепления популярных разновидностей профлиста делается в пределах 50-100 см. Поскольку любые деревянные конструкции подвержены гниению и плесени, их нужно в обязательном порядке обработать антисептической пропиткой, чтобы максимально продлить срок эксплуатации.

Монтаж кровельного покрытия

Давайте разберемся, как правильно крепить металлопрофиль на крыше, что необходимо учитывать при монтаже. Укладку кровельного покрытия всегда начинают снизу вверх, причем обязательно оставляют определенное расстояние для свеса крыши. Так как стыкуется профнастил методом крепления к рейкам обрешетки, для его монтажа требуется набор специальных саморезов, у которых шляпки окрашены в тот же цвет, что и кровельное покрытие. Как правило, такие крепления поставляются вместе кровельным материалом. Одной из особенностей является наличие на саморезах специальной резиновой шайбы. Она позволяет надежно загерметизировать отверстия и предотвратить попадание влаги под кровельный материал. Обычно для фиксации одного квадратного метра профлиста требуется порядка 7-10 шурупов.

По окончании работ по укладке настила из металлопрофиля, необходимо позаботиться о ветровой защите фронтонов. Ветровые планки можно сделать из аналогичного материала. Таким образом можно предотвратить накапливание влаги и застаивание воздуха на чердаке под кровлей. Обустройство конька выполняется в самую последнюю очередь.

Техника безопасности

Даже отлично зная, как правильно стыковать профнастил, не стоит забывать об элементарных правилах безопасности, которые позволят не только сберечь ваше здоровье, но и сохранить в целости кровельный материал.

Переместить листы металлопрофиля на крышу намного проще, если предварительно установить направляющие из досок, по которым его можно будет затащить наверх. Кроме того, при транспортировке до места строительства важно надежно закрепить материал, чтобы он не болтался и не деформировался. Во время погрузочных и разгрузочных работ с листами металлопрофиля следует использовать защитные перчатки, чтобы не повредить руки, а также не испортить полимерный слой материала.

Обратите внимание, что самостоятельно выполнить подъем профлиста на высоту у вас не получится. Такую работу нужно выполнять как минимум втроем. Чтобы не повредить и не поцарапать полимерный слой на свежеуложенном профнастиле, ходить по нему можно исключительно в мягкой обуви. Так как соединить профнастил между собой, не поцарапав его при этом, не всегда возможно, любые изъяны и повреждения нужно будет обработать полимерным составом, чтобы металл не начал ржаветь.

Особенности укладки профнастила – как стыковать листы между собой

Методика, как правильно стыковать профлист, предполагает, что саморезы для металлопрофиля должны быть расположены в тех местах, где волна плотно прилегает к обрешетке. Эта методика кардинально отличается от укладки обычного шифера. Так, фиксировать металлопрофиль следует в каждой второй волне, а стартовый лист профнастила прикрепляют к обрешетке в каждом углублении. Такой подход связан с тем, что нижняя часть крыши будет испытывать максимальную ветровую и снеговую нагрузку. Вертикальные швы должны располагаться не реже, чем через каждые 50 см, иначе, эффективность кровельного покрытия будет весьма сомнительной.

В целом, на количество швов между листами металлопрофиля будет влиять общая площадь крыши и величина скатов. Очень важно соблюсти все технологические требования по обустройству кровельного материала, поскольку от их грамотного выполнения будет зависеть защита крыши от влаги и ее долговечность. Ни в коем случае нельзя пренебрегать предварительными работами по герметизации кровли.

Как уже было сказано выше, без должной гидроизоляции, деревянные стропильные конструкции крыши будут подвержены подобному влиянию влаги. Для их защиты укладывается специальная мембрана, которая препятствует проникновению воды в пространство под кровлей и одновременно позволяет пару выходить наружу.

Стоит заметить, что надежное уплотнение швов, а также хорошая гидроизоляция кровли может привести к ухудшению вентиляции на чердаке или в мансарде. В результате, конденсат будет накапливаться на внутренней стороне профнастила. Поэтому желательно обустроить грамотную систему вентиляции пространства под крышей без ущерба надежности швов между листами профнастила.

Нюансы правильной стыковки профлиста

Еще один немаловажный нюанс касается использования расходников, то есть саморезов, которыми крепится профнастил в местах стыка. Ускорить работу позволит наличие шуруповерта со сменным аккумулятором. Если вкручивать саморезы вручную, это займет очень долгое время.

Обратите внимание, что завинчивать в один стык по несколько саморезов просто не имеет смысла, это в конечном итоге приведет к тому, что крепежей просто не хватит. А докупить их отдельно, причем так, чтобы они полностью совпали по цвету с остальными креплениями и кровельным материалом, будет достаточно проблематично. Так, идеально, если число саморезов точно совпадет с количеством швов на профнастиле, или расходников будет немного больше.

Если вы обнаружили какие-либо неровности на стыках, то исправлять их всевозможными подкладками нельзя. В противном случае, в таких местах под кровельный материал может затекать влага. Чтобы не пришлось впоследствии что-либо выравнивать, нужно позаботиться о монтаже ровной обрешетки без перепадов уровня. Тогда волны металлопрофиля будут идеально стыковаться с рейками обрешетки.

Дополнительно улучшить герметичность кровли из профнастила можно, если в процессе монтажа обработать каждый шов специальным силиконовым герметиком. Поскольку со временем такой герметик теряет свои свойства, то защитную обработку следует повторять через каждые несколько лет. Однако эта процедура не является обязательной, так что ее можно выполнять по желанию.

Как правильно стыковать профнастил и металлочерепицу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

1. Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
2. Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
3. Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

1. Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
2. Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
3. Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
4. Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

• угол 15° предполагает напуск листов до 200 мм;
• при наклоне более 30°, нужный напуск будет равняться 150 мм;
• при угле более 30°, напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.

Как правильно стыковать профнастил?

Волнообразная структура профилированного листа требует от монтажников соблюдения ряда нормативны требований. Их выполнение обеспечивает надежную фиксацию кровельного покрытия и его герметичность. Тот, кто знает, как правильно стыковать профнастил, сможет справиться с работой быстро и без особенных затрат.

Общие правила стыковки волн

Места соединения являются потенциально опасными для любой конструкции. Нарушения технологии монтажа приведут к тому, что исчезнет герметичность поверхности, части конструкции начнут «гулять» под действием ветра, издавать шум.

Чтобы знать, как правильно стыковать профнастил, монтаж кровли или забора из профилированного настила начинается с разметки и планирования последовательности действий.

Перекрытие выполняется обычно в одну волну. Однако в некоторых случаях, например, когда остается излишек материала по ширине, нахлест может быть сделан в две гофры и более. Знание величины перекрытия, кстати, поможет строителю правильно подсчитать количество ограждающих покрытий. И избежать ненужных расходов.

Стыковать между собой листы нужно так, чтобы сверху оказалась волна, край которой загибается книзу. Если верхним окажется загнутый вверх край, вода будет попадать в щель. Это категорически неприемлемо при монтаже крыш. О том, что еще нужно знать при сборке кровли, читайте ниже.

Укладываем профилированный настил на крыше по правилам

Процесс перекрытия кровли профнастилом начинается от крайнего нижнего угла ската. Будет он левым или правым, это не повлияет на то, как правильно стыковать профнастил на крышу. Первый лист выравнивается при помощи уровня и фиксируется к обрешетке. Рядом с ним, как описано выше, кладут второй. Третий фиксируется поверх первого так, чтобы нижний край был перекрыт верхним.

Величина нахлеста зависит от угла наклона ската. Так:

• если угол наклона составляет от 15 до 30 град, напуск делают не меньше 200 мм;
• при уклоне 30 град размер перекрытия составляет от 200 до 150 мм;
• если же угол кровли больше 30 град, нахлест должен быть не больше 100 мм.

Возвратимся к процессу монтажа листов. Закрепив третий, фиксируем четвертый возле второго. Он является продолжением нижнего ряда. Затем ставят пятый. После этого операция продолжается с соблюдением описанной последовательности.

При этом максимальное количество крепежей используется в нижней части профнастила. Саморезы или самонарезающие болты ставятся в гребень гофры. А рядом с местом сочетания частей крыши крепеж ввинчивается в дно канавки.

Сборка ограждающих элементов забора из профнастила

В отличие от крыши, сборка ограды из профилированного стального листа делается с учетом того, что они крепятся вертикально.

Так как правильно стыковать профнастил для забора можно в любом направлении, работа начинается от любого угла. Каждый следующий профлист крепится поверх предыдущего. Нахлест составляет одну гофру. Это делается для того, чтобы предотвратить намеренное или случайное разгибание ограждающих конструкций и нарушение целостности покрытия.

В отличие от кровли, саморезы ввинчиваются в нижнюю волну. Они не создают дополнительное напряжение, необходимое для усиления крепления ограждающих элементов на крыше. Крепежи чередуются через каждый выступающий элемент в два ряда.

Мастера рекомендуют не обрезать листы в месте угловых соединений, а загибать их. Такая операция позволит сохранить визуальную целостность забора и его плоскостную геометрию.

Воспользовавшись этими рекомендациями, даже начинающий строитель будет знать, как быстро и качественно стыковать кровельный профнастил на крыше и в заборе.

Статьи по теме:

Украина, г. Харьков,
пр. Московский, 142, офис 42

Правильная стыковка листов профнастила

Частное строительство в основном связано со стремлением людей переехать жить за пределы шумного города. Покупка готового жилого дома предполагает довольно большие денежные вложения, которые имеются не у каждого городского жителя. Все это приводит к началу нового строительства, имеющего множество преимуществ перед покупкой готового дома. Самым ответственным моментом строительства можно считать кровлю, которую актуально делать из профнастила, но большинство просто не имеет представления о том, как стыковать листы данного материала.

Схема обрешетки под профнастил.

Работы подготовительного типа

Использование профнастила в качестве кровельного материала предусматривает организацию качественной стропильной системы, которая возводится из расчета используемого кровельного материала, имеющего стыки. Нужно это по той причине, что профнастил имеет специальные требования к стропильной системе, а также обрешетке конструкции. Но перед этим необходимо правильно выбрать тип самого профнастила, что позволит укрыть крышу максимально качественно и без лишних денежных затрат.

При выборе данного строительного материала большую роль играет климат строительного района. В том случае когда в конкретном регионе отмечаются сильные снегопады, необходимо приобретать профнастил несущего типа, высота волны которого составляет 2 сантиметра, а стык осуществляется в волне.

Кроме того, в таких регионах требуется соблюдать определенный уклон кровельной системы, который не должен быть меньше 20 градусов, что может ухудшить стык материала. Именно от угла наклона крыши зависит и общее количество профнастила, что нужно для определения количества строительного материала и экономии денежных средств.

Перед тем как приступать к расчету требуемого количества профлиста, необходимо учитывать тот факт, что стык данного строительного материала выполняется внахлест с двух сторон. Упустив из виду эту особенность монтажа, можно просчитаться с нужным количеством материала, который потратится на стык.

Не стоит забывать про кровельный свес, который требует затраты кровельного материала.

Схема стыковки профнастила.

Стыки кровельных листов выполняются с перекрытием последней волны, расстояние между которыми может меняться в зависимости от типа и марки строительного материала.

Размеры горизонтального перекрытия листов материала зависят от выбранного уклона кровли:

• при организации кровли с уклоном около 15 градусов необходимо делать напуск листов до 200 миллиметров, не забывая про стык;
• уклон крыши до 30 градусов предусматривает напуск в пределах 150 миллиметров и стыки;
• те кровельные системы, которые имеют уклон больше 30 градусов, требуют напуска профлиста около 100 мм.

Высота профильного элемента каждой марки профлиста имеет значение при выборе величины свесов кровли. Чем выше профильный элемент профлиста, тем большим должен быть уклон крыши, чтобы избежать возможности проникновения влаги под кровельный материал. Таким образом, полные расчеты кровельной конструкции начинаются только после того, как застройщик определится с нужным типом профлиста.

Обустройство изоляционного слоя

Схема изоляции кровли.

Герметизация кровельной конструкции – это организация специального изоляционного слоя, который предназначен для защиты несущего каркаса крыши и чердачного помещения от влаги. Устройство такого защитного слоя выполняется до того момента, когда кровельный материал из профлиста будет смонтирован.

Как правило, герметизация крыши организовывается при помощи специальной мембранной пленки, которая крепится к стропильной системе, после чего прижимается обрешеткой. Не стоит забывать о том, что герметизация требует монтажа пленки с нижней части каркасной конструкции, что позволяет правильно укрыть и защитить коньковую часть кровли.

Отдельное внимание стоит уделить строительству обрешетки, шаг между элементами которой должен совпадать с местами крепления самого профнастила. При использовании предельно тонкого и мягкого профнастила необходимо организовать обрешетку сплошного типа, ведь в противном случае прочность и надежность кровли из профлиста будут на самом низком уровне.

Стандартные марки профнастила подразумевают шаг между элементами обрешетки от 50 см до 1 м. Не стоит забывать о применении антисептиков для всех деревянных элементов кровельной конструкции, что просто необходимо для того, чтобы организовать предельно качественную и надежную кровельную систему.

Кровельные монтажные работы

Монтаж конька крыши

Монтаж листов данного кровельного материала начинается с нижней части кровельной конструкции, принимая во внимание определенный свес крыши. Профнастил – это металлический кровельный материал, который необходимо соединять с системой обрешетки при помощи специальных шурупов, которые имеют тот же цвет шляпок и продаются в комплекте с самим кровельным материалом. Данные шурупы имеют специальную резиновую шайбу, которая полностью перекрывает отверстие в материале, уберегая всю конструкцию от влаги.

Профнастил продается в квадратных метрах, на каждый из которых требуется не менее семи шурупов. После того как профнастил закреплен, стоит переходить к ветровой защите фронтонов, что позволит уберечь кровлю от сырости и затхлости в ходе эксплуатации. Как правило, для этого достаточно смонтировать планки ветрового типа, для изготовления которых можно использовать тот же профнастил. Монтаж конька является итоговым процессом кровельных работ, что говорит о должном внимании со стороны застройщика.

Основные меры безопасности

Для подъема листов профлиста на крышу установить деревянные направляющие, по которым и будет подниматься лист кровельного материала.

Профнастил относится к тем строительным материалам, которые требуют от строителя соблюдения некоторых мер безопасности, без которых качественное и безопасное использование просто невозможно. Для начала необходимо обеспечить материалу правильную и безопасную транспортировку на строительный участок. При погрузке и разгрузке материала стоит помнить о том, что кромки листов в состоянии повредить не только руки мастера, но и защитное полимерное покрытие самих листов. Другими словами, этому вопросу необходимо уделить максимум внимания.

Подъем листов на место монтажа нельзя делать самостоятельно. Для этого необходимо иметь двух помощников и установить деревянные направляющие, по которым и будет подниматься лист кровельного материала. При ходьбе по смонтированному материалу необходимо использовать только мягкую обувь, чтобы не продавить и не поцарапать поверхность смонтированных листов. Если при организации стыков поверхность материала была поцарапана, поврежденное место необходимо обработать специальным полимерным составом, который поможет уберечь металл от коррозии.

Правила монтажных работ

Профнастил крепится к обрешетке только в тех местах, где его поверхность плотно прилегает к деревянному каркасу

Профнастил крепится к обрешетке только в тех местах, где его поверхность плотно прилегает к деревянному каркасу, что полностью отличается от способа монтажа простого шифера. Как правило, крепление данного материала выполняется через каждую волну, но при укладке первого нижнего ряда материала необходимо крепить листы в каждой волне. Нужно это из-за предельно высоких ветровых нагрузок на данную часть крыши. Продольные стыки не должны иметь шага больше 50 см, что негативно отразится на итоговом качестве кровельного слоя.

Количество стыков профнастила зависит от общего размера и площади крыши. Контроль правильности стыков материала можно смело считать одной из самых важных частей монтажных работ, ведь именно от стыков зависит защита от проникновения под кровлю влаги. Особое внимание стоит уделить такому этапу кровельных работ, как герметизация.

Организация качественного изоляционного слоя позволит сохранить несущий каркас крыши предельно долгое время. Герметизация выполняется при помощи монтажа специальной защитной пленки, которая выпускает из чердачного помещения пар, но не пропускает внутрь влагу.

Качественная герметизация, а также уплотнение стыков, может стать причиной плохой вентиляции чердачного помещения, что, в свою очередь, приведет к появлению конденсата на внутренней стороне кровельного материала. Это говорит о том, что кровельные работы данного типа предполагают устройство правильной системы вентиляции подкровельного пространства, что не должно касаться целостности стыков материала.

Герметизация, а также организация стыков материала не являются единственной проблемой данного типа строительных работ. Настил профлиста предусматривает правильное использование расходного материала, а именно шурупов для крепления листов в стыки.

Для такого действия необходимо иметь под рукой шуруповерт, у которого имеется сменный аккумулятор. В противном случае работы могут затянуться на предельно долгий срок. Не стоит вкручивать по несколько шурупов в один стык, что не только не принесет положительного результата, но и станет причиной нехватки расходного материала. Количество стыков должно совпадать с нужным количеством расходного материала, ведь в противном случае придется докупать шурупы, подобрать нужный цвет которых в отдельности будет предельно сложно.

Нельзя выравнивать стыки при помощи подкладок, ведь это может стать причиной проникновения влаги под кровельный материал. Чтобы организовать правильный стык, достаточно выполнить правильную и ровную обрешетку, на которой стыки будут плотно прилегать к пиломатериалу.

Каждый отдельный стык можно обработать силиконом или герметиком, что позволит повысить защитные функции кровли. Но стоит помнить о том, что обрабатывать стыки необходимо несколько раз, через каждые несколько лет. Другими словами, обрабатывать стыки не обязательно.

Стыковка профлиста: главные моменты

В последнее время во время проведения строительных работ в качестве кровельного материала широко применяют профнастил. Так как этот материал имеет стыки, то его установка осуществляется по определенным правилам, учитывая специальные требования к стропильной системе. Перед началом монтажных работ, необходимо правильно подобрать вид профнастила, потому что от этого будет зависеть дальнейшее качество покрытия крыши и длительность ее эксплуатации.

Выбирая строительный материал для укрытия кровли, следует обращать внимание на такой важный нюанс, как климатические условия, в которых будет выстроен дом. Если в конкретном регионе часто замечаются снегопады, то покупать профнастил нужно несущего типа, его стыки выполняются в виде волны, а высота составляет не более двух сантиметров.

Внимание. Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Помимо этого, в подобных регионах нужно обязательно придерживаться в кровельной системе определенного угла наклона, он не должен быть менее 20 градусов, в противном случае соединение стыков материала ухудшится, усложнив всю работу. Угол наклона крыши будет влиять на общее число использованного строительного материла, поэтому в целях экономии финансов нужно правильно выполнять расчеты.

Все расчеты по расходам материала нужно делать, учитывая, что соединение профнастила осуществляется внахлест с двух сторон. Если не обратить внимания на эту особенность монтажных работ, есть вероятность просчитаться в нужном числе профлистов за счет их расхода на стыки. Следует также помнить о кровельном свесе, на него тоже пойдут расходы кровельного материала.

Как выполняется стыковка профнастила

Все профлисты нахлестываются по последней волне, при этом дистанция между стыками зависит непосредственно от вида и марки профнастила. Что же касается размерных показателей горизонтального перекрытия листов, то они в первую очередь ориентируются на угол наклона крыши:

• При перекрытии кровли профлистом с применением угла 15 градусов, нужно не забывать о стыках и выполнять напуск листов до 200 мм;
• Если уклон крыши будет равняться 30 градусам, то напуск выполняется в диапазоне 150 мм;
• Если уклон кровли будет более 30 градусов, профлистам допускается напуск на стыки до 100 мм.

От того, какая именно будет выбрана высота свеса кровли, зависит размер высоты профлистов. Чем выше профлист, тем существеннее будет уклон кровли, эту нужно для устранения попадания влаги под материалы кровли. В итоге окончательные подсчеты расхода профлистов выполняются исключительно после определения типа профнастила.

Схема изоляции кровли

Применение специального слоя изоляции, основное предназначение которого заключается в защите чердака и несущего каркаса кровли от влаги, называется герметизацией кровельной конструкции. Работы по изоляции крыши выполняются до начала монтажа профлистов, их осуществляют при помощи строительной мембранной пленки. Ее крепят к стропильной системе, затем зажимают обрешеткой. Следует помнить, что процесс герметизации выполняется с обязательным монтажом пленки к нижней части каркаса крыши, таким образом удается дополнительно обеспечить защиту коньковой части кровли.

Особого внимания заслуживает установка обрешетки, она гарантирует полное совпадение между стыками профнастила. Если применять мягкий и не толстый профильный лист, то следует выполнить обрешетку сплошного вида, иначе вся прочность и качество кровли из профлиста будет на самом плохом уровне.

Под стандартным типом профнастила подразумевается шаг, который выполняют между всеми элементами обрешетки от 50 сантиметров до 1 метра. Нельзя также забывать об использовании антисептиков для всех конструкций крыши, изготовленных из дерева, таким образом, получится выполнить качественную установку кровельной системы.

Монтажные работы по установке конька

Все работы начинаются с самой нижней части кровли, при этом нужно учитывать параметры свеса крыши. Профнастил представляет собой специальный материл, изготовленный из металла,его применяют для укрытия кровли и соединяют с системой обрешеткой с помощью резиновых шурупов. Такие шурупы всегда находятся в комплекте с профлистами, они имеют также шайбы, благодаря этому полученное отверстие в профнастиле плотно перекрывается, а это гарантирует полную защиту кровли от попадания влаги.

Как правило, профлисты продают на квадратные метры, к каждому из них прилагают в комплекте не менее 7 шурупов. По окончании закрепления профнастила можно переходить к организации ветровой защиты крыши, это спасет кровлю от возможной сырости в процессе ее эксплуатации. Для этого будет достаточно выполнить монтаж планок ветрового типа, их можно изготовить из того же профнастила. Установка конька считается финишем в выполнении кровельных работ.

Основные меры безопасности в применении профнастила

Для удобства подъема на крышу материала устанавливают специальные направляющие из дерева. Следует заметить, что профнастил предусматривает обязательное соблюдение определенных мер осторожности, без которых его применение невозможно. Изначально его нужно безопасно доставить на участок, где будут проходить работы по строительству. Во время погрузки и выгрузки профлистов следует знать, что их кромки могут поранить руки грузчиков и мастеров.

Самостоятельно подымать листы профнастила сложно и неудобно, желательно для этого иметь минимум два работника. Во время передвижения по установленной кровле следует применять исключительно мягкую обувь, которая не причинит вред поверхности профлистов. Если же царапины все- таки возникли, то их нужно обработать строительным полимером, он способствует сохранности материала от появления коррозии.

Правила монтажа

Профнастил нужно крепить к обрешетке в местах прилегания материала к деревянным элементам каркаса. Это главное отличие монтажа профнастила от шифера.

Стыковка профнастила на переходе скатов крыши в основном осуществляется через каждую волну, единственное, что при установке самого нижнего ряда обязательно выполняется крепеж в каждой волне. Это выполняется для того, что бы во время сильных ветров избежать нагрузки на кровлю. Продольные стыки должны находиться на расстоянии не более 50 сантиметров. Число стыков напрямую зависит от общей площади кровли. Правильно установленная стыковка листов профнастила считается основным моментом во всех работах по монтажу крыши.

Уплотнение стыковки, некачественная герметизация могут стать основной причиной плохой вентиляции на чердаке, а это может спровоцировать возникновение конденсата с внутренней стороны материала кровли. Поэтому на всех этапах монтажных робот следует контролировать правильность установки вентиляционной системы. Правильная организация стыков материала, а также герметизация не являются основной проблемой в данном виде строительных работ. Укладка профнастила предусматривает и правильное применение расходного материала, такого как шурупы для крепления листов. Для выполнения кровельных работ нужно обязательно иметь строительный шуруповерт. Нельзя одновременно вкручивать несколько шурупов, так как это не даст отличного результата.

Число стыков должно полностью совпадать с необходимым числом расходного материала. Ни в коем случае, не устраняйте неровности стыков с помощью использования подкладок, это станет основной причиной появления под крышей дома влаги.

Чтобы стыки были выполнены правильно, нужно грамотно выполнить работы по обрешетке. Дополнительно каждый отдельный стык обрабатывается силиконом или герметиком для профнастила, это улучшит защитные свойства кровли. Единственное, что необходимо помнить — стыки следует обрабатывать по несколько раз, с промежутком в несколько лет.

Соединение листов профнастила между собой

Как правильно стыковать профнастил?

Волнообразная структура профилированного листа требует от монтажников соблюдения ряда нормативны требований. Их выполнение обеспечивает надежную фиксацию кровельного покрытия и его герметичность. Тот, кто знает, как правильно стыковать профнастил, сможет справиться с работой быстро и без особенных затрат.

Общие правила стыковки волн

Места соединения являются потенциально опасными для любой конструкции. Нарушения технологии монтажа приведут к тому, что исчезнет герметичность поверхности, части конструкции начнут «гулять» под действием ветра, издавать шум.

Чтобы знать, как правильно стыковать профнастил, монтаж кровли или забора из профилированного настила начинается с разметки и планирования последовательности действий.

Перекрытие выполняется обычно в одну волну. Однако в некоторых случаях, например, когда остается излишек материала по ширине, нахлест может быть сделан в две гофры и более. Знание величины перекрытия, кстати, поможет строителю правильно подсчитать количество ограждающих покрытий. И избежать ненужных расходов.

Стыковать между собой листы нужно так, чтобы сверху оказалась волна, край которой загибается книзу. Если верхним окажется загнутый вверх край, вода будет попадать в щель. Это категорически неприемлемо при монтаже крыш. О том, что еще нужно знать при сборке кровли, читайте ниже.

Укладываем профилированный настил на крыше по правилам

Процесс перекрытия кровли профнастилом начинается от крайнего нижнего угла ската. Будет он левым или правым, это не повлияет на то, как правильно стыковать профнастил на крышу. Первый лист выравнивается при помощи уровня и фиксируется к обрешетке. Рядом с ним, как описано выше, кладут второй. Третий фиксируется поверх первого так, чтобы нижний край был перекрыт верхним.

Величина нахлеста зависит от угла наклона ската. Так:

• если угол наклона составляет от 15 до 30 град, напуск делают не меньше 200 мм;
• при уклоне 30 град размер перекрытия составляет от 200 до 150 мм;
• если же угол кровли больше 30 град, нахлест должен быть не больше 100 мм.

Возвратимся к процессу монтажа листов. Закрепив третий, фиксируем четвертый возле второго. Он является продолжением нижнего ряда. Затем ставят пятый. После этого операция продолжается с соблюдением описанной последовательности.

При этом максимальное количество крепежей используется в нижней части профнастила. Саморезы или самонарезающие болты ставятся в гребень гофры. А рядом с местом сочетания частей крыши крепеж ввинчивается в дно канавки.

Сборка ограждающих элементов забора из профнастила

В отличие от крыши, сборка ограды из профилированного стального листа делается с учетом того, что они крепятся вертикально.

Так как правильно стыковать профнастил для забора можно в любом направлении, работа начинается от любого угла. Каждый следующий профлист крепится поверх предыдущего. Нахлест составляет одну гофру. Это делается для того, чтобы предотвратить намеренное или случайное разгибание ограждающих конструкций и нарушение целостности покрытия.

В отличие от кровли, саморезы ввинчиваются в нижнюю волну. Они не создают дополнительное напряжение, необходимое для усиления крепления ограждающих элементов на крыше. Крепежи чередуются через каждый выступающий элемент в два ряда.

Мастера рекомендуют не обрезать листы в месте угловых соединений, а загибать их. Такая операция позволит сохранить визуальную целостность забора и его плоскостную геометрию.

Воспользовавшись этими рекомендациями, даже начинающий строитель будет знать, как быстро и качественно стыковать кровельный профнастил на крыше и в заборе.

Статьи по теме:

Украина, г. Харьков,
пр. Московский, 142, офис 42

Как стыковать профнастил между собой – нюансы укладки на крыше

Принимая решение построить собственное жилище, хозяину будущего дома придется принять немало непростых решений – от размеров дома и его архитектурных особенностей, до внутренней планировки и дизайна. Долговечность строению может обеспечить надежная и качественная крыша, для перекрытия которой довольно часто используются листы металлопрофиля. В данном материале мы расскажем о том, как правильно стыковать профнастил на крышу, и какие еще работы потребуется выполнить, чтобы получить качественное и долговечное покрытие.

Предварительная подготовка

Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия. Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия.

На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.

Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.

Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.

В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:

• на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
• если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
• конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.

Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага. Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.

Укладка гидроизоляции на крышу

Чтобы стропильный каркас крыши и чердачное помещение было надежно защищено от влаги и прослужило достаточно долго, нужно уложить изоляционный слой. И сделать это нужно до того, как стыковать профлист. Зачастую для этого используется специальная мембрана, которая крепится под обрешетку к стропильным ногам. Дополнительно слоем изоляционной пленки необходимо покрыть нижнюю часть каркаса. Тогда область конька будет надежно защищена.

Обратите внимание, что крепление обрешетки необходимо выполнять с шагом, чтобы размещение реек совпадало с местами стыковки профлиста между собой. Сплошная обрешетка может потребоваться в тех случаях, когда используется слишком тонкий лист профнастила, который не может самостоятельно удерживать форму, не говоря уже о воздействии атмосферных осадков.

Как правило, шаг между планками обрешетки для крепления популярных разновидностей профлиста делается в пределах 50-100 см. Поскольку любые деревянные конструкции подвержены гниению и плесени, их нужно в обязательном порядке обработать антисептической пропиткой, чтобы максимально продлить срок эксплуатации.

Монтаж кровельного покрытия

Давайте разберемся, как правильно крепить металлопрофиль на крыше, что необходимо учитывать при монтаже. Укладку кровельного покрытия всегда начинают снизу вверх, причем обязательно оставляют определенное расстояние для свеса крыши. Так как стыкуется профнастил методом крепления к рейкам обрешетки, для его монтажа требуется набор специальных саморезов, у которых шляпки окрашены в тот же цвет, что и кровельное покрытие. Как правило, такие крепления поставляются вместе кровельным материалом. Одной из особенностей является наличие на саморезах специальной резиновой шайбы. Она позволяет надежно загерметизировать отверстия и предотвратить попадание влаги под кровельный материал. Обычно для фиксации одного квадратного метра профлиста требуется порядка 7-10 шурупов.

По окончании работ по укладке настила из металлопрофиля, необходимо позаботиться о ветровой защите фронтонов. Ветровые планки можно сделать из аналогичного материала. Таким образом можно предотвратить накапливание влаги и застаивание воздуха на чердаке под кровлей. Обустройство конька выполняется в самую последнюю очередь.

Техника безопасности

Даже отлично зная, как правильно стыковать профнастил, не стоит забывать об элементарных правилах безопасности, которые позволят не только сберечь ваше здоровье, но и сохранить в целости кровельный материал.

Переместить листы металлопрофиля на крышу намного проще, если предварительно установить направляющие из досок, по которым его можно будет затащить наверх. Кроме того, при транспортировке до места строительства важно надежно закрепить материал, чтобы он не болтался и не деформировался. Во время погрузочных и разгрузочных работ с листами металлопрофиля следует использовать защитные перчатки, чтобы не повредить руки, а также не испортить полимерный слой материала.

Обратите внимание, что самостоятельно выполнить подъем профлиста на высоту у вас не получится. Такую работу нужно выполнять как минимум втроем. Чтобы не повредить и не поцарапать полимерный слой на свежеуложенном профнастиле, ходить по нему можно исключительно в мягкой обуви. Так как соединить профнастил между собой, не поцарапав его при этом, не всегда возможно, любые изъяны и повреждения нужно будет обработать полимерным составом, чтобы металл не начал ржаветь.

Особенности укладки профнастила – как стыковать листы между собой

Методика, как правильно стыковать профлист, предполагает, что саморезы для металлопрофиля должны быть расположены в тех местах, где волна плотно прилегает к обрешетке. Эта методика кардинально отличается от укладки обычного шифера. Так, фиксировать металлопрофиль следует в каждой второй волне, а стартовый лист профнастила прикрепляют к обрешетке в каждом углублении. Такой подход связан с тем, что нижняя часть крыши будет испытывать максимальную ветровую и снеговую нагрузку. Вертикальные швы должны располагаться не реже, чем через каждые 50 см, иначе, эффективность кровельного покрытия будет весьма сомнительной.

В целом, на количество швов между листами металлопрофиля будет влиять общая площадь крыши и величина скатов. Очень важно соблюсти все технологические требования по обустройству кровельного материала, поскольку от их грамотного выполнения будет зависеть защита крыши от влаги и ее долговечность. Ни в коем случае нельзя пренебрегать предварительными работами по герметизации кровли.

Как уже было сказано выше, без должной гидроизоляции, деревянные стропильные конструкции крыши будут подвержены подобному влиянию влаги. Для их защиты укладывается специальная мембрана, которая препятствует проникновению воды в пространство под кровлей и одновременно позволяет пару выходить наружу.

Стоит заметить, что надежное уплотнение швов, а также хорошая гидроизоляция кровли может привести к ухудшению вентиляции на чердаке или в мансарде. В результате, конденсат будет накапливаться на внутренней стороне профнастила. Поэтому желательно обустроить грамотную систему вентиляции пространства под крышей без ущерба надежности швов между листами профнастила.

Нюансы правильной стыковки профлиста

Еще один немаловажный нюанс касается использования расходников, то есть саморезов, которыми крепится профнастил в местах стыка. Ускорить работу позволит наличие шуруповерта со сменным аккумулятором. Если вкручивать саморезы вручную, это займет очень долгое время.

Обратите внимание, что завинчивать в один стык по несколько саморезов просто не имеет смысла, это в конечном итоге приведет к тому, что крепежей просто не хватит. А докупить их отдельно, причем так, чтобы они полностью совпали по цвету с остальными креплениями и кровельным материалом, будет достаточно проблематично. Так, идеально, если число саморезов точно совпадет с количеством швов на профнастиле, или расходников будет немного больше.

Если вы обнаружили какие-либо неровности на стыках, то исправлять их всевозможными подкладками нельзя. В противном случае, в таких местах под кровельный материал может затекать влага. Чтобы не пришлось впоследствии что-либо выравнивать, нужно позаботиться о монтаже ровной обрешетки без перепадов уровня. Тогда волны металлопрофиля будут идеально стыковаться с рейками обрешетки.

Дополнительно улучшить герметичность кровли из профнастила можно, если в процессе монтажа обработать каждый шов специальным силиконовым герметиком. Поскольку со временем такой герметик теряет свои свойства, то защитную обработку следует повторять через каждые несколько лет. Однако эта процедура не является обязательной, так что ее можно выполнять по желанию.

Как правильно стыковать профнастил на крышу

Расчет количества саморезов на 1м2 профилированного листа + видео урок

Нормы расхода профнастила на 1м2 — как рассчитать

Крепление профнастила на крыше саморезами: особенности и типы крепежной фурнитуры

Профилированный лист – один из самых долговечных и доступных материалов, именно поэтому его применяют во многих сферах, в том числе и строительной. При монтаже кровли у многих возникает резонный вопрос «как правильно стыковать листы профнастила на крышу», ведь от герметичности зависит долговечность строения. Об этом и пойдет речь в сегодняшней статье.

Использование данного материала предусматривает создание грамотной стропильной системы, которая должна быть выполнена из расчета применяемого материала. Это крайне важно, ведь для монтажа профилированных листов необходимо соблюдать требования к обрешетке и стропильной системе. Но для начала потребуется правильно выбрать сам материал, чтобы не потратить лишние деньги и сделать надежную крышу. Мы уже говорили о том, как сделать крышу из профнастила, обязательно прочтите.

Выбор кровельного материала зависит от климатических условий, в которых вы проживаете. Если у вас очень много осадков и зимой на крышах скапливается большое количество снега, то приобретайте несущий профнастил (высота 2 см).

Как правильно выполнить стыковку профнастила

Перед тем как вы займетесь покупкой профлистов, нужно знать, что монтаж листов выполняется внахлест с обеих сторон. Это важный момент, так как, не беря его в расчет, можно купить недостаточное количество кровельного материала. Чем больше уклон крыши, тем меньше потребуется материала (далее поймете почему).

Подобная стыковка не позволяет осадкам пробраться дальше лисов кровли. Чем меньше будет уклон крыши, тем больше должен быть нахлест, в ином случае, часть воды будет попадать в подкровельное пространство.

Нередко в кровельном профнастиле по краю листа создают небольшую канавку, по которой стекает вся влага, попавшая в края материала.

Стыки профлистов не должны монтироваться с перекрытием крайней волны.

Горизонтальный нахлест должен зависеть от уклона крыши:

• Если уклон кровли составляет 15 градусов, то нахлест должен быть в районе 20 см;
• Если уклон 15-30 градусов, то напуск листов должен составлять 15 см;
• При уклоне кровли более 30 градусов достаточно нахлеста в 10 см.

Имеет значение и высота профлистов, от которой зависит высота кровельного свеса. Выходит, что чем больше высота материала, тем серьезнее уклон крыши. Все это в совокупности убережет от попадания влаги и преждевременного выхода из строя всей крыши.

Важно! Только после определения угла склона вашей крыши и типа материала, выполняется подсчет расхода профнастила.

Изоляционный слой

Специальный слой изоляции, который необходим для защиты чердака и несущего каркаса от влаги, называется герметизацией кровельной конструкции. Все работы по изоляции кровли должны быть выполнены до установки листов. Это делается при помощи строительной мембранной пленки, которую крепят к стропильной системе и прижимают обрешеткой. Не забывайте, что нужно выполнять защиту коньковой части кровли, для этого пленка крепится нижней части каркаса крыши.

На обрешетку также следуют обратить внимание, именно она является гарантом того, что стыки профлистов будут совпадать. Помните и о том, что при использовании тонких листов применяйте сплошную обрешетку, иначе прочность крыши никто не может гарантировать.

Под стандартными марками профлиста понимается шаг между элементами кровельной обрешетки 50-100 см. Для создания долговечной крыши используйте антисептики, которые необходимо наносить на каждую деревянную деталь.

Монтаж элементов кровли

Установку листов профнастила, для последующего их стыкования, нужно начинать с нижней части крыши. Не забывайте о параметрах свеса крыши. Кровельный профнастил всегда соединяется с обрешеткой с помощью специальных шурупов и шайб. Эти шурупы должны продаваться вместе с кровельным материалом. Шайбы не позволяют воде проникать в подкровельное пространство. Важно помнить, что под шурупы придется делать отверстия дрелью (диаметр на 0,3-0,4 мм больше, чем размер шурупа).

Продается материал в квадратных метрах к каждому листу идет 7 шурупов. После того как листы закреплены шурупами можно приступать к созданию ветровой защиты. Для этого используются специальные жестяные планки, которые можно изготовить непосредственно из данного кровельного материала. Установка конька – заключительный этап кровельных работ.

Меры предосторожности

Несмотря на то что данной материал сложно отнести к опасным, все-таки необходимо соблюдать некоторые меры предосторожности. Прежде всего, нужно проконтролировать доставку груза до места назначения. Это процесс должен быть выполнен правильно. Люди, работающие с профлистом, знают, что края листов довольно острые, поэтому используйте перчатки при погрузочно-разгрузочных работах и при монтаже.

Не проводите работы в одиночку, заручитесь поддержкой хотя бы одного помощника. Профлист – довольно мягкий материал, который может деформироваться, поэтому перемещайтесь по нему в обуви на мягкой подошве или по деревянным подмосткам. Также можно нанести царапины, что приведет к уменьшению срока эксплуатации поврежденного листа. Полимерное покрытие легко повредить, поэтому относитесь бережно к материалу.

Основные моменты монтажа профнастила

Материал нужно крепить в тех местах, где материал плотно прилегает к обрешетке. Обычно, материал крепится в каждую вторую волну, но если говорить о нижнем ряде, то необходимо закреплять каждый участок. Продольные стыки не должны иметь шага более чем 50 см (их количество зависит от площади крыши). Это важный момент, ведь от числа стыков зависит надежность крыши перед влагой.

Чрезмерная герметизация, а также плотные стыки могут стать причиной недостаточной вентиляции чердака. Это значит, что внутри будет образовываться конденсат и как следствие, плесень. Поэтому крайне важно подумать о вентиляции подкровельного пространства.

Не нужно выравнивать стыки с помощью прокладок, их сложно назвать надежными и рано или поздно вода проникнет под них. Чтобы избежать этого момента, нужно сделать правильную обрешетку, тогда профлисты будут идеально прилегать к деревянному основанию.

Для дополнительно герметизации можно пройти каждый стык герметиком или силиконом. Это повысит уровень надежности кровли на стыках. Но данная процедура не является обязательной, особенно если монтаж выполнен на высоком уровне.

В конце работ крышу рекомендуется очистить от строительного мусора и осмотреть на наличие дефектов. Если есть царапины, то избавьтесь от них с помощью аэрозольной краской под цвет материала. Профессионалы советуют подтянуть листы через несколько месяцев после окончания кровельных работ.

Правильный монтаж и стыковка профнастила

Кровля из профнастила стала очень распространена в частном строительстве. Это недорогой и качественный материал для кровли имеющий свои особенности. Основными преимуществами установки кровли из профнастила являются:

• Невысокая стоимость материала;
• Легкость монтажа;
• Долговечность;
• Широкая цветовая гамма;
• Высокая скорость монтажных работ.

Необходимо знать некоторые особенности этого материала и учесть их в процессе выбора и монтажных работах.

Как подготовиться к укладке профнастила на крышу

Перед установкой нужно подготовить место, правильно выбрать сам материал. При правильном выполнении общих рекомендаций срок службы кровли будет долгим.

Выбор марки профнастила

Структура любого профлиста состоит из нескольких составляющих:

• Стальной лист;
• Оцинковка;
• Антикоррозийный слой;
• Грунтовка и покрытие с внешней стороны. Защитный слой краски с внутренней стороны.

При обустройстве кровли реже используется профлист не имеющий покрытия (оцинкованный лист).

Классификация профлиста

Существует несколько типов профлиста, у каждого из которых свои прочностные характеристики. Для быстрой идентификации принято стандартное обозначения вида X-YY-ZZZZ где:

• X – марка профлиста;
• YY – высота волны в мм;
• ZZZZ – полезная ширина листа в мм.

Рядом с маркой листа нередко указывают его толщину.

Маркировка

Профнастил подразделяется на три типа:

• C – это тип с наименьшими прочностными характеристиками и больше всего подходит для установки заборов и других поверхностей не несущих высокую нагрузку;
• HC – универсальный тип со средней прочностью. Устанавливается на кровлю при достаточном угле наклона и обрешеткой со средней частотой;
• H – это самый прочный тип профлиста. Может устанавливаться на разряженную обрешетку.

Покрытие

Для обеспечения длительных сроков службы кровли профнастил покрывается краской или полимерным покрытием. Окрашенный профлист подвержен воздействию ультрафиолета и атмосферных являений, поэтому со временем потребуется его повторная окраска.

Виды обрешетки и соответствующий профнастил

Чаще всего при строительстве частных домов используется деревянная обрешетка. Она разделяется на три вида, каждому из которых примерно соответствует марка профлиста:

• Разряженная. На такую обрешетку чаще всего укладывают профнастил с маркировкой H, так как пролеты между крепежными элементами составляют более 50 см;
• Обрешетка с обычным шагом. Чаще всего используется для укладки профнастила, на нее устанавливают все марки профнастила, в зависимости от требуемой прочности;
• Сплошная. Чаще всего используется для более тяжелых видов кровли. На такую обрешетку можно безопасно установить профнастил с маркировкой C.

На что влияет уклон крыши

От длины ската и угла уклона зависит максимальная несущая нагрузка. Чем выше уклон, тем ниже требования к прочности профнастила и обрешетки. Если дом расположен в местности, где выпадают обильные осадки в виде снега, то уклон следует делать больше. На территориях с более благоприятными климатическими условиями уклон уменьшается.

При малом уклоне крыши стыковку внахлест между рядами лучше увеличить, так как при сильном ветре возможно попадание влаги, сила тяжести меньше воздействует на воду и возможно задувание.

Варианты укладки и стыковки листов профнастила

Величина нахлестов между рядами и укладка листов профнастила напрямую зависят от типа крыши:

• Пологая крыша (уклон до 15°). Листы укладываются с нахлестом в 2 волны. Между рядами нахлест должен составлять не менее 20 см.
• Крыша с уклоном 15° – 30°. Листы укладываются с нахлестом в 1 волну. Между рядами нахлест должен составлять 15 – 20 см.
• Крутая крыша с уклоном более 30°. Нахлест 1 волна и между рядами достаточно нахлеста в 10 – 15 см.

На длинных скатах монтаж выполняется двумя распространенными способоми:

• При наличии дренажной канавки у профлиста применяется укладка блоками из 4 листов. Сначала укладывается 1 лист 1 ряда и 1 лист 2 ряда, потом 2 лист 1 ряда и 2 лист 2 ряда. Далее к этому блоку внахлест собирается 2 блок в том же порядке;
• Простой профнастил укладывается по 3 листа. Сначала уклыдываются 2 листа 1 ряда, к ним пристыковывается 1 лист 2 ряда.

Организация стыков ендовы

Часто в конструкции крыши, при стыках двух уровней крыши под разным углом, требуется обустройство ендовы. Сначала крепится внутренний слой ендовы, который будет находиться под профлистом. При укладке профнастил в месте ендовы не стыкуется вплотную, после этого на профлисты устанавлявается внешняя (декоративная) часть ендовы, которая закрывает пространство, оставшееся без профнастила.

Обустройство изоляционного слоя. Особенности гидроизоляционных работ

При всех преимуществах кровли из профнастила этот материал не обладает достаточной пароизоляцией. Профлисты не способны самостоятельно вывести конденсат накапливающийся на внутренней стороне кровли. Для того чтобы конденсат не повредил со временем материал из которого сделана кровля используются следующие гидроизоляционные материалы:

• Мембранные;
• Полипропиленовые;
• Полиэтиленовые.

У каждого из этих материалов есть свои особенности.

Мембранная гидроизоляция

Диффузионная мембранная пленка – это современный гидроизоляционный материал из синтетического волокна с маленькими отверстиями. Для корректного выполнения своих функций между утеплителем и гидроизоляционной пленкой должен быть зазор, иначе отверстия перекрываются и мембрана перестает пропускать конденсат и пар.

Супердиффузионная мембранная пленка – это более современная версия диффузионной пленки, для которой не требуется наличие зазора между утеплителем и гидроизолятором.

Полипропиленовая гидроизоляция

Полипропиленовая пленка – это ворсистый материал для гидроизоляции, он требует наличия двух вентилируемых зазоров. При правильном монтаже прекрасно справляется с задачами по паро- и гидроизоляции.

Полиэтиленовая гидроизоляция

Армированное полиэтиленовое волокно двух видов:

• Перфорированное – предназначено для гидроизоляции;
• Неперфорированное – служит для осуществления пароизоляции.

Основные правила монтажа гидроизоляции

Вне зависимости от изоляционного материала при монтаже пленка должна провисать на 20 мм между рейками обрешетки, при этом она не должна касаться утеплителя. Крепление материалов производят на металлические скобы к рейкам обрешетки. Для надежности поверх гидроизоляции набивается контр обрешетка. Нахлест между рядами составляет 200 – 300 мм.

Кровельные монтажные работы

После того как профнастил выбран, осуществлена гидроизоляция можно приступать непосредственно к последнему этапу – монтаж профнастила на обрешетку.

Последовательность и правила крепления листов профнастила на крыше

От правильного крепежа профнастила зависит продолжительность службы кровли и устойчивость к нагрузкам от атмосферных явлений (резкие порывы ветра и пр.). Правила крепежа достаточно просты:

• Профнастил крепится во впадины, которые прилегают к обрешетке;
• Особое внимание уделяется местам стыков, так как в этих местах должно быть самое плотное соединение;
• Минимальное количество крепежных элементов на 1 м² – 5 шт.
• Особое внимание уделяется торцевым и карнизным элементам, так как на них приходятся самые высокие нагрузки от ветра.

Вначале лист закрепляется одним крепежом в верхней части листа посредине, после этого происходит выравнивание и крепеж по периметру и средней части (кроме части, где будут стыки со следующими листами). Крепить следует на равном расстоянии.

Саморезы для профнастила – что это такое

В большинстве случаев для крепежа кровли из профнастила используются саморезы дла профнастила. Их отличительные особенности:

• Проходят испытания на разрыв;
• Изготовлены из высокоуглеродистой стали;
• Оцинкованы;
• Имеют уплотнительную шайбу для гидроизоляции.

Для визуального комфорта саморезы окрашиваются в цвет профлиста.

Основные меры безопасности при работе с профнастилом

Для того чтобы сохранить свое здоровье и профнастил в хорошем состоянии требуется соблюдать основные правила при работе с этим материалом и технику безопасности выполнения работ. Рассмотрим их.

Сохранность качества профнастила

Правильная транспортировка, хранение и работа с материалом является гарантом качественной и надежной кровли. При резке профнастила нельзя использовать болгарку, при нагреве повреждается полимерный слой и в местах стыков появляется коррозия.

Транспортировка, выгрузка и хранение

Транспортировка профлиста должна осуществляться в фиксированном положении пачки. Если пачка вскрыта, то необходимо предотвратить перемещение листов в отношении друг друга. На профлисты нельзя ставить дополнительный груз, который может повредить покрытие или форму листов.

Выгрузка материалов производится с помощью специальной техники с мягкими стропами и траверсами для равномерного распределения веса. При ручной выгрузке обязательно используются перчатки, во избежании порезов. Листы поднимаются строго вверх, скатывание и стаскивание по нижним листам недопустимо. Легко повредить полимерное покрытие. Для разгрузки привлекается достаточное количество человек (из расчета 1 человек на 2 п.м. листа, но не менее 2 ). При разгрузке недопустимы сильные загибы листов.

Место хранение профлиста следует оградить от воздействия прямых солнечных лучей и атмосферных осадков. При хранении под открытыми навесами необходимо обеспечить меры по устранению конденсата (продольный уклон более 3°, увеличенная толщина подпорок в середине). Прокладки следует располагать на расстоянии не более 2 м друг от друга, их ширина должна составлять 10 см, а толщина 5 см. Рядом с местом хранения нельзя проводить сварочные работы, работы с абразивными материалами.

Подъем на крышу

Профлисты поднимаются на крышу в вертикальном положении по заранее смонтированным лагам, а также с помощью веревочных приспособлений. Важно не допустить перелома профлиста. Подъем лучше всего осуществлять в безветренную погоду. Поднимать следует по 1 листу. Следует соблюдать аккуратность и не заминать края профлиста, так как они в последствии станут местом стыковки.

Укладка профлиста и последующие действия

Укладку следует производить в мягкой обуви, соблюдая осторожность при перемещении по листам (наступая в места между волнами и там где расположена обрешетка). После вкручивания саморезов следует удалить металлическую стружку. По окончанию работ необходимо снять защитную пленку (при ее наличии).

Соблюдении техники безопасности при погрузочно-разгрузочных, монтажных работах.

Монтаж кровли относится к работе на высоте, поэтому следует применять страховочные приспособления, все перемещения производить аккуратно и при резком изменении погодных условий прекратить работы по монтажу кровли. Всегда следует использовать защитные перчатки. Перемещение и разгрузка профнастила производится без спешки, место хранения и путь перемещения должен быть очищен от препятствий.

Заключение

Монтаж кровли из профнастила – это несложный процесс требующий ответственного подхода. Следует обратить особое внимание на стыковку профлистов, неверно рассчитанные нахлесты или поврежденные стыки могут принести много хлопот в эксплуатации кровли. Если выполнять все правила по выбору, монтажу и безопасности, то кровля прослужит долго и не потребует дополнительных вложений.

Как правильно стыковать профнастил и металлочерепицу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

1. Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
2. Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
3. Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

1. Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
2. Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
3. Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
4. Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

• угол 15° предполагает напуск листов до 200 мм;
• при наклоне более 30°, нужный напуск будет равняться 150 мм;
• при угле более 30°, напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.

стыковка профлиста между собой, как стыкуется, как соединить металлопрофиль

Содержание:

Предварительная подготовка
Укладка гидроизоляции на крышу
Монтаж кровельного покрытия
Техника безопасности
Особенности укладки профнастила — как стыковать листы между собой
Нюансы правильной стыковки профлиста

Принимая решение построить собственное жилище, хозяину будущего дома придется принять немало непростых решений – от размеров дома и его архитектурных особенностей, до внутренней планировки и дизайна. Долговечность строению может обеспечить надежная и качественная крыша, для перекрытия которой довольно часто используются листы металлопрофиля. В данном материале мы расскажем о том, как правильно стыковать профнастил на крышу, и какие еще работы потребуется выполнить, чтобы получить качественное и долговечное покрытие.

Предварительная подготовка

Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия. Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия.

На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.

Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.

Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.

В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:

• на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
• если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
• конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.

Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага. Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.

Укладка гидроизоляции на крышу

Чтобы стропильный каркас крыши и чердачное помещение было надежно защищено от влаги и прослужило достаточно долго, нужно уложить изоляционный слой. И сделать это нужно до того, как стыковать профлист. Зачастую для этого используется специальная мембрана, которая крепится под обрешетку к стропильным ногам. Дополнительно слоем изоляционной пленки необходимо покрыть нижнюю часть каркаса. Тогда область конька будет надежно защищена.

Обратите внимание, что крепление обрешетки необходимо выполнять с шагом, чтобы размещение реек совпадало с местами стыковки профлиста между собой. Сплошная обрешетка может потребоваться в тех случаях, когда используется слишком тонкий лист профнастила, который не может самостоятельно удерживать форму, не говоря уже о воздействии атмосферных осадков.

Как правило, шаг между планками обрешетки для крепления популярных разновидностей профлиста делается в пределах 50-100 см. Поскольку любые деревянные конструкции подвержены гниению и плесени, их нужно в обязательном порядке обработать антисептической пропиткой, чтобы максимально продлить срок эксплуатации.

Монтаж кровельного покрытия

Давайте разберемся, как правильно крепить металлопрофиль на крыше, что необходимо учитывать при монтаже. Укладку кровельного покрытия всегда начинают снизу вверх, причем обязательно оставляют определенное расстояние для свеса крыши. Так как стыкуется профнастил методом крепления к рейкам обрешетки, для его монтажа требуется набор специальных саморезов, у которых шляпки окрашены в тот же цвет, что и кровельное покрытие. Как правило, такие крепления поставляются вместе кровельным материалом. Одной из особенностей является наличие на саморезах специальной резиновой шайбы. Она позволяет надежно загерметизировать отверстия и предотвратить попадание влаги под кровельный материал. Обычно для фиксации одного квадратного метра профлиста требуется порядка 7-10 шурупов.

По окончании работ по укладке настила из металлопрофиля, необходимо позаботиться о ветровой защите фронтонов. Ветровые планки можно сделать из аналогичного материала. Таким образом можно предотвратить накапливание влаги и застаивание воздуха на чердаке под кровлей. Обустройство конька выполняется в самую последнюю очередь.

Техника безопасности

Даже отлично зная, как правильно стыковать профнастил, не стоит забывать об элементарных правилах безопасности, которые позволят не только сберечь ваше здоровье, но и сохранить в целости кровельный материал.

Переместить листы металлопрофиля на крышу намного проще, если предварительно установить направляющие из досок, по которым его можно будет затащить наверх. Кроме того, при транспортировке до места строительства важно надежно закрепить материал, чтобы он не болтался и не деформировался. Во время погрузочных и разгрузочных работ с листами металлопрофиля следует использовать защитные перчатки, чтобы не повредить руки, а также не испортить полимерный слой материала.

Обратите внимание, что самостоятельно выполнить подъем профлиста на высоту у вас не получится. Такую работу нужно выполнять как минимум втроем. Чтобы не повредить и не поцарапать полимерный слой на свежеуложенном профнастиле, ходить по нему можно исключительно в мягкой обуви. Так как соединить профнастил между собой, не поцарапав его при этом, не всегда возможно, любые изъяны и повреждения нужно будет обработать полимерным составом, чтобы металл не начал ржаветь.

Особенности укладки профнастила — как стыковать листы между собой

Методика, как правильно стыковать профлист, предполагает, что саморезы для металлопрофиля должны быть расположены в тех местах, где волна плотно прилегает к обрешетке. Эта методика кардинально отличается от укладки обычного шифера. Так, фиксировать металлопрофиль следует в каждой второй волне, а стартовый лист профнастила прикрепляют к обрешетке в каждом углублении. Такой подход связан с тем, что нижняя часть крыши будет испытывать максимальную ветровую и снеговую нагрузку. Вертикальные швы должны располагаться не реже, чем через каждые 50 см, иначе, эффективность кровельного покрытия будет весьма сомнительной.

В целом, на количество швов между листами металлопрофиля будет влиять общая площадь крыши и величина скатов. Очень важно соблюсти все технологические требования по обустройству кровельного материала, поскольку от их грамотного выполнения будет зависеть защита крыши от влаги и ее долговечность. Ни в коем случае нельзя пренебрегать предварительными работами по герметизации кровли.

Как уже было сказано выше, без должной гидроизоляции, деревянные стропильные конструкции крыши будут подвержены подобному влиянию влаги. Для их защиты укладывается специальная мембрана, которая препятствует проникновению воды в пространство под кровлей и одновременно позволяет пару выходить наружу.

Стоит заметить, что надежное уплотнение швов, а также хорошая гидроизоляция кровли может привести к ухудшению вентиляции на чердаке или в мансарде. В результате конденсат будет накапливаться на внутренней стороне профнастила. Поэтому желательно обустроить грамотную систему вентиляции пространства под крышей без ущерба надежности швов между листами профнастила.

Нюансы правильной стыковки профлиста

Еще один немаловажный нюанс касается использования расходников, то есть саморезов, которыми крепится профнастил в местах стыка. Ускорить работу позволит наличие шуруповерта со сменным аккумулятором. Если вкручивать саморезы вручную, это займет очень долгое время.

Обратите внимание, что завинчивать в один стык по несколько саморезов просто не имеет смысла, это в конечном итоге приведет к тому, что крепежей просто не хватит. А докупить их отдельно, причем так, чтобы они полностью совпали по цвету с остальными креплениями и кровельным материалом, будет достаточно проблематично. Так, идеально, если число саморезов точно совпадет с количеством швов на профнастиле, или расходников будет немного больше.

Если вы обнаружили какие-либо неровности на стыках, то исправлять их всевозможными подкладками нельзя. В противном случае в таких местах под кровельный материал может затекать влага. Чтобы не пришлось впоследствии что-либо выравнивать, нужно позаботиться о монтаже ровной обрешетки без перепадов уровня. Тогда волны металлопрофиля будут идеально стыковаться с рейками обрешетки.

Дополнительно улучшить герметичность кровли из профнастила можно, если в процессе монтажа обработать каждый шов специальным силиконовым герметиком. Поскольку со временем такой герметик теряет свои свойства, то защитную обработку следует повторять через каждые несколько лет. Однако эта процедура не является обязательной, так что ее можно выполнять по желанию.

Как правильно стыковать профнастил: правила изоляции

В последнее время во время проведения строительных работ в качестве кровельного материала широко применяют профнастил. Так как этот материал имеет стыки, то его установка осуществляется по определенным правилам, учитывая специальные требования к стропильной системе. Перед началом монтажных работ, необходимо правильно подобрать вид профнастила, потому что от этого будет зависеть дальнейшее качество покрытия крыши и длительность ее эксплуатации.

Стыковка листов

Выбирая строительный материал для укрытия кровли, следует обращать внимание на такой важный нюанс, как климатические условия, в которых будет выстроен дом. Если в конкретном регионе часто замечаются снегопады, то покупать профнастил нужно несущего типа, его стыки выполняются в виде волны, а высота составляет не более двух сантиметров.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Помимо этого, в подобных регионах нужно обязательно придерживаться в кровельной системе определенного угла наклона, он не должен быть менее 20 градусов, в противном случае соединение стыков материала ухудшится, усложнив всю работу. Угол наклона крыши будет влиять на общее число использованного строительного материла, поэтому в целях экономии финансов нужно правильно выполнять расчеты.

Все расчеты по расходам материала нужно делать, учитывая, что соединение профнастила осуществляется внахлест с двух сторон. Если не обратить внимания на эту особенность монтажных работ, есть вероятность просчитаться в нужном числе профлистов за счет их расхода на стыки. Следует также помнить о кровельном свесе, на него тоже пойдут расходы кровельного материала.

Содержание

• 1 Как выполняется стыковка профнастила
• 2 Схема изоляции кровли
• 3 Монтажные работы по установке конька
• 4 Основные меры безопасности в применении профнастила
• 5 Правила монтажа

Как выполняется стыковка профнастила

Все профлисты нахлестываются по последней волне, при этом дистанция между стыками зависит непосредственно от вида и марки профнастила. Что же касается размерных показателей горизонтального перекрытия листов, то они в первую очередь ориентируются на угол наклона крыши:

• При перекрытии кровли профлистом с применением угла 15 градусов, нужно не забывать о стыках и выполнять напуск листов до 200 мм;
• Если уклон крыши будет равняться 30 градусам, то напуск выполняется в диапазоне 150 мм;
• Если уклон кровли будет более 30 градусов, профлистам допускается напуск на стыки до 100 мм.

От того, какая именно будет выбрана высота свеса кровли, зависит размер высоты профлистов. Чем выше профлист, тем существеннее будет уклон кровли, эту нужно для устранения попадания влаги под материалы кровли. В итоге окончательные подсчеты расхода профлистов выполняются исключительно после определения типа профнастила.

Схема изоляции кровли

Применение специального слоя изоляции, основное предназначение которого заключается в защите чердака и несущего каркаса кровли от влаги, называется герметизацией кровельной конструкции. Работы по изоляции крыши выполняются до начала монтажа профлистов, их осуществляют при помощи строительной мембранной пленки. Ее крепят к стропильной системе, затем зажимают обрешеткой. Следует помнить, что процесс герметизации выполняется с обязательным монтажом пленки к нижней части каркаса крыши, таким образом удается дополнительно обеспечить защиту коньковой части кровли.

Особого внимания заслуживает установка обрешетки, она гарантирует полное совпадение между стыками профнастила. Если применять мягкий и не толстый профильный лист, то следует выполнить обрешетку сплошного вида, иначе вся прочность и качество кровли из профлиста будет на самом плохом уровне.

Под стандартным типом профнастила подразумевается шаг, который выполняют между всеми элементами обрешетки от 50 сантиметров до 1 метра. Нельзя также забывать об использовании антисептиков для всех конструкций крыши, изготовленных из дерева, таким образом, получится выполнить качественную установку кровельной системы.

Монтажные работы по установке конька

Все работы начинаются с самой нижней части кровли, при этом нужно учитывать параметры свеса крыши. Профнастил представляет собой специальный материл, изготовленный из металла,его применяют для укрытия кровли и соединяют с системой обрешеткой с помощью резиновых шурупов. Такие шурупы всегда находятся в комплекте с профлистами, они имеют также шайбы, благодаря этому полученное отверстие в профнастиле плотно перекрывается, а это гарантирует полную защиту кровли от попадания влаги.

Величина нахлеста в зависимости от угла наклона

Как правило, профлисты продают на квадратные метры, к каждому из них прилагают в комплекте не менее 7 шурупов. По окончании закрепления профнастила можно переходить к организации ветровой защиты крыши, это спасет кровлю от возможной сырости в процессе ее эксплуатации. Для этого будет достаточно выполнить монтаж планок ветрового типа, их можно изготовить из того же профнастила. Установка конька считается финишем в выполнении кровельных работ.

Основные меры безопасности в применении профнастила

Для удобства подъема на крышу материала устанавливают специальные направляющие из дерева. Следует заметить, что профнастил предусматривает обязательное соблюдение определенных мер осторожности, без которых его применение невозможно. Изначально его нужно безопасно доставить на участок, где будут проходить работы по строительству. Во время погрузки и выгрузки профлистов следует знать, что их кромки могут поранить руки грузчиков и мастеров.

Самостоятельно подымать листы профнастила сложно и неудобно, желательно для этого иметь минимум два работника. Во время передвижения по установленной кровле следует применять исключительно мягкую обувь, которая не причинит вред поверхности профлистов. Если же царапины все- таки возникли, то их нужно обработать строительным полимером, он способствует сохранности материала от появления коррозии.

Правила монтажа

Профнастил нужно крепить к обрешетке в местах прилегания материала к деревянным элементам каркаса. Это главное отличие монтажа профнастила от шифера.

Схематическое изображение правильной стыковки

Стыковка профнастила на переходе скатов крыши в основном осуществляется через каждую волну, единственное, что при установке самого нижнего ряда обязательно выполняется крепеж в каждой волне. Это выполняется для того, что бы во время сильных ветров избежать нагрузки на кровлю. Продольные стыки должны находиться на расстоянии не более 50 сантиметров. Число стыков напрямую зависит от общей площади кровли. Правильно установленная стыковка листов профнастила считается основным моментом во всех работах по монтажу крыши.

Уплотнение стыковки, некачественная герметизация могут стать основной причиной плохой вентиляции на чердаке, а это может спровоцировать возникновение конденсата с внутренней стороны материала кровли. Поэтому на всех этапах монтажных робот следует контролировать правильность установки вентиляционной системы. Правильная организация стыков материала, а также герметизация не являются основной проблемой в данном виде строительных работ. Укладка профнастила предусматривает и правильное применение расходного материала, такого как шурупы для крепления листов. Для выполнения кровельных работ нужно обязательно иметь строительный шуруповерт. Нельзя одновременно вкручивать несколько шурупов, так как это не даст отличного результата.

Число стыков должно полностью совпадать с необходимым числом расходного материала. Ни в коем случае, не устраняйте неровности стыков с помощью использования подкладок, это станет основной причиной появления под крышей дома влаги.

Чтобы стыки были выполнены правильно, нужно грамотно выполнить работы по обрешетке. Дополнительно каждый отдельный стык обрабатывается силиконом или герметиком для профнастила, это улучшит защитные свойства кровли. Единственное, что необходимо помнить — стыки следует обрабатывать по несколько раз, с промежутком в несколько лет.

Соединение листов профнастила между собой

Как правильно стыковать профнастил?

Волнообразная структура профилированного листа требует от монтажников соблюдения ряда нормативны требований. Их выполнение обеспечивает надежную фиксацию кровельного покрытия и его герметичность. Тот, кто знает, как правильно стыковать профнастил, сможет справиться с работой быстро и без особенных затрат.

Общие правила стыковки волн

Места соединения являются потенциально опасными для любой конструкции. Нарушения технологии монтажа приведут к тому, что исчезнет герметичность поверхности, части конструкции начнут «гулять» под действием ветра, издавать шум.

Чтобы знать, как правильно стыковать профнастил, монтаж кровли или забора из профилированного настила начинается с разметки и планирования последовательности действий.

Перекрытие выполняется обычно в одну волну. Однако в некоторых случаях, например, когда остается излишек материала по ширине, нахлест может быть сделан в две гофры и более. Знание величины перекрытия, кстати, поможет строителю правильно подсчитать количество ограждающих покрытий. И избежать ненужных расходов.

Стыковать между собой листы нужно так, чтобы сверху оказалась волна, край которой загибается книзу. Если верхним окажется загнутый вверх край, вода будет попадать в щель. Это категорически неприемлемо при монтаже крыш. О том, что еще нужно знать при сборке кровли, читайте ниже.

Укладываем профилированный настил на крыше по правилам

Процесс перекрытия кровли профнастилом начинается от крайнего нижнего угла ската. Будет он левым или правым, это не повлияет на то, как правильно стыковать профнастил на крышу. Первый лист выравнивается при помощи уровня и фиксируется к обрешетке. Рядом с ним, как описано выше, кладут второй. Третий фиксируется поверх первого так, чтобы нижний край был перекрыт верхним.

Величина нахлеста зависит от угла наклона ската. Так:

• если угол наклона составляет от 15 до 30 град, напуск делают не меньше 200 мм;
• при уклоне 30 град размер перекрытия составляет от 200 до 150 мм;
• если же угол кровли больше 30 град, нахлест должен быть не больше 100 мм.

Возвратимся к процессу монтажа листов. Закрепив третий, фиксируем четвертый возле второго. Он является продолжением нижнего ряда. Затем ставят пятый. После этого операция продолжается с соблюдением описанной последовательности.

При этом максимальное количество крепежей используется в нижней части профнастила. Саморезы или самонарезающие болты ставятся в гребень гофры. А рядом с местом сочетания частей крыши крепеж ввинчивается в дно канавки.

Сборка ограждающих элементов забора из профнастила

В отличие от крыши, сборка ограды из профилированного стального листа делается с учетом того, что они крепятся вертикально.

Так как правильно стыковать профнастил для забора можно в любом направлении, работа начинается от любого угла. Каждый следующий профлист крепится поверх предыдущего. Нахлест составляет одну гофру. Это делается для того, чтобы предотвратить намеренное или случайное разгибание ограждающих конструкций и нарушение целостности покрытия.

В отличие от кровли, саморезы ввинчиваются в нижнюю волну. Они не создают дополнительное напряжение, необходимое для усиления крепления ограждающих элементов на крыше. Крепежи чередуются через каждый выступающий элемент в два ряда.

Мастера рекомендуют не обрезать листы в месте угловых соединений, а загибать их. Такая операция позволит сохранить визуальную целостность забора и его плоскостную геометрию.

Воспользовавшись этими рекомендациями, даже начинающий строитель будет знать, как быстро и качественно стыковать кровельный профнастил на крыше и в заборе.

Статьи по теме:

Украина, г. Харьков,
пр. Московский, 142, офис 42

Как стыковать профнастил между собой – нюансы укладки на крыше

Принимая решение построить собственное жилище, хозяину будущего дома придется принять немало непростых решений – от размеров дома и его архитектурных особенностей, до внутренней планировки и дизайна. Долговечность строению может обеспечить надежная и качественная крыша, для перекрытия которой довольно часто используются листы металлопрофиля. В данном материале мы расскажем о том, как правильно стыковать профнастил на крышу, и какие еще работы потребуется выполнить, чтобы получить качественное и долговечное покрытие.

Предварительная подготовка

Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия. Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия.

На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.

Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.

Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.

В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:

• на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
• если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
• конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.

Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага. Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.

Укладка гидроизоляции на крышу

Чтобы стропильный каркас крыши и чердачное помещение было надежно защищено от влаги и прослужило достаточно долго, нужно уложить изоляционный слой. И сделать это нужно до того, как стыковать профлист. Зачастую для этого используется специальная мембрана, которая крепится под обрешетку к стропильным ногам. Дополнительно слоем изоляционной пленки необходимо покрыть нижнюю часть каркаса. Тогда область конька будет надежно защищена.

Обратите внимание, что крепление обрешетки необходимо выполнять с шагом, чтобы размещение реек совпадало с местами стыковки профлиста между собой. Сплошная обрешетка может потребоваться в тех случаях, когда используется слишком тонкий лист профнастила, который не может самостоятельно удерживать форму, не говоря уже о воздействии атмосферных осадков.

Как правило, шаг между планками обрешетки для крепления популярных разновидностей профлиста делается в пределах 50-100 см. Поскольку любые деревянные конструкции подвержены гниению и плесени, их нужно в обязательном порядке обработать антисептической пропиткой, чтобы максимально продлить срок эксплуатации.

Монтаж кровельного покрытия

Давайте разберемся, как правильно крепить металлопрофиль на крыше, что необходимо учитывать при монтаже. Укладку кровельного покрытия всегда начинают снизу вверх, причем обязательно оставляют определенное расстояние для свеса крыши. Так как стыкуется профнастил методом крепления к рейкам обрешетки, для его монтажа требуется набор специальных саморезов, у которых шляпки окрашены в тот же цвет, что и кровельное покрытие. Как правило, такие крепления поставляются вместе кровельным материалом. Одной из особенностей является наличие на саморезах специальной резиновой шайбы. Она позволяет надежно загерметизировать отверстия и предотвратить попадание влаги под кровельный материал. Обычно для фиксации одного квадратного метра профлиста требуется порядка 7-10 шурупов.

По окончании работ по укладке настила из металлопрофиля, необходимо позаботиться о ветровой защите фронтонов. Ветровые планки можно сделать из аналогичного материала. Таким образом можно предотвратить накапливание влаги и застаивание воздуха на чердаке под кровлей. Обустройство конька выполняется в самую последнюю очередь.

Техника безопасности

Даже отлично зная, как правильно стыковать профнастил, не стоит забывать об элементарных правилах безопасности, которые позволят не только сберечь ваше здоровье, но и сохранить в целости кровельный материал.

Переместить листы металлопрофиля на крышу намного проще, если предварительно установить направляющие из досок, по которым его можно будет затащить наверх. Кроме того, при транспортировке до места строительства важно надежно закрепить материал, чтобы он не болтался и не деформировался. Во время погрузочных и разгрузочных работ с листами металлопрофиля следует использовать защитные перчатки, чтобы не повредить руки, а также не испортить полимерный слой материала.

Обратите внимание, что самостоятельно выполнить подъем профлиста на высоту у вас не получится. Такую работу нужно выполнять как минимум втроем. Чтобы не повредить и не поцарапать полимерный слой на свежеуложенном профнастиле, ходить по нему можно исключительно в мягкой обуви. Так как соединить профнастил между собой, не поцарапав его при этом, не всегда возможно, любые изъяны и повреждения нужно будет обработать полимерным составом, чтобы металл не начал ржаветь.

Особенности укладки профнастила – как стыковать листы между собой

Методика, как правильно стыковать профлист, предполагает, что саморезы для металлопрофиля должны быть расположены в тех местах, где волна плотно прилегает к обрешетке. Эта методика кардинально отличается от укладки обычного шифера. Так, фиксировать металлопрофиль следует в каждой второй волне, а стартовый лист профнастила прикрепляют к обрешетке в каждом углублении. Такой подход связан с тем, что нижняя часть крыши будет испытывать максимальную ветровую и снеговую нагрузку. Вертикальные швы должны располагаться не реже, чем через каждые 50 см, иначе, эффективность кровельного покрытия будет весьма сомнительной.

В целом, на количество швов между листами металлопрофиля будет влиять общая площадь крыши и величина скатов. Очень важно соблюсти все технологические требования по обустройству кровельного материала, поскольку от их грамотного выполнения будет зависеть защита крыши от влаги и ее долговечность. Ни в коем случае нельзя пренебрегать предварительными работами по герметизации кровли.

Как уже было сказано выше, без должной гидроизоляции, деревянные стропильные конструкции крыши будут подвержены подобному влиянию влаги. Для их защиты укладывается специальная мембрана, которая препятствует проникновению воды в пространство под кровлей и одновременно позволяет пару выходить наружу.

Стоит заметить, что надежное уплотнение швов, а также хорошая гидроизоляция кровли может привести к ухудшению вентиляции на чердаке или в мансарде. В результате, конденсат будет накапливаться на внутренней стороне профнастила. Поэтому желательно обустроить грамотную систему вентиляции пространства под крышей без ущерба надежности швов между листами профнастила.

Нюансы правильной стыковки профлиста

Еще один немаловажный нюанс касается использования расходников, то есть саморезов, которыми крепится профнастил в местах стыка. Ускорить работу позволит наличие шуруповерта со сменным аккумулятором. Если вкручивать саморезы вручную, это займет очень долгое время.

Обратите внимание, что завинчивать в один стык по несколько саморезов просто не имеет смысла, это в конечном итоге приведет к тому, что крепежей просто не хватит. А докупить их отдельно, причем так, чтобы они полностью совпали по цвету с остальными креплениями и кровельным материалом, будет достаточно проблематично. Так, идеально, если число саморезов точно совпадет с количеством швов на профнастиле, или расходников будет немного больше.

Если вы обнаружили какие-либо неровности на стыках, то исправлять их всевозможными подкладками нельзя. В противном случае, в таких местах под кровельный материал может затекать влага. Чтобы не пришлось впоследствии что-либо выравнивать, нужно позаботиться о монтаже ровной обрешетки без перепадов уровня. Тогда волны металлопрофиля будут идеально стыковаться с рейками обрешетки.

Дополнительно улучшить герметичность кровли из профнастила можно, если в процессе монтажа обработать каждый шов специальным силиконовым герметиком. Поскольку со временем такой герметик теряет свои свойства, то защитную обработку следует повторять через каждые несколько лет. Однако эта процедура не является обязательной, так что ее можно выполнять по желанию.

Правила и особенности монтажа профнастила

Профилированное металлическое полотно — это современный материал для покрытия крыши, монтажа заборов, гаражей, теплиц и других небольших построек. Профлист еще называют гофрированным из-за его волнообразной, трапециевидной поверхности, напоминающей шифер. Гофролисты устойчивы к воздействию окружающей среды благодаря оцинкованному или полимерному покрытию. Важное значение для успешной дальнейшей эксплуатации построек имеет то, как стыковать профнастил, представляющий собой металлические листы определенных размеров. Их соединяют в единое полотно, соблюдая правила стыковки.

Гофрированный профлист — прочен, надежен, устойчив к воздействию окружающей среды. Монтаж кровли из профлиста не представляет особой сложности.

Правила монтажа кровли из гофрированного металла

Марки и виды профнастила.

Преимущество профнастила перед другими кровельными материалами состоит в том, что полотно оцинкованного металла выпускается в разных размерах. Производители указывают характеристики своей продукции на маркировке. Например, НС 44-1000 0,8 будет означать, что перед нами стеновой (СН) профлист толщиной 0,8 мм, шириной 1000 мм, высотой волны 44 мм.

Фрагменты могут быть шириной до 1,85 м. Чем из меньшего количества кусков будет состоять настил крыши, тем реже будет производиться стыковка листов. Слабое место в любом покрытии — стыки, поэтому длину покрытия нужно подбирать соответственно конфигурации кровли. Размер профлиста должен зависеть от площади кровли и состоять из длины ската, плюс карниз, плюс выступ за пределы крыши на 4 см.

Монтаж материала кровли начинается с нижней части конструкции.

Важно, чтобы соединение листов профнастила осуществлялось по направлению ската крыши, внахлест, параллельно карнизу.

Чем круче будет угол наклона кровли, тем меньше потребуется наложение стыкуемых профлистов.

• угол наклона крыши до 14 ° — ширина стыка составляет 20 см;
• наклон 15-30 ° — стык имеет нахлест 15-20 см;
• более 30 ° — листы совмещаются на 10-15 см.

Стыкуя между собой листы металлического профиля, нужно соблюдать следующие правила монтажа:

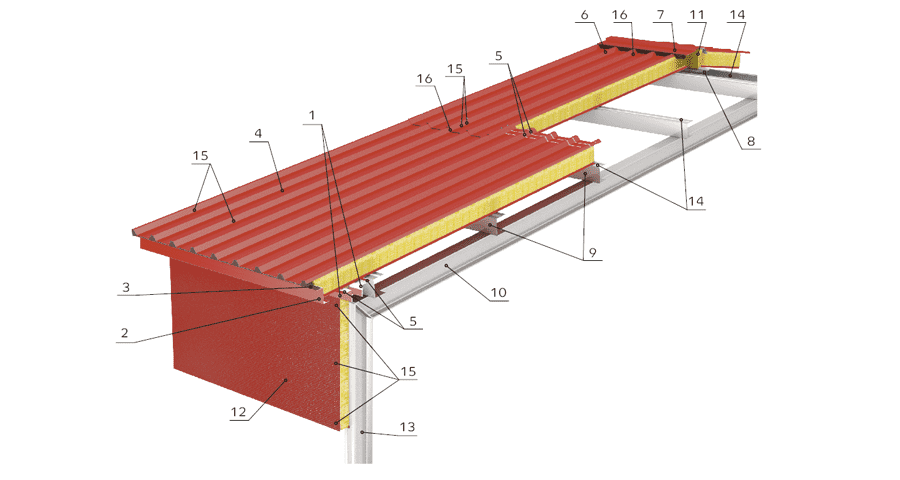

Схема монтажа кровли из профнастила.

1. Крепление профлиста производится в местах его прилегания к поверхности обрешетки с промежутками через одну примыкающую волну. На нижнем и верхнем крае крыши стыки фиксируются в каждом углублении между волнами. Это связано с усиленной нагрузкой на крайних участках кровли из-за порывов ветра.
2. На поверхностях с небольшим уклоном соединение листов профнастила дополнительно изолируют силиконовым герметиком.
3. Элементы крепежа на продольных стыках располагаются на расстоянии до 50 см друг от друга. По краям крыши крепление листов профнастила осуществляется в каждое ребро обрешетки.
4. Для улучшения прилегания фрагментов гофрированного металла, точки крепления на стыках должны смещаться на 5 мм в шахматном порядке. На нижнем листе это делается в противоположном направлении от соединения, на верхнем фрагменте — наоборот.
5. Чтобы наложение было фиксированным и под металл не попадала влага, обрешетка должна быть вымеренной, тогда гофрированная поверхность будет плотно прилегать к брускам.

Перед началом работ по креплению профнастила под обрешетку укладывается паро- и гидроизоляционный слой для защиты чердака от влаги. Шаг обрешетки должен соответствовать местам соединения профлиста с соответствующими брусками. Разные марки профнастила ориентированы на определенный шаг обрешетки, который может быть от 50 см до 1 м. Если используют минимальную толщину оцинкованного металла (0,7), обрешетку делают сплошную.

Способы крепления металлопрофиля к обрешетке

На стыки каждого квадратного метра из листов профнастила потребуется около 6-8 шурупов. Как правило, для крепления металлического профилированного покрытия в комплекте с профлистами продаются специальные шурупы такого же цвета, как и металл. Они имеют резиновую шайбу, которая плотно закрывает отверстие и не дает проникать влаге.

Для установки на крыше кровельного покрытия из оцинкованного металла понадобятся следующие инструменты:

Инструменты для работы с профилированным листом.

• деревянные направляющие — устанавливают для транспортировки габаритных листов профнастила на крышу;
• шуруповерт со сменным аккумулятором;
• дрель;
• вырубные ножницы;
• электролобзик;
• «лыжи» для предотвращения повреждения гофролиста на стыке.

Пользоваться нужно только перечисленными инструментами. Нельзя использовать сварку для того, чтобы соединять стыки элементов. Для подрезания листов не применяют болгарку и резку газосваркой. Это может испортить металлические листы, уничтожить их покрытие. Во время соприкосновения с абразивом происходит нагревание поверхности и разрушается полимерный слой. Металл быстро проржавеет, и кровля придет в негодность. По этой же причине соединение элементов не производится железными гвоздями. В качестве крепежа подходят такие материалы:

• кровельные саморезы диаметром 4,8; 5,5; 6,3 мм и длиной 19-250 мм;
• комбинированные заклепки;
• кровельные шурупы.

Помимо крепления на стыки и самого оцинкованного металла, нужно приготовить набор таких планок, как:

• торцевая;
• коньковая;
• карнизная;
• ендова;
• разжелобная;
• планка примыкания;
• «фартук» вокруг печной трубы.

Способ монтажа крыши при помощи шурупов отличается от того, как стыковать саморезами. Под шурупы потребуется предварительно просверлить дрелью отверстия. Их диаметр должен быть на 0,3-0,4 мм больше размера шурупа. Под саморезы профлист сверлить не придется. В остальном стыки соединяются аналогично. Нужно следить, чтобы крепление вошло в деревянный брус строго вертикально. Перекос может повлечь образование отверстия и нарушение герметичности.

Особенности работы с металлонастилом

Профлист с окрашенной поверхностью требует бережного отношения. Полимерное покрытие легко повредить при транспортировке и монтаже. Передвигаться по крыше во время работ нужно по специальным деревянным подмосткам, чтобы избежать деформации. Это относится к листам с небольшой толщиной. Обувь одевают с мягкой подошвой независимо от толщины профнастила.

По окончании работ крышу следует отчистить от мусора и стружки и внимательно осмотреть. Образовавшиеся в процессе монтажа царапины закрашивают специальной аэрозольной краской под цвет профлиста, которую можно приобрести вместе с покрытием. Через три месяца после завершения работ по укладке листов профнастила потребуется подтянуть ослабшие крепления.

Стыки считаются основной частью монтажа крыши. Их уплотнение защитит жилье от проникновения влаги под кровлю. Но чрезмерная защита приведет к скоплению конденсата со стороны чердачного помещения. Чтобы этого избежать, нужно правильно организовать систему вентиляции чердака и выхода пара из помещения под крышей. Ежегодно крышу отчищают от листьев и другого мусора.

Как правильно стыковать профнастил и металлочерепицу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

1. Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
2. Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
3. Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

1. Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
2. Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
3. Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
4. Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

• угол 15° предполагает напуск листов до 200 мм;
• при наклоне более 30°, нужный напуск будет равняться 150 мм;
• при угле более 30°, напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.

Правильная стыковка листов профнастила

Частное строительство в основном связано со стремлением людей переехать жить за пределы шумного города. Покупка готового жилого дома предполагает довольно большие денежные вложения, которые имеются не у каждого городского жителя. Все это приводит к началу нового строительства, имеющего множество преимуществ перед покупкой готового дома. Самым ответственным моментом строительства можно считать кровлю, которую актуально делать из профнастила, но большинство просто не имеет представления о том, как стыковать листы данного материала.

Схема обрешетки под профнастил.

Работы подготовительного типа

Использование профнастила в качестве кровельного материала предусматривает организацию качественной стропильной системы, которая возводится из расчета используемого кровельного материала, имеющего стыки. Нужно это по той причине, что профнастил имеет специальные требования к стропильной системе, а также обрешетке конструкции. Но перед этим необходимо правильно выбрать тип самого профнастила, что позволит укрыть крышу максимально качественно и без лишних денежных затрат.

При выборе данного строительного материала большую роль играет климат строительного района. В том случае когда в конкретном регионе отмечаются сильные снегопады, необходимо приобретать профнастил несущего типа, высота волны которого составляет 2 сантиметра, а стык осуществляется в волне.

Кроме того, в таких регионах требуется соблюдать определенный уклон кровельной системы, который не должен быть меньше 20 градусов, что может ухудшить стык материала. Именно от угла наклона крыши зависит и общее количество профнастила, что нужно для определения количества строительного материала и экономии денежных средств.

Перед тем как приступать к расчету требуемого количества профлиста, необходимо учитывать тот факт, что стык данного строительного материала выполняется внахлест с двух сторон. Упустив из виду эту особенность монтажа, можно просчитаться с нужным количеством материала, который потратится на стык.

Не стоит забывать про кровельный свес, который требует затраты кровельного материала.

Схема стыковки профнастила.

Стыки кровельных листов выполняются с перекрытием последней волны, расстояние между которыми может меняться в зависимости от типа и марки строительного материала.

Размеры горизонтального перекрытия листов материала зависят от выбранного уклона кровли:

• при организации кровли с уклоном около 15 градусов необходимо делать напуск листов до 200 миллиметров, не забывая про стык;
• уклон крыши до 30 градусов предусматривает напуск в пределах 150 миллиметров и стыки;
• те кровельные системы, которые имеют уклон больше 30 градусов, требуют напуска профлиста около 100 мм.

Высота профильного элемента каждой марки профлиста имеет значение при выборе величины свесов кровли. Чем выше профильный элемент профлиста, тем большим должен быть уклон крыши, чтобы избежать возможности проникновения влаги под кровельный материал. Таким образом, полные расчеты кровельной конструкции начинаются только после того, как застройщик определится с нужным типом профлиста.

Обустройство изоляционного слоя

Схема изоляции кровли.

Герметизация кровельной конструкции – это организация специального изоляционного слоя, который предназначен для защиты несущего каркаса крыши и чердачного помещения от влаги. Устройство такого защитного слоя выполняется до того момента, когда кровельный материал из профлиста будет смонтирован.

Как правило, герметизация крыши организовывается при помощи специальной мембранной пленки, которая крепится к стропильной системе, после чего прижимается обрешеткой. Не стоит забывать о том, что герметизация требует монтажа пленки с нижней части каркасной конструкции, что позволяет правильно укрыть и защитить коньковую часть кровли.

Отдельное внимание стоит уделить строительству обрешетки, шаг между элементами которой должен совпадать с местами крепления самого профнастила. При использовании предельно тонкого и мягкого профнастила необходимо организовать обрешетку сплошного типа, ведь в противном случае прочность и надежность кровли из профлиста будут на самом низком уровне.

Стандартные марки профнастила подразумевают шаг между элементами обрешетки от 50 см до 1 м. Не стоит забывать о применении антисептиков для всех деревянных элементов кровельной конструкции, что просто необходимо для того, чтобы организовать предельно качественную и надежную кровельную систему.

Кровельные монтажные работы

Монтаж конька крыши

Монтаж листов данного кровельного материала начинается с нижней части кровельной конструкции, принимая во внимание определенный свес крыши. Профнастил – это металлический кровельный материал, который необходимо соединять с системой обрешетки при помощи специальных шурупов, которые имеют тот же цвет шляпок и продаются в комплекте с самим кровельным материалом. Данные шурупы имеют специальную резиновую шайбу, которая полностью перекрывает отверстие в материале, уберегая всю конструкцию от влаги.

Профнастил продается в квадратных метрах, на каждый из которых требуется не менее семи шурупов. После того как профнастил закреплен, стоит переходить к ветровой защите фронтонов, что позволит уберечь кровлю от сырости и затхлости в ходе эксплуатации. Как правило, для этого достаточно смонтировать планки ветрового типа, для изготовления которых можно использовать тот же профнастил. Монтаж конька является итоговым процессом кровельных работ, что говорит о должном внимании со стороны застройщика.

Основные меры безопасности

Для подъема листов профлиста на крышу установить деревянные направляющие, по которым и будет подниматься лист кровельного материала.

Профнастил относится к тем строительным материалам, которые требуют от строителя соблюдения некоторых мер безопасности, без которых качественное и безопасное использование просто невозможно. Для начала необходимо обеспечить материалу правильную и безопасную транспортировку на строительный участок. При погрузке и разгрузке материала стоит помнить о том, что кромки листов в состоянии повредить не только руки мастера, но и защитное полимерное покрытие самих листов. Другими словами, этому вопросу необходимо уделить максимум внимания.

Подъем листов на место монтажа нельзя делать самостоятельно. Для этого необходимо иметь двух помощников и установить деревянные направляющие, по которым и будет подниматься лист кровельного материала. При ходьбе по смонтированному материалу необходимо использовать только мягкую обувь, чтобы не продавить и не поцарапать поверхность смонтированных листов. Если при организации стыков поверхность материала была поцарапана, поврежденное место необходимо обработать специальным полимерным составом, который поможет уберечь металл от коррозии.

Правила монтажных работ

Профнастил крепится к обрешетке только в тех местах, где его поверхность плотно прилегает к деревянному каркасу

Профнастил крепится к обрешетке только в тех местах, где его поверхность плотно прилегает к деревянному каркасу, что полностью отличается от способа монтажа простого шифера. Как правило, крепление данного материала выполняется через каждую волну, но при укладке первого нижнего ряда материала необходимо крепить листы в каждой волне. Нужно это из-за предельно высоких ветровых нагрузок на данную часть крыши. Продольные стыки не должны иметь шага больше 50 см, что негативно отразится на итоговом качестве кровельного слоя.

Количество стыков профнастила зависит от общего размера и площади крыши. Контроль правильности стыков материала можно смело считать одной из самых важных частей монтажных работ, ведь именно от стыков зависит защита от проникновения под кровлю влаги. Особое внимание стоит уделить такому этапу кровельных работ, как герметизация.

Организация качественного изоляционного слоя позволит сохранить несущий каркас крыши предельно долгое время. Герметизация выполняется при помощи монтажа специальной защитной пленки, которая выпускает из чердачного помещения пар, но не пропускает внутрь влагу.

Качественная герметизация, а также уплотнение стыков, может стать причиной плохой вентиляции чердачного помещения, что, в свою очередь, приведет к появлению конденсата на внутренней стороне кровельного материала. Это говорит о том, что кровельные работы данного типа предполагают устройство правильной системы вентиляции подкровельного пространства, что не должно касаться целостности стыков материала.

Герметизация, а также организация стыков материала не являются единственной проблемой данного типа строительных работ. Настил профлиста предусматривает правильное использование расходного материала, а именно шурупов для крепления листов в стыки.

Для такого действия необходимо иметь под рукой шуруповерт, у которого имеется сменный аккумулятор. В противном случае работы могут затянуться на предельно долгий срок. Не стоит вкручивать по несколько шурупов в один стык, что не только не принесет положительного результата, но и станет причиной нехватки расходного материала. Количество стыков должно совпадать с нужным количеством расходного материала, ведь в противном случае придется докупать шурупы, подобрать нужный цвет которых в отдельности будет предельно сложно.

Нельзя выравнивать стыки при помощи подкладок, ведь это может стать причиной проникновения влаги под кровельный материал. Чтобы организовать правильный стык, достаточно выполнить правильную и ровную обрешетку, на которой стыки будут плотно прилегать к пиломатериалу.

Каждый отдельный стык можно обработать силиконом или герметиком, что позволит повысить защитные функции кровли. Но стоит помнить о том, что обрабатывать стыки необходимо несколько раз, через каждые несколько лет. Другими словами, обрабатывать стыки не обязательно.

Правила и особенности монтажа профнастила

Автор На чтение 6 мин Просмотров 565 Опубликовано 25.08.2021

Профилированное металлическое полотно — это современный материал для покрытия крыши, монтажа заборов, гаражей, теплиц и других небольших построек. Профлист еще называют гофрированным из-за его волнообразной, трапециевидной поверхности, напоминающей шифер. Гофролисты устойчивы к воздействию окружающей среды благодаря оцинкованному или полимерному покрытию. Важное значение для успешной дальнейшей эксплуатации построек имеет то, как стыковать профнастил, представляющий собой металлические листы определенных размеров. Их соединяют в единое полотно, соблюдая правила стыковки.

Гофрированный профлист — прочен, надежен, устойчив к воздействию окружающей среды. Монтаж кровли из профлиста не представляет особой сложности.



Содержание

1. Правила монтажа кровли из гофрированного металла
2. Способы крепления металлопрофиля к обрешетке
3. Особенности работы с металлонастилом

Правила монтажа кровли из гофрированного металла

Марки и виды профнастила.

Преимущество профнастила перед другими кровельными материалами состоит в том, что полотно оцинкованного металла выпускается в разных размерах. Производители указывают характеристики своей продукции на маркировке. Например, НС 44-1000 0,8 будет означать, что перед нами стеновой (СН) профлист толщиной 0,8 мм, шириной 1000 мм, высотой волны 44 мм.

Фрагменты могут быть шириной до 1,85 м. Чем из меньшего количества кусков будет состоять настил крыши, тем реже будет производиться стыковка листов. Слабое место в любом покрытии — стыки, поэтому длину покрытия нужно подбирать соответственно конфигурации кровли. Размер профлиста должен зависеть от площади кровли и состоять из длины ската, плюс карниз, плюс выступ за пределы крыши на 4 см.

Монтаж материала кровли начинается с нижней части конструкции.

Важно, чтобы соединение листов профнастила осуществлялось по направлению ската крыши, внахлест, параллельно карнизу.

Чем круче будет угол наклона кровли, тем меньше потребуется наложение стыкуемых профлистов.

• угол наклона крыши до 14^° — ширина стыка составляет 20 см;
• наклон 15-30^° — стык имеет нахлест 15-20 см;
• более 30^° — листы совмещаются на 10-15 см.

Стыкуя между собой листы металлического профиля, нужно соблюдать следующие правила монтажа:

Схема монтажа кровли из профнастила.

1.  Крепление профлиста производится в местах его прилегания к поверхности обрешетки с промежутками через одну примыкающую волну. На нижнем и верхнем крае крыши стыки фиксируются в каждом углублении между волнами. Это связано с усиленной нагрузкой на крайних участках кровли из-за порывов ветра.
2. На поверхностях с небольшим уклоном соединение листов профнастила дополнительно изолируют силиконовым герметиком.
3. Элементы крепежа на продольных стыках располагаются на расстоянии до 50 см друг от друга. По краям крыши крепление листов профнастила осуществляется в каждое ребро обрешетки.
4. Для улучшения прилегания фрагментов гофрированного металла, точки крепления на стыках должны смещаться на 5 мм в шахматном порядке. На нижнем листе это делается в противоположном направлении от соединения, на верхнем фрагменте — наоборот.
5. Чтобы наложение было фиксированным и под металл не попадала влага, обрешетка должна быть вымеренной, тогда гофрированная поверхность будет плотно прилегать к брускам.

Перед началом работ по креплению профнастила под обрешетку укладывается паро- и гидроизоляционный слой для защиты чердака от влаги. Шаг обрешетки должен соответствовать местам соединения профлиста с соответствующими брусками. Разные марки профнастила ориентированы на определенный шаг обрешетки, который может быть от 50 см до 1 м. Если используют минимальную толщину оцинкованного металла (0,7), обрешетку делают сплошную.

Вернуться к оглавлению

Способы крепления металлопрофиля к обрешетке

На стыки каждого квадратного метра из листов профнастила потребуется около 6-8 шурупов. Как правило, для крепления металлического профилированного покрытия в комплекте с профлистами продаются специальные шурупы такого же цвета, как и металл. Они имеют резиновую шайбу, которая плотно закрывает отверстие и не дает проникать влаге.

Для установки на крыше кровельного покрытия из оцинкованного металла понадобятся следующие инструменты:

Инструменты для работы с профилированным листом.

• деревянные направляющие — устанавливают для транспортировки габаритных листов профнастила на крышу;
• шуруповерт со сменным аккумулятором;
• дрель;
• вырубные ножницы;
• электролобзик;
• «лыжи» для предотвращения повреждения гофролиста на стыке.

Пользоваться нужно только перечисленными инструментами. Нельзя использовать сварку для того, чтобы соединять стыки элементов. Для подрезания листов не применяют болгарку и резку газосваркой. Это может испортить металлические листы, уничтожить их покрытие. Во время соприкосновения с абразивом происходит нагревание поверхности и разрушается полимерный слой. Металл быстро проржавеет, и кровля придет в негодность. По этой же причине соединение элементов не производится железными гвоздями. В качестве крепежа подходят такие материалы:

• кровельные саморезы диаметром 4,8; 5,5; 6,3 мм и длиной 19-250 мм;
• комбинированные заклепки;
• кровельные шурупы.

Помимо крепления на стыки и самого оцинкованного металла, нужно приготовить набор таких планок, как:

• торцевая;
• коньковая;
• карнизная;
• ендова;
• разжелобная;
• планка примыкания;
• «фартук» вокруг печной трубы.

Способ монтажа крыши при помощи шурупов отличается от того, как стыковать саморезами. Под шурупы потребуется предварительно просверлить дрелью отверстия. Их диаметр должен быть на 0,3-0,4 мм больше размера шурупа. Под саморезы профлист сверлить не придется. В остальном стыки соединяются аналогично. Нужно следить, чтобы крепление вошло в деревянный брус строго вертикально. Перекос может повлечь образование отверстия и нарушение герметичности.

http://masterprofnastila.ru/youtu.be/rJTwpNtLvI8

Вернуться к оглавлению

Особенности работы с металлонастилом

Профлист с окрашенной поверхностью требует бережного отношения. Полимерное покрытие легко повредить при транспортировке и монтаже. Передвигаться по крыше во время работ нужно по специальным деревянным подмосткам, чтобы избежать деформации. Это относится к листам с небольшой толщиной. Обувь одевают с мягкой подошвой независимо от толщины профнастила.

По окончании работ крышу следует отчистить от мусора и стружки и внимательно осмотреть. Образовавшиеся в процессе монтажа царапины закрашивают специальной аэрозольной краской под цвет профлиста, которую можно приобрести вместе с покрытием. Через три месяца после завершения работ по укладке листов профнастила потребуется подтянуть ослабшие крепления.

http://masterprofnastila.ru/youtu.be/i8IhD0Zx6BY

Стыки считаются основной частью монтажа крыши. Их уплотнение защитит жилье от проникновения влаги под кровлю. Но чрезмерная защита приведет к скоплению конденсата со стороны чердачного помещения. Чтобы этого избежать, нужно правильно организовать систему вентиляции чердака и выхода пара из помещения под крышей. Ежегодно крышу отчищают от листьев и другого мусора.

Соединение с гофрокартоном

Соединение с гофрированием

Мартин Хабекост 2018-06-29 00:49:17

Более 1200 специалистов в области печати собрались в Лас-Вегасе, чтобы увидеть, как развивается цифровая упаковка

EFI провела свою ежегодную конференцию Connect с 23 по 26 января 2018 года в отеле Wynn в Лас-Вегасе. В первый день Connect генеральный директор EFI Гай Гехт провел беседу у камина с двумя европейскими клиентами, которые первыми установили цифровую струйную машину Nozomi C18000 со светодиодной УФ-печатью. Эта машина предназначена для гофроупаковки, гофротары и самостоятельных конвертеров. Она может работать в однорядном режиме, когда гофрокартон имеет ширину, равную ширине податчика пресса, или в двухрядном режиме, при котором гофрокартон печатается бок о бок за один проход. В этом двухполосном режиме скорость печати составляет до 6600 листов в час.

Первым клиентом, с которым поговорила Гехт, был Эрик Баркорт, генеральный директор компании Hinojosa Packaging Solutions, имеющей 12 производственных площадок в Испании. Она использует офсетную, флексографскую и глубокую печать, чтобы обслуживать средний рынок для мелких клиентов. Одним из важных заявлений было то, что крупные клиенты не требуют производства своей упаковочной продукции с добавленной стоимостью. Hinojosa начала свою деятельность с обслуживания обувной и текстильной промышленности Испании, печатая простые одноцветные коробки. В настоящее время ситуация меняется: внешний вид упаковочных продуктов становится более красочным и индивидуальным.

В прошлом некоторые клиенты Hinojosa переводили печать упаковки в страны с низкими затратами, чтобы сэкономить деньги, но теперь они возвращают бизнес в Испанию из-за относительно коротких сроков доставки. В Европе рынок консолидируется, и необходимо снизить затраты на производство и доставку. Баркорт сказал, что Nozomi C18000 обеспечивает наилучшее качество изображения для носителей, которые использует компания, и позволяет печатать на носителях, которые не всегда являются на 100% плоскими, обеспечивая при этом индивидуальные решения.

Помимо достижений EFI в разработке двухполосного режима, Nozomi печатает в цветовой гамме CMYK с возможностью добавления оранжевого и фиолетового цветов для расширения цветового охвата. Поддержка полной печати переменных данных установлена ​​в Северной Америке, Европе и Азии.

На выставке Connect компания EFI также представила свою струйную печать на ткани с помощью линейки принтеров для ткани Reggiani. EFI приобрела Reggiani в июле 2015 года. Эти машины предназначены для быстрой продажи в таких магазинах, как H&M. В этих магазинах быстрой моды не четыре модных сезона, поясняет EFI, а 12. Каждый месяц появляются новые дизайны и модели, и машины Reggiani могут снабжать эти сети быстрой моды необходимыми принтами.

В связи с этим EFI запустила Optitex 3D Design Illustrator для проверки и настройки 3D-одежды в Adobe Illustrator. Это подключаемый модуль, позволяющий дизайнерам создавать и просматривать предметы одежды в 3D. Визуализация точна в пропорциях и масштабировании. Плагин Illustrator позволяет пользователям настраивать ткань, текстуру, узоры печати и размещение графики без необходимости распечатывать образец. Это уменьшает количество физических прототипов в процессе проектирования, что позволяет сократить циклы проектирования.

Еще одним ключевым развивающимся рынком для EFI является печатная керамика. Линейка принтеров Cretaprint предлагает различную ширину печати и специальные эффекты, которые можно наносить на керамическую плитку. Эти машины позволяют производить керамическую плитку на заказ.

Линейка струйных принтеров Vutek предлагает множество применений, особенно с чернилами Super Draw, которые можно использовать для термоформования печатных пластиковых подложек. Меня ошеломило то, что в наши дни можно сделать с помощью струйной печати. Возможности почти безграничны.

На конференции Xerox и EFI объявили о новом DFE на базе Fiery для двигателей Xerox. Xerox в феврале 2017 года продала свою линейку серверов печати Free-Flow компании EFI. Новый DFE сочетает в себе уникальные функции сервера печати FreeFlow и линейки DFE EFI Fiery. Этот новый DFE предлагает поддержку нанесения металлических чернил на основе тонера. У меня была возможность увидеть печатную машину Xerox с шестью печатными станциями, которая могла наносить серебряный тонер на первую печатную станцию, затем CMYK, а на шестой печатной секции можно было наносить непрозрачный белый или золотой цвет. Этот тип технологии, безусловно, интересен для рынка печати упаковки на заказ, где металлические краски могут передать высокое качество и эксклюзивность.

EFI также представила свою платформу MarketDirect Customer Engagement Platform на Connect. Он был разработан на основе решения DirectSmile VDP, которое EFI приобрела в 2014 году и теперь интегрировало в свои пакеты повышения производительности. Это позволяет пользователям создавать и выполнять персонализированные коммуникационные и маркетинговые программы для Интернета, электронной почты, печати, мобильных устройств и социальных сетей. Пользовательский интерфейс основан на HTML5. Программное обеспечение можно приобрести и разместить на локальном сервере или приобрести как SaaS (программное обеспечение как услуга), размещенное на сервере EFI. У вас может возникнуть соблазн сказать: «Ну, это здорово, но я буду использовать MailChimp для своих кампаний по электронной почте». Такие программы, как MailChimp, также предлагают вам целевые страницы, но пакет MarketDirect позволяет вам сочетать электронные и печатные сообщения. Его использование кажется довольно интуитивным, просто выбрав такие параметры, как рассылка по электронной почте, PURL и печатные материалы. Пользователь просто устанавливает флажки для различных функций, которые он хочет использовать в маркетинговой кампании. Еще одна замечательная особенность заключается в том, что пользовательский интерфейс MarketDirect можно настраивать, и он поставляется со встроенными шаблонами тем.

Среди многих объявлений на Connect меня затронул один, представленный Габриэлем Матслиахом, — использование общего интерфейса для всего программного обеспечения EFI. Я нашел это очень важным, так как это дает клиентам единый внешний вид для всех решений EFI. Это может показаться косметическим изменением, но оно позволяет пользователям освоиться с различными программными продуктами EFI, которые продолжают расширяться с каждым годом.

Мартин Хабекост получил докторскую степень. по аналитической химии Ганноверского университета. Он является заместителем председателя Школы управления графическими коммуникациями Университета Райерсона.

©Приложение Север. Посмотреть все статьи.

Подключение к гофрокартону
/статьи/подключение к гофрокартону

Список выпусков

Июль/август 2022 г.

Широкоформатная направляющая 2022

май/июнь 2022 г.

март/апрель 2022 г.

Упаковка для принтеров Весна 2022 г.

январь/февраль 2022 г.

Упаковка для принтеров Зима 2021 г.

декабрь 2021

ноябрь 2021

Октябрь 2021

Сентябрь 2021

Упаковка для принтеров Осень 2021 г.

июль/август 2021

Руководство по широкоформатной печати 2021

июнь 2021 г.

Май 2021

Апрель 2021

Упаковка для принтеров Весна 2021 г.

март 2021

январь/февраль 2021 г.

Чемпионы печати 2021

декабрь 2020 г.

Упаковка для принтеров Зима 2020 г.

ноябрь 2020

октябрь 2020 г.

Упаковка для принтеров Осень 2020 г.

сентябрь 2020 г.

июль/август 2020 г.

Широкоформатная направляющая

июнь 2020 г.

Упаковка для принтеров Лето 2020

май 2020 г.

Упаковка для принтеров Весна 2020 г.

апрель 2020 г.

март 2020 г.

январь/февраль 2020 г.

Упаковка для принтеров Зима 2019 г.

декабрь 2019 г.

ноябрь 2019 г.

октябрь 2019 г.

Упаковка для принтеров Осень 2019 г.

Руководство покупателя 2019

Сентябрь 2019

июль/август 2019 г.

Руководство по широкоформатной печати 2019 г.

Упаковка для принтеров Лето 2019 г.

июнь 2019 г.

май 2019 г.

Графика Канада 2019

Май 2019

Упаковка для принтеров Весна 2019 г.

апрель 2019 г.

март 2019 г.

январь февраль 2019 г.

Упаковка для принтеров Зима 2018 г.

Декабрь 2018 г.

ноябрь 2018 г.

Руководство по печати этикеток

октябрь 2018 г.

Упаковка для принтеров Осень 2018 г.

Руководство покупателя 2018

сентябрь 2018 г.

июль август 2018 г.

Print Action 2018 Руководство по широкому формату

Упаковка для принтеров Лето 2018 г.

июнь 2018 г.

май 2018 г.

Imprim’Action май 2018

Справочник по цифровым печатным машинам

Упаковка для принтеров Весна 2018 г.

Апрель 2018 г.

март 2018 г.

Январь/февраль 2018 г.

Декабрь 2017 г.

Упаковка Специальный Английский

Упаковка Special French

ноябрь 2017 г.

Октябрь 2017 г.

Руководство покупателя 2017

сентябрь 2017 г.

август 2017 г.

Руководство по широкоформатной печати 2017 г.

июль 2017 г.

июнь 2017 г.

Графика Канада Подведение итогов 2017

май 2017 г.

Апрель 2017 г.

март 2017 г.

PA Февраль 2017 г.

Январь 2017 г.

Декабрь 2016 г.

ноябрь

Руководство для покупателей

Октябрь 2016 г.

Сентябрь 2016 г.

август 2016 г.

Широкоформатная направляющая

июль 2016 г.

Друпа 2016

июнь 2016 г.

май 2016 г.

Справочник по цифровым печатным машинам

апрель 2016 г.

март 2016 г.

Февраль 2016 г.

Январь 2016 г.

Декабрь 2015 г.

Руководство для покупателей

ноябрь 2015 г.

Октябрь 2015 г.

сентябрь 2015 г.

Широкоформатная направляющая

август 2015 г.

июль 2015 г.

Справочник по цифровым печатным машинам

июнь

Завершение работы с графикой

май

апрель 2015 г.

март 2015 г.

Февраль 2015 г.

январь 2015 г.

Декабрь 2014 г.

ноябрь 2014 г.

Руководство для покупателей

октябрь 2014 г.

сентябрь 2014 г.

Руководство по широкоформатным ресурсам

август

июль 2014 г.

июнь 2014 г.

май 2014 г.

Библиотека

Как подключить картон: 9 методов столярного дела из картона

Как партнер Amazon, мы зарабатываем на соответствующих покупках. Все доходы напрямую реинвестируются в этот сайт, чтобы предоставить вам бесплатные учебные пособия и файлы проектов. Спасибо за вашу поддержку!

Соорудить что-нибудь из картона? Вот обзор множества различных способов, которыми вы можете соединить и соединить картон!

Мы получили тонну положительных отзывов о нашем решении добавить на этот сайт категорию картона в качестве доступного строительного материала, который можно использовать в качестве альтернативы дереву. (Спасибо!)

Мы очень рады представить всевозможные забавные идеи проектов в самом ближайшем будущем, но сначала нам нужно рассказать об основах работы с картоном, если вы новичок в использовании этого материала для создания вещей.

Хотя картон не может заменить дерево для некоторых вещей (например, уличной мебели или кухонных шкафов), он дает много новых возможностей для небольших проектов, особенно потому, что картон так легко получить бесплатно.

Итак, продолжая нашу серию работ с картоном, в сегодняшнем посте я хочу рассказать о разных способах соединения и соединения кусочков картона между собой.

Техника столярных работ из картона не так уж сильно отличается от техники столярных работ из дерева, но есть несколько изящных продуктов и опций, позволяющих легко построить практически все, что вы можете себе представить, из картона!

1. Картонные соединители

Конструктор с 60 клипсами, подходящими для картона. Идеально подходит для строительства и открытых творческих игр дома, а также обучения STEM и STEAM в школе для детей от 4 лет и старше

нет в наличии

КУПИТЬ

Amazon.com

по состоянию на 29 сентября 2022 г., 23:15 Product prices and availability are accurate as of the date/time indicated and are subject to change. Any price and availability information displayed on Amazon at the time of purchase will apply to the purchase of this product.»/>

Соединители для картона представляют собой небольшие пластмассовые детали с канавками, через которые могут легко проходить куски картона. Они бывают разных форм, будь то простая Г-образная форма для углов или даже Т-образная форма для соединения 3 кусков картона вместе.

Соединители из картона не очень прочные, поэтому вы не захотите использовать их для чего-либо, что вы планируете выдерживать любого веса, но они действительно дают вам полную свободу для изготовления картонных скульптур и создания таких вещей, как модели. Они являются отличным запасом для makerspaces!

Этот набор из 60 роликов от 3DuxDesign может показаться маленьким, но внешность обманчива, а возможностей с ними масса! Буду ли я использовать их, чтобы построить форт? Вероятно, нет — я бы, скорее всего, использовал соединения с выступами и прорезями, которые мы рассмотрим позже в этом посте.

Но они отлично подходят для изготовления картонных моделей + быстрого прототипирования проектов, которые вы хотите сделать из дерева.

---

2. Крепеж MakeDo SCRU

Makedo SCRU Combo 160 | Микс из 160 предметов, SCRU и SCRU+ для детей от 4 лет | Идеально подходит для обучения STEM и STEAM в классе

$18.00 в наличии

КУПИТЬ

Amazon.com

по состоянию на 29 сентября 2022 г., 23:15

Вы не можете использовать металлические винты с картоном, но эти застежки SCRU работают так же, как винты, когда вы соединяете куски картона вместе.

Опять же, они не очень прочные — я бы точно НЕ стал использовать их для мебели или чего-то в этом роде. Тем не менее, они, безусловно, полезны в вашем творческом наборе инструментов, особенно если у вас есть ученики или дети, которые заинтересованы в создании вещей.

Для крепления разъемов SCRU к картону вам понадобится специально разработанный SCRU инструмент, который называется SCRU-Driver. Он продается отдельно от большинства пакетов SCRU, хотя некоторые варианты могут включать в себя мини-инструмент — убедитесь, что вы внимательно прочитали описание продукта!

---

3. Соединения с прорезями

Выше вы можете видеть, как две детали имеют прорези для создания сетки из картона.

Щелевые соединения изготавливаются быстро и легко. Вам часто не нужен клей, когда вы используете щелевые соединения, чтобы детали оставались вместе, но вам, вероятно, понадобится клей, если вы хотите, чтобы ваши соединения были постоянными.

Щелевые соединения работают путем вырезания соответствующих пазов в двух разных кусках картона. Затем эти части будут скользить друг в друга, образуя соединение.

Иногда бывает сложно сделать все прорези одинакового размера, когда вы их вырезаете. Как мы писали в нашем посте с советами по вырезанию картона — используйте линейку и карандаш, чтобы отметить, где резать!

— 28%

Amazon.com

Ножницы для гофрированного картона CANARY, ножницы для рукоделия Heavy Dudy, японские…

$17,80 25,00 долл. США

КУПИТЬ

— 6%

Amazon.com

CANARY Box Cutter Auto Retractable Blade, Инструмент для открывания безопасных ящиков [Антипригарный…

$13,80 14,80 долл. США

КУПИТЬ

Amazon.com

Резак для картона CANARY с ножнами 7,5-дюймовый резак для безопасных коробок / инструмент для открывания коробок. ..

10,40 $

КУПИТЬ

Последнее обновление: 29 сентября 2022 г., 23:15

---

4. Загнутые вкладки

Если вы хотите соединить картон вместе без использования каких-либо приспособлений, сложенные язычки очень легко сделать, просто сделав несколько надрезов в кусках картона, а затем согнув их, чтобы получились язычки.

Вы можете либо приклеить эти согнутые выступы к куску картона, к которому вы хотите их присоединить, либо даже вырезать прорези, чтобы создать пространство для прохода выступов — мы называем эти соединения выступами и прорезями и объясним их следующий!

Картон не особенно прочен, а фальцованные язычки также не предназначены для удержания значительного веса, хотя они отлично подходят для изготовления разделителей ящиков и подобных вещей!

Если вы хотите использовать фальцованные язычковые соединения и придать им дополнительную прочность, обычно лучше работать с несколькими слоями картона, поэтому после создания одного стыка вы затем создадите еще одно стыковое соединение, чтобы перекрыть его, или приклейте дополнительный картон поверх него. вкладки.

---

5. Соединения с выступами и прорезями

Соединения с выступами и прорезями используются для соединения двух кусков картона вместе с выступами и прорезями. Вместо того, чтобы вставлять два слота, чтобы они совпадали друг с другом, вы просто вырезаете выступы, чтобы они поместились в слоты.

Это отличный способ добавить дополнительные элементы к тому, что вы строите, особенно при изготовлении картонных скульптур и моделей.

Чтобы сделать язычок и прорезь, у одного куска картона отрежьте края, чтобы получился язычок. На другом куске картона вам нужно сделать прорезь с помощью резака для картона.

Просто вставьте язычок в паз! Вам понадобится клей, чтобы надежно удерживать язычок в прорези, и вы всегда можете обрезать язычок, если он слишком далеко торчит из прорези после высыхания клея.

---

6. Фланцевые шарнирные соединения

Фланцевые шарнирные соединения — это то, что вам обязательно нужно использовать, когда вы пытаетесь соединить картонные трубки, такие как рулоны папиросной бумаги, с плоским куском картона.

Чтобы сделать фланцевое стыковое соединение, просто сделайте несколько небольших надрезов вокруг основания трубы, а затем сложите детали так, чтобы получился фланец.

После того, как вы обрежете эти выступы и сложите их, чтобы получился фланец, это так же просто, как нанести немного клея.

Опять же, эти типы шарниров НЕ предназначены для удержания или переноса значительного веса. Чтобы добавить дополнительную прочность и устойчивость детали, вам нужно вырезать круг из картона, чтобы приклеить его поверх выступов фланца.

---

7. Крепежные детали

Латунные бумажные застежки ACCO, 3/4″, с покрытием, 1 коробка, 100 застежек в коробке (71703)

6,99 $ в наличии

3 новые от 6,99 $

Бесплатная доставка

КУПИТЬ

Amazon. com

по состоянию на 29 сентября 2022 г., 23:15

Скрепки Brad обычно используются при скрапбукинге и переплете документов, но они также отлично подходят для картона, особенно если вы хотите создавать детали, которые можно легко сдвинуть вместе.

Вы можете приобрести их практически в любом магазине канцтоваров или в отделе канцтоваров большинства розничных продавцов. Я очень доволен качеством застежек марки ACCO, и они доступны в различных размерах.

---

8. Лента

В общем, мы не рекомендуем использовать ленту для соединения кусков картона, потому что она липкая и не такая прочная. Его действительно трудно достать туда, куда вы хотите, без того, чтобы он не порвал куски картона, если вы попытаетесь переместить его.

Возможно, вы сможете использовать ленту с некоторым успехом, но я не умею обращаться с лентой, поэтому я избегаю ее, когда могу. Однако есть некоторые типы, когда вы можете использовать клейкую ленту, и это когда вы создаете прототип + проектируете что-то из дерева.

Картонные прототипы для деревообработки не нуждаются в какой-либо долговременной стабильности — обычно они просто созданы, чтобы дать вам представление о том, как что-то будет выглядеть или какого размера куски дерева вам могут понадобиться. Лента позволяет быстро и легко создавать прототипы ваших проектов.

---

9. Горячий клей

Как и скотч, я не большой поклонник горячего клея. Он выполняет свою работу быстро, но это не всегда самый надежный метод соединения деталей, так как горячий клей со временем может оторваться.

Горячий клей также является одной из тех вещей, которые вы не хотели бы позволять использовать детям в возрасте до 13 лет, так как клеевой пистолет ОЧЕНЬ нагревается. Даже дети старшего возраста и подростки должны находиться под присмотром при использовании клея вместе со взрослыми в одной комнате.

Тем не менее, стоит упомянуть горячий клей как вариант, потому что он очень недорогой и его легко достать. Преимущество горячего клея заключается в том, что он очень быстро схватывается, поэтому вам нужно только придерживать картон на месте в течение короткого времени, пока вы ждете, пока горячий клей высохнет.

---

Существует множество способов соединения картона, но мы обнаружили, что эти лучше всего подходят практически для любого проекта, который вы можете построить. Есть ли у вас какие-либо методы соединения двух кусков картона вместе, которые мы могли пропустить? Расскажите нам о них в комментариях ниже!

Гофрированный картон, упаковочные коробки из гофрированного картона и нестандартные упаковочные коробки

Успех.

Компания WestRock по производству гофрированной упаковки является одним из ведущих вертикально интегрированных производителей в Северной Америке, предлагающим широкий спектр возможностей переработки и высококачественные гофрированные материалы и машины, предназначенные для защиты, продвижения, доставки и демонстрации вашей продукции.

Нужна ли вам уникальная форма, специальная усиленная конструкция, готовое решение для полки, простая одноцветная коробка или динамический дисплей, наша опытная команда создаст и предоставит важные для вас решения:

• Снижение общей стоимости через цепочку поставок и разработка устойчивых решений для минимизации воздействия на окружающую среду на протяжении всего жизненного цикла упаковки
• Рост продаж благодаря инновационному дизайну и динамичной привлекательности на полках для уникального потребительского опыта
• Сведение к минимуму рисков благодаря проверенным временем конструкциям, поддержке продаж, непревзойденной производительности машин и охвату всего побережья
• Повышение экологичности за счет более широкого использования возобновляемых и перерабатываемых ресурсов.

Наши интегрированные упаковочные решения включают Консультационную группу по упаковке, которая оценит вашу производственную линию и порекомендует технологические решения для повышения эффективности упаковки. Кроме того, мы предложим способы максимизации, упрощения или изменения конструкции контейнеров для оптимизации упаковки и процессов.

Автоматизированные упаковочные системы обеспечивают интеграцию машин, которая плавно и эффективно работает с вашими существующими линиями для упрощения окончательной упаковки и укладки на поддоны. Graphic Solutions поддерживает имидж вашего бренда благодаря последовательной адаптации графики к структуре и процессам печати, допечатным проверкам и высокоэффективной предварительной печати, чтобы вы выделялись на полке.

Наш Business Intelligence основан на стратегическом анализе и глубоком отраслевом и рыночном опыте, чтобы предлагать отличные идеи и упаковочные решения, которые обеспечивают уникальную ценность для бизнеса.

Мы хотим отпраздновать ваш успех, как свой собственный. Это то, что мы называем «Победа вместе».

• Автоматизированные системы упаковки
• Технология формирования оправки
• Консалтинговая группа по упаковке
• Графические решения

Автоматизированные упаковочные системы

Подразделение автоматических упаковочных систем (APS) компании WestRock разрабатывает и производит полную линейку прецизионного полуавтоматического и полностью автоматического упаковочного оборудования, доступного как в стандартных, так и в индивидуальных конфигурациях, способных работать с широким спектром продуктов и линий. скорости. APS стратегически связана с нашим контейнерным подразделением, где мы интегрируем наши машины с нашими контейнерами из гофрированного картона, предоставляя нашим клиентам решения с добавленной стоимостью. Мы тщательно оцениваем ваши требования и создаем систему, которая будет наилучшим образом защищать и демонстрировать вашу продукцию, что положительно скажется на вашей прибыли.

Узнайте больше о наших возможностях APS.

Технология формования оправки

Технология прецизионного формования нашей системы Meta® обеспечивает превосходную гибкость и скорость оборудования и устанавливает новый стандарт прочности и устойчивости контейнеров. Гофрированные контейнеры формируются вокруг фиксированной оправки, что сводит к минимуму перекос корпуса и обеспечивает максимальную структурную целостность. Полученные ящики превосходят по своим характеристикам обычные ящики с прорезями (RSC) благодаря повышенной прочности при штабелировании, большей дифференциации полок, улучшенным характеристикам коробок и полностью пригодным для вторичной переработки материалам.

Технология Meta Systems повышает производительность вашей линии за счет точно сформированных ящиков, каждый раз со скоростью до 55 ящиков в минуту, с боковой или вертикальной загрузкой продукта. Плоские гофрированные заготовки оптимизируют вашу цепочку поставок, уменьшая занимаемую площадь при хранении и сводя к минимуму отходы и затраты на транспортировку. Этот уникальный процесс формирования коробок больше не ограничивается только обычными четырехсторонними ящиками, он позволяет изготавливать трех-, четырех-, пяти-, шести-, семи- или восьмисторонние ящики, а также быстро или с минимальными затратами менять оборудование между размерами ящиков с одинаковыми габаритами.

Свяжитесь с нами, чтобы получить дополнительную информацию о том, как технология Meta® Systems может улучшить общее производство и цепочку поставок.

Консалтинговая группа по упаковке

Консалтинговая группа по упаковке WestRock — это стратегическая команда, нацеленная на обеспечение конечных результатов для наших клиентов, используя дисциплинированное применение ресурсов и услуг WestRock Corrugated по всей цепочке поставок клиентов. Наш консультативный подход обеспечивает глубокий, целостный анализ стоимости владения вашей цепочки поставок с целью обеспечения:

• Инновационные технологические решения для вашего уникального производства
• Автоматизация и/или повышение эффективности производственных линий
• Графические решения для расширения возможностей маркетинга и брендинга
• Улучшения устойчивого развития в соответствии с вашей корпоративной практикой устойчивого развития

Свяжитесь с нами для получения дополнительной информации об анализе вашей деятельности, проведенном компанией Packaging Consulting Group.

Графические решения

60%

потребителей в США сообщили, что при совершении покупки в магазине больше внимания уделяют упаковке продукта.

Упаковка важна сейчас больше, чем когда-либо, и WestRock стремится предоставлять графические упаковочные решения, которые последовательно передают сообщение вашего бренда и влияют на покупательское поведение. Мы являемся отраслевым лидером в объединении структурного дизайна и графики для упаковки, чтобы обеспечить результаты мирового класса, которые защищают и продвигают ваши уникальные продукты и доносят ваше сообщение.

Узнайте больше о наших высокоэффективных графических решениях.

Наши решения столь же разнообразны, как и ваши потребности.

У нас есть широкий выбор конфигураций контейнеров и упаковочных систем, поэтому мы предусмотрели поисковые фильтры, которые позволят вам найти решения, наилучшим образом соответствующие вашим уникальным спецификациям. Начните поиск прямо сейчас.

Свяжитесь с профессионалами в области гофротары

Ваши проблемы и потребности в области упаковки развиваются вместе с вашей клиентской базой. WestRock понимает и то, и другое.

Свяжитесь с нашими профессионалами, чтобы подобрать контейнер из гофрированного картона для вашего предприятия.

Свяжитесь с нами

Руководство для начинающих по гофрированным коробкам — Контейнер Jamestown

Вы только начали свой бизнес и нуждаетесь в упаковке для своей продукции? Хотите освежить свои знания об упаковке? Мы здесь, чтобы помочь. Как производитель гофроупаковки, мы несколько раз были в этом квартале и услышали ряд вопросов об упаковке. Вот обзор всего, что вам нужно знать о коробках из гофрокартона и о том, какой тип подходит именно вам.

Во-первых, давайте начнем с высокого уровня. Хотя вы можете думать о своей упаковке как о картонной коробке, картон и гофрокартон — это не одно и то же. Картон — это сверхпрочный бумажный материал, и на самом деле это , а не , используемый для прочных транспортных контейнеров. Хорошим примером картонной коробки является коробка из-под хлопьев.

Гофрокартон, напротив, является гораздо более прочным картоном, состоящим из двух основных компонентов: подложки и наполнителя. Подкладка представляет собой плоский материал, который обычно находится на внешних поверхностях доски (но также может быть найден на внутренней стороне некоторых более тяжелых комбинаций досок) и средний материал, который можно найти между подкладками. Среда создает арочную форму или «каннелюры» между вкладышами и вносит большой вклад в прочность доски. После того, как эти листы бумаги склеены вместе, получается гофрокартон, который затем превращается в структуру, способную выдержать длительные перевозки, удары и падения. (Многое из того, что ваша коробка с хлопьями не выдержит.) Когда вы идете заказывать упаковку, важно знать разницу, потому что, скорее всего, вы не захотите отправлять свои продукты в картонной коробке.

Теперь, когда вы знаете, что вам, вероятно, нужна гофрокоробка, вам нужно выяснить, какой тип коробки вам понадобится. Существует ряд различных факторов, влияющих на изготовление вашей коробки из гофрокартона, и это одна из причин, по которой они настолько настраиваемы. Нужна ли вам более легкая коробка, чтобы сократить расходы на доставку, или коробка из более толстого картона для обеспечения дополнительной защиты, для каждого продукта найдется коробка, подходящая для каждого продукта.

Сначала вам нужно взглянуть на профили флейт. Наиболее распространенными флейтами, используемыми сегодня, являются A, B, C, E и F, причем A является самой большой. Размер гофрокартона определяет толщину стенок коробки из гофрокартона, а также прочность при штабелировании. Флейта «А» была оригинальной гофрированной флейтой и имеет самый толстый профиль флейты, который вы можете использовать. Флейта A имеет толщину примерно 5 мм и является отличным вариантом для продуктов, которым требуется немного больше амортизации или требуется дополнительная прочность для штабелирования.

Флейта B была следующим профилем, который должен был быть разработан, и изначально был создан для самонесущих продуктов, таких как консервы, которые не требовали, чтобы коробка выдерживала большую часть нагрузки. Флейта B имеет толщину примерно 3,2 мм и является очень популярным выбором для штампованных конструкций.

С-образная канавка толщиной около 4 мм, наиболее часто используемая на сегодняшний день универсальная канавка. Хотя флейта C была создана после флейты B, это немного более толстая доска с 38 канавками на фут по сравнению с 47 канавками на фут у флейты B.

Самые последние профили канавок, которые должны быть разработаны, это E и F толщиной 1,6 мм и 0,8 мм соответственно. Эти профили часто используются для розничной упаковки из-за возможности печати, обеспечивающей превосходную четкость изображения.

Следующим аспектом, на который следует обратить внимание, является тип доски. Существует четыре типа картона, которые можно использовать для гофрированных коробок. Чаще всего используются одностенные и двустенные. Вот описание каждого из них:

• Односторонняя: один лист подложки приклеивается к одному листу гофрированного материала. Доска этого типа обычно продается в рулонах и может использоваться для обертывания продуктов для защиты или амортизации.
• Одностенный: один лист гофрированного материала вклеивается между двумя листами вкладыша. Одностенная плита является наиболее распространенным типом плиты на рынке и может использоваться для всего: от упаковочных коробок до витрин розничной торговли.
• Двойная стенка: два листа гофрированного материала вклеены между тремя листами подкладки. Этот картон обычно используется для более тяжелых продуктов или продуктов, для транспортировки которых требуется более прочная коробка.
• Тройная стенка: три листа гофрированного материала вклеены между четырьмя листами подкладки. Эта доска является самой прочной из всех стилей плит и часто используется для изготовления промышленных деталей или производственных бункеров.

Когда вы знаете, какой тип гофрокартона и доски вы хотите использовать для своей коробки, вам нужно определить правильный сорт доски. Для этого вы должны спросить себя: важнее ли, чтобы моя коробка выдерживала давление при штабелировании сверху вниз, не разрушаясь? Или имеют повышенную устойчивость к проколам от внутренних и/или внешних факторов?

Гофрокартон классифицируется как Mullen или ECT. Хотя бывают ситуации, когда любой из них может быть успешно использован, они имеют разные приложения. Во-первых, это Edge Crush Test (ECT). ECT измеряет, какое усилие при штабелировании или давление может выдержать коробка, прежде чем ее раздавят. Как упоминалось ранее, профиль канавки играет большую роль в прочности вашей доски при штабелировании. Значения ECT варьируются от 23 ECT с одной стенкой до 120 ECT с тройной стенкой. Чем выше число, тем больше прочность на сжатие. Доска ECT удобна, когда коробки будут укладываться друг на друга, будь то на поддоне или складской полке.

Другой вариант гофрированного картона — Mullen. Значение Маллена определяется величиной давления, которое может выдержать коробка, прежде чем она лопнет или будет проколота. Вес вкладыша доски составляет основную часть прочности на разрыв. Значения Mullen задаются в виде трехзначного числа, например 200 #, и чем выше значение, тем прочнее доска.

Наконец, вам нужно выбрать стиль коробки. Существует несколько разных типов, и у каждого из них есть свои особенности, которые могут понадобиться вашему продукту:

После того, как вы изучите основы изготовления коробок из гофрокартона, вы сможете многое сделать, чтобы обеспечить наилучшую упаковку для своей продукции. Важно осознавать, что доступно так много вариантов, потому что легко иметь упаковку, которая на самом деле не соответствует стилю вашего продукта. Разговор с дизайнером упаковки может помочь определить, что лучше всего соответствует вашим потребностям и задачам, с которыми вы сталкиваетесь.

Что такое гофрокартон? — Подробная информация о распространенных стилях досок и флейтах



Гофрокартон или «комбинированный картон» состоит из двух основных компонентов: вкладыша и носителя. Оба сделаны из особого вида плотной бумаги, называемой тарным картоном. Лайнерборд — это плоский материал, как правило, на внешней поверхности доски, но также и внутри некоторых конструкций, который прилипает к среде. Medium — это бумага, которая сформирована в виде арок или желобков на одинарной облицовке и приклеена между облицовками облицовочного картона.

• Канавки
• Комбинированная доска
• Типы коробок

Канавки

Архитекторы уже тысячи лет знают, что арка с правильным изгибом — самый прочный способ перекрыть заданное пространство. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда помещали арки в гофрированную среду. Эти арки известны как каннелюры, и при прикреплении к облицовочному картону с помощью клея они сопротивляются изгибу и давлению со всех сторон.

Когда кусок комбинированной доски кладут на его конец, арки образуют жесткие колонны, способные выдержать большой вес. Канавки служат для разделения листов облицовочного картона, увеличивая жесткость картона на изгиб. Когда на боковую сторону доски оказывается давление, пространство между канавками действует как подушка для защиты содержимого контейнера. Флейты также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальный лайнер обеспечивает дополнительную прочность и защищает каннелюры от повреждений.

Флейты бывают нескольких основных назначений. Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь различные профили канавки и количество канавок на фут в рамках данного обозначения:

• Канавка была исходным профилем канавки для гофрированного картона. У него около 33 флейт на фут.
• Канавка B затем была разработана для самонесущих консервов, поэтому не требовались ящики, выдерживающие большую нагрузку. У него около 47 канавок на фут.
• С-канавка была затем разработана как универсальная флейта, и у нее около 38 канавок на фут.
• Канавка E была следующим успешным профилем канавки, и у нее около 90 канавок на фут.
• F-канавка была разработана для небольших складных картонных коробок. У него около 125 канавок на фут.

В последние годы наблюдается не только быстрое распространение профилей канавок, но и увеличение различий в измерениях характеристик канавок для любого заданного профиля канавок. Профили гофрокартона будут различаться, иногда значительно, поскольку валки для гофрирования изготавливаются с учетом множества аспектов (таких как скорость, характеристики картона, экономичность и т. д.).

Комбинированная доска

На приведенном ниже рисунке показаны четыре основных типа комбинированных досок, которые чаще всего изготавливаются из облицовочного картона и среднего материала с использованием различных структур гофрокартона:

• Односторонняя: Один гофрированный наполнитель приклеивается к одному плоскому листу лайнера.
• Одностенный: Гофрированный наполнитель вклеивается между двумя листами облицовочного картона. Также известен как Двойное лицо.
• Двойная стенка: Три листа облицовочного картона с двумя прослойками между ними.
• Тройная стенка: Четыре листа облицовочного картона с тремя прослойками между ними.

Как правило, большие профили канавок обеспечивают большую амортизацию и прочность на вертикальное сжатие, а меньшие профили канавок обеспечивают улучшенные графические возможности. Меньшие канавки, такие как E и F, также обеспечивают улучшенные структурные возможности. для первичной (розничной) упаковки по сравнению с картоном (складные картонные коробки). В отрасли также существуют значительные различия в размерах канавок в зависимости от характеристик контейнера, которые требуются для каждого применения.

Типы коробок

Коробки можно использовать для перевозки всего, от яблок до стиральных машин. Изменяя дизайн коробки, комбинируя слои гофрокартона или добавляя внутреннюю упаковку, можно изготовить коробку из гофрокартона для эффективной транспортировки и хранения практически любого продукта.

Многие стандартные стили коробок можно идентифицировать тремя способами: по описательному имени, по акрониму, основанному на этом имени, или по международному кодовому номеру. Система цифровых кодов, известная как Международный код ящиков из древесноволокнистого картона, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией твердого картона (ESBO), чтобы избежать путаницы при общении на разных языках.

Ниже приведены некоторые распространенные категории стилей и дизайнов коробок. Имейте в виду, что есть много других стандартных стилей, из которых можно выбирать. Кроме того, коробки из гофрокартона могут быть изготовлены по индивидуальному заказу, чтобы удовлетворить специфические потребности любого пользователя коробки. Представитель производителя будет иметь более подробную информацию о дополнительных вариантах стиля коробки.

Коробки с прорезями: Международный фибровый картон Код дела: 02 Серия 0201 Стандартный контейнер с прорезями (РСЦ)	Ящики для телескопов: Международный фибровый картон Код корпуса: серия 03 0301 Полный стиль дизайна телескопа Контейнер (FTD)	Папки: Международный фибровый картон Код корпуса: серия 04 0401 Папка One Piece (ОПФ)
Жесткие коробки (коробки Bliss): Международный фибровый картон Код корпуса: серия 06 0601А Контейнер Bliss Style с концевыми клапанами	Самоустанавливающиеся коробки: Международный фибровый картон Код корпуса: серия 07 0760 Самоустанавливающаяся шестерка Угловой лоток	Внутренние формы: Международный фибровый картон Код корпуса: серия 09 0904 Трубка

Для получения дополнительной информации о гофрированном картоне:

• Закажите 75-летие издания Fiber Box Handbook, одного из самых популярных информационных текстов в отрасли гофрированного картона. Нажмите здесь , чтобы узнать больше об этом или разместить заказ.
• Посетите веб-сайт www.corrugated.org , где можно найти дополнительную информацию о самом гофрированном картоне, других организациях, занимающихся сохранением гофрокартона в авангарде всей упаковочной отрасли, а также о возможностях карьерного роста в области производства гофрированного картона.



Гофрокороб — основное руководство

📦 Все, что вам нужно знать о гофроупаковке

• Коробки из гофрокартона – обзор
• Производство гофрокартона
• Типы бумажных вкладышей
• Марки гофрокартона
• Сертификат производителя коробок
• Преимущества гофроупаковки

Когда возникают дискуссии об упаковке, легко запутаться.

Мы все привыкли слышать стандартное слово «картон» в этом контексте и, как правило, дальше этого не думаем.

Однако, когда вы думаете о своем продукте и о том, какая упаковка ему нужна, это становится более важным.

Картон — это не просто один из видов упаковочного материала. это еще не все.

Картон — это один тип материала, а гофрокартон — другой. Их часто путают друг с другом, но они служат разным целям в зависимости от продукта.

Гофрированный картон имеет множество преимуществ, которые делают его отличным выбором для упаковки.

В этом посте будут рассмотрены различия между картоном и гофрокартоном, а также некоторые преимущества и варианты использования этой упаковки.

Этот пост может помочь вам решить, какая упаковка вам нужна, и как сотрудничество с компаниями, производящими гофрированную упаковку, может помочь гарантировать, что упаковка вашего продукта каждый раз будет превосходной для ваших клиентов.

Сначала мы рассмотрим определение гофрированного картона, его историю и некоторые ключевые различия между гофрированной коробкой и картонными коробками.

Коробки из гофрокартона – обзор

Обычная картонная коробка имеет в своей структуре 3 слоя фибрового картона.

Наружные слои называются облицовочным картоном, а волнистый слой бумаги, зажатый между облицовочными картонами, называется гофрокартоном.

В некоторых случаях для дополнительной защиты продукции гофрированные листы можно складывать вдвое, комбинируя различные сорта гофрокартона.

Гофрированная коробка для повседневного использования является наиболее распространенным средством доставки и пересылки по почте. Стенки обеспечивают столь необходимую защиту даже при самом грубом обращении, а материал относительно рентабелен.

Большинство компаний используют гофроящики для эффективной доставки огромного количества товаров на большие расстояния. Напротив, некоторые компании предпочитают печатать на своих гофроящиках.

Хотя эти ящики повсюду в нашей повседневной жизни, о них мало что известно.

Гофрокартон и картон – в чем разница?

По мере того, как мы углубляемся в гофрированную упаковку и ее использование, важно сначала установить сцену и поговорить о ключевых различиях между картоном и гофрокартоном, а также о том, почему важно различать их.

Картон обычно изготавливается из толстой бумаги или плотной бумажной массы.

Обычно используется для упаковки небольших продуктов и контейнеров.

Может также использоваться в качестве структурной поддержки в упаковке, чтобы предметы не теряли свою форму во время транспортировки.

Гофрокоробки и коробки изготавливаются из разных материалов.

Гофрокартон

Изготовлен из трех слоев бумаги; Коробки из гофрированного картона состоят из внутреннего вкладыша, внешнего вкладыша и рифления, проходящего между ними.

Гофрированная упаковка используется для транспортировочных коробок, так как гофрированные листы прочны и долговечны!

Основные различия между ними включают:

• Сырье, используемое для упаковки
• Вес: гофрокартон легче картона
• Прочность
• Способ использования упаковки

При принятии решения необходимо знать разницу между материалами. какая упаковка лучше всего подойдет для вашей продукции.

Если вы подумываете об использовании коробок из гофрокартона, компания по производству гофроупаковки может работать с вами над процессом проектирования и создания прототипа, чтобы создать правильный вариант для вас.

Теперь мы рассмотрим, почему гофрокартон так популярен в различных отраслях.

В этом посте мы обсудим все, что вам нужно знать о гофроупаковке.

Гофропромышленность

Независимо от того, отправляете ли вы большие объемы посылок или отправляете несколько товаров, коробки из гофрокартона являются одним из лучших вариантов.

Причина, по которой он так популярен, заключается в его долговечности, стабильности и универсальности.

Вы можете быть уверены, что продукты останутся в безопасности в упаковке, и она может быть разработана так, как нравится покупателям.

Беспроигрышный упаковочный материал!

Это стало более очевидным во время пандемии, поскольку продажи в электронной коммерции продолжают расти.

Гофрированная упаковка используется в розничной торговле и становится все более востребованной по мере роста продаж в электронной коммерции.

Прогнозируется, что к 2021 году индустрия электронной коммерции увеличится до 2,14 миллиарда покупателей, что приведет к увеличению спроса на этот вид упаковки в розничной торговле.

Теперь мы рассмотрим некоторые типы сортов бумаги, которые используются для изготовления коробок из гофрированного картона.

Типы бумажных вкладышей

Крафт-лайнеры

Изготовленная из древесины хвойных пород, крафт-бумага на 70-80% состоит из «первичных» химических целлюлозных волокон, в результате чего получается бумага высшего сорта, очень жесткая и долговечная. Крафт-бумага — самый экологичный вариант из всех доступных видов бумаги. Однако крафт-бумага также является наиболее дорогостоящим вариантом.

Источник: PakFactory

• Brown Kraft может иметь натуральный коричневый цвет в зависимости от различных используемых волокон, процесса производства целлюлозы и расположения бумажной фабрики
• White Top Kraft очень прочный и доступный по цене продукт, обеспечивающий превосходные печатные характеристики.
• Mottled Kraft, также известный как Oyster Kraft, похожий на White Top Kraft с пятнистым внешним видом. дополнительный процесс отбеливания для создания белой поверхности. Этот сорт бумаги не такой экологически чистый, как небеленая крафт.

Тестовые вкладыши

Тестовая бумага дешевле, чем крафт-бумага.

Более высокий процент содержания переработанного волокна делает бумажный вкладыш менее прочным. Более высокое содержание переработанного волокна также затрудняет печать на бумаге. Это делает очень распространенным использование тестовой бумаги в качестве внутреннего вкладыша в гофрированную коробку.

• Подложка Test 2 частично переработана.
• Подложка Test 3 полностью переработана.0313 Бумага для гофрокартона
  • Semi Chem изготавливается с использованием первичных волокон и нейтрального сульфитного полухимического процесса. лайнерборд.

    Эти каннелюры сделаны из бумаги, как и подкладочные доски. Разница заключается в том, как они построены.

    Флейты представляют собой облицовочные плиты гофрированной формы, обеспечивающие амортизацию, прочность и устойчивость к сжатию.

    Давайте посмотрим на некоторые из ваших вариантов толщины.

    1. Вкладыш: Это, по сути, лицевая сторона листа ДВП. На него наклеиваются гофрированные листы.
    2. Односторонняя: Это относится к одиночному гофрированному картону. Он приклеен к одному плоскому листу лайнера и имеет рифление с одной стороны.
    3. Одностенный: Это, вероятно, то, что вы больше всего привыкли видеть, так как это гофрированная ДВП, склеенная между двумя листами лайнера. Одностенные гофроящики являются более легкой формой упаковки и считаются одним из «слабых» вариантов.
    4. Двойные стенки: используются три листа облицовочного картона и два гофрированных картона между ними, а не один.
    5. Тройная стенка: Количества увеличены с четырьмя листами облицовочного картона и тремя гофрокартонами между ними. Они могут выдерживать более тяжелые веса, достигающие почти 300 фунтов!

    Одностенные

    Одностенные коробки из гофрированного картона различаются по прочности материала и долговечности. Это можно проверить с помощью Edge Crush Test, как описано далее в этом руководстве.

    Одностенные коробки из гофрокартона могут выдерживать вес от 23 ECT до 55 ECT. Он весит меньше, а более «слабые» одностенные коробки из гофрированного картона могут выдерживать минимальный вес 20 фунтов. Этот сорт флейты обладает самыми высокими защитными и амортизирующими качествами. Очень хорошо справляется со сжатием и штабелированием, часто используется для упаковки хрупких предметов.

    B-образная флейта – 1/8” этот тип флейты выглядит намного тоньше, чем другие, но пусть ее внешний вид не вводит вас в заблуждение. B-Flute довольно прочный и обычно используется для прилавков и консервов.

    Он также имеет более плоскую поверхность для более качественной печати и отлично подходит для высечки.

    B-Flute обладает отличной устойчивостью к проколам и раздавливанию, а также занимает меньше места. Он обладает отличными универсальными характеристиками для всех типов упаковки, но также широко используется в качестве прокладок, разделителей, перегородок и других форм дополнительного упаковочного материала.

    C-образная канавка – 3/16” – это гибкий и один из самых универсальных типов канавок в коробках из гофрокартона. Обладает средней устойчивостью к раздавливанию, прочностью при штабелировании и печатными свойствами. Вы, вероятно, видели, что этот тип используется для транспортировочных коробок, но также используется для упаковки стеклянных, молочных продуктов и мебели.

    E-Flute – 1/16” обычно не используется для транспортировки. E-Flute, как один из самых тонких сортов гофрокартона, часто используется в качестве альтернативы картонным складным коробкам.

    E-Flute также разработан, чтобы быть тоньше и компактнее, чтобы уменьшить внешние размеры коробки, что экономит место для хранения. E-Flute обладает отличной прочностью на сжатие, устойчивостью к раздавливанию и относительно плоской поверхностью для высококачественной печати. Вы можете использовать E-Flute для косметики, хрупкого стекла, керамики и других мелких и деликатных продуктов.

    F-Flute – 1/32” обладает защитными свойствами, аналогичными E-Flute, но с еще более гладкой поверхностью для высококачественной печати. Обычно вы используете F-Flute для раскладной упаковки, используемой в индустрии быстрого питания в США. С другой стороны, Европа приняла этот сорт гофрокартона в качестве стандартного варианта для специальной и розничной упаковки.

    044 44

    	ОДНОСТЕННАЯ
    Макс. Вес коробки/содержимого (фунты)	Мин. Испытание на разрыв (фунты на кв. дюйм)	Мин. Edge Crush Test (lbs. per in. width)
    20	125	23
    35	150	26
    50	175	29
    65	200	32
    80	250	40
    95 34534
    120	350	55

    Двойные и тройные стенки из гофрокартона

    коробки, конечно, долговечнее. Недостатком этого является то, что коробка менее гибкая.

    Однако в некоторых случаях эта черта может быть необходима для некоторых продуктов.

    Коробки с двойными стенками состоят из трех листов облицовочного картона с двумя гофрокартонами между ними.

    Коробки с тройными стенками состоят из трех уложенных друг на друга гофрированных листов и четырех облицовочных картонных вкладышей.

    Этот тип гофрокоробов идеально подходит для транспортировки и хранения, так как они достаточно прочны и могут выдерживать регулярный износ. Коробки из гофрокартона с тройными стенками
    чрезвычайно прочны и обычно выдерживают нагрузку до 300 фунтов.

    Хотя можно сформировать множество различных комбинаций коробок из гофрированного картона с двойными или тройными стенками, вот несколько стандартных комбинаций с двойными стенками , используемый в промышленности:

    AC Flute представляет собой комбинацию двух самых надежных гофрированных марок.

    Это отличный вариант, если вам нужна дополнительная защита при подготовке к суровым процессам транспортировки и обработки.

    Благодаря устойчивости к штабелированию и сжатию с А-образными канавками эта комбинация также обеспечивает отличный вариант хранения.

    BC Flute — отличное универсальное решение, эта комбинация обеспечивает высокий уровень защиты при транспортировке и чаще всего встречается в транспортных коробках. 9№ 0007

    Канавка EB обеспечивает превосходную прочность и защиту при транспортировке, а внешняя канавка E-канавки обеспечивает отличное качество поверхности для печати.

    	ДВОЙНАЯ СТЕНА
    Макс. Вес коробки/содержимого (фунты)	Мин. Испытание на разрыв (фунты на кв. дюйм)	Мин. Испытание на сжатие кромки (фунты на дюйм ширины)
    80	200	42
    100	275	48
    120	350	51
    140	400	61
    160	500	71
    180	600	82

    	Тройная стена (минимум пульс. 0759
    Макс. Вес коробки/содержимого (фунты)	Мин. Испытание на разрыв (фунты на кв. дюйм)	Мин. Edge Crush Test (lbs. per in. width)
    240	700	67
    260	900	80
    280	1100	90
    300	1300	112

    Контроль качества

    Коробки из гофрированного картона обычно используются для отправки и отправки по почте.

    Они подвергаются различным нагрузкам и ударам в процессе упаковки, транспортировки и хранения.

    Гофрированная упаковка должна максимально противостоять повреждениям, чтобы защитить продукты внутри.

    Существуют различные способы проверки прочности гофрированного материала. Но какой тест вы должны использовать при выборе материала для ваших коробок из гофрокартона?

    Испытание на раздавливание по краю — одно из основных испытаний гофроупаковки.

    Как следует из названия, сила прикладывается перпендикулярно краю гофрированного картона до тех пор, пока он не изгибается.

    Результаты дают производителям уверенность в том, что материал обладает прочностью и долговечностью, необходимыми для работы с большими нагрузками и устойчивостью к штабелированию.

    Полученное значение отображается в фунтах на линейный дюйм несущей нагрузки кромки и указывается в рейтингах ЕСТ.

      32 ECT чаще всего используется для гофрированного материала.

    Тест на плоское сжатие аналогичен тесту на сжатие краев.

    В этом испытании сила прикладывается непосредственно к площади поверхности гофрированного картона до тех пор, пока канавка не сплющится и не нарушит ее структуру.

    Это испытание определяет устойчивость гофрированного картона к сжатию и штабелированию, необходимую для переноски тяжелых грузов.

    Испытание на разрыв, также известное как испытание Маллена, проверяет долговечность поверхности гофрированного картона. В то время как испытание на раздавливание плоской формы проверяет сопротивление сжатию, испытание на разрыв определяет силу, необходимую для прокола лайнера. Полученное значение выражается в фунтах на квадратный дюйм.

      200# означает усилие в 200 фунтов на квадратный дюйм, приложенное к лицевой стороне лайнера.

    Испытание на водопоглощение, также известное как испытание Кобба, определяет уровень влажности, который материал способен выдержать и сохранить свою структурную целостность.

    Измерение впитывающей способности поверхности коробки также важно, поскольку это может повлиять на возможность печати на коробке.

    На задней поверхности тот же тест показывает, насколько хорошо лайнер будет прилипать к канавке.

    Испытание начинается с помещения образца бумажного материала над открытым контейнером с определенным количеством жидкости. Контейнер переворачивается, позволяя жидкости впитываться в материал в течение определенного времени, прежде чем его извлекают и исследуют.

    Ring Crush Test измеряет сжатие бумаги и картона. Полоска картона стандартной длины и ширины скручивается в кольцо. Сила прикладывается перпендикулярно краю бумаги до тех пор, пока она не изгибается.

    Сертификат производителя коробок

    Вы когда-нибудь брали коробку на Amazon или Uline, проверяли дно и находили круглую печать, похожую на этикетку с информацией о пищевой ценности?

    Это сертификат производителя коробок, также называемый BMC. Это удобный и эффективный способ описания некоторых кратких характеристик коробки.

    Существует 2 версии сертификатов производителя коробок: BMC с рейтингом ECT и BMC с рейтингом Mullen.

    Есть пара видимых отличий, но по сути эти два сертификата предоставляют одну и ту же информацию.

    Производитель коробки указан на внешнем кольце. Это компания, которая отвечает за производство вашей коробки.

    Board Construction — это информация, отображаемая непосредственно под тем местом, где написано сертификат коробки.

    Эта информация указывает толщину и конструкцию стенок коробки, указывая, является ли коробка одностенной, двустенной или трехстенной.

    Минимальный комбинированный вес Облицовки — это общий вес облицовочного картона, который используется до того, как весь облицовочный картон будет разрезан и изготовлен из ящиков.

    Ограничение размера — это максимальный внешний размер коробки. Этот раздел полезно знать для целей хранения и транспортировки.

    Предельный вес брутто — это максимально допустимый вес коробки и предметов в ней.

    Город и штат — это окончательная информация, указанная на коробке в нижней части этикетки. Здесь изготавливается и отправляется коробка.

    Преимущества упаковки из гофрированного картона

    Гофрированный картон и гофрокоробки пользуются неизменной популярностью благодаря многочисленным преимуществам, которые они предлагают, и относительно низкой стоимости производства.

    Вот некоторые из основных причин их популярности:

    Защита: Гофрированная упаковка — один из лучших вариантов упаковки для тех, кто хочет защитить свои товары во время транспортировки. Он может выдерживать удары при перемещении и транспортировке, а амортизация обеспечивает большую поддержку.

    Прочность: Коробки из гофрокартона долговечны благодаря своим защитным свойствам.

    Сами коробки выдерживают большие удары, не повреждая продукты внутри, а также служат барьером для продуктов от элементов.

    Экологичность: Экологичность становится все более важной, особенно упаковка. Гофрокоробки изготовлены из переработанных волокон.

    Они также легко перерабатываются, что делает их лучшим кандидатом на экологичную упаковку.

    Возможность индивидуальной настройки: Из-за большого количества доступных вариантов сырья и его экологичности коробки из гофрокартона являются лучшим вариантом для тех, кто ищет индивидуальную упаковку, включая печать.

    Формы и толщина легко настраиваются, наряду с графикой и поверхностной печатью.

    Но для каких отраслей лучше всего подходит гофроупаковка?

    Какие отрасли промышленности получают выгоду от коробок из гофрокартона?

    Многие отрасли промышленности получают выгоду от использования гофрированной упаковки, особенно электронная коммерция.

    В зависимости от размера и формы выбранной упаковки доставка и отправка по почте могут быть более управляемыми.

    Как уже говорилось, гофрированный картон и гофрокоробки могут выдерживать большой износ, возникающий во время транспортировки, что делает их самым безопасным вариантом.

    Предприятия электронной коммерции получают огромную выгоду от упаковки из гофрокартона, особенно в те странные времена, в которые мы живем. дверные ступени в первозданном состоянии.

    Кроме того, гофроупаковка предлагает широкие возможности печати, что позволяет их бренду выделяться в почтовых отделениях своих клиентов.

    Гофрокартон также является лучшим вариантом с точки зрения экологичности и переработки, как обсуждалось выше.

    Покупатели хотят быть лояльными к брендам, но бренды также должны демонстрировать определенную приверженность.

    Выбирая устойчивую упаковку, вы можете завоевать огромное доверие клиентов и повысить ценность своего бренда.

    Гофрированная упаковка позволяет вам развивать отношения с клиентами, принося пользу планете.

    Коробки из гофрокартона — это экологически чистые, пригодные для вторичной переработки варианты упаковки, которые к тому же великолепно выглядят — абсолютно беспроигрышный вариант.

    На самом деле, переработанный гофрокартон используется для изготовления газетной спинки с глиняным покрытием (сорт бумаги), тем самым давая ему вторую жизнь!

    Вот несколько примеров успешной упаковки из гофрокартона, с которыми мы работали, чтобы дать вам лучшее представление о том, как выглядит конечный продукт и для чего можно использовать гофрокоробки.

    1canoe2: высококачественные фирменные гофроящики

    Работая с 1canoe2, Pakfactory разработала уникальную упаковку, соответствующую их бренду, и продолжила безопасную доставку продукции.

    Коробки из гофрокартона с цифровой печатью были напечатаны невероятно быстро, что дало бренду полную творческую свободу при разработке упаковки по своему усмотрению.

    Результат? Красивая упаковка, которая произвела фантастическое впечатление на клиентов, как только они получили свою продукцию.

    Это всего лишь один пример различных способов использования гофроупаковки, но здесь вы можете найти больше вдохновения для гофроупаковки, чтобы найти то, что подходит для вашего продукта.

    Упаковка из гофрированного картона предлагает множество преимуществ при относительно низкой стоимости.

    У вас есть полная свобода творчества при разработке дизайна упаковки из этого материала, который может быть очень интересным.

    Хорошо разбираясь в гофроупаковке, предприятия могут завоевать доверие к бренду и обеспечить исключительное качество обслуживания клиентов.
