Размеры листа профнастила для крыши: ширина, длина, рабочая площадь

Профнастил представляет собой тонкий гофрированный листовой материал из оцинкованной стали с защитно-декоративным верхним слоем. Такое изделие широко применяется в качестве кровельного покрытия, а также может быть использовано для устройства чердачного перекрытия, перегородок, монтажа ограждений, несъемной опалубки для фундамента и для решения многих других хозяйственных и строительных задач. Профилированная листовая продукция имеет различные виды и сорта. При этом размеры профнастила разных марок могут существенно отличаться. Поэтому прежде чем приобрести изделие для конкретных нужд, стоит подробно изучить характеристики продукции, а также вопрос о том, как правильно рассчитать необходимое количество материала, учитывая стандартные размеры профлиста и рабочие размеры. Что это за параметры и как их применять на практике разберем подробно далее. Прежде всего, следует разобраться с маркировкой профнастила, ведь именно буквенно-цифровое обозначение как нельзя лучше расскажет об основных характеристиках продукции.

Маркировка профнастила

Подробные сведения о материале, размеры листа профнастила и ряд важных характеристик детально расписаны в ГОСТе 24045-94. Стоит отметить, что в маркировке продукции обязательно должно быть обозначено согласно какому стандарту она производилась. Важные моменты, которые должен знать каждый пользователь, планирующий работать с профлистом, рассмотрим далее. Итак, листовая гофрированная продукция из металла имеет стандартизированную маркировку, то есть на всех идентичных листах обязательно будет проставлена одинаковая отметка. Состоит она из букв кириллического алфавита и арабских цифр. Все отечественные листы профнастила будут маркироваться именно таким образом. Что означают данные символы? Разберем детально на примере.

Основные коды в маркировке

Для примера возьмем такую маркировку: Н-75-0,65-750-14500. Состоит она из пяти групп символов, в которых зашифрован стандартный размер профнастила и его особенности.

1. Буквы в начале – это обозначение назначения листов. Изделия бывают трех видов:

• Н – несущий профнастил, чаще всего используется для устройства межэтажных перекрытий и для финишной отделки крыш;
• С – стеновые листы, применяются для монтажа перегородок, подвесного потолка или для несъемной опалубки;
• НС – универсальный материал, который можно применять, как для возведения перегородок и ограждений, так и для покрытия кровли.

2. Цифра после буквы — обозначает высоту гофры в мм, то есть в примере это значение равно 75 мм, также можно приобрести изделие и с меньшей либо большей высотой профиля, например, 8 мм, 21 мм или 130 мм и так далее.
3. Вторая группа цифр – это обозначение толщины листа в мм. Данный параметр может варьироваться в пределах 0,4-1 мм и зависит от толщины используемого сырья. Наибольшую популярность имеет материал толщиной 0,55-0,7 мм. Делая выбор конкретной продукции, стоит исходить из условий эксплуатации изделия.
4. Третья группа цифр – это монтажная или полезная ширина профлиста. Как правило, данный параметр на 4-10 см меньше реального, то есть полного размера. Это связано с необходимостью укладывать листы внахлест, как минимум на одну гофру, производитель заранее учитывает данное требование, что и отражено в маркировке. В данном примере монтажная ширина равна 750 мм, в то время как полная ширина профнастила может составлять 800 мм. Вообще, ширина варьируется от 80 см до 1,85 м.
5. Последние цифры в коде обозначают длину листа. В примере это максимально возможная длина профнастила 14500 мм. Минимальное же значение данного параметра равно 0,4 м. Наиболее востребованным считается материал, длина которого составляет 3, 4 и 6 м. Именно с таким изделием легко работать, он соответствует распространенной длине скатов, то есть не потребуется дополнительная стыковка по высоте и его можно монтировать даже собственными силами.

Так выглядит расшифровка основных параметров профнастила. Разумеется, это далеко не все характеристики, которые могут пригодится при выборе конкретного материала для определенных задач. Маркировка изделий может представлять собой более длинный перечень букв и цифр.

Дополнительные коды в маркировке

На некотором материале могут быть дополнительные буквенные обозначение, например, АЦ или ЭОЦП после последней группы цифр. Обозначают они, что лист имеет определенное покрытие. В частности, это может быть:

• без обозначения – профнастил из тонколистового оцинкованного металлического проката;
• А — алюминированное покрытие;
• АК – алюмокремниевое покрытие;
• АЦ – алюмоцинковое покрытие;
• ЭОЦП – электролитическое цинковое покрытие.

Кроме этого, могут быть обозначения дополнительного покрытия из полимеров. Например:

• МЛ-1202 – полиэфирсиликоновая эмаль;
• АС-1171 – акрилсиликоновая эмаль;
• ОД-ХВ-221 – органсдисперсная краска;
• ЭП-0140 – эпоксидная грунтовка;
• ПЛ-ХВ-122 – полихлорвиниловый пластикат.

Запомнив основные, дополнительные маркировочные коды и размеры профлиста для крыши, можно смело отправляться в магазин за профнастилом. Однако, выбрать материал может быть не так просто, полезно знать: какой профнастил выбрать для крыши. Ведь кроме перечисленного выше, нужны знания и о том, как данные параметры влияют на эксплуатационные качества. Например, следует знать, что чем больше толщина листа и выше профиль, тем большей жесткостью и прочностью обладает материал. Многие изделия, маркируемые, как несущий профнастил даже имеют дополнительные желобки на гофре, которые позволяют увеличить несущую способность и надежность всей возводимой конструкции.

Чтобы определить, каких именно параметров следует придерживаться, достаточно внимательно изучить господствующие погодные условия в регионе, ведь именно от ветровых и снеговых нагрузок будет зависеть угол наклона ската для профлиста. В свою очередь уклон крыши напрямую влияет на высоту гофры, применяемого профнастила. Например, при угле наклона до 35 градусов, следует приобретать профлисты с высокой гофрой, а при наклоне более 35 градусов, можно использовать материал с небольшой высотой профиля и так далее. Можно сказать, что взаимовлияющих факторов довольно много и каждый из них желательно учесть, изучая и подбирая размер профнастила для крыши. Также существует и огромное разнообразие марок профилированных листов для решения различных задач.

Востребованные виды профлиста

Профнастил активно применяется для кровельных, облицовочных и прочих видов строительных или хозяйственных работ. Однако, для каждой области следует использовать специальные марки изделия и определенные размеры профнастила. К наиболее востребованным на сегодняшний день видам продукции можно отнести 9 разновидностей профилированных листов, которые представлены в таблице.

Марка	Назначение	Характеристики
		Профиль мм	Толщина мм	Монтажная / Полная ширина см	Длина м
С-8	Стеновой профнастил, используемый для облицовочных и декоративных работ.	8	0,4-0,6	115 / 125	до 12
С-10	Стеновой профнастил, подходит для облицовочных работ, устройства ограждений, монтажа перегородок.	10	0,45-0,7	115 / 125	до 12
С-18	Стеновой профлист с широким профилем и дополнительными желобками жесткости на каждой волне. Применяется для кровельных, облицовочных работ и для устройства ограждений.	18	0,4-0,7	115 / 125	до 12
С-21	Стеновой профлист, применяемый для устройства перекрытий, монтажа ограждений, для покрытия кровельных систем. Обладает высокой жесткостью и имеет гофру правильной трапециевидной формы.	21	0,4-0,8	100 / 125	до 12
C-44	Стеновой профнастил, широко используемый в качестве материала для кровельных систем. Снабжен ребрами жесткости, позволяющими монтировать конструкции с превосходной надежностью и прочностью.	44	0,65-0,8	100 /125	до 14,5
НС-35	Универсальный профнастил с широким спектром применения. Может использоваться как для устройства ограждений или стеновых конструкций, так и в качестве покрытия для кровли или несъемной опалубки. Снабжен канавками на каждой гофре, шириной 7 мм.	35	0,4-0,8	100 / 125	до 14
НС-44	Универсальный профнастил, предназначен для устройства перекрытий, облицовки стен, монтажа ограждений, а также используемый для покрытий крыш.	44	0,55-0,8	100 / 125	до 13
Н-57	Несущий профлист, применяемый для решения многих строительных задач.	57	0,6-0,8	75-90 / 110-125	до 13
НС-60	Универсальный металлопрофиль, за счет своей отменой жесткости и прочности, может использоваться для устройства межэтажных перегородок, в качестве опалубки, для покрытия кровли и так далее.	60	0,65-0,9	84,5 / 125	до 14

Размер профнастила для крыши – это необходимый параметр, знать который желательно каждому пользователю, планирующему самостоятельный монтаж кровельных конструкций. Ведь от подбора правильных по характеристикам и размеру изделий зависит, как прочность всей возводимой системы, так и расход бюджета. Ведь если толщина или длина профлиста будут подобраны неверно, например, в меньшую сторону, то придется делать много стыковых швов, а также монтировать более частую обрешетку для профнастила, чтобы покрытие не деформировалась под тяжестью снежных масс и от другого давления. Чтобы не допустить просчетов, рекомендуется заранее составить проект строения, а также рассчитать все оказываемые на него нагрузки. И только с учетом всего этого приступать к выбору профнастила.

Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

• Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
• Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
• Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

• Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
• С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
• НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

• 115,0 см полезная ширина;
• 120,0 см полная ширина;
• 8 мм высота профилей;
• 62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

• рабочая ширина равна 110,0 см;
• общая ширина 115,5 см;
• шаг ребер жесткости 4,5 см;
• толщина листа 0,4-0,8 мм;
• высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 105,1 см;
• толщина 0,4-0,7 мм;
• высота гребней 2,1 см;
• расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

Профлист марки С20 имеет следующие размеры листа:

• рабочая ширина 110 см;
• общая ширина 115 см;
• высота гофры 2,0 см;
• расстояние между ребрами 13,75см;
• толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 106,0 см;
• толщина стенок 0,5-0,9 мм;
• расстояние между ребрами 7,0 см;
• высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.

Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.

О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

Размеры профлиста для крыши — длина и ширина

Дата последнего изменения:

26 декабря 2016

Время на чтение:

9 минут

3431

Профнастил — оцинкованный стальной лист, который еще на производстве подвергается гофрированию (профилированию). Такие листы очень удобно использовать в строительстве. С их помощью можно облицевать стены или использовать для устройства кровли, надежных ограждений и в процессе возведения каркасных конструкций. Выше были перечислены только самые популярные направления, в которых используется профнастил. Возможность выбора размеров профлиста для крыши и других параметров материала позволяет использовать его во многих сферах деятельности.

В качестве материала для изготовления металлических профилированных листов используется листовая сталь, которая прессуется холодным методом при помощи особой формы, создающей на металле трапециевидные или прямоугольные выступы. Такие выступы придают листу существенный запас жесткости.

Для того чтобы подобрать подходящий профилированный лист, сперва нужно разобраться, чем отличаются различные типы профнастила. Стоит отметить, что характеристики изделия могут варьироваться в зависимости от марки.

Профнастил имеет не так много основных характеристик. В первую очередь — это длина и ширина, толщина и форма профиля.

В этой статье

• Размеры: длина и ширина
• Толщина профнастила для кровли
• Зависимость характеристик профнастила от формы профиля
• Стоимость популярных моделей

Размеры: длина и ширина

ГОСТ 24045-94 определяет параметры, по которым производится один из самых качественных типов профилированных листов, в том числе размеры листа для крыши. В данном стандарте указаны все параметры и характеристики, которым должен соответствовать качественный профилированный лист.

Размеры кровельного профлиста являются очень важным его преимуществом. Современные прокатные станки рассчитаны на работу с листами больших размеров. Некоторые из таких станков могут работать с листами, длина которых достигает 14 метров. Это позволяет заказать сразу крупный лист, ширина которого разом накроет большую часть крыши.

Минимизация количества стыков на крыше, несомненно, поднимет уровень качества кровли ― она станет более герметична и надежна. А если скат крыши менее 14 метров, то стыков по горизонтали не будет вообще.

Как ни странно, такой подход существенно снижает расход материала на покрытие всей крыши. Это связано с тем, что маленькие листы должны укладываться внахлест, что требует использования существенного количества дополнительного материала.

Главным недостатком большого листа профнастила является ощутимая стоимость доставки. В связи с этим листы, размеры которых превышают 10 метров, компании изготавливают в индивидуальном порядке. Чаще всего в процессе возведения жилого дома используют профнастил длиной 6 метров.

Профилированный лист обрабатывается довольно просто. При необходимости можно прямо на строительной площадке отрезать от листа необходимую часть при помощи ручного инструмента. Однако в большинстве случаев производитель выпускает свою продукцию уже с учетом всех размеров, предоставляемых заказчиком. Длина профлиста для кровли программируется в компьютере, который управляет оборудованием для резки, после чего листы нарезаются автоматически и с максимальной точностью.

[wpsm_box type=»info» float=»none» text_align=»left»]
Ширина профнастила тоже является очень важным параметром. Профилированный лист изготавливается из рулонной стали, ширина ее рулона составляет 1 250 мм. Но ширина материала при поступлении в приемное устройство прокатного станка уже совершенно иная.[/wpsm_box]

Нужно принять во внимание, что ширина профиля зависит от высоты гофры, или волны профиля: чем она выше, тем уже будет профиль. Например:

1. Профлист С8 — ширина 1 200 мм.
2. Профлист Н75 — ширина 800 мм.

Профилированный лист может измеряться в ширину двумя способами. Первый — геометрическая ширина, измерить которую можно при помощи обычной рулетки. Второй — «полезная» ширина. Этот показатель говорит о том, какая часть крыши будет накрыта профнастилом с вычетом нахлеста. В качестве примера можно привести профнастил С8, который имеет ширину 1 200 мм, а его полезная ширина равна 1 150 мм. Значит, на перекрытие соседнего листа уходит 50 мм. Когда рассчитываются размеры профнастила для крыши для определения необходимого количества материала, необходимо учитывать этот момент.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

Зависимость характеристик профнастила от формы профиля

Как уже было сказано, на надежность профнастила сильно влияет его толщина. Однако плоский лист не выдержит даже незначительных нагрузок. Поэтому он имеет особую форму, которая многократно повышает жесткость настила. От высоты волны зависит то, какую сможет выдержать нагрузку профнастил.

Высота волны не является единственным показателем, который отличает кровельный профнастил от обычного. Форма профиля тоже играет важную роль. В качестве примера можно привести НС35, Н60 и Н75, у которых имеются дополнительные ребра жесткости, делающие изделие менее гибким.

Эти модели идеально подходят в тех случаях, когда профлисты должны использоваться в конструкциях, находящихся под статическими нагрузками. Если такой профнастил использовать в качестве кровли, то это позволит увеличить шаг между обрешеткой стропильной системы.

Стоимость популярных моделей

Профлисты являются очень популярным материалом в сфере строительства. Их можно по умеренной цене приобрести у любой профильной компании. Хотя чаще всего профлисты продаются в листах стандартных размеров, цена на них указывается именно в квадратных метрах. Самой большой популярностью пользуются марки профлиста Н и НС, которые имеют волну высотой примерно 60 мм.

Ассортимент профнастила очень разнообразен. На его стоимость влияют:

• толщина материала;
• высота гофры;
• наличие или отсутствие полимерного покрытия;
• наличие или отсутствие цинкового покрытия;
• покраска.

Профилированные листы универсальны и могут использоваться в различных сферах деятельности. Главное, при выборе профлиста использовать предоставленную нами информацию, которая поможет подобрать профилированные листы, идеально подходящие именно под ваши нужды. Если же к выбору профлиста подойти поверхностно, то можно выбросить на ветер существенную сумму.

Существует несколько популярных марок материала, которые используются в качестве кровельного покрытия. Очень востребованным в качестве строительного материала является профнастил Н 57 900.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Какая ширина профнастила для крыши

Содержание

• 1 Профнастил для крыши — размеры листа
  • 1.1 Размеры: длина и ширина
  • 1.2 Толщина профнастила для кровли
  • 1.3 Зависимость характеристик профнастила от формы профиля
  • 1.4 Стоимость популярных моделей
• 2 Размеры профнастила для крыши – технические характеристики
  • 2.1 Особенности изготовления профлиста
  • 2.2 Размеры листового материала
  • 2.3 Особенности профиля
• 3 Размеры профнастила для крыши – технические характеристики
  • 3.1 Особенности изготовления профлиста
  • 3.2 Размеры листового материала
  • 3.3 Особенности профиля
• 4 Размеры профнастила для крыши – технические характеристики
  • 4. 1 Особенности изготовления профлиста
  • 4.2 Размеры листового материала
  • 4.3 Особенности профиля
• 5 Размеры профнастила для крыши – технические характеристики
  • 5.1 Особенности изготовления профлиста
  • 5.2 Размеры листового материала
  • 5.3 Особенности профиля

Профнастил для крыши — размеры листа

Профнастил — оцинкованный стальной лист, который еще на производстве подвергается гофрированию (профилированию). Такие листы очень удобно использовать в строительстве. С их помощью можно облицевать стены или использовать для устройства кровли, надежных ограждений и в процессе возведения каркасных конструкций. Выше были перечислены только самые популярные направления, в которых используется профнастил. Возможность выбора размеров профлиста для крыши и других параметров материала позволяет использовать его во многих сферах деятельности.

В качестве материала для изготовления металлических профилированных листов используется листовая сталь, которая прессуется холодным методом при помощи особой формы, создающей на металле трапециевидные или прямоугольные выступы. Такие выступы придают листу существенный запас жесткости.

Для того чтобы подобрать подходящий профилированный лист, сперва нужно разобраться, чем отличаются различные типы профнастила. Стоит отметить, что характеристики изделия могут варьироваться в зависимости от марки.

Профнастил имеет не так много основных характеристик. В первую очередь — это длина и ширина, толщина и форма профиля.

Размеры: длина и ширина

ГОСТ 24045-94 определяет параметры, по которым производится один из самых качественных типов профилированных листов, в том числе размеры листа для крыши. В данном стандарте указаны все параметры и характеристики, которым должен соответствовать качественный профилированный лист.

Размеры кровельного профлиста являются очень важным его преимуществом. Современные прокатные станки рассчитаны на работу с листами больших размеров. Некоторые из таких станков могут работать с листами, длина которых достигает 14 метров. Это позволяет заказать сразу крупный лист, ширина которого разом накроет большую часть крыши.

Минимизация количества стыков на крыше, несомненно, поднимет уровень качества кровли ― она станет более герметична и надежна. А если скат крыши менее 14 метров, то стыков по горизонтали не будет вообще.

Как ни странно, такой подход существенно снижает расход материала на покрытие всей крыши. Это связано с тем, что маленькие листы должны укладываться внахлест, что требует использования существенного количества дополнительного материала.

Главным недостатком большого листа профнастила является ощутимая стоимость доставки. В связи с этим листы, размеры которых превышают 10 метров, компании изготавливают в индивидуальном порядке. Чаще всего в процессе возведения жилого дома используют профнастил длиной 6 метров.

Профилированный лист обрабатывается довольно просто. При необходимости можно прямо на строительной площадке отрезать от листа необходимую часть при помощи ручного инструмента. Однако в большинстве случаев производитель выпускает свою продукцию уже с учетом всех размеров, предоставляемых заказчиком.

Нужно принять во внимание, что ширина профиля зависит от высоты гофры, или волны профиля: чем она выше, тем уже будет профиль. Например:

1. Профлист С8 — ширина 1 200 мм.
2. Профлист Н75 — ширина 800 мм.

Профилированный лист может измеряться в ширину двумя способами. Первый — геометрическая ширина, измерить которую можно при помощи обычной рулетки. Второй — «полезная» ширина. Этот показатель говорит о том, какая часть крыши будет накрыта профнастилом с вычетом нахлеста. В качестве примера можно привести профнастил С8, который имеет ширину 1 200 мм, а его полезная ширина равна 1 150 мм. Значит, на перекрытие соседнего листа уходит 50 мм. Когда рассчитываются размеры профнастила для крыши для определения необходимого количества материала, необходимо учитывать этот момент.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

Зависимость характеристик профнастила от формы профиля

Как уже было сказано, на надежность профнастила сильно влияет его толщина. Однако плоский лист не выдержит даже незначительных нагрузок. Поэтому он имеет особую форму, которая многократно повышает жесткость настила. От высоты волны зависит то, какую сможет выдержать нагрузку профнастил.

Высота волны не является единственным показателем, который отличает кровельный профнастил от обычного. Форма профиля тоже играет важную роль. В качестве примера можно привести НС35, Н60 и Н75, у которых имеются дополнительные ребра жесткости, делающие изделие менее гибким.

Эти модели идеально подходят в тех случаях, когда профлисты должны использоваться в конструкциях, находящихся под статическими нагрузками. Если такой профнастил использовать в качестве кровли, то это позволит увеличить шаг между обрешеткой стропильной системы.

Стоимость популярных моделей

Профлисты являются очень популярным материалом в сфере строительства. Их можно по умеренной цене приобрести у любой профильной компании. Хотя чаще всего профлисты продаются в листах стандартных размеров, цена на них указывается именно в квадратных метрах. Самой большой популярностью пользуются марки профлиста Н и НС, которые имеют волну высотой примерно 60 мм.

Ассортимент профнастила очень разнообразен. На его стоимость влияют:

• толщина материала,
• высота гофры,
• наличие или отсутствие полимерного покрытия,
• наличие или отсутствие цинкового покрытия,
• покраска.

Профилированные листы универсальны и могут использоваться в различных сферах деятельности. Главное, при выборе профлиста использовать предоставленную нами информацию, которая поможет подобрать профилированные листы, идеально подходящие именно под ваши нужды. Если же к выбору профлиста подойти поверхностно, то можно выбросить на ветер существенную сумму.

Существует несколько популярных марок материала, которые используются в качестве кровельного покрытия. Очень востребованным в качестве строительного материала является профнастил Н 57 900.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

• А – длина ската,
• В – длина края листа, который должен выступать за обрез карниза (5-10 см),
• D – длина профилированного листа,
• N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

• С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
• Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

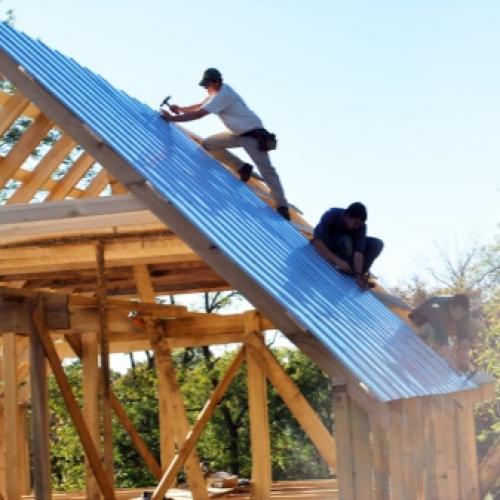

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

• А – длина ската,
• В – длина края листа, который должен выступать за обрез карниза (5-10 см),
• D – длина профилированного листа,
• N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

• С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
• Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изгтовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

• А – длина ската,
• В – длина края листа, который должен выступать за обрез карниза (5-10 см),
• D – длина профилированного листа,
• N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

• С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
• Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

• А – длина ската,
• В – длина края листа, который должен выступать за обрез карниза (5-10 см),
• D – длина профилированного листа,
• N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

• С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
• Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Теги: #Какая ширина профнастила для крыши

С20-1100

Назначение:  профнастил (профлист) С20 используется для обустройства стен и ограждений.

Полезная (рабочая) ширина:  1100 мм.

Габаритная (полная) ширина:  1148 мм.

Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.

       Профилированный лист (профлист) С20-1100 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.

       Стандартная длина профлиста (профнастила) С20-1100 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).

        Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, —  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.

Статьи по теме:

Как построить здание из сэндвич-панелей — установка своими руками

Кто сказал, что БМЗ — это только промышленные и коммерческие объекты. С каждым годом технологии быстрого монтирования все активнее используются в частном строительстве!

Раскладка сэндвич-панелей: экономия и удобство

Строительство быстровозводимых зданий и других сооружений с использованием сэндвич-панелей, а также обустройство (утепление) фасадов ведется с помощью рабочей документации. Одна из обязательных составляющих пакета чертежей – так называемая раскладка сэндвич-панелей. Ее основное назначение – «визуализировать» схему монтажа сэндвич-панелей поэлементно – с указанием расположения каждого элемента.

Особенности производства сэндвич-панелей ППУ

Сэндвич-панели с наполнителем пенополиуретан (ППУ) стремительно набирают популярность благодаря отличному комплексу свойств: наилучшей степени тепловой и звуковой изоляции среди альтернатив, очень легкому весу (немногим более 40 кг/м3), предельно низкой гигроскопичности, а также инертностью к воздействию экстремальных температур и агрессивных сред. Именно выбор ППУ в качестве наполнителя сэндвич-панелей позволяет подобрать наименьшую толщину материала для обеспечения нужных эксплуатационных характеристик и облегчить нагрузки на несущие конструкции.

листов гофрированного картона с двойными стенками

Простые коричневые листы гофрированного картона с двойными стенками, состоящие из одного листа гофрокартона весом 200 фунтов (тест «B») и одного листа 200 фунтов (тест «C»), зажатого между тремя листами бумаги для дополнительной прочности на разрыв 350 фунтов. Толщина приблизительно 5/16 дюйма.

Листы двустенного гофрированного картона
Двустенный гофрокартон имеет три плоских облицовки и два гофрированных элемента, объединенных в следующей последовательности — облицовка, гофрированный элемент, (центральная) облицовка, гофрированный Двустенный гофрокартон в основном используется для изготовления коробок, обладает высокой прочностью при штабелировании и широко применяется для упаковки сложных и тяжелых продуктов.

Нужен РАЗМЕР, которого вы не видите? Мы можем настроить его!
AAПопросите нашу специальную команду помочь в доставке картона с двойными стенками определенного размера. Для всех ваших потребностей в прокладках из гофрированного листа и картона — нажмите «Запросить информацию».

Примечание. Все листы гофрированного и плоского картона производятся в строгом соответствии со стандартом ASTM-D-4727 (ранее #PPP-F-320).

Информация о запросе Сравнить товары

Corrugated Roof Sheeting — Staalbeer

Service

1. Home
Services

Staalbeer uses an inhouse delivery fleet consisting of 48 trucks in various load formats to deliver your product directly to site

CORRUGATED 762 ПРОФИЛЬ ДЛЯ КРОВЛИ

Гофрированный профиль — это традиционный S-образный профиль для кровли и облицовки. Гофрокартон может быть изогнутым, изогнутым и закругленным в соответствии с требованиями заказчика.

Общая ширина гофрированного листа 8,5 составляет 700 мм, а гофрированного листа 10,5 – 840 мм.

Возможности конструкции

Характеристики пролета нагрузки следует использовать только в качестве ориентира, так как расстояние между прогонами также зависит от других факторов, например ветровые условия в определенной местности, тип конструкции или несущих элементов, таких как солнечные гейзеры. Инженер должен определить расстояние между прогонами конструкции после рассмотрения полного проекта. Приблизительная пропускная способность гофрокартона:

Corrugated (0.762 mm) Approximate Purlin Spacing – (m)

Thickness & Coating

0.50mm Galvanised

0. 50mm Galvanised

0.50mm Chromadek

0,58 мм оцинкованные

0,58 мм хромадек

Стальной класс

Full Hard

IQ550

ISQ550

IQ550

ISQ550

ISQ300

ISQ300

Minimum Bullnose Radius

450 mm

450 mm

450 mm

300 mm

300 mm

Coating weight

Z150

Z275

Z200

Z275

Z200

Толерантность к толщине

+-0,02 мм

+-0,02 мм

+-0,02 мм

+-0,02 мм

+-0,028

+-0,028 +-0,028 +-0,028 +-0,028 +-0,028 +-0,028

+

+-0,028 +-0,028

+-0,02 мм

+-0,028 +-0,028

+-0,02 мм

+-0,028 +-0,028

+-0,02 млн.0028 Weight per metre

3. 72 kg / m

3.72 kg / m

3.72 kg / m

4.18 kg / m

4.18 kg / m

Weight per sq metre

4.882 kg / m2

4.882 kg / m2

4.882 kg / m2

5.486 kg / m2

5.486 kg / m2

Roof – single span

0.60

0.60

0.60

0.60

0.60

Roof – двойной пролет

1.1

1.1

1.1

1.10

1.10

Cantilever – roof

0.20

0.20

0.20

0.20

0.20

Wall – cladding

1.0

1.0

1,0

1,1

1,1

Кантилевер — стена

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

. 0029

Approximate life span (years)

Rural area

>10

>20

>20

>20

>20

Industrial area

5 – 10

10 – 20

10 – 20

10 – 20

10 – 20

Доступные длины

Длина гофра от -4 до 5 м Листы длиной до 15,8 м доступны по запросу.

При проектировании закруглений и кривых максимально допустимая транспортная высота составляет 4,3 метра.

Уклон крыши

При использовании гофрированной крыши рекомендуемый минимальный уклон для скатов крыши более 15,8 м составляет 12,5º, а для уклонов менее 15,8 м – 10º.

Минимальный нахлест для крыш с уклоном более 16º составляет не менее 150 мм, а для других крыш – 250 мм. Нахлест боковых обшивок должен быть не менее 100 мм.

На крышах 16º > 9 рекомендуется торцевой нахлест0007

Процедура фиксации

. Требуемое количество гофрированных листов можно рассчитать следующим образом:

Длина здания плюс громкие выступления — (минус) 76 мм

Количество листов = 0,762 м (ширина покрытия)

. Затем результат расчета округляется до следующего листа

Кровельные листы и боковая обшивка должны быть закреплены с полуторным гофром внахлест и закреплены через гребни чередующихся канавок к прогонам с помощью шурупов Tek 38 мм в стальные прогоны и Шурупы Tek 65 мм для деревянных крыш. Для легких стальных прогонов необходимо использовать крепеж M6x38 мм с шестигранной головкой с контрфорсной резьбой класса 2. Все крепежные детали должны включать 19приклеенная шайба мм.

Боковые крепления внахлест должны быть добавлены посередине пролетов листов для обеспечения поддержки там, где расстояние между прогонами превышает 900 мм для крыш и 1200 мм для стен. Для обеспечения гидроизоляции следует использовать шовный винт #14×22 мм со встроенной шайбой.

При двойном перекрытии гофрокартона ширина покрытия для 8,5 гофра изменяется до 535 мм и 10,5 гофра изменяется до 686 мм.

Для быстрого расчета можно использовать 3 крепежа на лист на прогон.

Служба доставки Staalbeer

Staalbeer использует собственный парк доставки, состоящий из 48 грузовиков с различными форматами загрузки, чтобы доставить ваш продукт прямо на место.

Поставщик профнастила для крыш

Staalbeer является надежным поставщиком профнастила для крыш в Южной Африке. Как ведущий производитель стальных кровельных и строительных изделий, вы можете рассчитывать на то, что найдете качественные гофрированные кровельные листы и сопутствующие стальные строительные изделия. Качественная продукция от надежного поставщика необходима для обеспечения успеха вашего кровельного и строительного проекта. Staalbeer уже много лет занимается производством металлопродукции, за это время мы зарекомендовали себя как надежный партнер в сфере поставок металлоконструкций. Наши клиенты в сфере строительства, производства DIY полагаются на нас, чтобы предоставить им качественный профнастил для крыш и другие стальные изделия, профессиональное обслуживание с своевременной доставкой и конкурентоспособные отраслевые цены.

Профнастил для крыш является популярным выбором, когда речь идет об кровельных и боковых покрытиях, благодаря универсальности использования, экономичности и долговечности. Позвольте ведущему производителю кровельных материалов из стали предоставить вам отличные кровельные материалы IBR, которые оправдают все ваши ожидания.

Профнастил для крыш — это только один продукт в нашем обширном ассортименте стальных кровельных материалов .

Кровельная панель из гофрированной стали. Покупайте напрямую от производителя и экономьте.

Материал не поставляется предварительно проржавевшим. Панель будет ржаветь естественным образом под воздействием погодных условий.

Руководство по установкеОблицовка и оклад

Лист технических данныхТехнический паспорт

• Данные продукта

  Тип материала :

  7/8 «гофрированная

  Расстояние ребер (шаг):


  2,67″ шаг

  Высота ребра:


  7/8 «

  Доступные даты:


  A606-4. (он же Кортен)

  20, 22

  Голый холодный ролтинг

  20, 22, 24, 26

  Подложка:


  A606-4 (он же Corten)

  или

  Bare Colled. Длина:

  1 ‘до 52’


  Рекомендуемое минимум


  Уклон крыши:

  3/12


  Установка


  Установка Aptrate.

  Используйте высокотемпературную кровельную подложку.

  Мастика с валиками на перехлесте, если используется для кровельных работ.

  Габаритная ширина


  37 дюймов (стандартно). 39 дюймов (по запросу).

  Зона покрытия (крыша)

  32 дюйма, стандартная.

  Зона покрытия (стена)

  34,67 дюйма, стандартная.

  Применение

  Жилой сектор

  Коммерческий сектор

  Сельскохозяйственный сектор

  Интерьер

• характеристики продукта
• Руководство по установке

  7/8″ Гофрированная направляющая для установки

• Отделка/Отделка

  Пожалуйста, нажмите здесь, чтобы увидеть доступные накладки и планки для этого продукта.

• Размещение винтов и боковой нахлест панели

  Щелкните здесь, чтобы загрузить файл с расположением винтов и боковым нахлестом панели.

• Часто задаваемые вопросы

  Чтобы просмотреть список часто задаваемых вопросов об этом продукте и о многом другом, нажмите здесь.

• Гарантия

  НЕТ Гарантии на A606-4 и непокрытую холоднокатаную стальную продукцию. Если вам нужна гарантия, посмотрите наши варианты окрашенной ржавой кровли.

• Инженерная информация

  A606-4 и голая холоднокатаная сталь являются только архитектурными изделиями. Для этих видов отделки НЕ доступны диаграммы нагрузки, подъем и проектирование. Нагрузка, которую он несет при установке продукта, не является той нагрузкой, которую он будет нести в будущем, поскольку он ржавеет.

• САПР

  Пожалуйста, позвоните или напишите по электронной почте для деталей.

• Технический паспорт продукта

  Щелкните здесь, чтобы загрузить спецификацию продукта.

• Подкровельное покрытие

  Нажмите здесь, чтобы просмотреть варианты кровельного покрытия.

• Сделать запрос

Материал поставляется без предварительной ржавчины. Под воздействием погодных условий панель естественным образом ржавеет.

Это наша самая популярная стальная кровельная панель.

Это также лучшее соотношение цены и качества в гофрированной стали. Гофрированная кровля 7/8 дюйма прочнее стандартной гофрированной кровли 1/2 дюйма.

Меньше отходов материала для боковых нахлестов панелей. №

Глубокие ржавые гофры создают смелый эстетический эффект тени.

Уникальный внешний вид и натуральное окисляющее покрытие обеспечивают красивый цвет и текстуру.

Необработанная сталь — это идеальный продукт, не требующий ухода, потому что никому не нужно красить или соскабливать ржавчину.

Доступен из холоднокатаной стали без покрытия или с покрытием A606-4 (также известный как Corten). Нестандартная длина листа не проблема. Мелкие и крупные заказы по выгодным ценам.

• Минимум 22 калибра

• 7/8″ Гофрированный холоднокатаный прокат имеет уникальный внешний вид и естественное окисление, что делает его особенно востребованным для многих архитектурных проектов.

• Для гофрированной стали доступны подходящие планки и плоские заготовки.

• Винты из оцинкованной или нержавеющей стали цвета Koko Brown подходят к отделке из стали.

• Световые панели из стекловолокна соответствуют профилю этой гофрированной панели.


• Неизолированная сталь и A606-4 лучше всего работают в среде с низкой влажностью
• Расчеты нагрузки и таблицы нагрузок НЕ ПРИМЕНИМЫ К ЛЮБЫМ ПРОДУКТАМ ИЗ СТАЛЬНОЙ СТАЛИ ИЛИ A606-4.
• Установка на твердое основание.
• Минимальный рекомендуемый уклон крыши 3:12.
• Подложка должна быть ВЫСОКОТЕМПЕРАТУРНОЙ ПОДКЛАДКОЙ.
• Не рекомендуется использовать в местах с солевым туманом и частыми дождями, так как это сокращает срок службы продуктов.
• Кислотная промывка ухудшает характеристики стали.
• Стекающая ржавчина может оставить пятна на окружающих поверхностях.
• Материал не поставляется предварительно ржавым. Панель будет ржаветь естественным образом под воздействием погодных условий.
• ОТСУТСТВИЕ ГАРАНТИЙ НА ЭТУ ПРОДУКЦИЮ

Для нас важно превосходное обслуживание клиентов. Когда вы размещаете заказ в компании Western States Metal Roofing, вы можете рассчитывать на следующее:

• Знающие продавцы — услужливые и дружелюбные продавцы, которые ответят на все ваши вопросы.

• Панели на заказ – мы режем металлические кровельные и металлические панели сайдинга до нужной длины.

• Быстрое выполнение работ. Максимальное время выполнения заказа составляет две недели. Однако, если вам нужно это быстрее, мы обычно можем согласовать практически любой график завершения.

• Удобство доставки — у нас есть маршрутные грузовики, которые обслуживают любую точку США и Канады.

• Доступная доставка — немедленная и недорогая доставка.


Вас также могут заинтересовать эти товары:

Окрашенная ржавая кровля

Окрашенные панели, выглядящие как настоящая ржавая крыша. Гарантия на покраску, ржавчины нет. Доступен в 4 цветах. Металлическая кровля, квартиры и катушки.

Окрашены под гальваническое покрытие с оранжевыми или белыми пятнами ржавчины

Galv-Ten Robust выглядит как тускло-серая оцинкованная сталь с белыми пятнами ржавчины. Полосатая и крапчатая оцинкованная ржавчина выглядит как действительно старая оцинкованная панель, на которой начали появляться полосы или пятна оранжевой ржавчины.

Перфорированный Corten

Перфорированный Corten Гофрированный, плоский и рулонный. .127 Round & 7/32″ Stagger, 30.58 % Open Area, 22 Gauge. Доступен в A606-4 (также известный как Corten). Малые или большие заказы. . Неокрашенная сталь похожа на кортеновскую, но имеет меньший срок службы. Идеальна для ограждений и стен.

Плоский материал

Огромный выбор различных вариантов отделки, размеров и ширины. Плоские листы могут быть обработаны до любой ширины или длины. Доступно для немедленной доставки.

Катушка

Огромный выбор различных отделок, размеров и ширины. Катушки можно перерабатывать на любую ширину. Доступно для немедленной доставки.

Предварительно окрашенный металл, выглядящий как покрытая патиной медь

Зачем платить за дорогую медную крышу? Металлическая кровля и сайдинг, предварительно окрашенные под медь с патиной, становятся все более популярными среди архитекторов и строителей. Огромная экономия средств по сравнению с настоящей медью.

Предварительно окрашенный металл, выглядящий серым, обветренным

Металлическая кровля, выглядящая серой и обветренной. Этот предварительно окрашенный металл выглядит как состаренный цинк или тускло-серая оцинкованная поверхность. Значительная экономия средств по сравнению с настоящим цинком.

Blackened Steel Series®

Окрашенные панели, которые выглядят как черненая сталь и другие потемневшие металлы. Доступный в металлических кровельных/стеновых панелях, квартирах и рулонах. 24 Gauge/PVDF

Матовая отделка, черный, бронзовый и серый

Последней тенденцией в архитектуре является использование матовой отделки и темных цветов для металлической кровли/сайдинга. Два наших новейших цвета Black Ore Matte и Matte Midnight Black придадут вашему дому красивый и уникальный вид.

Bonderized®

Нержавеющая альтернатива состарившейся крыше. Доступный в Металлической Кровле, Квартирах, и Катушке.

Rezibond®

Покрытие ReziBond® выглядит как серый оружейный металл. Это НЕ лакокрасочное покрытие. Доступный в Металлической Кровли, Квартирах, и Катушке.

Vari-Cool®

Система изменения цвета VARI-Cool. Эта экзотическая система окраски не похожа ни на что, что вы когда-либо видели. 17 различных цветов — запросите цветовой чип.

Стандартная окраска и Galvalume®

Большой выбор цветов. Большая гарантия на покраску. Отличные цены и быстрые сроки. Доступный в Металлической Кровле, Квартирах, и Катушке.

Кровельная подложка

Найдите подкровельную подложку, винты, заклепки, зажимы, пенопластовые заглушки, уплотнительную ленту, отливы для труб, отделку, отливы, оцинкованные трубы квадратного сечения и многое другое. Все товары в наличии и доступны для немедленной доставки.

Купить сейчас

Перфорированный кортен

Металлические стеновые панели, металлическая кровля, плоский лист и рулон. Доступен в A606-4 (также известный как Corten)

Купить сейчас

Окрашенная ржавая кровля

Мы являемся ведущим поставщиком окрашенных металлических кровельных панелей, которые выглядят как настоящая ржавая кровля без пятен ржавчины.

Купить сейчас

Катушка Corten

Рулоны Corten из стали различных размеров и ширины имеются на складе. Катушка A606-4 может быть разделена на любой вес и разрезана на любой размер. Немедленная доставка в большинстве случаев.

Купить сейчас

Плоские листы Corten

Плоские листы Corten поставляются без ржавчины и приобретают великолепную патину после воздействия погодных условий. На складе имеются полосы A606-4 и A588 шириной 48 или 60 дюймов. Доступно индивидуальное изготовление.

Купить сейчас

Гофрированная кровля 7/8″

Гофрированная металлическая кровля 7/8″ имеет глубокие волнистые гофры, которые потрясающе смотрятся на металлической крыше. Конструктивно прочный, невероятно ударопрочный. Наша самая популярная панель.

Купить сейчас

1/2” Гофрированный
A606-4 aka Corten® Weathering Steel
Доступен только по индивидуальному заказу

Классический стиль крыши старого амбара. Более дорогой вариант по сравнению с 7/8-дюймовой гофрированной кровлей. На складе из голой стали. A606-4 (также известная как Corten) Заказывается в больших количествах. лучшая металлическая кровельная панель за наименьшую сумму денег Идеально подходит для сборных металлических, стоечно-каркасных и сельскохозяйственных зданий Изготавливается по вашим размерам

Купить сейчас

Нержавеющая сталь 675 Фальцевая сталь — глубина 1,75 дюйма
Система зажимов со скрытым креплением

Металлическая кровля со стоячим фальцем является наиболее распространенной металлической кровлей.

Купить сейчас

Western Rib® (панель 7,2)

Ребристые 7,2-дюймовые открытые крепежные панели обеспечивают более широкое покрытие, а их трапециевидная форма обеспечивает превосходную грузоподъемность и пролетную способность. Изготовлены по вашим размерам.

Купить сейчас

Rustwall®
Панель для стен и потолков заподлицо

Панели для стен, фасций и потолков. Закругленная блокирующая ножка и скрытые застежки улучшают внешний вид и прочность. Изготавливается по вашим размерам.

Купить сейчас

Western Reveal®

Придайте фасаду любого здания неповторимый вид. Смелые и четкие направленные линии обзора. Современный дизайн с фугой 1″, 2″ или 3″. Комбинируйте разные фуги, размеры лицевой стороны и ширину.

Купить сейчас

Western Wave®
Жесткая стеновая панель

Эта замечательная жесткая стеновая панель со скрытым креплением придает характерный вид благодаря эффектным теневым эффектам, которые подчеркивают уникальный ребристый профиль панелей. Панель Western Wave устанавливается горизонтально…

Купить сейчас

Corten

Значительно более длительный срок службы по сравнению со сталью без покрытия. Увеличение стоимости примерно на 25 % по сравнению с голой сталью. Идеально подходит для кровельных работ.

Купить сейчас

Холоднокатаный без покрытия

Экономия затрат примерно на 25 % по сравнению с Corten. Голая сталь похожа на Corten, но имеет меньший срок службы. Идеально подходит для ограждений и стен.

Купить сейчас

Как измерить коробку из гофрокартона

Когда дело доходит до упаковки, один размер не подходит всем. Если у вас есть существующая коробка, которую вы хотите, чтобы ваш производитель упаковки воспроизвел (и он ее изначально не проектировал), вам нужно будет сообщить им желаемые размеры коробки. Однако знать, как точно измерить коробку, не так просто, как может показаться. Простое неправильное измерение может привести к дорогостоящим и трудоемким неудачам в вашем проекте.

Давайте подробнее рассмотрим, как правильно измерить обычную коробку RSC, используя точные измерения, чтобы вы могли быть уверены в результате изготовления упаковки по индивидуальному заказу.

Коробки из гофрокартона: три набора размеров

Размер коробки из гофрокартона всегда выражается тремя размерами: длиной, шириной и глубиной, или Д x Ш x Г. Длина – это всегда самая длинная сторона коробки с клапаном. У ширины тоже есть клапан, но эта сторона короче длины. глубина относится к площади между верхним и нижним отверстиями ящика (высота).

То, как вы измеряете длину, ширину и глубину вашей коробки, имеет значение. Коробки из гофрированного картона имеют три набора размеров: внутренние, внешние и размерные.

Внутренние размеры

Внутренние размеры коробки из гофрокартона отражают количество полезного пространства в собранной коробке. Внутренние размеры являются стандартными отраслевыми измерениями, используемыми для определения соответствия продукта, который входит внутрь.

При заказе ящиков размеры, указанные по умолчанию, относятся к внутренним размерам. Например, коробка размером 10 x 10 x 6 дюймов будет иметь 10 дюймов пространства от стены до стены (длина и ширина) и 6 дюймов пространства снизу вверх (глубина).

Внутренние размеры имеют решающее значение при поиске стандартной коробки, подходящей для вашего продукта, или при разработке индивидуальной коробки с нуля. Однако, если вы пытаетесь воспроизвести существующую коробку, это не самый точный набор размеров для сообщения производителю упаковки.

Внешние размеры

Внешние размеры коробки из гофрокартона отражают полный размер самой коробки в собранном виде. Это может быть полезно знать для целей доставки и инвентаризации. Например, наша коробка размером 10 дюймов x 10 дюймов x 6 дюймов, показанная сверху, если выражать ее внешние размеры, может иметь размеры 10 3/8 дюйма x 10 3/8 дюйма x 6 5/8 дюйма в полностью собранном виде.

Внешние размеры говорят нам только о конечном размере коробки, но ничего не говорят нам о толщине материала, из которого сделана коробка. Следовательно, они также не являются самым точным набором измерений, который можно предоставить вашему партнеру по упаковке.

Измерения по шкале

Использование размеров по шкале — это наиболее точный способ измерить вашу коробку, если вы пытаетесь воспроизвести ее у производителя упаковки. Измерения «от балла к баллу» измеряют расстояние между «выемками» вашей коробки (места, где ваша коробка складывается) и учитывают толщину гофрированного картона, также известную как припуски на материалы.

Вы заметите, что размер счета за счет находится где-то между внутренними и внешними размерами вашей коробки.

Измерение размеров коробки по количеству очков

Чтобы измерить размеры коробки по количеству очков, поместите перед собой отклеенную коробку внутренней стороной вверх. Используйте линейку, чтобы провести прямую линию точно посередине линий разреза, где коробка складывается. Отметьте две отметки, которые составляют длину, ширину и глубину коробки, создав четыре панели. Лучше всего использовать панели 2 и 3 при измерении длины и ширины.

С помощью рулетки измерьте длину, ширину и глубину коробки, измерив расстояние между отмеченными отметками. Ваши измерения должны быть в дюймах, округленных до ближайшей 1/16 дюйма.

Сообщая свои измерения в The BoxMaker или выбранному вами производителю упаковки, не забудьте сообщить своему торговому представителю, что вы даете им результаты измерений в баллах.

Соображения по размерам коробки

Помните, что измерения в зависимости от оценки, когда панели плоские, не являются фактическим полезным пространством в коробке. После того, как коробка сложена и клапаны на месте, часть этого пространства занята толщиной материала, складывающегося и образующего углы. Откидные створки также требуют некоторого пространства, когда они сложены. Чтобы определить полезное пространство коробки, используйте внутренние размеры. Если вы предоставили производителю упаковки информацию о количестве баллов, он может рассчитать для вас итоговые внутренние размеры.

Если вы сомневаетесь, выберите производителя индивидуальной упаковки, который может поддержать ваш проект с помощью талантливого и опытного персонала по проектированию конструкций. Удостоенная наград команда дизайнеров BoxMaker специально обучена для производства нестандартных коробок, которые идеально соответствуют размеру и характеристикам вашего продукта, или для реконструирования существующей упаковки, чтобы точно воспроизвести вашу коробку.

Гофрированный профиль 610/762 – Cousins ​​Steel International (Pty) Ltd.

610 / 762 Гофрированный профиль

5 июня 2012 г.

ОБЩИЕ СВЕДЕНИЯ

610/762 Гофрированный профиль. Оба являются синусоидальными профилированными листами и могут использоваться в качестве кровельного и облицовочного материала. Его происхождение восходит к викторианской эпохе, и это, вероятно, самый известный профиль листового проката, используемый сегодня в мире.

• На рынке представлено два размера гофрокартона: гофрированный 8½ и гофрированный 10½. Цифры 8½ и 10½ обозначают количество гофр по ширине профлиста.
• Два типа гофрокартона имеют разную ширину покрытия. 610 имеет ширину крышки 610 мм, а 762 имеет ширину крышки 762 мм.
• Тот факт, что волнистый профнастил существует еще до начала века, доказывает, что этот простой в использовании и эффективный способ облицовки крыш и стен никуда не денется.
• Гофрокартон 610/762 может быть изогнут в заводских условиях до криволинейной формы и закруглен до широкого диапазона радиусов (см. Заклепка ).

ВАРИАНТЫ МАТЕРИАЛОВ

Примечание 1 – гофрокартон 762, IBR 686 и Widedek 760 поставляется в напильнике Z200
Примечание 2 — Full Hard можно заказать в формате Z275 и Z250. Мы предлагаем материал 0,6 мм и 0,8 мм в коммерческом качестве, а также 0,4 мм и 0,6 мм в Full Hard.
Примечание 3 – Доступен в стандартном ассортименте Mittal с цветным покрытием chromadek. Специальные цвета доступны по запросу. Пожалуйста, свяжитесь с нашим персоналом по продажам для получения более подробной информации.
Примечание 4 – Мы профилируем некоторые марки алюминия и нержавеющей стали. Пожалуйста, свяжитесь с нашим отделом продаж, если вам нужна дополнительная информация.

ДЛИНА И УГОЛ КРЫШИ

Профнастил может быть заказан любой длины до 18 метров, при условии, что длина более 13,2 метра требует специальных условий транспортировки. Профнастил не подходит для крыш с уклоном менее 15º. При длине скатов крыши более 15 метров не рекомендуется.

ДОПУСКИ

Допустимый допуск длины, ширины и краевой волны ±5,0 мм.

РАСПРЕДЕЛЕНИЕ ПРОГОННЫХ ПРОГОН

Расстояние между прогонами зависит как от нисходящей нагрузки, так и отрицательной всасывающей нагрузки, вызванной ветром. Необходимо проконсультироваться с вашим инженером, чтобы рассчитать нагрузку (кн/м²) для вашего конкретного применения. Общие рекомендации по расстоянию между прогонами показаны в таблице ниже.

Двойной пролет относится к длине гофрированного листа, непрерывно поддерживаемого 3 или более прогонами.

Ширина покрытия изменится, если используется двухсторонний нахлест, а не одинарный. Ширина покрытия 762 уменьшится до 686 мм, а ширина покрытия 610 уменьшится до 535 мм.

ТАБЛИЦА ПОКРЫТИЯ ДЛЯ ОТДЕЛЬНЫХ ЗАХОДОВ

(762 полная ширина 838 мм / ширина покрытия 762 мм)
(610 полная ширина 710 мм / ширина покрытия 610 мм)

Листы	10,5/762 (мм)	8,5/610 (мм)	листов	10,5/762 (мм)	8,5/610 (мм)	листов	10,5/762 (мм)	8,5/610 (мм)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 2011111111111111111 17 18 19 2011	762 1524 2286 3048 3810 4572 5334 6096 .	610 1120 1830 2440 3050 3660 4270 4880 5490 6100 6710 7320 7930 8540 9150 9760 10370 10980 11590 12200	21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 19 40 90	16002 16764 17526 18288 19050 19812 20574 21336 22098 22860 23622 24384 25146 25908 26670 27432 28194 28956 29718 30480	12810 13420 14030 14640 15250 15860 16470 17080 17690 18300 18910 19520 20130 20740 21350 21960 22570 23180 23790 1 2	41 42 43 44 ​​ 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 .	31242 32004 32766 33528 34290 35052 35814 36576 37338 38100 38862 39624 40386 41148 41910 42672 43434 44196 44958 45720	25010 25620 26230 26840 27450 28060 28670 29280 29890 30500 31110 31720 32330 32940 33550 34160 34770 35380 35990 36600

Похожие сообщения

Специальные предложения

Индивидуальный транспорт

Комплексные логистические решения для вашего бизнеса

Складирование и хранение

Кровельные листы из волнистого железа COLORBOND®

Выберите штат в заголовке.

ВЫБРАН ЦВЕТ: Выберите цветBASALT®CLASSIC CREAM®COTTAGE GREEN®COVE®DEEP OCEAN®DUNE®EVENING HAZE®GULLY®IRONSTONE®JASPER®MANGROVE®MANOR RED®MONUMENT®NIGHT SKY®PALE EUCALYPT®PAPERBARK®SHALE GREY®SURFMIST®TERRAIN®WALLABY®WINDSPRAY ®ВУДЛАНД СЕРЫЙ®

КОЛ-ВО ВЫБЕРИТЕ ДЛИНУ (МИЛЛИМЕТРОВ)

Выберите длину

Почтовый индекс

Ничто не сравнится с красотой, универсальностью и долговечностью кровли и стен из гофрированного железа COLORBOND®. Купите десятки потрясающих цветовых вариантов сегодня.

Эти стальные кровельные и стеновые листы COLORBOND® из гофрированного железа изготовлены из прочной стали Bluescope.

Стальные гофрированные кровельные панели COLORBOND® являются одними из самых популярных металлических кровельных материалов во всем мире благодаря своему исключительному качеству. Также известные как Custom Orb, они изготовлены из высококачественной стали Bluescope и отлично смотрятся в традиционных и современных домах, сараях и коммерческих зданиях. Поскольку они бывают самых разных потрясающих цветов, они также могут придать индивидуальность любому зданию.

Металлическая кровля является отличной альтернативой другим типам кровли, поскольку она может служить до 70 лет, обеспечивает повышенную энергоэффективность и требует минимального обслуживания. COLORBOND® является лидером в области инновационных кровельных технологий, что делает его разумным вложением в любую недвижимость. В дополнение к выдающимся характеристикам, эти крыши доступны по цене и просты в установке, что экономит ваше время и деньги на вашем следующем кровельном проекте.

В Metal Roofing Online мы поставляем только кровельные листы из гофрированного железа марки BlueScope, и на всю нашу продукцию распространяется гарантия. Вся наша металлическая кровля на 100 % произведена в Австралии и соответствует строгим стандартам безопасности и эксплуатационных характеристик для металлической кровли, на которую вы можете положиться.

Если вы хотите улучшить внешний вид своей крыши, вы не ошибетесь, выбрав наши стальные кровельные панели COLORBOND® из гофрированного железа. Эти потрясающие панели будут выглядеть фантастически в течение десятилетий. Закажите онлайн сегодня или обратитесь за помощью к члену нашей команды.

Цвета COLORBOND® можно посмотреть ЗДЕСЬ.

Какова толщина стали этих стальных гофрированных листов COLORBOND®?

.42 BMT — это стандартная толщина стальных листов BlueScope, произведенных в Австралии.

Сколько времени занимает доставка?

Доставка занимает приблизительно 4-7 рабочих дней, в зависимости от местоположения.

Что такое листовое покрытие волнистых кровельных и стеновых листов?

762 мм (что позволяет нахлест в 1,5 ребра)

Сколько я должен позволять стальным листам COLORBOND® уходить в желоб?

Мы рекомендуем 50-миллиметровый выступ стандартного желоба.

Какова ФАКТИЧЕСКАЯ ширина листа?

Фактическая ширина листа гофрированного железа составляет 850 мм.

Допуск листа: длина: + 10 мм, – 15 мм; Ширина: + 4 мм, – 4 мм Учитывайте тепловое расширение или сжатие для длинных крыш на торцах профнастила

Цвет на обеих сторонах листа?

Эти листы гофрированного железа COLORBOND® имеют цвет с ОДНОЙ стороны — нижняя сторона похожа на SHALE GRAY со штампом «BlueScope COLORBOND». Пожалуйста, смотрите фото. Эти листы лучше всего подходят для кровли, не видимой снизу. Если вам нужны ДВУХСТОРОННИЕ листы, посетите ЗДЕСЬ.

Какие крепежные детали использовать для монтажа профнастила?
Здесь, в Metal Roofing Online, мы используем и рекомендуем только винты класса 4 при установке кровельного покрытия, поскольку они значительно дольше служат в элементах. Тем не менее, в стандартном кровельном применении, при креплении к деревянным или металлическим прогонам, в нашем ассортименте есть шуруп Multifix, который является идеальным выбором для этого кровельного железа. Они могут быть подобраны по цвету к вашим простыням.

Мы используем только лучшую 100% австралийскую сталь для 100% спокойствия, изготовленную из ведущих в отрасли брендов BlueScope Lysaght, таких как сталь COLORBOND® и сталь ZINCALUME®. И, конечно же, все наши продукты проходят всесторонние эксплуатационные испытания, на них распространяется гарантия BlueScope, и на них можно положиться с полной и абсолютной уверенностью.

Для быстрой резки облицовки там, где это необходимо, можно использовать электропилу с пильным полотном для холодной резки, механические ножницы и ножницы по металлу. Избегайте использования абразивных дисков, так как они могут повредить покрытие и привести к заусенцам на краях. Пожалуйста, будьте осторожны и внимательны, выбрасывая любые обрезки.

Как и в случае с другими кровельными материалами, мы советуем проявлять особую осторожность при подъеме на крышу. Всегда используйте обувь на плоской резиновой подошве при ходьбе по гофрированной крыше и облицовке стен и ставьте ноги исключительно на ребра, стараясь избегать последнего ребра или двух, которые находятся близко к границам области металлической крыши.

Почему следует использовать листы кровельного железа Colorbond?

1) Толстый и прочный

Этот железный лист имеет толщину 0,42 BMT и является цельным. Он сделан из 100% австралийской стали. Таким образом, вы можете положиться на него без каких-либо колебаний.

2) Выдерживает суровые погодные условия

Гофрированная конструкция железного листа делает его прочным. Он выдерживает сильный ветер и проливные дожди. Таким образом, это идеальный лист железа для вашей крыши.

3) Поставляется с гарантией

Лучшая часть этого листа в том, что он поставляется с гарантией. Это означает, что вы можете установить его на своей крыше, и вам не нужно беспокоиться о своих инвестициях.

4) Практически не требует обслуживания

Прочность стали делает ее отличным листом. Он может сбалансировать температуру в вашей комнате, практически не требуя обслуживания.

5) Доступен в нескольких цветах

Листы кровельного железа Colorbond доступны в 22 привлекательных цветах. В результате вы можете подобрать цвет своего дома к цвету своей крыши. Следовательно, железные листы Colorbond — стильный вариант.

Почему вам следует заказывать листы гофрированного железа в «Металлической кровле онлайн»?

1) Надежные австралийские стальные листы BlueScope Lysaght

Metal Roofing Online поставляет кровельные листы Lysaght Steel марки Bluescope самого высокого качества. Это 100% сталь австралийского производства, которая прослужит более 70 лет.

2) Быстрая доставка

Наша команда серьезно относится к своей работе, и мы никогда не задерживаемся. В результате вы можете получить свою доставку в кратчайшие сроки.

3) Самые низкие и доступные цены

Мы никогда не завышаем цену на наш кровельный лист. «Металлическая кровля онлайн» не имеет скрытых платежей. Следовательно, наши листы Colorbond доступны по самым низким ценам.

4) Безопасный процесс онлайн-заказа

Вы можете выбрать цвета и заказать наши листы гофрированного железа онлайн. Наш процесс онлайн-заказа прост, удобен и безопасен. Так что любой может заказать нас.

Metal Roofing Online продает винты и крепеж высшего качества, используемые для установки этих гофрированных кровельных листов. Наши кровельные листы изготовлены из самой прочной австралийской стали. Следовательно, эти железные листы год за годом выдерживают любые погодные условия. Итак, закажите кровельные листы Colorbond в Metal Roofing Online.

Выберите кровлю Colorbond для вашего дома

Гофрированное железо – один из лучших вариантов доступных кровельных решений. Он быстро и легко устанавливается, что делает его популярным выбором для многих владельцев домов и предприятий. Почему гофрированное железо является лучшим вариантом для большинства людей?

Причины почему: Гофрированные кровельные листы — отличный выбор, потому что они:

— доступные по цене

— доступны в различных цветах

— Прочная и долговечная

— Простота установки

Предположим, вы ищете недорогой вариант кровли, который отличается прочностью и простотой установки. В этом случае идеальным выбором будет гофрированное железо. Он доступен в различных цветах в соответствии с вашими потребностями и прослужит долгие годы при надлежащем уходе.

Если вы ищете лучшие кровельные листы из гофрированного картона, которые стоят ваших денег, обратите внимание на кровельное волнистое железо Colorbond.

Почему стоит выбрать Colorbond Roofing Corrugated Iron

Эти кровельные листы изготовлены из высококачественной австралийской стали BlueScope Lysaght, что делает их прочными и долговечными. Кроме того, они также доступны по самым низким ценам в Интернете, поэтому вы можете быть уверены, что получаете выгодную сделку. Кроме того, с быстрой доставкой вы можете получить новую крышу!

Приобретая Colorbond Roofing Corrugated Iron, вы получаете надежный продукт, который прослужит долгие годы. Это прослужит вам долгое время, поэтому вы можете быть уверены, что оно обеспечит вам необходимую защиту. Кроме того, его легко установить, так что вы можете мгновенно установить свою новую крышу!

Есть много причин, по которым гофрированное железо является лучшим выбором для большинства людей. Он доступен по цене, доступен в различных цветах, долговечен и прост в установке. Кроме того, с Colorbond Roofing Corrugated Iron вы получаете надежный продукт, который прослужит долгие годы.
