Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

как сделать монтаж, установку своими руками на крыше, материалы

Сегодня частный дом трудно себе представить без камина или твердотопливного котла. Конечно, можно использовать и обычную дровяную печь, но уж как-то хочется сделать свой дом более современным. Тем не менее, реалии таковы, что без прибора отопления, работающего на газе, дровах или угле, все равно не обойтись. Далее встает вопрос выбора печной трубы для дымохода, ведь отработанные продукты сгорания должны быть выведены за пределы дома. Старые кирпичные трубы сейчас не используют, предпочитая им более современные — металлические. Поэтому главной темой статьи будет монтаж трубы — сэндвич, которая используется именно для этих целей.

Труба дымохода нагревается до высокой температуры, поэтому очень важно обеспечить ее изоляцию в местах прохождения через несколько слоев кровли. Если этого не учесть, то вероятность возгорания или деформации потолочного перекрытия будет весьма высока.

Наиболее простым решением является создание тепловых зазоров между дымоходом и перекрытием. Но это способствует появлению сквозняков, сводящих к нулю все попытки обогрева дома. Поэтому и нужна труба, внешние стенки которой не расширялись бы и не были бы горячими. Рассмотрим устройство такого приспособления и выясним, как сделать сэндвич трубу самостоятельно.

Устройство сэндвич-трубы

По своей конструкции сэндвич-труба представляет собой две отдельные трубы, одна из которых находится внутри другой. Между трубами имеется прослойка из каменной ваты.

На практике это означает, что внутренняя часть может нагреваться абсолютно до любой температуры. Каменная вата является прекрасным теплоизолятором, да еще и не горит даже при нахождении в открытом огне. Вот и получается, что внешняя труба нагревается совсем немного, что явно недостаточно для ее теплового расширения или возгорания рядом проходящего перекрытия.

Такая конструкция является полностью безопасной и эффективной. Простое устройство и доступные материалы заставляют задуматься о том, как сделать трубу — сэндвич самостоятельно, из подручных стройматериалов. Труба — сэндвич своими руками — это не только экономия расходных материалов и денежных средств, но и уверенность в том, что она прослужит максимально долго. Ведь делаете вы ее для себя.

Сэндвич — труба своими руками

Своими руками труба — сэндвич изготавливается сравнительно просто. Для этого можно использовать обычную стальную трубу, оцинкованное железо и каменную вату. Внутренняя труба обматывается каменной ватой, а сверху ваты крепится оцинковка. Ничего сложного в такой конструкции нет.

Обычно приходится внешнюю оболочку изготавливать из нескольких кусков. Поэтому особое внимание нужно уделить их стыковке между собой. Оцинкованное железо крепится блошками или саморезами. Крепление осуществляется не только в пределах одного листа, но и между соседними листами.

Материал для самодельной сэндвич-трубы может различаться. Это зависит от вида топливного прибора. Так, у водогрейных котлов промышленного производства сравнительно невысокая температура выходящих газов (около 120 градусов). Поэтому для них можно использовать минеральную вату в качестве утеплителя.

А вот самодельные камины, печи и твердотопливные котлы могут выдавать температуру 700-800 градусов. Поэтому для них применение каменной ваты является обязательным. Внутренняя труба для таких устройств также должна быть толстостенной во избежание очень быстрого прогорания.

В целом, наилучшим материалом для изготовления сэндвич-трубы является нержавеющая сталь. Ее свойства таковы, что она способна служить без нареканий десятки лет. Да и ее внутренняя поверхность остается гладкой долгие годы, что сказывается на эффективности всего дымохода.

Установка сэндвич трубы

Установка трубы — сэндвич не менее важна, чем ее изготовление. Здесь нужно учитывать несколько особенностей.

Возле самого прибора отопления участок трубы изолировать нельзя. Температура там настолько велика, что в течение нескольких лет любая труба может прогореть в этом месте. Учитывайте эту вероятность.

Конструкцию дымохода в этом месте выполните с таким расчетом, чтобы можно было заменить этот участок без демонтажа всего дымохода.

Учитывайте влияние конденсата. Конденсат, смешанный с сажей, обязательно будет образовываться на внутренней части металлической трубы. Необходимо предотвратить его проникновение сквозь трубу в дом. Если труба проложена наклонно или горизонтально, что бывает редко, то в трубе устанавливают специальные краны для слива конденсата.

В большинстве же случаев, дымоход располагается вертикально, поэтому установка сэндвич — труб выполняется по определенной технологии:

• Участки внутренней трубы устанавливаются раструбами вверх.
• Внутрь вставляются очередные участки. При этом конденсат не может протечь наружу.
• Внешняя труба монтируется наоборот. Очередные участки раструбами надеваются на нижние участки трубы.

Такой монтаж называется «по дыму». Благодаря такой технологии в помещение не проникают ни дым, ни конденсат.

В целях пожарной безопасности рекомендуется все же не допускать контакта дымохода с материалом потолочного перекрытия. Сэндвич-трубы должны быть установлены в специальные короба, отделяющие их от материала потолка и стен. Для надежности в короба прокладывается базальтовая вата. Также можно оставить короба пустыми, ведь воздух также является прекрасным теплоизолятором.

Весьма популярно ограждение дымохода от потолка посредством небольшого металлического листа. В этом случае металл играет роль радиатора, рассеивающего излишки тепла в окружающее пространство.

Также важно выполнить монтаж сэндвич — труб с герметизацией соединений. Дело в том, что подсос воздуха из дымохода значительно ухудшает тягу. Места с такими утечками рекомендуется заделать герметиком. Но обычный герметик для этих целей непригоден. Воспользуйтесь высокотемпературным жаростойким печным герметиком, который способен выдержать температуру до 1200 градусов. Это однокомпонентный состав на основе силиката натрия.

Монтаж труб — сэндвич на крыше

Располагая дымоход на крыше, необходимо учесть несколько нюансов.

В процессе сгорания топлива через дымоход могут подниматься вверх искры. Вылетая из трубы, искры могут представлять собой огромную опасность для окружающих и для кровли. Так, если кровля изготовлена, например, из битумной черепицы или ондулина, то существует риск ее возгорания или прожигания.

В этом случае выход дымохода следует располагать на высоте не менее 1 метра от конька. То есть, дымоход должен подниматься над коньком минимум на 1 м.

Учитывайте и направление возможного полета вылетающих искр. Даже если крыше дома ничего не угрожает (она изготовлена из черепицы, металлочерепицы или шифера), искры могут доставить неприятности. Например, веревки для белья лучше располагать со стороны дома, противоположной расположению дымохода.

Сэндвич-труба для дымохода

Содержание

• Что такое сэндвич-труба
• Преимущества сэндвича
• Как собрать дымоход из сэндвича
• Важные правила установки дымохода
• Монтаж металлического сэндвич-дымохода
• Заключение

Дымоход — неотъемлемая часть любой печи или отопительного котла. Сейчас для устройства дымоходов предлагаются различные материалы. Один из них— так называемые сэндвич-трубы. Что это такое, чем они хороши и как установить дымоход из сэндвич- труб самостоятельно?

Что такое сэндвич-труба

Сэндвич-трубы называются так потому, что в разрезе они выглядят как многослойный бутерброд. Они состоят из нескольких частей:

• внутреннего контура, по которому выходят из печи продукты горения, он изготовлен из жаропрочной нержавеющей стали, латуни или меди,
• слоя утеплителя — базальтового волокна или пенополиуретана, в зависимости от предназначения трубы утеплитель может быть разной толщины,
• наружного защитного слоя из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее, чем металлические, поэтому под них необходимо устроить основание. При этом керамические варианты более долговечны — их срок службы составляет 25-30 лет, тогда как уметаллических  — около 15, а иногда и меньше. Керамический сэндвич представляет собой трубу из жаростойкой керамики, которая снаружи оборачивается утепляющими матами. Наружная оболочка сделана из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собирают дымоходы необходимой длины и формы. Длина одного модуля — около 1 м. Соединяются они между собой точно так же, как канализационные трубы: один конец каждого модуля имеет расширение, а другой сужен.

Кроме прямых цилиндрических модулей в комплект входят и другие элементы:

• тройники для соединения с вертикальным участком,
• крепежные элементы,
• узлы для отвода конденсата,
• отводы для поворота канала на 90 или 45 градусов,
• узлы для прохода через перекрытия и кровлю,
• флюгеры, предотвращающие обратную тягу,
• защитные грибки,
• конусы,
• ревизия для обслуживания дымохода — утепленный тройник с дверкой, который крепится в нижней части дымохода под тройник 45 градусов.

Важно! Если отопление газовое, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что он маркируется двумя числами: внутренним и внешним диаметром. Например, внутренний диаметр дымохода 150*250  равен 150 мм, а внешний — 250 мм.

Преимущества сэндвича

Почему для дымохода стоит выбрать дымоходы сэндвич, сделанные из нержавеющей стали? Они имеют ряд важных преимуществ:

• небольшая масса,
• компактный размер,
• совместимость с разными типами отопительных приборов,
• можно устанавливать как внутри, так и снаружи дома,
• небольшое количество сажи внутри благодаря гладким стенкам,
• эстетическая привлекательность,
• пожаробезопасность — внешняя оболочка не нагревается до температур, создающих угрозу возгорания,
• устойчивость к коррозии,
• не нужно дополнительное основание,
• дымоход может быть не только прямой, но и изогнутой формы,
• возможность установки своими руками.

У этого вида дымоходов есть и свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности связана с тем, что при нагревании и охлаждении дымоход расширяется и сужается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собирать сэндвич дымоход своими руками таким образом, чтобы широкая часть внутренней трубы была направлена вверх — этот способ называется «по конденсату». Дым поднимается снизу вверх, а образующийся в трубе конденсат стекает вниз, поэтому, если собрать трубу как на картинке слева, конденсат будет задерживаться в соединениях и протекать в утеплитель. Влага в утеплителе не только уменьшает его теплоизолирующие свойства, но и при замерзании разрывает трубу, из-за чего она быстро приходит в негодность. При этом внешняя труба должна быть расположена «по дыму» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба кратчайшим путем выводится наружу, и основная ее часть находится на улице. Плюсы приставного дымохода:

• легче обслуживать,
• не занимает место внутри дома,
• нет необходимости в дополнительных узлах для прохода через перекрытия.

Если выбрана установка дымохода сэндвич внутри дома, то дымоход меньше подвергается внешним воздействиям, таким образом можно установить его в бане и на начальном отрезке перед трубой сэндвич установить бак для подогрева воды или секцию для каменки.

Важно! При любом способе монтажа дымохода между котлом или печью и сэндвич-конструкцией должна быть обычная труба без утепления, которая должна иметь две заслонки-шибера для контроля отвода газов.

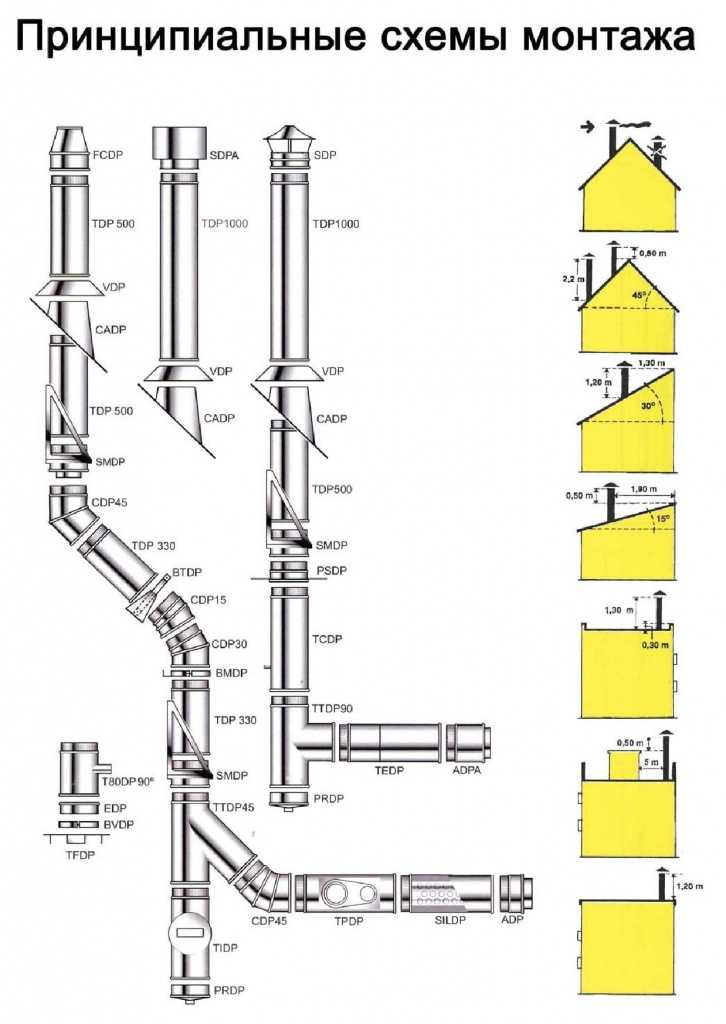

Важные правила установки дымохода

Независимо от того, для какого отопительного прибора вы делаете дымоход, располагаете вы его в здании или снаружи, есть некоторые общие правила.

• Высота дымохода должна быть не менее 5 м.
• Горизонтальные участки должны быть не длиннее 1 м. Их делают с уклоном в 3 градуса от печи или котла для стока конденсата.
• Нельзя заужать дымоход. Это значит, что внутренний диаметр труб не может быть меньше диаметра выходного отверстия печи, но может быть больше. Для соединения труб разного диаметра используют специальные переходники.
• При креплении на регулируемых кронштейнах расстояние от стены должно быть не менее 25 см.
• Кронштейны должны быть расположены не реже, чем каждые 2 м на вертикальных участках и каждый метр на горизонтальных.
• На тройники и отводы не должна приходиться нагрузка от вышележащих частей дымохода.
• Высота трубы зависит от того, насколько близко она расположена к коньку крыши. Если расстояние между дымоходом и коньком меньше 1,5 м, он должен подниматься над крышей как минимум на 0,5 м. Если расстояние от конька — 1,5-3 м, то труба дожна заканчиваться на уровне конька. Если дымоход установлен дальше 3 м от конька, то его верхняя часть должна быть на линии, которую нужно мысленно провести от конька под углом 10 градусов к горизонту, как на рисунке.

• Высота над плоской крышей — не менее 50 см, над крышей из горючего материала —от 1,2 м.
• Если кровля сделана из горючих материалов, то устанавливают дефлектор с искрогасителем.
• Если на крыше находятся какие-то надстройки или она примыкает к другому зданию, то труба должна возвышаться над ними.
• Если труба возвышается над кровлей более чем на 1,2 м, ее дополнительно фиксируют растяжками, которые прикрепляются к специальному хомуту. Другим концом растяжки крепят к неподвижным частям здания.
• Изгибов и поворотов должно быть минимальное количество — не более трех. Желательно использовать поворотные элементы с углом 45, а не 90 градусов.

Монтаж металлического сэндвич-дымохода

Монтируют сэндвич трубу для дымохода снизу вверх. На выход печи или котла надевают специальный переходник, место соединения промазывают герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после печи должен быть из обычной неутепленной трубы. Затем к нему присоединяют модуль из сэндвича. Открытый слой утеплителя закрывают заглушкой или используют специальный стартовый элемент с закрытым утеплителем. Стартовую трубу и весь отрезок до первого тройника надевают «по дыму». Если он расположен горизонтально, то делают небольшой уклон в 3 градуса от отопительного прибора, чтобы конденсат не стекал в него.

Далее собирают сэндвич для дымохода  «по конденсату». Стыки между модулями также промазывают герметиком и стягивают хомутами. При первой же топке печи и нагреве трубы герметик затвердеет и увеличит прочность соединения.

Важно! Если дымоход необходимо провести через стену или кровлю, на месте прохода не должно быть стыка двух секций. При креплении кронштейнами они также не должны располагаться на стыках модулей.

При сборке сложно хорошо соединить одновременно внутреннюю и внешнюю трубы. Тогда поступают следующим образом. Внутреннюю трубу выдвигают узким концом на 15-20 см, плотно вставляют ее в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть сдвигают вниз, чтобы получилось как можно более плотное соединение. Снаружи место соединения стягивают хомутом.

Если стена сделана из несгораемого материала, то трубу необходимо пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра. Между гильзой и стеной прокладывают базальтовый шнур, а сэндвич трубу для дымохода внутри фиксируют, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, деревянная, то при сборке дымохода сэндвич своими руками используют специальный металлический узел прохода. Для этого в стене делают квадратное отверстие такого размера, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняют базальтовой ватой, снаружи отверстие закрывают металлической пластиной или специальной декоративной розеткой. Щели герметизируют. Также выпускаются уже готовые проходные узлы с теплоизолятором (типа «сэндвич в сэндвиче»).

Металлическая пластина, которая закрывает проходной узел, должна опираться на кронштейны. На них же опирается вся вертикальная часть дымохода. В нижней ее части монтируют ревизию с краном или дверкой для отвода конденсата. Если дымоход длинный и тяжелый, то предусматривают дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делают внутри помещения, то также соблюдают необходимые зазоры между дымоходом и стенами. Через перекрытие трубу проводят также, как через стену. Проход трубы через крышу делается с помощью эластичного узла (крызы), как на фото.

Если кровля сделана из плоского материала, а не рифленого, как профлист, может быть достаточно куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от попадания влаги, а сверху — грибок. Стык между грибком и трубой герметизируют.

Заключение

Металлические сэндвич-дымоходы просты в монтаже и уходе, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной работы дымохода необходимо знать некоторые основные правила и соблюдать технологию.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Содержание

• Плюсы и минусы сэндвич-дымохода
• Особенности конструкции и материалы для изготовления
• Как монтировать дымоход?
  • Сборка
  • Прохождение через перекрытия и кровлю
  • Размещение трубы на крыше
• Особенности эксплуатации

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

• Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
• Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
• Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
• Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
• На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

• высокая стоимость,
• большой вес,
• сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

• Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
• Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
• Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

• Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
• Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
• Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
• Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
• Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

• Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
• Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
• Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Установка сэндвич трубы дымохода своими руками

Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке.

Сэндвич труба для дымохода

На данный момент «сэндвичи» —  это самое популярное и доступное решение для оборудования системы отведения дыма.

Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы,  между которыми находится слой утеплителя.

Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию.

Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом.

На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.

Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории.

Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал.

При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента.

Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.

Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева.

В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию.

Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой).

Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.

Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

Монтаж сэндвич трубы дымохода

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

• Через перекрытия и кровлю (на рисунке слева).
• По наружной стене (на рисунке справа).

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле.

Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил.

Если про это забыть, то первая же топка котла может закончиться пожаром.

Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок.

В результате чего деревянный брус или доски, из которых он сделан начинают тлеть.

Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит).

Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя.

Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона.

Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома.

Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ).

С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой.

Она крепится к стене при помощи консолей (специальных угловых креплений).

Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

В самой нижней точке дымохода устанавливается заглушка с  резьбовым штуцером для отвода конденсата.

Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма.

Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.

В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич.

Они отличаются только отсутствием или наличием раструба на одностенной половине.

Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич».

При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму).

Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату).

Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

В определенный момент вам придется обходить трубой козырек крыши.

Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич».

Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше.

После этого необходимо правильно выбрать его высоту над кровлей.

Здесь пользуются правилом, изображенным ниже на рисунке:

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра.

Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

Вот и все! На словах все просто и гладко, а в жизни к сожалению не так.

Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Сборка дымохода из сэндвич трубы: видео инструкция

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам.

Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымоходов
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Изоляционные детали дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант № 1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 — черный металл для дымоходов

Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже тот факт, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неверный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

Монтаж дымохода из сэндвич-труб

Дымоход – важная составная и неотъемлемая часть котельной установки, каминного и печного оборудования, работающего на любом виде топлива. Среди большого выбора материалов для организации отвода продуктов горения особенно востребованными считаются модульные изделия, так называемые сэндвич-трубы. В статье речь пойдет о том, как правильно собрать дымоход из сэндвич-трубы.

Причины популярности многослойных дымоходных труб

• Оперативность монтажа. С помощью дополнительных элементов можно собрать швеллер любой сложности.
• Пожарная безопасность. Благодаря специальному устройству внешняя оболочка воздуховода нагревается до минимальной температуры.
• Превосходные характеристики благодаря аэродинамике и продуманному дизайну для предотвращения образования конденсата.
Дымоход из сэндвич-трубы
• подходит практически для любого отопительного оборудования.
• Малый вес всей конструкции позволяет обойтись без фундаментного основания.
• Работу можно выполнить своими силами, сэкономив на услугах специалистов. Готовые разделы исключают ошибки и просчеты.
• Эстетичный внешний вид. Швеллер можно выбрать из нержавеющей стали и покрасить в соответствии с каталогом RAL.
• Довольно долгий срок службы. За этот параметр отвечают используемые материалы и правильный монтаж каждого элемента системы.

Устройство дымохода из многослойных труб

• Такая система состоит из двух труб разного сечения. Между ними находится теплоизоляционный слой, обычно из базальтовой ваты, обеспечивающий быстрый прогрев дымохода, что, в свою очередь, позволяет избежать образования конденсата.
• С помощью готовых секций можно собрать канал без значительных трудозатрат. Благодаря тщательно разработанной конструкции соединений отдельных элементов гарантируется прочность и газонепроницаемость всей системы.
• Однако не следует путать такие понятия, как пожаробезопасность и огнестойкость представленного модульного изделия. В связи с этим необходимо принять дополнительные меры – строго следовать инструкции, прилагаемой к каждому комплекту, а также соблюдать все правила и нормы пожарной безопасности.

Сэндвич-трубы

Каждый элемент системы дымоудаления состоит из 3-х слоев:

• для изготовления внутреннего тела трубы, как правило, применяют листы из нержавеющей стали с абсолютно герметичным сварным швом;
• В качестве теплоизоляционной прокладки используется базальтовая вата, реже пенополиуретан. Толщина слоя 30-80 мм, плотность заполнения не менее 120 кг/м3. Материалы отлично выдерживают рабочую температуру дымохода, иногда достигающую 700 градусов;
• внешняя труба изготовлена ​​из стали AISI 430, медных или латунных сплавов. Соединение производится лазерной сваркой. Этот метод не повреждает гальванический слой корпуса.

В комплектацию дымохода, помимо прямых каналов, входят тройники-переходники, устройство для слива конденсата и крепеж. Для удобной сборки можно дополнительно приобрести поворотные модули, а также узлы для прохода через потолок и крышу.

Изделия разных производителей имеют общие конструктивные особенности. Отличия заключаются в используемых материалах, толщине изоляционного слоя и температурных режимах в рабочем состоянии. Также на рынке есть швеллеры, окрашенные порошковой краской практически в любой цвет.

Подготовительные работы и расчеты дымоходной системы

Перед сборкой дымохода из сэндвич-труб необходимо проверить отопительное оборудование на исправность и готовность к работе. После установки дымохода устройство нельзя перемещать с места или корректировать его положение. Устройство должно быть надежно закреплено и устойчиво. Если есть старый дымоход, его демонтируют. Выходное отверстие у обогревателя тщательно очищается от сажи и копоти.

Расчет важных параметров при обустройстве дымоходного канала должен производиться специалистами. Многие домовладельцы отказываются от их привлечения и пытаются решить все вопросы самостоятельно. Тем, кто сталкивается с такой задачей впервые, помогут следующие рекомендации:

• диаметр сэндвич-трубы для дымохода подбирается в соответствии с выходом отопительного оборудования. Этот показатель обычно указывается в инструкции по эксплуатации агрегата;
• длину канала принимают не менее 5-6 м. Причем расчет ведется от колосника или горелки к верхней части трубы;
• можно уменьшить сопротивление выхода продуктов сгорания, используя минимальное количество витков. Оптимальный угол колена – 45 градусов. Горизонтально расположенная труба должна иметь длину не более 1 м до следующей врезки.

Нюансы выбора

Безусловно, марка производителя имеет значение. Однако от подделок никто не застрахован. Простому обывателю сложно разобраться во всех тонкостях выбора. Поэтому несколько советов-напутствий лишними не будут.

• Отправляясь в магазин, возьмите с собой небольшой кусочек магнита, завернутый в шарф или тонкую ткань. Если консультант утверждает, что это качественный продукт из нержавеющей стали, прикрепите магнит. Малейшее влечение станет для вас фактом противоположного мнения. Ткань здесь нужна, чтобы не поцарапать блестящий металл, тем самым избежать конфликта с продавцом.
• Заслуживает внимания толщина стенок трубы. Этот параметр должен быть не менее 0,5 мм. Чем толще сталь, тем надежнее и долговечнее будет сама конструкция.
• Проверьте все секции на наличие сколов, вмятин и других деформаций или повреждений. Форма каждого элемента системы должна быть ровной, а сварные швы — без разрывов.
• Рекомендуется сборка нескольких элементов конструкции непосредственно в магазине. Соединение должно получиться прочным, не допускается наличие зазоров, свободное перемещение деталей.

Несомненно, хотелось бы сэкономить на покупке. Но дело не в дымоходной системе. На первом месте должно быть качество, а не стоимость.

Монтаж дымохода из сэндвич-труб своими руками

Для правильной, безопасной и долговечной эксплуатации двустенных дымоходов соблюдаются следующие правила:

• общая длина канала должна быть не менее 5 м. Эта высота обеспечивает необходимую тягу;
• труба должна быть на 0,5 м выше плоской крыши. Этот параметр соблюдается при его возвышании над коньком со скатными крышами, если место выхода канала из него составляет 1,5 м;
• при высоте дымохода 1,5 метра и более, без возможности надежного крепления, применяются натяжные хомуты или возводится опорная мачта;
для герметизации швов стыков используются материалы марки
• с рабочей температурой не менее 1000 градусов;
• мест соединения труб с тройниками, отводами и другими элементами дымоходной системы усиливаются хомутами;
• каждые 2 м длины канала укрепляются специальными настенными кронштейнами. Для тройника монтируется консоль или опорная площадка. стены, балки, перекрытия и другие конструктивные элементы из горючих материалов в местах соприкосновения с двустенной трубой изолируют или вдавливают;
• должен быть участок от отопительного прибора без изоляции;
• большая часть системы должна быть расположена в помещении. Таким образом, снижается перепад температур, а значит, обогрев будет максимально эффективным;
• верх дымохода защищен колпаком, дефлектором.

Сэндвич-труба для дымохода своими руками видео

Во время эксплуатации запрещается:

• использовать секции дымохода для сушки одежды, обуви, веников и других предметов домашнего обихода;
• разместить канал в непосредственной близости от легковоспламеняющихся материалов;
• строительные отходы, предметы с лакокрасочным покрытием и т. п. в качестве топлива.
• устанавливать оцинкованные изделия в жилых комнатах и ​​помещениях с повышенным уровнем влажности;
• установка дымоходов из нержавеющей стали для угольных агрегатов.

Как смонтировать дымоход из сэндвич-трубы внутри дома

Особой сложности в монтаже системы нет, важно соблюдать последовательность подключения каждой секции.

• Процесс начинается с установки муфты на дымоход отопительного агрегата.
• К нему крепится тройник или горизонтальный отрезок трубы. Здесь модуль выбирается в зависимости от заранее подготовленной схемы системы. Нижняя часть тройника закрывается заглушкой, которую через определенный промежуток времени удаляют для удаления нагара.
• В потолке делается отверстие для прохода вертикальной трубы. В этот момент устанавливается переходная труба. В подготовленный проем пропускается прямая труба со стороны чердака или с улицы.
• Оставшееся расстояние между воздуховодом и потолком утеплено огнеупорными материалами. Только после этого можно переходить к следующему этапу установки. Следует отметить, что стыковка модулей в местах их прохода через потолок запрещена.
• Позже этот участок можно оштукатурить и закрасить, либо выполнить другие работы по маскировке неприглядного вида.
• Далее ведутся работы на чердаке и крыше. Дымоходы опускаются сверху и стыкуются с нижними модулями. Такой порядок сборки обеспечит защиту от проникновения конденсата в воздуховод.
• Если крыша плоская, то можно использовать простой лист оцинкованного металла, вырезанный в форме квадрата. Он заводится под чехол, чтобы предотвратить утечку влаги во время дождя или таяния снега. Края обработаны герметичными материалами.
• Для наклонных конструкций можно приобрести специальный проходной узел — кровля без наклеек. Этот элемент выполнен из пластика под определенным углом наклона. Некоторые изделия изготавливаются из эластичных материалов, что делает их универсальными. Пластичность позволяет устанавливать на крышах с любым уклоном.
• Внешняя часть трубы увенчана головкой или так называемым зонтом. Роль этого элемента заключается в обеспечении защиты от попадания в трубу мелкого мусора, снега, льдин, а также не позволяет птицам занять «теплое место» для обустройства гнезда.

Монтаж дымохода из сэндвич-трубы снаружи дома

• Прием актуален для монтажа дымохода из сэндвич-трубы через стену. Такая конструкция позволяет сэкономить внутреннее пространство помещения. Кроме того, в некоторых случаях делать отверстия в межэтажном перекрытии или в самой кровле нельзя в силу их конструктивных особенностей.
• Начало работ аналогично устройству канала внутри дома. К пусковой муфте крепится горизонтальный отрезок трубы или, при необходимости, используется колено с другим углом поворота.
• В стене в месте выхода дымохода делается техническое отверстие. Через него пропускается следующий участок системы. Свободное пространство этой зоны также заполняется теплоизоляционным материалом.
• На улице конец трубы должен заканчиваться тройником с заглушкой внизу. Для надежности под этот элемент устанавливается опорная консоль.
• Перед началом вертикальной сборки швеллера на стенах необходимо установить кронштейны с шагом 1,5-2 м. Способ монтажа, как и выбор крепежа, полностью зависит от материала, из которого построен дом или типа облицовки.
• Для работы на высоте вам понадобится лестница, а может быть и кран. По мере роста конструкции не забывайте надевать специальные кольца-обручи, служащие частью кронштейна.
• Сэндвич дымохода заканчивается головкой (зонтиком). Если сегмент возвышается над крышей более чем на 1,5 м, то рекомендуется установить растяжку для усиления и стабилизации конструкции.

В принципе работа не представляет особых сложностей. Важно соблюдать последовательность сборки. Дополнительные инструменты потребуются только для изготовления технических отверстий для прохода труб. Все этапы свободно выполняются в одном. Партнер может понадобиться для ускорения процесса при установке канала на разных уровнях.

Установка сэндвич-дымохода своими руками

или газовый котел, обязательно должен быть дымоход. Он предназначен для вывода продуктов сгорания наружу.
Самый простой вариант — сделать дымоходный бутерброд. Трубы в этой системе никогда не охлаждаются, поэтому образование конденсата уменьшается. Отличительной чертой сэндвич-дымохода является простота обслуживания и долговечность. Установка сэндвич-дымохода своими руками не займет много времени. Вы можете убедиться в этом, посмотрев видео.

Особенности конструкции сэндвич-дымохода

«Сэндвич» — любая конструкция, состоящая из трех слоев. Сэндвич-дымоход называется так именно потому, что состоит из трех слоев. Между двумя контурами дымохода находится слой теплоизоляции, обычно выполненный из базальта.

Благодаря теплоизоляции продукты горения не задерживаются в камере сгорания, потому что:

• Материал внутри конструкции прекрасно справляется с конденсатом и высокой температурой;
• Термоизолятор не дает перегреваться внешней цепи;
• Увеличивает тягу;
• Конструкция выполнена таким образом, что влага не может попасть на теплоизоляционный слой.

Благодаря тому, что внутренняя часть дымохода выполнена из нержавеющей стали, дымоход никогда не заржавеет. Внешняя часть дымохода может быть выполнена как из нержавеющей стали, так и из оцинкованной стали, которая не является таким прочным материалом, но стоит дешевле.

Для установки дымохода потребуются следующие материалы:

• Специальная деталь для прохода через крышу;
• Кронштейны для крепления труб;
• Платформа для равномерного распределения веса в месте установки трубы.
• Ревизия с окошком для чистки;
• Хомуты, которыми будут крепиться элементы конструкции;
• Различные адаптеры;
• Колено. В зависимости от изменения направления, 90 или 45 градусов.

Сверху трубу можно украсить конусом или любым другим элементом — грибком, огнетушителем, искрой, воблер, флюгер и так далее.




Сэндвич-дымоход обеспечивает очень хорошую теплоизоляцию, поэтому его можно устанавливать на открытом воздухе. Но лучше этого не делать, так как труба будет функционировать немного хуже. Самый верный вариант — установить в доме дымоход, тем самым минимизировав теплопотери, это видно на видео.

Как подобрать размер дымохода

Для установки дымохода сначала нужно определиться с его размерами. Узнайте, какого сечения и какой длины должна быть будущая труба.

Сечения труб следующие:

• 140 мм х 140 мм — тепловая мощность менее 3,5 кВт;
• 140 мм х 200 мм — тепловая мощность в пределах 3,5-5,2 кВт;
• 140 мм х 270 мм — тепловая мощность от 5,2 до 7 кВт.

Диаметр внутренней трубы зависит от характеристик отопительного прибора — печи, камина или котла. Площадь поперечного сечения рассчитывается по приведенной выше формуле. Главное, чтобы сечение трубы не могло быть меньше сечения патрубка котла или топки.

При расчете длины дымохода необходимо учитывать следующее:

• Длина трубы по СНиП должна быть не менее пяти метров;
• Труба должна быть не менее чем на полметра выше конька;
• Если кровля из горючих материалов, то дымоход должен быть поднят не менее чем на 1,5-3 метра от конька.
• При наличии рядом с домом пристроек, крыша которых превышает высоту дома, дымоход должен располагаться выше крыши этих пристроек.

Требования к трубе для газового котла

К газовому котлу, как и к любому другому оборудованию, предъявляются определенные требования. Необходимо учитывать конструктивные особенности и расположение. Чтобы все сделать правильно, можете посмотреть видео.

Необходимо учитывать следующие моменты:

1. Монтаж необходимо начинать с котла, затем постепенно поднимать его вверх.
2. Никакие коммуникации не должны касаться строения.
3. Не допускается наличие уступов возле труб.
4. Конструкция должна быть защищена от непогоды. Можно использовать дефлектор или какое-то другое приспособление. Важно учитывать, что защита не должна препятствовать выходу продуктов горения.
5. Температура выходящего дыма должна быть ниже 50 градусов.
6. Если кровля выполнена из горючих материалов, то должен быть изготовлен искроуловитель. Обычно они представляют собой металлическую сетку с размером ячеек 0,5х0,5 см.
7. Наклонные части труб должны быть гладкими, а не шероховатыми. И площадь их поперечного сечения не должна быть меньше вертикального сечения.



Как правильно установить дымоход

Монтаж дымохода может быть как вертикальным — через крышу, так и горизонтальным — через стену. Подробнее о способах установки смотрите в видео.

Монтаж труб через крышу:

• Внутри помещений монтаж всех частей труб осуществляется раструбами вверх;
• Для предотвращения выхода конденсата все элементы дымохода размещены внутри друг друга. Верхние элементы размещаются на нижних частях.
• При установке труб следите за тем, чтобы никакие детали не соприкасались с потолком. Этого можно добиться, поместив трубу в специальный короб, облицованный внутри базальтом.

Монтаж через стену:




Завершающий этап

После завершения монтажа необходимо снять защитную пленку с труб. Его лучше не снимать в начале монтажа, так как он может испортить внешний вид труб. Вне зависимости от того, как был установлен дымоход, через стену или крышу, длина по СНиП должна быть 5-6 метров от колосника до оголовка. Во избежание негативного воздействия на конструкции все щели, образующиеся в процессе эксплуатации, следует заделывать. Для этого используют герметик, выдерживающий температуру до 1000 градусов.

Применять так:

• Внутренние трубы обрабатываются по внутренней поверхности, а внешние по внешней;
• Все переходники труб обработаны снаружи;

все о монтаже сэндвич-трубы

Для самостоятельного монтажа трудно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если дымоход в доме не предусмотрен первоначальным проектом. Монтаж сэндвич дымохода своими руками не представляет сложности. Для этого соедините элементы конструкции и набор вспомогательных деталей в правильной последовательности. Конечно, в этом случае есть ряд нюансов, которые необходимо учитывать.

Содержание

• 1 Как устроен сэндвич-дымоход?

• 2 Стандарты размеров базальта внутри «бутерброда»

• 3 Как установить такой дымоход

• 4 Как сделать вывод на крышу?

Как устроен сэндвич-дымоход?

С легкой руки известного англичанина любая конструкция, имеющая три слоя, называется «бутербродом». Дымоход с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич-трубы для дымохода заключен слой теплоизолятора, как правило, из базальтовых материалов.

В комплект элементов дымохода-сэндвича, кроме труб, входят кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Это приспособление позволяет эффективно удалять продукты горения от печи, потому что:

• внутренний контур прекрасно переносит нагрев до высокой температуры, а также воздействие конденсата;
• нагреватель надежно защищает внешний контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на каменку;
• обеспечиваются необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, обладающей повышенными антикоррозийными свойствами. А вот внешний контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более прочной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирают исходя из его способности переносить повышенные температуры, а вот внешний контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Кроме сэндвич-труб при монтаже дымохода применяются:

• настенные кронштейны, удерживающие конструкцию;
• ревизия с окошком для мойки и подставкой под него;
• комплект переходников;
тройники
• ;
• колено, позволяющее менять направление конструкции на 45 или 90 градусов;
• зажимы обжимные для соединения отдельных элементов конструкции;
разгрузочная платформа
• , позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетка, крыса и окопник, которые используются при проходе конструкции через крышу.

Верх дымохода может быть украшен конусом, а также такими элементами, как изгиб или термогриб, вапплер, турбовентилятор, искрогаситель (особенно актуально, если крыша из горючих материалов), флюгер и др.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов горения будет эффективнее, если конструкция будет расположена в доме, максимально близко к центру конструкции, чтобы уменьшить теплопотери.

На нашем портале еще есть полезные материалы по установке дымоходов. Например, этот: https://aquatechn.com/en/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, где вы узнаете о вариантах оформления и требованиях к дымоходным системам для частного дома .

Стандарты размеров базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, служащего «начинкой» сэндвича, может варьироваться в пределах 25-60 мм. Сечение конструкции также может быть разным. Чтобы монтаж дымоходной сэндвич-трубы был выполнен в соответствии с требованиями СНиП, следует учитывать теплопроизводительность котла отопления:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако монтаж дымохода-сэндвича чаще выполняется с использованием круглых труб. В этом случае необходимо рассчитать рекомендуемое СНиП суммарное сечение трубы и подобрать элементы, имеющие одинаковые показатели.

Как установить такой дымоход

При монтаже дымохода из сэндвич-трубы нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, так как малый вес является одним из несомненных достоинств этого металла структура. Однако не считайте задачу слишком простой. Есть ряд правил и нюансов, которые следует понимать и учитывать еще на этапе выбора оборудования.

Например, не помешает нарисовать план-схему будущей конструкции, указав на ней все размеры. Опытным печникам, точно знающим, как правильно собрать дымоход-сэндвич, особенно рекомендуется обращать внимание на такие моменты, как проход дымохода через крышу, через перекрытия и т. д. Например, часто дымоход монтируется до чистовой отделки и кровельные работы. В этом случае котел или каминная топка устанавливается на черновой пол. При этом необходимо учитывать высоту «пирога» пола с учетом монтажа напольного покрытия, а отопительное оборудование складывать, например, в куски кирпича, чтобы конструкция точно соответствует отверстию для выхода продуктов сгорания.

Монтаж дымохода-сэндвича своими руками из выходного патрубка теплогенерирующего оборудования. Первым элементом дымохода является кусок трубы без изоляции. Если начинать монтаж сразу с полноценной сэндвич-трубы, изоляция сгорит, спечется в камень и повредит дымоход. Неправильный монтаж может привести к повреждению отопительного оборудования и даже пожару. Итак, этот элемент вставляется в раструб, а затем стык изолируется заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенной ошибкой при монтаже дымохода-сэндвича является отсутствие трубы без изоляции непосредственно над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, стыки дополнительно закрываются уплотняющими муфтами. Часто при монтаже стальных дымоходов используют специальные высокотемпературные герметики, смазывающие стыки. Чем плотнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохода дымохода через перекрытие все же существует определенный риск нагрева и воспламенения окружающих трубу материалов. Для обеспечения необходимого уровня пожарной безопасности, в таких местах рекомендуется укладывать дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть меньше 25 см. В конструкцию должно быть включено достаточное количество элементов, оборудованных ревизионными люками, позволяющими осуществлять визуальный осмотр внутренних стенок дымохода.

При необходимости выполнения горизонтальных отрезков (длина каждого не должна превышать 100 см) на таких участках должны быть устроены тройники, что позволит обеспечить эффективный отвод влаги, образующейся при конденсации водяного пара.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aquatechn.com/ru/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видеоролик с полезными советами от «бывалого» мастера.

Как сделать вывод на крышу?

Самым сложным этапом монтажа сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используется специальный элемент, называемый срезом крыши. Это металлическая конструкция, предотвращающая контакт дымохода с материалами кровельного пирога.

При выборе паза кровли необходимо учитывать угол наклона кровли. Стандартные варианты позволяют вывести дымоход на крышу с уклоном 15-35 градусов или 35-55 градусов.

При укладке дымоходного сэндвича на крышу следует учитывать уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо сделать разметку маркером или строительным карандашом место, где предполагается провести дымоход через крышу. После этого в соответствии с намеченной разметкой делается проем с внутренней стороны крыши. Он должен быть достаточно широким, чтобы труба свободно проходила через него.

После этого с внутренней стороны крепится кровельный лист, а снаружи устанавливается срез кровли, коническая часть которого подгоняется в соответствии с углом наклона кровли. Края паза должны располагаться под кровельным листом или под коньком.

После того, как сэндвич-труба выведена на крышу, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами тяга в дымоходе: https://aquatechn.com/en/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Для улучшения герметичности стыка рубки и дымохода используйте специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Осталось отрастить трубу на необходимую высоту и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.д.

Монтаж трубы дымохода своими руками. Дымоход своими руками. Варианты правильного оформления дымоходов

Система отопления любого здания состоит из двух элементов. Это установка самого теплогенератора – газового, жидкостного или твердотопливного котла, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания. От работы системы в целом зависит теплоснабжение в доме и безопасность людей.

В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, приведем ряд советов от дымоходного мастера. Если установить дымоход снаружи дома неправильно, это может привести к неприятным последствиям: обратной тяге выхлопных систем (продукты горения попадают в помещение), это может привести к пожару и пострадать людям. Также может быть недостаточный нагрев. Если вы пришли к выводу, что вам подойдет наружный дымоход, его можно сделать своими руками, не прибегая к посторонней помощи, и сэкономить значительную сумму денег.

В настоящее время популярны утепленные наружные дымоходы, их обычно называют «сэндвич» (см. Установка сэндвич-дымохода).

Имеют свои преимущества:

1. Хорошая тяга (способствует увеличению КПД тепловой установки).
2. Быстрое преодоление порога образования конденсата.
3. Минимальные отложения копоти на стенах.
4. Прочность конструкции.
5. Наружный дымоход прост в обслуживании.
6. Минимальный вес.
7. Допускается установка в деревянных домах.
8. Соответствует нормам пожарной безопасности.

Сэндвич-дымоход состоит из трех компонентов:

• наружная труба;
• внутренняя труба;
• теплоизоляционный слой.

Существует три типа соединения таких систем:

• фланцевое;
• байонетное соединение;
• тип подключения «мост холода».

Внимание: Главное требование ко всем видам соединений одинаковое: высокая герметичность. Обратите на это особое внимание.

Элементы конструкции

Перед началом монтажа своими руками необходимо знать устройство наружного дымохода. Главное определиться, какие элементы вам нужны и их количество. Сделайте чертеж и перечислите все, что вам нужно.

1. Любой агрегат т для производства тепла — котел.
2. Колена — регулируют движение выхлопных газов. В названии колена содержится информация об угле наклона. Отводы сваривают аргоновой сваркой или вольфрамовым электродом в среде аргона. В них можно устанавливать заслонки различных типов и смотровые окна.
3. демпферы , которые устанавливаются в отводах, трубах, тройниках и переходах.
4. Подставка под тройник , изготовлена ​​из квадратной трубы из нержавеющей стали. Крепление к стене осуществляется с помощью дюбелей. Чтобы правильно установить дымоход, нужна правильная опора для тройника. При заказе обязательно указывайте расстояние между дымоходом и стеной.
5. Тройник 45 теплоизолированный, нержавеющий, необходим для присоединения котла к нижней части дымохода, вертикальное направление. Трубка для отвода конденсата и смотровое окошко могут быть установлены сбоку конструкции, либо внизу тройника. Чтобы соблюсти все требования по установке дымоходов, после сборки дверцу смотрового окна следует поместить на силикон. Тройники бывают сплошные, сплошные и сборные, соединения к ним выполняются под различными углами.
6. Кронштейны изготовлены из трубы из нержавеющей стали. При заказе обязательно указывайте расстояние от стены до дымохода (для соблюдения правил пожарной безопасности).
7. Внешний дымоход должен быть теплоизолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и таким образом образует так называемый сэндвич. Стандартный размер трубы – полметра или метр; для изготовления корпуса используется не только нержавеющая сталь и оцинковка, но и материал заказчика. Для теплоизоляции используется керамическая вата или базальтовое волокно.
8. Кронштейн дюбель усиленный, используется для усиленного крепления. Это помогает при боковых нагрузках; с их помощью монтируются разгрузочные и расширительные стаканы.
9. Наконечник , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешних воздействий.
10. Колпак , нержавеющая сталь, которой придается нужная форма путем сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Внимание: На этапе проектирования дымоходной системы следует учитывать такие параметры, как размер сечения и высота. Тяга увеличивается с большей длиной, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам горения. Размещение дымоходов четко регламентировано СНиП 2.04.05-91 . Сечение дымохода имеет большое значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота/ширина) будет 10:1.

При выборе диаметра дымового канала следует учитывать, что по ГОСТ 9817-95 площадь дымового канала по поперечному сечению трубы должна быть не менее 8 см 2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетное значение скорости уходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м/с.

Сборка конструкции

Наружная дымовая труба (ее основная часть) устанавливается снаружи здания, которая соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки котла отопления его необходимо подключить к дымоходной трубе, которая будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако необходимо соблюдать некоторые правила.

Правила выполнения работ

Монтаж дымохода производится во всех случаях от котла отопления, а точнее, от дымохода вверх. Газоотводная труба всегда ставится на предыдущую, это позволяет избежать проникновения влаги в утеплитель.

• Для герметичности конструкции используется термостойкий герметик не менее 1000*С.
• На сливных патрубках, тройниках и трубах следует использовать хомуты.
• С интервалом в два метра наружный дымоход необходимо жестко прикрепить к стене специальными кронштейнами. Их также следует использовать при креплении тройников.
• Горизонтальные участки трубы дымохода не должны превышать одного метра.
• Избегайте контакта газовых труб с дымоходами и электропроводкой.
• При прокладке трубы через горючие конструкции использовать специальные пожарные насадки.
• Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции у основания дымохода.

Монтаж

Когда о конструкции все известно и материал готов, можно приступать к основной работе.

• Дымоход подсоединяем к патрубку котла отопления с помощью колена, трубы или тройника (в зависимости от конструкции).
• Соединяем трубу с дымоходом необходимым переходным узлом.
• Обрабатываем стыки герметиком и устанавливаем хомуты.
• Проход через стену осуществляем с помощью специальной проходной трубы (стыковка в месте прохождения стены запрещена).

Внимание: Все участки трубы дымохода должны быть вставлены плотно, без зазоров, один в другой, расстояние вставки должно быть не менее 0,5 сечения трубы (глубина посадки).

• Готовим монтаж вертикальной части конструкции. На конец горизонтальной трубы, проведенной через стену, прикрепляем тройник с креплениями для вертикальной трубы. Если мы используем колено, то должны быть созданы условия для очистки горизонтального зазора соединения. При использовании тройника нижний выход перекрывается заглушкой, которую удаляем или используем тройник с ревизией. Как и к чему крепить дымоход зависит от его расположения. Труба крепится к стене с помощью настенных кронштейнов через каждые 2 метра. Если основная труба тяжелая, колено должно поддерживаться. Часто бывает, что крепить к стене по всей длине конструкции невозможно; в этом случае используются растяжки.
• Устанавливаем ошейник с ушками, прикрепляем к ушкам зажимы и уже к ним пришиваем растяжки необходимой длины. При этом тросик для растяжек должен быть не менее 3 мм в диаметре.
• В местах крепления растяжек устанавливаем рым-шпильки или анкеры (выбираем исходя из поверхности крепления).

Следующим шагом будет подъем и крепление всей конструкции вертикальной трубы. Возможна установка по частям, но это небезопасная работа на высоте, а иногда и невозможная. Как правило, трубу собирают на земле , скрепляют все части хомутами, подготавливают крепления для растяжек и скобы.

• Для облегчения этого процесса используем шарнир.
• Подбираем нужное колено для соединения и крепим петлю к краю наружной трубы, привариваем.
• Готовый конец трубы приподнимаем на уровне стыка и также прикрепляем шарнир к концу колена.
• Поднимаем всю конструкцию с помощью прикрепленных тросов и рожков. Делать это нужно в хорошую погоду, недопустимо выполнение при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости немного фиксируем растяжки.
• Откручиваем гайки, которые крепили шарнир. Болгаркой срезаем сами болты и выбиваем наконечники.
• Выбиваем шарнир и делаем крепления из оставшихся болтов на стыке.
• Мы производим растяжки полного натяжения. Регулируем натяжение талрепными винтами.

Установка завершена. Делаем крепеж места стыка и герметизацию стыка. После того, как проведем утепление вертикальной трубы, делаем утепление (так мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

Монтаж двухконтурной сэндвич-трубы

Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печи, к которой подсоединяется трубопровод и все необходимое отопительное оборудование. Такое оборудование нуждается в правильно собранном дымоходе. Он обеспечит удаление продуктов горения и угарного газа.

Монтаж его без привлечения специалистов не так уж и сложен, если вы решили установить дымоход-сэндвич своими руками. Ведь процесс установки похож на работу с конструктором. Срок службы устройства довольно большой, и уход за ним практически не нужен. Правильный монтаж сэндвич-труб предполагает соблюдение некоторых важных технических нюансов. Необходимо:

1. Грамотно рассчитать все параметры и размеры труб.
2. Знайте, какую длину выбрать.
3. Определите, как расположить дымоход относительно конька.
4. Иметь представление о том, как собрать конструкцию.
5. Уметь проходить полы, изолировать трубу и вывести трубу на крышу.

Обо всем этом пойдет речь.

Основные параметры и размеры

Собрать дымоход, работающий по всем правилам, не так просто. Сначала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно воспользоваться существующими нормами СНиП. Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:

• Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
• При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
• При тепловой мощности от 5,5 кВт до 7,5 кВт — 27 см.

Длина дымохода рассчитывается по следующим правилам:

1. Минимальная высота, которая может создать необходимую тягу, составляет 500 см.
2. Также можно ориентироваться по коньку крыши — труба дымохода должна быть выше конька минимум на полметра.
3. Обращаем внимание на материал крыши. Если она изготовлена ​​из горючих компонентов, труба над крышей должна возвышаться на метр, а лучше на полтора.

Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого объекта, то дымоход должен располагаться на 1 метр выше верхней точки крыши пристроек.

Высота трубы в зависимости от ее расположения

При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:

• Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
• Если дымоход находится в 3 метрах от конька, то его высота может быть с ним на одном уровне.
• Если расстояние между дымовой трубой и коньком более 3 метров, то ее высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.

Сборка конструкции




Монтаж дымохода через лестничную клетку

Обычный многослойный дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится еще одна, но меньшего диаметра, а между ними находится плотный теплоизоляционный материал. Корпус — внешний слой — изготовлен из нержавеющей стали. Внутренний слой также изготовлен из стали с защитным антикоррозийным покрытием. Есть и другие образцы, например, из меди, латуни и алюминия. Медь дорогая, латунь дороже нержавейки.

Алюминий – дешевый материал, и его использование значительно снижает стоимость дымохода. Но в процессе работы при нагревании он расширяется, а при охлаждении снова сужается. В результате может нарушиться герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич-конструкции, в которых обе железные части выполнены из стали. Посередине между ними располагается базальтовый утеплитель.

Его использование дает множество преимуществ. Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей изоляция имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)

Монтаж осуществляется следующим образом:

• Размер одного сэндвич-сегмента 1 метр. При установке один просто вставляется в другой. Причем собирать надо со дна печи, постепенно продвигаясь вверх. Берем первый элемент трубы и соединяем его с патрубком печной трубы. Закрываем стык специальной заглушкой, закрывающей изоляцию. Далее отдельные сегменты счетчика вставляются один в другой.

Внимание! Один конец трубы всегда заужен. Именно его вставляют в соседнюю трубу. Все звенья должны быть собраны таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.

• Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно входили друг в друга. Сделать это сразу своими руками достаточно сложно. Поэтому можно прибегнуть к одной хитрости. Внутреннюю трубу необходимо вытянуть на 15 сантиметров, вставить одну трубу в другую, и только после этого соединить наружные кожухи.
• Стыки необходимо дополнительно усилить хомутами, которые прилагаются к стандартной упаковке. Заводим и затягиваем их вокруг стыков обычной стальной проволокой. Предварительно нужно обработать стыки герметиком, тем более, что в продаже есть составы, предназначенные именно для печного оборудования.

Дымоход может располагаться внутри дома, либо его необходимо вывести наружу и прикрепить к стене.

Как обеспечить устойчивость конструкции при ее выносе?




Монтаж стальных дымоходов

Через каждые 2 метра при наружном монтаже дымоход крепится к стене с помощью кронштейнов. Если предусмотрен тройник или привод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и предотвратить ее обрушение при сильном порыве ветра. И таким образом снижается нагрузка на элементы стыковки. При этом обязательно нужно соблюдать определенный интервал между стеной и трубой.

Печники называют это уединением. Его стоимость строго рассчитана. В расчетах учитывают толщину стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, которыми отделаны стены. Так, например, если толщина стенки котла 6,5 см, имеется закрытая топка, и стена ничем не защищена от огня, величина смещения будет равна 50 см. А если толщина топки 12 см, а стена хорошо защищена от огня, то смещение может быть равно 20 см

Внимание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед началом сборки отдельных элементов его необходимо снять.

Что делать, если вам нужно установить дымоход между двумя стенами или внутри воздуховода?

В этом случае нужно сделать 2 окна на наружной стене. Каждая по 150 кв.см. Одно отверстие желательно расположить внизу, а другое вверху. При закрытом варианте отступа обязательно собирать настил из негорючих материалов.

Как пройти по этажам?




Установка дымохода

Иногда необходимо вывести трубу наружу через потолок. Это можно сделать с помощью коробки с отверстием внутри. В него вставляется труба – специальный элемент, используемый для описываемых целей. Толщина короба должна быть на 7 см больше толщины полов. Только так можно защитить крышу от огня. Но чтобы обеспечить безопасность использования дымохода, необходимо очень прочно прикрепить короб к потолкам и соединить их с их конструкциями.

Патрубок не должен иметь соединений. Это очень важный момент. Перед установкой разделительной коробки своими руками необходимо сделать правильную разметку маркером. На данном этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать. Делать отверстия в перекрытиях можно только тогда, когда выбран соответствующий короб и правильно расположена труба.

Как утеплить трубу

После установки короба и трубы этот элемент дымохода необходимо тщательно утеплить. Для этих целей применяют фольгированные маты на основе базальта, обработанные огнеупорной мастикой. Также желательно заизолировать отверстие в крыше. В этом случае стоит использовать утеплитель из минеральной ваты. Желательно им проложить все отверстия, которые соприкасаются с насадкой.

Выход дымохода на крышу




Установка дымохода на крышу

Специальная тяга позволяет вывести сэндвич-трубу на крышу. Печники называют это рубкой крыши. Этот элемент выбирается с учетом уклона крыши. Зная его, выполнить этот этап работ своими руками будет несложно. Состоит из трех операций:

1. Маркером наносится разметка с внутренней стороны кровли.
2. Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
3. Идет изоляция. Для этого на крышу изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Сверху устанавливается кровельная разделка. Поверх него собирается столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от осадков.

Внимание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.

Особенности эксплуатации дымохода

Сэндвич-трубы — продукт нового поколения. Имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но в процессе его эксплуатации внутри скапливается сажа. Необходимо дважды за отопительный сезон снимать. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к уменьшению тяги.




Как правильно пользоваться трубой

Поэтому вам придется постоянно чистить трубу дымохода. Для облегчения задачи в ее нижнюю часть устанавливается специальное стекло, либо крепится дверца, обеспечивающая доступ внутрь сэндвич-трубы. Существуют правила, соблюдение которых предотвращает образование слоя нагара. Вот основные из них:

1. Для топки печи или камина необходимо как можно меньше использовать дрова хвойных пород. При сгорании они выделяют смолы, которые очень быстро оседают на внутренних стенках сэндвич-трубы.
2. Тот же результат можно получить, подкинув в печь сырые дрова. Печники предупреждают, что влажные пары так же опасны для дымохода, как и смола.
3. Не нужно каждый раз сжигать бытовые отходы в духовке.
4. Если в доме появилась дровяная печь или камин, позаботьтесь и заготовьте заранее дрова из лиственных пород. Купить хорошо просушенную древесину.
5. В качестве эффективной профилактической меры бросьте в печь в конце топки пучок осиновых поленьев. Они очень быстро прогорают и дают высокое пламя, которое хорошо выжигает сажу в дымоходе.

Обобщение по теме

Как видите, сборка сэндвич-трубы своими руками – задача трудоемкая, но осуществить ее вполне возможно, предварительно изучив материал и посмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно тщательно оценить собственные возможности и решить, по силам ли такая задача вам.

Соблюдая все правила изложенные выше, можно рискнуть и осуществить установку. Т — Установка дымохода сэндвич своими руками — основные этапы монтажа Г — Правильная установка дымохода сэндвич своими руками трудоемкий процесс. Он требует соблюдения строгих правил и норм. пожарная безопасность. Знание особенностей каждого этапа монтажа значительно упрощает задачу. К — монтаж дымохода из сэндвич трубы своими руками

Правильно оборудованная система дымоудаления является одним из обязательных элементов отопления загородного дома. Дымоход должен быть установлен в соответствии с определенными требованиями, иначе будет задымление, обратная тяга и, как следствие, пожар. В сегодняшней статье будут рассмотрены все аспекты этой проблемы.




Важно! Дымоход необходим в домах, отапливаемых котлом, печкой или камином, и предназначен для отвода продуктов сгорания топлива.

Если говорить о самостоятельном изготовлении дымоходных труб, то оптимальным вариантом является многослойная труба (т.е. многослойная). Он эффективно предотвращает конденсацию влаги, сводит к минимуму накопление сажи и имеет длительный срок службы, в течение которого не требуется особого ухода.




Сэндвич — дымоход




В идеале труба дымохода должна быть горизонтальной, но на деле все гораздо сложнее — она ​​идет вверх, потом горизонтально, снова через стену, вверх. Его тоже нужно провести через крышу. Для всего этого существуют разнообразные тройники, переходники, колена и прочее.




Теперь — непосредственно на производство.

Первый этап. Проведение расчетов

Точная расчетная схема зависит от параметров используемой трубы. Чтобы узнать все необходимые параметры, следует провести ряд несложных расчетов.




По нормам СНиПа различают следующие типы сечения (в зависимости от мощности теплогенератора):

• от 4 до 8 кВт — 14×27 см;
• от 3,2 до 4 кВт — 14х20 см;
• менее 3,2 кВт — 14х14 см.

По вышеуказанным данным Вы можете самостоятельно подобрать оцинкованные трубы необходимого сечения. Если используются изделия с круглым сечением (этот вариант предпочтительнее), то их площадь должна быть равна прямоугольным трубам для теплогенератора той или иной мощности.




Вот основные требования к расстоянию. Их соблюдение обязательно.

1. Если труба устанавливается над плоской крышей, то она должна выступать над ее поверхностью на 50 см.
2. Если расстояние между коньком и дымоходом превышает 3 м, то труба устанавливается над линией, условно проведенной из центра конька под углом 10ᵒ.
3. При расположении трубы ближе полутора метров от конька она должна возвышаться над коньком не менее чем на 50 см.
4. Если кровельное покрытие выполнено из горючих материалов, то дымоход должен возвышаться более чем на 1 м.

Второй этап. Труба дымохода своими руками




Прежде чем приступить к изготовлению, необходимо проверить некоторые аспекты работы системы отопления.

1. Важные места монтажа

1. Монтируемая труба не должна иметь уступов.
2. Все наклонные участки трубы не должны быть без шероховатостей. Также необходимо, чтобы сечение в этом случае было не меньше площади по вертикали.
3. Также существует ограничение по температуре газов, движущихся в трубе — не более 500ᵒС.
4. Выход трубы должен быть выполнен с уклоном 30ᵒ.

Важно! Дымоход должен быть защищен от дождя или снега – для этого можно использовать «зонт», дефлектор и т. д. Тем более нельзя прокладывать электропроводку и другие коммуникации возле дымохода.

2. Монтаж дымохода

Важно! Перед установкой снимается защитная пленка, закрывающая трубы.

Важно! Горизонтальные секции устанавливаются только в случае крайней необходимости, а их длина не должна превышать 1 м.




Для прохода через перекрытия используются специальные проходные трубы. Размеры короба такого патрубка должны превышать толщину потолка не менее чем на 7 см – это необходимо для защиты горючих элементов конструкции от воспламенения. Слишком жесткое крепление коробки с крышей не требуется.







Далее следует изолировать саму трубу. Для этого его с двух сторон покрывают базальтовой бумагой с предварительно нанесенной на нее огнеупорной мастикой. Место соединения с патрубком утеплено минеральной ватой.

Только после этого труба устанавливается на место и проверяется вертикальность всей конструкции. Если есть уклон, то трубу выравнивают.




4. Завершение монтажа

В конце монтажа на трубу крепится регулируемый фартук, необходимый для герметизации стыков, и дымоход удлиняется на необходимую длину. Сверху труба накрывается защитным «зонтиком».

Важно! Элементы конструкции, не имеющие оцинкованного покрытия (соответственно подверженные коррозии), желательно покрыть термостойкой краской.




Где находится труба в доме

Часто вдоль стен и межкомнатных перегородок устанавливают дымоход (обязательно из негорючих материалов). Есть еще вариант – установить снаружи, возле дома, но такая процедура потребует дополнительного утепления. Если по тем или иным причинам монтаж на стены невозможен, то единственный вариант – установка накладных труб.




Также необходимо учитывать место установки самого обогревателя (часто это газовый котел). В подходящей для него комнате обязательно должно быть окно или другой дополнительный выход из дома. Минимальная площадь этого помещения 7-8 м², а высота потолков 2,5 м. Это помещение называется котельной.




Отделка котельной должна быть выполнена из негорючих материалов. Так, в кирпичном здании стены покрыты штукатуркой и окрашены водоэмульсионной краской. В деревянном доме их необходимо дополнительно утеплить асбестовыми листами толщиной не менее 3 мм (асбест можно заменить кровельной сталью).

Важно! Котел нужен зазе

Все эти требования должны быть указаны в инструкции к устройству.

Чего нельзя делать при монтаже

При монтаже и монтаже трубы запрещается:

Основные правила пожарной безопасности

Остается только рассмотреть основные правила, которые необходимо соблюдать при устройстве дымохода на твой собственный.

Правило первое. Любые соединения с другими типами труб не допускаются.

Правило второе. Дымоход может выходить за периметр крыши не более чем на 50 см.

Правило третье. Максимальная длина горизонтальных участков трубы – один метр. Хотя таких сегментов лучше по возможности избегать.

Правило четвертое. Дымоход необходимо прочищать дважды за отопительный сезон.

Правило пятое. Недопустимо, чтобы дымоход соприкасался с другими коммуникациями, особенно с электропроводкой или газопроводом.

И, наконец, самое главное правило пожарной безопасности – все легковоспламеняющиеся строительные конструкции должны находиться как можно дальше от дымохода.

Видео — Установка сэндвич-дымохода

Дымоход может быть установлен по одному из двух существующих принципов — дымовой (то есть после тройника) и конденсатный (непосредственно от каменки).

Видео — Способы установки дымохода

Дымоход при организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.

Основные функции дымохода

• В первую очередь дымоход предназначен для отвода продуктов горения крайне вредных, а зачастую и смертельных для организма жителей вашего дома.
• Кроме того, дымоход также должен обладать теплоизоляционными свойствами и защищать строительные конструкции полов и крыш от возгорания.
• И, наконец, красивый дымоход выполняет эстетическую функцию и украшает крышу вашего дома.

Вы можете легко установить дымоход самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы можно разделить на различные типы из металла (например, из чугуна или нержавеющей стали), кирпича и керамики. Современный дымоход может быть выполнен из композиционных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая будет максимально соответствовать вашему зданию.

Так, например, самый дешевый вариант — металлический дымоход лучше всего подходит для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако такой экономный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, в результате чего вам не удастся избавиться от проникновения дыма в помещение. Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влаге.

Труба из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнеупорный материал. Из-за неоправданной экономии многие производители укладывают в промежуточный слой некачественный изолятор, который через некоторое время может начать крошиться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самый дешевый вариант – построить дымоход из тонкостенной нержавеющей стали. Небольшой вес такой трубы позволяет фиксировать ее в конструкции даже с помощью минимального количества крепежного материала. Также нержавеющая металлическая труба очень проста в обработке – ее можно разрезать обычными ножницами по металлу.




Монтаж керамического дымохода очень сложен, так как его установка может производиться только вместе со всем домом. В связи с этим его применяют крайне редко, ведь для его возведения в готовом жилище строительной бригаде потребуется демонтировать часть перекрытий.

Инструменты, необходимые для дымохода

Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:

• болгарка для резки металла и сверло для сверления отверстий
• шпатель, долото и мастерок
• отвертка, желательно с шестигранной головкой и электролобзик, можно электрическую,
• маленький молоток и крестовая отвертка
• защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние и наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Итак, внутренняя конструкция дымохода может быть использована для построения систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливаются внутри стен. После установки такие дымоходы заделываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от влияния атмосферной влаги.

Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами, сильно нагреваются и могут загореться. Так, внутренние дымоходы не рекомендуется устанавливать в стены, построенные из горючих материалов. Также такие системы не рекомендуются для мощных котлов с большим расходом горячих продуктов сгорания.




Для промышленных и больших систем отопления рекомендуется внешний дымоход. Обычно их устраивают, если площадь отапливаемого помещения превышает 500 кв. Также такой дымоход можно установить, если установка внутреннего дымохода связана со значительными трудностями. Так, в здании с бетонными стенами и перекрытием проще пробить плиту между этажами, чем выдолбить в стене швеллер.

Установка дымоходов из нержавеющей стали и чугуна

Самым дешевым и простым способом устройства дымохода будет установка металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала вы подготавливаете канал для дымохода.
2. Затем вы фактически устанавливаете дымоход.
3. И на завершающем этапе вы монтируете изоляцию вокруг трубы.

Канал под металлическую трубу дымохода должен быть примерно в полтора раза больше ее диаметра. В этом случае у вас останется пространство для изоляции.




Собственно дымоход металлический состоит из следующих составных частей: металлическая труба, переходники для крепления туники, головка и конденсатор. В ряде конструкций с дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы монтажа дымохода

На начальном этапе монтажа дымохода необходимо подогнать трубы по длине. Далее полученная конструкция помещается в заранее подготовленный канал. После этого к системе подключается конденсатор и сам нагреватель (плита или котел). На завершающем этапе устанавливается голова.

Для жесткой фиксации трубы ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае вам удастся избежать возгорания перекрытий и примыкающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего использовать классический метод – огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.

Также с помощью пластилина можно оформить стыки дымохода из металлической трубы с перекрытиями и крышей.




Если используется металлическая труба, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это связано с большим весом таких дымоходных труб. Кроме того, монтажные отверстия делаются шире – примерно на два диаметра трубы.

Чугунная труба дольше прослужит в качестве дымохода, но ее монтаж сопряжен с определенными трудностями. Так что резать такую ​​трубу можно только с помощью болгарки.

Установка сэндвич-дымохода своими руками

Сэндвич-дымоходы из нескольких материалов заменяют обычные металлические трубы. Многослойная конструкция позволяет качественно изолировать полы от нагрева продуктами горения печи. При установке такого дымохода не требуется дополнительное утепление, в результате чего монтажные отверстия можно сделать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и не требуется дополнительной фиксации для соединения колен изделия. В сэндвич-дымоходах колена труб должны соединяться друг с другом с помощью специального строительного клея. Помимо фиксации колен, строительный клей также препятствует проникновению дыма в помещение.

Сэндвич-трубы очень чувствительны к образованию конденсата от атмосферной влаги, поэтому их не рекомендуется использовать при устройстве наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода своими руками

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба из нержавеющей стали. Он немного весит и хорошо обрабатывается самыми простыми инструментами.




Для монтажа наружного дымохода из нержавеющей трубы выполните следующие работы:

• Проделайте отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
• Разместите крепеж на внешней стене на расстоянии метра друг от друга.
• Подключить вход дымохода к нагревателю.
• Уберите изогнутое колено трубы из комнаты.
• Установите конденсатор.
• Прикрепите трубу к стене.
• Установите заглушку и решетку дымохода.

Монтаж дымохода своими руками: обучающее видео




Ни одно отопительное устройство не может работать без хорошей вытяжной системы. Часто при строительстве загородного дома забывали включить в проект дымоход. В этом случае приходится прокладывать его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классики и встраивая в основной каркас дома, включая сложные или другие современные материалы. Все варианты отличаются сложностью, материалами, трудовыми и временными затратами, КПД и теплоемкостью, возможностью увеличения КПД отопительной установки.

Наиболее подходящим вариантом является конструкция из стальных труб- Монтаж своими руками, как правило, не вызывает затруднений, если разобраться в устройстве сэндвич-дымохода.

Основные преимущества сэндвич-дымоходов

1. Металлические трубы являются давно зарекомендовавшим себя и широко распространенным элементом дымоходов. Это связано с рядом причин.
2. Трубы имеют круглое сечение, , через которое облегчается газообмен между печью и окружающей средой. Это важно для организации движения воздушных потоков внутри дымохода.
3. Только трубы позволяют устроить гладкую и ровную поверхность , на которой не оседают продукты горения, а если и оседают, то происходит равномерно и легко удаляются очисткой.
4. Монтаж дымохода своими руками намного проще по сравнению с аналогичными дымоходами из кирпича.

Газы, проходящие через дымовые каналы, насыщены химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий. В этом случае срок службы дымохода сокращается в десятки раз, поэтому в материал трубы добавляют более стойкие вещества, например нержавеющую сталь. Кроме явления коррозии и некоторые другие трудности возникают.

• Высокая проводимость металла за короткое время снижает температуру газов, проходящих по трубам, в результате получается, что сэндвич-дымоход, начиная с места крепления кронштейна, остывает, большая часть тепла сохраняется в помещении.
• В результате значительный температурный контраст на разных концах трубы одновременно провоцирует линейное расширение тел под действием энергии сгорания топлива;
• Наружная стенка трубы нагревается до опасной для объектов окружающей среды температуры, поэтому необходим дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Создателям многослойных дымоходов удалось решить эти проблемы.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть все, что состоит из двух слоев и начинки бутербродом, дымоход получил свое название. Сэндвич состоит из двух труб различных диаметров (внутренний и внешний металлические контуры). Внутри между ними расположен мощный теплоизоляционный материал, который обычно изготавливается из базальтовых пород.

Дымоход состоит из множества частей. Во-первых, естественно трубы , Во-вторых, кронштейн В-третьих, другие детали: хомуты, переходники, тройники, трубы с ревизией, обеспечивающие правильную работу конструкции и рациональное использование конструкционных материалов. Кронштейн позволяет удобно закрепить дымоход к стене своими руками.

Смысл такого устройства в эффективной работе, в частности, в удалении изделий из печи. Внешний контур надежно защищен от перегрева, а внутренний контур от температурного перепада. Слой между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; тяга, которая должна возникать в воздушных потоках, работает исправно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, обладающей повышенными свойствами против коррозии и прогара. Наружный контур , как правило, изготавливают экономичнее, с меньшей себестоимостью, из обычного оцинкованного железа. Установщику приходится выбирать между ценой и качеством, так как разница между нержавейкой и оцинкованным железом очень большая. Материал внутреннего контура следует выбирать, исходя из знаний о его стойкости к тепловым контрастам и повышенной влажности, коррозионным свойствам. Внешние трубы должны быть жесткими, потому что они являются скелетом конструкции.

Подготовка к установке

При монтаже дымоходов нет необходимости сооружать дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, так как благодаря малому весу конструкция приобретает еще одно преимущество металлической установки перед керамической и кирпичной. Но не стоит недооценивать стоящую перед вами задачу, ведь нужно не просто закрепить скобу, хотя это действительно легко сделать своими руками.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо уяснить и продумать еще на этапе выбора инструментов и материалов. Учтите, что на руку сыграет возможность нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обратить внимание на такие моменты, как потолки и т. д.

Иногда топку котла или печи монтируют на черновом полу. В таких расчетах необходимо рассчитать толщину всех слоев пола , не забывая о монтаже поверхностей пола, и установить обогреватели на подставках так, чтобы установка идеально входила в выходное отверстие для отвода продуктов сгорания.

Монтаж дымохода

Монтаж многослойного дымохода Начинайте с отходящего конца трубы отопительного оборудования. Первая часть дымохода выглядит как кусок трубы, не покрытый изоляционными слоями. Сначала фиксируется кронштейн, а на нем уже труба. Если начать монтировать конструкцию из цельной сэндвич-трубы, утеплительный материал расплавится, образуется камнеобразование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте предохраняющей от перегрева. Неправильный монтаж чаще всего приводит к неисправности тепловыделяющего оборудования и даже возгоранию горючих материалов.

Деталь вбивается в гнездо, фиксируется установкой скобы и закрывается заглушкой. Затем части конструкции дымохода соединяют между собой по порядку, фиксируя стыки труб обжимными хомутами.

При возможности заметного повышения давления в канале места подключения на всякий случай также закрываются специальные муфты. Часто при монтаже стальных труб для герметизации стыков используют термостойкие герметики. Чем более изолирован дымоход, тем правильнее тяга.


Несмотря на отличные теплоизоляционные свойства «бутербродов», некоторые опасны перегревом и возгоранием материалов, прилегающих к трубе. Для гарантии определенного уровня пожарной безопасности рекомендуется увеличивать толщину слоя теплоизоляции в местах стыков.

Починить дымоход своими руками совсем не сложно, для этого достаточно разбираться в устройстве и знать основные правила техники безопасности. После установки необходимо правильно ухаживать за дымоходом и снизить риск несчастных случаев при эксплуатации печей.

Есть эффективные народные средства для чистки дымохода . Да, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате получается мощное пламя, сжигающее осадки на поверхности стенок трубы. Не стоит делать это часто, следует быть осторожным, так как это часто провоцирует возгорания.

Заказы на дымоходные многослойные трубы спрос.

Выбор сэндвич-дымоходов из нержавеющей стали, плюсы и минусы, консультация специалиста

Одним из направлений компании ПК Феррум, производителя дымоходов Craft, является изготовление больших диаметров. Такие дымоходы используются для отвода продуктов сгорания от котлов и котельных, работающих на твердом, жидком и газообразном топливе. Дымовые трубы для котельных, как правило, работающих на несколько котлов, должны иметь большую высоту для создания тяги, отвода и рассеивания продуктов сгорания в атмосферу. Такие дымоходы необходимо строить с использованием мачтовых конструкций.

Конструкция мачтовых труб представляет собой самонесущий металлический каркас на бетонном фундаменте, на который монтируются модульные сэндвич-дымоходы.


Комплект труб мачты:

— Несущая мачта.
– Дымоход сэндвич с вертикальным каналом.
— Горизонтальный дымоход от котла.
— Элементы крепления для дымохода (хомуты, консоли, монтажные площадки).
— Громоотвод.
— Бетонный мачтовый фундамент, воспринимающий вертикальные и горизонтальные нагрузки.
— Дымоход можно оборудовать взрывозащитными клапанами и конденсатоотводчиками.

Варианты размещения дымовых труб на мачтах





При проектировании мачтовых дымовых труб учитываются такие факторы, как климатические условия, мощность и производительность котельной. Высота и количество дымоходных каналов определяются в зависимости от аэродинамических и теплотехнических расчетов на этапе проектирования. Дополнительно дымоходы можно покрасить красно-белой или светоотражающей краской. Монтаж всей конструкции осуществляется непосредственно на месте установки с помощью саморезов и заклепок.

Специалисты ПК Феррум рассчитают высоту, диаметр сечения и количество дымоходов и составят готовый проект в зависимости от того, какое котельное оборудование будет использоваться.

Отправьте заявку с информацией о вашем проекте (строительный проект, проект системы дымоудаления или список необходимых элементов) на [email protected] и мы свяжемся с вами для дальнейшего заказа продукции.

Дымоход – важная составная и неотъемлемая часть котельной установки, каминного и печного оборудования, работающего на любом виде топлива. Среди большого выбора материалов для организации отвода продуктов горения особенно востребованными считаются модульные изделия, так называемые сэндвич-трубы. В статье пойдет речь о том, как правильно собрать дымоход из сэндвич-труб.

Причины популярности сэндвич-труб для дымоходов

• Оперативность монтажа. С помощью дополнительных элементов можно собрать швеллер любой сложности.
• Пожарная безопасность. Благодаря специальному устройству внешняя оболочка канала нагревается до минимальной температуры.
• Высокая производительность достигается за счет аэродинамики и продуманной конструкции, предотвращающей образование конденсата.
• Дымоход из сэндвич-труб подходит практически для любого отопительного оборудования.
• Небольшой вес всей конструкции устраняет необходимость фундаментного фундамента.
• Работы можно выполнить самостоятельно сэкономив на услугах специалистов. Готовые разделы исключают ошибки и просчеты.
• Эстетичный внешний вид. Вы можете выбрать швеллер из нержавеющей стали и окрашенный по каталогу RAL.
• Достаточно долгосрочных услуг. Этот параметр определяется используемыми материалами и правильностью монтажа каждого элемента системы.

Устройство дымохода из сэндвич-труб

• Такая система состоит из двух труб разного сечения. Между ними находится теплоизоляционный слой, часто из базальтовой ваты, обеспечивающий быстрый прогрев дымохода, что, в свою очередь, позволяет избежать образования конденсата.
• С помощью готовых секций можно собрать швеллер без значительных трудозатрат. Благодаря тщательно продуманной конструкции соединений отдельных элементов гарантируется прочность и газонепроницаемость всей системы.
• Однако не следует путать такие понятия, как пожаробезопасность и огнестойкость представленного модульного изделия. В связи с этим необходимо принять дополнительные меры – строго следовать инструкции, прилагаемой к каждому комплекту, а также соблюдать все нормы и правила пожарной безопасности.

Сэндвич-труба

Каждый элемент дымоходной системы состоит из 3-х слоев:

• для изготовления внутреннего тела трубы, как правило, применяют листы нержавеющей стали с абсолютно герметичным сварным швом;
• в качестве теплоизоляционной прокладки используется базальтовая вата, реже — пенополиуретан. Толщина слоя 30-80 мм, плотность заполнения не менее 120 кг/куб.м. Материалы прекрасно выдерживают рабочую температуру дымохода, иногда достигающую 700 градусов;
• внешняя труба изготовлена ​​из стали AISI 430, медных или латунных сплавов. Соединение производится лазерной сваркой. Этот метод не нарушает гальванический слой корпуса.

В комплектацию дымохода кроме прямых каналов входят тройники-переходники, приспособление для отвода конденсата и крепежные элементы. Для удобной сборки можно дополнительно приобрести поворотные модули, а также блоки прохода через потолок и крышу.

Изделия разных производителей имеют общие конструктивные особенности. Отличия заключаются в используемых материалах, толщине изоляционного слоя и температурном режиме в рабочем состоянии. На рынке также есть каналы, окрашенные порошковой краской практически в любой цвет.

Подготовительные работы и расчеты дымоходной системы

Перед сборкой дымохода из сэндвич-трубы необходимо проверить отопительное оборудование на исправность и готовность к работе. После установки дымохода устройство нельзя перемещать или корректировать его положение. Устройство должно быть прочно закреплено и устойчиво. Если есть старый дымоход, его демонтируют. Выходное отверстие у отопителя тщательно очищают от сажи и нагара.

Расчет важных параметров при обустройстве дымоходного канала должен производиться специалистами. Многие домовладельцы отказываются от их привлечения и пытаются решить все вопросы самостоятельно. Тем, кто сталкивается с этой задачей впервые, помогут следующие рекомендации:

• диаметр сэндвич-трубы для дымохода выбирается в соответствии с выходом отопительного оборудования. Этот показатель обычно указывается в инструкции по эксплуатации агрегата;
• длину канала принимают не менее 5-6 м. Причем расчет ведется от колосника или горелки до верха трубы;
• можно уменьшить сопротивление вывода продуктов сгорания за счет использования минимального количества витков. Оптимальный угол колена – 45 градусов. Горизонтально расположенная труба до следующей врезки должна быть длиной не более 1 м.

Нюансы выбора

Безусловно, марка производителя имеет значение. Однако от подделок никто не застрахован. Простому обывателю сложно разобраться во всех тонкостях выбора. Поэтому несколько напутственных советов не будут лишними.

• Отправляясь в магазин, возьмите с собой небольшой кусочек магнита, завернутый в носовой платок или тонкую ткань. Если консультант утверждает, что это качественное изделие из нержавеющей стали, то прикрепите магнит. Малейшее влечение станет для вас фактом противоположного мнения. Ткань здесь необходима, чтобы не поцарапать блестящий металл, тем самым избежать конфликта с продавцом.
• Заслуживает внимания толщина стенки трубы. Этот параметр должен быть не менее 0,5 мм. Чем толще сталь, тем надежнее и долговечнее будет сама конструкция.
• Проверьте все секции на наличие сколов, вмятин или других деформаций или повреждений. Форма каждого элемента системы должна быть ровной, а сварные швы – без разрывов.
• Рекомендуется собрать несколько элементов конструкции прямо в магазине. Соединение должно быть прочным, без зазоров, допускается свободное перемещение деталей.

Вы определенно хотите сэкономить на покупке. Но дело не в дымоходной системе. На первом месте должно быть качество, а не стоимость.

Монтаж дымохода из сэндвич-труб своими руками

Для правильной, безопасной и долговечной эксплуатации двустенных дымоходов соблюдаются следующие правила:

• общая длина канала должна быть не менее 5 м. Эта высота обеспечивает необходимую тягу;
• труба должна быть на 0,5 м выше плоской крыши. Этот параметр соблюдается при подъеме над коньком при скатных крышах, если место выхода канала удалено от него на 1,5 м;
• при высоте дымохода 1,5 метра и более без возможности надежного крепления используются удлинительные хомуты или возводится опорная мачта;
• для герметизации стыков используются материалы с рабочей температурой не ниже 1000 градусов;
• стыки труб с тройниками, отводами и другими элементами дымоходной системы усиливаются хомутами;
• каждые 2 м длины канала укрепляются специальными настенными кронштейнами. Для тройника монтируется консоль или опорная площадка. стены, балки, перекрытия и другие конструктивные элементы из горючих материалов в местах соприкосновения с двустенной трубой утепляют или делают углублениями;
• от отопительного прибора должен быть участок без изоляции;
• большая часть системы должна быть расположена в помещении. Таким образом, снижается перепад температур, а значит, обогрев будет максимально эффективным;
• верх дымохода защищен колпаком, дефлектором.

Сэндвич-труба для дымохода своими руками видео

При эксплуатации запрещается:

• использовать участки дымохода для сушки одежды, обуви, веников и других предметов обихода;
• разместить канал в непосредственной близости от легковоспламеняющихся материалов;
• строительные отходы в качестве топлива, предметы с лакокрасочными покрытиями и т. д.
• устанавливать оцинкованные изделия в жилых комнатах и ​​помещениях с повышенным уровнем влажности;
• установить дымоходы из нержавеющей стали на угольные агрегаты.

Как смонтировать дымоход из сэндвич-труб внутри дома

Особой сложности в монтаже системы нет, важно соблюдать последовательность подключения каждой секции.

• Процесс начинается с установки муфты на отверстие дымохода отопительного агрегата.
• К нему крепится тройник или горизонтальный отрезок трубы. Здесь модуль выбирается в зависимости от заранее подготовленной схемы системы. Нижняя часть тройника закрывается заглушкой, которую через определенный промежуток времени удаляют для удаления нагара.
• Сверление отверстия в потолочной вертикальной трубе. В этот момент устанавливается переходная труба. В подготовленный проем пропускается прямая труба со стороны чердака или с улицы.
• Оставшееся расстояние между каналом и потолком утеплено огнеупорными материалами. Только после этого можно переходить к следующему этапу установки. Следует отметить, что стыковка модулей в местах их прохода через пол запрещена.
• Позже этот участок можно оштукатурить и закрасить или выполнить другие работы, чтобы замаскировать неприглядный вид.
• Далее ведутся работы на чердаке и крыше. Трубы дымохода опускаются сверху и стыкуются с нижними модулями. Такой порядок сборки обеспечит защиту от проникновения конденсата в канал.
• Если крыша плоская, то можно использовать простой лист оцинкованного металла, вырезанный в форме квадрата. Он заводится под укрытие, чтобы предотвратить просачивание влаги во время дождя или таяния снега. Края обработаны уплотняющими материалами.
• Для наклонных конструкций можно приобрести специальный проходной узел — недекильную крызу. Этот элемент выполнен из пластика под определенным углом наклона. Некоторые изделия выполнены из эластичных материалов, что делает их универсальными. Пластичность позволяет устанавливать на крышах с любым уклоном.
• Внешняя часть трубы увенчана головкой или так называемым зонтом. Роль этого элемента заключается в обеспечении защиты от попадания внутрь трубы мелкого мусора, снега, ледяного града, а также не позволяет птицам занять «теплое место» для постройки гнезда.

Монтаж дымохода из сэндвич-трубы снаружи дома

• Прием актуален для монтажа дымохода из сэндвич-трубы через стену. Такая конструкция экономит внутреннее пространство помещения. Кроме того, в некоторых случаях сделать отверстия в полу или в самой кровле невозможно из-за их конструктивных особенностей.
• Начало работы аналогично установке канала внутри дома. К пусковой муфте крепится горизонтальный отрезок трубы или, при необходимости, используется колено с другим углом поворота.
• В стене в месте выхода дымохода делается техническое отверстие. Через него пропускается следующий участок системы. Свободное пространство этой секции также заполнено теплоизоляционным материалом.
• На улице конец трубы должен заканчиваться тройником с заглушкой внизу. Для надежности под этот элемент устанавливается опорная консоль.
• Перед началом вертикальной сборки швеллера на стены необходимо установить кронштейны с шагом 1,5-2 м. Способ монтажа, как и выбор крепежа, полностью зависит от материала, из которого построен дом или типа обшивки.
• Для работы на высоте вам понадобится лестница, а может быть и кран. По мере наращивания конструкции не следует забывать надевать специальные кольца-обручи, служащие частью кронштейна.
• Сэндвич-дымоход заканчивается головкой (зонтом). Если сегмент возвышается над кровлей более чем на 1,5 м, то для усиления и устойчивости конструкции рекомендуется установить растяжные крепления.

В принципе работа не представляет особых сложностей. Важно соблюдать последовательность сборки. Дополнительные инструменты необходимы только для изготовления технических отверстий для прохода труб. Все шаги свободно выполняются в одном. Партнер может понадобиться для ускорения процесса при установке канала на разных уровнях.

Мачта дымоходная представляет собой вертикальную металлическую конструкцию, на которую крепится дымоход. Они бывают различных размеров и могут быть изготовлены как для поддержки только одной трубы, так и в качестве основы для крепления нескольких труб. Сложные мачты применяются на промышленных производствах, где котельная оборудована несколькими теплогенераторами и каждый котел выбрасывает выхлопные газы через свой дымовой канал.

Для частного дома

Большинство стандартных дымоходов в частных домах сконструированы таким образом, что дымоход выходит наружу через крышу. Это делается для защиты коробки здания от загрязнения остатками несгоревшего топлива в котле. Высоко на крыше их уносит ветром подальше от дома.

Другая важная функция дымохода на крыше – создание достаточно сильной тяги. Чем больше перепад высот между котлом и верхней точкой дымохода, тем более интенсивный поток воздуха может быть создан внутри топочной камеры. Для некоторых котлов оптимальная высота дымохода составляет 10-11 метров, и даже при его размещении на крыше канал приходится значительно выдвигать над поверхностью крыши.

Если в вашем доме нет возможности установить дымоход через крышу, вы можете установить трубу через стену. Именно в таких случаях и нужна мачта дымохода. Длина вертикального участка сэндвич-трубы может быть до 8-10 метров. Для надежной фиксации такого высокого швеллера используется металлическая мачта, изготовленная из профильной или круглой трубы.

Компания Thermiko имеет многолетний опыт проектирования, изготовления и монтажа дымоходных мачт различных размеров и форм. Для каждого конкретного случая подбирается конструкция необходимой высоты и степени прочности. В зависимости от нагрузок, которые должна будет выдерживать подпорная мачта, изготавливается металлическая ферма соответствующей формы и устройства.

Основная несущая способность мачты обеспечивается надежным бетонным основанием. Конструкция прочно крепится к специально изготовленному для нее отдельному фундаменту. Вспомогательные крепления закрепляются на стенах. Это гарантирует стабильное положение дымохода независимо от погодных условий.

Мачты для промышленных дымоходов

На крупных производствах, как правило, за процесс нагрева воды и отопления помещений отвечают отдельные котельные. Это могут быть специально построенные для таких целей здания или транспортабельные блочно-модульные котельные. В любом случае значительная мощность установленного в них отопительного оборудования требует наличия дымовых каналов большой пропускной способности.

Эффективность дымохода напрямую зависит от его высоты. А мощные промышленные теплогенераторы нуждаются в сильной тяге для поддержания интенсивности горения топлива. Только правильно рассчитанный и очень большой воздушный поток может создать такой сильный воздушный поток. дымовой канал. Самый эффективный способ прочно и надолго закрепить дымоход или группу дымоходов высотой в несколько десятков метров – закрепить их на металлической мачте.

Компания Thermiko предлагает профессиональное изготовление мачт из профильных труб для промышленных котлов. Металлическая ферма проектируется индивидуально под конкретный объект. После создания проекта команда специалистов сваривает конструкцию в горизонтальном положении на земле. Затем монтажники устанавливают мачту на бетонное основание и надежно крепят к ней дымовые трубы.

Команда мастеров Thermiko создает и реализует проекты мачт высотой до 60 метров. Материал изготовления конструкции остается на выбор заказчика: оцинкованные или обычные металлические трубы, покрытые стойкой порошковой краской. Все мачты гарантированно выполняют свои несущие функции десятилетиями даже в самых сложных погодных условиях.

При необходимости металлические фермы могут быть усилены дополнительными ребрами жесткости. Вы всегда можете обратиться к нашим консультантам с любым вопросом и уточнить сроки, стоимость и условия работы. Основываясь на многолетнем опыте строительства мачт, мы поможем выбрать оптимальную конструкцию и подскажем, где можно сэкономить, а где лучше выбрать более дорогие материалы.

Почему стоит обратиться в Thermiko?

Компания Thermalo уже много лет работает в сфере проектирования и строительства. системы отопления на объектах различной сложности. Накопленный опыт в процессе неоднократной наладки систем отопления, как в частных домах, так и на различных производствах, дает нам возможность решать задачи любой сложности в кратчайшие сроки.

Обособленное подразделение компании специализируется на создании собственного отопительного оборудования. Практика установки и обслуживания котельных различной мощности и конфигурации позволила нам собрать и структурировать все наиболее эффективные методы создания надежных и долговечных систем отопления с высоким коэффициентом полезного действия.

Обращаясь к нам, вы можете быть уверены, что имеете дело с профессионалами своего дела. Мы освещаем каждую деталь работы, проделанной с заказчиком. Максимальная прозрачность и открытость делают сотрудничество с нами легким и не отнимают ни минуты лишнего времени. Thermiko работает на результат и берет на себя решение всех сопутствующих задач, создавая для заказчика под ключ индивидуальные проекты любой сложности.

• В первую очередь на трубу котла или печи надевается переходник, который предварительно промазывается термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимается металлическим хомутом.
• Если дымоход выходит вертикально (например, у банной печи), то требуется установка еще одной одностенной трубы, на которую можно поставить бак для нагрева воды или сетку-каменку. Установить сэндвич сразу нельзя, так как теплоизоляционный слой от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если дымоход устанавливается на отопительный котел с выходом на улицу, то после патрубка-переходника монтируется горизонтальный участок, который должен выходить наружу. Длина этого участка, как уже было сказано, не более метра, и ему нужно придать небольшой уклон наружу. Оставшийся открытый слой теплоизолятора необходимо закрыть специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие так, чтобы между трубой и материалом стены был зазор. Если стена выполнена из горячего материала, то зазор должен быть не менее 200 мм. Обычно делается квадратный проем 400×400 мм. Изнутри его стенки обшиты минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Через него проходит многослойная труба и соединяется с котлом. Пространство проходного блока плотно заполнено базальтовой минеральной ватой. Снаружи этот узел закрывается металлической пластиной или декоративной розеткой, входящей в комплект. Оставшиеся зазоры можно заполнить герметиком.




Готовый проходной блок, работающий по принципу «бутерброд в бутерброде»

Некоторые производители выпускают специальные проходные блоки с уже заполненным теплоизоляционным слоем. Выбор той или иной модели будет зависеть от материала и толщины стены или потолка.

Если стены выполнены из негорючего материала, то для прохода можно разместить рукав из асбестоцементной трубы, а вставленный в него сэндвич-элемент закрепить по центру набивкой из минеральной ваты, а также накрыть с обеих сторон с декоративными металлическими накладками.



• На выходе к опоре с внешней стороны стены устанавливаются кронштейны, на которые опирается плита. Он будет служить основной опорой вертикальной части дымохода. Конструктивно может включать сразу смотровой узел с краном для отвода конденсата.
• После того, как труба выведена, начинается монтаж вертикальной части. И здесь нужно разобраться в тонкостях монтажа труб «по дыму» и «по конденсату».



Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы надеть на нижний с более широким раструбом, то это называется «дымовым» соединением — восходящие газы не имеют барьеры для свободного выхода наружу. Однако в этом случае неизбежно остается небольшой зазор, направленный вверх (на схеме показан красной стрелкой), куда будут попадать стекающие капли образующегося конденсата. Это самым негативным образом скажется на работе дымохода – период утепления скоро отсыреет и уже не будет справляться с задачей теплоизоляции внутреннего канала. А это, в свою очередь, означает еще больше. конденсации, снижение тяги и, как следствие, снижение КПД котла.

— При «конденсатной» установке капли влаги свободно стекают по поверхности, в конденсатоприемник. А чтобы выхлопные газы не выходили наружу, наружную трубу сэндвич-конструкции необходимо монтировать «насквозь» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и затягивается хомут, благодаря чему обеспечивается надежная обтюрация от выхода дыма через сэндвич-трубу. А небольшое количество газов, способных проникнуть в слой утеплителя, будет способствовать его вентиляции.

Поэтому при монтаже соблюдаются следующие правила: на первом, горизонтальном участке до тройника монтаж производится «по дыму». На всем протяжении сэндвич-дымохода внутренняя труба устанавливается «сквозь конденсат», а наружная труба – «сквозь дым» с использованием герметика и тщательного стягивания узла хомутом.

Монтаж внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и наружную, и внутреннюю трубы многослойного дымохода практически невозможно. Обычно они делают это так. Внутренняя труба конусным концом несколько выступает наружу (на 150 — 200 мм) и плотно, до упора, вставляется в раструб уже смонтированного снизу элемента. Затем зауженную часть наружной трубы, расположенную внизу, промазывают герметиком, а блок теплоизоляции и оставшуюся сверху наружную трубу сдвигают вниз до максимально плотного соединения. Надевается хомут и затягивается юбка верхней трубы (как показано на схеме).
• Установка продолжается в том же порядке вверх. Крепятся к стене через равные промежутки. кронштейны с фиксаторами фиксируют рубль в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция тяжелая, то предусмотрен разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Установка заканчивается установкой конуса и необходимой головки.
• При необходимости на трубу крепится специальный хомут с тремя ушками для крепления растяжек. Растяжки крепятся с противоположной стороны к неподвижным частям крыши или здания.
Видео: мастер-класс по установке сэндвич-дымохода снаружи дома
Особенности монтажа с внутренним расположением дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолок и крышу.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой на входе из котла установлен элемент с задвижкой, чтобы тепло не уходило сразу вертикально в атмосфера.
• При переходе на сэндвич необходимо установить стартовую заглушку, которая закроет выступающий край теплоизоляционного слоя.


• Проход трубы через потолок в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

К перекрытию снизу обязательно прикрепить проходной узел (коробчатый или цилиндрический), который должен быть плотно заполнен теплоизоляционным материалом — минеральной ватой, или в этом случае допускается керамзит.




Сверху проходной блок закрывается металлической пластиной.

Как уже было сказано, некоторые производители предусматривают в системах детейлинга специальные проходные модули, являющиеся своеобразным «бутербродом в бутерброде». Работать с такими элементами еще проще – под них вырезается проем нужной формы и размера, в него устанавливается блок, а затем через отверстие продевается сэндвич-труба.



• При проектировании дымоходной системы необходимо учитывать расположение балок перекрытия и стропил крыши – труба должна проходить примерно посередине между соседними элементами. При необходимости иногда приходится немного менять направление дымохода, используя для этого отводы 45°. Запрещается использовать для этой цели прямоугольные ветки.
• Полностью исключается стыковка труб в толще потолка или на уровне кровли. Необходимо соблюдать расстояние от стыка до уровня пола или крыши не менее 250— 300 мм.


• При проходе сначала вырезается проем, как правило, прямоугольной формы.


• Затем через это окно проводится еще один участок дымохода.
• Необходимо обеспечить точное позиционирование труб по центру этого проема. Это можно сделать с помощью листового металла с вырезанным эллиптическим отверстием, закрепленным на обратной стороне крыши, или даже просто закрепив дымоход металлическими профилями.


• Затем на трубу надевается специальный кровельный модуль – коническая крыша, имеющая угол, соответствующий крутизне ската крыши. Она крепится к настилу крыши, а сверху закрывается окопником, который фиксируется хомутом или стопорным винтом.
• Верхний край металлической опорной плиты кровли по возможности заводят под кровельный материал. Если такой возможности нет, то выполняется тщательная герметизация герметиком.



Очень удобные в использовании эластичные крысы (их часто называют «Мастер Флэш»). Их можно использовать практически при любом уклоне ската, в том числе монтировать на рельефную кровлю (шифер, профнастил и т.п.). Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы для обеспечения максимальной герметизации. Несущей части «Мастер Флэш» можно придать необходимую форму, а затем, промазав нижнюю поверхность слоем герметика, этот узел крепится к кровле саморезами.

Готовая секция кровельного сэндвич-дымохода

Завершающий этап особенностей не имеет — тот же монтаж оголовка с необходимыми элементами.
