Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для крепления гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.

Содержание

• 1 Характеристика саморезов по дереву
• 2 Какого вида бывают
  • 2.1 Фосфатирование (чёрные)
  • 2.2 Оцинкованные и желтопассированные
• 3 Таблица размера и цены согласно ГОСТу
• 4 Сфера использования

Характеристика саморезов по дереву

Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.

Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать здесь.

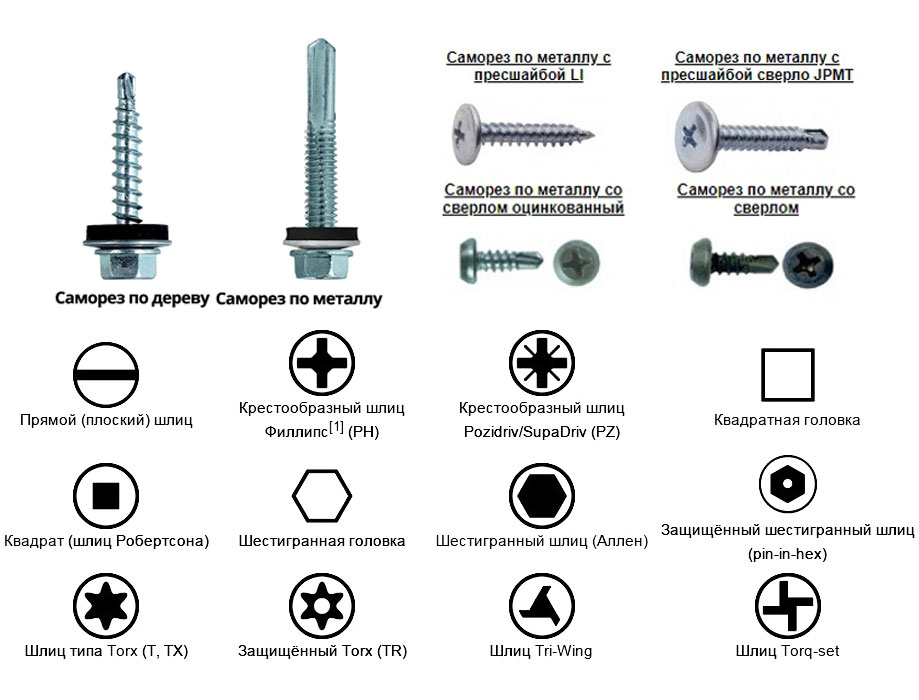

Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.

Как крепить профнастил на крыше саморезами фото и другие данные можно узнать из статьи

Главной особенностью таких саморезов остается более крупный шаг резьбы, наконечник острый и узкий. У резьбы вид спирали, которая проходит от головки до кончика изделия. Такие особенности отличают саморезы по дереву от саморезов для более плотных материалов. Такая конструкция элемента позволили вкручивать их в материал без дополнительного сверления. Но многое будет зависеть от размера пиломатериала по ГОСТу.

О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной статьи.

На видео  рассказывается о размерах саморезов по дереву:

Нечастый шаг резьбы позволяет уменьшить трение изделие о материал, благодаря этому осуществлять процесс вкручивания можно будет при помощи шуруповерта или отвертки. Если вы собираетесь использовать саморезы по дереву, толщина которых 4 мм и более, то для этого стоит заранее позаботиться про отверстия. Выполнить их можно, используя сверло 2,5 мм. В случае отсутствия такого отверстия закрутить саморез у вас получится, но с течением времени материал не выдержит расширения и даст трещины.

Саморезы по дереву ГОСТ 1145-80 – это материал, который может быть оснащен не только резьбой, но и особой формой головки. Это особенность строения позволяет вкручивать изделие в материал и утопить в нем шляпки, которые практические не возвышаются над поверхностью.

Дюбель бабочка для гипсокартона металлический образец используется в разных случаях, подробно описано в статье.

При внедрении самореза с большой силой это может привести к полному утоплению шляпки, следовательно, придется это место зашпатлевать и закрасить.

Какого вида бывают

Производство саморезов по дереву осуществляется в трех главных вариантах. Отличие у них состоит только лишь по внешнему виду.

Как использовать дюбель фасадный для теплоизоляции можно узнать прочитав статью.

Фосфатирование (чёрные)

Первый самый популярный вариант – это фосфатирование изделия. Для них характерен черный окрас. Они применяются для выполнения черновых работ и не имеют антикоррозийным покрытием. При использовании таких саморезов в ванной или кухне они через некоторое время начинают ржаветь и разрушаются.

Оцинкованные и желтопассированные

Следующие два вида саморезов по дереву носят название оцинкованные и желтопассированные.

Для первого вида свойственно покрытие изделия тонки слоем цинка, а вот желтопассированные саморезы предполагают обработку их поверхности специальным раствором желтого оттенка.

Такие саморезы обладают коррозийной стойкостью. Конечно, стоят подобные изделия дороже, то зато они не боятся влияния влаги. Для оцинкованных саморезов свойствен серебристый цвет. Последние два варианта активно задействуют для монтажа крепежа для петель, элементов мебели, а также прочих работ.

Как можно использовать гвозди для пневматического пистолета б/у описано в данной статье.

Таблица размера и цены согласно ГОСТу

У таких крепежных элементов могут быть самые различные размеры, благодаря чему можно проделать сквозной монтаж металлического профиля к основанию из дерева. Также подобный продукт широко применяют для монтажа деталей деревянных конструкций. Наличие шлица на головке самореза в форме креста позволяет выполнять соединение, используя для этих целей отвертку или шуруповерт. Саморезы с покрытием из фосфата могут крепить листы гипсокартона к деревянному каркасу. Такие элементы не требуют предварительного засверливания. Выпускают их с широким резьбовым шагом.

Гвозди строительные гост 4028 80 можно использовать по назначению описанные в статье.

Таблица 1 – Размеры и цена саморезов по дереву ГОСТ 1145-80

Размеры, мм	Вес, кг	Цена, рубли
3.5х16	1	155
3.5х19	1	158
3.5х25	1	184
3.5х32	1	233
3.5х35	1	244
3.5х41	1	287
3. 5х45	1	315
3.5х51	1	357
3.5х55	1	616
3,8х25	1	626
4,2х65	1	629
4,2х70	1	684
4,2х75	1	782
4,2х90	1	1109
4,8х95	1	1129
4,8х100	1	1211

Сфера использования

Саморезы по дереву получили очень широкое распространение. Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.

Преимущества профилированного бруса можно узнать из данной статьи.

О том сколько бруса размером 150х150х6000 в одном кубе можно узнать из данной статьи.

Что из себя представляет брус профилированный камерной сушки можно узнать из данной статьи: https://resforbuild.ru/leso-i-pilomaterialy/brus/profilirovannyj/suxoj-kamernoj-sushki-proizvoditel.html

На видео рассказывается, какие бывают размеры саморезов по дереву:

Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление.

При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.

Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.

Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.

Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.

Саморезы. Сравнительная таблица DIN, ГОСТ и ISO

Тайвань Метиз Альянс

Энциклопедия крепёжных стандартов

Саморезы — это самонарезающие шурупы имеющие специальную наружную резьбу и заострённый конец или наконечник в форме сверла, позволяющий заворачивать саморез в твёрдую древесину, пластмассу и металлические листы без предварительного сверления отверстия. Саморезы бывают с редкой резьбой для дерева, пластмассы и с частой резьбой для металла. Формы головок саморезов: плоская, выпуклая, полукруглая, потайная, полупотайная, цилиндрическая, шестигранная, зенкующая, в виде петли, полупетли. Виды шлицев головки: прямой, крестообразный (Ph или Pz), внутренний шестигранник, Torx. Кровельные саморезы выпускаются окрашенными (до 18 цветов) с шестигранной головкой, шайбой и резиновой прокладкой.

САМОРЕЗЫ



Сравнительная таблица DIN, ГОСТ и ISO



Изображение	Наименование по DIN и размеры	DIN	ГОСТ	ISO
	Шуруп саморез с полукруглой головкой с буртиком и крестообразным шлицем для листового металла	DIN 968
	Винты самонарезающие с невыпадающими плоскими шайбами (комбинированные)	DIN 6901
	Винт самонарезающий, резьбовыдавливающий Taptite, цилиндрическая головка со сферой, крестообразный шлиц Pz	DIN 7500 C
	Винт самонарезающий, резьбовыдавливающий Taptite, шестигранная головка с фланцем	DIN 7500 D
	Винт самонарезающий, резьбовыдавливающий Taptite, потайная головка шлиц Pz	DIN 7500 M
	Винт шуруп самонарезающий с шестигранной головкой с фланцем	DIN 7504 К
	Шуруп саморез с длинным буром, шестигранная головка с фланцем	DIN 7504 К
	Винт шуруп самонарезающий с полукруглой уменьшенной головкой	DIN 7504 M (N)
	Винт шуруп самонарезающий с потайной головкой	DIN 7504 P
	Винт самонарезающий с шестигранной головкой, диаметр от 3 до 8, длина от 8 до 50	DIN 7513 A
	Винт самонарезающий с цилиндрической головкой, диаметр от 2,5 до 8, длина от 6 до 50	DIN 7513 B
	Винт самонарезающий с потайной головкой, диаметр от 2,5 до 8, длина от 6 до 50	DIN 7513 F
	Винт самонарезающий с полупотайной головкой, диаметр от 2,5 до 8, длина от 6 до 50	DIN 7513 G
	Винт самонарезающий с крестообразным шлицем Ph, форма А — линзообразная головка, форма D — потайная головка, форма E — полупотайная головка.	DIN 7516 A DIN 7516 D DIN 7516 E	ГОСТ 10621-80
	Саморез шуруп, винт самонарезающий по дереву с цилиндрической головкой со шлицем и полной резьбой диаметр от 2,2 до 8, длина от 6,5 до 70	DIN 7971		ISO 1481
	Саморез шуруп, винт самонарезающий по дереву с потайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70	DIN 7972		ISO 1482
	Саморез шуруп, винт самонарезающий по дереву с полупотайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70	DIN 7973		ISO 1483
	Саморез шуруп для тонких металлических листов, шестигранная головка, форма С — заострен; диаметр от 2,2 до 8, длина от 6. 5 до 70	DIN 7976		ISO 1479
	Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полукруглая (линзообразная) головка; диаметр от 2.2 до 8, длина от 6.5 до 70, форма С — с заостренным концом	DIN 7981	ГОСТ 10621-80 ГОСТ 1144-80	ISO 7049
	Саморез шуруп (винт самонарезающий) для тонких металлических листов, профиль Torx, полукруглая (цилиндрическая со сферой) головка, форма С — с заостренным концом	DIN 7981	ГОСТ 10621-80 ГОСТ 1144-80	ISO 7049
	Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, потайная головка, форма С — заострен; диаметр от 2. 2 до 6.3, длина от 6.5 до 70	DIN 7982	ГОСТ 10619-80 ГОСТ 1145-80	ISO 7050 CH
	Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полупотайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70	DIN 7983	ГОСТ 10620-80 ГОСТ 1146-80	ISO 7051 CZ



На верх страницы

ГОСТ 11473-75 Шуруп, саморез с шестигранной головкой…

ГОСТ 11473-75 Шуруп (саморез) с шестигранной головкой

---

Широко используется для установки элементов конструкций в деревянные основания без предварительного сверления, в бетонные, кирпичные (полнотелые и пустотелые) основания — совместно с распорными дюбелями с предварительным сверлением. Шуруп ГОСТ 11473-75 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

---

Аналоги (ISO, DIN, EN ISO):

Стандарт	Наименование	Примечание
DIN 571	Шуруп (саморез) с шестигранной головкой	Отсутствуют существенные различия с ГОСТ 11473-75.

Характеристики и размеры шестигранных саморезов ГОСТ 11473-75:

Параметры шурупа	Номинальный диаметр резьбы, d
	6	8	10	12	16	20
Шаг резьбы, P	2,6	3,6	4,5	5	6	7
D	9,5	12,35	16,15	18,05	22,8	28,5
k	4	5,3	6,4	7,5	10	12,5
s	10	13	17	19	24	30
e, не менее	10,9	14,2	18,7	20,9	26,2	33
b ≥ 0,6 l

Все параметры в таблице указаны в мм.

---

Масса шурупов с шестигранной головкой ГОСТ 11473-75:

Длина шурупа l, мм	Теоретическая масса 1000 шт. шурупов, кг. при номинальном диаметре резьбы d
	6	8	10	12	16	20
20	5,01
25	5,77	11,20
30	6,53	12,50	20,50
35	7,29	13,90	22,70
40	8,05	15,20	24,80	36,10
45	8,81	16,60	26,90	39,40
50	9,57	17,90	29,00	42,60
60	11,09	20,60	33,30	49,10	94,00
70	12,61	23,30	37,60	55,60	106,00	175,00
80	14,12	26,10	41,80	62,10	117,00	193,00
90	15,64	28,80	46,10	68,60	129,00	211,00
100	17,16	31,50	50,30	75,00	140,00	228,00
110		34,20	54,60	81,50	152,00	248,00
120		36,90	58,80	88,00	164,00	266,00
140		42,30	67,30	101,00	187,00	302,00
160			75,90	114,00	210,00	338,00
180				126,90	233,00	375,00
200				139,90	256,00	411,00

Дополнительную информацию о технических характеристиках шурупа можно получить у менеджеров компании.

---

---

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Copyright © 2021 ООО «ТехКомСтрой»

Саморезы по дереву (шсгд)- черные и желтые, wikiСтатья

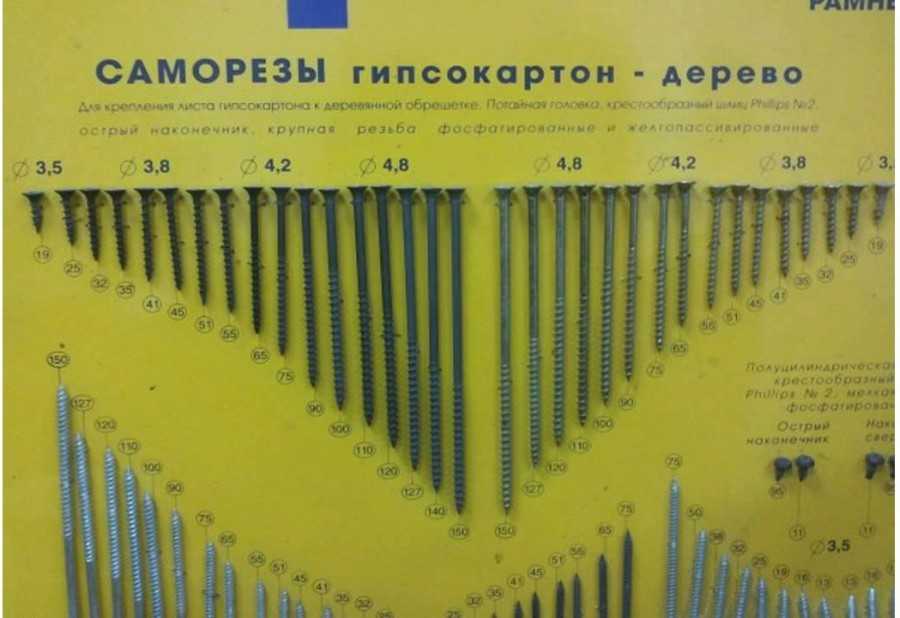

Саморезы гипсокартон-дерево ГД — универсальный крепеж. Строения, конструкции из дерева применяются издревле и до нынешних времен выработан крепеж, в наибольшей степени отвечающий особенностям крепления.

Черные саморезы — конструктивные особенности саморезов ГД

• острый наконечник
• крупная резьба или по-другому «редкий шаг»
• потайная голова

Острый наконечник позволяет монтировать метиз без предварительного сверления.

Где же можно применить фосфатированный саморез?

Область применения саморезов шсгд широка и особенно они используются для внутренних работ: установка ГКЛ, пластиковых листов, различных обрешеток к деревянному основанию. Объём работы диктует условия к строительным метизам и характерный острый наконечник является важным фактором в пользу самореза ГД, так как позволяет экономить время на монтаже. Породы древесины при этом используют чаще нетвердые из-за целесообразности и характера работы, а значит фосфатированный саморез идеально подходит.

Крупная резьба также способствует ввинчиванию без усилий. Но главная причина использования редкого шага на стержне самореза — это особенности скрепляемых материалов.

ГКЛ и древесина имеют менее плотную структуру. Если использовать, например, саморезы гипсокартон-металл, имеющие частый шаг, то при ввинчивании резьба будет часто разрезать древесину; область вокруг образуемого отверстия станет еще более рыхлой особенно под воздействием нагрузок, которые будут применяться к узлу. Через короткое время надо будет закреплять его вновь и уже в другом месте, так как локальное отверстие будет непригодно для монтажа.

Если порода древесины, как рабочей поверхности, более твердая обычно используемых, то лучше иногда сделать отверстие под отверстие. Это предупредит от растрескивания породу. При этом отверстие следует выполнять меньше диаметра самореза, чтобы метиз ввинчивался в рабочую поверхность и был надежно закреплен в ней, держа конструкцию.

Резьба на саморез ГД может быть нанесена на всю длину стержня изделия или частично. Саморезы длиной до 55 мм производят с полной резьбой; от 65 до 75 мм — длина резьбы составляет 50 мм; более 90 мм — длина резьбы равна 60 мм.

Как резюме, крупная резьба самореза ГД позволяет идеально соединять элементы из мягких и рыхлых материалов: ГКЛ, дерево, древесные материалы ДСП, ДВП, МДФ.

Саморезы черные по дереву имеют потайную головку, что позволяет «утопить» метиз на пару миллиметров.

В итоге поверхность будет ровной, без выступов, готовой для шпатлевки и другого при отделочных работах. Головка имеет крестообразный шлиц Ph3, широко распространенный в строительных работах. Достаточно иметь отвёртку или шуруповёрт с соответствующей насадкой, чтобы прикрутить саморез дерево металл.

Саморез по дереву желтый — различные покрытия такого крепежа

Саморез ГД производят из углеродистой стали с антикоррозионным покрытием. Данный сплав железа с углеродом без примесей обладает повышенной прочностью.

В настоящее время оптимальными решениями по покрытию являются

• нанесение защитной плёнки, состоящей из фосфатов металлов
• обработка цинком белым или жёлтым

«Чёрные» саморезы получаются за счет фосфатного слоя на металлическом изделии, который улучшает сцепление лакокрасочного покрытия с крепежом. Саморез ГД фосфат — лучший вариант при работах под покраску. Наша компания предлагает купить саморезы по дереву оптом и мелким оптом, возможна доставка по России. Если саморезы покрыть битумным лаком, то их защитные характеристики возрастают, и они применимы в условиях повышенной влажности. Под действием растворов щелочей и кислот фосфатная плёнка разрушается.

«Жёлтые» саморезы имеют привлекательный блеск и могут применяться с учетом этих декоративных особенностей крепежных изделий. В основе процесса оцинковки лежит технологический метод окисления верхнего слоя метиза (4-20 мкм) цинком. Оксид цинка выступает в роли пассивного покрытия, защищая металл от дальнейшего окисления путём проникновения кислорода.

При выборе размера самореза ГД применяется формула:
оптимальная длина самореза, L мм = толщина прикрепляемого материала ГКЛ, мм + (20-25) мм

Чем тоньше саморезы по дереву оцинкованные (диаметр стержня), тем легче он ввинчивается в дерево, но это также сказывается на прочности конструкции.
Нагрузки, которым подвержен саморез, работают на срез и изгиб.
Ниже приведена краткая таблица для выбора размера анодированного самореза ГД в зависимости от воздействия массы прикрепляемого изделия

Как видно из таблицы, * конструкции более 5 кг прикрепляются после установки дюбели для ГКЛ и не приемлимы, если прикрепляемая конструкция превышает 50 кг. Наиболее популярные саморезы по дереву 35 мм, 40 мм, 75 мм, 100 мм, 150 мм  и 200 мм. Это связано с повышенной хрупкостью гипсокартона, разрушающегося под действие больших нагрузок. В то же время саморезы обладает большим запасом прочности и используются для скрепления деревянных элементов, нагружаемых во время эксплуатации. Здесь можно посмотреть полную таблицу веса и размеров саморезов по дереву.

Существует ли ГОСТ на саморезы по дереву?

В отечественной системе стандартизации существуют следующие нормативы: ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» и ГОСТ 10618-80 «Винты самонарезающие для металла и пластмассы. Общие технические условия». Практически весь крепеж производится на азиатских заводах, которые придерживаются стандартам, необходимым для получения Сертификата соответствия. При ввозе в РФ саморезы должны иметь подтверждение, что изделия соответствуют требованиям нормативных документов.

Общие характеристики самореза ГД

Размер самореза	3,5	3,9	4,2	4,8
Длина самореза L, мм	от 16 до 55	от 65 до 70	от 65 до 90	от 90 до 150
Длина резьбы самореза Lt, мм	от 9 до 50	50	от 50 до 60	60
Радиус головки R, мм	4,50-5,00	4,50-5,00	4,50-5,00	4,50-5,00
Верхняя кромка головки k, мм	0,7	0,7	0,7	0,8
Глубина шлица Q, мм	2,65-2,94	2,65-2,94	2,65-2,94	2,65-3,18
Внутренний диаметр стержня d, мм	2,20-2,40	2,40-2,60	2,60-2,80	3,20-3,40
Наружный диаметр стержня D, мм	3,65-4,00	3,80-4,20	4,35-4,75	4,90-5,35
Шаг резьбы P, мм	2,80	2,80	3,20	3,20
Диаметр головки A, мм	7,90-8,50	7,90-8,50	7,90-8,50	8,50-9,10
Ширина шлица М, мм	4,5-5,1	4,5-5,1	4,5-5,1	4,5-5,1
Min разрушающий момент, Нм	2,00	3,50	4,50	6,50

DIN 7000 — 82999, ГОСТ, ISO Таблица соответствия

Главная»Справочная информация» DIN 7000 — 82999, ГОСТ, ISO Таблица соответствия стандартов крепежа

Таблица соответствия крепежа немецкого стандарта DIN, российского стандарта ГОСТ, международного стандарта ISO.
DIN (Deutsches Institut für Normung) — Немецкий институт по стандартизации (член ISO).
ГОСТ (Государственный стандарт) — национальный стандарт РФ, межгосударственный стандарт в СНГ. ГОСТ Р — стандарты, принимаемые только в России.
ISO (International Organization for Standardization) — Международная организация по стандартизации.
DIN ISO — стандарт ISO (Международная организация по стандартизации), принятый Германией как национальный без каких-либо изменений.
EN (EuroNorm) — европейский стандарт, принятый Европейским комитетом по стандартизации CEN (European Committee for Standardization).
DIN EN — немецкое издание европейского стандарта EN без каких- либо изменений.
DIN EN ISO — стандарт, совместно разработанный ISO (Международная организация по стандартизации) и CEN (Европейский комитет по стандартизации), принятый Германией как национальный без каких-либо изменений.

Таблицы соответствия DIN: 1-399, 400-699, 700-999, 1000-3999, 4000-6999, 7000-82999

Таблица соответствия DIN 7000 — 82999, ГОСТ, ISO

Изображение	Стандарт DIN	Наименование	Аналог ГОСТ	Аналог ISO
	DIN 7337	Заклёпка вытяжная (тяговая комбинированная) с плоской головкой		ISO 14589 ISO 15977 — 15984 ISO 16582 — 16584
	DIN 7338A	Заклёпка для накладок тормозной колодки и для накладок сцепления
	DIN 7338B	Заклёпка для накладок тормозной колодки и для накладок сцепления
	DIN 7338C	Заклёпка для накладок тормозной колодки и для накладок сцепления
	DIN 7343	Штифт цилиндрический спиральный с 2-мя фасками усиленный		ISO 8750
	DIN 7344	Штифт цилиндрический спиральный с фасками, для тяжелого режима работы		ISO 8748
	DIN 7346	Штифт пружинный цилиндрический с прорезью		ISO 13337
	DIN 7349	Шайба усиленная для болтов с пружинными штифтами
	DIN EN ISO 7380	Винт с полукруглой головкой и внутренним шестигранником	ГОСТ ISO 7380-1-2014 ГОСТ ISO 7380-2-2014	ISO 7380
	DIN 7500	Винты резьбовыдавливающие Taptite		ISO 7085
	DIN 7500 C	Винт резьбовыдавливающий Taptite, цилиндрическая головка со сферой, крестообразный шлиц Pz	ГОСТ 10621-80
	DIN 7500 D	Винт резьбовыдавливающий Taptite, шестигранная головка с фланцем
	DIN 7500 M	Винт резьбовыдавливающий Taptite, потайная головка шлиц Pz	ГОСТ 10619-80
	DIN 7504 К	Саморез по металлу с шестигранной головкой с фланцем
	DIN 7504 M (N)	Саморез по металлу со сверлом, с полукруглой уменьшенной головкой
	DIN 7504 P	Саморез-сверло с потайной головкой
	DIN 7513 A	Винт самонарезающий с шестигранной головкой
	DIN 7513 B	Винт самонарезающий с цилиндрической головкой
	DIN 7513 F	Винт самонарезающий с потайной головкой
	DIN 7513 G	Винт самонарезающий с полупотайной головкой
	DIN 7516	Винт самонарезающий с крестообразным шлицем или шлицем Torx, полукруглая, потайная, полупотайная головка.	ГОСТ 10619-80 ГОСТ 10620-80 ГОСТ 10621-80
	DIN 7603	Кольцо уплотнительное для резьбовых соединений
	DIN 7604	Пробка (заглушка) резьбовая с шестигранной головкой и фланцем
	DIN 7964	Винт невыпадающий	ГОСТ 10337-80 ГОСТ 10338-80
	DIN 7965	Муфта мебельная резьбовая со шлицем
	DIN 7967	Гайка стопорная (контргайка) пружинная
	DIN 7968	Болт с гайкой, прецизионный
	DIN 7969	Винт с потайной головкой со шлицем и с шестигранной гайкой
	DIN 7971	Саморез-шуруп с цилиндрической головкой со шлицем		ISO 1481
	DIN 7972	Саморез по металлу с потайной головкой со шлицем		ISO 1482
	DIN 7973	Саморез-шуруп с полупотайной головкой со шлицем		ISO 1483
	DIN 7976	Саморез с шестигранной головкой для тонких металлических листов		ISO 1479
	DIN 7977	Штифт конический с резьбовой цапфой		ISO 8737
	DIN 7978	Штифт конический с внутренней резьбой	ГОСТ 9464-79	ISO 8736
	DIN 7979	Штифт цилиндрический с внутренней резьбой		ISO 8733 ISO 8735
	DIN 7980	Шайба пружинная гровер	ГОСТ 6402-70
	DIN 7981	Саморез для тонких металлических листов, с крестообразным шлицем, полукруглая головка	ГОСТ 10621-80 ГОСТ 11650-80	ISO 7049
	DIN 7981	Саморез со шлицем Torx для тонких металлических листов, полукруглая головка		ISO 14585
	DIN 7982	Саморез с потайной головкой с крестообразным шлицем или Torx для металла	ГОСТ 10619-80 ГОСТ 11652-80	ISO 7050 ISO 14586
	DIN 7983	Саморезы по металлу с полупотайной головкой, крестообразный шлиц PZ, PH или шлиц Torx	ГОСТ 10620-80 ГОСТ 11651-80	ISO 7051
	DIN 7984	Винт высокопрочный с цилиндрической головкой уменьшенной высоты и внутренним шестигранником под ключ	ГОСТ 11738-84
	DIN 7985	Винт с цилиндрической головкой с полусферой и крестообразным шлицем	ГОСТ 17473-80	ISO 7045
	DIN 7985 ISR	Винт с цилиндрической головкой Torx	ГОСТ 17473-80	ISO 14583
	DIN 7989	Шайба толстая усиленная
	DIN 7991	Винт с потайной головкой и внутренним шестигранником или с отверстием под ключ TORX		ISO 10642
	DIN 7992	Болт фундаментный с увеличенной T-образной головкой
	DIN 7993 A	Кольцо стопорное наружное пружинное для валов
	DIN 7993 B	Кольцо стопорное внутреннее пружинное для отверстий
	DIN 7995	Шуруп по дереву с полупотайной головкой
	DIN 7996	Шуруп по дереву с полукруглой головкой
	DIN 7997	Шуруп по дереву с потайной головкой
	DIN 7999	Болт призонный DIN 7999 заменён на DIN EN 14399-8
	DIN 9021	Шайба кузовная увеличенная	ГОСТ 6958-78	ISO 7093-1 ISO 7093-2
	DIN 9841	Винт с утолщенным стержнем, с цилиндрической головкой с внутренним шестигранником под ключ	ГОСТ 28962-91	ISO 7379
	DIN 11023	Шплинт (штифт) с кольцом
	DIN 11024	Шплинт пружинный, игольчатый
	DIN EN 14399-8	Болт призонный высокопрочный
	DIN 15237	Болт норийный транспортёрный
	DIN 22424	Болт с трехгранной головкой и буртиком
	DIN 22425	Гайка трехгранная с буртиком
	DIN 28129	Гайка с кольцом для крышки
	DIN 32501	Болт приварной
	DIN 80704	Гайка-барашек закрытого типа (швартовная)
	DIN 82101	Скоба такелажная

Таблицы соответствия DIN: 1-399, 400-699, 700-999, 1000-3999, 4000-6999, 7000-82999

Шуруп с потайной головкой ГОСТ 1145-80: технические характеристики

• Исполнение 1 (прямой шлиц), неполная резьба b≥0,6l.

Исполнение 2 (прямой шлиц), полная резьба*.

Исполнение 3 (крестообразный шлиц), неполная резьба b≥0,6l.

Исполнение 4 (крестообразный шлиц), полная резьба*.

* Исполнение 3 и 4  применяется при производстве шурупов с l≤22 мм.

Близкие аналоги (ISO, DIN, EN ISO):

Стандарт	Наименование	Примечание
DIN 97	Шуруп с потайной головкой и прямым шлицем	ГОСТ 1145-80 (исполнение 1) соответствует DIN 97. Существуют незначительные различия в параметрах.
DIN 7997	Шуруп с потайной головкой и крестообразным шлицем	ГОСТ 1145-80 (исполнение 3) соответствует DIN 7997. Существуют незначительные различия в параметрах.
DIN 7982 (ISO 7050)	Шуруп (саморез) с потайной головкой и крестообразным шлицем	ГОСТ 1145-80 (исполнение 4) соответствует DIN 7982 (ISO 7050), форма C (с заостренным концом). Существуют различия в параметрах.
DIN 7972 (ISO 1482)	Шуруп (саморез) с потайной головкой и прямым шлицем	ГОСТ 1145-80 (исполнение 2) соответствует DIN 7972 (ISO 1482), форма C (с заостренным концом). Существуют различия в параметрах.

ГОСТ 1145-80 (общие параметры шурупов):

Параметры шурупа	Номинальный диаметр резьбы, d
	1,6	2	2,5	3	3,5	4	5	6	8	10
Шаг резьбы, P	0,8	1	1,25	1,25	1,5	1,75	2	2,5	3,5	4,5
d2, максимум	1,1	1,4	1,7	2,1	2,4	2,8	3,5	4,2	5,6	7
D	3	3,8	4,7	5,6	6,5	7,4	9,2	11	14,5	18
k	0,96	1,2	1,5	1,65	1,93	2,2	2,5	3	4	5
R1	2,6	3,2	4	4,8	5,6	6,4	8	9,6	12,8	16
R2	1,3	1,6	2	2,4	2,8	3,2	4	4,8	6,4	8
Номер крестообразного шлица*	—	0	1	1	2	2	2	3	3	4
Диаметр крестообразного шлица m*	—	2	2,7	2,8	4	4,3	4,6	6,5	7,5	9,7
Глубина крестообразного шлица h, не более*	—	1,1	1,4	1,5	1,7	2	2,3	2,7	3,7	4,6

* Характеристики крестообразного шлица (исполнение 3, 4).

Все параметры в таблице указаны в мм.



Длина шурупа l, мм	Теоретическая масса 1000 шт. шурупов, кг. при номинальном диаметре резьбы d
	1,6	2	2,5	3	3,5	4	5	6	8	10
7	0,09	0,14	0,21
10	0,12	0,20	0,30	0,42	0,57
13	0,16	0,25	0,39	0,56	0,75	0,97	1,45
16		0,31	0,48	0,69	0,93	1,20	1,81
18			0,54	0,77	1,04	1,35	2,06	2,89
20			0,60	0,86	1,16	1,51	2,30	3,24
22			0,66	0,95	1,28	1,66	2,54	3,58
25			0,75	1,08	1,46	1,89	2,90	4,10
30				1,30	1,75	2,28	3,51	4,97
35					2,05	2,66	4,11	5,84
40					2,34	3,05	4,72	6,70
45						3,43	5,30	7,57
50						3,82	5,93	8,43	14,75
60						4,59	7,14	10,16	17,80
70							8,35	11,90	20,85
80								13,63	23,90	36,97
90								15,36	26,96	41,72
100								17,09	30,01	46,47

Дополнительную информацию о технических характеристиках шурупа можно получить у менеджеров компании.

ГОСТ, саморезы конструкционные с прессшайбой и оцинкованные под шестигранник, саморезы другие виды

1. Особенности
2. Сравнение с саморезами по металлу
3. Обзор видов
4. Размеры и вес
5. Как выбрать?
6. Правила работы

На данный момент самым распространенным крепежом для использования на производстве и в быту является всеми любимый саморез по дереву. Следует разобраться в его разновидностях, чтобы сделать правильный выбор.

Особенности

Основное преимущество такого самореза в том, что не нужно предварительно сверлить отверстие — за счет острого основания и резьбы они самостоятельно вкручиваются в поверхность. Это отличная альтернатива ногтям.

Саморез по дереву визуально отличается от другого вида за счет редкой резьбы (это помогает саморезу прочно зацепиться за древесное волокно), его витки более объемные и глубокие. Также, чтобы избавиться от древесной стружки, он должен иметь очень острое игольчатое основание (наконечник). Чтобы скрыть такой крепеж, и он не выделялся на готовом изделии, саморезом была сделана коническая потайная головка.

Средняя длина самореза по дереву 10-250 мм. Если длина превышает 80 мм, то резьба будет не на весь стержень — это поможет снизить сопротивление при вкручивании самореза в древесину.

Для каждого вида строительных работ можно подобрать подходящий саморез. Выбор просто огромен, это связано с разнообразием используемых материалов. Но все они должны соответствовать ГОСТу.

Сравнение с саморезами по металлу

Поскольку дерево и металл имеют совершенно разную структуру, используются разные саморезы.

• Древесина менее плотная, для нее подходят крепежи с большим шагом резьбы – так скрепляемый материал будет надежно зафиксирован, а волокна древесины будут меньше повреждаться. Также для монтажа деревянных конструкций используются более тонкие саморезы.
• Основное отличие самореза по металлу – меньший шаг резьбы, что обеспечивает качественное соединение различных металлоконструкций и профилей. Эти винты толще и прочнее.

Оба самореза имеют очень острые концы, могут быть изготовлены из одинаковых материалов и иметь одинаковые шляпки.

На данный момент можно приобрести так называемый универсальный саморез, который подойдет к любому типу материала.

Обзор видов

Многие сталкиваются с этим видом крепежа впервые и просто не знают, чем отличаются шурупы между собой. Неискушенному человеку сложно сразу сориентироваться в таком широком выборе сортов.

Данные о товарах принято классифицировать по нескольким критериям.

Обработка наружной поверхности

От какого материала будет изготовлен саморез, зависит его дальнейшая прочность. Это может быть нержавеющая сталь, углеродистая сталь, латунь. Для защиты от коррозии его покрывают специальным раствором.

Если саморез имеет черный цвет, то это так называемый фосфатированный саморез. Используется в местах с низким уровнем влажности, крайне неустойчив к коррозии.

Саморезы с латунным покрытием желтого цвета рекомендуются для использования в зданиях с повышенной влажностью.

Еще один вид саморезов — оцинкованные, на вид они белые. Они используются абсолютно в любой среде, крепятся к любой породе дерева.

Серебряный цвет встречается в фурнитуре, покрытой хромовой пленкой. Это покрытие предотвращает развитие коррозии, защищает от ссадин и царапин. Они считаются декоративными, используются везде, где важно не нарушать эстетический вид помещения.

По форме

Производители предлагают самый широкий ассортимент саморезов. При разных условиях эксплуатации используются крепления определенной формы, некоторые из них имеют специальные варианты, например, резиновые прокладки или поверхность в виде сверла.

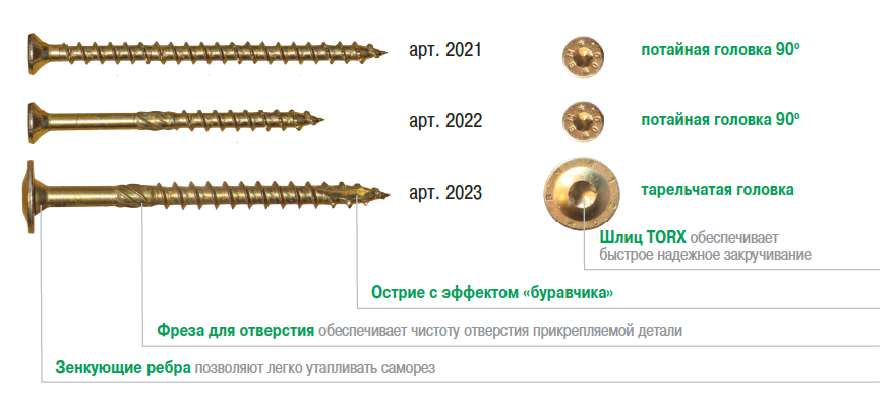

• Одними из лучших являются структурные винты. По сути, они практически универсальны для деревообработки, так как подходят для различных пород древесины. Они изготовлены из прочной и пластичной стали, что позволяет использовать их при любом изгибе (то есть под каким бы углом он ни был вкручен, сломать его будет очень сложно). Конструкционный саморез обычно используется при соединении массивных конструкций.

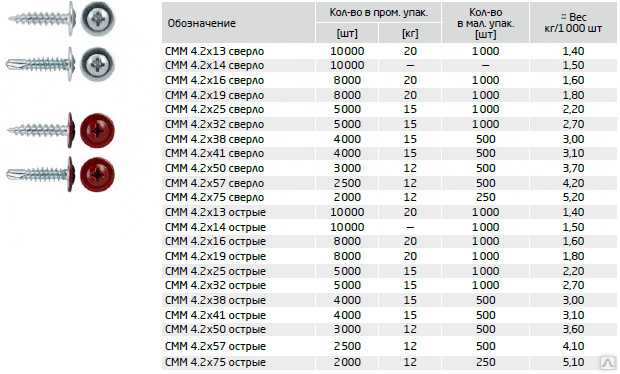

• С пресс-шайбой. Подходит для крепления фанеры или тонкого профилированного листа, оснащен шайбовидной головкой, не позволяющей саморезу входить вглубь. Выпускается преимущественно в белом и желтом цветах. Антикоррозийный. Существуют также саморезы с окрашенной пресс-шайбой. Их используют для монтажа профилированных листов различных цветов.

• С шестигранной головкой. Такой саморез еще называют глухим, он подходит для соединения прочных монолитных конструкций. У самого основания имеет заточку, шляпка сделана под шестигранник. Он почти всегда армированный, по весу и толщине превосходит стандартные саморезы. Для зажима используется ключ. Также есть саморезы с потайной головкой, с углублением под шестигранный ключ.

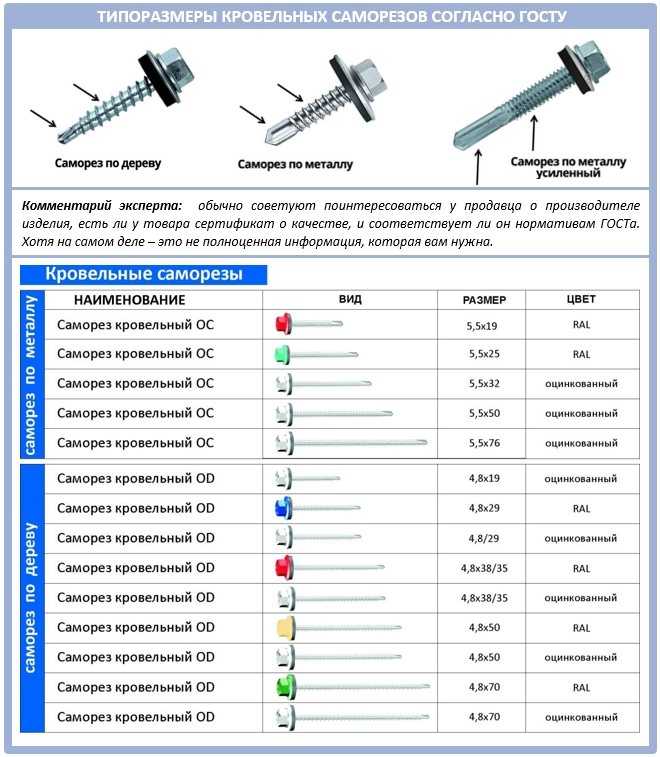

• Кровельные шурупы с шестигранной головкой и резиновой шайбой , что обеспечивает дополнительную эластичность уплотнения и закрывает отверстие от лишней влаги. Чаще всего они идут со сверлом на конце.

• Фурнитура для мебели называется конфирматами, у них тупой конец. Для того, чтобы их затянуть, нужно заранее подготовленное отверстие. Практически не подвержен коррозии, изготовлен из высококачественной стали. Они используются для сборки мебели, позволяют несколько раз собирать и разбирать деревянное изделие, не повреждая крепежные отверстия.

• Существует также оцинкованный саморез для работ по дереву, называемый шиповым пазом. Как понятно из названия, состоит из шипа и паза, которые помогают идеально соединить вертикальные части.

• От профессионалов часто можно услышать такие названия, как «блохи» или «жучки». Это саморезы, головка которых имеет усеченный конус. Благодаря этому они имеют возможность сверлить даже металл. Как правило, они производятся небольших размеров.

• Саморез с кольцом, другое название — винт с кольцом. Похоже на туго затянутый крючок. Часто используется при креплении строительного бруса к фасаду здания. Он способен выдержать небольшой вес, его не рекомендуется использовать для хрупких вещей, например, люстр. Изготовлен из закаленной углеродистой стали, оцинкованной сверху. Если для него подбирается дюбель, то он должен быть вровень с участками самореза.

• Саморез с большой широкой головкой используется для лучшего сцепления крепежа с древесиной, плюс это позволит закрыть отверстие.

По типу резьбы

Основные разновидности:

• Саморез с большим шагом резьбы, применяется для мягкой древесины (МДФ, ДСП, ДВП), такой крепеж также применяется при соединении гипсокартона, пластика;
• мелкий шаг (низкая резьба) подходит для крепления деталей из плотной древесины, жесткого пластика и даже металла;
• Двухзаходная резьба (в ней чередуется мелкий и широкий шаг) идеально подходит для соединения материалов, отличающихся друг от друга плотностью, например, гипсоволокна и металлических профилей.

Но это только самые распространенные типы. Сейчас производители выпускают саморезы с модифицированной резьбой, они имеют специальные канавки, острые кромки, фрезу на кончике резьбы или специальные зубчатые витки.

Размеры и вес

В принципе, при выборе нужного размера самореза всегда можно взять с собой образец, но если такой возможности нет, то стоит немного разобраться в существующих образцах.

Параметры самореза определяются длиной и диаметром:

• имеется стандартный ряд длин крепежа: 10, 15, 20, 25, 30, 35, 38, 40, 45, 48, 50, 55, 60, 63, 70, 75, 80, 100, 120, 150 мм;
• наиболее часто используемые саморезы универсальные, их стандартные параметры в диаметре 1,6, 2,0, 2,5, 3,0, 3,5, 4,0, 5,0, 6,0, 8,0, 10, 0 мм.

Это стандартные размеры, но есть исключения. Самые длинные саморезы достигают 200-250 мм в длину, они предназначены для соединения толстых слоев дерева. Самые маленькие иногда не достигают одного сантиметра.

А одна из самых популярных моделей саморезов (черная) имеет нестандартную длину 51 мм, что никак не влияет на ее общие характеристики.

Опытные мастера сначала определяют толщину самореза, в зависимости от его дальнейшего использования выбирают тоньше или толще. Следующий критерий – длина, кому-то понадобится короткая, а кому-то без длинного самореза не обойтись. Затем обратитесь к диаметру изделия. Вся маркировка саморезов очень легко читается, и ее сможет расшифровать даже самый неопытный человек. Если размер упаковки 6х40 или 5х25, то первое значение всегда указывает диаметр изделия, а второе – его длину. Зная это, подобрать необходимый крепеж самостоятельно не составит труда.

Как правило производители прилагают таблицы с размерами своей продукции, в них можно посмотреть какой длины может быть саморез и с каким диаметром шляпки.

По весу винты тоже различаются. Масса одной метизы при параметрах:

• 3,5 х 16 — 1,08 г;
• 3,5 х 19 — 1,13 г;
• 3,8 х 64 — 3,75 г;
• 3,8 х 70 — 4,73 г;
• 4,2 х 70 — 4,22 г;
• 4,2 х 76 — 4,79 г;
• 4,8 х 89 — 7,63 г;
• 4,8 х 95 — 8,58 г.

Также следует отметить, что параметры для разных марок могут незначительно отличаться, превышая норму 10%.

Как выбрать?

Конечно, самое главное определиться с целью использования самореза: для чего и где будет использоваться метиз, будут ли на него воздействовать природные условия (дождь, снег). Кроме того, стоит проверить качество необходимых вам шурупов.

• Фурнитура должна быть одинаковой по цвету — это прямое доказательство того, что они одинаково хорошо обрабатываются и будут служить точно так же.
• По размеру тоже разницы быть не должно — визуально все одинаковой длины и толщины. То же самое относится и к шагу резьбы: резьба четкая и с одинаковым интервалом нарезки.
• При наличии специальных сверл на конце не должно быть заусенцев. Край должен быть острым, не обломанным, иначе такая деталь автоматически придет в негодность.
• Выемка, в виде которой выполнена прорезь, должна быть четкой, глубокой и симметричной.
• Саморезы высокого качества, как правило, маркируются специальной маркировкой на упаковке – это заглавная латинская буква. Крепеж с такой маркировкой производится на крупных заводах и проходит дополнительные испытания и сертификацию. Выбирая качественную продукцию, вам не придется беспокоиться о том, что застежки сломаются в самый неподходящий момент.

Не имея большого опыта в выборе фурнитуры, лучше обратиться к консультанту или просто к опытному мастеру. Он поможет подобрать нужный тип крепежа для определенного вида работ или подобрать цвет мебельной фурнитуры.

Правила работы

Использовать в работе шурупы достаточно просто, особенно если под рукой есть отвертка, но и без дополнительного инструмента, используя подходящую отвертку, эту задачу выполнить несложно. Чтобы не повредить саморез в процессе завинчивания и не помять древесину, нужно придерживаться некоторых правил.

• При креплении тонкого куска дерева или использовании хрупкой древесины необходима особая осторожность — одно неверное движение может привести к расколу используемого материала. Чтобы избежать такой ситуации, для самореза заранее делается отверстие – его еще называют пилотным отверстием. Для такой работы используется дрель по дереву и дрель. Диаметр определяется характеристиками исходного материала. Например, если используется хвойный материал, сверло должно быть вдвое меньше диаметра крепежа. А при работе с таким плотным деревом, как дуб, подбирается сверло, полностью идентичное размеру метизов.

• Длину самореза многие выбирают, руководствуясь правилом «больше — лучше». Думается, что длинный метиз будет скреплять надежнее, а если деталь позволяет, то иногда просверливают саморезом. Но это мнение ошибочно. Специалисты отмечают, что правильная длина – залог прочной фиксации. Саморез по длине должен быть на 6-7 мм короче толщины скрепляемых конструкций или деталей.

• Аналогичная ситуация с выбором диаметра. Не нужно выбирать самый толстый саморез, ведь иногда тонкий крепеж справится с задачей гораздо быстрее и эффективнее. Также с тонкой фурнитурой намного проще работать, а возможность дробления изделия сводится практически к нулю.

• Есть порода дерева, в которую очень сложно вкрутить саморез, особенно если используется только шуруповерт. Профессионалы рекомендуют предварительно смазать крепеж хозяйственным мылом или воском – это поможет пройти фурнитуру в нужный материал.

• Основные принципы того, как правильно вкручивать саморез в дерево, уже были рассмотрены. Но что делать, если такой старый саморез нужно выкрутить? Поможет обычный паяльник: следует немного подержать его на необходимых крепежах, ведь всем известен тот факт, что металл при нагревании расширяется. После того, как винт снова остынет, его уже не составит труда выкрутить.

Обзор шурупов для дерева см. ниже.

Комментарий успешно отправлен.

Рекомендуем прочитать

Типы и размеры саморезов. Саморезы

Саморезы – один из самых популярных видов крепежа, который используется как в быту, так и на производстве. А какие там сорта, главное не заблудиться в ассортименте..

При грамотном подборе креплений и умелом использовании их недостатки не сглаживаются, исчезают вовсе.

Виды шурупов по дереву

Для тех, кто мало работал с таким крепежом, или вообще сталкивался в первый раз, вопрос консультанта в магазине, какой именно, дать предложение по дереву, может не просто поставить , но и поставить в тупик. Чтобы этого не произошло, рассмотрим всевозможные их классификации.

По характеру обработки наружной поверхности

В зависимости от материала, из которого изготовлена ​​самоделка (латунь, углеродистая сталь или нержавеющая сталь), отличается прочность и износостойкость. Дополнительно крепеж обрабатывается специальными составами для повышения коррозионной стойкости при воздействии окружающей среды. Существует несколько основных разновидностей застежек.

Шурупы по дереву черные и оксидированные

Крепеж по дереву, предназначенный для эксплуатации не в агрессивных условиях, имеют черный цвет. При этом они делятся на два подвида:

Шурупы Холле и оцинкованные шурупы

Такие саморезы отличаются от вышеописанных тем, что имеют дополнительный антикоррозийный слой. Кроме того, они имеют более частую резьбу и угол ее наклона — 45°. Предназначен для работы с более плотными древесными породами и. Есть несколько видов:

1. Оцинкованный. Есть два вида окраски: серебристая и желтая, в зависимости от раствора цинка, которым покрываются при производстве. Слой цинка защищает от ржавчины. Применяют их при установке разных конструкций и в любых помещениях. Несмотря на дополнительную обработку, цена саморезов не так сильно отличается от простых.
2. Желтый. Вместе с оцинковкой на саморезы наносится еще один дополнительный слой путем обработки хромовой кислотой. Характеризуется высокой прочностью, устойчивостью к коррозии и механическим повреждениям. Часто используется в качестве декоративного крепления аксессуаров, так как не только имеет эстетичный вид, но и считается нержавеющим средством передвижения по дереву.

При покупке крепежа для монтажа материалов из дерева следует учитывать уровень влажности, при котором они будут эксплуатироваться. Если конструкция будет на улице, следует отдать предпочтение оцинкованному, хромированному или желтокатаному.

В форме

Промышленность предлагает широкий выбор самодельных форм. Для разных условий эксплуатации и видов материалов существуют виды креплений. Наличие специальных опций, например, в виде резиновых прокладок или заточенных под сверло поверхности.

Саморезы с прессшайбой

Головка такого самопресса выполнена в виде шайбы. При завинчивании обеспечивает сильное прижатие тонкого листового материала. Используется в основном для монтажа профилированных листов, фанеры и т. д. Благодаря своей конструкции головка самопресса не проникает глубоко в материал.

Изготавливает крепеж из углеродистой стали, что позволяет использовать его для крепления металлических листовых материалов. Нейтральные оттенки изделия (белые или желтые) не бросаются в глаза на фоне белых листов и после покраски надежно скрываются. Обработка цинком защищает саморезы от коррозии. Дополнение с частой резьбой обеспечено. Чаще всего используется размер 15-25 мм.

Саморезы с шестигранной головкой (Церемонарные)

Крупнокалиберные применяются для крепления прочных надежных конструкций, к бетонному основанию, которое должно испытывать большие нагрузки, или крепления деревянных лаг к и бетонным стенам. Он имеет гладкую форму у основания и резьбы, окончание — стрелки, благодаря чему шуруп легко вбивается в древесину. Скручивается шестигранником.

Внимание! Если древесина плотная, то перед завинчиванием просверливается отверстие меньшего диаметра.

Саморезы кровельные по дереву и конфирмату

Саморезы кровельные имеют приводной конец, шестигранную шляпку и резиновую шайбу, выполняющую две функции: закрытие отверстия от влаги и дополнительное эластичное уплотнение. Изготавливаются разных цветов и длины (от 19 до 100 мм). Шляпка имеет два варианта в зависимости от размера шурупа (8 и 10 мм). Именно такие автомобильные саморезы чаще всего используются для .

Мебельные шурупы с тупым концом. Закрутите в подготовленные отверстия с помощью шестигранника, который вставляется в углубление в Шляпе. Изготовлен из высококачественной стали. Мало подвержен коррозии. Одинаковый диаметр имеет одинаковый диаметр по всей длине, только под шляпкой происходит утолщение. Применяют при монтаже, стяжке конструкций из отходов древесного производства (ДСП, ОСП и др. ). Использование конфирматации позволяет многократно разбирать и собирать конструкцию, не разрушая фурнитуру крепежа. Иметь способность выдерживать нагрузки на отрыв и изгиб.

По типу резьбы

Одним из важных отличий самовытяжки является вид резьбы. Базовых всего три:

1. Широкий шаг. Крепеж с такой резьбой применяется при монтаже мягких материалов. С их помощью дерево, пластик, ДСП, ДВП, МДФ.
2. Низкая резьба с небольшим шагом. Такие еще подходят для крепления плотных и прочных материалов: металла, особенно массива дерева, жесткого пластика.
3. Двухскоростная резьба. В такой резьбе чередуются широкий и мелкий шаг витков. Он отлично подойдет для соединения двух разных по плотности материалов, особенно если один из них вязкий, как, например, листы из гипса, а другой сплошной, как металлический профиль.

Также есть дополнительные модификации резьбы: специальные канавки, специальные режущие грани, пилообразные витки на кончике, фриз на конце резьбы.

Саморезы по дереву

На этот параметр необходимо обратить внимание при использовании сайта. Можно узнать размер диаметра окружности, образующей выступы резьбы крепежа. Разброс большой: от самых маленьких 1,6 мм до самых больших 12мм. Все размеры показаны в оптимальном стандарте. Необходимо знать, что не все виды крепежа существуют одинаково с другими диаметрами — есть ограничение из-за малой востребованности этого размера. Например, инструменты для металлического профиля существуют только в двух размерах — 3,5 и 3,9.. Для гипсокартона – от 3, 5 до 4,8 мм.

Длина также нормализована. Если головка винта самочитающаяся, то этот критерий определяется для нее на полную длину, а если выпуклая — измеряется расстояние от нижнего края до кончика острия, на стержне. По этому параметру размерный ряд тоже разный – от 7 до 300 мм.

ГОСТ

Все современные шурупы изготавливаются по ГОСТ 1145-80. У каждого вида строго указывается Длина, конструкция шапки, доп. элементов, также указывается ширина витков нити. Важным параметром является вес таких монтажных элементов. Ведь именно на нем они и продаются.

Одним из важных показателей является длина самопресса. В документах указано, что возможно изготовление застежек от 0,7 до 10 см. Спрос на определенные размеры каждого вида формирует производство.

Как крепятся саморезы

Обычно саморезы, благодаря острому концу и резьбе, сами выбирают отверстие, в котором отлично фиксируются. Все современные крепежные детали имеют специальную смазку, которая при трении расплавляется. Это позволяет самоокупаемости легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:

• наметить на материале себорд или маленькое сверло;
• установить туда с острым наконечником самопрессовки;
• начать аккуратно закручивать до тех пор, пока касание не будет плотно прилегать к материалу;
• быстро с максимальным усилием закрутить шурупы;
• в конце уменьшите скорость, чтобы не повредить материал или головку крепежа.

По подтверждению необходимо заранее просверлить отверстие нужного вам диаметра.

При выборе самопечати обратите внимание на следующие позиции:

1. Тип защитной обработки самовытяжки, определить можно по цвету. Подбирать саморез стоит под внешние условия и нагрузку.
2. Шаг резьбы выбирайте в зависимости от прочности материала (чем больше лиственных пород, тем меньше шаг).
3. Обязательно учитывайте диаметр и длину. При использовании, если упустить этот момент, древесина может пойти трещинами.
4. Обратите внимание на головку самопресса, насечки под диспергатор или насадку.
5. Вид антикоррозийной обработки.
6. Фирма производитель тоже требует внимания. Все разного качества.

Также стоит учитывать, как будет крутиться крепеж, прямо или в отверстии.

Во всех видах ремонтно-строительных работ, при отделке различных помещений широко применяются различные виды шурупов при изготовлении мебели и других конструкций. Чем отличаются шурупы по дереву от других видов, каких размеров они бывают, расскажет статья.

Шурупом называют универсальный крепежный элемент в виде металлического стержня со шляпкой и наружной резьбой. При ввинчивании в скрепляемые материалы острая кромка резьбовой спирали самостоятельно формирует в материале внутреннюю резьбу, что обеспечивает надежное соединение.

Самостоятельные пробы бывают нескольких видов, выбор зависит от конкретного назначения. Основными параметрами, по которым различаются этот тип крепежа, является технология изготовления (определяет коррозионную стойкость), величина шага резьбового витка (различается для разных материалов) и размер.

Полезная информация:

Виды саморезов

Вне зависимости от вида изделия изготавливаются из латуни, нержавеющей стали или углеродистой стали повышенной прочности. Последние делятся на следующие виды:

Этот тип крепежа имеет черный матовый цвет за счет обработки фосфатом. Шурупы для черного дерева отличаются низкой коррозионной стойкостью, но легко вкручиваются в любые материалы. Самый недорогой по цене. Используется как для дерева, так и для металла, но только там, где им не грозит повышенная влажность. Например, в комнате.

Тоже черный, только с блестящей поверхностью. Благодаря оксидной пленке такие винты более устойчивы к коррозии.

Обработаны хромовой кислотой, имеют серебристый цвет. Нержавеющие хромированные винты устойчивы к царапинам благодаря образующейся защитной пленке. Декоративные, используемые на видных местах.

Саморезы. Серебристый или желтый, в зависимости от типа цинкового сплава, на который нанесено изделие. Слой цинка обеспечивает высокую устойчивость к ржавчине. Такие саморезы можно использовать в любых помещениях и конструкциях, но и стоят они дороже.

В дополнение к гальваническому покрытию образуется еще один защитный слой путем обработки хромовой кислотой. Этот тип крепежа устойчив к коррозии и механическим повреждениям. Желтые саморезы по дереву применяют в тех случаях, когда нужны крепежные элементы с декоративными качествами, например, при сборке мебели (с соответствующей по цвету фурнитурой).

Выбирая цвет саморезов для крепления деревянных конструкций, необходимо учитывать уровень влажности, который будет на них воздействовать. Для службы на открытом воздухе или в сырых помещениях стоит купить оцинкованный, хромированный или желто-водяной вариант.

Разновидности по типу резьбы

Еще одним важным параметром для подбора самоподошвы является шаг нарезной спирали. Вот три основных вида, их можно увидеть в таблице ниже:

Разновидность резьбы	Внешний вид Саморза	Область применения
Шаг редкий (крупная резьба)		Используется при работе с деревом, а также для крепления деталей из МДФ, ДСП, гипсокартона и древесноволокнистых плит.
Частый шаг (мелкая резьба)		Предназначены для крепления элементов из твердых пород дерева, в том числе.
Двухзаходная (переменная) резьба		Используется для крепления материалов разной плотности (например, для крепления гипсокартона к деревянной основе)

При работе с деревянными конструкциями обычно используют шурупы с редкой скоростью резьбы. Такая структура позволяет максимально увеличить структуру скрепляемых материалов. С этой же целью, прежде чем вкручивать шурупы в дерево, в нем предварительно сверлят отверстие меньшего диаметра, чем сам шуруп (диаметр измеряют резьбой). Некоторые мастера дополнительно смачивают изделие маслом, чтобы облегчить завинчивание и уменьшить разрушительное воздействие на дерево. Крепления кексов отверткой соответствующей формы или отверткой.

Помимо цвета и ниток стоит обратить внимание на строение головки самопресса. Как правило, шурупы, предназначенные для работы с деревом, имеют плоскую или слегка вогнутую шляпку, которая полностью входит в скрепляемый материал и не выступает над его поверхностью. Этот тип также называют счетным. Некоторые разновидности закрываются сверху на декоративную пуговицу в цвет материала (например, при сборке мебели).

Таблица размеров

Последний параметр, с которым важно не ошибиться, это размер застежки. Это зависит от типа и масштаба скрепляемой конструкции. Размерная сетка существующих видов саморезов очень обширна (более 30 вариантов), что позволяет подобрать подходящий крепеж для любого вида работ.

Длина изделия колеблется от 11 до 200 миллиметров, наружный диаметр (по резьбе) от 2,5 до 6 миллиметров. Самодостаточность должна быть достаточно длинной, чтобы во внешний элемент он мог пройти насквозь, а во вторую углубиться хотя бы на толщину его толщины, а если возможно, то и больше. Тогда крепление можно считать надежным.

Размеры основных типов шурупов для дерева приведены в таблице ниже:
Тип саморезов и стандартные размеры (мм х мм)

Черный	Оцинкованный и покрытый желтым воском
3,5×16.	3×12
3,5×19	3×15
3,5×25	3×20
3,5×32.	3×25
3,5×35	3×30
3,5×41.	3×35
3,5×45	3×40
3,5×51	3×45
3,5×55	3×50
3,8×25	3,5 x (20-70 мм)
3,8×32	4x (20-70 мм)
3,8×35	5x (20-100 мм)
3,8×41.	6x (30-200 мм)
3,8×45
3,8×51
3,8×55
3,8×64
3,8×70
3,9×70
4,2×65
4,2х70
4,2×75 (76)
4,2×90.
4,8×95
4,8×100 (102)
4,8×110
4,8×120
4,8×125 (127)
4,8×140
4,8×150 (152)

Зная размеры соединяемых деталей, а также существующие размеры шурупов, будет несложно подобрать подходящий крепеж для каждого вида работ.

Наверняка хоть раз в жизни приходилось что-то чинить или прикручивать самому. Не секрет, что для этого нужна специальная фурнитура, а выбор всевозможных гвоздей, ведер, винтиков, шурупов и прочего крепежа в современных строительных магазинах очень внушителен! Стоишь, смотришь и просто глаза разбегаются. Любой, наверняка, запутается в таком магазине, и, чтобы не случилось с вами, предлагаем вам рассмотреть этот вид фурнитуры подробно, как самодостаточный, и разобраться, как выбрать шуруп из того, что есть. и для крепления какие материалы можно использовать.

1.Что такое саморез?

Самостоятельный — Имеет форму стержня с наружной треугольной острой резьбой и головкой, которая одновременно с закручиванием перерезает и резьбу в соединенном элементе. Саморезам удалось практически полностью заменить , ведь соединение с их участием намного надежнее, самопрессовку можно перековать, но и многие другие материалы, к тому же, вы не рискуете получить травму при работе.

2. Вида Себя

Материал изготовления саморезов

Самозащитное покрытие

• Фосфатированный (черный) Саморезы изготовлены из углеродистой стали с последующей фосфатной обработкой. Используется в помещениях с повышенной влажностью.
• Оксидированный (черный цвет). Эти саморезы изготовлены из углеродистой стали с нанесением защитной оксидной пленки. Подходит для использования в помещениях с нормальной влажностью.
• Оцинкованный Саморезы также изготавливают из углеродистой стали с последующим нанесением цинкового покрытия. Подходит для использования как в помещении, так и на улице.
• Оцинкованная желтая Саморезы отличаются от прежних другим цветом, применяются в основном для дверных петель декоративного золотого цвета, так как визуально менее заметны на их фоне.
• Без крышки. Используется для внутренних работ при нормальной влажности.

Строительство самозащитных

Головка (1)

Это верхняя часть самопресса, с нее осуществляется крутящий момент. Могут быть различных форм:

Резьба (2)

Наконечник (3)

Прорезь (4)

Это углубление особой формы головки головки.

3. Назначение

• Универсальный саморез имеет потайную головку с крестообразным шлицем и острым наконечником. Имеет оцинкованное покрытие. Может использоваться как снаружи, так и внутри помещений, подходит для отделки во влажных помещениях. Применяется для крепления дерева, фанеры, ДСП, листового металла (с предварительным сверлением) и других материалов. Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.

• Для дерева. Саморезы по дереву применяются для соединения фанеры, дерева, а также их разновидностей. Крепление деревянных изделий саморезами прочными Чем крепления выполнены гвоздями, это определяется наличием резьбы. Даже спустя долгое время самопроизвольное скручивание Саморестант Никогда не произойдет , как это бывает с . При правильном монтаже вы никогда не испортите материал, так как завинчивание самопрессовки происходит более плавно, а острый кончик задает направление, с помощью гвоздя можно расколоть деревянную поверхность, нечаянно задев волокна. Саморезы бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они будут иметь отличительные черты: потайная или полукруглая головка с крестообразным шлицем, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют саморезы черного или желтого цвета. Выбирайте такую ​​длину самопрессовки, чтобы при скручивании двух элементов резьба вошла во вторую не менее чем на ¼ часть Толщина древесины, тогда ваше крепление будет надежным и выдержит нагрузки.

• Для гипсокартона. Может крепиться как к специальным металлическим профилям, так и к деревянному каркасу, в зависимости от материала будут отличия и необходимые для монтажа саморезы. Для крепления к металлическим профилям следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда не придется делать предварительную остроту, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом. Перед скручиванием воткните острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы ни выбрали, саморезы для гипсокартона будут иметь общие черты: черный цвет что говорит об из-за оксидного или фосфатного покрытия, потайная головка которая должна утонуть в листе на 1 мм, токопроводящий шлит чтобы можно было крутить саморез не только шурупом, но и ругать.

• Для металлических профилей и листового металла. Шурупы по металлу имеют острое сверло или Наконечник и головку в виде пресс-шайбы , что увеличивает площадь пригонки и обеспечивает более плотное прижатие листовых элементов друг к другу. Достоинства сверла Наконечник — отсутствие необходимости предварительного сверления, достаточное количество саморезов и т.д. Легко вкручивается В твердую поверхность металла, за исключением образования сколов или царапин. Саморезы с наконечником сверла очень прочны и выдерживают большие нагрузки, а также обладают антикоррозийными свойствами. Шаг резьбы в таких элементах крепления редкий, что позволяет обойтись без применения специальных бит или скрутки. Самоотверженный S. острый Наконечник Имеют частый шаг резьбы, что позволяет скреплять материалы различной плотности. Применяются в основном для крепления дерева к металлу толщиной до 2 мм. Также они обладают антикоррозийными свойствами и высокими прочностными показателями. Для соединения металлических изделий применяют также шурупы со сверлильным наконечником и шестигранной головкой или саморез с усеченным конусом (« блоха «) и сверлильный наконечник. «Флис» используется при толщине металла не более 2 мм. Винты с шестигранной головкой очень удобно закручивать ключом. до правильная длина Саморза, нужно знать толщину детали которую вы хотите прикрепить к основе и добавить К этой толщине 10 мм . Так как для надежности и прочности креплений самостоятельна должна исходить из глубины не менее 10 мм. Диаметры резьбы металлических винтов — 3,5 — 5,0 мм с шагом 0,5 мм.

• Для оконного профиля. Отдельной категории самоподошвы как таковой нет, но очень часто необходимо приделать такой же профиль для откосов, или такую ​​же ручку. Производители пластиковых окон помимо разной фурнитуры закладывают оцинкованные саморезы с потайной головкой и острым концом. Но из практики этот вид самодостаточности не самый удобный — острый конец скользит, царапает пластик или вообще прокручивается после установки, поэтому опытные установщики советуют использовать самонаводку со сверлом на конце . Они не поведут их при скручивании, не портится оконная рама и их гораздо легче циркулировать. Размер саморезов определяется толщиной того, что вы хотите прикрепить к окну. Например, если речь идет о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькую « блоха » со сверлом на конце и головкой в ​​виде пресс-шайбы, если ручка с потайная головка с крестообразным шлицем.Для надежного крепления не более 2-3 мм шага резьбы в оконном профиле.

• На бетон. Для того, чтобы что-либо крепить к или , необходимо учитывать, что при установке саморез будет подвергаться очень большим нагрузкам. Для работы по бетону Выбирайте саморез из оцинкованной стали с острым концом и крестовиной или шестиконечный паз . Диаметр резьбы должен быть не менее 7,5 мм, возможная длина саморезов по бетону 50-200 мм. Если основание рыхлое, то можно обойтись без предварительного сверления, при лиственном необходимо предварительно сделать глубокое отверстие.

• Для профнастила. Для закрепления и выбора оцинкованная Саморезы внешне похожи на шурупы. Головка таких шурупов имеет шестигранник Форма покрыта полимерным материалом разных цветов, что позволяет подобрать саморез под металлочерепицу. Также в комплекте с такими самозапасами идет неопреновая шайба С резиновой прокладкой, которая плотно прилегает к отверстию и препятствует попаданию влаги. Диаметр таких саморезов от 4,8 до 6,3 мм, а длина от 19от 0 до 250 мм.

4. Как выбрать «Правильный» саморез

Немного определиться с типом саморезов, которые необходимы для определенного вида работ, тоже необходимо, среди множества вариантов выбрать действительно качество , прочный крепеж, который не будет покоряться в самый ответственный момент. Просто внимательно осмотрите себя. Он должен соответствовать простым критериям :

Если вы видите, что выбранные вами саморезы, соответствуют вышеуказанным критериям, то можете быть уверены, что держите в руках действительно качественный крепеж, который не сломается в процессе установки .

ГОСТ 27017-86 Определяет винт как крепежное изделие в виде стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующим резьбу в отверстии комбинированного деревянного или пластмассового изделия. Из этого определения становится понятно, что шуруп вкручивается в заранее подготовленное отверстие и используется для крепления на деревянных или пластиковых основаниях. Изготавливают такие винты обычно из малогабаритных углеродистых сталей (СТ1, СТ2, СТ3, 10СР), реже из коррозионно-стойких сталей без покрытия и из латуни, традиционно выпускаемой и выпускаемой отечественной метизной промышленностью и соей.

Однако на российском рынке появились крепежные детали, которые по формальному определению соответствуют понятию «Винт», но имеют существенные отличия:

• принципиально усовершенствованы основные конструктивные элементы: головки, резьба на стержень, концы и пазы;
• используются высококачественные стали и сплавы с современными защитно-декоративными покрытиями.

В результате значительно расширен функционал этих продуктов:

• появилась возможность их установки без предварительного сверления отверстий, что значительно упрощает и ускоряет процесс монтажа несъемных изделий;
• расширил круг материалов, в которые можно устанавливать данные изделия: к дереву и пластикам добавились сталь, алюминиевые и медные сплавы, композитные материалы, бетон, кирпич.

Столь существенные отличия новинок от саморезов потребовали появления специального термина. И такие изделия стали называть саморезами, короче — саморезами.

Основными конструктивными элементами шурупов или винтов является:

• головка — часть крепежного изделия, имеющая стержень, служащий для передачи крутящего момента и образования опорной поверхности;
• паз – углубление особой формы на конце головки, служащее для передачи крутящего момента от инструмента;
резьбовой стержень
• ;
• конец.

Основные типы головок саморезов и винтов

Применение того или иного типа головок определяется условиями и особенностями монтажа. Наиболее часто используются следующие виды типов головок:

Основные типы саморезов

Существуют следующие типы саморезов:

Основные размеры автоспусков Phillips, Pozidrive, Torx

Каждый из основных типов пазов также отличается размерами. При этом для каждого типа слотов формируется стандартизованный и нумерованный диапазон:

• слоты Phillips: PH0, Ph2, Ph3, Ph4, Ph5;
• Позидрайв Слоты: PZ0, PZ1, PZ2, PZ3, PZ4;
• слота Torx: T (или TX) 2, 3, 4, 5, 6, 6, 7, 8, 9, 10, 15, 20, 45, 27, 30, 40, 45, 50, 55, 60, 70, 80, 55, 60, 45, 80, 55, 60, 70, 80, 55, 60, 70, 80 , 55, 60, 45 90, 100.

В противном случае размещенные кромки паза ПЗ образуют с инструментом более устойчивое сцепление, что снижает его износ, снижает вероятность «поломки». Это позволяет приложить к инструменту больший крутящий момент.

Русская версия Шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)

Для каждого вида Нарезки и ее размера (Номера) необходим строго соответствующий инструмент: отвертка или немного. В противном случае возможен быстрый износ или даже разрушение элементов привода.

Основные типы резьбы

В зависимости от того, какие материалы необходимо соединить, выбирайте саморезы с тем или иным типом резьбы. При этом учитываются следующие традиционные количественные характеристики:

• диаметр;
• количество раз.

Но кроме них на самовытяжные свойства изделия существенное влияние оказывает угол резьбы. Чем меньше указанный угол, тем легче закручивается изделие, резьба легче в отверстии, выше самонарезающие свойства.

Традиционные винты, выпускаемые отечественной промышленностью (ГОСТ 1144-80, ГОСТ 1145-80), имеют этот угол равным 60º, как и метрическая резьба.

Современные саморезы изготавливают с углом α = 45º и менее. Такая острая резьба особенно эффективна при установке изделий в относительно мягкие материалы: дерево, ДСП, пластмассу и т.п. 60º) для увеличения прочности резьбы в нижней части профиля. Кроме того, режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость 450HV.
Саморезы по металлу являются изделиями строго стандартизированными и их резьба изготавливается по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (винтовая резьба).

В таблице указаны основные размеры острого (тип С) и тупого (тип F) концов.

Для сокращения времени скручивания в дереве и предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.

Основные типы концов шурупов

В зависимости от технологии монтажа шурупы следует выбирать с тем или иным концом. Наиболее распространены винты с традиционным острым концом, которые могут отличаться друг от друга величиной угла β от β. Понятно, что при его уменьшении облегчается внедрение стержня в материал, и повышаются саморезные свойства изделия.

У традиционных винтов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол равен 40°.

Популярных саморезов по гипсокартону (так называемых «черных») значительно меньше: 26. ..280.
В распространенных универсальных еще меньше: 20…300.

применяются торцевые конструкции.

Самая эффективная автономка с коричневым (суперзамком) самая эффективная. Они выступают при установке, как последовательно работающая дрель и саморез. Сначала дрелью создается отверстие в материальной основе, а затем в него вкручивается шуруп. Таким образом, установка происходит как одна операция завинчивания.

Размеры саморезов и саморезов

Основными для саморезов и саморезов бывают двух размеров: диаметр и длина.

За номинальный диаметр винта или самозапрессовки принимают диаметр окружности выступов его резьбы.
В настоящее время винты выпускаются следующих диаметров: 1,6, 2,0, 2,2, 2,5, 3,0 (2,9), 3,5, 3,8 (3,9), 4,0, 4,2, 4,5, 4,8, 5,0, 5,5, 6,0, 6,3, 7,0, 7,5 , 8,0, 7,0, 7,5, 8,0 10,0, 12,0 мм.

При этом следует иметь в виду, что самодостаточность того или иного вида не обязательно производится всеми возможными диаметрами. Самый широкий диапазон диаметров выпускаемых имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самопресса или винта измеряется по-разному для изделия с потайной и выпуклой головкой. Для секрета за номинальную длину принимают полную длину изделия, а за выпуклую — расстояние от опорной поверхности головки до конца самопресса.

Длина шурупов и саморезов нормирована и имеет одинаковый размерный ряд: 4,5, 6,5, 7, 10, 11, 12, 29, 20, 22, 12, 29, 20, 12, 12, 29 , 20, 12, 35, 36, 35, 20 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 140, 100, 102, 280, 230, 280, 280, 300 мм. Для некоторых специализированных продуктов также могут применяться другие длины. Естественно, винты одного диаметра выпускаются ограниченного количества длин.

Выбор диаметра и длины короткого замыкания определяется в первую очередь нагрузкой, которую должно выдерживать соединение, а также размерами соединяемых частей, монтажным материалом и другими факторами. При определении диаметра вкручивания в пластиковую сцену пластикового дюбеля следует ориентироваться на рекомендации производителя, указанные в каталогах или на упаковке дюбелей. Дело в том, что, с одной стороны, чем больше диаметр шурупа, тем прочнее соединение, но, с другой стороны, увеличивается требуемый для монтажа крутящий момент. И тогда возможности инструмента или головки самопрессующей головки могут быть превзойдены.

Длина шурупа (LSH) рассчитывается как сумма номинальной длины дюбеля, (LD), толщины присоединяемой детали (S) и диаметра шурупа (D). Последний член обеспечивает выход торца самопресса из шпонки.

Для классических шурупов (с углом на конце 40 0 ​​) этого достаточно, а для остроконечных шурупов необходимо увеличить длину необходимого шурупа, чтобы при закручивании весь его кончик выходил из дюбеля.

Саморез представляет собой крепежный элемент, который предназначен для крепления отделочных и строительных материалов низкой твердости и плотности. К таким материалам относится дерево, а также разнообразные искусственные материалы. С помощью таких изделий осуществляется монтаж ДВП, ДСП и ОСП. Их также можно использовать для крепления пластика и гипсокартона. При этом многие люди долго ходят по магазинам в поисках, даже не подозревая, что на самом деле такие элементы представляют собой саморезы, размер которых составляет 3,5х25 мм.

Характеристика шурупов по дереву

Саморезы ГОСТ 1145-80 могут изготовляться двух типов: с крупной или мелкой резьбой. В качестве материала используется углеродистая сталь с последующим нанесением фосфата. За счет этого удается защитить изделие от коррозии и увеличить сцепление поверхности шляпок застежки с облицовочными материалами.

Что такое ГОСТ Саморезы кровельные по металлу со сверлом

Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Это позволило выполнять крепления, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют любые неровности.

Какие сонозы нужны для профиля и гипсокартона вы можете узнать из этого

В видео описаны размеры ленточного лета:

Нечистый шаг резьбы позволяет уменьшить трение изделия о материал, благодаря к этому процесс завинчивания можно осуществлять с помощью отвертки или отвертки. Если вы собираетесь использовать саморезы по дереву, толщина которых 4 мм и более, то для этого стоит заранее позаботиться о отверстиях. Выполнить их можно с помощью сверла 2,5 мм. При отсутствии такого отверстия у вас получится перекручиваться, но со временем материал не выдержит расширения и даст трещины.

Саморез -80 представляет собой материал, который может быть оснащен не только резьбой, но и особой формой головки. Эта особенность строения позволяет вкручивать изделие в материал и утопать в нем практичные не возвышающиеся над поверхностью шляпки.

Образец используется в разных случаях, подробно описанных в статье.

При введении самозапрессовки с большим усилием это может привести к полному утоплению шляпки, поэтому придется точить это место и красить.

Какие бывают

Производство шурупов осуществляется в трех основных модификациях. Их отличие состоит только во внешнем виде.

Как пользоваться можно узнать в статье.

Фосфатирование (черный)

Самый популярный вариант – фосфатирование продукта. Для них характерен черный цвет. Они используются для выполнения черновых работ и не имеют антикоррозийного покрытия. При использовании таких шурупов в ванной или кухне они начинают ржаветь и разрушаться.

Оцинкованные и окрашенные в желтый цвет

Следующие два типа шурупов называются оцинкованными и окрашенными в желтый цвет.

Для первого типа характерно покрытие изделия тонким слоем цинка, а вот желтые модные шурупы предполагают обработку их поверхности специальным раствором желтого оттенка.

Такие саморезы обладают коррозионной стойкостью. Конечно, есть аналогичные изделия дороже, тогда они не боятся воздействия влаги. Для оцинкованных шурупов характерен серебристый цвет. Последние два варианта активно задействуются для монтажа креплений петель, элементов мебели, а также других работ.

Как можно использовать описано в этой статье.

Таблица размеров и цен по ГОСТ

Такой крепеж может иметь различные габариты, благодаря чему монтаж металлопрофиля сквозной может производиться к основанию дерева. Также этот продукт широко используется для монтажа деталей деревянных конструкций. Наличие прорези на головке винта в виде креста позволяет производить соединение, используя для этих целей отвертку или отвертку. Винты с фосфатным покрытием можно монтировать на деревянную раму. Такие элементы не требуют предварительной жесткости. Мы производим их с широким резьбовым шагом.

Вы можете использовать цель, описанную в статье.

Таблица 1 — Размеры и цена Саморезов ГОСТ 1145-80

Размеры, мм.	Масса, кг	Цена, руб.
3,5×16	1	155
3,5×19	1	158
3,5×25	1	184
3,5×32.	1	233
3,5×35	1	244
3,5×41	1	287
3,5×45	1	315
3,5×51	1	357
3,5×55	1	616
3,8×25	1	626
4,2×65	1	629
4,2х70	1	684
4,2×75	1	782
4,2×90.	1	1109
4,8×95	1	1129
4,8×100	1	1211

Область применения

Саморезы были очень распространены. Их активно привлекают для монтажа деревянных конструкций, для отделки стен и потолочных конструкций деревянными панелями, при установке дверей и окон, устройстве межкомнатных перегородок, для крепления гипсокартона к профилям дерева. Такой крепеж можно использовать при работе с ДСП или ДВП, пластиком и другими материалами.

Если вы решили пойти в магазин и купить необходимый крепеж, то следует придерживаться четкого правила, согласно которому купленные шурупы позволят получить качественное и прочное крепление. При выборе метизов учитывайте основу, на которую будет производиться установка материала. Если вам нужно прикрутить пластик или листы гипсокартона к основанию из дерева, то наиболее подходящим вариантом будут автомобильные саморезы. При монтаже деревянного материала на металлическую поверхность не обойтись без саморезов по металлу.

Кома из перечисленных преимуществ шурупов, есть еще один очень важный.

Поскольку такие изделия используются при выполнении отделочных работ, все они имеют скрытую или счетную головку. После того, как саморез будет вкручен в материал, на поверхности не будет разных выступлений. Это позволяет захватить участок крепления незаметным.

Саморезы – популярные изделия, без которых очень сложно выполнить крепления отделочных материалов к основанию дерева. При выборе данного изделия необходимо учитывать условия, в которых будет эксплуатироваться саморез и прикрепляемый материал. Если это ванная или кухня, то покупайте саморезы со слоем фосфата с нанесенным на них слоем. Тогда можно быть абсолютно спокойным, ведь любая коррозия не страшна.

Размерный ряд саморезов по дереву, металлу, ДСП, ДВП. кровельные саморезы. маркировка. гост. Как затянуть выкрученный винт? Шурупы по дереву можно использовать ДСП

Обилие блестящего крепежа на полках строительных магазинов радует глаз, но мешает топтать в витрине каждому человеку, не занимающемуся реализацией крепежной техники профессионально. Назначение половины шурупов непонятно, а спрашивать у продавца как-то неловко… Попробуем разобраться в многообразии шурупов-саморезов, представленных на современном рынке. Через 5 минут вы с удивлением обнаружите, что все гораздо проще, чем кажется.

Винт — саморез. Откуда путаница

Чем отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86 , где дается следующее определение винта:

Винт — крепежное изделие в виде стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце , образуя резьбу в отверстии соединяемого деревянного или пластикового изделия.

Как следует из документа от 1986 г., использование данного вида крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластиком. Для этого типа винтов применяют латуни, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. В качестве крепежа классический шуруп не очень популярен, но сегодня все же встречается как дешевая альтернатива саморезам.

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы привели выше, но имеет существенные конструктивные отличия (форма паза, витка, резьбы и наконечника) и изготавливается из качественных сталей с антикоррозионными покрытиями.

Как следует из названия, саморез может нарезать резьбу сам по себе и используется без предварительного сверления отверстий. Саморезом можно обрабатывать не только дерево и пластик, но и металлы, бетон, кирпич и т. д. Учитывая разнообразие крепежных элементов, полезно знать их размеры и классификацию. Ниже представлены удобные таблицы для каждого вида.

Пример расшифровки

Винт 1 — 4×25 ГОСТ 1145-80

Винт диаметром 4 мм, длиной 25 мм, низкоуглеродистая сталь, неоцинкованная

Стандартизированная маркировка выглядит так, но на практике все гораздо проще. На коробке, которую вы возьмете с полки, будет написано только назначение шурупов и их размеры.

Стандартные размеры саморезов — шурупов

Размер самореза определяется только двумя величинами: длиной и диаметром.

Винты универсальные

Обычно изготавливаются с неполной резьбой. Используется для дерева, ДСП и других мягких материалов. Саморежущие свойства низкие. По стандартам ГОСТ 1144-80 , 1145-80 , 1146-80 доступны диаметры 1,6, 2,0, 2,5, 3,0, 4,0, 5,0, 6,0, 8,0, 10,0 мм и длины 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90. , 100, 110, 120 мм.

Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм
2,5	10	3.0	10	3,5	10	4. 0	13	5.0	16
	13		13		13		16		20
	16		16		16		18		25
	18		18		18		20		30
	20		20		20		22		35
	22		22		22		25		40
	25		25		25		30		45
			30		30		40		50
					40		45		60
							50		70

Саморезы для дерева, ДСП, ДВП, пластика

Один из самых распространенных саморезов. Используется для крепления дюбелями. Он бывает с оцинкованным покрытием (белый) или оцинкованным и хроматно-пассивированным (желтый), иногда обработанным фосфатом.

Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм
3,0	10	3,5	10	4.0	12	4,5	16	5.0	16	6.0	30
	12		12		16		20		20		40
	16		16		20		25		25		45
	20		20		25		30		30		50
	25		25		30		35		35		60
	30		30		35		40		40		70
	40		35		40		45		45		80
			40		45		50		50		90
			45		50		60		60		100
			50		60		70		70		120
					70		80		80		140
									90		160
									100		180
									120		200

Шуруп с шестигранной головкой

DIN 571 и ГОСТ 11473-75 . Предназначен для крепления бревен, реек и других задач, требующих усиленной фиксации. Обычно оцинкованные.

Ø, мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм	Ø мм	длина, мм
6,0	30	8.0	40	10	40	12	100
	40		50		50		120
	50		60		60		140
	60		70		70		160
	70		80		80		180
	80		90		90		200
	100		100		100		230
	120		120		120		250
	160		140		140		280
	180		160		160		300
			180		180
			200		200
					220

Винты для крепления к металлам

Винты по DIN 7981, DIN 7982, DIN 7982

Визуально аналогичны универсальным, но отличаются материалами изготовления, углом подъема и углом профиля резьбы (до 60 град. ).

Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм
3,5	13	3,9	13	4.2	13	4,8	16	5,5	16	6.3	16
	16		16		16		19		19		19
	19		19		19		22		22		22
	22		22		22		25		25		25
	25		25		25		32		32		32
	32		32		32		38		38		38
	38		38		38		45		45		45
			45		45		50		50		50
			50		50		60		60		60
							70		70		70
							80				80

Винты по DIN 7504

Конструктивно почти полностью идентичны остроконечным металлическим винтам DIN 7981 , 7982 , 7983 (см. таблицу выше). Ключевым отличием является наконечник, выполняющий функцию сверла.

Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм
3,5	13	3,9	13	4.2	13	4,8	16	5,5	22	6.3	22
	16		16		16		19		25		25
	19		19		19		22		32		32
	22		22		22		25		38		38
	25		25		25		32		45		45
			32		32		38		50		50
			38		38		45
							50

Саморезы для листового металла и изделий из металла

Саморезы с пресс-шайбой

Встречаются в продаже как со сверлом (для металла толщиной до 2 мм), так и с острый наконечник (предназначен для металла до 0,9мм). Стандартные диаметры 4,2 (4,0) мм и длина — 13, 14, 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморез с полуцилиндрической головкой («клоп»)

Аналогично своему предшественнику может быть как острым, так и со сверлом. Данный саморез не имеет размерной линейки и встречается в одномерном исполнении:

С острым наконечником — 3,5 х 11

С сверлильным наконечником — 3,8 х 11

Саморезы с шестигранной головкой

Предназначены для работы с листовым металлом без предварительной подготовки проема. Обеспечивает усиленное крепление. От одного производителя к другому возможны вариации размеров изделий в этом сегменте крепежа. В таблицах ниже представлены самые популярные из них.

С острым концом.

Для металлических листов толщиной до 0,9 мм.

Со сверлом (DIN 7504-K)

Для толстого металла (5 мм и более). Длина наконечника — сверло определяет макс. толщина листового металла.

Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм
4. 2	19	4,8;5,0	14	5,5	19	6.3	19
	21		19		25		25
	25		25		32		32
	32		38		38		38
			45		51		45
			51		64		51
			64		76		64
			76				76
							90
							102
							127
							152

Саморезы для гипсокартона

Изготавливаются с потайной конической уменьшенной головкой, крестообразным шлицем, двухзаходной резьбой переменного профиля и острым наконечником. Размеры крепежа для крепления на деревянный каркас или металлический профиль толщиной менее 0,9выглядят так: Ø 3,9 мм с длиной 19, 25, 30, 45 мм.

Саморезы для крепления плит и листов ДСП, ДВП, фанеры

Как правило, это оцинкованные шурупы (FLUGEL) размером 5,0 х 36

Встречаются с потайной конической головкой и насечками под зенкерование потайного отверстия ( DIN 7504P ) с размерами:

Кровельные шурупы

При монтаже кровли желательно использовать стандартные оцинкованные саморезы. Они не подвержены коррозии. Таблица с размерной линейкой выглядит так:

Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм	Ø, мм	длина, мм
4,80	20	5,50	19 (20)	6,30	19 (20)	7,00	122
	29		25		25		142
	35		32		32		162
	38		38 (40)		38 (40)		177
	50		51 (50)		50
	60		64 (62)		60
	70		76 (78)		70
	80		100		80
			115		90
			130		100
			150		130
			180		150
			235		175
					200
					235

Доступны кровельные шурупы с окрашенными головками. Краска создает дополнительную защиту от внешних факторов. И они не портят внешний вид крыши, так как «подбираются» по цвету.

Шурупы и саморезы специального назначения

Конфирматы

Конфирматы или «евровинты» — это отдельная категория крепежных изделий. Предназначен для сборки мебельных щитов. Изготавливается с различными защитно-декоративными покрытиями (чаще оцинкованными). Шаг резьбы встречается редко. Задача состоит в том, чтобы притянуть детали друг к другу. Голова имеет характерное отличие. Для завинчивания необходим специальный шестигранник.

Шурупы для бетона

Вкручиваются в предварительно просверленное отверстие. Использование перфоратора не рекомендуется. Отсюда и сложность процесса. Перед вкручиванием нужно капнуть машинным маслом — это немного облегчит процедуру. Тип застежек, который называется «навсегда». Выдерживают высокие нагрузки (до 100 кгс). Есть: Ø 7,5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160, 180, 200,… мм.

Шурупы для окон

Подготовка отверстий не требуется. Они работают как «усилители» окон и имеют следующие размеры: Ø 3,9 мм, длины: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.

Винты для рамы

Большие винты высокой прочности. Они вкручиваются в дюбель и иногда идут вместе с ним.

Регулировочные винты

Характерной чертой является вторая резьба. Первая резьба (обычно меньшего размера) необходима для крепления к основанию, вторая служит для монтажа подконструкции.

Саморезы популярные шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.

Шурупы для строительных лесов

Шурупы-гвозди

Шурупы для подвесов

Очень удобны в быту, например, уже несколько лет вешаем детские качели в коридоре на таких креплениях городская квартира. Время установки и удаления — буквально 1 секунда! Единого стандарта размеров этого элемента не существует, и каждое производство формирует размерный ряд на свое усмотрение.

Шпаргалка для домашнего мастера

Следующие таблицы помогут вам в выборе подходящего крепежа.

Изделие различаем по типу резьбы

Саморезы различаются по частоте оборотов. Небольшой шаг позволяет использовать крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов с низкой плотностью. Сюда входят: асбест, гипс, пластик и так далее. По внешнему виду саморезы можно классифицировать следующим образом:

шаг резьбы	Специальное назначение
	Универсальные саморезы. Предназначены для крепления предметов из любых материалов (они самые распространенные).
Частый, с двойной резьбой закат	Предназначен для крепления к металлическому профилю толщиной до 0,9 мм без применения дюбелей (необходима предварительная подготовка отверстия, выпускаются со сверлом на наконечнике, имеют высокую стоимость).
	Саморезы для крепления деталей из мягких материалов (дерево, гипсопласт, асбест и т. д.) без применения дюбелей.
Средний, с профилем «елочка»	Саморезы для ввинчивания в железобетонные или кирпичные объекты зданий путем вбивания в дюбель.
асимметричный	Саморезы для крепления элементов современной мебели из дерева, ДСП, фанеры и др. (требуется предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).
Переменная насечка	Саморезы для крепления к железобетонным или кирпичным частям зданий без дюбелей (штифтов), (вкручиваются в отверстие диаметром 6 мм и глубиной на 15 мм больше погружной части самореза) .

Все дело в шляпке

По форме шляпки можно определить назначение самореза. Соотношение между этими параметрами показано в таблице:

шляпа тип	Особенности и назначение
секрет	После завинчивания колпачок полностью утапливается в фиксируемый объект без выступа.
Профиль — полусфера	Прочно удерживает прикрепляемую деталь за счет увеличенной площади прижимного колпачка.
Профиль — полусфера с малой пресс-шайбой	Имеет большую площадь рабочей поверхности колпака и заниженную его высоту. Используется при монтаже листовых материалов.
Маленький секрет	Имеет небольшую рабочую зону и плавный переход от колпачка к резьбовому штоку. При монтаже фиксируется как в стационарном объекте, так и в приставной части. Позволяет приложить гораздо большее усилие в процессе монтажа, чем в случае с обычной глухой шляпой.
Профиль — полусфера с большой прессшайбой	Имеет большую рабочую зону зажима и меньшую высоту головки. Назначение — крепление листовых деталей малой плотности.
Шестигранник	Конфигурация головки позволяет затягивать шурупы с меньшими усилиями, добиваясь сильного прижатия скрепляемых объектов.
Секрет воронкообразный с утолщением на теле стержня	Позволяет замаскировать соединение. Позволяет закрыть шляпу декоративной пластиковой крышкой. Вкручивается специальным ключом (4 мм).

Тот факт, что на вкручивание было затрачено много сил, не говорит о титанических муках, которые придется испытать, если возникнет необходимость выкрутить шуруп. Поэтому всякий раз, когда советуется метод «навсегда», стоит учитывать целесообразность. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать, нужно дать объективную оценку нагрузки, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, то нет смысла тратиться на дорогие шурупы.

Инструмент для завинчивания применяется как ручной, так и электрический. Часто достаточно отвертки. Этот метод не позволит вам добиться высокой производительности труда, если речь идет о профессиональных работах и ​​больших объемах крепежа. Для работы оптимальна привычная отвертка.

Прорезь — улыбка 🙂 Невероятно, но факт

Японский завод Komuro Seisakusho выпустил партию застежек с нестандартной прорезью в виде смайлика. Автор забавной идеи — дизайнер Юма Кано. К сожалению, на отечественном рынке новинка пока не представлена.

Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежа. Будем признательны за рекомендации, критику и обнаруженные неточности.

Для работы с ДСП, фанерой, деревом и ДВП чаще всего используют специальный шуруп, который называется конфирмат. Он также известен как евровинт или евровинт. Этот вид крепежа незаменим в мебельном производстве.

Шурупы для ДСП — характеристики

Confirmat — это тот же шуруп с закругленной головкой и стержнем, только немного толще и с тупым концом. Резьба на стержне асимметричная и гладкая, благодаря чему шуруп легко вкручивается и надежно соединяет поверхности.

Особенности монтажа мебельными саморезами для ДСП

Для крепления деталей мебели саморезами для ДСП необходимо сначала просверлить отверстие, а затем вкрутить в него конфирмат. Застежка закрывается специальной цветной пластиковой заглушкой.

Качество от компании «ОКРЕП»

Интернет-магазин «ОКРЕП» предлагает подтверждения от производителя. У нас есть выбор из нержавеющей стали и углеродистой стали. Вся продукция имеет антикоррозийное покрытие и отличается отличными потребительскими характеристиками:
надежность,
прочность,
экологичность,
долгий срок службы.

Только с нашими подтверждающими винтами ваши крепления будут служить вечно.

Для изготовления предметов интерьера используются различные элементы для соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые преимущества. Особенно часто их используют для сборки корпусной мебели, обеспечивая прочное и прочное соединение частей конструкции.

Саморезы – популярный вид крепежа, имеющий свои неоспоримые преимущества.

Важно подобрать крепеж исходя из материала и его плотности, толщины и т.д.

Саморезы имеют определенные отличия.

Этот тип крепежа, как и саморез, представляет собой тип металлического винта с винтовой резьбой и заостренным или плоским концом. Головка элемента имеет насечку (прямую, крестовую или многоугольную) для скручивания ее в полотно. Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется отвертка (при отсутствии отвертки).

Также на выбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Благодаря резьбе шуруп легко вкручивается в деревянную панель или ДСП. Для скрытого крепления деталей мебели используется эксцентриковая стяжка, в которой основную роль играют саморезы. В результате такого вида сборки столы или другие предметы получаются аккуратными, без внешних следов монтажа, портящих внешний вид изделия.

Этот тип крепежа, как и саморез, представляет собой тип металлического винта с винтовой резьбой и заостренным или плоским концом.

Важно! Длина шурупов может достигать 50 мм и выше. Такие крепления предназначены для толстых панелей из массива дерева.

Саморезы применяются для крепления деталей без подготовленных отверстий или с ними.

На внешний вид изделия влияет возможность установки скрытого подключения.

В зависимости от материала и деталей конструкции застежки бывают двух видов:

• с редкой резьбой и острым концом;
• подтверждения.

Благодаря резьбе шуруп легко вкручивается в деревянную панель или ДСП.

Первый тип применяется для массива дерева, ДСП, ДСП и МДФ. Могут различаться по длине и диаметру.

Примечание. Для сборки узких полотен и фанеры используются короткие саморезы.

Длина шурупов может достигать 50 мм и выше.

Второй используется для изготовления мебели в основном из деревянных досок достаточной ширины. Отличается тем, что в месте соединения нити и гладкой верхней части на ней начинается утолщение. Конфирматы часто имеют плоский конец и поэтому требуют подготовленных отверстий.

Конфирматы часто имеют плоский конец и поэтому требуют подготовленных отверстий.

Такие крепления предназначены для толстых панелей из массива дерева.

Преимущества и недостатки

Для компоновки мебели необходимы крепежные детали. А на внешний вид изделия влияет возможность установки скрытого подключения.

Для раскладки мебели необходимы крепежные детали.

Преимуществами саморезов как крепежа являются:

• эксцентриковая стяжка;
• точное и надежное соединение;
• точность подгонки деталей.

При покупке саморезов важно учитывать многие моменты.

Особенно часто применяются для сборки корпусной мебели, обеспечивая прочное и прочное соединение частей конструкции.

Если для сборки мебельной конструкции используется набор саморезов, то при неаккуратной работе с ними возможно:

• перекос деталей;
• ослабление крепления при повторном завинчивании.

Основание винтов стальное.

Как выбрать?

При покупке саморезов важно учитывать многие моменты. Основание винтов стальное. Для соединения конкретных деталей используются элементы с разным покрытием. При сборке мебели необходимо учитывать:

• длину креплений;
• их диаметр;
толщина крышки
• ;
• резьба;
• степень коррозии (в зависимости от покрытия).

Для соединения отдельных деталей используются элементы с различными покрытиями.

Также на выбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Цвет креплений также важен при открытом соединении. При этом стоит подбирать элементы в тон полотну.

Цвет креплений также важен при открытом соединении.

Для изготовления стола или тумбы могут понадобиться разные шурупы, поэтому рекомендуется проконсультироваться с продавцом, если вы собираетесь создавать мебель самостоятельно.

Стоит подобрать элементы в тон полотну.

Саморезы имеют определенные отличия.

Confirmate используется для более надежной стяжки. При этом на шапке часто делают колпачок, чтобы застежки выглядели более эстетично.

Для изготовления стола или тумбы могут понадобиться разные шурупы.

Саморезы применяются для крепления деталей без подготовленных отверстий или с ними.

ВИДЕО: Шурупы мебельные

В отличие от гвоздей, скрепляющих деревянные детали путем обжатия стержня гвоздя деревом, шурупы и саморезы имеют винтовую резьбу. Эта самая резьба не позволяет шурупу или саморезу свободно выходить из тела древесины, а кроме того, резьба значительно увеличивает площадь контакта шурупа или самореза с древесиной. Поэтому даже если просверлить отверстие того же диаметра, что и саморез, то несущая способность вкручиваемого самореза, конечно, несколько уменьшится, но при этом внутренняя напряжения в древесине после вкручивания самореза снизятся намного больше, а значит, вкрутить саморез будет намного проще и риск раскола дерева, ДСП или другого материала значительно уменьшится.

2.

Процесс деформации древесины под действием силы при закручивании самореза очень сложен. Древесина — неоднородный материал и прочность древесины очень сильно зависит от точки приложения нагрузки, наличия сучков, породы древесины и т. д. Минимальная прочность древесины — в месте соединения волокон, поэтому обычно острие самореза попадает между волокнами древесины, и затянуть саморез практически невозможно, как и просверлить отверстие в древесине с точностью до десятых долей миллиметра. К счастью, в этом обычно нет необходимости. Для бытовых целей погрешность в 0,5-1,5 мм вполне нормальная.

3.

Любой шуруп или саморез имеет некоторый объем, и когда мы вкручиваем шуруп или саморез в дерево, мы тем самым пытаемся уменьшить объем дерева на объем шурупа. Никакого чуда не происходит. Частично объем древесины уменьшается за счет дробления древесины, т.е. за счет неупругих деформаций. Причем, чем тупее шуруп или шуруп (а саморезы еще и тупые), тем больше доля неупругих деформаций, возникающих под острием шурупа, а значит, нужно надавить на шуруп или шуруп, чтобы сделать эти деформации. Часть объема высвобождается за счет расщепления древесины вдоль волокон, при этом между волокнами появляется щель, научно говоря, трещина. Ширина раскрытия трещины зависит не только от факторов, перечисленных в п. 2, но и от геометрических размеров изделия и точки приложения нагрузки. Чем больше геометрические параметры изделия и чем ближе точка ввинчивания шурупа к центру тяжести сечения, тем меньше ширина раскрытия трещины, а это опять-таки означает, что для закручивания шурупа или шурупа необходимо приложить большее усилие в таком месте. И чем меньше ширина и высота изделия и чем ближе место вкручивания шурупа к краю, тем больше вероятность того, что изделие не только треснет, но и расколется, и тогда его будет очень легко затянуть винт или винт, но пользы от такого винта или винта не будет, а только один сплошной вред. Оставшийся объем для ввинчиваемого винта освобождается за счет упругих деформаций. Распределение внутренних напряжений в теле древесины при упругих деформациях приводит к появлению трещин. Аналогичная ситуация наблюдается при вкручивании саморезов в детали из ДСП или ОСП небольших размеров, ДСП или ориентированно-стружечные плиты имеют меньшую прочность, чем древесина.

4.а.

Таким образом, когда мы вбиваем шуруп или саморез в древесину без предварительного сверления, мы должны постоянно преодолевать предел прочности древесины под острием шурупа или шурупа и на резьбе и все возрастающую силу трения в результате сжатия винтового стержня древесиной. Сила трения увеличивается из-за увеличения площади контакта самореза или шурупа с деревом. В результате при достаточно больших диаметрах стержней или при ввинчивании в более твердые породы дерева или на большую глубину ни одна обычная отвертка не имеет достаточной мощности, чтобы закрутить шуруп или саморез на требуемую глубину. А отвертка будет только громко чирикать, намекая, что предел прочности превышен и это правильно, ведь производители отверток не любят бесплатно чинить поврежденные из-за упорства пользователя изделия.

4.б.

Однако не все люди пользуются шуруповертом с регулировкой мощности, зачем покупать лишний электроинструмент, когда есть дрель и насадка-шуруповерт для саморезов. Дрель, в отличие от шуруповертов, не имеет регулировки мощности, и поэтому при закручивании саморезов или шурупов большого диаметра или на большую глубину возможны 4 сценария:

• Сломаешь шлицы на головке саморез или шуруп — очень большая вероятность, особенно при закручивании на больших оборотах.
• Вы очень быстро испортите биту отвертки. Однако если насадка для саморезов китайская, такое может случиться даже при относительно небольших нагрузках на насадку.
• Сломаешь саморез, который не выдержит крутящего момента — не часто, но бывает. Дело в том, что саморезы, в отличие от шурупов, предварительно закалены и поэтому более хрупкие, чем шурупы.
• Вы сожжете дрель, когда будете затягивать большое количество саморезов на малых оборотах.

Не думаю, что вам понравится хотя бы один из этих вариантов, поэтому лучше потратить лишнее время на сверление отверстий, чем тратить это время на ремонт дрели, покупку новых насадок, выкручивание сломанного самореза.

4.в.

Несмотря на победоносное шествие электричества по земному шару, действие грубой физической силы еще никто не отменял, а потому и сейчас не редкость, когда шурупы или саморезы закручиваются вручную с помощью отвертки. Да, если честно, я и сам не люблю лишний раз спускаться за электроинструментом, когда работаю на высоте. При закручивании шурупов или саморезов вручную сценарии почти те же, что и при работе с дрелью, только дрель не сожжешь, а вместо насадки испортишь отвертку и еще можно заработать парочку хороших кукуруз. Но есть в этом и положительная сторона – ваши мышцы будут развиваться, и девушки это любят, только не говорите им, как именно вы накачали мышцы.

4.г.

Есть еще один ныне малоиспользуемый способ — не закручивать шурупы или саморезы, а забивать. Однако этот способ больше подходит для шурупов, из-за повышенной хрупкости саморезы чаще ломаются, чем гнутся, и только если шуруп выступает над поверхностью дерева на 0,3-0,5 см, то можно попробовать его добить. О специальных шурупах, вбитых в дюбели, здесь речь не идет.

В советское время были другие рекомендации по затяжке шурупов (тогда было много дешевого электричества, а доступного электроинструмента почему-то было мало), например, предлагалось сначала закручивать первый шуруп до шлицов были слизаны, то откручиваем и выбрасываем первый винт и на его место вкручиваем второй, а если шлицы на втором тоже слиплись, то откручиваем второй винт и на его место вкручиваем третий. Другой вариант был более щадящим, предлагалось перед затяжкой смазывать шуруп мылом, чтобы уменьшить силу трения вала шурупа о древесину. Сейчас такие способы вкручивания шурупа кажутся экзотикой, тем не менее, выбор метода остается за вами.

Под саморезы по металлу также иногда необходимо просверлить отверстия, если саморезы тупые. Особенно часто это приходится делать при сборке металлического каркаса под гипсокартон, пластиковые панели или панели МДФ. Дело в том, что тупые саморезы не прорезают жесть рамы, а продавливают и соответственно площадь контакта самореза увеличивается еще больше и нужно давить на такой саморез очень сильно. В этом случае сверление отверстий не только облегчит и ускорит сборку каркаса, но и поможет избежать лишних травм, ведь очень легко повредить оторвавшуюся от самореза руку насадки.

Стяжка мебельная применяется только в производстве мебели. При изготовлении мебели вместо мебельных стяжек нельзя использовать традиционные крепления, т.к. обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепежные элементы. Далее рассмотрим наиболее часто используемые виды мебельных стяжек и их особенности.

Конфирмат

Самый распространенный тип застежки – конфирмат. В то же время самый простой в использовании. С его помощью собирать мебель проще и быстрее, чем с использованием других видов мебельных стяжек. Особенно, если при сборке приходится самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяются две детали под углом 90 градусов.

Рис.1.

Для того, чтобы стянуть две детали, нужно просверлить два отверстия. Одна в одной части, диаметром, равным диаметру головки конфирмата, другая, в конце второй части, меньшего диаметра, равного диаметру резьбовой части.

Как правило, для этого используются сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированная дрель для одновременного сверления отверстий. Это очень удобно. Нет необходимости постоянно переставлять сверла или использовать два сверла одновременно.

Рис.2.

Конфирмат является универсальным креплением, но имеет некоторые недостатки и особенности применения.

Confirmat следует использовать одновременно с применением дюбелей. Шпунт представляет собой деревянный стержень диаметром 6-8 мм и длиной 20-30 мм (на фото ниже, рядом с конфирматом). Дюбель выполняет роль направляющей и не дает смещаться деталям во время затяжки.

Рис.3.

Несмотря на то, что мебель, собранную с использованием Confiramate, можно собрать или разобрать, мебель из ЛДСП переносит это не очень хорошо. Как правило, после одной разборки мебельная стяжка плохо держится.

Подтверждение следует тщательно завернуть. Оптимальный вариант – вручную или отверткой на небольшой скорости. В противном случае резьба конфирматации превращается в сверло, которое пробивает отверстие.

Рис.4.

Для того, чтобы утопить шляпку в корпус предмета мебели, нужно пользоваться ключом и делать это аккуратно, иначе есть вероятность обрыва резьбы. Иногда необходимо предварительно сделать циковку.

Confirmat относится к «видимым» креплениям. Те. в отличие от других видов застежек остается видимым, поэтому нужно использовать специальные заглушки или наклейки, чтобы скрыть застежки.

Рис.5.

Рис.6.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при заводском изготовлении мебели. Причиной этого является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей — шпильки и эксцентрика. В одну часть устанавливается штифт, в другую — эксцентрик.

Рис.7.

Основное преимущество этого вида застежки в том, что эта застежка является скрытой, а значит, не портит внешний вид мебели. Кроме того, этот тип крепления, в отличие от конфирмата, позволяет многократно собирать и разбирать мебель, что немаловажно, например, при переезде. Также с помощью эксцентриковой стяжки можно соединять детали под разными углами.

При самостоятельном изготовлении мебели применяется не часто из-за сложности сверления отверстий и невозможности исправления стыка при сборке. Основная сложность в сверлении отверстий заключается в отверстии под эксцентрик. Это отверстие не сквозное и требует использования специального сверла – сверла Форстнера.

Рис.8.

Рис.9.

Рис.10.

В данном случае глубина выборки около 12 мм, а толщина ЛДСП 16 мм. Остальная толщина стенки составляет всего 4 мм. Есть риск просверлить больше, чем нужно, тем самым испортив предмет мебели. Поэтому при сверлении отверстий под эксцентриковый раскос необходимо использовать глубиномеры сверления.

Рис.11.

Стяжка межсекционная

Эта стяжка представляет собой винт и гайку, с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжек шкафов применяют 2 — 4 межсекционные стяжки. В зависимости от толщины ЛДСП бывает межсекционная стяжка разного размера.

Рис.12.

Учитывая, что межсекционная стяжка используется для стяжки шкафов, а шкафы, в свою очередь, выполнены из ДСП толщиной 16 мм, чаще всего используется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые используются для стягивания деталей, имеющих большую толщину.

Рис.13.

Полкодержатели

Существует огромное количество видов полкодержателей. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь, каждую из этих групп можно разделить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: штанги и полкодержателя.

Рис.14.

Винт устанавливается в стенку шкафа, а полкодержатель в корпус полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они показаны на рисунке ниже. Однако при установке опоры полки следует внимательно читать инструкцию, чтобы не было ошибки.

Рис.15.

Стоит отметить, что полкодержатели для ЛДСП бывают с фиксацией и без. Неподвижный полкодержатель имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. Полкодержатель с фиксацией имеет еще одно преимущество, полкодержатели этого типа несут роль дополнительного усиления мебельной конструкции.

Рис.16.

Полкодержатели для стекла имеют более простую конструкцию. Крепятся они только к стенкам шкафа саморезом.

Рис.17.

Полкодержатели для стекла без крепления — стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло надежно фиксируется и не может случайно выпасть. Рис.19. Стяжка для столешницы. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно использовать вместе с дюбелем. Для стандартной стяжки в соединяемых частях столешниц делаются несквозные отверстия диаметром 35 мм и глубиной 19 мм.мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Чтобы связать две столешницы, используйте пару стяжек. Для установки стяжек необходимо сделать углубления для упоров стяжки и прорезь для шурупа. Это можно сделать различными способами. Самый доступный вариант следующий. Углубление для упоров делается сверлом Форстнера подходящего диаметра, прорезь для винта можно сделать с помощью электролобзика.
