Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Содержание статьи

1 Что такое профнастил?
- 1.1 Цены на профнастил
2 Функции и виды обрешетки
3 Как выбрать шаг?
4 Требования к материалу
- 4.1 Цены на доски строительные
- 4.2 Калькулятор. Материалы для обрешетки
5 Монтаж обрешетки
6 Крепление профнастила
- 6.1 Цены на различные виды кровельных коньков
- 6.2 Видео – Обрешетка крыши под профнастил

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
простота монтажа;
дешевизна;
возможность использования на кровлях с небольшим уклоном;
долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

необходимость обустройства обрешетки кровли для крепления профнастила;
материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

~~Профнастил~~

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

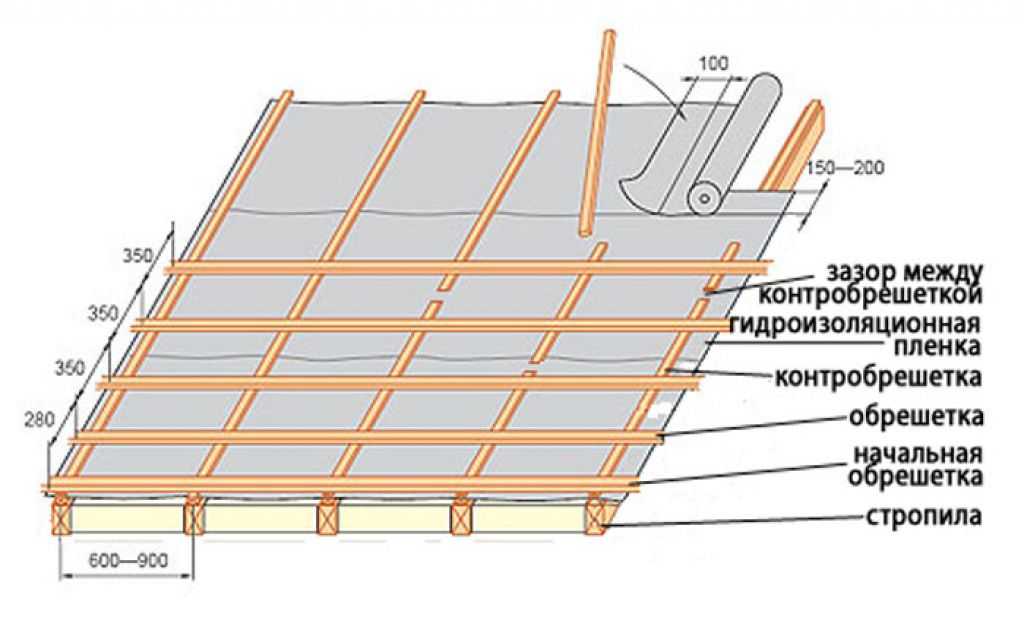

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

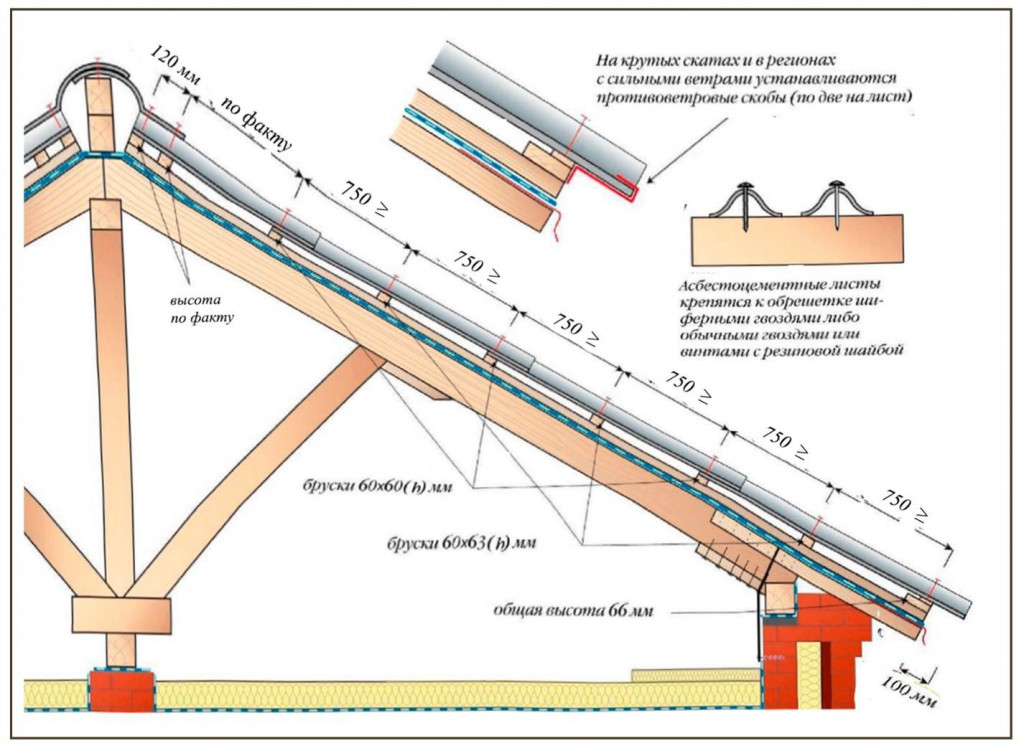

Схема устройства крыши

Таблица. Виды обрешетки.

Тип	Описание
Обычный шаг	Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная	У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная	У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

тип кровельного материала;
толщина профлиста;

форма кровли и угол ее наклона;
климатические условия;
роза ветров;
прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см.

Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

~~Доски строительные~~

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО ПИЛОМАТЕРИАЛОВ ДЛЯ РАЗРЕЖЕННОЙ ОБРЕШЕТКИ»

ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²

Шаг установки направляющих обрешетки (в свету), мм

Общая длина всех карнизных свесов, м

Общая длина линии конька, м

Общая длина всех ендов, м (если есть)

КАКОЙ ПИЛОМАТЕРИАЛ БУДЕТ ИСПОЛЬЗОВАТЬСЯ:

— доска 25×100 мм — доска 25×150мм — доска 32×100 мм — доска 32×150 мм — брус 50×50 мм

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м² должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол ската	Параметры нахлеста
Менее 15 градусов	В этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусов	При таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусов	Оптимальная ширина нахлеста – 10-15 см.

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

~~Конек кровельный~~

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

Обрешетка под профнастил

Содержание

Расчет и проектирование обрешетки под профнастил
Расчет количества необходимого пиломатериала
Монтаж обрешетки под профнастил

Прочность крыши из профнастила обеспечивается правильным подходом к выбору самого кровельного материала и правильно собранной стропильной системы, частью которой является обрешетка. И если при подборе профнастила приходится обращать внимание на толщину листа и размеры волны, то с обрешеткой все обстоит совершенно по-другому.

Во-первых, обрешетка – это система деревянных брусов или досок, расположенных перпендикулярно стропильным ногам, к которым они и крепятся гвоздями или саморезами.

Во-вторых, сами элементы обрешетки могут крепиться к деревянным, металлическим стропилам или устанавливаться на бетонное основание крыши, которое располагается под углом. К металлическим профилям обрешетка под профнастил крепится обычно при помощи вязальной проволоки.

Расчет и проектирование обрешетки под профнастил

Любой строительный процесс начинается с подбора и расчета необходимого материала. Это в полной мере относится и к обрешетке. Все дело в том, что профнастил – листовой кровельный материал, под которое нужно надежное основание. А так как профилированный лист имеет разную толщину, то есть, под нагрузками некоторые из них могут прогибаться, то и обрешетка под каждый вариант будет разной в плане расстояния между элементами.

К тому же многое будет зависеть и от угла наклона ската крыши. Специалисты утверждают, что чем больше уклон, тем меньше нагрузки, имеется в основном в виду снеговые, хотя ветровые, наоборот, увеличиваются. Поэтому стоит предельно внимательно отнестись к этим двум показателям. Вот некоторая зависимость всех трех значений, которые включены в свод норм и правил.

Если угол наклона кровельной системы имеет 15°, то для ее покрытия может быть использовано несколько типов профнастила.

С8 толщиною листа 0,5 мм. В этом случае придется сооружать сплошную обрешетку, то есть, без зазоров, доски должны быть прижаты друг к другу.
То же самое относится и к марке С10 и С20 толщиною 0,5 мм.
А вот С21 толщиною 0,5-0,7 мм может быть уложен на обрешетку, которая устанавливается с зазором между элементами до 30 см.
С такими же параметрами НС35 можно укладывать на обрешетку с зазором до 50 см.

Если угол наклона ската крыши превышает 15°, то здесь совершенно другие параметры конструкции обрешетки.

С10 с шагом обрешетки до 30 см.
С20 уже до 50 см.
С21 до 65 см.
НС35 до одного метра.

А вот такие мощные виды профнастила, как Н60 и Н75 с толщиною листа 0,7-0,9 мм, могут быть использованы в качестве покрытия крыши с углом наклона до 8°. И при этом шаг обрешетки под профнастил может быть установлен в первом случае до 3 м, во втором до 4 м.

Из всего вышесказанного можно сделать вывод, что, начиная проектирование кровельной системы здания, необходимо в первую очередь определиться с кровельным материалом, в нашем случае с профнастилом. Выбирается толщина профилированного листа, а также размеры волны. При этом обязательно учитывается угол наклона скатов кровли. Правда, необходимо отметить, что производители профнастилов в сопроводительной документации обязательно указывают условия монтажа конкретной модели. Рекомендации от производителя достаточно просты – производить расчет обрешетки только в соответствии с условиями и параметрами, которые указываются в сопроводительных документах. Кстати, они полностью соответствуют нормам и требованиям СНиП.

В частном домостроении, например, чаще всего выбирается профнастил с высотою гребня 35 мм и толщиною листа 0,7 мм. Это считается оптимальный вариант. Именно такой профнастил может монтироваться на обрешетку с шагом между ее элементами – 1,5 м. То есть, это приличная экономия на деревянных стройматериалах и возможность соорудить достаточно прочную кровельную конструкцию. Расчеты говорят о том, что такая крыша может выдержать нагрузку в 600 кг/м². Это приличный показатель, говорящий о том, что по такой крыше можно безбоязненно ходить. Правда, стоит профнастил с такими размерными показателями дороже. Но тут придется выбирать: или экономия, или безопасность с долгосрочной эксплуатацией.

Расчет количества необходимого пиломатериала

Рассчитать необходимое количество пиломатериала на обрешетку под профнастил достаточно просто.

Во-первых, измеряется ширина и высота ската.
Во-вторых, определяется шаг обрешетки по тем условиям, о которых говорилось выше.
В-третьих, необходимо обозначить, что у карниза и конька устанавливаются по два элемента, для того чтобы усилить данные участки.
В-четвертых, не забываем и о кровельных элементах. Это мансардные окна, вентиляционные и дымоходные трубы, слуховые окна и так далее. Вокруг них надо обязательно провести усиления примыкания к профнастилу. То есть, по периметру элементов устанавливается своеобразный короб из досок или брусов обрешетки.
В-пятых, обязательно к окончательному результату приплюсовывается 10% от общего объема. Все дело в том, что в строительстве без отходов не обойтись. Это в полной мере касается и такого процесса, как монтаж обрешетки под профнастил на крыше.
В-шестых, что касается самого пиломатериала. Обрешетка из профнастила может быть собрана или из брусков 50х50 мм, или из досок (обрезная или необрезная) толщиною 30х50 мм. Что касается вида древесины, то это может быть сосна, ель, ольха или дуб. Березовые доски лучше не использовать, они начинают быстро коробиться под действием смены влажности и температуры. Самое важное – пиломатериал должен быть хорошо просушенным.

Внимание! Рекомендуется после сборки стропильной системы все ее элементы, и обрешетку в том числе, обработать антисептическими и антипиренными растворами.

Первые будут противостоять появлению на древесине вредоносных микроорганизмов (грибки, плесень), вторые будут противостоять огню при пожарах.

Монтаж обрешетки под профнастил

Монтажный процесс укладки обрешетки на крышу из профнастила начинается с установки гидроизоляционного слоя, который крепится к верхним краям стропильных ног. Крепление может производиться металлическими скобами из степлера или мелкими гвоздиками с широкой шляпкой. Первый вариант быстрее.

Затем по стропилам укладываются деревянные бруски сечением 50х50 мм. Это будет сборка контробрешетки. Для чего она необходима? Для крыш из профнастила обязательно должна быть сооружена вентиляционная система, которая будет отводить из-под кровельного металлического материала влажные пары воздуха, проникающие сквозь несущую потолочную конструкцию. Элементы контробрешетки крепятся к стропильным ногам гвоздями, если используются металлические крепежные изделия, то применяются саморезы.

И вот теперь можно устанавливать и крепить обрешетку к контрообрешетке. Как уже было сказано выше, направление монтажа строго параллельно карнизу и коньку крыши. Чтобы облегчить монтаж, необходимо по установленному шагу завязать шпагат, концы которого крепятся к крайним стропилам. Важно – выдержать горизонтальность устанавливаемого шпагата. Есть вариант проще – вырезать из бруска отрезок, равный шагу обрешетке, с помощью которого определять место установки краев обрешеточных досок.

Внимание! Первый элемент обрешетки, который устанавливается у карниза крыши, должен быть немного выше всех остальных элементов.

К примеру, если обрешетка под профнастил собирается из досок толщиною 30 мм, то первая из них должна быть толщиною 50 мм.

Обязательно после сборки обрешеточной конструкции по краям монтируются ветровые планки из тех же досок. Установка производится на ребро. Высота верхнего края планки должна быть вровень с устанавливаемым профнастилом, а точнее сказать, ее край должен упираться в волну кровельного материала.

И еще несколько полезных советов.

Направление монтажа обрешетки – снизу-вверх.
Если в качестве элемента используются деревянные бруски, то крепление производится гвоздем в каждую стропилу. Если устанавливаются доски, то крепить необходимо двумя гвоздями по краям в ширину. Это простая необходимость, чтобы при нагрузках край доски не вывернулся.
Стыковать по горизонтали доски и бруски надо на стропиле, при этом каждый край крепится по отдельности.
Нельзя стыковать на одной стропиле элементы обрешетки, которые расположены на соседних рядах.
