Нагрузка на профильную трубу: таблица расчетов

Профильные стальные изделия востребованы в современном строительстве благодаря продолжительному сроку эксплуатации и простотой монтажа. Перед покупкой труб необходимо произвести расчеты нагрузки и прочности на изгиб, чтобы определиться с видом и количеством материалов.

Содержание

• Особенности профильных изделий
• Зачем нужны расчеты
  • Какие параметры нужны для расчета нагрузки
• Как рассчитать нагрузку с помощью таблиц
• Какую нагрузку способны выдержать профильные трубы
• Другие виды расчетов
• Как узнать, правильно ли рассчитана нагрузка

Особенности профильных изделий

Профильные трубы, которые широко используются в монтаже различных конструкций и прокладке коммуникаций, представляют собой полый продолговатый металлический брусок с сечением квадратной или прямоугольной формы.

Материалом для изготовления профильных изделий является высокоуглеродистая сталь различных марок.

Профилированная стальная труба служит материалом для сооружения каркасов различный конструкций:

• теплиц;
• павильонов и остановок;
• рекламных конструкций;
• перегородок;
• лестниц;
• мебели и т. д.

Также стальная труба может использоваться в качестве перекрытия или балки.

Зачем нужны расчеты

Стальные профили, собранные в конструкцию, испытывают нагрузку других материалов или веществ, а также испытывают напряжение в металле при изгибе. Превышение максимально допустимой нагрузки влечет деформацию трубопрокатных изделий или их разрыв.

Неверно рассчитанная нагрузка повлечет за собой неустойчивость конструкции, невозможность сборки или разрушение в последующем. Это чревато лишними финансовыми затратами на ремонт, приобретение материалов и восстановление конструкции.

В процессе эксплуатации труб под нагрузкой происходит ряд изменений в структуре металла, которые необходимо учесть при подборе изделий. При внешнем воздействии на изделие или его изгибе в металле возникает напряжение, т.е происходит неравномерная деформация, при которой отмечается сжатие внутренних связей между молекулами и одновременное растяжение наружного слоя. При этом внутренние части металла увеличиваются в плотности, а наружные уменьшаются за счет уплотнения в месте воздействия.

Какие параметры нужны для расчета нагрузки

При подборе трубных профилей для строительства конструкций необходимо получить информацию о состоянии трубопрокатных профилей для анализа условий и возможностей изделия в процессе эксплуатации.

Данные, которые необходимы для этого:

• размеры профиля, мм;
• форма сечения;
• параметры напряжения конструкции;
• показатели прочности материала;
• вид нагрузки на профиль.

Таким образом, принимаются в расчет точки сопротивления для каждого вида материала. При этом учитываются предельно максимальные и минимальные значения:

• Минимум показателей предполагают нулевую нагрузку.
• Максимальные – с изгибом изделия до состояния разрыва в металле. Учет данных значений позволит правильно рассчитать устойчивость и подобрать трубы соответствующих параметров, чтобы увеличить срок эксплуатации конструкции.

Как рассчитать нагрузку с помощью таблиц

С учетом различных параметров произведены общепринятые математические расчеты, которые сведены в единые таблицы.

Каждый желающий по стандартам и правилам может произвести расчет допустимой нагрузки по справочным общедоступным таблицам и выбрать вид металлического профиля.

Обратите внимание! Значения в справочных материалах получены учеными и расчетными бюро при использовании теории сопротивлений материалов и законов физики.

Методика расчета нагрузок на металлопрофиль по утвержденным таблицам более точна в связи с учетом в них:

• вида опор;
• наличия креплений;
• типа нагрузок.

В проектах используют данные справочных таблиц из документа СП 20. 13330.2011.

В случаях, когда конструкция не имеет нагрузки, берутся значения из таблицы 1 утвержденного стандарта.

Например, для перильных или декоративных конструкций. Таблицы 2 и 3 содержат показатели максимальной нагрузки на трубный профиль, когда материал может деформироваться, но без разрыва и при прекращении воздействия металлический элемент примет исходную форму и состояние.

При увеличении максимальной нагрузки конструкция может сломаться или разрушиться.

Это важно! Рекомендуется приобретать стальные профили с запасом прочности минимум в 2 раза больше предельно допустимого.

Какую нагрузку способны выдержать профильные трубы

Согласно утвержденным стандартам нагрузка по времени воздействия классифицируется на четыре группы:

• Постоянная. На профиль оказывается воздействие без изменений показателей. Это могут быть другие материалы, грунт и т. д.;
• Временно длительная. На профильную конструкцию оказывается нагрузка в течение продолжительного времени.
  Например, при возведении гипсокартонных перегородок, постройке лестниц в частных домах и т. д.;
• Кратковременная. Трубопрокат испытывает сезонные или временные нагрузки. Например, тяжесть снега, сильного ветра или напора дождя, вес мебели и посетителей и т. д.;
• Особенная. Нагрузка на случай стихийных бедствий или чрезвычайных ситуаций. Например, во время землетрясения, столкновения транспорта и т. д.

Обратите внимание! Во время расчета нагрузки на металлический профиль для возведения навеса важно помнить, что изделие является несущей конструкцией.

Для вычисления силы воздействия на каркас из металлопрофиля следует учесть следующие типы нагрузок:

• вес и вид материала навеса;
• тип снежного покрова и его высота;
• сила ветра;
• возможность повреждения конструкции транспортными средствами.

Другие виды расчетов

Существуют другие методы расчета нагрузки на конструкции:

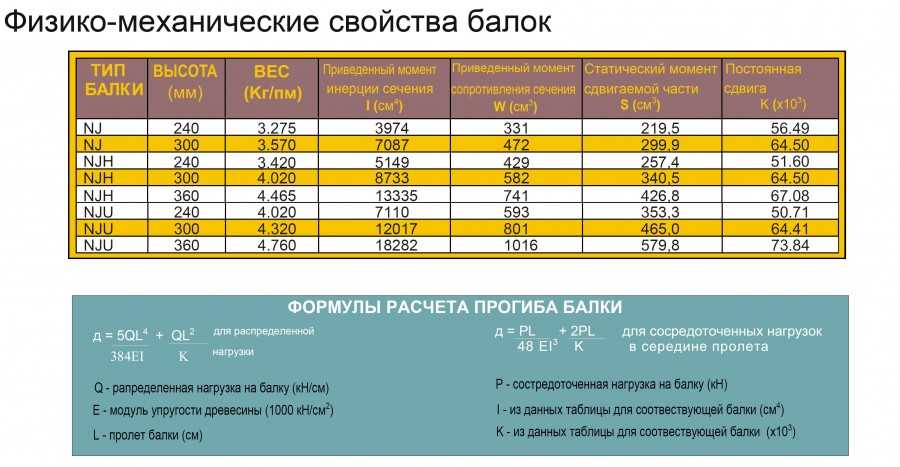

• по формуле расчета напряжения изгиба металлической трубы: расчет напряжения при изгибе = изгибающий момент силы / сопротивление

В этой формуле используется закон Гука о пропорциональности силы упругости к показателю деформации.

• с помощью специальных готовых калькуляторов.

Обратите внимание! Следует помнить, что использование собственных расчетов по разработанным формулам может быть чревато ошибками и погрешностями. Будьте внимательны при учете всех показателей.

Как узнать, правильно ли рассчитана нагрузка

Расчет нагрузок для стальных профилей – это важный процесс, который требует внимательности и использование специальной литературы, ГОСТы, СНиПы и другую общепринятую документацию.

Чтобы проверить правильность собственных расчетов, можно воспользоваться стандартными справочными таблицами, а также проверить полученное значение на специальный сайтах с разработанными расчетными калькуляторами.

Если существует опасение произвести неверные расчеты, возможно обратиться к специалистам с опытом и подтвержденной квалификацией в сфере строительства. вернуться к содержанию

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

автомобильной стоянки;

зоны отдыха барбекю и игровых площадок;

точек мелкой торговли;

открытых бассейнов и душевых площадок;

входов в подъезды, въездных ворот, калиток.

При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.

Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:

ровную или наклонную прямую;

одно или двухскатную;

выгнутую или вогнутую;

купольную или арочную;

пирамидальную или многогранную.

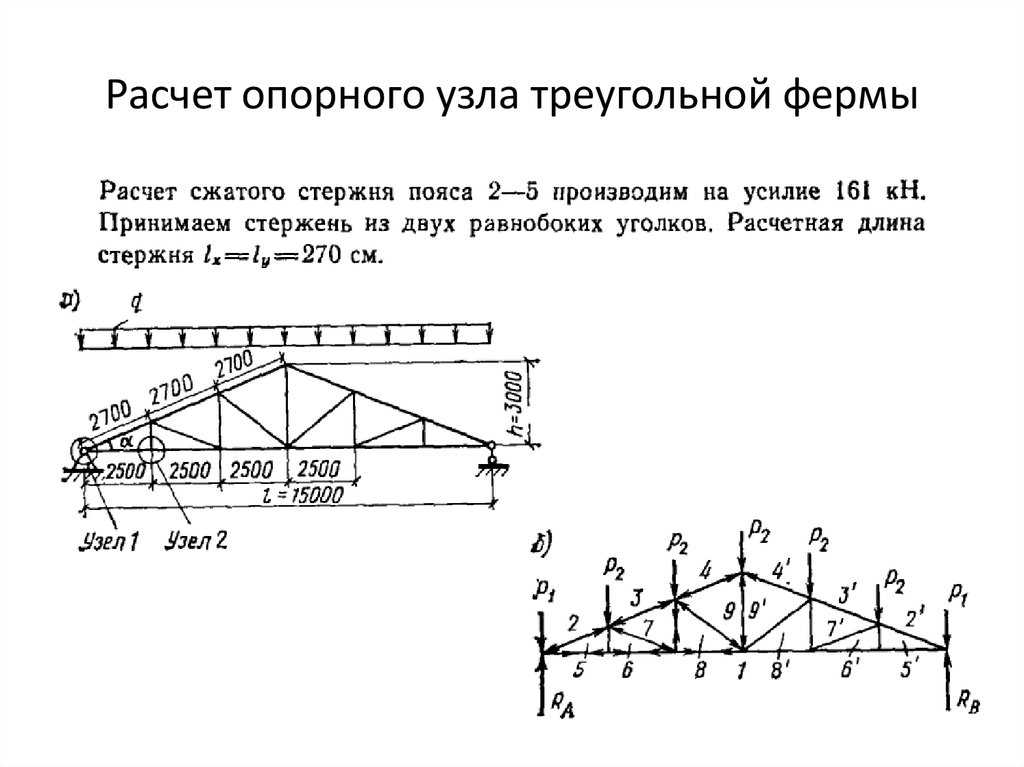

Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:

сегментный;

полигональный;

трапециевидный или двускатный;

параллельный;

односкатный;

консольный;

треугольный. вернуться к содержанию

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. вернуться к содержанию

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор. вернуться к содержанию

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0. вернуться к содержанию

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

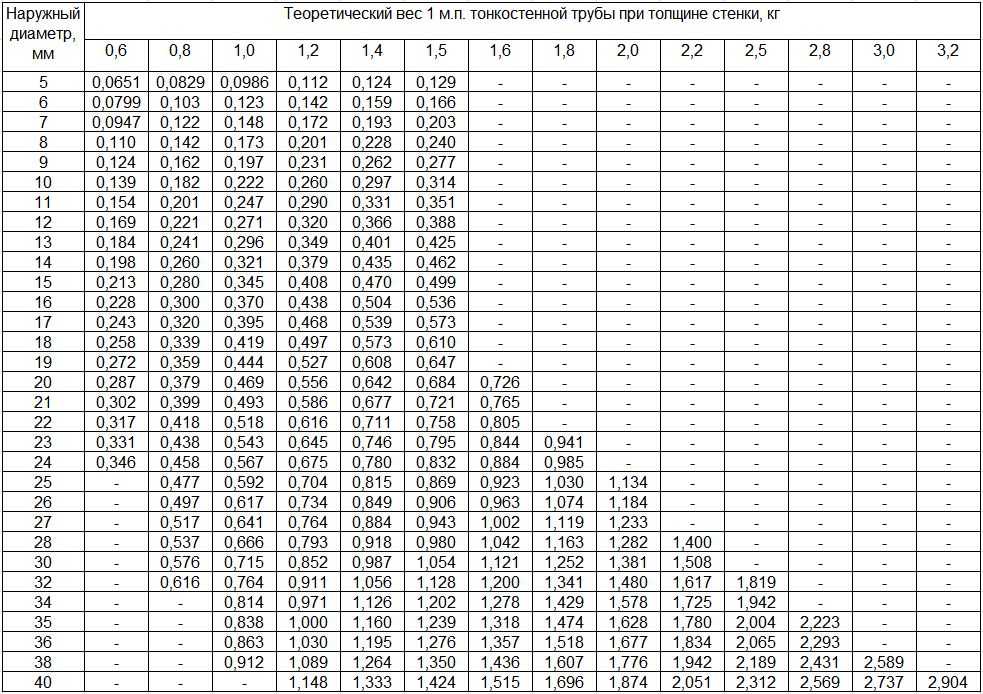

Вес профильной трубы – Калькулятор и таблицы

Профильная труба – один из видов металлического проката с сечением в форме прямоугольника или квадрата. По сравнению с круглыми трубами, отличаются наиболее высокой устойчивостью к поперечным и осевым нагрузкам при меньшей толщине стенки. Нашли широкое применение в качестве несущих конструкций, а также из-за простоты монтажа – при проведении ремонтных и строительных работ.

Онлайн калькулятор веса профильной трубы от сервиса KALK.PRO позволяет рассчитать массу квадратного или прямоугольного профиля по известной длине, высоте и толщине стенки. Расчет производится на основании ГОСТ 8639-82 «Трубы стальные квадратные», ГОСТ 8645-82 «Трубы стальные прямоугольные». Вы можете быть уверены в правильности полученных результатов!

С помощью калькулятора можно рассчитать вес всех возможных видов сортамента, например, профильную трубу 40х20х2, 60х60х3, 80х80х4, 100х100х4 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.

Рассчитать вес профильной трубы

1. Выберите тип металла (по умолчанию Сталь).
2. Подтвердите тип сортамента – Труба профильная.
3. Выберите способ расчета – Расчет веса.
4. Укажите марку металла (по умолчанию Сталь Ст3сп).
5. Введите размер сторон проката, мм.
6. Введите длину трубы, м.

Перевод количества стального профиля из тонн в метры

1. Выберите тип металла (по умолчанию Сталь).
2. Подтвердите тип сортамента – Труба профильная.
3. Выберите способ расчета – Расчет длины.
4. Укажите марку металла (по умолчанию Сталь Ст3сп).
5. Введите размер сторон проката, мм.
6. Введите массу трубы, кг.

Для выполнения расчета 1 погонного метра профильной трубы прямоугольного или квадратного сечения можно воспользоваться выражениями:

Вес трубы квадратной

Наименование квадратной трубы	Размеры, мм		Толщина стенки, мм	Вес метра, кг	Метров в тонне
	a	b
10×1	10	10	1	0. 269	3717.47
15×1	15	15	1	0.426	2347.42
15×1.5	15	15	1,5	0.605	1652.89
20×1	20	20	1	0.583	1715.27
20×1.5	20	20	1,5	0.841	1189.06
20×2	20	20	2	1.075	930.23
25×1	25	25	1	0.74	1351.35
25×1.5	25	25	1,5	1.07	934.58
25×2	25	25	2	1.39	719.42
25×2.5	25	25	2,5	1.68	595.24
25×3	25	25	3	1.95	512.82
30×2	30	30	2	1.7	588.24
30×2.5	30	30	2,5	2. 07	483.09
30×3	30	30	3	2.42	413.22
30×3.5	30	30	3,5	2.75	363.64
30×4	30	30	4	3.04	328.95
32×4	32	32	4	3.3	303.03
35×2	35	35	2	2.02	495.05
35×2.5	35	35	2,5	2.46	406.5
35×3	35	35	3	2.89	346.02
35×3.5	35	35	3,5	3.3	303.03
35×4	35	35	4	3.67	272.48
35×5	35	35	5	4.37	228.83
36×4	36	36	4	3.8	263.16
40×2	40	40	2	2.33	429. 18
40×2.5	40	40	2,5	2.85	350.88
40×3	40	40	3	3.36	297.62
40×3.5	40	40	3,5	3.85	259.74
40×4	40	40	4	4.3	232.56
40×5	40	40	5	5.16	193.8
40×6	40	40	6	5.92	168.92
42×3	42	42	3	3.55	281.69
42×3.5	42	42	3,5	4.07	245.7
42×4	42	42	4	4.56	219.3
42×5	42	42	5	5.47	182.82
42×6	42	42	6	6.3	158.73
45×3	45	45	3	3.83	261.1
45×3. 5	45	45	3,5	4.4	227.27
45×4	45	45	4	4.93	202.84
45×5	45	45	5	5.94	168.35
45×6	45	45	6	6.86	145.77
45×7	45	45	7	7.69	130.04
45×8	45	45	8	8.43	118.62
50×3	50	50	3	4.31	232.02
50×3.5	50	50	3,5	4.94	202.43
50×4	50	50	4	5.56	179.86
50×5	50	50	5	6.73	148.59
50×6	50	50	6	7.8	128.21
50×7	50	50	7	8.79	113.77
50×8	50	50	8	9. 69	103.2
60×2	60	60	2	3.65	274.55
60×3	60	60	3	5.37	186.25
60×3.5	60	60	3,5	6.04	165.56
60×4	60	60	4	6.82	146.63
60×5	60	60	5	8.3	120.48
60×6	60	60	6	9.69	103.2
60×7	60	60	7	11	90.91
60×8	60	60	8	12.2	81.97
65×6	65	65	6	10. 63	94.07
70×4	70	70	4	8.07	123.92
70×5	70	70	5	9.87	101.32
70×6	70	70	6	11.57	86.43
70×7	70	70	7	13.19	75.82
70×8	70	70	8	14.71	67.98
80×3	80	80	3	7.26	137.87
80×4	80	80	4	9.33	107.18
80×5	80	80	5	11.44	87.41
80×6	80	80	6	13.46	74.29
80×8	80	80	8	17.22	58.07
90×5	90	90	5	13	76. 92
90×6	90	90	6	15.34	65.19
90×7	90	90	7	17.58	56.88
90×8	90	90	8	19.73	50.68
100×4	100	100	4	12.06	82.94
100×5	100	100	5	14.92	67.05
100×6	100	100	6	17.22	58.07
100×7	100	100	7	19.78	50.56
100×8	100	100	8	22.25	44.94
100×9	100	100	9	24. 62	40.62
110×6	110	110	6	19.11	52.33
110×7	110	110	7	21.98	45.5
110×8	110	110	8	24.76	40.39
110×9	110	110	9	27.45	36.43
120×6	120	120	6	20.99	47.64
120×7	120	120	7	24.18	41.36
120×8	120	120	8	27.27	36.67
120×9	120	120	9	30.28	33.03
140×6	140	140	6	24.76	40.39
140×7	140	140	7	28.57	35
140×8	140	140	8	32.29	30.97
140×9	140	140	9	35. 93	27.83
150×7	150	150	7	30.77	32.5
150×8	150	150	8	34.81	28.73
150×9	150	150	9	38.75	25.81
150×10	150	150	10	42.61	23.47
180×8	180	180	8	42.34	23.62
180×9	180	180	9	47.23	21.17
180×10	180	180	10	52.03	19.22
180×12	180	180	12	61.36	16.3
180×14	180	180	14	70.33	14.22

Вес трубы прямоугольной

Наименование прямоугольной трубы	Размеры, мм		Толщина стенки, мм	Вес метра, кг	Метров в тонне
	a	b
15×10×1	15	10	1	0. 348	2873.56
15×10×1.5	15	10	1,5	0.488	2049.18
15×10×2	15	10	2	0.605	1652.89
20×10×1	20	10	1	0.426	2347.42
20×10×1.5	20	10	1,5	0.605	1652.89
20×10×2	20	10	2	0.762	1312.34
20×15×1	20	15	1	0.505	1980.2
20×15×1.5	20	15	1,5	0.723	1383.13
20×15×2	20	15	2	0.919	1088.14
20×15×2.5	20	15	2,5	1.09	917.43
25×10×1	25	10	1	0.505	1980.2
25×10×1.5	25	10	1,5	0.723	1383.13
25×10×2	25	10	2	0. 919	1088.14
25×10×2.5	25	10	2,5	1.09	917.43
25×15×1	25	15	1	0.583	1715.27
25×15×1.5	25	15	1,5	0.841	1189.06
25×15×2	25	15	2	1.08	925.93
25×15×2.5	25	15	2,5	1.29	775.19
28×25×1.5	28	25	1,5	1.15	869.57
28×25×2	28	25	2	1.49	671.14
28×25×2.5	28	25	2,5	1.8	555.56
30×10×1	30	10	1	0.583	1715.27
30×10×1.5	30	10	1,5	0.841	1189.06
30×10×2	30	10	2	1.08	925.93
30×10×2. 5	30	10	2,5	1.29	775.19
30×10×3	30	10	3	1.48	675.68
30×15×1	30	15	1	0.661	1512.86
30×15×1.5	30	15	1,5	0.959	1042.75
30×15×2	30	15	2	1.23	813.01
30×15×2.5	30	15	2,5	1.48	675.68
30×15×3	30	15	3	1.71	584.8
30×20×1	30	20	1	0.74	1351.35
30×20×1.5	30	20	1,5	1.08	925.93
30×20×2	30	20	2	1.39	719.42
30×20×2.5	30	20	2,5	1.68	595.24
30×20×3	30	20	3	1. 95	512.82
35×15×1.5	35	15	1,5	1.08	925.93
35×15×2	35	15	2	1.39	719.42
35×15×2.5	35	15	2,5	1.68	595.24
35×15×3	35	15	3	1.95	512.82
35×15×3.5	35	15	3,5	2.2	454.55
35×20×1.5	35	20	1,5	1.19	840.34
35×20×2	35	20	2	1.55	645.16
35×20×2.5	35	20	2,5	1.88	531.91
35×20×3	35	20	3	2.19	456.62
35×20×3.5	35	20	3,5	2.47	404.86
35×25×1.5	35	25	1,5	1.31	763.36
35×25×2	35	25	2	1. 7	588.24
35×25×2.5	35	25	2,5	2.07	483.09
35×25×3	35	25	3	2.42	413.22
35×25×3.5	35	25	3,5	2.75	363.64
40×15×2	40	15	2	1.55	645.16
40×15×2.5	40	15	2,5	1.88	531.91
40×15×3	40	15	3	2.19	456.62
40×15×3.5	40	15	3,5	2.47	404.86
40×15×4	40	15	4	2.73	366.3
40×20×2	40	20	2	1.7	588.24
40×20×2.5	40	20	2,5	2.07	483.09
40×20×3	40	20	3	2.42	413.22
40×20×3.5	40	20	3,5	2. 75	363.64
40×20×4	40	20	4	3.05	327.87
40×25×1.5	40	25	1,5	1.43	699.3
40×25×2	40	25	2	1.86	537.63
40×25×2.5	40	25	2,5	2.27	440.53
40×25×3	40	25	3	2.66	375.94
40×25×3.5	40	25	3,5	3.02	331.13
40×25×4	40	25	4	3.36	297.62
40×28×2	40	28	2	1.95	512.82
40×28×2.5	40	28	2,5	2.39	418.41
40×30×2	40	30	2	2.02	495.05
40×30×2.5	40	30	2,5	2.47	404.86
40×30×3	40	30	3	2. 89	346.02
40×30×3.5	40	30	3,5	3.3	303.03
40×30×4	40	30	4	3.68	271.74
42×20×2	42	20	2	1.77	564.97
42×20×2.5	42	20	2,5	2.15	465.12
42×20×3	42	20	3	2.52	396.83
42×20×3.5	42	20	3,5	2.86	349.65
42×20×4	42	20	4	3.17	315.46
42×30×2	42	30	2	2.08	480.77
42×30×2.5	42	30	2,5	2.54	393.7
42×30×3	42	30	3	2.99	334.45
42×30×3.5	42	30	3,5	3.41	293.26
42×30×4	42	30	4	3. 8	263.16
45×20×2	45	20	2	1.86	537.63
45×20×2.5	45	20	2,5	2.27	440.53
45×20×3	45	20	3	2.66	375.94
45×20×3.5	45	20	3,5	3.02	331.13
45×20×4	45	20	4	3.36	297.62
45×30×2	45	30	2	2.17	460.83
45×30×2.5	45	30	2,5	2.66	375.94
45×30×3	45	30	3	3.13	319.49
45×30×3.5	45	30	3,5	3.57	280.11
45×30×4	45	30	4	3.99	250.63
50×25×2	50	25	2	2.17	460.83
50×25×2.5	50	25	2,5	2. 66	375.94
50×25×3	50	25	3	3.13	319.49
50×25×3.5	50	25	3,5	3.57	280.11
50×25×4	50	25	4	3.99	250.63
50×30×2	50	30	2	2.32	431.03
50×30×2.5	50	30	2,5	2.86	349.65
50×30×3	50	30	3	3.36	297.62
50×30×3.5	50	30	3,5	3.85	259.74
50×30×4	50	30	4	4.3	232.56
50×35×2	50	35	2	2.49	401.61
50×35×2.5	50	35	2,5	3.09	323.62
50×35×3	50	35	3	3.6	277.78
50×35×3.5	50	35	3,5	4. 12	242.72
50×35×4	50	35	4	4.62	216.45
50×40×2	50	40	2	2.65	377.36
50×40×2.5	50	40	2,5	3.25	307.69
50×40×3	50	40	3	3.83	261.1
50×40×3.5	50	40	3,5	4.39	227.79
50×40×4	50	40	4	4.93	202.84
60×25×2.5	60	25	2,5	3.05	327.87
60×25×3	60	25	3	3.6	277.78
60×25×3.5	60	25	3,5	4.12	242.72
60×25×4	60	25	4	4.62	216.45
60×25×5	60	25	5	5.55	180.18
60×30×2.5	60	30	2,5	3. 25	307.69
60×30×3	60	30	3	3.83	261.1
60×30×3.5	60	30	3,5	4.39	227.79
60×30×4	60	30	4	4.93	202.84
60×30×5	60	30	5	5.94	168.35
60×40×3	60	40	3	4.3	232.56
60×40×3.5	60	40	3,5	4.94	202.43
60×40×4	60	40	4	5.56	179.86
60×40×5	60	40	5	6.73	148.59
70×30×3	70	30	3	4.3	232.56
70×30×3.5	70	30	3,5	4.94	202.43
70×30×4	70	30	4	5.56	179.86
70×30×5	70	30	5	6. 73	148.59
70×30×6	70	30	6	7.8	128.21
70×40×3	70	40	3	4.78	209.21
70×40×3.5	70	40	3,5	5.49	182.15
70×40×4	70	40	4	6.19	161.55
70×40×5	70	40	5	7.51	133.16
70×40×6	70	40	6	8.75	114.29
70×50×3	70	50	3	5.25	190.48
70×50×3.5	70	50	3,5	6.04	165.56
70×50×4	70	50	4	6.82	146.63
70×50×5	70	50	5	8.3	120.48
70×50×6	70	50	6	9.69	103.2
70×50×7	70	50	7	10. 99	90.99
80×40×3	80	40	3	5.25	190.48
80×40×3.5	80	40	3,5	6.04	165.56
80×40×4	80	40	4	6.82	146.63
80×40×5	80	40	5	8.3	120.48
80×40×6	80	40	6	9.69	103.2
80×40×7	80	40	7	10.99	90.99
80×50×3	80	50	3	5.72	174.83
80×50×3.5	80	50	3,5	6.59	151.75
80×50×4	80	50	4	7.44	134.41
80×60×3.5	80	60	3,5	7.14	140.06
80×60×4	80	60	4	8.07	123.92
80×60×5	80	60	5	9. 87	101.32
80×60×6	80	60	6	11.57	86.43
80×60×7	80	60	7	13.19	75.82
90×40×3.5	90	40	3,5	6.59	151.75
90×40×4	90	40	4	7.44	134.41
90×40×5	90	40	5	9.08	110.13
90×40×6	90	40	6	10.63	94.07
90×40×7	90	40	7	12.09	82.71
90×50×3	90	50	3	6.19	161.55
90×60×4	90	60	4	8.7	114.94
90×60×5	90	60	5	10.65	93.9
90×60×6	90	60	6	12.51	79.94
90×60×7	90	60	7	14. 29	69.98
100×40×4	100	40	4	8.07	123.92
100×40×5	100	40	5	9.87	101.32
100×40×6	100	40	6	11.57	86.43
100×40×7	100	40	7	13.19	75.82
100×50×4	100	50	4	8.7	114.94
100×50×5	100	50	5	10.65	93.9
100×50×6	100	50	6	12.51	79.94
100×50×7	100	50	7	14.29	69.98
100×70×4	100	70	4	9.96	100.4
100×70×5	100	70	5	12.22	81.83
100×70×6	100	70	6	14.4	69.44
100×70×7	100	70	7	16. 48	60.68
110×40×4	110	40	4	8.7	114.94
110×40×5	110	40	5	10.65	93.9
110×40×6	110	40	6	12.51	79.94
110×40×7	110	40	7	14.29	69.98
110×50×4	110	50	4	9.33	107.18
110×50×5	110	50	5	11.44	87.41
110×50×6	110	50	6	13.46	74.29
110×50×7	110	50	7	15.38	65.02
110×60×4	110	60	4	9.96	100.4
110×60×5	110	60	5	12.22	81.83
110×60×6	110	60	6	14.4	69.44
110×60×7	110	60	7	16. 48	60.68
120×40×5	120	40	5	11.44	87.41
120×40×6	120	40	6	13.46	74.29
120×40×7	120	40	7	15.38	65.02
120×40×8	120	40	8	17.22	58.07
120×60×5	120	60	5	13	76.92
120×60×6	120	60	6	15.34	65.19
120×60×7	120	60	7	17.58	56.88
120×60×8	120	60	8	19.73	50.68
120×80×5	120	80	5	14.58	68.59
120×80×6	120	80	6	17.22	58.07
120×80×7	120	80	7	19.78	50.56
120×80×8	120	80	8	22. 25	44.94
140×60×3	140	60	3	9.02	110.86
140×60×5	140	60	5	14.58	68.59
140×60×6	140	60	6	17.22	58.07
140×60×7	140	60	7	19.78	50.56
140×60×8	140	60	8	22.25	44.94
140×80×5	140	80	5	16.15	61.92
140×80×6	140	80	6	19.11	52.33
140×80×7	140	80	7	21.98	45.5
140×80×8	140	80	8	24.76	40.39
140×120×6	140	120	6	22.88	43.71
140×120×7	140	120	7	26.37	37.92
140×120×8	140	120	8	29. 78	33.58
140×120×9	140	120	9	33.1	30.21
150×60×7	150	60	7	20.88	47.89
150×80×6	150	80	6	20.05	49.88
150×80×7	150	80	7	23.08	43.33
150×80×8	150	80	8	26.01	38.45
150×80×9	150	80	9	28.86	34.65
150×80×10	150	80	10	31.62	31.63
150×100×6	150	100	6	21.93	45.6
150×100×7	150	100	7	25.28	39.56
150×100×8	150	100	8	28.53	35.05
150×100×9	150	100	9	31.69	31.56
150×100×10	150	100	10	34. 76	28.77
160×130×8	160	130	8	33.55	29.81
180×80×7	180	80	7	26.37	37.92
180×80×8	180	80	8	29.78	33.58
180×80×9	180	80	9	33.1	30.21
180×80×10	180	80	10	36.33	27.53
180×80×12	180	80	12	42.52	23.52
180×100×8	180	100	8	32.29	30.97
180×100×9	180	100	9	35.93	27.83
180×100×10	180	100	10	39.47	25.34
180×100×12	180	100	12	46.29	21.6
180×145×20	180	145	20	84.1	11.89
180×150×8	180	150	8	38. 57	25.93
180×150×9	180	150	9	42.99	23.26
180×150×10	180	150	10	47.32	21.13
180×150×12	180	150	12	55.71	17.95
190×120×12	190	120	12	51.94	19.25
196×170×18	196	170	18	88.99	11.24
200×120×8	200	120	8	37.32	26.8
230×100×8	230	100	8	38.57	25.93

Максимальная нагрузка на профильную трубу: способы расчета

Выбирая профильную трубу, необходимо особое внимание уделять её параметрам и учитывать какую нагрузку выдержит профильная труба.

Эти трубы используются, в качестве каркасов для различных сооружений, поэтому подбирать изделия необходимо максимально ответственно.

Преимущества профильных труб заключается в их:

• легкости;
• надежности;
• устойчивости к нагрузкам;
• простоте монтажа.

Нагрузка, действующая на профильную трубу

Если планируется изготовить беседку или теплицу, то серьезно задумываться о нагрузках не стоит, так как такие конструкции не подвержены воздействию серьезных сил. А вот если изготавливается навес, козырек, каркас для более серьезного сооружения – то здесь просто необходимы обстоятельные рассчеты.

Профильные трубы устойчивы к деформации, но и у них есть предел. Если нагрузка будет соответствовать норме, то изделие, под действием груза, например, мокрого снега, может согнуться. Если снег удалить, то труба примет свою исходную форму. В том случае, когда допустимая нагрузка превышена, труба не восстановит форму. Это в лучшем случае, в худшем – она просто разорвется.

При выборе профильной трубы, таким образом, необходимо учитывать:
размеры;

• сечение. Как правило, используются прямоугольные трубы и трубы с квадратным сечением;
• напряжение каркаса из труб;
• прочность материала;
• вероятные нагрузки, которые могут возникнуть в процессе эксплуатации.

Классификация нагрузок

Одним из критериев классификации является время воздействия нагрузок. Виды таких нагрузок установлены СП 20.13330.2011. И они таковы:

• постоянные. То есть, не меняется ни вес, ни такой показатель, как давление, в течение достаточно долгого времени. Пример постоянной нагрузки: вес и давление элементов здания;
• временные, но длительные. Например, вес перегородок из ДСП;
• кратковременные. Это именно о том, о чем шла речь выше: о снеге, ветре и других природных явлениях;
• особые. Например, нагрузки от взрывов и ударов машин.

Таким образом, если на территории домовладения сооружается навес, то нужно учитывать ряд нагрузок:

• от снега и ветра;
• от возможных столкновений с авто.

На территориях, где бывают периодически землетрясения, нельзя не учитывать данный фактор. На таких территориях конструкции должны быть максимально прочными.

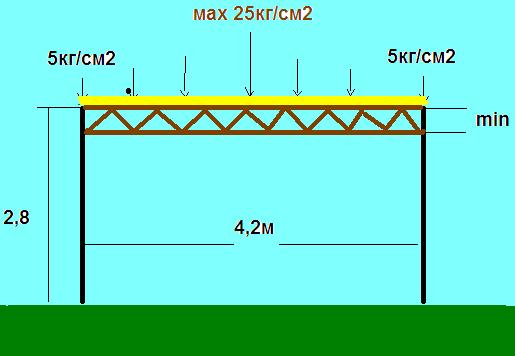

Расчетные схемы

Расчетные схемы учитывают не только виды нагрузок, но и то, каким образом нагрузка распределяется по конструкции. Например, опоры могут испытывать более серьезные нагрузки, а поперечные дополнительные элементы – небольшие.

Максимальные нагрузки

Чтобы понять, какие максимальные нагрузки установлены для труб, необходимо изучить следующие таблицы.

Таблица 1. Нагрузка для профильной трубы квадратного сечения

Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)

Указаны максимальные нагрузки, в результате которых не произойдет разрыва трубы. Элемент конструкции согнется и, в дальнейшем, не примет изначальной формы. Если же максимальная нагрузка на профильную трубу будет превышена, то тогда уже случится разрыв.

Методы расчета нагрузки

Используются следующие методы:

• при помощи разработанных таблиц;
• использование физических формул;
• расчет при помощи специального калькулятора.

Чтобы рассчитать нагрузку при помощи таблиц, необходимо составить характеристики фактически имеющейся трубы с теми, характеристиками, которые имеются в таблице.
Если расчет нагрузки на профильную трубу ведется при помощи формул, то, в основном, используется такая формула: Ризг= M/W. Изгибающий момент делится на сопротивление.

Существуют и специальные калькуляторы, разработанные специалистами. Однако пользоваться такими калькуляторами можно только в том случае, если они размещены на надежных интернет-сайтах или переданы в пользование компетентными лицами, которые хорошо разбираются в нагрузках на профильные трубы.

Следует подчеркнуть: не стоит делать расчеты самостоятельно. Во-первых, для правильного проведения расчетов, необходимо знать ГОСТы и сопромат. Во-вторых, малейший просчет может привести к серьезным последствиям.

Таким образом, расчет нагрузки на трубы – это очень важная процедура. Пренебрежение ей может повлечь серьезные последствия:

• разрушение конструкции, здания;
• наличие пострадавших и жертв.

В новостях, иногда, можно увидеть сюжеты о том, что где-то обрушилась крыша здания или его иные элементы. Такие ситуации, чаще всего, складываются из-за того, что в расчетах были допущены ошибки.

Расчет нагрузок на опору — схемы нагрузок, формулы расчета, примеры

Оптический кабель, как правило, является дополнительным элементом ВЛ. При подвесе ОКСН на действующих ВЛ всегда возникают дополнительные нагрузки, которые не были учтены при расстановке опор на этапе проектирования ВЛ, а также при выборе и расчете фундаментов или закреплений в грунте. Если в проектной документации не провести расчет допустимых нагрузок на опоры, то в процессе эксплуатации, это может привести к выходу из строя не только линии связи, но и к аварийной ситуации на линии электропередачи, перебоям с поставкой электроэнергии потребителям и длительному и дорогостоящему восстановительному ремонту.

В связи с этим при проектировании подвеса ВОК на ВЛ следует определять суммарные расчетные нагрузки на конструкции опор от всех фазных проводов, грозозащитного троса и ВОК с учетом ветровых нагрузок и гололедных отложений и сопоставлять их с допустимыми. В случае превышения нагрузок рекомендуется усиление опор, фундаментов или закреплений в грунте, замена опор или уменьшение пролетов путем подстановки новых опор.

Рис. 1. Упавшая опора ВЛЭП.

До середины 60-х годов в СССР расчет стальных и деревянных опор производился по методу допускаемых напряжений, а расчет железобетонных опор и оснований фундаментов опор из любого материала — по методу разрушающих нагрузок. В настоящее время расчет опор и их оснований производится по новому методу — методу предельных состояний.

Опоры, фундаменты или закрепления в грунте должны быть рассчитаны на сочетания расчетных нагрузок нормальных режимов по первой и второй группам предельных состояний, а также аварийных и монтажных режимов ВЛ по первой группе предельных состояний.

Расчет следует выполнить для каждого типа опоры, фундамента или закрепления в грунте.

При подвесе ОКСН или ОКГТ в межфазном пространстве, если нагрузки от них являются дополнительными, то в проекте должны быть представлены результаты расчетов опор, фундаментов или закреплений в грунте на нагрузки от ОК.

Предельные состояния, по которым производится расчет фундаментов или закреплений в грунте опор ВЛ, подразделяются на две следующие группы:

Первая группа включает предельные состояния, которые ведут к потере несущей способности элементов или к полной непригодности их в эксплуатации, т. е. к их разрушению любого характера. К этой группе относятся состояния при наибольших внешних нагрузках и при низшей температуре, т. е. при условиях, которые могут привести к наибольшим изгибающим или крутящим моментам на опоры, наибольшим сжимающим или растягивающим усилиям на опоры и фундаменты.

Вторая группа включает предельные состояния, при которых возникают недопустимые деформации, перемещения или отклонения элементов, нарушающие нормальную эксплуатацию, к этой группе относятся состояния при наибольших прогибах опор.

Метод расчета по предельным состояниям имеет целью не допускать, с определенной вероятностью, наступления предельных состояний первой и второй групп при эксплуатации, а также первой группы при строительстве ВЛ.

При разработке проектной документации оформленные результаты расчета нагрузок от ОК на опоры каждого типа должны содержать:

1) Титульный лист с указанием титула и наименования ВЛ; схемы с местом крепления ОК на опоре с размерами; информацию о ПО, в котором рассчитаны нагрузки; при расчете нагрузок без применения программных средств должны быть приведены ссылки на нормативные документы и справочную литературу, в соответствии с которой выполнен расчет; должны быть указаны номер и тип опоры; климатические условия расчета (ветровое давление, толщина стенки гололеда), региональные коэффициенты или коэффициенты перегрузки; схема расположения векторов вертикальной, поперечной и продольной составляющих, из которой однозначно понятно в какой системе координат («провод» или «опора») получены нагрузки; должны быть указаны длины пролетов, смежных с рассчитываемой опорой; типы фазных проводов, ГТ и/или ОКГТ, ОКСН, ОКНН и ОКФП, подвешенных до и после рассчитываемой опоры.

2) Первый лист отчета для промежуточной опоры должен содержать расчет на сочетание расчетных нагрузок нормальных и аварийных режимов по первой группе предельных состояний.

3) Первый лист отчета для анкерно-угловой опоры должен содержать расчет на сочетание расчетных нагрузок нормальных, аварийных и монтажных режимов по первой группе предельных состояний.

4) Второй лист отчета для промежуточной, а также анкерно-угловой опоры, должен содержать расчет на сочетание расчетных нагрузок нормальных режимов по второй группе предельных состояний.

Расчет дополнительных нагрузок на опору от подвеса ВОК

Нагрузки, соответствующие условиям эксплуатации конструкции или сооружения, называются нормативными нагрузками. В расчетах опор и их оснований принимают расчетные нагрузки, получаемые путем умножения нормативных нагрузок на коэффициенты перегрузки. Эти коэффициенты определены в зависимости от вероятности превышения нагрузок различных видов и от состояния линии, так называемого режима.

При расчете дополнительных нагрузок на опору от подвеса ВОК следует рассматривать следующие режимы работы:

• Нормальный режим. Ветра нет, гололеда нет.
• Режим максимального ветра под углом 45° к линии. Ветровой напор 100% под углом 45° к линии, гололеда нет.
• Режим максимального ветра перпендикулярного линии. Ветровой напор 100% перпендикулярно линии, гололеда нет.
• Режим гололеда с ветром. Ветровой напор 25% перпендикулярно линии, максимальный гололед.
• Аварийный режим. Одностороннее тяжение (обрыв оптического кабеля), ветер и гололед отсутствуют.
• Монтажный режим. Для промежуточной опоры: ветер и гололед отсутствуют, учитываются вес монтажной оснастки и монтажника. Для анкерной опоры: одностороннее тяжение, ветер и гололед отсутствуют, учитываются вес монтажной оснастки и монтажника.

На опору от подвеса на нее ВОК будут действовать 3 типа сил:

• G — вертикальная сила, обусловленная силой тяжести ВОК, гололеда и монтажника;
• P — горизонтальная поперечная сила, обусловленная воздействием ветра на ВОК;
• T — горизонтальная продольная сила, тяжение ВОК в нижней точке кривой провеса.

Итоговое тяжение кабеля H — это суперпозиция этих сил.

Рис. 2. Дополнительные силы, прикладываемые к промежуточной опоре со стороны оптического кабеля

Рис. 3. Дополнительные силы, прикладываемые к анкерной опоре со стороны оптического кабеля

Алгоритм расчета сводится к следующему: находятся нормативные нагрузки, действующие на опору в рассматриваемом режиме, затем эти нагрузки умножаются на коэффициенты и получаются значения расчетных нагрузок. Расчетные нагрузки от ВОК в сумме с расчетными нагрузками от троса и проводов сравниваются с допустимыми нагрузками для конкретной опоры.

Расчет внецентренно-сжатой колонны.

Тут конечно же возникает вопрос: а как рассчитать остальные колонны, ведь нагрузка к ним будет приложена скорее всего не по центру сечения? Ответ на этот вопрос сильно зависит от способа крепления навеса к колоннам. Если балки навеса будут жестко крепиться к колоннам, то при этом будет образована достаточно сложная статически неопределимая рама и тогда колонны следует рассматривать как часть этой рамы и рассчитывать сечение колонн дополнительно на действие поперечного изгибающего момента, мы же далее рассмотрим ситуацию когда колонны, показанные на рисунке 1, соединены с навесом шарнирно (колонну, обозначенную красным цветом, мы больше не рассматриваем). Например оголовок колонн имеет опорную площадку — металлическую пластину с отверстиями для болтового крепления балок навеса. По разным причинам нагрузка на такие колонны может передаваться с достаточно большим эксцентриситетом:

Рисунок 2. Эксцентриситет приложения сосредоточенной нагрузки к колонне из-за прогиба балки навеса.

Балка, показанная на рисунке 2, бежевым цветом, под воздействием нагрузки немного прогнется (почему это произойдет, обсуждается отдельно) и это приведет к тому, что нагрузка на колонну будет передаваться не по центру тяжести сечения колонны, а с эксцентриситетом е и при расчете крайних колонн этот эксцентриситет нужно учитывать. Более точное определение эксцентриситетов зависит от жесткости колонны и балки, но мы в данном случае не будем учитывать жесткости и для надежности примем максимально неблагоприятное значение эксцентриситета. Случаев внецентренного нагружения колонн и возможных поперечных сечений колонн существует великое множество, описываемое соответствующими формулами для расчета. В нашем случае для проверки сечения внецентренно-сжатой колонны мы воспользуемся одной из самых простых:

(N/φF) + (Mz/Wz) ≤ Ry (3.1)

Т.е. предполагается, что внецентренное нагружение имеется только относительно одной оси.

В данном случае, когда сечение самой нагруженной колонны мы уже определили, нам достаточно проверить, подходит ли такое сечение для остальных колонн по той причине, что задачи строить сталелитейный завод у нас нет, а мы просто рассчитываем колонны для навеса, которые будут все одинакового сечения из соображений унификации.

Что такое N, φ и Ry мы уже знаем.

Формула (3.1) после простейших преобразований, примет следующий вид:

F = (N/Ry)(1/φ + ez·F/Wz) (3.2)

так как максимально возможное значение изгибающего момента Мz = N·ez, почему значение момента именно такое и что такое момент сопротивления W, достаточно подробно объясняется в отдельной статье.

Сосредоточенная нагрузка N на колонны, обозначенные на рисунке 1 синим и зеленым цветом, составит 1500 кг. Проверяем требуемое сечение при такой нагрузке и ранее определенном φ = 0.425

F = (1500/2050)(1/0.425 + 2.5·3.74/5.66) = 0.7317·(2.353 + 1.652) = 2.93 см2

Кроме того, формула (3.2) позволяет определить максимальный эксцентриситет, который выдержит уже рассчитанная колонна, в данном случае максимальный эксцентриситет составит 4.17 см.

Требуемое сечение 2.93 см2 меньше принятого 3.74 см2, а потому квадратную профильную трубу с размерами поперечного сечения 50х50 мм с толщиной стенки 2 мм можно использовать и для крайних колонн.

Примечание: Вообще-то изгибающий момент от эксцентриситета в наиболее опасном сечении, расположенном примерно посредине высоты колонны, будет в 2 раза меньше, соответственно и требуемая площадь сечения тоже будет немного меньше. Но как я уже говорил, при выполнении расчета не специалистом дополнительный запас по прочности никогда не помешает. К тому же в данном случае мы все равно принимаем большую площадь сечения из конструктивно-эстетических соображений.

Нормативные нагрузки на опору

Нормативная горизонтальная продольная нагрузка T ищется как проекция тяжения H на горизонтальную продольную ось.

Расчет вертикальной нагрузки на опору в рассматриваемом режиме, обусловленную силой тяжести ВОК и гололеда G, выполняется не через проекцию тяжения на вертикальную ось, а напрямую, используя расчет приведенный в ПУЭ. Следует помнить, что весовая нагрузка в пролете распределяется на обе опоры поровну если точки подвеса расположены на одной высоте. В общем случае весовая нагрузка от ВОК действует на опору от точки закрепления на опоре и до самой нижней точки кривой провеса кабеля.

Нормативную горизонтальную поперечную нагрузку, обусловленную воздействием ветра на ВОК P, можно найти не через проекцию тяжения на горизонтальную поперечную ось, а также напрямую. Следует помнить, что ветровая нагрузка в пролете распределяется на обе опоры поровну.

Рис. 4. Суммарный вектор нагрузки H, направленный вдоль кабеля

Изменения, внесенные в работу калькулятора

Исправления, внесенные от 20 июня 2021 года, стали:

1.включили проверку стоек по значению гибкости.

2.включили возможность расчета уголков спаренного и крестообразного типа.

3.включили функцию расчета швеллера, который имеет форму короба или двутавра.

4.включили проверку уголка согласно главным осям.

Исправления, внесенные от 8 сентября 2021 года включают:

1.добавление проверки локальной устойчивости стенок либо полок в двутавре, или швеллере, или уголке, также металлического профиля.

Исправления, внесенные от 2 декабря 2021 года, включают:

1.исправление расчетного параметра сопротивления деревянного материала на сжатие в разделе СП под названием «Деревянные конструкции».

2.исправление коэффициентов расчетного значения по длине, применяемые для материала из дерева.

3.исправление замечаний, отображающих итоговые расчеты.

Расчетные нагрузки на опору

Расчетные нагрузки рассчитываются путем умножения нормативных нагрузок на следующие коэффициенты.

Горизонтальная поперечная нагрузка P умножается на:

• γnw — коэффициент надежности по ответственности, принимаемый равным: 1,0 — для ВЛ до 220 кВ; 1,1 — для ВЛ 330–750 кВ и ВЛ, сооружаемых на двухцепных и многоцепных опорах независимо от напряжения, а также для отдельных особо ответственных одноцепных ВЛ до 220 кВ при наличии обоснования;
• γfP — коэффициент надежности по ветровой нагрузке, равный 1,3 при расчете по первой группе предельных состояний и 1,1 при расчете по второй группе предельных состояний;
• γр — региональный коэффициент, принимаемый от 1 до 1,3. Значение коэффициента принимается на основании опыта эксплуатации и указывается в задании на проектирование. В большинстве случаев равен единице.

Вертикальная нагрузка G умножается на:

• γnw — коэффициент надежности по ответственности, принимаемый равным: 1,0 — для ВЛ до 220 кВ; 1,3 — для ВЛ 330–750 кВ и ВЛ, сооружаемых на двухцепных и многоцепных опорах независимо от напряжения, а также для отдельных особо ответственных одноцепных ВЛ до 220 кВ при наличии обоснования;
• γfG — коэффициент надежности по гололедной нагрузке равный 1,6 для районов по гололеду III и выше;
• γd — коэффициент условий работы, равный 1 при расчете по первой группе предельных состояний и 0,5 при расчете по второй группе предельных состояний;
• γр — региональный коэффициент, принимаемый равным от 1 до 1,5. Значение коэффициента принимается на основании опыта эксплуатации и указывается в задании на проектирование. В большинстве случаев равен единице.

Горизонтальная продольная нагрузка T умножается на:

• γfT — коэффициент надежности по нагрузке от тяжения, равный 1,3 при расчете по первой группе предельных состояний и равный 1 при расчёте по второй группе предельных состояний.

Пример расчета металлической центрально-сжатой колонны:

Имеется: желание сделать навес возле кирпичного дома приблизительно следующего вида:

Рисунок 1. Расчетная схема навеса размером 10 на 6 метров с колоннами высотой 2.5 метра.

В данном случае единственной центрально-сжатой колонной при любых условиях закрепления и при равномерно распределенной нагрузке будет колонна, показанная на рисунке 1 красным цветом. Кроме того и нагрузка на эту колонну будет максимальной. Колонны, обозначенные на рисунке синим и зеленым цветом, можно рассматривать как центрально-сжатые, только при соответствующем конструктивном решении и равномерно-распределенной нагрузке, колонны, обозначенные оранжевым цветом, будут или центрально сжатыми или внецентренно-сжатыми или стойками рамы, рассчитываемой отдельно. В данном примере мы рассчитаем сечение колонны, обозначенной красным цветом. Для расчетов примем постоянную нагрузку от собственного веса навеса 100 кг/м2 и временную нагрузку 100 кг/м2 от снегового покрова.

2.1. Таким образом сосредоточенная нагрузка на колонну, обозначенную красным цветом, составит:

N = (100+100)·5·3 = 3000 кг

2.2. Принимаем предварительно значение λ = 100, тогда по таблице 2 коэффициент изгиба φ = 0.599 (для стали с расчетной прочностью 200 МПа, данное значение принято для обеспечения дополнительного запаса по прочности), тогда требуемая площадь сечения колонны:

F = 3000/(0.599·2050) = 2.44 см2

2.3. По таблице 1 принимаем значение μ = 1 (так как кровельное покрытие из профилированного настила, должным образом закрепленное, будет обеспечивать жесткость конструкции в плоскости, параллельной плоскости стены, а в перпендикулярной плоскости относительную неподвижность верхней точки колонны будет обеспечивать крепление стропил к кирпичной стене), тогда радиус инерции

i = 1·250/100 = 2. 5 cм

2.4. По сортаменту для квадратных профильных труб данным требованиям удовлетворяет профиль с размерами поперечного сечения 70х70 мм с толщиной стенки 2 мм, имеющий радиус инерции 2.76 см. Площадь сечения такого профиля 5.34 см2. Это намного больше, чем требуется по расчету.

2.5.1. Мы можем увеличить гибкость колонны, при этом требуемый радиус инерции уменьшится. Например, при λ = 130 коэффициент изгиба φ = 0.425, тогда требуемая площадь сечения колонны:

F = 3000/(0.425·2050) = 3.44 см2

2.5.2. Тогда

i = 1·250/130 = 1.92 cм

2.5.3. По сортаменту для квадратных профильных труб данным требованиям удовлетворяет профиль с размерами поперечного сечения 50х50 мм с толщиной стенки 2 мм, имеющий радиус инерции 1.95 см. Площадь сечения такого профиля 3.74 см2, момент сопротивления для этого профиля составляет 5.66 см3.

2.6. Проверим, является ли принятый профиль допустимым по предельной гибкости. Точное значение гибкости составит

λ = 250/1.95 = 128.2

значение коэффициента а составит

а = 3000/(0.425·2050·3.74·1.1) = 0.837

тогда предельно допустимое значение гибкости

λmax = 180 — 60·0.837 = 129.8 > 128.2

Требования по предельно допустимой гибкости нами соблюдены.

Вместо квадратных профильных труб можно использовать равнополочный уголок, швеллер, двутавр, обычную трубу. Если расчетное сопротивление стали выбранного профиля больше 220 МПа, то можно пересчитать сечение колонны. Вот в принципе и все, что касается расчета металлических центрально-сжатых колонн, добавлю только, что если вы занимаетесь расчетом не профессионально и все возможные нагрузки не только учесть, но даже представить не можете, то не используйте значение λ > 80. Чем меньше гибкость, тем надежнее конструкция. Если вы обратили внимание, то в таблице 2 не предусмотрены значения гибкости превышающие 220, хотя теоретически гибкость может составлять и 300 и 1000, просто рассматривать стержни с такой гибкостью в качестве несущих не имеет никакого смысла — очень уж нестабильны.

Если следовать приведенной выше рекомендации, то даже трубы сечением 70х70х2 мм будет недостаточно, а потребуется труба сечением 80х80х3 мм, для которой радиус инерции составляет i = 3.12 см и соответственно гибкость будет λ = 250/3.12 = 80.1. Например, вы рассчитываете точно такой же навес, но не соединенный с относительно жесткой кирпичной стеной, а отдельно стоящий. В этом случае значение коэффициента скорее будет μ = 2, но вы, не вникая в сложности взаимоотношений строительных конструкций, решили, что вполне хватит и μ = 1. В этом случае принятое ограничение по гибкости позволит защитить вашу конструкцию от разрушения, ведь при μ = 2 значение расчетной длины колонны составит lef = 2·250 = 500 см, а гибкость колонны λ = 500/3.12 = 160.25 т.е. на пределе максимально допустимого (и даже за пределом). Если же вы не ошиблись с выбором расчетной схемы, но все равно воспользовались рекомендованным ограничением гибкости λ ≤ 80, то в результате вы получите повышенный запас по прочности и некоторое удорожание конструкции. Что лучше: сделать конструкцию с повышенным запасом прочности или полностью ее переделывать после обрушения — выбирать вам.

И еще, приложение нагрузки точно по центру тяжести колонны и абсолютная вертикальность колонны возможны только в теории, на практике всегда возникает некоторый эксцентриситет приложения нагрузки и если для колонн сечением 40х40 см изменение точки приложения нагрузки на несколько миллиметров или даже целый сантиметр можно и не учитывать, задавшись соответствующим коэффициентом запаса по прочности, то для колонны сечением 5х5 см такое отклонение может быть критическим. Почему? Сейчас разберемся.

Дополнительные нагрузки на опору от ОКГТ

Такие нагрузки возникают и требуют расчета в том случае, если ОКГТ больше и тяжелее грозотроса по типовому проекту. В большинстве случаев ОКГТ легче троса, так как ОКГТ производится из стальных проволок, плакированных алюминием и проволок из алюминиевого сплава.

Рис. 6. Схематичное изображение сечения ОКГТ.

Рис. 7. Схематичное изображение сечения ГТК.

Метод начальных параметров

Метод начальных параметров, является довольно универсальным и простым методом. Используя этот метод можно записывать формулу для вычисления прогиба и угла поворота любого сечения балки постоянной жесткости (с одинаковым поперечным сечением по длине.)

Под начальными параметрами понимаются уже известные перемещения:

• в опорах прогибы равны нулю;
• в жесткой заделке прогиб и угол поворота сечения равен нулю.

Учитывая эти хитрости, их называют еще граничными условиями, определяются перемещения в других частях балки.

Дополнительные нагрузки на опору от ОКНН

Учитываются:

1. Нагрузка на провод/трос от ОКНН с учетом увеличения воздействия гололеда и ветра;
2. Временное воздействие монтажного оборудования (навивочной машины).

Рис. 10. Для расчета ОКНН используется эквивалентный диаметр ГТК.

Рис. 11. Применение навивочной машины.

Примером расчета нагрузок на опору может служить результат работы в конфигураторе «ВОЛС на ВЛ с ОКСН». Смотрите по ссылке ниже подробный пример расчета с указанием источников нормативной и методологической информации:

Конфигуратор предназначен для автоматизации различных этапов проектирования подвесных ВОЛС:

• выбора и подсчета необходимых комплектующих (кабель, арматура, муфты),
• осмечивания проекта по материалам,
• предоставления готовых чертежей по типовым узлам и решениям,
• проверки соответствия проектных решений актуальным нормативным документам и методикам,
• проверки совместимости различных материалов и узлов между собой.

Конфигуратор позволяет выполнить следующие автоматизированные расчеты:

• выбор марки кабеля,
• расчет оптимальных строительных длин,
• подбор виброгасителей и составление схемы виброгашения,
• расчет тяжений и стрел провеса,
• расчет нагрузок на опоры от подвеса ВОК,
• расчет на сближение с фазными проводами при различных климатических воздействиях и при возникновении пляски,
• расчет наведенного электрического потенциала вблизи опоры и определение допустимых точек подвеса ОКСН (выдача результата из проведенных ранее расчетов для типовых опор).

Перейти в конфигуратор «ВОЛС на ВЛ с ОКСН»
Если вы являетесь инженером-проектировщиком или руководителем проектного отдела строительной организации, занимающейся строительством магистральных ВОЛС и хотели бы повысить свою квалификацию или квалификацию специалистов вашего отдела, рекомендуем вам обучение на курсе «Проектирование ВОЛС». Актуальное расписание ближайших занятий, программу курса и всю информацию по вопросам подачи заявок на обучение вы сможете найти в разделе «Обучение».

Посмотреть все доступные курсы

Илья Смирнов, технический эксперт, преподаватель ВОЛС.Эксперт

Момент инерции

Геометрическая характеристика, которая получила название момент инерции, важна при проведении расчетов на прогиб балки. Формула позволяет вычислить эту величину, мы приведем ее немного ниже.

При вычислении момента инерции нужно обращать внимание на то, что размер этой характеристики зависит от того, какова ориентация элемента в пространстве. При этом наблюдается обратно пропорциональная зависимость между моментом инерции и величиной прогиба. Чем меньше значение момента инерции, тем больше будет значение прогиба и наоборот. Эту зависимость достаточно легко отследить на практике. Каждый человек знает, что доска, положенная на ребро, прогибается гораздо меньше, чем аналогичная доска, находящаяся в нормальном положении.

Подсчет момента инерции для балки с прямоугольным сечением производится по формуле:

Вес метра профильной трубы квадратного сечения. Таблица размеров профильной трубы. Калькулятор веса профильной трубы онлайн.

ДАНО: профильная труба х длиной мм в количестве шт

ОТВЕТ: вес 1 метра профильной трубы х = 0 кг вес одной трубы длиной мм = 0 кг общий вес труб = 0 кг

       Металлическая труба прямоугольного, квадратного и других отличающихся от круглого сечений получила название — профильная труба. Ещё её называют профтруба.
       Профильную трубу изготавливают из углеродистой и легированной (нержавеющей) стали, алюминия.
       В строительстве и домашнем хозяйстве широкое применение получила стальная профтруба прямоугольного и квадратного сечения. Изделия из неё обладают легкостью, высокой прочностью и долговечностью.
       В зависимости от технологии изготовления профиля труба бывает бесшовной, выполненной методом деформирования из заготовки круглой бесшовной трубы, и с продольным швом, т.е. выполненной из листа, который согнули, а получившийся шов сварили. Бесшовные профильные трубы способны выдерживать существенно большие нагрузки, чем их шовные аналоги (почти на 15%) отсюда и разница в цене.
       Соединения элементов из профильной трубы, благодаря своей прямоугольной форме требуют меньше подготовки и обработки металла чем из круглой трубы и выглядят более эстетично. Для соединений обычно используется электро или газосварка, а также болтовые соединения.
       Из профильной трубы изготавливают заборы, ограждения, парники и теплицы, навесы, качели, беседки, скамейки, лестницы, арки и фермы, стеллажи, различные каркасы (например, мебель или модульные здания, гаражи, павильоны) и другие. С помощью трубогиба для профиля заготовкам придают требуемый изгиб.

Размеры профильной трубы

Изготавливают профильную трубу по ГОСТ 13663-86 «Трубы стальные профильные. Технические требования». Длина 3 и 6 метров. Размеров сечений труб очень много, но основные стандартны и соответствуют размерам, указанным в:

• ГОСТ 8639 «Трубы стальные квадратные. Сортамент»,
• ГОСТ 8645 «Трубы стальные прямоугольные. Сортамент»,
• ГОСТ 8638 «Трубы стальные каплевидные. Сортамент»,
• ГОСТ 8642 «Трубы стальные овальные. Сортамент»,
• ГОСТ 8644 «Трубы стальные плоскоовальные. Сортамент»,
• ГОСТ 8646 «Трубы стальные с полыми ребрами. Сортамент».

Некоторые организации, занимающиеся поставкой, предлагают резку профильной трубы в нужный размер.

Таблица размеров сечения и вес 1 метра профильной трубы квадратного сечения по ГОСТ 8639

Радиус закругления R должен быть не более 2S. По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5S; для труб электросварных наружными размерами 20×20 мм и 25×25 мм с толщиной стенки от 1,5 до 2,0 мм и труб, изготовленных методом печной сварки, — не более 2,5S, для труб электросварных размером 60x60x4 мм — не более 3S.

Что ещё почитать на сайте:

Калькулятор труб — Вместимость круглых, прямоугольных и квадратных труб

Мы создали этот инструмент, чтобы помочь в сравнении материалов для использования в различных проектах. Этот инструмент НЕ заменяет профессиональные инженерные или консультационные услуги. Многие люди звонят нам с вопросами о стальных или алюминиевых балках, проектировании зданий, несущих нагрузках на людей, максимальных пролетах для труб и т. д. Мы не отвечаем ни на один из этих вопросов и не даем никаких советов по проектированию любого рода по телефону. Мы являемся производителем инструментов, а не независимой консалтинговой фирмой по дизайну.

Это прочность материала, деленная на нагрузку. Более высокие значения более безопасны. Если материал может выдержать напряжение 50 000 фунтов на квадратный дюйм, а нагрузка создает на материал давление 25 000 фунтов на квадратный дюйм, коэффициент безопасности равен 2 (материал в 2 раза прочнее, чем напряжение от нагрузки).

Уровень давления, который материал может выдержать до того, как он начнет изгибаться и не вернется к своей первоначальной форме после снятия силы.

Уровень давления, при котором материал разрушается. Как правило, это приводит к тому, что конструкция выходит из строя как защитное устройство.

Этот калькулятор следует использовать для сравнения материалов, диаметров и толщин стенок, чтобы узнать, как сделать ваши конструкции более безопасными. Например, предположим, что у вашего местного дистрибьютора металла есть трубка 1,75x.095 и цельный пруток 1,25 в продаже из какой-то крупной оптовой покупки, которая не состоялась у другого клиента. Вы берете их обоих и смотрите на них, и они оба кажутся довольно мускулистыми. Но вы посмотрите на тонкую стенку на 1.75х.095 и решили, что легкий хлам не может быть таким прочным, как твердый стержень 1,25, верно? Неправильный. Введите их оба в наш калькулятор и проверьте другие источники, если вы все еще не уверены. Стенка . 095 на самом деле прочнее для изгибающих нагрузок! Вы также можете посмотреть на отдельные части каркаса безопасности под нагрузкой, но, пожалуйста, поймите, что оценка каркасов безопасности выполняется обученными профессионалами, и любая оценка, которую вы проводите на отдельных частях, не указывает на общую безопасность конструкции.

Материал имеет номинальный размер (материал обычно меньше номинального размера, но в пределах спецификации геометрии материала, например, стенка 0,120 на самом деле является 0,118). Нагрузка от транспортного средства представляет собой статическую распределенную нагрузку в середине самой длинной трубы и составляет 1/3 длины трубы. Нагрузка в середине самой длинной трубы является наихудшим случаем нагрузки на элемент клетки. Квадратная труба предполагает изгиб с одной стороной, параллельной нагрузке (подумайте о квадрате или ромбе). Коэффициенты безопасности используют числа в таблице ниже для прочности. Не забывайте, что размещение твердого металла рядом с пассажирами очень опасно, поэтому всегда следует учитывать использование надлежащих сидений, удерживающих устройств, набивки и шлемов.

Красная стрелка на картинке ниже обозначает груз, возможно, камень или пень. Мы выбрали самую длинную трубку, которая может попасть во время броска (синяя). В этом примере мы предполагаем, что мы будем триангулировать заднюю часть на части так, чтобы они были короче, чем элемент крыши, а также предполагаем, что передний стингер (не показан) предотвратит когда-либо перекладины переднего крыла (длинные части слева). прямое попадание. Этот калькулятор предполагает, что нагрузка находится в центре (наихудший случай напряжения) и распределена примерно на 1/3 длины трубы (выделено красным). Эта клетка — всего лишь простой пример для учебных целей, мы не рекомендуем вам строить подобную клетку. Этот калькулятор основан на многих предположениях и критериях «наихудшего случая», поэтому мы рекомендуем вам прочитать всю страницу, чтобы получить полное представление о том, что на самом деле означают эти цифры и почему мы должны учитывать их при проектировании каркаса безопасности. Этот пример показывает только то, как вы можете рассмотреть изолированную нагрузку на одну часть каркаса безопасности. Мы надеемся, что эта информация окажется для вас полезной и что вы не считаете ее одобрением своего дизайна.

При реальном опрокидывании вес вашего автомобиля не будет являться статической нагрузкой только на одну трубу. Ваш автомобиль будет двигаться, а множество трубок в каркасе безопасности будут выдерживать постоянно меняющиеся нагрузки во время крена. Нагрузка будет распределяться более чем по одной трубе, когда 2 или более труб соприкасаются с землей/камнями/и т. д. Вы также можете принять во внимание, что движущееся транспортное средство оказывает большую нагрузку на трубу, чем остановившееся транспортное средство. Еще одно соображение во время реального опрокидывания заключается в том, что когда труба изгибается, форма каркаса безопасности изменяется, и больше труб соприкасается с землей, поддерживая автомобиль. Если ничего не сгибается и транспортное средство оказывается на крыше, оно не может оставаться сбалансированным только на одной трубе, поэтому у него все равно будет более одной трубы, разделяющей нагрузку, когда он, наконец, перестанет двигаться. Земля также может двигаться, чтобы изменить распределение нагрузки, например, перемещение камней и изменение формы грязи/песка. Все эти рассуждения о более чем одной трубе, разделяющей нагрузку, призваны проиллюстрировать тот факт, что анализ напряжения каркаса безопасности представляет собой нечто большее, чем просто просмотр одной трубы за раз. Мы надеемся, что вы сможете использовать этот инструмент для изучения и оценки частей вашего дизайна. 93) Фактор стоимости 6063-T52 АЛ 21 000 (2) 27 000 (2) 0,096 (2) 2,58 (3) 6061-T6 АЛ 40 000 (1) 45 000 (1) 0,096 (2) подлежит уточнению () 7075-T6 АЛ 73 000 (1) 83 000 (1) 0,096 (2) подлежит уточнению () ASTM A53 Труба 30 000 (7) 48 000 (7) 0,284 (2) 2,31 (4) РЭВ 1015 48 000 (1) 65 000 (1) 0,284 (2) 2,50 (5) ДОМ 1020 77 000 (1) 85 000 (1) 0,284 (2) 4,15 (5) 4130 Н 92 000 (5) 105 000 (5) 0,284 (2) 13. 10 (3) нержавеющая сталь 316 35 000 (1) 85 000 (1) 0,289 (2) 25,20 (4) Ти 3AL-2,5 В CWSR 105 000 (3) 125 000 (3) 0,162 (2) 48.00 (6)

Используйте приведенную ниже таблицу с цветовой кодировкой, чтобы быстро узнать, сколько каждый материал и размер трубы будут весить на фут (все материалы имеют круглую трубу).

6063-T52 AL: это алюминий (AL). 6063 — это обозначение сплава, а 6000 — серия алюминиевых сплавов, содержащих кремний и магний, для термообработки. T означает термически обработанный, что делается для улучшения его физических свойств. 52 — тип термической обработки, в данном случае снятие напряжения сжатия после термообработки на твердый раствор. Этот низкопрочный алюминий очень хорошо гнется.

6061-T6 AL: это алюминий (AL). 6061 — это обозначение сплава, а 6000 — серия алюминиевых сплавов, содержащих кремний и магний, для термообработки. T означает термически обработанный, что делается для улучшения его физических свойств. 6 — тип термической обработки, в данном случае термообработка на раствор, а затем искусственное старение. Этот распространенный алюминий средней прочности можно сваривать, а также гнуть, хотя и не так легко, как 6063.

7075-T6 AL: это алюминий (AL). 7075 — это обозначение сплава, а 7000 — это серия алюминиевых сплавов, содержащих цинк и небольшое количество магния (оба для прочности). T означает термически обработанный, что делается для улучшения его физических свойств. 6 — тип термической обработки, в данном случае термообработка на раствор, а затем искусственное старение. Это один из самых прочных алюминиевых сплавов, он плохо поддается сварке и его очень трудно согнуть.

Труба ASTM A53: см. наше обсуждение на технической странице гибочного станка — «Труба против трубы». Эта сталь средней/низкой прочности производится в соответствии с требованиями, установленными Американским обществом по испытаниям и материалам (ASTM), документ A53. Материал стальной сплав, с широким выбором вариантов состава. Материал может включать несколько легирующих элементов (например, до 0,4 % хрома и 0,15 % молибдена, но не более 0,0 % того и другого). Он легко гнется и сваривается.

HREW 1015: Горячекатаная электросварная труба, стальной сплав 1015. Эта труба формуется роликами из плоских полос в круглые трубы и сваривается в цельный кусок. Снаружи гладкая, а внутри может быть небольшое мерцание. Виден шов, обычно сине-серая полоса. Стали серии 1000 известны как простые углеродистые стали и имеют максимальное содержание марганца 1%. Последние две цифры — номинальное содержание углерода в сотых долях процента. 1015 содержит 0,15% углерода и 0,45% марганца. Он очень хорошо поддается сварке и легко формуется/изгибается.

DOM 1020: Эта труба формуется с помощью роликов из плоских полос в круглые трубы и сваривается в сплошной кусок, а затем протягивается через оправку (DOM) для сжатия материала и доводки его до точного размера и геометрии. Внутри и снаружи гладкие, без видимых швов. Сплав такой же, как 1015 выше, но с 0,20% углерода по весу, что способствует более высокой общей прочности при немного более низкой пластичности.

4130 N: Эта сталь относится к классу цементируемых стальных сплавов. Этот металл, обычно известный как «ChroMo» или «ChroMoly», для прочности легирован хромом и молибденом. Как и в приведенных выше сталях, последние две цифры обозначают содержание углерода, номинальное значение 0,3%. 4130 известен своим высоким пределом прочности и ударной вязкостью, а также приемлемым изгибом и сваркой. TIG является предпочтительным процессом сварки для этого сплава. После сварки его необходимо подвергнуть термической обработке, чтобы вернуть его к указанным здесь спецификациям. Он также может подвергаться термообработке и отпуску/закалке для увеличения предела текучести более 100 тысяч фунтов на квадратный дюйм (1).

SS 316: Эта нержавеющая сталь с высокой коррозионной стойкостью была размещена на этой странице в целях сравнения. Соотношение цена/мощность не очень хорошее. Обычно изготавливается в виде круглой трубы.

Ti 3AL-2.5V CWSR: Это титан с пониженным напряжением после холодной обработки (CWSR Ti). Он содержит 3,0% алюминия и 2,5% ванадия по весу. Этот титан представляет собой альфа-бета-сплав, принадлежащий к классу сплавов, которые плохо поддаются сварке, поскольку они уже обработаны для повышения твердости. Это имеет свойства, аналогичные классу 9.Титан (6AL-4V), поэтому вы также можете использовать этот калькулятор для приблизительного расчета этого материала. TIG почти обязателен для сварки этого материала. Его очень трудно обрабатывать, и документально подтверждено, что его использование в фигурных изгибах ограничено. Мы успешно согнули 3Al-2,5V и титан Grade 9 на трубогибочном станке M600. Обе рассматриваемые здесь марки доступны в круглой трубе.

HREW может быть изготовлен из МНОГИХ различных сталей и обычно имеет предел текучести всего 40 000 фунтов на квадратный дюйм. Точные значения уточняйте у поставщика труб.

Эта информация предназначена только для справки. Если вы не хотите, чтобы вас ранили или убили, оставайтесь дома и не управляйте никакими транспортными средствами. Ни один каркас безопасности не спасет вам жизнь во всех ситуациях. Этот калькулятор предназначен для помощи в процессе проектирования, который должен выполняться обученным профессионалом. Любая информация, предоставленная Rogue Fabrication, LLC, не является приемлемой заменой профессионального анализа, обещанием или подтверждением характеристик любого материала или конструкции. Используя эту форму, вы освобождаете Rogue Fabrication, LLC от любой ответственности за ущерб, причиненный людям и имуществу в результате использования и/или неправильного использования любой предоставленной или полученной информации.

Источники

• (1): Machinery’s Handbook, Industrial Press. 28-е издание, 2008 г.
• (2): Matweb, www.matweb. com. Дата обращения 08.11.2012.
• (3): Online Metals, www.onlinemetals.com. Дата обращения 08.11.2012.
• (4): Склад металлов
• (5): Team Tube, LLC. Портланд, штат Орегон. Данные поставщика, дата 24.11.2012.
• (6): Титаниум Джо, www.titaniumjoe.com. Дата обращения 08.11.2012.
• (7): ASTM A53 1999 полный текст, ASTM.

Фактор стоимости, основанный на 1,75×0,120 на фут, за исключением Ti (1,625×0,070), 316 SS (1,5×0,120) и 6063 (2,00×0,125).

Как рассчитать грузоподъемность модульных конструкций

При проектировании модульной конструкции крайне важно учитывать конкретные рекомендации по несущей способности. Поскольку каждая конструкция настраивается для конкретного использования, необходимо проявлять особую осторожность, чтобы гарантировать, что она выдержит предполагаемую нагрузку.

Невыполнение этого требования может привести к отклонению труб и роликов, которые будут двигаться неправильно, что снизит эффективность вашей конструкции. Рассчитать вместимость труб и роликов действительно очень просто.

Читайте дальше, чтобы узнать , как установить надлежащую грузоподъемность для модульных конструкций Flexpipe.

Определите грузоподъемность конструкции с помощью нашего КАЛЬКУЛЯТОРА ЗАРЯДНОЙ ЕМКОСТИ.

СКАЧАТЬ

правило №1: чем длиннее труба, тем меньший вес она может выдержать

Грузоподъемность: до 2000 фунтов

То, как вы спроектируете и соберете конструкцию Flexpipe, повлияет на ее грузоподъемность. Как и в случае с такими материалами, как сварная сталь, алюминиевый профиль или дерево, комплектующие тележки / доски / стойки / и т. д. Flexpipe изготавливаются из конструктивных компонентов, сравнимых с балками и колоннами.

Тем не менее, чем длиннее ваши балки, тем меньший вес они могут удерживать.

Теперь, учитывая, что в прошлом мы были сварочной компанией, мы опираемся на опыт, когда говорим, что если ваша конструкция должна выдерживать нагрузку, превышающую 2000 фунтов, имеет смысл создать сварную конструкцию, иначе их будет слишком много. трубы и соединения.

Таблица грузоподъемности

Ниже приведена таблица того, какой вес трубы Flexpipe могут выдерживать одноточечную нагрузку.

Какая разница в грузоподъемности между типами труб?

Если предположить, что обычная труба толщиной 1 мм соответствует 100% , приведенная ниже диаграмма представляет собой пропорциональное обобщение приведенной выше диаграммы пропускной способности.

Мы испытываем наши трубы; вот что нам сказали в лаборатории

К середине обычной трубы с покрытием толщиной 1 мм, удерживаемой двумя соединениями HJ-1, прикладывали силу со скоростью давления ¼ дюйма в минуту. Испытания проводились Micom Laboratories при комнатной температуре в июне 2017 года.

Как определить грузоподъемность вашей конструкции

Выполните следующие 3 шага:

1. Возьмите самый длинный пролет трубы на вашей конструкции
2. См. таблицу выше
3. Умножьте грузоподъемность каждой трубы на количество труб в конструкции

Имейте в виду, что эта простая формула грузоподъемности предназначена исключительно для предоставления вам общих рекомендаций. Если вы не уверены в прочности вашей конструкции, обратитесь за помощью к менеджеру проекта. Нет ничего лучше, чем проверить конструкцию и при необходимости усилить ее раскосами.

Несмотря на то, что вы соблюдаете рекомендации, трубы могут слегка искривляться, если на них будет воздействовать вес. Будьте уверены; это не будет постоянным, и они снова станут прямыми после удаления веса. Однако отклонение может вызвать у рабочих и руководства опасения по поводу безопасности конструкции, даже если отклонение само по себе не представляет опасности.

Все мы знаем, что восприятие имеет решающее значение, особенно если вы только начинаете использовать продукт. Итак, чтобы рассеять любые сомнения, мы предлагаем вложить еще несколько долларов, чтобы купить дополнительные трубы и разрезать их на более короткие пролеты или добавить раскосы для усиления вашей конструкции, чтобы не было прогиба.

Помните: ваша конструкция будет настолько прочной, насколько прочна ее самая слабая точка! При этом обязательно соблюдайте рекомендации по несущей способности следующих элементов:

• Сопротивление соединения: см. таблицу
• Количество роликов: см. таблицу
• Емкость роликовой дорожки: см. таблицу
• Принадлежности: проверьте страницу с информацией о продукте в магазине Flexpipe. Если вы строите тележку грузоподъемностью 2000 фунтов, подумайте об усилии, которое потребуется, чтобы начать толкать тележку.



  Советы по укреплению вашей конструкции

  Вот различные способы укрепления вашей конструкции:

  Уменьшите пролет трубы, добавив колонну.



  Добавьте угловые скобы HJ-6 или HJ-17.



  Сложите трубы вдвое, используя HJ-13.



  Используйте трубу с более толстой стенкой 2 мм.



  Добавьте дополнительные трубы с помощью соединения HJ-7.

  Для критически важных деталей или более тяжелых нагрузок (более 1000 фунтов) мы предлагаем отправить нам свой проект через вашего менеджера проекта.

  Если дизайн вашей конструкции требует официального одобрения в отношении конкретной грузоподъемности, мы можем согласовать это для вас с внешней проектной фирмой. Может взиматься дополнительная плата.



  Грузоподъемность роликов

  Колесики бывают разных диаметров, форм и систем крепления. Выбор роликов имеет жизненно важное значение, так как вы должны выбрать те, которые будут плавно перемещать вашу тележку, независимо от ее размера или грузоподъемности. Тем не менее, чем больше колеса, тем больший вес сможет выдержать ваша тележка.

  Имеется 2 типа роликов:

  • Ролики на стержне: для тележек, перевозящих груз до 400 фунтов и перемещающихся на короткие расстояния
  • Ролики с креплением на пластину: для тележек, перемещающихся на расстояние от 30 до 100 футов и для грузов весом более 400 фунтов.


    Независимо от того, связаны ли ваши цели с оптимизацией процессов или сокращением отходов, рекомендации, приведенные выше, помогут вам спланировать свою конструкцию так, чтобы она безопасно и эффективно несла свою нагрузку. Вот видео с описанием всех наших кастеров и всех их возможностей:

    Наличие структуры, работающей на полную мощность, не только поможет вам достичь поставленных целей по постоянному совершенствованию, но и сэкономит деньги. У вас есть вопрос относительно грузоподъемности вашей конструкции? Пожалуйста, свяжитесь с нами, мы будем рады помочь.





    Калькулятор веса труб онлайн — Вес погонного метра металлических труб

    Расчет веса метра круглого полого сечения из различных металлов, таблицы веса и дополнительные расчеты стоимости по весу, длине и другим параметрам

    Прямоугольный

    Квадратный

    Изделие на основе закрытого полого профиля постоянного круглого сечения.

    Добавить в закладки

    Длина

    м.

    Общий вес

    кг.

    Price per 1 meter

    $

    Price per ton

    $

    Error report

    4.5 of 5, Total ratings: 476

    About

    Name	Pipe weight calculator (Round)
    Requirements	Javascript
    OS	Windows, Android, OSX, Linux
    Category	Business,  Education
    Price	0

    Popular pipe diameters in the world

    • 159×3.5
    • 325×6
    • 720×8
    • 108×4
    • 323. 9×8

    Tables of weight per meter of round pipes of various metals (steel, aluminium etc.) и сплавы по доступным стандартам ISO, DIN и другим стандартам

    Pipe name and dimensions	Outside diameter, mm	Wall thickness s, mm	Weight per meter of pipe	Meters of 1 ton	Density, kg / m³
    Pipe 5×0,8	5	0,8	0,0891 кг.	11223,3 м.	8500
    Труба 6×0,5	6	0,5	0,0680 кг.	14705,9 м.	7850
    Труба 6×0,6	6	0,6	0,0800 кг.	12500 м.	7900
    Труба 6×0,8	6	0,8	0,1030 кг.	9708,7 м.	7900
    Труба 6×1	6	1	0,1400 кг.	7142,9 м.	8900
    Труба 6×1,2	6	1,2	0,1610 кг.	6211,2 м.	8900
    Труба 7×0,8	7	0,8	0,1230 кг.	8130,1 м.	7900
    Труба 9×2,5	9	2,5	0,4540 кг.	2202,6 м.	8900
    Труба 10×0,6	10	0,6	0,1400 кг.	7142,9 м.	7900
    Труба 10х0,8	10	0,8	0,1940 кг.	5154,6 м.	8500
    Труба 10×1	10	1	0,2400 кг.	4166,7 м.	8500
    Труба 10×1,5	10	1,5	0,3140 кг.	3184,7 м.	7850
    Труба 10×2	10	2	0,4470 кг.	2237,1 м.	8900
    Труба 13×0,4	13	0,4	0,1250 кг.	8000 м.	7900
    Труба 13×1,4	13	1,4	0,4010 кг.	2493,8 м.	7850
    Труба 13×1,5	13	1,5	0,4280 кг.	2336,4 м.	7900
    Труба 13×2	13	2	0,5870 кг.	1703,6 м.	8500
    Труба 13×2,2	13	2,2	0,5860 кг.	1706,5 м.	7850
    Труба 14×0,5	14	0,5	0,1680 кг.	5952,4 м.	7900
    Труба 14×1	14	1	0,3210 кг.	3115,3 м.	7850
    Труба 14х2,2	14	2,2	0,6440 кг.	1552,8 м.	7900
    Труба 15×1	15	1	0,3910 кг.	2557,5 м.	8900
    Труба 15×1,2	15	1,2	0,4080 кг.	2451 м.	7850
    Труба 15×2,2	15	2,2	0,6990 кг.	1430,6 м.	7900
    Труба 15×2,8	15	2,8	0,8480 кг.	1179,2 м.	7900
    Труба 16×1,5	16	1,5	0,5360 кг.	1865,7 м.	7850
    Труба 16×2,8	16	2,8	0,9170 кг.	1090,5 м.	7900
    Труба 17×1,2	17	1,2	0,4710 кг.	2123,1 м.	7900
    Труба 17×2,2	17	2,2	0,8080 кг.	1237,6 м.	7900
    Труба 17×2,5	17	2,5	0,8940 кг.	1118,6 м.	7850
    Труба 18×0,6	18	0,6	0,2590 кг.	3861 м.	7900
    Труба 18×1	18	1	0,4540 кг.	2202,6 м.	8500
    Труба 18×1	18	1	0,4750 кг.	2105,3 м.	8900
    Труба 18×3	18	3	1,2010 кг.	832,6 м.	8500
    Труба 19×0,8	19	0,8	0,3860 кг.	2590,7 м.	8500
    Труба 19×1	19	1	0,4470 кг.	2237,1 м.	7900
    Труба 19×2,5	19	2,5	1,0200 кг.	980,4 м.	7850
    Труба 20×2,8	20	2,8	1,1950 кг.	836,8 м.	7900
    Труба 21×4,5	21	4,5	1,9320 кг.	517,6 м.	8500
    Труба 21,3х1,8	21,3	1,8	0,8660 кг.	1154,7 м.	7850
    Труба 22×1,4	22	1,4	0,7110 кг.	1406,5 м.	7850
    Труба 22×1,4	22	1,4	0,7160 кг.	1396,6 м.	7900
    Труба 22×1,5	22	1,5	0,7580 кг.	1319.3 м.	7850
    Труба 22×3	22	3	1,5210 кг.	657,5 м.	8500
    Труба 23×0,6	23	0,6	0,3340 кг.	2994 м.	7900
    Труба 23×1,8	23	1,8	0,9410 кг.	1062,7 м.	7850
    Труба 24х0,3	24	0,3	0,1760 кг.	5681,8 м.	7900
    Труба 24×2,5	24	2,5	1,3340 кг.	749,6 м.	7900
    Труба 24×3	24	3	1,7610 кг.	567,9 м.	8900
    Труба 24×4	24	4	1,9850 кг.	503,8 м.	7900
    Труба 24×6	24	6	3,0190 кг.	331,2 м.	8900
    Труба 25×1,5	25	1,5	0,8750 кг.	1142,9 м.	7900
    Труба 25×1,5	25	1,5	0,9850 кг.	1015,2 м.	8900
    Труба 25×4	25	4	2,2420 кг.	446 м.	8500
    Труба 25×5	25	5	2,7950 кг.	357,8 м.	8900
    Труба 26×1	26	1	0,6170 кг.	1620,7 м.	7850
    Труба 26×1	26	1	0,6670 кг.	1499,3 м.	8500
    Труба 26×1,5	26	1,5	0,9060 кг.	1103,8 м.	7850
    Труба 26×2	26	2	1,2810 кг.	780,6 м.	8500
    Труба 26×2,2	26	2,2	1,2900 кг.	775,2 м.	7850
    Труба 26×6	26	6	3,2030 кг.	312,2 м.	8500
    Труба 27×1,2	27	1,2	0,7680 кг.	1302,1 м.	7900
    Труба 27×2,5	27	2,5	1,5100 кг.	662,3 м.	7850
    Труба 27×2,5	27	2,5	1,5200 кг.	657,9 м.	7900
    Труба 28×0,6	28	0,6	0,4080 кг.	2451 м.	7900
    Труба 28х4	28	4	2,2560 кг.	443,3 м.	8500
    Труба 29×1,4	29	1,4	0,9530 кг.	1049,3 м.	7850
    Труба 29×3,5	29	3,5	2,3820 кг.	419,8 м.	8500
    Труба 30×0,4	30	0,4	0,2940 кг.	3401,4 м.	7900
    Труба 30×0,5	30	0,5	0,3660 кг.	2732,2 м.	7900
    Труба 30×1,8	30	1,8	1,2500 кг.	800 м.	7850
    Труба 30×5	30	5	3,3360 кг.	299,8 м.	8500
    Труба 30×6	30	6	3,4340 кг.	291,2 м.	8500
    Труба 32×1,5	32	1,5	1,1350 кг.	881,1 м.	7900
    Труба 32×3,5	32	3,5	2,4600 кг.	406,5 м.	7850
    Труба 33×1,5	33	1,5	1,2710 кг.	786,8 м.	8500
    Труба 33х3	33	3	2,2200 кг.	450,5 м.	7850
    Труба 34×2,2	34	2,2	1,7360 кг.	576 м.	7900
    Труба 34×2,8	34	2,8	2,1680 кг.	461,3 м.	7900
    Труба 34×5	34	5	3,5990 кг.	277,9 м.	7900
    Труба 35×0,7	35	0,7	0,6710 кг.	1490,3 м.	8900
    Труба 35×1,1	35	1,1	1,0420 кг.	959,7 м.	8900
    Труба 35×2,2	35	2,2	1,7800 кг.	561,8 м.	7850
    Труба 35×4	35	4	3,0600 кг.	326,8 м.	7850
    Труба 37×4,5	37	4,5	3,9030 кг.	256,2 м.	8500
    Труба 38×2	38	2	1,7800 кг.	561,8 м.	7850
    Труба 38×2,8	38	2,8	2,4300 кг.	411,5 м.	7850
    Труба 38×5,5	38	5,5	4,4360 кг.	225,4 м.	7900
    Труба 40×1,2	40	1,2	1,1500 кг.	869,6 м.	7850
    Труба 40×3	40	3	2,7550 кг.	363 м.	7900
    Труба 40×4,5	40	4,5	3,9650 кг.	252,2 м.	7900
    Труба 41,5х1,6	41,5	1,6	1,5600 кг.	641 м.	7850
    Труба 41,5×4,5	41,5	4,5	4,1100 кг.	243,3 м.	7850
    Труба 42×1,4	42	1,4	1,4000 кг.	714,3 м.	7850
    Труба 42×1,6	42	1,6	1,5900 кг.	628,9 м.	7850
    Труба 42×1,8	42	1,8	1,7800 кг.	561,8 м.	7850
    Труба 42×2,8	42	2,8	2,7100 кг.	369 м.	7850
    Труба 42×3,5	42	3,5	1,2060 кг.	829,2 м.	2850
    Труба 42×5	42	5	1,6560 кг.	603,9 м.	2850
    Труба 42,4×2,6	42,4	2,6	2,5100 кг.	398,4 м.	7850
    Труба 44×5	44	5	5,4520 кг.	183,4 м.	8900
    Труба 45×0,5	45	0,5	0,5520 кг.	1811,6 м.	7900
    Труба 45×0,8	45	0,8	0,8780 кг.	1139 м.	7900
    Труба 45×1,2	45	1,2	1,3040 кг.	766,9 м.	7900
    Труба 45×4	45	4	1,4680 кг.	681,2 м.	2850
    Труба 45×4,5	45	4,5	4,5000 кг.	222,2 м.	7850
    Труба 45х12,5	45	12,5	3,6370 кг.	275 м.	2850
    Труба 48×1,5	48	1,5	1,7200 кг.	581,4 м.	7850
    Труба 48×1,8	48	1,8	2,0500 кг.	487,8 м.	7850
    Труба 48×2,8	48	2,8	3,1410 кг.	318,4 м.	7900
    Труба 48×3	48	3	3,6030 кг.	277,5 м.	8500
    Труба 48×4	48	4	4,3400 кг.	230,4 м.	7850
    Труба 48×4	48	4	4,3680 кг.	228,9 м.	7900
    Труба 48,3×3,5	48,3	3,5	3,8700 кг.	258,4 м.	7850
    Труба 50×1,5	50	1,5	1,7900 кг.	558,7 м.	7850
    Труба 50×1,5	50	1,5	1,8060 кг.	553,7 м.	7900
    Труба 50×3	50	3	3,7630 кг.	265,7 м.	8500
    Труба 50×5	50	5	6,2880 кг.	159м.	8900
    Труба 51×2	51	2	2,4200 кг.	413,2 м.	7850
    Труба 51×3	51	3	3,8430 кг.	260,2 м.	8500
    Труба 51×3,5	51	3,5	4,1000 кг.	243,9 м.	7850
    Труба 51×5	51	5	5,7080 кг.	175,2 м.	7900
    Труба 52×2,5	52	2,5	1,0800 кг.	925,9 м.	2850
    Труба 53×1,5	53	1,5	2,1590 кг.	463,2 м.	8900
    Труба 53×3,5	53	3,5	4,2700 кг.	234,2 м.	7850
    Труба 54х2	54	2	2,5810 кг.	387,4 м.	7900
    Труба 54×2,2	54	2,2	2,8100 кг.	355,9 м.	7850
    Труба 54×2,8	54	2,8	3,5400 кг.	282,5 м.	7850
    Труба 55×3,5	55	3,5	4,4400 кг.	225,2 м.	7850
    Труба 55×5	55	5	2,2390 кг.	446,6 м.	2850
    Труба 55×5	55	5	6,6720 кг.	149,9 м.	8500
    Труба 56х7	56	7	8,5130 кг.	117,5 м.	7900
    Труба 57×2,8	57	2,8	3,7400 кг.	267,4 м.	7850
    Труба 57×3	57	3	4.0000 кг.	250 м.	7850
    Труба 57×3,5	57	3,5	4,6200 кг.	216,5 м.	7850
    Труба 57×4	57	4	5,2300 кг.	191,2 м.	7850
    Труба 57×4,5	57	4,5	5,8630 кг.	170,6 м.	7900
    Труба 57×6	57	6	7,5940 кг.	131,7 м.	7900
    Труба 57×8	57	8	9,7290 кг.	102,8 м.	7900
    Труба 58×3,5	58	3,5	5,0910 кг.	196,4 м.	8500
    Труба 58×15	58	15	5,7750 кг.	173,2 м.	2850
    Труба 59×2,2	59	2,2	3,0800 кг.	324,7 м.	7850
    Труба 59×3,5	59	3,5	4,7900 кг.	208,8 м.	7850
    Труба 60×1,4	60	1,4	2,0360 кг.	491,2 м.	7900
    Труба 60х1,5	60	1,5	2,1600 кг.	463 м.	7850
    Труба 60×4	60	4	5,9780 кг.	167,3 м.	8500
    Труба 60х6	60	6	8,0410 кг.	124,4 м.	7900
    Труба 60х7,5	60	7,5	10,5100 кг.	95,1 м.	8500
    Труба 60,3×2,9	60,3	2,9	4,0800 кг.	245,1 м.	7850
    Труба 62х8,5	62	8,5	12,1360 кг.	82,4 м.	8500
    Труба 63×3,5	63	3,5	5,1680 кг.	193,5 м.	7900
    Труба 63×4	63	4	5,8570 кг.	170,7 м.	7900
    Труба 63,5х1,6	63,5	1,6	2,4400 кг.	409,8 м.	7850
    Труба 64×2,5	64	2,5	4,2970 кг.	232,7 м.	8900
    Труба 65×1,5	65	1,5	2,3500 кг.	425,5 м.	7850
    Труба 65×3,2	65	3,2	4,9600 кг.	201,6 м.	7850
    Труба 65×7	65	7	10,8400 кг.	92,3 м.	8500
    Труба 65×8	65	8	11,3170 кг.	88,4 м.	7900
    Труба 66,7×1	66,7	1	1,8360 кг.	544,7 м.	8900
    Труба 66,7х2,5	66,7	2,5	4,4850 кг.	223 м.	8900
    Труба 68×1,8	68	1,8	2,9400 кг.	340,1 м.	7850
    Труба 68×4,5	68	4,5	7,0500 кг.	141,8 м.	7850
    Труба 70×2,2	70	2,2	3,6800 кг.	271,7 м.	7850
    Труба 70×7,5	70	7,5	13,1000 кг.	76,3 м.	8900
    Труба 75×1,8	75	1,8	3,2700 кг.	305,8 м.	7900
    Труба 75×7,5	75	7,5	4,5330 кг.	220,6 м.	2850
    Труба 75х27,5	75	27,5	11,6960 кг.	85,5 м.	2850
    Труба 76×1,6	76	1,6	2,9400 кг.	340,1 м.	7850
    Труба 76×3,2	76	3,2	5,7400 кг.	174,2 м.	7850
    Труба 76×3,2	76	3,2	5,7820 кг.	173 м.	7900
    Труба 76×3,5	76	3,5	6,2600 кг.	159,7 м.	7850
    Труба 76×4	76	4	7,1000 кг.	140,8 м.	7850
    Труба 76×4	76	4	7,6860 кг.	130,1 м.	8500
    Труба 76,1×1,2	76,1	1,2	2,5120 кг.	398,1 м.	8900
    Труба 77×2,8	77	2,8	5,1200 кг.	195,3 м.	7850
    Труба 80×7	80	7	12,6820 кг.	78,9 м.	7900
    Труба 83×3	83	3	5,9200 кг.	168,9 м.	7850
    Труба 83×4,5	83	4,5	8,7100 кг.	114,8 м.	7850
    Труба 83×5	83	5	9,6790 кг.	103,3 м.	7900
    Труба 85×1,5	85	1,5	3,5000 кг.	285,7 м.	8900
    Труба 85×5,5	85	5,5	10,8520 кг.	92,1 м.	7900
    Труба 85х15	85	15	28,0200 кг.	35,7 м.	8500
    Труба 86×4	86	4	8,7540 кг.	114,2 м.	8500
    Труба 89×2	89	2	4,2900 кг.	233,1 м.	7850
    Труба 89×3	89	3	6,3600 кг.	157,2 м.	7850
    Труба 89×3,5	89	3,5	7,3800 кг.	135,5 м.	7850
    Труба 89×4	89	4	8,3800 кг.	119,3 м.	7850
    Труба 89×4	89	4	8,4380 кг.	118,5 м.	7900
    Труба 89×8,5	89	8,5	16,9820 кг.	58,9 м.	7900
    Труба 90×3,5	90	3,5	2,7110 кг.	368,9 м.	2850
    Труба 90×4	90	4	3,0800 кг.	324,7 м.	2850
    Труба 90×5	90	5	3,8050 кг.	262,8 м.	2850
    Труба 95×1,5	95	1,5	3,9190 кг.	255,2 м.	8900
    Труба 95х10	95	10	7,6100 кг.	131,4 м.	2850
    Труба 95х15	95	15	10,7440 кг.	93,1 м.	2850
    Труба 95х17,5	95	17,5	36,2000 кг.	27,6 м.	8500
    Труба 100х1,8	100	1,8	4,3870 кг.	227,9 м.	7900
    Труба 100×4	100	4	10,7300 кг.	93,2 м.	8900
    Труба 102х1,5	102	1,5	3,7410 кг.	267,3 м.	7900
    Труба 102х2,2	102	2,2	5,4100 кг.	184,8 м.	7850
    Труба 102×4	102	4	9,6700 кг.	103,4 м.	7850
    Труба 102×4	102	4	9,7290 кг.	102,8 м.	7900
    Труба 105х17,5	105	17,5	42,7900 кг.	23,4 м.	8900
    Труба 108×3,5	108	3,5	9,0200 кг.	110,9 м.	7850
    Труба 108×4	108	4	10,2600 кг.	97,5 м.	7850
    Труба 108×5	108	5	12,7000 кг.	78,7 м.	7850
    Труба 110×40	110	40	25,0700 кг.	39,9 м.	2850
    Труба 114×4	114	4	10,8500 кг.	92,2 м.	7850
    Труба 115х25	115	25	62,8700 кг.	15,9 м.	8900
    Труба 115×30	115	30	71,2600 кг.	14 м.	8900
    Труба 120х4,5	120	4,5	12,8990 кг.	77,5 м.	7900
    Труба 120×10	120	10	9,8490 кг.	101,5 м.	2850
    Труба 120х17,5	120	17,5	47,8700 кг.	20,9 м.	8500
    Труба 125×20	125	20	18,8020 кг.	53,2 м.	2850
    Труба 125×32,5	125	32,5	26,9160 кг.	37,2 м.	2850
    Труба 127×5	127	5	15,0400 кг.	66,5 м.	7850
    Труба 130×15	130	15	15,4450 кг.	64,7 м.	2850
    Труба 133х1,5	133	1,5	5,5120 кг.	181,4 м.	8900
    Труба 133×5	133	5	15,7800 кг.	63,4 м.	7850
    Труба 135×22,5	135	22,5	22,6630 кг.	44,1 м.	2850
    Труба 140×2	140	2	6,8500 кг.	146 м.	7900
    Труба 140х3,8	140	3,8	12,7600 кг.	78,4 м.	7850
    Труба 140×9	140	9	29,2610 кг.	34,2 м.	7900
    Труба 140×20	140	20	21,4880 кг.	46,5 м.	2850
    Труба 140х37,5	140	37,5	34,4150 кг.	29,1 м.	2850
    Труба 140х37,5	140	37,5	102,6000 кг.	9,7 м.	8500
    Труба 150×2,2	150	2,2	8,0700 кг.	123,9 м.	7900
    Труба 150×10	150	10	37,3600 кг.	26,8 м.	8500
    Труба 155х27,5	155	27,5	97,5700 кг.	10,2 м.	8500
    Труба 159х3,5	159	3,5	13,4200 кг.	74,5 м.	7850
    Труба 159х4,5	159	4,5	17,1500 кг.	58,3 м.	7850
    Труба 159х5,5	159	5,5	20,8200 кг.	48 м.	7850
    Труба 159×6	159	6	22,6400 кг.	44,2 м.	7850
    Труба 160х3,2	160	3,2	12,4530 кг.	80,3 м.	7900
    Труба 160×25	160	25	94,3100 кг.	10,6 м.	8900
    Труба 160х30	160	30	104,1000 кг.	9,6 м.	8500
    Труба 165×35	165	35	39,7380 кг.	25,2 м.	2850
    Труба 168,3х5,4	168,3	5,4	21,7000 кг.	46,1 м.	7850
    Труба 170×4	170	4	16,4800 кг.	60,7 м.	7900
    Труба 170×10	170	10	39,7100 кг.	25,2 м.	7900
    Труба 170×25	170	25	96,7400 кг.	10,3 м.	8500
    Труба 175х17,5	175	17,5	73,5600 кг.	13,6 м.	8500
    Труба 177,8х7	177,8	7	29,4900 кг.	33,9 м.	7850
    Труба 180×25	180	25	108,3000 кг.	9,2 м.	8900
    Труба 180×35	180	35	45,4390 кг.	22 м.	2850
    Труба 185х17,5	185	17,5	81,9100 кг.	12,2 м.	8900
    Труба 185×32,5	185	32,5	44,3760 кг.	22,5 м.	2850
    Труба 190х27,5	190	27,5	119,2000 кг.	8,4 м.	8500
    Труба 193,7×3,8	193,7	3,8	17,8000 кг.	56,2 м.	7850
    Труба 193,7×4,5	193,7	4,5	21.0000 кг.	47,6 м.	7850
    Труба 195х27,5	195	27,5	122,9000 кг.	8,1 м.	8500
    Труба 200х20	200	20	32,2330 кг.	31 м.	2850
    Труба 219×3	219	3	18,1090 кг.	55,2 м.	8900
    Труба 219×6	219	6	31,5200 кг.	31,7 м.	7850
    Труба 219×8	219	8	41,6300 кг.	24 м.	7850
    Труба 220×11	220	11	57,0580 кг.	17,5 м.	7900
    Труба 220х15	220	15	85,9300 кг.	11,6 м.	8900
    Труба 230×10	230	10	61,4800 кг.	16,3 м.	8900
    Труба 240х12,5	240	12,5	25,4610 кг.	39,3 м.	2850
    Труба 250х10	250	10	59,5650 кг.	16,8 м.	7900
    Труба 250х12,5	250	12,5	25,5810 кг.	39,1 м.	2850
    Труба 260х27,5	260	27,5	57,2460 кг.	17,5 м.	2850
    Труба 260×32,5	260	32,5	66,2200 кг.	15,1 м.	2850
    Труба 270×20	270	20	44,7670 кг.	22,3 м.	2850
    Труба 273×7	273	7	45,9200 кг.	21,8 м.	7850
    Труба 273×8	273	8	52,2800 кг.	19,1 м.	7850
    Труба 323,9×8	323,9	8	62,3000 кг.	16,1 м.	7850
    Труба 325×6	325	6	47,2000 кг.	21,2 м.	7850
    Труба 325×7	325	7	54,9000 кг.	18,2 м.	7850
    Труба 325×9	325	9	70,1400 кг.	14,3 м.	7850
    Труба 355,6×4	355,6	4	34,6800 кг.	28,8 м.	7850
    Труба 355,6×10	355,6	10	85,2000 кг.	11,7 м.	7850
    Труба 377×5	377	5	45,8700 кг.	21,8 м.	7850
    Труба 377×10	377	10	90,5100 кг.	11 м.	7850
    Труба 406,4×5	406.4	5	49,5000 кг.	20,2 м.	7850
    Труба 426×6	426	6	62,1500 кг.	16,1 м.	7850
    Труба 426×7	426	7	72,3300 кг.	13,8 м.	7850
    Труба 478×5,5	478	5,5	64,0900 кг.	15,6 м.	7850
    Труба 508х6,3	508	6,3	77,9000 кг.	12,8 м.	7850
    Труба 530×7	530	7	90,2900 кг.	11,1 м.	7850
    Труба 530×8	530	8	102,9900 кг.	9,7 м.	7850
    Труба 630×8	630	8	122,7200 кг.	8,1 м.	7850
    Труба 630×10	630	10	152,9000 кг.	6,5 м.	7850
    Труба 720×8	720	8	140,4700 кг.	7,1 м.	7850
    Труба 720×9	720	9	157,8100 кг.	6,3 м.	7850
    Труба 720х10	720	10	175,1000 кг.	5,7 м.	7850
    Труба 720×23	720	23	395,3500 кг.	2,5 м.	7850
    Труба 820×16	820	16	317,2500 кг.	3,2 м.	7850
    Труба 820×19	820	19	375,3200 кг.	2,7 м.	7850
    Труба 914х8,8	914	8,8	196,0000 кг.	5,1 м.	7850
    Труба 920×12	920	12	268,7100 кг.	3,7 м.	7850
    Труба 1020×10	1020	10	249,0800 кг.	4 м.	7850
    Труба 1020×11	1020	11	273,7200 кг.	3,7 м.	7850
    Труба 1020×12	1020	12	298,3100 кг.	3,4 м.	7850
    Труба 1020×14	1020	14	347,3300 кг.	2,9 м.	7850
    Труба 1020×27	1020	27	661,2000 кг.	1,5 м.	7850
    Труба 1220×12	1220	12	357,4900 кг.	2,8 м.	7850
    Труба 1420×16	1420	16	554,0000 кг.	1,8 м.	7850
    Труба 1420×18	1420	18	622,3600 кг.	1,6 м.	7850
    Труба 2235х17,5	2235	17,5	957,0000 кг.	1 м.	7850

    Труба круглая

    Применение

    Вес погонного метра трубы очень часто необходимо знать для проведения расчетов в металлоконструкциях. Наиболее распространенное применение трубного калькулятора – определение массы трубы в закупаемой партии с целью выяснения необходимых габаритов транспорта для ее перевозки, а также для расчета нагрузок будущей металлоконструкции и стоимости работ. товары.

    Калькулятор площади поперечного сечения

    Создано Rahul Dhari

    Отзыв Стивена Вудинга

    Последнее обновление: 20 июня 2022 г.

    Содержание:
    • Что такое поперечное сечение и как рассчитать площадь поперечного сечения?
    • Как найти площадь поперечного сечения?
    • Пример: Использование калькулятора площади поперечного сечения.
    • Применение форм поперечного сечения
    • Часто задаваемые вопросы

    Калькулятор площади поперечного сечения определяет площадь для различных типов балок. Брус – очень важный элемент в строительстве. Несущие элементы мостов, крыш и полов в зданиях доступны в различных поперечных сечениях. Читайте дальше, чтобы понять, как рассчитать площадь поперечного сечения 9Профиль 4802 I , профиль T , балка C , балка L , круглый стержень, труба и балки с прямоугольным и треугольным поперечным сечением.

    Что такое поперечное сечение и как рассчитать площадь поперечного сечения?

    Поперечное сечение определяется как общая область, полученная в результате пересечения плоскости с трехмерным объектом. Например, рассмотрим длинную круглую трубу, вырезанную (пересеченную) плоскостью. Вы увидите пару концентрических кругов. Концентрические окружности — это поперечное сечение трубы. Аналогично балки — L , I , C и T — названы по форме поперечного сечения.

    Разрез трубы

    Чтобы рассчитать площадь поперечного сечения, вам нужно рассматривать их как основные формы. Например, трубка представляет собой концентрический круг. Следовательно, для трубы с внутренним и наружным диаметром ( d и D ) толщиной t площадь поперечного сечения можно записать как:

    A C = π * (D 2 - d 2 ) / 4

    Мы также знаем, что внутренний диаметр d связан с толщиной t и наружным диаметром 9 как 1 : 9 D

    d = D - 2 * t

    Следовательно, площадь поперечного сечения становится: 4

    Аналогично площадь поперечного сечения для всех других форм шириной W , высота H и толщина t 1 и t 2 приведены в таблице ниже.

    Сечения

    Секция	Район
    Полый прямоугольник	(В * Ш) — ((Ш — 2т 1 ) * (Ш — 2т 2 ))
    Прямоугольник	Ш * В
    Я	2 * Ш * т 1 + (Н — 2 * т 1 ) * т 2
    С	2 * Ш * т 1 + (Н — 2 * т 1 ) * т 2
    Т	Ш * т 1 + (Н — т 1 ) * т 2
    Л	Ш * т + (Н — т) * т
    Равнобедренный треугольник	0,5 * Ш * В
    Равносторонний треугольник	0,4330 * Д 2
    Круг	0,25 * π * D 2
    Трубка	0,25 * π * (Д 2 — (Д — 2 * т) 2 )

    Как найти площадь поперечного сечения?

    Выполните следующие действия, чтобы найти площадь поперечного сечения.

    • Шаг 1: Выберите форму поперечного сечения из списка, скажем, Полый прямоугольник . Теперь будет видна иллюстрация поперечного сечения и связанных с ним полей.
    • Шаг 2: Введите ширину полого прямоугольника, W .
    • Шаг 3: Заполните высотой поперечного сечения, Н .
    • Шаг 4: Вставьте толщину полого прямоугольника, t .
    • Шаг 5: Калькулятор вернет площадь поперечного сечения .

    Пример: Использование калькулятора площади поперечного сечения.

    Найдите площадь поперечного сечения трубы, имеющей наружный диаметр 10 мм и толщину 1 мм .

    • Шаг 1: Выберите форму поперечного сечения из списка, т. е. Трубка .
    • Шаг 2: Введите наружный диаметр трубы, D = 10 мм .
    • Шаг 3: Вставьте толщину трубки, t = 1 мм .
    • Шаг 4: Площадь поперечного сечения:
    А С = π * (D 2 - (D - 2 * t) 2 ) / 4 А С 91 - = 94 π * (39 4 838 * 1) 2 ) / 4 = 28,274 мм 2

    Применение форм поперечного сечения

    Знаете ли вы?

    • Балка I или H широко используется на железнодорожных путях.
    • Балки T используются в ранних мостах и ​​используются для усиления конструкций, чтобы выдерживать большие нагрузки на перекрытия мостов и опор.

    FAQ

    Как рассчитать площадь поперечного сечения трубы?

    Для расчета сечения трубы:

    1. Вычтите квадратов внутреннего диаметра из внешнего диаметра.
    2. Умножьте число на π.
    3. Разделить произведение на 4.

    Как рассчитать площадь двутавра?

    Площадь I сечения общей шириной W , высотой H и толщиной t можно рассчитать как:

    Площадь = 2 × W × t + (H - 2 × t) × t

    Как рассчитать площадь таврового сечения?

    Площадь таврового сечения общей шириной W , высотой H и толщиной t можно рассчитать как:

    Площадь = W × t + (H - 2 × t) × t

    Каково поперечное сечение куба?

    Поперечное сечение куба равно квадрату . Точно так же для прямоугольного параллелепипеда это либо квадрат, либо прямоугольник.

    Рахул Дхари

    Поперечное сечение

    Ширина (Ш)

    Высота (В)

    Толщина (т)

    Площадь (A)

    Ознакомиться с 21 похожим 2D калькулятором геометрии 📏

    ПлощадьПлощадь прямоугольникаПлощадь полумесяца… Еще 18

    Калькулятор диаметра трубы и расхода, онлайн

    Когда применим этот калькулятор?

    Расчет диаметра трубы с помощью калькулятора диаметра трубы прост. Вы можете использовать калькулятор диаметра трубы и расхода для быстрого расчета диаметра трубы в замкнутой, круглой, прямоугольной (только версия онлайн-калькулятора) и заполненной жидкостью или идеальным газом трубе.

    Если система, которую вы анализируете, имеет более одной трубы, вы можете использовать калькулятор анализа трубопроводной сети

    Для расчета диаметра трубы с помощью этого калькулятора необходимо знать и ввести скорость потока. Если скорость потока неизвестна, вы должны использовать падение давления калькулятор для расчета диаметра трубы. Вы можете использовать калькулятор падения давления, когда разница давлений между началом и концом трубопровода (потеря напора) доступна как известное значение.

    С помощью калькулятора диаметра трубы внутренний диаметр трубы рассчитывается с помощью простое соотношение между расходом, скоростью и площадью поперечного сечения (Q=v·A).

    Чтобы рассчитать внутренний диаметр трубы, вы должны ввести только расход и скорость в соответствующие поля в калькуляторе и нажмите кнопку «Рассчитать», чтобы получить результаты.

    Помимо внутреннего диаметра трубы, можно рассчитать и другие значения. Вы можете рассчитать скорость потока для заданного расхода жидкости и внутренний диаметр трубы. Поскольку скорость различна в разных местах трубы площадь поперечного сечения, средняя скорость потока вычисляется на основе уравнение непрерывности.

    Расход, используемый в калькуляторе, может быть массовым или объемным расходом.

    Преобразование между массовым и объемным расходом доступно для заданной плотности жидкости. Кроме того, для идеальных газов преобразование объемного расхода для различных условий потока (давления и температуры), поэтому вы можете быстро рассчитать объемный расход по удельному давлению или температуре в трубе, например, после редукционных клапанов.

    Если протекающая жидкость представляет собой идеальный газ, вы можете рассчитать объемный расход этого газа при различные давления и температуры. Например, если вы знаете объемный расход какой-то идеальный газ при заданном давлении и температуре (как при обычном условиях p=101325 Па и T=273,15 K) можно рассчитать фактический объемный расход для давления и температуры, которые реально есть в трубе (например, реальное давление и температура в трубопроводе p=30 psi и t=70 F). Объемный расход идеального газа в этих двух условиях различен. Подробнее о нормальные условия для давления и температуры.

    С помощью этого калькулятора вы можете перевести объемный расход из стандартного или какого-либо другого предопределенных условий в фактические условия и наоборот. Калькулятор использует закон сохранения массы для расчета объемного расхода для этих двух условий, что означает, что массовый расход постоянен, несмотря на то, что условия, такие как давление и температура, меняются.

    Закон сохранения массы применим, только если поток в закрытой трубе, без добавленного или вычтенного потока, если поток не изменение во времени и некоторые другие условия. Подробнее о массе сохранение массы.

    Так когда это не применимо?

    Этот калькулятор имеет почти безграничное применение, но некоторые функции зависят от нескольких условия.

    Как упоминалось выше, расчет диаметра трубы с помощью этого калькулятора невозможен, если вы не уверен в скорости потока и объемном/массовом расходе. Если что-то из этих двух отсутствует, то вам следует использовать Калькулятор падения давления.

    Вы должны знать плотность жидкости, если доступен массовый расход вместо объемного расхода. Если плотность жидкости неизвестна, а известен только массовый расход, то требуемый объемный расход расчет диаметра трубы невозможен.

    Для идеальных газов плотность жидкости не обязательна, если известны давление, температура и газовая постоянная для течет газ. Калькулятор использует уравнение идеального газа для расчета плотности. Однако, если текучая среда является газом, но не идеальным (идеальным) газом, т. е. если его давление, температура и плотность не связаны соотношением закон идеального газа, этот калькулятор неприменим, если вы пытаются рассчитать эту плотность газа для известных давления и температуры.

    Что нужно знать для расчета диаметра трубы?

    Чтобы рассчитать диаметр трубы, вы должны знать скорость потока и скорость потока. Если известен массовый расход, то должна быть известна плотность жидкости.

    Если текучей средой является газ, то вместо плотности необходимо знать газовую постоянную, абсолютное давление и температуру. Плотность рассчитывается по формуле идеального газа.

    Что нужно знать, чтобы рассчитать скорость потока?

    Для расчета скорости потока необходимо знать скорость потока и внутренний диаметр трубы. Если известен массовый расход, то должна быть известна плотность жидкости.

    Если текучей средой является газ, то вместо плотности необходимо знать газовую постоянную, абсолютное давление и температуру. Плотность рассчитывается по формуле идеального газа.

    Как производится расчет?

    Для расчета диаметра трубы и скорости потока используется уравнение неразрывности, которое дает связь между скоростью потока, скоростью потока и внутренним диаметром трубы.

    Для потока газа уравнение идеального газа используется для расчета плотности по газовой постоянной, абсолютному давлению и температуре.

    Калькулятор горизонтально-направленного бурения | все о трубопроводах

    Руководство пользователя — HDD Analyzer

    1. Главная
    2. Жесткий диск — входные параметры

    Пожалуйста, [ Войдите ] или [ Зарегистрируйтесь ], чтобы выполнить анализ горизонтально-направленного бурения. (Нажмите «синюю кнопку» в правом нижнем углу, чтобы связаться с нами)

    Параметр трубы

    Наружный диаметр стальной трубы

    Диаметр стали должен быть в пределах 0 — 1500

    Толщина стальной стенки трубы

    Толщина стенки должна быть в пределах 0 — 50

    Допуск на внутреннюю коррозию трубы

    Допуск на коррозию должен составлять от 0,0 до 15

    Выберите марку материала

    ДругиеAPI 5L Gr. БАПИ 5л Гр. X-42API 5л Гр. X-46API 5л Гр. X-52API 5л Гр. X-56API 5л гр. X-60API 5л гр. X-65API 5л гр. X-70API 5л гр. X-80DNV-OS-F101 245DNV-OS-F101 290DNV-OS-F101 320DNV-OS-F101 360DNV-OS-F101 390DNV-OS-F101 415DNV-OS-F101 450DNV-OS-F101 485DNV-OS-F101 555

    1

    Заданный минимальный предел текучести стали

    SMYS материала трубы не входит в диапазон

    Плотность стали трубопроводной

    Неверный вход. Пожалуйста, введите еще раз.

    Модуль упругости Юнга стали

    Неверный вход. Пожалуйста, введите еще раз.

    Коэффициент Пуассона

    Неверный вход. Пожалуйста, введите еще раз.

    Толщина внешнего покрытия [1-й слой]

    т _{пальто1}

    Введите значение от 0 до 100

    Плотность внешнего покрытия [1-й слой]

    ρ _{пальто1}

    Введите значение от 0 до 5000

    Толщина внешнего покрытия [2-й слой]

    т _{пальто2}

    Введите значение от 0 до 300

    Плотность внешнего покрытия [2-й слой]

    ρ _{пальто2}

    Введите значение от 0 до 5000

    Расчетные параметры

    Расчетное давление трубопровода

    Неверный вход. Пожалуйста, введите еще раз.

    Минимальное гидростатическое испытательное давление трубопровода

    Неверный вход. Пожалуйста, введите еще раз.

    Расчетная температура трубопровода (заглубленного)

    Введите значение от 0 до 500

    Температура окружающей среды трубопровода (установки)

    Т _а/б ^или

    Введите значение от (-) 20 до (+) 200

    Ср. коэффициент трения между трубой и грунтом

    μ _почва —

    Введите значение от 0,2 до 0,5

    Ср. коэффициент трения на роликовой опоре

    μ _ролик —

    Введите значение от 0,15 до 0,3

    Расстояние между роликовыми опорами

    L _ролик

    Введите значение от 0 до 500

    Радиус изгиба (трубы на конвейерах)

    Неверный вход. Введите значение от 0 до 9999 еще раз.

    Коэффициент сопротивления между трубой и бентонитовым раствором

    Введите значение от 0 до 400

    Плотность бентонита в скважине

    Введите значение от 0 до 1800

    Максимально допустимое напряжение в процентах

    Максимально допустимое продольное напряжение

    Ж _Л % СМИС

    Введите значение от 30 % до 100 %

    Комбинированное эквивалентное напряжение [гидроиспытания]

    Ж _Н % СМИС

    Введите значение от 30 % до 100 %

    Комбинированное эквивалентное напряжение [эксплуатация]

    Ф _О % СМИС

    Введите значение от 30 % до 100 %

    Коэффициент безопасности для расчетного радиуса упругого изгиба

    Ф _ЭБР раза

    Введите значение от 1,0 до 3,0

    Профиль для сверления

    ---

    Рис.
