Дымоход через стену в деревянном доме: монтаж своими руками

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает. Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

• кирпич;
• керамика;
• металл.

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется.

Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

• минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
• при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
• при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
• при использовании легкосгораемых материалов – 260 мм;
• для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Продукты сгорания сразу выводятся наружу

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

• обеспечение перевязки;
• изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
• после вывода через кровлю кладку выполняют на цементном растворе;
• толщина швов не должна превышать 10 мм;
• оштукатуривание внутренней поверхности трубы запрещено.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Система отведения дыма через сэндвич-трубу

• котлы на газе, солярке, пеллетах – 0,5 мм;
• камины и печи – 0,8 мм;
• котлы на угле -1,0 мм.

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

1. Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
2. Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
3. Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
4. Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения.

Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич».

Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Установка дымохода через стену в деревянном доме

Установка дымохода через стену

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

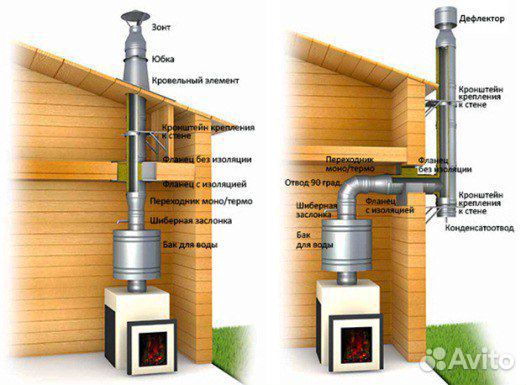

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

• система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
• можно монтировать в давно построенном доме при замене системы отопления;
• является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
• не нарушает целостность кровли;
• легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

• наружные части трубы нужно обязательно утеплять;
• у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

• Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
• При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

Только некоторые марки огнеупорной каменной ваты выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

1. Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
2. В отверстие в стене монтируют короб из металла.
3. Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
4. Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
5. Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
6. Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
7. На выходящий отрезок устанавливают переходник в виде тройника.
8. Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
9. К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

В каркасном доме рекомендуется вместо опорной площадки выстроить небольшой фундамент, который будет удерживать наружную трубу, чтобы снять нагрузку со стены.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

Рекомендации по технике безопасности

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в деревянном доме на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.

Руководство по монтажу дымохода через деревянную стену

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает. Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

• кирпич;
• керамика;
• металл.

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

• минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
• при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
• при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
• при использовании легкосгораемых материалов – 260 мм;
• для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

• обеспечение перевязки;
• изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
• после вывода через кровлю кладку выполняют на цементном растворе;
• толщина швов не должна превышать 10 мм;
• оштукатуривание внутренней поверхности трубы запрещено.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Система отведения дыма через сэндвич-трубу

• котлы на газе, солярке, пеллетах – 0,5 мм;
• камины и печи – 0,8 мм;
• котлы на угле -1,0 мм.

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

1. Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
2. Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
3. Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
4. Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Правила монтажа дымохода через стену своими руками

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

• пожаробезопасности;
• теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
• лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

• практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
• монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
• кровля остаётся целой;
• дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

• необходимость утепления находящейся на улице части дымохода;
• поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

• трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
• от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

• При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
• Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

• Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
• Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
• Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
• Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
• В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
• Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
• Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
• Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

На что обратить особое внимание:

• Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
• Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
• Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
• Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

• Строение стены;
• Используемые материалы;
• Место выхода трубы;
• Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Pechnoy. guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

• Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

   Проход через деревянную стену

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

   Нюансы монтажа места прохода печной трубы через деревянную стену

Устройство дымохода в деревянном доме

Очень серьезным и ответственным мероприятием будет устройство дымохода в деревянном доме. Причина тому – высокая температура продуктов горения, образующихся в печах. Деревянные поверхности при 200 градусов уже начинают обугливаться, а при нагревании деревянных конструкций до 300 градусов – пожар неизбежен. Температура же продуктов горения, поступающих в печную трубу может достигать 500 градусов, а в отдельных случаях в ней может наблюдаться и открытый огонь. Таким образом, недостаточная изоляция печных труб от деревянных конструкций может привести к трагическим последствиям.

устройство дымохода в деревянном доме.

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.

температура продуктов сгорания

Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

• Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
• В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

проход дымохода через деревянное перекрытие

Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра. Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Устройство дымохода в деревянном доме: обучающее видео:

Дымоход через стену в деревянном доме: порядок установки

Дымоход через стену.

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

Преимущества:

• система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
• можно монтировать в давно построенном доме при замене системы отопления;
• является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
• не нарушает целостность кровли;
• легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

• наружные части трубы нужно обязательно утеплять;
• у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

• Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
• При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба в деревянном доме.

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых  котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

Только некоторые марки огнеупорной каменной ваты выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Вид изнутри.

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

1. Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
2. В отверстие в стене монтируют короб из металла.
3. Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
4. Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
5. Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
6. Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
7. На выходящий отрезок устанавливают переходник в виде тройника.
8. Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
9. К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

В каркасном доме рекомендуется вместо опорной площадки выстроить небольшой фундамент, который будет удерживать наружную трубу, чтобы снять нагрузку со стены.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

Рекомендации по технике безопасности

Опорная площадка и переходник в виде тройника.

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

Советы:

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в деревянном доме на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.

Дымоход через стену: особенности конструкции, установка

Краткое содержание

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

•  В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
•  Производится разметка на стене и готовится отверстие нужных размеров.
• Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
•  Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

Проход дымохода в каркасном доме

•  Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
• Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
• Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.

  Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Видео: Вывод трубы дымохода котла через каркасную стену

Монтаж дымохода в деревянном доме: устройство, установка

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Таблица 1.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до  260 мм.
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

• не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
• не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
• не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
• не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

  Возвышение дымохода над кровлей.

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

1. Удобство и быстрый монтаж.
2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

• от 0,5 мм для газовых, солярочных и пеллетных котлов;
• от 0,8 до 1,0 мм для печей, банных печей и каминов;
• от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

1. В  случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
2. Эта разделка называется чердачной или межэтажной.
3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
5. Проводим через круглое отверстие дымоход.
6. Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка заводская.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

Проход дымохода через деревянное перекрытие

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления — сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

Содержание статьи

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

• Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

• Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
• Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
• Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
• Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
• При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
• При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:

Толщина стенки дымохода, мм	Тип отступки	Расстояние от наружной поверхности стенки печи или дымовой трубы до стены или перегородки из горючего материала , мм
		— поверхность, не защищенная от возгорания	— поверхность, защищенная от возгорания
120 (керамический обожженный кирпич)	Открытая	260	200
	Закрытая	320	260
65 (жаростойкий бетон)	Открытая	320	260
	Закрытая	500	380

Поверхность будет считаться защищённой от возгорания, если выполнены требования, о которых уже упоминалось выше – штукатурка нужной толщины или асбестово-металлический «пирог». При этом размеры участка, на котором выполнена подобная защита, должны быть больше габаритов печи или дымоходной трубы не менее, чем на 150 мм в каждую из сторон.

Данные требования необязательны только лишь для перегородок, выполненных из материалов с пределом огнестойкости REI 60 и выше (сохранение несущей способности, целостности и термоизоляционных качеств при 60-минутном прямом воздействии огня) и нулевым пределом распространения пламени.

И от печи, и от дымохода должны быть выдержаны регламентированные СНиП отступки

• При установке металлических печей заводского изготовления необходимо придерживаться рекомендаций, которые даны в документации от производителя. Если таковых нет – действуют общие правила.
• Имеет важное значение и расстояние между самой печью (ее верхней стенкой) и потолочным перекрытием. Здесь действуют следующие нормативы:

А. Если перекрытие печи состоит из трех сплошных кирпичных рядов, то это расстояние должно быть не меньше:

— для незащищенных потолков – 350 мм при периодической топке, и 1000 мм – для печей длительного горения.

— для потолков, защищенных штукатурным слоем или асбестом 10 мм + металл – 250 и 700 мм соответственно.

Б. Если перекрытие печи состоит только из двух сплошных рядов, то указанные выше расстояния до потолка должны быть увеличены в полтора раза.

В. Для металлических печей просвет между их верхней поверхностью и потолком помещения должен составлять минимум 800 мм, если перекрытие имеет упомянутую выше термозащиту, и 1200 мм – при отсутствии таковой.

• Проходка металлических дымоходов через любые перекрытия или стены должна выполняться через гильзы из негорячего материала.

Любая проходка металлической дымоходной трубы через потолочное перекрытие или стены подразумевает использование специальных гильз большего диаметра.

Заделку зазоров вокруг дымоходных труб необходимо производить негорючими материалами (класса НГ или, в крайнем случае, Г1), лучше всего – с минимально возможным коэффициентом теплопроводности Это обеспечит необходимый предел огнестойкости для ограждений.

Древесина, используемая для монтажа стропильной системы и чердачного перекрытия, относится по горючести к группе Г3-Г4. После обработки ее антипиренами она становится более стойкой к возгоранию, но, несмотря на это, остается горючей. Полагаться на «волшебные качества» рекламируемых пропиток, которые якобы полностью делает дерево негорючим, наивно. Именно поэтому и следует придерживаться норм, установленных СНиП, правильно располагая дымоход и другие отделы печи на указанных расстояниях от элементов конструкции дома.

Самодеятельность в этих вопросах, несанкционированное отступление от существующих правил, попросту допущенная небрежность могут привести к трагическим последствиям, так как перегрев примыкающих к печной конструкции элементов здания с большой долей вероятности закончится их воспламенением.

Возможные последствия дилетантской, недопустимо «упрощённой» работы по проходке дымохода через перекрытие.

Итак, некачественно обустроенная проходка дымохода через деревянное потолочное перекрытие запросто может привести к пожару. Чтобы избежать трагических последствий, необходимо правильно термоизолировать разделку, обеспечив должный уровень пожаробезопасности.

Чтобы разобраться, как осуществить эти действия правильно, необходимо, держа в уме рекомендации СНиП, рассмотреть весь процесс поэтапно.

Так как дымоходная труба может быть металлической или кирпичной, необходимо отдельно рассмотреть монтаж того и другого варианта

Проходка для металлической трубы дымохода

Специальные приспособления и материалы для проходки металлического дымохода

Коробчатые потолочно-проходные конструкции

Обустройство прохода дымовой металлической трубы через конструкцию деревянного перекрытия можно провести с помощью готового потолочно-проходного узла, или же изготовленного самостоятельно, но с соблюдением нормативных размеров.

Если приобретается готовый вариант такой проходки, то ее размер выбирается по диаметру дымоходной трубы. Удобство использования заводского короба состоит в том, что в его конструкции уже предусмотрены все установленные СНиП размеры, поэтому над этим не придется ломать голову. Останется только выказать под проходку проем в перекрытии, а затем усилить его термозащиту поверхностей.

Такие проходные узлы продаются в специализированных магазинах. Иногда ими сразу комплектуются наборы труб для монтажа дымохода

Сделать проходку-короб можно и самостоятельно. Она изготавливается из разных материалов — это может быть стальной лист толщиной не менее 0,5 мм, один или  в комплексе с минеритом, асбестовым листом, с фольгированной с одной или двух сторон минеральной базальтовой ватой. Если короб приобретается или изготавливается из металла, то его нужно будет термоизолировать обычной или фольгированной минеральной ватой, вермикулитом, керамзитом.

Если принято решение изготовить подобную проходку самостоятельно, то диаметр отверстия в ее центральной части должен быть примерно на 0,5 мм больше внешнего диаметра трубы. Это делается с тем расчетом, чтобы металлическая труба свободно проходила через короб, но вместе с тем – зазор между ними не был бы слишком большим.

Для изготовления проходки можно воспользоваться размерами, показанными на иллюстрациями и представленными в таблице:

Основные размеры проходного короба для металлического дымохода

Рекомендуемые размеры проходного короба

Буквенное обозначение элементов конструкции и размер в мм
d — диаметр отверстия	L — длина стороны декоративной панели короба	G — ширина сторон короба	H — высота короба
205	580	370	310
215	580	370	310
255	580	450	310
285	580	450	310

• Если проходной короб изготавливается только из фольгированной минеральной ваты толщиной в 50 мм, то раскрой элементов для него лучше всего производить по заранее изготовленным шаблонам. Сборка деталей в единую конструкцию осуществляется с помощью термостойкого фольгированного скотча. Выбрав такой вариант выполнения разделки, необходимо не забывать, что к ней потребуется еще приобрести или же изготовить одну или две металлические панели. Одна из них закрепляется к потолочной поверхности, вровень с ней, а вторая (необязательная) закрывает теплоизоляционный материал со стороны чердака.

Эта коробчатая проходка изготовлена из плотной фольгированной минеральной ваты

• Другим вариантом проходки может стать короб из металлического листа, утепленный той же фольгированной минеральной ватой. Этот утеплитель нарезается на полосы шириной равной высоте получающейся коробки и укладывается вдоль стенок на торец, фольгированной стороной к трубе. Свободное от трубы пространство короба должно быть плотно заполнено термоизолятором.
• Короб также может быть изготовлен из минерита (фибробетонных плит) толщиной в 10 мм. Элементы конструкции также вырезаются по заготовленным шаблонам, а затем скрепляются между собой с помощью металлических уголков. В кожух из этого материала устанавливают и закрепляют короб меньшего размера, сделанный из металлического листа толщиной 0,5 мм.

Минеритовая коробчатая проходка с металлическим вкладышем

Между стенками внешнего и внутреннего короба должен остаться зазор шириной в 10÷15 мм, который заполняется базальтовым утеплителем, а пространство вокруг трубы может быть заполнено  вермикулитом, керамзитом мелкой или средней фракции или той же минеральной ватой. Отверстия, через которые будет проходить труба, в обоих коробах должны иметь одинаковый диаметр. Для эстетичного оформления проходки со стороны жилого помещения также можно использовать металлическую пластину, или же оставить фиброцементную плиту открытой. После завершения монтажных работ, плиту, выходящую в жилое помещение, будет несложно окрасить в цвет потолка.

Видео — Изготовление и установка самодельной коробчатой проходки для дымохода банной печи

Термостойкие материалы для изготовления проходки

Несколько минут внимания заслуживают характеристики термостойких материалов, которые используется для изоляции потолочной проходки. Они некоторыми своими качествами отличаются от обычного утеплителя, изготовленного на той же основе.

Прочный, долговечный, экологически чистый материал — минерит

• Минерит — это абсолютно не горючий материал, который по-другому еще называется фиброцементными плитами. Он часто применяется для облицовки стен в областях установки печей и прохождения дымоходов.

Цены на минерит

минерит





Этот материал обладает не только устойчивостью к экстремально высоким температурам, но и влагостойкостью, имеет хорошую механическую прочность, не способствует образованию колоний плесени и грибка. Минерит является экологически чистым материалом, поэтому при повышенных температурах не выделяет вредных для здоровья человека испарений.

Для изготовления экранов, устанавливаемых в разделке и на стенах вокруг печей и дымоходов, используются панели «минерит ЛВ». Кроме этого, такие панели также подходят для постройки огнестойких перегородок.

• Негорючие плиты, изготовленные из базальтовой ваты и покрытые алюминиевой фольгой, используются для огнезащиты стен и проходов вокруг дымоходов.

Материалом для изготовления потолочной проходки могут служить и плиты базальтовой минеральной ваты повышенной плотности с фольгированным покрытием

Этом материал производится из экологически чистых компонентов и имеет высокую устойчивость к агрессивному биологическому и химическому воздействию.  По своим термоизоляционным данным минеральная вата, безусловно, во много раз превосходит минерит, но уступает ему в механической прочности и долговечности.

Качественные базальтовые плиты не накапливают влагу, и в них не создается благоприятной среды для поселения грызунов и насекомых, появления колоний микрофлоры. Такой тип утеплителя относится к группе горючести Г1. (Да и это лишь за счет клеевого слоя, удерживающего фольгированное покрытие, так как в «чистом виде» базальтовый утеплитель можно отнести к полностью негорючим материалам). Базальтовые плиты разных производителей могут несколько различаться верхней границей температурного эксплуатационного диапазона. Но в любом случае она составляет от +750 до 1100 градусов, чего для дымоходного канала должно быть больше чем достаточно.

Цены на базальтовые плиты

базальтовые плиты



Монтаж проходки для металлической трубы

Прежде чем монтировать проходку в вырезанное для нее окно в чердачном перекрытии, его необходимо подготовить, дополнительно укрепив, если это необходимо, и изолировав от высоких температур.

Установка коробчатой проходки всегда предваряется проверкой и подготовкой потолочной конструкции к этой операции

• Первым шагом необходимо дополнительно провести контроль состояния проема и окружающих его деталей потолочной конструкции. Это делается для того чтобы убедиться в том, что короб в нем будет надежно закреплен.

Коробчатая проходка должна быть прочно зафиксирована на конструкции потолка. Ее, безусловно, располагают так, чтоб она оказалась между балками перекрытия (понятно, что эти вопросы, касающиеся размещения печи в помещении, всегда продумываются заранее). Балки могут стать надёжной основой для крепления проходки располагаясь по бокам от нее.

Однако, нередко случается и так, что балки перекрытия расположены слишком далеко друг от друга и поэтому «пирог» перекрытия в области прохождения трубы не имеет нужной жесткости, и его потребуется укрепить. Другой вариант, с точностью до наоборот – слишком частый шаг установленных балок не оставляет достаточного свободного пространства для размещения коробчатой проходки.

В любом из этих случаев можно, после удаления нужного участка покрытия, смонтировать раму, в соответствии с размерами короба, используя деревянный брус. Поперечины этой рамы жестко врезаются в балки перекрытия. При необходимости, при слишком широко расставленных балках, можно использовать в раме и дополнительные продольные опорные брусья. Пример создания такой рамы показан на иллюстрации.

Пример подготовки каркаса чердачного перекрытия к установке коробчатой проходки для дымохода.

Подобные проверка и укрепление (доработка) каркаса будут необходимы, если печная труба монтируется в уже построенном доме. Однако, как правило, установка печей и, стало быть, монтаж дымоходов, планируются заранее. И в процессе монтажа балок перекрытия при возведении здания зхаблаговременно предусматривается такая рама для последующей установки коробчатой проходки.

• Далее, все деревянные детали потолочной конструкции, расположенные по периметру вырезанного окна для проходки, необходимо обязательно дополнительно обработать специальной пропиткой. Входящие в состав антипирены повысят противопожарные характеристики создаваемого узла. К дальнейшим операциям переходят только после полного просыхания обработанных поверхностей.

Установка проходки должна осуществляться с высокой точностью, чтобы не нарушалась вертикальность дымоходной трубы

• Следующим шагом в вырезанный проем со стороны помещения монтируется короб проходки. Края ее донной части надежно прикручиваются саморезами на потолочной поверхности.

Но эта операция должна быть выполнена только после тщательного контроля расположения круглого отверстия для дымохода относительно отопительного прибора. Недопустимо, чтобы даже небольшое отклонение вызывало неровность, «излом» установленной трубы. Это создаст ненужные напряжения в ее стенках, вполне может привести к недостаточной герметизации в сочленениях.

Точную подгонку положения коробчатого прохода лучше всего проводить по отвесу, чтобы убедиться в вертикальности оси устанавливаемой трубы.

• Далее нижняя часть дымоходной трубы собирается, начиная от выходного патрубка печи (котла).

Очень важно – каким бы ни было расстояние от печи до потолка, и какие бы ни применялись комплектующие, никогда, ни при каких обстоятельствах, соединение двух элементов (труб) дымохода не должно приходиться на перекрытие. Мало того, минимальное расстояние от подобного соединительного узла до поверхности перекрытия (неважно, снизу, в помещении, или сверху, со стороны чердака) должно быть не менее 300 мм.

Требования по правильному расположению узлов сопряжения отдельных труб важны, конечно, с позиций обеспечений визуального контроля. Но основным предопределяющим фактором такого немалого (300 мм) отступа от перекрытия является сохраняющаяся вероятность прорыва горячих газов в этих, скажем честно, остающихся наиболее уязвимыми местах сборного металлического дымохода.

• Очередной этап работ может проводиться со стороны чердачного или жилого помещения, в зависимости от того, как удобнее монтировать следующий участок трубы. Если работы осуществляются со стороны чердака, то через отверстие пропускается следующая часть дымоходной трубы и закрепляется на нижнем, уже смонтированном участке.



Примерная схема взаимного расположения деталей узла потолочной проходки.

• Когда труба будет выведена в чердачное помещение, можно переходить к заполнению короба проходки теплоизолирующим материалом. Если выбирается один из сыпучих термоизоляционных материалов, а между трубой и границей круглого отверстия остались небольшие зазоры, их можно закупорить базальтовой ватой или пластичной глиной, а затем уже сверху засыпать утеплитель.

Коробка потолочной проходки «под завязку» заполнена керамзитом

Из насыпных теплоизолирующих материалов лучше всего выбирать керамзит или вермикулит. Обычный песок используется для засыпки лишь в крайнем случае, так как он имеет слишком мелкую фракцию, большой вес и чрезмерно высокую для подобной функции теплопроводность. Вспученный перлитовый песок применять в таких условиях не особо удобно из-за его чрезмерно высокой «летучести».

Проще всего заполнить короб термостойкой базальтовой ватой, так как она имеет самую низкую теплопроводность. При использоании маты минеральной ваты, короб со стороны чердака не стоит заделывать капитально, чтобы иметь свободный доступ к трубе на всем ее протяжении. Если же труба выходит на второй этаж, то отверстие в его полу с утеплительным материалом вокруг дымохода можно закрыть металлическим листом, прикрутив его к полу.

В представленной ниже подборке фотографий демонстрируется монтаж самодельной коробчатой проходки, изготовленной из плотных плит фольгированного базальтового утеплителя.

Последовательность установки самодельной коробчатой проходки для дымоходной трубы

— Первые два фрагмента: это готовая самодельная проходка с разных ракурсов.

— Третий фрагмент: в потолочном перекрытии вырезано окно для установки проходки. Обратите внимание: для обеспечения максимальной безопасности мастер заполнил минеральной ватой и образовавшийся просвет между покрытием потолка и чердачным полом.

— Четвертое фото: Коробка проходки вставлена в подготовленный проем и зафиксирована снизу.

— Пятый фрагмент: После монтажа участка трубы, выходящего в чердачное помещение, проходка закрыта снизу металлической панелью. Она надежно зафиксирована на потолке саморезами, полностью закрывает края окна проходного узла, хорошо удерживает теплоизолирующий короб в перекрытии и обеспечивает механическую защиту не отличающейся особой прочностью минераловатной панели.

— Шестое фото: Продолжение монтажа дымоходной трубы. Просвет между трубой и коробом будет плотно заполнен минеральной ватой. Так как чердак в данном случае – «обитаемый», тол узел прохода будет закрыт декоративной металлической пластиной.

А на видео, размещенном ниже, мастер обошелся вообще без создания коробчатой конструкции.

Видео: противопожарная распушка дымоходной трубы в проходе через деревянное перекрытие

Проход кирпичной трубы через перекрытие

Кирпичный дымоход, как правило, имеет конструкцию, в которой предусмотрена защита окружающих его горючих материалов от перегревания. Отдел трубы, который выкладывается при проходе ее через потолочное перекрытие, сам по себе уже является разделкой и называется «распушкой».

Эта конструкция дымохода является традиционной, давно опробованной, и чаще всего выбирается печниками.

• «Распушка» начинается под самым потолком в жилом помещении (за три — четыре ряда кирпичей до него) проходит через всю толщину чердачного перекрытия. Иногда распушку поднимают до чистого пола чердака, в других случаях делают его заподлицо с черновым полом. И тот и другой вариант могут стать причиной придирок проверяющих – вспоминаем об уже рассмотренных выше пресловутых «70 миллиметрах».

Этот элемент конструкции и выполняет роль необходимого утолщения стенок трубы, ограждающего горючие материалы перекрытия от перегрева.

По сути, на конструкцию «распушки» напрямую влияют как раз те требования СНиП, которые были рассмотрены в первом разделе публикации. Чтобы не повторяться, можно привести схему, которая наглядно показывает, какие размеры и где  должны быть соблюдены:

На схеме графически отображены основные требования СНиП по расположению печи и дымохода, по обеспечению безопасного прохода трубы через перекрытие

Можно ли самостоятельно выложить кирпичную дымоходную трубу?

Работа, на первый взгляд, несложная, однако, от ее качества зависит очень многое, вплоть до здоровья и жизни обитателей дома. Подробную информацию о технологии кладки дымохода из кирпича можно прочитать, проследовав по рекомендуемой ссылке – проще будет разобраться, стоит ли брать это мероприятие на себя, или лучше пригласить специалистов.

• Другой вариант обустройства проходки кирпичной трубы через потолочное перекрытие осуществляется почти таким же образом, как и металлической трубы. В этом случае, естественно, дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен. Тем не менее, все линейные параметры, установленные СНиП, соблюдаются.

Обустройство прохода кирпичной трубы через чердачное перекрытие без выкладывания «распушки»

Отверстие в потолке может быть закрыто металлическим листом или же плитой из фиброцемента. В середине термоизоляционной панели производится разметка окна, через которое и пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм.

При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака.

Следующим шагом, надетый на трубу лист поднимается, прижимается и фиксируется к потолку удобным в конкретном случае способом – саморезами или дюбелями.

Далее, работы производятся со стороны чердака или же второго этажа. По стенкам вырезанного для проходки проема укладываются полосы базальтовой ваты, отрезки асбеста или фиброцементных плит. Это «обрамление» должно закрыть всю толщину чердачного перекрытия. При необходимости материал можно зафиксировать на балках перекрытия.

Благодаря этим операциям, вокруг шейки трубы создается своеобразная коробка, которая и будет заполняться термостойким материалом. В качестве его можно использовать базальтовую вату, которой плотно заполняют весь объем. Если используется вата с фольгированным слоем, то его поворачивают в сторону стенок печи.

Вполне можно выполнить подобную термоизоляцию трубы керамзитом или вермикулитом, но перед засыпкой необходимо обязательно заделать оставшиеся между трубой и краями проема щели, особенно в том случае, если используется материал мелких фракций.

Конечно же, можно поступить и точно так же, как с металлической трубой, надев на кирпичный дымоход готовую проходку, изготовленную из стального листа. Этот вариант, наверное, будет надежнее и удобнее и в плане его монтажа и надёжной фиксации, и при заполнении коробки термоизоляционным материалом. Правда, обойдется подобный короб уже существенно дороже. Есть ли смысл – решайте сами.

Заполнив проходку утеплителем, ее сверху также закрывают металлическим или фиброцементным листом.

На этом работы по обустройству безопасной проходки дымохода через потолочное перекрытие можно считать законченными.

Ознакомившись с подробностями обустройства этой области дымоходной трубы, можно прийти к такому выводу:

Что особо сложных действий, подвластных только узким специалистам высокой квалификации, в этом процессе нет. Главное – это скрупулезно следовать установленным СНиП требованиям, выдерживая все необходимые размеры и соблюдая рекомендации. Если выполнить все по правилам, то можно не только обеспечить безопасную эксплуатацию отопительного прибора, но и избежать совершенно не нужных проблем с контролирующими органами. Лучшие двухконтурные газовые котлы настенные вы можете узнать по ссылке.

ДЫМОХОД — ПРОХОДА ЧЕРЕЗ СТЕНУ — Очаг

НЕ ПРОСТО « Сделай это » — Установка дровяной печи в существующий дымоход из каменной кладки может быть опасна для здоровья и дома. Прочтите это, чтобы узнать больше.

Одна из наших самых больших проблем возникает, когда покупатель входит в магазин и заявляет : «У меня есть дровяная печь в каменной трубе — я хотел бы заменить печь на более современную».

Раньше мы думали, что это отличная работа… в наши дни я задаюсь вопросом, не послать ли их упаковывать… почему? потому что:

1. 90% или более проходных отверстий в существующих стенах являются неправильными

2. Часто бывает сложно подтвердить или отремонтировать эти установки.

Что делать? Большинство заказчиков заявляют: «Ну , проработал 10 лет». и посмотрите на нас, как будто мы пытаемся воспользоваться ими, заботясь об их безопасности. Однако я могу заверить общественность, что эти «проходы через стены» ответственны за БОЛЬШОЙ процент пожаров в домах, вызванных дровяными печами.Давайте поговорим о правильных и неправильных способах пройти через стену в наружный дымоход. Самое главное — НЕ ПРИНИМАЙТЕСЬ, ЧТО С ВАШЕЙ СТЕНОЙ ПРОХОДИМО ВСЕ ОК — БОЛЬШИНСТВО НЕТ.

Проблемы:

1. Многие каменщики и строительные инспекторы не знакомы с действующими стандартами.

2. Большинство существующих проходных отверстий в стенах не соответствуют этим стандартам.

3. Осмотр этих установок затруднен, так как проход часто закрыт кирпичной облицовкой внутри камина.

Обсуждение решений:

В большинстве старых дымоходов используется «черепок», который представляет собой просто кусок круглой терракотовой плитки (похожей на облицовку дымохода), вбиваемый в стену. Материал, из которого изготовлен этот горшок, имеет низкую изоляционную ценность или вообще не имеет ее, что означает, что тепло от дымовой трубы передается через соседние стеновые материалы, такие как 2 × 4, панели и крафт-бумага для изоляции стен. Наша монтажная бригада обнаружила деревянные гвоздики на расстоянии всего 2 дюйма от этого кувшина — много раз они были обуглены! Единственная причина, по которой стена еще не загорелась, — это нехватка кислорода в полости стены для поддержки огня — не тот тип обращения, который приветствует большинство домовладельцев.Если вы собираетесь использовать терракотовый горшок в качестве прохода через стену, следуйте приведенным ниже инструкциям.

Эти требования были определены NFPA (Национальная ассоциация противопожарной защиты — NFPA 211, 2006) и принимаются большинством должностных лиц кодекса.

Метод исправления стены — NFPA

Эта установка известна как «настенная заплатка», которая влечет за собой 12-дюймовую сплошную кладку вокруг всех сторон горшка. Для чаши диаметром 6 дюймов (8 дюймов OD) это означает, что общая ширина и высота 32-дюймового квадрата сплошной кирпичной кладки.Если внутренняя стена должна соответствовать ровной поверхности, то для внутренней отделки можно использовать негорючую цементную плиту, такую ​​как Durock. Другой альтернативой может быть штукатурка прямо поверх кирпичной кладки, чтобы она соответствовала внутренней поверхности стены.

Метод изолированной секции дымохода — NFPA

Альтернативный метод также упоминается в руководстве NFPA. В этом случае вместо горшка используется секция изолированного двустенного дымохода… и вокруг него вместо сплошной кирпичной стены используется воздушное пространство.Это включает в себя 9-дюймовое воздушное пространство, поэтому общая черновая конструкция будет квадратной площадью 26 дюймов, и снова можно использовать цементную плиту, чтобы довести поверхность стены до изолированной трубы.

Insul Flue сертифицирован UL, хотя

Другой метод — использовать специально изготовленные, внесенные в список UL устройства для прохода через стену, которые доступны во многих трубочистах. Примеры включают Saf-T-Thimble (тепловая фабрика) и Insul Flue (Dalsin Mfg). В этих блоках используется комбинация листового металла, изоляции и воздушных пространств для достижения одной и той же основной цели — прохода через горючую стену без перегрева стеновых материалов.

Если вам нужна помощь специалиста по проходу через стену, поищите профессионала в области камина и дымохода. Некоторые ссылки ниже:

Американский институт безопасности дымоходов: http://www.csia.org

Национальный институт каминов: http://www.nficertified.org/pages_consumers/consumers-1.html

В любом случае помните следующие правила:

* Даже если каменщик или инспектор сказали, что все в порядке … может и нет!

* Ни одна одностенная труба для печи любого типа (только дымоход типа HT 103 и другие одобренные материалы) не может проходить через стену или потолок.

* Для всех проходов в стене и потолке необходимы зазоры и / или заделка стен вокруг них.

Если вы устанавливаете систему перебазирования из нержавеющей стали в каменный дымоход, инструкция, прилагаемая к трубе, должна охватывать проход через стену. Однако в целом система должна соответствовать указанным выше спецификациям (NFPA).

Те, кто использует или устанавливает дымоходы из 100% металла (сборные HT 103), должны просто следовать руководству по эксплуатации, прилагаемому к дымоходной трубе.Для большинства металлических дымоходов при прохождении через пол или стены требуется зазор всего 2 дюйма от горючих материалов, и этот зазор должен быть воздушным пространством, а не изоляцией или уплотненным материалом.

И последнее, что нужно сделать, это пропустить дымовую трубу через внутреннюю стену и затем подсоединить к каменной кладке или металлическому дымоходу, который находится в другой комнате. Это не одобряется большинством кодексов, инспекторов и профессионалов. Лучше всего, когда печь находится в пределах 6 футов от вертикального дымохода, что обычно означает в той же комнате.В тех редких случаях, когда вентиляция из печи должна проходить через внутреннюю стену рядом с дымоходом, это следует делать с помощью того же дымохода HT 103, идущего горизонтально и с указанными (2 дюйма) зазорами.

Прохождение сквозь стены

Прохождение сквозь стены

Не делайте этого просто — установка дровяной печи в существующий дымоход из каменной кладки может быть опасна для вашего здоровья и дома. Прочтите это, чтобы узнать больше.

Одна из наших самых больших проблем возникает, когда покупатель входит в магазин и заявляет: «У меня есть дровяная печь в каменной трубе — я бы хотел заменить печь на более современную».

Раньше мы думали, что это классная работа … в наши дни я задаюсь вопросом, должен ли я отправить их упаковывать … почему? так как:

1. 90% + или более существующих проходов в стене кирпичной кладки неправильные.

2. Часто бывает трудно подтвердить или отремонтировать эти установки.

Что делать? Большинство заказчиков заявляют: «Ну, проработал 10 лет». и посмотрите на нас, как будто мы пытаемся использовать их в своих интересах, заботясь об их безопасности. Тем не менее, я могу заверить общественность, что эти «проходы через стены» ответственны за БОЛЬШОЙ процент пожаров в домах, вызванных дровяными печами.Давайте поговорим о правильных и неправильных способах пройти через стену в наружный дымоход. Самое главное — НЕ ПРИНИМАЙТЕСЬ, ЧТО С ВАШЕЙ СТЕНОЙ ПРОХОДИМО ВСЕ ОК — БОЛЬШИНСТВО НЕТ.

Проблемы:

1. Большинство, если не все, каменщики и строительные инспекторы не осведомлены о действующих стандартах.

2. Большинство существующих сквозных проходов в стене не соответствуют этим стандартам.

3. Осмотр этих установок затруднен, так как проход часто покрыт кирпичной облицовкой с внутренней стороны камина.

Обсуждение решений:

В большинстве старых дымоходов используется «кувшин», который представляет собой просто кусок круглой терракотовой плитки (похожий на облицовку дымохода), вбиваемый в стену. Материал, из которого изготовлен этот горшок, имеет небольшую изоляционную ценность или вообще не имеет ее, что означает, что тепло от дымовой трубы передается через смежные стеновые материалы, такие как 2×4, панели и крафт-бумага на изоляцию стен. Наша монтажная бригада обнаружила деревянные гвоздики на расстоянии всего 2 дюйма от этого горшка — много раз они обугливались! Единственная причина, по которой стена еще не загорелась, — это недостаток кислорода в полости стены, чтобы поддержать огонь, а не тип близкого звонка, который приветствует большинство домовладельцев.Если вы собираетесь использовать терракотовый горшок в качестве прохода через стену, следуйте приведенным ниже инструкциям.

Эти требования определены NFPA (Национальная ассоциация противопожарной защиты) и принимаются большинством должностных лиц кодекса.

Альтернативный метод также упоминается в руководстве NFPA. См. Рисунок ниже:

В этом случае используется секция изолированного двустенного дымохода вместо горшка … и вокруг него используется воздушное пространство вместо сплошной кирпичной стены.

Другой метод — использовать некоторые специально изготовленные, внесенные в списки UL устройства для прохода через стену, которые можно приобрести у многих трубочистов и специалистов по установке. Если вас интересует ближайший к вам профессионал, воспользуйтесь следующими ссылками:
HearthPro … сертифицированные установщики по адресу: http://hearth.com/hearthpro
Американский институт безопасности дымоходов по адресу: http://www.csia.org

В любом случае помните о следующих правилах:

• Даже если каменщик или инспектор сказали, что все в порядке..it не может быть
• Никакая труба для печи (только дымоход класса A и другие одобренные материалы) не может проходить через стену или потолок.
• Для всех проходов в стене и потолке требуется зазор или заделка стены вокруг них.

Вернуться к разделу информации о HearthNets

Как установить дымоход дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

1) Начните свою систему с отрезка одностенной стекловидной эмалевой трубы для печи того же диаметра, что и выходное отверстие на плите.

2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу минимум за 150 мм до достижения любой поверхности (потолка или стены).

3) Остальная часть дымоходной системы должна быть в изолированных двустенных дымоходных трубах только с этого момента.

4) Для внутренних систем, проходящих через территорию, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для внешних систем, возвышающихся над территорией собственности, они должны проходить через стену под углом не более 45 ° с гильзой стены, закрывающей проход через саму стену.Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении.

6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м.

7) Для внутренних систем необходимы опора для крыши, силиконовая планка и штормовой воротник для безопасного прохода через крышу любого типа.

8) Пройдя через поверхность крыши (внутреннюю) или пройдя линию крыши / желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора 2.3м.

9) Завершите любую систему, выбрав дождевик или защитный козырек.

Что такое установка без дымохода?

Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понимаю ( выделено жирным шрифтом, ).

Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую систему дымохода класса 1 с использованием дымоходных труб с двойной стенкой (или двойной стенкой).Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Почему мне нужно использовать дымоходы с двойными стенками?

Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяных горелок, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и передают много тепла наружу. трубы, увеличивая до максимума тепловую мощность, производимую печью.Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, поскольку внешняя поверхность станет слишком горячей и может передать это тепло в близлежащие горючие материалы, такие как балки и т. Д. обстановка.

Именно здесь вступает в действие дымоход с двойными стенками. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними, чтобы предотвратить передачу тепла к внешнему краю трубы, что делает их безопасными для прохода через любой тип поверхности. и соответствует Утвержденному Документу J действующих Строительных норм.Сохраняя газы в дымоходе теплыми, это способствует продолжению подъема вытяжки и предотвращает отрицательное воздействие более холодного воздуха снаружи на этот

Как запустить вашу систему изолированного дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка одностенной трубы с эмалированным стекловолокном. Он будет иметь тот же внутренний диаметр, что и выходной хомут вашей печи (стандартные 5 «или 6», но может быть 7 «или 8»), и будет паз внутри хомута через охватываемый патрубок на нижнем конце труба .И узкий охватываемый патрубок должен находиться только внизу трубы, а не наоборот, независимо от того, кажется ли он лучше перевернутым, так как вы не сможете подключить одинарный переходник к двустенному переходнику не на тот конец. . Диаметр выходного хомута — это минимальный диаметр для всей системы дымохода, и вы никогда не сможете уменьшить его . Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выходному воротнику с помощью адаптера, однако со временем это может потускнеть отделку трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойной стенкой.

Также важно помнить; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому. Чем раньше ваши газы попадут в изгиб дымохода, тем меньше они смогут пройти через него, не накапливая сажу и, возможно, не оседая обратно в дымоход, поэтому выход через верхний выход печи идеален, но вы можете выйти через задний выход. при необходимости через одностенный тройник 90 °.

Какой адаптер двойной стены вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны преобразовать из этой трубы в изолированную дымоходную трубу с двойными стенками как минимум на 6 дюймов (150 мм) до достижения нижней стороны вашей потолок / крыша или внутри стены .

Важнейшие строительные нормы, которые следует учитывать на данном этапе, касаются внутреннего диаметра вашей дымоходной системы. Минимальный внутренний диаметр дымоходной системы, когда вы дойдете до секции с двумя стенками, составляет 6 дюймов (150 мм) , и этого легко добиться, выбрав правильный переходник с одинарной на двойную стенку.Распространено заблуждение, что система увеличивает при преобразовании одностенного дымохода в двустенный просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра во всем (например, от 5 до 5 дюймов) вам потребуется переходник с одинарной на двойную стенку и для увеличения диаметра (например, с 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.) только тогда вам потребуется переходник с увеличивающейся одинарной стенкой на двустенную.

Единственное исключение из этого правила — печи, одобренные DEFRA.Из-за более чистого горения этих моделей , только им разрешено оставаться 5 дюймов в диаметре для всей системы дымохода и при этом соответствовать Утвержденному Документу J Строительных норм.

Теперь, когда ваша система запущена правильно и вы успешно осуществили переход с одностенных труб на двухстенные с изоляцией, вы должны спланировать маршрут, по которому будет проходить дымоход; внутреннее, внешнее или их сочетание.

Как установить дымоход дровяной печи через стену (внешний)

Первая распространенная ошибка, допущенная при установке дымохода дровяной печи через стену, заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу.Это неверно, так как не должно быть горизонтальных участков общей длиной более 150 мм в дымоходной системе. или 90 ° (прямой угол) повороты . Опять же, это происходит из-за того, что горячие газы должны подниматься, и, если они вынуждены двигаться в горизонтальном направлении, они теряют свое тепло, откладывают сажу в трубе, врезаются под прямым углом, как преграда, и снова опускаются вниз по системе.

В соответствии со строительными нормами, тройник (или колено) можно использовать только непосредственно в заднем выпуске печи и нигде больше в системе.Все изгибы не могут быть больше, чем 45 ° , чтобы газы продолжали свободно подниматься, и используйте их экономно, поскольку вы ограничены максимумом — 4 витками на систему .

Есть 4 элемента Twin Wall, необходимых для безопасного прохождения вашей системы через внешнюю стену; Стеновая гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие стены полости. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны предусмотреть безопасный зазор по всей длине дымохода размером 60 мм , хотя это зависит от марки используемой двойной стены).

Теперь, когда ваша система Twin Wall успешно покинула территорию, нам нужно повернуть систему вертикально, что легко достигается с помощью (в идеале) тройника 135 ° и съемного колпачка или колена 45 °.Преимущество тройника и заглушки заключается в том, что он обеспечивает необходимый доступ к внешнему участку дымохода для очистки и слива конденсата и дождевой воды. Колено 45 ° не обеспечивает такого доступа.

Для оптимальной мощности вашей печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м. от выпускного отверстия печи до дождевого колпака. Это не представляет проблемы для дымоходов в двухэтажных домах, но необходимо учитывать при более коротких установках, таких как зимние сады и летние домики.В зависимости от длины дымохода, выбранного для прохода через стену, определяется, насколько далеко система будет располагаться от внешней поверхности. Довольно часто расстояние между внешней поверхностью стены и трубой составляет всего 50-80 мм в эстетических целях и используется с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода с двойными стенками, необходимого для успешного (и законного) запуска системы за пределами стены вашего дома; 1) общая высота готового дымохода 2) нужно ли обходить препятствия, такие как окна или нависающие потолки? Помните, что строительные нормы допускают не более 4 витков во всей дымовой трубе, и 2 из них уже были заняты (до и после прохождения через стену), поэтому вы можете использовать только 2 дополнительных колена для создания смещения вокруг препятствия, обычно желобов. / Софит.Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить.

Единственная форма поддержки, которая обычно требуется для внешней системы двойных стен, — это регулируемые или фиксированные настенные кронштейны, прикрепляемые к внешней стене здания и фиксирующие систему дымохода не более чем через каждые 2 м. Эти кронштейны могут быть либо закреплены на расстоянии 50 мм, либо регулируются, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков длиной 4 м и более настоятельно рекомендуется закрепить Регулируемая опора основания в нижней части системы в качестве дополнительного якоря для длинного участка двойной стены выше в дополнение к кронштейнам.Для поддержки дымохода за линией крыши есть выбор оттяжных тросов, распорок и структурных фиксаторов.

Насколько высоко должна подниматься дымовая система?

Последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И

• Он должен подниматься не менее чем на 1000 мм после прохождения линии крыши / перекрытия / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до уровня конька

При подъеме по фронтону все вышесказанное применимо, но с одной оговоркой:

• Если система проходит край крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком

Пара дополнительных моментов, которые часто возникают в связи с соседними зданиями и слуховыми окнами:

a) Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

b) Любые соседние здания в пределах 2,3 м от вашей системы дымохода, к сожалению, также должны быть очищены. Дымоход должен подниматься как минимум на 600 мм над самой высокой точкой соседнего здания

.

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя система дымохода с двойными стенками начинается так же, как и внешняя система, от воротника печи до переходника с двумя стенками, как описано выше. Однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.Вентилируемые противопожарные плиты , которые иногда продаются как «противопожарные прокладки», должны быть прикреплены к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство . В основном это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. А почему вентилируемые тарелки? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Твердые противопожарные пластины предназначены только для газовых систем . И, как следует из названия, опора балки прикручивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Следовательно, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 опоры балки.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или в клетку на верхних этажах.

Самая эффективная форма дымохода — это вертикальный внутренний дымоход, однако у вас может быть до 4 изгибов или поворотов внутри системы, если вам нужно объехать препятствие на пути в виде колен 45 ° ( никогда 90 ° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.

Пришло время пропустить дымоход с двойными стенками через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для трубы с двойными стенками диаметром 6 дюймов потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, очень важно выбрать правильный оклад для вашей крыши. Сам Flashing представляет собой конус из силиконовой или EPDM-резины, который находится на основании (традиционно свинцовом, но в наши дни, скорее, из алюминия) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить защиту от атмосферных воздействий на крыше. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Облицовка для черепичных крыш имеет большое основание, которое необходимо закрепить под черепицей, тогда как для каждого другого типа кровли (плоская, гофрированная, деревянная и т. Д.) Имеется небольшое основание, предназначенное для крепления на поверхности крыши.

В-третьих, комбинируйте Flashing с Twin Wall Storm Collar, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься дымовая система?

И последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внутренней системы двойных стен, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И…

• Он должен подниматься не менее чем на 1000 мм один раз через поверхность крыши

ТАКЖЕ РАССМАТРИВАЕТ…

• Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком
• Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или водные фронты.

Дровяная печь и вентиляция камина: Полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть — выход.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции.Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением.Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция позволяет оставлять не менее двух дюймов воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем воздушного охлаждения еще и своим строением.Обычно это массивные конструкции, не позволяющие разделиться внутренним и внешним стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Этап проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов для вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это — использовать специально изготовленный кожух дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант — установить утопленные книжные полки или корпус для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если невозможно выделить место для вентиляционной трубы в доме, вы можете наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную дымовую трубу, предназначенную для удерживания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымоходной муфты «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и крышки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие — нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

Правило 3-2-10

Подсчитав смещения и определив точку проникновения в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

• 10 — Это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
• 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
• 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка гидроизоляции на крышу

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем устанавливать смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к воротнику камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель на место.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте оклад сразу после того, как вы положили тарную бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После установки труб необходимо установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску гидроизоляционного герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с вытяжкой

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они используют изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

Сковороды

Верх почти каждого дымохода защищен чейз-панелью или чейз-фартуком.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они будут образовывать поперечную балку по диагонали. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.

Полный экстерьер дымохода

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от общего количества отснятых материалов, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока вы завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, но позволяет отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного участка.

Вертикальный вентиляционный патрубок

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двустенными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты

В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения сводчатого потолка. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Секции стыкуются друг с другом с помощью саморезов для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока не останется только зазор между дымоходом и опорной коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но учтите, что многие производители не допускают крепления дымохода к опорной коробке.

По завершению трассы дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Эта часть может происходить как с чердака, так и со второго этажа. Вы поверните эту деталь на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Вентиляционный участок от горизонтального до вертикального

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Настенные наперстки

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Обычно длина горизонтального участка не превышает 50% от общего вертикального участка. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная ножка, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый — это надрез карниза, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален из-за наличия опоры для дымохода.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и конденсат.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

Слишком короткий дымоход может вызвать конкуренцию со стороны дома. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь у вас хорошая вентиляция

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы по поводу вентиляции, вытяжек или других проблем с камином? Не волнуйтесь. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

FNR-100

FNR-100

---

FNR-100

Маркетинг и использование

Служба расширения сотрудничества

Университет Пердью

West Lafayette, IN 47907

---

---

---

---

Даниэль Кассенс и Сюзанна Баденхоп

---

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной работы печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями за подробностями и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны располагаться на удалении от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они также должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенные 24-дюймовые или более толстые рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымовую трубу необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим материалом. изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемого, он не должен быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если проем камина не загерметизирован. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымовой трубе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте рекомендации производителя. Всегда включайте плиту в разумно мод, и периодически осматривать его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)

Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3 доллара США)

Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)

Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)

Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома

---

3/86 РУБ

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Предполагается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Термины, которые вы должны знать — терминология дымохода

Терминология дымохода

Зола
Твердый остаток, оставшийся после тщательного сжигания горючего материала или химического окисления.

Отвал для золы
Отверстие, обычно с дверцей на петлях и расположенное внизу камина, через которое можно сбрасывать золу.

Яма для золы
Отсек для хранения золы, расположенный в основании дымохода.

Перегородка
Предмет, установленный в приборе для изменения направления или задержки воздушного потока, топливовоздушных смесей или дымовых газов.

Воздуходувка
Вентилятор, используемый для нагнетания воздуха под давлением.

Окись углерода
Ядовитый газ без запаха, цвета и вкуса, являющийся побочным продуктом неполного сгорания. Токсично.

Chase
Область вокруг металлических дымоходных труб, имитирующая дымоход. Погоня обычно строится с использованием деревянных или стальных шпилек. Наиболее распространенное внешнее покрытие — токарный станок и лепнина. Другие варианты включают облицовку из кирпича / камня или деревянный сайдинг.

Дымоход
Один или несколько проходов, вертикальных или близких к ним, для отвода дымовых газов от прибора во внешнюю атмосферу.

Заглушка дымохода
Защитное покрытие или кожух для верхней части дымохода, предназначенное для предотвращения попадания дождя, снега, животных и т. Д.

Очистка дымохода
(Также известна как очистка) Процесс удаления сажи, креозота и мусора из дымохода. Это нужно делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

Соединитель дымохода
Трубка, соединяющая топливный прибор с дымоходом.

Вкладыш дымохода
Внутренняя часть дымохода, содержащая продукты сгорания. Он может быть изготовлен из глиняной плитки или из металла. Чтобы дымоходы были исправными, они должны оставаться в целости и сохранности, без перфорации, трещин или повреждений любого рода, которые могут позволить продуктам горения проникнуть в жилые помещения дома, или теплу от продуктов сгорания, чтобы создать опасность для горючих материалов. материалы возле дымохода, такие как каркас, стены, потолки, изоляция или пол.

Corbel
Элементы каменной кладки, выступающие или выступающие вверх и наружу от лицевой стороны стены или дымохода рядами, чтобы сформировать опору или выступ для балки, стропила или другого элемента.

Креозот
Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

Cricket
(также называемый седлом) Конек, который простирается от задней части дымохода к скату крыши с целью отвода воды от соединения между дымоходом и крышей.

Корона
Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от футеровки дымохода.

CSIA
(Американский институт безопасности дымоходов) CSIA — это некоммерческое, освобожденное от налогов учебное заведение, занимающееся безопасностью дымоходов и вентиляционных систем.

Заслонка
Клапан, обычно подвижная или выдвижная пластина, для управления потоком воздуха или дыма.

Заслонка (верхнее крепление)
Расположена в верхней части дымохода. Работает, закрывая верхнюю часть дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход. Кабель проходит по стороне дымохода и прикрепляется к боковой стенке топки. Трос управления открытием и закрытием заслонки

Прямое соединение
Соединитель от топки или топочной печи к первому дымоходу в камине.

Прямая вентиляция
Двустенная труба, в которой отработанный воздух удаляется облицовкой, а воздух для горения вводится в устройство между внутренней облицовкой и внешней стенкой.

Тяга
Поднимающийся газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу через дымоход.

Очистка вентиляционного отверстия сушилки
Ворс, образующийся при сушке одежды, попадает в вентиляционную систему сушилки.Ворс, удаляемый вручную из ловушки для ворса на сушилке, представляет собой очень небольшую часть ворса, которая накапливается в вентиляционной системе. Скопление ворса приводит к тому, что сушилке требуется больше времени для сушки стандартной загрузки одежды, и возникает опасность возгорания.

Топка
Камера камина или печи, в которой фактически горит огонь.

Firebrick
Кирпич, состоящий из глины и кремнезема, выдерживает высокие температуры, например, в топке.

Каминные вставки
Дровяные, угольные, пеллетные или газовые отопительные приборы, которые подходят для существующего камина.

Гидроизоляция
Листовой металл или другие материалы, используемые для гидроизоляции впадин крыши или угла между дымоходом и крышей.

Дымоход
Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода
Специальный вкладыш, требуемый нормами и стандартами для покрытия внутренней поверхности дымохода.Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Газовая вставка
газовый прибор, работающий на пропане или природном газе; топка входит в имеющийся камин и создает мощный источник тепла. Дымоход (вентиляция) идет вверх через существующий дымоход и выходит наружу.

Газовые камины
Камины, которые были переведены с дров на газ или построены для использования газа.Чаще всего их основная цель — атмосфера, а не тепло.

Подчин
Площадь пола в топке камина или каминной печи.

Лайнер
Внутренняя составляющая двустенного дымохода.

Дымоход для каменной кладки
Дымоход из кирпича, камня или армированного портландцементного бетона, выложенный подходящими облицовками дымохода, построенный в соответствии с применимыми требованиями строительных норм.

Каменный камин
Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

Дымоход с несколькими дымоходами
Одиночный дымоход, содержащий более одного дымохода.

NFPA
Национальная ассоциация противопожарной защиты — Международная организация по кодам и стандартам.

Пеллеты
Маленькие шарики или блоки из древесных опилок без добавок.

Parging
Тонкий слой раствора, наносимый на внутреннюю часть кирпичного дымохода или на стены дымовой камеры.

Пиролиз
Химическое изменение древесины, угля или других горючих материалов в результате воздействия тепла.

Замена облицовки
Относится к замене облицовки дымохода, когда труба и изоляция проходят через существующий дымоход, который требует ремонта.

Дымовая камера
Камера в камине прямо над дымовой полкой и продолжается до основания дымохода.

Дымовая полка
Область в нижней части коптильной камеры, образованная из-за того, что задняя стенка топки выгнута вперед. Полка находится на пересечении коптильной камеры и топки. Заслонка обычно расположена на передней стороне дымовой полки.

Заглушка дымохода для одного дымохода
Заглушка для дымохода, предназначенная для присоединения к одному дымоходу из глиняной плитки и закрытия его.

Вкладыши из нержавеющей стали
Труба из нержавеющей стали, жесткая или гибкая, предназначена для замены футеровки дымоходов каменной кладки, когда исходная облицовка из глины треснула или сломалась.Может также использоваться для облицовки каменного дымохода без глиняной облицовки.

Сажа
Мягкие, черные или коричневые, бархатистые отложения углеродных частиц внутри приборов, дымоходов или разъемов, возникающие в пламени с низким содержанием кислорода.

Stack Effect
Тенденция более теплого воздуха подниматься внутри конструкции, создавая более низкое давление в нижних частях здания.

Температурное расширение
Изменение температуры внутри дымохода или системы воздуховодов, вызывающее расширение металлических поверхностей.

Гильза
Неподвижное или съемное кольцо, трубка или облицовка, обычно расположенные в отверстии, где соединительный элемент дымохода проходит через стену и входит в дымоход или вентиляционное отверстие.

Горловина
Отверстие над топкой камина, через которое дымовые газы проходят из топки в дымоход. Сборка рамы заслонки камина обычно располагается в горловине камина.

Верхний уплотнительный клапан
(также называемый верхним демпфером) Устройство, устанавливаемое наверху дымохода с целью герметизации дымохода, когда камин не используется.Они часто используются в качестве замены горловинных заслонок, которые устанавливаются непосредственно над топкой при строительстве дымохода из каменной кладки. Демпферы с верхним уплотнением намного более эффективны, чем демпферы горловины, потому что они обеспечивают уплотнение из силиконовой резины, а не металл по металлу.

Без вентиляции, без вентиляции или без вентиляции
Используемый термин относится либо к газовым поленьям с низким БТЕ, либо к каминам, работающим на гелевом топливе, для вентиляции которых не требуется дымоход или дымоход.

UL — Underwriters Laboratories
Продукция Schebler Chimney Systems имеет особые сертификаты, свидетельствующие о соответствии стандартам безопасности, установленным Underwriters Laboratories.

Вентиляционное отверстие
Непрерывный проход от воротника дымохода к вытяжному шкафу. Температура дымовых газов на выходе не превышает 600 градусов.

Video Scan
Включает видеокамеру с замкнутым контуром и монитор для проверки внутренней части дымоходов и других труднодоступных мест. Это очень подробная часть процесса проверки.

Дровяные печи
Закрытые приборы, чаще всего изготовленные из стали или чугуна, используемые для сжигания дров с целью обогрева внутреннего пространства.

Как устроен дымоход — Дымоходы 101

Фото: shutterstock.com

Почему Крис Крингл решил протиснуть свой внушительный обхват через один из самых узких и покрытых копотью проходов в доме? Ответ: кто, черт возьми, знает? Однако одно можно сказать наверняка. Для домовладельцев, у которых есть камин, безопасные и беззаботные вечера, проведенные у очага, зависят не только от правильного понимания того, как работает дымоход, но и от приверженности его содержанию.

Типы дымоходов

Вход Санта-Клауса бывает двух основных стилей:

• Построенный из кирпича или камня, традиционные каменные дымоходы включают топку (где горит дрова) в дополнение к дымоходу, который является дымоходом. воздушная шахта, проходящая через внутреннюю часть дымохода, от топки вверх через крышу. Вверху дымохода этого типа изображена корона для отпугивания животных и предотвращения повреждения водой.
• Сборные дымоходы имеют топку и заглушку, но выходят они через простую трубу (а не через дымоход в дымоходе).По сравнению с традиционной установкой сборные дымоходы более доступны по цене, но менее долговечны. Кроме того, их ремонт может быть затруднен, если комплектующие больше не доступны.

Фото: thechimneyguysma.com

Заслонки

Традиционные или сборные дымоходы оснащены заслонкой, то есть подвижной металлической пластиной. В открытом состоянии заслонка позволяет дыму от камина (вместе с теплом и вредными газами, такими как угарный газ) выходить из дома.Летом или холодными зимними ночами, когда вы не пользуетесь камином, заслонка закрывается, чтобы поддерживать комфортную температуру в помещении.

Стандартная заслонка горловины устанавливается над топкой и приводится в действие рукояткой, в то время как заслонка с верхним уплотнением устанавливается в верхней части дымохода. Последний открывается и закрывается с помощью цепочки из нержавеющей стали, идущей вниз по дымоходу. В закрытом состоянии заслонка с верхним уплотнением выполняет двойную функцию, не только удерживая нагретый воздух, но и не позволяя животным и мусору (например.г., листья) и осадков.

Дымоходы и вытяжка

Поднимающееся тепло создает воздушный поток, который несет с собой тепло, дым и токсичные газы по восходящей траектории. Этот фундаментальный принцип конвекции, известный как вытяжка, предотвращает наполнение вашего дома дымом и опасными выхлопными газами. Обычно дымоходы большего размера создают более сильные сквозняки, но в любом случае устранение отложений креозота и других засоров в конечном итоге защищает от проблем с дымоходом.

Вкладыши дымохода

В некоторых штатах в обязательном порядке используются вкладыши дымохода, повышающие безопасность и эффективность дымоходов несколькими способами.Во-первых, они предотвращают перегрев горючих материалов, прилегающих к дымоходу. Во-вторых, они делают дымоход более устойчивым к коррозии, обычно вызываемой побочными продуктами горения древесины.

Существует три основных типа футеровки дымохода:

1. Глиняная плитка, обычно используемая в дымоходах из каменной кладки, недорога, но, как известно, раскалывается при сильном нагревании. Эти трещины необходимо заделать, так как они позволяют токсичным газам проникать в дом.
2. Сегодня популярным выбором являются футеровки из нержавеющей стали или алюминия, особенно среди владельцев старых домов, потому что они легко устанавливаются даже в дымоходах, где уже существует старая облицовка.
3. Высокоэффективные, но трудоемкие (и, следовательно, более дорогие), монолитные футеровки представляют собой изделия из жаропрочного бетона, наносимого на стены дымохода или существующего дымохода.

Пожары в дымоходе

Без регулярной очистки в дымоходе может скопиться легковоспламеняющееся вещество, известное как креозот, что сделает дымоход уязвимым для возгорания с высокой температурой.
