Технические характеристики профлиста – плюсы и минусы, сферы применения

Заслуженная популярность использования металлического листового материала при возведении ограждений и зданий неоспорима. История его применения в строительстве началась около двухсот лет назад и сейчас он не перестает быть востребованным. В начале 19 столетия процесс производства профлиста требовал особых навыков, был затруднительным и финансово невыгодным. Это связывалось с тем, что изделие создавалось из кованого железа вручную. В современных же условиях производства, материал получают из стали в рулонах или стальных листов с помощью прокатных станков. Профлист применяется при перекрытии кровли, постройке заборов, обшивке стен, отличается богатой палитрой оттенков и простотой монтажа.

Профилированный настил: главные свойства и характеристики

Профлистом называется металлическая пластина с гофрированной поверхностью (по-другому «ребрами жесткости»). Создается с помощью холодного прессования на специальном оборудовании.

Гофры располагаются по направлению длины, поэтому материал способен выдержать повышенные нагрузки. Важная особенность в том, что чем выше профиль, тем более жестким получается настил.

Ребра могут отличаться по толщине и быть в форме:

• треугольника;
• полукруга;
• трапеции.

Марка профлиста выбирается в зависимости от типа строительной работы: для перекрытия крыши, создания ограды и т.д.

Область применения настила достаточно широка. Он подходит как для частного, так и для промышленного строительства. Из профлиста возводят заборы, несущие сооружения, создают отделку фасадов, покрывают кровлю.

Прочность и легкий вес способствует более оперативному установочному процессу. Для установки достаточно 1-2 дней, поэтому при проведении ремонтных работ выбором многих становится именно профилированный лист.

Рабочая ширина материала меньше общей, поэтому проводя расчеты перед покупкой, важно от общей ширины профнастила отнимать длину гофры, которая уйдет на нахлест.

Разновидности профлиста

По назначению профилированный настил, используемый на строительных объектах, делится на три группы:

Для обозначения данного вида производители маркируют его буквой «H». Он отличается наибольшим показателем толщины (от 0,75 до 1 мм) и высотой волны (от 57 до 114 мм). Прочность и надежность обеспечивается за счет добавочных борозд. Используется для кровли на ответственных участках (к примеру, при постройке ангаров в качестве междуэтажных перекрытий). Чем выше волны, тем меньше его полезная площадь и больше жесткость.

Для маркировки используется буква «С». Такой тип профлиста используется при монтаже оград или обшивке стен внутри помещения. Характеризуется мелким профилем (высота гофры составляет 8-35 миллиметров, толщина 0,3-0,75 мм). Стеновой профнастил отличается парусностью.

Данный тип профлиста обозначают комбинацией букв «НС», поскольку он является универсальным, подходит для создания оград, кровли и т. д. Отличается высокой волной, толщина настила может быть 0,4-0,75 мм, высота до 44. К кровельному типу профнастила относится любая профилированная пластина, высота волны которой больше 20 мм.

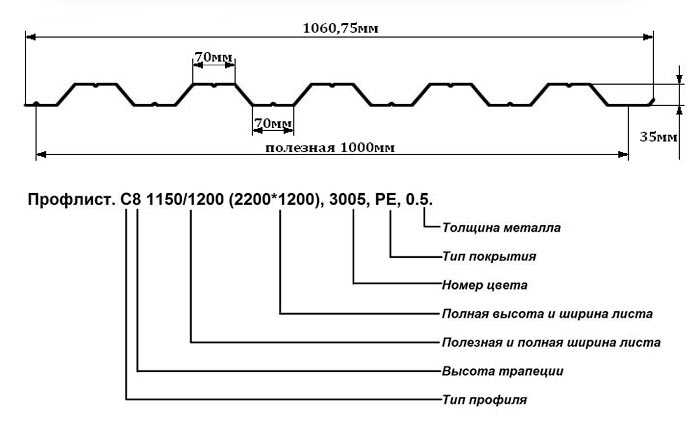

По маркировке легко прочитать характеристики профлиста: первое цифровое обозначение после буквы – это высота профиля, вторая цифра – толщина, 3 и 4 – ширина и длина (все измерения в миллиметрах).

Узнать цену и заказать продукцию

Плюсы и минусы металлического настила

Использование профлиста популярно за счет его преимуществ:

• Стойкость к температурным изменениям (возможность выбора материала для установки в областях с суровым климатом при условии соблюдения установленных правил использования), ветровым нагрузкам, УФ-лучам.
• Цена, которая подходит для разных категорий покупателей.
• Легкий вес, благодаря чему можно поднять профлист на высоту без использования специальной техники.
• Высокая прочность на изгиб.
• Быстрота монтажа.
• Пожарная безопасность, экологическая чистота.
• Большая длина профлиста (максимально 12 метров). При перекрытии крыши образуется минимальное количество стыков.
• Возможность замены поврежденного листа на аналогичный.
• Богатая палитра цветов, позволяющая выбирать любой оттенок, который впишется в архитектурный ансамбль территории.
• Срок эксплуатации – более 20 лет.

Изделие имеет свои недостатки:

• При повреждении защитного покрытия уменьшается период службы изделия, и он может покрываться ржавчиной.
• «Шумность» материала при использовании профлиста в качестве кровельного материала. При осадках появляется неприятный шум, напоминающий «барабанную дробь» (если использовать минеральную вату для изоляционной защиты, можно избавиться от подобного минуса).
• Стальной профлист сильно нагревается на солнце.

Соответствие государственным стандартам

Профлист, как и многие стройматериалы, обязательно должен соответствовать ГОСТам, которые устанавливают список требований. Качество, оттенок и толщина полимерного или лакового покрытия регулируется по ГОСТу 30246. Погрешности по высоте рассматривает гос. стандарт 19904-90 (разрешено отклонение на 0,06 мм: если на товаре пишется толщина – 0,45 мм, то реальная может быть 0,39) и т.д.

Область применения профлиста

Оцинкованный профнастил – популярный строительный элемент, который широко используется при сооружении различных объектов. Его применяют:

• В качестве межэтажного перекрытия или несущей конструкции.
• Для кровель сооружений, имеющих высокие требования к относительным нагрузкам.
• При заливании фундамента в виде временной конструкции.
• В виде постоянной или временной ограды здания.

Если на первом месте при строительстве – экономия бюджета, для решения поставленных задач стоит выбирать профлист.

Профнастил с лаковым или полимерным напылением используется:

• При установке киосков или павильонов для торговли.
• Монтаже АЗС, помещений на производствах.
• При строительстве коттеджей, дач, загородных домов.
• Для обшивки внешней части здания.
• В качестве отделки внутри помещения.
• Для сооружения ворот, изгородей.
• При выполнении кровельных работ в постройках с большими пролетами.

Где использовать профлист не рекомендуется?

Профнастил, хоть и универсальный стройматериал, может применяться в разных областях строительства, имеет ограничения по монтажу, месту установки. Не рекомендуется использовать профлист:

• Для установки в агрессивной среде. Металлические настилы подвергаются коррозии, из-за чего уменьшается период их эксплуатации. Если хочется создать ограждение для навоза или сделать низ ограды возле земли, лучше покрыть крайние части краской или полимерным составом.
• Для перекрытия кровель без обрешетки. Даже если класть листы сверху устаревшего покрытия с подстилкой из целлофана (как делают некоторые умельцы), при температурном перепаде будет образовываться конденсат, который задержится под профлистом, пагубно повлияет на его эксплуатационные характеристики.

На что обратить внимание при покупке профлиста

Построенная конструкция получится прочной, надежной, а профнастил выполнит все свои функции, если удачно выбрать материал.

1. Для кровли подойдут кровельный, стеновой тип с высотой профиля от 18 до 35 мм. Такие профлисты отличаются хорошей несущей способностью.
2. Для установки ограждений лучше рассматривать вариант покупки профлиста С8 или С21 изделия с высотой гофры 8-21 мм стенового типа. Хорошо, если оно будет иметь полимерное покрытие, чтобы при атмосферных осадках не испортились внешние данные, и в последствии не появилась коррозия.
3. Несущий тип металлического настила актуален только при промышленном строительстве, поэтому для сооружений на частном объекте его покупать нет необходимости.

Выбирая профилированный лист для крыши важно учесть, что изделия с небольшой длиной лучше не применять, поскольку появится большое количество стыков, что повлияет на визуальный эффект. К тому же, это окажет влияние на стоимость – расход материала будет больше из-за креплений и нахлестов.

Правила ухода за профнастилом

После монтажа не требуется особый уход за конструкцией, однако есть некоторые правила, которых стоит придерживаться, чтобы увеличить срок службы. Полимерное покрытие защитит сооружение от механических повреждений, прямых солнечных лучей, образования коррозии и химического воздействия веществ. При сильном загрязнении поверхность достаточно промыть мыльным раствором, в котором нет растворителей (они могут повредить покрытие). Если образовались царапины, их лучше закрасить соответствующей по оттенку краской. В зимний период важно, чтобы слой льда не повредил поверхность кровли, если она создана их профнастила.

Покупка профлиста – дело серьезное, требует от покупателя внимания к деталям. При выборе учитывайте советы, представленные в статье, а также консультируйтесь со специалистами. В зависимости от пожелания можно выбрать различные варианты декоративного покрытия: фотопечать, окраска, нанесение полимерного слоя и т.д. Наша компания «Трансметалл» поможет с покупкой, менеджеры посоветуют материал, его размеры, учитывая место установки и другие данные от заказчика.

Профнастил (профлист) – размеры листа, технические характеристики, свойства, виды, типы, плюсы-минусы профилированного листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.

Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

• в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Профнастил с полимерным покрытием — варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие.

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

• полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

• пурал (Pural)
  . Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

• полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;

• композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

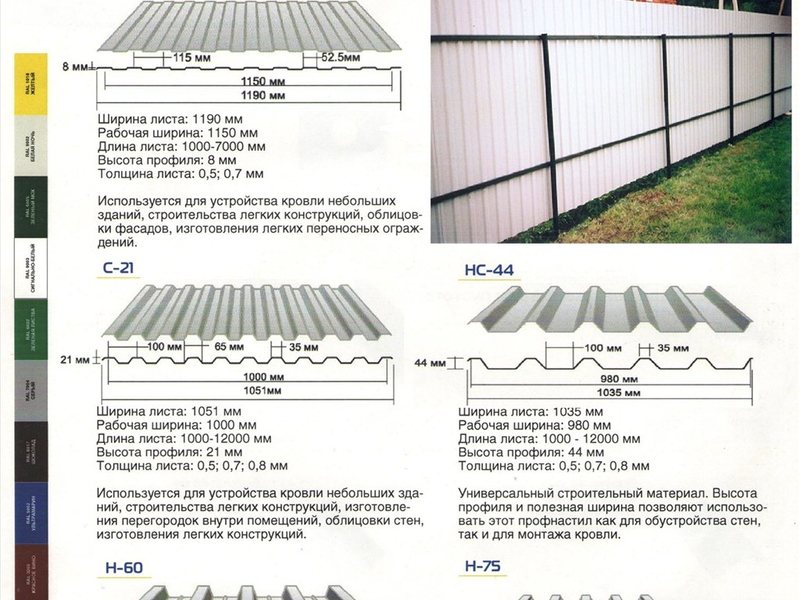

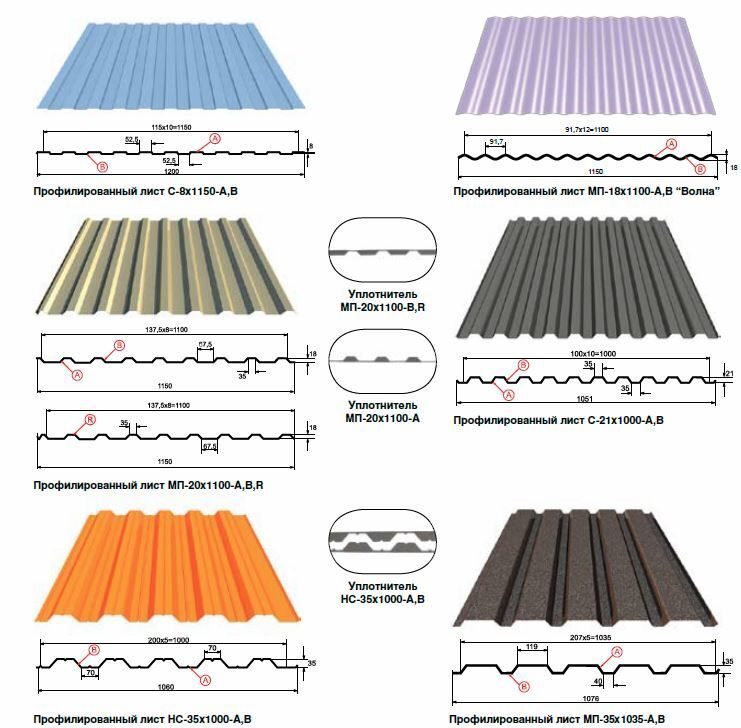

Виды профнастила – фото

Виды и типы профнастила — 1Виды и типы профнастила — 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм. )

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

• длина листа;
• расстояние между волнами;
• толщина металла;
• наличие покрытия и его вид;
• количество слоев в структуре металла и толщина каждого из них;
• дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

• по толщине;

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

• по ширине;

• по длине;

• по плоскости.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т. п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

• для установки заборов;
• для строительства и облицовки стен;
• в качестве кровельного материала;
• при монтаже быстро возводимых зданий;
• для временных и постоянных ограждений;
• в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

• прочность;
• надежность;
• длительность эксплуатации;
• широкая цветовая гамма;
• дизайн;
• простота монтажа;
• незначительный вес;
• минимальный уход в процессе эксплуатации;
• удобство транспортировки и хранения;
• возможность выполнить установку профнастила своими руками;
• устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

• эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

• появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.

Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

основные характеристики и особенности материала

• Кровельный профлист: технические характеристики
• Длина
• Ширина
• Устройство кровли из профлиста
• Технология монтажа
• Сколько стоит профилированный лист?

Среди огромного количества различных кровельных материалов выбор застройщиков довольно часто останавливается на  профнастиле. Особого секрета в этом нет, ведь за весьма умеренную цену можно внести разнообразие в череду унылых фасадных конструкций и кровель.

Кровельный профлист или как иногда его еще называют, профнастил – один из самых востребованных стройматериалов. И тот и другой изготовлены из листовой стали по технологии холодного проката. От коррозии их защищает слой оцинковки, специально нанесенный на профлист для кровли. Цена за лист такого изделия достаточно низкая, однако цинковый слой быстро стирается, поэтому для кровельных работ рекомендуется выбирать материал с полимерным покрытием.

На заметку

При всей их схожести листы профилированные и профнастил имеют некоторые, хоть и небольшие, отличия. К примеру, профнастил отличается жестким нанесением профиля. Профильный лист менее жесткий и прочный, к тому же профиль у него ниже, нежели  у профнастила.

Кровельный профлист: технические характеристики ↑

К основным  характеристикам  относят:

• форму профиля,
• толщину,
• размеры.

Следует отметить, что проф лист, которым перекрывают кровлю, имеет профиль трапециевидной формы.

Укладку кровли выполняют, используя саморезы для крепления профлиста. Возможные повреждения поверхности, которые впоследствии могут вызвать коррозию, можно предотвратить. Для этого рекомендуется обязательно  использовать уплотнители.

Поскольку профилированный материал изготавливают в основном по ГОСТу с ним очень удобно работать – элементы покрытия можно достаточно легко заменять или ремонтировать.

Внимание

Если материал изготовлен по ТУ, то размеры продукции  разных производителей могут несколько отличаться (порядка  2–3 мм).

Кровельный профлист ГОСТ 24045-94 считается наиболее качественным, поскольку данный госстандарт максимально точно (до 1 мм) регламентирует его размеры и другие технические характеристики.

Важным преимуществом профнастила являются  его размеры.

Длина ↑

Начнем с длины. Современное оборудование позволяет производить изделия, длина которых может достигать 14 м. Таким образом, всегда можно приобрести материал, максимально соответствующий по размерам габаритам крыши дома.

Профилированные листы большой длины, несомненно, обладают рядом достоинств. В частности, количество стыков при их использовании резко уменьшается, а герметичность крыши при этом значительно увеличивается. На крышах с длиной ската до 14 м горизонтальные стыки практически отсутствуют.

Если учесть также, что минимальный нахлест коротких составляет 20 см, то таким образом сокращается также расход материала. Так что, налицо и экономическая составляющая.

Совет

К сожалению, большие размеры профилей увеличивают стоимость перевозки. Поэтому продукцию длиной больше 10 м изготавливают только по спецзаказу. В жилом секторе чаще всего используют профиль длиной в 6 м.

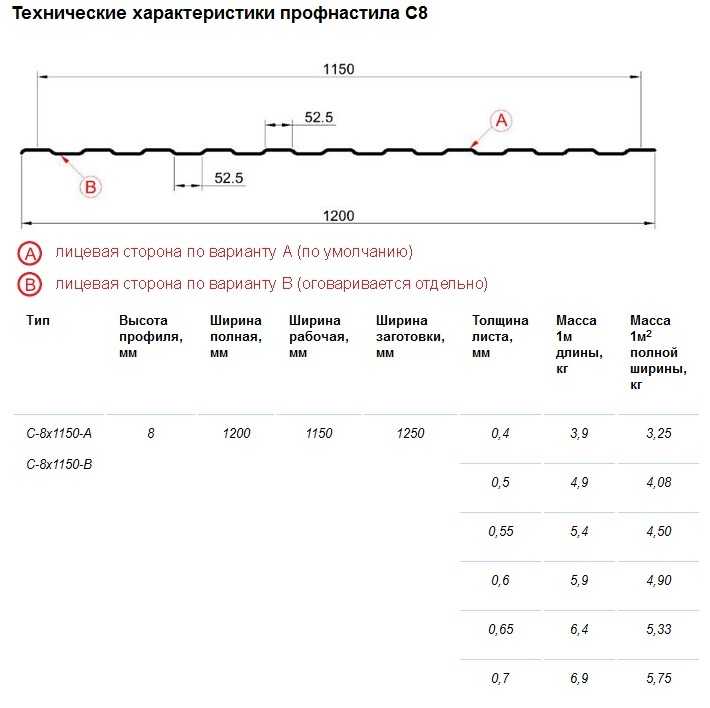

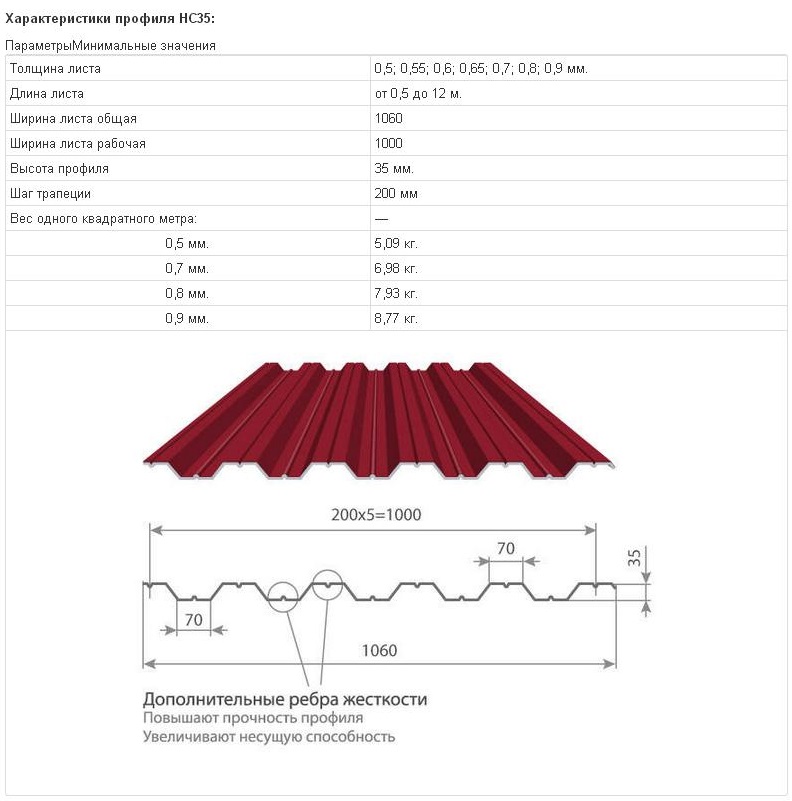

кровельный профлист: размеры двух различных марок

Ширина ↑

Следующий важный параметр – ширина. Сразу отметим, что необходимо различать две ширины:

• чисто геометрическую величину, для определения которой можно воспользоваться обычной рулеткой;
• полезную, где учтена величина вертикального нахлеста на длину одной гофры между соседними элементами  в том же ряду. В среднем она меньше габаритной ширины на 4–8 см.

изготовление профлиста из оцинкованного проката

Толщина профильного листа соответствует толщине проката. Стандартно в производстве используют материал толщиной в  0,5 –1 мм, и чем он толще, тем профиль прочнее.

Совет

Если вам нужно рассчитать оптимальное количество  профилей  для транспортировки учитывают габаритную ширину, при монтаже – полезную.

Согласно ГОСТ, гофролисты по краям должны иметь специальную капиллярную канавку в виде небольшого загиба. Подобная  мелочь поможет предотвратить  попадание конденсата, образованного на кровле, на деревянную обрешетку.

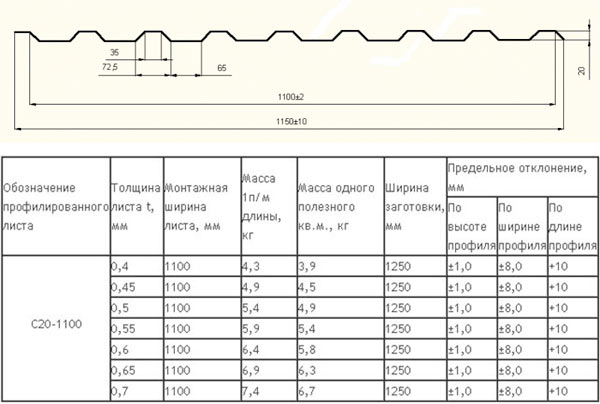

профлист МП 20

Устройство кровли из профлиста ↑

Уложить профлист для крыши не составляет большого труда, и справиться с этой задачей можно самостоятельно.

• Для обустройства кровли рекомендуется использовать листы, которые немного длиннее скатов. В этом случае значительно повышается уровень гидроизоляции конструкции, поскольку на скате не формируются поперечные стыки.
•  Для раскроя материала в случае необходимости используют электролобзик, кровельные ножницы либо дисковую пилу, имеющую  мелкие зубья.
• Обрешетку под профильные листы из бруса, доски либо ДСП набивают либо на стропила, либо на слои изоляции при устройстве теплой крыши.
• Деревянные элементы необходимо обрабатывать антисептиками и антипиренами. Такая процедура существенно продлевает жизнь  конструкции. Желательно также укладывать поверх обрешетки паробарьерный слой, который максимально снизит риск образования конденсата на поверхности металлической кровли.

Технология монтажа ↑

• Крепление профлиста выполняют с помощью  специальных крепежных элементов, оснащенных  буром, с шестигранной шляпкой. Чтобы предупредить протекание, саморезы затягивают через неопреновую уплотнительную прокладку.
• Листы крепят, начиная с любого торцевого ската, с минимальным нахлестом в полволны профиля.

На заметку

Величина нахлеста на пологих скатах составляет 1,5 волны, что существенно снижает вероятность протечек в межстыковочных швах.

• Фиксируется профиль в волну в основном в ее нижней части. Исключением являются области нахлеста и конькового прогона.

Рекомендуем

Герметичность покрытия кровли можно повысить, если дополнительно проклеить стыки листов, используя самоклеящуюся ленту, или нанести на эти места битумную мастику.

• На фронтонных частях укладывают специальные накладки. Они необходимы  для понижения ветровых нагрузок как на каждый элемент кровельного покрытия, так и на конструкцию крыши в целом.

Сколько стоит профилированный лист? ↑

Стоимость профлиста определяют несколько параметров:

• толщина металла,
• марка материала,
• вида защитного покрытия.

Следует отметить, что цена профлиста одной и той же марки разных производителей может отличаться.

кровельный профлист: цена

Купить оцинкованный материал можно примерно на четверть дешевле, чем его аналог, имеющий полимерное покрытие.

© 2022 stylekrov.ru

Обзор структуры гофрокартона – Блог компании Shanghai DE Printed Box

M.C. Kaushal ¹ , V. K.Sirohiya ² и R.K.Rathore ³

Источник: Международный журнал по применению инженерии и технологии VOL-2 №-3

Аннотация

Corrugaved Board широко используется в In in. упаковочная промышленность. Основными преимуществами являются легкость, возможность вторичной переработки и низкая стоимость. Это делает материал лучшим выбором для производства контейнеров, предназначенных для перевозки товаров. Кроме того, примеры проектирования конструкций на основе гофрокартона можно найти в различных областях. Структурный анализ компонентов картона является важной темой при проектировании контейнеров. Необходимо исследовать их прочностные свойства, поскольку они должны защищать содержащиеся товары от бокового сдавливания и сжимающих нагрузок при штабелировании. Однако в данной статье представлена ​​полная и подробная информация.

Ключевые слова: – гофрокартон, перерабатываемость, нагрузка на сжатие , гофрированная печатная коробка

1.

Гофрированный картон представляет собой бумажный сэндвич, состоящий из гофрокартона, наслоенного между внутренней и внешней стороной. С точки зрения производства, гофрокартон является подкатегорией картонной промышленности, которая является подкатегорией бумажной промышленности, которая является подкатегорией лесной промышленности. С точки зрения маркетинга это часть упаковочной индустрии. На протяжении всего цикла распределения товаров от производителя к потребителю гофрокартон является наиболее широко используемым видом транспортной тары. Традиционно гофрокартон наиболее известен своей структурной прочностью, которая обеспечивает защиту упакованных продуктов на протяжении всего цикла транспортировки. Однако с течением времени он развивался, и сегодня это гораздо более универсальный продукт.

Архитекторы давно обнаружили, что арка с правильным изгибом является самым прочным способом перекрытия заданного пространства. Гофрированные листы разрабатывались с учетом этого основного принципа. Рифленая среда приклеивается к прокладкам крахмальным клеем. После склеивания комбинированная плита сопротивляется изгибу. Канавки обеспечивают амортизацию при боковом давлении, а при размещении на конце они образуют жесткие колонны, способные выдерживать большой вес. Наиболее часто используемые флейты — флейты C и B. Другие включают флейту A, E и F. Недавно были созданы специальные микрогофры для создания специальных сортов, способных конкурировать на рынке коробочного картона. Как правило, канавки большего размера обеспечивают большую прочность на вертикальное сжатие и амортизацию.
Меньшие гофры обеспечивают преимущества печати, а также структурные преимущества для розничной упаковки.

2. История

В 1856 году был запатентован первый известный гофрированный материал для подкладки налобников в цилиндрах. В течение следующих четырех десятилетий другие формы гофрированного материала использовались в качестве упаковочного материала для стекла и других продуктов, перевозимых в деревянных ящиках. Затем в 1894 году была изготовлена ​​первая печатная коробка из гофрированного картона. Однако к 1900 г. существовала общенациональная сеть железных дорог, что позволяло распространять продукцию по всей стране. На тот момент контейнеры из гофрированного картона еще не были признанной классификацией для перевозки товаров. Термин «содержащий» означал заключенный со всех сторон в древесину. Хотя гофрокартону не хватало прочности при штабелировании, как у дерева, он был более доступным, более доступным, легче по весу, более однородным по качеству и более приспособленным к объемной упаковке, герметизации и обработке. Он также предлагал преимущества амортизации и пригодности для печати. Все эти характеристики были привлекательными для бизнесменов того времени, которые стремились воспользоваться преимуществами общенационального распространения. Гофрированная печатная коробка изначально использовалась для упаковки стеклянной и гончарной тары. Позже этот случай позволил доставлять фрукты и продукты с фермы розничному продавцу без повреждений, что повысило прибыль производителей и открыло экспортные рынки.

3. Гофрированный картон

Гофрированный картон представляет собой материал на бумажной основе, состоящий из рифленого гофрированного листа и одного или двух плоских вкладышей. Он широко используется в производстве гофрированных печатных коробок и транспортных контейнеров.

Гофрокартон и облицовочный картон изготавливаются из тарного картона, материала, похожего на бумагу, обычно толщиной более 0,25 мм (дюймы). Картон и гофрокартон иногда называют картоном; хотя картоном может быть любой плотный картон на основе бумажной массы.

Тарный картон, также называемый CCM (гофрированный картон), представляет собой тип картона, специально изготовленный для производства гофрированного картона. Этот термин охватывает как облицовочный картон, так и гофрированный материал (или гофрокартон), два типа бумаги, из которых состоит гофрокартон. Поскольку тарный картон изготавливается в основном из натуральных небеленых древесных волокон, он обычно имеет коричневый цвет, хотя его оттенок может варьироваться в зависимости от типа древесины, процесса производства целлюлозы, скорости переработки и содержания примесей. Для некоторых печатных коробок из гофрированного картона, требующих хорошего товарного вида, используется белая беленая целлюлоза или покрытие на верхнем слое облицовочного картона, который выходит за пределы гофрированной печатной коробки.

4. Типы одностороннего гофрированного картона

Гофрированный материал с облицовкой из лайнера, приклеенной к одной стороне. Может изготавливаться в листах или рулонах. Одинарная сторона в основном используется в качестве упаковочного материала, а иногда и для внутренней упаковки или прокладки. Одностенный гофрокартон Гофрированный материал с облицовкой из облицовочного картона, приклеенной к обеим сторонам. Его также называют «двойным лицом». Эта популярная и универсальная трехслойная конструкция превращается в широкий спектр контейнеров и упаковочных компонентов.

• Самый популярный.

• Широкий диапазон прочности.

Двустенный гофрокартон

Два гофрокартона с облицовкой из лайнера, приклеенной между ними и с обеих сторон. Эта 5-слойная конструкция наиболее подходит для упаковки тяжелых предметов, где требуется высокая жесткость и защита.

• Состоит из канавок B и C.
• Дополнительная набивка и прочность.
• Отлично подходит для штабелирования тяжелых предметов.

Тройной гофрокартон

Три слоя гофрокартона и четыре облицовки из лайнера. Эта 7-слойная конструкция используется там, где речь идет о больших размерах контейнеров, таких как пакеты для поддонов.

• Состоит из двух слоев флейты C и одного слоя флейты B.
• Очень прочный и устойчивый к раздавливанию.
• Отлично подходит для хранения и транспортировки.

5. Сырье

Подложка и наполнитель, из которых состоит гофрированный лист, представляют собой картон. Картон изготавливается в основном из целлюлозных волокон, содержащихся в древесине. Волокна скрепляются лигнином. Волокна отделяются от древесины одним из трех способов: механическим, химическим и полухимическим. Механический включает в себя дробление и измельчение древесины на все более мелкие части. Химическое разделение или варка целлюлозы использует сульфит или сульфат для растворения лигнина. Это также известно как процесс Крафта. Этот метод дает самый высокий выход с наименьшим повреждением волокон и, следовательно, самой прочной бумаги. Полухимический процесс сочетает в себе механический и химический методы.

Линейный картон — это картон, используемый в качестве внутренней и внешней облицовки гофрированного листа. Это сделано в основном с помощью химического процесса. Обычно его изготавливают из хвойных пород, таких как сосны, которые имеют самые длинные волокна и производят самую прочную доску. Medium — это рифленый картон, который находится между внутренней и внешней обшивкой. Он производится в основном из твердой древесины с более короткими волокнами посредством полухимического процесса.

Подкладочный и средний картон также изготавливаются из переработанных материалов. Побочные продукты пиломатериалов, такие как опилки и щепа, составляют примерно 10% поставок волокна. Переработанная бумага обеспечивает примерно 25%. Волокна отделяют от древесины или извлекают в процессе переработки и очищают. Затем жидкая бумага течет на движущееся проволочное сито. Вода стекает по проволоке, пока не достигнет сухой линии, где образуется бумажный коврик. Бумага проходит через бумагоделательную машину, где она дополнительно высушивается, прессуется и скручивается в большие рулоны, которые отправляются клиентам, производящим гофрированные листы.

6. Гофрированные канавки

Изобретатели гофрированного картона применили к бумаге те же принципы, что и древние архитекторы к зданиям. При попытках удерживать тяжелые грузы наиболее эффективным способом является использование арки. Как правило, более крупные профили канавок обеспечивают большую вертикальную прочность и амортизацию. Меньшие канавки помогают улучшить графические возможности, обеспечивая при этом большую структурную целостность. Экспериментируя с профилями канавок, дизайнеры могут варьировать прочность на сжатие, амортизацию и толщину. Флейты бывают нескольких стандартных размеров, таких как A, B, C, E и F. Различные профили флейт можно комбинировать в одном куске комбинированной доски.

Изобретатели гофрокартона применили к бумаге те же принципы, что и древние архитекторы к зданиям. При попытках удерживать тяжелые грузы наиболее эффективным способом является использование арки. Как правило, более крупные профили канавок обеспечивают большую вертикальную прочность и амортизацию. Меньшие канавки помогают улучшить графические возможности, обеспечивая при этом большую структурную целостность. Экспериментируя с профилями канавок, дизайнеры могут варьировать прочность на сжатие, амортизацию и толщину. Флейты бывают нескольких стандартных размеров, таких как A, B, C, E и F. Различные профили флейт можно комбинировать в одном куске комбинированной доски.

7. Типы гофрокартона

Гофрированный картон A

А-гофр, оригинальный гофрокартон, имеет самый большой размер гофрокартона и, следовательно, в сочетании с внутренней и внешней облицовкой имеет самую большую толщину. С 36 канавками на ножке A-Flute максимально использует гофрированные амортизирующие свойства и свойства штабелирования для хрупких и хрупких предметов. Поскольку A-Flute обладает превосходными качествами жесткости и устойчивостью к раздавливанию короткой колонны, она находит применение в самых разных областях.

• 36 флейт/фут.
• 1/4″.

Гофрокартон с канавками B

Гофрокартон B-Flute, второй размер гофрокартона, принятый в гофрированной промышленности, имеет меньшую высоту арки, чем A, и большее количество канавок на фут (50). Это означает, что среда контактирует и поддерживает вкладыши в большем количестве точек, обеспечивая жесткую, плоскую поверхность для высококачественной печати и высечки, а также превосходную устойчивость к раздавливанию. B-Flute также предпочтительнее для высокоскоростных автоматических упаковочных линий и для прокладок, разделителей, перегородок и других форм внутренней упаковки. Сложные высечки и лотки для напитков являются отличными приложениями для B-Flute, а также коробки для банок, оберточные заготовки, упаковки из стекла в стекло и прокладочные листы. B-Flute обычно сочетается с легкими вкладышами, но при необходимости может использоваться и с более тяжелыми покрытиями.

• 49 флейт/фут.
• Хорошая устойчивость к проколам.
• Меньше места на складе.
• Использование: консервы, витрины.

«Флейта» описывает структуру волнообразного картонного материала, из которого состоит гофр картона. Флейты бывают нескольких размеров, известных как профили флейты.

Как правило, канавки большего размера обеспечивают большую прочность и амортизацию, а канавки меньшего размера обеспечивают лучшую пригодность для печати и возможность складывания. Профили гофрокартона можно смешивать и подбирать в одном и том же куске комбинированного картона, чтобы управлять пригодностью для печати, прочностью на сжатие, амортизирующей способностью и общей толщиной картона.

Флейта C

Флейта C появилась следующей, чтобы разделить разницу между флейтами A и B. Имея 42 канавки на фут, она тоньше, чем канавка A, толще, чем B, и обладает хорошими амортизирующими, укладочными и печатными свойствами. C-Flute на сегодняшний день является наиболее широко используемым размером флейты. По оценкам, 80% современных контейнеров из гофрированного картона изготовлены из картона C-Flute.

• 41 канавка/фут.
• Хорошая прочность при штабелировании.
• Хорошая устойчивость к раздавливанию.
• Очень часто.
• Применение: стекло, мебель, молочные продукты.

E-образная канавка

E-канавка имеет наибольшее количество канавок на фут — 94, что обеспечивает наибольшую устойчивость к раздавливанию и самую плоскую поверхность для высококачественной печати. Тонкий профиль E-Flute (вчетверо толще C-Flute) уменьшает размер коробки и экономит место для хранения. Благодаря своему тонкому профилю и превосходным амортизирующим свойствам коробки из гофрированного картона E-Flute часто могут заменить обычные складные картонные коробки или контейнеры из твердого волокна. Примеры применения E-Flute включают коробки для косметики, хрупкие стеклянные и керамические предметы и хрупкие инструменты. Другой растущей областью конечного использования являются коробки для пиццы, где розничному продавцу нужен экономичный контейнер с хорошей графикой и отличной защитой продукта.

• 95 флейт/фут.
• Легкий вес.
• Надежная альтернатива картону.
• Превосходная поверхность для печати.
• Отлично подходит для высечки коробок на заказ.
• Использование: дисплеи, коробки для точек продаж.

F-канавка

F-канавка, новейшая канавка, чуть больше половины толщины E-канавки и представляет собой новейший растущий сегмент в области производства гофрокартона. Идея новой флейты, изначально разработанной в Европе, заключается в том, чтобы производить пакеты с меньшим содержанием волокон.

• 128 флейт/фут.
• 1/32.

8. Переработка

Переработка – это переработка использованных материалов (отходов) в новые продукты для предотвращения отходов потенциально полезных материалов, сокращения потребления свежего сырья, сокращения использования энергии, уменьшения загрязнения воздуха (от сжигания) и загрязнения воды ( от захоронения) за счет снижения потребности в «традиционной» утилизации отходов и снижения выбросов парниковых газов по сравнению с первичным производством. Переработка является ключевым компонентом современного сокращения отходов и является третьим компонентом иерархии отходов «Сокращение, повторное использование и переработка».

Перерабатываемые материалы включают многие виды стекла, бумаги, металла, пластика, текстиля и электроники. Несмотря на схожий эффект, компостирование или другое повторное использование биоразлагаемых отходов, таких как пищевые или садовые отходы, обычно не считается переработкой. Материалы, подлежащие переработке, либо доставляются в центр сбора, либо забираются с обочины, затем сортируются, очищаются и перерабатываются в новые материалы, предназначенные для производства. Старые гофрированные контейнеры — отличный источник волокна для вторичной переработки. Они могут быть сжаты и упакованы в тюки для экономичной транспортировки. Спрессованные коробки помещаются в гидроразбиватель, который представляет собой большой чан с теплой водой для очистки и обработки. Суспензия целлюлозы затем используется для производства новых изделий из бумаги и волокна. Мельничный и гофроагрегатный лом или брак — самый чистый источник вторичной переработки. Высокие показатели вторичной переработки отходов отражают эффективность перерабатывающих заводов по очистке и обработке поступающих материалов. Существует несколько технологий сортировки, просеивания, фильтрации и химической обработки переработанной бумаги. Многие посторонние материалы легко удаляются. Шпагат, обвязка и т.п. удаляются из гидроразбивателя «трещоткой». Металлические хомуты и скобы можно отсеивать или снимать с помощью магнита. Лента, чувствительная к давлению, на подложке из пленки остается неповрежденной: клей PSA и подложка удаляются вместе. Материалы, которые труднее удалить, включают восковые покрытия на гофрированных коробках и «липкие» частицы, мягкие каучуковые частицы, которые могут засорить бумагоделательную машину и загрязнить переработанную бумагу. Липкие материалы могут быть получены из переплетов книг, клеев-расплавов, клеев PSA из бумажных этикеток, клеев для ламинирования армированных гуммированных лент и т. д. В настоящее время доступны измельчители гофрированного картона, которые превращают гофрокартон в упаковочные/амортизирующие материалы с помощью специального измельчения. процесс. Переработка гофрированного картона помогает странам, не имеющим устойчивых древесных ресурсов, создавать местную бумажную и упаковочную промышленность.

9. Преимущества

Использование гофрированной бумаги для упаковки из тары из гофрированного картона, имеет много преимуществ: малый вес, структура, хорошие эксплуатационные характеристики. Его внутренняя структура похожа на структуру гофрированной арки и может играть роль в защите от красных ударов, обладает хорошими механическими свойствами. Из упакованных товаров есть много хороших защит. Например, влаго-, тепло-, легко транспортировать и так далее. Транспортные расходы низкие и простые в реализации, упаковка и транспортная механизация и автоматизация. Изменения в спецификациях и размерах и легко реализуются и могут быстро адаптироваться ко всем видам упаковки предметов. Уплотнение, комплектация и удобная автоматика. Может адаптироваться ко всем типам декоративной печати картонных коробок, может быть хорошим решением для защиты и продвижения товара. Коробки из переработанной бумаги легко соответствуют экологическим требованиям. За счет различных материалов покрытия или комбинации влаги, чтобы расширить сферу его использования.

10. Недостатки

Из-за того, что он легкодоступен, недорог и прочен относительно своего веса, гофрированный картон является популярным упаковочным материалом, а также популярным материалом для различных крупногабаритных изделий декоративно-прикладного искусства. Однако бывают случаи, когда гофрокартон — не лучший выбор для проекта или упаковки. Примите во внимание некоторые недостатки этого материала, когда решите, подходит ли он для ваших текущих целей.

11. Внешний вид

Внешний вид гофрированного картона, как правило, нежелателен для поделок, где главной целью конечного продукта является красота. Гофрокартон из-за своей внутренней структуры имеет шероховатую, ребристую поверхность, склонную к образованию складок и изгибов. Любые конструкции, построенные из него, будут иметь неопрятный вид,

, тогда как негофрокартон держит гладкую аккуратную форму.

ПРОЧНОСТЬ

Гофрированный картон относительно прочен для своего легкого веса, но для проектов и целей, требующих большей массы, вы можете предпочесть более плотный материал. Большая часть массы гофрокартона состоит из воздуха из-за формы гофрирования внутри. Если поместить его под сильное боковое давление, гофрокартон согнется, сморщится и сомнется.

ВОДОНЕПРОНИЦАЕМОСТЬ

В качестве упаковочного материала гофрокартон обладает очень низкой влагостойкостью. При намокании из-за влажности окружающей среды или прямого контакта гофрированный картон размягчается и в конечном итоге становится мякотью. Гофрированный картон также обладает высокой впитывающей способностью и, таким образом, легко передает влагу своему содержимому.

КРОМКИ

Из-за многослойной конструкции гофрированного картона вырезание любой сложной или изогнутой формы из листа этого материала может привести к неопрятному виду. Гофрированный внутренний слой часто будет виден на краю разреза.

ФАЛЬЦОВКА

На гофрированном картоне сложно сделать аккуратные складки. Внутренние слои будут определять форму складок (не обязательно в нужном вам направлении) и заставлять материал растягиваться и сминаться непреднамеренным (и нежелательным) образом.

BULK

В то время как изогнутые, наполненные воздухом гофры внутри слоев картона обеспечивают превосходную амортизацию, их объем делает их неудобными для многих поделок или конструкций, требующих большей детализации и утонченности в формировании. Толщина картона по сравнению с обеспечиваемой им конструкционной прочностью иногда разочаровывает такие конструкции.

РЕЗКА

При резке куска гофрированного картона определенной формы может быть трудно получить правильный угол, чтобы сделать чистый разрез как через два внешних слоя, так и через внутренний гофрированный слой. Без ровного разреза с лезвием, расположенным под постоянным углом 90 градусов к картону, разрез будет наклонным, что сделает две стороны разными по размеру.

12. Заключение

Основная часть этого документа состоит в том, чтобы предоставить информацию о гофрокартоне, такую ​​как лист, гофрокартон, вес, внешний вид и т.д. Это поможет при анализе гофрокартона в различных условиях окружающей среды. И тогда полный анализ поможет в разработке структуры гофрокартона.

13. Ссылка

1. Кристина Джентилини, Лучио Нобиле, Кит А. Сеффен «Численный анализ морфируемых гофрированных пластин» Procedia Engineering 1 (2009) 79–82.
2. Л.Х. Пэн, К.М. Лью, С. Китипорнчай «Анализ усиленных гофрированных пластин на основе FSDT с помощью бессеточного метода» International Journal of Mechanical Sciences 49 (2007) 364–378.
3. К.М. Лью, Л.К. Пэн, С. Китипорнчай «Нелинейный анализ гофрированных пластин с использованием FSDT и бессеточного метода» Вычисл. Методы Прил. мех. инж. 196 (2007) 2358–2376.
4. С. Аллауи, З. Абура, М.Л. Бензеггаг «Влияние условий окружающей среды на механическое поведение гофрированного картона» Composites Science and Technology 69 (2009) 104–110.
5. Ван-Шу Чанг, Эдвард Вентсел, Тед Краутхаммер, Джоби Джон «Поведение сэндвич-панелей с гофрированным заполнителем при изгибе» Композитные конструкции 70 (2005) 81–89.
6. М.Э. Бьянколини «Оценка эквивалентных жесткостных свойств гофрированного картона» Композитные конструкции 69(2005) 322–328.
7. Н. Талби, А. Батти, Р. Аяд, Ю.К. Го «Аналитическая модель гомогенизации для конечно-элементного моделирования гофрированного картона» Composite Structures 88 (2009) 280–289.
8. П. Исакссон, П. Градин «Выпучивание при сдвиге в сердцевине конструкции из гофрированного картона» Композитные конструкции 88 (2009) 610–614.
9. Ю.С. Тиан, Т.Дж. Лу «Оптимальный расчет компрессионных гофрированных панелей» Тонкостенные конструкции 43 (2005) 477–498.
10. Г. Питарреси, Дж.Дж. Каррутерс, А.М. Робинсон, Г. Торре, Дж. М. Кенни, С. Инглтон, О. Велесела, М.С. Найдено «Сравнительная оценка ударопрочных многослойных композитных конструкций» Composite Structures 78 (2007) 34–44.
11. Саи Судха Рамеш, К.М. Ван, Дж.Н. Редди, К.К. Анг «Элемент пластины более высокого порядка для точного прогнозирования межслойных напряжений в многослойных композитных пластинах» Composite Structures 91 (2009) 337–357.
12. Г. Кресс, М. Винклер «Модель гомогенизации гофрированного ламината» Composite Structures 92 (2010) 795–810.
13. Джек Риани, Иоахим Л. Гренестедт «Гофрированная обшивка в сэндвич-панели с пенопластовым наполнителем» Композитные конструкции 89 (2009) 345–355.
14. М. Винклер, Г. Кресс «Пределы деформации для гофрированных многослойных материалов с поперечными слоями» Композитные конструкции 92 (2010) 1458–1468.
15. Y. Wang, J. Weissmüller, H.L. Duan «Механика гофрированных поверхностей» Journal of the Mechanics and Physics of Solids Дата принятия 12 июля 2010 г. В настоящее время действуют ограничения из-за коронавируса, многие потребители заказывают товары первой необходимости онлайн. Если ваш бизнес занимается доставкой продуктов, готовых блюд и других предметов первой необходимости, убедитесь, что у вас есть подходящие коробки и контейнеры из гофрированного картона для безопасной перевозки ваших товаров. Вы найдете коробки из гофрокартона, используемые для многих целей в сфере общественного питания, от поставки продуктов питания в контейнеры на вынос. Продолжайте читать, чтобы узнать о различных типах гофрированного картона и их использовании.

    Все картонные упаковочные коробки

    Что такое гофрокартон?

    Гофрокартон, иногда называемый просто гофрокартон , представляет собой прочный упаковочный материал, изготовленный из трех слоев крафт-бумаги. Он назван в честь внутреннего слоя волнистой бумаги, также называемой гофрированной средой, которая придает картону прочность. Во время производства внутренний лист подвергается гофрированию для создания каннелюр или жестких складок на бумаге. Затем гофрированный материал вклеивается между двумя листами крафт-бумаги, которые образуют внешние вкладыши. Благодаря трехслойной структуре гофрокартон намного прочнее обычного картона.

    Что такое гофроящик?

    Ящики транспортировочные гофрированные изготавливаются из листов гофрированного картона. Стопки гофрированного картона обрезаются, надрезаются и складываются для создания коробок всех форм и размеров. Клей наносится на углы и сгибы для еще большей устойчивости.

    Преимущества коробок из гофрированного картона

    Ребристые канавки из гофрокартона, зажатые между двумя листами картона, рассчитаны на то, чтобы выдерживать большой вес. Это не только полезно для целей доставки, но также играет важную роль в поддержании веса пищи в коробки для пиццы и коробки из гофрокартона на вынос .

    Эта картонная гофрированная конструкция также играет неотъемлемую роль в защите предметов во время транспортировки и предотвращении повреждений . Изогнутые арки, создаваемые этими канавками, делают доски прочными и устойчивыми к давлению под любым углом. Пустое пространство, расположенное между каннелюрами и под арками, даже обеспечивает амортизацию, а также изоляцию в случае резких перепадов температуры.

    Типы гофрированного картона

    Весь гофрированный картон имеет слой гофрированного гофрокартона и по крайней мере одну подкладку. Флейтинг и вкладыши можно комбинировать в разных слоях для создания разных типов. Вот наиболее распространенные типы гофрированного картона, используемые для упаковки и транспортировки:




    ---

    Односторонний картон

    Односторонний картон имеет только два слоя: подкладочный слой и гофрированный слой. Он не такой прочный, как другие виды гофрированного картона, но часто используется внутри коробок для дополнительной амортизации.

    • Порядок слоев: Рифление, вкладыш
    • Применение: Внутренняя упаковка

    ---

    Одностенный картон

    Одностенный картон — наиболее распространенный тип гофрированного картона. Если кто-то говорит о гофрокартоне, то, скорее всего, имеет в виду этот стиль. Он состоит из двух внешних вкладышей и среднего слоя гофрированного материала.

    • Порядок слоев: Футеровка, гофрирование, лайнер
    • Использование: Транспортировочные коробки

    ---

    Двойная стеновая плита

    Двойная стеновая плита имеет два слоя гофрированного гофра и три вкладыша, что делает ее чрезвычайно прочной.

    • Порядок слоев: Футеровка, гофрирование, лайнер, гофрирование, лайнер
    • Применение: Промышленные коробки



    ---

    Тройная стеновая доска

    Тройная стеновая доска, достаточно прочная, чтобы ее можно было использовать вместо деревянных ящиков. Три слоя гофрокартона делают этот гофрированный картон надежным выбором для перевозки химикатов или предметов, требующих особого обращения.

    • Порядок слоев: Футеровка, гофрирование, лайнер, гофрирование, лайнер, гофрирование, лайнер
    • Применение: Транспортировочные ящики, контейнеры для химикатов

    ---

    Размеры гофрокартона

    Различные типы коробок из гофрированного картона обозначаются буквами A, B, C, E или F. с 80% досок и коробок, составляющих это обозначение. Алфавитные обозначения флейт соответствуют не размерам гофрокоробов, а порядку изобретения флейт.

    Примечание: Измерения являются приблизительными. Производители выпускают гофрированные канавки, размеры которых могут незначительно отличаться.

    ---

    Картон A Flute

    Картон типа A обладает отличной компрессией и амортизацией, а также хорошей прочностью при штабелировании. Он отлично подходит для упаковки хрупких предметов и обычно используется для прочности конструкции.

    • Количество канавок / линейных опор: 36
    • Высота канавки: 1/4”

    ---

    B Картон с каннелюрами

    Картон типа B обладает отличной устойчивостью к раздавливанию и проколу и является прекрасной поверхностью для печати. Этот картон обычно используется для внутренних упаковочных компонентов, таких как прокладки и перегородки.

    • Количество канавок / линейных опор: 49
    • Высота канавки: 1/8”

    ---

    Картон C Flute

    Картон типа C обеспечивает хорошую поверхность для печати. Он также обладает компрессионными свойствами и обеспечивает устойчивость к раздавливанию. Чаще всего он используется для транспортировочных коробок и для защиты стекла, мебели, продуктов питания и т. д.

    • Количество канавок / линейных опор: 41
    • Высота канавки: 11/64”

    ---

    E Flute Cardboard

    Тонкая конструкция картона типа E помогает уменьшить пространство для хранения. Обладает отличной устойчивостью к раздавливанию и исключительной поверхностью для печати. Он обычно используется для дисплеев, коробок для пиццы, урн для голосования и упаковки потребительских товаров, таких как стекло, керамика и косметика.

    • Количество канавок/линейных опор: 90
    • Высота канавки: 1/16”

    ---

    F Flute Cardboard

    Картон типа F имеет превосходную печатную поверхность и превосходную устойчивость к раздавливанию. Его тонкая конструкция позволяет создавать более жесткие коробки с меньшим количеством волокон. Он обычно используется в контейнерах-раскладушках для фаст-фуда и упаковке потребительских товаров, таких как косметика, ювелирные изделия и обувь.

    • Количество канавок / линейных опор: 128
    • Высота канавки: 1/32”

    ---

    Переработка гофрированного картона

    Рестораны, продовольственные магазины и мини-маркеты накапливают гофрированный картон с каждой партией продуктов питания и расходных материалов. Со временем количество картона быстро увеличивается. Чтобы утилизировать гофрокартон наиболее эффективным способом, большинство предприятий сотрудничают с местной компанией по утилизации отходов, которая собирает и перерабатывает старые контейнеры из гофрокартона (OCC).

    Для подготовки картона к переработке необходимо удалить все упаковочные материалы и расправить коробки. Картон с жирными пятнами не подлежит вторичной переработке, поэтому любые испачканные части коробки необходимо вырезать. Ленту и этикетки можно оставить на месте, потому что они сортируются в процессе переработки. На складах и в промышленных условиях, где производится большое количество OCC, использование пресс-подборщика картона помогает сэкономить место.

    Гофрированный картон — предпочтительный материал для всех, кому необходимо отгружать или упаковывать товары. Теперь, когда у вас есть представление о типах гофроящиков и размерах гофрокартона, вы можете выбрать гофрокартон, который лучше всего подходит для вашего бизнеса.

    Опубликовано в: Обзоры продуктов | Мишель Лерой

    Связанные ресурсы

    Полное объяснение сортов гофрокартона – картон

    Картон. На первый взгляд это не кажется особенно сложным продуктом. Но много ли вы действительно знаете об этом? B-канавка, F-канавка, тестовая бумага, полухим. Что означает 125K/B/125T? Гофрокартон — это минное поле, и ориентироваться на нем непросто. Есть множество вариантов, когда вы решаете, что будет лучшим вариантом для вашего продукта.

    Если вы используете большие объемы упаковки, скорее всего, вы знакомы с тонкостями гофрированного картона. Но что-то, с чем мы сталкиваемся каждый день, многие люди пропускают, даже не задумываясь. Это руководство призвано объяснить все, что вы могли бы знать о картоне. Линеры, флейты, gsm, все станет ясно. И, надеюсь, в будущем вы сможете принимать более взвешенные решения о выборе упаковки.

    Как это делается?

    Давайте начнем с самого начала, прежде чем мы приступим к обсуждению технических деталей. Самая простая форма картона, которую вы можете достать, состоит из трех элементов: слоя «рифленого» материала, помещенного между двумя слоями бумаги, называемыми внутренним и внешним вкладышами. Центральный рифленый лист приклеивается к двум вкладышам во время изготовления, что придает доске жесткость и устойчивость.

    Типы бумаги

    Основным фактором, определяющим свойства и применение гофрированного материала, является тип используемой бумаги. Двумя основными типами, с которыми вы, возможно, знакомы, являются вкладыши Kraft и Test.

    Крафт-бумага является наиболее часто используемым внешним вкладышем при выборе материалов для производства коробок из гофрированного картона и упаковки. Изготавливается из древесины хвойных пород. Из-за своего «девственного» волокна это самый прочный тип бумаги для производства картона. Кроме того, на нем проще всего печатать. «Девственница», как вы могли догадаться, относится к чистой, не переработанной бумаге прямо из источника. Это считается более прочным, поскольку переработанная бумага имеет тенденцию разлагаться после нескольких использований. В последнее время в бумажной и упаковочной промышленности произошел огромный толчок к получению свежего волокна из ответственно управляемых лесов, чтобы поддерживать цикл возобновляемых источников энергии, поскольку сейчас мы перерабатываем более 75% нашей бумаги!

    Тестовая бумага представляет собой двухслойную бумагу, иначе называемую «дуплексной». Дуплексная бумага не является первичным материалом, поэтому она не такая прочная, как крафт, и на ней не так просто напечатать индивидуальный брендинг. В результате этих атрибутов он обычно используется в качестве внутреннего вкладыша. Эти подводные камни качества приводят к тому, что тестовая бумага намного дешевле, чем крафт-бумага.

    Каждый тип вкладыша состоит из двух слоев. Основной слой используется для обеспечения адгезии и прочности, в то время как другой более тонкий «покровный» слой используется для улучшения эстетики и облегчения печати.

    Пробная бумага и крафт-бумага являются наиболее популярными видами сырья, используемого при производстве картона, однако существует множество других альтернатив при разработке упаковки.

    Крафт (K): первичная крафт-бумага

    Тест 2 (T2): частично переработанная подкладочная бумага

    Тест 3 (T): полностью переработанный лайнер

    Полностью отбеленный белый (BW): Полностью отбеленный лайнер из крафт-бумаги

    White Top (WT): переработанная подкладка с белым покрытием

    Mottled Kraft (MK): крапчатый белый Kraft

    Oyster (OY): тестовая подкладка Mottled Semi-chem

    ): Первичные волокна с использованием нейтрального сульфитного полухимического процесса

    На основе отходов (WB) 100 % переработанные волокна

    На основе отходов и полухимические волокна чаще всего прочность, но на них нельзя печатать.

    В этом списке упоминаются лишь несколько других альтернатив крафт-бумаге и тестовой бумаге, рынок наводнен еще большим количеством вариантов, чем перечислено.

    Вес бумаги и граммы на квадратный метр (GSM)

    После того, как будут изучены доступные типы бумаги, следует учитывать вес бумаги. Стандартное измерение, используемое в бумажной и упаковочной промышленности, — это граммы на квадратный метр (GSM). Это используется для определения веса запаса во всем, от картона до бумаги для копировальных аппаратов и картона для складных коробок. Это просто то, сколько квадратный метр материала будет весить в граммах.

    Если вы использовали гофрокартон с вкладышем из крафт-бумаги плотностью 150 г/м2, это будет выражено как «150K». Существует ряд распространенных стандартных весов бумаги, которые используются для гофрированного материала. К ним относятся:

    • 115/125 г/м²
    • 140/150 г/м²
    • 185/200 г/м²
    • 250 г/кв. м
    • 300 г/кв.м

    Несмотря на это, существует чрезвычайно широкий выбор марок GSM.

    Типы стенок

    Как упоминалось ранее, в своей основной форме картон состоит из двух вкладышей и гофрированного центра. Это обычно называют «одностенной» доской. Хотя это стандарт для картона, его довольно легко согнуть по гофре, и это не сверхпрочный вариант.

    Для решения этой проблемы можно использовать дополнительную секцию гофрирования и другой вкладыш. Этот материал известен как материал с двойными стенками. Он добавляет жесткости и прочности, чего просто не может предложить материал с одинарными стенками. Он также действует как дополнительная буферная зона, поэтому, когда вашу коробку неизбежно швыряют в пути, она обладает более высокой степенью ударопрочности. Материалы с двойными стенками также больше подходят для размещения более тяжелых предметов, которые в противном случае могут изнашиваться или разрываться в ящике с одинарными стенками.

    Вы можете добавить дополнительную стену. Это так же просто, как добавить еще один вкладыш и дополнительный слой флютинга. Это используется только для особо дорогих предметов или предметов, которые нуждаются в чрезвычайно высоком уровне защиты. Он известен как «Triple Walled» или Tri-Wall, который стал универсальным товарным знаком, и есть много производителей, которые производят продукты с тройными стенками.

    Вам не обязательно останавливаться на достигнутом. Существует множество компаний, производящих картонные листы Quadruple Wall (QW). Тем не менее, они зарезервированы для очень специализированных проектов и крайне редко встречаются в упаковочной промышленности.

    Типы гофрирования

    Последним аспектом картона, который может повлиять на его цену и характеристики, является тип используемого гофрирования. Можно изменить высоту и плотность канавок, чтобы изменить области применения и характеристики картона. В самом низу шкалы у вас есть канавки «E», которые используются для легких картонных коробок для розничной торговли, и из-за плотности канавок на них очень хорошо печатать. А в верхней части шкалы вы можете использовать гораздо более грубую канавку, такую ​​как канавка «А» или «В», которая обычно предназначена для транзитной упаковки.

    Если вы хотите обеспечить большую защиту и гораздо более жесткую структуру, вы можете комбинировать типы канавок для производства картонных листов с двойными стенками. Например, флейта «EB» или флейта «BC». Это только обеспечивает большую структурную целостность, но вы можете улучшить качество печати на заказ, если используете более тонкую канавку на внешней стороне коробки.

    Как упоминалось ранее, сама флейта, как правило, изготавливается из отходов/полностью переработанного материала. Поскольку флейта не обязательно должна хорошо выглядеть или быть напечатанной на ней. Наиболее распространенные варианты бумажных утяжелителей для гофрирования:

    • 90 GSM WBF
    • 105 GSM WBF – наиболее распространенный стандарт флейты
    • 112 SC и WBF
    • 150 SC и WBF
    • 175 SC и F

    Существует также ряд часто используемых профилей и размеров канавок, а именно:

    • ФЛЕЙТА A – 5 мм
    • B ФЛЕЙТА: 3 мм
    • C ФЛЕЙТА: 4 мм
    • E ФЛЕЙТА: 1,5 мм
    • F ФЛЕЙТА:. 2 мм
    • BC ФЛЕЙТА: Двойная стенка – 6 мм – Комбинация канавок B + C
    • ФЛЕЙТА EB: Двойная стенка – 4,5 мм – Комбинация канавок E + B

    Это стандартные типы размеров канавок, но производители, как правило, производят очень похожие продукты и дают им торговые марки, что может усложнить навигацию по рынку, поскольку названия полностью принадлежат этому производителю.

    Сокращенные описания картона + Разбивка флейты

    Теперь, когда вы вооружены всей этой информацией, вы можете создать сокращенную аббревиатуру, которая кратко описывает тип используемой доски.

    Например, если в качестве материала использовалась внешняя подкладка из крафт-бумаги плотностью 150 г/кв. указать сорт материала, из которого вы хотите, чтобы ваш картон состоял. Практически каждый в упаковочной индустрии узнает его.



    E-канавка

    E-канавка имеет толщину примерно от 1 мм до 1,5 мм, что означает, что это очень тонкая канавка. Он очень устойчив к раздавливанию и сжатию и обеспечивает высококачественную гладкую поверхность для печати. E-канавка не подходит для одностенных картонных коробок для тяжелых продуктов из-за ее размера. Он в основном используется для печатных розничных коробок.

    Канавка E имеет около 90 канавок на фут.



    Флейта B

    Флейта B, пожалуй, наиболее часто используемая картонная канавка в мире. Он имеет толщину 3 мм и чрезвычайно универсален. Его можно использовать в процессах высечки и обычных процессах изготовления корпусов. Он просто предлагает хорошие всесторонние характеристики во всех типах упаковки.

    B-канавка обычно содержит 47 канавок на фут и имеет толщину 1/8 дюйма против флейты B из-за ее более толстого калибра. Преимущество этого заключается в том, что его можно штабелировать намного выше, чем картонные коробки типа B, и в нем можно разместить легкие продукты.

    Канавка C имеет около 39 канавок на квадратный фут и толщину 3/16 дюйма.
