Заточка сверла по металлу своими руками (приспособление)

В зависимости от диаметра отверстия, материала заготовки и требуемой точности сверление может производиться один прием или производится двойное рассверливание, обычно к такому приему прибегают при необходимости получения больших диаметров отверстий. Рассверливание позволяет получить более точные параметры отверстия больших диаметров из-за более точной работы второго сверла. Для высверливания отверстий в металле применяется спиральное сверло.

Устройство сверла

Рабочая часть состоит из режущих кромок, двух спиральных спинок, двух ленточек, которые связаны между собой перемычкой. Наружная поверхность инструмента образуется двумя узкими направляющими ленточками. Наружные поверхности которой образуют две спиральные канавки. По винтовым каналам, образованными спинками к режущей кромкой может подаваться охлаждающая жидкость, а также происходит удаление образующейся стружки.

Рабочая часть сверла образуется из режущих кромок, в большинстве применяемых сверел, их две. В зависимости от материала угол между режущими кромками может быть различным.

Таблица рекомендуемого угла заточки от материала заготовки.

Угол заточки сверла
Материал для сверления	Угол при вершине, град
Сталь чугун, твёрдая бронза	110-120
Латунь, мягкая бронза	120-130
Медь	125
Алюминий	140
Магниевые сплавы	90
Пластик, силумин	90-100
Пластмассы	90-100
Камень и другие хрупкие материалы	140



Для закрепления в станке рабочего инструмента хвостовик может иметь цилиндрическую форму или коническую, которая выполняется по стандарту 1:20 и называется – конус Морзе. Конус Морзе делится на 7 типоразмеров, № 0,- № 6. Такая конструкция обеспечивает надежную центрировку и удерживание инструмента в станке.

Для того чтобы обеспечить универсальность крепления применяются переходные втулки под разный типоразмер конуса.

Таблица типоразмеров Конуса Морзе

Обозначение, № Конуса Морзе	Конусность	Угол конуса	Угол уклона конуса
0	1:19,212=0,0521	2 °58′	1 ° 29 ‘
1	1:20,047=0,0499	2 °51′	1 ° 25 ‘
2	1:20,020=0,0499	2 ° 51′	1 °25 ‘
3	1:19,922=0,0502	2 ° 52 ‘	1 ° 26 ‘
4	1:19,254=0,0519	2 °58 ‘	1 ° 29 ‘
5	1:19,002=0,0526	3 ° 00 ‘	1 ° 30 ‘
6	1:19,180=0,0521	2 ° 59 ‘	1 ° 29 ‘

Основные виды несоответствий, приводящие к отклонениям от заданных норм при высверливании отверстий:

1. Отклонение оси отверстия от заданного направления – причина: неправильная заточка сверла, применение более длинной рабочей части чем необходимо по заданным условиями.

2. Увеличение диаметра отверстия от заданного – причина: неправильная заточка, одна кромка режущей поверхности больше другой, не одинаковые углы 2 φ, биение шпинделя станка.

3. Превышение допустимой шероховатости обрабатываемой поверхности – причина: затупление сверла.

4. Перегрев сверла – причина: затупление сверла, повышенная подача или забитие канавок стружкой, наличие раковин или твердых включений в материале заготовки.

Если проанализировать причины брака при производстве отверстий в заготовках, то на первое место выходят две причины – это неправильная заточка и соблюдение режимов сверления.

Режимы сверления стали

Что касается режимов сверления, основным критерием является соблюдение подачи при работе.

Подачей при сверлении называется расстояние пройденное инструментом за один оборот. Для сверла с двумя режущими кромками диаметром от 6 до 25 мм это значении принимается равным для углеродистой стали от 0, 05 до 0,35 мм на один оборот при скорости резания углеродистой стали от 20 до 40 м. в мин. Для ориентации ниже приведена таблица зависимости диаметра от оборотов шпинделя станка. (Рис.2)

Таблица рекомендуемой зависимости оборотов шпинделя станка от диаметра сверла при резании не углеродистой нелегированной стали.

Рис.2

Заточка сверла

Ручная заточка

Ручная заточка обычно происходит на обдирочно – заточных станках, проще говоря – точилах. Эти аппараты бывают разных типоразмеров от больших промышленных до бытовых небольших и имеют спаренный блок из 2 наждачных кругов. Камни различаются друг от друга размером зерен, как правило один из кругов из электрокорунда – материала предназначен для обработки стальных заготовок, в том числе для заточки сверл. На стандартных заточных станках устанавливаются прямоугольные круги, которые имеют следующие элементы: две торцевые части, периферийное поверхность, два ребра. Периферийная поверхность является главной для обработки, а торцы и ребра носят вспомогательную функцию.

Согласно руководство по эксплуатации техническому обслуживанию и ремонту на заточных станках имеются горизонтальные подручники (упоры, столики) которые располагаются строго перпендикулярно плоскости вращения круга. Зазор между подручником и абразивным кругом должен составлять не более 1 мм. Главная периферийная поверхность наждачного круга должна быть ровной, без впадин и выпуклостей. Для придания правильного размера торца (правки) поверхности используются державки с резцовой вставкой из эльбора – этот способ является простым и эффективным. В отдельных случаях вставку с эльбором можно держать в пасссатижах. Пример обработки круга показан на (Рис. 3)

Рис.3 Правка торца наждачного круга эльборовым резцом.

При заточке обрабатываются режущие кромки задней поверхности, перемычка.
Режущая кромка образуется схождением канавки и задней поверхности или как ее еще называют затылком, именно задняя поверхность обрабатывается на точильном станке для придания режущей кромке остроты и нужной и геометрии. Криволинейная форма задней поверхности и занижение относительно горизонтали нужно для того чтобы режущая кромка была впереди всех точек задней поверхности. Это нужно чтобы ей ничто не мешало врезаться в материал.

Наклон режущей кромки можно проконтролировать специальным шаблоном приставив его к середине сверла, если специального шаблона нет, его легко вырезать из любого листового металла или жести, таким образом упрощается контроль за главным параметром сверла – углом, образованным режущими кромками, или его еще называют углом при вершине. Он имеет различные значения и могут доходить до 120 °.
Еще можно ориентироваться на угол между режущей кромкой и осью сверла. Для контроля параметра шаблон прикладывается к боковой поверхности и затылочной части. Здесь должна быть половина угла, то есть – 60 °.

Ещё один очень важный параметр при заточке — это симметричность, проще говоря, кромки должны быть одинаковыми по длине и углу наклона.

Рис 4. Замер шаблоном угла заточки

Правильное расположение руки при удержании сверла

для того чтобы правильно сориентировать положение сверла относительно торцевой поверхности круга на подручнике наносится маркером черту с наклоном 60°.
Это черта будет служить ориентиром для положения тела сверла. Инструмент ложится боковой поверхностью на указательный палец или пальцы ладони, которые опираются на подручника, сверху сверло прижимается большим пальцем, вторая рука держит сверло за хвостовик и управляет его движением вверх-вниз, а также фиксацией в нужном положении.

В режиме заточки участвуют обе руки, наклон хвостовика допустим, когда он будет ниже режущей кромки, а не наоборот.

Рис 5 . Удержание сверла при заточке
Сверло ориентируется так чтобы режущая кромка было горизонтально торцу кругам и очень важно чтобы при заточке торцевой поверхности сверла режущая кромка сохраняла горизонтальное положение относительно поверхности точильного камня при снятии металла с задней поверхности.

Если посмотреть сбоку на положение круга и сверла, то видно, что радиус круга уже готов предать задней поверхности наклон, чем меньше диаметр круга тем наклон больше.

Движение сверла при заточке следующие:

• Аккуратно подводится режущая кромка до касания с абразивом и легко прижимается, после чего сразу начинается движение хвостовика, вниз не ослабляя нажима до конца прохождения;
• Далее следует незначительные отвод сверла для его поворота на 180 °для заточки второй кромки Режущая кромка как в первом случае выставляется горизонтально, задняя поверхность обрабатывается аналогично как в первом случае, важно следить за чтобы все действия были одинаковы;
• Если же необходимо одну режущую кромку сточить больше чем другую, тогда несколько раз не меняя положение кромки делается необходимое количество обточек.
  Для людей владеющий левой рукой лучше чем правый возможна смена рук с соблюдением всех правил.

Заточные станки «Энкор»

Модельный ряд заточных станков «Энкор» разнообразна. Диапазон мощности от 0,2 до 2,5 КВт и современные разработки позволяют использовать приборы в быту и в производственных мастерских.

Основное назначение данного прибора – это обработка инструмента, заточка сверл, уборка заусенец, снятие фасок. Линейки заточных станков «Энкор» выпускаются двух серий, первая – бытовая – предназначена для не частого использования в быту, и вторая – « Эксперт» для работы в профессиональном направлении для производственных мастерских.

Изделия «Энкор» отличаются высокой надежностью, в них применены пыле-влаго защищенные однофазные асинхронные двигатели, которые рассчитаны на долгое время работы без перегрева. Высококачественные подшипники, высокая точность изготовления валов и литой корпус делают конструкцию надежной, что позволило значительно повысить КПД машины.

Чугунное основание делает аппарат очень устойчивым. Литой корпус придает станку жесткость. Размеры заточных кругов варьируется от 125 до 250 мм. Благодаря широкой линейке изделий заточных станков «Энкор» можно выбрать изделие для выполнения точных операций и черновых работ. Быстрая смена наждачных кругов разной зернистости в совокупности с высокими оборотами двигателя превращает каждый станок в универсальный инструмент, который способен выполнять широкий спектр задач.

В комплектации заточного станка поставляется: Круги различные зернистости, регулируемые упоры, защитные кожуха, защитные экраны. Некоторые модели комплектуются увеличительным стеклом.

Универсальное приспособление для заточки из обычной гайки

А если необходимо заточить сверло без заточного станка?

Предлагаем сделать приспособление буквально за несколько минут из обычной гайки, сверло будет точиться при помощи болгарки быстро и точно.

Для приспособления подойдет гайка от М26 и больше.

Этапы изготовления (смотрим по этому поводу видио) :

• зажимаем гайку в тиски и по граням делаем пропилы болгаркой
• напильником убираем заусенцы с пропило
• выравниваем неровности граней гайки, обточив их напильником.

Выточки от 2 до 4 мм одинаковые для каждой грани.

Рабочий диаметр можно затачивать в таком приспособлении от 2 до 10 мм.
Вставить инструмент в направляющие пропилы и зажать хвостовик вместе с гайкой в тиски, выдвинув наконечник инструмента над гранью гайки не более 5 мм.

Далее болгаркой затачивается выступающую часть ориентируясь на наклон граней гайки.

Проверка угла заточки проводится шаблоном из приваренных между собой гайками, прислонив заточенную часть между ними, ориентируясь на полученный угол 120 ° . При использовании для заточки с подобным приспособлением станок, то гайка с инструментом зажимается в обычную струбцину.

Усовершенствование приспособления

Но если не хочется заморачиваться струбциной можно усовершенствовать приспособление сделав в гайке до половины треугольный пропил и зажать инструмент сверху болтом вкручивая его в приваренную гайку меньшим диаметром.

Станок для заточки спиральных сверл

Заточка свела на специальных станках
Partner PP-13

Линейка станков Partner PP-13D; PP-13С; PP-13U основным различием является комплектация, все станки комплектуются цанговыми держателем кроме модели РР-13U. Эта модель комплектуется шестикулачковым прецизионным патроном

На всех станках применяется диски CBN-200. Диск для заточки затыловочной части из твердосплавных сплавов приобретается отдельно, все диски универсальные подходят ко всей линейке.

Станок PP-13С предназначен для заточки инструмента от 2 до 13 мм с углом заточки от 90 до 135 °. Скорость вращения диска 5200 оборотов в мин., мощность 180 Вт. Питание с от сети переменного тока 220 В. Вес 10 кг.

Модель комплектуется цанговыми держателями в количестве 11 штук. В станке предусмотрено 3 вида обработки: по задней поверхности подреза хвостовика, заточка инструмента происходит по задней поверхности с затыловкой и подточкой поперечной режущей кромки.

Для заточки выбирается цанга соответствующая диаметру рабочей части и устанавливается в патрон. Регулятором, находящимся на верхней панели прибора, устанавливается диаметр рабочей части инструмента.

Затем собранная заготовка вставляется в отверстие для затоки режущей кромки и происходит заточка. Обрабатывается сначала одна кромка затем вторая.

Станок Patner PP-13С предназначен для заточки спиральных сверл по металлу диапазоном от 2 мм до 13 мм с правой спиралью и двумя стружкоотводящими канавками.

Данные станки очень просты в эксплуатации, навык в работе приобретается очень быстро в течение 15 минут после пробной заточки. Точность заточки составляет две сотые миллиметра. Для твердосплавных напаек диск SDC – 200 приобретается отдельно.

Дополнительные технические характеристики:

• Габариты – 320×180×190 мм;
• Вес – 10 кг.
• Комплектация:
• Набор цанг от 3 мм до 13 мм; Держатель для цанг; Диск CBN для быстрорежущей стали; Шестигранники.
• В руководстве по эксплуатации более подробно описано устройство техническое обслуживание и ремонт.
• Дополнительно: Диск SDC-200 для твердого сплава.

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91          [email protected]       Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте themechanic. ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Приспособление для заточки затупленных сверл, как правильно пользоваться станком

Затупленные сверла могут сломаться во время работы, и поранить вас. Гораздо лучше и легче работать острыми. В этой инструкции найдете чертежи и прибор для заточки сверл.

Шаг 1: Сравнение острого и затупленного сверла

Слева затуплено. Это видно по световому блику на режущей кромке между двух канавок. На фото справа видна острая режущая кромка.

Шаг 2: Инструмент для заточки

Опытные люди умеют затачивать сверла своими руками. В теории, хвостовик нужно держать в правой руке под углом 59° относительно приспособы для заточки сверл. Когда сверло касается точилки, нужно провести хвостовик дальше влево вниз, в то же время повернув сверло вокруг своей оси по часовой стрелке. У меня это ни разу не получилось.

Заточный инструмент, который вы видите на фотографии, я купил почти тридцать лет назад. Такие простые приспособления для заточки сверл до сих пор продаются почти по той же самой цене.

Шаг 3: Устанавливаем градус

Направляющую на стойке можно устанавливать в семь положений. У моих сверл профиль угла режущей кромки 59°, нужно выставить этот градус на направляющей. Затяните барашковую гайку.

Шаг 4: Выравниваем кромку

У заточного инструмента имеется маленький заостренный наконечник, и край канавки нужно установить в притык к нему. Наконечник можно опустить или поднять, чтобы подвести к краю канавки.

Шаг 5: Величина выноса

Для начала нужно установить вынос (расстояние между желтыми линиями), он должен быть равен радиусу (расстояние между зелеными линиями).

Шаг 6: Ширина и угол режущей кромки

Обратите внимание на угол красной линии. Если в предыдущем шаге вы вынесли сверло слишком далеко, режущая кромка приблизится к верхушке. Кромка получилась слишком широкой, а профиль — плоским. Из-за этого оно будет скользить по поверхности металла и вам будет тяжело засверлиться. Вы можете немного уменьшить вынос, но совсем немного, иначе вы можете случайно испортить наконечник заточного инструмента о точильный круг стойки.

Шаг 7: Идеальный угол режущей кромки

В идеале кромка должна быть как можно меньше. Она будет нижней точкой между скошенными гранями канавок сверла, на фото обозначена желтой линией, это сверло будет резать металл очень хорошо.

Шаг 8: Зажимаем

После того, как вы выставите вынос, завинтите винт крепления.

Шаг 9: Выставляем длину

Установите заточную направляющую на длину сверла. Конец должен быть в передвижном лотке, а не висеть в воздухе. Расслабьте металлическую окрашенную гайку. Отрегулируйте черную гайку. Затяните металлическую окрашенную гайку.

Шаг 10: Выставляем высоту

Хвостовик должен располагаться под прямым углом к точильному кругу. Для заточки я использую радиально-отрезной станок. Кончик нужно совместить с центром оси точильного круга.

Шаг 11: Закрепляем станок на столе

Бита должна лишь слегка касаться точильного круга. Если прижимать слишком сильно, заточить его будет очень трудно. Оно перегреется, и вы снимите слишком много металла.

Основание заточной направляющей должно быть под прямым углом к точильному кругу (зеленая линия). А верхнюю часть направляющей поверните так, чтобы острие смотрело немного левее центра (угол между зеленой и желтой линиями). Сдвиньте станок вперед так, чтобы сверло коснулось поверхности точильного круга. Зафиксируйте станок на столе.

Шаг 12: Приготовьтесь точить

Поверните кончик вправо. Включите точильный круг.

Шаг 13: Заточка

Сдвиньте хвост направляющей вправо (красная стрелка), чтобы сверло коснулось точильного камня. Желтые волнистые линии изображают искры. Когда сверло будет находится в этой позиции, собственно, и будет происходить его заточка.

Шаг 14: Поворот биты

Продолжайте сдвигать хвост направляющей вправо, пока сверло не выйдет за край камня. Чтобы заточить с другой стороны, вам нужно повернуть его вокруг своей оси на полоборота.

Сначала выключите станок. Затем расслабьте крепление и поверните его на полоборота. Край канавки должен быть впритык к заточному наконечнику. Повторите предыдущие два шага.

Выключите станок. Вытащите из крепления. Проверьте ширину поперечной режущей кромки. Если вы недовольны качеством заточки, измените вынос и повторите процесс.

Шаг 15: Заточенное сверло

На фото показана хорошая заточка. Режущие кромки не истерты и не закруглены, они острые и четкие. Длина и угол поперечной режущей кромки тоже вполне хороши.

Шаг 16: Тонкие сверла

Такой заточный инструмент хорош для 3 мм и больше. Если тоньше, его уже не получится заточить с помощью этого прибора.

Для заточки тонких сделайте специальный блок из деревянного бруска длиной примерно 10 см. Обратите внимание – угол между красными линиями составляет 77°.

Шаг 17: Угол между гранями деревянного бруска

Боковой вид блока. Угол между красными линиями составляет 59°.

Шаг 18: Направляющая линия

На верхней плоскости бруска виден треугольный вырез. Этот пропил идет по всей верхней грани блока и служит ложем. Угол между красными линиями также составляет 59°. Края треугольного пропила служат для выверения режущих кромок. Выверять кромки можно на глазок.

Шаг 19: Закрепляем на бруске

Поместите сверло в пропил на бруске. Брусок установите в тиски таким образом, чтобы хвостовик был над захватом, а захват немного выходил за скошенную сторону бруска. Поверните, чтобы одна из режущих кромок совпала с направляющим краем треугольного выреза. Закрепите струбциной. Капните немного масла на точильный брусок. Проведите вдоль скошенной стороны устройства, тем самым затачивая сверло.

Когда точильный брусок перестанет снимать металл, поверните сверло на полоборота и точите другую кромку. Проверить самодельную заточку можно с помощью увеличительного стекла, если нужно.

Приспособление для заточки сверл своими руками + чертежи

Качество и точность сверления зависит от остроты рабочего инструмента. Кроме того, в отличие от столового ножа, сверло должно быть заточено правильно. Бывалые слесари могут ровнять режущую кромку на обычном точильном станке, просто удерживая сверло в руках (по крайней мере, с их слов). Но для такого способа нужна сноровка и многолетний опыт. Даже если у вас твердая рука, и отличный глазомер – без понимания процесса, вы просто испортите инструмент.

Содержание

• 1 Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):
• 2 Какие сверла точить, и как часто?
• 3 К вашим услугам мини станки для заточки:
  • 3. 1 Ручной держатель
  • 3.2 Упор для электро-точила
  • 3.3 Полупрофессиональные направляющие для любых типов сверл
  • 3.4 Электрические машинки для заточки
  • 3.5 Промышленное заточное оборудование для металлообрабатывающего цеха

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Для лучшего восприятия материала, вспомним устройство сверла.

• Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
• Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
• На спиралевидных сверлах затачивается только задняя поверхность режущей части.
• Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).
• Основной угол (на иллюстрации — 2φ) зависит от типа обрабатываемого материала.

Какие сверла точить, и как часто?

Перьевые и другие специальные сверла по дереву в домашних условиях не восстанавливают, да и тупятся они не так быстро. Победитовые наконечники для бетона не точатся в принципе. Остается самый популярный инструмент – спиральные сверла по металлу. Разумеется, их используют и для обработки дерева (пластика, резины и даже камня), но это к теме не относится.

Спиральное сверло. Режущая кромка имеет небольшой размер, поэтому при работе быстро нагревается от трения (нет площади рассеивания). Основная причине затупления – именно перегрев. При правильном использовании износ происходит не так интенсивно. Характерные признаки тупого сверла:

• При работе слышен скрип.
• Вместо завитой стружки из отверстия выходят опилки.
• Моментальный нагрев инструмента без продвижения в глубину.

Важно: Не следует работать тупым сверлом, износ от перегрева будет только прогрессировать.

Итак, пришло время точить инструмент. Вы не желаете испортить сверло, и хотите механизировать процесс.

К вашим услугам мини станки для заточки:

Все приспособления разделены на два вида: насадки или упоры для универсального инструмента, и самостоятельные устройства узкой специализации. Рассмотрим самые популярные из них, от простого к сложному:

Ручной держатель

Это как раз приспособление для тех, у кого твердая рука и глаз-алмаз. Фактически оно позволяет лишь удерживать сверло в заданном положении, не опасаясь поранить пальцы. Контроль угла визуальный, согласно положению «крыльев» относительно любого ориентира. Преимуществ немного: моментальная готовность к работе, компактность и цена. Недостатки очевидны: ручной контроль за процессом не добавляет точности.

Упор для электро-точила

По сути, этот элемент не является специальным приспособлением для сверл. Он просто позволяет зафиксировать инструмент под определенным углом. Точность будет выше, чем в предыдущем варианте. Большинство упоров позволяют устанавливать угол наклона, и даже имеют шкалу разметки. И все же приходится полагаться на твердость рук.

Есть и более продвинутые подставки: со сменными элементами и регулировкой не только угла, но и высоты. Приспособления монтируются не на корпус наждака, а на верстак: что делает их более универсальными.

Фактически, такой упор можно приспособить под любое электро-точило. Дополнительный бонус – с помощью такой подставки можно точить ножи, фрезы, отвертки, стамески, и пр.

Полупрофессиональные направляющие для любых типов сверл

Это довольно продвинутый инструмент, который позволяет контролировать характеристики заточки с точностью до микрон. Все линейные параметры надежно фиксируются, значения выставляются по разметке. Сверло крепится в желобе, случайное смещение или поворот вокруг своей оси исключен.

Для заточки предусмотрена возможность как линейного перемещения, так и движения кромки по траектории дуги (для конической заточки сверл большого диаметра). Линейное движение (вдоль оси) может контролироваться мастером, или устанавливается ограничительный упор.

С точки зрения качества обработки – недостатков у приспособления практически нет. Но для правильной заточки оператор должен знать параметры сверла. То есть, автоматика отсутствует: поэтому инструмент относится к разряду профессионального.

Как развитие линейки – направляющая с собственной точильной установкой. Нет необходимости устанавливать упор на верстак и менять диски. Фактически – вы имеете полуавтоматический настольный станок для заточки.

Важное замечание: Все перечисленные приспособления предназначены для работы со стандартными электро-точилами. Поэтому перед началом обработки сверл, желательно установить специальный наждачный диск.

Электрические машинки для заточки

Представляют собой специализированный электроинструмент для выполнения единственной задачи: заточка спиральных сверл.

Пользоваться станком может даже человек, далекий от техники (хотя, зачем ему острые сверла?). От оператора требуется лишь определить диаметр сверла и погрузить его в соответствующее отверстие. Работать удобно, ошибки практически исключены. Однако все сверла точатся «под одну гребенку». Расплата за простоту использования – отсутствие гибкости в настройках. Для домашнего применения – лучший выбор: особенно если имеется дополнительная насадка для заточки ножей и ножниц.

Есть версии для мастеров. Сверло устанавливается с учетом параметров заточки, процесс может контролироваться оператором.

Выбирается угол заточки, способ обработки кромки (линейная или конусная), глубина снятия металла. Сверло располагается не в общей обойме, а в индивидуальном картридже.

Промышленное заточное оборудование для металлообрабатывающего цеха

При интенсивной эксплуатации сверлильных станков, требуется отдельный пост для восстановления работоспособности инструмента. Профессиональные стенды для заточки сверл любого диаметра, экономят время и силы, но стоимость такого оборудования слишком высока для домашнего применения.

Полученная информация поможет вам подобрать приспособление для заточки, без лишних финансовых затрат. Кроме того, существуют сменные насадки на ручной электроинструмент (например, дрель). Но это уже тема другой статьи.

Как заточить сверла (5 разных способов)

Ваше сверло издает раздражающие визжащие звуки каждый раз, когда вы его запускаете? Вам трудно сверлить дерево и мягкий металл? Если вы ответили «да» на любой из вопросов, возможно, вашему лезвию требуется некоторая заточка.

Вам не нужно каждый раз бежать в магазин, чтобы заменить затупившееся, сломанное или сколотое сверло. Затачивая режущие кромки, вы можете сэкономить время и деньги. Хотя это может потребовать некоторой практики, вы можете добиться чего-то близкого к фабричной заточке, используя любой из пяти самодельных методов, перечисленных ниже. Но давайте сначала наметим процедуру.

Инструкции по заточке сверл

Когда сверло затупится, не поддавайтесь желанию сильнее прижать его к материалу. Помимо повреждения бит, вы рискуете поранить себя. Процедура заточки насадок довольно проста, но для ее совершенствования требуется регулярная практика. Перед началом всегда надевайте защитные очки. И не надевайте перчатки, так как они могут зацепиться за шлифовальный круг, захватив с собой вашу руку.

1. Изучите скучный бит

Авторы и права: blickpixel, Pixabay

Различные биты не изнашиваются одинаково. Изучив их, вы можете сказать, сколько металла вам нужно удалить, чтобы кромка оставалась острой. Это определит, нужен ли вам круг для кругового или тонкого шлифования.

---

2. Выберите свой любимый инструмент

Кредит: Life-Of-Pix, Pixabay

Большинство инструментов для заточки дороги, и у вас может не быть роскоши выбора. Тем не менее, большинство инструментов будут работать нормально, если вы будете следовать правильной процедуре. Если вам нужно выбрать один из нескольких инструментов, учитывайте такие факторы, как тип шлифовального круга (грубый или мелкий), простота использования и тип сверла.

---

3. Держите сверло правильно

Кредит: kropekk_pl, Pixabay

Держите сверло под углом 60 градусов к шлифовальному кругу, используя доминирующую руку для направления, а другую для подачи. Так как ваши руки будут слишком близко к шлифовальному кругу, будьте осторожны, чтобы не порезать их.

---

4. Обрежьте посадку

Авторы и права: Alexei_other, Pixabay

Слегка поднимите левую руку, продолжая прижимать биту к колесу не дольше 5 секунд. Помните, что цель состоит не в том, чтобы стереть сверло, а в том, чтобы пройтись по матовой поверхности.

---

5. Отрежьте долото

Авторы и права: terski, Pixabay

Чтобы создать угол долота, переместите левую руку вправо. Угол должен составлять 45 градусов от края.

---

6. Форма площадки

Авторы и права: Capri23auto, Pixabay

Вращайте или вращайте долото против часовой стрелки, чтобы создать закругленную площадку. Хорошо округленная посадка обеспечит губе большую поддержку.

---

7.

Поверните долото Авторы и права: Bru-nO, Pixabay

Поверните долото на 180 градусов и повторите предыдущие три шага. Это гарантирует, что вы заточите и другую губу.

---

8. Повторите

Повторите шаги несколько раз для достижения максимальных результатов. Если края сверла несимметричны, продолжайте вращать стороны, чтобы убедиться, что вы не отдаете предпочтение одному над другим. Как только вы достигнете этой симметрии, ваша дрель готова к использованию.

Пять различных методов заточки

Теперь, когда вы знакомы с процедурой, вы можете узнать, какие у вас есть варианты заточки сверл. Ниже приведены некоторые из них.

1. Использование угловой шлифовальной машины

Использование угловой шлифовальной машины — один из наиболее удобных способов заточки сверл. Но вам может понадобиться приспособление, чтобы облегчить вашу работу. Чтобы сделать приспособление, возьмите кусок дерева и просверлите в нем отверстие в соответствии с углом вершины сверла. Например, если у вас угол при вершине 120 градусов, проведите на дереве линию под углом 60 градусов и просверлите ее.

Прикрепив сверло к кондуктору, поместите его на верстак. Держите сверло рукой, одновременно оказывая давление на отверстие. После этого захватите рыболов свободной рукой, пока насадка параллельна поверхности дерева, и включите ее. Надавите на сверло, чтобы заточить землю, и переверните его на 180 градусов, чтобы заточить обе стороны. Сделав это, выньте насадку из зажимного приспособления и прижмите ее к верстачным тискам, чтобы заточить рельефы.

---

2. Алмазные напильники

В отличие от большинства инструментов для заточки, алмазные напильники не имеют электрического питания и полезны при заточке сверл со шнеком или направляющим винтом. Использование алмазного надфиля — один из самых практичных способов заточки таких насадок без их повреждения.

Естественно, ручная заточка занимает больше времени, чем стандартные электрозаточные инструменты. Однако использование алмазного напильника — единственный способ защитить хрупкую насадку на направляющем винте от повреждений. Хорошо то, что вы можете легко заточить сверла с помощью алмазного напильника. Инструмент вполне доступен по цене и пригодится, когда вы находитесь далеко от своих электроинструментов.

---

3. Использование настольного шлифовального станка

Один из самых быстрых способов заточки сверла — использование настольного шлифовального станка. Если вы похожи на большинство домашних мастеров, возможно, у вас уже есть такой. Все, что вам нужно сделать, это надеть защитную одежду и начать заточку. Хорошо то, что точильный камень почти не изнашивается при легком использовании.

Большинство настольных шлифовальных станков имеют два заточных круга. Один из них грубый, а другой тонкий. Курсовое колесо должно выполнять большую часть работы по заточке, прежде чем вы переключитесь на точное колесо для последних штрихов. Благодаря тому, что рядом с инструментом находится холодная вода, вы можете сохранить структурную целостность биты, погружая ее в воду несколько раз для охлаждения.

Однако к заточке от руки может потребоваться некоторое время, чтобы привыкнуть. Так что не ожидайте такой же точности, как при использовании специальных инструментов для заточки. Более того, держать пальцы слишком близко к быстро вращающемуся шлифовальному камню — это риск, на который не каждый готов пойти.

---

4. Точилка для сверл Drill Doctor

Если вы ищете один из самых точных инструментов для заточки сверл, попробуйте точилку для сверл Drill Doctor. Хотя специальный инструмент для заточки довольно дорогой, он обеспечивает точную заточку.

К сожалению, Drill Doctor не позволяет погружать сверло в воду для охлаждения. Поэтому сверло может нагреться и потерять свою структурную целостность, особенно при быстрой его заточке. Кроме того, инструмент может только затачивать биты. Если вы хотите заточить ножи и ножницы, подумайте о том, чтобы потратить больше на комбинированный блок.

Как и большинство коммерческих инструментов для заточки, Drill Doctor имеет тонкий шлифовальный камень. Хотя они полезны для поддержания гладкости краев, они медленно удаляют металлы. Это означает, что для заточки очень тупых бит потребуется больше времени.

---

5. Использование инструмента для заточки бит с приводом от дрели

Использование точилки с приводом от дрели — один из самых дешевых способов заточки сверл. Это будет стоить вам значительно меньше, чем специальный инструмент для заточки, а результаты будут почти такими же хорошими. Всего за 20 долларов вы можете получить небольшой, портативный и простой в использовании инструмент для заточки. Настройка занимает очень мало времени, и вы можете использовать его, когда находитесь далеко от своего рабочего места.

Охлаждение сверла во время заточки позволит режущей кромке дольше оставаться острой. Вы можете либо окунуть биту в воду, либо намочить ее с помощью пульверизатора. Точилка с приводом от дрели поможет вам поддерживать гладкую поверхность сверла благодаря тонкому шлифовальному камню. Тем не менее, потребуется больше времени, чтобы протереть изношенные биты.

Одним из распространенных недостатков этого типа точилки является ограничение размера насадок, с которыми она может работать. Многие будут точить только биты до полдюйма в диаметре. Кроме того, инструмент может быть утомительным в использовании, так как вы должны крепко держать его и правильно расположить для получения точных результатов. Хотя вы не можете заменить точильный круг, стоимость замены всего инструмента почти такая же, как покупка нового сменного круга.

Заключение

Сверла со временем затупляются, ломаются или скалываются. Без острого края вам будет трудно просверлить даже самые мягкие материалы. К счастью, вам не нужно покупать новую биту каждый раз, когда она изнашивается. Теперь вы можете вдохнуть новую жизнь в старые и изношенные детали, которые в противном случае вы бы выбросили. Вам больше не нужно тратить деньги на покупку дорогих заменителей.

---

Рекомендуемое изображение предоставлено: stokpic, Pixabay

Содержание

• 1 Шаги по заточке сверл
  • 1. 1 1. Изучите затупившуюся насадку
  • 1.2 2. Правильно держите насадку
    5.
  • 1.4 4. Отрежьте посадку
  • 1.5 5. Отрежьте зубило
  • 1.6 6. Сформировать посадку
  • 1,7 7. Поверните бит
  • 1,8 8. Повторите
• 2 Пять различных методов оборуженности
• 20105 2.1 1. Использование угловой шлифовальной машины
• 2.2 2. Алмазные напильники
• 2.3 3. Использование настольной шлифовальной машины
• 2.4 4. Устройство для заточки сверл Drill Doctor
• 2.5
• 3 Заключение

Как заточить сверло » Самодельный молоток

4,8

(10)

Сверла — полезный режущий инструмент. Они бывают самых разных размеров, форм и назначения. Очень удобно иметь несколько различных видов сверл для простого домашнего ремонта и самостоятельной работы. Но чтобы они были эффективными, они должны быть острыми. С тупыми битами опасно работать. Они не выполняют свою работу и становятся причиной несчастных случаев. Вот почему вы должны научиться затачивать сверло.

Под каким углом лучше всего затачивать сверло?

Любой опытный пользователь сверл может заточить стандартное сверло вручную. Для достижения наилучших результатов его следует держать с хвостовиком под углом примерно 59 градусов влево. Когда бита коснется шлифовального круга, наклоните хвостовик одновременно дальше влево и вниз, вращая его по часовой стрелке.

Заточка сверл

Инвестиции в сверла могут быть дорогими, но это хорошее решение. Однако они также изнашиваются после нескольких применений. Это может сэкономить вам деньги, если вы затачиваете свои сверла, а не заменяете их новыми.

Чтобы облегчить работу, вы можете приобрести инструмент для заточки бит с направляющей для заточки. Вам не придется беспокоиться, если у вас есть сверла разного профиля. Большинство коммерческих инструментов для заточки подходят для сверления различных профилей.

Найдите точилку для сверл на Amazon.

Вот несколько советов, которые можно использовать при заточке сверл с помощью точильного инструмента.

1) Установите направляющую для заточки соответствующим образом

Если у вас есть сверла с профилем 59 градусов на режущей кромке, используйте направляющую для заточки и установите ее на тот же градус. Затяните гайку.

2) Заточите кромки

Инструмент для заточки имеет небольшой наконечник, предназначенный для краев канавок сверла. Прислоните к нему флейты. Возможно, вам придется опустить или поднять кончик инструмента относительно канавки биты, чтобы убедиться, что края подходят правильно.

3) Отрегулируйте угол в соответствии с вылетом режущей кромки

Сверла имеют разные режущие кромки и вылет. Вы должны начать с того, что выступ должен быть равен радиусу сверла. Это важно, потому что, если вы не отрегулируете соответствующим образом, вы можете повредить точильный инструмент, а сверло может стать слишком плоским.

Идеальный угол режущей кромки должен иметь как можно более короткую режущую кромку. Между нижними точками каннелюры должна проходить кромка. Если долото близко к идеальному, оно будет более эффективно резать сталь.

4) Зажмите сверло в заточном приспособлении

После установки выступа поверните винт, который зажимает сверло в желобе заточного приспособления.

5) Установите инструмент для заточки на длину сверла

Установите направляющую для заточки в соответствии с длиной сверла, которое вы хотите заточить. Убедитесь, что конец сверла подвижен в желобе инструмента, а не просто висит в воздухе. Найдите цветную металлическую гайку и ослабьте ее. Отрегулируйте заднюю гайку и затяните металлическую цветную.

6) Совместите высоту сверла с шлифовальным кругом

Кончик сверла должен совпадать с центром вала двигателя. Для шлифовки можно использовать радиальную пилу.

7) Прикрепите точильный инструмент к столу

Во время заточки сверло лучше соприкасается с шлифовальным кругом. Помните, что если он окажется слишком близко, вы потеряете больше материала, чем необходимо. Его будет очень трудно заточить, и бита станет горячей. Основание точильного инструмента должно быть перпендикулярно шлифовальному камню.

8) Заточите биту

Запустите шлифовальный двигатель и поверните кончик биты вправо. Продолжайте поворачивать и вращать инструмент, чтобы заточить сверло. Сначала затачивайте одну сторону, а затем другую.

9) Дождитесь отключения двигателя и остановки колеса

В целях безопасности убедитесь, что двигатель и колесо выключены. При необходимости повторите процесс. Убедитесь, что канавка биты опирается на кончик направляющей для заточки.

10) Готовое сверло

Правильно заточенное сверло не должно иметь закругленных, изношенных краев. Он должен быть острым и четким.

Вы можете сделать деревянные бруски, чтобы они служили вам ориентиром, когда вам нужно заточить маленькие сверла.

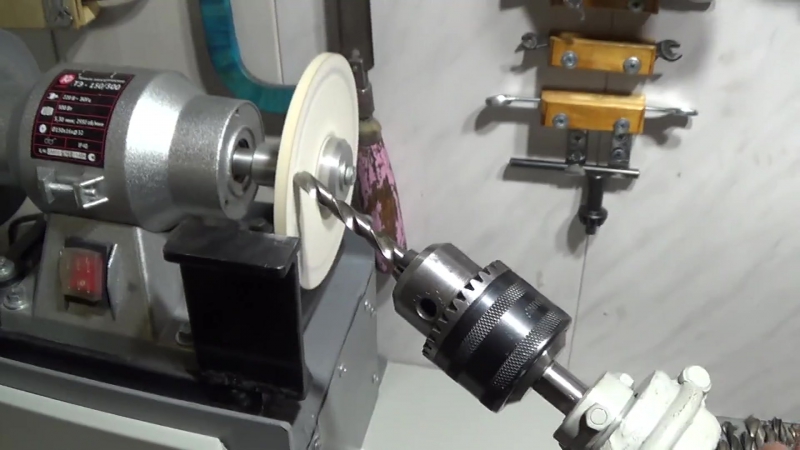

Заточка сверл с помощью настольного шлифовального станка

Если у вас в гараже или на рабочем месте стоит настольный шлифовальный станок, вам не нужно покупать инструмент для заточки. Вы можете заточить сверла от руки.

1. Держите биту и убедитесь, что режущая поверхность параллельна шлифовальному кругу.
2. Прижмите сверло к кругу как можно более прямо.
3. Пяточная сторона биты должна быть заточена немного больше, чем край.
4. Подготовьте рядом с собой таз с водой, чтобы охладить сверло, если оно станет слишком горячим во время заточки.
5. Как только вы получите желаемую остроту режущей кромки, проверьте, совпадают ли ширины. Два края должны почти пересекаться, образуя точку в центре диаметра сверла.

Настольный шлифовальный станок WEN. Найдите настольные шлифовальные станки на Amazon.

Если обе режущие кромки вашего сверла острые, центрированные и имеют одинаковую ширину, то вы хорошо поработали! Теперь вы можете заточить свои собственные сверла в будущем. Если вам нужно проверить, прижмите кончик сверла к куску дерева. Медленно поверните его рукой. Он должен легко сделать отверстие, не оказывая такого большого давления.

Насадки Pro

• Удаляйте стружку и стружку из канавок так часто, как сверлите. Если этого не сделать, сверло станет слишком горячим, что только быстрее затупит его.
• В целях безопасности используйте перчатки и очки.

Посмотрите это короткое видео, чтобы лучше понять, как заточить сверло.

Как только вы научитесь затачивать сверла, вам не придется тратить много денег на замену изношенных сверл. Вы можете использовать коммерческий инструмент для заточки или настольную шлифовальную машину. Просто соблюдайте осторожность, чтобы избежать несчастных случаев.

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

Острые советы и рекомендации по поддержанию формы сверл

Работа с любым электроинструментом требует соответствующих знаний для безопасного и практичного использования. От ежедневных ремонтных работ до крупномасштабных проектов — электроинструменты необходимы для эффективной работы. Несмотря на удобство, электроинструменты могут быть опасны при неправильном использовании. Для их безопасной эксплуатации требуются не только соответствующие знания, но и техническое обслуживание. Вот почему поддержание ваших инструментов в отличной форме имеет решающее значение для безопасное использование . Помимо обеспечения безопасности вашего электроинструмента, мы также хотим избежать таких проблем, как неэффективность, дорогостоящие несчастные случаи и брак деталей. Края сверла предназначены специально для резки и изнашиваются и снижают уровень эффективности после интенсивного использования. Тупые сверла могут привести к некачественному резу и перегреву. В случае более твердых материалов, таких как металл, тупое сверло может не полностью врезаться в материал. Заточка сверл — важный шаг в обслуживании ваших инструментов, чтобы убедиться, что они работают эффективно и продуктивно.

Анатомия сверла

Прежде чем научиться обслуживать сверло, важно понять, из чего оно состоит. Обычно сверло имеет две режущие поверхности. Эти поверхности, которые могут варьироваться от 60 градусов (для пластика) до 135 градусов (для алюминия и стали) — наиболее распространенный угол при вершине составляет 118 градусов, обычно называют «режущими кромками» .  Как вы можете видеть на изображении ниже, каждая наклонная поверхность срезана под немного более узким углом, образуя другую плоскость в сверле — создавая режущую кромку. За этим краем находится рельефная область (обычно вырезается с рельефом ~12 градусов). Эта часть долота обеспечивает эффективное бурение за счет снижения уровня трения. Глядя на сверло, мы можем увидеть канавку, также известную как канавка, которая оборачивается вокруг и вниз по куску. Канавка позволяет лому отходить от режущей поверхности долота. Если бит острый, результат истинный, цилиндрическое отверстие в выбранном материале.



Рис. 1: Части сверла.



Техническое обслуживание вручную

Теперь, когда вы знакомы с устройством сверла, вы можете приступить к его заточке. Шлифовальный круг — это эффективный и простой способ заточки сверл. Начав с режущей кромки, мы располагаем ее горизонтально напротив колеса. Поворот биты по часовой стрелке позволяет отшлифовать область за режущей кромкой. Важно убедиться, что режущая кромка находится дальше всего от сверла. Удостоверьтесь, что деталь расположена по центру и даже имеет решающее значение для эффективной резки биты.

Тщательное шлифование имеет решающее значение для вашей дрели. На изображении ниже левая насадка является примером неправильной заточки. Эта часть не сможет функционировать так же эффективно, как та, что справа.



Машинная заточка — Drill Doctor

Когда дело доходит до заточки деталей, личным фаворитом Leading Edge Industrial является станок Drill Doctor . Этот эффективный станок заточит затупившиеся насадки за считанные секунды. Станок Drill Doctor воспроизводит тот же тип движения для заточки сверла, что и фабрики, когда они изначально изготавливают деталь. Машина стала невероятно популярной с момента своего появления в 1973, продано более 4 миллионов инструментов для заточки!

Добро пожаловать в эффективность

Совершенствуя навыки заточки сверл, вы сразу оцените преимущества. Вы не только сэкономите деньги, продолжая использовать одну и ту же насадку вместо замены, но и получите следующие преимущества:

1. Экономия времени — приводит к более быстрой обработке материалов. С помощью сверла вы сможете выполнить больше работы за меньшее время.



2. Теплоизоляция –  Когда сверло затупилось, пользователи, как правило, прилагают большее усилие, чтобы компенсировать снижение эффективности сверла. Это приводит к перегреву сверла, что способствует дальнейшему затуплению. Убедившись, что ваши сверла правильно заточены, вы также предотвратите эту проблему и снизите риск повреждения сверла. При перегреве инструмент может образовать микротрещин и сломаться. Простое обслуживание может сэкономить много денег в течение срока службы инструмента.



3. Чистые резы — Использование свежезаточенного сверла означает цилиндрические резы, которые являются чистыми и соответствуют размеру и посадке сверла. Это помогает обеспечить чистую поверхность и точность ваших проектов.



4. Надежная безопасность –  Работа с затупленным оборудованием означает приложение большего давления или силы для получения тех же результатов, что и при использовании хорошо обслуживаемого инструмента. Увеличение давления на инструмент также увеличивает риск поломки или соскальзывания инструмента, что может привести к травме. Заточка сверл — это простой способ снизить ненужный риск.
