Перекрытие по профлисту: расчет и преимущества

Технология перекрытия по профнастилу сегодня стала одной из самых популярных и востребованных. Связано это с тем, что материал имеет множество достоинств и преимуществ по сравнению с другими. Например, с профильными листами весьма просто работать, они легче, чем другие конструкции, долговечны, их можно применять в любой строительной области – для крыши, возведения забора, гаража, в качестве межэтажного перекрытия. Хотите узнать о том, как профнастил может применяться в перекрытии, а также, как его соорудить собственными усилиями? Читайте!

Бетонное перекрытие по профнастилу не обходится без заливки и применения опалубок. Монолитное перекрытие по профнастилу дает возможность за кратчайшие сроки возвести потолок, при этом не требуются никакие дополнительные работы по отделке или доработке.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

..

Перекрытие, сделанное из профнастила, имеет массу преимуществ: оно прочное, долговечное и не поддается влиянию извне

Перекрытие по профлисту зависит от профилей, которые обеспечивают ребристость сечениям. А это повысит надежность перекрытия по профлисту и сооружения в целом. Что касается финансовых расходов, то они также сокращаются, что делает стройку экономной.

Перекрытие по профнастилу выполняет функции несъемной опалубки, на которую заливается бетонная смесь. Опорами в этом случае служат металлические каркасы. Основа такого каркаса – колонны и балки.

Межэтажное перекрытие из профнастила создает нагрузки на каркасы, а вот нагрузки на стены – снижает. При этом вы можете утеплить стены пеноблоком или газобетоном. Межэтажные перекрытия по профлисту имеют неоспоримое преимущество. Если вы строите массивное здание, то фундамент используется ленточный, а это – большие расходы на стройматериалы. А вот при использовании профнастила идеальным вариантом будет колонный фундамент, что сэкономит не только деньги, но и время строительства.

Запомните! Колонный фундамент выдерживает нагрузки только по своим сторонам. Поэтому каждый оголовок заливают ростверком.

Содержание

• 1 Профнастил и его преимущества
• 2 Монтаж перекрытия по профлисту
  • 2.1 Чертежи перекрытия по профлисту

Профнастил и его преимущества

Профлисты имеют целый ряд преимуществ, которые и сделали его столь популярным в строительной сфере. К ним относятся:

1. Универсальность. Как уже отмечалось, профилированные листы используются в самых разнообразных сферах строительства в качестве кровельного, облицовочного материала, в качестве заборов и так далее.
2. Антикоррозийная стойкость. Каждый лист при изготовлении покрывается специальным антикоррозийным раствором, который увеличивает срок службы материала до 30 и более лет.
3. Легкость. Вес профилированного листа составляет максимум 8 кг, что существенно снижает нагрузку на несущую конструкцию.
4. Поперечная и механическая прочность. Профнастил выдерживает очень большой вес, особенно это актуально при сооружении крыши.
5. Технологичность при эксплуатации. Материал легко обрабатывать, он легок при монтаже.
6. Приемлемая цена. Стоимость профнастила очень демократичная, он – один из самых дешевых строительных материалов.
7. Удобная транспортировка и хранение. Вам не составит труда самостоятельно перевезти профнастил из магазина на стройку. Ведь он не тяжелый. Хранить профнастил можно в упаковке в течение двух недель, а со вскрытой упаковкой срок вообще не ограничивается.
8. Пожаробезопасный и экологически чистый материал. Не горит и не выделяет вредные вещества или запахи.
9. Эстетичный вид. Вы можете выбрать профилированный листы любого размера и цвета, что позволить гармонично включить его в ваш экстерьер.
10. Стойкость. Материал является устойчивым к различным погодным условиям, не боится ни солнца, ни дождя, ни снега. Кроме того профнастил устойчив к кислотным и щелочным воздействия. На его поверхности никогда нельзя встретить мох или лишайники, как это часто случается с другими перекрытиями.

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Совет: бетонирование лучше осуществлять за один раз. Но если площадь слишком большая и вы не уверены, что за день справитесь, тогда лучше заливать по пролету.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

Монолитное перекрытие по профнастилу: расчет, устройство

• Преимущества монолитного перекрытия по профлисту
• Конструктивные особенности
• Расчет перекрытия
• Монолитное перекрытие по профнастилу своими руками
• Подготовка
• Монтаж опалубки
• Специфика армирования
• Заливка бетона

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

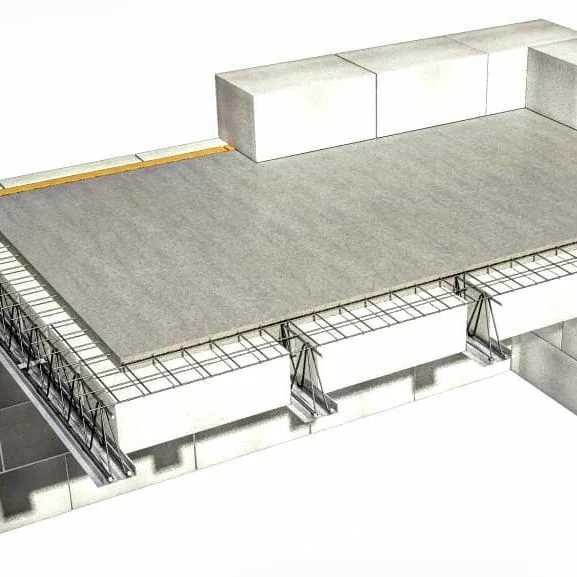

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

• балки;
• профнастил;
• гибкая арматура, выложенная по волне;
• установленный вертикально стержневой анкер;
• арматурная сетка;
• стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

• Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
• Геометрическая форма и размеры у них могут быть практически любыми.
• Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Монтаж системы довольно прост, и справиться с ним сможет и новичок.
• За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
• Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
• Монтаж занимает значительно меньше времени.
• Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
• Профнастил для перекрытия может различаться по разновидности и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
• Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
• Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

• Ребристые, в свою очередь, могут быть:
• с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
• со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
• В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Расчет перекрытия ↑

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.
• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

• рассчитать усилия на основе точных размеров будущей постройки,

Важно

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

• рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
• подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
• провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметку

Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
• при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Рекомендуем

Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

• До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
• Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
• В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Рекомендуем

Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

© 2022 stylekrov.ru

Технология монтажа перекрытия по профнастилу: советы профессионалов

Профлист — многофункциональный материал. Из него монтируют крыши и заборы, им обшивают стены и цоколь. Самый рельефный и прочный профнастил выбирают для бетонных перекрытий — из него делают несъёмную опалубку.

О том, что такое несъёмная опалубка из профилированного листа, мы расскажем в статье. Также вы узнаете:

• какие ещё виды опалубки бывают;
• где используют несъёмную опалубку в частных домах;
• как самому изготовить перекрытия и плиты для фундамента из профлиста и бетона;
• какие преимущества у бетонного перекрытия на основе профлиста.

Что такое несъёмная опалубка?

Для начала разберёмся, что такое несъёмная опалубка и для чего она нужна.

Несъёмная опалубка — это каркас для заливки строительного раствора. После заливки и высыхания раствора такую опалубку не снимают, она становится частью получившейся конструкции (монолитной плиты).

Несъёмная опалубка выполняет следующие функции:

• не позволяет смеси растекаться и «задаёт» ей определённую форму;
• усиливает получившуюся конструкцию.

Помните, как в детстве мы лепили фигурки из сырого песка с помощью пластиковых формочек? Пластиковая форма здесь играет роль опалубки. Если мы её не будем снимать, это будет несъёмная опалубка.

То есть мы монтируем опалубку, в которую заливаем бетон. Он высыхает и принимает форму опалубки. У нас получается монолитная плита, которая дополнительно усилена профлистом. Она хорошо переносит горизонтальные нагрузки.

В качестве несъёмной опалубки чаще всего используют несущий профлист. Он выдерживает вес бетонной заливки. А дерево для такой опалубки не годится — оно недостаточно долговечное и прочное.

Также опалубка может быть съёмной. Она выполняет только одну функцию — придаёт определённую форму бетонному раствору. Когда бетон высохнет, опалубку снимают. Её можно использовать неоднократно.

Но в этом случае профнастил почти не используют, потому что с ним много сложностей. Перед монтажом его надо смазать специальным составом, чтобы материал не прилип к бетону. Снимать его тоже надо аккуратно — если вы его повредите, опалубка получится одноразовой.

Где используется несъёмная опалубка

Если вы строите частный дом, несъёмная опалубка из профлиста — практически  идеальный вариант. С её помощью вы сможете изготовить монолитные плиты перекрытия — межэтажные или на фундамент.

Чем они хороши?

Самое главное — их можно сделать своими руками прямо на стройке. Это сэкономит ваши деньги и время. Если, например, вы закажете плиты на заводе, вам придётся заплатить за доставку материалов и аренду подъёмного крана — это дорогое удовольствие, ценник может оказаться «космическим».

А может, участок со всех сторон окружён застройкой и к нему невозможно подъехать? Или он маленький и негде разместить подъёмный кран? Тогда оптимальным решением будет монтаж плит перекрытия из профнастила и бетона на месте строительства.

Какой взять профлист для несъёмной опалубки

Для изготовления несъёмной опалубки используйте только несущий профлист с высотой волны не менее 60 мм и дополнительными рёбрами жёсткости. Если вы возьмёте менее рельефный профнастил, он прогнётся под весом бетонной заливки и перекрытие получится неровным.

Для несъёмной опалубки выбирайте профнастил следующих видов (все эти варианты есть в «Металл Профиль»):

• Н-60;

• Н-75;

• Н-114.


Цифра в названии марки профлиста означает высоту волны: 60, 75 или 114 мм. Буква «Н» сообщает, что профнастил несущий, т. е. он может выдерживать большой вес.

Эти марки профлиста производятся из стали увеличенной толщины — от 0,5 до 1 мм. Для опалубки выбирайте материал толщиной от 0,6 мм.

Заливаем межэтажное перекрытие по профнастилу: порядок действий

Предположим, что каркас из металлических балок — основных опор — готов. Рассказываем, как сделать межэтажные перекрытия из профнастила и бетона:

1. Между металлическими балками монтируем временные деревянные подпорки из бруса 100х50 мм. Они не позволят профлисту деформироваться.

2. На балки укладываем профнастил поперёк пролёта. Широкие гофры материала направлены вниз. Листы монтируем на 1-2 волны внахлёст.
3. Фиксируем профнастил на несущих балках анкерами, которые для надёжности привариваем к каркасу. Листы скрепляем между собой саморезами или заклёпками.
4. По периметру опалубки ставим деревянные доски-ограничители — они не позволят бетонной смеси перелиться. Если между досками есть щели — заделываем их монтажной пеной.
5. Укладываем на профлист арматуру и арматурную сетку. Толщину и количество металлических стержней выбираем на этапе проектирования.
   Сначала укладываем арматуру вдоль «подошв» волн профлиста. Используем пластиковые подпорки — они приподнимают стержни примерно на 20 мм и не позволяют им сдвигаться.
   Внимание: на 1 «подошву» волны используем 1 стержень арматуры.
   На верхние волны профлиста укладываем сетку из арматуры с ячейками 200х200 мм. Её можно купить или сделать самостоятельно из арматуры толщиной не менее 3 мм. Стыки стержней свариваем либо скрепляем проволокой.
   Внимание: сетку укладываем на пластиковые подпорки высотой более 15 мм.

6. Очищаем от грязи и пыли профлист и арматуру.
7. Заливаем опалубку бетоном с помощью бетононасоса или вручную — «проходимся» вдоль каждого прогиба профлиста. Заливка должна перекрывать армирующую сетку и быть выше волны профнастила на 50 мм или более — в зависимости от проекта.
   Заливку осуществляем за один заход — старый бетон не должен смешиваться со свежим, иначе между ними образуется «шов», который снижает прочность монолита.
   Внимание: бетонировать опалубку рекомендуется при температуре выше +5^о. При более низкой температуре надо использовать противоморозные добавки, а это приведёт к лишним расходам.

8. Выравниваем бетон гладилкой.

9. Уплотняем бетон виброрейкой — удаляем из него пузырьки воздуха.

10. Дожидаемся, пока бетон «схватится». В зависимости от погоды, это может занять 2-4 часа.
    Внимание: чтобы бетон высох равномерно и в стяжке не было трещин, его надо увлажнять. Когда на его поверхности образуется корка, начинаем поливать бетон водой. Насколько часто и как долго это нужно делать — указано в нормативном документе для конкретной марки бетона.
11. Ждём, пока бетон наберёт прочность (обычно это занимает 28 дней).
12. Убираем временные подпорки и деревянную опалубку по краям.
13. Если поверхность высохшего бетона неровная, обрабатываем её шлифмашиной.

У нас получилась монолитная плита. Так она выглядит в разрезе:

Её верхняя часть будет полом, а нижняя — потолком. Сверху мы плиту отшлифовали, но снизу видны волны профлиста. Такой потолок в жилом доме будет выглядеть слишком индустриально.

Как сделать его более эстетичным? Всё просто: обшейте профлист гипсокартоном либо сделайте натяжной потолок.

Изготавливаем монолитную плиту на фундамент

Если мы делаем монолитную плиту из профлиста и бетона на фундамент — технология практически не отличается. Разница только в начале работ: заливаем фундамент, ждём, пока строительный раствор высохнет, шлифуем бетон. Дальше всё так же: укладываем на готовый фундамент профнастил, фиксируем листы и т. д.

В итоге у нас получится монолитный пол с несъёмной опалубкой из профлиста.

Преимущества монолита с несъёмной опалубкой

Если мы говорим о частном строительстве, то монолитная плита из бетона с профлистом выгоднее, чем железобетонная. Объясняем, почему:

• Нужно меньше бетонной заливки и арматуры.
• Монолитная плита легче, а значит, не надо усиливать фундамент.
• Трудозатраты уменьшаются, а скорость работ увеличивается.

Монолитная плита дешевле железобетонной, её легче монтировать, при этом она более устойчива к горизонтальным нагрузкам.

Итог

Мы убедились, что монолитные конструкции с несъёмной опалубкой из профлиста — функциональный современный материал. Узнали, как сделать перекрытие из профлиста с бетоном самостоятельно. Это несложно, главное — правильно рассчитать на этапе проектирования количество арматуры и толщину заливки.

Просто следуйте нашим рекомендациям — и у вас всё получится!

В статье упоминаются категории:

Профилированный лист

Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

Содержание

• 1 Преимущества перекрытия с профнастилом
• 2 Расчет перекрытия
• 3 Устройство монолитного перекрытия
• 4 Монтаж перекрытий из профнастила
• 5 Армирование
• 6 Заливка перекрытий по профнастилу
• 7 Вывод

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Вернуться к оглавлению

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 – 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 – 60 мм). Стыки прокручиваются саморезами через 2 см.

Вернуться к оглавлению

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Вернуться к оглавлению

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 – 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вернуться к оглавлению

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Перекрытие по профнастилу монолитное

Содержание:

• 1 Межэтажное перекрытие из профнастила – конструктивные особенности
• 2 Какими достоинствами обладает монолитное перекрытие по профлисту?
• 3 Перекрытие из профлиста и бетона – расчет потребности в материалах
• 4 Строительство монолитного перекрытия – специфика технологии
• 5 Подготовка к сооружению перекрытия из профнастила
• 6 Выполнение монтажа металлопрофиля
• 7 Производим армирование при устройстве перекрытия
• 8 Заливка на поверхность профлиста бетона
• 9 Разравнивание поверхности после бетонирования
• 10 Заключение

В строительной отрасли применяются технологии, позволяющие быстро сооружать железобетонные конструкции, снижая при этом объем расходов. Активно внедряется монолитное перекрытие по профлисту. Оно применяется в жилищном, гаражном и промышленном строительстве. Технология позволяет при минимальных трудозатратах без использования грузоподъемной техники сооружать межэтажную основу и потолок. При этом отпадает необходимость использования тяжелых плит перекрытия. Повышенную прочность бетонной плиты обеспечивает толщина бетонного слоя, который усиливает арматура.

Межэтажное перекрытие из профнастила – конструктивные особенности

Перекрытие по профлисту – сборная конструкция, состоящая из следующих элементов:

1. Листового профиля из металла. Профильный лист изготавливается методом холодного проката из оцинкованной стали и имеет продольные гофры. Для использования в качестве несущей нагрузку стационарной опалубки используется профнастил для перекрытий с маркировкой Н, обладающий повышенной нагрузочной способностью.
2. Марочного бетона. Для заливки потолка используют бетонный раствор на основе песка, щебня и цемента, изготовленный по стандартной рецептуре.  Повышенные прочностные свойства бетонной смеси после застывания обеспечиваются за счет использования портландцемента марки М350-М500.
3. Арматурного каркаса. Решетка изготавливается методом вязки из стальных прутьев, которые укладывают по впадинам профиля вдоль всей длины листа с постоянным шагом. Размеры арматуры в поперечном сечении составляют 10-12 мм, что позволяет компенсировать значительные изгибающие и сжимающие нагрузки.

Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу

Формируется железобетонный массив путем заливки раствора на металлопрофильный лист с установленной на нем арматурной решеткой. Используют монолитный вариант перекрытия через месяц после заливки, когда бетон наберет эксплуатационную прочность. Полученная железобетонная плита обладает повышенной жесткостью и способна воспринимать значительные нагрузки.

В зависимости от конструктивных особенностей здания по профилированному листу сооружаются различные виды монолитных перекрытий, усиленные внутренней и внешней арматурой:

• безбалочные. Они опираются на капитальные стены и передают нагрузку на дополнительные опоры в виде металлических колонн;
• балочные. Под профлистом устанавливается несущая конструкция, сформированная опорными балками и колоннами.

Толщина бетонного массива составляет от 6 до 16 см. Учитывая увеличенную массу бетона, расстояние между опорными стойками и схему армирования определяют расчетным путем. Технология формирования монолитных перекрытий по профилированному листу предусматривает установку дополнительных стоек. После твердения бетона технологические опоры убирают.

При наличии в бетонной плите проемов они по периметру дополнительно усиливаются арматурой. Длина железобетонной плиты, залитой по профлисту, достигает 6 м.

Какими достоинствами обладает монолитное перекрытие по профлисту?

Желая соорудить монолитное перекрытие по профлисту, следует изучить характеристики и свойства этого материала. Достоинства профнастила:

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок

• небольшая масса;
• простота установки;
• повышенная прочность;
• продолжительный период эксплуатации;
• легкость доставки на объект;
• обрабатываемость;
• устойчивость к коррозии;
• экономичность;
• доступная цена.

Для формирования монолитных перекрытий металлопрофиль является оптимальным решением. Он обладает повышенной стойкостью к воздействию природных факторов и не деформируется под воздействием различных нагрузок. Кроме того, применение профлиста снижает затраты на армирование. Возможность выбора разнообразных цветов и размеров обеспечивает востребованность стройматериала.

Приобретающие популярность перекрытия из профнастила и бетона обладают комплексом серьезных преимуществ. Главные плюсы:

• повышенная жесткость. Использование в качестве стационарной опалубки профнастила марок Н57-Н135 позволяет создать жесткую конструкцию, способную выдержать массу бетонного раствора;
• равномерное распределение нагрузок. Применение рифленого листа, усиленного опорными балками и колоннами, позволяет значительно снизить нагрузку на несущие стены и фундаментную основу;
• повышенный запас прочности. Функция внешнего армирования обеспечивается ребрами металлопрофиля, а внутреннего – арматурной решеткой, что повышает нагрузочную способность монолитного перекрытия;

Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки

• удобство выполнения строительных операций. Сооружение железобетонной плиты не требует применения грузоподъемной техники, а отсутствие необходимости выполнять демонтаж опалубки сокращает сроки монтажа;
• привлекательный вид потолочной поверхности. Защитно-декоративное покрытие профилированных листов придает аккуратный вид потолку без дополнительной отделки;
• пожарная безопасность. Монолитное перекрытие из железобетона, выполненное по профилированному настилу, способно длительное время сохранять свои рабочие характеристики при пожароопасной ситуации;
• экономичность. За счет разной высоты волнообразной поверхности профилированного листа снижается потребность в бетонном растворе.

Проанализировав указанный комплекс достоинств, можно сделать вывод, что применение стационарной опалубочной конструкции из профлиста способствует существенному снижению стоимости строительных работ. При этом сохраняются прочностные характеристики и обеспечивается необходимый срок эксплуатации.

Перекрытие из профлиста и бетона – расчет потребности в материалах

Выполнение расчетных операций предшествует мероприятиям по заливке. При выполнении расчетов следует учитывать ряд факторов:

• габаритные размеры строения;
• массу железобетонной конструкции;
• несущую способность фундаментной основы;
• характеристики, которые имеет профлист для перекрытий;
• толщину заливаемого слоя бетона;
• минимальный процент армирования железобетонных конструкций.

При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие

Не владея методикой вычислений, самостоятельно проблематично определить потребность в материалах и рассчитать все параметры. Ускорить и облегчить выполнение расчетных операций позволяет специальный калькулятор, размещенный на профессиональных сайтах. Для обеспечения прочности возводимых конструкций программа учитывает, что металлопрофильные листы опираются на три горизонтальных балки, а также, что толщина бетонной плиты примерно в 30 раз меньше, чем длина пролета.

После введения исходных данных программный калькулятор оперативно определит:

• расстояние между опорными колоннами;
• шаг между горизонтальными балками;
• конструктивные особенности железобетонного перекрытия;
• размеры арматурного каркаса;
• количество опорных колонн;
• величину нагрузки на одну стойку;
• размеры профиля колонн и балок.

Используя специальное программное обеспечение, несложно выполнить комплекс расчетов и распечатать необходимую документацию, выполненную с учетом требований строительных норм и правил:

1. Рабочий план железобетонной конструкции.
2. Чертежи стационарной опалубки.
3. Схему арматурного каркаса.
4. Общую спецификацию стройматериалов.

Консультация профессиональных строителей и проектировщиков позволит избежать непредвиденных ошибок.

Строительство монолитного перекрытия – специфика технологии

Согласно требованиям технологии, перекрытие из профлиста и бетона сооружается по следующему алгоритму:

Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки

1. Выполняются подготовительные мероприятия, связанные с расчетами и приобретением материалов.
2. Производится монтаж стационарный опалубки, для изготовления которой используется профильный лист.
3. Осуществляется монтаж опорных колонн и балок, обеспечивающих нагрузочную способность опалубки.
4. Нарезается арматура, вяжется силовая решетка, которая неподвижно устанавливается внутри опалубочной инструкции.
5. Готовится марочный бетонный раствор, которым заполняется опалубка из профилированного листа.
6. Выравнивается поверхность бетонного массива и производится периодическое увлажнение поверхности бетона в летний период.

Важно дать отстояться бетону в течение четырех недель для достижения эксплуатационной прочности. Соблюдение требований технологии и применение качественных материалов гарантирует прочность монолитного перекрытия.

Подготовка к сооружению перекрытия из профнастила

Монолитное перекрытие по профлисту следует сооружать после завершения подготовительных мероприятий. Необходим серьезный и квалифицированный подход, а также инженерная подготовка для выполнения работ и обеспечения качества сооружаемой железобетонной конструкции. Важно правильно выполнить расчет действующих нагрузок, учитывающий конструктивные особенности строения. Уточнение рабочих характеристик профлистов у изготовителя позволит избежать ошибок.

Подготовительные мероприятия предусматривают следующие работы:

1. Выполнение прочностных расчетов.
2. Разработку схемы опалубочного каркаса.
3. Проектирование арматурной решетки.
4. Определение потребности в стройматериалах.
5. Подбор сортаментов колонн, балок и профлиста.
6. Приобретение необходимых для выполнения работ материалов.

После завершения подготовительных работ приступайте к монтажным операциям.

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас

Выполнение монтажа металлопрофиля

Сборка опалубки для изготовления перекрытия по профнастилу – базовый этап работ, который следует выполнять с учетом указанных требований:

• выдерживать нахлест между профлистами с перекрытием в две отбортовки;
• опирать каждый профлист не менее чем на три несущих бруса;
• фиксировать элементы опалубки с помощью саморезов по металлу;
• обеспечивать жесткость в местах нахлеста с использованием заклепок.

После сборки опалубочной конструкции следует окантовать торец опалубки досками, высота которых соответствует толщине бетонного слоя. Опорные колонны и балки необходимо устанавливать, согласно требованиям проектной документации.

Производим армирование при устройстве перекрытия

Армирование перекрытия решеткой из стальных прутков позволяет повысить жесткость конструкции и способствует повышению нагрузочной способности монолита.

Для сборки арматурной решетки необходимо подготовить:

• стальную арматуру диаметром 1,2 см;
• отожженную проволоку для вязки решетки;
• подкладки для укладки готовой решетки на профлист.

При сборке силовой решетки следует руководствоваться рабочим чертежом.

Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки

Заливка на поверхность профлиста бетона

Заливка перекрытий на профнастиле производится бетонным раствором с маркировкой М350 и выше. Учитывая увеличенную потребность в бетонной смеси, целесообразно заказать готовый раствор на специализированном предприятии.

Важно выполнять следующие требования:

1. Поэтапно бетонировать каждый из пролетов.
2. Удалять вибратором воздушные включения в бетонном массиве.
3. Обеспечивать неподвижность бетона в процессе твердения.

Применение бетононасоса позволит залить готовый раствор в один прием.

Разравнивание поверхности после бетонирования

Бетонное перекрытие по профнастилу после заливки следует выровнять. Для обеспечения плоскостности перекрытия используется длинное правило, с помощью которого бетонный раствор равномерно распределяется по всей площади. При выполнении работ важно ликвидировать высотные перепады. Для сохранения влаги в массиве и нормального протекания процессов гидратации постелите на поверхность бетона полиэтиленовую пленку.

Заключение

Сооружая межэтажное перекрытие из профнастила, уделите особое внимание выполнению расчетов, а также обеспечьте жесткость и герметичность стационарной опалубки. Учитывая ответственность сооружаемой конструкции, воспользуйтесь услугами профессиональных строителей.

монолитное, межэтажное, бетонное перекрытие по профлисту, инструкции на фото и видео

Профильное и обычное перекрытие

Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.

Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.

Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.

Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.

Полезно: Вы можете использовать пеноблочный или газобетонный материал для теплоизоляции стен. Разумеется, при условии, что вы имеете готовое перекрытие по профнастилу.

Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.

Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.

При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

• точные размеры здания;
• учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия, но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.

5. После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
6. Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того как бетон высохнет – можно будет убрать временные опоры.
7. Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
8. При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
9. Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Монолитное перекрытие по профнастилу – чертежи

Один из главных этапов ­– теоретическая часть, которая включает в себя:

• Выбор материала для изготовления металлической каркасной конструкции;
• Подбор вида и толщины профилированных листов;
• Выбор сечений арматуры для изготовления каркаса.

Вы можете все расчеты возложить на квалифицированного специалиста. А все работы по возведению осуществить самостоятельно. Однако учитывайте, что следует обязательно опираться на планы и чертежи, соблюдая при этом перечисленные в инструкции требования. (прочитайте также: «Профнастил: размеры»)

Таким образом, наша статья рассказала вам о видах перекрытий, их отличиях. Вы узнали все о монтажных работах, заливке бетона и о возведении перекрытий.

Несущий профнастил для перекрытий не терпит ошибок. Перекрытия под фундамент ­– это один из базовых компонентов строительства собственного дома. При неправильной планировке – вся конструкция может прийти в непригодность. Чтобы этого не допустить, следует внимательно проводить строительную работу. Поэтому вы можете обратиться за помощью к специалистам, которые не только покажут вам фото- и видеоматериалы, но и проведут все необходимые работы.

Interfloor Products — Магазин Floormart

13 сентября 2022 г. Tom Shaw

Лучшее нескользящее напольное покрытие для коммерческих помещений

Нескользящее напольное покрытие является важной частью многих деловых и коммерческих помещений. Для коммерческих помещений, а также торговых помещений важно, чтобы напольное покрытие защищало как персонал, так и клиентов от риска споткнуться и поскользнуться. Как мы

Подробнее

13 сентября 2022 г.   Том Шоу

Как удалить виниловую плитку с бетона

Если вы приобрели недвижимость, будь то коммерческая или домашняя собственность, и на бетоне остались прилипшие виниловые плитки, вы, вероятно, задаетесь вопросом, как их лучше удалить! К счастью, снять виниловую плитку с бетона очень просто.

Подробнее

13 сентября 2022 г.   Том Шоу

Зачем использовать промышленную ковровую плитку?

Ковровая плитка является одним из наших самых продаваемых напольных покрытий в Интернете на Floormart. Они являются одними из самых популярных продуктов, которые мы поставляем, по уважительной причине — у них так много преимуществ, когда дело доходит до их использования как в домашних, так и в коммерческих целях.0005

Подробнее

13 сентября 2022 г.   Том Шоу

Можно ли укладывать ковровую плитку поверх существующих ковров?

Компания Floormart гордится наличием на складе и поставкой превосходного ассортимента ковровой плитки, которую мы поставляем как домашним, так и коммерческим клиентам. Один из вопросов, который нам задают чаще всего: «Можете ли вы уложить ковровую плитку поверх существующего ковра?» Простой номер

Подробнее

13 сентября 2022 г.   Tom Shaw

Руководство по покупке линолеума

В Floormart мы храним и поставляем большой ассортимент напольных покрытий из линолеума, которые мы поставляем через Интернет как домашним, так и коммерческим клиентам. Линолеум зарекомендовал себя как один из самых популярных видов напольных покрытий в мире. Хотя легко увидеть Lin

Подробнее

13 сентября 2022 г.   Том Шоу

Как сделать бетонные полы водонепроницаемыми

Одной из самых больших проблем, с которыми сталкиваются жилые и коммерческие объекты, является проникновение влаги через бетонный пол. Это довольно распространенная проблема, возникающая, когда уровень влажности в бетоне слишком высок, а затем проходит через следующий слой.0005

Подробнее

13 сентября 2022 г.   Tom Shaw

Как резать элитную виниловую плитку бытовых помещений, обладающих множеством различных преимуществ – в том числе простотой монтажа. Если вы устанавливаете роскошные виниловые плитки в своем доме, будут моменты, когда ваш LVT урожденный

Подробнее

7 сентября 2022 г.   Том Шоу

Как содержать коммерческий этаж

Первый впечатления решают все. Особенно это касается общественных сектора бизнеса. Когда люди посещают ваше помещение, вы хотите, чтобы они впечатлен, комфортно в чистой среде. Напольное покрытие для вашего бизнеса важно, он должен

Подробнее

31 августа 2022 г.   Том Шоу

Мифы о виниловых полах, о которых вам следует знать

Виниловые полы были одним из самых быстрорастущих категории напольных покрытий по годам. Основная привлекательность виниловых напольных покрытий заключается в выбор и варианты при выборе винилового напольного покрытия. Когда дело доходит до Восприятие виниловых полов, есть

Подробнее

23 августа 2022 г.   Том Шоу

Как укладывать роскошную виниловую плитку?

Когда дело доходит до роскошной виниловой плитки, есть два варианта на выбор. от: нажмите или приклейте LVT. Click LVT хорошо известен своей быстрой и простая установка, что означает, что это идеальный выбор для тех, кто предпочитает подход «сделай сам». Более высокая стоимость

Подробнее

10 августа 2022 г.   Том Шоу

Какой тип напольного покрытия лучше всего выбрать, если у меня есть домашние животные?

Владение домашним животным – обычное дело для большинства домовладельцев. С момента появления Covid-19 в 2020 году владение домашними животными в Великобритании выросли на 20% после Covid-19 в 2022 году. В Великобритании принадлежит 62%. если ты входят в число 62%,

Подробнее

2 августа 2022 г.   Том Шоу

Что такое грабель с кулачковой направляющей?

Midwest Rake создали Набирающая популярность, набирающая популярность, рейка Cam Guage Screed Rake. Датчик кулачка Грабли стяжки должны быть у всех укладчиков напольных покрытий. Взлом интернета и заставляя алгоритм Tik Tok подтолкнуть этот удовлетворяющий инструмент к

Подробнее

25 марта 2022 г.   Том Шоу

10 основных преимуществ напольных покрытий из виниловой плитки класса люкс

Виниловая плитка класса люкс, известная как LVT, известна как одна из Напольное покрытие для коммерческих помещений. Наряду с ковровой плиткой и твердая древесина. Надежная, но универсальная альтернатива, LVT обладает врожденной способностью подражать их дизайну каждому aest

Подробнее

18 марта 2022 г.   Том Шоу

The Best of Spotnails

Spotnails — старейшая компания в своей желаемое месторождение в Великобритании, уже более 60 лет занимающееся производством качественной продукции инструменты. Spotnails производит строительство степлеры, степлеры для тонкой проволоки и обивки, инструменты для гофрирования, крепеж и

Подробнее

11 марта 2022 г.   Tom Shaw

Лучшие наколенники для напольных покрытий

Наколенники являются важным элементом оборудования для индустрия напольных покрытий и другие профессии, требующие стояния на коленях. это часть комплекта вы не можете позволить себе играть с. Хорошая пара наколенников может служить долго путь, сохраняя долгосрочные травмы и горшок

Подробнее

4 марта 2022 г.   Tom Shaw

Stubbi Flooring Tools

В 2020 году австралийская компания Stubbi Tools начала производство напольных покрытий. промышленность. Обладатель награды «Инновационное напольное покрытие 2020», это лучшее напольное покрытие для коммерческих помещений. инструмент, о котором вы никогда не слышали. Разработан виниловыми слоями для виниловых слоев. Универсальный и адаптируемый

Подробнее

25 февраля 2022 г.   Том Шоу

Почему стоит выбрать ковровую плитку

Важным решением при оформлении любого помещения является тип напольное покрытие, которое вы выбираете. Поверхность, на которую вы ступаете, входя в пространство, будь то вы думаете об этом или нет, это ваше первое впечатление о нем. Далее, поскольку напольные покрытия часто составляют основную часть

Подробнее

18 февраля 2022   Том Шоу

Что такое мармолеум?

Новый пол может быть проблемой, что вы получаете? Будет ли он последний? Это все очень распространенные запросы людей, которые ищут новые варианты для их дом или офис. Мармолеум — это тип напольного линолеума, производимого Forbo и в целом более прочный

Подробнее

11 февраля 2022 г.   Том Шоу

Wolf Tools

Wolff занимается производством высококачественные машины и инструменты для подготовки основания и укладки полов на протяжении более 60 лет. Они известны своим отмеченным наградами ассортиментом напольных покрытий. зачистные машины и полезные инструменты. Они базируются в Германии, имеют номер

Подробнее

4 февраля 2022 г.   Tom Shaw

Наколенники ProKnee

Профессионалы и фавориты Floormart. Спросите любого, кто использует ProKnee, они дадут вам свою оценку. Этот наколенник делает больше, чем защитить только колени. Это гарантирует, что ваша лодыжка не будет согнута слишком сильно, и в 90 градусов угол, что ваша голень

Подробнее

Посмотреть все наши статьи, посетив наш блог

Железобетонный настил на профнастиле. Характеристики монолитного потолка на профилированном листе. Монтаж потолков из профнастила

1.
2.
3.

Современное строительство особняков и коттеджей имеет одну особенность. Сегодня популярны железобетонные плиты. Из новых материалов для полов используется профнастил.

В статье мы хотели бы поговорить о том, что такое нахлест на профлист. В тексте будут рассмотрены вопросы, связанные с различием между гофрированными плитами и обычными плитами. Мы также поговорим об установке таких конструкций.

Монолитные перекрытия на профнастиле применяются в самых разных областях строительства. Как правило, профили используют при создании террас, при строительстве гаражей и других построек.

Профиль и обычный настил

Устройство железобетонных перекрытий на профнастиле предполагает заливку с использованием опалубки. Благодаря монолитному потолку можно получить готовый потолок. В этом случае не нужно будет проводить дополнительные работы, связанные с отделкой или доработками.

Нахлест профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. Это значительно повышает надежность перекрытия. Кроме того, происходит значительное сокращение финансовых затрат на арматуру и бетон. Это позволяет сэкономить на строительстве.

Суть поэтажного плана из профнастила выражается в том, что материал выполняет функцию несъемной опалубки. На него, в свою очередь, будет заливаться бетон. В этом случае в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции можно смело возводить стены из легких материалов, обладающих небольшой прочностью.

Межэтажное перекрытие из профнастила оказывает определенную нагрузку на металлический каркас. В этом случае нагрузка на стены значительно снижается.

Полезно: Для теплоизоляции стен можно использовать пеноблок или газобетон. Конечно, при условии, что у вас есть готовый настил на профнастиле.

Перекрытия из профнастила между этажами имеют очень важное преимущество. При строительстве массивного здания необходимо делать ленточный фундамент. Его использование связано с большими затратами на различные строительные материалы.

Нагрузка передается с потолка на каркас — это значительно облегчает стены. В этих условиях снижается и нагрузка на сам фундамент. Поэтому возможна замена ленточного фундамента на столбчатый. При этом не нужно будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.

При использовании столбчатого фундамента следует помнить, что каждая из колонн может выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки — места фундамента, где расположены более легкие стены. Они заполнены небольшим ростверком. Для расчета сечения необходимо учитывать толщину стен и расстояние между колоннами, составляющими фундамент.

Процесс укладки пола

Первый шаг – сделать тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и для любого другого материала.

Для правильного расчета необходимо учитывать следующие данные:

• точные размеры здания;
• с учетом нагрузок, которые создает перекрытие.

С помощью этих данных можно легко подобрать правильные размеры металлических балок и колонн. Сделать можно, но все же лучше использовать металлические балки с профнастилом.

Колонны из металлических труб круглого или квадратного сечения. Для изготовления балок чаще всего используют металлические двутавры и швеллеры.

Необходимо учитывать, какой профнастил используется при устройстве пола. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлический профиль для перекрытий с большой высотой потребует меньшего шага укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

Продавец обязан предоставить вам всю необходимую информацию о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т. д.

Пример расчета:

Как и многие другие строительные работы, укладка бетонного пола на профнастил не представляет собой ничего особо сложного.

Перекрытие на профнастил, пример на видео:

Несущий профнастил для перекрытий не терпит ошибок. Пол под фундамент – одна из основных составляющих строительства собственного дома. При неправильной компоновке вся конструкция может прийти в негодность. Чтобы этого не допустить, следует аккуратно проводить строительные работы. Поэтому вы можете обратиться за помощью к специалистам, которые не только покажут вам фото и видео материалы, но и проведут всю необходимую работу.

• Сегодня сложно представить себе конструкцию, которая обходилась бы без использования бетонирования. Железобетонные конструкции присутствуют в основании сооружений, в межэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов различного назначения вместо сборного железобетона все чаще используется монолитный. В большей степени это относится к строениям с металлическим каркасом.

  В индивидуальном строительстве особенно распространен монолитный настил на профнастиле. Такое решение подходит, например, для конструкций с нестандартными пролетами или большим количеством отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. В процессе эксплуатации несъемная опалубка для монолитных плит выступает еще и в качестве дополнительного внешнего армирования, так как не дает растекаться бетону в процессе застывания. Это значительно повышает прочностные характеристики строящейся конструкции и ее несущую способность.

  Данная конструкция представляет собой пирог, состоящий из следующих слоев:

  • балок;
  • профнастил ;
  • гибкая арматура, укладываемая по волне;
  • вертикально устанавливаемый стержневой анкер;
  • армирующая сетка;
  • Профилированная стяжка .

  Преимущества монолитного потолка на профилированном листе

  • Организационные и финансовые затраты при монтаже настила на профнастил не особо велики.
  • Геометрическая форма и размер их могут быть практически любыми.
  • Заливка потолка менее трудоемка и не требует установки опалубки. Гребенки из профлиста значительно снижают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
  • Установка системы достаточно проста, и с ней справится даже новичок.
  • Благодаря относительно малому весу профилированных листов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции со сборно-разборной опалубкой. И это несмотря на их достаточно высокую прочность. Таким образом, такая система воздействует на фундамент с меньшим усилием, что позволяет эффективно использовать ее для ремонта в ветхих зданиях. Кроме того, он позволяет добиться равномерного распределения всех усилий на фундаменте.
  • Профнастил , становясь частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
  • Конструктивная толщина бетонной плиты по профнастилу может варьироваться в зависимости от места применения, поэтому требует предварительного расчета.
  • Установка занимает гораздо меньше времени.
  • Готовая плита перекрытия под профнастил не менее долговечна, чем другие аналоги. Более того, металлический профиль делает всю конструкцию еще более жесткой и надежной.
  • Профнастил для перекрытий может различаться по типу и марке.
  • Перекрытие огнестойкое: огнестойкость однопролетной плиты с наружной открытой арматурой составляет примерно полчаса, а в случае многопролетных монолитных конструкций, армированных по пролету, — от 45 минут.
  • Межэтажные металлические перекрытия имеют специальное армирование опалубки, что позволяет сразу получить потолок, не требующий дополнительной отделки или доработки.
  • Особенно часто конструкции этого типа используются для зданий с металлическим каркасом. Колонны соединены с потолком при помощи арматуры, что делает каркас более жестким и устойчивым.

  Конструктивные особенности

  Данная конструкция представляет собой сплошную плиту, забетонированную на профнастиле. Он может поддерживаться кирпичными стенами и бетоном, стальным каркасом и железобетонными элементами.

  Монолитные системы могут иметь различную конструкцию, скажем, ребристую и безбалочную.

  • Ребристая в свою очередь может быть:
  • с профнастилом. Их обрамляют балки, опирающиеся на колонны. Пролет варьируется в пределах 4–6 м. Что касается толщины плиты, то она зависит от уровня нагрузки, а также габаритов. Однако наиболее распространена толщина в диапазоне 60–160 мм.
  • со второстепенными балками в дополнение к плитам. Толщина плит здесь не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же на его обустройство уходит больше времени.
  • Безбалочные конструкции основаны на сплошной плите, поддерживаемой колоннами.

  На примечание

  Если бетонируемая поверхность имеет проемы, то в проемы дополнительно вваривают арматуру для усиления монолитного массива вокруг них.

  Расчет перекрытия

  • Технология устройства перекрытий на профлист сводится к установке опалубки из металлического профиля, поверх которой сооружается арматурный каркас.
  • Нагрузка, действующая на бетонную плиту, передается через монолитное перекрытие по металлическим балкам на опорные балки и фундамент.
  • Тип и марка профнастила для полов, сечение элементов металлической арматуры и размеры бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего используют ее отношение к пролету, равное одному к тридцати. То есть при пролете 6 метров толщина слоя бетона должна быть не менее 20 см.
  • Расчет монолитного перекрытия на профнастиле производится исходя из расчетных нагрузок, которые он испытывает, а также веса существующих конструкций и габаритов возводимого здания. Эти параметры определяют, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
  • Системы данного типа относятся к конструктивно ответственным строительным объектам, поэтому монтажные работы начинаются только после подготовки соответствующей проектной документации. Последний, как и расчет прочностных характеристик, выполняется на основании соответствующих строительных норм, в частности касающихся стальных или железобетонных (бетонных) конструкций.
  • Такой расчет достаточно сложный и трудоемкий, поэтому конструкторы, как правило, прибегают к помощи специальных программ. Рабочая документация на монолитную бетонную плиту на профнастиле включает в себя план, чертежи опалубки, армирования (преимущественно в формате dwg), а также спецификацию материалов.

  Настил монолитный на профнастиле своими руками

  Обучение

  Заливка бетоном профлиста требует технически грамотного подхода к начальному этапу работ. Предварительно требуется:

  • расчет усилий исходя из точных размеров будущего здания,

  Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

  • рассчитать с необходимым запасом прочности материал, из которого изготовлен каркас;
  • выбрать тип металлопрофиля, определить размер листа и толщину материала;
  • для расчета сортамента арматуры, которая предназначена для устройства несущего каркаса.

  Таким образом, подготовительный этап расчета позволяет узнать, какой ассортимент необходим, ассортимент металлических балок и колонн. Для колонн в качестве основного материала используются профилированные стальные трубы. Для изготовления балок используются металлические швеллеры. От точности расчета монолитной системы зависит устойчивость всей конструкции.

  На заметку

  Шаг балок зависит в основном от типа используемого профнастила, точнее от высоты его профиля. Чем он больше, тем меньший шаг балок выбирается.

  Установка опалубки

  При выборе длины профнастила учитывают ряд важных моментов:

  • , чтобы лист в дальнейшем не провисал, опор должно быть три вместо двух;
  • с короткими пролетами будет легче заливать бетоном, так как давление будет меньше.

  Для крепления профлиста к металлическому основанию обычно используют, оснащенные усиленным сверлом. Благодаря такому армированию саморез легко входит в швеллер. Тем более, что его не обязательно предварительно сверлить. Недаром такие крепления еще называют бронебойными.

  Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее воды. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с брусом бронебойными саморезами с шагом около 40 см. В местах нахлеста отдельные листы также следует фиксировать между собой. Крепление осуществляется более мелкими шурупами и с меньшим шагом – около 25 мм. Закончив укладку профиля, приступают к армированию потолка по профнастилу.

  Особенности армирования

  Наличие несъемной опалубки не обеспечивает дополнительной прочности плиты, при этом в процессе эксплуатации бетон испытывает большие нагрузки как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сконструируйте внутренний каркас из металлических стержней, которые укладываются в полости профлиста. Также выполняют «верхнее» армирование, укладывая трубы по гребням листов. Таким образом, из продольных и поперечных составляющих создается трехмерный арматурный каркас. Его элементы либо свариваются, либо соединяются стальной проволокой.

  Заливка бетона

  • Перед началом бетонных работ профнастил армируется дополнительными опорами, которые устанавливаются между опорными балками посередине пролетов. После этого профлист не будет прогибаться под тяжестью удерживаемой бетонной смеси. Опоры снимаются не раньше, чем начинка успеет набрать марочную прочность.
  • Бетон заливают поэтапно, так как забетонировать весь объем за один раз проблематично. В течение рабочего дня рекомендуется бетонировать определенный пролет.
  • Бетон должен застыть, пока не достигнет рабочей прочности. Летом он созревает, то есть набирает марочную стоимость примерно на 80%, за 10-11 дней, зимой — за месяц. Так как при отрицательной температуре бетон намного дольше набирает прочность, его рекомендуется заливать в теплое время года.
  • В жаркую погоду бетонную поверхность смачивают водой для предотвращения ее растрескивания и обеспечения созревания состава.

  Если при монтаже монолитной системы возможны заморозки, то правильнее изначально выбрать смесь с антифризными добавками. Такая бетонная смесь набирает прочность даже при отрицательных температурах. Кроме того, ряд специальных технологий позволяет значительно сократить время схватывания. Конечно, стоимость состава увеличивается.

При бетонировании перекрытий используются различные виды опалубки, но одной из самых распространенных в последние годы стала несъемная опалубка из профнастила. Предотвращая растекание бетона в процессе твердения, гофрированная опалубка также является дополнительным внешним армированием. Она частично компенсирует растягивающие усилия, действующие на нижнюю армирующую сетку. Это значительно увеличивает прочность и несущую способность пола.

Кроме того, монолитная плита с профлистом с современным защитно-декоративным покрытием позволяет в ряде случаев обойтись без дорогостоящей отделки потолка.

Расчет монолитного перекрытия по профилированному листу

Устройство монолитного перекрытия по профнастилу представляет собой опалубку из металлического профилированного листа с уложенным поверх него арматурным каркасом из металлических стержней.

Эта конструкция основана на продольных металлических балках. Так монолитное перекрытие по профилированному листу передает нагрузку, действующую на перекрытие, на несущие конструкции каркаса и фундамент здания.

Монолитный настил по профнастилу — размеры специализированного листа с ребрами для лучшего закрепления бетона

Профиль опалубки из профнастила, сечение металлических прутьев арматуры и толщина монолитного перекрытия определяются эксплуатационной нагрузкой и пролетом между опорными балками. Толщина плиты обычно определяется в соотношении 1:30 . То есть если длина пролета 6,0 м, то слой бетона должен быть не менее 200 мм.

В расчетах учитываются размеры будущего здания, расчетные нагрузки на перекрытия и вес самих строительных конструкций. Все это влияет на выбор сечения и профиля металлических балок и колонн каркаса, а также на характеристики фундаментов здания.

Монолитное перекрытие на профнастиле является одной из самых ответственных строительных конструкций, поэтому монтаж таких конструкций осуществляется только при наличии проектной документации на строительство. Проектная документация монолитной плиты на профнастиле и расчет прочности металлоконструкций выполняются на основании СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции» .

Чертеж монолитного потолка на профнастиле

Поскольку данные расчеты достаточно сложны и трудоемки, при разработке рабочей документации на строительство и расчете нагрузок проектировщики используют специальное программное обеспечение, в том числе систему автоматизированного проектирования. CAD . В рабочую документацию входят чертежи опалубки для монолитной плиты на профнастиле, чертежи арматуры, все необходимые расчеты и спецификации материалов.

На этапе проектирования также выполняются технико-экономические расчеты. Они подтверждают, насколько целесообразно использовать именно для данной конструкции монолитное перекрытие на профнастиле, цена которого несколько выше стоимости монолитных железобетонных конструкций с обычной сборно-разборной опалубкой.

Если вы уверены в своих силах и хотите самостоятельно рассчитать монолитный потолок по профлисту, то советую воспользоваться 1987 руководство. Пусть вас не смущает возраст – мало что изменилось в строительстве за эти годы. На сегодняшний день это самая подробная и точная из существующих инструкций по данной теме.

Инструкцию можно скачать по ссылке: «» (щелкните правой кнопкой мыши по ссылке и в появившемся меню нажмите пункт «Сохранить как…», затем выберите папку на жестком диске и введите имя). Если вы используете современный браузер (практически любой, кроме Internet Explorer), то вы можете просто открыть ссылку в новой вкладке.

Однако вы должны понимать, что неверный расчет перекрытия – это не только дополнительные расходы, но и реальная опасность для жизни. Поэтому, если вы раньше не сталкивались с такими расчетами, в целях вашей безопасности настоятельно рекомендую обращаться к профессиональным проектировщикам.

Две возможные компоновки листов для монолитного потолка на профлисте размером 9 на 12 метров

Наиболее целесообразным является использование профнастила для перекрытий нестандартных размеров с большим количеством различных технологических отверстия. В этих случаях затраты на изготовление индивидуальной щитовой опалубки высоки и отсутствует возможность ее многократного использования.

Монолитный настил по профнастилу — технология выполнения работ

После завершения монтажа металлических балок перекрытий устанавливается опалубка из профилированных листов. Их укладывают внахлест на одну-две волны и крепят к верхним полкам несущих металлоконструкций. В местах нахлеста профнастил соединяется заклепками.

Затем приступайте к укладке арматуры. Перед началом армирования необходимо установить торцевую опалубку на расчетную высоту плиты. Монтаж арматурных каркасов, сеток и отдельных стержней производится в соответствии с рабочими чертежами арматуры.

В этом случае необходимо обеспечить необходимую толщину защитного слоя бетона с помощью специальных пластиковых хомутов. Для больших площадей полов после укладки арматуры устанавливают специальные направляющие, разделяющие пол на несколько зон бетонирования.

Следующий шаг – начать заливку бетонной смеси. Обычно для этих целей используют стационарные или мобильные бетононасосы. Состав используемой бетонной смеси должен быть СНиП 3.03.01-87 . Обычно при бетонировании полов используют следующее соотношение компонентов.

Современные технологии позволили сделать малоэтажные дома легче и дешевле, а сроки их возведения значительно сократились. Эти преимущества привлекают многих, но те, кто хочет получить не временное убежище, а настоящий дом, стараются использовать такие материалы, как кирпич и бетон. При этом часто выполняют монолитное перекрытие на профнастиле, так как эту технологию можно использовать со зданиями любой формы и размера.
В этой статье мы расскажем, чем отличается этот вид перекрытия от классического варианта, а также опишем технологию его создания.

Использование профнастила позволяет получить то, что лишено стандартной технологии – потолок, практически не требующий дополнительной обработки. В этом можно убедиться, взглянув на первый рисунок в статье. В общих чертах эту технологию можно представить как заливку плит с использованием несъемной опалубки. Классическое решение предполагает демонтаж опорных щитов, удерживающих бетон в процессе твердения.
Отличие этой технологии нисколько не мешает ей развиваться, так как ее особенности делают этот подход привлекательным для строительства гаражей, террас и хозяйственных построек.

Перекрытие на профнастиле приобретает более высокую прочность за счет того, что металлический профиль позволяет придать бетону форму, которая лучше сопротивляется деформациям, а значит, имеет более высокую надежность. Это достигается за счет ребер жесткости, образованных профилем. Как показывают исследования, ребристый потолок требует гораздо меньшего количества арматуры, да и расход бетона здесь ниже, хотя по прочности ничем не уступает обычной конструкции.
Несмотря на то, что профнастил позволяет получать бетонные плиты, обладающие относительно небольшим весом, такие перекрытия можно использовать только в домах с кирпичными стенами, либо строить из бетонных блоков.

Прежде чем планировать устройство такого перекрытия, нужно позаботиться хотя бы о предварительном расчете на прочность. Желательно, чтобы этим вопросом занимался профессионал, иначе уже на этапе заливки могут возникнуть непредвиденные трудности.

Подготовка к заливке

Перед началом работ необходимо убедиться, что монолитный потолок на профнастиле полностью рассчитан и определены все возможные нагрузки. Основой для него служат металлические колонны и балки, параметры которых также необходимо определить, а сделать это без предварительного расчета нагрузок на перекрытие очень сложно.
Стоит сказать, что шаг балок и расстояние между ними также зависят от того, какой профнастил планируется использовать. Чем больше высота профиля, тем меньший шаг балок выбирают, так как прочность такой бетонной заливки не будет слишком высокой.

В рамках примера примем, что шаг балок не более 3 метров, а марка используемого материала ТП-75, при этом толщина листа 0,9 мм. Для определения длины профнастила необходимо будет учесть, что он должен опираться не на две, а на три балки. Это предотвратит перекручивание листа в будущем. Заливка бетона в этом случае также упростится, так как короткие пролеты будут иметь меньшее давление.

Прикрепить лист к металлической основе непросто. Как правило, для этого лучше всего использовать специальные саморезы с усиленным сверлом. Потолки на профнастиле можно сделать даже с крепежом 32 мм. Наличие усиленного сверла позволяет саморезу легко входить в швеллер, даже если он не был предварительно просверлен, поэтому такие крепления еще называют бронебойными.

Шурупы лучше всего затягивать отверткой или набором сверл на малых оборотах, так как количество точек крепления может быть довольно большим.

Крепление лучше производить в каждом месте, где профлист соприкасается с несущей балкой, так как нагрузка на такую ​​конструкцию будет очень высокой. Стоит только вспомнить, что потолок на профнастиле заливается из бетона, который в 2,4 раза тяжелее воды, как становится понятно, что нужно делать очень надежную опалубку.
Стыки отдельных листов друг с другом также должны быть закреплены. Для этой цели подойдут более мелкие саморезы, например длиной 5,5 25 мм. Вкручивать их нужно с шагом 25 мм. После того, как профнастил подготовлен, можно приступать к подготовке арматуры.

Армирующая подготовка

Арматура — это внутренний каркас, который позволяет бетону выдерживать большие нагрузки на сжатие и изгиб. В этом случае специалисты рекомендуют рассчитывать на то, что монолитный потолок на профнастиле не получит дополнительной прочности за счет несъемной опалубки, а значит, армирование нужно делать с умом.
Объемная конструкция создается из продольных стержней толщиной 12 мм, уложенных в каждую из полостей профлиста. Кроме того, используется «верхнее» армирование, которое проводится по гребням профилированного материала. При этом есть не только продольные компоненты из 10-мм арматуры, но и поперечные, которые можно сделать из 6-мм стержней.
Элементы арматурного каркаса соединяются сварным швом или с помощью стальной проволоки. Первый вариант привлекателен тем, что конструкция достаточно прочная, и такое соединение делается быстро, но провод все же предпочтительнее.

При выполнении перекрытия на профнастиле лучше заранее разметить проемы для лестниц на второй этаж, а также коммуникационные каналы, а затем опалубить их. В этом случае после завершения работ не нужно будет проводить никаких дополнительных процедур по изготовлению проема. Нужно будет только вырезать тонкий лист перфорированного металла.

Опалубка изготавливается из дерева, так как она проста и дешева, а сами доски необходимо защитить пленкой или рубероидом, так как это позволит использовать их в дальнейшем для других нужд.

Заливка бетона

Для создания полов лучше использовать достаточно высокую марку бетона, например, М350. Его также можно назвать классом B-25. Максимальная прочность будет достигнута только тогда, когда заливка ведется непрерывно, а значит, необходимо обеспечить доставку необходимого количества смеси к месту работы. С самодельным бетоном лучше не экспериментировать, так как большого выигрыша в стоимости он не даст, но времени на его приготовление уйдет много.
Легче заказать товарный бетон, а также спецтехнику для заливки. Как правило, в таких ситуациях хорошо себя проявляет бетононасос или ленточный конвейер. Использование бетононасоса целесообразно, если смесь имеет высокую подвижность, поэтому этот момент следует обсудить с поставщиком раствора.
Нахлест на профнастил заливается непрерывно, после чего выравнивается. Стоит отметить, что перед заливкой бетона необходимо установить дополнительные опоры, которые не позволят профнастилу прогибаться под тяжестью удерживаемой смеси. Эти опоры располагаются в центре пролетов между балками и снимаются только после того, как состав наберет марочную прочность.
Для набора прочности искусственного камня в нормальных условиях твердения потребуется не менее 28 дней. Заливку необходимо производить при положительной температуре воздуха, так как вместе с падением градусника увеличивается время набора бетоном прочности. В идеальной ситуации через 11 дней твердения бетон наберет до 80% марочной стоимости.

Когда создается монолитное перекрытие по профнастилу в жаркую и сухую погоду, то залитый состав стоит дополнительно увлажнять, так как из-за потери большого количества воды его поверхность может начать трескаться. Это негативно скажется на прочности материала.
Если при работе возможны заморозки, то лучше сразу заказывать смесь, имеющую антифризные добавки. Такой бетон набирает прочность даже при низких температурах, а использование ряда специальных методов позволит значительно сократить время, необходимое для его твердения. Конечно, различные добавки могут удорожать состав, поэтому такие работы лучше проводить поздней весной или летом.

Создание «пирога»

Помимо бетонного слоя специалисты рекомендуют также использовать утеплитель, монтаж которого осуществляется после завершения первого этапа работ. Перекрытие на профнастиле позволяет использовать любой вид материала, но в идеале должны решаться сразу две задачи: обеспечение тепло- и звукоизоляции. На сегодняшний день таких материалов очень много, поэтому выбор подходящего варианта определяется теплотехническим расчетом и соотношением цены и характеристик.
Поверх утеплителя укладывается гидроизоляция и делается армированная стяжка, для которой подходит бетон более низкой марки, например М250. В этой статье мы не будем описывать технологию создания стяжки, так как она уже указана на нашем сайте.

Трудные моменты

Одним из важнейших этапов работы является теоретический расчет. От того, насколько правильно она выполнена, зависит надежность всей конструкции. Если вы не специалист в этом вопросе, то лучше всего обратиться к профессионалу, так как есть несколько важных моментов, в которых новичок легко может ошибиться:

• Выбор материала рамы. На самом деле существует несколько видов профилей, и на «может быть» в данном случае полагаться нельзя. Точный ответ о подходящей опалубке, в которой будет создаваться монолитное перекрытие по профнастилу, даст только анализ будущей конструкции и выполнение сложных расчетов.
• Тип и толщина гофрированного картона. От этого зависит надежность создаваемой опалубки. Если толщина слишком мала, то могут возникнуть нежелательные деформации, что приведет к нарушению толщины плиты, а значит, отразится и на ее работоспособности, причем не в лучшую сторону.
• Выбор сечения арматуры и расчет конструкции внутреннего каркаса. Выше мы привели пример выбора арматуры, но он лишь показывает взаимосвязь между этими элементами. Для создания текущего проекта потребуется детально продумать технологию возведения «каркаса» из металла, а также выполнить расчеты поведения готовой железобетонной плиты под действием нагрузок.

Подводя итоги, отметим, что потолок на профнастиле, технология монтажа которого описана выше, не является единственно возможным вариантом. В качестве альтернативы можно использовать обычные пустотелые панели и даже классическую заливку бетона в специальную опалубку. Использование профнастила целесообразно, когда работы ведутся на территории частной застройки и тяжелая техника просто не может подобраться к месту установки плит.
Если заливка перекрытия по профнастилу осуществляется с помощью бетононасоса, то дальность подачи раствора может достигать нескольких десятков метров по прямой.

Создание бетонных конструкций вне заводов стало повсеместным явлением. Бетонные фундаменты, несущие стены и перекрытия. Устройство железобетонных перекрытий на профнастиле становится популярным в малоэтажном строительстве. Конструкции, где профлист представляет собой несъемную опалубку, обладают высокой несущей способностью, прочностью и другими преимуществами.

Применение профлиста (марка «Н») решает задачи строительства за счет его легкости, жесткости, прочности и коррозионной стойкости. Материал в профиле – волна, образующая ребра жесткости, которые после заливки бетонной плиты увеличивают ее несущую способность и конструкцию в целом. Лист является несъемной опалубкой, поэтому затраты на арматуру и бетон уменьшаются.

При соединении с бетоном снимает часть нагрузки с плиты перекрытия. В основе таких монолитных элементов может лежать легкий несущий каркас, что снижает затраты на формирование фундаментов (достаточно столбчатого варианта) зданий. Стоимость стеновых материалов снижена – используются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные характеристики, эффективно сопротивляется воздействию природных условий. Такие железобетонные плиты имеют уменьшенный вес. Потолочная поверхность конструкций имеет законченный внешний вид, устойчивый к изменению температурно-влажностного режима и действию огня. Материал опорной основы удобен в транспортировке, неприхотлив в эксплуатации и рассчитан на длительный период использования. На несущую раму профлист монтируется просто, быстро, без применения грузоподъемной техники.

Расчет перекрытия

К проекту обязательно составляются чертежи, а расчеты производятся в соответствии с рекомендациями СНиП, СТО 0047-2005 (желательно с помощью профессионалов). Учитываются габариты здания, шаг установки поперечных балок, их длина, нагрузки на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист по своей длине должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитывают сечение арматуры и высоту плиты.

Его толщина определяется в масштабе 1:30, в зависимости от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, будет определять тип и количество металлических колонн, параметры их основания, тип балок и величину нагрузки на колонну. Глубина волн листового профиля влияет на расстояние между балками: чем оно больше, тем чаще устанавливаются балки, так как масса бетона в углублениях профиля увеличивается при нецелесообразном увеличении толщины плита.

Уменьшение шага пролета позволяет исключить прогиб листов. Необходимо учитывать вес дополнительной полезной нагрузки, которую примет на себя межэтажное перекрытие – за норму принимается 150 кг/м2, которую следует увеличить на 33%. Суммарное значение рабочей нагрузки рассчитывается с погрешностью до 0,5 кг.

Из него определяются размеры поперечного сечения и длины балок. Вертикальные стержневые анкеры позволяют совмещать профилированные листы и железобетон, что передает на них часть нагрузки. Для пролета 3 метра подойдет материал толщиной не менее 0,9мм требуется. На практике расчеты обобщаются в программном обеспечении, позволяющем формировать рабочую документацию.

Профилированные листы, арматура и бетон – компоненты, образующие монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Еще вариант, когда поперечные балки не подходят или, если они установлены, упираются в стены.

В этом случае монолитное перекрытие будет нагружать стены конструкции и фундамент. Металлические балки — двутавр (швеллер). Края их укрепляют в «карманах» стен (колонн) и приваривают к закладным. Листы можно крепить к балкам на внутренней полке, тогда расстояние между опорами для коротких листов выбирают не более 1,5 м. На швеллеры/двутавры профнастил можно устанавливать и на наружную полку сверху, чтобы можно было размещать листы длиной до 6 м.

Они пересекаются по длине. Неподвижная балка размещается под серединой листовых элементов. Волны профиля должны быть перпендикулярны балкам, а выступы гофра должны быть направлены вниз.

При безбалочном варианте устройства профнастил не будет иметь точек опоры посередине помещения. Обязательным элементом является объемное армирование, значительно повышающее прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора можно поставить наружную съемную опалубку. Бетонирование формирует ровную поверхность плиты.

Монтаж перекрытий из профнастила

Балочное перекрытие формируется путем крепления перфорированных листов к внутренним/наружным полкам поперечных балок. Затем формируется опалубка, когда выбрано крепление верхнего листа. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета опрокидывания. Перед заливкой бетона под поверхность профнастила ставят временные опоры для обеспечения неподвижности конструкции.

Металлическая арматура уложена на перекрытие, нижний прогон бетонирован за один проход по желобу. Поверхности потолка и пола выравниваются. После набора прочности перекрытием временные опоры снимают. Монтаж безбалочного монолита предусматривает некоторые нюансы.

Итак, вдоль каждого углубления профлистов укладываются длинные арматурные стержни (с регулярной ребристой насечкой на поверхности). Их связывают проволокой с приваренной металлической сеткой, которая укладывается поверх профиля. Заполнение производится за один проход. После застывания сверху бетонное основание покрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н214, обеспечивающий высоту профиля при необходимой жесткости материала толщиной 0,8 — 1,5 мм.

Профилированные листы крепятся саморезами длиной 3,2 см (головка 5,5 мм). Закручивается такая фурнитура без предварительного сверления, просверлив швеллерную полку. Их закручивают через каждые 20 – 40 см (в каждую полость профиля, примыкающую к балке), что обеспечивает точность и пространственную жесткость крепления. Продольный нахлест листов в местах стыков делается только над поверхностью балок (величина 40 – 60 мм). Стыки прокручиваются саморезами через 2 см.

Армирование

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает класс прочности плиты. Объемную армирующую конструкцию формируют из плоской сварной сетки с ячейками 15 х 15 см и продольных отрезков арматуры, уложенных по низу каждого ребра жесткости, которые соединяют вертикальными связями с перевязочной проволокой или сваркой. Шаг объемного бинтования 20 см. Концы металлических стержней и сетки приваривают к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 — 12 мм (марка А 400С). Сетку можно создать из продольных прутков диаметром 12 мм и поперечных – 0,6 см. Для того чтобы профнастил сам стал наружной арматурой, на профиле создаются насечки («рифы»), связывающие его с бетоном.

Сталь внутри плиты защищена слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые хомуты, которые приподнимают металлические стержни над поверхностью низа ребер жесткости на 20 – 40 мм. Сверху арматура также заливается бетоном на 20 – 40 мм.

Заливка полов по профнастилу

Легкие монолитные перекрытия на профлисте — конструктив, опыт участников портала

Как залить безнесущий монолитный потолок по профлисту — расчеты, практические советы мастеров FORUMHOUSE

Вдоль с деревянными перекрытиями и перекрытиями с железобетонными плитами, у частных застройщиков также популярны монолитные. К их достоинствам можно отнести не только солидность и долговечность, присущие тем же плитам, но и возможность покрывать помещения любой конфигурации. В то же время к недостаткам можно отнести большую массу плит, требующую армирования основания и стеновых материалов повышенной прочности, необходимость сборки опалубки. Поэтому многие самостроители, в том числе и мастера нашего портала, отдают предпочтение облегченной разновидности – монолитным перекрытиям на профлисте, о которых и пойдет речь в материале. Учтите:

• Что такое монолитное перекрытие на профлист.
• Технология устройства сталежелезобетонных перекрытий.
• Опыт участников портала по устройству безопорных монолитных перекрытий по профилированному листу.

Перекрытие монолитное на профилированном листе

Первоначально в НИИЖБ Госстроя СССР был разработан способ заливки монолитных железобетонных перекрытий со стальным профнастилом (СПН) для промышленных зданий и сооружений. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987, спустя почти два десятилетия, появился СТО 0047-2005, по сути, немного обновленная версия первого варианта. Однако для желающих разобраться в технологии и произвести расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют предварительно изучить методичку из Страны Советов.

Если хотите разобраться без лишних затрат, ознакомьтесь с рекомендациями по устройству монолитных железобетонных перекрытий со стальным профнастилом, НИИЖБ, 1987.

Суть методики заключается в том, что профнастил служит и несъемной опалубкой, и внешним армированием плиты, а также отделочным слоем.

Для производственных помещений такой внешней отделки более чем достаточно. По словам разработчиков СТО, легкие перекрытия по профилю, по сравнению с обычной монолитной плитой, имеют ряд преимуществ:

• Уменьшение количества стали на балках — на 15%.
• Снижение затрат на оплату труда — на 25-40%.
• Уменьшение массы плиты — на 30-50%.
• Повышение жесткости полов (к горизонтальным нагрузкам).
• Упрощение разводки коммуникаций — размещение магистралей в гофрах.
• Отсутствие деревянной опалубки — увеличение скорости работы.

Применение сталежелезобетонных перекрытий в строительстве промышленных и частных зданий допускается при соблюдении следующих основных условий:

• слабоагрессивная и неагрессивная рабочая среда;
• условия влажности до 75%;
• температура в помещении не выше +30⁰С;
• используется бетон без хлористого калия и других хлорсодержащих добавок.

То есть основным противопоказанием к данному виду перекрытий является повышенная влажность, из-за чего они обычно используются как междуэтажные и не используются между цокольным и первым этажом или цокольным и первым этажом.

Профлист в основании сгниет, кому интересны сроки, ищите поиском. На защите колесных арок оцинкованные саморезы ржавеют за пару месяцев.

Для заливки плит допускается применять как тяжелые, так и легкие бетоны, но класс прочности на сжатие для тяжелых бетонов на мелкозернистых заполнителях — от В15 (М200), для легких бетонов на пористых заполнителях — от В12,5 ( М150). Минимальный слой бетона над профнастилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил выполнен из несущего профилированного листа (Н), с высотой гофра 44 мм.

Для арматурного каркаса применяют арматуру периодического профиля классов А-III и проволоку класса Вп. Если планируется перекрытие лестничным проемом, то необходимо армировать армирующий каркас по периметру и установить боковую опалубку. Стальные балки несущего каркаса представляют собой прокатные или составные профили.

Как рассчитать и построить монолитный потолок на профнастиле

Сегодня сложно представить конструкцию, которая обходилась бы без применения бетонирования. Железобетонные конструкции присутствуют в основании сооружений, в межэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов различного назначения вместо сборного железобетона все чаще используется монолитный. В большей степени это относится к строениям с металлическим каркасом.

В индивидуальном строительстве особенно распространены монолитные перекрытия на профнастиле. Такое решение подходит, например, для конструкций с нестандартными пролетами или большим количеством отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. В процессе эксплуатации несъемная опалубка для монолитных плит выступает еще и в качестве дополнительного внешнего армирования, так как не дает растекаться бетону в процессе застывания. Это значительно повышает прочностные характеристики строящейся конструкции и ее несущую способность.

Данная конструкция представляет собой пирог, состоящий из следующих слоев:

балки

; профнастил; гибкая арматура, выложенная по волне; вертикально установленный стержневой анкер; армирующая сетка; профилированная стяжка.

Преимущества монолитного потолка на профнастиле

Организационные и финансовые затраты при монтаже настила на профнастил не особо велики. Геометрическая форма и размер их могут быть практически любыми. Заливка потолка на профнастил менее трудоемка и не требует установки опалубки. Гребенки из профлиста значительно снижают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения. Установка системы достаточно проста, и с ней справится даже новичок. Благодаря относительно малому весу профилированных листов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции со сборно-разборной опалубкой. И это несмотря на их достаточно высокую прочность. Таким образом, такая система воздействует на фундамент с меньшим усилием, что позволяет эффективно использовать ее для ремонта в ветхих зданиях. Кроме того, профлист позволяет добиться равномерного распределения всех усилий на фундамент.

Профнастил, становясь частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса. Конструктивная толщина бетонной плиты вдоль профнастила может варьироваться в зависимости от места применения, поэтому требует предварительного расчета. Установка занимает гораздо меньше времени. Готовая плита перекрытия из профнастила не менее долговечна, чем другие аналоги. Более того, металлический профиль делает всю конструкцию еще более жесткой и надежной. Профнастил для перекрытия может различаться по типу и марке. Перекрытие огнестойкое: огнестойкость однопролетной плиты с наружной открытой арматурой составляет примерно полчаса, а в случае многопролетных монолитных конструкций, армированных по пролету, — от 45 минут.

Межэтажные металлические перекрытия имеют специальное армирование опалубки, что позволяет сразу получить перекрытие, не требующее дополнительной отделки или доработки. Особенно часто конструкции такого типа используются для зданий с металлическим каркасом. Колонны соединены с потолком при помощи арматуры, что делает каркас более жестким и устойчивым.

Особенности конструкции

Данная конструкция представляет собой сплошную плиту, забетонированную на профнастиле. Он может поддерживаться кирпичными стенами и бетоном, стальным каркасом и железобетонными элементами.

Монолитные системы могут иметь различную конструкцию, скажем, ребристую и безбалочную.

Ребристая в свою очередь может быть:

с профнастилом. Их обрамляют балки, опирающиеся на колонны. Пролет варьируется в пределах 4–6 м. Что касается толщины плиты, то она зависит от уровня нагрузки, а также габаритов. Однако наиболее распространена толщина в диапазоне 60–160 мм. со второстепенными балками в дополнение к плитам. Толщина плит здесь не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же на его обустройство уходит больше времени.

Безбалочные конструкции основаны на сплошной плите, поддерживаемой колоннами.

Расчет перекрытия

Технология устройства перекрытия на профлист сводится к установке опалубки из металлического профиля, поверх которой сооружается арматурный каркас. Нагрузка, действующая на бетонную плиту, передается через монолитное перекрытие по металлическим балкам на опорные балки и фундамент. Тип и марка профнастила для перекрытий, сечение элементов металлической арматуры и размеры бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего используют ее отношение к пролету, равное одному к тридцати. То есть при пролете 6 метров толщина слоя бетона должна быть не менее 20 см.

Расчет монолитного перекрытия на профнастиле производится исходя из расчетных нагрузок, которые он испытывает, а также веса существующих конструкций и габаритов возводимого здания. Эти параметры определяют, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента. Системы данного типа относятся к конструктивно ответственным строительным объектам, поэтому монтажные работы начинаются только после подготовки соответствующей проектной документации. Последний, как и расчет прочностных характеристик, выполняется на основании соответствующих строительных норм, в частности касающихся стальных или железобетонных (бетонных) конструкций. Такой расчет достаточно сложный и трудоемкий, поэтому конструкторы, как правило, прибегают к помощи специальных программ. Рабочая документация на монолитную бетонную плиту на профнастиле включает в себя план, чертежи опалубки, армирования (преимущественно в формате dwg), а также спецификацию материалов.

Монолитный настил на профнастил своими руками

Обучение

Заливка бетоном профлиста требует технически грамотного подхода к начальному этапу работ. Предварительно необходимо:

рассчитать усилия, исходя из точных размеров будущего здания,

рассчитать с необходимым запасом прочности материал, из которого изготовлен каркас; выбрать тип металлопрофиля, определить размер листа и толщину материала; рассчитать сортамент арматуры, который предназначен для устройства несущего каркаса.

Таким образом, подготовительный этап расчета позволяет узнать, какой ассортимент необходим, ассортимент металлических балок и колонн. Для колонн в качестве основного материала используются профилированные стальные трубы. Для изготовления балок используются металлические швеллеры. От точности расчета монолитной системы зависит устойчивость всей конструкции.

Установка опалубки

При выборе длины профнастила учитывают ряд важных моментов:

чтобы лист в дальнейшем не провисал, опор должно быть три вместо двух; при коротких пролетах заливать бетон будет проще, так как давление будет меньше.

Для крепления профлиста к металлическому основанию обычно используют специальные саморезы, оснащенные усиленным сверлом. Благодаря такому армированию саморез легко входит в швеллер. Тем более, что его не обязательно предварительно сверлить. Недаром такие крепления еще называют бронебойными.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее воды. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с брусом бронебойными саморезами с шагом около 40 см. В местах нахлеста отдельные листы также следует фиксировать между собой. Крепление осуществляется более мелкими шурупами и с меньшим шагом – около 25 мм. Закончив укладку профиля, приступают к армированию потолка по профнастилу.

Особенности армирования

Наличие несъемной опалубки не обеспечивает дополнительной прочности плиты, при этом в процессе эксплуатации бетон испытывает большие нагрузки как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, из металлических стержней сооружают внутренний каркас, который помещают в полости профлиста. Также выполняют «верхнее» армирование, укладывая трубы по гребням листов. Таким образом, из продольных и поперечных составляющих создается трехмерный арматурный каркас. Его элементы либо свариваются, либо соединяются стальной проволокой.

Заливка бетона

Перед началом бетонных работ профнастил армируется дополнительными опорами, которые устанавливаются между опорными балками посередине пролетов. После этого профлист не будет прогибаться под тяжестью удерживаемой бетонной смеси. Опоры снимаются не раньше, чем начинка успеет набрать марочную прочность. Бетон заливают поэтапно, так как забетонировать весь объем за один раз проблематично. В течение рабочего дня рекомендуется бетонировать определенный пролет. Бетон должен застыть, пока не достигнет рабочей прочности. Летом он созревает, то есть набирает марочную стоимость примерно на 80%, за 10-11 дней, зимой — за месяц. Так как при отрицательной температуре бетон намного дольше набирает прочность, его рекомендуется заливать в теплое время года. В жаркую погоду бетонную поверхность смачивают водой, чтобы предотвратить ее растрескивание и обеспечить созревание состава.

Как сделать монолитный потолок на профнастиле своими руками: расчет, монтаж

В современном строительстве активно используются передовые технологии и материалы. Так, одним из популярных решений является профнастил. Такое изобретение имеет массу эксплуатационных преимуществ.

Преимущества перекрытия профнастилом

Перекрытие на профнастиле характеризуется следующими преимуществами:

1. Низкая стоимость материалов и монтажных работ. Поскольку установить потолок своими руками несложно, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
2. Возможность реализации любых архитектурных решений и установки различных геометрических фигур.
3. Процесс заливки относительно прост и исключает необходимость использования опалубки. Использование гребней снижает расход бетона, что также положительно сказывается на конечной стоимости работ.
4. С установкой системы справится даже неопытный новичок.
5. Готовая плита легче железобетонной конструкции со съемной опалубкой, при этом прочностные характеристики остаются неизменными. высший уровень. В результате система не оказывает больших нагрузок на фундамент и остается эффективным решением для старых зданий. Даже с помощью профлиста можно добиться грамотного распределения усилий.
6. Являясь обязательным компонентом монолитной конструкции, профнастил берет на себя роль усиленного каркаса.
7. Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым нормам, необходимо выполнить ряд расчетов.
8. Готовая плита имеет хорошую прочность, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
9. На рынке представлены настилы различных марок и типов. Это расширяет выбор и позволяет найти оптимальный вариант для любого применения.
10. Материал отличается повышенной устойчивостью к воспламенению. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом – 45 минутам.
11. Перекрытия между этажами отличаются усиленной опалубкой, что позволяет обустраивать перекрытие без отделочного слоя и других монтажных работ.
12. Профильные разработки незаменимы для помещений с металлическим каркасом. Для соединения колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.

Благодаря небольшому весу, жесткости и устойчивости к коррозионным процессам профнастил очень популярен и используется для строительства зданий различного назначения.

При сцеплении с бетонной смесью принимает на себя часть нагрузки на плиты перекрытия. Монолитный элемент закрепляется на легком несущем каркасе, что снижает затраты на формирование фундаментов и закупку стеновых материалов. В их качестве используются легкие газоблоки или пеноблоки. Бетонный раствор заливается на профнастил без применения сложной опалубки.

Неподвижные плиты на основе профилированного листа отличаются минимальным весом и аккуратно выглядят. Установив такое решение в своем доме, вам не придется заботиться об отделке или утепляющих слоях.

Материал удобен в использовании и транспортировке.

Расчет перекрытия

Если вы собираетесь строить потолок из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обратить внимание на размеры перекрытий помещение, величину шага установки поперечных балок, их длину, прикладываемую нагрузку и свойства несущего материала. Также следует обратить внимание на то, что каждый лист по длине опирается на 3 балки, и с учетом планируемой нагрузки определяется толщина армирующих элементов и высота плиты.

За счет уменьшения пролета можно предотвратить провисание листа. Также нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.

Устройство монолитного перекрытия

Устройство монолитного перекрытия по профнастилу предусматривает наличие железобетонного элемента.

Ключевыми составляющими профнастила являются профнастил, армирующий каркас и бетон. В основе такого изделия лежит балочный каркас, а нагрузка распределяется не на стеновые конструкции, а на колонны. Каждая колонна имеет свой фундамент.

Монолитная кровля на профнастиле представляет собой конструкцию, предполагающую получение формообразующей поверхности и расширяющую возможности строителей в реализации сложных проектов и геометрических форм.

В зависимости от высоты плиты подбирается подходящая опалубочная стойка. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, то лучше использовать опалубочную башню, а толщину перекрытия увеличить до 1000 мм.

При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно использовать деревянный клееный брус разной длины.

Основные этапы монтажа

Монолитное перекрытие по профилированному листу оборудуется путем соединения перфорированных листов поперечными балками. Далее устанавливается опалубка, что подразумевает верхнюю фиксацию листов. Для заливки бетонной смеси под поверхность материала необходимо оборудовать временные опоры, гарантирующие неподвижность всей конструкции.

На настил укладывается металлическая арматура и бетонируется нижний рулон. Далее идет выравнивание потолка и пола. Когда потолок получит необходимую степень жесткости, можно демонтировать временные опоры. При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

Крепление профиля

Если все расчеты выполнены правильно, то первым шагом будет крепление профлиста на металлическую основу. Для этого используются саморезы и армированное сверло. В этом случае механизм крепления может войти в швеллер даже при отсутствии специальных отверстий.

Для повышения прочности конструкции везде, где это возможно, должны быть установлены крепления.

Армирование

Процедура армирования заключается в устройстве внутреннего каркаса из металлических стержней в монолитном бетоне, что гарантирует повышенные прочностные характеристики. Для организации объемной конструкции используется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединенные с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.

Заливка пола

Заливка потолка на профнастиле бетоном производится по мере необходимости за один раз. Если это невозможно, необходимо зафиксировать срок, за который материал будет схватываться. Рекомендуется использовать готовые бетонные смеси марок М300 и выше с мелким щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и укрепить конструкцию. Необходимо провести вибропрессование.

Работы по бетонированию выполняются при плюсовых и минусовых температурах. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь необходимо залить в перфорацию профлиста, а затем распределить по всей площадке. Если листы будут закрепляться на внутренней полке двутавра, смесь лучше заливать до уровня верхней полки.

Для нанесения бетонной смеси можно использовать следующие способы и средства:

1. Стационарный или мобильный бетононасос.
2. Ленточный конвейер.
3. Строительный ковш, который поднимается краном.

Подобный способ позволит залить смесь за один раз. Для выравнивания всей поверхности используется строительная кельма. Бетонный слой уплотняют глубинным вибратором, а для «утюжения» поверхности используют сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий. Для предотвращения образования трещин, негативно влияющих на бетонную конструкцию, необходимо регулярно ухаживать за несущим профнастилом для полов, увлажняя его и защищая влагопоглощающими материалами. Укладка пола в Москве возможна при температуре не ниже +5°С. Процесс закаливания летом может занять 1-2 недели при температуре 15-20°С.

Руководствуясь действующими строительными нормами и требованиями, бетонная плита должна быть приподнята над волнами профильных листов не менее чем на 5 см. Если используется дополнительная стяжка, значение может быть уменьшено до 30 мм.

выравнивание

Для выравнивания раствора используются кельмы и сухой цемент, обеспечивающие надежную защиту от негативных воздействий. Минимальные показатели толщины, которые должен иметь безбалочный профнастил для перекрытия, составляют 250 мм.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания комфортные, временные опоры можно демонтировать менее чем за месяц, переходя к следующему этапу обработки профлиста.

Использование прогрессивных методов строительства и использование современных материалов увеличивает скорость строительства новых зданий. Перекрытие по профилированному листу сегодня востребовано и популярно при строительстве объектов – террас, гаражей, жилых домов, предприятий.

Традиционно при строительстве зданий использовались бетонные плиты. С их помощью строились многоэтажки. Подъем тяжелых плит производился грузоподъемной техникой, применялся тяжелый физический труд рабочих. Потолки из профнастила уменьшили трудоемкость операций. Хотите узнать, как применить профлист для полов? Эту работу можно выполнить самостоятельно, прочитав материал статьи.

В настоящее время при индивидуальном строительстве при устройстве полов все чаще делают монолитный пол по профнастилу

Основные сведения

Заливка полов с профилированным основанием — создание монолитной плиты с повышенной прочностью и запасом прочности. При изготовлении используется оцинкованный профлист, материал с полимерной защитой, являющийся основой. Он выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на основе профлиста и бетонного раствора при правильном расчете и соблюдении всех правил проектирования имеют длительный срок службы и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность здания и безопасность людей, находящихся в здании.

Преимущества профнастила

Планируя использовать профнастил для несущих полов, следует ознакомиться с характеристиками этого материала, а именно:

• Широкий спектр применения. Профилированные листы используются в качестве облицовочного, кровельного материала, а также с целью обустройства заборов;
• коррозионная стойкость. Технология производства профнастила предусматривает нанесение специального антикоррозийного покрытия, увеличивающего срок службы до 25 лет;

Перекрытия данного типа применяются при строительстве многоэтажных общественных и производственных зданий с нестандартными пролетами

• легкий вес. Масса профлиста не превышает 8 килограммов, что снижает нагрузку на несущую конструкцию;
• работоспособность и технологичность. Листы материала легко крепятся, их можно резать;
• повышенной прочности. Профнастил выдерживает повышенные усилия;
• приемлемая цена. Низкая стоимость сделала его доступным для широких масс материалом;
• эстетика. Различные цвета профнастила позволяют гармонично вписать их в экстерьер;
• транспортабельность. Небольшой вес и компактные размеры позволяют легко транспортировать материал;
• экологичность;
• устойчивость к природным факторам. На настил не влияют погодные условия. Обладает повышенной стойкостью к щелочной и кислотной среде.

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным армированием опалубки, что позволяет получить готовое перекрытие, не требующее дополнительной отделки.

Возможность использования различных видов профлиста в конструкции перекрытий является достаточно важным преимуществом.

• возможность снижения расхода бетонной смеси, связанная с наличием «волн» различной величины;
• уменьшение количества материала для армирования;
• повышение прочности основания;
• снижение веса конструкции;
• равномерное перераспределение нагрузки;
• возможность применения легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профнастил для полов используется относительно недавно. Способ перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий срок технология стала востребованной.

Одним из отличительных моментов является возможность возведения под строение столбчатого фундамента, заменяющего традиционный ленточный. Нагрузка, которую возьмет на себя каждая колонка, передается только определенной частью рамы.

Монолитное железобетонное основание представляет собой сплошную плиту, забетонированную на профилированном листе. Несущие конструкции — кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается с пролетом от 1,5 до 6 метров в длину. Размер бетонной полки над поверхностью листов определяется расчетным путем и составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, армировать вокруг них монолитный массив, приварив в местах отверстий дополнительную арматуру.

Профнастил, используемый в качестве армирования, должен иметь оцинкованное или иное покрытие, придающее ему коррозионную стойкость.

Расчет монолитной плиты на профнастиле.

Перекрытие из бетона на профлисте. В случае самонесущей конструкции монолитного перекрытия на профнастиле

Строительство сегодня развивается достаточно широкими темпами, и все это благодаря тому, что в нем стали применяться новые строительные материалы, имеющие ряд из самых замечательных характеристик. Не последнюю роль играют железобетонные плиты, в которых используется профнастил, ведь такое перекрытие можно использовать при строительстве домов, террас, нежилых построек.

В случае устройства перекрытий особенно важен этап строительства, когда необходимо составить проект и произвести необходимые расчеты. Также необходимо иметь специальные знания, которые позволят подобрать подходящие размеры профнастила, а также подобрать сечения арматуры.

Отличие обычного пола от профнастила

Основное отличие профнастила от обычного пола заключается в том, что во втором случае используется опалубочная система. С ним можно получить полностью готовый потолок, а его внешний вид не потребует никакой доработки или отделки.

Перекрытие на профнастиле имеет ряд своих преимуществ, например:

Разнообразие размеров профиля «волны», а сечение перекрытия в результате может быть ребристым.

Малый расход бетонного раствора.

Прочность перекрытия за счет ребер профлиста.

Нагрузка распределяется на фундамент, поэтому работа с материалом становится простой и доступной.

Кроме того, если говорить о весе данной конструкции, то он будет не таким большим, что позволяет использовать более легкий материал для возведения стен – а это несомненное преимущество профнастила. Максимальное внимание придется уделить фундаменту, так как именно он принимает на себя большую часть нагрузки. Для придания ему еще большей прочности необходимо расходовать как можно больше бетонного раствора, а в случае, когда применяется профнастил, бетон расходуется в меньших количествах, и каждая часть фундамента будет принимать на себя нагрузку от боком на металлическом каркасе.

Выполнение монтажных работ. Расчет перекрытий

Для того, чтобы выполнить данную работу, сначала потребуется произвести расчет монолитного перекрытия, так как от точности расчета будет зависеть конструкция объекта, а также устройство перекрытия.

В этом случае очень важно учесть габариты объекта, а также рассчитать все необходимые нагрузки, создаваемые перекрытием.

Что касается технологии перекрытия по профнастилу, то она включает в себя армирование колонн, являющихся по-своему несущими, а также балок. При этом часто используют трубы, состоящие из асбеста или другого металла. Эти трубы, а точнее их поперечное сечение, могут иметь любую форму. В качестве балок могут выступать швеллеры, а также металлические двутавры.

В данном случае очень важно такое понятие, как шаг укладки, который в данном случае будет во многом зависеть от некоторых факторов — таких как размер и форма листов, причем чем больше высота профиля, тем меньше шаг балок. Например, если размер настила ТП-75, а толщина листа 1 м, то шаг укладки будет примерно 3 м.

Перекрытие на профнастил имеет некоторые рекомендации, и их необходимо соблюдать при выполнении работ.

— Итак, чтобы избежать прогибов на профлистах, нужно уложить три бруса, а затем смонтировать их на саморезы, и разместить в трех соответствующих точках. Стыки фиксируются таким же образом саморезами.

– Для крепления листов к основанию рекомендуется использовать саморезы.

После того, как профнастил построен, можно приступать к процессу заливки бетона М350, но перед этим необходимо соответствующим образом подготовить профнастил. Для этого по центру расстояний между балками следует установить дополнительные палки, которые будут своеобразной опорой для поддержки профлиста. После застывания бетонного раствора опоры можно убрать.

Очень важно помнить, что заливка раствора должна производиться в один пролет, так как полностью забетонировать за весь рабочий день будет очень сложно. Кроме того, придется ждать, пока бетон наберет необходимую прочность, а его созревание в морозы может составлять до одного месяца. А чтобы бетон быстро созрел в жаркую погоду, его нужно постоянно смачивать водой.

Армирование монолитного перекрытия

Двухпролетный этаж является наиболее распространенной схемой перекрытия, которая применяется для двухэтажного дома. Это значит, что перекрытие выполняется по принципу: по периметру дома несущие стены, а одна располагается посередине. Отличия только в размерах домика, а также в том, как расположен проем для лестницы.

Для каждого размера дома есть вариант такого перекрытия. В качестве конструктивной схемы необходимо принять такую, при которой потолок будет опираться только на три продольные стены, а что касается поперечных стен, то они являются несущими. Таким образом, вы можете:

— сэкономить на материалах за счет размеров фундамента под самонесущие стены;

— Устранить зависимость армирования от длины дома, а также от ширины лестничного проема.

Следует отметить, что данная схема рассчитана на случаи, когда плита опирается на три стены, а не на четыре.

Второй шаг – выбор материалов для выполнения всех необходимых работ.

Бетон класса В25, тяжелый.

Арматура стальная (сталь марок 35ГС, 25Г2С).

Зажимы, состоящие из гладких стержней класса А240С.

Также необходимо определить защитный слой бетона для нижней арматуры, который принимается в количестве 30 миллиметров. Размер такого слоя для верхней арматуры составит 20 мм.

Нормативные нагрузки на пол принимаются:

— конструкция пола и временная нагрузка — 150 кг на квадратный метр.

— вес перегородок — 50 кг на квадратный метр.

Перекрытие не рассчитывается на то, что на него впоследствии будут опираться какие-либо стойки, допускается только опора лестничной площадки.

Особенности армирования плит

При армировании плиты необходимо учитывать ряд особенностей, так как они влияют на рабочий процесс.

Итак, для нижней арматуры первого слоя необходимо проложить по стене 10 диаметров от стены до стены (если диаметр 12 мм, то необходимо довести до стены 120 мм). При этом конец арматуры не доводят до края на 15 мм.

После укладки первого слоя арматуры необходимо связать арматуру скрытых балок, которые будут каркасом проема лестницы.

Для нижней арматуры второго слоя необходимо уложить распределительную арматуру, которая является гладкой и относится к классу А240С. Эта арматура наматывается на стену, как и арматура первого слоя. Необходимо следить, чтобы вся гладкая арматура заканчивалась так называемыми «ножками», конечностями, длиной 48 мм.

Для верхней арматуры первого слоя необходимо укладывать параллельно средней стене, шаг 200 мм. Армирование гладкое и с ним следует обращаться так же, как с армированием нижнего слоя.

Для верхней арматуры второго слоя. Этот слой следует уложить перпендикулярно первому, а затем связать проволочными скрутками.

После того, как все будет готово, необходимо оставить опалубку на 28 дней, и только потом ее снимать.

Преимущества армированных плит перекрытий

Армирование перекрытий является очень важной деталью во многих конструкциях. Их можно использовать как для общественных зданий, так и для жилых домов. Армирование как процесс имеет множество преимуществ, среди которых нет необходимости использовать строительную технику. Также неоспоримым преимуществом является то, что этот метод предполагает изготовление потолков для помещений нестандартных размеров, и он может иметь абсолютно любую сложность. Стены и колонны выступают опорой для таких потолков, благодаря чему дом приобретает более свободную планировку. Третье преимущество заключается в том, что конструкция очень прочная, намного прочнее деревянных полов. Армированные полы обладают такими качествами, как огнестойкость, и они выдерживают даже высокое напряжение.

Для того, чтобы смонтировать такой потолок, очень важно произвести правильные расчеты, рассчитать оптимальную толщину, которая находится в полном соответствии с толщиной пролета — как 1:30. Чтобы армирование было максимально качественным, потребуются монолитные плиты, сетка, вязаная арматура.

Маркировка

Бетонные плиты маркируются специальной маркировкой, на которую нужно обращать внимание. Буквы в маркировке указывают на тип самой плиты, так, ПНО – облегченные плиты перекрытий, а ПК – плиты перекрытий. HB означает внутренний настил. Далее за буквами на маркировке следуют цифры, по которым указываются размеры, а именно длина и ширина. Последняя цифра – допустимая нагрузка. Итак, цифра 8 означает, что допустимая нагрузка составляет около 800 килограммов на квадратный метр.

При выборе типа плит очень важно обратить внимание на то, что в целом они отличаются друг от друга по структуре. Так, по сечению они могут быть пустотелыми, сплошными и ребристыми. Наибольшую популярность приобрели пустотные плиты, это связано с их небольшой массой, поэтому их можно свободно транспортировать и устанавливать. Пустоты могут быть круглой и овальной формы и выполнены из тяжелого бетона.

Благодаря тому, что разнообразие плит велико, их можно подобрать исходя из их основного назначения, а также различных особенностей природного характера.

Что касается процесса армирования настила, то он происходит как со стандартными сетками, так и с применением вязаной арматуры. Диаметр сварного стержня арматуры составляет около 3 мм и более, а диаметр вязаной арматуры — 6 мм и более.

Плиты балочные многопролетные

Эти плиты армируются сварными сетчатыми рулонами, при этом рулоны прокатываются поперек балок, являющихся второстепенными. В местах расположения крайних пролетов накладывается дополнительная сетка, а вместо нее могут быть уложены стержни, которые в процессе подвязываются к основной сетке. В целях экономии армирования можно использовать сварные сетки, которые будут накладываться друг на друга.

Если в процессе армирования используются узкие сварные сетки, то их необходимо укладывать в два слоя, а направления должны быть перпендикулярны.

Напорные фитинги, работающие в обоих направлениях, устроены так же, как напорные фитинги балочных плит.

Перекрытия монолитные безбалочные

Если перекрытие безбалочное, то его армирование происходит аналогичным образом, в результате плиты опираются на колонны. В этом случае возникает необходимость в дополнительном армировании с помощью плоских шпангоутов или стержней, которые располагаются по осям колонны. Для того чтобы определить потребность в материалах, необходимо произвести расчет.

В случае отдельного армирования устанавливается другое армирование.

Если используются толстые монолитные фундаменты, то их армируют специальными армированными блоками, которые собираются из специальных сеток, а также из плоских каркасов. Затем осуществляется процесс их установки, делается зазор, равный ширине армированного блока, и в образовавшийся зазор устанавливаются горизонтальные сетки на всех уровнях блоков.

Демонтаж кирпичной стены

Технология устройства плит перекрытия – технические требования

Устройство фундамента из блоков ФБС

Instagram

superarch.ru

Перекрытия на профнастиле монолитном: расчет и монтаж

Современные технологии делают строительные работы дешевле и быстрее. Наиболее популярным сейчас является монолитное перекрытие на профнастиле, позволяющее не только удешевить и сократить сроки строительства, но и значительно снизить трудоемкость работ. Технология применяется для зданий любой формы и размера, достаточно грамотно и скрупулезно провести расчет потолка на профнастил.

Инструменты и материалы для работы

В работе с монолитным потолком вам пригодятся следующие инструменты и материалы:

Профильная основа

• цемент;
• песок;
• емкость;
• бетономешалка;
лопата
• ;
• гофрокартон;
• саморезы;
фитинги
• ;
• опалубка;
• Мастер в норме.

Что такое гофрокартон и где он используется?

Профнастил представляет собой оцинкованный стальной рифленый лист. Этот материал приобретает волнистость путем холодной прокатки. Иногда на материал также наносится дополнительное антикоррозийное покрытие, что еще больше повышает его внешнюю привлекательность. .

Профнастил для перекрытий применяется для облицовки стен, создания кровли, возведения заборов, ограждений, ангаров и бытовок. Можно выделить следующие виды профлистов, выпускаемых современным промышленным сектором:

• тип С — профиль для стен;
• тип HC используется для устройства полов и стен;
• Н — несущий тип, применяемый для кровли (как плоской, так и односкатной и двускатной) и перекрытий.

Несущий профнастил

Профнастил типа Н обладает наибольшей несущей способностью, что позволяет использовать его для кровельных работ. Высота профиля также самая большая среди других разновидностей. Например, в профиле h45-1000-0,7 – 35 – высота профнастила в миллиметрах, 1000 – ширина, 0,7 – толщина.

Особенности расчета материалов

При проведении расчета обязательно учитывать размеры здания, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундамента здания дом. Типы металлических опор и колонн будут выбраны в соответствии с параметрами здания.

Нахлест вдоль профлиста будет такой толщины, какой потребует уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических скрепляющих стержней также зависят от степени нагрузки, а также от длины пролета между опорными балками.

Нахлест на профнастил, включая профиль и плиту, будет иметь ширину в пропорции 1:30 (по отношению к длине пролета).

Конструктивный проект

Перед началом строительных работ необходимо подготовить всю проектную документацию в соответствии со СНиП II-23-81. В связи с тем, что разработчикам без специального инженерного образования крайне сложно выполнить расчет конструкции на основе этих документов, было создано специальное программное обеспечение, с помощью которого любой желающий может создать рабочую документацию и выполнить все расчеты. Кстати, с помощью этой же программы можно сделать чертежи опалубки и арматуры, а также рассчитать общую стоимость материалов.

Не рекомендуется возводить монолитный потолок на профнастиле без предварительного завершения работ с документацией и расчетами, так как в этом случае велика вероятность того, что вероятная нагрузка на пол или крышу (плоскую или с уклонами) будет рассчитана неверно, в результате чего либо здание, либо само здание будет деформировано. профлист

Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (например, тип Н, применяемый для плоской кровли, нуждается в частом шаге между опорными балки, потому что высота этого профиля выше, чем у остальных – на целых 35 мм. ). Это связано с тем, что прочность бетонной заливки будет низкой.

После того, как все расчеты произведены, можно приступать к возведению монолитного потолка на профнастиле, что собственно можно сделать и самому, но для этого вам потребуются специальные инструменты и высокотехнологичное оборудование.

Устройство монолитного перекрытия по профнастилу

Готовое перекрытие — вид снизу

Основным этапом возведения железобетонного перекрытия является подготовка и заливка опалубки . Готовую монолитную конструкцию в дальнейшем можно использовать в качестве потолка, не нуждающегося в дополнительной отделке и отделке.

Второе важное звено монолитного перекрытия — профили . Именно благодаря им достигается ребристое сечение, что в разы повышает уровень надежности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что снизит общие затраты на строительство.

Перекрытие из профнастила – это, по сути, несъемная опалубка, опорой для которой является именно металлический каркас . Благодаря тому, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно использовать более легкие, не опасаясь за прочность здания, ведь за него отвечает металлический каркас.

Нагрузка передается на плоскую часть каркаса, что дополнительно облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводимый столбчатый фундамент.

Основные этапы монтажа

Перед тем, как произвести расчет длины профнастила, следует иметь в виду, что его опора должна быть предусмотрена сразу на 3 опорные балки, чтобы в дальнейшем лист не прогибался или деформировать.

Крепление профиля

Крепление профиля саморезами

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Делается это с помощью саморезов с усиленным сверлом. При этом крепеж может свободно входить в швеллер даже тогда, когда отверстие там сделано не специально.

Крепления необходимо производить в местах соприкосновения профлиста с опорной балкой, т.к. общая нагрузка на конструкцию будет достаточно высокой .

Армирование

Следующий этап работ – армирование. Арматура представляет собой каркас, помогающий бетонной заливке выдерживать большие нагрузки. . Конструкция арматуры будет состоять из продольных стержней 12 мм, размещенных в каждой из волн профнастила. Если вы хотите дополнительно усилить конструкцию, то можете добавить поперечные прутья арматуры (толщиной 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Конструктивная арматура

Заливка полов

Следующий этап – заливка полов. Марка бетона должна быть наивысшей, кроме того, вся заливка должна производиться за один раз. Самостоятельно бетон лучше не замешивать — надежнее будет заказать готовый и залить с помощью специального оборудования (бетононасоса и транспортера) .

Заливочный раствор

выравнивание

После заливки пола его необходимо тщательно выровнять. . Для начала нужно добавить несколько опор, страхующих профнастил от прогиба под тяжестью заливки бетона. Между основными опорными балками устанавливаются дополнительные опоры.

Как только бетон окрепнет (это займет почти месяц), опоры можно убрать. Заливка осуществляется только при плюсовой температуре, потому что при минусовой есть вероятность, что она будет сохнуть еще дольше.

Если по каким-то причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.

Если вам предстоит работать в сухую и жаркую погоду, то для предотвращения появления трещин залитый состав нужно будет периодически увлажнять. Если во время работы возможны заморозки, рекомендуется заказывать смесь со специальными добавками. Он может набрать необходимую прочность даже при низких температурах.

domzastroika.ru

Монолитный потолок на профнастиле: расчет, устройство

Преимущества монолитного потолка на профнастиле

Особенности конструкции

Расчет перекрытий

Монолитный настил на профнастиле

своими руками Он Сегодня сложно представить себе конструкцию, которая обходилась бы без применения бетонирования. Железобетонные конструкции присутствуют в основании сооружений, в межэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов различного назначения вместо сборного железобетона все чаще используется монолитный. В большей степени это относится к строениям с металлическим каркасом.

В индивидуальном строительстве особенно распространен монолитный потолок на профнастиле. Такое решение подходит, например, для конструкций с нестандартными пролетами или большим количеством отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. В процессе эксплуатации несъемная опалубка для монолитных плит выступает еще и в качестве дополнительного внешнего армирования, так как не дает растекаться бетону в процессе застывания. Это значительно повышает прочностные характеристики строящейся конструкции и ее несущую способность.

Данная конструкция представляет собой пирог, состоящий из следующих слоев:

• балки;
• гофрокартон;
• гибкая арматура, укладываемая по волне;
• вертикально устанавливаемый стержневой анкер;
• армирующая сетка;
• профилированная стяжка.

Преимущества монолитного потолка на профнастиле

• Организационные и финансовые затраты при монтаже настила на профнастил не особо велики.
• Геометрическая форма и размер их могут быть практически любыми.
• Заливка потолка на профнастил менее трудоемка и не требует установки опалубки. Гребенки из профлиста значительно снижают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Установка системы достаточно проста, и с ней справится даже новичок.
• Благодаря относительно малому весу профилированных листов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции со сборно-разборной опалубкой. И это несмотря на их достаточно высокую прочность. Таким образом, такая система воздействует на фундамент с меньшим усилием, что позволяет эффективно использовать ее для ремонта в ветхих зданиях. Кроме того, профлист позволяет добиться равномерного распределения всех усилий на фундамент.

• Профнастил, становясь частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструкционная толщина бетонной плиты вдоль профнастила может варьироваться в зависимости от мест применения, поэтому требует предварительного расчета.
• Установка занимает гораздо меньше времени.
• Готовая плита перекрытия под профнастил не менее долговечна, чем другие аналоги. Более того, металлический профиль делает всю конструкцию еще более жесткой и надежной.
• Профнастил для перекрытий может различаться по типу и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с наружной открытой арматурой составляет примерно полчаса, а в случае многопролетных монолитных конструкций, армированных по пролету, — от 45 минут.

• Межэтажные металлические перекрытия имеют специальное армирование опалубки, что позволяет сразу получить перекрытие, не требующее дополнительной отделки или доработки.
• Особенно часто конструкции этого типа используются для зданий с металлическим каркасом. Колонны соединены с потолком при помощи арматуры, что делает каркас более жестким и устойчивым.

Особенности конструкции

Данная конструкция представляет собой сплошную плиту, забетонированную на профнастиле. Он может поддерживаться кирпичными стенами и бетоном, стальным каркасом и железобетонными элементами.

Монолитные системы могут иметь различную конструкцию, скажем, ребристую и безбалочную.

• Ребристая в свою очередь может быть:

• с гофрокартоном. Их обрамляют балки, опирающиеся на колонны. Пролет варьируется в пределах 4–6 м. Что касается толщины плиты, то она зависит от уровня нагрузки, а также габаритов. Однако наиболее распространена толщина в диапазоне 60–160 мм.
• со второстепенными балками в дополнение к перекрытиям. Толщина плит здесь не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же на его обустройство уходит больше времени.

• Безбалочные конструкции основаны на сплошной плите, поддерживаемой колоннами.

На примечание

Если бетонируемая поверхность имеет проемы, то в проемы дополнительно вваривают арматуру для усиления монолитного массива вокруг них.

Расчет перекрытия

• Технология устройства перекрытия на профлист сводится к установке опалубки из металлического профиля, поверх которой сооружается арматурный каркас.
• Нагрузка, действующая на бетонную плиту, передается через монолитное перекрытие по металлическим балкам на опорные балки и фундамент.
• Тип и марка профнастила для полов, сечение элементов металлической арматуры и размеры бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего используют ее отношение к пролету, равное одному к тридцати. То есть при пролете 6 метров толщина слоя бетона должна быть не менее 20 см.

• Расчет монолитного пола на профнастиле производится исходя из расчетных нагрузок, которые он испытывает, а также веса существующих конструкций и габаритов возводимого здания. Эти параметры определяют, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относятся к конструктивно ответственным строительным объектам, поэтому монтажные работы начинаются только после подготовки соответствующей проектной документации. Последний, как и расчет прочностных характеристик, выполняется на основании соответствующих СНиП, в частности касающихся стальных или железобетонных (бетонных) конструкций.
• Такой расчет достаточно сложный и трудоемкий, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация на монолитную бетонную плиту на профнастиле включает в себя план, чертежи опалубки, армирования (преимущественно в формате dwg), а также спецификацию материалов.

Монолитный настил на профнастил своими руками

Обучение

Заливка бетона на профлист требует технически грамотного подхода к начальному этапу работ. Предварительно требуется:

• расчет усилий исходя из точных размеров будущего здания,

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

• рассчитать с необходимым запасом прочности материал, из которого изготовлен каркас;
• выбрать тип металлопрофиля, определить размер листа и толщину материала;
• для расчета сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный этап расчета позволяет узнать, какой ассортимент необходим, ассортимент металлических балок и колонн. Для колонн в качестве основного материала используются профилированные стальные трубы. Для изготовления балок используются металлические швеллеры. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На примечание

Шаг балок зависит в основном от типа используемого профнастила, точнее от высоты его профиля. Чем он больше, тем меньший шаг балок выбирается.

Установка опалубки

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не провисал, опор должно быть три вместо двух;
• с короткими пролетами будет легче заливать бетон, так как давление будет меньше.

Для крепления профлиста к металлическому основанию обычно используют специальные саморезы, оснащенные усиленным сверлом. Благодаря такому армированию саморез легко входит в швеллер. Тем более, что его не обязательно предварительно сверлить. Недаром такие крепления еще называют бронебойными.

Учитывая достаточно большое количество точек крепления, используйте отвертку или дрель для затяжки винтов, которая настроена на малую скорость.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее воды. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с брусом бронебойными саморезами с шагом около 40 см. В местах нахлеста отдельные листы также следует фиксировать между собой. Крепление осуществляется более мелкими шурупами и с меньшим шагом – около 25 мм. Закончив укладку профиля, приступают к армированию потолка по профнастилу.

Особенности армирования

Наличие несъемной опалубки не обеспечивает дополнительной прочности плиты, при этом в процессе эксплуатации бетон испытывает большие нагрузки как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, из металлических стержней сооружают внутренний каркас, который помещают в полости профлиста. Также выполняют «верхнее» армирование, укладывая трубы по гребням листов. Таким образом, из продольных и поперечных составляющих создается трехмерный арматурный каркас. Его элементы либо свариваются, либо соединяются стальной проволокой.

Заливка бетона

• Перед началом бетонных работ профнастил армируется дополнительными опорами, которые устанавливаются между опорными балками посередине пролетов. После этого профлист не будет прогибаться под тяжестью удерживаемой бетонной смеси. Опоры снимаются не раньше, чем начинка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за один раз проблематично. В течение рабочего дня рекомендуется бетонировать определенный пролет.
• Бетон должен застыть до тех пор, пока не достигнет рабочей прочности. Летом он созревает, то есть набирает марочную стоимость примерно на 80%, за 10-11 дней, зимой — за месяц. Так как при отрицательной температуре бетон намного дольше набирает прочность, его рекомендуется заливать в теплое время года.
• В жаркую погоду поверхность бетона смачивают водой для предотвращения растрескивания и обеспечения созревания состава.

Если при монтаже монолитной системы возможны заморозки, то правильнее изначально выбрать смесь с антифризными добавками. Такая бетонная смесь набирает прочность даже при отрицательных температурах. Кроме того, ряд специальных технологий позволяет значительно сократить время схватывания. Конечно, стоимость состава увеличивается.

© 2019 stylekrov.ru

stylekrov.ru

Комментарии: 0

Перекрытия из профнастила и бетона

Применение прогрессивных методов строительства и применение современных материалов увеличивают темпы строительства новых зданий . Перекрытие по профилированному листу сегодня востребовано и популярно при строительстве объектов – террас, гаражей, жилых домов, предприятий.

Традиционно при строительстве зданий использовались бетонные плиты. С их помощью строились многоэтажки. Подъем тяжелых плит производился грузоподъемной техникой, применялся тяжелый физический труд рабочих. Потолки из профнастила уменьшили трудоемкость операций. Хотите узнать, как применить профлист для полов? Эту работу можно выполнить самостоятельно, прочитав материал статьи.

В настоящее время при индивидуальном строительстве при устройстве полов все чаще выполняется монолитный пол по профнастилу

Основные сведения прочность и запас прочности.

При изготовлении используется оцинкованный профлист, материал с полимерной защитой, являющийся основой. Он выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на основе профилированного листа и бетонного раствора при правильном расчете и соблюдении всех правил проектирования имеют длительный срок службы и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность здания и безопасность людей, находящихся в здании.

Преимущества профнастила

Планируя использовать профнастил для несущих полов, следует ознакомиться с характеристиками этого материала, а именно:

• Широкий спектр применения. Профилированные листы используются в качестве облицовочного, кровельного материала, а также с целью обустройства заборов;
• коррозионная стойкость. Технология производства профнастила предусматривает нанесение специального антикоррозийного покрытия, увеличивающего срок службы до 25 лет;

Перекрытия данного типа применяются при строительстве многоэтажных общественных и производственных зданий с нестандартными пролетами.

• легкий вес. Масса профлиста не превышает 8 килограммов, что снижает нагрузку на несущую конструкцию;
• работоспособность и технологичность. Листы материала легко крепятся, их можно резать;
• повышенной прочности. Профнастил выдерживает повышенные усилия;
• приемлемая цена. Низкая стоимость сделала его доступным для широких масс материалом;
• эстетика. Различные цвета профнастила позволяют гармонично вписать их в экстерьер;
• Транспортабельность. Небольшой вес и компактные размеры позволяют легко транспортировать материал;
• экологичность;
• устойчивость к природным факторам. На настил не влияют погодные условия. Обладает повышенной стойкостью к щелочной и кислотной среде.

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным армированием опалубки, что позволяет получить готовое перекрытие, не требующее дополнительной отделки.

Возможность использования различных видов профлиста в конструкции перекрытий является достаточно важным преимуществом.

Преимущества:

• возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
• уменьшение количества материала для армирования;
• повышение прочности основания;
• снижение веса конструкции;
• равномерное перераспределение нагрузки;
• возможность применения легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профнастил для потолков используется относительно недавно. Способ перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий срок технология стала востребованной.

Одним из отличительных моментов является возможность возведения под строение столбчатого фундамента, заменяющего традиционный ленточный. Нагрузка, которую возьмет на себя каждая колонка, передается только определенной частью рамы.

Монолитное железобетонное основание представляет собой сплошную плиту, забетонированную на профилированном листе. Несущие конструкции — кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается с пролетом от 1,5 до 6 метров в длину. Размер бетонной полки над поверхностью листов определяется расчетным путем и составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, армировать вокруг них монолитный массив, приварив в местах отверстий дополнительную арматуру.

Профнастил, используемый в качестве армирования, должен иметь оцинкованное или иное покрытие, придающее ему коррозионную стойкость.

Подготовительный этап

Чтобы качественно залить бетонный пол по профнастилу, важно технически грамотно подойти к начальному этапу работ. Рассчитывайте усилия с учетом точных размеров здания. Во избежание ошибок при выполнении расчетов уточните эксплуатационные характеристики профлистов у производителя.

Подготовительный этап играет решающую роль, он требует особого подхода, инженерных знаний и умения производить необходимые расчеты. Перед началом монтажа:

• Рассчитать материал, необходимый для изготовления каркаса с необходимым запасом прочности.
• Выберите тип профлиста, определите размеры листа и толщину материала.
• Рассчитать ассортимент арматуры, предназначенной для изготовления несущего каркаса.

Расчетная часть позволяет определить ассортимент, номенклатуру колонн и металлических балок. В качестве основного материала для колонн используются стальные профилированные трубы. Балки изготовлены из металлических швеллеров. Точность расчета монолитного основания определяет устойчивость конструкции объекта.

Монолитные перекрытия должны возводиться строго по разработанным и утвержденным чертежам и планам

Технология работ предусматривает усиление балок и несущих колонн. Используются металлические трубы различных марок, асбестовые опоры. В качестве балок используется металлический швеллер, двутавр.

В зависимости от размера гофры на листе меняется шаг балок. С увеличением высоты волны расстояние между лучами уменьшается. Например, расстояние между балками для профильного листа ТП-75 толщиной 0,9 мм составляет 3 метра.

Контроль, не допускающий прогиба листов путем установки их на трех опорных балках. Крепление осуществляется саморезами, оснащенными усиленным сверлом. Помните о необходимости фиксации стыков, предусмотрите интервал между бронебойными шурупами – 40 сантиметров.

После выполнения опалубки приступайте к армированию перекрытия по профнастилу.

Особенности армирования

Благодаря армированию прочностные характеристики одного материала повышаются за счет другого, обладающего повышенной жесткостью. Если говорить о профнастиле, то армирование осуществляется стальной проволокой. Силовая цепь, расположенная внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные стержни диаметром 12 мм образуют каркас. Укладка осуществляется по швеллерам листов. Детали каркаса скрепляются между собой сваркой или проволокой.

Когда гофрированная опалубка построена, можно приступать к бетонированию

Если установлена ​​опалубка из гофрированного картона и металлических профилей и выполнено армирование, приступайте к заливке бетона. Используйте бетонную смесь марки М350. Последовательность действий:

• Перед заливкой бетона армировать профнастил для перекрытий дополнительными балками — опорами, устанавливаемыми по осям пролетов. Они будут поддерживать основание в процессе заливки раствора. После застывания смеси демонтируйте их.
• Бетонирование выполнять поэтапно. В рабочее время старайтесь забетонировать конкретный пролет, так как сразу весь объем залить бетоном проблематично.
• Дать бетону высохнуть до достижения рабочей прочности. Цикл созревания летом составляет 10 дней, а при отрицательных температурах – один месяц.
• Бетонную поверхность в жаркое время года увлажнять водой. Это предотвратит растрескивание, обеспечит созревание состава.

Если расчеты произведены правильно, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Возможные риски

Будучи универсальными, перекрытия из профлиста имеют недостатки. При выполнении работ могут возникнуть непредвиденные моменты:

• повышенный расход бетонного раствора;
• недостаточная жесткость конструкции пола;
• срыв сроков строительства;
• непредвиденное увеличение сметной стоимости строительства объекта.

При выполнении монтажа и заливки не желательно экономить на услугах проектировщиков и квалифицированных специалистов. Сложный и ответственный проект требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Нюансы

Помните, что несущие листы профнастила, воспринимая повышенную массу бетона, не терпят ошибок. Обратите внимание на расчеты. При необходимости обращайтесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессиональном подходе к выполнению работ возможно изготовление бетонного пола на профнастиле.

Первоначально опубликовано 29 ноября 2016 г.08:56:40.

pobetony.ru

Перекрытие на профилированном листе: расчет и монтаж

Современные строительные технологии позволяют использовать при возведении дома различные материалы, каждый из которых имеет свои преимущества и недостатки. Традиционные материалы, такие как кирпич, дерево и бетонные блоки, постепенно начинают уступать место другим, более практичным, функциональным и надежным. Все чаще при строительстве жилых домов и других строений применяется перекрытие по профилированному листу.

Исходным материалом для производства профлиста является оцинкованная сталь.

Данная конструкция представляет собой следующий «пирог»:

• балки металлические из двутавра или швеллера;
• на опорные балки укладывается специальный профлист для перекрытий, который крепится саморезами по металлу. Это специальные саморезы, способные даже пройти сквозь швеллер без дополнительного сверления, что не под силу другим способам крепления;
• сверху, будущее перекрытие по профлисту усилено армированным поясом, состоящим из металлических прутьев. Сетка фиксируется вязальной проволокой и дополнительными хомутами из металла и пластика;
• с последующей заливкой бетоном. Но вместо бетона можно использовать и влагостойкую фанеру, плиты OSB, а в некоторых случаях и пенобетонные блоки.

Перед укладкой полов необходимо правильно выбрать материал для балок. Профнастил подбирается под соответствующую марку, арматура под армопояс. На этом этапе необходима помощь специалиста, так как все расчеты по нагрузкам можно выполнить только с помощью специальных программ. Самодеятельность при отсутствии опыта и знаний может привести к краху.

Преимущества перекрытий по профилированному листу

Таблица видов и области применения профнастила.

Устройство перекрытия на основе профлиста отличается тем, что для заливки используется опалубка, что позволяет получить полностью готовый потолок, не требующий дополнительной отделки. Сама технология заключается в том, что профилированный оцинкованный лист укладывается на металлические балки, армированные прутьями сечением 8-10 мм. После этого монтируются временные опоры, конструкция заливается бетоном.

Монолитные межэтажные перекрытия на профнастиле имеют множество преимуществ:

• жесткость и прочность получаемого перекрытия, способного выдерживать значительные нагрузки;
• расход бетона при заливке намного меньше, как и материалов для армирования. При этом надежность остается высокой;
• профнастил в данном случае выступает не только как самое надежное основание всего пола, но и как удобная несъемная опалубка, усиливающая всю конструкцию в целом.
• к преимуществам следует также отнести то, что перекрытие на профнастиле имеет гораздо меньший вес, чем другие материалы, то есть его нагрузка на несущие стены и другие элементы конструкции меньше. Нагрузки передаются по большей части не на стены, а на металлический каркас потолка.

Профнастил выдерживает любые нагрузки.

Профнастил выдерживает любые нагрузки без потери гибкости и прочности.

Наряду с профлистом можно использовать и другие материалы, хотя чаще всего используется заливка бетоном, как наиболее простая и надежная. На профнастил можно укладывать пенобетон, газобетонные блоки, плиты OSB, влагостойкую фанеру и другие строительные материалы.

Еще одним большим плюсом следует назвать то, что профнастил отлично распределяет нагрузку на фундамент здания. Использование такой конструкции позволяет использовать для строительства жилого дома облегченный фундамент, например, вместо ленточного вполне можно построить обычный столбчатый, что намного экономичнее.

Вернуться к оглавлению

Правила расчета перекрытий

Межэтажные перекрытия на основе профилированных листов, столь популярных в последние годы, надежны и долговечны, но без предварительных расчетов не обойтись. Такие расчеты должен производить только специалист, так как от этого зависит надежность и безопасность будущей конструкции. Отдельно стоит обратить внимание на подбор профнастила, его толщину, тип волны, расчетные нагрузки. То же самое касается сечения балок, установки армирующего пояса и временных опор, которые необходимы для заливки бетона.

Чем выше профиль металлического листа, тем больше расстояние между балками.

Устройство перекрытия из профлиста.

Например, для устройства пола, где шаг балок 3 м, необходим профлист ТП75 0,9 мм. При этом планировка рассчитывается таким образом, что лист опирается не на 2 балки, а на 3, обеспечивая надежность всей конструкции. Прогиб в этой ситуации будет минимальным.

Профнастил крепится к балкам перекрытия с помощью саморезов по металлу, которые имеют размеры 5,5*32 мм. Лист крепится к балке в каждой волне, что гарантирует жесткость поверхности, то есть всего монолитного перекрытия. Для соединения профиля в местах стыков используются саморезы сечением 5,5*25 мм, которые необходимо устанавливать с шагом 400 мм.

В настоящее время при индивидуальном строительстве при устройстве полов все чаще делают монолитный пол по профнастилу. Профнастил при бетонировании служит несъемной опалубкой, а при эксплуатации – внешней арматурой. Что такое монолитный потолок на профнастиле, где он применяется, в чем его преимущества и как монтируется?

Перекрытия данного типа применяются при строительстве многоэтажных общественных и производственных зданий с нестандартными пролетами и конструктивными ступенями в широком диапазоне нагрузок. Монолитная кровля на профнастиле применяется также в зданиях с большим количеством отверстий и проемов, при обустройстве рабочих площадок и реконструкции зданий. Огнестойкость однопролетных плит с открытой наружной арматурой в виде стального профилированного листа составляет 30 минут, многопролетных неразрезных конструкций с арматурой, расположенной по всему пролету, — 45 минут и более.

Преимущества перекрытия по профнастилу

Такие монолитные перекрытия, в отличие от железобетонных, предполагающих заливку с использованием специально созданной опалубки, позволяют по окончании работ получить готовое перекрытие, не требующее дополнительных доработок и заканчивается. Профнастил, как было сказано ранее, укрепит монолит. Возможность использования различных видов профлиста при устройстве полов является достаточно важным преимуществом, так как при желании или необходимости сечение можно сделать ребристым. Это повышает надежность и прочность плиты, кроме того, снижает расход арматуры и бетонной смеси при строительстве.

Возведение перекрытий с использованием профлиста подразумевает, что рассматриваемый лист будет являться несъемной опалубкой, на которую при последующих работах будет наноситься бетон, а опорой будет служить металлический каркас, состоящий из балок и колонн. Этот вид строительства при монтаже стен требует применения легких строительных материалов малой прочности.

Вернуться к оглавлению

Конструкция потолка на профнастиле

Профнастил, используемый в качестве армирования, должен иметь оцинкованное или какое-либо другое покрытие, обеспечивающее ему устойчивость к коррозии. Для монолитных перекрытий по профилированному листу можно использовать тяжелый бетон с мелкозернистым или рядовым заполнителем класса прочности на сжатие выше В15. Стальные фермы изготавливают из прокатных двутавров или сваривают из стальных листов марок, подразумевающих высокое качество металла.

Перекрытие будет состоять из железобетонной монолитной плиты, залитой на стальной профилированный лист. После того, как бетон наберет необходимую прочность, в качестве внешней арматуры будет использоваться профнастил. В качестве опоры для монолитного перекрытия с профнастилом могут использоваться стальные или железобетонные прогоны, бетонные или кирпичные стены. Длина пролета плиты выбирается в пределах 1,5-6 м. Допускаются большие пролеты при возведении временных опор на период бетонирования и набора бетоном прочности. Стыки профлистов по длине выполняются встык, без нахлеста. Их соединяют по ширине за счет нахлеста боковых граней.

Для общего или местного усиления железобетонных перекрытий устанавливается дополнительная арматура в виде рам, сеток и отдельных стержней. Толщина слоя бетона над профлистом определяется расчетом на деформацию и прочность, а также исходя из технико-экономических соображений. Монолит должен иметь толщину не менее 3 см, а при отсутствии бетонных стяжек в конструкции пола не менее 5 см. Профнастил укладывается широкими волнами.

Если размеры отверстий поперек профнастила не превышают 50 см, требуется усиление монолитного перекрытия путем монтажа в прилегающих к отверстию волнах настила арматуры, имеющей вид продольных стержней, ведущих их за ось пробега. Кроме того, применяют арматуру в виде поперечных стержней, окаймляющих отверстие в листе, выводя их путем нарезки по 2-3 волны с каждой стороны. При размерах отверстий поперек волн профнастила более 50 см в конструкции плиты по контуру отверстия должны быть предусмотрены дополнительные балочные обрешетки, передающие вес нагрузки с ослабленного участка настила на прогоны.

При возведении перекрытия в качестве несущей конструкции используется профнастил. При расчете определяют жесткость и прочность профлиста как для тонкостенного гнутого стального элемента, воспринимающего нагрузку от собственного веса настила, веса залитого бетона и монтажной нагрузки, в том числе массы инструмента , вес рабочих в процессе возведения потолка. В процессе эксплуатации несущей конструкцией будет железобетонная плита, в которой профнастил будет внешней рабочей арматурой.

Вернуться к оглавлению

Нагрузки на каркас

Монолитный потолок на профилированном листе получил право на существование благодаря тому, что нагрузки при их использовании приходятся не на стены здания, а на прочный и надежный каркас из металлического профлиста. При использовании железобетонных перекрытий на профилированном листе стены можно строить из газоблоков или пеноблоков, которые также используются для теплоизоляции. У этой конструкции есть еще одно не менее важное преимущество. Строительство крупных зданий предполагает использование ленточных фундаментов, возведение которых требует значительных затрат.

Но упомянутый выше перенос нагрузки на раму, позволяющий облегчить стены, снижает нагрузку на основание. Таким образом, вместо дорогостоящего ленточного фундамента можно выбрать другой тип фундамента, например, столбчатый, требующий меньших финансовых и трудовых затрат. Стоит отметить, что в столбчатом фундаменте каждая колонна получает нагрузку от одной части металлического каркаса. В оголовке столбчатого фундамента необходимо соорудить небольшой ростверк, сечение которого рассчитывают, используя параметры толщины стены и расчетное расстояние между колоннами фундамента. Анализируя вышеизложенное, монолитный потолок на профилированном листе позволяет значительно сократить финансовые, временные и трудовые затраты, ведь процесс возведения здания ускоряется.

Вернуться к оглавлению

Особенности конструкции потолка

Для начала необходимо будет определить необходимые размеры профнастила, для этого необходимо учесть опору не на 2 балки ( по стандартному варианту), а на 3. Это позволит обеспечить прогиб металлического листа в процессе эксплуатации.

При укладке бетона в несколько этапов следует учитывать время твердения того или иного участка. В этом случае дополнительные опоры из-под пролетов будут своевременно убраны. При этом следует учитывать, что необходимой прочности бетон достигает только через 10 дней со дня заливки в теплую погоду. В холодное время года бетон может твердеть целый месяц.

При работе в жарких погодных условиях монолит необходимо регулярно увлажнять при выполнении перекрытий. Это предотвратит преждевременное испарение влаги из-за сильного нагрева металлических листов при высокой температуре воздуха. Как и многие подобные работы, возведение монолитного потолка с использованием профнастила не представляет особой сложности даже при отсутствии специальных навыков.

Основным этапом строительства является разработка теоретической части, включающая определение материала каркаса железобетонной конструкции, правильный выбор типов и размеров профлиста и арматурных секций. Не менее важно наличие всех материалов и инструментов, таких как:

• профилированные листы;
цемент
• ;
песок
• ;
• щебень;
бетономешалка
• ;
• дрель и сверла;
саморезы
• ;
отвертка
• ;
правило
• ;
провод
• ;
крючок
• ;
контейнер для раствора
• ;
• отвес;
строительный уровень
• ;
• кв. м.;
шнур
• ;
• рулетка.

Если процесс непосредственного строительства можно осуществить своими руками, то расчет всех параметров следует доверить высококвалифицированным специалистам. Монолитные перекрытия должны возводиться строго по разработанным и утвержденным чертежам и планам, с соблюдением всех требований, указанных выше. Оптимальным материалом для выполнения перекрытия на профнастиле является профнастил марки Н75, h214 750, h214 600.

Одним из видов монолитных железобетонных перекрытий является настил на профнастиле. Рассмотрим устройство монолитного потолка на профнастиле подробно. Давайте разберемся, в чем плюсы и минусы данной технологии, каков порядок монтажа и можно ли сделать перекрытие по профлисту своими силами.

Для начала определимся с видами настила на профнастил. Потолок может быть самонесущим или отлитым на балках. В первом случае пол будет выступать как самостоятельный монолитный несущий элемент. А во втором опорным элементом будут балки, а перемычкой и стяжкой – бетонная плита на профлисте. Такие перекрытия рассчитываются отдельно друг от друга. Для расчета перекрытия можно использовать одну из компьютерных программ, например, АРБАТ. Если у вас возникли трудности с самостоятельным расчетом нахлеста на профнастил, напишите нам в комментариях, мы поможем вам рассчитать.

К несомненным плюсам Этот вид настила относится к весу будущей плиты. За счет ребер жесткости, которые получаются естественным путем при изгибе профиля, значительно снижается расход бетона. Это также снижает вес плиты. Кроме того, прочность плиты остается на том же уровне, что и у обычного монолитного железобетонного перекрытия той же толщины.

Еще одним преимуществом данной технологии перекрытия будет простота монтажа опалубки. Сам профлист выступает в роли опалубки для потолка. Эта опалубка может быть как съемной, так и несъемной, в зависимости от того, какую плиту вы будете заливать. Также это будет зависеть от типа профнастила: он гладкий или со специальными засечками. Последняя используется как помощник основной арматуры и после заливки не снимается. Если у вас есть вариант со съемным профлистом, то его потом можно использовать в хозяйстве (забор, крыши хозяйственных построек и т.п.).

минусы потолок на профнастиле есть немного, но они есть.

Во-первых, это ограничения в виде отделки будущего потолка. Если это перекрытие между первым и вторым этажами, то ребристый потолок придется либо отделывать, либо навешивать. Просто оштукатурить, как в случае с обычным монолитным перекрытием или даже железобетонными плитами, уже не получится.

А во-вторых, если опалубка несъемная, мало кому понравится жить с таким количеством металла над головой.

В остальном все положительные и отрицательные стороны перекрытия по профилированному листу следует рассматривать как альтернативу монолитному железобетонному перекрытию или перекрытию по металлическим балкам перед перекрытием по деревянным балкам.

Как сделать профнастил

В случае самонесущей конструкции монолитного перекрытия на профнастиле:

1. Выставляем опоры и укладываем на них несущие балки. Балки располагаются перпендикулярно короткой стороне заливаемого участка, параллельно длинной.
2. На балки укладываем профнастил. Канавки должны быть параллельны короткой стороне комнаты. Укладываем профнастил внахлест в одну волну и закрепляем листы между собой саморезом. Это делается для того, чтобы при заливке бетона лист не поднимался и бетон не выливался.

3. В нижней части профлиста, до пазов, укладываем на фиксаторы бетонного слоя проектную арматуру.

4. Верхняя сетка изготавливается из более тонкой арматурной или кладочной сетки. Что именно использовать и размер ячейки сетки подскажет конструктор или программа для расчета перекрытия.

5. Если профлист упирается НА стену, а не упирается в нее, то необходимо будет заделать в нем боковые отверстия. Можно задуть пеной, использовать осколки камня, кирпича и т.д. + пена, использовать цементный раствор. На ваше усмотрение и фантазию.

6. Заливаем потолок бетоном. Бетон марки М 350.

7. Накрываем по возможности залитый перехлест пленкой во избежание быстрого высыхания и растрескивания. Поливаем перекрытие водой в течение 2-3 дней.

8. Не менее одной недели перекрытие должно быть выдержано перед нагрузкой. Опоры удаляются через 4 недели.
9. Гофрокартон можно снять, если он съемный.

При перекрытии балок:

Процесс идентичен, за исключением пары моментов. Балки располагают параллельно короткой стороне, а профлист укладывают поперек балок, т.е. пазами по длинной стороне помещения.

Шаг и сечение балок, а также армирование и толщина плиты должны быть рассчитаны проектировщиком или по программе. Не надейтесь на «опытных» соседей или сомнительные советы в Интернете. Здесь просчет может стоить очень дорого. Как в прямом, так и в переносном смысле.

В малоэтажном строительстве все более популярными становятся монолитные перекрытия на профнастиле. Эта конструкция опирается на продольные металлические балки или непосредственно на несущие стены. Современная технология характеризуется быстрым монтажом, низкой трудоемкостью, доступной ценой. Использование профилированных листов в качестве несъемной опалубки имеет еще одно неоспоримое преимущество. Металлическое основание частично берет на себя функцию армирования, за счет чего компенсируются усилия, действующие на нижний ряд армирующего каркаса. После полного застывания бетонного слоя пол приобретает высокую несущую способность и прочность.

Монолитный потолок на профнастиле в секции

Используя монолитный потолок на профнастиле для обустройства межэтажного пролета, можно значительно сэкономить на создании декоративной отделки. В некоторых случаях нет необходимости выполнять дополнительную облицовку потолочной поверхности, так как профнастил имеет защитно-декоративное покрытие, которое окрашивается в разные цвета. Этот способ создания межэтажного перекрытия можно использовать в любом здании независимо от его площади и конфигурации.

Межэтажное перекрытие на профнастиле является одним из важнейших элементов здания, поэтому к его устройству предъявляются повышенные требования. Монтаж осуществляется только после того, как будут произведены все необходимые расчеты и разработана проектная документация на устройство монолитной междуэтажной плиты.

В расчетах учитываются:

• площадь проектируемого здания;
• плановые нагрузки на несущие балки, на само перекрытие и фундаментную часть здания;
• вес элементов, используемых в железобетонной конструкции.

Вышеперечисленные показатели оказывают непосредственное влияние на выбор профлиста – учитывается толщина металла и высота гофры. Сечение стальной балки и колонны, диаметр арматуры для каркаса выбирают в соответствии с эксплуатационной нагрузкой и пролетом между опорами. Толщина заливаемого слоя бетона напрямую зависит от длины пролета. В расчетах эти два показателя берутся в соотношении 1 к 30. Например, при пролете 6000 мм толщина бетонной плиты должна быть не менее 200 мм. Неправильные расчеты могут привести к ненужным затратам на строительство и не гарантируют безопасность жизни людей.

План пола из профнастила и бетона

Учитывая сложность и трудоемкость расчетов, подготовкой проектной документации по устройству монолитного потолка на профнастиле занимаются только инженеры-проектировщики. Все расчеты производятся на основании строительных норм: СНиП II-23-81 «Металлические конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».

В комплект проектной документации должны входить рабочие чертежи на:

• опалубка с указанием узлов и способа крепления;
Арматура
• — указаны размеры и диаметр металлических стержней.

Также должен присутствовать документ «Спецификация строительных материалов». В списке напротив каждой позиции указывается количество материалов, которое измеряется в единицах, штуках, кубических и квадратных метрах. Современные методы составления проектов и чертежей предполагают использование специализированных компьютерных программ, благодаря которым возможные ошибки в расчетных данных сведены к минимуму. Одной из таких программ является система автоматизированного проектирования – САПР. Перед разработкой проекта межэтажного перекрытия из профнастила выполняется экономический расчет, показывающий, насколько эффективна данная технология.

материалы

Профнастил Н-75

В качестве несъемной опалубки лучше всего использовать профилированные листы марок Н (несущий) и НС (универсальный) с высотой волны (гофры) не менее 44 мм и с дополнительными ребрами жесткости в верхней части гофра. Такой материал предназначен для полов с горизонтальным размещением и под небольшим углом. Листы от h54 до h256 подходят для несъемной опалубки. Высота гофры пропорционально влияет на расстояние между несущими балками перекрытия. Чем выше волна, тем большую площадь будет иметь монолитная конструкция под профнастилом, а также увеличивается шаг между опорами.

Арматура, которая используется для создания армирующего каркаса, должна иметь оптимальную толщину 10-12 мм. Металлические стержни предназначены для повышения устойчивости монолитного потолка к большим нагрузкам и деформациям.

Стальные балки в основном изготавливаются из двутавра и швеллера. Для создания опорных столбов используются металлические трубы круглого или квадратного сечения.

Производство бетона осуществляется на специализированных заводах, откуда готовый к укладке раствор доставляется на площадку специализированной техникой с использованием бетоносмесителей. Чтобы профнастил был качественным и особо прочным, марка бетонной смеси должна быть не ниже М300. Состав бетона соответствует СНиП 3.03.01-87.

Этапы и особенности монтажа

Устройство железобетонных перекрытий на профилированных листах включает три основных этапа:

• монтаж опалубки из профнастила;
• создание и укладка армирующего каркаса;
• заливка бетонной смеси.

Установка опалубки

Установка несъемной опалубки из профилированных листов

Крепление металлических листов к балкам осуществляется бронебойными саморезами 32 мм. Для предотвращения прогиба опалубки из профлистов под тяжестью бетона устанавливают временные стойки, которые располагают между опорами основной балки. Количество дополнительных опор зависит от толщины профнастила, высоты профнастила и площади межэтажного перекрытия. Стойки снимаются после полного застывания бетона.

Установка каркаса

Несущие характеристики монолитного межэтажного перекрытия из профнастила повышаются за счет установки дополнительного «каркаса», для изготовления которого используется арматура и армирующая сетка. Армирующие элементы укладываются в волны профлистов. Эффект от использования этого метода повышается за счет установки небольших опор, поднимающих арматуру на высоту до 20 мм.

Установка арматурного каркаса

Монтаж арматуры, расположенной между балками, производится сплошными отрезками. На участках укладки профлистов непосредственно на несущую стену и на крайние двутавры арматуру доводят до самого края профнастила. Допускается максимальное отклонение не более 20 мм, иначе нагрузка, создаваемая бетоном, будет перераспределяться на металлические листы.

Арматурная сетка с ячейками 200х200 мм может быть создана непосредственно на объекте. Для его изготовления используются металлические стержни диаметром от 3 мм, а соединение в местах стыков осуществляется сваркой или оцинкованной проволокой. Часто используется готовый вариант сетки. Армирующий пояс укладывается на профилированные листы. Расстояние между сеткой и металлом не менее 15 мм.

Заливка бетонной смеси

Перед тем, как приступить к бетонированию покрытия, подготавливают рабочую поверхность. Опалубку из профилированных листов очищают от имеющихся загрязнений, промывают водой и сушат. Один из механизированных способов используется для подачи бетонной смеси. Может использоваться:

• стационарный или мобильный бетононасос;
ленточный конвейер
• ;
• специальный строительный ковш, который поднимается краном.

Дополнительные опоры для гофрированной опалубки

Данная технология предусматривает заливку бетонной смеси за один прием. Выравнивание по всей поверхности осуществляется с помощью строительной кельмы. Бетонный слой уплотняют глубинным вибратором. Сухой цемент используется для «отжелезивания» поверхности и защиты ее от внешних воздействий. Если нет возможности сразу залить всю площадь пола из профилированного листа, то бетон укладывают в каждый пролет и в несколько приемов. При поэтапном бетонировании необходимо зафиксировать сроки, чтобы вовремя демонтировать дополнительные опоры.

В соответствии с нормативными требованиями толщина слоя бетона должна перекрывать верхнюю часть волны:

• В безбалочной плите минимальная толщина 250 мм (отсчитывается от нижнего края профиля).
• В балочном исполнении — 70-80 мм (высота профиля не учитывается).

Погодные условия влияют на особенности и нюансы заливки. Для предотвращения появления трещин, нарушающих целостность бетонной конструкции, поверхность требует постоянного ухода в виде регулярного увлажнения и покрытия влагопоглощающими материалами до достижения 70% прочности. Бетонирование производят при положительной температуре воздуха не ниже +5°С. Полное затвердевание в летний период при температуре окружающего воздуха 20°С происходит за 10-14 дней.

Если температура падает до 0°С и ниже, то по нормам в бетонную смесь вводят специальные антифризные добавки. Хотя такой состав и стоит дороже, он гарантирует успешное выполнение бетонных работ. Когда температура воздуха падает, бетонная поверхность нуждается в дополнительном утеплении. В этом случае срок полного закаливания увеличивается до 28 дней.

Заливка бетона на профнастил

Согласно СНиП толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними не менее чем на 50 мм. При выполнении дополнительной бетонной стяжки этот параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность с максимально удачной заливкой основного бетонного слоя достаточно сложно. В любом случае будут неровности, которые не скрыть ни одним отделочным материалом. Как заливается бетонный раствор можно увидеть на видео:

Частный застройщик может отступить от стандартных решений. Так, привязка к конфигурации и габаритам внутреннего пространства ушла в прошлое, уступив место новым технологиям. Монолитное перекрытие по профилированному листу позволяет закрыть любой участок, даже если он имеет овальную форму.

Технология работы не потребует серьезных организационных и финансовых затрат. При монтаже монолитного потолка на профнастил появляется дополнительный ряд преимуществ:

• система не требует установки опалубки и собирается относительно просто, что под силу даже новичкам;
• меньший вес по сравнению с традиционными конструкциями, что снижает нагрузку на фундамент;
профнастил
• становится частью потолка и выполняет функции основного армирующего каркаса;
• готовое покрытие можно закрыть гипсокартоном или оставить в первозданном виде;
заливка рабочего раствора
• менее трудоемка;
• конструктивная толщина пола может меняться в зависимости от областей применения, что требует расчета;
• сокращенные сроки работы;
• готовая плита не уступает по прочностным характеристикам другим аналогам;
• возможность использования различных видов и марок профиля;
• огнестойкость.

Закладные детали выполнены из металла и способствуют равномерному распределению нагрузок. Для установки требуется сварка

Настил монолитный на профнастиле — подготовка

Готовое покрытие является одновременно полом вышележащего помещения или перекрытием помещения ниже, является одновременно несущей и ограждающей конструкцией.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, именно поэтому так важно провести соответствующий комплекс подготовительных мероприятий:

• расчет несущей конструкции и несущей способности . Ошибки, допущенные на этом этапе, приводят к провисанию плит на больших пролетах, увеличению толщины плиты с последующим увеличением трудовых и финансовых затрат;
• расчет материалов;
• для опоры пола необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, которые следует отметить на чертеже.

Чтобы правильно рассчитать толщину плиты, необходимо учитывать следующее:

• расположение перегородок – даже легкая гипсокартонная конструкция создает нагрузку 50-70 кг/м²;
• не забывайте про полезную нагрузку от снаряжения комнаты. В частном строительстве принимается на уровне 150 кг/м²;
• запас прочности должен превышать расчетное значение на треть;
• установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к фланцу прогона при монтаже;
Подробные рекомендации
• по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047-2005.

Максимальная толщина монолитного перекрытия колеблется в пределах 200-250 мм, минимальная — 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

• размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3,0 м;
• установка на внутреннюю полку двутавра, шаг кратен длине листа, например, 1,2-1,5 м;
Конструкция
• без несущих балок.

Управление работами

Мастер должен учитывать указанную последовательность действий, если он создает монолитный потолок своими руками

Укладка профнастила на опорные балки:

• по чертежу двутавр укладывается в карманы или закладные. Закладные опорные уголки применяют при работе по бетонным колоннам или стенам;
• на двутавр устанавливается профлист, гофр должен быть ориентирован расширением вниз. При работе используются саморезы. Крепление осуществляется в местах стыков и в местах притирки к балкам;
В каждое ребро «опускается» продольная арматура
• (шаг 190-200 мм) и соединены поперечной планкой, уложенной сверху листа вертикальными отрезками. Размер готовых ячеек 150-150 мм;
Между балками равномерно устанавливаются опоры
• , что позволит избежать прогиба профлиста;
реализовано заполнение
• ;
• кармана или закладные монолитные;
• через 25-30 дней опоры демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:

• Двутавры опираются на закладные или в карманы;
Материал
• раскладывается на внутренней полке балки. Укладка ведется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
Укладывается арматура
• и производится заливка на всю толщину двутавра. Допустимое заполнение разделов.

Монтаж без опорных балок

Монтаж осуществляется с опорой из профнастила и арматуры на стены с временными подпорками и закладными колоннами. Конструкция позволяет рабочим перемещаться по пролетам и выдерживает вес заливки .

Последовательность:

• лист крепится на закладные с анкером по металлу;
Арматура
• приваривается к закладным и колоннам во всех точках прилегания;
• перекрытие не должно содержать отверстий. Монолит должен располагаться от стены к колонне или между колоннами без перерыва;
• как заправить крышку? Заливать бетон рекомендуется за один раз.

Двутавровая балка — это стандартный профиль, используемый при изготовлении конструктивных элементов. Сечение бруса напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако по сопротивлению скручиванию он уступает швеллеру

Такой вид организации работ целесообразно использовать при строительстве перекрытия между полом и мансардой, что обусловлено меньшими нагрузками.

Выбор материала

Профнастил представляет собой гофрированный лист из оцинкованной стали, на который может быть нанесено дополнительное покрытие.

К продаже могут быть представлены материалы со следующей маркировкой:

• «Н» — несущий профлист для кровли и перекрытий;
• «НС» — несущие для пола и стен;
• «С» — для стен.

Расшифровка маркировки осуществляется указанным способом.

Для позиции h45-1000-0,7:

• «Н» — тип профлиста:
• 35 – высота профиля (волна или трапеция), мм;
• 7 – толщина металла, мм;
• 1000 — ширина (рабочая/полезная), мм.

Для устройства монолитных перекрытий выбор должен быть следующим:

• маркировка «Н» (имеет повышенную несущую способность), при возведении менее ответственных конструкций профлист «СН» используется;
• при пролете менее 5,50 м минимальная толщина принимается равной 0,80 мм;
• при пролете более 5,50 м — 0,90 мм;
• арматурный пруток d0-12,0 мм;
бетон
• не ниже М300;
• саморезы М5,5 х 32,0/35,0 мм – закрепить профлист на опорных балках;
• для монтажной техники на несущие металлические балки — двутавр 12.

Отдельно можно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет воспринимать высокие эксплуатационные нагрузки.

Цена

Если строительством монолитного потолка занимается профессиональная бригада, цена следующая:

• легкие конструкции — от 4 т.р./м²;
• монолит монолит 0,25 м — от 5 т.р/м².

Профлист Н60 можно использовать для устройства перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

Работы своими руками потребуют меньших затрат, однако рекомендуется расчетную часть доверить профессионалам, что потребует дополнительных затрат.

Потолки из профнастила – современное и оправданное решение для частого строительства. Технология доступна для освоения любым мастером, не требует значительных затрат и сокращает время работы.

Устройство монолитного перекрытия под профнастил доступно каждому — это можно увидеть из видео:

Планировка дома из бревна 10х10 двухэтажного.

Проекты деревянных домов

Экономьте на строительстве дома без ущерба для его качества: выбирайте типовой проект. На странице мы разместили каталог проектов деревянных домов, разработанных нашими архитекторами и неоднократно реализованных строителями.

Мы используем только северные породы дерева, контролируя каждый этап строительства дома. Строительство ведется под ключ и включает в себя все этапы, начиная от установки сруба и возведения фундамента, заканчивая отделкой и коммуникациями.

Каталог проектов из оцилиндрованного бревна или ручной рубки

В каталоге вы найдете:

• компактные одноэтажные дома;
• множество проектов двухэтажных деревянных домов с балконом;
• просторных имения с мансардой;
• бани с крыльцом или террасой;
• проекты деревянных домов с гаражом.

Посмотреть план дома или ознакомиться с его параметрами можно перейдя по ссылке выбранного проекта. Каждый дом можно построить из оцилиндрованного или рубленного бревна (канадского или русского сруба).

Выбор древесины для строительства

Строим из кировской сосны, кедра и лиственницы. У нас есть два собственных производства, расположенных в Кирове и Саяногорске (Хакасия). При бронировании леса при разработке проекта есть возможность выбора региона заготовки кедра: доступная география заготовки — вся Сибирь!

Рациональным решением является сочетание различных пород древесины:

Закладная крона — лиственница сибирская. Эта прочная и влагостойкая древесина прослужит практически вечно, вы будете избавлены от проблем с прошиванием венца.

Стены из кировской сосны — такое решение позволит снизить стоимость стенового комплекта на 15-20% по сравнению с кедром того же диаметра.

Вверху — пара крон кедра, которые улучшат атмосферу в сосновом срубе, обогатят воздух полезными фитонцидами и ароматом.

У нас 20-летний опыт работы с деревом, у нас есть постоянные бригады и потомственные закройщики из Сибири. Наш главный архитектор работает с нашей компанией с 2002 года, все его проектные и планировочные решения тщательно продуманы и просчитаны!

Грамотно спроектированный и построенный дом 10 на 10 из оцилиндрованного бревна — отличный вариант загородного жилья. Он может иметь оригинальный или классический дизайн, один или несколько этажей, просторную мансарду или веранду. Такой большой дом отлично поместится на участке в 4-6 соток и более, оставив место для бани, сада, огорода, аккуратной беседки.

Особенности строительства и планирования бревенчатого дома

При планировании строительства бревенчатого дома будущие владельцы могут ознакомиться с профессиональными проектами. Самостоятельные планы и чертежи часто содержат ошибки и не рассматриваются в архитектурных управлениях города. Процесс проектирования и строительства такого большого дома имеет определенные нюансы:

1. При большой площади важно точно подобрать сечение и тип материала. Для круглогодичного проживания бревна для сруба 10х10 должны быть диаметром более 280 мм. Выбор такого материала приводит к удорожанию строительства, но большие бревна не требуют дополнительного утепления.
2. Правильный выбор фундамента. Для возведения таких конструкций подойдет монолитный или ленточный вариант. Если на участке уже есть свайный или столбчатый фундамент, помещения дома планируют так, чтобы не отягощать второй этаж.
3. Дом из оцилиндрованного бревна 10х10 под ключ будет более привлекательным, если выбрать интересную форму и правильную этажность. Идеальный вариант – двухэтажное здание с мансардой.

Преимущества бревенчатых домов перед другими видами жилья

В нашей компании вы можете заказать строительство большого дома из оцилиндрованного бревна 10 на 10 под ключ или под усадку. Сборка дома занимает 2-3 месяца. Срок усадки зависит от сезона. Для «зимних» домов, 9месяцев выдержки достаточно. Бревенчатый дом, построенный летом, важно оставить сохнуть не менее чем на 11-12 месяцев.

Готовое к проживанию здание большой площади имеет следующие преимущества:

• надежная стыковка бревен;
• экологичность, прочность и долговечность;
• высокие теплоизоляционные свойства;
• поддержание оптимального кислородного баланса и влажности в помещениях;
• монументальный внешний вид, прекрасно вписывающийся в окружающую среду.

Цена дома 10 на 10 из оцилиндрованного бревна

Стоимость домов 10 на 10 Вы можете узнать просмотрев проекты домов в нашем каталоге. Цена готового проекта включает в себя материал, работу специалистов и учитывает сложность архитектурного проекта. За ваши деньги вы получите:

• древесины, заготовленной по всем правилам в российских лесах;
• проектирование и строительство по ГОСТам и СНиП;
• консультации компетентных специалистов;
• качественный сруб дома 10 на 10, собирается в короткие сроки;
• согласование каждого этапа проектирования и сборки;
• сервис и гарантия.

Хотите жить в красивом, экологичном и уютном доме? Наша компания поможет Вам в этом! Мастера создадут для вас надежный коттедж, который порадует отличной теплоизоляцией, повседневным комфортом и высокой эстетикой.

• Сруб из строганного бревна 1 и 2 этаж, средний диаметр 25см.
• Высота потолков 1 этажа 2,7 м, 2 этажа 2,5-2,7 м.
• Подъем 2 этажа 1м. 20 см.
• Перегородки по проекту из бревна, 1 и 2 этажа.
• Тип разделочной чаши или лапы (любой).
• Потолочные и напольные балки — каретка 0,15 м.
• Стропильная система — брус 50х150 мм.
• Фронтоны крыши — рубленые бревна
• Обрешетка кровли — доска обрезная 25х150 мм.
• Кровельное покрытие рубероидом.
• Все расходные материалы (лен, метизы, гидроизоляция фундамента, рубероид).
• Доставка по Московской области и другим регионам центральной части РФ (Ярославская, Рязанская, Нижегородская, Тверская, Калужская, Тульская, Владимирская, Ивановская области и другие регионы РФ).
• Разгрузка и сборка у заказчика.

Бревенчатый дом: что может быть лучше теплой, комфортной, уютной постройки с запахом дерева? Наши предки веками жили в таких домах и отличались отменным здоровьем. Сегодня на загородном участке можно построить жилой дом из оцилиндрованного бревна для круглогодичного проживания – экологично и безопасно.

Ознакомимся с проектом двухэтажного дома 10 на 12 с мансардой, крыльцом, верандой, несколькими комнатами, санузлом и кухней. В нем можно жить круглый год.

Проект бревенчатого дома 10х12 в два этажа: особенности

• Обязательна планировка внутреннего пространства.
• Сруб изготовлен из бревна диаметром 25 см, обработанного особым образом. Применена технология врезки в чашу» («лапу»). Высота потолков 2,5-2,7 м, подъем стен второго этажа 120 см.
• Для изготовления фронтонов, балок перекрытий и перекрытий, перегородок, стропил, обрешетки крыш используются такие пиломатериалы, как бревна, балки, лафеты, обрезная доска.
• Фундамент дополнительно укреплен, проводятся мероприятия по его защите от действия грунтовых вод.
• Поставка от производителя сруба и расходных материалов, сборка под ключ на месте.

Созданный для большой семьи, он способен десятилетиями радовать своих владельцев удобством и комфортом. Довольно необычное и оригинальное дизайнерское решение крыши придает этому бревенчатому зданию особенно очаровательный вид. Представленный проект деревянного дома имеет множество преимуществ, одним из которых является его внутреннее освещение, создаваемое множеством больших окон. В этом замечательном здании прекрасно сочетаются изысканный стиль, величие и практичность.

Веранда этого дома красивая и уютная. Это крыльцо ведет в прихожую, которая служит своеобразной теплозащитой в доме, так как не пропускает внутрь холодный воздух с улицы. Из прихожей можно пройти в холл, а из него — в одну из четырех комнат, находящихся на первом этаже: просторную и светлую гостиную, не менее большую кухню-столовую, санузел и санузел. Красивая деревянная лестница из холла ведет прямо на второй этаж.

Второй этаж снова начинается с большого холла, из которого есть входы в три уютные, замечательные спальни и просторный санузел, который находится на равном расстоянии от всех спален. Наверняка вы уже поняли, что планировка этого дома очень удобна, а учитывая тот факт, что для строительства использовались качественные бревна, то его по праву можно назвать домом мечты.

Оборудование

Обвязки и балки перекрытия

Массив. При строительстве дома из массива нижняя обвязка дома выполняется из материала, соответствующего стене.
Рамка. При каркасной технологии нижняя обвязка выполняется обрезным брусом сечением 100х150мм.

Стены и перегородки

Массив. При строительстве дома из массива:

• Наружные стены первого этажа выполняются из материала, выбранного заказчиком для строительства (массивный брус, клееный брус, бревно).
• Внутренние перегородки первого этажа каркасные, обшиты вагонкой класса «В» с двух сторон.
• Каркасные перегородки устанавливаются с осадочным зазором для возможности усадки стен дома.

Рамка. С технологией сборки каркаса дома:

• Каркас наружных стен выполняется из обрезной доски 50х150 (толщина) мм.
• Каркас внутренних перегородок изготавливается из обрезной доски 50х100 (толщина) мм.
• Наружные стены и внутренние перегородки обшиты вагонкой класса «В» с двух сторон.
• Наружные стены утеплены стекловолокном толщиной 150 мм.
• С наружной стороны стен утепление укладывается ветро- и влагозащитной паропроницаемой мембраной, с внутренней стороны — пароизоляционной мембраной.
• Утепление внутренних перегородок не проводится.
• Внутренняя высота помещений первого этажа от 2,35 до 2,4 м.

Полы и перекрытия

• Независимо от технологии строительства полы первого этажа двойные.
• Черновой пол собирается из обрезных досок толщиной 19-20 мм, опираясь на черепные бруски балок перекрытия.
• Чистый пол собирается из мелкостроганной шпунтованной доски толщиной 30-40мм.
• Лаги перекрытия изготавливаются сечением 50х150 мм, балки перекрытия устанавливаются с шагом 0,5 м.
• Полы первого этажа утеплены стекловолокном толщиной 50 мм, утеплитель уложен с двух сторон: снизу — ветро- и влагозащитной паропроницаемой мембраной, сверху — пароизоляционной мембраной .

Межэтажные перекрытия

• Межэтажные перекрытия изготавливаются из досок сечением 50х150мм.
• Балки устанавливаются с шагом 0,5 м и опираются на наружные стены дома и опорную балку.
• Потолок внутренних помещений первого этажа подшит вагонкой класса «В» снизу между балками межэтажного перекрытия.
• Между балками уложен утеплитель — стекловолокно толщиной 50 мм, утеплитель уложен с двух сторон пароизоляционной мембраной.

Лестница

• Внутри дома установлена ​​лестница, основные элементы которой (ступени, косоуры, тетивы) выполнены из деревянных мебельных щитов.
• Полезная ширина ступеней лестницы — 830 мм.
• Лестница собирается на саморезы с использованием металлических уголков для крепления забежных ступеней и других элементов конструкции.

Чердак

• Чердак в базовой комплектации представляет собой одно общее помещение без перегородок.
• Снаружи и внутри, включая потолок, обшит вагонкой класса «В». Утепление не производится.
• Пол мансарды собирается из строганой шпунтованной доски пола 30-40 мм. Высота потолков 2,4 м.

Двери и окна

• В доме установлены входные и межкомнатные филенчатые двери.
• Филенчатые двери без ручек для открывания и замков.
• В окнах установлены деревянные стеклопакеты размером 1,2х1,2.

Крыша

• Изменение формы крыши с двускатной на ломаную осуществляется бесплатно.
• Кровля — оцинкованная сталь в виде волнистых листов.

Доставка

• Доставка до 100 км от нашей производственной базы в Медвежьих Озерах осуществляется бесплатно.

Что сделано

Проект: проект Инсбрука адаптирован к местности и пожеланиям семьи Заказчика, принято решение о переносе террасы. 9Фундамент 0207: на основании геологии и расчетов архитектора дом построен на свайно-ростверковом фундаменте.
перекрытия: цоколь — ж/б монолитный; межэтажное перекрытие — железобетонные плиты перекрытия. Коробка
: стены из газобетонных блоков, кладка на кладочный клей. Окна на заказ, с односторонней ламинацией, установка на месте.
кровля: металлочерепица.
наружная отделка: стены утеплены базальтовым фасадным утеплителем и оштукатурены, элементы отделки выполнены из дерева, изготовлены на месте, по ТЗ-визуализации, покрашены. Цоколь облицован декоративным камнем.
внутренняя отделка: отделка выполнена по дизайн-проекту, где за основу было взято сочетание декоративной штукатурки с камнем и деревом. На перекрытия монтировались фальш-балки.
дополнительно: установлен и закончен камин.

Что сделано

Тот самый случай, когда мы с Заказчиком говорим на одном языке и вдохновляемся стилем ЭКО хай-тек! Дизайнер Илья приехал к нам с готовым Проектом своего будущего дома! Нашей команде проект понравился — ведь такие необычные и стильные решения — это всегда профессиональный вызов!
Мы подготовили для Ильи смету и разработали уникальные проектные решения — все это позволило нам реализовать этот проект! Каркасный дом выполнен по нашей проверенной канадской технологии с утеплением 200 мм по всему контуру! Снаружи дом обшит имитацией бруса. Все окна изготавливаются на заказ и ламинируются в цвете согласно проекту. Дополнительные акценты расставлены благодаря профессиональной окраске под дерево и подбору цветов.

Что сделано

Сколько нам стоит построить дом? Ведь имея команду профессионалов и знания – построить дом с нуля – дело времени! Но иногда задача усложняется! У нас есть вводные — существующий фундамент, или постройки на участке, пристройки к существующим постройкам и многое другое! Для семьи Мацуевых это была именно такая сложная задача. У них был фундамент от старого сгоревшего дома, и благоустроенная территория вокруг него! Новый дом нужно было возводить в короткие сроки на существующем фундаменте. У Дмитрия и его семьи возникло желание построить новый высокотехнологичный дом. После тщательных замеров был сделан проект, учитывавший старую планировку, но имевший новую современную форму с интересными новшествами! В доме есть входная группа, где можно посидеть за столиком уютными вечерами и сложная, но возможно эксплуатируемая крыша в нашем переулке. Для реализации такой кровли мы призвали на помощь наши знания и современные строительные материалы, балки LVL, сборную кровлю и многое другое. Теперь летом на такой крыше можно устроить необычный ужин или понаблюдать ночью за звездами! В отделке наш архитектор также сделал акцент на минималистичном и графическом стиле хай-тек. Гладкие оштукатуренные стены с расписными планкеновыми деталями придают индивидуальность деревянным балкам у входа. Внутри дом отделан имитацией бруса, который окрашен в разные цвета в зависимости от назначения помещения! Большие окна в кухне гостиной с видом на участок — создали нужный эффект освещенности и воздушности пространства! Дом семьи Мацуевых – украсил нашу фотогалерею в разделе загородной архитектуры в стиле хай-тек, в том стиле, который выбирают смелые Заказчики с отменным вкусом.

Что сделано

Ольга и ее семья давно мечтают о загородном доме! Надежный, добротный дом для проживания, который идеально впишется в их нелегкий узкий удел! С появлением детей было решено осуществить мечту, дети быстро растут и в собственном доме на природе много возможностей и свежего воздуха. Мы, в свою очередь, были рады поработать над индивидуальным проектом классического дома из красного кирпича с эркером! После первого знакомства с нашей компанией в уютном офисе мы пригласили Ольгу взглянуть на нашу действующую стройплощадку: оценить порядок и процессы строительства, складировать материалы на площадке, познакомиться со строительной бригадой, убедиться в качестве Работа. После посещения объекта Ольга решила работать с нами! И мы были счастливы снова заняться любимым делом, чтобы воплотить в жизнь очередную деревенскую мечту!

Что сделано

Проект: в проект Сан Рафаэль внесены изменения и сделана перепланировка согласно пожеланиям Заказчика.
перекрытия: цоколь — железобетонные плиты перекрытий; межэтажное перекрытие — железобетонные плиты перекрытия
коробка: стены из керамзитобетонных блоков, кладка на растворе??? Винда вставлена.
кровля: металлочерепица
терраса: изготовлены черновые элементы ограждения, сделан настил.

Что сделано

Дмитрий обратился в нашу компанию с интересным эскизным проектом для расчета стоимости. Наш опыт позволяет выполнять такие расчеты по эскизным проектам с минимальными погрешностями, не более 2%. Посетив наши стройки и получив стоимость строительства, Дмитрий выбрал нас из множества коллег по цеху для реализации проекта. Наша команда приступила к сложному и выразительному загородному проекту с просторными помещениями и гаражом, большими окнами и сложной архитектурой. После завершения проекта Дмитрий выбрал нас в качестве подрядчика, а мы, в свою очередь, захотели выполнять дальнейшие работы на таком же высоком уровне! Так как объект большой, Дмитрий предложил поэтапное сотрудничество, а именно, после успешного завершения работ по фундаменту, мы приступили ко второй части проекта — стены+потолки+кровля. Также для Дмитрия были важны точные сроки строительства, для ускорения строительных процессов бригада была усилена 2-мя опытными каменщиками.
Коробку на свайно-ростверковом фундаменте сдали точно в срок! Результат порадовал нас и Заказчика. Все этапы работы были согласованы и проработаны для Дмитрия и его индивидуального проекта, от чего выиграли все участники процесса!

Что сделано

Проект: Проект нашей компании Инкерман изменен с учетом пожеланий семьи Заказчика, дом высажен на участке с учетом существующей ситуации на участке и рельефа 9Фундамент 0207: на основании геологии и расчетов архитектора дом построен на армированном свайно-ростверковом фундаменте.
перекрытия: деревянные по деревянным балкам, в местах больших пролетов установка балок ЛВЛ. Цоколь утеплен базальтовым утеплителем 200мм; межэтажное перекрытие со звукоизоляцией 150мм.
коробка: коробка: стены из керамзитобетонных блоков, кладка растворная. Винда вставлена.
Кровля: монтаж металлочерепицы.
наружная отделка: фасад утеплен базальтовыми фасадными плитами толщиной 100 мм, фасады облицованы облицовочным кирпичом; цветовая гамма была предложена архитектором и согласована с заказчиком.

Что сделано

Семья Крутовых решила построить просторный дом для всей семьи!
От идеи до воплощения Ольга и другие члены семьи прошли несколько этапов! Выбор технологии, долгая работа над проектом, возведение фундамента, возведение дома с экстерьером и потом работа над интерьером! Каркасная технология выбрана как энергосберегающая, быстровозводимая и высокотехнологичная! Почему Крутовы выбрали нашу компанию? Им понравилось качество работы на нашей стройке и рабочие, которые провели подробную экскурсию! Над сметой мы тоже долго работали, комбинируя разные варианты отделки, сравнивая их стоимость. Это дало возможность выбрать оптимальный вариант из большого разнообразия отделочных материалов и конфигураций.
Проект создавал знакомый архитектор, но нам предстояло проработать конструктивную часть. После этого был возведен самый надежный и эффективный фундамент – СШП. Затем началась работа над коробкой. Каркасный дом с утеплением 200 мм по всему контуру и уникальной технологией утепления кровли 300 мм. Для экстерьера был выбран сайдинг в эффектном сочетании цветов – кофейного и кремового. Акценты расставлены благодаря мощным свесам крыши, междуэтажному поясу и большим окнам!

Что сделано

Когда вы решаете стать счастливым обладателем собственного дома и переезжаете в новый дом на ПМЖ, в первую очередь вы думаете о том, каким будет дом; из чего его построить; сколько это будет стоить и главное КТО все это будет делать?
Александр пришел в нашу компанию с желанием переехать в собственный загородный дом. Авиньонский проект ему понравился и на участке уже был ленточный фундамент. После первичного выезда на объект, замеров и осмотра фундамента мы дали свои выводы и рекомендации. Усильте фундамент, измените проект и адаптируйте его под размеры существующего фундамента! После согласования стоимости было решено строить зимой. Александр получил в подарок железобетонные перекрытия, одну из ведущих строительных бригад и дом по понравившемуся проекту, который к весне стоял на участке с наружной отделкой! Александр наблюдал за каждым этапом строительства, регулярно выезжая на стройплощадку и остался доволен результатом, а мы остались довольны своей работой. Это индивидуально разработанный Авиньонский проект, выполненный в каменной технологии с наружным утеплением и облицовкой!

Что сделано

Каждый дом — это отдельная история создания и воплощения! Однажды мы построили дом для хороших людей, и они порекомендовали нас другому хорошему человеку! Румянцев Андрей пришел в нашу компанию с желанием построить на месте старого дачного дома одноэтажный просторный дачный дом с камином для теплых семейных вечеров. .. Дом решено было строить из газобетонных блоков, чтобы Будущий загородный красавец будет радовать хозяина десятки лет! Заказчик озвучил свои пожелания по отделке — а мы в свою очередь все воплотили в жизнь. Благодаря детальной визуализации проекта каждый элемент внешней отделки является членом дружного ансамбля! Баварская кладка, как завершающий этап внешней отделки, выглядит благородно и основательно. Без сомнения, такой тандем – газобетон и кирпич смело можно назвать лучшим решением в сфере каменного домостроения – теплого, доступного, красивого, надежного. Современные технологии шагнули вперед настолько, что такие уникальные конфигурации становятся доступными в короткие сроки, ведь мы строили этот проект в зимние месяцы. Главное иметь необходимые знания и постоянно пополнять их запас!

Что сделано

Проект: за основу был взят проект европейской компании и адаптирован к участку и пожеланиям семьи Заказчика, предложена терраса и патио с учетом сторон света на сайте Заказчика. Фундамент
: на основании геологии и расчетов архитектора дом построен на свайно-решетчатом фундаменте.
перекрытия: цоколь — ж/б монолитный; межэтажное — деревянное по балкам с устройством звукоизоляции 150 мм. 9Коробка 0207: стены из газобетонных блоков, кладка на кладочный клей. Окна изготавливаются на заказ с односторонней ламинацией, установка на месте.
кровля: металлочерепица.
наружная отделка: стены утеплены базальтовым фасадным утеплителем и оштукатурены. На основе визуализации были добавлены фасадные панели под камень Толенто. Ограждающие элементы террасы, балкона из дерева, изготовлены на месте, на основании ТЗ-визуализации, окрашены. Свесы крыши подшиты точечными светильниками в цвет кровли.

Владимир Мурашкин, Собственник дома «индивидуальный 8х9м» Варианты дома:

Что сделано

Когда к нам приходят Заказчики с яркими, современными идеями будущего дома, мы загораемся вдвойне! Ведь работа над новым стильным проектом – это всегда интересно и сложно, как реализовать все смелые идеи с конструктивной точки зрения, какие материалы использовать? Владимир купил участок с живописным видом на Оку! Такой вид нельзя было оставить без внимания, поэтому головокружительная терраса (51,1м2) и большой балкон, ориентированный на красоту, стали непременным атрибутом будущего дома! Владимир хотел отдохнуть на природе в деревянном доме, а построить дом нужно было в сжатые сроки, и технология каркасного строительства стала идеальным решением для таких задач! Если мы разные, то во всем! Еще более эффектным дом сделала вертикальная отделка имитацией прочного бруса лиственницы, окрашенного в натуральные оттенки с подчеркнутой текстурой дерева.
