Навес для автомобиля из поликарбоната своими руками

9 февраля 2017 Автор:domnomore.com

Автомобильный навес из поликарбоната, несмотря на простоту конструкции почему-то до сих пор является заветной мечтой для многих автолюбителей, имеющих загородный участок. Может потому, что свое широкое применение в России, поликарбонат нашел совсем недавно. Так зачастую бывает, что на первый взгляд элементарные вещи, вместе могут оказаться весьма практичными и необходимыми в хозяйстве. Яркий пример тому служит данный навес. Конечно полноценный гараж он никогда не заменит, но вот с таким заданием, как защитить автомобиль от дождя, снега и палящего солнца справиться на ура. Благодаря отсутствию стен, конструкция получается легкой и своим обликом не нарушает внешний эстетический вид участка. Но самое главное изготовить подобную конструкцию своими руками по силам даже человеку не имеющим никакого отношения к строительной специальности.

Виды конструкций и способы их изготовления

Существует два основных типов конструкции, которые чаще всего используются при строительстве навеса.

Автономный. Такой способ строительства подразумевает наличие двух рядов столбов, стоящих напротив друг друга и каркаса крыши, на которую уложен поликарбонат. Форма крыши может быть разной: односкатной, двухскатной либо полукруглой, тут кому как нравиться.

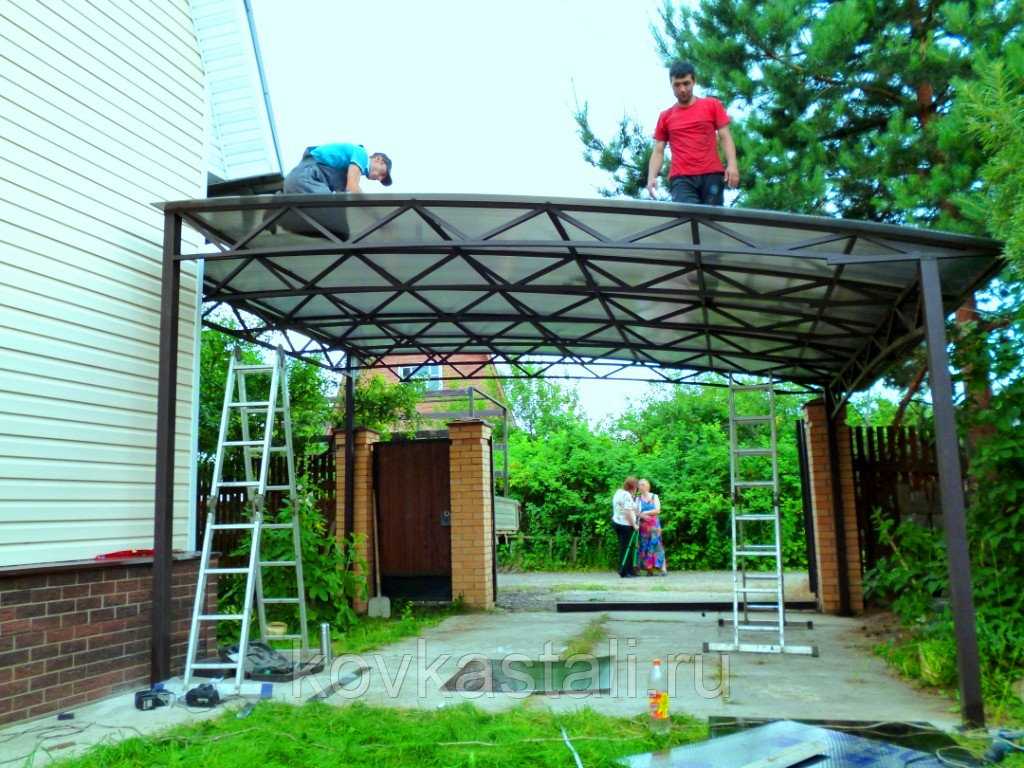

Классический навес для машины. Каркас изготовлен из металла, крыша накрыта поликарбонатом

Примыкающий. В этом случае роль одного из ряда опор для крыши, будет играть внешняя стенка гаража либо дома. Данный тип конструкции подразумевает использование односкатной или слегка закругленной крыши. Использование других форм является нецелесообразным с практической и эстетической точки зрения.

Примыкающий навес

Вне зависимости от вида конструкции, главной задачей с которой должен справиться автомобильный навес из поликарбоната, это надежная защита вашего железного любимца. Для этого он должен обладать такими характеристиками как: надежность, функциональность и безопасность. Чтобы выполнить столь высокие требования, материалы для его строительства должны быть соответствующими.

Материалы используемые для навеса

Чаще всего постройка состоит из двух конструктивных элементов:

• Каркас. Материалом служит профильная труба либо деревянный брус. Возможно так же комбинирование двух материалов.
• Кровельное покрытие. Для навесов используют сотовый поликарбонат – пластичный полимерный материал, обладающий высокой прочностью.

Характеристика поликарбоната

Как и любой строительный материал, поликарбонат имеет свои сильные и слабые стороны. Рассмотрим же все плюсы и минусы данного материала.

Достоинства

• Небольшой вес, безусловно самый большой плюс материала. Однако маленький вес ничуть не влияет на его прочность. Простой пример, панель (сотового) листа толщиной 20 мм.
  стандартного размера 2х3 м. в  200 раз прочнее стекла;
• Низкая теплопроводность, благодаря имеющейся воздушной прослойке;
• Сотовая структура материала делает его устойчивым практически к любым механическим повреждениям. Ударная стойкость 2-4 Дж. в зависимости от толщины;
• Простота монтажа. Имея столь малый вес справиться с монтажными работами без труда сможет один человек;
• Легко поддается обработке. Резать и сверлить поликарбонат можно не имея специального оборудования.

Недостатки

• Главной слабой стороной материала можно считать его способность к термическому линейному расширению — 0,065 мм/(м·С°). При большой температуре поликарбонат расширяется, при низкой сужается. Поэтому при монтаже этот факт очень важно учитывать и оставлять в местах крепления так называемый «тепловой зазор»;
• Боязнь ультрафиолетового излучения. Однако технологи не сидят без дела и на сегодняшний день в продаже имеется материал со специальной защитой от УФ.

Правильный расчет для навеса

Универсальным размером для навеса является 3.5х6х2.5 м. Такой размер подойдет, как для небольшого легкового автомобиля так и для внушительных размеров внедорожника. Высоту лучше выбирать исходя из размеров вашего автомобиля, включите сюда еще верхний багажник с какими либо грузом, накиньте сверху 1 м. и вы получите идеальный размер необходимой вам высоты.

Схема навеса для одного автомобиля

При наличии в семье двух единиц транспорта, расстояние увеличьте на ширину либо длину автомобиля, в зависимости от их расположения. Если автомобили будут стоять в ряд, не забудьте включить сюда расстояние для свободного открытия дверцей машин.

Схема навеса для двух автомобилей

Возведение навеса своими руками

В первую очередь необходимо определится, будет ли автомобиль стоять на тротуарной плитке, либо под него будет заливаться монолитная площадка из бетона. В первом случае столбы бетонируются по отдельности, во втором они устанавливаются непосредственно в процессе заливки плиты.

Стобы

Перед тем как приступить к монтажу опор перепроверьте разметку, сверьте диагонали. Исправить ошибки в подсчетах потом будет невозможно.

Все столбы устанавливаются строго вертикально согласно схеме, если её нет, то желательно начертить, так вы сможете избежать ненужных ошибок. Как уже было выше сказано материалом для столбов может служить, как брус 150х150 мм. так и профильная труба 100х100 мм. Столбы должны быть надежно закреплены к основанию бетона анкерными болтами. Для этого используют специальную металлическую опору.

Опора для крепления столбов

Крыша

После того, как все столбы установлены изготавливается крыша. Конструктивная особенность каждой крыши зависит от выбранной вами формы (арка, односкатная, двухскатная). Простейшим вариантом служит односкатная крыша. В этом случае один ряд столбов должен быть ниже противоположного на

30-40 см. Все столбы соединяются поперечными и продольными балками поверху которых крепится поликарбонат.

Для крыши арочного типа из профильной трубы изготавливаются специальная конструкция, состоящая из обрешётки 20х20 мм., кровельных и связевых ферм 20х40 мм. Соединив фермы со столбами, конструкции придается особая устойчивость и прочность. Поликарбонат крепится к обрешётке, используя кровельный саморез по металлу.

Схема навеса для машины — крыша типа «арка»

Основные ошибки, которые могут привести к разрушению кровли навеса:

• Выбран неверный шаг опор;
• Неверно рассчитана нагрузка на фермы;
• Неверно рассчитан радиус изгиба труб;
• Выбран широкий шаг обрешётки.

Внимательно следите за заданными размерами согласно схеме, так как пусть даже и небольшая ошибка, допущенная в одном из конструктивных узлов каркаса, может сильно навредить всей вашей конструкции в целом.

И помните каким бы причудливым не был дизайн вашего участка, красивый навес для автомобиля всегда гармонично впишется в его ландшафт.

Навес из поликарбоната для автомобилей своими руками

Навес для защиты автомобиля от дождя и снега можно изготовить из листового металла, профнастила или дерева. Но самым популярным материалом для устройства навесов разного назначения является поликарбонат.

Устройство навеса из поликарбоната для машины своими руками

Материалы

Для строительства навеса из поликарбоната вам потребуется:

1. Труба профильная квадратного сечения 60х60 мм, 100х100 мм, 80х80 мм – для изготовления опорных столбов.

2. Труба профильная сечением 60х60 мм или 60х40 мм для прогонов.

3. Труба профильная сечением 40х20 мм для устройства обрешетки.

4. Арка несущая (если есть трубогиб, можете изготовить ее самостоятельно. Если такого приспособления нет, закажите элементы в строительной организации). Изготавливая арочные конструкции, имейте в виду, что угол уклона кровли из поликарбоната должен быть не менее 10 градусов.

5. Поликарбонат сотовый толщиной 10 мм.

6. Саморезы оцинкованные.

7. Пресс-шайбы.

8. Смесь цементно-песчаная и щебень для установки опорных стоек.

9. Если вы будете устанавливать навес на твердое покрытие, то приготовьте анкерные болты.

Размеры и чертеж навеса

вариант чертежа навеса из поликарбоната

Для автомобиля с габаритными размерами 1,6х4,2 м размер парковочного места должен быть 2,3х5 м (здесь указан минимально допустимый размер). Для крупных машин требуемый размер площадки – 3,6х6,6 м.

Оптимальная высота навеса составляет от 2,2 до 2,5 метра. Если высота будет превышать эти размеры, то автомобиль не будет защищен ни от снега, ни от дождя.

Этапы работ возведения навеса

1. Разметьте на площадке места установки опорных брусьев. Расстояние между осями опор по ширине навеса рассчитывается следующим образом:

От ширины крыши отнимите 240 мм.

Шаг установки опор зависит от местных климатических условий. При больших снеговых нагрузках этот параметр равен 1-1,5 м.

2. Выкопайте или пробурите отверстия глубиной свыше полуметра под установку стоек. Диаметр отверстий должен быть не менее 150 мм. Устройте песчаные подушки под стойки.

3. С помощью строительного уровня вертикально установите в отверстия стойки, и залейте их бетоном. Еще один вариант – засыпать отверстия щебнем, гравием и битым кирпичом и залить жидким песчано-цементным раствором (1 часть цемента на три части песка).

4. Дайте раствору выстояться и набрать необходимую твердость (для этого потребуется не менее трех суток). В течение этого времени периодически поливайте раствор водой.

5. Через трое суток обвяжите стойки по верхнему уровню. Для надежности прогоны монтируются еще по низу стоек и по средней линии (имеются в виду длинные стороны навеса).

6. Смонтируйте арочные элементы конструкции и обрешетку с шагом 70 см. Расстояние между арками – не более одного метра.

Монтаж каркаса может выполняться двумя путями:

– с помощью сварки;

– с помощью болтовых соединений.

Монтаж поликарбоната

1. С помощью пилы циркулярной высокоскоростной нарежьте необходимое количество заготовок из поликарбоната. При этом длина листа должна быть больше длины арки на 100-150 мм. Для резки поликарбоната годятся пилы дисковые по алюминию. Желательно при этом защитную пленку с листов не снимать: она является ориентиром при укладке поликарбоната. Листы должны быть уложены пленкой наружу, так как слой, не боящийся ультрафиолетовых лучей.

2. К аркам прикрепите нижние части профиля стыковочного с шагом, равным шагу раскладки поликарбоната.

3. Закрепите листы поликарбоната при помощи саморезов. Для того, чтобы проделать эту операцию, предварительно просверлите в листах отверстия диаметром, на 2 мм превышающим посадочные размеры пресс-шайб. После этого вставьте в отверстия шайбы и уже через них вкручивайте саморезы. По окончании операции шляпки головки саморезов закройте защитными колпачками. А края поликарбоната закройте защитной лентой, если поликарбонат не имеет запаянные края, а обрезался и внутрь возможно попадание грязи.

4. Как только вы прикрепили два смежных листа поликарбоната, закройте крышку профиля стыковочного. В процессе установки крышки на место ее надо снизу придерживать упором (деревянным), а сверху легко постукивать киянкой (деревянным молотком).

Повторяйте операции, пока не смонтируете все листы навеса.

5. Открытые края сот поликарбоната закройте торцевым профилем. Для надежности его можно посадить на клей или прикрепить небольшими саморезами.
