Главная / Информация / Технология монтажа сэндвич панелей

Схема быстровозводимого здания из сэндвич панелей.

Крепление панелей к цоколю.
Вариант №1

1. Стеновая панель.

2. Теплоизоляция.

3. Саморез.

4. Нащельник.

5. U — образный профиль.

6. Гидроизолирующая прокладка.

7. Цоколь.

8. Отлив.

9. Силиконовый герметик.

10. Самонарезающий шуруп.

Крепление панелей к цоколю.
Вариант№2

1. Стеновая панель.

2. Теплоизоляция.

3. Саморез.

4. Нащельник.

5. Профиль.

6. Силиконовый герметик.

7. Цоколь.

8. Отлив.

9. Самонарезающий шуруп.

Крепление панелей к цоколю.
Вариант №3

1. Стеновая панель.

2. Теплоизоляция.

3. Саморез.

4. Нащельник.

5. Деревянный брус.

6. Силиконовый герметик.

7. Цоколь.

8. Самонарезающий шуруп.

9. Гидроизолирующая прокладка.

Крепление панелей к цоколю.
Вариант №4

1. Стеновая панель.

2. Стальной цокольный ригель.

3. Уплотнитель.

4. Дюбель.

5. Утеплитель.

6. Силиконовый герметик.

7. Саморез.

8. Самонарезающий шуруп.

9. Нащельник.

10. Отлив.

11. Гидроизолирующая прокладка.

12. Цоколь.

Крепление панелей к цоколю.
Вариант №5

1. Стеновая панель.

2. Стальной цокольный ригель.

3. Уплотнитель.

4. Дюбель.

5. Утеплитель.

6. Уплотняющая масса.

7. Саморез.

8. Самонарезающий шуруп.

9. Нащельник.

10. Отлив.

11. Цоколь.

Крепление панели
к железобетонной колонне.

1. Стеновая панель.

2. Нащельник.

3. Теплоизоляция.

4. Самонарезающий шуруп.

5. Саморез.

6. Силиконовый герметик.

7. Утеплитель.

8. Железобетонная колонна.

Крепление панелей
к железобетонной конструкции
(стык панелей).

1. Стеновая панель.

2. Нащельник.

3. Доборный элемент.

4. Самонарезающий шуруп.

5. Саморез.

6. Силиконовый герметик.

7. Уплотнитель.

8. Теплоизоляция.

9. Железобетонная колонна.

10. Поддерживающий уголок.

Крепление панелей
к железобетонной конструкции
(стык панелей). Вариант №1

1. Стеновая панель.

2. Нащельник.

3. Самонарезающий шуруп.

4. Саморез.

5. Силиконовый герметик.

6. Уплотнитель.

7. Теплоизоляция.

8. Железобетонная колонна.

Крепление панелей
к железобетонной конструкции
(стык панелей). Вариант №2

1. Стеновая панель.

2. Нащельник.

3. Самонарезающий шуруп.

4. Саморез.

5. Силиконовый герметик.

6. Уплотнитель.

7. Теплоизоляция.

8. Профиль.

9. Железобетонная колонна.

10. Дюбель.

Крепление панелей
к железобетонной конструкции
(стык панелей). Вариант №3

1. Стеновая панель.

2. Нащельник.

3. Самонарезающий шуруп.

4. Саморез.

5. Силиконовый герметик.

6. Уплотнитель.

7. Теплоизоляция.

8. Профиль.

9. Дюбель.

10. Железобетонная колонна.

Промежуточное крепление панели к металлоконструкции

1. Стеновая панель.

2. Нащельник.

3. Самонарезающий шуруп.

4. Саморез.

5. Силиконовый герметик.

6. Уплотнитель.

7. Металлическая конструкция.

Крепление панели к металлической конструкции (стык панелей)

1. Стеновая панель.

2. Нащельник.

3. Самонарезающий шуруп.

4. Саморез.

5. Силиконовый герметик.

6. Уплотнитель.

7. Теплоизоляция.

8. Металлическая конструкция.

Угловой узел стеновых панелей
Вариант №1

1. Стеновая панель.

2. Нащельник.

3. Самонарезающий шуруп.

4. Теплоизоляция.

5. Саморез.

6. Силиконовый герметик.

7. Утеплитель.

8. Металлическая колонна.

Угловой узел стеновых панелей.
Вариант №2

1. Стеновая панель.

2. Стеновой ригель.

3. Уплотнитель.

4. Утеплитель.

5. Саморез.

6. Силиконовый герметик.

7. Самонарезающий шуруп.

8. Доборный элемент внутренний.

9. Доборный элемент внешний.

10. Уплотняющая масса.

Угловой узел стеновых панелей.
Вариант №3

1. Стеновая панель.

2. Теплоизоляция.

3. Доборный элемент.

4. Самонарезающий шуруп.

5. Саморез.

6. Силиконовый герметик.

7. Уплотнитель.

8. Металлическая колонна

Примыкание панелей
к существующей стене.
Вариант №1

1. Стеновая панель.

2. Уплотнитель.

3. Доборный элемент внутренний.

4. Утеплитель.

5. Силиконовый герметик.

6. Самонарезающий шуруп.

7. Саморез.

8. Дюбель.

9. Нащельник.

10. Уплотняющая масса.

11. Стеновой ригель.

Примыкание панелей
к существующей стене.
Вариант №2

1. Стеновая панель.

2. Уплотнитель.

3. Доборный элемент.

4. Утеплитель.

5. Саморез.

6. Силиконовый герметик.

7. Самонарезающий шуруп.

8. Дюбель.

9. Уплотняющая масса.

10. Стеновой ригель.

Примыкание панелей
к существующей стене.
Вариант №3

1. Стеновая панель.

2. Нащельник наружный.

3. Самонарезающий шуруп.

4. Теплоизоляция.

5. Саморез.

6. Силиконовый герметик.

7. Уплотнитель.

8. Дюбель.

9. Доборный элемент внутренний.

10. Металлическая конструкция.

Установка окна

1. Стеновая панель.

2. Элемент крепления полотна
   окна (по проекту)

3. Доборный элемент 1.

4. Доборный элемент 2.

5. Доборный элемент 3.

6. Доборный элемент 4.

7. Доборный элемент 5.

8. Утеплитель.

9. Силиконовый герметик.

10. Саморез.

11. Самонарезающий шуруп.

12. Уплотняющая масса.

13. Ригель.

Установка ворот
Вариант №1

1. Стеновая панель.

2. Доборный элемент 1.

3. Доборный элемент 2.

4. Доборный элемент 3.

5. Самонарезающий шуруп.

6. Саморез.

7. Силиконовый герметик.

8. Утеплитель.

9. Ригель.

10. Стальная стойка.

11. Уплотнитель.

Установка ворот
Вариант №2

1. Стеновая панель.

2. Элемент крепления полотна
   ворот.

3. Доборный элемент 4.

4. Доборный элемент 5.

5. Доборный элемент 6.

6. Доборный элемент 7.

7. Доборный элемент 8.

8. Утеплитель.

9. Силиконовый герметик.

10. Саморез.

11. Самонарезающий шуруп.

12. Уплотнитель.

13. Уплотняющая масса.

14. Ригель.

15. Стальная стойка.

16. Полотно ворот.

Стеновой температурный / деформационный шов

1. Стеновая панель.

2. Стеновой ригель.

3. Уплотнитель.

4. Доборный элемент.

5. Саморез.

6. Силиконовый герметик.

7. Утеплитель.

Соединение кровельных панелей по ширине.

1. Кровельная панель.

2. Уплотнитель.

3. Теплоизоляция.

4. Самонарезающий шуруп.

5. Саморез.

Соединение кровельных панелей по длине.

1. Кровельная панель.

2. Уплотнитель.

3. Теплоизоляция.

4. Самонарезающий шуруп.

Соединение кровельной и стеновой панели. Вариант №1

1. Кровельная панель.

2. Стеновая панель.

3. Уплотнитель.

4. Теплоизоляция.

5. Самонарезающий шуруп.

6. Доборный элемент.

7. Саморез.

Соединение кровельной и стеновой панели. Вариант №2

1. Кровельная панель.

2. Стеновая панель.

3. Уплотнитель.

4. Теплоизоляция.

5. Самонарезающий шуруп.

6. Доборный элемент 1.

7. Доборный элемент 2.

8. Саморез.

Соединение кровельной и стеновой панели. Вариант №3

1. Кровельная панель.

2. Стеновая панель.

3. Уплотнитель.

4. Теплоизоляция.

5. Самонарезающий шуруп.

6. Доборный элемент.

7. Саморез.

Соединение кровельной и стеновой панели. Вариант №4

1. Кровельная панель.

2. Стеновая панель.

3. Уплотнитель.

4. Теплоизоляция.

5. Самонарезающий шуруп.

6. Доборный элемент.

7. Саморез.

Коньковое соединение кровельных панелей

1. Кровельная панель.

2. Самонарезающий шуруп.

3. Теплоизоляция.

4. Саморез.

5. Конек внешний.

6. Конек внутренний.

7. Уплотнитель.

8. Уплотнитель профильный коньковый.

Свес кровельной панели

1. Кровельная панель.

2. Стеновая панель.

3. Саморез.

4. Самонарезающий шуруп.

5. Уплотнитель.

6. Теплоизоляция.

7. Доборный элемент 1.

8. Доборный элемент 2.

9. Доборный элемент 3.

10. Уплотнитель.

Свес кровельной панели

1. Кровельная панель.

2. Стеновая панель.

3. Саморез.

4. Самонарезающий шуруп.

5. Уплотнитель.

6. Теплоизоляция.

7. Доборный элемент 1.

8. Доборный элемент 2.

9. Доборный элемент 3.

10. Силиконовый герметик.

11. Снегозадержатель.

Свес кровельной панели.
Вариант №2

1. Кровельная панель.

2. Стеновая панель.

3. Саморез.

4. Самонарезающий шуруп.

5. Уплотнитель.

6. Теплоизоляция.

7. Доборный элемент 1.

8. Доборный элемент 2.

9. Доборный элемент 3.

10. Силиконовый герметик.

Водосток

1. Кровельная панель.

2. Стеновая панель.

3. Саморез.

4. Самонарезающий шуруп.

5. Уплотнитель.

6. Теплоизоляция.

7. Доборный элемент 1.

8. Доборный элемент 2.

9. Доборный элемент 3.

10. Доборный элемент 4.

Примыкание кровли к существующей стене

1. Кровельная панель.

2. Стена.

3. Самонарезающий шуруп.

4. Уплотнитель.

5. Саморез.

6. Теплоизоляция.

7. Уплотнитель профильный.

8. Доборный элемент 1.

9. Доборный элемент 2.

Ендова кровли

1. Кровельная панель.

2. Уплотнитель.

3. Самонарезающий шуруп.

4. Доборный элемент 1.

5. Доборный элемент 2.

6. Теплоизоляция.

7. Саморез.

8. Герметик.

9. Уплотнитель профильный.

10. Уплотняющая масса..

Парапет

1. Кровельная панель.

2. Стеновая панель.

3. Самонарезающий шуруп.

4. Уплотнитель.

5. Саморез.

6. Герметик.

7. Теплоизоляция.

8. Уплотнитель профильный.

9. Доборный элемент 1.

10. Доборный элемент 2.

11. Доборный элемент 3.

Кровельный температурный / деформационный шов

1. Кровельная панель.

2. Теплоизоляция.

3. Доборный элемент 1.

4. Доборный элемент 2.

5. Саморез.

6. Самонарезающий шуруп.

соединение с каркасом, узлы примыкания и крепления

Содержание

• Подготовка основания
• Установка стеновых сэндвич панелей
• Монтаж кровельных панелей
• Крепление сэндвич панелей
• Обработка сэндвич панелей
• Особенности монтажа и ухода за поверхностью

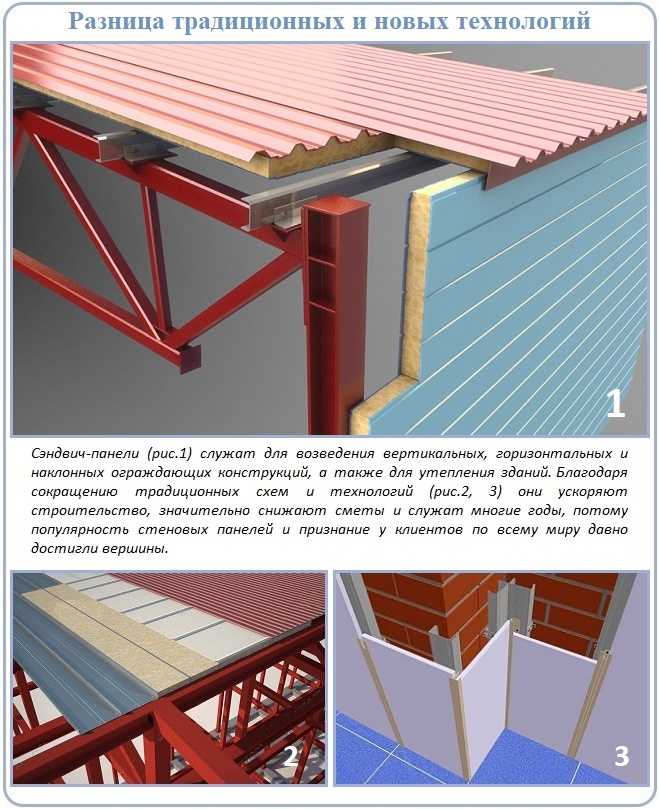

Сэндвич панели – это один из наиболее популярных строительных материалов для сборки быстровозводимых конструкций. Они используются для облицовки и утепления стен, перегородок, перекрытий, а также для кровельных и отделочных работ.
Одно из наиболее важных преимуществ такого решения заключается в том, что технология монтажа сэндвич панелей не требует применения специальных приспособлений и инструментов. Бригада из нескольких высококвалифицированных рабочих вполне в состоянии обрабатывать до 500 кв. м. поверхности в день.

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Ширина пролетов должна обеспечивать возможность крепления панелей на расстоянии не менее 5 см от краев и предусматривать места для их стыка.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

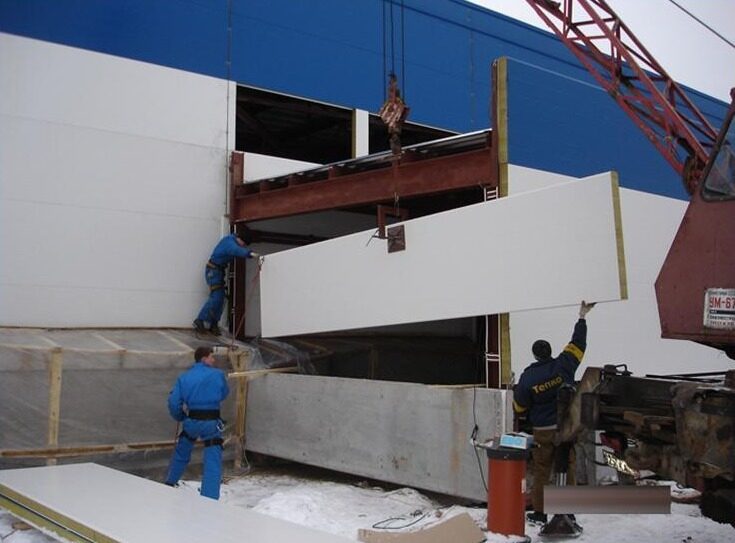

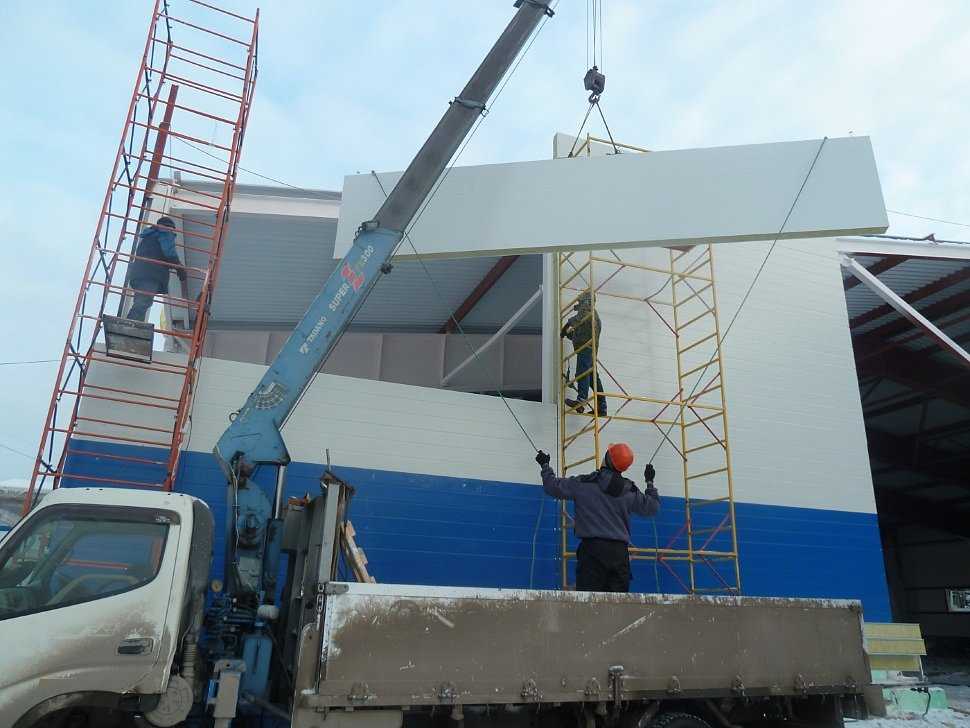

Установка стеновых сэндвич панелей

При облицовке стен, перегородок или перекрытий можно использовать два способа укладки: горизонтальный и вертикальный. Выбор конкретной реализации зависит от того, как выполнен каркас для сэндвич панелей и как наиболее удобно произвести раскрой имеющегося материала, обеспечив минимальное количество отходов.

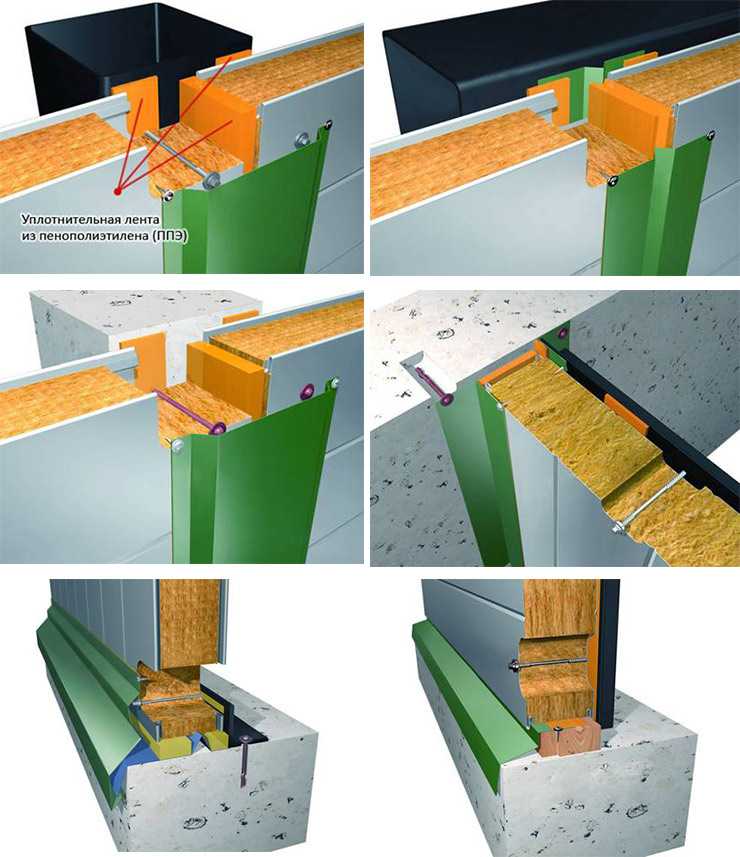

Всевозможные варианты сопряжения и крепления сэндвич-панелей подробно проиллюстрированы на рисунках ниже:

Узлы примыкания сэндвич панелей обрабатываются герметиком, которым смазывается паз замка непосредственно перед соединением изделий. При этом важно следить за тем, чтобы обеспечивалась плотная стыковка панелей без деформации уплотнительных элементов.

После окончания работ в местах стыков устанавливаются декоративные нащельники и доборные элементы.

Монтаж кровельных панелей

Отделка кровли обычно начинается после установки стеновых панелей. При длине ската менее 12 метров желательно использовать цельные листы, чтобы избежать лишних работ по устройству горизонтальных швов. Если же покрытие будет монтироваться в несколько рядов, в месте стыка необходимо обрезать нижнюю обшивку и слой утеплителя устанавливаемой поверх панели на величину нахлеста:

• 300 мм и более для угла наклона кровли до 10°.
• 200 мм для более покатых крыш.

Важно обеспечить герметичность кровельного покрытия в местах продольных стыков. Для этого в пазы соединительных замков непосредственно перед установкой панелей наносится силиконовый герметик, а затем узлы крепления сэндвич панелей обрабатываются гидроизоляционными составами.

Крепление сэндвич панелей

Как уже отмечалось ранее, сэндвич панели могут монтироваться на различные виды каркасов. Для каждого материала основания необходимо применять соответствующие крепежные элементы. От правильного выбора крепежа зависит несущая способность полученной конструкции, срок ее службы и внешний вид.

Правильное и неправильное крепление панелей

Отметим несколько основных моментов относительно того, как крепятся сэндвич-панели:

• Крепежные элементы должны устанавливаться под углом 90° к лицевой поверхности панели. Такое расположение обеспечивает надежность соединения и точность установки всех элементов конструкции.
• Расстояние от края панели до места установки самореза не должно быть менее 50 мм.
• Если используются самонарезающие винты с уплотнительной резиновой шайбой, их необходимо закручивать до полного прилегания к поверхности, избегая при этом деформации шайбы, т. к. она может со временем привести к потере герметичности соединения.
• Общее количество саморезов, необходимое для крепления одной панели, зависит от типа объекта, вида сэндвич-панели и интенсивности ветровых нагрузок в месте возведения здания. Для районов Москвы и области технология монтажа сэндвич панелей предусматривает использование одного самореза на каждый метр длины в два ряда.

Обработка сэндвич панелей

В зависимости от типа материала, из которого изготовлена внешняя облицовка сэндвич панели, для ее обрезки под необходимые размеры нужно использовать разные инструменты.

Особые требования предъявляются к трехслойным панелям из тонколистной стали, покрытой полимерным антикоррозийным составом – основная задача при их обработке заключается в сохранении защитного покрытия.

• ОСБ (СИП-панели). Для получения гладкого прямого среза, который нужен для того, чтобы выполнить абсолютно ровное соединение сэндвич панелей, лучше использовать ручные инструменты или электрическую циркулярную пилу. При работе электролобзиком велика вероятность испортить кромку панели.
• Сталь. Такие сэндвич панели лучше всего резать ножницами по металлу или пилами, предназначенными для холодной обработки (та же циркулярная пила или лобзик). Применение шлифовальных машинок, болгарок, устройств плазменной резки категорически не рекомендуется, поскольку в процессе их работы происходит сильный разогрев рабочей поверхности. В результате можно повредить защитный слой, что в дальнейшем приведет к коррозии и разрушению материала.
• Пластик. Легко пилится ножовкой или электролобзиком. Особых требований к инструменту нет.

Особенности монтажа и ухода за поверхностью

Монтаж конструкций из сэндвич панелей представляет собой набор довольно простых операций, которые под силу практически любому взрослому человеку, имеющему минимальные навыки проведения строительных работ. Вместе с тем, такая работа сопряжена с определенными тонкостями, знание которых может предостеречь от совершения некоторых распространенных ошибок.
