Монтаж металлических ферм

Металлические фермы часто используются в сооружении промышленных, хозяйственных объектов и коммерческих зданий, когда проектом предусмотрены высокие показатели прочности кровли, сложные конструктивные особенности. С помощью таких конструкций можно сооружать качественно и быстро большие площади кровель. У металлических стропильных систем есть много плюсов. В них появляется необходимость при возведении сверхпрочной крыши или сложных конструкций. С учетом конфигурации верхнего пояса, конструкции бывают арочными без каркаса, сегментными раскосными, с параллельными поясами, треугольными.

Установка таких конструкций является быстрым и иногда единственным методом обустройства кровли в большепролетных зданиях. Металлические конструкции в сравнении с железобетонными аналогами намного легче, что уменьшает нагрузку на основание, обеспечивает безопасность объекта. Из-за больших размеров, производства и установка ферм имеет сложности. Для их подъема, монтажа на проектное положение необходима слаженность, координация участников. Для решения такой задачи требуется определенный опыт работы.

Требования к установке ферм, техника безопасности

Монтажные работы проводятся согласно ГОСТу 23118-78, СНиП III-18-75 с соблюдением шага, равного не менее 3 метров. При длине стропил до 50 метров, их монтируют с соблюдением деталировочных чертежей с монтажными схемами, обозначением марок отдельных конструктивных элементов. Скорость и удобство установки обеспечиваются специальными отверстиями на деталях ферм. Это позволяет в процессе сборки подготавливать стыки для сварки без использования хомутов, клиньев, струбцин. Надежное крепление изделий обеспечивается проходными и конусными отправками. Если на деталях нет отверстий, то используют предварительную фиксацию с помощью прихватки струбцинами.

Монтажные работы могут проводиться только после завершительной установки колонн, набора прочности их соединения с фундаментом. Допускаются к установке профессиональные монтажники, стропальщики с разрешением на высотные работы. Каждый специалист проходит инструктаж по правилам техники безопасности, должен пользоваться каской, рукавицами, соблюдать правила эксплуатации подъемных механизмов. На высоте работники должны надевать монтажный пояс.

Особенности установки

Для производства  металлических строительных систем применяется профилированный материал – двутавры, уголки, швеллеры. Они могут отличаться по форме, быть трапециевидными, прямоугольными, треугольными или сложной геометрии.

При строительстве производственных цехов металлические строительные конструкции часто крепятся к прямоугольным подстропильным фермам. Опорами являются армированные подушки из бетона или колонны из металла, железобетона. Отдельные детали стропил скрепляются стальными косынками, прикрепленными болтами или сваркой. Уровень натяжения болтов гарантирует надежность соединений, операцию проводят два монтажника. Они затягивают гайку ключами с длинными рукоятками.

С помощью сварки при установке металлических ферм создаются жесткие соединения. Только после выверки временных соединений проводится окончательная фиксация деталей.

Некоторые стропила выполняются из уголков, которые свариваются для получения тавра. Крепежи производятся из листовой стали, железных полос или уголков. Установка стропильных ферм из металла осуществляется стреловыми кранами. Применяемые при сборке ручные парные оттяжки исключают раскачивание конструкций, обеспечивая их направленность.

При задействовании спецтехники повышенной грузоподъемности, металлические фермы лучше монтировать крупными блоками. Также используют усиление с помощью стержней, скреплением строп в 2-4 точках верхнего пояса, плоскостную траверсу. Первую ферму могут крепить расчалками.

Чтобы создать жесткий диск по верхнему поясу металлических ферм, окончательно их зафиксировать, укладывают профлист, заливая железобетоном. Спецтехника и метод установки подбирается с учетом особенностей конструкции каждой фермы, объекта, на который она будет устанавливаться.

Предоставление наших услуг

Специалисты нашей компании предлагают качественный монтаж металлических ферм в Москве. Проводятся работы с конструкциями любой сложности, с использованием необходимой техники и инструментов. Предлагаются выгодные расценки, соблюдение стандартизированных требований при выполнении работ, кратчайшие сроки. У нас можно оформить заказ на изготовление отдельных деталей. При оформлении всего комплекса услуг вы сможете сэкономить средства, временя. На все оказанные работы предоставляется гарантия.

Заказывайте монтаж металлических ферм в компании НЗМК и будете уверены в достойном результате!

Типовая технологическая карта на монтаж металлических ферм на колонны (1012/65.ТТК)



содержание      ..       1      2      ..









СОДЕРЖАНИЕ

	Наименование раздела	Листы
1.	ОБЛАСТЬ ПРИМЕНЕНИЯ	3
2.	ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ РАБОТ	5
2.1.	Требования к качеству предшествующих работ	5
2. 2.	Транспортировка и складирование изделий и конструкций	6
2.3.	Требование к организации рабочего места	7
2.4.	Технология производства работ	9
2.4.1	Подготовка конструкций к монтажу	9
2.4.2	Укрупнительная сборка	10
2.4.3	Монтаж, выверка, закрепление ферм	10
3.	ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ	14
3. 1.	Входной контроль	14
3.2.	Операционный контроль	15
3.3.	Приемочный контроль	17
4.	ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА	18
4.1.	Общие положения	18
4.2.	Техника безопасности при работе с электрическими машинами	19
4.3.	Указания по технике безопасности для монтажника	21
4. 4.	Указания по технике безопасности для сварщика	25
4.5.	Указания по технике безопасности для стропальщика	30
4.6.	Указания по технике безопасности для машиниста монтажного крана	38
5.	ЭКОЛОГИЧЕСКАЯ, ПОЖАРНАЯ И ЭЛЕКТРОБЕЗОПАСНОСТЬ	48
5.1.	Обеспечение экологической безопасности	48
5.2.	Обеспечение пожарной безопасности	49
5.3.	Обеспечение электробезопасности	50
6.	МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ	52
7.	ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ	53



    1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта разработана на монтаж металлических ферм на колонны. Технологическая карта предназначена для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС), другой организационно-технологической документации, а также с целью ознакомления рабочих и инженерно-технических работников с правилами производства монтажных работ.

В основу разработки технологической карты положен монтаж ферм весом 4т, длиной 12м на опорные площадки металлических колонн в зданиях высотой до 15м.

Привязка технологической карты к местным условиям заключается в уточнении направления монтажа ферм в зависимости от общего направления монтажа здания, в уточнении местоположения сборочных стендов, объемов работ и применяемых грузоподъемных механизмов.

Технологическая карта разработана в соответствии с учётом требований следующих нормативных документов:

1. СП 48.13330.2011 «Организация строительства»;

2. СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;

3. СНиП Н-23-81* «Стальные конструкции»;

4. ГОСТ 24297-87 «Входной контроль продукции. Основные положения»;

5. СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;

6. СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;

7. СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда».

8. ДПБ 01-03 «Правила пожарной безопасности в Российской Федерации»;



Металлические фермы для крыши: изготовление и монтаж

Металлическая ферма – это конструкция из профильных труб и жестких крепежных узлов. В силу своих качеств и особенностей, этот вид металлической конструкции выдерживает большие нагрузки, не подвергаясь при этом деформации.

Металлическая ферма, чаще всего, используется как несущий стропильный сегмент целого строения. Для усиления, металлические трубы собираются по принципу обрешетки, образовывая при этом добавочные ребра жесткости.
Данную объемную конструкцию можно монтировать на здание уже в готовом виде. Для этого предназначены несущие колонны. Далее проводится монтаж крыши.

Основные требования

Требования к изготовлению металлических ферм для крыши, обусловлены видом металлопроката, из которого она изготавливается:

• тавровый прокат и швеллер – прочный, но достаточно тяжелый материал, который редко применяется для изготовления металлической фермы;
• профильные и круглые металлические трубы – самый распространенный материал для изготовления ферм. Следует отметить, что технические характеристики материала подбираются в соответствии с параметрами здания;
• алюминиевый профиль – подойдет для легкой крыши или навеса. Для утяжеленной кровли этот материал лучше не применять;
• уголок – подходящий материал для временной конструкции. При желании, работы по монтажу металлической фермы из данного материала можно выполнить самостоятельно.

При необходимости, купить металлопрокат на kosmos-met.ru не составит большого труда, достаточно просто сделать заказ и оплатить его.

Технология сборки и монтажа металлической фермы для крыши

Монтаж металлической фермы осуществляется на колонны, которые предварительно устанавливаются на основание и заливаются цементом.

С помощью стрелочного крана осуществляется подъем металлической фермы на требуемую высоту. Для того, чтобы избежать раскачивания металлической конструкции и иметь возможность ее направления, применяются ручные парные оттяжки.

Крепежи металлических ферм осуществляются на разный материал. Все зависит от того, какое основание у фермы. Для монтажа на кирпичную стену или железобетонную опору, применяются анкерные болты. Когда размер металлической фермы достигает 10-12 метров и больше, то ее монтаж осуществляется как спаренная конструкция и проводится одним целым. Сборка осуществляется при доставке конструкции на объект.

Монтаж металлической фермы для крыши должен осуществляться квалифицированными специалистами и, непосредственно перед монтажом конструкции, с ними должен быть проведен инструктаж по технике безопасности.

Советуем прочитать

Оставить комментарий

Металлические фермы — заказать изготовление и монтаж у завода металлоконструкции Арес по низким ценам

Изготовление и монтаж сварных металлических ферм

Стальные строительные конструкции, которые образуют металлические трубы, соединённые в узлах, называют металлические фермы. Они работают на изгиб, рассчитаны на сильную нагрузку. Их применяют в каркасах, перекрытиях, опорах и пролётах промышленных зданий, складских и торговых помещений, стадионов, мостов, прожекторных мачт.
Наша компания специализируется на производстве высококачественных изделий из стали. Ассортимент нашей продукции включает фермы:

• для крыши;
• для навеса;
• фермы перекрытия;
• подстропильные.

Преимущества сварных ферм

Основное преимущество — свобода проектирования на основе требований к выдерживаемой ими нагрузке, желаемой форме конструкции. Кроме этого, можно выделить положительные стороны их использования:

• небольшой вес, так как трубы внутри полые;
• устойчивость к деформациям;
• быстрый монтаж и возможность самостоятельной сборки;
• цена. При изготовлении используется меньше металла, чем для балок;
• износостойкость и долговечность.

Технология монтажа стропильных ферм

Усиливают прочность кровли стропильные конструкции, изготавливаемые из профильной трубы. Часто встречаются сварные фермы из уголка, швеллера или тавра, но они тяжелее.

Треугольная металлическая ферма является наиболее лёгкой конструкцией, её тоже применяют для покрытия зданий и сооружений.
Монтаж стропильных ферм включает несколько этапов. Их связывают между собой спаренными уголками. Длинные конструкции укрепляют для противодействия нагрузке соединительными или накладными пластинами, парными швеллерами. Готовый каркас сооружения покрывается защитой от коррозии.

Вы решили заказать производство и установку металлических ферм? Интересуют условия сотрудничества? Обращайтесь к нашим менеджерам, которые расскажут о транспортировке, подготовке и монтаже металлоконструкций.

Фермы металлические – изготовление и монтаж





Металлическая ферма – система стержней, которые соединены между собой в узлы и образуют неизменяемую геометрическую конструкцию. Они относятся к строительным конструкциям. В зависимости от того, на сколько высок уровень надежности конструкции, способность ее противостоять различным нагрузкам извне, будет определяться и надежность всего строения.



Изготовление металлических ферм

В процессе производства металлических ферм четко соблюдаются инструкции, установленные стандартами ГОСТ 23118-99, ГОСТ 23119-78, ГОСТ 27579-88. Сюда относят метод сварки, использование только гнутых, сварных металлопрофилей и другие моменты.

Для изготовления используется только качественный материал, к которому относят:

• Профильная горячекатаная труба;
• Горячекатаный сортовой уголок;
• Двутавровая балка горячекатаная;
• Сварные двутавровые балки;
• Гнутая профильная труба.

В итоге должна получиться очень качественная конструкция. Но чтобы этого достичь следует использовать в работе профессиональное оборудование, которое имеется на балансе нашего предприятия. При необходимости и желании клиента можно сделать даже проект ферм. Для изготовления всех элементов ферм металлических очень важно сварочное оборудование, которое также имеется на нашем предприятии.

Приобретая продукцию, вам не стоит переживать за качество, так как на всех этапах производства осуществляется строжайший контроль. Сам процесс сварки автоматизирован, следовательно, все налажено до хорошего уровня.



Монтаж ферм металлических



Проведение монтажных работ по установке ферм металлических требует не только определенных познаний, но и специального оборудования, без которого не возможно ничего сделать на высоком уровне. Именно с этой задачей может справиться наша компания. В штате кроме этого имеется и полный набор необходимых специалистов, которые имеют огромный опыт и уровень мастерства в производстве металлоконструкций.

Стоит отметить, что вся продукция компании защищена от коррозийных моментов, так как они покрашены покрытием пятого класса, которое соответствует стандарту ГОСТ 9.03274. Только правильный монтаж, установка металлических ферм, а также грамотный подход к эксплуатации всей конструкции, позволяет использовать ее на протяжении длительного времени. Но в любом случае следует правильно подбирать фермы в зависимости от предназначения здания и уровня кровли.



Изготовление и монтаж металлических ферм

Металлические фермы представляют собой систему прямых металлических элементов, собранных в единую жёсткую конструкцию, не разборную – на сварных соединениях, разборную – на болтах.

Востребованы при сооружении крыш складских помещений, ангаров, торговых, выставочных, спортивных комплексов, промышленных, сельскохозяйственных, бытовых строений. ООО «Новый профиль» предлагает изготовление и монтаж строительных металлических ферм различных габаритов и конструкций, позволяющих быстро смонтировать крыши объектов жилого или производственного назначения.

Конструктивные составляющие

Наиболее востребована в производстве этих металлоизделий сталь – прочный, надёжный материал, обеспечивающий (при надёжном уровне антикоррозионной защиты) длительный эксплуатационный период.

При необходимости снижения массы применяются прочные коррозионностойкие алюминиевые сплавы. Востребованный профиль: уголок, часто – парный, сваренный в короб, тавр или швеллер, профильная труба (квадратная, прямоугольная).

Для тяжёлых конструкций используют стальной прокат «Н»-образной формы – двутавр, швеллер или толстостенные бесшовные трубы. Дополнительные детали – накладки, косынки.

Основные элементы – верхний и нижний пояса, в готовом варианте представляющие собой единый контур, и решётки, от которых зависит масса, эстетика и сложность производства конструкции. В состав решёток входят стержни: вертикально расположенные – стойки и монтируемые под наклоном – раскосы.

Специалисты компании «Новый профиль» предлагают изготовление стальных сварных (или болтовых) ферм с решёткой оптимальной формы:

1. треугольной – востребованной в изделиях с параллельными или полигональными поясами;

2. раскосной – рекомендованной при небольшой высоте крыш и больших нагрузках, воспринимаемых стойками;

3. шпренгельной – позволяющей укоротить пояс, по сравнению с расчётной величиной;

4. полураскосной – применяемой в строительстве башен, мостов и других объектов со значительным уклоном скатов.

Выбор оптимального варианта

Изготовление и монтаж стропильных ферм перекрытия, опираемых на стены и вертикальные балки, позволяет полностью перекрыть поперечный пролёт строящегося объекта. Если расстояние между опрами слишком велико, то изготавливают подстропильные фермы. Они служат основой для установки стропильных конструкций.

В зависимости от архитектурных и эксплуатационных особенностей строения выбирают оптимальную конфигурацию пояса фермы:

1. Треугольная. Применяется для крыш со значительным уклоном скатов, в консольных и балочных конструкциях, в которых основное усилие прилагается в середине пролёта. Изделие металлозатратно, поскольку в средней части располагаются стержни значительной длины. Поперечная жёсткость всего здания несколько снижена.

2. С параллельными поясами. Применяется в качестве стропильных. Благодаря большому количеству повторяющихся элементов одинакового сортамента и длины, изготовление фермы из металла легко унифицировать и, тем самым, снизить стоимость строительства. Оптимальный вариант для создания плоских кровель.

3. Полигональная (многоугольная). Востребована в большепролётных и/или тяжелонагружаемых объектах. Выдерживает значительные нагрузки, но сложна в производстве и монтаже.

4. Арочная. Эта форма часто выбирается при изготовлении лёгких ферм демократичной цены из профильных труб, используется для устройства навесов, теплиц и других объектов бытового и сельскохозяйственного назначения.

Преимущества стальных ферм

1. Небольшая масса, что позволяет снизить финансовые затраты на строительство в целом.

2. Возможность использования для кровель сложных форм, а также применения самых различных отделочных материалов, в том числе навесных, увеличивающих возможности архитектуры и дизайна.

3. Создание условий для удобного монтажа инженерных коммуникационных сетей.

4. Безопасность и надёжность крыши, сооружённой с использованием современных материалов и строительных технологий.

Компания ООО «Новый профиль» предлагает изготовление и монтаж металлических ферм оптимальной конфигурации по приемлемым ценам, обоснованным сметной документацией.

Монтаж металлических ферм | Новости в строительстве

Монтаж металлических ферм стропильных и подстропильных,осуществляется способом » на весу» при помощи монтажных кранов.

Унифицированные металлические фермы изготовля­ют для плоских и скатных (с уклоном 1:8) покрытий. Фермы могут опираться на колонны шарнирно строга­ной кромкой торцовой вертикальной фасонки опорного узла, выступающей вниз на 3 мм. Фермы могут сопрягаться с колоннами также жестко с примыканием к стволу колонны сбоку, что осущест­вляют обычно в однопролетных зданиях.

В этом случае на уровне нижнего пояса фермы на колонне имеется приваренный к ней опорный столик, на который ферма опирается строганой кромкой торцовой вертикальной фасонки опорного узла. Кроме того, нижний опорный иверхний узлы фермы крепят кколонне болтами, а за­тем ферму и колонну соединяют поверху накладкой на сварке и болтах.

При шаге колонн 12 м и шаге ферм 6 м применяют металлические подстропильные фермы с па­раллельными поясами номинальным пролетом 12 м. Их опирают как на железобетонные, так и на металличес­кие колонны.

Рядовые подстропильные фермы длиной 11,75 м уста­навливают на колонны с зазором между двумя фермами в 25 см. В этом зазоре на колонну устанавливают надколонник, на который будет опираться стропильная фер­ма покрытия.

При покрытиях с подстропильными фермами на ко­лоннах сначала устанавливают надколонник — корот­кую сварную двутавровую стойку, имеющую внизу тол­стый горизонтальный опорный лист, а вверху горизон­тальную опорную площадку из листа.

В покрытиях промышленных зданий для аэрации по­мещений применяют аэрационные фонари, а для осве­щения помещений верхним светом и аэрации — свето-аэрационные фонари.

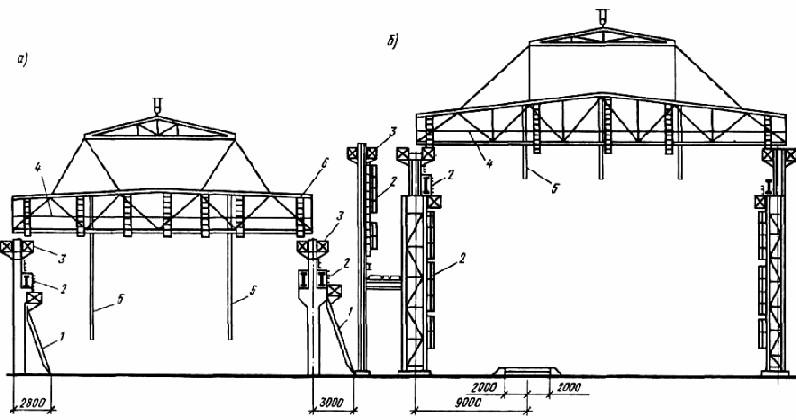

Рисунок-1. Строповка стальных ферм:

а- наклонными стропами, б- траверсой;

1- строп, 2- ферма, 3- траверса, 4- канат для расстроповки

Для соединения металлических конструкций покры­тий вединую жесткую пространственную систему, кроме закрепления по верхним поясам ферм железобетонных плит используют металлические щиты с обшивкой из 3-мм стального листа, приваренного ккаркасу из про­катных швеллеров. Такие щиты укладывают с привар­кой или креплением болтами к верхнему поясу ферм. В направлении ската щиты укладывают внахлестку;

ос­тальные стыки перекрывают нащельниками из тонкой стальной полосы на сварке. Для облегчения массы по­крытий вместо железобетонных плит применяют и утеп­ленные металлические щиты.

В последнее время в практику устройства покрытий промышленных зданий стали внедрять легкие покрытия из оцинкованного стального профилированного настила с утеплением из пенополистирола. Профилированный на­стил крепят к прогонам стальными самонарезающими оцинкованными болтами.

Рисунок-2. Схема строповки железобетонных ферм (а) и блока покрытия (б):

1 — траверса, 2 — ферма, 3 — канат для разворота, 4 — блок покрытия, 5 — стропы

Металлические стропильные и подстропильные фер­мы, а также другие металлические конструкции покры­тий зданий монтируют способом «на весу» при помощи кранов. Монтаж часто выполняют с предварительной раскладкой ферм штуками у мест монтажа или непо­средственно с транспортных средств. Последнее наибо­лее часто применяют при подаче ферм на монтаж с при­рельсовых» складов на строительстве или с площадок укрупнительной сборки. Мелкие элементы металличес­ких конструкций (связи, прогоны, щиты) можно укла­дывать в зоне монтажного крана в штабелях.

Фермы в пределах монтируемого пролета расклады­вают вдоль колонн, чтобы они не мешали свободному проходу крана.

Подготовка стропильных ферм к монтажу заключает­ся в креплении к ним опорных стоек, если это не было сделано на заводе или при укрупнительной сборке, а так­же в закреплении на фермах ферм фонарей. В зависимо­сти от способов монтажа связей по фермам может потребоваться закрепление на фермах временных распо­рок, которыми до установки связей фермы будут рас­креплены к смежным фермам.

К первым двум по ходу монтажа фермам в пролете крепят также расчалки. К фермам и другим длинномерным элементам еще за­крепляют оттяжки. Кроме того, при подготовке всех эле­ментов конструкций к монтажу их очищают, выправляют детали узловых соединений, проверяют наличие крепеж­ных отверстий и правильность их расположения. Иногда при подготовке к монтажу покрытий зданий отдельные элементы укрупняют в блоки, о чем было сказано выше.

В зависимости от пролета фермы стропят двухвет-вевым стропом с полуавтоматическими обвязочными стропами или с подвеской в двух местах к траверсе при помощи тех же обвязочных стропов. Другие элементы также стропят обвязочными стропами. Отдельные мел­кие элементы, устанавливаемые вручную, подают паке­тами, а прогоны со строповкой —гирляндами.

Стропильные фермы, монтируемые по колоннам (без подстропильных ферм), устанавливают на оголовки ко­лонн с прикрепленными к фермам опорными стойками. Установку выполняют, выверяя положение ферм по рис­кам, нанесенным на оголовки колонн. Установленную по рискам ферму закрепляют на анкерных болтах или сквозными болтами на колоннах; на колоннах средних рядов ферму дополнительно соединяют болтами с фер­мами рядом смонтированного пролета.

При монтаже стропильных ферм по подстропильным на колонны предварительно устанавливают, выверяют и закрепляют надколонники. Иногда надколонники мон­тируют совместно с колоннами. В этом случае их закреп­ляют на колоннах только на болтах. Сваркой колонны окончательно закрепляют только после тщательной их выверки, так как надколонники из-за расположения между ними подстропильных ферм должны устанавли­ваться точно. После установки надколонников между ними по разметке устанавливают подстропильные фермы и закрепляют их болтами с надколонниками.

Стропильные фермы, монтируемые на опорных пли­тах подстропильных ферм, устанавливают без опорных стоек по рискам, нанесенным на плиты, и после вывер­ки крепят к плитам и фермам ранее смонтированного пролета болтами.

Стропильные фермы, монтируемые в плоскости ко­лонн по надколонникам, устанавливают с опорными стойками по рискам, нанесенным на надколонники, и после выверки закрепляют так же, как и при монтаже непосредственно по колоннам.

Вертикальность положения ферм, что определяет также и правильность расстояния между верхними поя­сами ферм, достигается постановкой между фермами постоянных связей и распорок. Связи и распорки уста­навливают вслед за установкой ферм до их расстропли-вания. Если по каким-либо причинам это выполнить нельзя, то фермы устанавливают с постановкой времен­ных распорок, как это делают при монтаже железобе­тонных ферм.

Так как при монтаже первых двух в пролете стро­пильных и фонарных ферм кран не может до их расстропливания выполнить монтаж связей, а крышевой кран поставить негде, то верхние пояса этих ферм до установки связей временно раскрепляют расчалками в обе стороны от осей ферм. Число расчалок должно быть не более трех пар:

по три расчалки в каждую сто­рону от фермы. Фермы, закрепленные расчалками, не допускается оставлять в таком состоянии дольше 8 ч (одной смены), а если это невозможно, необходимо фер­мы раскрепить распорками (связями).

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Как установить ROOF ФЕРМЫ

Крышу стропильной является тектонической структурой некоторого типа специализированного вспомогательного материала, который может отлично траверсировать свободное пространство над комнатой. Фермы состоят из разнообразных ровных элементов, которые могут быть деревянными или металлическими, а затем образовывать треугольные формы.

Раньше стропильные фермы устанавливались строителями только с помощью своего специализированного оборудования и хорошо обученных специалистов.

Но благодаря новейшим технологиям их стало проще установить вручную, используя простые процедуры.Если вам нравятся стропильные фермы для дома, наверняка вы ищете ответ на свой единственный вопрос: как самому установить стропильные фермы?

Установка фермы — сложный процесс, но если вы знаете правильную процедуру, это можно сделать невероятно; Самое важное, что следует отметить в отношении ферм перед началом установки, — это их сильные и слабые стороны, чтобы вы могли уделять этой части особый уход во время процесса.

Прочность фермы обычно заключается в ее точке вертикального давления, а не горизонтального давления. Это явно означает, что вы не должны касаться их верхней или нижней частью.

Для домов, состоящих из нескольких этажей, становится немного сложно работать без крана, чтобы избежать повреждений, но если у вас нет этого варианта, лучше использовать рычажные тросы, чтобы без них доставлять фермы на верхний этаж. вред.

Прежде чем найти ответ на ваш ценный вопрос о том, как шаг за шагом установить кровельные фермы, давайте рассмотрим несколько Советы по установке :

• Фермы доступны в различных формах, а также размерах , поэтому в первую очередь важно выбрать подходящий для вашего проекта.
• Если на вашей крыше имеется достаточная площадь смещения, рекомендуется установить перпендикулярные наборы из двух ферм рядом друг с другом. После установки внутренние фермы будут работать для вас как выступ, чтобы вы могли сесть на них во время установки.
• Ваша основная цель должна заключаться в том, чтобы разместить каждую ферму на расстоянии двух футов от центра, а перед этим вы должны создать верхнюю пластину крыши.
• Важно разместить наверху блок размером два дюйма, где можно будет соединить внутреннюю стенку и верхнюю пластину.
• Референтные метки должны быть размещены должным образом на расстоянии каждые два фута от края верхней пластины. Это отмечает место выравнивания других краев фермы, и вы должны использовать эффективные маркировочные символы, чтобы они не сбивали вас с толку во время установки.

Теперь у вас есть основное представление о процессе установки стропильной фермы, так что самое время перейти к руководству по установке стропильной фермы. Давайте продолжим эту часть:

1. Проектирование фермы крыши : После того, как вы определились с типом материала для формирования фермы, пора спроектировать ее в соответствии с размером вашей крыши.Как правило, техническая фанера не подходит по размеру, поэтому вам нужно разрезать ее по своим размерам. Для этого вам необходимо оформить некоторые документы относительно полных измерений.
2. Распил фермы : После разработки плана компоновки вы должны распилить каждый элемент до идеальной формы и длины. Хорошо наклонять каждый разрез, чтобы его можно было легко зафиксировать другим элементом.
3. Расставьте фермы : Теперь вы подготовили все элементы стенки и пояса в соответствии с требуемым размером, поэтому положите их на свободное основание в форме фермы, убедившись, что все соединения правильно подходят к желаемые места.Если еще остались кусочки, хорошо пропилить дополнительные порции.
4. Закрепите соединения : Когда вы устанавливаете фермы крыши вручную, важно использовать эффективные инструменты для точного соединения всех элементов. Если у вас нет подъемного крана, то перед подъемом ферм на верхний этаж вся ваша работа должна быть безупречной. Используйте металлические косынки для соединения стыков фермы и убедитесь, что они идеально приклеены и аккуратно прибивают каждую точку, не нанося никакого вреда прочности материала.
5. Как установить фермы на крышу : После того, как вы построили фермы, теперь вы должны безопасно доставить их к верхней части для установки. Прибейте их пальцами ног к верхней пластине, чтобы они не упали снова, и попытайтесь закрепить их, используя надлежащую блокировку. Идеально закрепите все стыки и обеспечьте надлежащую поддержку каждого края с помощью идеального гвоздя.

Все эти шаги описывают пошаговую процедуру установки простых ферм, сделанных из деревянного материала.Его обычно используют для ферм домов, так как он добавляет красоты и выглядит изящно в долгосрочной перспективе.

Если вы задумываетесь об установке фермы вальмовой крыши у себя дома, вам необходимо проявить дополнительную осторожность.

Фермы вальмовой крыши обычно используются в зонах сильного дождя, потому что они предотвращают стекание воды в комнату, потому что они имеют фиксированный угол наклона и уклона вниз в каждой точке. Вам просто нужно следовать этим инструкциям, чтобы начать простой процесс:

1. Измерьте точную длину коньковой балки и общих стропил, а также стропил вальмы.Те, которые соединяют верх стены и верх крыши, называются общими стропилами, тогда как вальмовые стропила используются между стыками точки встречи обеих сторон крыши.
2. Обычные стропила необходимо измерить в соответствии с углом и уклоном крыши, затем обрезать их до идеальной формы и обязательно установить по одному на каждые 20 дюймов по стене.
3. Измерьте длину стропила домкрата, точно обрежьте их и поместите по одному на каждые 20 дюймов поперек стены.
4. Вы должны четко обозначить места над стеной, где должны быть установлены все эти стропила.
5. После размещения стропил в специально отведенных местах, тщательно прибейте их гвоздями; при необходимости используйте дополнительные опоры для безопасной установки.
6. Теперь отмерьте и обрежьте фанерную обшивку так, чтобы можно было закрыть все стороны крыши.
7. Важно оставить дополнительное пространство по нижним краям, которое свободно свисает над стеной. Он действует как опора, а также придает изящный вид области.
8. Прибейте стропила и фанерный материал вместе, чтобы соединение было надежным.
9. Для большей безопасности можно использовать дополнительный рубероид поверх него.

Если вам интересно, как установить кровельные фермы без крана, то вальмовая кровля — идеальный выбор, потому что ее части можно легко поднять на другой этаж.

Этот вид кровли изящно смотрится для садовых домиков, где можно отдохнуть с друзьями в жаркую погоду, а также во время дождя или снега. Эта кровельная техника проста в установке, и это легко сделать дома без специалистов, а также без специального оборудования.

Процесс установки требует только идеальной стратегии маркировки, потому что на ней основывается полное размещение крыши.

В течение нескольких лет металлическая кровля приобрела большую популярность благодаря своей повышенной прочности и красоте. Он доступен в различных цветах, стилях и фактурах, поэтому вы можете использовать тот, который лучше всего подходит для вашей конструкции. Эти фермы экономичны, а также действуют как энергосберегающие элементы, поэтому вы можете сэкономить больше денег, добавив красоты вашему дому.

КАК УСТАНОВИТЬ ФЕРМЫ СТАЛЬНОЙ КРЫШИ

Перед началом процесса установки важно выбрать лучший цвет для стальных ферм крыши, который идеально подходит для вашего дома. Эти фермы можно легко установить на уже построенную крышу, так как они просты в установке и могут быть легко подняты на другой этаж из-за их очень небольшого веса.

Если вы устанавливаете его на старую крышу, то в первую очередь обязательно отремонтируйте все повреждения и удалите потускневший старый материал.

Затем добавьте поверх него изоляционный слой, поверх которого можно легко установить стальные фермы. Прежде всего, необходимо установить кромочные участки в виде металлических полос, закрывающие внешний слой крыши пирамидальной формы. Вы должны использовать гвозди, чтобы закрепить их оклад, и они будут покрывать всю краевую часть вашей крыши точно над стеной.

Теперь настало время для большей части, которая требует особого ухода; начните с вашего первого листа и разместите его таким образом, чтобы он выступал на краю до дюйма.

Используйте винты с головкой под шайбу, чтобы закрепить все соединения стальных ферм, и соблюдайте расстояние около 12 дюймов между винтами. Аналогичным образом установите все фермы с идеальным креплением гвоздями; при необходимости используйте клеи для дополнительной безопасности.

Когда вы установили все фермы, пора добавить гидроизоляцию на каждом стыке крыши, где две секции пересекаются над крышей. Вам понадобится пять окладов, чтобы покрыть все такие стыки; это добавляет больше красоты, а также безопасности стропилам крыши.

Наконец, вы закончили свою крышу с изящным, привлекательным и гладким прикосновением, и теперь можно очистить материал и наслаждаться своей новой крышей.

Это руководство по установке дает идеальный ответ на все ваши вопросы, связанные с установкой кровельных ферм. Теперь вы можете самостоятельно установить кровельные фермы, не прибегая к помощи специалистов, с помощью экономичных методов.

Все, что вам нужно сделать, это собрать сырье и начать процесс с помощью этого руководства по установке.Кровельные фермы — лучший вариант для холмов, где людям нужно спасти свой дом от дождя и снегопада, но из-за их изящного внешнего вида эта тенденция теперь также распространена в городах.

Шаг 4: Сборка фермы: видеоустановочная серия

Шаг 4 в серии из 24 видео, в которых показано, как собрать стропильную систему при установке здания Absolute Steel от Sierra, самой простой в установке металлической строительной системы в Америке.

Если ваше здание меньше 20 футов в ширину, и если предположить, что вы не находитесь в зоне с чрезмерными снеговыми нагрузками, то у вас, вероятно, не будет ферменных распорок.За некоторыми исключениями, наши конструкции шириной 20 футов потребуют ферм, а для любых зданий шириной более 20 футов потребуются фермовые распорки. Здания Absolute Steel имеют три разных стиля ферм, основанные на различных нагрузках, которые должны быть достигнуты в различных частях страны.

Для этой демонстрации мы устанавливаем наши Tri-Truss Braces, поскольку они используются наиболее часто. Опять же, проконсультируйтесь с вашим Руководством по сборке, чтобы узнать, какой тип фермы имеет ваше здание.

Основная соединительная труба с центральным воротником в этом здании имеет общую длину 31 ½ дюйма и представляет собой трубу 2 x 2 дюйма с уменьшенными концами.Трубки с центральным воротником могут различаться по длине и размеру в зависимости от размера вашего здания. Например, в здании шириной 40 футов в зоне снеговой нагрузки используется труба 2 x 3 дюйма длиной 144 дюйма. Опять же, всегда сверяйтесь с инструкциями по сборке, прилагаемыми к вашему комплекту.

Затем наденьте по одной из стяжек с концевой муфтой 91 1/8 ^-го дюйма на каждый конец центральной стяжки и убедитесь, что сборка прямая. Закрепите соединения TEK или винтами рамы и прикрепите левую и правую скобу хомутной стяжки заподлицо с концами сборки хомутной стяжки.

Прямо сейчас я хочу, чтобы вы поместили узел стяжки воротника между боковыми изгибами. Завязка воротника должна располагаться по центру рамки. Используйте стык между стропилом и боковым изгибом в качестве ориентира. Измерение от соединенного соединения до конца узла хомутной стяжки должно быть одинаковым с обеих сторон. Прикрепите каждую скобу для хомута к потолку / стене с помощью 12 шурупов. Затем нам нужно отметить центр пика (измерение пика составляет 24 3/8 ^дюйма дюйма от соединенного соединения до центра пика).Здесь очень пригодится одна из тех ручек «Sharpie» или что-то еще, что оставляет на стали неизгладимый след. Теперь отметьте центр сборки хомутной стяжки. В этом здании центр будет 102 7/8 ^-го дюйма. Это будут ориентиры, которые мы будем использовать через минуту или две.

Поместите вертикальную центральную скобу в раму между козырьком и воротником. Используйте свои ориентиры в качестве ориентира. Используйте BK 20 или плоский кронштейн, чтобы прикрепить центральную распорку к пику.Убедитесь, что узел прямой, прежде чем затягивать винты после ввинчивания первого винта. Оставьте только тот конец, который соприкасается с узлом хомутной стяжки — мы вернемся к этому через минуту.

Используя центральную метку на узле хомутной стяжки, отцентрируйте плоский кронштейн размером 4 дюйма на 6 дюймов на сборке воротниковой стяжки, удерживая его заподлицо с нижней частью сборки манжеты, и закрепите двумя винтами рамы.

Теперь вы можете закрепить центральную распорку, используя винты рамы, вставленные в кронштейн 4 x 6 дюймов, и завершить установку, затянув оставшиеся винты.

Две части диагональной распорки теперь центрируются на каждом стропиле, при этом другой конец упирается в место, где центральная распорка встречается с узлом воротниковой стяжки. Используйте плоские кронштейны BK 20, чтобы прикрепить их к середине стропил, и вставьте другие концы в плоский кронштейн 4 x 6 дюймов, который вы надеваете на узел стяжки воротника, и закрепите их винтами рамы.

Единственные монтажные кронштейны используются с обеих сторон (спереди и сзади) сборки крыши / стены — на вершине вертикального соединения.

Теперь у нас есть первая сборка стены и крыши, завершенная вместе с ее узлом распорки фермы, поэтому мы собираемся изготовить все из них для этого строительного комплекта, оставив первую и последнюю без распорок фермы по причинам, которые я только что объяснил.

Шаг 5: Расстояние между каналами шляпки

Индекс видео:

Советы по фермам крыши: как правильно их установить

Ферма крыши — это структурная единица, состоящая из небольших элементов, которые координируются вместе и действуют как один большой элемент. Ферма функционирует как тектонический каркас, который позволяет строителю преодолевать большие расстояния между стенами без дополнительной центральной опоры, что приводит к увеличению открытых пространств.

В настоящее время многие строители предпочитают кровельные фермы традиционным крышам с решетчатым каркасом в основном потому, что они быстрее устанавливаются.Фермы также избавляют от необходимости обрезать сложные углы крыши. Фермы крыши также могут быть сконфигурированы для соответствия любому дизайну и форме крыши. Более того, они профессионально спроектированы, а это означает, что мельчайшие детали конструкции кровли создаются с более высоким уровнем точности.

Хотя установка стропильных ферм проще, чем установка традиционного каркаса, компромисс заключается в том, что это оставляет меньше места для ошибки. Вот несколько советов, как правильно установить стропильные фермы.

Стоимость

По данным HomeAdvisor, затраты на установку стропильных ферм находятся в диапазоне от 7200 до 12000 долларов, а затраты на материалы составляют от 1,50 до 4,50 долларов за квадратный фут. Деревянные фермы стоят от 30 до 400 долларов каждая, в зависимости от размеров крыши.

Установка первой фермы

Фермы можно купить у производителя или изготовить на месте. Фермы из восстановленной древесины, такие как Timberworks Timber Truss, являются популярным выбором, потому что они более устойчивы, чем фермы из зеленого дерева, а также добавляют тепла и характера крыше.

При установке стропильных ферм вручную важно убедиться, что все элементы установлены идеально, прежде чем поднимать стропильные фермы на верхний этаж. Приклейте металлические косынки к стыкам ферм, затем аккуратно прибейте каждую точку, стараясь не повредить дерево.

Для сборных ферм производитель предоставляет схему и компоновку конфигурации ферм. Каждый элемент фермы пронумерован; Первый шаг — перенести цифры на верхние настенные таблички. Кран часто используется при установке стропильных ферм, поскольку они обычно большие и громоздкие.

Производитель предоставляет четкие инструкции для каждого шага процесса установки. Обычно подрядчик устанавливает фермы на стороне крыши напротив места расположения фермы №1. Рабочие вручную устанавливают первую ферму в конце крыши на соответствующий номер на стеновой плите. Затем они прибивают его к настенной пластине и прикрепляют временные скобы, чтобы удерживать его в вертикальном положении.

Установка последующих ферм

Затем рабочие устанавливают вторую ферму аналогично первой и прикрепляют гребневую балку на вершине каждой фермы.Эта балка простирается до дальнего конца крыши и нависает над фермами, пока остается на ней. Последующие фермы крепятся к стеновым плитам и коньковой балке. Иногда могут быть добавлены временные дополнительные опоры.

Крепление фермы

Фермы крыши фактически предназначены для перемещения как единое целое, чтобы поддерживать структурную целостность крыши. Изменения температуры и влажности часто вызывают нагрузку на элементы фермы, в результате чего центр нижнего пояса поднимается вверх.

Распространенная ошибка строителей — прибивать нижнюю часть пояса к верхним неназначенным внутренним стенам. К сожалению, это предотвращает перемещение фермы, может привести к растрескиванию элементов фермы и даже к аннулированию гарантии производителя. Обязательно прибивайте фермы только в точках, указанных производителем на макете.

Фермы вальмовой кровли

Фермы вальмовой крыши идеальны в местах с сильным снегопадом или дождем, потому что они имеют уклон в каждой точке и способны предотвратить попадание дождевой воды в комнату.Техника вальмовой кровли проста и может быть выполнена без помощи специалистов или какого-либо специализированного оборудования. Действительно, фермы вальмовой крыши — хороший выбор, когда вы не можете позволить себе кран.

Вот несколько советов по установке вальмовой кровли:

• Обычные стропила следует измерить в соответствии с углом наклона крыши, затем вырезать до идеальной формы и установить на расстоянии 20 дюймов по стене.
• Стропила также должны быть размещены на расстоянии 20 дюймов по стене.
• Отметьте точное место над стеной, где будут размещены стропила
• Поместите стропила в соответствующие места и прибейте их гвоздями.Вы можете использовать дополнительную поддержку для более безопасной установки
• Разрежьте фанерную обшивку, убедившись, что все грани крыши закрыты.
• Оставьте немного свободного места по нижним краям, чтобы они свободно свисали над стенами. Они служат дополнительной опорой и придают изящный вид.

Дополнительные наконечники

• Высота каблука : при размещении заказов на новые фермы, соответствующие существующим, подрядчик должен указать три параметра: уклон, пролет и высоту каблука установленных ферм.Многие часто забывают о высоте каблука, что может привести к тому, что одна ферма окажется выше другой.
• Анкер с верхней пластиной: Винты для анкеров очень популярны, потому что их легко установить. Однако их может не хватить, если фермы очень длинные. Убедитесь, что используемый ограничитель рассчитан на максимальный подъем фермы. Вы можете получить эту информацию в разделе «Реакция» спецификации фермы.
• Держите фермы выровненными : Большинство кровельных ферм необходимо устанавливать в определенном направлении, даже если ремни выглядят точно так же.Некоторые фермы окрашены так, чтобы монтажник мог видеть, где они должны быть установлены, в то время как у других есть бирки в нижней части фермы, где им требуются дополнительные точки опоры.
• Временные связи : Всегда не забывайте устанавливать временные связи на фермах всякий раз, когда вы покидаете стройплощадку на длительное время, если фермы не полностью установлены и не покрыты настилом
• Хранение ферм на ровной поверхности : Хранение ферм на неровной поверхности может привести к перекосу, что приведет к кошмару при укладке каркаса.

Правильная установка стропильных ферм может быть сложной задачей и часто требует помощи профессионала для устранения более технических проблем. Несмотря на растущее распространение стальных конструкций, деревянные фермы остаются очень популярными, поскольку они более экономичны, имеют изящный внешний вид и более энергоэффективны.

Armor Metals Измерение и установка

Armor Metals Измерение и установка — Металлическая кровля и амбары для столбов

ЦЕНА БРОНИРОВАНИЯ МЕТАЛЛОВ ФЕРМЫ * Цены могут быть изменены без предварительного уведомления! Цены действительны 16 января 2017 года $ 20.Доплата 00 за фут за упаковку при транспортировке фургонными линиями (т. Е. 16-футовый ящик = 320,00 долларов США). Уточняйте сроки поставки товаров, отсутствующих на складе. Выделенные товары обычно есть в наличии. Все фермы с шагом 4:12. Заказной шаг до 6:12 для фермы длиной до 30 футов доступен с доплатой в размере 1,00 долл. США за фут за ферму. Количество зажимов говорит о том, сколько изнанок 2×6 вам понадобится на один отсек. (т.е. в здании 30×40 есть 4 пролета) Никакой из наших продуктов не требует сварки.Все оборудование входит в стоимость ферм. Все фермы имеют свес. Если вы планируете возводить закрытое здание, свес нужно будет срезать. ОПОРНЫЕ ФЕРМЫ РАЗМЕР ФЕРМЫ ЦЕНА ЦЕНА HD КОЛИЧЕСТВО ЗАЖИМОВ ДЛИНА МЕТАЛЛА ВЕРХНИЙ ОДНОКОРДНЫЙ 20 ‘ 276 долларов.64 17 12 ‘ 21 ‘ $ 280,64 19 12’6 « 22 ‘ $ 284,64 19 13’1 « 23 ‘ $ 286,64 21 13’6 « 24 ‘ 300 долларов.00 21 14 ‘ 25 ‘ 305,00 $ 21 14’9 « 26 ‘ 310,00 $ 21 15’4 « 27 ‘ 315,00 $ 23 15’10 « 28 ‘ 320 долларов.00 23 16’3 « 29 ‘ 325,00 23 16’10 « 30 ‘ 330,64 долл. США 23 17’4 « 31 ‘ 335,14 $ 25 17’10 « 32 ‘ 339 долларов. 64 25 18’4 « 33 ‘ $ 345,14 25 18’11 ‘ 34 ‘ $ 350,64 27 19’6 « 35 ‘ $ 360,64 27 19’11 « ПОЛОВИННАЯ ДВОЙНАЯ ВЕРХНЯЯ ЧАСТЬ 36 ‘ 415 долларов.64 29 20’6 « 37 ‘ 420,14 долл. США 29 21 ‘ 38 ‘ $ 424,64 29 21’6 « 39 ‘ $ 430,64 31 22’1 « 40 ‘ 436 долларов.64 31 22’8 « 41 ‘ 442,14 долл. США 31 23’1 « 42 ‘ 447,64 долл. США 33 23’6 « 43 ‘ $ 539,14 33 24’2 « 44 ‘ 543 доллара.64 33 24’8 « Балка балки заменяет стойку. Это позволит заказчику иметь проем в боковой стене 20 или 24 фута в зависимости от расстояния между фермами. СТРЕЛКА БАРУ Балка 20 футов 400,00 $ Балка 24 ‘ 480,00 $ Наклон к фермам с шагом 2:12.Возможны другие варианты (цены варьируются). ФЕРМЫ КРЫШИ ИЛИ НАКЛОН К ФЕРМУ РАЗМЕР ЦЕНА ЛУЧШИЕ ФЕРМЫ 10 ‘ $ 167,22 12 ‘ 179,00 $ 14 ‘ 190 $. 78 ФЕРМЫ СТАНДАРТНОГО СТИЛЯ 16 ‘ 245,00 $ 18 ‘ 260,00 $ 20 ‘ 295,00 $ 22 ‘ 300,00 $ 24 ‘ 317,12 $

© ARMOR METALS.ВСЕ ПРАВА ЗАЩИЩЕНЫ.

Рекомендации по установке длиннопролетных стальных ферм из холоднокатанной стали

Длиннопролетные металлические фермы имеют длину 60 футов или более. Ферма с большим пролетом может представлять опасность для монтажников, потому что размеры и вес самой фермы могут создать неустойчивость, коробление и обрушение фермы, если с ней не обращаться, не устанавливать и не закреплять должным образом. Фермы с длинными пролетами могут быть установлены безопасно и эффективно, но они требуют более тщательных мер безопасности и обращения с ними, чем фермы с короткими пролетами.

Длиннопролетные металлические фермы сегодня используются все чаще. Майк Нунан, вице-президент по маркетингу Cascade Manufacturing Co., Каскад, штат Айова, говорит, что это связано с тем, что профессионалы в области дизайна стали ценить способность проектировать конструкции большего размера и более жилые по внешнему виду. «Когда кодекс требует использования негорючих материалов в конкретном проекте, холоднокатаная сталь является естественным выбором», — добавляет он. «В результате фермы с более длинными пролетами становятся все более распространенными.Не отказывайтесь от этого типа строительства, но станьте более опытным в нем ».

Перед запуском

Изучите и ознакомьтесь с установленными и утвержденными отраслевыми документами, касающимися установки длиннопролетных металлических ферм. Совет по холоднокатаной стали (CFSC) предоставляет документы, касающиеся надлежащего обращения, установки и крепления длиннопролетных металлических ферм. «Эти документы не относятся к конкретному проекту, а скорее представляют собой руководство по передовой практике правильного обращения и крепления», — говорит Нунан.«Эти документы должны быть предоставлены по каждому проекту. Зарегистрированный инженер обычно отвечает за определение креплений для конкретного проекта относительно конструкции». В разделе 42211.3.3 Международного строительного кодекса (IBC) 2015 обсуждаются длиннопролетные стальные фермы холодной штамповки.

Согласно книге «Информация о безопасности компонентов здания из холоднокатаной стали» (CFSBCSI) «Руководство по надлежащей практике обращения, установки, ограничения и крепления стальных ферм из холоднокатаной стали», установка фермы может быть опасной, если не будут приняты надлежащие меры предосторожности. .Установка длиннопролетной фермы требует, прежде всего, тщательного планирования и взаимодействия между подрядчиком, участвующим в монтаже, монтажной бригадой и крановщиком.

В зависимости от опыта подрядчика настоятельно рекомендуется провести встречу со всеми лицами на месте. Он должен включать всех, кто участвует в операциях по подъему / подъему, установке, удерживанию и связыванию, чтобы ознакомиться с положениями CFSBCSI, проектными чертежами ферм, строительной документацией, схемой размещения ферм (если / когда требуется по контракту), работой OSHA. -требования к подъему и защите от падения, план возведения и установки (если таковой имеется) и конкретные условия на объекте.

Прибытие длиннопролетной фермы

Когда на строительную площадку прибывают длинные металлические фермы, убедитесь, что они соответствуют утвержденным проектам. Нунан считает, что в идеале поставку длиннопролетных металлических ферм следует согласовывать с суперинтендантом на месте, чтобы они прибыли незадолго до установки, чтобы они не мешали другим предприятиям.

«Для длиннопролетных стальных ферм, изготовленных методом холодной штамповки, требуется дополнительное свободное пространство вокруг рабочей площадки для хранения и размещения перед установкой, — говорит Майк Пеллок, ЧП, исполнительный вице-президент Aegis Metal Framing, подразделения MiTek, Честерфилд, Миссури . «Поскольку они длинные, на многих строительных площадках может быть проблемой найти эту зону с доступом к зданию и в непосредственной близости от него. Никогда не тащите фермы. Всегда используйте кран для их перемещения».

Длиннопролетные фермы могут быть изготовлены и отправлены двумя частями из-за ограничений на транспортировку. Если они слишком длинные или слишком высокие, чтобы их можно было отправить одним целым, добавляется дополнительный шаг в соединении двух частей. «Вам необходимо подходящее место на стройплощадке для соединения половин фермы», — говорит Марибет Риццуто, директор по образованию и устойчивому строительству Steel Framing Alliance и управляющий директор Института инженеров холоднокатаной стали.«И установщику нужно будет учесть дополнительное время и рабочую силу при подаче заявки на проект, а также общие временные рамки, необходимые для завершения проекта».

Пеллок говорит, что для обеспечения одинакового сращивания всех ферм для обеспечения согласованных профилей требуется система отсадки. «Когда фермы строятся из двух частей из-за ограничений по высоте, поставляются базовая ферма и верхняя ферма», — добавляет он. «Базовая ферма потребует дополнительных распорок верхнего пояса, поддерживающего ферму цоколя.К плоской части верхнего пояса основной фермы потребуется применить серию боковых и диагональных ограничивающих распорок ».

При работе с длиннопролетными фермами Серж Дюссо, ЧП, вице-президент Canam Structures, подразделения Canam Group Inc., в Сен-Гедеоне, Квебек, Канада, рекомендует всегда собирать в магазине самые большие фермы, чтобы уменьшить работы, которые будут выполняться на стройплощадке. «Чтобы определить детали, мы должны принять во внимание логистику на объекте и убедиться, что мы можем безопасно доставить детали к месту, где они будут выгружены», — говорит он.«Из-за больших деталей, с которыми нам, возможно, придется иметь дело, мы всегда хотим свести к минимуму манипуляции на поле и подносить детали ближе к месту, где они будут установлены».

Полевое соединение половин длиннопролетной фермы должно быть четко описано для монтажников на месте. Кроме того, «необходимо учитывать метод установки фермы», — подчеркивает Джейкоб Томпсон, PE, SE, старший инженер, Alpine TrusSteel, Орландо, Флорида. «В зависимости от того, соединены ли фермы вместе на земле, а затем подняты в место, или две половины фермы временно закреплены на месте перед соединением ферм, повлияет на процедуру установки.В буклете CFSBCSI обсуждаются полевые сращивания в разделе «Сборка и сборка в полевых условиях». Раздел документа «Другие особые условия».

Погрузочно-разгрузочные работы и распорки

Длиннопролетная металлическая ферма является гибкой, и при обращении с ней необходимо соблюдать особую осторожность, чтобы избежать повреждений или травм. При неправильном обращении длиннопролетная металлическая ферма может выйти из плоскости. «При подъеме фермы используйте более одной точки соединения», — говорит Томпсон. «Распределите соединение через несколько точек вдоль фермы с помощью распорки.«Дюссо считает, что, поскольку длиннопролетные фермы тонкие и нестабильные во время монтажа, точки отбора должны быть тщательно спланированы и спроектированы». Для проектировщика лучше всего понять, что фермы должны пройти различные стадии строительства, прежде чем они введены в эксплуатацию, — говорит он. — Мы достигли очень хороших результатов, работая напрямую с консультантами по включению этапов строительства в проектирование длиннопролетных ферм ».

Пеллок подчеркивает, что для длиннопролетных ферм всегда требуется распорка или другой элемент, чтобы их можно было поднять на место.«Распорка обеспечивает несколько точек подъема, расположенных так, чтобы избежать изгиба или скручивания фермы», — говорит он. «Дополнительные рабочие могут быть необходимы для руководства бандаж, как он поднимается на место. Неправильное использование или отказ в использовании, распорка при подъеме фермы на месте очень часто приводит к повреждению аккорда и веб-членов от изгиба или скручивание. Следуйте инструкциям CFSBCSI по выбору и подбору распорок ».

Правильное количество, положение и крепление установочных распорок необходимы для всех установок ферм, чтобы удерживать фермы в вертикальном положении до тех пор, пока не будут применены постоянные ограничивающие распорки.Недостаточное крепление во время установки — наиболее частая причина обрушения фермы и возможных травм.

Дэнни Физелл из Роанока, штат Вирджиния, подрядчик и монтажник по холодной штамповке с более чем 40-летним опытом строительства, говорит, что IBC требует квалифицированного зарегистрированного (по контракту владельца) профессионального дизайнера, занимающегося проектированием временных и постоянных распорок. «Установщики должны следовать указаниям», — добавляет он.

Томпсон считает, что определение конструкции распорок должно помочь устранить путаницу в том, кто несет ответственность, и не забыть.«Длиннопролетные фермы также должны пройти специальный осмотр, чтобы убедиться, что распорки установлены правильно», — добавляет он. «Природа длиннопролетных ферм заключается в том, чтобы быть более нестабильными, пока они не будут правильно закреплены», — говорит Пеллок. «Особое внимание к обеспечению требуемых рядов боковых ограничителей и диагональных связей имеет решающее значение для безопасности установки длиннопролетных ферм».

Физелл подчеркивает, что установщики должны подтвердить, что они правильно временно закрепили длиннопролетную металлическую ферму в вертикальном положении, прежде чем они заберутся на распорку или отцепят ее.«Внимание к деталям, в том числе к правильному количеству и размещению креплений, имеет решающее значение», — говорит он. «В качестве примера: требовал ли производитель или инженер фермы прижимные зажимы с обеих сторон фермы на каждом конце или только с одной стороны фермы на каждом конце? Перед тем, как она будет обшита, ее следует жестко закрепить, как указано в проекте. профессиональный «.

Пренебрежение использованием нескольких точек соединения при подъеме ферм или пренебрежение использованием временных распорок с боковыми и диагональными распорками с требуемыми интервалами, действительно, являются наиболее распространенными ошибками, совершаемыми при установке длиннопролетных ферм. Томпсон считает, что работа с бригадой, имеющей образование или опыт в установке длиннопролетных ферм, должна помочь избежать этих ошибок. И, как упоминалось ранее, хорошее предварительное планирование является обязательным условием при установке металлических конструкций на большие расстояния. «Фермы с большим пролетом сильно отличаются от других, и, если вы планируете заранее, вы избежите ошибок и сэкономите много времени на стройплощадке», — говорит Риццуто.

Стальные фермы — Оптовые продавцы металлических кровель Ноксвилл, штат Теннесси

Стальные фермы высокого качества

В настоящее время мы предлагаем эти стальные фермы в нашем магазине в Ноксвилле, штат Теннеси.

Эти стальные фермы позволяют быстро и легко собрать комплект Pole Barn для подрядчика или человека, который сделает это самостоятельно. Наша металлическая стропильная система является идеальным продуктом для ограждения стен целого стального каркасного здания.

Оптовая торговля металлическими кровлями Стальные фермы обычно используются для постройки сараев, гаражей, складских помещений, арен для верховой езды и даже домов.

Наши фермы производятся из американской стали

здесь, в Соединенных Штатах.У нас есть множество ферм для различных функций, включая фронтоны, отдельно стоящие навесы, наклонные ферм и многое другое. Для получения более подробной информации свяжитесь с нами.

Запросить цену или информацию Стальные фермы

• Размеры в свету от 10 до 80 футов в ширину.
• Стандартное расстояние между стальными фермами — 10 футов

• Сделано в США с использованием 100% сертифицированной стали США
• Включает оборудование для крепления ферм вместе

• Конструкции фермы с болтовым соединением

• Предварительно сварные чашки прогонов

• Предварительно просверленные отверстия под болты

• Неограниченные возможности строительства

Металлическая крыша оптом

1170 Topside Road

Louisville, TN 37777
Телефон: 865-379-7777
Факс: 865-982-4222

информация @ оптовиков металлоконструкций. com

Часы работы: 8.00-17.00 ET M-F

Почему мне следует использовать стальные фермы?

Эти усиленные стальные фермы спроектированы таким образом, чтобы их расстояние составляло 10–12 футов, что позволяет сэкономить драгоценное время установки. По сравнению с деревянными фермами, которые обычно расположены на расстоянии 2–4 футов друг от друга и требуют покупки и установки в два раза больше.

Пример:

Сталь: Например, для здания длиной 50 футов потребуется всего 6 наших простых в установке стальных ферм, расположенных на расстоянии 10 футов друг от друга.

В отличие от деревянных ферм для здания длиной 50 футов, будет 18 трудоемких деревянных ферм, расположенных на расстоянии 3 фута друг от друга.

Как металлические фермы соотносятся по цене с деревянными фермами?

Наши металлические фермы, скорее всего, будут стоить дороже, чем деревянные, но они достаточно прочные, поэтому для вашего проекта потребуется только половина или меньше.

Заключение:

Наша стальная ферменная система позволяет снизить общие затраты, уменьшить трудозатраты на установку и выдержать испытание временем.

Результаты: Наши металлические фермы сэкономят вам труд и деньги.

Знать все о металлических строительных фермах

Если вы получаете стальную конструкцию, вы должны исследование о превосходстве металлических зданий над другими вариантами. Предварительно спроектированный металлические здания имеют несколько преимуществ и преодолевают недостатки традиционных сараи. Металлические навесы лучше обычных конструкций почти во всех отношениях, и вы принимаете правильное решение.

Сборные стальные конструкции состоят из различных компонентов, которые играют решающую роль в том, чтобы металлические конструкции были лучше других альтернативы.

В этой статье мы обсудим металлические фермы. Дайте знать — Каковы фермы, функции, особенности и преимущества?

Что такое металлические строительные фермы и их роль?

Металлические фермы зданий представляют собой треугольную опору крыши. конструкции, которые равномерно распределяют нагрузку и обеспечивают конструкции горизонтальная устойчивость. Фермы удерживают нагрузку на крышу; сделай свою структуру устойчивой устойчив даже в экстремальную погоду.

Фермы наиболее широко используются в самых разных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, спортивных стадионах, аудиториях и других зданиях для отдыха.

Фермы используются в сооружениях длительное время. Вещи Изменился материал, из которого изготовлены фермы. Теперь инженеры рекомендуют использовать стальные фермы для получения значительных преимуществ по сравнению с традиционные деревянные фермы.

Что такое конструкции металлических ферм?

Существуют различные металлические фермы, используемые для выполнения определенных целей. Как правило, существует три типа стальных ферм; Фронтальная ферма, Ферма заголовка и ферма с наклоном. Фронтальные фермы имеют уклон 4:12 и размер колеблется от 20 до 50 футов.Кроме того, фермы заголовка доступны в диапазоне от 12 до 30 футов. широкие размеры, а наклонные фермы имеют уклон 1:12, доступный от 12 до 30 футов.

Каковы преимущества стальных ферм?

Сталь — самая прочная:

Сталь — самый прочный строительный материал, чем другие. Сталь имеет максимальное соотношение прочности и веса, что делает фермы и саму конструкцию прочной. Ваш сарай легко выдерживает неблагоприятные погодные условия. Фермы служат прекрасной опорой для крыши, благодаря чему ваша крыша защищает вас и ваши вещи.

Производители металлических конструкций используют сталь товарного качества для изготовьте свою конструкцию и каркас, чтобы обеспечить самый безопасный навес. Следовательно, сталь фермы играют важную роль в обеспечении защиты стальных конструкций от атмосферных воздействий.

Прочность:

Конструкции и элементы из оцинкованной стали не подвержены ржавчина или старение. Стальные фермы устойчивы к ржавчине, не гниют и не гниют. деградировать, как деревянные фермы. Металлические фермы имеют более длительный срок службы, чем обычные деревянные фермы.

Антикоррозионные свойства стали и специальных химикатов. Обработка позволяет стальным фермам эффективно служить десятилетиями. Следовательно, ваш конструкция будет долго выдерживать металлические фермы, служа самое безопасное убежище.

Простая установка:

Стальные фермы установить намного проще, чем обычные фермы. Сталь легкая, простая в обращении и настройке для установщики. Это также снизит затраты на строительство и рабочую силу.Стали Фермы легкие, но это не означает, что вы идете на компромисс с качеством. В виде Как уже говорилось выше, стальные фермы имеют максимальную прочность, и вы получаете максимальную надежная опора для вашей кровли.

Огнестойкость:

Это наиболее важная особенность или преимущество стали. фермы. Когда вы рассматриваете традиционные фермы, вы не можете быть уверены о противопожарной защите. Однако со стальными фермами и зданием вы может лучше защитить от огня. Ведь сталь негорючая и гореть не может.Металлические фермы не разжигают пламя и не ограничивают распространение, которое выгодный.

Свободно от заражения:

Плесень и вредители — наиболее частые проблемы в сараях, и Владельцы зданий пробуют различные способы ограничения роста плесени. Однако если ваше место сыро и сарай сделан из органических элементов, придется потратить значительные деньги на борьбу с вредителями.

Однако в случае стальных ферм борьба с вредителями отсутствует. обязательный. Потому что сталь неорганическая и не питает насекомых.Так, стальные фермы и гаражи — лучший способ сократить расходы на борьбу с вредителями и оставайся экономным.
