Строительные леса своими руками: делаем строительные леса из дерева и металла, изучив чертежи и инструкции

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими руками

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Приставные леса с четырьмя конвертами Примерные размеры конвертов Конверт с упором Конверт Деревянные строительные леса

Цены на различные виды строительных досок

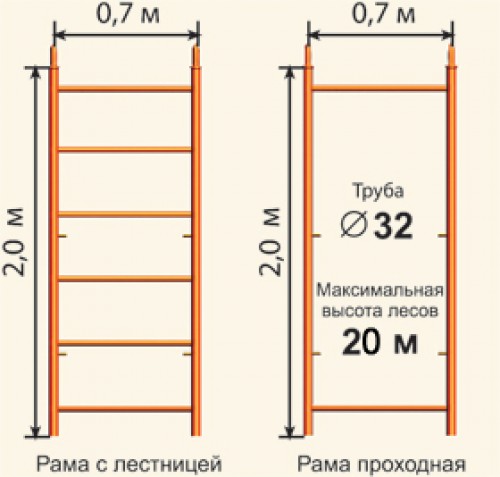

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

• трубы сечением 30х30 мм и длиной 1,5 м;
• трубы диаметром 15 мм;
• трубы 25х25 мм;
• обрезная доска толщиной 40 мм;
• алюминиевая лестница;
• саморезы и болты;
• болгарка;
• дрель;
• сварочный аппарат;
• уровень.

Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Цены на столбы, профильные трубы

Видео — Строительные леса своими руками

Строительные леса своими руками – рецепт от FORUMHOUSE

Рано или поздно стройка доходит до отделки фасада. И тут возникает необходимость осуществить работы в диапазоне высот от 4 до 10 метров. Ведь нужно и фронтоны «подшить», и сайдинг смонтировать, и покраску элементов фасада выполнить, и водосточную систему установить.

Выход один – ставить строительные леса или вышку-туру. Но промышленные строительные конструкции стоят дорого, а цена на вышку-туру с рабочей высотой на 8-10 метров сильно кусается. Можно взять их в аренду, но в случае, если работы растянутся по времени, такой прокат влетит в копеечку.

Эксперты FORUMHOUSE рекомендуют – возводите леса для стройки самостоятельно! А из чего и как сделать леса своими руками, мы расскажем в сегодняшнем материале.

Металл или дерево

Леса можно сделать из древесины или из металла. Практический опыт форумчан говорит о том, что возводить металлические конструкции экономически целесообразно только при наличии «бесплатного» железа. Если покупать металл, крепёжные элементы, заниматься сварочными работами, то такие конструкции в итоге обойдутся дороже заводских и, тем более, деревянных.

Если деревянные строительные леса можно аккуратно разобрать и пустить доски в «дело», то металлические обречены пылиться в хозяйственном блоке. Опытные строители скажут, что качественно сделанные металлические леса или вышку-туру можно потом сдавать в аренду. Но возиться с этим захотят немногие из частных застройщиков.Поэтому большинство форумчан все же отдают предпочтение деревянным конструкциям.

Металлические леса лучше деревянных, но главный козырь деревянных – относительная дешевизна, простота и скорость их изготовления.

Как сделать леса из досок

Перед тем как приступить к изготовлению самодельных деревянных конструкций, необходимо определиться с фронтом работ. Если в одном случае они могут быть самыми простыми – приставными (для подшивки фронтонов, обшивки сайдингом дачного домика и т.п.), то в других случаях (отделка фасада камнем или кирпичом, штукатурные работы и т.д.) необходима более серьёзная конструкция.

Мне нужно было отделать блок-хаусом торцы второго этажа дома. Высота «под конёк» — 8 метров. Поэтому я решил строить конструкцию из дерева, а по мере необходимости наращивал ее высоту.

Размеры базового блока следующие:

• Длина – 5 м;
• Ширина – 1 м;
• Высота (толщина) – 3.5 м.

Для работ небольшого объёма рекомендую строить приставные леса. Это быстро, недорого и надёжно.

Подмости строительные своими руками

Сама конструкция выглядит, как буква Г, приставленная к стене. За основу берётся доска 150х50, к ней перпендикулярно прибивается другая доска – опорная площадка, на которую затем укладывается настил.
Одним из важнейших элементов таких конструкций являются укосины – доски 25-50х100, которыми обшиваются с боков две сбитые друг с другом под прямым углом основные доски.

Обычно на каждую сторону прибивается по 3 укосины. Таким образом, достигается жёсткость всей конструкции.

Такие самодельные леса не нуждаются в жёсткой связи с домом. Силовую нагрузку несёт подпорная доска, которая одним концом упирается в место крепления досок, а другим – заострённым концом – втыкается в землю.

При выборе размеров «конвертов» следует придерживаться следующих требований. Если площадка слишком узкая, то по ней будет сложно и опасно ходить. Если площадка слишком широкая, то не исключён отрыв «конверта» от стены. Оптимальный размер площадки – 400-500 мм.

Главное достоинство приставных конструкций – для их изготовления не требуется много пиломатериала.

Подпорную доску и, соответственно, высоту лесов можно наращивать. Если длина доски увеличивается (более 6 м), то для жёсткости конструкции, в угол между стеной и отмосткой, упирается ещё одна доска, которая другим концом крепится в середину первой – основной доски.

Несмотря на то, что конструкция широко известна, при первом взгляде на такие конструкции сомневаешься в их надёжности — страшно смотреть! Обратимся к практическому опыту пользователей нашего сайта.

У нас такие леса называют «армянскими». Когда впервые увидел такую конструкцию, то я был удивлён – как вообще она держится. Попробовал, поднялся на настил – вполне надёжно. Сам пользовался приставными лесами уже не раз и на деревянном, и на кирпичном доме. Они удобны, быстро собираются и разбираются. Не занимают много места.

Леса этого типа вполне безопасны. К стенам доски крепить нет необходимости, а вот настил надо привинтить саморезами к подпоркам (гвоздями не сбивал, чтобы потом можно было быстро его разобрать).

Как возводить строительные леса для тяжелых работ

Но такие «армянские» подмости подходят не для всех работ – в основном, для лёгких. Они хороши как леса для покраски дома и т.д. Для «тяжёлых» работ, требующих работы с инструментом, растворами, отделки фасада камнем и т.д. должна применяться более капитальная конструкция.

Сборка конструкции делается так:

• Берётся шестиметровая доска (150/200х50) и ставится вертикально к стене;
• Параллельно ей ставится вторая доска;
• Между собой они закрепляются горизонтальными перекладинами. Далее, по такой же схеме, монтируется вторая опора и кладется настил;
• Для большей жёсткости стойки подпираются дополнительными досками-раскосами, которые упираются в землю;
• По мере необходимости леса наращиваются в высоту путём закрепления дополнительных вертикальных досок.

Стандартные размеры одного пролёта таких лесов:

• Шаг между стойками – 2-2,5 м;
• Ширина настила для работы – 1 м.

Делали такие леса прошлым летом. К стене их не крепили. Ставили только по одной стене, а потом переносили. Главное – сделать раскосы и упоры, и конструкция будет стоять, как влитая.

Как лучше сделать леса: гвозди против саморезов

Всегда появляется много споров о том, как сколотить строительные леса,
чём скреплять доски друг с другом. Мнения форумчан разделились: одни считают, что можно собирать на саморезах, другие категорически против – только на гвоздях.

Главный аргумент противников саморезов – их хрупкость. Саморез плохо работает при ударных нагрузка и на срез. Результат – отлетает шляпка, конструкция теряет прочность, вплоть до саморазрушения.

Я рекомендую всё крепить 120 мм гвоздями с обязательным загибом кончика на перекладины и на укосины. И никаких саморезов! Расскажу такой случай. Знакомые строители делали крышу. Они скрепили доски саморезами. Результат – конструкции разошлись, все четверо полетели с пятиметровой высоты. Итог – один в больнице с отбитыми почками. Второй – сильный ушиб ноги. Но они ещё легко отделались, будь высота больше, всё могло окончиться куда плачевнее.

Вот почему это произошло. Гвоздь делается из относительно мягкого металла. Под нагрузкой он гнётся, а не ломается. Саморез делается из закалённого металла и при знакопеременных и ударных нагрузках, он сначала немного согнётся, а потом сломается. Причём, так называемые в народе «чёрные» саморезы, из-за закалки, гораздо более ломки, чем анодированные жёлтые.

Главный аргумент противников гвоздей заключается в том, что аккуратно разобрать леса, которые сколотили на гвозди, уже не удастся, а часть хорошей доски придётся выкинуть или пустить на черновые работы. А элементы конструкции от сдвига удержит большая сила трения, возникающая между досками, если использовать саморезы длиной в 120 — 150 мм. Поэтому нужно идти на компромисс – использовать саморезы для сбора строительных лесов «на черно». В этом случае, если произошла ошибка на первом этапе сбора лесов, их можно быстро разобрать и возвести заново. И уже потом дополнительно как следует всё сколотить гвоздями.

Чтобы при разборке конструкций не повредить доски (в случае если их планируется пустить ещё раз «в дело»), забивать гвоздь в основную доску можно через доску-прокладку размером 25х100. А по окончании работ тонкую доску можно быстро расщепить и выкинуть. Освободившаяся шляпка гвоздя легко вытаскивается из основной доски гвоздодёром.

Как сделать леса для покраски дома: выбираем породу дерева

Важный момент – порода лесного дерева, из которого сколачиваются строительные конструкции. Пользователь с ником dgusepe считает, что для их изготовления годится только ель, но никак не сосна. Т.к. сосна – это дерево, у которого сучки растут мутовками, и в этих местах доски имеют свойство ломаться.

Но существует и диаметрально противоположное мнение.

У меня леса построили из сосны. И они прекрасно выдержали двух взрослых мужиков весом под 100 кг и ещё дополнительные лестницы. Кстати, их собирали на жёлтые анодированные саморезы. Никто не упал, ничего не сломалось.

Для проверки доски на прочность её можно положить на два столбика (из трёх сложенных кирпичей) и попрыгать на ней. Некачественная доска (с сучками) треснет или сломается.

Самодельные леса из дерева: смотрите наши фото и схемы. Узнайте, как передвинуть бытовку без крана. Читайте статью о выборе материала для строительства деревянного дома. Из нашего видео вы узнаете о самом популярном проекте дома на FORUMHOUSE – «Обители Ангелов» в каркасном исполнении.

Как сделать строительные леса из дерева своими руками

Рассказываем о преимуществах и недостатках дерева, вариантах конструкций и даем инструкции по сборке.

Сделать деревянные строительные леса своими руками довольно легко. Они менее надежны, чем стальные, но материал позволяет создать устойчивую и безопасную конструкцию, пригодную для работы. Есть возможность задавать любые технические параметры, не привязанные к стандартным размерам. Предельно допустимая нагрузка зависит от толщины стоек и настила, а также материала, из которого они изготовлены. Не следует использовать подгнившие доски и брусья. Если они применялись раньше, необходимо проверить их качество. Найти заготовки самому будет легко. Подойдут любые породы — как хвойные, так и лиственные. Как правило, это сосна или ель. Допускается проводить монтаж из изделий третьего сорта. Внешний вид в данном случае не имеет значения.

Все о сборке деревянных строительных лесов

Преимущества и недостатки дерева для монтажа лесов

Разбираем особенности дерева и сравниваем его с металлическими лесами.

Плюсы

• Главное преимущество заключается в простоте сборки. Для стыковки сборных элементов не нужен сварочный аппарат или другое профессиональное оборудование. Специальных навыков не требуется. С работой справится любой человек, умеющий обращаться с молотком. Смонтировать металлическое основание гораздо сложнее. Чтобы правильно сварить шов, нужна практика. Научиться владеть электродом по фото и видеоинструкциям невозможно. Аренда или покупка моделей с винтовыми соединениями не всегда бывает возможна.
• В качестве заготовок можно использовать обычные доски и брусья. Вышку легко сконструировать из подручных средств. Единственное требование к заготовкам — их надежность. Часто в ход идут лишние стройматериалы, оставшиеся после ремонта, поддоны, использующиеся при перевозке и хранении.
• По окончании ремонтных работ раму разбирают, а детали используют по мере надобности. Стальные трубки сложнее приспособить для хозяйственных нужд.

Минусы

• Большая гибкость, по сравнению с металлом. Настил, уложенный на каркас из профиля или прутьев, будет прогибаться под ногами.
• Металл прочнее, поэтому для придания основанию из брусьев устойчивости и жесткости придется делать его более массивным.
• Один из недостатков — пожароопасность. Даже после обработки антипиренами — составами, затрудняющими горение, — детали поддерживают пламя.
• Все элементы крепятся на гвозди и саморезы, ослабляющие края, поэтому использовать массив больше двух раз не рекомендуется.

Элементы самодельных строительных лесов

• Несущий каркас — к нему крепятся все остальные детали.
• Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.
• Лестницы на нижний ярус и между ярусами.
• Ограды.
• Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.
• Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.

Варианты сборки самодельных конструкций

• Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
• В качестве опор, расположенных с внутренней стороны рамы, иногда используют стену. Гвозди не оставляют заметных следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства придется менять или ремонтировать.
• А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице. Чтобы собрать такие деревянные строительные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.
• Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
• Полки, отличающиеся от армянских стропил способом крепления. У них нет центрального диагонального держателя. Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.

Самыми надежными являются рамные и приставные подмостки. Рассмотрим их монтаж более подробно. А для тех, кому нужны обычные козлы, предложим соответствующее видео.

Инструкция по сборке рамы на четырех ножках

Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.

Необходимые материалы и инструменты

• Доски толщиной 4-5 см. Стандартная длина — 6 м.
• Брус 10х10 и 5х5 см.
• Молоток.
• Пила по дереву.
• Гвозди или саморезы.
• Уровень.
• Рулетка.

Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.

Сборка каркаса

Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.

Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю. Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.

Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.

Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.

Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.

Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.

Укладка настила

Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.

Монтаж люков и лестниц

Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.

Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.

Процесс сборки приставных подмостков

Чтобы установить облегченные строительные леса из дерева своими руками, потребуется такой же набор инструментов. В качестве материалов будем использовать брусья 5х15 см и доски толщиной 3-4 см. Все элементы крепим на гвозди. При необходимости подмости достают до третьего этажа, но сделать второй ярус не удастся. Им не нужна ровная сухая площадка, так как основная часть конструкции находится в «подвешенном состоянии».

Из двух элементов длиной 1 м сколачиваем опоры. Для этого располагаем их под прямым углом, фиксируем и монтируем на стену. Вертикальный направлен вниз, горизонтальный — в сторону. Вместе они образуют основание для настила. Их расставляют с шагом 1-2 м. В угол вставляют укосины — диагональные брусья, нижней стороной упирающиеся в землю. Низ фиксируют, забивая в землю кол, верх приколачивают гвоздями или привязывают проволокой.

Пространство между сторонами угла заколачивают щитами с обеих сторон. Они выполняют функцию ребер жесткости и дополнительного крепления для диагонального держателя. Сверху укладывают щит.

Строительные леса своими руками – чертежи и практическое воплощение

Необходимые инструменты и материалы

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

• Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
• Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
• Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
• Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
• Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

Разновидности материалов для изготовления строительных лесов. Как сделать строительные леса своими руками?

Содержание

• 1 Что собой представляют?
• 2 Общие требования к монтажу всех типов строительных лесов
• 3 Строительные леса: требования и конструкция
• 4 Целесообразно ли делать леса своими руками
• 5 Классификация строительных лесов
• 6 Материал для изготовления
• 7 Материалы для строительных лесов: что лучше?
  • 7.1 Древесина
  • 7.2 Металл
  • 7.3 Что лучше?
  • 7.4 Саморезы или гвозди?
• 8 Конструкция лесов и их виды
• 9 Виды строительных лесов
  • 9.1 Клиновые
  • 9.2 Рамные
  • 9.3 Штыревые
  • 9.4 Хомутовые
  • 9.5 Подвесные
  • 9.6 Струнные
  • 9.7 Трубчатые
  • 9.8 Башенные леса (вышки-туры)
  • 9. 9 Из досок
• 10 Плюсы и минусы древесины
• 11 Виды и узлы строительных лесов из металла
  • 11.1 Преимущества и недостатки строительных лесов из профтрубы
  • 11.2 На сколько лет рассчитаны металлические мостки
• 12 Как собрать деревянные леса
• 13 Классические леса из дерева своими руками
  • 13.1 Изготовление рамы
  • 13.2 Сборка каркаса
  • 13.3 Монтаж настила
    • 13.3.1 Армянские леса своими руками
    • 13.3.2 Приставные деревянные леса своими руками
• 14 Сборка металлических лесов
  • 14.1 Подготовка распорок
  • 14.2 Изготовление переходников
  • 14.3 Сборка рамы
  • 14.4 Монтаж секции
  • 14.5 Изготовление настила
  • 14.6 Покраска лесов
• 15 Полезные советы и рекомендации
• 16 Фото строительных лесов своими руками

Что собой представляют?

Прежде чем переходить к рассмотрению пошаговых инструкций изготовления строительных лесов, целесообразно разобраться в том, что собой представляют такие конструкции.

В общем смысле строительные леса – это специальные каркасные сооружения, которые собираются из нескольких секций и составных элементов. Параметры таких составляющих являются стандартизированными в соответствии с мировыми стандартами.

Строительные леса необходимы, чтоб обезопасить рабочие процессы, с которыми сталкиваются строители.

Общие требования к монтажу всех типов строительных лесов

Процесс установки строительных лесов всех типов можно условно разделить на несколько этапов:

• Предварительные работы.
• Подготовка рабочей площадки.
• Непосредственно сборка и установка строительных лесов.
• Проверка надежности монтажа.

Рассмотрим подробнее каждую из стадий.

Строительные леса: требования и конструкция

Монтажные леса широко используются при проведении ремонта и строительных работ. Их размер и тип конструкции зависит от сложности монтажа. Главные требования к вспомогательному приспособлению — обеспечение комфорта и безопасности рабочих, надежность — как для людей, так и для материалов, инструментов.

Как сделать строительные леса своими руками? Сначала надо познакомиться с самим вспомогательным приспособлением, а потом выбрать предпочтительный материал и оптимальные размеры. Любая конструкция строительных лесов предполагает наличие нескольких обязательных элементов. Это:

• стойки;
• настилы из досок;
• лестницы или стремянки для подъема;
• распорки — горизонтальные, диагональные;
• ограждения, защищающие работников от падения;
• перемычки, предназначенные для монтажа настила;
• упоры, предусмотренные для придания лесам устойчивости.

Минимальная ширина секции для настила конструкции — 1500 мм, высота ярусов — 1800 (минимум). Щели между досками допускаются, но зазор должен составлять не более 10 мм. Если делается сплошной настил, то торцы элементов предварительно скашивают.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них.

На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом– когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих.

Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Материал для изготовления

При изготовлении лесов используют:

• пиломатериал;
• металл.

Конструкция из древесины намного дешевле металлической, но использовать её можно только при двух, трёх сборок. В дальнейшем она пригодна только на «выброс».

Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.

Материалы для строительных лесов: что лучше?

Относительно легкая конструкция, тем не менее, обязана быть достаточно прочной. В этом случае кандидатов на главную роль остается всего два. Это древесина и металл.

Древесина

Дерево — самый простой и распространенный вариант строительных лесов. Податливый материал не требует специального оборудования, мастеру понадобится лишь брус, доски, обычные инструменты и подходящие крепежные элементы.

Как правило, такие приспособления собирают для одноразовых работ, большая высота конструкциям также противопоказана. Причины — небольшие нагрузки, которые способно выдержать дерево, и более сложный демонтаж, уменьшающий прочность лесов, если подразумевается возможность следующей сборки. Плюсы этого варианта — возможность повторного использования элементов. По крайней мере, тех деталей, что остались в хорошем состоянии.

Металл

Строительные леса из металла лишены серьезных недостатков дерева. Конструкции получаются максимально прочными, многофункциональными и надежными. В этом случае используют стальные либо алюминиевые профильные трубы.

Дерево часто становится подмостками таких приспособлений. Металлические леса легко собираются и разбираются, если используются болтовые соединения. Их можно увеличить как в высоту, так и ширину. Преимущество этого варианта — способность без проблем выдерживать серьезную нагрузку. В большей степени это касается изделий из стали. Минус есть у изделий, изготовленных с помощью сварочного аппарата. Такие леса потребуют относительно просторного помещения для хранения.

Что лучше?

Первый вопрос, который возникает у владельца дома во время строительства или ремонта, касается именно выбора материала для конструкции. Конечно, с тем, что металл всегда фаворит, спорить трудно. Однако в дереве подкупает его податливость, возможность обойтись простым инструментом, который есть в любом «джентльменском наборе», — молотком, дрелью, пилой и шуруповертом (отверткой).

Металл в этом случае гораздо сложнее. Чтобы получить максимально прочную конструкцию, необходим сварочный аппарат и навыки работы с ним. Такую конструкцию придется где-то хранить, в места она потребует довольно много. Конечно, качественно сделанные леса можно будет сдавать в аренду, но вряд ли многих хозяев впечатлит возможность такого заработка. Именно по этим причинам чаще предпочтение отдают традиционному дереву, материалу легкому во всех смыслах.

Еще один важный момент при выборе материала — экономическая целесообразность. Многие считают, что отдавать предпочтение металлу логично только в одном случае: если его можно «раздобыть» бесплатно. Если прибавить к цене «железа» стоимость крепежных элементов, а также сварочные работы, то самодельные леса обойдутся дороже заводских. По крайней мере, покупных деревянных изделий.

Теперь пара слов о древесине, которая не должна иметь серьезных дефектов. Идеальным материалом считают еловые доски, отличающиеся минимальным весом и таким же количеством сучков. Однако они не всегда есть в хозяйстве, чего не скажешь о сосне. Это второй потенциальный кандидат, но его необходимо сначала проверить на прочность.

Для испытания элементы длиной 2-2,5 м укладывают на невысокие стойки-столбики из кирпича, затем встают на середину доски и прыгают несколько раз. Если доска без проблем выдерживает такие эксперименты, то ее можно без опаски использовать для изготовления строительных лесов.

Саморезы или гвозди?

Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.

Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.

Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.

Чтобы не повредить древесину, под элементы подкладывают тонкие доски (рейки), которые легко расщепить перед окончательной разборкой лесов. В этом случае торчащие гвозди можно будет удалить без особых проблем.

Конструкция лесов и их виды

Исходя из материала производства, леса делятся на два вида:

• металлические;
• деревянные.

Иным критерием разделения строительных лесов на типы считается способ крепления конструктивных элементов. По данному способу леса делятся на:

• рамные – считаются особо прочными, поскольку их основной является цельнометаллическая рама;
• штыревые – части конструкции в этих лесах крепятся друг к другу штырем;
• клиновые – конструкция таких лесов соединена клиновым методом;
• хомутовые – вертикальные и горизонтальные стойки связаны вставками по методу «труба в трубу», закрепленными поворотными и неповоротными хомутами.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники.

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

• Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
• Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
• Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
• На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
• На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

При сборке деревянных лесов, если используются гвозди, то рекомендуется предварительно просверливать отверстия, чтобы доски не раскололись.

Плюсы и минусы древесины

Допустим, что строительные леса вам нужны только на одинсезон, для отделки собственного дома. Тогда лучшим вариантом будет древесина.Но так ли это на самом деле, может стоит рассмотреть вариант с металлом?

В связи с этим можно выделить несколько положительных иотрицательных аспектов.

Сначала о плюсах:

• Конструкция проста в изготовлении, поэтому с нейвы справитесь в два счета. Вам не нужен сварочный аппарат или другоесопутствующее оборудование, чтобы сделать металлические заготовки. Все что вамнужно, это гвозди и молоток, все остальное дело техники.
• Для строительства вспомогательных конструкций ненужно приобретать дорогостоящий материал, обычно в ход идут деревянные доски ибрусья. Как вариант для настила можно использовать разобранные поддоны, которыеприобрести не составит труда. Единственное условие – это качество материала,без трещин и сколов, чтобы в процессе эксплуатации вы не провалились случайно.
• И последнее преимущество, описанное ранее, этовторичное использование разобранных лесов. Согласитесь, что металлические трубыгораздо сложнее применить в хозяйстве, тем более что все они будут разногоразмера.

Но и минусов не избежать:

• Древесина более гибкая чем металл, поэтому прихождении по таким лесам будет отмечаться небольшое прогибание настила. Чтобыубрать этот недостаток, придется в качестве каркаса использовать деревянныйбрус, более широкого сечения.
• Дерево – это пожароопасный материал, поэтому впроцессе отделки здания следите за тем, чтобы случайные очаги возгорания, непопали на конструкцию.
• И последний недостаток, это способы креплениядревесины. Чаще всего это гвозди или саморезы, которые со временем ослабляюткрайние части настила. Поэтому частые перестройки конструкции неприветствуются. Либо, нужно наращивать наиболее изношенные части конструкции.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Как собрать деревянные леса

Для облегчения работы на строительных лесах расстояние между столбами должно составлять от 2 до 2,5 метров, ширина опалубки должна быть не менее 1 метра, а общая высота строительных лесов – до 6 метров. Исходя из этих параметров, сделайте предварительный чертеж конструкции.

Строительные леса своими руками

Для работы вам понадобятся:

дерево 100х100 мм; плиты толщиной 30 мм; Плиты 100х50 мм; гвозди; молоток; духовный уровень; рулетка; Циркулярная пила.

Древесина должна быть прочной и сухой, без трещин. Необработанная древесина будет загружать конструкцию, а после высыхания может деформироваться. Поскольку строительные леса нужны только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Классические леса из дерева своими руками

Процесс изготовления классических деревянных лесов выглядит следующим образом:

• Вертикальные стойки из бруса (отрезанные на необходимую высоту, если требуется) скрепляются попарно досками – на манер лестницы. С шагом в 30 сантиметров. Или – диагональными распорками. Таким образом, чтобы ширина полученной конструкции была примерно 80-100 см.
• Дополнительно нижняя часть стоек, на торцах, скрепляется широкой доской, на которую буду опираться леса из дерева.
• Полученные конструкции выставляются на земле – параллельно одна другой. С помощью уровня проверяется их правильное расположение по горизонтали и вертикали. Стойки фиксируются друг с другом диагональными распорками, располагаемыми крест-накрест.

Расстояние между стойками – от одного до двух с половиной метров. В зависимости от запланированной нагрузки. Иногда попарно соединенные вертикальные брусья фиксируются горизонтальными распорками таким образом, чтобы верхняя часть конструкции получилась уже нижней. Это повышает устойчивость и надежность деревянных лесов.

Учитывая, что длина продаваемой древесины не превышает шести метров, рекомендуется считать ее максимальной для изготовляемых своими руками лесов. Конечно, можно нарастить брусья. Но это серьезно сказывается на надежности и прочности всей конструкции. Особенно при работе с серьезными нагрузками.

Дополнительно леса можно оснастить ограждениями из досок. Для этого не обязательно использовать толстую древесину. Главное – чтобы на ней отсутствовали повреждения в виде трещин, расколов, недостатки – сучки, гниение и так далее.

Настилы строительных лесов во всех трех описанных вариантах собираются одинаковым методом: доски, отрезанные по заданным размерам, скрепляются поперечными брусьями и саморезами, которые располагаются на нижней части конструкции. Получается щит в виде удлиненного прямоугольника.

Изготовление рамы

4 балки обрезаются по высоте строительных лесов и устанавливаются на ровную площадку. Теперь возьмите 2 штанги длиной 4 м и 2 штанги длиной 3,6 м и прибейте их изнутри к опорным балкам: меньший по верхнему краю, 4-метровый – по нижнему. Следует получить две одинаковые трапеции и дополнительно укрепить диагональными раскосами.

Сборка каркаса

Рамы поднимаются вверх, устанавливаются вертикально друг напротив друга и временно скрепляются с боковыми стенками: расстояние между нижними краями колонн должно быть 1,15 м, между верхними – около 1 м. Проверить горизонтальность боковых стенок уровень и, если все в порядке, крепко прибейте раму. Готовая конструкция должна иметь форму пирамиды и иметь строго горизонтальные боковые стенки из дерева.

Монтаж настила

Доски террасной доски необходимо прибить к верхним перекладинам. Их лучше всего прибивать на ширину каркаса, доски укладываются плотно, без зазоров на стыках. По бокам каркаса крепятся дополнительные перекладины, которые можно использовать как лестницы.

Приставная подмость с четырьмя конвертами
Примерные размеры конвертов
Конверт с кепкой
Конверт
Деревянные леса

Армянские леса своими руками

Особенность этой разновидности деревянных лесов – наличие треугольников, которые можно быстро передвигать с места на место. Фактически именно изготовление этих элементов занимает большую часть времени:

• Используется доска с толщиной 40-50 мм и шириной 100-150 мм.
• Горизонтальный элемент всегда размещается над вертикальным, что увеличивает надежность конструкции.
• Горизонтальная доска обычно отрезается на 80-100 сантиметров – чтобы была возможность разместить удобный для работы настил.
• Вся конструкция скрепляется диагональными распорными досками. Две фиксируются по краям досок, формируя большой треугольник. Остальные – в непосредственной близости к прямому углу образованной фигуры.

Количество заготовленных треугольников подбирается с таким учетом, что они будут размещаться на расстоянии до одного метра друг от друга.

Осталось только зафиксировать готовые элементы на стене здания, сделать и разместить на них настил. Фиксация осуществляется за счет все тех же опорных досок, которые одной стороной вбиваются в землю, второй – непосредственно в прямой угол треугольника. Дополнительно потребуются клинья, гарантирующие, что опора не начнет смещаться под оказанным на нее давлением.

Опоры между собой скрепляются досками, чтобы исключить боковое смещение одного или нескольких элементов всей конструкции.

Чтобы изменить высоту расположения армянских деревянных лесов, достаточно будет просто изменить угол каждой из опорных стоек. Или – заменить их на новые, но другой длины. Это очень удобно при стройке, когда высота объекта меняется.

Приставные деревянные леса своими руками

Приставные леса из дерева по своей форме напоминают букву «Г». Конструкция может быть прислонена своей вертикальной стойкой к стене. Или – опираться за счет горизонтальной части. Наглядно это можно увидеть на соответствующих фото и видео

В зависимости от выбранного варианта, нагрузка распределяется следующим образом:

• В первом случае – на дополнительную откосину, которая опирается в место стыковки вертикальной и горизонтальной части конструкции.
• Во втором – на вертикально расположенную опору.

В обоих случаях добавляется распорка – которая укрепляет и повышает надежность горизонтального отрезка. В итоге, в верхней части приставных деревянных лесов образовывается треугольник.

Устанавливаются такие опоры на расстоянии до 2-2.5 метров друг от друга. Между собой их необходимо скрепить диагональными распорками крест-накрест. В любом месте крепежа следует использовать минимум два гвоздя или самореза.

При установке опорной откосины в землю ее дополнительно фиксируют с помощью колышков.

Остается только постелить настил и можно приступать к выполнению запланированных работ.

Сборка металлических лесов

В индивидуальном строительстве удобнее всего использовать металлические каркасные леса с деревянными площадками. Они состоят из нескольких секций, количество которых зависит от длины постройки и ее высоты. Для секций подходят стальные и алюминиевые колонны; если ожидаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы вам понадобятся:

трубы сечением 30х30 мм и длиной 1,5 м; Трубы 15 мм; Трубы 25х25 мм; пиломатериалы толщиной 40 мм лестница алюминиевая; саморезы и болты; мельница; сверлить; сварщик; духовный уровень.

Металлические леса своими руками

Подготовка распорок

Из труб диаметром 15 мм вырезают заготовки для распорок: длина по горизонтали 96 см, по диагонали – 2 м. Затем на концах двухметровых труб делаются надрезы по 6 см и сплющиваются. Это упростит прикрепление распорок к стойкам.

Подготовка подкосов
Подготовка подкосов

Изготовление переходников

Соединительные элементы – переходники необходимы для удлинения строительных лесов. Сделайте их из профильных труб: трубы 25х25 мм разрежьте на отрезки по 30 см, а трубы 30х30 мм на отрезки по 8 см. Поместите короткие заготовки на длинные, приваренные посередине, чтобы предотвратить смещение.

Адаптеры

Сборка рамы

Две вертикальные подкосы соединяются горизонтальными подкосами и привариваются через каждые 30 см. Это создает каркас в форме лестницы. Таким же образом соберите вторую раму. Вырежьте из листа квадратные пластины 70х70 мм и приварите их плашмя к нижним концам стоек. Благодаря этому стойки секции не будут проваливаться в землю, хотя на мягких грунтах необходимо дополнительно подкладывать под листы плотные деревянные доски.

Монтаж секции

Две рамы расположены вертикально, одна напротив другой, и установлены диагональные распорки. Отметьте точки крепления маркером, а затем просверлите отверстия для шурупов в стойках и распорках. Сложите все детали вместе и проверьте уровень верхних перекладин. Если конструкция покоробится, необходимо будет дополнительно подкорректировать все элементы, иначе удержаться на строительных лесах будет сложно.

Изготовление настила

Укладывать террасные доски можно двумя способами – вдоль и поперек. В случае поперечной плиты горизонтальные трубы привинчиваются к бокам конструкции на уровне верхних подкосов. Для продольного настила использовать доски длиной не менее 2 м, изготовленные из ширины сечения, укрепить днище прогибными перекладинами.

Чтобы пол во время эксплуатации не сдвигался, его необходимо закрепить на концах металлического П-образного профиля на толщину подкосов. Для этого поместите готовую доску на подмостки и отметьте маркером линию, где горизонтальная распорка касается досок снизу. Аналогично помечается другой конец панели. Затем возьмите профиль шириной 17-20 мм, обрежьте его по ширине пола и прикрутите саморезами к доскам по размеченным линиям. Теперь, когда доска будет размещена на строительных лесах, внутри профиля будут проставки, предотвращающие перемещение досок.

Покраска лесов

Металлические леса многоразовые, а это значит, что они должны пройти защитную обработку. Поскольку строительные леса в основном используются для наружных работ, рама покрыта коррозией, особенно в местах крепления, из-за влаги. Поэтому после изготовления и проверки строительных лесов каждый элемент необходимо отшлифовать, протереть, загрунтовать и покрасить. Деревянные доски также консервируются и окрашиваются для защиты от влаги и гниения.

Полезные советы и рекомендации

Перед началом работ по самостоятельному изготовлению качественных строительных лесов мастеру лучше всего вооружиться некоторыми полезными советами и рекомендациями, которые позволят ему не столкнуться с лишними проблемами и недочетами.

• Если принято решение об изготовке изделий из дерева, и крепеж будет осуществляться посредством гвоздей, то лучше все нужные отверстия просверлить заблаговременно, чтобы доски не стали колоться по ходу монтажа.

• Металлические каркасные сооружения, которые остаются после завершения монтажных или отделочных работ, можно просто разобрать, а можно сдавать в аренду.

• Если леса, сконструированные из профильной трубы, оказались недостаточно высокими, их получится беспроблемно нарастить по высоте, монтируя дополнительные ярусы.

• Если по ходу сборки лесов из дерева требуется установить 2 или больше секций, то друг с другом их можно соединить посредством широкой доски. Ее просто надо прибить на рядом расположенные опорные основы.

• Деревянные леса возможно соорудить более жесткими и крепкими. Для таких целей их рекомендуется дополнительно укрепить посредством установки упоров и раскосов.

• Чтобы готовые изделия не падали с опорной основы, на которой осуществляются ремонтные, монтажные или отделочные работы, их следует подпирать досками или брусками, 1 конец которых прибивается к стойкам гвоздями, а 2 закапываются прямо в землю.

• При сборке лесов рекомендуется устанавливать качественные анодированные саморезы. Если сооружение будет получаться надежным и правильным, рекомендуется немного подстраховаться и забить по парочке гвоздей в каждое из имеющихся соединений. Если страшно повредить древесину из-за таких манипуляций, следует подложить под гвозди обрезки тонких деревянных досок, а на протяженном пролете воспользоваться и цельными досками, но с меньшей толщиной.

• Чтоб готовые самодельные леса не начали заваливаться на стену основания, поперечины в их устройстве рекомендуется сооружать с выпуском, который составляет примерно 25 см. Стойки лучше зафиксировать на расстоянии в 150-250 мм по отношению друг к другу.

• Все детали в конструкции лесов нужно закреплять качественно, на совесть. Если какие-то из креплений окажутся слишком слабыми или некачественными, то само сооружение получится не только неудобным, но и опасным.

Самодельные строительные леса делаются относительно просто. Но если вы ни разу не сталкивались с такими работами или боитесь допустить серьезные ошибки, лучше не рисковать и приобрести готовые конструкции или воспользоваться услугой профессионалов.

Фото строительных лесов своими руками

Источники

• https://stroy-podskazka.ru/stroitelnye-lesa/kak-sdelat-svoimi-rukami/
• https://speclesa.ru/article/pravila-ustanovki-stroitelnyh-lesov/
• https://dom-i-remont.info/posts/stroitelstvo-sten/kak-sdelat-stroitelnye-lesa-svoimi-rukami-prostye-udobnye-resheniya/
• https://vseotrube.ru/stroitelnye-konstruktsii/stroitelnye-lesa-iz-profilnoj-truby
• https://rusolymp.ru/raznoe/stroitelnye-lesa-svoimi-rukami
• https://sdelatlegko. ru/stroitelnye-lesa-svoimi-rukami/
• https://kakpravilnosdelat.ru/stroitelnye-lesa-svoimi-rukami/
• https://odstroy.ru/stroitelnye-lesa-svoimi-rukami-2-varianta-instrukcii/
• https://rost-dom-stroy.ru/instrumenty/kak-sdelat-stroitelnie-lesa-svoimi-rukami-instruktsiya.html
• https://the-fundament.ru/blagoustrojstvo/stroitelnye-lesa-svoimi-rukami-2-varianta-instruktsiya
• https://OOODirs.ru/lesa/lesa-derevyannye-svoimi-rukami/

[свернуть]

Строительные леса виды, расчеты, инструменты, инструкция монтажа самостоятельно пошагово

Содержание статьи

• 1 Основные этапы изготовления
• 2 Изготавливаем строительные леса из дерева или трубы своими руками
  • 2.1 Из чего состоят строительные леса с «конвертами»?
• 3 Краткая характеристика типов строительных лесов
• 4 Как сделать строительные леса из профильных труб своими руками
• 5 Что важно учесть при монтаже строительных лесов
• 6 Виды строительных лесов
  • 6. 1 Клиновые
  • 6.2 Рамные
  • 6.3 Штыревые
  • 6.4 Хомутовые
  • 6.5 Из досок
• 7 Конструкция и виды лесов
• 8 Фото строительных лесов
• 9 От крепления стоек до установки лестницы
• 10 Общая информация
• 11 Виды и узлы строительных лесов из металла
• 12 Сборка металлических лесов
  • 12.1 Шаг 1. Подготовка распорок
  • 12.2 Шаг 2. Изготовление переходников
  • 12.3 Шаг 3. Сборка рамы
  • 12.4 Шаг 4. Монтаж секции
  • 12.5 Шаг 5. Изготовление настила
  • 12.6 Шаг 5. Покраска лесов
• 13 Виды лесов строительных
  • 13.1 Клиновые
  • 13.2 Рамные
  • 13.3 Штыревые
  • 13.4 Хомутовые
  • 13.5 Подвесные
  • 13.6 Струнные
  • 13.7 Трубчатые
  • 13.8 Башенные леса (вышки-туры)

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах

Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов

Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

• подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
• обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
• Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Изготавливаем строительные леса из дерева или трубы своими руками

При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, строительные леса разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

 «Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны – доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать строительные леса. Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность  отрыва конвертов от стены

Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм,  приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня.  Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет: чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание Будьте осторожны работая на высоте. Соблюдайте технику безопасности на строительных лесах. Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Как сделать строительные леса из профильных труб своими руками

2 этап — Установить на подпятники две смежные рамы первого яруса, соединить их горизонталями и диагоналями связями

Внимание!!! Вертикальные рамы следует устанавливать строго по уровню

3 этап — Аналогично монтируем следующие рамы строительных лесов до необходимой длинны.

4 этап — Согласно ППР (проект производства работ) произвести крепление разборных лесов к стене, при этом необходимо четко соблюдать вертикальность рам. В случаи установки узкой колонны из фасадных лесов, следует крепить каждую раму. Крепление производить согласно ППР.

5 этап — Установить ригеля и деревянные настилы (металлические настилы) на первый рабочий ярус. При необходимости установить монтажный или дополнительный ярус. При укладке настила проверяются прочность закрепления и отсутствие возможности сдвигов. Зазоры между досками настила принимают не более 5 мм. Выступы досок за поверхность щита не должны превышать 3 мм. Щиты настила могут быть соединены по длине внахлестку, стыки располагают на опоре и перекрывают ее не менее чем на 200 мм в каждую сторону, пороги при этом скашивают (от прямого — до угла 30°). Настил должен быть обустроен бортовым ограждением высотой не менее 150 мм.

6 Этап.- Установить рамы второго яруса, соединить их горизонтальными и диагональными связями, диагонали установить в шахматном порядке. В некоторых случаях для придания жесткости конструкции установка диагоналей осуществляется в каждой ячейке.

Повторяя эти этапы, набрать необходимую высоту фасадных лесов.

На рабочем ярусе установить ограждения. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 70 кгс, приложенную к ним посередине и перпендикулярно. Все несущие горизонтальные связи должны выдерживать сосредоточенную статическую нагрузку 130 кгс, приложенную посередине.

ВНИМАНИЕ !!! Высотные леса устанавливать четко по отвесу. Монтаж диагональных связей и крепление к стене производить одновременно с монтажом лесов

При установке металлической конструкции для каменной кладки наращивание их производится постепенно по мере возведения кладки стен здания. Укладку настилов и установку перил производить одновременно. В стапельных лесах для отделочных работ допускается укладывать щиты настила в шести ярусах, а для каменных только на двух верхних ярусах. Демонтаж конструкции допускается лишь после уборки с настилов остатков материалов, инвентаря и инструментов. До начала демонтажа производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах, обеспечивающих безопасность работ. Демонтаж лесов следует начинать с верхнего яруса в последовательности, обратной последовательности монтажа. Демонтированные элементы перед перевозкой рассортировать. Крупногабаритные элементы связывать в пакеты. Произвольное сбрасывание элементов лесов категорически запрещается. Для защиты от атмосферных электрических разрядов строительные леса оборудуются заземлением, соединенным с рамой при помощи шины.

Что важно учесть при монтаже строительных лесов

Необходимость возведения конструкций обусловлена обеспечением простого и легкого доступа к месту работы, проведения строительных или ремонтных и отделочных процедур на определенной высоте.

При этом монтаж строительных лесов необходимо проводить особенно тщательно, не зависимо от выбранного вида устройства, для обеспечения следующих параметров их дальнейшего применения:

• повышенная безопасность эксплуатации строительных лесов;
• полноценное воспроизведение технологии мероприятий и работ;
• обеспечение доступа к рабочей поверхности на разной высоте.

Использование таких вспомогательных конструкций помогает сэкономить средства на аренду дорогостоящей специализированной техники и высотных машин, для управления которыми необходимы определенные навыки.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

• Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
• Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
• Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
• На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
• На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Фото строительных лесов

Также рекомендуем просмотреть:

• Ремень стяжной с храповым механизмом
• Как выбрать строительное правило
• Обзор топовых виброреек
• Строительные скобы для крепления бруса
• Как выбрать штукатурный ковш
• Как пользоваться пистолетом для герметика
• Лучшие пистолеты для монтажной пены
• Хорошая ручная лебедка
• Как выбрать крестики для плитки
• Какие бывают ножницы по металлу
• Слесарные тиски
• Как выбрать ручной заклепочник
• Хороший монтажный пояс для инструментов
• Кельма для штукатурки
• Лом-гвоздодёр
• Как выбрать малярный валик
• Как выбрать стеклорез
• Гладилка для бетона
• Какие бывают строительные отвесы
• Как выбрать строительный миксер
• Рейтинг лучших бетономешалок 2018 года
• Как правильно выбрать стремянку
• Как сделать полку для инструмента своими руками
• Как выбрать хороший шпатель
• Как выбрать плиткорез
• Лучшие ящики для инструментов
• Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

От крепления стоек до установки лестницы

Как самому сделать строительные леса? Достаточно соблюдать следующие этапы работ:

Установка строительного леса.

Сначала надо скрепить стойки. Для этого применяются диагональные распорки, ставятся они по 4 сторонам. Это будет каркас первого уровня, его необходимо делать максимально надежным и устойчивым. Если гвоздей недостаточно, то можно использовать металлические уголки. Перед тем как начинать дальнейшие работы, устойчивость требуется проверить.
Многих заботит вопрос, как сделать строительные леса безопасными

Важно выбирать прочный строительный материал, соблюдать рекомендованные расстояния, надежно крепить все элементы. Обрезные доски перемычек крепятся на требуемой высоте, определяется она, исходя из размеров лесов

Влияние на высоту перемычек оказывает и то, на уровне какого этажа предполагается работа.
На перемычках крепятся доски для настила. Необходимо брать только целые доски, трещины, дефекты недопустимы. Толщина доски не должна быть малой, так как на настиле могут работать сразу несколько человек, стоять материалы, инструменты. Слишком длинные доски лучше всего не брать, чтобы увеличить надежность настила.
Обязательно прибивается доска для ограждения. Высота определяется таким образом, чтобы находящийся на настиле человек мог свободно работать, при этом его безопасности ничего не грозило. Как правило, такие ограждения размещаются на уровне пояса.
Для опор подбираются крепкие деревянные брусья, хотя подходят и прочные доски с необходимой толщиной.
Далее, крепится лестница. В данном случае можно использовать различные варианты конструкции. Чаще всего это доски, которые прибиваются с боковой части лесов. Шаг должен быть достаточным, чтобы подниматься и спускаться по такой лестнице было удобно. Можно применять и обычную приставную металлическую или деревянную лестницу, стремянку.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Фото клиновой замок

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

Фото рамные строительные леса

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Фото штыревой фиксатор

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Фото хомут поворотный

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Фото леса подвесные

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Фото леса струнные

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.

Фото леса трубчатые

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

eTool : Строительные леса | Управление по безопасности и гигиене труда

1. eTools
2. Леса: Обзор

Этот eTool ^* включает иллюстрированные контрольные списки безопасности для определенных типов строительных лесов. Он определяет опасности, а также средства контроля, которые не позволят этим опасностям превратиться в трагедии.

Обзор

Подмости — это приподнятая временная рабочая платформа. Существует два основных типа подмостей:

• Опорные подмости, состоящие из одной или нескольких платформ, поддерживаемых жесткими несущими элементами, такими как стойки, опоры, рамы, опоры и т. д.
• Подвесные леса, представляющие собой одну или несколько платформ, подвешенных на канатах или других нежестких подвесных опорах.
• Прочие типы оборудования, в основном ножничные и воздушные подъемники, могут рассматриваться как другие типы поддерживаемых лесов.

Работников, использующих строительные леса, можно разделить на три группы:

• Подвесные леса
• Опорные леса
• Подъемники

Общие опасности

• Доступ
• Свернуть
• Электрика
• Водопад
• Нестабильность
• Ударил

Монтажники и демонтажники – это рабочие, основной деятельностью которых является сборка и разборка строительных лесов до начала других работ и после завершения этих работ или их части.

Требования к обучению и компетентному персоналу

Управление по охране труда и промышленной гигиене требует от работодателей проводить обучение каждого работника, занятого монтажом и/или демонтажом строительных лесов, компетентным лицом. Компетентным лицом считается лицо, которое:

• Способно определять существующие и предсказуемые опасности.
• Имеет полномочия принимать незамедлительные корректирующие меры для устранения таких опасностей.

Требования к проектированию и изготовлению строительных лесов

Леса должны быть спроектированы квалифицированным специалистом, сконструированы и загружены в соответствии с этим проектом. OSHA определяет квалифицированное лицо как лицо, которое:

• Обладает признанной степенью, сертификатом или профессиональным статусом, или
• Благодаря обширным знаниям, обучению и опыту успешно продемонстрировал способность решать или разрешать проблемы, связанные с предметом, работой или проектом

Квалифицированный специалист должен провести соответствующее предварительное планирование, чтобы обеспечить безопасный монтаж и использование лесов. Предварительное планирование включает в себя:

• Определение типа строительных лесов, необходимых для работы.
• Определение максимальной нагрузки на леса.
• Обеспечение хорошей основы.
• Предотвращение опасности поражения электрическим током.

Другие ссылки

• 29 CFR 1926.454, Требования к обучению. Стандарт ОША.
• 29 CFR 1926.451(a)(6), общие требования. Стандарт ОША.

Общие опасности

• Доступ
• Свернуть
• Электрика
• Водопад
• Ударил

Пользователи строительных лесов — это рабочие, чья работа требует поддержки лесами для доступа к той части конструкции, где выполняется эта работа.

Требования к обучению и компетентному персоналу

Согласно стандартам OSHA, работодатели должны иметь квалифицированного специалиста для обучения каждого сотрудника, выполняющего работу на строительных лесах. Обучение должно позволить сотрудникам распознавать опасности, связанные с типом используемых лесов, и понимать процедуры контроля или минимизации этих опасностей.

OSHA определяет квалифицированное лицо как лицо, которое:

• Обладает признанной степенью, сертификатом или профессиональным статусом, или
• Благодаря обширным знаниям, обучению и опыту успешно продемонстрировал способность решать или разрешать проблемы, связанные с предметом, работой или проектом

Другие ссылки

• 29 CFR 1926.454(a), Требования к обучению, Стандарт OSHA.
• 29CFR 1926.451(f), Общие требования: «Использование», Стандарт OSHA.

Проектировщики строительных лесов — это рабочие, имеющие право проектировать строительные леса.

• Дизайнеры некоторых строительных лесов также должны быть зарегистрированными профессиональными инженерами.
  • Неподвижные леса нельзя перемещать в горизонтальном положении с находящимися на них рабочими, если только зарегистрированный профессиональный инженер не спроектировал леса специально для перемещения. [29 CFR 1926.451(f)(5)]. Примечание. Чтобы переместить мобильные леса, см. 29.CFR 1926.452(ж).
  • Строительные леса высотой более 60 футов должны быть спроектированы зарегистрированным профессиональным инженером и должны быть сконструированы и загружены в соответствии с этим проектом. [29 CFR 1926.452(a)(10)].
  • Леса из труб и соединителей высотой более 125 футов должны быть спроектированы зарегистрированным профессиональным инженером и должны быть сконструированы и загружены в соответствии с этим проектом. [29 CFR 1926.452(b)(10)].
  • Сборные рамные леса (трубчатые сварные рамные леса, сварные концевые рамные леса, проходные рамные леса) высотой более 125 футов должны быть спроектированы зарегистрированным профессиональным инженером, сконструированы и загружены в соответствии с этим проектом. [29CFR 1926.452(c)(6)].
  • Леса с выносными опорами: Леса и компоненты лесов должны быть спроектированы зарегистрированным профессиональным инженером, сконструированы и загружены в соответствии с этим проектом. [29 CFR 1926.452(i)(8)].

Дополнительную информацию о правах и средствах защиты см. на странице прав работников OSHA.

*eTools — это автономные, интерактивные, хорошо иллюстрированные веб-инструменты для обучения по вопросам безопасности и гигиены труда. Как указано в заявлении об отказе от ответственности, eTools не создает новых требований OSHA.

11 Советы по безопасности на строительных лесах | Решения для строительных лесов

Опубликовано 31 мая 2022 г. в Строительные леса

Безопасность является главной заботой при работе на высоте. Например, в строительной отрасли ежегодно происходит около 4500 травм, связанных со строительными лесами, что приводит к примерно 90 миллионам долларов потерянных рабочих дней и другим сопутствующим расходам, таким как возможные штрафы и увеличение страховых взносов.

Эти несчастные случаи часто можно предотвратить, поэтому небольшая подготовка становится невероятно ценной.

У работодателей есть много способов защитить своих сотрудников от несчастных случаев, связанных со строительными лесами, в том числе обеспечить их надлежащее обучение.

Следующие советы по безопасности на строительных лесах помогут работодателям и работникам предотвратить опасности и несчастные случаи на рабочем месте.

1. Используйте надлежащее защитное оборудование

Прежде всего, средства индивидуальной защиты (СИЗ) являются обязательными при работе в любых промышленных или строительных условиях, особенно на высоте.

Многие травмы, связанные со строительными лесами, связаны с падением предметов, поэтому ношение каски может иметь большое значение для предотвращения серьезных травм. Нескользящая обувь и средства защиты от падения также необходимы при работе на платформах.

2. Пределы допустимой нагрузки

Материалы и конструкции строительных лесов изготавливаются с расчетом на особую несущую способность. Выбор компонентов, которые не соответствуют типам нагрузок, которые вы собираетесь использовать в своей работе, представляет серьезную опасность для сотрудников. Платформы могут треснуть, сломаться или иным образом полностью разрушиться, что может привести к серьезным травмам всех, кто работает поблизости.

3. Знать соответствующие правила и стандарты

Каждая отрасль имеет свои правила и стандарты, которым необходимо следовать, и они могут различаться от штата к штату (или даже от города к городу). Многие из этих правил включают строительные леса, поэтому важно знать, что диктуют законы в вашем регионе, прежде чем устанавливать платформы.

Вы можете предотвратить несчастный случай и, по крайней мере, избежать ответственности за несоблюдение предписанных стандартов. Кроме того, вы должны обучить своих рабочих распознавать и минимизировать риски и опасности, связанные с типом строительных лесов, которые вы используете.

4. Проверка материалов для строительных лесов

Перед установкой рабочих платформ необходимо проверить все материалы перед началом строительства. Убедитесь, что ни одна из используемых вами деталей не имеет дефектов или повреждений, которые могут нарушить структурную целостность ваших строительных лесов.

Кроме того, все детали должны быть получены от одного производителя и предназначены для совместного использования. Несоответствие деталей может представлять значительную опасность для строительных лесов и привести к разрушению конструкции.

5. Соберите правильно

При сборке строительных лесов следуйте инструкциям производителя. Проверьте типы распорок и креплений и убедитесь, что вы строите леса в соответствии с точными спецификациями производителя — не ищите ярлыков и не создавайте свой собственный дизайн.

При строительстве строительных лесов вы также должны обеспечить полную безопасность территории. Ровная поверхность земли работает лучше всего (если это возможно), и вы должны стараться избегать пересечения с линиями электропередач по пути наверх.

Всякий раз, когда вы строите, перемещаете или демонтируете строительные леса, правила OSHA требуют, чтобы компетентное лицо присутствовало и контролировало вас. Компетентным лицом является лицо, прошедшее одобренное OSHA обучение и соответствующее звание.

Обязательно проверьте следующее:

• Распорки для ножек должны быть правильно установлены на раме строительных лесов.
• Штанги, доски и леса ровные и ровные.
• Планки, кронштейны, борта и трубы должны быть установлены жестко, клинья должны быть очень тугими.
• Грязевые пороги и опорные плиты должны быть соответствующего размера и жестко закреплены на раме строительных лесов.
• Расстояние между электрическими опасностями и лесами должно быть не менее 10 футов в соответствии с правилами OSHA. Если расстояние менее 10 футов, вам необходимо отключить линию.

6. Осмотр площадки и оборудования — еще раз

После возведения строительных лесов потребность в проверках не исчезает. Участок следует регулярно проверять на наличие опасностей, дефектов, мусора или других факторов, которые могут вызвать проблему.

Лучшее время для проведения этих проверок — начало рабочего дня, чтобы убедиться, что рабочая зона свободна для текущей смены. Подумайте о том, чтобы распечатать и использовать контрольный список процедур безопасности на строительных лесах.

7. Держите транспортные средства и тяжелое оборудование на безопасном расстоянии

Транспортные средства и тяжелое оборудование никогда не должны приближаться к основанию лесов. Установка барьеров может предотвратить опрокидывание всей конструкции. Возможно, потребуется иметь поблизости тяжелое оборудование. В таких ситуациях убедитесь, что у оборудования есть зазор.

8. Соблюдайте порядок

Инструменты и оборудование следует содержать в порядке и убирать после использования. В конце каждого дня проверяйте, чтобы на платформе не осталось инструментов или материалов — беспорядок может привести к спотыканию и травмам при падении или представлять опасность для тех, кто работает на нижних уровнях.

9.

При работе на высоте необходимо обеспечить безопасные условия труда. Работа в суровых погодных условиях или других опасностях окружающей среды может увеличить риск серьезной травмы. Например, сильный ветер может нанести травму тем, кто работает на строительных лесах. Если шторм обрушил линию электропередач, это также может создать опасность для строительных лесов.

Узнайте, как компания Scaffolding Solutions решила проблему сильного ветра при установке строительных лесов в авиационном ангаре.

10. Иметь полную лицензию

Полная лицензия и работа с лицензированными подрядчиками помогают предотвратить травмы, поскольку все, кто работает на объекте, знают о потенциальных опасностях и о том, как их избежать. Процесс получения лицензии часто включает в себя образование и обучение, что помогает вашей команде работать безопасно.

11. Поднимайтесь ответственно

Те, кто взбирается на ваши леса, должны при этом соблюдать надлежащие меры безопасности. Один из советов — убедиться, что у сотрудников всегда есть по крайней мере три точки контакта со структурой, то есть либо одна рука и две ноги, либо две руки и одна нога.

Кроме того, некоторые части лесов, такие как поперечные распорки, не следует использовать для лазания — они обычно не рассчитаны на то, чтобы выдерживать собственный вес.

Дополнительный совет: бирки безопасности для строительных лесов

Метки строительных лесов помогают определить, безопасно ли использовать строительные леса. Компетентное лицо (согласно определению OSHA) должно осмотреть и пометить конструкцию строительных лесов. Существует три разных типа бирок для строительных лесов:

Зеленые бирки для строительных лесов — Если вы видите зеленую бирку на лесах, это означает, что они прошли проверку и безопасны для использования. После того, как первоначальный осмотр завершен, его следует прикрепить ко всем точкам доступа.

Желтые бирки для лесов — Желтые бирки указывают на особые требования к безопасному использованию, т. е. леса были каким-то образом модифицированы для соответствия существующим рабочим требованиям и могут представлять угрозу безопасности для всех пользователей.

Красные бирки для строительных лесов — Если вы видите красную бирку, это означает, что существует опасность, и строительные леса небезопасны для использования. Эти метки часто используются, когда строительные леса находятся в процессе монтажа или демонтажа.

Предотвратите опасности и несчастные случаи с помощью этих правил безопасности на строительных лесах

Надлежащее обучение и подготовка имеют решающее значение для безопасного использования систем строительных лесов. Планируете ли вы, чтобы ваш персонал устанавливал леса или нанимал кого-то еще, они должны быть полностью квалифицированы и обучены, чтобы делать это безопасно.

Если вы потратите время на обучение своих сотрудников выявлению опасностей, связанных с лесами, и надлежащим мерам предосторожности при работе на высоте, а также убедитесь, что у них есть свободный доступ к инструментам и средствам индивидуальной защиты, это может иметь большое значение для предотвращения несчастных случаев и минимизации ответственности.

См. наше руководство по безопасности строительных лесов

Строительство — Контрольный список строительных лесов — HSE

Что нужно сделать

Закон требует, чтобы работодатели и самозанятые подрядчики оценивали риск работы на высоте и продолжали организовывать и планировать работу так, чтобы она выполнялась безопасно.

Необходимо принять соответствующие меры предосторожности для предотвращения падений. Леса общего доступа обеспечивают средства работы на высоте, предотвращая падение, и должны быть предусмотрены, когда это практически возможно.

Вопросы для рассмотрения включают:

• Общие требования к строительным лесам
• Ограждения, бортики и прочие ограждения
• Конструкция лесов
• Строительные леса, которые обычно требуют индивидуального проектирования
• Компетентность и надзор оператора строительных лесов
• Осмотр строительных лесов

Требования к подмосткам общего доступа

Леса должны проектироваться, монтироваться, модифицироваться и демонтироваться только компетентными людьми, и работа должна выполняться под руководством компетентного наблюдателя.

Все строительные леса должны монтироваться, демонтироваться и переделываться безопасным образом. Этого можно достичь, следуя Руководству по безопасности SG4 Национальной конфедерации доступа и строительных лесов (NASC) «Предотвращение падений при работе с лесами» или следуя аналогичным указаниям, предоставленным производителями системных лесов. Ключевым приоритетом и целью для строительных лесов является создание коллективной защиты от падения, минимизирующей время, подвергающееся риску падения, и использование средств индивидуальной защиты от падения, таких как ремни безопасности и стропы.

Расчеты прочности и устойчивости строительных лесов должны выполняться, если нет примечания о расчетах, охватывающих предполагаемые конструктивные решения, или если они собраны в соответствии с общепризнанной стандартной конфигурацией.

В зависимости от сложности выбранных лесов компетентное лицо должно составить план монтажа, использования и демонтажа. Это может быть стандартный план, дополненный пунктами, касающимися конкретных деталей рассматриваемых лесов.

Копия плана, включая любые инструкции, которые он может содержать, должна быть доступна для использования любым лицом, участвующим в сборке, использовании, демонтаже или изменении строительных лесов до тех пор, пока они не будут демонтированы.

Размеры, форма и расположение настилов лесов должны соответствовать характеру выполняемой работы и грузу, который необходимо перевозить, и обеспечивать безопасность работы и прохода.

Строительные леса, возвышающиеся над шоссе (включая тротуары), требуют лицензии в соответствии со статьей 169.Закона о автомобильных дорогах 1980 года, которые издаются местным управлением автомобильных дорог. Никогда не устанавливайте и не разбирайте строительные леса над людьми или оживленными тротуарами. Если работа может представлять опасность для населения, вам следует рассмотреть возможность подачи заявления о закрытии пешеходной дорожки или дороги, чтобы исключить риск получения травм представителем общественности. Монтаж и демонтаж следует производить в изолированной зоне и в то время, когда поблизости находится меньше людей.

Убедитесь, что леса стоят на прочном ровном основании. Основание или фундамент должны быть способны выдержать вес строительных лесов и любые нагрузки, которые могут быть на них возложены. Остерегайтесь пустот, таких как подвалы или стоки, или участков мягкого грунта, которые могут обрушиться при нагрузке. При необходимости окажите дополнительную поддержку.

Убедитесь, что он закреплен и привязан к постоянной конструкции или иным образом стабилизирован. Грабли обеспечивают устойчивость только тогда, когда они правильно закреплены и закреплены; Сами по себе однотрубные грабли обычно этого не обеспечивают, и их необходимо укреплять, чтобы предотвратить коробление.

Стяжки должны использоваться в пределах их безопасной рабочей нагрузки. Устанавливайте стяжки по мере возведения строительных лесов и удаляйте их только поэтапно по мере возведения. Если стяжка снимается, чтобы можно было продолжить работу, рядом должна быть предусмотрена эквивалентная стяжка для сохранения устойчивости.

Собственные строительные леса должны быть установлены и закреплены в соответствии с инструкциями производителя.

Леса должны выдерживать нагрузки, которые могут быть на них возложены. Обычно они не предназначены для поддержки больших нагрузок на своих рабочих платформах. Если вы собираетесь загружать платформы, сообщите об этом тому, кто предоставляет леса — вероятно, потребуется индивидуальный дизайн.

Грузоподъемность ваших лесов должна соответствовать выполняемой вами работе. Леса следует рассматривать как «универсальные» (максимальная нагрузка 2 кН/м2/200 кг/м2), если иное не указано вашим поставщиком лесов. Те, кто заказывает леса, должны четко указать номинальную нагрузку, требуемую при указании требуемых лесов, например, «инспекционные и очень легкие» леса, подходящие для доступа, осмотра или легкой очистки, будут иметь максимальную нагрузку 0,75 кН / м2, тогда как «тяжелые леса». строительные леса, подходящие для работ, связанных с тяжелой каменной кладкой и облицовкой, будут иметь максимальную нагрузку 3,0 кН/м2.

Никогда не наматывайте и не прикрепляйте сетку для мусора к лесам, не проинформировав лиц, занимающихся проектированием и монтажом конструкции, о том, что вы собираетесь это сделать, поскольку они должны будут убедиться, что леса предназначены для этого.

Перед использованием любых лесов убедитесь, что они безопасны и подходят для предполагаемой работы:

• убедитесь, что платформы полностью обшиты досками и имеют достаточную ширину для работы и доступа (обычно ширина не менее 600 мм)
• убедитесь, что доски лесов правильно закреплены и не слишком свисают, т.е. не более четырехкратной толщины доски
• обеспечить безопасный доступ к рабочим платформам, предпочтительно с лестницы или лестничной башни
• проверить, что погрузочные площадки оборудованы защитой от падения, предпочтительно воротами, которые можно безопасно перемещать и снимать для размещения материалов на платформе; и
• убедитесь, что строительные леса подходят для этой задачи, прежде чем они будут использоваться, и проверьте их всякий раз, когда они существенно изменены или подвергаются неблагоприятному воздействию, например, из-за сильного ветра

Если подмости недоступны для использования, в том числе при их сборке, разборке или переделке, они должны быть обозначены общими предупредительными знаками и соответствующим образом ограждены физическими средствами, препятствующими доступу в опасную зону.

Ограждения, бортики и другие ограждения

Ограждения, бортики и другие подобные барьеры должны быть предусмотрены для предотвращения падения человека или любого материала или предмета с рабочего места.

Они должны:

• быть достаточно прочными и жесткими, чтобы предотвратить падение людей, и быть способными выдерживать другие нагрузки, которые могут быть возложены на них, например, ограждения, снабженные ограждениями для кирпичей, должны выдерживать вес штабелей кирпичей, которые могут упасть на них
• крепиться к конструкции или части конструкции, способной их поддерживать
• включают:
  • верхнее ограждение или другое ограждение высотой не менее 950 мм над любым краем, с которого люди могут упасть
  • подножка, достаточная для предотвращения падения и скатывания любого материала или предметов с края платформы; и
  • достаточное количество промежуточных ограждений или подходящих альтернатив, расположенных так, чтобы незащищенный зазор не превышал 470 мм

Могут использоваться другие ограждения, кроме ограждений и бордюров, если они имеют высоту не менее 950 мм, являются безопасными и обеспечивают эквивалентный уровень защиты от падений и скатывания или ударов материалов с любых краев.

Это требование Правил работы на высоте 2005 г., если леса не собраны в соответствии с общепризнанной стандартной конфигурацией, такой как Техническое руководство TG20 Национальной конфедерации доступа и строительных лесов (NASC) для лесов из труб и фитингов или аналогичное руководство из инструкций производителей для системных подмостей подмости должны быть спроектированы по индивидуальному расчету и компетентным лицом. Это обеспечит достаточную прочность, жесткость и устойчивость лесов во время их возведения, использования и демонтажа.

В начале процесса планирования пользователь должен предоставить соответствующую информацию подрядчику строительных лесов, чтобы обеспечить соблюдение точного и надлежащего процесса проектирования. Обычно эта информация должна включать:

• местоположение объекта
• период времени, в течение которого леса должны находиться на месте
• использование по назначению
• высота и длина и любые критические размеры, которые могут повлиять на леса
• количество бортовых лифтов
• максимальные рабочие нагрузки и максимальное количество людей, одновременно использующих леса
• тип доступа к лесам, например, лестница, лестничный пролёт, внешние лестницы
• есть ли необходимость в пленке, сетке или ограждении кирпичной кладкой
• любые специальные требования или положения, например, пешеходная дорожка, ограничение в местах крепления, включение/обеспечение механического погрузочно-разгрузочного оборудования, например, подъемника)
• Характер грунтовых условий или опорной конструкции
• информация о конструкции/здании, вокруг которой будут установлены леса, вместе с любыми соответствующими размерами и чертежами
• любые ограничения, которые могут повлиять на процесс монтажа, переделки или демонтажа

Перед установкой подрядчик или проектировщик строительных лесов может предоставить соответствующую информацию о строительных лесах. Это должно включать:

• тип каркаса (труба и фитинг или система)
• максимальная длина отсека
• максимальная высота подъема
• расположение посадки на платформу и количество лифтов с бортами, которые можно использовать одновременно
• безопасная рабочая нагрузка/класс нагрузки
• максимальная нагрузка на ноги
• максимальное расстояние между стяжками как по горизонтали, так и по вертикали и режим работы стяжки
• детали дополнительных элементов, таких как балочные мосты, вентиляторы, погрузочные площадки и т. д., которые могут быть стандартной конфигурации (см. примечание 1) или специально разработанными
• информация на соответствующих чертежах, если применимо
• любая другая информация, имеющая отношение к проектированию, установке или использованию лесов
• ссылочный номер, дата и т. д. для записи, ссылки и проверки

Все строительные леса должны монтироваться, демонтироваться и переделываться безопасным образом. Этого можно достичь, следуя Руководству по безопасности NASC SG4 «Предотвращение падений при работе со строительными лесами». или следуя аналогичным указаниям производителей системных лесов.

Для строительных лесов, которые выходят за рамки общепризнанной стандартной конфигурации, конструкция должна быть такой, чтобы можно было использовать безопасные методы монтажа и демонтажа на протяжении всего периода работ. В этом случае вместе с проектом могут потребоваться специальные инструкции.

Любая предлагаемая модификация или изменение, которое выводит леса за пределы общепризнанной стандартной конфигурации, должно быть разработано компетентным лицом и подтверждено расчетом.

Строительные леса, которые обычно требуют индивидуального проектирования

Включая:

• все подмости (мертвые, сгребающие, летающие)
• консольные леса ¹
• леса на фермах
• фасадная фиксация
• подмости с более чем двумя рабочими подъемниками ²
• Свободно стоящие леса с контрфорсом
• временные крыши и временные постройки
• опорные подмости
• сложные погрузочные эстакады ¹
• мобильные и стационарные башни ¹
• отдельно стоящие подмости ¹
• временные пандусы и эстакады
• лестничные клетки и пожарные лестницы (если это не предусмотрено инструкциями производителя)
• зрительские террасы и трибуны
• мостовые подмости ¹
• башни, требующие оттяжек или анкеров
• морские леса
• пешеходные мостки или пешеходные дорожки
• Подвесные и подвесные леса
• защитные вентиляторы ¹
• мостовые мостовые
• морские леса
• подмости для котлов
• пересечения ЛЭП
• подъемные платформы и башни
• подмости шпиля
• Радиальные/раскосные подмости на фигурных фасадах
• системные подмости вне указаний производителей
Вывеска
• поддерживает
• герметизация торцевых конструкций, таких как временные экраны
• временное хранилище на площадке
• мачты, опоры освещения и опоры ЛЭП
• рекламные щиты/баннеры
• мусоропровод
• любая конструкция лесов, не упомянутая выше, которая не соответствует критериям «соответствующих лесов» в TG20 или аналогичном руководстве производителей системных лесов.

Приведенный выше список не является исчерпывающим, и для любых лесов, не являющихся стандартной конфигурацией или не соответствующих опубликованным рекомендациям производителей, потребуется разработка специальной конструкции компетентным лицом.

Примечание

1. TG20:21 предлагает подмости, соответствующие требованиям, для ограниченного ряда консольных подмостей, погрузочных площадок, стационарных вышек, передвижных вышек, использования граблей, мостов и защитных вентиляторов.
2. TG20:21 предлагает ряд совместимых лесов, на которые можно установить любое количество подъемников, но одновременно в качестве рабочих платформ можно использовать только две платформы.

Компетентность и надзор за рабочими лесов

Все сотрудники должны быть компетентны в отношении типа работ на строительных лесах, которые они выполняют, и должны пройти соответствующее обучение, соответствующее типу и сложности строительных лесов, на которых они работают.

Работодатели должны обеспечить надлежащий уровень надзора с учетом сложности работы, уровня подготовки и компетентности задействованных строителей лесов.

В качестве минимального требования в каждую бригаду строительных лесов должен входить компетентный строитель лесов, прошедший обучение по типу и сложности строительных лесов, подлежащих возведению, изменению или демонтажу.

Строители лесов-стажеры должны всегда работать под наблюдением обученного и компетентного строителя лесов. Оперативники классифицируются как «стажеры» до тех пор, пока они не пройдут утвержденную подготовку и оценку, необходимые для признания их компетентными.

Монтаж, переделка и демонтаж всех конструкций лесов (базовых или комплексных) должны производиться под непосредственным руководством компетентного лица. Для сложных конструкций это обычно будет «Продвинутый строитель лесов» или лицо, прошедшее обучение работе с определенным типом системных лесов для сложности соответствующей конфигурации.

Операторы строительных лесов должны быть в курсе последних изменений в правилах техники безопасности и передовых методах работы в отрасли строительных лесов. Проведение оперативных инструктажей перед началом работы и регулярные беседы с инструментами — хороший способ информировать их.

Руководство по соответствующему опыту рабочих-строителей, стажеров-строителей, строителей лесов и продвинутых строителей лесов, включая сведения о том, какие конструкции они считаются компетентными возводить, можно получить на веб-сайте Схемы учета строительных лесов (CISRS).

Осмотр строительных лесов

Пользователи/наниматели лесов несут ответственность за проверку всех строительных лесов следующим образом:

• после установки/перед первым использованием
• с интервалом не чаще, чем каждые 7 дней после этого
• при любых обстоятельствах, которые могут поставить под угрозу безопасность установки, например, при сильном ветре.
