Монтаж водосточной системы Монтаж водосточной системы

На чтение 7 мин. Просмотров 838 Обновлено 26.12.2018

Всякое строение должно быть оснащено водосточной системой, назначение которой – отвод вод, стекающих с крыши в результате таяния снега или дождя. Также ее называют наружной дождевой канализацией. Она состоит из наружной части (желоб, водосток) и подземной (дождеприемник, коллектор). Неправильный монтаж системы приводит к размытию фундамента, и конечным результатом этого действия будет постепенное разрушение здания.

В настоящей статье разберем монтаж наружной составляющей водосточной системы. Это водоотвод, который направляет воду в воронку и сбрасывает её в месте стока. Она состоит из двух участков – горизонтального и вертикального, представляет собой конструкцию из сборных элементов, которые устанавливаются на фасаде и кровле здания в строгой последовательности. В водосточную систему входят следующие основные элементы:

• желоб;
• труба;
• слив;
• соединительные и крепежные элементы.

Одним из важных компонентов системы является желоб. Это канал, который крепится к крыше по периметру здания и собирает воду, направляя её в трубу. Корректное крепление водосточного желоба спасет здание:

• от эрозии стен;
• от утечки воды в подвалы;
• защитит крашеные поверхности фасада;
• защитит цоколь и кровлю.

Чтобы конструкция правильно функционировала, требуется точный расчёт и профессиональный монтаж. Следует уделить большое внимание креплению элементов.

Виды и особенности современных водосточных систем

На сегодняшний день материал изготовления может быть следующим:

• металл;
• медь;
• алюминий;
• пластик;
• смешанные конструкции: пластик и металл.

Алюминиевые и оцинкованные водостоки хорошо противостоят негативным влияниям внешней среды и долго служат, внешне они эстетичны. Эти качества делают такие системы популярными.

Медные весят немало, но могут прослужить десятки лет, у них два недостатка – высокая стоимость и сложное крепление водосточной системы (элементы соединяются между собой при помощи пайки).

Наиболее популярными считаются пластиковые водостоки. С их помощью можно за небольшие деньги воплотить самые смелые архитектурные проекты. Но есть один недостаток – низкая стойкость к механическим повреждениям. Тем не менее они имеют много преимуществ:

• высокая стойкость к коррозии;
• долговечность;
• толерантность к большому диапазону атмосферных температур;
• низкий уровень шума удара капель о желоб;
• большой выбор цветовой гаммы;
• оптимальное соотношение цена – качество;
• простота сборки.

Смешанные конструкции водостоков изготавливают из двух видов материалов: пластика и металла. Каркасом таких изделий служит сталь, а внешняя часть сделана из пластика. В итоге получается прочное стальное крепление водосточной системы с эстетичным внешним видом из пластика.

По форме трубы водостоки бывают круглые или прямоугольные.

Типы кронштейнов и держателей для крепления желобов

Крепление желоба к кровле, фасаду здания, карнизу или любому основанию осуществляется с помощью приспособлений.  Их несколько видов, они несут разную функцию. Тип кронштейна оказывает влияние на последовательность монтажа кровли. Есть кронштейны, которые крепятся до начала укладки кровли, а есть и такие, монтаж которых возможен в любое время.

Крепление желоба водостока к кровельной конструкции осуществляется с помощью держателя (кронштейна) или крюков. Их два вида: длинный и короткий. Желательно применить металлическое крепление, оно обеспечит высокую надежность конструкции.

По форме кронштейн должен повторять конструкцию желоба. Крепеж для водостока выбирается в зависимости от материала стен. Чтобы собрать конструкцию понадобятся разные варианты кронштейнов:

• длинные;
• короткие;
• универсальные;
• держатель водосточной трубы.

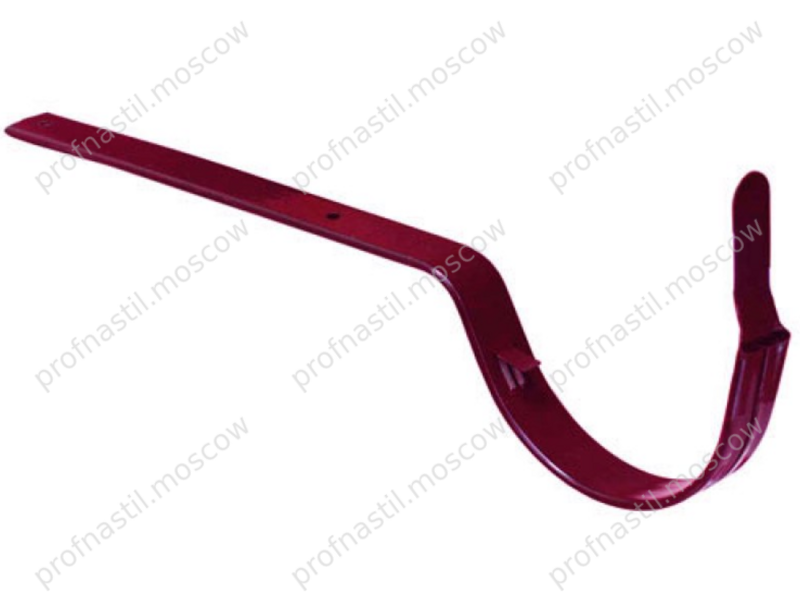

Длинные кронштейны

Подвержены силовой нагрузке, так как вся масса желоба с водой ложится на них. Следует обратить внимание на выбор этого элемента. Монтируется он по периметру фасада до укладки кровельного материала. Его крепление задает необходимый уклон всей системы.

Короткие кронштейны

Служат вспомогательной поддержкой параметров горизонтальной конструкции. Короткие кронштейны можно применять на любом этапе строительства.

Универсальные кронштейны

Выполняют функции и длинных, и коротких кронштейнов. Размер самого держателя регулируется. Если они используются как длинный, их следует монтировать до укладки кровельного материала, если как короткий, то на любом этапе строительства. Крепятся они на любую поверхность, даже на забитые в стену штыри.

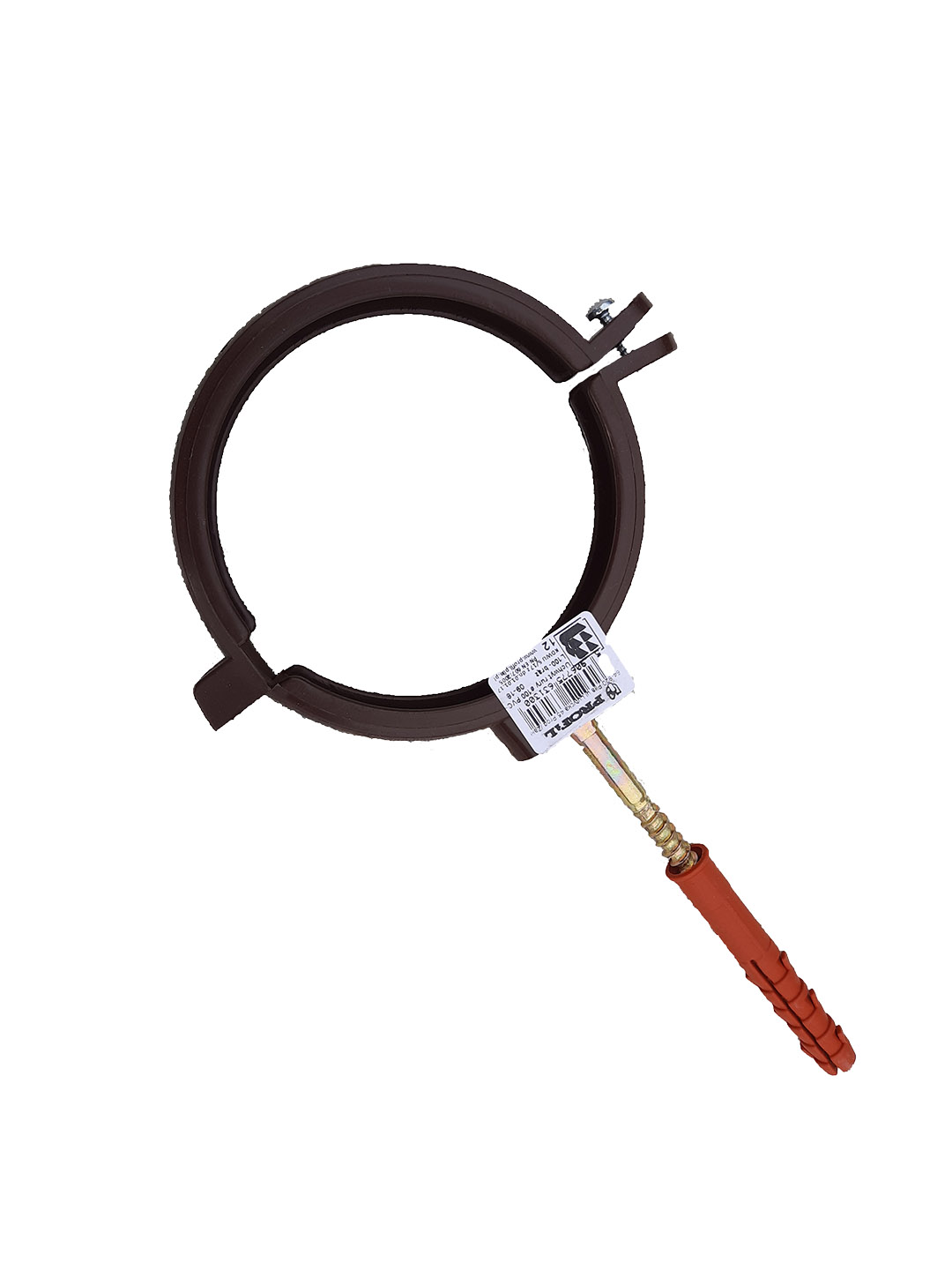

Держатель водосточной трубы

Существуют специальные виды для желобов водостока, которые предназначены для крыш с нетрадиционным покрытием:

1. Держатели, которые усиливают и выравнивают края кровли (они имеют форму скобы или прищепки).
2. Держатели, с помощью которых можно отрегулировать уклон монтажного основания.

Монтаж водосточной системы

Установку водостока следует проводить одновременно с покрытием крыши кровельным материалом. Для того, чтобы система слажено работала, необходимо придерживаться общих правил, как правильно крепить водосточный желоб:

1. Монтаж рекомендуется начинать с места установки водоприемника.
2. Край свеса кровли должен быть на середине желоба.
3. Шаг крепления кронштейнов: для пластиковых – 40 см, для металлических-100 см.
4. Уклон стока воды составляет 2-3 мм на погонный метр желоба.
5. Воронки для слива воды должны быть установлены каждые 10 метров по периметру здания.
6. Горизонтальные трубы крепятся сверху вниз.
7. Держатели для труб располагаются на расстоянии друг от друга максимум – 1,5 метра.
8. Между трубой и стеной должен быть зазор не менее 8 миллиметров.
9. Монтаж водостока необходимо проводить при плюсовой температуре.
10. Чтобы система не обвалилась, следует применять надежные оригинальные крепления.

Инструменты, необходимые для работы

Для установки водостока понадобятся следующие инструменты:

• дрель или перфоратор;
• молоток или киянка;
• гаечный ключ или шуруповерт;
• маркер или карандаш.

Монтаж горизонтальных элементов

Установка водосточного желоба состоит из следующих этапов:

1. Следует выбрать и рассчитать количество кронштейнов, ориентируясь на материал и длину конструкции.
2. Сделать разметку лобовой доски, на которую будет крепиться держатель, учитывая рекомендованный производителем шаг.
3. Рассчитать уклон. Например, на длину желоба 10 погонных метров рекомендуют уклон 2-3 миллиметра. Для этого кронштейн со стороны воронки должен располагаться ниже на 2-3 см противоположного.
4. Закрепить держатели в соответствии с разметкой.
5. Соединить желоба выбранным способом (на уплотнителях, клеем или герметиком).
6. В установленные кронштейны уложить желоб в чуть согнутом состоянии.
7. Завести дальнюю сторону желоба в пазы крюков и закрыть заглушкой, а свободную чуть свесить для последующего монтажа.

Как выдержать уклон водостока

Определить необходимый уклон желоба необходимо в начале монтажа конструкции, когда будут монтироваться кронштейны. Учитывается уклон при выборе мест крепления кронштейнов. Для желобов в зависимости от материала изготовления соответствует определенный шаг или расстояние, на котором друг от друга будут крепиться кронштейны. На практике, чтобы уклон остался неизменным следует каждый держатель крепить ниже предыдущего на 3-4 миллиметра. Именно этим методом пользуются специалисты.

Монтаж водосточных труб

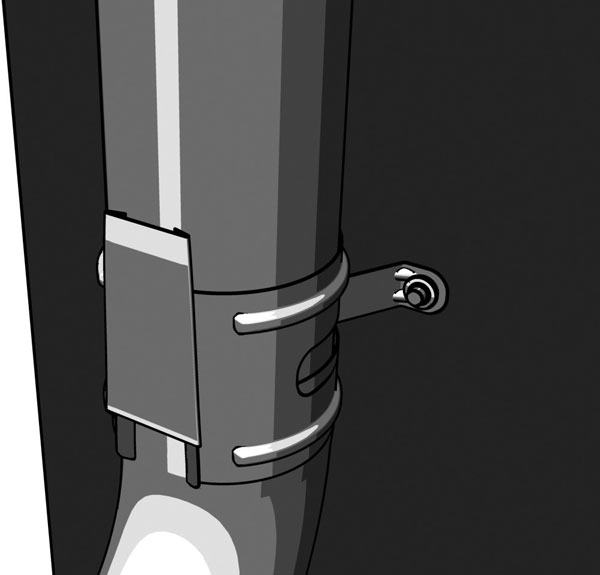

Крепление водостока к стене дома осуществляется с помощью хомутов. Хомуты изготавливают из пластика и металла. К стене хомуты крепятся с помощью одного длинного самореза. Метиз выбирается в зависимости от того, к какому материалу стены будет осуществляться крепление (к бетону, кирпичу, к сэндвич панелям). Несколько советов для успешного монтажа водосточных труб:

1. В начале монтажа следует собрать промежуточные переходы между горизонтальным и вертикальным участками водостока.
2. Соединить патрубок воронки с верхним коленом.
3. Высчитать полную длину соединительного участка.
4. Раскроить и зачистить края трубы.
5. Собрать переходную часть.
6. Хомутами, одетыми на трубу следует произвести метки для крепления к стене, при длине трубы более 2 метров следует произвести промежуточное крепление.
7. Расстояние между верхней частью трубы и креплением желоба не должно превышать 150 миллиметров.
8. Затянуть хомуты следует не очень плотно, трубы должны слегка двигаться.
9. Установить слив на нижнюю трубу.

Заключение

По подсчетам специалистов без качественного водостока каменные стены прослужат меньше на 10 лет, а деревянные – на 20 лет, отмостки и фундамент здания в 2 раза быстрее срока выйдут из строя.

Не стоит экономить, покупая водосточную систему неизвестного производителя. Не стоит собирать систему своими руками, не изучив подробно инструкцию. Качественный, брендовый, профессионально установленный водосток способен продлить жизнь вашему дому на 30 лет.





Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

35.25%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

16.8%

Показать результаты

Проголосовало: 244

Оцените полезность статьи, нам будет приятно 🙂

Зачётно340Не очень147

Как выбрать кронштейн под водосток

Просматривая информацию о водосточных системах, вы наверняка заметили, что производители предлагают несколько видов кронштейнов для крепления желоба к кровли. Есть кронштейны с длинным и коротким крюком. Различаются они не только размерами, но и технологией монтажа, а так же стоимостью водосточной системы в целом. Но какие кронштейны правильно использовать и куда, мы расскажем в этой статье.

Виды кронштейнов

Производители водосточных систем предлагают несколько видов кронштейнов.

Кронштейн длинный, или как его еще называют, крюк длинный

Несколько видов длинных кронштейнов от разных производителей

В основном длинные кронштейны имеют длину от 200 мм до 350 мм, в зависимости от производителя.

Кронштейн короткий (крюк короткий)

Несколько видов коротких кронштейнов от разных производителей

Какой кронштейн крепче

Возникает вполне резонный вопрос: «А какой кронштейн крепче- длинный или короткий?». Дело в том, что они оба крепкие, так как предназначены для удержания желоба. Но есть небольшое правило перед установкой водостока.

• Длинный кронштейн монтируется только перед монтажом кровли
• Короткие кронштейны до и после монтажа кровли.

Если вам предстоит еще только монтаж кровли, выбирайте длинные кронштейны. Если кровля смонтирована, ваш выбор короткие кронштейны. Чтобы убедится в том, что короткие кронштейны в надежности крепления нисколько не уступают длинным крюкам, рекомендуем посмотреть нашу статью «крепкие кронштейны»

Способ крепления

Для чего тогда делать короткие и длинные крюки, если и короткие вполне справляются с нагрузками и не дают желобу упасть. Дело в том, что различаются длинные и короткие кронштейны не только в длине, но в способе крепления. Длинные кронштейны монтируются к стропильной ноге, или к настилу

Крепление кронштейна к стропильной ноге

Крепление кронштейна к настилу

Короткие кронштейны монтируются только к фронтонной доске, или к карнизу.

Крепление кронштейнов к фронтонной доске

Крепление короткого кронштейна к карнизу при помощи деревянных брусков

Не стандартный способ крепления

Зачастую бывает, что кровля уже смонтирована, и кровельный свес составляет от 8 до 15 см. Монтировать короткие кронштейны не представляется возможным, так как вода не будет попадать даже в 2/3 желоба. В этой ситуации есть два способа решения проблемы. Первый способ, ножницами по металлу срезать лишний выход кровли, чтобы потом крепить короткие кронштейны. Важно: кровлю ни в коем случае нельзя резать болгаркой, чтобы избежать коррозии на линии среза. Второй способ, использовать длинные кронштейны но крепить их под кровлю (на настил, или стропильную ногу). Для этого откручивать кровельные саморезы, приподнимать кровлю, и крепить кронштейн. Через кровлю просверливать новые отверстия и закручивать саморезы.

Дополнительные элементы для крепления кронтейна

Многие производители предлагают и дополнительные элементы для крепления кронштейна. Удлинитель кронштейна прямой, для крепления коротких крюков.

Удлинитель кронштейна предназначен для крепления кронштейна к настилу

Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю.

Удлинитель кронштейна боковой — элемент, позволяющий крепить кронштейн желоба к стропиле, фиксируется к стропиле сбоку.

Удлинитель кронштейна боковой. Используется для крепления короткого кронштейна к стропиле сбоку

Вариант используется для крепления короткого кронштейна к готовой кровли, где отсутствует фронтонная доска.

Возможные ошибки и последствия

• Увеличенный шаг между кронштейнами ведет к провисанию желобов. В инструкции по монтажу водосточной системы от каждого производителя, шаг крепления кронштейнов описан.
• Несовпадение края крыши с серединой желоба приводит к переливу. В идеале край кровли должен попадать в 2/3 середины желоба
• Увеличение зазора между линией желоба и краем кровли – разбрызгивание и перелив.

Длинные и короткие кронштейны имеют разную стоимость. Длинный кронштейн дороже в несколько раз. При расчете стоимости водосточной системы очень сильно зависит цена от правильного выбора кронштейна. Если вы сомневаетесь какие кронштейны пойдут именно на вашу кровлю, обращайтесь в нашу компанию. Специалисты подробно объяснят и помогут сделать правильный выбор. Контакты вы можете посмотреть здесь

[sendpulse-form id=»5523″]

Желоба и водосточные трубы: крепление к стене

Задача водосточной системы – сбор воды, стекающей с крыш. Она предотвращает повреждение стен, фасада и основания дома. Водосток придает зданию большей эстетичности и целостности.

Соврменная водосточная система частного дома

Чтобы грамотно обустроить систему и водосток из канализационных труб, следует правильно выбрать комплектующие согласно ГОСТ и рассчитать их оптимальное количество.

Cодержание статьи

Виды комплектующих водосточной системы

Согласно ГОСТ осуществляется производство водостоков нескольких типов:

1. В зависимости от способа организации водоотвода: наружные и внутренние.
2. В зависимости от материала изготовления: пластиковые и металлические.
3. В зависимости от способа крепления: клеевые и на резиновых уплотнителях.

Внутренняя система пригодна для обустройства водоотвода с плоских крыш. Наружная система – для скатных кровель – состоит из:

• желоба;
• воронки;
• водосточной трубы.

Для обустройства эффективного водоотвода применяют желоба следующих типов:

• карнизные – их монтаж и установка осуществляется вдоль карниза;
• парапетные изделия – их установка производится между парапетными стенами;
• разжелобковые – их крепление осуществляется в местах соприкосновения скатов кровли.

Производство желобов, согласно ГОСТ, направлено на выпуск продукции трех типов: полукруглые, квадратные и рельефные.

Многообразие цветовых решений водосточных элементов

В зонах с обильными осадками рекомендуется применение квадратных изделий из-за их повышенной пропускной способности. Они могут быть пластиковые или металлические.

Размеры элементов водосточной системы по ГОСТ

Размеры, тип труб и установка водостока регулируется ГОСТ 7623-84. В частном строительстве допустимо крепление труб разного сечения: круглого или квадратного.

Квадратная водосточная труба обладает лучшей пропускной способностью, поэтому ее монтаж обязателен на кровлях более 200 м². Согласно ГОСТ сечение трубы должно совпадать с сечением желоба.

ГОСТ определил следующие размеры труб водостока:

• для кровель до 30 м² используется диаметр изделия 80 мм;
• для кровель до 50 м² – 90 мм;
• для кровель более 125 м² применяется диаметр водосточной трубы 100 мм.

Обязательно крепление элементов системы к стене. Для этого используется держатель (хомут) и ухваты.

Установка оцинкованных изделий позволяет защититься от резких колебаний температур.

Чтобы защитить металлические элементы от коррозии, необходимо дополнительно покрывать их антикоррозийным составом или применять пластиковые или оцинкованные изделия.

Материал демонстрирует незначительное расширение. Пластиковая водосточная труба характеризуется небольшим весом. У нее удобный монтаж на хомуты.

Обогрев кабелем водосточных труб

Наледь на поверхности кровли может возникать по двум причинам: из-за перепада температур в ночное и дневное время суток и обустройства теплой крыши. Для предотвращения образования наледи применяется обогрев. Среди всех его типов наибольшее распространение получил кабель. Различают два его типа:

• резистивный кабель, состоящий из металлической жилы и изоляции. Такой обогрев характеризуется постоянным сопротивлением и непеременной мощностью;
• саморегулирующийся кабель состоит из матрицы. Это автоматизированный обогрев, регулируемый в зависимости от изменения условий эксплуатации (падения температуры и т.д.).

Чтобы обогрев имел эффективность, кабель монтируется на всем участке, подверженном образованию наледей:

1. Им покрываются водосточные желоба, при чем кабель должен характеризоваться мощностью от 200 до 300 Вт на 1 м².
2. Он устанавливается на трубе на водосточной для прогрева воронок и выходной части изделия. Кабель в трубе должен состоять из двух жил, каждая из которых дает 20-30 Вт на 2 п. м.
3. Обогрев предусматривается в ендовах кровли. На квадратный метр ендовы должно приходиться 250-300 Вт.
4. Чтобы защитить карниз крыши кабель прокладывают змейкой по кромке карниза. Его установка рассчитывается таким образом, чтобы исключить образование зон холода.

Монтируя кабельный обогрев, стоит отказаться от сверления кровельного покрытия во избежание его протечки.

Обогрев края крыши и желоба электрическим кабелем

Целесообразней использовать крепление к стене разного типа.

Как рассчитать водоотвод?

Расчет системы водостока происходит согласно следующим этапам:

1. Определить исходную информацию:

• вымерить высоту здания от земли до карнизного свеса, длину карниза на всех скатах для расчета длины желобов;
• определить расстояние от земли до слива, чтобы выяснить длину труб;
• посчитать площадь крыши для каждого ската, а затем суммировать значение. Если крыша прямоугольная, используется формула S=B×L, в которой: S – площадь крыши (м²), B – ширина ската (м), L – его длина по карнизу (м).

2. Выбрать трубы и желоб пластиковые или металлические. Сечение и диаметр водосточных труб зависит от площади крыши. Например, для скатов до 200 м² используется желоб шириной – 130 мм, труба – 100 мм.
3. Выбрать комплектующие системы водостока: крепление к стене, хомуты, держатель и т.д. Они могут быть металлические или пластиковые.
4. Выполнить расчет на основе исходных данных:

• Посчитать количество желобов и углов для крепления к стене по формуле N = L+3,0 м, в которой N – количество желобов, а L – периметр карниза, 3,0 м – стандартная длина изделия;
• Рассчитать хомуты или держатель по формуле N = (L-0.3)/і + 1, в которой L – длина желоба по карнизу, і – шаг установки держателя;
• Рассчитать длину труб по формуле: N=(H-0,25-Н +L)/L_тр , в которой H — высота от карниза до уровня земли; 0,25 — расстояние от уровня земли до слива; Н — размер «лебединой шеи»; L_тр— длина отрезка водосточной трубы; L—длина вставки в «лебединую шею».

Держатель монтируется с шагом 2 м при высоте дома до 10 м и 1,5 м – если дом выше 10 м.

Особенности монтажа водосточной системы (видео)

Монтаж водостока к стене

Монтаж системы начинается с определения мест, в которых будет крепиться держатель. Для удобства используется разметочная нить. Центральная часть желоба располагается под линией нижнего края кровли.

Держатель и линия должны находиться на расстоянии 25 мм.

Монтаж воронки осуществляется над ливнеприемником. Ее крепление выполняет держатель в двух точках. Под размер воронки в желобе проделывается отверстие.

Хомуты крепятся по линии желоба. Его монтаж предусматривает уклон на 2-5%. Крайний хомут помещается на расстоянии до 30 см от заглушки на его конце. Расстояние от угловой части до крепления составляет не больше 15 см.

Монтаж изделия в хомут начинается с задней части. Затем на торцы обязательно устанавливаются заглушки для труб. Крепление труб к стене осуществляется на расстоянии 3-8 см.

Как только вы возведете кровлю, вам нужно переходить к следующему этапу строительства, а именно к креплению на водостоке.

Виды крепления водостоков.

Установка данной системы необходима, ведь она обеспечивает отвод талых и дождевых вод с крыши. Данное крепление помогает избавить своих хозяев от разрушения стен и фундамента. Те, кто не имеет ни малейшего представления об устройстве водостока, не смогут его установить, поэтому полезно ознакомиться с информацией, приведенной ниже.

Прежде чем крепить водосток, стоит разобраться с принципом его работы. Вода, которая будет стекать с крыши, попадет внутрь желоба, а в дальнейшем с помощью труб перетечет в специально отведенное место. Как правило, крепление водостока предпочитают делать из меди, оцинкованной стали или пластика. Сталь лучше всего использовать на крыше большой площади. Пластик дешевый, легкий, коррозии не подвергается, выбирайте его для небольших сооружений. Пару лет назад крепление на водостоки почти всегда выполнялись с помощью стали. Сегодня все отдают предпочтение металлу с полимерным покрытием. Такое крепление водостока обойдется вам дороже, чем другие, но и прослужит оно вам верой и правдой долгое время. Самый элитный материал для изготовления желоба и водостока – титан и цинк. Стоимость обойдется далеко не в копеечку, но характеристики порадуют даже самого придирчивого клиента.

Схема устройства водостока.

Конструкция водостока включает в себя 5 основных элементов:

1. Желоб. В нем присутствуют металлические бортики, которые предотвращают перелив воды.
2. Воронка, которая играет роль соединителя желоба с трубой. При надобности вы сможете прикрепить к ней сразу несколько желобов.
3. Для соединения деталей используют муфту.
4. Крепить части устройства друг к другу вам помогут кронштейны.
5. Вытекание воды предупреждается заглушками.

Крепление водостока происходит в 4 шага:

• сперва проводят монтаж крепления;
• далее устанавливают воронки и заглушки для желоба;
• соединяют элементы в единую систему;
• устанавливают трубу.

Установка крепежа

Установка желоба проходит с помощью кронштейнов. Выбор этих деталей основывается на материале, из которого создан желоб, а также другие части водостока. Напомним, что приступать к монтажу своими руками можно лишь в том случае, когда все работы, связанные с кровлей, закончены.

Существует четыре варианта крепления кронштейнов:

1. Кронштейны можно прикрепить к нижней части настила или же к обрешетке.
2. Единственный метод, который можно использовать во время работы над кровлей, – это крепление на лобовую доску вашей кровли. Этот вариант самый лучший, если вы желаете крепить желоб, изготовленный из пластика.
3. Если работы с кровлей закончены, а лобовая доска не установлена, то кронштейны можно крепить на забитые в стену штыри, изготовленные из металла. Шпильки помогут вам установить конструкцию.
4. Крепить кронштейны можно к стропильным ножкам.

Устройство кронштейна.

Из этих вариантов вам остается выбрать тот, который наиболее подойдет именно вам. Крепление на водостоки осуществляется с помощью хомутов. Хомуты из металла являются самыми популярными на данный момент.

Данная деталь имеется на прилавках в ассортименте, а поэтому вы должны знать, на что обращать свое внимание на момент покупки. Во-первых, заострите свое внимание на толщине утеплителя, который располагается на задней стенке. Если его толщина меньше 5 см, то брать такой товар не стоит. Во-вторых, присмотритесь к креплению метиза, глубина которого должна составлять 5-6 см. В-третьих, помните про зазор, который должен присутствовать между трубой и стенкой. Запрещено крепить трубу прямо к стене, расстояние, пусть и не большое, должно быть.

Не стоит самостоятельно заниматься утеплением хомута, ведь из-за этого вы «закроете» метиз и конструкция будет хрупкой и ненадежной. Если вы будете использовать трубы из ПВХ, то помните, что хомут не должен находиться вплотную к трубе водостока. Перепады температур приведут к возникновению трещин и изменению размеров конструкции.

Крепление желоба и слива

Установка водостока имеет свою упорядоченную систему установки: сперва происходит крепление горизонтальных частей, а потом вертикальных.

Вам понадобится:

• измерительная лента;
• карандаш;
• кронштейны;
• воронка для водослива;
• крюки;
• прочная веревка;
• саморезы;
• гвозди.

Устройство слива водостока.

Вооружитесь лентой и измерьте длину всех карнизов. С помощью этих измерений вы определите нужную длину желоба. Шаг кронштейна составляет 50-60 см.

Определите то место, где будет находиться воронка для водослива, входное отверстие которой обязано быть на 1 см ниже самого капельника.

Для монтажа желоба следует установить кронштейны. Когда будете крепить крюки, не забывайте об угле наклона. Укрепление крюка поможет вам облегчить последующие работы. Кронштейн должен находиться ниже всего. Натяните прочную веревку между этими элементами и уже на нее устанавливайте все остальные кронштейны.

Как только вы выполните эту работу, уложите на кронштейны желоб и воронки и укрепите их.

Половина пути пройдена, все работы, которые нужно производить на горизонтальной плоскости, уже выполнены. Самое время передохнуть и приступать к работам на вертикальной плоскости. До конца остался всего один шаг.

Крепеж вертикальных деталей

Этапы установки водостока.

Большинство людей предпочитают проводить монтаж водостока тогда, когда происходит строительство самих стен. В любом случае если эта работа закончена, устанавливать водосток не возбраняется. Вооружитесь дрелью и приступайте к работе.

Главное – запомнить некоторые правила:

1. Работу обязательно стоит проводить снизу вверх.
2. Просверлить отверстия в стене стоит для крепления штырей.
3. Отмет – это деталь трубы, где угол срезан. Крепить его стоит на нижних хомутах.
4. После того как все шаги будут проделаны, нужно установить все остальные звенья. Каждая часть должна закрепляться специально отведенным на это хомутом. Если какая-либо часть трубы довольно длинная (2 метра и более), будет не лишним установить дополнительные хомуты. В идеале шаг между хомутами не должен превышать 180 см.

Производители прилагают к водосливам крепеж и другие детали, которые понадобятся вам в процессе работы. Также всегда прилагается инструкция. После ознакомления с ней вы поймете, как закрепить водосток. Как правило, разные модели закрепляются по-разному.

Отнеситесь к установке водостоков со всей серьезностью, убедитесь в том, что конструкция надежна закреплена. Бывали случаи, когда отвалившаяся труба приносила много бед своим обладателям.

Как прикрепить раковину к стене | Руководства по дому

Когда вы переделываете свою ванную комнату, доступны несколько вариантов, которые создают иллюзию дополнительного пространства. Если вы предпочитаете чистые линии и у вас небольшая ванная комната, подумайте об установке настенной раковины. Поставив раковину на стену, вы открываете пространство под ней, что, в свою очередь, делает комнату больше. Новые фасоны раковин вписываются в любой интерьер. В большинстве муниципалитетов водопроводчик должен установить водопровод в соответствии со строительными нормами.Установив водопровод, вы можете легко прикрутить раковину к стене самостоятельно, чтобы сэкономить немного денег.

Обеспечьте опору для настенной мойки

Измерьте и отметьте высоту мойки в соответствии с рекомендациями производителя мойки. В большинстве случаев это 30 дюймов, но может достигать 34.

Отрежьте гипсокартон с помощью пилы для гипсокартона, чтобы обнажить шпильки позади ваших меток. Проем в стене должен быть достаточно большим, чтобы вы могли установить между стойками бревна размером 2 на 6 дюймов или 2 на 8 дюймов.Блоки служат опорой для раковины.

Отмерьте блоки, чтобы они поместились между шпильками, и сделайте надрезы с помощью циркулярной пилы. Прикрепите блоки к шпилькам, вставив 3 1/2 дюйма оцинкованных обычных гвоздей под углом 45 градусов через блоки в шпильки. Вставьте не менее четырех гвоздей в деревянный брусок.

Отмерьте и отрежьте кусок гипсокартона, чтобы он поместился в отверстие, которое вы сделали на шаге 2. Прикрепите гипсокартон к стойкам и блокам шурупами для гипсокартона.

Заклейте гипсокартон лентой для гипсокартона и нанесите раствор для гипсокартона с помощью ножа для гипсокартона. Дайте грязи высохнуть. Слегка отшлифуйте отремонтированный участок мелкозернистой наждачной бумагой. Удалите пыль щеткой. Покрасьте гипсокартон слоем грунтовки и двумя слоями краски, подходящими к стене ванной комнаты, дайте каждому высохнуть, прежде чем продолжить. В качестве альтернативы отделка стены должна соответствовать существующей стене.

Прикрепите раковину

Измерьте и снова отметьте место раковины на стене. Используйте шаблон, поставляемый с мойкой, чтобы отметить точное расположение болтов, которые удерживают раковину на месте.Убедитесь, что отмеченное место находится на уровне плотника.

Просверлите в стене пилотные отверстия в отмеченных местах. Следуйте инструкциям производителя относительно размера и глубины пилотных отверстий. Вставьте стенные болты из монтажного комплекта мойки в отверстия. Затяните болты разводным ключом.

Используйте замазку сантехника, когда вы прикрепляете кран, линии подачи, слив и выдвижной узел к раковине в соответствии с инструкциями производителя. Это проще сделать, когда раковина находится не у стены.

Наденьте раковину на стенные болты. Поставив раковину на место, направьте сливную сборку в сифон. Затяните болты вручную с помощью гаек, которые входят в комплект для сборки мойки. Слегка приподнимите раковину, затягивая болты разводным ключом. Не затягивайте слишком сильно, иначе раковина может треснуть.

Завершите установку сантехники. Затяните гайку P-образного сифона на сливном узле. Подсоедините линии подачи воды к водовыпускным отверстиям на стене под раковиной.Включите воду и проверьте, нет ли утечек. Если вы заметили протечку, затяните фитинги не более чем на четверть оборота разводным ключом.

Проведите полоску прозрачного силиконового уплотнения в месте стыка раковины и стены, чтобы создать водный барьер. Смочите палец и проведите им по конопатке, чтобы разгладить его.

Ссылки

Советы

• Некоторые настенные мойки имеют металлическую подвесную штангу, которая крепится к стене. Закрепите ее так, чтобы она была ровной, а затем наденьте раковину на вешалку.Прикрепите раковину к стене с помощью монтажных шурупов.
• Осторожно разрежьте гипсокартон, снимая его. Возможно, вы сможете повторно использовать его, чтобы закрыть открытое пространство.
• Если болты для настенного крепления для раковины, которые вы выбрали, такой же ширины, как стенные стойки в вашем доме, вам не нужно устанавливать стеновые блоки.

Writer Bio

Дениз Браун — специалист в области образования, которая хотела попробовать что-то новое. Два года спустя, написав более 500 статей, она наслаждается своим опытом написания внештатных статей для таких онлайн-ресурсов, как Work.com и другие информационные интернет-сайты. Браун имеет степень магистра истории в Государственном университете Трумэна.

Как установить настенную раковину

Полезное руководство по установке настенной раковины своими руками. Советы и видео по размещению, использованию стяжных винтов и креплений, а также по соединению P-сифона и сливного рукава.

У вас есть небольшая ванная комната или туалетная комната, в которой едва хватает места для унитаза и раковины? Если это так, подумайте о замене стандартной раковины и шкафа настенной мойкой.Этот тип мойки полностью исключает необходимость в напольном шкафу, что освобождает значительное пространство. К тому же он смотрится стильно и уместно на небольшой площади.

Но прежде чем приступить к этому проекту, примите во внимание следующее: настенная мойка тяжелая и из-за своего веса требует очень прочной опоры. Возможно, вам придется добавить подкладку — например, каркас размером 2 на 6 — для болтов, удерживающих раковину за поверхностью стены.

.

Определите, где потребуется поддержка, исходя из размеров мойки и высоты установки (обычно 30 дюймов над полом).

Удалите гипсокартон в этой области и установите блокировку 2 на 6 или 2 на 8 между стойками стены. (Подробнее об этом см. В видео ниже.) Просверлите отверстия для шурупов и крепежа.

Отогните блокировку до шпилек с помощью 3 1/2-дюймовых оцинкованных обычных гвоздей или прикрутите 3-дюймовые винты для настила. Затем отремонтируйте гипсокартон (см. Как отремонтировать гипсокартон).

1 Поместите мойку (или ее монтажную пластину, если она есть) на стену и отметьте стену через отверстия в пластине или раковине.Используйте уровень, чтобы убедиться, что крепежные болты выровнены.

Просверлить пилотные отверстия для шурупов или других крепежных деталей, поставляемых производителем; если стена облицована плиткой, просверлите плитку сверлом по камню, а затем сверлом меньшего размера для просверливания основы.

Затем установите сборку смесителя, слива и выдвижного элемента на раковину (см. Шаг 3 раздела «Установка раковины на столешницу» и шаги 4, 5 и 6 раздела «Как установить смеситель для ванной комнаты»). Прикрепите раковину или монтажную пластину к стене.

2 Используйте стяжные винты или другие крепежные детали , рекомендованные производителем, чтобы прикрепить раковину или металлическую монтажную пластину раковины к блокировке. После вбивания первого крепежа убедитесь, что раковина или монтажная пластина выровнены, а затем вбейте остальные крепежные элементы.

Подсоедините P-сифон и линии подачи воды.

3 Подсоедините P-сифон и сливной рукав к сливному патрубку, затем подсоедините две трубы подачи воды к запорным клапанам. Эти детали не показаны на этой фотографии, но вы можете увидеть, как работает сборка, здесь: Как подключить слив для раковины в ванной. Вы также можете увидеть полное объяснение в видео ниже.

Некоторые настенные раковины (например, показанная здесь) поставляются с накладкой, скрывающей линии водопровода. Обычно они крепятся непосредственно к каркасу стены с помощью шурупов.

Хорошо, а теперь интересное обзорное видео, которое было создано Ларой, Непрофессионалом и ее семьей. Здесь показано, как установить настенную мойку от начала до конца. Он включает в себя то, как поставить в стену необходимую опору, чтобы выдержать значительный вес настенной мойки. Она также показывает, как подключить канализацию и водопровод.(Примечание. Не перекрещивайте источники воды, как показано на видео, иначе у вас будет горячая вода на стороне крана с холодной водой и наоборот.) Наслаждайтесь!

Как установить настенную мойку

Настенные раковины имеют великолепный современный вид и делают небольшую ванную комнату, особенно гостевую, менее загроможденной и более просторной. К счастью, установка раковины на стену — выполнимая задача для большинства домашних мастеров.

Подготовьте стену

После того, как вы благополучно сняли туалетный столик в ванной, пора подготовить стену для вашей новой гладкой раковины.

Начните с измерения размера вашей новой мойки и определения идеальной монтажной высоты (обычно около 30 дюймов от пола, но это может варьироваться в зависимости от вашей раковины или предпочтений). Это должно дать вам приблизительную оценку площади, которую вам нужно поддерживать.

Большинство моек поставляются с черновым листом. Это обеспечивает расположение водопроводов, сливных линий и высоту настенных подвесок. Возможно, вам придется заменить водопроводную трубу, когда вы перейдете от туалетного столика к подвесной раковине.Лучше всего просмотреть черновой лист и проверить его перед покупкой раковины и смесителя. Вы можете найти эту информацию в Интернете.

Осторожно отрежьте кусок гипсокартона и забейте его гвоздями — 2×6 или 2x8s — между стойками стены. Если у вас кафельная стена или другое настенное покрытие, вам нужно быть очень осторожным и удалять только ту плитку, которая не видна, когда ваша раковина находится на месте. Перед установкой раковины замените и отремонтируйте гипсокартон.

Установить мойку

1. Если в вашей мойке есть монтажная пластина, вы можете использовать ее в качестве шаблона для сверления пилотных отверстий.В противном случае вы будете использовать раковину, чтобы определить и отметить место сверления.
2. Просверлите направляющие отверстия для шурупов, которые должны входить в комплект настенной мойки. Обязательно используйте сверло по камню, если просверливаете плитку.
3. Подготовьте сборку смесителя, слива и выдвижного элемента на раковине.
4. Вставьте кран в раковину и закрепите контргайками.
5. Оберните тонкую полоску сантехнической замазки под краем корпуса дренажного узла, затем вставьте в дренажное отверстие и нажмите, чтобы загерметизировать.С нижней стороны установите прокладку и шайбу. Расположите отверстие на сливе в задней части раковины; здесь вы установите всплывающую сборку. Затяните контргайку — возможно, вам придется удерживать корпус, чтобы он не вращался вместе со сливом — и удалите лишнюю замазку сантехника вокруг корпуса.
6. Вставьте пробку раковины на место через корпус. Вставьте поворотный стержень в отверстие на сливном патрубке и проденьте стержень через конец пробки раковины. Поворотный стержень будет включать пластиковый шарик, который входит в отверстие и действует как шайба. Установите сверху гайку, чтобы она оставалась на месте. Ваша поворотная штанга должна по-прежнему двигаться вверх и вниз.
7. Вставьте подъемную штангу в кран раковины так, чтобы она стекала вниз рядом с поворотной штангой. Используйте пружинный зажим из вашего набора для соединения поворотной штанги и подъемной штанги. Подъемная штанга будет иметь несколько отверстий, чтобы вы могли отрегулировать ее в нужное положение для работы с выдвижным узлом. Проверьте сборку, нажав на подъемную штангу и убедившись, что слив действительно поднимается.
8. Установите монтажную пластину или раковину, прикрепив ее к блокировке с помощью шурупов. Вкрутите первый, затем убедитесь, что ваша раковина выровнена, прежде чем вставлять остальные винты. Если вы используете монтажную пластину, закрепите раковину на пластине.
9. Установите P-образный сифон и сливной рукав в существующий слив. Подсоедините гибкие трубы подачи горячей и холодной воды с нижней стороны крана к запорным клапанам в стене. Трубки будут соединяться с помощью стяжных гаек или развальцованных фитингов — затяните их, поворачивая по часовой стрелке гаечным ключом.Поверните ручку запорных клапанов против часовой стрелки, затем откройте кран, чтобы промыть трубопроводы. Убедитесь, что нигде в сборке нет утечек и что ничего не нужно затягивать.

В комплект мойки может входить декоративный элемент, закрывающий водопроводные трубы. Вы можете прикрепить эту деталь с помощью стяжных винтов, как только вы проверите сантехнику и убедитесь, что нет утечек.

Если у вас возникнут какие-либо проблемы при установке мойки, обязательно обратитесь к сертифицированному профессиональному сантехнику.

Как установить раковину на пьедестал

Детали проекта

Умение

1 из 5 Легкий Требуется небольшая пайка, и все компоненты сантехники открыты, поэтому каждое хромовое соединение должно быть чистым, аккуратным и без царапин.

Расчетное время

От 6 до 8 часов

«В раковинах на пьедесталах есть что-то элегантное, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третеви. «И они идеально подходят для полуванны, где тщеславие переполняет ограниченное пространство».

Раковины на пьедесталах изначально были сделаны из эмалированного чугуна, но к 1915 году производители начали изготавливать их из стекловолокна, подобного стеклу фарфора. При всех своих стильных качествах раковины на пьедесталах создают определенные проблемы при установке.

«Это аспирантура по проектам« сделай сам », — говорит Третуэй. Сливные и подающие трубы должны быть на нужной высоте. Завершенные трубные работы должны выглядеть аккуратно.И на каждом шагу нависает страшный «звон», который издает звук фарфора, когда застежка слишком сильно затягивается — и фарфор ломается.

Trethewey часто звонят домовладельцы, которые останавливаются на каком-то критическом этапе процесса. «Вы должны измерить, измерить, измерить», — советует он. «Не полагайтесь на инструкции производителя».

Обзор раковины на пьедестале

Иллюстрация Грегори Немека

Планирование вперед

Сначала выберите раковину, а затем наймите сантехника, чтобы он черпал новую сточную трубу. «Чаще всего существующая сливная труба оказывается слишком низкой для установки сифона, который помещается внутри пьедестала», — говорит Ричард.

Пока стена открыта, установите блокировку — два горизонтальных блока, которые привинчивают между стойками на высоте чаши, под подушкой или гипсокартоном. Блокировка обеспечивает прочный анкер для шурупов, крепящих раковину к стене.

Раковины без застежек. Прежде чем приступить к этому проекту, имейте под рукой стопорные винты и шайбы.

Некоторые шаги требуют четырех рук.Если вы попытаетесь сделать все самостоятельно, вы можете увидеть, как фарфор на сотни долларов упадет и рухнет на пол.

Этап 1. Подготовка черновой сантехники, часть I

Фото Дэвида Кармака

Перекройте главный водопровод и слейте горячую и холодную воду в ведро.

В месте расположения раковины поместите ведро под медные подводящие трубопроводы и с помощью компактного ножа для труб отрежьте их на расстоянии примерно 2 дюймов от стены.

Слегка затягивайте резак после каждого поворота трубки, чтобы не деформировать мягкую медь.

Найдите расстояние от центра слива раковины до стены. (На новых мойках этот размер указан в инструкции.)

Отмерьте расстояние от стены и отметьте это расстояние на сливной трубе из ПВХ.

Шаг 2: Подготовка черновой сантехники, часть II

Фото Дэвида Кармака

Удерживайте P-сифон, снабженный коленом, рядом с трубой так, чтобы вертикальный конец сифона находился по центру метки.

Теперь отметьте трубу там, где выступ из ПВХ соединяется с коленом.

Отрежьте сливную трубу на этой отметке ножовкой. Чтобы обеспечить прямоугольный пропил, держите пилу параллельно стене и не прикладывайте давление вниз.

Шаг 3: Припаяйте линии питания

Фото Дэвида Кармака

Осторожно разверните внутренние края медных подводящих трубопроводов карманным ножом или треугольным лезвием на труборезке.Это удалит заусенцы, оставленные резаком для труб.

Отшлифуйте концы подводящих линий наждачной бумагой, пока медь не станет блестящей. Покройте линию флюсом. Отполируйте и натрите внутреннюю часть угловых ограничителей и наденьте их вместе с розетками на линии подачи.

Зажгите пропановую горелку и подайте ее ярко-синее внутреннее пламя до упора в том месте, где заканчивается линия подачи. Прижмите кончик бессвинцового припоя к медной трубке, где он соединяется с упором, на стороне, противоположной пламени.

Когда припой начнет плавиться, выключите горелку и пропустите припой вокруг стыка. После того, как он немного остынет, протрите его влажной тряпкой, чтобы разгладить открытый припой и удалить флюс, разъедающий медь.

Шаг 4. Установите выдвижной слив

Фото Дэвида Кармака

Сверните комок замазки сантехника в веревку шириной ¾ дюйма и оберните ею выдвижной слив под его фланцем.

Протрите сливное отверстие раковины и опустите через него выдвижной слив.

На нижней стороне раковины наденьте прокладку и шайбу на слив. Накрутите гайку на слив и затяните вручную. Используя гаечный ключ или плоскогубцы для водяного насоса, завершите затяжку на четверть оборота.

Шаг 5: Выровняйте чашу

Фото Дэвида Кармака

Установите подставку на пол так, чтобы она совпадала со сливной трубой из ПВХ, а ее центр находился примерно на том же расстоянии от стены, что и центр слива раковины (см. Шаг 2).

Поставьте раковину на подставку у стены. Отрегулируйте расположение подставки и выровняйте чашу из стороны в сторону.

Сделайте отметки на стене через каждое из монтажных отверстий в задней части раковины. Это показывает, где позже просверлить шурупы, которые крепят раковину к стене.

Шаг 6: Установите ловушку

Фото Дэвида Кармака

Удерживая пьедестал и чашу вместе, отодвиньте их от стены.Попросите помощника удерживать раковину, чтобы она не опрокинулась.

Установите П-образный сифон и колено на сливную трубу из ПВХ и измерьте расстояние от пола до верхней части открытого вертикального конца сифона. Отметьте такое же расстояние от пола на хвостовой части выдвижного сборочного узла.

Снимите колено и наденьте накидную гайку и шайбу P-образного сифона на патрубок всплывающего слива. Закройте резьбу P-образного сифона трубной смазкой или водопроводной лентой и сдвиньте сифон до отметки, которую вы только что сделали на наконечнике.Накрутите гайку на сифон вручную.

Затяните гайку гаечным ключом или клещами для водяного насоса, стараясь не повредить хромированное покрытие.

Просверлите отверстие в стене в местах, где установочные винты отмечены на шаге 5.

Шаг 7. Установите кран

Фото Дэвида Кармака

Поместите уплотнительные кольца (если есть) или кольца замазки для сантехников под фланцы клапанов и излив крана и вставьте их в соответствующие отверстия на платформе бассейна.

Наденьте прокладку и навинтите гайку на нижнюю сторону каждого фитинга. Затяните гайки вручную, затем завершите затяжку тазовым ключом. Осторожно придвиньте раковину к стене.

Совместите монтажные отверстия в задней части раковины с отверстиями в стене. Вставьте стягивающие винты с их крыльчатыми шайбами ​​в монтажные отверстия и затяните торцевым ключом, проверяя уровень.

Шаг 8: Выполните окончательные соединения

Фото Дэвида Кармака

Поместите шайбу между коленом и ловушкой, закройте резьбу и затяните гайку вручную.Завершите затяжку плоскогубцами для водяного насоса.

Измерьте расстояние между одним угловым ограничителем и его краном, добавьте дюйм и отрежьте хромированную подающую трубку до нужной длины с помощью резака для труб.

Наденьте две зажимные гайки и манжету на обрезанный конец. Сначала затяните одну гайку до упора гаечным ключом, затем слегка согните (не перегибайте) подающую трубку — сначала в сторону, затем вверх, чтобы ее желудевая головка вошла в выходное отверстие клапана.

Прикрутите головку к клапану второй гайкой.Повторите то же самое для другого углового упора и крана.

Когда подъемная штанга находится в верхнем положении, прикрепите выдвижной стопор к рычагу привода, затем закрепите рычаг на подъемной штанге с помощью прилагаемого винта.

Сдвиньте накладку и закройте сливную трубу из ПВХ.

Шаг 9. Проверьте свою работу

Фото Дэвида Кармака

Убедитесь, что краны закрыты, затем снова включите подачу воды.

Снимите аэратор и фильтр из носика. Встаньте в сторону и частично откройте кран одного крана.

Дайте воде стечь в течение минуты, чтобы очистить воздух от мусора. Повторите то же самое с другим клапаном.

При закрытом кране проверьте на утечки все подводящие соединения между стеной и клапанами крана.

Установите на место аэратор и фильтр. Полюбуйтесь результатами своей работы.

---

Инструменты

Как подключить сифон к стенному водостоку (сделайте это!) — Модернизированный дом

Даже если вы не сантехник по профессии, вы, вероятно, видели U-образный участок трубопровода под своей ванной или кухонной раковиной.Этот особый элемент сантехнического оборудования называется P-сифоном и считается жизненно важной частью водопроводной системы вашего дома. Если P-ловушка установлена ​​или обслуживается неправильно, она может вызвать ряд проблем для обслуживаемого ею приемника, а также другие универсальные проблемы.

Для правильной работы P-сифона он должен быть установлен правильно. По этой причине, если вы не уверены в своих навыках слесаря, всегда рекомендуется нанять сертифицированного сантехника для установки или замены P-сифона.Однако это не означает, что средний домовладелец не может этого сделать.

Мы расскажем вам, как успешно подключить P-сифон к стенной канализации, чтобы вы могли успешно создать полностью работоспособную водопроводную систему в своей ванной или кухне.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое ловушка типа P и как она работает?

U-образный трубопровод под раковиной, или P-сифон, является важным элементом водопроводной системы в вашем доме.Сантехнические нормы требуют, чтобы P-сифон был установлен везде, где есть открытая дренажная линия, которая выбрасывает сточные воды в систему дренажа-сброса-вентиляции.

Его основная цель — обеспечить воздухонепроницаемое уплотнение, которое предотвращает попадание канализационных газов в ваш дом через дренажную линию. Ваш P-сифон делает это, удерживая часть сточной воды в своем нижнем J-образном изгибе. Он также задерживает твердые частицы, которые потенциально могут засорить канализационную или дренажную линию в вашем доме.

P-сифоны могут работать благодаря водяному затвору, расположенному на изгибе сифона.Это уплотнение предотвращает выброс газов в канализацию, одновременно позволяя сточным водам проходить. Твердые частицы будут задерживаться в ловушке, чтобы они могли разрушиться. Каждый раз, когда используется ловушка, в ловушку P попадает новая вода, удаляя любые следы, которые могут все еще оставаться в ловушке на участке трубопровода.

Анатомия P-Trap

P-сифон обычно состоит из двух компонентов: сливного рукава и колена сифона.

• Сливной рукав (иногда называемый J-образным или улавливающим рычагом) представляет собой прямой отрезок трубопровода с одним прямым концом, который устанавливается в сливное отверстие в стене.Другой конец сливного рукава загибается вниз, чтобы соединиться с коленом сифона.
• Отвод для сифона представляет собой U-образный крюк. Один конец изгиба сифона присоединяется к вертикальному патрубку, выходящему из слива раковины, а другой конец — к сливному рукаву. Колено сифона легко снимается для очистки от засоров. Или для этой цели он может быть оснащен небольшой пробкой для прочистки в нижней части изгиба.

Хотя ПВХ является наиболее распространенным материалом, используемым в современных установках P-сифона, вы можете найти их в хроме, меди, АБС-пластике или латуни. Компоненты P-сифона обычно соединяются вместе с помощью скользящих фитингов. Однако пластиковые части P-образной ловушки можно склеивать растворителем, а металлические детали можно паять.

Материал, который вы выберете для P-ловушки, во многом будет зависеть от ваших предпочтений. Для открытых сливов раковин, таких как раковины на пьедестале, большинство выбирают латунные или хромированные фитинги сифона. В то время как P-ловушки, которые спрятаны внутри туалетных столиков или шкафов, обычно используют пластик ПВХ. Современные ловушки P из ПВХ относительно просты и могут прослужить многие десятилетия без необходимости замены.

Как подключить сифон к стенному водостоку

Ключ к функционированию сифона под вашей ванной или кухонной раковиной — это правильная установка. Следуйте инструкциям, описанным ниже, чтобы успешно установить P-сифон, подключив его к стенной канализации.

1. Начните с прикрепления выпускного патрубка слива раковины к стенному желобу с помощью Т-образного фитинга. Разместите Т-образный фитинг рядом со сливом так, чтобы боковое входное отверстие Т было расположено примерно на четыре дюйма ниже нижнего края дна раковины.Карандашом отметьте место, где центр T будет соединяться с водосточной трубой в стене. Затем нанесите еще две отметки на канализационной трубе на шесть дюймов выше и ниже этой первой отметки.
2. Используйте кабельную пилу или ножовку, чтобы разрезать трубу по верхней и нижней отметкам, которые вы сделали. Если все сделано правильно, полученная деталь должна быть около двенадцати дюймов в длину.
3. Поместите санитарный Т-образный фитинг в центр отрезанной детали. Затем, отмерьте короткие отрезки, которые вам понадобятся для соединения верхней и нижней части фитинга канализационной трубы. Отрежьте эти кусочки по размеру; каждая должна быть от трех до четырех дюймов в длину.
4. Приклейте эти короткие отрезки , которые вы только что нарезали, на соответствующие верхнюю и нижнюю ступицы санитарного тройника.
5. Прикрепите тройник с короткими отрезками трубы к канализационной трубе , используя резиновые соединительные муфты с компрессионными лентами из нержавеющей стали. Расположите боковой вход Т-образного фитинга по направлению к сливному отверстию раковины. Затяните стяжные хомуты, повернув крепежный винт по часовой стрелке отверткой с плоским шлицем до фиксации.
6. Наденьте одну из уплотнительных прокладок Р-сифона и зажимных гаек на сливную трубу раковины. Затем, , наденьте P-образный сифон на ту же трубу, прикрепив его вручную, затянув стяжную гайку. Если вы правильно прикрепили сифон к раковине, сливной рукав будет внизу.
7. Добавьте еще одну стяжную гайку и уплотнительную прокладку на выпускном конце P-образного сифона.
8. Отрежьте кусок трубы из ПВХ от Т-образного фитинга до края мойки , примерно 1 ½ дюйма в диаметре.Направив боковой выпуск вверх, приклейте на трубу санитарный тройник из ПВХ. Затем отрежьте трехдюймовый участок трубы из ПВХ диаметром 1 ½ дюйма и приклейте его к выходному отверстию, направленному вверх.
9. Используйте прочный клей, чтобы прикрепить механическое вентиляционное отверстие к верхней части только что отрезанной трубы. Большинство механических вентиляционных отверстий снабжено резьбовыми деталями, которые необходимо затянуть. В этом случае наложите на резьбу водопроводную ленту и соответствующим образом затяните.
10. Последний кусок ПВХ толщиной 1 ½ дюйма, который вам нужно будет отрезать, должен доходить до выхода P-образного сифона. Приклейте фитинг переходника ловушки с резьбой к ранее приклеенной горизонтальной детали. Затем вставьте P-образную ловушку в адаптер ловушки и затяните стяжную гайку.

Завершите затяжку вручную всех трех установленных компрессионных гаек. Затем с помощью плоскогубцев для водяного насоса поверните гайки еще на ¼ оборота. Имейте в виду, что если P-образный сифон не совмещен со сливом в стене, возможно, вам придется отрезать патрубок соответствующим образом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Можно ли установить P-ловушку задом наперед?

P-сифон называется «ловушкой», потому что он улавливает и удерживает достаточно воды после слива раковины, чтобы создать пробку для жидкости, эффективно предотвращающую подъем канализационного газа в канализацию в ваш дом. При правильной установке выходной конец сифонной трубы должен располагаться ниже, чем входной. Если он установлен в обратном направлении, создается уплотнение ловушки более четырех дюймов.

Короче говоря, уплотнение менее двух дюймов не обеспечивает достаточной защиты от давления газа, проникающего через уплотнение, в то время как ловушка более четырех дюймов делает ловушку восприимчивой к засорению. Из-за этого установка обратного сифона — не лучшая идея, и эту ошибку никогда не сделает профессиональный сантехник.

Почему моя P-ловушка пахнет?

Если вы чувствуете неприятный запах, исходящий из P-ловушки, скорее всего, она высохла. Задача вашего P-сифона — создать водный барьер, предотвращающий появление запахов из дренажа. Когда P-ловушка высохнет, эти запахи могут попасть в ваш дом. Чтобы исправить это, просто вылейте пару галлонов воды в канализацию, чтобы восстановить надлежащий водный барьер. Вы также можете добавить небольшое количество уксуса, чтобы избавиться от стойкого запаха.

Как часто нужно чистить ловушки типа P?

По мнению сантехников, рекомендуется тщательно чистить P-сифоны не реже четырех раз в год. Однако, если в вашем доме шесть или более человек, настоятельно рекомендуется ежемесячно чистить сантехнические поездки, чтобы предотвратить скопление остатков и значительное засорение.

Как установить ванну (сделать ее СКАЛЬНОЙ прочной)

Вот наше обещание:

Сегодня вы узнаете, как установить ванну и сделать ее прочной, как скала.

Причина этого руководства проста. Сначала я думал, что хранил ванну в арендуемом доме.

Но я решил, что это УЖАСНАЯ идея.Итак, Стив подошел, чтобы помочь мне поставить акриловую ванну.

Если вы не знаете Стива, он мой приятель, который ремонтирует ванные комнаты здесь, в Питтсбурге. И когда он что-то делает, он делает это правильно.

Итак, если вы делаете ремонт ванной комнаты и устанавливаете новую ванну, вам понравится этот урок.

Я очень рад поделиться с вами этим. Он пошаговый и содержит массу советов, которых вы не найдете ни в одной книге 🙂

Установка ванны Подготовка чернового пола

Этот дом — одна из моих арендованных, и ему уже более 100 лет.

На полу беспорядок. И я говорю это самым вежливым тоном, потому что это было лоскутное одеяло из дерева. В первую очередь потому, что эта ванная была сильно повреждена водой.

Поднимите старый черновой пол с помощью молотка или бруса. У меня есть свой Super Bar уже много лет, и я люблю его до смерти.

Удалите старые гвозди или забейте их в балки

Нанесите жидкий гвоздь на верхнюю часть балок.

Прибейте новый черный пол к балкам.В данном случае мы использовали фанеру 3/4 дюйма, так как она была такой же высоты, как и существующий деревянный пол с пазами и шпунтами. Разве это не выглядит лучше, чем старый пол !!

Просто убедитесь, что вы прибиваете или прикручиваете новый черновой пол к балкам, а не на воздухе. Кроме того, знайте, где расположены ваши трубы или электрические линии, чтобы не забивать их гвоздями. Обратите внимание, как Стив провел линию на черновом полу. Это указывало на грубое расположение сливной трубы ванны. Пробив через это гвоздь, наш день полностью испортился бы !!

Нам нужно было добавить второй слой черного пола.Это была фанера 1/2 дюйма. Но для этого мы наносим еще жидкого гвоздя поверх первого слоя чернового пола.

Затем фанера 1/2 дюйма была прибита к первому черновому полу и балкам. Между прочим, гвозди делают это намного ПРОЩЕ.

После того, как черный пол будет подготовлен, смонтируйте новую ванну в сухом виде и проверьте стены на предмет вертикальности. Нам нужно было построить и коленную стену, и основную стену. Это было немного сложно в этом старом шатком доме, но мы вас расскажем.

Строительство стен в причудливом доме (какая радость…)

Эта старая ванная была головной болью. Ни одна из стен не была отвесной или прямой. Итак, мы насухо подогнали ванну и отцентрировали ее на стене сантехники.

Сделав квадрат ванны с прилегающими стенками, мы сделали отметки на стене сантехники и фанере позади ванны.

Затем Стив добавил стойку к стене водопровода.

Он измерил расстояние от передней части шпильки до отметки, сделанной им на фанере позади ванны.

Стив вырезал 2 × 4 до этого размера и прибил его к полу, снова убедившись, что он квадратный с расположением передних стоек и отметкой на фанере.

Как только это будет установлено, вы можете пропустить шпильки с него на существующий каркас. Шпильки должны быть не менее 16 дюймов по центру и должны быть отвесными, так как к ним будет прикреплена ванна. 16 o.c. Расстояние между ними особенно важно в этом случае, так как мы используем Schluter KERDI-BOARD для гидроизоляции.

В нашем видеоуроке показаны все этапы строительства основной стены и строительства коленной стены.

Как только ваш каркас будет на месте, вы можете снова установить ванну насухо и отметить положение слива.

Вырежьте из чернового пола эллиптическую форму для слива. Используйте лобзик или сабельную пилу. У нас была небольшая проблема в этом проекте, так как часть балки находилась ниже водостока. Вы увидите, о чем я говорю, в видео !!!

Пришло время собрать слив для ванны. Это может как сделать, так и разрушить ваш проект. Так что будет неплохо прочитать на 🙂

Узел слива ванны… Никто не хочет УТЕЧКИ !!!

Для ванны Kohler Archer требуется специальный сливной комплект для перелива.Это на самом деле делает ванну довольно крутой.

Мы рекомендуем сначала собрать сливной узел, прежде чем прикреплять ванну к шпилькам. Это упрощает установку… и снижает вероятность того, что вы вырвете волосы (просто сохраняя их настоящими).

Стив любит наносить 100% прозрачный силикон на все части набора для перелива Kohler Clearflo, которые будут касаться ванны. Он добавил силикон в перелив, затем приклеил к нему резиновую прокладку.

Затем он добавляет еще одну каплю силикона в ванну, куда пойдет перелив.И силиконовая бусина прямо на той части прокладки, которая будет крепиться к ванне.

Этот процесс делает установку перелива на 100% водонепроницаемой. И да, Стив любит прозрачный силикон почти так же сильно, как кофе.

Компания Kohler предоставляет скобу для удержания переливного отверстия на месте. Используйте отвертку или ударную отвертку, чтобы закрепить кронштейн на переливе. Если вы используете ударный шуруповерт, просто будьте осторожны, чтобы не затянуть слишком сильно, так как это может привести к трещине в ванне (что было бы ПЛОХО).

Установите накидную гайку на переливную трубу и поместите резиновую прокладку за ней.

Затем прикрутите фитинг из ПВХ трубы. Самое приятное в этом наборе Kohler Clearflo — это подвижность фитинга.

Стив проделывает ту же силиконовую процедуру с башмаком ванны и сливом. Все детали получились красивой бусиной из силикона.

Чтобы увидеть подробную установку сантехники, начните просмотр видео с отметки 10:00.Есть много отличных советов.

Мне больше всего нравится ИЗБЕГАТЬ попадания грунтовки ПВХ на внутреннюю часть ванны.

Ага, это неплохой совет, так как этот Kohler Archer обошелся мне примерно в 800 долларов.

Одна из самых больших ошибок, которую следует сделать при установке такой ванны, — это не ставить ее в раствор. Итак, мы покажем вам, как это сделать.

Вы будете удивлены, насколько легко это может быть… ну, конечно, после просмотра Стива.

Вставить Kohler Archer Tub в ступку (это ВАЖНО)

У Стива всегда есть лучшие предложения по материалам.И этот урок не исключение. Он любит использовать Mapei Mud Bed Mix 4-к-1.

Обычно на одну ванну требуется один 55 фунтов раствора. Но, как вы увидите в нашем видео, нам пришлось использовать два мешка, но это не значит, что Mud Bed Mix разорит банк.

Смешайте раствор так, чтобы он мог выдержать ванну. Он не должен быть жидким, а должен стоять сам по себе.

Залейте раствор на черновой пол так, чтобы он находился на расстоянии нескольких дюймов от дренажного отверстия. Раствор должен быть ровным и иметь толщину около 2 дюймов со всех сторон.

Затем погрузите кадку в раствор.

Вдавите ванну в раствор и поставьте на нее уровень, чтобы убедиться, что она ровная. Предварительно просверлите отверстия в губе ванны. Отверстия должны соответствовать расположению шпилек.

Когда ванна выровнена, вы можете прикрепить ее к шпилькам с помощью 2-дюймовых оцинкованных винтов. Поставьте ногу на внутренний край ванны, чтобы удерживать ее устойчиво, закрепив один винт в центре ванны на основной стене.

Убедитесь, что ванна выровнена по основной стене, затем перенесите уровень на переднюю часть ванны.Вдавите ванну в раствор, чтобы получить ровное положение, и закрепите один винт через кромку ванны в шпильке. Проделайте то же самое с задней стенкой.

После того, как вы убедитесь, что ванна выровнена, пройдите по ней и погрузите ее в раствор. Кроме того, если между фланцем бака и шпильками есть зазор, используйте прокладку. В противном случае вы можете сломать кромку ванны, когда закрепите ее на шпильке.

Аналогичным способом мы устанавливаем ванны и в ванных комнатах на цокольном этаже.

Посмотрите наше видео, чтобы увидеть все замечательные советы

Что дальше

После того, как вы добавите ванну, вы можете начать процесс гидроизоляции и укладки плитки.

У нас есть несколько руководств, которые проливают свет на этот процесс.

Если вы занимаетесь реконструкцией ванной комнаты и хотите упростить процесс, зарегистрируйтесь в видеотеке наставника по ремонту ванных комнат

Мы покажем, как построить душевые кабины (Schluter, Wedi, Curbless и т. Д.), Укладывать плитку, улучшать ванные комнаты в подвале и т. Д. и больше.

Дополнительные рекомендации неоценимы

Зарегистрируйтесь сегодня

Ура,

Мембранные изделия с углублениями для фундаментных стен из блоков

Материалы и инструменты могут различаться в зависимости от области применения фундамента для блочной стены.

SUPERSEAL ПОДРОБНАЯ ИНСТРУКЦИЯ: Инструкция по установке

НАРУЖНОЕ ПРИМЕНЕНИЕ:

Ключи к хорошей установке:

• Установить на конечную высоту уклона.
• Встраивается в водосточную систему у основания.
• Установите мембрану перед установкой перфорированной трубы и дренажного камня.
• Убедитесь, что у вас достаточно мембраны, заглушек и формовочных полос, чтобы завершить защищаемую область.
• Мы часто рекомендуем заказывать оба вида молдингов.(DimpleGrip Molding & Membrane Cap), если ваша работа имеет ровные и наклонные участки)
• Следуйте инструкциям по установке.
• Дополнительное покрытие или самоклеющаяся мембрана на стене не требуется, но обеспечивает дополнительную защиту. Проконсультируйтесь с вашим местным строительным чиновником или инспектором, поскольку они определят, что они примут. Это может варьироваться от города к городу.

ПОДГОТОВКА

• Убедитесь, что сайт безопасен и доступен.
• Убедитесь, что у вас есть все инструменты и материалы, необходимые для выполнения работы.
• Определите необходимую высоту рулона и измерьте необходимую длину.
• Определите окончательную высоту уклона и сделайте линии мелом. Продукт не следует подвергать длительному воздействию ультрафиолета.
• Очистите основание и стену и устраните дефекты.
• Используйте подходящую мастику или смолу для заделки швов, щелей, выступов, дефектов и т. Д. Это можно найти в разделе кровли или фундамента на местном складе пиломатериалов или в строительном магазине.(Известен как фундаментная мастика, кровельный ремонт и пластичный цемент). Наиболее рентабельным является деготь черного цвета. Он доступен в ведрах на 1 и 5 галлонов. Он также доступен в тюбиках, предназначенных для пистолета для конопатки. SUPERSEAL химически устойчив и совместим со всеми этими типами продуктов.

Установка состоит из 3 шагов. Не пытайтесь выполнить все три шага в процессе. Это намного проще и быстрее сделать в 3 этапа

• Подвешивание / вставка / литье

1. ПОДВЕСКА МЕМБРАНЫ

Устанавливать мембрану лучше всего вдвоем.После того, как вы подготовили стену, начните с удерживания мембраны на меловой линии с ямочками к стене и установите SuperPlug примерно на 8-12 дюймов вниз от верха. Спуститесь по стене прим. 8-10 футов и установите еще один SuperPlug. Продолжайте этот процесс, пока вся мембрана не будет висеть на стене. Если у вас есть лишний материал внизу. Он достаточно гибкий, чтобы изгибаться на 90 градусов в том месте, где стена встречается с опорой. Мембрана может располагаться прямо на опоре или доходить до края.Если вы продвигаетесь к краю основания и подходите к внутреннему или внешнему углу, положите кусок мембраны внизу, чтобы оставшаяся часть рулона обернула угол, не разрезая весь рулон по вертикали. При подвешивании мембраны имейте в виду, что вам не нужно вставлять все заглушки сейчас. Вы сделаете это на следующем шаге.

НАКЛАДКИ И ШВЫ

Перекрытие по вертикали и горизонтали составляет минимум 6 дюймов и заглушку каждые 2 фута по вертикали. Хорошей практикой является нанесение полоски мастики внахлест, но это не обязательно.Нахлест на наклонных участках должен выполняться путем перекрытия верхней части нижней части. Это предотвратит попадание мигрирующей воды в шов. (как черепица).

УГЛЫ ИЛИ СКЛОНЫ

Уголки можно сделать 2 способами:

1), установив мембрану на стену под нужным углом. Если вы сделаете это, вы можете использовать молдинг DimpleGrip сверху, так как вы не обрезали верх. DimpleGrip подходит к заводским краям мембраны.

2), установив мембранный уровень на стене и обрезав верхнюю часть до нужного угла или наклона.Если вы срезаете верх, вы должны использовать мембранный колпачок. DimpleGrip не подходит.

ОКНА ОКНА

Окна — причина №1 проникновения воды. Бетон трескается в самом слабом месте, и это почти всегда в нижней части оконного проема. Если у вас есть окна, высота которых ниже уровня грунта, и для них требуется колодец для окон, разрежьте и закройте мембрану как можно ближе к нижней части окна. Обрежьте и закройте края вертикально так, чтобы он оказался внутри оконного проема с каждой стороны.Вертикальные пропилы следует делать там, где есть фиксатор. (ПОДСКАЗКА: вы можете закрыть его позже, когда сделаете остальную часть формования и укупорки)

После того, как вы повесили всю мембрану, вернитесь туда, где вы начали, и начните шаг 2 — заглушку

ТРУБЫ И ПРОФИЛИРОВКИ

Иногда бывает труба или соединение, которое выступает из стены и выступает наружу. Залить раствор и / или уплотнить вокруг трубы мастикой. Прокатите мембрану на 12 дюймов от центра выступа и разрежьте весь рулон вертикально.Затем разрежьте мембрану горизонтально до центра трубы и сделайте отверстие того же размера, что и труба. Закрепите его в нескольких местах, чтобы удерживать на месте, пока вы режете следующий кусок. Положите бусину мастики там, где будет перекрываться следующий кусок. Затем отрежьте кусок мембраны, который вы отрезали ранее, таким же образом в противоположном направлении и наложите его внахлест на 12 дюймов от центра трубы. Установите заглушку через каждые 2 фута по вертикали. При обратной засыпке это хорошее место для использования дренажного камня.

После того, как вы повесили всю мембрану, вернитесь туда, где вы начали, и начните шаг 2 — заглушку

2. ЗАКЛЮЧЕНИЕ МЕМБРАНЫ

Вверху вы следуете определенному шаблону, который повторяется снова и снова.Основной шаблон: установите ряд заглушек на 8-10 дюймов вниз от верха, каждые 16 дюймов по горизонтали. Затем на 8 дюймов ниже для этого ряда заглушек установите еще один ряд заглушек через каждые 16 дюймов, которые находятся между заглушками выше. Это создает узор «W» . (См. Подробные инструкции для получения более подробной информации)

• В середине и внизу вы вставляете заглушки через каждые 6-10 футов по горизонтали. Достаточно, чтобы мембрана плотно прилегала к стене. Постарайтесь расположить нижние заглушки как можно ближе к основанию, чтобы мембрана не двигалась во время дренажных работ и засыпки.
• Заглушки устанавливаются через каждые 2 фута по вертикали на всех перекрытиях.
• Заглушки устанавливаются через каждые 2 фута по вертикали и на 4–6 дюймов во внутренних и внешних углах.
• После того, как все заглушки вставлены, вернитесь к тому месту, где вы начали, и начните шаг 3 — Формование / укупорка.

3. ПРОФИЛЬ ИЛИ КОЛПАЧОК

Молдинг должен быть установлен на всех открытых краях с помощью мембранного колпачка или молдинга DimpleGrip. (ПОДСКАЗКА: мы часто рекомендуем заказывать и формовку DimpleGrip, и мембранный колпачок, если ваша работа имеет как ровные, так и наклонные участки)

DimpleGrip Molding представляет собой кусок пластика длиной 4 фута и шириной 3 ½ дюйма.У него есть обратные ямки на спине, которые соединяются с верхними 4 рядами ямок на самой мембране. Обеспечивает более прочную фиксацию, что уменьшает количество заглушек, необходимых наверху. Он имеет мягкую кромку, которая плотно прилегает к стене. Входит по вертикали и горизонтали в заводские края мембраны. Это стоит немного дороже, но экономит время и труд. Если вы разрежете мембрану под углом сверху, ямочки не поместятся должным образом, поэтому вы должны использовать мембранный колпачок в этом месте. Вы можете использовать DimpleGrip для всей работы, если ваша итоговая оценка равна уровню.Хорошее применение — использовать DimpleGrip для горизонтальных краев и Membrane Cap для вертикальных краев, углов и уклонов.

Мембранный колпачок

представляет собой кусок пластика длиной 4 фута и шириной всего 1,5 дюйма, который закрывает все открытые края. Он имеет L-образную форму и гладкий на спине. Его можно установить горизонтально, вертикально и под любым углом. Вы можете использовать мембранный колпачок на протяжении всей работы. Однако вы будете использовать больше SuperPlug под мембранным колпачком, чем под DimpleGrip. (см. подробную инструкцию)

DimpleGrip и мембранный колпачок находятся в связке из 10 частей, длина которых составляет 4 фута, что составляет 40 погонных футов.Оба скрепляются через каждые 6-8 дюймов, соединяя каждую деталь вместе по ходу движения. И то, и другое можно разрезать стандартным универсальным ножом. Необязательно их перекрывать.

После установки молдинга рекомендуется пройтись и залатать все открытые места. Не стесняйтесь вставлять дополнительные заглушки там, где это необходимо, чтобы держать его как можно ровнее на стене.

УСТАНОВКА ДРЕНАЖНОЙ СИСТЕМЫ

Установите дренажную систему в соответствии с требованиями строительных норм. Вы должны положить не менее 6 дюймов сливного камня вокруг водосточной трубы, на основание и вверх на мембрану SUPERSEAL внизу.Нижняя часть мембраны должна быть встроена в дренажную систему. Это позволит любой воде, которая может попасть в дренажное пространство, падать под действием силы тяжести на основание и мигрировать через камень в трубу для удаления.

КРЕПЕЖНЫЕ СИСТЕМЫ

На выбор предлагаются две системы формования. Система DimpleGrip и стандартная система

1) Для системы DimpleGrip требуются формовочные элементы DimpleGrip и заглушки SuperPlugs. (см. ниже)

2) Для стандартной системы требуется мембранный колпачок и заглушки SuperPlugs.(см. ниже)

СИСТЕМА КРЕПЛЕНИЯ DIMPLEGRIP

(система Premium для ICF и бетонных блоков)

Требуется формовка DimpleGrip для горизонтальных и вертикальных краев. Заглушки Super Plugs, закрепленные на 12-16 ″ OC и мембранный колпачок для наклонных участков. Маленькие заглушки можно использовать для скрепления углов и внахлест.

На 1 рулон мембраны требуется примерно:

• 2 комплекта DimpleGrip
• Мембранная заглушка для уклонов и углов — 40 футов в пучке
• Super Plugs: 2 пакета от 3’6 ″ до 7’11 дюймов в рулоне или 3 пакета от 8’11 до 9’11 дюймов на рулон

СТАНДАРТНАЯ СИСТЕМА КРЕПЛЕНИЯ

(Самая экономичная система затрат на материалы)

Требуется мембранный колпачок для всех краев и крепление Super Plug 8 ″ OC.Маленькие заглушки можно использовать для скрепления углов и внахлест.

На 1 рулон мембраны требуется примерно:

• 2 комплекта мембранных заглушек
• Super Plugs: 3 пакета от 3’6 ″ до 7’11 дюймов в рулоне или 4 пакета от 8’11 до 9’11 дюймов на рулон

---

SuperPlugs

Каждая заглушка имеет 5 углублений, которые фиксируются в мембране, обеспечивая превосходную удерживающую способность по сравнению с одной заглушкой. Рекомендуется для всех областей.

Крышка мембраны

Гладкий L-образный профиль, закрывающий мембрану — 40 футов на пучок.

---

Молдинг DimpleGrip (опция)

Сцепляется с 4 верхними рядами мембраны по всей ее длине. Обеспечивает превосходную прочность и требует меньше супер вилок и трудозатрат.

Маленькие заглушки (дополнительно)

Вставляется в индивидуальную ямочку. Используется в основном для подрядчиков с системой пистолета для гвоздей.

НЕОБХОДИМЫЙ ИНСТРУМЕНТ

TAPCON — Фундамент для блочных стен

Винты

Tapcon лучше всего подходят для блочного фундамента.Используйте 1¼ дюйма (лучше всего с шестигранной головкой размером 1¼ дюйма на 3/16 дюйма). Это система предварительного сверления. Это требует больше времени, чем пистолет для гвоздей, но хорошо работает, если вы выполняете небольшую работу или это одноразовое использование. TAPCON https://www.tapcon.com/products/genuine-tapcon-screw-anchors

ГВОЗДЬ ДЛЯ БЕТОНА — Для некоторых блочных стен

Любой гвоздь, предназначенный для бетона, будет работать на стенах, залитых бетоном. Их можно приобрести или взять напрокат в местном центре аренды инструментов.Используйте гвозди размером 11/4 — 11/2 дюйма.

Следующие пистолеты очень хорошо работают с системой, поскольку они удерживают 40 гвоздей и быстро устанавливаются. Фрикционная насадка идеально подходит для SuperPlug и Small Plug без каких-либо модных переходников.

HILTI GX 120 https://www.hilti.ca/direct-fastening/electrical-%26-mechanical-fastenings/r3697

HILTI G3 https://www.hilti.ca/direct-fastening/drywall-applications/3538128

Ramset Trakfast http://www.ramset.ca/product/47/trakfast-gas-powered-tool

Некоторые пистолеты для гвоздей активируются порохом и имеют разную силу выстрела.

БЕТОННЫЕ ГВОЗДИ — Ручное прибивание гвоздями

Можно использовать стандартные бетонные гвозди и молоток. Бетон различается по твердости в разных регионах. Этот метод трудоемок и требует много времени. Обычно это делается только тогда, когда бетон только что залит и находится в процессе отверждения. Прежде чем продолжить, проверьте место.

Можно предварительно просверлить небольшое пилотное отверстие размером чуть меньше размера стержня гвоздя, а затем забить его.

Другие инструменты, которые могут вам понадобиться:

Защита глаз, защита ушей, перчатки, молоток, пояс для инструментов, рулетка, маркер, меловая линия, универсальный нож, лестница, пистолет для конопатки или шпатель

.
