Монтаж сэндвич панелей

Правильный монтаж сэндвич-панелей это один из решающих факторов, определяющих прочность и долговечность здания. Поэтому большое значение следует уделять не только качеству самих сэндвич-панелей, но и сопутствующих материалов – доборных элементов и комплектующих. И, главное, процесс должен быть выполнен квалифицированными специалистами, ведь ошибки могут привести к негативным последствиям и повреждениям конструкции. Сэндвич-панели используют для сооружения стен и кровли быстровозводимого здания. Каждая разновидность работ имеет свои особенности. Покупая сэндвич-панели следует изучить тех. документацию, где указаны узлы крепления, типы доборных элементов и способы применения комплектующих.

Технология монтажа – основные этапы:

• Сборка и установка металлоконструкции
• Подготовка металлического каркаса – металл очищается от коррозии, и затем на его поверхность наносится алкидная грунтовка
• Выполнение уплотнительной слоя-подкладки с помощью самоклеющейся уплотнительной ленты
• Монтирование стен начинается от цоколя или от угла, внутрь замка наносится силиконовый герметик
• Монтирование кровли начинается от свеса к коньку, сэндвич-панели соединяются внахлест.
• Установка доборных элементов

Подготовительные работы

Следует закончить все работы по возведению каркаса здания, грунтовку и окраску металлоконструкции. Нанесите отметки на местах крепления к колоннам. Перед началом работ необходимо расчистить строительную площадку под выгрузку панелей, которые потом следует расположить на специально приготовленной прокладке из дерева, пенопласта или полистирола. Затем — вскрыть упаковочную пленку с пачки сэндвич-панелей. После удаления пленки, осмотрите замки панелей на предмет наличия излишек утеплителя. При их наличии, излишки утеплителя удалять скребком.

Используемый инструментарий

Для нарезки используют следующие инструменты:

• Циркулярная пила по металлу
• Ленточная пила по металлу
• Электрический лобзик
• Электрические ножницы по металлу

Запрещается использовать углошлифовальную машину (болгарку) и другие инструменты и способы, предполагающие сильное температурное воздействие. Такой сильный нагрев металлического листа облицовки приводит к разрушению клея и нарушению сцепления утеплителя с металлом, и, следовательно, к постепенной коррозии и нарушению прочности.

Подъем сэндвич-панелей осуществляется с использованием механических или вакуумных захватов (вакуумных присосок). Применяя механический захват-струбцину,панель можно поднимать горизонтально. Захваты типа «Майна-Вира» поднимают панель в вертикальном положении.
Большим плюсов вакуумных захватов является быстрота крепления сэндвич-панели; они позволяют осуществить крепление менее чем за десять минут. Они стоят дороже механических, но работать с ними гораздо удобнее. Используя вакуумные присоски следует снять пленку в местах крепления. Полностью снимать всю пленку нет необходимости, можно сделать это после окончания монтирования. Зафиксированную панель поднимают с помощью крана или лебедки.

Список необходимого оборудования и строительных материалов:

• Шуруповерт
• Мягкие стропы
• Механические или вакуумные захваты
• Ножницы по металлу
• Герметик
• Уплотнительная лента
• Самонарезающиеся шурупы для сэндвич-панелей
• Самонарезающиеся шурупы для доборных элементов
• Уровень
• Ножовка
• Доборные элементы

Монтаж стеновых сэндвич-панелей

Монтаж стеновых панелей делают следующими способами: вертикальным и горизонтальным. При выборе горизонтального способа установку следует начинать от фундамента; при выборе вертикального – от угла здания. При необходимости между фундаментом и панелью используют слой изоляционного материала и герметик. Для термоизоляции и адгезии сэндвич-панелей к металлоконструкции на колонны каркаса нужно установить полиуретановую уплотнительную ленту.

Горизонтальный способ обеспечивает прочное соединение замков под весом панелей. При таком монтаже сэндвич-панели крепятся саморезами по длине вдоль стен конструкции. Устанавливая панель, следует плотно прижать ее к каркасу, не повреждая при этом полимерного покрытия, затем проверить по уровню.

Вертикальный монтаж лучше всего подходит для зданий с высотой стен до 6 метров. В этом случае стеновые сэндвич-панели крепятся в районе цоколя и крыши. Особенность таких работ в применении специальных прижимных устройств для обеспечения стыковки смежных панелей, в случае использования панелей большой длины и, соответственно, массы. Категорически воспрещается подгонять стыки при помощи ударного воздействия.

Монтаж стеновых панелей: вертикальный и горизонтальный. При выборе горизонтального способа установку панелей следует начинать от фундамента; при выборе вертикального – от угла здания.

Соединение замков стеновых сэндвич-панелей должно быть очень плотным. При неблагоприятных температурных колебаниях рекомендуется закладывать герметик внутрь замка для исключения нарушения теплоизоляции. В условиях сурового северного климата герметик закладывается с внутренней и наружной части замка.

Остались вопросы? — Закажите консультацию специалиста по строительству!

Оставьте ваш номер телефона и мы перезвоним в течение 2 минут!

Нажимая на кнопку, вы соглашаетесь с Правилами обработки персональных данных

Поперечный стык панелей уплотняется с помощью изоляционного материала. Для сэндвич-панелей с мин.ватой используется минеральная вата; для сэндвич-панелей с ПСБ-С используется минеральная вата либо монтажная пена. Технологический шов при этом должен быть не менее 20 мм и по окончанию монтажа закрыт доборными элементами.

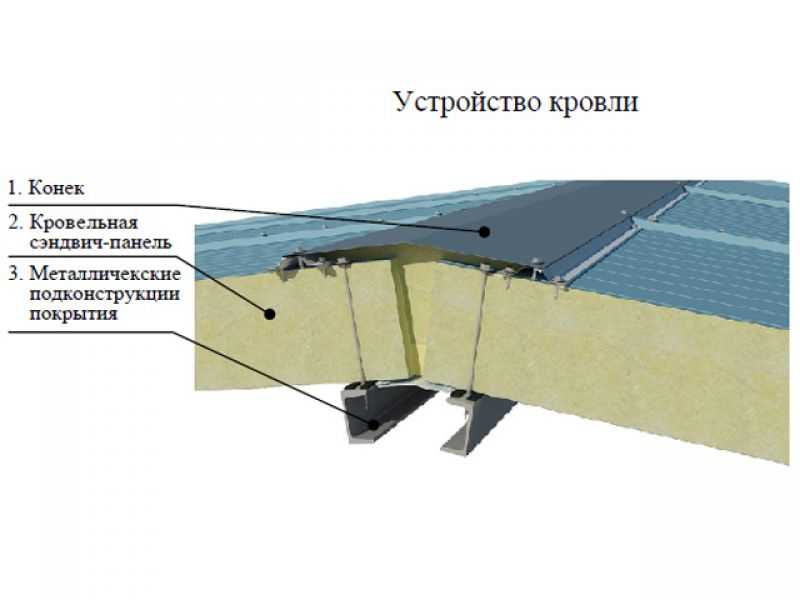

Монтаж кровельных сэндвич-панелей

Монтаж кровельных сэндвич-панелей должен проводиться при уклоне крыши не более 7°. Поднимать кровельные сэндвич-панели на всю высоту здания это основная сложность в монтаже кровле. Ведь кровельные панели чаще толще и тяжелее стеновых, наполнитель в них имеет большую плотность. Очень важно следить за тем, чтобы при поднятии сэндвич-панелей не был поврежден замок. В крайнем случае разрешается использовать поддон на стропах в том случае, если в перечне оборудования нет механических или вакуумных захватов. Следите за целостностью полимерного покрытия – после его порчи сталь становится восприимчивой к коррозии, что в последствии может привести к необходимости замены панели.

Продольное закрепление саморезами кровельных панелей происходит в ребра жесткости для минимизации разгерметизации замков. При поперечном закреплении саморезы закручиваются в промежутке пятидесяти миллиметров.

Перед монтажом внимательно осмотрите замки. Внутри замка не должно быть излишков утеплителя. Для большей плотности посадки замка излишки наполнителя уберите с помощью скребка, если это необходимо. После поднятия, панели начинать устанавливать от свеса к возвышению крыши, сначала соединить замки и только вслед за этим укладывать следующий ряд. В процессе укладки наносить герметик на замки. Край первой панели выравнивается по стене здания; расстояние свеса проверяется согласно проекту. Продольное закрепление саморезами кровли происходит в ребра жесткости для минимизации разгерметизации замков, поэтому следует учитывать высоту волны при выборе длины саморезов. При поперечном закреплении саморезы вкручиваются в промежутке пятидесяти миллиметров друг от друга.

Монтаж доборных элементов

По окончании всех работ с монтированием сэндвич-панелей можно начинать монтаж доборных элементов. Они позволяют продлить срок службы строения, спрятать уязвимые коррозии места и декорировать фасад здания. Установку компонентов нужно начинать снизу, с цокольных доборных элементов и отливов. Потом монтаж может производиться в любой последовательности, самым важным остается герметичность закрытых щелей и стыков. При установке элементов используйте герметик для их внутренней обработки. Крепятся доборные элементы к конструкции из сэндвич-панелей с помощью специальных самонарезающихся шурупов. Для сохранения дизайна и расцветки применяют саморезы, крашенные в такой же цвет как и панели.

Как производится монтаж сэндвич-панелей

2.1. Подготовительные работы.

Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:

узлы крепления. Они должны подаваться с детальными чертежами и указаниями по монтажу;

За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.

Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.

Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.

Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.

Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.

2.2. Как поднимать панели

Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.

Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.

Стыковка панелей должна быть строго вертикальной.

Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.

 Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.

Для страховки панели при подъеме используют страховочные ремни (стропы).

При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.

Но самым оптимальным способом, является траверса с вакуумными присосками.

2.3. Монтажная резка и сверловка

Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.

Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.

Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.

Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.

Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.

2. 4. Крепление сэндвич панелей

Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.

Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.

Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.

Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:

Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.

Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.

Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:

Шурупы с уплотняющей шайбой ввинчиваются до максимального упора. Чтобы уплотняющая шайба не деформировалась, необходимо установить на шуруповерте величину крутящего момента затяжки шурупа.

Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.

При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.

В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).

Перед началом монтажа необходимо удалить лишний утеплитель.

Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.

2.5. Расчет количества шурупов

Количество шурупов определяется индивидуально. Проектировщик должен учесть:

Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.

2.6. Опорные конструкции

Опорные конструкции – основа качественного монтажа. Их поверхность должна быть ровной.

Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:

Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).

2.7. Как делать монтаж стеновых панелей

Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык. Если следовать этим правилам, то отклонения в размерах почти не будет.

Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.

С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.

После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).

2.8. Организация продольного стыка стеновых панелей

Необходимо очень плотно соединять замки панелей при монтаже. Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).

Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.

Герметик необходимо закладывать перед установкой каждой сэндвич панели.

Необходимо использовать герметик в тех температурных условиях, которые указал производитель.

2.9. Как делать поперечный стык стеновых панелей

При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.

При длине панели до 4 м технологический шов составляет 15 мм. Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.

Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.

Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.

В дальнейшем процессе, основным будет такой фактор, как герметичность.

Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.

Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.

Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.

Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).

Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.

2.10. Как устанавливать кровельные панели

Кровельные панели устанавливаются с уклоном в 5%.

Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.

Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.

Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.

Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.

Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее. Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.

По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.

Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.

2.11. Организация поперечного стыка кровельных панелей

 По таблице можно выбрать перехлест поперечных стыков панелей.

Длина нахлестки кровельных сэндвич панелей

Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки. Удаляем слой утеплителя.

Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.

Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).

Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.

Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.

2.12. Как сделать продольный стык кровельных панелей

После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.

 Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).

Рис. Соединение кровельных панелей с высоким гофром

2.13. Общие правила монтажа и ухода за панелями

для кровельных панелей лучше использовать антиобледенительные системы (нагревательные кабели). В этом случае не будет наледи, сосулек, а также не понадобится механическая очистка крыши;

2.14. Монтаж сэндвич панелей повышенной огнестойкости

Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.

Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).

Крепление сэндвич панелей. Доборные элементы для сэндвич панели

1. Главная
2. Продукция
3. Сэндвич-панель
4. Доборные элементы

Крепление стеновых сэндвич панелей, находящихся в вертикальном положении, лучше всего начинать от угла строения, постепенно отходя в стороны. Следует отметить, что панели после монтажа они достаточно плотно прилегают друг к другу, соответственно, от того, насколько ровно будет закреплен первый, самый важный ряд, и зависит точность монтажа всех остальных панелей. Между тем благодаря своей универсальности и простоте, все работы проводятся очень быстро, а возможные дефекты монтажа, а также узлы крепления сэндвич панелей, можно скрыть с помощью доборных элементов.

В настоящее время на рынке представлено достаточно большое разнообразие специальных средств, материалов и метизной продукции для крепления любых сэндвич панелей к поверхностям любого типа, что позволяет существенно упрощать работы и уменьшать время его выполнения. Однако необходимо следить, чтобы данные материалы были от проверенных производителей, которые гарантируют качество своей продукции. А уже смонтированные элементы на швах полезно дополнительно заполнить герметиком для наружных работ, что позволит предотвратить попадание воды.

Сами панели соединяются в замок друг с другом, что обеспечивает высокую надежность и прочность всей конструкции. В том же случае, если панели монтируются в горизонтальном положении, то крепление кровельных сэндвич панелей следует начинать с установки специального нашельника, которые позволяют аккуратно оформить стыки, а сами панели устанавливать пазом вниз. После окончания всех работ необходимо дополнительно уплотнить все вертикальные стыки с помощью специальных материалов, в том числе и минераловатных уплотнителей. И еще один совет. Чтобы обеспечить красивый и аккуратный вид кровли, в торце примыкания панели можно аккуратно отрезать несколько сантиметров листа обшивки.

Подводя итог, можно отметить, что описываемые материалы действительно обладают универсальностью, прежде всего благодаря возможности надежного и прочного монтажа к самым различным поверхностям. В принципе, крепление сэндвич панелей к металлоконструкциям, бетонным, кирпичным капитальным стенам, крепление сэндвич панелей к колоннам, эркерам и т.д., производится по единому принципу. Могут лишь незначительно отличаться сами узлы крепления. И в том случае, если монтаж был выполнен качественно и профессионально, современные сэндвич панели будут в течение десятилетий обеспечивать надежную защиту зданий и строений от неблагоприятных внешних воздействий, не изменяя своего вида и не утрачивая основных эксплуатационных характеристик.

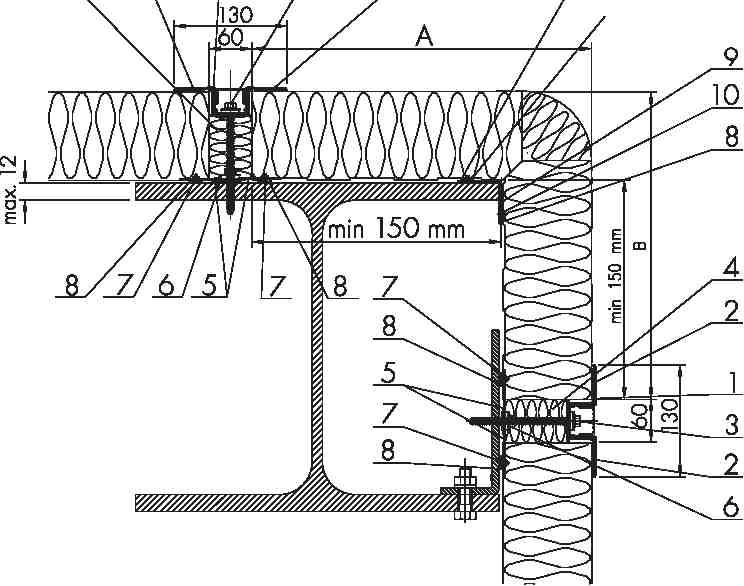

Угловое соединение панелей

Внешний угол

ФЭ — 1

Фасонный элемент внешнего углового примыкания панелей

1. Стеновая панель
2. Металлоконструкция (колонна)
3. Самосверлящий шуруп для монтажа панелей
4. Самосверлящий шуруп для крепления фасонных
   элементов
5. Фасонный элемент (ФЭ — 1)
6. Самоклеящаяся лента (типа «Инсеал»)
7. Теплоизоляция (минвата или монтажная пена)
8. Герметик (силиконовый)

Угловое соединение панелей

Внутренний угол

ФЭ — 2

Фасонный элемент внутреннего углового примыкания панелей

1. Стеновая панель
2. Металлоконструкция (колонна)
3. Самосверлящий шуруп для монтажа панелей
4. Самосверлящий шуруп для крепления фасонных
   элементов
5. Фасонный элемент (ФЭ — 2)
6. Самоклеящаяся лента (типа «Инсеал»)
7. Теплоизоляция (минвата или монтажная пена)
8. Герметик (силиконовый)

Соединение панели с цоколем

Примыкание фундамента встык

ФЭ-3

Фасонный элемент — отлив

1. Стеновая панель
2. Металлоконструкция
3. Самосверлящий шуруп для монтажа панелей
4. Самосверлящий шуруп для крепления фасонных
   элементов
5. Фасонный элемент (ФЭ — 3)
6. Самоклеящаяся лента (типа «Инсеал»)
7. Теплоизоляция (минвата или монтажная пена)
8. Герметик (силиконовый)
9. Гидроизоляция фундамента
10. Фундамент

Угловое соединение панелей

Примыкание фундамента с выступом

ФЭ — 4

Фасонный элемент — отлив

1. Стеновая панель
2. Металлоконструкция
3. Самосверлящий шуруп для монтажа
   панелей
4. Самосверлящий шуруп для крепле¬
   ния фасонных элементов
5. Фасонный элемент (ФЭ — 4)
6. Самоклеящаяся лента (типа «Инсе-
   ал»)
7. Теплоизоляция (минвата или мон¬
   тажная пена)
8. Герметик (силиконовый)
9. Гидроизоляция фундамента
10. Фундамент

Стыковка стеновых панелей

Вертикальный монтаж

ФЭ — 5

Фасонный элемент для стыкового и промежуточного крепления панелей при вертикальном монтаже

1. Стеновая панель
2. Металлоконструкция
3. Самосверлящий шуруп для
   монтажа панелей
4. Самосверлящий шуруп для
   крепления фасонных элементов
5. Фасонный элемент (ФЭ — 5)
6. Самоклеящаяся лента (типа
   «Инсеал»)
7. Теплоизоляция (минвата или
   монтажная пена)
8. Герметик (силиконовый)

Стыковка стеновых панелей

Горизонтальный монтаж

ФЭ — 6

Фасонный элемент для стыкового и промежуточного крепления панелей при горизонтальном монтаже

1. Стеновая панель
2. Металлоконструкция
3. Самосверлящий шуруп для
   монтажа панелей
4. Самосверлящий шуруп для
   крепления фасонных элементов
5. Фасонный элемент (ФЭ — 6)
6. Самоклеящаяся лента (типа
   «Инсеал»)
7. Теплоизоляция (минвата или
   монтажная пена)
8. Герметик (силиконовый)

1. Кровельная панель
2. Металлоконструкция
3. Самосверлящий шуруп для
   монтажа панелей
4. Самосверлящий шуруп для
   крепления фасонных элементов
   с прессшайбой
5. Самосверлящий шуруп для
   крепления фасонных элементов
6. Фасонный элемент (ФЭ — 7)
7. Фасонный элемент (ФЭ — 8)
8. Самоклеящаяся лента (типа
   «Инсеал»)
9. Теплоизоляция (минвата или
   монтажная пена)
10. Герметик (силиконовый)

ФЭ — 7

Фасонный элемент для обрамления конька (наружный)

ФЭ — 8

Фасонный элемент для обрамленияконька (внутренний)

1. Кровельная панель
2. Металлоконструкция
3. Самосверлящий шуруп для монтажа
   панелей
4. Самосверлящий шуруп с прессшайбой
   для крепления стальных элементов
5. Самоклеящаяся лента (типа «Инсеал»)
6. Самоклеящаяся лента (типа «Герлен»)

Примечание:

Ширина площадки опоры
должна составлять величину
не менее толщины панелей
(Н=Н2)

ФЭ — 9

Фасонный элемент для обрамления парапета

ФЭ — 10

Фасонный элемент

1. Стеновая панель
2. Кровельная панель
3. Металлоконструкция
4. Самосверлящий шуруп для монтажа
   панелей
5. Самосверлящий шуруп для крепления
   фасонных элементов с прессшайбой
6. Самосверлящий шуруп для крепления
   фасонных элементов
7. Фасонный элемент (ФЭ — 9)
8. Фасонный элемент (ФЭ — 10)
9. Самоклеящаяся лента (типа «Инсеал»)
10. Теплоизоляция (минвата или монтаж¬
    ная пена)
11. Герметик (силиконовый)

Узел соедиения стеновой и кровельной панелей

ФЭ — 11

Фасонный элемент для стыковки парапета с кровлей (наружный)

ФЭ — 12

Фасонный элемент для стыковки стеновой панели с кровлей

1. Стеновая панель
2. Кровельная панель
3. Металлоконструкции
4. Самосверлящий шуруп для монтажа панелей
5. Самосверлящий шуруп для крепления фасонных
   элементов с прессшайбой
6. Самосверлящий шуруп для крепления фасонных
   элементов
7. Фасонный элемент (ФЭ — 9)
8. Фасонный элемент (ФЭ — 11)
9. Фасонный элемент (ФЭ — 12)
10. Самоклеящаяся лента (типа «Инсеал»)
11. Теплоизоляция (минвата или монтажная лента)
12. Герметик (силиконовый)

Узел соединения стеновой кровельной панелей

ФЭ — 13

Фасонный элемент для стыковки панели с кровлей

1. Стеновая панель
2. Кровельная панель
3. Металлоконструкции
4. Самосверлящий шуруп для
   монтажа панелей
5. Самосверлящий шуруп для
   крепления фасонных элементов с
   прессшайбой
6. Самосверлящий шуруп для
   крепления фасонных элементов
   (ФЭ — 13)
7. Фасонный элемент (ФЭ — 13)
8. Самоклеящаяся лента (типа
   «Инсеал»)
9. Теплоизоляция (минвата или
   монтажная пена)
10. Герметик (силиконовый)

Узел соединения стеновой и кровельной панелей

ФЭ -14

Фасонный элемент для обрамления консольного вылета кровельной панели

1. Стеновая панель
2. Кровельная панель
3. Металлоконструкции
4. Самосверлящий шуруп для
   монтажа панелей
5. Самосверлящий шуруп для
   крепления фасонных элементов с
   прессшайбой
6. Самосверлящий шуруп для
   крепления фасонных элементов
7. Фасонный элемент (ФЭ — 14)
8. Фасонный элемент (ФЭ — 12)
9. Самоклеящаяся лента (типа
   «Инсеал»)
10. Теплоизоляция (минвата или
    монтажная пена)
11. Герметик (силиконовый)

Узел соединения стеновой и кровельной панелей

ФЭ — 15

Фасонный элемент для обрамления консольного вылета кровельной панели

1. Стеновая панель
2. Кровельная панель
3. Металлоконструкции
4. Самосверлящий шуруп для
   монтажа панелей
5. Самосверлящий шуруп для
   крепления фасонных элементов с
   прессшайбой
6. Самосверлящий шуруп для
   крепления фасонных элементов
7. Фасонный элемент (ФЭ — 15)
8. Фасонный элемент (ФЭ — 12)
9. Самоклеящаяся лента (типа
   «Инсеал»)
10. Теплоизоляция (минвата или
    монтажная пена)
11. Герметик (силиконовый)

Размеры (А) и (Б) опреде¬
ляются проектом. Размеры,
представленные на чертеже,
рекомендуются для панелей
толщиной 120 мм.

Стрелкой обозначена
окрашенная поверхность.

Как монтировать сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.

Первым этапом инвестиционного процесса является покупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они способны гарантировать надежность материалов, короткие сроки поставки и полную поддержку при оформлении заказа.

Balex Metal обеспечивает

• полную поддержку своего представителя на инвестиционной площадке
• индивидуальное обслуживание клиентов
• техническая консультация
• сопровождение специалистами конструкторского бюро
• транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор. Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий по каркасной технологии (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными по стандартной технологии, т.е. каменная кладка.

Сэндвич-панели чаще всего используются для возведения:

Сэндвич-панели также используются в жилищном строительстве. Например, очень популярны проекты гаражей и современных домов на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Определить универсальную цену на монтаж сэндвич-панелей очень сложно, так как в смету на строительство нужно включить много разных составляющих, и разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

• Цена сэндвич-панели с наполнителем из пенополистирола — от 50 злотых за м2 нетто

• Цена сэндвич-панели с наполнителем из минеральной ваты — от 79 злотых за м2 нетто

• Цена сэндвич-панели с полиуретановым наполнителем (ПИР) — от 58 злотых за м2 нетто

Кроме цены закупки сэндвич-панелей в смете необходимо учитывать:

• Затраты на оплату труда

• Аренда корзиночных и вакуумных элеваторов (рекомендовано Balex metal)

• Закупка аксессуаров (креплений, накладок, уплотнителей) — на них приходится ок. 10-15% от стоимости покупки всех материалов

• Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу заказчика

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

Для пакетов длиной до 6 метров

Панели можно выгружать вручную или с помощью вилочного погрузчика. Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилами должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью ленточных конвейеров и распорных стрел. Указанное расстояние между лентами для пакетов от 6 м до 12 м составляет 2-4 м. Для пакетов длиной более 12 м расстояние между транспортными лентами составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед монтажом панелей необходимо проверить, является ли конструкция, к которой будут крепиться сэндвич-панели, ровной. Даже малейшее отклонение в реализации может привести к возникновению протечек в местах стыков между панелями, что приводит к так называемому «эффекту волны» (панели не лежат в одной плоскости).

3. Удаление защитной пленки

Пленку лучше всего снимать непосредственно перед транспортировкой панели к месту установки. Не рекомендуется снимать фольгу после установки панели.

4. Герметизация

Перед фиксацией панели прикрепите полоски уплотнительной ленты PES. Крепится к конструкции в местах соприкосновения с внутренней обшивкой из сэндвич-панелей.

Применение уплотнителей эффективно предотвращает механические повреждения футеровки.

5.

Наиболее безопасным и рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель с помощью креплений, пронизывающих всю толщину панели, до элемента конструкции.

6. Установка дверных профилей, оконных профилей и мансардных окон

Установка дверных профилей и оконных профилей, т.е. окон, дверей, ворот, окошек и т.п. требует отдельного описания.

В случае с кровельными панелями к ним также относятся световые люки. Весь ассортимент малогабаритных окон, поставляемых Balex Metal, имеет замки, облегчающие их крепление к сэндвич-панелям без необходимости приобретения и установки дополнительных элементов под них.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных металлообрабатывающих инструментов, например:

• Лобзики

• Сабельные пилы

• Нибблеры

Не допускается использование каких-либо высокотемпературных режущих инструментов, в т. ч. угловые шлифовальные машины. Это может повредить антикоррозийное покрытие.

При установке последующих панелей очень важно следить за правильным прижатием панелей, чтобы обеспечить максимальную герметичность креплений.

При правильной запрессовке в крепежных элементах панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов».

Места соединения панелей без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и кровельной панелью) должны быть дополнительно герметизированы, например, низконапорной пенополиуретан или бутилкаучук.

Последним этапом является установка маскирующих обработок, т.е. стыки, углы, ветровые раскосы, коньки или плинтуса.

9. Как крепить мелкие элементы, напр. логотип компании, элементы освещения или система мониторинга.

Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной подконструкции. Однако в этом случае необходимо соблюдать следующие рекомендации

• Максимальная нагрузка на скрепленные элементы составляет 10 кг/м2.

• Крепления должны проходить через всю панель (сердцевину и обе обшивки, крепить их только к одной обшивке категорически запрещается).

• Наложить шайбу диаметром не менее 40 мм на противоположную сторону крепимого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. также

• Инструкция по монтажу сэндвич-панелей в горизонтальном положении

Полезные материалы

• Технический каталог — сэндвич-панели (пенополистирол)

• Технический каталог — сэндвич-панели (минеральная вата)

• Технический каталог — сэндвич-панели (полиуретан)

Производители сэндвич-панелей | Утепленная сэндвич-панель

DSI является одним из ведущих производителей изоляции для сэндвич-панелей. Он имеет три непрерывные линии, готовые производить панели различной толщины. Изоляция из полиуретана (PUR), полиизоцианурата (PIR) или минеральной ваты. Панели DSI Sandwich служат для обеспечения как звукоизоляции, так и теплоизоляции.

ИНДИВИДУАЛЬНЫЙ

ЭСТЕТИЧЕСКИЙ

Наши панели могут быть изготовлены из алюмоцинка или алюминия с изоляцией из пеноматериала с несколькими степенями пожарной безопасности и значением r. Например, полиуретан (PUR), полиизоцианурат (PIR), минеральная вата, минеральная вата, стекловата. Мы можем установить панели вертикально или горизонтально. У нас большой выбор цветов.

Настройте свое здание в соответствии с вашими потребностями.

Настроить

Наши солнечные панели имеют специальное ребро, которое крепится к солнечным панелям. Это устранило необходимость в подструктуре солнечной панели. Система зажимов также устранила дополнительные перфорации, сделанные в крыше для крепления солнечных панелей, и, таким образом, устранила потенциальную утечку воды.

Узнайте больше о наших уникальных проектах.

ПРОЕКТЫ

Сэндвич-панели DSI служат для множества применений.

>

>

> СБОРНЫЕ ДОМА

> ПЕРЕГОРОДКИ

>

>

Облицовка складских и производственных зданий изоляционными панелями для сохранения изоляции здания по мере необходимости с учетом местной окружающей среды. Панели наносятся как на крышу, так и на стены и бывают нескольких форм и цветов. Панели нарезаются по длине, необходимой для непрерывного применения. Винты могут быть открытыми или скрытыми.

Теплоизоляционные сэндвич-панели применяются на ограждающих конструкциях коммерческих зданий и могут служить завершающим эстетическим элементом, рассчитанным на дополнительный облицовочный материал. Наши изолированные панели изготавливаются из полиуретана (PUR), полиизоцианурата (PUR) или минеральной ваты, в зависимости от требуемого класса огнестойкости. Также доступен другой материал раздела: алюминий или алюцинк.

Сэндвич-панели DSI бывают различной толщины с изолированным сердечником высокой плотности. Благодаря этому панели очень хорошо применяются в холодильных камерах как в морозильных, так и в холодильных установках. Он изолирует температуру и мало рассеивает тепловую энергию благодаря установке в шпунт и паз.

Стеновые панели DSI состоят из изолированных сэндвич-панелей. Система изоляции из панельных панелей идет рука об руку с модульностью и быстрой сборкой сборного дома, при этом поддерживается контролируемая температура в доме, что делает его пригодным для жизни и экономит энергию.

Стены из сэндвич-панелей DSI используются для легкого разделения и разделения помещения. Стеновые панели легко и быстро монтируются. Стеновые панели обладают тепло- и звукоизоляционными свойствами.

DSI производит изолированные Двери для персонала, раздвижные двери, рулонные двери и секционные ворота. Различные типы дверей дополняют продукты и услуги DSI и предназначены для установки в нескольких системах, в том числе для встраивания в стеновую систему из сэндвич-панелей.

Сэндвич-панели DSI могут устанавливаться в качестве подвесных потолков и внутренней облицовки при необходимости облицовки внутренних помещений зданий. Это более чистое решение для распыления пены. Также это может хорошо применяться для изоляции существующих строительных конструкций.

DSI производит меньшие и более тонкие сэндвич-панели, которые можно использовать в качестве внутренней и внешней облицовки. Чаще всего он используется в качестве доступного декоративного решения для новых и отремонтированных зданий, обеспечивая как эстетику, так и изоляцию.

Компания DSI разработала специальный профиль для интеграции солнечных панелей с облицовкой. Облицовка солнечных панелей DSI выполнена с высоким трапециевидным ребром, которое соединяется с зажимом в местах крепления к солнечной панели. Эта система устраняет необходимость в подконструкции солнечной панели. А также устраняет перфорацию облицовки с помощью системы зажимов, что устраняет любую потенциальную утечку воды. Он обычно используется на крышах наших стальных зданий, поскольку клиенты переходят на питание своих зданий солнечными панелями. DSI может предоставить всю систему вместе с солнечными панелями. Этот продукт также может быть неизолированным — см. Защитные панели DSI

Предыдущий

Следующий

Загрузите брошюры, спецификации и документы.

СЭНДВИЧ-ПАНЕЛИ:система крепления paroc deco — PAROC — Каталоги в формате PDF | Документация

Добавить в избранное

{{рекуестбуттонс}}

Выдержки из каталога

ПРОТИВОПОЖАРНЫЕ ПАНЕЛИ Крепежная система PAROC® deco Стильная отделка с одновременной обшивкой и установкой панелей Панельная система

КРЕПЕЖНАЯ СИСТЕМА PAROC® DECO УСТАНОВКА ПАНЕЛЕЙ С ИСПОЛЬЗОВАНИЕМ КРЕПЕЖНОЙ СИСТЕМЫ PAROC® DECO БЫСТРАЯ И ПРОСТАЯ. РАБОТЫ ПО КРЕПЕЖУ ПАНЕЛИ И ОБЛИЦОВКЕ ПРОИЗВОДЯТСЯ ОДНОВРЕМЕННО. СИСТЕМА ОБЕСПЕЧИВАЕТ АБСОЛЮТНО ГЕРМЕТИЧНЫЙ ФАСАД ДАЖЕ БЕЗ ДЕКОРАТИВНЫХ ПРОФИЛЕЙ. ДЕКОРАТИВНЫЕ ПРОФИЛИ ПРИВЛЕКАТЕЛЬНОГО ДИЗАЙНА БЕЗ ВИДИМЫХ КРЕПЛЕНИЙ ЗАВЕРШАЮТ СТИЛЬ ФАСАДА. Привлекательный дизайн декоративных файлов pro134 без видимых крепежных винтов придает фасаду стильный вид. Наш стенд139Ассортимент ard включает в себя круглый, треугольный и плоский декоративный профиль. Вы также можете спроектировать свои собственные декоративные профили….

СИСТЕМА КРЕПЛЕНИЯ PAROC® DECO Компоненты системы крепления PAROC® deco 1 Узкий профиль PAROC® deco из алюминия для крепления панелей, с предварительно закрепленным герметиком и предварительно просверленными отверстиями, длина 1195 мм, алюминий для крепление панелей, предварительно закрепленный герметик и предварительно просверленные отверстия, длина 1195 мм 2 Широкий профиль PAROC® deco из 3 Резиновый герметик для стыков панелей для герметизации профилей в местах стыков панелей 4 Резиновая скоба PAROC® deco для герметизации стыков широких базовых профилей 5 PAROC® deco заглушка для герметизации предварительно просверленных отверстий на широких базовых профилях 6 Декоративный профиль PAROC® deco из алюминия, модель A, длина 1195 мм G PAROC®. ..

Paroc Group является одним из ведущих производителей изоляционных материалов и решений из минеральной ваты в Европе. Продукты и решения PAROC® включают изоляцию зданий, техническую изоляцию, морскую изоляцию, конструкционные сэндвич-панели из каменной ваты и акустические продукты. Paroc имеет производственные мощности в Финляндии, Швеции, Литве и Польше, а также торговые и представительства в 13 странах Европы. Building Insulation производит широкий спектр продуктов и решений для всех традиционных строительных изоляционных материалов. Строительная изоляция в основном используется для защиты от тепловых, пожарных и звуковых…

Все каталоги и технические брошюры PAROC

1. PAROC Natura Lana

   2 страницы

2. Решения для промышленной изоляции

   20 страниц

3. Противопожарные решения PAROC для проходки труб

   8 страниц

4. PAROC Встраиваемое решение для фасадов из сэндвич-панелей PAROC с дополнительной облицовкой

   4 страницы

5. Панели печати PAROC

   4 страницы

6. Ассортимент панелей PAROC

   12 страниц

7. Морская противопожарная плита PAROC 100

   1 стр.

8. PAROC HVAC GreyCoat

   8 страниц

9. Решения для изоляции ОВКВ

   20 страниц

10. Вентилируемые фасады

    42 страницы

11. PAROC Фатио и Линио. Для оштукатуренных фасадов с хорошей теплоизоляцией

    16 страниц

12. решения для защиты проходов труб

    8 страниц

13. Конструкция: Paroc Flat Roofs

    32 страницы

14. Конструкция: изоляция перегородок

    20 страниц

15. Конструкция: изоляция холодных потолков

    12 страниц

16. Конструкция: изоляция от ударного шума

    20 страниц

17. Панельная система paroc

    20 страниц

18. Изоляция от ударного шума

    20 страниц

19. Маркировка CE

    12 страниц

20. Система пожарной безопасности paroc

    20 страниц

21. paroc conci

    32 страницы

Архивные каталоги

1. PAROC Cortex

   2 страницы

2. PAROC FAS B

   2 страницы

3. PAROC COS 15

   2 страницы

4. PAROC WAS 35 т

   2 страницы

5. PAROC eXtra plus

   2 страницы

6. PARAFON Classic

   2 страницы

7. ПАРАФОН Децибел

   2 страницы

8. ПАРАФОН BULLER

   2 страницы

9. PARAFON Singel

   2 страницы

10. PARAFON Hygiene

    2 страницы

11. Декор из парарона

    2 страницы

12. PAROC InVent 80 N3 / N1

    1 стр.

13. PAROC InVent 45 G5 / N1

    1 стр.

14. PAROCInVent 100 N1

    1 стр.

15. Высокотемпературная плита PAROC

    1 страницы

16. Плита PAROC Pro 90

    1 стр.

17. PAROC Hvac Lamella Mat AluCoat

    1 стр.

18. Противопожарная плита PAROC 80

    1 стр.

19. Плита PAROC Pyrotech 180

    1 стр.

20. PAROC Pro Loose Wool

    1 стр.
