Крепление металлопрофиля к обрешетке: Как правильно крепить профнастил на крышу

Содержание

Как крепить профнастил на крышу саморезами: пошаговый инструктаж в деталях

Если вам нравится аккуратный и стильный кровельный профнастил, тогда эта статья для вас. Важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся.

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась десятки лет, существует своя специальная технология крепления. Ни в коем случае не используйте для этого обычные гвозди.

Вода будет легко просачиваться в отверстия и уже через месяц-другой на этих местах появятся следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью.

Вот почему крепить кровельными гвоздями профнастил не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой влаге:

Речь идет о специальных врезающихся винтовых шурупах высокого качества. Даже похожие по внешнему виду саморезы не всегда подходят для обустройства кровли — они могут ослабить крепеж или покрыться коррозийным налетом.

Если вы все же использовали неподходящие для кровли саморезы (или их поставили неквалифицированные рабочие) — не торопитесь выдирать их обратно. Обработайте все отверстия герметиком, даже если там присутствует резиновая прокладка. Хотя к такому способу лучше вообще не прибегать.

Профессиональные кровельные саморезы всегда изготавливают из оцинкованной легированной стали. Именно исходный материал напрямую влияет на качество крепления, обеспечивает правильное прилегание материала и исключает нарушение структуры металла вокруг просверленного отверстия. На что это влияет?

В первую очередь, появится ли коррозия кровельного листа вокруг самореза. Если вы когда-либо видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым потокам от шайб. Направляясь вниз, они попутно разрушают весь лист.

В случае с применением правильных кровельных саморезов такого не возникает. Ведь еще в заводских условиях их оцинковывают электролитическим способом слоем не менее 20 мкм.

Далее шляпку покрывают полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов – это порошковая краска, которая имеет цвет соответственно каталогу RAL. А каучуковая резиновая прокладка устойчива к перемене температуры, ультрафиолетовым лучам и изменению нагрузок.

К слову, среди самых подходящих именно для профлиста рекомендуется брать саморезы фирм Essve, Gunnebo и Sfs-intec.

В зависимости от того, к какому именно основанию (дерево или металл) будут крепить профнастил, вам понадобятся разные виды саморезов.

Так, сегодня выпускают два основных вида саморезов для обрешетки из разных материалов: крепежные элементы для металла и дерева. Для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для металлических прогонов берутся саморезы по металлу:

4,8х19 мм для металла толщиной от 3-х мм;
5,5х25 мм для металла толщиной до 6 мм;
5,5х35 и 5,5х50 мм для металла до 12 мм толщиной.

Выглядит такое крепление солиднее своего аналога для дерева:

Впрочем, все указанные саморезы оснащены шестигранной головкой, острым сверлящим наконечником и прочным стержнем с резьбой. Отличаются только длина и толщина этого стержня.

Также шаг резьбы у саморезов по дереву более редкий, чем у метизов по металлу: разница составляет от 1 до 1,5 мм и ее видно на глаз. Чем толще основание из металла, которое нужно просверлить, тем чаще резьба и длиннее сверло.

Обычно, для того чтобы узнать, какую толщину металла способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания, в сумме с толщиной прикручиваемого металла, не должна превышать длину сверла самореза:

Также, согласно общему правилу, чем толще лист профнастила и плотнее обрешетка, тем острее и длиннее должно быть сверло.

У опытных кровельщиков есть своя технология подбора длины сверла. Часто они они берут длинные и короткие сверла в такой пропорции – 80% коротких и 20% длинных.

Можно, конечно, взять все саморезы длинные, чтобы перестраховаться, но короткие закручиваются легче и меньше срываются при монтаже. Вообще, если речь идет о деревянной обрешетке, то короткими саморезами нужно крепить профлист в нижний гребень, а длинными через два листа на стыках. Подбирайте саморезы такой длины, чтобы они немного выходили с обратной стороны прогона.

В общей сложности основных схем крепления профнастила две:

вертикальная, которая идеальна для профнастила с дренажной канавкой. В этом случае сначала кладут первый лист в первом ряду, закрепляют на время, а затем – первый лист уже второго ряда. Положив таким образом блок из четырех листов, его выравнивают и закрепляют на кровле. По этой же схеме укладывают все остальные листы.
по 3 листа, который подходит для профнастила без водосточных канавок. В этом случае укладывают сначала два первых листа в первом ряду, к ним крепят лист верхнего ряда и после выравнивания по карнизу блок уже надежно крепят к крыше.

Схема крепления также зависит от длины приобретаемых профилей:

Отдельно остановимся на том, какой должен быть нахлест у профнастила:

При угле менее 15° нахлест должен быть не менее 200 мм, и желательно в две волны.
При угле до 30° нахлест делают от 150 до 200 мм, смотря какая ширина волны.
При угле более 30° нахлест уже может быть от 100 мм.

Если у профлиста будут горизонтальные нахлесты, тогда их делать нужно не менее, чем 20 см, с обязательной герметизацией каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят для кровли.

Для закрепления квадратного метра профлиста требуется 7-9 саморезов. Чтобы рассчитать количество метизов для вашей кровли, это число умножают на площадь всей поверхности. Полученное количество саморезов приведите к кратности 250. Дело в том, что саморезы продаются в пачках по 250 штук либо в ящиках от 1000 до 4000 штук. Поэтому будет удобнее, если вы сразу определитесь сколько коробок крепежа вам надо. При этом округляйте цифру в большую сторону – небольшой запас всегда необходим.

Вот самая рациональная схема крепления:

Также учитывайте, что шаг крепления профнастила для разных марок свой:

Учтите, что чем больше мест крепления, тем, с одной стороны, крепче профлист будет смонтирован на скат, но в то же время большое количество отверстий увеличивает риск протечек.

А теперь переходим к самому неоднозначному вопросу. Дело в том, что сколько существует в продаже профнастил, столько не утихают споры по поводу его монтажа.

Как все-таки правильно крепить саморез: в верхнюю или нижнюю волну? Казалось бы, почему вообще возникают подобные вопросы, если производитель четко указывает, что крепление происходит в нижнюю волну?

На самом деле вопрос имеет смысл.

Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

При этом любая погрешность в процессе монтажа – протечка крыши и быстрая коррозия кровельного материала. Поэтому необычное, но оправданное в практическом плане решение вопроса предлагают сами кровельщики:

Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
Если бригада неблагонадежная и есть риск, что мастера не будут соблюдать все технологические тонкости – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Но помните! В случае нарушения инструкции по монтажу, которую прилагает производитель, гарантия на готовую кровлю не распространяется. Поэтому взвесьте все за и против и выбирайте подходящий вариант укладки.

Давайте разберем основные ошибки — чем больше вы будете о них знать, тем надежнее будет ваша крыша:

Слишком большое сверло. Итог – никакой герметичности и несущей способности соединения.
Слишком тонкое сверло. Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.

Саморез закручен слишком слабо. В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
Саморез закручен слишком сильно. В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

Разобраться в этом вам поможет такая иллюстрация:

Чтобы избежать перетягивания шайбы или облома сверла, необходимо применять соответствующий инструмент. Для этой цели подходит шуруповерт с невысокой скоростью вращения (до 1800 оборотов), которая позволяет контролировать угол входа самореза в кровлю.

Будьте внимательны: саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перетяжку при завинчивании.

А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Выход есть: нужно закрыть отверстие от самореза герметиком и заклепкой. В результате последствия неправильного крепежа будут практически незаметны:

Еще один хороший совет по этой же проблеме:

Как вы видите, допустить ошибку может каждый, но если знать, как ее исправить, то проблем в будущем можно избежать.

Профнастил принято укладывать на крышу с расстоянием между стропилами от 600 до 900 мм. В процессе вкручивания саморезов всегда следите за тем чтобы они заходили в профнастил только под прямым углом, а резиновая шайба сжималась не более, чем на 1 мм. Если нарушить одно из этих правил, то не избежать попадания влаги прямо в места крепления.

Чтобы было удобно ввинчивать кровельные саморезы, используйте шуруповерт с насадкой под шестигранник:

Сами саморезы равномерно распределяют по волнам, на стыках листов, при подходе к коньку, хребтам, вдоль фронтонов и на линии карниза.

Заранее отрегулируйте скорость шуруповерта – так, чтобы в процессе, когда вы прижмете лист профнастила к обрешетке, резиновую прокладку только слегка прижало. Вот пример неправильного (слева) и правильного (справа) сжатия каучуковой прокладки:

К слову, иногда приходится монтировать профнастил в обрешетку из очень плотной древесины. Например, если саморез попал в сучок. Тогда при том же вращении шуруповерта саморез останется недокрученным. Здесь придется увеличить скорость вращения, докрутить саморез и вернуть предыдущие настройки.

Постарайтесь попадать саморезом ровно в центр обрешетки – это минимизирует возможность деформации гофры. Далее закручивайте саморезы в шахматном порядке. Точки крепления высоких профилей размещайте через одну волну, а низких через две – это увеличит надежность крыши.

Совет: если лист профнастила слишком длинный, как у крыш промышленных объектов, а профиль высокий, тогда при шаге прогона более одного метра крепите листы в каждую нижнюю гофру.

Далее вдоль линии торца кровли вам нужно закрутить саморезы в каждую обрешетку. В общем у вас уйдет около 6-8 штук на каждый квадратный метр.

Как только вы закончите монтаж профнастила, внимательно осмотрите крышу. Ее общий вид, надежность поперечных и продольных стыков, вмятин и правильность крепления саморезами.

У крепления доборных элементов своя технология. В качестве конька используют специальные планки, которые укладывают с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом располагают уплотнитель. Если у листов мелкая волна, то обычного уплотнителя будет достаточно, если волны высокие – тогда уплотнитель нужен проветриваемый:

Для доборных элементов берите саморезы большей длины, чем для обрешетки, ведь иногда их придется крепить через верх волны. Поэтому длину самореза следует выбирать так, чтобы она превышала толщину материала с высотой волны профлиста.

Теперь вам известны все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь опытом и мыслями по поводу того, как все-таки правильно крепить современный профнастил.

Будьте в курсе!

Подпишитесь на новостную рассылку

крепление саморезами к деревянной обрешетке, как прикручивать профнастил правильно

Содержание:

Характеристики профлиста
Марки материала
Как прикручивать профнастил к деревянной обрешетке
Устройство изоляции
Как правильно крепить профнастил на крыше
Крепление профлиста саморезами — возможные ошибки

Строительства дома на даче — очень трудоемкая задача, но ее результат стоит всех затраченных усилий. Частичное или полное выполнение работы самостоятельно является хорошим способом сэкономить. В статье пойдет речь об укладке кровли своими руками. Рассмотрим, как крепить профлист на крыше.

Характеристики профлиста

Профилированный лист (его еще называют профнастилом) является очень распространенным материалом в строительстве. Среди его достоинств можно выделить легкость, долговечность, прочность, безопасность для окружающей среды, надежность, а также простоту монтажа. Материал отлично подходит для покрытия кровли, отделочных работ, а также установки ограждений.

Профлист не нужно регулярно красить, цвет не будет выгорать под солнцем. Для изготовления материала используется оцинкованная сталь. Иногда поверх нее наносится полимерное покрытие. По внешнему виду профилированный лист похож на шифер. Изделия выпускаются во множестве вариаций, отличающихся по эксплуатационным характеристикам, а также размерам.

Марки материала

Существующие марки профнастила:

«С» — используется для постройки небольших перекрытий, высота гофры в диапазоне от 8 до 44 миллиметров;
«НС» — используется в качестве кровельного покрытия, высота гофры в диапазоне от 35 до 44 миллиметров;
«Н» — профнастил с укрепленными ребрами жесткости, используется в качестве капитальной кровли, высота гофры в диапазоне от 57 до 114 миллиметров.

Покрывать кровлю лучше всего с помощью профильных листов с высотой от 20 до 60 миллиметров, в которых имеется специальная канавка для отвода жидкости. Толщина подбирается на основании инженерных расчетов различных нагрузок.

В комплект к изделию должна входить инструкция «Как правильно прикручивать профлист на крышу». Если она отсутствует, следует попросить ее у продавца.

Для владельца загородного дома важно, чтобы кровельное покрытие было долговечным, а также обладало приятным внешним видом. Поэтому при выборе материала необходимо брать во внимание климатические условия региона. Для территорий с повышенными снежными осадками стоит покупать профилированный лист с гофрой от 20 миллиметров, а угол ската крыши нужно делать от 15 градусов. Профилированные листы с обозначением «НС35» и «НС44» предназначаются для частного строительства.

Как прикручивать профнастил к деревянной обрешетке

Укладка профнастила производится с перекрытием листов, как и других кровельных материалов. При этом расстояние заступа определяется на основании уклона крыши.

Величина нахлеста профиля для крепления профнастила на крышах с разным уклоном:

Если уклон крыши составляет не больше 14 градусов, выполняется горизонтальный нахлест около 20 сантиметров.
Для крыши с уклоном от 15 до 30 градусов нахлест стоит делать от 15 до 20 сантиметров.
Для крыши с уклоном более 30 градусов нахлест стоит делать от 10 до 15 сантиметров.

Рекомендация: для крыши с уклоном не больше 12 градусов величина заступа должна быть не меньше 25 сантиметров. А все стыки необходимо заполнить герметиком.

Профильные листы укладываются параллельно карнизу. Параллельные листы фиксируются одним саморезом. При этом необходимо учитывать величину карнизного свеса, которая высчитывается из высоты профиля.

Величина карнизного свеса:

Если глубина волны профилированного листа равняется 8, 10 или 20 мм, величину свеса нужно делать от 5 до 10 см.
В остальных случаях — больше 20 см.

Для крепления профлистов используются саморезы с длиной в диапазоне от 2 до 25 см и диаметром 4.9-6.3 мм. В крепежных элементах EKT, Hilli, Fisher имеются сверлящие бородки. Такие саморезы получится закрутить без предварительной подготовки. В качественных самонарезающих винтах присутствуют специальные прокладки, защищающие отверстия от попадания жидкости.

Рекомендация: при выборе саморезов стоит учитывать длину цилиндрической резьбы. В качественных крепежных элементах этот показатель должен быть больше ширины соединяемых листов не меньше чем на 5 мм. На квадратный метр кровельного покрытия уходит в среднем от шести до восьми саморезов.

Еще стоит помнить, что для крепления профнастила к обрешетке нужно использовать резиновые уплотнительные шайбы. В нижние участки изделия ввинчиваются саморезы по величине от 28×4.8 мм. А вот конек крепится на верхние «волны» (детальнее: «Как установить конек на крышу из профнастила»).

Устройство изоляции

Необходимо знать не только о том, как крепить профнастил на крыше саморезами, но и о правильном устройстве изоляции — очень важном этапе монтажа кровельного материала. Дело в том, что под кровлей образуется влага. Конденсат постепенно разрушает покрытие, в результате потребуется его замена. Изоляция позволяет защитить кровлю от образования влаги. Сама задача включает в себя устройство тепло- и пароизоляции, а также наладку вентиляции.

Повысить срок службы кровли получится, если под профлисты разместить прокладку, защищающую от образования влаги. Предпочтительнее всего выбирать паро-гидроизоляционную мембрану. Монтируется она на большие гвозди с шагом около 20 сантиметров. Начинать укладку стоит с карниза, идти в направлении конька крыши.

Защитная пленка укладывается с небольшим нахлестом (от 10 до 15 сантиметров). Еще нужно сохранять провис около 2 см между стропилами. Листы в местах нахлеста фиксируются на двухсторонний скотч.

Контррейку нужно брать с толщиной 4-5 см, она используется для защиты мембраны во время выполнения работы. Нельзя забывать о вентиляции. Между прокладкой и первой доской нужно оставить свободное пространство в 5 см. При этом край прокладки подворачивается вверх, к тыльной стороне торцевой доски. Пленку легко получится отрезать обычным ножом. Читайте также: «Как положить профнастил на крышу – правила укладки, пошаговое руководство».

Вентиляционные отверстия размещаются ближе к коньку крыши. Они предназначены для свободного движения воздуха под кровлей, препятствующего возникновению конденсата. Понадобится наладка вентиляционных каналов, небольшой зазор под кровлей, а также наличие вентиляционных решеток, которые размещаются на торцах здания.

Совет: на защитную пленку необходимо закрепить деревянные рейки, они предназначены для отвода образующейся влаги и жидкости. Все места нужно надежно закрепить. Только так получится качественно сделать вентиляционные зазоры. На этом с изоляцией кровли покончено.

Как правильно крепить профнастил на крыше

Рассмотрим подробнее задачу, как прикручивать профнастил на крышу. При монтаже профиля необходимо помнить об одном нюансе: листы нужно укладывать так, чтобы по краю кровли шла нижняя волна, а не верхняя. Капиллярная канавка тоже должна быть направлена вверх. Для транспортировки кровельного материала на крыши используются лаги.

Совет: лаги можно заменить весьма причудливой конструкцией. Достаточно взять длинную лестницу и поставить ее к крыше «вверх ногами». Тогда выйдет отличный маршрут для подачи профлистов. Читайте также: «Правильное крепление профлиста саморезами на крыше — инструкция».

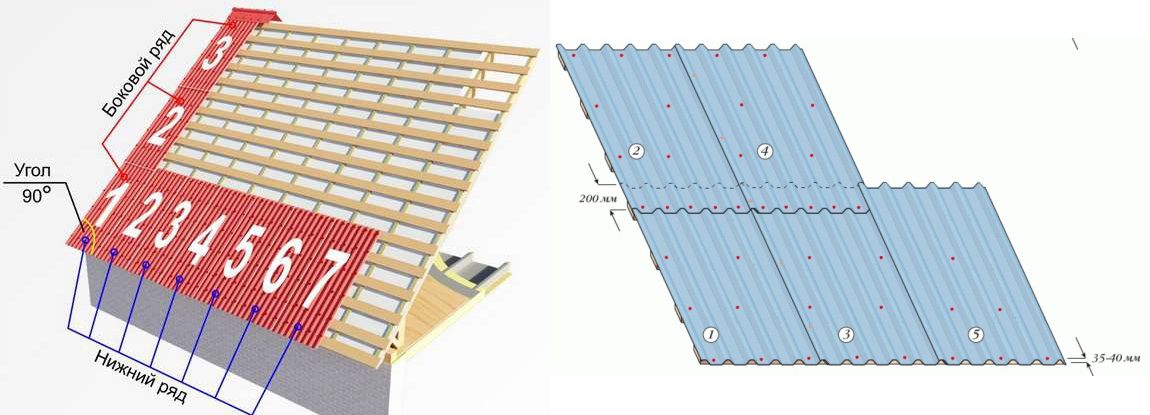

Профилированные листы укладываются поясами поперек ската, при этом первый из них укладывается с 10-сантиметровым припуском на козырек. Все это крепится на саморезы с шестигранной головкой, в которых присутствует резиновая прокладка для герметизации. Крепящие элементы вкручиваются исключительно перпендикулярно листами, без малейшего отклонения. Желательно выбирать шурупы того же цвета, в какой окрашен профнастил. Тогда они не будут выделяться на общем фоне. Саморезы вкручиваются по краям листа, в его центре, а также местах нахлеста. В схеме крепления профлиста на крыше участвует не менее 6 шурупов. Читайте также: «Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа».

Последующие ряды необходимо укладывать по скату, но уже с 10-сантиметровым нахлестом на предыдущие. Таким образом выстраиваются параллельные листы. Когда один скат покрыт, можно переходить на другой, алгоритм монтажа тот же самый.

Для облегчения процедуры укладки понадобится небольшая лестница, вровень с длиной кровли. Она будет использоваться для перемещения человек по крыше. Если такая лестница отсутствует, то ее можно купить в строительном или хозяйственном магазине либо соорудить самостоятельно. Для этого нужна одна продольная доска — основание — и множество мелких — ступенек. Конструкция закрепляется за угол конька.

Для перекрытия конька кровли можно использовать оцинкованную полосу либо профлист, тоже фиксируемый на саморезы. Когда процедура монтажа подойдет к концу, необходимо очистить крышу от строительного мусора и стружки. Места, где профлист поцарапан или отрезан, нужно подкрасить, чтобы не возникло кромочной коррозии. Через 3 месяца желательно выполнить протяжку саморезов. Связано это с тем, что со временем крепление ослабляется.

Крепление профлиста саморезами — возможные ошибки

Возможные ошибки и действия, которые нельзя совершать при укладке профнастила:

Ни в коем случае нельзя выполнять крепление профлиста к деревянной обрешетке на гвозди. Они могут слететь при сильном ветре, такое соединение крайне ненадежное.
Запрещено выполнять сварку и газовую резку профилированных листов.
При отрезе профлистов нельзя использовать «болгарку». Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист будет подвержен коррозии и быстро разрушится.
Ножницы по металлу подходят исключительно для продольной резки профнастила. Поперечная резка таким инструментам приведет к деформации изделия. Исправление полученных неровностей — очень сложная задача. И нет никакой гарантии, что получится целиком устранить деформацию. В результате лист будет непригоден для укладки.

С резкой отлично справятся электроножницы и электролобзик. Еще для этих целей используется циркулярная пила с большими победитовыми зубцами.

Как правильно крепить профнастил на крышу саморезами

Качественный кровельный профнастил по своим эксплуатационным свойствам не уступает металлочерепице. У этого материала есть масса достоинств: небольшой вес, широкая цветовая гамма и различные виды защитного покрытия.

Для крепления профнастила на крышу используются кровельные саморезы с ЭПДМ прокладкой. Чтобы вода не попала под кровлю через места крепления, саморезы затягивают с определенным усилием.

На производстве можно заказать листы нужного размера по размеру ската. Все это делает профнастил одним из самых востребованных материалов для устройства крыши.

Обрешетка под профнастил

Для монтажа профнастила делают разряженную обрешетку из обрезной доски 32 х 100 мм или бруса 50 х 50 мм. Шаг обрешетки зависит от уклона кровли и марки профилированного листа. Правило простое, чем выше гофр и круче наклон кровли, тем больший допускается шаг.

Ниже приведены рекомендуемые значения шага обрешетки для некоторых марок кровельного профнастила. При использовании другого типоразмера можно определить величину шага методом экстраполяции, уменьшая его для профнастила с малым гофром и увеличивая при использовании высокопрофильных листов.

Марка профнастила	Наклон кровли, º	Толщина листа, мм	Шаг обрешетки, мм
Н20	до 15 свыше 15	0,5 — 0,7	до 300 до 650
НС35	до 15 свыше 15	0,5 — 0,7	до 500 до 1000
Н60	до 8 свыше 8	0,7 — 0,9	до 3000

В «сложных» местах кровли – на коньке, выхода дымохода и мансардных окон, ендовах – обрешетку нужно сделать сплошной. Это упростит крепление кровельных аксессуаров.

Все деревянные элементы обрешетки для защиты от гнили и огня необходимо обработать антипиреном и антисептиком. Читайте обзор защитных составов для древесины.

depositphotos

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

При укладке первого ряда обеспечивают карнизный свес. Для марок профнастила НС10, НС8, НС20, С21 он составляет 50…100 мм. Для С44, НС35, Н75, Н60 – 200…300 мм. Можно ориентироваться и по будущему положению водосточного желоба. Вертикаль, опущенная с конца свеса, должна попадать примерно в его середину.

На фронтоне край профлиста укладывается вровень с торцами обрешетки. Затем к последним прибивается ветровая рейка, а поверх нее – Г-образная стальная ветровая планка. Верхней полкой она укладывается на край профнастила, а ножкой – прикручивается саморезами к ветровой рейке.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Угол наклона, градусы	Нахлест, мм
12 — 15	более 200
15 — 30	от 150 до 200
30+	от 100 до 150

Если наклон меньше 12º, для обеспечения герметичности места нахлестов необходимо обработать герметиком (силиконовым или тиоколовым).

Боковой нахлест при использовании профнастила с высотой гофра не менее 20 мм при любом угле наклона составляет один гофр. Перехлест в два гофра требуется лишь в том случае, если применяется материал с высотой рифления 10 мм и менее.

depositphotos

Выбираем правильные саморезы для профнастила

Качественный крепеж для кровельных материалов из листовой стали должен обладать рядом свойств, обеспечивающих надежное и долговечное крепление. Острый кончик, который легко преодолевает сопротивление тонкого металла, защитное покрытие, исключающее коррозию, упругую шайбу из материала, стойкого к ультрафиолету.

Всем этим требованиям отвечают саморезы, специально предназначенные для крепления профнастила. Они имеют цинковое покрытие и 4-х миллиметровую этилен-пропиленовую (из ЭПДМ) прокладку, которая надежно закрывает отверстие.

При монтаже кровли из профнастила используются два вида саморезов – короткие (для крепления листов) и длинные (для монтажа конька). Длина их выбирается из расчета, чтобы часть, входящая в обрешетку, была не меньше 25-30 мм. С учетом этого для крепления листов можно использовать крепеж 4,8х28…40 мм.

Длина коньковых саморезов, которые заворачиваются в гребень волны, зависит от высоты гофра и подсчитывается по формуле.

H = h2 + h3

где h2 – высота профиля в мм; h3 – углубление самореза в обрешетку (25-30 мм).

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

фронтонные планки – не менее 300 мм;
конек – в каждый гребень профнастила;
пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Крепление профнастила (профлиста, металлопрофиля)

Профнастил считается одним из самых востребованных материалов для кровли, ведь такую кровлю несложно собрать своими руками. Именно поэтому многих интересует, как грамотно выполнить крепление профнастила на крышу. Такая крыша при грамотном устройстве может прослужить порядка 45–50 лет. Наша статья посвящена особенностям процесса крепления этих металлических листов: правилам и способам крепления, выбору крепежных элементов.

Содержание

1 Чем хорош профнастил
2 Крепеж профлиста
- 2.1 Размеры саморезов
- 2.2 Конструкция
3 Особенности монтажа
- 3.1 Уклон крыши
- 3.2 Последовательность укладки
- 3.3 Правила крепления
4 Советы профессионалов

Чем хорош профнастил

Широкая популярность профнастила имеет объективные причины. Им облицовывают стены зданий, благоустраивают ограждения, отделывают крыши и другое. Кровельные листы отличаются усиленной формулой и в состоянии выдерживать огромные нагрузки. Под опалубку, для плоских крыш и других конструкций повышенной прочности используют несущий профлист. Благодаря достаточно высоким ребрам жесткости, этот материал способен противостоять даже большим нагрузкам. С материалом удобно и просто работать, он легкий, но при этом прочный, поэтому можно ограничиться устройством облегченной стропильной системы. Благодаря этому строительство крыши можно завершить за относительно короткий период. Крепление профнастила на крыше допустимо даже при небольших углах наклона крыши. Несомненно, это еще одно преимущество этого материала, так как не каждое покрытие можно укладывать с таким уклоном. Современные технологии, используемые в производстве этого листового материала, предполагают различные варианты антикоррозийной защиты, вот почему такая крыша более долговечная. Как крепить металлопрофиль, разберется даже непрофессионал, поскольку листы легко режутся и прикручиваются шурупами. Нет проблем с монтажом, даже при сильных морозах, что, несомненно, очень ценно. Можно еще долго рассказывать о его преимуществах, однако не надо забывать, что надежность и эксплуатационный срок кровельной конструкции не в малой степени обусловлена его грамотным креплением. Представить как крепить профнастил на крышу, пожалуй, несложно. Но если не учитывать нюансы, то проблемы не заставят себя ждать: крыша начнет терять форму и протекать. Поэтому такое положение вещей лучше предупредить.

Крепеж профлиста

Крепление профнастила – ключевой момент устройства крыши. Прочность покрытия зависит не только от того, насколько правильно уложен профлист. Не в меньшей степени важно и качество крепления листов. Попробуем разобраться, как правильно крепить профнастил.

Размеры саморезов

Крепление профлиста, как правило, выполняют на деревянную обрешетку. При этом используют специальные шурупы – кровельные саморезы со следующими размерами (в мм): диаметр варьируется в интервале от 4,8 до 6,3, а длина может колебаться в пределах от 20 до 250. Крепление металлопрофиля всегда выполняется через нижнюю волну, то есть в место, где профиль прилегает к обрешетке. Длину саморезов подбирают из расчета, что резьбовая часть метиза должна быть примерно равна суммарной толщине соединяемых материалов. Однако саморез не должен пробивать обрешетку насквозь. На фото ниже четко видно, что резьбовая часть меньше толщины каркаса. К прогонам профлист крепят при помощи длинных саморезов, чтобы качественно закрепить лист. Такое крепление, как правило, вызывает затруднения, поэтому рекомендуется при расчете обрешетки учитывать ширину волны профиля.

Конструкция

Шляпка кровельных саморезов имеет вид пресс-шайбы. Высоты бортиков должно быть достаточно, чтобы они прочно и правильно удерживались в бите шуруповерта в процессе ввинчивания. Метизы снабжены особой уплотнительной шайбой. Резина из неопрена предотвращает протечки в местах фиксации профилей. Шляпка изолирована не только снизу, но и сверху специальным антикоррозийным покрытием. Крепление профнастила можно осуществлять и при помощи шурупов, имеющих плоскую головку. Под нее обязательно нужно установить уплотнительные прокладки из резины. Конец саморезов имеет форму сверла, поэтому нет необходимости в предварительном просверливании металлических листов или прогонов. Для большей точности крепежа точку крепления рекомендуется сначала накернить.

Особенности монтажа

Чтоб крыша долго радовала вас своей надежностью и красивым внешним видом, монтажные работы нужно осуществлять с учетом имеющихся особенностей, в точности знать, как правильно крепить профнастил.

Уклон крыши

Существует определенная связь между шагом обрешетки, величиной нахлеста и уклоном крыши.

Угол наклона крыши (в ˚)	Тип обрешетки	Шаг (мм)	Нахлест по горизонтали (волна)	Нахлест по вертикали: ряды: верхний на нижний (мм)
5–10	Сплошная либо разреженная	5–7	2	мин. 300
5–15	разреженная	400–450	1	200–220
более 15	разреженная	550–600	1	170–200

Между собой взаимосвязаны также высота гофры и шаг обрешетки: чем больше высота, тем шире шаг.

Последовательность укладки

Укладку листов начинают от карниза, с нижнего торцевого угла, выставив крайний лист строго по уровню. Остальные листы в первом ряду выравниваются по нижней кромке свеса.
Монтаж второго ряда начинают со стороны первого листа.

Некоторые мастера практикуют укладку «лесенкой» с отставанием последующего ряда от предыдущего на один лист или чередуя верхний и нижний. Всегда нужно отдавать предпочтение листам, равным длине ската. Их просто крепят параллельно карнизу. С одной стороны, это позволит избежать горизонтальных нахлестов и соответственно сведет к минимуму риск протекания, а с другой – ускорит монтаж крыши.

Правила крепления

Сборка блока из 4 листов. Начальный лист первого ряда опускают за карнизный свес крыши на 30–40 мм и временно фиксируют на один саморез. Лучше это делать в прогиб листа точно посередине. Это позволит свободно вращать его и выравнивать по краю параллельно карнизу. С первым листом второго ряда поступают также, накладывая его на предыдущий. Крепят их в следующем порядке: первый лист последующего ряда сначала фиксируют к первому листу предыдущего и только после этого его закрепляют на обрешетке. Эта технология подходит для профнастила с дренажной канавкой.
Сборка блока из 3 листов. В начальном ряду привинчивают два листа металлопрофиля, подсовывая один под другой, скрепляют их между собой, после чего пристыковывают лист следующего ряда. Такой вариант используют при отсутствии дренажной канавки на листах. Окончательно листы фиксируют к обрешетке после выравнивания по строительному шнуру, туго натянутому вдоль карнизной планки.

Советы профессионалов

Монтаж профлиста на самом деле не очень сложен. Тем не менее на практике у новичков могут возникнуть трудности. И связаны они в основном с тонкостями крепления профлистов.
Саморезы вкручивают строго под углом в 90˚ без каких-либо перекосов, прокладка при этом должна стоять ровно.
Опытные мастера никогда окончательно не привинчивают первый лист металлопрофиля, пока не будут уложены еще несколько. Дело в том, что в случае необходимости так намного проще будет разворачивать или продвигать целый блок.
При креплении металлопрофиля к металлическим прогонам саморезы можно заменить на комбинированные заклепки.

Профлист крепят к верхней и нижней обрешетине в каждую из волн, в то время как к промежуточным – можно через волну.
Что же касается продольных стыков, расстояние между крепежами в этом случае не должно превышать полметра.
При расчете нужного количества саморезов исходят из того, что на 1 м2 расходуется 5–8 штук.
Стыки профлистов таят потенциальную опасность протечек, поэтому их нужно прижать как можно лучше. Для этого крепежи в гофрах, которые наиболее близко расположены к стыку, выполняют со смещением: на верхнем листе центр крепежа смещают на 5 мм по направлению к стыку, а на нижнем, наоборот, от стыка.

Саморезы обычно прикручивают шуруповертом, однако если вы решили делать это вручную, нужно следовать правилу:
1. Шуруп нельзя перетянуть, так как в этом случае повредится изоляция.
2. Нельзя и не докрутить, иначе в этом месте кровля станет протекать.
Профлист категорически нельзя резать болгаркой, так как абразивный круг в процессе резки может разрушить защитные слои материала. Лучший инструмент для этого – электроножницы, электролобзик или ножовка.
Обрезанную кромку защищают от коррозии слоем эмали для полимерной поверхности.

Используйте в работе исключительно качественные крепежи. Резиновая прокладка на дешевых саморезах очень быстро трескается и деформируется и как итог — протекающая крыша. Фирменный саморез можно отличить по опознавательному клейму на головке.

Через месяц – два после завершения монтажа желательно вторично провести затяжку саморезов, чтобы исключить возможное ослабление крепежа.

Перекрыть крышу профнастилом вполне можно самостоятельно, но только при условии неукоснительного соблюдения инструкции.

Шаг крепления профлиста на кровле

Содержание

1 Монтаж кровельного профнастила
2 Как крепить профнастил на крыше саморезами
- 2.1 Обрешетка под профнастил
- 2.2 Укладка листов на крышу
- 2.3 Выбираем правильные саморезы для профнастила
- 2.4 Как и с каким шагом закручивать саморезы
3 Как крепить профнастил на крышу саморезами: подробная инструкция в деталях
- 3.1 Содержание
- 3.2 Выбор крепежа для качественного крепления
4 Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа
- 4. 1 Виды саморезов, используемых для крепления профлистов
- 4.2 Правила расчета саморезов
- 4.3 Особенности монтажа профнастила на крыше – схема
- 4.4 Укладка гидроизоляции и пароизоляции
- 4.5 Вычисление расстояния и шага обрешетки под профнастил
- 4.6 Причины протечек при правильной укладке профнастила
5 Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа
- 5.1 Виды саморезов, используемых для крепления профлистов
- 5.2 Правила расчета саморезов
- 5.3 Особенности монтажа профнастила на крыше – схема
- 5.4 Укладка гидроизоляции и пароизоляции
- 5.5 Вычисление расстояния и шага обрешетки под профнастил
- 5.6 Причины протечек при правильной укладке профнастила

Монтаж кровельного профнастила

Инструкция по монтажу профнастила

При монтаже кровли из профнастила необходимо устройство обрешетки. Обрешетка выполняется из стальных прогонов или досок. Как правило, профнастил применяется для устройства кровли в зданиях, где длина ската составляет менее 12 м. Если на скат накладывается несколько листов профнастила, определение величины горизонтального нахлеста производится в зависимости от величины угла наклона кровли. (табл. 1).

Таблица 1 – Величина горизонтального нахлеста

Если угол наклона кровли составляет менее 12°, нахлесты профнастила – как вертикальный, так и горизонтальный – герметизируются. Для этого используется силиконовый или тиоколовый герметик. При устройстве кровли из профлиста необходимо определить также величину карнизного свеса. Она зависит от высоты профиля. (табл. 2).

Нг – нахлест горизонтальный

Кс – карнизный свес

Таблица 2 – Величина карнизного свеса

Крепление листов профнастила к обрешетке и друг к другу

Листы профнастила крепятся к обрешетке в нижней части гофры. Листы необходимо также закрепить между собой. (Рис.2).

Крепление профнастила как к обрешетке, так и между собой, осуществляется с применением оцинкованных саморезов. Они должны быть оснащены уплотнительной шайбой из неопреновой резины. Расход саморезов составляет 5-7 штук на квадратный метр профнастила.

Для нижней гофры используются саморезы 4,8х28-40. Крепление конька кровли осуществляется посредством верхней гофры. Длина саморезов в этом случае зависит от высоты профиля листа профнастила.

H-высота профиля профнастила, мм.

L1-длина резьбы самореза, входящей в деревянную обрешетку, 25-30 мм.

L2-толщина уплотнительной прокладки и шайбы, 4 мм.

Гидроизоляция и пароизоляция кровли

При устройстве кровли обязательно должны быть предусмотрены ее гидро- и пароизоляция. В противном случае возможно появления конденсата в подкровельном пространстве, которое ведет к появлению плесени, избыточному увлажнению обрешетки и стропил. Возможно и такое явление, как промерзание крыши. Все это сказывается на состоянии внутренней отделки помещений здания. Чтобы этого избежать, необходимо исключить возможность проникновения внешней и внутренней влаги в подкровельное пространство. Для этого при монтаже кровли предусматривается организация вентиляционных зазоров. Кроме того, при устройстве кровли используется гидро- и пароизоляционная пленка.

Подкровельная пленка укладывается на стропила следующим образом: начиная от карниза по направлению к коньку крыши пленка укладывается горизонтально. При этом необходимо выполнить нахлест 100-150 мм и предусмотреть припуск пленки для того, чтобы она провисала между стропилами (около 20 мм). Пленка соединяется внахлест, при этом соединению обеспечивается герметичность. Стыки пленки проклеиваются клейкой лентой.

Для гидроизоляции подкровельного пространства в нежилых строениях применяются, как правило, толь, рубероид или пергамин. Эти материалы укладываются на обрешетку, выполняемую из досок размером 20- 25 мм. Чтобы обеспечить постоянную вентиляцию подкровельного пространства, между обрешеткой и гидроизоляционным материалом необходимо предусмотреть зазор 40- 50 мм. Гидроизоляционный материал должен располагаться на расстоянии около 40-50 мм от конька кровли – это даст возможность воздуху свободно перемещаться через конек. Зазор предусматривается также между коньком и его уплотнителем. Компания Евромет предлагает подкровельные пленки ютафол и tyvek.

1 – профнастил (профлист)

3 -уплотнитель коньковый

4 – кровельный конек

5 – гидроизоляционная паропропускающая подкровельная пленка (ютафол, tyvek или другие)

6 – стропильная планка

7 – стропильная нога

9 – пароизоляционная пленка

10 – потолочная рейка

11 – гипсокартон, вагонка

а – подкровельная вентиляция

б – вентиляция между утеплителем и гидроизоляционной подкровельной пленкой

Выполнение обрешетки и конструктивные особенности монтажа профнастила

После установки гидроизоляционного материала прибиваются стропильные планки. Толщина этих планок, как правило, составляет 40-50 мм. К стропильным планкам прибиваются доски обрешетки, обработанные антисептиком. Монтаж профнастила сотрудниками компании Евромет производится в зависимости от угла наклона кровли:

Как крепить профнастил на крыше саморезами

Обрешетка под профнастил

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Выбираем правильные саморезы для профнастила

где h3 – высота профиля в мм, h4 – углубление самореза в обрешетку (25-30 мм).

Как и с каким шагом закручивать саморезы

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

фронтонные планки – не менее 300 мм,
конек – в каждый гребень профнастила,
пристенные профили – 200 — 300 мм.

Как крепить профнастил на крышу саморезами: подробная инструкция в деталях

Содержание

Выбор крепежа для качественного крепления

Вода будет легко просачиваться в отверстия и у же через месяц-другой на этих местах появятся следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Речь идет о специальных врезающихся винтовых шурупах высокого качества. Д аже

Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа

Для выполнения крепления профнастила саморезами на крыше используется особая технология, благодаря которой крыша может безупречно эксплуатироваться до полувека.

В большинстве случаев выбор профнастила для перекрытия кровли определяется универсальностью материала. Для него характерна хорошая прочность и высокая устойчивость к негативному воздействию природных явлений, что позволяет получить надежную и долговечную крышу. Помимо этого профилированные листы металла отличаются прочной окраской, которая не выгорает под воздействием солнечных лучей. Это позволяет сэкономить на краске.

Виды саморезов, используемых для крепления профлистов

В качестве крепежных элементов для профнастила используются металлические кровельные саморезы, ими же крепят кровельную металлочерепицу. Выбор крепежа абсолютно не зависит от типа обрешетки и материала ее изготовления, в любом случае используются самоврезающиеся винтовые шурупы высокого качества, оснащенные уплотнительными резиновыми элементами.

Если монтаж выполнять винтами, не предназначенными для фиксации профнастила, то результатом может стать ослабление крепежа и коррозийный налет. Конечно, коррозию можно предотвратить, если отверстия вокруг крепежа заделать герметиком.

Конструктивной особенностью самореза является наконечник в виде сверла, что позволяет обходиться без предварительной подготовки отверстий.

Наличие резинового уплотнителя на каждом винте делает место крепления полностью герметичным.

Если говорить о размерах, то наиболее востребованными являются шурупы 4,8*28 мм, хотя производитель предлагает крепежные элементы длиной 19-250 мм и диаметром 4,8-6,3 мм.

Например, для крепления коньковых элементов лучше использовать саморезы, длина которых достигает 80 мм. В целом крепежный элемент должен быть длиннее общей толщины листа на 3 мм, независимо от схемы крепления профлиста саморезами на крыше.

Стандартная шляпка самоврезающихся винтов имеет оптимальную высоту, которая позволяет метизу прочно держаться в бите шуруповерта.

Правила расчета саморезов

Для определения количества крепежных элементов используется две схемы, уникальная и персональная.

Уникальная схема крепления профнастила саморезами на крыше позволяет выполнить расчеты быстрее и проще, благодаря постоянству цифр. При незначительной ветровой нагрузке на 1 м 2 берут 4 самореза. Этого количества вполне достаточно, чтобы листы профнастила не вибрировали. В регионах с преобладанием сильных ветров, которые будут постоянно оказывать воздействие на кровельную конструкцию, на одном квадратном метре размещают 8 саморезов.

Для примера можно взять следующую схему: крепление профнастила будет выполняться на скатах крыши общей площадью 50 м 2 в доме, расположенном на открытом, хорошо продуваемом участке. С учетом сильной ветровой нагрузки, чтобы крепление металлопрофиля было достаточно надежным, необходимо взять по 8 саморезов на один квадратный метр поверхности. Делая соответствующие расчеты, получается следующий результат:

При вычислении следует учитывать необходимое отклонение 5%, следовательно, для работы потребуется такое количество крепежей:

Персональная схема крепления профлиста подразумевает учет общей нагрузки на кровлю. Особенностей обрешетки, кровельного материала и назначение крыши. В большинстве случаев при креплении профнастила на металлическую обрешетку шаг между крепежами составляет 50 см. Заметим, что расстояние между обрешеткой для профнастила не является постоянным. При минимальных нагрузках со стороны это расстояние может быть увеличено. Следовательно, для каждой крыши расчет проводится индивидуально.

Опытные строители рекомендуют в любом случае приобретать саморезы с небольшим запасом, чтобы избежать непредвиденных ситуаций.

Особенности монтажа профнастила на крыше – схема

Чтобы качественно выполнить монтаж листов профнастила на крыше, важно не только уметь правильно выбирать крепежные элементы. Необходимо знать, как правильно вкручивать саморезы в профнастил при непосредственном креплении этого кровельного материала. Это очень важно для получения прочной и надежной конструкции. Давайте разберемся, как правильно крепить профлист на крыше саморезами, чтобы крепление было надежным и долговечным.

Для начала следует точно определить, в каких целях будет использоваться крыша. Ведь кровля мансардного этажа обустраивается совсем по другой схеме в отличие от холодного чердачного помещения. Не исключено, что профнастил планируется использовать для перекрытия крыши над гаражом или какой-либо хозяйственной постройкой (прочитайте также: “Как сделать перекрытие крыши профнастилом своими руками – пошаговое руководство”). Следовательно, форма кровельной конструкции, ее площадь, состав «пирога», количество материала и крепежных элементов полностью зависит от планируемого использования крыши.

В качестве кровельного материала чаще всего используются профилированные листы «Н» определенных размеров, причем высота и толщина волны подбирается индивидуально для каждого объекта.

Кроме того для надежного крепления профнастила на крыше расстояние между саморезами подбирается по индивидуальному плану.

После определения необходимого количества материала можно приступать к непосредственному монтажу, соблюдая следующие правила:

Начинают укладку листов с нижнего ряда вдоль карнизного свеса.
Листы первого ряда должны немного свисать с кровли, чтобы обеспечить защиту стенам от дождя и снега.
Саморезы вкручиваются строго перпендикулярно поверхности. При этом простое полотно крепится саморезами с резиновой прокладкой, а монтаж ендов выполняется метизом с жестяным уплотнителем.
Допускается предварительно соединять по несколько листов между собой и крепить конструкцию блоками. Такие действия несколько ускоряют выполнение работы.
Для решения вопроса, с каким шагом крепить профнастил, следует знать, что профилированные металлические листы фиксируются саморезами между волнами. А вот крепление конька выполняется на гребне волны.

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.

Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

Вычисление расстояния и шага обрешетки под профнастил

В качестве обрешетки для крыши из профнастила над жилым домом рекомендуется использовать деревянные бруски. Расстояние между ними определяется величиной угла наклона скатов и высотой волны профилированного листа.

Чтобы правильно выбрать расстояние между брусками, шаг крепления профлиста на кровле и качественно закрепить его, необходимо придерживаться следующих рекомендаций:

При уклоне скатов крыши более 15 0 расстояние между брусками обрешетки может составлять 35-50 см.
Если скаты имеют угол наклона меньше 15 0 , то рекомендуется использовать сплошную обрешетку. В этом случае листы кровельного материала могут иметь высоту волны не меньше 20 мм. Кроме того нельзя забывать, что укладка листов должна выполняться с нахлестом до 20 см.
Если уклон скатов не превышает 15 0 , а высота профиля листа равна 35 мм, то допускает делать шаг между брусками 30 см. При этом нахлест материала может достигать 20 см.
На аналогичном скате профилированные листы с высотой волны 44 мм можно укладывать на обрешетку, шаг которой равен 50 см и выше.
При наклоне скатов 20 0 листы укладываются с нахлестом 10-15 см на обрешетку с шагом 30-40 см.
Незначительный угол наклона, менее 12 0 , требует дополнительного применения герметика в местах стыка. В исключительных случаях сооружение фиксируется металлическими заклепками.

Причины протечек при правильной укладке профнастила

Довольно часто возникает ситуация, когда крепление профлиста к обрешетке саморезами выполнялось по всем правилам, но на кровле обнаруживаются протечки. Причиной этому может стать неправильное обрезание листов.

Дело в том, что резка металлических профлистов выполняется обычными или электрическими ножницами по металлу, причем для косых вырезов лучше использовать электрический лобзик.

Места реза в обязательном порядке обрабатывают с помощью герметизирующего водонепроницаемого состава, что препятствует образованию коррозийных процессов на кромках листа.

Если профнастил фиксируется на металлических прогонах, то предварительно нужно просверлить отверстия для крепежных элементов. После установки крепежа оставшееся пространство заделывают герметиком.

При необходимости передвижения по кровле из профнастила следует пользоваться обувью с мягкой подошвой, чтобы не допустить повреждения кровельного материала.

С этой же целью не рекомендуется класть используемые инструменты на покрытие. Лучше всего пользоваться специальными деревянными ящичками.

При случайном повреждении защитной пленки профилированного листа используют антикоррозийный состав и влагостойкую краску.

Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа

Виды саморезов, используемых для крепления профлистов

Наличие резинового уплотнителя на каждом винте делает место крепления полностью герметичным.

Правила расчета саморезов

Для определения количества крепежных элементов используется две схемы, уникальная и персональная.

Особенности монтажа профнастила на крыше – схема

Начинают укладку листов с нижнего ряда вдоль карнизного свеса.
Листы первого ряда должны немного свисать с кровли, чтобы обеспечить защиту стенам от дождя и снега.
Саморезы вкручиваются строго перпендикулярно поверхности. При этом простое полотно крепится саморезами с резиновой прокладкой, а монтаж ендов выполняется метизом с жестяным уплотнителем.
Допускается предварительно соединять по несколько листов между собой и крепить конструкцию блоками. Такие действия несколько ускоряют выполнение работы.
Для решения вопроса, с каким шагом крепить профнастил, следует знать, что профилированные металлические листы фиксируются саморезами между волнами. А вот крепление конька выполняется на гребне волны.

Укладка гидроизоляции и пароизоляции

По функциональному назначению строения определяется количество слоев кровельного пирога.

Вычисление расстояния и шага обрешетки под профнастил

При уклоне скатов крыши более 15 0 расстояние между брусками обрешетки может составлять 35-50 см.
Если скаты имеют угол наклона меньше 15 0 , то рекомендуется использовать сплошную обрешетку. В этом случае листы кровельного материала могут иметь высоту волны не меньше 20 мм. Кроме того нельзя забывать, что укладка листов должна выполняться с нахлестом до 20 см.
Если уклон скатов не превышает 15 0 , а высота профиля листа равна 35 мм, то допускает делать шаг между брусками 30 см. При этом нахлест материала может достигать 20 см.
На аналогичном скате профилированные листы с высотой волны 44 мм можно укладывать на обрешетку, шаг которой равен 50 см и выше.
При наклоне скатов 20 0 листы укладываются с нахлестом 10-15 см на обрешетку с шагом 30-40 см.
Незначительный угол наклона, менее 12 0 , требует дополнительного применения герметика в местах стыка. В исключительных случаях сооружение фиксируется металлическими заклепками.

Причины протечек при правильной укладке профнастила

Теги: #Шаг крепления профлиста на кровле

Инструкция по монтажу профнастила (профлиста)

В этой статье мы пошагово расскажем, как осуществлять монтаж профнастила и представим подробную инструкцию по монтажу профнастила (профлиста).

Обрешетка

Шаг и толщина досок обрешетки зависят от несущей способности профнастила, от нагрузок на кровельный материал, от расстояния между стропилами и угла наклона крыши.

Для скатных крыш рекомендуется использовать профнастил с высотой профиля не менее 20 мм. Для этих целей наиболее подходят профили МП-20, НС-35, С-44. Рекомендуемый шаг обрешетки для них указан ниже (таблица 1). Профили Н-60 и Н-75 являются самонесущими и чаще используются на плоских крышах промышленных объектов. Для них расчет стропильной конструкции и шаг прогонов (обрешетки) должны определяться проектом.

Минимальное сечение досок обрешетки рекомендуется 30х100мм при расстоянии между стропилами до 1000мм. Если расстояние более 1000 мм, то доски обрешетки необходимо применять большего сечения. Используя необрезные доски при укладке обрешетки, необходимо учитывать расстояние «Б» между досками.

Крепление листов

При монтаже следует аккуратно ходить по профнастилу. Обувь должна быть с мягкой подошвой.

Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши. Если скат сложный (треугольник, трапеция и др.), то монтаж листов рекомендуется производить после предварительного расчета и раскладки листов на бумаге. Листы укладывают по линии карниза со свесом 40-60мм, если предусмотрена водосточная система. Если нет, то карнизный свес можно сделать больше, для профиля НС-20 – до 100 мм; для профилей НС-35, С-44 – до 200-300мм.

Первый лист выравнивается по торцу и карнизу крыши и крепится одним саморезом у конька, затем укладывается второй лист и выравнивается. Два листа скрепляются саморезами 4,8х29 в продольном нахлесте. Таким образом между собой скрепляются 3-4 листа и выравниваются по линии карниза. После этого листы крепят к обрешетке. Монтаж последующих листов продолжают, прикрепив лист сначала к предыдущему листу, потом к обрешетке.

Профнастил можно крепить к обрешетке как по верху профиля, так и по низу.
Выбор способа крепления зависит от угла наклона крыши. При угле наклона менее 20-25° рекомендуется профнастил крепить к обрешетке по верху профиля. При креплении листов по низу профиля рекомендуются саморезы 4,8х29 или 4,8х35.

Листы крепятся к обрешетке у карниза саморезами с шагом 300-400мм, следующие ряды саморезов вкручиваются в шахматном порядке через 1000-1500мм; у фронтона – с шагом 500-600мм; в продольном нахлесте листы крепятся по верху профиля с шагом 300-500мм. Конек крепится к обрешетке по верху профиля длинными саморезами с шагом 300-400мм. Расход саморезов 7-10 шт. на кв.м.
При креплении саморезов по верху профиля будьте аккуратны, не затягивайте туго саморез, во избежание вмятин на верхней площадке профиля. Для крепления листов используйте только качественные кровельные саморезы с прокладкой из ЭПДМ-резины. Для закручивания саморезов используйте шуруповерт или дрель с плавной регулировкой скорости вращения и обратным ходом.

Карниз

Устройство карниза требует комплексного подхода и решения нескольких задач: эстетического оформления карнизного свеса, организации водосточной системы, организации свободного притока воздуха в подкровельное пространство.

Если предусмотрено устройство организованного водостока, то оформление карниза желательно проводить до укладки металлочерепицы. Сначала делается подшив карниза, потом устанавливаются крепления желоба и карнизная планка. Для надежной вентиляции кровли в карнизе используется перфорированный софит (2) для притока воздуха (рис. 3).

Конëк

Конек может быть простой, фигурный и черепичный. В месте крепления конька по обе стороны прибивают дополнительные доски обрешетки. Конструкция конька с двумя вентиляционными зазорами показана на (рис. 4).

Гидроизоляционная пленка (2), уложенная на стропильные ноги должна не доходить до верха минимум 100мм. Пленка, уложенная на обрешетку, должна перекрывать нижнюю пленку не менее 150мм.

При монтаже металлочерепицы листы не должны сходиться под коньком вплотную друг к другу. Желательно, чтобы лист не доходил до верха около 50мм (рис. 4).

Пространство под коньком должно свободно вентилироваться.

Конек крепится кровельными саморезами 4,8х70 в верхний гребень через волну. С торца черепичный конек закрывается заглушками. Нахлест черепичных коньков 100 мм обеспечивается наложением их ребер жесткости друг на друга. Нахлест простых и фигурных коньков не менее 150мм.

Фронтон

При монтаже листа на торце крыши делается фронтонный свес профнастила 50-70 мм. Можно торец крыши закрыть ветровой планкой. Ветровая планка крепится саморезами 4,8х70 по верху профиля с шагом 500-600мм, а с торца саморезами 4,8х29 с шагом 500-600 мм. Нахлест планок 50-100 мм.

Уход за профнастилом

После монтажа профнастила необходимо удалить с поверхности мусор и стружку, царапины подкрасить. Мусор рекомендуется удалять мягкой щеткой или струей воды. После чистки скатов необходимо промыть элементы водосточной системы. Раз в год, весной, после схода снега, необходимо проверять состояние кровли: состояние крепежа, примыканий, полимерного покрытия, при необходимости убирать скопившуюся грязь и листву.

В ассортименте ООО «Первая Кровельная» вы найдëте большой выбор самых разных видов профнастила – для кровли, для забора, для фасада.

Такие материалы, как С8 (для забора и фасада), МП20 (для кровли и забора) можно забрать из наличия на нашем складе уже сегодня. Причëм как в оцинкованном варианте, так и с полимерным покрытием в самых популярных цветах.

Наши специалисты помогут рассчитать нужное количество материалов и подберут комплектующие.

профиль для монтажа металлоконструкции, как сделать каркас из металлопрофиля

Наружная отделка стен может быть выполнена любым материалом, но в последнее время большой популярностью пользуется облицовочный сайдинг, так как он имеет доступную цену, долговечность и простоту монтажа. Чтобы правильно обшить стены сайдингом, нужно придерживаться определенных технологий, главным условием которых является установка обрешетки. Такая конструкция позволяет удобно монтировать панели и обеспечивает облицовке долгий срок службы.

Особенности

Обрешетка под сайдинг представляет собой каркас, который монтируется на поверхность стен перед облицовкой их декоративными панелями. Обычно изготавливается из металла или дерева. Без такой основы установка считается сложной и трудоемкой. Если крепить сайдинг непосредственно к бетонному, деревянному или кирпичному основанию, это может привести к массе проблем.

Поэтому обрешетка является важной строительной конструкцией, выполняющей следующие функции:

Выравнивание поверхности. Иногда стены могут иметь незаметные неровности, но если их не устранить, то может быть нарушена не только геометрия всей отделки ломается, но и трудности в установке сайдинга. Обрешетка выравнивает основание, нейтрализуя эти недостатки.
Теплоизоляция. Под каркас укладывается утеплитель, надежно защищающий стены от теплопотерь.
Создание хорошей вентиляции фасада. Поскольку между сайдингом, обрешеткой и стенами имеется небольшой воздушный зазор, поверхность получает доступ к вентиляции и «дышит».
Обеспечение долговечности. Благодаря каркасу снижается риск смещения панелей и увеличивается срок службы обшивки.

Для изготовления обрешетки используют специальные профили и крепления. Его устанавливают по всей поверхности рабочего основания в виде решетки или параллельных прямых линий. Расположение и направление профилей зависит от вида декоративных панелей, так как сайдинг может быть вертикальным и горизонтальным.

В результате установки обрешетки стены выравниваются, а за счет ее толщины создается зазор для вентиляции.

Виды

На сегодняшний день для монтажа каркасной конструкции под сайдинг используют деревянные бруски и металлические профили. Поскольку каждый из этих материалов характеризуется своими преимуществами и недостатками, перед началом монтажа необходимо взвесить их достоинства и недостатки, и определитесь с более подходящим типом обрешетки.

Многие мастера для обшивки сайдингом выбирают каркас из металла хоть и считается дорогим, но обладает повышенной жесткостью и прочностью. Благодаря таким показателям металлическая обрешетка делает вагонку устойчивой к деформации из-за негативного воздействия на нее влаги и перепадов температуры. Металлопрофиль выпускается стандартных размеров с цинковым покрытием, поэтому он защищен от коррозии, долговечен и прост в монтаже.

Поскольку материал предназначен для изготовления рам, он выпускается двух видов: направляющий и реечный. Дополнительно в комплект входят также крепежные элементы: дюбели, шурупы и соединительные подвесы.

Что касается ящиков из дерева, то они отличаются натуральностью и экологичностью. Деревянная конструкция собирается из бруса, ее монтаж можно легко произвести своими руками, но древесина часто подвергается грибковым заболеваниям и процессам гниения. во избежание этого строительный материал необходимо обрабатывать специальными веществами. Еще одним недостатком брусков является то, что они подвержены короблению, из-за чего брусок может прогибаться в поперечном или продольном направлении.

Поэтому для обшивки панелями редко используется деревянная обшивка, за исключением винилового сайдинга, который следует монтировать с утеплителем.

Размеры

Обрешетка под панели сайдинга изготавливается в соответствии с площадью облицовочных панелей. Чаще всего его размеры могут быть 30×40 мм, 50×50 мм, 50×75 мм и 50×100 мм. При этом длина конструкции может быть разной, в зависимости от конкретной конструкции здания. В том случае, если для каркаса используется деревянный брус, то его выбирают влажностью не более 12% и делают между креплениями шаг в 40 см.

Для металлического каркаса рекомендуются П-образные профили длиной 3 м и сечением 60×27 мм. Это стандартные профили, которые имеют отбортовку по краю и используются для монтажа гипсокартонных конструкций. Изделия сечением 50×40 мм и 40×40 мм не комплектуются раструбом, поэтому для обрешетки не подходят. Вертикальные стойки закрепляются на расстоянии 60 см друг от друга, а горизонтальные распорки устанавливаются в Шаг 40 см.

Размер конструкции следует рассчитывать таким образом, чтобы нагрузка на углы и подвесы не превышала 40 кг. В противном случае конструкция не выдержит большого веса и может деформироваться. Кроме того, важно учитывать тот факт, что утеплитель будет располагаться под каркасом. Поэтому шаг между профилями нужно делать по ширине панелей пенополистирола. Если сайдинг тяжелый, то потребуется обрешетка с частой установкой реек.

Размеры обрешетки также зависят от того, горизонтальный или вертикальный сайдинг будет использоваться для отделки. При этом бруски или профили располагают перпендикулярно облицовочным панелям, выдерживая между ними расстояние 60 см.

Ширина каркаса может варьироваться в зависимости от длины панелей сайдинга.

Расчет расходов

Перед тем, как приступить к монтажу каркаса, необходимо предварительно произвести расчеты всего материала. Количество брусков определяется исходя из того, сколько необходимо для установки стоечных опор. Они монтируются с шагом 50–60 см, поэтому рассчитать их расход будет несложно. Важной деталью конструкции также считается фурнитура; Обычно требуется 1 элемент на поверхность 400 мм.

Если обрешетка собирается из металлических профилей, то для ее устройства следует подготовить:

Профиль UD. Чтобы вычислить его количество, нужно сначала сложить все периметры. Например, для облицовки поверхности площадью 3×3 м, в которой имеется один оконный проем размером 1×1 м, производится расчет: 3×2 + 3×2 = 12 м ( расход на стену) и 1×2+1×2=4 м (расход на отделку возле окна).
SD-профиль. Необходимое количество этого элемента определяется путем деления длины стены на 0,6, так как она крепится с соблюдением шага в 60 см. Если высота здания большая, потребность в количестве профилей возрастет.
Разъем компакт-диска. Необходим в случае, когда высота и ширина здания превышают 4 м. Расход соединителя зависит от того, какое расстояние сделано между профилями. Как правило, для облицовки в узких местах его расход невелик.

Подвес Выбор и количество основаны на качестве поверхности стены. Минимальная потребность в подвесах обычно составляет 1 шт. 40 см
Универсальные винты. На 1м2 нужно 15 шт. размер 4,2×16 мм и 4,2×19 ммм.
Дюбель-заглушка. На один прямой подвес обычно уходит 2 шт.
Утеплитель. Приобретается с учетом площади здания, которое планируется обшивать сайдингом.
Ветрозащита и гидроизоляция. На 1 м2 фасада требуется 1 рулон.

К расчетам материала следует отнестись с большой ответственностью, так как от этого будет зависеть качество и прочность обрешетки. Поэтому все детали конструкции желательно приобретать с небольшим запасом, чтобы в случае их нехватки не тратить время на дополнительные покупки.

Монтаж

Каркас под сайдинг — простая конструкция, поэтому его вполне можно сделать своими руками. Так как установка предполагает постепенное крепление профилей, начинающим мастерам важно все сделать правильно.

В этом им поможет следующая пошаговая инструкция:

Обшивка дома сайдингом начинается с монтажа каркасной подсистемы, она должна выполняться на тщательно подготовленные стены. Для этого наружные поверхности следует очистить от пыли, остатков штукатурки или краски. Затем все щели заделываются цементным раствором. В том случае, если дополнительно укладывается теплоизолятор, то со стен удаляют выступы, оштукатуривают глубокие впадины, снимают планки с окон и сбивают откосы. Вокруг дверных и оконных проемов должна быть свободная и доступная поверхность.
После того, как основание стен готово к работе, можно установить саму обрешетку. Для этого необходимо соблюдать определенную последовательность: сначала нужно смонтировать профили каркаса, затем прикрепить к ним обрешетку. Важно проверить ровность углов здания, так как они станут основной проблемой при монтаже вертикальных профилей. Если есть нарушения, они устраняются. Если вам нужно обшить сайдингом деревянную поверхность, то ее обрабатывают антисептическими средствами, защищающими древесину от плесени и грибка.
Далее производится разметка поверхности для монтажа каркаса. На основе начертите линии в виде решетки, они в дальнейшем послужат местом для крепления подвесов. Подготавливаются профили и бруски, они окрашиваются до нужной длины.
Монтажные работы с рамой. Элементы крепления можно сделать по-разному, все завивается не только от особенностей стены, но и от типа обрешетки. Брусья обычно крепятся к деревянной поверхности без использования крепежных систем. По подготовленной разметке сначала заливаются горизонтальные и вертикальные элементы, затем перемычки. Крепления выполняются с помощью шурупов и гвоздей.

Монтаж следует начинать с подвального помещения, которое выступает над поверхностью стен. При монтаже важно контролировать уровень ровности формируемого основания. Для выравнивания отдельных участков под бруски можно поставить специальную прокладку нужной толщины. Для кирпичных и бетонных стен лучше всего выбирать обрешетку из металлических профилей, которая фиксируется с помощью скоб. Крепление обычно осуществляется на стальные уголки или подвесы.

Монтаж производить строго по разметке, изгибая подвес в виде буквы «П». Каркас крепится к стене дюбелями, а профиль саморезами.

В случае образования кривизны и неровностей каркас выравнивается перфорацией подвесов. Расстояние между кронштейнами составляет 60–80 см.

Устройство каркасных профилей начинается с монтажа стартера, он монтируется по всему периметру здания на высоте 50 мм от земли. При этом между торцами планки следует оставлять небольшой зазор в 10 мм и учитывать фиксацию наружных углов, которые устанавливают вертикально и крепят дюбелями на расстоянии 90 см. Оконные проемы обшиты специальным профилем, а дверные проемы обычно имеют заглубление, образующее тамбур, поэтому для них внутренние углы просто монтируются, а внешние обшиваются планкой. Если простенок превышает 32 см, его обычно закрывают дополнительными планками.

В финале производится установка вертикальных стоек и фиксация всех элементов обрешетки. Затем ставится распорка, и каркас считается готовым к дальнейшей обшивке сайдингом.

Советы и рекомендации

Облицовка зданий сайдингом очень популярна, но чтобы такая декоративная отделка прослужила долго и украсила внешний вид здания, ее необходимо начинать с монтажа обрешетки.

Правильно выполните монтаж, а следующие советы помогут выбрать материалы:

Деревянный каркас рекомендуется для домов средней ценовой категории или обшивки балкона. Считается экономичным вариантом. Перед приобретением брусков их следует проверить на наличие дефектов и дополнительно обработать антисептическим составом. Но лучшим вариантом конструкции является металлический профиль.
Шаг обрешетки обычно рассчитывается в зависимости от размеров фасада и толщины утеплителя. Кроме того, нужно учитывать вес облицовочных панелей и характеристики основания. Не желательно делать шаг больше 60 см, особенно это касается монтажа винилового сайдинга, для которого оптимальным расстоянием в обрешетке считается 40 см. Это те показатели, которые придают каркасу необходимую прочность и жесткость.

После закрепления каркасной конструкции стены обшиваются панелями. Для этого нужно соблюдать все нормы, указанные производителем сайдинга.
Сборка рамы вокруг дверей и окон производится путем предварительного расчета расстояний для установки отливов и отливов. Получается небольшой запас, обеспечивающий правильное размещение элементов. 9№ 0017
Идеальный ящик без точек соединения профилей. Но если высота здания превышает 3 м, то без нескольких угловых соединений не обойтись.
Повысить надежность крепежа помогут специальные расширительные зазоры.

Для деревянных домов каркас собирают одновременно с установкой гидроизоляции. Его слой укладывается между обрешеткой и несущим каркасом.
Если стены здания наклонные, то крепление каркаса необходимо выполнять перпендикулярно земле.
Металлический каркас целесообразно собирать из оцинкованных профилей, особенно это касается светлого сайдинга. Металл может со временем заржаветь и образовать пятна на отделке.

О том, какой должна быть обрешетка под сайдинг, смотрите в следующем видео.

пошаговая инструкция, крепление металлопрофиля

Обшивка дома производится на каркасе из реек или металлического профиля, который монтируется на поверхность стены с определенным шагом. Обрешетка для сайдинга выравнивает плоскости и служит основанием для установки планок. В результате получается вентилируемый фасад, где между элементами каркаса крепятся утеплитель, пароизоляция и защитная пленка от влаги.

Content

Types of battens and their features
Wood
Metal
Pitch standard for profile installation
DIY installation features
Wooden lathing
Metal crate
For basement siding
For corrugated board
С утеплителем
Советы и рекомендации

Виды обрешетки и их особенности

Обрешетку можно монтировать на стену без обрешетки, если вертикальное ограждение выполнено строго по уровню и не имеет выступов и впадин. Обычно вместе с панелями устанавливается наружный утеплитель, поэтому необходима воздушная прослойка и установка каркаса. Защитный слой намокает и становится проводником холода без вентилируемого зазора.

Материалы для обрешетки стен:

рейки деревянные;
металлический профиль.

Для крепления элементов каркаса к стене используются кронштейны ES, которые используются для установки стальной системы под гипсокартон. В зависимости от выноса обрешетки применяют длину 90, 120 или 150 мм, монтируют под брусья и металл. Утеплитель фиксируется дюбелями с большими шляпками (грибами). На рейки натягивается гидроизоляция и фиксируется степлером (дерево), саморезами (сталь).

Древесина

Используются бруски сечением 50 х 50 мм или рейки размером 40 х 50 мм. Выбирайте сухую древесину влажностью не более 12 – 14 %. Используются различные породы, но предпочтительнее хвойный материал, который содержит в своем составе смолистые вещества.

Деревянные рейки редко бывают идеально ровными, в отличие от металлических элементов, поэтому существует определенная сложность в создании идеальной площадки для поддержки рейки. При хранении бруски усыхают, поэтому гнутся и скручиваются, мелкие деформации мешают работе. Для хранения рейки раскладывают ровным слоем под навесом и прижимают с грузом по всей плоскости.

Брусья обрабатываются подогретой олифой или антисептиками против гниения, влаги и размножения клопов. Жаропонижающие глубоко проникают в тело древесины и обеспечивают надежную защиту. Они наносятся кистью или валиком.

Металл

Используйте специальные профили системы отделки гипсокартона. Для увеличения жесткости в каркасе обшивки под металлопрофильный сайдинг укладывают поперечные перемычки.

Используются профили:

планки направляющие типа UD;
Подставки для компакт-дисков;
соединительные элементы для стоек;
поперечины для поперечин.

Металлопрофили – прочные материалы, чаще всего изготавливаются с цинковым покрытием. Конфигурация предполагает ребра жесткости, по бокам предусмотрены загибы для крепления к кронштейнам. Металл кладут на бетонные, шлакоблочные, кирпичные, деревянные стены. Толщина прогона колеблется от 0,45 до 0,5 мм.

Соединители устанавливаются, если стены дома превышают 3 или 4 метра (стандартная длина профилей). Оптимальные размеры позволяют возводить каркас без отходов и экономно использовать пространство.

Эталон шага для установки профиля

Разметку выполняют с помощью измерительных инструментов, с помощью рулетки, строительного уровня и отвеса. Удобно использовать лазерные инструменты, которые значительно ускоряют и упрощают рисование линий. Обшивочные планки часто размещают горизонтально, поэтому стойки ставят вертикально.

Шаг между профилями выбирают на уровне 40 — 50 см, точное значение зависит от тяжести материала. До стены получается зазор 25 – 40 мм, расстояние определяется кривизной вертикального ограждения. Скобы располагают на расстоянии 40 – 50 см.

Недостатки маркировки в виде выступающих краев профиля обязательно проявятся на лицевой стороне сайдинга, поэтому к расчету нужно отнестись внимательно. Профили устанавливаются так, чтобы они располагались в плоскости по своей ширине (60 мм) и не выворачивались при креплении в скобу. Для этого натяните нить и убедитесь, что профиль касается ее обоими краями.

Особенности монтажа своими руками

Сначала подготавливаются стены дома или подвала. Большие неровности стен нужно исправлять, иначе для выравнивания профилей по вертикали придется выводить их на приличное расстояние от стены, что не всегда удобно. Временно убрать элементы на фасаде, например, водосточную трубу, отливы, демонтировать бра. Убирается подоконник под окнами.

Подготовить необходимый инструмент:

Болгарка, железные ножницы;
перфоратор, электрическая дрель, крестовая отвертка;
приборы измерительные;
Молоток, плоскогубцы, ножовка с полотном по металлу и дереву.

Удалена облупившаяся штукатурка, заделаны трещины на стенах. В камне используют раствор, а деревянные трещины забивают паклей. На высокие стены монтируется металлическая обрешетка из подмостей или подмостей.

Деревянная обрешетка

Намечаются и монтируются подвесные кронштейны для вертикальных стоек. Стойки устанавливаются, начиная с угла, при этом с разных сторон крепятся двойные откосы, образующие основу для монтажа углового элемента сайдинговой системы.

Следующие шаги:

после вертикального крепления бруска к противоположному углу по высоте стены натягивается несколько шнуров, по которым монтируются остальные бруски;
закрепить по длине с помощью соединителей профилей для гипсокартона (если подходит ширина) или использовать боковые металлические пластины;
каркас оконных и дверных откосов с ламелями под начальные планки сайдинга.

Изоляция укладывается между планками и крепится к стене. На плоскость деревянной обрешетки натягивается гидроизоляционная мембрана.

Обрешетка металлическая

Работа начинается с установки обвязочной полосы UD для установки в нее концов стеновых балок CD. Из металлического профиля вокруг окна под сайдинг делается обрешетка, также обрамляются дверные проемы. Профиль UD монтируется по длине стен вверху и внизу.

Порядок работы:

сделать разметку для крепления скоб и просверлить перфоратором отверстия;
фиксируем держатели для подставок, натягиваем леску;
к ним закрепляют вертикальные части рамы, проверяя горизонтальный и вертикальный уровень;
между стойками утеплитель крепится к стене;
поставить паро- и гидроизоляцию.

При монтаже обрешетки из металлопрофиля используют различные метизы. К стене из кирпича, бетона, самана скобы чаще всего крепят дюбелем с саморезом, чаще берут размером 8 х 120 мм или 10 х 150 мм. Саморезы применяют на поверхностях из газобетона и дерева. Металлические профили и скобы скрепляются между собой саморезом-блошкой.

Для цокольного сайдинга

Для цокольного этажа или балкона первого этажа многоквартирного дома применяется металлический или пластиковый сайдинг.

Порядок установки:

Крепят скобами с дюбелями, используют перфоратор или дрель, в зависимости от материала стен.
Выставить вертикальные стойки и горизонтальные подкладки под обрамление цокольного выступа для последующего закрепления отлива стены.
Проверьте правильность направления по вертикали и горизонтали.

Цоколь располагается в непосредственной близости от земли и материал каркаса впитывает влагу почвы, поэтому предпочтительнее устанавливать обрешетку из профиля, чем из деревянного бруса.

Для профнастила

Полосы профлиста располагают вертикально или горизонтально, в зависимости от этого выбирается направление несущих балок каркаса. У некоторых производителей только внешние углы, а внутренние оформляются с правильным профилем обрезка. Эти особенности следует учитывать при маркировке профиля CD-60.

Шаг между профилями для крепления профнастила делают 50 — 60 мм, так как материал обладает жесткостью, благодаря выступам гофры на поверхности. В местах вокруг окон делается сплошная обрешетка из панелей ДСП или влагостойкой фанеры по аналогии с каркасом для профлиста кровли. Не допускается маркировка держателей так, чтобы крепежная фурнитура попала в кладочный раствор (шов).

С утеплителем

Иногда толщину утеплителя увеличивают из-за климатических особенностей, например, до 100-150 мм, а длины П-образного кронштейна (80 или 100 мм) не хватает. Если выступа рейки недостаточно для установки утеплителя по толщине, подкладка выполняется в виде коротких брусков для крепления подвеса.

Заказ на работу:

материал разрезается на куски;
утеплитель размещается между вертикальными стойками;
прикрепить вату к стене дюбелями;
стрейч пленка ветрозащитная, супердиффузная мембрана.

Пленка защищает изоляцию от конденсата и влаги. Пароизоляция задерживает воду снаружи и выпускает бытовые пары изнутри.

Советы и рекомендации

При установке угловых профилей или планок оставляют расстояние 10 см от угла. Обычно этого достаточно для крепления поворотных элементов сайдинга, но необходимо учитывать их размеры, чтобы саморезы не попали в пустоту.

Перед выбором шага стоек измерьте ширину полосы утеплителя и возьмите зазор на 2-3 см меньше половины рулона. Метизы рассчитываются так, чтобы на 0,4 м рейки или профиля приходился один держатель, следовательно, 2 самореза.

Перед установкой удаляются корни и растущие рядом растения, чтобы они не повредили каркас и не уменьшили его прочность и жесткость.

Факты о крепеже и инструменты

Деревянные поддоны являются одним из тех распространенных продуктов массового производства, которые имеют так много возможных применений после производства. Тем не менее, как только эти работы завершены и поддоны доставлены по назначению, их часто выбрасывают. Однако это не обязательно, особенно для высококачественных поддонов, изготовленных из гладкой, плотной сосны, соединенных между собой сверхпрочными креплениями SCRAIL® от BECK.

Вместо этого вы можете эффективно повторно использовать поддоны всех видов для многих целей. Одним из таких являются ящики для компоста. Давайте посмотрим, как это возможно, как отличный пример того, насколько универсальными могут быть поддоны в их переработанной загробной жизни.

Подробнее

Темы: Крепления для ящиков, лигнолок, Скрейл, древесина, система крепления, ящики для компоста, гвозди винты

Почти каждый бизнес в мире, ориентированный на услуги и товары, на каком-то этапе своей деятельности использует упаковочные материалы. Если ваш собственный бизнес работает, то это один из многих тысяч, а возможно, и миллионов других, которые делают то же самое. Каждый раз, когда вы собираете коробку или поддон для транспортировки или используете поддоны как часть проектной работы, легко забыть о возможном воздействии всех используемых материалов на окружающую среду.

Вот тут и пригодятся деревянные ящики и поддоны. Это идеальное устойчивое упаковочное решение, которое можно использовать несколько раз — при осторожном обращении — и вы даже можете надежно завершить его сборку самостоятельно с минимальной потребностью в инструментах.

По сути, имея чуть больше, чем надежный степлер и удобный набор крепежных элементов Crating SCRAIL®, вы можете обращаться с деревянными упаковочными материалами как профессионал. Вот несколько причин, почему вы должны рассмотреть эту практику.

Подробнее

Темы: Крайт Билдинг, Скрейл Крепеж, Крепления для ящиков, поддоны, деревянные ящики, Скрейл

Упаковка является важным аспектом сохранности и безопасности продукции, поскольку компании могут понести значительные убытки, если товар будет поврежден по пути к месту назначения. Хотя мы можем не думать о деревянных упаковочных решениях как о продуктах, которые можно улучшить, правда в том, что компании, занимающиеся индивидуальной промышленной упаковкой и доставкой, постоянно разрабатывают инновационные решения, чтобы гарантировать, что предметы, вверенные их заботе, будут доставлены целыми и невредимыми.

Подробнее

Темы: Крайт Билдинг, Скрейл Крепеж, Крепления для ящиков

Давно сказано, что красота — это то, что внутри. Это не может быть вернее, чем при отправке больших, хрупких и ценных предметов в транспортировочных ящиках. В условиях нашей глобализированной экономики люди и предприятия используют транспортировочные ящики для защиты и перемещения товаров, отправляемых по всему миру. От розничных товаров до машин и оборудования любого размера, формы и веса, деревянные транспортировочные ящики представляют собой легкие, но прочные корпуса для защиты содержимого во время транспортировки и хранения.

Подробнее

Темы: Крайт Билдинг, Скрейл Крепеж, Крепления для ящиков

используются для укладки, хранения, защиты и перемещения предметов в стабильном виде, которые транспортируются с помощью такого оборудования, как вилочные погрузчики и домкраты для поддонов. Большинство поддонов сделаны из дерева, но есть также пластиковые, стальные, бумажные и композитные варианты в зависимости от использования. Не существует «стандартного размера» поддонов, и размеры сильно различаются, особенно на международном уровне. Они, как правило, многоразовые, что экономит средства. Однако, если вы работаете с большим количеством поддонов, они могут занимать много места, и вам захочется их выбросить.

Подробнее

Темы: Крепления для ящиков, поддоны

Это происходит постоянно, у вас есть предметы, которые нужно перемещать из одного места в другое. Предметы большие и нуждаются в защите, поэтому вы уже знаете, что о картонных коробках не может быть и речи. Вы хотели бы использовать какой-нибудь деревянный контейнер, но какой? Вам нужен поддон, коробка или ящик? Как определить лучший вариант?

Подробнее

Темы: Крепления для ящиков

Доставка хрупких праздничных подарков друзьям и родственникам может очень быстро стать дорогой. Любой, кто обращался в транспортную компанию, знает, что доставка товара в ящиках стоит недешево. Тем не менее, есть способ сэкономить деньги, сделав упаковочные ящики своими руками, не выходя из дома! Советы о том, что нужно упаковать в ящик, и какие материалы понадобятся для изготовления собственного ящика в этот праздничный сезон, продолжайте читать.

Подробнее

Темы: Крайт Билдинг, Крепления для ящиков

Вы когда-нибудь пробовали бросать яйцо, используя бумагу, ленту и соломинки, чтобы создать защитную упаковку вокруг яйца, которое затем бросали с высоты, чтобы посмотреть, не треснет ли оно? Если вы потерпите неудачу, ваше яйцо разобьется. Теперь представьте, что вас попросили создать защитную упаковку вокруг дивана весом 200 фунтов и стоимостью 5000 долларов, который потенциально может упасть с грузовика или складской стойки. Если вы потерпите неудачу, вы будете нести ответственность не только за яичницу-болтунью. Крэйтинг — это вид искусства. Вот 5 приемов, которые помогут вам построить ящики, способные выдержать их путешествие.

Подробнее

Темы: Крайт Билдинг, Крепления для ящиков

Ящики веками использовались для перевозки ценностей с берега на берег, от порога к порогу. Они остаются неизменным выбором при доставке ценных предметов из-за их долговечности и защиты, которую они предлагают. Ящики защищают свое содержимое от повреждений во время путешествия благодаря каркасу ящика. Состав древесины обеспечивает прочность в сочетании с прочностью крепежных элементов, скрепляющих ее. Все это напрасно, если содержимое внутри способно двигаться и сдвигаться во время доставки, что может привести к повреждению при транспортировке.

Подробнее

Темы: Крайт Билдинг, Крепления для ящиков

Упаковка в ящики, известная своей долговечностью, является предпочтительным способом транспортировки за границу или любого путешествия, требующего дополнительной защиты. Чтобы содержимое прибыло в той же форме, в которой оно было отправлено, существует множество материалов, которые можно использовать. Поскольку эти материалы выполняют только защитную функцию, а эстетика не имеет значения, это отличное место для использования экологически чистых материалов. Ознакомьтесь с этими советами, чтобы сделать вашу клетку немного зеленее.

Подробнее

Темы: Крайт Билдинг, Крепления для ящиков

Все сообщения Далее

Работа с негабаритными металлическими панелями

Особенности

К Марк Робинс Старший редактор Опубликовано 01 мая 2018 г.

С растущей тенденцией производителей стекла изготавливать более длинные и широкие листы стекла, архитекторы все чаще разрабатывают свои проекты с использованием металлических панелей большего размера. Эти негабаритные металлические панели имеют особые требования к транспортировке, обработке и установке.

Неправильное обращение с негабаритными металлическими панелями может отрицательно сказаться как на их производительности, так и на внешнем виде. «Длинные панели имеют тенденцию изгибаться или складываться, если их недостаточно поддерживать, — говорит Джефф Хэддок, технический представитель AEP Span, Фонтана, Калифорния. — Это может привести к образованию складок на ножках панели или к неприглядному внешнему виду панели. Повреждение ножки панели также может повлиять на характеристики панели — водонепроницаемость и подъемную силу ветром — из-за невозможности полного зацепления штыревой/гнездовой ножки панели».

Крупногабаритные панели не только длиннее, но и больше весят. Эти два компонента делают отдельные панели и связки гораздо более восприимчивыми к повреждениям. «Изгибы и перегибы — лучший способ описать наиболее часто встречающиеся повреждения, — говорит Брайан Шелтон, менеджер по маркетингу, Chief Buildings, Гранд-Айленд, Небраска. / Dunnage Points при штабелировании. Если скользящие и шарнирные зажимы не используются или устанавливаются неправильно, дополнительное расширение и сжатие длинных панелей может создать концентраторы напряжения и привести к выходу панели из строя».

Перевозка негабаритных панелей

Как правило, бортовые прицепы имеют длину 48 футов. Материал на этих прицепах может выступать за конец прицепа на 5 футов. Это позволяет перевозить панели максимальной длины 53 фута на стандартных бортовых прицепах.

Фото предоставлено AEP Span

Для более длинных панелей могут потребоваться прицепы с растягивающейся нагрузкой. «Прицепы с растягивающейся нагрузкой могут выдерживать нагрузки до до 100 футов в длину», — говорит Хэддок. «Особое внимание необходимо учитывать в отношении отгрузка тяговых прицепов. Сайты вакансий в отдаленные или горные районы могут быть очень сложными для доступа с длинными прицепами из-за тесных повороты. Рабочие площадки также имеют конечную площадь для обработки больших, чем обычно, нагрузок.

Стив Арнольд, вице-президент по операциям в Queen City Roofing and Sheet Metal, Спрингфилд, Мо., напряжения при транспортировке панелей сделать убедитесь, что они правильно закреплены пеной или другие мягкие материалы между панелями. «Для доставки более длинных панелей требуются специальные грузовики. и позволяет отгружать более длинные панели», — говорит он. «Я толстый все возможно, мы считаем, что лучше заказывать рулоны и рулон наши собственные панели на месте».

Работа с крупногабаритными панелями

Во избежание повреждений требуется особая осторожность и осторожность должны быть осуществлены из-за добавленной массы и вес негабаритных панелей. Всесторонний обучение сотрудников у производителя панелей информация тоже помогает. Хэддок возражает против установки возможность работы с крупногабаритными панелями должна должны быть тщательно рассмотрены до подачи заявки на проект. Должны быть предусмотрены процедуры безопасности, позволяющие любые нестандартные панели.

Фото любезно предоставлено Chief Construction

Натан Либби, менеджер отдела III компании Best Buy Metals, Кливленд, Теннеси, говорит, что для разгрузки или погрузки крупногабаритных панелей обычно требуются специальные ящики или несколько вилочных погрузчиков. Майк Уоллес, президент компании Quality Metal Crafts LLC, Роджерс, штат Миннесота, говорит, что ящики должны быть усилены, чтобы выдерживать дополнительный вес, а также должны быть изготовлены таким образом, чтобы упростить процесс загрузки и разгрузки, когда материал прибудет на место. сайт. Брезент большего размера может потребоваться, чтобы негабаритные панели оставались сухими на рабочей площадке.

Родни Хиллер, руководитель листового металла в Queen City Roofing and Sheet Metal, согласен с тем, что в дополнение к более крупному оборудованию, такому как подъемники, краны, вакуумные подъемники и панельные ролики, ключом к работе с негабаритными панелями является ограничение времени их перемещения. Кроме того, «убедитесь, что у вас достаточно рабочей силы при работе с крупногабаритными панелями», — добавляет он.

Трент Тайлер, руководитель сталелитейной компании Chief Construction, Гранд-Айленд, говорит, что при работе с панелями или их перемещении на строительной площадке следует использовать траверсу и такелаж. «Это поможет избежать сложных маневров в сложных коридорах», — говорит он. «Размещение пакетов во время хранения или подготовки к установке важно для минимизации манипуляций. Установка начинается после того, как пакеты сломаны, и становится труднее перемещать отдельные панели без повреждений, поэтому рекомендуется соблюдать осторожность. Один пример: архитектурная панель со стоячим фальцем с вертикальным ребром должна быть поставлена на бок, закреплена лицом к лицу с другой панелью, при этом поднята с помощью широкой распорки и такелажа. При подборе связок с помощью подъемных ремней рекомендуется использовать плоские пластины в сочетании с такелажем, чтобы предотвратить сдавливание углов вашего материала».

Хиллер рекомендует иметь хороший план работы перед тем, как приступить к работе, и обязательно провести утреннюю встречу с бригадой, которая будет обрабатывать и устанавливать панели, прежде чем приступить к работе в этот день. «Важно, чтобы бригада знала, как важно, чтобы эти негабаритные панели не были повреждены во время проекта», — говорит он. «Объясните им стоимость панелей и то, насколько сложно получить замену панелей. Вы не можете просто ожидать, что экипаж будет знать эти вещи. Общение всегда является лучшим способом избежать проблем в полевых условиях».

Современные стеновые панели имеют интересную внутреннюю геометрию, которая может создавать интересные текстурные узоры. Фото предоставлено Metalforming Inc.

Фото предоставлено Queen City Roofing and Sheet Metal

Точная установка негабаритных размеров

металлические стеновые панели устанавливаются одним из двух способов. Один из способов — потянуть панель вверх с помощью веревки и устройство, чтобы скрепить их вместе. «Просверлить отверстие в верхней части панели, которая позже будет закрыта by trim предлагает способ крепления», — говорит он. «Делая это таким образом, вам нужно будет учитывать дополнительная поддержка середины панели для предотвращения изгиба наружу или возможного изгиба лист. Как вариант, подняв верхнюю часть панели в подъемнике, в то время как персонал удерживает днище от земля — проверенный способ добраться до полной вертикальное положение. Возможно, потребуется поддержка панель от 6 до 10 дюймов от верхней части панели уменьшить расстояние между опорами и предотвратить изгиб и изгибание на пути вверх. После того, как вы определите способ подъема, вам нужно будет решить, будет ли изгиб панели, когда вы устанавливаете начальные точки крепления (ветер, изоляция). Это может быть сведено к минимуму с персоналом на втором поднять на среднюю высоту. Перемещение начальной точки крепления сверху вниз на один уровень обхвата уменьшится расстояние до начальной точки нижнего крепления».

Поддержание надлежащих перехлестов и выравнивание краев необходим при установке негабаритных металлических листов, как любое смещение на одном конце переводит в серьезное смещение на другом конце. «Дополнительный подъемники для людей также могут быть гарантированы в настенных приложениях, в первую очередь для сохранения контроля над панелью в средней высоты при установке, но и для ограничения изгиба вне», — говорит Шелтон. «Если поклон не контролируется и последовательность установки винтов случайна, то сама установка может ввести консервирование масла и другие визуально непривлекательные состояния».

Изготовление крупногабаритных панелей упрощается благодаря большой площади обработки и конфигурациям с несколькими головками фрезерных станков с ЧПУ PANELBuilder. Обычно они имеют рабочую ширину 72 или 84 дюйма, но могут достигать 128 дюймов и более. Фото предоставлено AXYZ International

Уоллес говорит, что жесткость и выравнивание играют важную роль участие в успешной установке негабаритных панелей. «Большие панели, скорее всего, потребуют ребер жесткости того или иного типа», — говорит он. «Знайте, что жесткость не обязательно там для плоскостности. Это может немного помочь, но на самом деле больше для удовлетворения требований к производительности, основанных на проектных нагрузках. [Также,] начните с правильно выровненной плоской части. Традиционно, если производитель работает с продуктом, неудовлетворительной по плоскостности, это может привести к тому, что панель будет не плоская и может привести к масляному консервированию. Кроме того, к расширению и сжатию нужно относиться очень серьезно при сборке больших панелей и убедитесь, что дизайн работает для приложения».

Берлингтон, Онтарио, PANELBuilder компании AXYZ International, расположенной в Канаде. Программное обеспечение CAD/CAM имеет шаблоны, помогающие при создании монтажных отверстий для негабаритной панели ребра жесткости. MetalForming, Пичтри-Сити, Джорджия Фальцевальные машины Inc. имеют инновации, которые позволяют более длинные панели с разнообразными геометрическими формами производиться.

Арт Ханс, президент Вашингтона, Нью-Джерси. на базе Hance Construction Inc., гарантирует, что его монтажники соблюдают рекомендации производителей и отраслевых стандартов. технологии монтажа панелей. «Для более длинных панелей очень важно, чтобы они были отвесными, как просто небольшой перекос будет прочитан как пилообразный в нижней части панели, — говорит он. «Это особенно заметно при кирпичной кладке стен с панелями сверху. Мы также видим проблемы с более новые системы панелей с высоким значением R с более длинными застежки. Более длинные панели сжимаются и растут вместе с перепады температур и привести к крепежу провал. Это может усугубляться неправильным использованием ударные пистолеты для стенового крепежа».

Фото предоставлено Riess Construction

Особенности этого месяца

Фальцевая застежка Essentials

В металлических крышах со стоячим фальцем используются приподнятые, замковые, двойные…

Тенденции индустрии хранения данных

Раньше ходил анекдот о том, что…

Особенности дома Экологичные строительные приложения

Частный дом в Пискатауэй, штат Нью-Джерси, наполнен экологичными. ..

Проблемы с цепочкой поставок ПВДФ

Возможно, самая неприятная проблема, стоящая перед строительной отраслью за…

METALCON Preview Digital Issue

Чтобы прочитать предварительный просмотр METALCON Show, перейдите сюда.

Цифровая версия MCN

Чтобы прочитать цифровое издание за сентябрь 2022 г., перейдите сюда.

крепление к металлическим стропилам, обрешетка под гипсокартон на стену. Как крепить панели ПВХ к обрешетке? Доступен в 2×4 и других размерах стержней

Преимущества и недостатки
Выбор пиломатериала
Что еще нужно для установки?
Этапы монтажа обрешетки
- К потолку
- На стене
- На полу
- На крыше

Обрешетка – очень важный сборочный элемент, который можно собирать из различных материалов. Чаще всего для этих целей используют металлический профиль или дерево. Именно о деревянной обрешетке мы и поговорим в этой статье.

Преимущества и недостатки

Деревянная обрешетка часто используется во многих строительных и отделочных работах. Эти конструкции устанавливаются как внутри и снаружи зданий, так и в подвальных помещениях и на чердаках. Многие предпочитают именно такие монтажные основания, а не профильную обрешетку или основания из металлических подвесов.

Это неудивительно, ведь у деревянных конструкционных оснований масса положительных характеристик.

Одним из наиболее весомых преимуществ деревянных каркасных конструкций является простота монтажа. Рассматриваемая обрешетка устроена очень просто.
Деревянные конструкции привлекательны своей экологичностью.
Для сборки деревянного ящика не нужно покупать дорогие материалы.
Хорошо собранная и обработанная деревянная конструкция рассчитана на долгие годы безаварийной эксплуатации.
Такие конструкции могут быть построены для самых разных целей. Зачастую именно деревянная обрешетка предназначена для облицовки фасада или внутренней отделки стен. Даже при устройстве кровли такие конструкции используются с завидной периодичностью.
Деревянная обрешетка может быть предназначена для монтажа самых разнообразных строительных и отделочных материалов. Например, это могут быть гипсокартонные листы или другие плиточные покрытия.
Рассматриваемые каркасные конструкции легкие.

К сожалению, деревянная обрешетка славится не только своими достоинствами, но и недостатками. Некоторые из них довольно серьезные.

Перед установкой такой конструкции желательно ознакомиться со всеми ее недостатками.

Древесина — материал, чувствительный к сырости. Под воздействием влаги натуральный материал начинает набухать и может деформироваться. Особенно часто это происходит с конструкциями, установленными в подвальных помещениях зданий.
Чтобы брусья, из которых построена каркасная конструкция, продемонстрировали максимальный срок службы, их необходимо обрабатывать специальными антисептическими растворами. Эти мероприятия требуют дополнительных средств и пустой траты времени.
Рассматриваемый природный материал достаточно требователен к условиям, в которых он хранится.
Если детали, из которых собрана обрешетка, предварительно не были должным образом высушены, то они обязательно подвергнутся быстрой усадке.
Материалы для такой обрешетки нужно подбирать очень тщательно, так как даже среди качественных брусков могут попадаться бракованные экземпляры.
Древесина – горючий и пожароопасный материал. К тому же такая обрешетка будет активно поддерживать пламя.

Выбор бруса

Перед началом монтажных работ очень важно правильно выбрать брус. Для решения этих задач лучше всего подходят бруски сечением 40х40 или 50х50 мм. Популярные размеры 2х4 см. Конечно, можно использовать материалы и других габаритов, но при этом они должны характеризоваться высокой прочностью, чтобы выдерживать вес отделочного материала, который потом будет установлен на обрешетку. , качественная древесина, исходя из нескольких основных критериев.

Давайте узнаем о самых важных из них.

Уровень влажности. Древесина под каркасной конструкцией должна быть полностью высушена, чтобы спроектированная обрешетка не дала усадку, когда она уже находится в стене.
Соответствие размерным параметрам. И показатели длины, и сечение прутков должны полностью совпадать с размерами, указанными в сопроводительной документации.
Ровность деталей. Качественные бруски для монтажа рассматриваемого основания должны иметь идеально ровные поверхности, либо их необходимо заранее выровнять. На них не должно быть изгибов, резких перепадов и других выступающих участков.
Без дефектов. Для сборки обрешетки нужно подбирать такие бруски, которые не имеют на своей поверхности большого количества сучков, намеков на плесень или темных пятен.

Для создания каркаса настоятельно рекомендуется выбирать породы дерева, характеризующиеся длительным сроком службы и максимальной влагостойкостью.

Например, этим требованиям отвечает натуральная лиственница.

Что еще нужно для установки?

Для правильного монтажа обрешетки из деревянных брусков используйте:

Кроме того, необходимо произвести правильный расчет будущих конструкций, которые вам необходимо будет установить. Можно составить подробную схему с чертежами.

Этапы монтажа обрешетки

Рассмотрим подробнее, из каких этапов будет состоять процесс крепления деревянной обрешетки на кирпичное, бетонное или другое основание.

К потолку

Научимся правильно монтировать деревянную обрешетку на потолочное основание.

Для начала монтажа все деревянные детали необходимо обработать антисептиками или специальными противогрибковыми растворами. Допускается применение огнезащитных смесей. Необходимо дать дереву акклиматизироваться в помещении. Для этого бруски раскладывают на полу и ждут пару дней.
Сделать разметку поверхности. Расстояние между установленными стержнями будет зависеть от размера материала, который будет монтироваться на обрешетку.
Когда все подготовительные работы завершены, можно крепить бруски. Сначала устанавливаются рейки по периметру потолка. Их необходимо крепить как к потолку, так и к стенам. Дерево следует прибить на дюбель-гвозди. Установив материалы по периметру, можно закрепить их по остальной площади. После завершения монтажа всех потолочных элементов можно приступать к дальнейшим работам

На стену

Рассмотрим, из каких этапов состоит монтаж обрешетки на стену.

На стену доску или брус необходимо устанавливать строго вертикально. Крепление осуществляется с помощью саморезов или длинных дюбелей. Шаг установки должен быть стандартным для материала, которым планируется обшить решетку. Это может быть гипсокартон или панели ПВХ. А также это может быть вагонка, для которой обычно собирается раздвижная обрешетка.
В дальнейшем стыковка листовых покрытий будет происходить по центру стержней. Здесь необходима строгая вертикаль и правильный шаг.
Если основание обрешетки на стенах выполнено из пластиковых или гипсокартонных листов, то оно должно предусматривать наличие горизонтальных деталей. Это означает, что брус необходимо также прикрутить к стене вдоль потолка и пола.

При монтаже обрешетки на стены деревянные детали также необходимо обработать защитными составами.

На полу

Обрешетку из брусков можно собрать и на полу в доме. Разберемся, как его правильно собрать, на примере основания на несущих балках.

Сначала определяется возможная кривизна верхних поверхностей несущих балок. Отклонения устраняются.
Затем проводятся контрольные замеры. Необходимо определить расположение обрешетки в соответствии с выбранным шагом обрешетки.
Далее подготовьте установочные детали для установки под обрешетку.
На место нужно закрепить крайние планки. Их положение проверяется. Эти детали необходимо закрепить на каждой из балок.
Когда рейки установлены и к каждой балке сделана опора, их необходимо прибить к верхней половине каждой балки сбоку гвоздями крест-накрест. Между крайними планками натянуты 3 линейных шнурка. На его место устанавливается следующая рейка. Важно проверить опору по каждой из балок.
Рейки должны быть прибиты к каждой балке перекрестными гвоздями. Сюда нужно вставить куски установки. Аналогично монтируются остальные рейки.

На крышу

Теперь рассмотрим, как правильно установить деревянную обрешетку на крышу под металлочерепицу.

Для начала необходимо произвести все необходимые расчеты и замеры. Необходимо сделать разметку для правильной установки. Важно заранее решить, какой будет скатная конструкция (1-скатная, 2-скатная или другая).
Изначально крепление деревянного бруска должно быть горизонтальным, ровно по карнизу. Затем крепится вторая доска. Между ним и карнизом должно оставаться около 30 см. Рейки следует прикрепить к стропилам.
Затем можно установить все остальные элементы деревянной обрешетки.
Необходимо обеспечить нормальный сток воды с карниза. От этого параметра будет зависеть правильность укладки первой пары досок.

Когда каркас готов, его можно обшить облицовочным рубероидом.

Как сделать деревянную обрешетку на стену под гипсокартон вы можете узнать из видео ниже.

Комментарий успешно отправлен.

Рекомендуем к прочтению

4 способа крепления пластика теплицы к металлическому каркасу – сделайте все правильно с первого раза

Если вы собираетесь строить высокий туннель, дом с кольцом или теплицу, вам может быть интересно, как пластик теплицы крепится к металлическому каркасу.

В этом посте вы познакомитесь с различными методами крепления пластика теплицы к металлическому каркасу и сравните наиболее широко используемые методы крепления пластика теплицы, чтобы вы могли принять более обоснованное решение о том, как установить пластик теплицы в своем проекте.

СВЯЗАННЫЕ: Лучший пластик для теплиц — сравнение на собственном опыте

Ниже мы рассмотрим четыре лучших способа крепления покрытий к металлическому каркасу высоких тоннелей, теплиц и теплиц.

Пластиковое крепление для теплиц для металлического каркаса

Прикрепить пластиковую теплицу к металлическому каркасу очень просто , однако потребуется несколько дополнительных крепежных деталей для прочного соединения пластика на любой срок.

Давайте рассмотрим их в списке здесь, прежде чем углубиться в каждый тип аппаратного компонента.

Существует четыре основных способа крепления пластика теплицы к металлическому каркасу:

Существует несколько способов установки пластиковой теплицы на металлические каркасные конструкции. Ниже перечислены четыре основных способа, и каждый из них приведен более подробно:

Single Poly Lock Channel and Spring Wire (ссылка на оборудование)
Двухканальный полимерный замок и пружинная проволока (ссылка на оборудование)
Пружинные зажимы (ссылка на оборудование)
Канат и давление (ссылка на оборудование)

В то время как в приведенном выше списке представлены крепежные детали, необходимые для крепления пластика теплицы к металлическому каркасу, некоторые из них в определенных сценариях имеют больше смысла, чем другие .

Кроме того, каждый из вышеперечисленных способов крепления пластиковой теплицы нужно будет устанавливать немного иначе, чем следующий.

Давайте рассмотрим каждый метод крепления по одному ниже и обложки:

Лучше всего использовать
Где на каркасе должен быть установлен каждый компонент, и
Как он на самом деле крепится к каркасу теплицы.

1. Канал замка из пружинной проволоки — одноканальный

Первое и самое популярное пластиковое крепление для теплиц на рынке — это Spring Wire Poly Lock Channel.

Ниже приведено изображение этого элемента оборудования вместе с соответствующим куском проволоки, который удерживает пластик на месте. Если вам нравится его внешний вид, вы можете найти страницу продукта канала здесь.

Основная информация о канале Poly Lock с пружинной проволокой

Если вы хотите закрепить пластик теплицы на постоянной или полупостоянной основе, или если вам нужно установить пластиковую теплицу на секцию металлического каркаса, которая изгибается , этот элемент фурнитуры для вас.

Иногда это оборудование называют «U-каналом», «C-каналом», «зигзагообразным проводом» или «замком-каналом», но независимо от торговой марки все каналы работают одинаково, удерживая пластик теплицы на месте.

Швеллер, состоящий из алюминия или иногда из оцинкованной стали, может быть прикреплен к пиломатериалу, круглой стальной трубе и квадратной стальной трубе.

После того, как канал закреплен, пластик устанавливается в канал с помощью соответствующего куска пружинной проволоки; вы будете перемещать пружинную проволоку вперед и назад по пластику теплицы в канал и надежно закрепите пластик на конструкции теплицы.

Это делает почти невозможным вытащить пластик из этого канала после того, как он был закреплен. Ниже представлено видео , в котором показан процесс установки пружинной проволоки с помощью покачивающего движения, о котором я упоминал выше:

Привинчивание канала к металлу

В то время как швеллер Spring Wire Poly Lock очень прост в использовании для крепления пластика теплицы, сам швеллер должен быть сначала прикреплен к металлическому каркасу вашей конструкции в любых точках, где вы хотите закрепить пластик.

Канал Poly Lock крепится к металлическому каркасу с помощью саморезов Tek.

Это звучит устрашающе, потому что вам нужно будет вкрутить швеллер в металл, НО 9Винты 0012 Tek предназначены для сверления канала И стальной трубы под . Ими можно управлять без особых усилий.

Ниже показано, как выглядит винт Tek, удерживающий канал Poly Lock на месте:

Независимо от того, есть ли у вас теплица в готическом стиле, туннель Quonset или плоская торцевая поверхность, вы обнаружите, что швеллер Spring Wire Poly Lock надежно крепится к каркасу с помощью саморезов Tek, и принимает форму того, что находится под ним, , когда вы двигаетесь по всей его длине с помощью Tek Screws.

Изготовление сплошного уплотнения

Преимущество этого аппаратного компонента заключается в том, что он создает непрерывное уплотнение. Эти части оборудования устанавливаются один за другим. Таким образом, они соприкасаются концами друг с другом без каких-либо разрывов в промежутке.

Посмотрите на рисунок ниже, на котором показано, как две части могут выстроиться в линию на концах.

Еще одна причина, по которой этот метод крепления настолько популярен, заключается в том, что вы можете установить пластик с помощью пружинной проволоки И снять его, не повредив пластик теплицы.

Это означает, что вы можете отрегулировать верхнюю крышку, если она изначально не была установлена идеально ровно, или если вам нужно удалить кусок пластика на торцевой стене, чтобы трактор мог входить и выходить из вашего туннеля.

Эта особенность делает швеллер Poly Lock одним из самых важных для строительства высокого туннеля или кольцевого дома . Без него вам было бы очень трудно покрыть вашу структуру.

Канал Spring Wire Poly Lock обычно поставляется в виде кусков длиной 4 фута, 6 футов, 8 футов и 12 футов, однако чаще всего они продаются в виде кусков по шесть футов из-за того, что они могут поставляться относительно недорого при такой длине.

При покупке этого аппаратного компонента внимательно читайте мелкий шрифт, потому что не все поставщики будут включать необходимый провод вместе с самим каналом Poly Lock. Чтобы взглянуть на нашу страницу продукта для канала С включенным проводом , нажмите здесь.

Одинарный алюминиевый канал настолько популярен среди строителей теплиц, что существует также вариант с двойным каналом, который следует учитывать при выполнении конкретных аспектов любой установки полиэтилена. Давайте рассмотрим опцию двойного канала чуть ниже.

2. Двухканальный полимерный замок и пружинная проволока
Двойной алюминиевый канал очень похож на одинарный алюминиевый канал, за исключением того, что он обеспечивает вдвое больше каналов, и, таким образом, в два раза превышает потенциал безопасности .
Вы можете увидеть пример Double Channel Poly Lock на картинке ниже. Видно, что двойной канал более надежен по ширине и жесткости. Если вы считаете, что для вашего проекта подойдет двойной канал, вы можете взглянуть на тип, который мы предлагаем.
Чтобы узнать больше о том, где следует использовать этот канал, как его установить и т. д., продолжайте читать.
Основная информация о Double Poly Lock Channel
Этот метод крепления пластика в теплице, по сути, представляет собой две части одноканального полизамка, но вместо этого они расположены рядом (как показано выше).
Система Double Channel Poly Lock не так широко используется для защиты пластика в теплицах, поскольку ее двойная широкая форма не требуется для большинства применений. Тем не менее, реальная польза от этого канала двоякая:
Двойной канал Poly Lock является жестким и может использоваться как отдельная набедренная рейка
Два отдельных канала позволяют извлекать и заменять кусочки пластика по отдельности
Что касается его жесткости, то он становится гораздо более конструктивной особенностью, чем одноканальный полизамок.
Из-за своей жесткости двойной швеллер часто используется как способ устранения и замены пиломатериалов, которые иногда используются на вальмовой перекладине конструкции.
Поскольку деревянные вальмовые поручни имеют тенденцию портиться во влажных условиях теплицы, имеет смысл использовать двойной канал отдельно.
Два примера установки Double Channel на металлический каркас можно увидеть в двух видеороликах ниже. Один метод — это метод крепления винтом TEK, а другой — метод крепления болтом и гайкой:
Двухканальное крепление винта TEK Видео:
Болт и гайка Двухканальное крепление Видео:
Другая причина, по которой двухканальный полимерный замок и пружинная проволока так ценны в качестве строительного компонента, заключается в том, что вы можете легко заменить крышку .
Например, если вы случайно проткнули лопатой сворачивающуюся сторону и использовали двухканальный замок Poly на набедренной перекладине, вы можете просто отсоединить нижний отрезок проволоки на набедренной перекладине, разрезать пластик под верхней частью. отрезок провода, и вы можете заменить пластиковую сворачиваемую сторону, даже не касаясь пластикового крепления для верхней крышки.
По указанной выше причине потенциальная экономия времени при установке двухканальной системы Poly Lock для высокого туннеля огромна.
Double Channel Poly Lock поставляется в секциях 6 футов, 8 футов и 12 футов, хотя, если вы хотите приобрести этот материал наименее затратным способом, вы, вероятно, захотите приобрести детали, которые можно отправить наземным транспортом, и их можно найти здесь: Двойной канал длиной 6 футов.
В то время как канал(-а) Poly Lock является самым популярным пластиковым крепежным приспособлением для теплиц на рынке, существует несколько других методов, используемых для крепления пластика к металлической раме. мы рассмотрим некоторые из них ниже.
3. Пластиковая насадка с защелкой
Зажимы с защелкой отлично подходят для определенных приложений, а не для других.
Тем не менее, они бесценны для создания сворачивающихся сторон на кольцеобразных домах , высоких туннелях и теплицах, и они представляют собой очень недорогое пластиковое крепежное оборудование для теплиц.
На приведенном ниже рисунке хорошо показано, как выглядит зажим с защелкой до и после того, как он был надет на пластиковую и металлическую трубки. Если это то, что вы ищете, здесь вы можете найти зажимы с защелками, которые подходят для труб трех различных диаметров: Зажимы с защелками.
Под картинкой мы немного подробнее расскажем о том, как работает этот тип навесного оборудования, каковы его лучшие приложения и многое другое.
Основная информация о защелках
Хомуты с защелками являются одними из самых простых в использовании крепежных деталей для пластиковых теплиц, однако они применимы только для конструкций с заданным внешним диаметром металлических труб.
Пружинные зажимы выпускаются только стандартных размеров, которые подходят для наружных диаметров 1,315, 1,66 и 1,9 мм.0 Наружный диаметр трубки .
Если вы работаете со структурой, состоящей из трубок другого типа, которые не соответствуют указанным здесь диаметрам, вы также можете перейти к другим элементам оборудования, перечисленным в этом посте.
Эти аппаратные компоненты также доступны только для крепления тепличного пластика к круглой трубе, поскольку они были специально разработаны для надевания верхнего покрытия на круглую трубу.
Где лучше всего использовать защелкивающиеся зажимы
Зажимы отлично подходят для временного крепления пластика теплицы или в случаях, когда к пластику теплицы будет применяться слабое давление ветра и нагрузка.
Например, внутренние перегородки, изготовленные из тепличного пластика, легко удерживаются на месте с помощью защелок. Ниже представлено изображение фермера, который установил перегородку с помощью Snap Clamps:
.
Они также являются одним из лучших приспособлений для крепления тепличного пластика к металлическому стержню для создания сворачивающихся сторон.
Для более подробного ознакомления с тем, как зажимы с защелкой работают при креплении пластика к металлическому стержню со стороны теплицы, посмотрите видео ниже:

Если вы собираетесь устанавливать пластик для теплицы на верхнюю крышку конструкции, настоятельно рекомендуется рассмотреть один из других элементов оборудования, описанных ранее в этом сообщении в блоге.
В первую очередь это связано с тем, что защелкивающиеся зажимы не фиксируют пластик непрерывно по всей длине трубы.
Вместо этого зажим с защелкой удерживает пластик в точке зажима с защелкой, длина которой составляет всего около 4 дюймов.
Да, вы можете последовательно соединить тонны этих элементов один за другим, чтобы создать полноразмерное крепление вашей тепличной пластмассы, и да, вы можете вкрутить самонарезающий металлический винт через каждый из них и в свой металлический каркас, однако, если Если вы собираетесь столкнуться с этой проблемой, вместо этого имеет смысл установить Spring Wire Poly Lock Channel.
С учетом сказанного выше, защелкивающиеся зажимы — это фантастический способ удерживать пластиковые панели на месте (временно), в то время как вы закрепляете детали более постоянным образом. Ниже приведен пример того, как защелкивающиеся зажимы могут выступать в качестве дополнительного набора рук для этого процесса:

Зажимы с защелками — очень доступный вариант для крепления пластика в теплице, но они не являются постоянными, если только они не используются на сворачиваемых сторонах.
Давайте рассмотрим недорогой вариант крепления, который также предназначен для использования в качестве основного варианта крепления верхней крышки.
4. Пластиковая установка с канатом и давлением
Зажимы и проводка — не единственный способ удержать пластик на металлическом каркасе; тоже есть давление.
Фурнитура может быть прикреплена к нижней части каждого обруча, а затем веревка может быть сплетена взад и вперед с одной стороны конструкции поверх конструкции к оборудованию, которое было прикреплено к другой стороне конструкции.
Ниже приведен рисунок, демонстрирующий этот тип крепления.
Мы рассмотрим больше плюсов и минусов этого метода крепления под картинкой.
Где и когда использовать
Использование веревки для крепления пластика теплицы к конструкции теплицы — это недорогой способ удержания пластика в туннеле.
Следует отметить, что это также более рискованный способ удержания пластика на конструкции , если вы собираетесь держать пластик на месте постоянно.
С учетом сказанного выше, использование веревки (и давления вниз) является хорошим методом удержания верхней крышки на конструкции, если вы ищете чрезвычайно недорогой способ вентилирования без складывания сторон.
Поскольку этот метод крепления пластика для теплицы не включает в себя никаких каналов по всей его длине, не будет никакого оборудования, с которого можно было бы сбросить свернутую сторону.
По этой причине конструкции, в которых используется этот метод крепления пластика для теплицы, вентилируются путем простого выталкивания пластика вверх по стенке туннеля, чтобы воздух мог входить и выходить из конструкции.
Поскольку эта форма пластикового крепления теплицы является более примитивной и предназначена для менее постоянных конструкций, она не должна быть основной формой пластикового крепления теплицы для больших постоянных конструкций.
Тем не менее, — это отличный способ крепления пластика к небольшим конструкциям, которые часто называют тоннелями Caterpillar .
Если вы ищете недорогую простую конструкцию, я определенно рекомендую вам прочитать другие наши сообщения в блоге, связанные с туннелями Caterpillar, чтобы вы могли рассмотреть все ваши варианты:
СВЯЗАННЫЕ: Туннели Caterpillar и дома-кольца — сравнение недорогих растущих конструкций
СВЯЗАННЫЙ: Почему туннели Caterpillar стали популярными конструкциями для выращивания
Если вы ищете какую-нибудь веревку для вашей веревки и системы давления, есть веревка диаметром 3/16 дюйма и диаметром 1/4 дюйма, которые хорошо подходят для этого применения.
Теперь, когда мы рассмотрели четыре наиболее распространенных способа крепления пластика теплицы к металлическому каркасу ниже, я собрал несколько рекомендаций, основанных на моем опыте.
Рекомендации
Лучшим крепежом для крепления пластика для теплицы является канал Poly Lock и пружинная проволока.
Он доступен по цене, прослужит вечно и очень прост в использовании. Вот ссылка на управляемые 6-футовые детали, которые включают провод: Одноканальный
Лучшее оборудование для крепления тепличного пластика в качестве поручня — это двухканальный замок Poly Lock и пружинная проволока. Он может заменить пиломатериалы, легкий и удобный в работе, долговечный и простой в использовании. Вот ссылка на лучший двойной канал, который мы нашли: Double Channel Poly Lock with Wire
Лучшее оборудование для временного крепления деталей или для внутренних перегородок теплицы — это защелкивающиеся зажимы. Вот ссылка на зажимы с защелками, которые подходят для труб трех разных диаметров: Зажимы с защелками.

Окно как утеплить: Как утеплить деревянные и пластиковые окна на зиму снаружи и внутри

Саморезы кровельные по металлу размеры таблица: Размеры кровельных саморезов — какие нужно использовать при монтаже кровли |

17 февраля, 1977 alexxlab

Чистка дымохода печи: Как очистить дымоход камина или печи: рекомендации

Содержание Как почистить дымоход, способы очистки дымохода от сажиСпособы очистки дымоходаВыбор дымохода: материал, устройство, особенностиШамотный кирпич: маркировка, выбор, кладкаКлассификация печей из кирпичаКаким должен быть материал для обустройства камина или печи?зачем чистить и как это правильно делать. Статьи компании «ООО «СБГ бай»»Химическая чистка дымоходаМеханическая очистка Как почистить дымоход (сделай сам) Введение Познакомьтесь с профессионалами по обслуживанию […]

Читать далее

24 июня, 2020 alexxlab

Гальбьяте вилла челентано – Самому прекрасному мужчине Италии Адриано Челентано 82 года! : b_picture — LiveJournal

Содержание Продолжаем разговор о улицах (2)Грустно, что всё так заканчивается…Как выглядит Адриано Челентано в 82 года и чем он занимаетсяМузыка важнее киноНовый виток«Дом Челентано» (Улица имени К. Глюка, январь, 2016)Постеры из журнала «La Domenica del Corriere» (№16, 1984)Villa Celentano (Италия Вико-Экуенсе) — Booking.comПопулярные языки среди пользователей в ГерманииВсе языкиАдриано Челентано заявил, что его семье угрожает […]

Читать далее

13 мая, 2020 alexxlab

Козырек над входом в подвал: устройство навеса, козырёк над подвалом – Чертеж козырька над входом, навес над подвалом

Содержание Чертеж козырька над входом, навес над подваломПреимущества навесов над подваломУстановка конструкций маленьких навесов в подвалТипы конструкций навесов над входом в подвалИнструменты и материалыИзготовление и установкаЗаключениеКонструкция козырька над входом + чертежиОбщие требования Обязательные нормы Требования к сборке Советы по созданию чертежа Типы козырьков Инструмент и материал для создания козырька. СНиПы для козырьков от 2009 и […]

Читать далее
