Крепление для желоба водосточного: Кронштейн для водосточного желоба купить по низким ценам

Крепление водосточных желобов: правильно и надёжно

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Содержание

• 1 Как установить водостоки если крыша уже покрыта?
• 2 Когда приступать?
• 3 Выбор крепежа
• 4 Расчёт креплений
• 5 Куда крепить?
• 6 Внимание: уклон
• 7 Как выдержать уклон водостока
• 8 Что делать дальше

Как установить водостоки если крыша уже покрыта?

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Куда крепить?

Существует несколько способов устройства креплений для укладки желобов:

1. Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
2. Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
3. Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
4. Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.

Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

• клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
• резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
• метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Поделитесь в социальных сетях!

крепление водосточной системы, как прикрепить желоб, крепеж

Содержание:

Основные функции водостока
Составные элементы водосточной системы
Как крепить водосточный желоб к крыше и крепление труб к стенам

Монтаж водосточной системы является важной частью кровельных работ, поскольку водосток оберегает фундамент и стены от размывания при обильных осадках. Технология крепления водостока к крыше может быть различной, но во всех случаях должна обеспечиваться надёжная фиксация водосливных конструкций к кровельному покрытию.

Значительно упрощаются работы при использовании для монтажа готовых водосточных систем. В случае самостоятельного изготовления различных деталей и элементов дело обстоит несколько сложнее. В любом случае до того, как крепить водосток к крыше, следует вначале иметь понятие о его конструкционном устройстве, а также об основных способах и особенностях фиксации к кровельному покрытию.

Основные функции водостока

Водосливная конструкция выполняет несколько важных функций для кровли и жилого строения в целом, в частности:

• обеспечивает отток дождевых и талых вод с кровельного покрытия;
• предотвращает неудобство и риск попадания под струи для проходящих мимо здания людей;
• защищает фундамент и отмостку от размывания и повреждения водой;
• оберегает отделку внешних стен и фасада здания.

Обустройство водосточной конструкции является обязательным элементом почти для любого строения, и как правило, обойтись без него нельзя. Исключение составляют здания, кровельные свесы которых превышают 80-90 сантиметров, выходя за границы бетонной отмостки фундамента.

Составные элементы водосточной системы

Непосредственно сам кровельный водослив состоит из водосточного желоба, сливных труб и водоприёмных воронок, соединённых друг с другом. Установка его производится вдоль кровельных свесов, что способствует эффективному сбору и оттоку водных масс с поверхности крыши.

Для определения точного числа и размеров водосливных деталей производятся определённые технические расчёты, в которых принимаются во внимание угол наклона и площадь кровельного ската, расположение здания, климат местности и прочие факторы.

Если же говорить о материалах, из которых изготавливаются водосточные системы, то чаще всего здесь используются оцинкованная сталь, пластик, медь и её сплавы, а также специальные высококачественные полимеры, из которых в основном производятся готовые водосливные системы. Различные материалы могут сильно отличаться по своим характеристикам и сроку службы. Например, если пластиковые конструкции приспособлены для эксплуатации при температурах -40 – +50 °C, то металлические способны функционировать в температурном диапазоне -50 – +150 °C.

Наряду с перечисленными выше деталями, обеспечивающими отток воды с поверхности кровли, обязательными элементами в составе водосточной конструкции являются приспособления для крепежа: карнизные планки, кронштейны, муфты и т. д. Их функция состоит в обеспечении надёжного крепления водостока к кровельному покрытию. Крепёжные изделия входят в состав готовых водосточных систем, но при сборке водостока из отдельных элементов их придётся покупать в отдельности либо изготавливать самостоятельно.

Как крепить водосточный желоб к крыше и крепление труб к стенам

Независимо от того, приобретается водосток в готовом виде или детали его изготавливаются вручную, после подготовки всех необходимых элементов производится установка водосточной системы на крышу и её крепление к кровельному покрытию.

Основные этапы работ по монтажу и креплению водостока заключаются в следующем:

1. Измерительные работы. Следует тщательно произвести все необходимые измерения и расчёты до начала монтажных работ и до того, как прикрепить водосток к крыше.
2. Составление чертежа и разметки. На основе произведённых измерений и подсчётов составляется схема будущей конструкции: определяются места расположения кронштейнов, карнизных планок и прочих крепежей для водосточной системы; предусматриваются места монтажа водоприёмных воронок и другие нюансы.
3. Примерно в 15 сантиметрах от воронок на концы стропил закрепляют кронштейны, выполняющие функцию крепежей для водосточных желобов. Их фиксация осуществляется посредством самонарезающих шурупов. Последующие кронштейны закрепляют с промежутками в 50-60 сантиметров друг от друга.
4. При использовании металлических водосточных конструкций до того, как крепить водосточный желоб, между ним и стропилами необходимо обустроить гидроизоляцию.
   В случае использования полимерных материалов, не подверженных воздействию влаги, такая необходимость отсутствует.
5. В соответствии с произведённой ранее разметкой производится установка водоприёмных воронок.
6. Далее осуществляется непосредственно сборка и крепление водосточного желоба. Элементы его скрепляются между собой, а фиксация к поверхности крыши производится посредством кронштейнов. Размеры желоба должны быть несколько меньше, чем размеры кронштейнов, чтобы желоб мог разместиться и закрепиться внутри них. Желоб монтируется с уклоном, что необходимо для обеспечения нормального оттока воды. С приподнятой стороны на него устанавливается заглушка.
7. К водосточным воронкам прикрепляются сливные трубы, которые вставляются в кронштейны, а затем крепятся к стенам здания. Конец трубы должен располагаться не выше 40-50 сантиметров от уровня грунта. На него надевают закруглённую концевую часть, препятствующую прямому попаданию обильных дождевых струй на землю.
8. По завершении всех монтажных и крепёжных работ осуществляется ревизия водосточной системы на качество и герметичность соединений, а также на правильность уклона и функциональность. С целью проверки работоспособности водосливной конструкции на поверхность кровли проливают ведро воды, а затем наблюдают за её оттоком с крыши. Если вся вода без остатка выливается из водосточного желоба, и при этом не возникает протечек через соединительные швы, значит монтаж и крепление водосточной системы были произведены правильно. Если же в процессе проверки выявляются какие-либо неисправности или дефекты, тогда придётся дополнительно поработать над их устранением.

Крепление водосточного желоба к профлисту: инструменты и необходимый крепеж

Основная причина протечки крыши – не неправильная укладка кровли или конструкция стропил, а задержка воды. Только при очень большом угле наклона дождевая вода или даже снег не остаются на кровле. Во всех остальных случаях, чтобы отводить воду, необходима установка водосточной системы под металлочерепицу, профлист, шифер.

Содержание

1. Для чего нужен желоб и как он выглядит
2. Конструкция водостоков
3. Как крепить водостоки
4. Как правильно самостоятельно закрепить желоб
5. Как крепить современные водостоки из пластика
6. Как установить в водосток греющий кабель

Для чего нужен желоб и как он выглядит

Стекание воды по кровле выступает вариантом естественного отвода. Однако в местах с более выраженным рельефом, на внутренних углах, сложных карнизах этого недостаточно. Вода и снег здесь накапливаются, что чревато протечкой или повреждением кровельного материала.

Водосток – разновидность санкционированного водоотвода. Такое устройство устанавливается на сложных участках, собирает в себя воду и выводит ее за границы крыши.

Водосточная система включает несколько элементов:

• подкарнизный желоб – конструкция, в которую собирается вода с кровли;
• воронка – через это устройство вода удаляется;
• труба – отвод воды за границы не только крыши, но и здания.

Желоба и воронки могут иметь разную форму в зависимости от назначения.

Конструкция водостоков

Прежде чем крепить восток к крыше под черепицу или профнастил, нужно правильно выбрать устройство.

По форме различают желоба полукруглые, прямоугольные, квадратные. Чаще всего используются круглые, поскольку они выводят максимальный объем воды при минимальных размерах. Кроме того, такое сечение предупреждает появление завихрений, а значит на стенках и в местах перехода в воронку или в трубу не откладывается грязь.

По конструкции различают закрытые и открытые желоба.

• Закрытый – воронка составляет с водостоком одно целое. Такая конструкция проще в монтаже и выглядит элегантно. Однако отверстие под воронку здесь узковато, его нужно освобождать от опавших листьев, грязи, льда.
• Открытый – воронка выступает отдельным элементом и монтируется самостоятельно. Проходимость такой системы выше, однако выше и парусность. Поэтому такие конструкции нужно тщательно прикреплять.

Изготавливают желоба и воронки из разных материалов. Главное требование к ним – стойкость к коррозии.

• Пластик – дешевый, легкий, неприхотливый вариант. Пластик не подвержен никакому виду коррозии, не нуждается в уходе. Материал глушит звук, поэтому шум текущей воды не беспокоит обитателей дома. Недостаток – низкая стойкость к механическим нагрузкам. Пластиковые водостоки довольно легко погнуть, смять, а сильный порыв ветра может их оторвать.
• Оцинкованное железо – долговечный, прочный, надежный материал. Не боится коррозии, так как покрыт защитным слоем цинка и полимерной краски. Минус – большая звонкость, шум воды очень хорошо слышен.
• Медный сплав – еще более устойчив к коррозии, чем оцинкованная сталь, но не так звонок: у меди выше коэффициент звукопоглощения. Медные водостоки очень красивы и не теряют своей привлекательности спустя много лет.

Цветовая гамма металлических конструкций совпадает с оттенками краски для профлиста и металлочерепицы. Их проще подобрать по цвету.

Как крепить водостоки

Для установки водостока используют специальный крепеж – крюки или держатели. Это вариант хомута, представляющий собой полукруг. Желоб укладывается на кронштейн, опирается на него, поэтому такой крюк должен быть прочным.

Крепить водостоки к крыше из металлочерепицы можно с помощью следующих видов крепежа.

• Длинные – крюк насажен на длинную планку. Такая модель закрепляется на стропила, сплошную обрешетку. Монтаж производится до настила кровли. Можно фиксировать крюки на карнизную доску.
• Короткие – монтажное основание короткое. Обычно их устанавливают после укладки настила и крепят к лобовой доске, которая ставится на торцы стропильных ног.
• Универсальные – сборная конструкция со съемной монтажной планкой. Если устанавливать последнюю, получается длинный крепеж, если нет – короткий.

Выпускаются также короткие модели, в которых регулируется угол монтажного основания. Такой крепеж требуется, например, когда систему фиксируют на наклонную лобовую доску.

При изготовлении водостока используют трубы с толщиной стенки в 3–4 мм. Этого достаточно чтобы выдержать напор дождевой воды. Стандартное сечение полукруглого желоба – 63, 90, 110 мм.

Под размеры труб выбирают и размер крепежа – 75, 100, 125, 150 мм.

Габариты водостока рассчитывают с учетом площади крыши, объема осадков, уклона кровли и количества точек сбора.

Как правильно самостоятельно закрепить желоб

Крепление водосточного желоба к профлисту, металлочерепице или обрешетке производится самыми разными способами.

• Крепление к стропилам – типичный вариант. Для такого метода используют крюки с длинной монтажной планкой. Ее фиксируют на стропильной ноге саморезом. Положение выбирают такое, чтобы водосток оказался под краем свеса. Монтаж выполняется до настила кровли.
• На лобовую доску желоб можно смонтировать как до настила, так и после. Ставить на доску можно и длинный, и короткий крепеж. Последний проще в обращении. Если лобовая планка размещается под углом, берут кронштейны с регулятором положения.
• «Костыли» как основа – такой вариант используют, если лобовой доски нет, а зафиксировать на обрешетку по каким-то причинам нельзя. Тогда металлические или деревянные «костыли» прикрепляют прямо на стену, а водосток устанавливают на них и фиксируют шпильками. Такой метод чаще применяется на хозпостройках, так как желоб получается не очень эстетичный.
• Крепление по краю перекрытия возможно, если крыша покрыта жестким материалом, наподобие керамической черепицы, теса. Таким образом ставят пластиковые желоба, так как они намного легче. Используются специального вида крюки, которые ставятся на зажимы.
• Правильно смонтировать водосточную систему под профлист или металлочерепицу можно и с помощью невидимых кронштейнов. Они удерживают желоб не снизу, а сверху. Крепеж ставят с меньшим шагом – 40–70 см. При установке на стропильную ногу сверху держатель нужно изогнуть.
• Подтягивающее крепление – располагается внутри самого желоба. Водосток фиксируют к кронштейну с помощью загибов на самом крюке. В кронштейне есть втулка с внутренней резьбой. Через нее обе конструкции прикручиваются к стене. Таким образом можно поставить водосток на лобовую доску и на стропила.

Практически любой способ установки можно выполнить, если использовать универсальный крепеж – со съемной Г-образной монтажной планкой.

Как крепить современные водостоки из пластика

Закрепить водосток своими руками несложно. Инструкция проста.

1. На доске, к которой будет крепиться водосток, отмечают его положение – по высоте. Затем учитывают, что желоб нужно монтировать с уклоном в 3–5 мм на каждый погонный метр и корректируют отметку.
2. Отмечают места установки крюков. Шаг между ними определяется видом и размером водостока. Крюки рекомендуется пронумеровать.
3. Края кронштейнов загибают с помощью полососгиба.
4. Сначала устанавливают 2 крайних крюка. Между ними протягивают шнур и по его уровню фиксируют по отметкам остальные держатели.
5. Определяют местоположение воронки и выпиливают для нее кантик в 45 мм.
6. Затем собирают сам водосток: укладывают желоб, воронку, трубу.

Схема монтажа металлической водосточной системы ничем не отличается. Однако такая модель тяжелее. Ее лучше фиксировать на обрешетку, стену, лобовую доску, а не на кровлю. Шаг между держателями здесь меньше.

Как установить в водосток греющий кабель

Чтобы вода в водостоке не замерзла зимой, систему оснащают греющим кабелем. Это лишь один из элементов общей системы обогрева. Работа выполняется комплексно, вместе с установкой кабеля по краю ската, в водосточных трубах.

Монтируют греющий провод прямо в желобе. В местах поворота под углом рекомендуется резать кабель и соединять муфтами. Внутри желоба провод фиксируют специальной монтажной лентой поперек.

Шаг крепления зависит от характера кабеля. Резистивный фиксируют через каждые 25 см, саморегулируемый – каждые 50 см. Для крепежа можно использовать термоусадочную трубку. Места крепления герметизируются.

Кронштейн для желоба и водостока

КРОНШТЕЙНЫ ДЛЯ ВОДОСТОЧНЫХ СИСТЕМ

ПРОИЗВОДСТВО И ОПТОВАЯ ПРОДАЖА

Кронштейн желоба из металла,  или другой вариант кронштейны для крепления водостока это не неотъемлемые части водосточной системы необходимые для установки желобов на кровлю строения.

Установка кронштейнов для водостоков обычно проста, не вызывает сложности у специалистов.

Фирма «Фабрика креплений «КВАДО»» качественно изготавливает кронштейны для водостока, желоба водосточного металлические и продает оптом клиентам:

Все 27 /Кронштейн желоба 3

Кронштейн нержавеющий для водостока

Кронштейн желоба метал. длинный для Vinyl-On, 3 мм

Кронштейн желоба 2.5 мм для RAINWAY 130

Карнизный крюк желоба 2.5 мм для RAINWAY 130

Кронштейн желоба 2.5 мм для RAINWAY 90

Карнизный крюк желоба 2.5 мм для RAINWAY 90

Кронштейн желоба 4 мм для Металлопрофиль

Кронштейн желоба 3 мм для Металлопрофиль

Кронштейн желоба для Металлопрофиль, карнизный, 3 мм

Кронштейн желоба 3 мм для МП Модерн

Кронштейн желоба 4 мм для МП Модерн

Карнизный кронштейн желоба 3 мм для МП Модерн, тип М2

Кронштейн желоба для МП Престиж, 2.

Кронштейн желоба 4 мм для МП Престиж

Кронштейн желоба 3 мм для МП Престиж

Кронштейн желоба 4.0 мм для Grand Line

Кронштейн желоба 4 мм для Grand Line

Кронштейн желоба 3 мм для Grand Line

Карнизный кронштейн желоба 3 мм для Grand Line

Кронштейн желоба 3.0 мм для Grand Line

Карнизный кронштейн желоба 3.0 мм для Grand Line, М2

Кронштейн желоба 3 мм для Альта-профиль

Кронштейн желоба 2,5 мм для Альта-профиль

Карнизный кронштейн желоба для Murol 130, (М2)

Кронштейн желоба 3.0 мм для Murol 130

Кронштейн желоба 3 мм для Верат (Verat)

Кронштейн желоба метал. длинный для DOCKE, 3 мм

Все 33 /Хомуты для водосточных систем 33

Держатель для прямоугольной трубы 76х102, на кирпич, L200

Держатель для прямоугольной трубы 76х102, на кирпич, L160

Держатель для прямоугольной трубы 76х102, на кирпич, L100

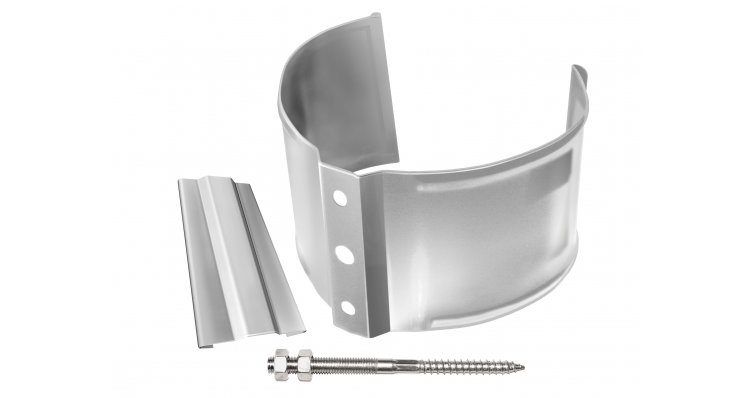

Хомут трубы Ø105 оцинкованный

Хомут трубы Ø100 оцинкованный

Хомут трубы Ø90 оцинкованный

Хомут трубы Ø86 оцинкованный

Хомут трубы Ø82 оцинкованный

Хомут трубы Ø75 оцинкованный

Хомут трубы Ø105 мм, L200 в сборе

Хомут трубы Ø105 мм, L160 в сборе

Хомут трубы Ø105 мм, L100 в сборе

Хомут трубы Ø100 мм, L200 в сборе

Хомут трубы Ø100 мм, L160 в сборе

Хомут трубы Ø100 мм, L100 в сборе

Хомут трубы Ø95 мм, L200 в сборе

Хомут трубы Ø95 мм, L160 в сборе

Хомут трубы Ø95 мм, L100 в сборе

Хомут трубы Ø90 мм, L200 в сборе

Хомут трубы Ø90 мм, L160 в сборе

Хомут трубы Ø90 мм, L100 в сборе

Хомут трубы Ø86 мм, L200 в сборе

Хомут трубы Ø86 мм, L160 в сборе

Хомут трубы Ø86 мм, L100 в сборе

Хомут трубы Ø82 мм, L200 в сборе

Хомут трубы Ø82 мм, L160 в сборе

Хомут трубы Ø82 мм, L100 в сборе

Хомут трубы Ø80 мм, L200 в сборе

Хомут трубы Ø80 мм, L160 в сборе

Хомут трубы Ø80 мм, L100 в сборе

Хомут трубы Ø75 мм, L200 в сборе

Хомут трубы Ø75 мм, L160 в сборе

Хомут трубы Ø75 мм, L100 в сборе

Мы производим кронштейны крепления водосточного желоба из качественной стали толщиной до 4 мм. Мы в обязательном порядке наносим защитное покрытие.

Кронштейнов для желоба водосточной системы рассчитывается по проекту, но обычно рекомендуется устанавливать кронштейны через каждые 50-60 см желоба.

Металлические кронштейны для водостоков, изготовленные «Фабрика креплений «КВАДО»» , имеют высокий запас прочности и устойчивость к атмосферным осадкам.

• Кронштен желоба

  от 39 р.

• Кронштен желоба

  от 42 р.

• Кронштен желоба

  от 42 р.

• Кронштен желоба

  от 42 р.

• Кронштен желоба

  от 38 р.

Запросите наш прайс

Имя *

Емейл *

Компания *

Контакты:

 (47248) 2-55-72, 2-55-15

  [email protected]

Фабрика креплений Квадо производитель: кронштейны, метизы, нержавеющий крепеж, хомуты.

Кронштейн для водосточного желоба: виды, монтаж

Наличие системы водоотвода – обязательное условие для всех типов зданий, как жилых, так и промышленных, коммерческих или государственных. Производственные компании предлагают застройщикам огромный выбор водоотводов, имеющих свои конструкционные различия. Но они состоят в основном из незначительных изменений линейных параметров, геометрии и внешнего вида, функциональные задачи остаются неизменными.

Водоотводящая система должна устанавливаться на всех типах зданий

Это касается всех элементов водостоков, кроме кронштейнов. Различные их виды имеют кардинальные отличия и требуют совершенно иных методов фиксации. Кстати, тип кронштейнов оказывает влияние и на технологию монтажа кровель. Есть кронштейны, которые обязательно крепить до начала установки кровельных покрытий, а существуют и такие, монтаж которых возможен в любое время, как до, так и после установки кровли.

Кронштейн для водосточного желоба

Содержание статьи

• 1 Функциональные задачи кронштейнов
• 2 Виды кронштейнов
  • 2.1 Цены на различные виды кронштейнов для желоба
• 3 Общие правила монтажа
  • 3.1 Цены на популярные модели шуруповертов
• 4 Пошаговая инструкция фиксации пластиковых держателей
• 5 Пошаговая инструкция крепления длинных крюков
  • 5. 1 Цены на водостоки
• 6 Заключение
  • 6.1 Длинные кронштейны
  • 6.2 Короткие кронштейны
  • 6.3 Видео — Монтаж кронштейнов для водостока

Функциональные задачи кронштейнов

Держатели одновременно выполняют несколько задач, каждая из которых оказывает большое влияние на работоспособность, безопасность и длительность эксплуатации водосливной системы. Какие функции выполняют кронштейны?

1. Обеспечивают нужный уклон желоба, благодаря чему вода направляется к определенным приемникам. При этом учитывается общий дебет воды и размеры скатов.

   Кронштейны обеспечивают необходимый уклон желоба для стока воды

2. Предупреждают засорение желобов. Кронштейны дают возможность регулировать пространственное положение желобов таким способом, что полностью исключается появление застойных зон. В них не накапливается грязь, не произрастают мхи, не возникает проблем с нормальным отводом воды.
   С помощью кронштейнов легко отрегулировать положение желоба, чтобы избежать скопления воды и мусора

3. Гарантируют механическую прочность конструкции. В зимний период времени на желоба могут воздействовать значительные нагрузки от сползающего с кровли снега. Если кронштейны не имеют достаточной прочности, то водосток может получать критические механическое повреждения, полностью нарушающие его функциональность.

   Если держатели подобраны или установлены неправильно, возможны поломки водосточной системы в результате повышенных нагрузок на желоба

Как правильно устанавливать кронштейны, чтобы водосливная система работала исправно длительное время, мы расскажем немного ниже. Вначале следует ознакомиться с существующими типами держателей желобов.

Виды кронштейнов

Эти элементы должны сохранять свои первоначальные характеристики весь гарантийный срок эксплуатации. Во время разработки специалисты уделяют внимание нескольким важным характеристикам кронштейнов. Они общие для всех типов изделий.

1. Инженерные конструктивные особенности. Рассчитывается прочность деталей, предусматриваются регулировки положения желобов. Одновременно учитывается ремонтопригодность и возможность замены на однотипные кронштейны других производителей.

   Регулируемый кронштейн для водосточного желоба

2. Внешний вид. Держатели должны гармонировать с системой, улучшать ее дизайнерские характеристики. В некоторых случаях наоборот, кронштейны должны быть малозаметными и не бросаться в глаза.

   Кронштейны должны соответствовать водосточной системе по всем параметрам, в том числе и по дизайну

Держатели делают из конструкционной стали или полимеров. Ответственные производители применяют конструкционные листовые стали толщиной не менее 1,5 мм, но на рынке есть и продукция очень низкого качества. В них толщина листа не превышает одного миллиметра, а металл – низкокачественная низкоуглеродистая сталь.

Такое же положение и с пластиковыми держателями. Они должны прессоваться только из первичного материала с инновационными добавками, повышающими устойчивость материала к негативному жесткому ультрафиолетовому излучению. Но не все компании поступают ответственно, некоторые в целях увеличения прибыли для изготовления кронштейнов применяют материал, получаемый после переработки старых изделий (вторичный пластик). Соответственно, ни о каком высоком качестве таких держателей говорить не приходится.

От качества держателей зависит долговечность водосточной системы

Таблица. Типы кронштейнов.

Тип держателя	Особенности и краткие эксплуатационные характеристики
Длинные металлические крюки	Имеют специальные монтажные планки, которые дают возможность крепить элементы к обрешетке или стропильным ногам. Такая фиксация значительно увеличивает прочность водоотвода. Конструктивная особенность повлияла на технологию кровельных работ — крюки обязательно устанавливаются до монтажа кровельных покрытий. В некоторых случаях их следует фиксировать и до начала изготовления обрешетки. Конкретное решение принимает мастер-кровельщик в зависимости от типа крыши и особенностей покрытий.
Короткие кронштейны	Прибиваются к лобовой доске, могут устанавливаться как до начала установки кровельных покрытий, так и после выполнения этих работ. По материалу изготовления могут быть пластиковыми или металлическими, простыми и сложными. Сложные кронштейны имеют несколько регулировок, что позволяет быстро и очень точно выставлять положение желоба и обеспечивать максимальную функциональность системы.
Универсальные (с удлинителями)	Относительно недавно инженеры разработали новое конструктивное решение коротких кронштейнов. Они имеют специальные пазы, в которые вставляются металлические удлинители. Кронштейны по способу монтажа напоминают крюки и фиксируются к обрешетке или стропильным ногам. Правда, не все строители понимают, зачем нужны эти удлинители, кроме повышения стоимости системы, они никакого положительного эффекта не имеют. Реальные эксплуатационные характеристики кронштейнов с удлинителями по всем показателям ниже, чем у обыкновенных дешевых крюков. Единственная ситуация, оправдывающая использования универсальных кронштейнов с удлинителями – крыша настолько сложная, что для крепления желобов обязательно нужно использовать оба типа элементов. Но такие случаи встречаются крайне редко.

Абсолютное большинство водоотводящих систем можно фиксировать как на длинные металлические крюки, так и на короткие пластиковые кронштейны.

Разновидности держателей для желобов

Цены на различные виды кронштейнов для желоба

Кронштейн для желоба

Общие правила монтажа

Для фиксации элементов понадобится рулетка, шуруповерт или отвертка, бечевка, пузырчатый уровень, строительный маркер и саморезы соответствующего размера. Какие общие правила фиксации кронштейнов следует выполнять, вне зависимости от особенностей элементов?

1. Никогда не пользоваться метизами с потайными головками. Они имеют конусную форму и во время прижатия расширяют монтажное отверстие. При достижении критических нагрузок пластик может дать трещину или отверстие расширится до такой степени, что головка провалится в него. Результаты таких последствий – нарушение устойчивости желоба и необходимость выполнения срочных ремонтных работ.
2. По возможности пользоваться шайбами для увеличения площади контакта. За счет такого простого приема повышается надежность крепления. Шайбы рекомендуется подбирать по размерам и только из нержавеющих сплавов.

   Крепление кронштейнов осуществляется обычными саморезами с использованием шайб

3. Не фиксировать элементы черными саморезами, они со временем трескаются из-за физической усталости. Такие метизы заслуженно считаются очень некачественными.
4. Всегда соблюдать рекомендованное расстояние меду кронштейнами, в большинстве случаев оно не превышает 60 см.

   Оптимальное расстояние между кронштейнами составляет 60 см

5. Высота расположения кронштейна должна быть такой, чтобы соблюдалось рекомендованное расстояние между проекцией кровли и верхней кромкой желоба.
6. Выставлять элементы под уклоном 3-5 мм на погонный метр. Это важное условие нормальной работы водоотводящей системы.

   Уклон водосточного желоба должен равняться 3-5 мм на погонный метр

Если выполнять общие правила, то можно быть уверенным, что система водоотвода всегда будет справляться с поставленными задачами.

Цены на популярные модели шуруповертов

Шуруповерты

Пошаговая инструкция фиксации пластиковых держателей

Перед началом работ нужно определиться с количеством элементов и расстоянием между ними. При этом всегда надо учитывать место расположения приемных воронок и соединительных муфт. Дело в том, что здесь приходится крепить дополнительные крюки вне зависимости от расстояния. Работы можно делать после полной установки кровли и крепления лобовой доски. Если предусматривается ее обшивка декоративными материалами, то надо сделать и эти работы, а только потом заниматься фиксацией кронштейнов.

Шаг 1. Высверлите в отделочном материале посадочные отверстия под резиновые шайбы. Они нужны для компенсации тепловых расширений пластика.

Намечают и высверливают отверстия под крепежи

Шаг 2. Саморезами прикрепите крайние кронштейны к доске. При этом учитывайте вышеизложенные рекомендации по наклону для стока воды и удалению от проекции кровли для предупреждения механических поломок сходящим снегом.

Прикручивают крайние кронштейны к доске

Шаг 3. При помощи пузырчатого уровня отметьте положение воронки, не забывайте соблюдать рекомендованный производителями уклон. Закрепите элементы.

По уровню намечают точки крепления воронки, прикручивают элемент

Практический совет. Если длина ската большая, то между крайними кронштейнами надо натягивать веревку и по ней выставлять все оставшиеся элементы.

Пластиковые кронштейны нельзя очень сильно затягивать саморезами, контролируйте свои усилия. Далее установка элементов выполняется таким же способом.

Согласно замерам обрезают желоб и закрепляют его на кронштейнах

Пошаговая инструкция крепления длинных крюков

Устанавливаются под кровельными покрытиями с максимальным шагом не более 60 см, около воронок нужно фиксировать дополнительные элементы. Для таких креплений надо сгибать длинную часть детали, за счет этого обеспечивается наклон желоба. Сгибание делается в такой последовательности.

1. Подсчитайте общее количество кронштейнов на одном скате. Учитывайте водостоки и соединительные муфты, они увеличивают число точек крепления.

   Чтобы правильно рассчитать количество кронштейнов, нужно составить схему водостока кровли

2. Сложите все элементы рядом на ровной площадке. Проведите диагональную линию с учетом требуемого уклона. К примеру, если наклон в пределах 3 мм на метр, а длина ската 9 м, то расстояние по вертикали между первым и последним кронштейном должно быть 9×3=27 мм. Это значение можно округлить до трех сантиметров.

   Намечают на кронштейнах линию сгиба

3. Специальной гибочной машиной согните кронштейны по отмеченным линиям. Важно знать не только место, но и угол загиба. Он равняется углу между плоскостью ската и горизонталью. Не путайте с углом наклона скатов, этот параметр определяется положением ската к горизонтальной линии. К примеру, если угол наклона скатов равняется 25°, то кронштейны надо загибать под 115°. Это значение определяется просто, надо к углу наклона ската прибавить 90°.

   С помощью инструмента держатели сгибают

4. На скате крыши отметьте места крепления держателей, после чего прикручивайте кронштейны, контролируя их положение уровнем.

   Крепят кронштейны к основанию

   Монтаж желобов и воронок осуществляется так же, как и на короткие кронштейны, но проводят его только после укладки кровельного покрытия.

Монтаж кронштейнов водостока пластиковой кровли

Цены на водостоки

Водостоки

Заключение

Большинство производителей водосточных систем реализует кронштейны в комплекте, и можно сразу подобрать оптимальный вариант. Крепление может осуществляться металлическими крюками к доскам обрешетки или стропильным ногам. При выборе конкретного варианта нужно знать, что идеального решения не бывает. У каждого типа свои сильные и слабые стороны.

Длинные кронштейны

Имеют высокие значения прочности, не боятся УФ-лучей, не меняют свои свойства длительный период времени. Это достоинства. Недостатки – сложность монтажа и определенные нюансы во время установки кровельных покрытий. Чем прочнее листовая сталь, тем труднее ее изгибать под нужными углами.

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

Короткие кронштейны

Чаще всего изготавливаются из пластика. Их намного проще устанавливать, некоторые конструкции имеют возможность точной регулировки положения желоба. Это позволяет быстро исправлять допущенные во время монтажа ошибки, поправлять положение желобов. Недостатки – в природе пока не существует пластиков, не боящихся жестких ультрафиолетовых лучей. Срок службы элементов не отвечает пожеланиям требовательных застройщиков.

Кронштейны из пластика проще в монтаже

Видео — Монтаж кронштейнов для водостока

Правильность выбора и монтажа кронштейнов для водосточных желобов имеет большое значение для всей водосливной системы. Но на функционирование водостока влияют и другие факторы, которые нужно учитывать при его установке. О том, как грамотно смонтировать водосливную систему для кровли, можно прочитать на нашем сайте.

Руководство по установке водосточной системы Docke (Деке)

1. Главная
2. Инструкции
3. Инструкция по установке водостоков Docke

Общие положения

Обеспечение уклона желоба водостока

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

Обеспечение оптимального положения элементов водосточной системы относительно крыши эксплуатации

Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.

Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

Обеспечение устойчивости от деформаций при вертикальной нагрузке

Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

Обеспечение герметизации водосточной системы

До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Сравнение характеристик желобов водостока под нагрузкой

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

Использование универсального хомута

Возможны два способа фиксации:
Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
Основа хомута приворачивается саморезом (диаметр Мб, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

Последовательность монтажа системы водостока

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
• Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
• Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4 .
• Надеть заглушку воронки 12 на открытый конец воронки 11.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке  11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15). При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
• Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
• Средний хомут монтируется в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
• Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
• Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
• Хомут монтируется в положении «Фитинг».
• Возможен вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
• Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
• Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку  2 под опорой хомута до упора гаечным ключом.
• Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа водосточной системы

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, дрель, шуруповерт.
• Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, пила с мелким зубом, стусло.

Назначение элементов

	Желоб водосточный Предназначен для сбора и отвода дождевой воды с поверхности крыши		Заглушка для желоба Может устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы		Хомут универсальный Предназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг»
	Труба водосточная Предназначен для отвода воды от воронки желоба на землю или в дренаж		Заглушка для воронки Устанавливается на одном из торцов воронки для герметизации системы		Наконечник Предназначен для отвода воды из водосливной системы на землю
	Соединитель желобов с резиновым уплотнителем Предназначен для последовательного соединения желобов в единую систему		Колено 72° Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада. Колена соединяются между собой отрезком труб		Кронштейн пластиковый Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски
	Воронка Предназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему		Колено 45°		Кронштейн металлический Предназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна — 300 мм
	Сетка воронки (Clear Tube) Предотвращает попадание в водослив листвы, хвои и мусора		Угловой элемент 90° Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды		Удлинитель металлический Предназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя — 240 мм
	Муфта соединительная Предназначена для соединения трубы С воронкой или двух труб		Угловой элемент 135°

1. Главная
2. Инструкции
3. Инструкция по установке водостоков Docke

Крепежные опорные устройства и системы для экранированных желобов

Заявляется:

1. Крепежное опорное устройство для установки внутри и поддержки удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, заднюю стенку, образующих желобный канал с верхним отверстием и верхним экраном, выступающим вперед и вниз от верха задней стенки с зазором между щитом и передней стенкой, указанное устройство содержит:

основной опорный корпус,

монтажное основание в задней части указанного опорного корпуса, имеющее средства для приема крепежа для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного экрана и указанной передней стенки,

первая соединительная часть

жестко прикреплен к переднему нижнему концу указанного опорного корпуса для соединения с соединительной частью желоба на верхнем конце указанной передней стенки для поддержки указанной передней стенки от перемещения, и второй соединительный элемент жестко прикреплен к переднему верхнему концу часть указанного опорного корпуса для соединения с соединительной частью экрана на переднем нижнем конце указанного экрана для поддержки указанного экрана от перемещения,

указанные первая и вторая соединительные части являются жесткими и находятся на фиксированном расстоянии друг от друга, чтобы поддерживать указанный зазор в основном одинакового размера.

2. Устройство по п.1, отличающееся тем, что указанный основной опорный корпус имеет удлиненную горизонтальную часть, при этом наклонная часть нижнего опорного рычага проходит вниз и вперед от передней части указанной горизонтальной части, причем указанная первая соединительная часть поддерживается указанным нижним участок опорного рычага и наклонный участок верхнего опорного рычага, проходящий вверх и вперед от передней части упомянутого горизонтального участка, при этом упомянутая вторая соединительная часть поддерживается упомянутой частью верхнего опорного рычага.

3. Устройство по п.2, отличающееся тем, что указанная горизонтальная часть имеет разнесенные верхний и нижний элементы, определяющие продольный проход, через который проходит указанная застежка, причем указанная горизонтальная часть имеет относительно тонкие, ослабленные, противоположные переднюю и заднюю торцевые стенки по концам. указанного прохода, через который застежка будет легко проникать, когда к застежке прилагаются силы крепления, при этом указанная передняя торцевая стенка имеет выемку на передней поверхности, обеспечивающую целевую область для размещения заостренного конца указанной застежки.

4. Устройство по п.3, отличающееся тем, что в каждой из указанных передней и задней стенок имеются отверстия, через которые проходит указанная застежка.

5. Устройство по п.2, отличающееся тем, что указанная часть нижнего опорного рычага имеет зависимую изогнутую заднюю часть, проходящую вниз и вперед от передней части указанной горизонтальной части, и нижнюю часть, проходящую вперед от указанной задней части, причем указанная первая соединительная часть представляет собой переднюю часть, проходящую вверх и назад под наклоном к упомянутой нижней части.

6. Устройство по п.2, отличающееся тем, что указанная верхняя часть опорного рычага имеет выступающую изогнутую заднюю часть, проходящую вверх и вперед от переднего конца указанной горизонтальной части, и верхнюю часть, проходящую вперед от указанной задней части, указанное второе соединение часть означает, что она представляет собой открывающуюся назад изогнутую переднюю часть, проходящую по дуге около 180 градусов.

7. Устройство по п.1, отличающееся тем, что указанное монтажное основание имеет первое установочное средство для зацепления со вторым установочным средством на указанной задней стенке для размещения монтажного основания в выбранном вертикальном положении на указанной задней стенке.

8. Устройство по п.1, отличающееся тем, что указанное монтажное основание имеет углубленную целевую область для приема острого конца указанной застежки.

9. Устройство по п.1, отличающееся тем, что указанное монтажное основание имеет два разнесенных по вертикали углубления на задней поверхности выше и ниже указанного крепежного элемента, выполненных с возможностью установки на выступы комплементарной формы на внутренней стороне указанной задней стенки для размещения указанного монтажного основания в выбранное вертикальное положение на указанной задней стенке.

10. Устройство по п.1, отличающееся тем, что указанное монтажное основание имеет верхний выступ, который упирается в нижнюю сторону указанного верхнего экрана для размещения указанной части основания в выбранном вертикальном положении на указанной задней стенке.

11. Устройство по п.1, отличающееся тем, что указанное монтажное основание имеет нижний выступ, который упирается в нижнюю стенку желоба для размещения указанной части основания в выбранном вертикальном положении на указанной задней стенке.

12. Устройство по п.1, отличающееся тем, что основной опорный корпус и первая и вторая соединительные части выполнены в виде цельного жесткого корпуса.

13. Устройство по п.1, отличающееся тем, что указанная первая соединительная часть по существу имеет форму крюка, имеющего открывающееся назад вогнутое гнездо и повернутую назад концевую часть, которая проходит вверх и назад под выбранным углом к ​​вертикали.

14. Устройство по п.1, отличающееся тем, что указанная вторая соединительная часть по существу имеет форму крюка, имеющего открывающееся назад гнездо полукруглой формы и загнутую назад концевую часть.

15. Устройство по п.1, включающее третью соединительную часть на верхнем конце указанного монтажного основания для соединения со второй соединительной частью экрана в задней части указанного экрана для поддержки указанного экрана от перемещения, указанных второй и третьей соединительная часть, и указанные первая и вторая соединительные части экрана могут отсоединяться друг от друга, что позволяет легко прикреплять указанный экран к указанному каналу желоба и снимать его с него.

16. Крепежное опорное устройство для установки внутри и поддержки удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, заднюю стенку, образующих желобный канал с верхним отверстием и верхним щитом, отходящим вперед и вниз от вершины задней стенки с зазор между верхним щитом и передней стенкой, указанное устройство содержит:

Жесткий основной опорный корпус, имеющий разнесенные верхний и нижний элементы, образующие продольный проход, и имеющий ослабленные, относительно тонкие противолежащие переднюю и заднюю торцевые стенки поперек концов указанного прохода, через которые легко проникает крепежный элемент при приложении усилий крепления к застежка, причем указанная передняя стенка имеет углубление на передней поверхности, чтобы обеспечить целевую область для приема заостренного конца указанной застежки,

нижняя часть опорного рычага, жестко прикрепленная к указанной части основного опорного корпуса и выступающая вперед, указанный нижний опорный рычаг участок, имеющий зависимую изогнутую заднюю часть, проходящую вперед от передней части указанного основного опорного корпуса, и нижнюю часть, проходящую вперед от указанной задней части,

Жесткая первая соединительная часть для соединения с соединительной частью желоба, жестко прикрепленная к верхнему концу указанной передней стенки для поддержки указанной передней стенки от перемещения, при этом указанное первое соединительное средство представляет собой переднюю часть, проходящую вверх и назад под наклоном к указанной нижней части,

верхняя часть опорного рычага, жестко прикрепленная к указанному основному корпусу опоры и проходящая вперед, причем указанная верхняя часть опорного рычага имеет открывающуюся назад, вертикальную изогнутую заднюю часть, проходящую вверх и вперед от переднего конца указанной основной опоры корпус и верхняя секция, проходящая вперед от указанной задней секции,

жесткая вторая соединительная часть для соединения с соединительной частью экрана, жестко прикрепленная к нижней передней концевой части указанного экрана для поддержки указанного экрана от перемещения, указанная вторая соединительная часть представляет собой изогнутую переднюю часть, проходящую вперед от указанной верхней части через по дуге около 180 градусов, при этом указанные первая и вторая соединительные части являются жесткими и находятся на фиксированном расстоянии друг от друга, чтобы поддерживать указанный зазор практически одинаковым по размеру, и

монтажное основание, проходящее поперек указанного основного опорного корпуса и позади него для опирания на заднюю стенку желоба, при этом указанный основной опорный корпус и монтажное основание имеют средства для приема крепежного элемента, который входит в опорную конструкцию для крепления желоба к опорную конструкцию для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного экрана и указанной передней стенки.

17. Крепежное опорное устройство для установки внутри и поддержки удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, заднюю стенку, образующих желобный канал с верхним отверстием и верхним экраном, отходящим вперед и вниз от вершины задней стенки с зазор между щитом и передней стенкой, указанное устройство содержит:

основной опорный корпус,

монтажное основание в задней части указанного основного опорного корпуса, имеющее средства для приема крепежа для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного экрана и передней части стена,

первая соединительная часть, жестко прикрепленная к передней нижней концевой части указанного опорного корпуса для соединения с соединительной частью желоба на верхнем конце указанной передней стенки для поддержки указанной передней стенки от перемещения,

второй соединительный элемент, жестко прикрепленный к переднему верхнему концу указанного основного опорного корпуса для соединения с первым соединительным элементом экрана на переднем нижнем конце указанного экрана для поддержки указанного экрана от перемещения,

указанные первая и вторая муфты часть является жесткой и находится на фиксированном расстоянии друг от друга, чтобы поддерживать указанный зазор в основном одинакового размера, и

третья соединительная часть на верхнем конце указанного монтажного основания для соединения со второй соединительной частью экрана в задней части указанного экрана для поддержки указанного щита от движения,

указанные вторая и третья соединительные части и указанные первая и вторая соединительные части экрана могут отделяться друг от друга, что позволяет легко прикреплять указанный экран к указанному желобу и снимать его с него.

18. Комбинация удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, имеющую соединительную часть передней стенки на верхнем торцевом участке передней стенки, заднюю стенку, образующую желобный канал с верхним отверстием, и верхний экран проходящий вперед и вниз от верхней части задней стенки с зазором между экраном и передней стенкой, причем указанный экран имеет соединительную часть экрана на передней нижней концевой части экрана и крепежное опорное устройство внутри и поддерживает указанный желоб, указанный устройство в том числе:

удлиненный горизонтальный основной опорный корпус,

удлиненное вертикальное монтажное основание в задней части указанного опорного корпуса, имеющее средства для приема крепежа для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного защитный экран и указанная передняя стенка,

первая соединительная часть, жестко прикрепленная к передней нижней концевой части указанного опорного корпуса, взаимодействующая с указанной соединительной частью передней стенки, чтобы поддерживать указанную переднюю стенку от перемещения и поддерживать указанный зазор по существу одного размера,

, и вторую соединительную часть, жестко прикрепленную к переднему верхнему концевому участку указанного опорного корпуса, взаимодействующую с указанной соединительной частью экрана, чтобы удерживать указанный экран от перемещения и поддерживать указанный зазор по существу одного размера.

19. Комбинация по п.18, отличающаяся тем, что передняя стенка указанного основного опорного корпуса расположена в переднем положении за серединой желоба для облегчения вставки точки указанной застежки в указанный основной опорный корпус.

20. Устройство по п.18, отличающееся тем, что указанная первая соединительная часть и упомянутая соединительная часть передней стенки по существу имеют форму крюка, причем каждый упомянутый крюк имеет вогнутое гнездо и повернутую назад концевую часть, причем указанные гнезда упомянутого соединительные крюки, открывающиеся, по существу, в противоположных направлениях, и каждая клеммная секция входит в соответствующее гнездо.

21. Устройство по п.18, отличающееся тем, что указанная вторая соединительная часть и указанная экранирующая соединительная часть выполнены по существу в форме крюка, причем каждый упомянутый крюк имеет вогнутое гнездо и повернутую назад концевую часть, причем указанные гнезда указанных промежуточных крюков открываются по существу в противоположных направлениях, и каждая клеммная секция вставляется в соответствующую розетку.

22. Сочетание в крепежной опорной системе удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, имеющую соединительную часть передней стенки на верхнем торцевом участке передней стенки, заднюю стенку, образующую желобный канал с верхним отверстие и верхний щиток, проходящий вперед и вниз от верхней части задней стенки с зазором между щитком и передней стенкой, указанный щиток имеет соединительную часть щитка на передней нижней концевой части щитка и множество крепежных опорных устройств на выбранных расстояниях внутри и поддерживающих указанный желоб, причем каждое указанное устройство включает в себя:

удлиненный горизонтальный основной опорный корпус,

удлиненное вертикальное монтажное основание в задней части указанного опорного корпуса, имеющее средства для приема крепежа для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного экран и указанная передняя стенка,

первую соединительную часть, жестко прикрепленную к передней нижней концевой части указанного опорного корпуса, соединяющую указанную соединительную часть передней стенки для поддержки указанной передней стенки от перемещения, и

вторая соединительная часть, жестко прикрепленная к передней верхней концевой части указанного опорного корпуса, взаимодействующая с указанной соединительной частью экрана для поддержки указанного экрана от перемещения,

указанные первая и вторая соединительные части указанных устройств являются жесткими и находятся на выбранном фиксированном расстоянии друг от друга, чтобы поддерживать по существу равномерный зазор по всей длине указанного желоба.

23. Комбинация удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, имеющую соединительную часть передней стенки на верхнем торце передней стенки, заднюю стенку, образующую желобный канал с верхним отверстием, и верхний экран проходящий вперед и вниз между верхней частью задней стенки с защитным экраном и передней стенкой, при этом указанный экран имеет первую соединительную часть экрана на передней нижней концевой части экрана и вторую часть соединительного экрана на задней части указанного экрана, и крепежное опорное устройство внутри и поддерживающее упомянутый желоб, включающее:

основной опорный корпус,

монтажное основание в задней части указанного опорного корпуса, имеющее средства для приема крепежа для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного экрана и указанной передней части стенки,

первую соединительную часть, жестко прикрепленную к передней нижней концевой части указанного опорного корпуса, взаимодействующую с указанной соединительной частью передней стенки, чтобы удерживать указанную переднюю стенку от перемещения и поддерживать по существу равномерный зазор, и

вторая соединительная часть, жестко прикрепленная к переднему верхнему концу указанного опорного корпуса, взаимодействующая с указанной соединительной частью экрана, чтобы удерживать указанный экран от перемещения и поддерживать по существу равномерный зазор,

третья соединительная часть на верхнем конце указанной опоры основание для соединения со второй соединительной частью экрана в задней части указанного экрана для поддержки указанного экрана от перемещения,

указанные первая и вторая соединительные части являются жесткими и находятся на фиксированном расстоянии друг от друга, чтобы поддерживать указанный зазор по существу одинаковым размером,

указанные вторая и третья соединительные части и указанные первая и вторая соединительные части экрана могут отделяться друг от друга, что позволяет легко прикреплять указанный экран к указанному желобу и снимать его с него.

24. Устройство по п.23, отличающееся тем, что указанная третья соединительная часть и упомянутая вторая экранирующая соединительная часть по существу имеют форму крюка, при этом указанный крюк имеет вогнутое гнездо и повернутую назад концевую часть, причем указанные гнезда указанного промежуточного соединения крючки открываются по существу в противоположных направлениях, и каждая клеммная секция входит в соответствующее гнездо.

25. Устройство по п.23, отличающееся тем, что указанный основной опорный корпус, установочное основание, средство первой соединительной части, вторая соединительная часть и третья соединительная часть выполнены в виде цельного цельного жесткого корпуса.

26. Крепежное опорное устройство для установки внутри и поддержки удлиненного экранированного желоба, имеющего нижнюю стенку, переднюю стенку, заднюю стенку, образующих желобный канал с верхним отверстием и верхним экраном, отходящим вперед и вниз от вершины задней стенки с зазор между щитом и передней стенкой, указанное устройство содержит:

основной опорный корпус,

монтажное основание в задней части указанного опорного корпуса, предназначенное для установки крепежного элемента для крепления задней части указанного опорного корпуса к указанной задней стенке для обеспечения консольной опоры для указанного экрана и указанной передней стенки ,

первое соединительное средство на переднем нижнем конце указанного опорного корпуса для соединения с соединительным элементом желоба на верхнем конце указанной передней стенки для поддержки указанной передней стенки от перемещения, и

средства второй соединительной части на переднем верхнем конце указанного опорного корпуса для соединения с соединительной частью экрана на передней нижней концевой части указанного экрана для поддержки указанного экрана от перемещения,

средства первой и второй соединительных частей находятся на фиксированном расстоянии друг от друга, чтобы поддерживать указанный зазор по существу одинаковым по размеру,

указанный основной опорный корпус образован тонкой паутинообразной горизонтальной секцией ребра и наклонной секцией ребра, которая служит в качестве направляющей для установки указанного экрана и добавляет конструктивная прочность указанного основного опорного корпуса.

7 типов вешалок для водосточных желобов для вашего дома

Вешалки для желобов являются ключом к продлению срока службы вашей водосточной системы. Помогите защитить свой дом от водной эрозии, закрепив желоба с помощью правильной подвесной системы. Узнайте о различных типах вешалок для желобов, чтобы решить, какой стиль лучше всего подходит для вашего дома.

Возможно, вы удивитесь, узнав, что существует семь различных типов подвесок для желобов. Это означает, что вы можете выбрать стиль желоба, который подходит для вашего дома, не беспокоясь о том, можно ли надежно установить его на крыше. Системы крепления водосточных желобов обеспечивают поддержку и устойчивость водосточных желобов, которые в противном случае разрушились бы из-за повреждения водой.

Компания Asher Lasting Exteriors является ведущим поставщиком водосточных желобов и их обслуживания. Свяжитесь с нами сегодня для бесплатной консультации о ваших новых заменах желоба.

Вешалки для водосточных желобов — это система, поддерживающая общее состояние вашего водосточного желоба. Неисправные подвески желоба приведут к дальнейшим проблемам с желобом, которые могут быстро накапливаться. Существует несколько видов вешалок для водосточных желобов.

Некоторые более прочные и могут выдерживать сильные дожди; другие более дискретны и хорошо работают с бесшовными желобами, создавая гладкий, непрерывный вид. Независимо от типа подвески для желоба, которую вы выберете, вы будете в большей безопасности и защищены во время летних бурь.

Существует семь различных типов подвесок для желобов, каждый из которых имеет свои преимущества перед другими. Выбор лучшего типа для вашего дома будет зависеть от вашего климата, бюджета и эстетических предпочтений.

Некоторые вешалки выглядят незаметными с уровня земли, некоторые сделаны так, чтобы выдерживать проливные дожди, а другие проще и их легче установить самостоятельно. Взгляните на каждый из дизайнов вешалок ниже, чтобы решить, какой из них подходит именно вам.

• Вешалки, прикрепленные к лицевой панели
• Скрытые вешалки
• Шипы и втулки
• Открытые кронштейны и ремни
• Вешалки, прикрепленные к подкрышу
• Т-образные или Т-образные вешалки
• Круглые вешалки

Это один из наиболее распространенных типов подвесов для водосточных желобов, совместимый как с К-образными, так и с полукруглыми желобами. Внешний конец соединяется с верхней кромкой желоба, а внутри находится полый элемент, в который вкручивается застежка, обычно шип или длинный винт.

Крепеж охватывает примерно половину ширины желоба для создания более прочной распорки. К основным характеристикам кронштейна желоба этого типа относятся:

• Совместимость с желобами типа K и полукруглыми желобами
• Длинный шип или винт для более глубокого анкера
• Более широкий крепеж для дополнительной опоры желоба

Скрытые кронштейны аналогичны предыдущим кронштейнам желоба, за исключением того, что они устанавливаются в центре желоба желоба. Эти крепления водосточных желобов невидимы с земли, что создает более чистый вид вокруг. 9№ 0003

Популярный стиль бесшовных подвесов для водосточных желобов, в котором акцент делается на гладкий и непрерывный дизайн. В качестве дополнительного преимущества они могут выдержать тонну избыточной воды и являются одними из самых прочных держателей желоба. Вот несколько ключевых преимуществ выбора скрытых вешалок для желобов.

• Гладкий и бесшовный внешний вид
• Обеспечивает надежную поддержку всей системы
• Выдерживает сильный дождь

Этот тип подвески водосточного желоба использует более простой механизм. Наконечник или небольшая металлическая трубка проходит через обе стороны желоба желоба, затем длинный шип или винт вкручивается в лобовую доску.

Метод установки с двумя отверстиями увеличивает риск протечки желоба, позволяя дождевой воде проливаться на сайдинг и окна. Наконечники также подвержены повреждению льдом, что приводит к их расширению и сжатию. К основным компонентам этого типа кронштейна желоба относятся:

• Более простой подвесной механизм
• Дополнительные слабые места для утечек
• Вероятность повреждения льдом

В этом виде кронштейнов водосточных желобов используются U-образные металлические кронштейны, которые поддерживают желоб желоба снизу, а не проникают в него. Затем к обшивке крепится несущий ремень.

Этот тип кронштейна снижает риск коррозии, но необходимо правильно установить крепеж. В противном случае кронштейны могут быть легко сбиты во время сильного ливня. Основные аспекты этих держателей желоба включают в себя:

• Без отверстий в желобах
• Снижает риск коррозии
• Рекомендуемая профессиональная установка

Это вариант открытых скоб и ремней вешалок для водосточных желобов. Вместо того, чтобы крепиться к лобовой доске, этот тип подвески крепится к самой кровельной конструкции, обычно под черепицей. Несмотря на то, что это более безопасно, установка подвесок для желобов этого типа требует навыков и не должна доверяться неопытным подрядчикам. К основным элементам этих подвесок для водосточных желобов относятся:

• Крепление под черепицей
• Надежнее, чем кронштейн и ремни
• Требуется квалифицированная установка

Т-образные подвесы напоминают скрытые вешалки, к середине которых приклепывается вертикальная металлическая полоса, образующая подвесную систему. Другой конец ремня крепится к кровельному настилу, что устраняет необходимость использования креплений на бордюрной доске. Эти бесшовные кронштейны для желобов так же невидимы с земли, как и скрытые подвесы для желобов. Важнейшими компонентами этих подвесок для водосточных желобов являются:

• Водосточные желоба, закрепленные под черепицей
• Скрытый вид с земли
• Без отверстий в лицевой панели

Круглые вешалки аналогичны открытым скобам и ремням, но подвешиваются с помощью Т-образных ремней. Этот тип кронштейнов для желобов обеспечивает поддержку снизу, придавая дополнительную прочность, необходимую для борьбы с сильными дождями.

Подобно кронштейну и ремню, эти системы крепления желоба работают лучше всего при профессиональном монтаже. Основные фокусные точки этих опорных кронштейнов желоба включают в себя:

• Повышенная прочность при сильном дожде
• Крепится под желобом
• Рекомендуемая профессиональная установка

Лучшие вешалки для желоба для вашего дома будут зависеть от того, насколько вы отдаете предпочтение бесшовному дизайну, простоте установки и способности противостоять бурям. Другие соображения могут включать расстояние между подвесками желоба, так как в среднем это три фута, но два фута могут быть рекомендованы для районов с сильным снегом и нарастанием льда. Вы также захотите рассмотреть типы кронштейнов водосточной трубы и то, будут ли они соответствовать или контрастировать с вашим основным держателем желоба. Принимая решение, имейте в виду следующее:

• Расстояние между подвесками желоба
• Кронштейны водосточной трубы
• Эстетика вашего дома

Если вы хотите заменить свою водосточную систему, у Asher есть технический опыт, чтобы выполнить эту работу. Позвоните в нашу команду профессионалов в Asher, чтобы получить любые решения для водосточных желобов, такие как бесшовные водосточные желоба, водосточные шлемы, окна, проживание на открытом воздухе и многое другое.

Пошаговое руководство

Скопление воды может нанести значительный ущерб фундаменту вашего дома, вызвать эрозию почвы и затопить подвал вашего дома. Это делает водосточные трубы неотъемлемой частью любой водосточной системы. Для домовладельцев или подрядчиков, занимающихся своими руками, это последний шаг при установке водосточной системы. После установки вода из водосточных желобов стекает по водосточной трубе, чтобы гарантировать, что вода будет направлена ​​​​в сторону от вашего дома и не будет скапливаться.

В Western States Metal Roofing мы используем наш опыт и более чем 20-летний опыт работы с металлической кровлей, чтобы сделать вашу установку максимально простой. Вам следует обратиться к руководству по установке металлической кровли производителя в качестве основного справочника, но мы поможем вам больше, предоставив письменное пошаговое руководство. Чтобы помочь вам визуализировать процесс, мы также создали видео по установке водосточной трубы.

Мы рассмотрим:

• Что такое водосточная труба?
• Сколько стоит водосточная труба?
• Установка колен водосточной трубы
• Крепление водосточной трубы и ремешка водосточной трубы
• Установка соединения желоба
• Установка кровельного покрытия на водосточный желоб, крепление и обвязка водосточного желоба

Водосточная труба — это водосточная труба с крыши, предназначенная для отвода воды из желоба на уровень земли. Водосточные трубы устанавливаются вертикально и соединяются с отводом, который проходит через желоб и присоединяется к водосточной трубе. Назначение водосточной трубы — контролировать, куда стекает вода с крыши, чтобы не повредить фундамент вашего дома.

Сколько стоит водосточная труба?

Стоимость водосточной трубы будет зависеть от калибра, типа лакокрасочного покрытия и размера водосточной трубы. В среднем водосточная труба будет стоить от 3 до 5 долларов за погонный фут. Однако это не включает в себя все дополнительные аксессуары водосточной трубы. Хорошая приблизительная оценка состоит в том, чтобы удвоить стоимость водосточной трубы, и это будет приблизительная оценка дополнительных затрат на такие детали, как: колена водосточной трубы, ремни водосточной трубы и выпускные отверстия водосточной трубы.

Колена водосточной трубы используются для направления воды из водосточных желобов и размещаются сверху и снизу водосточной трубы. Они бывают разных углов, чаще всего 45 градусов и 90 градусов. Если вам нужен другой угол, по запросу можно заказать уголки, изготовленные по индивидуальному заказу.

Перед установкой необходимо установить водосточную трубу на водосточный желоб. Подготовьте нижнюю часть колена водосточной трубы, выполнив следующие действия:

1. Сделайте отметки 1 ¼ дюйма в каждом углу локтя.
2. Используя ножницы, надрежьте каждый угол.
3. С помощью ручного закаточного станка слегка загните клапаны внутрь.
4. Слегка сбейте молотком любые заусенцы от резки, чтобы облегчить соединение колена и водосточной трубы.
5. Подставьте колено к выпускному отверстию водосточной трубы. ПРИМЕЧАНИЕ. Не присоединяйте колено в этот момент.

Как исправить колено водосточной трубы, согнутое под неправильным углом

Нередко колено водосточной трубы заказывается под неправильным углом. Большинство локтей имеют угол 45 градусов, но нередки случаи, когда угол локтя составляет 30, 70, 90 или другие углы. Если у вас неправильный угол наклона локтей, вот простое решение проблемы.

1. Измерьте расстояние от сгиба клапана до стены.
2. Отметьте размер и вычтите 4 ¾ дюйма, чтобы оставить место для второго колена.
3. Просверлите отверстие ступенчатым сверлом на внешней части линии.
4. Разрежьте по отмеченной линии ножницами по металлу.
5. С помощью ручного закаточного станка согните внутреннюю кромку, чтобы 45-градусный угол совпадал с водосточной трубой.
6. При установке водосточной трубы убедитесь, что шов направлен либо к небу, либо к стене.
7. Вставьте колено в секцию водосточной трубы.
8. Прикрепите по две заклепки с каждой стороны, убедившись, что они проникают как в прямой водосточный желоб, так и в колено.
9. Подготовьте противоположный конец, надрезав все четыре угла на 1 ¼ дюйма.
10. Повторить шаги с 5 по 8
11. Последняя секция водосточной трубы будет поставляться с отводом под углом 45 градусов, уже прикрепленным к водосточной трубе.

1. Нанесите силиконовый герметик на расстоянии одного дюйма от края внешнего периметра водосточной трубы.
2. Прикрепите часть водосточной трубы к дропауту с помощью двух заклепок с каждой стороны.
3. Прикрепите нижние секции двумя заклепками с трех сторон водосточной трубы.
4. Ремни водосточной трубы будут использоваться для крепления водосточной трубы к стене.
5. Если вы выполняете соединение с металлическим сайдингом, используйте саморезы металл-металл, прикрепите хомуты к высокому шву стеновых панелей. В противном случае используйте винт, соответствующий состоянию вашей стены. ПРИМЕЧАНИЕ. Ремни следует размещать примерно через каждые три фута.

Если вы учитесь устанавливать водосточные трубы, мы предполагаем, что вам нужно научиться устанавливать желоба и водосточные трубы. Мы создали письменное руководство по установке и вспомогательное видео, чтобы сделать эту установку проще простого.

Ищете дополнительные руководства для домовладельцев и пошаговую помощь по установке? Вы можете найти все необходимое в Учебном центре металлической кровли Western States, чтобы помочь вам легко и успешно выполнить установку.

Установка желоба | Реймор, Миссури

Отзывы

• «Вау! Какой большой опыт. Вся американская бригада проделала замечательную работу, оторвав 2 слоя старой крыши и установив красивую деревянную крышу за один день! Убрали свой бардак. Очень рекомендую этого кровельщика и буду обращаться к ним снова. Приемлемая цена, очень хорошая работа.»

  — Кэтис, Канзас-Сити, Миссури

  Кнопка

• «Я хотел бы поблагодарить Meissen Roofing, Dan Meissen и его команду за быструю и профессиональную установку моей новой крыши. Дэн нашел время, чтобы сообщить, когда будет плохая погода, когда они будут здесь и сколько времени займет работа. Я чувствовал, что меня включили во весь процесс. Работа была выполнена в срок и никогда не было никаких проблем. Бригаде потребовалось дополнительное время, чтобы собрать весь мусор, включая гвозди. У меня трое детей, которые постоянно играют во дворе и пока не нашли ни одного гвоздя. Не было никаких скрытых затрат, и указанная цена была ценой, которая была уплачена. Я бы порекомендовал Meissen Roofing всем.”

  — Чаун, Реймор, Миссури

• «Как вы знаете, на установку моей крыши ушло несколько месяцев. Моя крыша была установлена ​​в субботу, и я пишу, чтобы вы знали, что ожидание того стоило. Хочу поблагодарить всю вашу команду за отличную работу. Было приятно видеть, как хорошо они работали вместе и как они защищали мою собственность, укрывая и перемещая предметы, которые могли быть повреждены. Этим утром я нашел двор очень чистым после беспорядка, который я видел вчера. Ваши люди сделали то, что было указано в контракте. Отличное обслуживание клиентов. Пожалуйста, передайте вашей команде «спасибо» за хорошо проделанную работу».

  — Ричард, Грандвью, Миссури

• «Наши водостоки остро нуждались в замене. Надеюсь, это устранит попадание воды в наш подвал. Дэн был очень полезным и информативным по нашим проблемам. Спасибо!»

  — Стефани, Реймор, Миссури

• «В К.С. много кровельных компаний. область. Но на вершине только десять, а вы одна из ведущих кровельных компаний. Ваши люди выполнили свою работу вовремя. Они убирались каждый день. Ваши люди позаботились о нашем имуществе.

  — Фрэнк, Рэймор, Миссури

• «Они хорошо поработали, были вежливы и убрали весь мусор. Они позаботились о защите кустарников и растений».

  — Сэм, Белтон, Миссури

• «Я считаю Meissen Roofing of Raymore, Миссури, одним из лучших в Южном Канза-Сити. Они заслужили это признание, предоставляя высококачественные материалы, взимая справедливые и разумные цены за свою работу и выполняя свои обещания, данные заказчику. Они также позаботились о том, чтобы на рабочем месте всегда присутствовала безопасность и защита имущества. Во всех их действиях хорошо заметны их умелые рабочие привычки. Мне нравилось наблюдать за ними в действии, пока я полностью заменял крышу. Спасибо за отличную работу!»

  — Ховард, Рэймор, Миссури

• Они были единственным подрядчиком, который дал мне цену до того, как страховой оценщик проинспектировал крышу. Другие подрядчики хотят вести переговоры с оценщиком. Они залатали нашу крышу черепицей, а не брезентом перед перекрышей. Они привозят большую бригаду, чтобы быстро выполнить работу. Новые желоба идеально сочетаются с краской нашего дома!

  У них был специальный человек для уборки территории. Они запускают магниты после того, как они сделаны, чтобы удалить большую часть гвоздей. Мой муж думал, что наш двор стал чище после того, как нам сделали собственную крышу, тогда как соседи сделали свою крышу. Владелец, Дэн, дает вам номер своего мобильного телефона.

  — Мишель Р.

• Эти ребята не только могут быстро построить крышу, но и она не будет течь, а земля будет безупречной, когда они закончат. Хорошая работа, ребята 👍

  — Энди В.

просматривать наш веб-сайт

контактная информация

Адрес: 1611 S Prairie Lane Raymore,

Миссури 64083-9471

Часы работы:

906:12 Пн — Пт

8:00 — 17:00

Сб — Вс

Только по записи

посетите наш офис

просмотрите наш веб-сайт

контактная информация

Телефон: (816) 331-8909

Электронная почта: meissenroofing@aol. com

Адрес: 1611 S Prairie Lane Raymore,

Миссури 64083-9471

Часы работы:

Пн-Пт

8:00 — 17:00

Сб — Вс

Только по записи

посетите наш сайт

Контент, включая изображения, представленные на этом веб-сайте, защищены законами об авторском праве. Скачивание, перепечатка, повторная передача или воспроизведение контента на этом веб-сайте строго запрещены. Условия эксплуатации | Политика конфиденциальности

Как правильно установить кронштейны желоба

10 августа 2020 г. 19 июня 2022 г. Адам Басси Бесшовные желоба 0

Что такое кронштейны желоба

Для желобов диаметром 5 дюймов, 6 дюймов и 7 дюймов необходимо иметь кронштейны для их удержания. Для установки используются кронштейны желоба для крепления к бордюрной доске или нависающему карнизу или карнизу дома.

Раньше кронштейны желоба не использовались. Люди использовали ремни, которые проходили вокруг водосточных желобов и крепились обратно к лицевой панели. Затем шип и феррелл были изобретены вторыми. Эта технология поддерживала внутреннюю часть желоба до определенной ширины, и шип проходил через поверхность желоба через наконечник и в лобовую доску, чтобы скреплять

Кронштейны желоба бывают разных форм и размеров

Сегодня кронштейны бывают самых разных форм и размеров для эстетики. Различные размеры предназначены для разных типов опор. Иногда у вас есть наклонная лицевая панель, в которую необходимо зафиксировать водосточный желоб. Кронштейн и хомут могут подниматься на крышу и крепиться под гонтом, поддерживая нижний край водосточного желоба.

Скрытая подвеска также относится к типу кронштейна желоба. Из вертикального положения вы зацепляете скрытую подвеску за поверхность водосточной системы. Это позволяет вкрутить один винт сзади, чтобы прикрепить желоб к лицевой панели

Сколько кронштейнов желоба мне нужно?

Обычно это определяется стандартным расстоянием между кронштейнами желоба. Некоторые установки нестандартны, поэтому все может немного отличаться. То, что вы могли видеть, это открытая конструкция стропил, где стропила имеют два фута по центру или стропила имеют 16 дюймов по центру. В этой ситуации вы увидите кронштейны желоба, установленные либо на каждом стропиле, либо на каждом втором стропиле.

Кронштейны желоба Обычно на расстоянии 30 дюймов друг от друга

В ситуации с двухфутовым стропилом, если бы вы делали каждое второе стропило, это было бы слишком далеко друг от друга. Если вы используете сверхпрочный материал для водосточных желобов, вы можете снять зазор в четыре фута. Как правило, кронштейны желоба должны быть на расстоянии не более 30 дюймов друг от друга, хотя могут быть исключения, такие как действительно высококачественная сталь или алюминий. Вы также можете сделать их шире, если кронштейны более тяжелые.

Чтобы определить, сколько кронштейнов желоба вам нужно, просто возьмите количество погонных футов устанавливаемого желоба и разделите его на 2,5. Этот расчет даст вам правильный счет для скобок. Кроме того, вы захотите добавить один дополнительный ангар на секцию после того, как сделаете свое подразделение. Если у вас 10 секций, вы хотите добавить дополнительную скобку для каждой секции.

Можно ли использовать скрытые кронштейны желоба?

Вы можете и скрытые скобки новее и имеют множество вариантов. По стилю некоторые скрытые вешалки расположены под углом к ​​лицевой панели, что обеспечивает более надежную поддержку. Некоторые из них тоньше и толще по своему материальному составу. В конечном счете, скрытая вешалка — это то, что вам нужно.

Единственным недостатком скрытого кронштейна водосточного желоба является то, что кронштейн с угловым винтом является предварительно установленным. Предустановленный винт поднимается над верхней кромкой передней части желоба примерно на ⅜ дюйма. Плоские верхние ограждения желоба предпочтительнее, и эти кронштейны будут препятствовать тому, чтобы ограждение от листьев плашмя сидело внутри верхнего кармана желоба.

Если вы собираетесь установить защиту от листьев, такую ​​как Leaf Relief, Gutter RX или Leaf Dog, эти изделия имеют плоскую форму и размещаются в верхнем кармане желоба. Если кронштейн удерживает винт через каждые 30 дюймов, вы можете видеть, как он будет препятствовать тому, чтобы защитный кожух желоба сидел внутри и вызывал его неправильную работу. В этом случае эти скобки должны быть заменены.

Какие типы винтов следует использовать с кронштейнами желоба?

Типы шурупов чрезвычайно важны и являются одним из основных сбоев, которые мы наблюдаем в водосточной системе. Все будет выглядеть красиво и стильно, а водосточные желоба просто отвалятся от дома или отвалятся определенные секции.

Используйте винты с шестигранной головкой для кронштейнов желоба

В первую очередь следует использовать винт с шестигранной головкой номер восемь из нержавеющей стали. На 1 ½ дюйма у них обычно есть точка прокола, и она используется со скрытым кронштейном желоба. Вы также можете использовать их для полукруглых подвесов в кронштейнах для полукруглых желобов. Их способность противостоять ухудшению погодных условий превосходна. Второй винт будет такого же размера и размеров, как упоминалось ранее, но оцинкован.

Не используйте шурупы или гвозди для гипсокартона

Ошибка номер один — это люди, использующие шурупы для гипсокартона, прямые стальные шурупы для внутренней отделки или гвозди. Люди будут прибивать или завинчивать их, и вы увидите, как они ржавеют и ломаются, а затем желоб просто отваливается и отделяется от панели. С желобом все в порядке, но крепления, которые использовались, относительно быстро ломаются.

Подходит любой тип шурупа для наружных работ, если его диаметр и длина подходят. Главное, в чем вы должны убедиться, выбирая что-то из ящика для мусора, — это убедиться, что это внешний класс, по крайней мере, номер восемь и как минимум один с четвертью дюйм в длину.

Как лучше всего установить кронштейн водосточного желоба?

Следуйте инструкциям для используемого кронштейна желоба. Разнообразие кронштейнов очень велико: от обвязывания желоба до использования скрытых кронштейнов внутри желоба.

Убедитесь, что скрытые подвески правильно подсоединены

Иногда люди просто устанавливают скрытый ангар на лицевой стороне желоба и в задней части желоба. Очень важно этого не делать, потому что передняя кромка желоба на самом деле не соединена с задней частью желоба. Вы должны поднять вешалку к себе вертикально и позволить скрытой вешалке зацепиться за фактический карман в передней части листового металла. Когда его рулон сформирован, он создает губу. Скрытые вешалки предназначены для зацепления за выступ на передней части желоба. Вы должны убедиться, что он зацеплен, а затем сложить его и положить горизонтально к задней части желоба, а затем привинтить его через заднюю часть желоба.

Если потайная вешалка не пристегнута к передней кромке желоба, и идет сильный дождь, передняя часть желоба опустится, и вода будет просто вытекать спереди. На самом деле вы увидите, что водосточный желоб все еще прикреплен к стене, но поверхность желоба будет согнута.

Кронштейны желоба для изгиба льда

Иногда кронштейны желоба установлены правильно, но во время ледяной бури или сильного снегопада передняя кромка желоба опускается вниз и придает вам тот же вид. Несмотря на то, что он был установлен правильно, вес льда может погнуть кронштейны и придать такой же вид. Не всегда виновата установка, но обычно. Экстремальные погодные условия могут привести к этому, но вы должны убедиться, что скоба зафиксирована в передней кромке водосточного желоба во время установки.

Заключение

Чтобы правильно установить кронштейны водосточных желобов, вам необходимо выполнить домашнее задание по толщине имеющегося желоба. Убедитесь, что у вас есть кронштейн, подходящий для материала желоба, который вы устанавливаете, и убедитесь, что вы используете достаточно большой и внешний винт для установки этих кронштейнов. Выполнение этих действий должно дать вам отличную, отличную установку для вашей новой водосточной системы.

гнили вокруг креплений в задней части деревянных желобов.
