Козырек из профильной трубы: Козырек из профильной трубы над крыльцом (72 фото) » НА ДАЧЕ ФОТО

как правильно сварить своими руками

Содержание:

1. Виды профильной трубы
2. Преимущества металлических профилей
3. Проектирование навеса
4. Как сварить навес – инструкция для самостоятельной работы
5. Подготовка фундамента
6. Сборка конструкции
7. Зачистка и декорирование
8. Кровля
9. Уход за металлическим навесом
10. Видео о металлических навесах из поликарбоната

Навес – это не только декоративная конструкция, гармонично вписывающаяся в придомовой интерьер, но и необходимая защита крыльца, автомобиля, места для отдыха от палящих лучей, проливного дождя или даже града. Модель может быть представлена как сложной архитектурной формой, так и доступной для самостоятельной работы. Как правильно сварить навес из профильной трубы – описано ниже.

Виды профильной трубы

Металлический продукт может быть различным по методу изготовления, форме и параметрам. Это важно учитывать при конструировании навеса. Итак:

1. По методу производства: шовные и бесшовные. Первый профиль представляет собой заготовку, которую сгибают специальным механическим устройством и затем проваривают продольный шов. Такие профили подойдут для небольших навесов над крыльцом, придомовых конструкций.

Второй вариант изготавливается путём деформирования круглой трубы. Швов такой профиль не имеет, а, значит, прочность у него больше, чем у собрата. Продукты такого металлопроката могут быть использованы и на ответственных конструкциях.

2. Квадратные, прямоугольные, овальные. По желанию заказчика трубе придаётся разная форма. Это, конечно, влияет на цену, но результат в эстетическом плане превосходен.
3. Длина, толщина, сечение. Важные параметры, учитывающиеся при конструировании каркаса для навеса и выборе толщин материала для кровли, в зависимости от назначения навеса, подбирают соответственные.

До того как начать работу, следует иметь тщательно выверенный проект, согласованный со специалистами проектного бюро – сделать навес из профильной трубы для крыльца, совсем не то же самое, что сконструировать стоянку для авто.

Преимущества металлических профилей

Почему профильные трубы так популярны в частном домостроении и конструировании объектов для дач? Рассмотрим их преимущества:

• Экономия материала. Не всегда владельцы частного дома могут позволить себе разориться на художественную ковку или медный каркас. Профильная труба же доступна по цене и выглядит не менее эстетично, если по завершении работы придать каркасу соответствующий вид.
• Прочность. Трубы квадратного и прямоугольного сечения способны выдерживать большие нагрузки без последующего деформирования.

Однако для конкретной конструкции, должно быть, своё сечение, определяемое специалистами. Поэтому всегда важно привлекать к работе таблицы, расчёты и чертежи, сделанные профессионалами.

• Небольшой вес профилированной трубы позволяет не использовать дорогие платформы – монолитные фундаменты. Это нужно только в том случае, если навес будет использоваться под активные цели и примыкать непосредственно к дому.
• Абсолютная не подверженность природным факторам – огню, влаге, паразитам, порче. Конечно, для долговечности всё-таки рекомендовано уберегать металл от ржавчины, но всё равно в сравнении с другими строительными материалами, трубы выигрывают.
• Возможность создавать какие угодно формы и архитектурные задумки – ещё одно из достоинств. Действительно, проявить собственную фантазию ничто не мешает.

Немного горечи: недостаток у всякого металла один – подверженность коррозии. Это особенность профильных труб – ничего не поделаешь, кроме как проведение регулярной профилактики с помощью окрашивания и обработки. Проблему можно решить, если приобретать трубы с оцинкованным покрытием или полностью сделанными из него, но такой продукт сразу вырастет в цене.

Проектирование навеса

Даже если идёт речь о конструировании простого козырька над крыльцом, это не повод относиться с халатностью к будущим чертежам. Железные навесы представляют большую опасность для окружающих, если параметры комплектующих подобраны «на глаз». Что следует учитывать:

1. Размеры. Металлический каркас для навеса из профильных труб должен ограждать крыльцо от прямого попадания и скопления снежных масс и максимально отводить дождевую влагу. Это нужно учитывать при конструировании карнизных свесов – бетонная площадка должна быть меньше.
2. Материал для кровли. Здесь свой нюанс – толщина покрытия. Она напрямую повлияет на несущую способность навеса, так как создаст нагрузки.
3. Особенности местности. Количество выпадаемых за сезон осадков и активность ветра учитываются в первую очередь.
4. Фактор присоединения к дому – от каркаса до козырька. В большей мере это имеет значение для деревянных домов – каменные справятся с нагрузками лучше.

Грамотно составленный проект поможет не только сконструировать качественный навес, но сэкономить на материалах, так как собственнику наглядно предоставлены все составляющие в нужном количестве.

Кроме того, нельзя забывать ещё об одной составляющей проекта – на строительство нужно получить разрешение. Металлические конструкции представляют собой повышенную опасность и перед тем, как начать работу, следует озаботиться получением на руки этого документа.

В этом случае проекты, составленные специалистами – выигрывают, в отличие от состряпанных самостоятельно. В противном случае хождения и согласования вымотают собственника, и идея создания красивого объекта уже не покажется радужной.

Как сварить навес – инструкция для самостоятельной работы

Для работы потребуются навыки сварного дела. А также:

1. Сварочный аппарат. Следует заранее побеспокоиться об источнике питания и до сточной длины кабеля. Электроды используются универсальные.
2. Металлические профили разного сечения. В зависимости от задуманной формы, приобретаются и круглые трубы.
3. Уголки и косынки.
4. Болгарка с дисками по металлу.
5. Дрель. К ней нужна шлифующая насадка.
6. Крепёж. Обычно это саморезы.
7. Приборы контроля и измерения – рулетка, уровень.
8. Средства защиты. Обязательны очки – при сварке или резке металла, искры неизбежны, и глаза нужно беречь.

Далее, как сварить навес из профильной трубы возле дома поэтапно.

Подготовка фундамента

Платформа конструируется обычным способом – выравнивание участка, армирование, заливка. Нельзя пренебрегать такими этапами, как амортизация и защита подошвы основания.

Для этого в подготовленный котлован в 30 см слоями насыпают щебень и песок. Они отведут влагу от бетона из грунта и при больших нагрузках – к примеру, стоянка авто – предотвратят растрескивание.

Если решено стойки каркас утопить в бетон, то раму навеса собирают заранее и концы балок устанавливают в специальные стаканы, предварительно обернув их гидроизоляцией или смазав солидолом. Лучше сделать и то и другое. Затем площадку заливают.

Многие владельцы дач предпочитают разборный каркас. В этом есть свои плюсы – мобильность, возможность менять форму. Тогда просто подготавливают площадку, на которую будет установлен навес.

Сборка конструкции

Каркас представляет собой совокупность следующих элементов: стойки, рама, комплект ферм, арочные дуги. Разберём подробно каждую конструкцию. Итак:

• Рама. Её можно сварить отдельно и потом надеть на стойки – это делается в случае бетонированных концов. А можно применить другой способ – из металлического уголка собирается рама согласно чертежу. Затем по её углам привариваются стойки – количество зависит от величины каркаса.

Конструкция переворачивается и устанавливается на площадку. Важно совместить концы в одной плоскости, иначе перекос неизбежен. Для подрезки используется болгарка. Если решено присоединить навес к дому, то крайние стойки должны быть зафиксированы на фасаде. Это можно сделать с помощью анкерных болтов.

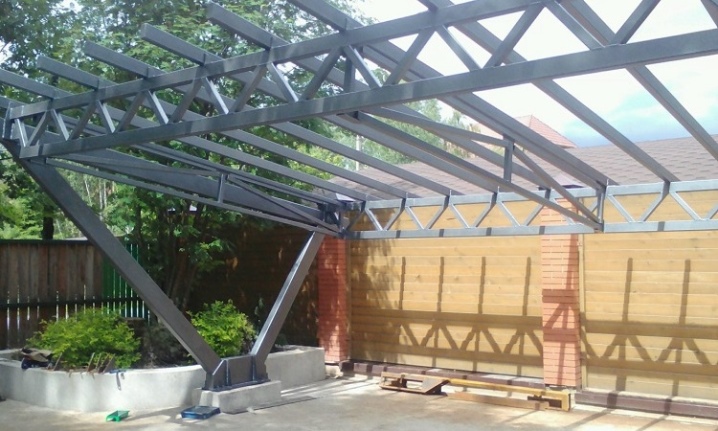

• Фермы. Это металлические прямоугольные конструкции с усилениями в виде зигзага. Верхний пояс может быть заменён дугой для создания арочного навеса.

Количество ферм должно совпадать со стойками – 3 пары, 3 фермы. Собирают конструкции на земле, а потом водружают на каркас. Для надёжности в местах стыков приваривают металлические косынки.

• Согнуть трубу для придания дуги можно и в домашних условиях – на такую конструкцию приходится труба малого сечения. Конечно, лучше использовать их круглой формы. Для придания нужного изгиба трубу забивают песком, отмечают середину и нагревают место сгиба – за концы, в которые вставлена арматура, можно будет легко её согнуть.

Или использовать другой способ – вбить прут, повторяющий контуры дуги и сгибать трубу с двух концов. Но второй способ трудоёмкий и требует большой физической силы. Арки необходимо подготовить под крепёж – дрелью в них высверливаются отверстия.

• Обрешётка. Это необходимый элемент для навеса. В качестве поперечин используют трубы сечением 20 мм.

Шаг обрешётки должен быть согласован с проектом – от него зависит, выдержит ли конструкция массы снега. Наваренные патрубки, как и дуги, должны быть заранее просверлены под крепёж последующего кровельного покрытия.

Вот собственно и всё. Каркас придомового навеса готов. Осталось только привести его в презентабельный внешний вид и покрыть выбранной кровлей.

Зачистка и декорирование

Профессионалы сварного дела пользуются при работе специальным инструментом для удаления шлака и получения красивых ровных швов. Для такой цели может быть использован обыкновенный молоток.

Удалять неряшливые наплывы нужно сразу, иначе потом они пристынут намертво. Когда каркас уже готов, его стоит зачистить. Для этого используют специальную насадку, потому что обычная шлифовальная машинка металл не возьмёт.

Под декором понимается окраска каркаса. Состав должен быть не простой, а защитный. Краски по металлу обычно содержат различные сурики.

При этом палитра ничуть не страдает – все цвета радуги. Заключительным слоем может стать лакированное покрытие – оно будет долго защищать металл и внешний вид каркаса станет безупречным.

Кровля

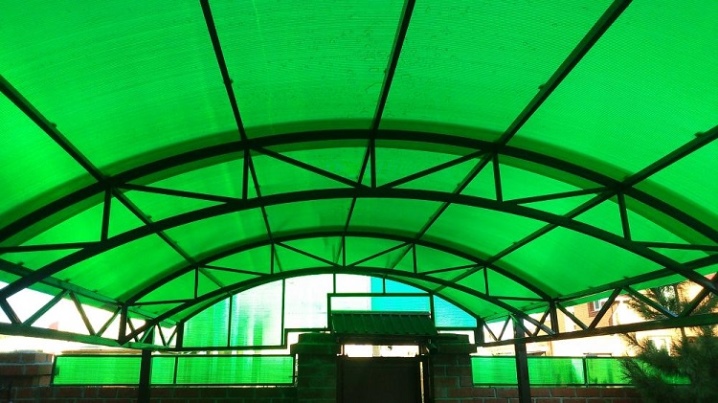

Популярность завоевали поликарбонатные навесы из профильной трубы. Своими руками можно сделать не только каркас, но и кровлю. Для этого важно правильно подобрать вид пластика, толщину листов и крепёж.

Распространён сотовый поликарбонат из-за своей прочности, лёгкости и способности создавать тень, отражая солнечные лучи. При этом света внутри навеса будет достаточно для комфортного времяпрепровождения.

Монолитные листы хорошо зарекомендовали себя на вертикальных плоскостях. Этот нюанс учитывается и разрабатывается проектом, поэтому останется только приобрести материал и начать работу. Она имеет несколько особенностей:

• Листы заранее не раскраиваются. Сначала их примеряют на готовый каркас, намечают линии реза и отверстия для крепежа. Они, естественно, должны совпадать с просверленными ранее на металле.
• Помимо поликарбоната нужно приобрести соединительные профили и термошайбы. Последние обеспечат герметичность навеса. Кстати, чтобы полностью обезопасить металлический каркас от протекания капель или скопления конденсата, изнутри отверстия уплотняются резиновыми кольцами. Их можно изготовить самостоятельно.
• Сначала укладывают один лист, закрепляя его край на саморезы, потом на противоположный край надевается профиль и вставляется следующий лист. Затем вся конструкция фиксируется. По окончании работы, на карнизные свесы надеваются декоративные колпаки, защищающие от скопления конденсата внутри поликарбоната, если монтируется его сотовый вид.

Работу можно считать оконченной. Настало время наслаждаться заслуженным отдыхом под конструкцией – каркас может играть роль не только гаража.

Уход за металлическим навесом

В отличие от многих строительных материалов металлические конструкции неприхотливы. Они не боятся влаги и чистящих абразивов. Однако действовать последними нужно с осторожностью – они могут оставить на поверхности царапины или вовсе содрать краску.

Нельзя использовать их и на поликарбонатной поверхности – только мягкие средства и ветошь. Достаточно проводить обычную влажную протирку, чтобы навес оставался чистым и красивым долгое время.

Уход заключается не только в мытье конструкции, но и в регулярной профилактике ржавчины. Это может случиться, если долгое время влага задерживается на каркасе в виде наледи.

Снег и сосульки следует регулярно убирать. Если же процесс коррозии уже начался, то очаг следует купировать – зачистить участок, покрыть его антикоррозийным средством и краской в тон.

Самостоятельная работа – это способ сэкономить бюджет, отведённый на строительство. Домашнему умельцу под силу всё – возведение дома, облагораживание территории, устройство комфортных зон. Одной из них признан придомовой навес.

Он исполняет несколько задач – создаёт место для летнего отдыха, является альтернативой гаражу, может исполнять роль летней кухни или барбекю. Доступность навеса в финансовом плане, делает его популярным день ото дня. Поэтому владельцам дач или загородных домов стоит обратить внимание на процесс изготовления каркаса – он несложен даже для непрофессионалов, а пользу принесёт существенную.

Как сделать козырек над крыльцом. Как сделать навес к дому своими руками из поликарбоната

Содержание

1. Как сделать козырек над крыльцом. Как сделать навес к дому своими руками из поликарбоната
2. Козырек над крыльцом из профильной трубы. Проектирование навеса из профильной трубы
   • Необходимый инструмент
   • Выбор материала
   • Чертежи и расчёт материала
3. Навес над крыльцом входной дверью из профнастила. Виды мини-навесов по типу установки и дизайну
4. Козырек над дверью из дерева своими руками. Можно ли обойтись без козырька над крыльцом
5. Односкатный козырек над крыльцом. Виды
6. Козырек над крыльцом из металла. Сварные козырьки над крыльцом своими руками
   • Монтаж своими руками
   • Двухскатный козырек
7. Видео НАВЕС над крыльцом часть 1 СВОИМИ РУКАМИ

Как сделать козырек над крыльцом.

Как сделать навес к дому своими руками из поликарбоната

Такой полимер как поликарбонат отлично подходит даже новичкам в строительной области, к тому же он обладает хорошими эксплуатационными качествами и имеет достаточно демократичную цену. Его легко резать и обрабатывать инструментом, а разнообразие видов материала позволяет подогнать конструкции из него под любую обстановку загородной и частной территории. Для тех кто собирается производить козырек в домашних условиях впервые, специалисты рекомендуют взять за основу односкатный вариант строения, а после уже определиться с самим видом основного материала. Чтобы выбрать навес к дому своими руками проекты фото рекомендуют пользоваться разнообразными строительными порталами, на которых можно пройти и онлайн консультацию по любому интересующему вопросу.

Поликарбонат делится на сотовый (ячеистый), монолитный и профилированный. Первый считается самым распространенным в области частного и коммерческого строительства, отличается незначительным весом и низкой стоимостью.

За счет пластичности, полимер подходит для изготовления конструкций разнообразных форм и доступен для работы даже одного мастера. Что касается монолитного поликарбоната, то он отличается своей прочностью, а внешне схож с стеклом как прозрачным, так и цветным, однако считается более устойчивым к нагрузке. Профилированный полимер используют в качестве кровельного материала на крышах, а его характеристики не хуже монолитного вида.

Сделать навес к дому своими руками можно по чертежам, которые представлены в интернете, но при этом важно обратить внимание не только на вид поликарбоната, а на его требуемую толщину, учесть радиус изгиба, а также технические показатели.

Если же у человека есть специальные навыки то рабочий проект можно индивидуализировать, уточнив места и количество опорных стоек и т.п. Также правильно разработанный чертеж на начальном этапе строительства позволяет правильно рассчитать материалы, которые нужно закупить, дабы не было лишних затрат или не пришлось заново делать закупку.

Список необходимых материалов и инструментов для создания навеса из поликарбоната своими руками



Дабы дешевый навес к дому своими руками обладал хорошей прочностью профессионалы рекомендуют сооружать его с помощью металлического каркаса, а поликарбонат приобретать прочностью более 6 мм. Итак, список необходимых материалов и инструментов для создания навеса своими руками выглядит следующим образом:

• поликарбонат;
• лопата, для заготовки ям под бетонирование стоек;
• сварочный аппарат и электроды;
• болгарка и диски к ней;
• термошайбы для крепления полимера;
• рулетка и строительный уровень;
• песок, цемент, гравий;
• профилированная труба с сечением на 80*80.

С целью получить прочное основание при сооружении навеса используются стойки, они же закладные или опоры, их заливают цементным раствором, поэтому дополнительно необходимо подготовить емкость для его приготовления, а также закупить краску и щетку для покраски металлических элементов конструкции, таким образом защитив их от повреждения коррозией.

Козырек над крыльцом из профильной трубы. Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Для установки козырька, требующего крепление к дому, нужно получать разрешение.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

В качестве кровельного покрытия обычно используется поликарбонат (сотовый, реже монолитный) профнастил или металлочерепица.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Навес над крыльцом входной дверью из профнастила. Виды мини-навесов по типу установки и дизайну

Основная задача навеса над крыльцом — укрывать входные двери и порог дома от дождя, снега и солнечных лучей. Классифицировать козырьки можно по типу монтажа, дизайну, материалу для кровли и каркаса, размерам и форме.

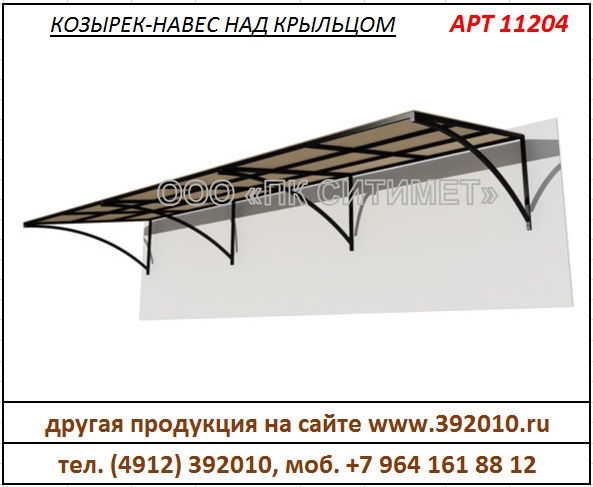

Обычно над дверью вешают небольшой козырек, соразмерный с габаритами крыльца. Впрочем, можно построить и широкий навес, который летом будет исполнять роль террасы. Широкие навесы с закрытыми боками служат неплохой защитой от ветра.

Пример опорной конструкции

По типу установки навесы делят на два вида:

1. Опорные. Это массивные сооружения, требующие надежной фиксации. Такие навесы одной стороной крепят к дому, а противоположную устанавливают на металлические или деревянные опоры.
2. Навесные. Легкие, небольшие конструкции, которые крепят непосредственно над дверью. Такие козырьки просты в монтаже, но зачастую играют больше декоративную роль, ведь небольшое укрытие неспособно защитить, например, от ливня или обильного снега.

Навесной козырек – эскиз

Сделать своими руками навес или козырек над крыльцом помогут фото уже готовых конструкций. Глядя на работы, проще определиться, каким вы хотите видеть свой навес. Вариантов дизайна крыши множество.

Односкатная крыша. Самая простая конструкция — функциональная и без особых изысков. Сделать ее под силу даже человеку, имеющему лишь начальный опыт в строительстве. Такая форма идеальна для широких опорных навесов из профлиста или шифера, а также для открытых террас. При возведении односкатного сооружения важно сделать достаточный уклон, чтобы на крыше не скапливались осадки или листва с деревьев.

Односкатный навес над дверью

Двускатный или трехскатный козырек. Крыша «домиком» украсит крыльцо как в классическом, так и в деревенском стиле. Особенно симпатично выглядят двускатные деревянные или черепичные крылечки. Чаще всего такое крыльцо делают с опорными столбами, чтобы конструкция выдержала немалый вес кровли. Трехскатный навес — это усложненный вариант двускатной крыши. Сделать его не так просто, но и выглядит он интереснее.

Трехскатный козырек выглядит благородно

Полукруглый козырек. Раньше такие козырьки делали из металла. Сейчас для них, как правило, используют сотовый поликарбонат. Этот материал отлично гнется, легко крепится на каркас и в целом выглядит очень презентабельно. Легкость конструкции позволяет сделать ее навесной, а разные цвета поликарбоната дают простор для дизайнерских изысков. Полукруглым можно сделать как небольшой навес над дверью, так и масштабную конструкцию, перекрывающую весь фасад.

Полукруглые конструкции выполняют из поликарбоната

Фигурные навесы. Чтобы сделать крыльцо с нестандартной крышей, понадобится обширный строительный опыт. Такие навесы сложны в исполнении, но всегда привлекают внимание и вызывают восхищение. Для их сооружения выбирают такие кровельные материалы, с которыми проще всего создавать сложные формы, например, черепицу, сотовый или монолитный поликарбонат.

Конструкция может быть самой разной — в виде простого или удлиненного купола, многоугольная, вогнутая или любой другой формы.

Козырек над дверью из дерева своими руками. Можно ли обойтись без козырька над крыльцом

Настоятельно рекомендуем вам использовать навес над крыльцом, пусть даже он будет небольшого размера. И даже в этом случае он сможет защитить участок стены возле двери от атмосферных осадков, а также позволит дому принять гармоничный вид. Иначе строение будет казаться незаконченным.

Использование козырьков различной конструкции над порогом дома уже стало классикой дизайна, поэтому очень редко можно встретить какое-либо здание (жилое или коммерческое) без них. Тем более, что сделать его довольно просто и быстро. В строительных магазинах сегодня достаточно материалов, крепежных элементов и инструментов для работы с ними.

У вас есть два варианта – приобрести готовую конструкцию в разобранном виде или сделать ее своими руками. Если вы выбрали последний, вам останется только выбрать соответствующий дому дизайн, придумав самому или взяв для шаблона какую-либо готовую модель.

Для чего нужно делать козырек над дверью своими руками из дерева

Совет: отдавайте предпочтение материалам, которые не только смогут выполнять практическую задачу, но и будут подходить к внешнему оформлению дома.

1. Выбирайте правильно цвет и оттенок для деревянного навеса.
2. Форму подбирайте заранее, продумайте размер и функциональное предназначение конструкции.
3. Определите расположение слива и куда он будет направлен.
4. Не спешите, убедитесь, что выбранный дизайн навеса соответствует общей концепции постройки.

Односкатный козырек над крыльцом. Виды

Козырьки могут быть односкатными, двускатными, арочными, плоскими, сферическими, в виде маркизы, вогнутыми.

Односкатный козырёк — самый простой и дешевый вариант по сравнению с другими видами. Его несложно сделать и установить самостоятельно. Односкатные навесы бывают обычными и с подзором. Односкатные и двускатные конструкции лучше отводят воду, на них не задерживается снег.

Преимущество двускатного козырька в том, что он лучше защищает от косого дождя. Кроме того, двускатный каркас более жесткий, поэтому двускатная конструкция выдерживает большую ветровую нагрузку. Сделать двускатную конструкцию сложнее.

Плоские простые козырьки подойдут для рустикального или прованского стиля, проще всего их сделать из сбитых вместе досок. Для зданий современного дизайна используют и стекло.

Арочные формы также позволяют осадкам стекать естественным образом. Их несложно монтировать, они подходят к разным архитектурным стилям, создают красивое обрамление входа.

Оригинально выглядят сферические навесы, но изготовить их сложно: нужно сделать много закругленных деталей.

Козырек в виде маркизы представляет собой выгнутую конструкцию, такую, как на фото.

В этой статье мы остановимся на односкатном варианте — они проще других видов в изготовлении.

Односкатный козырек может быть

• на опорах;
• навесным

Каркас навеса делают из дерева или металлического профиля, металлических уголков, швеллеров, также встречаются красивые кованые козырьки. Важно, чтобы материал сочетался со стилем всего строения.

Источник: https://gorizont-pro.ru/novosti/kozyrek-dlya-krylca-svoimi-rukami-navesy-i-kozyrki-nad-krylcom-chastnogo-doma-svoimi-rukami

Козырек над крыльцом из металла. Сварные козырьки над крыльцом своими руками

Навес над крыльцом имеет две основные функции. Во-первых, выполняет декоративную функцию для придания крыльцу наиболее привлекательного вида. Во-вторых, защищает входную группу от осадков.

В данной статье рассмотрим варианты создания козырька своими руками.

Прежде чем приступить к работам по изготовлению и монтажу козырька над крыльцом своими руками из металла, требуется разработать хотя бы простейший проект. Такой проект должен отражать следующие моменты:

• Выбор формы козырька.

• Выполнение расчетов для определения необходимого количества материалов. При расчетах можно воспользоваться. Важно помнить, чтобы козырек выполнял свои защитные функции, он должен отвечать минимальным требованиям: должен быть шире входной двери на 50-60 см; минимальный свес — 80 см.
• В том случае если у вас большое крыльцо с террасой и требуется более длинный или широкий навес, не забудьте предусмотреть дополнительно опоры.

• Угол наклона козырька должен быть не менее 20°, чтобы обеспечить беспрепятственный слив осадков.

После того как определитесь со всеми вышеизложенными моментами, можно переходить к изготовлению самого козырька.

Монтаж своими руками

Рассмотрим два наиболее популярных типа козырьков:

• Односкатный.
• Двухскатный.

В обоих случаях потребуется следующий инструмент:

1. Болгарка.
2. Шуруповерт или дрель.
3. Перфоратор.
4. Рулетка.
5. Маркер.
6. Сварочный аппарат.
7. В некоторых случаях трубогиб.

Из материалов потребуется:

1. Профильная труба 50х30 и 40х20 в объемах согласно размерам вашего козырька.
2. Крепежный материал.
3. Кровельный материал (поликарбонат, металлочерепица и др.).

• Для той части козырька, на которой располагается кровля, используем трубу 40х20.

• Та часть, которая используется для крепления всей конструкции, конструируется из труб 50х30;

• Сваривать конструкцию начинаем с части, на которой будет располагаться кровля, для этого на ровной поверхности раскладываем ранее нарезанные элементы под прямым углом. В зависимости от размеров навеса допускается добавлять промежуточные ребра жесткости.

• Точечно прихватываем каждый стык сваркой, параллельно выравнивая при необходимости конструкцию, после чего тщательно провариваем все швы.
• Далее при помощи профильной трубы 50х30 свариваем несущую конструкцию в такой же последовательности.

• Просверливаем отверстия под крепеж.

• Свариваем обе части между собой и вешаем над крыльцом.

Двухскатный козырек

В двухскатном навесе можно рассматривать арочный вариант и угловой двускатный.

Двускатный козырек изготавливается в той же последовательности, что и односкатный. Различие в изготовлении той части, к которой крепится кровля.

Эту часть необходимо сварить таким образом, чтобы получился скат на обе стороны.

Более детально рассмотрим арочный каркас:

• Для создания арочного каркаса потребуется трубогиб для придания дугообразной формы профильной трубе.

• Получив отрезки необходимой формы, точечно сваркой прихватываем все места соединения и придаем навесу необходимую форму.
• После получения навеса требуемой формы тщательно провариваем все швы.
• Несущий каркас выполняем таким же образом, как и при односкатном козырьке.

Делая козырек, обратите внимание на общий вес получившейся конструкции. Если у вас появляются сомнения, выдержит ли крепеж всю эту конструкцию, рекомендуем добавить опорные столбы для большей надежности.

Источник: https://doma-otido.ru/stati/naves-nad-krylcom-sdelat-navesy-i-kozyrki-nad-krylcom-chastnogo-doma-svoimi-rukami-s-foto

Видео НАВЕС над крыльцом часть 1 СВОИМИ РУКАМИ

SKTM12B CNC -обрабатываемая наклонная труба труба для автомобильного солнечного Shield Sun Cosire Запчасти — Китайские металлические чашки штампов. в наличии

СКТМ12Б Отделка поверхности Финишная обработка, Основной производственный процесс CNC-обработка Нужна изогнутая трубка SKTM12B для автомобильных солнцезащитных козырьков? Позвольте нашему специалисту по обработке листового металла рассмотреть ваш проект и порекомендовать оптимальное индивидуальное решение. Заполните и отправьте форму справа, чтобы начать работу



1. У нас есть собственный завод, и 80% наших сотрудников работают более 10 лет.
2. Мы предлагаем конкурентоспособные цены.
3. Высокая точность, допуск в пределах ± 0,01 мм.
4. 30 лет опыта экспорта.
5. Также приветствуются небольшие заказы.
6. Мы также можем предоставить комплексное обслуживание, включая пресс-формы и сборку.

7. Все образцы должны быть проверены CMM перед отправкой, и процесс каждого шага будет контролироваться CMM.

Доступные материалы:

Нержавеющая сталь	SS201, SS301, SS303, SS304, SS316, SS416 и т. д.
Сталь	мягкая сталь, углеродистая сталь, 12L14, 12L15,4140, 4340, Q235, Q345B, 20#, 45# и т. д.
Латунь	HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 и т. д.
Медь	C11000,C12000,C12000 C36000 и т.д.
Алюминий	AL6061, AL6063, AL6082, AL7075, AL5052, A380 и т. д.

Обработка поверхности:

Алюминиевые детали	Детали из нержавеющей стали	Стальные детали	Детали из латуни
Прозрачный анодированный	Полировка	Цинкование	Никелирование
Цвет анодированный	Пассивация	Оксид черный	хромирование
Анодированный, пескоструйный	Пескоструйная обработка	Никелирование	Электрофорез черный
Химическая пленка	Лазерная гравировка	Хромирование	Оксид черный
Чистка	Электрофорез черный	Науглероженный	С порошковым покрытием
Полировка	Оксид черный	Термическая обработка
Хромирование		с порошковым покрытием

В: Как я могу получить предложение?
A: Если мы получим детали в течение рабочих дней, мы отправим предложение в течение 8 часов.
Для раннего предложения, пожалуйста, предоставьте нам следующую информацию.
1) Один. Чертеж детали (STP/шаг/IGES/IGS/PDF/CAD/DWG/DXF)

2) Один. Требования к материалам
3) Один. обработка поверхности
4) Один. номер
5) Один. Любые особые требования или требования, такие как упаковка, маркировка, доставка и т. д.
В: Каков ваш минимальный объем заказа?
О: Минимальный объем заказа не ограничен. Пожалуйста, заказывайте перед массовым производством.
В: Каков ваш диапазон обработки?
A: Обработка с ЧПУ (включая токарную обработку с ЧПУ, фрезерование с ЧПУ), нарезание резьбы, шлифование, штамповку, лазерную обработку. Что насчет контроля качества?
A. : производственные операторы проводят самопроверку для каждого процесса. Выборочная проверка и окончательная проверка
Проверка, проведенная инспекторами. Если вы обнаружите какие-либо проблемы при получении деталей,
Пожалуйста, свяжитесь с нами вовремя, мы предоставим решение в течение 8 часов.
В: Что такое послепродажное обслуживание?
A: По данным гарантийной компании Alibaba Trade.
Если подтвердится, что это наша вина, мы переделаем детали или вернем их бесплатно.
Это наше обязательство. Качество — наша культура!

Пожалуйста, свяжитесь с нами [email protected], если вам нужен алюминиевый экструзионный профиль с ЧПУ 6063 с порошковым покрытием для окон и замков.

Алюминиевые трубы и трубы, алюминиевый профиль от китайских производителей

Список продуктов

(всего 312 продуктов)

Токопроводящая шина из алюминиевого сплава

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
Электропроводность
• : до 32 Мс/м
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС
• Товарный знак: конглин
• Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

Алюминиевые цилиндрические профили

Цена на условиях FOB:

2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС, ИСО
• Товарный знак: конглин
• Происхождение: Лункоу в провинции Шаньдун

 Свяжитесь сейчас

Алюминиевые трубы

Цена на условиях ФОБ: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Форма: круглая
Обработка поверхности
• : обработанная мельница
• класс: серия 6000
• Сплав: Сплав
• Состояние: Т3 — Т8
• Диаметр: 6 мм-573 мм

 Свяжитесь сейчас

Алюминиевые экструзионные профили для легких автомобилей

FOB Цена: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: алюминиевые профили
• Форма: полые профили
• класс: серия 6000
• Характер: Т3 — Т8
• Сплав: Сплав
• Сертификация: EN, ASTMB, ASTM, JIS, GB/T

 Свяжитесь сейчас

Профили проводников из алюминиевого сплава

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Проводимость: 32 мс/м
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС
• Товарный знак: конглин
• Происхождение: Лункоу в провинции Шаньдун

 Свяжитесь сейчас

Алюминиевые профили корпуса насоса для цилиндра

Цена на условиях FOB: 2000 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС, ИСО
• Товарный знак: Конглин
• Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

Профили из алюминиевого сплава для легких автомобилей

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: алюминиевые профили
• Форма: полые профили
• класс: серия 6000
• Состояние: Т3 — Т8
• Сплав: Сплав
• Сертификация: EN, ASTMB, ASTM, JIS, GB/T

 Свяжитесь сейчас

Алюминиевые профили токопроводящих шин

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Электропроводность: до 32 Мс/м
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС
• Товарный знак: конглин
• Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

Алюминиевые профили корпуса насоса

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: легкий металл
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС
• Товарный знак: конглин
• Происхождение: Лункоу в провинции Шаньдун

 Свяжитесь сейчас

Алюминиевые профили кузова автомобиля Emu

Цена FOB: 2 500–5 000 долл. США / тонна

Мин. Заказ: 5 тонн

• Тип: алюминиевые профили
• Форма: полые профили
• класс: серия 6000
• Состояние: Т3 — Т8
• Сплав: Сплав
• Сертификация: EN, ASTMB, ASTM, JIS, GB/T

 Свяжитесь сейчас

Трубы из алюминиевого сплава для электрических труб

FOB Цена: 2500-3500 долларов США / тонна

Мин. Заказ: 5 тонн

• Форма: круглая
• Обработка поверхности: Анодированный
• класс: серия 6000
• Сплав: Сплав
• Состояние: Т3 — Т8
• Диаметр: 6-573 мм

 Свяжитесь сейчас

Профили для транспортировки алюминиевых профилей

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: Транспортный алюминиевый профиль
• Форма: полые профили
• класс: серия 6000
• Закалка: T3-T8
• Сплав: Сплав
• Поверхностная обработка: анодное оксидирование

 Свяжитесь сейчас

Экструзионные солнцезащитные профили из алюминиевого сплава

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Ширина: 150-600мм
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС, ИСО
• Товарный знак: конглин
903:00 Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

Алюминиевые профили солнцезащитного козырька

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Ширина: 150-600мм
• Классификация: Легкий металл
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС, ИСО
• Товарный знак: конглин
• Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

Алюминиевые трубы Extrusin для электроэнергии

FOB Цена: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: Промышленный алюминиевый профиль
• Форма: Круглая
• класс: серия 6000
• Характер: Т3-Т8
• Сплав: Сплав
• Поверхностная обработка: анодное оксидирование

 Свяжитесь сейчас

Алюминиевый промышленный профиль

Цена на условиях FOB: 2000 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС
• Товарный знак: Конглин
• Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

Профиль солнцезащитного козырька

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Классификация: Легкий металл
• Ширина: 150-600мм
• Транспортная упаковка: деревянная упаковка
• Спецификация: СГС ИСО
• Товарный знак: конглин
• Происхождение: Лункоу Шаньдун

 Свяжитесь сейчас

в промышленных алюминиевых профилях

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Форма: Т-образный профиль
• класс: серия 6000
• Закалка: T3-T8
• Сплав: Сплав
• Поверхностная обработка: Электрофорезное покрытие
• Легирующий ингредиент: 6061

 Свяжитесь сейчас

алюминиевые экструзионные профили для транспортных рельсов

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: алюминиевые профили
• Форма: полые профили
• класс: серия 6000
• Состояние: Т3 — Т8
• Сплав: Сплав
• Сертификация: EN, ASTMB, ASTM, JIS, GB/T

 Свяжитесь сейчас

Алюминиевый профиль кузова автомобиля для транспортировки

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: Транспортный алюминиевый профиль
• Форма: Плоская
• класс: серия 6000
• Закалка: T3-T8
• Сплав: Сплав
• Поверхностная обработка: анодное оксидирование

 Свяжитесь сейчас

Разнообразие алюминиевых профилей для высокоскоростных поездов

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: Промышленный алюминиевый профиль
• Форма: Т-образный профиль
• класс: серия 6000
• Закалка: T3-T8
• Оконный и дверной алюминиевый профиль: серия 60
• Сплав: Сплав

 Свяжитесь сейчас

Алюминиевый транспортный профиль для метро, ​​легкорельсового транспорта

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин. Заказ: 5 тонн

• Тип: алюминиевые профили
• Форма: полые профили
• класс: серия 6000
• Состояние: Т3 — Т8
• Сплав: Сплав
• Сертификация: EN, ASTMB, ASTM, JIS, GB/T

 Свяжитесь сейчас

Трубы из алюминиевого сплава

Цена на условиях FOB: 2500 долларов США / тонна

Мин. Заказ: 5 тонн

• Форма: круглая
Обработка поверхности
• : обработанная мельница
• класс: серия 6000
• Сплав: Сплав
• Состояние: Т3 — Т8
• Диаметр: 6 мм-573 мм

 Свяжитесь сейчас

Алюминиевые профили для высокоскоростных поездов

Цена на условиях FOB: 2500-5000 долларов США / тонна

Мин.
