Колпак на кирпичную трубу своими руками – Защитный колпак на трубу дымохода своими руками: чертежи, изготовление, фото

Колпак для дымохода своими руками для частного дома? Чертеж +Фото

Колпак дымохода – простое изделие, и вы легко его сделаете самостоятельно. В нашей статье мы подробно опишем, как выбрать правильный колпак на дымоход или сделать его своими руками.

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

• красивый эстетичный внешний вид трубы;
• защита внутренней полости от попадания различного мусора;
• увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
• увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов.

В данном случае, исключением будут являться насадки следующих типов:

1. схожие по конструкции на промышленные вытяжные устройства;
2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

• кровельная сталь;
• медные сплавы;
• оцинкованный металл со специальным покрытием;
• нержавеющая сталь;
• сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной стали.
Это доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один

– оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Стоит отметить, что медь на открытом воздухе со временем также потускнеет.

Чертежи

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива.

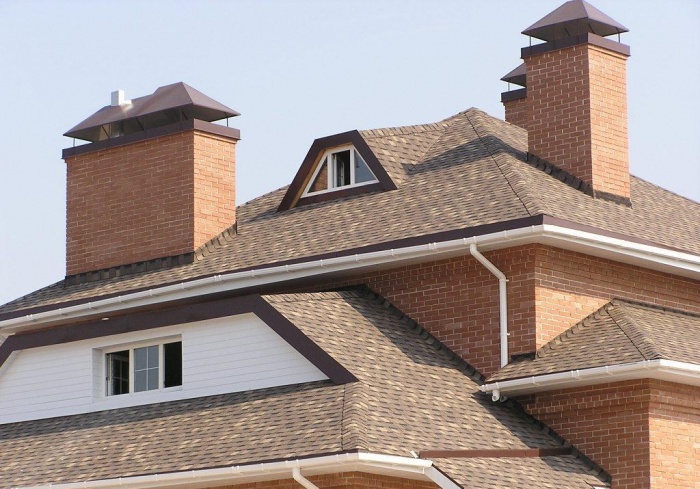

Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.

Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

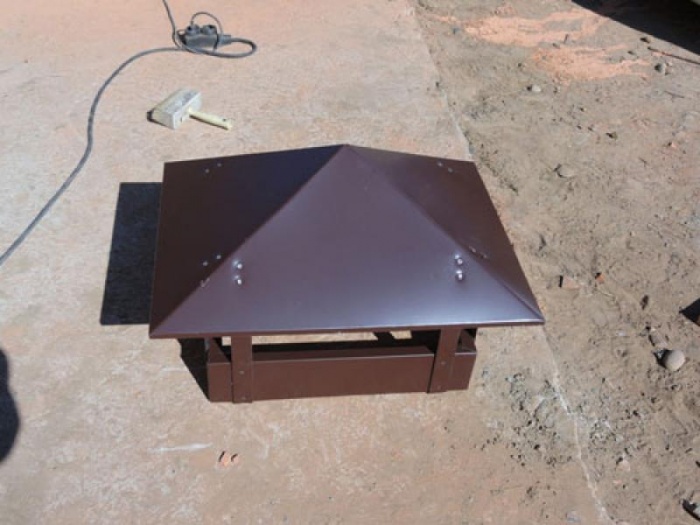

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

1. металлическую заготовку согните по чертежным линиям;
2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.

domsdelat.ru

устройство, принцип работы, выбор, изготовление своими руками

Изготовление дымника на печную трубу простейшей формы своими руками не потребует больших затрат сил и времени. Достаточно опыта выполнения простых слесарных работ и над вашим домом появится защитный зонтик, препятствующий попаданию в дымоход воды и порывов ветра.

Что такое колпак?

Еще полвека назад, колпаки на дымоходах можно было встретить в странах Балтии и Европы. Постепенно эти защитные устройства появились на всех крышах страны.

Основная функция приборов – это создание препятствия попадания в трубу воды и порывов ветра.

Разные конструкции, позволяют увеличивать тягу в дымоходе, повышать производительность печей и котлов, работающих на разных видах топлива, создавать принудительную вентиляцию помещений дома, подвала.

к содержанию ↑

Классификация

Выбирая козырек, учитывайте несколько характеристик.

к содержанию ↑

По материалу

От качества и вида материалов зависит долговечность козырька. При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

к содержанию ↑

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

• полуцилиндрическая или сводчатая;
• четырехскатная, самая простая и востребованная конструкция;
• шатровая – ближе к европейскому стилю зданий и крыш;
• с двумя скатами, встречается на половине крыш в стране;
• выполненная в виде шпиля башни, напоминает колпаки в готических замках;
• плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

к содержанию ↑

По назначению

По назначению защитные устройства подразделяются:

• колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
• для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
• котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

к содержанию ↑

Устройство и принцип работы

Стандартный прибор состоит:

• цилиндра;
• диффузора;
• зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
3. Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

к содержанию ↑

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 260⁰ на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

к содержанию ↑

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

к содержанию ↑

Инструменты и материалы

Подготавливаем по списку:

• линейку, рулетку, тонкий маркер;
• резиновый молоток для жестянщиков;
• слесарный молоток;
• дрель с набором сверел;
• шуруповерт;
• дюбеля для крепления козырька;
• ножницы по металлу;
• болгарку;
• верстак с наковаленкой и тисками;
• заклепочник с набором заклепок;
• лист оцинковки, толщиной 0,8-1 мм;
• стальной уголок, с размером полки 30-40 мм.

к содержанию ↑

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

   Пример чертежа выкройки

2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

к содержанию ↑

Вывод

Сделать своими руками из оцинковки, нержавеющей стали или приобрести готовый колпак с флюгером из меди – этот выбор зависит от ваших возможностей. Главное — обеспечить достаточный уровень защиты топки от порывов ветра и попадания осадков в канал дымохода.

pechnoy.guru

Колпак на трубу

Колпаки на печных трубах выполняют не только декоративную функцию, они нужны для защиты трубы от осадков. Также такие конструкции позволяют усилить тягу в дымоходе. Но чтобы защитить дымоход, необходимо правильно подобрать дефлектор. Установка колпаков на трубы позволяет защитить их от мусора и усилить тягу.

Виды колпаков

В магазинах можно найти изделия следующих типов:

1. Четырехскатная флюгарка. Они обычно устанавливаются на прямоугольных кирпичных трубах.
2. Флюгарка, имеющая полукруглый зонтик.  Такие колпаки используют на крышах домов, которые выполнены в европейском стиле. Стоит отметить, что такие флюгарки красиво смотрятся на кровле, но менее эффективны  с точки зрения увеличения тяги в дымоходе.
3. Стандартная флюгарка. Такие колпаки выполнены в  форме пирамидки, которая изготовлена из листового металла. Такие конструкции прикрепляются к фартуку капельнику при помощи кронштейнов.

4. Плоская флюгарка. Подобные изделия оснащаются плоским зонтиком, имеющим прямоугольную форму. Они устанавливаются на крыше зданий, оформленных в стиле модерн или минимализм. С таких колпаков в зимнее время года не скатывается снег, из-за чего крепления испытывают нагрузку и могут деформироваться.
5. Круглая флюгарка.  Подобные изделия устанавливаются на круглые трубы из нержавеющей стали. Они не оснащаются капельником.

Важно! Флюгарки могут оснащаться дополнительными элементами.

Например:во время выбора колпака на трубу для своей печи,прежде всего, стоит обращать внимание на его надежность. Красивая, но непродуманная форма изделия может стать причиной возникновения шума и вибраций.

Колпаки для кирпичной печи

Конструкция дымоходов может быть разной, но чаще всего создаются трубы, сечение которых является прямоугольным или квадратным. Стоит отметить, что они менее эффективны, так как в них образуются завихрения, что способствует снижению тяги. При ветре дым может попадать в комнату. Приобретая колпак на кирпичную трубу можно выбрать один из множества вариантов, так как существует множество таких изделий, имеющих разный внешний вид.

Стоит также отметить, что шероховатая поверхность кирпича становится причиной накопления сажи и пыли. При этом в трубу могут попадать листья и другой мусор. Из-за этого просвет трубы постепенно зарастает и тяга сильно ухудшается. Именно поэтому на трубу необходимо устанавливать колпак, который не только защитит трубу, но еще и станет способствовать улучшению тяги.

Дефлекторы создают разрежение в верхней части трубы и поэтому тяга значительно усиливается. Разные типы дефлекторов можно изготовить своими руками.

Дефлекторы для твердотопливных котлов.

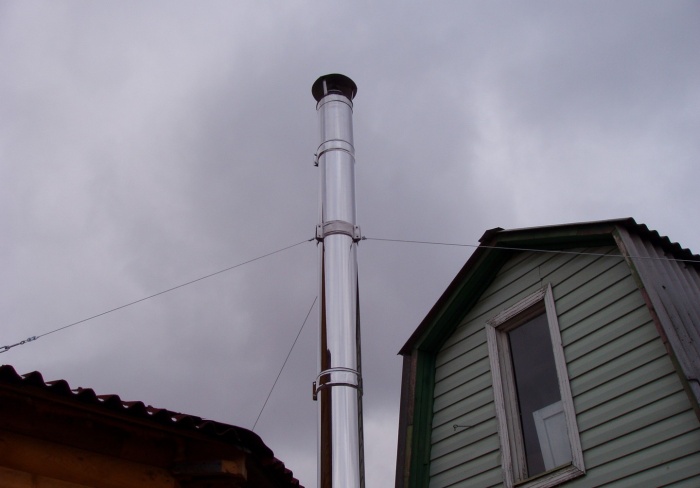

Дымоходы для угольных и дровяных котлов обычно выполняются из нержавеющей стали или керамики. Их внутренняя поверхность является гладкой, что способствует усилению тяги. Осадки и конденсат в керамических и нержавеющих трубах стекают в конденсатосборник. Если создается колпак собственными руками, необходимо делать конструкцию согласно инструкции, иначе она будет менее эффективна.

На силу тяги и ее устойчивость больше всего влияет выбора трубы, поэтому перед приобретением или созданием дефлектора необходимо точно рассчитать необходимую длину. Для угольных котлов обычно устанавливаются трубы длиной до 8 метров. Благодаря монтажу дефлектора можно укоротить трубу примерно на 20 процентов.

Стоит отметить, что котлы на дровах работают таким же образом, как и угольные, поэтому на них устанавливается дефлектор, который закрывается сверху крышкой. Стоит отметить, что исключением являются пиролизные котлы. КПД таких изделий составляет до 92 процентов. В трубах таких котлов температура дыма может достигать 180 градусов. Это становится причиной образования большого количества конденсата. Из-за этого на трубе может появиться наледь, а при теплой погоде скапливаться сажа. Именно поэтому на указанный тип котлов рекомендуется ставить колпаки с открытым соплом. Такие конструкции препятствуют попаданию в дымоход осадков, но не препятствуют выходу низкотемпературного дыма.

Дефлекторы для газовых и дизельных котлов

В указанных котлах сжигание происходит практически полностью, из-за чего температура дыма достигает только 150 градусов. При длительном использовании котлов появляющийся в трубе конденсат способен вызывать коррозию металла, так как он имеет кислую реакцию и достаточно агрессивен.

Учитывая особенность использования газовых и дизельных котлов необходимо устанавливать на дымоход дефлекторы, имеющие открытое сопло. Использование другого типа изделий нецелесообразно, так как газовое оборудование оснащается принудительной тягой и дополнительно создаваемое разрежение не нужно. При  желании можно сделать колпак для описываемого типа котлов собственными руками.

Принцип работы колпака для труб и его функции

Дефлекторы способствуют защите дымохода потоков воздуха извне, которые могут способствовать созданию обратной тяги. При этом в верхней части трубы создается разрежение, что усиливает тягу и дым удаляется более эффективно.

Дефлектор выполняет следующие функции:

1. Защита дымохода от проникновения влаги. При увеличении сырости в дымоходе создаются благоприятные условия для распространения грибка. При этом сырость также влияет на увеличение расхода топлива.
2. Защита от попадания в трубу мусора. Колпак защищает от попадания в дымоход различных предметов, что снижает риск возгорания и появления засоров.
3. Оптимизация работы дымохода. Правильно подобранное изделие для трубы увеличивает КПД примерно на 15 процентов. При помощи специальных аэродинамических дефлекторов можно значительно увеличить тягу в трубе.

Важно! Колпак для трубы – это в первую очередь функциональный элемент, поэтому во время выбора или создания такого изделия не следует отдавать предпочтение модели, которая может создать вибрацию или шум.

Создание колпака своими руками

Сделать козырек для дымохода можно собственными руками, если следовать определенной инструкции. Но стоит помнить, что при отсутствии опыта лучше собрать простую, но эффективную конструкцию. Для изготовления описываемой конструкции необходимо приобрести листовую оцинкованную сталь. Для работы потребуются такие инструменты, как ножницы по металлу, сварочный аппарат, маркер и гибы.

Сделать колпак на трубу дымохода своими руками можно достаточно просто:

1. На первом этапе происходит снятие мерок с дымохода.
2. Затем осуществляется создание выкройки будущего изделия из картона. Во время работы нужно учитывать, что зонт должен надеваться на дымоход легко, поэтому к размерам трубы добавляется зазор примерно 4 мм.
3. После этого происходит перенесение чертежа с картона на металл при помощи маркера. При помощи ножниц по металлу происходит вырезание заготовки зонтика.
4. На следующем этапе происходит вырезание необходимых элементов из металлической пластины, а также сгибание материала. В местах, где края будут соединяться, необходимо сделать отверстия, расстояние между которыми должно составлять около 15 см. После этого козырек фиксируется клепками.
5. Затем выкройку фартука-капельника переносят на металл и вырезают. Во время работы важно правильно вырезать материал по размерам, чтобы изделие эффективно выполняло свои функции.
6. Далее из металлических пластин создаются кронштейны, которые затем привариваются фартуку и зонтику. После выполнения таких работ необходимо обработать места сварки грунтовкой по металлу.
7. На заключительном этапе происходит нанесение антикоррозийного покрытия и краски. После этого необходимо подождать примерно 2 дня, чтобы покрытие полностью высохло. На этом создание колпака для дымохода своими руками завершается.

Во время создания кронштейнов важно учитывать, что в зимнее время на колпак ложится большое количество снега, поэтому пластины должны быть достаточно прочными.

bouw.ru

Колпак на трубу дымохода – самостоятельное изготовление + Видео

Если вы хотите облагородить дымовую трубу, сделайте колпак на дымоход своими руками. Это незамысловатое в изготовлении изделие будет не только украшать крышу вашего дома, но выполнять ряд практических функций.

Зонт на трубу – зачем нужен и из каких материалов делается?

Колпак на дымоход (он же – зонтик, козырек, грибок) придает эстетичный облик наружной части дымовой трубы, увеличивает время ее безаварийной эксплуатации, предохраняет ее внутреннюю полость от разнообразных мелких предметов и мусора. Кроме того, зонт обеспечивает более качественную тягу, что улучшает работу всей системы отопления частного жилища. Сейчас козырек на трубу делают из разных материалов. Чаще всего при этом используют:

• сплав цинка с титаном;
• кровельные оцинкованные стали;
• медь;
• нержавейку;
• металл с цинковым и дополнительным порошковым слоем.

Колпак на трубу

Самым простым в изготовлении и дешевым по затратам считается зонт на трубу из 0,8-миллиметровой кровельной стали. В сети имеются чертежи, которые дают возможность домашним умельцам сделать такое изделие буквально за пару часов. Козырек из оцинковки служит порядка 20 лет. Но, к сожалению, он очень быстро теряет свою внешнюю привлекательность. Под влиянием погодных условий кровельная сталь начинает тускнеть. Ее поверхность буквально через пару лет эксплуатации становится неэстетичной.

Дольше сохраняют красивый внешний облик медные конструкции. Они служат до 45–50 лет. Примечательно, что через некоторое время медная поверхность покрывается патиной – особым налетом. Он не только не портит внешний вид колпака, а наоборот, делает его более старинным и благородным. Медный зонт фиксируется специальными крепежными элементами. Для этих целей обычно используют омедненные (либо из чистой меди) метизы. Обычные металлические детали для крепления использовать нельзя. Они будут сильно диссонировать с козырьком. Нержавеющая сталь достаточно часто используется для изготовления описываемых нами изделий на трубу. Гарантированное время их эксплуатации около 20 лет. Но чисто внешне выглядят они не всегда привлекательно. Особенно, когда экстерьер дома и его крыши выполнен в какой-либо современной стилистике.

Более полувека прослужит грибок из сплава цинка и титана, а также из стали с особым цинково-порошковым покрытием. Внешне такие зонтики выглядят великолепно, причем этот замечательный облик изделия практически не теряют с течением времени. Но у них есть серьезный недостаток – объективно высокая стоимость.

Грибок на дымоход – конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков. И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн. А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. Обратите внимание! Козырек из окрашенного металла нежелательно ставить на дымоходы дровяных котлов отопления. Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

• Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный твердотопливный котел либо печь, отапливаемая торфом или дровами.
• Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
• Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Изготавливаем козырек своими руками – как справиться с задачей?

Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

Изготовленный своими руками грибок

Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

1. Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
2. Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
3. Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
4. Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
5. Монтируете самостоятельно изготовленный колпак на трубу.

Последний совет. Основание под металлический козырек желательно обработать антикоррозионным составом. В этом случае оно долгое время сможет сопротивляться ржавлению, обусловленному влагой и постоянным перепадом температур.

remoskop.ru
