Калькулятор расчета деревянных балок перекрытия и стропильной системы!
Как пользоваться онлайн калькулятором расчета балок перекрытия и стропил
Чтобы правильно произвести прочностной расчет балки перекрытия и подобрать необходимый тип двутавровой балки, вы можете воспользоваться онлайн-калькулятором. На основе полученных вычислений можно точно рассчитать количество, необходимое для устройства стропильной системы или укладки лаг. Расчет деревянных балок перекрытия возможен только после того, как будет известно расстояние между стенами (расчетная длина балки). Кроме того, необходимо знание величины предполагаемой нагрузки на всю конструкцию.
Для межэтажных перекрытий, в том числе цокольного, используйте значение 400 кг/м2; для чердачного — 200 кг/м2 (или 250 кг/м2, если нагрузка от стропильной системы передается непосредственно на чердачное перекрытие). Для стропильной системы 220 кг/м2 для Московского региона, для других регионов принимайте значения в зависимости от снегового района.
Заказать бесплатный расчет балок по проекту или проконсультироваться у специалистов нашей компании можно по телефону
+7(495)105-91-63
+7(812)425-65-03
+7(843)207-04-92
+7(4722)77-73-16
+7(800)333-79-86
+7(421)240-08-29
+7(818)246-42-27
+7(861)212-30-63
+7(800)333-37-59

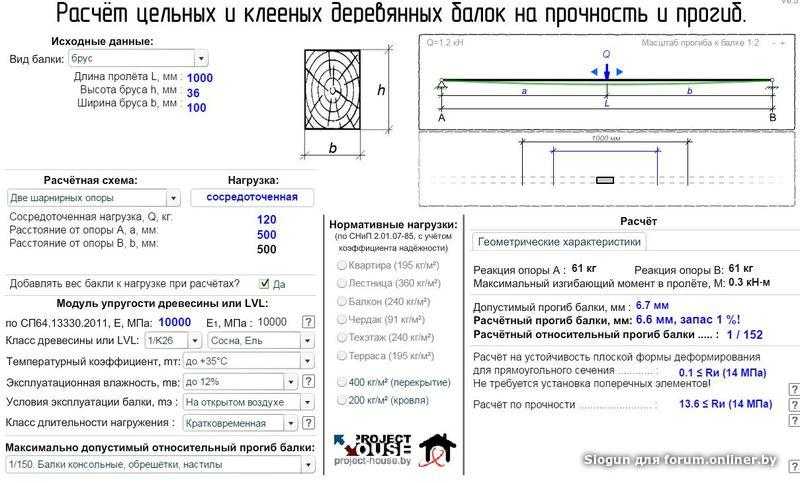

Онлайн калькулятор расчета деревянных балок перекрытия и стропил
Где используются балки
ПерекрытиеСтропила
Вам необходимо выбрать конструкцию, для которой вы будете использовать балки: будет ли это расчет перекрытий (применяются в качестве лаг) или стропильной системы (используются в качестве стропил).
Расчетная длина балки (м)
Длина при расчете перекрытия – это наибольший пролет, т.е. наибольшее расстояние между соседними стенами «в свету», на которые опирается балка.

Измеряется в метрах (пример: 7.8 м).
Шаг балки (0.2 м – 1.2 м)
Шаг (понятие, используемое при расчете) – это межцентровое расстояние между балками. В перекрытии дома с черновым полом (настилом) из плитных материалов, таких как OSB-3, ЦСП, мы рекомендуем использовать шаг в 0.4 м (40 см). Это связано с прогибом самого плитного материала при большем шаге балок. При более сложном «пироге» перекрытия можно использовать любой другой шаг.
Расчетная нагрузка (кг/м2)
Расчетной нагрузкой называется сумма временной и постоянной нагрузок. В СНиПе «Нагрузки и воздействия» расчетная нагрузка на перекрытие равна 400 кг/м2, на стропильную систему — 220 кг/м2. В частных случаях можно использовать другие значения.
Измеряется в килограммах на квадратный метр (пример: 400 кг/м2).
Отправить чертежи на бесплатный расчет
Узнать
цены на балки
Заказать
обратный звонок
Компания «ИнтерСити» производит износоустойчивые деревянные двутавры. Благодаря отличным эксплуатационным свойствам, изделия могут использоваться в различных конструкциях. Однако нужно помнить, что самостоятельно производить расчет балки перекрытия «на глаз» не следует. Ошибка может привести к прогибу конструкции под нагрузкой и, как следствие, потере возможности дальнейшей эксплуатации. Последующий ремонт или замена балок — очень трудоемкий и дорогой процесс. Отнеситесь серьезно к подбору и расчету конструкции перекрытий и стропил; излишняя экономия и подбор без расчета по принципу «всегда так строили» может привести к серьезным проблемам.
Онлайн калькулятор для расчета деревянных балок перекрытия
Доступ к самому калькулятору и всем расчетам в личном кабинете системы только после регистрации
Основные параметры
Список «Из какого материалы стены» в перекрытии по деревянным балкам отсутствует, т. к. предполагается, что паз под балку будет делаться прямо в кладке ряда, ну естественно кроме кирпича, где конец балки будет «обыгран» кладкой. Важно! При вводе высоты кладки в коробке дома, если перекрытие будет делаться по деревянным балкам, необходимо учесть и высоту ряда, который является периметром перекрытия.
Шаг балок и пленки
Обратите внимание, что шаг между балками указан в миллиметрах. Если у вас уже есть готовый проект дома, где шаг между балками не нормирован, то необходимо высчитать его среднее значение – (Min+Max)/2, где Min – минимальное расстояние между балками, Max – максимальное расстояние между балками.
Пароизоляционная и гидроизоляционная пленки по умолчанию применяются при перекрытии по деревянным балкам, но вы можете от них отказаться, выбрав «Нет».
Раскладка балок перекрытия и их количество
Ниже представлен набор параметров для ввода размеров комнат или участков для точного подсчета количества балок. Принцип работы аналогичен принципу раскладки плит, с тем лишь отличием, что постоянно идет сравнение остаточной длины балок с шириной последующих комнат. Например, если ширина 1-й комнаты 1,8 метра, а ширина второй комнаты 3,6 метров, то эти две комнаты будут перекрыты одними и теми же балками. Всё во многом зависит от того как грамотно вы укажите раскладку балок с учетом всех комнат и участков.
Чтобы данный инструмент был более полезен и работал правильно, рассмотрим изображения ниже, где на примере конкретной планировки мы грамотно разложим балки.
Разбиваем планировку на участки и комнаты
Давайте внимательно посмотрим на планировку и разобьём её на комнаты и участки. Участки – это 2 и более комнаты. У нас получился всего лишь один участок (выделено зеленым) и мы понимаем по каким стенам мы будем укладывать балки, т.е. на какие стены будут опираться концы балок.
Раскладку балок комнат, кроме 1 и 2, можно делать по любой из сторон. Но всегда помните, что ваша задача – разложить балки так, чтобы было меньше остатков материала.
Альтернативный вариант
Комнаты 1, 3, 4 и 6 можно объединить как один участок, где раскладка пойдет по стороне «А», т. к. ширина участка 5 метров, что запросто перекрывается 6-ти метровой балкой.
Комнаты 3,4, 5 и 8. Почему именно так и не как иначе!?
Если бы у нас не было комнаты 8, то комнаты 2, 5 и 7 тоже можно было бы сделать как один участок. Итого вся планировка представляла собой бы два участка, но у нас есть комната 8, поэтому как-то нужно разложить балки, чтобы было меньше остатка.
Можно конечно, комнаты 3, 4, 5 и 8 сделать как один участок, но тогда у нас останется достаточно много остатков, т.к. ширина участка 3 метра плюс 12 см на опирание минимум. В итоге мы получим остатки 2,88 метра каждой балки, которые мы нигде не сможем применить. Если конечно данное перекрытие является перекрытием второго этажа и у нас есть небольшое крылечко, которое необходимо перекрыть балками и ширина этого крылечка не более 2,5 метров, то тут конечно мы можем применить такое решение.
На изображении ниже (мы сделали две схемы, чтобы не было путаницы) зеленым выделены балки, которые являются остатками от перекрытия комнаты 5 и эти остатки применяются для перекрытия комнаты 8. Красным выделены остатки бруса, которые уже не будут применены к данному перекрытию.
Итого
Нагрузки на балку — Калькулятор опорной силы
Онлайн-калькулятор опорной силы балки
Приведенный ниже калькулятор можно использовать для расчета опорных сил — R 1 и R 2 — для балок высотой от 6 до несимметрично загружает.
Длина балки (м, фут)
Сила F1 (Н, фунт f )
Расстояние от R8 9,00009 1
Расстояние от R8 1
0002 FIRCE F2 (N, LB F )
D ISTANCE от R 1 (M, FT)
FIRCE F3 (N, LB F ) 2669 (N, LB F ) 269 (N, LB F ) 269
69 (N, LB F ) 6 (N, LB F ) 6 (N, LB F )D ISTANCE от R 1 (M, FT)
FIRCH F4 (N, LB F )
D ISTANCE от R 1 (M, Ft)
Усилие F5 (Н, фунт F )
D ISTANCE от R 1 (M, FT)
FIRCE F6 (N, LB F )
D ISITAN 1
(м, футы)- Сделать ярлык для этого калькулятора на главном экране?
Для уравновешенной балки, нагруженной грузами (или другими нагрузками) силы реакции — R — на опорах равно силы нагрузки — F . силовой баланс может быть выражен как
Дополнительно в алгебре баланса0119 сумма моментов равна нулю . моментный баланс может быть выражен какF 1 + F 2 + …. + F N = R 1 + R 2 (1)
+ R 2 (1)
. где
F = сила от нагрузки (Н, фунт f )
R = сила от опоры (Н, фунт f )
F 1 A F1 + F 2 A F2 + …. + F N A FN = R A R1 + R a r2 (2)
где
a = расстояние от силы до общей точки отсчета — обычно расстояние до одной из опор (м, 1 фут)0165
Пример – Балка с двумя симметричными нагрузками
A Длинная балка длиной 10 м с двумя опорами нагружается двумя равными и симметричными нагрузками F 1 и F 2 9000 9,000 9 кг 9,000 9, каждая Опорные силы F 3 и F 4 могут быть рассчитаны
(500 кг) (9,81 м/с 2 ) 2 + (509 м/с 2) 90 209 м/с 2 (9,8010 кг) = Р 1 + Р 2
=>
R 1 + R 2 = 9810 N
= 9,8 кН
Примечание! Нагрузка от веса массы — м — равна мг Ньютона — где г = 9,81 м/с 2 .
При симметричных и равных нагрузках опорные усилия также будут симметричными и равными. Использование
R 1 = R 2
Приведенное выше уравнение может быть упрощено до
R 1 = R 2 = (9810 N) / 2
= 4905 N
= 4,0
61110
= 4,9000
661110
= 4,9000 2
6494444444444444444444444444444444444444444444444444444444444444444444449. 0= 4,
. Мобильные приложения от The Engineering ToolBox
- Beam Supports App
— бесплатные приложения для автономного использования на мобильных устройствах.
Пример — Балка с двумя несимметричными нагрузками
A 10 м длинная балка с двумя опорами нагружена двумя грузами, 500 кг 1 м от конца ( R 1 ), а другой груз 1000 кг 6 м от конца тот же конец.
Баланс сил можно выразить как
(500 кг) (9,81 м/с 2 ) + (1000 кг) (9,81 м/с 2 ) = R 1 + R 2 0
=>
Ч 1 + R 2 = 14715 N
= 14,7 кН
Алгебраическая сумма моментов (2) может быть выражена как
(500 кг) (9,81 м/с 9029 2 ) (500 кг) (9,81 м/с 9029 2 ) (500 кг) (9,81 м/с 9029 2 ) (500 кг) (9,81 м/с 9029 2 (500 кг) (9,81 м/с 2 (500 кг) (9,81 м/с 2 (500 кг) 1 м) + (1000 кг) (9,81 м/с 2 ) (6 м) =?R 1 (0 м) + R 2 (10 м)
=>
2 R 2 = 6377 (Н)= 6,4 кН
F 3 можно рассчитать:
R 1 = (14715 N) — (6377 N)
= 8338 N
= 8,3 кН
. Инструментарий Sketchup Extension
Балка LVL: Размеры, Стоимость, Пролет, Калькулятор и цена
Балка LVL: Размеры, Стоимость, Пролет, Калькулятор и цена | Балка LVL | Размеры балки LVL | Пролет балки LVL | Стоимость балки ЛВЛ | Калькулятор балки LVL | 24-футовая LVL балка цена | Балка LVL 20 футов цена | 24-футовая LVL балка цена | Балка LVL 30 футов цена | Ламинированный брус или брус LVL | Калькулятор промежутка LVL.
Ламинированная фанерная древесина или LVL очень похожа на фанеру, как правило, сделанную из тонких листов дерева, которые соединены между собой и скреплены сверхсильным клеем. Это высокопрочный конструкционный древесный продукт последних инноваций и один из наиболее широко используемых видов пиломатериалов в строительных проектах в России. Он обычно используется для изготовления досок всех видов, для перегородок, краевых досок, скейтбордов, а также балки, фермы, материалы для формирования кромок и многое другое. Он доступен в широком диапазоне длины, ширины и толщины.
Балка LVL: Размеры, Стоимость, Пролет, Калькулятор и ценаНациональная проектная спецификация Американского совета по дереву, lvl — это тип конструкционного композитного пиломатериала, сравнимый с клееным брусом (Glulam). LVL является продуктом недавних инноваций, они являются результатом новых технологий и экономического давления, направленного на использование новых пород древесины и более мелких деревьев, которые нельзя использовать для производства твердых пиломатериалов.
Что такое балка из LVL :- Ламинированный брус из шпона (LVL) — это конструктивный продукт из дерева, в котором используется несколько слоев тонкой древесины, собранных с помощью клея . Обычно он используется для перемычек, балок, бортов и материалов для формирования кромок.
Балка LVL (клееный брус) представляет собой конструктивный продукт из дерева, в котором используется несколько слоев тонкой древесины, собранных с помощью клея. Обычно он используется для перемычек, балок, бортов и материалов для формирования кромок.
Балка LVL, как правило, изготавливается из тонких листов дерева, которые соединяются между собой и соединяются сверхпрочным клеем. Это прямая, достаточно прочная древесина, которая не деформируется и не усыхает, обеспечивая большую стабильность для ваших проектов. Используйте балку LVL, чтобы исключить скручивание и расщепление для тихих полов. Из-за размерной стабильности древесины также часто сокращается время проверки.
LVL имеет «максимально допустимое напряжение изгиба» 2800 или 3000 фунтов на квадратный дюйм. LVL имеет ряд преимуществ перед техническим фрезерованным пиломатериалом, он производится на заводе в соответствии с контролируемой спецификацией, он более прочный, прямой и однородный по размеру.
Размеры балок LVLРазмеры балок LVL :- Размеры балок LVL могут варьироваться в зависимости от производителя, но стандартная толщина LVL составляет от 1-3/4 дюйма до 3-1/2 дюймов. Длина балки LVL обычно доступна в 24, 28, 32, 36, 40 и 44 фута по специальному заказу до 60 футов. Глубина пучка LVL обычно составляет от 5 1/2 до 24 дюймов. Он имеет глубину 7-1/4 дюйма, 9-1/4 дюйма, 9-1/2 дюйма, 11-1/4 дюйма, 11-7/8 дюйма, 14 дюймов, 16 дюймов, 18 дюймов, 18 3/4 дюйма, 20 дюймов и 23 7/8 дюймов .
Толщина балки LVL :- Стандартная толщина балки LVL варьируется от 1-3/4 дюйма до 7 дюймов. Он бывает 1-слойный толщиной 1-3/4″, 2-слойный толщиной 3-1/2″, 3-слойный толщиной 5-1/4″ и 4-слойный толщиной 7″.
Длина балки LVL :- Длина балки LVL обычно доступна в 24, 28, 32, 36, 40 и 44 футах по специальному заказу до 60 футов. Как правило, вы можете найти балки LVL с шагом 4 фута. Его можно настроить в соответствии с вашими требованиями. Более 60 футов возникают трудности при транспортировке и обработке.
Глубина балки LVL :- глубина балки LVL обычно составляет 5-1/2 дюйма (140 мм), 7-1/4 дюйма (184 мм), 9-1/4 дюйма (235 мм), 9-1/ 2 дюйма (241 мм), 11-1/4 дюйма (286 мм), 11-7/8 дюймов (302 мм), 14 дюймов (356 мм), 16 дюймов (406 мм), 18 дюймов (457 мм), 18 3/4 дюйма ( 476 мм), 20 дюймов (508 мм) и 23-7/8 дюймов (606 мм).
Как определить, какой размер балки LVL мне нужен?Чтобы рассчитать размер необходимой вам балки LVL (клееный брус), рассчитайте толщину балки LVL на основе эмпирического правила для оценки глубины изготовленных балок, которое состоит в том, чтобы разделить пролет в дюймах на 20 и ширину LVL луча составляет 1/3 или 1/4 его глубины.
Калькулятор LVL балокНапример: Балка LVL длиной 20 футов должна иметь глубину 12 дюймов (20×12) ÷ 20 = 12 дюймов).
Что такое клееный брус (lvl), который поможет вам лучше понять и рассчитать или оценить размеры lvl балок и их глубину. Спроектируйте ширину балки, исходя из того факта, что типичная ширина балки LVL составляет от 1-3/4 дюйма до 3-1/2 дюйма. Ширина может быть увеличена путем ламинирования кратно 1-3/4 дюйма или 40 мм. Ширина луча должна составлять от 1/4 до 1/3 глубины луча. Вы можете использовать калькулятор LVL beam, чтобы найти необходимый размер lvl beam.
Калькулятор балки LVL :- Рассчитайте толщину балки LVL на основе эмпирического правила для оценки глубины изготовленных балок, которое состоит в том, чтобы разделить пролет в дюймах на 20. Например: Балка LVL длиной 20 футов должна быть 12 дюймов. глубина (20×12) ÷20 = 12 дюймов).
Глубина балки обычно составляет 5-1/2 дюйма, 7-1/4 дюйма, 9-1/4 дюйма, 11-1/4 дюйма, 11-7/8 дюйма, 14 дюймов, 16 дюймов, 18 дюймов и 20 дюймов.
Ширина балки LVL должна составлять от 1/4 до 1/3 ширины балки.
Например, какой размер балки lvl для 20-футового пролета, согласно общему эмпирическому правилу, для 20-футового пролета размер LVL-балки или GLULAM должен быть (20×12)÷20 = 12 дюймов в глубину и ширину LVL-балки = 12 ÷ 4 = 3″, что почти равно 3-1/2 дюйма или 2 слоя в ширину, поэтому вам понадобится что-то вроде 12″ толщины или 3-1/2″ × 11-7/8″ балки LVL охватывать до 20 футов.
Пролет LVL балкиБалка LVL может иметь пролет до 60 футов благодаря своей прочности и намного прочнее, чем традиционные пиломатериалы. Как правило, вы можете найти балки LVL с шагом в 4 фута, начиная с 24 футов и заканчивая 44 футами в длину, со специальным размером до 60 футов. Толщина балки LVL обычно составляет от 1-3/4 дюйма (один слой) до 7 дюймов (4 слоя).
Калькулятор пролета LVLКалькулятор пролета LVL :- Рассчитайте пролет балки LVL по эмпирическому правилу для оценки пролета балки, изготовленной из LVL, которая должна умножить глубину в футах на цифру 20, полученная цифра равна пролету ЛВЛ балка.
Стоимость LVL-балкиНапример: балка LVL глубиной 12 дюймов может иметь длину до 20 футов (12″÷12×20= 20 футов).
Сколько стоит LVL-балка :- в среднем стоимость / цена клееного бруса или LVL-балки (инженерная) составляет от 3 до 12 долларов США за погонный фут для материалов или от 50 до 200 долларов США за футов для установки или общая стоимость установки составит от 800 до 2500 долларов.
Сколько стоит установка LVL-балки: – LVL-балка или клееный брус или инженерная балка стоят от 3 до 12 долларов за фут только за материалы. Установка балки LVL для жилищного строительства стоит от 50 до 200 долларов за фут, или общая стоимость установки составит около 800 и 2500 долларов.
24-футовая LVL балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 24-футовой балки цена = 24×3 = 72 доллара США или 24×12 = 288 долларов США, таким образом, цена/стоимость 24-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 72 до 288 долларов США за материалы или от 50 долларов США.
до $ 200 за фут для установки.
Цена балки 30 ft lvl :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Итак, для 30-футовой балки цена = 30×3 = 9 долларов.0 или 30 × 12 = 360 долларов США, таким образом, цена / стоимость 30-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 90 до 360 долларов США за материалы или от 50 до 200 долларов США за фут для установки.
Балка 20 ft lvl цена: – в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 20-футовой балки цена = 20 × 3 = 60 долларов США или 20 × 12 = 240 долларов США, таким образом, цена / стоимость 20-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 60 до 240 долларов США за материалы или от 50 до 200 долларов США. за метр для установки.
Цена балки 22 ft lvl :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для балки 22 фута цена = 22 × 3 = 66 долларов США или 22 × 12 = 264 доллара США, таким образом, цена / стоимость балки 22 фута LVL или клееного бруса или инженерной балки будет составлять от 66 до 264 долларов США за материалы или от 50 до 200 долларов США.
за метр для установки.
25 ft lvl балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 25-футовой балки цена = 25×3 = 75 долларов США или 25×12 = 300 долларов США, таким образом, цена / стоимость 25-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 75 до 300 долларов США за материалы или от 50 до 200 долларов США. за метр для установки.
26 ft lvl балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 26-футовой балки цена = 26 × 3 = 78 долларов США или 26 × 12 = 312 долларов США, таким образом, цена / стоимость 26-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 78 до 312 долларов США за материалы или от 50 до 200 долларов США. за метр для установки.
28 ft lvl балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 28-футовой балки цена = 28×3 = 84 долл.
США или 28×12 = 336 долл. США, таким образом, цена/стоимость 28-футовой балки LVL, клееного бруса или инженерной балки будет составлять от 84 до 336 долл. США за материалы или от 50 до 200 долл. США. за метр для установки.
18 ft lvl балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 18-футовой балки цена = 18 × 3 = 54 доллара или 18 × 12 = 216 долларов, таким образом, цена / стоимость 18-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 54 до 216 долларов за материалы или от 50 до 200 долларов. за метр для установки.
16 ft lvl балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Итак, для 16-футовой балки цена = 16×3 = 48 долларов или 16×12 = 19 долларов.2, таким образом, цена / стоимость 16-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 48 до 192 долларов США за материалы или от 50 до 200 долларов США за фут за установку.
Цена балки 14 ft lvl :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 14-футовой балки цена = 14×3 = 42 доллара США или 14×12 = 168 долларов США, таким образом, цена / стоимость 14-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 42 до 168 долларов США за материалы или от 50 до 200 долларов США. за метр для установки.
12 ft lvl балка цена :- в среднем стоимость/цена LVL составляет от $3 до $12 за погонный фут. Таким образом, для 12-футовой балки цена = 12 × 3 = 36 долларов США или 12 × 12 = 144 доллара США, таким образом, цена / стоимость 12-футовой балки LVL или клееного бруса или инженерной балки будет составлять от 36 до 144 долларов США за материалы или от 50 до 200 долларов США. за метр для установки.
Калькулятор пролета LVLКалькулятор пролета LVL: Чтобы рассчитать длину пролета балки LVL, используя эмпирическое правило, умножьте глубину пролета LVL в дюймах на 20, чтобы получить общую длину пролета в дюймах, разделите длину пролета в дюймов на 12, полученная цифра — пролет LVL-балки в футах.
