Ферма из профильной трубы своими руками: чертеж

Для того чтобы собрать ферму из профильной трубы необходимо использовать решетчатые стержни. Сам процесс является достаточно трудоемким, по сравнению с конструкциями, состоящими из сплошных балок, но также стоит обратить внимание на их экономичность. Именно парный материал используется для изготовления конструкции фермы, в то время как косынки выступают в качестве практичного и достаточно качественного материала с использованием клепок и сварки.

Таким образом, можно перекрыть пролет практически любой длины, но не стоит забывать о необходимости проведения серьезных монтажных работ, которые потребуют немалого количества опыта и специфических знаний. Без правильно проведенных предварительных расчетов самих ферм из профильной трубы последует множество ошибок и последующих затрат.

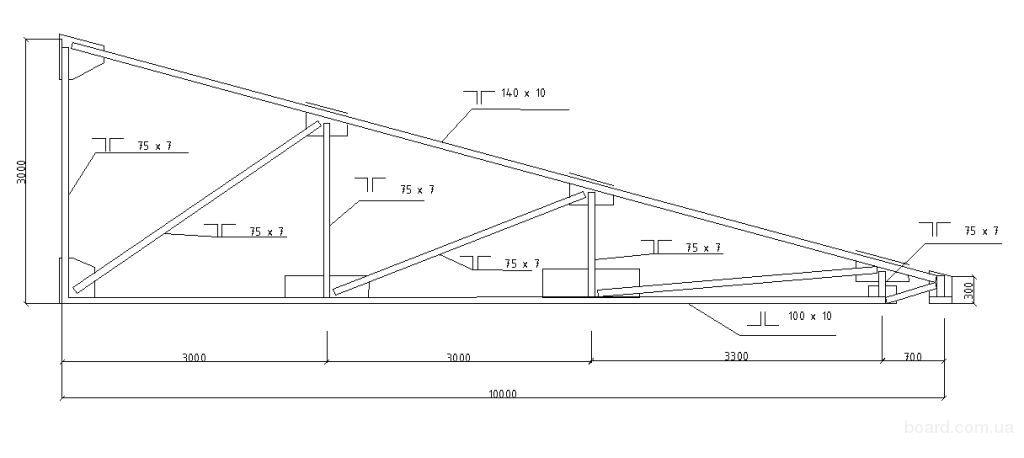

Схема треугольного сооружения

Если все предыдущие условия были выполнены корректно и качество сварочных работ выполнено на должном уровне, необходимо установить конструкцию на заранее подготовленном месте и провести монтажные работы, направленные на верхнюю обвязку следуя заранее нанесенной разметке.

Характерные преимущества несущих ферм из профильной трубы:

• Большой срок службы;
• Существенная экономия, как личного времени, так и средств;
• Достаточно несущественный вес;
• Материал позволяет возвести конструкцию практически любой формы;
• Подобная конструкция рассчитана на существенные нагрузки постоянного типа;
• Выносливость.

Содержание

1. Основная конструкция фермы из профильной трубы
2. Рекомендация
3. Совет

Подобные конструкции как фермы из профильной трубы делятся на несколько видов. В основу подвидов входят подборы различных параметров. Одним из основных можно назвать количество поясов.

Данную категорию можно поделить на:

• Висячие конструкции, в основу которых входит несколько поясов. В зависимости от расположения их называют либо верхними, либо нижними;
• Ряд конструкций, основные компоненты которых находятся в единой плоскости.

По форме можно отделить конструкции:

• Арочный тип, который основывается на необычной и выпуклой форме;
• Могут быть и прямыми;
• Двускатные и односкатные конструкции, изготовленные из профильной трубы.

фермы из профильной трубы

Исходя из вариативности контуров, различают:

Подобные типы ферм подразделяются по углу наклона, различают три основные группы:

• Если угол приравнивается к 22*-30*. Соотношение длины и высоты приравнивается один к пяти. Пользуются немалой популярностью в бытовом строительстве, как один из наиболее приемлемых способов перекрытия небольших по высоте пролетов. Относительно несущественный вес можно назвать одним из неоспоримых преимуществ. Для других аналогов лучше использовать треугольные фермы.
• Пролеты, чья длина превышает отметку в 14 м, рекомендуется дополнительно использовать раскосы, устанавливаемые по направлению сверху вниз. На самом верхнем слое будет находиться панель, длина которой может варьироваться от 150 до 250 см. В итоге, исходные данные будут представлять собой конструкцию, с состав которой войдут несколько поясов. Количество панелей останется четным.
• А вот если длина пролета составит более 20 м, стоит воспользоваться подстропильной конструкцией, вспомогательными компонентами которой можно назвать опорные колонны.

Совет

Отдельное внимание хотелось бы уделить конструкции фермы типа Полонсо. С ее помощью можно устранить дефект так называемых длинных раскосов, которые приводят к снижению общего веса. В состав фермы из профильной трубы входят две и более треугольные системы, которые соединены друг с другом при помощи затяжки.

• Менее 15*. Практика показала, что для достижения максимальной эффективности фермы из профильной трубы лучше использовать трапециевидные стропила, изготовленные из прочного металла. Избежать дальнейшего образования продольного изгиба поможет наличие коротких стоек;
• Не более 22*. Паритеты длины и высоты должны приравниваться как семь к одному. Максимальная длина фермы из профильной трубы не должна превышать отметку в 20 м. Если по какой-либо причине эту отметку необходимо повысить, то нижний пояс делается ломанным.

Обратите особое внимание!

Асимметрическая форма сохраняется в случае, если угол кровли фермы из профильной трубы колеблется в пределах 6-10*.

Саму же высоту фермы можно определить по формуле дробления протяженности самого пролета на семь, восемь или девять частей, эта цифра будет зависеть от особенности, выбранной вами конструкции.

Треугольные фермы из профильной трубы

Все необходимые расчеты фермы требуется производить, следуя установленным инструкциям СниП:

• в основу любого расчета входит правильно выполненный расчет самой фермы изготовленной из профильной трубы. Подготовка схемы фермы из профильной трубы подразумевает расчет и дальнейшее указание соотношения уклона кровли и длинны конструкции.

Рекомендация

Если длина фермы составит более 36 м, при расчетах необходимо дополнительно учитывать уровень строительного подъема.

Металлические фермы для уклонов 6-10

Размер выбранных панелей должен напрямую зависеть от типа и объема дальнейших нагрузок на конструкцию. Стоит помнить, что углы раскосов будут напрямую зависеть от используемых стропил, а вот панель должна им полностью соответствовать. Для привычной всем треугольной решетки, угол будет приравниваться к 45*, а вот для раскосой всего 35*.

Завершающим этапом расчетов фермы из профильной трубы должен стать показатель, характеризующий промежуток между полученными углами. В идеале, он должен полностью соответствовать общей ширине панели.

Стропильные фермы

Совет

Абсолютно все расчеты фермы из профильной трубы необходимо выполнять так, чтобы в итоге даже малейшее увеличение высоты привело к росту несущей особенности всей металлоконструкции. Если выбрать правильный угол наклона, то снежные массы не будут подолгу задерживаться на ее поверхности. Установка дополнительных ребер жесткости поможет усилить саму ферму, что является одним из наиболее приемлемых способов повышения эффективности конструкции в целом.

Для проведения точных определений касательно габаритов устройства для навесов, следует руководствоваться такой информацией:

• Для сооружений, габариты которых составят 4.5 м, при этом будут использоваться комплектующие, размеры которых составят 40х20х2 мм;
• Свыше 5. 5 м габариты изделий составят 40х40х2 мм;
• Для строений, габариты которых составят более 5.5 м, наиболее приемлемым будет использование конструкций, чьи габариты составят 40х40х3 мм. Но возможен вариант использования 60х30х2 мм.

Если речь идет о замере шага учитывается максимально допустимая протяженность от навеса до одной из опор равная 1.7 м. Если не руководствоваться этим принципом, такие показатели как надежность и прочность конструкции останутся под вопросом.

Расчет фермы из профильной трубы можно произвести воспользовавшись нашим онлайн калькулятором.

После получения всех величин, с использованием специальных устройств и ранее упомянутых формул, можно получить готовую схему будущей ферму из профильной трубы. Впоследствии следует задуматься о дальнейшем проведении необходимых сварочных работ, дабы сварить ферму из профильной трубы правильно.

Как сделать правильный выбор и изготовить ферму из профильной трубы правильно:

• Подбирая определенный размер по установленным типам, для начала лучше сделать выбор в пользу квадратных или прямоугольных ферм из профильной трубы, которые имеют несколько ребер жесткости, что в свою очередь, обеспечит максимальную устойчивость;
• Стоит использовать исключительно качественную продукцию и изделия, приобретенную у проверенных поставщиков. Подобные конструкции не склонны к коррозии и достаточно устойчивы к различным климатическим факторам. Габариты и толщину стенок изготавливают исходя из заложенных в первоначальном проекте данных. Только проводя все эти манипуляции можно обеспечить необходимую несущую способность самих стропил;
• Для верхнего пояса используются разносторонние уголки двутаврового типа. Стыковка выполняется по направлению исходя из меньшей стены;
• В качестве сопряжения принято использовать спаренные углы и специальные прихватки;
• Для того чтобы скрепить детали, расположенные в нижнем поясе, используются равносторонние уголки;
• Оставшиеся части можно соединить при помощи накладных платин разного диаметра.

Раскосы необходимо устанавливать под углом в 45*, а вот стойки исключительно под прямым углом. После завершения первоначального этапа сборки фермы из профильной трубы, можно приступать к сварке фермы.

Каждый из образовавшихся швов проверяют на качество по отдельности, так как только они могут гарантировать необходимый уровень надежности всей конструкции будущей постройки или сооружения. После завершения сварочных работ, стропила обрабатываются веществом с антикоррозийным составом и вскрывают краской.

Фермы из профильной трубы — надежные конструкции

Фермы из профильных труб имеют много преимуществ. С их помощью в наши дни строят жилые дома любых конфигураций, гаражи, а также некоторые приусадебные конструкции. Используют их, в том числе, и для создания парников. По своей себестоимости фермы обходятся владельцам участков совершенно не дорого. Их быстро конструировать и крепить к несущим элементам. Для надежного крепления данной конструкции понадобится качественный профиль, сварочный аппарат, болгарка и внимательность при проектировке.

У каждого, кто решил использовать такой тип конструкции на своем сооружении, должен быть четкий план, состоящий из:

• Выбора правильного профиля;
• Четкого расчета фермы;
• Правильного расположения перемычек;
• Надежного монтажа.

Содержание

• 1 Фермы из профильной трубы: конструкции, расчет и изготовление
• 2 Требования к расчету профильной трубы для строительства фермы
• 3 Проведение расчета арочной фермы из профильной трубы
• 4 Особенности конструкции фермы из профильной трубы
• 5 Виды ферм из профильной трубы
• 6 Основная конструкция фермы из профильной трубы
• 7 Как сварить фермы из профильной трубы

Фермы из профильной трубы: конструкции, расчет и изготовление

По своей сути, ферма является уникальной конструкцией, связующей опорные элементы и образующая в результате готовый каркас. Среди специалистов она считается простой архитектурной металлоконструкции. Такая конфигурация отличается большим количеством преимуществ:

1. Прочность всего каркаса и отдельно самой фермы;
2. Высокие эксплуатационные характеристики;
3. Приемлемая стоимость с учетом цен на трубы и расходные материалы;
4. Отличная устойчивость к внешним воздействиям, деформации.

Фермы из профильной трубы получили большую популярность благодаря тому, что они идеально подходят для создания прочных опор под любой вид кровли. При этом на данные показатели не влияет вес кровельных материалов.

Стропильные фермы могут иметь совершенно разную форму конструкции и произвольные раскосы. К примеру, для приусадебных построек используют односкатную форму. Ее просто монтировать, и выдерживает такая конфигурация самые различные нагрузки. Двускатные образцы больше подходят для гаражей и домов.

Также по форме отличают арочную ферму. Она имеет выпуклую форму и считается одной из самых прочных.

Для правильного расчета ферм необходимо следовать определенным правилам.

Изготовление ферм не займет много времени. Все начинается с выбора качественного материала. Он и будет определять долговечность всего сооружения. Соединение всех металлических частей используют прихватки, а также специальные спаренные уголки.

Уголки с равными сторонами монтируются только в случае сопряжения деталей.

Стойки крепятся под углом в 90 градусов, а раскосы – 45 градусов.

Пример готовой конструкции фермы

Требования к расчету профильной трубы для строительства фермы

Основные требования:

• Расчеты производятся при использовании всех замеров длины конструкции и угла наклона кровельного материала. Подготовка фермы должна начинаться только после снятия четких замеров показателей.
• Точные размеры зависят от многих факторов. Определенная разновидность конструкции будет определена исходя из веса всего изделия, нагрузки, высоты расположения кровельного материала, а также способов его перемещения. Только длину заготовки определяет угол наклона крыши.
• В расчеты изначально необходимо включать опоры и четко определять их пояса. Длина имеет значение. Контуры также зависят от уклона и вида конструкции.

В основном за это отвечает два законодательных документа, которые определяют порядок расчета. Один вмещает информацию о нормах воздействия и допустимых нагрузках, а другой поможет определиться с типом стальной конструкции. С их помощью расчет фермы из профильной трубы можно осуществить быстро и максимально корректно.

Самое главное, что необходимо учесть – расчет производится по принципу экономии. После определения высоты пролета, длины и угла наклона всей конструкции расчет заканчивается последним пунктом – установлением оптимального расстояния между всеми комплектующими частями. Нагрузка пролета влияет на количество материала и его расположение.

Проведение расчета арочной фермы из профильной трубы

Определить оптимальные значения сооружения можно на конкретном примере арочной фермы. Длина конструкции составляет 600 см. Каждый участок располагается на расстоянии в 105 см друг от друга. Высота арочного перекрытия равна 300 см. Стрела нижнего пояса в таком изделии будет равна 130 см. Радиус окружности внизу будет составлять 410 см. По условиям вычисления между радиусами угол составляет 105.9776˚.

Обозначения:

mн – длина профиля, который необходим для прокладки нижнего яруса;

π – постоянное значение;

R – радиус.

Чтобы вычислить необходимый показатель специалисты используют определенную формулу:

mн=π×Rα/180

В результате получается следующее вычисление:

mн=3,14×4,1×106/180 = 758 см.

Следует заметить, что шаг между точками по углам будет равняться 55 см.

Наглядный пример демонстрирует, что фермы из профильной трубы рассчитываются достаточно просто и быстро.

Пример расчета

Обучающее видео с правилами расчета.

Особенности конструкции фермы из профильной трубы

Профильные трубы, из которых изготавливают фермы, прочны, а поэтому имеют отличительные характеристики.

Особенности всех конструкций распределяются на несколько основных факторов.

Количество поясов и показатель нагрузки считаются  критически важными показателеми.

По данным характеристикам фермы делятся на:

1. Тип конфигурации, в котором все элементы расположены в одной плоскости;
2. Тип, при котором отдельные части пролета располагаются в двух или более ярусах.

Обе конструктивные особенности являются устойчивыми и могут выдерживать предельные нагрузки, угол наклона при этом, может быть произвольным. Но для обеспечения сооружению большего срока службы рекомендовано использовать второй тип. Он надежнее.

Фермы из профильной трубы также проектируются в зависимости от контуров и их форм. Как уже было сказано ранее, по последнему критерию конструкции делятся на односкатные, двускатные, прямые, а также в форме арки. Каждый из образцов используется для различных целей.

К примеру, изделия, имеющие параллельный пояс идеально подходят для кровли мягкого образца. Опора при этом достаточно проста и все ее части являются идентичными. Ее проще всего монтировать, поскольку этот процесс не требует особых знаний.

Односкатные металлические фермы наилучшим образом подходят для крепления жесткой кровли при необходимом значении высоты.

W-образная ферма

Виды ферм из профильной трубы

Существует много различных образцов ферм, которые позволяют реализовывать самые разнообразные конструкторские решения.

• Первой, и самой распространенной разновидностью являются треугольные формы металлоконструкции. Это классический вид заготовки, подходящий для сооружений разного рода предназначения. Для того чтобы подобрать оптимальное сечение труб в таком образце, необходимо учитывать характеристики дальнейшей эксплуатации конструкции, и ее номинальный вес. Также учитывается длина. Преимуществом таких изделий считается прочность, простота в монтаже и постоянное поступление естественного освещения через треугольные каркасы.
• Вторым по популярности является тип полигональных ферм из профильной трубы. Такая конфигурация незаменима в больших помещениях. Когда необходимо спроектировать большое здание или навес, именно полигональные изделия соответствуют всем требованиям. Единственным минусом таких сооружений считается сложность в их сваривании. Несмотря на привычный угол наклона, необходимо использовать определенный принцип и технику сваривания. А это не подходит для облегченных конструкций.
• По характеристикам прочности не уступает предыдущим типам и ферма, имеющая параллельные пояса
  . Отличительной особенностью такой металлоконструкции является то, что все стержни, решетки и пояса у нее одинаковой длины. Она считается самой простой в расчетах.
• Также надежный вид фермы – односкатная трапециевидной формы. Такие фермы опираются на колонны. По своим характеристикам жесткости данному типу нет равных.

Виды ферм

Основная конструкция фермы из профильной трубы

Опытные специалисты могут собрать фермы из профильной трубы быстро. Для этого необходимо дать точные размеры и чертежи металлоконструкции. Но, если задача состоит в экономии бюджета на построение, монтаж можно выполнить самостоятельно. Для этого нужно, прежде всего, собрать основную конструкцию.

Для того чтобы ее создать используют преимущественно прямоугольные или квадратные металлические изделия. Они позволяют всей заготовке оставаться прочной на протяжении всего срока эксплуатации. В придачу к этому основную конструкцию из квадратного профиля проще крепить к основанию.

Первым этапом с использованием чертежей и расчетов свариваются все металлические части непосредственно самой фермы. Это выполняется на земле или в подготовленном помещении с ровными полами. Проверяется длина и ширина изделия.

После этого следует этап установки и фиксации опорных элементов, расположенных вертикально. Их правильная установка определяет надежность всей металлоконструкции. Для проверки можно использовать отвес. Он покажет, насколько точно удалось закрепить несущие опоры.

Как сварить фермы из профильной трубы

Как только опоры будут готовы, к стойкам приваривают продольно расположенные трубы. Их крепят для надежной сцепки элементов. Они придают всему сооружению устойчивости.

Когда основа готова наступает время крепления к ней фермы из профильной трубы. Заранее подготовленную конфигурацию с решетками поднимают и устанавливают сверху. Сразу же нужно проверять правильность сборки, в том числе и раскосы. Все углы должны находиться на своих местах и плотно прилегать к основанию. Когда все размеры и расположение конструкции проверено, металлические элементы привариваются друг к другу. Не стоит забывать про прихватки.

Пример соединения

В конечном итоге необходимо зачистить все соединительные места, где был применен сварочный аппарат, и аккуратно покрасить все части металлоконструкции.

Как результат, правильные расчеты, качественные материалы и внимательная сварочная работа позволяет создать идеальное перекрытие.

Видео с объяснением процесса сварки конструкции:
