      Как сделать зонтик на трубу своими руками: монтаж, изготовление, выбор элемента и многое другое

      Содержание

      виды и материалы, как сделать своими руками

      В чем отличие зонта от флюгарки, колпака, оголовка и дымника

      Дымник, флюгарка, колпак, зонт и оголовок – достаточно простые и испытанные временем защитные конструкции для воздушных выходов на кровле. Стальные, медные, алюминиевые, пластиковые и титан-цинковые доборные элементы при правильном обустройстве эксплуатируются на протяжении десяти, а иногда и более лет, обеспечивая комфортное и безопасное проживание:

      • колпаки – общее название элементов, предотвращающих попадания атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
      • дымники – прямоугольные или квадратные декоративные колпаки, предназначенные для обустройства дымоходных и вентиляционных труб;
      • зонты – представлены колпаками, отличающимися простотой конструкцией и предназначенными для круглых или квадратных труб;
      • дефлекторы – колпаки на круглые трубы, отличающиеся достаточно сложной внутренней конструкцией для повышения тяги.

      К категории сложных конструкций относятся также флюгарки – вращающиеся колпаки, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

      ОБРАТИТЕ ВНИМАНИЕ!
      Зонты используются для обустройства круглого или квадратного оголовка, но современными производителями помимо функциональности учитывается удобство эксплуатации, включая дополнение крышки дымовым рассекателем.

      Как устроен колпак для трубы дымохода?

      • Крышка.
      • Сетка.
      • Стек воды или по- другому названию капельник.
      • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
      • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
      • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
      • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

      Принципы работы козырька для дымоходной трубы

      1. Не дает стекать воде.
      2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
      3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
      4. Струя воздуха подхватывает дым и поднимает выше.
      5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
      6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

      Классификация козырьков по форме

      • В виде шатра.
      • Четырехскатный козырек.
      • Двухскатный козырек.
      • В виде ровного листа.
      • В виде шпиля.
      • Сводчатый козырек.
      • В виде четырех щипцов.
      • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
      • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
      • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

      Классификация козырьков по типу металла

      От материала зависит срок службы козырька

      Следует обратить внимание на материал, из которого он изготовлен.  Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно

      1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
      2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
      3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
      4. Железо из нержавейки.
      5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

      Дефлектор Григоровича

      Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

      • дефлектора в форме усеченного конуса;
      • колпака, предохраняющего трубу от осадков;
      • обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

      Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

      • Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
      • Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
      • Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
      • Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

      Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

      Технология изготовления и монтажа:

      1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
      2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
      3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
      4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

      Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

      Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

      Рекомендации по выбору

      Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

      Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

      Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

      Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

      Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

      Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

      Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

      А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

      Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

      Основные правила монтажа

      Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

      Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

      Монтаж флюгарки

      Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

      Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

      • на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
      • проволока для каркасного основания должна быть максимально прочной и надежной;
      • в стойках высверливаются крепежные отверстия;
      • выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

      На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

      Монтаж зонта

      В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

      ОСТОРОЖНО!
      Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

      Изготовление своими руками

      Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

      Инструменты и материалы

      Подготавливаем по списку:

      • линейку, рулетку, тонкий маркер;
      • резиновый молоток для жестянщиков;
      • слесарный молоток;
      • дрель с набором сверел;
      • шуруповерт;
      • дюбеля для крепления козырька;
      • ножницы по металлу;
      • болгарку;
      • верстак с наковаленкой и тисками;
      • заклепочник с набором заклепок;
      • лист оцинковки, толщиной 0,8-1 мм;
      • стальной уголок, с размером полки 30-40 мм.

      Пошаговая инструкция

      Козырек для печной трубы своими руками выполняется в несколько этапов:

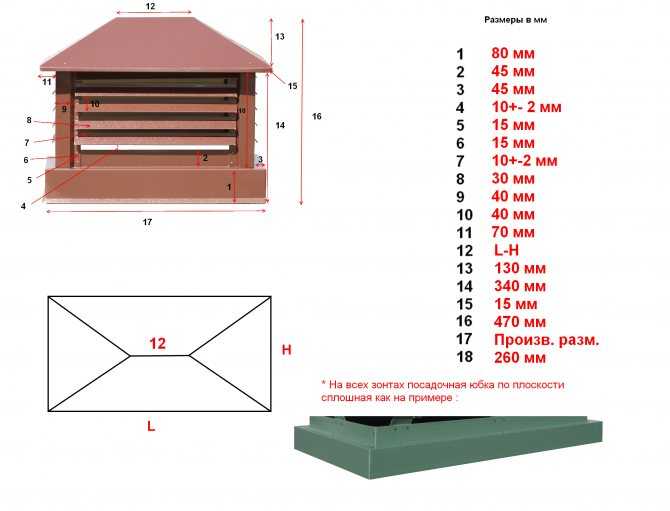

      1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

        Пример чертежа выкройки

      2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
      3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
      4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
      5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
      6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
      7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
      8. Остается установить колпак на место и надежно закрепить его саморезами.

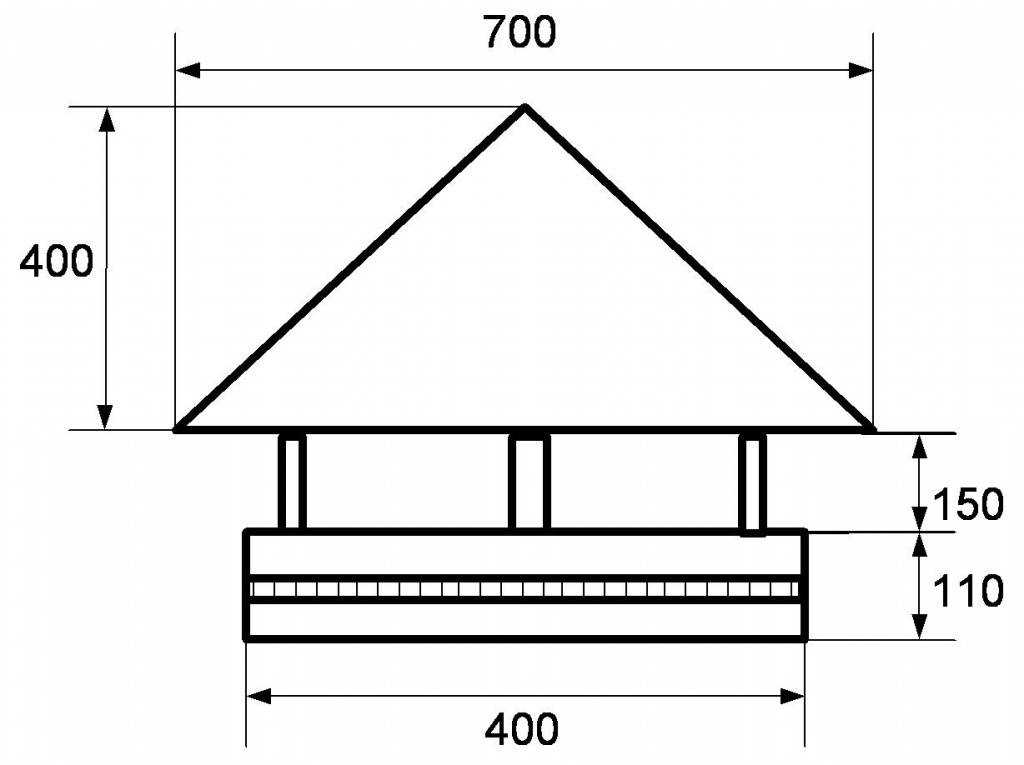

      Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

      Форма и функциональность

      Основные задачи крышки на дымоотводе:

      • Увеличение воздушной тяги;
      • Предохранение от случайного залетания птиц в трубу;
      • Сохранение кладки дымохода;
      • Защита от снега и дождя.

      К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

      Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

      1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
      2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

      Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

      Некоторые особенности применения колпаков:

      • Дефлектор в форме полукруга больше подходит для европейского дизайна;
      • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
      • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
      • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
      • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

      Козырёк своими руками

      Перед тем как сделать грибок на трубу из жести своими руками, необходимо создать эскиз с изображением будущей конструкции. При этом необходимо учитывать следующие нюансы:

      • угол ската от 30 до 45 градусов;
      • края должны выступать на 50 мм;
      • высота от дымохода до зонта не менее 100 мм.


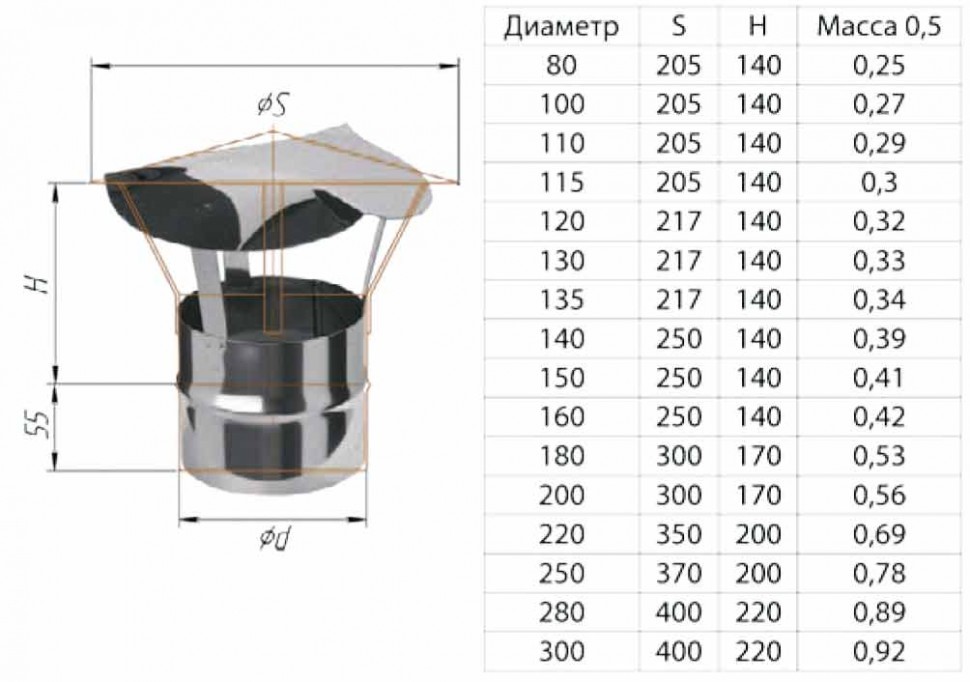

      Необходимые параметры для изготовления колпакаИсточник izhartezia.ru

      Проще всего создать круглый грибок, подходящий для систем вентиляции. При этом потребуются стандартные инструменты: дрель, ножницы по металлу, молоток, заклёпки. Как сделать зонт на трубу своими руками:

      1. Взять деревянную планку.
      2. Ввинтить в неё 2 самореза на расстоянии более 15 мм относительно радиуса трубы.
      3. При помощи созданного устройства прочертить на металлическом лист круг.
      4. Вырезать заготовленный круг.
      5. Нарисовать сектор с длиной дуги около 120 мм.
      6. Вырезать клин, зафиксировать края заготовки в тисках.
      7. Подготовить 3 отверстия по краю шва для соединения детали при помощи заклёпок или винтов М4 с гайками.

      Ножкой для изготовленного зонта может служить тонкий лист, согнутый в 3 или 4 раза. У начинающего специалиста на это уйдёт чуть более получаса времени. Профессионалы со стажем смогут справиться с задачей за 10-15 минут.


      Готовый вариант изготовленного козырькаИсточник stb26.ru

      Для придания необходимого внешнего вида получившуюся конструкцию можно покрасить термостойкой краской. Но перед этим ещё не соединённые элементы должны быть обработаны грунтом и антикоррозийным средством. Только после этого можно наносить красящий состав в 2-3 слоя. Перед тем как установить зонт на трубу дымохода, потребуется дождаться, пока конструкция полностью высохнет.

      Видео описание

      Как за 10 минут создаётся универсальный зонт, наглядно показано в следующем видео:

      Заключение

      Из всего разнообразия видов козырьков, чаще всего подойдут стандартные зонты. Они не дают образовываться льду, ухудшающему тягу, при этом их можно соорудить самостоятельно из подходящего материала по индивидуальному эскизу.

      Предназначение колпаков

      Зонт, козырек, дымник, флюгарка, дефлектор – несмотря на различие названий, функции у этого устройства остаются одними и теми же. Оно способствует усилению тяги, отклоняя воздушные потоки. Конструкция препятствует попаданию воды и снега внутрь отопительной системы, защищает ее от птиц и мусора. Для этого модуль оборудуют специальной сеткой, которая останавливает крупные предметы и обеспечивает беспрепятственное прохождение дыма наружу.

      Козырьки дымохода являются старинным архитектурным элементом, который добавляет фасаду утонченности и несет своеобразный отпечаток древности. Многие изделия украшают орнаментами, ажурной кромкой и другими декоративными деталями, которые превращают обычный функциональный компонент в произведение искусства. из всего этого можно сделать вывод, что установка приспособления необходима для:

      Усиления тяги;
      Защита от атмосферных осадков;
      Создания препятствия для разрушения кладки дымохода;

      Для чего нужен колпак на трубе дымохода

      Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

      Флюгарка на дымоход

      В действительности функций у зонта, установленного на дымоход, несколько:

      • Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
      • Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
      • Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
      • Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

      Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

      Рекомендации специалистов

      Дефлектор на дымоходную трубу газового оборудования устанавливать не рекомендовано. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода на дымоотводе будет замерзать, а дефлектор способствует усилению такого рода тенденции.

      Специалисты не рекомендуют флюгеры, поскольку их вращающиеся элементы довольно быстро выходят из строя. В зимнее время из-за образования конденсата покрываются льдом, что приводит к расшатыванию кладки трубы. Следовательно, оптимальным вариантом для дымоходов являются козырьки.

      Пример «умного» дефлектора с поворотным колпаком

      Какой конструкции выбрать козырек зависит от сечения трубы. Например, для дымохода круглого типа чаще всего козырек идентичной формы, а для прямоугольного строения – может иметь большое количество видов.

      Какой колпак выбрать?

      Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

      Дефлектор для кирпичной печи

      Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

      Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

      Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

      Видео: назначение дефлектора

      Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

      Для твердотопливных котлов

      Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

      Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

      Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

      Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

      По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

      Колпаки для газовых и дизельных котлов

      Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

      Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

      Пошаговая инструкция изготовления простейшего колпака

      Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

      Труба дымохода из нержавейки

      Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

      Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

      Круг вычерчивают на листе металла

      Расчеты делаются таким образом.

      1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
      2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

      Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

      Расчерчивание металла с допуском на изгиб

      Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

      Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

      Вырезанная заготовка

      Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

      Подгибы для фиксации конуса делают молотком

      Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

      Подгибать металл можно пассатижами

      Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

      Согнутый конус

      Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

      Сгибание колпака

      Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

      Склепать замок можно киянкой

      На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

      На ножках делают подгибы — фальц

      Изготовление ножки, процесс

      К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

      Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

      Крепление ножек

      Крепление кольца к ножкам

      Колпак на трубе

      Фиксация кольца колпака

      Популярные виды изделия

      Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

      1. Плоское
      2. Полукруг
      3. С крышкой
      4. С двускатной щипцовой крышей

      Полукруглый колпак

      Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

      Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

      Конструкции дефлекторов также различные.

      На отечественном рынке самыми востребованными считаются:

      • Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
      • Устройство Григоровича
      • «Дымовой зуб»
      • Круглый дымник «Воллер»
      • Звезда «Шенард»

      Различные варианты колпаков на дымоход

      Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

      • Патрубок (входной)
      • Каркас
      • Диффузор
      • Зонтик
      • Кронштейны

      Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

      Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

      Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

      Как правильно изготовить дефлектор на дымоход своими руками

      Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

      Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

      Последовательность работ по самостоятельному созданию дефлектора следующая:

      1. На картоне чертим развертку главных деталей.
      2. Переносим выкройки на металл и вырезаем отдельные детали.
      3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
      4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
      5. Собираем колпак.

      Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

      Смотрим видео, делаем самостоятельно и поэтапно:

      Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

      • Резиновая или деревянная киянка
      • Молоток
      • Брусок
      • Зажимы
      • Ножницы для работы с металлом
      • Стальной уголок.

      Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

      Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

      При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

      Делаем колпак самостоятельно, видеообзор:

      Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

      Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

      Оголовок (колпак, зонт, дымник) на кирпичную трубу

      Дымовые

      Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

      Оголовок для дымовой трубы

      Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

      Cодержание статьи

      • 1 Зачем устанавливать дымник на трубу?
        • 1.1 Материалы для изготовления дымников
        • 1.2 Особенности конструкции
      • 2 Как сделать дымник на трубу своими руками?
        • 2.1 Как своими руками сделать дымник на трубу?
        • 2.2 Похожие статьи

      Зачем устанавливать дымник на трубу?

      Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

      Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

      Схема установки дымника на трубе (вид в разрезе)

      Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

      Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

      Материалы для изготовления дымников

      Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

      1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
      2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
      3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

      Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

      Медный дымник для кирпичной дымовой трубы

      Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

      Особенности конструкции

      Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

      Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

      В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

      Так выглядит установленный дымник на трубе с защитными декоративными решетками

      Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

      Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

      Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

      Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

      Оголовок для дымоходной трубы с украшением в виде флюгера

      Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

      Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

      Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

      Как сделать дымник на трубу своими руками?

      Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

      1. Лист металла для крыши.
      2. 4 куска профиля 20х20 мм.
      3. Металлический уголок.
      4. Рулетка, тиски, перфоратор и ножницы по металлу.

      На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

      Схема-выкройка для изготовления дымника для трубы

      На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

      На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 900. Этот козырек фиксируют к стойкам пластинами и заклепками.

      Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

      Как своими руками сделать дымник на трубу?

      Похожие статьи

      Колпак на трубу дымохода: как сделать своими руками

      Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

      Назначение и функции колпака на дымоход

      Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

      Колпак на дымоход может стать оригинальным украшением кровли жилого дома

      Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

      • защита внутренней части дымохода от влаги, мусора и пыли;
      • усиление тяги в трубе для эффективного прогорания топлива в печи;
      • эстетичное дополнение дизайна здания;
      • продление срока эксплуатации дымохода в результате его защиты от осадков.

      Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

      Материалы для дымника

      Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

      Металл — практичная основа для дымника

      Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

      • сталь листовая;
      • листовой алюминий;
      • медный металлопрокат;
      • нержавеющая сталь в листах;
      • цинко — титановый сплав.

      В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

      Варианты конструкций

      Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

      Дефлекторы разнообразны и могут быть как простыми, так и более сложными

      Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

      • колпак с открывающейся крышкой;
      • плоский дымник для трубы;
      • колпак с флюгером;
      • колпак многоскатной конструкции;
      • дефлектор с вентиляционными отверстиями.

      Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

      Фотогалерея: виды колпаков для дымохода

      Колпак с кованными витыми элементами выглядит красиво и хорошо дополняет дизайн дома
      Флюгер на остроконечном колпаке — практичный и красивый вариант оформления
      Многоскатный дымник обеспечивает хорошую тягу
      Даже большой колпак на дымоход можно украсить коваными деталями
      Простой дефлектор отличается компактностью
      Куполовидная форма подходит для колпака на дымоход
      Флюгер на большом колпаке широкой трубы выглядит красиво и подчеркивает уникальность здания

      Выбор колпака в зависимости от дымохода

      Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

      Изделия в виде трубы оптимальны для газовой системы отопления

      Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

      Изготовление колпака своими руками

      Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

      Полукруглый дымник прост и удобен в эксплуатации

      Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

      Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

      Комплекс работ по изготовлению дымника предполагает следующие этапы:

      1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

        Оцинкованная сталь легко подвергается обработке

      2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

        Металлические полосы или профили позволяют сделать каркас для крепления колпака

      3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

        Каркас может иметь ступенчатую форму

      Видео: изготовление дымника

      Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

      • Автор: Ольга Новикова
