    Двутавр или двутавровая балка – это один из установленных стандартных профилей конструктивных строительных элементов. Название её происходит от латинского слова taurus, что в переводе означает – бык. Связано это с тем, скорее всего, что в своём поперечном сечении двутавр имеет форму двух соединённых букв Т или буквы Н,  а, следовательно, имеет два рога.  Основным предназначением такого строительного элемента является приём вертикальной (реже горизонтальной) нагрузки, что создают ему отдельные части сооружения. После этого, благодаря своей конструкции двутавр равномерно распределяет её на остальные опорные площади либо передаёт эту нагрузку на несущие элементы конструкции. Изготавливается двутавр обычно с прокатного чёрного металла, но бывают и двутавры деревянные. Для проката обычно используют углеродистую  и низколегированную сталь. В поперечном сечении балки двутавра,  как правило, различают стенку и две полки, расположенные на торцах стенки.



    Содержание статьи:

    Виды двутавров и область их применения.

     Схематичный рисунок двутавровой балки.

    Основной областью применения  двутавровых балок является перекрытия  многоэтажных сооружений. Кроме того двутавр широко применяется и в строительстве мостов, реже – в машиностроении и вагоностроении. Не редки случаи использования двутавра и для армирования проходов в шахтах.



    Подразделяются двутавры по следующим параметрам:



    • По толщине стенки;
    •  По расположению полок: параллельно и с уклоном.



    Параллельные в свою очередь различают:



    • Б – нормальные.
    • Д  — среднеполочные.
    • К – колонные.
    • У – узкополочные.
    • Ш – широкополочные.



    Двутавры с уклоном  также подразделяются на:



    • М – обычные, у которых полки имеют уклон внутренних граней до 12 %. Они обычно применяются для подвесных путей.
    • С – специальные , у которых полки имеют уклон внутренних граней свыше 16 %. Такие двутавры, как правило, используют для армирования шахтных стволов.

     Двутавровая балка 3D изображение.

    Существуют кроме этого и деревянные двутавры. Они применяются в основном в каркасном домостроении. Их применение позволяет значительно сократить время монтажа здания и его общий вес. Кроме того, применение двутавра исключает такие явления в ломе как усушка, усадка, сдвиги, трещины и т.п.



    Двутавровые балки — это основной составляющей любой рабочей площадки при строительстве мостов, перекрытий, промышленных зданий. Применение балок позволяет значительно снизить нагрузки и уменьшить расход металла. Балки позволяют воссоздать формы опор, и применение их приводит к значительному уменьшению веса металлоконструкций.

    По точности прокатки двутавровая балка подразделяется:

    • Б – повышенная;

    • В – обычная.

    Двутавровая балка

    Современная эпоха примечательна тем, что на наших глазах происходит повсеместное вытеснение крупноблочных железобетонных конструкций монолитным строительством. Оно имеет целый набор преимуществ – начиная от прочности конструкции, которая в первую очередь зависит от качества соединения элементов. У монолита соединений практически нет, поэтому случается, что при землетрясении дом-монолит накреняется или даже заваливается на бок, но не рассыпается на части.

    Для отливки горизонтальных перекрытий применяется унифицированная опалубка, одной из основных частей которой выступает балка перекрытия. Покоясь на вертикальных стойках, балка удерживает на себе непосредственно палубу из состыкованных фанерных щитов, поверх которой наливается и застывает бетонный раствор с предварительно собранной арматурой.

    Практика показала, что наиболее рациональной является деревянная балка двутаврового сечения.

    Особенности двутавровой балки.

    Двутавровое сечение, имеющее вид лежащей на боку буквы «Н», с точки зрения сопротивления материалов является наиболее рациональным профилем. Он состоит из 3-х элементов, имея при этом жесткость и прочность на прогиб и скручивание мало уступающие полнотелому прямоугольному брусу, в тоже самое время будучи намного легче. К тому же качественных досок из одно и того же объема сырой древесины можно получить больше, чем бруса того же качества – меньше выбраковки по природным дефектам.

    Это делает двутавровую балку куда более экономичным видом оснастки. Правильно склеенная из нескольких частей двутавровая балка меньше подвержена короблению при рассыхании древесины, а в условиях бетонных работ это не редкость.

    Вдобавок, как уже упоминалось, меньший в сравнении с полнотелым брусом вес делает работу опалубщика менее тяжелой и травмоопасной.

    Двутавровая арендованная балка вас выручит!

    Смелость архитектурных решений ставит перед современными строителями непростые задачи, среди которых и обеспечение стройки необходимой оснасткой. Разумным решением вопроса нередко становится аренда двутавровых балок и другой строительной оснастки у специализированных компаний, обладающих достаточными ресурсами для удовлетворения свих клиентов. Таков наш «АрендаСтрой». Мы располагаем парком качественных двутавровых балок из дерева для опалубочных работ. Заключите с нами договор аренды – и целый ряд вопросов будет благополучно закрыт.







    Source: www.arendaa.ru

    Читайте также

    Как начертить уклоны и конусность

    Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

    Уклон характеризует отклонение прямой линии от горизонтального или вертикального направлений. Для того чтобы построить уклон 1:1, на сторонах прямого угла откладывают произвольные, но равные величины (рис. 1). Очевидно, что уклон 1:1 соответствует углу в 45 градусов. Чтобы построить линию с уклоном 1:2, по горизонтали откладывают две единицы, для уклона 1:3 — три единицы и т. д. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а. Величину уклона на чертеже в соответствии с ГОСТ 2.307—68 указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определяемой линии: одна из прямых знака должна быть горизонтальна, другая — наклонена примерно под углом 30° в ту же сторону, как и сама линия уклона.

    На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

    Конусностью называют отношение диаметра основания конуса к его высоте. В этом случае конусность К=d/l. Для усеченного конуса К = (d-d1)/l. Пусть требуется построить конический конец вала по заданным размерам: d — диаметр вала — 25 мм;

    I — общая длина конца вала — 60 мм; l1 — длина конической части — 42 мм; d1 — наружный диаметр резьбы — 16 мм; К — конусность 1 : 10 (рис. 3, б). Прежде всего, пользуясь осевой, строят цилиндрическую часть вала, имеющую диаметр 25 мм. Этот размер определяет также большее основание конической части. После этого строят конусность 1:10. Для этого строят конус с основанием, равным 10 мм, и высотой, равной 100 мм (можно было бы воспользоваться и размером 25 мм, но в этом случае высота конуса должна быть взята равной 250 мм, что не совсем удобно). Параллельно линиям найденной конусности проводят образующие конической части вала и ограничивают ее длину размером 42 мм. Как видно, размер меньшего основания конуса получается в результате построения. Этот размер обычно не наносят на чертеж. Запись М16X1,5 является условным обозначением метрической резьбы, о чем подробнее будет сказано дальше.

    n
    n

    TBegin—>TEnd—>

    n
    n

    Рис. 1. Построение уклонов

    n

    n

    Перед размерным числом, характеризующим конусность, наносят условный знак в виде равнобедренного треугольника, вершину которого направляют в сторону вершины самого конуса. Знак конусности располагают параллельно оси конуса над осью или на полке линии-выноски, заканчивающейся стрелкой, как в случае надписи уклона. Конусность выбирают в соответствии с ГОСТ 8593—57 .

    n
    n

    n
    n

    Рис. 2. Пример построения уклонов

    n

    n

    TBegin—>TEnd—>

    n
    n

    Рис. 3. Построение конусности

    n

    Построение эпюры нормальных напряжений для двутавра

    Рассмотрим пример построения эпюры нормальных напряжений для двутаврового сечения балки при ее поперечном изгибе.

    Эпюру σ будем строить для сечения балки в точке C, где величина изгибающего момента составляет 45 кНм. В этом месте сжимаются нижние слои балки (т.к. в рассматриваемом сечении знак изгибающего момента отрицательный).

    В предыдущем пункте решения задачи для балки по условию прочности был выбран двутавр под номером 24а, для которого из соответствующего сортамента прокатной стали выпишем следующие данные:

    • Осевой момент инерции сечения: Ix=3800 см4,
    • Высота сечения: h=240 мм,
    • Толщина полки (горизонтальной части двутавра): t=9,8 мм.

    Нормальные напряжения σ в произвольной точке поперечного сечения балки рассчитываются по формуле

    где
    Mx – величина изгибающего момента в соответствующем сечении,
    Ix – момент инерции сечения относительно оси x,
    y – расстояние от оси x до рассматриваемой точки поперечного сечения балки.
    Mx и Ix для всех точек сечения одинаковы, следовательно изменение величины нормальных напряжений зависит от положения точки сечения.

    Переменная y имеет первую степень, т.е. зависимость линейная, поэтому для построения эпюры достаточно найти значения σ в двух точках.

    Двутавровое сечение имеет пять характерных точек:
    Крайняя верхняя и нижняя точки (1 и 5 соответственно), центральная точка (3) и точки 2 и 4, где стенка переходит в полку.

    На оси x координата y=0, следовательно, нормальные напряжения в точке 3 отсутствуют

    Наибольшая величина нормальных напряжений будет на максимальном удалении от центра сечения, в точках 1 и 5.

    В указанном сечении балки сжимаются нижние слои, следовательно, верхние растягиваются. Поэтому в верхней точке 1 напряжения положительны (растягивающие) соответственно в точке 5 напряжения отрицательны (сжимающие), т.е.:

    Так как сечение симметрично относительно оси x напряжения в т. 1 и 5 будут равны по величине, но противоположны по знаку.

    Отложив полученные значения, соединим их прямой линией.

    Как видно, максимальные напряжения не превышают допустимых значений, что говорит о том, что выбранный номер двутавра обеспечивает необходимую прочность балки.

    В дальнейшем, при проверке сечения на прочность, нам потребуются значения нормальных напряжений в точках 2 и 4. Рассчитаем их:

    Построение эпюры касательных напряжений >
    Другие примеры решения задач >

    Черчение на плоскости X0Y (чертёж сечения двутавра)

    САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

    Кафедра возобновляющихся источников энергии и гидроэнергетики

    ОТЧЁТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №2

    Дисциплина: Компьютерная графика

    Тема: Черчение на плоскости X0Y

    Выполнил студент гр.2013/2                                Смирнова О.А.

    Руководитель                                                                   Кубышкин Л.И.

    «____»_________2011 г.

    Санкт-Петербург

    2011

    Содержание:

    1.Цель работы. 3

    2.Подготовка к выполнению чертежа. 3

    3.Черчение. 4

    3.1.Основные построения. 4

    3.2.Нанесение штриховки. 5

    3.3.Нанесение размеров. 6

    4.Черчение в пространстве Лист. 7

    Вывод. 7

    Литература. 8

    Приложения. 8


    1.Цель работы.

    В данной лабораторной работе необходимо выполнить чертёж варианта №1 – сечение двутавра в плоскости  XOY с целью ознакомления с графическим пакетом AutoCAD. Чертёж выполняется в пространстве Модель.

    2.Подготовка к выполнению чертежа.

    Построение начинается с загрузки файла – прототип ЛР-2.dwt. Далее загружаются необходимые типы линии, а именно штриховая и штрихпунктирная (См.: Формат → Типы линий → Загрузить линию …). После этого создается новый слой с именем Черчение (См. : Формат → Слой  → Создать слой …). Последнем этапом являлось создание текстового стиля с именем Times New Roman  (См.: Формат → Текстовый стиль …), и установка необходимых режимов объектной привязки (См.: Сервис → Режимы рисования → Объектная привязка …).


    3.Черчение.

    3.1.Основные построения.

    Построение чертежа выполнялось в пространстве Модель, на слое Черчение. Цвет, тип и толщина линий были заданы по слою, также эти параметры можно было менять в свойствах линий.

    Готовый чертеж варианта №1 представляет собой сечение двутавра. Начертить его можно используя команды в пункте Рисование строки меню: прямоугольник с размерами, равными габаритам двутавра, чертится способом очерёдного задания его длины и ширины. Затем cледует построение осевой линии фигуры. Так же использовались команды редактирования, например, Обрезать, Удлинить, Сопряжение. В результате был получен чертеж (рис. 1).

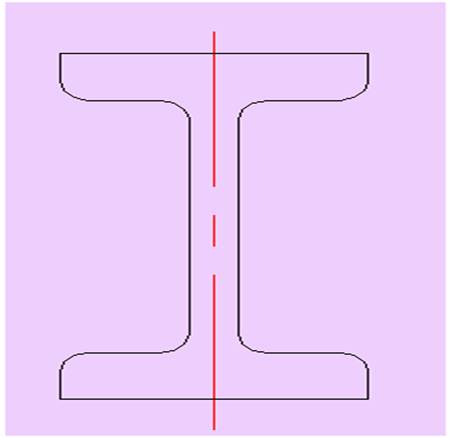

    Рис. 1. Построение двутавра.


    3.2.Нанесение штриховки

    После того, как заданный фрагмент начерчен, необходимо выполнить штриховку (СМ/Рисование/Штриховка…). Задать структуру, масштаб и угол штриховки; выбрать контур штриховки с помощью задания внутренней точки (рис. 2).

    Рис. 2. Нанесение штриховки.


    3.3.Нанесение размеров

    На чертеж необходимо было нанести размеры. Для этого в меню выбрали пункт Размеры.  Там можно выбирать необходимый вид размеров: линейный, радиус и д.р. Для установки линейного размера указывали первую и вторую точку, между которыми нужно поставить размер. Для установки размера дуги необходимо было выбрать команду Радиус и выделить необходимую дугу (рис. 3).

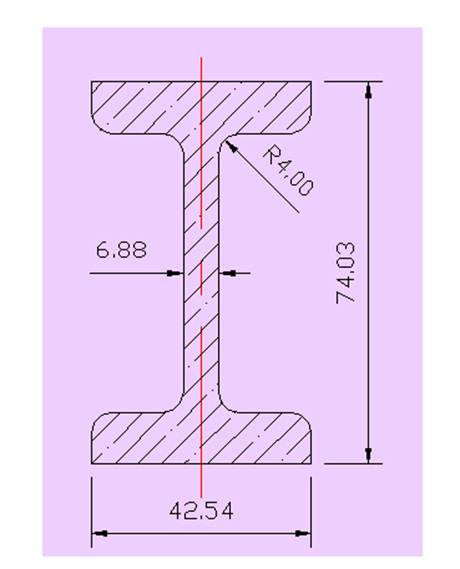

    Рис. 3. Нанесение размеров.


    4.Черчение в пространстве Лист

    В пространствеЛистнужно было подписать название чертежа и заполнить штамп. Все это делалось с помощью команды Текст на панели Рисование, на слое Текст в штампе Штамп заполняется стилем STANDART.

    Вывод

    В конечном итоге в лабораторной работе №2 был выполнен чертеж  двутаврового сечения в плоскости  XОY (рис. 4).

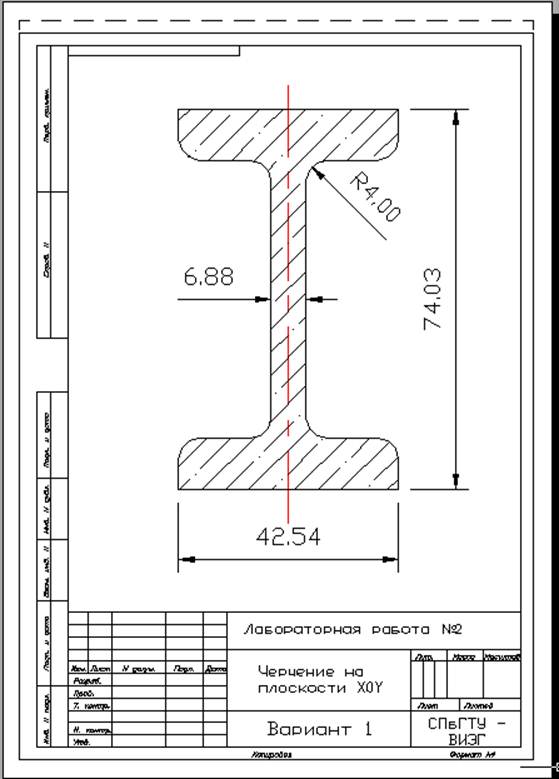

    Рис. 4. Полученный чертёж сечения двутавра.


    Литература

    Кубышкин Л.И. Автоматизация проектирования объектов возобновляемой энергетики. Ч.1. Разработка проектной графической документации: Учеб. пособие. СПб.: Изд-во СПбГПУ, 2003.

    Приложения

    Файл чертежа – Смирнова ЛР.2.dwg

    Балка двутавровая » Главная Главная

    Двутавровая балка — это профильная сталь, металлический прокат, который является одним из видов первичных элементов стальных конструкций и имеет характерную форму двутавра. Как выглядит двутавровая балка можно посмотреть на чертеже и на фото. Так будет нагляднее и понятнее воспринимать справочную информацию про различные характеристики двутавра. Технические характеристики двутавровой балки, как прокатного профиля из металла, нужны нам для правильного их применения в строительстве и при изготовлении металлоконструкций самого разного назначения. Ведь с одной стороны нам нужно обеспечить прочность конструкции и её способность воспринимать без разрушения проектные нагрузки, а с другой стороны хочется минимизировать расходы на строительство сооружения и обойтись «разумно достаточным» минимумом балки двутавровой.

    Двутавровая балка фото

    Фотография: балка двутавровая даст нам общее представление о той специфической форме этого вида профильной стали, которая получается после проката металла на предприятии изготовителе. Учтите, что задача производителя, не сделать двутавр просто похожим по форме на образец, а точно и очень строго выдержать все требования к номенклатуре проката, указанные в сортаменте по ГОСТу. То есть, балка двутавра может быть не любой, а только такой, который точно попадает в один из видов двутавра описанных в ГОСТе. Это очень удобно для практической работы и для изготовления металлических конструкций из неё. ………………………………………………………………………………………………………………………………………………………………………………………………………………………

    Чертёж балка двутавра фото

    Как я уже говорил, мы можем увидеть двутавровую балку на чертеже. Чертёж балки двутавра удобен тем, что на него вынесены все условные обозначения, о которых мы подробно расскажем. Они важны нам для того, чтобы ориентироваться в справочной информации, которая построена именно на базе геометрических размеров двутавра, а они уже, в свою очередь «привязаны» к физическим характеристикам двутавра, необходимым и тогда, когда вы хотите купить двутавровую балку или сделать из двутавра какую-то конструкцию, нужного вам назначения.

    Давайте рассмотрим условные обозначения на чертеже балки двутавра. Если вам не нужна такая подробная информация и вы сами хорошо всё знаете в достаточной мере для того, чтобы пользоваться справочными данными, можно смело переходить ниже, к таблицам сортамента двутавровой балки.

    h — так обозначается высота двутавровой балки. Высоту балки двутавра часто называют неправильно. В обиходной речи, сварщики и строители говорят — это ширина двутавровой балки и называют размер высоты двутавра. Если вы работаете постоянно в одном коллективе, то все понимаю, что вы имеете в виду и это не вызывает пролем, однако технически это неграмотно.

    b — это ширина полки двутавровой балки. Как её только не называют строители, чаще всего — ширина граней. Лучше называть этот размер правильно — это ширина полки балки двутавра.

    s — это толщина стенки двутавровой балки. С толщиной стенки балки двутавра тоже бывают «разногласия и непонятки». Обычно, чаще всего путают между собой толщину стенки двутавровой балки и толщину полки, считая и то и другое полками — это не верно.

    t — это средняя толщина полки двутавровой балки. Подчёркиваю, именно СРЕДНЯЯ толщина, потому что полка балки двутавра, благодаря уклону внутренних граней двутавра имеет в РАЗНЫХ МЕСТАХ РАЗНУЮ толщину. Минимальную на концах полок и максимальную там, где полка примыкает к стенке двутавра. Во всех справочниках точно указывается именно средняя толщина полки, измеряемая в строго рассчитанном месте. Расстояние от конца полки до той точки к которой «привязано» значение средней толщины рассчитывается по формуле: b-s/4. Эта формула указана и на чертеже двутавровой балки в виде пояснительной записи — очень удобно.

    R — это радиус внутреннего закругления двутавровой балки. Откуда берётся там закругление с определённым радиусом? Это обусловлено технологией изготовления двутавров на предприятии. Внутренние грани полок двутавра примыкают к стенке его не под углом, а через небольшое закругление, радиус которого определяется ГОСТом.

    r — это радиус закругления полки двутавровой балки. Одна из граней полки двутавра — наружная, это плоская поверхность, а вот внутренняя грань «переходит» в конец полки через небольшое скругление, радиус которого тоже определяется ГОСТом и считается справочной информацией указанной в сортаменте двутавровых балок. Для каждого номера балки двутавра соответствует точное значение радиуса закругления полки.

    Мы уже упомянули, что двутавровые балки могут изготавливаться только в соответствии с номенклатурой указанной в ГОСТе. ГОСТ определяет геометрические размеры каждой разновидности балок двутавров и их физические характеристики. Формулируется «список» выпускаемых видов этого металлического профиля в виде СОРТАМЕНТА ДВУТАВРОВЫХ БАЛОК. Грубо говоря, просмотрев сортамент двутавров, мы можем узнать какие бывают двутавровые балки вообще. Кроме того сортамент двутавровых балок устанавливает несколько «аксиом», которые полезно знать:

    Сортамент двутавровых балок — аксиома 1: Поперечное сечение двутавра должно соответствовать сечению указанному на четреже. Таким образом сортаментом задаётся единообразная стандартная форма двутавра в понятной и наглядной форме.

    Сортамент двутавровых балок — аксиома 2: Номинальные размеры двутавров должны соответствовать тем размерам, которые приводятся в таблице сортамента двутавра. Это же относится и к площади поперечного сечения, весу или массе погонного метра двутавра, а так же к физическим его характеристикам, которые указаны для осей двутавра Х-Х и У-У.

    Сортамент двутавровых балок — аксиома 3: Точность прокатки двутавров может быть двух видов. Это то прокатка двутавра повышенной точности — Б и прокатка двутавра обычной точности — В. Другие варианты прокатки не допускаются и считаются некондицией двутавра.

    А, что касается размеров или разновидностей балки двутавра, то они соответствуют определённым номерам проката, сортамент двутавровых балок указывает, что они могут быть следующих видов: 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 40, 45, 50, 55, 60.

    Номер двутавровой балки 10. Для двутавра 10 сортамент определяет следующие размеры. Высота двутавровой балки 10 равняется 100 мм, ширина полки двутавра 10 равняется 55 мм, толщина стенки двутавра 10 равняется 4.5 мм, средняя толщина полки двутавра 10 равняется 7.2 мм, радиус внутреннего закругления двутавра 10 (не более) 7 мм, радиус закругления полки двутавра 10 (не более) 2.5 мм.

    Номер двутавровой балки 12. Для двутавра 12 сортамент определяет следующие размеры. Высота двутавровой балки 12 равняется 120 мм, ширина полки двутавра 12 равняется 64 мм, толщина стенки двутавра 12 равняется 4.8 мм, средняя толщина полки двутавра 12 равняется 7.3 мм, радиус внутреннего закругления двутавра 12 (не более) 7.5 мм, радиус закругления полки двутавра 12 (не более) 3 мм.

    Номер двутавровой балки 14. Для двутавра 14 сортамент определяет следующие размеры. Высота двутавровой балки 14 равняется 140 мм, ширина полки двутавра 14 равняется 73 мм, толщина стенки двутавра 14 равняется 4.9 мм, средняя толщина полки двутавра 14 равняется 7.5 мм, радиус внутреннего закругления двутавра 14 (не более) 8 мм, радиус закругления полки двутавра 14 (не более) 3 мм.

    Номер двутавровой балки 16. Для двутавра 16 сортамент определяет следующие размеры. Высота двутавровой балки 16 равняется 160 мм, ширина полки двутавра 16 равняется 81 мм, толщина стенки двутавра 16 равняется 5 мм, средняя толщина полки двутавра 16 равняется 7.8 мм, радиус внутреннего закругления двутавра 16 (не более) 8.5 мм, радиус закругления полки двутавра 16 (не более) 3.5 мм.

    Номер двутавровой балки 18. Для двутавра 18 сортамент определяет следующие размеры. Высота двутавровой балки 18 равняется 180 мм, ширина полки двутавра 18 равняется 90 мм, толщина стенки двутавра 18 равняется 5.1 мм, средняя толщина полки двутавра 18 равняется 8.1 мм, радиус внутреннего закругления двутавра 18 (не более) 9 мм, радиус закругления полки двутавра 18 (не более) 3.5 мм.

    Номер двутавровой балки 20. Для двутавра 20 сортамент определяет следующие размеры. Высота двутавровой балки 20 равняется 200 мм, ширина полки двутавра 20 равняется 100 мм, толщина стенки двутавра 20 равняется 5.2 мм, средняя толщина полки двутавра 20 равняется 8.4 мм, радиус внутреннего закругления двутавра 20 (не более) 9.5 мм, радиус закругления полки двутавра 20 (не более) 4 мм.

    Номер двутавровой балки 22. Для двутавра 22 сортамент определяет следующие размеры. Высота двутавровой балки 22 равняется 220 мм, ширина полки двутавра 22 равняется 110 мм, толщина стенки двутавра 22 равняется 5.4 мм, средняя толщина полки двутавра 22 равняется 8.7 мм, радиус внутреннего закругления двутавра 22 (не более) 10 мм, радиус закругления полки двутавра 22 (не более) 4 мм.

    Номер двутавровой балки 24. Для двутавра 24 сортамент определяет следующие размеры. Высота двутавровой балки 22 равняется 240 мм, ширина полки двутавра 24 равняется 115 мм, толщина стенки двутавра 24 равняется 5.6 мм, средняя толщина полки двутавра 24 равняется 9.5 мм, радиус внутреннего закругления двутавра 24 (не более) 10.5 мм, радиус закругления полки двутавра 24 (не более) 4 мм.

    Номер двутавровой балки 27. Для двутавра 27 сортамент определяет следующие размеры. Высота двутавровой балки 27 равняется 270 мм, ширина полки двутавра 27 равняется 125 мм, толщина стенки двутавра 27 равняется 6 мм, средняя толщина полки двутавра 27 равняется 9.8 мм, радиус внутреннего закругления двутавра 27 (не более) 11 мм, радиус закругления полки двутавра 27 (не более) 4.5 мм.

    Номер двутавровой балки 30. Для двутавра 30 сортамент определяет следующие размеры. Высота двутавровой балки 30 равняется 300 мм, ширина полки двутавра 30 равняется 135 мм, толщина стенки двутавра 30 равняется 6.5 мм, средняя толщина полки двутавра 30 равняется 10.2 мм, радиус внутреннего закругления двутавра 30 (не более) 12 мм, радиус закругления полки двутавра 30 (не более) 5 мм.

    Номер двутавровой балки 33. Для двутавра 33 сортамент определяет следующие размеры. Высота двутавровой балки 33 равняется 330 мм, ширина полки двутавра 33 равняется 140 мм, толщина стенки двутавра 33 равняется 7 мм, средняя толщина полки двутавра 33 равняется 11.2 мм, радиус внутреннего закругления двутавра 33 (не более) 13 мм, радиус закругления полки двутавра 33 (не более) 5 мм.

    Номер двутавровой балки 36. Для двутавра 36 сортамент определяет следующие размеры. Высота двутавровой балки 36 равняется 360 мм, ширина полки двутавра 36 равняется 145 мм, толщина стенки двутавра 36 равняется 7.5 мм, средняя толщина полки двутавра 36 равняется 12.3 мм, радиус внутреннего закругления двутавра 36 (не более) 14 мм, радиус закругления полки двутавра 36 (не более) 6 мм.

    Номер двутавровой балки 40. Для двутавра 40 сортамент определяет следующие размеры. Высота двутавровой балки 40 равняется 400 мм, ширина полки двутавра 40 равняется 155 мм, толщина стенки двутавра 40 равняется 8.3 мм, средняя толщина полки двутавра 40 равняется 13 мм, радиус внутреннего закругления двутавра 40 (не более) 15 мм, радиус закругления полки двутавра 40 (не более) 6 мм.

    Номер двутавровой балки 45. Для двутавра 45 сортамент определяет следующие размеры. Высота двутавровой балки 45 равняется 450 мм, ширина полки двутавра 45 равняется 160 мм, толщина стенки двутавра 45 равняется 9 мм, средняя толщина полки двутавра 45 равняется 14.2 мм, радиус внутреннего закругления двутавра 45 (не более) 16 мм, радиус закругления полки двутавра 45 (не более) 7 мм.

    Номер двутавровой балки 50. Для двутавра 50 сортамент определяет следующие размеры. Высота двутавровой балки 50 равняется 500 мм, ширина полки двутавра 50 равняется 170 мм, толщина стенки двутавра 50 равняется 10 мм, средняя толщина полки двутавра 50 равняется 15.2 мм, радиус внутреннего закругления двутавра 50 (не более) 17 мм, радиус закругления полки двутавра 50 (не более) 7 мм.

    Номер двутавровой балки 55. Для двутавра 55 сортамент определяет следующие размеры. Высота двутавровой балки 55 равняется 550 мм, ширина полки двутавра 55 равняется 180 мм, толщина стенки двутавра 55 равняется 11 мм, средняя толщина полки двутавра 55 равняется 16.5 мм, радиус внутреннего закругления двутавра 55 (не более) 18 мм, радиус закругления полки двутавра 55 (не более) 7 мм.

    Номер двутавровой балки 60. Для двутавра 60 сортамент определяет следующие размеры. Высота двутавровой балки 60 равняется 600 мм, ширина полки двутавра 60 равняется 190 мм, толщина стенки двутавра 60 равняется 12 мм, средняя толщина полки двутавра 60 равняется 17.8 мм, радиус внутреннего закругления двутавра 60 (не более) 20 мм, радиус закругления полки двутавра 60 (не более) 8 мм.

    Отвечая на вопрос, какой вес двутавровой балки, нужно обязательно уточнить две вещи. Прежде всего надо выяснить номер балки двутавра, ведь у каждого из двутавров есть свои размеры указанные в сортаменте по ГОСТу. Тем же сортаментом двутавровой балки определяются и стандартные значения массы. Однако, надо понимать, табличное значение условного веса балки двутавра — это масса одного погонного метра проката. Непосредственный расчёт веса двутавровой балки имеющейся у вас в наличии в определённом количестве производится самостоятельно. Основываясь на табличных данных из сортамента двутавровых балок.

    Пример расчёта веса двутавровой балки: у вас есть 3 метра балки двутавра номер 10. Из таблицы весов двутавровых балок вы узнаёте справочные данные — условный вес погонного метра двутавра номер 10 составляет 9.46 кг. Вы умножаете количество двутавровой балки имеющегося у вас в наличии — 3 метра, на условный вес одного погонного метра — 9.46, получая общий вес вашего метража = 28.38 кг. Как вы уже поняли, практические расчёты упираются в справочную информацию из сортамента по ГОСТ. Нужна таблица весов двутавровой балки. В которой и будет указан условный вес погонного метра проката.

    Вес двутавровой балки. Номер двутавра 10. Для двутавра 10 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 10 весит 9.64 кг.

    Вес двутавровой балки. Номер двутавра 12. Для двутавра 12 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 12 весит 11.50 кг.

    Вес двутавровой балки. Номер двутавра 14. Для двутавра 14 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 14 весит 13.70 кг.

    Вес двутавровой балки. Номер двутавра 16. Для двутавра 16 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 16 весит 15.90 кг.

    Вес двутавровой балки. Номер двутавра 18. Для двутавра 18 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 18 весит 18.40 кг.

    Вес двутавровой балки. Номер двутавра 20. Для двутавра 20 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 20 весит 21.00 кг.

    Вес двутавровой балки. Номер двутавра 22. Для двутавра 22 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 22 весит 24.00 кг.

    Вес двутавровой балки. Номер двутавра 24. Для двутавра 24 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 24 весит 27.30 кг.

    Вес двутавровой балки. Номер двутавра 27. Для двутавра 27 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 27 весит 31.50 кг.

    Вес двутавровой балки. Номер двутавра 30. Для двутавра 30 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 30 весит 36.50 кг.

    Вес двутавровой балки. Номер двутавра 33. Для двутавра 33 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 33 весит 42.20 кг.

    Вес двутавровой балки. Номер двутавра 36. Для двутавра 36 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 36 весит 48.60 кг.

    Вес двутавровой балки. Номер двутавра 40. Для двутавра 40 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 40 весит 57.00 кг.

    Вес двутавровой балки. Номер двутавра 45. Для двутавра 45 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 45 весит 66.50 кг.

    Вес двутавровой балки. Номер двутавра 50. Для двутавра 50 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 50 весит 78.50 кг.

    Вес двутавровой балки. Номер двутавра 55. Для двутавра 55 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 55 весит 92.60 кг.

    Вес двутавровой балки. Номер двутавра 60. Для двутавра 60 сортамент определяет следующее значение условного вес погонного метра двутавра, масса метра двутавра 60 весит 108.00 кг.

    Что такое полка двутавровой балки мы можем посмотреть на фото — чертёж балки двутавра. Сколько полок у двутавровой балки? Посчитать не трудно, из того же чертежа понятно, что у двутавра есть 2 полки. Они совершенно одинаковые и не имеют отличий. Полка двутавровой балки имеет форму и размеры определяемые ГОСТом. Для нас прежде всего интересны два главных размера полки двутавра — ширина и средняя толщина полки. Это тоже справочная информация приведенная в сортаменте двутавровых балок.

    Полка двутавровой балки 10. Ширина полки двутавра 10 составляет 55 мм по ГОСТ, средняя толщина полки двутавра 10 равняется 7.2 мм по ГОСТ.

    Полка двутавровой балки 12. Ширина полки двутавра 12 составляет 64 мм по ГОСТ, средняя толщина полки двутавра 12 равняется 7.3 мм по ГОСТ.

    Полка двутавровой балки 14. Ширина полки двутавра 14 составляет 73 мм по ГОСТ, средняя толщина полки двутавра 14 равняется 7.5 мм по ГОСТ.

    Полка двутавровой балки 16. Ширина полки двутавра 16 составляет 81 мм по ГОСТ, средняя толщина полки двутавра 16 равняется 7.8 мм по ГОСТ.

    Полка двутавровой балки 18. Ширина полки двутавра 18 составляет 90 мм по ГОСТ, средняя толщина полки двутавра 18 равняется 8.1 мм по ГОСТ.

    Полка двутавровой балки 20. Ширина полки двутавра 20 составляет 100 мм по ГОСТ, средняя толщина полки двутавра 20 равняется 8.4 мм по ГОСТ.

    Полка двутавровой балки 22. Ширина полки двутавра 22 составляет 110 мм по ГОСТ, средняя толщина полки двутавра 22 равняется 8.7 мм по ГОСТ.

    Полка двутавровой балки 24. Ширина полки двутавра 24 составляет 115 мм по ГОСТ, средняя толщина полки двутавра 24 равняется 9.5 мм по ГОСТ.

    Полка двутавровой балки 27. Ширина полки двутавра 27 составляет 125 мм по ГОСТ, средняя толщина полки двутавра 27 равняется 9.8 мм по ГОСТ.

    Полка двутавровой балки 30. Ширина полки двутавра 30 составляет 135 мм по ГОСТ, средняя толщина полки двутавра 30 равняется 10.2 мм по ГОСТ.

    Полка двутавровой балки 33. Ширина полки двутавра 33 составляет 140 мм по ГОСТ, средняя толщина полки двутавра 33 равняется 11.2 мм по ГОСТ.

    Полка двутавровой балки 36. Ширина полки двутавра 36 составляет 145 мм по ГОСТ, средняя толщина полки двутавра 36 равняется 12.3 мм по ГОСТ.

    Полка двутавровой балки 40. Ширина полки двутавра 40 составляет 155 мм по ГОСТ, средняя толщина полки двутавра 40 равняется 13.0 мм по ГОСТ.

    Полка двутавровой балки 45. Ширина полки двутавра 45 составляет 160 мм по ГОСТ, средняя толщина полки двутавра 45 равняется 14.2 мм по ГОСТ.

    Полка двутавровой балки 50. Ширина полки двутавра 50 составляет 170 мм по ГОСТ, средняя толщина полки двутавра 50 равняется 15.2 мм по ГОСТ.

    Полка двутавровой балки 55. Ширина полки двутавра 55 составляет 180 мм по ГОСТ, средняя толщина полки двутавра 55 равняется 16.5 мм по ГОСТ.

    Полка двутавровой балки 60. Ширина полки двутавра 60 составляет 190 мм по ГОСТ, средняя толщина полки двутавра 60 равняется 17.8 мм по ГОСТ.

    Сечение двутавровой балки (имеется в виду прежде всего поперечное сечение) образует фигуру характерной формы. Как выглядит сечение балки двутавра вы можете посмотреть или на фото или на чертеже двутавровой балки. Однако, кроме общего интереса, сечение балки двутавра представляет и практическую пользу, при расчётах конструкций. Обычно здесь интересует не форма, она и так хорошо известна профессионалам, а площадь поперечного сечения двутавровой балки. Что тоже справочная информация и одна из важных характеристик регламентируемых ГОСТом и указанных в сортаменте двутавровых балок.

    Площадь сечения двутавровой балки 10 равняется 12.0 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 12 равняется 14.7 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 14 равняется 17.4 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 16 равняется 20.2 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 18 равняется 23.4 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 20 равняется 26.8 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 22 равняется 30.6 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 24 равняется 34.8 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 27 равняется 40.2 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 30 равняется 46.5 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 33 равняется 53.8 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 36 равняется 61.9 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 40 равняется 72.6 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 45 равняется 84.7 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 50 равняется 100.0 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 55 равняется 118.0 кв. см. по ГОСТу.

    Площадь сечения двутавровой балки 60 равняется 138.0 кв. см. по ГОСТу.





    Расчет и проектирование балки двутаврового сечения | Металлоконструкции

    Белорусско-Российский университет
    Кафедра: «Оборудование и технология сварочного производства»
    Курсовой проект по дисциплине: «Проектирование сварных конструкций»
    На тему; «Расчет и проектирование балки двутаврового сечения»
    Могилев 2014

    Исходные данные: F1=115кН, F2=145кН,F3=156кН,F4=130кН
    В данном проекте рассматривается балка двутаврового сечения. Произведен расчет, проектирование балки и подбор сварочного оборудования.
    Графическая часть содержит сборочный чертеж балки(А1),спецификацию, эпюру продольных сил(А4).
    Курсовой проект содержит 1 лист формата А1 графической части, 28 страниц пояснительной записки.
    Пояснительная записка:
    Содержание
    Введение
    1 Конструкторский раздел
    1.1 Описание конструкции балки
    1.2 Выбор и обоснование металла сварной балки
    1.3 Расчет и конструирование балки
    1.4 Подбор сечения сварной балки
    1.5 Проверка прочности и жесткости скомпонованного сечения
    балки
    1.6 Расчет сварных швов, соединяющих пояса со стенкой
    1.7 Проверка местной устойчивости стенки балки
    1.8 Расчет опорных частей балок
    1.9 Расчет стыковых балок
    1.10 Расчет массы балки
    2 Технологический раздел
    2.1 Выбор способа сварки и методов контроля качества сварных
    соединений
    2.2 Выбор режимов сварки и сварочного оборудования
    2.3 Энергосберегающие мероприятия при проектировании балки
    Список литературы
    Приложение А Эпюра поперечных сил и изгибающих моментов
    Приложение Б Спецификация к сборочному чертежу

    Состав: Балка (СБ), Спецификация, Эпюра продольных сил, ПЗ Язык документа

    Софт: КОМПАС-3D SP2

    Related Articles

    Утеплитель для мансарды какой лучше: Выбираем лучший утеплитель для мансарды

    Содержание Выбираем лучший утеплитель для мансардыПроектирование мансардного этажаНемного историиИнтерьерные решения для современной мансардыВид утеплителя и функциональность мансардыЗначение утеплителя для мансардыКонструктивные особенности чердачного этажаВыбор утеплителя для мансардыУтеплитель для мансарды и воздухообменКонденсат и утеплитель для мансардыПравила утепления мансардыУтеплитель для мансарды своими рукамиАлгоритм утепления мансарды своими рукамиМатериалы для утепления мансардыОсобенности утепления с использованием разных материаловВетрозащита утеплителяУстройство пароизоляцииПростой и […]
    Читать далее

    Как оштукатурить правильно стену: Как правильно штукатурить стены: штукатурим своими руками

    Содержание Как правильно штукатурить стены своими рукамиИнструменты для оштукатуривания стенПодготовка основанияБетонКирпичДеревоКак оштукатурить стенуМонтаж маяковЧерновой слой (первый слой)ВыравниваниеФинишный слойЗаключениесоветы опытного мастера — Механизированная штукатурка на vc.ru Как оштукатурить стену как эксперт: пошаговое руководство Шаг 1: Подготовка  Шаг 2: Нанесите ПВА на стены Шаг 3: Смешайте пластырь  Шаг 4. Нанесение штукатурки на стены  Шаг 5: Разгладьте и […]
    Читать далее

    Кельмы для декоративной штукатурки – Кельма для декоративной штукатурки — разновидности, техника работы

    Содержание Кельма для декоративной штукатурки — разновидности, техника работыЧто кроется за словом «кельма», и какие существуют ее разновидностиЦены на декоративную штукатуркуДекоративная штукатурка и инструменты для ее нанесенияЧасто применяемые типы декоративной штукатурной отделкиИнструменты для создания рельефаЦены на кельмуЦены на щетки для штукатуркиОтделка стены венецианской штукатуркой с помощью кельмВидео: рекомендации по выбору кельм для декоративной штукатуркиКельма для […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
