Флюгер изготовить своими руками: Флюгер своими руками из металла, конструкция, устройство

Содержание

Как сделать флюгер + фото

Содержание

Простая идея на основе бумаги и пластика
Работаем с деревом
Забавные поделки для детей

Основная задача флюгера – указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы – бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

Простая идея на основе бумаги и пластика

Принцип работы флюгера – это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

плотная бумага;
пластиковая соломинка;
карандаш;
английская булавка;
пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.
Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.
Важно! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.
Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры – 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
Вместо квадрата можно сделать другую фигуру, главное – чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.
Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

Небольшую пластиковую емкость (стаканчик из-под сметаны или нечто подобное) до середины наполняют тяжелым материалом. В этой роли могут выступить галька или песок.
Если крышка на корпусе будущего флюгера из бумаги отсутствует, ее можно сделать из пластиковой тарелки или просто заклеить емкость картоном.
После высыхания клея стаканчик переворачивают. На дне требуется сделать отверстие, диаметр которого соответствует размерам вертикального стержня. В качестве стержня берут карандаш с резинкой и вставляют его в корпус флюгера грифелем вниз.
Качественному креплению способствует обработка отверстия клеем или мастикой.
Сделать ось вращения для флюгера из бумаги поможет английская булавка. Для этого ее пронизывают сквозь пластиковую трубочку (стрелку) и фиксируют в резинке карандаша. Следующее фото демонстрирует результат проделанных действий:

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий – передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

Эскиз стрелки переносится на деревянный брусок, его ориентировочная толщина – 5 см.

Стрелку флюгера предпочтительно сделать из легкого, но прочного материала, например, пробкового дерева.
Фигура вырезается пилой или лобзиком.
Шершавые края обрабатываются наждачной бумагой.
Продлить период эксплуатации флюгера поможет обработка его деталей защитными средствами. Раскраску лучше сделать яркой, чтобы конструкция выделялась на фоне неба. На фото ниже представлен экземпляр готовой стрелки:
Пока указатель сохнет, требуется сделать основание флюгера. Деревянный брусок для корпуса подбирается с учетом веса готовой стрелки, он должен быть тяжелее.
Затем готовится штырь. В его качестве может выступить металлический прут или деревянный стержень. Исходя из его диаметра, в корпусе флюгера подготавливается отверстие.

Штырь закрепляется в корпусе с помощью клея (если обе детали деревянные), как представлено на фото:
Ответственным этапом в изготовлении флюгера является определение центра тяжести на указателе. Сделать эту процедуру помогут собственные ладони, это изображено на следующем фото:
В нужной точке стрелки следует сделать отверстие для стержня, его диаметр аналогичен размеру на корпусе. После чего стрела водружается на стержень.

Внимание! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

Забавные поделки для детей

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка.

Сделать простой флюгер поможет схема, представленная на фото ниже:

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

Эффектней смотрятся флюгеры с фигурными очертаниями. Чтобы сделать из бумаги яркую игрушку понадобится:

2 квадратных заготовки двустороннего картона со стороной 18 см;
декоративные пуговицы и бусина Ø 1,5 см;
кусочки плотной цветной бумаги для декорирования центра флюгера;
деревянная палочка, проволока и люверс;
декоративная лента для оформления держателя.

Процесс создания флюгера состоит из следующих действий:

Представленный ниже шаблон распечатывают, на его основе следует сделать две заготовки из плотной бумаги или картона.
В местах черных точек (в центре и по краям) необходимо сделать отверстия.
Заготовки накладываются друг на друга и совмещаются в центре. Лепестки необходимо переплести таким образом, чтобы они чередовались. По кругу, отмеченному на шаблоне пунктиром, заготовки флюгера склеиваются.
В центральное отверстие вставляется люверс.
Каждый лепесток поочередно загибается и нанизывается на люверс, после чего его ножка расплющивается.
На одном конце деревянной палочки следует сделать отверстие для крепления флюгера из бумаги.

Палочка оформляется атласной лентой, края которой фиксируются клеем.
Край проволоки (около 1 см) загибается под прямым углом.
Из цветной бумаги вырезается два небольших кружочка для центра вертушки.
На конец загнутой проволоки продевается один кружочек, второй фиксируется сверху на клей, чтобы закрыть неприглядный вид крепления. Сверху можно закрепить декоративные бусины или пуговицу.
На заключительном этапе все детали соединяются: на проволоку с цветком одевается флюгер вертушка, затем деревянная бусина, обеспечивающая свободное вращение.
После чего проволока продевается в отверстие на палочке и закрепляется следующим образом:

Подобная вертушка может быть не только игрушкой, она очень пригодится детям, для которых важны дыхательные упражнения.

Как видите, чтобы сделать самому простую конструкцию флюгера понадобится совсем немного усилий и времени. Главное – творческий подход и желание.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Папа мастер! > Благоустройство > Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

Размеры листового медного полотна должны быть не менее 60х100 см.
Отрез стального трубы длиной 50 см.
Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
Металлические уголки — 4 шт. , длина сторон 6х6 см.
Дрель.
Пила с полотном для резки металла.
Сварка газовая.
Напильник.
Шурупы по металлу – 32 шт.

: чертежи флюгера

: схема устройства флюгера

Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник. Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Мы рекомендуем прочитать нашу статью о том, как сделать самому кресло-качели.

Монтаж изделия после сборки своими руками флюгера по чертежам

После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:

1. Крепление к выходу трубы дымохода.

Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.

2. Крепление к коньку крыши.

Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.

3. Крепление к элементам кровли.

Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.

Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.

Как сделать флюгер с своими руками, в том числе эскизы, чертежи и пошаговая инструкция

История флюгера насчитывает сотни лет. Удобство незатейливого прибора, который позволял быстро определить направление ветра, первыми оценили моряки. Поэтому традиция устанавливать флюгеры на крышах впервые пришла к нам из Голландии, Нидерландов и других европейских стран, имеющих выход к морю. Со временем простой механический ветроуказатель превратился в стильный элемент декора, способный добавить индивидуальности самой заурядной крыше. Оригинальный и в то же время простой флюгер можно легко изготовить своими руками из жести, фанеры или пластика. Если же к этому процессу подойти с выдумкой и фантазией, то вращающаяся фигурка сможет рассказать окружающим о характере, вкусах и предпочтениях хозяина дома.

Содержание

1 Ветроуказатель на крышу: устройство и принцип работы
- 1.1 Видео: флюгер на крышу — идеи дизайна
2 Из чего можно сделать флюгер
3 Делаем флюгер своими руками
- 3.1 Кого поселить на крыше: значения символов
- 3.2 Чертежи ветроуказателя
  - 3.2.1 Фотогалерея: чертежи и схемы флюгеров
- 3.3 Что понадобится в процессе работы
- 3.4 Пошаговая инструкция
  - 3.4.1 Видео: флюгер из металла своими руками
4 Как правильно закрепить флюгер на крыше

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Поворотная часть, которая состоит из стрелы и флажка, по-другому называется флюгеркой.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Видео: флюгер на крышу — идеи дизайна

Из чего можно сделать флюгер

Если вы решили подойти к изготовлению флюгера основательно, то лучшего материала для флажка, чем лист меди, не существует. Изготовленная из этого материала фигурка не только будет выгодно выглядеть на фоне жестяных изделий, но и сможет стать напоминанием о ваших умениях для последующих поколений. А всё благодаря тому, что медь превосходно противостоит коррозии. Медные крыши и купола старинных соборов за несколько веков не утратили своей функциональности и так же успешно противостоят осадкам. Достоинства меди, как материала для флажка, заключается ещё и в том, что этот пластичный металл легко обрабатывается, поэтому фигурку можно сделать более объёмной, а её поверхности украсить чеканкой.

Благодаря пластичности меди, фигурку флюгера легко можно сделать объёмной

Если же достать медный лист не удастся, то можно использовать алюминий или нержавейку — они уж точно не подведут в плане долговечности. Чуть хуже обстоит дело с листовой конструкционной сталью, однако если флажок из чёрного металла окрасить по всем правилам, то он также сможет пережить не одного хозяина.

Если же надо «быстро и недорого», то можно использовать такие материалы, как фанера или пластик. И хоть флюгер из этих материалов не будет столь основательным, как металлический, он так же сможет порадовать ваших домашних и дать бесценный опыт в изготовлении функционального ветроуказателя.

Флюгер из дерева менее долговечен, но по красоте и функциональности не уступает металлическому

Именно дерево и термопласты нередко выбирают начинающие домашние мастера, предпочитая быструю обработку наждачной бумагой и лобзиком более трудоёмкой работе с электроинструментом и наждачным кругом.

Для изготовления других деталей флюгера — стрелы, корпуса и оси подойдут трубы и металлические прутки различного диаметра. В качестве узла вращения можно взять подходящие втулки, шарики, упорные или радиальные подшипники от автомобильной или сельскохозяйственной техники.

Делаем флюгер своими руками

Решив украсить свой дом ветроуказателем, прежде всего следует определиться с тем, какой будет флюгерка и румбы, продумать конструкцию поворотной части и способ крепления декоративного прибора на крыше. Затем подготавливают все необходимые материалы и инструмент и только после этого приступают непосредственно к работе.

Кого поселить на крыше: значения символов

Являясь одновременно оригинальным декоративным элементом и настоящим метеорологическим прибором, флюгер сможет стать для вашего дома оберегом и защитником от тёмных сил. Он способен создать ауру романтичности и волшебства, напомнить о тех временах, когда жители средневековых городов присматривались к фигуркам, вращающимся на островерхих башнях замков и шпилях городских ратуш.

Выбирая флюгерный флажок, не следует делать поспешных выводов. Это простое действо даёт вам уникальную возможность заявить окружающим о собственных пристрастиях, показать силу своего характера и романтичность натуры.

При изготовлении флюгера можно выбрать флажок любого типа — как простой силуэт или знак, так и сложную композицию из нескольких фигур — всё зависит от ваших умений и навыков при работе с металлом

Поверье говорит, что встретить на улице трубочиста — это на счастье. Устанавливая такую фигурку на дом, вы даёте каждому прохожему шанс испытать удачу и привлекаете достаток и благополучие.

Фигурка человека в цилиндре на крыше будет привлекать к дому счастье и деньги

Этнические сюжеты могут представлять собой серию фигурок в различных частях крыши. Подобные флюгера отлично выглядят на деревянных домах и характеризуют хозяина, как человека, небезразличного к истории родной земли.

Серия флюгеров по народным мотивам подойдёт для зданий, выполненных в традиционном русском стиле

Кот издавна считается злейшим врагом злых духов, поэтому его силуэт послужит прекрасным оберегом от тёмных сил. А ещё пушистое создание создаст настроение доброты и умиротворённости.

Кот и петух, пожалуй, самые распространённые персонажи, которых можно увидеть на флюгерах

Устанавливая на крыше фигурку орла, не забывайте о том, что эта птица является хозяином в небесах. Такой символ как нельзя лучше подойдёт человеку с властным характером и высоким социальным статусом.

Флюгер в виде орла будет уместным на крыше высоких зданий

Силуэт коня на крыше свидетельствует о стремлении хозяина к познанию мира и любви к путешествиям. Возможно, фигурка бегущей лошади станет отправной точкой, которая подвигнет вас на новые свершения.

Конь, летящий аллюром, или спокойное, умиротворённое животное — в его силуэт вы можете вложить любую идею

Грифон — мифическое животное с туловищем льва и головой орла, которое является символом господства в небе и на земле. Характеризуя силу, возмездие и бдительность, грифон над домом покажет окружающим вашу независимость и способность бороться за свои интересы.

Фигурка грифона покажет, что вы будете отстаивать свои идеи до последнего

Флюгер в виде парусника расскажет о стремлениях хозяина к познанию окружающего мира, любви к путешествиям и поисках новых горизонтов в своей карьере. Такой ветроуказатель будет гармонично выглядеть на большом коттедже с многоскатной крышей, несколькими входами и парадной лестницей.

Флюгер в виде парусника является достаточно сложным в изготовлении, поэтому его можно рекомендовать для опытных домашних мастеров

Сова, как символ знаний и мудрости, заявит окружающим о недюжинных умственных способностях владельца загородного дома. Решаясь установить флюгер с поворачивающейся совой, подумайте, сможете ли вы соответствовать этому символу в плане самосовершенствования.

Флажок в форме совы — отличный способ заявить о наличии интеллекта у хозяина

Если вы религиозный человек, то можете с полным правом украсить крышу какой-нибудь сценой из Библии или Корана. На доме закоренелого атеиста флюгер по мотивам жития святых и пророков будет выглядеть нелепо. Если же вас привлекает именно эта тема, то выбирайте какую-нибудь нейтральную сцену или героический сюжет — например, фигуру ангела или Георгия Победоносца, поражающего змея.

Если вера вам близки, установите на крыше флюгер в виде поющего ангела

Отличной находкой является флюгер в виде летящей Бабы Яги, поскольку её метла является превосходной лопастью. Надо заметить, что сказочные сюжеты являются отличной основой для разработки флюгера собственной конструкции, а сам ветроуказатель будет магическим образом вызывать восторг во взглядах прохожих любого возраста.

Баба Яга является не только излюбленным персонажем русских сказок, но и одной из самых популярных фигурок на декоративных флюгерах

Чертежи ветроуказателя

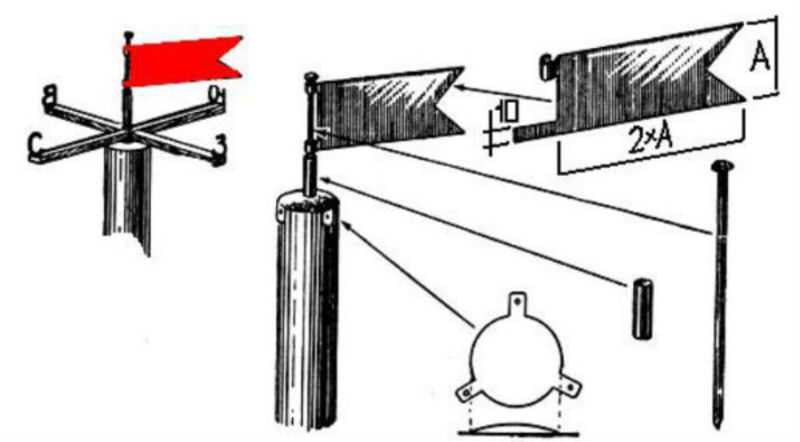

Одним из достоинств ветроуказателя является простая и незамысловатая конструкция. Разрабатывая собственное устройство, следует позаботиться об устойчивости прибора и хорошей подвижности его вращающейся части. Для этого необходимо продумать все пути для уменьшения трения между деталями флюгера и решить, как и к чему он будет крепиться. Вы можете изготовить флюгер «один в один» или же использовать отдельные идеи — всё зависит от наличия того или иного материала, возможностей и личных предпочтений. В любом случае даже самый простой флюгер будет функционировать и радовать окружающих точно так же, как и ветроуказатель, изготовленный по специальному заказу.

Фотогалерея: чертежи и схемы флюгеров

: Размеры флюгера должны соответствовать чертежу

: С моделью простого ветроуказателя справится даже начинающий мастер

: Размерную сетку для фигурок можно увеличить или уменьшить

: Флюгер в виде Карлсона оборудован действующим пропеллером

: Фигурку можно сделать полностью подвижной

Что понадобится в процессе работы

Представленную выше конструкцию флюгера нетрудно повторить в домашних условиях. Всё, что для этого понадобится, можно найти по закуткам любого гаража или слесарной мастерской. Полный перечень необходимых материалов выглядит так:

медь, алюминий или листовая сталь толщиной от 1,2 до 2 мм;
трубы стальные Ø1/2˝, Ø3/4˝, Ø1˝;
труба медная Ø18 мм;
труба стальная Ø2˝ длиной 50 мм;
профильная стальная труба сечением 15х15 мм;
шар стальной Ø80 мм;
пруток стальной Ø12 мм;
шарик Ø15 мм из подшипника качения;
пластина стальная толщиной от 12 до 15 мм размером 60х60 мм.

Поскольку предстоит работать со сталью, то понадобится не только самый простой слесарный инструмент, но и электрическое оборудование. Перед тем как приступить к работе, подготовьте:

электрический лобзик и пилки по металлу;
«болгарку» с отрезным и шлифовальным диском;
электродрель и набор свёрл для работы со сталью;
сварочный аппарат и электроды Ø3 мм;
зубило;
напильники;
молоток;
рулетка;
карандаш.

Чтобы уменьшить трение в узлах флюгера, их надо будет смазывать. Можно взять любую автомобильную консистентную смазку или даже солидол. Кроме этого, обязательно позаботьтесь о защите деталей ветроуказателя от коррозии. Для качественного окрашивания флажка, стрелы и других частей устройства понадобится преобразователь ржавчины, растворитель, грунтовка и эмаль.

Флюгеру необходима защита от коррозии

Пошаговая инструкция

Изготовление флюгера состоит из множества этапов, поэтому работу лучше выполнять в определённой последовательности. Представленный ниже алгоритм не даст упустить из виду ни малейшей детали и позволит начинающему слесарю избежать переделок и доработок.

Изготовление флажка начинают с переноса контура выбранной фигурки на лист металла. Чтобы избежать смещения шаблона, его вместе с металлической заготовкой прикрепляют к верстаку. Для этого можно воспользоваться столярными струбцинами.
Вырезают рисунок по контуру. Лучше всего в этих целях использовать электрический лобзик с пилкой по металлу. Если же такого инструмента под рукой нет, то на прямых участках можно использовать угловую шлифмашину, а в местах с изгибами и скруглениями выполнить ряд сверлений и прорубить контур зубилом.
Для вырезания фигурки флюгера лучше всего подходит электролобзик
Выполняют обработку кромок заготовки. Если флажок вырезался электролобзиком, то для этой работы будет достаточно «болгарки» с обдирочным кругом. В противном случае понадобится наждачный станок с крупнозернистым кругом. Острые углы и труднодоступные места обрабатывают напильниками различной формы.
Для обработки кромок в труднодоступных местах удобно использовать несколько напильников различной формы и размера
Зафиксировав заготовку на верстаке или зажав в тиски, выполняют сверления, которые в дальнейшем будут играть роль носа и глаз, а также использоваться для фиксации усов. Отверстиям для глаз при помощи напильника придают характерную вытянутую форму.
Отверстия для глаз выполняют сверлением, с последующей доработкой напильником
Делают заготовки усов. Для этого из стальной проволоки Ø3 мм вырезают кусачками Г-образные фрагменты длиной 90–100 мм с изогнутой с помощью плоскогубцев частью 10–20 мм.
Для изготовления заготовок усов кота используют стальную проволоку
Изготавливают нос кота. Для этого можно перерезать шарикоподшипник подходящего диаметра или сделать полусферу из прутка Ø20–25 мм. В последнем случае зубилом можно сделать зарубки, напоминающие характерные углубления на кошачьем носу.
Нос кота можно сделать из прутка или стального шара
Воспользовавшись сварочным аппаратом, нос монтируют на место. После этого сваркой фиксируют заготовки усов, предварительно вставив их в подготовленные отверстия.
Для монтажа и носа используют сварочный аппарат
Зачищают сварочные швы, пока поверхность не станет идеально ровной.
Аналогичным способом переносят на металл и вырезают контур стрелочного указателя.
Рисунок наносят на металлическую пластину
Подготавливают два отрезка круглого или квадратного прутка сечением не менее 15 мм в поперечнике. К одному из них приваривают острие стрелы, а к другому — оперение. Зачищают швы.
Стрела флюгера состоит из двух частей, которые соединяют при помощи сварки
Изготавливают узел поворота. Для этого в стальной пластине 60х60 мм толщиной 12 мм выполняют сверление Ø12 мм. Такое же отверстие проделывают в стальном шаре.
Фигурка будет крепиться на полый металический шар, в котором просверливается отверстие
С одной стороны пластины приваривают 50-миллиметровый отрезок трубы Ø60 мм, а с другой — кусок металлопрофиля 20х20 мм длиной 150–200 мм.
На поверхности стального шара делают небольшие запилы. Они понадобятся для более плотного примыкания торцов основания стрелы и поворотного узла. После этого через поворотный узел и стальной шар продевают ось из прутка Ø12 мм.
Обе части основания указателя приваривают к сфере.
Квадратная труба стыкуется с шаром и аккуратно обваривается
На стреле закрепляют фигурку кота. Его передние лапы фиксируют к шару, а задние при помощи сварки крепят на стреле.
После изготовления всех деталей флюгерки, выполняют её сборку
В трубку Ø1/2˝, которая будет играть роль корпуса, вставляют стержень Ø15 мм длиной 50 мм и крепят сваркой у самого края.
Все части флюгера обезжиривают, грунтуют и окрашивают несколькими слоями эмали для наружных работ. Качество окрашивания влияет на коррозионную устойчивость устройства, поэтому к этой работе следует отнестись с максимальной ответственностью.
Выполняют сборку ветроуказателя. Для этого в корпус помещают стальной шарик, обильно смазанный любым консистентным составом, например, «Литол-24». На ось устанавливают медную трубку Ø18 мм, которая будет играть роль антифрикционной втулки. После этого поворачивающуюся конструкцию вставляют в корпус.
При сборке флюгера обязательно смазывают подвижные детали

В представленной конструкции флюгера можно обойтись без медной трубки. Для этого используют шарикоподшипник с внутренним диаметром 12 мм, который крепится у верхнего края корпуса — в качестве держателя узла качения может использоваться отрезок трубы подходящего размера. Опору подшипника фиксируют сваркой после сборки конструкции, соблюдая принцип соосности.

На этом постройку самодельного ветроуказателя можно считать завершённой. Стальной шарик и медная трубка позволят устранить трение между осью и корпусом, благодаря чему изготовленный своими руками флюгер будет легко вращаться от самого слабого дуновения ветра. Всё, что остаётся, — это правильно установить флюгер на крыше и надёжно прикрепить его к дымоходу или кровле.

Видео: флюгер из металла своими руками

Как правильно закрепить флюгер на крыше

Собрать флюгер — это ещё только полдела. Чтобы прибор надёжно функционировал и хорошо просматривался с любого места вокруг дома, его надо правильно установить.

Рекомендации по монтажу флюгера своими руками:

необходимо крепить устройство таким образом, чтобы его флюгерка находилась в самой верхней точке крыши, на расстоянии не менее 0,5 м от кровли;
для правильной ориентации указателей (румбов) на местности используют компас;
вертикальное выравнивание корпуса выполняют при помощи отвеса или строительного уровня;
крепление ветроуказателя осуществляют при помощи прочных металлических скоб, анкерных и дюбельных соединений;
перед установкой узел вращения необходимо смазать;
для того чтобы конструкция выполняла функцию громоотвода, корпус соединяют с контуром заземления при помощи стальной проволоки.

Закрепить флюгер на крыше можно несколькими способами:

К печной трубе. Этот вариант является наиболее удачным, поскольку дымоход чаще всего выполняется из кирпича. Чтобы обеспечить устойчивость конструкции при сильной ветровой нагрузке, в верхней и нижней части вертикального основания устройства приваривают прочные металлические кронштейны с отверстиями. Для крепления используют металлические анкеры диаметром от 10 мм. Если дом оборудован вытяжной трубой или металлическим дымоходом, то флюгер можно прикрепить обжимными С-образными хомутами, изготовленными из металлического прутка диаметром не менее 8 мм.
Флюгер, установленный на печную трубу, не только указывает направление ветра, а и дополнительно защищает дымоход и усиливает тягу
К фронтону. Если боковые поверхности двухскатной крыши зашиты кирпичом, то корпус ветроуказателя крепят в верхней части фронтона точно так же, как в случае с дымовой трубой. Если же для обшивки торцов кровли используются доски, то в них проделывают сквозные отверстия, а для крепления используют накладки или шайбы площадью не менее 25 кв. см.
Для крепления флюгера фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм
К коньку. Конёк чаще всего изготавливается из дерева, поэтому этот вариант следует рассматривать только при невозможности закрепить флюгер иным способом. Чтобы надёжно зафиксировать конструкцию на крыше, корпус следует оснастить опорными лапами, которые обеспечат её устойчивость.
Крепёж флюгера должен быть надёжным, так как конструкция достаточно тяжёлая
К элементам стропильной системы. Такой способ монтажа обеспечит превосходную жёсткость и устойчивость ветроуказателя, но потребует проделать отверстие в кровельном материале. Закрепить устройство можно при помощи подходящих скоб или хомутов. Если конструкция флюгера позволяет проделать сквозные сверления в его вертикальной стойке, то можно закрепить устройство при помощи гвоздей или мощных саморезов. Недостаток подобного способа заключается в нарушении целостности кровли и, как следствие, необходимости в дополнительной гидроизоляции.

Выбирая место для установки флюгера, следует руководствоваться не только критериями эстетики, функциональности и надёжности, но и позаботиться о безопасности монтажных работ и возможности обслуживания ветроуказателя в дальнейшем.

Принимая решение украсить дом флюгером, подойдите к этому процессу со всей ответственностью. В первую очередь устройство должно быть надёжным и устойчивым и лишь затем — красивым и функциональным. Не забывайте и о том, что фигурка на крыше так или иначе будет рассказывать окружающим о том, какой вы человек — мечтательная, романтическая натура или независимая, прагматичная личность. Правильно используйте символизм флюгера, и он привлечёт к вашему дому удачу и благополучие.

Автор: Виктор Каплоухий
Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

(4 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

Флюгер своими руками на крышу дома: как сделать самому, мастер-классы

Флюгер – это металлический флажок с противовесом, который поворачивается под действием ветра и позволяют определить его направление. В хозяйственной части знать направление ветра бывают очень даже полезно!

А когда вы еще и делаете флюгер на крышу дома своими руками — вы вкладываете свою душу и понимание в его защиту, и каждый день имеете возможность любоваться своим мастерством. Тем более, что разнообразие образцов огромно, лишь бы была фантазия и руки!

Вот замечательный видео мастер-класс, который покажет для начала самые основные моменты:

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога. Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления. В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.

Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере сохраняет от глаза сглаза и порчи.

Если же вы хотите чего-то особенного и мистического изобразить на вашем флюгере, тогда ставьте там грифона – это животное с головой орла, хвостом змеи и телом льва. Такой устанавливали себе раньше только богатые люди, ведь грифон – это символ абсолютного могущества. А вот дракон – символ мудрости силы и благополучия.

Верхушку флюгера принято украшать розой ветров – это тонкие металлические трубочки, которые указывают на стороны света. Сверху же флюгер обычно накрывают защитным колпаком, но не всегда.

Каких-то строгих правил в выборе образа флюгера не существует: вы имеете право использовать символы знаков зодиака, придумывать самые разные сценки, особенно смешные, сюжеты с подтекстом. Или же выковать фамильный герб вашего рода. У вас до сих пор такого нет? Самое время создать!

Стандартный флюгер представляет собой основание, которое неподвижно закрепляется на крыше дома, стрелки указателя, которые показывают направление ветра и саму фигурку, плюс подвижную часть флюгера.

Чтобы вся конструкция выполняла свои функции, необходимо закрепить все части флюгера на крыше и верно распределить стороны света. Другими словами, расположить розу ветров в нужном направлении:

Так как флюгер постоянно подвержен сильным ветром, его крепление должно быть особенно прочным. Довольно редко его части изготавливаются из дерева, но, как показывает практика, такие изделия не отличаются долговечностью.

Если вы решили приобрести готовый флюгер, в состав его набора должен входить сам флюгер, детали, которые будут ориентировать его относительно сторон света, шток, метизы и некоторые дополнительные элементы. Давайте рассмотрим пример установки готового флюгера на крышу:

Шаг 1. Разобраться со сборкой частей флюгера вы сможете даже без инструкции – обычно все довольно просто. Просто скрепите между собой деталей и насадите их на шток.
Шаг 2. Далее всю эту конструкцию ориентируйте по компасу и закрепите при помощи шуруповерта в нужном месте.
Шаг 3. Перед тем, как воткнуть флюгер в отверстии штока, в отверстие заложите шарик. Он будет выступать в роли подшипника и снизит до минимума трение. Так сам флюгер будет более восприимчивым к ветру.
Шаг 4. Теперь вставляем флюгер в шок.

Если вы все сделали правильно, флюгер будет чувствительным к ветру и поворачиваться.

Самый простой и быстрый флюгер можно сделать из фанеры, вам понадобится лишь один лист 10 миллиметров толщиной, лобзик и ножовка.

Потом все это нужно будет закрепить на металлическом стержне длиной примерно в полметра. Но вот эстетические качества такого изделия оставляют желать лучшего, а поэтому мы предложим вам и другие варианты.

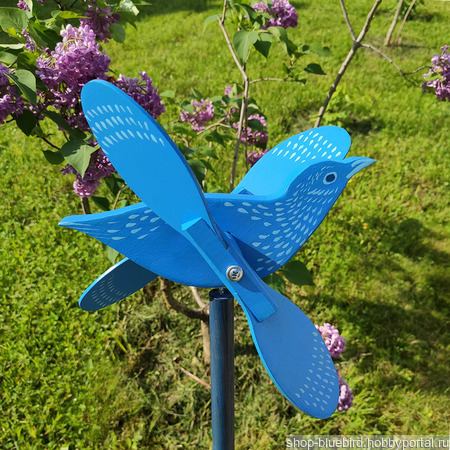

Флюгер с пропеллером: цветной и светоотражающий

Наиболее эффектно выглядит флюгер, которому придали динамичности. Речь идет о подвижных элементах, на, которые воздействует ветер. Поэтому мы сейчас разберемся, как сделать флюгер с пропеллером своими руками шаг за шагом:

Светоотражающий флюгер с пропеллером

А вот который будет пускать солнечные зайчики. Модная вещица! Наверняка, вы не раз видели самодельные флюгеры-ветряки из обычных дисков, которые смотрятся на крыше просто потрясающе.

Итак, нам понадобится самое обычное колесо от самоката или роликовых коньков. Если таковых у вас нет, их легко приобрести в спортивном магазине или же просто снять со старых ненужных вещей. Дальше все делайте по таким шагам:

Шаг 1. Размечаем колесо для изготовления прорезей под будущие лопасти. Лучше для этой цели изготовить трафарет. Обычной шариковой ручкой делаем риски на колесе примерно для 4 лопасти, для начала.
Шаг 2. Зажимаем колесо в тиски так, чтобы потом опилки резины потом не попадали на подшипник. Ставим ножовочное полотно на угол наклона 30-45 градусов и начинаем пилить от верхней точки колеса. Для этого возьмите пилу по металлу и не спешите, иначе повредите ножовочные полотна. Пропилить нужно на глубину да 2/3 толщина резины, но не до стальных накладок.
Шаг 3. Как только будет сделан первый пропил, колесо пересаживаем и делай второй пропил.
Шаг 4. Теперь думаем о зеркальной поверхности для отражения солнечных зайчиков. Самое простое – это взять старые CD и DVD диски для этой цели. Для того чтобы не случайно не поцарапать руки, лучше оденьте перчатки.
Шаг 5. Слегка покачивая диск, вставляем его в пропил аккуратно, чтобы он не изогнулся и не сломался. К слову, если сломался – просто выбрасываем его и берем следующий. Потренируйтесь лучше так несколько раз, чтобы потом уже все быстро и удачно посадить на клей.
Шаг 6. Приготовьте эпоксидную смолу. Не используйте клей «Момент» и ему подобные аналоги, так как они создают зону хрупкости на границе диска и колеса, да и сам клей плохо переносит разрушающие ультрафиолетовые лучи. Поэтому наиболее подходящим вариантом будет именно смола.
Шаг 7. Собирайте на смолу пропеллер лучше на свежем воздухе. Рабочую поверхность выстелите газетами, а компоненты разведите прямо перед использованием. Следите за густотой смолы: важно, чтобы связующего вещества не было слишком много и оно не стекало потом с флюгера.
Шаг 8. Теперь аккуратно вставляем намазанные края дисков в пропилы. Тоже самое проделываем с другими лопастями. И аккуратно промазываем смолой все пустоты в колесе. Главное, чтобы чередовались зеркальные и не зеркальные части, когда солнце будет отражаться от такого флюгера.
Шаг 9. Теперь берем турбину, кладем ее на стул и аккуратно поправляем лопасти. Колесо должно оказаться параллельно рабочей поверхности, а лопасти должны ее касаться. Даже если у вас получится какая-нибудь кривизна, не расстраивайтесь – все равно будет вертеться.
Шаг 10. Дайте клею высохнуть двое-трое суток при летней погоде, а в это время займитесь коромыслом ветряка той самой части, которая, на которую мы будем крепить ветровое колесо и хвостовые лопасти. Сама хвостовая лопасть нужно для того, чтобы направлять колесо на ветер. Распилить нужную деталь вам поможет самые обычные ножовка и диски.
Шаг 11. Теперь нужно установить черенок или шест. Главное, чтобы верхний конец такого был с ровным срезом, и в центре него мы просверлим отверстия для закрепления всего этого.
Шаг 12. На финишном этапе проверьте, чтобы колесо было сбалансированным, ведь если диски окажутся разного веса или монтаж будет неточным, дисбаланс приведет к сильным вибрациям и механическому шуму от такого флюгера. Чтобы это исправить, просто поверните колесо на нужный угол.
Шаг 13. При подъеме такого флюгера на крышу, главное – не разрушьте его случайно ударами о посторонние предметы.

Отраженные лучи солнца от такого флюгером будут пускать солнечные зайчики во все темное место вашего сада, и он будет казаться волшебным!

Яркий флюгер из пластиковой бутылки

Вы будете удивлены узнав, какие замечательные в флюгеры получается из обычных пластиковых бутылок, которые каждый день забрасываются на свалку в огромном количестве. Причем сам флюгер можно сделать разноцветным!

Но мы говорили сейчас о простом ветряке, хотя из бутылки можно сделать даже полноценный флюгер. Почему бы и нет? Тем более, что мы подготовили для вас подробные фото-инструкции, как сделать флюгер из бутылки своими руками – вам всего лишь необходимо прочный деревянный брусок, на одном конце которого мы закрепим вентилятор, а на втором сделаем вертикальное оперение.

Необходимо все закрепить на оси прямо по центру. Чтобы сделать вертикальное оперение, проворачиваем все те же манипуляции, что и с простым ветряком, из тех же стенок бутылки без горлышка. Единственное, желательно оперение выпрямить и только потом вставлять в прорезь на торце.

Шаг за шагом:

Шаг 1. Отрезаем бутылки горлышко и разрезаем бока на полосы шириной по 25-40 миллиметров. Следите за тем, чтобы они получались одинаковой ширины, и у вас не было остатка. Поэтому для начала просто замерьте окружность бутылки простой веревочкой или сантиметром, и разделите на равные части.
Шаг 2. Загибаем эти полосы вниз и в стороны под углом 40-45 градусов, а концы полосок обрезаем с обеих сторон.
Шаг 3. Теперь каждую полосу немного поворачиваем, чтобы у нас получился профиль пропеллера.
Шаг 4. Далее в бутылке делаем отверстие для установки флюгера. Его мы будем крепить на вал, который вы можете сделать из любого стержня.
Шаг 5. Теперь продумайте ограничители, которые не позволят слетать пропеллеру со своей оси.

На практике все проще, смотрите сами:

Вот еще один достаточно простой вариант:

И еще вот такой замечательный флюгер с покраской:

Учитывайте, что флюгер изготовленный из пластиковой бутылки, прослужит вам максимум лет пять. Потому что пластик плохо переносит ультрафиолетовые лучи. Есть, конечно вариант покрасить его в светостойкую краску и попробовать продлить ему жизнь. Но куда целесообразнее использовать такой флюгер в качестве временного, изготовив в будущем настоящий из металла.

Ведь посудите сами, в каких условиях находится флюгер на вершине крыши? Это постоянный сильный ветер, удары дождевыми каплями, перемена температуры, коррозия от дыма из жилого помещения и нагрев от солнечных лучей. Не говоря уже о разрушительной силе ультрафиолетового воздействия, из-за чего нахождение флюгера на крыше можно смело назвать самыми жесткими условиями из всех возможных.

Такой кровельный элемент обязан быть самым крепким! А поэтому единственные долговечные материалы, которые способны все это выдержать – кровельный металл, оцинкованный металл и нержавейка.

«Настоящий» флюгер из металла

В наше время все еще существуют традиции художественной обработки листового металла. Сегодня нередко можно встретить на крышах домов флюгеры, сделанные с особой любовью и выдумкой.

Даже импровизированные флюгеры из старого чугунного ведра или фляги, которые трубу не украшают, конечно, зато замечательно предохраняют от задувания ветра и улучшают тягу. Поэтому, если вы смогли сами построить хорошую печь или поставить камин, то и азы жестяного дела для вас будут под силу.

Вам всего-навсего понадобится немного инструментов и качественный листовой материал. Даже при отсутствии необходимых навыков, вы все равно сможете сделать хоть самый простой, но милый флюгер:

Какой выбрать материал для изготовления?

Чаще всего флюгер вырезается из кровельного железа. Главное требование к нему, чтобы изображенная фигура четко вырисовывалась на фоне неба и была хорошо различимой. Поэтому у него не принято делать слишком много деталей, особенно мелких. Обычно это силуэт человека или животного или сказочного существа, понятный и узнаваемый.

Почему из этого материала? Дело в том, что листовой металл было самым распространенным материалом больших и малых городах в конце 19 века. В то время часто дома украшали резным декором, и особенно выразительное убранство получалось из кружевной жести. На конек закрепляли ажурный гребень, а по краям устанавливали миниатюрные машинки башенки с жестяными флюгерами.

Но самые красивые и эффектные флюгера получается из меди. Все дело в качестве и свойствах этого материала, а потому ему легко придать объемность и более выразительный вид. Теплый золотой цвет всегда выглядит эффектно:

Как нанести рисунок на жестяной лист?

Эскизы для изготовления флюгера можете взять у нас, в этой статье. Да, они небольшого размера. Их проще всего просто перерисовать или пропустить через специальные программы, который преобразует таковой в векторный рисунок. Третий вариант – распечатать любое понравившееся изображение на листе в крупную клетку, а затем увеличить все это вручную уже на готовом картоне. Это не сложно, поверьте. Еще, вы не найдете точных размеров флюгера, так как их вычислять нужно индивидуально.

А теперь о том, как перенести рисунок на жестяной лист. Многие делают так: на защищенный лист металла брызгают из пульверизатора водой и приклеивают рисунок. Далее проводят по контурам керном, и убирают всю мокрую бумагу. Еще раз прочерчивают рисунок и вырезают большие куски металла электролобзиком, а более мелкие – пилкой по металлу, или большим зубилом. Самые сложные детали легче всего обработать напильником.

Если же вы хотите просто перерисовать рисунок с образца прямо на жесть, в помощь вам будет жировой карандаш, который вы сможете изготовить самостоятельно: из четырех частей воска, двух частей черной порошковой сажи или печной сажи и одной части топленого сала.

Просто добавьте в расплавленный воск все компоненты, тщательно перемешайте и вылейте жидкую массу в полые стволы любого бурьяна. На крайний случай используйте свернутую в несколько слоев трубочку из бумаги. Когда восковая масса застынет, у вас получится твердый стержень, которым особенно удобно будет проводить четкие линии на кровельном металле. Вот хороший пример:

Когда вы закончите черчение и снимите бумагу с металла, при помощи стальной чертилки и линейки соедините угловые точки, проведите окружности и дуги циркулем, у которого на обоих концах стальные иглы. Например, если вы переносите на металл прямые или немного изогнутые длинные линии, интервал между ними можете делать достаточно большой. А вот там, где с бумаги вы переносите контуры мелких деталей, расстояние следует уменьшать:

Еще рисовать ажурные узоры в листовом металле легко специальными инструментами, которые делают из особой инструментальной стали № 8 и 10. И после каждой сечки рабочую часть флюгера нужно закаливать. Если же на вашем флюгере будут повторяться узоры, лучше изготовьте шаблон. Сделать его несложно из тонкой фанеры или плотного картона. Главное, чтобы он был в натуральную величину.

Как вырезать изображение из жести?

Но если специальных сечек у вас нет, тогда используйте стамески и обычное долото. Вот так нужно просекать листовой металл:

Шаг 1. Установите кончик лезвия и слегка наклоните сечку, чтобы было удобно наблюдать за движением лезвия.
Шаг 2. Не отнимая от поверхности металла, поставьте сечку уже вертикально и ударьте по торцу рукоятки киянкой. Ударить нужно так сильно, чтобы кровельная сталь сразу растекалась, с первого раза.
Шаг 3. Как только металл будет просечен насквозь, передвиньте сечку и все повторите заново.

Отметим, что сами сечки бывают разные формы лезвий:

Сечки с полукруглыми лезвиями хороши тем, что обладают большей маневренностью. Особенно удобны они для контуров со сложной конфигурацией, и все края будущего флюгера получается плавными, без заусениц или ступенчатости.
А полукруглыми сечками с широкими лезвиями хорошо делать прямые или немного искривленные линии.
Свечками с прямыми лезвиями – удобно только прямые линии и уголки ажурных проемов.

Если у вас нет специальных материалов, резать листовую жесть удобно также ножницами по металлу или электролобзиком. Все острые края вы сможете сгладить потом обычным напильником. Но особенно красивы флюгеры, сделанные своими руками, получаются, если некоторые детали выделить дополнительно при помощи чеканки.

Применить в ход вы можете также специальный станок:

Самое сложное в этом деле, с чем вам придется столкнуться, это выполнение узоров на листовой стали:

Шаг 1. На листе плотной бумаги в натуральную величину будущего флюгера начертите рисунок.
Шаг 2. Теперь приступите к переведению этого рисунка на кровельное железо. Для этого прикрепите бумагу по краям железного листа маленькими кусочками пластилина или при помощи клея.
Шаг 3. При помощи стамески или острого циркуля переведите рисунок на лист.
Шаг 4. Поставьте теперь инструмент на линии рисунка и нанесите быстрый резкий удар, но не сильный.
Шаг 5. Шаг за шагом наносите такие же удары, пока не будет сделан весь рисунок. В итоге у вас останутся на линии рисунка небольшие вмятины точки, которые еще называются черными. Есть разница, какое будет расстояние между ними – это зависит от характера самих линий.

А чтобы отогнуть кромку, вам необходимо сделать два точных и сильных удара киянкой на противоположных краях листа, а затем в середине.

Как установить готовый флюгер на крышу?

Стойку флюгера сделайте из небольшого отрезка трубы, до 1,5 сантиметров в диаметре и длиной около 12 сантиметров. В верхней ее части нарежьте резьбу, а в нижней – закрепите подшипник.

На самой крыше флюгер вы можете закрепить стальными полосами и фиксировать те на боковой стороне стойки. Главное, чтобы полосы не мешали потом свободному вращению самого флюгера.

Замечательный вариант – установить флюгер сразу с основанием:

Или же сделать для него специальную подставку:

Еще один вариант:

Подбор крепежа для изготовление флюгера зависит от того, каким способом вы будете крепить указатель сторон света. Проще всего этот указатель к основному корпусу из трубы просто приварить. Сделать это может сварщик или же работник автосервиса.

Не забудьте соорудить также для стержня защитный колпачок, который будет защищать подшипники от попадания дождевой воды.

Будьте в курсе!

Подпишитесь на новостную рассылку

Как сделать Флюгер на крышу своими руками? Пошаговая инструкция +Фото и Видео

Флюгер — это флажок из металла, который находиться на вертикальной оси поворачивающийся в разные стороны от дуновения ветра. Противовес флажка смотрит в сторону, дующего ветра. Направление ветра можно смотреть по горизонтальным штифтам, которые ориентированы по восьми румбам, на современных флюгерах это определение вычисляется специальным прибором. На флюгере, перпендикулярно направлению ветра, возможна установка свободнокачающейся пластины из металла, по углу её отклонения от вертикали идёт определение силы ветра. В современных приборах, чтобы определить силу ветра применяют пропеллер.

Содержание:

1 Для чего нужен флюгер
- 1.1 Состав флюгера
2 Инструкция по изготовлению флюгера пошагово
3 Флюгер на крышу

Для чего нужен флюгер

На сегодняшний день флюгеры используются только ради декоративных целей.

Декоративные флюгеры имеют разные фигуры и даже их делают в виде персонажей из сказок.

Флюгеры раньше указывали примерную силу ветра и его направление, это было необходимо охотникам, рабочим людям и рыболовам.

В современном мире такую информацию можно узнать из метеопрогноза, а флюгер стал только декоративным элементом.

Но находчивые садоводы используют флюгер с пропеллером для отпугивания землероек, кротов и других подобных вредителей.

Потому что при вращении флюгер создаёт вибрации, которые и отпугивают разных грызунов.

Желающих поставить такой декоративный элемент на свой дом или дачу находиться не малое количество и самое главное, что флюгер на крышу можно смастерить своими руками, не заказывая его у профессионалов. Так же купить флюгер для крыши можно в сети интернет.

Обычно флюгер изготавливают из меди или стали, но также флюгеры делают кованными. Очень редко флюгеры изготавливают из экспериментальных материалов, например, бутылки, фанеры и т. п.

Состав флюгера

Перед тем как начать разработку своего дизайна и начать проектирование флюгера своими руками, лучше всего ознакомиться с его составляющими:

Корпус. Он представлен в виде тринадцатисантиметровым куском трёхдюймовой трубки;
Ось. Она представлена из сорокасантиметровой арматуры, толщина которой составляет десять миллиметров;
Крышка-заглушка на корпус с отверстием посередине, размер которого десять миллиметров.
Роза ветров в виде четырёх двадцатисантиметровых прутов из стали, толщина которых составляет шесть миллиметров;
Пруты прикрепляют к крыше под углом девяносто градусов друг к другу, на такой высоте, чтобы они хорошо были видны с земли;
На края прутьев прикрепляют буквы, обозначающие направления света.
Флюгарка. Её изготавливают из тонкой меди или нержавеющей стали.

Инструкция по изготовлению флюгера пошагово

Чтобы создать работающий флюгер много сил не понадобится. Если всё делать по инструкции, то всё у вас получиться.

Первый шаг. Сверху на корпусе делают резьбу и снизу помещают в нее подшипник, соответствующий размеру. Диаметр внутри подшипника должен быть девять миллиметров.

Второй шаг. Осевой прутик необходимо проточить на специальном станке или это сделать это вручную. Протачивают прутик до толщины девять миллиметров. Если вы будете делать это вручную, то очень внимательно проверяйте параметры при помощи штангенциркуля и деталь в итоге должна быть по размеру подшипника.

Третий шаг. Необходимо приварить розу ветров к крышке корпуса, а крышку необходимо накрутить на трубку.

При монтаже флюгера сварочные работы необходимо производить с ювелирной точностью.

Четвёртый шаг. Ось вставляют в ранее просверленное отверстие, которое находиться в крышке. Очень важно точно попасть в отверстие подшипника и проверить лёгкость движения оси, но внутри подшипника ось должна быть хорошо закреплена.

Пятый шаг. Из тонкой стали, которая не ржавеет, необходимо вырезать колпачок, который должен быть немного шире диаметра корпуса, его необходимо приварить над крышкой это позволит защитить прибор от снега и дождя.

Шестой шаг. Необходимо отмерить длину оси, которая будет необходима, и отрезать, что не нужно.

Седьмой шаг. Приступаем к изготовлению декоративной части флюгера (флюгарке). Эта часть определяет декоративный вид изделия. Лучше всего применить заранее подготовленный эскиз, но можно использовать и эскиз, который вы разработали сами.

Восьмой шаг. Флюгарку прикрепляют на ось при помощи сварки или пайки.

Флюгер на крышу

Прежде чем начать монтаж флюгера на крыше беседки или дома, ее корпус необходимо набить литолом или солидолом.

Чтобы выставить точно розу ветров необходимо воспользоваться компасом.

Существует несколько вариантов установки флюгера:

На краю его корпуса закрепляют круглый фланец;
Закрепляют хомутами или плоские пластинки;
Так же устанавливают флюгер при помощи плоских полосок – распорок, на колпак дымоходной трубы. В том случае, если возникнет необходимость вычислить силу ветра, то свободно висящую пластинку из металла помещают на прибор и по ее отклонению по вертикали определяют нужную величину.

Если правильно разработать и установить флюгер, то он будет реагировать даже на незначительные изменения ветра, активными движениями. Желаем вам удачи в начинаниях!

Как сделать флюгер с своими руками, в том числе эскизы, чертежи и пошаговая инструкция

Ветроуказатель на крышу: устройство и принцип работы

метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;
приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;
дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;
декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.

Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

Некоторые изделия больше похожи на произведение искусства

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
Подшипник качения;
Ось вращения;
Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Особенности и назначение

Флюгером называют прибор из арсенала метеорологов. Он устанавливается на крышу дома, чаще на кровельную часть или на дымоход. Зачастую флюгеры украшают именно частные дома. Этот прибор измеряет силу ветряного потока и его направление. Сейчас, в эпоху современных гаджетов, флюгер кажется пережитком прошлого. Дома можно установить продвинутую аппаратуру, и она точнее определит как направление ветра, так и его силу. Однако флюгеры и по сей день остаются актуальны. В основном, конечно, ради красоты, а не для практических целей. Но порой и технологии могут дать сбой. А старый добрый метод не подведет.

История создания флюгера переносит нас в Древнюю Грецию в 48 год до нашей эры. Эта конструкция была выполнена в виде языческого бога Тритона. Он выглядит как русалка, только мужского рода. То есть у него рыбий хвост, а туловище и голова мужчины. Этот флюгер украшал вершину башни ветров. Высота башни составляла 12 метров, а диаметр ее был приблизительно 8 метров. Башня была восьмигранной. Сделал ее предположительно астроном Кирр. Верхушка Башни ветров была украшена изображениями восьми ветров – северный, северо-восточный, восточный, юго-восточный, южный, юго-западный, западный и северо-западный. Флюгер, возвышавшийся на Башне ветров, в длину был 4-8 футов. Он указывал направление ветра и какой именно бог отвечает за погоду в данный момент. Флюгер Башни ветров, к сожалению, не сохранился до наших дней.

Флюгеры часто украшали крыши домов знатных людей в Древней Греции, особенно богатых землевладельцев. Но для них флюгер носил и практический характер. На нем чаще всего изображались боги Древней Греции.

Популярны флюгеры были также и в странах Скандинавии, точнее, у викингов

Для них знание направления и силы ветра было очень важно, так как они были мореходами и часто передвигались на кораблях. А знание, куда направлен ветер, помогало им в расчетах

Поэтому флюгер зачастую располагался на корабле – либо на носу, либо на специальном шесте на палубе. Он был сделан из дорогих материалов и изображал языческих богов. Только на этот раз боги были норвежскими. Позже флюгер украшал шпили церквей. И вот эти конструкции уже сохранились до наших дней. Если путешествуя по Скандинавии, присмотреться к верхушкам храмов, то можно увидеть этот древний элемент.

В Средние века в европейских странах тоже не забывали о флюгерах. Хозяева больших замков велели устанавливать их на своей крыше. Вместе с функцией определения ветра он служил указателем того, какая именно семья живет в этом доме, так как геральдические отличия отображались на флюгере.

В викторианскую эпоху популярность флюгеров возросла как никогда. В это время они уже не изготавливались руками и по индивидуальному заказу. Таких мастерских было мало и они не успевали обслужить всех желающих приобрести это изделие. Поэтому организовывались производства, которые ставили изготовление флюгера на поток. После викторианской эпохи интерес к этим конструкциям упал. Возрождение их произошло только в 1970-е годы.

Флюгеры разделяются на группы в зависимости от их назначения.

Дымоходный. Этот флюгер располагается вблизи дымохода, точнее, на колпаке трубы от него. Он препятствует попаданию лишнего воздуха в дымоход и при сильном ветре продукты сгорания не задерживаются в дымоходной трубе. Это увеличивает тягу вентиляции и дымохода. Тогда камин и отопление адекватно работает. Подобный прибор устанавливается при наличии камина и помогает его правильной эксплуатации, особенно если в регионе, где построен дом, сильные и порывистые ветра.

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

тиски и
электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.

Рекомендую: Как дёшево построить дом и обустроить свой дачный или загородный участок

Простые решения

Если опыта и таланта работы с деревом и металлом нет, как и денег для оплаты труда мастера, а флюгер установить очень хочется, то на помощь придут простые материалы и интересные и оригинальные решения. Можно изготовить флюгер из пластиковых бутылок. Уж этого добра в каждом доме хватает, и ловкости рук для этой конструкции тоже должно хватить у каждого.

Есть вариант недолговечного флюгера из одной пластиковой бутылки. Можно проявить изобретательность и сделать его из нескольких пластиковых бутылок.

Алгоритм изготовления флюгера из одной бутылки:

Необходимо подготовить несколько предметов, чтобы сделать флюгер. Это 2-литровая пластиковая бутылка, ножницы или острый канцелярский нож, лист картона и простой карандаш, водостойкие краски, скотч.
На листе картона отмечаются крылья пропеллера. Чтобы не ошибиться с диаметром крепления самого пропеллера, можно использовать пробку от бутылки. Ее обводят с маленьким припуском на внутренней стороне картонной заготовки.
Чтобы картонная деталь не порвалась, необходимо обе стороны картона обработать скотчем с двух сторон.

Ширина крыльев самолета устанавливается исходя из длины пластиковой бутылки. Можно задекорировать их любым образом – украсить красными звездами, можно использовать различные полосы разной величины и цвета, вырезав все эти детали из картона предварительно.
Далее нужно взять пластиковую бутылку и в местах, где будут установлены крылья самолета, сделать надрезы. Делать это удобнее при помощи острого ножа. Корпус самолета можно тоже украсить с помощью водостойких красок

Чаще всего используются акриловые краски, так как они обладают повышенной стойкостью, что для флюгера очень важно.
У бутылки откручивается пробка и прикрепляется пропеллер флюгера. После его установки пробка прикручивается обратно.

Чтобы можно было сделать настоящую компактную кабину, в области крыльев прорезается прямоугольное, квадратное или круглое отверстие.
Чтобы крылья фигуры были надежнее, их тоже рекомендуется с двух сторон обклеить скотчем.
В «кабину» можно усадить игрушечного пилота. Дети будут в восторге от такого флюгера. А еще лучше сделать его совместно с детьми.

Модель из нескольких пластиковых бутылок будет долговечнее и прочнее, нежели предыдущий вариант. Чтобы изобрести эту модель, потребуются бутылки из пластика объемом 1,5 литра (4 штуки), пластиковые емкости объемом 0,5 литров в количестве 2 штук, канцелярский нож, ножницы, клей «Момент», отвертка, 3 штуки саморезов 25*2,5 мм, небольшой отрез пластика, водостойкая краска, кисть.

Алгоритм действий для изготовления флюгера-самолета:

У трех пластиковых бутылок объемом 1,5 литра отрезают дно.
Карандашом или маркером обозначают контуры лопастей. Лучше всего сделать разметку, чтобы одна линия проходила в углубленной части донышка, а другая – на выпуклой грани

Важно помнить, что линии должны быть несколько округлой формы.

Острым ножом нужно удалить все ненужные части бутылки из пластика. В этом месте получается верхушка флюгера. Два других донышка бутылок аналогичным образом обрабатывают.
Чтобы пропеллеры самолета вращались свободно и легко, необходимо сделать отверстия в центре детали. Проделать их можно как шилом, которое раскалено, так и дрелью.
Вертушки изготовлены. Теперь на очереди корпус самолета. Из куска пластика необходимо вырезать крылья будущего изделия. Их размер должен составлять 35*4 сантиметра. Позже на крыльях можно установить дополнительные вертушки.

На пластиковой бутылке объемом 1,5 литра делаются отверстия с обеих сторон, чтобы на этих местах установить крылья самолета.
Через эти отверстия вставляются заготовленные крылья

Важно проследить, чтобы длина крыльев самолета с двух сторон была одинаковой.
На двух других бутылках из пластика объемом 0,5 литра делаются надрезы с одной стороны, чтобы соединить все детали.
Все стыки нужно обработать клеем «Момент» или другим суперклеем. Это нужно сделать очень тщательно.

Когда вся конструкция с клеем высохла, в бутылке, расположенной по центру, делают отверстие под ось вращения.
Края этого отверстия тщательно обрабатываются суперклеем и ось вращения устанавливается в это отверстие.
Опять все детали должны хорошо просохнуть.
В отверстие, которое заранее было подготовлено, монтируется саморез. После этого он не очень плотно закручивается в середину пробки. Это необходимо сделать со всеми бутылками.

Пробки с саморезами возвращаются на бутылки.
Для реалистичности изделия можно сделать хвостовую часть самолета из пластика.
После сборки самолета можно его декорировать, как хочется – хоть с помощью аэрозольных красок, хоть акриловых.

Этапы изготовления

Вне зависимости от сложности декоративной части флюгера изготавливается он одинаковым способом.

Самые важные элементы любого флюгера – это корпус и вертикальная ось. Если сделать их недобросовестно, то флюгер будет иметь проблемы с поворотами, а значит, свою функцию определения направления ветра не будет выполнять в нужном объеме. Самый лучший вариант для долговечной конструкции – это установленные на вертикальную ось металлические подшипники. А корпус защитит эту конструкцию от пыли, влажности и других неблагоприятных факторов. Если влага и грязь не будет проникать в эту часть изделия, то нет необходимости в регулярной смазке подшипников, так как они не будут подвержены ржавчине и другим деформациям.

Диаметр вертикальной оси флюгера – не менее 10 мм. Если этот показатель будет ниже заявленной цифры, то положение флюгера не будет устойчивым и сильные порывы ветра он может не выдержать.

Следующим шагом должно быть определение места, где будет располагаться флюгер. На конструкции необходимо предусмотреть крепление, которое будет устанавливаться на крыше дома.

Даже при самостоятельном изготовлении флюгера лучше будет показать трафарет и заготовку специалистам, чтобы они оценили точность и правильность расчетов. Они смогут оценить чертеж и подкорректировать его, а изготовить флюгер можно и самостоятельно. Но наличие грамотного чертежа необходимо, иначе придется переделывать работу, а возможно, начинать ее заново.

Поэтапное изготовление флюгера своими руками на примере изготовления флюгера-самолета с легким пропеллером.

Корпус-опору для флюгера можно изготовить из трубы с диаметром 15 мм и 120 мм длиной. Сверху можно сделать резьбу, чтобы установить колпак, выполняющий защитную функцию. Снизу крепежные пластины устанавливаются путем варки.
Подшипник устанавливается внутрь корпуса. Можно использовать два подшипника. Это будет лучший вариант. В таком случае вертикальная ось не будет болтаться.
Вертикальную ось можно сделать из стального прута. Диаметр оси определяется по диаметру обоймы подшипника. Длина выбирается в каждом случае своя. Делать это необходимо, отталкиваясь от нахождения элементов крепления. Главное, чтобы флажок флюгера не касался их.

Используя молоток, вертикальную ось плотно и крепко вбивают в обоймы подшипников. Сверху устанавливается колпачок для защиты этой части конструкции.
Главный элемент изделия готов. Он будет обеспечивать свободный поворот флюгера. Теперь пришло время для декоративной части флюгера. Нужно вырезать флажок. В данном случае это фигурка самолета. Он очень подходит к пропеллеру. Самолет можно изготовить либо из дерева, либо из металла. Все зависит от желания владельца дома.
Флажок присоединяется к верхней части вертикальной оси болтами. Лучше использовать три болта, чтобы крепление было надежнее.

На очереди изготовление пропеллера. Возможно вырезать винт из стального листа и установить на носу самолета. Можно не вырезать финт самостоятельно, а использовать пропеллер с маленького вентилятора и закрепить его к конструкции флажка флюгера. Конечно, лучше использовать заводской пропеллер, так как он будет практически бесшумным.
Теперь настало время установки флюгера непосредственно на крышу дома. Если есть желание и возможность, нужно установить к основе флюгера и розу ветров. Можно использовать для крепления болты, а можно просто приварить эту деталь.

Как сделать флюгер

Последнее обновление: 20 января 2021 г., 02:28

Как сделать флюгер или флюгер

Флюгер может быть очень простой конструкцией или детальным произведением искусства. Их часто устанавливают в качестве украшения на открытом воздухе, но флюгер выполняет и полезную функцию — он подсказывает, в какую сторону дует ветер.

Чтобы сделать очень простой флюгер, вам понадобится чашка с крышкой, тонкий картон, две пластиковые соломинки и небольшой кусочек скотча, чтобы соединить соломинки вместе. Вы найдете инструкции по изготовлению метеостанции своими руками, включая этот проект флюгера, в Inventors of Tomorrow.

Учителя найдут страницу Weather Scope от CIESE с простыми инструкциями по изготовлению флюгера из доступных материалов, таких как доска для вывесок, карандаш, ластик, глина и бумажная тарелка. Учащиеся также будут использовать компас, чтобы определить, где находится север, чтобы они могли отслеживать направление ветра с помощью своих новых флюгеров.

Аналогичный школьный проект по изготовлению картонного флюгера можно найти в видеоролике «Как сделать флюгер», показанном ниже:

Для большей декоративности дети могут раскрасить картонный или тонкий деревянный флюгер.

Вы найдете инструкции и план урока на странице «Флюгер народного творчества» в KinderArt, включая ссылки на некоторые бесплатные образцы народного творчества, такие как этот контур петуха.

Другие забавные формы для изготовления флюгеров включают других птиц, лошадей и других животных, а также водных диких животных, таких как рыбы, и этот симпатичный флюгер в виде осьминога от Handmade Charlotte.

Эта поделка включает в себя шаблоны для печати, простые инструкции и начинается с простого раскрашивания.

Столяры могут счесть этот уникальный анимированный флюгер-ковбой с сайта Woodcrafter.net интересным испытанием. Подробные планы можно бесплатно скачать в формате PDF, но создатель предупреждает, что этот проект по деревообработке требует предельной точности и внимания к деталям.

Придание формы пропеллеру флюгера или ветряной мельницы может оказаться сложной задачей даже для опытных столяров. Но у Woodcrafter также есть бесплатный PDF-файл, объясняющий, как делать различные типы пропеллеров, используя транспортир, токарный станок по дереву и ленточнопильный станок или торцовочную пилу. В качестве бонуса вы найдете множество других бесплатных планов деревообработки, предлагаемых на той же странице.

Наконец, для эклектичного коллекционера флюгеров на сайте FineScrollSaw.com есть бесплатный PDF-файл, содержащий инструкции по изготовлению нового электрического флюгера.

Вам нужен флюгер, чтобы определить, в какую сторону дует ветер

Флюгеры, или флюгеры, использовались на протяжении веков. Со времен древних греков флюгер служил двойному назначению. С момента появления флюгера их использование было как декоративным, так и функциональным. Источник ветра, возможно, не был полностью понят, но люди древних культур понимали, насколько важным предсказателем погоды является ветер.

Неудивительно, что простой флюгер стал столь же декоративным, сколь и практичным. Историки считают, что один из первых флюгеров был частью Башни Ветров в Древней Греции. Считалось, что башня была построена около сорока лет до нашей эры. астроном Андроник.

Римляне построили множество флюгеров из изображений богов. До появления зарегистрированных научных наблюдений вокруг погоды было много суеверий. В хорошую или плохую погоду боги часто приписывали господствующие ветры.

Древние мореплаватели использовали простой флюгер в виде небольшого куска ткани, прикрепленного к снастям. Этот импровизированный флюгер стал известен как контрольный сигнал и до сих пор используется моряками.

Флюгер существовал почти во всех древних культурах. Помимо изображений различных богов, даже сегодня для флюгеров характерна тема животных. Использование символов животных обычно было связано с религиозными верованиями. Ремесленники использовали флюгер в качестве средства для своего ремесла, дополняя декоративные качества этих простых инструментов погоды.

Баланс является ключом к правильному функционированию флюгера, так как флюгер должен поворачиваться при малейшем дуновении ветерка. Центр флюгера должен опираться на центральную ось и быть одинаково сбалансированным с обеих сторон. Базовая конструкция включает в себя центральную стойку, на которую опирается корпус флюгера. Центральная стойка может заканчиваться резко сужающейся точкой. Корпус флюгера помещался на стойке таким образом, что вес концентрировался непосредственно на острие. Если корпусу флюгера не дать свободно двигаться, его реакция на изменение направления и скорости ветра будет слишком медленной.

Форма флюгера может варьироваться от простой стрелки до более витиеватых и декоративных фигур. Даже большой флюгер можно спроектировать таким образом, чтобы оптимизировать его реакцию на ветер. Форма, наверное, важнее размера. Корпус флюгера должен быть спроектирован таким образом, чтобы он был несколько аэродинамическим. Крыло самолета создает подъемную силу, создавая положительное давление под поверхностью крыла и отрицательное давление сверху. Думайте о флюгере как о поверхности крыла, повернутой перпендикулярно земле. Реакция как на положительное, так и на отрицательное давление заставляет флюгер поворачиваться.

Фермеры и владельцы ранчо часто полагались на ветер для работы водяных насосов. Любой, кто путешествовал по центру Америки, может вспомнить, как вращались эти простые ветряные мельницы. Ключом к работающей ветряной мельнице является ее способность вращаться при изменении направления ветра. Эти ветряные мельницы имеют заднюю бабку, которая действует так же, как флюгер, помогая направить лопасти ветряной мельницы в оптимальном направлении.

Для большинства из нас потребность в ветряной мельнице не имеет ничего общего с тем, есть ли у нас флюгер. В наши дни современной метеорологии прогнозы погоды легко доступны, часто в мельчайших подробностях. Эти достижения в области современных технологий превратили скромный флюгер в украшение наших домов. Как и многие предметы Американы, антикварные флюгеры можно коллекционировать. Для флюгера использовалось множество разнообразных тем, от художественных до юмористических. Имея богатую историю и функциональность, скромная ветряная мельница может добавить нотку прихоти и знаний в ваш дом.

Автор Майк ОБрайен (Mike OBrien) — штатный сотрудник качественного интернет-магазина FineWebStores. com. Покупайте флюгеры для дома.

Домашняя наука | Цифровое обучение

В это время года погода может быть совершенно непредсказуемой. В этом упражнении учащиеся изучат различные типы метеорологических приборов и создадут дома мини-метеостанцию с анемометром, барометром и флюгером. Но сначала давайте рассмотрим, что эти инструменты говорят нам о погоде.

Погода — это состояние воздуха или атмосферы в определенное время и в определенном месте. Он описывает уровень жары или холода, влажности или сухости, штиля или бури, облачности или ясности. Метеорологи — это ученые, которые изучают условия в земной атмосфере, чтобы прогнозировать и помогать нам понимать погоду. Они используют такие инструменты, как анемометры, барометры и флюгеры, для изучения различных условий, влияющих на погоду.

Анемометр — это инструмент, который измеряет скорость ветра. Скорость ветра важна при прогнозировании погодных условий, потому что ветер переносит тепло и влагу из одного места в другое. Анемометры используются совместно с флюгерами.

Погода флюгера измеряют направление ветра или откуда дует ветер – северный, южный, восточный или западный.

Барометр измеряет атмосферное давление, когда воздух поднимается или опускается в атмосферу. Когда воздух поднимается, создается низкое давление, которое может вызвать облака, дождь или бурю. По мере опускания воздуха давление увеличивается, что обычно приводит к безветренной погоде.

Теперь, когда мы узнали немного больше об этих метеорологических приборах, давайте приступим к их созданию. Вы можете выбрать один метеоинструмент, чтобы сделать или построить все три!

Подготовка к этому занятию займет от 10 до 30 минут, а обучение займет от 30 минут до часа. Лучше всего подходит для учащихся начальной и средней школы.

Сделай сам Анемометр

Материалы:

5 маленьких бумажных стаканчиков (чашки для ванной на 3 унции подойдут лучше всего)
Ножницы или дырокол
Клейкая лента
2 соломинки

1 карандаш с ластиком камни и т. д.) (дополнительно)

Указания:

Используйте дырокол или ножницы, чтобы сделать по одному отверстию в боковых сторонах 4 чашек (примерно на ½ дюйма ниже края чашек). Внимание: будьте осторожны при использовании ножниц.
С помощью дырокола или ножниц сделайте 4 равномерно расположенных отверстия в пятой чашке (примерно на ¼ дюйма ниже края чашки). Это будет центр вашего анемометра.
Вставьте две соломинки в отверстия центральной чашки, чтобы получилась буква «Х».
С помощью скотча надежно прикрепите остальные 4 чашки к концам соломинок, убедившись, что все чашки направлены в правильном направлении. Старайтесь, чтобы чашки находились на равном расстоянии от центральной чашки.
С помощью ножниц или острого карандаша аккуратно проткните отверстие в нижней части центральной чашки и протолкните конец карандаша с ластиком через нижнюю часть чашки, пока он не встретится с отметкой «X». Протолкните булавку через центр «X» в ластик; это ось вращения. Покрутите булавку и карандаш несколько раз, чтобы убедиться, что они легко двигаются.
Дополнительно: чтобы создать основу для анемометра, наполните пустую бутылку или чашку с водой грузом и поместите центральный штифт в середину контейнера.
Чтобы использовать анемометр, поместите его в место, где на него будет легко дуть ветер. Вы можете дуть воздухом или использовать вентилятор для проверки анемометра. Хотите откалибровать анемометр? Попросите родителей или опекунов отвезти вас по улице со скоростью 10 миль в час. Поднесите анемометр к окну и посчитайте, сколько раз он вращается за 30 секунд. В дальнейшем вы можете использовать это число для расчета скорости ветра. Например, если ваш анемометр провернулся примерно 10 раз за 30 секунд в машине, позже, если вы посчитаете 10 вращений за 30 секунд, это будет означать, что скорость ветра составляет 10 миль в час!

DIY Погода V ANE

Материалы:

2 бумажные пластины
Моделирующие глина

Вес для пластин (песок, грязь, маленькие калики, 9094
- (песок, грязь, маленькие скали, и т. Д. И т. Д. И т. Д. И т. Д. И т. Д. И т. Д.)
- - . лучше всего подходит клей, но можно использовать и обычный клей для рукоделия)
  - Ножницы
  - Линейка
  - Картон или другой прочный материал
  - Пластиковая или бумажная соломка
  - Новый карандаш
  - Канцелярская кнопка или небольшой гвоздь
  Указания:
  1. Чтобы сделать основу флюгера, поместите небольшой шарик формовочной глины в середину одной пластины и положите небольшие камни или другой груз вокруг остальных плита. Проделайте маленькое отверстие во второй тарелке (достаточно большое, чтобы карандаш мог пройти сквозь него). Переверните тарелку вверх дном и приклейте ее к нижней тарелке.
  2. Вырежьте 4 маленьких треугольника (со стороной около 2 дюймов) и пометьте каждый буквами N, S, E, W. Это будут ваши направления. Приклейте их к краям основания так, как вы бы видели их на компасе.
  3. Сделайте два одинаковых небольших разреза на каждом конце соломинки. Это будет использоваться для изготовления стрелки флюгера.
  4. Чтобы сделать конец стрелы, вырежьте из картона 4-дюймовый треугольник, затем отрежьте кончик треугольника, чтобы получилась трапеция. Прикрепите его к прорези на одном конце соломинки с помощью скотча или клея.
  5. Чтобы сделать указательный конец стрелки, вырежьте из картона 3-дюймовый треугольник. Прикрепите его к прорези на противоположном конце стрелки с помощью скотча или клея.
  6. Вставьте карандаш в основу и плотно вдавите в пластилин. Конец ластика должен быть направлен вверх.
  7. Расположите стрелку соломинки так, чтобы она располагалась по центру ластика для карандашей, и с помощью канцелярской кнопки соедините середину соломинки с ластиком для карандашей. Покрутите его несколько раз, чтобы убедиться, что он легко поворачивается.
  8. Чтобы использовать флюгер, поместите его в место, где на него будет легко дуть ветер. Используйте компас (или приложение компаса для телефона), чтобы правильно расположить направления на флюгере. Указатель вашей стрелки будет указывать в направлении, откуда дует ветер.
  DIY Barometer
  Материалы:
  - Стеклянная банка с широким маслом (банка Mason, чистая банка из пасты и т. Д.)
  - 2 соломинки или тонкая деревянная палочка
  - Лист бумаги
  - Клейкая лента или клей
  - Зубочистка
  - Картон (дополнительно)
  Указания:
  1. Отрежьте горлышко у воздушного шара и натяните его на горлышко стеклянной банки. Чем плотнее посадка, тем лучше. С помощью резинки или веревки плотно закрепите воздушный шар на банке. Мы не хотим, чтобы воздух попадал или выходил.
  2. Чтобы сделать указку, осторожно вставьте одну соломинку в другую, чтобы получилась прочная длинная соломинка, или используйте тонкий деревянный стержень. Приклейте или приклейте зубочистку к одному концу. Более длинная соломинка даст нам лучшие измерения.
  3. Другой конец соломинки приклейте скотчем к середине воздушного шара. Клей имеет тенденцию работать лучше, просто обязательно держите соломинку на месте, пока клей не высохнет.
  4. Приклейте лист бумаги к стене или сделайте подставку для бумаги из картона. Расположите барометр в помещении так, чтобы зубочистка касалась листа бумаги. Отметьте на бумаге линию, отметив, куда попадает указатель. Регулярно проверяйте свой барометр. Если стрелка идет вверх, это означает более высокое давление, а если он идет вниз, это означает более низкое давление.
  5. Если вы хотите откалибровать свой барометр, проверьте местные барометрические показания в Интернете. Ежедневно отмечайте на своем домашнем барометре измерения, пока не начнете получать хороший набор измерений на своем листе. Показание 30 дюймов считается «нормальным». Постарайтесь убедиться, что температура в вашем доме одинакова каждый раз, когда вы снимаете показания для достижения наилучших результатов.
  Как это работает?
  Когда вы поместили воздушный шар на банку, вы заперли воздух внутри банки. Этот воздух имеет определенное давление, которое в то время было равно давлению воздуха в остальной части атмосферы. Когда давление воздуха в атмосфере меняется, это приводит к изменению давления на воздушном шаре, что приводит к перемещению указателя. По мере увеличения давления в атмосфере воздушный шар опускается, заставляя указатель двигаться вверх. Если давление в атмосфере уменьшается, воздушный шар может расшириться, в результате чего стрелка опустится.
  Как приспособиться к младшим и старшим учащимся
  Предложите младшим учащимся представить себя метеорологами и попрактиковаться в чтении показаний приборов, прогнозирующих погоду, в своем собственном сегменте новостей о погоде. Посмотрите это видео от PBS об облаках. Спросите юных учащихся, какие облака они видят в небе во время прогноза погоды.
  Для учащихся старшего возраста изучите другие типы метеорологических приборов, такие как дождемеры, термометры и гигрометры, чтобы добавить их к своей метеостанции. Следите за показаниями своего прибора в течение 2-3 недель. Какие погодные явления вы заметили? Хотите вывести свою метеостанцию на новый уровень? Исследуйте использование электроники, такой как Arduino, для создания собственной высокотехнологичной метеостанции. У Arduino есть подборка различных самодельных погодных проектов, которые помогут вам начать работу!
  Онлайн-новости Питтуотера
  6–12 апреля 2014 г.: выпуск 157
  Сделай свой собственный флюгер
  Это может быть немного сложно для одних и легко для других. Дневной проект, который позволяет вам выбрать свой собственный вид флюгера или традиционные переводные изображения петуха, стрелы или корабля, сделанные из трафаретов, обязательно понравится и привлечет внимание к тому, куда дует ветер, немного больше, чем версии, которые вы можно приобрести готовый к установке.
  Это проект, который молодые и старые тоже могут делать вместе — маленькие ручки любят рисовать (проверьте требования Совета и не придумывайте что-то слишком «пейсли», иначе вам, возможно, придется перекрашивать) — а пожилые руки более устойчивы в некоторых электроинструмента, который может потребоваться.
  В качестве подарка, приятного и полезного дополнения к вашему собственному дому или средства для добавления чего-то совершенно уникального во все эти прилавки для сбора средств, это то, что принесет удовольствие и уверенность в других начинаниях, сделанных своими руками. Мы публикуем статью о зарождении флюгеров и рассказываем о некоторых из более старых версий, которые венчают довольно известные здания, в Уголке коллекционера на этой неделе в качестве дополнительного вдохновения.
  Вы можете сделать флюгер для горшка, террасы или сада для украшения. Эти инструменты веками использовались для определения направления ветра, а наши фермеры используют флюгеры, чтобы знать, какую погоду ожидать в зависимости от направления ветра.
  Флюгер — это просто кусок дерева или металла на шарнире. Плоская часть (или лезвие) улавливает ветер и указывает в сторону и к ветру, указывая направление ветра. Направление ветра всегда описывается с точки зрения того, откуда дует ветер, а не в направлении. Например, западный ветер будет дуть на восток. Передняя часть флюгера всегда должна быть обращена в сторону, откуда дует ветер.
  Что потребуется для изготовления флюгера
  Деревянный брусок размером 91,44 см x 91,44 см (или 3×3 фута) для лопасти флюгера, глубина 5 см (толщина 1 дюйм)
  Лобзик или копировальная пила
  Вертлюг и крепежные детали (при установке на дом или сооружение — например, в сарай для инструментов!)
  Пластиковые или металлические буквы N, W, E, S для обозначения направления ветра
  Деревянный или металлический дюбель или стержень (6,35 см или ¼ дюйма)
  Наждачная бумага
  Дрель и сверла 6 мм
  Деревянный шарик или основание размером 10,16 см x 2,54 см или 4 дюйма x дюйм
  Справа: Эксцентриковая шлифовальная машина MAKTEC $65,00 JBH Mitre 10 апреля 2014 г. Специальные предложения бесплатные трафареты по адресу: ЗДЕСЬ и ЗДЕСЬ или создайте свой собственный!
  Перенесите рисунок на материал, который вы используете для лопасти флюгера. Используйте лобзик или копровую пилу, чтобы вырезать форму, и отшлифуйте края до гладкости. Ваше лезвие может быть плоским или трехмерным, в зависимости от вашего художественного уровня и мастерства. Теперь пришло время раскрасить и украсить лезвие. Нанесение внешнего лака на этом этапе также защитит ваш флюгер на долгие годы — спросите в магазинах Johnson Brothers Mitre 10 в их магазинах Mona Vale или Avalon, какой продукт лучше всего использовать в этом случае.
  Комбинированная дрель Bosch 18 В и угловая шлифовальная машина мощностью 670 Вт — 199,00 долл. США Дрель: 15 + 1 настройка крутящего момента, 10 мм быстрозажимной патрон, скорость без нагрузки 850 об/мин. Угловая шлифовальная машина: диаметр диска 100 мм, скорость вращения без нагрузки 11000 об/мин.
  Шаг 2. Найдите точку баланса вашего клинка
  После того, как вы закончите украшать свой клинок, вам нужно будет найти точку баланса. Это место в нижней части лезвия, где оно будет балансировать на пальце, равномерно распределяя вес.
  Как только вы найдете это место, просверлите вертикальное отверстие (если это дерево) не менее 2 дюймов в длину и максимально прямое (используйте сверлильный станок, если он у вас есть). Вес лезвия должен быть равномерно распределен вперед и назад.
  Шаг 3. Прикрепите стержень или стержень к лезвию
  Увеличьте отверстие лезвия, чтобы сделать его больше и достаточно свободным, чтобы стержень или стержень могли свободно вращаться. Вставьте дюбель или стержень в лезвие и убедитесь, что оно свободно вращается. Используйте наждачную бумагу, чтобы сузить дюбель в том месте, где он входит в лезвие, если он слишком тугой, или используйте дрель, чтобы увеличить отверстие, если вы используете металлический стержень.
  Шаг 4. Прикрепите стержень или дюбель и надпись к основанию
  Когда лезвие и дюбель работают правильно, прикрепите нижнюю часть дюбеля к шару или основанию стойки. Эта база не должна двигаться. Буквы должны быть привинчены, приклеены или постоянно прикреплены или вырезаны в основании, поскольку они указывают направления земли.
  Шаг 5. Прикрепите основание
  Теперь, когда у вас есть флюгер и основание, вы можете прикрепить его к более надежной конструкции, такой как крыша или сарай для инструментов, или к шесту рядом с поилкой для птиц. При необходимости вы можете закрепить его винтами, скобами или другим оборудованием. Убедитесь, что ваше лезвие имеет свободный, беспрепятственный путь к ветру и свободно вращается.
  ______________________________________________
  Johnson Brothers Mitre Специальное предложение от 10 апреля действует с 27 марта 2014 г. по 31 апреля 2014 г. . См. на http://www.hardwoodsaustralia.com.au/assets/johnson-bros-pw-apr-14.pdf
  Также включает:
  KINGSBROOK Пластиковые грабли для сбора листьев 450 мм 4,95 долл. США — для осенних листьев
  Полиэстер Войлок доступен в размерах 430 или 580 мм, r1.5 – 3,90 м2, r3.5 – 10,50 м2. — для изоляции
  Звукоизоляция (Rockwool) доступна в размерах 430 или 580 мм r2. 0 11,95 м2, r2,5 13,50 м2 — если в гараже репетирует подростковая рок-группа!
  Трафарет для флюгера с изображением дельфина — любезно предоставлены Шаблоны/трафареты для флюгера для загрузки
  Продукты и дальнейшие дружеские советы доступны в Mona Vale и Avalon Johnson Brothers Mitre 10.
  Нажмите на логотип, чтобы посетить их веб-сайт
  3 9 JBH Mitre 10, 2013 г. Все права защищены .
  Как сделать флюгер за 5 очень простых шагов
  Трудно понять, как работает флюгер? Вот простая статья, в которой вы найдете пошаговые инструкции по изготовлению флюгера, которые помогут вам хорошо разобраться в его рабочем механизме.
  В метеорологии флюгер или флюгер — это инструмент, помогающий определять направление ветра и прогнозировать погоду. Это не только один из старейших, но и один из самых простых инструментов для прогнозирования погоды. На самом деле его довольно просто сделать самостоятельно; все, что вам нужно, — это несколько вещей, большинство из которых можно легко найти дома, например соломинка для питья, карандаш с прикрепленным к нему ластиком, картон, булавка и коробка или бумажный стаканчик.
  Пошаговые инструкции по изготовлению флюгера
  Флюгер, о котором мы здесь говорим, не является ультрасовременным оборудованием, которое вы видите на метеостанции или на высоких зданий, а простой самодельный флюгер, который призван помочь вам понять основы ветра как стихии природы.
  Для начала важно знать, что одна сторона флюгера всегда немного больше другой. Он специально разработан таким образом, чтобы обеспечить надлежащий контакт с ветром. Когда дует ветер, большая сторона толкается ветром, который оставляет более узкую сторону, то есть указатель или стрелку, указывающую в направлении, откуда дует ветер.
  Шаг 1
  Возьмите картон, нарисуйте на нем головку и хвост флюгера и вырежьте эти части ножницами.
  Идеальным дизайном будет форма стрелы с острым наконечником (для указки) и широким хвостом. В идеале разница в размерах этих двух частей должна быть минимальной. Это поможет вам удерживать вес равномерно с каждой стороны, иначе указатель не будет свободно перемещаться по своей оси.
  Шаг 2
  Возьмите соломинку для питья и сделайте на ней небольшие надрезы на обоих концах (как показано на рисунке ниже).
  Шаг 3
  Вставьте головку и хвост флюгера в прорези, сделанные в соломе.
  Шаг 4
  Возьмите прямую булавку, проткните ею соломинку для питья в центре и прикрепите соломинку к ластику на карандаше. Прежде чем двигаться дальше, убедитесь, что соломинка вращается плавно.
  Шаг 5
  Сделайте основу для флюгера из бумажного стаканчика или коробки. Вам просто нужно проколоть дырку в бумажном стаканчике и поместить туда карандаш.
  У некоторых флюгеров на стержне флюгера отмечены направления, что помогает переводчику определить направление, откуда дует ветер. При отсутствии этих указателей направления переводчику приходится пользоваться компасом для определения направления. Вы можете либо взять картонную коробку с отмеченными на ней севером, югом, востоком и западом и прикрепить ее к основанию флюгера, либо более простым способом является использование компаса в качестве альтернативы.
  Кроме того …
  … если вы собираетесь сделать флюгер, который вы разместите на крыше, вам придется выбрать дерево или какой-либо металлический материал, так как эти материалы выдержат сильный ветер и суровые погодные условия. В этом случае вы можете использовать маркер, чтобы нарисовать голову и хвост ветра на используемом вами материале и вырезать его пилой. В то время как карточная бумага будет заменена деревом или металлом, карандаш будет заменен толстым металлическим стержнем. Если эта конструкция будет реализована, то уровень сложности также возрастет, так как вам придется прибегнуть к сварке или винтам, чтобы скрепить оборудование.
  Высота стойки флюгера зависит от того, где вы собираетесь ее закрепить. Вы можете начать с отметки области на стержне, где вы будете устанавливать лопасть. В идеале она должна быть на 5 см ниже кончика удилища. Затем можно взять шайбу и приварить ее к стержню в отмеченной точке крепления лопасти. Шайба предотвратит скольжение флюгера вниз. Следующим шагом является прикрепление кронштейнов к задней части лопасти. Если лопасть металлическая, то можно приварить эти кронштейны, а если деревянная, то для их фиксации можно использовать шурупы.
  Убедитесь, что кронштейны достаточно велики, чтобы флюгер мог свободно вращаться. Вам придется вставить стойку в кронштейны и приварить к стойке еще одну шайбу; на этот раз над флюгером. Убедитесь, что шайба не мешает движению лопасти. Как только ваше устройство будет готово, вы можете закрепить его на крыше. Вы также можете создать указатели направления с буквами N, S, E и W и закрепить их под флюгером. Закрепляя флюгер на крыше, вы должны убедиться, что ваши указатели направления направлены в правильном направлении.
  Для получения точных показаний необходимо разместить флюгер на значительной высоте, на какой-нибудь открытой местности, где здания, деревья или другие высокие сооружения не мешают ветровому потоку. Вы также можете прикрепить анемометр, то есть индикатор скорости ветра, чтобы получить точные показания.
  Флюгер часто используется для изучения погоды. Интерпретация изменений направления ветра и сопоставление их с другими погодными элементами может помочь вам составить краткосрочные прогнозы погоды. Если вы намерены установить домашнюю метеостанцию и делать простые прогнозы погоды для вашего района, то флюгер определенно должен быть у вас. Это будет ваш первый шаг к тому, чтобы стать метеорологом-любителем.
  Project Weather School: Понимание флюгера
  ТАМПА, Флорида — Флюгер — это инструмент, используемый для определения направления, откуда дует ветер. Это один из самых простых созданных метеорологических инструментов, который использовался с древних времен.
  Флюгер состоит из хвоста и стрелы. Хвостовой плавник ловит ветер, и стрелка указывает направление, ОТКУДА дует ветер.
  Если стрелка на флюгере указывает на север, значит, дует северный ветер. Другими словами, ветер дует с севера на юг.
  Знание направления ветра может быть очень полезным по разным причинам, особенно для фермеров, пилотов и метеорологов.
  Метеорологи используют направление ветра, чтобы понять, какая погода грядет. Вообще говоря, холодный воздух расположен на севере, а более теплый — южнее.
  Если флюгер показывает ветер, дующий с севера, можно сказать, что поступает более холодный воздух. Это особенно верно, если направление ветра недавно изменилось на северное, что обычно является признаком того, что только что прошел холодный фронт.
  Пилоты используют еще один инструмент, который работает так же, как флюгер, называемый ветровым носком. Он сообщает пилотам, откуда дует ветер, чтобы они знали, какую взлетно-посадочную полосу использовать для безопасного полета.
  Флюгеры часто сопровождаются другим метеорологическим прибором, называемым анемометром. Анемометр измеряет скорость ветра. В нем используются крошечные чашки, которые вращаются по кругу, и чем быстрее вращаются чашки, тем сильнее ветер.
  Флюгеры также широко используются в качестве декоративных элементов. Безопасная ставка, чтобы найти его на крыше старого здания фермы.
  Давайте начнем и сделаем наш собственный флюгер! Если вы живете на побережье, вы можете использовать флюгер, чтобы увидеть, дует ли ветер к берегу или от него. Вы можете использовать эти знания, чтобы увидеть, дул ли морской бриз!
  Эксперимент: Создание погодного лопана
  Цель: Построить инструмент погоды, который может сообщить нам направление ветра

  Что вам нужно:
  -2.0450
  -1 плакатная плата или толстая строительная бумага
  -1 Пластиковая солома
  -Ножницы
  -Моделирующая глина
  -Клей или кассетка
  -Compass
  -Маркеры или окрашенные пенсии.
  —          Линейка
  —          Прямая булавка
  —         Карандаш с новым ластиком

  Процедура:
  1.       Сделайте две прорези на конце пластиковой соломинки. Это будет использоваться для размещения хвостового плавника и стрелы позже.
  2.       Нарисуйте хвостовой плавник и стрелу на плакатной бумаге. Используйте линейку, чтобы провести прямые линии. Стрелка будет иметь форму треугольника, и хвостовой плавник будет выглядеть так же. Подробнее см. в видео.
  3.       Вставьте наконечник стрелы и хвостовой плавник в прорези, расположенные на каждом конце соломинки.
  4.       Вместе со взрослым возьмите прямую булавку и проткните ею центр соломинки.
  5.       Вставьте булавку в верхнюю часть ластика для карандашей. Убедитесь, что между ластиком, соломинкой и верхушкой булавки достаточно места, чтобы флюгер свободно вращался. При необходимости внесите коррективы.
  6.       Возьмите бумажную тарелку и переверните ее. С помощью линейки измерьте, где находится центр пластины, и отметьте его.
  7.       С помощью линейки начертите перпендикулярные линии, пересекающиеся в центре. Это будет использоваться для направлений ветра (север, юг, восток, запад).
  8.       Украсьте бумажную тарелку по своему желанию.
  9.       Возьмите карандаш и проколите отверстие в центре тарелки.
  10.   Используйте вторую бумажную тарелку и положите ее перед собой правильной стороной вверх.
  11.   Возьмите горсть глины для лепки и положите ее на тарелку. Это будет ваш вес, чтобы удерживать флюгер.
  12.   Проткните карандашом пластилин для лепки
  13.   Нажмите на декорированную тарелку, чтобы склеить две тарелки вместе с помощью клея или скотча.
  14.   В этом месте флюгер должен стоять свободно.
  15.   Поместите флюгер снаружи и с помощью компаса совместите северную сторону бумажной тарелки с магнитным севером.
  16.   Изучите результаты. Если стрелка ветра указывает на восток, значит, ветер дует с востока.

  Результаты: Функционирующий флюгер, по которому можно определить направление, откуда дует ветер.
  Заключение: Флюгер — один из древнейших инструментов, созданных на заре человечества. Простая технология используется, чтобы сказать, откуда дует ветер. Внезапное изменение направления ветра может быть признаком прохождения холодного фронта или границы морского бриза.

  Мой проект флюгера «Сделай сам»
  JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
  Racer88
  Педант огнестрельного оружия
  - 10 ноября 2018 г.
  Это моя первая пост. Некоторое время я скрывался как не член, но я только сегодня присоединился. Я новичок в точной стрельбе. Я получил свою первую высокоточную винтовку (друг сделал для меня кастомную AR-15) несколько лет назад. Я баловался этим и провел пару матчей NRA Mid-range High Power. Почти год назад жена купила мне винтовку Ruger Precision Rifle калибра 6,5 см. С тех пор я был на «ударе высокоточной винтовки». Это настоящая «кроличья нора»! Я получаю удовольствие от этого.
  Самое интересное, что он взаимодействует со Стрелок Про (баллистическое приложение). Конечно, это измерение — всего лишь мгновенное чтение. Ветер, конечно, меняется. Итак, я мог бы встать и произвести измерение, но когда я снова ложусь на винтовку и готовлюсь к выстрелу… ну… то измерение, которое я сделал несколько минут назад, может быть применимо, а может и нет. Теперь, если бы я был мастером читать ветер, это помогло бы мне при выстреле.
  Я понимаю, что показания погодометра — это всего лишь момент времени в очень конкретном месте (рядом со стрелком). Итак, я понимаю, что есть нечто большее, чем чтение ветра. Я полагаю, что использование погодометра поможет «откалибровать» чувства новичка в чтении ветра.
  Я взял стержень из нержавеющей стали размером 1/4″ x 6″ (самый короткий, который смог найти на Amazon) и отрезал кусок 2-1/2″. ступица 4″. Есть два установочных винта с шестигранной головкой для крепления стального вала 1/4 дюйма.
  Rover31 and Jefe’s Dope
  Racer88
  Firearms Pedant
  Nov 10, 2018

  Наконец-то я собрал видео. Каждый раз, когда я выходил на улицу, ветер почти стихал. Потом через окно я увидел, как усиливается ветер. Я выбегал на улицу со своим снаряжением, и ветер становился мертвецки спокойным. Промыть и повторить.
  Наконец-то я набрался сил, чтобы протестировать свою установку и снять видео. Тем не менее, ветер все равно стихал до мертвого штиля, а затем снова усиливался. Итак, я отредактировал видео, чтобы исключить периоды затишья (и не сделать его слишком длинным). Я также добавил раздел в конце, показывающий, как ввести ветер вручную и смоделировать вид сетки с удержанием ветра.
  Golong ,
  . 0603 Jefe’s Dope
  Red Forman
  10 ноября 2018 г.

  .0003
  Инструкции Стрелка.
  http://www. borisov.mobi/Weatherflow/
  Редактировать: Он связал ваше видео для демонстрации.
  Нажмите, чтобы развернуть…
  Круто. Я не знал, что он сделал это.

  Diver160651
  Who cares
  Nov 10, 2018

  999 . Я использовал ссылки типа
  BBcode из imgur.
  Если я нажму «обновить», некоторые изображения появятся. Некоторые этого не делают. Какой формат изображений использует этот форум? Таким образом, я могу вернуться и исправить это.

  Наркотик Джефа
  Red Forman
  10 ноября 2018 г.

  993 HMMMM … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … ММММ … МММ.

  Гонщик88
  Firearms Pedant
  10 ноября 2018 г.

999
.
CONASO
Private
январь 11, 2019

Rover31 and Jefe’s Dope
sabrecross
Forever a Minuteman
Jan 12, 2019

#16.19.194. , конечно, штатив отдельно. Я помещаю комплект в рюкзак с резиновой прокладкой, чтобы закрепить свой штатив Manafrotto, штатив скамейки и прицел Vortex.

sabrecross
sabrecross
Forever a Minuteman
Jan 16, 2019

Шпатлевка гипсовая кнауф – Шпаклевка гипсовая универсальная оптом КНАУФ-Фуген 25 кг, продажа, цена в Москве, купить по лучшей цене, тел. +7 (985) 965-65-73, оптом и в розницу, шпаклевки от «Интернет-магазин «Стройматериалы-КНАУФ»»

Содержание особенности шпатлевки «финиш», применение вида «мультифиниш» и полимерных составовОсобенностиВидыРасходКак выбрать?Советы по нанесениюприменение универсальных, стартовых и финишных составовАссортимент шпаклевки КнауфИнструкции для разведения и расход шпаклевки кнауфГотовим смесьКак подсчитать расход шпаклевки кнауфФото шпаклевки кнауфШпаклевка универсальная KNAUF Фуген на гипсо-полимерной основе 25 кгПодробное описаниеТехнические характеристики Общие параметрыРазмеры и вес (брутто) особенности шпатлевки «финиш», применение вида «мультифиниш» и […]

Содержание чертежи и планировка на 10 кур своими руками, проект при напольном содержании несушек на 1м2 в гараже или на чердаке домаЧем отличается зимний курятник от летнего: какой лучшеРазмеры и план птичника на дачеКогда переводить в зимнийСтроительство по чертежам, площади и количеству птицСхема для утепленной постройки на 5 птиц или готовый теплый курятникПланировка сарая для […]

Расчет ветровой нагрузки рекламного щита: Методика инженерного расчета ветровой нагрузки на поверхность рекламного щита :: HighExpert.RU – Репозиторий Самарского национального исследовательского университета имени академика С.П. Королёва: Недопустимый идентификатор

Содержание Расчёт ветровой нагрузки на поверхность рекламного щитаРасчет ветровых нагрузок на конструкции в МосквеНужна консультация?Для каких конструкций необходим расчет ветровой нагрузкиПонятие ветровой нагрузкиМетодика расчета ветровой нагрузкиДля чего производится расчет ветровой нагрузкиКуда обратиться в Москве, чтобы получить расчет ветровой нагрузки на рекламные конструкцииПреимущества работы с инженерами «ГлавПроект»Расчет ветровых нагрузок | АльпромМетодика расчета рекламных установок | Строительные […]

Флюгер изготовить своими руками: Флюгер своими руками из металла, конструкция, устройство

Флюгер изготовить своими руками: Флюгер своими руками из металла, конструкция, устройство

Как сделать флюгер + фото

Простая идея на основе бумаги и пластика

Работаем с деревом

Забавные поделки для детей

Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Перед началом сборки необходимо выполнить следующее:

Монтаж изделия после сборки своими руками флюгера по чертежам

Технология кладки стен из газобетонных блоков

Преображение за неделю или можно ли использовать гипсокартон в ванной

Преимущества домов из СИП-панелей

Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

Как сделать флюгер с своими руками, в том числе эскизы, чертежи и пошаговая инструкция

Ветроуказатель на крышу: устройство и принцип работы

Видео: флюгер на крышу — идеи дизайна

Из чего можно сделать флюгер

Делаем флюгер своими руками

Кого поселить на крыше: значения символов

Чертежи ветроуказателя

Фотогалерея: чертежи и схемы флюгеров

Что понадобится в процессе работы

Пошаговая инструкция

Видео: флюгер из металла своими руками

Как правильно закрепить флюгер на крыше

Флюгер своими руками на крышу дома: как сделать самому, мастер-классы

Флюгер с пропеллером: цветной и светоотражающий

Светоотражающий флюгер с пропеллером

Яркий флюгер из пластиковой бутылки

«Настоящий» флюгер из металла

Какой выбрать материал для изготовления?

Как нанести рисунок на жестяной лист?

Как вырезать изображение из жести?

Как установить готовый флюгер на крышу?

Как сделать Флюгер на крышу своими руками? Пошаговая инструкция +Фото и Видео

Для чего нужен флюгер

Состав флюгера

Инструкция по изготовлению флюгера пошагово

Флюгер на крышу

Как сделать флюгер с своими руками, в том числе эскизы, чертежи и пошаговая инструкция

Ветроуказатель на крышу: устройство и принцип работы

Варианты конструкций флюгеров

Изготавливаем флюгер на крышу своими руками

Как сделать флюгер

Зачем нужен флюгер

Как устроен флюгер

Особенности и назначение

Красивый деревянный флюгер в виде самолёта

Простые решения

Этапы изготовления

Как сделать флюгер

Вам нужен флюгер, чтобы определить, в какую сторону дует ветер

Похожие сообщения:

Домашняя наука | Цифровое обучение

Онлайн-новости Питтуотера

Как сделать флюгер за 5 очень простых шагов

Пошаговые инструкции по изготовлению флюгера

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Кроме того …

Project Weather School: Понимание флюгера

Мой проект флюгера «Сделай сам»

Racer88

Педант огнестрельного оружия

Previous Post

Укладка металлопрофиля на крышу: как укладывать профлист правильно, как уложить на крышу, технология

Next Post

Одноэтажные дома с мансардой проекты фото планировка: Проекты одноэтажных домов с мансардой, планы, фото, цены. Каталог содержит планировки, планы и чертежи

Related Articles

Курятники своими руками фото для 10 кур для зимы размеры – зимний, летний, чертежи, размеры, фото и видео

Добавить комментарий Отменить ответ
