      Ершик для дымохода своими руками: из чего и как сделать

      Содержание

      делаем сами и советы по чистке

      Периодическая чистка дымоходной трубы является важным моментом в обслуживании отопительного оборудования. Она нужна даже при использовании качественных дорогостоящих дров и современных печных установок. Мелкие частицы продуктов горения постепенно накапливаются на стенках дымарей и ухудшают работу системы. Очистить дымоотвод сможет даже человек, не имеющий специальных навыков и опыта в подобном деле.

      Главным инструментом в помощь будет ершик для чистки, который можно сделать своими руками. Этот инструмент помогает содержать систему вывода дыма в чистоте, а соответственно поддерживать тягу для быстрого удаления газов, и обеспечивать эффективную работу печного устройства.

      Содержание

      • Признаки, причины и последствия засорения трубы
      • Приспособления для механической прочистки дымохода
      • Как сделать ерш для чистки дымохода своими руками
        • Изготовление ерша из пластика
        • Изготовление ерша из металла
      • Особенности чистки дымохода
      • Советы и рекомендации по очистке дымохода

      Признаки, причины и последствия засорения трубы

      Применение твёрдого топлива для печного отопления имеет массу преимуществ, таких как экономичность, автономность, теплоотдача.

      Однако, при неправильной эксплуатации, эффективность работы системы отопления может значительно ухудшиться. Рекомендуется проводить очистку дымоходов не менее чем раз в полгода. Но для начала нужно выявить основные причины засорения и попытаться свести их к минимуму.

      Интересно! В процессе горения дров образуется газ и дым. Выделяющийся дым может быть белым или черным. Первый является следствием водяных паров, испаряющийся от древесины или угля, а черный исходит от угля и сажи. Именно второй тип дыма и приводит к оседанию мельчайших частиц сажи и загрязнению дымоотвода.

      Кроме этого естественного процесса, к засорению трубы могут привести:

      • Сжигание в топке различного мусора, содержащего в составе большое количество углеводородов (пластик, полиэтилен, пенопласт, жесткая бумага, картон).
      • Применение влажных и, содержащих смолы, дров или брикетов.
      • Неправильная закладка дров в топку.
      • Редкое очищение труб от золы.
      • Нарушение работы отопительного котла.

      Накапливание сажи и золы внутри отводной трубы приводит к следующим последствиям:

      • Сужается проход для дыма, что может стать причиной обратной тяги, когда угарный газ пойдет в квартиру.
      • Крупные частицы сажи вылетают из дымохода, создавая пожароопасную ситуацию.

      Использование отопительного устройства строго запрещено, если вытяжная труба забита. Игнорирование этого совета, может привести к печальным последствиям и создать угрозу для жизни.

      Определить, что дымоход требует незамедлительной чистки можно по следующим признакам:

      • При подготовке топки, дрова плохо разгораются или вовсе тухнут.
      • Помещение наполняется дымом.
      • Наблюдается заметное снижение теплового эффекта котла.
      • Уменьшение тяги.

      Приспособления для механической прочистки дымохода

      Убрать загрязнения из дымоходной трубы можно химическим и механическим способами.

      • Первый предполагает закладывание в топку и последующее сжигание химических веществ, которые размягчают налет, вследствие чего он растворяется и выводится естественным путем через трубопровод.

      • Второй, механический способ, осуществляется при помощи скребков или специальных щеток.

      Практика показала, что наиболее эффективной является очистка металлическим ершиком, внешне напоминающим инструмент для мойки посуды с узким горлышком.

      Как сделать ерш для чистки дымохода своими руками

      Щетки для чистки, созданные в домашних условиях, ничем не уступают по функциональности и качеству магазинным аналогам. Пользуясь инструкциями и советами опытных печников, своими руками можно создать добротный инструмент для чистки, который прослужит не один сезон.

      Выбор материала для производства ерша зависит от количества и стойкости отложений в трубе, и от конструкции самого отвода.

      Для регулярно обслуживаемых асбоцементных дымоотводов подойдет мягкая щетка, а для старых кирпичных дымоходов, где годами скапливался налет, не обойтись без жесткой металлической проволоки.

      Лучше иметь в наличии как можно больше материалов, и изготовить несколько ершей разной жесткости или один комбинированный вариант для всех случаев засорения. Основными материалами для изготовления являются:

      • стальной трос;
      • пластиковая тара;
      • пружины;
      • толстая леска или обрезки металлической проволоки;
      • металлическая цепь или прочная веревка;
      • различные грузы.

      Перед началом изготовления ерша нужно, на основании длины дымохода, его диаметра и степени загрязнения, продумать материал и конструктивное исполнение будущего инструмента.

      Определить необходимые массу и размер груза, жесткость ершика и длину троса. Чтобы выбрать оптимальный метраж веревки, нужно к измеренной глубине дымохода прибавить 2-2,5 метра запаса. Это позволит обернуть трос вокруг руки или закрепить его на трубе, для удобства чистки.

      В качестве груза можно использовать специально отлитое изделие или тяжелую деталь авто, увесистые гайки, металлические приборы.

      Изготовление ерша из пластика

      Чтобы сделать пластиковый ерш из подручных средств в домашних условиях, понадобится: трос или веревка, несколько пластиковых бутылок объемом 1,5-2 л., металлическая проволока диаметром 2 мм.

      Последовательность работ:

      1. У бутылок нужно отрезать дно и разрезать на полоски размером 4-5 мм вдоль по вертикали до горлышка. При этом у одной бутылки нужно отрезать верх – он будет служить основанием конструкции.
      2. В основание необходимо вставить все подготовленные части, одна в другую, тщательно оттопыривая разрезанные полоски в сторону.
      3. Проволокой нужно закрепить полоски по несколько пучков, чтобы изделие не рассыпалось, а также прикрепить основание к тросу.
      4. Если в наличии имеется рукоятка подходящего размера, можно вставить ее в горлышко обрезанной бутылки, которая служит основой. Тогда изделие будет напоминать метлу.

      Изготовление ерша из металла

      Чтобы быстро изготовить металлический ершик понадобится: большой болт для основания и шайба для фиксации, моток металлической проволоки и плоскогубцы.

      Последовательность работ:

      1. Из мотка проволоки нарезаются нити одинакового размера, таким образом, чтобы будущая щетка прошла по размеру в дымоход. Для качественной чистки инструмент в диаметре должен занимать не менее 80% от очищаемой трубы.
      2. Проволока накручивается на болт до половины длины и закрепляется шайбой. Куски проволоки можно приварить к болту, если имеются соответствующие навыки и оборудование. Тогда изделие будет более прочным и долговечным.
      3. К оставшейся, незадействованной, части болта крепят трос и щетка готова.

      Особенности чистки дымохода

      Когда инструмент готов, нужно закрыть все засовы и отводы камина или печи. Производить очистку нужно со стороны крыши.

      Важно! Для обеспечения безопасности работ необходимо хорошо зафиксироваться на кровле или использовать страховку с ограничителями.

      Далее нужно опустить ерш в трубу и прочистить засоренные участки. После завершения чистки нужно убрать из камина или печи упавший мусор.

      В случае, если при очистке используется прикрепленный к тросу груз, сначала опускают в трубу трос, а затем резко бросают ерш.

      Благодаря силе притяжения, воздействие на засоры становится интенсивнее, что способствует разрушению и осыпанию сажи и копоти со стен трубы. Процедуру повторяют до достижения нужного результата.

      Советы и рекомендации по очистке дымохода

      Регулярное, своевременное удаление налета и золы является главным фактором для легкой очистки и качественной работы системы отопления. Многовековой опыт эксплуатации каминов и печей привел к появлению различных методов удаления сажи из трубы для выхода дыма. Вот несколько из них:

      • Кожура картофеля. В трубу высыпается полведра картофельных очисток, которые, при включении котла, нагреваются и выделяют крахмал. Свойства этого вещества помогают растворить налет.
      • Алюминиевые емкости. Если в топку к дровам добавлять алюминиевые банки, сажа не будет оседать на стенках. Это связано с тем, что атомы алюминия имеют такой же заряд, как и частицы сажи.
      • Дрова из осины. Легкий, но опасный способ удалить из трубы загрязнения. Полена этого дерева нужно поместить в топку и разжечь печь. Спустя нескольких минут станет слышен гул, означающий что осевшая сажа загорелась и вылетает наружу. Опасность этого метода обусловлена неконтролируемым выбросом горячих частиц, которые, попав на крышу, или соседние постройки, могут привести к возгоранию.
      • Химический способ очистки сопровождается неприятным запахом, копотью и оседанием пыли и грязи на всех предметах интерьера, близлежащих к печи. Налет отслаивается от дымохода частично, поэтому полностью эффективной подобную очистку назвать нельзя.

      Обратите внимание! Излучаемый запах, при химической очистке, вреден для здоровья человека, поэтому на время применения средств для очистки, лучше покинуть помещение, где расположен дымоотвод.

      Самодельный ерш для чистки дымохода: инструкция по изготовлению

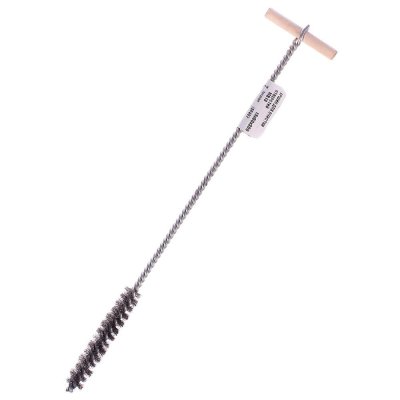

      Ерш для чистки дымохода представляет собой инструмент с длинной рукоятью, рабочим элементом с металлической или полимерной щетиной и дополнением в виде груза. Для изготовления требуется минимум временных и физических вложений, в результате получается универсальная конструкция для качественного обслуживания дымоходной системы.

      Содержание

      • 1 Причины и последствия засорения дымохода
      • 2 Особенности механической чистки дымохода от сажи с помощью ерша
      • 3 Как изготовить ерш самостоятельно
        • 3.1 Варианты изготовления из стальной проволоки
        • 3.2 Как сделать самодельный ерш из пластиковой метлы
        • 3.3 Ершик из пластиковых бутылок
      • 4 Нюансы использования ершей

      Причины и последствия засорения дымохода

      Засорение дымоотводного канала обуславливается рядом причин:

      1. Накапливается сажа из-за оседания на внутренней поверхности шахты твердых частиц продуктов горения.
      2. Образуется конденсат, причиной которого является отсутствие надлежащей теплоизоляции дымохода, в связи с чем усиливается эффект налипания копоти и сажи.
      3. Используется некачественное топливо. К примеру, продолжительное сжигание сырых дров приводит к интенсивному засорению дымоотводной системы.
      4. Используются смолистые топливные ресурсы – дрова, пиломатериалы и брикеты из ели, пихты, сосны.
      5. В печной топке сжигают отходы с высоким содержанием углеводорода в виде бытового мусора из полимеров – пластиковых бутылок, полиэтилена, резиновых изделий.
      6. Теплогенератор эксплуатируется в некорректном режиме, закладка топлива выполняется с нарушениями правил, зольник редко очищается.

      Еще одна возможная причина засорения дымохода скрывается в конструкции отопительного прибора, суть которой – ошибки при строительстве или монтаже теплогенератора, или неправильное строение дымоотвода.

      Засорение дымовой магистрали чревато негативными последствиями:

      • забивается прогон для отвода газосодержащего потока, ухудшается тяга;
      • снижается энергоэффективность генератора тепла, что связано с недостаточностью тяговой силы;
      • наличие существенных накоплений сажи способствует образованию обратной тяги, и угарный газ может просачиваться в помещение.

      Наиболее опасна ситуация, когда сажа в дымоходном канале загорается с образованием большого количества искр, это может спровоцировать возгорание кровли или соседних строений. Для устранения проблемы требуется своевременно удалять нагар и копоть в канале газоотвода, используя химические составы или самодельные приспособления для механической чистки дымовой трубы.

      Особенности механической чистки дымохода от сажи с помощью ерша

      Перед началом работ выполняют подготовительный этап:

      • закрывают поддувало, дверку топки, прочистные люки;
      • все вышеуказанные точки оснащают элементарным фильтром в виде плотной влажной ткани;
      • открывают полностью все задвижки и вьюшки печи.

      Вертикальную часть дымохода обрабатывают с помощью ерша с ядром для утяжеления инструмента. Конструкцию оснащают длинным тросом или используют канат, веревку или прочный шнур. Рекомендуется подобрать вариант веревки на 2-3 м длиннее высоты трубы, чтобы закрепить наружный конец на основании шахты, иначе есть риск уронить приспособление в канал из-за тяжести ядра.

      Для чистки вертикального участка дымоотвода приспособление опускают вниз по каналу, проталкивая и вращая веревкой в разных направлениях. После того, как конструкция с грузом и щеткой окажется на дне шахты, поднимают ее обратно, проделывая те же движения посредством веревки. Если инструмент не проходит из-за плотных наслоений сажи на определенном участке, трос приподнимают и резко опускают в трубу, чтобы пробить засор.

      Чистка горизонтальных каналов газохода выполняется с помощью ерша с жесткой рукояткой. Чаще всего приспособление оснащают цельной или наборной штангой, длина которой подбирается в соответствии с параметрами обрабатываемой плоскости. Так как поворотные узлы дымоотвода предусматривают специальные дверки, продвигаясь по ним, несложно прочистить все горизонтальные участки. При отсутствии поворотных проемов, применяют ершик с тросом. Выполняя круговые-вращательные движения, конструкцию проталкивают в глубь канала и обратно.

      Как изготовить ерш самостоятельно

      Хотя ерш для чистки дымохода не относится к дефицитной продукции в Москве и других регионах страны, большинство владельцев частных домов предпочитают делать это приспособление своими руками.

      Самодельный ерш для чистки труб дымохода выполняется с учетом особенностей применения. Для обслуживания металлических и асбестоцементных дымовых каналов следует изготовить ершик с полимерной щеткой. Чтобы прочистить забитую многолетней сажей кирпичную шахту дымоотвода, требуется смастерить основательное приспособление из металлического сырья.

      Изготовление ерша из металлической проволоки

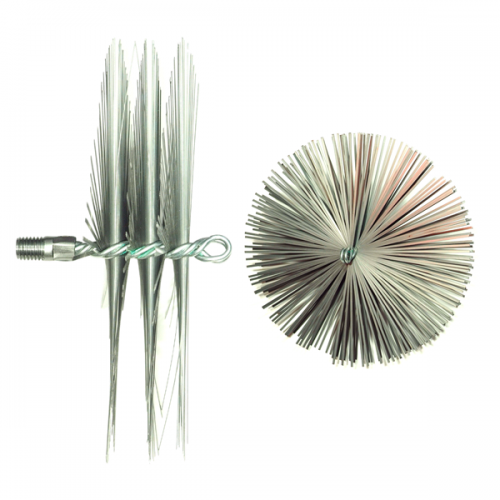

      Варианты изготовления из стальной проволоки

      Чтобы сделать ерш для чистки дымовой трубы своими руками, требуются следующие материалы и инструменты:

      • моток проволоки из пружинистой стали сечением 1-2 мм или отрезок стального троса диаметром до 10 мм;
      • шпилька с резьбой – 60-80 мм длины, 1 шт.;
      • шайбы под болт – d50 мм, 2 шт.;
      • гайки – 2 шт. обычных, 2 шт. колпачковых с кольцом;
      • молоток;
      • пассатижи;
      • зубило;
      • гаечный ключ на 14.

      Последовательность работ:

      1. Нарезают проволоку с учетом сечения дымоотвода. В случае с тросом делают заготовки длиной на 10% меньше диаметра трубы.
      2. В центральной точке каждого элемента раздвигают волокна, чтобы сделать отверстие, и насаживают на шпильку. Проволоку же просто оборачивают вокруг стержня.
      3. Шпильку оснащают стальными гайками с шайбами, зажимая элементы конструкции.

      Для большей прочности можно закрепить гибкие элементы посредством сварки.

      Решая, как изготовить ерш для чистки дымохода своими руками, можно выбрать другой вариант изделия в виде спиральной щетки. В этом случае понадобится токарный станок или самодельная жесткая конструкция для натяжения стержня. Для изготовления щетины подойдет сталистая проволока d1-2 мм или трос, а витой стержень делают из стальной проволоки сечением 6 мм.

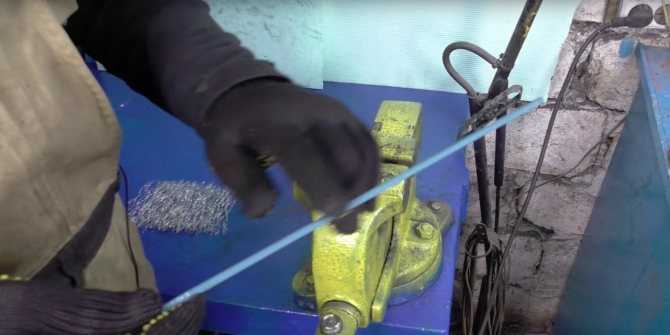

      Этапы выполнения спиральной щетки:

      1. Из троса делают требуемое количество заготовок нужной длины.
      2. Стальную проволоку d6 мм складывают вдвое, один конец которой приваривают, а на другом закручивают петлю.
      3. Конструкцию фиксируют в станке. Необходимо хорошо натянуть стержень между патроном и задней бабкой и придать правильное положение его жилам.
      4. Далее в зазор между жилами укладывают заготовки, равномерно распределив их по всей длине натянутого стержня, фиксируют термоклеем.

      При вращении шпинделя стержень закручивается в спираль, прочно зажимая щетинки из проволоки между жилами.

      Изготовление ерша из пластиковой метлы

      Как сделать самодельный ерш из пластиковой метлы

      Для этого потребуются следующие материалы и инструменты:

      • капроновая метла, шнур;
      • шпилька – до 10 мм;
      • шайбы – d5 см 2 шт.;
      • гайки – 2 шт., одна из них с кольцом.

      Снимают метлу из черенка, разгибают щетину по сторонам, фиксируют положение изделия, подогревая феном. Делают отверстие по центру держателя метлы дрелью или раскаленным гвоздем, продевают шпильку, с двух сторон фиксируют гайками и шайбами.

      Изготовление ерша из пластиковой бутылки

      Ершик из пластиковых бутылок

      Необходимо подготовить:

      • пластиковые бутылки объемом 1,5-3 л;
      • трос, металлическую проволоку d2 мм;
      • нож, ножницы.

      Отрезают верхушку у одной бутылки, это будет основание полимерного ершика. У нескольких емкостей удаляют донную часть, тело разрезают на полосы по вертикали до горлышка. Заготовки насаживают на основание, закрепляют полосы по несколько пучков при помощи проволоки. Основание фиксируется к тросу.

      Нюансы использования ершей

      Чтобы прочистить горизонтальные полости дымоотвода, ерш оснащается длинной штангой. Приспособление с металлической щетиной рекомендуют использовать для удаления сажи и копоти в вертикальных трубах. Если предстоит работа по обработке горизонтальных или наклонных каналов, стоит взять на вооружение ершик с полимерной щеткой.

      Ерш для чистки дымохода своими руками +Видео

      Предисловие

      По мере эксплуатации печи или камина на внутренних стенках дымоходов оседает сажа, зола, копоть и прочие продукты горения топлива. Причем со временем канал отвода дыма «забивается» настолько плотно, что домашний очаг может попросту не разгореться, из-за отсутствия тяги в отводном канале. Исправить эту ситуацию может только ерш для чистки дымохода, сделанный своими руками.

      Как чистят дымоходы?

      Печную сажу удаляют из дымоходов следующим образом:

      • выжигая богатый углеродом налет с помощью достаточно сложной технологии и дорогого инструмента;
      • растворяя осевшую корку с помощью химических препаратов, вводимых в топку в процессе горения топлива;
      • соскребая с внутренней поверхности и вынимая из отводного канала сквозь заранее обустроенные люки для чистки.

      При этом первый способ борьбы чрезвычайно опасен и практикуется только в случае чистки дымоходов промышленных теплогенерирующих агрегатов. Вторая методика предполагает разрушение тела отводной трубы, пережившего воздействие химически активных препаратов.

      Третья технология – механическая чистка – гарантирует высокий уровень безопасности, попутно обеспечивая сохранность самого дымохода. Поэтому большинство бытовых каналов отвода печных газов чистят только своими руками механическим способом.

      Зачем нужен ерш и как его используют?

      Этот инструмент работает как скребок или щетка, разрушая корку сажи и «сметая» продукты горения к люку для чистки, для последующего удаления собранных отложений. То есть механическая чистка канала осуществляется именно с его помощью.

      Трубочист вводит ерш в отводной канал со стороны крыши и, совершая возвратно-поступательные движения, сбивает сажу с внутренних стенок.

      Закончив обработку вертикального канала, трубочист переходит к чистке горизонтальных участков, вводя ерш в особые люки и совершая возвратно-поступательные перемещения уже в горизонтальной плоскости.

      Скопившуюся у люка массу выводят из канала с помощью скребка и совка.

      Как устроен главный инструмент трубочиста?

      Типовой печной ерш состоит из таких конструкционных элементов как:

      • гибкий трос – пружина с минимальным зазором между витками;
      • шарообразная или цилиндрическая щетка – ершик – с торчащими на 360° «рабочими элементами»;
      • подвес – съемный грузик на конце троса, располагающегося за ершиком.

      При работе в горизонтальной плоскости подвес демонтируется – в этом случае нам нужна гибкость пружинного троса. Чистка вертикального канала своими руками предполагает работу с жесткой конструкцией. Поэтому в данном случае на конце троса фиксируется подвес, который нивелирует гибкость пружины за счет влияния силы тяжести.

      Кроме того, у профессионального инструмента щетка снимается путем скручивания с троса, ведь диаметры дымоходов могут быть разными.

      Как своими руками сделать ерш для чистки?

      Для этого нам понадобятся следующие инструменты и расходные материалы:

      • Сантехнический трос – основа для будущего ершика. Впрочем, если предполагается обработка только вертикального канала, то пружинный трос можно заменить проволочным аналогом или мелкоячеистой цепью.
      • Моток мягкой проволоки – из него сделают чистящую насадку. Если нет проволоки, то можно использовать корд из шины, предварительно выпалив резину. Еще один вариант «строительного» материала для насадки – полиэтиленовая бутылка.
      • Любой малогабаритный груз – тяжелая гайка, отлитая свинцовая болванка. Заполненная песком или дробью кофейная банка.
      • Стальная шпилька на 8-10 миллиметров, две гайки, две застежки-карабина, медная трубка.
      • Две плитки габаритами 5х5 сантиметров из фанеры или металла толщиной не мене 2 мм

      Сам процесс изготовления ершика для трубочиста своими руками выглядит следующим образом:

      1. В точке пересечения диагоналей 5-сантиметровых плиток сверлим сквозное отверстие диаметром как у шпильки.
      2. Корд или проволоку нарезаем на мерные отрезки, длина которых равна 2-2,5 диаметрам дымохода.
      3. Берем шпильку, фиксируем в тисках  и сгибаем свободный конец в петлю или привариваем к нему шайбы с большим внутренним диаметром.
      4. Далее переворачиваем шпильку в тисках резьбовым концом вверх, накручиваем с этой  стороны первую гайку и надеваем первую плитку.
      5. Сгибаем мерные отрезки корда или проволоки пополам, вокруг шпильки, формируя ерш. При этом проволочная щетина должна располагаться равномерно по все окружности для максимальной площади чистки.
      6. Надеваем на шпильку вторую плитку и накручиваем вторую гайку, фиксируя торчащую в разную сторону проволоку.
      7. С помощью сварки закрепляем на свободном конце шпильки вторую шайбу или делаем петлю.
      8. Пропускаем в петли или вертикально закрепленные шайбы застежки-карабины, получая съемную насадку на ерш для чистки.
      9. Привариваем или припаиваем к грузу монтажное кольцо. Если в качестве подвеса выбрана гайка, то от этой операции можно отказаться.
      10. Крепим груз к одному из карабинов собранной насадки.
      11. Надеваем на свободный торец пружинного или прополочного троса медную трубку длиной 4-5 сантиметров. Диаметр трубки равен 2-2,5 диаметрам троса.
      12. Формируем на конце троса петлю, пропустив свободный участок в трубку.
      13. Заклепываем медную трубку, фиксируя петлю для подвеса насадки с грузиком.
      14. Фиксируем чистящую насадку на петле с помощью свободного карабина.

      Вот и все. Вы своими руками сделали ерш для чистки вертикального канала печной или каминной трубы, и он готов к использованию.

      А вот для обработки горизонтальных или наклонных  каналов вам понадобится совсем другая насадка, с изготовлением которой вы также справитесь своими руками:

      • Берете пластиковую бутылку на 1,5-2 литра и отрезаете у этой емкости дно.
      • Распускаете тело бутылки на полосы шириной 3-4 миллиметра, нарезая их вдоль вертикальной оси от удаленного дна до горловины емкости.
      • Пробиваете в крышке отверстие, диаметр которого совпадает с диаметром троса.

      После этого вам придется нанизать на трос перфорированную крышку и, предварительно сняв с петли «вертикальную» насадку, накрутить на нее превращенную в скребок бутылку. Причем для жесткой фиксации насадки на ерш необходимо пробить горлышко и пробку саморезом, пропустив его сквозь петлю на тросе.

      При изготовлении деталей своими руками следует учесть:

      • Диаметр ершика – 0,8-1,2 диаметра дымохода.
      • Диаметр груза – 0,3-0,35 диаметра очищаемого канала.
      • Длина пружинного или проволочного троса = длине очищаемого канала + 10-15 процентов.
      • Автор: Янис
