      Дымоход бани: Дымоход в бане своими руками

      Содержание

      Выбираем дымоход для бани

      Едва ли не важнейшей деталью любой бани является дымоход, к выбору которого нельзя относиться пренебрежительно. Правильно подобранный и установленный дымоход в бане обеспечивает надежное удаление золы за пределы банного помещения, обеспечивает пожаробезопасность, устраняет влияние вредных продуктов горения на здоровье и самочувствие человека. Хороший дымоход способствует эффективной работе печи в бане, а ошибки в выборе материала, расчете сечения или высоты дымохода могут привести к задымлению помещения и даже к пожару. Всегда необходимо осознавать, что даже качественная печь без подходящего дымохода – повышенный источник опасности.

      Типы дымоходов для бани

      Дымоходы бывают одноконтурными и двухконтурными. Одноконтурные дымоходы представляют собой наиболее простое решение, не требующее больших затрат. Неутепленные (одноконтурные) дымовые трубы применяются для гильзовкиГильзовка — это установка в существующий дымоход (вентиляционный канал) трубы из нержавеющей стали для восстановления герметичности. Данная технология подходит исключительно для ровных дымоходов, имеющих постоянное сечение по длине и отсутствие изгибов и смещений.

      См. http://ru.wikipedia.org/wiki/Гильзовка ранее построенных кирпичных каналов. Размещение неутепленных дымоходных труб в такие каналы ведет к снижению потерь тепла, увеличению уровня тяги и уменьшению количества конденсата в печной трубе. Однако одноконтурные дымоходы нельзя размещать снаружи строения, потому что не имеющий утепления дымоход станет быстро охлаждаться, что вызовет неприятные последствия, обратные плюсам, которые можно получить при установке внутри кирпичной трубы: снижение тяги, уменьшение мощности источника тепла, запирание дымоотводного канала, а как следствие даже отравление посетителей бани продуктами сгорания топлива.

      Двухконтурные дымоходы имеют две трубы разного диаметра (так называемый сэндвич), расположенные одна в другой. Друг от друга они отделяются теплоизоляционным негорючим материалом на основе базальтового волокна. Такая конструкция способствует быстрому нагреву внутренней трубы и позволяет избежать появления внутри

      конденсата с вредными соединениями, провоцирующими ускорение коррозии металла. Дымоходы такого типа прекрасно переносят атмосферные воздействия и высокие температуры, поэтому великолепно подходят для банных печей.

      Некоторые особенности монтажа дымохода

      Подбирать элементы дымохода следует таким образом, чтобы все стыки в дымоходе находились на виду, чтобы их можно было проинспектировать по мере их работы. Категорически запрещается производить стыковку элементов в стене или в перекрытии. Температура газов, выходящих из печки, очень высока, поэтому использовать необходимо дымоход, имеющий утолщенный теплоизоляционный слой на стенку не менее 5 см.

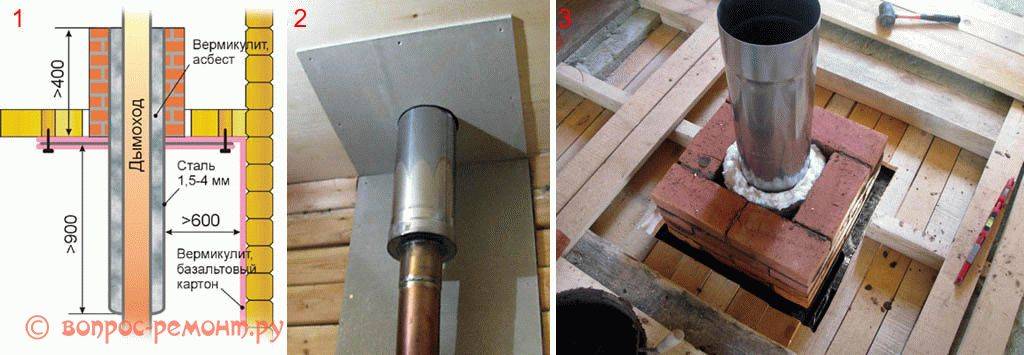

      В тех местах, где дымоход проходит через стену или сквозь потолочные перекрытия всегда необходимо применять специальные элементы дымохода, включающие лишнюю проходную гильзу, благодаря которой обеспечивается дополнительная термоизоляция дымохода.

      Специалисты компании Ferrum просчитали, что максимальная температурная нагрузка приходится на начало дымохода, где он непосредственно прилегает к печи и соприкасается с продуктами горения, и также, что неожиданно, на его оконечность в районе соприкосновения с атмосферой.

      Вертикальный участок дымохода

      На вертикальном участке можно применить дымоходные трубы из той же нержавеющей стали, керамические или эмалированные. Хорошо, если проект предусматривает сооружение вентиляционного канала. В этом случае достаточно будет одноконтурной трубы.

      При выборе трубы нужно неукоснительно соблюдать нормы протяженности для таких сооружений. По высоте дымоход должен быть не меньше, чем рекомендовано в инструкции к печке. При отсутствии инструкции следует ориентироваться на высоту 4.5 метра и более, но окончание дымоходной трубы не должно находиться ниже уровня ветрового подпора.

      Необходимо помнить, что при превышении температуры теплоизоляционного слоя более 250°C появляется такое явление, как как термодеструкция — потеря массы связующих волокон по причине их испарения. Для того, чтобы обеспечить гарантийный срок эксплуатации с учетом этого фактора, дымоходы из нержавеющей стали должны иметь плотность наполнения утеплителя не менее 120 кг/м. куб. При этом толщина слоя теплоизоляции для дымохода бани или сауны должна составлять не менее 40-50 мм.

      Подбор сечения дымохода

      Диаметр дымохода делают в соответствии с инструкцией к печи. Обычно в руководстве указываются длина и сечение дымохода, рекомендуемого для конкретной печки. Если инструкции нет, то при выборе труб ориентируются на диаметр выходного патрубка теплоисточника.

      На нашем сайте представлены составляющие дымоходов производителя Ferrum диаметром от 120 до 180 мм.

      Правильный выбор дымохода подразумевает учет всех особенностей строения и установленной в нем печи. Следование проверенным временем правилам и нормам способтсвует тому, что баня станет уютной, теплой и безопасной, а следовательно будет долгие годы радовать своих хозяев.

      Дымоход для бани в Санкт-Петербурге: правила монтажа

      Главная \ Наши услуги \ Монтаж дымохода \ Дымоход для бани: монтаж

      Устройство бани требует тщательного планирования и соблюдения правил монтажа. Традиционным материалом постройки считается древесина, что создает определенные риски для пожарной безопасности. В целях их снижения печь и дымоход для бани проектируют и устанавливают с учетом множества нюансов и предписаний.

      Содержание:

      • Материал для банного дымохода
      • Схема монтажа
      • Правила установки дымохода в бане
      • Проектирование
      • Процесс монтажа
      • Установка печей и дымоходов в бане

      Материал для банного дымохода

      Выбор материала для дымоходной трубы зависит не только от предпочтений заказчика, но и от объективных факторов. К таковым относят взаимодействие различных материалов, выбранную систему отопления и тип топлива, объемы помещения, конструктивные особенности здания.

      Монтаж дымохода в бане выполняется из следующих материалов:

      • кирпич – традиционный вариант, долго держит тепло, экологичен, подходит для большинства интерьеров, однако требователен к фундаменту и монтажу, накапливает сажу и тяжело совмещается с некоторыми вариантами отопительного оборудования;
      • керамика – как и кирпич имеет преимущества по привлекательности и теплоемкости, устойчива к воздействию влаги и кислот, дает хорошую тягу за счет круглого сечения, имеет гладкую поверхность, при этом также требовательна к фундаменту и отличается дороговизной всех комплектующих;
      • огнестойкое стекло – современный дорогостоящий вариант, облегчающий обслуживание и минимизирующий риски возгорания или пропуска дыма;
      • асбест – рекомендован только для наружных дымоходов из-за вредных веществ, выделяемых при нагреве, дешевый, с небольшим сроком службы из-за повышенной влагопроницаемости;
      • сталь – относительно недорогой и простой в сборке вариант, хорошо сочетается с современными типами отопительного оборудования.
      • нержавеющая сталь – более привлекательный вариант за счет своей долговечности. В некоторых случаях используют и черное железо. Оно обходится дешевле, однако сложнее в монтаже из-за значительного веса.

      Схема монтажа

      Установка дымохода в бане для печки выполняется по одной из следующих схем:

      • внутреннее дымоотведение – дымоход монтируется от печи вверх через перекрытия и крышу;
      • внешний дымоотвод выводится через стену на улицу.

      Каждый вариант имеет свои преимущества и недостатки. Дымоходная труба внутри помещения занимает полезную площадь и в зависимости от материала может по-разному влиять на привлекательность внешнего вида. При этом для нее нужно пробивать перекрытия и кровлю, что нарушает их целостность и герметичность.

      Примеры наших работ





      Посмотреть все фото работ по установке дымохода внутри

      Посмотреть все фото работ по установке дымохода снаружи



      Однако внутренний дымоотвод обеспечивает дополнительный обогрев за счет собственной теплоемкости. Внешний же выводит часть потенциального тепла на улицу, освобождая полезную площадь. При этом в регионах с сильными заморозками такая система дымоотведения не рекомендована из-за перепадов температур и конденсатообразования.

      В ряде случаев схема дымохода для бани может быть комбинированной. Часть дымохода оставляют внутри и только под потолком выводят его через стену. Это позволяет сохранить тепло от дымоходной трубы внутри помещения и не прорезать верхние перекрытия. Однако важно учитывать, что чем меньше горизонтальных участков, тем лучше тяга.

      Правила установки дымохода в бане

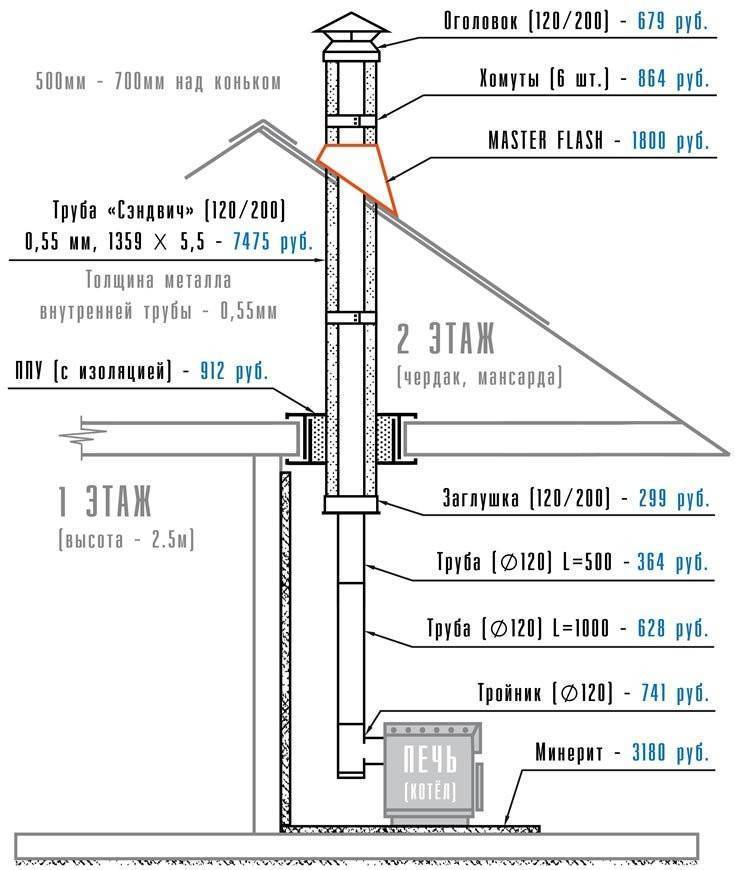

      Конструктивно дымоход из нержавеющей стали состоит из следующих элементов:

      • колена – соединения различных участков дымоходной трубы под углом;
      • заглушки – элементы ревизии, обеспечивающие доступ к очистке и обслуживанию дымохода;
      • тройники – соединения, предусматривающие наличие заглушки;
      • ППУ – потолочно-проходной узел, обеспечивает теплоизоляцию трубы при переходе через стену или крышу, наполняется огнеупорными материалами;
      • сэндвич – дополнительное утепление для наружных частей дымоотвода;
      • хомуты – элементы соединения, скрепляющие сборные системы;
      • кронштейны – поддержка дымохода, закрепляемая на стене.

      Схожие элементы присутствуют и в керамических конструкциях. Кирпичные системы дымоотведения монтируются по аналогичным схемам с поправкой на тип материала и конструктивные особенности.

      Проектирование

      Правильная установка дымохода в бане в обязательном порядке подразумевает тщательное проектирование. На этом этапе важно:

      • определиться с размещением систем отопления и дымоотведения с учетом удобства, конструктивных особенностей постройки;
      • выбрать сечение дымоходного канала, оно не может быть меньше патрубка и составляет обычно от 140 до 270 мм;
      • рассчитать высоту дымоотвода с учетом технических характеристик отопительного оборудования и особенностей бани;
      • оборудовать ближайшие от расположения печи стен защитными экранами из огнеупорных материалов.

      При расчете высоты учитывают и конфигурацию крыши. Рекомендованное значение – полметра между коньком и оголовком. Однако в данном вопросе важно учитывать и расстояние до конька.

      Отдельно обращают внимание на выбор дымоходного сечения. Круглый вариант считается оптимальным. Кирпичные кладки делают с квадратным или прямоугольным каналом. Подобная форма формирует завихрения по углам и снижает тягу. Для ее улучшения рассматривают варианты с гильзованием нержавейкой. Такой способ снижает и внутреннюю шероховатость каналов, не позволяя саже накапливаться.

      Процесс монтажа

      Монтаж банных дымоходов выполняется с учетом выбранного материала, типа конструкции и предписаний пожарной безопасности. В данном вопросе выделяют следующие рекомендации:

      • горизонтальные участки трубы должны быть не длиннее метра, по возможности их избегают;
      • сборные конструкции монтируют поэтапно, с параллельным закреплением кронштейнами, дымоход не должен опираться исключительно на печь;
      • участки дымохода, проходящие через неотапливаемые чердаки, а также выходящие на улицу, требуют дополнительного утепления;
      • теплоизоляция металлических дымоходных труб выполняется негорючими материалами;
      • стыки сборных конструкций обрабатывают герметиками, соединения делают по конденсату.

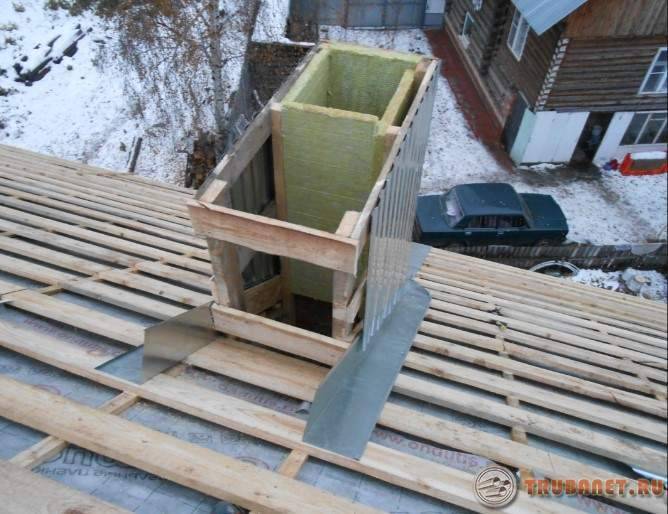

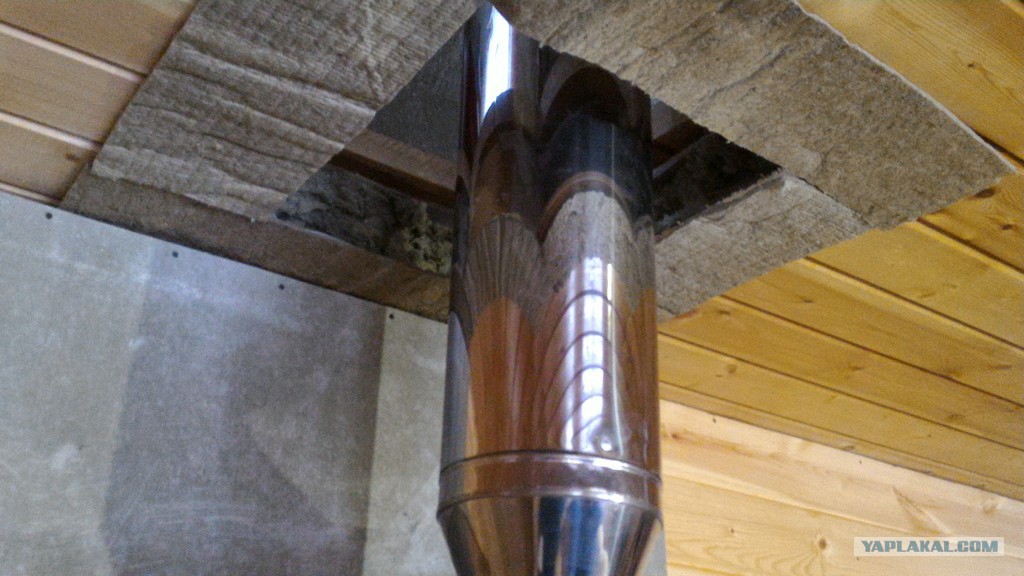

      Также важно правильно оборудовать потолочно-проходной узел. Его делают из металлического короба, расстояние между дымоходом и перекрытием должно варьироваться в пределах 10-30 см в зависимости от материалов. Данное пространство наполняется огнестойкими керамзитом или минватой. При переходе через кровлю требуется дополнительная герметизация, а для аналогичного узла в стене – дополнительная теплоизоляция.

      Установка печей и дымоходов в бане

      Монтаж печи и установка дымохода в бане требует тщательного планирования и соблюдения всех предписаний по технологии сборки и пожарной безопасности. Для этого требуется изучение технической документации, а также выполнение расчетов с учетом выбранной системы отопления, конфигурации постройки и дымоотведения.

      Оптимальным вариантом считается привлечение специалистов. Это можно сделать и для консультирования еще на этапе строительства бани. В этом случае ряд аспектов, включая фундамент под кирпич или керамику, можно реализовать заранее. Специалист даст рекомендации по выбранной системе отопления, обратит внимание на нюансы монтажа и сложности.

      Компания «Дымоход Мастер» занимается устройством печей и дымоходов в загородных домах и банях по Санкт-Петербургу и области. Клиентам предоставляется полный спектр услуг от консультаций и рекомендаций до монтажа любого типа конструкций. Все заказы выполняется индивидуально, с учетом пожеланий заказчиков, правил пожарной безопасности и нюансов каждого отдельного случая.

      Для доступа к услугам компании достаточно связаться с консультантом любым удобным способом.

      Гарантия на установку и дымоходы от 5 лет
      Гарантия на гидроизоляцию проходов кровли — 2 года

      Комплект дымохода для установки по очень привлекательной цене: 9990 руб!!! Акция!

      Комплект дымохода «Дымок» диаметр 120/200 мм нержавеющая сталь AISI 439 (н/о )*.

      Выход вверх, проход крыши (Высота 3 метра).

      Комплектация :


      Труба нержавеющая «моно» L-1м, д.1151 шт
      Переход Моно-Термо, д.115/2001 шт
      Сэндвич-труба утеплитель 30 мм , L-1м, д.115/2002 шт
      Оголовок-зонтик, д.1151 шт
      Крепление к стене д.2001 шт
      Базальтовая вата (3кг)1 шт
      Мастер-флеш (№6) силикон прямой, цвет на выбор:
      черный, красный, коричневый, зеленый, серебристый.      		1 шт

      Описание дымохода:

      Мы предлагаем минимальный комплект дымохода для бани по привлекательной цене !!!

      Данный комплект подойдет к большенству банных печей средней мощности имеющих выход для дымохода 115, таких как Русь, Сибирь, Сахара, Саяны, Harvia, Feringer, Бавария, Кирасир и т. д.

      Отличительные особенности:
      • Дымоход нержавеющий в сборе Дымок предназначен для печей с вертикальным выходом диаметром 115 мм. Особенностью данного типа дымохода является то, что как правило трубы выводятся на улицу через потолок и кровлю. ПРи использовании этого дымохода есть возможность разместить печь в любом месте внутри помещения, а не только около стены. Также к плюсам можно отнести возможность получить дополнительный источник тепла (в виде трубы), который почти на всю длину остаётся внутри дома и делится частью своего тепла с верхними над печью этажами, мансардой, чердаком. Фактически КПД печи немного увеличивается.
      • Мы предлагаем Вам купить дымоход высокого качества. Все элементы дымохода создаются на отечественном заводе «Теплов и Сухов» методом промышленного производства. Никакой «кустарщины в малых цехах за гаражами». Качество гарантировано. В производстве применяется нержавеющая сталь толщиной 0,8/0.5 мм отполированная до зеркального блеска. Все плюсы нержавейки: лёгкая, быстро и удобно монтируется и ремонтируется за счёт модульности конструкции и имеет достаточный запас прочности, термо- и кислотоустойчивасти, недорогая, легко прочищается, может иметь наклонные и даже горизонтальные участки, при использовании двухконтурной системы типа сэндвич имеет ещё повышенную защиту от образования конденсата, а одноконтурная система может быть использована внутри уже имеющихся кирпичных дымоходах.
      • В представленный дымоход сэндвич входит минимальный (базовый) набор элементов для создания полноценного дымохода к Вашей печи, который наши специалисты рассчитали с учётом требований СНиПа. Данное предложение не является полным и учитывающим все особенности лично Вашего помещения. Вы можете изменить комплектацию на Ваше усмотрение, в соотвестсвии с Вашими требованиями и после консультаций с нашим специалистом.
      • Из всех предложенных элементов дымохода для печей и котлов, особое внимание мы обращаем на одноконтурную трубу. Вы спросите зачем она здесь? Во-первых, именно первая труба в системе имеет наивысшую температуру, так зачем терять драгоценный жар? Во-вторых, на печи с вертикальным выходом очень удобно ставить бак теплообменник под контур, который можно подсоеденить с системе горячего водоснабжения дома.
      • Наши специалисты помогут Вам на основе предложенной базовой модели собрать комплект требуемого Вам дымохода. При этом цена дымохода в сборе дешевле отдельно собираемых элементов. К каждому дымоходу у нас всегда есть в наличии более 100 элементов для полноценного обустройства Вашей печи.
      • Обращаем Ваше внимание, что сборка дымоходов не входит в стоимость товара. Наши специалисты дают бесплатные рекомендации по телефону со слов заказчика и не несут ответственности за неправильно предоставленные сведения. Если Вы желаете получить дымоход и печь «под ключ», Вам необходимо оформить заявку для выезда нашего специалиста на Ваш объект. Стоимость выезда специалиста уточняйте по телефону 8-916-058-90-19
      Бесплатноя доставка суперизола!*

      Гарантия самых низких цен! Нашли дешевле?
      Напишите нам и получите дополнительную скидку!

      Оставьте отзыв об этом товаре первым!


      Закажите монтаж у профессионалов!
      • монтаж от 14 900 руб
      • длительность от 1 дня
      • мастера со стажем от 5 лет
      • выезд инженера на объект бесплатно*
      • сервисное обслуживание камина
      • скидки при заказе «под ключ»
      • гарантия на работы 1 год
      тел. +7(903)792-15-97(WhatsApp, Viber)

      Дымоход в бане – технология самостоятельного строительства + Видео

      Произвести самостоятельный монтаж дымохода в бане может каждый домашний мастер. Требуется только усвоить принципы его обустройства своими руками, изложенные в этой статье.

      Дымоходы для бани – популярные виды

      Интересующие нас конструкции подразделяются на наружные и внутренние. Первые устанавливаются снаружи бани, из которой они выводятся через стенку. А вот монтаж дымохода второго типа осуществляется в самом помещении для принятия водных процедур.

      Также конструкции, которые нас интересуют, изготавливаются из разных материалов. Обычно своими руками монтируются банные трубы из обожженного кирпича и из стали.

      Кирпичные сооружения хороши по многим эксплуатационных показателям. Некоторые специалисты уверяют – лучше банной трубы из кирпича придумать ничего невозможно. Такие конструкции прочные, эксплуатируются десятки лет, характеризуются отличными теплоаккумулирующими и термоизолирующими показателями.

      Банная труба из кирпича

      В противопожарном плане кирпичные трубы очень безопасные. Дымоход из стальной трубы менее надежен с этой точки зрения. Но сделать самостоятельно качественную конструкцию из кирпича для бани сможет далеко не каждый домашний мастер, так как такая операция является трудоемкой и объективно сложной.

      Кроме того, внутренние части кирпичных дымоходов имеют углы и шероховатую поверхность, за счет чего на них происходит отложение и накопление сажи. Они уменьшают тягу (труба постоянно засоряется продуктами сгорания), поэтому с течением времени печь начинает плохо нагреваться. За кирпичной банной конструкцией для отвода дыма нужно постоянно следить – очищать от сажи ее внутренние части. Если не производить регулярную чистку трубы, в бане наверняка возникнет задымление, также повышается вероятность пожара.

      Установка стального дымохода для печи выполняется намного проще.

      Сделать своими руками монтаж металлической конструкции можно после изучения некоторых особенностей подобного процесса. По стоимости стальные системы дымоотвода для банной печи дешевле кирпичных.

      Внутренняя поверхность металлических труб идеально гладкая. На ней отсутствуют грани и углы, которые могут помешать отводить дым от печи. Поэтому по металлическому дымоходу он уходит направленным потоком. Казалось бы – полная идиллия. Но все не так уж и просто. При резких температурных перепадах внутри стальной трубы появляется конденсат. Избежать этого позволяет высококачественная теплоизоляция дымохода для печи. Об этом стоит помнить, задумав его монтаж своими руками.

      Внутренний и внешний дымоход – какой выбрать?

      Установка трубы для отвода из печи дыма выполняется и снаружи строения, и изнутри. Обе эти технологии имеют и преимущества, и существенные недостатки. Монтаж дымохода из металлических изделий внутри бани производится сверху печи. Труба при этом поднимается к потолочной поверхности, проходит через чердачное пространство и крышу.

      Подобная методика прокладки трубы гарантирует значительную экономию дров – тепло из печной топки нагревает и чердак, и само банное помещение. Ни одна тепловая калория, таким образом, не расходуется зря. Нагрев печи происходит очень быстро, а остывание – медленно.

      Если внутренняя труба собрана грамотно, а ее монтаж выполнен без технологических ошибок, такой дымоход прослужит вам длительное время. Но при условии, что вы будете периодически проводить его обслуживание, контролируя герметичность и прочность соединения отдельных частей металлической конструкции.

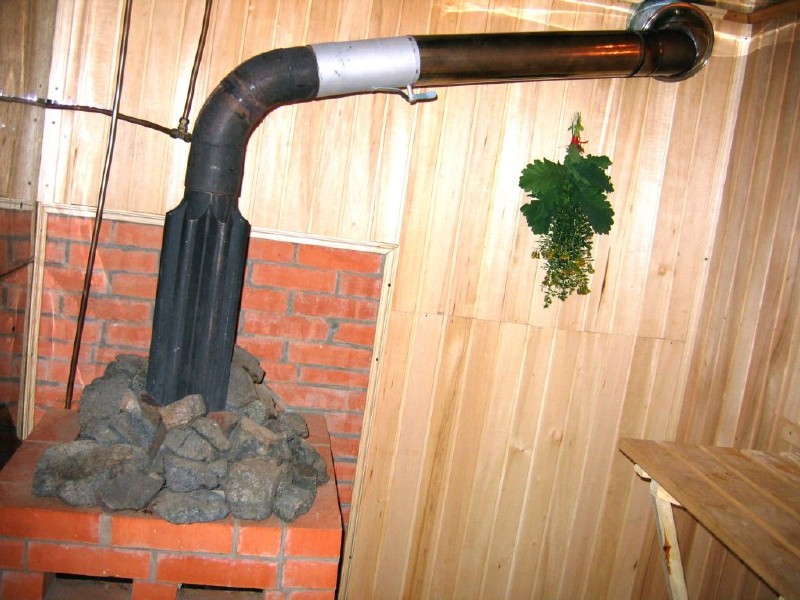

      Внутренний дымоход в бане

      Главным минусом стальных внутренних сооружений для печи в бане признается то, что их необходимо прокладывать через перекрытия и кровлю. Такой монтаж сложно (но возможно) выполнить своими руками. Приходится учитывать множество нюансов. О них мы поговорим ниже.

      Установка стальной трубы снаружи не требует ее прокладки сквозь чердак и крышу, что упрощает монтаж дымохода для печи. Технологию, при которой трубу выводят через стенку на улицу, в свое время предложили американские специалисты. Она стала популярной и в нашей стране, ведь сделать это своими руками по-настоящему просто. Технология характеризуется следующими ключевыми достоинствами:

      • дождевая и талая вода не попадает в щели между покрытием крыши и дымоходом;
      • существенное уменьшаются трудовые затраты (оборудование отверстий на чердаке и крыше, а также их изоляция не требуются).

      Недостатками методики считается то, что наружный дымоход, во-первых, увеличивает расход топлива, а во-вторых, требует тщательной теплоизоляции (труба проложена снаружи строения, поэтому она очень быстро выхолаживается).

      Делаем внутренний дымоход своими руками

      Стальные конструкции для удаления дыма собираются из готовых труб и металлических изделий с различными геометрическими размерами. Вам нужно будет составить простой план дымохода, в котором указать длину прямых участков трубы для печи и ее поворотов, и обратиться с ним в специализированный магазин. Вам подберут все требуемые детали, а также дополнительные изделия из металла (листы с отверстиями для прокладки дымохода через чердачное помещение и кровлю), изолирующие составы и материалы и так далее. С их помощью вы сможете своими руками произвести монтаж дымоотводящей конструкции в бане.

      Монтаж дымоотводящей конструкции

      Самый простой вариант обустройства дымохода – установка сэндвич-трубы. Но стоит такая конструкция недешево. Поэтому многие умельцы решают своими руками сделать сооружение, которое по своим эксплуатационным и функциональным характеристикам мало чем отличается от заводского дымохода из нержавейки. Такая самодельная конструкция изготавливается из стальной трубы сечением 14,6 см. Об этом позже, сейчас поговорим о тонкостях проектировании дымохода для бани:

      1. Величина дистанции между выходным печным патрубком и коньком кровли, к которой добавляется 50 см, говорит нам о высоте возвышения дымохода над самой высокой точкой крыши.
      2. Дымоход рекомендуется изготавливать сборным. Оптимально, когда он состоит из двух частей. Их соединение нужно предусмотреть в точке, расположенной посередине высоты чердачного пространства. Нижнюю часть трубы обычно делают одинарной (тем самым мы добиваемся максимального КПД дымохода), а верхнюю (она почти вся будет находиться на улице) – двухслойной и с обязательной теплоизоляцией.

      Разобравшись с размерами, приступаем к изготовлению самодельной дымоотводящего сооружения:

      1. Разрезаете по требуемым параметрам стальную трубу, верхнюю ее часть обматываете слоем утеплителя, замеряете сечение этой конструкции. Полученный диаметр позволит вам определиться с шириной металлического оцинкованного листа, необходимого для изготовления наружной трубы – специального кожуха. Формула для расчета простая: умножаете сечение трубного изделия на 3,14 и прибавляете к этому произведению ширину соединения (его нужно сделать фальцевым).
      2. Вырезаете две заготовки (прямоугольной формы) из листа оцинкованной стали, делаете из них наружную трубу (по краям согнутый лист соединяете методом вальцовки).
      3. Отрезаете полосу от того же самого листа оцинковки шириной 20 см. Этот кусок будет выполнять функцию хомута для крепления двух частей трубы.
      4. Вырезаете 4 кольца из оцинковки. Их сечения (внутренние и наружные) должны соответствовать сечениям труб (внешней и внутренней) нашей конструкции. Кольца мы смонтируем на концы трубных изделий, они станут закрывать слой утепляющего материала.
      5. На торец (нижний) внутренней верхней трубы ставите металлическую полосу шириной 40 и толщиной 2 мм, привариваете ее. У вас получится патрубок. В него будет помещен верхний торец внутренней нижней трубы.

      Устанавливаем дымоход – руководство для домашних мастеров

      Монтаж конструкции производите по такой схеме:

      1. В потолочной поверхности бани и ее кровле делаете отверстия 45х45 см. Они предназначены для пропуска дымовой трубы на крышу. Отверстия обязательно располагают над выходным печным патрубком.
      2. Вырезаете из толстого стального листа два квадратных изделия 50х50 см, по их углам делаете отверстия. Эти заготовки нужны для крепления дымоотводящего сооружения к крыше и потолочной поверхности.
      3. В центральной части одного квадратного изделия просверлите отверстие круглой формы (его сечение соответствует диаметру наружной трубы). Вторую заготовку мы подошьем к кровельному скату, поэтому в ней следует сделать овальное отверстие.
      4. Натягиваете на внутренние утепленные трубы кожух из оцинкованной стали, глушите сделанными ранее кольцами торцы трубных изделий, фиксируете края труб (наружных).
      5. Просовываете утепленным верхним торцом нижнюю трубу в подготовленное отверстие круглой формы, а на печной патрубок насаживаете торец без теплоизоляции.
      6. Прикрепляете к потолку металлический лист.
      7. Насаживаете верхнюю трубу на нижнюю, соединяете их заготовленным хомутом.
      8. К внутренней поверхности кровли прикручиваете второй лист металла.
      9. Заполняете пространство между элементами перекрытия и дымоходом каким-нибудь негорючим материалом. Чаще всего используют керамзит, асбест либо обычную глину.

      Монтаж банной трубы для удаления дыма завершен. Вам нужно лишь смонтировать уплотнитель и гидроизоляцию на крыше на тех участках, где трубы проходят через нее. Окончание же дымохода в обязательном порядке накройте колпаком. Он защитит конструкцию от осадков.

      Монтаж наружного дымохода – особенности

      Трубу от печи в этом случае выводят через стенку. Чтобы развернуть трубное изделие от печи к стене, нужно приобрести специальное колено (его также называют отводом). Углы изгиба таких изделий бывают разные. Подобрать требуемый отвод в строительном магазине несложно.

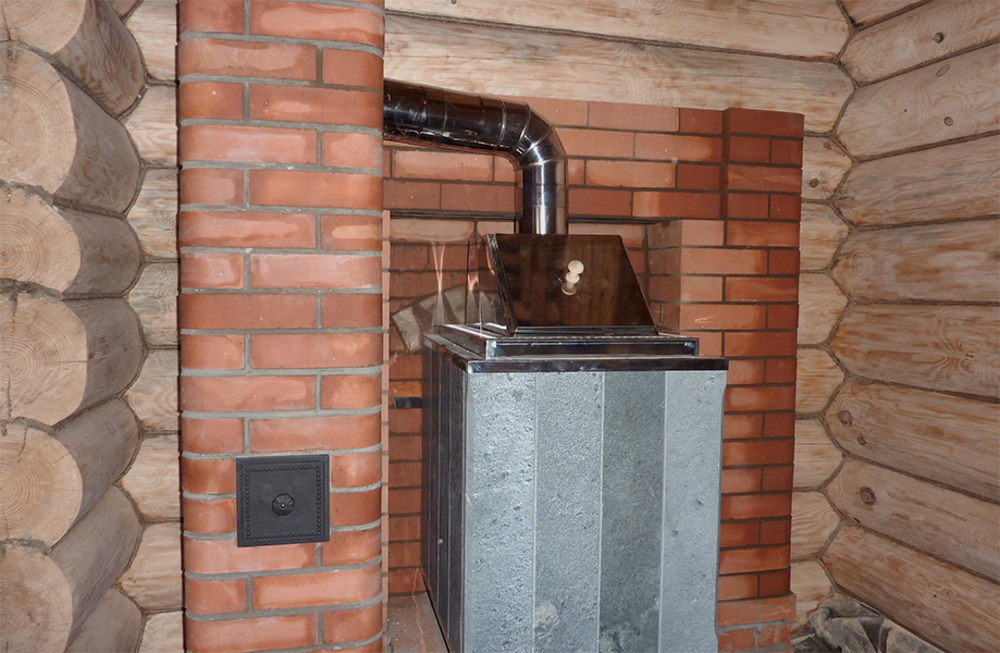

      Вывод трубы от печи через стенку

      С внешней стороны стенки ставите тройник. От него вы будете выполнять разводку – вниз, вдоль стены и вверх. В вертикальном положении снаружи постройки дымоход фиксируется особыми держателями-креплениями.

      Над коньком дымоотводящая конструкция должна возвышаться на 50–60 см. В этом случае гарантируется отличная тяга. На оголовок трубы, опять же таки, устанавливаете зонтик, предохраняющий сооружение от попадания мелкого мусора из воздуха и воды.

      Не забудьте заполнить короб, через который вы будете выводить трубу через стену, негорючим материалом. А щели вокруг дымохода заделайте герметичным составом с высоким показателем теплостойкости.
