    Балка 20Б1, 20К1, 20К2, 20Ш1

    ГлавнаяСтатьиБалка двутавр 20 (Б1, К1, К2, Ш1)

    Статьи

    Цены на балку двутавровую

    • 20Б1 (200х100х5,5)
    • 20К1 (196х199х6,5)
    • 20К2 (200х200х8,0)
    • 20Ш1 (194х150х6,0)
    • Балка ГОСТ 26020, СТО АСЧМ 20-93
    • Балка ГОСТ 8239
    • Балка ГОСТ 19425

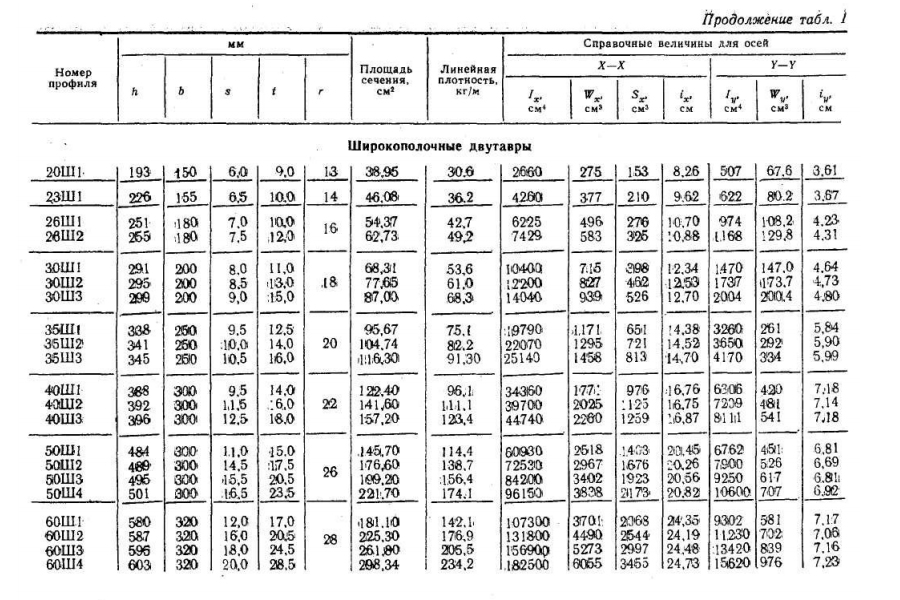

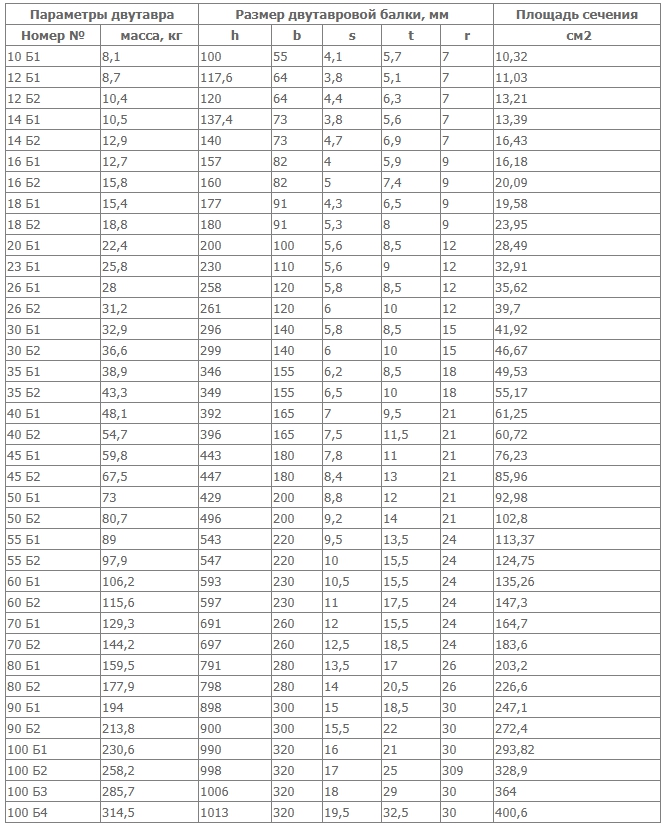

    Характеристики и размеры балки 20

    Двутавры с номером профиля 20 типа Б, Ш, К имеют одинаковый номер профиля, соответствующий высоте двутавра (в пределах 200 мм), производятся с параллельными гранями полок и имеет симметричный профиль сечения относительно осей У и Х.

    Балка изготавливается в соответствии с ГОСТ 26020, СТО АСЧМ 20-93. Используя справочные данные таблицы 1 СТО АСЧМ 20-93, определим основные отличия двутавров рассматриваемых типов:

    № профиля h, мм b, мм s, мм t, мм r, мм Площадь сечения, см2 Вес 1 метра длины, кг I-x, см4 W-x, см3 S-x, см3 ri-x, см I-y, см4 W-y, см3 ri-y, см Стоимость в прайс-листе
    Нормальные двутавры
    Балка 20Б1 200 100 5,5 8
    11 27,16 21,3 1844
    184,4 104,7 8,24 133,9 26,8 2,22 открыть цены
    Колонные двутавры
    Балка 20К1 196 199 6,5 10 13 52,69 41,4 3846 392,5 216,4 8,54 1314,4 132,1 4,99 открыть цены
    Балка 20К2 200 200 8 12 13 63,53 49,9 4716 471,6 262,8 8,62 1601,4 160,1 5,02 открыть цены
    Широкополочные двутавры
    Балка 20Ш1 194 150 6 9 13 39,01 30,6 2690 277,3 154,3 8,30 507,1 67,6 3,61 открыть цены

    Как видно из таблицы, двутавровые балки прокатываются 3 типов:

    • Балка 20Б1 — относится к нормальным двутаврам с соотношением ширины полок к высоте профиля b/h = 100/200 = 1:2.
      Это наиболее экономичный профиль с точки зрения металлоемкости. По сравнению с двутаврами типа К и Ш имеет меньшую ширину полок и толщину стенок.
    • Двутавры 20К1 и 20К2 относятся к колонным профилям проката с соотношением b/h = 200:195 = 1:0,98 (для профиля К1) и b/h = 200:198 = 1:0,99 (для профиля К2), то есть примерно с соотношением b/h, близким к 1:1. Такая конструктивная особенность придает профилям балок 20К1 и 20К2 хорошую устойчивость относительно оси У.
    • Профиль 20Ш1 по конструкции относится к широкополочному типу с соотношением b/h = 150:193 ≈ 1:1,29. Конструктивные особенности балок типа Ш — параллельность граней полок и мощность сечения. Поэтому двутавр 20Ш1 применяется в виде самостоятельного конструктивного элемента – балки, колонны, стержневого элемента тяжелых ферм.

    Применение

    Нормальные, широкополочные и колонные тавры 20-й серии в зависимости от профиля широко применяются:

    • в решетчатых конструкциях
    • в качестве поясов стропильных и подстропильных кровельных ферм
    • элементов верхних и нижних поясов сварных подкрановых балок
    • в поясах ферм пролетных строений эстакад технологических трубопроводов
    • в мостостроительных конструкциях.

    Как правильно определить стоимость 1 балки

    В прайс-листе на сайте АРЕХ METAL приведена цена балки 20Б1 и других типов профиля (20К1, 20К2, 20Ш1) за 1 тонну проката. Используя данную величину и теоретическую массу 1 метра, можно вычислить стоимость двутавра требуемой длины по формуле:

    • Стоимость 1 шт = (Вес, кг х Цена за тонну : 1000) х Длина, м

    Балка двутавровая 20 мм. Цена за тонну. ЦентрСталь — металлопрокат оптом.

    Двутавровая балка 20 изготавливается на нашем производстве по стандартам ГОСТ 8239-93, СТО АСЧМ 20-93. Изделие имеет Н-образную форму поперечного сечения. У полок есть уклон по внутренним граням, исключения – изделия с маркировкой «Ш», «К» и «Б», они выпускаются равнополочными и имеют особые соотношения размеров. «Центрсталь» выпускает горячекатаную балку 20 обычной точности (В) и, по запросу заказчика, повышенной точности (Б).





    В прайс-листе на балку 20 мм двутавровую цена указана за тонну, если вам необходимо узнать какова у представленного двутавра цена за метр, вы можете воспользоваться таблицами ГОСТов, где указано количество метров продукции в 1 тонне. Таким образом, стоимость двутавровых балок легко рассчитать и по погонному метру.



    Чтобы уточнить наличие необходимого вам объема балки 20 мм или стоимость доставки, просто свяжитесь с нами удобным для вас способом:

    по телефону
    +7 (495) 937-55-71

    заказав звонок специалиста

    по электронной почте: [email protected]



    Прайс на балку 20 мм (.xls)



    Наши услуги

    Резка и рубка металла

    Цинкование

    Габариты балки 20 ГОСТ 8239-93:

    • высота – 200 мм;
    • толщина стенки – 5,2 мм;
    • ширина полки – 100 мм;
    • толщина полки (высчитывается средняя из-за уклона) – 8,4 мм;
    • радиус внутреннего закругления – 9,5 мм ( указано значение, превышать которое недопустимо).

    Согласно стандартам, балка двутавровая 20 производится длиной 4-12 метров. В партии продукции могут быть изделия мерной, немерной длины, а также длины, кратной мерной.

    Наше предприятие производит стандартные балки 9, 11 и 12 метров. Вы также можете купить двутавровую балку иной длины. В данном случае сроки поставки могут быть изменены, так как производство нестандартных изделий осуществляется только под заказ.

    Обращаем ваше внимание!

    Обозначение «Балка 20» не характеризует ее длину. Это распространенная ошибка, которая может привести к неточным расчетам необходимого количества материалов.

    Характеристики

    Балка металлическая 20 изготавливается из сталей Ст3пс/сп5. Свойства исходного материала и способ его обработки позволяют на выходе получить прокат, способный выдерживать постоянные высокие нагрузки в любых условиях. Двутавр одинаково функционирует как при постоянных низких температурах, так и при резких скачках температур, изделие не вступает в реакцию с большинством химических веществ, применяемых при машино- и кораблестроении.

    Конструкционные особенности двутавра 20 позволяют облегчить сооружаемый каркас и повышают точность его геометрии. Испытания показали, что балка имеет высокие показатели сопротивления при физическом воздействии как точечного так и распределенного характера. Она не гнется, не трескается под воздействием высокого рабочего давления.

    Применение

    Область применения двутавровой балки 20 довольно широка. В зависимости от стандарта изготовления, марки стали и типа соотношения размеров изделия, двутавр используется практически во всех отраслях производства.

    Каркасное строительство жилых, коммерческих и сельскохозяйственных объектов – основное направление применения металлопроката. Без двутавра не обходится укрепление потолочных перекладин и плит, создание полных каркасов гаражей, амбаров, ангаров и скотного двора.

    Двутавровая балка 20 – незаменимый материал при сооружении конструкций с необходимостью облегчения их веса. Такая необходимость возникает при высоких нагрузках на основание или при большой высоте и малом основании сооружения. Это различного рода вышки, мосты, ж/д переходы и воздушные зебры.

    При прокладке тоннелей, коллекторных колодцев, шахт для укрепления сводов также используют сварные конструкции из двутавра.

    Отпуск продукции

    Реализуется балка 20 оптом и в розницу. На наших складах всегда в наличии партии продукции для крупного опта, есть возможность формирования сборных вагонов. В поставку включена документация, подтверждающая соответствие представленным стандартам, где также указывается техническая информация о предельных нагрузках и результатах тестирований.

    В прайс-листе на балку 20 цена указана за тонну. При необходимости, наши консультанты могут произвести расчет стоимости единицы изделия (при стандартной длине) или высчитать итоговую сумму по метражу.



    Как купить балку 20 мм



    Оформление заказа



    Оплата



    Доставка

    Сделайте заказ через корзину на сайте, либо оставьте свой запрос нашим менеджерам по телефону +7 (495) 937-55-71 или через форму обратной связи. Выберите удобный для вас способ  оплаты: наличный или безналичный расчет. Специальные условия для постоянных клиентов. Для Москвы — доставка на следующий день! В отдаленные регионы доставим ваш заказ ЖД или автотранспортом в указанный срок.
    Подробнее о доставке



    Наш офис в Москве



    Адрес: ул. Талалихина д.41, строение 29, офисы 507-508, Москва, 109316.

    Телефон: +7 (495) 937-55-71
    E-mail: [email protected]

    Режим работы

    Понедельник — пятница с 09-00 до 19-00.

    Для того, что бы отправить нам письмо со своими вопросами и пожеланиями воспользуйтесь формой обратной связи.



    Двутавровая балка 20б1 размеры в Йошкар-Оле: 500-товаров: бесплатная доставка [перейти]

    Партнерская программаПомощь

    Йошкар-Ола

    Каталог

    Каталог Товаров

    Одежда и обувь

    Одежда и обувь

    Стройматериалы

    Стройматериалы

    Здоровье и красота

    Здоровье и красота

    Текстиль и кожа

    Текстиль и кожа

    Детские товары

    Детские товары

    Продукты и напитки

    Продукты и напитки

    Электротехника

    Электротехника

    Дом и сад

    Дом и сад

    Промышленность

    Промышленность

    Сельское хозяйство

    Сельское хозяйство

    Мебель и интерьер

    Мебель и интерьер

    Все категории

    ВходИзбранное

    Двутавровая балка 20б1 размеры

    Балка размер 20Б1 двутавр стальной металлический горячекатаный (г/к) L=12 м Тип: двутавр, Номер

    ПОДРОБНЕЕЕще цены и похожие товары

    Двутавр 20Б1 С255 ГОСТ 27772-2021 Длина: 5160, Ширина: 100, Тип профиля Балки (Балка двутавровая ):

    В МАГАЗИНЕще цены и похожие товары

    17 270

    Двутавр 20Б1 С255 ГОСТ 27772-2015 (57837-17) Длина: 12000, Ширина: 100, Тип профиля Балки (Балка

    В МАГАЗИНЕще цены и похожие товары

    17 270

    Двутавр 20Б1 С255 ГОСТ 27772-2021 Длина: 12000, Ширина: 100, Тип профиля Балки (Балка двутавровая

    В МАГАЗИНЕще цены и похожие товары

    Peerless-AV MOD-AUB Потолочный адаптер для балки круглого, прямоугольного или двутаврового (до 76х76 мм) сечения. Применим креплений MOD-CPC, MOD-CPF. Размеры 50х127х125 мм. Макс. нагрузка 120 кг. Цвет черный

    В МАГАЗИНЕще цены и похожие товары

    Балка размер 20Ш1 двутавр стальной металлический горячекатаный (г/к) L=12 м Тип: двутавр, Номер

    ПОДРОБНЕЕЕще цены и похожие товары

    81 300

    Балка двутавровая (двутавр) 20Б1 ст. 3 Тип: двутавр, Длина: 12м, Толщина полки: 8.5мм

    ПОДРОБНЕЕЕще цены и похожие товары

    90 446

    Балка двутавровая (двутавр) 20Б1 09Г2С Тип: двутавр, Номер швеллера: 5, Номер двутавра: 20

    ПОДРОБНЕЕЕще цены и похожие товары

    87 470

    Балка двутавровая (двутавр) 20Б1 ст. 3 Тип: двутавр, Номер швеллера: 5, Номер двутавра: 20

    ПОДРОБНЕЕЕще цены и похожие товары

    Балка стальная двутавровая нормальная ГОСТ № 20Б1 (м. п.) (1 м.п.) Тип: двутавр, Длина: 19м, Высота

    ПОДРОБНЕЕЕще цены и похожие товары

    Балка размер 20К1 двутавр стальной металлический горячекатаный (г/к) L=12 м Тип: двутавр, Номер

    ПОДРОБНЕЕЕще цены и похожие товары

    Балка двутавровая 20Б1 200х100 мм Тип: двутавр, Ширина сечения: 100мм, Номер двутавра: 20

    ПОДРОБНЕЕЕще цены и похожие товары

    Балка размер 20К2 двутавр стальной металлический горячекатаный (г/к) L=12 м Тип: двутавр, Номер

    ПОДРОБНЕЕЕще цены и похожие товары

    86 595

    Балка двутавровая (двутавр) 20Б1 ст. 3 Тип: двутавр, Номер швеллера: 5, Номер двутавра: 20

    ПОДРОБНЕЕЕще цены и похожие товары

    56 000

    Балка двутавровая 20Б1 Тип: двутавр, Номер швеллера: 20, Номер двутавра: 12

    ПОДРОБНЕЕЕще цены и похожие товары

    65 500

    Балка двутавровая двутавр 20Б1 Тип: двутавр, Высота сечения: 100 мм, Ширина сечения: 200 мм

    ПОДРОБНЕЕЕще цены и похожие товары

    50 100

    Балка двутавровая 20Б1 Тип: двутавр, Длина: 12м, Высота сечения: 200мм

    ПОДРОБНЕЕЕще цены и похожие товары

    97 032

    Балка двутавровая (двутавр) 20Б1 ст. 3 Тип: двутавр, Производитель: ММК, Длина: 12м

    ПОДРОБНЕЕЕще цены и похожие товары

    97 032

    Балка двутавровая (двутавр) 20Б1 ст. 3 Тип: двутавр, Производитель: ММК, Длина: 12м

    ПОДРОБНЕЕЕще цены и похожие товары

    99 255

    Балка двутавровая (двутавр) 20Б1 09Г2С Тип: двутавр, Производитель: ММК, Длина: 12м

    ПОДРОБНЕЕЕще цены и похожие товары

    2 страница из 18

    Американские широкополочные балки

    Свойства американских широкополочных балок согласно ASTM A6 в метрических единицах указаны ниже.

    • Американские широкополочные балки в соответствии с ASTM A6 — Имперские единицы

    Для полной таблицы со статическими параметрами — момент инерции и модуль упругого сечения — поверните экран!

    4
    Обозначение Размеры Статические параметры
    Moment of Inertia Elastic Section Modulus
    Imperal
    (in x in x lb/ft)
    Metric
    (mm x mm x kg/m)
    Depth
    — h —
    (мм)
    Ширина
    — W —
    (мм)
    . (мм) Зона секции
    (см 2 )
    Вес
    (кг/м)
    I x
    (CM 4 ) 2090 (CM 4 ) 202090 (CM 4 ) 2020202090 (CM 4 ). CM 4 )
    S x
    (CM 3 )
    S Y
    (CM 3
    (CM 3
    (CM 3
    (CM 3
    (CM 3
    (CM 3
    . х 13
    Ш 100 х 100 х 19.3 106 103 7.1 8.8 24.7 19.3 475.9 160.6 89.9 31.2

    W 5 x 5 x 16 W 130 x 130 x 23. 8 127 127 127 127 127 127 127 127 127 127.0133 6.1 9.1 30.4 23.8 885.5 311 139.5 49
    W 5 x 5 x 19 W 130 x 130 x 28.1 131 128 6.9 10.9 35.9 28.1 1099 381.4 167.7 59.6

    W 6 x 4 x  9 W 150 x 100 x 13.5 150 100 4.3 5.5 17.3 13.5 685.5 91.8 91.4 18. 4
    W 6 x 4 x 12 W 150 x 100 x 18.0 153 102 5.8 7.1 22.9 18 915.9 125.9 122.1 25.4
    W 6 x 4 x 16 W 150 x 100 x 24.0 160 102 6.6 10.3 30.6 24 1342 182.6 167.8 35.8

    W 6 x 6 x 15 W 150 x 150 x 22.5 152 152 5.8 6.6 28.6 22.5 1206 386.6 158.6 50.9
    W 6 x 6 x 20 W 150 x 150 x 29. 8 157 153 6.6 9.3 37.9 29.8 1714 555.5 218.4 72.6
    W 6 x 6 x 25 W 150 x 150 x 37.1 162 154 8.1 11.6 47.4 37.1 2220 706.8 274.1 91.8

    W 8 x 4 x 10  W 200 x 100 x 15.0 200 100 4.3 5.2 19.1 15 1280 86.9 128 17.4
    W 8 x 4 x 13 W 200 x 100 x 19.3 203 102 5.8 6.5 24. 8 19.3 1662 115.4 163.7 22.6
    W 8 x 4 x 15 W 200 x 100 x 22.5 206 102 6.2 8.0 28.6 22.5 2004 142 194.5 27.8

    W 8 x 5.25 x 18 W 200 x 135 x 26.6 207 133 5.8 8.4 33.9 26.6 2587 329.8 250 49.6
    W 8 x 5.25 x 21 W 200 x 135 x 31.3 210 134 6.4 10.2 39.7 31.3 3139 409.6 290 61. 1

    W 8 x 6.5 x 24 W 200 x 165 x 35.9 201 165 6.2 10.2 45.7 35.9 3438 764.3 342.1 92.6
    W 8 x 6.5 x 28 W 200 x 165 x 41.7 205 166 7.2 11.8 53.2 41.7 4088 900.5 399 108.5

    W 8 x 8 x 31 W 200 x 200 x 46.1 203 203 7.2 11. 0 58.9 46.1 4545 1535 448 151.2
    W 8 x 8 x 35 W 200 x 200 x 52 206 204 7.9 12.6 66.5 52 5268 1784 512 174.9
    W 8 x 8 x 40 W 200 x 200 x 59 210 205 9.1 14.2 75.5 59 6113 2040 582 199.1
    W 8 x 8 x 48 W 200 x 200 x 71 216 206 10.2 17.4 91 71 7658 2537 709 246.3
    W 8 x 8 x 58 W 200 x 200 x 86 222 209 13 20.6 110 86 9467 3138 853 300. 3
    W 8 x 8 x 67 W 200 x 200 x 100 229 210 14.5 23.7 127 100 11325 3663 989 348.9

    W 10 x 4 x 12 W 250 x 100 x 17.9 251 101 4.8 5,3 22,8 17,9 2254 91,3 179,5 18,1
    W 100134
    W 100133
    W 100133
    W 100133.0134 254 102 5.8 6.9 28.5 22.3 2901 122.6 228.4 24
    W 10 x 4 x 17 W 250 x 100 x 25. 3 257 102 6.1 8.4 32.2 25.3 3430 149.2 266.9 29.3
    W 10 x 4 x 19 W 250 x 100 x 28.4 260 102 6.4 10.0 36.3 28.4 3998 177.5 307.5 34.8

    Ш 10 x 5,75 x 22 Ш 250 x 145 x 32,7 256 6.1 9.1 41.9 32.7 4895 472.6 379.4 64.7
    W 10 x 5.75 x 26 W 250 x 145 x 38.5 262 147 6.6 11.2 49. 1 38.5 6014 593.7 459.1 80.8
    W 10 x 5.75 x 30 W 250 x 145 x 44.8 266 148 7.6 13.0 57 44.8 7118 703.5 535.2 95.1

    Ш 10 x 8 x 33 Ш 250 x 200 x 49,1 247 3 3 2042 34 11.0 62.6 49.1 7069 1513 572.4 149.8
    W 10 x 8 x 39 W 250 x 200 x 58 252 203 8.0 13.5 74.2 58 8736 1884 693.4 185. 6
    W 10 x 8 x 45 W 250 x 200 x 67 257 204 8.9 15.7 85.8 67 10360 2224 806.6 218

    Ш 10 x 10 x 49 Ш 250 x 250 x 73 253 254 8,6 14,2 92.9 73 11290 3880 892.1 305.5
    W 10 x 10 x 54 W 250 x 250 x 80 256 255 9.4 15.6 102 80 12570 4314 982.4 338.3
    W 10 x 10 x 60 W 250 x 250 x 89 260 256 10. 7 17.3 114 89 14260 4841 1097 378.2
    W 10 x 10 x 68 W 250 x 250 x 101 264 257 11.9 19.6 129 101 16380 5549 1241 431.9
    W 10 x 10 x 77 W 250 x 250 x 115 269 259 13.5 22.1 146 115 18940 6405 1408 494.6
    W 10 x 10 x 88 W 250 x 250 x 131 275 261 15.4 25.1 167 131 22150 7446 1611 570.6
    W 10 x 10 x 100 W 250 x 250 x 149 282 263 17.3 28. 4 190 149 25940 8622 1840 655.7
    W 10 x 10 x 112 W 250 x 250 x 167 289 265 19.2 31.8 212 167 30020 9879 2078 745.6

    W 12 x 4 x 14 W 310 x 100 x 21 303 101 5.1 5.7 26.8 21 3708 98.3 244.8 19.5
    W 12 x 4 x 16 W 310 x 100 x 23.8 305 101 5.6 6.7 30.4 23.8 4280 115. 6 280.7 22.9
    W 12 x 4 x 19 W 310 x 100 x 28.3 309 102 6.0 8.9 35.9 28.3 5431 158.1 351.5 31
    W 12 x 4 x 22 W 310 x 100 x 32.7 313 102 6.6 10.8 41.8 32.7 6507 191.9 415.8 37.6

    Ш 12 x 6,5 x 26 Ш 310 x 165 x 38,7 310 165 5,84 9.7 49.4 38.7 8527 726.8 550.1 88.1
    W 12 x 6.5 x 30 W 310 x 165 x 44. 5 313 166 6.6 11.2 56.7 44.5 9934 854.7 634.8 103
    W 12 x 6.5 x 35 W 310 x 165 x 52 317 167 7.6 13.2 66.5 52 11851 1026 747.7 122.9

    Ш 12 x 8 x 40 Ш 310 x 200 x 60 303 203 7,5 13,1 7,50134 60 12860 1829 849 180.8
    W 12 x 8 x 45 W 310 x 200 x 67 306 204 8.5 14.6 85.2 67 14510 2069 984 202. 8
    W 12 x 8 x 50 W 310 x 200 x 74 310 205 9.4 16.3 94.8 74 16450 2344 1061 228.7

    W 12 x 10 x 53 Ш 310 x 250 x 79 306 254 8,8 14,6 101 7 3990 1155 314.2
    W 12 x 10 x 58 W 310 x 250 x 86 310 254 9.1 16.3 110 86 19850 4455 1280 350.8

    W 12 x 12 x 65 W 310 x 310 x 97 308 305 9. 9 15.4 123 97 22240 7286 1444 477.8
    W 12 x 12 x 72 W 310 x 310 x 107 311 306 10.9 17.0 136 107 24790 8123 1594 530.9
    W 12 x 12 x 79 W 310 x 310 x 117 314 307 11.9 18.7 150 117 27510 9024 1753 587.9
    W 12 x 12 x 87 W 310 x 310 x 129 318 308 13.1 20.6 165 129 30770 10040 1935 651.9
    W 12 x 12 x 96 W 310 x 310 x 143 323 309 14.0 22. 9 182 143 34760 11270 2153 729.4
    W 12 x 12 x 106 W 310 x 310 x 158 327 310 15.5 25.1 201 158 38630 12470 2363 804.8
    W 12 x 12 x 120 W 310 x 310 x 179 333 313 18.0 28.1 228 179 44530 14380 2675 918.7
    W 12 x 12 x 136 W 310 x 310 x 202 341 315 20.1 31.8 257 202 51982 16588 3049 1053
    W 12 x 12 x 152 W 310 x 310 x 226 348 317 22.1 35. 6 288 226 59560 18930 3423 1194
    W 12 x 12 x 170 W 310 x 310 x 253 356 319 24.4 39.6 323 253 68230 21460 3833 1346
    W 12 x 12 x 190 W 310 x 310 x 283 365 322 26.9 44.1 360 283 78680 24590 4311 1527
    W 12 x 12 x 210 W 310 x 310 x 313 374 325 30.0 48.3 399 313 89560 27700 4789 1705
    W 12 x 12 x 230 W 310 x 310 x 342 382 328 32.6 52. 6 437 342 100510 31020 5262 1892
    • 1 cm 4 = 10 4 mm 4 = 10 -8 m 4 = 0.024 in 4
    • 1 cm 3 = 10 3 mm 3 = 10 -6 m 3 = 0.061 in 3
    • 1 cm 2 = 10 2 mm 2 = 10 -4 m 2 =  0.16 in 2
    • 1 kg/m = 0.67 lb/ft
    Example — Преобразование момента инерции из см
    4 мм 4

    I x Момент инерции балки Вт 12 x 12 x 230 100510 см 4 . It can be converted to mm 4 by multiplying with 10 4 as

    ( 100510 cm 4 ) ( 10 4 mm 4 / cm 4 ) = 1005100000 мм 4

                                    = 1005 10 6 мм 4

    Стандартный метод указания размеров американской широкополочной балки: например, Ш 310 x 250 x 79, что составляет и весом 79 кг/м .

    Балки двутаврового сечения:

    • Великобритания: универсальные балки (UB) и универсальные колонны (UC)
    • Европа: IPE. ОН. ХЛ. HD и другие профили
    • US: широкий фланец (WF) и профили H

    Вставьте балки в модель Sketchup с помощью расширения Sketchup Engineering ToolBox

    I-Beams & Junior Beams — Teinert Metals Inc

    Hot-Rolled | Оцинкованный

    Марка: A36

        Размер: 3 Глубина: 3.0005.7 3.000 2.330 0.260 0,170 7,5 3,000 2,509 0,260 0,349
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 5,7 3,000 2,330 0,260 0,170 7,5 3,000 2,509 0,260 0,349
    3.0005.7 2,330 0,260 0,170
    3. 0007.5 2,509 0,260 0,349
        Размер: 4 Глубина: 4.0007.7 4.000 2.663 0.293 0,193 9,5 4,000 2,796 0,293 0,326
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 7,7 4,000 2,663 0,293 0,193 9,5 4,000 2,796 0,293 0,326
    4.0007.7 2,663 0,293 0,193
    4.0009.5 2.796 0,293 0,326
        Размер: 5 Глубина: 5.00010 5.000 3.004 0.326 0,214
    фунт. / футов Ширина фланца Тл. фланца Тл. Сети 10 5.000 3.004 0.326 0,214
    5.00010 3.004 0,326 0,214
        Размер: 6 Глубина: 6,00012,5 6,000 3,332 0,359 0,232 17,25 6,000 3,565 0,359 0,465
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 12,5 6,000 3,332 0,359 0,232 17,25 6,000 3,565 0,359 0,465
    6.00012.5 0,359 0,232
    6.00017.25 3,565 0,359 0,465
        Размер: 8 Глубина: 8.000 18.4 8.000 4.001 0.425 0,271 23 8,000 4,171 0,425 0,441
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 18,4 8,000 4,001 0,425 0,271 23 8,000 4,171 0,425 0,441
    8.000 18,4 4.001 0,425 0,271
    8.000 23 4.171 0,425 0,441
        Размер: 10 Глубина: 10.000 25.4 10.000 4.661 0.491 0,311 35 10,000 4,944 0,491 0,594
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 25,4 10,000 4,661 0,491 0,311 35 10,000 4,944 0,491 0,594
    10.000 25,4 4,661 0,491 0,311
    10.000 35 4,944 0,491 0,594
        Размер: 12 Глубина: 12. 000 31.8 12.000 5.000 0.544 0,350 35 12,000 5,078 0,544 0,428 40,8 12,000 5,252 0,659 0,462 50 12.000 5.477 0.659 0.687
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 31,8 12,000 5,000 0,544 0,350 35 12,000 5,078 0,544 0,428 40,8 12,000 5,252 0,659 0,462 50 12.000 5.477 0.659 0.687
    12.00031.8 12.000 5.000 0,544 0,350
    12.00035 5.078 0,544 0,428
    12.00040.8 5.252 0,659 0,462
    12.00050 5,477 0,659 0,687

        Размер: 15 Глубина: 15. 00042.9 15.000 5.501 0.622 0,411 50 15,000 5,640 0,622 0,550
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 42,9 15,000 5,501 0,622 0,411 50 15,000 5,640 0,622 0,550
    15.00042.9 5.501 0,622 0,411
    15.00050 5,640 0,622 0,550
        Размер: 18 Глубина: 18.00054.7 18.000 6.001 0.691 0,461 70 18,000 6,251 0,691 0,711
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 54,7 18,000 6,001 0,691 0,461 70 18,000 6,251 0,691 0,711
    18.00054.7 6. 001 0,691 0,461
    18.00070 6.251 0,691 0,711
        Размер: 20 Глубина: 20.00066 20.000 6.250 0.795 0,505 75 20,000 6,375 0,795 0,635
    фунт. / футов Ширина фланца Тл. фланца Тл. Сети 66 20.000 6.250 0.795 0,505 75 20,000 6,375 0,795 0,635
    20.00066 6.250 0,795 0,505
    20.00075 6,375 0,795 0,635
        Размер: 20 Глубина: 20.50086 20.500 7.000 0.920 0,660 96 20,500 7,250 0,920 0,800
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 86 20,500 7,000 0,920 0,660 96 20,500 7,250 0,920 0,800
    20.50086 7.000 0,920 0,660
    20.50096 7.250 0,920 0,800
        Размер: 24 Глубина: 24.00080 24.000 7.000 0.870 0.500 90 24.000 7.125 0.870 0.625 100 24.000 7.250 0.870 0.745
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 80 24.000 7.000 0.870 0.500 90 24.000 7.125 0.870 0.625 100 24.000 7.250 0.870 0.745
    24.000 80 7.000 0,870 0,500
    24. 000 90 7,125 0,870 0,625
    24.000 100 7.250 0,870 0,745
        Размер: 24 Глубина: 24.500106 24.500 7.875 1.090 0,620 121 24,500 8,050 1,090 0,800
    фунт. / футов Ширина фланца Тл. фланца Тл. сети 106 24.500 7.875 1.090 0,620 121 24,500 8,050 1,090 0,800
    24.500 106 7,875 1.090 0,620
    24.500121 8.050 1.090 0,800

    Алюминий


    Алюминий: 6061 (Алюминиевая ассоциация) 3 1,637 0,130 2,500 2,030 0,150 2,500 4 2,311 0,150 3,000 2,793 0,170 3,000 5 3. 700 0.190 3.500 6 4,030 0,190 4,000 4,692 0,210 4,000 7 5.800 0.230 4.500 8 6,181 0,230 5,000 7,023 0,250 5,000 10 8,646 0,250 6,000 10,286 0,290 6.000 12 11,672 0,290 7,000 14,292 0,310
        Глубина Канал: 33 1,637 0,130 2,500 2,030 0,150 2,500
    фунт. / футов Тл. сети Ширина фланца 3 1,637 0,130 2,500 2,030 0,150 2,500
    3.0001.637 0,130 2.500
    3.0002.030 0,150 2.500
        Глубина Канал: 44 2,311 0,150 3,000 2,793 0,170 3,000
    фунт. / футов Тл. сети Ширина фланца 4 2,311 0,150 3,000 2,793 0,170 3,000
    4. 000 2.311 0,150 3.000
    4.0002.793 0,170 3.000
        Глубина Канал: 5 5 3.700 0.190 3.500
    фунт. / футов Тл. сети Ширина фланца 5 3,700 0,190 3.500
    5.0003.700 0,190 3.500
        Глубина Канал: 6 6 4.030 0.190 4.000 4.692 0,210 4,000
    фунт. / футов Тл. сети Ширина фланца 6 4,030 0,190 4,000 4,692 0,210 4,000
    6.0004.030 0,190 4.000
    6.0004.692 0,210 4. 000
        Глубина Канал: 7 7 5.800 0.230 4.500
    фунт. / футов Тл. сети Ширина фланца 7 5,800 0,230 4.500
    7.0005.800 0,230 4.500
        Глубина Канал: 8.000 8 6.181 0.230 5.000 7.023 0,250 5,000
    фунт. / футов Тл. сети Ширина фланца 8 6,181 0,230 5,000 7,023 0,250 5,000
    8.0006.181 0,230 5.000
    8.0007.023 0,250 5.000
        Глубина Канал: 10 10 8.646 0.250 6.000 10,286 0,290 6. 000
    фунт. / футов Тл. сети Ширина фланца 10 8,646 0,250 6,000 10,286 0,290 6,000
    10.0008.646 0,250 6.000
    10.00010.286 0,290 6.000
        Глубина Канал: 12 12 11,672 0,290 7.000 14,292 0,310
    фунт. / футов Тл. сети Ширина фланца 12 11,672 0,290 7,000 14,292 0,310
    12.00011.672 0,290 7.000
    12.00014.292 0,310

    Алюминий: 6061 (Стандарт алюминия) 3 1,963 0,170 2,330 2,591 0,349 2,509 4 2,645 0,190 2,660 3,283 0,326 2,796 5 3,430 0,210 3,000 5,100 0,494 3,284 6 4,302 0,230 3,330 5,099 0,343 3,443 7 6,180 0,345 3,755 8 6. 350 0.270 4.000 8,810 0,532 4,262 10 8,761 0,310 4,660
        Глубина Канал: 3 1,963 0,170 2,330 2,591 0,349 2,509
    фунт. / футов Тл. сети Ширина фланца 1,963 0,170 2,330 2,591 0,349 2,509
    3.0001.963 0,170 2,330
    3.0002.591 0,349 2,509
        Глубина Канал: 42,645 0,190 2,660 3,283 0,326 2,796
    фунт. / футов Тл. сети Ширина фланца 2,645 0,190 2,660 3,283 0,326 2,796
    4.0002.645 0,190 2,660
    4.0003.283 0,326 2,796
        Глубина Канал: 53. 430 0.210 3.000 5.100 0,494 3,284
    фунт. / футов Тл. сети Ширина фланца 3.430 0.210 3.000 5.100 0,494 3,284
    5.0003.430 0,210 3.000
    5.0005.100 0,494 3,284
        Глубина Канал: 6 4,302 0,230 3,330 5,099 0,343 3,443
    фунт. / футов Тл. сети Ширина фланца 4,302 0,230 3,330 5,099 0,343 3,443
    6.0004.302 0,230 3.330
    6.0005.099 0,343 3,443
        Глубина Канал: 7 6,180 0,345 3,755
    фунт. / футов Тл. сети Ширина фланца 6,180 0,345 3,755
    7.0006.180 0,345 3,755
        Глубина Канал: 86.350 0.270 4.000 8.810 0,532 4,262
    фунт. / футов Тл. сети Ширина фланца 6.350 0.270 4.000 8.810 0,532 4,262
    8.0006.350 0,270 4.000
    8.0008.810 0,532 4,262
        Глубина Канал: 108,761 0,310 4.660
    фунт. / футов Тл. сети Ширина фланца 8,761 0,310 4.660
    10.0008.761 0,310 4. 660

    Младшая балка

    Горячекатаный (углерод): A36

    Размер фунтов. / футов Глубина Ширина фланца Тл. фланца Тл. сети 4 3.250 4.000 2,250 0,130 0,092 6 4,400 6,000 1,844 0,171 0,114 8 6,500 8,000 2,281 0,189 0,135 10 9,000 10,000 2,690 0,206 0,157 12 11,800 12,000 3,065 0,225 0,177
    4 3.250 4.000 2,250 0,130 0,092
    6 4.400 6.000 1,844 0,171 0,114
    8 6.500 8. 000 2,281 0,189 0,135
    10 9.000 10.000 2,690 0,206 0,157
    12 11.800 12.000 3,065 0,225 0,177

    Китайские поставщики горячекатаных двутавровых балок, Китайские производители конструкционных двутавровых профилей-OneSteelMetals

    Углеродистая и легированная сталь

    Стальная двутавровая балка по китайскому стандарту горячекатаный стальной профиль (GB/T 706 GB/T 700, GB/T 1591 GB/T706-2008), который имеет конический фланец. Наш завод имеет большой запас для продажи, для китайского стандарта горячекатаной двутавровой балки мы можем предложить следующие марки стали Q235B, Q345B, ASTM A36, SS400, а также можем предложить услуги горячего цинкования и резки.

    444444444444444444444444444444444444444444444444444444444444444444444444444444444449тели

    500

    9

    Name

    Size(mm)

    Across section

    Weight

    h

    b

    d

    t

    r1

    CM2

    KG/M

    10

    100

    68

    4.5

    7.6

    3.3

    14. 3

    11.2

    12.6

    126

    74

    5

    8.4

    3.5

    18.1

    14.2

    14

    140

    80

    5.5

    9.1

    3.8

    21.5

    16. 9

    16

    160

    88

    6

    9.9

    4

    26.1

    20.5

    18

    180

    94

    6.5

    10,7

    4,3

    30,6

    24,11134

    9595995399548 2489

    24,113495

    24,113495

    2482

    3535

    20a

    200

    100

    7

    11. 4

    4.5

    35.5

    27.9

    20b

    200

    102

    9

    11.4

    4.5

    39.5

    31.1

    22a

    220

    110

    7.5

    12.3

    4. 8

    42

    33

    22B

    220

    112

    9,5

    12,3

    4.8989

    4,8

    4,898 9000 3

    9353 4,898

    46.4

    36.4

    25a

    250

    116

    8

    13

    5

    48. 5

    38.1

    25b

    250

    118

    10

    13

    5

    53.5

    42

    28a

    280

    122

    8.5

    13.7

    5.3

    55.45

    43. 4

    28B

    280

    124

    124

    124

    124

    0134

    13.7

    5.3

    61.05

    47.9

    32a

    320

    130

    9.5

    15

    5,8

    67,05

    52,7

    32B

    320

    320

    320

    320

    . 0003

    11.5

    15

    5.8

    73.45

    57.7

    32c

    320

    134

    13.5

    15

    5,8

    79,95

    62,8

    36.9000 3 4

    353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535535593553535353535353535353559н. 3482 360

    136

    10

    15.8

    6

    76.3

    59.9

    36b

    360

    138

    12

    15,8

    6

    83,5

    65,69003

    .3535

    36c

    360

    140

    14

    15. 8

    6

    90.7

    71.2

    40a

    400

    142

    10,5

    16,5

    6,3

    86,11,1134

    4

    4

    4

    4

    4

    4

    4

    4

    4

    4934
    34н.3482 67.6

    40b

    400

    144

    12.5

    16.5

    6. 3

    94.1

    73.8

    40C

    400

    146

    14,5

    16,5

    7,3482

    7,3489

    7,3482

    9348 2,3482

    7,3482

    102

    80.1

    45a

    450

    150

    11. 5

    18

    6.8

    102

    80.4

    45B

    450

    152

    13,5

    13,5

    8 ​​

    0134

    6.8

    111

    87.4

    45c

    450

    154

    15. 5

    18

    6.8

    120

    94,5

    50a

    500

    158

    12

    158

    12

    0003

    20

    7

    119

    93.6

    50b

    500

    160

    14

    20

    7

    129

    101

    50c

    500

    500

    500

    . 0003

    16

    20

    7

    139

    109

    56a

    560

    166

    12.5

    21

    7,3

    135,25

    106,2

    56B 9000 44353535353535353535353535353535353535353535353535353535

    35353535353535353539н.0003

    168

    14. 5

    21

    7.3

    146.45

    115

    56c

    560

    170

    16,5

    21

    7,3

    157,85

    123,9

    .3482 63a

    630

    176

    13

    22

    7.

    Related Articles

    Как правильно крепить капельник – установка планки на кровле, размеры и монтаж карнизного отвода конденсата

    Содержание Установка капельника на крыше из металлочерепицыМонтаж капельника на крышеПоследовательность установкиОсобенности установкипараметры и структура капельников, как правильно установить капельник на крышуПредназначение капельникаВиды планокФронтонная планкаКарнизная планкаПараметры капельников и их структураКак правильно установить капельник на крышуДополнительные советы по установкеЗаключениечто это такое, инструкция по монтажу обрешетки, какая лучше, фанерамонтаж устройства под металлочерепицу, изделие для конденсата, установка конструкции на […]
    Читать далее

    Что такое хпп: ХПП — Википедия – ХПП — это… Что такое ХПП?

    Содержание Ткань ХПП: особенности, характеристики, сфера примененияТкань ХПП: что служит сырьем?Ткань ХПП: производствоПочему стоит купить ХПП?Ткань ХПП — полотно холстпрошивное обтирочное серое: ветошь, комус, их характеристики по ГОСТу, производителиОсобенности и характеристика ткани ХПП, ГОСТ обтирочного материалаИз чего состоит холстопрошивное полотноСвойства и технические показателиПреимущества и недостатки волокнаПроизводство и изготовление материалаСфера примененияРекомендации по уходуВидеоВыводыХолстопрошивное полотно (хпп), описание, […]
    Читать далее

    Уклон крыльца для стока воды снип – Пособие к СНиП 2.05.07-85 «Пособие по проектированию земляного полотна и водоотвода железных и автомобильных дорог промышленных предприятий»

    Содержание Уклон крыльца для стока воды снип — Сайт о дачеУклон тротуарной плитки: полезные рекомендацииУклон тротуарной плитки для стока водыВажное значение правильной укладки плиткикак сделать для стока водыДля чего нужен уклон при укладке тротуарной плиткиКлассификация уклонов рельефаОсобенности укладки брусчатки на склонахНебольшая крутизнаСредний градус уклонаТехнология укладки тротуарной плитки с уклономЭтапы создания основанияПоследний слойЗаключениеОрганизация стока поверхностных вод […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
