Двутавровые балки: виды, сортамент, вес, размеры

Сегодня строительные технологии настолько напоминают футуристическое будущее, что буквально завтра дома начнут строить из прозрачного бетона при помощи очередного 3D-принтера. Даже опытные профессионалы не всегда успевают следить за всеми новинками. И, хотя некоторые из таких материалов применяются на отечественном рынке давно, узнаваемыми они все еще не стали.

Так, достаточно недооцененной сегодня считается двутавровая балка из дерева или металла. А ведь из нее делают прочные перекрытия и целые стропильные системы! При этом такая балка обладает целым рядом преимуществ перед обычными элементами. Но почему она до сих пор не в каждом доме?

Потому что многих смущает ее хрупкий вид из-за тонкого внутреннего ребра. Хотя на самом деле здесь прекрасно срабатывают законы физики, и в нужном положении двутавр ничуть не уступают куда более массивным и тяжелым брусьям. Как такое может быть? А мы сейчас расскажем!

Для многих фирм сегодня первоочередной задачей стоит строительство надежных и недорогих домов, причем в сравнительно короткий срок.

А эти задачи решают в большей степени используемые строительные материалы.

Двутавровая балка конкретно в России до недавнего времени применялась только в промышленной сфере, но сегодня становится все популярнее. Появление в последние годы новых видов двутавров позволило успешно задействовать их при строительстве обычных жилых домов.

А «двутавром» в строительстве называют деревянный или металлический профиль, который имеет сечение, похожее на букву «Н». Сам термин произошел от «тавр», что означает «рога быка».

На отечественном рынке сортамент двутавра пока небольшой, т.к. сам продукт еще малоизвестный и немногие производители его представляют. А вот за рубежом применяются достаточно интересные его виды, где сочетаются инженерная мысль и законы физики.

Давайте перечислим основные особенности двутавровые балок. А их немало!

Благодаря особой конструкции, балка в форме «Н» на практике оказывается в 7 раз прочнее стандартной квадратной балки с такой же площадью сечения, и при этом в 30 раз жестче. Удивительно, не правда ли?

В то же время двутавр, обладающий открытым сечением (как уголок или швеллер), имеют

малую устойчивость к скручиванию, в 400 раз меньше, чем круглая труба. Поэтому на двутавровую балку, которая будет использоваться, обязательно рассчитывают нагрузку, постоянную и переменную.

Постоянная предполагает вес материала в виде балок, утеплителя, пола и потолка, а переменная – вес людей и оборудования на перекрытии. В результате таких точных просчетов прочность двутаврового основания не вызывает сомнения.

В процессе эксплуатации размеры двутавровых балок остаются стабильными и не подвержены усадке. Несущая способность таких балок – до 500 кг на погонный метр, и при этом один погонный метр весит всего около 6,8 кг.

Благодаря всему этому такие балки подходят для довольно длинных прогонов, до 24 метров, и для их монтажа не нужны специальные грузоподъемные механизмы (хотя с ними, конечно же, все работы идут быстрее).

К слову, от ферм двутавровые балки выгодно отличаются тем, что их легко подрезать при необходимости, тогда как с фермами такого не провернуть.

Балки достаточно легкие и удобные, без проблем транспортируются:

Плюс использование таких балок влияет на то, насколько дорогую и тяжелую технику нужно будет привозить на место строительства, при каких температурах разрешено работать и сколько будет весить само перекрытие.

Что касается цены, то отметим, что стандартное перекрытие из досок, конечно же, обходится дешевле. Но стоит учитывать, что для самих досок дополнительно нужны промежуточные опоры, обрешетка и многие другие дополнительные детали. Кроме того, такое основание периодически нуждается в ремонте, ведь речь идет о древесине.

Подведем итог: двутавровые балки отлично подходят в качестве стропил, прогонов и балок перекрытий, а также элементов каркаса в малоэтажном строительстве.

Наиболее активно деревянные двутавровые балки сегодня используются в качестве несущих элементов перекрытий и стропильных конструкций для зданий.

Деревянные двутавры подходят для кирпичных, брусовых, блочных и бревенчатых домов.

Технические характеристики: прочность и вес

Деревянные двутавры изготавливают из клееных пиломатериалов. Оба пояса – из деревянных брусков, которые скреплены OSB или вставкой из древесного волокна.

За рубежом такие балки изготавливают из OSB и HDF, а в России есть несколько заводов, которые производят такие балки из ОСП и фанерной стенки, к качеству которых, правда, пока еще остаются вопросы.

Давайте рассмотрим внимательнее технические характеристики таких двутавров:

Вот как выглядит стропильная система из двутавровых балок:

Сама формула «дерево+OSB+дерево» позволяет избежать многих недостатков, без которых не обойтись, когда приходится использовать сплошную деревянную балку.

Сравнение с другими стройматериалами

Давайте перечислим главные преимущества таких балок. Они прямые, т.к. полностью лишены изгибающих моментов, ведь OSB уже не «поведет». При этом балки достаточно прочные и простые в монтаже, т. к. для их установки не нужны специальные навыки.

Вот сравнение деревянного двутавра и обычной обрезной доски по основным показателям:

Далее, по сравнению с древесиной, двутавровые балки намного меньше весят, отлично перекрывают большие пролеты и со временем не меняют своей геометрии.

В тоже время обычные деревянные брусья рискуют покрыться трещинами, кручению и усадке:

Благодаря особым свойствам деревянный двутавр настолько жесткий, что им можно перекрывать большие пролеты без каких-либо промежуточных опор.

Так, двускатные балки, и балки с параллельными поясами применяют для несущих перекрытий с пролетами от 6 до 15 метров! В таком случае офисные и жилые помещения получаются достаточно просторными, что сегодня особенно модно.

Причем эти преимущества особенно ценны, если их сравнивать с более привычными на российском рынке материалами. И главный плюс здесь – в весе двутавра:

К слову, двутавровые балки не применяют одновременно с обычным брусом, ведь степени их усадки значительно отличаются.

В итоге, если все-таки совместить оба вида материала, через год-два перекрытие потеряет свою горизонтальность, а у стен больше не будет ровной опоры.

Материалы изготовления: полки и стены

Верхний и нижний пояса двутавровых балок изготавливают из массивной или специальной модифицированной древесины, а вертикальное заполнение — из OSB или фанеры.

Секрет всех перечисленных преимуществ в том, что при изготовлении двутавровых балок используется древесина с влажностью не более 18%. Для этого используются двухкомпонентный клей и ребра жесткости из качественных ориентированно-стружечных плит, благодаря чему у таких балок нет проблем со скрипом или неровностями пола.

Качественные балки не теряют своих ценных физических свойств при перепадах температуры и влажности, а резать и корректировать двутавровые балки не сложно самыми обычными плотницкими инструментами.

Бруски в такой конструкции нужно применять цельного сечения, а стыки делать с зубчатым шипом, который изготавливают специальной фрезой. Далее стенку на клей вставляют в пазы поясов балок. По торцам балок устанавливают ребра жесткости. Далее балки защищают антисептирующей обмазкой или раствором из краскопульта.

Плита OSB изготавливается из плоской древесной щепы путем прессования, а щепки, обычно из древесины хвойных пород, соединяются синтетическими смолами. Благодаря всему этому у плиты – высокие водостойкие характеристики. Ведь здесь кусочки древесины как бы переплетаются, и создают собой прочный материал без концентраторов напряжений (одним словом, однородный, одинаковый по всей длине).

Материал получается куда более качественным, чем обычная фанера. И при этом даже более эластичный, благодаря чему в нем отлично держатся строительные скобы, гвозди, шурупы и другие элементы.

Применение такой основы имеет свои преимущества. Так, природные пиломатериалы не лишены недостатков, их качество довольно сложно определить на глаз. В то же время искусственные балки максимально надежны и точны.

В них нет дефектов, сучков и деформаций, они не растрескиваются и не гниют. Конструкции, получаемые из таких материалов, называются формостабильными. Они не скрипят, как деревянные, более прочные и жесткие. На их изготовление необходимо меньше натурального сырья, и меньше требований к его качеству.

Вот очень интересное видео по изготовлению деревянных двутавровых балок своими руками:

Также деревянные двутавровые балки выпускают с фанерной стенкой. Полки здесь делают из деревянных брусков прямоугольной формы, с волнообразной стенкой из особой водостойкой фанеры.

Хотя для многих мастеров вообще слово «фанера» в междуэтажном перекрытии вызывает ужас. Ведь речь идет о колоссальной нагрузке! На самом деле тут срабатывают законы физики, а именно принцип давления: попробуйте поставить кусок фанеры на ребро, и убедитесь, насколько прочным может быть такое положение.

Вы наверняка задумывались, а почему нельзя в качестве стенки использовать обычную доску, тем более, что та попрочнее фанеры или OSB?

На самом деле такие материалы в процессе производства подвергаются горячему прессованию, а потому обладают куда большей плотностью, чем обычная древесина. Впрочем, доска действительно иногда используется, но только плотной породы, после профессиональной глубокой пропитки и в более редких случаях.

Серии и виды: современный сортамент

Сортамент двутавра говорит о характеристиках балки: высота, толщина и ширина каждого элемента. Так. деревянные двутавровые балки имеют такие виды:

• «БДК» — клеенный двутавр с широкой полкой, предназначенный для коротких пролетов.
• «БДКУ» — усиленная балка с широкой полкой для длинных пролетов.
• «БДКШ» — широкая балка для стропильных систем, нагруженных конструкций и особо длинных пролетов.
• «СДКУ» — усиленная балка для стенового каркаса.
• «СДКШ» — широкая стойка для устройства каркаса стен.

У всех этих вариантов также есть подвиды:

Иногда, для некоторых проектов, двутавровые балки изготавливают спаренными, увеличивая тем самым их жесткость:

К слову, есть еще одна вариация деревянного двутавра: пояс балки изготавливают из сухой хвойной древесины, а соединяющую перемычку – из оцинкованной высокопрочной стали с особым полимерным покрытием.

Деревянные части балки обязательно обрабатывают огнебиозащитным составом, ведь здесь идет контакт металла с древесиной.

Особенности применения и монтажа

Применение таких балок достаточно просто:

В жизни такой монтаж выглядит так:

Еще отметим, что у балок OSB высокая прочность и удобная конструкция, которая позволяет проводить нужные инженерные коммуникации прямо в перекрытиях.

Сегодня объемно-планировочные решения бывают настолько сложными, что без несущих стальных балок не обойтись, ведь при пролетах от 7 метров никакие бетонные конструкции не эффективны.

В отличие от деревянной, металлическая двутавровая балка перекрывает пролеты со значительной нагрузкой, не горит и устойчива к биологическому воздействию (плесень, жучки). Правда, при пожаре со временем она способна потерять свою несущую способность, а также корродировать при отсутствии защиты. Кроме того, металлический двутавр тяжелый, и его не установить без специальной техники.

Но стальные балки не используются для строительства перекрытия мансард дома, у фундаментов которых – предельная нагрузка. Также такие балки окажутся достаточно тяжелыми для стен из пористых, ячеистых материалов и профилированного бруса, который со временем дает усадку.

Типы стали для изготовления балок

Двутавровые металлические балки сегодня изготавливают из прокатной стали, алюминиевых сплавов и стального литья. При этом сталь представляет собой сплав железа с углеродом, лишь с небольшими примесями и легирующими добавками. Наиболее популярна в этом плане малоуглеродистая.

Сама сталь может еще и отличаться по способу производства, например, на спокойную, кипящую и полуспокойную. А, в зависимости от свойств стали, ее делают на обычную и с повышенной или высокой прочностью.

Так, малоуглеродистые стали – это стали средней прочности, а низколегированные уже обладают повышенной прочностью. Самая крепкая – среднелегированная.

Сварные и прокатные двутавры: в чем разница?

По типу сечения стальные балки бывают прокатными или составными, соединенными при помощи сварки. Горячую прокатку балки производят на прокатных станках – специальных установках с вращающимися валиками. Для этого берется толстый слиток, который перемещают по рольгангу и балка приобретает форму двутавра.

В процессе прокатки слитки перемещаются по рольгангу и обрабатываются рядом валков, в результате чего длина заготовок сильно возрастает, а поперечное сечение постепенно уменьшается и приобретает форму двутавра. Это достаточно производительный метод, но, из-за применения сложного оборудования, обходится недешево.

А вот сварные двутавры производят на автоматизированных линиях. Для этого нарезаются заготовки, собираются двутавровые профили и варят их под флюсом. После этого профили еще дополнительно будут обработаны прокаткой, чтобы достичь идеальной геометрии полок.

Далее поверхность профиля зачищают и наносят защитное покрытие. Только при помощи сварной технологии можно изготовить балки с максимально точными размерами, тонкостенные и разнополочные двутавры.

Сварные балки более легкие, до 30% легче горячекатаных, и хороши тем, что позволяют применять в одной конструкции разные типы сталей. Например, для полок идет одна, для стенок – другая.

Так, самые напряженные участки в ней изготавливаются из стали повышенной прочности, а менее напряженные – из малоуглеродистой стали. Такой подход снижает стоимость балки на 5%.

Сами балки, в которых одновременно используются несколько разных сталей марки, называются бистальными. Все просто: наименее в балке нагружены стенки, а больше всего – пояса. Вот в поясах и используется сталь более высокой прочности, а это 14Г2, 10Г2С1.

К слову, применение бистальных двутавровых балок наиболее целесообразно при статических нагрузках. А по сравнению с балками из одной стали, такие обойдутся на 5-15% дешевле.

Сам по себе прокат таких профилей производительнее сварки, но сварные балки легче изготовить нужных параметров. Например, только сварным методом получается сделать балки высотой 4 метра и более.

Особенности конструкции стальных двутавров

Металлическую двутавровую балку часто делают разного сечения. Зачем? Дело в том, что у самой балки в процессе ее работы идет разное напряжение по длине, и местами оно значительно ниже допускаемого.

Кроме того, для разных задач допускается определенный изгиб стенок балки. Чего, кстати, не провернуть с деревянным двутавром. Рассчитывают кривизну стенок балки по такой формуле:

Также популярен такой метод, как концентрация металла в ребрах и уменьшение толщины стенок (этот прием дает экономию 10-20%).

Получается, что в таких местах металла приходится использовать больше, чем необходимо, а это уже перерасход. Поэтому иногда изготавливают профили с переменным сечением, ввиду экономии, хотя большинство балок имеет профиль, который постоянный по всей своей длине.

Серии и номера стальных двутавров

У металлических двутавровых балок разное назначение, а потому могут отличаются характеристики. Так, балки с параллельными полками маркируются так:

• «Ш» — это двутавры с широкими полками, выдерживающие значительные нагрузки.
• «У» — балки с узкими полками для жилого строительства.
• «Д» — двутавровые балки со средними полками.
• «К» — балки, специально выпускаемые длясооружения колонн, достаточно тяжелые и прочные.

По углу наклона балки делят на такие виды:

• «М» — балка с наклонными полками, для сооружения подвесных путей. Здесь угол наклона не превышает 12%. При этом 12% и 16% — это максимум для внутреннего угла.
• «С» — двутавр для укрепления стволов шахт, с углом наклона граней до 16%.

По степени точности двутавры классифицируют так:

• «Б» —балка обычной точности изготовления. Подходит для большинства строительных задач.
• «В» — продукция повышенной точности, специально разработанная для сложных задач, где имеют значение мельчайшие погрешности.

По форме полок металлические двутавры изготавливают двух видов — с уклоном внутренних граней полок или с параллельными:

А вот дополнительные серии таких балок:

Есть еще такие подвиды:

Подбирать стальные балки для строительства дома должен профессионал, который имеет на руках точные расчеты допустимой нагрузки на фундамент и сам проект постройки.

Есть еще такой отдельный вид двутавровых балок, в которых сочетается древесина и металл. Такая, к слову, применяется в Европе еще с 1970 года.

Хотя гофро0балка и выглядит интересно, в России такую конструкцию начали применять еще в 30-х годах прошлого века. Тогда нечто подобное задействовали в деревянных конструкциях. Сегодня же такие балки варят в нескольких металлургических заводах страны.

Теперь этот вид балки представляет собой сварную легкую конструкцию из профлиста, который приварен к стальным полкам. Причем сами полки здесь из горячего проката, а профлист – холоднокатанный.

Посмотрите, как выглядят такие балки:

К идее гофрирования стенок таких балок пришли с целью экономии, если говорить грамотным языком – снижения металлоемкости строительства. Естественно, гофрированная стенка может быть тоньше обычной металлической (всего 1,5-1,8 мм), т.к. у нее уже есть поперечные ребра.

Которые, ко всему, еще и повышают крутильную жесткость самой балки! А, значит, позволяет избавить от главного недостатка, который свойственен двутавру. Здесь напряжение развивается только у поясов, падает почти до нуля, а все касательные напряжения равномерно распределяются по высоте стенок.

Сама гофра может быть как волнистой, так и треугольной (такая считается более технологичной). Еще более прочная балка не с вертикальными гофрами, а горизонтальными.

В общей сложности гофры располагаются к верхнему поясу под углом 45-50°, с расчетом соотношения высоты волны к ее длине от 1/5 до 1/20.

По сравнению с обычными двутавровыми горячекатаными балками гофробалки выходят экономнее на 20-40%. Мало того, что такие балки весят меньше, само профилирование придает большей жесткости при вращении, а потому в монтаже таких балок используется меньше специальных подъемных приспособлений в виде дополнительных уголков и связей. Это значительно упрощает монтаж.

Гофробалки хороши в качестве кровельных прогонов с пролетом от 9 м и как несущее основание в многоэтажках с пролетами до 24 метров.

Единственный существенный недостаток таких конструкций в том, что они довольно трудоемки в изготовлении. Но, благодаря тому, что у таких балок нет ребер жесткости, уменьшается расход металла и длина сварных швов.

На конечную стоимость любого изделия напрямую влияет такое понятие, как себестоимость. Еще сначала ХХ века ради экономии инженеры активно разрабатывали и испытывали изгибающие элементы в строительных материалах. Так и пришли к в выводу, что проектирование балок с перфорированной стенкой более целесообразно, чем двутавры со сплошными стенками.

Благодаря увеличению высоты балки и наличию в ней отверстий материал сечения перераспределяется ближе к полкам, а там нормальное напряжение (термин такой) больше. Вот почему само по себе увеличение высоты сечения в полтора раза во столько же повышает его сопротивление и в два раза увеличивает момент инерции.

У деревянных двутавров внутренние отверстия располагают по одиночке, а у стальных зачастую делают с регулярным шагом.

Двутавры с внутренними отверстиями

В таких балках часто изготавливают круглое либо прямоугольное отверстие. Также, чтобы увеличить прочность балки, в прямоугольных отверстиях делают вырезку углов по радиусу. Кроме того, нельзя делать нарезы прямо на полках балки. Само отверстие, обычно диаметром 38 мм, делают в любом месте стойки, кроме как прямо над опорой.

Если же отверстий несколько, тогда соблюдаются определенные рекомендации. Но в стойке балки при этом оставляют зазор 6,5 мм, между границей отверстия с нижней, верхней стороны и полкой.

Далее, придерживаются таких правил изготовления отверстий:

• длина прямоугольного отверстия не должна быть больше высоты проделанного отверстия более, чем в полтора раза;
• между краями круглых отверстий расстояние не должно быть больше, чем в 2,5 раза;
• расстояние между краями прямоугольных отверстий не должно быть больше, чем 5 раз, чем длина самого большого прямоугольного отверстия;
• между краями прямоугольного и круглого отверстия расстояние должно быть не менее чем в 5 раз, чем длина самого большого прямоугольного отверстия, или больше в 5 раз, чем диаметр самого большого круглого отверстия:

Сквозные двутавровые балки

Если говорить техническим языком, перфорированный двутавр – это многократная статически неопредеимая система. Если проще, то такая балка по своей конструкции подобна безраскосной ферме, и даже расчитывается по ее формулах.

Весь секрет в том, что в середине стенок и простенков в местах отверстий находятся точки с нулевыми моментами, а в них – условные шарниры. В такой балке взаимодействуют поперечные и продольные силы. А как именно, зависит от схемы резов стенок.

Необходимы балки с перфорированной стенкой, когда нужно увеличить несущую способность у прокатных двутавров. Здесь попросту увеличивают высоту перфорированной стенки, благодаря чему повышается жесткость и несущая способность самой балки. Иногда также применяют раскосы.

Чтобы изготовить такую балку, ее в процессе производства при помощи газовой резки или мощного процесса разрезают зигзагообразной ломаной линией, с так называемым регулярным шагом. Затем обе половинки соединяют сваркой так, где соприкасаются выступы стенки. Форма ломанной линии и внутренние отверстия бывают самыми разными, в зависимости от расчетов прочности.

В итоге перфорированная балка весит столько же, что и прокатный профиль, но обладает более высокой жесткостью и несущей способностью, а потому применяется на пролетах большей ширины.

Но, хотя в такой балке применение стали экономится до 30%, само изготовление выходит дороже, ведь оно сложнее. А на практике высота сквозного двутавра получается в 1,3-1,5 раз больше, чем обычный, а потому в 1,5-2 раза больше момент инерции сечения. Благодаря этому несущая способность сквозного двутавра, по сравнению с несквозным, получается в 1.3-1,5 раз больше!

Если вам интересно, вот занимательный видео-ролик о том, как на самом деле распределяются силы внутри стальной балки и почему лишний материал там совсем не нужен:

И при этом, если сквозной двутавр изготавливают бистальным (из разных видов стали), то при той же несущей способности балка получается на 34-39% легче и на 16-20% дешевле, чем сплошная горячекатаная или из малоуглеродистой стали. Одним словом, такой двутавр еще более компактен, транспортабелен и изготавливается на заводе при помощи высокоавтоматизированного оборудования.

Так, внутренние резы бывают симметричными и асимметричными, по отношению к вертикальной оси. Для изготовления симметричного реза балку соединяют из двух половинок от разных двутаров.

Так получается два вида балки: со вставками на опорах и без них. А вот при ассиметричном резе производят только один тип балки, у которого один конец остается без вставки, а у другого вставка есть.

Иногда перфорированные двутавры изготавливают из заготовок разных двутавров. Но тогда в сжатой зоне необходимо устанавливать половинку из более крепкого двутавра с более прочной сталью. Так добиваются устойчивости стенок сжатых поясов. Самое наличие отверстий в стенке распределяет нормальные напряжения по всей высоте балки.

Ко всему, сквозные двутавры настолько прочные, что при определенном усилении их верхней части стенки таковые активно применяют в качестве подкрановых балок.

Неспроста строительные технологии всегда стремятся достичь уменьшения веса и увеличения прочности используемых материалов. Благодаря всему этому дома получаются крепкими, но не тяжелыми и не требуют «зарывания денег в землю», как любят выражаться каменщики.

И если вы после прочтения статьи убедились в том, что эта технология стоит вашего внимания – применяйте ее смело.

Остались ли у вас еще вопросы? Задавайте!

Двутавровые балки | Справочник

Расширенный поиск   Ваша корзина пуста 01.02.2021 15.12.2020 24. 01.2020 23.01.2020 22.01.2020 Архив новостей

\ \ Двутавровые балки Наша фирма не занимается продажей двутавровых балок Информация представленная в данном разделе является только справочной Двутавровые балки, отличающиеся характерным сечением, широко распространены в строительстве благодаря простоте конструкции. Изготавливаются такие балки или углеродистой или низколегированной стали и подразделяются на две категории: балки с уклоном внутренних граней, балки с параллельными гранями. Последние, в свою очередь, можно разделить на стандартные, колонные и широкополочные. Существуют, помимо этого, несколько других критериев для разграничения разных групп двутавровых балок. Сфера применения Двутавровые балки используются для создания: Несущих конструкций; Перекрытий крыши; Межэтажных перекрытий; Опор; Рабочих площадок; Эстакад и мостов.  Действующие стандарты Номер Название Двутавры (балки двутавровые) с уклоном внутренних граней полок ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент Двутавры (балки двутавровые) с параллельными гранями полок ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент Двутавровые балки (двутавры)  по техническим условиям заводов-изготовителей СТО АСЧМ 20-93 Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината ТУ 14-2-336-78 Профиль двутавровый для шарнирных остряков № 8 ТУ У 01412851.001-95 Сварные двутавры Прочие виды специальных балок двутавровых (двутавров) ГОСТ 5267.5-90 Профиль двутавровый № 19 для хребтовой балки. Сортамент ГОСТ 5267.3-90 Профиль зетовый для хребтовой балки. Сортамент  Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 % Рис1.  Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12% Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки. Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 10 100 55 4,5 7,2 9,456 105,7 12 120 64 4,8 7,3 11,54 86,62 14 140 73 4,9 7,5 13,68 73,09 16 160 81 5 7,8 15,89 62,94 18 180 90 5,1 8,1 18,35 54,50 18а 180 100 5,1 8,3 19,92 50,20 20 200 100 5,2 8,4 21,04 47,53 20а* 200 110 5,2 8,6 22,69 44,08 22 220 110 5,4 8,7 24,04 41,60 22а* 220 120 5,4 8,9 25,76 38,82 24 240 115 5,6 9,5 27,34 36,57 24а* 240 125 5,6 9,8 29,40 34,02 27 270 125 6 9,8 31,53 31,71 27а* 270 135 6 10,2 33,88 29,51 30 300 135 6,5 10,2 36,48 27,41 30а* 300 145 6,5 10,7 39,17 25,53 33 330 140 7 11,2 42,25 23,67 36 360 145 7,5 12,3 48,55 20,60 40 400 155 8,3 13 56,96 17,56 45 450 160 9 14,2 66,50 15,04 50 500 170 10 15,2 78,64 12,72 55 550 180 11 16,5 92,66 10,79 60 600 190 12 17,8 108,0 9,263 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. 3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках. для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%; для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%. Рис 2. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16% Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки Таблица 2. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 14С 140 80 5,5 9,1 16,9 59,17 20С 200 100 7 11,4 27,9 35,84 20Са 200 102 9 11,4 31,1 32,15 22С 220 110 7,5 12,3 33,1 30,21 27С 270 122 8,5 13,7 42,8 23,36 27Са 270 124 10,5 13,7 47,0 21,28 36С 360 140 14 15,8 71,3 14,03 18М 180 90 7 12 25,8 38,76 24М 240 110 8,2 14 38,3 26,11 30М 300 130 9 15 50,2 19,92 36М 360 130 9,5 16 57,9 17,27 45М 450 150 10,5 18 77,6 12,89 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83) В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы: Б — нормальные двутавры; Ш — широкополочные двутавры; К — колонные двутавры; Д — дополнительной серии; ДБ — нормальные двутавры; ДШ — широкополочные двутавры. Рис. 3. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления. Таблица 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Нормальные двутавры (балки двутавровые) 10Б1 100 55 4,1 5,7 8,104 123,4 12Б1 117,6 64 3,8 5,1 8,658 115,5 12Б2 120 64 4,4 6,3 10,37 96,43 14Б1 137,4 73 3,8 5,6 10,51 95,12 14Б2 140 73 4,7 6,9 12,89 77,55 16Б1 157 82 4 5,9 12,70 78,74 16Б2 160 82 5 7,4 15,77 63,40 18Б1 177 91 4,3 6,5 15,37 65,07 18Б2 180 91 5,3 8 18,80 53,20 20Б1 200 100 5,6 8,5 22,36 44,72 23Б1 230 110 5,6 9 25,83 38,71 26Б1 258 120 5,8 8,5 27,96 35,77 26Б2 261 120 6 10 31,16 32,09 30Б1 296 140 5,8 8,5 32,90 30,39 30Б2 299 140 6 10 36,64 27,29 35Б1 346 155 6,2 8,5 38,88 25,72 35Б2 349 155 6,5 10 43,31 23,09 40Б1 392 165 7 9,5 48,08 20,80 40Б2 396 165 7,5 11,5 54,72 18,27 45Б1 443 180 7,8 11 59,84 16,71 45Б2 447 180 8,4 13 67,47 14,82 50Б1 492 200 8,8 12 72,98 13,70 50Б2 496 200 9,2 14 80,73 12,39 55Б1 543 220 9,5 13,5 88,99 11,24 55Б2 547 220 10 15,5 97,92 10,21 60Б1 593 230 10,5 15,5 106,2 9,418 60Б2 597 230 11 17,5 115,6 8,650 70Б1 691 260 12 15,5 129,3 7,732 70Б2 697 260 12,5 18,5 144,2 6,937 80Б1 791 280 13,5 17 159,5 6,269 80Б2 798 280 14 20,5 177,9 5,622 90Б1 893 300 15 18,5 194,0 5,155 90Б2 900 300 15,5 22 213,8 4,676 100Б1 990 320 16 21 230,6 4,336 100Б2 998 320 17 25 258,2 3,873 100Б3 1006 320 18 29 285,7 3,500 100Б4 1013 320 19,5 32,5 314,5 3,180 Продолжение таблицы 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Широкополочные двутавры (балки двутавровые) 20Ш1 193 150 6 9 30,58 32,71 23Ш1 226 155 6,5 10 36,17 27,65 26Ш1 251 180 7 10 42,68 23,43 26Ш2 255 180 7,5 12 49,24 20,31 30Ш1 291 200 8 11 53,62 18,65 30Ш2 295 200 8,5 13 60,95 16,41 30Ш3 299 200 9 15 68,29 14,64 35Ш1 338 250 9,5 12,5 75,10 13,32 35Ш2 341 250 10 14 82,22 12,16 35Ш3 345 250 10,5 16 91,29 10,95 40Ш1 388 300 9,5 14 96,05 10,41 40Ш2 392 300 11,5 16 111,1 8,999 40Ш3 396 300 12,5 18 123,4 8,106 50Ш1 484 300 11 15 114,4 8,741 50Ш2 489 300 14,5 17,5 138,7 7,212 50Ш3 495 300 15,5 20,5 156,4 6,396 50Ш4 501 300 16,5 23,5 174,0 5,746 60Ш1 580 320 12 17 142,1 7,036 60Ш2 587 320 16 20,5 176,9 5,654 60Ш3 595 320 18 24,5 205,5 4,866 60Ш4 603 320 20 28,5 234,2 4,270 70Ш1 683 320 13,5 19 169,9 5,887 70Ш2 691 320 15 23 197,6 5,062 70Ш3 700 320 18 27,5 235,4 4,249 70Ш4 708 320 20,5 31,5 268,1 3,730 70Ш5 718 320 23 36,5 305,9 3,269 Колонные двутавры (балки двутавровые) 20K1 195 200 6,5 10 41,47 24,11 20K2 198 200 7 11,5 46,87 21,34 23K1 227 240 7 10,5 52,20 19,16 23K2 230 240 8 12 59,47 16,81 26K1 255 260 8 12 65,22 15,33 26K2 258 260 9 13,5 73,15 13,67 26K3 262 260 10 15,5 83,13 12,03 30K1 296 300 9 13,5 84,77 11,80 30K2 300 300 10 15,5 96,30 10,38 30К3 304 300 11,5 17,5 108,9 9,183 Продолжение таблицы 3. Размеры, масса и количество метров в тонне двутавров (балок двутавровых) стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Колонные двутавры (балки двутавровые) (продолжение) 35К1 343 350 10 15 109,7 9,117 35К2 348 350 11 17,5 125,9 7,944 35K3 353 350 13 20 144,5 6,919 40К1 393 400 11 16,5 138,0 7,248 40К2 400 400 13 20 165,6 6,039 40K3 409 400 16 24,5 202,3 4,942 40К4 419 400 19 29,5 242,2 4,129 40К5 431 400 23 35,5 291,2 3,434 Двутавры (балки двутавровые) дополнительной серии (Д) 24ДБ1 239 115 5,5 9,3 27,82 35,94 27ДБ1 269 125 6 9,5 31,93 31,31 36ДБ1 360 145 7,2 12,3 49,14 20,35 35ДБ1 349 127 5,8 8,5 33,58 29,78 40ДБ1 399 139 6,2 9 39,70 25,19 45ДБ1 450 152 7,4 11 52,63 19,00 45ДБ2 450 180 7,6 13,3 65,03 15,38 30ДШ1 300,6 201,9 9,4 16 72,72 13,75 40ДШ1 397,6 302 11,5 18,7 124,4 8,036 50ДШ1 496,2 303,8 14,2 21 155,3 6,437 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент По соотношению размеров и форме профиля двутавры подразделяют на 3 типа: Б — нормальные с параллельными гранями полок; Ш — широкополочные с параллельными гранями полок; К — колонные с параллельными гранями полок. Рис. 4. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус сопряжения. Таблица 4. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93) 15 Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Нормальные двутавры (балки двутавровые) 10 Б1 100 55 4,1 5,7 8,043 124,3 12 Б1 117,6 64 3,8 5,1 8,598 116,3 12 Б2 120 64 4,4 6,3 10,31 97,00 14 Б1 137,4 73 3,8 5,6 10,45 95,67 14 Б2 140 73 4,7 6,9 12,83 77,92 16 Б1 157 82 4 5,9 12,64 79,11 16 Б2 160 82 5 7,4 15,71 63,65 18 Б1 177 91 4,3 6,5 15,31 65,33 18 Б2 180 91 5,3 8 18,74 53,37 20 Б1 200 100 5,5 8 21,26 47,04 25 Б1 248 124 5 8 25,59 39,08 25 Б2 250 125 6 9 29,50 33,90 30 Б1 298 149 5,5 8 31,97 31,28 30 Б2 300 150 6,5 9 36,66 27,28 35 Б1 346 174 6 9 41,30 24,22 35 Б2 350 175 7 11 49,51 20,20 40 Б1 396 199 7 11 56,58 17,67 40 Б2 400 200 8 13 65,97 15,16 45 Б1 446 199 8 12 66,12 15,12 45 Б2 450 200 9 14 75,90 13,18 50 Б1 492 199 8,8 12 72,46 13,80 50 Б2 496 199 9 14 79,44 12,59 50 Б3 500 200 10 16 89,61 11,16 55 Б1 543 220 9,5 13,5 88,93 11,24 55 Б2 547 220 10 13,5 97,86 10,22 60 Б1 596 199 10 15 94,50 10,58 60 Б2 600 200 11 17 105,5 9,483 70 Б0 693 230 11,8 15,2 120,1 8,327 70 Б1 691 260 12 15,2 129,3 7,736 70 Б2 697 260 12,5 18,5 144,1 6,940 Широкополочные двутавры (балки двутавровые) 20 Ш1 194 150 6 9 30,56 32,72 25 Ш1 244 175 7 11 44,09 22,68 30 Ш1 294 200 8 12 56,76 17,62 30 Ш2 300 201 9 15 68,53 14,59 35 Ш1 334 249 8 11 65,23 15,33 35 Ш2 340 250 9 14 79,63 12,56 40 Ш1 383 299 9,5 12,5 88,58 11,29 40 Ш2 390 300 10 16 106,7 9,375 45 Ш1 440 300 11 18 123,5 8,098 50 Ш1 482 300 11 15 114,2 8,759 50 Ш2 487 300 14,5 17,5 138,4 7,227 50 Ш3 493 300 15,5 20,5 156,0 6,408 50 Ш4 499 300 16,5 23,5 173,7 5,756 60 Ш1 582 300 12 17 136,9 7,304 60 Ш2 589 300 16 20,5 170,6 5,861 60 Ш3 597 300 18 24,5 198,0 5,049 60 Ш4 605 300 20 28,5 225,5 4,435 70 Ш1 692 300 13 20 166,0 6,026 70 Ш2 698 300 15 23 190,3 5,254 70 Ш3 707 300 18 27,5 226,9 4,408 70 Ш4 715 300 20,5 31,5 258,5 3,868 70 Ш5 725 300 23 36,5 294,9 3,391 80 Ш1 782 300 13,5 17 164,6 6,077 80 Ш2 792 300 14 22 191,0 5,234 90 Ш1 881 299 15 18,5 191,4 5,223 90 Ш2 890 299 15 23 212,6 4,704 100 Ш1 990 320 16 21 230,6 4,337 100 Ш2 998 320 17 25 258,1 3,874 100 Ш3 1006 320 18 29 285,7 3,501 100 Ш4 1013 320 19,5 32,5 314,4 3,181 Колонные двутавры (балки двутавровые) 20 К1 196 199 6,5 10 41,30 24,21 20 К2 200 200 8 12 49,81 20,08 25 К1 246 249 8 12 62,52 16,00 25 К2 250 250 9 14 72,30 13,83 25 К3 253 251 10 15,5 80,17 12,47 30 К1 298 2 /STRONG99 9 14 86,92 11,51 30 К2 300 300 10 93,97 10,64 30 К3 300 305 15 15 105,7 9,457 30 К4 304 301 11 17 105,8 9,454 35 К1 342 348 10 15 109,1 9,168 35 К2 350 350 12 19 136,4 7,330 40 К1 394 398 11 18 146,6 6,822 40 К2 400 400 13 21 171,6 5,827 40 К3 406 403 16 24 200,0 5,000 40 К4 414 405 18 28 231,8 4,314 40 К5 429 400 23 35,5 290,8 3,439 Примечания: 1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Радиусы сопряжений на готовом прокате не проверяют. 3. Притупление углов полок — до 3 мм обеспечивают технологией прокатки и на профиле не проверяют. Таблица 5. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6) Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Узкополочные двутавры (балки двутавровые) 31 У3А 309 102 6 8,9 28,51 35,07 31 У4А 313 102 6,6 10,8 32,94 30,36 36 У1А 349 127 5,8 8,5 32,88 30,41 36 У2А 353 128 6,5 10,7 39,24 25,49 41 У1А 399 140 6,4 8,8 39,47 25,33 41 У2А 403 140 7 11,2 46,50 21,50 46 У1А 450 152 7,6 10,8 52,30 19,12 46 У2А 455 153 8 13,3 59,82 16,72 46 У3А 459 154 9,1 15,4 68,79 14,54 46 У1В 449,8 152,4 7,6 10,9 52,59 19,02 46 У2В 454,6 152,9 8,1 13,3 60,11 16,64 46 У3В 458 153,8 9 15 67,43 14,83 46 У4В 462 154,4 9,6 17 74,43 13,43 46 У5В 465,8 155,3 10,5 18,9 82,33 12,15 61 У1А 599 178 10 12,8 82,73 12,09 61 У2А 603 179 10,9 15 93,13 10,74 Нормальные двутавры (балки двутавровые) 31 Б1А 310 165 5,8 9,7 38,90 25,70 31 Б2А 313 166 6,6 11,2 44,79 22,33 31 Б3А 317 167 7,6 13,2 52,49 19,05 31 Б1В 303,4 165 6 10,2 40,30 24,81 31 Б2В 306,6 165,7 6,7 11,8 46,13 21,68 31 Б3В 310,4 166,9 7,9 13,7 53,99 18,52 36 Б1А 352 171 6,9 9,8 45,13 22,16 36 Б2А 355 171 7,2 11,6 50,71 19,72 36 Б3А 358 172 7,9 13,1 56,77 17,62 41 Б1А 403 177 7,5 10,9 53,70 18,62 41 Б2А 407 178 7,7 12,8 59,79 16,72 41 Б3А 410 179 8,8 14,4 67,77 14,76 41 Б4А 413 180 9,7 16 75,20 13,30 41 Б5А 417 181 10,9 18,2 85,26 11,73 46 Б1А 457 190 9 14,5 74,46 13,43 46 Б2А 460 191 9,9 16 82,21 12,16 46 Б3А 463 192 10,5 17,7 89,57 11,16 46 Б4А 466 193 11,4 19 96,84 10,33 46 Б5А 469 194 12,6 20,6 106,0 9,432 46 Б1В 453,4 189,9 8,5 12,7 67,39 14,84 46 Б2В 457 190,4 9 14,5 74,55 13,41 46 Б3В 460 191,3 9,9 16 82,29 12,15 46 Б4В 463,4 191,9 10,5 17,7 89,58 11,16 46 Б5В 467,2 192,8 11,4 19,6 98,60 10,14 61 Б1А 603 228 10,5 14,9 102,5 9,753 61 Б2А 608 228 11,2 17,3 114,3 8,750 Среднеполочные двутавры (балки двутавровые) 20 Д1А 207 133 5,8 8,4 26,75 37,39 20 Д2А 210 134 6,4 10,2 31,53 31,72 25 Д2А 258 146 6,1 9,1 32,89 30,41 25 Д3А 262 147 6,6 11,2 38,81 25,77 25 Д4А 266 148 7,6 13 45,07 22,19 25 Д1В 251,4 146,1 6 8,6 31,73 31,52 25 Д2В 256 146,4 6,3 10,9 37,61 26,59 25 Д3В 259,6 147,3 7,2 12,7 43,58 22,95 Широкополочные двутавры (балки двутавровые) 30 Ш2С 298 201 9 14 65,44 15,28 50 Ш2С 488 300 11 18 128,4 7,790 Колонные двутавры (балки двутавровые) 12 КС 125 125 6,5 9 23,80 42,02 15 К1С 150 150 7 10 31,51 31,74 15 К1А 152 152 5,8 6,6 22,62 44,22 15 К2А 157 153 6,6 9,3 30,06 33,27 15 К3А 162 154 8,1 11,6 37,42 26,73 20 К2А 203 203 7,2 11 45,96 21,76 20 К3А 206 204 7,9 12,6 52,24 19,14 20 К4А 210 205 9,1 14,2 59,35 16,85 20 К5А 216 206 10,2 17,4 71,46 13,99 20 К6А 222 209 13 20,6 86,72 11,53 20 К7А 229 210 14,5 23,7 99,48 10,05 20 К4С 200 204 12 12 56,15 17,81 25 К1АС 246 256 10,5 10,7 63,47 15,76 25 К4С 244 252 11 11 64,42 15,52 30 К3С 294 302 12 12 84,51 11,83 31 К1АС 299 306 11 11 79,20 12,63 31 К3АС 308 310 15,4 15,5 111,4 8,980 35 К3С 338 351 13 13 106,2 9,418 35 К4С 344 354 16 16 130,8 7,645 40 К9С 394 405 18 18 167,7 5,962 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93: А — размеры по ASTM A6; В — размеры по BS 4; С — размеры по JIS G 3192. Балка двутавровая (двутавр) сварная. Сортамент Рис. 5. Сварной двутавр Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки. Таблица 6. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина  Обозначение балки двутавровой (двутавра) Размеры, мм Теоретичес кая масса 1 м, кг Количество метров в тонне h b S t 45БС1 444 200 8 12 64,06 15,6 45БС2 460 300 12 20 133,8 7,48 45БС3 448 180 8 14 65,94 15,2 50БС1 482 200 10 16 85,57 11,7 50БС2 482 300 12 16 117,8 8,49 50БС3 500 300 12 25 160,1 6,24 50БС4 510 300 14 30 190,8 5,24 55БС1 551 220 10 18 102,6 9,75 55БС2 547 200 10 16 90,67 11,0 60БС1 577 240 12 16 111,6 8,96 60БС2 585 240 12 20 126,7 7,89 60БС3 585 320 12 20 151,8 6,59 60БС4 595 320 14 25 185,5 5,39 60БС5 605 320 16 30 219,2 4,56 60БС6 597 190 12 16 101,0 9,91 70БС1 685 260 12 20 142,4 7,02 70БС2 685 320 14 20 171,4 5,84 70БС3 695 320 14 25 196,5 5,09 70БС4 705 320 16 30 231,7 4,32 70БС5 725 320 20 40 302,2 3,31 70БС6 692 230 12 16 119,9 8,34 80БС1 791 280 14 18 162,1 6,17 80БС2 815 300 18 30 248,0 4,03 90БС1 895 300 16 20 201,6 4,96 90БС2 927 300 16 36 276,9 3,61 100БС1 995 320 16 25 244,3 4,09 100БС2 1005 320 16 30 269,4 3,71 100БС3 1017 320 20 36 329,2 3,04 120БС1 1280 400 12 20 242,4 4,13 120БС2 1280 450 14 20 277,6 3,60 140БС1 1440 400 12 20 257,5 3,88 140БС2 1440 450 12 20 273,2 3,66 140БС3 1450 500 14 25 350,1 2,86 160БС1 1640 450 12 20 292,0 3,42 160БС2 1640 500 12 20 307,7 3,25 160БС3 1650 500 14 25 372,1 2,69 160БС4 1650 560 14 25 395,6 2,53 180БС1 1800 560 12 25 384,7 2,60 180БС2 1800 500 14 25 388,6 2,57 180БС3 1810 500 14 30 427,8 2,34 180БС4 1810 600 16 30 502,4 1,99 200БС1 2000 560 12 25 403,5 2,48 200БС2 2010 500 16 30 480,4 2,08 200БС3 2010 600 16 30 527,5 1,90 Примечание: Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 8,9TD7,960БС6 TD/TD

Нестандартная двутавровая балка

Для многих людей подобный термин мало что обозначает. На самом деле, это изделие профильного элемента, представляющее собой конструкцию в виде швеллера, но, с нестандартно поперечным сечением, по типу – двух наложенных друг на друга тавровых балок. Особенностью двутавра является его прочное основание с Н-образным контуром. В переводе с латинского языка, двутавр обозначает – бык, символизирующий рога на балке.

Его роль велика в промышленном производстве, так как, двутавровые балки (обладая повышенной прочностью) несут на себе основную нагрузку в области инфраструктурных сооружений. Наилучшим же образом будет продемонстрировать все характерные особенности двутавра, включая его нестандартные типоразмеры.

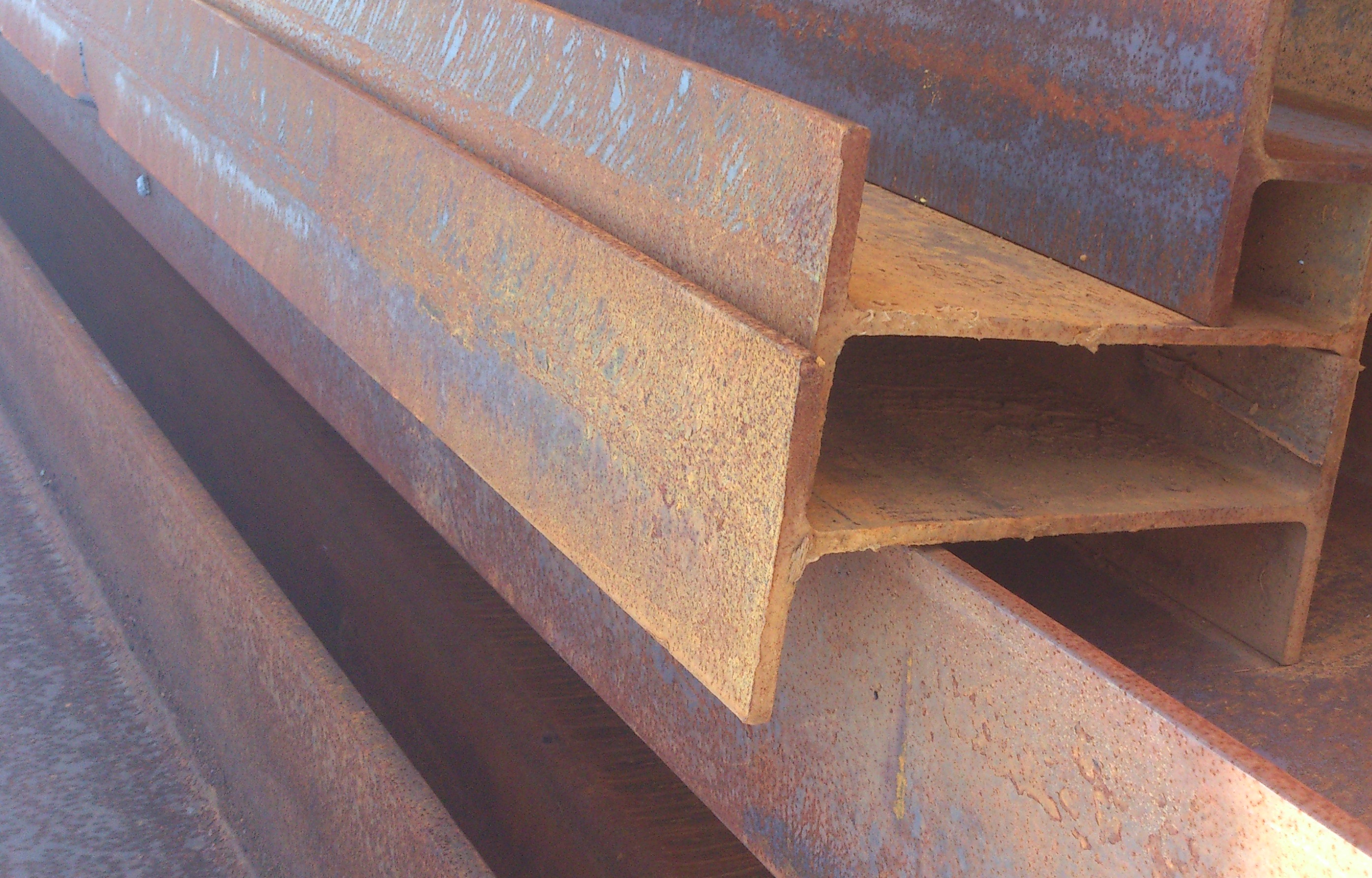

Нестандартная двутавровая балка.

Итак, двутавровые балки производятся на предприятиях металлопроката, выпуск которых обусловлен стандартами ГОСТ (от 3 до 12 метров в длину, с высотой вертикальной стенки до 2 метров). При этом каждый отдельно взятый двутавр имеет свою собственную маркировку в виде буквы и числа. Те же из них, кто не отвечают нормам подобной сертификации (выпуск под заказ), являются нестандартными двутавровыми балками. В остальном никаких разграничений не наблюдается.
Двутавровые сварные балкиИзготовление стандартных и нестандартных двутавровых балок – это сложный, и в некоторой степени – наукоёмкий процесс. Есть два типа технологии, по которым осуществляется разработка двутавровых балок – путём горячей прокатки (горячекатаные балки) и реализацией стыкования (сварные балки).

Горячекатаные двутавровые балки производится из стального листа, который не обладает ведущими характерными особенностями (неровности по всему основанию), тем не менее, из-за своей дешевизны они всё ещё обладают немалым потребительским спросом. К тому же, именно горячекатаные двутавровые балки вписываются в несоизмеримые стереотипы ГОСТ, что делает их полностью стандартными к основе.

Другое дело – сварные двутавровые балки, которые являются нестандартными, только потому, что их размер не определяется ГОСТом. Самым значимым является – профиль двутавровой сварной балки с поясными швами. Технология производства таких профилей – куда более значительных масштабов, нежели горячекатаный прокат. А по своим свойствам, сварной двутавр мало чем уступает надлежащему оппоненту.

Материалом для изготовления нестандартного двутавра является – толстая углеродистая или же низкоуглеродистая сталь, которая обладает по своим качествам сверхпрочным составом. Процесс же создания сварной балки выглядит следующим образом: первоначально нужно сформировать заготовку. Для этого на предприятиях имеются специальные станки с резцом, которые рассекают стальной лист до нужных по форме размеров (метод раскройки). Далее, настаёт черёд обработки краёв, ну, или же кромок – путём фрезеровки. Когда каркас балки приобретает гладкие и ровные очертания, его отправляют на заготовочную сборку. Необходимые детали собираются с техническим расчётом, на специальных автоматизированных станках. Завершающая фаза – это сварка двутавра (по типу автоматической сварки под флюсом) и рихтование выступов балки. Когда готовый элемент, он же двутавр, прошёл всю стадию разработки, его поверхность очищают – дробеструйным аппаратом, и отправляют на ОТК (отдел контроля качества), где специалистам нужно будет дать соответствующее заключение – есть ли технические дефекты или же они отсутствуют.

Вся технология изготовления подобных профилей не несёт огромных финансовых затрат. Выпуск их в серийное производство – это безмерно рентабельное действие. К тому же, на большинстве металлопрокатных предприятий имеются современные методики базирования специалистов и различных установок, обеспечивающих быстрое и эффективное производство двутавровых стальных балок.

ИзготовлениеДанный вид агрегата широко применяется в различных отраслях металлоконструкции. Это могут быть всякого рода – опоры, межэтажные перекрытия, крановые эстакады и т. д. Нестандартный двутавровый профиль, в основном, используется при возведении большепролётных сооружений, куда не подступится обычный стандартный двутавр. И всё это неспроста, так как уже многие десятилетия доказывается положительный эффект от их полноценного применения.

По поводу значимых достоинств можно сказать следующее: сварная нестандартная двутавровая балка имеет за собой прочное основание, финансовую выгоду, незыблемую портативность. В одном нестандартном двутавре могут использоваться диаметрально противоположные марки стали, что – весьма существенно. Плюсом является и тот факт, при котором, в данной балке, служащей опорой каркаса, – снижается нагрузка отдельных элементов всей металлоконструкции.

Нестандартные двутавры имеют в своём отношении и некоторые разновидности. На данный период времени, по техническому регламенту представлены несколько ассортиментных значений: колонные – К, нормальные – Б, для подвесочной стези – М, с параллельными гранями полок – П, широкополочные – Ш, для армирования шахтных стволов – С, с уклоном граней полок – У. Также они могут различаться и в значении конфигурации, бывают сплошностенчатыми и с перфорированными отверстиями. У сварных двутавр могут наблюдаться нестандартного рода параллельные грани, а ещё, они классифицируются по трём основным группам: однопролётные, многопролётные и консольные. Важен также и класс прокатки металла: А – обозначает высокое качество, Б – повышенное и В – обычное.

Вот такие условные характеристики демонстрирует обобщенное выражение нестандартной двутавровой балки.

Балка Двутавровая Стальная | Прайс Двутавр

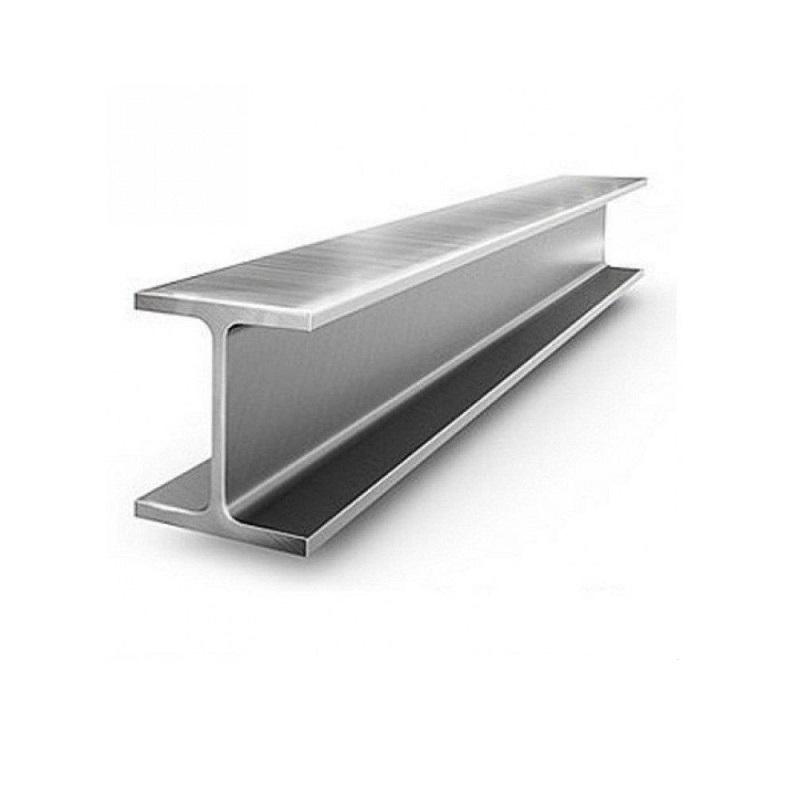

Балка двутавровая стальная — это вид металлопроката, имеющий Н- образный профиль, выполненный катанным или сварным способом изготовления. Такая балка еще называется двутавр, что в переводе означает «бык», иначе говоря, она выполняется из определенного профиля.

Из классической теории сопротивления материалов известно, что способность стержневых элементов воспринимать различные виды деформаций зависит не только от свойств материала и размеров поперечного сечения, но еще и от геометрической формы этого сечения и характера расположения его относительно вектора действующих нагрузок.

При исследованиях различных видов металлопроката было установлено, что балка двутавровая стальная обладает самой рациональной формой поперечного сечения для работы на изгиб.

Сортамент двутавровых балок

Согласно ГОСТам балка двутавровая имеет богатую классификацию, в зависимости от способа прокатки, ширины и др. Общая классификация представляет собой три типа двутавров:

• Двутавр стандартного типа;
• Широкополочный двутавр;
• Мостовые двутавры с уклоном полочных сторон.

По точности прокатки двутавры имеют только две разновидности:

• Балка двутавровая обычной точности — «В»;
• Балка двутавровая повышенной точности прокатки — «А».

Производитель в соответствии от ширины каждую двутавровую балку маркирует, для этого существует классификация балок по ширине полок согласно ГОСТу:

• У — узкополочные балки;
• Д — среднеполочные;
• Ш — широкополочные двутавры;
• К — колонные балки, когда величина полки равна ширине профиля;
• Б — стандартная балка, стороны полок паралельны;
• М — балка с уклоном внутренних сторон полок.

Размеры изготовления балок также разнообразны и зависят от способа изготовления изделия и для дальнейшего пути его применения. При горячекатаном изготовлении балка двутавровая может иметь длину от 4 м до 12 м. А при холодной прокатки длина двутавра может быть до 19 м.

По мерности длины балки также классифицируются:

• Двутавр мерной длины;
• Двутавр немерной длины;
• Двутавр кратной мерной длины.

Каждый производитель двутаврового сортамента металлопроката прилагает к изделию специальные таблицы, в которые занесены следующие величины: метод производства, технические параметры, величина стенок, сорт металла, масса изделия. Сортамент двутавров включает в себя такие величины как масса метра длины, площадь сечения, геометральные размеры сечения, основной момент инерции касательно центральных осей, радиус инерции касательно центральных осей, основной момент инерции, осевой момент сопротивления.

Расчет веса двутавровой балки

Для того, чтобы самостоятельно рассчитать вес необходимого количества балок для строительства объекта, нужно знать два параметра, это массу изделия и его номер соответственно ГОСТу.

Вычисление проводится следующим образом: массу одного метра длины балки умножаем на количество метров изделия.

Параметры двутавра, которые важны при расчете нагрузок

В основном балки используются в строительстве, как несущий материал, поэтому крайне необходимо знать их параметры надежности.

Надежность двутавра определяется следующими параметрами:

1. Способ крепления;
2. Длина балки;
3. Площадь поперечного сечения;
4. Вид поперечного сечения.

Одним из главных параметров при подборе балки двутавровой является ширина опоры. При расчете совокупной нагрузки на балку учитывается нагрузка на перекрытия, краткосрочная и непрерывная нагрузки. Получившиеся результаты расчетной нагрузки, на метр длины балки, следует умножить на коэффициент прочности, взятый из таблицы сортамента.

Это значение используют для расчета требуемого момента сопротивления. Используя полученные данные, можно делать выбор в пользу горячекатаного или холоднопроизводимого профиля. Подбирается номер профиля и сорт стали из которой будет изготавливаться составной двутавр.

После того, как определились с профилем, нужно провести подсчет действительного прогиба, он не должен превышать нормы.

Иногда несущей способности двутавра оказывается недостаточно и ее усиливают. Разные детали сварной конструкции соответственно по-разному усиливаются. Для того, чтобы усилить детали, которые принимают на себя повышенную нагрузку, увеличивают площадь сечения, приваривая дополнительные элементы.

Основные преимущества балки двутавровой

Преимущества данного вида металлопроката с первого взгляда может оценить любой специалист, а для мастера, работающего с двутавром уже года, давно понятно, что наиболее удобного в применении сортамента металлопроката и вовсе не найти.

Существует ряд положительных качеств балки двутавровой:

• Легкий вес. А если конструкция позволяет произвести замену горячекатаного двутавра на сварной, то вес уменьшается еще на 10%;
• Разновидность соединения двутавров. Они соединяются заклепками, болтами, а также сварным методом;
• Возможность производить сварной двутавр, имеющий несимметричное сечение, что позволяет снизить массу металлоконструкции;
• Высокий уровень прочности позволяет использовать двутавр в виде несущих элементов в строительстве;
• Удобная транспортировка, так как вес достаточно небольшой;
• Возможность использования разных типов сталей, полок и стенок. Горячекатаное изделие с какими-то специальными характеристиками потребуется заказывать заранее, а со сварным подобные проблемы не возникают;
• Сварные балки повышают рентабельность проекта. Стоимость подобных изделий ниже, чем горячекатаных, их масса выше, а прочность находится на необходимом уровне;
• Возможность изготовления двутавров по индивидуальным размерам.

Области применения двутавровых балок

Стальные балки — это незаменимый элемент многих современных конструкций, так ка обладают достаточной прочностью и надежностью. Двутавр используют при постройке многоэтажных зданий, производственных складов, ангаров.

Также балку используют в мостостроении, в шахтной промышленности для создания сводов. Находит свое применение двутавр и в трубопроводе, в возведении колон и подвесных путей.

Использование двутавров в строительстве, позволяет трансформировать архитектуру зданий. Увеличивается ширина пролетов построек почти на 35% уменьшается вес несущих перекрытий, увеличивается выгодность проектов.

Купить балка двутавровая стальная — прайс-лист

Компания «МИНПРОМ ГРУПП», предлагает сортамент балок двутавровых стальных по приемлемым ценам, с которыми можно ознакомиться в прайс-листе.

При покупке «балки двутавровой в Днепропетровске» нужно помнить, что она выпускается различный по размерам, с различных видов сталей. Цена на балку двутавровую, зависит от размеров и от вида используемой стали.

«МИНПРОМ ГРУПП» предлагает балку двутавровую по самым низким ценам в регионе. Также, обеспечиваем порезку, погрузку и доставку с точным соблюдением сроков и на самых выгодных условиях.

Для того, чтобы правильно подобрать балку двутавровую стальную нужного сечения, размера и длины рекомендуется проконсультироваться у специалистов. Наши менеджеры обязательно помогут вам с выбором и расчетом стоимости металлопроката балок, также проинформируют о скидках, действующих сейчас в нашей компании на необходимый тоннаж и вид металлопроката балки стальной.

Компания «МИНПРОМ ГРУПП» придерживается доступной ценовой политики, поэтому стоимость балок двутавровых стальных достаточно низкая, а качество изделий металлопроката соответствует стандарту.

Посмотрите цену в прайсе на балку двутавровую в Днепре и Киеве.

Наши менеджеры помогут подобрать нужный размер, марку и толщину стальной двутавровой балки, а также проинформируют о скидках, действующих сейчас в нашей компании на необходимый сортамент металлопроката — звоните.

Сфера применения двутавровой балки (двутавра) | Характеристики и преимущества

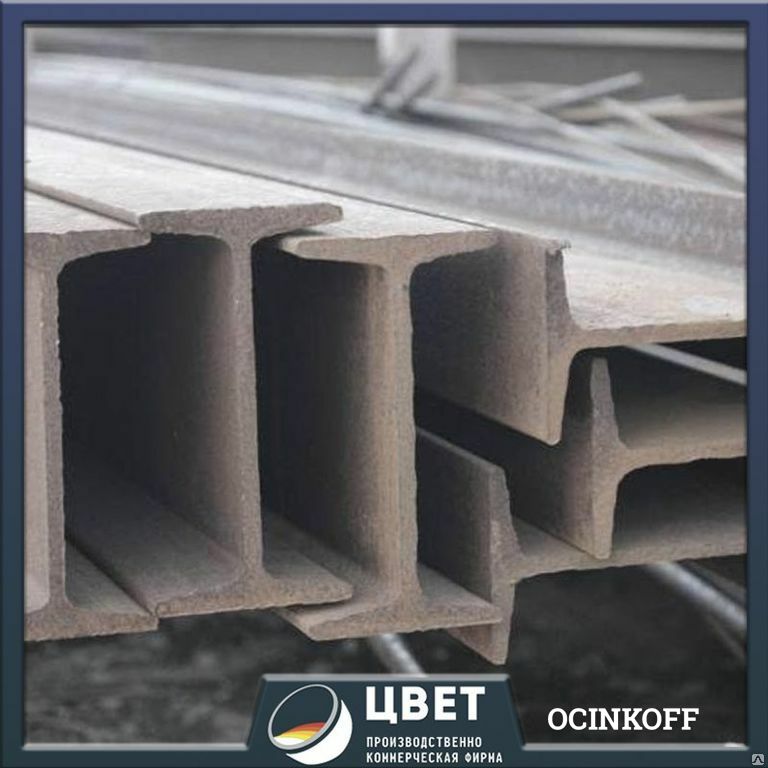

Двутавровые балки являются стандартным прокатным профилем, сечение которого напоминает форму буквы «Н». Стальные двутавры, согласно ГОСТу 8239-89, имеют небольшой уклон внутренних граней полок и делятся на три разновидности: нормальные, широкополочные и колонные.

Основные преимущества двутавра

Известно, что прочностные свойства металлопроката во многом зависят от формы поперечного сечения, и именно двутавровая балка обладает способностью выдерживать максимальные нагрузки на изгиб. Двутавр в 7 раз прочнее квадратного профиля, имеющего такую же площадь сечения, и в 30 раз жестче его. Однако у двутавровой балки имеется существенный недостаток — она обладает крайне низкой стойкостью к скручиванию, в частности, этот показатель в четыреста раз ниже, чем у трубы с аналогичной площадью сечения.

Но этот недостаток никак не отразился на популярности этого вида металлопроката, доказательством чему служат многочисленные преимущества двутавровой балки:

• относительно небольшой вес;
• возможность соединения балок несколькими способами: заклепками, сваркой, болтами;
• удобная транспортировка;
• высокая прочность, позволяющая использовать двутавр в качестве несущих элементов в строительстве зданий и сооружений.

Основные характеристики двутавровой балки

Поскольку данный вид металлопроката применяется в наиболее ответственных конструкциях, то при его изготовлении недопустимо любое отклонение от государственного стандарта, который регламентирует геометрические размеры готового изделия. Чтобы быть уверенным в качестве такого профиля как балка двутавровая, характеристики должны до мелочей соответствовать ГОСТу, в котором определены предельно допустимые отклонения размеров и формы, поскольку от этого зависит способность двутавра выдерживать довольно высокую нагрузку.

Стандартные размеры двутавровой балки зависят от номера профиля, который определяется по ее высоте. Так, высота двутавра 10 равняется 100 мм, а двутавра 60, соответственно, — 600 мм. В зависимости от номера профиля определяются и другие геометрические размеры: толщина центральной стенки, ширина, толщина и угол наклона полки.

При выборе балки необходим предварительный расчет нагрузки, и если параметры выбранного профиля отличаются от расчетных более, чем на 5%, необходимо заменить его на последующий номер профиля, чтобы иметь запас прочности.

Сфера применения двутавра ГОСТ 8239-89

Стальные горячекатаные балки обладают достаточным уровнем прочности, из-за чего и стали главным элементом многих современных конструкций. Применение двутавровой балки не ограничивается строительством многоэтажных зданий, складов и ангаров, они используются и в более сложных и ответственных сооружениях, например, при постройке мостов, подвесных путепроводов, подземных шахт и пр.

Использование двутавра позволяет снизить стоимость строительства, увеличить расстояние между пролетами, уменьшить вес несущих элементов, поэтому понятно, что современное строительство не может обойтись без такого универсального вида проката.

Если нужно купить двутавровую балку ГОСТ 8239-89 в розницу или оптом, свяжитесь с нами, заполнив форму ниже или позвонив по телефону на сайте.

Двутавровая балка — общие сведения, классификация, применение

Двутавр – характерная для стержневых элементов форма поперечного сечения, геометрия которого напоминает единицу Римского алфавита или перевернутую на 90° букву «Н». Этимологически слово «двутавр» является производным от слова «тавр» (лат. «taurus» — бык), значение которого в архитектурной терминологии определено, как «Т-образная (двурогая) балка» или «профиль Т-образного сечения». Соответственно, «двутавром» принято называть балку с поперечным сечением из двух тавров.

Эффективность двутаврового сечения

Из классической теории сопротивления материалов известно, что способность стержневых элементов воспринимать различные виды деформаций зависит не только от свойств материала и размеров поперечного сечения, но еще и от геометрической формы этого сечения и характера расположения его относительно вектора действующих нагрузок.

В ходе теоретических и экспериментальных исследований, проводившихся несколькими веками ранее, было установлено, что двутавр является самой рациональной и эффективной (с точки зрения расхода материала) формой поперечного сечения для элементов, работающих на изгиб, т.е. для балочных конструкций. Так, например, по сравнении с балкой прямоугольного профиля двутавровая балка (равноценная по площади сечения и пролету) выигрывает в 5 раз по прочности и почти в 30 раз по изгибной жесткости.

История рационализации российского сортамента

Первый российский сортамент металлопроката был разработан в 1900 г. (до этого строили по немецкому сортаменту). В этом стандарте был предусмотрен всего один тип двутаврового профиля, который в силу особенностей своей геометрии мог эффективно использоваться только в качестве элементов, работающих изгиб (балок).

С момента появления первого отечественного сортамента прошло сто с небольшим лет. За это время инженерная наука, как и металлургическая промышленность, прошли огромный путь, в процессе которого произошел пересмотр не только принципов формообразования металлических конструкций, но и способов их изготовления и технологий монтажа.

Интенсивное развитие промышленности (всех отраслей), появление новых высокопрочных сталей и способов сварки, развитие нормативно-технической базы, разработка и внедрение новых методов расчета конструкций, — все эти факторы способствовали повышению металлоемкости строительной отрасли в целом, что вызвало необходимость совершенствования старых и разработки новых эффективных конструкционных форм стальных профилей.

В результате масштабной рационализации (улучшения) российского сортамента сфера применения стального двутаврового проката (в период с 1960 г.) заметно расширилась за счет внедрения в отрасль новых эффективных типов двутавровых профилей с параллельными гранями полок. Сегодня симметричный двутавровый профиль без преувеличения можно назвать самым востребованным в строительстве типом металлопроката!

Классификация стальных двутавровых балок

Действующие ГОСТы на сортамент металлопроката балок разработаны на основе теоретических и экспериментальных исследований по выявлению наиболее рациональных типов фасонных профилей и частоты их градации.

Рис.1. Основные типы производимых сегодня двутавровых профилей

Классический двутавр с уклоном внутренних граней полок 6-12% (ГОСТ 8239-89) применяются главным образом в качестве элементов, работающих на изгиб, а также в составных сечениях колонн. Работа в качестве сжатых элементов (стоек, колонн) не эффективна ввиду малого момента инерции. Балки обозначаются в сортаменте по номерам, соответствующим высоте профиля в сантиметрах.

Двутавры с параллельными гранями полок (ГОСТ 26020-83, СТО АСЧМ 20-93) выпускаются трех основных типоразмеров: нормальные балочные (Б), широкополочные (Ш), колонные (К). Двутавры «Б» выпускаются высотой до 1000 мм, с шириной полок до 320 мм. Двутавры «Ш» имеют высоту также до 1000 мм при максимальной ширине полок 400 мм. Двутавры «К», использование которых эффективно в колоннах зданий, имеют соотношение высоты к ширине полок 1:1 и максимальные размеры 400х400 мм.

Двутавровая балка — Каталог товаров

Пользовательское соглашение

Настоящее пользовательское соглашение (далее — «Соглашение») регулирует порядок работы настоящего сайта (далее — «Сайт»), определяет условия использования материалов и сервисов Сайта.

Администратор Сайта указывает информацию о себе, а также, контактные данные для обратной связи на Сайте.

Настоящее Соглашение является публичной офертой в соответствии с действующим законодательством Российской Федерации. Совершение конклюдентных действий физическими, либо юридическими лицами (далее — «Пользователь»), направленных на использование Сайта считается безусловным принятием (акцептом) данного Соглашения. Настоящим Пользователь подтверждает, что акцепт Соглашения равносилен подписанию и заключению Соглашения на условиях, изложенных в настоящем Соглашении.

Условия пользования сайтом

1. Использование любых материалов и сервисов Сайта регулируется нормами действующего законодательства Российской Федерации. Материалы и сервисы Сайта предназначены исключительно для использования в законных целях.

2. Пользователь вправе по своему усмотрению знакомиться с материалами сайта и сервисами Сайта, заказывать и приобретать товары и/или услуги предлагаемые на Сайте.

3. Пользователь соглашается использовать Сайт, не нарушая имущественных и/или неимущественных прав третьих лиц, а равно запретов и ограничений, установленных применимым правом, включая без ограничения: авторские и смежные права, права на товарные знаки, знаки обслуживания и наименования мест происхождения товаров, права на промышленные образцы, права использовать изображения людей, а также любых действий, которые приводят или могут привести к нарушению нормальной работы Сайта и сервисов Сайта, в частности используя программы для вмешательства или попытки вмешательства в процесс нормального функционирования Сайта.

4. Использование материалов Сайта без согласия правообладателя не допускается. Для правомерного использования материалов Сайта необходимо согласие Администратора сайта или правообладателя материалов.

5. При наличии технической возможности Пользователь вправе оставлять комментарии и иные записи на Сайте. Пользователь гарантирует, что комментарии или иные записи не нарушают применимого законодательства, не содержат материалов незаконного, непристойного, клеветнического, дискредитирующего, угрожающего, порнаграфического, враждебного характера, а также содержащих домогательства и признаки расовой или этнической дискриминации, призывающих к совершению действий, которые могут быть квалифицированы как уголовные преступления, равно как и считаться недопустимыми по иным причинам, материалов, пропагандирующих культ насилия и жестокости, материалов, содержащих нецензурную брань. Администрация Сайта не обязуется проводить предварительную модерацию материалов и записей на Сайте Пользователями. За комментарии и записи на Сайте оставленные Пользователем, Пользователь несет ответственность самостоятельно и в полном объеме.

6. Администратор Сайта не несет ответственности за посещение и использование Пользователем внешних ресурсов, ссылки на которые могут содержаться на Сайте, Пользователь переходит по ссылкам содержащимся на Сайте на внешние ресурсы, по своему усмотрению на свой страх и риск.

7. Пользователь согласен с тем, что Администрация Сайта не несет ответственности перед Пользователем в связи с любыми возможными или возникшими потерями или убытками, связанными с любым содержанием Сайта, товарами или услугами, доступными на Сайте или полученными через внешние сайты или ресурсы, либо иные контакты Пользователя, в которые он вступил, используя размещенную на Сайте информацию или ссылки на внешние ресурсы.

8. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом «О персональных данных” от 27.07.2006 №152-ФЗ. Обработка персональных данных Пользователя регулируется действующим законодательством Российской Федерации и Политикой конфиденциальности Сайта.

9. Администратор Сайта вправе в любое время в одностороннем порядке, без каких либо уведомлений Пользователя, изменять содержимое Сайта, а также изменять условия настоящего Соглашения. Такие изменения вступают в силу с момента размещения новой версии Соглашения на данной странице. Актуальная версия Соглашения всегда расположена на данной странице. Для избежания споров по поводу изменения Соглашения Администратор Сайта рекомендует периодически ознакамливаться с содержимым Соглашения расположенного на данной странице. При несогласии Пользователя с внесенными изменениями он обязан отказаться от использования Сайта.

10. Администратор Сайта вправе в одностороннем порядке ограничивать доступ Пользователя на Сайт, если будет обоснованно считать, что Пользователь ведет неправомерную деятельность. Кроме того, администратор вправе удалять материалы Пользователей по требованию уполномоченных органов государственной власти или заинтересованных лиц в случае, если данные материалы нарушают применимое законодательство или права третьих лиц.

11. Администратор Сайта и Пользователь несут ответственность за неисполнение или ненадлежащее исполнение своих обязательств в соответствии с Соглашением и действующим законодательством Российской Федерации. Администратор Сайта не несет ответственность за технические перебои в работе Сайта, вместе с тем Администратор Сайта обязуется принимать все разумные меры для предотвращения таких перебоев.

12. Все возможные споры, вытекающие из настоящего Соглашения или связанные с ним, подлежат разрешению в соответствии с действующим законодательством Российской Федерации.

13. Все данные, размещенные или размещаемые на настоящем Сайте, находятся на оборудовании находящемся на территории Российской Федерации.

14. Администратор вправе прекращать работу Сайта, а равно частично или полностью прекращать доступ к сайту до завершения необходимого технического обслуживания и (или) модернизации Сайта.

15. Совершая действия по принятию настоящего Соглашения (оферты), Пользователь гарантирует, что ознакомлен, соглашается, полностью и безоговорочно принимает все условия Соглашения в целом, обязуется их соблюдать.

Политика конфиденциальности

Настоящая Политика конфиденциальности является составной частью Пользовательского соглашения Сайта и действует в отношении всей информации, в том числе персональных данных Пользователя, получаемых Администрацией Сайта в процессе работы Пользователя с Сайтом, исполнения Пользовательского соглашения и соглашений между Администрацией сайта и Пользователем. Использование Сайта означает безоговорочное согласие Пользователя с настоящей Политикой конфиденциальности и указанными в ней условиями обработки его персональных данных; в случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.

Перед использованием Сайта Пользователю необходимо внимательно изучить настоящую Политику конфиденциальности.

1. ПЕРСОНАЛЬНЫЕ ДАННЫЕ

1.1. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом «О персональных данных” от 27.07.2006 №152-ФЗ.

1.2. Обработка персональных данных осуществляется в целях исполнения Пользовательского соглашения и иных соглашений между Администрацией сайта и Пользователем.

1.3. Обработка персональных данных производится исключительно на территории Российской Федерации, с соблюдением действующего законодательства Российской Федерации.

1.4. Согласие Пользователя на обработку его персональных данных дается Администрации сайта на срок исполнения обязательств между Пользователем и Администрацией сайта в рамках Пользовательского соглашения или других соглашений между Пользователем и Администрацией сайта.

1.5. В случае отзыва согласия на обработку персональных данных Пользователя, Пользователь уведомляет об этом Администрацию Сайта письменно или по электронной почте. После получения данного уведомления Администрация Сайта прекращает обработку персональных данных Пользователя и удаляет.

1.6. Сайт не имеет статуса оператора персональных данных. Персональные данные Пользователя не передаются каким-либо третьим лицам, за исключением случаев, прямо предусмотренных настоящей Политикой конфиденциальности.

2. Меры по защите персональных данных

2.1. В своей деятельности Администрация сайта руководствуется Федеральным законом «О персональных данных” от 27.07.2006 №152-ФЗ.

2.2. Администрация сайта принимает все разумные меры по защите персональных данных Пользователей и соблюдает права субъектов персональных данных, установленные действующим законодательством Российской Федерации.

2.3. Защита персональных данных Пользователя осуществляется с использованием физических, технических и административных мероприятий, нацеленных на предотвращение риска потери, неправильного использования, несанкционированного доступа, нарушения конфиденциальности и изменения данных. Меры обеспечения безопасности включают в себя межсетевую защиту и шифрование данных, контроль физического доступа к центрам обработки данных, а также контроль полномочий на доступ к данным.

3. Изменение политики конфиденциальности

3.1. Администрация сайта оставляет за собой право в одностороннем порядке вносить любые изменения в Политику конфиденциальности без предварительного уведомления Пользователя. Актуальный текст Политики конфиденциальности размещен на данной странице.

Почему двутавровые балки используются в конструкции из металлоконструкций?

Двутавровая балка, также называемая двутавровой балкой, широкой балкой, W-образной балкой, универсальной балкой (UB) и рулонной стальной балкой, является предпочтительной формой для конструкционных стальных конструкций. Дизайн и структура двутавровой балки делают ее уникальной, способной выдерживать самые разные нагрузки.

Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и спецификаций. Понимание двутавровой балки является базовой необходимостью для современного инженера-строителя или строителя.

Форма и структура двутавра

Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Форма фланцев и стенки образуют поперечное сечение «I» или «H». В большинстве двутавровых балок используется конструкционная сталь, но некоторые из них сделаны из алюминия. Инфраметаллические конструкции, такие как углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь, находят различное применение, например, в строительстве каркасов, мостов и в других конструкционных целях.

Балки

I бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. При заказе двутавровых балок покупатели классифицируют их по материалу и размерам. Например, балка 11×20 I будет иметь глубину 11 дюймов и вес 20 фунтов на фут. Строители выбирают конкретные размеры двутавровых балок в соответствии с потребностями конкретного здания. Строитель должен учитывать множество факторов, например:

1. Прогиб. Строитель выберет толщину, чтобы минимизировать деформацию балки.
2. Вибрация. Определенная масса и жесткость выбираются для предотвращения вибраций в здании.
3. Отвод. Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.
4. Потеря устойчивости. Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
5. Напряжение. Строитель выбирает двутавровую балку с толщиной стенки, которая не ломается, не деформируется и не гнущется при растяжении.

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не изгибаться. Для этого большая часть материала двутавровой балки располагается в областях вдоль осевых волокон — месте, которое испытывает наибольшую нагрузку. Идеальные балки имеют минимальную площадь поперечного сечения, требуя наименьшего количества материала, но при этом сохраняя желаемую форму.

Использование двутавровых балок

Двутавровые балки

находят множество важных применений в производстве металлоконструкций.Они часто используются в качестве ответственных опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой. Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

Балки

I являются предпочтительной формой для стальных конструкций из-за их высокой функциональности.Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига. Они могут выдерживать различные виды нагрузок и касательных напряжений без потери устойчивости. Они также экономически эффективны, поскольку I-образная форма — это экономичная конструкция, в которой не используются излишки стали. Благодаря большому разнообразию типов двутавровых балок можно найти форму и вес практически для любых требований. Универсальная функциональность двутавровой балки — это то, что дало ей альтернативное название универсальная балка, или UB.

Изготовление стальной двутавровой балки

Если вам нужны двутавровые балки для любого типа строительства, обратите внимание на изготовление стальных балок для быстрого, эффективного и доступного выполнения заказов. Производство стальных балок требует большого опыта, знаний, упорного труда и специализированных инструментов. Не доверяйте свои I-лучи какой-либо компании. Свяжитесь с Swanton Welding для индивидуальной сварки и изготовления металла для всех типов строительства.

H-образная балка против двутавровой балки | Что такое двутавровая балка

Конструкционная сталь широко используется в строительстве коммерческих зданий с момента появления первого здания со стальным каркасом, Rand Mcnally Building, возведенного в 1890 году.

С тех пор сталь использовалась в крупных строительных проектах. Наличие стали значительно упрощает использование.

Во-первых, он хорошо сцепляется с бетоном и имеет множество характеристик, которые делают его даже лучше, чем бетон, когда речь идет о строительных проектах.

Сталь

по-прежнему является одним из предпочтительных материалов в строительстве, так как на ее изготовление требуется меньше времени, и она способствует идеальному сочетанию легкости, высокой прочности и простоты изготовления.

Он был важным компонентом коммерческих строительных проектов.Говоря о стали, двутавровые и V-образные балки являются двумя наиболее распространенными конструктивными элементами, используемыми в строительстве для поддержки зданий и стен. Давайте посмотрим на эти два элемента конструкции.

Самый важный момент в этой статье

Что такое двутавровая балка?

Балка двутавровая — конструкционная балка из стального проката. Это невероятно сильно. Он получил свое название, потому что он выглядит как заглавная буква H над поперечным сечением.

У двутавровой балки полки шире, чем у двутавра, но у двутавровой балки конические края. Ширина — это фланец, а высота — это стенка.

Разница между двутавровыми и двутавровыми балками заключается в соотношении полок к полосе. H-образная балка имеет тенденцию быть тяжелее, чем двутавровая балка, поэтому некоторые говорят, что она лучше, чем двутавровая балка, но это субъективно, поскольку балка H обычно тяжелее.

Также прочтите: Напряжение против сжатия | Что такое растяжение и сжатие

Что такое двутавровая балка?

Двутавровая балка имеет форму I.Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных вертикальным элементом или утком.

Двутавровая балка имеет заостренные края и получила свое название, потому что в поперечном сечении она выглядит как заглавная буква. У двутавра высота поперечного сечения больше ширины ее полки.

Разница между двутавровой балкой и двутавровой балкой

Двутавровая и двутавровая балки: основные сведения о

H-образная балка, как следует из названия, представляет собой H-образный конструкционный элемент из прокатной стали, известный как широкополочная балка.

Это один из наиболее часто используемых конструктивных элементов в США. Он выглядит как «H» в поперечном сечении, невероятно прочен и имеет большую площадь поверхности в поперечном сечении балки.

С другой стороны, двутавровая балка

также известна как двутавровая балка, но выглядит как «I» в поперечном сечении. По сути, это балка из стального проката или балка сечением в виде заглавной буквы I.

Также прочтите: Детали соединения балок | Простое соединение каркаса | Соединение полужесткого каркаса | Соединение с жесткой рамой

Двутавры и двутавры: проекты

С точки зрения конструкции, двутавровые балки имеют более длинные, широкие и тяжелые полки, чем двутавровые балки, но оба термина двутавровая балка и двутавровая балка могут использоваться взаимозаменяемо большую часть времени и обычно называются ламинированными стальными балками (RSJ). верх и низ балки называются полкой, которая обычно более узкая на двутавровых балках, но почти такая же ширина как таковая.

Высота балки — это стенка, которая у двутавровых балок толще, что делает их относительно прочнее, чем двутавровые балки. С другой стороны, 1-балки имеют тонкие стенки и конические полки.

Также прочтите: Что такое арматурный стержень | Зачем использовать армирование в бетоне | Типы стальных арматурных стержней

Балка B и Луч B: Прочность

Двутавровые балки изготовлены из стали экономичного профиля с более оптимизированной площадью распределения поперечного сечения и разумным соотношением прочности к весу, что означает, что они могут обеспечить большую прочность на единицу веса.

Это делает сварку двутавровых балок относительно проще, чем сварку двутавровых балок. А из-за большей площади поверхности в поперечном сечении считается, что он имеет высокий показатель прочности.

Однако двутавровые балки, как правило, глубже, чем ширина, что делает их достаточно хорошими для выдерживания нагрузки при локальном изгибе. Кроме того, двутавровые балки легче двутавровых балок, а это означает, что они не смогут выдерживать такую ​​же силу, как двутавровые балки.

Также прочтите: Болт против винта | Что такое болт | Что такое винты

Двутавровые и двутавровые балки: приложения

Поскольку двутавровые балки имеют более толстые стенки и полки, они идеально подходят для антресолей, платформ, мостов и других обычных жилых и коммерческих зданий.

Широкие фланцы обычно используются в жилых домах. Внутренние размеры двутавровых балок постоянны, что делает их предпочтительным материалом для конструкции прицепа и грузовика.

Двутавровые балки

с их большей устойчивостью к полкам являются предпочтительным выбором формы для зданий из стальных конструкций, мостов и других гражданских объектов.

В дополнение к объектам коммерческого и жилищного строительства, они также используются для изготовления конструкций и опорных колонн для рельсов, лифтов, станины для прицепов и грузовиков, лебедок и лифтов.

Также прочтите: Что такое график гибки стержня | Подготовка согласно Bs 4466 | Допуски согласно BS 4466

Какой самый тяжелый?

• H-образная балка обычно намного тяжелее двутавровой балки, что означает, что она может принимать больше
• В некоторых зданиях, где вес и прочность стены могут представлять проблему конструкции, двутавровая балка может быть лучше, поскольку она обычно легче.

Интернет-центр

• У двутавровой балки более толстая центральная перемычка, что означает, что она в целом более прочная.
• Двутавровая балка обычно имеет более тонкую центральную перемычку, что означает, что она часто не может воспринимать такую ​​большую силу, как двутавровая балка.

Построено

• Можно установить двутавровую балку, что означает, что ее можно установить любого размера и высоты.
• Двутавровая балка может быть изготовлена ​​только в том случае, если это позволяет фрезерное оборудование производителя.

Пролетом

• H-образные балки можно использовать для пролетов до 330 футов.
• Двутавровая балка может использоваться для пролетов от 33 до 100 футов.

Фланцы

• Двутавровая балка: Двутавровая балка имеет верхние и нижние полки, которые выступают из стенки дальше, чем полки двутавровых балок.
• Двутавровая балка: Двутавровые балки имеют верхние и нижние полки, они короче и не такие широкие, как двутавровые балки.

Количество штук

• Двутавровая балка выглядит как кусок металла, но имеет фаску, в которой соединяются три куска металла.
• Двутавровая балка изготавливается не путем сварки или склепки металлических листов, а представляет собой всего лишь кусок металла.

Сводка

Хотя термины балка H и I часто используются как синонимы в строительной отрасли, утверждение, что один лучше другого, довольно субъективно.

Обе являются двумя наиболее распространенными стальными конструкционными балками, которые используются в различных сталелитейных заводах в качестве опорных балок при строительстве коммерческих и жилых зданий.

Оба выглядят почти одинаково снаружи, за исключением того, что они различаются по геометрии. Это две версии стальных конструкционных балок, которые используются в широком диапазоне применений.

Двутавровая балка имеет Н-образное поперечное сечение, а двутавровая балка имеет поперечное сечение в виде заглавной буквы «I».

Технически двутавровая балка может называться двутавровой балкой с немного другими механическими свойствами, такими как соотношение прочности / веса, грузоподъемность, предел прочности на разрыв и так далее.

---

Часто задаваемые вопросы

Двутавровая балка против двутавровой балки

Двутавровая балка изготавливается из стального проката, и свое название они получили потому, что сечение напоминает прописную H . По сравнению с балкой I , балка H состоит из более длинных полок и более толстой центральной стенки. Фланцы балки сужаются.

Разница между двутавровой балкой и двутавровой балкой

H – балка : Балка H – выглядит как цельный кусок металла, но имеет скос, на котором соединяются три куска металла. I- балка : балка I- не изготавливается путем сварки или склепки металлических листов вместе и представляет собой всего лишь один кусок металла.

I Beam против W Beam

Двутавровая балка имеет конические полки , причем более узкая полка, чем самая широкая полка балка , что делает ее более легким строительным материалом. Балка с широким фланцем , балка с более широкими фланцами и стенкой на , чем двутавровая балка , могут выдерживать больший вес, но это делает ее в целом тяжелее.

Строительные балки

Различные типы балок используются при строительстве зданий и сооружений. Это горизонтальные элементы конструкции, выдерживающие вертикальные нагрузки, поперечные силы и изгибающие моменты. Балки переносят нагрузки, действующие по длине, на их конечные точки, такие как стены, колонны, фундаменты и т. Д.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

двутавровая балка vs.Широкополочная балка: объяснение и применение

Главная »Блог

Прогуливаясь по складскому двору, вы можете сначала не заметить разницы между двумя обычными балками — двутавровой балкой и балкой с широкими полками — однако, хотя они могут показаться очень похожими, есть ключевые различия, которые делают выбор правильного продукта жизненно важным определенные проекты.

1) В чем разница между двутавровой балкой и широкополкой?

Начнем с основ: горизонтальные части называются фланцами, а вертикальные части называются перемычкой.Фланцы сопротивляются изгибу, в то время как перегородка принимает на себя усилие сдвига.

Двутавровая балка имеет конические полки с более узкими полками, чем большинство широкополочных балок, что делает ее более легким строительным материалом. Балка с широкими полками, с более широкими полками и стенкой, чем двутавровая балка, может выдерживать больший вес, но это делает ее в целом тяжелее.

2) Какой тип балки я должен использовать для определенных проектов?

Люди часто спрашивают, что лучше, но правда в том, что это действительно зависит от вашего проекта.При принятии решения о том, что и где использовать, важна инженерия. Как двутавровые, так и широкополочные балки являются основными несущими материалами, которые можно использовать при разработке конструкции — в зависимости от ваших чертежей. Для меньшего веса опоры доступны более легкие младшие балки.

3) Где я могу получить помощь в выборе того, что подходит для моих нужд?

В Texas Iron & Metal у нас есть знающие и опытные продавцы, которые всегда готовы помочь.Мы не торопимся, чтобы узнать о вашем проекте и дать рекомендации, соответствующие вашим потребностям. И не забывайте, что покупка излишков или менее простых © — отличный способ сэкономить 10–40%.

Мы гордимся тем, что являемся вашим союзником в производстве двутавровых балок Prime и Less-Than-Prime ©, а также широкополочных балок всех размеров и толщин. Если у вас есть вопросы, позвоните нам сегодня по телефону 713.672.7595. Как всегда, хочешь, у нас это есть. Теперь это предложение по запросу!

Двутавровая балка и стальная двутавровая балка (14 анализ различий)

Процесс производства двутавровой балки

Часто спрашивают, что двутавр и двутавр похожи по форме, как выбрать в практическом применении?

Многие люди, проработавшие в строительной отрасли много лет, не могут подробно объяснить.

Вот подробное объяснение.

Если вы хотите рассчитать вес двутавровой или стальной двутавровой балки, вы можете использовать наш онлайн-калькулятор веса двутавровой и двутавровой балок.

Двутавровая и двутавровая балки различаются по форме, как показано ниже:

Балка двутавровая Сталь

Сталь двутавровая Сталь

Сталь двутавровая, как указано в названии, представляет собой тип стали, поперечное сечение которой имеет вид символа «I».

Внутренняя поверхность верхней и нижней полок двутавровой балки имеет наклон, обычно 1: 6, что делает полки тонкими снаружи и толстыми внутри.

В результате характеристики поперечного сечения двутавровых балок в двух основных плоскостях сильно различаются, и их трудно применить на практике.

Несмотря на то, что на рынке стальных двутавровых балок есть более толстые двутавровые балки, конструкция двутавровой балки уже определила ее недостаток в сопротивлении кручению.

Балка двутавровая Сталь

Сталь H-профиля

широко используется в современных зданиях со стальными конструкциями. У него много отличий от двутавров.

Первое — это отличие фланца, а второе — то, что у него нет наклона внутри фланца, а верхняя и нижняя поверхности параллельны.

Характеристики поперечного сечения стали для двутавровых балок значительно лучше, чем у традиционных двутавровых балок, швеллеров и уголков.

Сталь для двутавровых балок

, названная в честь буквы «H», потому что ее форма поперечного сечения аналогична этой букве, представляет собой экономичный сортовой прокат с более оптимизированным распределением площади поперечного сечения и более разумным соотношением прочности к весу.

Между двумя внешними балками из двутавровой стали нет наклона, а именно, они прямые.

Это упрощает сварку стали для двутавровых балок по сравнению с сваркой двутавровых балок.

Сталь для двутавровых балок

имеет лучшие механические свойства на единицу веса, что позволяет сэкономить много материала и времени на строительство.

Поперечное сечение двутавровой балки из стали лучше выдерживает прямое давление и устойчиво к растяжению. Однако размер секции слишком узкий, чтобы сопротивляться скручиванию. Стальная двутавровая балка — наоборот.

У обоих есть достоинства и недостатки.

Двутавровая балка и двутавровая балка (различия и применение)

①

Момент инерции секции совершенно другой, потому что поперечное сечение двутавровой балки относительно высокое и узкое, неважно, обычная ли это двутавровая балка или легкая двутавровая балка.

Следовательно, они, как правило, могут применяться только непосредственно к деталям с изгибом в плоскости перемычки или для формирования силовых частей решетчатого типа.

Он не подходит для сжатых в осевом направлении конструктивных элементов или изгибаемых частей, перпендикулярных плоскости полотна, что делает его применение очень ограниченным.

②

Сталь двутавровая

относится к высокоэффективным экономичным режущим профилям (к прочим относятся холодногнутые тонкостенные профили, стальные профилированные листы и т.д.)

Благодаря разумной форме поперечного сечения они могут улучшить работу стали и выдержать более высокую нагрузку.

В отличие от обычной двутавровой балки, полки из стали двутавровой балки расширены, а внутренняя и внешняя поверхности обычно параллельны, что делает их прочными при соединении высокопрочных болтов и других компонентов.

Имея разумные размеры и полные модели, они удобны для проектирования и выбора (кроме стальной двутавровой балки для подкрановых балок).

③

Фланцы из стали двутавровой балки одинаковой толщины, с прокатными профилями. Двутавровые балки также имеют комбинированное сечение, состоящее из 3 сваренных между собой пластин.

Балка двутавровая сортовая. Внутренние кромки внутренних фланцев имеют наклон 1:10 из-за плохой технологии изготовления.

Прокат стальной двутавровой балки отличается от прокатки обычной двутавровой балки, в которой используется только один комплект горизонтальных валков.

Из-за широкого фланца и отсутствия уклона (или очень небольшого уклона) для одновременной прокатки необходимо добавить набор вертикальных валков. В результате процесс прокатки и оборудование сложнее, чем на обычном прокатном стане.

Максимальная высота катаной двутавровой балки, которая может быть произведена в Китае, составляет 800 мм, и если требуется большая высота, ее необходимо сварить.

④

В Китае национальный стандарт горячекатаной стали для двутавровых балок (GB / t11263-1998) делит сталь для двутавровых балок на три категории с кодами hz, hk и hu соответственно:

• узкий фланец
• широкий фланец
• Стальная свая

Узкая двутавровая балка с полками подходит для балок или изгибаемых деталей, в то время как стальная двутавровая балка с широкими полками и стальная свая двутавровой балки подходят для осевого сжатия конструктивных деталей или изгибаемых деталей.

Сравнивая двутавровую балку со сталью двутавровой балки при том же весе, w, ix и iy двутавровой балки не так хороши, как сталь двутавровой балки.

⑤

Двутавровая балка имеет небольшую длину, большую высоту и может выдерживать усилие только в одном направлении.

⑥

Стальная двутавровая балка

имеет глубокую канавку, большую толщину и выдерживает нагрузки в двух направлениях.

⑦

Поскольку спрос на строительство стальных конструкций растет, одна двутавровая балка не может удовлетворить спрос, потому что даже утолщенные двутавровые балки нестабильны при использовании в несущих колоннах.

⑧

Двутавровая балка

может использоваться только для балок, а стальная двутавровая балка может использоваться для несущих колонн.

⑨

Сталь для двутавровой балки

— это экономичная профильная сталь с лучшими механическими свойствами в поперечном сечении, чем двутавровая балка.

Он назван так потому, что форма его поперечного сечения такая же, как английская буква «H».

Фланцы горячекатаной двутавровой стали шире, чем у двутавров, имеют большую поперечную жесткость и более устойчивы к изгибу.

Двутавровые балки легче двутавровых балок при тех же характеристиках.

⑩

Полка двутавровой балки толстая у стенки и тонкая снаружи. Фланец из стали двутавровой балки в поперечных сечениях одинаковый.

⑪

HW, HM, HN, H — общие названия стали для двутавровых балок. Сталь двутавровой балки сваривается, а HW, HM, HN — горячекатаной.

⑫

HW относится к стальной двутавровой балке, которая в основном имеет одинаковую высоту и ширину полки, в основном используется для стальной основной колонны в железобетонной колонне каркаса, также известной как жесткая стальная колонна.Он в основном используется для колонны в стальной конструкции.

⑬

HM относится к стали двутавровой балки с отношением высоты к ширине полки примерно 1,33 ~ 1,75; HM в основном используется в стальных конструкциях: в качестве стальных каркасных колонн или рамных балок в каркасной конструкции, несущей динамическую нагрузку, например: платформы оборудования.

⑭

HN относится к стали двутавровой балки, отношение высоты которой к ширине полки больше или равно 2; HN в основном используется в балках, что аналогично использованию стали для двутавровых балок.

Подробнее: стальные двутавры и их назначение в строительных проектах

В PSE Consulting Engineers мы много знаем о конструкционной стали. Он играет неотъемлемую часть почти в каждом современном строительном проекте и может быть изготовлен в различных формах, сохраняя при этом свою прочность. Он может быть сформирован в виде длинных конструктивных элементов, называемых балками. Эти балки бывают не только разной длины и размеров, но также разных форм, углов и характеристик.

Дизайн и состав

Самая распространенная стальная балка — двутавр. Балка состоит из двух горизонтальных плоских поверхностей, называемых полками, соединенных горизонтальным компонентом, называемым стенкой.

Поперечный разрез по форме похож на заглавную букву I с засечками, отсюда и название двутавровая балка. При повороте на бок луч будет напоминать форму заглавной буквы H, поэтому его также называют двутавровым.

Эти балки очень прочные не только потому, что они сделаны из металла, но и из-за их конструкции.Большинство материалов двутавровой балки расположены вдоль осевых волокон, которые являются областями, которые испытывают наибольшую нагрузку. Форма также играет важную роль, потому что горизонтальные полки сопротивляются изгибному движению, а полотно противостоит напряжению сдвига. Это позволяет балке выдерживать различные нагрузки.

Эти балки будут иметь различный металлический состав в зависимости от их применения. Также будут отличаться технические характеристики, включая вес, ширину полки, толщину полки, высоту балки и толщину стенки.

Например, некоторые двутавровые балки имеют более толстые стенки и полки для использования на платформах и в мостах. Изменения в спецификациях позволят строителю использовать идеальную двутавровую балку для конструкции на основе таких факторов, как сопротивление прогибу, вибрации, изгибу, деформации, разрушению при сдвиге или продольному изгибу.

Использует

Двутавровые балки играют важную роль в современной строительной индустрии. Если они не используются в качестве основного каркаса, как в стальных каркасах, эти балки используются в качестве основных опорных компонентов.Они играют эту роль, потому что, как указывалось ранее, эти балки способны выдерживать большие нагрузки с разных направлений.

Преимущества использования двутавровых балок

Использование двутавровых балок также позволяет создавать эстетически привлекательные концепции и конструкции. Конечно, традиционные деревянные балки также эстетичны и позволяют монтировать или подвешивать предметы интерьера, не жертвуя целостностью балки. В двутавровую балку нельзя прибивать или привинчивать предметы.Нельзя просто просверлить отверстия в двутавровой балке без ущерба для прочности конструкции. Однако сталь имеет преимущество в прочности.

Рентабельно

Наличие прочного конструктивного элемента, такого как двутавровая балка, может принести много преимуществ строительному проекту. Структура, состоящая из более прочных материалов, будет состоять из меньшего количества компонентов. Меньшее количество компонентов приводит к снижению общих затрат за счет материалов и доставки.

Это также увеличивает скорость завершения строительного проекта, поскольку требуется установить меньше деталей.Это может снизить затраты на рабочую силу и другие расходы, связанные со временем сборки. В целом эффективное использование двутавровых балок может сделать проект более рентабельным.

Меньшее количество компонентов также освобождает пространство, что позволяет создавать более просторные помещения. Поскольку двутавровые балки также являются прочными, их можно использовать для перекрытия больших площадей с минимальной опорой, таких как закрытые арены, или их можно использовать для строительства более высоких структур, таких как небоскребы.

Долговечный

В отличие от традиционных деревянных балок двутавры устойчивы к старению.Они не раскалываются, не трескаются и не ползут с возрастом и не уязвимы для термитов, плесени и грибка. Они также не коробятся, не гниют и не расширяются при увеличении влажности.

В отличие от дерева, между разными производителями двутавровых балок также нет региональных различий, поскольку существуют стандарты и правила изготовления этих компонентов. Деревья созданы природой, поэтому, даже если они могут быть обрезаны по аналогичным характеристикам, будут существовать уникальные различия, такие как плотность зерна между деревьями одного вида, но расположенными в разных местах.

Адаптируемый

Наконец, конструкцию, сделанную из двутавровых балок, также легче адаптировать, поскольку они легко доступны для структурного добавления или модификации, например, ремонта или увеличения размеров. Деревянные балки не адаптируются, потому что они имеют меньшую прочность, так что при перепланировке жилого дома старые и более слабые деревянные балки обычно заменяются двутавровыми.

В условиях постоянно улучшающейся сталелитейной промышленности стальные балки останутся одним из основных компонентов наших современных конструкций; будь то коммерческий или жилой.В частности, двутавровые балки останутся востребованными благодаря своей прочности и универсальности.

Наши специалисты готовы помочь вам с вашим следующим крупным проектом. Если вы ищете индивидуальный дизайн дома, консультации по проектированию конструкций или руководство строительством, мы можем помочь. Свяжитесь с нами сегодня или запросите расценки, чтобы узнать больше!

Основы стальных балок

— двутавровая балка и двутавровая балка с широким фланцем

Стальные двутавровые балки — это высокопрочные длиннопролетные деревянные балки, которые широко используются в строительных и инженерных проектах.Вообще говоря, двутавровые балки содержат S-образную балку, универсальную балку, двутавровую балку или широкополочную балку. Однако эти секции балки различаются по размерам, прочности и применению.

Двутавровая балка состоит из горизонтального элемента — полки и вертикального элемента — стенки. Перегородка сопротивляется силам сдвига, в то время как фланцы выдерживают большую часть изгибающего момента. Благодаря своей способности выдерживать как изгибающие, так и поперечные нагрузки, он наиболее часто используется для стальных зданий, мостов и гражданских объектов.

Балка стальная с W-образным и S-образным сечением

Балка стальная горячекатаная

По профилю стальные балки можно разделить на двутавровую S-образную балку и двутавровую балку с широкими полками.Чем отличается S-образная балка сечением от широкополочной двутавровой балки? Во-первых, стальная балка с широкими полками имеет параллельные полки, в то время как S-образная двутавровая балка имеет конические полки, которые имеют наклон на внутренней поверхности. Во-вторых, для широкой полки балки ширина стенки и полки почти равна, в то время как для S-образной балки полка намного уже, чем стенка. В-третьих, из-за вышеупомянутых различий их механические свойства и области применения сильно различаются.

Размеры стальной двутавровой балки:

Согласно европейским стандартам, размеры стальных двутавровых балок содержат IPN и IPE.Найдите следующие профили и детали в конкретных стальных двутавровых балках.

Балка ИПН с коническим фланцем

Балка IPE с параллельными полками

Стальные двутавровые балки :

• Опорные балки для строительства, сооружений и инженерии.
• Швеллеры опорные стальные, уголки стальные.
• Платформы для рабочих мест.
• Заводские магазины, склады.
• Каркас кузова тележки.

Размеры двутавровой балки с широкой полкой :

• Облегченная версия — HEA согласно DIN 1025-3.
• Обычная версия — HEB согласно DIN 1025-2.
• Heavy Version — HEM согласно DIN 1025-4.

Применение двутавровых балок с широкими полками :

• Строительные опорные балки для заводских цехов, металлоконструкций.
• Заводские площадки.
• Мосты.
• Рамы для кузова грузовика.
• Машинный.

Балка двутавровая широкополочная для цехового строительства.

Запрос на наш продукт

Когда вы свяжетесь с нами, пожалуйста, предоставьте подробные требования.
Это поможет нам дать вам верное предложение.

В чем разница между двутавровой балкой и двутавровой балкой?

В чем разница между двутавровой балкой и двутавровой балкой?

Часто спрашивают, чтобы двутавровая балка по форме была похожа на двутавровую. Как выбрать на практике? Многие люди, которые много лет занимаются строительной отраслью, не могут подробно объяснить это.

Вот вам развернутый ответ: многие думают, что в Китае называют двутавровую балку, а в зарубежных странах — двутавровую.На самом деле это представление неверно. Двутавровая балка и двутавровая балка различаются по форме, как показано на следующем рисунке:

Что такое двутавр?

Двутавровая балка, также известная как универсальная балка, представляет собой длинную стальную балку с двутавровым сечением. Двутавровая балка делится на обыкновенную двутавровую и световую двутавровую. Это сталь двутаврового сечения.
Двутавровая балка в основном делится на двутавровую балку, легкую двутавровую балку и двутавровую балку с широким фланцем. По соотношению высоты полки и стенки ее можно разделить на широкую, среднюю и узкую полку двутавра.Первые две спецификации — 10-60, то есть соответствующая высота 10-60 см.
При такой же высоте легкий двутавр имеет узкую полку, тонкую перемычку и легкий вес. Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется параллельными опорами и отсутствием наклона внутри опор. Он относится к экономичному сортовому прокату и прокатывается на четырехвальном универсальном стане, поэтому его еще называют «Универсальный двутавр». Обычные двутавровые и световые двутавровые балки являются национальными стандартами.
Как видно из названия, двутавровая балка представляет собой сталь двутаврового сечения.Внутренняя поверхность верхнего и нижнего фланцев имеет наклон 1: 6, что делает внешний фланец тонким, а внутренний — толстым. В результате характеристики поперечного сечения двутавра в двух основных плоскостях сильно различаются, что сложно воспроизвести в приложении.
Прочностные характеристики. Хотя на рынке двутавровая балка также утолщена, структура двутавровой балки определила ее короткую пластину сопротивления скручиванию.

Для чего используются двутавровые балки?

Двутавровые балки

находят большое применение в производстве металлоконструкций.Они часто используются в качестве ответственных опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, а также неизменную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой. Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.
Обычно называемая двутавровой балкой из-за своей формы, балки обеспечивают большую несущую способность при использовании в горизонтальном положении или в качестве колонн.Двутавровые балки являются предпочтительной формой для конструкционных стальных конструкций, потому что двутавровые балки делают их уникальными, способными выдерживать самые разные нагрузки. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно стенке. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига.
Понимание двутавровой балки является основной необходимостью для современного инженера-строителя или строителя. Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и спецификаций.
Двутавровая балка изготавливается путем прокатки или фрезерования стали, что означает, что двутавровая балка часто ограничивается мощностью или размером фрезерного оборудования. Двутавровые балки
бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. Заказывая двутавры, покупатели классифицируют их по материалу и размерам. Например, двутавровая балка 11 × 20 будет иметь глубину 11 дюймов и вес 20 фунтов на фут. Строители выбирают конкретные размеры двутавров в соответствии с потребностями конкретного здания.Строитель должен учитывать множество факторов, например:

• Строитель выбирает двутавровую балку с толщиной стенки, которая не будет выходить из строя, не деформируется и не гнуется при растяжении.
• Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
• Строитель выберет толщину, чтобы минимизировать деформацию балки.
• Подбирается определенная масса и жесткость для предотвращения вибраций в здании.
• Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.

Что такое двутавровая балка?

Сталь Н-образного профиля

— это своего рода экономичный высокоэффективный профиль с более оптимизированным распределением площади сечения и более разумным соотношением прочности и веса. Он назван потому, что его раздел совпадает с английской буквой «H». Поскольку двутавровая балка расположена под прямым углом, двутавровая балка имеет сопротивление изгибу во всех направлениях.
Она широко используется благодаря своей высокой способности, простой конструкции, экономии затрат и легкому весу.Сталь Н-профиля
широко используется в строительстве современных стальных конструкций. По сравнению со сталью двутаврового сечения имеет много отличий. Первый — фланец, второй — внутренняя поверхность фланца не имеет наклона, а верхняя и нижняя поверхности параллельны. Характеристика сечения двутавровой балки лучше, чем у двутавровой, швеллерной и угловой стали。
. Внутренняя и внешняя стороны полки двутавровой балки параллельны или близки к параллельным, а концы полки расположены под прямым углом, так его называют двутавровая балка с параллельными полками.Толщина стенки двутавровой балки меньше, чем у обычной двутавровой балки с той же высотой стенки, а ширина полки больше, чем у обычной двутавровой балки с той же высотой стенки, поэтому ее также называют широкой кромкой. Двутавровая балка. Определяемые формой, модулем сечения, моментом инерции и соответствующей прочностью двутавровая балка, очевидно, превосходит обычную двутавровую балку того же веса. Его можно использовать в металлических конструкциях с различными требованиями, независимо от того, выдерживает ли он изгибающий момент, нагрузку давления или эксцентрическую нагрузку, что свидетельствует о его превосходных характеристиках.По сравнению с обычной двутавровой балкой он может значительно улучшить несущую способность и сэкономить 10-40% металла. Сталь H-профиля имеет широкий фланец, тонкую стенку, множество спецификаций и гибкость в использовании. Это позволяет сэкономить 15-20% металла в различных ферменных конструкциях. Поскольку внутренняя и внешняя стороны фланца параллельны, а концы фланцев расположены под прямым углом, удобно собирать и собирать различные компоненты, что позволяет сэкономить около 25% сварочных и клепальных работ, что значительно ускоряет скорость сборки проект и сокращение сроков строительства.Сталь Н-образного сечения
— это своего рода экономичный высокоэффективный профиль с более оптимизированным распределением площади сечения и более разумным соотношением прочности и веса. Он назван потому, что его раздел совпадает с английской буквой «H». Две внешние стороны двутавровой балки не имеют наклона внутрь и являются прямыми. Благодаря этому коэффициент сварного сращивания двутавровой балки
прост в эксплуатации и имеет лучшие механические свойства на единицу веса, что позволяет сэкономить много материалов и время строительства.
Сечение двутавровой балки имеет хорошее прямолинейное сопротивление давлению и растяжению, но размер сечения слишком узкий, чтобы противостоять скручиванию из-за пластины крыла.С другой стороны, сталь H имеет свои достоинства и недостатки.

Разница и применение двутавра и двутавра?

• 1. Сталь двутаврового сечения, обычная или легкая, имеет относительно высокий и узкий размер сечения, поэтому момент инерции двух основных рукавов сечения существенно различается. Следовательно, его можно напрямую использовать только для элементов изгиба в плоскости стенки или формирования структуры напряжений решетки.
• Шт. Не подходит использование осевых сжимающих элементов или элементов, которые перпендикулярны плоскости перемычки и имеют изгиб, что делает их очень ограниченными в области применения.
• 2. Сталь H-образного сечения — это разновидность высокоэффективного и экономичного режущего профиля (другой — холодногнутый тонкостенный профиль, профилированный стальной лист и т.д.), благодаря разумной форме сечения они могут сделать сталь более эффективный и улучшающий режущую способность. В отличие от обычной двутавровой балки, полка двутавровой балки расширена,
• А внутренняя и внешняя поверхности обычно параллельны, так что с другими компонентами удобно соединяться высокопрочными болтами.Его размер и структура соответствуют разумной серии, а модель завершена, что удобно для проектирования и выбора. (кроме двутавра на подкрановую балку)
• 3. Фланец двутавровой балки одинаковой толщины, с участком прокатки и комбинированным участком, состоящим из 3 сваренных пластин. Все двутавры — это прокатные профили. Из-за некачественной технологии изготовления внутренний край фланца имеет уклон 1:10. Вальцовка двутавровой балки отличается от прокатки обычной двутавровой балки, используется только один набор воды.
• Из-за широкого фланца и отсутствия наклона (или небольшого наклона) к валку необходимо одновременно добавлять группу вертикальных роликов.Следовательно, процесс прокатки и оборудование более сложны, чем у обычного прокатного стана. Высота самой большой катаной двутавровой балки, которая может быть произведена в Китае, составляет 800 мм, что превышает
• Может быть сварной составной профиль.
• 4. Двутавровая балка имеет небольшую длину стороны и большую высоту и может выдерживать только однонаправленную силу.
• 5. Н-образная стальная канавка глубокая и толстая, способна выдерживать нагрузки в двух направлениях.
• 6. С развитием строительства стальных конструкций не допускается использование только двутавровой балки, двутавровая балка утолщена, что легко теряет устойчивость при использовании в качестве несущей колонны.
• 7. Двутавровая балка может использоваться только для поперечной балки, а двутавровая балка может использоваться для несущей колонны конструкции.
• 8. Сталь H-профиля — это сталь экономичного профиля с лучшими механическими свойствами, чем сталь двутаврового профиля. Он назван потому, что его форма сечения такая же, как английская буква «H». Фланец горячекатаной двутавровой балки шире, чем у двутавровой балки, с большей поперечной жесткостью и более сильным сопротивлением изгибу. Вес двутавровой балки в той же спецификации
• Легче двутавровой балки.Wechat по принципу производства, хорошее содержание, достойное внимания.
• 9. Фланец двутавровой балки толстый на стенке с переменной поверхностью износа и тонкий снаружи; фланец двутавровой балки имеет равную поверхность износа.
• 10. Hwhm HN h — общий термин для сварной двутавровой балки; hwhm HN горячекатаный.
• 11. HW — H-образная стальная высота и ширина фланца в основном равны; он в основном используется для стальной основной колонны в конструкционной колонне железобетонного каркаса, также известной как жесткая стальная колонна; он в основном используется для колонн в стальной конструкции.
• 12. HM — отношение высоты двутавра к ширине полки примерно 1,33 — 1,75; в основном используется в качестве стальной каркасной колонны в стальной конструкции и в качестве рамной балки в рамной конструкции, несущей динамическую нагрузку; например, площадка для оборудования.
• 13. HN — отношение высоты двутавра к ширине полки больше или равно 2; в основном используется для балок; Двутавровая балка используется для тех же целей, что и сталь HN.

Изготовление балки

Источник: Китайский производитель балок из нержавеющей стали — Yaang Pipe Industry Co., Limited (www.steeljrv.com)

(Yaang Pipe Industry — ведущий производитель и поставщик изделий из никелевых сплавов и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги из нержавеющей стали, трубы из нержавеющей стали. Продукция Yaang широко используется в судостроении, атомной энергетике, судостроении. машиностроение, нефтяная, химическая, горнодобывающая промышленность, очистка сточных вод, резервуары для природного газа и высокого давления и другие отрасли).

Если вы хотите получить дополнительную информацию об этой статье или поделиться с нами своим мнением, свяжитесь с нами по адресу sales @ steeljrv.com

Сводка

Название изделия

В чем разница между двутавровой балкой и двутавровой балкой?

Описание

Многие думают, что в Китае называют двутавровую балку, а в зарубежных странах — двутавровую. На самом деле это представление неверно. Двутавр и двутавр различаются по форме.
