Дефлектор на вентиляцию своими руками: Как изготовить вентиляционный дефлектор своими руками

принцип работы и какой лучше выбрать для вытяжки

На чтение 9 мин. Просмотров 6.8k. Обновлено 25 ноября, 2020

Система вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

1. Роторные вентиляционные конструкции.
2. Вращающиеся вентиляционные дефлекторы.
3. Дефлекторы Григоровича.
4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
5. Дефлекторы Вольперта.
6. Н-образные.

Рассмотрим некоторые из них подробнее.

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Вращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу  циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора.  В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и  потребность в нем. Для обеспечения  работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Инструменты которые нам понадобятся в процессе изготовления приспособления:

1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

2. Киянка деревянная для выполнения жестяных работ.
3. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
4. Заклепочник для установки вытяжных заклепок.



5. Кернер – для обозначения места сверления отверстий в металлическом листе.
6. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
3. Картон для изготовления выкроек деталей и формирования модели изделия.
4. Скобочник для скрепления картонных деталей.
5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Как собрать турбодефлектор за 20 секунд? Сборка и разборка дефлектора вентиляции. Дымоход на крышу

Watch this video on YouTubeРазмеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Турбодефлектор своими руками (Размеры). Roof Ventilation.Ventilation System.

Watch this video on YouTubeПорядок изготовления роторного вентилятора может выглядеть следующим образом:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
2. В отверстия устанавливаются пластмассовые вставки (дюбели).
3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
2. Категорически запрещено принимать алкоголь в любых количествах.
3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
4. При производстве работ необходимо использовать страховочный фал.
5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

Дефлектор на вытяжку своими руками

Для хорошей работы вентиляционной системы необходима хорошая тяга в воздуховодах и каналах. Однако со временем в каналы попадает мусор, пыль и жировой налет. Из-за этого диаметр каналов уменьшается, что, в свою очередь, негативно сказывается на работе вентиляции. Поэтому многие хозяева используют дефлектор вытяжной. Это устройство крепят на выход вентиляционной трубы. Однако он защищает не только от попадания мусора, но и имеет ряд других преимуществ. Такое устройство можно сделать своими руками, поэтому нужно знать, как правильно сделать и установить дефлектор. Именно этому посвящена данная статья.

Особенности дефлектора

Благодаря дефлектору тяга значительно увеличивается, он отклоняет различные воздушные потоки, которые негативно сказываются на работе вентиляции. Поэтому в конце вентиляционной трубы создается зона пониженного давления. Это способствует поднятию воздуха вверх по трубе. В следствии получается компенсация давления.

Несмотря на разнообразие дефлекторов, принцип работы остается один. В основном современные устройства изготавливаются с суженым каналом. Благодаря этому увеличивается скорость, с которой потоки воздуха проходят над трубой. Это способствует увеличению тяги.

При правильном использовании устройства на вентиляционном канале можно достичь существенного эффекта в работе целой системы. Если он установлен в соответствии с требованиями, то прирост может достичь 20%.

Важно! Если каналы имеют изгибы, а также большие горизонтальные участки, в таком случае дефлектор более эффективен.

Однако первостепенным предназначением дефлектора является защита от мусора, атмосферных осадков и насекомых. Это устройство монтируется снаружи, поэтому корпус изготавливается из нержавеющей стали либо из керамики и только в редких случаях – из обычного пластика.

Принцип работы дефлектора

Принцип работы вентиляционного дефлектора очень прост и не зависит от типа или конструкции устройства:

• Тяга в канале системы увеличивается;
• Благодаря диффузорам воздушные потоки разветвляются и это способствует понижению давления;
• В сам корпус ударяются направленные потоки воздуха.

Считается, что устройство будет качественно работать, если его установить под небольшим углом наклона к горизонтальной поверхности. Специалисты в данной области утверждают, что эффективность дефлектора зависит от трех моментов:

• Размера дефлектора;
• Высоты установки;
• Формы, а также конструкции корпуса.

Однако несмотря на множество достоинств данного устройства, у них есть определенные недостатки.

Разновидности агрегатов

Сегодня рынок переполнен разными видами дефлекторов, и делятся они на следующие типы:

С точки зрения конструкции, устройства принято делить на несколько типов:

• ЦАГИ или центральный аэрогидродинамический институт. В этом типе, тяга увеличивается благодаря тепловому и воздушному напору и высотному давлению. Устанавливается прямо на вентиляционной трубе. Из-за этого в дефлекторе ЦАГИ тяжело делать профилактический осмотр и чистку;
• Тип Вольперта, круглой либо шарообразной формы;
• Открытый тип в форме тарелки. Имеет дополнительную стенку, которая расположена вокруг воздуховода;
• Поворотное устройство оснащено сачком, который крутится на штоке.
  Благодаря турбулентности тяга в трубе увеличивается;
• Тип Григоровича – один из самых простых устройств.

В последнее время появляются новые устройства, которые не относятся к какой-то отдельной группе, например, дефлегматоры на подшипниках или со спиралевидными лопастями.

Дополнительные типы дефлекторов

Для некоторых видов дымохода могут подойти отражатели, которые тоже являются дефлекторами. В основном они применяются на отопительных приборах, работающих на жидком топливе.

К этим устройствам ставят дополнительные крепления, ведь они подвергаются сильным ветрам. Однако данное устройство должно быть сделано в соответствии с характеристиками газовой установки.

Важно учитывать, что если сделать отражатель больших размеров, то необходимую тягу он дать не сможет, а что еще хуже – затормозит само горение. Это из-за того, что дефлектор больших размеров может пропускать большие массы воздуха, которые, в свою очередь, тушат пламя.

Устройство, которое устанавливается на газовые котлы, должно иметь искрогаситель. Сила тяги не стабильна или равномерна, она может быть или слабой, или очень сильной – все зависит от ветра. Для того чтобы такие явления не влияли на обогревательное оборудование, следует вмонтировать флюгерный дымоотражатель.

В устройстве данного типа вмонтировано дополнительное устройство, похожее на вентилятор. Внутри самого корпуса находятся лопасти, согнутые под определенным углом. Эти лопасти соединены в центральном узле, который служит в качестве оси вращения.

Как сделать и установить дефлектор

Для того чтобы процесс изготовления данного устройства не был очень сложным, необходимо точно следовать схеме рекомендаций и действий.  На этапе подготовки следует определиться со следующими моментами:

• Перед преступлением к работе следует сделать необходимые и точные чертежи, которые помогут сделать правильный агрегат. В чертеже должен быть указан размер самой трубы дымохода, это поможет определить высоту и ширину устройства.
• Дальше нужно выбрать материал, из которого будет сделан агрегат на дымоход. Он может быть сделан из оцинкованной стали или металлов, которые покрыты химической защитой.
• Также важно приобрести инструменты и материалы, которые нужны для изготовления и монтажа. Можно выделить следующее: ножницы по металлу, дрель, заклепочник, молоток деревянный, картон, маркер и лист металла не толще 1мм.

Совет! При работе обязательно использовать средства защиты, такие как перчатки и очки.

Процесс изготовления

Процесс работы своими руками можно условно поделить на три этапа.

Первый этап изготовления дефлектора на вытяжку – это, как уже говорилось, вычисление размера и рисование схемы исходя из диаметра канала.

Второй этап начинается с обвода маркером тех фигур, которые нужно вырезать ножницами. Полученные части скрепляем с помощью сварки, заклепок либо небольших болтов. Все элементы следует загибать по краям с помощью пассатижей и деревянного молотка. Для монтажа самого колпака необходимо вырезать кронштейны в виде изогнутых полос. Они крепятся снаружи агрегата, а обратный конус закрепляется к зонту. Когда все комплектующие готовы, можно приступать к сбору всего диффузора прямо на дымоходе.

Третьим этапом является установка дефлектора. Поэтому на вентиляционную трубу монтируется нижний стакан и закрепляется с помощью болтов. Поверх ставим верхний стакан и зажимаем, используя хомут, далее прикладываем к опорам колпак. В заключении работы по изготовлению диффузора своими руками, монтируется обратный конус, благодаря которому устройство будет работать даже при неправильном направлении ветра.

Сборка устройства Григоровича

Если изготавливать дефлектор данного типа, то ко всей конструкции добавляется обратный конус. В результате один конус должен получиться меньше другого примерно на 4 см. После того как все детали будут вырезаны, необходимо приставить одну часть к другой, и на внутренней стороне большого конуса обвести размер второго.

 Далее на большом конусе следует сделать надрезы до нарисованной линии, должно быть восемь надсечек, которые равномерно расположены по всему диаметру. Эти полосы служат в качестве крепления, далее их необходимо загнуть.

Для того, чтобы закрепить обратный конус к дефлектору можно использовать шпильки. Заранее необходимо просверлить с помощью дрели три отверстия в меньшем конусе по окружности детали. В сделанные отверстия вставляются шпильки и фиксируются гайками.

Внешняя или верхняя сторона дефлектора является местом, в которое закрепляется предварительно изготовленная металлическая петля, благодаря которой данная конструкция приобретает конечный вид. Это устройство имеет цилиндрический низ, поэтому является надежным по конструкции.

Особенности работы с дефлектором

Обязательно для достижения хорошего результата, необходимо при изготовлении учитывать такие особенности:

• Если диаметр трубы большого размера, то для надежности следует поставить дополнительные растяжки для фиксации, которые необходимо заранее изготовить из проволоки.
• Давление, которое внутри дефлектора усиливается исходя из того, насколько сильный поток, который опускается вниз по каналу.

Данное приспособление очень полезное, и даже, можно сказать, незаменимое устройство для жилых домов. Дополнительно о том, как сделать дефлектор ЦАГИ своими руками можно увидеть в данном видео:

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как соорудить дефлектор для вентиляции своими руками

Вентиляция в малоэтажном доме играет серьезную роль. Особенно важна ее эффективная работа в подсобных помещениях, в кухне, в санузлах. Устройство вентиляционных каналов помогает решить проблему воздухообмена, однако если система работает неудовлетворительно, то в доме не только застаивается отработанный воздух, но и повышается влажность, в помещении нарушается оптимальный микроклимат. В этом случае рационально использовать простое устройство – дефлектор. Его установка повысит эффективность тяги в вентиляционном канале, как минимум процентов на 15%. Это немудреное приспособление без особых сложностей может соорудить каждый хозяин самостоятельно.

Дефлектор вентиляционный: что это такое и как он работает

Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.

Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.

Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.

Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.

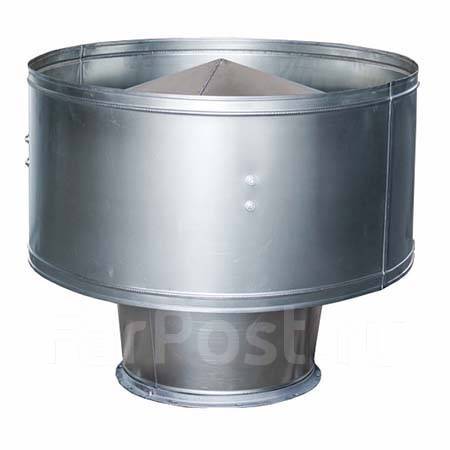

Конструкция дефлектора ЦАГИ

Наиболее распространенным вариантам для установки в вентиляционную систему считается дефлектор ЦАГИ. Простое приспособление состоит из следующих элементов:

1. Диффузора, который представляет собою часть трубы, имеющую конфигурацию усеченного конуса. Узкой стороной его монтируют на трубу.
2. Навершия в виде колпака или зонтика, защищающего полость канала от проникания осадков и мусора.
3. Кольца, скрепляемого с внешней стороной диффузора, применяя кронштейны.
4. Патрубка, монтируемого на оголовке вентиляционного канала.
5. Кронштейнов для крепления колпака.

Дефлектор вытяжной вентиляции данной конструкции распространен на строительном рынке, приобрести устройство не составит труда. При желании его несложно сделать и самому, главное правильно определиться с размерами и приобрести нужные материалы. Лучшим вариантом считается оцинкованная и нержавеющая сталь, реже применяется жесть и алюминий. В продаже встречаются изделия и из пластика, отличающиеся низкими ценами по сравнению с металлическими изделиями.

В расчетах, как это видно из схемы дефлектора следует отталкиваться от значения диаметра вентиляционной шахты. Поэтому нужно тщательно выполнить замер.

Чертеж конструкции дефлектора ЦАГИ

• d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
• 1,25 d – расчетная величина диффузора в широкой части;
• 1,7 d – значение ширины зонта;
• 2 d – требуемый диаметр кольца;
• 1,2 d – значение высоты кольца;
• d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

вентиляционный на трубу дымохода и как сделать своими руками по чертежам, что это такое

Правильно оборудованный механизм вентиляции в доме способствует свежести и чистоте воздуха внутри жилого помещения. Главным условием ее функциональности считается возможность эффективной тяги, однако, всевозможный мусор и пыль могут серьезно нарушить функциональность всей системы. Чтобы не допустить подобных поломок, профессионалы советуют использовать вентиляционный дефлектор.

Что это такое?

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое. Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

• создает защиту для вентиляционных ходов;
• способствует бесперебойной тяге всей вентиляционной системы;
• активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство. Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши.

Принцип работы

Вентиляционный дефлектор может отклоняться от любого, даже самого минимального дуновения ветра. Однако он не просто отклоняется, а еще и фиксируется так, чтобы создать оптимальные условия для эффективного вывода продуктов горения через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора состоит в том, что он крепится к трубе, которая отводит дым и гарь и при этом создает препятствие свободному перемещению воздушных потоков. Согласно законам физики, чем более интенсивно перемещается объем воздуха в потоке с изменяющимся сечением, тем сильнее перепад давления, что приводит к понижению давления. Мощность потока ветра, действующего на дымоход, формирует рядом с оголовком некоторое разрежение.

Поток воздушных масс, сталкиваясь с препятствием, обтекает его, а сам воздух при этом проникает внутрь вентиляционной системы через специально оборудованные отверстия сверху и снизу, при этом разрежение воздуха возрастает и ориентирует направление воздушного столба вверх. Вентиляционный дефлектор функционирует с оптимальной эффективностью по вентмагистрали с горизонтальными изгибами и пролетами. Это является условием, при котором тяга вытяжки горячего воздуха возрастает самое меньшее на 10–20%. Конечно, ветер, как и остальные природные явления, всякий раз ведет себя неодинаково. Его влияние различается: он может обдувать дымоход сверху вниз, в этом случае помогут расположенные снизу дефлектора небольшие отверстия, именно они будут втягивать к себе газы. Порывы ветра могут направляться снизу вверх, тогда воздух будет проходить через кольцевые отверстия в верхней части устройства. Воздушные массы могут перемещаться в горизонтальной плоскости, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что самым опасным вариантом считается второй, поскольку в этой ситуации зонтик устройства отражает воздушные потоки в направлении, прямо противоположном перемещению дыма вместе с продуктами горения.

Чтобы нивелировать этот недочет, многие мастера монтируют еще один дополнительный конус того же размера, что и базовый, и соединяют оба элемента. Таким образом, зонтик дефлектора оборудуется двумя разнонаправленными конусами. Это позволяет прибору работать с максимальной эффективностью в любых погодных условиях. Если дымоход не оборудован этим устройством, на вентиляционной трубе постепенно будет оседать жир и копоть, к которым со временем начнут прилипать пыль и мусор. Все это с течением времени вызывает уменьшение сечения внутреннего вентотвода и дальнейшей поломки всей системы в целом.

Преимущества и недостатки

К достоинствам механизма следует отнести следующие:

• эффективную защиту от грязи и всевозможных осадков;
• увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

Устройство

В переводе дефлектор означает «отклонять» и это определение наглядно отражает все его функциональные особенности.

В зависимости от модификации дефлектор может состоять из разных элементов, однако, все модели имеют такие одинаковые структурные части, как:

• два металлических стакана;
• кронштейны для прочной фиксации;
• приточно-отводящий патрубок, прикрепленный к трубе с использованием пластикового или металлического хомута;
• решетка для защиты дымохода от мусора и листьев.

Верхний стакан имеет форму, которая немного расширяется к нижней части, а вот внутренний стакан является абсолютно ровным. Эти цилиндры одеваются друг на друга, оба имеют специальные отверстия кольцевого типа. На самом верху всей конструкции фиксируется крыша-диффузор на прочных стойках. Он имеет самые разные названия – колпак, зонтик, некоторые мастера именуют его «навершие». Форма крыши-диффузора может быть любой, наиболее распространена полукруглая модель, а также плоская с крышкой и щипцовая двускатная. Необходимо чтобы диаметр крышки был больше, чем диаметр выходного трубного отверстия. В противном случае возможно попадание снега и дождя внутрь вентсистемы.

Назначение

Одним из широко распространенных вариантов практического применения дефлектора считается монтаж на дымоход. Дело в том, что при вычислении размеров трубы основным критерием является обеспечение тяги, сила которой оптимальна для эффективного выхода опасных продуктов горения. Использование дефлектора создает условия для увеличения КПД всей отопительной системы в доме на 20%, а это во многом обуславливает хорошее прогорание топлива, существенное увеличение отдачи тепла и избавление от проблем, которые вызваны затуханием пламени.

Помимо этого, дефлектор на дымоходе препятствует проникновению внутрь механизма воздухода всевозможного мусора и осадков, кроме того, хорошо влияет на функциональность системы и существенно повышает срок ее службы.

Еще один популярный вариант использования дефлекторов – это крепление на кондиционер. В строгом понимании подобная конструкция довольно незначительно напоминает классические дефлекторы. Это скорее экраны-отражатели, которые используются для перемещения воздушных масс, создаваемых в результате работы кондиционеров. Благодаря такому дефлектору мощный поток воздуха движется не на человека, а в пол или по потолку, а затем медленно теряет свою выраженность и вскоре рассеивается.

Интересный вариант дефлекторов – это ротационный (роторный). Подобные модификации позволяют значительно увеличить эффективность естественного вентилирования в 4 и более раз.

Примечательно, что при этом не требуется сети электрического тока и других источников питания устройства. С технической точки зрения, ротационный дефлектор представляет собой небольшую подвижную головку с движущимися лопастями, которая фиксируется на прочном основании специальными подшипниками, характеризуется нулевым сопротивлением. Если в такие лопасти проникает воздушный поток, то они приводят головку в движение, таким образом воздух сильно разряжается и вырабатывается необходимая тяга.

Еще один известный вариант дефлектора – это флюгер. Чисто технически он является механизмом с вращающимся корпусом, двигающимся параллельно с изогнутыми линиями козырька, которые, в свою очередь, сходятся в узлах подшипника.

На самом верху такой конструкции размещается флюгер, благодаря которому все устройство в целом движется «по ветру». Механизм активности заключается в следующем: поток воздуха проходит через козырьки, затем набирает скорость и формирует участок пониженного давления. Как следствие, возрастает тяга, а теплообмен существенно улучшается. Подобные устройства очень эффективны для предупреждения возникновения обратной тяги, образования искр или ошибок работы котла вследствие затухания огня. При этом соорудить подобный флюгер совсем несложно – необходимо лишь зафиксировать установку на срезе вытяжной трубы специальным кольцом с узлом подшипника.

Виды

О значимости дефлектора в формировании необходимой обратной тяги и поддержании ее в стабильном состоянии вопреки любым природным явлениям задумались еще столетие назад. Тогда в «Центральном аэрогидродинамическом институте имени профессора Н. Е. Жуковского» (ЦАГИ) по поручению совсем «молодого» союзного правительства начались работы по усовершенствованию дымоходов. Этой проблемой занимались известные ученые Д. П. Григорович и А. Ф. Вольперт. Они создали несколько эффективных моделей дефлекторов самого различного назначения, самым известным из которых стал прибор, названный в честь своих создателей – дефлектор Вольперта-Григоровича. Именно он и был взять за основу для создания более современных технологичных моделей.

Несмотря на широкий ассортимент самых разнообразных торговых марок дефлекторов, все они укладываются в несколько типовых вариантов по принципу аэродинамики.

По степени взаимодействия с механизмом тяги существует несколько моделей.

• Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
• Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
• Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
• Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

• неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
• полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
• закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
• дефлектор-флюгер;
• вихревой дефлектор.

С точки зрения технологичности, наиболее сложным считается закрытый дефлектор. Однако он имеет и немаловажное преимущество: в результате нагрева обечайки такие устройства практически сразу дают собственную полностью энергонезависимую тягу.

Этот вид пассивного дефлектора является единственным, который может увеличить естественную тягу даже в абсолютно безветренную погоду. Отдельно стоит остановиться на вихревых вариантах. Они легко выделяются из общего модельного ряда своей «рваной» конструкцией с выступающей острой кромкой. Следует заметить, что область вихревой аэродинамики имеет много «белых пятен», поэтому нарисовать точную модель поведения такого типа устройств при вариативных внешних явлениях довольно сложно, поэтому такие модели не пользуются спросом и многие производители закрыли их выпуск.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

В общем, дымник – это несовершенный дефлектор, который оптимален для использования в регионах с ровным климатом, где практически не бывает ураганов и бурь.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Не стоит путать вентиляционный дефлектор, канализационную модель и дефлектор капота со многими другими модификациями, которые не имеют никакого отношения к поддержанию работы отопительной системы в домах.

Как сделать самому?

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

• нарисовать схему-чертеж;
• сформировать заготовки;
• непосредственно собрать дефлектор;
• зафиксировать его на трубе.

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

Расчет является следующим:

• высота дефлектора = 1,6–1,7 х d;
• ширина = 1,2–1,3 х d;
• ширина колпака = 1,7–1,9 х d.

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

• Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
• Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.

• Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
• Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
• Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

О том, что представляет собой дефлектор, смотрите в видео ниже.

Дефлектор вентиляционный своими руками

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция — дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Отправить комментарий

Дефлектор на вентиляционную трубу. Устройство и принцип действия. Монтаж

Дефлектор для вентиляции – аэродинамическое устройство, устанавливаемое на верху вентиляционного канала (трубы) приточно-вытяжной системы приспособление способствует повышению эффективности воздухообмена. Происходит это как за счет усиления естественной тяги, так и потому, что предотвращается попадание в канал ветровых порывов и всего того, что может заноситься ими или попадать само по себе.

Вентиляционные системы часто оснащают дефлекторами, такие устройства способствуют усилению тяги

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

• двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока. Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
• кронштейнами для крышки;
• патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

• диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;
• зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
• корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Обратите внимание! К некоторым моделям крепят сетку, чтобы задерживать мелкий мусор, но это отрицательно сказывается на уровне тяги, хотя и незначительно.

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам. С этим недостатком, присущим всем типам устройств, приходится считаться. Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

• высотой установки относительно уровня крыши;
• размерами устройства;
• его формой;
• незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

• способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
• предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
• препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

• медью. Впрочем, крайне редко, из-за ее высокой стоимости;
• алюминием;
• керамикой;
• оцинкованной сталью;
• нержавеющей сталью;
• пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

• статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
• статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
• ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
• с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

• квадратными;
• круглыми.

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

• Вольперта.
• Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
• двойном.
• Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
• флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
• ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
• шаровидном.

Как изготовить и установить вентиляционный дефлектор своими руками

Самостоятельное изготовление вращающегося дефлектора вентиляционного, как правило, не рекомендуется ввиду значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойность работы вентиляционной системы.

Простую модель дефлектора можно собрать и установить своими руками

Вычерчивание схемы и составление расчетов опираются на параметр диаметра вентиляционного ствола. Отталкиваясь от этого показателя, принято брать следующие коэффициенты:

• 1 – для входного патрубка;
• 1,7 – для высоты диффузора;
• 1,3 – для его ширины;
• 1,8 – для ширины защитного колпака.

Для начала стоит изготовить картонные лекала для всех элементов, чтобы потом приложить их к металлическому листу и вырезать. Но уверенные в себе работники могут себе позволить пренебречь этим этапом, перенося на металлический лист все разверстки конструкционных элементов.

Вырезав все необходимые элементы с помощью ножниц по металлу или болгарки, переходят к их сборке, пользуясь для этой цели сваркой, болтами, заклепками или саморезами. Предпочтительнее представляется использование болтов или заклепок, так как работа со сварочным аппаратом по тонкому листовому металлу требует приличных квалификационных навыков.

Последовательность такова:

1. Собирается диффузор.
2. К нему крепятся кронштейны, которые будут удерживать зонт.
3. Монтируется защитный колпак.
4. К входному патрубку прикрепляются кронштейны.
5. Верхняя часть кронштейнов подсоединяется к диффузору.

Установка подчиняется нормам СНиП, при ее выполнении придерживаются следующих правил:

• при монтаже дефлектора круглого сечения на трубу квадратной формы пользуются переходным патрубком;
• ствол вентиляционного канала равняется по высоте дымовой трубе, чтобы задымленный воздух не проникал в помещения здания;
• монтаж не допускается, если устройство попадает в аэродинамическую тень, образуемую соседними постройками;
• размещение должно производиться так, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет высшей точкой кровли;
• при монтаже на плоской кровле минимальная высота – от 500 мм;
• при удаленности вентиляционного канала от кровельной вершины на расстояние до полутора метров дефлектор возвышается над крышным коньком (парапетом) хотя бы на 500 мм;
• при расстоянии между воздухоотводом и парапетом крыши в полтора-три метра дефлектор должен оказаться не ниже уровня конька крыши;
• при расстоянии свыше трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более, чем на 10º.

Важно! Установка дефлектора требует соблюдения указанных правил, иначе эффективность его работы будет ненадлежащей.

Установив дефлектор на трубу приточно-вытяжной вентиляции, удается добиться целого ряда преимуществ, обеспечивающих более высокий уровень комфорта при пользовании помещениями. Более простые модели вполне могут быть изготовлены собственными руками и превращены в дизайнерские элементы экстерьера частного дома. Главное при этом — не забывать о требованиях СНиП и конструктивных особенностях модели дефлектора, связанных с условиями эксплуатации.

что это такое: описание, фото, применение в вентиляции

Современный загородный дом со своими герметичными окнами и дверями без качественной вентиляционной системы рискует превратиться в любой момент в парилку. Эффективная вентиляция призвана решать данную проблему. Система состоит из разнообразных приборов. В этой статье мы разберемся, что такое дефлектор, зачем он нужен, и как правильно его установить.

Содержание

1. Принцип действия дефлектора и его устройство.

2. Виды приборов и их назначение.

3. Дефлектор своими руками.

4. Монтаж.

5. Видео.

Принцип действия дефлектора и его устройство

Дефлектор – это устройство с «колпаком», монтирующиеся на верхушку вытяжной трубы для защиты вентиляционного канала и обеспечения постоянной тяги для всей вентиляционной системы.

Что такое дефлектор фото

Сегодня можно встретить дефлекторы разной конструкции. Основные части прибора:

1. Диффузор – это часть трубы по конструкции напоминающая усеченный конус. Именно эта часть устройства повышает воздушное давление у оголовка;

2. Колпак, защищает трубу от попадания мелкого мусора и осадков.

3. Внешний корпус цилиндрической формы, рассекает воздушный поток, создавая область низкого давления.

Материалом изготовления может быть медь или жесть, допускается изготовление дефлектора из котельной стали.

Виды приборов и их назначение

Дефлектор – это прибор, который может иметь разную конструкцию и различаться по назначению:

1. С плоской насадкой. Такие дефлекторы считаются самыми простыми, их легко изготовить самостоятельно.

2. С открывающейся насадкой. Данный тип дефлекторов рекомендуем для дымоходов, нуждающихся в частой чистке.

3. С щипцовой насадкой. Подобный дефлектор на дымоход обеспечивает более надежную защиту вентиляционной системы от снега, ветра и дождя, рекомендуем для установки в районах с частыми снегопадами и сильным ветром.

4. Насадка шарообразной формы. Дефлекторы отличаются интересным внешним видом, впишутся в дизайн любого современного дома, коттеджа или виллы.

Дефлектор своими руками

Прежде чем приступить сделать дефлектор на трубу своими руками необходимо знать, что прибор имеет свои параметры: высота 1,7 от диаметра вентиляционного канала, ширина 1,9 от того же внутреннего диаметра.

Важно: в качестве материала изготовления лучше выбрать медь, данный материал дорогой, но самый крепкий. Медный дефлектор на дымоход стоек к любым атмосферным явлениям и прослужит более 30 лет без необходимости ремонта.

Порядок изготовления устройства:

1. Создание на бумаге чертежа основных деталей – колпака, корпуса, диффузора.

2. Чертежи необходимо переложить на металл и вырезать нужные детали с помощью ножниц по металлу.

3. Полученные части соединяются между собой заклепками или болтами. Части можно также сварить.

4. Прежде чем установить дефлектор на трубу, необходимо его собрать «на земле». На высоте останется только закрепить части дефлектора к дымоходу.

Дефлектор для дымохода своими руками чертеж

Монтажа

Монтаж дефлектора на вентиляционную трубу несложный, но требует соблюдения определенных правил. Первым устанавливается патрубок в трубу, крепится он заклепками или болтами. Далее к патрубку фиксируются нижние кронштейны, а на них устанавливается воронка диффузора. Диффузор крепится хомутами.

Насадка устанавливается к верхней части диффузору с помощью заклепок.

Важно: рекомендуется устанавливать вентиляционный дефлектор на высоте в 1,8-2 м от уровня крыши. Такое расположение поможет улучшить тягу в вентиляционной системе.

Видео

Добавить комментарий

Добавление дефлектора в регистры пола

В доме, где есть система принудительного воздушного отопления, напольных регистров можно найти по всему дому. Напольный регистр обычно устанавливают по краям стены комнаты, чтобы не пропускать пешеходов. По большей части это предметы домашнего обихода «вне поля зрения, вне памяти». Однако бывают случаи, когда предмет мебели располагается над регистром. Чтобы и дальше получать максимальный поток воздуха от напольного регистра, необходимо использовать воздушный дефлектор.

Воздушный дефлектор — отличное приспособление, которое можно добавить к любому напольному регистру, которое отклоняет горячий воздух в комнату, а не на основание предмета мебели. Многие люди используют эту недорогую альтернативу изменению положения своего регистратора. Если вы обнаружите, что не можете разместить мебель в определенных местах из-за напольных регистров, вот несколько шагов, которые необходимо предпринять, чтобы добавить воздушный дефлектор.

Шаг 1. Измерьте регистр пола

Большинство регистров, которые сегодня встречаются в современных домах, имеют универсальный размер.Изменения могут происходить в регистрах в больших или старых домах. Лучше всего потратить несколько минут, чтобы измерить размер регистра, чтобы убедиться, что вы покупаете правильный. После того, как у вас будут размеры, перейдите в центр оборудования и найдите воздушный дефлектор подходящего размера, формы и стиля, который будет соответствовать вашему интерьеру и вашим потребностям.

Шаг 2: Снимите напольные регистры

Чтобы установить воздушный дефлектор на напольный регистр, вам необходимо его снять. Это легко сделать отверткой.Просто ослабьте винты и снимите их. Отложите их, так как они вам снова понадобятся через несколько минут. Поднимите регистр из положения на полу.

Шаг 3: Очистить регистр

Когда регистр снят с пола, самое время его почистить. Используйте тряпку и немного воды, чтобы удалить пыль и грязь. При необходимости подкрасить краской. Используйте промышленный пылесос или обычный домашний пылесос и прочистите воздуховод до самого шланга.

Шаг 4: Установите воздушный дефлектор

Воздушный дефлектор появится в вашем реестре одним из двух способов.Во-первых, он будет просто закреплен с помощью более длинных винтов, которые удерживают дефлектор и напольный регистр. Во-вторых, он будет приклеен к регистрам с помощью липкой ленты. Если вы используете полоску, снимите подложку и приклейте ее к регистрам. Если вы используете винты, установите тонкий кусок уплотнителя, который будет служить уплотнением между двумя элементами.

Шаг 5: Установите напольный регистр на место

Установите регистр на место и закрутите винты. Если вы используете более длинные, просто вбейте их отверткой.Удерживайте старые винты, так как вы, возможно, захотите использовать их снова в будущем.

DIY Vent Cover (это красиво и просто)

Подавляющее большинство крышек вентиляционных решеток просто уродливы! Узнайте, как сделать красивую вентиляционную крышку своими руками, с помощью этого простого пошагового руководства.

Здравствуйте, друзья! Если вы регулярно читаете мой блог, то вы уже знаете, что мы недавно создали эту современную дощатую стену DIY в нашем фойе.Что ж, в процессе мы поняли, насколько уродливой была наша крышка воздушной решетки. Он просто торчал, как больной большой палец. Итак, мы решили что-то с этим делать. Мы сделали вентиляционную крышку своими руками примерно за час из супер недорогих материалов. Конечный результат такой красивый и того стоит! Читайте дальше, чтобы узнать, как сделать свой собственный!

Спасибо компании DAP Products за спонсирование этого сообщения. Этот пост содержит несколько партнерских ссылок для вашего удобства. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

DIY Vent Cover Tutorial

Если вы хотите БЕСПЛАТНО распечатать инструкции для этого проекта, просто щелкните изображение ниже! 🙂

Шаги:

1.Измерьте размер отверстия для возврата воздуха в стене. У нас 14 ″ x 20 ″.

2. Отрежьте сосну до нужной длины. Мы скошили углы, но вы можете сделать стыковые соединения, если хотите. Мы использовали нашу составную торцовочную пилу, чтобы сделать наши пропилы, но вы можете сделать эти пропилы с помощью угловой коробки и набора ручной пилы .

3. Соберите внешнюю рамку вентиляционной крышки DIY. Мы склеили края с помощью DAP Rapid Fuse , а затем использовали угловые зажимы , чтобы убедиться, что рама остается идеально квадратной.Затем, чтобы укрепить углы, мы использовали наш гвоздь , чтобы вставить гвоздь в каждый угол.

4. После того, как ваша рама собрана, вы, вероятно, должны пойти и покрасить ее. Мы не красили его до тех пор, пока не прикрепили металлический лист, а это означало, что мне нужно было быть намного осторожнее. Ой.

Затем используйте ножницы для металла , чтобы обрезать декоративный металлический лист по размеру. Обязательно обрежьте его немного меньше вашего кадра, чтобы он не выступал за края кадра.

5. Затем используйте свой DAP Rapid Fuse , чтобы приклеить металлическую пленку к задней стороне рамы. Затем используйте зажимы, чтобы удерживать его на месте, пока клей застывает (что занимает всего несколько минут). Не волнуйтесь, если у вас нет такого миллиарда зажимов, как у нас. Вы также можете просто удерживать его на месте или использовать что-то тяжелое, чтобы удерживать металлический лист, пока он застывает.

6. Как только клей застынет, снимите зажимы. Посмотрите, насколько лучше уже выглядят вещи !!!! Такое огромное улучшение.

7. После покраски и полной сборки вентиляционной крышки DIY ее можно повесить. * Обратите внимание, что нам пришлось прикрепить несколько тонких деревянных обрезков к раме вентиляционных отверстий в стене, чтобы новая рама располагалась заподлицо. У вас может не быть такой же проблемы, но если у вас есть, просто приклейте их к раме на стене с помощью DAP Rapid Fuse , и все будет в порядке. * Мы использовали планки для подвешивания картин Command , чтобы прикрепить новую крышку вентиляционного отверстия DIY к раме на стене.

Причина, по которой мы использовали полосы для подвешивания изображений Command вместо обычных полосок, заключается в том, что они выглядят как липучки, и детали сцепляются друг с другом. Это означает, что мы можем снять вентиляционную крышку, чтобы при необходимости заменить фильтр, а затем снова установить его на место. Другими словами, полосы для подвешивания картинок позволяют снимать и заменять вентиляционную крышку без необходимости каждый раз использовать новые полосы управления 🙂

Вот и все! Когда вы закончите, вы уйдете от этого….

к этому!

Декоративный металлический лист , который мы использовали для этого проекта, очень универсален. Мы также использовали его для изготовления этой самодельной накладки для нашей входной двери — она ​​намного круче, чем скучные накладки на ножки, продаваемые в магазинах.

Как вы думаете ?! Разве это не выглядит намного лучше?

Что такое отводной вентиль?

Закрытие вентиляционных отверстий может показаться хорошим решением в некоторых случаях, например, когда мебель блокирует их, но отводные вентиляционные отверстия предлагают лучшее и более энергоэффективное решение.Если вам слишком холодно зимой или слишком тепло летом, или если в ваших комнатах не очень комфортно, это может быть проблемой с воздушным потоком. Перенаправив вентиляционные отверстия, вы можете убедиться, что очищенный воздух поступает в нужные комнаты, а не в те комнаты, которые вы редко используете.

Установка отводного устройства для вентиляционного отверстия, также известного как дефлектор для вентиляционного отверстия, — это простой способ максимизировать производительность системы отопления, вентиляции и кондиционирования воздуха в вашем доме. Продолжайте читать, чтобы узнать больше о переключателях вентиляционных отверстий и о том, как они могут работать для улучшения контроля микроклимата в жилых помещениях.

Как работают отводы вентиляционных отверстий?

Переключатели или дефлекторы вентиляционных отверстий работают, перенаправляя воздух, выходящий из вентиляционных отверстий, для оптимального нагрева и охлаждения. Этот аксессуар для систем отопления, вентиляции и кондиционирования воздуха обычно изготавливается из пластика и надевается на вентиляционные отверстия в вашем доме. Вы можете отрегулировать их вверх или вниз в зависимости от ваших потребностей в перенаправлении воздуха.

Поскольку переключатели вентиляционных отверстий позволяют лучше контролировать, в какие зоны вашего дома поступает воздух с регулируемым климатом, это эффективный способ экономии энергии и продления срока службы вашей системы отопления, вентиляции и кондиционирования воздуха.

Перенаправление вентиляционных отверстий повышает эффективность

Всякий раз, когда поток воздуха в вентиляционном отверстии перекрывается, вы получаете меньше преимуществ с точки зрения комфорта. Например, если поток воздуха заблокирован предметом мебели, часть прохлады воздуха уменьшится, потому что он будет ударяться о более теплую поверхность.

Если вентиляционное отверстие направляет холодный воздух перед теплым прибором или теплым окном, теплообмен будет еще больше, а это опять же означает, что меньше холодного воздуха будет попадать туда, где вам нужно.Это снижает эффективность, поскольку вы почувствуете себя теплее и с большей вероятностью отрегулируете термостат, чтобы получить некоторое облегчение. Кроме того, поскольку из-за теплопередачи фактическая температура в помещении повышается, кондиционер постарается компенсировать разницу. Другими словами, часть энергии, затрачиваемой вашим кондиционером на охлаждение воздуха, будет потрачена впустую из-за плохо направленных вентиляционных отверстий.

Как перенаправить вентиляционные отверстия

Если поток воздуха блокируется мебелью, приборами или другими крупными предметами, вы можете просто переместить предметы или перенаправить вентиляционное отверстие.Некоторые вентиляционные крышки имеют встроенный переключатель или рычаг, который можно использовать для перенаправления воздушного потока.

Если существующие вентиляционные крышки не обеспечивают подходящего способа направленного воздушного потока, например регулируемую заслонку, у вас все же есть эффективные варианты. Один из самых простых — приобрести диверторы для дефлектора. Обычно они изготавливаются из изогнутого пластика и прикрепляются к вентиляционной крышке и могут регулироваться для направления потока воздуха вверх, вниз или в стороны. Также можно найти дефлекторы вентиляционные с удлинителями. Это полезно, когда вентиляционные отверстия расположены, например, под кроватями или диванами.

Когда воздушные дефлекторы наиболее эффективны?

• Вентиляционные отверстия под мебелью: Многие домовладельцы просто закрывают вентиляционные отверстия под мебелью или за ней. Кондиционированный воздух, поступающий из вашей системы HVAC, тратится впустую, если он ударяется о препятствия, такие как кровати, столы, стулья или другую мебель. Установив вентиляционные дефлекторы, вы можете направлять воздушный поток таким образом, чтобы обеспечить больший комфорт и сэкономить энергию.
• Вентиляционное отверстие над устройством: Если у вас есть вентиляционное отверстие над устройством, которое нагревается, например, духовкой или сушилкой для одежды, это также влияет на воздух.Использование вентиляционного дефлектора поможет обеспечить надлежащее охлаждение / нагрев воздуха и не снизить температуру в приборе.
• Вентиляционное отверстие в свободной комнате: Вместо того, чтобы закрывать вентиляционное отверстие в неиспользуемой комнате, дефлектор и удлинитель вентиляционного отверстия можно творчески комбинировать, чтобы направлять воздух в коридор. Вам нужно будет оставить дверь в комнату открытой, но, оставив шторы / жалюзи закрытыми, вы сможете лучше контролировать температуру в комнате, не повреждая систему вентиляции.Если вам нужно больше контролировать температуру в отдельной комнате, вы можете подумать о приобретении системы зонирования.
• Вентиляционные отверстия возле окон: Окна являются источником тепла в теплые месяцы и источником потерь тепла зимой. Если у вас есть воздуховоды возле окон, на кондиционированный воздух будет влиять создаваемая температура. Дефлектор может помочь предотвратить подъем или потерю большего количества кондиционированного воздуха, тем самым позволяя вам экономить энергию.
• Вентиляционные отверстия рядом с термостатами: Если вентиляционное отверстие находится рядом с термостатом вашего дома, оно может сильно и неточно повлиять на показания комнатной температуры.Неправильное показание температуры приведет к тому, что система будет работать дольше или короче, чем это необходимо, при этом не будет достигнута оптимальная температура в доме. Вентиляционный дефлектор может удерживать воздух подальше от термостата, позволяя ему получать более точные показания температуры в доме.

Другие шаги по повышению энергоэффективности

Вентиляционные отверстия, заблокированные мебелью, — это только одна причина для использования дефлекторов. Иногда расположение вентиляционных отверстий HVAC неэффективно.Примером может служить напольное отверстие, расположенное прямо под окнами. Окна являются источником тепла в жаркую погоду и потерь тепла зимой, и ваш кондиционированный воздух, поднимающийся над стеклом, соответственно теряет или набирает тепло. Использование дефлекторов для направления кондиционированного воздуха подальше от окон сэкономит энергию и сделает ваш дом более комфортным.

Последние мысли

Хотя это может показаться нелогичным, оставьте вентиляционные отверстия открытыми. Если вы пытаетесь сэкономить, попробуйте повышать температуру на работе и во время сна.Исследования показывают, что чем дольше ваш дом будет находиться при повышенной температуре при охлаждении или при пониженной температуре при обогреве, тем больше энергии вы сэкономите. Установка температуры на 10 или более градусов на 8 часов, пока вы спите или идете на работу, может снизить ваши счета за электроэнергию на 5-15 процентов.

Если вашей системе требуется ремонт или вы хотите перейти на более энергоэффективную систему, позвоните нам по телефону 951-926-1002. Вы также можете посетить нашу страницу контактов и заполнить контактную форму.

10 Самодельных крышек для вентиляционных отверстий с оригинальным дизайном

В каждом современном доме нужны вентиляционные отверстия.Будь то вентиляционные отверстия, вентиляционные отверстия для обогрева или вентиляционные отверстия в ванной, все они необходимы для поддержания свежего воздуха в наших домах в течение всего года, и есть даже правила, которые регулируют размер комнаты и количество вентиляционных отверстий, которые необходимо сделать в ней. . Я уверен, что у вас также есть много вентиляционных отверстий, которые легко могут испортить даже самый шикарный интерьер. Сегодня я делюсь своими руками, чтобы закрыть эти уродливые вентиляционные отверстия и сохранить идеальный интерьер.

Первое решение — это декоративные двери, которые служат двум целям: декоративным и функциональным! Вы просто ставите мебель на стратегически важное место и при необходимости меняете двери на вентиляционные, с некоторой перфорацией.Просто и гениально!

как прикрыть некрасивую форточку крутым предметом мебели с перфорированными дверцами (https 🙂

У вас есть решетка возвратного воздуха плинтуса, которая выглядит вот так? Это не очень красиво, так что возьмите лист красиво вырезанного металла, отшлифуйте его, покрасьте, и вы получите шикарный экран, чтобы закрыть вентиляционное отверстие. Вдохновиться!

Фраза «все дело в деталях» приходит на ум, когда вы видите вентиляционную крышку, которая некрасива или не соответствует вашему стилю помещения. эта крышка возврата воздуха была сделана из декоративного металлического экрана радиатора, прочтите полное руководство, чтобы узнать, как его сделать.

У многих из нас есть уродливые белые вентиляционные отверстия на стенах. Они определенно не самые привлекательные на вид. На самом деле, они могут вызвать воспаление глаз. Возьмите такой крутой дверной коврик, покрасьте его и прикрепите к стене, чтобы получить красивую вентиляционную крышку.

Уродливую форточку можно прикрыть обычной шторкой! Вы можете найти такую, размером с вас, отшлифовать и покрасить так, как вам нравится. Вдохновиться!

Это болезненное отверстие было прикрыто куском рулонов туалетной бумаги! Не похоже, а? Если вам это нравится, просто прочтите инструкцию и сделайте то же самое!

Находится ли ваше вентиляционное отверстие в лучшем месте для украшения? Какое решение? Превратите переднюю часть ящика старого шкафа в декоративную вентиляционную крышку в деревенском стиле! Это быстрый проект, не требующий каких-либо серьезных инструментов.Посмотрите, как это получилось!

Пластиковая крышка, поставляемая с вентилятором, выглядит дешево и хлипко и действительно не соответствует стилю вашей ванной комнаты? Сделайте эту классную крышку с отделкой и металлом всего за 5 долларов — и вуаля, ваше вентиляционное отверстие выглядит потрясающе!

Многие компоненты системы HVAC видны внутри дома, и, хотя некоторых людей их присутствие не беспокоит, некоторые домовладельцы хотели бы скрыть или избавиться от этих раздражающих глаз. Один не очень привлекательный элемент HVAC, который присутствует во всем доме, — это возвратное вентиляционное отверстие.Выполнение этого проекта самостоятельно вместо того, чтобы заказывать дизайнерскую вентиляционную крышку в Интернете, может сэкономить вам много денег и позволить создать именно то, что вы ищете. Материалы, которые понадобятся вам для создания индивидуального вентиляционного отверстия, можно найти в местном хозяйственном магазине.

Декоративная крышка для возврата воздуха своими руками (через https 🙂

Эта красивая вентиляционная крышка была сделана довольно быстро и легко, и стоила она всего 5 долларов! Интересует, как сделать самому? Прочтите весь учебник!

Декоративная крышка для вентиляции своими руками (https 🙂

Вентиляционные крышки — это глаза.Превратите их в фантастические с помощью этого подробного практического руководства

Inner Circle участников: поделитесь персонализированной версией этой статьи из личного кабинета.

В каждом современном доме нужны вентиляционные отверстия. Будь то вентиляционные отверстия, вентиляционные отверстия для обогрева или вентиляционные отверстия в ванных комнатах, все они необходимы для поддержания свежего воздуха в наших домах в течение всего года.

К сожалению, некоторые из самых распространенных бельмо на глазу в домах — это также… ну, вентиляционные отверстия! В основном это металлические решетки, в основном тусклые или просто неприятные после долгих лет накопления пыли.Возможно, у вентиляционных отверстий в полу есть искривленные острые края, торчащие из пола. В любом случае, если вы хотите, чтобы в вашем доме был дополнительный штрих стиля, вентиляционный декор работает на удивление хорошо.

Мы собрали галерею стилей и руководств по изготовлению всех видов вентиляционных крышек. Если вам нравятся металлические, деревянные или даже простые в изготовлении картонные обложки, у нас есть что-то для вас!

---

1. Вот руководство по созданию стильной вентиляционной крышки своими руками. Превратите этот приветственный коврик в то, что приветствуют чаще.

Или, приложив немного дополнительных усилий, вы можете покрасить коврик для пола в цвет вашей стены и, возможно, отшлифовать поверхность, чтобы «штифты» приобрели рустикальный вид.

Говоря о ковриках, на большинстве стильных веб-сайтов есть следующее изображение, подразумевающее, что это резиновый дверной коврик. Это не. Это распашная дверная коробка с темной перегородкой, закрывающей воздушный фильтр за ней. Какой прекрасный вид!

2. Закрытие вентиляционных отверстий может включать в себя еще более хитрые идеи, позволяющие более эффективно использовать пространство. Например, это руководство DIY показывает фантастический способ закрыть вентиляционное отверстие с помощью эстетического шкафа.

Должен сказать, это довольно соусом.

3. Можно также использовать листовой металл с красивым рисунком. Это руководство от The Friendly Home покажет вам, как это сделать.

4. Это руководство своими руками показывает, как сделать великолепную вентиляционную крышку за 1/10 стоимости готовой, индивидуальной крышки.

5. Эта женщина сделала резиновый дверной коврик похожим на дорогую латунную крышку для вентиляции.

6. Крошка начинает ползать? Из этого руководства вы узнаете, как защитить от детей вентиляционные отверстия в полу.

7. Конечно, вы всегда можете сделать самодельную крышку затвора для вентиляции переменного тока.

8. Из простого картона можно сделать стильные вентиляционные крышки. Узнайте, как это сделать здесь.

9. Иногда проще простого. Это руководство поможет вам создать простую и привлекательную деревянную обложку, которой можно гордиться.

10. Еще одно руководство по созданию красивой вентиляционной крышки из картона (рулонов бумажных полотенец). Кроме того, это руководство довольно интересно читать.

11. Вы выросли в сарае? Нет? Без проблем! Вот руководство для самостоятельной сборки вентиляционной крышки в стиле сарая, чтобы вы почувствовали себя увереннее.

12. Вентиляционные отверстия в ванных комнатах тоже нуждаются в любви! Покройте эту носовую заставку благодарностью и стилем.

13. Требуется быстрое решение для показа вашего дома? Попробуйте это руководство DIY.

14. Вот отличное видео о том, как создать деревянные вентиляционные перекрытия для пола.

Через Стив Рэмси

15. И, наконец, есть ли у вас напольное отверстие для отопления, которое не направляет тепло в нужном направлении? Вот простой самодельный способ направить теплый воздух туда, куда вам нужно.

Via Brian Molhoek

Можно ли поставить кровать над вентиляционным отверстием в полу? Вот 5 причин не делать….

Прямой ответ — «Нет» — нельзя ставить кровать над вентиляционным отверстием. Вентиляционные отверстия расположены в нужных местах, чтобы пропускать холодный воздух из системы отопления, вентиляции и кондиционирования воздуха в комнату. Таким образом, установка кровати прямо над вентиляционным отверстием блокирует воздушный поток и может вызвать сбои в работе вашей системы отопления, вентиляции и кондиционирования воздуха, среди прочего.

Однако иногда вентиляционные отверстия могут быть расположены в очень неудобных местах — единственная большая стена, которая может быть хорошей для вашего диванного гарнитура, лучшая часть в комнате, идеально подходящей для кровати, боковая панель столовой и т. Д. у вас нет другого выбора, кроме как установить кровать или другую мебель над вентиляционными отверстиями.

Что такое возвратное отверстие для воздуха?

Вентиляционные отверстия для возврата воздуха являются частью более крупной системы HVAC. Они немного крупнее тепловых регистров.Вы найдете их на стенах очень близко к полу или на самом полу.

Вы не почувствуете, как воздух выходит из этих отверстий, даже если ваша система отопления, вентиляции и кондиционирования воздуха работает в оптимальном режиме.

Их работа — получать холодный воздух от остальной системы HVAC и направлять его в комнату.

Как вы понимаете, заблокировать их было бы ужасно — это означало бы, что свежий и холодный воздух не сможет циркулировать в вашей комнате в достаточной степени.

Таким образом, для вас будет лучше, если вы отключите всю систему, вместо того, чтобы оставлять ее работать и откачивать воздух, который, очевидно, будет потрачен впустую.

Связанный: Стоит ли ставить кровать напротив обогревателя плинтуса?

Пять причин никогда не устанавливать кровать над вентиляционным отверстием

1. Дисбаланс циркуляции воздуха

Когда технические специалисты впервые устанавливают систему HVAC в вашем доме, они провели всесторонние расчеты, чтобы определить размер и мощность печи и переменного тока, которые идеально подходят для ее охлаждения и обогрева.

Воздушный поток играет большую роль в достижении нужной температуры в доме: в расчетах технических специалистов учитывалось количество воздуха, который будет проходить через систему.Он тонко сбалансирован, поэтому все вентиляционные отверстия в вашем доме должны оставаться открытыми и незаблокированными.

Однако, когда вы кладете кровать на одну или несколько из них, установленный баланс нарушается, в результате чего в вашем доме не может быть свежего холодного воздуха.

В этот момент вам будет лучше без работающей системы HVAC, потому что вы не в полной мере получаете выгоду от огромных счетов, которые идут с домашним охлаждением.

2. Неисправная система отопления, вентиляции и кондиционирования воздуха и неиспользованная мощность

Когда вы закрываете вентиляционные отверстия в доме, вся система отопления, вентиляции и кондиционирования воздуха вынуждена работать усерднее, всасывая горячий воздух в систему и выталкивая холодный воздух в ваши комнаты.Эта дополнительная работа может привести к двум вещам: повреждению системы и / или большим счетам за охлаждение.

Усиление работы означает, что система изнашивается быстрее и требует частого обслуживания и даже полной замены. Еще одна вещь, которую вы не хотите видеть, — это раздутые счета за электроэнергию: когда системе HVAC приходится работать усерднее, она будет потреблять больше энергии.

3. Уничтожение древесины и подстилок

Между прочим, древесина очень уязвима к холоду и затхлости, особенно при длительном воздействии на них.

Помните, что воздух, выходящий из вентиляционных отверстий, должен охлаждать ваш дом, поэтому он достаточно холодный, чтобы в определенный период времени образовался слой влаги на некоторых частях вашей кровати.

Если это закончится образованием плесени или плесени, на вашей кровати могут остаться некрасивые следы и пятна, а это значит, что у вас нет шансов перепродать его когда-либо снова.

В некоторых тяжелых ситуациях может потребоваться полная замена постельного белья и даже самой кровати.

4.Опасность возгорания и замерзания

Эффект заблокированных вентиляционных отверстий может распространиться на другое устройство, о котором вы даже не задумывались, — печь.

Ваша печь оборудована теплообменником — металлическим змеевиком, который принимает воздух, нагревает его и передает его остальной части системы для подачи в комнату, в которую должен подаваться воздух с помощью воздуходувок системы.

Заблокированные вентиляционные отверстия означают, что в теплообменник поступает меньше воздуха. В экстремальных ситуациях теплообменник может перегреться, расшириться и потрескаться.Конечным продуктом обычно является холодный дом, опасность пожара, огромные счета за электроэнергию и очень несчастный домовладелец.

5. Риск появления грибка и плесени

При установке над вентиляционным отверстием кровати, матрасы и другая мягкая мебель имеют тенденцию задерживать холодный и влажный воздух, выходящий из вентиляционных отверстий под собой. Когда застойный воздух встречается с хлопком, льном или некоторыми синтетическими и натуральными волокнами и тканями, внизу создается затхлая среда.

В такой среде хорошо развиваются плесень и плесень. Хуже всего то, что вы никогда не поймете это слишком поздно, потому что весь рост происходит под кроватью, вдали от вашего взгляда. А поскольку подстилки имеют тенденцию быть гигроскопичными (они склонны впитывать влагу, как губка), в долгосрочной перспективе они будут постепенно опускаться до статуса свалки.

Две меры по устранению проблемы

Как мы упоминали ранее, иногда очень необходимо, чтобы ваша кровать была установлена ​​над вентиляционным отверстием.

Возможно, вентилируемое место — единственное место, которое соответствует размерам вашей кровати.Причина может быть любой. Вот что нужно сделать, чтобы не случилось худшего:

1. Установите дефлекторы вентиляции

.

Вентиляционные дефлекторы работают так же, как дефлекторы звука, которые мы часто устанавливаем на задней панели iPad, чтобы отклонять звук от тыловых динамиков к передней. Когда вы устанавливаете защиту от отклонения над вентиляционным отверстием, воздух будет направлен в сторону, а не прямо на нижнюю часть вашей кровати.

ПРИМЕЧАНИЕ: При покупке дефлекторов продумайте направление, в котором вы хотите, чтобы воздух двигался.Например, вы не хотите, чтобы воздух отражался от стены.

Скорее, вы хотите, чтобы он выходил через открытую сторону изнанки кровати.

Вы также можете выбрать тип дефлектора, идеально подходящий для ваших нужд. Односторонние дефлекторы отклоняют воздух в одном направлении, тогда как двусторонние дефлекторы отклоняют воздух в двух направлениях.

Существуют также более совершенные четырехсторонние дефлекторы для четырехстороннего отклонения воздуха.

Вы можете получить приличный дефлектор на Amazon, LOWES или Home Depot всего за 5 долларов.Посмотрите эти примеры:

Дефлектор Accord 4 дюйма x 9 дюймов Регулируемый пластиковый напольный воздушный дефлектор с магнитным креплением

Это один из лучших дефлекторов для стальных дефлекторов. Имейте в виду, что он был специально разработан для стальных вентиляционных отверстий и ни для каких других типов вентиляционных отверстий. Он установлен с помощью магнита и легко снимается. Вам может понравиться простота дизайна и цена.

Elima-Draft ELMDFTCOML2DEF4325 Пластиковый потолочный воздушный дефлектор с магнитным креплением, 6 дюймов x 48 дюймов

Этот двусторонний дефлектор вентиляции позиционируется как подходящий для офисных помещений, но я не вижу причин, по которым его нельзя использовать на любом вентиляционном отверстии где-либо.Он поставляется со всеми необходимыми характеристиками: установлен с помощью магнита, подходит для нескольких типоразмеров от шириной 2-3 / 4 дюйма до 4-3 / 4 дюйма шириной и 4 фута в длину и может использоваться повторно. Может использоваться и на потолках.

Регулируемый воздушный дефлектор Deflect-O, 10 ″ x 16 ″ (51)

Если вам нужен регулируемый дефлектор вентиляции, это один из лучших вариантов, которые вы найдете на Amazon. Это односторонний дефлектор, который работает как с напольными, так и с настенными вентиляционными отверстиями. Конструкция из прозрачного поликарбоната также устойчива к поломке при ударе.

2. Соблюдайте правило 18 дюймов

Если вы можете установить кровать над вентилятором t таким образом, чтобы между вентиляционным отверстием и краем туалета кровати оставалось свободное пространство в 18 дюймов, сделайте это. Идеальное свободное пространство для большинства типов вентиляционных отверстий составляет 18 дюймов, поэтому у вас меньше шансов столкнуться с проблемами при этом маневре.

Существуют конструкции кроватей с высотой от до 25 дюймов и высотой от пола. Затем есть тех, которые оставляют нулевой зазор .Тщательно выбирайте кровать, если не хотите использовать вентиляционные дефлекторы.

Связанный: Можно ли поставить кроватку над вентиляционным отверстием?

Заключение

Размещение кровати над вентиляционным отверстием никогда не является вариантом, если в этом нет крайней необходимости.

Слой, установленный непосредственно над вентиляционным отверстием, блокирует поток воздуха, нагнетаемого системой HVAC через вентиляционные отверстия. Это может привести к перегрузке системы HVAC и увеличению счетов за электроэнергию.

Изношенная система отопления, вентиляции и кондиционирования воздуха требует частого обслуживания и даже сокращает срок ее службы.Холодный воздух, выходящий из вентиляционного отверстия, может создавать слой затхлости на постельном белье.

В тех случаях, когда установка кровати над вентиляционным отверстием является обязательной, есть несколько вещей, которые вы можете сделать, чтобы предотвратить блокировку воздушного потока.

Первое и наиболее рекомендуемое решение — установить дефлектор вентиляции, который служит для перенаправления воздушного потока вбок. Это предотвращает попадание воздуха прямо на кровать.

Второе исправление — соблюдение правила 18 дюймов. Большинство вентиляционных отверстий отлично работают, когда над ними сохраняется 18-дюймовый зазор.

Это означает, что вам нужно выбирать кровать для спальни. Кровати, которые непосредственно соприкасаются с полом, или кровати с зазором менее 18 дюймов не подходят для использования.

Как чистить крышки вентиляционных отверстий

Кулаки пыли вокруг грязных крышек кондиционеров / обогревателей не только привлекают внимание к беспыльным зонам, но и говорят миру о том, что вы недостаточно меняли фильтры.

Но избавиться от этих сплетен очень просто!

Все, что вам нужно сделать, это регулярно обслуживать вентиляционные отверстия — маленькие и основную.

Тренер по экологичной очистке Leslie Reichert предлагает простые шаги, которые не только сохранят отличный вид вентиляционных отверстий, но также уменьшат количество аллергенов и одновременно увеличат эффективность вашего кондиционера и нагревателя.

Shutterstock

Хотите получать больше советов прямо в ваш почтовый ящик? Подпишитесь на нашу новостную рассылку Everyday Solutions.

Ежемесячно

«Если вы выберете дату замены фильтра, скажем, первое число каждого месяца, это будет легко запомнить», — сказал Райхерт TODAY Home.«Если нет, напишите на фильтре дату, когда вы его изменили. Таким образом, нечего строить догадки «.

Перед чисткой вентиляционных отверстий выключите нагреватель или кондиционер. Если вентиляционные отверстия сильно загрязнены, защитите мебель, накрыв область под вентиляционными отверстиями простыней. «Вы также можете надеть бейсболку, чтобы пыль не падала с глаз и волос», — добавила она.

Затем удалите воздух пылесосом с помощью насадки для удаления пыли или выдвижной тряпки из микрофибры. Нет ни того, ни другого? Просто протрите сухой тканью из микрофибры или слегка влажной тканью Mr.Чистый волшебный ластик.

«Не используйте воду или другие чистящие средства, потому что они могут легко размазать пыль по стенам или потолку, и вы получите еще больший беспорядок», — предупредил Райхерт.

Дважды в год

Перед очисткой вентиляционных крышек выключите нагреватель или кондиционер.

Снимите меньшие вентиляционные крышки, отвинтив каждый угол. Крышки, вероятно, будут полны пыли как внутри, так и снаружи. Для очистки поместите крышки в раковину, наполненную горячей мыльной водой, и промойте тканью из микрофибры.

«Используйте небольшое количество средства для мытья посуды», — посоветовал Райхерт. «И не замачивайте вентиляционные отверстия слишком долго и не трите слишком сильно, так как краска может соскользнуть. Тогда у вас в руках будет гораздо более крупный проект ».

Некоторая грязь может быть маслянистой, в зависимости от типа тепла в вашем доме, если вы зажжете много свечей или если на кухне есть вентиляция. «Удалите масляные остатки медицинским спиртом. Только не забудьте слегка потереть, чтобы не повредить краску ».

Из-за ее размера вам, возможно, придется чистить большую крышку воздухозаборника снаружи или в ванне.
