Мы приветствуем нашего читателя и постараемся рассказать в этой статье о видах запорного оборудования
как сделать из досок щитовой настил самому? Как собрать деревянные леса из поддонов по чертежам?
Многие владельцы загородных и дачных домов самостоятельно ремонтируют наружные и внутренние стены частного дома и потолки. Для проведения работ на высоте потребуются строительные леса.
Инструменты и материалы
Для сооружения строительных лесов рекомендовано использовать пиломатериалы со следующими параметрами:
- доски длиной в 6 метров и толщиной 4-5 см;
- бруски сечением 5х5 и 10х10 см.
Дерево не нужно обрабатывать антисептиком, если леса нужны только на один рабочий сезон.
Важно, чтобы деревянные конструкции не были поражены плесенью или грибком, которые разрушают структуру древесины. Также на досках не должно быть трещин и иных дефектов, в которых может произойти поломка настила или деревянной опоры.
Из поддонов можно сделать щитовой настил, если нет досок нужной длины.
Также потребуется подготовить инструменты, с помощью которых будет собираться конструкция:
- молоток;
- рулетку;
- пилу для дерева;
- саморезы или гвозди;
- уровень.
После подготовки инструментов и материала нужно сделать замеры стены, у которых будут стоять строительные леса. На основании замеров потребуется сделать чертежи будущей конструкции, чтобы не ошибиться при ее сборке и быстрее выполнить работу.
Чертежи и размеры
Собирать деревянные леса нужно по чертежам, которые составляются с учетом особенностей и размеров фасадов и внутренних помещений. Для самостоятельной сборки из дерева лучше всего подходят приставные леса, которые обладают хорошей устойчивостью и не требуют большого количества времени для монтажа. Для них можно использовать древесину третьего сорта без дефектов, которую потом после завершения работ можно утилизировать на дрова.
Максимальная длина может быть не более 6 метров, иначе такую конструкцию сложно будет передвигать вдоль фасада или внутри помещения. Также необходимо учитывать, что строительные леса должны стоять от наружной стены на расстоянии не более 15 см. При проведении внутренних работ такие конструкции должны находиться от стены на расстоянии не более 10 см.

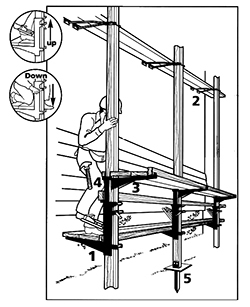

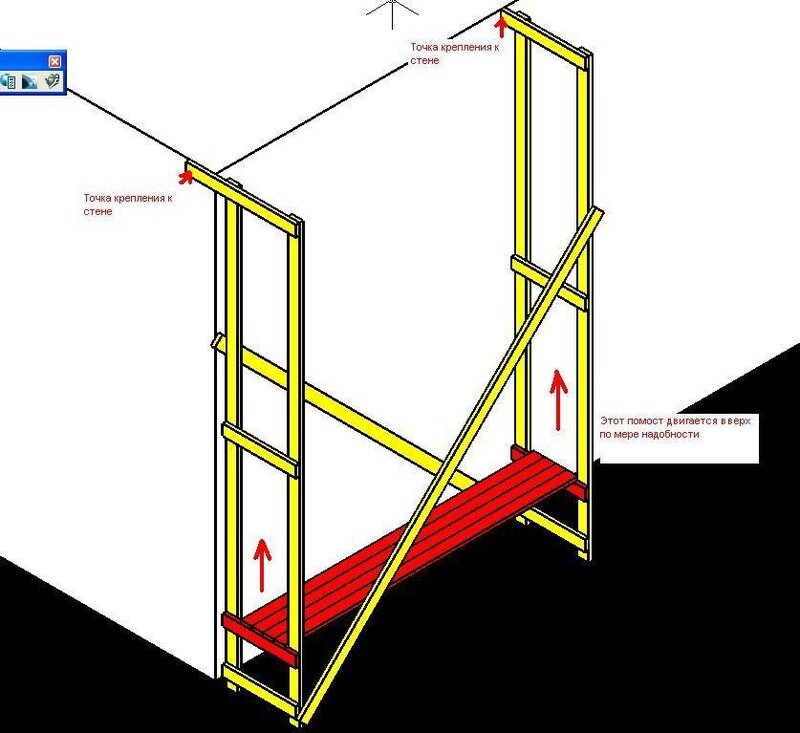

Вот чертежи разных типов конструкций строительных лесов:
Самыми простыми считаются приставные строительные леса, которые используются при обшивке фасада малоэтажного здания сайдингом, при проведении подшивки фронтонов. При проведении штукатурных работ, отделки фасада камнем или облицовочным кирпичом потребуется собрать более прочные конструкции строительных лесов.
Состоят приставные леса из нескольких элементов:
- стоек;
- перемычек, на которые укладывается дощатый настил;
- распорок и упоров, придающих лесам жесткость и прочность;
- ограждений в форме деревянных перил.
Если планируется подъем на верхнюю часть стены, то потребуется использовать стремянки и лестницы для того, чтобы можно было подняться на нужный уровень стены. Размеры строительных лесов зависят от размеров стен, рядом с которыми они устанавливаются.
Не рекомендуется делать слишком большие конструкции, так как их сложно будет передвигать вдоль стен.
Процесс изготовления
Изначально следует своими руками сколотить правильный каркас.
В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева. Чтобы построить надежную конструкцию, где можно будет работать без опаски над пристройкой, для проведения отделочных работ, необходимо придерживаться определённой схемы.
Каркас
Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.
Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см.
Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.
При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.
Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.
Настил
Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.
Люки и лестницы
Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.
Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж.
Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.
Приставные подмостки
Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.
Для их изготовления используется брус размером 5х15 см и доска толщиной в 3-4 см. Все деревянные детали скрепляются с помощью гвоздей. Из двух досок длиной в 1 м делают опору.
Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.
В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.
На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы.
От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.
Подробнее о том, как сделать строительные леса из дерева своими руками, смотрите в следующем видео:
Статьи на Строительном портале Украины
Ни один объект строительства, высота которого превышает один этаж, независимо от того частный ли это дом или офисное здание, не в состоянии обойтись без строительных лесов.
Так как эта, казалось бы, довольно простая конструкция значительно облегчает проведение как отделочных, так и строительных работ. Но когда дело доходит непосредственно до вопроса, где же взять строительные леса? — каждый строитель (или любитель, который решил самостоятельно проводить строительство своего дома) начинает задумываться, как лучше поступить. Существует несколько вариантов: строительные леса можно купить, можно на время арендовать, а для тех, кто хочет сэкономить и не боится работы, существует еще один вариант — изготовить строительные леса своими руками. Именно о том как сделать строительные леса своими руками мы и расскажем в данной статье.
Итак, строительные леса представляют собой небольшую каркасную конструкцию, которая состоит из металлических или деревянных элементов. Соответственно, Вы можете выбирать один из двух материалов, который Вам больше нравится, либо Вам легче его достать: это дерево или металл (точнее металлические трубы). Именно о втором варианте, а точнее о том, как самостоятельно построить металлические строительные леса мы и расскажем далее.
Как построить строительные леса из металла?
Для изготовления металлических строительных лесов обычно используют алюминиевые или стальные трубы. Перед началом изготовления и установки лесов необходимо подготовить ровную устойчивую площадку: хорошо утрамбуйте землю, а также сделайте водоотвод. Такие подготовительные действия уберегут Вашу конструкцию от подтопления и разрушения во время сильных осадков, а также сделают ее более устойчивой.
Перед тем как построить строительные леса из металла, необходимо детально продумать их конструкцию (расположение лестниц, этажей и остальных составляющих элементов), а также желательно предусмотреть такой нюанс как чертежи строительных лесов, которые вы можете составить самостоятельно либо воспользоваться помощью специалиста.
Для того чтобы построить металлические строительные леса среднего размера (чтобы одну секцию с места на место можно было перенести в одиночку), Вам потребуется:
для изготовления распорок — труба диаметром 15 мм.
; для стоек — профильная труба 30 мм.; для соединительных вставок — кусочек профильной трубы диаметром 25 мм.
Основные этапы изготовления металлических строительных лесов своими руками
Этап 1.
Нарежьте пятнадцатимиллиметровую трубу на отрезки длинной по два метра каждый. Затем с двух сторон подрежьте концовки так, чтобы их было легче расплющить.
Этап 2.
Cтойки для конструкции нарежьте длинной по 1.5 метра, а поперечные перекладины — по 0.74 метра. После этого следует сделать окончательную разметку и поварить все части в одно целое. В результате расстояние между поперечными балками должно получиться около 30 см.
Этап 3.
Затем необходимо подготовить переходники, которые необходимы для сборки наших строительных лесов. Их мы сначала нарезаем из трубы диаметром 25 мм., а затем собираем.
Этап 4.
На завершающем этапе изготовления металлических лесов необходимо просверлить отверстия под болты, после чего можно смело собирать нашу конструкцию.
Если у Вас останутся силы и желание, Вы можете подшлифовать Ваши строительные леса, а затем покрасить их.
Как сделать строительные леса своими руками
Квартирный вопрос /29-июн,2014,02;07 / 38315Когда идет ремонт в квартире, для отделки потолка необходимы вспомогательные подмостки, леса. Как правило, мы используем то что под рукой: табуреты, стремянки, столы. Работать на таком «оборудовании» очень неудобно и опасно. Поэтому, как-то само собой всплывает необходимость обзавестись строительными лесами. Умелец Vladlen предложил свою конструкцию, рассмотрим ее.
Такие строительные леса полностью разборные, поэтому их легко транспортировать. В разобранном виде не занимают много места в кладовке или гараже.
Учитывая различное назначение лесов, было сделано так, что бы регулировалось по высоте.
Как сделать строительные леса своими руками
Стойки сделанные из профильной трубы 30*30, для горизонтальных распорок идет 15*15, диагональные распорки 20*20, для лесенки 20*20.
Для площадки взята проф. труба размером 20*40, что бы не прогибалось установлено на ребро. Поверх этих труб ложится деревянный трап.
Принцип такой: было подобрано размер труб таким образом, что бы было труба в трубу. Нарезав 4 куска по 10 см к ним приваривается две проф. трубы на ребро 20*40-это верх. Обратите внимание, для площадки не нужно варить прямоугольник, достаточно две стороны. За остальные стороны будет служить лесенка. На лесенку привариваем соединительные гайки. По надобности (по выбору высоты) можно прикручивать необходимое количество.
Для удобства перемещения, такие леса можно снабдить колесами, прикрутив с одной стороны.
Габаритные размеры:высота 1,7 м, ширина 0,7 м, длина 2 м.
В итоге у нас получились прочные, устойчивые, регулируемые, разборные подмостки-леса.
Строительные леса своими руками фото
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Чертежи с анимацией в 3D
Удобнее стало для клиентов — в формате 3D оценивать конструкцию намного проще и понятнее, поэтому очевидна экономия времени на дополнительные вопросы.
Трехмерную модель можно покрутить, извлечь из нее готовые спецификации и сразу посчитать стоимость комплекта. Буквально за пару кликов мыши такая модель переводится в формат NavisWorks, который в эксплуатации аналогичен файлу PDF. Для просмотра можно скачать файл, если на ПК установлена бесплатная программа Navisworks Freedom, или при отсутствии ПО файл можно открыть с любого устройства по онлайн ссылке. Такой формат проектирования значительно экономит время для всех участников процесса.
Далее рассмотрим, почему чертеж строительных лесов в 3D – это быстро, безошибочно и удобно.
Почему 3D – это быстро
Фасадные леса и рабочие платформы – это сложные пространственные конструкции, которые устанавливают как снаружи, так и внутри объекта. Независимо от своего расположения конструкция должна принимать форму этого объекта, чтобы обеспечить рабочим безопасный доступ и передвижение. Такие конструкции удобнее оценивать в трехмерном пространстве на этапе проектирования.
Например, некоторые фасадные леса в 3D создают в 10 раз быстрее, чем в 2D. Любые конструкции лесов можно спроектировать в 3D. Для этого не нужно делать чертежи отдельных сечений, все данные загружаются в программу, которая проектирует модель. Изображение получается в масштабе и реальных соотношениях конструкции, по которой можно буквально перемещаться, видеть ее размер и форму, анализировать сечения.
По 3D-модели можно передвигаться, подняться по лестнице, оценить различные сечения конструкции. Чертежи в формате 2D не дают такой же полный анализ, и клиенту не всегда всё ясно.
Роман Актаев, инженер PERI
Если встает вопрос о том, как конструкция будет монтироваться или передвигаться, то ответ сможет дать анимация. Такой ролик покажет процесс, который на бумажных чертежах не изобразить. Анимационный ролик является дополнением к 3D-модели. С точки зрения презентации и защиты проекта он незаменим, потому что снимает множество вопросов и дает клиенту абсолютную уверенность в том, как будет выглядеть конструкция и как взаимодействовать с объектом (монтаж, передвижение и тд).
Это делает презентацию модели более понятной, и у клиента остается меньше вопросов.
Почему 3D – это безошибочно
Для инженеров такой способ проектирования исключает допуск ошибок. На объемной модели в пространстве видны коллизии, которые в 2D заметны не сразу. Например, отдельные элементы конструкции лесов не должны пересекать стены объекта или срезать его углы. В трехмерном пространстве подобные ошибки обнаружатся намного быстрее, потому что модель можно посмотреть с разных ракурсов. Чем сложнее конструкция — тем легче оформить чертеж именно в 3D. И поскольку ошибки проектирования в таких моделях практически исключены, то требуется меньше дополнительного времени на корректировку.
Почему 3D – это удобно
После подготовки модели в Peri CAD её переводят в формат NavisWorks — это сжатый тип файла с моделью для презентации.
Файл быстро открывается и его можно посмотреть, в том числе, на смартфоне через онлайн ссылку.
В файле NavisWorks присутствует только трехмерная модель. Анимационный ролик можно посмотреть по ссылке, которая также направляется по email. Чтобы открыть файл с 3D-моделью на ПК, клиенту нужно скачать программу Navisworks Freedom, которая бесплатна в использовании и быстро устанавливается.
Чертежи с 3D-моделью можно направить:
- по email — сжатый тип файла в формате NavisWorks быстро дойдет до адресата;
- по ссылке — если на ПК клиента нет программы NavisWorks Freedom, то файл откроется в облачном сервисе. Плюс этого способа в том, что сервис позволяет оставить комментарии и выделять непонятные места в самой 3D-модели.
Помимо электронного обмена документами, бумажные чертежи так же направляются клиенту.
На таких чертежах обязательно присутствуют два QR-кода:
- один ведет к 3D-модели;
- второй показывает анимацию монтажа отдельных элементов.
В файле с 3D-моделью можно сделать расчет затрат на материалы. Но основная задача — это показать клиенту объемную конструкцию в пространстве, чтобы он понял, насколько удобно будет пользоваться строительными лесами на реальном объекте.
Роман Актаев, инженер PERI
В данный момент развивается направление экспертизы проекта по файлу формата NavisWorks. Документы на согласование в государственных учреждениях планируют принимать только в этом формате, поскольку помимо 3D-модели он содержит все данные по проекту организации строительства объекта.
Вывод
С развитием рынка и современных технологий чертежи строительных лесов становятся сложнее, и двухмерного пространства для их проектирования уже недостаточно.
3D-моделирование ускоряет работу инженеров — не нужно чертить сложные конструкции, а для клиента становится понятнее — как модель будет визуально выглядеть и взаимодействовать с объектом строительства.
Анимация чертежей помогает увидеть, как будут монтироваться отдельные элементы модели. Это значительно экономит время клиента в общении с инженерами.
Инженеры PERI более 8 лет проектируют 3D-модели, добавляя к чертежам анимационные ролики, чтобы при презентации конструкции модели клиентам все было понятно. Таким образом, в одном файле клиент получает комплект данных для анализа и будущего строительства. Дальнейшее общение с инженерами для удобства клиента может быть в режиме онлайн через комментарии в файле трехмерной модели, который можно открыть по ссылке с любого удобного устройства.
Если у вас остались вопросы — мы готовы на них ответить! Звоните 8 800 505 13 61
Леса строительные — Чертежи, 3D Модели, Проекты, Металлоконструкции
Леса строительные/Леса строительные.a3d
Леса строительные/Леса строительные.cdw
Леса строительные/Леса строительные.jpg
Леса строительные/Леса строительные.jpg1.jpg
Леса строительные/Направляющие.a3d
Леса строительные/Направляющие.cdw
Леса строительные/Направляющие.spw
Леса строительные/Палец №1.m3d
Леса строительные/Палец №2 _ =12.m3d
Леса строительные/Палец №3 _ =50.m3d
Леса строительные/Связь.a3d
Леса строительные/Труба ф20х2,8 _ =2500.m3d
Леса строительные/Труба ф32 _ =1100.m3d
Леса строительные/Труба ф38х5 _ =70.m3d
Леса строительные/Труба ф45 _ =2300.m3d
Леса строительные/Язычок.m3d
Чертежи строительных лесов — 48.3 Проект строительных лесов
В соответствии с нашей целью «стимулировать эволюцию строительных лесов» , мы постоянно ищем способы улучшить качество наших проектных чертежей, мы постоянно пересматриваем наш внутренний стандарт технических чертежей и вкладываем в него значительные средства каждый раз. год. Каждый в нашей команде дизайнеров создает проектные чертежи в соответствии с нашим стандартом, это обеспечивает единообразие и ясность, а также поддерживает контроль качества.
48.3 считают, что чертеж имеет одну основную функцию: не оставлять у строительных лесов никаких сомнений относительно того, что они должны построить на месте. Строительные чертежи, которые мы производим, предназначены в первую очередь для строительных лесов. Правила CDM требуют, чтобы мы, проектировщики, несли ответственность за успешное доведение наших проектных требований до всех участников проектной цепочки, а наши чертежи строительных лесов являются нашим основным средством коммуникации. Мы очень серьезно относимся к этой ответственности.
Это одна из причин, по которой мы считаем, что любое лицо, связанное с строительными лесами или ответственное за него, будь то лесовик, ответственное лицо, руководитель, менеджер, инженер, инспектор, всегда должны иметь доступ к чертежу правильного размера.Попытка просмотреть чертеж формата A1 на бумаге формата A3 (или A4) затруднительна; потом он промокает, пачкается и рвется, и это становится практически невозможным!
Пожалуйста, всегда обращайтесь к нам, если вам требуются дополнительные копии дизайнерского чертежа в исходном размере — мы вышлем их бесплатно .
Наши проектные чертежи создаются с использованием новейших продуктов Autodesk в различных размерах, соответствующих дизайну, от A0 до A4.
Сейчас мы работаем по:
- AutoCAD 2019
- AutoCAD LT 2019
- AutoCAD Design Review 2019
- Autodesk REVIT 2019
- Autodesk REVIT LT 2019
Одна из целей проекта 48.3 Экологическая политика проектирования строительных лесов заключается в том, чтобы стараться избегать хранения бумажных документов или отправки бумажной корреспонденции, где это возможно. Дизайнерские чертежи — главное исключение из этого правила.
Вся проектная документация
Вся проектная документация, выпускаемая 48.3 Scaffold Design, принадлежит заказчику и принадлежит заказчику. Электронные документы зашифрованы в цифровом виде для обеспечения безопасности клиентов и защищены паролем, если это необходимо.
Проектная документация строительных лесов обычно поставляется в контролируемом виде.pdf в указанный клиентом список рассылки в соответствии с процедурами контроля документов 48.3. Все цветные отпечатки отправляются первым классом назначенному лицу для внутреннего распространения.
Строительные чертежи перепрофилированных лесов, поддонов, металлических труб.
Бесплатные строительные чертежи самодельной мебели.
Посмотрите, как можно сделать кровать с балдахином с каркасом из труб для строительных лесов и Kee Klamps
Как сделать грядки с каркасом из стальных труб.
Несколько простых примеров изготовления кровати с балдахином из труб для строительных лесов.
Все инструкции по сборке и чертежи можно использовать бесплатно.
Вы можете бесплатно скачать планы строительства, но не имеете права продавать их или использовать на веб-сайтах или в любых других публикациях.
Бесплатные строительные чертежи кроватей из деревянных и стальных труб.
Простые строительные планы и инструкции по сборке самодельных кроватей и мебели для спальни.
Большинство этих конструкций состоит из трубок от строительных лесов, образующих каркас, в сочетании с досками для строительных лесов.
Изготовить эти каркасы кроватей очень просто, но не думайте, что эти кровати дешевые.
Вам понадобится много Kee Klamps, а эти трубные соединения совсем не дешевы.
С другой стороны, это хорошее вложение.
Долговечность этих оцинкованных трубок и Kee Klamps огромна.
И не забывайте о возможности перепрофилирования трубок и зажимов на другую самодельную мебель. Читать далее «Кровати из вторичного дерева и трубы для строительных лесов.”
Сделайте раму и столешницу стального трубопрокатного стола из переработанной древесины для строительных лесов.
Эта конструкция подвижного стола очень похожа на нашу конструкцию чертежа, как сделать кухонный стол из труб для строительных лесов.
Отличие на этом строительном чертеже — колеса под ножками стола.
У нашей предыдущей модели были круглые металлические подножки под ножками, что затрудняло перемещение стола.
Колеса с тормозами полностью исключают трудность перемещения этих столов.
Это также предотвратит появление царапин на полу.
В конце концов, трубы вместе с деревянной столешницей строительных лесов и всеми зажимами для труб имеют значительный вес. Читать далее «Роликовый стол на колесах, сделанный из строительных лесов».
Пример для трубчатого стола лесов своими руками.
Каркас стола из 42 мм. толстые трубы строительных лесов. Сделайте эти столы с каркасными трубками 42 мм. в диаметре.
Это сделает рамы очень прочными, поэтому вам не потребуется дополнительное усиление.
Тем не менее, вы можете использовать те же строительные чертежи для более тонких труб.
Но в этом случае стол из труб подмостей не должен быть слишком большим.
Такая конструкция хорошо подходит как для самодельных обеденных столов, так и для журнальных столиков.
Просто измените размеры труб для строительных лесов, чтобы стол стал больше или выше. Продолжайте читать «Строительный чертеж и руководство по сборке стола из труб для строительных лесов».
Сделайте собственное оборудование для фитнеса из труб для строительных лесов.
Несколько примеров рам и стоек для фитнеса.
Адаптируйте формы и размеры в соответствии со своими потребностями.
Одно из больших преимуществ этих кроссфит-стоек — их универсальность.
Все части каркаса широко доступны практически в любом строительном магазине.
Вы можете разобрать соединения трубок и снова использовать их для новой настройки фитнеса. Читать далее «Стойка для фитнеса Crossfit из строительных лесов».
Стальные штанги и опоры для гамака.
Самодельная каркасная опора для гамака, сделанная из трубок лесов. Примеры изготовления прочного каркаса для поддержки гамаков и качелей.
Трубы от строительных лесов являются основным материалом для изготовления этих рам.
Рамы можно разобрать, если вы не пользуетесь гамаком долгое время.
Зажимы для труб доступны для многих размеров труб для строительных лесов.
Мы рекомендуем использовать для изготовления этих конструкций достаточно большой диаметр.
Трубка диаметром около 40 миллиметров — прочная и по-прежнему довольно доступная.
Имейте в виду, что цена на трубы и зажимы для лесов растет экспоненциально с увеличением диаметра трубы. Читать далее «Гамак и опоры для качелей, изготовленные из стальных труб от строительных лесов».
Простой способ сборки ворот для футбола или хоккея.
Сборка самодельных футбольных ворот. Вы можете адаптировать эти строительные чертежи и методы сборки к воротам любого размера.
Вероятно, вам не нужны полноразмерные футбольные ворота в саду.
Когда дети вырастут, сделайте цели больше, вам нужно всего лишь изменить длину некоторых трубок.
Одно из больших преимуществ труб и зажимов для строительных лесов состоит в том, что вы можете менять назначение всех частей.
Может быть, вы уже раньше делали такие футбольные ворота из ПВХ труб.
Это также очень распространенный материал для этих целей, но ПВХ намного менее прочен.
Поэтому мы предпочитаем использовать стальные трубы от строительных лесов.
Читать далее «Ворота для футбола и хоккея, самодельная конструкция из строительных лесов и хомутов.”
План строительства прочной кухонной тележки.
Эту кухонную тележку несложно собрать самостоятельно.
Используйте наш список покупок для всех хомутов для труб, и позвольте строительному магазину вырезать все трубки за вас.
Адаптируйте размеры под свои нужды.
Сделайте большую или маленькую тележку с крышкой для мусорного бака или без нее.
Этот строительный чертеж в основном предназначен для демонстрации того, как изготавливаются эти тележки.
Используйте план строительства в качестве вдохновения, чтобы вы могли модифицировать модель тележки в соответствии с вашими потребностями.
У вас есть три варианта трубок.
Во-первых, и наиболее часто используемые — это оцинкованные трубы от строительных лесов.
Во-вторых, вы можете выбрать трубы из алюминия.
Эти алюминиевые трубы для строительных лесов более гладкие, имеют цвет и легкий вес.
И, наконец, вы можете использовать дерево для каркаса.
Круглый лес доступен по размерам для зажимов лесов, но не в каждом строительном магазине.
Вы можете найти больше примеров на нашей доске Pinterest о Tube Furniture . Читать далее «Пример конструкции кухонной тележки для строительных лесов».
Диджейская будка для концертов и выступлений, каркас стола на колесах.
Легко транспортировать к месту проведения мероприятия. Эти столы для ди-джеев легко сделать самому.
У нас есть хороший строительный чертеж, на котором четко показано, как собрать все части вместе.
Эта кабина очень похожа на наши другие рисунки стола для ди-джеев, показанные на картинке справа.
На приведенном ниже плане конструкции основным отличием являются колеса под рамой.
Каждый из этих столов для ди-джеев имеет каркас из алюминиевых трубок.
Эти алюминиевые трубы от строительных лесов во-первых, намного легче.
Во-вторых, они доступны в нескольких цветах, что делает готовую будку очень красивой.
С другой стороны, нет ничего плохого, если вы предпочитаете стальные трубы.
Стальные трубы для строительных лесов намного дешевле.
Кроме того, индустриальный стиль очень хорошо вписывается в любое место, где вам нужно установить звуковую систему.Читать далее «Будка на колесах, диджейский стол для легкой сборки и транспортировки на концерт».
Трубы для строительных лесов как строительный материал для переносной кабины ди-джея.
Легко транспортируемая будка для ди-джеев. Простой способ сборки диджейской будки.
Эта конструкция состоит из панелей, которые соединяются петлями лесов.
На изготовление этой диджейской мебели уходит от трех до четырех часов.
После этой первой сборки у вас будет несколько деталей, которые легко транспортировать.
Сборка на месте проведения очень быстрая.
Вы можете соединить все части диджейской будки вместе, единственный инструмент, который вам понадобится, — это шестигранный ключ.
У нас также есть пример того, как вы можете установить эти будки на колесах, что упростит транспортировку. Читать далее «Пример конструкции кабины ди-джея для строительных лесов».
Как сделать прочную опору для стенных полок с помощью строительных лесов.
Три стеллажа для полок, прикрепленные к стене. Простой и надежный способ прикрепить полки к стене.
Это очень сильная система, это становится ясно, когда вы видите материалы, из которых состоят эти конструкции полок.
Толстые оцинкованные трубы и зажимы для строительных лесов — идеальный материал для создания прочного каркаса.
Подножки обеспечивают надежное крепление к стене.
Стойка на этом рисунке имеет три уровня, и они поддерживаются к стене с помощью восьми подножек, каждая с двумя или даже четырьмя винтами.
Таким образом, получается от 16 до 32 точек крепления к стене, всего для трех полок.
Представьте себе вес, который может выдержать такая опора. Читать далее «Полки на каркасе из труб лесов».
Строительный чертеж, как приготовить кофе в индустриальном стиле.
Приставной столик в индустриальном стиле из оцинкованных труб и старого дерева. Конструкция этого кофейного стола аналогична многим другим нашим столам из труб для строительных лесов.
Одно из небольших отличий — это способ изготовления столешницы.
Тем не менее, можно использовать практически любой другой метод для создания столешницы для этих рам.
Эту столешницу можно обменять на столешницу наших рам для скамей и столов.
Еще одна простая в изготовлении столешница — это боковые столики на колесиках.
Эти низкие журнальные столики также похожи на табурет плюс стол и обеденные столы, изготовленные из восстановленных строительных лесов. Читать далее «Строительные чертежи кофеварки для прикроватного столика из деревянных лесов и труб, соединенных с помощью хомутов».
Каркас стола из труб и стальных труб для скамеек.
Бесплатный строительный чертеж со списком деталей для изготовления скамейки и столов из переделанных строительных лесов.
Трубы для этой рамы стола доступны разной толщины и одинакового количества соединений.
Трубы для строительных лесов доступны в виде стальных оцинкованных труб, а также в алюминиевых версиях нескольких цветов.
Имейте в виду, что размеры алюминиевых и стальных труб различаются.
Нельзя использовать зажимы из стальных труб для строительных лесов для соединения алюминиевых труб и наоборот.Читать далее «Каркас стола и скамейки из труб для строительных лесов и хомутов».
Сделайте низкий приставной столик промышленного дизайна.
Колеса под столом позволяют легко перемещаться. Трубы от строительных лесов и соответствующие зажимы для труб являются основой этого низкого журнального столика.
Древесина — это доски от строительных лесов, но подойдут и любые восстановленные доски.
Отлично смотрится, если для столешницы использовать коряги.
Но, вероятно, вы захотите использовать доски из тех же лесов, которые использовались для труб и зажимов для рамы бокового стола.
Под раму можно поставить колеса.
Из этой основы каркаса можно сделать многие виды мебели, не только столы. Читать далее «Приставной столик с рамой из труб лесов и хомутов».
Строительные чертежи для изготовления трубного кресла из строительных лесов.
Строительный чертеж кресла-трубки в разобранном виде. Стулья для дома или для сада.
Погодостойкая мебель, изготовленная из восстановленных строительных лесов.
Стальные трубы и хомуты для труб в сочетании с толстой древесиной из тех же строительных лесов.
Если результат вас не устраивает, вы можете изменить его назначение.
Просто разберите их и утилизируйте в другом мебельном проекте.
О строительных лесах .
Этот лес стоит на улице несколько лет назад.
Поэтому он выглядит и на ощупь потрепанным.
Древесина слегка сохранилась, ее можно использовать даже без морилки.
Тем не менее, мы советуем потратить время на красивую отделку.
Выберите красивые доски и отшлифуйте их как можно более гладко, прежде чем нанести на них пятно от древесины. Читать далее «Стул-труба с каркасом из трубок каркаса — регулируемый наклон спинки».
Прихожая для одежды в прихожую или гардеробную.
Посмотрите, как можно оформить вестибюль с индустриальным дизайном.
Материалы представляют собой новые или перепрофилированные трубы и зажимы для строительных лесов в сочетании с регенерированными досками.
Из этих материалов вы сделаете прочную вешалку для прихожей, вестибюля или подъезда вашего дома.
Этот вестибюль для прихожей легко собрать самостоятельно.
Пошаговая инструкция вряд ли понадобится, достаточно внимательно посмотреть на строительный чертеж.
Большинство строительных магазинов с радостью отрежут для вас трубы для строительных лесов, но это несложно сделать самостоятельно. Читать далее «Вешалка для верхней одежды и гардероб из строительных лесов и вторичного дерева».
Стойка газетная для демонстрации папок и журналов.
Витрины для литературы на настенной стойке из каркасов.
Для изготовления полок используйте мелиорированную древесину любого типа.
Мы составили список всех деталей, которые вам понадобятся для изготовления этой мебели.
Однако это всего лишь предложения для быстрого старта.
Вы легко можете изменить размеры, даже всю конструкцию.
Строительные материалы чрезвычайно разнообразны.
Таким образом, вы можете сделать газетный киоск или книжную полку практически любой формы и размера.
Но убедитесь, что ваша конструкция может выдержать большой вес.Читать далее «Стойка для журналов и папок, бесплатные чертежи конструкции».
Прочная конструкция для шкафа, сделанная из старых переделанных подмостей.
Это очень прочная конструкция для шкафа или комода с ящиками.
Его структура, во-первых, прочна, потому что она сделана из массива дерева толщиной примерно три сантиметра.
Кроме того, ящик имеет дополнительную раму, сделанную из толстых брусьев строительных лесов и зажимов для труб.
Каждая из этих конструкций уже прочна сама по себе.Читать далее «Шкаф с внешней рамой из строительных лесов».
Вешалка для вещей в прихожей.
Строительный чертеж для изготовления мебели для прихожей из старых досок и труб для строительных лесов.
Вешалка для одежды в индустриальном стиле и полка для головных уборов.
Эта мебель для прихожей отлично сочетается со столами и стульями, которые можно сделать из строительных лесов и труб. Читать далее «Вешалки для одежды и кладовая в коридоре из восстановленных строительных лесов.”
Легкая конструкция солнцезащитного козырька для труб от строительных лесов и зажимов для труб.
Беседка отдельно стоящая, самодельная из стальных труб и трубных хомутов от строительных лесов.
Это солнцезащитный козырек для легкой сборки.
Большинство строительных магазинов отрежут трубы для строительных лесов по размеру, если вы дадите им список для резки всех деталей.
Надежно прикрепите эту штору к своей террасе, подножки обеспечат надежную фиксацию. Читать далее «Пергола для защиты от солнца, сделанная из труб для строительных лесов и хомутов для труб.”
Стеллаж для хранения труб лесов с деревянными полками.
Строительный чертеж универсального стеллажа для труб лесов и деревянных досок.
Эти строительные леса можно использовать для многих целей.
Эти полки можно использовать не только на складах и в складских помещениях, но и для изготовления мебели для дома.
Эти пошаговые инструкции для складского стеллажа являются переводом наших международных страниц по адресу bouwtekeningen voor steigerhout .Читать далее «Стеллаж с лесами и деревянными полками».
Узнайте, как сделать стол для телевизора, не имея опыта работы с деревом.
Конструкции с трубами для строительных лесов и соединителями труб очень просты и понятны.
Чтобы сделать этот столик под телевизор, вам понадобится всего несколько инструментов.
Все, что потребуется, это прежде всего пила по дереву и пила по металлу или угловая шлифовальная машина.
Кроме того, только шестигранный ключ и отвертка для саморезов.
Это единственные четыре основных необходимых инструмента, к тому же ручные инструменты очень дешевы.
Сделайте кухонный тумбочка и место для хранения на полках.
Используйте этот строительный чертеж в качестве базового примера для создания таблиц различных размеров и форм.
Из этих рисунков можно сделать прикроватные тумбочки, а также кухонный стол для обеда.
Однако некоторые полки придется убрать, если вы хотите использовать столы в сочетании со стульями.
Высокие кухонные столы часто используются в сочетании с сиденьями типа барных стульев. Читать далее «Кухонный стол с полками, сделанный из труб и досок от строительных лесов».
Как сделать кровать из каркасных труб?
Здесь мы покажем вам, как сделать прочный каркас для кровати.
Материалы представляют собой трубы строительных лесов, а соединения представляют собой металлические столярные зажимы из тех же строительных лесов.
Какой материал для каркаса кровати использовать: сталь или алюминий?
Металлический каркас для односпальных кроватей.Вы можете выбрать алюминиевые стержни и соединители, они бывают нескольких цветов.
Алюминиевые трубы каркаса более гладкие, этот материал чище, чем у оцинкованной версии.
Однако трубы из оцинкованной стали дешевле и более доступны.
Нельзя менять местами зажимы и соединители между алюминиевыми и стальными стержнями.
Оба имеют разные размеры, даже если иногда всего несколько миллиметров. Читать далее «Кровать из труб для строительных лесов, свободный чертеж конструкции.”
Как сделать дешевую вешалку для одежды и поручни для шкафа?
Стеллаж сделать из прутьев строительных лесов или старых сантехнических труб. Несколько примеров, как можно сделать вешалки для одежды и перила для гардероба.
Первый строительный чертеж очень разносторонний.
Вы можете изменить большинство деталей и форм этой вешалки для одежды.
Просто убедитесь, что вы прочно прикрепили его к стене.
Даже сама стойка весит несколько килограммов.
Следовательно, крепления вешалки должны будут выдерживать значительный вес в сочетании с одеждой.Читать далее «Вешалка для одежды из труб для строительных лесов и регенерированных досок».
Три варианта изготовления карниза из труб лесов.
Прочное соединение карниза со стеной. Эти карнизы предназначены для использования с круглыми карнизами.
Они зацепляются за шов шторки и могут легко скользить по трубке.
Это дешевый метод строительства, который, вероятно, будет прочнее любого другого рельса.
Шторы могут быть очень тяжелыми.
Кроме того, при открывании или закрывании шторы возникает дополнительная нагрузка на направляющие. Читать далее «Карниз для штор из труб для строительных лесов и соединения для труб».
Подмости кровать-чердак, дешевое и легкое строительство своими руками.
Все материалы, из которых изготовлена кровать-чердак, ранее использовались в качестве строительных лесов.
Очевидно, вы также можете купить эти материалы в любом строительном магазине. Читать далее «Кровать-чердак для детей из каркасов.”
Каркасы стальные, трубы лесов для мебели.
Легкая сборка мебели и очень прочная.
Примеры изготовления прочной мебели без всякого опыта.
Очень мало того, что может пойти не так, как надо, во время сборки мебели.
И строительный магазин, вероятно, обрежет все по размеру, если вы заранее составите список для резки всех труб для строительных лесов. Читать далее «Трубы и трубы для строительных лесов со стальными соединителями для изготовления каркасов для мебели.”
Стол с винным шкафом и подстаканниками.
Высота этого барного стола удобна для использования с барными стульями.
Это определенно не самая простая конструкция, которую можно сделать самому.
Тем не менее, это работа, которую может выполнить почти каждый, если у вас есть немного терпения.
Вопреки большинству наших планов по деревообработке, этот стол для винной стойки требует некоторых базовых навыков столярного дела.
Большинство соединений выполняется с помощью дюбелей, которые укрепляют стыки клееной древесины.Читать далее «Винный шкаф и высокий стол».
Как сделать простые табуреты на высоте планки.
Примеры и инструкция самодельного барного стула своими руками.
Эти строительные чертежи похожи на табурет на четырех ножках.
Еще одна отличная модель барных стульев — это строительный чертеж табурета из каркасной трубы. Читать далее «Строительные чертежи барного стула для сборки из деревянных строительных лесов».
Работа с каркасами — Avontus Designer
Avontus Designer автоматизирует создание трех типов строительных лесов: лестничные башни, стенные леса и котельные леса.Автоматизация этих структур экономит много времени и усилий при разработке больших или сложных проектов строительных лесов.
Статьи в этом разделе Avontus Designer относятся только к лестничным башням и круглым подмосткам. Для просмотра статей о котлах и настенных лесах см. Размещение строительных лесов вокруг стен, и Работа с помещениями, для настенных лесов и Работа с котлами, для котлов.
